Стильная винтовая лестница на второй этаж в частном доме своими руками
Изготовление деревянной винтовой лестницы для дома своими руками
Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

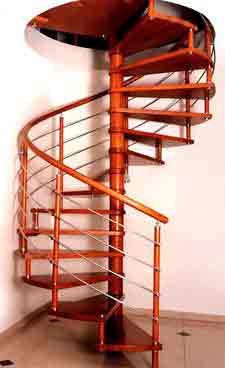

Преимущества винтовых лестниц
Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:
- Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
- Визуально увеличивает высоту низких помещений.
Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки. - Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.
Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.
Какие материалы можно использовать
В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.
В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.
Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.
Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.
Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции
Разновидности конструкции
Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

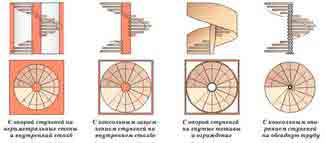

Виды винтовых лестниц
Таким образом, выделяют следующие типы конструкций винтовых лестниц:
- С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.
- С консольным защемлением ступеней на несущем элементе.
- С креплением ступеней к изогнутым тетивам.
Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.
Элементы винтовой конструкции
Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:
- из каких элементов она должна состоять;
- месторасположение составных частей;
- способы крепления элементов.
Лестничная конструкция имеет следующие составляющие:
- ступеньки;
- заключительная площадка, расположенная сверху;
- столб, предназначенный для опоры перила и балюстрады;
- главный несущий элемент, являющийся основой конструкции;
- цилиндры, из которых состоит опорный столб;
- балясины, поддерживающие перила;
- перемычки;
- перила в форме винта;
- заграждение на верхнем этаже.

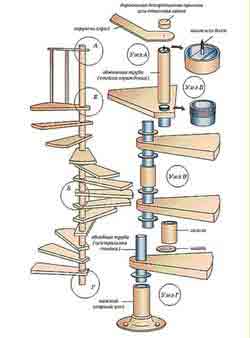

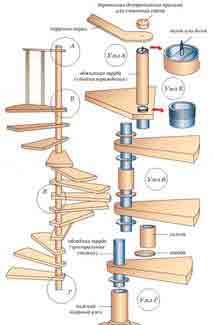

Схема элементов конструкции
Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:
- Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
- Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
- Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
- Узел «Г» – место крепления опоры и основания, установленного в полу.
Расчет параметров винтовой лестницы
Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.
Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.
Далее расчеты производятся по следующей схеме:
Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

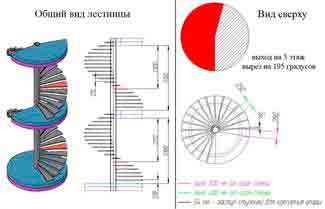

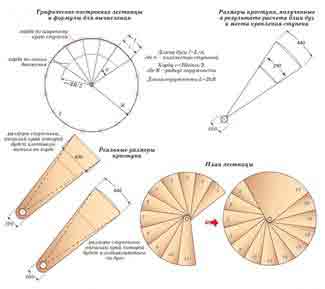

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.
На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.
Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.
Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.
Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.
Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.
Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:
Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.
Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:
Важные нюансы при расчетах и монтаже
Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:
- середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
- минимальный диаметр опоры равен 5 см.
- винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
- в одном лестничном витке должно быть минимум 11 ступеней.
- высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.
Изготовление элементов конструкции
Опорный столб
Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.
Центральный столб – основной несущий элемент конструкции
С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.
Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.
Ступени
Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.
Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.
Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.
Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

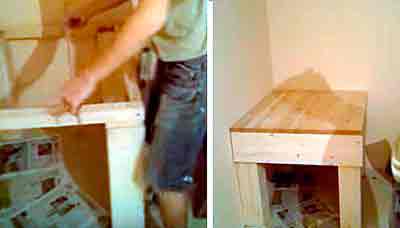

Для изготовления клееной древесины необходимо выполнить следующие действия:
- Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
- Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.

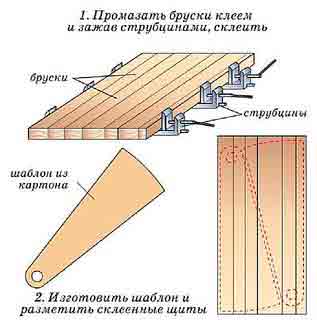

Схема изготовления клееной древесины

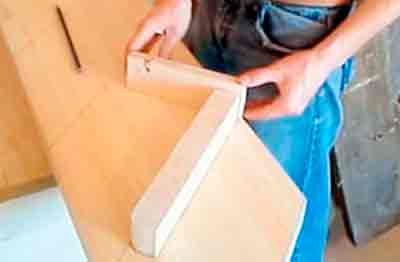

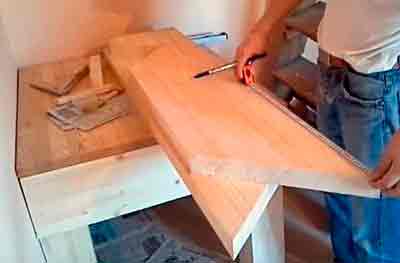

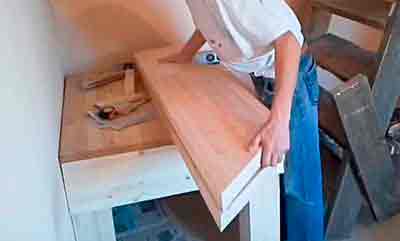

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

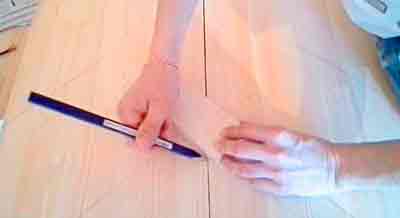

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.
Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.
Изготовление верхней ступени
В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.
Ограждения и перила

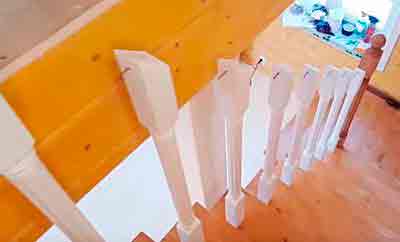

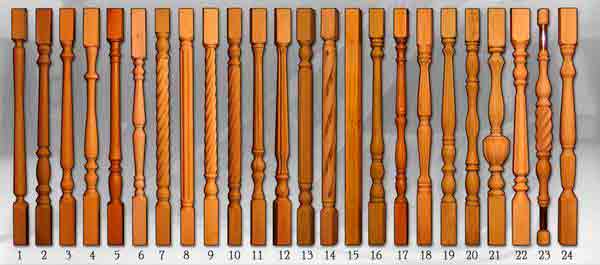

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.
Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

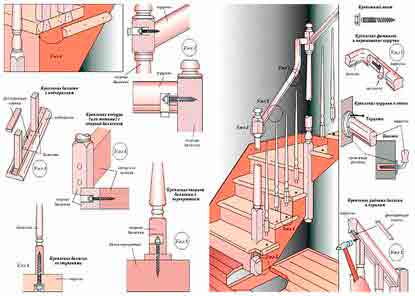

Способы крепления стоек-балясин бывают разные:
- путем их вклеивания в проделанные отверстия;
- фиксация к ступеням с помощью специальных креплений;
- приклеивание при помощи сделанных внизу стоек выпилов.

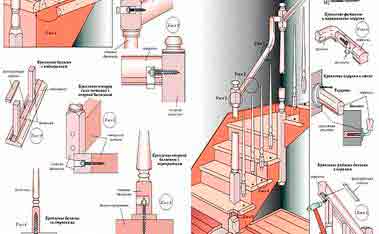

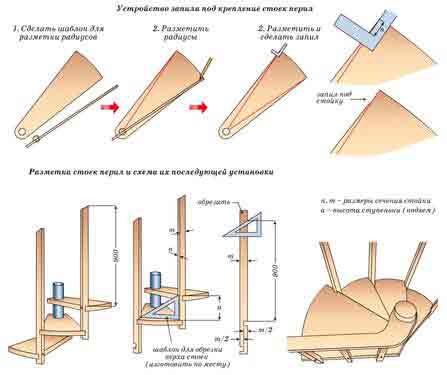

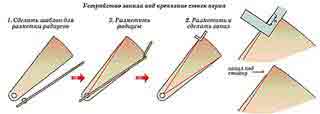

Разметка стоек перил и схема их установки
Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.
Изготавливают их несколькими методами:
- вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
- вырезание перил из клееной древесины;
- соединение элемента из не очень плотного деревянного шпона.

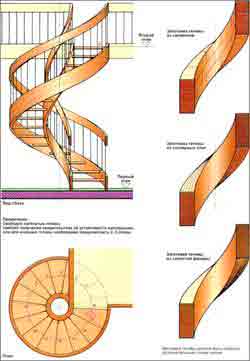

Схема извитых перил из дерева
Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.
Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.
Сборка винтовой лестницы
Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

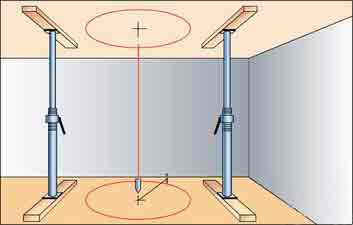

- Нанесите на потолке разметку, установив центр окружности.
- Отвесом спроецируйте центр нарисованной на потолке окружности на пол. Это будет место установки опорного столба.

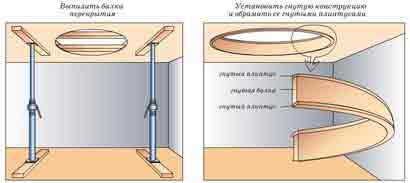

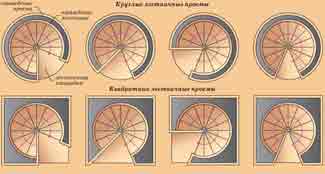

Вырезание и обрамление проема
Дальнейшие действия зависят от особенностей опорной стойки:

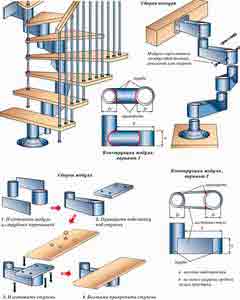

- Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
- Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
- На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
- При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
- Верхняя ступень крепится к полу второго этажа.

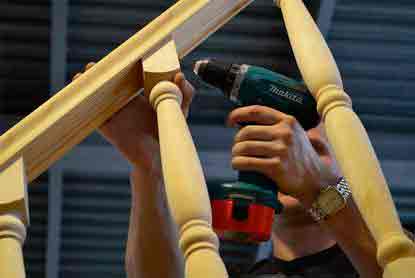

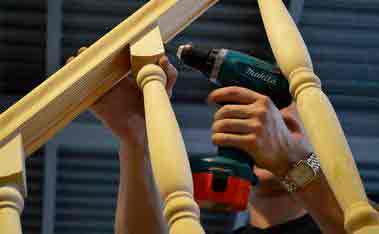

- После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
- Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
- Затем крепится плинтус, если это предусмотрено проектом.
Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.
Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.
Видео-инструкция по сборке модульной лестницы
Источник: http://domzastroika.ru/lestnicy/dereviannye/izgotovlenie-vintovoj-svoimi-rukami.html
Как сделать винтовую лестницу на второй этаж, чердак
Как сделать винтовую лестницу своими руками
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.
Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Выбираем лестничную конструкцию
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
- материалу, используемому для строительства системы;
- эстетическим характеристикам;
- форме;
- месту установки;
- конструкции перил;
- размерам;
- стилевому оформлению.
По своему непосредственному предназначению существуют лестничные системы:
- входные;
- межэтажные;
- подсобные;
- подвальные;
- мансардные.
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
- поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
- модульные либо сборные конструкции;

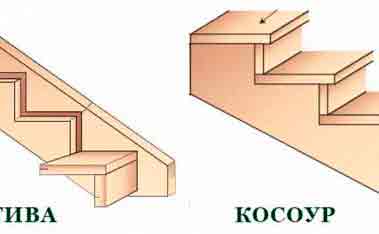

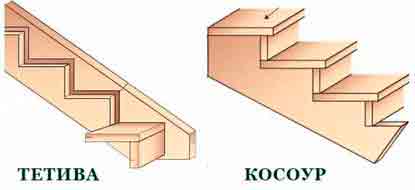

- системы на кронштейнах, больцах, косоурах;

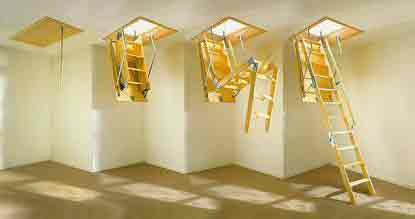

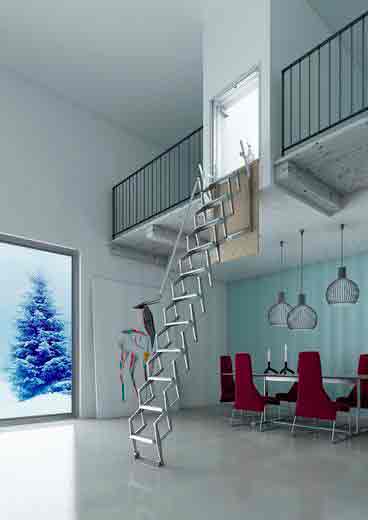

- трансформеры и переносные конструкции;
- внутренние либо наружные системы;
- прикрученные к стене лестничные марши либо отдельно расположенные;
- со ступенями открытого или закрытого типа;
- с перилами либо без таковых.

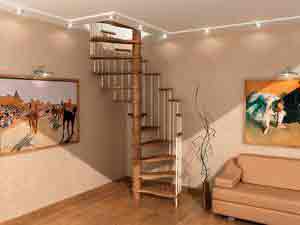

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

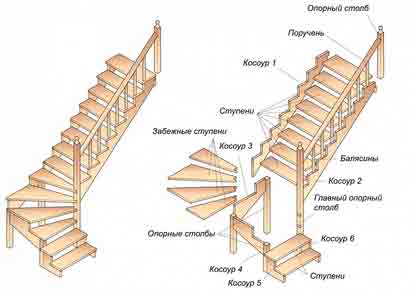

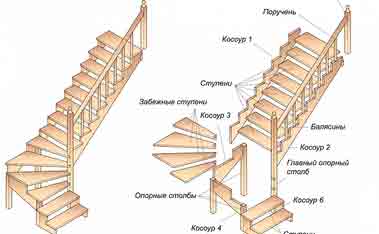

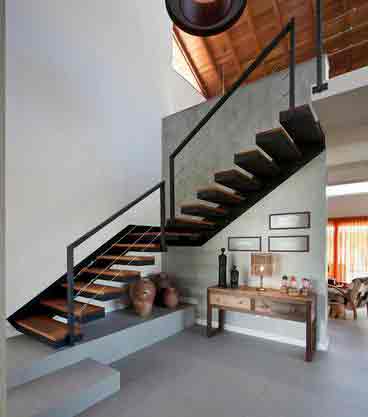

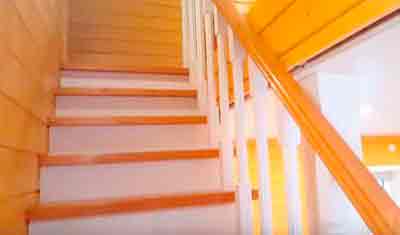

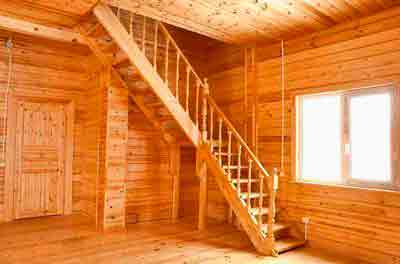

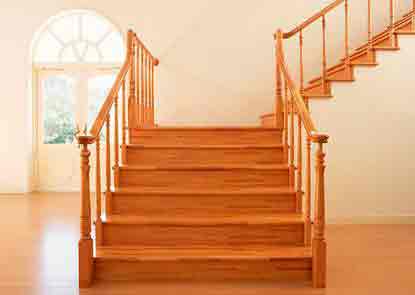

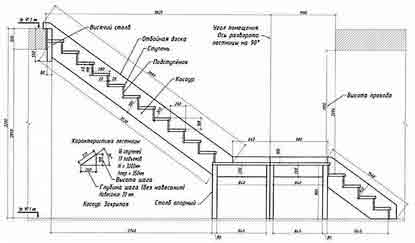

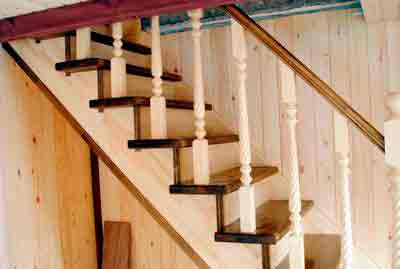

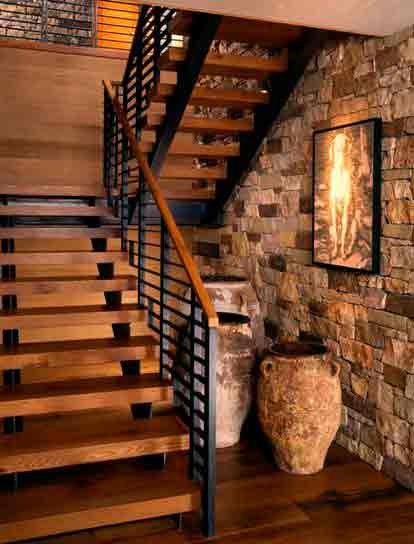

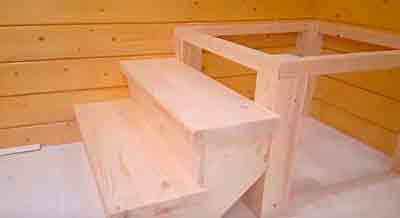

Деревянные маршевые конструкции
Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
Алгоритм действий
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Расчеты
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

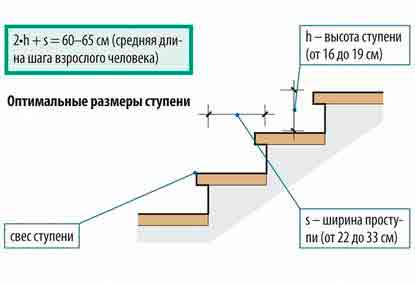

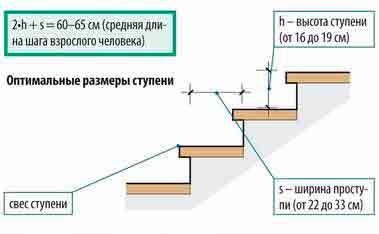

Рассчитываем ступени
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
- h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
- W1- ширина проступи;
- W2-ширина заготовки;
- α-угол ступеньки.
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
Ширину проступи рассчитываем по формуле:
w= r* sinα= (2R*sinα)/3
Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

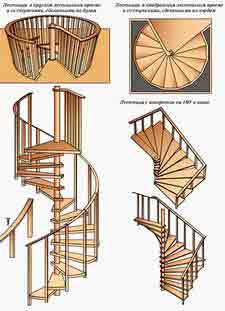

Разновидности винтовых конструкций
При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.
О минусах винтовых систем.
- По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
- Неудобство подъема мебели.
- Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.
Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

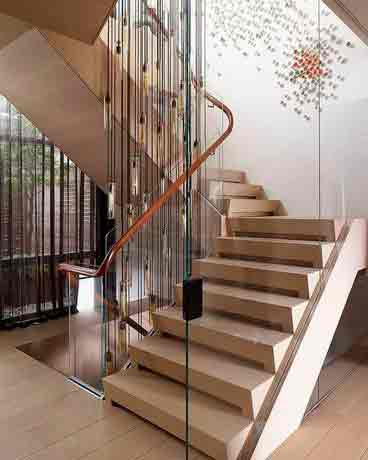

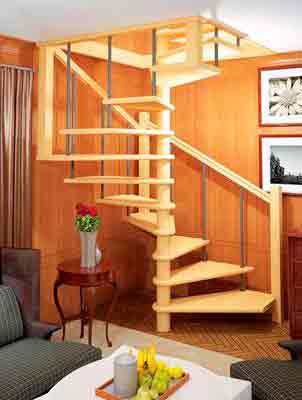

Деревянные поворотные конструкции
Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:
- криволинейные;
- полуоборотные;
- четверть оборотные;
- изогнутые.
Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.
Установка винтовой лестничной системы
Существует определенная последовательность сборки лестничной спиралевидной конструкции:
- сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
- выбирается место размещения основного стержня, крепится нижний опорный фланец;
- первая ступень крепится к полу, она входит во фланец;
- строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
- на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
- комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
- вверху закрепляют опорный стержень;
- подбирают и устанавливают поручни и защитные ограждения.
Нюансы монтажа
Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.
- Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
- Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
- Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
- Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.
Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:
Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.
Источник: http://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak
Как своими руками сделать винтовую лестницу на второй этаж
Многие жители шумных городов, имея возможность перебраться на выходные дни и праздники в спокойный загородный дом, редко пренебрегают ею. Ведь что может быть лучше, чем отвлечься от работы и отдохнуть на свежем воздухе. Немаловажным фактором, создающим уют и атмосферу загородного дома, является его интерьер, где каждая его деталь продумана до мелочей. Если у вас дом имеет два этажа, то их часто соединяет винтовая лестница на второй этаж.
- Виды лестниц для загородных домов
- Особенности винтовых лестниц и фото примеров
- Типы винтовых лестниц
- Преимущества и особенности деревянных лестниц
- Деревянная винтовая лестница своими руками
- Произведение предварительных расчетов
- Как сделать перила и ступени своими руками
- Собираем винтовую лестницу
- Стоимость винтовой лестницы в готовом виде
Сегодня мы подробно расскажем, как сделать винтовую лестницу своими руками и что для этого потребуется, также вы увидите фото интерьеров домов, оснащенных винтовыми лестницами.
Виды лестниц для загородных домов
Лестницы для загородных домов подразделяются на два вида:
- маршевые;
- винтовые.
Оба вида имеют как недостатки, так и свои преимущества. Специалисты по дизайну считают, что ключевым критерием для выбора лестницы является площадь помещения и особенности ее конструкции.
Конструкция маршевой лестницы очень проста. С помощью марша соседние лестничные площадки присоединены друг к другу. Она имеет такие преимущества:
- удобство;
- устойчивость;
- способность выдерживать большие нагрузки.
Однако, наряду с этим, маршевая лестница не подходит для домов с небольшой площадью и слишком габаритна. Ее угол наклона и высота ступеней не позволят разместить такую конструкцию в маленьком домике.
Особенности винтовых лестниц и фото примеров
Именно поэтому большинство владельцев небольших загородных домов выбирают винтовую лестницу. Своими руками ее собрать не так уж и сложно, она экономит место, очень стильная и отлично дополняет любой интерьер, можете посмотреть фото примеров успешного сочетания таких лестниц с разными типами интерьеров, найти их с легкостью можно в интернете.
Но винтовая лестница имеет и ряд недостатков: по ней сложно ходить, и она не подходит для переноса крупногабаритных предметов.
Винтовая лестница на второй этаж занимает в среднем до 2 квадратных метров площади и своими руками можно сделать конструкцию с любым уклоном и высотой. Но помните, главное, чтобы она обеспечивала безопасность и была удобной.
По сравнению с маршевыми конструкциями, винтовые не требуют большого количества дорогостоящих материалов, да и сделать их можно своими руками, в отличие от маршевых, сложная конструкция которых предполагает задействование специалистов для работы.
Ну и, конечно же, к созданию лестницы на второй этаж можно подойти творчески и превратить ее в настоящий шедевр искусства.
Типы винтовых лестниц
Винтовые лестницы отличаются друг от друга разнообразием конструкций, дизайнерскими особенностями и размерами. В плане расположения они подразделяются на:
- конструкции, примыкающие к стене;
- которые крепятся к вертикальной стойке.
Конструкции первого типа имеют многоугольную форму, напоминающую по очертанию стены. Один край ступенек прикрепляется к стене, а между собой они соединены посредством тетивы или находятся на косоурах. В дополнительной опоре данная конструкция не нуждается, за счет перил достигается ее максимальная жесткость.
А вот второй типа конструкции подразумевает наличие дополнительной опоры в виде вертикальной стойки, к которой закреплены ступени и разделены радиально друг с другом посредством больцев. Удобные перила обеспечивают максимальную надежность такой лестницы.
Винтовые лестницы по материалу разделяются на:
- деревянные;
- металлические;
- пластиковые;
- стеклянные.
В качестве примера для описания сборки винтовой лестницы своими руками мы возьмем деревянную конструкцию.
Преимущества и особенности деревянных лестниц
Несмотря на то, что для создания винтовых лестниц активно применяется нержавеющая сталь, другие виды металла и стекло, деревянные конструкции остаются наиболее простыми и доступными в плане сборки своими руками. Главное – это иметь на руках нужные инструменты и соблюдать пошаговую инструкцию.
Конечно же, наряду с преимуществами, недостатки есть у любой конструкции, в том числе у деревянной. Но сейчас давайте перечислим преимущества:
- компактность и экономия полезной жилой площади;
- наиболее приемлемая стоимость сборки лестницы из дерева. По сравнению со стеклом или чугуном дерево само по себе будет стоить значительно дешевле, кроме того, соорудить ту же металлическую лестницу будет самостоятельно труднее деревянной;
- значительная экономия материала;
- внешний вид конструкции. Деревянные винтовые лестницы, ведущие на второй этаж сами по себе очень элегантны и легко впишутся в любой интерьер дома.
Деревянная винтовая лестница своими руками
Прежде чем приступить к работе, нужно подготовить материалы и инструменты, а также сделать все расчеты.
Итак, для работы нам потребуются:
деревянные доски;
- шурупы;
- дрель;
- уровень;
- рулетка;
- балясин;
- поручни;
- сверла;
- металлические трубы;
- кронштейны;
- шуруповерт;
- болты анкерные;
- больцы;
- ножовка.
К выбору материала для создания деревянной конструкции нужно подойти с умом, помните следующее:
- для того чтобы сделать степени, возьмите древесину твердых пород, например, бук, дуб или клен;
- для перил и тетивы возьмите клееный деревянный материал;
- столб можно сделать из дерева, камня или железа, ну лучше для него взять металлическую трубу, желательно стальную.
Произведение предварительных расчетов
Расчеты в каждом индивидуальном случае сборки лестницы своими руками будут предусматривать разные цифры, но мы для примера берем такие параметры конструкции:
- ширина лестницы – 0,9 м;
- высота – 3 м;
- диаметр металлической трубы – 0,2 м.
Теперь, исходя из этих показателей, считаем:
- общий диаметр конструкции должен ровняться двойному значению ширины ступени и толщине трубы, то есть 0,9 умножает на 2 и прибавляем 0,2. У нас получается 2 метра;
- считаем радиус окружности подъема человека на второй этаж дома. Для этого берем значение суммы половины ширины ступени и радиуса столба. То есть у нас получается такое уравнение: 0.9/2+0.2/2= 0.55 м;
- расчет ступеней считается исходя из радиуса движения и ширины ступени.
Теперь нужно просчитать высоту ступеней. Этот показатель зависит в том числе и от роста человека. Просчет осуществляется так:
- разделите окружность на 15 равных частей посредством радиальных линий;
- линия, определяющая высоту роста, определяется высотой от первой ступени витка до последней. Добавьте к данному показателю еще 15 см;
- высоту витка просчитывают при росте 185 см, толщине ступени 0,5 мм и с учетом запаса, получается виток равен 2,05 м;
- просчитайте высоту ступеней в витке: 2,05 разделите на 15, получаем 13,67;
- рассчитываем количество ступеней, для этого делим высоту лестницы на высоту ступени.
Как сделать перила и ступени своими руками
Как мы уже упоминали ранее, деревянные ступени можно сделать самостоятельно из прочной древесины, а можно приобрести их в готовом виде и подогнать под нужный размер.
После того, как они подогнаны, их следует отделать, отшлифовать, закруглить края и покрыть лаком. Затем крепятся втулки, при помощи которых ступени будут прикреплены к опорному металлическому столбу.
Балясины перил можно сделать из металлических стержней, а вот для поручней подойдет пластик или клееный брус. Перила подойдут в виде деревянных брусков прямоугольной формы нужного вам размера.
Собираем винтовую лестницу
Если у нас приготовлены перила, готовые ступени и столб для опоры можно приступать непосредственно к самой сборке конструкции. Сборка состоит из следующих этапов:
- лестничная фурнитура, а также крепежи и втулки крепятся болтами на ступенях;
- на опорный столб нужно «нанизать» ступени по очереди каждую;
- установите сам столб в приготовленном месте;
- прикрепите опорную трубу к полу и перекрытию;
- ступени должны быть размещены с определенным перекрытием друг друга и быть фиксированы больцами;
- прикрепите к ступеням балясины;
- к балясинам прикрепите перила.
Также при сборке учтите следующие моменты:
- основание металлического столба должно располагаться на прочном фундаменте;
- можно залить основание частично и заложить туда специальные закладные для крепежа опоры;
- опорную трубу нужно прикреплять к полу болтами;
- балясина первой ступени должна быть больше остальных по длине и используется в качестве основания на полу;
- крепление производится на полу, чтобы конструкция была более жесткой.
Стоимость винтовой лестницы в готовом виде
Если вы желаете оснастить свой загородный дом красивой винтовой лестницей на второй этаж, но у вас нет времени на строительные работы, или же вы просто не любите всем этим заниматься, то вы можете приобрести готовую конструкцию в специализированном строительном магазине. Ее стоимость колеблется в пределах начиная от 25 и до 90 тысяч рублей в зависимости от дизайна, материала, сложности конструкции и других факторов.
Также можно приобрести и более дешевые эконом-варианты лестниц, качество которых будет весьма сомнительным. Конечно же, потратить деньги вы всегда успеете, но сделать лестницу своими руками не так сложно, как может показаться, главное – это не торопиться и действовать согласно инструкции по сборке.
Источник: http://lestnica.guru/vintovye/kak-svoimi-rukami-sdelat-vintovuyu-lestnicu-na-vtoroy-etazh.html
Чертежи для винтовых лестниц
Винтовая лестница является одной из самых популярных на сегодня лестничных конструкций в доме, квартирах, загородных коттеджах и дачах. Такой спрос на нее обусловлен ее способностью существенно сэкономить место в доме, и одновременно привносит в интерьер помещения некоторые особенности.
Схема устройства и размеры винтовой лестницы
Винтовые лестницы — основные виды
В частных домах чаще всего можно увидеть такие винтовые лестницы:
- Поворотные или прямые маршевые лестницы.
- Модульные и сборные лестничные конструкции.
- Лестницы, закрепленные с помощью кронштейнов, больцев, косоуров.
- Винтовые лестницы-трансформеры.
- Переносные лестничные конструкции.
- Лестницы внутри помещения, так и снаружи.
- Конструкции, отдельно стоящие или прикрепленные к стене.
- Лестницы с разными видами ступенек. Ступени могут быть как открытого типа, так и закрытого.
- Винтовые лестницы с перилами или без них.
Пример чертежа винтовой лестницы с перилами
А также по своему прямому назначению все винтовые лестницы можно разделить:
- Входные;
- Межэтажные;
- Для подсобных или подвальных помещений;
- Мансардные.
Также лестничные конструкции различаются между собой по следующим признакам:
- Материал, используемый при изготовлении лестницы;
- Форма и размеры изделия;
- Место установки;
- Стиль оформления и эстетические качества конструкции.
Вернуться к оглавлению
Достоинства и недостатки винтовых лестниц
Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:
-
Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.
Различные варианты конструкции винтовой лестницы
К недостаткам таких лестниц относятся:
-
Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно.

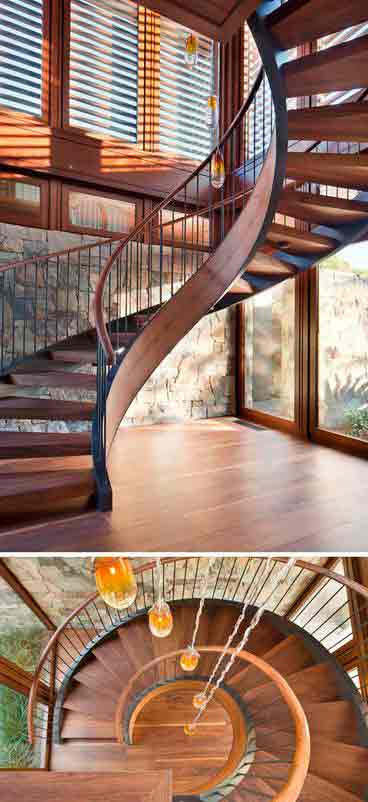

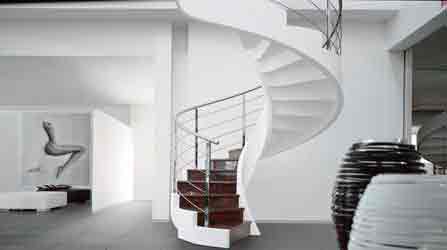

Внешний вид собранной винтовой лестницы
Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.
Виды материалов для изготовления винтовых конструкций
Чтобы установить у себя в доме действительно прочную, надежную и в то же время красивую винтовую лестницу, для начала надо выбрать, из какого материала будет выполнена конструкция.

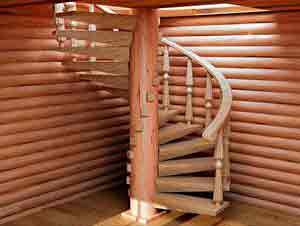

Вариант дизайна и конструкции деревянной винтовой лестницы
Материал должен быть обязательно высокого качества и отвечать всем требованиям безопасности. Чаще всего винтовые лестницы бывают деревянными или металлическими.
- Деревянные лестницы. При строительстве используется только древесина. Опору здесь делают из балки. Ее сечение должно составлять 10 см. Ступеньки закрепляют к стене, используя для этого косоуры;
- Лестницы, изготовленные из металлических профильных труб с применением сварочных работ. Здесь используют швеллера, металл и крепежные углы;
- Металлические кованые сооружения;
- Комбинированные конструкции. Здесь из металла сделана только основа. Остальные детали делаются из древесины, МДФ накладок или фанеры. Встречается такое сочетание как нержавеющая сталь + МДФ. Перила обычно используют пластиковые.
Пример комбинированной лестницы из дерева и металла
Самый простой вариант для установки спиральной лестницы в здании – это конструкции модульного типа, готовые к сборке. Сюда входят готовые металлические детали, ступеньки, сделанные из натуральной древесины, опоры, изготовленные из профильной трубы.
Чертежи и расчеты — их разработка
Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа.
Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.
Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.
В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.
Чертеж с размерами винтовой лестницы
На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.
В расчетах важно учесть следующие моменты:
- Выбор подходящей для строительства лестницы площади и разработка чертежей. Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.
- Расчет количества и расположения ступенек.
Схема устройства винтовой лестницы с центральной стойкой
Зачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.
Нормативная документация — ее основные требования
Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.
В документах прописаны следующие параметры:
- Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
- Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
- Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
- Размеры пролетов лестницы.
таблица различных размеров винтовых лестниц
Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.
Этапы установки винтовой лестницы своими руками
После проведения всех расчетов и выполнения чертежей лестницы, приступают к ее установке на выбранное место. Можно сделать винтовую лестницу и своими руками. При этом необходимо соблюдать все правила ее сборки. Установка винтовой лестницы включает в себя следующие этапы:
-
Установка опорной балки для будущей лестницы. Она бывает из камня и металла. Если лестничный каркас был сделан с применением профильных труб, то тогда необходима сварка. Если выбор был сделан в пользу опоры из дерева, то ее закрепляют при помощи анкерных болтов.
Процесс сборки модульной винтовой лестницы

Пример покраски и оформления винтовой лестницы из металла с деревянными ступенями
При монтаже винтовых изделий в основную конструкцию иногда добавляют детали из другого вида материала. К примеру, деревянные лестницы дополняют каменными или пластиковыми элементами. В стальных конструкциях хорошо смотрятся детали, выполненные из древесины. Это могут быть ступени или перила.
Источник: http://proekt-sam.ru/lestnica/vintovaya-lestnitsa-chertezh.html
Винтовые лестницы: варианты конструкций, сборка и установка
Для перехода между этажами уже давно возводят лестницы, причем даже скоростные лифты не способны их вытеснить. Быстрое перемещение между двумя соседними уровнями возможно именно за счет ступенек, ведь лифт порой приходится долго ждать. Винтовая лестница, в свою очередь, может удобно соединять сразу несколько этажей с высоким холлом, из-за чего получила широкое применение в отелях. В частных владениях благодаря ей формируют привлекательный дизайн без задействования огромного пространства. Конструкция действительно менее громоздкая, чем вариант с прямым маршем, и допускает использование территории в непосредственной близости. Не все спиралевидные лестницы узкие — есть варианты с широкими промежутками для улучшения эстетики внутреннего пространства крупных зданий. Ключевыми аспектами для винтообразных лестниц являются безопасность и удобство. На таких подъемниках используют забежные ступени винтового типа.
Особенности винтовой лестницы в интерьере
После периода Средневековья такие лестницы вторично обрели популярность в 50-е годы XX века, в эпоху бурного развития конструктивизма и функционализма. В современном интерьере — это стильный элемент, подчеркивающий технологичность. Ступеньки на винтовой лестнице размещают радиально, из-за чего формируется рисунок наподобие нарезного винта. Эта особенность формы позволяет экономить большой объем пространства и, собственно, отобразилась на названии конструкции. Винтообразные лесенки отличаются количеством витков, размером сегментов, материалами изготовления и видом опор. Единственная опора может выступать в качестве вертикального основания лестницы, а в отдельных случаях дополнительно монтируют поддерживающие стойки. Часть ступенек иногда вынужденно, а в некоторых случаях специально крепят к стене, если планировка помещения это позволяет.
Несмотря на то, что проектировщики соблюдают нормы и стандарты для винтовых лестниц, клиентам доступен широкий выбор форменных вариаций. Конструкции существенно отличаются рисунком ступенек и количеством витков.
Преимущества и недостатки
Правильный выбор начинается с изучения сильных и слабых сторон. Винтовая лестничная конструкция сделает простой и прямолинейный дизайн оригинальным, одновременно сохранив драгоценные кубометры. Проект крученой лестницы подбирают исходя из особенностей помещения и индивидуальных потребностей, притом что на изготовление закругленной конструкции в целом уходит меньше материала. Местонахождение, высота ступенек, их количество и размер — все эти показатели могут значительно отличаться. Плюсов в целом больше, однако владельцам домов и квартир с более чем одним этажом следует знать негативные стороны. Первые сложности обычно возникают на этапе проектирования, ведь изготовление радиальных конструкций требует сложных расчетов с дробными числами. Нормально эксплуатировать винтовую лестницу для подъема крупногабаритных предметов не удастся, более того, даже двум людям бывает сложно разминуться на ней.
Большое количество людей на подъемнике одномоментно создает опасную для сооружения нагрузку. Главный минус же заключается в том, что по обычным ступенькам можно подняться гораздо быстрее.
Даже сложный по форме вариант можно смонтировать с минимальным количеством стройматериалов и неплохо сэкономить за счет этого.
Основные виды винтовой лестницы
Различают такие типы винтовых лестниц:
- простой;
- консольный;
- без стойки;
- классический со стойкой.
Простой вариант является замкнутым, а точнее — ограниченным стенами, причем частично или со всех сторон. В таком случае узким боком ступеньки выходят из толстой опоры, а широким — упираются в соседние поверхности. Консольный тип конструкций подразумевает полностью открытую лестницу, где элементы винтообразного рисунка выходят на свободное пространство и чаще всего ограничиваются поручнями для безопасного восхождения. Со стороны стержня ступеньки сужаются или не изменяются в размерах, соответствуя предпочтениям некоторых дизайнеров и простых обывателей. Спиральные и некоторые другие модели отличаются отсутствием опорного столба. Роль несущего элемента в них выполняет тетива, обычно ее соединяют с боковыми заграждениями. Классическое сооружение представляет собой нанизанные на стержень ступеньки. Именно варианты с центральной стойкой больше всего похожи на строение винта и благодаря им разновидность получила название «винтовая».
Комплектация и элементы готовых винтовых лестниц
В большинстве случае винтовая лестница имеет идеальное круговое строение на плане сверху с центром в виде опорной стойки, а также со ступенями метровой длины по всему периметру. Причем использование ступеней длиннее полутора метров невыгодно с точки зрения экономии пространства. Винтовая конструкция может состоять из опорного столба, тетивы, боковых ограждений, перил, балясин, опорных стенок и ступенек. Центральная опора присутствует в 3 типах лестниц. Она бывает тонкой, а может занимать много пространства. Во втором случае винтовая лестница скорее всего предусматривается изначально. Перила (поручни) устанавливают на балясинах или же предусматривают как единое целое с боковым заграждением. Балясины или заграждение есть не на всех лестницах, например, на миниатюрных конструкциях иногда обходятся без них. Роль опоры способны играть тетива и сплошные простенки. Последние имеют высоту до первого этажа или полностью скрывают конструкцию. Проступи выполняются как простые забежные ступеньки или под «утиный шаг».
Материалы изготовления лестниц
- Дерево;
- Металл;
- Стекло;
- Бетон;
- Камень.
От материала зависит прочность конструкции и срок эксплуатации, цена, способ монтажа, сочетаемость с окружающей обстановкой. Лестницы могут выполняться целиком из одного материала за счет особенностей конструкции, однако на практике преобладают комбинированные варианты. Все упирается в общую эстетику и характер нагрузок. Железные сооружения возводят в местах интенсивного использования, причем нагрузка на фундамент порой оказывается ниже, чем от бетонных и каменных лестниц. Из пластика и других неосновных материалов изготавливают перила, декоративные детали. Новый вариант в строительстве лестниц стал доступен с появлением прочного стекла. Однако для высоких конструкций это решение считается рискованным, да и эстетические свойства стекла не универсальны. Дерево и камень идеально подходят для обустройства дорогой обстановки. Бетон признают самым удобным материалом с конструкторской точки зрения, но это и не ограничивает возможности для сооружения необычных лестниц.
Дерево
Натуральная древесина пользуется спросом даже в современном дизайне с его технологической направленностью. После обработки у природного сырья остается часть полезных качеств, обеспечивающих преимущество над остальными материалами. Лестницы из дерева устойчивы к различным нагрузкам, обладают высокими показателями прочности. Описанные особенности материал сохраняет в течение десятков лет. Устойчивость к влаге и защиту от мелких вредителей обеспечивают специальные пропитки. Кроме этого, составы придают покрытию безупречный вид. Естественный цвет древесины используют как готовое дизайнерское решение, а большой выбор красок для дерева удовлетворит самых требовательных. Наличие навыков работы с деревом помогут при самостоятельной сборке небольшой лесенки. Однако само проектирование — дело для профессионалов. В современный период дерево часто комбинируют с металлом, что открывает возможности для стилевых решений.
Металл
- чугун;
- нержавеющую сталь;
- углеродистую сталь;
- алюминий.
Для любой конструкции важна прочность и долговечность, поэтому часть потребителей не видит альтернативы металлу. Чугун, к примеру, устойчив не только к самим механическим нагрузкам, но и к нарушению эстетики покрытия. Сравнительно невысокая цена означает, что металл находится в привлекательной категории по критерию цена/качество. Притом склонность к коррозии нивелируют порошковые красители. Последние оказывают положительное воздействие и на внешний вид материала. Палитра пигментов для окрашивания металлов включает большой перечень цветов и оттенков. Никелирование и хромирование дополнительно улучшат покрытие. Металл с небольшим весом, алюминий используют для возведения крепких винтовых лестниц. При этом удается избежать чрезмерной нагрузки на несущие элементы здания. Алюминий известен и антикоррозийными свойствами. Стильный технологический интерьер в стилях хай-тек, биотек, техно и минимализм оформляют с использованием нержавеющей стали.

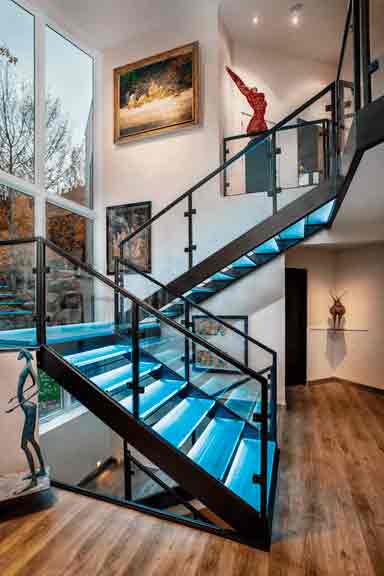

Стекло
Прозрачные стеклянные варианты встречаются в бизнес-центрах, магазинах, офисах, спа-салонах. Использование большого количества стекла дома — не самое лучшее решение, но умение грамотно организовывать пространство в паре с оригинальностью спиралевидных лестниц положительно скажется на помещении. Проектируют стеклянные конструкции в основном в прихожих и на кухнях, и в гостиных, если позволяет оформление интерьера. Прозрачную лестницу в любом случае размещают на самом видном месте, другие варианты расположения не имеют смысла. Стекло само по себе — хрупкий материал, но при этом каленое и оргстекло по прочности даже лучше, чем дерево. Лестницы из ударопрочного стекла можно возводить на много этажей. Все более популярными становятся тонированные варианты. Пигментированное стекло впишется в интерьер, изначально не рассчитанный на размещение объектов из стекла.

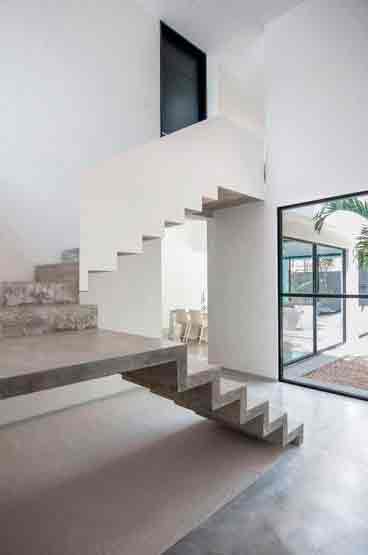

Бетон
Лестница из этого материала обойдется в сравнительно небольшую сумму, но в то же время много весит. Несмотря на отсутствие у самого бетона декоративных качеств, именно этот вариант рекомендуют к использованию тем, кто желает соорудить какую-то особенную конструкцию. Лестницу собирают из каркаса с армированными элементами, с добавлением вяжущего раствора, к примеру, из цемента. Используются металлические включения любой формы. Благодаря этому, можно экспериментировать с конфигурацией тетивы без оформления спецзаказа. Примечательно, что присутствие каркаса и является основным неудобством бетонных сооружений, хотя не вынуждает застройщиков отказываться от креативных идей. Лестницы имеют либо однообразную структуру с бетонным основанием, поручнями, тетивой и ступенями, либо материал применяется для формирования отдельных частей.
Камень
Прочный и долговечный материал. Каменные ступеньки — идеальный вариант для дорогого интерьера, например, под барокко или классицизм. По разнообразию текстуры и окраса каменные изделия превосходят все остальные. Поверхность камня бывает идеально гладкой, слегка шершавой, с маленькими сколами, зернистой структурой. Даже обычный камень выглядит красиво и дорого, а большой бюджет позволяет владельцу ощутить красоту лестниц из малахита, мрамора или других ценных пород. В числе недостатков, помимо высокой цены, стоит отметить сложность и длительность изготовления, большой вес. Массивные каменные лестницы возводят только с первого этажа. Именно из-за большой нагрузки конструкции из камня встречаются намного реже. Проектировщики тщательно рассчитывают возможности основания под них и обычно формируют его из кирпича или бетона, с использованием металлических включений. Камень применяют не только как основной материал, но и в качестве декора для ступенек.
Форма лестницы
В проектах иногда закладывают лекальную конфигурацию, которая предусматривает использование забежных ступенек и имеет разные радиусы или смещенные витки. Забежные ступеньки бывают винтовыми и поворотными. Первый вариант применяют в том числе при возведении спиральных лестниц, причем иногда замкнутую спираль переводят в открытое ответвление. У лестниц этого вида между ступенями находится идеально круглое пространство, овальная планировка встречается редко. Спиральные лесенки входят в категорию криволинейных, главная особенность которых заключается в отсутствии центральной опоры. Классическая винтовая лестница такую стойку имеет. К криволинейным относят также и циркульные лесенки. В закругленных лестницах ступени иногда «разбавляют» небольшими площадками. Что касается поворотных ступенек, то они необходимы для оформления изгиба с прямым или острым углом. Такие повороты и дали название прямоугольной винтовой лестнице. Последняя состоит из большого количества маршей, минимум трех на один уровень.
Некоторые проекты совмещают спиральный и прямолинейный рисунок в одно решение — любителям абстрактного дизайна следует присмотреться к таким идеям.
Как правильно спроектировать – расчет параметров
Проектировка включает в себя учет десяти основных показателей, не считая размеров заготовок. Длина каждой отдельной ступеньки винтовой лестницы должна составлять не менее 80 см. Приемлемая ширина центральной части проступей — не меньше 20—25 см. Размер ступеньки определяется разницей ширины заготовки и конечного изделия, длиной и углом. Чтобы составить проектный чертеж, лучше воспользоваться специальными калькуляторами. Необходимо определить и ввести такие показатели, как общая высота подъема, диаметр витка, расстояние, образующее внутренний радиус. К расчетам следует добавить количество ступеней, их ключевые характеристики: длину, ширину, толщину и угол (если ширина проступи неодинаковая в двух концах). Замеряется также высота пролетов между ступеньками, а они есть у подавляющего большинства обычных винтовых и у значительной части криволинейных лестниц. Последний значимый показатель для расчетов — угол поворота лестницы. Лекальные варианты проектируются с множеством дополнительных данных.
Оптимальные размеры лестницы и ее элементов
Ключевой частью подъемной системы являются ступеньки. Их габариты регулируются нормами и рекомендациями. Расстояние от внутреннего диаметра до внешнего края называется длиной, а поперечный показатель — шириной. Рекомендуемое значение длины находится в пределах 80—150 см. Центральную часть ступеньки нельзя делать уже 20 см, притом на самую широкую часть рекомендуют отводить не более 45 см, где бы она не находилась. Интервал между ступеньками обычно проектируют нулевым или отрицательным, ведь промежуток не прибавит комфорта в эксплуатации лестницы. У закругленных подъемников высоту просвета между проступями ступенек делают больше, чем в прямых маршах. Оптимальное значение — 18—25 см. Перила лучше располагать на высоте не менее 100 см. Общая высота конструкции — момент индивидуальный, в первую очередь важно точное соответствие уровням здания. Имеет значение и ширина места на ступеньке, на которое обычно ступает человек — для удобства на него рекомендуют оставлять минимум 25 см.
Изготовление деталей конструкции лестницы
Главный несущий элемент, опорный столб делают из металлической трубы, реже — из деревянного стержня, кирпичей или бетона. Диаметр варианта из металла делается с толщиной от 5 см, остальных от 15 или 50 см. Центральная стойка изготавливается с запасом прочности с расчетом на массу всех элементов, нескольких людей и тяжелого багажа. Ступеньки, в свою очередь, несложно сделать самостоятельно. Для этого рекомендуют проклеенные бруски. Сначала формируют шаблон, а затем каждая ступенька вырезается из заготовки с размеченным радиусом. Последнюю, верхнюю ступеньку лучше делать платформой вровень с полом и с большей шириной. Что касается стоек и балясин, то требуется не менее 50×50 мм в разрезе для дерева и 15×15 мм для металла. Самостоятельное изготовление балясин станет интересным занятием, нужны лишь минимальные навыки работы на токарном станке и схема. Перила, в свою очередь, имеют изогнутое строение, поэтому для всех вариантов создания характерен высокий уровень сложности:
- Выпиливание коротких частей из цельного массива.
- Склеивание из тонкого шпона.
- Выпиливание изогнутых деталей из блока.
Особенности монтажа лестничной конструкции
Первым делом устанавливают столб, если такая опора предусмотрена проектом. Понадобится помощь экспертов, потому что кривизна спровоцирует постепенное разрушение. Установка столба производится на опорную пятку. Затем трубу обматывают полиэтиленом и крепят на ней ступеньки с использованием специальных гильз. Монтаж горизонтальных элементов лестницы производят больцами. В процессе ориентируются с помощью строительного уровня. Вместо больц используют также столбики или укосины. Они необходимы в тяжелых конструкциях, чтобы направить нагрузку на опору более равномерно. Перила устанавливаются относительно легко. При больцевой системе крепления в роли закладных для стоек используют металлические трубы. Поручни присоединяют штырем. Криволинейные варианты без центральной опоры собирать сложнее, при этом нужно точно рассчитать нагрузку на тетиву.

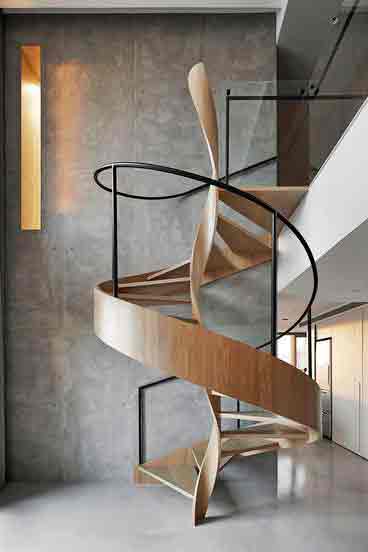

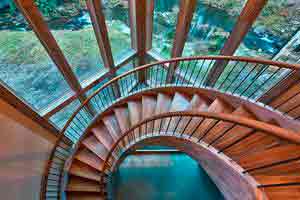

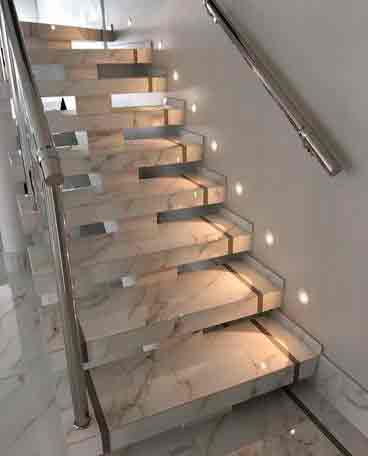

Декор и подсветка винтовых лестниц
Создание оригинального дизайна лучше начинать еще на стадии проектирования. Основную часть внимания уделяют форме ступенек. На готовой лестнице декорируют опорную стойку и перила. Столб можно украсить искусственным растением, перила — рисунками или даже книжными полками. В этом смысле, а также в плане безопасности сплошные перила лучше. Металлический подъемник стилизуют в исторических мотивах или под объект промышленного предназначения, а ступеньки декорируют коваными формами. Опорную часть лесенок также возводят в виде модулей для хранения предметов, что, помимо прочего, добавляет конструкции устойчивости. Подсветку для лестниц используют в практических и декоративных целях. В темном месте она просто необходима, а с другой стороны — размещенная на опоре или ступеньках, она придает конструкции эффектности и легкости. Оборудованная неоновым или светодиодным освещением лестница, презентабельно выглядит и может удобно эксплуатироваться в темноте.

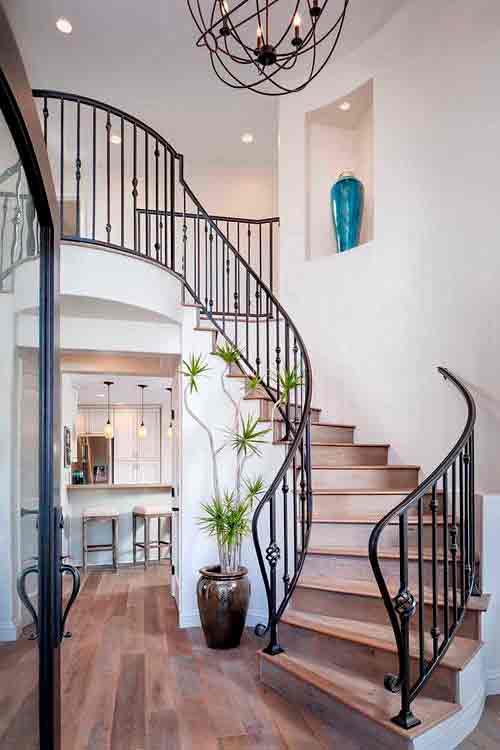

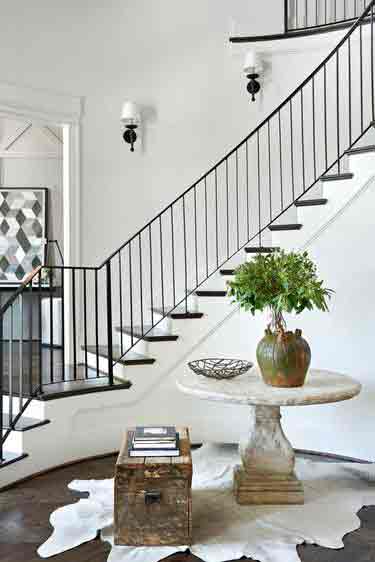

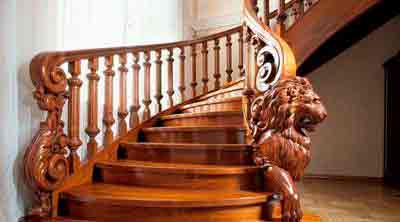

Декор винтовой лестницы можно удачно согласовывать со многими стилями, в том числе:
- американским;
- конструктивизмом;
- хай-тек;
- викторианским;

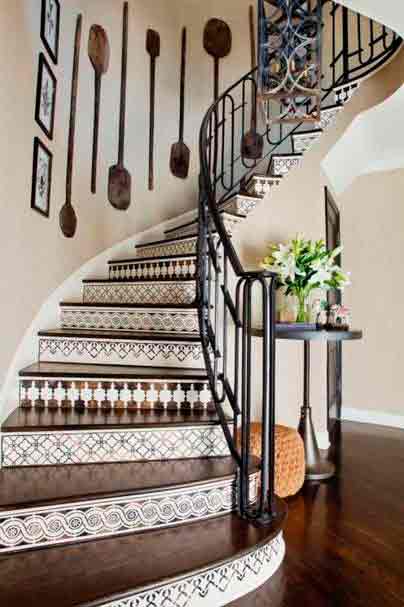

- испанским;
- минимализмом;
- деревенским.
Заключение
Винтовая лестница — выдающееся изобретение. Конструкция повторяет идеальные по меркам естественной среды круглые формы и одновременно преображает или дополняет обстановку. Лестницы с витками возводят преимущественно внутри зданий, хотя они полезны везде. К однозначным плюсам относят небольшие размеры и оригинальный вид. Из минусов выделяют сниженную несущую способность и длительный подъем, хотя компактные варианты с несущей стойкой по последнему показателю почти не уступают прямым лестницам. Как и в случае с прямолинейными вариантами, стоимость проектов сильно различается. Сейчас лестницы делают в основном в больших частных домах, хотя в Средние века их возводили в местах общего использования — в башнях и колокольнях. Строение винтовых лестниц бывает закрытым, консольным, спиральным и с центральной стойкой. Из материалов применяют древесину, металл, камень, бетон и стекло. Некоторые детали можно рассчитать и изготовить своими руками.
Источник: http://roomester.ru/dom/vintovaya-lestnica.html
Простые винтовые лестницы на второй этаж своими руками
Владельцы двухуровневых апартаментов или дачи всё чаще устанавливают винтовые лестницы. Этот выбор не удивляет, ведь круговая конструкция имеет ряд преимуществ перед привычными маршевыми. Главным достоинством называют компактность, что позволяет устанавливать винтовые лестницы на второй этаж в любом помещении. Кроме того, простые конструкции можно изготовить своими руками, имея некоторые навыки строительных работ.
Интересные винтовые лестницы на второй этаж для дачи: разновидности конструкций
Круглые лестницы представляют собой ступени, расположенные на опорной стойке по спирали. По своей форме проступи приближены к треугольной или трапециевидной, каждая из которых крепится внахлест предыдущей. Из-за особого расположения ступеней для перемещения используется чуть больше 50% от всей их длины.
Классифицируют винтовые лестницы по типу крепления проступей:
- С опорой на стену и столб;
- Вокруг опорного столба (консольное);
- На тетиву и ограждение (без центральной опоры).
Самый популярный вид крепления – вокруг опорного столба, диаметр которого должен быть не менее 50 мм. Такой способ позволяет установить конструкцию в любой части комнаты.
Выбирая тип лестницы, стоит подумать об удобстве её дальнейшей эксплуатации. Круглая конструкция прочна и долговечна, занимает небольшую площадь. Однако по такой лестнице невозможен подъем крупногабаритных вещей. Кроме того, передвижение по винтовой конструкции может вызывать затруднение у стариков и маленьких детей.

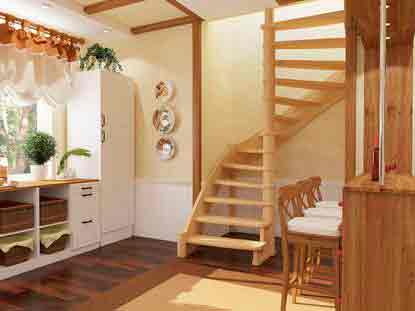

Полувинтовые лестницы на второй этаж: особенности конструкции и монтажа
Полувинтовые лестницы состоят из обычного лестничного марша и нескольких забежных ступеней. Такая конструкция удобна для передвижения пожилым людям, а также для подъема или спуска крупногабаритных предметов. Однако занимает больше места, чем винтовая.
Главное преимущество полувинтовых лестниц – возможность установки входа в любом месте комнаты.
В качестве достоинств конструкции также можно выделить:
- Занимаемую площадь (полувинтовая лестница требует меньше места для установки, чем обычная маршевая);
- Возможность выбора высоты подъема;
- Прочность и долговечность (малая степень свободы ступеней предотвращает их расшатывание и деформацию).
Монтаж полувинтовой лестницы начинается с крепления пристенного косоура первой секции. Далее идёт установка подпорного столба, затем – второй части косоура (по уровню). Потом монтируется опорный стол, который имеет паз под ниши косоура.
После всего этого подступенок запиливается под замок. Затем устанавливается косоур второй секции. Далее фрезеруются замочные пазы, крепятся ступени, перила и балюстрады. Последним этапом является финишная отделка, которая будет зависеть от выбранного материала: антикоррозийный состав для металла, краска или масло – для дерева.

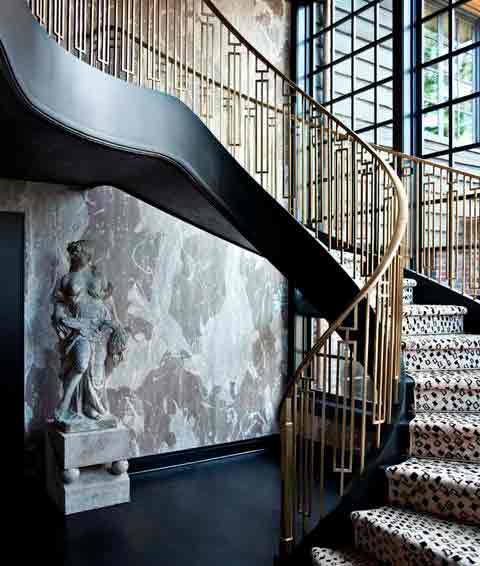

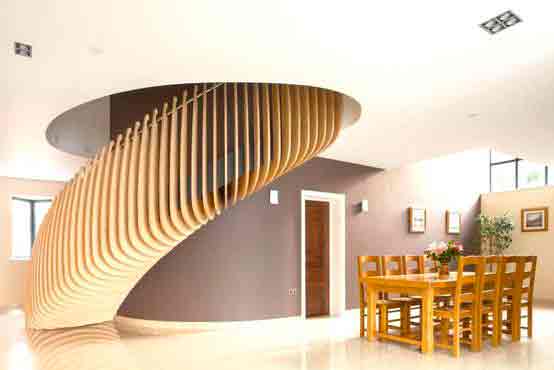

Круговая лестница на второй этаж в интерьере
Круглая лестница, помимо своего основного назначения, является также одним из главных элементов декора. Поэтому, продумывая конструкцию, следует обратить внимание не только на её строение, но и внешний вид. Возможность использования различных материалов позволяет смонтировать лестницу, которая впишется в любой интерьер помещения.
Дизайнеры в стилях минимализма и хай-тека используют в своих работах простые и лаконичные детали. В такой интерьер идеально впишется металлическая лестница. В комнате классического стиля можно установить деревянную конструкцию, роскошь которой придадут резные балясины. Стильными и лёгкими получаются лестницы, в которых стеклянные ступени сочетаются с металлическими ограждениями.
Особая роль в дизайне отводится цвету. Если функция винтовой лестницы в качестве элемента декора второстепенна, конструкция выполняется в светлых тонах. Матовое покрытие придаст дополнительной лёгкости и незаметности.
Винтовую конструкцию, которой отводится особая роль в интерьере, можно выполнить в тёмных тонах. В этом случае её цвет должен сочетаться с мебелью и другими декоративными элементами. Можно также выкрасить лестницу в яркий тон или сделать ступени разных оттенков. Подобный ход сделает винтовую конструкцию главным элементом интерьера, на который будет обращено всё внимание.
Как посчитать размеры винтовой лестницы на второй этаж
Решив установить винтовую лестницу, первым делом необходимо произвести расчеты и сделать чертежи. Размеры будут зависеть от назначения будущей конструкции.
Винтовые лестницы по целям использования делятся на:
- Основные;
- Вспомогательные.
Основная лестница устанавливается для доступа на верхние этажи дома. Для такой конструкции рекомендуемая длина ступеней – более 90 см. Размер проёма при этом должна составлять около 200 см для установки ограждений и перил. Рекомендуемый диаметр опоры – более 5 см.
Проём для основной лестницы стоит делать больше двух длин ступеней приблизительно на 20 см. Зазор между его поверхностью и перилами в 10 см будет удобен для опоры жильцов дома на поручень.
Вспомогательная винтовая лестница устанавливается для доступа в подвальное или чердачное помещение дома. В этом случае длина ступеней может равняться 60 см при диаметре проёма в 140 см.
Винтовые лестницы на второй этаж своими руками: этапы установки конструкции из металла
Простую металлическую лестницу, которая состоит из ступеней, прикрепленных к опоре, вполне можно сделать самостоятельно. Однако этот процесс потребует некоторых знаний и умения работать со сварочным аппаратом.
Для создания винтовой лестницы потребуется несколько металлических составляющих:
- Труба для опорной стойки (обрезается по расстоянию от пола до потолка комнаты);
- Широкая труба (размера, аналогичного предыдущему);
- Стержень, из которого будут изготовлены крепления;
- Уголки.
Из трубы с большим диаметром необходимо нарезать втулки, которые будут закреплять ступени. Длина втулок будет равна высоте проступи.
Нарезанные цилиндры должны прилегать к опорной трубе. Если же между опорой и втулкой есть зазор, необходимо приварить дополнительные кольца для уплотнения.
Уголки нарезаются по схеме ступеней и свариваются в каркас. К ступеням привариваются втулки, которые затем нанизываются на опору. Все детали выравнивают по чертежу и скрепляются между собой. Швы шлифуются, поверхность лестницы обрабатывается. Далее устанавливаются ограждения и перила.
Круглая лестница на второй этаж: нюансы монтажа
Чтобы винтовая лестница была установлена правильно и служила долгое время, важно точно соблюдать все этапы монтажа. А также прислушаться к опытным мастерам, которые знают, как облегчить процесс сборки конструкции и продлить срок её службы.
Не стоит оснащать ступени подступенками. Так человек, поднимающийся по лестнице, сможет полностью поставить ногу в узком месте. Это позволит исключить вероятность соскальзывания ступни и, как следствие, падения.
Определить положение опорного столба помогут натянутые на втором этаже шнуры. Верёвки должны располагаться перпендикулярно друг другу по диагонали. В полученном центре крепится отвес, благодаря которому проектируется точка опоры на пол. Опорный столб желательно устанавливать на бетонную подушку, благодаря чему конструкция станет более безопасной.
Как делаются винтовые лестницы на второй этаж своими руками (видео)
Винтовая лестница станет отличным решением для двухуровневых апартаментов или дачи. При покупке конструкции стоит обратить внимание на её качество и внешний вид, при сборке – четко следовать инструкции. Изготовить и смонтировать лестницу можно и своими руками. В этом случае необходимо произвести тщательные подсчеты и грамотно составить чертёж. Соблюдение всех тонкостей позволит получить в итоге красивую и качественную лестницу, которая будет долгое время служить и радовать взгляд.
Источник: http://homeli.ru/remont-i-otdelka/lestnitsy/vintovye-lestnitsy-na-vtoroj-etazh
Как сделать лестницу: все нюансы – от расчёта до сборки
Отправим материал на почту
- Основные части
- Конструкции
- Расчёт основных размеров
- Ширина
- Высота
- Высота пролётов
- Крутизна
- Ступеньки
- Длина
- Сооружение деревянной лестницы
- Сборка тетивы и косоура
- Установка ступеней и подступенков
- Установка ограждений
- Заключительный этап
- Раскладные компактные модели
- Нестандартные решения
- Безопасность
- Заключение
Проекты двухэтажных, трехэтажных домов
- 4 комнаты
- 1 санузел
- 117² Общая площадь
- 3 комнаты
- 1 санузел
- 75² Общая площадь
- 8 комнат
- 2 санузла
- 280² Общая площадь
- 295² Общая площадь
- 3 комнаты
- 2 санузла
- 117² Общая площадь
- 8 x 8м Площадь застройки
- 349² Общая площадь
- 5 комнат
- 2 санузла
- 157² Общая площадь
- 5 комнат
- 2 санузла
- 163.5² Общая площадь
- 10 x 18м Площадь застройки
- 6 комнат
- 2 санузла
- 228² Общая площадь
- 12 x 9м Площадь застройки
- 209² Общая площадь
- 5 комнат
- 2 санузла
- 149² Общая площадь
- 11 x 8м Площадь застройки
- 6 комнат
- 3 санузла
- 320² Общая площадь
- 152² Общая площадь
- 253² Общая площадь
- 4 комнаты
- 1 санузел
- 210.5² Общая площадь
- 12 x 13м Площадь застройки
- 236² Общая площадь
- 6 комнат
- 3 санузла
- 228.8² Общая площадь
- 15 x 11м Площадь застройки
- 147² Общая площадь
- 7 комнат
- 4 санузла
- 443.1² Общая площадь
- 5 комнат
- 3 санузла
- 267² Общая площадь
Разделение дома на этажи требует обязательного устройства лестницы. Специфика её возведения зависит от принятой планировки дома, высоты потолков, бытовых потребностей и предпочтений хозяев. Перед тем, как сделать лестницу в своём доме нужно выбрать её тип, подобрать подходящие материалы и габариты элементов, рассчитать несущую способность и определиться со способом монтажа. Сделать все это правильно зачастую под силу только профессиональным проектировщикам, но если есть уверенность в своих силах, то читайте до конца и будете в курсе всех нюансов.
Основные части
Лестницы, сооружаемые в индивидуальных домах, составляются из единственного либо нескольких пролётов, соединяющих уровни между собой либо этаж с междуэтажной площадкой.
До того, как сделать деревянную лестницу, нужно детально рассмотреть устройство марша. Его конструкцию составляет несколько основных элементов, имеющих различное функциональное предназначение:
- Косоур. По сути, это опорная балка с вырезанной гребёнкой. На косоуре крепятся подступенки и ступени.
- Тетива. Иногда может, как косоур, выполнять опорную функцию, особенно когда с одной стороны лестница пристроена к стенке. До начала монтажа подробно размечается с тем расчётом, чтобы ступеньки лежали ровно.
- Ступень. Главная часть лестниц любого типа, закрепляемый на одной из основных балок.
- Подступенок. Не обязательный элемент, предназначенный для поддержания центра ступеньки.
- Опорные столбики. Ставятся в начальной и конечной точках конструкции, с края межэтажных площадок. Применяются как основания для перил.
- Балясина. Опоры для поручней, элемент бокового ограждения.
- Перила или поручни. Обязательный элемент, служащий для опирания поднимающегося человека. Возлегают на опорах и балясинах.
- Дистанционная втулка. Деталь, устанавливаемая в конструкциях с несколькими пролётами.
Конструкции
До того, как сделать лестницу на 2 этаж, нужно подобрать её конструкцию. Имеется два основных типа конструкций – винтовые и маршевые.

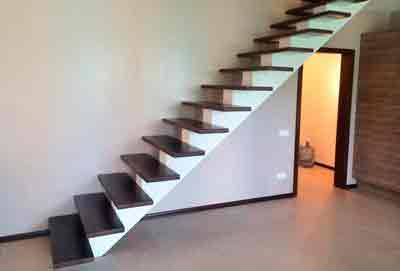

Лестницы маршевые ставятся на тетивах либо косоурах в домах, на улице (к примеру, на крыльце). Главным фактором при внутреннем расположении является эргономичность, потому могут применяться одномаршевые конструкции, двухмаршевые с междуэтажной площадкой либо вариант с забегающими ступеньками.

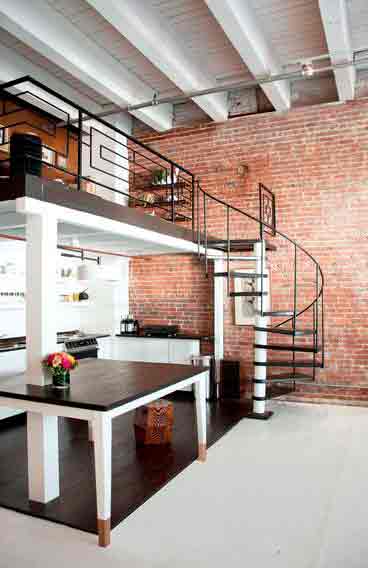

Лестницы винтовые незаменимы в условиях нехватки места. Они не используются для габаритных вещей, а лишь для подъёма людей. Такие лестницы чрезвычайно трудно соорудить лишь из древесины, потому как в роли опоры часто устанавливается металлическая труба либо штанга.

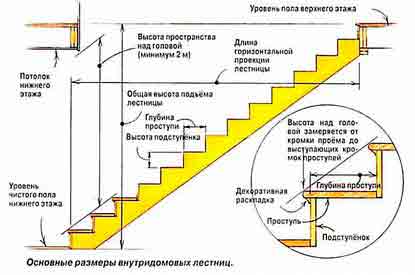

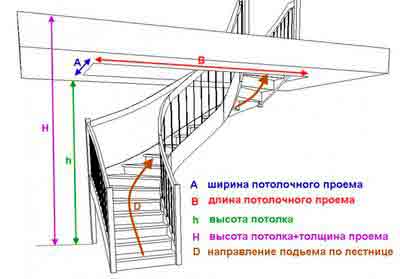

Расчёт основных размеров
Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.
Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов.
Ширина
Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.
Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.
Высота
При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.
Высота пролётов
Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.
Крутизна
Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.

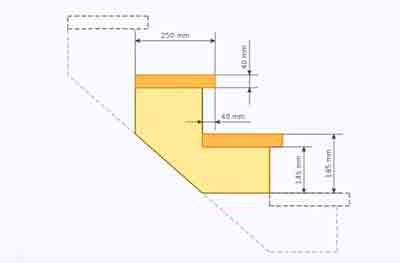

Ступеньки
При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.
Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.
Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.
Длина
Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.
Имеется несколько возможных вариантов решения проблемы:
- Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
- Устройство нескольких забежных ступеней.

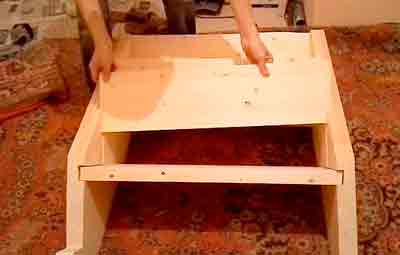

Сооружение деревянной лестницы
До того, как приступить к работам, нужно изготовить или купить элементы в требуемом объёме. Рассмотрим, как сделать деревянную лестницу своими руками из досок пошагово.

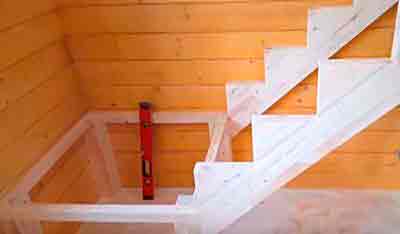

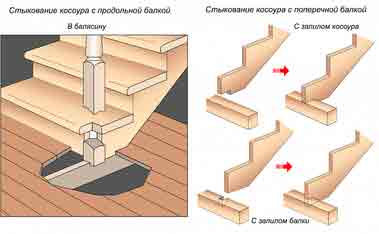

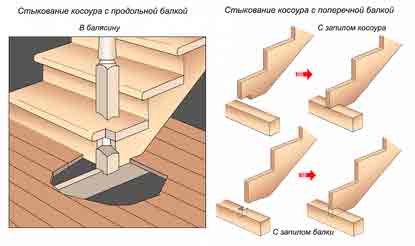

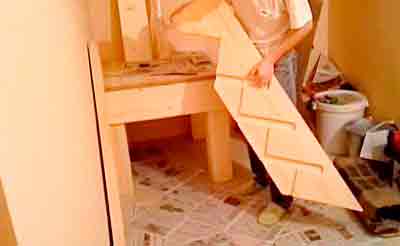

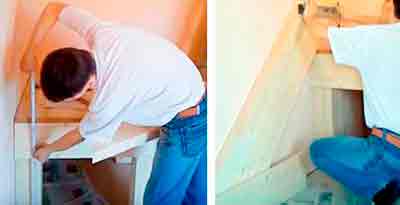

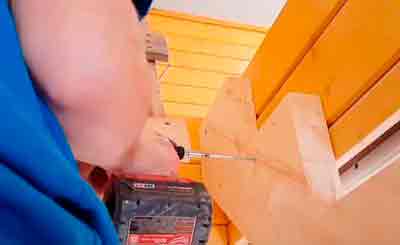

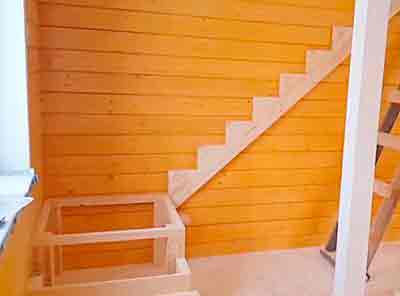

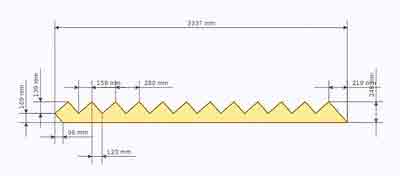

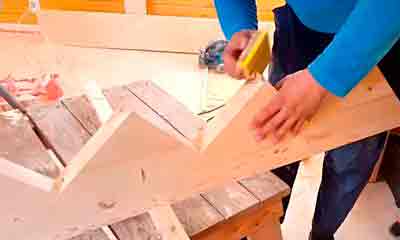

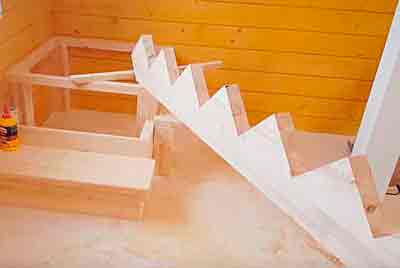

Сборка тетивы и косоура
Доски размечаются по длине и подрезаются по требуемым параметрам. На них откладывается высота подступенка и величина проступи, вычитая от расчётных габаритов 20-40 мм.
Для обустройства выемок под ступени следует использовать пилу либо электролобзик. Брус приставляется к точке монтажа с упором нижнего края в пол, а верхнего – в перекрытие. Запилы располагаются строго горизонтально.
Для обеспечения требуемой жёсткости обычно используется 2-4 косоура. Их количество подбирается по ширине лестницы. Намного легче купить уже подготовленную несущую конструкцию с вырезами и пригодными к монтажу частями.

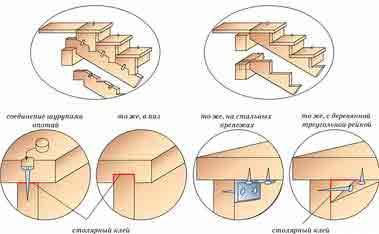

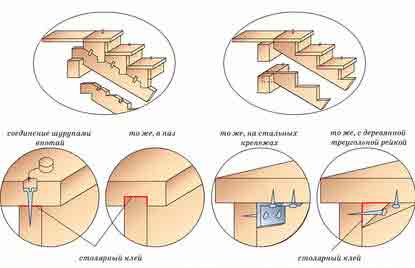

Установка ступеней и подступенков
Подступенки ставятся в запиленные ниши косоура, выравниваются и шлифуются. Фиксация осуществляется посредством саморезов, которые по завершении монтажа шпаклюются либо покрываются финишной отделкой.
Затем монтируются ступеньки. Их длина принимается больше расстояния между двумя крайними косоурами на 10-20 мм. Ширина должна превышать величину гребёночного выступа на 20-30 мм. Ступени закрепляются на подступенках посредством саморезов. Шляпки глубоко утапливаются в материале.
Установка ограждений
Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.
Монтаж опор с балясинами – задачка достаточно непростая, требующая выполнения точной разметки и подгона.
Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.
Затем по окружности шканта внизу балясин и стоек проделываются отверстия и хорошо промазываются клеем. Каждая из частей насаживается на шканты, подгонка выполняется по вертикальной плоскости. При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части. Чтобы состыковать перила со стойками на обрезе высверливаются отверстия. Установка перил производится на шкант, вставленный в опорную стойку.
Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.

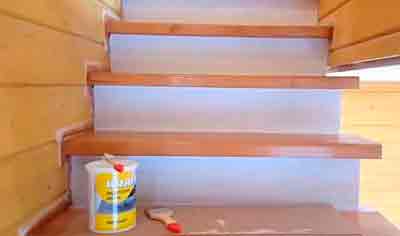

После высыхания клеевого состава лестница покрывается грунтовкой-антисептиком, а после – обрабатывается прозрачным декоративным лаком либо окрашивается. Поверх лака можно нанести восксодержащий состав для придания дополнительного блеска. Неплохим решением также является установка декоративных планок. В винтовых конструкциях возможно декоративное оформление осевой стойки в форме цельного бревна либо балки, установка гнутой тетивы под опоры для ступенек. Перед тем, как сделать лестницу на 2 этаж в частном доме нужно знать, что окончательная стоимость её получится высокой, потому как для сооружения применяется гибкая вязкая древесина. Но достигнутый эффект, безусловно, этого стоит.
Заключительный этап
На финальном этапе выполняется проверка симметрии всей конструкции, устойчивость соединений, а также производится ряд манипуляций:
- шлифование каждого элементов;
- пропитка специальными составами для минимизации вероятности возгорания, образования гнили, поражения древоточащими насекомыми;
- тонировка лакирующего покрытия.
Несмотря на относительную дешевизну, лестницу окрашивать не следует. Но окончательное решение все же принимает хозяин дома, ориентируясь на общее стилистическое оформление.
Видео описание
Как сделать деревянную лестницу своими руками из лиственницы, смотрите в видеоролике:

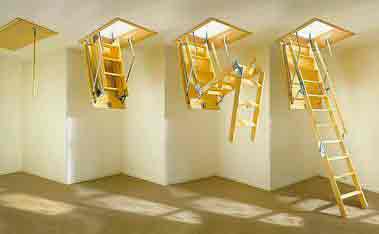

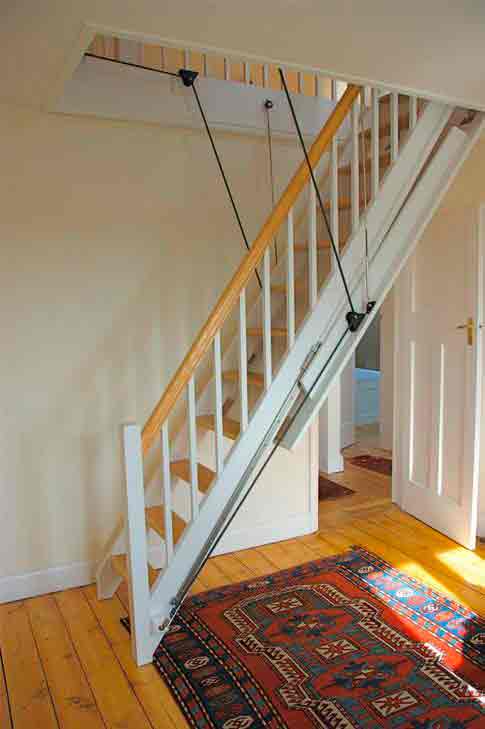

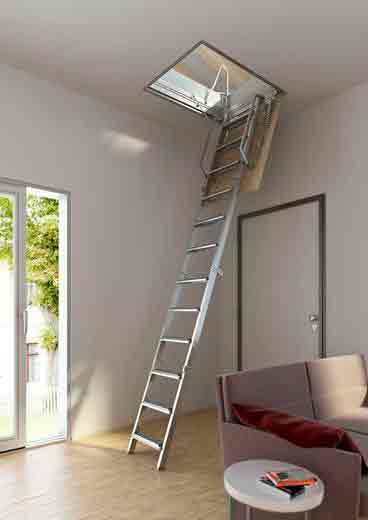

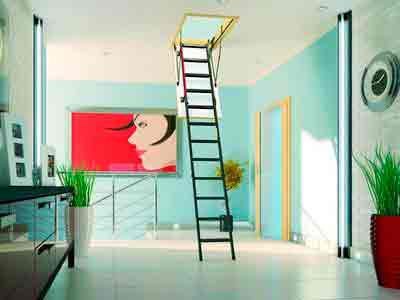

Раскладные компактные модели
До того, как сделать лестницу своими руками, не лишним будет рассмотреть ещё одно оригинальное решение. Речь ведётся о складных моделях лестниц, используемых преимущественно для мансард либо чердаков. Чтобы попасть в эти помещения обычно применяются раскладные конструкции. Принцип их применения состоит в том, что при потребности лестница спускается вниз, а отдельные её секционные части соединяются. Получается усреднённый вариант между одномаршевой лестницей и приставочной.
Наклон таких лестниц постоянно увеличивается, потому из-за безопасности подъем следует осуществлять лишь лицом к ступеням. Такой вариант позволяет сократить их длину и ширину. Рекомендуемыми размерами, по мнению профессиональных проектировщиков, являются: ширина – 150 мм, дина – 600 мм без учёта размеров перил.
Перед тем, как построить лестницу, важно понимать, что она конструируется так, чтобы верхняя часть закреплялась на люке беспрепятственно для перемены расположения. Площадь крышки должна составлять от 1 кв. метра и более, расширение должно производиться в сторону открытия крышки.

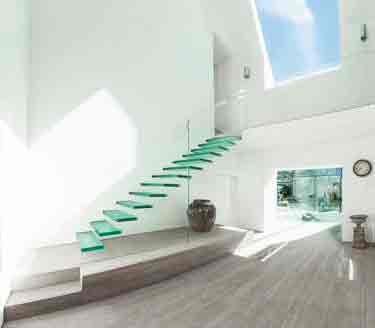

Нестандартные решения
Интересным решением как сделать лестницу в доме на второй этаж своими руками считается конструкция, именуемая как «гусиный шаг».

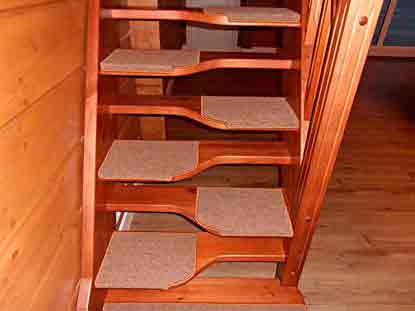

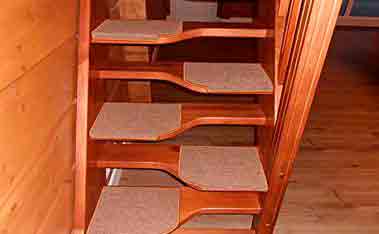

Когда обыкновенную лестницу нельзя вписать в имеющееся свободное место, прибегают к хитрой уловке. Конструкции с «гусиным шагом» обычно предназначены для подъёма на чердак либо во вспомогательные помещения. Но когда другого выхода нет, их вполне можно применить и для жилых этажей.
Ступеньки таких лестниц отличаются разной глубиной и попеременно сменяются, благодаря чему сокращается ширина конструкции даже до 500-600 мм. Несмотря на это видимость верхнего этажа не ухудшается и сохраняются безопасные условия подъёма. Наклон может увеличиваться до 50°, при этом имеется обязательное условие – устройство перил.
Безопасность
Перед тем, как сделать лестницу на второй этаж, нужно обеспечить безопасность сооружения. В процессе подъёма не должно создаваться потенциально опасных ситуаций и условий, потому при вычислении размеров рассматривается огромное количество факторов. Особенно, когда в доме имеются малыши, пожилые либо люди с ограниченными возможностями. Кроме того, нужно обеспечить выполнение и основных условий пожарной безопасности. Это особенно важно, потому как в случае воспламенения все находящиеся в доме люди должны иметь возможность покинуть его в короткие сроки.
При устройстве ограждения балясины следует располагать одна от другой на удалении, не превышающем 150 мм. Такого промежутка должно хватить для исключения падения с верхнего этажа, если человек вдруг неожиданно потеряет равновесие. А если в жилище имеются маленькие дети, то интервал этот принимается ещё меньшим, чтобы малыш не смог застрять промеж балясинами, засунув из любопытства голову.
Видео описание
Самостоятельно можно сделать и бетонную лестницу. Подробности смотрите в видеоролике:
Заключение
Возведение лестницы в индивидуальном доме – занятие, безусловно, интересное и увлекательное. Но до начала работ нужно заранее оценить свои силы и возможности. Для создания отдельных элементов понадобится множество электроинструмента, не говоря уже про собственный столярный цех. Гораздо проще и дешевле заказать проект лестницы в специализированной компании и доверить возведение конструкции профессионалам.
Источник: http://m-strana.ru/articles/kak-sdelat-lestnitsu/
Лестница в частном доме на второй этаж: как выбрать лучший проект (фото)
Загородные дома в два-три этажа являются очень компактными и вместительными, занимая при этом меньшую площадь на участке. Внутри такого дома удается легко спланировать функциональные помещения минимально удалённые друг от друга. Безопасная и удобная лестница в частном доме на второй этаж — является важным конструктивным элементом жилого строения, поэтому при выборе подходящего проекта важно учитывать все нюансы возведения таких конструкций.
Пышный букет цветов украсит интерьер прихожей с лестницей
Лестница в доме на второй этаж — основные виды (фото)
На этапе проектирования происходит выбор разновидности лестницы, руководствуясь размерами помещения. Это позволит рационально использовать отведенное пространство. По конструкции выделяют три приоритетных вида лестниц.

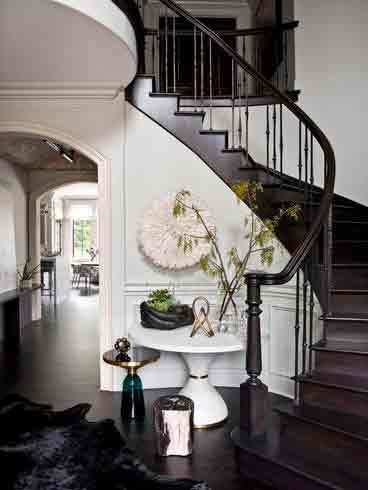

Утонченный дизайн кованых перил

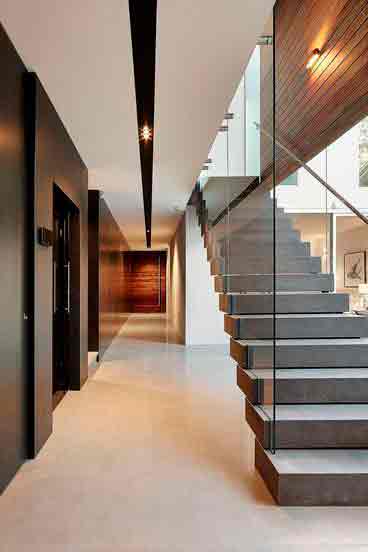

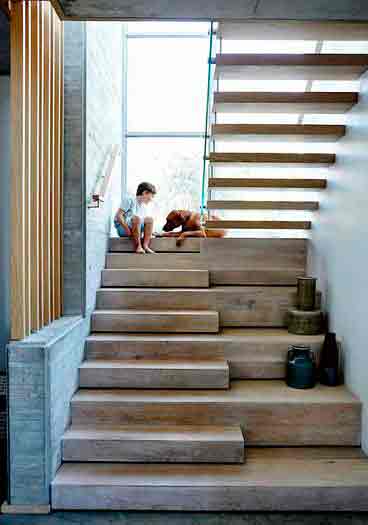

Маршевые лестницы
Наиболее удобными и безопасными лестничными конструкциями для частных домов считаются устойчивые и монументальные маршевые лестницы. Марш — это пролет, которых может быть два или три, между ними обустраивается площадка.
Маршевые лестницы различаются по форме
- прямые;
- изогнутые;
- поворотные — П или Г-образные.
Совет! Выбирая конкретную форму, ориентируйтесь на высоту и площадь комнаты, а также удобство расположения второго этажа.
Для просторных зданий подойдут лестницы с подступенками, придающими ощущение монолитности и фундаментальности. Если требуется внести атмосферу легкости, то следует обойтись без этих деталей.
Черно-белое сочетание цветов давно считается классическим
Свежие идеи для создания уникальной конструкции

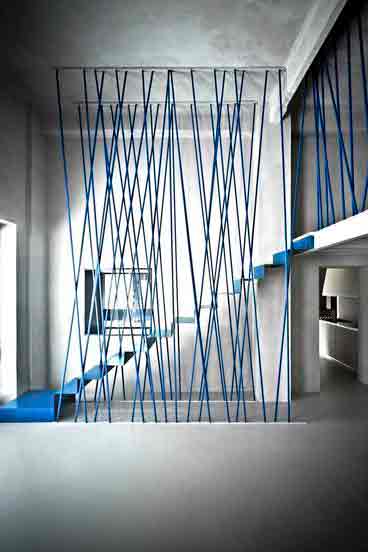

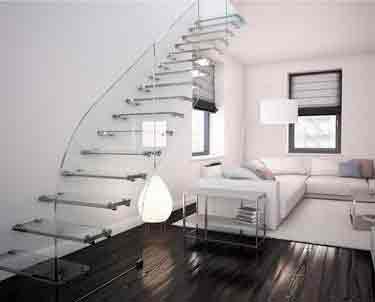

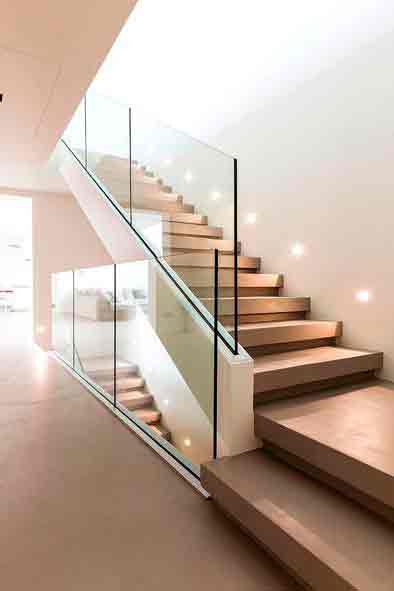

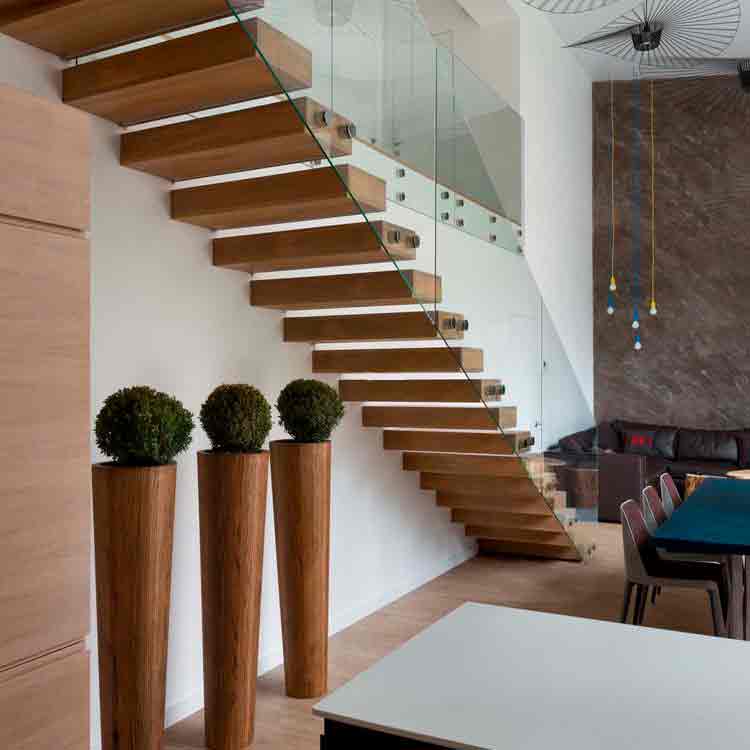

Безопасная перегородка из закаленного стекла может служить в качестве перила
Лестница и остальные деревянные элементы выполнены из одной породы дерева

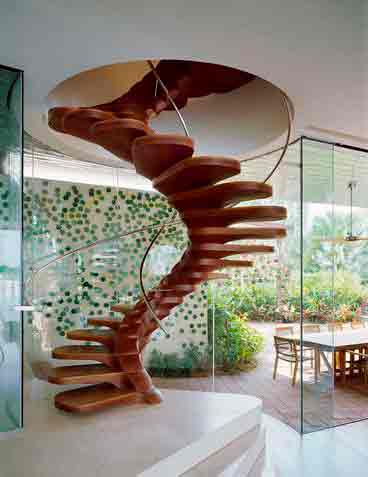

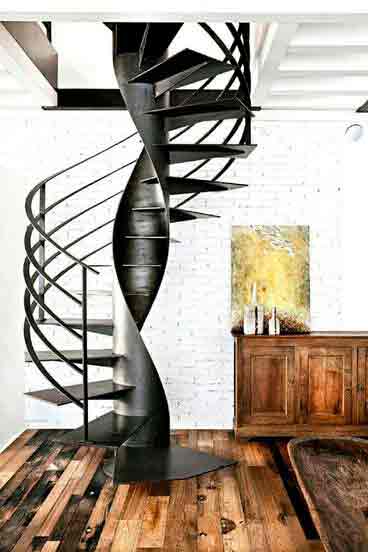

Уникальность спирального подъема подчеркивает декор в том же стиле
Журнальный столик из камня как монументально-декоративный арт объект
Идеальный наклон марша составляет 45 градусов. Учитывая биомеханику движения, количество ступеней выполняют от трех до пятнадцати. Если высота потолков не позволяет уложиться в этот предел, делается два или даже три марша.
- Число ступеней принято делать нечетное;
- Наиболее удобная ширина ступени — 25 см, допустимая норма может варьироваться от 22 до 30 см;
- Средняя высота подступенка должна составлять 15-20 см;
- Перила располагают на расстоянии от 90 до 120 см от поверхности ступеней;
- Домашняя лестница по ширине не должна быть меньше 0,8 м.
Безупречность и совершенство белого подчеркивают элементы из натурального дерева

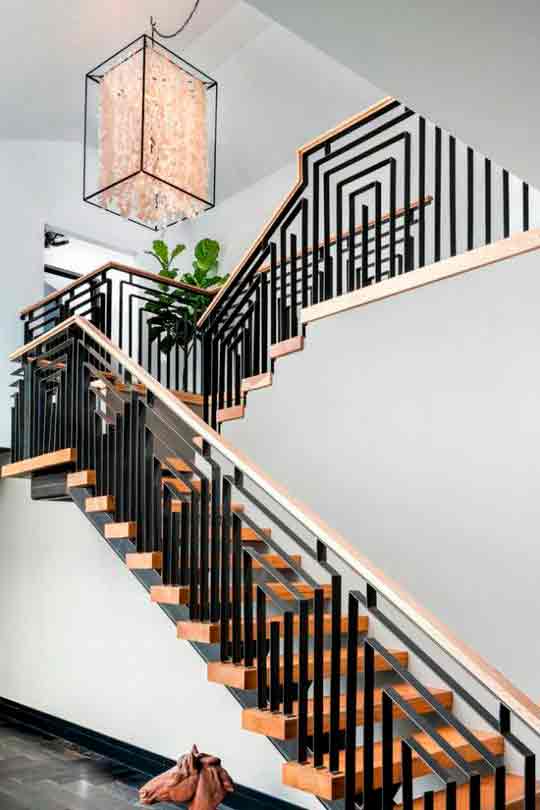

Модная тенденция и обояние геометрических форм

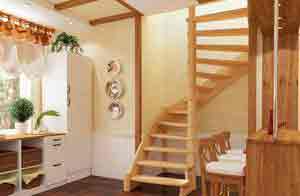

Компактная лестница в частном доме в нестандартный исполнении
Натуральное материалы, в отделке и дизайне, никогда не потеряют актуальность и популярность

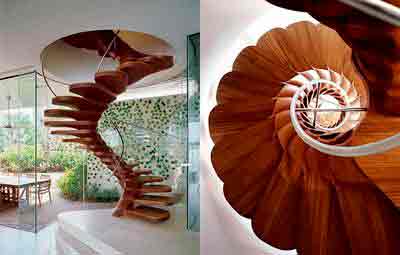

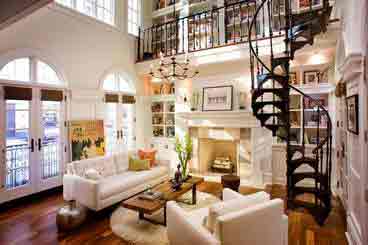

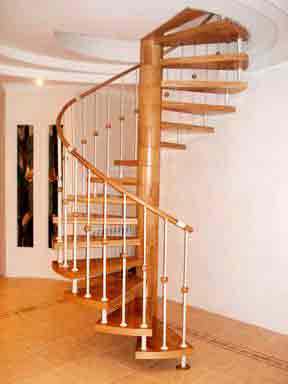

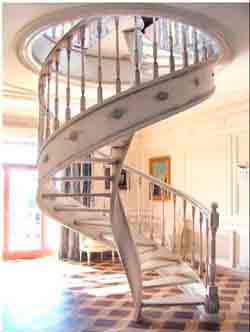

Винтовые лестницы
Спиралевидная лестница на второй этаж с ажурными перилами придает особый шарм романтизма и сказочную атмосферу. Такие конструкции идеальны для небольших комнат, однако совершенно не рекомендуются для передвижения пожилых людей, инвалидов и маленьких детей.

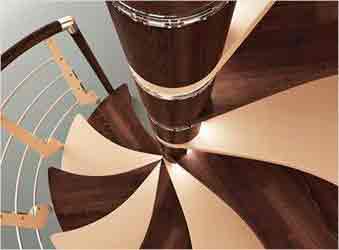

Деревянная винтовая лестница в гостиной
Спиралевидная модель словно вихрь в безмятежном помещении
Центром винтовой лестницы служит стержень. К нему по спирали крепятся ступени. Ширина их центра для обеспечения наибольшей безопасности выполняется в 20-25 см, а внешней части — до 40 см.
Благодаря элегантной форме, винтовые лестницы, становятся важным элементом интерьерного дизайна. Они выглядят современно, легко поддерживают разнообразные стилевые решения.
Такое сочетание материалов не только дополняют друг друга, но и становятся неотъемлемой частью данного дизайна

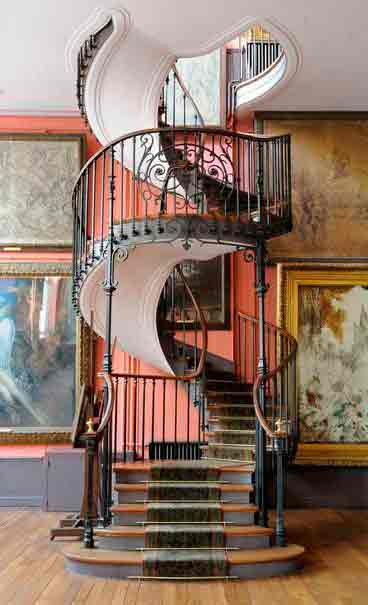

Винтовой подъм в винтажном стиле
В помещении с высокими потолками не обойтись без второго яруса
Круговой подъем не займет много пространства, но при этом останется в центре внимания
Эффектное и в то же время максимально безопасное ограждение

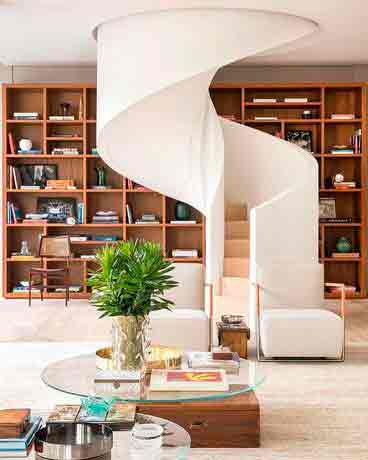

Совершенство дизайна с винтовой конструкцией закрытого типа

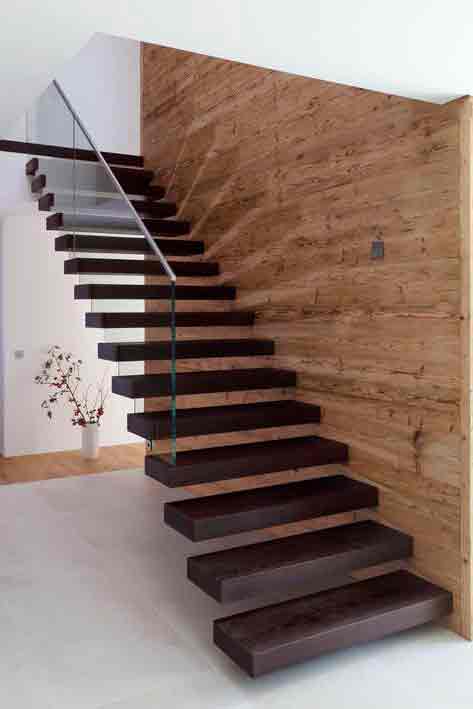

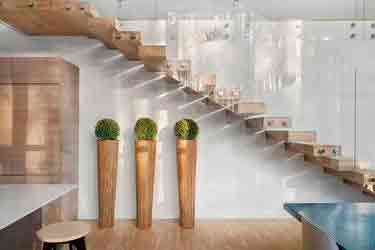

Лестницы на больцах
Для подобного конструктивного решения роль опоры лестницы выполняет несущая стена. К ней фиксируют ступени, используя болты (больцы). Получающаяся композиция выглядит легкой, невесомой и хрупкой, хотя на самом деле она надежная и прочная, выдерживает нагрузку свыше тонны.
Благодаря болтам, даже после монтажа при необходимости можно отрегулировать высоту ступеней. Для безопасности дополняют лестницу перилами.

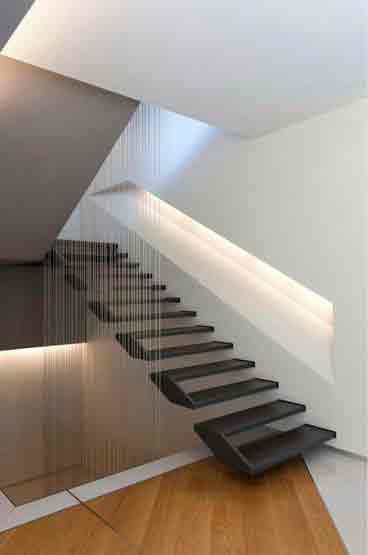

Независимость и парящий эффект достигается при помощи подсветки и отсутствия перил
Гармоничное сочетание оттенков древесины
Придать уникальность всему интерьеру дома могут ступени в необычном варианте исполнения
Стены из бетона в натуральном виде на пике популярности
Складные лестницы
При нечастом использовании лестницы, например, для подъема на мансарду, многие отдают предпочтение раскладным лестницам. Они бывают откидные, выдвижные, телескопические, секционные.
Незаменимая вещь в быту становиться частью декоративного элемента
Такие конструкции не занимают пространство нижнего помещения, а когда отпадает надобность, ее складывают или задвигают.
Стоит продумать и обеспечить доступ к любому труднодоступному месту в доме
Грамотная организация пространства со складным сооружением
Чердачная складная лестница отличается компактностью при хранении и не нуждается в переносе
Необходимая вещь в доме с мансардой
Удобный доступ к верхним полкам
Как правило, ширина такой лестницы составляет от 60 до 65 см. Оптимальная высота потолка, для установки раскладной лестницы, не должна превышать 3-х метров. Внешнее их оформление решается с учетом общего дизайна помещения.
Материал для лестницы — полезные советы и рекомендации
Лаконичность и уникальность дизайна могут заключаться в одном элементе
При изготовлении лестниц для частного жилья используется несколько разновидностей материалов. Главным критерием подбора служит прочность и долговечность, но не стоит забывать про декоративные характеристики.

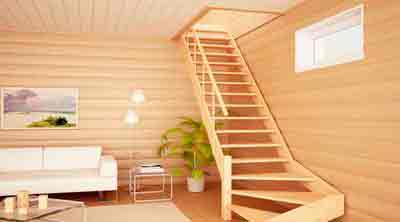

Деревянная лестница
Традиционный образ двухэтажного дома базируется на наличии прочной деревянной лестницы с превосходными резными балясинами, отполированными перилами, привлекающими взгляд красивой текстурой.
Не утратил этот материал актуальность и в современных условиях.
- Благородно смотрится дуб, роскошь вносит венге.
- Орех, ясень, бук — часто используют как основной материал.
- Большой популярностью и спросом пользуются — клен, вишня, тик.
- Долговечностью и прочностью отличается лиственница.
- Сосновая древесина — недостаточно прочная и такая лестницы недолго прослужит в эксплуатации.
Красота и богатство резных балясин
Балясины в интерьере — это особый стиль и безупречный вкус
Воплощение самых смелых идей в современном духе
Строгие и четкие линии задают тон элегантности
Уникальность проекта станет достоинством и особой гордостью для хозяев дома
Необычная идея с комбинацией ступеней разных размеров

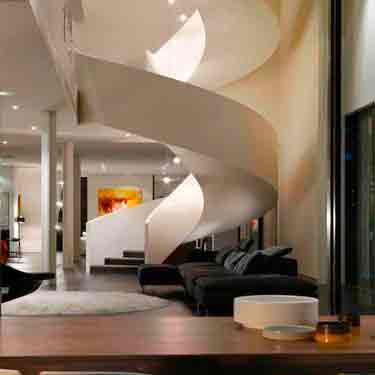

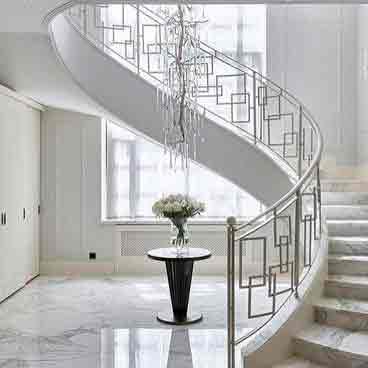

На фоне белоснежных стен очень эффектно смотрится элегантная спиралевидная лестничная конструкция
Подчеркнуть высоту потолков и изящность изогнутых линий смогут подвесные светильники

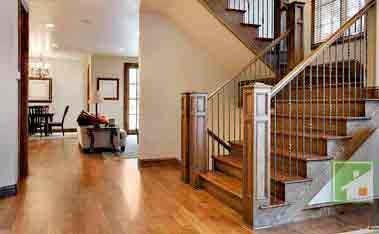

Обычно, полностью деревянной сооружается маршевая лестница. Для обеспечения пожарной безопасности материал предварительно пропитывают специальными составами. От внешних воздействий готовую конструкцию защищают лаком, который усиливает ощущение натуральности, делая древесную текстуру очень выигрышной.

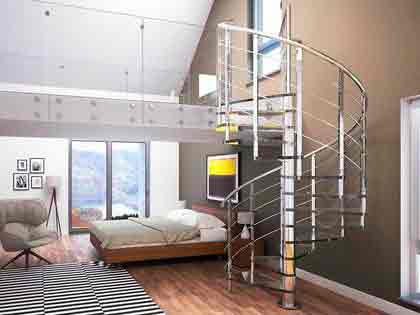

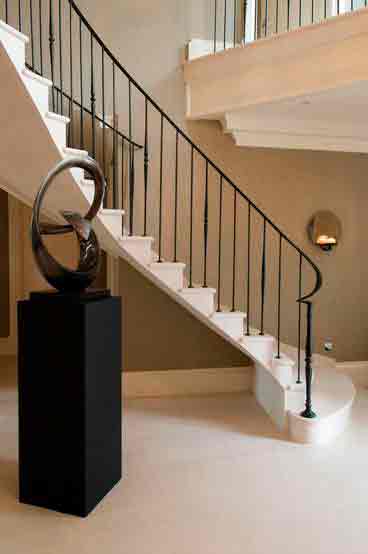

Металлическая лестница
- Подобрав для сооружения лестницы нержавеющую сталь, свой дом удастся обеспечить долговечной прочной конструкцией. Такой материал не будет деформироваться даже в условиях повышенной влажности, ему не грозит усадка и растрескивание.
Важно! Необходимо учитывать, что разновидности металла, имеющие защитный лакокрасочный слой, быстрее разрушаются из-за коррозийных процессов, возникающих при малейших трещинах и царапинах.
Такая конфигурация из черного металла на фоне белой кирпичной кладки смелое, но вполне оправданное решение

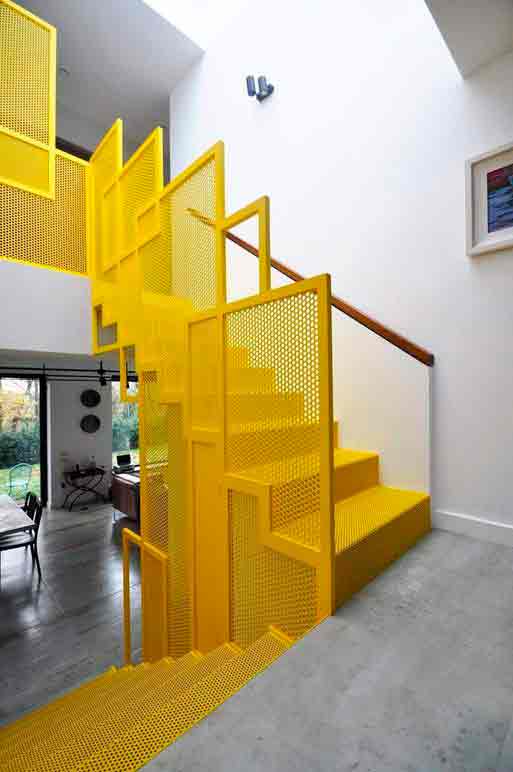

Яркий дизайн не может выглядеть плохо

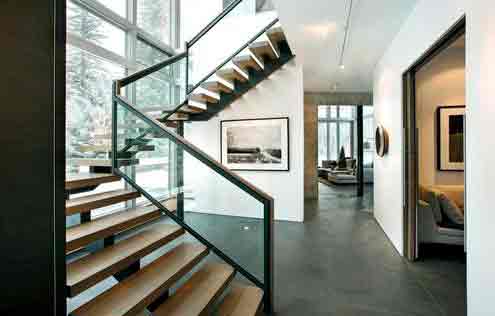

Пример сочетания абсолютно разных материалов в интерьере
Главной архитектурной деталью интерьера являются тонкие металлические прутья, которые служат как опорой, так и ограждением
Стильное и многофункциональное решение для частного дома
Металл ценится за возможность придания деталям разнообразных форм — кованые элементы в любом интерьере выглядят изящно, внося нотку дышащей величием старины.
Лестница из бетона
Основательные и целостные бетонные лестницы имеют специфический вид и подойдут не для каждого стиля, поскольку не обладают утонченностью барокко или благородством классики.
Тем не менее материал пользуется достаточно широким спросом, поскольку выдерживает, в течение длительного времени, значительные нагрузки, не подвергается коррозии и гниению.
Легкость тяжелому бетону придает перегородка из стекла
Мраморная столешница вдоль всей стены визуально вытянет пространство
Минималистичный дизайн из бетона
Важным преимуществом бетонных поверхностей служит возможность декорирования их другими материалами — древесиной, штукатуркой, камнем, плиткой. Это позволяет придавать необходимое звучание и делает лестницу гармоничным элементом общего интерьера.
Для многих, большое значение имеет невысокая стоимость материала, однако следует учесть, что установка бетонных лестниц потребуют приглашения специалистов.
Четкие линии и острые углы в интерьере
Лестница из камня
Натуральный камень относится к наиболее дорогим материалам, применяемым для сооружения лестниц. Выглядит такая конструкция престижно и изысканно.
Важно! Не рекомендуется выполнять ступени из аристократичного потрясающе красивого мрамора, который склонен к истиранию. С целью получения износостойкой лестницы — используют гранит, ступени из этого камня считаются самой долговечной конструкцией.

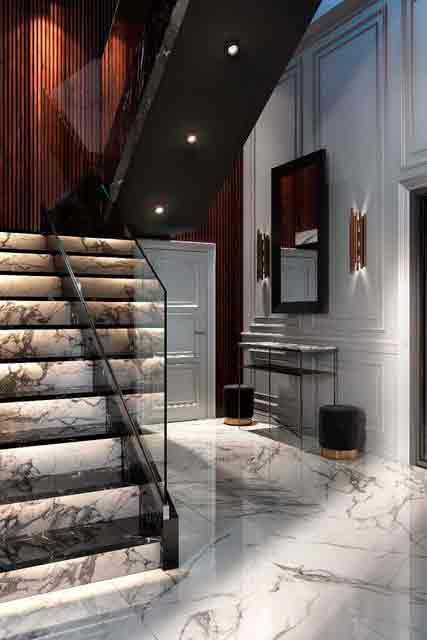

Богатый интерьер прихожей с использованием мрамора
Роскошь классики заключается в прочности и надежности
Интерпритация камня в современном стиле
Дополнить мраморный рисунок могут только блики света
Светлый дизайн просторного холла
Позволит создать необходимый антураж искусственный камень, который отличается высокой прочностью. При таком решении доступна имитация не только мрамора, но и чарующего малахита. Можно подобрать материал с эффектом старения.
Стеклянная лестница
Прозрачные, практически незаметные стеклянные ступени делают винтовые лестницы и конструкции на больцах невесомыми и воздушными. Это ощущение усиливается, если установить правильную подсветку.
- Для изготовления стеклянной конструкции используется только прочное ламинированное или закаленное стекло.
- Также допускается к эксплуатации монолитное стекло, толщина которого будет двух- или трехслойное.
- Наиболее надежной считается акриловая разновидность лестниц, но поверхность таких ступеней постепенно теряет прозрачность.
- Учитывая определённые требования безопасности, а также для максимального удобства следует добавить защитную боковую планку.
Лестничная подсветка должна отличаться умеренной яркостью
Закругленные формы во всех деталях интерьера
Прозрачный материал наполняет помещение лёгкостью и воздушностью
Стеклянная лестница словно растворилась в пространстве
Гармония и стиль в современном направлении дизайна
Использование элементов из стекла – это всегда выигрышный вариант
Дизайн лестницы в интерьере в различных стилях
Поскольку лестница на второй этаж служит одним из ключевых элементов интерьера, ее форма и цветовое решение выполняется в определенном стиле, поддерживающем общий антураж.
Так выглядит стильный мужской интерьер
Современный и классический стиль для дизайна лестниц
- Современный стиль направление предполагает сдержанность и лаконичность форм. Материал и тип конструкции может быть любой, но в основном, предпочтение отдают строгой геометрии, четким линиям, ровным плоскостям.
- Классический стиль поддерживает благородная древесина и камень. Эти материалы применяют для изготовления маршевых лестниц, но главным условием должно быть наличие просторного помещения.

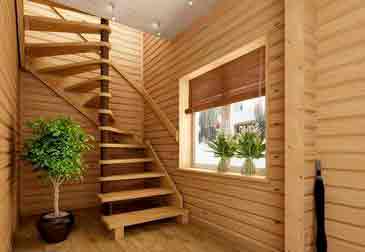

Красивая отделка деревянного дома внутри
Декор для дома является важной деталью и подбирать его необходимо в соответствии с общем стилем
Просторный дом наполнен естественным светом
Грациозность и солидность классики подчеркнет рояль в гостиной
Особенный акцент в интерьер внесут безупречно отполированные поверхности ступеней и других элементов лестницы. Оптимальным решением для оформления перил, до сих пор остаются резные и кованные детали. На стенах уместно развесить картины в больших рамах с текстурой древесины.

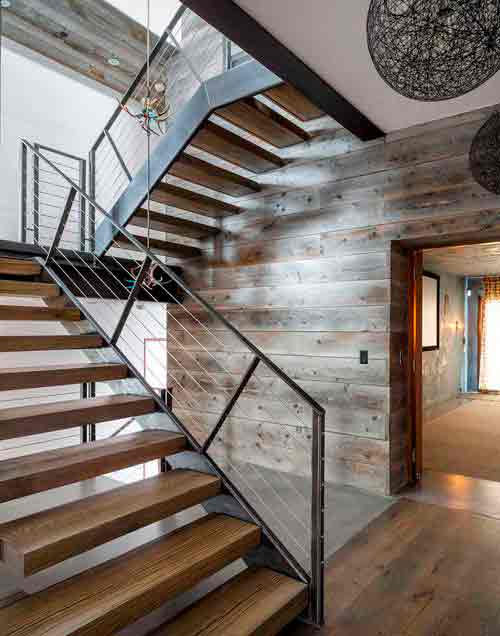

Лестница в стиле лофт
Бетонная или металическая лестница безупречно впишется в стиль лофт. Такие конструкции не требуют дополнительного декорирования, для них хорошим соседством станет кирпичная кладка на стене.
Неплохо будут смотреться и другие материалы при условии, если отдать предпочтение предельно простым формам. Но не забывайте, важным критерием служит комфортное безопасное передвижение.
Совершенство этого дизайна заключается в его необычном сочетании материалов
Железная лестница с эффектом ржавчины — это изюминка придающая интерьеру индивидуальность

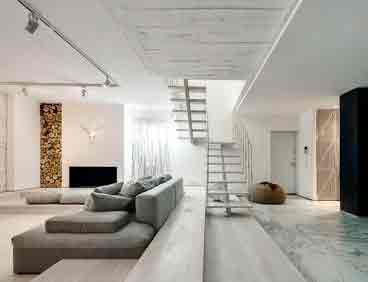

Совершенство лестниц в стиле минимализм
Лестницы в частном доме на второй этаж, решенные в стиле минимализм, полностью сливаются с общим пространством, не привлекая к себе внимания. Достигается это при помощи подбора фактуры и цвета. Удачнее всего сюда вписываются ступени, которые фиксируются на больцах.
Если конструкционно необходима маршевая лестница, то перила необходимо сделать тонкими, это позволит приблизиться к основному интерьерному антуражу.
Минималистичные интерьеры пользуются большой популярности среди молодежи
Свежие идеи дизайна и декора дома
Строгость линий и лаконичность меблировки
Изысканность лестницы в стиле ар-деко
Многообразный и изящный ар-деко подчеркивает уровень престижности во всех деталях лестницы. Гармонично смотрятся, подчеркивая монументальность и благородство, маршевые лестничные конструкции.
Их перила часто изготовливают со сложными флористическими переплетающимися узорами. Соответствуют стилистике ар-деко спиралевидно располагающиеся ступени винтовых конструкций.
Не выходит из моды позолота в интерьере, но только в отдельных деталях
Важнейшим элементом гармоничного помещения это правильное сочетание цветов
Лестница в стиле прованс

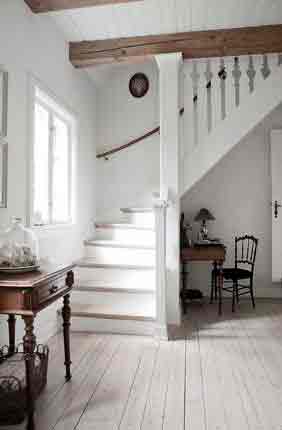

Изысканность и утонченность стиля прованс выгодно подчеркнет плавно изогнутая одномаршевая лестница. Ее чаще всего изготавливают из дерева, но другие материалы также приветствуются, для декорирования предпочтение отдается светлым тонам — молочному, бежевому, приглушенно голубому.
Интерьер дома в стиле прованс выполнен в виде простых деталей
Гармонично подчеркнут стиль присутствие ажурных деталей или резные перила. На кованых элементах уместной будет патина, создающая эффект старины.
Сдержанный и экстравагантный стиль в оформлении загородных домов
Планировка лестницы в двухэтажном доме — варианты оформления
Размещение лестницы детально продумывается на этапе проектирования дома. Но иногда возникает острая необходимость установки этой конструкции, если проводились работы по сооружению мансарды или полноценного второго этажа на уже построенном здании.
Выбор места зависит от площади помещения, высоты потолков, необходимости обеспечения предельного удобства для передвижения. К примеру в больших домах лестницу на вторй этаж размещают в просторной гостиной.

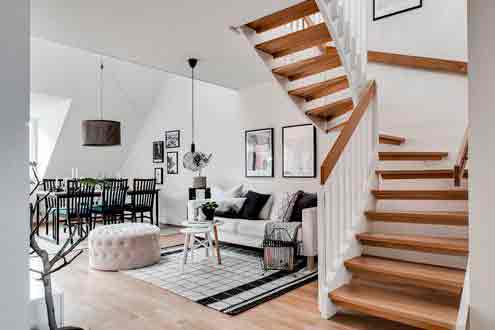

Гостиная с лестницей в скандинавском стиле
Интересная планировка частного дома
Нередко выполненная из престижных материалов конструкция становится украшением и достоинством гостиной. Такая планировка по размещению лестницы будет удобной, если наверху располагаются спальные комнаты.
Правильный функционал пространства под лестницей
Чаще всего под лестничным маршем, располагающимся у стены, остается свободное пространство. Его можно использовать с пользой для всей семьи если требуются дополнительные места для хранения там следует соорудить закрытые стеллажи.

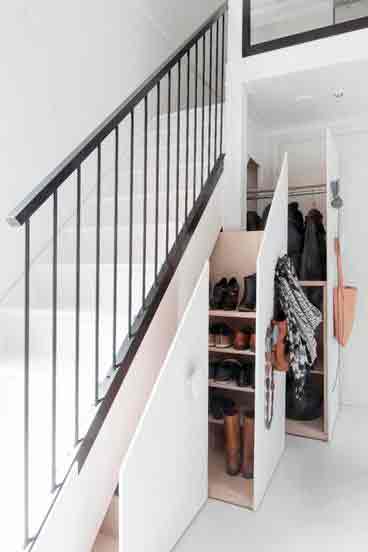

Выдвижные стеллажи для хранения вещей заменят громоздкие шкафы

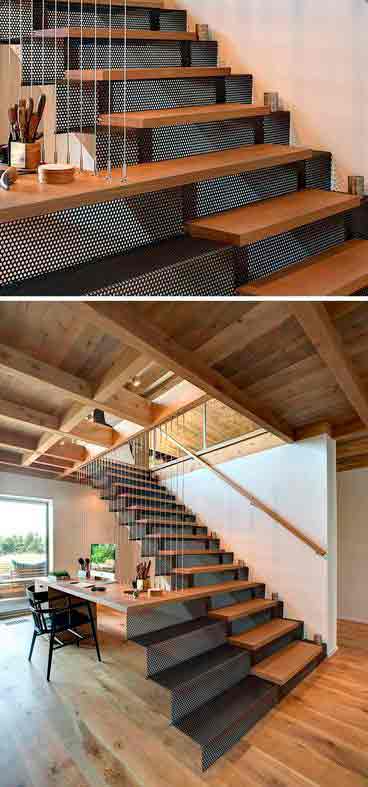

Установив компьютерный стол с удобным креслом, удается оборудовать полноценную рабочую зону. Настенные полки и этажерка помогут закончить образ мини кабинета.

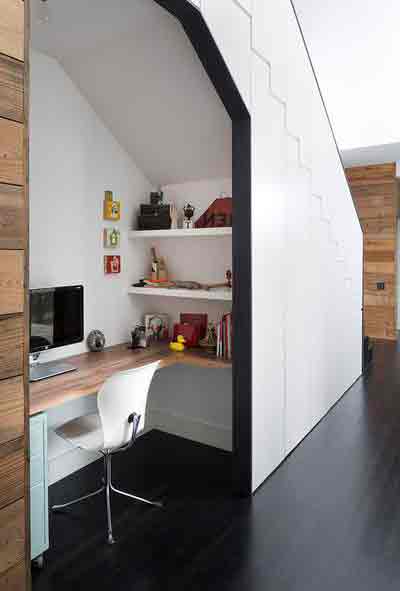

Комфортное и функциональное рабочее место
Можно приобрести или самостоятельно изготовить декоративный каминный портал. Рядом разместить небольшой диванчик, журнальный столик или удобные кресла — получится комфортная зона отдыха. Для получения имитации чарующего пламени поместите во внутрь портала специальные электрические приборы.
Оптимальное решение для планировки зоны отдыха
Великолепно размещаются в подлестничном пространстве полки с коллекционными винами за стеклянными фасадами. Если площадь позволяет установите барную стойку с высокими стульями, проведите подсветку с приглушенным освещением.

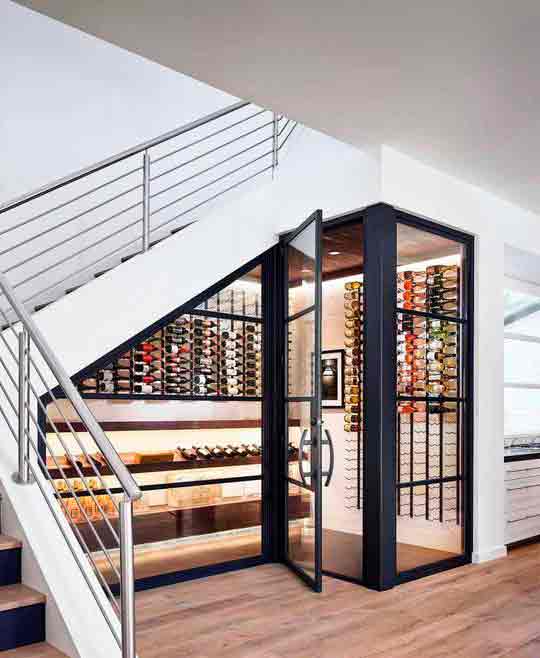

Собственный мини бар в доме — гордость владельца
При рациональном подходе ниша под лестницей гармонично впишется в общий интерьер помещения и превратится в удобную функциональную зону.
Важно продумать освещение этого достаточно замкнутого пространства. Это позволит максимально обеспечить безопасность передвижения по лестнице, а также добавить комфортность при использовании ниши по выбранному функционалу.
Наиболее простым решением служат настенные бра. Изысканную атмосферу создает светодиодная лента, закрепленная снизу на лестничную конструкцию. Поставив напольную вазу с большим цветком и подсветив его снизу, можно добиться ощущения целых зарослей, в которых приятно посидеть в удобном кресле и отдохнуть.
Получить заряд энергии и настроиться на нужный лад помогут живые растения
Лестница в загородном доме является не только конструкцией, необходимой для удобного и безопасного подъема и спуска, но и центральным декоративным элементом интерьера.
Учитывая её многофункциональность, изначально выбирайте подходящий прочный и долговечный материал, тщательно продумывайте практичное цветовое и фактурное решение.
Источник: http://domsmam.com/lestnica-v-chastnom-dome-na-vtoroj-etazh-foto
Винтовые лестницы на второй этаж экономкласса
При строительстве дома в несколько этажей сразу встает вопрос о том, каким образом будет осуществляться подъем. В некоторых случаях выбор падает на уличный коридор, т. к. он не будет занимать место внутри помещения. Но есть и другой вариант – винтовая лестница. Это непростое сооружение, которое сможет украсить интерьер, наградив его изюминкой. Перед тем как решиться на такой вариант, необходимо знать все нюансы того, как сделать винтовую лестницу. Статья посвящена описанию существующих вариантов и правилам проектирования, а также сборки.
Почему винтовая лестница
Сложно себе представить изделие, которое лишено определенных недостатков. Вкус каждого человека отличается, поэтому всегда можно найти то, что кому-то не понравится. Это справедливо и в отношении винтовых лестниц. Перед тем как решиться на сооружение такой конструкции, необходимо знать некоторые нюансы. Положительными являются:
- визуальное увеличение помещения;
- компактные габариты;
- минимальные требования к площади;
- сравнительно невысокие затраты на изготовление.
Если сравнивать винтовые лестницы на второй этаж экономкласса с большими деревянными, тогда сразу становится очевидной экономическая выгода такого решения. Иногда сумма может разниться в 1,5 раза. Это весомый аргумент в пользу выбора именно винтовой лестницы. Благодаря своим уникальным особенностям она способна визуально увеличить потолки в небольшой комнате. Это объясняется тем, как взгляд скользит по спиральной конструкции. По площади винтовая лестница занимает минимальные размеры. Для некоторых моделей может понадобиться всего около 2 м 2 . В силу этого не должно возникнуть сложностей с выбором места для ее монтажа. При должной сноровке винтовую лестницу можно собрать самостоятельно. Есть у конструкции и отрицательные стороны:
- некоторая сложность использования;
- проблемы с самочувствием.
Узкая винтовая лестница на второй этаж создает сложности с подъемом габаритных предметов. При отсутствии других входов придется поднимать мебель и другие предметы через окна. Винтовая лестница подразумевает постоянное движение по кругу. Если ей приходится пользоваться по несколько раз в день, то у людей, которые имеют проблемы с вестибулярным аппаратом, может ухудшиться самочувствие. Недостатки использования винтовой лестницы незначительны по сравнению с плюсами, поэтому она станет отличным помощником в доме.
Варианты конструкций
Перед тем как приступить к расчетным работам, необходимо определиться с приблизительным проектом, точнее, видом винтовой лестницы, которая лучше всего подойдет к конкретному помещению. Выбирать стоит из материала изготовления, а также из следующих конструкций:
- с опорой на стену и столб;
- с опорой на столб;
- с опорой на ограждение;
- с опорой на небольшую трубу.
Визуально представить себе каждый из видов конструкций позволит иллюстрация, которая находится выше. Первый вид винтовой лестницы подойдет в тех случаях, когда ее установка планируется в углу и есть возможность смонтировать дополнительную стену. Это позволит осуществить двойной упор для большей надежности. Одна часть ступеней крепится к опорному столбу, а вторая к стенам. Второй вид лестницы может быть установлен в любом месте. В нем нет необходимости в опорной стене. Все ступени прочно зафиксированы к основному столбу. Некоторые виды лестниц предусматривают наличие перил. Они могут быть выполнены как отдельные столбики или стеновая конструкция. В этом случае опора осуществляется и на нее, кроме столба.
Если захотелось совсем миниатюрной конструкции, тогда подойдет четвертый вид. Он представляет собой небольшую металлическую трубу, на которую осуществляется крепление ступенек. Этот вид схож со вторым, но получается значительно компактнее. Для изготовления конструкции винтовой лестницы могут применяться самые распространенные виды материала: древесина, металл и камень. Деревянные винтовые лестницы являются одними из самых сложных в изготовлении. Бетонные требуют большого количества времени, т. к. заливка должна идти аккуратно и поэтапно. Проще всего соорудить металлический вариант.
Расчетные работы
Одни из важных этапов составления проекта является пункт о том, как рассчитать винтовую лестницу. Если место и вид лестницы уже определены, тогда исходя из этого, можно приступить к конкретным цифрам. Чтобы конструкция была безопасной, важно предусмотреть правильную ширину ступеньки. В той части, где чаще всего ступает нога – посередине – ширина должна быть более 20 см. Если центральная стойка будет выполнена из металлической трубы, тогда ее диаметр должен быть не меньше, чем 50 мм. В отличие от обычных конструкций, на винтовых не должно быть горизонтальной поверхности или подступеньки. В таком случае уровень безопасности будет выше, ведь носок может свободно выходить за пределы ступеньки для лучшей опоры.
Общая высота всей конструкции будет зависеть от того, какая высота потолков. Но она также должна быть удобной для каждого жильца. Поэтому расстояние между пролетами или витками должно быть больше роста самого высокого человека. Это необходимо, чтобы подниматься можно было в полный рост без риска удариться головой. Как правило, на один виток предусматривается 12 ступеней. Обладая этими показателями, уже можно примерно набросать эскиз будущей конструкции. Для комфортного перемещения человека средних габаритов будет достаточно ширины в 70 см. При необходимости его можно увеличить до 1 м.
Теперь можно вычислить общую ширину изделия. Для этого необходимо сложить ширину прохода и диаметр опорного столба. При ширине прохода в метр, а опорной части в 40 см, диаметр получиться 2,4 м. Обозначить получившийся размер будет просто на проекции конструкции сверху. Лучше выполнить рисунок в масштабе. Для этого можно начертить окружность с диаметром в 24 см. На ней необходимо обозначить опорную конструкцию. В середине чертится еще один круг с диаметром в 4 см. Благодаря этому чертежу появляется возможность вычислить количество ступеней в оном витке. Для этого необходимо знать длину траектории движения. Она проходит примерно посередине между краем опоры и опорной стеной, если она есть. Чтобы узнать требуемую цифру, необходимо вычислить половину радиуса опорной конструкции и радиус окружности прохода.
Первая в конкретном случае равна 20 см, а вторая 100 см. Теперь их сумму необходимо разделить на два. Получится 60 см – это радиус окружности движения. Чтобы узнать количество ступеней, необходимо вычислить длину окружности траектории движения. Для этого необходимо воспользоваться формулой 2πr. В результате получится 376,8 см. Эту цифру необходимо разделить на ширину той части ступеней, которая будет приходиться на траекторию движения человека. Середина ступени равна примерно 25 см в ширину. Поэтому количество ступеней с округлением в большую сторону равно 15 штукам на один виток. Теперь можно вычислить высоту одного витка. Если за основу взять 2 метра, то к ним необходимо прибавить толщину всех ступеней в витке. Если одна ступень будет толщиной в 25 мм, тогда общая цифра получится 2,4 м. При высоте потолка в 2,5 метра будет достаточно одного витка, чтобы подняться на второй этаж.
Работы по изготовлению
Изготовление компонентов винтовой лестницы является довольно сложным этапом, который требует терпения и внимательности. Понадобятся навыки работы со столярным инструментом и станками.
Проем
Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.
Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.
Ступеньки
Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.
Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки. Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж. Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.
Балясины
В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.
Перила
Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.
Монтаж
После того как произведен расчет винтовой лестницы и ее изготовление, можно приступить к установке. На картинке выше можно наглядно видеть взрывную схему всего конструктора. Опираясь на отмеченную точку, выставляется центральная опора винтовой конструкции. Делать это лучше с помощью уровня, который позволит выдержать лестницу в вертикальном положении. Фиксируется труба с помощью фланца к полу, а наверху может удерживаться крайней ступенькой или дополнительными распорками под ней. Винтовая конструкция собирается последовательным нанизыванием ступенек и муфт на лестницу. После того как операция завершена, они разворачиваются согласно выбранному шагу ступенек у винтовой конструкции. Внешним краем ступеньки лестницы крепятся к стене с помощью опорных элементов. Далее можно переходить к монтажу балясин и перил. Видео о монтаже винтовой конструкции можно посмотреть ниже.
Заключение
Как видно, винтовая конструкция может стать отличным помощником в доме. Ее изготовление и сборка может производиться самостоятельно, если речь не идет об очень сложной конструкции. Эксклюзивные варианты обычно изготавливаются на заказ, т. к. требуется дорогостоящее оборудование.
Источник: http://2proraba.com/lestnica-krylco/vintovye-lestnicy-na-vtoroj-etazh-ekonomklassa.html
Лестница на второй этаж в частном доме своими руками – нюансы и алгоритм строительства
Двухэтажное строение должно соответствовать представлению владельца об удобстве и комфорте. Как и другие элементы, лестница на второй этаж в частном доме своими руками легко выполнима. Главное – подобрать подходящий материал и четко придерживаться последовательности строительства.
Составляющие конструкции
Чтобы построить самому лестничное сооружение, следует разобраться, из каких элементов оно состоит. Существует две группы – предназначенные для подъема и опоры:
- ступеньки. Включают горизонтальные (подступенки) и вертикальные (поступи) детали;
- опоры. Бывают тетивами – балками, фиксирующие подножки с торца и косоурами – для крепления подъема снизу;
- перила. Используются не на всех моделях, но когда в семье есть дети или пожилые люди, их лучше установить;
- балясины. Перильные подпорки, которые ставятся по вертикали, выступают в роли декора;
- стойки. Оправданы для винтовых конструкций – на них крепятся ступеньки с необходимым шагом, образующие завиток спирали;
- больцы. Болты, зафиксированные на стене. Необходимы для поддержки подножек.
Важно! Стойки и больцы применяются не для всех видов межэтажных сооружений.
Основные требования к готовому изделию
Поскольку в частном секторе изготовление лестницы выполняется по индивидуальным проектам, единых технических норм не существует. Но ряд параметров рекомендуется соблюдать:
- количество и размер ступенек рассчитывается по 3 точкам – от уровня пола на 2 этаже, от уровня чистого пола вначале и от стены до напольной поверхности;
- подножки нельзя делать меньше, чем 27 см глубиной, иначе будет неудобно ходить;
- ширина изделия начинается от 90 см – для удобства подъема;
- наклон винтовой модели не должен превышать 40 градусов;
- оптимальная высота перил составляет от 80 до 90 см;
- высота от подступенка до планки внизу равняется 16-20 см, чтобы не создавалась нагрузка на колени;
- на один маршевый пролет приходится 8-15 подножек;
- конструкция должна выдерживать нагрузку минимум 200 кг, поэтому для лестницы из дерева подойдет брус толщиной 20-60 мм, а все швы металлической конструкции привариваются.
На заметку! Оптимальное число ступенек – от 20 до 30 штук.
Какие лестничные сооружения подходят для жилого дома?
Популярные лестницы на второй этаж в частном доме представлены на подборке фото ниже. Чаще всего домашние мастера изготавливают:
- маршевые модели. Располагаются около стенки или по центру помещения. Прямые сооружения удобны, лаконичны, но уместны только в больших комнатах;
- винтовые изделия. Важно правильно рассчитать количество завитков. Преимущества винтовой лестницы – минимальные затраты на строительство, уместность в ограниченном пространстве и длительный срок эксплуатации;
- больцевые конструкции. Для крепления ступенек используются габаритные навесные балясины или болты;
- лестнички на тетивах. Своими руками на второй пролет крепят на балку со специальными вырезами, приставленную встык к поверхности стены;
- сооружения на косоурах. Подножки устанавливаются на наклонной балке.
Интересно знать! В большом жилом здании красиво выглядят маршевые модели с винтовым акцентом (изгиб площадки).
Древесина как материал для создания лестничной конструкции
Красивая лестница из дерева – популярнейший вариант для загородного коттеджа или многоуровневой квартиры. Материал выбирают по причинам пластичности, долговечности, удобства работы.
Преимущества натурального дерева
Чтобы лестница на второй этаж в деревянном доме выглядела стильной, была износостойкой, учитывайте ее достоинства:
- отсутствие необходимости в отделке – фактуру можно подчеркнуть лаковым покрытием или морилкой;
- возможность декоративной обработки балясин и перил;
- сочетается с полами из лаг, поскольку весит немного;
- подходит для самостоятельного монтажа без задействования спецтехники;
- работы ведутся даже после окончания отделки.
Важно! По стоимости конструкции из древесины будут дешевле бетонных или металлических аналогов.
Недостатки использования дерева
К отрицательным сторонам материала относят:
- меньшую плотность, чем у конструкций из металла;
- усадка со временем;
- риски возгорания.
Совет! Чтобы предотвратить гниение, обработайте заготовки специальными пропитками.
Какая порода дерева подходит для создания лестницы?
Деревянная лестница, ведущая на второй этаж в частном доме, может изготавливаться своими руками из различных пород. Мастера предпочитают работать с:
- кленом. Конструкция внутри дома получит высокие характеристики прочности и долговечности. Светло-коричневый оттенок материала сочетается с любой отделкой. Минус лестницы своими руками – высокая себестоимость;
- лиственницей. Красивая фактура и расцветка – от золотисто-желтой до темно-желтой с прожилками позволяют вписать сооружение в любой интерьер. Древесина обладает прочностью и хорошими показателями твердости;
- ясенем. Брусья плотные, с красивым рисунком;
- дубом. Лестницы в доме на второй этаж выглядят дорого и являются очень прочными. У старого дуба богатый темный цвет и роскошная фактура;
- елью. Популярный материал благодаря низкой стоимости и простоте обработки. Доски светлого оттенка с однородной фактурой.
Важно! Еловая древесина отличается минимальной плотностью.
Характеристики сосны как популярного материала
Недорогая стоимость брусьев, простота обработки делают сосновое дерево популярным среди начинающих мастеров. Деревянные лестницы на второй этаж в частном коттедже или загородном строении будут предпочтительны по причине характеристик породы:
- прочность, средняя плотность (520 кг/м 3 ), стойкость к гниению;
- небольшое число сучков;
- при обработке диаметр ствола меняется незначительно;
- красивая расцветка – от желтого до розоватого;
- влажность 12-15 %, но только при правильной сушке;
- пиломатериал выдерживает крепежные соединения шурупами и гвоздями, быстро обрабатывается рубанком, фуганком и фрезером;
- четкая и эффектная фактура;
- твердость 2,9 баллов по Бринеллю.
Интересно знать! Самый дорогой сорт сосны – кондовая, которая растет на сухих грунтах.
Важные правила по обработке древесины
Если вы планируете ступенчатое сооружение из дерева на второй этаж, своими руками работы должны выполняться с соблюдением ряда условий:
- Никакой спешки. Все детали и декор должны изготавливаться только по чертежам, с соблюдением размеров и конфигурации.
- Правильная подготовка. Плоские прямые элементы получатся, если острогать доску с одной стороны, а потом пропустить ее через рейсмусный станок. Все детали откалибровываются до сборки на этом же оборудовании.
- Текстуру стоит выбирать. Перед соединением всех элементов подберите совпадающие по рисунку – это позволит немного замаскировать стыки.
- По ширине оставляют припуск. Идеальный вариант – плюс 1 мм к ширине. Припуск можно подкорректировать на станке для строгания.
- Толщина листов вымеряется. Перед распиловкой пазов тщательно проверьте толщину ступенек. Пробные пропилы можно выполнить на обрезках.
- Используйте упоры. Чтобы подножки были одинаковыми по длине, запилите обрезок бруса на угловом упоре.
- Тонировать и шлифовать нужно до сборки. Это сократит время строительства и предотвратит образование не прокрашенных участков после усадки древесины.
- Контроль соединений после установки. Изначально детали должны фиксироваться струбцинами, подгоняться по размеру и только потом проклеиваться.
Склейка деталей лестницы на второй этаж из дерева осуществляется с минимальным количеством клея. Для прочности элементы зажимают и выдерживают 60 минут. Клей полностью схватится только за 24 часа.
Нюансы подготовки
Деревянную качественную лестницу на второй этаж в частном доме получится сделать своими руками только при условии подбора оборудования и точных расчетов.
Список инструментов и материалов
Чтобы самостоятельно сделать межэтажную конструкцию, понадобятся:
- брусья сечением 40 мм;
- доски 40 мм толщиной;
- балки толщиной 30 мм для проступей, 25-30 мм для подступенков;
- материал для косоура и тетивы – брус размером 5х25 см;
- поручни и балясины;
- крепежи для древесины.
Из инструментов пригодятся электрический лобзик, шуруповерт, молоток и стамеска. Чтобы снять замеры и перенести их на пиломатериал, будут нужны карандаш, рулетка, уровень, отвес и угольник.
Расчетные операции
Для каждого конструкционного варианта индивидуальный расчет делается по заказу или в специальной программе. Перед тем, как сделать деревянную лестницу, потребуется рассчитать несколько параметров. Рассмотреть их стоит на конкретных примерах.
Угол наклона
Предпочтительным будет около 40 градусов, но нужно отталкиваться от реальных условий – места для пролета и высоту потолков.
Высота изделия
При высоте потолков 250 см к ним нужно прибавить толщину перекрытия между этажами. Его средняя толщина составляет 35 см. Сложив данные, получаем высоту конструкции 285 см.
Количество ступенек
Средняя высота подножки – 17 см. На нее нужно поделить высоту сооружения. Получится 16,67 см. Результат округляется до большего параметра, так что нужно изготовить 17 ступеней.
Ширина ступеньки
Предельная ширина проступи составляет от 22 до 40 см. Российские мастера рассчитывают этот показатель на основании того, что в сумме ширина ступенек и подступенка равняется 47 см. Итак, из 47 вычитается 16,67 и результат округляется. Подножка будет иметь ширину 30 см.
Параметры марша
Величина кратна ширине ступени, т.е. для данного случая 120, 90 или 60 см.
Длина лестницы
Рассчитывается на основании количества ступенек, умноженного на их ширину. В данном случае лестница на второй этаж своими руками будет 480 см в длину.
Длина косоура
Вычисляется по теореме Пифагора, где А – высота косоура, В – расстояние марша, С – длина косоура. Итак, 230400+81225=311625. Высчитаем квадратный корень – 558,23. Округлим его до 560 и поймем, что лучше использовать онлайн-калькулятор.
На заметку! Лестничный марш может иметь ширину минимум 80 см, но самым удобным будет расстояние от 125 до 150 см.
Алгоритм самостоятельного строительства
Специалисты и домашние мастера предлагают два варианта, как сделать лестницу на второй этаж своими руками из дерева.
С разметкой по факту работ
Материалом для строительства будет сосна, и на нее вы потратите около 20 тыс. руб. Чтобы сделать деревянную лестницу на второй этаж своими руками, понадобится:
- Сооружается подъем из бруса 800х900 мм. Размер площадки будет 120,5 см.
- Делаются пазы и временные крепления. Ровность изделия проверяются уровнем.
- Ступени и подступенники в дальнейшем будут фиксировать струбцинами на шурупах.
- Угломером и уровнем или длинной рейкой замеряется угол упора – от начала площадки до проема верхнего этажа.
- Тетива выставляется по углу, который измеряется доской. Изделие ставится на пол на всю высоту.
- Прямо по тетиве проводятся две линии – снизу и относительно подступенника.
- Замеряется расстояние доски от пола (26,5 см) и соединяются точки.
- Тетива выпиливается и проверяется на соответствие другим деталям.
- Высота площадки от пола – 75 см, поэтому нужно высчитать количество ступенек. Поскольку расстояние от угла до среза составляет 103,5 см, понадобятся ступеньки по 25,9 см высотой. На площадке снизу будет 3 ступеньки.
- Угломером расчерчивается верх будущей ступени. Брус прикладывается к верхней линии и обводится по форме.
- Подступенник должен входить без погрешности.
- Тетива с разметкой ставится на место для примерки.
- Вычерчивается и вырезается по готовой вторая тетива для лестницы в доме на второй этаж.
- Проверяются размеры. Длина должна быть 130,5 см.
- Зеркально размечаются ступеньки и подступенники на второй тетиве. Проверяются размеры – линии должны совпадать.
- Фрезером выпиливаются выемки в соответствии с разметкой, и делается передний марш.
- После окраски все детали садятся на столярный клей.
- Для расчета второго марша замеряется высота от первого до низа второго этажа.
Совет! Ставьте балясины и перила после того, как сделана сборка лестницы.
По готовым чертежам
Для сооружения лестницы на второй этаж в частном доме из древесины понадобится рассчитать размеры с помощью онлайн-калькулятора. Пользователи утверждают, что между его показателями и фактическими может быть разница, но все детали при этом совпадают.
Материалом для конструкции будет любая порода, но ее цвет и фактура должны сочетаться с оформлением коттеджа. Строительство осуществляется по следующей схеме:
- На пиломатериал по готовому чертежу наносятся размеры. Простейшее изделие будет состоять из площадки, 14 ступеней, декоративных балясин, перил, тетивы, подступенков и косоуров.
- Делается тетив. Замеры наносятся угольником. Лучше сделать две детали и проверить, сходятся ли они в точках.
- Лобзиком выполняется выпил по нанесенной разметке.
- Детали зачищаются и шлифуются.
- Ставится готовый косоур. На крайний (второй) понадобится прикрепить шип толщиной 2 см, а в стойках проделать отверстия.
- Первый косоур прикрепляется на стену саморезами.
- Косоур подгоняется к нижней площадке, закрепляется с обратной стороны длинными шурупами и садится на столярный клей.
- Подступенки промазываются столярным клеем и дополнительно фиксируются шурупами или гвоздями.
- Далее установка лестницы в доме предусматривает монтаж ступенек. На поверхность выемки косоура наносится клеевой состав, к нему приклеивается ступенька и дополнительно закрепляется гвоздями.
- Остальные ступени собираются аналогичным образом.
- Устанавливается площадка. Ее ставят под скос косоура и немного подбивают руками, чтобы лист вошел в пазы. Крепят гвоздями.
- Делают перила. Покрывают их лаком или окрашивают.
- Изготавливают фигурные балясины.
- Красят матовой акриловой эмалью или лакируют подступенки.
- Монтируют ограждение. Под балясины заранее проделываются отверстия. Детали будут фиксироваться саморезами.
- Спиливаются поручни под балясины.
- На размеченное место вкручиваются отторцованные детали, но вначале участок промазывается клеем.
- В скосах балясин делают отверстия и ставят в них саморезы.
- Монтируют перила, начиная от угла балясин. Четверть изделия находится рядом с подступенком.
Совет! Чтобы лестница из дерева была прочной, крепите поручни на саморезы в балясинах и проклеивайте. Нижнюю деталь усильте двумя шурупами.
Нюансы финишной обработки
Изготовив лестницу на второй этаж из сосны, нужно тщательно зашлифовать поверхности, уделяя внимание стыкам, торцам, участкам с затрудненным доступом. Если вы не планируете окрашивать древесину краской, перед нанесением лака обработайте ее защитными пропитками.
По назначению бывают несколько видов средств:
- антисептики – не дают древесине гнить, исключают повреждения от грибка или насекомых. Пропитки без запаха способны проникать глубоко. Если обработка происходит до начала сборки, детали можно вымачивать;
- огнестойкие – бывают кислотными, щелочными и солевыми. Экологичные составы сохраняют прочность и гигроскопичность материала. Все средства наносятся 1 раз в 5 лет;
- морозостойкие – подходят для наружных и внутренних работ. Для покрытия лестницы своими руками можно использовать грунты с защитой текстуры;
- водостойкие – защищают дерево от влияния влаги, применяются для внутренней отделки конструкций при влажном климате;
- декоративные – подчеркивают природную фактуру пиломатериала. Подобное покрытие для лестницы на второй этаж в частном доме образует после высыхания глянцевую либо матовую пленку.
Совет! Остановитесь на комплексных средствах-концентратах, чтобы сократить сроки обработки.
Чтобы лестница на второй этаж своими руками получилась не просто красивой, а была прочной, удобной для подъема, соблюдайте пошаговую инструкцию. При покупке материала отталкивайтесь от собственного бюджета, декоративных свойств и удобства раскроя.
Источник: http://nastroike.com/stroitelstvo-doma/lestnitsa-na-vtoroj-etazh-v-chastnom-dome-svoimi-rukami-nyuansy-i-algoritm-stroitelstva
02.05.2020
Печь-камин своими руками В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха. Печь — камин фото Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время... → |
02.05.2020
Технология и правила заделки дыры в гипсокартоне Поверхности, выполненные из плит ГКЛ, встречаются очень часто, что объясняется популярностью материала вследствие хороших эксплуатационных качеств. Но такое покрытие отличается низкой устойчивостью к механическому... → |
02.05.2020
Зеркало в ванную: лучшие советы как выбрать правильно размер и форму. Дизайн зеркала и советы по размещению В ванной комнате обязательно должно присутствовать зеркало. Причем оно должно быть функциональным и красивым, хорошо сочетающимся с интерьером помещения. Зеркало... → |
Комментирование отключено.
