Как сделать подъемный кран своими руками?

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

Подъемный кран своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

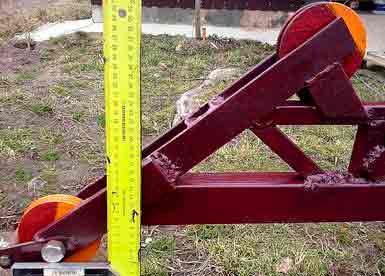

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Прямоугольная труба подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

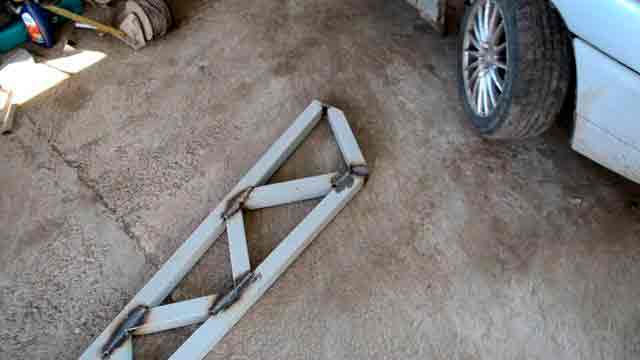

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается ручная лебедка, а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая – на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, гидравлический цилиндр и двутавровые балки необходимы для ножниц.

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

Кран “Пионер”

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, электрическую лебедку, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер”

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Источник: http://fb.ru/article/260463/kak-sdelat-podyemnyiy-kran-svoimi-rukami

Самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

  • маневренностью;
  • широким спектром применения;

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны — как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

  1. С помощью редуктора на червячную основу крепится грузовая лебедка.
  2. Строительные опоры являются основанием для винтовых выносных систем.
  3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
  4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

  • Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
  • На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
  • Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

  • самоходные;
  • стационарные;
  • башенные;
  • специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

  • стационарные;
  • переставные;
  • самоподъемные;
  • передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Современные подъемники по видам делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их достоинствам относится автономность — они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

  • электрогидравлическими;
  • дизельными;
  • электрическими;
  • гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

  • подъемного устройства,
  • мобильной платформы;
  • равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

  • двухсекционный распределитель;
  • втулки;
  • насос;
  • гидравлический цилиндр;
  • двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран “Пионер”

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

  • удобство в эксплуатации — благодаря простой и надежной конструкции;
  • возможность сборки и разборки аппарата в течение получаса;
  • мобильность, позволяющая применять агрегат даже на дальних объектах;
  • маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

  • он способен поднимать вес не более 1 тонны;
  • если на него подвесить гибкий груз, это не всегда удобно и безопасно.

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

  1. Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
  2. Страховочных растяжек, грузовых канатов, электрического привода;
  3. Поворотной стрелы. Она может быть разборной или на болтах;
  4. Механизма конечного останова. Он располагается в конце стрелы;
  5. Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, — попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • двутавр;
  • телескопический узел для двутавра;
  • тросы небольшого диаметра;
  • швеллер;
  • электромотор;
  • лебедка.

Из инструментов вам понадобятся:

Схема конструкции

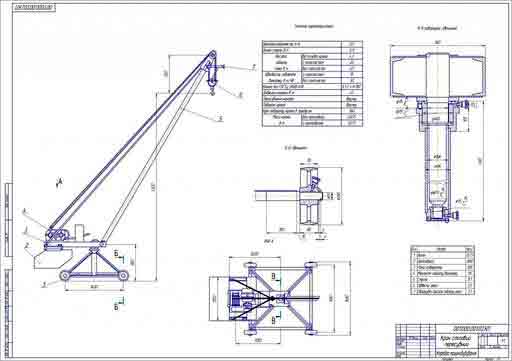

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-ти метровой стрелы необходима труба, диаметром 5 — 8 см.
  3. Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
  • Высота крана будет составлять 4 метра.
  • Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

Источник: http://remboo.ru/vopros/samodelnyiy-kran-dlya-stroitelstva-doma.html

Подъемный кран своими руками

Самодельный подъемный Кран облегчит монтировать фундамент, стены, перекрытия и другие элементы конструкции.
С помощью такого консольного крана можно переносить груз на расстояние до 3 м, поднимать на высоту до 2 м и опускать на глубину 2,5 м. Механизм следует рассчитывать на монтаж конструкций весом до 300 кг.

Рис. 1. Схема подъемного крана, который можно сделать своими руками:

1 – блок, 2- стрела крапа, 3 – крановая тележка, 4- телескопическая стойка, 5 – спаренные уголки, 6 – блоки основания стрелы, 7-двутавровая балка, 8- подкосы, 9- лебедка перемещения крановой тележки, 10- грузовая рама, 11 – лебедка подъемного механизма, 12 – электрический привод лебедки, 13 – уголок стойки, 14,15 – болты М 16, 16- подъемный крюк в сборке с блоком.

Кран состоит из горизонтальной балки-стрелы (по ней движется крановая тележка) и вертикальных опорных стоек, выполненных из стальных труб, к которым прикреплены горизонтальные балки. Кран разборный, что позволяет передвигать его с места на место.
Устройство стоек подъемного крана.
Они выполнены из труб диаметром 140 мм. Высоту их можно увеличивать до 3 м с помощью телескопических входящих труб. Чтобы стойки не проваливались в грунт, к основанию приварены уголки. К верхней части опор приварена горизонтальная балка – два соединенных вместе уголка х 65 х 10 мм. К ней снизу крепится на четырех болтах горизонтальная направляющая – двутавровая балка № 20, имеющая размеры 200 x 100 x 5,2 мм, длиной 3000 мм, по которой движется крановая тележка.

Вторая пара опор для направляющей состоит из двух вертикальных труб, соединенных сверху и снизу. Для большей устойчивости к ним приварены две наклонные опоры, связывающие, в свою очередь, стойки с прямоугольной рамой. Последняя препятствует опрокидыванию крана, так как служит основанием для укладывания мешков с песком или бетонных блоков.

Важная особенность консольного крана – его управление. Тем, кто будет его строить и эксплуатировать, необходимо знать: кран имеет подъемное и передвижное устройство. При необходимости любую деталь можно опустить ниже нулевой отметки (в котлован или траншею). Вся система тросов и блоков подъемного устройства приводится в действие электродвигателем. Тележку перемещают ручной лебедкой с помощью троса. Один конец его закрепляется на тележке, затем через блок трос подходит к барабану, делает пять витков и, вновь пропущенный через блоки у основания и у конца стрелы, закрепляется на крановой тележке.

Крюк поднимается тросом, закрепленным одним концом на лебедке н проходящим последовательно блоки основания, стрелы и крановой тележки; затем трос опускается вниз, образует петлю, на которую подвешен блок с крюком, и через блок крановой тележки закрепляется на конце стрелы.

Рис. 2. Схема механизма подъема и перемещения груза:

1- блок конца стрелы, 2- шпилька крепления троса на крановой тележке, 3 -блоки основания стрелы механизма перемещения крановой тележки, 4 – трос, перемещающий крановой тележки, 5 – барабан, 6 – лебедка подъемного механизма, 7 – блок основания стрелы подъемного механизма, 8 – блоки краповой тележки, 9 – блок крюка, 10- узел закрепления подъемного троса.

Для подъемного устройства привод может осуществляться и обычной ручной лебедкой, что обеспечит крану полную автономию.

Перед тем как приступать к работе, следует тщательно проверить прочность узлов н опор. Стоять под стрелой не разрешается – это основное правило техники безопасности на любой стройке.

Мы надеемся, что найдутся фермеры н садоводы, которые, чтобы облегчить свой труд, построят кран. Может быть и не такой. Но похожий. Главное, чтобы он помогал в работе.

Источник: http://www.freeseller.ru/2808-podemnyjj-kran-svoimi-rukami.html

Подъемный кран для дачи своими руками

Как сделать подъемный кран своими руками?

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

Подъемный кран своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Прямоугольная труба подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается ручная лебедка, а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая – на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, гидравлический цилиндр и двутавровые балки необходимы для ножниц.

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

Кран “Пионер”

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, электрическую лебедку, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер”

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Подъемный кран своими руками: чертежи, фото изготовления

Самодельный подъемный кран для демонтажа двигателя, фото изготовления разборного крана, также видео испытаний самоделки.

Однажды возникла мысль соорудить кран для демонтажа двигателя автомобиля, так как в гараже не так много места, значит нужно делать разборный!

Для постройки крана мне понадобились материалы:

  • Профильная труба 80 х 80 мм (стенка 3 мм) — 7 метров.
  • Труба 89 мм — два куска длиной по 0,7 метра.
  • Труба 76 мм — два куска длиной по 0,9 метра.
  • Домкрат — 5 т (советского производства).
  • Металлические пластины толщиной 8 мм — 4 шт.
  • Крюк от буксировочной стропы.
  • Колесики 2 прямых, 2 поворотных + 2 поворотные с тормозом.
  • Шпильки М 14 — 1000 мм.

Далее предлагаю посмотреть чертежи и сам процесс изготовления крана.

Чертежи подъёмного крана.

Провёл испытания своего крана. Подвесил мопед 120 кг, затем решил сам на мопед залезть ещё +120 кг — и снова показалось что мало! Но для демонтажа двигателя достаточно. Попробовал и приподнял Газель и снял видео крана в работе.

Высота подъема крюка:

От земли при короткой стреле нижняя точка — 90 см, верхняя 170 см.

При длинной стреле — нижняя точка 80 см, верх 180 см.

Длинная стрела и выкрученный шток домкрата — низ 140 см и верх 225 см.

Автор самоделки: Евгений Алешин.

(2 оценок, среднее: 5,00 из 5) Загрузка.

Кран из подножного материала — Сообщество «DRIVE2 На Даче» на DRIVE2

Зачем нужен на даче мини кран? >

Ну а теперь начнёмСтарая донорская ступица от 412 Москвича. Основание продолжено арматурой, приваренной в спинке кровати, Распорки, усиления — всё как полагается.

Некая пародия на противовес. Потом усилим. Сделал тут ещё катушку самодельную для регулировки наклона стрелы.

Стрела ещё не имеет регулировки наклона. Просто вставил в дырку в трубе. Ну естественно опробовал. Повис на ней. Мой вес выдерживает.

Ой, кажется Зима вернулась =))

Пока криво. Потом выровню, но это будет в следующий заезд

После того, как стрела падала несколько раз, из за того, что сравалась труба, блокирующая вращение самодельной катушки для троса, купил ещё одну лебёдку. На 0,5т для регулировки наклона трубы. Со стопором, что важно.

Ну и финальный вид

Кстати приварил к бочке ручку на уровне центра тяжести. Теперь переворачивать можно без усилий

Ну теперь немного видео работы

Теперь стояла задача проволочить 150-килограммовую конструкцию 40 метров к колодцу. Не вопрос — электрическая лебёдка, уголок, топор и 2 прута сделали дело.

Установил. Уже 8 вечера. Пофик нада опробовать.

Всё на УРА. Бочку подняло легко. Надо только увеличить массу противовеса.

Всем пока. Комментируйте, предлагайте усовершенствования. Сильно не пинайте, что кривовато. Главное функциональность.

Подъёмный кран своими руками | Секреты и нюансы

Здравствуйте уважаемые самоделкины.

Очень нужен подъёмный кран? Так давайте сделаем его. Малогабаритный, с поворотом и подъёмом стрелы, грузоподъемностью в два мешка цемент, или 30 штук кирпича, или 3 больших ведра бетона.

Я себе такой сделал, и теперь не представляю, как бы смог вдвоём с женой построить двухэтажный коттедж, площадью в 200 м2, если бы этого крана не было.

Вот тут чертежи, а ниже — подробное описание процесса.

Только сперва малюсенькое отступление: если кто ищет простой подъёмник для бруса или бревна, то загляните вот сюда.

Материалы для крана, в основном, нашлись в металлоломе. Покупать пришлось только подшипники, лебёдку, да заказать токарю детали поворотного механизма.

И ещё мне пришлось заплатить сварщику, так как сам я сварочные работы выполнять не могу, из-за некоторых проблем со зрением.

В общем этот кран обошёлся в 5 000 рублей, что не идёт ни в какое сравнение с тем объёмом работ, который мне удалось, с его помощью выполнить, ведь самый «дешёвый» подсобник, в нашем регионе, стоит 800 рублей в день.

Сразу оговорюсь, что в процессе эксплуатации, у моего крана выявились кое-какие недостатки, на которые я укажу, и посоветую, как их исправить. Так что Ваш кран, будет немного отличаться от моего.

Начнём с поворотного механизма

Состоит он из шести деталей, которые нужно заказать токарю, и двух подшипников.

Как видите, на чертеже нет размеров. Дело в том, что точный размер, как у меня, Вам соблюдать совсем не обязательно. Ведь кран мы делаем из подручного материала, и я не могу знать, какого размера швеллер или двутавр, или какая труба окажется у вас под рукой.

Чуть побольше, или чуть поменьше, в моей конструкции, никакой роли не играет. И вы поймёте это из дальнейших инструкций. А прикинув в общем, какие у вас есть материалы и детали, определите, какие размеры взять для изготовления поворотного механизма.

В механизме два подшипника. Вверху, между корпусом и основанием стоит опорный подшипник. Внизу, опять же между корпусом и основанием, стоит простой радиальный подшипник.

Вот под него нужно рассчитать внутренний диаметр корпуса, и наружный диаметр основания. Обе эти детали должны очень плотно войти в подшипник.

Вернее корпус должен быть насажен на подшипник, а основание — войти в него. Тем самым, обе эти детали, соединяются. Для более надёжной фиксации радиального подшипника, снизу на корпус накручивается гайка. Толщина резьбовой и подпорной частей гайки — на ваше усмотрение, но уж не меньше 3 мм.

Затем этот узел крепится к платформе болтом (у меня М 26), который притягивает основание к платформе.Таким образом получается, что платформа и основание — это неподвижная часть механизма, а корпус с гайкой — вращающаяся.

Теперь немного о том, что показала практика. К концу сезона, радиальный подшипник чуть-чуть прослаб, и в поворотном механизме образовался еле заметный люфт.

Но при длине стрелы в 5 метров, этот люфт, стал ощутимо заметен, поэтому рекомендую вместо радиального подшипника, установить ступичный, шириной 36 мм.

У нас в Казани, опорный и ступичный подшипники, можно купить за 500 рублей оба. И ещё чтобы затянуть болт, крепящий основание к платформе, нужен будет накидной ключ с удлинителем, и обязательно две шайбы — плоская и гровер.

Следующим узлом у нас будет стойка.

Для её изготовления потребуется кусок трубы (у меня d140), и четыре куска швеллера. Высоту стойки нужно прикинуть так, чтоб в готовом виде она была Вам как раз по это самое. Даже на сантиметр два пониже. Тогда будет удобно, при эксплуатации крана, крутить лебёдку.

Так как кусок трубы с ровно подрезанным торцом, Вам едва ли Бог пошлёт, придётся один торец подрезать самому. Для этого берём автомобильный хомут, или делаем хомут из полоски жестянки, и затягиваем его на трубе.

При затягивании, хомут будет стремиться как можно ровнее расположиться на трубе, и если ему в этом немного помочь (на глаз), то получиться достаточно ровная линия по окружности трубы, которую останется прочертить, потом снять хомут, и отрезать трубу по этой линии, болгаркой.

Затем, к этому ровному торцу трубы, приваривается платформа поворотного механизма. Теперь понятно почему я не дал размеры в чертеже? Поворотный механизм всё равно ведь придётся заказывать. А тубу можно и найти. Значит диаметр платформы, можно заказать по диаметру трубы.

Теперь ноги. Их нужно приварить так, чтоб стойка не заваливалась. Как это сделать? Во первых, их нужно нарезать одинаковой длины.

Затем подвесить трубу с приваренной платформой, пропустив верёвку в отверстие в центре платформы, и подставлять ноги к трубе наискосок, так чтоб в конце концов, труба осталась висеть ровно, а ноги, с четырёх сторон упирались в неё.

Как только равновесие будет найдено, нужно на глаз отчертить углы у швеллеров, которые упираются в трубу, и подрезать их болгаркой так, как показано на фото.

После подрезки углов, снова прислонить ноги к трубе, поймать равновесие, проверить рейкой и рулеткой, чтоб они образовывали ровный крест, и прихватить их сваркой. После прихватки ещё раз проверить крест, и можно приваривать.

Остаётся сделать сам опорный крест. Сделать его можно из любого жёсткого профиля. Поначалу была мысль поставить его на колёса из подшипников, но время поджимало, и до колёс дело не дошло, а так вообще-то было бы неплохо. Агрегат получился довольно таки тяжелый, и передвигать его приходилось с трудом.

Длина плеч креста, у меня 1.7 метра, хотя как показала эксплуатация, особо большой роли в устойчивости крана, этот крест не играет. Основную устойчивость обеспечивает равновесие, о котором мы ещё поговорим.

Крест не приварен к ножкам, а прикреплён болтами с гайками М 10. Сделано это для удобства возможной транспортировки. Усиление ножек сделано в расчёте на установку колёс, но до них дело так и не дошло, хотя мысль всё таки установить их, ещё есть.

Стойка с поворотным механизмом готова, теперь займёмся платформой крана, на которой будут установлены противовес, лебёдки, и стрела. На платформу у меня нашёлся полутораметровый двутавр, шириной 180 мм. Но думаю под неё можно использовать и швеллер, и даже брус 150 х 200.

Сначала я даже и хотел применить брус, но так как нашёлся двутавр, то выбор остановился на нём. Платформа крепиться к корпусу поворотного механизма четырьмя болтами с гайками М 10.

Если вместо двутавра применить брус, то для него нужно будет сделать дополнительные площадки, сверху и снизу. Можно «обхватить» его двумя кусками швеллера, и стянуть всё болтами.

Но с болтами пока подождём, так как место крепления платформы к поворотному механизму, нужно будет подобрать по равновесию. То есть стрела крана, должна уравновеситься блоком для противовесов, и лебёдкой. То есть кран должен уверенно стоять на стойке, и не заваливался.

Следующим будет блок противовесов.

У меня он сделан из кусков того же швеллера, что и платформа, но сделать его можно из чего угодно, и как угодно. Главное, должен получиться контейнер, в который можно будет устанавливать грузы, чтоб по необходимости, можно было увеличить противовес.

Теперь про лебёдку. Лебёдка у меня установлена мощностью в 500 кг, с тормозом. И в очередной раз, как показала практика, такой мощности, для подъёма груза около 100 кг, оказалось недостаточно.

То есть поднять то его можно, но приходиться так налегать на ручку, что при подъёме на высоту более 5 метров, очень быстро устаёшь. Для такого крана нужна лебёдка на 1 — 1.5 тонны.

Предполагалась и вторая лебёдка, для подъёма стрелы, но именно в то время, объездив кучу магазинов и рынков, я смог найти только одну лебёдку с тормозом, которую Вы видите на фотографии. Поэтому вместо второй лебёдки, был сделан временный трос-растяжка, длина которого всё же меняется при помощи зажимов.

К сожалению, нет ничего более постоянного, чем времянка. Вам же рекомендую всё таки поставить вместо него лебёдку, и желательно червячную. Скорость у неё небольшая, и тормоз, хоть вверх хоть вниз — мёртвый. Что для стрелы и нужно.

Осталось сделать стрелу, чем и займёмся. Стрела состоит из крепления с валом, бруса 150 х 50, и наконечника со шкивом.

Сначала — корпус крепления. Его лучше сделать из куска швеллера.

Для вала сгодится любой кругляк, диаметром от 20 до 30 мм. Я например, отрезал кусок вала ротора, какого-то старого двигателя. Затем выгибаем в тисках, вокруг этого вала две скобы и крепим его к швеллеру, в который затем будет вставлен брус.

Покупаем два простых подшипника, с таким расчётом, чтоб они плотно насаживались на вал, а в корпусе крепления вырезаем посадочное место.

Как закрепить подшипники в корпусе, можно конечно пофантазировать. Помимо моего, наверное, есть ещё десяток способов. А у меня нашлась пластина эбонита, толщиной 10 мм., из которой я эти крепления и сделал.

Сама стрела представляет собой брус 150 х 50, длиной 5 метров. Он вставляется в швеллер шириной 80 мм и длиной 2.5 метра. Правда пришлось его немного подстрогать, чтоб он зашёл внутрь швеллера. У меня установлен швеллер, длиной 3.5 метра, но это только потому, что в то время не оказалось под рукой хорошего бруса, с маленькими сучками. Я просто перестраховался, чем, к сожалению, увеличил вес стрелы.

Брус к швеллеру крепиться стяжками, сделанными из металлической полосы, толщиной 3 мм.

На конце стрелы, нужно закрепить шкив для троса. У меня он сделан из колеса от сумки тележки. Для умелых рук, вариантов крепления шкива, думаю, полно. У меня сначала он крепился между двумя кусками фанеры, но затем я сделал крепление из швеллера.

Теперь можно собрать стрелу, если бы не одно «но». В процессе эксплуатации, скобы которыми вал крепиться к швеллеру, оказались слабоватыми. Поэтому я сделал для них усиление.

И ещё одно дополнение. У меня усиливающая деталь закреплена четырьмя болтами. Нужно добавить ещё два сверху, для большей жёсткость узла. Хотя мой нормально работает и с четырьмя болтами. А то давно бы добавил.

Теперь можно собрать всю платформу крана, то есть установить на неё лебёдку, под лебёдкой блок для противовесов, с другого конца — корпус подъёма стрелы со стрелой. Если есть, то вторую лебёдку, если нет, то трос растяжку, как у меня.

Всё это собирается в лежачем положении, и по завершении поднимается вертикально, на какую нибудь опору. Я, например положил друг на друга несколько поддонов, и поставил на них собранную платформу так, чтоб противовес свободно висел вниз.

Затем крепим поворотный механизм к стойке. Остаётся самое главное — установить платформу на стойку так, чтоб стрела и противовес уравновесили друг друга.

К сожалению, у меня не сохранилось фотографий конструкции, которую я для этого соорудил, ну попробую объяснить так.

Конструкция эта представляет из себя треногу с блоком вверху. Высота треноги, примерно, три метра. Делается она из бруса 100 х 50. Как Вы уже наверное догадались, платформу крана, в собранном виде, нужно подвесить и приподнять так, чтоб под неё можно было подставить стойку.

Подниматься платформа будет своей же лебёдкой. Для этого трос лебёдки пропускаем через блок, и зацепляем за корпус подъёма стрелы, который находиться на противоположном конце платформы.

Теперь, если работать лебёдкой на подъём, то вся платформа будет подниматься. Но во время подъёма, стрела, поднятая вверх, начинает заваливаться, поэтому нужно, или позвать пару помошников, которые будут фиксировать стрелу в вертикальном положении, или сделать ещё одну треногу (как это было у меня) с блоком, высотой 6 метров, и привязав к концу стрелы верёвку, попустить её через блок, и подтягивать при подъёме платформы.

Подвесив таким образом платформу, и подведя под неё стойку, можно опуская и приподнимая платформу, и двигая стойку, поймать положение, в котором противовес уравновесит стрелу.

В этом положении просверливаем 4 сквозных отверстия и крепим болтами платформу к стойке. Ну вот и всё. Кран готов. Можно приступать к испытаниям.

Ну и пару примеров эксплуатации:

Общий вид моего крана:

Если в статье нет ответа на Ваш вопрос — задайте его в комментариях. Постараюсь как можно быстрее ответить.

Желаю трудовых успехов, а так-же возможности поднять и переместить всё что нужно и куда нужно.

Раздел Стройка >>>Подраздел Инструменты и приспособления>>>

Источник: http://ydachadacha.ru/svoimi-rukami/podemnyj-kran-dlya-dachi-svoimi-rukami.html

Подъемный кран своими руками

Самодельный подъемный кран для демонтажа двигателя, фото изготовления разборного крана, также видео испытаний самоделки.

Однажды возникла мысль соорудить кран для демонтажа двигателя автомобиля, так как в гараже не так много места, значит нужно делать разборный!

Для постройки крана мне понадобились материалы:

  • Профильная труба 80 х 80 мм (стенка 3 мм) — 7 метров.
  • Труба 89 мм — два куска длиной по 0,7 метра.
  • Труба 76 мм — два куска длиной по 0,9 метра.
  • Домкрат — 5 т (советского производства).
  • Металлические пластины толщиной 8 мм — 4 шт.
  • Крюк от буксировочной стропы.
  • Колесики 2 прямых, 2 поворотных + 2 поворотные с тормозом.
  • Шпильки М 14 — 1000 мм.

Далее предлагаю посмотреть чертежи и сам процесс изготовления крана.

Чертежи подъёмного крана.

Провёл испытания своего крана. Подвесил мопед 120 кг, затем решил сам на мопед залезть ещё +120 кг — и снова показалось что мало! Но для демонтажа двигателя достаточно. Попробовал и приподнял Газель и снял видео крана в работе.

Высота подъема крюка:

От земли при короткой стреле нижняя точка — 90 см, верхняя 170 см.

При длинной стреле — нижняя точка 80 см, верх 180 см.

Длинная стрела и выкрученный шток домкрата — низ 140 см и верх 225 см.

Источник: http://sam-stroitel.com/podemnyj-kran-svoimi-rukami.html

Мини-кран своими руками: обзор вариантов

Мини-кран своими руками: обзор вариантов

Пользователи портала делятся опытом строительства самодельных подъёмников от простых до сложных конструкций.

При строительстве дома из газобетона, бруса, кирпича и т.д. часто возникает необходимость в подъёме груза. Например, нужно «закинуть» блоки или деревянные балки на второй этаж, поднять мешки с цементом или залить армопояс. Делать это вручную, даже с привлечением помощников, не так легко — здоровье дороже. Нанимать автокран или манипулятор на небольшой объём работ — дорого. Выход — использовать мини-кран, который, для удешевления строительства, сделан своими руками.

  • Как сделать подъёмник для кладки газобетона.
  • Какие детали и инструменты нужны для строительства мини-крана.
  • Как сократить затраты на строительство универсального подъёмника.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

  • ширина – 2200 мм;
  • высота – 4200 мм;
  • вылет стрелы – 4200 мм;
  • грузоподъёмность электрической тали – до 800 кг;
  • полный вес крана с балластом – примерно 650 кг;
  • вес подъёмника без балласта – около 300 кг;
  • максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

  • поворотные колёса;
  • профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
  • трубы-укосины – 63х3 мм;
  • мощные петли от ворот;
  • поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

Константин Я. Участник FORUMHOUSE

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Vegaroma Участник FORUMHOUSE

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

За один раз кран, при вылете стрелы в 5 м, поднимает 10 блоков весом по 15 кг, или четыре 15-ти литровых вёдер с раствором.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

  • поворотный узел – ступица от грузовика;

Ступица от автомобилей, грузовиков и сельхозтехники часто используется для изготовления поворотного узла в самодельных кранах. Главное — просчитать действующие на неё и крепёж нагрузки.

  • стрела сделана из трубы диаметром 75 мм;

  • выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

  • основание башни – «200-й» швеллер;

  • червячные редукторы для стреловой и грузовой лебёдки.

  • трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Gexx Участник FORUMHOUSE

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

В итоге у пользователя получился универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», который значительно упрощает работы по возведению дома.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Источник: http://otdelka-kottedzhej.ru/mini-kran-svoimi-rukami-obzor-variantov.html

Как изготовить подъемный строительный кран своими руками

Многие люди интересуются, как изготовить конструкцию подъемного крана своими руками. Такое устройство может помочь при постройке дома, подсобных помещений, необходимых в хозяйстве, зернохранилища и склада для кормов.

Составление проекта

Для строительства дома необходим подъемный кран. Рассмотрим, как самостоятельно сделать конструкцию миниатюрного крана для подъема строительных грузов на высоту. Необходимо изготовить передвижное разборное устройство.

Сначала составляют и рассчитывают проект по изготовлению аппарата:

  1. Основную часть конструкции представляет опорная рама. Ее устанавливают на колеса или стационарно.
  2. На ходовую раму фиксируют узел вращения агрегата.
  3. Стрела может поворачиваться благодаря созданию электрического или ручного управления.
  4. Агрегат можно разбирать на части для удобства транспортировки.
  5. Кран будет устойчивым благодаря созданию блока противовесов и стальных тросовых оттяжек.
  6. Груз будет подниматься при помощи блока и лебедки.
  7. Нужно собрать подъемный кран своими руками.

Чтобы сделать кран, прежде всего составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции подъемного крана с ручным управлением. Можно было бы сделать аппарат на электричестве, дающем возможность передвигать груз при помощи устройства на длинном тросе, как это происходит в заводских конструкциях. Но тогда сложность изготовления узлов увеличивается, это повлечет удорожание готового изделия и увеличение времени на его создание. Поэтому остановимся на изготовлении ручной модели.

Все соединения узлов и деталей выполняют при помощи сварки. Для этого нужен сварочный аппарат. Его можно взять на время работы над выполнением крана напрокат или купить в специализированном салоне.

Сборка конструкции

  • канат;
  • шайбы;
  • уголки и швеллеры;
  • трубу;
  • болгарку;
  • сварочный аппарат.

Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.

Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.

Подготовить и сделать все детали можно за 7-10 дней.

Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.

Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.

Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.

Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.

Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.

Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Источник: http://specmahina.ru/kran/svoimi-rukami-podemnyy.html

Подъемный кран своими руками – как сделать из подручных материалов

Подъемный кран при строительстве или ремонте является незаменимой вещью, тем более если приходится работать с тяжелыми строительными материалами, а число помощников ограниченно. Он может послужить незаменимым приспособлением при подъеме имущества, мебели на верхние этажи дома и избавит от перетаскивания при переезде. Строительство подъемников может производиться своими руками из различных подручных материалов.

Перед началом строительства подъемника необходимо набросать чертежи, чтобы рассчитать количество материалов. Подъемный кран для строительства своими руками должен легко передвигаться и разбираться для его транспортировки. Он должен не только выполнять функции подъемника, но и быть максимально:

Каркас крана для его облегчения сваривается из трубы. Передвигаться может на трех или четырех колесах на усмотрение конструктора. На задней части обязательно должно находиться место для противовеса, чтобы кран при подъеме груза не потерял равновесие и не упал.

После изготовления платформы на колесах устанавливается балка по диагонали к уровню земли и подставка под нее в виде опоры, сваренной из труб. При желании высота стрелы изготавливается выдвижной и с возможностью подъема или опускания ее для удобства работы.

В нижней части стрелы на корпусе устанавливается лебедка (ручная или электрическая), так чтобы трос мог легко сниматься с верхнего ролика стрелы и она служила для подтаскивания тяжелых бревен и бруса к крану для удобства подъема.

На конце троса устанавливается крюк. Дополнительно делается специальное приспособление для захвата бревен и бруса в виде буквы ”П”. Сверху в центре этого приспособления устанавливается стержень для зацепления его крюком. Сбоку по центру делается зажим в виде винта, который будет удерживать строительный материал.

При подъеме бревна или бруса на нужную высоту кран на колесиках легко откатывается в нужную сторону, и материал опускается на свое место для дальнейшей установки и крепления. Конструкция подъемника должна находиться на ровной твердой поверхности для легкого ее перемещения.

Такие подъемные механизмы помогают эффективно и быстро производить работу с минимальными физическими нагрузками, которые могут сделать и дети.

Подъемный кран с горизонтальной стрелой изготавливается следующим образом. Из трубы или уголка крест-накрест на колесиках сваривается станина, на которой в задней части необходимо изготовить место под противовес для избежания потери баланса крана при работе и его падения. На нее устанавливаются колесики для более легкого перемещения. Чем больше площадь станины, тем устойчивее подъемный кран.

На ее краях возле колес устанавливаются упоры для предотвращения передвижения во время работы.

После изготовления станины в ее центре вертикально устанавливается мачта, на которой фиксируется стрела. Крепление должно быть прочным, она должна вращаться вокруг своей оси.

От вертикальной мачты по горизонтали крепится дополнительный упор с ручкой, для ее вращения. На нем устанавливается место для крепления ручной или электрической лебедки. По вертикали к упору дополнительно монтируется еще одна мачта, которая крепится сверху к стреле для обеспечения большей устойчивости и усиления ее фиксации.

Вверху на обе мачты крепится стрела, оборудованная на обеих концах роликами под трос, чтобы центральная вертикальная опора упиралась в центр стрелы, а вторая, дополнительная, точно по центру между первой мачтой и задним краем стрелы.

На горизонтальном упоре, закрепленном на второй вертикальной мачте, ставится лебедка.

Ее трос сначала проходит через ролик на задней стороне стрелы, потом через передний ролик с крюком на конце. Сборка всей конструкции крана производится с предельной прочностью и возможностью ее разборки для простоты транспортировки. Устанавливается захват, которым поднимаются блоки.

Такой самодельный подъемник особенно нужен тем, кто производит ремонт автомобилей, для снятия или установки тяжелых узлов и агрегатов машины.

Сборка крана производится со станины, которая сваривается из трубы, железного профиля, уголков. Проще их установить крест-накрест, так как такое расположение обеспечивает большую устойчивость крана. На края крепятся колесики для удобства передвижения по гаражу.

Вертикально по центру из тех же материалов устанавливается мачта. В нижней части привариваются укосины, которые идут к станине для укрепления конструкции. Гаражный кран делается невысоким, необходимо учитывать пространство гаража. К станине одним краем крепится стрела из железного профиля, так чтобы она могла свободно перемещаться вверх на 90 градусов параллельно полу.

Стрела изготавливается телескопическая, поэтому вовнутрь нее устанавливается еще один профиль с меньшими размерами, но так, чтобы внутри не было большого люфта. На первом, более толстом колене делается фиксатор для зажима выдвинутого второго колена и усиливаются края в том месте, где выходит второе более тонкое колено.

Вверху вертикальной мачты рассчитывается расстояние и устанавливается упор под гидравлический домкрат. На стреле тоже нужно сделать под него упор. Крюк крепится к концу второго колена стрелы. В этом колене делаются отверстия под фиксатор, расположенный на первом колене.

После полного закрепления всех соединений на площадку вертикальной мачты устанавливается гидравлический домкрат, который подъемным пятаком упирается в упор, расположенный на стреле. При помощи ручки приводится в действие подъемник, поднимающий стрелу.

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/podyemnyy-kran-svoimi-rukami.html

Подъемный кран. Четырехнога своими руками

Подъемный кран своими руками. Кран тренога (точнее “четырёхнога”) для поднятия грузов на высоту до двух метров и массой до 1 тонны.

При строительстве садового дома, в частности монтажа фундамента, возникла необходимость укладки фундаментных блоков небольшого размера (800*400*600 и 1200*400*600). Большинство блоков установили с помощью крана, но до дальнего угла будущего дома, как ни старались, кран не дотянулся, блока в количестве 9 шт. проста перебросили по возможности ближе к нужному месту. И вот зародилась мысль создать кран-треногу. Конечно мысль стара как мир и всё же…. Только вот от трёхопорной системы я сразу отказался. Четырехопорная система оказалась удобнее, особенно при перемещении в собранном состоянии (двигаемся как шагающий кран, более устойчивой. Для начала установили ручную лебедку – это был какой то кошмар – после пары подъёмов язык на плечо. Альтернативы электро лебёдке не было. Транспортировка крана простая – всё в багажнике кроме ног опор, длина их 3 м. на багажнике на крыше легкового авто. Сборка максимум 30-40 минут.

Материал для изготовления:

– ноги опоры профильная труба 50*50*3, длина 3 метра – 4 шт.;
– выдвижные опоры профильная труба 40*40*3, длина от 1 метра до 3 метров, у меня 1 метр – 4 шт.;
– телескопический подвес уголок 50*50*5, туба профильная 50*50*3, 40*40*3. Скрепляется всё шпильками или болтами М12.
– Использовал лебёдки: 250/500 и 600/1200.

Процесс изготовления

Для установки лебёдки на верхней шпильке скрепляющей ноги устанавливается небольшой блок для подъёма лебёдки на подвес с помощью обычной веревки. Лебёдка 600/1200 весит 32 кг и до подвеса просто сложно дотянуться.
все работы необходимо выполнять вдвоём – одному на справиться.
Прилагаю несколько фотографий своей самоделки на Ваш суд.

Источник: http://samstroy.com/%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D0%B9-%D0%BA%D1%80%D0%B0%D0%BD-%D1%87%D0%B5%D1%82%D1%8B%D1%80%D0%B5%D1%85%D0%BD%D0%BE%D0%B3%D0%B0-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83/

Подъемный кран своими руками до 1000 кг.Часть №1 Метало конструкции

Опубликовано 2 лет назад

Подъемный кран своими руками до 1000 кг.Часть №1 Метало конструкции

Скачать — Подъемный кран своими руками до 1000 кг.Часть №1 Метало конструкции

Андрей Максимов

Смотрите также:
03.11.2018

Что можно сделать из бензопилы — самоделки из бензопилы Принцип переделки В основе практически любой самоделки из бензопилы лежит использование ее в качестве универсального привода, который можно применить для огромного числа различных устройств. Область их...

03.11.2018

Делаем траверсу для вывешивания двигателя в авто Вот и дошли руки поделится с вами опытом по изготовлению траверсы для вывешивания двигателя своими руками. Согласен, что мало кому придет в голову ради забавы заняться таким делом, но раз уж вы начали это читать, значит...

03.11.2018

Сварочный аппарат из микроволновки своими руками Сварочный аппарат из микроволновки своими руками Сварочный аппарат из микроволновки своими руками — для его самостоятельного изготовления в домашней мастерской потребуется, (как один из вариантов) трансформаторы от уже...

Комментарии

Комментирование отключено.
