Самодельный бензогенератор

Содержание

Как сделать бензогенератор на 12 вольт

Можно конечно купить любой обычный бензогенератор на 220 вольт и подключить зарядное устройство и это будет бензогенератор с выходом 12 вольт. Но если вы ищете именно 12-ти вольтовый бензогенератор значит вы хотите иметь большую мощность заряда аккумуляторов, и при этом иметь высокий КПД заряда.

Я лично испробовал первый вариант с зарядным устройством. У меня имеется бензогенератор на 1кВт, к нему я подключал трансформаторное автомобильное зарядное устройство. Ток заряда оно могло давать до 10-12А, при этом перегревалось сильно. Таким способом за час работы бензогенератора я смог “залить” в аккумулятор всего 120 ватт энергии. Это очень мало, а за час бензогенератор потребляет более 0.5л бензина.

Чтобы зарядить севший аккумулятор на 120Ач мне придётся 10 часов гонять бензогенератор, а это как минимум 6 литров бензина, а энергии я запасу всего 1кВт.

Пробовал я ставить импульсное зарядное устройство, но оно сгорело от превышения напряжения бензогенератором. Дело в том что эти импульсные зарядные устройства выдерживают максимум 260-270 вольт. А если отключить нагрузку от бензогенератора то он не может резко сбросить обороты, и кратковременно напряжение без нагрузки поднимается до 300 вольт. Вот это и убивает импульсные зарядники, а трансформаторным пофигу на это.

К слову сказать мой бензогенератор имел выход на 12 вольт 10А. Но по факту он давал ток заряда всего 5-6А и постоянно срабатывала встроенная защита по току, короче это бесполезная опция оказалась.

В продаже бензогенераторов на 12 вольт нет совсем, есть только дорогие сварочные генераторы. И я решил переделать свой бензогенератор чтобы заряжать аккумуляторы 12 вольт.

Ниже на видео первые пробы работы бензогенератора. В родном корпусе я не стал делать, там не получалось разместить генератор из-за ременной передачи.

Генератор я использовал автомобильный на 14В 60А. В таком варианте я получил ток заряда в среднем 25А, при этом обороты двигателя всего около 1500об/м, что в два раза ниже чем он работал раньше с генератором на 220В. Двигатель стал тише работать, стал намного экономичнее по бензину, и при этом за час работы бензогенератора получается выдать около 400 ватт энергии.

Вообще если добавить оборотов двигателю то генератор легко выдаёт 40-50А тока заряда. Можно поставить генератор на 90А и получать 1кВтч мощности. Я иногда заряжаю таким переделанным бензогенератором свои аккумуляторы в солнечной электростанции. Пока меня всё устраивает, ток заряда 25А при небольших оборотах генератора.

Кстати автомобильный генератор вообще никак не надо переделывать, и при этом в нём уже встроен регулятор заряда, по этому аккумуляторы вы не перезарядите. Подключение генератора к АКБ как в автомобиле.

В итернете достаточно много фото и видео по самодельным генераторам на 12 вольт. Вот например

Также бензогенератор на 12 вольт из бензопилы и автомобильного генератора

Вариантов изготовления таких бензогенераторов множество. Из бензопилы будет наверно самый дешёвый вариант, но не очень долговечный и надёжный. Самое то это двигатель от мотоблока, к нему можно мощный автомобильный генератор подсоединить через ремень.

Источник: http://e-veterok.ru/049-benzogenerator-12-volt.php

Самодельный бензогенератор

Самодельный легкий бензоагрегат для экспедиций и дачи.

В поисках надежного источника питания для небольших экспедиций пришлось перерыть массу справочной литературы, посетить не один десяток сайтов. Ни один из источников

не мог меня устроить по совокупности критериев: Всем хороши, например, бензогенераторы Хонда: малый вес, малый расход топлива, одно пугает – слишком большая цена, которую придется выложить за это удовольствие. Пришлось искать в своем отечестве. Самые популярные агрегаты – АБ-1 и АБ-2 не устраивают только по двум параметрам – большим весом и большим расходом топлива. И если экспедиция предвидится с киловаттным усилителем, можно пойти на жертву и взять такие агрегаты. А если предвидится небольшая экспедиция и мощность источника нужна всего 200-500 ватт, такой агрегат уже тащить не имеет смысла. Нет ни за рубежом, ни в отечестве недорогого,

непрожорливого бензоагрегата с такой мощностью. А надо! Надо и радиолюбителю, надо и дачнику. А в условиях постоянных «веерных» отключений электроэнергии такой агрегат пригодится всем.

Если нет агрегата промышленного изготовления, есть из чего его сделать.

Как известно любой бензоагрегат состоит из бензинового двигателя и электрического генератора.

Двигатели. Двигатель справедливо считается сердцем установки. Именно его ресурс определяет срок “жизни” мини-электростанции: среднее время наработки на отказ у блока электрогенератора всегда в несколько раз выше, чем у мотора. Основные мировые производители бензиновых моторов: Briggs&Stratton (США), Honda (Япония), Kubota (Япония), Lombardini (Италия), Mitsubishi (Япония), Robin (Япония), Suzuki (Япония), Tecumseh (Италия), Yamaha (Япония) и др. Отечественные бензиновые движки для агрегатов найти очень сложно, правда, в Перми выпускают то, что нам нужно.

Самые маленькие, экономичные и недорогие двигатели, подходящие для изготовления самодельного бензоагрегата используются в бензопилах.

Многим известны достоинства отечественных бензопил Дружба, Урал, Тайга и новинки Завода им. Ф.Э.Дзержинского бензопилы Крона-202. Ну а кому не известны, приведу их характеристики:

Если говорить о надежности моторов этих бензопил, то вряд ли они уступят двигателям Хонды, поскольку создавались для наших российских леспромхозов, расположенных большей частью в суровых северных широтах. Не зря они входят в категорию профессиональных, основное требование к которым – длительная работа на валке леса. Да и марку «ЗиД» пермяки держат крепко. По собственному опыту знаю, что бензопила Дружба-4 легко запускается и в жару и в холод. Прекрасно держит обороты при очень большом диапазоне нагрузок, и не слишком прожорлива, на целый день работы 6-8 литров бензина ей вполне достаточно. Работает почти в любом положении и в любых руках. Принудительное воздушное охлаждение позволяет не бояться перегрева и не заботиться об охлаждающей жидкости. А если учесть, что генераторный режим стабильных оборотов и мало меняющихся нагрузок более благоприятен для любого двигателя, то двигателям от бензопил просто цены нет. Кстати, цена все же есть и даже сегодня она не превышает 150-170 условных единиц для отечественных пил.

Не уступают «Дружбе» и «Урал-2Т» и «Тайга-245». К сожалению, не пришлось видеть «Крону-202», но при знакомстве с ее характеристиками показалось, что она даже больше подходит для создания компактного бензоагрегата, чем ее предшественницы.

Единственная импортная бензопила « Partner -351» той же стоимости и таком же аппетите имеет двигатель мощностью всего 1,5 л.с., но правда, и вдвое меньший вес, и относится к категории бытовых, которые не терпят длительной работы.

Что из этого выбрать? Что попадет под руку, главное комплектность и исправность.

Я не зря упомянул про комплектность, в экспедициях и бензопила пригодится, тем более, что генератор можно выполнить в виде сменного блока. Напилил дровишек для костра – переходи на генератор и работай в эфире. А шина (полотно) и пильная цепь и весят немного и места не занимают.

Генераторы: Здесь выбор более широк, проще всего использовать 12 или 24 – вольтовые генераторы от автомобилей, начиная от «Камазенка» (ОКА) и заканчивая ее старшим братом – КАМАЗОМ. В случае необходимости можно взять генераторы и от тракторов и других сельхоз. машин. Главное, чтобы к этому генератору имелся «родной» реле-регулятор и генератор давал постоянный ток. Максимальная мощность генераторов при работе совместно с отечественными бензопилами может достигать 2-3 Квт.

Оптимальная мощность генераторов 1-1,5 кВт. К сожалению, генераторы переменного тока на 220 вольт совместно бензопилами применять нельзя, так как двигатель не может без специального регулятора оборотов выдерживать достаточно точную частоту вращения, необходимую для получения частоты 50 герц. Зато автомобильные генераторы поддерживают стабильное постоянное напряжение на выходе в широком диапазоне скоростей вращения от 1000 – 1200 до 5-7 тысяч оборотов в минуту.

Преобразователь напряжения. Если ваша аппаратура питается от 12 вольт, преобразователь к 12-вольтовому генератору не нужен, достаточно использовать небольшой аккумулятор в буфере. Например, для 100 ваттных радиостанций достаточно аккумулятора емкостью 20 а/ч, причем только при работе в динамическом режиме(прием-передача). Можно использовать и более мощный аккумулятор, тогда экономичность вашей системы питания еще более улучшиться. Для питания освещения или телевизора буферный аккумулятор не требуется, как и для любой статической нагрузки.

А если в составе вашей аппаратуры есть такая, которой нужно 220 вольт, потребуется преобразователь напряжения или как иногда говорят инвертор.

Из промышленных можно обратить внимание на блоки бесперебойного питания для компьютеров и оргтехники с автозапуском от аккумуляторов. Причем использовать их можно даже с родными аккумуляторами. Важно, чтобы их номинальная мощность соответствовала потребляемой мощности аппаратуры и не превышала мощность генератора. Можно использовать самодельный преобразователь, есть даже наборы для самостоятельной сборки «Мастер-Кит» ( NK 289, NS 124, NM 1032), а лучше всего использовать инвертор «МАП Энергия», выпускаемый фирмой «Микроарт», он имеет достаточную мощность более 600 Ватт и надежен в эксплуатации. В промежутках между экспедициями его можно использовать как зарядное устройство, источник питания 12 Вольт и устройство для восстановления «убитых» в экспедиции аккумуляторов.

Как все это соединить?

Лучше всего выполнить генератор в виде сменного блока, закрепляемого вместо и на место шины (полотна), так, как крепится отрезной круг, выпускаемых для бензопил.

Если имеется старая изношенная шина, ее можно приспособить для крепления генератора. Если шины нет – придется изготовить кронштейн самостоятельно.

Поскольку двигатель бензопилы развивает до 7-8 тысяч оборотов, передачу от ведущего вала редуктора к генератору лучше сделать ременную. Она менее шумная по сравнению с цепной и не требует смазки. Кроме того, ременная передача лучше демпфирует неравномерность нагрузки. Но для этого придется заменить ведущую звездочку цепи

специально выточенным шкивом с таким же профилем, как и шкив генератора. Поручите эту работу хорошему специалисту, так как от качества изготовления шкива будет зависеть срок эксплуатации приводного ремня. Подобрав ремень, а он должен быть таким, чтобы

генератор находился как можно ближе к двигателю, наметьте на шине (кронштейне) место крепления генератора и натяжного устройства для ремня.

Желательно прикрепить генератор к бензопиле в трех точках, для большей жесткости конструкции. Кроме этого необходимо обеспечить и хорошую устойчивость агрегата.

Этот вариант хорош еще и тем, что между двигателем и редуктором имеется центробежная муфта, отключающая выходной вал при холостых оборотах двигателя.

Другой вариант предусматривает крепление генератора к бензопиле «Урал» и «Дружба» с помощью специально выточенной муфты, она используется в специальной приставке – насосе «Нептун» и может быть изготовлена для конкретного генератора хорошим токарем.

Конкретное исполнение зависит от того, какой именно вы используете генератор и с какой именно бензопилой.

Электрическое соединение . Каждый генератор имеет свою схему соединения с реле-регулятором, некоторые генераторы имеют встроенный регулятор(таблетку). Это не важно. Соедините выход генератора через амперметр (можно использовать автомобильный на 30-40 Ампер) и выключатель с аккумулятором, аккумулятор соедините с нагрузкой или преобразователем напряжения. Желательно иметь контроль напряжения генератора с помощью вольтметра.

Рекомендации по работе. Поскольку двигатель не имеет автоматического регулятора оборотов, поддерживающего обороты вне зависимости от нагрузки, придется подобрать обороты таким образом, чтобы двигатель при максимальной нагрузке только немного «рычал», но не сбавлял обороты совсем и тем более не глох. Конечно, это немного повысит расход бензина. Компенсировать этот недостаток поможет аккумулятор большой емкости, который в пиках нагрузки отдаст часть своей емкости, а в паузах между пиками будет только слегка нагружать двигатель. При еще большей емкости аккумулятора экономичность системы возрастет еще больше, поскольку двигатель можно будет использовать только для подзарядки аккумулятора.

Режим работы при стабильной нагрузке благотворно скажется на долговечности и надежности и двигателя и генератора.

А напоследок приведу таблицу, по которой можно определить мощность, потребляемую тем или иным прибором и мощность агрегата для питания таких приборов.

Источник: http://www.cqham.ru/ba.htm

Самодельная электростанция

Руководство по изготовлению самодельного электрогенератора 220/380 В.

Те, кто часто выезжает за город знают, что полное отсутствие электроэнергии или ее частое отключение совсем не редкость. Люди борются с этим, покупая бензогенераторы или керосиновые лампы и стеариновые свечи.

Но есть и другой способ. Мотоблок, для вспашки и уборки огородов, стал уже народным хитом. Опыт показал, что его можно приспособить для выработки электроэнергии. В качестве генератора можно использовать асинхронный электродвигатель, например серии АИР. Электродвигатель должен быть с частотой вращения 800-1600 об/мин и мощностью до 15 кВт.

Двигатель мотоблока и электродвигатель связывают с помощью двух шкивов и приводного ремня. Диаметр шкивов выбирают так, чтобы частота вращения электродвигателя в качестве генератора, была на 10-15% больше паспортного значения числа оборотов электродвигателя.

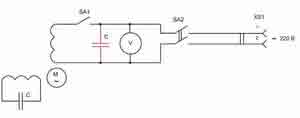

Обмотки электродвигателя соединяют звездой, а конденсаторы включаются параллельно каждой паре обмоток. Они образуют треугольник. Напряжение снимается между средней точкой и концом обмотки. Между обмотками получается 380 В, между средней точкой и концом обмотки 220 В. Для поддержания правильного режима пуска и работы генератора, подбираются конденсаторы. Все три конденсатора имеют одинаковую емкость. Соотношение между емкостью конденсаторов и мощностью генератора, можно посмотреть в таблице.

Источник: http://electrik.info/main/master/187-samodelnaya-yelektrostanciya.html

Как сделать бензогенератор своими руками

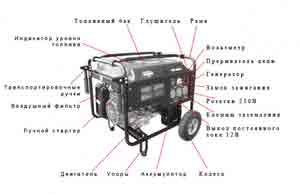

Если рассматривать устройство бензогенератора, то можно увидеть, что в него входят всего два основных элемента: двигатель и генератор. Вся сложность изготовления устройства заключается в регулировке характеристик взаимодействия составляющих. Качество выдаваемой электроэнергии определяется двумя величинами – частотой и напряжением. И если стабилизацию величины напряжения выполнить достаточно просто, то регулировка частоты сопряжена со значительными трудностями.

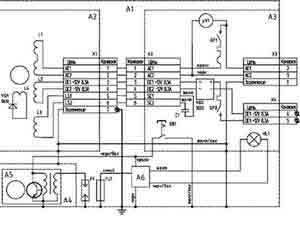

Схема недорогого бензогенератора

Принцип работы

В недорогих промышленных бензогенераторах регулировка частоты и напряжения выполняется в два этапа. Первый этап механический. Принцип его работы основан на том, что при увеличении электрической нагрузки падают обороты двигателя. Датчик оборотов двигателя механически связан с дроссельной заслонкой карбюратора, поэтому любое изменение оборотов компенсируется регулировкой положения дроссельной заслонки автоматически. Второй этап регулировки осуществляется электронным способом. На рисунке выше показана схема типичного недорогого бензогенератора.

Принцип работы электронной стабилизации оборотов основан на зависимости сопротивления конденсатора от частоты тока. На схеме показана стабилизирующая обмотка (L3), нагруженная на конденсатор (С1). При работе на номинальную нагрузку выходное напряжение составляет 220 В с частотой 50 Гц. Поскольку частота выходного напряжения напрямую зависит от количества оборотов в секунду, то изменение скорости вращения ротора генератора вызывает однозначное изменение частоты напряжения на всех обмотках генератора.

Сопротивление конденсатора зависит от частоты приложенного напряжения. Чем больше частота, тем меньше сопротивление. В результате, ток через стабилизирующую обмотку изменяется в зависимости от нагрузки на генератор. При уменьшении нагрузки число оборотов возрастает, соответственно, растет частота и уменьшается сопротивление конденсатора. Растет ток через обмотку (L3) и растет ее тормозящее значение на ротор генератора. Таким образом, регулировка частоты вращения происходит непрерывно и мгновенно во время работы генератора.

Электрическая стабилизация работает в небольшом диапазоне изменений, поэтому основная функция регулировки возлагается на механический регулятор. Здесь диапазон регулировок гораздо шире, но в ущерб быстроты реакции. Двигатель внутреннего сгорания обладает инерционностью, и изменение количества его оборотов немного запаздывает при регулировке дроссельной заслонкой (такая характеристика работы двигателя называется приемистостью). Резкие скачки нагрузки могут вызвать колебательный процесс системы регулировки.

Подобную систему регулирования трудно сделать самостоятельно, а электронная требует переделки генератора. Достоинство подобной схемы управления – получение синусоидального напряжения с минимальными искажениями формы сигнала.

Более сложные генераторы выполнены по инверторной схеме с двойным преобразованием (рис. ниже).

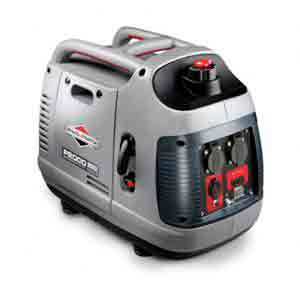

Инверторный бензиновый генератор

Переменное напряжение генератора поступает на выпрямитель, а затем на транзисторный преобразователь, на выходе которого получается стабилизированное напряжение необходимой величины. Наличие выпрямителя снимает ограничения по стабильности частоты генератора, а транзисторный преобразователь формирует напряжения вне зависимости от величины нагрузки. Недостатком инверторных генераторов является их высокая стоимость и искажение формы выходного напряжения.

Выбор элементов для бензинового генератора

Как уже было сказано, механическую регулировку выполнить самостоятельно весьма затруднительно. Электронная потребует переделки генератора.

Поэтому бензогенератор своими руками имеет смысл делать по инверторной схеме, а в качестве преобразователя использовать преобразователь от источника бесперебойного питания.

На выбор оборудования влияют такие факторы:

  • мощность двигателя;
  • обороты двигателя;
  • напряжение генератора;
  • ток генератора;
  • мощность преобразователя.

Максимальная мощность бензинового генератора в первую очередь зависит от мощности двигателя. Следующие устройства имеют такие значения мощности и количества оборотов:

  • газонокосилка (триммер) – 0.5…2 кВт, 8000…9000 об/мин;
  • бензопила – 1.5…3 кВт, 9000…12000 об/мин;
  • мотоблок – 3…9 кВт, 2000…3000 об/мин.

Наиболее просто бензогенератор своими руками выполнить на генераторе от автомобиля (рис. ниже). Типичный генератор для легкового автомобиля способен выдать на выходе напряжение 13…14 В при токе нагрузки 80…100 А. Простой подсчет покажет, что мощность такого генератора составляет не более 1.4 кВт. Большие значения можно получить, используя генераторы от грузовых автомобилей.

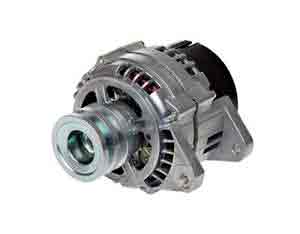

Автомобильный генератор хорошо подходит для создания бензогенератора

Многие грузовые автомобили комплектуются генераторами на 24 В.

Указанные характеристики генератор имеет при количестве оборотов в среднем 5000 об/мин, что не соответствует нормальным оборотам перечисленных двигателей. Для выравнивания значений можно воспользоваться ременной передачей с разными диаметрами шкивов (рис. ниже). Количество оборотов на ведущем и ведомом шкиве обратно пропорционально их диаметрам. А вот передаваемая мощность изменяется наоборот.

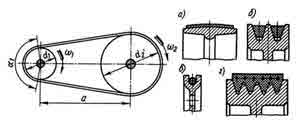

Ременная передача с разными диаметрами шкивов

Бензиновый генератор, выполненный на двигателе от бензопилы или газонокосилки, нуждается в понижающей передаче, чтобы уменьшить количество оборотов на валу генератора примерно вдвое. Мощность, передаваемая двигателем на шкив генератора, также соответственно возрастет вдвое. В случае использования двигателя от мотоблока, передача необходима повышающая.

Использовать редукторные передачи в самодельной конструкции нецелесообразно, поскольку трудоемкость работы по изготовлению редуктора высока. Плохо выполненный редуктор сильно снижает КПД установки и служит источником дополнительного шума.

Следующее необходимое устройство – инверторный преобразователь напряжения (рис. ниже).

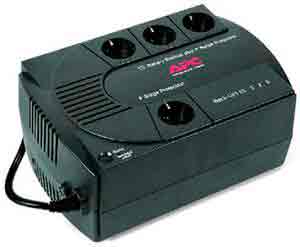

Инверторный преобразователь – источник бесперебойного питания

Говоря о мощностях двигателя и генератора, не была упомянута мощность преобразователя. Именно она может стать слабым местом самодельного бензинового генератора. Мощные преобразователи имеют достаточно высокую стоимость. Переделка маломощного преобразователя под силу только тем, кто очень хорошо разбирается в радиоэлектронике и знает принцип работы устройства. Минимальная переделка заключается в замене элементов выпрямителя (силовых диодов и конденсаторов фильтра), ключевых транзисторов и выходного трансформатора.

Аккумулятор источника бесперебойного питания отключать нежелательно. Он используется для нагрузки генератора и призван сглаживать скачки напряжения на его выходе. Большинство автомобильных генераторов при малой нагрузке выдают завышенное напряжение.

Конструкция самодельного бензогенератора

Все элементы конструкции необходимо закрепить на жестком основании. Для основания проще всего сделать раму из стальных уголков 50х50 мм. На раме нужно предусмотреть крепления для двигателя, генератора, преобразователя и бензобака.

Для уменьшения вибраций все элементы должны быть закреплены через амортизирующие прокладки из толстой резины.

Пример расчета бензинового генератора

Рассчитывать самодельный бензогенератор в каждом индивидуальном случае нужно, исходя из имеющихся деталей. В качестве примера можно привести расчет для двигателя от бензопилы и распространенного генератора от автомобиля ВАЗ 2110 5102.3771.

Двигатель имеет мощность 2 кВт при 10000 об/мин. Генератор 5102.3771 выдает напряжение 14 В током до 80 А при 5000 об/мин. Мощность генератора составляет 1120 Вт.

Для получения необходимого количества оборотов на валу генератора требуется понижающая передача с передаточным отношением 1:2. Если оставить на валу генератора его стандартный шкив с диаметром 51 мм, то на вал двигателя нужно будет устанавливать шкив с диаметром 25 мм. Это очень мало. Ремень передачи будет сильно изогнут и будет испытывать большие нагрузки. Лучше, если шкив генератора установить на двигатель, а на его место поставить шкив диаметром 100 мм. Шкив можно выточить на токарном станке из дюралюминия.

Во время работы двигателя на номинальных оборотах 10000 об/мин, ротор генератора будет вращаться с частотой 5000 об/мин, что является оптимальным значением. Для того чтобы полностью использовать запас мощности генератора, необходим преобразователь с мощностью не менее 1.5 кВт.

Видео. Бензогенератор своими руками.

Изготавливать бензогенератор своими руками имеет смысл только при наличии большей части необходимых комплектующих. Покупка всех составляющих не позволит сделать бензиновый генератор дешевле, чем готовый промышленный. Необходимо также учесть потраченное время и риск поломок в результате настройки и регулировки.

Источник: http://elquanta.ru/generatory/benzogenerator-svoimi-rukami.html

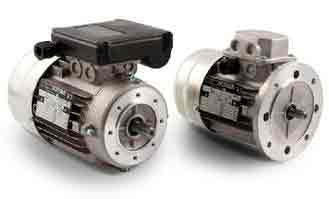

Делаем генератор из асинхронного электродвигателя своими силами в домашних условиях

В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

Предлагается пользоваться простыми двигателями по такой схеме.

Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

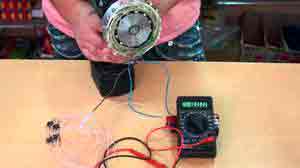

Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.

Самодельный генератор сделать можно и по-другому. Статор имеет хитрую конструкцию (имеет специальное конструкторское решение), имеется возможность регулировки напряжения выхода. Я сделал генератор своими руками такого вида на строительстве. Двигатель брал мощностью 7 кВт на 900 оборотов. Обмотку возбуждения я подключил по схеме треугольника на 220 В. Запустил его на 1600 оборотов, конденсаторы были на 3 на 120 мкФ. Включались они контактором с тремя полюсами. Генератор действовал как выпрямитель с тремя фазами. С этого выпрямителя питалась электрическая дрель с коллектором на 1000 ватт, и пила дисковая на 2200 ватт, 220 В, болгарка 2000 ватт.

Приходилось изготавливать систему мягкого пуска, другой резистор с закороченной фазой через 3 секунды.

Для моторов с коллекторами это неправильно. Если в два раза повысить вращающую частоту, то уменьшится и емкость.

Также повысится и частота. Схема емкостей отключалась в автоматическом режиме, чтобы не использовать тор реактивности, не расходовать горючее.

Во время работы надо нажать на статор контактора. Три фазы разобрал их по ненужности. Причина кроется в высоком зазоре и увеличенном рассеивании поля полюсов.

Специальные механизмы с двойной клеткой для белки и косыми глазами для белки. Все-таки я получил с моторчика стиралки 100 вольт и частоту 30 герц, лампа на 15 ватт не хочет гореть. Очень слабая мощность. Надо мотор брать сильнее, или конденсаторов больше ставить.

Под вагонами используется генератор с ротором короткозамкнутым. Его механизм приходит от редуктора и на ременную передачу. Обороты вращения 300 оборотов. Он находится как дополнительный генератор нагрузки.

Можно сконструировать самодельный генератор, электростанцию на бензине.

Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

Источник: http://elektronchic.ru/domashnij-elektrik/samodelnyj-generator.html

Самодельный бензогенератор своими руками — особенности исполнения

Довольно часто встречаются проблемы с подачей электроэнергии в отдалённых от города поселениях, в том числе и на дачах. Поэтому многие владельцы начинают задумываться над альтернативными способами для домашнего пользования. Одним из таких является прибор для преобразования и накапливания электроэнергии — бензогенератор. Своими руками его сделать несложно. Ресурсы для переработки используются разные. Это может быть энергия солнца, ветра, воды и прочее. Вариант считается выгодным, кроме этого, основывается на простом принципе работы.

Сравнивая свойства моделей, сделанных своими руками с заводскими, отмечают некоторые просчёты. Но даже самый примитивный самодельный генератор способен выручить в ситуации полного отсутствия электроэнергии. И в плане стоимости сможет существенно сэкономить семейный бюджет.

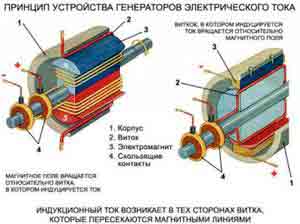

Принцип работы генератора

В основе работы бензинового генератора для вырабатывания электричества положены явления электромагнитной индукции, изучаемые ещё в школьном курсе физики. Суть заключается в том, что через электромагнитное облако проходит проводник и получает импульс, который впоследствии перерабатывается в ток постоянного характера. Все операции следуют друг за другом:

  1. Одним из составляющих генератора является двигатель. Его задача — вырабатывание электроэнергии посредством сжигания топлива, чаще всего бензина или дизтоплива.
  2. Сжигаемое топливо вырабатывает продукты горения, то есть газ, под давлением которого начинает вращаться коленвал.
  3. Назначение коленчатого вала — передача импульса ведомому валу, который на выходе предоставляет некоторое количество электроэнергии.

Общая картина ясна, но необходимо понимать, что положительный результат гарантирован только в том случае, если правильно выполнены расчёты и соединения основных конструктивных частей.

Генераторы существуют разной мощности. Потребление топливных ресурсов также отличается. Но, независимо от перечисленных параметров, основополагающими являются две составляющих: ротор и статор. Якорь используется для создания электромагнитных полей, именно поэтому состоит из магнитов, равноудалённых от сердечника. Назначение статора — приведение в движение ротора и регулировка состояния электромагнитных полей.

В зависимости от того, как совершает вращение ротор, генераторы бывают синхронного и асинхронного типа. Синхронные считаются более капризными, так как восприимчивы к изменениям напряжения. Отличаются они и сложностью конструкции. Выигрышны в этом отношении асинхронные электрогенераторы. Они имеют довольно солидный перечень технических характеристик.

Сборка бензогенератора своими руками

Для создания электрогенераторов на 220 своими руками дома с целью использования в бытовых условиях, необходимо выполнить ряд мероприятий. Для начала составляется схема и уже согласно ей определяются с деталями и порядком сборки.

Перечень основных деталей

Для сборки электрогенератора на 220 В своими руками необходимо заранее подобрать все основные детали, из которых он состоит.

  1. Очень редко можно встретить генератор на 220 вольт без двигателя. Его можно собрать самостоятельно. Но в этом случае на весь процесс уйдёт достаточно много времени. Для сокращения процедуры изготовления генератора двигатель можно заимствовать у вышедшего из строя оборудования. Оптимальными вариантами являются движки от стиральных машин, насосных станций, мотоблоков, бензопилы. Для более мощных можно снять автомобильный двигатель.
  2. Электростартер. Желательно использовать деталь в готовом виде, которая имеет обмотку.
  3. Электропровода и изолирующая лента.
  4. Для достижения стабильности подачи электроэнергии необходимо использовать трансформаторные или выпрямительные конструкции. Актуально это в тех случаях, когда в результате получают электроэнергию с разной мощностью. С помощью трансформатора можно увеличить или уменьшить мощность.

Принцип сборки

После того как все составляющие найдены и подготовлены, приступают непосредственно к сборке самодельного генератора переменного тока 220 В. Принцип состоит из нескольких этапов.

  1. Первоначально необходимо произвести расчёт мощности самодельной электростанции. Для этого двигатель подключают к электросети и определяют количество вращений. Поможет выполнить подсчёты специальный прибор, называемый тахометром. Полученный результат необходимо повысить на 10%, которые отводятся на компенсацию нагрузки. Она сможет предотвратить перегрев движка в процессе функционирования.
  2. На следующем этапе подбирают конденсаторы. При этом обязательно нужно учитывать мощность, на которую рассчитан генератор. В этом процессе могут помочь специальные таблицы, которые есть во всех нормативных документах, СНиПах и ГОСТах.
  3. Важный момент — заземление. Поскольку дело имеют с электричеством, то его отсутствие может привести к травматической ситуации. Кроме того, без заземления сроки функционирования прибора значительно сокращаются.

Самодельные генераторы переменного тока 220 В собрать довольно просто. Подготовленные детали соединяют между собой в такой последовательности: к двигателю подключают конденсаторы, как указано в схеме. Обращают внимание на тот факт, что ёмкость каждого последующего конденсатора такая же, как у предыдущего.

Самодельные генераторы на 220 В вполне справляются с обеспечением питания таких бытовых электроприборов, как болгарки, сварочного аппарата, электропилы и прочих.

Нюансы в использовании

Рассмотренный вариант очень прост как в сборке, так и в использовании, но имеет определённые недочёты:

  • Необходим постоянный контроль за температурой движка, так как нельзя давать ему перегреваться.
  • Длительность работы незначительна: чем больше работает генератор, тем меньше становиться его мощность. Поэтому периодически дают возможность самодельной электростанции отдохнуть. Оптимальная температура двигателя составляет 40−45 градусов.
  • Отсутствие автоматики будет требовать в процессе работы присутствие пользователя. Необходимо будет снимать разные показатели и контролировать процесс.

Электрогенераторы могут работать не только на бензине. Для них подойдёт любой энергоресурс, к примеру, дрова или ветряной вариант. Но мощность таких приборов незначительна, да и самих ресурсов понадобится довольно много, что становится затратным.

Плюсы и минусы самодельных генераторов

Бесспорно, генератор, собранный в заводских условиях, существенно выигрывает перед самодельными. Но, тем не менее, стоит поговорить о том, какие положительные и отрицательные стороны отмечают у приборов, изготовленных в домашних условиях.

К плюсам самодельных генераторов переменного тока 220 В относят:

  • Высокое мнение о себе-любимом, что для многих очень важно.
  • Аппаратом, сконструированным самостоятельно, не только пользуются, но и гордятся.
  • Финансовый вопрос стоит не на последнем месте — экономия налицо.
  • Возможность сделать электрогенератор согласно заявленным требованиям.

Кроме всех перечисленных достижений, присутствуют и негативные факторы, которые не смогут обеспечить бесперебойную работу генератора. Причиной этому могут быть частые поломки, спровоцированные такими моментами:

  • невозможность обустройства герметичных соединений между деталями;
  • неверный расчёт потребляемой мощности может вывести из строя генератор или понизить его производительность;
  • отсутствие определённого опыта.

Для начинающих можно попробовать свои силы, изготавливая самодельный бензогенератор на 12 вольт. Принцип устройства аналогичный.

Как видим, электрогенераторы на 220 своими руками — неплохая альтернатива обычному электроснабжению. Он станет палочкой-выручалочкой при аварийном отсутствии электричества, поможет сэкономить, если необходимо выполнять строительные работы с помощью электроприборов. Если отсутствуют малейшие понятия обращения с электричеством, то не стоит рисковать и приступать к конструированию генератора самостоятельно без помощи специалистов.

Источник: http://pochini.guru/tehnika/samodelnyiy-benzogenerator

Самодельный асинхронный генератор

Бесперебойное обеспечение электроэнергией – это залог комфортной жизни в любое время года.

Для организации автономного питания жилища часто используется асинхронный генератор, который также можно сделать своими руками.

Что это такое

Асинхронный генератор – это устройство переменного тока, который при помощи принципа работы асинхронного двигателя, может производить электрическую энергию. Его еще называют индукционным. Асинхронный электрогенератор обеспечивает быстрый поворот ротора, скорость вращения при этом намного больше, чем, если бы их вращал синхронный аналог устройства. Обычный асинхронный электродвигатель переменного тока может использоваться как генератор без каких-то дополнительных настроек или преобразований схемы.

Фото – асинхронный генератор

Область использования асинхронного генератора довольно широкая:

  1. Их применяют как двигатели для ветровых электростанций;
  2. С целью обеспечения автономного питания дома или квартиры, или как миниатюрные ГЭС-станции;
  3. Как инверторный (сварочный) генератор;
  4. Для организации бесперебойного питания от переменного тока.

При этом однофазный асинхронный генератор должен быть включен при помощи входящего напряжения. Обычно для этого устройство подключают к питанию. Но некоторые модели могут работать самостоятельно, самовозбуждением, посредством последовательного подключения конденсаторов.
Видео: устройство асинхронного двигателя

Принцип работы

Асинхронный электрический генератор производит электрическую энергию, когда скорость вращения ротора быстрее, чем синхронная. У самого обычного генератора этот показатель находится в пределах 1800 оборотов в минуту, при этом характеристики синхронной скорости около 1500 об/мин.

Схема генератора

Принцип работы асинхронного генератора основан на преобразовании механической энергии в энергию тока, т. е., электрическую. Для того чтобы ротор начал крутиться и вырабатывать ток, нужен довольно сильный крутящий момент. Идеальным, по мнению электриков, считается так называемый «вечный холостой ход», при котором поддерживается равная скорость вращения на протяжении всей работы асинхронного генератора.

Как сделать самому

Купить асинхронный генератор – это дорогое удовольствие, тем более что можно его сделать самостоятельно. Принцип работы прост, главное – обеспечить себя необходимыми инструментами.

  1. Согласно принципу действия устройства, Вам нужно настроить генератор так, чтобы скорость его вращения была выше, чем обороты двигателя. Для этого подключаем электродвигатель к сети и заводим его. Чтобы вычислить скорость вращения двигателя, нужно использовать тахогенератор или тахометр;
  2. К полученному значению нужно добавить 10 %. Скажем, технические характеристики двигателя 1200 об/мин, значит, генератор должен иметь 1320 об/мин (1200 * 0,1 % = 120, 120 + 1200 = 1320 об/мин);
  3. Далее, переделка асинхронного двигателя в генератор включает в себя подбор необходимой емкости для используемых конденсаторов (каждый конденсатор между фазами аналогичен предыдущему);
  4. Следите за тем, чтоб емкость не была слишком большой, иначе асинхронный генератор будет нагреваться;
  5. Подбираете конденсаторы, необходимые для обеспечения определенной скорость вращения, расчет которой производился выше. Их установка требует особенной внимательности, очень важно, чтобы они были изолированы при помощи специальных покрытий.

На этом обустройство генератора на базе двигателя окончено. Теперь его можно устанавливать как источник энергии. Важно помнить, что устройство с короткозамкнутым ротором производит довольно высокое напряжение, поэтому если Вам нужен показатель 220 В, есть резон установить понижающий трансформатор.

Схема включения двигателя в качестве генератора

Вот так выглядит схема, как сделать ветрогенератор из асинхронного двигателя, здесь основные отличия заключаются в скорости вращения и в принципе включения. Как пример, представляем Вам схему ветряной ГЭС, которую включает асинхронный бензиновый генератор.

Схема ветрогенератора на основе асинхронного двигателя

При этом нужно отметить, что он не работает с самозапиткой, в большинстве случаев, для включения такого генератора используется специальный мотоблок или блок управления по типу замка зажигания.

Видео: делаем асинхронный генератор из однофазного двигателя – Часть 1

Часть 2

Часть 3

Часть 4

Часть 5

Часть 6

В качестве генератора с небольшой мощностью, можно применять даже однофазные асинхронные двигатели от бытовых электроприборов – стиральных машин Geko, дренажных насосов и т. д. Как и двухопорный двигатель, мотор от таких устройств нужно подключать параллельно их обмотке. Еще один способ – это использовать конденсаторы сдвига фазы. Они не всегда отличаются нужной мощностью, поэтому нужно будет её увеличить до необходимых показателей. Такой простой генератор можно будет использовать для питания лампочек или модемов. Если немного переделать схему, то Вам удастся подключить этот автономный прибор даже к обогревателю или электрической печке. Также можно сделать подобный генератор на постоянных магнитах.

Фото – маломощный генератор

Источник: http://www.asutpp.ru/asinxronnyj-generator.html

Narodnie-sovety.ru

Самодельный бензогенератор

При большом выборе электростанций, бензогенераторы на 12V у нас не выпускаются. Самодельный бензогенератор, собранный из подручных средств, может решить эту проблему.

Такой генератор может выполнять много задач: быть источником энергии на яхте или в любом доме, где не проведено обычное электроснабжение, генерировать энергию, обеспечивая временное освещение или водоснабжение загородного дома.

Варианты выбора бензогенератора

  • Купить обычный бензогенератор для последующей его переделки на 12V. Изначально такое решение может показаться наиболее привлекательным, однако после разборки и детального изучения небольшой инверторной станции напрашивается вывод: инвертор практически невозможно переделать на 12V, а затраты при изготовлении «с нуля» могут оказаться даже меньше.
  • Купить импортную серийную модель, например, японские или китайские бензогенераторы.
  • Изготовить самодельный бензогенератор на 12V, используя максимальное количество серийных узлов.

Описываемый бензогенератор представляет собой 4-тактный двигатель от газонокосилки «Робин-Субару» с рабочим объемом 25 см³. К нему прифланцован генератор на 650 Вт от «Жигулей». Данная установка вполне жизнеспособна, что подтвердили испытания, однако они показали и много недостатков. Главным из них стала ограниченная пригодность для этих нужд автомобильного генератора. Это замечательное устройство, уже имеющее встроенный регулятор напряжения, совсем не идеально согласуется с мотором малой мощности. Оно и понятно, ведь назначение такого генератора – работа в паре с мощным автомобильным мотором, мощность которого будет куда больше, чем у газонокосилки.

Работая с маленьким мотором, генератор начинает вырабатывать полную мощность даже при низких оборотах. Но при этих же низких оборотах мотор, не имея достаточной мощности, глохнет. Добиться сносной увязки мотора и генератора смогла только электрическая схема с уменьшенным до 17-20А током отдачи. Это стало возможным благодаря балластированию катушки возбуждения.

Как подключить аккумулятор к генератору, если при зарядке падает зарядный ток? При снижении нагрузки на мотор последний поднимает обороты. Получается, что для нормальной зарядки аккумулятора постоянно требуется присутствие «оператора», который не только осуществляет запуск бензогенератора, но и при необходимости подкручивает газ. Для перевозки устройства можно сделать съёмный кожух.

Характеристики самодельного бензогенератора получились следующими:

  • ток отдачи (max) – до 20А;
  • расход топлива (при нагрузке 20А) – 0,5 л/ч;
  • вес – 7 кг.

Источник: http://narodnie-sovety.ru/materials/171

Типы бензогенераторов и дизельных электрогенераторов

Бензиновые и дизельные электрогенераторы – это устройства, преобразующие механическую энергию вращения вала двигателя внутреннего сгорания в электрическую энергию. Они используются в качестве временного или постоянного источника электропитания.

При разговоре об автономных устройствах, генерирующих электроэнергию, оперируют выражениями “электрогенератор” и “электростанция”. Четкого разграничения между этими терминами нет, однако когда говорят об электростанциях, чаще подразумевают довольно мощные устройства (свыше 15-20 кВт), предназначенные для непрерывной работы. Когда же говорят об электрогенераторах, то имеют в виду сравнительно маломощные мобильные агрегаты, используемые в качестве резервного (аварийного) источника питания.

Устройство бензиновых и дизельных электрогенераторов

Для создания магнитного поля ротор может быть сделан из постоянных магнитов (асинхронные генераторы) или иметь обмотку, на которую подается ток для создания магнитного поля (синхронные генераторы). А меняя количество полюсов у ротора можно получать требуемую частоту напряжения (50 Гц) при разных оборотах двигателя. Например, чтобы получить частоту напряжения 50 Гц в схеме изображенной выше, ротор должен вращаться со скоростью 3000 об/мин, а в схеме изображенной ниже – 1500 об/мин.

Схема трехфазного генератора не намного сложнее:

Таким образом, при вращении ротора двигателем внутреннего сгорания, в обмотках статора индуцируется электродвижущая сила создающая в них переменное напряжение, используемое для питания того или иного прибора – потребителя энергии.

На рисунке ниже представлен компактный бензиновый генератор мощностью 2,75 кВА.

Трехфазные и однофазные

Используя трехфазный электрогенератор, следует принимать во внимание такое явление, как перекос фаз. Необходимо соблюдать примерное равенство (отличающееся не более чем на 20-25%) суммы мощностей приборов, подключенных к разным фазам, при этом необходимо, чтобы нагрузка на одну фазу не превышала 1/3 мощности генератора.

Кроме трехфазных генераторов на 380В, существуют и трехфазные на 220В. Они используются только для освещения. Включившись между фазой и нулем можно получить напряжение 127В.

Многие модели генераторов могут выдавать напряжение 12В.

Синхронные и асинхронные

Это позволяет обеспечить конструктивную простоту и надежность устройства, закрытость его корпуса и защищенность от пыли и влаги. Однако достигается это ценой плохой способности переносить пусковые нагрузки, возникающие при запуске оборудования с реактивной мощностью, к которым относятся, в частности, электродвигатели. Поэтому асинхронные устройства лучше всего использовать для работы с активной нагрузкой.

Синхронный генератор имеет обмотки на якоре, на которые подается электрический ток.

Меняя его величину, изменяют магнитное поле и, соответственно, выходное напряжение на статорных обмотках. Регулировка выходных параметров осуществляется с помощью обратной связи по напряжению и току, реализованной в виде простой электросхемы. Благодаря этому синхронный генератор обеспечивает поддержание напряжения в сети с большей точностью чем асинхронный и легко переносит кратковременные пусковые нагрузки.

К недостаткам синхронных генераторов относится наличие щеточного узла на роторе, через который на него подается ток. Щетки в процессе эксплуатации перегреваются и выгорают, ухудшается их прилегание, повышается сопротивление, приводящее к дальнейшему перегреву узла. Кроме этого, искрение подвижного контакта создает радиопомехи.

Современные модели синхронных генераторов оснащены бесщеточными системами возбуждения на роторной обмотке. Они не имеют недостатков, связанных с наличием щеточного узла.

Синхронные альтернаторы устанавливают на большинстве генераторов.

Инверторные генераторы

Форма напряжения изображенная голубым цветом – это не исключение, а повсеместная реальность. К инверторному генератору с таким напряжением не только компьютер нельзя подключать, но и лампочки. Перед покупкой нужно обязательно выяснить, на сколько форма напряжения на выходе близка к синусоиде, т.к. даже дороговизна и известность фирмы не являются гарантией, что изготовитель не сэкономил на деталях.

Высокое качество формы напряжения на выходе достигается не только инвертором но и использованием трехфазного генератора вместо однофазного, так как при этом уже сразу после выпрямителя (шаг 2) получается намного более ровный сигнал.

Использование правильных бензогенераторов инверторного типа способствует сохранности и долгой службе всей электроники, требующей качественного напряжения. Помимо этого данные типы бензогенераторов обладают малым весом, небольшими габаритами, сниженным уровнем шума. Вдобавок ко всем достоинствам, бензогенераторы инверторы позволяют осуществлять регулирование скорости вращения двигателя в зависимости от нагрузки, что дает возможность экономить топливо.

Ведь большинство бытовых генераторов минимум 70% времени работают с минимальной нагрузкой. Обычные бензиновые генераторы должны в любом режиме работы поддерживать 3000 об/мин (чтобы частота тока была 50 Гц). В режиме минимальной нагрузки они хотя и потребляют меньше топлива, но незначительно. Инверторный генератор лишен этого ограничения и при минимальной нагрузке может сбрасывать обороты до 1000-1200 об/мин. За счет этого потребляя в этом режиме в 2-3 раза меньше топлива чем обычный генератор. А благодаря меньшей скорости вращения двигателя генератор меньше шумит.

Минусами инверторных генераторов по сравнению с обычными являются:

  • Высокая стоимость. Если цена инверторного бензогенератора ненамного больше обычного, то скорее всего синусоиды напряжения на выходе нет.
  • Отсутствие (за редким исключением) моделей с мощностью выше 7 кВт.
  • Меньшая надежность. Как известно с усложнением оборудования снижается его надежность. Плюс электроника инверторного генератора может не выдержать пусковых токов от двигателей подключаемого оборудования, например насоса.

Бензиновые электрогенераторы

Работают они на топливе А-92 или А-95 и используются в основном в качестве резервного источника питания при временном отключении электроэнергии или для питания электроинструмента в местах отсутствия электросети.

Ресурс бензиновых электрогенераторов относительно невелик – 500-2500 моточасов (самый маленький ресурс у генераторов с двухтактным двигателем). Однако некоторые модели, в которых установлены четырехтактные двигатели с чугунными цилиндрами, верхним расположением клапанов и подачей масла к трущимся деталям под давлением могут достигать ресурса в 4000 и более моточасов.

Двухтактные и четырехтактные. Двигатели бензогенераторов могут быть двухтактными и четырехтактными. Их различие обусловлено общими конструктивными особенностями 2-х и 4-тактных двигателей – т.е. преимуществами вторых по отношению к первым по экономичности и сроку службы.

Электрогенераторы с двухтактными двигателями обладают меньшими размерами и весом, их используют только в качестве резервных источников питания – из-за их невысокого ресурса, составляющего около 500 часов.

Бензогенераторы с 4-тактными двигателями предназначены для гораздо более активного использования. В зависимости от конструкции их срок службы может достигать 4000 и более моточасов.

Конструктивные особенности. К особенностям конструкции двигателя внутреннего сгорания (ДВС) бензинового генератора, влияющим на его ресурс, относится марка материала, из которого изготовлен блок цилиндров, расположение клапанов, режим подачи масла к трущимся деталям.

Генераторы с алюминиевым блоком цилиндров стоят недорого, однако и ресурс их невелик – около 500 часов. Двигатели с чугунными цилиндрами и боковым расположением клапанов имеют ресурс около 1500 часов. Генераторы с ДВС, имеющим чугунные цилиндры, верхнее расположение клапанов и подачу масла к трущимся деталям под давлением, кроме большого ресурса (около 3000 часов) имеют сниженный расход топлива и низкий уровень шума. Однако и стоят они значительно дороже первых вариантов.

Преимущество верхнеклапанной компоновки обусловлено тем, что она позволяет уменьшить площадь поверхности камеры сгорания и соответственно нагрев деталей двигателя. Кроме этого, увеличивается степень сжатия, приводящая к повышению эффективности двигателя. Верхнее расположение клапанов обозначается аббревиатурой OHV (overhead-valve, см. фото выше).

Бензиновые генераторы могут быть одноцилиндровыми или двухцилиндровыми. Генераторы с четырехтактным V-образным двухцилиндровым двигателем относятся к мощным агрегатам.

Достоинства и недостатки бензиновых электрогенераторов. Помимо относительной легкости и компактности, к достоинствам бензогенераторов относится дешевизна, меньший уровень шума (чем у дизельных), способность без проблем работать на морозе.

Меньший уровень шума (электрогенератор с двухтактным бензиновым двигателем значительно шумнее, чем с четырехтактным) объясняется общими особенностями работы бензинового двигателя внутреннего сгорания. Однако бензогенератор все равно сильно шумит, и тихим его может сделать кожух со звукоизоляцией.

Но главным преимуществом бензиновых генераторов по сравнению с дизельными, является меньшая цена.

К недостаткам относят относительно невысокий ресурс и повышенный расход бензина (в сравнении с дизтопливом у дизельных генераторов).

Что касается ресурса, то его можно продлить своевременным и качественным техобслуживанием и использованием качественного топлива. Необходимо своевременно менять, масло, фильтры, свечи, контролировать затяжку болтовых соединений и т.д.

Дизельные генераторы

Дизельные генераторы имеют мощность широкого диапазона – от 2 до 200 кВт и более.

Впечатляющим является и ресурс их работы. Он зависит от конструкции и параметров генератора (в основном от числа оборотов и типа охлаждения) и может варьироваться в большом диапазоне – от 3000 до 30000 и более моточасов.

При эксплуатации дизельного генератора важно знать, что работа на малых нагрузках или холостом ходу вредна для дизельных двигателей. Так в инструкции по эксплуатации может встретиться требование не работать на холостом ходу более 5 мин, а с нагрузкой 20% работать не более 1 часа (цифры могут быть другими, например 40%). При этом запускается генератор на холостом ходу. Есть рекомендации, в виде профилактического мероприятия каждые 100 часов работы осуществлять стопроцентную загрузку, продолжительностью около 2-х часов. Так как воспламенение топлива в дизельном двигателе происходит за счёт высокой температуры в конце такта сжатия воздуха и подачи топлива в нужный момент, а на холостом ходу снижается средняя температура цикла, это приводит к нарушению процесса смесеобразования, сгорания в цилиндре и неполному сгоранию топлива. Что, в свою очередь, приводит к образованию стойких отложений в цилиндре, выхлопном коллекторе, закоксовыванию форсунки, разжижению масла в картере двигателя несгоревшим топливом и нарушению работы системы смазки.

Число оборотов. По числу оборотов дизельные генераторы подразделяются на низкооборотные (1500 об/мин) и высокооборотные (3000 об/мин). Первые обладают более высокими эксплуатационными достоинствами. Имеют низкие расход топлива и уровень шума, высокий ресурс. Используются обычно в качестве постоянного источника электроэнергии при отсутствии таковой. К их недостаткам относят высокую цену.

Генераторы с высокооборотными двигателями имеют больший расход топлива в сравнении с низкооборотными, повышенный уровень шума и меньший ресурс. Основным их достоинством является низкая цена.

Пониженный ресурс высокооборотных генераторов объясняется просто. Интенсивность износа зависит от числа оборотов вала, чем она выше, тем выше износ.

Охлаждение. Охлаждение двигателя у дизельных электрогенераторов может быть воздушным или жидкостным. Устройства с воздушным охлаждением – это в основном генераторы малой (до 10 кВт) мощности с числом оборотов 3000. Дизельные генераторы с жидкостным охлаждением (вода или тосол) – это большие стационарные модели. По своей сути это – электростанции, обычно они являются низкооборотными (1500 об/мин), однако бывают и высокооборотными (3000 об/мин).

Достоинства и недостатки дизельных генераторов. В числе основных достоинств дизельных генераторов – высокая мощность, стабильные параметры производимой электроэнергии, низкий расход дизельного топлива (значительно ниже, чем расход бензина у бензогенераторов) и высокий эксплуатационный ресурс. Стоит отметить и малую пожароопасность, обусловленную типом топлива. Именно эти достоинства делают их наиболее подходящими для постоянной эксплуатации в условиях отсутствия электросетей.

Среди недостатков – высокая стоимость в сравнении с бензиновыми генераторами, большая масса, высокий уровень шума, более тяжелый ручной старт, невозможность завести в мороз без предварительного нагрева, недопустимость работы с нагрузкой менее 20-40%, относительно сложный и дорогой ремонт. Хотя, что касается последнего, то этот недостаток вполне может компенсироваться надежностью и долговечностью дизель-генераторов. А высокий уровень шума имеет место главным образом при работе на холостых оборотах. При работе под нагрузкой этот недостаток проявляется в гораздо меньшей степени.

Сочетание недостатков и достоинств дизельных двигателей определяют область их применения – т.е. высокую целесообразность использования в качестве постоянных источников напряжения и гораздо меньшую – в качестве резервных при кратковременных отключениях электроэнергии.

Если дизель-генератор эксплуатируется длительное время в качестве основного источника электроэнергии, то в конечном итоге благодаря экономии топлива он способен сэкономить средства его владельцу, – невзирая на более высокую цену.

Так что дизельный генератор для дачи, в большинстве случаев – это не вариант. Так как чаще всего генератор для дачи покупается в качестве резервного источника электроэнергии и небольшой мощности, а дизельные генераторы наиболее эффективны как постоянные и/или мощные источники энергии.

Газовые генераторы

Существует несколько разновидностей газовых генераторов: работающие на сжиженном газе (смеси пропана и бутана, обозначаются аббревиатурой LPG – Liquefied Petroleum Gas), на метане (на сетевом газе, NG – Natural Gas), сжиженном и сетевом газе (LPG/NG), универсальные газовые бензогенераторы изначально приспособленные работать на сжиженном газе и бензине.

Достоинства и недостатки газовых генераторов. Газовые электрогенераторы имеют некоторые преимущества перед бензиновыми и дизельными.

Ресурс работы электрогенератора на газу выше, чем бензинового. Это связано с тем, что при сгорании газа образуется меньше веществ, вызывающих износ деталей двигателя, и не происходит смыва пленки масла с рабочих поверхностей цилиндров и поршней при запуске двигателя.

Работа газовых электрогенераторов легко поддается автоматизации – из-за особенностей топлива. При подключении генераторов к газовой сети исчезает необходимость его пополнения.

К недостаткам можно отнести потенциальную взрывоопасность газа и необходимость использовать баллоны (или иметь подведенный сетевой газ).

Источник: http://tool-land.ru/tipy-benzogeneratorov.php

Из чего можно собрать электрогенератор своими руками

К сожалению, отечественные электроснабжающие организации не держат своего слова. Их контракты, подписанные с потребителями, ничего не стоят. Подача электроэнергии за пределами больших городов непостоянная, качество подаваемого тока низкое (имеется в виду напряжение), поэтому жители небольших городов и поселков в запасе всегда имеют свечи, керосиновые лампы, а самые продвинутые устанавливают бензиновые генераторы тока. В этой статье будет предложен другой вариант, который будет обозначен вопросом, как сделать электрогенератор своими руками? Давайте рассмотрим один вариант этого прибора.

Электрический генератор из мотоблока

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.

Устройство электрогенератора

  • Во-первых, обмотки электрического мотора соединяются по схеме звезда.
  • Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
  • В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Внимание! Устанавливаемые в электрическую схему конденсаторы должны иметь одинаковую емкость. При этом величину емкости подбирают в зависимости от мощности электродвигателя. Именно данное соотношение будет поддерживать правильно саму работу генератора тока, но особенно его пуск.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

  • 2 кВт – 60 мкФ.
  • 5 кВт – 140 мкФ.
  • 10 кВт – 250 мкФ.
  • 15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты.

  • Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
  • Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
  • Обычно одного конденсатора хватает для активной нагрузки.
  • Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

Достоинства и недостатки

Итак, в чем достоинства этого прибора:

  • Вы тешите себя мыслью, что сделали его сами. То есть, вы горды собой.
  • Финансовые затраты снижены до минимума. Самодельный агрегат будет стоить гораздо меньше, чем заводской его собрат.
  • Если все этапы сборки провести грамотно, то собранное вашими руками электрическое оборудование можно считать надежным и достаточно продуктивным.

Несколько отрицательных моментов этого рода приборов.

  • Если вы в электрике новичок или пытаетесь, не вникая во все тонкости и нюансы сборки, изготовить генератор тока, то потерпите фиаско. Затраченное вами время и деньги будут считаться выброшенными на ветер.

В принципе, это и есть единственный недостаток, что и вселяет оптимизм.

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

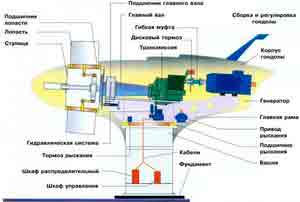

Схема ветрогенератора

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения — это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Заключение по теме

Подводя итог, нужно понять, что самодельные электрогенераторы не панацея. Лучше добиться того, чтобы в поселок постоянно подавался электрический ток. Добиться этого сложно, а вот получить компенсацию за неудобства можно через суд. А уже полученные деньги направить на приобретение заводского бензинового генератора. Правда, придется учитывать расход недешевого топлива (бензина). Но если есть желание собрать электрогенератор своими руками, тогда вникайте в тему и пытайтесь.

Источник: http://onlineelektrik.ru/eoborudovanie/generatori/iz-chego-mozhno-sobrat-elektrogenerator-svoimi-rukami.html

Смотрите также:
03.11.2018

Электровелосипед с мотором от болгарки ТЕСТ ЭТОГО ВЕЛИКА - https://www. youtube. com/watch?...

03.11.2018

Сообщества › Самоделки (гаражный автопром) › Блог › Электроскутер своими руками Всем привет)) Данный пост имеет развлекательный характер так что прошу особо не вникать и не тыкать))) Не так давно, соседи подарили скутер хонда, он у них стоял несколько лет, я пытался...

03.11.2018

Как сделать электровелосипед своими руками? Можно ли сделать электровелосипед своими руками, в домашних условиях? Можно, но рекомендуем сперва задуматься: нужно ли оно Вам? На современном рынке представлено огромное количество отличных заводских электробайков: бюджетных...

Комментарии

Комментирование отключено.
