Лебёдка электрическая самодельная

Содержание

Самодельная лебедка из авто стартера своими руками

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.

Делаем лебедку самостоятельно или покупаем

Нужно сразу же заметить, что самодельная лебедка по силовым характеристикам практически не уступает заводским моделям. Помимо механического, лебедку возможно привести в действие гидравлическим и электрическим приводом. Но подобные конструкции или трудоемки для изготовления в частном гараже, или непродуктивны в сложных дорожных условиях. Помимо этого, механические разновидности имеют чрезмерно крупные габариты, что не позволит их установить на небольшой автомобиль.

В начале изготовления из пускового устройства лебедки, надо подготовить все необходимые компоненты, которые выбираются в соответствии с чертежом конструкции. Для самодельной лебедки потребуется:

  1. Сам стартер с питанием 12 вольт.
  2. Редуктор.
  3. Станина для крепления барабана.
  4. Барабан, для намотки троса.

Собирая лебедку, чертежи конструкции необходимо держать в поле зрения, а не надеяться на свою память – оплошности при сборке непозволительны. Весь необходимый инструмент рекомендуется расположить на рабочем месте заранее. В основе конструкции можно применить бывший в употреблении или новый специально купленный для этой цели стартер. При этом получается существенная экономия времени. Надо помнить, что для более тяжелого автомобиля нужен мощный стартер. Чтобы поднять КПД конструкции, надежнее взять пусковое устройство с планетарным редуктором. При малом употреблении электричества он может развивать весьма большую мощность.

Собираем самодельную лебедку

Для многих автолюбителей изготовление механизма самостоятельно имеет большой плюс, так как, мастеря какую-либо вещь лично для себя, делаешь это на совесть. Помимо того, скрупулезно исследуется и ее устройство, по этой причине водитель хорошо понимает все индивидуальности своей поделки, и сумеет отремонтировать ее в экстремальных условиях. Если приготовлены необходимые детали, лебедку можно собрать в течение нескольких часов, по окончании чего следует приступить к процессу испытания.

Главным элементом будущей лебедки послужит барабан с навитым на него тросом, по этой причине ее сборка стартует с его изготовления. Если применить готовый барабан неосуществимо, его можно сделать из толстостенной стальной трубы и пары металлических листов толщиной пять миллиметров. Два круга вырезают по размеру и приваривают с обоих торцов к трубе. Останется закрепить на один из кругов шестерню, используя которую на барабан будет сообщаться усилие для его вращения.

В том варианте, когда применяется планетарный редуктор, сборка лебедки становится намного проще, потому что пропадает необходимость монтажа редуктора в отдельном корпусе, который сложно найти. Лебедка на его базе выходит тяговитой, не тяжелой и малогабаритной. Ее достаточно просто монтировать в передней части абсолютно любого джипа. По окончании сборки лебедки, требуется подключить электромотор стартера к бортовому питанию. Помимо этого, необходимо тщательным образом обдумать место для пульта управления. Он должен быть удален от крутящихся механизмов и максимально закрыт от грязи и сырости.

Если самодельной лебедкой оснащается транспортное средство с пластмассовым бампером, который не в силах перенести серьезной нагрузки, понадобится заранее соорудить силовой элемент и основательно прикрепить на кузов автомобиля. Дополнительно на него устанавливается платформа для крепления лебедки, для этого можно применить лист стали толщиной четыре или пять миллиметров. По окончании разметки, сверлят отверстия для крепления самодельной лебедки.

Установка лебедки на автомобиль

После таких приготовлений следует приступить к монтажу. Для соединения каждого элементов в один узел, необходимо применять болты диаметром десять миллиметров, так как более маленькие могут не вынести предельных нагрузок. После того как лебедку закрепили на площадке, следует подсоединить электропитание и смонтировать выключатель. Ему придется переносить нагрузки до десяти ампер, потому как стартер употребляет много энергии.

Для соединения установленной лебедки с электросетью автомобиля, оптимально применить провода из меди сечением 3 мм2. Такая проводка гарантирует устойчивое снабжение стартера электричеством без утрат. Выключатель, установленный на лебедке, удобен при ее эксплуатации. Если его нет, то придется всякий раз открывать крышку капота и подключать провода вручную.

Перед первым использованием лебедки, нужно проверить, насколько крепко собрана конструкция. Тем более, если она смонтирована в передней части транспортного средства. Вначале тестируем на холостом ходу, без нагрузки. После этого, автомобиль следует протащить по ровной, твердой грунтовке. И если все получилось, как и было задумано, лебедку проверяют полностью оснащенным автомобилем на хорошем бездорожье.

Как использовать лебедку долго и безопасно

По окончании установки и испытания эффективности самодельной лебедки, наступает пора ее интенсивного использования. В зависимости от веса автомобиля, нагрузка на нее при вызволении из болотистой почвы может быть весьма серьезной. Чтобы механизм не нанес пользователю травмы, на барабан лебедки надежнее всего накрутить крепкий трос. Приобретая его, необходимо удостоверится, что его технические характеристики удовлетворяют всем требованиям безопасности.

Понятно, что при использовании лебедки, трос и остальные подвижные составляющие нуждаются в регулярном осмотре и смазке. Понадобится систематическая чистка от пыли и грязи, которые обильно накапливаются на ней. В период применения лебедки, следует не забывать и о том, что стартер не рассчитан на долгое время работы – не стоит его включать более десяти секунд, с последующим отдыхом до минуты. А также позаботьтесь о том, чтобы в момент вытаскивания автомобиля его салон был свободен от пассажиров.

Так же советуем вам прочитать:

Как снять заднюю фару своими руками

Как подключить камеру к китайской магнитоле

Источник: http://remontpeugeot.ru/tuning/samodelnaya-lebedka-iz-avto-startera-svoimi-rukami.html

Мобильная лебедка на 12 вольт с реверсом своими руками

По мере необходимости пришлось собрать мобильную лебедку на 12 вольт грузоподъемностью от 500 до 1000 килограмм. За основу был взят стартер от ВАЗ-21015, точнее только сам электродвигатель, потому ,что изначально была идея сделать лебедку с реверсом.

От старой советской электродрели был взят редуктор.

Передаточное число редуктора 1х20.
Чтобы закрепить редуктор на корпусе лебедки пригодился клупп для крепления плашек, с помощью которых нарезают резьбу.

Получился вот такой привод.

Соединение простое- одна сторона приварена, а другая крепится через болт , типа кардана.

Чтобы ничего не намотало на вал, закрыл крышкой из тонкостенной трубы.
Барабан лебедки состоит из 3 частей.
Труба с болтом для крепления троса:

Вал с шестерней:

Так же понадобились 2 подшипника с корпусами:

Барабан лебедки будет крепиться в крышки

К этим крышкам крепим подшипники. На подшипниках будет стоять барабан.

Чтобы трос не слетал с барабана, сделал направляющую.

Барабан в сборе.

На барабане видно шестерню, которая будет вращаться от электропривода. Передаточное число 1х5.

И вот уже готовая лебедка.

Лебедка получилась мощной, обороты вполне устраивают, легковую машину из грязи вытягивает, главное, чтобы было за что ее зацепить. В поле просто забивал кувалдочкой штырь длиной 60 см. в землю, цеплял за него трос и вытаскивал.

Забыл сказать про кабель – он должен быть не менее 6 мм2., но лучше 10 мм2.

НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ НАПРЯМУЮ ЦЕПЛЯТЬ ТАКУЮ ЛЕБЕДКУ К БУКСИРОВОЧНОМУ КРЮКУ АВТО ОТ КОТОРОГО ПОДКЛЮЧЕНО 12 ВОЛЬТ, А ТОЛЬКО ЧЕРЕЗ ТКАНЕВЫЙ ТРОС!

Когда вытягиваю машину, то двигатель не глушу, чтобы не посадить аккумулятор.
Надо как-нибудь сделать видео.

Для тех, кто захочет повторить выкладываю схему подключения кнопок для получения реверса.

Источник: http://all-make.ru/ehlektronnye_i_ehlektricheskie/336-mobilnaya-lebedka-na-12-volt-s-reversom-svoimi-rukami.html

Лебедка автомобильная, устройство и самодельные варианты

Пожалуй, изобретение лебедки можно отнести к одному из чудес техники, наравне с колесом. В особом представлении подобный механизм не нуждается, каждому, кто хоть раз доставал из колодца воротом ведро воды, такое устройство знакомо. Они используются в самых различных сферах деятельности для перемещения грузов. И во многих случаях для водителей, застрявших на бездорожье, автомобильная лебедка, своими руками она сделана или покупная, установлена самостоятельно или заводская, является настоящей палочкой выручалочкой.

Такая многоликая лебедка

Подобное устройство имеет достаточно много различных модификаций, отличаясь в первую очередь используемым приводом. Среди них стоит отметить такие лебедки:

  • ручные;
  • гидравлические;
  • механические;
  • электрические.

Кроме различий по типу привода, лебедки различаются по способу установки и крепления на автомобиле:

  1. стационарные;
  2. переносные (съемные);
  3. передвижные.

Также различной может быть и передача усилия. По этому признаку можно определить лебедки:

  • с навивными барабанами;
  • с фрикционными барабанами или шкивами.

Необходимо отметить, что наиболее распространенной является первая из представленных классификаций, поэтому можно будет автомобильные лебедки указанных там типов рассмотреть более подробно.

Устроена автомобильная лебедка такого типа достаточно просто, чаще всего трос наматывается на барабан или катушку, через систему звездочек различного размера или редукторную передачу, приводимую во вращение мускульной силой. Как может выглядеть такое устройство, видно на фото ниже, рекомендации по применению на видео

Механическая

Не надо путать подобное устройство с ручными механизмами, рассмотренными выше. В данном случае подключается автомобильная лебедка непосредственно к двигателю с использованием коробки отбора мощности. Один из ее вариантов показан на фото

Достоинством такой лебедки является высокое тяговое усилие и надежность, вот только жаль, что использовать ее на большинстве машин нельзя. Дело в том, что только отечественные военные УАЗы комплектуются коробкой отбора мощности, да еще некоторые модели, например, Тойоты или Ниссана. Однако стоит отметить такой ее недостаток, как возможность использования только при запущенном двигателе, если он заглох, то не будет работать и подобная автомобильная лебедка.

Гидравлическая

Фото такого механизма приведено ниже

Электрическая

Это самый распространенный тип среди всех используемых. Подобную лебедку автомобильную, фото которой в качестве примера приведено ниже, устанавливают почти на всех внедорожниках, на которых преодолевают бездорожье.

Существует большое разнообразие их видов, отличающихся тяговым усилием и ценой. Наиболее распространенной является электрическая лебедка с горизонтальным расположением мотора. В этом случае в одной плоскости находятся электродвигатель, барабан с тросом и редуктор, чаще всего планетарный. Другим вариантом построения подобного механизма является вариант с вертикальным расположением мотора. Его преимуществом будет высокая скорость намотки, но таким устройствам свойственна высокая цена. Их обычно используют спортсмены.

Дополнительные сведения

Нельзя отдельно не коснуться нескольких вопросов применения лебедки. Во-первых, она может быть стационарно закреплена на автомобиле, чаще всего спереди. Однако в этом случае ее механизм подвергается воздействию пыли, грязи, влаги, что не идёт ему на пользу. Во избежание подобного, многими водителями практикуется применение переносной лебедки, в обычное время хранящейся в багажнике автомобиля и извлекаемой в случае необходимости.
Такая лебедка может устанавливаться не только спереди, но и сзади автомобиля, как например, на фото ниже.

Для этого, как правило, требуется только установить на бампер (передний или задний) дополнительную площадку, к которой крепится лебедка.

Несколько слов надо сказать и о том, как выполнить подключение к АКБ. Электрическая лебедка является мощным потребителем энергии, и поэтому при ее частом использовании на бездорожье, вполне реальной может стать ситуация, когда родная «батарейка» окажется полностью разряжена. Чтобы этого избежать, в ряде случаев стоит подумать о самостоятельной АКБ для питания подобного устройства.

Как своими силами сделать лебедку?

Приведенные выше сведения позволяют оценить, насколько удобным и полезным может оказаться подобный механизм, особенно в экстремальной ситуации при езде по бездорожью. Если ваш автомобиль застрял, ничего другого не остается, как вытаскивать, и в этом случае может оказаться полезной изготовленная на месте своими руками лебедка из подручных средств. Один из ее вариантов изготовления приведен на фото.

Основу составляет ось, в качестве которой может выступать прочная палка, лом, монтажка и т.д. Ее забивают в землю или крепят любым возможным способом. На нее надевается кусок трубы, выступающий в качестве барабана. Один конец троса обматывают вокруг отрезка трубы, и под один из витков вставляют рычаг, в роли которого может использоваться крепкая палка, лопата, монтажка и т.д. Второй, конец троса крепится на автомобиль. Так своими руками при необходимости можно сделать лебедку из подручных средств.

Выше описан не единственный вариант, как можно сделать автомобильную лебедку своими руками. Ничего удивительного в этом нет, ведь подобное устройство очень полезно, особенно для «джиперов», но вот цена его в продаже порой бывает запредельной. С ней в первую очередь и связаны многочисленные попытки своими руками, в том или ином виде изготовить самодельную автомобильную лебедку.

И надо сказать, что порой самодельные механизмы бывают очень интересными, подтверждением чего может быть видео, на котором представлена сделанная своими руками не электрическая, а лебедка на колесе.

И нет ничего удивительного в постоянном интересе к подобным устройствам, а также многочисленных попытках сделать своими руками автомобильную лебедку.

Источник: http://znanieavto.ru/uzly/avtomobilnaya-lebedka-svoimi-rukami.html

Лебедка для вспашки электрическая своими руками

Лебедка для вспашки электрическая своими руками

Самодельная лебёдка создана для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно перепахивать землю под грядки, сажать бороновать, окучивать, выкапывать картофель.

Лебедка сельскохозяйственная позволяет осуществить полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сбережению и поддержанию плодородия почвы, что ведет к получению максимального урожая.

В далеких 90-х годов была создана лебедка для вспашки на основе двигателя от бензопилы “Урал”, “Дружба”, она служит верой и правдой до сих пор. Изменения и доработки касались в основном плуга. На видео ниже хорошо видны эти изменения. Чертежи лебедки смотрите здесь. Постепенно пришла мысль создать электрический аналог. И вот, что получилось, смотрите видео и фото ниже.

Изготовлена лебедка – мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов (электрический двигатель 2.2 кВт 1500 об/мин, трубы , уголки, звездочки и цепи от мототехники).

Лебедка для вспашки электрическая

Двигатель используется трехфазный и подключен к однофазной сети 220 В. Этой мощности хватает для вспашки, окучивания, выкапывания картофеля. Если купить двигатель для однофазной сети, можно пахать целину. А в моей модификации для вспашки целины я использовал блок, который уменьшает скорость вспашки в два раза, но и увеличивает усилие.

Однофазный двигатель стоит более 10000 рублей. Речь идет о городе Смоленске, поэтому поставлен 3-х фазный. К тому же люди, которые сталкивались с перемоткой однофазного двигателя, сталкивались с большими проблемами. 3-х фазный двигатель на практике более надежный – может работать непрерывно годами.

Принцип работы с лебедкой сельскохозяйственной заключается в последовательном вспахивании земли с возвращением плуга в начало борозды. Работу желательно осуществлять вдвоем, но при необходимости возможно и одному. При этом возможно вносить удобрения (перегной) непосредственно в борозду.

Пашет даже дерн (целину). На первых порах использовался классический самодельный плуг с ручками, который требовал наличие начальных навыков пахаря и весил на пару килограмм больше модернизированного.

Лебедка электрическая и бензиновая

(колеса на лебедке используются только для транспортировки по участку)

Детали, которые необходимо выточить на токарном станке или купить в магазине мотозапчастей.

Источник: http://pahalka.ru/lebedka-dlya-pluga/133-lebedka-dlya-vspashki-elektricheskaya-svoimi-rukami

Самодельная лебедка для автомобиля

От бездорожья, колдобин и грязи никто не застрахован и если вдруг Ваш автомобиль крепко застрял в грязи, спасти положение может самодельная лебедка. Даже те, кто часто и помногу ездит по проселочным дорогам редко держат в багажнике покупные лебедки. Эти устройства продаются в автомагазинах в большом ассортименте, они бывают разных моделей и конструкций, но главная причина того, что приобретают их редко – цена. Как правило, стоимость мощной лебедки составляет не одну сотню условных единиц, а дешевые маломощные модели обернутся выброшенными деньгами на ветер, поскольку толка от них мало, да и прослужат оно недолго.

Так стоит ли тратить немалую сумму на вещь, которая может понадобиться один-два раза в году? Выходом в данной ситуации может стать самодельная лебедка, соорудить которую можно за пять минут или более продвинутые, опять же, самодельные.

Из школьных учебников нам известно правило рычага, по которому соотношение сил в каждом конкретном рычаге равняется соотношению дин плеч этого рычага. По данному принципу работает и самодельная лебедка.

Простая конструкция предлагаемой лебедки позволяет собрать ее на месте и основой может послужить всего лишь отрезок трубы. Для того чтобы привести в действие данную трубу, ее насаживают на ось при помощи крепкого троса. Петлю этого троса обматывают несколько раз вокруг отрезка трубы и насаживают на импровизированную ручку, в качестве которой может послужить любая крепкая палка или еще лучше – еще один отрезок трубы меньшего диаметра.

При вращении ручки труба (т.е. лебедка) начнет вращаться по оси, а трос при этом наматываться на лебедку. В качестве оси можно использовать кол, вбитый в землю. При этом процессе соотношение сил будет равно той величине, с которой соотносятся длина ручки и радиус трубы (ворота).

При возможности использования сварочного аппарата к лебедке можно приварить крючок для лучшего зацепления троса, а также проушину (ею может послужить кусок трубы) для удобной вставки ручки в ворот. Также полезными будут небольшие щечки на торце трубы.

Самодельная лебедка данной конструкции пригодится не только автолюбителям. С ее помощью можно также перемещать грузы, использую ее, например, на даче или приусадебном участке. Можно помогать лебедкой при перемещении выкорчеванных деревьев, пней или тяжелых бревен. Также пригодится она и на стройке. Например, для перемещения поддонов со стройматериалами.

Но есть и ограничения – такой самодельной лебедкой нельзя поднимать грузы, поскольку у нее нет стопора. Но, тем не менее, устройство очень полезное и, сделав такую лебедку и легко поместив ее в багажнике автомобиля или в кладовке на даче, можно быть уверенным, что она выручит в трудной ситуации.

Еще один вариант конструкции простой лебедки

Источник: http://bazila.net/avto-moto/samodelnaya-lebedka.html

Лебедка своими руками

Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили. При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля. Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.

Лебедка своими руками

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

  1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
  2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
  3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
  4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
  5. Самодельная таль.

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

  1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
  2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
  3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

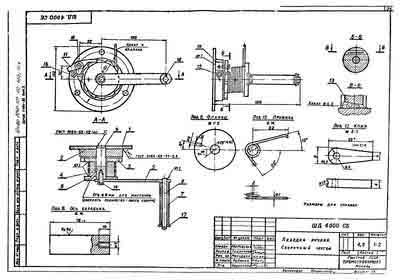

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

  1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
  2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
  3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

  1. Барабана с тросом.
  2. Механического элемента, передающего вращение барабану.
  3. Гидравлического привода.
  4. Масляным насосом или компрессором.
  5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

  1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
  2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
  3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
  4. Конструкция барабана крепится на корпусе вместе со стартером.
  5. Стартер соединяется с валом.
  6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
  7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
  8. Лебедка устанавливается на автомобиле и проверяется в деле.

Лебедка из стартера

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Преимущества и недостатки самодельной лебедки

Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения. Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

  1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
  2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
  3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

Источник: http://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/lebedka-svoimi-rukami.html

Как своими силами собрать лебедку для авто

Строительные и монтажные лебедки – просто незаменимый инструмент на любой строительной площадке. Они необходимы для опускания, подъема, подтягивания груза, при возведении конструкций и перемещении больших грузов по площадке. Также они применяются как самостоятельный механизм на погрузочных работах. Однако не всегда есть возможность купить электрическую или механическую лебедку. В таком случае эта статья будет вам полезна, ведь по ней может быть сделана лебедка своими руками.

От чего отталкиваться при выборе?

Для начала необходимо разобраться, какие лебедки бывают и для чего их используют, ведь, чтобы узнать, как сделать лебедку своими руками, нужно понять, что именно делать. По назначению они делятся на тяговые (для горизонтального перемещения груза) и подъемные (для подъема и опускания груза). По типу привода они бывают ручными и электрическими. По принципу действия делятся на механические, гидравлические, рычажные, скреперные и червячные. А по конструкции – на односкоростные, многоскоростные, однобарабанные и многобарабанные.

Примечание! От типа и способа работы механизма будет зависеть то, как самодельная лебедка будет монтироваться.

Рычажные лебедки применяются во всех сферах, где необходимо переместить груз, пусть это будет металлопрокат или же несколько листов гипсокартона. Электрическая необходима для поднятия больших весов: на крупных стройплощадках и предприятиях. Она может перемещать грузы как вертикально, так и горизонтально. Ручная рычажная лебедка применяется в быту. Она большую роль играет на складах, где необходимо постоянно перемещать грузы. Тяговая же применяется в строительстве для осевого перемещения грузов на большие расстояния.

Делаем своими руками ручную лебедку

Выбрав, какой тип механизма нам нужен, можно приступать к его изготовлению. Лебедка ручная своими руками делается в следующем порядке. В магазине покупаются специальные резьбовые шпильки, которые нам понадобятся для работы. Принцип работы основан на том, чтобы резьбовая шпилька легко вращалась, а гайка, закрепляющая ее, не давала валу прокручиваться. Для затраты минимума сил можно сделать так, чтобы гайка вдоль шпильки не перемещалась. Далее делаем следующее:

  • Шпилька и ее торцы закрепляются на подшипниках. Это необходимо для того, чтобы гайка не прокручивалась;
  • Крепится трос, который пропускается через опоры и перекидывается через блок;
  • На конце троса фиксируется крюк и система строп (в зависимости от цели применения подъемника);
  • Привод шпильки вставляется вручную. Для большей простоты на конце механизма крепится шкив или шестеренка.

Как сделать ручную лебедку из нескольких подручных материалов, мы разобрались. Это достаточно просто и не требует особых навыков. Сложнее изготавливается самодельная электрическая лебедка. Но такая конструкция не только сэкономит деньги для вас, но и будет полностью отвечать требованиям бытового использования.

Мотор – сила

Электролебедка своими руками изготавливается сложнее, поэтому резонно будет посмотреть урок, наподобие «самодельная лебедка видео». Основная сложность заключается в том, какой тип двигателя выбрать. От этого будет зависеть ее способность к перемещению и подъему грузов. На что следует обратить внимание при выборе электромотора для подъемника:

  • Потребляемый ток. В идеале это будут пределы 260-280 А;
  • Скорость протяжки. Средняя ее скорость должна составлять 1 метр за 20 секунд;
  • Стоимость. Двигатель отнимает 30-40% бюджета на всю конструкцию.

Примечание! Если у вас есть электромотор, но он не подходит по вышеописанным характеристикам – не отчаивайтесь, из моторов с другими характеристиками тоже получится лебедка электрическая своими руками.

Сам принцип работы механизма можно оставить такой же, как и у ручного аппарата. Единственное, что меняется, – вместо ручного механизма устанавливается электродвигатель, с помощью которого и работает вся конструкция. Ручная лебедка самодельная перед установкой мотора укрепляется, ведь его установка предполагает поднятия тяжелых грузов.

Источник: http://ogodom.ru/lebedka-svoimi-rukami-samodelnaja-ruchnaja-jelektricheskaja.html

Лебедка своими руками: необходимые детали и процесс изготовления

Лебедка является неотъемлемой частью любого настоящего внедорожника. Так, лебедка для УАЗа и автомобилей подобных ему является настоящим помощником в непогоду. Но, что если вам просто нужен простой и дешевый агрегат, который выручит легковой автомобиль на проселочной дороге? Для этого отлично подойдет лебедка своими руками как электрическая, так и ручная. Давайте разберем необходимые материалы и процесс изготовления.

Что вам понадобится?

Если вас заинтересовала лебедка своими руками из стартера, можно обойтись дешевыми и распространенными вариантами. В качестве силового агрегата хорошо подойдет мотор от электростартера ВАЗ-2101. Они довольно распространены и стоят дешево, однако большой мощностью не обладают, но для небольшого седана или внедорожника, например, ГАЗ 69, вполне хватит.

Далее стоит присмотреть редуктор. Можно выбрать и от старой советской дрели. Главное, чтобы передаточное число было примерно 1 к 20.

Еще необходим вал с шестерней и подшипниками, кусок трубы для барабана и две круглые металлические пластины. Также потребуется листовой метал, различные стержни, болты и гайки.

Изготовленная лебедка электрическая своими руками хороша тем, что для неё можно использовать множество завалявшихся и ненужных материалов.

Из инструментов обязательно нужна болгарка, сварочный аппарат, а также разводной ключ.

Лебедка зачастую нужна в длительной и сложной поездке. Если вы любите приключения, вам также будет полезно узнать о сооружении экспедиционного багажника. Читайте эту статью. А для поездки на рыбалку понадобиться и прицеп для лодки. Читайте об изготовлении его своими руками здесь.

Порядок изготовления лебедки

На самом деле, процесс изготовления лебедки довольно прост, однако стоит придерживаться порядка, чтобы не пришлось переделывать одну и ту же работу несколько раз.

1. Первым делом необходимо соединить электродвигатель с редуктором. Для этого к шестерне двигателя привариваете трубку. Другой её конец просверливаете насквозь и привариваете две гайки. Далее надеваете трубку на шестерню редуктора и ввинчиваете гайки, которые послужат в качестве фиксатора. Чтобы на вал ничего не намотало, стоит чем-то его закрыть. Например, можно облезать кусок тонкостенной пластиковой трубы.

Очень важно! Перед тем как фиксировать, обязательно проверьте, чтобы редуктор уменьшал, а не увеличивал скорость двигателя.

2. Теперь необходимо изготовить вторую важную часть авто лебедки своими руками, а именно барабан.

Для этого берем обрезок трубы и привариваем к нему по бокам две металлические круглые пластины, которые буду ограничивать веревку. В пластинах должно быть сквозное отверстие, через которое продеваем вал с шестерней и привариваем его.

Важно соблюсти соосность, иначе ваш вал будет болтаться и вызывать ненужные вибрации.

3. Далее берем две металлические квадратные пластины, которые в длине будут немного больше, нежели диаметр пластин барабана. Проделываем отверстие в центре и в каждом углу.

На каждой пластине привариваем два подшипника (но не внутренней частью). Далее продеваем вал барабана через подшипники. Чтобы собрать всю конструкцию, нужны 4 болта, которые продеваем через отверстие в одной и другой пластине, а с другой стороны накручиваем гайку. В итоге делаем так с 4-х углов.

4. Редуктор необходимо прикрепить к одной из пластин так, чтобы он своей шестерней сцепился с шестерней вала.

5. В завершение необходимо изготовить каркас. Для этого из квадратных профилей можно изготовить прямоугольник и приварить к нему одной стороной квадратные пластины, а также зафиксировать мотор и редуктор.

6. И напоследок изготовьте пульт. Для этого достаточно всего одна кнопка, которая будет замыкать контакт. Он должна быть подпружинена, чтобы при отпускании её контакт размыкался.

7. Такая изготовленная лебедка автомобиля своими руками имеет один важный нюанс, а именно то, её нельзя фиксировать непосредственно к автомобилю. К каркасу придётся крепить тканевый буксировочный трос, который будет выступать в качестве изолятора. Чтобы избавиться от данного нюанса, необходимо изолировать щетки двигателя от массы.

Ручная лебедка

Лебедка ручная своими руками конструктивно похожа на электрическую, благодаря чему можно придерживаться инструкции описанной выше, однако, вместо электрического двигателя необходимо присоединить рукоятку, которую придется вращать руками. Благодаря редуктору удастся существенно снизить нагрузку на человека, однако мощность такой лебедки все же будет определяться именно мускульной силой. Это стоит учитывать, если вы владете полноразмерным кроссовером или внедорожником.

Теперь вы знаете как сделать лебедку своими руками. Она имеет довольно простую конструкцию и легко изготавливается из распространенных и дешевых материалов, что позволит без лишних затрат изготовить даже временное решение, перед покупкой фирменного агрегата.

Источник: http://pulyaet.ru/remont/lebedka-svoimi-rukami-neobhodimie-detali-i-process-izgotovleniya

Самодельная лебедка по простому чертежу

Самодельная лебедка – несложное устройство. Она отлично подойдет для различных транспортных средств, начиная от легковых автомобилей и заканчивая тракторами. Автовладельцы изготавливают их давно, часто отказываясь от заводских моделей. Такое решение может показаться странным, но водители легко объясняют его личной проверкой надежности.

Виды самодельных лебедок

Любой чертеж подскажет, как можно собрать полезное устройство. Автомобильная лебедка остается необходимостью, поэтому не стоит отказываться от нее. Сначала стоит познакомиться с доступными вариантами, которые гарантируют простоту сборки. Существуют следующие виды этих устройств:

В соответствии с используемыми схемами удастся подобрать оптимальную лебедку. При желании человек самостоятельно сделает подходящую модель, которая будет соответствовать его запросам. Из-за чего стоит подробно рассмотреть каждый вид, дав ему общую характеристику.

Самодельная ручная лебедка – отличный выбор, гарантирующий простоту эксплуатацию. Это ее главное преимущество, позволяющее свободно пользоваться устройством, не сталкиваясь с проблемой разряженного аккумулятора. Единственной проблемой остается необходимость прикладывания немалых усилий.

Схема устройства такого аксессуара становится сложной. Следует произвести расчеты, чтобы получить достаточную мощность. В ином случае она будет соответствовать только физической силе человека. Ему не удастся вытащить внедорожник из кювета, поэтому установка не даст успешных результатов.

Воспользовавшись им, удастся в короткий срок собрать надежную конструкцию, способную справиться с задачей в любую погоду. Практика показывает, что именно такие аксессуары оказываются незаменимыми во время длительных путешествий.

Электрическая

Постаравшись упростить себе задачу, люди должны выбрать иную схему конструкции. Электрическая лебедка также удобна и доступна, ведь для ее создания придется воспользоваться всего лишь небольшим двигателем. Он наверняка найдется в любом гараже, оставшись от стиральной машины или шлифовального станка.

Электро или ручная лебедка? Такой выбор оказывается перед каждым человеком. Если хочется свободно перемещать крупные грузы, даже вытаскивая собственный трактор из оврага, человеку лучше воспользоваться доступным подключением. Для этого подойдет аккумулятор, находящийся под капотом.

Многие владельцы транспортных средств предпочитают такую конструкцию. Она поначалу представляется сложной для исполнения, но после быстрого изучения получается выявить трудные моменты и справиться с ними. Только во время эксплуатации вскроется неприятный недостаток. Им является невозможность использования устройства при разряженном аккумуляторе.

Гидравлическая

Выбирая подходящего «помощника», автовладелец обязательно постарается найти лучшее соотношение всех показателей. Гидравлическая самодельная лебедка окажется оптимальным вариантом, совпадающим с пожеланиями профессионалов. С одной стороны она сохраняет простоту ручных конструкций, а с другой – обеспечивает повышенную мощность.

Конструкция гидравлики сложнее, чем может показаться на первый взгляд. Для учета всех требований чертежа придется подобрать различные детали, а потом объединить их в единую действующую систему. После ее установки поездки станут полностью безопасными и спокойными.

Гидравлические конструкции обычно применяются крупными производителями. Пусть они не во всем идеальны и требуют регулярного обслуживания, но отлично справляются со своими функциями. По этой причине их популярность остается на высоком уровне, который поддерживается постоянными разработками и дополнениями.

Какую лебедку выбрать?

Решив сделать из стартера своими руками необходимый аксессуар, придется задуматься о выборе подходящего типа. Лебедки сильно отличаются друг от друга, что заставляет всерьез оценить характеристики устройства. Сделать это не представляется возможным, поэтому проще прочитать несколько тезисов, отмечаемых профессионалами.

  • Если в будущем не придется сталкиваться с чрезмерной нагрузкой, проще собрать ручную модель.
  • Подключение к аккумулятору нужно сделать так, чтобы вывести управление на приборную панель.
  • Гидравлика должна хорошо обслуживаться, в ином случае конструкция быстро выйдет из строя.

В любом случае мощность лебедки будет напрямую зависеть от выбранного троса. Даже при высоких показателях заводских моделей не всегда удается перемещать крупногабаритные автомобили. Главной причиной этого оказывается неправильный выбор троса. Оптимальным вариантом считается стальная витая нить, но даже она не всегда справляется с большим весом. Практичнее найти хороший тряпочный трос, соответствующий высоким требованиям к выдерживаемой нагрузке.

Лебедка необходима для внедорожных поездок. Вождение автомобиля может быть профессиональным, но это не значит, что полностью исключаются опасные ситуации. От аварий никто не защищен, поэтому лучше заранее подготовиться к упрощенному выезду из кювета или спасения кого-нибудь из товарищей.

Источник: http://www.avtokrasim.ru/samodelnaya-lebedka-po-prostomu-chertezhu/

Так как наша лебедка электрическая, то и мотор должен работать на электричестве. Наша задача не только сделать лебедку, но и максимально снизить стоимость готового изделия. Для этого стоит покопаться в своих кладовых или гараже и найти мощный мотор. Я сделал тоже самое, нашел советский трехфазный двигатель мощностью 0,5 кВт. Забегу немного вперед, этой мощности не хватает для выдергивания земли из скважины. Без нагрузки мотор легко справляется со своей задачей, однако, при нагрузке почти сразу останавливается. По этому начальный вариант проектировки не прошел испытаний.

Пришлось искать новый мотор в интернете. Хорошо, что у людей в гаражах есть много советского электрического хлама, который они готовы продать дешево. Нашел вариант за 1000 рублей мощностью 2,2 кВт.

Википедия гласит: Редуктор — устройство, преобразующее высокую угловую скорость вращения входного вала в более низкую на выходном валу, повышая при этом вращающий момент.

Говоря более простым языком, редуктор преобразует большие обороты от двигателя в низкие, и передает их на барабан лебедки. За счет этого мы и добьемся малой скорости и большого усилия. Редуктор для лебедки на МГБУ лучше взять червячный, так как он не дает обратной отмотки при выключении электродвигателя. У меня его не нашлось. Под рукой оказался только редуктор от стрелочного перевода. Это обычный шестеренчатый редуктор, передаточное отношение которого 1:40. Так как обороты двигателя – 1350, следовательно на выходе должно получиться 33-34 оборота в минуту. Это немного великовато, но выбирать не приходится.

Источник: http://m.vk.com/page-160087860_52393262

Смотрите также:
03.11.2018

Электрооборудование, свет, освещение Люди издревле сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому зачастую ломались,...

03.11.2018

Самодельный компрессор для гаража из компрессора ЗИЛ-130 Самодельный компрессор для гаража из компрессора ЗИЛ-130 Ср май 07, 2014 8:11 am компрессор - в гараже вещь полезная. Даже незаменимая, я бы сказал. и подкрасить и проантикорить и пропескоструить и суппорта...

03.11.2018

Лебедка своими руками Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать...

Комментарии

Комментирование отключено.
