Сварочный аппарат из микроволновки своими руками

Сварочный аппарат из микроволновки своими руками

Сварочный аппарат из микроволновки своими руками — для его самостоятельного изготовления в домашней мастерской потребуется, (как один из вариантов) трансформаторы от уже не нужной вам микроволновой печи, два вентилятора, можно взять их от компьютерного блока питания и нужно будет подобрать подходящий корпус.

Иногда в своем хозяйстве, особенно в частном доме, возникает необходимость произвести какие-нибудь небольшие сварочные работы. У меня уже давно была мысль сварганить для себя сварочный аппарат своими руками. Тем более с моей специальностью электрика, по которой я проработал больше двадцати лет, особой сложности не представляло. Поэтому, забегая вперед скажу, что времени для создания данной конструкции у меня заняло около 7 часов — это в общей сложности. Однако, прежде чем приступать к реализации этого плана вы должны иметь определенные навыки в электротехнике и точное понимание, что вы должны делать в процессе конструирования. Если же у вас не хватает опыта и знаний в этом деле, то лучше вообще не браться за этот проект, а приобрести сварочный аппарат в магазине.

Сварочный аппарат из микроволновки своими руками — специально для тех кто намерен сделать такой сварочник, хотелось бы сразу сделать акцент на том, что некоторые моменты описанные в этом обзоре, представляют определенную сложность.

Исходя из этого можно сделать определение, что базовой основой для будущего сварочного аппарата является трансформатор взятый СВ-печи. То есть магнитопровод из электротехнической стали, на котором намотаны две разные катушки медного провода покрытого термостойкой эмалью и имеющие определенное количество витков. Одна катушка имеет больше витков и выполняет функции первичной обмотки, а подключается к бытовой электросети. Другая обмотка, содержащая меньшее количество витков, а следовательно и низким напряжением, но с большой величиной тока является вторичной.

Вследствие того, что стандартный трансформатор от микроволновой печи создает на вторичной обмотке напряжение порядка 2000v, которое значительно превышает необходимое для сварки, поэтому его нужно снизить путем уменьшения количества витков. На снимке показан штатный трансформатор используемый в СВ-печи, который я несколько изменил. Конечная цель его модернизации — снизить рабочее напряжение и вместе с тем увеличить ток. Кто имеет опыт сварочных работ, тот наверняка знает, что маленькая сила тока на электроде не даст качественного сварочного шва, а чересчур высокая будет преждевременно плавить электрод и прожигать свариваемый металл.

И так начинаем подготовку трансформатора к перемотке. Прежде всего нам нужно убрать стандартную вторичную обмотку. Для этого нужно сделать аккуратный пропил ножовкой по металлу в двух местах катушки, так что бы не задеть первичную, а затем полностью убираем ее из катушки. Далее начинаем наматывать свою вторичную обмотку, но уже эмалированным проводом с большим сечением, укладывать его нужно виток к витку.

Здесь я намеренно не стал указывать точное количество витков и диаметр провода вторички, так как эти значения нужно подбирать исходя от требуемой выходной мощности и сечения сердечника трансформатора. Эти параметры можно свободно высчитать на специальном калькуляторе в режиме онлайн или воспользоваться таблицами расчета, коих также в сети интернет предостаточно.

Изготовленную обмотку, для лучшей изоляции, желательно покрыть лаком.

Теперь нужно определиться с корпусом для установки в него изготовленной конструкции, у меня нашелся вот такой:

Закрепил трансформаторы в корпусе как показано на фото, сначала установил один потом другой. Выходной ток сварочного аппарата у меня составил в пределах 50А.

На этом этапе нужно соединить первичные обмотки по параллельной схеме, а вторичные соединяем последовательно.

В конечном результате я получил на выходе рабочее напряжение около 38v и ток 60А с нагрузкой.

В торцовой поверхности корпуса сделал вырезы и встроил туда пару вентиляторов от блока питания ПК, работающих на вытяжку нагретого воздуха, снизу корпуса просверлил отверстия для циркуляции охлаждающего воздуха.

Держатель электрода и наконечник для провода «массы» приобрел на рынке, хотя это можно также изготовить своими руками.

Вот, что получилось в конечном результате.

На последнем снимке показан сварочный шов сделанный при помощи собранного аппарата на трубе с тонкой стенкой.

Все финансовые затраты, которые я истратил на сборку сварочного аппарата составили примерно 1000 руб.

Источник: http://usilitelstabo.ru/svarochnyiy-apparat-iz-mikrovolnovki-svoimi-rukami.html

Как самому сделать точечную сварку из трансформатора микроволновки

Тема статьи для рукастых умельцев, сварка точечная — мастерим аппарат своими руками из подручных средств. А поможет нам в этом, отслужившая микроволновая печь. Вернее, высоковольтный трансформатор от неё, который подойдет для соединения тонкого листового металла в домашних условиях.

Вот только, не надо бежать сломя голову на кухню, чтобы разобрать свою микроволновку. Можно спросить подопытный материал у соседей, найти на свалке или купить по дешевки б/у.

Как правильно смонтировать трансформатор

Итак, делаем точечную сварку своими руками из микроволновки. Нам нужен трансформатор, который состоит из сваренного сердечника и первичной и вторичной обмоток.

Достаем его из старой раскуроченной печи. Желательная мощность трансформатора от 800 ватт, чем мощнее, тем лучше.

Нам понадобится сердечник и первичная обмотка (с проводом потолще). Вторичную обмотку удаляем, например, срубаем зубилом или распиливаем подходящими инструментами.

Иногда, в случае плотного прилегания вторичной обмотки для её извлечения, приходится разбирать сердечник и потом его склеивать.

После удаления ненужного хлама, берем медный кабель (с сечением от 16мм2, определяется опытным путем) и наматываем в окнах трансформатора 2 витка.

На концах кабеля закрепляем надежным способом медные наконечники.

Итак, главная деталь для самодельной точечной сварки из микроволновки готова. Думаем на дизайном будущей конструкции.

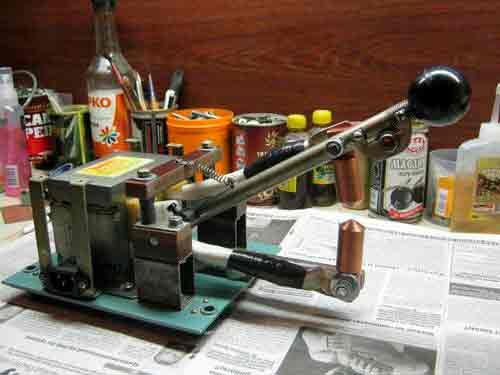

Внешний вид аппарата

Если голова работает и руки растут правильно, то всю конструкцию можно сделать из металла (надежно и красиво). Сначала рассмотрим сложную схему.

Внутреннее устройство прибора:

  • трансформатор из микроволновки с намотанным медным проводом;
  • клеммы на медный провод;
  • автомат на 20 ампер для обесточивания сети;
  • контактная колодка для соединения проводов;
  • компьютерный вентилятор с трансформатором на 12 вольт;
  • диодный мост с конденсатором;
  • реле РЭК 74;
  • 2 индикаторные лампочки;
  • кнопка от микроволновки.

Внешняя конструкция точечной сварки из микроволновки:

  • основание с боковыми стенками;
  • закрывающая крышка с ручкой;
  • уголки с болтами;
  • 2 куска профиля для клещей;
  • ручка от паяльника насаженная на шестигранник на горячую;
  • пружина с карбюратора;
  • электроды крепятся на уголках.

Уголки позволяют менять угол наклона электродов для точности контакта. Электроды можно сделать из жала паяльника с острыми или тупыми наконечниками, в случае сварки разных материалов появится возможность их менять. В месте крепления, стержень электрода тоньше с нарезанной резьбой для гайки.

Посмотрите видео, где рассказывается, как сделать подобную точечную сварку своими руками.

Понимаю, что такую конструкцию не каждый сделает. Поэтому, рассмотрим более простые варианты аппарата точечной сварки своими руками.

Простой корпус сварочного агрегата

Деревянная конструкция — это самый простецкий дизайн, который сможет смастерить любой человек. На фото ниже представлены идеи дизайна.

Возьмем за основу последний вариант: берем рулетку и снимаем размеры приготовленного трансформатора от микроволновки. Исходя от снятых замеров и своей задумки, готовим деревянные заготовки для аппарата.

Верхний рычаг (клещи для точечной сварки своими руками) мастерим с выемкой. Это если будете делать прибор с закрывающейся крышкой. Если аппарат планируется открытый, то выемка не нужна.

На задней стенке вырезаем подходящие отверстия под кнопку включения и проводку.

Для любителей красоты: заготовки под аппарат можно покрасить в любимый цвет.

Также для точечной сварки своими руками понадобятся следующие материалы:

  • включатель;
  • ручка для закрытой конструкции;
  • размыкатель (микрик);
  • провод питания.

Эти принадлежности возьмите от разобранной микроволновки.

  1. электроды, можно сделать из жала паяльника или толстого медного провода;
  2. держатели из меди для крепления электродов (придется купить);
  3. саморезы для сборки конструкции.

Приготовленные электроды вставляем в держатели и зажимаем отверткой.

Заднюю стенку с прикрученными включателем и проводом питания закрепляем саморезами к основной доске.

Трансформатор микроволновки тоже крепим саморезами к основанию аппарата. Один из саморезов прикручиваем с проводком для заземления, который подводим к выключателю.

Также, от выключателя проводим провод на трансформатор, а второй проводок с трансформатора ведем к размыкателю, который одолжили у микроволновки.

Можно обойтись без размыкателя, установленного в электрической цепи последовательно. Он служит для удобства и устанавливается на верхнем рычаге аппарата для точечной сварки.

С помощью деревянных заготовок и саморезов, закрываем электрическую часть. Верхняя доска должна быть с ручкой для переноса аппарата.

Рычаги аппарата

Далее продумываем дизайн и крепим рычаги (клещи) для точечной сварки своими руками. Сначала на торцах сверлим отверстия для саморезов.

На верхнем рычаге с удобным уклоном закрепляем размыкатель электрической цепи.

Вставляем клещи в аппарат и на глаз определяем место крепления. Сверлим сквозные отверстия в боковых стенках и рычагах, и с помощью металлических стержней закрепляем.

Саморезами крепим держатели с контактными электродами на торцевую часть клещей.

После сборки электроды обычно смотрят в разные стороны, руками подгибаем их для отцентровки.

Для поднятия верхнего рычага, вкручиваем в него и в корпус аппарата по саморезу не до конца и цепляем на них пружину или тугую резинку.

Пробуем сварочный агрегат

Наша сварка точечная готова, испытываем аппарат. Включаем питание и нажимаем большим пальцем прерыватель.

Появляется искрение между электродов, но так делать нельзя.

Тонкие листы металла теперь можно надежно соединять нашим аппаратом. Если у вас есть транспортное средство, то самодельная точечная сварка для сварки авто, облегчит ремонт кузова.

Для этого мы сделали рычаги съемными, достаточно вытащить металлические стержни и сняв клещи, сваривать крупногабаритный металл и можно подлезть в труднодоступные места.

Также, есть плюс в съемных электродах, которые легко заменить в случае надобности.

Видео: расскажет про правильную намотку трансформатора и покажет весь процесс сборки аппарата для контактной сварки.

P.S. Мы рассмотрели, как сделать точечную сварка своими руками с помощью материалов из СВЧ печи. Замечу, что у многих умельцев возникает проблема, не могут найти провод для намотки вторичной обмотки на трансформатор. Можно взять петлю размагничивания от старого телевизора, купить метр провода большого сечения или собрать его из нескольких тонких.

Аппарат для сварки аккумуляторов

Многих умельцев терзает вопрос, как сделать аппарат для точечной сварки аккумуляторов своими руками? Друзья, всё возможно!

Какие материалы необходимы:

  • трансформатор (рассмотренный выше);
  • медные пластины для прострельных электродов;
  • основание (столик, доска, и т.п.);
  • деревянный рычаг, хватит одного;
  • опора для рычага — металлический профиль;
  • пружина с креплениями;
  • саморезы и болт с шайбами.

Итак, трансформатор от микроволновки с намотанной вторичной обмоткой у нас уже есть. Осталось соорудить аппарат и электроды для соединения аккумуляторов.

Дизайн будущей конструкции может быть любым, на ваш простор фантазии. Давайте, рассмотрим самый простецкий вариант.

На основание прикручиваем опору (профиль), в рычаге посередине сверлим отверстие под болт и также на рычаг с краю крепим пружину. Устанавливаем рычаг в опору, закручиваем болт, пружинку крепим к основанию аппарата.

Из подходящей медной пластины вырезаем 2 электрода для самодельной точечной сварки для аккумуляторов.

Крепим их вместе с проводами под небольшим углом на свободный конец рычага.

Сам трансформатор с кнопкой включения устанавливаем как можно ближе к электродам. Чем короче провода, тем лучше.

Принцип работы сконструктированного прибора прост: одной рукой прижимаем рычаг к свариваемому материалу, а другой включаем на несколько секунд ток.

Видео: поможет собрать подобный автомат.

Источник: http://plavitmetall.ru/svarka/tochechnaya-apparat-svoimi-rukami.html

Точечная сварка из микроволновки своими руками

Небольшой сварочный аппарат всегда пригодится в хозяйстве. Модель, способная производить контактную сварку, очень поможет при изготовлении сетки для забора, создании клеток под разведение птиц и мелких животных. Такое устройство сможет даже соединять прутки под каркас теплицы. Но магазинные версии стоят довольно дорого. Поэтому, точечная сварка из микроволновки, может стать отличным решением ситуации. Для этого необходимо подобрать и переделать трансформатор, грамотно создать рабочие рычаги, и смастерить безопасный корпус. Несколько видео из интернета дополнят общую инструкцию по изготовлению точечной сварки из трансформатора от микроволновки.

Детали и суть процесса

Точечная сварка своими руками должна соответствовать определенным стандартам, чтобы быть способной выполнять свое предназначение. Суть происходящего процесса идентична тому, как работает споттер. Сделанный аппарат получает питание от обычной сети в 220V. Переделанный трансформатор занижает напряжение (V) до безопасного значения (12V), а силу тока (А) поднимает к величине способной нагревать металл до температуры плавления.

Преобразованный ток подается на конденсаторы для зарядки. После накопления электричества, реле переводит напряжение в сторону рабочих контактов. Свариваемое изделие помещается между двух медных электродов, замыкание которых приводит к прохождению мощного импульса, создающего расплавленную точку в зоне контакта. Временная длина импульса варьирует от 0,01 до 0,1 с. После остывания образуется точечное соединение. А конденсатор снова начинает заряжаться для следующего цикла. Подобная схема контактной сварки своими руками из микроволновки передает общую суть работы аппарата, но может иметь различные вариации, в зависимости от требуемой мощности устройства.

Чтобы создать точечную сварку из микроволновки своими руками, потребуются следующие детали:

  • переделанный трансформатор;
  • кнопка;
  • клеммы;
  • два световых диода;
  • автомат на 20 А;
  • реле РЭК 74;
  • два медных прутка диаметром 5 мм;
  • диодный мост и набор конденсаторов;
  • вентилятор от ПК.

Работа с трансформатором

СВ печь содержит в себе трансформатор, который подойдет для преобразования тока до нужной силы и величины. Как сделать его пригодным для сварки показано во многих видео. Из трансформатора микроволновки необходимо извлечь вторичную обмотку. Делать это можно ножовкой по металлу или стамеской. Доходя до края обмотки, следует быть осторожным, чтобы своими действиями не повредить изоляцию первичной катушки.

Срезав края обмотки по сторонам, приступают к извлечению внутренней части. Для этого применяю дрель и сверло диаметром 5-6 мм. Сделав несколько отверстий, остальную часть обмотки можно удалить вручную.

Самодельная точечная сварка требует правильного создания вторичной катушки трансформатора. Для этого подойдет кабель с диаметром от 10 мм. Это может быть как многожильный провод в общей изоляции, так и пучок отдельных проводов, собранных вместе и соответствующих нужному диаметру. Намотка производится в три витка вокруг сердечника. Такой трансформатор будет способен выдавать силу тока более 800А.

Поскольку место внутри сердечника трансформатора ограниченно, некоторые испытывают трудности в проведении кабеля. Свой труд можно облегчить смазав провод маслом или солидолом. Альтернативой является удаление заводской изоляции и нанесение тонкой тряпичной изоляционной ленты. Длина провода должна быть минимальной, достаточной только для намотки и подведения к рабочим частям. Необоснованное удлинение создаст лишнее сопротивление.

Такая контактная сварка из микроволновки способна сваривать:

  • сетки;
  • клетки;
  • прутки до 3 мм;
  • пластины металла до 3 мм.

Для работы с толстым железом возможно усилить мощность аппарата, применив в его схеме два аналогичных трансформатора из микроволновки. Последовательное соединение выводов первичных и вторичных обмоток позволит удвоить выдаваемую силу тока и приблизить этот показатель до 2000А. Таким током можно варить более толстое железо. Изготовление устройств с еще большими показателями, предназначенных для работы в домашних условиях, нецелесообразно ввиду повышенной нагрузки на сеть.

Изготовление электродов

Производится точечная сварка непосредственно замыканием двух электродов. Материалом последних должна быть медь. Диаметр рабочего стержня должен соответствовать сечению кабеля, подведенного к нему. Можно использовать обычный медный пруток. Для сварки тоненьких проволок подойдет жало от паяльника в количестве двух штук.

В процессе сварки электроды постоянно подвергаются перегреву и форма их концов требует периодической правки. Для этого электроды должны быть съемными. Их фиксация выполняется обжимным методом, при помощи болтового соединения. Со временем, их придется заменить. Все остальные соединения лучше сделать цельными, т. к. на каждом разъеме будет создаваться дополнительное сопротивление. Для этого окончание кабеля вторичной обмотки можно снабдить специальной клеммой, закрепленной посредством пайки.

Создание рабочей части

Для выполнения контактной сварки на самодельном аппарате из микроволновки необходима рабочая часть устройства, позволяющая быстро соединять электроды, и зажимать изделие между ними. В качестве нижнего основания можно использовать профиль, штангу или деревянный брус. Один его конец крепится к корпусу саморезами для жесткой фиксации. На второй край подсоединяется нижний электрод, которому подводится кабель от трансформатора. Чтобы провод не болтался, его стоит примотать к штанге.

Верхняя часть должна быть подвижна. Это будет рычаг. В качестве оси может выступать длинный гвоздь, а стойки по бокам изготавливают из двух брусков или профилей. Желательно не оставлять зазоров между стойками и основанием рычага, иначе это снизит точность соответствия верхней и нижней части, что отразится на точности сварки. В нерабочем состоянии рычаг самостоятельно отводится вверх для предотвращения произвольного замыкания контактов и беспрепятственного доступа к заведению изделия. Для этого, к его основанию крепят пружину с карбюратора достаточной жесткости. Способы такого крепления есть на видео в Сети.

Чем короче рычаг, тем сильнее придется сдавливать его руками. Поэтому оптимальная длина, создающая нужную нагрузку при сварке, будет от 500 мм. На верхнем окончании рычага предусматривается кнопка, запускающая разряд сварочного импульса. Кабель и провода тоже фиксируются к рабочей части для предотвращения порывов и зацепок об изделие. Для удобства нажима, на верхний рычаг стоит прикрепить рукоятку от паяльника.

Создание корпуса

Самодельные аппараты для точечной сварки имеют незамысловатые корпусы. Большинство делаются исключительно из дерева. Для этого требуются:

  • основание (доска 10-20 мм);
  • боковые стенки;
  • уголки и саморезы;
  • верхняя крышка.

В боковой стенке необходимо выполнить отверстие под выход силового провода. Переднюю часть не закрывают, поскольку через нее выводят рабочие клещи и кабеля. В верхней крышке стоит прикрутить плотную ленту для переноса аппарата.

Вентиляционные отверстия не предусматриваются, но в заднюю стенку устройства вставляют кулер от компьютера, который обеспечивает необходимое охлаждение. Отсутствие передней стенки, где выводятся рабочие клещи, и вентилятор в задней части, хорошо охлаждают воздух и детали внутри.

Схемы самодельных аппаратов для точечной сварки и видео по их созданию в Сети помогают изготовить устройство, служащее хорошим подспорьем в домашнем хозяйстве и значительно экономичным по стоимости, чем магазинные версии.

Источник: http://svarkalegko.com/oborudovanie/tochechnaya-svarka-iz-mikrovolnovki-svoimi-rukami.html

Сварочный аппарат из микроволновки

Самодельный сварочный аппарат для электродуговой сварки, сделанный из микроволновки: подробные фото изготовления, также видео.

Простой сварочный аппарат можно сделать из двух трансформаторов от старых микроволновок, весь процесс изготовления сварочника показан на этих фото.

Разбираем пришедшие в негодность две микроволновые печи и извлекаем пару трансформаторов. Эти трансформаторы повышающие, для работы магнетрона такой трансформатор выдаёт 2,5 кВ.

Разбирать сердечник этих трансформаторов мы не будем, просто спилим и высверлим вторичную высоковольтную обмотку. Обычно эта обмотка идет с верху, а первичная на 220 В снизу.

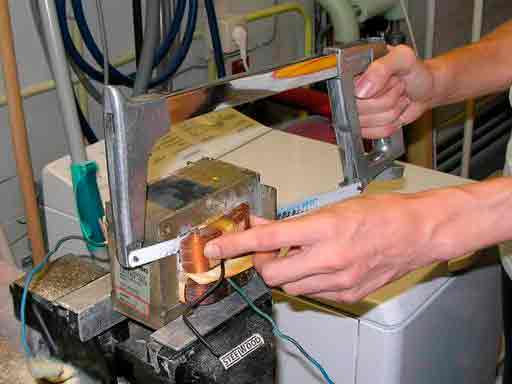

Ножовкой по металлу срезаем вторичную обмотку с обеих сторон у обоих трансформаторов, работать нужно осторожно, чтобы не повредить первичную обмотку.

Остатки обмотки высверливаем и выбиваем молотком.

На фото, трансформатор с лева, над обмоткой, имеет токовый шунт, разделяющий обмотки. Для увеличения мощности его тоже нужно выбить.

Затем нам понадобится многожильный провод в пластиковой изоляции, сечением шесть квадратов, длиной около 12 метров. Можно взять более многожильный провод.

Наматываем на каждый трансформатор примерно 17-18 витков, в высоту 6 рядов и в толщину 3 слоя. Мотать нужно очень плотно, болтаться провод не должен.

Обмотки (те что намотали) подключаем последовательно.

Теперь подключаем высоковольтные обмотки на 220 В (те что уже были на трансформаторах ) — параллельно. Я использовал автомобильные наконечники, с изоляцией термоусадочной трубкой.

Включаю в сеть, и замеряю напряжение на вторичной обмотке, которую намотал, получилась порядка 31-32 Вольт.

Закрепил саморезами транформаторы на доске.

При сварке я буду использовать электроды 2,5 мм и варить металл толщиной 2 мм.

Подведу итог: варить таким самодельным сварочным аппаратом можно, но не долго, трансформаторы начинают нагреваются и поэтому после каждого электрода нужно дать время аппарату остыть.

Полученным результатом доволен, для домашних нужд вполне сгодиться, учитывая ещё то, что материалы мне досталось бесплатно.

В дополнение можно посмотреть видео автора, где показано как сделать сварочный аппарат своими руками из микроволновки.

Источник: http://sam-stroitel.com/svarochnyj-apparat-iz-mikrovolnovki.html

shnifer81 › Блог › Точечная сварка из микроволновки

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

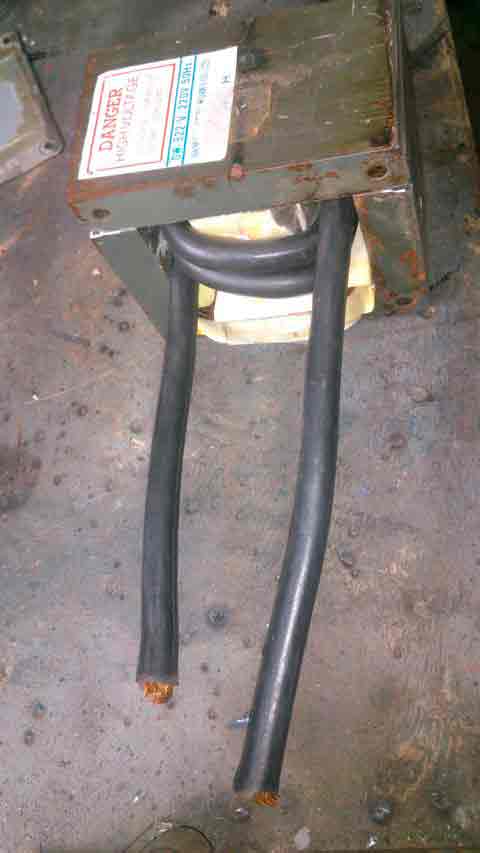

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

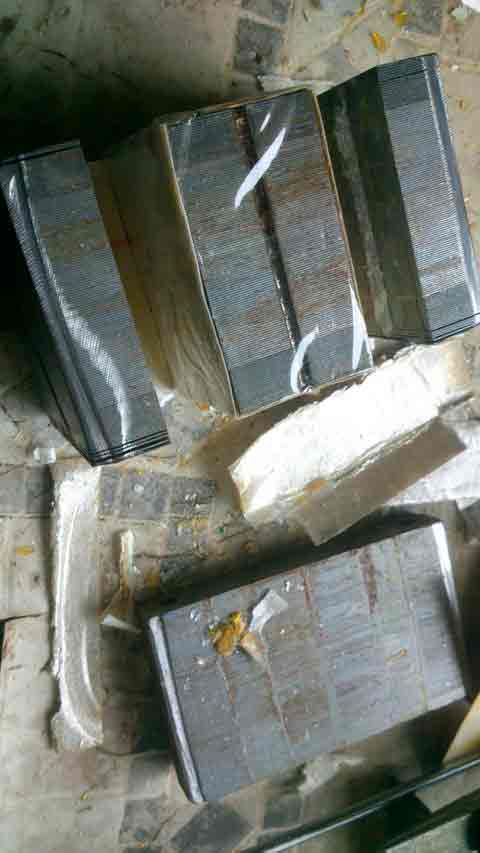

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Кому не сложно спасибо за репост, может кому еще пригодится тема!
Всем супер драйва и хорошего настроения!

Комментарии 132

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а “гвоздь ” не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на “холостом ходу”мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После,2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок ” землю”каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Этот маленький провод что оборвали с корпуса транса присоедените назад это с первички и будет вам счастье, обязательно на корпус подайте ноль или заземление

Я так понял, взять с любой клемы первички и кинуть на корпус?

нет. используйте провод питания с заземлением и провод заземления присоедените на корпус транса, чтоб случайно фазу не подать на корпус, да и на трансе присоедените проводок что к корпусу шел

Вообщем я ненашел куда этот провод прикрутить, взял первый транс так же без проводка и как нестранно выдовал на холостых 1.5 Вольта, спомащью машинного масла и ловкости рук, без разбора транса, внедрил третий виток 50провода, подсоедин л питание и вуаля, шайбы стал приваривать.
Так и до сихпор загадка, как один транс работает без этого проводка а второй так и не мог выйти на рабочие параметры, хотя оба гудели и иногда(описал ранее) выдавали 3вольта.
Вообщем итог, цель достигнута, но сути так и не разобрав где собака зарыта. Позже в БЖ выложу у себя весь процесс.

Надо поменять провода первичной обмотки местами на ОДНОМ из трансформаторов.

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а “гвоздь ” не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на “холостом ходу”мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После,2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок ” землю”каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Поменяй на первичке одного из транса клеммы местами

отлично!))
хочу сделать такую штуку для отворачивания закоревших болтов в авто, нагревая их таким прибором
есь пару вопросов
витков толстого провода нужно брать больше или меньше и что меняется при этом?
опасно ли такое устройство и на что обратить внимание?

чем меньше витков тем меньше напряжение и больше ампераж, и на оборот. до пяти вольт этот транс не чувствует кз, выше пяти будет очень сильно греться.2-3 вольта я думаю оптимально. если соблюдать технику безопасности то безопасно, если будете работать им продолжительное время то лучше куллер с компа поставить или от сварочного полуавтомата он как раз на 220вольт

А как влияет на нагрев первички?
Чем ниже напряжение тем больше будет греться так как ток выше? Верно я понял?

Думаю сделаю так же почти 3 витка, а то я тоже и провода хочу сваривать. А ленту к аккуму и так приварит без проблем. Ну к NiCd например для шуруповерта.
А на фото где намотано это провод 1 метр взят или 2?

Не, я именно в выборе 2 или 3 витка. С статье описано и на фото 3 витка, а если сделать на 1 меньше. Я про это

Страшного ничего не будет, сделал почти 3 витка и это в статье написано (3 витка без1/4) я это сделал по нескольким причинам
1. чтоб выводы проводника выходили на одну сторону
2. чтоб плотно провод сидел в трансформаторе
3. чтоб больше был вольтаж для сварки проводов (для лучшего образования дуги)
и то что у меня не закончен третий виток, то он сильно не повлиял не на что, а добавил 0.5вольта только
Так что у вас чтоб были полные два витка выводы будут на разных сторонах транса, чуть меньше вольтаж будет, а чем меньше вольтаж тем больше ампераж! можно даже расчитать транс с проводом

Хорошо, что нашел статью эту. Вчера курочил транс такой же (ну очень похож по фото как у автора) и думал что лишнее железо не помешает и пусть остается оставил, вечером буду выковыривать.
Провод 35 куплю 2 метра и в путь.
Вот только по виткам немного мечусь. 2 делать или 3. Ведь если 2 сделаю то сила тока повыше будет

Чем больше витков тем больше напряжение, а вот если намотать отдельно несколько витков и потом их соединить то тогда будет меньше напряжение и больше ампераж. Но в трансформаторах нужен целый виток, пол витка намотанного не играет роли в трансформации транса

Привет, Сергей. Подскажи 35 мм2 не маловато? Народ пишет везде чем толще, тем лучше и говорят аж про 70 мм2

согласен, но у меня больше не влезло, я хотел и вольтаж и ампераж, можно и шинкой в 120кв.мм . намотать. можно несколько витков паралельно сделать

А ток не мерял потом на вторичке? какой толщины метал удалось сварить? Я так понял фильтр не обязателел, так? Что такое FU1 в схеме? И м.б стоило не автоматом выключать, а кнопкой, а его оставить от КЗ, перегруза? Что за транс был, какой мощности?
Во сКоКа вопросов ))) Спасибо

Я не мерял ток на вторичке, не чем было, но судя по расчетам трансформатора 400 ампер. FU-1 это сетевой предохранитель на 10 ампер, к схеме справа описание. Кнопка гдето есть но пока поставил автомат как выключатель и защита, в спешке собирал, потом доработка будет, скоро новый транс из трех будет для споттера.
транс от советской печки на 1200W был
:)

Спасибо тебе. А мощность СВЧ как нибудь связана с мощностью транса? Ведь есть СВЧ и на 600-700 Вт. Если транс мощностью 600вт из него можно что нибудь дельное скондобить?

Источник: http://www.drive2.ru/b/1814926/

Сварочный аппарат из микроволновки

Или войдите с помощью этих сервисов

  • Новые темы форума
  • Вся активность
  • Главная
  • Вопрос-Ответ. Для начинающих
  • Песочница (Q&A)
  • Сварочный Аппарат И Трансформатора От Микроволновки

Объявления

Прочитайте перед созданием темы! 26.10.2016

Автор Sechih , 18 февраля, 2013

15 сообщений в этой теме

Ваша публикация должна быть проверена модератором

Володя, вос с уто пуово ты не прав.

А чо извиняцца?
Даже если верить Вашему ТЫЦу – пусковые токи у движков кондиционеров, холодильников да стиралок ничем не меньше. А изображение пропадает из-за помех от плохого контакта (осталось найти этот плохой контакт). И комнатная антенна их неплохо ловит.
И как результат – тюнер DVB-T2 зависает. На секунду зависает.

Источник: http://forum.cxem.net/index.php?/topic/121358-%D1%81%D0%B2%D0%B0%D1%80%D0%BE%D1%87%D0%BD%D1%8B%D0%B9-%D0%B0%D0%BF%D0%BF%D0%B0%D1%80%D0%B0%D1%82-%D0%B8-%D1%82%D1%80%D0%B0%D0%BD%D1%81%D1%84%D0%BE%D1%80%D0%BC%D0%B0%D1%82%D0%BE%D1%80%D0%B0-%D0%BE%D1%82-%D0%BC%D0%B8%D0%BA%D1%80%D0%BE%D0%B2%D0%BE%D0%BB%D0%BD%D0%BE%D0%B2%D0%BA%D0%B8/

Сварочный аппарат из микроволновки

TECHNO BROTHER

  • Лучшие сверху
  • Первые сверху
  • Актуальные сверху

18 комментариев

Электробезопасность – уровень бог!

Дачные перчатки в самый раз для работы с высокими токами, а вилки в розетки вставляют только слабаки, вот оголенные провода- другое дело.

Ну типа если у тебя есть ненужная микроволновка – почему бы и нет xD

Сняли офис, а там в подсобке пару убитых микроволновок было, у одной дверца отломана, а у второй кнопки не работают.

Теперь знаю, что буду делать на следующие выхи)

Возьмешь с одной дверцу, с другой кнопки и соберешь одну рабочую?

))) Хороший вариант, но микроволновка у меня уже есть, а споттера нет.

Кстати да, давно хотел сделать но нет подходящей микроволновки)

В общем то поучительно.

Креосан – это не человек, креосан – это идея. А идею не убить!

это человек который показывает давно известные идеи..

он сам нечего из того что снял не придумал

А я не говорил, что креосан – изобретатель. Идея креосана – собрать из говна и палок (и магнетрона) вундервафлю и посмотреть, что она делает/не делает/делает, хотя не должна. Минимизируя при этом безопасность устройства/процесса сборки/испытания.

Источник: http://pikabu.ru/story/samodelnyiy_svarochnyiy_apparat_iz_mikrovolnovki_5997488

Как сделать прибор для точечной сварки из микроволновки своими руками

Сварка контактного типа сегодня нередко используется не только в промышленных, но и в гаражных условиях. Она с успехом применяется для самых разных работ, которые связаны с металлическими сплавами. Оборудование серийного типа, предназначенное для таких операций, является довольно дорогостоящим. Но прибор можно сделать и самостоятельно, воспользовавшись ненужной микроволновой печью.

Необходимые материалы и инструменты

Чтобы сделать сварочный аппарат из микроволновки своими руками, вам понадобятся следующие инструменты, приспособления и детали:

  • трансформатор от микроволновки;
  • провода из меди;
  • прижимные рычаги;
  • основа для установки аппарата;
  • струбцины-зажимы;
  • рычаг нужной длины;
  • комплект хороших отверток;
  • материалы для обмотки и кабели;
  • медные электроды, которые будут применяться для сварки.

Применение трансформатора

Самой главной деталью любой установки, предназначенной для точечной сварки, считается именно трансформатор. Его можно вынуть из рабочей микроволновой печи. Для того чтобы аппарат смог соединить листы миллиметровой стали, требуется оборудование, показатели мощности которого не менее одного киловатта. В ситуации, когда требуется больше мощности, можно воспользоваться парой трансформаторов.

Тут стоит сразу сказать, что не нужно брать трансформатор целиком, вам потребуется лишь первичная обмотка и магнитопровод. Вторичная обмотка при этом аккуратно снимается, удаляются все шунты.

Новая трансформаторная обмотка изготавливается из многожильного кабеля. Для данной цели достаточно сделать пару-тройку витков. В том случае, если кабель оснащен очень толстой изоляцией, ее можно заменить изолентой или специальной тканью.

Следующие стадии самостоятельного изготовления сварочного аппарата из СВЧ-печи — создание и подключение электродов, установка системы управления, монтаж «внутренностей» в конструкцию корпуса.

Выбор электродов

Электроды для контактной сварки должны выполнять сразу несколько задач: сжимать скрепляемые листы, подводить электричество к месту сварки, а также отводить тепло. Значимыми характеристиками в процессе подбора считаются габариты, форма и т. д. От этого будет зависеть качество создаваемых сварных соединений. Электроды могут иметь фигурную или прямоугольную форму. Однако в большинстве случаев применяются прямоугольные изделия, потому что они облегчают доступ к месту исполнения работы.

Диаметр медных прутков, выполняющих роль электродов, не должен быть меньше диаметра проводов, которые будут использоваться в работе. Чтобы предотвратить окисление электродов, их нужно припаять к рабочим проводам. Также при работе электроды подвергаются интенсивному износу, потому нужно их время от времени заострять до формы наточенного карандаша. Для этого можно воспользоваться обыкновенным напильником.

Особенности управления

Сварка контактного типа считается очень непростой процедурой, с технологической точки зрения. Для того чтобы достигнуть необходимого качества работы, процессом нужно грамотно и точно управлять. Для этого устройство желательно оборудовать удобными органами управления. Сюда можно отнести рычаг и выключатель.

Рычаг установки должен иметь достаточную длину, так как от степени сжатия будет зависеть уровень качества сварки. Важно и то, чтобы сварочный аппарат надежно держался на рабочем столе. Именно для этого и предназначены струбцины.

Усилие, кстати, можно увеличить и с помощью дополнительного рычажно-винтового механизма. Это приспособление лучше прикрепить к рычагу. Помимо этого, такое размещение позволяет освободить одну из рук исполнителя, которой можно пользоваться при работе для поддержания тех или иных деталей.

Следует запомнить, что электричество нужно подавать лишь на сжатые электроды, иначе они начнут выдавать искру при контакте с рабочими элементами, что может обусловить их подгорание.

Выключатель же требуется подключать к цепи первичной обмотки.

Для самодельного устройства точечной сварки нужно также предусмотреть и охлаждающую систему, которую тоже можно сделать самостоятельно. Можно взять обыкновенный вентилятор, который будет охлаждать и трансформатор, и все имеющиеся токопроводящие части. Понятно, что этого охлаждения будет недостаточно, потому в работе нужно делать постоянные перерывы, чтобы аппарат успел охладиться.

Эксплуатация самодельного аппарата аналогична эксплуатации серийного оборудования. Первая стадия — сжатие рабочих элементов, при котором на участке будущего сварного соединения возникает деформация. Вторая стадия предполагает подачу тока с помощью электродов.

Итак, самодельный аппарат для точечной сварки обладает следующими преимуществами:

  • все комплектующие вполне доступны;
  • вы сэкономите деньги.

Напоследок стоит отметить, что для дуговой сварки тоже можно собрать хорошее устройство, воспользовавшись трансформатором от микроволновки и вполне доступными комплектующими. Понятно, что оно будет не совсем полноценным, но его возможностей будет достаточно для выполнения целого ряда несложных и мелких работ. Как видите, печь СВЧ не только может применяться по назначению, но и дает нам массу иных возможностей.

Источник: http://tokar.guru/svarka/kak-sdelat-pribor-dlya-tochechnoy-svarki-iz-mikrovolnovki-svoimi-rukami.html

Точечная сварка своими руками из микроволновки

Есть масса методов сварки и каждый из них применяется в определенных условиях и для сварки определенных материалов. Методы сваривания материалов могут быть разными, а результат один — прочное неразъемное соединение. Оно образуется в результате активирования межатомных связей под действием определенной катализирующей энергии — либо механической, тогда сваривание производится методом пластической деформации, либо термической, тогда сваривание производится под воздействием тока и нагрева деталей. Хорошо справляется с этой задачей точечный метод сварки, а об аппарате для этого вида работ мы сегодня поговорим.

Содержание:

Мини точечная сварка для моделизма и для аккумуляторов

Точечная сварка — это сварка контактным способом. Она стала одной из самых удобных и применяемых даже на бытовом уровне, поскольку аппаратура для проведения работ довольно компактна и проста в использовании. Термомеханический процесс сварки происходит в несколько этапов:

  1. Детали помещаются между электродами устройства.
  2. Плотно сжимаются в нужном положении.
  3. Через них пропускается электрический ток.
  4. Детали прогреваются до предела пластичности.
  5. После этого происходит процесс точечной деформации, во время которого детали соединяются между собой.

В промышленности точечная сварка используется для соединения листового металла разной толщины, а бытовые аппараты для точечной сварки отлично подходят для моделизма, мелких ремонтных работ по бытовой технике и сваривания аккумуляторов. Нагревание происходит в импульсном режиме, сам импульс длится не более одной десятой секунды, при этом сварочное ядро образуется в диаметре около 10 мм. Мини сварочный аппарат имеет массу преимуществ перед другими видами сварки, а именно:

  • бытовой сварочный аппарат удобен в использовании как дома, так и в мастерской;
  • обеспечивает высокую прочность соединения;
  • это один самых экономных видов сварки.

Тем не менее, есть у точечной сварки и недостатки — невозможность добиться герметичного шва и высокая стоимость аппарата. Если с первым недостатком мы сделать ничего не сможем, то точечная сварка своими руками из микроволновки позволит получить аппарат практически бесплатно.

Точечная сварка из трансформатора микроволновки

Для сборки устройства идеально подходит трансформатор от микроволновки, который мы будем дорабатывать и на его основе строить аппарат. Цель реконструкции трансформатора от микроволновой печи — получения на выходе кратковременного импульса не менее 1000 А. Такие параметры прибора позволят без проблем проводить сварку стали толщиной до миллиметра, при этом мощность на выходе трансформатора будет составлять около четырех киловатт при потребляемых 800 Вт.

Доработка трансформатора проходит в несколько этапов, и в первую очередь, нужно достать трансформатор из микроволновки. С остальными деталями можно не любезничать, поскольку в трансформаторе нас интересует только сердечник и первичная обмотка. (Она отличается проводом большего диаметра и меньшим количеством витков.) Все остальное можно смело удалять, только нужно следить за тем, чтобы не повредить нужную обмотку. Если микроволновка посредственного качества, что в нашем случае лучше, удаление тонкой вторички не представит сложностей. На ее место наматывается провод сечением не менее 100 мм², независимо от количества жил. На этом этапе важно максимально плотно намотать толстый провод на сердечник.

Сборка устройства и электроды точечной сварки

В зависимости от того, какие выбраны трансформаторы, может понадобиться получить на выходе большую мощность. Для этого необходимо подсоединить еще один трансформатор, согласно схеме, приведенной ниже.

После этого проверяют напряжение холостого хода на выходе трансформатора. Если ток не превышает 2000 А, устройством можно пользоваться. Схема управления устройством показана на фото и выполняется она с применением обычных деталей указанного номинала.

Точечная сварка из микроволновки сваривает, как и любая другая сварка, при помощи токопроводящих электродов. Один из электродов неподвижный, второй — подвижный электрод. При сборке нужно стараться сделать так, чтобы провод, который подходит к электродам был как можно короче, чтобы избежать потери напряжения. Наконечники, как правило, выполняют из медного прута толщиной около 15 мм.

Все работы по закреплению проводов и электродов проводятся резьбовыми соединениями, причем нужно учесть, что самые большие потери мощности приходятся именно на контакты. Учитывая довольно сильный нагрев во время работы, при интенсивном использовании ставят вентилятор охлаждения, укрепляя его на корпусе.

Это основные вопросы, которые необходимо знать, чтобы подготовить трансформатор от микроволновой печи для контактной сварки своими руками. Удачной работы!

Источник: http://nashprorab.com/tochechnaya-svarka-svoimi-rukami-iz-mikr/

Как сделать контактную сварку из трансформатора микроволновки

Обладать личным сварочным аппаратом хотят многие домашние умельцы. Но не всегда это обязана быть громоздкая аппаратура, так как бытовые операции предполагают использование более востребованного варианта – точечной сварки. Современный рынок предлагает массу вариантов – от наиболее бюджетных до дорогостоящих. Однако покупка не всегда целесообразна ввиду возможности самостоятельного изготовления. Далее рассмотрим, как создается точечная сварка из микроволновки, ее особенности и последовательность действий. Естественно, что сваривать серьезные конструкции не выйдет, но для выполнения мелкого ремонта вполне подходящий вариант.

Как работает точечный сварочный аппарат

Чтобы расплавить металл требуется приложить большую силу тока. Уровень напряжения в этом случае не важен. Зачастую применяется уровень до 3 вольт.

Проводить эксперименты с различным уровнем тока не стоит. Каждый рассматриваемый вариант сварочного аппарата из трансформатора от микроволновки прошел неоднократное испытание. Мощности используемого трансформатора требуется подбирать из планируемой толщины соединяемых заготовок. Например:

  • Толщина до 1 мм – хватит мощности в 1000 Вт;
  • До 2 мм – достаточно 2000 Вт;
  • До 3 мм – уровень 5000 Вт.

Первичная обмотка подбирается из расчета общей мощности собираемого устройства. Так как своими силами создать трансформатор весьма проблематично, то лучше использовать уже готовый вариант, применяя трансформатор от микроволновки. Этот вариант отлично функционирует со следующими особенностями:

  • Излучающие элементы печи требуют напряжения в несколько тысяч вольт. Однако уровень силы тока не играет никакой роли;
  • Мощность на обмотках одинаков. Увеличивая число витков на вторичной обмотке, величина напряжения будет также увеличиваться, теряя силу тока;
  • Трансформирующие элементы в СВЧ печах имеют мощность до 3000 Вт. Этого хватит для создания контактной сварки своими руками.

Требуемые детали можно легко найти на радиорынках или изъять в своей старой печи. Выход из строя старых микроволновок характеризуется перегоранием вторичной обмотки, так как она имеет меньший диаметр.

Создаваемый уровень тока в 1 кА позволит с легкостью расплавить металл в точках контактирования, обеспечив надежное сваривание. Добиться этого можно от трансформатора в 3 кВт.

Принцип сваривания может наглядно объяснить видео урок.

Изъятие и сборка трансформатора из СВЧ печи

В любой микроволновке имеется магнетрон. Он, как было сказано, нуждается в повышенном напряжении. Встроенный трансформатор обладает меньшим количеством витков в первичной обмотке и больше во вторичной, на которой наводится напряжение до 2000 Вольт. При наличии удвоителя это значение увеличивается еще в 2 раза. Это свойство используется при создании точечной сварки своими руками из микроволновки.

Проводить извлечение трансформатора необходимо с аккуратностью. Во избежание повреждения устройства не следует использовать тяжелые инструменты. Для начала удаляется корпус и все крепежные элементы. Трансформирующий элемент вынимается с точки фиксации. В этом устройстве потребуются магнитопровод и первичная обмотка, обладающая более толстым проводом и меньшим числом витков.

Вторичная обмотка в конструкции не нужна и она должна быть удалена. Это можно сделать молотком и зубилом. Как сделать вырубку наверняка учить не стоит. Однако необходимо делать это аккуратно, чтобы не навредить первичной обмотке. Возможно, что во время работы вы отыщете шунтирующие устройства, которые используются в некоторых типах печей. Их также необходимо удалять.

При наличии магнитопровода не на клеевой основе, а на основе сварки, то извлекать из него обмотку удобнее будет стамеской или ножовкой по металлу. Обмотка может быть достаточно плотно посажена в магнитопроводе. В этом случае потребуется высверливание или удаление подручными средствами. Также необходимо выполнять аккуратно во избежание повреждения магнитопровода.

Далее сборка контактной сварки из микроволновки своими руками предполагает создание новой вторичной обмотки. Чтобы ее создать потребуется наличие целого провода, имеющего диаметр не меньше, чем 100 мм2, что соответствует 1 см. Возможно даже применять пучок из проводов, обеспечивающих подходящий диаметр. Когда вы создадите новую обмотку в вашем трансформаторе можно будет создавать силу тока до 1 кА.

Если есть желание собрать дуговую сварку из микроволновки более мощной, то одного трансформирующего элемента может быть не достаточно. В этом случае потребуется совмещать два элемента из двух СВЧ.

Достаточно будет создать два — три витка. При наличии слишком толстой изоляции, можно ее убрать и заменить на более тонкую, например, тканевую. При использовании сразу двух трансформаторов вторичную обмотку необходимо делать общую. Однако в этом случае необходим верно соединять выходы с первичных.

Как соединить два трансформатора

Создавая сварку из микроволновки своими руками из двух трансформаторов возможно добиться значительного увеличения мощности устройства. В этом случае можно добиться повышения до двух раз.

В подобной же пропорции будет увеличиваться сварочный ток. Однако будут иметься существенные потери, так как сопротивление цепи будет также велико. При этом концы вторичной обмотки требуется соединять с электродами.

Если у вас имеются 2 трансформатора, но их напряжения не хватит для того, чтобы сделать сварочник, то можно последовательно соединять их выходные обмотки. Но необходимо равное число витков на каждом элементе. Это также делается в случаях, когда на магнитопроводе не получается намотать необходимого количества витков.

Также, когда собирается подобный аппарат своими руками необходимо контролировать направление витков и их согласование между собой. Иначе возможно создание противофазы и получение практически нулевого итогового напряжения. В качестве эксперимента при определении правильности соединения можно задействовать провода малого сечения.

Создание электродов

Делая точечную сварку из трансформатора от микроволновки требуется создать подходящие электроды. При этом они по диаметру обязаны соответствовать диаметру проводов, с которыми будут соединяться. Для этого подойдут медные прутки, а при небольших мощностях можно применять жало от профессионального паяльника.

Работая, самодельная точечная сварка активно изнашивает электроды. Для корректировки геометрических размеров они нуждаются в постоянной подточке. Соответственно с течением времени их придется заменять.

Чтобы соединить аппарат с электродами необходимо использовать провода как можно короче.
Иначе будут существенные потери мощности. Они также будут иметь место при наличии большого количества соединений.

Чтобы повысить эффективность аппарата, созданного своими силами, можно на проводах, соединяющих электроды, создать медные наконечники. Так можно избежать появляющихся потерь мощности в точках контактирования.

Провода требуется подбирать довольно большого диаметра. Для облегчения пайки можно использовать луженые наконечники. Так как электроды выполняются съемного типа, в точках фиксации с наконечником пайку делать не следует. Естественно, что в этих точках будет происходить окисление и последующие потери мощности. Однако очищать их существенно легче, чем при обжатых наконечниках.

Наконечники фиксируются с электродами простым болтовым соединением. Его необходимо создавать надежным, чтобы не происходило повышение переходного сопротивления, способствующего потере мощности споттера. Целесообразно создать отверстия равного диаметра в обоих деталях.

Соединительные элементы лучше подбирать медные или сплава, который имеет минимальное электрическое сопротивление.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные – выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.
Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении. Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата.

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей. Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Рекомендуем также к прочтению :

Источник: http://oxmetall.ru/svarka/kak-sdelat-kontaktnuyu-iz-transformatora-mikrovolnovki

Смотрите также:
03.11.2018

Сварочный аппарат из микроволновки своими руками Сварочный аппарат из микроволновки своими руками Сварочный аппарат из микроволновки своими руками — для его самостоятельного изготовления в домашней мастерской потребуется, (как один из вариантов) трансформаторы от уже...

03.11.2018

Кран-гусь своими руками: чертежи, фото самоделки Самодельный кран гусь сделанный умельцем своими руками из домкрата, удобное приспособление для работ по ремонту двигателя автомобиля. Сделал себе в гараж простой подъёмный кран-гусь по ниже приведённым чертежам,...

03.11.2018

Самодельный компрессор для гаража из компрессора ЗИЛ-130 Самодельный компрессор для гаража из компрессора ЗИЛ-130 Ср май 07, 2014 8:11 am компрессор - в гараже вещь полезная. Даже незаменимая, я бы сказал. и подкрасить и проантикорить и пропескоструить и суппорта...

Комментарии

Комментирование отключено.
