Электровелосипед своими руками

Как сделать электровелосипед своими руками?

Можно ли сделать электровелосипед своими руками, в домашних условиях? Можно, но рекомендуем сперва задуматься: нужно ли оно Вам? На современном рынке представлено огромное количество отличных заводских электробайков: бюджетных и премиум-класса, городских, спортивных – есть модели на любой вкус. Так стоит ли заморачиваться?

Преимущества и недостатки самодельных электровелосипедов

Мы составили для Вас небольшую таблицу с преимуществами каждого решения:

Самодельный

Фабричный

Велосипед обладает ровно теми характеристиками, которые Вам нужны

Очень качественная сборка, некоторые решения просто невозможно повторить в домашних условиях

Возможность обыграть любую кастомную тему

Это основные преимущества каждого варианта. Если работа руками Вас не пугает – или, более того, Вам нравится мастерить что-то в домашних условиях – попробуйте! Многие электровелосипеды, собранные буквально «на коленке», служат своим владельцам десятилетиями.

Что нужно, чтобы сделать электровелосипед из обычного велосипеда?

В первую очередь, собственно, Вам понадобится обычный велосипед. Донором может выступить абсолютно любая модель – поэтому выбирайте то, что Вам нравится. Хотите складной? Берите складной. Хотите спортивный? Берите спортивный. И т. д. и т. п.: переделать можно что угодно.

Далее нужно определиться с тем, из каких электромоторов Вы будете выбирать. Есть два основных варианта двигателей для электробайков:

  • Мотор-колесо. Современный стандарт, который, собственно, и сделал крафт электровелосипедов в домашних условиях практически общедоступным занятием. Это двигатель, ставящийся вместо обычного колеса – не нужно ничего крепить на раме, не нужно беспокоиться о габаритах модели и т. д. Мотор-колесо может быть толкающим (заднее размещение) и тянущим (переднее) – рекомендуем первый вариант, будет более привычно;
  • Подвесной двигатель. Устаревший и практически не использующийся сегодня вариант: тяжёлый мотор, который крепится на раму – колесо запускается при помощи цепного привода. Низкая надёжность, большие габариты, сложности в установке: не связывайтесь с подвесными моторами, если не собираетесь делать сверхскоростной велосипед – в этом случае да, задуматься о «внешке» имеет смысл.

А ещё Вам потребуются:

  • Контроллер. Он должен подходит к двигателю, который Вы выбрали – как правило, берут универсальные, программируемые модели. Учтите, что у некоторых компаний мотор-колёса комплектуются встроенным контроллером, что серьёзно упрощает сборку велосипеда;
  • Аккумулятор. Литий-ферумный, если мотор Вашего велосипеда отдаёт больше 1-го кВт, литий-ионный, если меньше. В большинстве случаев речь идёт о моделях 36-48 вольт;
  • Ручка газа. Курковая или мотоциклетная – как Вам удобно. Кстати, на некоторых ручках выведен встроенный индикатор заряда батареи: это удобно и эргономично, но учтите, что он будет рассчитан на строго определённое рабочее напряжение.

А ещё потребуются провода (как правило, они есть в комплекте с запчастями), крепёж и инструменты: гаечные ключи, отвёртки.

Конкретная схема преображения обычного велосипеда в электрический напрямую зависит от того, с каким именно двигателем и донором Вы собираетесь работать. Мы можем только ещё раз посоветовать: если у Вас нет чёткого представления о том, что именно Вы будете делать, попробуйте ещё раз присмотреться к заводским моделям. Вполне возможно, Вы найдёте среди них электровелосипед своей мечты, и заниматься крафтом в домашних условиях просто не придётся.

Источник: http://gevis.ru/kak-sdelat-elektrovelosiped-svoimi-rukami/

Оснастите свой велосипед электрическим приводом

Идея установить электропривод на велосипед напрашивается сама собой. В самом деле, почему двигатель внутреннего сгорания можно (это практикуется уже очень давно), а электрический — нельзя? При современном уровне электроники подобная модернизация велосипеда должна быть даже проще, нежели использование иных движков. Кроме того, это не потребует согласования с регистрационными службами ГИБДД.

Для тех, у кого этот транспорт является основным средством передвижения (например, для ежедневных поездок к месту работы и обратно), электрификация «двухколесного друга» позволит значительно экономить свои силы и нервы. Нет необходимости простаивать в нередких в нынешнее время пробках, скорость у электровелосипеда для городских условий приличная, так что реальное время поездки, нередко, даже сокращается, по сравнению с обычным наземным личным или общественным транспортом.

Наскучило просто кататься? Освойте трюки на велосипеде! В статье рассказывается как научиться ездить на заднем колесе.

Для желающих освоить скейтбординг наш рассказ о том как выбрать, купить и научиться кататься на скейте.

Постоянно подзаряжая аккумуляторы, дома или в любом доступном месте, можно обладать значительным запасом пробега, и, при правильном расчете маршрута и емкости батарей, всегда быть уверенным в своих возможностях. Да, в конце концов, в случае непредвиденных неприятностей, можно добраться и обычным способом – на педалях.

Некоторые из них проводят глубокий «апгрейд» велосипедов, используя совершенно неожиданные конструкторские задумки, узлы и материалы, зачастую приобретенные на «барахолке» или в автомагазинах. Менее «продвинутые» просто приобретают готовые комплекты для электрификации вело-транспорта – благо, производители предлагают их в достаточно широком ассортименте.

Какие существуют типы передачи вращательного движения от двигателя на ведущее колесо?

Фрикционная передача

Эта разновидность электропривода, хотя и встречается в продаже, но не пользуется особой популярностью. Принцип ее – немудреный. Двигатель устанавливается прямо у ведущего колеса, передача крутящего момента происходит непосредственно с вала статора на покрышку. Казалось бы – все просто и очевидно. Но то, что, может быть, применимо для детских электрических машинок и велосипедов, малопригодно в реальном использовании транспорта.

  • Нет никаких передаточных звеньев, то есть исключается возможность увеличения угловой скорости колеса за счет использования редукторов;
  • Крайне низкий КПД;
  • Даже незначительное падение давления в камере колеса резко уменьшит эффективность такого привода.
  • Постоянное трение между фрикционом двигателя и протектором покрышки резко снижает ее долговечность.
  • В условиях сырой погоды, грязной дороги, мороза коэффициент трения существенно уменьшится, фрикцион будет пробуксовывать, что снизит и без того невысокую энергоотдачу привода.

Нет, если планировать переделку с реальными повышениями эксплуатационных качеств велосипеда, от подобной схемы лучше сразу отказаться.

Читайте так же на нашем сайте о парашютном спорте. Фотографии парашютистов, видео и многое другое…

О полетах на вингсьюте можно почитать по этой ссылке.

Автожир — странное название не менее странного летательного аппарата. Знаете о таком? Если нет, читайте по ссылке: pro-extrim.com/vysota/avtozhir/autogyro.html

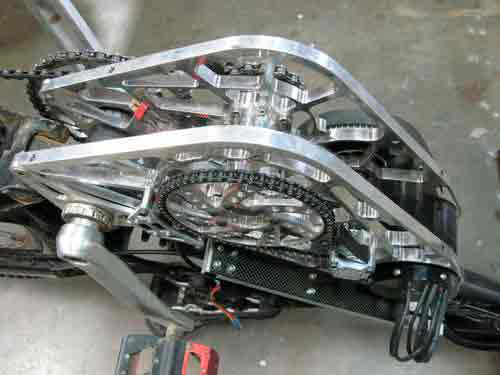

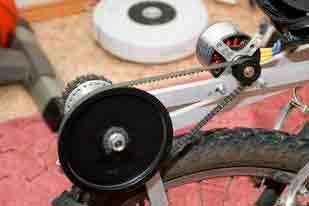

Классическая цепная или ременная передачи

Этот принцип чаще всего используется мастерами – «самоделкиными», из-за его визуальной «понятности» и широкого выбора необходимых комплектующих от обычных велосипедов. В качестве двигателя нередко используются электромоторы от бытовой техники (например от стиральной машины) или автомобильного электрохозяйства.

Что можно сказать о недостатках подобного привода?

  • Надо сразу отметить, что переделка велосипеда таким способом потребует от владельца достаточно глубоких знаний механики и высоких технологических навыков.
  • Еще одним недостатком является шумность системы с таким видом передачи, но в дорожных условиях это вряд ли кому-то доставит существенные неудобства.
  • Доработка связана с некоторыми изменениями в конструкции рамы, что может снизить ее прочностные характеристики. Во всяком случае, не рекомендуется проводить подобные работы на велосипедах с карбоновыми или алюминиевыми рамами – только на стальных.

Зато недостатки скрашиваются целым рядом преимуществ:

  • Этот тип передачи – самый экономичный и эффективный из всех существующих.
  • Существует возможность использования ступенчатого переключения передач, привычного для большинства велосипедистов. Это позволит в значительной степени увеличить ресурсы аккумуляторов, выбирая оптимальный режим в зависимости от трафика движения или рельефа трассы.
  • Как правило, подобный тип передачи позволяет использовать уже установленные на велосипеде узлы, что не приводит к значительному увеличению общего веса. Кроме того, экономичность системы дает возможность применять двигатели и аккумуляторы меньшей массы.
  • Наибольшие скоростные показатели также показывают велосипеды именно с такой передачей.

Понятно, что здесь – широчайшее поле для креативных конструкторских идей. Однако, не забыли про велосипедистов и производители – существуют в продаже готовые комплекты для электровелосипеда. Наибольшей популярностью пользуются наборы тайваньской фирмы «Cyclone».

Системы оснащены электродвигателями мощностью от 360 до 1500 Вт, с напряжением питания 24 или 36 вольт. Для управления работой привода используются электронные контроллеры, причем в двигателях до 500 ватт они, как правило, встроенные. В комплект входят все необходимые крепежные элементы, средства визуального контроля и ручного управления приводом.

Монтаж электропривода будет вполне посильной задачей для любого владельца с «правильно растущими руками».

Общее утяжеление велосипеда вполне приемлемое – 3-4 килограмма, но вот скорости, которые он может развивать – весьма внушительны — 40 и более километров в час.

Для любителей паркура предлагаем список пяти лучших фильмов о паркуре.

Как правильно одеться сноубордисту перед выходом на трассу? Все об одежде для катания с гор на нашей странице.

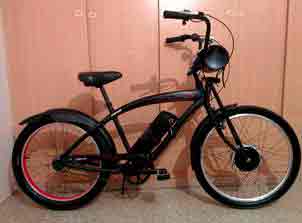

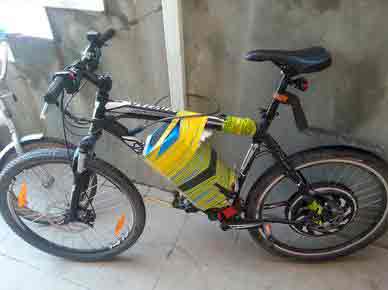

Самое простое решение – мотор-колесо

Для любителей облегченной езды на велосипеде производители предлагают еще один вариант, в котором электродвигатель и колесо конструктивно скомпонованы в один узел, так называемое, мотор-колесо.

Преимущества такой системы очевидны:

  • При установке данного привода велосипед не подвергается каким-либо значимым доработкам, не изменяется значительно и его внешний вид. Единственное – установка органов управления на руле и аккумуляторного отсека – на раме.
  • Установка не требует каких-либо существенных знаний и умений – при правильном подборе колеса-мотора она доступна, наверное, всем.
  • Работа двигателя практически бесшумна.
  • При желании велосипед легко трансформируется обратно в обычный.

Есть, конечно, и ряд недостатков:

  • Колесо с размещенным в ним приводом – достаточно тяжелая конструкция (6 и более килограмм), увеличивающая общую массу транспортного средства. Опытные велосипедисты рекомендуют устанавливать усиленную переднюю вилку.
  • Существуют определенные ограничения по мощности привода.
  • Превышение установленной производителем скорости может дать обратный эффект – двигатель превращается в генератор и самопроизвольно тормозит движение.

Как правило, в продажу поступают готовые конструкции – со спицами и колесным ободом, однако для любителей подходить к делу обстоятельно реализуются и просто двигатели. В этом случае выбор и установка необходимых спиц и обода ложится на хозяев транспорта. Так сказать, мотор-колесо своими руками.

В комплект обязательно входит контроллер, обеспечивающий правильную работу привода, механизмы управления, аккумуляторные батареи с блоком подзарядки.

В зависимости от предпочтений, можно выбрать как переднее, так и заднее ведущее колесо. Некоторые велосипедисты решают задачу «одним махом» — делают свою «машину» полноприводной.

Наиболее популярными среди поклонников электропривода считаются моторы-колеса «Polariss», «Yamasaki», «Electra», «Golden motor». Приобрести их можно как через специализированные магазины, так и заказав через интернет.

Источник: http://pro-extrim.com/ground/velo/e-velosiped.html

Как самостоятельно сделать электровелосипед

Общие моменты

Реалии сегодняшнего дня таковы, что купить велосипед, имея в кармане даже 100 долларов, невозможно. А если заикнуться про электровелосипед, то здесь и речи быть не может. Но современные умельцы не раз умудрялись делать электровелосипед собственными силами практически из подручных средств, тратя на это не так уж и много денег. Большинство деталей можно достать либо бесплатно, либо за небольшие деньги, так как некоторые агрегаты можно использовать не новые.

Многие не хотят тратить внушительную сумму на готовый аппарат и предпочитают сделать электровелосипед своими руками

Вообще, самостоятельная сборка электровелосипеда — нелёгкий труд и сделать это намного сложнее, чем кажется на первый взгляд. На это может уйти не одна неделя, но результат может вполне затмить все сложности и временные затраты.

Ключевой момент всего проекта — предельная точность в установке всех компонентов. Для реализации подобного проекта может потребоваться токарный станок, дабы все допуски были точно соблюдены. Однако нынешние умельцы умудряются выполнять подобные операции и без станка с помощью подручных средств.

Ещё раз акцентируем внимание на том, что пытаемся сделать электровелосипед, себестоимость которого должна составить менее ста долларов.

Что может понадобиться

Как ранее уже упоминалось, дабы сделать всё чётко, быстро и без изъянов, может понадобиться несколько различных инструментов.

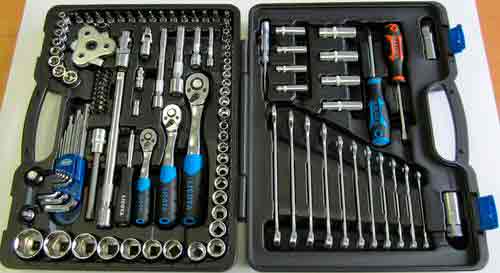

Крайне желательно иметь следующие инструменты:

  • токарный станок;
  • сварочный аппарат;
  • некоторые ручные инструменты (плоскогубцы, ножовка по металлу и прочие);
  • обязательно наличие штангенциркуля;
  • дрель с набором свёрл по металлу;
  • ключ для трещотки;
  • болгарки или иные инструменты для резки металла;
  • набор ключей для разборки велосипеда.

  • металлический уголок;
  • дополнительная цепная звёздочка;
  • круглая болванка из стали;
  • 2 дополнительных подшипника;
  • клиновой ремень и шкив под него диаметром 4 дюйма.

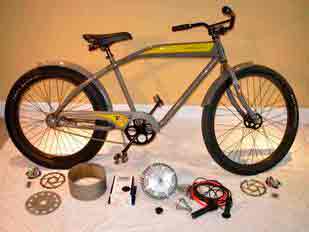

Комплект деталей, который необходим для переоборудования простого велика в элекровелик

Это один из главных пунктов, которого следует придерживаться, если есть желание соорудить велосипед дешевле ста долларов. Однако если что-то придётся прикупить — не большая проблема, готовый агрегат стоит куда дороже. Три основных составляющих будущей машины: мотор, два аккумулятора и сам велосипед, необязательно новый.

Крайне желательно, конечно, найти велосипед как можно с большим количеством передач. Это позволит достигать большей скорости за меньший отрезок времени, а также улучшит ускорение. Наличие механизма переключения передач всегда даёт возможность получить более свободный доступ к увеличению допусков.

Далее, придётся уже потрудиться. Нужно отыскать старый мотор с аккумулятором. Лучше всего подойдёт мотор от автоматизированной инвалидной коляски. Если с поиском возникают трудности — вероятнее всего, необходимые запчасти можно отыскать в сервисе по ремонту таких колясок. В крайнем случае подойдёт какой-нибудь маломощный мотор и пара аккумуляторных батарей на 12 вольт.

Наружное кольцо подшипника

Есть подшипники, на которых внутри уже имеется резьба. Но если подходящего нет — стоит нарезать резьбу самому. В крайнем случае сделать жёсткое закрепление с помощью винтов.

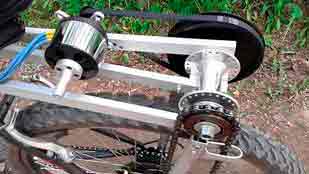

Промежуточный вал

Если для установки были куплены большие по размеру ролик, подшипники и звёздочка, диаметр центрального отверстия которой составляет половину от диаметра самой звезды, то диаметр вала должен составлять не меньше 5/8 части от диаметра звёздочки. Нужно тщательно подготовить и подогнать размеры звёздочек, подшипника и самой болванки вала. Затем высверливаются нужные отверстия и конструкция практически готова к сборке. Конечно, всё делается по индивидуальным размерам, но очень важно, чтобы диаметр вала быт подобран таким образом, дабы была обеспечена небольшая степень свободы.

Следующим важным шагом является модификация звёздочки. Главное её видоизменение — подрезание зубцов внутрь ровно на 10 градусов с обеих сторон.

Подстраиваем ведущий шкив двигателя

Внутри двигателя нужно выполнить отверстие, которое будет точно совпадать с диаметром вала. Очень важно, чтобы размеры совпадали, в противном случае придётся начинать всё сначала. Затем один конец отверстия нужно немного увеличить, чтобы было полное соответствие с роликом. Когда все детали готовы, нужно аккуратно собрать промежуточный вал в единое целое. Для этого может понадобиться набор штифтов.

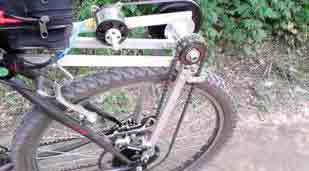

Работаем с цепью

После полной сборки штифта нужно начинать работу с цепью. Если с велосипеда, оборудованного механизмом переключения скоростей, цепь была снята — придётся заново регулировать её натяжение и отлаживать работу всего механизма. После натяжения и проверки работоспособности всей цепной системы нужно установить самую низкую передачу и ещё раз проверить степень натяжения, дабы не столкнуться с неприятным моментом во время движения, когда цепь слетит. Для этого велосипед переворачивается цепью вверх, осторожно подключается имеющийся двигатель, а также надевается клиновой ремень. Если испытания проходят успешно — можно продолжать работу. Если есть хоть небольшая вероятность того, что цепь слетит — следует это устранить. И также стоит обратить внимание на то, чтобы не слетал ремень. Это может возникать либо из-за плохого натяжения, либо из-за низкого качества самого ремня (если он не новый).

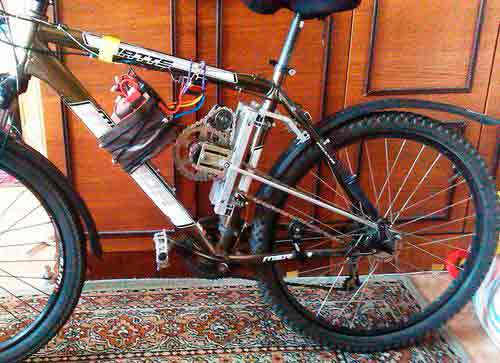

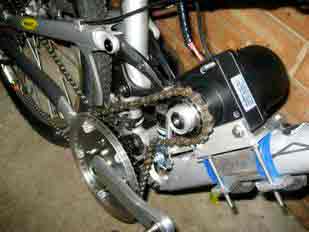

Крепление мотора

Для более точного закрепления двигателя нужно сделать макет самого крепления. Делать это лучше из картонной бумаги, так как она значительно дешевле металла, её можно найти гораздо быстрее, а также всё упирается в сложность работы с металлом. Картон прекрасно режется ножом, и рисовать нужные метки на нём значительно проще. Наилучшее место для установки электродвигателя — подседельный штырь. Это позволит не сильно загромождать конструкцию велосипеда, опасные вращающиеся элементы разместить не так близко к ногам, а также даст возможность установить сзади аккумуляторные батареи.

После утверждения макета крепления следует вырезать аналогичное крепление, но уже из листового металла. Это можно сделать либо с помощью гидравлических ножниц, либо с помощью болгарки. После этого весь элемент крепления нужно обработать, округлив немного края, чтобы не пораниться.

Когда крепление для двигателя будет готово к установке, нужно продумать, каким способом его лучше всего установить на раму. Лучше всего это сделать с помощью сварки. Закрепление мотора на раме можно выполнить с помощью болтов. Для этого понадобятся U-образные болты, отверстия под них, а также несколько гаек, шайб и контргаек. Отверстия нужно высверлить в нужных местах металлической пластины, где будет удобней всего его закрепить на раме велосипеда.

Если при закреплении мотора не удастся его жёстко установить — стоит прибегнуть к использованию дополнительной планки-платформы, которую также нужно вырезать из листового металла. При этом следует обратить внимание на приводной ремень. Он должен свободно двигаться, приводя в движение всю конструкцию.

После того как все детали были тщательно подогнаны и выбрано для всего нужное местоположение, можно фиксировать все элементы. Лучше всего, конечно, обработать пескоструйной установкой все металлические элементы, а затем производить сварку.

Дальнейшие действия не так и сложны. Нужно элементарно надеть приводной ремень на два шкива, натянуть как можно лучше, а затем крепко зажать. Ремень по своей структуре подвержен растяжению, что будет заметно в дальнейшем. Поэтому за ним нужно время от времени приглядывать и когда он совсем провиснет — заменить.

Предпусковая проверка без нагрузок

После установки всех механизмов крайне желательно выполнить ещё одну проверку работоспособности всей системы. Это делается для тестирования всего крепления, работы всех механизмов и системы переключения скоростей. Нужно выставить самую низкую передачу и произвести запуск двигателя на максимальных оборотах. При работе следует обратить внимание на поведение всех креплений, заднего колеса, приводного ремня. Если все элементы в порядке — стоит переходить к монтажу крепления под аккумуляторы.

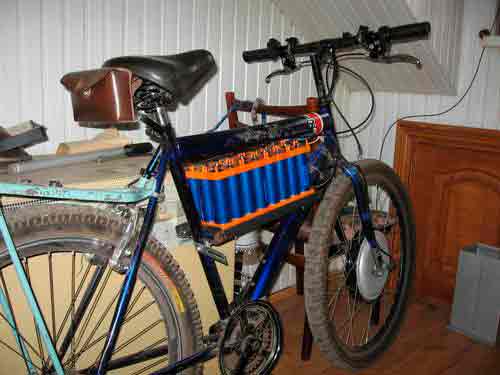

Монтаж аккумуляторных батарей

Для выполнения монтажа АКБ стоит сделать их макет. Лучше всего снова прибегнуть к картону, это будет гораздо легче, нежели использовать две батареи по 14 килограмм. После создания макета нужно выбрать оптимальное место для крепления батарей и с помощью металлических уголков смоделировать крепление. Батареи лучше всего устанавливать ближе к земле и дальше от сидения. Такой вариант крепления будет способствовать лучшему сцеплению покрышки с землёй, а также сместит центр тяжести ближе к задней части велика.

После подбора подходящего места и монтажа крепёжной площадки АКБ лучше всего закрепить с помощью стяжек. Когда правильно установлены и закреплены аккумуляторные батареи, можно приступать к проводке электровелосипеда. В таком вопросе лучше обратиться к электрику, если самостоятельно нет навыков в работе с подобным оборудованием.

Когда проводка установлена, аккумуляторные батареи заряжены — стоит попробовать прокатиться. Это одно из самых приятных чувств — прокатиться на агрегате, который был собран собственными руками. Но также следует не забыть надеть шлем, дабы первая поездка не завершилась неудачно.

Подведём итоги

Электровелосипед — это современное средство передвижения при небольших энергозатратах. Сделать нечто подобное собственными руками — удел не каждого второго и даже не каждого третьего. Это предмет непомерной гордости, если что-то получилось и даже ездит без каких-либо особых проблем — это большая удача.

Источник: http://aktsport.ru/velosiped/elektrovelosiped-svoimi-rukami.html

Как переделать велосипед в электровелосипед

Рано или поздно каждый байкер ненадолго становится «продажным», и, намотав несколько десятков километров за день, начинает малодушно мечтать о средствах «малой механизации» обычного велосипеда. Впрочем, после отдыха эти нескромные желания обычно проходят, и велосипед вновь становится объектом вожделения. Тем не менее, идея сделать электровелосипед своими руками очень популярна и с каждым годом получает более широкое распространение. Расскажем подробнее, как это сделать.

Из области мечты:

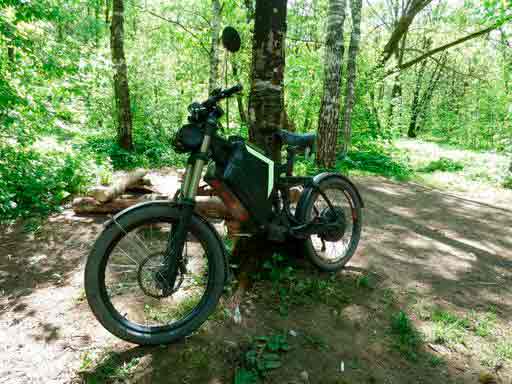

На фото экстремальный шестикиловаттный байк, развивающий с места скорость в 60 км\час за три секунды. Пиковая сила тока – 100 ампер на литий-железо-фосфатных аккумуляторах… По заявке производителей, он держит скорость около 60 км\ч на протяжении 40 км. Кудесники обитают здесь: http://www.voltbikes.ru/blog/projects/E-bike-3000W-6000W-lifepo4/

Наши задачи гораздо скромнее. Сразу ограничимся, что не имеется в виду производство электровелосипеда «с нуля», а будет рассказано о том, как выбрать и установить на ваш любимый байк специальный комплект для переделки. После этой переделки электробайк сможет вас выручать в сложной ситуации.

Для чего это вам нужно?

Прежде всего вы должны подумать, для чего будет использоваться велосипед, получивший оснащение в виде электродвигателя. Он станет тяжелее, на нем нельзя будет заниматься кросс-кантри и даунхиллом, потому что центр тяжести системы повышается, вес увеличивается, да к тому же падать на таком байке не стоит. Это может привести к поломке электродвигателя и потребовать его замены.

Как правило, велосипед с электроприводом требуется для следующего:

  • запаса хода «на всякий случай», при усталости, для резерва. Это очень хорошее решение для велосипедистов-любителей в возрасте, а также для людей, страдающих сердечно-сосудистыми заболеваниями, ожирением. Это позволяет выезжать на спокойные прогулки без опасности выбиться из сил на обратном пути, в том случае, если не получается их правильно рассчитать;
  • постоянное использование для подъема в горку, в виде подключения на сложных участках маршрута. Для этого электровелосипед должен иметь возможность движения сразу на двух источниках энергии: мускульной силе и двигателе.

На пересеченной местности электробайк лучше не использовать. Его удел – это проселочные тропинки, асфальтовое покрытие. Также электровелосипед не любит прыжков.

Определяемся с мощностью

Прежде чем заказывать комплект в интернет-магазине, нужно определиться, какое расстояние вы хотите проехать на одной зарядке аккумулятора, с какой средней скоростью, в какие горки можно будет подниматься, сколько будет стоить переделка велосипеда.

Ключевыми факторами будут являться:

  • мощность двигателя, который расположен вокруг ступицы колеса (от нее зависит скорость и тяговые качества велосипеда с электроприводом);
  • емкость аккумуляторной батареи. От нее зависит время автономного катания и масса дополнительного оборудования, которая обычно не превышает 10-ти килограммов.

Конечно, можно в оценочный перечень включить дополнительные данные, например, число перезарядок батареи (ресурс), время, затраченное на полную зарядку и многие другие показатели.

Многое зависит от массы велосипедиста. Подростку весом 50 кг и грузному мужчине с массой тела в 125 кг, видимо, нужны разные комплекты.

Думаем о будущем

Важно также представить себе, можно ли будет установить выбранную вами модель на ваш велосипед. Будет обидно, если переделать ваш байк не получится и потребуется покупка нового.

Сможете ли вы своими силами сделать эту работу, или нужно искать квалифицированного веломеханика со знанием электротехники, что весьма большой дефицит?

Точно определите, где будет размещаться аккумуляторная батарея, оцените ее габариты, чтобы самодельный электровелосипед был комфортным.

Что входит в комплект

Для того чтобы превратить байк в электрический велосипед, вам нужны следующие основные компоненты (они входят в каждый набор):

  • мотор-колесо. Это сердце электробайка, электродвигатель. Просто вы меняете одно колесо на другое;
  • аккумуляторная батарея;
  • крепеж батареи, провода;
  • панель управления, или консоль.

Для того чтобы разочарования не были бесконечными, нужно знать, что достаточно быстрая и продолжительная езда возможна только при мощности около 1000 Вт, то есть 1 кВт. Если определяться с ценой, то за мотор-колесо с киловаттным движком в среднем придется отдать 20 тысяч рублей.

Велосипед с электроприводом можно сделать на более емком или менее емком аккумуляторе. Так, батарея емкостью 18 А\ч обойдется в 30 тысяч рублей.

Поэтому не рекомендуется покупать дешевые электронаборы, которые могут только недолго тянуть по ровной дороге. Они развивают мощность в 250 – 35- Вт и могут считаться «детскими».

Идеальный, но дорогой вариант – это двигатель в 2000 Вт.

Достаточно интересным и «бюджетным» вариантом может считаться грузовой трехколесный велосипед на автомобильных аккумуляторах. Как известно, один такой аккумулятор имеет емкость в 55 А\ч и может давать очень неплохие результаты. Сделать такой электровелосипед своими руками несложно, гораздо сложнее найти надежный грузовой байк с тележкой для размещения аккумуляторов. Кроме того, велосипед с опорой больше, чем на два колеса, может быть более комфортным для выезда на рыбалку, для велотуризма в пределах «досягаемости» розетки.

Однако в настоящее время уже созданы зарядные устройства, которые могут питать электродвигатель велосипеда от солнечных батарей, заряжая его во время спуска, а также заряжать на привалах с помощью миниатюрных паровых турбогенераторов, работающих от энергии костра.

Источник: http://velofans.ru/raznoe/kak-peredelat-velosiped-elektrovelosiped

Электромотор для велосипеда своими руками

Для человека, который привык общаться с велосипедами и не боится сделать электровелосипед своими руками, может быть не только проще, чем купить такой же в магазине, но и, что намного важнее, значительно дешевле. Сегодня собрать электровелосипед можно за 4-7 тысяч рублей. За эти деньги в готовом виде даже обычный велосипед без всяких моторов и наворотов будет купить непросто, чтобы не сказать невозможно, а самодельные велосипеды ко всему прочему еще обычно и обладают большей мощностью и скоростью, чем покупные.

Электроколесо и аккумулятор

Для создания байка потребуется обычный байк (можно даже вполне себе средненького качества, главное, чтобы не разваливался при минимальных нагрузках) и специальный набор для создания будущего агрегата, который можно купить одним комплектом на многих сайтах. В набор входят: мотор-колесо, аккумуляторная батарея, регулятор скорости, контроллер, а так же он может комплектоваться дополнительными проводами и предохранителями и чехлами для аккумуляторов. Именно с их помощью можно сделать самодельный велосипед на электротяге на базе обычного.

Электроколесо выбирается по диаметру колеса или колес вашего байка, который выбран для модернизации своими руками в электровелосипед. При этом, электроколесо может быть установлено, как в качестве переднего, так и заднего. Можно даже оба колеса сделать электроприводными, но обычно, если вилка переднего колеса хорошая, то райдеры жалеют ее и монтируют мотор-колесо вместо заднего.

  • Аккумуляторные батареи так же могут быть разной мощности. Можно найти от 12 до 48 вольт.

Сама по себе мощность аккумуляторной батареи не гарантирует однозначно большей скорости, так как сама скорость в большей степени завязана на мощность мотора электроколеса, которое может выдавать от 250 до 500 Вт. А, для особенно любящих быструю езду, стали появляться и моторы на 1000 Вт., хотя стоит понимать, что уже мотор в 500 ватт сможет дать скорость до 45-50 км, что для байка более чем прилично. Именно возможность замоделировать самостоятельно максимальную скорость и мощность электровелосипеда делает самодельный велосипед для многих более предпочтительным вариантом, чем заводская сборка.

Обычно при переделке байка в электрический своими руками, велосипедист, а по совместительству и проектировщик нового транспортного средства, останавливается на литий-фосфатном аккумуляторе типа LiFePO4, который с одной стороны доступен по цене и просто доступен, а, с другой, достаточно хорош для тех целей, на которые рассчитан байк. Такие батареи имеют больше 1000 рабочих зарядов-разрядов до необходимости замены, а заряжаются практически так же, как аккумуляторы в фотоаппаратах и сотовых телефонах — от розетки. Занимает время зарядки до полной емкости аккумулятора пару часов.

Регуляторы и электроника

Контроллер, к которому сводятся все проводки от электровелосипеда, обычно крепится куда-нибудь на раму, чтобы и не мешал, не повреждался случайно. В нем все более или менее стандартно, так что выбирать можно любой или крепить тот, что придет в комплекте, главное определиться с местом крепления на велик, и тем, как именно он будет крепиться: на специальные зажимы, саморезы, болты. В общем, все в руках мастера. По сути, контроллер — это плата, которая расположена в алюминиевом корпусе. В некотором смысле — мозг всего электровелосипеда.

Регуляторы скорости крепятся вручную на ручки руля, чтобы велосипедист имел возможность управлять транспортом с мотором. Довольно часто для удобства нужно заменить рукоятки тормоза на специально адаптированные для электровелосипедов – с проводами и концевыми выключателями, чтобы велосипеды адекватно работали.

Под ведущую руку на электровелосипед устанавливается рукоятка газа, которая позволяет заводить мотор. В принципе, она похожа на мотоциклетную, только ведет к контроллеру. Замок зажигания на электровелосипедах обычно устанавливается своими руками в специальные фары, которые монтируются на руле. Ключ заменяет выключатель питания, а дальнейший поворот включает фару. Это удобно. Вытащить ключ из «фары» не выключив велосипед, не получится.

В результате относительно недорого получается рабочий велосипед с электромотором своими руками. У него есть свои преимущества, которые очевидны всякому, кто решится на переделку велика, но есть и одни недостаток. Электровелосипед, все-таки, ощутимо тяжелее обычных великов. Тут правда стоит сказать, что и этот недостаток может стать преимуществом: не придется цеплять замок всякий раз, когда отходишь купить газетку, так как велосипед с электромотором не то что угнать, сев верхом, а и просто укатить, сдвинув с места, будет очень и очень непросто.

электровелосипед своими руками из двигателя дворника

Источник: http://yvelo.ru/vidii_velosipedov/svoimi_rukami_xelektrovelosiped.html

Как сделать электровелосипед своими руками

В условиях современного развития мегаполисов, когда личный автотранспорт для передвижения по улицам становится обременителен, все большую популярность приобретают различные виды двух-трехколесных средств транспорта. На Западе создаются специальные велосипедные зоны движения, организуются велопарковки, открыты многочисленные пункты проката велосипедов, мопедов и электровелобайков. В России многие поклонники двухколесного транспорта задумываются над тем, чтобы пересесть на электровелосипед, при этом озадачивают себя рядом вопросов:

  • как собрать электровелосипед своими руками,
  • где взять комплектующие и необходимые детали для доработки промышленно изготовленного «велика»;
  • во что обойдется модернизация.

Конечно можно приобрести и готовую модель электровелосипеда. В последнее время в продаже появились различные электровелосипеды стоимостью от 56,0 тысяч (модель «Volteco Freego» — Южная Корея) до 175,0 тысяч (модель «Dahon Ciao Ei7» — США) рублей. Для подбора лучшей модели необходимо изучить большой рынок с многочисленными моделями велосипедов, либо стоит доверится мнению экспертов и выбрать один из рейтинга топ 5 лучших электровелосипедов.

Однако существует много домашних мастеров, обладающих достаточной квалификацией, для которых модернизация обычного дорожного велосипеда до уровня электровелосипеда доставит массу удовольствия.

Краткий экскурс в историю

Идея использовать в качестве привода велосипеда электрический двигатель витала в умах изобретателей давно. Основным препятствием к реализации этой идеи было отсутствие аккумуляторных батарей, которые при достаточной электрической емкости, напряжении и отдаваемом в нагрузку токе, имели незначительные габаритные размеры и массу.

Толчком к интенсификации работ по созданию велосипедов с электроприводом стало широкое распространение литий-ионных и литий-полимерных щелочных аккумуляторов, которые при незначительных размерно-массовых показателях имеют высокие электротехнические характеристики и срок службы, позволяющий длительное время повторять циклы заряда-разряда без потери параметров качества. Сегодня различные образцы этих аккумуляторных батарей нашли самое широкое распространение в аккумуляторном электроинструменте.

Китайские производители первыми освоили не только массовый выпуск электровелосипедов, но и начали производство широкого ассортимента комплектующих, запасных частей и приспособлений, позволяющих превратить обычный велик в электровелосипед.

Особенности

Сегодня в условиях городского транспортного коллапса велосипед с электроприводом интересен значительными преимуществами среди других видов двухколесного транспорта, причем экологическая безопасность занимает далеко не последнее место. Функционально электровелосипед аналогичен обычному мопеду, у которого бензиновый двигатель внутреннего сгорания заменен на электрический силовой агрегат. Мощность электродвигателя промышленно выпускаемых моделей колеблется в пределах 0,25…1,2 киловатта, при этом электровелосипед способен развивать скорость до 50,0 километров в час. Основными преимуществами электровелосипеда является:

  • два способа передвижения – с использованием обычного педального привода и электродвигателя;
  • возможность передвижения на большие расстояния при использовании электротяги;
  • по сравнению с мопедом и мотороллером меньшая трудоемкость технического обслуживания и лучшая ремонтопригодность;
  • экологичность транспортного средства, благодаря которой на Западе владельцы электровелосипедов получают различные льготы.

Однако электровелосипеду присущи и определенные минусы, основными из которых являются:

  • высокий суммарный вес силового агрегата, включающего электродвигатель, аккумуляторную батарею, дополнительную трансмиссию и систему управления (электрический контроллер);
  • большая продолжительность зарядки современных аккумуляторных батарей, при их недостаточной автономности;
  • высокая цена заводских комплектующих;
  • низкая скорость передвижения на загородных магистралях.

Выбор комплектующих для переоборудования

Приняв решение о переоборудовании своего велика в электровелосипед, владелец должен ответственно отнестись к подбору комплектующих, обратив особое внимание на соответствие (адекватность) всех элементов электропривода. Сэкономив на покупке аккумулятора можно получить электровелосипед, на котором без подзарядки можно доехать до ближайшего супермаркета, а обратно возвращаться, крутя педали. И наоборот слишком маломощный электродвигатель не только не позволит развить желаемую скорость, но из-за низкой динамичности во многом потеряет в безопасности.

Для переоборудования дорожного (городского) велосипеда в электровелобайк не обойтись без:

  • электродвигателя, являющегося сердцем силового агрегата транспортного средства, стоимость которого колеблется от 5,5 до 8,5 тысяч рублей;
  • аккумулятора, электрическая емкость которого должна быть не менее 5,0 ампер-часов;
  • электрического контролера, обеспечивающего взаимодействие аккумулятора с двигателем и позволяющего регулировать частоту вращения ротора, который обойдется около 5,0 тысяч рублей.

Можно пойти по пути наименьшего сопротивление и купить мотор-колесо («MAGIС PIE-3 26», 17,5 тысяч рублей) или полнокомплектный электропривод («BAFANG BBS-01», 45,5 тысяч рублей), которые позволят минимизировать сложность и трудоемкость переоборудования велосипеда.

Если приобретать по отдельности движок, аккумулятор и блок управления, то дополнительно потребуется:

  • шкивы (2 или 4 единицы) от электрогенератора легкового автомобиля;
  • приводные генераторные ремни;
  • дополнительная звездочка – лучше приобрести комплект с креплением «Bafang 52 T»;
  • фривил (трещотка, муфта обратного хода), который необходим для передачи крутящего момента от двигателя к движителю.

Какой должна быть рама

Наиболее просто электропривод устанавливается на обычный дорожный велосипед со стальной рамой. Для электровелосипеда рамы из углепластика и алюминиевых сплавов использовать нежелательно.

На раме крепится контроллер, который целесообразно установить на алюминиевую пластину, выполняющую функцию дополнительного теплоотвода-радиатора.

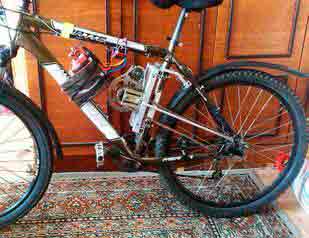

Монтаж механики и двигателя

Монтаж электропривода на будущий электровелосипед зависит от схемы расположения силового агрегата и наиболее просто собрать электровелосипед с традиционной схемой – привод осуществляется на заднее колесо. На его втулке необходимо закрепить звездочку «Bafang 52 T», что потребует от велосипедиста определенных слесарных навыков и наличия «болгарки» с алмазным кругом и электродрели. Крепление диска звездочки к втулке осуществляется при помощи четыре-шести болтовых соединений, которые должны обязательно фиксироваться контргайками.

Цепной привод на заднее колесо осуществляется от фривила, который устанавливается отдельно на промежуточной опоре. Вращение от электродвигателя на фривил происходит через ременную передачу, собранную из генераторных шкивов и ремней легкового автомобиля.
Такая усложненная схема передачи вращающего момента от двигателя на колесо позволяет избежать резких рывков при трогании с места, а также исключает обратную передачу вращения в направлении колесо — вал электродвигателя.

Имеющийся на велосипеде стандартный переключатель скоростей используется в качестве натяжителя приводной цепной передачи.

Во время сборки отдельных деталей и сборочных единиц обычно требуются подгоночные операции, которые выполняются с использованием обычного набора напильников различного сечения.

Монтаж электрооборудования

После сборки механической части электровелосипеда, установки и крепления двигателя, аккумулятора и контроллера, необходимо произвести сборку электрической схемы. Обычно эта операция затруднений не вызывает, а ее трудоемкость зависит от выбранных комплектующих. Особое внимание необходимо уделить надёжности контактных соединений, исключив их искрение и нагревание.

Желательно дополнительно установить электрический сигнал, который повысит безопасность движения, а также обеспечить питание фары и подсветки велобайка от основного аккумулятора.
Многие энтузиасты устанавливают на колеса светодиодную подсветку, которая повышает безопасность движения в темное время суток.

Заключение

Как видно из описания, при наличии у велосипедиста излишков финансовых средств, свободного времени и определенных навыков слесаря и электрика переоборудовать велосипед в электровелобайк не составляет труда. Единственно, о чем хотелось бы предупредить …

На просторах Интернета имеется множество рекомендаций об использовании аккумуляторной дрели или шуруповерта в качесве привода электровелосипеда. Экспериментировать никому не запретишь, но собрать полноценный электровелобайк по данной технологии невозможно. Даже мощная электродрель не позволит велосипеду разогнаться до нужной скорости, а при движении на подъем велосипедисту придется крутить педали. Именно поэтому выбор специального двигателя для электровелосипеда является залогом успеха модернизации велика.

Источник: http://2kls.ru/kak-sdelat-elektrovelosiped-svoimi-rukami/

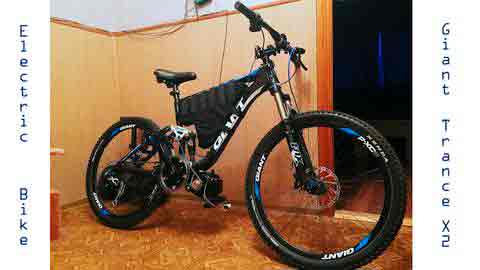

Gregory26rus › Блог › Мощный быстрый электровелосипед своими руками.

Все детство я провел за рулем двухколесного транспорта: велосипеды, мопеды, мотоциклы… Но с последними в итоге связана очень неприятная история, отчего я 15 лет не садился за руль мотоциклов. Но у нас настолько красивая местность, что хочется иметь возможность в любой момент выехать из дома с квадрокоптером в рюкзаке и поснимать красивый закат, или цветущее поле маков…

Купил я полтора года назад эндуро мотоцикл для этих целей. Думал, что пойду, сдам вождение и открою категорию А, т к B и C у меня имеются, а на момент сдачи на права в ГАИ не было мотоцикла, поэтому я остался без категории. Но оказывается теперь нужно учиться в мотошколе заново. Черт с ним, отучился. Повез мотоцикл ставить на учет, а ни одна страховая компания не делает страховку на мот, даже те, что при МРЕО. Тогда даже на машину было почти невозможно сделать ОСАГО — очереди по месяцу… В общем смысла ставить на учет нет. Психанул, продал к чертям этот мотоцикл и решил собрать себе электровелосипед.

Вышло не все так гладко и быстро, как я планировал. Сначала комплект мотора, звезд, контроллера, фривиллы и прочие комплектующие из Китая и Тайваня ждал 2 месяца. 160 батарей Samsung INR18650 35E заказал напрямую с завода и тоже ждал примерно такой-же срок. Затем оказалось, что купленный мной DH велосипед Mobgoose Pinn’r с подвижной кареткой не подходит для установки кареточного двигателя, т к у него задняя подвеска с подвижным кареточным узлом. Пришлось его продавать и покупать другой. В этот раз с помощью друга в Москве удалось урвать Giant Trance X2 2011 в идеальном состоянии с пробегом всего 240 км на топовых комплектующих!

Но и тут оказалась засада… Каретку и систему с фривиллом я заказал под резьбовую каретку 83мм, а на новом велосипеде вообще Press Fit BB41-71. Сколько не искал информации, в том числе по иностранным форумам, на такой байк не существует адаптеров под резьбу. Пришлось советоваться с инженерами на машиностроительном заводе и там же вытачивать проставки из латуни на ЧПУ станке. Но появилась другая проблема — ось теперь стала слишком узкой для моей каретки 93мм… Пришлось пилить ось пополам, вытачивать соединительную удлинительную деталь, прессовать ее и варить аргоном, т к точить новую ось не берутся даже на заводе, а готовой такой длины не существует в природе…

После этого я собрал батареи в пак по форме рамы с помощью пластиковых квадратиков- конструктора. Купил никелевую пластину для сварки, взял у друга контактную сварку, но вовремя понял, что никель по просту не выдержит 40А… Решил сделать по принципу теслы, дополнительно обезопасить себя. Батарея у меня состоит из 16 последовательно соединенных ячеек для нужного мне напряжения 67,2 вольта. А каждая ячейка состоит из 10 параллельно соединенных батарей 18650 для увеличения емкости, то есть 3500 Mah умноженное на 10, получаем 35 А\ч. Расчитал толщину сечения медных шин под мою нагрузку- вышло 6 мм2 и толщину усов- 0,5мм2. С каждой батареечке в пике у меня будет сниматься 4А, что позволит батареям не греться и прожить очень долго. А если случится внутреннее замыкание батареи, то перегорит ус, который выдерживает не более 12-15А. И батарея останется целой.

Думаю что многие, кто касался темы электровелосипедов, сразу думают о неком подобии мотоцикла с мощным мотор-колесом с прямым приводом. Но я живу в горной местности, а значит мне нужен велосипед с правильной центральной развесовкой, без «гири» в колесе для нормальной работы подвески и с возможностью переключать передачи для затяжных и крутых подъемов. Так как звезда на моторе и звезда на каретке стоят на обгонных муфтах, я могу ездить на нем как на обычном велосипеде, при этом мотор не крутится, не нужно прилагать дополнительных усилий, сохраняется накат, но отсутствует рекуперация — при торможении батарея не заряжается, но мне это и не нужно. Емкости моей батареи при неспешной езде может хватить на 150 км. А полностью заряжается она за 6 часов.

К сожалению, китайская плата защиты и балансировки батареи BMS пришла бракованной. Заказал новую смарт-бмс с двумя термодатчиками, с бортовым компьютером (с экраном), на котором будет показываться напряжение каждой ячейки, скорость, текущий расход, остаток емкости батареи. И при этом плата будет балансировать ячейки при заряде и отключать подачу электричества при просаживании батареи ниже определенного порога, чтобы ячейки не теряли емкость. Также на плате есть блютус контроллер для управления и контроля с помощью смартфона.

В планах на ближайшее будущее вместо многозвездочной кассеты сзади установить планетарную втулку shimano alfine на 8 передач и BMX цепь, т к с такой мощностью кассета и обычная MTB цепь долго жить не будет. Велосипед на пониженных передачах постоянно пытается опрокинуть, встает на дыбы, даже если вес райдера находится спереди. Акселератором приходится работать очень плавно.

Вот небольшой видеоотчет о сегодняшних первых тестах. Проехал 32 км, не полностью заряженная батарея с 65 вольт потеряла заряд до 61 вольта. Безопасное для батареи напряжение 54-55 вольт. Легко можно держаться в городском потоке со скоростью 60 км\ч.

P.S. не ругайте за маневры, все было безопасно и без помех автомобилям. А вот некоторые водители типа черной приоры на видео не считают велосипед за транспортное средство… Буду привыкать ездить спокойно и не мешаться транспорту.

Источник: http://www.drive2.ru/b/495869024962347825/

Электровелосипед своими руками за 30 минут. Самодельный электровелосипед

Популярность такого компактного, легкого и безопасного вида транспорта, как складной электровелосипед, растет из года в год. Как сделать такую конструкцию своими руками, чтобы сэкономить на покупке?

Преимущества

Знатоки утверждают, что для изготовления модной и прочной конструкции достаточно немного смекалки, купить соответствующие детали – и верный электрический конь готов. Он обладает массой преимуществ:

  • на таком транспорте можно прекрасно передвигаться по городу, полному пробок;
  • на него не требуются водительские права;
  • не нужно горючее, только подзарядка для электроконтроллера;
  • он способствует поддержанию спортивной формы благодаря используемой мускульной силе;
  • сделанный своими руками самодельный электровелосипед помогает быть независимым от магазинов и рыночных цен.

Средний агрегат достигает скорости до 42 километров в час, а на крейсерской скорости идет под 26 километров в час. Вес всего устройства составит до 35 килограмм. Чтобы выполнить качественную и надежную модель из доступных материалов, стоит воспользоваться рекомендациями опытных мастеров.

Делаем колесный транспорт самостоятельно

С чего начинается сборка всей модели? Для начала стоит определиться с тем, как должен выглядеть результат и каких целей мы хотим достичь с помощью этого транспорта. Можно купить специальный набор для электровелосипеда – он значительно упрощает всю работу по сборке. Но самое главное, что необходимо – это собственно сам агрегат с утолщенной рамой, на который можно поставить электродвижок.

Найти необходимые детали и комплектующие можно на распродажах, в магазинах для изобретателей, на рынках с техническими товарами. Электровелосипед своими руками за 30 минут собрать вполне по силам продвинутому школьнику.

Основные компоненты

Обычно требуется движок на 48 вольт, крепкий велосипед, который его выдержит, немного инструментов и креплений. А также терпение и находчивость, готовность к техническим испытаниям.

  • специальный контроллер с программируемым управлением;
  • кислотные батарейки для системы питания;
  • дисковый тормоз (2 шт.) роторного типа, механический;
  • мопедная цепь;
  • «звездочка» на 13 и на 66 зубьев;
  • переключатели;
  • предохранители;
  • крепления для мотора из нержавейки.

Далее выполняется модификация колесной вилки и тормозов. Электровелосипед своими руками за 30 минут начинают собирать с передней вилки. Затем надстраиваются двигатель, аккумулятор, резистор.

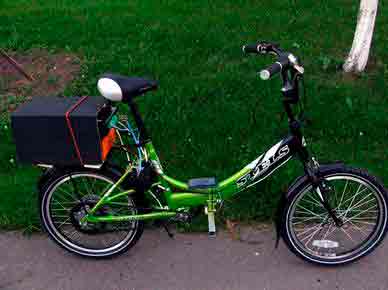

Некоторые умельцы предпочитают собрать складной велосипед, который за секунды может превратиться из обычного в грузовой или поместиться в багажнике. Разборный вариант удобен по множеству причин – уменьшенный размер колес, легкость перевозки в лифте. Суть модификации состоит в разрезании рамы, к которой в двух местах привариваются соединяющие узлы. Они фиксируются специальными болтами, винтами и барашковыми гайками. Процедура сборки и разборки агрегата в быту занимает менее 1-2 минут.

Выбор двигателя

Самодельный электровелосипед требует установления соответствующей технической надстройки, которая будет облегчать мускульные усилия. Основным элементом всей конструкции является двигатель. Его выбирают в соответствии с нужным напряжением и силой тока. При этом получаемая мощность должна быть в районе 400 ватт, тогда можно будет достигнуть скорости до 30 километров в час при наличии редуктора. Дальность поездки также может достигать 30 километров, в зависимости от мощности аккумулятора.

Перед выбором модели важно учитывать баланс между напряжением и емкостью аккумулятора и напряжением и емкостью движка. Например, при выборе двигателя на 500 ватт и 12 вольт нужен аккумулятор емкостью на 40 ампер в час. Допустимая емкость рассчитывается по закону Ома. При нормальном уровне разряда аккумулятор прослужит дольше и надежнее. Для экономии энергии лучше разгоняться мускульной силой, стоя на педалях – это позволит сберечь энергию на уровне коэффициента 1,2. Лучше потратить заряд на более сложные участки во время передвижения: на холмы и горки, грунтовую дорогу.

Настройка резистора

Электровелосипед трехколесный взрослый или двухколесный одинаково требует наличия ручек газа. Переменный вариант резистора помогает руководить сменой скоростей и количеством оборотов двигателя. Рассчитав мощность переменного тока, берут соответствующий прибор с нужным напряжением. На ручке тормоза устанавливают контакты для размыкания – их положение всегда замкнутое, пропускает по цепи электричество. Нажатие на контакты дает размыкание и замыкание цепи – двигатель останавливает или ускоряет работу.

Обычно стандартный набор для электровелосипеда содержит необходимые детали для сборки. Задача мастера – сделать так, чтобы двигатель останавливался при давлении на ручку тормоза. Для этого берут два алюминиевых кусочка. Один устанавливают на подвижные части тормозов, второй – на неподвижные. Подсоединение этого сочетания в разрыв цепи двигателя, который крепится на кронштейны путем сварки, дает функциональный электрический тормоз.

Разработка схемы

Чтобы собрать электровелосипед своими руками за 30 минут, необходимо минимум умений, но обязательно знание некоторых законов физики. Например, закон Ома, сопротивление материалов или электропроводимость разных веществ. Составив простую схему в соответствии с классическими техническими требованиями, можно наглядно увидеть пробелы в конструкции, причины возможных неполадок или возможности для дальнейшей модификации.

Схема электровелосипеда включает в себя следующие элементы:

  • корпус велосипеда;
  • источник тока;
  • двигатель;
  • переменный резистор для введения в разрыв цепи;
  • батарею.

Разные схемы позволяют усовершенствовать изобретение и разогнать транспорт до более высоких скоростей при одном и том же аккумуляторе.

Выбираем контроллер

Главное отличие классического средства передвижения от электризованного – наличие специального регулирующего устройства. Это контроллер для электровелосипеда, который представляет собой коробку, манипулирующую тягой всего агрегата. Если в стране есть ограничение на скорость передвижения на велосипеде, этот прибор поможет установить лимит во время езды. Чаще всего это 25 километров в час.

Конструкция такого датчика не имеет в составе электрощеток. Но есть процессор, отслеживающий положение магнитов колесного обода. Контроллер позволяет оптимальным образом распределить нагрузку на колеса, сократить выделение тепла, а двигателю – нормализовать усилия по передвижению без рывков. Выработанные алгоритмы движения помогают двигаться равномерно и с одинаковой скоростью.

Правила эксплуатации

Сегодня можно своими глазами увидеть достаточно транспортных средств, собранных умельцами. На них выполняют горные восхождения, опасные трюки, покоряют ущелья. Но можно просто получать удовольствие от хорошей надежной машины, которая получила второе дыхание благодаря двигателю.

Важно соблюдать технологию изготовления электровелосипеда своими руками за 30 минут, но не менее внимательно нужно отнестись к рекомендациям по правильному использованию этого средства передвижения. Нельзя постоянно перенапрягать АКБ превышением установленной скорости в движке. Также велосипед не стоит ставить на солнце – аккумулятор может перегреться и потерять емкость на 80% от исходного объема. Особенно опасны температуры около 40-45 градусов в жарких странах.

Электровелосипед своими руками за 30 минут собрать можно достаточно качественно. Он прослужит многие годы, если соблюдать меры безопасности и грамотно выполнять все рекомендации.

Итак, мы выяснили, как сделать самодельный складной электровелосипед. Как видите, в этом нет ничего сложного.

Источник: http://fb.ru/article/214643/elektrovelosiped-svoimi-rukami-za-minut-samodelnyiy-elektrovelosiped

Как сделать электровелосипед своими руками из подручных материалов — пошаговая инструкция

Переоборудовать велосипед в электрический можно двумя способами. Покупные детали, несомненно, смотрятся эффектнее, да и компоновка получится настолько плотная, что визуально каких-либо изменений в конструкции будет практически незаметно. И все-таки изготовление электровелосипеда своими руками дает множество преимуществ, в том числе, и в плане его ремонтопригодности. Главное, понять, что из подручных материалов можно использовать и как правильно произвести сборку.

Выбор комплектующих для электровелосипеда

Судя по отзывам на форумах, большинство домашних умельцев вполне устраивает двигатель от бытовой стиральной машинки порядка 350 – 400 Вт. Кстати, многие электровелосипеды промышленного изготовления, например, Wellness HUSKY (цена в пределах 51 000 рублей), оснащены именно такими движками. Главное, правильно подобрать тип электромотора. Коллекторный двигатель в равной степени хорошо работает от сети и переменного, и постоянного тока.

К слову сказать, в интернете есть самоделки на основе шуруповерта. Данный опыт перенимать не стоит – дело бесперспективное. Кто знает, что это за бытовой электроинструмент, уже понял. Да и цена на батареи к нему «кусается», а срок службы при таком использовании – сезона 2, не больше.

Аккумулятор

Прежде чем выбирать АКБ, следует определиться, для чего именно нужен электровелосипед. Для дальних поездок и емкость батареи должна быть соответствующая. Как поступить? Скомпоновать несколько аккумуляторов в батарею или выбрать один, но с большим зарядом? В первом случае усложняется монтаж, так как все элементы придется не только крепить, но и соединять в единую схему эл/питания. Во-втором – значительное увеличение габаритов АКБ. Следовательно, найти для нее место будет совсем не просто. Но с точки зрения удобства комплектации электровелосипеда данный вариант предпочтительнее.

По мнению тех, кто уже собирал электровелосипед своими руками, оптимальные параметры батареи – 48 В (20 А/ч, как минимум) . Под нее и подбирается двигатель (380 Вт). Вполне достаточно, чтобы обеспечить скорость на слабопересеченной местности до 40 км/час. На пару часов заряда хватит. По типу батареи лучшей считается Ni-MH АКБ. Применительно к электровелосипеду ее основные достоинства – большая емкость, повышенный эксплуатационный срок. Да и цена вполне приемлемая.

Тип передачи

Если двигатель от бытовой техники, то шкив на валу уже есть. Следовательно – передача ременная. Это самое простое решение, так как останется лишь установить аналог на колесе (естественно, заднем). Можно шкив заменить на зубчатый венец. Отлично подходит звездочка серии 52Т. Получится примерно так.

Зарядное устройство

О нем также следует побеспокоиться заранее. Если батарея подобрана, то приобрести соответствующую модель, подходящую по параметрам, несложно.

Особенности сборки электровелосипеда

За основу может быть взята любая модель велосипеда, поэтому расписывать порядок работы в виде пошаговой инструкции бессмысленно. А вот на отдельные нюансы изготовления электровелосипеда своими руками обратить внимание стоит. Все, что будет недосказано, наглядно продемонстрируют иллюстрации.

  • Если рама металлическая, то большинство креплений можно сделать сваркой. С алюминиевым или карбоновым вариантом корпуса сложнее, Придется высверливать отверстия и для фиксации составных частей схемы использовать гайки и болты.
  • Для экстренной остановки двигатель электровелосипеда придется отключать. Размыкатель эл/цепи удобнее расположить в тормозной рукоятке.
  • Оптимальное место для «замка зажигания» – фара. При необходимости в ней же можно поместить и сигнальную кнопку, хотя для электровелосипеда это лишнее. Учитывая небольшую скорость, предупредить пешехода получится и голосом. Да и усложнять схему вряд ли целесообразно, так как звуковой сигнал – один из потребителей электроэнергии. А емкость АКБ не беспредельна.

Чем можно дооснастить электровелосипед

Те, кто разбирается в электро- и радиотехнике, стараются сделать модель более совершенную. Но собрать ее только лишь из подручных материалов не получится – кое-что придется приобретать, а значит, тратить деньги.

  • Ваттметр. Он точно покажет, на какое расстояние еще можно рассчитывать, учитывая расход энергии. Это позволит при необходимости поменять планы, скорректировать маршрут передвижения. Целесообразно прибор разместить на руле, чтобы он постоянно был в зоне прямой видимости.
  • Контроллер. Есть несколько вариантов таких устройств. Простейшее, служащее всего лишь клеммной коробкой, крепится где угодно. Но многие из них собираются, например, на микросхемах. Независимости от выбранного решения, нужно учитывать, что все радиодетали нуждаются в эффективном охлаждении. И это понятно – эл/ток, проходя по цепи, частично преобразуется в тепловую энергию (из-за внутреннего сопротивления ее элементов). Значит, контроллер желательно расположить на раме так, чтобы он лучше обдувался встречным потоком. Часть краски на этом участке нужно снять, и дополнительно подложить пластину из алюминия, низ которой (в месте касания) покрывается термопастой.

Источник: http://electroadvice.ru/equipment/elektrovelosiped-svoimi-rukami/

Электровелосипед своими руками. В кризис, роскошь или необходимость?

Электровелосипед своими руками. В кризис, роскошь или необходимость? Так сложилось, что электровелосипед за 50 тыс это дорого, а лобовое стекло на infiniti M35/M45 (дд) за 46 тыс это вроде нормально. Иными словами амортизаторы для Nissan GT-R R35 за 95 тыс это не дорого, а электровелосипед за 150 тыс это очень дорого.

Photo: Merakules г.Подольск. Специально для electro-customs.com

Разве можно произвести впечатление велосипедом, который с виду как обычный? Но рано или поздно возникает момент когда можно делать то, что хочется, и не спрашивать ни у кого разрешения.

Обычный автолюбитель отдает порядка 15-50 тысяч в год на ремонт, налоги, и уплату страховки за автомобиль. Среди наших клиентов, есть и такие, кто продали единственный автомобиль и выбрали электрический велосипед. Но они, разумеется в меньшинстве. В ливень, в мороз под сорок градусов, далеко, с грузом или пассажиром, все же удобней ехать на автомобиле. Но зачем загонять себя в жесткие рамки? Можно иметь и то, и другое. Или, например, ездить один месяц в году на такси.

Конкурирует ли электровелосипед с автомобилем или поездом метро? Определенно нет. Если вы купили радиоуправляемый самолет за 100тыс это прекрасное и интересное хобби. Если бы была возможность сесть в него и полетать над городом, сложно было бы устоять. А электровелосипед это как раз такой предмет хобби который может вас покатать. И далеко, и быстро. Стихия электрического велосипеда пробки и леса. В пробках он может использовать, как проезжую часть, так и тротуар.

Photo: Vad71 г.Омск. Специально для electro-customs.com

Скорость и мощность определятся владельцем на стадии начала постройки. Вес, габариты, пробег на одной зарядке, все эти параметры можно задать заранее. В лесу электровелосипед может забраться туда, куда не пролезет подготовленный автомобиль. В деревне, бывает проще найти электричество, чем бензин.

Photo: Василий г.Санкт-Петербург. Специально для electro-customs.com

И как, спрашивается, может конкурировать любимая игрушка со заурядными средствами перемещения в пространстве? Нет, может конечно, передвижение более скоростное, более дешевое, иногда более безопасное, иногда менее. Но тот, кто расписывает на бумажки плюсы такого транспорта и минусы, пожалуй может разочароваться в затее создания электровелосипеда своими руками.

Photo: Поляков П.В г.Москва. Специально для electro-customs.com

Электровелосипед, это свобода передвижения. Хранение дома, перевозка в транспорте, движение там, где едут обычные велосипеды. Является ли электровелосипед экстримальной вещью? Любой велосипедист, выезжавший на дорогу знает как это опасно в крупном городе или на трассе. Более высокая скорость это и плюс, и минус такого велосипеда. Так что электровелосипед это скорее экстримальный спортивный инвентарь, рассчитаный на определенную квалификацию спортсмена-пилота-механика.

Photo: Vad71 г.Омск. Специально для electro-customs.com

Кризис? Электровелосипедисты о нем не слышали. Кто-то покупает необходимые детали, кто-то копит на детали с каждой зарплаты, но вопрос да, или нет, не стоит. Электровелосипед своими руками это ценность находящаяся выше логики общества потребления. Некий предмет первой необходимости для тех, кто мыслит в этом направлении шире общества.

А те, кто с этим не согласен, купит на эти деньги ящик хорошего коньяка, и еще на транспортный налог останется.

Источник: http://electro-customs.com/elektrovelosiped-svoimi-rukami-v-krizis-roskosh-ili-neobhodimost/

Смотрите также:
03.11.2018

Эстакада своими руками из подручных материалов Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома,...

Маслоотсос своими руками
03.11.2018

Маслоотсос своими руками из компрессора холодильника: фото, видео Простой, самодельный вакуумный маслоотсос сделанный своими руками из компрессора холодильника: фото и описание конструкции, а также видео работы маслоотсоса. В мастерских по ремонту автомобилей, для...

03.11.2018

Что можно сделать из бензопилы — самоделки из бензопилы Принцип переделки В основе практически любой самоделки из бензопилы лежит использование ее в качестве универсального привода, который можно применить для огромного числа различных устройств. Область их...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
