Как сделать адаптер к мотоблоку: инструкция от фермера

Мотоблок – это экономичный вариант трактора для небольших по объему работ. Такое устройство чаще всего используется для обработки земли на даче или на участке частного дома. Оно не занимает много места, позволяет выполнить многие процедуры, например, весь комплекс мер для посадки и сборки урожая картофеля. В результате агрегат пользуется большим успехом среди селян.

Мы же рассмотрим лишь одну деталь в данном случае – адаптер. Конечно, его можно приобрести в специализированном магазине, однако гораздо интереснее и экономичнее сделать его своими руками. Поэтому приведем в пример фото чертежа, видео материалы, чтобы обладать полной информацией в этом вопросе – сделать своими руками адаптер для мотоблока не хуже магазинного..

Конструкция изделия

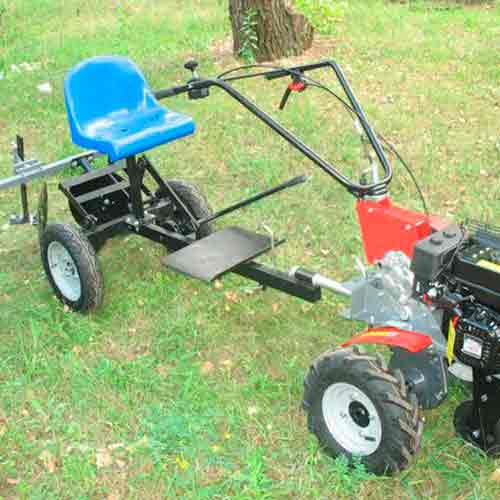

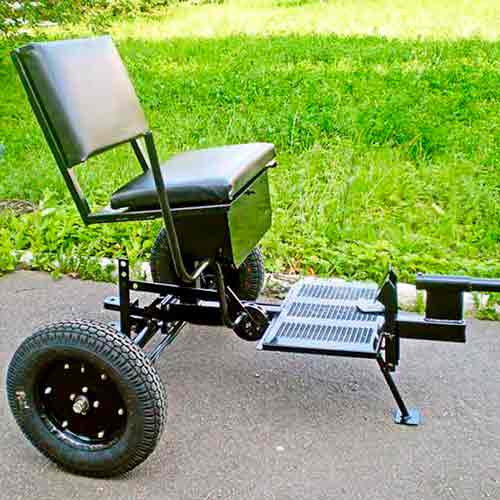

Адаптер выглядит как телега с сиденьем, выполненный на одноосной раме. Он нужен для универсализации устройства. Благодаря ему из устройства можно сделать подобие минитрактора. В результате намного уменьшается трудоемкость задач в сельском хозяйстве.

Следует отметить, что адаптер для мотоблока Нева может отличаться от адаптера к мотоблоку МТЗ, поскольку первые бывают 2-х типов: удлиненные и короткие.

Кроме сиденья, у адаптера имеется две сцепки и станина. Одна сцепка обеспечивает применение различных приспособлений: плугов, копалок, борон, и прочих. А вторая необходима для контакта адаптера и устройства.

Следует отметить, что адаптеры рулевые могут быть двух типов:

  • бескузовные – используются только для работы с почой;
  • кузовные – для грузовых перевозок и сельхозработ.

Адаптеры с короткой станиной могут применяться только для облегченных мотоблоков, а с длинной – для тяжелых.

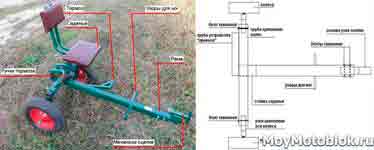

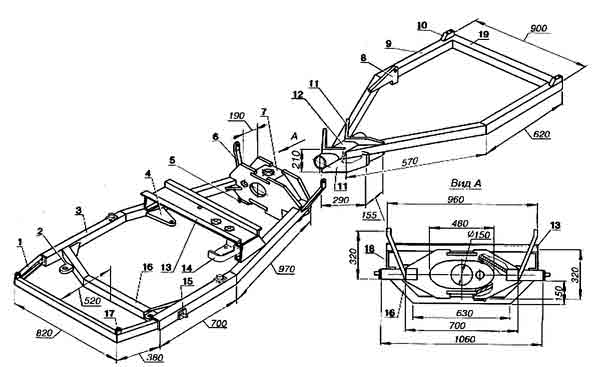

Приведем чертеж адаптера к мотоблоку, чтобы четко понимать его структуру и общий вид. Стандартное устройство включает такие узлы и механизмы:

Самодельный адаптер к мотоблоку должен обладать необходимым уровнем надежности, чтобы в него можно было безопасно садиться и выполнять все нужные манипуляции.

Составные элементы, которые потребуются для создания конструкции своими руками, как на фото:

  • инструменты;
  • оборудование для работ;
  • удобное сиденье;
  • сварочный аппарат;
  • стальные материалы;
  • колеса (2 шт.) – можно использовать от обычной телеги для сада и огорода.

Этапы трансформации

  • Лучше всего использовать готовый чертеж кинематического схемы минитрактора, чтобы обеспечивалось должное равновесие. Для этого можно использовать данные мотоблока Нева адаптера с рулем.
  • Создается рама. Чтобы прицеп поворачивался, в конструкции должна присутствовать вилка с втулкой.

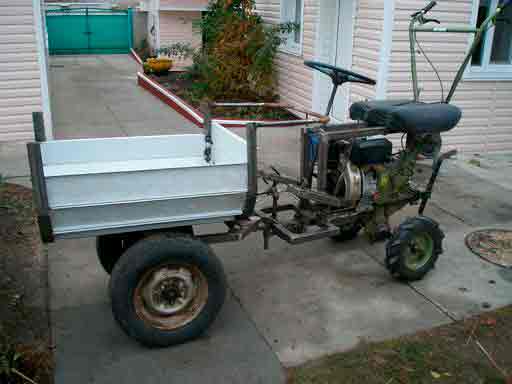

  • Создание кузова. Используется лист стали. Изготовление конструкции подразумевает возведение бортов высотой более 30 см.
  • Монтаж сиденья выполняется болтами на расстоянии около 80 см от начала рамы.
  • Установка оборудования для работы.
  • Контроль качества.

Инструкция

Итак, разберемся, как сделать адаптер. Его основу делаем из профильной трубы (1,7 м — длина), к которой привариваем трубу (0,5 м — длина) перпендикулярно. К последней будут подсоединены стойки фиксации колес. Дистанция от оси колеса до верха стойки — 30 см. Колеса можно взять от садовой коляски, на ее втулки надеваются подшипники. Для этого втулки придется расточить, чтобы они подходили под размер.

Дальше закрепляем раскосы, длина которых зависит от необходимого угла. При помощи сварки присоединяем их к главной трубе и к втулкам колес. Дальше занимаемся сваркой рамы для дополнительного устройства. К стойкам колес присоединяем трубы рамы, расположенные сбоку. Для этого используем болты определенного размера, которые позволят выдержать предполагаемые нагрузки.

На торец рамы сзади крепим швеллер (практика показывает, что лучше использовать №10), используя сварку. Задний швеллер и трубы, расположенные сбоку, делают длиной 40 см. Это позволяет получить раму квадратную. К ней также прикрепляется при помощи сварки рычаг с 3-мя «коленами», длина которых 19, 30, а также 50 см. Чтобы увеличить прилагаемое усилие, с боку на рычаг приваривается еще один длиной 75 см.

Подобная конструкция достаточно хорошо перемещается на разной почве. В ее передней части есть сцепной узел, выполненный своими руками или же приобрести. К адаптеру можно соорудить также самодельный отвал для уборки снега.

Дополнительно к главной трубе нужно приварить «ногу» из металла, чтобы расположить сиденье.

Самостоятельно создавать конструкции и приятно, и экономно

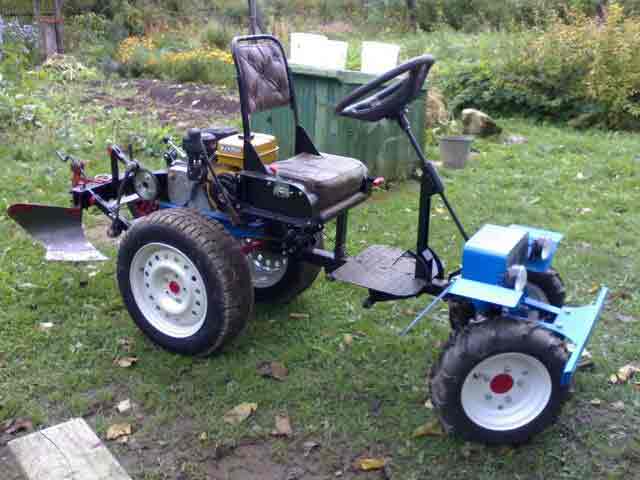

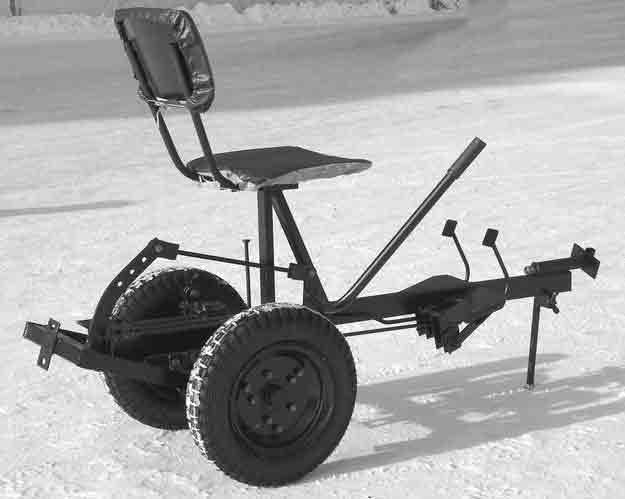

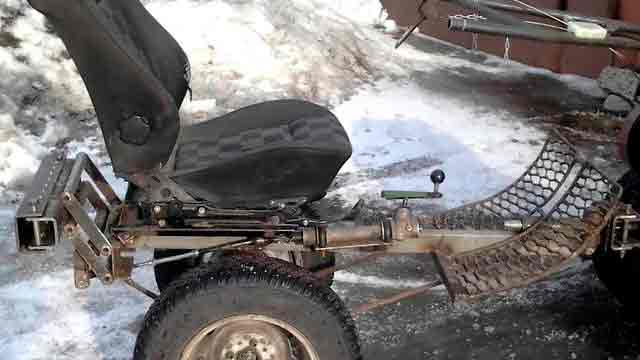

Действительно, создав адаптер, как на фото, своими руками, можно немного сэкономить средства, особенно если все составные части есть в наличии, их не нужно покупать. А в результате проделанной работы можно получить большое наслаждение и от процесса, и от итога в виде удобного, практичного адаптера для любого из имеющихся в продаже мотоблоков. Это позволит значительно облегчить многие процессы, которые приходится совершать в ручную, обрабатывая землю. Следовательно, существенно возрастет эффективность и сэкономится еще и время.

Источник: http://fermerteh.ru/adapter-k-motobloku

Адаптер для мотоблока своими руками, чертежи и размеры, примеры изготовления

Преимущества мотоблока, такие, как дешевизна и простота конструкции – имеют обратную сторону медали. За ним приходится идти, как за лошадью. При больших объемах работ это утомительно.

Поэтому многие владельцы этого приспособления, приобретают или изготавливают самостоятельно адаптер для мотоблока с рулевым управлением. Это нехитрое приспособление превращает двухколесного помощника в настоящий мини трактор.

Поскольку статья не является рекламой для производителей подобных устройств – мы рассмотрим именно самодельные адаптеры для мотоблоков. Для начала надо понять, что представляет собой конструкция.

На первый взгляд – это сложный инженерный проект, который не под силу реализовать в домашних условиях. На самом деле – техника очень простая как в эксплуатации, так и в изготовлении.

Адаптер на мотоблок – это дополнение к агрегату, имеющее собственную колесную ось. При соединении его с тяговым устройством вы получаете полноценное четырехколесное средство передвижения. Часто возникает вопрос: я изготовил самодельный адаптер, как сделать регистрацию в ГИБДД? Это невозможно.

Вся проблема в том, что у мотоблока отсутствуют элементарные системы безопасности. Поэтому он не является транспортным средством, по сути. К тому же открытая конструкция (все механизмы, в том числе и вращающиеся – являются источником опасности) в принципе не пройдет сертификацию, как средство передвижения. Тоже самое относится и к фабричным адаптерам.

Концептуально существует два типа конструкции:

    С рулевым управлением.

В этом случае адаптер жестко сочленен с мотоблоком, а рулевой привод реализован, как отдельный узел.

Управляемая пара колес может быть как впереди, так и сзади. Пользователь сам выбирает конструкцию, исходя из наличия запасных частей и особенностей использования. Управлять таким самоходным трактором не сложнее, чем автомобилем или квадроциклом;

  • С подвижным сочленением. Такой вариант предполагает изменение угла относительно вертикальной оси между мотоблоком и прицепом.
  • Конструкция значительно проще в изготовлении, однако для поворота приходится прилагать больше усилий. Да и геометрия несколько хуже. Угол и радиус разворота не выдерживает критики.
    В зависимости от расположения относительно силовой установки с ведущими колесами, бывает адаптер передний или задний.

    Рама.
    Лестничная или хребтовая. Встречаются варианты объединения рамы мотоблока и адаптера. В этом случае конструкция рассчитывается как единый элемент, с изготовленным заново постаментом для двигателя и трансмиссии.

    Подвеска.
    Как правило, без упругих элементов. Большой выбор конструкций – мостовая, осевая, портальная, поворотная.

    Портал для навесного оборудования.
    Изготавливается при заднем расположении адаптера. При переднем расположении используется портал мотоблока. Возможен вариант крепления отвала.

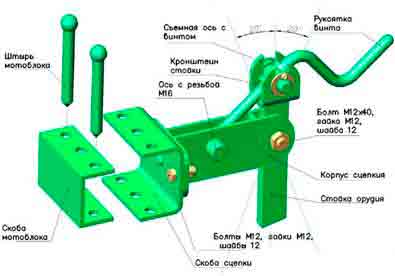

    Сцепное устройство.
    Самый ответственный элемент конструкции. Должен обеспечивать надежное соединение с мотоблоком и устойчивость транспортного средства. При наличии рулевого управления – сцепка жесткая, если поворот осуществляется изменением угла сочленения – крепится на горизонтальном шарнире. Может быть выполнено с двумя степенями свободы: поворот и скручивание.

    Рабочее место водителя.
    Строится с учетом безопасности при движении, может быть оснащено дублирующими органами управления мотоблоком.

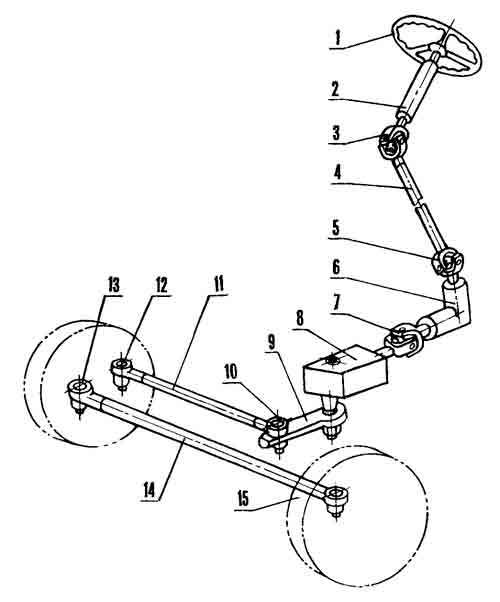

    Рулевое управление (в случае жесткой сцепки).

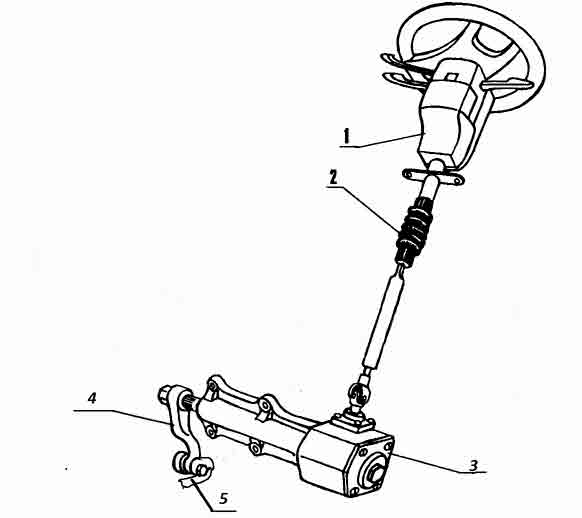

    Можно взять готовое, например от ВАЗовской классики. Можно изготовить самостоятельно. С учетом особенностей передвижения, самодельный адаптер с рулем не обязательно должен соответствовать каким-либо требованиям безопасности управления.

    Как сделать адаптер своими руками без рулевого управления

    Конструкция с шарнирным соединением, которое выступает в качестве рулевого управления. Водитель размещается на адаптере, повороты осуществляются за счет изменения угла сцепки.

    Для изготовления понадобятся:

    1. Профтруба размером 30-50мм или немного больше, в зависимости от мощности вашего мотоблока;
    2. Швеллер аналогичного размера;
    3. Труба с толстыми стенками, а лучше стальной круг диаметром 30-40мм, в котором на токарном станке будут просверлены отверстия для сцепного устройства;
    4. Стальные стержни разного размера, для сцепного устройства – из закаленной стали;
    5. Пара колес с подшипниковыми осями или ступицами;
    6. Болты, гайки в ассортименте;
    7. Готовое сидение, например от городского автобуса. Или материал для его изготовления – дермантин, доски;
    8. Сварочный аппарат (лучше применять электросварку);
    9. Болгарка, мощная дрель или сверлильный станок;
    10. Токарный станок, или возможность заказать токарные работы;
    11. Грунтовка, краска.

    Размеры адаптера для мотоблока выбираются исходя из потребностей аппарата. Специальных условий соблюдения симметрии нет, длина самодельного устройства может превышать размеры мотоблока.
    Перед началом работ следует выполнить чертеж адаптера.

    Рама может быть выше или ниже оси мотоблока, это не страшно. Главное – обеспечить горизонтальность конструкции. Совет. По возможности располагайте место посадки как можно ниже, для устойчивости.

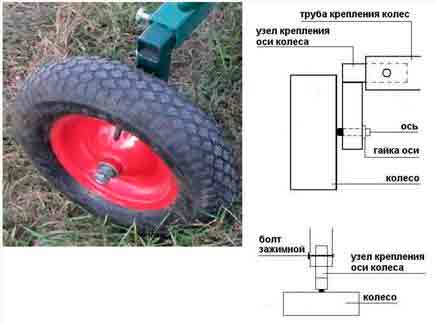

    Колеса не обязательно располагать на оси, оптимальный вариант – портальная подвеска, она обеспечит достаточный клиренс. Упругие элементы не устанавливаются, поэтому шины лучше выбирать с высоким профилем, для амортизации. Проследите за соосностью колес и параллельностью их установки.

    Как сварить адаптер без применения заводского оборудования? Если у вас нет кондукторов для правильной фиксации элементов рамы относительно друг друга, воспользуйтесь любой ровной поверхностью. Например – листом ДСП.

    На нем выкладываются элементы конструкции, и производится сварка в одной плоскости. Затем рама переворачивается на 180°, и сваривается вторая сторона. После чего можно закончить боковые швы.

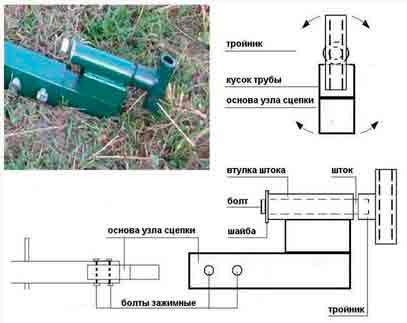

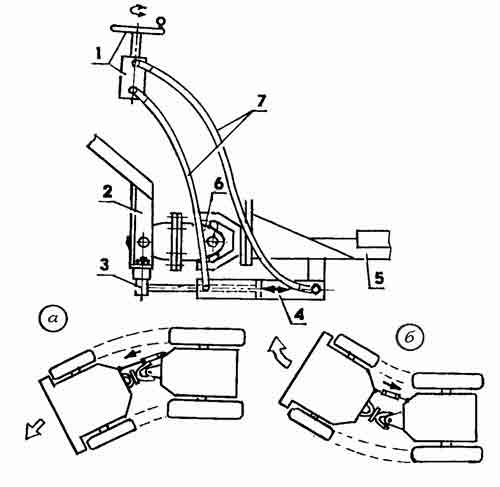

    Самая ответственная часть – сцепное устройство. Это шарнир, работающий в двух плоскостях. Вертикальная ось – для поворота, горизонтальная ось – для предотвращения диагонального вывешивания на пересеченной местности.

    Сложная конструкция на подшипниках не обязательна, но изготовить ее сложнее, чем сделать передний адаптер с жесткой сцепкой. Втулки должны быть с минимальными люфтами, их необходимо регулярно смазывать.

    Сидение размещается таким образом, чтобы при любых углах поворота руля, ваша спина не отрывалась от спинки. Выносные органы управления не требуются, ими оснащается лишь адаптер с рулем для мотоблока, где силовая установка располагается сзади водителя. Можно разместить сбоку от сидения, рычаги управления различными приспособлениями для обработки земли.

    На задней поперечине рамы располагается кронштейн для навесного оборудования. Поскольку вы сидите к ним спиной – управление будет затруднено. Эта проблема решается модернизацией вашего окучивателя или плуга. Надо добавить несколько тяг, и смастерить устройство для изменения высоты рабочего инструмента.

    По-прежнему хотите сделать адаптер для мотоблока своими руками? В помощь вам подробное видео с примерами изготовления.

    Источник: http://obinstrumente.ru/sadovyj-instrument/motoblok/adapter-dlya-motobloka-svoimi-rukami.html

    Адаптер для мотоблока своими руками

    Сельскохозяйственная деятельность подразумевает под собой любой физический или механический труд. Конечно же, без механизации обойтись крайне сложно, так как ручной труд отнимает много времени и сил. Существует мотоблок, который может стать культиватором на вашем земельном участке. Благодаря доработке этого устройства любым навесным оборудованием этого помощника можно приспособить под любую работу. А установка адаптера позволяет дачнику или фермеру использовать эту самоделку с комфортом для себя.

    Помимо всего прочего, мотоблок можно эксплуатировать при транспортировке грузов, например, если дополнительно установить на него самодельный адаптер. В продаже имеется готовый адаптер для мотоблока Нева. У него уже есть удобное рулевое управление, что существенно облегчает его использование. Но существует также возможность и самостоятельно изготовить адаптер подобного плана. Так вы сможете очень существенно сэкономить.

    Конструкция мотоблока с адаптером

    Эта самоделка к мотоблоку проста и состоит всего из нескольких комплектующих:

    1. Колеса и колесная ось.
    2. Сцепка адаптера и сцепка мотоблока.
    3. Сидячее место для управления.

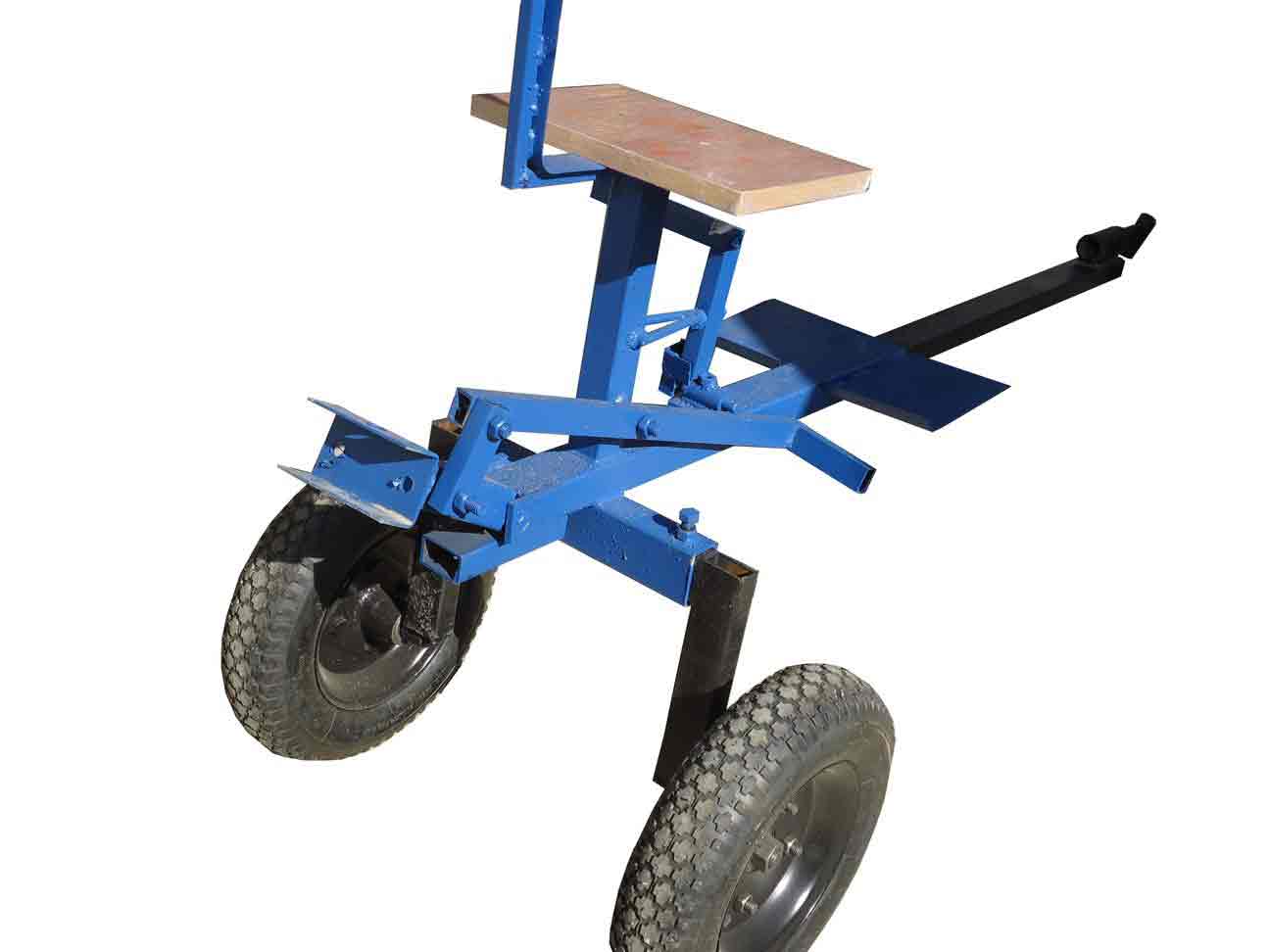

    Если говорить доступным языком, то адаптер – это тележка с сиденьем на колесах. Когда адаптер подсоединяется к мотоблоку, то можно сказать, что это уже минитрактор. Конечно, мощность, его значительно меньше, но функциональность такая же. Дополнительное навесное оборудование превращает такую конструкцию в многофункциональный мотоблок, расширяя перечень возможных работ. Мало кто опровергнет достоинство и необходимость наличия такого минитрактора на своем участке.

    Передний адаптер

    У переднего адаптера для мотоблока Нева существует одно или два прицепных приспособления, к которым присоединяется навесное оборудование. Благодаря прочному устройству колесной оси, адаптер можно использовать на труднопроходимых участках территории, а также перевозить грузы с большим весом. Они бывают следующих типов:

    • передние адаптеры;
    • задние адаптеры;
    • полноприводные адаптеры.

    У переднего адаптера сцепка для мотоблока располагается сзади. Преимущество такого вида устройства в том, что оно легко собирается и разбирается, а это позволяет перевозить его без особых трудностей.

    Купить такой адаптер – оптимальное решение. Но если нет желания тратиться на эту покупку, есть возможность собрать его своими руками. На сегодняшний момент существует множество готовых схем и чертежей, которые могут пригодиться в этом деле. Все они проверены и пригодны для использования. На просторах интернета всегда можно найти не только информацию об адаптерах, но и о навесном оборудовании, чертежи и инструкции к ним.

    Имея минимальное количество инструментов, собрать мотоблок не составит особого труда. Нам понадобятся:

    1. Пара колес;
    2. Сидячее место для управления;
    3. Уголки из металла;
    4. Профиль и трубы из металла;
    5. Токарный или фрезерный аппарат для сварки;
    6. Крепежные соединения и т. д.

    Сборка устройства

    Имея все необходимое под рукой, переходим непосредственно к сборке агрегата:

    1. Необходимо подготовить металлический лист длиной 180 см.
    2. Поперек этого листа необходимо приварить лист меньшего размера, около 60 см. Здесь будут крепления для колесных стоек. Высота стоек должна быть не меньше 30 см.
    3. Проводим сварочные работы над раскосами, которые будут установлены к раме и колесным втулкам (их расположение может быть любым).
    4. Балку привариваем к большому металлическому листу. Это позволит усилить рамную конструкцию.
    5. Из швеллера сваривается рама для навесных установок. В перпендикулярном положени привариваем еще одну небольшую трубу в 30 см, которая будет служить заготовкой для сиденья. Свариваем еще две меньшие трубы на ней, чтобы получилась подставка. Можно взять готовое сиденье и установить на эту подставку или использовать фанеру в качестве сиденья, предварительно обтянув ее мягким дутым материалом. Закрепляется сиденье болтами.
    6. Завершающий этап: установка рычага управления на 3 колена (35, 55 и 20 см). Для регулирования усиления устанавливается еще один рычаг на 80 см. Все рычаги должны быть скреплены между собой болтами.

    По сути, в этой конструкции нет ничего сложного, важно лишь иметь сварочный опыт. На некоторых подобных моделях устанавливают рулевое управление. Такой мотоблок будет удобным в использовании на пахотных работах.

    Самодельное навесное оборудование

    С того момента, как возникла необходимость транспортировать груз и разные тяжести на мотоблоке, началось развитие различных навесных установок. Самой первой конструкцией стало прицепное устройство. Это позволило значительно облегчить перевозку грузов на различные расстояния.

    Существуют такие разновидности навесного оборудования:

    • Самодельные фрезы типа «гусиные лапки» обеспечивают качественную прополку грунта, перемешивают землю на достаточную глубину и разбивают даже самые твердые уплотнения.
    • Самодельные грабли облегчают очистку почвы от сорняков, разбивают комья или помогают убирать скошенную траву. Если сделать грабли складными, то это существенно облегчит их транспортировку.
    • Самодельный окучник сформирует гребни должной высоты и сделает их ровными и аккуратными. Применимо это в работе с корнеплодными культурами.
    • Самодельный отвал является помощником в уборке снега, песка и мусора.
    • Самодельная сеялка может засеивать ряды от 1 до 5 штук за один раз. Бывают овощные сеялки и сеялки точного посева.
    • Самодельная лопата играет роль бульдозера, выравнивает поверхность земли, а также убирает снег в зимнее время.

    Адаптеры призваны создать комфорт управления и облегчить тяжелый труд пахотных работ. Можно спокойно сесть за такое устройство и в более короткие сроки выполнить необходимые хозяйственные работы на своем участке.

    Простота таких устройств позволяет каждому фермеру, имеющему навыки в работе со сварочными инструментами, собрать нужный адаптер к мотоблоку своими руками. А навесное оборудование может не только помочь в быту, но прилично сэкономить семейный бюджет.

    Источник: http://landshaftnik.com/inventar/adapter-dlya-motobloka-svoimi-rukami

    Адаптер для мотоблока — виды, размеры и конструкции

    Любые работы, которые требуется проводить на собственном земельном участке, требуют вложения сил и времени. Именно это и является причиной того, что многие приобретают специальную технику для своих участков, например, те же мотоблоки. Ведь с их помощью можно прекрасно помочь себе же на участке в проведении многих работ. Но в таком случае обязательно нужно обустроить адаптер для мотоблока, без которого просто невозможно будет пропалывать, окучивать землю или убирать мусор, снег. Да, если покупать в магазине готовую технику, она обойдется в очень немалую копеечку. Но ведь, если у Вас есть фантазия, желание и умелые руки, всегда можно сделать адаптер к мотоблоку своими руками!

    Размеры адаптеров мотоблока и существующие конструкции

    Применения мотоблоком можно упростить в очень значительной мере, сделав навесное оборудование в качестве адаптера. По сути, это переходное звено, при помощи которого агрегат связывается с иными элементами. Автоматизация работ будет прекрасной при помощи данного оборудования. Так, если скорость работы была 5 километров в час, с адаптером она будет уже 10 км/час.

    В некоторых моделях имеется рычаг, при помощи которого осуществляется подъем. Это, конечно же, значительно упрощает управление механизма, а также передвижение мотоблока по дачной земле. Адаптер с рулем для мотоблока может быть использован для того, чтобы перевозить грузы, для чего их оборудуют кузовом. А дышла у них могут быть длинными или короткими, все зависит от основного предназначения устройства. Так, если говорить о моделях, в которых дышла короткие, то они предназначены работать с мотоблоками достаточно легкими и, наоборот, если длина дышла достаточно большая, они подходят для мотоблоков с тяжелым весом. Чтобы создать адаптер для мотоблока, чертежи и размеры делать не обязательно, но очень желательно. Их наличие существенно сделает легче проводимые работы!

    Адаптер фиксируется к мотоблоку увеличенной сцепкой из двух частей:

    1) Чтобы присоединить адаптер

    2) Регулируемый переходник между оборудованием и механизмом

    Как сделать адаптер к мотоблоку?

    Обыкновенное сооружение – металлическая рама, сделанная из трубы, сечением 1.7 м. К одному концу приварена труба – 50 см длиной, причем перпендикулярным способом. Она является основой, чтобы крепить стойки (30 см) под адаптерными колесами.

    Далее необходимо приварить раскосы с самой главной центральной трубе и колесным втулкам. То, какой длины должны быть изделия, зависит от того, под каким углом они наклонены. Адаптерная рама может быть любых размеров, у нас она 40*40, см. Чтобы обустроить навесное оборудование, требуется приварить швеллер – десятку, длина которого 40 см. Крепится он к раме, а точнее к ее заднему торцу. Собирают боковые трубы при помощи болтов.

    К самой раме также необходимо приварить рычаг, чтобы производить регулировку. В нем имеется 3 колена, длина каждого из них 20, 30, 50 см. Чтобы увеличить усилие, существующий рычаг дополняют еще одним, длина которого 75 см. Важно, чтобы сцепной узел был надежным. Сделать его также можно своими силами. А можно и купить в магазине. В общем-то, т качества сцепления, зависит и срок службы всего оборудования. Вот и все, устройство готово. Также можете просмотреть наше видео, как сделать адаптер мотоблока.

    Обустроить многофункциональную модель

    В таком случае Вам пригодится:

    · Трубочки и уголочки, листы стали

    · Сидение — 1 шт., но удобное

    · Инструменты, аппарат для сварки

    Это многофункциональная модель адаптера, для самых разнообразных работ. К тому же, для этого Вам просто понадобится оборудовать агрегат соответствующими инструментами.

    Производство адаптера дома

    Первое, что нужно, составить кинематическую схему.

    Чтобы конструкция держала равновесие, а также чтобы иные перегрузки были предупреждены. Кинематическая схема может создаваться своими руками, или покупается в готовом виде.

    Второе – сделать основные детали.

    В процессе изготовления и сборки рамы, можно сделать вилку и втулку, благодаря которой прицеп свободно поворачивает. Кузов производится из листа стали с высотой бортиков минимум 30 см.

    Наиболее простым вариантом производства сцепного узла всего сооружения является штырь, длиной 15 см. Его втыкают в дышло (т.е. его отверстие) П-образным мотоблочным фаркопом.

    На третьем этапе устанавливают сидение.

    Оно крепится прямо на адаптерной балке (раме хребта), на расстоянии 80 см от самого переднего края. Фиксация производится болтами. И все, можете проверять работоспособность устройства и запускать его в работу!

    Источник: http://www.mirlandshaft.ru/adapter-dlya-motobloka/

    Адаптер к мотоблоку своими руками: как сконструировать самодельную тележку с сиденьем

    Адаптер для мотоблока должен быть знаком всем, кто владеет усадьбой или лето проводит на даче. Ведь чтобы усовершенствовать процесс работы на участке загородного дома или дачи используют специальную технику, в частности, мотоблоки. Избавить себя от излишней физической нагрузки и сделать это устройство универсальным, способным справляться со множеством работ: прополкой, окучиванием, уборкой снежных заносов, поможет адаптер, приобретенный за немалые деньги или сделанный своими руками.

    Что такое адаптер для мотоблока

    Адаптер для мотоблока — конструкция, предназначенная для езды и управления устройством для сельскохозяйственных работ.

    Область применения

    Адаптер позволяет повысить эффективность применения мотоблока: меняя насадки, можно полностью механизировать процесс посадки и ухаживания за картофелем; перевозить грузы, при наличии кузова; косить траву, обеспечить стрижку газонов и рытье канав, перекачивать воду.

    Виды адаптеров для мотоблока

    Адаптер внешне похож на прицеп с двумя колесами и водительским сиденьем. Данная конструкция позволяет автоматизировать и облегчать все рабочие процессы. При желании изготовить адаптер к мотоблоку своими руками, сначала владельцу следует определиться с оптимальным выбором одного из существующих видов устройств. Приспособление, в зависимости от типа трансмиссии, может быть с сочленением:

    • рулевым;
    • подвижным;
    • Расположение главной силовой установки позволяет сделать адаптер: передним или задним.

    Адаптер с рулевым управлением

    Приспособление данной конструкции основано на жестком сочленении с механизированным средством, при том что управление рулем реализовано в виде отдельного узла. В данном случае управляемые колеса могут быть задними или передними — выбор остаётся за конструктором.

    Адаптер с подвижным сочленением

    Вариант с подвижным сочленением основан на изменении угла по отношению к вертикальной оси, находящейся между соединяющимися элементами.

    Передние и задние адаптеры

    В зависимости от конструкции адаптер может быть:

    • передний — находиться впереди управляемого мотоблока;
    • задний — крепиться сзади.

    Выбор размещения, в большей мере, зависит от целей использования:

    • для процессов вскапывания и рыхления более удобным будет передний адаптер;
    • для работ, нуждающихся в зрительном контроле, например, окучивания, лучшим будет вариант заднего адаптера.

    Размеры мотоблока

    Мотоблоки можно разделить на два класса:

    • легкие, мощность двигателя до 6,5 л.с;
    • тяжелые — свыше 7 л.с.

    Вес мотоблоков, не зависимо от принадлежности к классу, составляет не менее 60 кг и может доходить до 300 кг.

    Стандартные размеры представляют собой следующие параметры:

    • длина — 174 см;
    • ширина — 65 см;
    • высота — 130 см;
    • колея — 32 см;
    • дорожный просвет — 14 см;
    • наименьший радиус поворота — 110 см.

    Чтобы сконструировать самодельный адаптер к мотоблоку, не требуется специального образования, достаточно: опираться на рекомендации профессионалов и чертежи, и обладать навыками сварочных работ

    Необходимые инструменты и материалы для работы

    Все обходимые материалы и инструменты, обладающие невысокой стоимостью, можно без проблем приобрести в строительных торговых центрах. Чтобы работа по изготовлению адаптера была эффективной и непрерывной следует предварительно заготовить всё необходимое:

    • пару колес с осью, на которой они крепятся;
    • кресло готовое или для его изготовления: каркас, обшивочный материал и наполнитель;
    • металлический профиль для рамы, уголок;
    • стальной круг с отверстиями для изготовления сцепного устройства;
    • подшипники для поддержания оси;
    • крепеж;
    • средства для смазки, грунтовки, покраски;
    • аппарат для сварки;
    • токарный станок, шлифовальная машина и дрель.

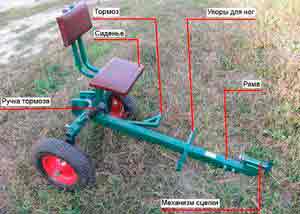

    Основные элементы конструкции:

    • рама;
    • подвеска;
    • портал для заднего адаптера;
    • сцепное устройство;
    • сидение;
    • рулевое управление.

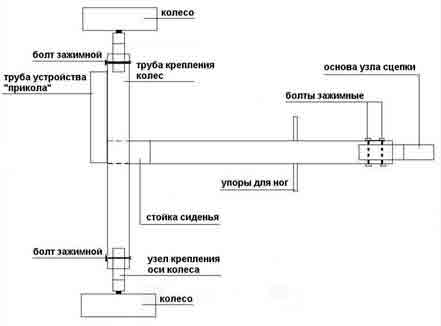

    Чертежи ключевых узлов адаптера

    Необходимо создать или использовать готовую схему, на которой отображена последовательность передачи движения непосредственно от двигателя мотоблока через механизм передачи к рабочим органам.

    Изготовление основных деталей начинается с рамы, обеспеченной вилкой и втулкой для свободного рулевого управления.

    Конструкция ходовой части зависит от местонахождения двигателя. Если двигатель расположен в передней части устройства, базовые колеса будут обеспечивать ширину колеи, поэтому задние колеса фиксируются к раме с помощью колесной оси.

    Если двигатель предусмотрен сзади, то для нормальной балансировки финишной конструкции, ширина проложенной колеи должна быть больше. Для этой цели колеса, предусмотренные в стандартной комплектации, рекомендуется переустановить на более значительный по ширине мост.

    Установка рулевого механизма не всегда предусматривает рукоять, снятую с автомобиля.

    Крепление сидения обеспечивается при помощи сварки, но с условием возможности его регулирования.

    Для того, чтобы осуществлять различные виды работ с дополнительным оборудованием: культиваторами, плугами, необходимо установить гидравлическую систему, с функциями которой может справится обычный автомобильный насос.

    Сцепление двух основных элементов: приобретенного мотоблока и изготовленного вручную адаптера, происходит при помощи швеллера, с отверстиями для штыря мотоблока.

    На завершающем этапе следует: окрасить все детали для сохранения от ржавчины и смазать.

    Ввод в эксплуатацию

    Собрав адаптер для мотоблока своими руками, необходимо опробовать его в тестовом режиме. Правильная подготовка оборудования позволит обеспечить хорошее качество работы. Особое внимание стоить уделить регулировке основных узлов, двигателя и топливной системы.

    Видео-ролики в помощью начинающим конструкторам

    Уход за конструкцией

    Чтобы минитрактор служил долгие годы рекомендуется соблюдать эксплаутационные правила, которые заключаются в следующем:

    1. следить за качеством топлива.
    2. осуществлять контроль направления ножей при установке навесов для культивации.
    3. закрывать подачу воздуха при запуске охлажденного устройства в работу.
    4. ограничивать обороты при прогреве мотора.

    Облегчить трудоемкую работу обрабатывая сельскохозяйственные угодья, занимаясь стрижкой газона или уборкой снега позволит управление мотоблоком при помощи адаптера.

    Источник: http://small-village.com/tech/adapter-dlya-motobloka-svoimi-rukami.html

    Как сделать адаптер к мотоблоку своими руками

    Специализированная техника – это неотъемлемая часть для работы на участке. Взрыхлить или вскопать участок, окучить грядки помогает мотоблок. Однако работа с ним отнимает достаточно много времени и сил. Для ускорения процесса работы на агрегате многие садоводы покупают или делают самодельный адаптер для мотоблока. Большинство покупает его в специализированных магазинах, но если хочется уникальный адаптер, который 100% подойдет к уже имеющемуся аппарату, нужно его сделать самому.

    Создать самодельный адаптер для мотоблока своими руками не составит труда, здесь потребуется время, желание и небольшая денежная сумма.

    Разновидности адаптеров для мотоблока

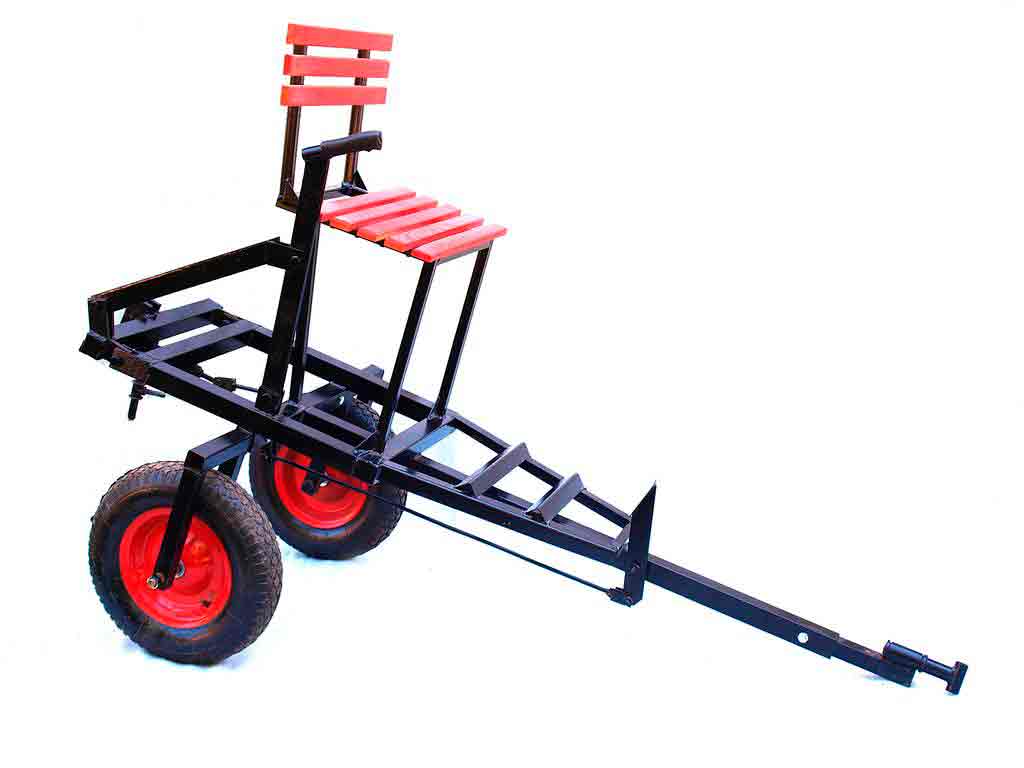

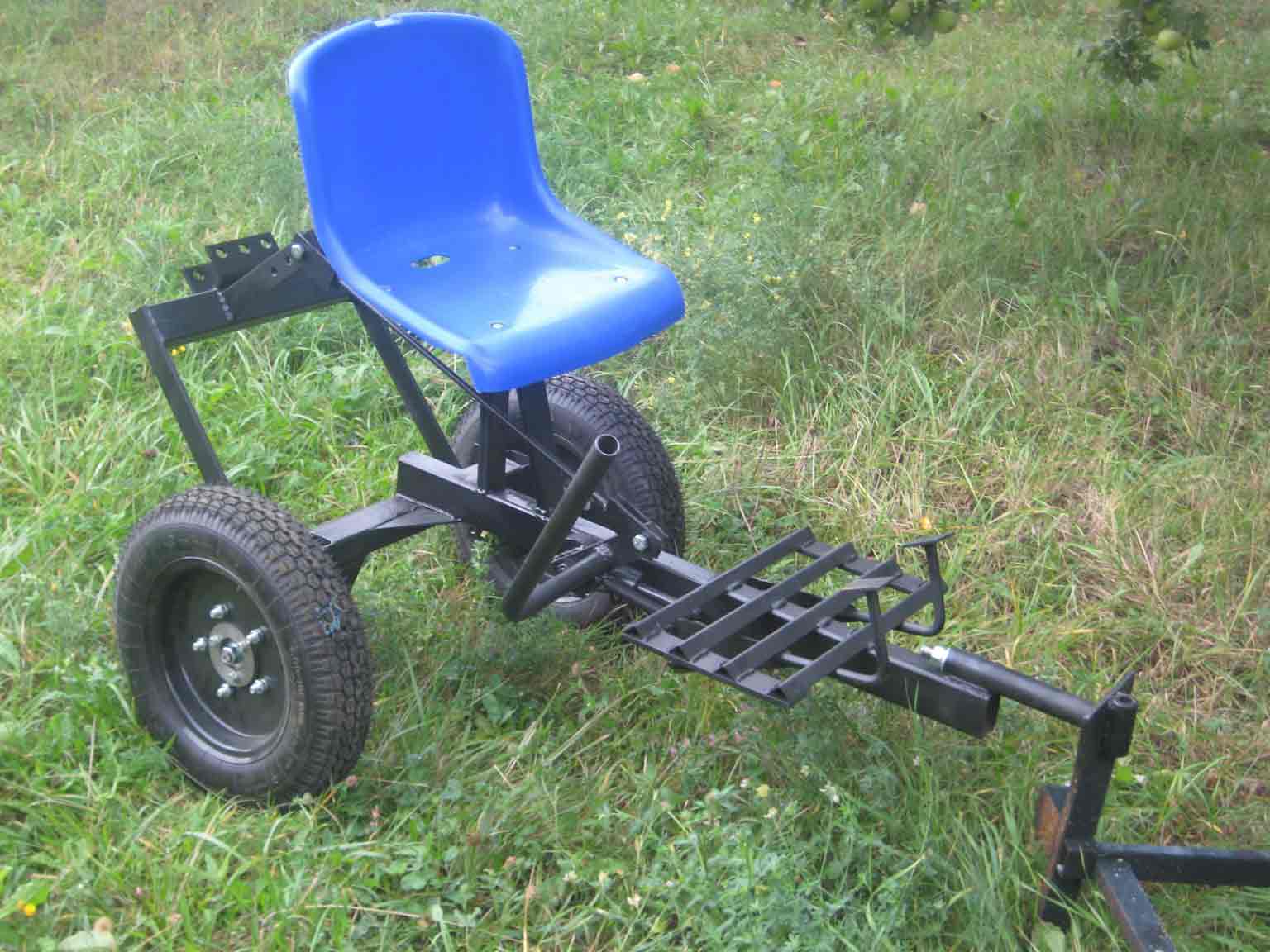

    Внешне адаптер похож на двухколесный прицеп с сидением для водителя. При установке такого прицепа автоматизируются практически все выполняемые работы. Сам мотоблок становится практически мини-трактором. Кроме того, несколько моделей имеют специальный рычаг, который позволяет поднимать и опускать сиденье, делая работу еще комфортнее.

    Адаптеры для мотоблоков могут быть нескольких видов. Чтобы сделать агрегат самому, нужно определиться, какой из видов будет удобнее и комфортнее для владельца. В зависимости от типа сцепления они бывают с рулевым управлением и подвижным сочленением. В зависимости от того, как расположена главная силовая установка, существует два вида: передние и задние адаптеры.

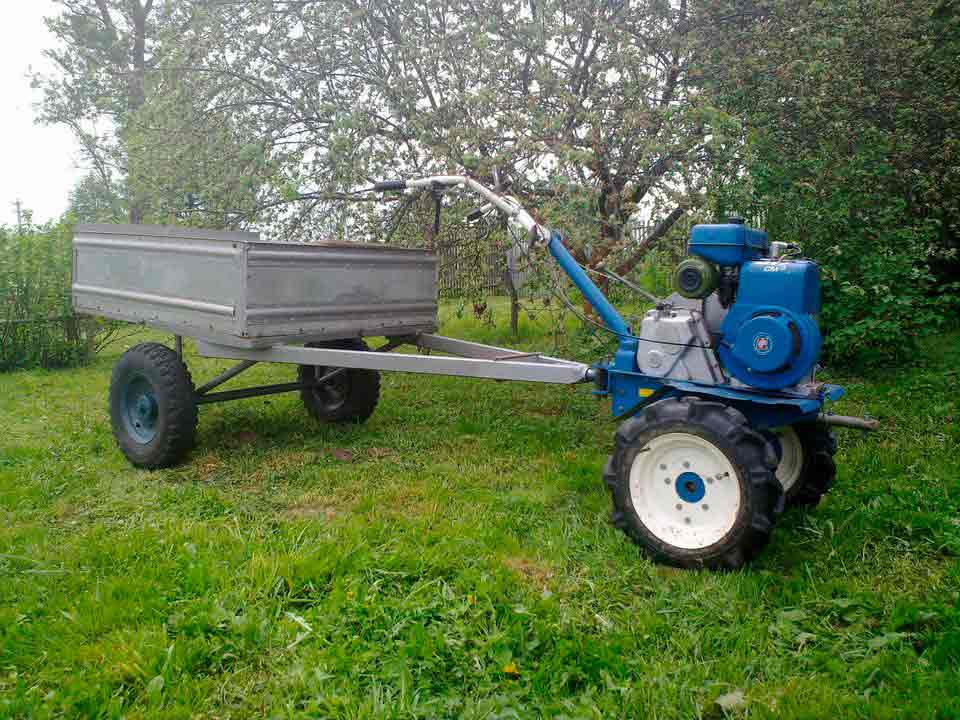

    Вы также можете прочитать о том, как сделать прицеп для мотоблока самостоятельно.

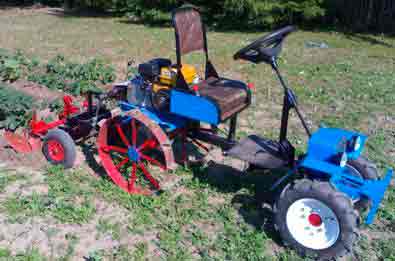

    Адаптер с рулевым управлением

    Этот вид находится на жестком сочленении с мотоблоком. Рулевое управление представлено отдельным узлом, при этом возможны варианты как с задними, так и с передними колесами. Мотоблок становится практически самоходной машиной, которая в управлении достаточно проста и легка, практически не отличается от мотоциклов или автомобилей.

    Адаптер с подвижным сочленением

    При подвижном сочленении угол относительно вертикальной оси между адаптером и мотоблоком изменяется. Изготовить такой прицеп намного легче, но при совершении поворота будет требоваться больше усилий. Однако этот вид адаптера уступает в геометрии: радиус разворота, а также его угол значительно больше.

    Передние и задние адаптеры

    Само название определяет значение вида: передний – он находится впереди мотоблока, задний – сзади. Какой из них лучше невозможно определить, поскольку все зависит от индивидуальных предпочтений, а также целей использования мотоблока.

    Для взрыхления и вскопки участка более удобным будет передний адаптер, поскольку здесь, в основном, нужна сила мотоблока, видеть участок необязательно. А вот для окучивания грядок и т.п., более комфортным станет задний адаптер, поскольку нужно внимательно смотреть за происходящей работой.

    Рекомендуется создавать адаптер наиболее ближе к ведущей оси, поскольку вес водителя будет давать дополнительную массу на мотоблок, прижимая его еще плотнее к грунту. В таком случае колеса не будут пробуксовывать.

    Купить навеску и прицепное к мотоблоку в интернет-магазинах

    Как сделать адаптер к мотоблоку своими руками

    Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

    Схема и элементы конструкции

    Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

    Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

    Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

    1. Рама – может быть хребтовой или лестничной. Иногда можно встретить вариант, где рамы самого агрегата и прицепа объединены в единый элемент. Однако в этом случае необходимо создавать новый постамент для трансмиссии и двигателя.
    2. Подвеска – осевая, мостовая, поворотная, портальная. Обычно изготавливается без упругих элементов.
    3. Портал – используется только в заднем виде. В случае с передним им становится портал самого агрегата.
    4. Сцепное устройство – самый главный элемент адаптера, поскольку делает мотоблок устойчивым и обеспечивает надежность соединения. Если прицеп имеет рулевое управление, то сцепка будет жесткой, в случае с подвижным сочленением – создается крепеж на горизонтальном шарнире. Есть вариант создания с учетом двух степеней свободы: скручивание и поворот.
    5. Сидение – создается в зависимости от предпочтений владельца.
    6. Рулевое управление – применяется только с жесткой сцепкой. Создать его можно самому, либо приобрести в специализированном магазине.

    Необходимые материалы и инструменты

    Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

    • металлические уголки;
    • металлические листы для опоры ног;
    • квадратный металлопрофиль;
    • колеса (2 шт.);
    • аппарат для сварки;
    • другие инструменты (пила, шуруповерт и т.п.).

    Чертежи и размеры

    Пример простой схемы

    Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

    К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

    В отдельной статье вы можете найти чертежи телеги для мотоблока.

    Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

    Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

    Сборка адаптера для мотоблока

    1 этап. Создание кинематической схемы.

    С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

    Схема простого адаптера

    2 этап. Создание основных элементов.

    При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

    Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

    Этот вариант быстро выходит из строя, поскольку слишком быстро изнашивается за счет свободно вращающегося прицепа, который разбивает сцепляемые отверстия. Рекомендуется увеличивать длину П-образной сцепки для долгосрочного использования.

    3 этап. Установка сидения.

    Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

    Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

    Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

    Источник: http://moymotoblok.ru/navesnoe-oborudovanie/samodelnyj-adapter-dlya-motobloka-svoimi-rukami-chertezhi/

    Адаптер для мотоблока Нева — комфорт за небольшие деньги

    Обработка сельскохозяйственных угодий предполагает достаточно трудоемкую работу. Владельцы личных хозяйcтв и огородов обычно используют ручной труд или средства малой механизации, чтобы этот процесс был более быстрым и простым.

    Такое техническое устройство, как мотоблок, позволяет существенно упростить любые сельскохозяйственные работы, что выгодно отличает его от других устройств.

    Мотоблок можно использовать отдельно, а также присоединять к нему самое различное дополнительное оборудование.

    Такие устройства, как косилка, борона и культиватор, могут существенно увеличить потенциальный спектр работ, с которыми может справляться мотоблок.

    В дополнение к этому, можно использовать мотоблок в качестве средства передвижения, если предусмотреть к нему специальный адаптер. Такое устройство позволяет довольно удобно расположиться на сиденье, которым оно оборудовано, после чего выполнять ровно те же работы, но с изрядной долей комфорта.

    В частности, можно приобрести в специализированных магазинах адаптер к мотоблоку Нева с рулевым управлением, либо сделать его своими руками. Благо, чертежей в интернете хватает, что существенно упрощает процесс сборки.

    Об устройстве

    По своей конструкции, адаптер 4х4, предназаченый для мотоблока Нева, представляет собой довольно простое устройство. Оно состоит из нескольких основных составляющих:

    • рамная конструкция, на которую устанавливаются прочие комплектующие устройства;
    • водительское сиденье;
    • колесная база, а также колесная ось;
    • механизм соединения адаптера и мотоблока.

    Проще говоря, адаптер представляет собой обычную тележку с сиденьем, которая присоединяется к мотоблоку.
    Мотоблоки могут быть, такие как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Лоплош (лоплош видео) и другие. После сцепки адаптера и мотоблока, его можно сравнить по функциональности с минитрактором, но такое сравнение немного условно, ведь мощность остается такой же, т.е. от двигателя мотоблока.

    Кроме того, к адаптеру можно агрегатировать дополнительное навесное оборудование, что еще больше расширяет потенциальный перечень работ.

    Некоторые адаптеры оборудованы специальными отделами, где можно располагать какой-нибудь груз. Есть модели, оборудованные подъемным рычагом, который существенно упрощает работу с устройством.

    Как правило, в адаптере присутствует две сцепки — одна позволяет присоединять его к мотоблоку, а ко второй агрегатируется дополнительное навесное оборудование. В частности, можно присоединить к адаптеру сеялку, окучники, плуг, борону и прочие устройства.

    Колесная пара ось в адаптере довольно прочно конструкции, позволяющей использовать мотоблок на самых сложных участках земли, а также для транспортировки достаточно увесистых грузов.

    Важно также понимать, что передвижение на таком агрегате по дорогам общего пользования запрещено, поэтому они и используются исключительно в сельской местности.

    Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями. В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты.

    Более подробно о адаптере для мотоблока Нева смотрите на видео:

    С рулевым управлением

    Подобные устройства позволяют преобразовать мотоблок в минитрактор, с сохранением мощности используемого в агрегата двигателя. Прикрепляется он к мотоблоку через сцепку, которая располагается впереди адаптера. Такой адаптер хорошо подойдет для мотоблоков Форза, Садко, Дон, Хутер, Профи, Пахарь и Чемпион. В конструкцию такого адаптера входит:

    • рамная конструкция;
    • рулевое управление;
    • колесная пара;
    • сиденье для водителя;
    • педаль газа и тормоза;
    • сцепление.

    Сзади такого адаптера располагается специальный подъемный механизм, к которому можно присоединить дополнительное навесное и прицепное оборудование. Адаптер для мотоблока Нева с рулем, цена которого составляет порядка 45 тысяч рублей, обладает следующими техническими характеристиками:

    • дорожный просвет — порядка 35 см;
    • колесная колея — 60 см;
    • показатели скорости — около 15 км/ч;
    • общий вес — 105 кг.

    Рекомендуем также ознакомиться с чертежами и размерами прицепа для мотоблока своими руками.

    Конструктивно он очень похож на предыдущий вид адаптера, но механизм сцепки у него будет располагаться сзади. Соответственно, мы получаем полноценный передний адаптер для мотоблока Нева. Данная конструкция полностью разбирается, что существенно упрощает его дальнейшую транспортировку.

    Важной сферой применения бензопилы является заготовка дров, рубка деревьев и работа с другими деревянными предметами. Тут можно узнать, как выбрать хорошую бензопилу.

    Газонокосилка является подходящим устройством для скашивания ненужных растений, травы, сорняков. Здесь статья о том, как самостоятельно намотать леску на газонокосилку.

    Грузовой автомобиль МАЗ-5551 остается одним из популярнейших восьмитонников на российских просторах. МАЗ-5551 — это маневренность, надежность и практичность.

    По желанию клиента, на адаптер могут установить дополнительные колеса с грунтозацепами, либо колеса большего диаметра. Естественно, стоимость этих дополнений формируется отдельно.

    • длина адаптера — 190 см;
    • ширина адаптера — 81 см;
    • высота адаптера — 140 см;
    • колесная колея — 75 см;
    • дорожный просвет — 30 см;
    • общая масса — 65 кг;
    • показатели скорости — около 10 км/ч.

    Стоимость такого агрегата составляет порядка 27 тысяч рублей.

    Как сделать своими руками?

    Безусловно, приобретение готового адаптера к мотоблоку Нева — это наиболее простой и оптимальный выход из ситуации. Однако, стоят они достаточно много, поэтому далеко не каждый дачник или фермер может себе позволить их приобретение. Неудивительно, что многие задают вопрос — как сделать адаптер к мотоблоку Нева?

    В сети есть достаточно много рекомендаций, касающихся изготовления адаптеров, а также множество чертежей, позволяющих увидеть данное устройство более детально. Воспользовавшись ими, вполне реально изготовить такой агрегат в домашних условиях, применяя самый минимум материалов и инструментов.

    Для изготовления самодельного адаптера нам понадобится:

    • колесная пара;
    • стальные уголки, листы железа и трубы;
    • кресло для водителя;
    • сварочный аппарат;
    • крепежные соединения и т.д.

    Адаптер для мотоблока Нева, сделанный своими руками, чертежи которого будут представлены позже, можно изготовить, используя этот минимальный перечень. Прежде чем приступать непосредственно к изготовлению устройства, нужно изобразить его схему.

    На ней должны быть предусмотрены степени нагрузки разных частей рамы, а также общие размеры устройства. Заняться этим можно самостоятельно, а можно воспользоваться чертежами тех, кто уже с успехом осуществил сборку самодельного адаптера.

    Переходим к изготовлению конструкции. Разделим всю работу на несколько основных шагов:

    • Нам понадобится квадратный металлический профиль, длина которого должна составлять примерно 1800 мм. Поперек данного профиля нужно приварить такой кусок, но меньшего размера — порядка 600 мм. К этому куску профиля будут крепиться колесные стойки.
    • Высота стоек, при этом, должна составлять порядка 300 мм.
    • Далее нужно приварить раскосы. Привариваются они к основной раме, а также к колесным втулкам. Угол их расположения относительно рамы можно делать любой, на ваше усмотрение.
    • Дополнительно к металлическому профилю привариваем балку. Это нужно для усиления рамы.
    • Конструкция рамы для навесного оборудования сваривается из швеллера номер 10. Соединяется он с колесной осью куском квадратной трубы, а швы завариваются сваркой.
    • Далее привариваем к раме рычаг управления, обладающий тремя коленами. Соответственно, это 350, 550 и 200 мм. Прикрепляем к этому рычагу еще один размером 800 мм, который будет регулировать усилие. Рычаги соединяются между собой обычными болтами.

    Конструкция адаптера

    • К основной раме привариваем кусок трубы длиной примерно 300 мм — это будет наша подставка под сиденье. Наверху также завариваем два куса трубы перпендикулярно этой подставке. Это нужно для того, чтобы сидушка была более устойчивой и не оторвалась в процессе работы.
    • Сиденье можно взять готовое, либо сделать из куса фанеры, затем оббить его поролоном или другим мягким материалом. Сиденье крепится к поперечным кускам трубы, приваренным к подставке под сиденье, а также к самой подставке. В качестве крепежа используем обычные болты.
    • Спереди нужно приваривать механизм сцепки с мотоблоком.

    Как мы видим, работа довольно простая, но потребуется навык работы со сварочным аппаратом, т.к. иного метода соединения всех составляющих не существует.

    Можно немного усложнить конструкцию, сделав самодельный адаптер к мотоблоку Нева, у которого будет присутствовать рулевое управление. Для этого нам понадобится:

    • листы железа;
    • стальные трубы и уголки;
    • сиденье;
    • пара колес;
    • сварочный аппарат.

    В таком случае, рама адаптера должна быть хорошо сочленена с мотоблоком, чтобы конструкцию не вело по сторонам. В качестве руля можно взять готовое, от старых советских автомобилей (к примеру, от ВАЗа).

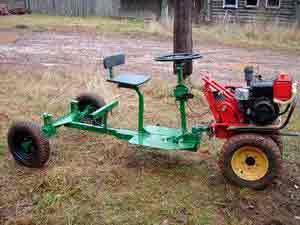

    Адаптер с рулевым управлением

    Заключение

    Адаптеры для мотоблока Нева позволяют существенно увеличить комфорт водителя при управлении мотоблоком. Фактически, человеку не нужно постоянно волочиться за агрегатом, а достаточно сесть на удобное сиденье, и осуществлять все работы в комфортных условиях.

    Конструкция таких адаптеров достаточно проста, поэтому их самостоятельное изготовление вполне возможно в домашних условиях.

    Тут надо учитывать тот факт, что самостоятельная сборка предполагает наличие определенных умений в работе со сваркой, а также с сопутствующим инструментарием. Если в голове появилась такая, то нужно запастись достаточным количеством металлических труб и уголков, чтобы не отрываться от работы из-за нехватки материала.

    В целом, целесообразность самостоятельной сборки адаптера есть, учитывая, что экономия средств при этом значительная.

    Источник: http://machinspec.com/selskoxozyajstvennaya/motoblok/adapter-neva.html

    Адаптер для мотоблока: описание, устройство, как сделать своими руками

    Любая работа на земельном участке отнимает много сил и времени. Поэтому огородники все чаще используют спецтехнику, такую, как мотоблоки. Но сделать все этим агрегатом нельзя. Без специального адаптера вы не сможете полоть или окучивать землю, а также убирать снег и строительный мусор. Тележка с сидением для мотоблока сейчас стоит достаточно дорого. Однако есть выход. В нашей статье вы узнаете, как можно сделать самодельный адаптер для мотоблока своими руками без особых усилий.

    Адаптер для мотоблока – что это такое?

    Адаптер — это специальный модуль для езды на мотоблоке. С его помощью вы сможете управлять мотоблоком сидя и одновременно с этим обрабатывать землю. Адаптер для такого мотоблока, как Нева, имеет рулевое управление. Его можно сделать своими руками, но об этом позже. Сейчас мы рассмотрим с вами назначение навесного оборудования.

    С помощью адаптера вы значительно упростите применение мотоблока. Вы сможете менять насадки для посадки и окучивания картофеля, плуга, плоскореза и других приспособлений. Также адаптер ускорит любые огородные работы. То есть, если использовать такое приспособление, то рабочая скорость увеличится с 5 до 10 км/ч.

    Особенности конструкции адаптера к мотоблоку

    Адаптер к мотоблоку состоит из:

    1. рамы;
    2. сиденья для посадки водителя;
    3. пары колес;
    4. колесной оси;
    5. устройства для сцепки.

    То есть, адаптер выглядит как тележка и прикрепляется к мотоблоку. После этого мотоблок становится похожим на мини-трактор.

    Теперь расскажем про каждую составляющую подробнее.

    Для создания мотоблока с передним рулевым управлением, обязательно нужна рама. К ней крепится сидение для водителя или кузов. Устанавливается рама на шасси.

    Сиденье для водителя

    Для удобства к раме крепится сидение для водителя. Это продумано для того, чтобы было комфортно и легко управлять мотоблоком во время работы в огороде.

    Колеса и колесная ось

    Колеса и колесная ось облегчит вам работу с мотоблоком в огороде.

    Существует два типа колес для мотоблока — металлические и резиновые. Металлические колеса используются для качественной работы на полях. Резиновые оснащены протекторами, которые позволят вам ездить по грунтовой дороге. В любом случае колеса на адаптер идут в комплекте к мотоблоку при покупке. Но если вы захотите их поменять — обратите внимание на тип этой составляющей и их размер.

    Устройство для крепления (сцепки) с мотоблоком

    Сцепка для мотоблока Нева изготовляется из чугуна или стали. Выполняется она с помощью сварки. Сцепка — это одна из важных составляющих узлов. Она обеспечивает надежное соединение прицепного оборудования к мотоблоку. Самым популярным считается П-образный узел сцепки, ведь благодаря данному приспособлению транспортное средство становится более устойчивым.

    Самостоятельное изготовление адаптера к мотоблоку своими руками: чертежи и пошаговая инструкция

    Теперь поговорим о том, как сделать передний адаптер для мотоблока с рулевым управлением. Мы расскажем вам о том, какие материалы вам понадобятся, а также опишем пошаговую инструкцию создания и сборки агрегата.

    Что понадобится для создания адаптера

    Для создания адаптера с рулем для мотоблока вам понадобятся следующие материалы:

    1. Пара колес с осью. Радиус колес варьируется в пределах 15-18 дюймов. Могут подойти даже колеса от старого автомобиля «Волги».
    2. Подшипники для рулевой колонки и колес.
    3. Металл для рамы (уголок, труба или швеллер).
    4. Крепежные элементы (гайки, болты, шайбы).
    5. Смазочный материал (солидол или литол).
    6. Расходные материалы (диски для болгарки, электроды, сверла).
    7. Сварочный аппарат.
    8. Дрель.
    9. Болгарка.
    10. Набор гаечных ключей.

    Алгоритм действий для создания адаптера для мотоблока

    Переходим к изготовлению адаптера к мотоблоку. Для начала вам нужны чертежи, согласно которым будет производиться изготовление всех частей и их крепление.

    Вы можете сделать чертеж самостоятельно, если владеете соответствующими навыками. Если же боитесь допустить ошибку в расчетах — поищите чертежи в сети Интернет или на специализированных сайтах. К примеру, по данной схеме можно сделать самый простой адаптер для мотоблока.

    Переходим к сборке мини-трактора своими руками.

    Этап 1. Все начинается с изготовления рамы. Сделать ее можно из нарезанных кусков металла нужной длины. Металл можно разрезать болгаркой и скрепить элементы болтами или электросваркой.

    Этап 2. После рамы делаем ходовую часть. Если двигатель вашего мотоблока находится спереди, значит, ширину колеи нужно обусловливать базовыми колесами. Задние крепятся к раме с помощью оси. Сделать ее можно из куска трубы нужной ширины. На концах этой трубы запрессовываем втулки с подшипниками. На них и устанавливаются колеса.

    Если двигатель вашего мотоблока расположен сзади, то ширина колеи должна быть больше, иначе мини-трактор не сможет нормально балансировать во время работы. В данной ситуации базовые колеса мотоблока лучше снять и установить на более широкий мост.

    Этап 3. Для того чтобы сделать руль к мотоблоку, не обязательно снимать дополнительно рукояти у мотоцикла или автомобиля.

    Достаточно использовать рукояти от мотоблока. Таким образом, вы сможете управлять мини-трактором рулем, который с виду напоминает мотоциклетный.

    Однако вы не сможете нормально сдавать заднюю. Поэтому, лучше будет установить рулевую колонку на мини-трактор.

    Этап 4. При использовании цельнометаллической рамы, рулевое управление будет интегрироваться на переднюю ось мотоблока.

    Можно сделать шарнирно-сочлененную раму, тогда рулевая колона будет поворачивать на переднюю полураму полностью. Для этого вам понадобиться приварить к передней полураме зубчатую шестерню. Другую шестерню устанавливают на рулевую колонку.

    Этап 5. Сидение, которое предварительно можно снять с легкового автомобиля, следует приварить к раме салазки. Оно должно регулироваться, особенно при управлении передним адаптером, который крепится к мотоблоку.

    Этап 6. Если вы планируете использовать мини-трактор для работы с культиваторами и плугами, то вам нужно дополнительно приварить кронштейн. Для работы с навесным оборудованием следует установить дополнительную гидравлическую систему. Насос можно запросто снять с сельскохозяйственной техники.

    Для работы с полуприцепами вам понадобиться приварить фаркоп от легкового автомобиля к задней части рамы.

    Этап 7. Сцепку для мотоблока можно сделать своими руками, мы даже предоставим вам нужные чертежи, дабы облегчить работу.

    Для того чтобы сделать П-образную сцепку, вам понадобиться металлический швеллер правильного размера и толщины. Крепят сцепку под рулевую колонку мотоблока. Следуя нашим чертежам, вы сможете просверлить отверстия в определенных местах. Через них и будут крепиться штырь и кронштейн.

    Передний адаптер на мотоблок Нева завершен. После сборки вам необходимо смазать мини-трактор и опробовать. После этого подготовку адаптера можно считать оконченной, и вы сможете спокойно работать на мотоблоке.

    Источник: http://agronomu.com/bok/2547-adapter-dlya-motobloka-opisanie-ustroystvo-kak-sdelat-svoimi-rukami.html

    Адаптер для мотоблока своими руками, размеры и чертежи

    Практически все владельцы приусадебных участков для проведения своих работ нуждаются в специализированной технике. За земельным участком необходимо постоянно осуществлять уход: рыхлить, пахать, окучивать грядки. Если все это делать вручную, то придется затратить много времени и сил. Не каждый справится с этим, особенно пожилые люди. Вот поэтому и были созданы мотоблоки, с помощью которых довольно легко обрабатывать землю. Но возникает один нюанс – адаптер, представляющий собой специальное навесное оборудование и помогающий возделывать землю. Такое оборудование обойдется очень дорого, поэтому адаптер к мотоблоку многие изготавливают своими руками.

    Что такое адаптер для мотоблока

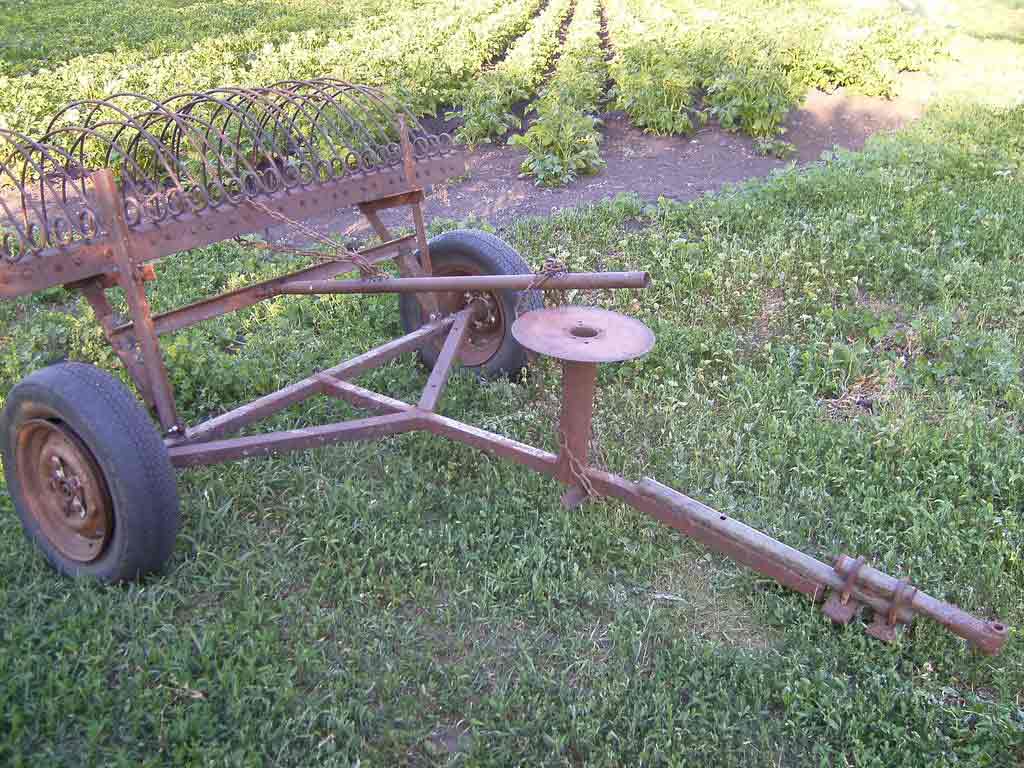

    Адаптер своим внешним видом напоминает двухколесный прицеп, который дополнительно оснащается сиденьем. При его установке на мотоблок все садово-огородные работы значительно упрощаются, потому что автоматизируются. Самодельный адаптер в несколько раз повышает производительность и уменьшает трудоемкость выполнения сельскохозяйственных работ. Это приспособление способно превратить мотоблок в мини-трактор и сделать его функциональным и незаменимым.

    У некоторых моделей имеется специальный рычаг для подъема, который делает управление механизмов более комфортным. В случае необходимости мотоблок используют для перевозки небольших грузов.

    В зависимости от целей использования техники дышла бывают:

    • удлиненные (для габаритных машин);
    • укороченные (для легких конструкций).

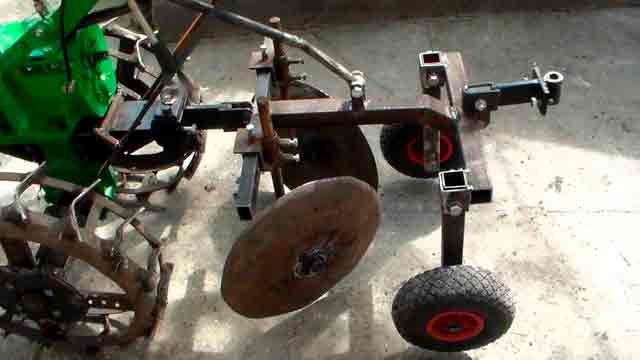

    Для подсоединения адаптера к мотоблоку используют одинарную увеличенную сцепку, которая состоит из двух частей. Первая выступает в качестве связующего звена, а вторая является регулятором. Если возникает необходимость оснастить оборудование одновременно несколькими орудиями, то используют уже двойную универсальную сцепку.

    Как собрать адаптер для мотоблока своими руками

    Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

    Сборка простого варианта адаптера для мотоблока своими руками

    Для его изготовления понадобятся:

    • трубы прямоугольного сечения;
    • колеса;
    • швеллер №10 длиной 40 см;
    • сцепной узел;
    • сварочный аппарат;
    • подшипники;
    • крепежные болты;
    • сидение.

    Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

    После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

    Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

    Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

    Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества. Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание.

    Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

    Сборка усложненного варианта адаптера для мотоблока своими руками

    Чтобы изготовить такой адаптер к мотоблоку, потребуются:

    • стальные трубы;
    • листовая сталь;
    • сидение;
    • уголки;
    • пара колес;
    • сварочный аппарат.

    Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

    Такая конструкция состоит из следующих элементов:

    • обод;
    • сидение;
    • колеса;
    • приспособления для сцепки.

    Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

    Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

    Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

    Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

    Источник: http://nashgazon.com/instrument/motobloki/adapter-dlya-motobloka-svoimi-rukami-razmery-i-chertezhi.html

    Смотрите также:
    03.11.2018

    Тележка для мотоблока своими руками: размеры, чертежи, видео Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме. Для расширения возможностей техники, к ней можно присоединить прицепное устройство и перевозить грунт,...

    03.11.2018

    Какие могут быть гусеничные самоделки? Использование гусеницы — самый распространенный способ поднятия проходимости для любой техники, работающей на грунтовой почве. Гусеничные самоделки очень популярны среди населения. Разработок в этом направлении множество. Народные...

    03.11.2018

    Необычные самоделки из бензопилы: новый взгляд на старый инструмент Бензопила – это приспособление, которое порой бывает просто незаменимым в хозяйстве. Скорость работы, высокая производительность, простота эксплуатации – лишь немногие достоинства этого устройства.

    Комментарии

    Комментирование отключено.
