Необычные самоделки из бензопилы: новый взгляд на старый инструмент

Бензопила – это приспособление, которое порой бывает просто незаменимым в хозяйстве. Скорость работы, высокая производительность, простота эксплуатации – лишь немногие достоинства этого устройства.

Однако далеко не все потребители знают, что применение бензопилы не ограничивается исключительно работой с древесиной, а многие ее структурные части являются настолько функциональными, что появляется возможность соорудить совершенно новые механизмы, совершенно непохожие на исходную конструкцию бензинового аппарата.

Связано это, в первую очередь, с конструктивными характеристиками бензопилы: ее двигатель надежен и неприхотлив, а утечка топлива практически полностью исключена. О том, что можно сделать из бензопилы своими руками, далее и пойдет речь.

Особенности создания мотобура из бензиновой пилы

Для того чтобы изготовить мотобур своими руками из бензопилы, для начала необходимо отрегулировать скорость вращения двигателя, поскольку максимальных показателей для комфортной и безопасной работы не потребуется.

С этой задачей справиться такой элемент, как редуктор, который требуется скрепить с двигателем бензопилы. На этом этапе важно продумать систему крепежа, чтобы части будущей конструкции были плотно соединены друг с другом.

Чтобы устройство работало надежно, бур и ножи к нему требуется подбирать так, чтобы эти часть совпадали по вращению с «родным» механизмом.

Мотобур из бензопилы. Видео демонстрирует применение инструмента в качестве бура для льда.

Устройство самоката из бензопилы

С помощью двигателя бензопилы можно собрать не только приспособления для ручного пользования, но и полноценное транспортное средство, функционирующее на горючем топливе. Одна из таких конструкций – самодельный самокат с мотором от бензопилы.

Для создания этого устройства понадобиться обычный самокат, оборудованный системой ручного тормоза и надувными колесами. Двигатель от пилы необходимо закрепить на задней платформе самоката и удостовериться, что линия звезд мотора и заднего колеса совпадает.

Чтобы контролировать уровень подачи энергии на таком самокат, ручной акселератор требуется соединить с проводами, отвечающими за включение и выключение мотора бензопилы. В случае возникновения сложностей допускается монтаж специальной педали.

Велосипед с двигателем от бензопилы, так называемый мопед. Принцип применения двигателя тот же что и у самоката.

Как смонтировать пилораму из бензопилы?

Одно из приспособлений, где структурные части бензопилы используются для работы с древесиной не только с целью ее распила – это пилорама, с помощью которой можно качественно распилить брусья нужного диаметра.

Обычная бензиновая пила в этом случае не подойдет, так как при удерживании инструмента на весу точности разреза добиться не получится. Именно поэтому и был придуман механизм, где инструмент плотно крепится к направляющим посредством четырех винтов и свободно передвигается по ним, гарантируя предельно ровный распил.

Пилорама из бензопилы устроена так, что сам брус в этой системе находится в неподвижном положении, а режущий механизм крепится на требуемой высоте исходя из толщины обрабатываемой доски.

Бензопила как основа мотора для лодки

Система лодочного двигателя довольно проста, но для того, чтобы исключить лишние расходы на дорогостоящий вариант, всегда можно оборудовать простой в эксплуатации лодочный мотор из бензопилы.

Легкость монтажа заключается в первую очередь в отсутствии трансмиссии. Все, что потребуется для установки мотора от пилы на лодку – это соединить винт лодки с двигателем посредством монтажа особого переходника, призванного передавать крутящий момент.

Правильный крепеж такого двигателя к лодке должен проходить с учетом установки гребного вала под небольшим уклоном к воде.

Такая конструкция станет настоящим подарком для любителей рыбалки и обеспечит экономичный расход топлива наряду с достаточной мощностью работы и скоростью передвижения по воде.

Лодочный мотор из бензопилы — видео. Подробности изготовления и демонстрация применения.

Принцип конструирования снегохода на базе двигателя от бензопилы

С помощью бензинового мотора пилы можно монтировать транспортные средства, которые способны передвигаться не только по твердой поверхности, но и по снегу.

Соорудить самодельный снегоход на основе двигателя бензопилы реально, но здесь конструкция выйдет более сложной. Раму механизма требуется оснастить подвеской с амортизаторами, а также оборудовать аппарат сцеплением.

В качестве механизма управления может выступить обычный руль от велосипеда, важно лишь оборудовать его под движение снегохода. Кроме того, важно внимательно подойти к обеспечению крутящего момента, поскольку ввиду отсутствия коробки передач транспортное средство сможет передвигаться только благодаря правильно смонтированному сцеплению.

Создание мотоблока из бензиновой пилы

Мотоблок – незаменимый аппарат в сельском хозяйстве. Но заводское оборудование стоит недешево, поэтому хороший и недорогой вариант – оборудовать мотоблок из бензопилы, где последний механизм выступает в роли силового агрегата.

Мощности вполне хватает для того, чтобы использовать транспортное средство в хозяйстве. Топлива для работы требуется немного, а процесс сборки не отличается никакой сложностью.

Для рамы такого мотоблока следует использовать трубы, которые сварены по типу прямоугольного сечения. Звездочек в механизме две: ведущая и та, которая располагается в промежуточном вале. Колеса можно подобрать любые, но опытные специалисты рекомендуют использовать резиновые образцы.

Если нет денег на новый мотоблок, то можно сделать его из бензопилы как в этом видео.

Летательный транспорт на основе бензопилы

Применение бензопилы не ограничивается только наземным транспортом, но оборудовать с помощью одного образца полноценный летательный аппарат, способный поднять в воздух одного человека, довольно проблематично.

Мощности стандартного аппарата для этого не хватит, так как для такой конструкции потребуется не менее четырех двигателей от стандартных бензопил, функционирующих одновременно на максимальных оборотах.

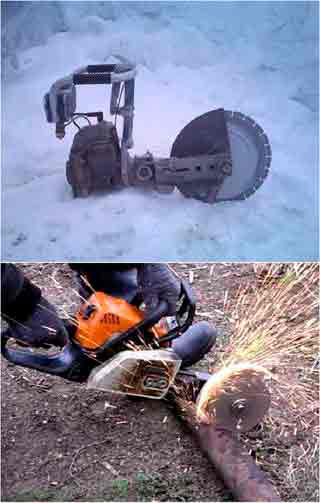

Устройство болгарки из бензопилы

Заточить металлические конструкции, обработать древесину и каменные изделия и выполнить большой спектр работ можно при помощи болгарки. Но всегда есть возможность не покупать готовый инструмент, а изготовить его из подручных деталей. Мотор бензопилы в этом случае выступает основной движущей силой, вращающей диск болгарки.

Оборудование, сконструированное собственноручно, способно выполнять множество функций; кроме того, процесс изготовления прост: на одной из частей вала монтируется шкив, вращение которого осуществляется за счет специального ремня.

Другой конец вала оснащается оправкой, предназначенной для точильных кругов. Болгарка из бензопилы – универсальное и незаменимое в хозяйстве приспособление, которое отличается не только простотой изготовления, но и удобством эксплуатации.

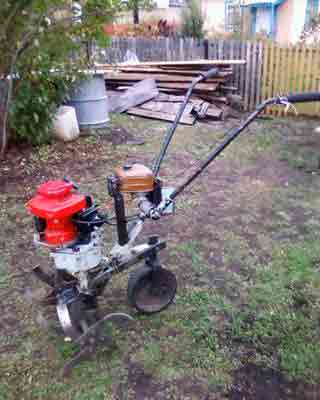

Как оборудовать мотокультиватор из бензопилы?

Соорудить мотокультиватор из бензопилы по силам практически любому хозяину. Самые важные детали в этой конструкции – двигатель и система передачи с двумя шестеренками, с помощью которых в движение приводится ведущее колесо.

Самодельный мотокультиватор способен выполнять множество функций: обработка почвы, ее удобрение и вскапывание, а также посев сельскохозяйственных культур. Безусловно, эксплуатировать подобный механизм на большом поле нецелесообразно, но для дачного участка такой мотокультиватор подойдет как нельзя лучше, и его мощности будет вполне достаточно.

Таким образом, можно с уверенностью сказать, что разнообразные самоделки из бензопилы способны существенно облегчить жизнь и при этом помочь сэкономить значительную часть финансовых средств, расходуемых на комплектующие для дорогого заводского оборудования.

В заключении еще одно видео, в котором на примере рассказано как сделать мотокультиватор «Крот» с двигателем от бензопилы «Дружба».

Источник: http://webcache.googleusercontent.com/search?q=cache:yAD8LNRjeoYJ:http://obinstrumente.ru/sadovyj-instrument/benzopila/samodelki-iz-benzopily.html%2B%D0%9A%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%B2%D0%B0%D1%82%D0%BE%D1%80+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Необычные самоделки из бензопилы: новый взгляд на старый инструмент

Бензопила – это приспособление, которое порой бывает просто незаменимым в хозяйстве. Скорость работы, высокая производительность, простота эксплуатации – лишь немногие достоинства этого устройства.

Однако далеко не все потребители знают, что применение бензопилы не ограничивается исключительно работой с древесиной, а многие ее структурные части являются настолько функциональными, что появляется возможность соорудить совершенно новые механизмы, совершенно непохожие на исходную конструкцию бензинового аппарата.

Связано это, в первую очередь, с конструктивными характеристиками бензопилы: ее двигатель надежен и неприхотлив, а утечка топлива практически полностью исключена. О том, что можно сделать из бензопилы своими руками, далее и пойдет речь.

Особенности создания мотобура из бензиновой пилы

Для того чтобы изготовить мотобур своими руками из бензопилы, для начала необходимо отрегулировать скорость вращения двигателя, поскольку максимальных показателей для комфортной и безопасной работы не потребуется.

С этой задачей справиться такой элемент, как редуктор, который требуется скрепить с двигателем бензопилы. На этом этапе важно продумать систему крепежа, чтобы части будущей конструкции были плотно соединены друг с другом.

Чтобы устройство работало надежно, бур и ножи к нему требуется подбирать так, чтобы эти часть совпадали по вращению с «родным» механизмом.

Мотобур из бензопилы. Видео демонстрирует применение инструмента в качестве бура для льда.

Устройство самоката из бензопилы

С помощью двигателя бензопилы можно собрать не только приспособления для ручного пользования, но и полноценное транспортное средство, функционирующее на горючем топливе. Одна из таких конструкций – самодельный самокат с мотором от бензопилы.

Для создания этого устройства понадобиться обычный самокат, оборудованный системой ручного тормоза и надувными колесами. Двигатель от пилы необходимо закрепить на задней платформе самоката и удостовериться, что линия звезд мотора и заднего колеса совпадает.

Чтобы контролировать уровень подачи энергии на таком самокат, ручной акселератор требуется соединить с проводами, отвечающими за включение и выключение мотора бензопилы. В случае возникновения сложностей допускается монтаж специальной педали.

Велосипед с двигателем от бензопилы, так называемый мопед. Принцип применения двигателя тот же что и у самоката.

Как смонтировать пилораму из бензопилы?

Одно из приспособлений, где структурные части бензопилы используются для работы с древесиной не только с целью ее распила – это пилорама, с помощью которой можно качественно распилить брусья нужного диаметра.

Обычная бензиновая пила в этом случае не подойдет, так как при удерживании инструмента на весу точности разреза добиться не получится. Именно поэтому и был придуман механизм, где инструмент плотно крепится к направляющим посредством четырех винтов и свободно передвигается по ним, гарантируя предельно ровный распил.

Пилорама из бензопилы устроена так, что сам брус в этой системе находится в неподвижном положении, а режущий механизм крепится на требуемой высоте исходя из толщины обрабатываемой доски.

Бензопила как основа мотора для лодки

Система лодочного двигателя довольно проста, но для того, чтобы исключить лишние расходы на дорогостоящий вариант, всегда можно оборудовать простой в эксплуатации лодочный мотор из бензопилы.

Легкость монтажа заключается в первую очередь в отсутствии трансмиссии. Все, что потребуется для установки мотора от пилы на лодку – это соединить винт лодки с двигателем посредством монтажа особого переходника, призванного передавать крутящий момент.

Правильный крепеж такого двигателя к лодке должен проходить с учетом установки гребного вала под небольшим уклоном к воде.

Такая конструкция станет настоящим подарком для любителей рыбалки и обеспечит экономичный расход топлива наряду с достаточной мощностью работы и скоростью передвижения по воде.

Лодочный мотор из бензопилы — видео. Подробности изготовления и демонстрация применения.

Принцип конструирования снегохода на базе двигателя от бензопилы

С помощью бензинового мотора пилы можно монтировать транспортные средства, которые способны передвигаться не только по твердой поверхности, но и по снегу.

Соорудить самодельный снегоход на основе двигателя бензопилы реально, но здесь конструкция выйдет более сложной. Раму механизма требуется оснастить подвеской с амортизаторами, а также оборудовать аппарат сцеплением.

В качестве механизма управления может выступить обычный руль от велосипеда, важно лишь оборудовать его под движение снегохода. Кроме того, важно внимательно подойти к обеспечению крутящего момента, поскольку ввиду отсутствия коробки передач транспортное средство сможет передвигаться только благодаря правильно смонтированному сцеплению.

Создание мотоблока из бензиновой пилы

Мотоблок – незаменимый аппарат в сельском хозяйстве. Но заводское оборудование стоит недешево, поэтому хороший и недорогой вариант – оборудовать мотоблок из бензопилы, где последний механизм выступает в роли силового агрегата.

Мощности вполне хватает для того, чтобы использовать транспортное средство в хозяйстве. Топлива для работы требуется немного, а процесс сборки не отличается никакой сложностью.

Для рамы такого мотоблока следует использовать трубы, которые сварены по типу прямоугольного сечения. Звездочек в механизме две: ведущая и та, которая располагается в промежуточном вале. Колеса можно подобрать любые, но опытные специалисты рекомендуют использовать резиновые образцы.

Если нет денег на новый мотоблок, то можно сделать его из бензопилы как в этом видео.

Летательный транспорт на основе бензопилы

Применение бензопилы не ограничивается только наземным транспортом, но оборудовать с помощью одного образца полноценный летательный аппарат, способный поднять в воздух одного человека, довольно проблематично.

Мощности стандартного аппарата для этого не хватит, так как для такой конструкции потребуется не менее четырех двигателей от стандартных бензопил, функционирующих одновременно на максимальных оборотах.

Устройство болгарки из бензопилы

Заточить металлические конструкции, обработать древесину и каменные изделия и выполнить большой спектр работ можно при помощи болгарки. Но всегда есть возможность не покупать готовый инструмент, а изготовить его из подручных деталей. Мотор бензопилы в этом случае выступает основной движущей силой, вращающей диск болгарки.

Оборудование, сконструированное собственноручно, способно выполнять множество функций; кроме того, процесс изготовления прост: на одной из частей вала монтируется шкив, вращение которого осуществляется за счет специального ремня.

Другой конец вала оснащается оправкой, предназначенной для точильных кругов. Болгарка из бензопилы – универсальное и незаменимое в хозяйстве приспособление, которое отличается не только простотой изготовления, но и удобством эксплуатации.

Как оборудовать мотокультиватор из бензопилы?

Соорудить мотокультиватор из бензопилы по силам практически любому хозяину. Самые важные детали в этой конструкции – двигатель и система передачи с двумя шестеренками, с помощью которых в движение приводится ведущее колесо.

Самодельный мотокультиватор способен выполнять множество функций: обработка почвы, ее удобрение и вскапывание, а также посев сельскохозяйственных культур. Безусловно, эксплуатировать подобный механизм на большом поле нецелесообразно, но для дачного участка такой мотокультиватор подойдет как нельзя лучше, и его мощности будет вполне достаточно.

Таким образом, можно с уверенностью сказать, что разнообразные самоделки из бензопилы способны существенно облегчить жизнь и при этом помочь сэкономить значительную часть финансовых средств, расходуемых на комплектующие для дорогого заводского оборудования.

В заключении еще одно видео, в котором на примере рассказано как сделать мотокультиватор «Крот» с двигателем от бензопилы «Дружба».

Источник: http://obinstrumente.ru/sadovyj-instrument/benzopila/samodelki-iz-benzopily.html

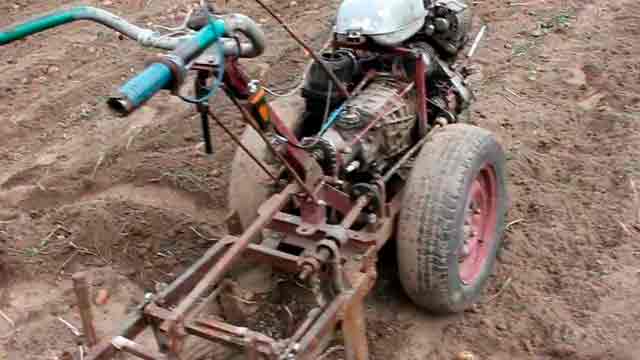

Мотоблок из бензопилы

Сложно не согласиться с тем, что в функциональности мотоблокам нет равных. Техническая оснастка и универсальность позволяют эксплуатировать их круглый год. Навесное оборудование, среди которого – прицеп, сеялка, плуг, лопата-отвал для уборки снега, картофелекопалка и др. позволяют соединить в одном приборе десяток агрегатов, тем самым сэкономив домашний бюджет.

Но даже покупка мотоблока среднего класса – дело отнюдь не недешевое. Когда нет такой возможности, остается два выхода – или взвалить на свои плечи все садово-огородные заботы, или изготовить его своими руками из подручных материалов. Все большее число аграриев нашей страны склоняются ко второму варианту, о нюансах реализации которого и пойдет речь дальше.

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

  • старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
  • мотор от профессиональных триммеров;
  • двигательный компонент от производительных бензопил.

Каждый из них может стать хорошей основой мотоблоку, но самым известным способом считается тот, который основан на использовании бензопилы.

Безоговорочными достоинствами этого метода считают:

  • высокую мощность, достигающая в некоторых моделях до 10 л.с.;
  • легкость – небольшой вес не утяжелит мотоблок и добавит ему маневренность;
  • компактные габариты – небольшой мотор не нуждается в усиленной раме, что сокращает материальные затраты на ее производство;
  • экономное потребление горюче-смазочных материалов;
  • выносливость, которая определяется готовностью к многочасовым нагрузкам.

При правильном подборе силовой установки для самодельного мотоблока он функционирует не хуже своих заводских аналогов.

Как сделать мотоблок из бензопилы своими руками: несколько вариантов конструкции

Мотоблок на базе бензопилы можно воссоздать разными методиками:

  1. универсальной, рассчитанной на любой тип мощной бензопилы;
  2. специфической, применимой к конкретной модификации, например, «Дружба» или «Урал» советского или современного образца.

Мотоблок из бензопилы: самый простой и универсальный способ

Для него нам понадобятся:

  • моторная база от любой производительной профессиональной бензопилы;
  • рулевое (сгодится мотоциклетное);
  • трансмиссия, которую можно снять со старого авто или мопеда;
  • электросварка;
  • нержавеющие трубы;
  • металлический лист для проектировки грунтозацепов или старые колеса от б/у техники;
  • соединительные запчасти, которые понадобятся для скрепления рамы и двигателя.

Процесс домашнего производства можно разделить на несколько этапов:

  • составление подробного чертежа. Если он отсутствует, можно воспользоваться тем, который предлагаем мы;

  • производство рамы;
  • модификация силовой установки;
  • проектирование и сборка дополнительных блоков – сцепления, коробки передач, рулевого управления, фары для работы в ночное время суток, ходовой части.

Делаем раму для мотоблока из бензопилы

Процесс работы выглядит так:

  1. берем металлическую трубу с сечением не меньше 20 мм и сгибаем так, чтобы общий вид напоминал 2 лонжерона, край которых направлен вверх;
  2. в задней части лонжерона привариваем руль;
  3. усиливаем основу поперечинами;
  4. к задним загибам лонжеронов сваркой приспосабливаем опорную площадку под аккумулятор.

Сборка двигательного блока

Для самодельного мотоблока из бензопилы идеально, если моторная мощность будет находиться в пределах 10-13 л.с.

Создание силовой установки при наличии готового исправного двигателя производят так:

  1. берется труба 7 см в диаметре, от которой болгаркой отрезается 250 мм – она станет будущим глушителем. Ее набивают древесными отходами и отводят так, чтобы выхлопы были направлены от оператора. Соблюдают, чтобы выходная окружность не превышала 1,6 см в диам.;
  2. из трубы-нержавейки с сечением около 4 см приспосабливается рама, выполненная в форме салазок. Для обеспечения болтовых стяжек, к ее периферии и средней части привариваем металлические скобы;
  3. соединяем двигатель и рамную конструкцию.

После этого переходим к ходовой части.

Самыми популярными способами ее воссоздания считают:

  • использование старых шин от «Жигуля» (все 4 шт.), которые попарно соединяются полуосями, усиленными шплинтом;
  • сборка грунтозацепов на базе автопокрышек, лишенных резины (чертеж ниже). Для лучшей сцепки с почвой их дооснащают металлическим уголком.

После установки на самоделку трансмиссии, руля, бензобака, агрегат можно тестировать в полевых условиях.

Самодельный мотоблок из бензопилы «Дружба»

Благодаря своей экономичности и достаточному запасу мощности мотоблоки-самоделки на базе пилы «Дружба» — лидеры среди конструкций домашнего изготовления.

Для этого нам пригодятся:

  • РУ-32 – воротниковый фланец в нержавеющем исполнении;
  • 3 см вал редукторного мота от старого ВАЗа;
  • звездочки, которые берем с любого старого авто;
  • цепь 2-ряднгого типа, которая должна будет отдалить мост редуктора от земной поверхности;
  • подшипник с внутренним сечением 3 см для основного моста;
  • мотор от старой «Дружбы»;
  • карбюратор от мопеда «Альфа»;
  • центробежное сцепление, которое целесообразнее брать в готовом виде;
  • мопедные цепи и звездочки;
  • стальная трубка-ось для надевания колес или грунтозацепов.

Для изготовления можно взять опорный чертеж, представленный ниже.

На стандартных нюансах, мы останавливаться не будем.

Важно обратить внимание на следующее:

  • качество и рядность цепей – лучше брать цепи от моторов типа «Карпаты» или «Верховина», которые увеличат расстояние до земли примерно на 2 дм;
  • передаточное число, оптимум которого составляет 1:50, что даст силу в 7,5 кН, эквивалентной полноценному трактору;
  • потребление бензина – 2,5 кВт пила «Дружба» даст расход примерно в 1,8-2,5 л/ч., поэтому емкость для топлива следует брать исходя из этого показателя;
  • правильно подобрать тип карбюратора, чтобы он стабильно работал на высоких и низких оборотах;
  • продумать систему охлаждения – в данной конструкции ее можно сделать по принципу самовара. В работе это выглядит, как обычная банка с водой, окружающая цилиндр, в которой она закипает. Похожая система гидроохлаждения протестирована в заводских культиваторах «Добрыня».

Народные умельцы модифицировали и эту конструкцию, упростив ее до нельзя. Это удалось сделать за счет применения одного бензопильного мотора со штатным редуктором, снятым со старого фрегата типа ДКШ-64А. Это упрощает процесс сборки, сводя на нет любые токарные работы, но несколько утяжеляет вес самодельного мотоблока.

Независимо от того, каким из 2-х предложенных способов изготовления самодельного мотоблока из бензопилы выберете вы, полученный прибор обеспечит вспашку 200-250 м2 территории и прослужит не один сезон.

Источник: http://webcache.googleusercontent.com/search?q=cache:I1hvyxqsJsMJ:https://pro-traktor.ru/motobloki/samodelki-svoimi-rukami/iz-benzopily.html%2B%D0%9A%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%B2%D0%B0%D1%82%D0%BE%D1%80+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Что можно сделать из бензопилы — самоделки из бензопилы

Принцип переделки

В основе практически любой самоделки из бензопилы лежит использование ее в качестве универсального привода, который можно применить для огромного числа различных устройств. Область их использования очень широка: резка камня и металла, выкачивание воды, уборка снега, бурение скважин и лунок, езда, перемещение различных предметов, плаванье и даже полеты.

Реализуют потенциальные возможности бензопилы при помощи разнообразных приспособлений и насадок. В основе любой переделки лежит простой принцип отбора мощности двигателя: к выходному валу подсоединяется необходимое мастеру устройство. Наличие мощного мотора, компактные размеры и сравнительно легкий вес этого инструмента, автономность и способность работать практически в экстремальных условиях делают его возможности поистине безграничными. Немаловажное значение имеет и практичная конструкция муфты сцепления, которая предохраняет узлы и системы пилы от поломок и перегрузки. Инструмент, изготовленный из бензопилы, отличается своей герметичностью, поэтому его можно использовать практически в любом положении.

Что можно сделать из бензопилы

Все самоделки можно условно разделить на 2 группы:

  • наиболее простые устройства (болгарка, ледобур, насос, лебедка, мотоблок, лодочный мотор, велосипед, мопед);
  • более сложные механизмы и предметы (пилорама, снегоуборщик, снегоход, аэросани, электростанция, вертолет, цельнокованый нож).

Для изготовления всех выше перечисленных устройств можно использовать различные марки бензопил. При их выборе следует учитывать необходимую мощность для нормальной работы переделки. Чаще всего для изготовления различных устройств используют такие марки бензопил: Дружба, Штиль, Урал.

Наиболее простые самоделки из бензопилы

Ниже приведены различные варианты устройств, сделанных из бензопил. Каждый желающий сможет использовать такие идеи в своем хозяйстве. Из бензопилы с небольшим количеством дополнительных материалов можно сделать:

Болгарка. Основная система такого устройства — подшипниковый узел с валом. На одном его конце устанавливают ведомый шкив, который вращается с помощью клинового ремня. На другом закрепляют оправку для отрезных кругов. В зависимости от их марки такой болгаркой можно резать камень, металл, кирпич и другие строительные материалы.

Ледобур. Для хорошей работы устройства скорость шнека не должна быть большой, поэтому необходимо использовать редуктор, выполненный в виде червячной или клиноременной передачи. Такое устройство можно применять при строительстве фундамента из винтовых свай и для других земляных работ.

Насос для перекачки воды можно использовать для полива огорода, аварийного водоснабжения, осушения водоемов или залитых подвалов. Такая насадка представляет собой простой центробежный насос, оснащенный кронштейном для крепления к пиле и шкивом, приводящим турбины насоса в действие.

Лебедка, в которой используется привод бензопилы. Тяговое усилие такого устройства напрямую зависит от мощности мотора пилы. При использовании дополнительного блока ее можно значительно увеличить. Данное устройство оснащают такими дополнительными деталями, как отводной блок, крюки, ремни, анкеры.

Лодочный мотор из бензопилы – прекрасная альтернатива покупке дорогостоящего двигателя. Для обеспечения движения в 20 км/час достаточно установить на лодку самодельный лодочный мотор с редуктором (передаточное отношение 2:1) и 3-х лопастным винтом, диаметром 210 мм. При этом расход топлива будет составлять всего 1л на час работы мотора.

Мотокультиватор из бензопилы может собрать практически каждый. Для этого нужна система передачи (2 шестеренки). С ее помощью энергия мотора передается на ведущее колесо, благодаря которому рабочий механизм приводится в движение. Конечно, такой культиватор малопригоден для обработки огромного поля, но для приусадебного участка его мощности вполне хватит.

Мопед из бензопилы. Для такого транспортного средства понадобится база, например, старый велосипед. На его раму крепят мотор бензопилы. Как правило, на таком средстве передвижения применяется зубчатая передача. Если для переделки используется горный велосипед, то для управления скоростью передвижения понадобится редуктор.

Для изготовления ниже приведенных устройств мастеру необходимы некоторые технические знания и опыт работы с различными механизмами и материалами. Из бензопилы с помощью различных комплектующих можно создать такие самоделки:

Пилорама из бензопилы, которую можно сделать с помощью металлической рамы. К этой раме жестко прикрепляется бензопила. Заготовки можно направлять по рельсовому пути. Есть и другие варианты пилорам. Так для устройства, предназначенного для продольной распиловки, понадобится адаптер, прикрепляемый к шине, расположенной у ее основания и направляющая, задающая направление движению адаптера. Направляющую устанавливают на доску, прикрепленную к распиливаемому бревну. При помощи такой пилорамы бревна можно разделять на 2-4 части.

Портативная электростанция из бензопилы способна обеспечить энергией в любых отдаленных от электросетей местах. Для ее создания необходимы такие комплектующие: шестереночный редуктор, генератор, металлическая планка, приводной ремень, пульт управления. Для такого устройства больше всего подходят мощные пилы Дружба и Урал.

Самодельный снегоуборщик может быть сделан из пилы, мощность которой превышает 3 кВт. Для него необходимо смонтировать шнековый узел с лопастями из прочного, но эластичного материала. Цепью мотор соединяется со шнековым узлом через пару шестеренок. К снегоуборщику можно приделать, как колеса, так и полозья. Для отбрасывания снега можно использовать любую трубу большого диаметра.

Самодельный снегоход из бензопилы по своей конструкции немного сложнее пилорамы. Снегоход состоит из рамы, двигателя, гусеницы и рулевого управления. Также ему необходимы полозья для передвижения. Для его создания на руль необходимо вынести газ и сцепление. Также следует продумать систему амортизирующей подвески несущей рамы. Так как у бензопилы нет трансмиссии, то сцепление на самодельный снегоход ставят центробежное. Также применяют поликлиновый ремень и цепь. Для рулевого механизма можно использовать детали старого велосипеда. Его переделывают так, чтобы центральная ось перемещала поворачивающие лыжи тяги. Для усиления тяги на приводной вал гусеницы устанавливают тяговую шестеренку. Мощность двигателя должна быть не меньше 5 л.с.

Аэросани из бензопилы сделать намного проще, чем снегоход. Большой винт, вращаемый напрямую двигателем бензопилы, сообщает движущую силу. Серьезным ограничением использования таких аэросаней из-за их недостаточной проходимости является небольшая мощность двигателя бензопилы. Для поездок по заснеженным полям требуется двигатель, мощностью не меньше 12 л.с.

Вертолет ранцевого типа из бензопилы. Такой летательный аппарат может подняться в воздух только тогда, когда в его конструкции будут использованы не менее четырех двигателей, общей мощностью от 20 л.с., работающих в согласованном режиме. Сделать его из одной бензопилы не получится. Использование такого самодельного аппарата может быть опасно для жизни.

Цельнокованый нож из цепи могут сделать люди, знакомые с кузнечным делом. Для этого, в первую очередь, старые цепи делят на куски, которые затем сваривают в заготовки. Их нагревают в горниле до 850°С. Заготовки прессуют до тех пор, пока не избавятся от пустот между звеньями. Далее металл поддают кузнечной обработке, пока не придадут заготовке необходимую форму и прочность.

Источник: http://webcache.googleusercontent.com/search?q=cache:6tulFEaS7Q4J:http://banivl.ru/samodelki-iz-benzopily%2B%D0%9A%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%B2%D0%B0%D1%82%D0%BE%D1%80+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Как сделать мотоблок из бензопилы или скутера своими руками

Рассмотрим, как сделать мотоблок из бензопилы. Бензопила работает во всех положениях благодаря системе подачи топлива, она очень мощная и неприхотливая.

Как сделать мотоблок из бензопилы

Мотоблок отличается от мультикультиватора, из первого может получиться мини-трактор. Если мотокультиваторы подходят только для рыхления почвы, то усовершенствованные мотоблоки заменяют даже транспортные средства при перевозке различного груза (сена, бревен, корма для скота и т.д.).

Рассмотрим, как изготовить мотоблок своими руками из бензопилы. Для этого нужно потратить время на изучение схемы данной техники и приобретение всех необходимых запчастей. Имея чертежи самодельной рамы, можно собрать очень мощную технику. При сборке агрегата используются запчасти от скутера, автомобилей, бензопилы Дружба, мотоцикла Урал и пр. При изготовлении понадобятся слесарные навыки, поскольку вся работа производится вручную.

Конструкция самодельного агрегата выглядит примерно так: мотор — промежуточный вал — колесо. Самодельный мотоблок из бензопилы держится на раме, к которой крепят двигатель и редуктор. Бак для горючего устанавливают на кронштейне. Весь упор агрегата приходится на колеса. В задней части механизма устанавливается рабочее орудие.

Как сделать агрегат из скутера

Рассмотрим, как собрать мотоблок из скутера. Для такой сборки используются:

  • мотор скутера (вполне достаточно 4 л.с.);
  • предварительно укороченный задний мост от автомобиля Жигули;
  • редуктор (от комбайна или другой машины).

Вместо редуктора можно установить две цепные звездочки, которые соединяют двигатель с редуктором, а редуктор с мостом. Вариатор от скутера можно установить на двигатель. Аккумулятор устанавливается над редуктором.

Поскольку у двигателя скутера своя выхлопная система и стартер, машина будет нешумная. В передней части мотоблока можно поставить фару, используя коммутатор. Это облегчит работу в темное время суток, особенно если аппарат приспособлен для транспортировки грузов.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

  1. Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
  2. Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Поскольку скорость у агрегата невысокая, необходима принудительная система охлаждения.

Самый простой способ — это установка вентилятора. А чтобы воздух был направлен на цилиндр, используется защитное покрытие. Им может служить старый топливный бак от мотоцикла. Для изготовления агрегата подойдут и мопеды.

Также делают мотоблок из бензопилы Урал. Сельскохозяйственный агрегат можно собрать не только из Урала, но и из Тайги, а также любой бензопилы отечественного и зарубежного производства. Главное преимущество такого двигателя заключается в том, что мотор бензопилы имеет мембранный карбюратор, что позволяет ему работать в любом положении. Карбы на всех бензопилах работают одинаково.

Как выбрать колеса на мотоблок? Обычно приходится выбирать из двух видов колес:

  • резиновых (с глубокими протекторами), которые подходят для перемещения по грунтовой дороге;
  • металлических (с грунтозацепами), которые предназначены для работы в поле.

Колеса могут быть подобраны от любой техники, если они подойдут по размеру.

С двигателем от мотоблока можно собрать универсальную технику, необходимую в сельском хозяйстве. Некоторые добавляют на мотоблок дополнительное оборудование для выполнения различных работ. В этом случае самоделка позволяет видоизменять мотоблок по своему усмотрению.

Источник: http://webcache.googleusercontent.com/search?q=cache:8lpNbMvpGQUJ:https://specmahina.ru/motoblok/iz-benzopily.html%2B%D0%9A%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%B2%D0%B0%D1%82%D0%BE%D1%80+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Мотоблок из бензопилы

Сложно не согласиться с тем, что в функциональности мотоблокам нет равных. Техническая оснастка и универсальность позволяют эксплуатировать их круглый год. Навесное оборудование, среди которого – прицеп, сеялка, плуг, лопата-отвал для уборки снега, картофелекопалка и др. позволяют соединить в одном приборе десяток агрегатов, тем самым сэкономив домашний бюджет.

Но даже покупка мотоблока среднего класса – дело отнюдь не недешевое. Когда нет такой возможности, остается два выхода – или взвалить на свои плечи все садово-огородные заботы, или изготовить его своими руками из подручных материалов. Все большее число аграриев нашей страны склоняются ко второму варианту, о нюансах реализации которого и пойдет речь дальше.

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

  • старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
  • мотор от профессиональных триммеров;
  • двигательный компонент от производительных бензопил.

Каждый из них может стать хорошей основой мотоблоку, но самым известным способом считается тот, который основан на использовании бензопилы.

Безоговорочными достоинствами этого метода считают:

  • высокую мощность, достигающая в некоторых моделях до 10 л.с.;
  • легкость – небольшой вес не утяжелит мотоблок и добавит ему маневренность;
  • компактные габариты – небольшой мотор не нуждается в усиленной раме, что сокращает материальные затраты на ее производство;
  • экономное потребление горюче-смазочных материалов;
  • выносливость, которая определяется готовностью к многочасовым нагрузкам.

При правильном подборе силовой установки для самодельного мотоблока он функционирует не хуже своих заводских аналогов.

Как сделать мотоблок из бензопилы своими руками: несколько вариантов конструкции

Мотоблок на базе бензопилы можно воссоздать разными методиками:

  1. универсальной, рассчитанной на любой тип мощной бензопилы;
  2. специфической, применимой к конкретной модификации, например, «Дружба» или «Урал» советского или современного образца.

Мотоблок из бензопилы: самый простой и универсальный способ

Для него нам понадобятся:

  • моторная база от любой производительной профессиональной бензопилы;
  • рулевое (сгодится мотоциклетное);
  • трансмиссия, которую можно снять со старого авто или мопеда;
  • электросварка;
  • нержавеющие трубы;
  • металлический лист для проектировки грунтозацепов или старые колеса от б/у техники;
  • соединительные запчасти, которые понадобятся для скрепления рамы и двигателя.

Процесс домашнего производства можно разделить на несколько этапов:

  • составление подробного чертежа. Если он отсутствует, можно воспользоваться тем, который предлагаем мы;

  • производство рамы;
  • модификация силовой установки;
  • проектирование и сборка дополнительных блоков – сцепления, коробки передач, рулевого управления, фары для работы в ночное время суток, ходовой части.

Делаем раму для мотоблока из бензопилы

Процесс работы выглядит так:

  1. берем металлическую трубу с сечением не меньше 20 мм и сгибаем так, чтобы общий вид напоминал 2 лонжерона, край которых направлен вверх;
  2. в задней части лонжерона привариваем руль;
  3. усиливаем основу поперечинами;
  4. к задним загибам лонжеронов сваркой приспосабливаем опорную площадку под аккумулятор.

Сборка двигательного блока

Для самодельного мотоблока из бензопилы идеально, если моторная мощность будет находиться в пределах 10-13 л.с.

Создание силовой установки при наличии готового исправного двигателя производят так:

  1. берется труба 7 см в диаметре, от которой болгаркой отрезается 250 мм – она станет будущим глушителем. Ее набивают древесными отходами и отводят так, чтобы выхлопы были направлены от оператора. Соблюдают, чтобы выходная окружность не превышала 1,6 см в диам.;
  2. из трубы-нержавейки с сечением около 4 см приспосабливается рама, выполненная в форме салазок. Для обеспечения болтовых стяжек, к ее периферии и средней части привариваем металлические скобы;
  3. соединяем двигатель и рамную конструкцию.

После этого переходим к ходовой части.

Самыми популярными способами ее воссоздания считают:

  • использование старых шин от «Жигуля» (все 4 шт.), которые попарно соединяются полуосями, усиленными шплинтом;
  • сборка грунтозацепов на базе автопокрышек, лишенных резины (чертеж ниже). Для лучшей сцепки с почвой их дооснащают металлическим уголком.

После установки на самоделку трансмиссии, руля, бензобака, агрегат можно тестировать в полевых условиях.

Самодельный мотоблок из бензопилы «Дружба»

Благодаря своей экономичности и достаточному запасу мощности мотоблоки-самоделки на базе пилы «Дружба» — лидеры среди конструкций домашнего изготовления.

Для этого нам пригодятся:

  • РУ-32 – воротниковый фланец в нержавеющем исполнении;
  • 3 см вал редукторного мота от старого ВАЗа;
  • звездочки, которые берем с любого старого авто;
  • цепь 2-ряднгого типа, которая должна будет отдалить мост редуктора от земной поверхности;
  • подшипник с внутренним сечением 3 см для основного моста;
  • мотор от старой «Дружбы»;
  • карбюратор от мопеда «Альфа»;
  • центробежное сцепление, которое целесообразнее брать в готовом виде;
  • мопедные цепи и звездочки;
  • стальная трубка-ось для надевания колес или грунтозацепов.

Для изготовления можно взять опорный чертеж, представленный ниже.

На стандартных нюансах, мы останавливаться не будем.

Важно обратить внимание на следующее:

  • качество и рядность цепей – лучше брать цепи от моторов типа «Карпаты» или «Верховина», которые увеличат расстояние до земли примерно на 2 дм;
  • передаточное число, оптимум которого составляет 1:50, что даст силу в 7,5 кН, эквивалентной полноценному трактору;
  • потребление бензина – 2,5 кВт пила «Дружба» даст расход примерно в 1,8-2,5 л/ч., поэтому емкость для топлива следует брать исходя из этого показателя;
  • правильно подобрать тип карбюратора, чтобы он стабильно работал на высоких и низких оборотах;
  • продумать систему охлаждения – в данной конструкции ее можно сделать по принципу самовара. В работе это выглядит, как обычная банка с водой, окружающая цилиндр, в которой она закипает. Похожая система гидроохлаждения протестирована в заводских культиваторах «Добрыня».

Народные умельцы модифицировали и эту конструкцию, упростив ее до нельзя. Это удалось сделать за счет применения одного бензопильного мотора со штатным редуктором, снятым со старого фрегата типа ДКШ-64А. Это упрощает процесс сборки, сводя на нет любые токарные работы, но несколько утяжеляет вес самодельного мотоблока.

Независимо от того, каким из 2-х предложенных способов изготовления самодельного мотоблока из бензопилы выберете вы, полученный прибор обеспечит вспашку 200-250 м2 территории и прослужит не один сезон.

Источник: http://pro-traktor.ru/motobloki/samodelki-svoimi-rukami/iz-benzopily.html

Как сделать мотоблок из бензопилы или скутера своими руками

Рассмотрим, как сделать мотоблок из бензопилы. Бензопила работает во всех положениях благодаря системе подачи топлива, она очень мощная и неприхотливая.

Как сделать мотоблок из бензопилы

Мотоблок отличается от мультикультиватора, из первого может получиться мини-трактор. Если мотокультиваторы подходят только для рыхления почвы, то усовершенствованные мотоблоки заменяют даже транспортные средства при перевозке различного груза (сена, бревен, корма для скота и т.д.).

Рассмотрим, как изготовить мотоблок своими руками из бензопилы. Для этого нужно потратить время на изучение схемы данной техники и приобретение всех необходимых запчастей. Имея чертежи самодельной рамы, можно собрать очень мощную технику. При сборке агрегата используются запчасти от скутера, автомобилей, бензопилы Дружба, мотоцикла Урал и пр. При изготовлении понадобятся слесарные навыки, поскольку вся работа производится вручную.

Конструкция самодельного агрегата выглядит примерно так: мотор — промежуточный вал — колесо. Самодельный мотоблок из бензопилы держится на раме, к которой крепят двигатель и редуктор. Бак для горючего устанавливают на кронштейне. Весь упор агрегата приходится на колеса. В задней части механизма устанавливается рабочее орудие.

Как сделать агрегат из скутера

Рассмотрим, как собрать мотоблок из скутера. Для такой сборки используются:

  • мотор скутера (вполне достаточно 4 л.с.);
  • предварительно укороченный задний мост от автомобиля Жигули;
  • редуктор (от комбайна или другой машины).

Вместо редуктора можно установить две цепные звездочки, которые соединяют двигатель с редуктором, а редуктор с мостом. Вариатор от скутера можно установить на двигатель. Аккумулятор устанавливается над редуктором.

Поскольку у двигателя скутера своя выхлопная система и стартер, машина будет нешумная. В передней части мотоблока можно поставить фару, используя коммутатор. Это облегчит работу в темное время суток, особенно если аппарат приспособлен для транспортировки грузов.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

  1. Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
  2. Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Поскольку скорость у агрегата невысокая, необходима принудительная система охлаждения.

Самый простой способ — это установка вентилятора. А чтобы воздух был направлен на цилиндр, используется защитное покрытие. Им может служить старый топливный бак от мотоцикла. Для изготовления агрегата подойдут и мопеды.

Также делают мотоблок из бензопилы Урал. Сельскохозяйственный агрегат можно собрать не только из Урала, но и из Тайги, а также любой бензопилы отечественного и зарубежного производства. Главное преимущество такого двигателя заключается в том, что мотор бензопилы имеет мембранный карбюратор, что позволяет ему работать в любом положении. Карбы на всех бензопилах работают одинаково.

Как выбрать колеса на мотоблок? Обычно приходится выбирать из двух видов колес:

  • резиновых (с глубокими протекторами), которые подходят для перемещения по грунтовой дороге;
  • металлических (с грунтозацепами), которые предназначены для работы в поле.

Колеса могут быть подобраны от любой техники, если они подойдут по размеру.

С двигателем от мотоблока можно собрать универсальную технику, необходимую в сельском хозяйстве. Некоторые добавляют на мотоблок дополнительное оборудование для выполнения различных работ. В этом случае самоделка позволяет видоизменять мотоблок по своему усмотрению.

Источник: http://specmahina.ru/motoblok/iz-benzopily.html

Мотоблок своими руками из подручных средств

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

1 Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество самодельного мини-трактора над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

Для создания такого устройства используют любой бензиновый, дизельный или электрический двигатель. Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.
к меню ↑

1.1 Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

  • болгарку и круги по металлу;
  • сварочный аппарат;
  • дрель;
  • накидные ключи;
  • пассатижи.

2 Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.
к меню ↑

2.1 Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

  • культивировать;
  • орать;
  • копать;
  • фрезеровать;
  • перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

Мотоблок делают из кпп ЗАЗ с мостом

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

  • кпп ЗАЗ;
  • бортовые редукторы;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

Так как установка редуктора требует ступенчатую смену частоты оборотов выходного вала, то ее заменили на автомобильную кпп. Народные умельцы чаще всего делают мотоблок из КПП ЗАЗ, но, при этом требуется использование облегченного моста.

Любой мотоблок легко оснащается моделью ЗИД-5. Это усовершенствованная модель Зидан-4. Неплохие показатели такого двигателя дали возможность переконструировать его для различных нужд. Конструкция на базе кпп от ЗАЗ:

  1. Для оси используется крепкая металлическая труба до 10 см в диаметре.
  2. На концах трубы привариваются шарикоподшипниковые корпуса, на них крепятся колеса от автомобиля.
  3. На трубу крепится кпп от ЗАЗ, путем приваривания кронштейнов.
  4. Двигатель устанавливается на кпп.
  5. На вертикальный удерживатель крепятся ручки для управления мотоблоком.

Такой мотоблок станет незаменимым помощником по хозяйству.
к меню ↑

2.2 Сборка мотоблока из мотороллера или мопеда

Чтобы собрать мотоблок из мотороллера «Муравей», потребуется тот же инструмент, что и в работе с ЗАЗ. Практика показывает, что из Муравья получается хороший бюджетный вариант. Кроме Муравья используют любой мопед, включая отдельные запасные части. Чаще прибегают к применению моста с мопеда.

Мотоблок из Муравья

  1. Перебрать двигатель марки Т-200.
  2. Сварить раму из железного листа 4 мм с трубами диаметром 40 мм.
  3. Жестко прикрепить раму тремя опорами к двигателю.
  4. Установить карбюратор, магнето, воздушный фильтр, глушитель.
  5. Установить крышку для принудительного охлаждения над двигателем.
  6. Сделать цепную передачу приводом от двигателя.
  7. Рассчитать размер нижнего картера на раме (передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1).
  8. В качестве руля приваривается металлическая труба.

Приблизительная масса такого устройства – 90 кг.

Судя по отзывам, такой мотоблок может вспахать целину и пашет поле на штык.
к меню ↑

2.3 Самодельный мотоблок из китайского мопеда (видео)


к меню ↑

2.4 Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

  • высокая мощность и производительность;
  • легкость;
  • очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил ( Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.
Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

Мотокультиватор из бензопилы

Главные плюсы мотоблока из бензопилы своими руками:

  • не требователен к смазочным материалам;
  • не требователен к горючему;
  • работает автономно;
  • компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

Мастера рекомендуют придерживаться стандартных решений и успешно использовать предыдущий опыт в модернизации сельскохозяйственного труда.

Источник: http://moezerno.ru/texnika/tillers/motoblok-svoimi-rukami.html

Мотоблок своими руками из подручных средств

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

1 Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество самодельного мини-трактора над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

Для создания такого устройства используют любой бензиновый, дизельный или электрический двигатель. Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.
к меню ↑

1.1 Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

  • болгарку и круги по металлу;
  • сварочный аппарат;
  • дрель;
  • накидные ключи;
  • пассатижи.

2 Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.
к меню ↑

2.1 Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

  • культивировать;
  • орать;
  • копать;
  • фрезеровать;
  • перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

Мотоблок делают из кпп ЗАЗ с мостом

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

  • кпп ЗАЗ;
  • бортовые редукторы;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

Так как установка редуктора требует ступенчатую смену частоты оборотов выходного вала, то ее заменили на автомобильную кпп. Народные умельцы чаще всего делают мотоблок из КПП ЗАЗ, но, при этом требуется использование облегченного моста.

Любой мотоблок легко оснащается моделью ЗИД-5. Это усовершенствованная модель Зидан-4. Неплохие показатели такого двигателя дали возможность переконструировать его для различных нужд. Конструкция на базе кпп от ЗАЗ:

  1. Для оси используется крепкая металлическая труба до 10 см в диаметре.
  2. На концах трубы привариваются шарикоподшипниковые корпуса, на них крепятся колеса от автомобиля.
  3. На трубу крепится кпп от ЗАЗ, путем приваривания кронштейнов.
  4. Двигатель устанавливается на кпп.
  5. На вертикальный удерживатель крепятся ручки для управления мотоблоком.

Такой мотоблок станет незаменимым помощником по хозяйству.
к меню ↑

2.2 Сборка мотоблока из мотороллера или мопеда

Чтобы собрать мотоблок из мотороллера «Муравей», потребуется тот же инструмент, что и в работе с ЗАЗ. Практика показывает, что из Муравья получается хороший бюджетный вариант. Кроме Муравья используют любой мопед, включая отдельные запасные части. Чаще прибегают к применению моста с мопеда.

Мотоблок из Муравья

  1. Перебрать двигатель марки Т-200.
  2. Сварить раму из железного листа 4 мм с трубами диаметром 40 мм.
  3. Жестко прикрепить раму тремя опорами к двигателю.
  4. Установить карбюратор, магнето, воздушный фильтр, глушитель.
  5. Установить крышку для принудительного охлаждения над двигателем.
  6. Сделать цепную передачу приводом от двигателя.
  7. Рассчитать размер нижнего картера на раме (передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1).
  8. В качестве руля приваривается металлическая труба.

Приблизительная масса такого устройства – 90 кг.

Судя по отзывам, такой мотоблок может вспахать целину и пашет поле на штык.
к меню ↑

2.3 Самодельный мотоблок из китайского мопеда (видео)


к меню ↑

2.4 Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

  • высокая мощность и производительность;
  • легкость;
  • очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил ( Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.
Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

Мотокультиватор из бензопилы

Главные плюсы мотоблока из бензопилы своими руками:

  • не требователен к смазочным материалам;
  • не требователен к горючему;
  • работает автономно;
  • компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

Мастера рекомендуют придерживаться стандартных решений и успешно использовать предыдущий опыт в модернизации сельскохозяйственного труда.

Источник: http://webcache.googleusercontent.com/search?q=cache:NGWUnLpaC90J:http://moezerno.ru/texnika/tillers/motoblok-svoimi-rukami.html%2B%D0%9A%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%B2%D0%B0%D1%82%D0%BE%D1%80+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Что можно сделать из бензопилы — самоделки из бензопилы

Принцип переделки

В основе практически любой самоделки из бензопилы лежит использование ее в качестве универсального привода, который можно применить для огромного числа различных устройств. Область их использования очень широка: резка камня и металла, выкачивание воды, уборка снега, бурение скважин и лунок, езда, перемещение различных предметов, плаванье и даже полеты.

Реализуют потенциальные возможности бензопилы при помощи разнообразных приспособлений и насадок. В основе любой переделки лежит простой принцип отбора мощности двигателя: к выходному валу подсоединяется необходимое мастеру устройство. Наличие мощного мотора, компактные размеры и сравнительно легкий вес этого инструмента, автономность и способность работать практически в экстремальных условиях делают его возможности поистине безграничными. Немаловажное значение имеет и практичная конструкция муфты сцепления, которая предохраняет узлы и системы пилы от поломок и перегрузки. Инструмент, изготовленный из бензопилы, отличается своей герметичностью, поэтому его можно использовать практически в любом положении.

Что можно сделать из бензопилы

Все самоделки можно условно разделить на 2 группы:

  • наиболее простые устройства (болгарка, ледобур, насос, лебедка, мотоблок, лодочный мотор, велосипед, мопед);
  • более сложные механизмы и предметы (пилорама, снегоуборщик, снегоход, аэросани, электростанция, вертолет, цельнокованый нож).

Для изготовления всех выше перечисленных устройств можно использовать различные марки бензопил. При их выборе следует учитывать необходимую мощность для нормальной работы переделки. Чаще всего для изготовления различных устройств используют такие марки бензопил: Дружба, Штиль, Урал.

Наиболее простые самоделки из бензопилы

Ниже приведены различные варианты устройств, сделанных из бензопил. Каждый желающий сможет использовать такие идеи в своем хозяйстве. Из бензопилы с небольшим количеством дополнительных материалов можно сделать:

Болгарка. Основная система такого устройства — подшипниковый узел с валом. На одном его конце устанавливают ведомый шкив, который вращается с помощью клинового ремня. На другом закрепляют оправку для отрезных кругов. В зависимости от их марки такой болгаркой можно резать камень, металл, кирпич и другие строительные материалы.

Ледобур. Для хорошей работы устройства скорость шнека не должна быть большой, поэтому необходимо использовать редуктор, выполненный в виде червячной или клиноременной передачи. Такое устройство можно применять при строительстве фундамента из винтовых свай и для других земляных работ.

Насос для перекачки воды можно использовать для полива огорода, аварийного водоснабжения, осушения водоемов или залитых подвалов. Такая насадка представляет собой простой центробежный насос, оснащенный кронштейном для крепления к пиле и шкивом, приводящим турбины насоса в действие.

Лебедка, в которой используется привод бензопилы. Тяговое усилие такого устройства напрямую зависит от мощности мотора пилы. При использовании дополнительного блока ее можно значительно увеличить. Данное устройство оснащают такими дополнительными деталями, как отводной блок, крюки, ремни, анкеры.

Лодочный мотор из бензопилы – прекрасная альтернатива покупке дорогостоящего двигателя. Для обеспечения движения в 20 км/час достаточно установить на лодку самодельный лодочный мотор с редуктором (передаточное отношение 2:1) и 3-х лопастным винтом, диаметром 210 мм. При этом расход топлива будет составлять всего 1л на час работы мотора.

Мотокультиватор из бензопилы может собрать практически каждый. Для этого нужна система передачи (2 шестеренки). С ее помощью энергия мотора передается на ведущее колесо, благодаря которому рабочий механизм приводится в движение. Конечно, такой культиватор малопригоден для обработки огромного поля, но для приусадебного участка его мощности вполне хватит.

Мопед из бензопилы. Для такого транспортного средства понадобится база, например, старый велосипед. На его раму крепят мотор бензопилы. Как правило, на таком средстве передвижения применяется зубчатая передача. Если для переделки используется горный велосипед, то для управления скоростью передвижения понадобится редуктор.

Для изготовления ниже приведенных устройств мастеру необходимы некоторые технические знания и опыт работы с различными механизмами и материалами. Из бензопилы с помощью различных комплектующих можно создать такие самоделки:

Пилорама из бензопилы, которую можно сделать с помощью металлической рамы. К этой раме жестко прикрепляется бензопила. Заготовки можно направлять по рельсовому пути. Есть и другие варианты пилорам. Так для устройства, предназначенного для продольной распиловки, понадобится адаптер, прикрепляемый к шине, расположенной у ее основания и направляющая, задающая направление движению адаптера. Направляющую устанавливают на доску, прикрепленную к распиливаемому бревну. При помощи такой пилорамы бревна можно разделять на 2-4 части.

Портативная электростанция из бензопилы способна обеспечить энергией в любых отдаленных от электросетей местах. Для ее создания необходимы такие комплектующие: шестереночный редуктор, генератор, металлическая планка, приводной ремень, пульт управления. Для такого устройства больше всего подходят мощные пилы Дружба и Урал.

Самодельный снегоуборщик может быть сделан из пилы, мощность которой превышает 3 кВт. Для него необходимо смонтировать шнековый узел с лопастями из прочного, но эластичного материала. Цепью мотор соединяется со шнековым узлом через пару шестеренок. К снегоуборщику можно приделать, как колеса, так и полозья. Для отбрасывания снега можно использовать любую трубу большого диаметра.

Самодельный снегоход из бензопилы по своей конструкции немного сложнее пилорамы. Снегоход состоит из рамы, двигателя, гусеницы и рулевого управления. Также ему необходимы полозья для передвижения. Для его создания на руль необходимо вынести газ и сцепление. Также следует продумать систему амортизирующей подвески несущей рамы. Так как у бензопилы нет трансмиссии, то сцепление на самодельный снегоход ставят центробежное. Также применяют поликлиновый ремень и цепь. Для рулевого механизма можно использовать детали старого велосипеда. Его переделывают так, чтобы центральная ось перемещала поворачивающие лыжи тяги. Для усиления тяги на приводной вал гусеницы устанавливают тяговую шестеренку. Мощность двигателя должна быть не меньше 5 л.с.

Аэросани из бензопилы сделать намного проще, чем снегоход. Большой винт, вращаемый напрямую двигателем бензопилы, сообщает движущую силу. Серьезным ограничением использования таких аэросаней из-за их недостаточной проходимости является небольшая мощность двигателя бензопилы. Для поездок по заснеженным полям требуется двигатель, мощностью не меньше 12 л.с.

Вертолет ранцевого типа из бензопилы. Такой летательный аппарат может подняться в воздух только тогда, когда в его конструкции будут использованы не менее четырех двигателей, общей мощностью от 20 л.с., работающих в согласованном режиме. Сделать его из одной бензопилы не получится. Использование такого самодельного аппарата может быть опасно для жизни.

Цельнокованый нож из цепи могут сделать люди, знакомые с кузнечным делом. Для этого, в первую очередь, старые цепи делят на куски, которые затем сваривают в заготовки. Их нагревают в горниле до 850°С. Заготовки прессуют до тех пор, пока не избавятся от пустот между звеньями. Далее металл поддают кузнечной обработке, пока не придадут заготовке необходимую форму и прочность.

Источник: http://banivl.ru/samodelki-iz-benzopily

Смотрите также:
03.11.2018

...

03.11.2018

Как сделать культиватор своими руками — пять вариантов изготовления для самоделкиных Культиватор – садовый инструмент разной степени сложности, предназначенный для обработки и рыхления почвы. С его помощью можно значительно упростить предпосевные работы и в несколько...

03.11.2018

Какие могут быть гусеничные самоделки? Использование гусеницы — самый распространенный способ поднятия проходимости для любой техники, работающей на грунтовой почве. Гусеничные самоделки очень популярны среди населения. Разработок в этом направлении множество. Народные...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
