Самодельный окучник для трактора

Содержание

Как выбрать и сделать своими руками окучник для картофеля?

Одной из популярных среди сельскохозяйственных культур является картофель, выращивают его у нас и в странах Восточной Европы. В процессе многолетнего выращивания картофеля создавались разные агрономические технологии.

Они помогали облегчить обработку культуры, а также повысить урожайность. Для промышленных масштабов выращивание культуры происходит с применением трактора с насадками — культиваторами, а на приусадебных участках применяются окучники для картофеля к мотоблоку, которые можно изготовить собственными руками.

1 Какие бывают виды окучников?

После лебедки и плуга окучник — второй по значимости агрегат. Он помогает нарезать для посадки борозды, которые затем засыпает с посадочным материалом. Есть несколько вариантов этого инструмента:

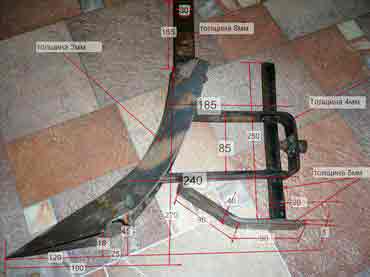

Замеры листерного окучника для картофеля для мотоблока

1.1 Листерный окучник

Листерный агрегат самый простой вид инструмента, у него ширина захвата фиксированная. Конструкция этого аппарата состоит из двух соединенных и раздвинутых крыла, которые зафиксированы между собой.

Крылья инструмента неподвижные, поэтому ширину захвата нельзя регулировать. Под ширину междурядий окучник подстроить не получится. В этом случае при работе с инструментом приспосабливают междурядья.

Ширина листерного окучника составляет 25 — 30 см., это не самый удобный вариант, ведь для выращивания картошки рекомендуется ширина междурядий в 50 — 60 см.

Особенностью такого приспособления является наличие тонких стоек, в этом случае мотокультиватор в момент заглубления окучника в плотную почву не перезагружается. Некоторые листерные окучники обладают обтекаемой формой, которая более практичная.
к меню ↑

1.2 Приспособления с переменной шириной захвата

Агрегат с переменной шириной захвата удобно окучивать, ведь он оборудован регулировочным механизмом. Он позволяет изменять положение крыльев.

Его можно подстроить под ширину междурядий. Недостатком аппарата является большая энергоемкость. Происходит это из-за работы крыльев, которые отодвигают почву в сторону, после прохождения окучником земля осыпается обратно в борозду. В результате этого руки и спина быстрее устают, а двигатель используется впустую. Несмотря на это, такие окучники являются одними из самых популярных среди огородников.
к меню ↑

1.3 Дисковые устройства

Дисковые модели обладают следующими преимуществами:

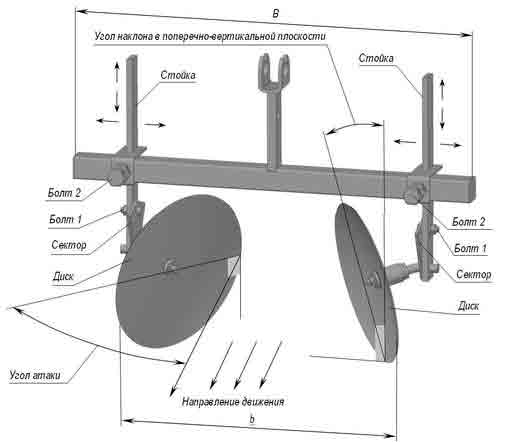

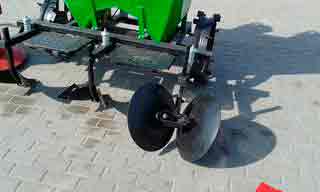

Схема дискового окучника для картофеля

  • удобные в использовании (для работы с этими инструментами нужно минимум усилий, они сами продвигаются вперед, не требуют дополнительного толкания сзади);
  • универсальные (с их помощью можно делать окучивание после посадки клубней в период активного роста надземной части растений);
  • удачно сочетаются с мотоблоком (если использовать дисковый окучник при пониженной скорости мотокультиватора его мощность возрастает. Это повышает эффективность культивирования и улучшает работу агрегата).

При выборе из огромного ассортимента, желательно выбирать те модели, которые изготовлены из легированной стали, оборудованы подшипниками качения с большой толщиной и дисковым диаметром.
к меню ↑

1.4 Окучники пропеллерного типа

Окучники пропеллерного типа используются для культиваторов и мотоблоков, у которых есть две передние передачи. Это нужно, чтобы на второй передаче с мощностью до 180 об/мин, можно было не только рыхлить, но и перебрасывать почву в грядки из междурядий. Такой окучник для картофеля своими руками отлично справится с поставленными задачами.
к меню ↑

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

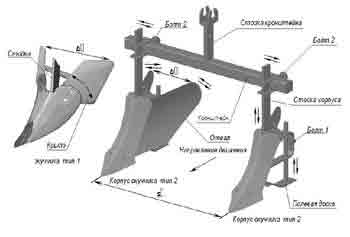

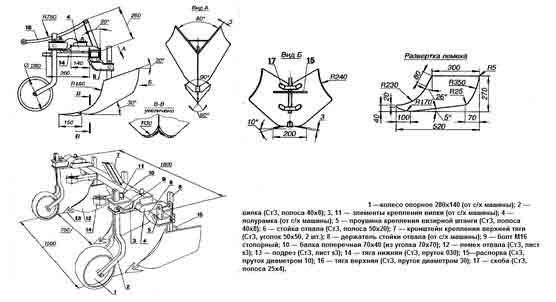

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки.

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров.

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

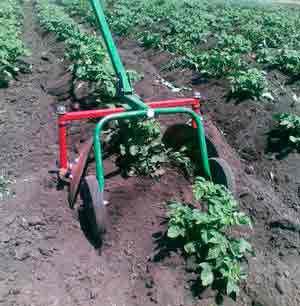

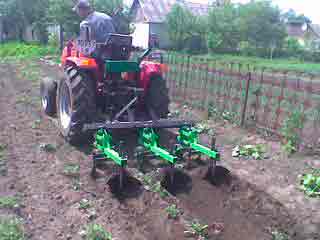

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

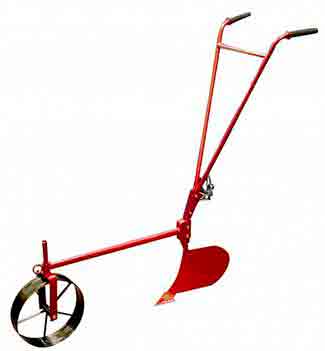

Ручной окучник для картофеля или других растений поможет облегчить работу и повысить урожай. Сделанный собственными руками инструмент (самоделка) выгодный и нужный помощник в сельском хозяйстве.
к меню ↑

2.1 Изготовление ручного окучника в домашних условиях (видео)

Источник: http://moezerno.ru/texnika/okuchnik-svoimi-rukami.html

Как сделать окучник для картофеля своими руками

Технологии во всех сферах деятельности человека стремительно развиваются, прогресс не обошел стороной и сельское хозяйство. Проектируется новая агротехника, создаются новые методики посадки той или иной культуры, с каждым днем нового становится все больше и больше. Но даже в таких условиях многие огородники отличаются консерваторским отношение ко всему. Можно взять в пример даже процесс окучивания картофеля, вышеупомянутые огородники проводят его с помощью тяпок, что делает процесс сложнее и энергозатратнее. Что же может прийти на смену «полюбившимся» тяпкам? Вариантов ответов на этот вопрос много, но лучший — ручной окучник.

Окучник — универсальный инструмент, который может понадобиться любому огороднику, с ним окучивание станет намного эффективнее. Использование такого инструмента экономит ваше время и силы.

Виды окучников

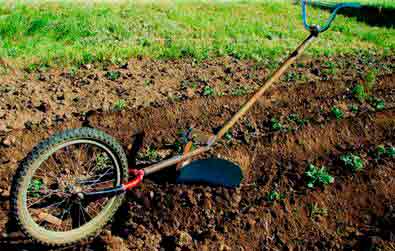

Ручные окучники (дисковые) предназначены для рыхления и окучивания. Использование такого инструмента может гарантировать качественную обработку почвы.

Этот инструмент может помочь огороднику провести окучивание, позволит избежать энергозатратную и утомительную работу.

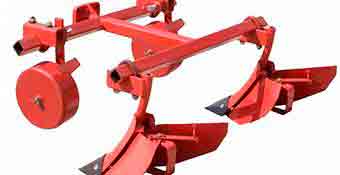

К трактору

Они применяются для автоматизированной обработки. Устройство способно сразу убрать сорняки с обрабатываемой территории и, собственно, успешно провести окучивание клубней. После манипуляций тракторным окучником уровень урожайности картофеля резко увеличивается.

Они состоят из: металлической рамы, навесного устройства, которое отвечает за сцепку, двух штампованных колес, железных стрельчатых лап и отвалов.

Нагрузку на окучиватель снижают тракторные колеса, в свою очередь, лапы подрезают грунт (до пятнадцати сантиметров). Стальная опора прикрепляет лапы к раме. Для окучивания используются решетчатые отвалы.

В основном, тракторные могут быть прикреплены исключительно к трактору Т-25, у которого довольно-таки небольшая сила тяги в отличие от МТЗ. Он не способен работать с аппаратом, у которого больше 3 корпусов.

Если перед огородником стоит цель — просто окучить картофель, то нужно открутить стрельчатые лапы.

К мотоблоку

На мотоблок устройство устанавливается на место сошника.

Как он работает: во время переходов между рядами приспособление насыпает грунт своими крыльями прямо на клубни. К мотоблоку можно присоединить дисковой окучник.

По факту, «окучники к мотоблоку» — это не отдельный вид. Мы использовали это, чтобы вы знали, что устройство можно также установить на мотокультиватор.

Дисковый окучник к мотоблоку

Плужок для окучивания картофеля предназначен для облегчения работ, которые связаны с выращиванием картофеля. С помощью такого плуга нарезают борозды и грядки, рыхлят почву, осуществляют посадку сельскохозяйственных культур, окучивают.

По своей комплектации и механизму действия плуг схож с дисковым окучником. По крайней мере, механизм действия у них абсолютно идентичен.

Плуг

Окучивание картофеля

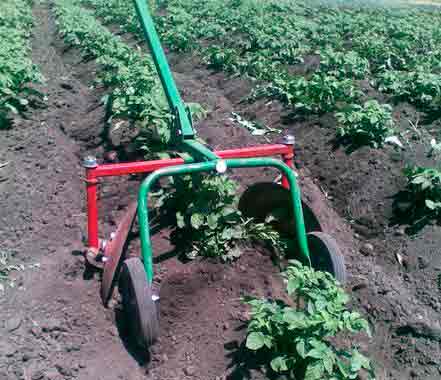

Как с помощью дискового окучивают картофель

Механизм действия ручных окучников достаточно примитивен. Два огородника должны взяться за устройство с двух сторон (спереди и сзади). Один упирается в ручку передней тяги и приводит окучник в движение, другой — вдавливает диски в грунт, надавливая на ручку задней тяги.

Диск проходит через почву, оставляя за собой заметный шлейф. С помощью такого устройства можно окучивать растения, находящиеся в непосредственной близости друг от друга. Но также можно регулировать расстояние между дисками, достаточно просто установить несколько дополнительных деталей.

Для чего необходимо

Если вы читаете это статью, то определенно знаете, что картофель нужно окучивать. Но зачем?

Сейчас мы все подробно объясним:

  1. При рыхлении почвы воздух поступает к корням, благодаря этому они разрастаются значительно быстрее
  2. Опять же, когда воздух поступает к корням, быстро образовываются картофельные клубни
  3. Если окучивать картофель, то можно увеличить урожай на 20-30%

Также нужно следовать некоторым правилам:

  1. Рыхлить нужно своевременно
  2. Рыхлить нужно при пасмурной погоде. Самый оптимальный вариант — после дождя, поливных работ или утренней росы
  3. Нельзя проводить окучивание картофеля во время жары, так как растение может просто-напросто сгореть

Как правило, используют мотыги, тяпки и грабли, их использование энергозатратно и продолжительно повремени. На фоне окучников вышеперечисленные инструменты просто меркнут.

Ручное окучивание очень энергозатратно и занимает много времени

Плюсы и минусы самодельных устройств

К списку достоинств самодельных устройств можно причислить:

  • доступность — так как сделать такой окучник может любой человек
  • бесплатность — случаев, когда человек платил сам себе, не зарегистрировано
  • эффективность — как правило, самодельные устройства ни в чем не уступают рыночным аналогам, но это зависит от конструкции
  • поднятие самооценки — ведь лучше окучивать картофель в хорошем настроении

А вот к минусам можно причислить:

  • безопасность работы — но это зависит от того, насколько хорошо сконструирован окучник
  • качество — опять же, зависит от того, насколько хорошо сконструирован окучник

Окучник своими руками может сделать практически любой человек

Факты об инструменте

Какие материалы нужны

Для создания собственного окучника нужна:

  • водонапорная труба — она служит стойкой (Диаметр — 1 дюйм, длина — метр)
  • трубка 0,37 дюйма — она необходима для передней и задней тяг
  • стальной лист (толщина — 2 мм.) -из нее будут сделаны отвалы
  • талреп — который будет закреплять переднюю тягу и стойку

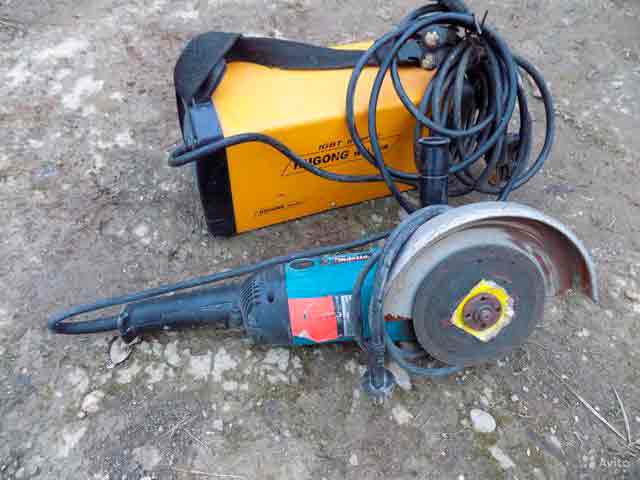

Также нужно при себе иметь: какие-либо инструменты для сгиба труб и паяльную лампу (можно использовать обычная газовая горелка). Ей нужно нагреть металлические части в местах их сгиба. Еще понадобится устройство для сварки и болгарка.

Где можно найти чертежи

В интернете имеются ответы на все вопросы, даже на такие. Чертежи для изготовления ручного окучника можно найти в сети, либо в каких-либо журналах по тематике Сад/Огород.

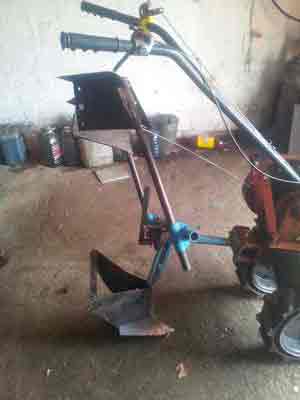

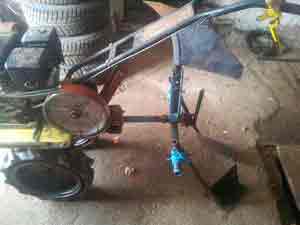

Установка самодельного окучника на мотоблок

Чтобы установить самодельный окучник на мотоблок, понадобится кронштейн. К кронштейну присоединяют посредством стопора и болтов к плоским шайбам поводок самоделки. Стопор отправляют внутрь трубы в форме квадрата и надежно прижимают к ее наружной поверхности

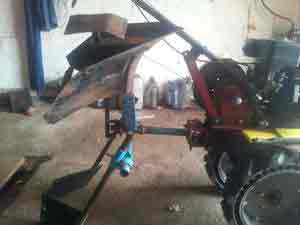

Окучники к мотоблоку своими руками

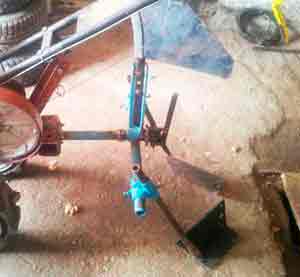

Вертикальная стойка

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

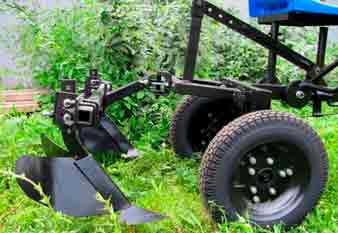

Двухотвальный плуг

Изготовление подрезающего ножа

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Чертеж дисков для окучника

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

Источник: http://profermu.com/ogorod/kartofel/okuchnik.html

Окучник на минитрактор

Окучник, о котором пойдет речь, устанавливается на минитрактор с целью окучивания огородных культур, в частности картофеля. Чтобы применение окучника было действительно эффективным, необходимо соблюдать одно важное условие — картофель должен быть высажен правильными рядами, в которых расстояние между растениями имеют равное значение.

Преимущества

Если указанное условие выполнено, то окучивание картофеля минитрактором приобретает некоторые преимущества перед ручной работой.

  • Во-первых, это очень упрощает процесс с точки зрения физической нагрузки.
  • Во-вторых, увеличивается скорость работы, а значит, и производительность труда.
  • В-третьих, полученный результат в разы превышает качество ручной работы.

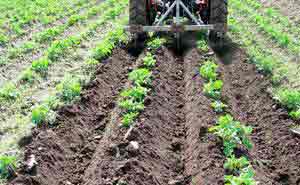

Окучник в работе

Согласитесь, описанные обстоятельства характеризуют окучник для минитрактора только с лучшей стороны. Но это еще не говорит о том, что необходимо скорейшим образом покупать окучник для картофеля на минитрактор. Указанные действия следует хорошенько обдумать, поскольку такое приобретение чревато значительными финансовыми затратами. Более того, окучник на минитрактор можно легко сделать и своими руками, не взывая к помощи посторонних лиц. (Устройство показано на фото).

Своими руками

Самым важным исходным материалом для конструирования являются старые крышки для кастрюль. Здесь надо учесть тот факт, что указанное сырье должно быть выполнено из металла и не обладать эмалевым покрытием.

Оптимальный диаметр крышек составляет 40-50 сантиметров. Этого вполне достаточно, поскольку картофель погружает свои корнеплоды не очень глубоко — на 15-20 сантиметров.

Следующим шагом является заточка краев крышек. Эти действия лучше всего выполнять с помощью специального агрегата. Стоит уточнить, что эти элементы будут служить дисками для самодельного окучника на минитрактор. (Смотрите фото).

Важным моментом в производстве указанных элементов является форма крышек. Если они прямые, необходимо немного загнуть их края. Сделать это можно посредством молотка.

Для того чтобы агрегат на ваш минитрактор получился максимально удобным, следует сконструировать специальную тележку. Именно она оптимизирует процесс перемещения лопастей фрезы, которая разрыхляет грунт.

С целью выполнения поставленной задачи применяются трубы и втулки. Далее агрегат на минитрактор оснащается колесами, которые крепятся к раме конструкции.

Для удобства сооружения агрегата можно предварительно набросать соответствующие чертежи, на которых будут четко проступать все детали проекта. Подобные чертежи может сделать каждый, кто хоть немного знаком с указанным процессом.

Стоит отметить, что самодельный агрегат не обязательно строить согласно с какими-то эстетическими нормами. Самое главное, чтобы ваш культиватор-окучник для минитрактора бесперебойно функционировал и максимально качественно исполнял свои прямые обязанности. Тогда и картофель на вашем огороде будет чувствовать себя достаточно комфортно, что позволит собрать богатый урожай.

Эксплуатация

Купили вы окучник на минитрактор либо создали его своими руками, необходимо знать, как правильно, а значит, безопасно эксплуатировать данное устройство. В первую очередь надо сказать, что окучник способен выполнять несколько сельскохозяйственных операций:

  • окучивание.
  • рыхление почвы.
  • культивация.
  • нарезка борозд.

Важным достоинством агрегата является то, что его обладатель имеет возможность самостоятельно регулировать работу окучника в зависимости от условий и специфики процесса. К тому же, вес оборудования достаточно невелик, что позволяет легко устанавливать либо менять на нем специальные лапы. (Смотреть фото).

Здесь надо заметить, что самостоятельно сконструированный окучник на минитрактор, может справиться не со всеми видами грунта. Дисковое устройство призвано обрабатывать исключительно среднюю и легкую почву.

Еще одним важным плюсом указанного приспособления является простота его эксплуатации. Чтобы применять окучник, минитрактор не обязан обладать высоким показателем мощности, поскольку указанное оборудование относится к тяговому классу.

Вот так постепенно мы добрались до основных правил работы с окучником для картофеля.

  1. Прежде, чем агрегат будет запущен, необходимо внимательно осмотреть его на предмет надежности крепления всех рабочих элементов.
  2. Существует ряд манипуляций, которые следует проводить исключительно при выключенном минитракторе. Речь идет о следующих действиях:
  • регулировка деталей механизма;

  • установка тех либо иных элементов конструкции;
  • очистка конкретных деталей от грязи и частей растений;
  • ремонтные и профилактические манипуляции;
  1. Включать вал отбора мощности допускается только на минимальных оборотах.
  2. Во время движения окучника в зоне его действия не должны находиться люди.

По завершению рабочего процесса необходимо произвести тщательную очистку агрегата от грунта и остатков растительной массы. Внимательно следите за тем, чтобы оборудование было абсолютно чистым и сухим, прежде, чем отправите его на заслуженный отдых. Игнорирование данного правила приведет к нежелательным последствиям, которые могут помешать дальнейшей эксплуатации устройства.

В случае, когда планируется длительное хранение окучника, исключающее использование приспособления, все его рабочие поверхности должны быть обработаны солидолом. При необходимости привлечения аппарата к сельскохозяйственным мероприятиям указанную смазку требуется удалить.

В этом видео представлена информация о том, как соорудить описанное устройство в домашних условиях, потратив минимум времени и денежных средств.

Источник: http://fermerteh.ru/okuchnik-na-minitraktor-svoimi-rukami

Виды окучников для картофеля

Окучивание картофеля – необходимый процесс при выращивании этой культуры. Некоторые садоводы еще пользуются стереотипными инструментами для этого, например, тяпкой или мотыгой. Но теперь появился новый метод более быстрого и эффективного окучивания грядок – окучник. Он будет отнимать намного меньше сил и времени, а самое главное, его можно сконструировать самостоятельно даже не покупая в магазине.

Трактора мтз модельный ряд цена, а так же другие особенности данной техники указаны в статье.

Дисковый окучник можно применять как для окучивания больших плантаций, так и небольших хозяйственных участков. Он является самым удобным приспособлением, поэтому и самым популярным. У него есть только один минус – он стоит дороже всех остальных, но не стоит сразу расстраиваться, ведь его можно соорудить и самостоятельно.

Такое название дисковый окучник получил благодаря главным элементам, которые и помогают разрыхлить землю – двум дискам. Основная особенность приспособления: использовать его можно только при наличии двух людей.

Сколько стоит косилка сегментная на трактор, указано в данной статье.

Также дисковый окучник может быть не ручного механизма, а с привязкой с мотоблоку. Здесь достаточно будет и одного человека. Из чего состоит инструмент:

  • 2 диска,
  • 2 талрепа винтовой формы,
  • 2 стойки,
  • Т-образный поводок.

Талрепы позволяют управлять окучником вдоль вертикальной осевой линии, но не дают возможности наклонить устройство вперед. чтобы работа протекала максимально удобно и комфортно. При работе с агрегатом следует соблюдать два основных правила:

  • расстояние между колесными колеями должно равняться расстоянию между нижними точками, этот отрезок должен совпадать с шириной окучиваемой грядки. Этого будет просто добиться, если изначально вы предусмотрели возможность изменять расстояние между лемехами.
  • диски должны стоять абсолютно симметрично, в противном случае окучник будет постоянно уходить в сторону.

Как выглядит трактор мтз 80, можно узнать из данной статьи.

На видео — окучники для картофеля:

Чтобы прицепить окучник к мотоблоку, необходимо использовать кронштейн сцепки, но без грядиля. Поводок окучника к кронштейну крепится при помощи двух болтов с плоскими шайбами и стопором. Дальше в квадратную трубу вставляем стопор и хорошо прижимаем его с внешней стороны. При помощи 2 болтов поворачиваем кронштейн и ставим поводок вдоль продолговатой оси самого мотоблока, зажимаем гайками.

Каковы особенности и стоимость, а так же какой функционал имеет трактор Нью Холланд, можно узнать из статьи.

Эффективнее всего работать окучником с мотоблоком на первой передачи, это позволяет увеличить силу тяги за счет уменьшения скорости. Для мотоблоков с одной скоростью при пробуксовке колеса спаривают.

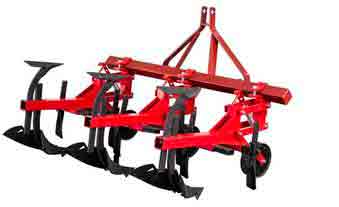

Тракторный

Тракторный окучник применяется для механизированной обработки грядок с картофелем. Во-первых, он сразу убирает сорняки, а, во-вторых, окучивает клубни, в результате такого ухода за растением урожай значительно поднимается. Устройство тракторного окучника совсем несложное: металлическая рама, навесное устройство, благодаря которому происходит сцепка, 2 штампованных колеса и железные стрельчатые лапы, решетчатые отвалы.

Какова характеристика трактора мтз 82, указано в описании статьи.

Колеса снижают нагрузку на окучник, а лапы предназначены для подрезания грунта на глубину до 15 см. К раме они прикрепляются при помощи стальной опоры. Решетчатые отвалы используются для непосредственного окучивания. Так как такой вид окучника используется только для трактора Т-25, а у него слишком маленькая сила тяги, то он не в силах потянуть устройство с более чем тремя корпусами. Если садоводу нужно просто окучить, то стрельчатые лапы необходимо будет открутить.

Какова цена навесного оборудования для трактора мтз 82, указано в статье.

На видео — окучники для картофеля своими руками:

Характеристики:

  • Захват (ширина) – 140 см (±5 см).
  • Глубина действия – до 10 см.
  • Скорость окучивания – 6-10 км/ч.
  • Скорость движения транспорта – 15 км/ч.
  • Вес – 180 кг.
  • Размеры-габариты – ДХШХВ, 180*122*100 см.

Наиболее распространенные модели для тракторов отечественного производства: КОН-2х0,7 или ОКН-2х0,7.

Как выглядит роторная косилка для трактора мтз, указано в статье.

Чтобы начать работать окучником, необходимо включить заднюю скорость, но до этого навесить окучник на заднюю навеску Т-25. Дальше сдать назад к оборудованию и подхватить его треугольной сцепкой СА-1. Получаемая колея от тракторных колес должна быть равна положению отвалов и лап.

Для мотокультиватора

На мотокультиватор окучник ставится вместо сошника. Принцип действия: при проходе между грядками насыпает землю своими крыльями прямо на клубни картофеля.

Для такого устройства подойдут 3 группы окучников: дисковый (самый дорогой окучник и не совсем выгодный), с переменчивой шириной захвата (подойдет для любой грядки, единственный недостаток – земля высыпается обратно в бороздку) или с фиксированной (самый дешевый вид, гребень почвы всегда будет одинаковый, поэтому еще при посадке культуры необходимо выдерживать все расстояния).

Сколько стоит трактор Т 70 С, указано в данной статье.

Как сделать своими руками

Какой бы вид окучника вы не решили сделать самостоятельно, обязательно подумайте о его функциональности, то есть он должен «уметь» регулироваться под ваш рост. Этого можно достичь благодаря телескопическому аппарату в центральном отделе. В трубку нужно будет вставить такую же, только с меньшим сечением, она будет превращаться в заднюю тягу. Чтобы получить нужный атакующий угол воздействия на землю достаточно поменять разницу между углами передней тяги и вертикальной станины. Помимо окучника, можно сделать картофелесажалку своими руками.

На видео — посадка картофеля мотоблоком с окучником:

Как добиться неподвижности станины? Передняя тяга при помощи шарнира притягивается к центральной стойке, управление происходит при работе талрепа. Этим методом можно получать изменение угла работы с почвой и адаптировать устройство под любой рост человека. Если это не дисковый окучник, то регулировать можно при помощи движения пластины в нужное положение и крепление ее болтами в подготовленные пазы.

Какова цена и функциональность плуга пск, можно узнать из данной статьи.

Трубку на вертикальной станине сгибают в месте на 40 см от ее конца под углом 15 градусов.

Далее к стойке приваривают тягу, отвалы. Фиксируется передняя тяга при помощи болта и шарнирного устройства. Ширина задней тяги должна достигать 50 см и иметь вил буквы П. Длина рукояти – от 20 см. По центру вваривают вертикальную трубку длиной от 30 см. как раз этим окончанием трубку нужно будет вставить в пространство вертикальной тяги.

На видео — как сделать окучник для картофеля своими руками:

Для регулирования длины стойки на ее верхнем крае просверливают проемы и проводят такие же манипуляции только уже с вертикальной вилкой. Передняя и задняя тяги должны по своей ширине соответствовать друг другу. Длина передних тяг должна идеально подходить тому, кто будет управлять окучником – он удобно должен вместиться между поручнями и свободно удерживать их.

Для изготовления дисков вырезаются круги из стали, потом им придается форма. По своей конструкции они должны напоминать диски с классического с/х плуга. Дальше дисковые отвалы привариваются к вертикальной стойке, шов сварки должен быть ровным, края затачиваются болгаркой. Режущая часть всегда выполняет главное усилие, поэтому готовые круги покупать не стоит – заточить их будет очень тяжело.

Какова функциональность, а так же стоимость трактора Челленджер, указано в данной статье.

Как правильно применять устройство

Посадка картофеля при помощи окучника может производиться благодаря работе мотоблока. На устройство устанавливают не только сам окучник, но и грунтозацепные колеса. При работе такого агрегата получаются борозды. Если они будут абсолютно ровными, то ухаживать за ними будет гораздо проще. Дальше в канаву укладываются клубни картофеля, меняются колеса на обычные резиновые, они должны будут соответствовать ширине колеи. Резиновые колеса необходимы для того, чтобы не повредить корнеплоды и просто засыпать борозды землей и утрамбовать. Посадку картофеля мотоблок облегчает в разы.

Также посадка культуры может выполняться при помощи мотоблока с навесом.

Источник: http://gidfermer.com/texnika/mashino-traktornye-agregaty/okuchnik/dlya-kartofelya.html

Как помогает в выращивание картофеля окучник, учимся делать сами для мотоблока

Так уж исторически повелось в России на протяжении последних 300 лет, что такой культуре, как картофель придается исключительное значение. Особенную важность картофель приобретает в те года, когда сухая весенняя страда и дождливое лето крайне негативно влияют на урожайность пшеницы. Ведь не зря же говорится, что картофель, это второй хлеб. Поэтому задача, стоящая, испокон веков перед производителем аграрной продукции, изначально ставится так, чтобы возможно было получить как можно более высокую урожайность картофеля.

Специфика выращивания картофеля

Картофель, как сельскохозяйственную культуру, специалистами принято считать неприхотливой к климатическим условиям. Более всего ему, как известно, вредит колорадский жук. А вот климатические факторы способны лишь замедлить существенно рост его корней, сократив тем самым урожайность этой культуры. Для предотвращения получения низкой урожайности в такой сельскохозяйственной технологии, как выращивание картофеля, издавна применяется такой агрономический прием, как окучивание картофеля.

Прием не новый, известен со времен появления картофеля в Европе. И наверняка использовался при выращивании картофеля еще племенами индейцев в Северной Америке. Но так, как в современных условиях выращивание картофеля носит промышленный характер, то есть под посев семян выделяются крупные площади производителями данной культуры, то, соответственно, к работам по культивации применяются совсем другие требования, а именно увеличение производительности подобных сельскохозяйственных работ за счет применения средств механизации. В таких мероприятиях уже давно на смену тяжелому и монотонному труду с помощью лопаты или тяпки пришел трактор.

Как упростить работу

Но такое средство механизации не по карману большинству дачников и мелких фермеров. Как окучивать картошку такой категории сельских производителей сегодня сможет помощь интернет с его безграничными информационными возможностями. Именно всемирная паутина способна наиболее эффективно дать ответ фермеру, ограниченному в средствах на покупку трактора, на вопрос о том, как окучивать картошку, при помощи собственноручно изготовленного сельскохозяйственного инвентаря, да к тому же еще из подсобных, уже ненужных в хозяйстве материалов.

И речь в данном случае пойдет не о мотоблоке, хотя он и достаточно эффективен для таких сельскохозяйственных работ, и безусловно, будет полезен тем, кто решил в как можно короткие сроки и с наименьшими трудовыми затратами окучивать картошку на собственной делянке приусадебного участка. В данном случае речь идет об окучнике, который, по существу, представляет собой насадку, которая приподнимает взрыхленную почву, а затем присыпает ею картофельные кусты.

Вот в такой агрономической технологии и заключается основная биологическая суть этого культивационного приема. При таком присыпании почва вокруг куста насыщается кислородом и влагой, что способствует усиленному росту столонов, боковых отростков, а значит росту количества клубней у куста. Происходит это за счет эффекта аэрации, то есть, как уже было сказано выше, обогащению почвы кислородом.

Делаем окучник сами

Нетерпеливому читателю быстрее хочется узнать, как же получить такой окучник в свои руки. Ответ до гениальности прост, необходимо сделать такой окучник своими руками. И самое интересное, что более всего способно порадовать наших смекалистых сограждан, что для этого не понадобиться никаких специальных инструментов или оборудования.

Итак, эпопея под названием самодельный окучник начинается с поиска ненужных в хозяйстве крышек от кастрюль. Лучше всего будет, если крышки будут не эмалированными, а металлическими. Необходимый диаметр примерно 40-50 см, учитывая, что корни картофеля прорастают в землю не более чем на 15-20 см. Далее следует заточить лопасти крышек, а в нашем случае это уже диски окучника на шлифовальном станке. Если крышки прямые их надо немного загнуть в одну из сторон при помощи молотка.

Далее, чтобы получился удобный окучник, следует смастерить тележку, с помощью которой и будут передвигаться по участку лопасти фрезы, рыхлящие почву. Для этого используем конструкцию из труб и втулок, к нижней раме такого окучника своими руками крепим колеса, можно от детской коляски старых советских образцов. И все, теперь можно перейти к испытанию такого окучника прямо на картофельном поле.

Не стоит очень детально подходить к конструированию подобной тележки, с точки зрения эстетики. В этом вопросе необходимо придерживаться правил минимализма. А как один из вариантов ноу-хау можно предложить следующий вариант. Если вам приходилось видеть в медицинских заведениях ходунки, с помощью которых больные после травм позвоночника учатся ходить, то вот они представляют собой идеальный вариант конструкции для обыкновенного, собранного в домашних условиях окучника. Все, что вам необходимо, это найти подобные ходунки, и прикрепить к ним уже готовые диски окучника.

Издавна на Руси бытовала поговорка «голь на выдумки хитра». Вот, поэтому, оправдывая ее смысл, вы с успехом сможете отыскать в Рунете сотни различных способов изготовления окучника в кустарных условиях, используя на это самый минимум собственных финансовых средств. В качестве подтверждения своих слов можно лишь посоветовать полюбоваться одним из таких продуктов народного творчества и энтузиазма.

Источник: http://agrolain.ru/adovaja-tehnika/okuchnik-svoimi-rukami

Самодельный мини трактор и все к нему

Меню навигации

Вы здесь » Самодельный мини трактор и все к нему » Культиваторы » Окучник для минитрактора.

Окучник для минитрактора.

Сообщений 1 страница 7 из 7

Поделиться114 ноября, 2009г. 16:08:13

  • Автор: classic
  • Активный участник
  • Откуда: Башкортостан
  • Зарегистрирован: 1 ноября, 2009г.
  • Сообщений: 418
  • Уважение: [+66/-1]
  • Позитив: [+420/-1]
  • Приглашений: 0
  • Пол: Мужской
  • Возраст: 55 [1963-04-12]
  • награды: Original,ver
  • Провел на форуме:
    19 дней 5 часов
  • Последний визит:
    Вчера 20:58:51

Окучник для минитрактора.Возможно кто-то использует другие приспособления.Будем рады,если поделитесь своими соображениями.

Поделиться216 ноября, 2009г. 10:59:53

  • Автор: Ivanovich
  • Ветеран
  • Откуда: .
  • Зарегистрирован: 1 ноября, 2009г.
  • Сообщений: 589
  • Уважение: [+55/-0]
  • Позитив: [+238/-1]
  • Приглашений: 0
  • Провел на форуме:
    20 дней 15 часов
  • Последний визит:
    9 сентября, 2011г. 21:43:56

И ещё с просторов инета.

Поделиться322 ноября, 2009г. 18:29:56

  • Автор: raussnik
  • Участник
  • Зарегистрирован: 1 ноября, 2009г.
  • Сообщений: 115
  • Уважение: [+16/-1]
  • Позитив: [+1/-0]
  • Приглашений: 0
  • Пол: Мужской
  • Возраст: 57 [1961-05-26]
  • награды: original
  • Провел на форуме:
    1 день 21 час
  • Последний визит:
    5 ноября, 2010г. 09:02:16

мне окучник достался с трактором в комплекте . да окучивает . но что -то мне не очень нравится как . переделаю в культиватор , а окучник буду делать другой .

Поделиться425 ноября, 2009г. 15:57:16

  • Автор: zax@rov
  • Консультант форума по гидравлике
  • Откуда: Пензенская обл.
  • Зарегистрирован: 16 ноября, 2009г.
  • Сообщений: 587
  • Уважение: [+57/-2]
  • Позитив: [+74/-0]
  • Приглашений: 0
  • Пол: Мужской
  • Возраст: 43 [1975-02-28]
  • награды: vid,veteran,original,help
  • Провел на форуме:
    10 дней 22 часа
  • Последний визит:
    12 мая, 2017г. 15:21:01

Я смастерил вот такой культиватор плоскорез, для перепашки зяби пашет и боронует не плохо но не без недостатка, уж очень большое сопротивление при работе (тяжело ташить трактору, если заглубить на 20-25см.)

Поделиться56 декабря, 2009г. 18:52:02

  • Автор: Clava 1
  • Участник
  • Откуда: Мордовия
  • Зарегистрирован: 27 ноября, 2009г.
  • Сообщений: 188
  • Уважение: [+6/-0]
  • Позитив: [+0/-0]
  • Приглашений: 0
  • Пол: Мужской
  • Возраст: 50 [1968-06-27]
  • Провел на форуме:
    28 дней 5 часов
  • Последний визит:
    23 октября, 2018г. 20:51:25

Окучник для минитрактора.Возможно кто-то использует другие приспособления.Будем рады,если поделитесь своими соображениями.

Вопрос. За какой тракторёнок с каким движком и какие впечатления об окучнике?

Источник: http://minitractor.0pk.ru/viewtopic.php?id=60

Окучник для минитрактора

Окучники для минитракторов различных конструкций: чизельные, дисковые и универсальные окучники-культиваторы. Какой окучник для минитрактора лучше: фото, описания, отзывы.

Окучник 3-х корпусной для минитрактора

Окучник устанавливается на заднюю 3-х точечную сцепку минитрактора. Состоит окучник из поперечной рамы, на которой закрепляются 2 опорных колеса и 3 лемеха. Колеса и лемехи имеют регу.

Окучник-культиватор навесной КОН-2.8

Предназначен для нарезки гребней, довсходовой и послевсходовой обработки междурядий 4-х рядных посадок картофеля с одновременным боронованием и окучиванием, боронования по всходам, ок.

Культиватор-окучник рамный

Рамный, задненавесной, с регулируемым отвалом
Окучник применяется для окучивания (пропалывания) растений, возводимых правильными рядами (грядками) на равном расстоянии друг от .

Окучник дисковый для минитрактора

На минитрактор мощностью, л.с.: 15 – 20
Тип монтажа: сзади

Рабочие характеристики
Количество дисков, шт.: 4
Диаметр диска, мм: 460
Ширина вспа.

Окучник – культиватор – гребнеобразователь ОКГ -4

Характеристики окучника:
Тип: навесной
Производительность за 1 час основного времени, га, не менее:
- на резке гребней – 1,7
- на междурядных обработках – .

Окучник для междурядной обработки КОН-2.8

Технические характеристики:
Производительность за 1 час основного времени – 0,08..0,25
Рабочая скорость, км/час, до – 2,5
Ширина захвата, м – 0,62
Глубина .

Окучник на минитрактор

Характеристики:
Число лап- 3
Возможность регулирования рядков за счет смещения лап
Возможность укомплектования 2-мя лапами культиватора
Ширина захвата (м) .

Посмотреть остальные материалы по теме Окучник для минитрактора: 1-7 8-10
в разделе Навесное и доп-ное оборудование для минитрактора.

Источник: http://minitraktor.poprostomu.com/photo/navesnoe_i_dop_noe_oborudovanie_dlja_minitraktora/okuchnik_dlja_minitraktora/25

Окучник для минитрактора

Работа на участке всегда забирает много сил и времени. Поэтому владельцы минитракторов обязательно обзаводятся самым необходимым навесным оборудованием, которое поможет легко и быстро справится с поставленной задачей. Одним из таких востребованных навесов является окучник, который очень необходим при высадке картофеля и не только.

Виды окучников

Суть работы любого окучника заключается в том, что он позволяет сделать равномерные борозды для посадки картошки, а после и засыпать их почвой. Можно встретить несколько моделей такого оборудования:

  1. Листерный окучник для минитрактора. Один из самых простых видов этого оборудования. Конструкция такого навеса состоит из 2-х соединенных между собой и немного раздвинутых крыльев. А наличие тонкой стойки препятствует перегрузке мнитрактора при его заглублении в почву. На нем нельзя регулировать ширину захвата, соответственно не окучник нужно будет подстраивать под ширину междурядий, а наоборот. Зачастую такой тип окучника выпускается с шириной захвата 25 – 30 см, чего бывает недостаточно при окучивании.
  2. Окучники с переменной шириной захвата. Конечно такая модель является более удобной в работе. Наличие регулировочного механизма позволяет легко регулировать ширину захвата крыльев.
  3. Дисковые окучники. Они удобны в эксплуатации и весьма универсальны. Ведь можно производить окучивание не только после посадки картофеля, но и в период активного роста растения. Лучше всего приобретать такой вид окучника изготовленного из легированной стали и оборудованными подшипниками качения.
  4. Окучники пропеллерного типа. Принцип работы такого устройства заключается в следующем. Специальные пропеллеры, вращаясь, измельчают почву, а после перебрасывают ее из междурядий в грядки.

Как сделать окучник на минитрактор своими руками?

Несмотря на то, что на рынке предоставляется широкий выбор окучников мототрактора, все же в целях экономии многие мастерят его самостоятельно. К тому же и делать его не так уж и сложно. Главное иметь под рукой чертежи, нужный инструмент и материал для изготовления. А инструкцию по сборке такого оборудования мы вам сейчас предоставим:

  1. В качестве дисков берем старые крышки от кастрюль. Они не должны быть эмалированными, а оптимальный диаметр должен составлять 40 – 50 см.
  2. Затачиваем края крышек.
  3. Обязательно обратите внимание на форму крышек. Если они прямые, то нужно будет немного загнуть края.
  4. Делаем с помощью труб и втулок раму, на которую в последствие устанавливаем колеса.
  5. Крепим диски на раму.

Вот в принципе и весь спектр работ по созданию такого оборудования. Так что изучайте чертежи и создавайте такое устройство самостоятельно.

На примере данных чертежей создать самостоятельно окучник на минитрактор не составит никаких проблем. И помните, что надлежащий уход за оборудованием позволит в разы увеличить его срок эксплуатации.

Источник: http://pro-traktor.ru/bez-rubriki/navesnoe-oborudovanie/okuchnik.html

Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Преимущества:

  • уменьшает трудовые затраты и повышает эффективность работы фермера;
  • может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;
  • картофелеокучник можно свободно купить в магазине или сделать его самостоятельно.

Недостатки:

  • чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
  • при работе с устройством необходимо соблюдать правила техники безопасности.

Типы картофелеокучников

В зависимости от конструкции, различают следующие виды устройств:

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Производятся с регулируемым углом атаки (угол наклона режущей части окучника к земле) и фиксированным.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

Достоинства устройства:

  • потребляет меньше энергии, по сравнению с дисковыми устройствами;
  • более простое по конструкции;
  • цена меньше, чем на дисковое устройство;
  • имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

Недостатки:

  • плохо работает на влажной и тяжёлой почве;
  • посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня. Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

Достоинства:

  • более качественное выполнение окучивания, гребни получаются ровнее и выше;
  • можно использовать при разной ширине междурядий;
  • позволяет выполнять окучивание по более тяжёлой почве.

Дисковый окучник можно использовать при разной ширине междурядий

Недостатки:

  • более высокая цена;
  • более высокое потребление топлива.

В зависимости от объёма выполняемых работ и степени механизации, окучиватель для картофеля бывает:

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

Окучник для картофеля ручной

Позволяет выполнять обработку картофельных грядок, вне зависимости от наличия мотоблока или трактора. Для ручных типов наиболее распространены конструкции листерного и дискового механизмов.

Окучник для картофеля в работе

Достоинства:

  • может применяться на участках, на которых использование мотоблоков или тракторов невозможно или нецелесообразно;
  • более дешёвый при покупке и в обслуживании.

Недостатки:

  • больше затрат физических сил работника;
  • дольше выполняется обработка участка;
  • возможна менее качественная обработка посадок;
  • при работе с механизмом нужно два человека: один должен тянуть картофелеокучник вперёд, а второй – толкать его сзади с помощью рукояток.

Чтобы было проще управлять ручным механизмом, и чтобы с ним мог справляться один человек, можно модернизировать ручной окучник, оборудовав его колёсиком от велосипеда. В этом случае плужок закрепляется на велосипедной раме. Руль позволяет направлять приспособление в нужную сторону. Почему удобно использовать велосипед? Потому что он лёгкий, и руль находится на оптимальной для такой работы высоте.

Модернизированный ручной окучник

Окучник для трактора

Данные устройства позволяют выполнять рыхление почвы и окучивание картофеля.

В конструкцию входят:

  • металлическая рама;
  • сцепное устройство;
  • два колеса (обычно штампованные);
  • стрельчатые лапы;
  • отвалы.

Лапы предназначены для подрезки грунта на глубину порядка 150 мм при выполнении окучивания. Таким образом, механизм может быть использован в качестве распашника для картофеля.

С помощью сцепного устройства приспособление фиксируется к трактору. Решётчатые отвалы используются непосредственно для окучивания растения.

Если нет необходимости рыхлить почву, то тогда откручивают лапы.

Окучник для трактора

Обычно такое приспособление используется совместно с тракторами, которые имеют небольшую силу тяги, например, Т-25.

Окучиватель для мотоблока

Для фиксации к мотоблоку нужно предварительно демонтировать сошник и установить на его место приспособление. Картофелеокучники, предназначенные для мотоблоков, также могут быть установлены на минитрактор.

Промышленность выпускает не только однорядные, но и двух, трёх и n-рядные механизмы, которые позволяют ускорить процесс окучивания.

Внимание! Если планируется установка окучника, имеющего фиксированную ширину захвата, то двигатель мотоблока должен иметь мощность меньше 3,5 л.с., и вес – порядка 30 кг. Приспособления с регулируемой шириной захвата устанавливаются на более мощные механизмы.

Для культиваторов и мотоблоков, имеющих двигатель, аналогичный мотоблоку типа Нева, можно использовать роторный механизм. В этом случае с мотоблока снимается колёсная пара, и на вал редуктора устанавливается окучник. Зубчатые колёса отлично перемалывают землю, подрезая корни сорняков, и одновременно выполняют окучивание картофельных грядок.

Картофелеокучники можно устанавливать на механизмы с бензиновыми или электродвигателями. Электроокучники для обработки картофеля в этом случае получаются более лёгкие и мобильные.

Приобрести устройство можно без каких-либо проблем в любом городе страны, будь то Москва, Новгород или Ростов. Обычно специализированный магазин позволяет купить окучник нужного типа, однако чаще всего можно приобрести китайский товар, который производится далеко не надлежащего качества.

Окучник для мотоблока

Чтобы у вас на даче или в фермерском хозяйстве был надёжный помощник, можно сделать самодельный ручной или автоматизированный окучиватель для обработки картофеля.

Самодельный листерный окучник

Чтобы сделать самодельный ручной или автоматизированный окучиватель для картофеля любого типа, сначала необходимо выполнить на бумаге в масштабе чертёж механизма и указать необходимые размеры устройства.

Оборудование для изготовления

Чтобы работа выполнялась быстро и качественно, необходимо сначала подготовить инструмент. Для этого понадобятся:

  • болгарка;
  • сварочный аппарат с электродами;
  • дрель с набором свёрл;
  • молоток.

Болгарка и сварочный аппарат необходимы для изготовления окучника

Из материалов необходимо подготовить:

  • металлический лист, толщиной 2-3 мм;
  • железная труба, с сечением 20ммх20мм или 30ммх30мм;
  • если будет изготавливаться регулируемое приспособление, то дополнительно нужно приобрести 4 петли и металлические полосы (толщиной 3 мм).

Ход работы

  1. Из металлического листа вырезаем боковины плужка (уши).Чем больше ширина боковин, тем больше будет захватываться земли и, соответственно, больше её будет засыпаться под куст. В более узкой части, предназначенной для нарезки земли, ширина ушей должна быть 5-7 см. Для узких междурядий изготавливаются уши меньшей ширины, чем для широких;
  2. Изгибаем боковины и придаём им нужную форму. Радиус изгиба должен быть одинаковым как для левой, так и для правой половины;
  3. Свариваем обе половины и зачищаем место сварки;
  4. Соединяем уши между собой металлическими полосами. Если окучник не регулируемый, то полосы привариваются к ушам, если регулируемый, то фиксируем с помощь петель. Желательно, чтобы угол между полосами составлял 90°, а между ушами – 120°. Другие концы полос свариваем между собой;
  5. К узким концам ушей присоединяем носик с помощью сварки. Угол между металлическими полосами и носиком должен составлять 150°;
  6. После изготовления рабочей части окучника её приваривают к кронштейну. С помощью кронштейна потом окучник соединяют с механизмом, например, с мотоблоком.

Самодельный дисковый окучник

Рассмотрим, как можно своими руками сделать дисковый окучник для картофеля на мотоблок.

Для изготовления дисков понадобятся:

  • металлический лист, толщиной 3 мм, для изготовления двух кругов, диаметром 45-50 см;
  • два винтовых талрепа (предназначены для регулировки положения дисков относительно оси);
  • две стойки (выполняются из металлического прута, диаметром не менее 30 мм);
  • металлическая труба;
  • два подшипника.

Порядок изготовления

  1. Диски по краям затачиваем и изгибаем таким образом, чтобы с одной стороны была выпуклая часть;

Внимание! Диски должны быть изогнуты симметрично, иначе приспособление работать нормально не будет.

  1. Их устанавливаем на стойки, размещённые в шариковых подшипниках, и фиксируем болтовыми соединениями;
  2. Стойки фиксируем к металлической трубе. Расстояние между стойками должно соответствовать ширине междурядий. Диски располагаются под углом 10-15° по отношению друг к другу;
  3. Если планируем установку на мотоблок, то к трубе привариваем металлическую пластину, которая позволит в будущем крепить устройство к мотоблоку.

Использование окучников позволит автоматизировать уход за посадками картофеля.

Источник: http://7ogorod.ru/paslenovyj-i-tykvennye-ovoshhi/okucnik-dla-kartofela-rucnoj.html

Простой самодельный окучник для мотоблока

Самый простой самодельный окучник для мотоблока можно сделать своими руками практически из металолома.

Решил полностью отказаться от лопаты при посадке картофеля. Сделал вот такой самодельный окучник под мотоблок, с механизмом поворота.

Для нарезки борозд устанавливаем приспособление вот в такое положение:

Чтобы засыпать борозды с картошкой, поворачиваем приспособление обратной стороной.

На фото показано устройство поворота окучника.

Окучник в работе очень прост, самое главное, первую борозду сделать ровно, затем уже просто делать равномерные борозды. Прошел раз, сделал борозду, разложил картошку, перевернул окучник и лопатками засыпал борозду с посаженной картошкой.

Вот если кому интересно, на видео показано как садить картошку с помощью такого окучника и мотоблока.

Источник: http://samodelki-n.ru/prostoj-samodelnyj-okuchnik-dlya-motobloka.html

Смотрите также:
03.11.2018

Как сделать самодельный мотоблок с двигателя мотоцикла, фото видео инструкции Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого...

03.11.2018

Какими бывают телеги для мотоблоков? Практически в каждом современном частном хозяйстве есть мотоблок. Этот незаменимый помощник многих фермеров активно используется на протяжении всего года – во время весенней и осенней пахоты, посева, высадки и сбора урожая, нередко...

03.11.2018

Как сделать культиватор своими руками — пять вариантов изготовления для самоделкиных Культиватор – садовый инструмент разной степени сложности, предназначенный для обработки и рыхления почвы. С его помощью можно значительно упростить предпосевные работы и в несколько...

Комментарии

Комментирование отключено.
