Как сделать культиватор своими руками — пять вариантов изготовления для самоделкиных

Культиватор – садовый инструмент разной степени сложности, предназначенный для обработки и рыхления почвы. С его помощью можно значительно упростить предпосевные работы и в несколько раз уменьшить время вашего пребывания на огороде. Однако даже самые простые ручные культиваторы, несмотря на примитивную конструкцию, стоят не дешево и, не имея лишних средств, многие дачники продолжают обходиться лопатой, превращая рыхление почвы в рабский труд. А ведь выход из этого положения найти довольно просто – необходимо сделать культиватор своими руками. Мы предложим на ваше усмотрение несколько способов изготовления этого садового агрегата, начиная с самой простой ручной модели и заканчивая инструментом с электрическим двигателем.

Самодельный культиватор может обладать довольно сложной конструкцией — модель на основе бензопилы

Содержание

Простейший вариант – культиватор Торнадо своими руками

На рынке часто встречается очень простое по своей конструкции изделие – культиватор «Торнадо», представляющий собой некое подобие штопора на вертикальной стойке с горизонтальной ручкой.

«Торнадо» — ручной культиватор для легкого рыхления грунта

Сделать такой ручной культиватор своими руками проще простого из обычных вил. Для этого приобретите в хозяйственном магазине пластмассовую насадку для черенка в форме ручки – их используют и для вил, и для лопат, чтобы упростить работу с инструментом. Так как ручка в оригинальном «Торнадо» выполнена в виде длинной горизонтальной трубки, нашу насадку тоже придется усовершенствовать. Для этого берем отрезок пластмассовой трубы длиной около 0,5 м.

[include id=»5″ title=»РСЯ — в тексте»]

Диаметр ее должен быть чуть больше толщины горизонтальной рукоятки приобретенной нами пластмассовой ручки. Трубу аккуратно разрезаем вдоль, чтобы можно было ее вывернуть и одеть на рукоятку ручки. Желательно трубку закрепить, чтобы она не скользила при работе и не соскакивала с отведенного для нее места. Легче всего примотать ее изолентой. В завершении работы мы получим рукоятку, края которой будут выступать в обе стороны от черенка примерно на 25 см.

Труба разрезается вдоль, а затем надевается на пластиковую ручку

Теперь пора приступить к самому интересному и придать зубьям вил необходимую форму штопора. Для этого используется обычный молоток, с помощью ударов которого металл изогнется в любую сторону. Желательно при этом иметь под рукой фотографию оригинального культиватора «Торнадо» и попытаться повторить все существующие на нем изгибы.

Вариант культиватора на базе велосипеда

Следующий ручной культиватор, который мы представим вашему вниманию, более сложен по конструкции и в некоторой степени механизирован. Для его изготовления понадобиться старая рама от велосипеда, а также велосипедное колесо.

Ручной культиватор для обработки почвы

К велосипедной раме крепится культиваторная головка – это может быть готовое изделие от старого культиватора или изготовленное самостоятельно из стальных острых прутьев. При желании в этом качестве также можно использовать небольшой плуг. Рукоятка для удобного управления инструментом делается из стальных или алюминиевых труб. Для поперечины берут небольшой обрезок трубы диаметром 2-2,5 см. Все узлы закрепляются на болтах, но так, чтобы соединения не болтались – вся конструкция должна быть жесткой.

Схема культиватора, изготовленного из старого велосипеда

Колесо лучше брать не маленькое и не большое – среднего диаметра. Оно закрепляется на раме специальными гайками-барашками или обычными контргайками.

Несмотря на то, что этот культиватор самодельный, с его помощью можно легко удалять сорняки и пропалывать пространство между грядками.

Зубчатый ручной вспахиватель

Следующая модель самодельного культиватора состоит из пяти стальных дисков-блинов, которые вращаются на оси длиной 320мм и диаметром 16мм. На трех дисках расположены острые изогнутые зубья, которые будут использоваться в качестве рабочего органа для рыхления почвы. На концах оси расположены цапфы с подшипниками, на которых закрепляются стальные скобы, сходящиеся на деревянной ручке.

Схема зубчатого культиватора: 1 — диски, 2 — зубья из стержней, 3 — ось, 4 — цапфа, 5 — скоба, 6 — деревянная ручка

Стальные диски и ось вытачиваются самостоятельно или заказываются у местных умельцев, владеющих работой на токарном станке. На боковых поверхностях трех дисков просверливаются по пять отверстий, в которые вставляются зубья из стального прута диаметром 10мм. Полученные диски с зубьями навешиваются на ось, затем устанавливаются цапфы с подшипниками и шайбы.

[include id=»6″ title=»РСЯ — в тексте»]

При работе такого культиватора, зубья на дисках вонзаются в землю и переворачивают поверхностный слой. Острые «когти» отрезают корни сорняков, рыхлят почву и способствуют насыщению ее воздухом.

Дисковый роторный культиватор

Можно сделать и роторный культиватор свои руками, которым можно бороновать, разбивать крупные комья земли и выравнивать поверхность огорода. Схема этой модели представлена на рисунке и называется она – дисковый культиватор.

Дисковый культиватор самодельный: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочий орган культиватора – сферические выпуклые диски. Они привариваются к втулкам, которые, в свою очередь, надеваются на оси. Осевые концы закрепляются в скобах с помощью шплинт.

Труба с рукоятками на конце и перекладиной проходит через специальный уступ, сделанный в большой скобе. К малой скобе приваривается шток длиной 250мм и диаметром 24х2мм. В него ввинчивается стержень толщиной 16мм, часть которого выступает над перекладиной.

Небольшую сложность может представлять изготовление стальных дисков. Они должны быть сферическими, а придать такую форму обычным металлическим пластинкам толщиной 4мм довольно сложно. Необходимо орудовать молотком, сильными ударами «выбивая» чашу в центре заготовок.

Гайки-барашки на перекладине позволяют регулировать угол установки сферических дисков по отношению к направлению движения культиватора. При вращении гайки по часовой стрелке стержень поднимается вверх. Одновременно прогнется большая скоба и угол положения дисков изменится.

Электрический вариант на базе мясорубки

В домашних условиях можно изготовить не только ручной инструмент, но и культиватор электрический своими руками.

Культиватор электрический самодельный на базе мясорубки

На фото изображен культиватор, сделанный на основе производственной мясорубки. Делается такая конструкция довольно просто. К картеру редуктора приворачивают два уголка, к которым привариваются две трубы, концы которых изгибают для получения удобных рукояток. Между ними располагают еще один отрезок трубы для прочности. К уголкам также приваривают оси колес. Желательно использовать средние по размеру колеса, так как слишком большие будут неудобны, а маленькие при движении станут проваливаться в почву.

Вал конструкции вытачивается из обычного лома. Насадка производственной мясорубки обкалывается кувалдой и остается чугунная втулка. В ней размещают заготовку, выточенную из лома, и приваривают винт-грунтозацеп. Выключатель двигателя расположен, для удобства пользователя, на рукоятке.

При быстром передвижении с таким культиватором, винт разбивает землю на крупные комья – получается грубая вспашка. Если же двигаться медленно, то рыхление получается более аккуратным – почва превращается в пыль.

Вот еще интересное видео, в котором рассказывается, как сделать электро-культиватор своими руками, используя раму, цепь и звездочку от велосипеда, а двигатель от стиральной машины.

Существует еще много способов изготовления агрегатов для вспашки земли в домашних условиях, например, можно сделать самодельный культиватор из бензопилы. Требуется лишь умение разбираться в технике и немного фантазии.

Источник: http://landscape-project.com/tech/kak-sdelat-kultivator-svoimi-rukami.html

Самодельная садовая техника: электрокультиватор своими руками

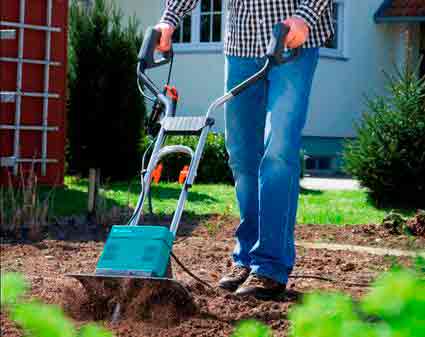

Культиватор — это вид садовой техники, который заменяет ручной труд при обработке земли: рыхлит почву, формирует грядки. С его помощью можно очень быстро производить прополку, вносить удобрения. Это приспособление представляет собой механизированную тяпку с электрическим приводом.

Такой агрегат не подходит для больших площадей и разработки целины. Но на небольших участках, особенно там, где высаженные деревья и кустарники мешают применению более габаритной техники, самодельный электрокультиватор просто незаменим.

Особенности самодельного культиватора

Глубина обработки почвы электрокультиватором не более 30 см. Он отлично и быстро справляется с работой в цветниках и на небольших грядках. Большинство из этих моделей — мини-культиваторы. Они имеют небольшой вес, удобны в работе, ими могут пользоваться даже женщины и пенсионеры. В отличие от бензиновых моделей, электрокультиваторы абсолютно экологичны и пригодны для обработки почвы в теплицах и парниках.

Для небольших садовых участков нерентабельно покупать дорогостоящие агрегаты для вспахивания земли. Современный рынок предлагает большой выбор моделей культиваторов: многорядных, однорядных, прицепных, ротационных, дисковых, фрезерных и других видов. Весом они могут быть от 10 до 50 кг.

Большинство из них прекрасно справляются с обработкой почвы и имеют длительный рабочий цикл, поэтому они очень нужны в крупных хозяйствах. Но многие дачники предпочитают более выгодный в финансовом плане вариант — создание электрического культиватора своими руками.

Электрокультиватор — это приспособление с размещённым на раме редуктором и электродвигателем. К выходному редукторному валу крепятся рабочие сошник и фреза. Острые ножи фрезы обеспечивают качественное вспахивание почвы. Глубина захвата регулируется сошником.

С рамой соединяется руль с рукояткой, крепится транспортное колесо. Принцип работы такой: электродвигатель передаёт через червячный редуктор момент вращения фрезам. Управление электрокультиватором осуществляется при помощи соединённого с рамой руля.

Для того чтобы пользоваться механизированными устройствами, облегчающими работу на приусадебном участке, совсем необязательно покупать дорогой мотоблок или электрокультиватор. Удобное приспособление может изготовить любой знакомый с техникой человек. Существует несколько самых распространённых моделей самодельных электрокультиваторов.

Модель на базе двигателя от мясорубки

Многое из того, что потребуется для работы, можно найти в своём хозяйстве или без труда приобрести. Для изготовления элементов конструкции нужны:

  • Исправный двигатель от мясорубки;
  • Колёса с осями;
  • Авторессора;
  • Уголки;
  • Лом;
  • Винт;
  • 2 трубы.

Из инструментов тоже многое найдётся под рукой:

  • Кувалда;
  • Плоскогубцы;
  • Набор ключей;
  • Молоток;
  • Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

К изготовленному из металла картеру редуктора прикручиваются 2 уголка, а к ним затем привариваются 2 трубы, которые будут служить рукоятками, поэтому они предварительно должны быть изогнуты до удобной в работе формы. Для прочности можно приварить между трубами металлическую распорку.

Далее, к уголкам привариваются оси для колёс, которые надо выбирать средних размеров. Потому что маленькие будут застревать в земле, а большими неудобно управлять.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остаётся после удаления насадки мясорубки. Она убирается с помощью кувалды. Из авторессоры изготавливаются грунтозацепы, которые при монтаже надо слегка вывернуть винтообразно, чтобы легче было управлять культиватором. Затем их приваривают к валу под углом расположения 120 градусов.

Для удобства работы к ручке крепится выключатель, который подключается по схеме «треугольник», электропуск используется конденсаторный.

При быстром перемещении культиватора будут оставаться крупные комья земли, а если его передвигать медленно, то почва будет измельчаться. При желании для него изготавливается и самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Устройство с мотором из электропилы

В этом электрокультиваторе функцию силового блока выполняет электропила цепная марки «Парма». Она крепится с помощью хомутов на раме культиватора. При необходимости пила быстро демонтируется и используется по прямому назначению.

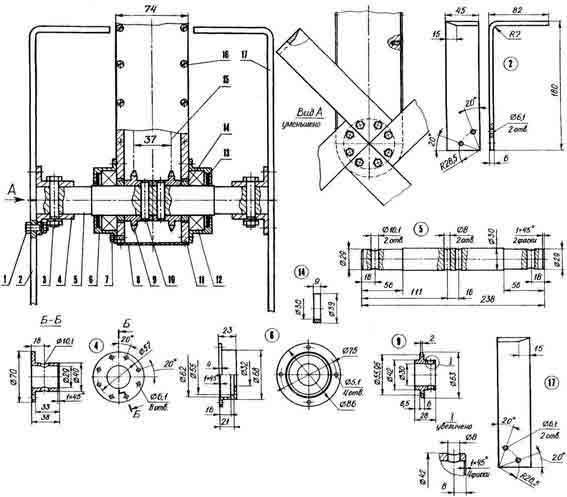

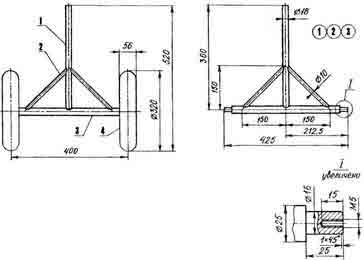

Рама сваривается из стальных труб Ø24 мм. Рабочие фрезы делают из трубы Ø30 мм, а к ним приваривают стальные зубья — 6 шт под углом 30 градусов друг к другу. Вращение фрезам передаёт цепная двухступенчатая трансмиссия. В первой ступени звёздочка привода используется от пилы, а ведомая установлена от велосипеда. Вторая ступень состоит из мотозвёздочки и цепи.

Вал фрез изготавливается из круглого металлического профиля, крепится в вилке рамы с помощью подшипников качения. Фрезы и звёздочки крепятся шпонками. На этом устройстве необходимо устанавливать защитные кожухи на цепи приводов.

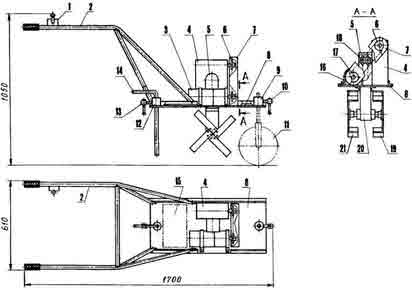

Техника на базе стартера СТ-8 от ГАЗ-51

Для изготовления электрокультиваторов и мотоблоков своими руками используются и более мощные двигатели от машин. Часто устанавливается стартер СТ-8 от ГАЗ-51.

Предназначенный для культиватора стартер необходимо модернизировать. Надо укоротить его вал, изготовить новую переднюю крышку из дюралюминия и запрессовать в неё подшипник 204. Задняя крышка с подшипником остаётся прежняя, только к ней прикрепляется маслёнка с литолом.

В двух крышках просверливается много мелких отверстий для вентиляции. Воздух через них прогоняется вентилятором, который крепится на вал электродвигателя и защищается кожухом из дюралюминия. Кожух присоединяется к стартеру полоской дюралюминия.

Деталь от мотоцикла К-125 — ведущая звёздочка стыкуется с втулкой-ступицей и крепится на хвостовик вала. На входном валу редуктора устанавливается такая же звёздочка. Они соединяются цепной втулочно-роликовой связью. Ещё 4 звёздочки, имеющие по 11 зубьев, крепятся на выходном редукторном валу — на каждом по 2. Они соединяются втулочно-роликовыми цепями. Культиваторные фрезы крепятся на концах рабочего вала.

Электрокультиватор ЛопЛош

Эта модель — альтернатива громоздким приспособлениям. Название состоит из двух частей — лопата и лошадь. Отличается особой конструкцией с горизонтальными фрезами. Подходит для обработки любого грунта без больших затрат времени и ресурсов.

Изготовить ЛопЛош своими руками совсем несложно. Для этого нужен крепкий каркас, опорная стойка, рукоятки управления с изоляцией для предотвращения ударов током, электродвигатель, редуктор для передачи вращения на валы ножей.

На валы устанавливаются левый и правый ножи с режущими частями в сторону вращения. На редуктор — боковые стенки с помощью гаек. Можно устанавливать один или несколько ножей, а также окучник в зависимости от выполняемых работ.

Особенность этого прибора — расположение рукоятками в сторону движения. Передвигать можно с максимальной скоростью без особых нагрузок на двигатель и без его перегрева.

Самодельные электрокультиваторы в домашнем хозяйстве помогают облегчить труд и получать лучшие результаты, чем при дедовских методах. С современными заводскими моделями их, конечно, не сравнить. Но сделанные буквально из ненужного хлама приспособления достаются практически бесплатно и при этом часто выручают своих хозяев.

Для огорода у меня культиватор с бензиновым двигателем. Но в теплицах (их у меня три) работаю с самодельным электрическим культиватором, очень удобно и не дымит.

Дороговато обходится электричество, но не требует топлива, не воняет, не жужжит.

Если за изготовление возьмётся мастер, то качество и срок службы может быть ещё лучше заводского.

Источник: http://tokar.guru/stanki-i-oborudovanie/samodelnaya-sadovaya-tehnika-elektrokultivator-svoimi-rukami.html

Электрокультиватор своими руками

Для прополки междурядий и работы в саду я сделал небольшой электрокультиватор. При его помощи победа над сорняками обеспечена. В сравнению с более капризными бензиновыми или дизельными двигателями, он безотказный и удобный, включил — и работай.

В качестве привода использовал обычную болгарку, без всяких переделок.(Обращаем внимание, ранее мы уже писали как сделать станки с применением болгарки.) Единственное, что приходится делать перед сельхозработами, — это временно отворачивать боковую ручку. Все три отверстия для крепления боковой ручки использую для присоединения этого импровизированного привода к культиватору. Работа с культиватором сезонная, так что в основном я использую болгарку по прямому назначению.

Остальные детали и узлы взял от вышедшего из строя мотокультиватора. Болгарка имеет 6000 об/мин. Пришлось вместо отрезного круга на неё установить шкив Ø50 мм с ручьём для клинового ремня, через который передаётся вращение на шкив Ø150 мм редуктора культиватора. Основной червячный редуктор имеет передаточное отношение 1/38. Таким образом, фрезы мини-культиватора вращаются со скоростью примерно 250-300 об/мин. Глубина обработки почвы осталась прежней — до 100 мм.

Так же использую удлинитель на катушке, которую изготовил за чертежами взятые с сайта для Умельцев. Очень удобное и нужное приспособление -рекомендую.

Перед окучиванием картофеля взрыхляю междурядья электрокультиватором и через день, чтобы выдернутые сорняки подсохли, окучиваю картофель без особых усилий, играючи. Земля у нас глинистая, тяжёлая, особенно когда высохнет, но с культиватором работа становится намного легче. Жаль, что наша промышленность не выпускает подобные электрокультиваторы.

Источник: http://www.umeltsi.ru/prisposoblenia/2742-elektrokultivator-svoimi-rukami.html

Как выбрать и изготовить электрический культиватор?

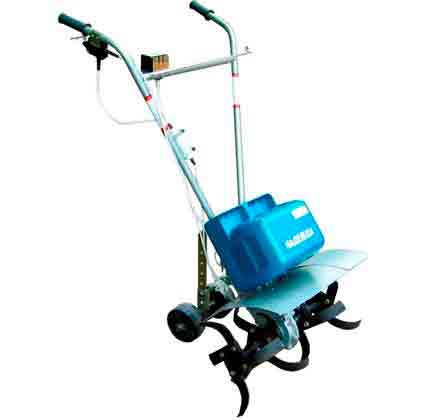

Культиватор электрический — незаменимый прибор для обработки дачного участка и разрыхления различных видов почвы. Несмотря на все положительные черты этого устройства, оно стоит достаточно дорого, поэтому перед приобретением следует изучить особенности каждого вида культиватора.

Виды культиваторов по типу рабочей детали: 1 — дисковый, 2 — фрезерный, 3 — лаповый, 4 — ротационный.

Разновидности культиваторов

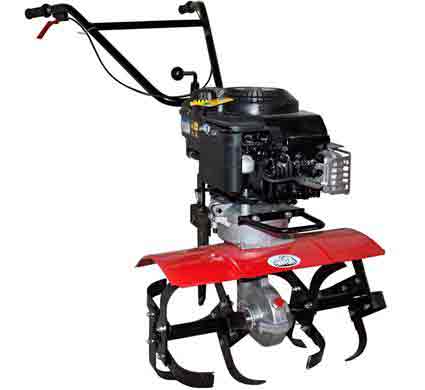

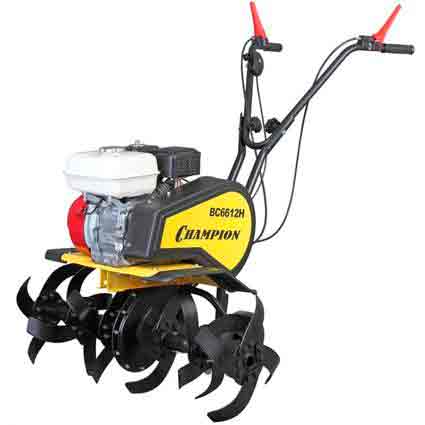

Мотокультиватор — устройство, работающее на бензине. За счет этого обеспечивается отличная мобильность и возможность обрабатывать самые отдаленные области участка.

Мотоблоки могут иметь двигатели с 2 или 4 тактами. В первом случае устройство работает на смеси масла и бензина. Четырехтактные двигатели используют для своей работы только бензин и считаются более прогрессивными, так как меньше шумят и вибрируют.

В качестве отдельного вида моторизированных приспособлений можно выделить миникультиваторы, мощность которых составляет 1,5-3 л. с. Таких возможностей будет достаточно для обработки цветников, клумб и небольших дачных участков. Максимальная глубина обработки составляет 8 см, поэтому эти устройства нельзя применять на неокультуренных участках. Мини-культиватор можно без труда носить в рюкзаке и помещать в багажник автомобиля. Для транспортировки в конструкции предусматривают съемные ручки.

При наличии небольшого участка можно обратить внимание и на ручной культиватор. Такое устройство будет полезно для обработки узких труднодоступных мест. Существуют такие подвиды ручных приспособлений:

  1. Ротационные. Оснащены ножом-полольником, который без труда вырывает траву с корнями.
  2. Ручной рыхлитель. Имеет острые изогнутые зубья, которые отлично справляются с твердой почвой.
  3. Миникультиваторы. Оснащены короткими ручками и предназначены для почвы в контейнерах, горшках или на альпийских горках.

Рисунок 1. Схема самодельного простого культиватора.

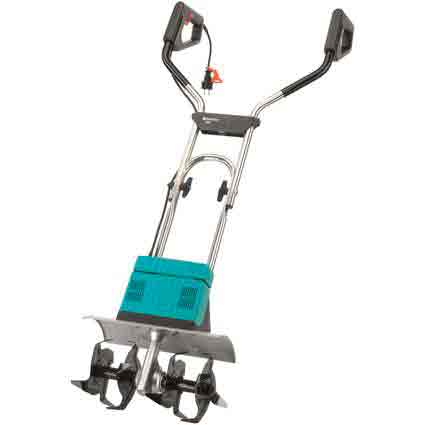

Электрокультиваторы для дачи являются самым популярным решением. Они намного легче бензиновых аналогов и не требуют постоянной дозаправки. Их нецелесообразно использовать на слишком больших участках, так как обрабатываемая площадь ограничена длиной шнура. Конечно, можно использовать удлинители, но каждый раз возиться с большим количеством проводов захотят далеко не все дачники. Зато эти устройства имеют следующие преимущества:

  • высокая экологичность — в процессе работы электрический культиватор для дачи не будет выделять вредные выхлопные газы;
  • не нужно контролировать количество и качество топлива;
  • более низкая цена ремонта, чем в случае с мотокультиваторами;
  • возможность обработки как окультуренных участков, так и твердой плотной почвы.

Электрические культиваторы не такие мощные, как бензиновые, но их будет вполне достаточно для человека, который не хочет разбираться в технических премудростях. Все, что нужно сделать для начала работы, — вставить вилку в розетку и нажать на кнопку включения.

Как выбрать и использовать электрический культиватор?

Несмотря на простоту этих устройств, выбрать правильную модель бывает нелегко. Это связано с тем, что на рынке присутствует большое количество моделей от разных производителей.

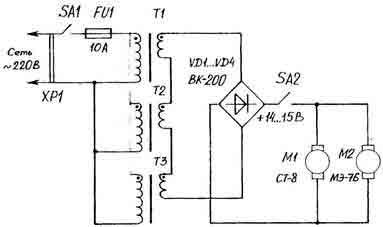

Рисунок 2. Принципиальная электрическая схема питания двигателя культиватора.

Прежде всего, электрорыхлитель должен иметь достаточную производительность. На этот параметр влияет ширина фрезы и мощность редуктора. И если ширину захвата можно изменять, используя разные фрезы, то с редуктором ничего сделать не получится. Его мощность следует выбирать исходя из типа почвы. Для песчаных грунтов отлично подойдут модели сравнительно невысокой мощности — 750 Вт. Но если на вашем участке глинистая земля, вам понадобится агрегат в 2 раза мощнее.

Если некоторые участки огорода имеют неровную поверхность, следует выбирать модели, работающие при любом уровне наклона. Любые ограничения в этой ситуации принесут массу трудностей.

В ряде случаев полезны следующие дополнительные функции электрических рыхлителей:

  • рычаг заднего хода — позволяет не тратить время на разворот агрегата;
  • изменение скорости — расширяет спектр использования культиватора;
  • аварийный рычаг; лучше не выбирать устройства, оснащенные кнопкой аварийной остановки, так как ее нужно будет держать, пока двигатель не отключится полностью;
  • автоматическое выключение при перегреве, есть практически в каждой модели.

Электрические культиваторы обычно неприхотливы и достаточно просты в управлении. Поэтому специального ухода они не требуют. Перед обработкой участка необходимо убедиться, что на нем нет лишних предметов, которые могут повредить движущие детали устройства. Так вы рискуете не только вывести из строя электрорыхлитель, но и получить травму.

Культиватор хранится в сухом чистом месте.

Как сделать электрический культиватор?

Если вы не хотите тратить деньги на дорогостоящие устройства фабричного производства, можно изготовить электрокультиватор своими руками на дачу. Существует несколько вариантов исполнения такого устройства, но самая популярная разновидность самодельного электрического культиватора изготавливается из обычной мясорубки. Ее двигатель имеет достаточно высокую мощность и может соперничать с фабричными моделями, имеющими мощность 750 Вт. Чертежи устройства и схемы питания представлены ниже на рис. 1, 2.

Устройство состоит из редуктора и электродвигателя, расположенного на раме. Все детали для работы механизма закрепляются на выходном валу редуктора. Руль и колеса закрепляются на раме. Устройство может передвигаться самостоятельно либо в ручном режиме. Для удобства агрегат следует оснастить 2 ручками, на которых следует расположить кнопку пуска двигателя и закрепить провод.

Чтобы изготовить электрокультиватор своими руками, вам понадобятся следующие материалы:

  • двигатель мясорубки;
  • трубы;
  • уголки;
  • велосипедные колеса, их размер должен быть средним, так как большие будут неудобными, а маленькие могут погружаться в грунт при движении;
  • винт;
  • лом.

Обойтись без сварки здесь не получится, поэтому следует заранее обзавестись сварочным аппаратом.

Кроме того, вам понадобятся плоскогубцы, молоток и комплект ключей.

Сперва нужно изготовить и подогнать детали, после чего под них делается каркас. Это связано с тем, что размер корпуса нужно полностью подогнать под крепления двигателя мясорубки. Их ширина должна обеспечивать достаточную устойчивость, а по длине каркаса должны поместиться все конструктивные элементы.

К картеру редуктора следует приварить 2 уголка, к которым таким же способом прикрепляются 2 трубы. Их концы должны быть изогнуты для удобного хвата рукояток. Между этими трубами нужно расположить еще один фрагмент для придания конструкции жесткости. К уголкам необходимо приварить оси колес.

Вал можно выточить из лома. Насадку мясорубки необходимо обколоть кувалдой так, чтобы осталась только чугунная втулка. В этой детали нужно разместить заготовленный лом и приварить винт, который будет выполнять роль грунтозацепа.

Когда такой самодельный электрокультиватор двигается с высокой скоростью, винт будет разбивать почву на крупные куски. При медленном движении грунт имеет мелкую структуру.

Изготовив такой электро-культиватор своими руками, вы сможете обрабатывать около 3 соток земли за 1 раз. Такое устройство будет потреблять около 2 кВт.

Источник: http://1sadteh.ru/tehnika/kultivator-elektricheskij.html

Мастерим своими руками: простейшие модели электрокультиватора

Любой из владельцев садово-огородного участка знает, насколько утомительной и кропотливой может быть работа, связанная с возделыванием различных культур. Тем более что подобной работой занимаются чаще всего люди пожилые, которым не так уж и просто осилить нагрузки связанные с обработкой почвы до посадки и во время выращивания садово-огородных растений. Для упрощения этого нелегкого процесса и существует электрический культиватор, который вполне можно сделать своими руками в домашних условиях. Далее вашему вниманию простейшие модели подобных конструкций.

Культиватор: понятие, сфера применения

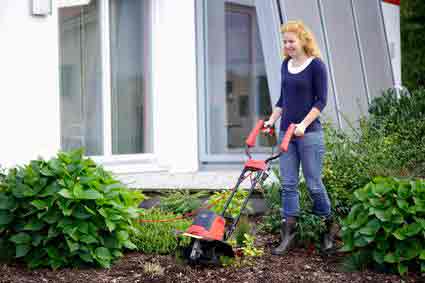

Электрический культиватор представляет собой устройство, оборудованное электроприводом и предназначенное для возделывания земли. Таким образом, он может быть полноценным аналогом ручному труду и прекрасно справится с задачей по рыхлению почвы, внесению удобрений, созданию грядок и их прополке. Говоря простыми словами, электрокультиватор – механизированная тяпка.

Внимание! Рассматриваемое устройство совершенно не предназначено для возделывания больших сельскохозяйственных площадей. Но оно прекрасно подойдет для ухода за небольшим цветником, огородным участком и пр.

Основная задача культиватора — придать грунту необходимую структуру (он снимает пласт земли глубиной не более 30 см), подготовив его, таким образом, к внесению удобрений, поливу и прочим манипуляциям с участком, засаженным культурами.

Среди основных достоинств электрического культиватора можно отметить следующие:

  1. Экологическая чистота. Поскольку культиватор работает на электричестве, он совершенно безопасен для окружающей среды и человека. Именно поэтому его можно смело применять даже в закрытых участках (в теплицах, например).
  2. Малый вес устройства. Благодаря своей легкости, справиться с устройством под силу даже людям, не обладающим значительными физическими данными (например, старикам).
  3. Компактность. Культиватор можно легко переносить по участку и, если необходимо, вполне несложно перевезти на машине.
  4. Простота работы и ухода. Для работы с культиватором и поддержания его рабочего состояния необязательно обладать специальными навыками.
  5. Небольшие затраты на изготовление. Изготовить культиватор вполне можно из деталей, которые у каждого под рукой, поэтому он доступен большому кругу огородников и садоводов.

Создание электрокультиватора своими руками

С помощью нехитрых приспособлений, который можно найти практически в каждом доме, где обитает мужчина, можно изготовить простой, удобный в работе и, главное, практичный культиватор, работающий от электросети. Далее вашему вниманию представлены простейшие модели подобных изделий.

Конструкция из стартера

Культиватор из стартера можно изготовить при наличии в домашнем гараже стартера от какой-нибудь машины. В нашем случае речь пойдет о стартере от Газ-51. Чтобы деталь выполняла своим функции эффективно и на протяжении длительного периода времени, потребуется совершить со стартером некоторые манипуляции по его усовершенствованию.

Необходимо немного укоротить вал стартера, после чего потребуется заменить его переднюю крышку и проделать много отверстий диаметром около 5 мм как в передней, так и в задней крышке. Чрез эти отверстия воздух будет качественно продуваться вентилятором, который сможет выполнять эту функцию с помощью вала электродвигателя, к примеру, от какого-нибудь старого грузовичка. На концах рабочего вала следует установить культиваторные фрезы.

Полуготовый агрегат монтируется на предварительно подготовленную силовую платформу, выполненную из листовой стали.

Конструкция из болгарки

Из болгарки можно сделать компактный культиватор небольшой мощности. Его вполне хватит для прополки междурядий в саду или на огородном участке. Болгарка в этой конструкции выполняет роль электропривода.

Все остальные узлы для создания культиватора можно взять со старого мотокультиватора. Средний показатель мощности болгарки – 600 об/мин. Поэтому для нее не подойдет отрезной круг. Оптимальный вариант – использовать шкив с ручьем для клинового ремня.

К раме старого культиватора приваривается узел подвески болгарки. Для подключения готового изделия к электросети можно использовать удлинитель на катушке.

Готовое изделие получится достаточно легким, компактным, и высокопроизводительным (фрезы устройства будут выдавать около 300 об/мин).

Совет. Чтобы с электрическим культиватором было удобней работать и руки не чувствовали перенапряжения, на ручки изделия можно надеть небольшие куски от резиновой шланги, совпадающие по диаметру с трубами культиватора.

Конструкция из стиральной машинки

Если в вашем доме завалялась старая уже совершенно бесполезная (но при этом рабочая) стиральная машинка, не спешите ее выбрасывать: попробуйте смастерить, используя ее двигатель, прекрасный небольшой электрический культиватор.

Для его создания потребуется простейший набор деталей:

  • Обычное колесо диаметром около 1,5 м, которое будет выполнять простейшую функцию – двигательную.
  • Электродвигатель от старой стиральной машинки (подойдет даже советский вариант).
  • Металлический уголок длиной около 3 м.
  • Двужильный провод.
  • Барабан и кусок жести для создания защитного кожуха.
  • Рессоры от автомобиля (из них получатся прекрасные ножи).
  • Редуктор, тумблер и пусковая кнопка.

Теперь можно приступать непосредственно к сборке деталей конструкции. Первым делом следует выполнить все сварочные работы. Затем идет подготовка ножей для культиватора. Чтобы они получились действительно рабочими, необходимо соблюдать простое правило: у каждого из ножей должна быть своя траектории движения, причем она не должна пересекаться со всеми остальными.

Для двигателя понадобится две обмотки: рабочая и пусковая. Первая будет подключена в сеть в постоянном режиме, вторая же необходима исключительно для запуска готового садового электроинструмента.

Вот и все тонкости, которые следует знать для создания простой и эффективно работающей на участке конструкции культиватора. Удачи!

Как сделать электрический культиватор своими руками: видео

Источник: http://dachadizain.ru/postrojki/inventar/prostejshie-modeli-elektrokultivatora.html

Мотокультиватор своими руками – варианты конструкции и секреты сборки

Второй по важности после вспашки, считается обработка земли культиватором. На подсобных хозяйствах и дачных участках такие работы выполняются ручным или механическим культиватором.

Однако все эти приспособления дорого стоят, и теряется смысл экономии на выращивании собственных сельскохозяйственных культур.

Поэтому большинство садоводов и огородников любителей, изготавливают механический культиватор своими руками.

При наличии инструмента, элементарной материальной базы (швеллеры, трубы, стальные уголки, более-менее приличный двигатель, колеса) самодельный мотокультиватор можно изготовить за пару выходных, сведя затраты к минимуму.

Как сделать культиватор своими руками из подручных материалов?

Прежде всего, разберемся, какие существуют разновидности механизированных садовых помощников.

По типу силовой установки мотокультиваторы бывают электрическими и с двигателем внутреннего сгорания.

Первый вариант предпочтителен на приусадебных участках с нормальным энергообеспечением. Затраты при использовании меньше, высокая экологичность, простота обслуживания. Изготовить такой культиватор своими руками совсем несложно.

Конструкция с ДВС предполагает использование механизма вдали от точки подключения к электропитанию. Затраты на содержание выше, обслуживание сложнее. Работать приходится во вредной среде выхлопных газов. Эти недостатки окупаются полной автономностью применения. Выехал в поле, завел двигатель – и работаешь, пока не закончатся запасы топлива.

По способу обработки почвы.
Культиватор может быть самоходным, то есть оснащенным колесами с приводом. А может иметь лишь вращающуюся рабочую насадку, которая одновременно служит средством перемещения.

В первом случае (который, безусловно, сложнее в изготовлении), применяется два редуктора. Один обеспечивает движение механизма с заданной скоростью при помощи ведущих колес.

Второй редуктор (как правило, более скоростной) вращает насадку роторного типа, обеспечивая рыхление грунта. Если культиватор имеет ведущие колеса – на него можно навешивать ножи-плоскорезы.

Существуют упрощенные конструкции, в которых колеса не являются ведущими, а просто опираются на поверхность, облегчая передвижение. Поступательное движение происходит за счет вращения роторной насадки.

Культиваторы без ведущих или опорных колес проще в изготовлении, а также имеют меньший вес. Однако при работе приходится затрачивать больше физических усилий для удержания механизма на траектории.

Поэтому садоводы самодельщики чаще всего изготавливают колеса для культиватора своими руками, и получают более функциональный и удобный инструмент.

К тому же, наличие опорных колес дает возможность эффективно регулировать глубину обработки почвы.

Однако, мотокультиватор с одной ведущей осью (и соответственно редуктором) имеет некоторые преимущества. Можно поставить на ось колеса, и навесить на мотоблок нож-плоскорез или плуг. Или установить вместо колес объемные фрезы, и работать в режиме рыхления.

Как собрать мотокультиватор

Составные части конструкции:

Силовая установка.
Электромотор или двигатель внутреннего сгорания. Электропривод можно взять от старой вентиляционной системы или промышленного компрессора, такие энергоустановки имеют приличный ресурс и высокую надежность.

Если вы используете ДВС (например, от мопеда), его необходимо принудительно охлаждать, поэтому позаботьтесь об установке вентилятора. Мотор от бензопилы имеет усовершенствованную систему охлаждения, поэтому проблемы перегрева нет.

Редуктор.
Обязательный элемент любого мотоблока или культиватора. Высокая скорость выходного вала двигателя (вне зависимости, электрического или бензинового) слишком высока, а крутящий момент в компактных силовых установках недостаточен для обработки почвы.

При помощи понижающего редуктора уменьшаются обороты, и растет усилие на рабочем валу.

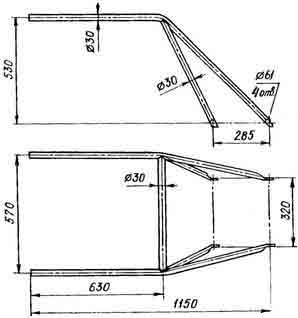

Рама и портал для навесного оборудования.

Ручки для управления.
Помимо основной функции – удержания механизма в рабочем положении, на рукоятки выводят органы управления силовой установкой. Конструкция должна быть прочной и удобной.

Если вы решили собрать культиватор своими руками – чертежи можно взять из технической литературы или разработать самостоятельно. Привязываясь к готовому проекту, вы будете вынуждены искать именно те компоненты, который предусмотрел автор конструкции.

Предлагаем к рассмотрению две конструкции, имеющие различную концепцию:

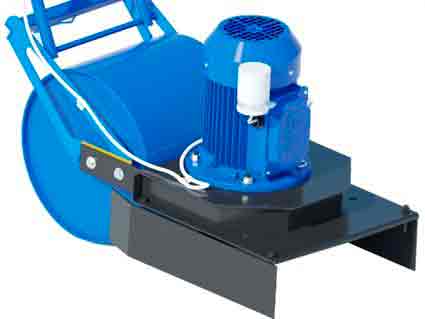

Культиватор своими руками с электроприводом

В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля.
Мотокультиватор с двигателем от мопеда.

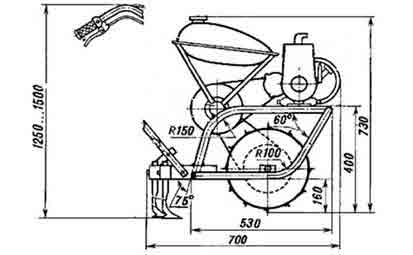

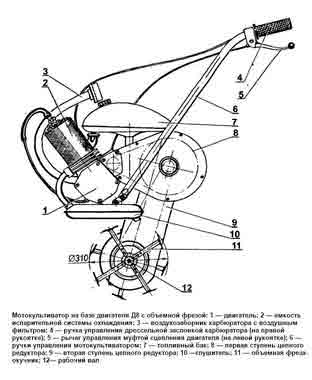

Чертеж устройства представлен на иллюстрации:

В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

Редуктор цепной, двухступенчатый.
Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

Мотокультиватор с двигателем от мопеда — видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

Источник: http://obinstrumente.ru/sadovyj-instrument/motokultivator-svoimi-rukami.html

Электрокультиватор своими руками

Самодельный электрокультиватор своими руками

Культиватор изготовлен на базе производственной мясорубки. К картеру редуктора следует привернуть два уголка, к ним приварить по месту две трубы с изгибом для рукояток. Между ними приварить распорку для прочности. К уголкам-же привариваются оси имеющихся у вас колёс. Желательно ставить колёса, по возможности, большего диаметра, т. к. маленькие колёса зарываются и с ними тяжелее работать.

Самой главной деталью данной конструкции является вал, выточенный из обыкновенного лома. Соединение – как у оригинала – в шлиц. Насадка мясорубки обкалывается кувалдой, остаётся толстостенная чугунная втулка. В неё помещается заготовка (дл………), выточенная из лома, к которой приварены грунтозацепы, вырезанные из рессоры автомобиля, т. к. все другие варианты потерпели крах.

Грунтозацепы расположены пол углом 120 градусов и слегка вывернуты винтообразно по ходу вращения, чтобы было подобие вворачивания винта в землю. В этом случае весь культиватор легче направлять.

Если двигаться быстро – получается грубая пропашка крупными комьями, при медленном движении – земля разбивается в пыль.

На рукоятке установлен выключатель двигателя. Двигатель подключён по схеме «треугольник» с конденсаторным пуском.

При изготовлении данного агрегата, казалось, что срок его службы будет невелик, т. к. практически отсутствует смазка самодельного вала в чугунной втулке. Но это оказалось неверно. Т. к. агрегат используется сезонно, достаточно перед работой смазать это сопряжение любым отработанным маслом.

У меня культиватор служит уже в течении 20 лет.

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelki-dlya-dachi-ogoroda/samodelnyi-elektrokultivator-svoimi-rukami

Самодельный электрический культиватор.

Давным-давно занимаюсь разработкой и изготовлением самодельного оборудования, о котором можно узнать в моём блоге. Подготовка почвы к посеву на дачном участке – занятие не для слабосильных. Понятно: проблем с приобретением соответствующего оборудования нет – в магазинах громадное количество разнообразной техники. Но, не у всех есть необходимые средства для приобретения высококачественной техники. К тому же, судя по отзывам покупателей, возникают проблемы с надёжностью.

Решил механизировать процесс подготовки почвы к посеву – изготовить самодельный культиватор. Вначале определился с требованиями к данному виду оборудования. Инструмент должен быть не слишком универсальным – выполнять несколько рабочих операций разнообразного назначения. Он должен обрабатывать почву безотвальным способом – без оборота пласта.
В качестве привода использовал серийно выпускаемый инструмент, состоящий из электродвигателя и редуктора. Его я приобрёл в магазине. Марку не называю – их много. В основе рабочего органа – ручной плоскорез Фокина. Итак, культиватор состоит из рамы, электропривода, рабочего органа, подшипникового узла, муфты, ходовой части. Причём, все остальные детали, кроме электропривода, – из чермета.
Испытание проводил на садовом участке – на уплотнённой почве. Культиватор рыхлил землю. Качество обработки – примерно такое же, как у заводского культиватора. Безотвальной обработки не получилось – необходимо дорабатывать культиватор. Понятно как: изменять параметры рабочего органа и число оборотов. Основная проблема – найти соответствующий металл. В том, что культиватором можно будет проводить безотвальную обработку почвы, сомнений нет.
Основные технические характеристики.
Ширина обработки – 300 мм.
Глубина обработки – 150 мм.
Мощность – 1500 вт. (2 л. с.).

  • Блог пользователя vikos
  • 12551 просмотр

Незначительно изменил конструкцию рабочего органа, испытал – результат превзошёл ожидания. Качество обработки почвы – идеальное. Обеспечиваю данными культиваторами своих родственников.

Владимир Костерин
инженер-механик сельского хозяйства

К сожалению, не могу добавить видео, снятое с помощью цифрового фотоаппарата, так как файл имеет расширение, которое не загружается на портале. Посмотреть видео можно по следующему адресу: http://youtu.be/kbUae4sMBZU

Владимир Костерин
инженер-механик сельского хозяйства

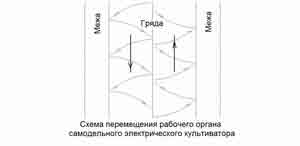

Добавляю схему перемещения рабочего органа самодельного электрического культиватора по гряде.

Владимир Костерин
инженер-механик сельского хозяйства

Ознакомился в Интернете с информацией о самодельных культиваторах. По сравнению со многими, мой имеет следующие преимущества.
1. Высокое качество обработки – обработка безотвальным способом. Известно: плуг, лопата – гробят землю. Подробнее в книге Фокина “К земле с наукой”, которую несложно скачать из Интернета.
2. Простота устройства. Из теории решения изобретательских задач известен закон полноты частей технической системы: необходимым условием принципиальной жизнеспособности технической системы является наличие и минимальная работоспособность основных частей системы. Каждая система должна включать четыре части: двигатель, трансмиссию, рабочий орган и орган управления. Рабочий орган, состоящий из патрубка и трёх плоскорезов, – предельно прост. Трансмиссия, состоящая из подшипникового узла, – проще некуда. Орган управления – тоже предельно прост.
3. Универсальность привода. В качестве привода используется дрель мощностью две л. с. С миксером её можно использовать на приготовлении бетона, с буром – при копке ям для столбов ограждения сада, со сверлом – при сверлении отверстий большого диаметра, с плоскорезным рабочим органом – при рыхлении почвы. Можно найти также другое ей применение – было бы желание. Например: использовать в качестве привода перосъёмной установки.
4. Надёжность привода. В качестве привода используется дрель профессионального назначения. Проработав в сельском хозяйстве не один десяток лет пришёл к выводу: самое надёжные устройства – цилиндрические редукторы, если не забывать следить за их смазкой. В электродреле установлен цилиндрический редуктор.
5. Сравнительно небольшой вес – с культиватором может управиться женщина.
6. Культиватор может работать на почвах повышенной плотности – почвах, которые не обрабатывались несколько лет. Правда, только после того, как на нем будет установлен дополнительный груз.

Владимир Костерин
инженер-механик сельского хозяйства

Всё гениальное просто. Это я о плоскорезе Фокина. В Интернете громадное количество положительных отзывов о нём. Есть и отзывы злопыхателей, которые утверждают, что это, если и является изобретением, то – мельчайшим. Миллионы людей пользуются плоскорезом, в том числе и я, и им по барабану их мнение. Главное: плоскорез позволяет получить максимальный результат при минимуме затрат, не гробя почву.

Владимир Костерин
инженер-механик сельского хозяйства

Давным-давно занимался механизацией добычи сапропеля. Известно: сапропель добывается многими способами, в том числе: папильонажным (веерным), траншейным, очаговым. Именно папильонажный способ добычи сапропеля подсказал мне идею при выборе способа обработки почвы электрическим самодельным культиватором.
Недавно из Интернета узнал: у моего культиватора с вертикальным валом есть аналог – электрический культиватор с двумя вертикальными валами. Способ обработки несколько иной. Применяя сапропелевый термин, его можно назвать “очаговым”. Культиватор рыхлит землю в неподвижном состоянии, при этом фрезы обрабатывают почву на разной глубине. После обработки почвы в одном месте, фрезы приподнимаются, культиватор перевозится на другое место, процесс – повторяется.
Понятно: мой культиватор может обрабатывать почву и “траншейным” способом.
Видео аналога по адресу: http://www.youtube.com/watch?v=YmnsDjkk9GM

Владимир Костерин
инженер-механик сельского хозяйства

Культиватор был изготовлен в конце мая 2014 года. Для его испытания на садовом участке подходящей земли не оказалось – гряды были полностью засажены, поэтому пришлось испытывать на утрамбованной дорожке. Испытывал втихаря, боялся – не получится. Опасения оказались напрасными. После доработки рабочего органа качество обработки почвы оказалось идеальным – подобного качества видеть мне ещё не приходилось.
После этого пригласил на испытание садоводов – соседей, которые дали высокую оценку работы культиватора. Осенью продолжил испытания, обработав свой участок и участок родственницы, на котором условия работы культиватора были тяжёлыми: на участке, на котором находился двор, попадались камни, брёвна, куски железа, корни деревьев. Единственная неисправность культиватора – срезало болт крепления рабочего органа. Диаметр болта был выбран с учетом того, чтобы его можно было использовать в качестве предохранительного средства – не давать возможности электродвигателю работать в режиме короткого замыкания при заклинивании рабочего органа. После этого изготовил культиватор для другой родственницы.

Владимир Костерин
инженер-механик сельского хозяйства

Если ввести в поисковую строку браузера: “чертежи самодельного электрического культиватора купить”, то ответа вразумительного не получишь. Оно и понятно: чертежей нормальных практически нет.
Сколько стоит разработка подобных чертежей? Цену назвать сложно. Одно дело – чертежи культиватора, выполненные на высоком профессиональном уровне по требованиям заказчика, цена которых может достигать сотен тысяч рублей. Другое дело – эскизные чертежи уже разработанного культиватора без оптимизации эксплуатационных параметров. В этом случае цена может быть сравнительно небольшая.
Моё мнение: разрабатывать подобные чертежи – невыгодно. И вот почему. Стоимость разработки – десятки тысяч рублей. Эту стоимость нужно разделить на определённое количество заказчиков, один из которых, купив ваши чертежи, может начать перепродавать их по более низкой цене. Образумить жулика практически невозможно. Проверено.
Потому их – нет.

Владимир Костерин
инженер-механик сельского хозяйства

Вопрос: нужны ли чертежи для изготовления простейшего самодельного электрокультиватора? Предполагаю: нет. Но, это для тех, у кого есть желание, минимальные навыки слесаря и сварщика. Для таких достаточно для изготовления культиватора посмотреть на фото культиватора (на моём сайте). Время – деньги. Понятно: с чертежами – быстрее.

Владимир Костерин
инженер-механик сельского хозяйства

Источник: http://fermer.ru/blog/8156/samodelnyi-elektricheskii-kultivator-202082

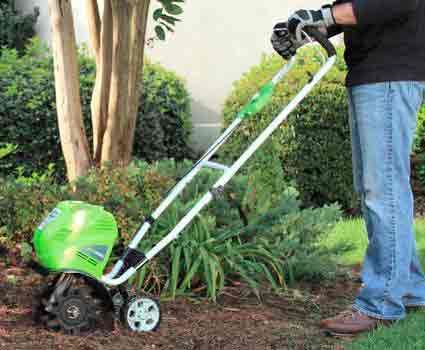

Электрический культиватор для дачи: незаменимая техника садовода

Сегодня существует огромное количество техники, которая может облегчить труд на земельном участке. Примером является культиватор. Автоматизированное рыхление важно для любого садовода, поскольку это экономит силы, время и намного улучшает качество обработки почвы. Наиболее популярным вариантом является электрический культиватор для дачи. Он имеет ряд основательных преимуществ, которые выгодно его выделяют от бензиновых мотоблоков и ручных рыхлителей.

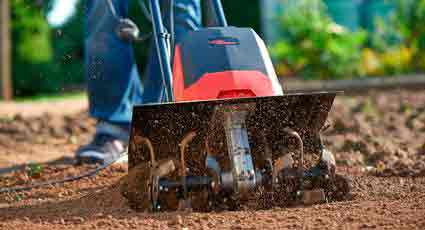

Кльтиватор помогает обрабатывать почву на дачных и садовых участках

Лучшие электрические культиваторы: преимущества и недостатки

Самым важным плюсом электрического культиватора для дачи является его размер. Хотя эти сельскохозяйственные машины тоже делятся на весовые группы, о чем будет уточнено ниже, они имеют сравнительно небольшой вес и габариты. Это хорошо для всех пользователей, а особенно такое качество оценят женщины и люди пожилого возраста.

Компактный культиватор имеет небольшой вес

Намного удобнее выполнить какую-либо работу, приложив минимум усилий и не ощутив сильной усталости. Имея небольшой вес, электрический культиватор является более маневренным. Он сможет легко протиснуться, не повредив растения или кустарники там, где тяжелый и мощный аппарат будет и вовсе бесполезным. Именно благодаря размеру этот вид техники очень компактен в использовании.

Обратите внимание! Многие модели имеют эргономичную рукоятку и легко снимающийся двигатель, поэтому без труда могут транспортироваться.

Часто бывает, что не всегда приходиться доверять надежности хранения ценных вещей на дачном участке. Поэтому с таким видом техники проблем и лишних переживаний не возникнет. Легко перевозимый электрокультиватор будет находиться в сохранном месте, а когда нужно – его просто без проблем можно доставить в нужную точку.

Хорошая производительность – это также один из важных плюсов электрического культиватора для грядок. Каждый купивший такую машину с удовольствием отметит, что результаты ее работы очень хорошие. Даже очень щепетильный садовод сможет остаться довольным.

Управлять легким культиватором сможет даже женщина

Электрический культиватор для дачи: преимущества

Так как при использовании электрокультиватора не происходит сгорания бензина, то и отсутствует выхлоп вредных газов. Это очень важно, как для окружающей среды, так и для тех, кто использует такую технику в теплицах. А в этом закрытом помещении скопление вредных веществ в воздухе является крайне вредным для растений.

Среди плюсов стоит отметить легкость в обслуживании. Такому виду культиватора нужен только минимальный необходимый уход по очистке фрез, смазке деталей и своевременной смене масла. Кроме того, отсутствует необходимость постоянного контроля топлива. Так как электрокультиватор питается от сети, то работать он будет постоянно. Не будет проблем с внезапной остановкой техники из-за нехватки горючего.

Специалистами было подсчитано, что затраты на использование электрокультиватора для дачи меньше, чем при использовании техники на бензине, а это существенное преимущество с точки зрения экономичности. Электрокультиваторы легкие в управлении, так как не имеют никаких дополнительных рычагов и приспособлений. Для начала работы необходимо только нажать пусковую кнопку.

Мини-культиватор можно легко транспортировать

Недостатки дачного электрического культиватора

Самым явным недостатком электрокультиваторов является их зависимость от сети. Именно длина шнура будет определять площадь, которую вы сможете обработать. Использование дополнительных удлинителей увеличит радиус обрабатываемой площади, однако будет не очень удобно работать с большим количеством проводов под ногами. И совсем такой вид техники не подойдет для земельных участков, которые не оснащены электричеством.

Еще один минус – небольшая мощность. Этот параметр можно отнести даже не к недостаткам, а просто к специфике устройства. Для того спектра работ, для которого оно предназначено, большие мощности совсем не нужны.

Самые надежные и популярные электрокультиваторы: виды, классификация и технические характеристики

Наиболее распространенные характеристики электрокультиваторов – это различия по весу и потребляемой мощности. Такая техника независимо от типа привода (электро или бензиновые) делится по весу на три группы:

  1. Сверхлегкие. Представители этой категории весят от 10 до 15 кг, ширина культивации и глубина культивации – 30 и 10 см соответственно.
  2. Легкие. Имеют вес 35-40 кг, ширина культивации – 40-50 см, глубина-10-15 см.
  3. Средние. Весят 65-70 кг, обрабатывают участки шириной 80-90 см и глубиной до 20 см.
  4. Тяжелые. Весят более 100 кг и считаются профессиональной фермерской техникой, способной обработать большие площади.

Средние культиваторы весят 65 кг и выше

Электрокультиваторы можно отнести к сверхлегким и легким агрегатам. Остальные две группы представлены более мощными бензиновыми и аккумуляторными моделями. Среди электрокультиваторов почвы, которые и так являются самыми легкими представителями, особой популярностью пользуются мини электрокультиваторы для дачи. Они настолько компактны, что могут поместиться даже в рюкзак. Будут незаменимы для обработки густо посаженных грядок, земли под кустами, в теплицах и парниках.

Масса, мощность и площадь обработки

Все электрокультиваторы имеют следующие технические характеристики:

  • масса;
  • мощность;
  • число фрез;
  • глубина обработки;
  • ширина обработки.

Основным параметром, среди вышеперечисленных, является мощность. Это определяющая характеристика любой модели электрокультиватора. Именно от ее значения зависят все остальные показатели. Поэтому у электрокультиваторов с большей мощностью показатель глубины обработки выше, чем у машин с меньшей. В зависимости от того, что требуется проделать на садовом участке (глубоко прорыхлить землю или избавиться от сорняков) определяется глубина обработки. Регулировка этого параметра присутствует на каждом электрокультиваторе.

Легкий культиватор имеет вес до 15 кг

Ширина обрабатываемой площади также немаловажная характеристика. Некоторые модели оснащены дополнительным набором фрез, чтобы иметь возможность изменить ширину обрабатываемой почвы. Таким образом, потребитель может расширить возможности аппарата.

Влияние количества и качество фрез на результат работы

Электрокультиваторы в своей комплектации имеют различное число фрез. Они могут являться как дополнительным комплектом, так и быть неотъемлемой деталью. На указанную ширину захвата может приходиться 2-4 фрезы. Иногда в очень выигрышном положении оказываются электрокультиваторы с небольшой шириной обработки, но с максимальным количеством фрез. Такое продуманное решение производителей обеспечивает культиватору с небольшой шириной захвата, но с четырьмя вместо двух фрез-ножей, очень продуктивную выработку.

Обратите внимание! Некоторые модели оснащены дополнительным комплектом фрез – это намного расширит спектр выполняемых задач.

Одной из важных технических характеристик является возможность регулировки скорости вращения фрез. Выбор скорости повлияет на качество обработки почвы. Применяя более высокую скорость, мощность культиватора поможет садоводу обработать более сложные участки. А также в выигрышном положении всегда будет электрический культиватор с реверсом – возможностью заднего хода.

Стандартная комплектация культиватора предусматривает наличие 2-4 фрез

Особенности использования самых маленьких электрических культиваторов

Приобретая электрокультиватор, потребитель уже конкретно поставил себе цели: для чего он нужен, кто будет управлять им, на какую сумму при покупке можно рассчитывать. Исходя из ответов на эти вопросы, можно подобрать оптимальный вариант. Очень часто машина подобного рода нужна женщинам. Они стремятся навести красоту возле своих дачных участков, и хотят быть в этом независимыми от мужчин. Чтобы облегчить свой физический труд на небольших клумбах и в теплицах, подойдет женский электрокультиватор.

Полезный совет! Выбирая электрический культиватор для дачи для женщины, обратите внимание на легкие модели весом 7-8 кг.

Он удобен тем, что не нужно заправлять топливо, а можно просто воткнуть вилку в розетку. Он легкий и маневренный. Будет абсолютно не проблематично вывести его из гаража, перевезти в багажнике машины. Удобное колесо всегда поможет передвигать его по участку. Благодаря малогабаритным размерам, любая женщина справится с его управлением. Нажав только кнопку пуска, можно получить ожидаемый результат, не привлекая к этому мужчин. Поэтому так популярны электрические мини-культиваторы для дачи, цены на них очень хорошо подходят покупателям данной категории.

Облегченные модели весом до 8 кг подойдут для женщин и пенсионеров

Электрокультиваторы российского производства

Современный рынок сельскохозяйственной техники представлен марками как импортных, так и отечественных производителей. Российские заводы выпускают большое количество моделей, способных свободно конкурировать с китайскими, немецкими и японскими.

Электрический культиватор Тарпан: его плюсы и минусы

Одним из представителей российских электрокультиваторов являет марка «Тарпан». Это тяжелый электрокультиватор, обладающий большой мощностью и способный произвести широкий спектр работ на любых почвах. Он может работать с любым дополнительным оборудованием, например, с плугом, окучником, полольником, грунтозацепами и др.

Обратите внимание! Многие специалисты считают, что эта техника – прекрасный тандем импортного мотора и отечественного железа, которая покажет максимальный результат.

Ручка не просто может регулироваться по высоте, как во многих моделях, но и в стороны. Это дает возможность максимально удобно организовать свой труд. Потребители часто отмечают, что очень легко снять мотор с рамы. Такую операцию может сделать даже не очень опытный в технике человек. Легко снимающийся движок поможет свободно транспортировать технику в любое нужное место.

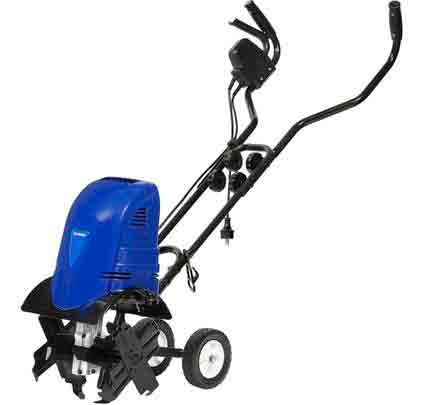

Электрический культиватор Тарпан

Необходимо также упомянуть о нескольких минусах. Например, отсутствие заднего хода иногда делает невозможным применение электрокультиватора Тарпан на уже плотно засаженных территориях. Фрезы сделаны под прямым углом, и на очень заросших площадях часто приходится останавливать агрегат и чистить. Не желательно также, чтобы он находился долгое время под углом больше 15 градусов. Может вытечь масло, а менять его не очень просто.

Электрокультиватор Лоплош: его описание

Электрокультиваторы этой марки отличаются качественной разработкой целины, прополкой растений, окучиванием грядок ровными бороздами. Они весят в среднем 35 кг, разрыхляют почву глубиной до 18 см и захватывают в ширину около 30 см. Потребляемая мощность 1,1 кВт. Этот механизм очень хорошо перемалывает корни сорняков, что облагораживает внешний вид любого участка и этим удобряет почву.

Управление электрическими культиваторами для огорода этой марки не требует особых навыков. Необходимо просто выполнить несколько определенных шагов в зависимости от поставленной задачи. Установка ножей происходит строго по инструкции и определяется видом операции. В зависимости от того, будет это мульчирование, боронование или же глубокое рыхление, ножи-фрезы находятся на силовом или скоростном валу.

Лоплош имеет регулятор глубины работы. После укомплектования, электрокультиватор ставят в начало обрабатываемой борозды, проверяют электрошнур, включают и плавно опускают ножи в почву. Основным достоинством этого агрегата многие покупатели считают возможность заднего хода. Такая процедура обработки напоминает работу лопатой, дает возможность не затаптывать уже обработанные участки. Очень удобно пользоваться задним ходом на густо засаженных участках. Его можно считать электрокультиватором для тяжелой почвы.

При переустановке фрез нужно поднять ручки агрегата в крайнее верхнее положение, положить на горизонтальную поверхность и только после этого проводить все последующие операции.

Статья по теме:

Легкий бензиновый культиватор: компактный помощник на дачном участке

Какими бывают и как подобрать подходящее устройство. На что обратить внимание при выборе. Обзор характеристик и цен 10 популярных моделей.

Основные показатели электрокультиватора Надежда

Эта марка российского производства зарекомендовала себя давно и самым лучшим образом. За десятилетнюю историю выпуска потребители отметили для себя главные качества, и некоторые по праву считают изделия этого бренда самыми лучшими электрическими культиваторами. Потребляемая мощность агрегата 1,1 кВт, вес 45 кг, глубина вспашки 25 см, а ширина – 35-65 см. Он оснащен кабелем длиной 50 м, что значительно отличает его от других моделей.

Имеет в комплекте фрезы для культивации и распашки земли, а также активный окучник, напоминающий по своей конструкции пропеллер. Именно он и придает максимальный коэффициент полезного действия. При окучивании, например, картофеля этот «пропеллер» засыпает кусты пушистой, насыщенной кислородом землей, что позитивно влияет на результаты выращивания корнеплода.

Культиватор оснащен устройством защитного обесточивания. Его роль заключается в следующем: отключить двигатель при перегреве и предотвратить возможность поражения током человека.

Электрический культиватор Надежда

Этой сельхозмашине поддаются даже тяжелые, слежавшиеся грунты. Имея большую фрезу, и под давлением собственного веса, процесс происходит без особых сложностей. Продолжительность работы на такой машине составляет 6 часов. Это очень хороший показатель, так как большего времени оператору и не потребуется, ввиду собственной усталости.

Электрический культиватор Нева

Этот электрокультиватор весит 45 кг, имеет одну передачу и мощность 1,5 кВт, может обработать площадь шириной 60 см и глубиной 20 см. Его трехступенчатый цепной редуктор обеспечивает частоту вращения фрез-культиваторов 80 оборотов в минуту, что является оптимальным при обработке участка. Учитывая эту частоту оборотов и диаметр четырех фрез (32 см), входящих в комплект, результаты удовлетворят даже самых скрупулёзных садоводов.

Элемент управления находится на рукоятке, присутствуют автоматические системы защиты от перегрева двигателя и поражения пользователя током. Эта марка выполняет стандартный для всех электрокультиваторов набор операций.

Мини-электрокультиватор Чемпион: идеальное решение для теплиц, клумб и парников

Электрокультиваторы Чемпион представлены большим количеством моделей. Отличительная черта каждой из них – это, в первую очередь, значение мощности, а также вес. Ярким примером электрического культиватора 750 Вт мощностью является модель ЕС750. Она весит 7,5 кг и может претендовать на звание лучшего электрического мини-культиватора для дачи.

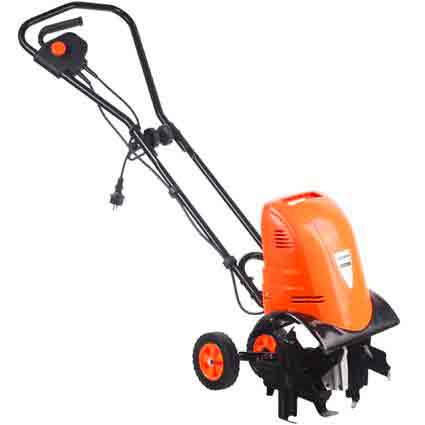

Электрический культиватор Чемпион

Легкий и маневренный аппарат имеет 4 стальные фрезы с изогнутой формой лезвий. Такое решение улучшает качество обработки земли. Глубина борозды 20 см, а максимально охватываемая ширина – 32 см. Он исключителен для работ на клумбах, газонах, в теплицах и парниках. Имеет одну скорость, нет заднего хода.

Модели с большей мощностью (1400 и 1700 Вт) могут иметь 6 фрез в своей комплектации. Такой аппарат можно использовать на более расширенном пространстве.

Немецкий электрический культиватор Гардена

Многие покупатели отдают предпочтение электрокультиваторам Гардена. Этот аппарат укомплектован несколькими типами насадок. К ним относятся окучники и лапы. У каждой из них своя роль. Лапы способны проредить грядки, взрыхлить землю, срезать сорняки. Окучники в свою очередь помогут полностью и основательно избавиться от сорняков, а также произвести окучивание картофеля, свеклы, моркови.

Среди характеристик электрокультиватора этой марки особенно выделяются следующие:

  • все насадки изготовлены из кованой стали, что делает их прочными и долговечными, а также имеют специальную загнутую форму. Благодаря этому не происходит запутывания в корнях;
  • глубина рыхления легко регулируется. Поэтому для различных целей есть возможность выбора необходимого качества;
  • очень удобная рукоятка. Она легко может быть укорочена или же выдвинута. Это удобно, так как необходимая высота даст возможность не сгибать спину.

Электрический культиватор Гардена

Каждый покупатель должен помнить о том, что электрокультиваторы любой марки требуют определенных правил использования. Нельзя обрабатывать участки, где много камней и щебня, необходимо обязательно удалить все посторонние предметы и очистить площадь как можно тщательнее.

Электрический культиватор для дачи: цена, особенности выбора

Широкий ассортимент представленных на рынке моделей электрокультиваторов разнообразен по своим техническим характеристикам. Первое, что делает каждый покупатель – это очерчивает круг задач, поставленных перед ним и техникой.

Имея небольшой участок или приобретая агрегат для ухода за небольшими клумбами, стоит выбрать электрический культиватор маломощного типа. Во-первых, малая мощность будет достаточной, а во-вторых, она сэкономит расход электроэнергии и, соответственно, финансы.

Обратите внимание! Большой захват фрез (т.е. большая ширина обрабатываемой площади) нужна только на открытых пространствах больших участков, так как с таким агрегатом не подберешься близко к деревьям и кустам.

Электрический мини-культиватор Hyundai T1500E мощностью 1500 Вт

При выборе нет смысла обращать внимание на электрокультиваторы с большим комплектом фрез, если вас интересует легкость и маневренность, а не мощное рыхление. Необходимо помнить также о типе грунта на участке, и учитывать это при выборе электрического культиватора для дачи. Глинистую почву, например, способен обработать не каждый электрический культиватор. Купить для дачи прибор можно любой мощности, веса и габаритов, беря во внимание все вышесказанное.

Полезный совет! Стоит обратить внимание на электропотребление. Бывают такие случаи, когда при стремлении сэкономить на цене, не уделяется этому вопросу достаточно внимания. А в процессе эксплуатации оказывается, что при приобретении недорогого электрического культиватора затраты на электричество возрастут в несколько раз. И было бы намного эффективнее немного переплатить при покупке, но сэкономить при дальнейшем использовании.

И конечно нужно приобретать товар в проверенных местах, требовать у продавцов сертификаты качества, проверять наличие всех необходимых документов и доверять проверенным брендам.

Электрический культиватор Patriot Tesla

Цены электрокультиваторов для дачи колеблятся от 4-5 тыс. рублей до десятков тысяч. Это напрямую зависит от технических характеристик, станы-производителя и бренда. Если все-таки вы решили купить культиватор электрический для дачи недорого, нужно очень серьезно взвесить все за и против.

Обзор цен на некоторые модели электрических культиваторов:

Источник: http://remoo.ru/instrumentyi/ehlektricheskij-kultivator-dlya-dachi

КУЛЬТИВАТОР НА ЭЛЕКТРОТЯГЕ

У владельцев приусадебных участков весьма популярны культиваторы «Крот» с бензиновыми двигателями. Поначалу и я был несказанно рад такому своему механическому помощнику. Однако со временем все же решил избавиться от шума и вредного выхлопа бензинового двигателя и сделать экологически чистый электрокультиватор, безопасный от поражения током. Для культиватора необходим электродвигатель с последовательным возбуждением, у которого с возрастанием нагрузки увеличивается и крутящий момент. Больше других для этой цели подходит стартер марки СТ-8 от грузового автомобиля ГАЗ-51.

Идею использовать именно СТ-8 «подсказала» мне публикация под названием «Электрокартингу — быть!» в журнале «Моделист-конструктор» № 1 за 1981 год.

Раздобыв такой стартер, я все же немного его модернизировал.

Во-первых, немного укоротил ему вал.

Во-вторых, выточил из дюралюминиевого сплава Д16ТВ новую переднюю крышку и запрессовал в нее шариковый подшипник 204. В задней же крышке (со стороны щеток) оставил штатный бронзовый подшипник, но существенно улучшил его смазку путем установки колпачковой масленки с ли-толом.

В-третьих, в обеих крышках стартера просверлил множество сквозных вентиляционных отверстий диаметром 5 мм.

Воздух сквозь эти отверстия прогоняет вентилятор, крыльчатку которого я надел на вал электродвигателя марки МЭ-7Б от грузового автомобиля ЗИЛ-164. Вентилятор поместил в кожух из листового дюралюминия (сплав Д16АМО) толщиной 2 мм, а сам кожух расположил соосно за стартером и скрепил их хомутом из дюралюминиевой полоски.

Электрический культиватор (в рабочей комплектации):

1 — пакетный выключатель; 2 — рукоятки управления; 3 — двигатель; 4 — понижающий червячный редуктор (і = 60); 5 кожух вторичной ветви цепной передачи; 6 — ведомая звездочка на входном валу редуктора; 7 — кожух первичной ветви ценной передачи; 8 — силовая платформа; 9 — втулка крепления передней стойки шасси; 10,13 — стопорные винты М10; 11 —передняя стойка шасси (в транспортной комплектации): 12 — втулка крепления тормозного штыря в рабочей комплектации и задней стойки шасси — в транспортной; 14 — тормозной штырь; 15 — место для балластного груза массой 20 кг; 16 — хомут крепления двигателя (2 шт.); 17— ведущая звездочка на валу двигателя; 18 — блок звездочек на выходном валу редуктора; 19— левая культиваторная фреза; 20—кожух ходовой части; 21 — правая культиваторная фреза

На хвостовик укороченного вала стартера я надел ведущую звездочку (z = 15, t = 12,7 мм; от мотоцикла К-125), сблокированную (сваренную) с самодельной втулкой-ступицей. Эту звездочку связал втулочно-роликовой цепью с ведомой звездочкой (имеющей точно такие же параметры: z=15, t=12,7 мм) на входном валу понижающего червячного редуктора. Упомянутый редуктор с передаточным числом i = 60 стоял на каком-то летательном аппарате и достался мне списанным после выработки положенного ему ресурса.

Для удобства повествования эту ветвь цепной передачи между стартером и редуктором я назвал бы первичной. Чтобы она работала бесперебойно, тщательно покрыл цепь графитовой смазкой.

Далее по методу, почерпнутому из статьи «Звездочка для цепной передачи» в № 11 за 1975 год журнала «Моделист-конструктор», я изготовил из подходящей стали 12ХНЗА еще четыре звездочки, но уже с числом зубьев 11 и шагом 15,875 мм. Их рабочие поверхности должны были быть твердыми и износостойкими, поэтому я использовал цементирование и термическую закалку.

Закрепив две такие звездочки на конце выходного вала червячного редуктора и еще две — на рабочем валу, я связал их двумя втулочно-роликовыми цепями. Эту ветвь цепной передачи можно назвать вторичной. Для ее натяжения использовал тонкие металлические подкладки под редуктор, а для защиты от загрязнения — сплошную обшивку кожуха ходовой части.

Силовая платформа:

1,6 — втулки крепления стоек шасси (сталь 45); 2,4,5 — ребра жесткости (уголок 30x30x4); 3 — платформа (сталь 45, лист s8)

Двигатель культиватора (стартер СТ-8 с электровеитилятором в одном кожухе):

1 —кожух вентилятора (Д16АМО, лист s2); 2 — электромотор вентилятора (марки МЭ-7Б, от автомобиля ЗИЛ-164); 3 — ступица крыльчатки вентилятора с гайкой; 4 — блок лопастей крыльчатки вентилятора; 5 — болт М5х20; 6 — задняя крышка корпуса стартера (штатная, доработанная); 7 — хомут (Д16АМО, полоса 20×2); 8— штатная втулка-подшипник (бронза); 9— корпус стартера; 10 — стяжной болт М6 (2 шт.); 11 — ротор стартера; 12 — дистанционная втулка (латунь ЛС59-1); 13 — передняя крышка корпуса стартера (ДІ6ТВ); 14—подшипник 204; 15 — блок звездочка-ступица; 16— болт М8х35; 17,20— болты М5 (8 шт.); 18 — проставка (Д16АМО, полоса 20×2, 4 шт.); 19 — бандаж (Д16АМО, полоса 20×2)

Доработанная задняя крышка корпуса стартера (колпачковая масленка не показана)

Крыльчатка вентилятора (лопасти еще не отогнуты):

1 — ступица (Ст3); 2 — блок лопастей (Д16АМО, лист s1); 3 — гайка М16х 1,5

Блок звездочка-ступица:

1 — ведущая звездочка (z = 15, t = 12,7; от мотоцикла К-125); 2 — ступица (Ст3)

Щека кожуха ходовой части в сборе:

1 — щека (Д16ТВ, лист s8); 2 — заклепка (Д16, d6, 4 шт.); 3 — кронштейн (Д16ТВ, уголок 30x30x4)

Ходовая часть (на виде сбоку рабочий вал условно повернут вокруг своей оси на 45°):

1 —болт М6х20 (16 шт.); 2 — лопасть левой культиваторной фрезы (Ст3, полоса 45×6, 4 шт.); 3—болт М6х53 (2 шт.); 4 — ступица (30ХГСА, 2 шт.); 5 — рабочий вал (30ХГСА);6 — корпус подшипника (Д16ГВ, 2 шт.); 7 — винг М5х10 (8 шт.); 8 — обшивка кожуха (Д16АМ0, лист в2); 9—ходовая звездочка (12ХH3А, всего 4 шт.); 10 — штифт d8 (2 шт.); 11 — щека кожуха (Д16ТВ, лист s8,2 шт.); 12 — подшипник 206 (2 шт.); 13 — сальник (фетр, s3, 2 шт.); 14—дистанционная втулка (Д16ТВ, 2 шт.); 15 — втулочно-роликовая цепь (t = 15,875 мм, 2 шт.); 16 — винт М4х8 (24 шт.); 17 — лопасть правой культиваторной фрезы (Ст3, полоса 45×6,4 шт.)

Передняя стойка шасси:

1 — штырь крепления (Ст3, пруток d18); 2— шина (от колеса детского велосипеда, 2 шт.); 3 — ступица колеса (Д16ТВ); 4 — вилка (Ст3, полоса 40×4); 5 — ось (Ст3, пруток d16); 6— гайка М 10 (2 шт.); 7 — дистанционная втулка (Ст3, 2 шт.); 8— подшипник 160200 (2 шт.)

Смазываются цепи при работе в так называемой масляной ванне — в некотором объеме трансмиссионного масла, залитого в кожух ходовой части. В самом низу кожуха вращается в двух подшипниках 206, скрытых в корпусах с фетровыми сальниками, рабочий вал, несущий культиваторные фрезы.

Все эти агрегаты я установил на силовую платформу, изготовленную из листовой стали и усиленную приварными продольными ребрами жесткости из стального уголка. К ребрам болтами М6 прикрепил ручки управления электрокультиватором. Последние сварил из отрезков стальной трубы. На два задних конца труб надел резиновые рукоятки, за которые держится оператор; четыре передних конца сплющил и просверлил в них отверстия под болты крепления.

Для перемещения агрегата вручную на небольшие расстояния я изготовил ему съемное шасси, состоящее из двух стоек. Передняя стойка имеет одно двухшинное колесо (самодельное, с шинами от детского велосипеда), задняя — два колеса (от детского велосипеда побольше). Крепятся стойки в специальных втулках, приваренных к платформе спереди и сзади, стопорными (струбцинными) винтами.

На краю поля, перед началом обработки почвы, я снимаю с электрокультиватора обе стойки. Вместо задней вставляю так называемый тормозной штырь и стопорю его струбцинным винтом. Заглублением этого штыря в землю регулирую скорость и глубину культивации.

Из-за того, что агрегат у меня получился легким, глубина культивации поначалу оказывалась недостаточной. Пришлось утяжелить его съемным балластом массой 20 кг, который расположил в центре тяжести машины. Это дало возможность выдерживать глубину обработки 160—190 мм при захвате фрезами полосы земли шириной 250 мм. Производительность труда при работе с моим электрокультиватором такая же, как и с «Кротом».

В качестве блока электропитания для стартера СТ-8 и двигателя МЭ-7Б вентилятора можно было бы применить сварочный трансформатор, однако он довольно дорогой. Поэтому я пошел по другому пути. Взял три маломощных (примерно по 500 Вт) трансформатора, снял с них вторичные обмотки и на освободившиеся места намотал шины, площадь поперечного сечения которых составляет 25 мм 2 ; затем первичные (сетевые — на 220 В) обмотки соединил параллельно, а все вторичные (на 4—5 В каждая) — последовательно-согласно. В итоге на выводе трансформаторов получился переменный ток напряжением 14—15 В, который тут же выпрямляется мостиком из диодов ВК-200 (замена диодов этой марки возможна на любую другую с рабочим током 200 А, что очень удобно).

Задняя стойка шасси:

1 — штырь крепления (Ст3, пруток d18); 2 подкос (СтЗ, пруток d10, 2 шт.); 3 — ось (Ст3, пруток d25); 4— колесо (огдетского велосипеда, 2 шт.)

Принципиальная электрическая схема питания двигателя культиватора

Рукоятки управления культиватором (сталь, труба 30×2)

Тормозной штырь (Ст3, пруток d18)

Блок электропитания у меня получился довольно тяжелым, и пришлось смонтировать его на отдельной четырехколесной тележке. С сетевой розеткой на 220 В он соединяется сорокаметровым кабелем, сечение жилы которого 2,5 мм 2 , а с культиватором — двойным (25×2 мм 2 ) электросварочным кабелем длиной 12 м.

Для подачи постоянного напряжения 14—15 В к стартеру я применил стандартный пакетный выключатель (25 А, 250 В) с удлиненной рукояткой, в котором «запараллелил» три линии электропитания. Выключатель разместил на левой ручке управления культиватором.

Таким образом, благодаря применению разделительных понижающих трансформаторов на 220/14 В удалось обеспечить полную безопасность от поражения электрическим током во время работы с культиватором даже на переувлажненной почве (разумеется, при строгом соблюдении остальных требований техники безопасности).

Электрокультиватор полностью оправдал мои надежды. Вот уже, считай, четыре сезона я без особых усилий обрабатываю с его помощью весь свой приусадебный участок.

В.ЛЕБЕДЕВ, г. Долгопрудный, Московская обл.

Источник: http://modelist-konstruktor.com/malaya_mexanizacziya/kultivator-na-elektrotyage

Смотрите также:
03.11.2018

Как сделать самодельный мотоблок с двигателя мотоцикла, фото видео инструкции Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого...

03.11.2018

Тележка для мотоблока своими руками: размеры, чертежи, видео Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме. Для расширения возможностей техники, к ней можно присоединить прицепное устройство и перевозить грунт,...

03.11.2018

Самый лучший самодельный минитрактор Самодельный трактор: колесная формула 4*2, трансмиссия 16 передач вперед,4 передачи назад,двигатель СМД, ВОМ 4 скорости вращения+ реверс, гидросистема НШ 32,диапазон скоростей от 0,5 км\ч до 25 км\ч Вес 850 кг. Рекомендуем МиниФермер...

Комментарии

Комментирование отключено.
