Дисковый окучник своими руками

Окучник для мотоблока «Нива»

Картофель — является одним из важнейших пищевых культур, выращиванием которого занимаются в хозяйстве. Это растение имеет большой процент всхожести. От своевременной и правильной культивации и окучивания рядов, зависит, какой урожай вы, получите. Окучивание — технология, которая применяется агрономами в период выращивания картофеля.

Дисковый окучник для мотоблока можно сделать своими руками

В период окучивания, почва насыщается кислородом, что приводит к аэрации. А она увеличивает рост с количеством клубней. Этот процесс увеличивает процент урожайности. Если картофель выращивается на площадях свыше 1 га, то обойтись без использования специальных механизмов нельзя. Окучивание на фермах проводят тракторы. На земле создается борозда. Лемех со специальной формой распределяет грунт по две стороны, что облегчает работу. Это распространенная насадка для мотоблока Нева.

Удивительное устройство

Окучник — это навесное оборудование. Бывают нескольких типов:

  • дисковый окучник для мотоблока;
  • окучник, который регулирует и не регулирует расстояние захвата.

Окучник для Невы, в котором изначально зафиксированное расстояние захвата стоит недорого. Высота гребней, от использования такого вида окучника, не меняется. Потому расстояние между рядами должно определяться непосредственно в период посадки. Преимуществом окучника, где расстояние захвата, можно регулировать — легкость в перестраивании под различное расстояние между рядами. Но и у этого устройства есть недостаток. При работе земля попадает в борозду, это приводит к низкой работоспособности инструмента.

В работе можно применять все виды, но это достаточно дорого и экономически нерентабельно.

Мотоблок «Нева» хорошо сочетается с самодельными окучниками

Дисковый окучник и его устройство

Для мотоблока «Нева» дисковый является самым практичным в применении. По ценовым параметрам он стоит на порядок дороже, чем иные виды. Окучник делает гребни высокими и регулирует их. Может сближать и раздвигать диски. Позволяет изменять углубление с углом атаки дисков. Независимо от того, с каким окучником будет работать мотоблок Нева лучше, чтоб на нем были металлические грунтозацепы. Они обеспечат сцепление с почвой. На некоторых видах грунта, для окучивания можно применять пневматические колеса.

Дисковый окучник своими руками

На сегодня существует масса разнообразных дисковых окучников. Это самый практичный инструмент, но и цена его превышает в несколько раз иные виды. Потому лучше своими руками сделать механический инструмент.

Прежде чем своими руками изготавливать агрегат, следует ознакомиться с чертежами. Одним из легких вариантов изготовления конструкции, станет модель способная зафиксировать ширину захвата. Для изготовления такой модели своими руками, используются крылья, которые фиксируются между собой, и немного раздвинуты. Этих элементов должно быть два.

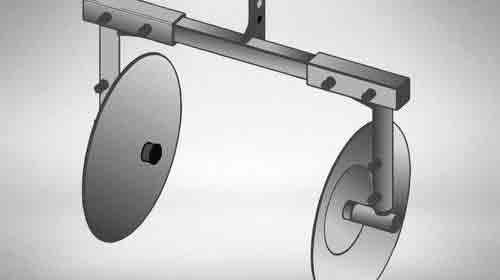

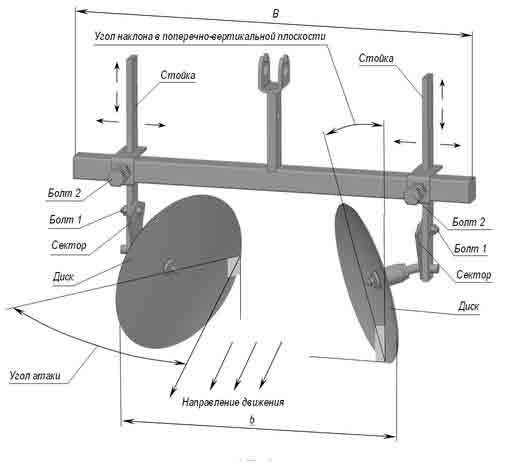

Схема дискового окучника для мотоблока «Нева»

Как устроен дисковый окучник

Для ручного окучника применяется один отвод. Это означает, что работу проводить может один человек. В окучник входит 4 составных компонента:

  • диск — 2 шт.;
  • винтовой талреп — 2 шт.;
  • стойка — 2 шт.;
  • поводок с Т-образной формой.

Чтоб правильно собрать окучник своими руками, следует применять чертежи. В первую очередь следует подготовить материал. Это будет стальной металлический шаблон, в толщину не превышающий 2 мм. Винтовой талреп необходим, чтоб производить повороты дисков по оси вертикально и вдоль. Угол наклона вперед остается нерегулируемым. Чтоб работу сделать максимально удобной, диски устанавливают на расстоянии равном ширине колеи колес, а они должны быть одинаковыми с шириной между рядами. Это возможно осуществить при условии, что длина между лемехами регулируется.

Такое устройство, при работе, может оттягивать в сторону, чтоб этого избежать диски располагаются симметрично, иначе работать будет сложно. Для прикрепления окучника к мотоблоку Нева, используют кронштейн сцепки. А болтами и стопором, собранный окучник, закрепляют к кронштейну. Стопор вставляется вовнутрь трубы квадратной формы и прижимается с наружной части. С помощью двух болтов, кронштейн надо развернуть, чтоб была возможность поводок установить вдоль продольной оси, а гайки зафиксируют положение. Чтоб повысить тягу мотоблока «Нева», окучник запускают на маленькой скорости.

Если при работе на такой скорости колеса буксуют, то их лучше соединить в пару. В период всего процесса сборки окучника для мотоблока «Нева», следует использовать чертежи, иначе инструмент будет работать некорректно.

Ниже, представлен чертеж дискового окучника, который собран своими руками. Все компоненты, представленные на схеме, должны соединяться болтами или сварочными швами.

Размеры дисков для окучника

Собранный своими руками устройство, является эффективным механическим инструментом для обработки больших площадей картофеля. Гораздо удобнее в использовании, нежели, ручной, и дешевле, чем заводской агрегат.

После работы, необходимо провести техническое обслуживание окучника, собранного своими руками. Его надо очистить. Соединения, где расположены резьбы, покрывают специальной смазкой. Хранить самодельный агрегат, для мотоблока Нева, следует в помещении.

Источник: http://selomoe.ru/kartofel/diskovyj-okuchnik-dlya-motobloka-svoimi-rukami-chertezhi.html

Как сделать дисковый окучник для мотоблока своими руками чертежи для него

Сделать дисковый окучник для мотоблока своими руками, чертежи из подручных материалов доступно тем, кто занимается выращиванием и возделыванием картофеля. Обычно владельцы земельных участков имеют достаточное умение для изготовления необходимых инструментов.

Роль окучника при выращивании картофеля

Вырастить качественный и обильный урожай картофеля, который еще называют вторым хлебом, невозможно без окучника. Он относится к навесному оборудованию мотоблока. Высокий урожай невозможен, если не производить своевременную культивацию и окучивание культуры. Последняя процедура относится к очень эффективной агрономической технологии. В процессе окучивания земля насыщается кислородом, что очень важно для развития и увеличения клубней растений.

Поэтому без дискового окучника трудно придется справиться с такой задачей. Приобрести его можно в специализированных магазинах. Но они имеют высокие цены. Не каждый сможет позволить себе сделать такую покупку. Но имея опыт, навык и остаточные материалы, можно дисковые окучники для картофеля смастерить самому.

На рынке представлено несколько разновидностей подобных инструментов, как:

  • листерные;
  • имеющие вид пропеллера;
  • имеющие постоянную или переменную ширину захвата или дисковый раздвижной.

Последние зарекомендовали себя, как самые результативные. В процессе работы, когда культиватор снижает свою скорость, окучник наращивает мощность. Это позволяет ему работать более продолжительно по сроку. У окучника для мотоблока имеются универсальные качества, позволяющие ему работать в момент высадки культуры, и тогда, когда вырастут высокие кусты. Окучник дисковый снимает чрезмерные усилия для мотоблока при продвижении.

Подготовка материалов и необходимых инструментов

Для того чтобы изготовить самодельный дисковый окучник, нужно выбрать тип, определиться с размерами. Важным условием для получения качественного оборудования — это сделать своими руками чертежи. Если вы в этом не сильны, то подберите готовые типовые. Они должны состоять из общего сборочного и его деталей. Все размеры должны совпадать, тогда не возникнут трудности при сборке.

Список нужных материалов для работы:

  • аппарат для сварки;

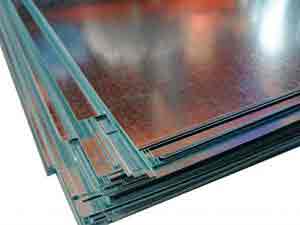

  • сталь листовая 2 мм;
  • болгарка.

Дисковый инструментарий имеет такую составляющую, как захват крыльев. Его ширина может быть постоянной, а можно ее изменять, переставляя стойки. Поэтому сделать необходимое навесное оборудование возможно двух разновидностей: с постоянной и меняющейся величиной захвата. При работе с первым видом изделия, формирование расстояний между рядками должно учитывать его длину.

У другого вида навесного инструмента такой недостаток отсутствует, так как его всегда можно подстроить под любые рядки, что облегчает работу мотоблока. Но часто в рабочие моменты, при попадании почвы в борозду, приходится от нее освобождаться. Из-за этого снижается эффективность и работоспособность инструмента.

Окучник для картофеля набирается из:

  • дисков в двойном количестве;
  • двух винтообразных тарлепов;
  • стоек в двойном количестве;
  • поводка, имеющего Т — образную форму.

Рассмотрим работу дискового окучника. Передвигаясь, диски производят захват земли, создают насыпь, покрывая саженцы. Благодаря вращению, почва измельчается и рыхлится. Дисковый окучник на мотоблок, в сравнении с другими видами, меньше потребляет мощности и более удобен в работе.

Последовательность работ при создании дискового окучника

Чтобы приобрести листовую сталь, придется потратить значительные средства. В целях экономии на оборудовании для вашего минитрактора, поищите дома, в сарае подходящий материал. Диски можно смастерить из старых кастрюльных крышек. Главное, чтобы они подходили по размерам. Лучше всего подойдет крышка с размером не менее 600 мм.

Размеры дисков получены экспериментальным путем, учитывая расположение в почве корней, глубину высадки, делая прибавку на клиренс. Обычно под систему корневую берется не более 200 мм, а углубление не должно превышать 80 мм. Подходящую крышку следует заточить и немного изогнуть.

Как сделать дисковый окучник для мотоблока своими руками из заготовленной листовой стали? По чертежу вырезаются 2 детали будущего инструмента. Затем края нужно отогнуть. После совместить заготовки и убедиться, чтобы они полностью совмещались. Важно знать, что размер их диаметра не должен быть меньше 400 мм.

Полученные изделия собираются крепежными болтами или сваркой. Сварочные швы требуется зачищать болгаркой. Регулируемыми переходниками соединяются готовые диски.

Чтобы иметь возможность регулировать диски по вертикали, используются готовые тарлепы винтовые. Окучник для картофеля будет исправно работать, если расстояние между дисками будет такое же, как и расстояния между колесами минитрактора, и между рядками картофеля. Изготавливая окучник своими руками, следует подключить к нему лемеха. Для этого вполне подойдет раннее использованное оборудование. При установке конструктивов нужно выдерживать угол наклона.

При сборке требуется соблюдать строгую симметричность между дисками. В противном случае возможны перекосы. Кронштейн для сцепления дает возможность закрепить оборудование на машине. Предварительно с кронштейна надо снять грядиль. В завершение, к кронштейну прикрепляется Т-образный поводок крепежными болтами и стопором. Стопор устанавливается внутрь квадратной трубы, он позволяет плотно прижимать оборудование к внешним поверхностям. С помощью двух болтов следует развернуть кронштейн. Поводок устанавливают в горизонтальном положении, которое следует зафиксировать гайками.

Для повышенной надежности, простоты в эксплуатации, сборка должна функционировать на подшипниках скольжения. Не рекомендуется вместо них устанавливать втулки.

В конце произведенный окучник своими руками необходимо почистить от пыли, окалин сварки. На резьбу крепежа рекомендовано нанести специальную смазку. Это защитит ее от коррозии. В зимнее время навесной инструмент предпочтительней хранить в помещении.

Дисковый окучник на мотоблок своими руками незаменим на больших участках, засеянных картофелем.

Его достоинством считается невысокая цена, в сравнении с покупным изделием. Он более удобен в работе по отношению к таким же ручным инструментом.

Источник: http://1sadteh.ru/naves/diskovyj-okuchnik-dlya-motobloka-svoimi-rukami-chertezhi.html

Как сделать окучник для мотоблока своими руками

Наличием мотоблока в личном хозяйстве уже никого не удивишь. Это очень ценный в работе агрегат позволяет осуществлять культивирование и вспашку земельных участков различной протяженности.

Однако, если применить дополнительное навесное оборудование, то можно существенно расширить потенциальный фронт работ своего мотоблока.

Неудивительно, что затратив определенное количество денежных средств на приобретение мотоблока, многие желают изготовить дополнительное оборудование собственноручно, желая таким образом сэкономить на их покупке.

Безусловно, никто не говорит об изготовлении точной копии того оборудования, которое продается в специализированных магазинах, но принцип действия и общие черты конструкции будут одинаковыми.

Большинство людей в нашей стране используют собственные огороды для посадки картофеля, который популярен в нашей стране ничуть не меньше, чем в Беларуси. Поэтому и требования к мотоблоку должны быть соответствующими — он должен вспахивать землю под посадку, а также помогать садить и ухаживать за картофельными кустами.

Под ухаживанием подразумевается окучивание, в связи с чем стали очень популярны окучники для картофеля, о способах изготовления которых мы и поговорим.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

  • Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

  • Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
  • Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

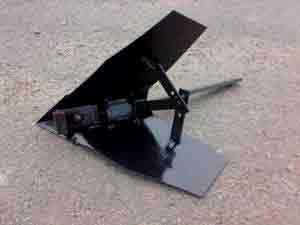

  • Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

Листерный окучник

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Окучник своими руками

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

КамАЗ 65115 относится к одному из самых старых серий этого завода, выпуски которой начались ещё в 1998 году. Здесь все его технические характеристики.

Одной из таких старейших компаний является Vogele, производящая широкий спектр моделей асфальтоукладчиков. Асфальтоукладчики Vogele — это немецкое качество и приверженность к прогрессу.

Трактор Т 70 на колесах является детищем Кишиневского тракторного завода. Перейдя по ссылке ознакомитесь со всей информацией по данному трактору.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

  • Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
  • Болгарка с набором различных дисков и насадок.
  • Электрическая дрель с комплектом надежных сверл.
  • Электрический наждак.
  • Газовая горелка, которая необходима для прогревания металла при закаливании.
  • Тиски или верстак.
  • Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

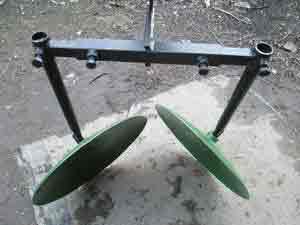

Дисковый окучник

Многие задаются вопросом — как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию — диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.

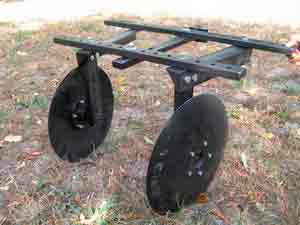

  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ — вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

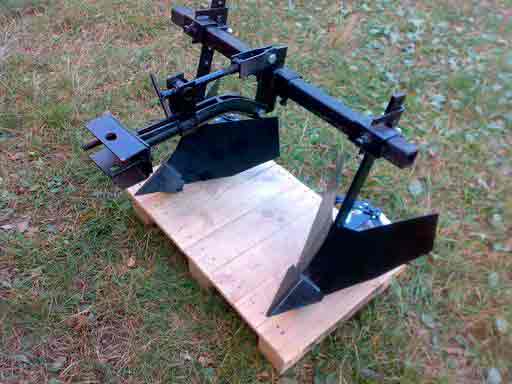

Двухрядный окучник

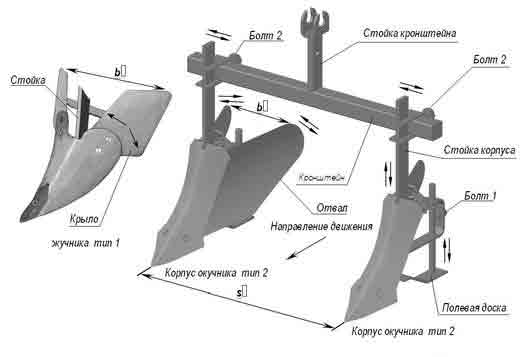

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Дополнительные советы и предупреждения

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов — погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли. В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года.

Однако, процесс созревания клубней картофеля зависит не только от непосредственно посадки его в лунки, а также от дальнейшего ухода, т.е. окучивания и прополки.

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием — окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Также вам может заинтересовать статья про окучник для мотоблока Нева.

Источник: http://machinspec.com/selskoxozyajstvennaya/motoblok/okuchnik-svoimi-rukami.html
