Трактора самоделки: как спроектировать и построить?

Тема изготовления тракторов для домашнего подворья не нова и существовала еще во времена СССР. Самодельные трактора в те годы строились энтузиастами – одиночками для облегчения труда в хозяйстве.

Трактор начала века

И в наше время это занятие не теряет актуальности, несмотря на то, что в продаже появились промышленные образцы минитракторов.

Кого-то не устраивает цена, кому-то не нравятся технические данные таких агрегатов, вот и занимаются люди производством техники “под себя”. Многих начинающих интересуют вопросы выбора схемы, двигателя, трансмиссии самодельной машины. Давайте попробуем разобраться в них подробнее.

Выбор схемы рамы трактора самоделки

Подавляющее большинство образцов самодеятельного тракторостроения являются колесными машинами, разница лишь в схеме рамы, которая может быть переломной или единой для переднего и заднего мостов. Каждая из схем имеет свои преимущества и недостатки.

Ломающаяся рама, как правило, состоит из двух частей, которые соединяются шарниром. В соединении чаще всего используются карданные соединения от главных передач грузовых автомобилей, при этом два конца крестовины завариваются в проушине для того, чтобы ограничить движения сочленения только одной степенью свободы (вправо – влево).

Исполнение рамы трактора

Преимуществом такой схемы можно назвать повышенную маневренность аппарата, в отличие от трактора классической компоновки с передними управляемыми колесами. На передней полураме такой машины размещают двигатель с коробкой передач, а задняя полурама несет на себе задний мост и навесное оборудование.

Рама классической конструкции выполняется по всем известному принципу. На ней устанавливается двигатель с агрегатами, мосты и навески. Достоинством такой конструкции является простота в изготовлении, хотя встречаются довольно сложные экземпляры пространственной схемы.

Для изготовления рам всех схем используются в основном швеллеры (6 – 10) и квадратные трубы размером от 40х40 до 80х80 миллиметров. Для изготовления менее ответственных элементов конструкции (каркасы крыльев, облицовки) могут применяться уголки или прутки разных размеров и диаметров.

Двигатели для самодельных тракторов

Чаще всего самодельщики используют находящиеся в их распоряжении двигатели, при этом наибольшей популярностью пользуются автомобильные моторы (от легковушек) и силовые агрегаты от дизельных и бензиновых электростанций (УД-2, УД-4). Так же достаточно часто встречаются оппозитные мотоциклетные двигатели. Экзотикой (надеюсь что пока) являются образцы зарубежного моторостроения, например компактные дизеля японского производства. Главные требования к двигателю – надежность и неприхотливость в работе.

Можно обойтись двигателями УД

Двигатель следует выбирать исходя из его мощности и крутящего момента, а так же рабочих оборотов. Поскольку самодельный трактор предназначен в первую очередь для выполнения каких-либо работ на приусадебном участке или в хозяйстве, от него не требуется достижение высоких скоростей. Наоборот, мини тракторы самоделки нуждаются в способности двигателя развить большой крутящий момент на малых оборотах, в этом смысле, конечно, имеют преимущество четырехтактные дизельные моторы.

Неплохо себя зарекомендовали двигатели от автомобилей “ЗАЗ” с воздушным охлаждением. В комбинации с хорошо подобранными агрегатами трансмиссии (коробка передач и задний мост), эти моторы способны долго и надежно работать на самодельной технике, это же можно сказать и о двигателях семейства “УД”.

Агрегаты трансмиссии

Очень редко умельцы комплектуют двигатели штатными коробками передач. Это происходит от того, что зачастую родная коробка не в состоянии обеспечить требуемое усилие на ведущих колесах, поэтому приходится искать варианты выхода из таких затруднений. Одним из вариантов является соединение относительно маломощного двигателя, например М-72 и коробки от ГАЗ-51 (53).

Для таких комбинаций приходится делать новый кожух сцепления или переходник с отверстиями для шпилек, который обеспечивает соосность коленвала двигателя и первичного вала коробки передач. Переходник может быть изготовлен из стали или сплавов на основе алюминия.

При изготовлении трактора самоделки своими руками, умельцы зачастую снабжают его коробкой отбора мощности, вещью чрезвычайно нужной в случае необходимости работы с гидравлическими навесками. Коробки отбора мощности так же используются от серийной автомобильной или сельскохозяйственной техники, либо могут быть самодельными (принципиально сложного там ничего нет).

Мосты, как и колеса, можно использовать самые разные, от элементарного устройства от мотороллера “Муравей” до серьезных мостов от грузового автомобиля. Переделки моста, как правило, сводятся к укорочению чулков и полуосей (для придания необходимых размеров колее), а так же оформлении новых посадочных мест под подшипники полуосей в чулках.

Разработка проекта

Достаточно редко можно встретить самодельщика, который делает трактор по предварительно сделанным чертежам. Большинство поступает так: на ровной поверхности расставляют мосты с колесами, определяют место установки мотора с коробкой и начинают “по месту” раскраивать и сваривать элементы рамы.

Самоделка на базе Т-16

Затем по ходу работы вносят необходимые изменения в конструкцию. Не могу согласиться с таким подходом, лучше сначала сделать чертежи и эскизы, а потом браться за работу, чем переделывать потом элементы конструкции. Если иметь такой подход к делу, то самодельные трактора с ломающейся рамой (и с обыкновенной) будут выходить из домашнего сборочного цеха без необходимости каких-то доработок.

Источник: http://gredx.ru/articles/traktora-samodelki

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

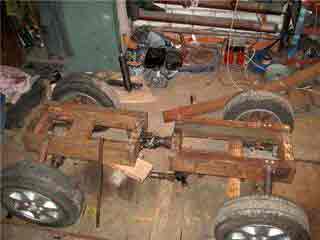

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Источник: http://oselhoztehnike.ru/mini-tehnika/camodelnye-minitraktora-dlya-domashnego-xozyajstva.html

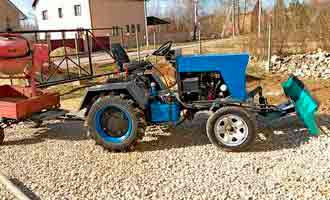

Самодельный минитрактор своими руками

Содержимое

Сельское хозяйство, в первую очередь, вызывает ассоциацию с обрабатыванием земель. Ведь, для того, чтобы посеять и вырастить овощи, фрукты и ягоды нужно не просто провести вспашку земли и удобрить ее, но и суметь организовать регулярный полив, а также прополку от любого вида сорняков.

Разумеется, фермеру будет намного проще и легче справится с любыми видами аграрных работ, если в его владениях есть специализированная техника, к примеру, мини трактор. Не смотря, на свой небольшой габаритный размер, такой агрегат успешно справится с главными задачами, которые напрямую связаны с обработкой почв, например: рыхление, вспашка земли, скос травы и иными земельными «операциями».

Агропромышленные комплексы очень щепетильно и ответственно подходят к решению данного вопроса, используя отечественные или импортные модели мини тракторов. Но как быть частным хозяйствам, которые ограничены в финансах?

Существуют 2 способа собрать трактор вручную

1. Собрать самодельный минитрактор своими руками из подручных средств

2. Собрать минитрактор при помощи КИТ-набора

С таким подходом к делу можно неплохо сэкономить, но для этого нужно учесть весь процесс сборки, который сопровожден определенными трудностями. Многих фермеров не остановят никакие трудности, ведь каждому по силам сделать своими руками не просто самоделку под себя и свои потребности, а качественную сельскохозяйственную технику, которую можно будет оснастить дополнительным оборудованием для выполнения широкого круга задач.

Важно! Следует учесть такой фактор, что после переделки мотоблока в трактор гарантия на мотоблок перестает быть действительной.

Также есть третий вариант чуть подороже, но попроще — это покупка готового заводского мототрактора. Мототрактор делается на основе мотоблока, но уступает мини-трактору в массе и габаритах.

Выбрав этот вариант, Вы снимете с себя головную боль по переделке самодельного трактора из мотоблока , сэкономите свое время, а также будете уверены в надежности сборки и в своей безопасности во время работы за мототрактором. Вдобавок, есть большое преимущество — это гарантия на мототрактор. По гарантийному талону мастер из сервисного центра в любой момент отремонтирует любую поломку.

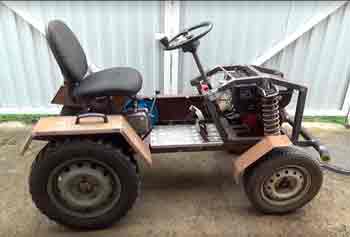

Самодельный минитрактор своими руками

Для того чтобы собрать самодельный мини-трактор в домашних условиях существуют множество разных способов. Мы расскажем в своей статье об одном из самых простых способов — это переделку мотоблока в минитрактор.

При такой переделке следует понять с чего начать процесс изготовлять такую машину. Будет огромным преимуществом, если в самом начале подготовить чертежи, чтобы продумать до мелочей какие детали имеют место быть в вашем самодельном тракторе. Нужно тщательно продумать переделку, ведь нужно не забыть учитывать возможность установить навесное оборудование: почвофрезу, плуг, сажалку, косилку и т.д.

Какие детали пригодятся для быстрой переделки?

• Рычаги для отключения блокировки полуосей

Из инструментов могут понадобиться:

• Отвертка и гаечные ключи;

• Диски для резки металла и болгарка;

• Крепёжный элемент (гайки и болты);

• Электродрель с набором свёрл;

КИТ наборы

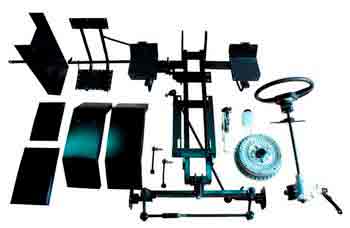

КИТ-наборы — это такие наборы, в которых предусмотрены все необходимые детали для сборки самодельного мини трактора. Ниже приведены КИТ-наборы ЧП Крючкова. Однако, следует учесть, что такой набор предназначен только для переоборудования дизельных мотоблоков водяного охлаждения с мощностью до 10 л.с.

Виды КИТ-наборов

Базовый комплект по переделке мотоблока

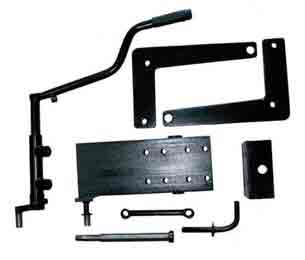

Такой набор является стандартным при сборке мини трактора, в составляющие комплекта входят:

• Рычаги выключения и включения блокировки полуосей;

• Емкость для жидкости (тормозной);

• Барабан (тормозной) с опорным универсальным диском;

• Спинка и сиденье;

Подъёмный задний механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе сзади, например: почвофреза, плуг, грабли-ворошилки.

Детали входящие в комплект:

• Ось подъемного механизма;

• Шкворень прицепного устройства;

Передний подъемный механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе спереди, например: роторная косилка или лопата-отвал.

Составляющие элементы подъёмного механизма:

Также предусмотрены наборы деталей для навесного оборудования. Вот парочка из них.

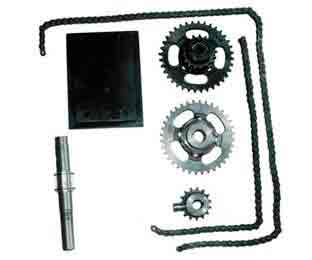

Основные части комплекта для установки активной почвофрезы

• Цепь ведущей звездочки;

• Цепь ведомой звездочки;

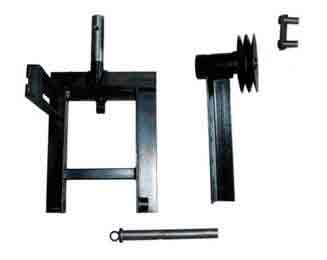

Комплект под роторную косилку

• Промежуточный натяжной ролик;

• Рамка подъемного механизма;

• Вал рамки подъемного механизма;

КИТ-набор поможет избавиться от хлопот в плане поисков всех необходимых частей для сборки собственноручного мини трактора на базе мотоблока.

Подробные инструкции по переделке из мотоблока в мини трактор

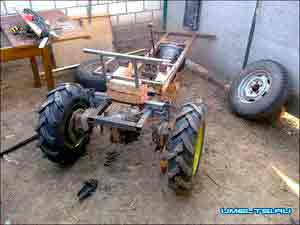

1-ый шаг. Изготовить раму в которой используется прокатный швеллер. Также конструкцией должны быть в обязательном порядке траверсы, которые расположены сзади и спереди, а также парочка лонженеров. Создавая раму, следует немного уменьшить ширину фронтальной части для того, чтобы придать детали трапециевидную форму. Также не забыть про создание отверстия в раме, чтобы суметь прикрепить к ней разные устройства и элементы.

2-ой шаг. В качестве двигателя можно использовать мотор от мотоблока, но при условии, что его мощности будет достаточно для осуществления сельскохозяйственных работ. Идеально использовать 4-хтактный дизельный двигатель водяного охлаждения.

3-ий шаг. Делаем крепление передней балки. Привариваем к углам стойки. Затем соединяем крепление передней балки и раму в верхней части. Как рама будет готова, на нее необходимо установить задний мост. Если у Вас задумка сделать полноприводный минитрактор, то тогда на раму нужно разместить передний мост.

4-ый шаг. Установить КПП на раме. Последнюю коробку передач нужно постараться разместить таким способом, чтобы она была направлена к водителю. Это следует сделать для того, чтобы было легче управлять агрегатом во время езды.

5-ый шаг. Установить рулевое управление. Обычно используют руль, который заимствуют у легковых автомобилей. Можно сготовить самому или приобрести переднюю балку с рулевым механизмом от мототрактора. Также можно установить на руль гидроусилитель для повышения маневренности самоделки.

6-ой шаг. Установить тормозную систему.

7-ой шаг. После всех пройденных этапов приступить к подключению электрики.

8-ой шаг. Сделать подъёмный механизм и переходной редуктор для фрезы.

Инструкция по сборке КИТ набора

1. Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1)

2. Снять правое колесо вместе со ступицей

3. Установить опорный диск с тормозными колодками, используя болты с внутренним шестигранником (Рис. 2). Затем установить барабан. Отрегулировать зазор между опорным диском и барабаном и засверлить отверстие Ø 8 мм, глубиной 4 мм, в полуоси для стопорного винта. Установить шпонку и ступицу колеса (Рис.3)

4. Установить задний подъемный механизм, затянуть болты до упора (Рис. 4)

5. Установить рычаг заднего подъемного механизма с тягой, тягу зашплинтовать (Рис.5)

6. Собрать сиденье с помощью шуруповерта и саморезов, и установить его на коробку передач (Рис. 6)

7. Установить раму наживив болты и не затягивая их до конца (Рис. 7)

8. Установить передние колеса (Рис. 8)

9. Затянуть болты крепления рамы (Рис. 9)

10. Укоротить и загнуть рычаг КПП (Рис. 10)

11. Закрепить на раме рулевой механизм и подсоединить продольную тягу (Рис.11) и прикрутить кронштейн рулевой колонки к кожуху КПП, предварительно просверлив 2 отверстия Ø 6,5 мм (Рис. 12)

12. Установить рычаги выключения блокировки полуоси (Рис. 13)

13. Открутить и повернуть шайбу-упор выжимного подшипника на 1/3 против часовой стрелки. Укоротить и загнуть тяги сцепления и рычагов выключения блокировки полуоси (Рис.14)

14. Надеть ремни и установить защитный кожух (Рис. 15)

15. Установить главный тормозной цилиндр с бачком. Залить жидкость, прокачать тормоза (Рис. 16)

16. Установить крылья (Рис. 17)

17. Установить двигатель. Одеть ремни и натянуть их смещением двигателя в сторону передней оси. Затянуть 4 крепежных болта (Рис. 18)

18. Установить тягу акселератора (Рис. 19)

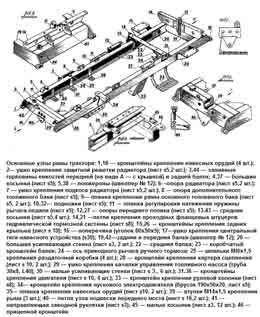

Подборка чертежей

Предлагаем на рассмотрение разные варианты чертежей для сборки мини-трактора вручную. Сумев подобрать подходящую схему можно приступать к работе. Также можно ориентироваться по выбранному вами чертежу, чтобы внести изменения с учетом своих потребностей.

Подведем итоги

Люди аграрного труда, в чьих владениях есть мотоблок, задумываются над тем как приобрести или сделать самому минитрактор дома. За минитрактором можно работать сидя в удобном кресле со спинкой, в отличие от мотоблока, за которым нужно следовать буквально по пятам и сильно напрягать руки. К сожалению, не все могут позволить себе купить заводский мини-трактор, но увидев всецело процесс сборки трактора своими руками можно прийти к следующим выводам.

Перед тем как начать сборку самодельного мини-трактора, стоит обратить внимание на то, для каких целей он будет использован. При этом важно отталкиваться от возможности установить различную навеску, к примеру, фрезу или плуг.

К комплектующим следует отнестись весьма серьёзно. Нужно отыскать такие детали, которые можно в будущем с легкостью поменять на другие. Собрав необходимые инструменты и материалы, составив чертеж мини-трактора, а также разобравшись с основными принципами работы маленького помощника можно смело браться за дело.

Или же выбрать вариант подороже, но в разы проще — это покупка мототрактора изготовленного на заводе. Выбирая данный вариант, Вы не просто снимете с себя головную боль, но и сэкономите свое время, а также застрахуете себя гарантией от производителя.

Источник: http://www.gardenshop.com.ua/minitraktor-iz-motobloka-svoimi-rukami.html

Как сделать минитрактор с двигателем Оки своими руками

Купить компактную сельскохозяйственную технику может позволить себе не каждый. Но собрать минитрактор из Оки доступно любому, кто имеет навыки работы с металлом и разбирается в устройстве автомобилей. Народные умельцы разработали множество авторских конструкций, которые несложно изготовить в домашних условиях, используя детали, имеющиеся в наличии.

Что нужно для работы

При наличии разукомплектованного или аварийного автомобиля Ока мастер может использовать его уцелевшие агрегаты:

  • двигатель;
  • трансмиссию;
  • колесные полуоси;
  • рулевое управление.

При необходимости эти узлы заменяют совместимыми, дорабатывая места соединений разных агрегатов.

Трактор из Оки своими руками делают на базе швеллера № 6-8 или уголка 4х4 см. Количество материала легко вычислить на основе схем, где указаны размеры рамы.

Кроме указанных, потребуются следующие инструменты и материалы:

  • болгарка;
  • сварочный аппарат;
  • набор инструментов автомастера;
  • листовой металл;
  • запчасти от Оки или других авто;
  • покрышки и диски большого диаметра (13-24 дюйма, в зависимости от использования технического средства).

В качестве сиденья для самодельного трактора с двигателем от Оки можно использовать любой подходящий для этой цели предмет. Существуют даже конструкции с закрепленным на раме табуретом или снятым с опоры офисным креслом.

Как сделать раму для мини-трактора

Известны 2 типа мини-техники, различающихся конструкцией рамы:

  1. На единой платформе размещены и ДВС Ока, и сиденье водителя. Такую раму можно собрать в виде прямоугольника из швеллера. При использовании уголка 4х4 см нужно сварить из профиля трубы с квадратным сечением, и использовать для работы их, т. к. сам материал недостаточно прочен, чтобы выдержать вес двигателя и водителя. Лонжероны рамы можно сделать прямыми или ступенчатыми. Для соединения боковых частей рамы служат передний и задний траверсы, а также усиливающие конструкцию поперечные балки под двигателем (2 шт.) и сиденьем.
  2. При использовании ломающейся рамы (трактор-переломка) мастер должен собрать переднюю и заднюю полурамы, а затем соединить их шарниром. Удобно использовать цапфу и подшипники от КамАЗа: карданная система позволяет полурамам перемещаться в горизонтальной и вертикальной плоскостях. Это более сложная конструкция, которая потребует поиска дополнительных запчастей для трансмиссии. Но самодельный трактор из Оки получится более маневренным. При изготовлении переломки нужно учесть, что передняя часть должна быть достаточного размера, чтобы вместить движок, КПП и рулевое управление. На задней полураме устанавливают только сиденье. Каждая полурама несет по 1 паре колес.

Чтобы правильно рассчитать размеры рамы, нужно самостоятельно изготовить чертежи, на которых указать расположение всех узлов конструкции. После этого можно переходить к изготовлению базы для мини-трактора. При сборке желательно использовать сварные швы, чтобы обеспечить каркасу достаточную прочность. На заднем траверсе установить крепление для навесных орудий.

Как собрать трактор

Чтобы смонтировать на раме агрегаты трактора, потребуется умение подбирать запчасти от других механизмов. При сборке мастер должен осуществить следующие этапы работ:

  • монтаж ходовой части на основе колес или гусениц;
  • установка двигателя и сцепления;
  • создание тормозной и рулевой систем;
  • крепление сиденья.

Для установки колесных полуосей на раму снизу наварить стойки из уголка. Передний и задний мосты лучше взять однотипные, это значительно облегчит другие задачи. При использовании мостов от Оки может потребоваться замена ступиц для установки дисков большего диаметра. Иногда умельцы делают это проще: вырезают круг с креплением из колесного диска Оки и сваркой крепят его в отверстие, подготовленное на диске от другого автомобиля.

Передний мост на переломку лучше сделать самостоятельно, из стального прута толщиной не менее 5 см. На середине детали нужно установить шарнирное соединение, которое обеспечит подвижность моста на неровностях дороги. Концы самодельной балки оснастить ушками для крепления полуосей со ступицами. Для смазки системы установить отдельный масляный бачок. Распределитель для переднеприводных авто или трактора Беларусь поможет сделать эти колеса ведущими.

Создавая минитрактор своими руками с двигателем от Оки, проще всего использовать штатные тормоза и сцепление. На цельной раме эта часть сборки не должна вызвать никаких затруднений, особенно при использовании мостов от такого же автомобиля. Индивидуально решается только задача размещения самого двигателя. Этот крупный агрегат устанавливают чаще всего впереди, но мастера, озабоченные компактностью трактора, перемещают мотор назад, под сиденье водителя.

При работе с ломающейся рамой и самодельным передним мостом можно применять детали от других автомобилей. В этом случае их подгоняют под имеющиеся конструкции.При изготовлении трактора на гусеничном ходу нужно будет приобрести траки и ролики для них, что значительно усложнит работу.

На самодельный минитрактор с двигателем от Оки ставят КПП от этого же авто. На переломке агрегат монтируют на передней полураме. При использовании сплошной базы для самоделки коробку передач ставят в удобном месте, разворачивая к водителю.

Рулевое управление подразумевает стандартную процедуру установки тяг, подходящих к ходовой части, использованной в конструкции. В качестве рулевой колонки используют как узел от Оки, так и соответствующую деталь мотоцикла.

Дизайн и комфорт

Для монтажа этой части конструкции необходимо сделать прочное основание из уголков, приваренных вертикально к раме. Самодельный минитрактор с двигателем Ока чаще всего делают безрессорным, поэтому толчки при движении будут весьма ощутимы.

Для безопасности человека во время продолжительной работы и уменьшения вибрационной нагрузки на позвоночник необходимо установить мягкие рессоры под сиденье.

Работа или движение в темное время суток потребует и установки осветительных приборов, т. е. монтажа электропроводки и фар. При использовании трактора на дачном участке это не является необходимостью, но может быть использовано для декора сельскохозяйственной машины.

Старую Оку в хорошем техническом состоянии в качестве тягловой силы можно приспособить, обрезав часть кузова сзади и оснастив навесным оборудованием. Но аварийный автомобиль придется использовать по частям, создав на его основе совершенно новый механизм.

Источник: http://specmahina.ru/traktor/iz-oki.html

Как собрать самодельный трактор своими руками

В сельском хозяйстве не обойтись без трактора. Однако удовольствие это дорогое, поэтому самодельный трактор своими руками может стать достойным решением этой проблемы. Дело это непростое и требует наличия инструментария, необходимых материалов и знаний, однако и результат приятно порадует.

Как сделать минитрактор своими руками: что для этого нужно?

Наиболее доступным вариантом для минитрактора своими руками является трактор с так называемой ломаной рамой. Такая рама состоит из 2 частей, которые соединены специальным механизмом, основанным на шарнирах. В передней части машины расположено все управление и ходовая. Управление основано на гидравлике, при повороте руля выгибается вся передняя часть, в результате чего осуществляется поворот. Такой подход позволяет упростить конструкцию и сэкономить на некоторых деталях.

Задняя часть проще по конструкции, на ней расположено рабочее место для машиниста трактора, заднего моста и различных приспособлений для установки навесных частей, которыми производится обработка почвы.

Преимущества, которыми обладает самодельный мини-трактор для домашнего хозяйства:

  1. При своих небольших размерах и простой конструкции способен давать результаты, сопоставимые с промышленной техникой.
  2. Имеет отличную маневренность, способен совершить разворот практически на одном участке земли, что для обработки почвы является довольно важным качеством.
  3. Низкий расход топлива. Конечно, потребление топлива зависит от конструкции машины и выполняемой работы, тем не менее обычно расход топлива минимален.
  4. Низкая стоимость, несравнимая с покупным агрегатом. Невысокая стоимость обеспечена дешевизной узлов и деталей, которые часто можно купить с рук или вообще найти.

Вариант исполнения минитрактора

Недостатки самодельных тракторов:

  • агрегат выполняется из старых, порой отживших свой век деталей, поэтому рекомендуется регулярно проводить техобслуживание машины (в любом случае нет гарантии, что старый узел не выйдет из строя);
  • при выходе из строя старого узла или детали не всегда удается найти замену, так как такие комплектующие в большинстве случаев уже сняты с производства.

Перед тем как начинать поиск запчастей и механизмов, необходимо обдумать конструкцию машины и найти чертежи. Чертежи можно придумать самостоятельно, но лучше всего воспользоваться проектами народных умельцев, которые уже имели опыт сборки подобной техники. Можно заранее посоветоваться с опытным слесарем, который поможет учесть и устранить возможные проблемы заранее и посоветует, как собрать трактор.

Необходимые материалы и инструменты

Для работы понадобятся следующие инструменты:

  • сварочный аппарат с запасом электродов;
  • отрезная машинка с набором отрезных и шлифовальных дисков, хард-щетка для зачистки металла;
  • гаечные ключи, молоток с зубилом;
  • электрическая дрель и набор сверл;
  • оборудование для покраски;
  • может понадобиться токарный станок для расточки некоторых деталей.

Материалы, которые придется найти для того, чтобы собрать минитрактор:

  • металлический швеллер для рамы;
  • ось с колесами;
  • гайки, болты и шайбы различных размеров;
  • водительское сиденье;
  • двигатель, коробка передач, трансмиссия;
  • материалы для создания корпуса, крыши, крыльев;
  • расходные материалы для покраски;
  • смазка для узлов трактора.

Поиск необходимых запчастей и сборка конструкции

Перед тем как начать поиск всех узлов и механизмов, следует знать, что коробка передач, двигатель и ходовая часть должны быть взяты с одного трактора — это позволит избежать сложной работы по подгонке узлов друг к другу.

Какой двигатель наиболее предпочтителен для самодельного трактора? Здесь выбор невелик: рекомендуется найти двигатель УД-2 или УД-4, неплохим вариантом станет двигатель М-67, так как он довольно экономичен и долговечен, требует минимального участия в обслуживании и ремонте. Некоторые народные умельцы в качестве силовой части использовали двигатели от автомобиля Жигули. В этом случае из автомобиля вынимается двигатель с коробкой передач и трансмиссией, отпадает необходимость подгонки механизмов друг к другу, что значительно облегчает сборку.

Перед тем как установить такой двигатель, следует его модернизировать. В нем отсутствует система охлаждения, для этого можно использовать вентилятор, который устанавливается на коленчатый вал. Необходимо установить и кожух, который будет направлять потоки холодного воздуха.

Если используется двигатель от легкового автомобиля, необходимо снизить его обороты в 3 раза с помощью соответствующих шестерней, так как для трактора не нужны такие высокие обороты.

Выбор колес зависит от того, для каких целей предназначен самодельный мини-трактор. Если целью использования машины является перемещение различных грузов, то можно обойтись и колесами на 16 дюймов. Если же трактор будет работать на поле и обрабатывать почву, рекомендуется использовать колеса большего диаметра — это обеспечит лучшее сцепление с грунтом. Если есть желание сэкономить на колесах, можно использовать и автомобильные покрышки, однако следует учитывать, что в этом случае сцепление с почвой может быть недостаточным, а управление может осложниться.

Рама, задний мост и внешняя отделка для мини-трактора

Рама собранного мини-трактора состоит из 2 частей, соединенных шарнирным механизмом. Для изготовления такого механизма можно использовать карданный вал от крупного грузового автомобиля, например, ГАЗ. Не так важно, какая конкретно модель автомобиля будет использована: карданный вал особых различий не имеет.

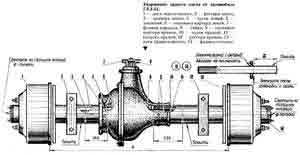

Задний мост вполне подойдет от старого автомобиля Волга или Москвич, но в этом случае придется их укоротить, поскольку стандартный мост не входит в размеры мини-трактора.

Рама изготавливается из металлического швеллера. Этот материал обладает достаточной прочностью и жесткостью для подобной нагрузки. После монтажа рамы на ней высверливаются отверстия различных диаметров для того, чтобы закрепить основные узлы и механизмы.

Внешнюю отделку можно выполнить из любых материалов: как из металла, так и пластика или стеклоткани с эпоксидной смолой. Конструкцию необходимо хорошо покрасить минимум на 2 слоя краской по металлу. Это необходимо не только для придания трактору хорошего внешнего вида, но и защиты его узлов от коррозии.

Как видно, самоделка вполне окупает себя, и в изготовлении небольшого трактора для сельхозработ (при наличии навыков и инструментов) нет особых сложностей.

Источник: http://sadovod.guru/podelki/poleznye-prisposobleniya/kak-sobrat-samodelnyj-traktor-svoimi-rukami.html

Самодельный минитрактор в домашних условиях

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы – все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
- коробку передач;
- мосты;
- электрику;
- колесные редукторы;
- рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

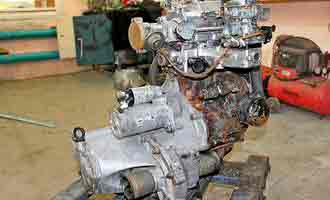

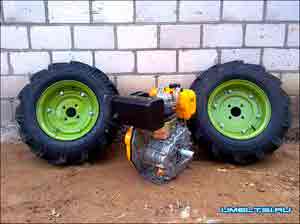

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

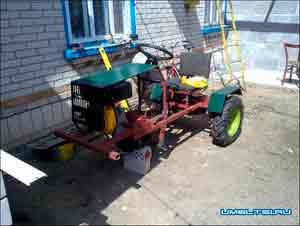

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

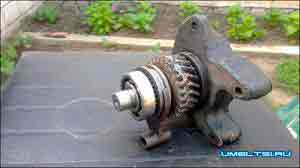

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

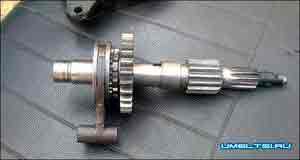

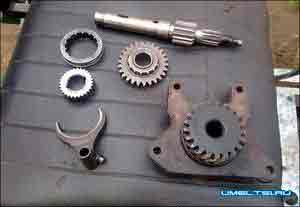

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

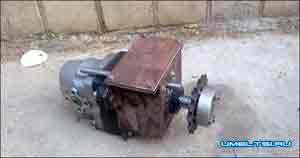

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

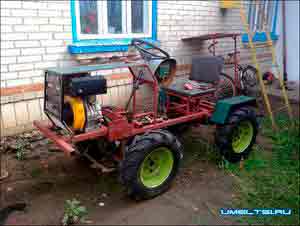

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.


Источник: http://usamodelkina.ru/6587-samodelnyy-minitraktor-v-domashnih-usloviyah.html

Самодельный минитрактор своими руками

Важной составляющей сельского хозяйства является обработка земельных участков. Сюда относится не только регулярное рыхление и прополка, но и полив, а также удобрение земель. Ведь абсолютно все культуры нуждаются в спаханной и ухоженной земле. С такими непростыми задачами может вполне справиться мини трактор, обладающий небольшими габаритами и способный выполнять массу повседневных задач в сельском хозяйстве.

В связи с этим, в сельской местности небольшие фермерские хозяйства отдают предпочтение данной технике. Ведь в отличие от крупных аграрных комплексов частники не могут себе позволить дорогостоящую сельскохозяйственную технику. Именно поэтому самодельные минитрактора видео с подробным описанием которых есть в интернете стали настолько популярными и востребованными. Собрать подобную технику не так уж просто, как может показаться на первый взгляд, но все-таки это возможно, причем затраты будут гораздо ниже, чем стоимость заводской сельскохозяйственной техники. Плюс к этому, самодельный небольшой трактор можно укомплектовать различным оборудованием, которое сможет значительно увеличить спектр выполняемых данной техникой работ.

Мини-трактора: типы и особенности

Как всегда, к данной категории техники относят 3 типа, со своими собственными характеристиками:

1. Устройства, которые могут осилить любые задачи: окучивание, рыхление и прополка земельных участков, а также уборка мусора и скашивание травы. В большинстве случаев такая техника снабжается средним по мощности двигателем и может справиться с обработкой пяти или даже шести гектаров земельных угодий. Помогает в выполнение поставленных перед мини трактором задач и различное навесное оборудование (см. Минитрактор с ломающейся рамой).

2. Трактора небольших размеров, собранные исключительно для скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям территории, способны легко справиться даже с площадью около двух гектаров. Такую технику довольно часто используют для создания газонов.

3. Райдер – техника, созданная для обслуживания небольшого участка земли, и используется в основном для удобрения земли, а также обработки территории ядохимикатами. Применяется и для уборки площадок из бетона и других подобных территорий.

Плюсы и минусы такой техники

В большинстве случаев самодельный мини трактор применяется в частных сельских хозяйствах: с мини тракторами не только вывозят различный мусор от деревьев и кустарников, но и обслуживают огороды, а также облагораживают прилегающие территории. К плюсам данной техники можно отнести следующее:

- тщательная обработка любой почвы. Самостоятельно обработать землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это качественно. Ведь в некоторых местах грунт может быть не только твердый, но и каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело. Самодельные мини трактора справляются с любой из вышеперечисленных задач не хуже, чем обычная заводская техника;

- легко обрабатывать даже малые площади сельскохозяйственных угодий. Для малых территорий просто нецелесообразно производить затраты на приобретение крупной заводской техники, так как мини трактор обходится значительно дешевле и вполне справляется с поставленными задачами;

- привлекательная стоимость самодельной техники, так как собирается минитрактор в основном из подручных средств и недорогих деталей;

- можно всегда, при необходимости, сменить дополнительное оборудование, в зависимости от того, какие необходимо производить работы. Ну и, конечно же, простой и довольно доступный в финансовом плане ремонт.

Но, необходимо отметить, что в большинстве случаев в сборке используют наиболее распространенные и доступные детали, которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор своими руками видео людей, которые уже обладают определенным опытом в данном вопросе.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа используют несколько методик, но в большинстве случаев все происходит примерно так:

1. Создается рама из обычного прокатного швеллера при помощи сварки заранее подготовленных элементов, в которые входит передняя и задняя траверсы и два лонжерона. Передняя часть данной техники выполняется более узкой, в результате рама получает трапециевидную форму. После чего в раме производятся отверстия для установки других частей корпуса и механизмов.

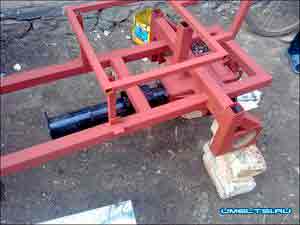

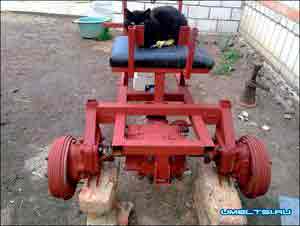

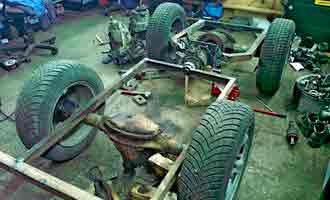

Самодельный минитрактор – рама

2. При помощи сварки по углам рамы крепятся уголки, которые играют роль стойки, а также служат подрамником и соединяются между собой в верхней части. Далее на раму монтируется задний мост, ну а при конструировании полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).

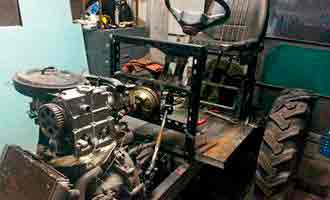

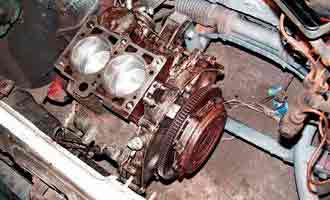

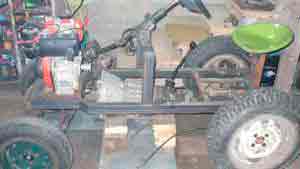

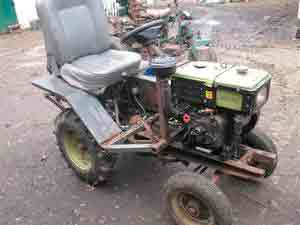

Самодельный минитрактор своими руками – установка двигателя

4. На раму монтируется коробка передач, которая должна быть обязательно развернута к водителю, для того чтобы управление было максимально комфортным и простым.

Установка коробки передач на конструкцию мини-трактора

5. Далее монтируются различные составляющие рулевого управления. В основном используют обычные рули от отечественных автомобилей, в некоторых случаях даже от мотоциклов.

6. Обязательно необходимо приварить фаркоп, который впоследствии пригодится не только для прицепа, но и для некоторого дополнительного оборудования, такого как: сеялка, косилка или плуг.

Сцепка самодельного минитрактора

7. Заключительным моментом в работе по созданию мини трактора является монтаж тормозной системы, установка бака, ну и, конечно же, электрическая часть.

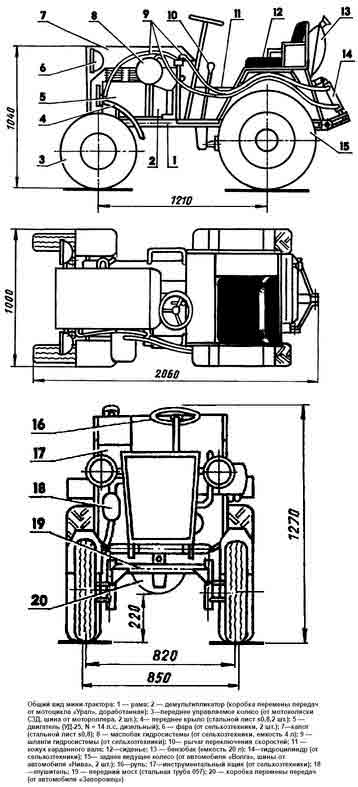

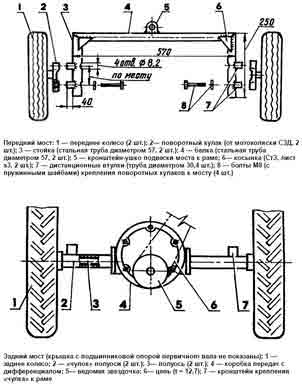

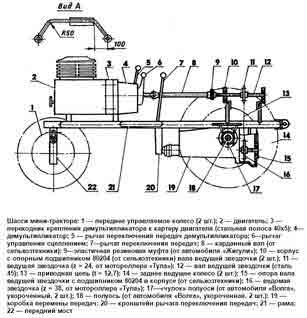

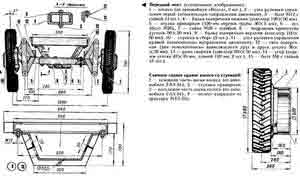

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку сконструировать подобную технику помогут чертежи самодельных минитракторов, которые есть в интернете.

Варианты самоделок и видеоинструкции по сборке минитрактора – смотрите также в этой статье

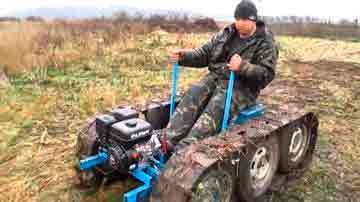

Самодельные минитрактора – видео

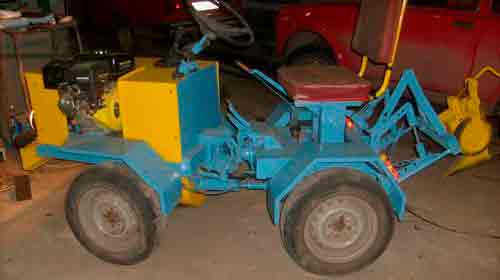

Самодельные модели мини тракторов, фото и видео которых можно найти на страничках конструкторов обычной самодельной техники для аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной функциональностью. Создание одной из моделей сельскохозяйственной техники может быть довольно долгой и не простой, но облегчить процесс конструирования может помочь видео, подробно описывающее поэтапное строительство мини трактора. В результате можно создать технику, которая поможет значительно быстрее и эффективнее обрабатывать сельскохозяйственные территории.

Источник: http://pro-motobloki.ru/minitraktor-iz-motobloka/247-samodelnyy-minitraktor.html

Как самому сделать мини-трактор из мотоблока

В качестве альтернативы заводскому трактору для небольших фермерских хозяйств можно использовать «народные» конструкции.

Описываемый ниже самодельный мини-трактор из мотоблока создан из деталей грузового мотороллера «Муравей» – он отлично зарекомендовал себя при работе на малогабаритных сельских участках. Создать такой мини-трактор своими руками можно при наличии небольшой мастерской и достаточной доли умения.

Конструкция самодельного мини-трактора

Данная конструкция была разработана и испробована на практике студентами Харьковского института механизации и электрификации сельского хозяйства.

Сделать самому такой мини-трактор можно из утиля: различных узлов и деталей от старых серийных машин, выпускаемых отечественной промышленностью.

Агрегат может быть оснащен большим набором сменных прицепных и навесных орудий. Благодаря этому мотоблок можно считать универсальным помощником в приусадебном хозяйстве. Его можно использовать для вспашки и боронования, культивации и окучивания, а также для других операций, связанных с обработкой почвы и уходом за растениями.

Этот трактор можно также применять в сцепке с одноосной тележкой, чтобы перевозить различные хозяйственные грузы, мусор с участка, грунт, песок. Для этого производится небольшая модификация трактора, и водитель размещается на подрессоренном сиденье спереди тележки.

Главные детали самодельного мини-трактора — двигатель ВП-150М, трансмиссия, система отбора мощности, ходовая часть, система управления и прицепное устройство. Все они компонуются на прямоугольной раме из швеллера. Наиболее подходящим для мотоблока этого аппарата можно считать двигатель ВП-150М от мотороллера «Электрон» или его аналог, обладающий мощностью в 7,5 л. с. (5,5 кВт), одноцилиндровый, двухтактный и карбюраторный. Он имеет компактную встроенную коробку передач и муфту сцепления, а также снабжен электронным зажиганием. Также ценно и то, что данный мотор оснащен центробежным вентилятором, ведь прочие двигатели приходится охлаждать различными «кустарными» принудительными способами.

Можно, конечно, использовать и другие двигатели. Но для сравнения достаточно привести основные данные по двигателю ВП-150М. Здесь передача крутящего момента к коробке передач осуществляется косозубой парой шестерен с передаточным числом 3,045.

Коробка передач — трехступенчатая — с шестернями постоянного зацепления. Передаточные числа по ступеням следующие: для первой передачи — 4,883, для второй — 2,888, для третьей — 1,800. Двигатель и коробка передач сделаны в одном моноблоке. Особых требований по эксплуатации и техническому обслуживанию двигателя в комплекте с муфтой сцепления и коробкой передач нет, в данном случае они регламентируются только рекомендациями завода-изготовителя.

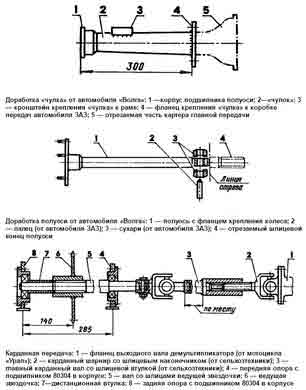

Трансмиссия мотоблока механическая, шестеренчато-цепная, состоящая из серийного дифференциала с реверсом (от грузового мотороллера «Муравей»), промежуточного вала, двух конечных передач и механизма блокировки колес. Промежуточный вал в этом механизме одновременно служит для отбора мощности и для навесных орудий. Поэтому крутящий момент передается от двигателя на промежуточный вал с помощью цепи с шагом 12,75, ас него далее — на дифференциал с помощью цепи с шагом 15,875 мм. И далее, снова по цепям конечных передач с шагом 15,875 мм, — к ведущим колесам. Звездочка Z1 относится к двигателю, Z4 составляет комплект вместе с дифференциалом, a Z2 и Z3 — от мотоцикла «Восход».

Промежуточный вал сделан из стали 40, он установлен в двух шарикоподшипниках № 180205. Для них можно использовать стандартные фланцевые корпуса (например, от списанных сельхозмашин); крепление к боковым щекам кожуха трансмиссии.

Диаметры посадочных мест вала следует выбирать по размерам ступиц звездочек. Длина зависит от ширины кожуха трансмиссии плюс небольшой запас (для установки с правой стороны двухручьевого приводного шкива диаметром 100-120 мм).

Как видно на фото, этот самодельный мини-трактор представляет собой двухколесную машину, управляемую идущим за ней человеком.

Как сделать мини-трактор для домашнего хозяйства

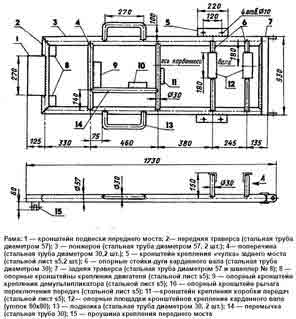

Раму мотоблока можно сварить из имеющихся под рукой подходящих профилей. Для продольных лонжеронов рамы можно использовать швеллер № 6, а для поперечных — № 8. Снизу к горизонтальным лонжеронам рамы и к кронштейнам необходимо прикрепить корпуса подшипников полуосей с помощью болтов. Здесь требуется поставить подшипники № 180207 (по два на каждую полуось). Корпуса к ним следует подобрать стандартные (лучше со списанных сельхозмашин).

Установка этих элементов на кронштейны должна осуществляться с особенной тщательностью: необходимо соблюдать соосность колес и перпендикулярность полуосей относительно продольной оси рамы. Это важно для последующей разметки отверстий под крепление корпусов с подшипниками и дальнейшего насаживания их на целиковую ось-оправку, которая впоследствии должна быть распилена на две полуоси.

При правильной установке корпусов оправка в подшипниках полуосей будет свободно вращаться.

После этого к раме в ее задней части следует приварить уголки 25 х 25 мм. Далее к ним привинчивается кожух трансмиссии, сделанный из стального листа толщиной 5-6 мм. Этот элемент необходим в качестве основания для установки промежуточного вала, дифференциала и механизма управления. Задняя сторона кожуха должна иметь съемную крышку, а передняя — кронштейн для крепления топливного бака.

Передняя часть рамы изнутри оснащается приваренными уголками, которые будут служить кронштейном под двигатель с вентилятором принудительного охлаждения.

Ось (или полуоси) необходимо делать из качественной стали. Размеры этого элемента можно корректировать в зависимости от имеющихся в наличии подшипников и размеров ступиц колес. Далее на полуоси с внутренней стороны нужно насадить две полумуфты.

Правая полумуфта должна свободно перемещается на квадрате, а с помощью рычага, установленного на штанге управления, должна вводится в зацепление с левой полумуфтой. Таким образом, обеспечивается жесткое соединение полуосей, т. е. блокировка колес.

Траверса должна поворачиваться на 180° или на требуемый промежуточный угол, чтобы были возможны дополнительные удобства при управлении мотоблоком в процессе работы.

Посмотрите видео «Самодельный мини-трактор», чтобы наглядно увидеть, как конструируется эта сельскохозяйственная машина:

Приспособление к мини-трактору для быстрого полива

Для быстрого полива земельного участка большого размера народными умельцами предлагается еще одна разновидность самодельного трактора. Вернее, это приспособление, которое присоединяется к мини-трактору. В данном случае используется четырехколесный вариант мини-трактора.

Помимо полива, мини-трактор для домашнего хозяйства с помощью этого приспособления и с помощью различных прицепных и навесных устройств можно использовать для различных работ по обработке почвы.

Данная конструкция была разработана на базе двигателя УД-2 с мощностью в 8 л. с. Раму трактора рекомендуется сварить из труб диаметром 40 мм. Для ее жесткости нужно по бокам приварить угольники размером 35 х 35. Задний мост и карданную передачу можно взять от автомобиля «Шкода». Эти детали требуется немного урезать и подогнать по чертежу. Коробку передач также можно взять от этого автомобиля (она имеет три скорости для движения вперед и одну для движения назад). Передний мост вполне можно рассчитать и изготовить самостоятельно из трубы 40 мм в виде коромысла. Тяги берутся от мотоколяски, а рулевая колонка — от автомобиля «Волга». Тормозная система должна быть гидравлической, тормозной цилиндр — от автомобиля ГАЗ-51, бензобак — от зернопогрузчика. А сиденье трактора можно взять от свеклоуборочного комбайна и немного переделать. Колеса для данного трактора, передние и задние, были взяты от тракторных граблей.

В итоге получился полноценный механизм. На передней части рамы собранного трактора требуется расположить только поливной узел. Он должен состоять из шестеренчатого насоса, взятого от гидравлической системы трактора МТЗ-5, который будет работать от привода тракторного двигателя.

В завершение сборки нужно установить на раме трактора бак для воды емкостью не менее 200 л. В процессе работы насос будет качать воду, и подавать ее по шлангу, поливая, таким образом, землю в радиусе до 10 м.

Источник: http://www.udec.ru/tool/minitraktor-motoblok.php

Самодельный минитрактор переломка: фото и описание

Мини трактор с ломающейся рамой сделанный из ВАЗовских агрегатов и двигателя от мотоцикла.

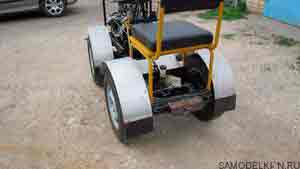

Этот минитрактор переломку, построил своими руками умелец Михаил Поддоскин. На фото показано устройство самодельного трактора.

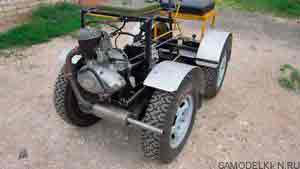

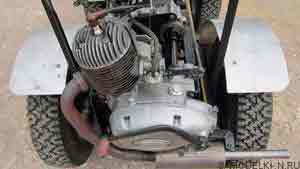

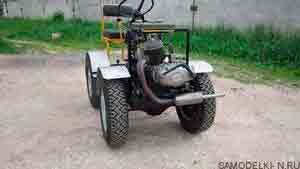

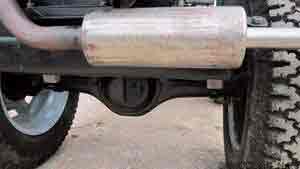

На трактор установлен мотоциклетный двигатель, глушитель самодельный.

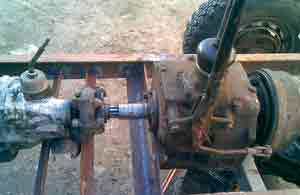

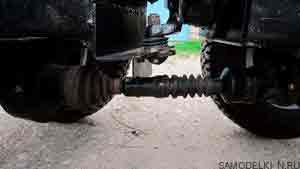

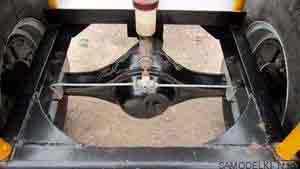

Мосты от ВАЗ «классика», укорочены под колею, полуоси укорочены, чулки обрезаны.

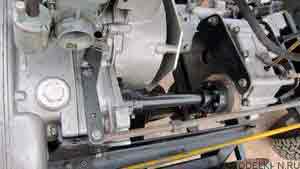

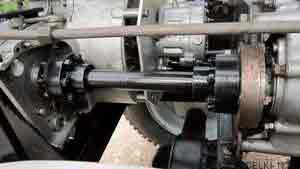

Дополнительно установлен редуктор без дифференциала от мотороллера «Муравей», работает как реверс.

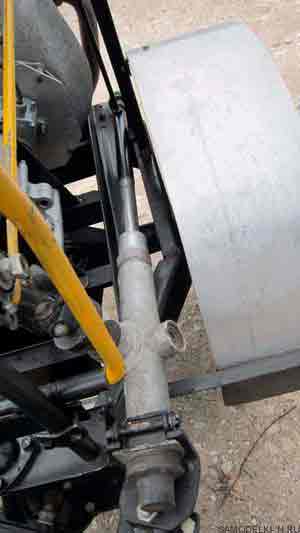

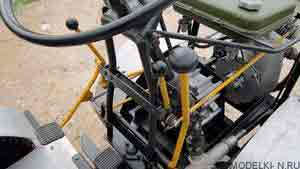

Рулевое также от ВАЗа.

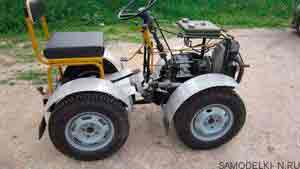

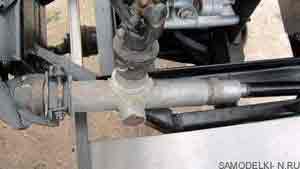

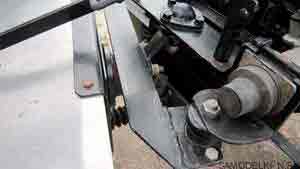

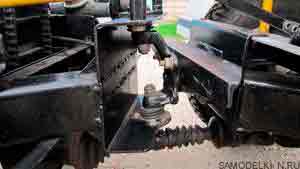

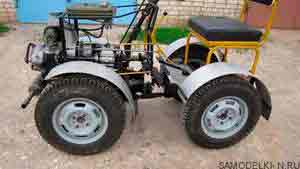

На фото показан узел перелома двух полу рам минитрактора.

Минитрактор имеет полный привод 4х4.

Колёса также от «Жигулей».

Вот такой компактный минитрактор с ломающейся рамой построил умелец Михаил Поддоскин.

Источник: http://samodelki-n.ru/samodelnyj-minitraktor-perelomka-foto-i-opisanie.html

Как сделать минитрактор своими руками из оки?

Чтобы сделать минитрактор своими руками из «Оки» подготавливают чертежи, изучают схемы. Подобные мини-тракторы пользуются большим спросом среди фермеров благодаря своей высокой мощности и маневренности.

Применение транспортного средства

Техника небольшого размера отлично подходит для владельцев маленьких и средних земельных участков. Но не каждый фермер может позволить себе купить данную технику. Высокая цена на мини-тракторы может быть обусловлена разными факторами.

Поэтому все чаще фермеры задаются вопросом о том, как изготовить минитрактор своими руками. Существует несколько способов сборки. Минитрактор своими руками можно сделать на базе:

Также распространенным вариантом является самодельный минитрактор из «Оки», но с двигателем УД2 либо ЗИД 4.5. Самодельные трактора на базе «Оки» — эргономичные и надежные агрегаты, легкие в эксплуатации. Такие транспортные средства используются для обработки почвы. Грунт должен быть максимально подготовлен к последующей обработке. С помощью трактора на базе автомобиля «ОКА» можно:

  • культивировать почву;
  • удалять сорняки;
  • формировать грядки;
  • высаживать картофель с помощью оборудования навесного характера;
  • выкапывать клубни картофеля.

Самодельный трактор позволяет выполнять практически все земельные работы. Их главные цели — посадка и сбор урожая. В сельской местности это является первостепенной задачей. Земельные работы — это не единственная возможность агрегата самодельного происхождения. Важно потрудиться и продумать чертежи для применения оборудования навесного типа. В этом случае можно значительно расширить возможности использования машины:

  • скашивание травы для заготовки сена;
  • перевоз разных грузов;
  • уборка на участке (строительный, сельскохозяйственный мусор);
  • чистка участка во время снеговых заносов.

С помощью часто ломающейся техники в доме можно самостоятельно изготовить любое навесное сельскохозяйственное оборудование.

Пошаговая инструкция

Чаще в домашнем хозяйстве применяется самодельный минитрактор с двигателем от маломощных автомобилей. Перед тем как сделать из «Оки» сельскохозяйственную технику, потребуется изготовить рамную конструкцию. Рамой могут служить как листовое железо, так и металлические балки — швеллеры. Конструкция отличается стандартной прямоугольной формой. Она сваривается из металлических уголков. Задний и передний мост будут спаяны на основе составляющих частей автомобиля «ОКА». Такая технология производства позволяет сэкономить деньги на новых материалах.

Трактор из «Оки» своими руками дополнительно укомплектовывается мотором половинчатого типа. Но мини-трактор с двигателем от «Оки» имеет несколько нюансов в эксплуатации:

  • перед установкой важно сделать увеличение колесного просвета трактора для улучшения его проходимости;
  • учитывая то, что передние и задние лонжероны поддаются наибольшей нагрузке, их нужно усилить;
  • нужно разработать схему крепления механизма для сцепки.

Минитрактор с двигателем от «Оки» будет служить долгое время. Это не только хороший способ реализации «Оки». На автомобильном рынке эта машина стоит небольших денег. Поэтому ее можно приобрести и переделать в нужную технику. Покупать машину в рабочем состоянии не обязательно, так как в процессе сборки используются только отдельные части.

Если использовать при комплектации агрегата двигатель УД2, можно снабдить трактор новыми функциями. Этот мотор является достаточно мощным. Поэтому такая техника сможет не только выполнять функции трактора, но и перевозить различные грузы.

Сцеплением служат 2 клиновых ремня, которые передают вращение шкиву, располагающемуся непосредственно на валу коробки передач. Мощность двигателя УД2 — 8 л. с. К нему можно поставить в комплект систему воздушного охлаждения и 4-тактную систему. В этом случае самодельный минитрактор с двигателем от ОКИ будет работать длительное время без перебоев.

Главной особенностью самодельных моделей является быстрая окупаемость — 1 сезон.

Если использовать большую часть снятых с автомобилей деталей, можно окупить агрегат и за 1/2 сезона. Сам процесс изготовления сельскохозяйственной техники занимает меньше времени с использованием готовых материалов.

Источник: http://1sadteh.ru/tractor/mini-svoimi-rukami-iz-oki.html

Смотрите также:
03.11.2018

Минитрактор своими руками в домашних условиях — безусловная экономия ваших средств Использование минитракторов в сельском хозяйстве становится все более оправданным в последнее время. Относительно небольшие габариты, вкупе с хорошими показателями производительности и...

03.11.2018

Какими бывают телеги для мотоблоков? Практически в каждом современном частном хозяйстве есть мотоблок. Этот незаменимый помощник многих фермеров активно используется на протяжении всего года – во время весенней и осенней пахоты, посева, высадки и сбора урожая, нередко...

03.11.2018

Лопата для мотоблока: купить фирменную или сделать своими руками? Автоматизация труда в сельской местности давно перестала быть чем-то экзотическим. Практически в любом сельском дворе есть мотоблок, с помощью которого выполняют все работы, от культивации до сбора и...

Комментарии

Комментирование отключено.
