Прицеп для мотоблока своими руками

Содержание

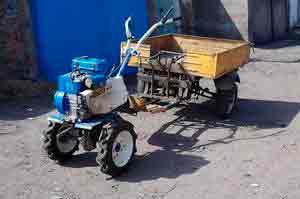

Как сделать прицеп для мотоблока своими руками, видео

Если вы являетесь владельцем мотоблока, то у вас есть возможность сделать из него настоящий трактор, хотя правильней будет называть его мини-трактором. Существуют два способа превратить обычный мотоблок в такую полезную машину: всё сделать самому или воспользоваться комплектами, изготовленными в заводских условиях. Предлагаем вам узнать, как сделать прицеп к мотоблоку своими руками. Видео и чертежи станут настоящими помощниками в усовершенствовании сельскохозяйственной техники.

Как самостоятельно сделать мини-трактор на основе мотоблока с прицепом?

Чтобы сделать прицеп к мотоблоку своими руками по видео и чертежам и превратить его в мини-трактор, важно правильно подобрать модель техники. Опыт многих фермеров показал, что наиболее доступный и притом надёжный мини-трактор получается из мотоблока профессионального (или тяжёлого) класса.

Довольно часто прицеп к мотоблоку делают на базе выпускаемого в России агрегата «Нева» с бензиновыми двигателями Subaru мощностью 7 л.с. Также нередко используют 12-ти сильный дизельный китайский Zubr или его 9-тисильный соотечественник «Кентавр».

Чтобы превратить двухколёсный мотоблок в маленький четырёхколёсный трактор вам понадобится разнообразный инструмент:

Конечно, вам будет легче выполнить такую работу, если воспользоваться видео опытных мастеров, опубликованными в интернете.

Перед началом превращения мотоблока в минитрактор с помощью прицепа, подумайте о том, с каким навесным оборудованием (сенокосилка, плуг, лопата и т. д.) будет работать ваша сельскохозяйственная техника. В таком случае вы сможете понять, во что превратить мотоблок: картофелесажалку, картофелекопалку или снегоуборщик.

Пошаговая инструкция: как собрать минитрактор из мотоблока и прицепа

Основной частью конструкции (помимо самого мотоблока) является сварная металлическая рама в составе двух лонжеронов двух траверс — передней и задней. Их изготавливают из металлического уголка, прокатного швеллера или профилированной трубы. Форма рамы может быть прямоугольной или трапециевидной.

  1. К углам рамы можно прикрепить стойки.
  2. Затем на раму следует смонтировать задний мост, а в случае полного привода — и передний.
  3. На следующем этапе сборки мини-трактора на раме размещают двигатель мотоблока и коробку передач. Последнюю стоит развернуть к водителю, чтобы было удобно и просто её переключать.

Распространённым вариантом конструкции является так называемая ломаная рама. Она состоит из двух частей, соединённых шарнирной сцепкой. Такая конструкция позволяет уменьшить расходы на детали для монтажа механизмов управления.

Если конструкция основана на мотоблоке «Кентавр», то предстоит сделать расчёт кинематической схемы передачи крутящего момента от вала мотора к мосту. При этом важно правильно распределить нагрузку на ось, особенно если машину планируется использовать на перевозке грузов.

Смотрите видео: Самодельный прицеп к мотоблоку

Самодельный мини-трактор из мотоблока и прицепа, как правило, оснащают механизмами от обычных автомобилей или погрузчиков. Например, тормозной механизм и рулевую рейку берут от старых «Жигулей». Таким же образом можно обеспечить строящуюся машину рулевой колонкой в сборе с тягами, передней балкой со ступицами, колёсами, задними крыльями.

При самостоятельной сборке мини-трактора по чертежам и видео, важно так продумать расположение узлов и механизмов, чтобы их обслуживание было удобным. К примеру, самым распространённым вариантом размещения тормозной системы считается выходной вал мотоблока.

Интересное видео: Прицеп для мотоблока Нева, размеры, сцепка


Немаловажно позаботиться о комфортном месте для водителя, ведь на мини-трактор обычно не устанавливают амортизаторы. Кроме того, необходимо позаботиться об устройстве фаркопа. Он будет нужен не только для буксировки прицепа, но и для дополнительного навесного сельскохозяйственного оборудования. Удобно использовать устройство крепления от трактора «Белорус».

Самодельные мини-трактора на базе мотоблока очень распространены благодаря сочетанию хорошей функциональности и недорогой цены по сравнению с заводскими аналогами. Создать свою модель такой техники может быть не так легко и просто, как купить готовую. Но зато, какое удовольствие работать на своей земле на своём собственноручно изготовленном мини-тракторе!

Теперь вы знаете, как сделать прицеп к мотоблоку своими руками по видео и чертежам, поэтому сможете попробовать подготовить оборудование к весенним сельскохозяйственным работам на даче или собственной ферме.

Источник: http://webcache.googleusercontent.com/search?q=cache:BdR_jJABL0cJ:https://fermanews.ru/prizep-motobloka-sdelat/%2B%D0%9F%D1%80%D0%B8%D1%86%D0%B5%D0%BF+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Самодельные прицепы для мотоблока своими руками, видео

Нужно сказать, что мотоблок на участке – это необходимая дачная техника, которую можно использовать для любых работ: вспахивать огород, переводить урожай, рассаду и так далее. Для того чтобы можно было перевозить еще больше содержимого на мотоблоке, необходимо заняться самостоятельным изготовлением прицепа для мотоблока.

Изготовление прицепа к мотоблоку своими руками

Итак, сначала рассмотрим, как сделать простейший мотоблок с прицепом. Понадобятся стальные трубы, колеса, рессоры, лист метала, швеллер «пятерка», крепежи. Разумеется, необходимо иметь некоторые инструменты, сварку и уметь всем этим пользоваться.

Рама будет в виде цельной конструкции. Она установится на каркасной сетке. Для этого делаем траверсы из уголков. Из труб делаем лонжероны. Они соединяются поперечинами так, чтобы получилась решетка.

К продольным трубам с помощью сварки приварим стойки. В верхней части будет установлена обвязка из уголка. Можно также сделать и борта прицепа, которые будут откидываться. С помощью дюралюминиевого листа создадим платформу. Для бортов можно использовать более тонкие листы.
Чтобы создать балку, нужно соединить два швеллера. На одном конце будет колесная ось.

Полученная балка будет соединяться рессорами с лонжеронами. Концы рессоры одеваются на ось сережки. Из прямоугольных труб сделаем дышло. При желании прицеп можно даже оборудовать габаритными огнями, фарами.

Самодельный прицеп к мотоблоку, видео

А теперь расскажем, как изготовить прицеп, обладающий большими функциональными возможностями. Стоит сказать, что лучше всего выполнять все работы на основе заранее подготовленных чертежей. Как только размер прицепа будет определен, можно заниматься подсчетом материалов. Данная работа очень важна, поскольку удастся сэкономить значительное количество средств. Обязательно нужно найти сварочный аппарат, так как одними саморезами не удастся обеспечить прочность изделия.

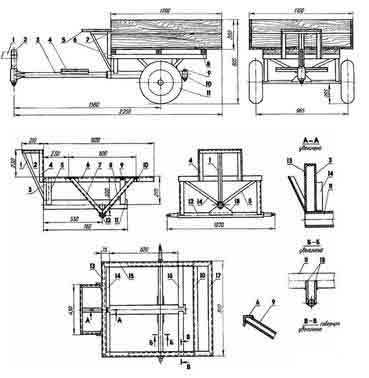

Прицеп для мотоблока своими руками размеры, чертеж

Для того чтобы создать прочную раму, понадобятся профильные уголки. Берем и прямоугольные трубы квадратного или прямоугольного сечения. Для того чтобы изготовить кузов, используем дюймовые доски и стойки.

Заметим, что создаваемая конструкция иметь будет иметь одну ось. Потому, чтобы правильно распределять груз, его нужно укладывать ближе к центру оси, а не в сторону дышла. Однако откидные борта сделать не получится. Но при большом желании можно сделать откидные борта.

Ходовая часть – это основная часть в прицепе, который будет крепиться к мотоблоку. Для того чтобы не думать, где найти колеса или как их сделать, просто покупаем уже готовые колеса от другой небольшой техники. Для соединения мотоблока и прицепа выполняется консоль. Ее крепят к кронштейну навесной системы. Дышло вставляется в корпус трубчатой формы, и крепят упорным кольцом. Это позволит без проблем управлять созданной техникой на всех видах поверхности.

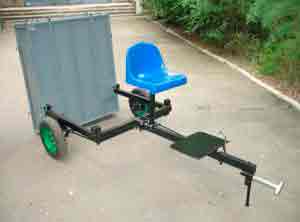

В передней части прицепа на мотоблок выполняется сидение, на котором будет сидеть водитель, упираться ногами в специально изготовленную платформу и руководить ездой.

Смотрите видео: грузовой прицеп — самосвал для мотоблока своими руками

Источник: http://www.dacha-svoimi-rukami.com/pricep-motobloka.html

Самодельные прицепы для мотоблока своими руками, видео

Нужно сказать, что мотоблок на участке – это необходимая дачная техника, которую можно использовать для любых работ: вспахивать огород, переводить урожай, рассаду и так далее. Для того чтобы можно было перевозить еще больше содержимого на мотоблоке, необходимо заняться самостоятельным изготовлением прицепа для мотоблока.

Изготовление прицепа к мотоблоку своими руками

Итак, сначала рассмотрим, как сделать простейший мотоблок с прицепом. Понадобятся стальные трубы, колеса, рессоры, лист метала, швеллер «пятерка», крепежи. Разумеется, необходимо иметь некоторые инструменты, сварку и уметь всем этим пользоваться.

Рама будет в виде цельной конструкции. Она установится на каркасной сетке. Для этого делаем траверсы из уголков. Из труб делаем лонжероны. Они соединяются поперечинами так, чтобы получилась решетка.

К продольным трубам с помощью сварки приварим стойки. В верхней части будет установлена обвязка из уголка. Можно также сделать и борта прицепа, которые будут откидываться. С помощью дюралюминиевого листа создадим платформу. Для бортов можно использовать более тонкие листы.
Чтобы создать балку, нужно соединить два швеллера. На одном конце будет колесная ось.

Полученная балка будет соединяться рессорами с лонжеронами. Концы рессоры одеваются на ось сережки. Из прямоугольных труб сделаем дышло. При желании прицеп можно даже оборудовать габаритными огнями, фарами.

Самодельный прицеп к мотоблоку, видео

А теперь расскажем, как изготовить прицеп, обладающий большими функциональными возможностями. Стоит сказать, что лучше всего выполнять все работы на основе заранее подготовленных чертежей. Как только размер прицепа будет определен, можно заниматься подсчетом материалов. Данная работа очень важна, поскольку удастся сэкономить значительное количество средств. Обязательно нужно найти сварочный аппарат, так как одними саморезами не удастся обеспечить прочность изделия.

Прицеп для мотоблока своими руками размеры, чертеж

Для того чтобы создать прочную раму, понадобятся профильные уголки. Берем и прямоугольные трубы квадратного или прямоугольного сечения. Для того чтобы изготовить кузов, используем дюймовые доски и стойки.

Заметим, что создаваемая конструкция иметь будет иметь одну ось. Потому, чтобы правильно распределять груз, его нужно укладывать ближе к центру оси, а не в сторону дышла. Однако откидные борта сделать не получится. Но при большом желании можно сделать откидные борта.

Ходовая часть – это основная часть в прицепе, который будет крепиться к мотоблоку. Для того чтобы не думать, где найти колеса или как их сделать, просто покупаем уже готовые колеса от другой небольшой техники. Для соединения мотоблока и прицепа выполняется консоль. Ее крепят к кронштейну навесной системы. Дышло вставляется в корпус трубчатой формы, и крепят упорным кольцом. Это позволит без проблем управлять созданной техникой на всех видах поверхности.

В передней части прицепа на мотоблок выполняется сидение, на котором будет сидеть водитель, упираться ногами в специально изготовленную платформу и руководить ездой.

Смотрите видео: грузовой прицеп — самосвал для мотоблока своими руками

Источник: http://webcache.googleusercontent.com/search?q=cache:L5ulkOKToUIJ:https://www.dacha-svoimi-rukami.com/pricep-motobloka.html%2B%D0%9F%D1%80%D0%B8%D1%86%D0%B5%D0%BF+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Инструменты

Мотоблок – самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

Оглавление:

Характеристики и стоимость промышленных прицепов для мотоблоков

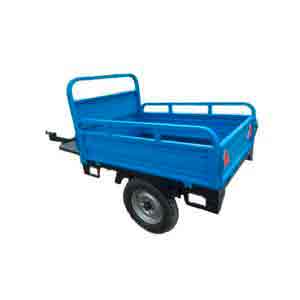

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т – 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг. Средняя цена прицепа от 250$.
  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

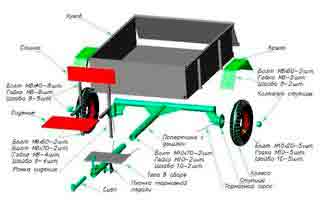

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры – 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части – дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала: металлического уголка, стальной трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос 20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью. Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

Источник: http://strport.ru/instrumenty/kak-sdelat-pritsep-k-motobloku-svoimi-rukami

Самодельный прицеп для мотоблока

Мотоблок – это устройство особой важности в хозяйстве любого фермера. Особенно актуален вопрос в период сбора урожая, но и для бытовых нужд он используется повсеместно. Если вы задумались о мотоблоке с прицепом, то часть своего бюджета стоит потратить на отличной мотор высокой мощности, а прицеп достаточно просто соорудить своими руками.

Прицеп для минитрактора своими руками может быть изготовлен из любых средств, которые есть в вашем арсенале. Размеры, форма – все это по вашим желаниям. Соответственно, только ваша фантазия, наличие комплектующих частей и сложившиеся потребности станут критериями в осуществлении вашей цели.

Преимущества самодельной конструкции

Впервые в России заводской мотоблок появился в середине XX века, он был выпущен в Перми. С этого момента устройство обрело широкую популярность среди землевладельцев. И по сей день оно остается значимым помощником в сельскохозяйственной деятельности.

Мотоблок представляет собой одноосную устойчивую телегу с прикрепленной на ней двигателем средней или высокой мощности. Но основную функцию по пахотным работа берет на себя навесное оборудование, которое прикрепляется к мотоблоку. Например, прицеп позволяет перевозить большие грузы. Существуют заводские грузовые тележки, но стоимость их немалая, поэтому целесообразно знать, как сделать прицепное оборудование самостоятельно. Рассмотрим основные преимущества такого варианта:

  1. Экономичность. Самодельная телега обходится в разы дешевле купленного агрегата.
  2. Заводские тележки чаще всего выпускаются стандартными, больше ориентируясь под минитракторы и автомобили. А потому случаются несостыковки в габаритах прицепа и мотоблока. Проявляется это в креплениях, высоте сиденья и др.
  3. Готовые прицепы могут иметь низкие эксплуатационные качества. А потому прослужит такое устройство в работе недолго. В прочности самодельной конструкции вы будете уверены.

Перед тем как приступить к изготовлению самодельного прицепа к мотоблоку, следует внимательно изучить схемы и составить чертежи. Это позволит избежать многих проблем, которые могут возникнуть в процессе монтажа.

Подготовка к сборке

Когда вы определились с целями и размерами, необходимо приступить к изучению чертежей будущей телеги. На эти моменты следует обратить внимание при подготовке к конструированию:

  1. Соотношение габаритов тележки и мощности минитрактора. Очень важно сделать так, чтобы размеры прицепа соотносились с шириной грядок. Поэтому такой прицеп должен быть равным по ширине с культиватором. Если задние колеса прицепа будут шире передних, то это не критично. После того, как размеры прицепа определены, стоит разобраться с мощностью мотоблока. Если у культиватора мощность равна 4,5 лошадиным силам, то это означает, что устройство будет выдерживать нагрузку примерно до 250 кг. Следовательно, это позволит рассчитать объем будущего кузова.
  2. Зная, для каких целей сооружается прицеп, можно понять, необходим ли самосброс или нет. Если конструкция будет использоваться под корнеплодные культуры, овощи, удобрения и др., чтобы не разгружать самому, можно сбросить груз к себе на участок.
  3. Ходовая часть может быть исполнена в 2 вариантах: колеса на подшипниках или на оси. Последнее найти сложнее, но дешевле. А подшипники дороже, но с ними удобнее осуществлять ремонтные работы и сборку. При принятии решения немаловажным остается аспект размера колес и предполагаемая нагрузка на них.
  4. Сиденье должно быть расположено таким образом, чтобы было удобно вести мотоблок и это не мешало открытию кузова.
  5. Необходимо установить тормоза и опору для стоянки тележки. Опора нужна для того, чтобы тележка не заваливалась без мотоблока.

Теперь, когда намечены цели, составлен план, готов чертеж, нужно определиться с тем, из какого материала будет выполнена задумка. И далее приступаем к присоединению прицепа к мотоблоку.

Материал и запчасти

Конечно, прицеп будет из того, что есть под рукой. Это может быть задний мост ВАЗа или что-нибудь еще. Но стоит ознакомиться с некоторыми особенностями изделий:

  • Металлический кузов должен быть не тоньше 3,5 мм, тогда он сможет прослужить долгую службу. К такой телеге обязательно должны быть прикреплены ребра жесткости, чтобы кузов «не просел». Деревянный кузов менее долговечен, но менее дорог.
  • Важное значение имеет диаметр и ширина колеса. Чем выше колесо, тем большей проходимостью будет обладать мотоблок с прицепом. Чаще всего применяют колеса от велосипеда или мотоцикла.
  • Для самосброса (при наличии) необходимо приобрести готовые комплектующие. Они доступны в продаже и обладают невысокой стоимостью.
  • В качестве рамы сгодится арматура или трубы небольшого диаметра.
  • В качестве водительского места можно использовать сидение от стульев или кресел.

Стоит помнить, что чем меньше окажется масса прицепа, тем лучше это скажется на грузоподъемности мотоблока.

Изготовление прицепа

  1. Первое, с чего стоит начать, — это сборка рамы. Ее форма (квадрат или прямоугольник) зависит от размера прицепа. Важно не забыть сделать ребра жесткости на ней для того, чтобы потом прикрепить ходовую часть и прочие узлы соединения. Удобнее будет, если ходовая часть будет скреплена с подшипниками. Получится самодельная ступница. Если вы привариваете ходовую часть на ось для прицепа, то следует установить съемное крепление к раме уголками вниз.
  2. Переходим к установке сцепного устройства. Так как на различных моделях мотоблока механизм крепления различный, то будет лучше, если он будет покупной. Устанавливают сцепку на отрезке трубы, которая приварена к раме.
  3. Монтаж кузова. Металлический кузов из нержавеющей или листовой стали подойдет наилучшим образом. Подготовкой к кузову станет сваривание ребер жесткости на дне, а также борта для него. К этим ребрам, по внутренней стороне, приваривают металлический профиль соответствующего размера. Перед установкой кузова стоит позаботиться о монтаже узла самосброса (при наличии). В этом случае понадобится 2 рамы: под кузов и основную раму.
  4. Установка сиденья для управления. На раме необходимо сварить одну большую или две маленькие трубки, перпендикулярно оси, на которой будет построено место для водителя. Далее устанавливается из других трубок или досок место, которое оснащается мягким сиденьем. Возможна просто установка кресла или стула.

Изготовить прицеп к мотоблоку не представляется сложным процессом. Обладая элементарным навыком сварочных работ и необходимыми инструментами, справиться с этим будет под силу любому человеку. Преимущества налицо: желаемые габариты прицепа, его устройство, а также финансовая выгода.

Источник: http://webcache.googleusercontent.com/search?q=cache:wmjSzzP6XwsJ:https://landshaftnik.com/inventar/samodelnyiy-pritsep-dlya-motobloka%2B%D0%9F%D1%80%D0%B8%D1%86%D0%B5%D0%BF+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Телега для мотоблока — незаменимый помощник в хозяйстве

В домашнем хозяйстве, каждая возможность сэкономить хороша. И для того, что бы эта экономия оказалась полезной, необходимо, что бы она себя со временем еще и окупила. Таким образом, вся техника, сделанная своими руками, со временем принесет свои плоды. В том числе и самодельная телега для мотоблока.

Вместо того, что бы покупать достаточно дорогой аппарат в магазине можно просто собрать все необходимые материалы, которых в хозяйстве может оказаться вполне достаточно для того, что бы изготовить хороший и надежный прицеп, который прослужит долгое время.

Полезность такого изделия тяжело переоценить, а если он еще и спроектирован самим владельцем, то станет одним из лучших помощников.

Устройство

Самый простой вариант прицепа, телеги для мотоблока представляет монолитный блок, который размещается на решетке каркаса. Для изготовления нужны траверсы, лонжероны из труб. К трубам, расположенным вдоль конструкции, прикрепляются 4 стойки.

И уже к ним (к их верхнему блоку) производится приваривание обвязок изготовленных из уголка. В том случае, если нужно прицеп дополнить бортами откидного типа, рамки нужно изготавливать отдельно от несущего каркаса. Платформенную решетку лучше всего покрыть листом из дюралюминия, прикрепив его болтами.

Для конструкции бортиков используют тонкие листы металла, фиксируя их с помощью сварки.

Телега

В зависимости от того, какие будут размеры телеги для мотоблока, можно изготовить несколько вариантов балки, к которой крепится ось с колесами. Для большого прицепа подходит только сборная, которая состоит из двух швеллеров вставленных друг в друга и скрепленных сваркой.

Для малой телеги, небольшого размера, можно обойтись и квадратным профилем. Такое устройство позволит выполнять простейшие функции по перевозке грузов и пассажиров. Оснащенная рессорами телега для мотоблока фото иллюстрируют их распространенность и популярность.

Благодаря тому, что их очень просто изготовить и ремонтировать, а откидные борта облегчают погрузку и разгрузку, эти телеги широко используются во всех хозяйства, где в наличии есть практически любой мотоблок, будь то Луч, Тарпан, Крот, Зубр, Нива, Салют, Лифан 6,5, Хускварна, Карвер или какой-нибудь другой.

Более подробно о телеге для мотоблока смотрите на приведенном видео:

Готовые варианты

Если начать сравнивать заводские телеги для мотоблоков цены их покажутся просто заоблачными, учитывая то, что применяться такое изделие будет на ограниченной территории и по простому маршруту.

Хотя их качество все же привлекает внимание многих владельцев мотоблоков, которые по тем или иным причинам не занимаются их изготовлением в домашних условия. Хотя посмотреть есть на что – оцинкованные борта и днища, тормоза на любой вкус и мягкие сидения с подножками – практически все виды комфорта.

Можно получить даже гарантию на изделие. Но, поскольку все они производятся по определенных стандартах, их размеры, грузоподъемность и общее удобство конструкции, зачастую не соответствуют запросам, которые ставят покупатели. Поэтому, серьезным является вопрос выбора – покупать или сделать самому?

    Прицеп это тележка, которая, не смотря на название, может использоваться не только с мотоблоками данной фирмы, но также и с их аналогами. А их предостаточно, поскольку как и мотоблоки, она произведена в Китае. Кентавр ПМ-0,6С

Продукция этой страны известна тем, что в разных моделях и даже фирмах используются одинаковые комплектующие, благодаря которым можно провести ремонт, заменяя детали в похожих моделях.

То же касается и навесного оборудования, а точнее крепления для него.

  • Габариты кузова прицепа – 1,4 метра на 1 метр ровно, высота – 1,13 метра. Тип прицепа самосвальный с грузоподъемностью 350 килограмм. Из доступных удобств, которыми оснащены все без исключения прицепы этой модели – удобный бардачок, который расположен под сидением.
  • Средняя цена такого прицепа составляет примерно 17 000 рублей.
  • Как прицепить?

    Важный вопрос для владельцев мотоблоков с прицепами – это способ сцепки. Многие, довольно быстро разобравшись с проблемой, как прицепить телегу к мотоблоку, не учли того, что при постоянном движении отверстия, с помощью которых выполнено соединение разбиваются.

    В результате появляется люфт, который оказывает еще более пагубное влияние на детали – и в результате им требуется замена.

    Но хоть и заменить крепление на прицепе не составляет особого труда, достаточно просто наварить, с помощью электросварки дополнительный слой металла, или просто заменить часть дышла, с креплением мотоблока это проделать сложнее.

    Заводское крепление для навесного оборудования используется также и для сцепки мотоблока с прицепом. Оно надежно зафиксировано в конструкции если произойдет поломка, то простым ремонтом не обойтись – оно нуждается в полной замене.

    Что бы этого избежать, в первую очередь необходимо отказаться от примитивного способа сцепления – штыря. Не смотря на свою простоту и кажущуюся надежность, это самый верный способ дотянуть сцепку до неисправностей и поломок. Вместо него стоит использовать только более сложные и уже давно использующиеся приспособления.

    Найти их можно по дешевке, или даже бесплатно, если знать, где искать – шаровые опоры есть в любом автомобиле.

    Что же касается сцепок заводского производства, которые однозначно обойдутся дороже, но не требуют подгонки – расточки, сварки и зачистки от ржавчины, их можно найти в любой точке продажи подобной техники.

    Они бывают разных видов, и делятся по типу: полунавесные, прицепные и навесные, по предназначению их разделяют на специальные, которые пригодны только для монтажа конкретного оборудования. Также бывают универсальные модели, которые подходят сцепки любого вида мотоблоков, таких как Чемпион, Пахарь, Профи, Хутер, Дон, Садко, Форза, Викинг и любого навесного оборудования.

    Они представляют собой приспособление, которое состоит из нескольких рам, соединенных шарнирами.

    Для тяжелого мотоблока можно применять одинарную усиленную сцепку, с помощью которой можно установить парные орудия с похожей двойной сцепкой. Универсальную сцепку применяют для присоединения самого прицепа, и парных навесных инструментов.

    Также, существуют специальные сцепки, в виде двух п-образных креплений, которые соединены с помощью профиля квадратного сечения. Со сцепками шарнирного типа они имеют очень мало общего и являются соединителями для нескольких видов навесного оборудования и прицепов.

    Такие сцепки, в первую очередь хороши своей надежностью. Они изготавливаются с толстой стали, стойкой к большим нагрузкам, а их конструкция позволяет им работать под разными углами без последствий для их целостности.

    От самодельных деталей, такие изделия отличает малый размер и небольшой вес. К тому же, в некоторых из них предусмотрена возможность регулировки длины и высоты вылета, в зависимости от того какого типа тележка используется.

    В том случае, если сцепка по каким либо причинам не стает на место, остается возможность установить переходник с зацепом. Таким образом, сцепка к мотоблоку к телеге может быть разного вида, но успешно выполнять свою функцию. Все зависит лишь от того, какой именно вид изделий вы предпочитаете.

    Как сделать своими руками?

    Перед тем, как сделать телегу к мотоблоку своими руками, в первую очередь необходимо иметь о ней представление – приблизительно понимать, каким должен быть ее внешний вид и размеры будущего изделия.

    Тележка своими руками

    После этого необходимо приступить к подсчету металлопроката – количеству швеллеров, уголков и труб и профилей, из которых будет изготовлен будущий прицеп. После внимательного рассмотрения вопроса, вы не только оптимизируете расходы, но и сможете получить более ясную картину будущего изделия.

    Грузовой автомобиль Камаз 4310 пользуется широкой популярностью из-за своей мощности, производительности, необычайной проходимой способности и надежности. Тут статья об этом прекрасном автомобиле.

    Модельный ряд тракторов МТЗ отличается высоким качеством и надежностью каждой модели. Здесь все об их технических особенностях, характеристиках и ценах.

    Автомобильный бренд Татра является настоящим патриархом в семействе самобеглых колясок. Самосвал Татра Т815 — это настоящая рабочая лошадка для российского бездорожья.

    А в момент покупки материалов, вам будет проще с ним разобраться – вы сможете порезать их по нужному размеру прямо на месте. Также вам обязательно нужно обзавестись сварочным аппаратом, если у вас нет своего личного – все соединения каркаса нужно хорошо проварить.

    Ее ни в коем случае нельзя соединять с помощью саморезов, поскольку они не обеспечивают достаточного уровня надежности. Для того, что бы изготовить прочную раму, идеально подойдут уголки сечением 50*25 миллиметров и 40*40 миллиметров. Также необходимы трубы, как круглые, так и прямоугольные.

    Пошагово с чертежами

    Как показывает чертеж телеги для мотоблока, у конструкции имеется четыре основных узла, которые соединяются вместе, с помощью сварочных швов: кузов, водило, рама и колеса. Все узлы сначала собираются отдельно, и лишь потом соединяются вместе.

    Рама изделия изготавливается в первую очередь. Ее нужно выставить максимально ровно, с помощью уровня и посадить на прихватки. От нагревания металл расширяется, поэтому ее нужно будет выставлять повторно. Далее необходимо обварить все стыки каркаса с двух сторон.

    Далее привариваются поперечины и лонжероны, которые образуют своеобразную сетку, на которую, в результате будет крепиться днище прицепа. Створки кузова можно сделать не раздвижными, или откидными – у обоих вариантов есть свои плюсы и минусы.

    В любом случае, к бортам обоих вариантов необходимо приделать крепления для фиксации груза.

    Водило, один из узлов ходовой части, можно изготовить из швеллеров, или трубы с круглым сечением. Труба должна иметь достаточно толстый слой металла, и быть прочной – дополнительно усилить ее по длине будет сложно. Оно намертво скрепляется с осью прицепа с помощью нескольких балок и угольников.

    Это крепление очень важно, поскольку на нем, по сути, держится баланс всей ходовой – благодаря нему, телега едет туда, куда ее направляют. И в определенный момент оно подвергается большим нагрузкам – в моменты поворотов с полным, загруженным прицепом и во время движения по неровной дороге.

    Крепление своими руками

    Очень важная и достаточно сложная часть всей конструкции, это сделать крепление телеги к мотоблоку своими руками.

    Поворотный узел водила, частью которого является консоль, нужен для того, что бы прицеп двигался во всех плоскостях не зависимо от мотоблока.

    Это важная и необходимая деталь, поскольку большинство времени эта конструкция будет передвигаться не ровным шоссе, а по пересеченной местности, где нет дорог, а есть лишь направления.

    Консоль должна крепиться к кронштейну навесного оборудования, поэтому та ее часть, за которую нужно будет зацеплять прицеп должна полностью повторять форму крепления окучника.

    Процесс того, как сделать прицепное устройство к телеге мотоблока, не является очень сложным, но требует определенной внимательности мастера к установке – дышло в трубчатом корпусе продольного шарнира крепится с помощью стопорного кольца.

    После установки и крепления всех этих частей, управление мотоблоком с прицепом станет очень удобным и приятным водителю. Остается только закрепить сидение и подножку – и вот, изделие готово к употреблению.

    Заключение

    В хорошей домашней мастерской можно изготовить практически любую технику, которая необходима при ведении хозяйства. И даже в том случае, если нет нужного инструмента, или материалов их аналоги можно найти в самых неожиданных местах,достаточно лишь проявить смекалку.

    В том же случае, если необходимое изделие нет возможности изготовить самостоятельно, его всегда можно купить в специализированных магазинах, если цена покажется приемлемой.

    Также рекомендуем ознакомиться со статьей о том как сделать передний адаптер для мотоблока своими руками чертежи и размеры.

    Источник: http://machinspec.com/selskoxozyajstvennaya/motoblok/telega.html

    Инструменты

    Мотоблок – самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

    Оглавление:

    Характеристики и стоимость промышленных прицепов для мотоблоков

    Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т – 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

    • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

    • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг. Средняя цена прицепа от 250$.
    • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

    Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

    Предварительные чертежи прицепа мотоблока

    Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

    Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

    • соединительной рамы,
    • несущего водила,
    • рабочего кузова.

    Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

    Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

    Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают антипыльником, пустоты заполняют специальным смазочным веществом.

    Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

    • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
    • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
    • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
    • Болты M 8.
    • Балка для опоры – 3 шт.
    • Доски для короба.
    • Рама для сцепления с мотоблоком.
    • Водительское место из подручного материала.
    • Подставка для ног.
    • Простейшее водило.
    • Консоль из обрезка трубы.
    • Кронштейны по размеру.

    Изготовление и сборка ходовой части самодельного прицепа

    Для изготовления водила необходимо:

    • Накладки 25х4.
    • Фланцы размера S 4.
    • Опоры из труб 58х4.
    • Уголки 25х25х4 под ножную подставку.
    • Труба для дышла.

    Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части – дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

    Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

    Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

    Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

    Материал и конструкция рамы самодельного прицепа

    Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

    Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

    Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала: металлического уголка, стальной трубы с прямоугольным, круглым сечением.

    Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

    • раскос 20х20.
    • уголок 20х20 для водительского сиденья
    • стойки для сиденья из уголка 40х40.
    • передние распорки из трубы 40х20.
    • профиль обвязки рамы из уголка 40х40.
    • уголок 32х32 для стойки колесной оси.
    • раскосы задние из трубы 40х20.
    • усилитель поперечный из уголка 40×40.
    • осевой прут 30 мм.
    • сплошной треугольник.

    Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью. Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

    Из чего можно сделать каркас для тележки-прицепа

    Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

    Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

    Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

    Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

    Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

    Материалы для тележки:

    • Металлопрокат. Длина индивидуальная, расчетная.
    • Уголок стальной 50х25мм.
    • Уголок стальной 40х40мм.
    • Обрезки труб прямоугольного и круглого сечений.
    • Доски с толщиной 2 см для кузова.
    • Брус 50х50 мм для опорных балок.

    Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

    Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

    Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

    Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

    Тяжелый мотоблок. Как сделать прицеп из автодеталей

    Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

    Материалы и детали для прицепа:

    • Швеллер 65 мм по длине кузова.
    • Передние полуоси от «Москвича» или «Жигулей».
    • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
    • Трубы длиной 2 м. Количество 2 единицы.
    • Уголки 60х60 мм.
    • Сварочный аппарат.

    Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

    • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
    • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
    • Трубы укладываются параллельно относительно друг друга.
    • Окончания коротких труб крепятся по перпендикуляру уголками.

    Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

    На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

    В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

    Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

    Источник: http://webcache.googleusercontent.com/search?q=cache:m2A7uNikzzwJ:http://strport.ru/instrumenty/kak-sdelat-pritsep-k-motobloku-svoimi-rukami%2B%D0%9F%D1%80%D0%B8%D1%86%D0%B5%D0%BF+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

    Прицеп для мотоблока: варианты самодельной конструкции

    Прицеп для мотоблока поможет существенно расширить функциональность техники. Недооценивать данный вид прицепного оборудования нельзя.

    Учитывая, что большинство мотоблоков оснащаются довольно мощными двигателями, они вполне смогут справиться с транспортировкой малогабаритных грузов в пределах приусадебного участка.

    Например: перевезти собранный с грядок урожай или строительные материалы, необходимые для ремонта дачного домика.

    Конечно, гораздо проще посетить магазин садового оборудования и приобрести заводскую модель прицепа. Однако в зависимости от конструкции покупка обойдётся в пределах 10 000 рублей и выше.

    Учитывая, что в прицепе нет сложных узлов, а на любом приусадебном участке найдётся ненужный металл и доски, сделать прицеп можно самостоятельно. Даже у неопытного мастера процесс изготовления займёт не более двух дней.

    С чего начать?

    Чтобы сделать прицеп для мотоблока своими руками нужно заготовить чертежи. С этого этапа начинается монтаж любой конструкции.

    Даже простое схематичное изображение прицепа поможет вам определить количество исходного материала, и существенно облегчит процесс сборки. Рекомендуем уделить внимание раме прицепа и ходовой части.

    На эти элементы ляжет основная нагрузка, поэтому они должны обладать достаточной прочностью, но при этом не утяжелять конструкцию. Иначе двигатель мотоблока просто не потянет тяжёлый прицеп.

    Кроме того, советуем заранее продумать способ крепления колёс к раме. Учитывая, что большинство доморощенных мастеров используют уже готовые колёса, снятые с легковых автомобилей и старых мотоциклетных колясок.

    Обычно в качестве полуоси используется обыкновенный металлический стержень, пропущенный через обрезок водопроводной трубы. Учтите, что длина оси не должна превышать ширину прицепа.

    Элементы несущей конструкции советуем скреплять между собой при помощи электросварки. Использование резьбовых соединений в данном случае нецелесообразно. Болты могут не выдержать нагрузок.

    Заготовив чертежи и определившись с исходным материалом, можно приступать к сборке.

    Приступаем к сборке

    Если вы не знаете, как сделать прицеп к мотоблоку, рекомендуем начать с рамы. Длина и ширина прицепа зависит от ваших потребностей и мощности установленного двигателя.

    Чтобы не заниматься сложными вычислениями, можно воспользоваться заводской моделью в качестве шаблона. Вот рекомендуемые параметры производителей:

    • Прицепы способные перевозить до 300 килограмм груза, предназначены для лёгких мотоблоков. Оптимальные габариты: 1.15/0.85/1 м. Длина, высота и ширина соответственно.
    • Для изделий средней мощности (от 5 л. с.) подходят прицепы грузоподъёмностью около 500 килограмм. Здесь применяются параметры 1.5/1.4 м. Высота бортов различная, в зависимости от характера перевозимого груза.
    • Тяжёлые модели оснащаются двухосными прицепами: 1.2/3 м.

    Взяв за основу данные технические параметры, можно приступать к сборке. Для изготовления рамы рекомендуем использовать трубы квадратного или круглого сечения либо металлический швеллер № 5.

    Элементы рамы сваривают между собой и усиливают пятью поперечинами, которые будут выполнять функцию рёбер жёсткости. К углам конструкции приваривают вертикальные стойки из уголка для бортов. Дно прицепа закрывают металлическим листом.

    Борта можно сделать из досок или более тонкого металла. Обратите внимание, что борта лучше делать откидными для облегчения разгрузки прицепа. Откидным можно сделать только задний борт, но мы рекомендуем сделать открывающимися две боковые стенки.

    Прицепное устройство изготавливают из трубы квадратного сечения. Конец дышла, приваренный к мотоблоку, усиливают двумя уголками. Для сцепления с мотоблоком используется шарнирное соединение, чтобы ходовая часть прицепа могла изменять положение вне зависимости от колёс мотоблока.

    Колёса прицепа заимствуются в готовом виде с легковых автомобилей, и устанавливаются вместе с рессорами.

    Основная конструкция готова. При желании прицеп можно дополнить гидравлическим цилиндром, чтобы сделать разгрузку автоматизированной.

    Тормозная система

    Прицеп нужно обязательно оборудовать тормозами, иначе гружённая тележка, особенно на спусках может повредить мотоблок. Учитывая эту особенность, фермеры задаются вопросом: «Как сделать тормоза на прицеп?».

    Здесь, так же как и с ходовой частью лучше использовать уже готовые элементы. Стоит отметить, что тормозные системы бывают нескольких видов, не все из которых подходят для прицепного оборудования.

    Например, стояночный тормоз легкового автомобиля не сможет остановить гружёную тележку на спуске. Это можно сказать и о ленточных тормозах. Поэтому мы рекомендуем использовать тормозную систему, позаимствованную со старого мотоцикла.

    С мотоцикла снимают тормозной барабан вместе с колодками. Система устанавливается на ось ходовой части, рычаг выводится на рулевое управление мотоблоком. Тормоза с рычагом управления соединяются тросиком.

    Источник: http://mastertraktor.ru/pricepy/pricep-dlya-motobloka.html

    Самодельный прицеп для мотоблока

    Мотоблок – это устройство особой важности в хозяйстве любого фермера. Особенно актуален вопрос в период сбора урожая, но и для бытовых нужд он используется повсеместно. Если вы задумались о мотоблоке с прицепом, то часть своего бюджета стоит потратить на отличной мотор высокой мощности, а прицеп достаточно просто соорудить своими руками.

    Прицеп для минитрактора своими руками может быть изготовлен из любых средств, которые есть в вашем арсенале. Размеры, форма – все это по вашим желаниям. Соответственно, только ваша фантазия, наличие комплектующих частей и сложившиеся потребности станут критериями в осуществлении вашей цели.

    Преимущества самодельной конструкции

    Впервые в России заводской мотоблок появился в середине XX века, он был выпущен в Перми. С этого момента устройство обрело широкую популярность среди землевладельцев. И по сей день оно остается значимым помощником в сельскохозяйственной деятельности.

    Мотоблок представляет собой одноосную устойчивую телегу с прикрепленной на ней двигателем средней или высокой мощности. Но основную функцию по пахотным работа берет на себя навесное оборудование, которое прикрепляется к мотоблоку. Например, прицеп позволяет перевозить большие грузы. Существуют заводские грузовые тележки, но стоимость их немалая, поэтому целесообразно знать, как сделать прицепное оборудование самостоятельно. Рассмотрим основные преимущества такого варианта:

    1. Экономичность. Самодельная телега обходится в разы дешевле купленного агрегата.
    2. Заводские тележки чаще всего выпускаются стандартными, больше ориентируясь под минитракторы и автомобили. А потому случаются несостыковки в габаритах прицепа и мотоблока. Проявляется это в креплениях, высоте сиденья и др.
    3. Готовые прицепы могут иметь низкие эксплуатационные качества. А потому прослужит такое устройство в работе недолго. В прочности самодельной конструкции вы будете уверены.

    Перед тем как приступить к изготовлению самодельного прицепа к мотоблоку, следует внимательно изучить схемы и составить чертежи. Это позволит избежать многих проблем, которые могут возникнуть в процессе монтажа.

    Подготовка к сборке

    Когда вы определились с целями и размерами, необходимо приступить к изучению чертежей будущей телеги. На эти моменты следует обратить внимание при подготовке к конструированию:

    1. Соотношение габаритов тележки и мощности минитрактора. Очень важно сделать так, чтобы размеры прицепа соотносились с шириной грядок. Поэтому такой прицеп должен быть равным по ширине с культиватором. Если задние колеса прицепа будут шире передних, то это не критично. После того, как размеры прицепа определены, стоит разобраться с мощностью мотоблока. Если у культиватора мощность равна 4,5 лошадиным силам, то это означает, что устройство будет выдерживать нагрузку примерно до 250 кг. Следовательно, это позволит рассчитать объем будущего кузова.
    2. Зная, для каких целей сооружается прицеп, можно понять, необходим ли самосброс или нет. Если конструкция будет использоваться под корнеплодные культуры, овощи, удобрения и др., чтобы не разгружать самому, можно сбросить груз к себе на участок.
    3. Ходовая часть может быть исполнена в 2 вариантах: колеса на подшипниках или на оси. Последнее найти сложнее, но дешевле. А подшипники дороже, но с ними удобнее осуществлять ремонтные работы и сборку. При принятии решения немаловажным остается аспект размера колес и предполагаемая нагрузка на них.
    4. Сиденье должно быть расположено таким образом, чтобы было удобно вести мотоблок и это не мешало открытию кузова.
    5. Необходимо установить тормоза и опору для стоянки тележки. Опора нужна для того, чтобы тележка не заваливалась без мотоблока.

    Теперь, когда намечены цели, составлен план, готов чертеж, нужно определиться с тем, из какого материала будет выполнена задумка. И далее приступаем к присоединению прицепа к мотоблоку.

    Материал и запчасти

    Конечно, прицеп будет из того, что есть под рукой. Это может быть задний мост ВАЗа или что-нибудь еще. Но стоит ознакомиться с некоторыми особенностями изделий:

    • Металлический кузов должен быть не тоньше 3,5 мм, тогда он сможет прослужить долгую службу. К такой телеге обязательно должны быть прикреплены ребра жесткости, чтобы кузов «не просел». Деревянный кузов менее долговечен, но менее дорог.
    • Важное значение имеет диаметр и ширина колеса. Чем выше колесо, тем большей проходимостью будет обладать мотоблок с прицепом. Чаще всего применяют колеса от велосипеда или мотоцикла.
    • Для самосброса (при наличии) необходимо приобрести готовые комплектующие. Они доступны в продаже и обладают невысокой стоимостью.
    • В качестве рамы сгодится арматура или трубы небольшого диаметра.
    • В качестве водительского места можно использовать сидение от стульев или кресел.

    Стоит помнить, что чем меньше окажется масса прицепа, тем лучше это скажется на грузоподъемности мотоблока.

    Изготовление прицепа

    1. Первое, с чего стоит начать, — это сборка рамы. Ее форма (квадрат или прямоугольник) зависит от размера прицепа. Важно не забыть сделать ребра жесткости на ней для того, чтобы потом прикрепить ходовую часть и прочие узлы соединения. Удобнее будет, если ходовая часть будет скреплена с подшипниками. Получится самодельная ступница. Если вы привариваете ходовую часть на ось для прицепа, то следует установить съемное крепление к раме уголками вниз.
    2. Переходим к установке сцепного устройства. Так как на различных моделях мотоблока механизм крепления различный, то будет лучше, если он будет покупной. Устанавливают сцепку на отрезке трубы, которая приварена к раме.
    3. Монтаж кузова. Металлический кузов из нержавеющей или листовой стали подойдет наилучшим образом. Подготовкой к кузову станет сваривание ребер жесткости на дне, а также борта для него. К этим ребрам, по внутренней стороне, приваривают металлический профиль соответствующего размера. Перед установкой кузова стоит позаботиться о монтаже узла самосброса (при наличии). В этом случае понадобится 2 рамы: под кузов и основную раму.
    4. Установка сиденья для управления. На раме необходимо сварить одну большую или две маленькие трубки, перпендикулярно оси, на которой будет построено место для водителя. Далее устанавливается из других трубок или досок место, которое оснащается мягким сиденьем. Возможна просто установка кресла или стула.

    Изготовить прицеп к мотоблоку не представляется сложным процессом. Обладая элементарным навыком сварочных работ и необходимыми инструментами, справиться с этим будет под силу любому человеку. Преимущества налицо: желаемые габариты прицепа, его устройство, а также финансовая выгода.

    Источник: http://landshaftnik.com/inventar/samodelnyiy-pritsep-dlya-motobloka

    Тележка для мотоблока своими руками

    Чертеж тележки для мотоблока

    Многие садоводы и дачники уже давно по достоинству оценили удобство использования мотоблока. Он значительно облегчает труд по возделыванию земли, посадке и уборке урожая. Но это еще не все функции полезного агрегата – он с легкостью может перевозить более четырех центнеров груза! Любой огородник знает, что необходимость вывезти мусор, привезти корма, строительные материалы, удобрения возникает довольно часто. Для того, чтобы чудо-механизм смог и в этом вам помочь, пригодится тележка для мотоблока своими руками. Подобный аксессуар можно и купить, но не факт, что он подойдет к вашей модели, и денег придется отдать немало. Поэтому советуем ознакомиться с тем, как сделать тележку к мотоблоку своими руками, и реализовать сей замысел на благо себе и своему огороду.

    Тележка для мотоблока своими руками: размеры, чертеж

    Итак, чтобы в процессе работы не пришлось по нескольку раз перекраивать детали и портить материал, понадобится нарисовать подробный чертеж. Конструкция тщательно прорисовывается с нескольких сторон, и на каждую деталь подписывается размер или длина. Если нужно подробно обрисовать какой- либо узел (например, сцепку), делается его отдельный план.

    С подобной схемой вы не только сможете наглядно представить себе масштабы работ, но и легко составите список материалов и инструментов нужных для того, чтобы сделать самодельную технику своими руками. Планируя начать работу по сооружению прицепа, изучаем подготовленный чертеж и составляем список материалов и инструментов. Для описи необходимого нужно учесть следующие моменты.

    • Обдумайте, какие основные узлы будут у вашей тележки, и каким образом они будут соединяться (клепание, скручивание на болты или сварка).
    • Как будет осуществляться движение поворотных элементов (подшипник, шарнир, ось или втулка).
    • Нужен ли вам опрокидыватель, чтобы кузов можно было разгружать механически.
    • Будете ли вы делать стояночные подставки.

    Исходя из этого, и составляйте план покупок для работ. При этом обязательно учтите возможное наличие нужных материалов на вашем участке. Например, для рамы вполне подойдут любые трубы, как квадратного, так и круглого сечения.

    Размеры тележки для мотоблока своими руками

    Какие габариты будут у вашей тележки, зависит, прежде всего от необходимой вам грузоподъемности. Стандартные размеры кузова выглядят примерно так: длина – полтора метра, ширина – 1м15см, высота 27-28см. Такая телега сможет выдержать не менее 2,5ц. поклажи.

    Основными деталями прицепа являются сварной каркас с устройством сцепа, водительское сиденье, рама, сам кузов и одна или две оси с колесами.

    Несущую раму удобнее и надежнее всего сделать из металлического швеллера или уже упомянутых труб любого сечения. Используются при сваривании и уголки. Процесс сварки нужно проводить очень тщательно, так как именно на раму приходится максимум ударной нагрузки, возникающей на ухабистых дорогах.

    К раме привариваются угловые опоры и продольный шарнир. К ним в дальнейшем сваркой же крепится колесная ось. Для оси лучше взять стальной прут (круг), диаметр которого будет более 3 см. Подбирая ось, помните, что колеса не должны выходить за периметр кузова. Ориентируясь на диаметр подшипников выбранных вами колес, обточите ось для их дальнейшего монтажа.

    Совет: если найдете старую колесную базу, например от мотороллера, мучиться с осью не придется.

    Саму емкость для грузов можно сделать из подручных материалов: сварить из листов железа или собрать из досок. Кузов будет жестче, если в углах его дополнительно укрепить металлическими уголками. Верхние края деревянных бортов можно упрочить швеллером или обить полосами нержавейки. На днище тоже рекомендуется уложить дополнительную защиту от повреждений. Если вы не предусматриваете механизм опрокидывания, сделайте борта откидными, чтобы разгрузка не стала для вас трудоемким процессом. К раме кузов крепим с помощью трех прочных деревянных балок, прикрученных к ней на болты.

    Устройство соединения прицепа с мотоблоком делается достаточно просто. Так как крепить его мы будем в штатный кронштейн, нужно подготовить подходящую консоль, повторяющую держатель, например, окучивателя. Нижняя часть консоли представляет собой ось, вокруг которой двумя подшипниками крепится поворотный узел. Для того, чтобы защитить эту конструкцию от разрушения, промежуток между подшипниками смазывают и закрывают пыльниками. В полый продольный шарнир загоняется дышло и фиксируется запирающим кольцом.

    Чертеж тележки для мотоблока

    Остается лишь надежно закрепить кресло водителя и установить колеса. Тележка для мотоблока своими руками готова. Не забудьте для удобства сделать подножку – иначе ноги будут навесу и управлять мотоблоком будет, мягко говоря, затруднительно. Готовый прицеп покрасьте и можете с гордостью рассказывать знакомым, как сделать тележку к мотоблоку своими руками. Читайте наш сайт fermerbezhlopot.ru и работайте на своем участке, без хлопот!

    Прицеп для мотоблока своими руками, подробное описание видео

    Источник: http://webcache.googleusercontent.com/search?q=cache:na5Bthw1ecUJ:http://www.fermerbezhlopot.ru/texnika/telezhka-dlya-motobloka-svoimi-rukami%2B%D0%9F%D1%80%D0%B8%D1%86%D0%B5%D0%BF+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

    Смотрите также:
    03.11.2018

    Как подобрать детали и сделать минитрактор своими руками для домашнего хозяйства Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить...

    03.11.2018

    Как сделать культиватор своими руками — пять вариантов изготовления для самоделкиных Культиватор – садовый инструмент разной степени сложности, предназначенный для обработки и рыхления почвы. С его помощью можно значительно упростить предпосевные работы и в несколько...

    03.11.2018

    Отличие мотоблока от культиватора в работе, устройстве и возможностях Еще пару десятилетий назад мелкие дачники и садоводы на территории постсоветского пространства обрабатывали землю на своих участках при помощи лопат. А более тяжелой техникой пользовались лишь...

    Комментарии

    Комментирование отключено.
