Что представляет собой грохотная картофелекопалка своими руками: чертежи

Осенью наступает пора выкапывания картошки. Что представляет собой грохотная картофелекопалка своими руками (чертежи будут чуть ниже)? Раньше ведь копали картошку вручную. В наши дни многие пользуются копалкой, которую прицепляют к мотоблоку.

Что такое картофелекопалка

Картофелекопалка — это устройство для отделения клубней растения от грунта. Картофель выдается на поверхность земли. Такие агрегаты можно приобрести в магазине. Но стоят они очень дорого. Многие пробуют соорудить механизм своими руками. Все агрегаты для выкапывания клубней можно разделить на:

  • грохотные;
  • транспортерные;
  • универсальные.

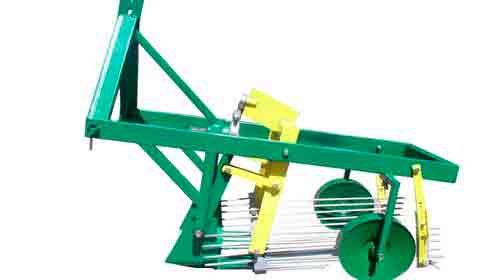

Изображение 1. Габариты грохотной картофелекопалки.

Грохотные копалки состоят из ствола, лемеха и привода. Производительность их довольно высока. Картофелекопалка грохотного типа работает на следующем принципе. Почва с картошкой подхватывается и подается на стол. Стол вибрирует, грунт просыпается сквозь щели, корнеплоды с другой стороны падают на землю. Остается подобрать их и уложить в тару.

Транспортерные копалки устроены посложнее. В их состав входят лемех, транспортер и барабан. Универсальные копалки — это однорядные устройства веерного типа.

Все эти копалки прицепляются к мотоблоку. К копалке можно присоединить другие насадки. Они помогут посадить картофель, поднять целину, окучить растения, отсортировать убранные осенью овощи.

Делаем копалку своими руками

Картофелекопалка грохотного типа может быть сделана своими руками. Для этого нужно владеть некоторыми знаниями и умениями. Принцип ее действия:

  • металлические ножи режут почву;
  • клубни попадают на решетку;
  • с решетки они падают на землю или в емкость.

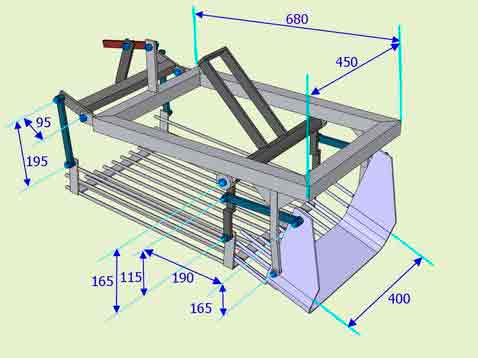

Изображение 2. Чертеж грохотной картофелекопалки.

Все детали копалки очень важны, они влияют на долговечность устройства и на его прочность. Основные детали картофелекопалки:

Рама — это основа для всех остальных деталей. Решетка — вибрирующая часть агрегата, которая выбрасывает почву и оставляет на себе клубни картофеля. Валы служат для создания вибрации решетки. С помощью транспортного узла копалка передвигается по участку. В его состав могут входить диски, стержни, цепи, подшипники, звездочки. Самодельная картофелекопалка к мотоблоку хорошо работает на участках с легкой и средней тяжести грунтом.

Для изготовления агрегата нужно приготовить:

Изображение 3. Устройство картофелекопателя.

  • раму из уголков или труб, размеры которых 63х40 мм (изображение № 1);
  • швеллер № 8;
  • трубы, длина которых 130 см;
  • металл листовой толщиной от 7 мм;
  • арматура диаметром 10 мм;
  • цепь;
  • стойки;
  • колеса;
  • металлический барабан;
  • болты и гайки на 10 мм;
  • сварочный аппарат;
  • гаечные ключи;
  • молоток;
  • дрель со сверлами;
  • чертежи копалки (изображение № 2).

Процесс работы делится на несколько этапов:

Изображение 4. Барабан-очиститель.

  • из труб и швеллеров сваривается рама длиной примерно 120 см;
  • приваривается к раме швеллер или труба для установки регулирующих частей;
  • приварить стойки и прутья решетки (изображение № 3);
  • приваривается лемех или прикручивается болтами;
  • сваривается решетка или барабан-очиститель (изображение № 4);
  • устанавливаются валы для приведения решетки в движение;
  • собирается транспортный узел.

Картофелекопалка для мотоблока своими руками делается из металла. Оптимальная его толщина — 5-7 мм. Сооружение получится довольно легким и прочным. Соединяются детали сваркой или болтами. Сварка в данном случае очень ненадежна. При вибрации на некоторых грунтах шов расходится. Поэтому лучше использовать дрель и гаечные ключи. Это отличное решение, так как конструкцию можно в любое время разобрать. Это может понадобиться для перевозки устройства на расстояние. Стойку лучше всего взять от держателя старого плуга или использовать для ее изготовления стальную полосу.

Колеса можно применить:

  • резиновые обычные;
  • с тракторным рисунком протектора;
  • металлические.

Наиболее устойчивые колеса — с тракторными протекторами.

Барабан-очиститель нужен обязательно (изображение № 4). Он состоит из 2 цепей с 94 звеньями, надетых на диски или на велосипедное колесо.

Заключение по теме

Картофелеуборочный комбайн давно используется на полях. На частных участках можно применять картофелекопалку, которая прицепляется к мотоблоку. Ее можно приобрести в магазине или сделать своими руками.

Самодельная конструкция обойдется намного дешевле, примерно в 17 раз.

Для ее изготовления нужно приобрести несколько труб, стальных стержней, колеса от старой сельскохозяйственной техники, цепи, болты и гайки. При работе нужно просто передвигать агрегат вдоль рядов картошки, сзади будет оставаться убранный участок. Если клубни не собираются в емкость, придется поднять их с земли вручную.

Чертежи и схемы данного аппарата даны выше. Если участок под картофелем составляет несколько соток, стоит потрудиться и сделать такой агрегат своими руками. Он позволит сэкономить много времени осенью и убрать урожай в самые короткие сроки. Можно предусмотреть изменение глубины погружения в грунт лемеха, используя винтовые соединения. Конструкция дает много простора для инженерной мысли. Эксплуатация данной картофелекопалки требует выполнения некоторых элементарных правил безопасности.

Источник: http://1sadteh.ru/naves/groxotnaya-kartofelekopalka-svoimi-rukami-chertezhi.html

Картофелекопалка для мотоблока своими руками: пошаговая инструкция

Делаем самодельную картофелекопалку для мотоблока своими руками

Картофелекопалка к мотоблоку «Нева»

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию.

Поэтому сконструировать его своими руками обычно не составляет особенного труда.

Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем.

Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену.

Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

  • Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.
  • Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.
  • Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.

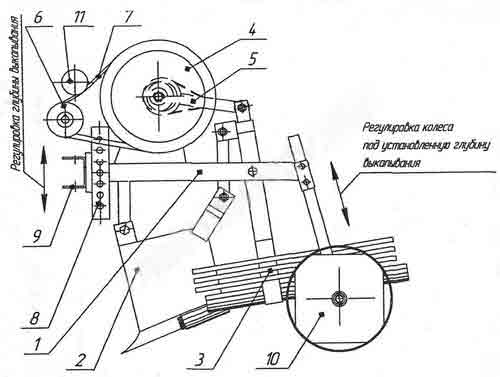

Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.

Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

  • Стальной швеллер.
  • Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.
  • Металлические уголки размерами 40 и 63 мм.
  • Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.

Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих узлов:

  • Конструкция рамы.
  • Подвесные элементы.
  • Регулировочные тяги вертикального исполнения.
  • Ходовая часть.

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.

Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.

Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

  1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.
  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.
  5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления.

Картофелекопалка к мотоблоку своими руками. Принцип работы картофелекопалки

Картофелекопалка к мотоблоку является навесным устройством и используется вместе с мотоблоком. Эффективность ее работы высокая. Она способна обработать не только земельный участок, но и поле. Ее основная функция заключается в отделении клубней от почвы с последующей укладкой на поверхность участка.

Преимущество агрегата, собранного своими руками

Картофелекопалка к мотоблоку, собранная своими руками, обладает весьма унифицированной конструкцией и практичностью в использовании.

Большинство людей прибегает к употреблению садовой техники российского или зарубежного производства. К примеру, распространенной моделью, употребляемой на загородном участке, является отечественный мотоблок «Нева».

Картофелекопалка своими руками к нему также может быть собрана без особых проблем.

Картофелекопалка к мотоблоку бывает двух типов:

  • Унифицированная конструкция. Внешне она похожа на лопату без черенка. К ней приварены стальные прутья. Острие втыкается в землю и выкорчевывает клубни.Они отряхиваются о металлические прутья, а затем оказываются на поверхности. Это простейший способ сбора урожая. Такая конструкция не подразумевает включение каких-то сложных деталей и схем, а потери при сборе урожая оказываются очень малыми.
  • Картофелекопалка вибрационная для мотоблока грохотного типа. Она оснащена сошником и решетками для просева на колесах. Клубни сквозь лемех попадают на решетку и под воздействием вибрации оказываются просеянными от земли. Чистый картофель оказывается на почве. При этом качество очистки получается более высоким.

Многие интересуются, как сделать картофелекопалку для мотоблока. Чтобы собрать такую конфигурацию, требуется инструкция. Она будет представлена в этой статье.

Что понадобится для сборки вибрационной картофелекопалки?

В принципе можно приобрести и заводской аналог, но для опытного хозяина сделать такое приспособление особого труда не составит. При этом самодельная картофелекопалка для мотоблока ничем не уступит по техническим характеристикам готовому изделию и сэкономит денежные средства.Устройстводолжно обладать небольшим размером. Применение его будет удобным.

Для сооружения обыкновенной конструкции вам понадобятся:

  • швеллер из металла;
  • сошник, основу которого составляет крепкая сталь толщиной 5 мм (можно взять вышедшую из строя циркулярную пилу);
  • пластина из металла для соединения швеллера и сошника;
  • уголки из железа, размер которых составляет 63х40 мм;
  • металлические прутья (обычно применяют 8 штук).

Основу вибрационного агрегата составляет металлическая сварная рама.

Основными составляющими являются:

  • рама;
  • подвеска;
  • вертикальные тяги с крепежными устройствами (они отвечают за регулирование прибора).

Какие инструменты используются?

Грохотная картофелекопалка для мотоблока своими руками изготовляется при помощи инструментов. Вам следует подготовить:

  • болгарку;
  • сварочный аппарат;
  • дрель;
  • угловую планку;
  • пластину из железа;
  • армированные прутья;
  • болты;
  • гайки.

Изготовление рамы

Рама сваривается в соответствии с определенными правилами.

Сначала сваривается прямоугольник для крепления. С этой целью берется труба квадратной формы из металла. Длина ее должна составлять 4 м, а ширина и высота — 4 см. Она распиливается на четыре части.

Две части должны быть по 120 см, а остальные две по 80 см. Сваривается прямоугольники 120х80 см.

Края детали советуется отшлифовать посредством болгарки, чтобы не поранить руки при обрабатывании металла во время крепежа обвесов.

Далее приваривается перемычка. Она понадобится для установки тяги и регуляции наклона. Она присоединяется на четверть длины прямоугольника из металлического квадрата.

С другой стороны рамы вертикально привариваются две трубки, диаметр которых составляет 3 см, а длина — 15 см. Они должны быть расположены с наружной части рамы и закреплены в углу.

Эти крепежи требуются для вертикально расположенной оси, на которой будут размещены два колеса для опоры.

Посредством дрели просверливается отверстие диаметром 10 мм в каждой трубке в любом ее месте (такое же отверстие будет просверлено на опоре колеса для стопора).

Вертикальные стойки привариваются к раме со стороны перемычки. Следует отступить на 5 см от конца рамы и перпендикулярно с обеих сторон приварить квадрат из металла 30х30 мм. Длина его должна составлять 50 см. Следует отступить еще на 20 см и приварить стойки, длина которых равна 40 см, затем отступить от них еще на 40 см и приварить стойки длиной 30 см.

Внешне полученная конфигурация будет похожа на перевернутую лестницу. Концы стойки соединяются.

Как соединить концы стоек?

Теперь следует приступить к соединению концов стоек при помощи полосы из металла, толщина которой составляет 0,4 мм. Под углом в 45º внизу к каждой стойке привариваются планки длиной 40 см. Концы полос свариваются между собой. Конструкция будет похожа на треугольник.

Скатная доска и рало

Картофелекопалка вибрационная для мотоблока предполагает наличие скатной доски и рала. Они составляют рабочую часть устройства. В функцию рала входит вырывание картофеля из почвы и подача клубней с землей на доску для ската, сделанную из прутьев. Первые две стойки, опущенные от рамы (длиной 40 см и 50 см) служат для крепежа копателя.

Как сварить рало?

Чтобы изготовить рало, следует пропечь сваркой два отверстия под болт размером М12 в листе из металла размером 40х40 см и толщиной 0,3 мм. Точно такие отверстия проделываются в стойках. При этом следует отступить на 50 мм снизу. Лист закручивается намертво. Используются качественные гайки и дрель.

Лист такого же размера приваривается с обратной стороны. Затем используется другой лист металла размером 70х30 см и толщиной 0,4 мм. Его приваривают встык с боковыми листами.

Кувалдой ударяют по центру. Металл должен принять форму конуса. Скатная доска сваривается. Одни концы прутов из металла, диаметр которых составляет 10 мм (подходит арматура), припаиваются к ралу снизу. Другие концы выходят за черту основания прибора. Длина арматуры должна составлять 120 см.

Чтобы обеспечить усиление, не позволяющее прутьям шататься в воздухе, следует приварить стояк длиной 30 см в конце рамки.

От одного стояка к другому приваривается квадратная труба (можно использовать планку, к которой привариваются прутья). Этим достигается устойчивость. Выйдет около двух третей длины. Края прутьев следует оставить свободными.

Они станут вибрировать при работе картофелекопалки и обеспечат лучшее отбивание от земли клубней.

Они служат для сбора картофеля после того, как прошли дожди. Присутствие этих составляющих способствует усложнению конструкции, поэтому следует определиться изначально, насколько они нужны. Тяги способствуют регуляции угла наклона прутьев.

Если все же предполагается их установка, то их следует приварить не к стоякам длиной 30 см, а к тяге. Второй шток приваривается к первой поперечине рамы. Для уменьшения угла наклона тягу следует выкрутить. Она высовывает штоки и удлиняется.

Если применять устройство в сухой почве, то можно добиться увеличения угла выброса клубней с целью улучшения их очищения от земли. С этой целью штоки закручиваются назад.

Лучше применять две тяги параллельно, чтобы арматура не шаталась при копании.

Изготовление колес

Картофелекопалка к мотоблоку собрана, остается приделать к ней колеса. Можно использовать любые колеса от тачки с уровнем грузоподъемности не менее 100 кг.

К каждому колесу приваривается крепление в форме буквы «Г». Лучшим вариантом будет, если колеса от старой тачки будут оснащены осью. Колесо с 5 см оси отрезается. К оси крепятся стойки. В стойках проделываются отверстия 10 мм через каждые 4 см. Они выполняют стопорную функцию.

Как сделать картофелекопалку для мотоблока своими руками? Размеры, чертеж, картинки

С приходом весны или осени каждый дачник приступает к важному этапу – обработке своего садового участка и подготовке почвы к новому посадочному сезону.

Некоторые стараются отдавать предпочтение специализированной техники отечественного или зарубежного производства, но есть и такие, которые изобретают свои собственные приспособления и с успехом их используют.

Особой популярностью среди огородников пользуется картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки которой представлены в этой статье. Давайте рассмотрим, что необходимо для ее создания и почему такое приспособление считается не менее эффективным, чем специализированная техника.

Картофелекопалка для мотоблока

Картофелекопалка для мотоблока своими руками – разновидности и предназначение

Все знакомы с мотоблоком – прибором, который обрабатывает грунт. Если у вас есть такое устройство, вы можете существенно упростить себе жизнь, сделав к нему полезное дополнение – картофелекопалку.

Многие понимают, сколько сил и времени требуется для выращивания и сбора урожая, особенно если территория слишком большая. Придуманное народными умельцами устройство – результат долгой работы и расчетов владельцев собственных дачных участков.

Картофелекопалку даже применяют для обработки полей.

задача прибора – отделение картофеля от грунта и его последующая укладка на поверхность.

Сложно ли изготовить такое устройство? Для этого потребуются некоторые знания, умения, а также достаточное количество подходящего материала.

Преимуществ от изготовления своими руками довольно много, главное их которых – экономия семейного бюджета. Стоимость самодельной конструкции обойдется гораздо ниже, чем покупка заводской.

Картофелекопалку своими руками можно изготовит в двух видах:

  1. Напоминающую лопату с приваренными прутьями, которые загоняются в грунт. При этом земля стряхивается, а картофель остается. Эффективность такого устройства довольно высока и помогает получить весь урожай. Сложно ли сделать такую модель? Для этого не требуются особые навыки или хитроумные детали. Важно лишь иметь перед собой схему и необходимый инструмент.
  2. Сложную вибрационную картофелекопалку грохотного типа, укомплектованную сошником и просевными решетками. Картофель поступает на решетку и в результате вибрации просеивается от земли, выбрасывая клубни на поверхность. Такое устройство сделать самому довольно сложно, но возможно.

Картофелекопалки могут присоединяться к мотоблоку или трактору. Также можно изготовить полностью ручную модель. Мы предлагаем вам рассмотреть самый распространенный вариант – вибрационную картофелекопалку, которая присоединяется к технике.

Конструкция состоит из металлических ножей, режущих почву, и с помощью которых клубни попадают в специальную емкость для сбора корнеплодов. Земля, попавшая на решетку, автоматически отпадает благодаря вибрации. Что касается емкости для сбора урожай, то его может не быть вообще.

Это полностью зависит от желания дачника.

Картофелекопалка состоит из нескольких частей:

  • Рамы.
  • Элеватора (специальная решетка, которая вибрирует и удерживает картофель, чтобы тот не выпадал).
  • Валов (вращающиеся части, которые и создают эффект вращения).
  • Лемех (плуг с ножами).
  • Опорно – транспортный узел (двигают оборудование по грунту).

Картофелекопалка своими руками: размеры, чертёж, картинки

Какие материалы необходимы для создания подобного оборудования? Вам понадобится несколько уголков, швеллер, трубы, листовой металл, арматура, метизы, цепь, металлические стойки, колеса, барабан, болты.

Также нужно позаботится о наличии подходящих инструментов: сварочного аппарата, гаечного ключа, кувалды, ножниц и дрели.

При изготовлении картофелекопалки применяется три вида колес: резиновые с обычным протектором, резиновые с тракторным протектором и металлические.

Важно! Если вы хотите, чтобы оборудование легко и плавно двигалось по вашей территории, тогда следует отдать предпочтение широким колесам с тракторным протектором, которым нестрашна любая грязь, вода и глина. Они не буксируют, но отличаются внушительным весом.

О том, как делается картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки можно найти в приведенной ниже схеме. Надеемся, что наши советы помогут вам изготовить и пользоваться таким полезным и нужным устройством.

Самодельная картофелекопалка для мотоблока

На предприятиях, занимающихся выращиванием сельскохозяйственных культур, применяется мощная и дорогая техника. Если же хозяйство небольшое, приобретение такого оборудования нецелесообразно. Как правило, для обработки небольшого участка достаточно иметь мотоблок и различные насадки. Одним из необходимых элементов является картофелекопалка.

Принцип работы подобных изделий достаточно прост – во время движения мотоблока зубцы изделия проникают в почву и достают клубни картофеля на поверхность. Если у вас уже имеется мотоблок, но такого навесного оборудования вы еще не приобрели, его можно изготовить своими руками.

Виды картофелекопалок

Все описываемые устройства можно разделить на 2 типа. Первый отличается тем, что они похожи на лопату, созданную в форме сердца. Сверху у таких изделий имеются длинные зубья. Работает такая картофелекопалка следующим образом:

  1. Острая ее часть начинает углубляться в почву, приподнимая ее. Во время данного процесса происходит поднятие картофеля. Клубни во время такого процесса остаются на зубцах картофелекопалки.
  2. После этого земля начинает просыпаться между зубцами, а клубни скатываются и остаются на поверхности земли.

Во время приобретения таких изделий важно правильно подобрать определенную модель для своего участка. Картофелекопалки могут быть предназначены для легкой, средней и тяжелой почвы.

Чаще всего используются изделия вибрационного типа. У них имеется лемех, а решетки устанавливаются на колесах. Во время работы подобных изделий лемех погружается в землю и, поднимая ее, направляет на решетки. В данном случае просев является механическим.

Также применяются транспортерные устройства для мотоблоков. Они оснащаются не просто просевочной сеткой, а лентой, позволяющей стряхивать грунт с картофелем более качественно. Часто создается картофелекопалка для мотоблока своими руками, имеющая простую конструкцию.

Выбор картофелекопалки в зависимости от типа мотоблока

Выбирая картофелекопалки для мотоблока, стоит узнать о некоторых особенностях данных механизмов:

  1. Мотоблоки массой 110-160 кг используются в паре с обычными картофелекопалками. Стоит отметить, что дизельные устройства являются более эффективными. Важно помнить, что использование картофелекопалки требует низкой скорости передвижения. При этом устройство должно обладать достаточной тяговой способностью. Если обороты бензинового двигателя будут уменьшены, он будет не способен держать крутящий момент и заглохнет. Если же обороты сохраняются на максимуме, мотоблок двигается с большей скоростью, чем нужно для выкапывания картофеля. Устройства, которые не имеют пониженной скорости и работают на бензине, не предназначены для проведения подобных работ.
  2. Часто используются мотоблоки среднего класса с вибрационной картофелекопалкой. Они адаптированы под большинство мотоблоков и могут использоваться на устройствах различной мощности.
  3. Тяжелые мотоблоки могут использоваться как с обычными изделиями. Так и с устройствами вибрационного типа. Стоит отметить, что модели второго типа позволяют значительно увеличить скорость сбора урожая.

Зная особенности собственного мотоблока можно правильно подобрать изделие для выкапывания картофеля.

Совместимость изделий с различными мотоблоками

Описываемые изделия должны подбираться с учетом особенностей определенного мотоблока. Они могут быть как универсальными, так и предназначенными для конкретных механизмов. Чаще всего используются вибрационные картофелекопалки, поэтому стоит рассмотреть их более подробно.

На мотоблоки Нева можно устанавливать как универсальные картофелекопалки, так и специализированные изделия, предназначенные только для данного агрегата. При использовании универсальных моделей глубина погружения в почву регулируется при помощи опорных колес.

Во время выбора определенной модели следует учитывать такие характеристики картофелекопалки, как ширина обработки почвы, максимальная глубина и скорость работы мотоблока. Ширина должна составлять 38 см, глубина – 20, а оптимальная скорость продвижения равна двум километрам в час.

Картофелекопалка для мотоблока ККМ-1 предназначена для легких и средних почв, которые имеют влажность до 27 процентов. Чтобы не ошибиться во время приобретения картофелекопалки для определенного мотоблока стоит заранее тщательно изучить документацию, предлагаемую к механизму. В ней будет указан список изделий, совместимых с мотоблоком.

Навесное оборудование, которое создано для устройств Нева, отличается от универсальных изделий меньшим весом и шириной обработки поверхности. Производительность таких металлических конструкций составляет от 0,15 до 0,2 гектар в час.

Стоит отметить, что размеры таких картофелекопалок оптимизированы под конкретный мотоблок, поэтому они могут быть эффективнее. Стоит отметить, что они имеют меньшую стоимость, чем универсальные модели.

Приобретая картофелекопатель важно обратить внимание на качество его сборки.

Создание картофелекопалки своими руками

Несмотря на небольшую стоимость описываемых изделий, некоторые владельцы загородных участков создают их самостоятельно. Это позволяет избежать лишних трат. При наличии опыта работы с металлом создание такой конструкции происходит достаточно просто.

Чертеж картофелекопалки можно составить, изучив документацию, прилагаемую к определенному мотоблоку. В документах указываются необходимые размеры и вес навесного оборудования. Перед проведением работ стоит подготовить все необходимые инструменты.

Следует отметить, что изготовить своими руками можно как простое изделие, так и картофелекопалку вибрационного типа. Создание конструкции происходит следующим образом:

  1. На первом этапе осуществляется распиливание трубы квадратной формы на 4 части. Два куска должны быть по 1200 мм и 2 по 800. Размер распиливаемой трубы должен составлять 40*40 мм. Созданные части соединяются друг с другом сваркой в прямоугольник.
  2. На втором этапе происходит создание перемычек. Они необходимы для установки вертикальных тяг, необходимых для управления.
  3. После этого происходит закрепление стоек вертикального типа. Со стороны. Где располагаются перемычки, на небольшом расстоянии от края рамы закрепляются квадраты размером 30*30 мм. Они должны иметь длину 500 мм. Стойки соединяются между собой перемычкой.
  4. На следующем этапе происходит изготовление рала. Для этого используется листовой металл толщиной 0,3 мм. Листы привариваются друг к другу встык.
  5. После этого к ралу привариваются прутья, которые выступают в качестве просеивателей.

Использование сельскохозяйственной техники значительно упрощает процесс сборки урожая и способствует затрате меньшего количества энергии.

Но для того чтобы оборудование работало эффективно, необходимо правильно его подобрать или изготовить.

Именно поэтому важно заранее тщательно изучить строение картофелекопалки и определить оптимальные размеры. Процесс использования описываемых изделий представлен на видео.

Картофелекопалка для мотоблока – можно ли сделать самому

В нашей стране, дачные участки используются не для отдыха. Здесь люди выращивают экологически чистые продукты, обеспечивая себя запасами на зиму. Львиную долю приусадебного участка занимают грядки картофеля.

Дачники знают, что посадка и уборка корнеплодов отнимают массу времени и сил, поэтому используют различные механизированные приспособления. Например, большой популярностью пользуется картофелекопалка для мотоблока.

Этот вид навесного оборудования выпускается в нескольких модификациях. Некоторые дачники изготавливают картофелекопалки самостоятельно, благо сборка конструкции не требует специальных навыков и знаний.

Что предлагают производители?

Все картофелекопалки, присутствующие на рынке подразделяются на два типа: простые и вибрационные. Познакомимся с каждой категорией более подробно.

  1. Простые. По своей конструкции, такие модели напоминают штыковую лопату без черенка. Деревянная ручка заменена стальными прутьями, которые способствуют очищению клубней от остатков грунта. Принцип работы таких изделий довольно прост: рабочая часть извлекает корнеплоды из земли, попадая на прутья клубни, избавляются от земли и падают в междурядья.
  2. Вибрационные. Такие модели ещё называются грохотными. Здесь помимо лемеха, который извлекает урожай из земли, присутствует вибрационная решётка, где клубни проходят окончательную очистку.

При помощи картофелекопалки можно не убирать не только картофель. Эти изделия подходят для свёклы, редиски, репы и моркови.

Учитывая, что предложенные конструкции не отличаются сложностью, можно постараться воспроизвести аналог в домашних условиях.

Своими руками

Картофелекопалка для мотоблока своими руками начинается с изготовления чертежей. Не нужно углубляться в технические детали, достаточно набросать схематичное изображение будущего оборудования. Модель, которую мы вам предлагаем сделать, состоит из следующих элементов:

  • Рама конструкции.
  • Лемех.
  • Барабан для очистки корнеплодов.

Рассмотрим детальное изготовление каждого узла. Обратите внимание, что мы приводим лишь общие рекомендации. Вы можете усовершенствовать и видоизменять конструкцию по своему усмотрению.

Раму можно сделать из металлического уголка или швеллера. Некоторые фермеры используют для изготовления основы профтрубу. Размер рамы зависит от мощности мотоблока и ширины охватываемой площади.

Учтите, что маломощный мотоблок не сможет работать с широкоохватным навесным оборудованием. Элементы конструкции скрепляются между собой при помощи электросварки. Если вы используете резьбовые соединения, то углы всё равно рекомендуем укрепить сварочным швом.

Для изготовления лемеха используют стальные пластины. Для лучшего угла атаки, лемеху придают ромбовидную форму.

Некоторые фермеры допускают классическую ошибку, затачивая края лемеха, в целях снижения нагрузки на двигатель мотоблока. Этого делать не стоит. Рекомендуем затупить острые концы, чтобы не повреждать клубни во время уборки.

Наибольшую сложность представляет изготовление очистительного барабана. Обычно узел состоит из двух роликовых цепей, натянутых между зафиксированными металлическими стержнями. Сам барабан крепится на полуосях, что обеспечивает его свободное вращение.

Картофелесажалки

Рассматривая вариант самостоятельного изготовления картофелекопалки, не стоит забывать, что урожай нужно сначала посадить, а лишь потом собирать. Посадка картофеля мотоблоком, так же невозможна без навесного оборудования.

Учитывая этот немаловажный нюанс, расскажем, как собирается своими руками картофелесажалка. Данный агрегат должен сформировать посадочную борозду, внести семена и присыпать землёй.

Схема сборки картофелесажалки (рисунок 1)

Такая многофункциональность практически не отражается на сложности конструкции, поэтому на приусадебных участках часто встречаются самодельные агрегаты.

Разберём примерную схему сборки. Для начала нужно сделать сварную раму. Её можно изготовить из двух продольных кусков швеллера, усилив их тремя поперечными рёбрами.

К раме приваривается сцепка для мотоблока, крепление для ходовой части и штанги для культиваторных лап. По бокам рамы устанавливаются стойки для заделывающих дисков и подающий механизм для семян.

Схема сборки картофелесажалки (рисунок 2)

Колёсную пару можно позаимствовать с любой подходящей сельхоз техники. Для большей проходимости рекомендуем использовать грунтозацепы. Между элементами ходовой части располагается круглый диск, с прорезанными отверстиями для подачи картофеля.

Другим важным элементом конструкции является бункер. Его изготавливают из фанеры или тонкого листового железа. Во избежание повреждений семян, внутренние стенки бункера обивают тонкой резиной.

Картофелекопалка для мотоблока своими руками: чертежи, видео

Fermaved.ru » Овощеводство » Картофель » Создаем картофелекопалку для мотоблока своими руками

Использование специализированной техники при выкапывании картофеля помогает ускорить сбор урожая. К тому же, ручной труд отнимает много сил и энергии. В целом конструкция несложная, поэтому картофелекопалка для мотоблока своими руками — вполне реальная вещь. Рассмотрим, как сделать картофелекопалку в домашних условиях.

Создаем картофелекопалку для мотоблока своими руками

Выбор конструкции

Перед тем как сделать картофелекопалку своими руками, нужно изучить механизм ее действия и определиться с типом оборудования. В настоящее время существуют картофелекопалки для мотоблока следующих видов:

  • стрельчатая;
  • грохотная (вибрационная);
  • транспортерная (ленточная).

Виды оборудования схожи по принципу действия. Самыми простыми являются стрельчатые (веерные) устройства. Они срезают верхний слой грунта, в котором располагаются созревшие клубни, и делают его рыхлым. Собирать урожай нужно собственноручно, что требует немалых усилий. Процесс получается автоматизирован наполовину.

При работе с вибрационной установкой грунт вместе с созревшими клубнями попадает на сетку. Во время сильных вибраций сухая почва осыпается, на сетке остается только картофель.

Транспортная или ленточная установки более качественно очищают картофель от земли. Они даже производят очистку от влажного грунта.

Создание чертежа

После определения с типом устройства создают чертеж и схему самодельной картофелекопалки для мотоблока. На схеме отображают тип конструкции. При создании чертежа самодельной картофелекопалки для мотоблока отображают размеры конструкции, соблюдая пропорциональное соотношение между отдельными деталями.

Рассмотрим, как сделать грохотную картофелекопалку своими руками. Ее конструкция включает в себя раму, лемех, которым подкапывается грунт, транспортер, в котором клубни отделяются от грунта, колеса, элементы, позволяющие регулировать глубину выкапывания грунта. Все эти элементы отражают на схеме, продумывают механизм регулирования глубины погружения ножа в почву.

Готовые эскизы желательно показать специалисту, который на этом этапе внесет в чертёж коррективы. Если чертеж картофелекопалки вибрационного типа готов, приступают к изготовлению устройства.

Необходимые инструменты и материалы

Перед тем как самостоятельно сделать картофелекопалку, нужно подготовить инструменты. Понадобится сварочный аппарат, угловая шлифовальная машинка и дрель. Желательно иметь под рукой набор ключей и отверток, которые могут пригодиться.

Что касается материалов, понадобится:

  • швеллер, выполненный из стали;
  • металлические уголки;
  • 8-10 прутьев, изготовленных из стали;
  • листовой металл толщиной не менее 3 мм;
  • металлическая труба квадратной формы, размером 4 х 4 см;
  • гайки, болты.

Размеры уголков зависят от габаритов самодельной копалки картофеля. Для приусадебного участка не следует изготавливать крупную конструкцию. Работать с мелкогабаритной техникой гораздо удобнее. Достаточно взять уголки, размеры которых составляют 63 мм и 40 мм.

Сошник изготавливают из металла высокого качества. Толщина используемого металла не должна быть меньшей 5 мм.

Изготовление картофелекопалки

Трубы понадобятся для изготовления рамы

Рассмотрим поэтапно, как делается картофелекопалка для мотоблока своими руками.

  • Сначала изготавливаем раму. При помощи специального оборудования разрезаем металлическую квадратную трубу на 4 куска. Два из них должны составлять в длину по 120 см, длина остальных двух кусков должна равняться 80 см. Из вырезанных частей трубы свариваем прямоугольник. Можно обойтись без сварочного аппарата, закрепив части прямоугольника между собой при помощи крепежных элементов, используя уголки, но сварка гораздо надежнее.
  • На следующем этапе изготавливаем лемех. Его ширина на 3-4 см меньше ширины рамы. Этот элемент служит для выкапывания грунта с клубнями созревшего овоща. Режущую часть вырезаем в форме полумесяца. Привариваем к режущей части полоску металла такой же формы, которая на 1-2 см выходит за край. Затачиваем режущую часть любым доступным инструментом. Боковые части лемеха находятся под углом 90° к режущей. Сгибаем их и места сгибов для придания прочности свариваем.
  • Изготавливаем транспортер. Это отсек, в который попадут клубни с грунтом. К металлической полоске привариваем стальные прутья. Впоследствии вибрации грунт просеется через зазоры между прутьями, а урожай останется на них. Заднюю часть прутьев сгибаем, чтобы урожай задерживался в транспортере, а не падал на грунт. Ширина между прутьями должна соответствовать габаритам картофеля. Поскольку размеры этого овоща зависят от его сорта, точно сказать, на каком расстоянии стоит приварить прутья, нельзя. Края металлической полоски изгибаем. Для прочности места сгибов проходим сваркой. К изогнутым частям также привариваем прутья. Это будут боковые стенки транспортера. Их ширина — 25-20 см.
  • Устанавливаем на квадратных трубах колеса. Высота агрегата зависит от высоты мотоблока или культиватора, к которому изготавливается оборудование.
  • На торце рамы из швеллера изготавливаем деталь, позволяющую крепить навесное оборудование к мотоблоку.
  • На расстоянии 30 см от начала рамы привариваем стальную круглую трубу. С внешней стороны при помощи болтов и гаек крепим металлические полоски. Проделываем отверстия для болтов и гаек дрелью. Вторая часть полосок крепится к транспортеру. Эта часть конструкции получается подвижной.
  • К передней части рамы под углом 45° привариваем стальные полоски. На расстоянии 10 см от начала рамы привариваем вторую пару стальных полосок под таким же углом, но в противоположном направлении. Получаются треугольники. При помощи болтов и гаек крепим к вершине этих треугольников лемех. Делаем отверстия для болтов в середине боковой части лемеха.
  • Чтобы можно было регулировать угол наклона лемеха, проделываем отверстия в верхних точках боковых стенок этого элемента и металлических полосках, прикрепленных к стальной круглой трубе посередине рамы. Соединяем металлической полоской эти отверстия. В металлических полосках проделываем несколько отверстий. В зависимости от того, к какой части этих полосок прикрепить металлические планки, изменится угол наклона лемеха.
  • Привариваем стойки с колесами к уже собранной части конструкции. Целесообразно установить колеса, которые являются миниатюрной копией тракторных.

Все полоски изготавливаем из листового металла толщиной 3-4 мм.

Картофелекопалка своими руками на культиватор или мотоблок готова.

Перед использованием картофелекопалки грохотного типа, сделанной своими руками, красим все ее элементы. Это не только улучшает внешний вид навесного оборудования, но и продлевает его эксплуатационный период. С подобной техникой копка картошки превращается в приятное занятие.

Некоторые дачники пытаются усовершенствовать навесное оборудование, вносят коррективы. Результатом таких коррективов является оборудование барабанного типа.

Его отличие от вибрационной копалки состоит в том, что транспортер имеет вид цилиндра, сделанного из мелких прутьев. Этот цилиндр в процессе движения мотоблока вращается, в результате чего грунт через отверстия между прутьями высыпается наружу.

Такую конструкцию дополнительно придется оснащать механизмом, приводящим в движение цилиндрический транспортер (гидромотором, к примеру).

Альтернативой гидромотору выступает эксцентрик и угловой редуктор. Такая копалка в использовании не имеет преимуществ перед грохотной. На ее изготовление уйдет больше времени и ресурсов. Некоторые даже сооружают миникомбайны (Кабан, к примеру), но они, как и барабанные, не более эффективны вибрационной копалки.

Совместимость с мотоблоками

Мы разобрались, как самому сделать вибрационную картофелекопалку, но важно чтобы она была совместима с имеющимся в хозяйстве оборудованием. Лучше, чтобы расстояние между колесами мотоблока и расстояние между колесами копалки картофеля, сделанной своими руками, совпадало.

Вес навесного оборудования — еще один фактор, который следует принимать во внимание.

Размеры самодельной бороны для мотоблока./Dimensions homemade harrows for motoblock

Борона для мотоблока своими руками / Harrow for motoblock own hands

Прицеп для мотоблока своими руками, подробное описание

Картофелесажалка к мотоблоку

Сошники для окучников своими руками

Дисковые окучники для мотоблока своими руками

Самодельная картофелекопалка для мотоблока не должна быть тяжелее основного оборудования, в противном случае мотоблок износится гораздо раньше срока.

Большой вес как правило имеет картофелевыкапыватель, рассчитанный на обработку нескольких рядов одновременно. Его изготавливают по той же схеме, но к раме прикрепляют 2 лемеха и 2 транспортера.

Полученная двухрядная копалка используется для обработки достаточно больших территорий.

Для приусадебных участков достаточно однорядных устройств. Если самодельная картофелекопалка к мотоблоку весит более 40-50 кг, есть смысл использовать мотокультиватор или минитрактор (Дровокол т25, к примеру).

Если мотоблок приобретают перед изготовлением навесного оборудования, выбор стоит остановить на модельном ряде мотоблоков Угра, Зубр (Z-16), Булат, Беларус, Салют, МТЗ (05), Кентавр (МБ 40-1, МБ 40-2), Нева.

Особой популярностью пользуется модельный ряд бренда «Мототехника Нева». Хороши для дачи модели МБ2, МБ23, МБ-2С-7,0, МБ2Б-6,0ФС. Это подтверждается отзывами Юрия Лескова, который имеет свой блог по соответствующей теме.

Юрий подробно изучает различную сельхозтехнику, уделяя много внимания моделям бренда Нева.

Источник: http://agronomwiki.ru/kartofelekopalka-dlya-motobloka-svoimi-rukami-poshagovaya-instrukciya.html

Картофелекопалка для мотоблока Нева

Посадка и сбор урожая картофеля всегда было распространено в сельском хозяйстве и актуально по сей день. Но если раньше это все делалось вручную, то сегодня на помощь людям пришла техника, а именно мотоблоки. Если вы владелец такого агрегата, то вам будет интересно такое навесное оборудование, как картофелекопалка для мотоблока Нева.

В продаже есть разные виды, произведенные именно для мотоблока Нева. Также вы можете сделать своими руками данный инструмент, благо в сети есть огромное количество схем и чертежей. Вам всего лишь понадобятся подручные материалы и инструменты.

Виды, конструкции и принцип работы разных видов картофелекопалок

Принцип работы картофелекопалки к мотоблоку Нева очень прост: зубцы устройства врезаются в землю и поднимают наружу клубни картофеля, раскладывая их по земле. Вам остается лишь собрать урожай вручную. Это позволит вам существенно сэкономить не только время, но и ваши силы.

Есть два вида картофелекопалок:

  • простая. Имеет конструкцию лопаты без черенка, сверху которой приварены прутья. Острой стороной, которая углубляется в землю, клубни выкапываются и попадают на прутья. Там земля с них опадает, а картофель сбрасывается на поверхность земли. В зависимости от типа почвы вашего участка, есть модели КВ-1, КВ-2, КВ-3;
  • грохотная. Это вибрационная картофелекопалка, которая имеет уже более сложное устройство. Здесь имеется лемех и просевная решетка, расположенная на колесах. Из лемеха картофель попадает на решетку, где за счет вибрации с него сбивается земля, а сами клубни остаются на поверхности земли. К мотоблоку Нева подходят однорядные грохотные инструменты, как, например, ККМ1, 2КН, и другие.

Преимущества есть и в том, и в другом варианте. Простая картофелекопалка стоит недорого, очень надежна и проста в использовании. Однако производительность лучше у вибрационной, но здесь и цена уже будет выше.

Модели картофелекопалок

В продаже есть разные модели картофелекопалок именно для мотоблока Нева:

  1. Вибрационная Полтавчанка. Рассчитана на средние типы почв. Ширина захвата участка земли — 39 сантиметров, глубина — 18 сантиметров. Ее вес составляет 34 килограмма, а рабочая скорость — 2-3 километра в час;
  2. КВМ-3. Картофелекопатель грохотного типа. Отличие данной модели состоит в том, что вы сможете присоединить дополнительный нож для создания большей вибрации. Это очень важно при работе на тяжелых почвах, когда земля плохо стряхивается с клубней. Масса — 39 килограмм, скорость — 1-2 километра в час, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров;
  3. ККМ-1. Это модель грохотного, которая отлично подходит не только для уборки урожая картофеля, но и буряка, моркови, лука, и других корнеплодов. Вы сможете регулировать глубину выкапывания земли, а также мягкость сепарирования за счет изменения оборотов мотора самого мотоблока. Подходит для легких и средних типов почв. Вес — 40 килограмм, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров, скорость — 1,1 — 2,1 километра в час;
  4. Вибрационный картофелекопатель для мотоблока Нева. Это небольшой агрегат грохотного типа весом 34 килограмма. Ширина обработки земли — 36 сантиметров, глубина — 20 сантиметров, скорость — 1-2 километра в час. При этом стоимость достаточно бюджетная. Отличный вариант в соотношении цена-качество.

Как сделать картофелекопалку самостоятельно?

Если же вы не хотите тратиться на покупку новой картофелекопалки, а также вы являетесь мастером на все руки, тогда вы можете сделать самодельный инструмент. Перед тем, как приступить, вам нужно знать о том, что такой инструмент будет рассчитан только для легких и средних почв.

Если у вас небольшая территория, то вам можно сделать агрегат небольших размеров.

Для этого вам понадобится:

  1. Прутья из стали. Как минимум восемь штук;
  2. Швеллер из стали;
  3. Сошник толщиной не менее 5 миллиметров. Можно использовать пилу из циркуляционного станка;
  4. Металлические уголки 40 и 63 миллиметра.

Важно перед началом работ создать чертеж, по которому вы сможете ориентироваться и с которым у вас точно в ходе работ не возникнет проблем.

Картофелекопалка для мотоблока Нева грохотного типа изготавливается в несколько этапов:

  1. Рама. Нужно трубу распилить на четыре части — две длиной 120 сантиметров, две другие — 80 сантиметров. Диаметр трубы — 40 миллиметров. После этого детали нужно сварить в прямоугольник;
  2. Монтаж перемычек. Они нужны для монтажа вертикальных тяг управления. Установите их примерно на четверть длины рамы. С другой стороны нужно установить крепления для колес. Для этого вам понадобится две куска трубы диаметров в 30 миллиметров и длиной в 15 сантиметров;
  3. Крепление стоек вертикального типа. Крепятся они со стороны перемычек на расстоянии 5 миллиметров от края рамы;
  4. Изготовление рала. Вам нужен стальной лист толщиной в 0,3 миллиметра и размером 40 на 40 сантиметров. Его необходимо прикрепить к стойкам. После этого вам нужен лист металлам толщиной в 0,4 миллиметра и размеров 70 на 70 сантиметров, которые крепится встык с первым элементом. С помощью кувалды ему нужно придать согнутую форму;
  5. Создание решетки. Для этого нужно прут диаметром 1 сантиметр прикрепить внизу рала. И так с остальными прутами.

Источник: http://pro-motobloky.ru/motobloki/neva/navesnoe-oborudovanie/kartofelekopalka.html

Картофелекопалка для мотоблока, виды конструкций, чертежи для изготовления своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

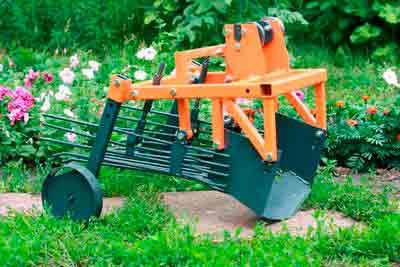

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

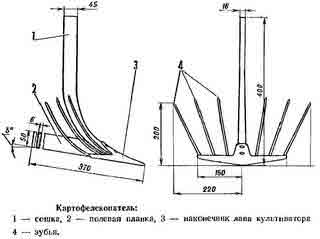

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

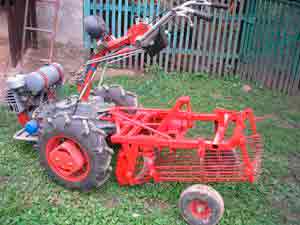

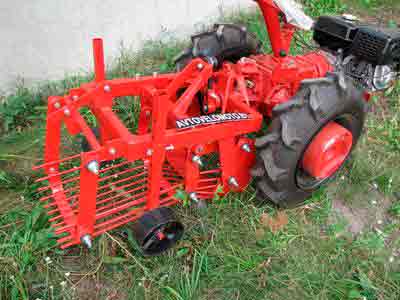

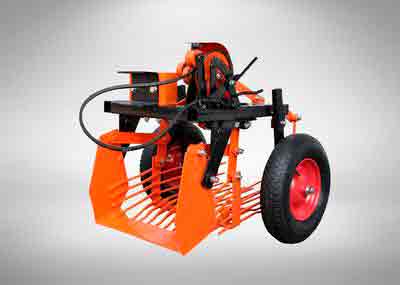

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

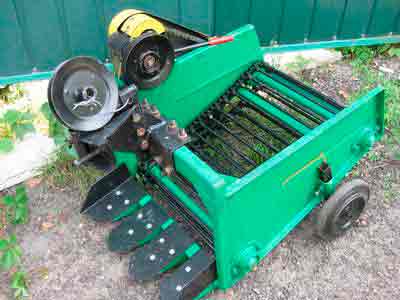

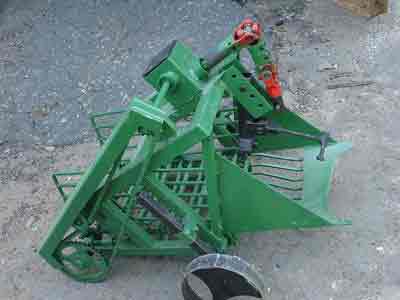

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами ;)

Источник: http://stroi-specialist.ru/dacha-sad-ogorod/dachnyj-instrument/kartofelekopalka-dlya-motobloka.html

Самодельная картофелекопалка для мотоблока своими руками

Для жителей села и владельцев дачных участков проблема уборки урожая, особенно картофеля, очень близка в силу своей трудоемкости. Небольшой участок можно, конечно, выкопать с помощью лопаты, как это чаще всего делается. Однако гораздо легче и быстрее убрать урожай картофеля даже с двух-трех соток, используя картофелекопалку для мотоблока.

Существует богатый выбор моделей промышленных картофелеуборочных приспособлений, которые можно приобрести в специализированных магазинах. Однако, используя свои технические навыки и наши рекомендации, можно самостоятельно изготовить выкапыватель картофеля для мотоблока своими руками.

Основные типы картофелекопалок

Любой картофелевыкапыватель предназначен для взрыхления почвы под кустами картофеля и транспортировки клубней с помощью зубьев на поверхность, где их остается просто быстро собрать руками.

Существует несколько видов картофелекопалок для мотоблоков, которые можно изготовить самостоятельно для выкапывания урожая на приусадебном участке:

  • простые (стрельчатые однорядные, веерного типа) – по типу плуга;
  • вибрационные, или грохотные;
  • транспортерного типа (они так же однорядные);
  • универсальные.

Простая копалка картофеля для мотоблока представляет собой плуг, к которому приварены направляющие стержни (стрелы). При врезании плуга в землю почва вместе с клубнями поднимается по стержням. При этом лишняя земля просеивается, а клубни остаются на поверхности почвы. Такая картофелекопалка можно устанавливать на минитрактор или любой мотоблок, например, Нева, МТЗ, Салют.

Вибрационный (вибрационно-грохотный) картофелекопатель – это конструкция, где используется лемех и одна или несколько просевных решеток, опирающихся на колеса. Лемехом взрыхляется почва, которая вместе с ботвой и клубнями картофеля попадает на решетки. В процессе движения почва просевается, а клубни картофеля, отделенные от ботвы, высыпаются на поверхность обработанного рядка.

Транспортерная картофельная копалка для мотоблока представляет собой более сложный вариант, где почва с лемеха попадает на движущуюся ленту транспортера, оснащенного зацепным устройством. Это позволяет удерживать клубни на ленте, одновременно очищая их от грунта. Такой вид копалки более практичен, чем вибрационный, однако его использование целесообразно лишь для тяжелых почв.

Универсальные картофелекопатели совмещают в себе несколько приспособлений из перечисленных видов – здесь все зависит от того, какие функции вы хотите придать своей картофелекопалке, изготовленной применительно для вашего участка.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Самый эффективный лемех для картофелекопалки имеет форму «ласточкиного хвоста», называемого также «активный дельфин».

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

  • аппарат для сварки;
  • угловая шлифовальная машина (болгарка);
  • электродрель и сверла по металлу;
  • набор ключей;
  • кувалда (тяжелый молоток);
  • уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

  • металлический профиль П-образный (швеллер №8);
  • сталь листовая толщиной около 8 мм;
  • стальные или железные прутья 10 мм в сечении;
  • железный уголок (металлопрокат);
  • металлическая труба для стоек;
  • крепежные элементы – пластины и стальные болты с гайками №10;
  • роликовая цепь;
  • колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

  • рама-основа;
  • лемех для вскапывания;
  • подвесная система;
  • тяга регулировки;
  • грунтозацепы или колеса.

В статье «Грунтозацепы для мотоблока своими руками» можно узнать об изготовлении грунтозацепов для мотоблока.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

  1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

  1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

  1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

  1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

  1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

Для того чтобы согнуть металлическую пластину, предварительно разогрейте ее с помощью газовой горелки. Для придания жесткости после того, как добились нужной формы, закалите изделие.

  1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

  1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
  2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

  1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

  1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

  1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
  2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Источник: http://moymotoblok.ru/navesnoe-oborudovanie/kak-sdelat-kartofelekopalku-dlya-motobloka-svoimi-rukami/

Конструкционные особенности, характеристики картофелекопалки для мотоблока

С наступлением весны многие дачники приступают к обработке своих небольших садовых участков. На сегодня мало кто из них обрабатывает почву ручным способом. Одни используют садовую технику отечественного или зарубежного производителя, а другие – «народные умельцы» – широко внедряют на участках свои собственные изобретения. Огромной популярностью у дачников пользуется картофелекопалка для мотоблока собранная своими руками. Размеры, чертёж и видео сборки смотрите ниже в статье.

Назначение

Данное навесное оборудование используется совместно с мотоблоком и может эффективно обрабатывать почву не только на приусадебном участке, но и в поле. Основной ее функцией является отделение клубней от почвы с последующим укладыванием на поверхность участка. Картофелекопалка для мотоблока своими руками имеет простую конструкцию и очень практична на садовом участке. Поэтому чтобы не тратить свои средства многое огородники изготавливают ее самостоятельно из имеющихся подручных деталей.

Конечно, можно приобрести и заводской вариант данного устройства, но для опытного огородника не составит особого труда самостоятельно изготовить картофелекопалку, которая ничем не будет уступать ее заводским образцам. Но здесь есть свое преимущество: картофелекопалка для мотоблока собранная своими руками обойдется по цене намного ниже, чем стоимость ее аналога от завода производителя.

Разновидности картофелекопалок

Картофелекопалки для мотоблока делятся на 2 вида:

  1. Простые картофелекопалки напоминают лопату (только без черенка) с приваренными прутьями. Острие загоняется в грунт и выкапывает клубни из земли, которые отряхиваются о металлические прутья. Земля при этом стряхивается, а картофель остается на поверхности. Это самый простой вариант сборки. В таком устройстве отсутствуют какие-либо хитроумные детали и схемы, а потери урожая при сборке сводятся к минимуму.
  2. Более сложные вибрационные картофелекопалки грохотного типа, оснащенные сошником и просевными решетками на собственных колесах. Клубни через лемех попадают на решетку и под действием вибрации просеиваются от земли, выбрасывая очищенный картофель на поверхность почвы. При этом картофель очищается лучше, но что бы сделать вибрационную картофелекопалку своими руками нужна инструкция, которая приведена ниже.

Крот мотоблок: его особенности и технические характеристики (цена, отзывы).

Какой мотоблок Хопер выбрать, бензиновый или дизельный читайте тут.

Конструкционные особенности и характеристики

В большинстве случаев данное устройство целесообразно использовать только на дачных участках. Поэтому размер картофелекопалки для мотоблока делайте небольшой, удобный для эксплуатации.

Для сооружения обычной картофелекопалки нужны:

  • железный швеллер;
  • лемех (сошник), изготовленный из прочной 5 мм стали – это может быть испорченная циркулярная пила.
  • металлическая пластина для соединения швеллера и сошника;
  • несколько железных уголков размером: 63 x 40 мм;
  • железные прутья (в среднем используют 8 штук).

Конструкция вибрационной картофелекопалки собирается из сварной самодельной рамы. В основу входит:

  • основание (рама);
  • подвеска (все что ниже рамы);
  • вертикальные тяги с креплением (отвечают за регулировку устройства);
  • колеса.

Изготовление вибрационной картофелекопалки

Что бы изготовить картофелекопалку потребуются инструменты:

  • болгарка;
  • сварка;
  • гравер;
  • угловая планка;
  • металлическая пластина и армированные прутья;
  • болты и гайки.

Раму свариваем предварительно ознакомившись с инструкцией.

Свариваем прямоугольник для крепежа

Берем металлическую квадратную трубу длинной 4 метра с шириной и высотой 40х40 мм и распиливаем ее на 4 части: 2 по 120 см и 2 по 80 см.

Свариваем прямоугольник длинной 120х80 см.

Рекомендуем сразу прошлифовать края болгаркой, чтобы не пораниться при последующей обработке металла во время крепления обвесов.

Привариваем перемычку

Перемычка нужна для установки тяг регулирования наклона. Привариваем ее на четверть длины прямоугольника из металлического квадрата, такого же как и рама. С другой стороны рамки свариваем вертикально 2 трубки диаметром 30 мм и длиной около 10-15 сантиметров. Их нужно расположить с наружной части рамки и закрепить в самом углу- эти крепления нужны для вертикальной оси, на которой разместим два опорных колеса. При помощи гравера (дрели) сверлим отверстие диаметром 10 мм в каждой из трубок в любом месте (точно такое же отверстие будет на опоре колеса, для стопора).

Привариваем вертикальные стойки к раме

С той стороны, где перемычка, отступаем 5 см от конца рамы и привариваем по обе стороны перпендикулярно металлический квадрат 30х30 мм длиной 50 см.

Отступаем еще 20 сантиметров и привариваем стойки длиной 40 см, затем отступаем от них еще 40 см и привариваем стойки по 30 см.

По виду конструкция будет напоминать перевернутую лесенку.

Соединяем концы стоек

Теперь осталось соединить концы стоек внизу планками из металлической полосы толщиной 0,4 мм. Привариваем под углом 45 градусов вниз к каждой стойке по планке 40 см и свариваем концы полос друг с другом. Конструкция похожа на своеобразный треугольник.

Скатная доска и рало

Рало — это рабочая часть нашего агрегата. Оно будет вырывать картофель из земли, подавать его вместе с землей на скатную доску из прутьев.

Первые 2 стойки, которые были опущены от рамы (50 и 40 см) нужны для крепления копателя.

Свариваем рало

Что бы изготовить конструкцию нужно:

  1. Пропечь сваркой 2 отверстия под болт М12 в металлическом листе (40х40 см, толщина 0,3 мм). Такие же отверстия делаем в стойках, отступив 50 мм снизу. Закручиваем намертво лист, используя гайку и хороший гравер.
  2. Аналогичный лист привариваем с другой стороны и прикручиваем.
  3. Используем другой металлический лист (70х30 см, толщина 0.4 мм) и привариваем его встык с боковыми листами.
  4. Используя кувалду, ударяем несколько раз по центру, чтобы металл прогнулся и был под конус.

Свариваем скатную доску

Один конец металлических прутиков диаметром 10 мм (отлично подойдет арматура) привариваем (снизу) к ралу, другой конец должен выходить за черту основания копалки для мотоблока.

По длине арматура должна быть около 120 см.

Привариваем с расстоянием 4 см между параллельными прутиками.

Что бы сделать усиление, которое не позволит прутикам шататься в воздухе, нужно приварить стояк длинной 30 см практически в конце рамки. От одного стояка к другому привариваем квадратную трубу (можно планку) для устойчивости и к этой планке привариваем прутики.

Получится примерно две трети длинны. Край прутиков оставьте, они должны вибрировать в процессе работы, что бы лучше оббивать землю от картофеля.

Регулировочные тяги

Предназначены для уборки картофеля после дождя. Наличие регулировочных тяг усложнит конструкцию, поэтому решайте сразу, нужны ли они вам или нет.

Тяги регулируют угол наклона прутьев. Если вы намерены установить их, то приваривают не к 30 см стоякам, а именно к тяге.

Второй шток варим к первой поперечине на раме. Если желаете уменьшить угол наклона, то тягу нужно выкручивать, она высовывает штоки и удлиняется.

Если использовать картофелекопалку по сухому грунту, можно увеличить угол выброса клубней, для улучшения очистки от земли. Для этого закручиваем штоки назад. Использовать лучше сразу 2 тяги, чтобы арматура не «гуляла» в процессе копания.

Картофельная копалка для мотоблока готова, осталось поставить ее на «ноги». Берем любые колеса с тачки (желательно грузоподъемностью не меньше 100 кг) и к каждому колесу привариваем Г- образное крепление. Если колеса от старой тачки есть с осью — это отлично. Отрезаем колесо вместе с 5 см оси и прямо к ней крепим стойку.

В стойках делаем отверстия на 10 мм через каждые 4 см – это будут стопорные отверстия. Оно нужно что бы всунуть «палец» через трубку, которая находится уже на раме.

Крепление к элеватору

Для тех кто не боится сложностей и хочет сделать картофелекопалку лучше фирменных аналогов, может сконструировать кортофелекопалку с элеватором. Так как сошник является главным связывающим звеном, то он при помощи болтов максимально прочно крепится к кожуху элеватора.

Конструкция самого сошника выполнена округлой формы, поэтому не дает ему возможность, глубоко углубляться в почву и тем самым исключает вероятность разрезания клубней. В отличие от заводского изделия, народными умельцами было изменено место крепления кожуха к основанию рамы. Тем самым был изменен угол наклона элеватора и сошника, что эффективно сказывается при копании картофеля.

Размер картофелекопалки для мотоблока можно подобрать ориентируясь на предварительно составленный чертёж. Ее конструкция выполнена в виде цилиндрических корпусов, которые связаны между собой. Внутри этих корпусов встроены два вращающихся вала (ведущий и ведомый) к которым с помощью ступиц прикреплены зубчатые звездочки размеров не более 25 мм. Также была предусмотрена и фиксация редукционного узла, который изготавливается и крепится на основании составленного чертежа.

На большинстве картофелекопалок центральная ось выполнена в виде болта с резьбой, который крепится в левое отверстие кожуха. Только после крепления распорной втулки, подшипника, промежуточной втулки и кольца для распорки, ось вставляют с правой стороны. Для наглядного примера можно посмотреть видео картофелекопалки для мотоблока своими руками, из раздела навесных оборудований.

Цепочно-прутковая лента изготавливается из небольших металлических прутьев одинакового размера. Чтобы прутковая лента имела хорошее скольжение, встроенные ползунки изготавливают из фторопласта, который дополнительно служит защитой от механических повреждений, а также надежной опорой цепочной ленты. Посмотрите обзорное видео – картофелекопалка для мотоблока своими руками можно на youtube портале и в конце статьи.

Опорно-транспортный узел ленты является самым простым в изготовлении. Он не вызывает особых сложностей. Это связано с тем, что нет каких-либо обозначенных рамок – каждый специалист изготавливает ее по своему усмотрению и своим личным расчетам. Эксплуатация данного устройства значительно экономит время и человеческие трудозатраты в сборе урожая картофеля.

Вездеход из мотоблока: мотовездеход, этапы изготовления (видео).

Все о мотоблоке Каскад вы сможете прочитать здесь.

На этой странице вы сможете ознакомиться с прицепным мини экскаватором.

Конструкция и назначение барабана-очистителя

Некоторые конструкции картофелекопалок для мотоблоков дополнительно оборудуют барабаном-очистителем. В связи с тем, что он имеет очень сложную конструкцию, то не каждому умельцу его под силу сделать. В конструкцию самого простого барабана-очистителя входят: стрежни, на которые надевают две роликовых цепи на девяносто четыре звена.

Из-за своей формы данную конструкцию называют «беличьим колесом». Для большей прочности его крепят на 2-х неподвижных осях, на которых в последующем оно вращается. Вращение барабана-очистителя задается напрямую от крутящего момента вала и ведомых звездочек.

Чертёж и размеры картофелекопалки для мотоблока своими руками могут существенно отличаться от готовых шаблонных проектов, имеющихся в сети интернет. И необязательно ее создавать по готовым чертежам.

Возможно, Вам удастся усовершенствовать старую технологию либо создать свою новую индивидуальную схему ее исполнения, которая еще неизвестна мастерам-умельцам. Ведь фантазии человечества безграничны, а новая технология картофелекопалки, сделанной на совесть, значительно облегчит тяжелый труд всех дачников и огородников.

Средняя цена на картофелекопалку в России составляет 17 000 рублей. Детали, для самодельной вибрационной картофелекопалки обойдутся в пределах 1000 рублей.

Картофелекопалки бывают двух видов:

Изготовление вибрационной картофелекопалки трудоемкий но не сложный процесс. Если Вы решили сами сделать картофелекопалку, то следует внимательно прочитать пошаговую инструкцию и перед началом работ составить чертеж.

На видео представлена работа картофелекопалки собранной своими руками.

Источник: http://spectechzone.com/tekhnika/selkhoztekhnika/mini/konstrukcionnye-osobennosti-kharakt.html

Как сделать картофелекопалку для мотоблока своими руками? Размеры, чертеж, картинки

С приходом весны или осени каждый дачник приступает к важному этапу – обработке своего садового участка и подготовке почвы к новому посадочному сезону. Некоторые стараются отдавать предпочтение специализированной техники отечественного или зарубежного производства, но есть и такие, которые изобретают свои собственные приспособления и с успехом их используют. Особой популярностью среди огородников пользуется картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки которой представлены в этой статье. Давайте рассмотрим, что необходимо для ее создания и почему такое приспособление считается не менее эффективным, чем специализированная техника.

Картофелекопалка для мотоблока

Картофелекопалка для мотоблока своими руками – разновидности и предназначение

Все знакомы с мотоблоком – прибором, который обрабатывает грунт. Если у вас есть такое устройство, вы можете существенно упростить себе жизнь, сделав к нему полезное дополнение – картофелекопалку. Многие понимают, сколько сил и времени требуется для выращивания и сбора урожая, особенно если территория слишком большая. Придуманное народными умельцами устройство – результат долгой работы и расчетов владельцев собственных дачных участков. Картофелекопалку даже применяют для обработки полей.

Главная задача прибора – отделение картофеля от грунта и его последующая укладка на поверхность. Сложно ли изготовить такое устройство? Для этого потребуются некоторые знания, умения, а также достаточное количество подходящего материала. Преимуществ от изготовления своими руками довольно много, главное их которых – экономия семейного бюджета. Стоимость самодельной конструкции обойдется гораздо ниже, чем покупка заводской.

Картофелекопалку своими руками можно изготовит в двух видах:

  1. Напоминающую лопату с приваренными прутьями, которые загоняются в грунт. При этом земля стряхивается, а картофель остается. Эффективность такого устройства довольно высока и помогает получить весь урожай. Сложно ли сделать такую модель? Для этого не требуются особые навыки или хитроумные детали. Важно лишь иметь перед собой схему и необходимый инструмент.
  2. Сложную вибрационную картофелекопалку грохотного типа, укомплектованную сошником и просевными решетками. Картофель поступает на решетку и в результате вибрации просеивается от земли, выбрасывая клубни на поверхность. Такое устройство сделать самому довольно сложно, но возможно.

Картофелекопалки могут присоединяться к мотоблоку или трактору. Также можно изготовить полностью ручную модель. Мы предлагаем вам рассмотреть самый распространенный вариант – вибрационную картофелекопалку, которая присоединяется к технике. Конструкция состоит из металлических ножей, режущих почву, и с помощью которых клубни попадают в специальную емкость для сбора корнеплодов. Земля, попавшая на решетку, автоматически отпадает благодаря вибрации. Что касается емкости для сбора урожай, то его может не быть вообще. Это полностью зависит от желания дачника.

Картофелекопалка состоит из нескольких частей:

  • Рамы.
  • Элеватора (специальная решетка, которая вибрирует и удерживает картофель, чтобы тот не выпадал).
  • Валов (вращающиеся части, которые и создают эффект вращения).
  • Лемех (плуг с ножами).
  • Опорно – транспортный узел (двигают оборудование по грунту).

Картофелекопалка своими руками: размеры, чертёж, картинки

Какие материалы необходимы для создания подобного оборудования? Вам понадобится несколько уголков, швеллер, трубы, листовой металл, арматура, метизы, цепь, металлические стойки, колеса, барабан, болты. Также нужно позаботится о наличии подходящих инструментов: сварочного аппарата, гаечного ключа, кувалды, ножниц и дрели. При изготовлении картофелекопалки применяется три вида колес: резиновые с обычным протектором, резиновые с тракторным протектором и металлические.

Важно! Если вы хотите, чтобы оборудование легко и плавно двигалось по вашей территории, тогда следует отдать предпочтение широким колесам с тракторным протектором, которым нестрашна любая грязь, вода и глина. Они не буксируют, но отличаются внушительным весом.

О том, как делается картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки можно найти в приведенной ниже схеме. Надеемся, что наши советы помогут вам изготовить и пользоваться таким полезным и нужным устройством.

Источник: http://www.dacha-svoimi-rukami.com/kartofelekopalka_dlya_motobloka_svoimi_rukami.html

Самодельная картофелекопалка для мотоблока

Многим сельчанам понравится самодельная картофелекопалка для мотоблока своими руками Многим сельчанам понравится самодельная картофелекопалка для мотоблока своими руками. Она помогает облегчить труд людей.

Плюсы и минусы самодельных агрегатов

Сейчас трудоемкий процесс обработки грунта и выемки клубней не ведется вручную, ведь промышленность уже давно выпускает механизированные устройства, которые помогают справиться с задачей довольно быстро и качественно. Но стоят они дорого, и не всякий сможет их приобрести.

Приобретая такой аппарат, нельзя предугадать, как он поведет себя на поле, ведь он разрабатывался инженерами, а проверялся на экспериментальном полигоне. Поэтому, чем переплачивать, стоит задуматься о постройке копалки для мотоблока своими руками.

Плюсы таких устройств:

  1. Низкая цена, ведь их можно сделать из любого бросового материала, который валяется в сарае.
  2. Можно сделать чертежи и конструкцию, полностью отвечающую необходимым параметрам, подходящим для определенного участка земли.
  3. Агрегат делается «под себя», так как расчет идет на собственную силу (касается в основном устройств, где необходимо применять силу рук).
  4. Можно придумать различные элементы, облегчающие работу, но о которых даже не подумает инженер.

Приобретая такой аппарат, нельзя предугадать, как он поведет себя на поле, ведь он разрабатывался инженерами, а проверялся на экспериментальном полигоне

Особенности конструкций и виды

Очень часто сельчане приобретают или делают сами картофелекопатель, который работает совместно с мотоблоком, используя его механизм в качестве привода. Такой тандем применяется и в полевых условиях, и на домашнем участке с одинаковой производительностью.

Существует и ручная картофелекопалка. Многие довольны ею, но на большом поле ее применить нельзя: для обработки грунта или выемки клубней понадобится в 5-10 раз больше времени, чем при механизированной работе.

Любая картофелекопалка для минитрактора или ручная предназначена для извлечения картофеля, очистки его от земли и укладку на поверхность грунта. Обычно конструкция самодельной картофелекопалки для мотоблока достаточно проста, сделать ее несложно.

Подсоединенная к бензоагрегату картофелекопалка своими руками бывает 3 видов:

  1. Вибрационная (грохотная) установка.
  2. Транспортерный вариант.
  3. Стрельчатый вид.

Многие не представляют, как сделать картофелекопалку и из каких частей она состоит.

Очень часто сельчане приобретают или делают сами картофелекопатель, который работает совместно с мотоблоком

Установка вибрационная (грохотная). Основные части – вибросито и лемех. Принцип ее функционирования прост:

  • земля вместе с урожаем подхватывается лемехом и отбрасывается на сито – вибрирующую решетку;
  • клубни не пролезают в ячейки и остаются, а земля ссыпается вниз.

Такая картофелекопалка вибрационная для мотоблока очень производительна, но процесс ее изготовления довольно сложен.

Транспортерный вариант свободно можно подсоединить к любому мотоблоку. Картофелекопалка транспортерная состоит из:

  • движущей ленты – транспортера со специальным устройством для зацепления, удержания на платформе, и очистки от грунта клубней;
  • лемехи.

Такой вид намного практичнее грохотного (вибрационного), но на неплотных грунтах он работает намного хуже, и эффективность его невелика. Применять его на таких почвах нецелесообразно.

Стрельчатый вид – самая простая в исполнении картофелекопалка для мини-трактора, ведь в нем нет движущихся элементов и узлов. Она свободно укрепляется на любой мотоагрегат. Основными рабочими устройствами являются неподвижный лемех и несколько наваренных прутьев.

Эта копалка эффективна на не совсем плотных грунтах

Действует он так:

  • почва с урожаем подрезается лемехом;
  • все это попадает на специальные растопыренные наклонные прутья;
  • картофель не проходит между прутьями и скатывается по ним на поверхность почвы, а земля падает вниз.

Эта копалка эффективна на не совсем плотных грунтах, где нецелесообразно применять иные варианты подобных приспособлений.

Самодельная картофелекопалка к мотоблоку (видео)

Что надо знать при изготовлении самодельных картофелекопалок

Перед началом конструирования необходимо точно выяснить плотность и вид обрабатываемой почвы, где будет применяться копалка. В местах, где идеально работает такое приспособление транспортерного вида, стрельчатое будет функционировать с трудом, а то и вовсе застрянет.

На небольшом участке необязательно применять устройство, предназначенное для работы в поле – достаточно копалки среднего размера, которая бы с легкостью присоединялась к мотоблоку. Желательно выполнить переходник, который бы подходил ко многим моделям бензоагрегата.

Обычно, самодельную конструкцию рассчитывают и применяют на участках с малой и средней плотностью. Для выполнения такой конструкции, работающей на тяжелых и сложных почвах, надо знать физику, агрономию и механику.

Перед началом конструирования необходимо точно выяснить плотность и вид обрабатываемой почвы, где будет применяться копалка

Материалы и решения для стельчатых и вибрационных устройств

Для изготовления подобных приспособлений, необходимо достать:

  • швеллера стальные
  • сошник, отлитый из 5мм металла (высококачественного). А можно изготовить его из какого-либо инструмента, например из циркуляционной пилы от деревообрабатывающего станка
  • уголки металлические 40х40 и 63х63 мм.
  • прутья стальные 8-20 шт. (в зависимости от сложности конструкции)

Некоторые элементы зависят от применяемого мотоблока. Например, картофелекопалка вибрационная состоит из рамы с узлом сопряжения с бензоагрегатом и элементов:

  • подвески:
  • ходовая часть;
  • различные вертикальные тяги для регулировки вибратора.

Сконструировать подобный аппарат не так трудно

А чтобы создать конструкцию под определенный картофельный агрегат, необходимо знать точные размеры переходника. Например, картофелекопалка к мотоблоку мтз (посадочное отверстие узла сопряжения) может не состыковаться с мини-блоком Нева.

Простая самодельная картофелекопалка (видео)

Изготовление копалки грохотного типа

Сконструировать подобный аппарат не так трудно, но иногда, сделанная самостоятельно картофелекопалка для трактора своими руками, оставляет желать лучшего. Необходимы расчеты, точная схема, чертежи деталей и знания порядка сборки, без которых не обойтись.

Для начала необходимо приобрести следующие материалы и инструменты:

  • профильные (квадратные) трубы 40х40 и 30х30 для рамы;
  • трубы калибром 30 мм;
  • металлические листы 100х100 см толщиной 3 и 4 мм;
  • 10 мм прутья;
  • болты, саморезы, гайки;
  • болгарка (УШМ);
  • дрель;
  • аппарат сварочный;
  • гравер.

На сделанный аппарат устанавливают колеса, тяги и другие элементы

Чтобы самодельная картофелекопалка грохотного типа работала надежно, надо выполнять все работы последовательно:

  1. Рама – основной элемент. Для ее выполнения надо разделить квадратную 40х40 трубу на 4 куска. 2 части -120 см, а 2 другие по 80 см. Из всех отпиленных кусков необходимо сварить большой прямоугольник.
  2. Перемычки необходимы, чтобы установить на них тяги вертикальные для управления. Их укрепляют примерно на расстоянии 20 см от одного конца рамы. С другой стороны приваривают 15 см трубы калибра 30 мм для укрепления на них оси и колес.
  3. Вертикальные стойки. От края вашей новой рамы (со стороны крепления перемычек) отмеряется 5 см. В этом месте приваривают или привинчивают два 50 см квадрата, сваренных из труб 30х30. Отступив от них на 40 см, необходимо установить вторые стойки по 30 см из этого же материала. Обязательно соединить их полосой из металла 4 мм.
  4. Рало изготавливают из 3 мм листов. Берут две заготовки 40х40 см и укрепляют их на стойках внизу (сварка или винты) по одной с каждой стороны. Затем подготавливают 70 см квадрат из 4 мм листа, приваривают встык с первым и выгибают кувалдой или молотком.
  5. Решетка выполняется из 10 мм прутьев. Они привариваются одним концом снизу рала так, чтобы вторые концы выступали немного (примерно на 10-15 см) за основание рамы в направлении мотоагрегата.

На сделанный аппарат устанавливают колеса, тяги и другие элементы. Грохотная картофелекопалка к мотоблоку готова.

Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть Вконтакте, Одноклассники, Facebook, просто нажав на кнопку ниже:

Источник: http://moyateplica.ru/instrumenty/samodelnaya-kartofelekopalka-dlya-motobloka

Простая и дешевая картофелекопалка для мотоблока своими силами

[opis]Новая картофелекопалка для мотоблока стоит от 12 тысяч рублей и будет окупаться десятки лет на обычном дачном огороде. Зачем же переплачивать столько денег, если ее можно изготовить из подручных материалов, стоимость которых не превысит 1000 рублей? Вашему вниманию подробная инструкция и советы мастеров как сделать такое чудо техники.[/opis]

Изготавливаем раму

Весь наш агрегат будет состоять из 3 условных блоков: основания (рамы), подвески (все, что ниже рамы) и вертикальных тяг с креплением, которые будут возвышаться над рамой и отвечать за все регулировки устройства. Основная задача нашего изделия – сэкономить деньги хозяину без потерь в качестве. Именно поэтому собирать будем только из доступных материалов, которые найдем дома в гараже или в первом попавшемся пункте приема металла. Начнем с самого главного – рамы и рассмотрим пошаговую инструкцию.

Берем металлический квадрат 40х40 мм длиной 4 метра, распиливаем его на 4 части, 2 по 120 сантиметров и 2 по 80 см. Свариваем прямоугольник длинной 120х80 см, края сразу шлифуем болгаркой, чтобы не пораниться при последующей обработке металла во время крепления обвесов.

С другой стороны рамки привариваем вертикально 2 трубки диаметром 30 мм и длиной около 10-15 сантиметров. Они должны располагаться с наружной части рамки и крепиться в самом углу – это будут крепления для вертикальной оси, на которой разместим 2 опорные колеса. При помощи электрической дрели сверлим отверстие диаметром 10 мм в каждой из трубок в любом месте (точно такое же отверстие будет на опоре колеса, для стопора).

С той стороны, где у нас находится перемычка, отступаем 5 см от конца рамы и привариваем по обе стороны перпендикулярно металлический квадрат 30х30 мм длиной 50 сантиметров. Потом отступаем еще 20 сантиметров и привариваем точно так стойки только длиной 40 см, затем от них отступаем еще 40 сантиметров и привариваем стойки по 30 сантиметров. У нас должна получиться своеобразная лесенка верх ногами.

Под углом 45 градусов вниз привариваем к каждой стойке по планке 40 см, а потом свариваем концы полос между собой. Получится своеобразный треугольник. Оставляем пока что раму в покое и переходим к рабочим элементам агрегата.

Излишне сложную картофелекопалку для мотоблока нет смысла создавать, поскольку регулировки, как таковые, здесь не нужны. Ваша задача заключается в том, чтобы вырыть картофель из земли и немного встряхнуть его от грунта перед тем, как он попадет в мешок или на землю.

Закрепляем скатную доску и рало

  1. Берем металлический лист размерами 40х40 сантиметров и толщиной 0.3 мм, пропекаем сваркой 2 отверстия под болт М12, точно такие же отверстия делаем в стойках, отступив 50 мм снизу. Закручиваем намертво лист, используя гайку и хороший гравер.
  2. Точно такой же лист привариваем с другой стороны и прикручиваем его.
  3. Берем металлический лист размерами 70х30 см и толщиной 0.4 мм, привариваем его встык с боковыми листами.
  4. Берем тяжелый молот и ударяем несколько раз по центру, чтобы металл прогнулся и был под конус. Самодельные картофелекопалки для мотоблока такой конструкции будут намного эффективнее изымать клубни из земли.

Теперь самое время изготовить скатную доску, точнее – решетку, через которую будет просыпаться почва. Берем металлические прутики диаметром 10 мм (идеальный вариант – арматура) один конец их привариваем (снизу) к ралу, а другой край выходит за черту основания нашей копалки для мотоблока. Длина арматуры должна быть около 120 сантиметров. Привариваем так, чтобы расстояние между параллельными прутиками было около 4 сантиметров.

Теперь осталось сделать только усиление, которое не позволит этим прутикам хаотически шататься в воздухе. Для этого нам и нужен был третий стояк, который имеет длину 30 сантиметров и располагается практически в конце рамки. От одного стояка к другому напротив привариваем трубу, квадрат или планку – без разницы, лишь бы было устойчиво, а уже к этой перемычке потом привариваем прутики. Это будет примерно 2/3 их длины. Край прутиков пусть шатается – это только поможет устранить землю. Земля будет просыпаться между арматурой, а картофель выталкиваться наружу целым и невредимым.

Установка регулировочных тяг

Если у вас нет желания и времени их делать – можете не усложнять конструкцию, однако, если будете убирать картофель после дождя, без них не обойтись. Тяги регулируют угол наклона прутьев. Если они используются, тогда последняя планка, приваривается не к 30-сантиметровым стоякам, а именно к тяге.

Второй шток варим к первой поперечине на раме. Если есть необходимость уменьшить угол наклона – тягу надо выкручивать, она высовывает штоки и удлиняется. В случае сухой земли можно увеличить угол выброса клубней, чтобы они лучше очищались от земли. Для этого просто закручиваем штоки назад. Использовать лучше сразу 2 тяги, чтобы арматура не «гуляла» влево-вправо в процессе выполнения работы.

Картофельная копалка для мотоблока почти готова, осталось поставить ее на колеса. Их сделать очень легко. Берем любую ненужную тачку с грузоподъемностью 100 кг или просто 2 колеса от нее, к каждому колесу привариваем Г- образное крепление. Идеально будет, если колеса найдутся сразу с осью от тачки. Тогда отрезаем колесо вместе с 5 сантиметрами оси и прямо к ней крепим стойку. Привариваем инвертором – так будет быстро и просто.

В стойках делаем отверстия на 10 мм через каждые 4 сантиметра – это будут стопорные отверстия. В них можно будет всовывать «палец» через трубку, которая у нас находится на раме уже. Теперь у нас есть сделанная картофелекопалка на мотоблок своими руками, которая обошлась примерно в 1000 рублей, учитывая стоимость материалов.

Источник: http://refite.ru/kopalka-dlya-motobloka.html

Как сделать картофелекопалку для мотоблока

В последнее время мало кто из дачников вскапывает садовые участки вручную. Современные производители садовой техники предлагают потенциальному клиенту довольно широкий выбор разнообразных моделей по доступной цене. Давайте поговорим о том, как сделать картофелекопалку для мотоблока своими руками, чтобы сэкономить на приобретении такого агрегата.

Краткая характеристика

Самодельная картофелекопалка для мотоблока – это прекрасное изобретение, которое упрощает жизнь многих дачников. Не все понимают, как это сложно, вырастить и собрать урожай картофеля на своем приусадебном участке. Поэтому применение агрегатов подобного характера просто не заменимо в период зрелости корнеплодов картофеля.

Придуманное народными умельцами специальное изобретение разных размеров для мотоблока стало результатом долгих изысканий владельцев собственных огородов. Сначала вместо него применяли обычную совковую лопату, использование которой вынуждала дачника прикладывать огромные физические усилия для того, чтобы получить долгожданный урожай. Сегодня в этих елях применяется механическое устройство, предназначенное для отделения клубней от грунта и укладывания их на поверхности земли.

Изготовление по чертежам

Конечно, те дачники, кто совсем не обладает опытом в сфере изготовления своими руками механизмов подобного рода, может потратить на это довольно немалое количество своего времени. Однако, если хорошенько разобраться в методике изготовления прибора разных размеров для мотоблока и найти в сети интернет хороший чертеж картофелекопалки для мотоблока, любой дачник разберется в этом нелегком задании. И собранная ими картофелекопалка не уступит по своей функциональности и качеству готовым моделям, собранным на заводе.

Вы задались вопросом, как сделать картофелекопалку к мотоблоку? Запаситесь терпением и чертежами. Вот фото, которое иллюстрирует готовое оборудование, собранное самостоятельно руками дачника.

Для начала вам потребуется собрать сварную раму для будущего изделия. Для ее изготовления нужны металлические пластины с диаметром 8 мм, железный швеллер №8 и специальный уголок с параметрами 63 на40. Из металлических пластин вам нужно будет изготовить лемех, после чего он устанавливается на элеваторный кожух. Чтобы осуществить монтаж лемеха, примените четыре крепежа, которые надежно затягиваются гайками;

Далее переходят к изготовлению такой составляющей части оборудования для сбора картошки, как редакционный узел. Чтобы его создать, возьмите пару корпусов из металла в форме цилиндра. Корпусам для агрегата подобного назначения следует быть сделанными в виде стаканчика и втулки, которые соединяют друг с другом ведомый и ведущий валы из высокопрочной стали. Готовая конструкция получится легко вращаемой. Чтобы достичь такого эффекта, насадите на шпонки призматической формы особые звездочки. К звездочкам должны быть приваренными ступицы из прочной металлической трубы с диаметром 25 мм;

Чтобы картофель не разрезался на части во время его выкапывания из грунта, сделайте заточку круглой. Вы должны понимать, что при изменении соединения кожуха к раме конструкции, поменяется и наклон самого элеватора, и угол выкапывания луночки в грунте;

Чтобы изготовить не фабричный агрегат, изображенный на следующем фото, вручную, нужно обладать некоторыми навыками. Каждая картофелекопалка для мотоблока своими руками не сможет работать качественно, если у нее не будет барабана очистителя;

Методом сварки присоедините диски и «беличье колесо», зафиксируйте колесико на осях. В таком случае колесо сможет беспрепятственно вращаться;

Движение коленвала обеспечивают подшипники, с ними смогут двигаться и звездочки, которые приведут барабан в движение;

Чтобы соорудить ползунок, возьмите фторопласт. Тогда цепочка сможет свободно скользить. На первый взгляд такая деталь схожа с «беличьим колесом», однако в данном случае она имеет меньше прутков, количество которых также снижено. Для опоры в конструкции такого типа применяются ползуны, защищающие цепочку от вероятности повреждения в процессе эксплуатации.
Вы можете получить стандартные размеры картофелекопалки для мотоблока. Изготовить ее самому действительно не очень просто, однако если вы примените верный подход, то на весь процесс вы потратите довольно короткий промежуток времени.

Само изделие для мотоблока должна иметь пару роликовых цепей, каждая из которых насчитывает по 94 звена. Их нужно одеть на стержни. Система такого характера получила название «беличье колесо» благодаря особенностям своей формы. Такое для обеспечения большей надежности и прочности, потребуется закрепить на двух дисках, согнутой формы. Если таких дисков не будет в наличии, воспользуйтесь ободом от колеса велосипеда.

Ну и наконец, наиболее простым этапом при сооружении картофелекопалки для мотоблока, как на фото, — это выполнение опорно-транспортного соединения. Его можно сконструировать своими руками по чертежам, отталкиваясь от собственного метода выращивания картофеля. Создать такой узел агрегата разных размеров очень просто.

Процесс сборки

В отверстие на левой стороне кожуха нужно вставить выходную ось самодельной картофелекопалки. Они имеет вид болта с резьбой. По окончанию выполнения данной операции, можно соединить звездочку с подшипником.

Также нужно зафиксировать распорную втулку и колечко. После этого вставьте входную ось в отверстие на кожухе с правовой стороны.

После выполнения несложных и недолгих по времени операций вы сможете насладиться применением на своем дачном участке эффективной и надежной самодельной картофелекопалки для мотоблока. Посмотрите на следующее фото, чтобы увидеть готовое изделие в сборке. Оно станет незаменимым помощников для вас в тот период времени года, когда на вашем огороде созреет и будет готов к выкапыванию картофель.

Применение подобной картофелекопалки для мотоблока существенным облегчит вашу дачную жизнь и сделает выращивание культуры картофеля на своем приусадебном участке гораздо приятнее.

Подведем итоги

Сегодня появились очень эффективные методы выращивания и сбора урожая картофеля, которые позволяют значительным образом сократить время, силы и материальные затраты дачника. Применение самодельной картофелекопалки, которую можно установить на мотоблок – это революционное изобретение народных умельцев. Если вы хотите изготовить картофелекопалку для мотоблока самостоятельно, но пока не обладаете достаточным опытом в таких вопросах, посмотрите видео, представленное ниже. Оно поможет вам учесть все наиболее важные моменты в процессе выполнения работы.

Источник: http://fermerteh.ru/sdelat-kartofelekopalku-motobloka

Смотрите также:
03.11.2018

Как сделать прицеп для мотоблока своими руками, видео Если вы являетесь владельцем мотоблока, то у вас есть возможность сделать из него настоящий трактор, хотя правильней будет называть его мини-трактором. Существуют два способа превратить обычный мотоблок в такую...

03.11.2018

Тележка для мотоблока своими руками: размеры, чертежи, видео Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме. Для расширения возможностей техники, к ней можно присоединить прицепное устройство и перевозить грунт,...

03.11.2018

...

Комментарии

Комментирование отключено.
