Окучивание, одно из самых распространенных видов работ, и производятся повсеместно, там. Где необходим должный уход для различных культур, например картофеля. Данный вид работ, не возможен без такого навесного оборудования, как окучник. В этом материале, расскажем, как сделать окучник для мотоблока своими руками, предоставим необходимые чертежи, а так же подборку видео роликов.

Виды окучников

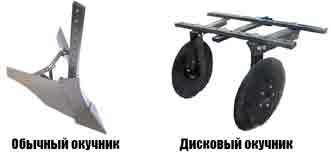

Окучники, делятся на два вида обычный (листерный, плугообразный) и дисковый окучник. Обычный окучник, все больше теряет свои позиции, на воне дискового, с помощью которого, картофель и другие культуры окучивать намного легче и удобнее. Ниже, пойдет разговор именно об изготовлении дискового окучника своими руками. По правильному выполнению данного вида работ, смотрите тему «Окучивание мотоблоком».

Делаем окучник для мотоблока своими руками

На сегодняшний день, в продаже имеется масса дисковых окучников от разных производителей. Но зачастую их цена, отпугивает. Намного практичнее. Будет сделать окучник к мотоблоку своими руками.

Состоит окучник из следующих деталей:

— 2 винтовых талрепа

— Т – образный поводок

Перед изготовлением. Необходимо найти подходящий материал, для дисков, могут послужить стальные листы толщиной 2-3 мм, которым придается выпуклая форма.

Винтовые талрепы, выполняют функцию регулировки угла поворота дисков вдоль вертикальной оси. Подогнать диски под необходимую ширину междурядий, довольно просто, это делается путем перемещения вертикальных стоек. Эти стойки «С» показаны на фото ниже, там же, можно увидеть, как при помощи болтов «Б», регулируется угол атаки дисков относительно хода движения мотоблока.

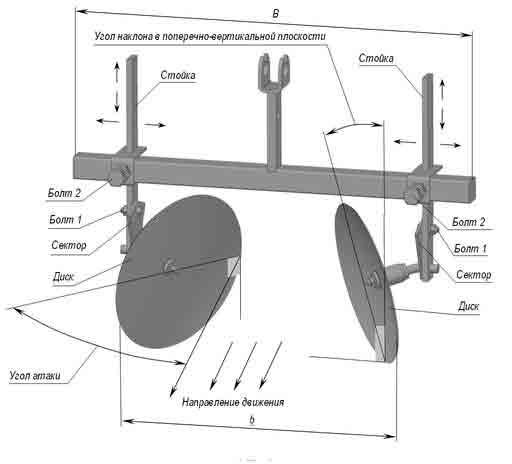

Чертежи окучника для мотоблока

При сборке изготовленных деталей, придерживайтесь их размеров, указанных на чертеже. На чертежах ниже, довольно доступно описаны все нюансы конструкции окучника, размеры, и сложностей в изготовлении окучника своими руками, возникнуть не должно.

Для крепления окучника к мотоблоку, используем кронштейн сцепки без грядиля. Поводок собранного окучника крепим к кронштейну двумя болтами и стопором. Стопор вставляем внутрь квадратной трубы и прижимаем его снаружи. Используя два болта, нужно повернуть кронштейн сцепки и выставить поводок вдоль продольной оси. Гайками фиксируем положение.

Окучник для мотоблока своими руками видео

В видео роликах ниже, умельцы делятся своими опытом, не только по изготовлению окучника, но так же советами при работе и настройке.

Источник: http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/224-okuchnik-dlya-motobloka-svoimi-rukami.html

Приспособление окучник своими руками и чертежи к нему

Когда наступает время сажать картошку, все начинают готовить место для своего урожая. Многие хотят знать, как сделать окучник своими руками, чертежи которого можно найти в журналах о садоводстве. Это приспособление поможет во время созревания корнеплода, им удобно проводить обработку почвы. К тому же он может легко заменить тяпку. Такой окучиватель картофеля с легкостью может прорыть лунки.

Виды приспособления и для чего оно нужно

По сути, самодельный окучник для картофелевода — активный помощник, является вторым по значимости инструментом после плуга. Чтобы сделать окучник для картофеля своими руками, не нужно применять особых усилий, потому что схема его строения довольно проста и будет понятна каждому.

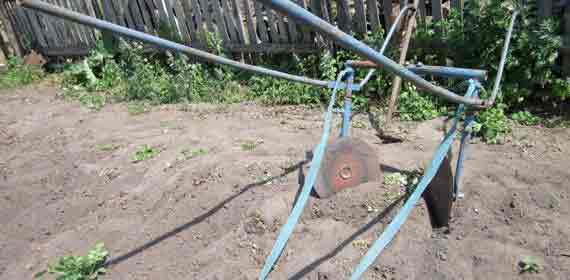

Рисунок 1. Пример ручного дискового окучника.

Можно изготовить как однорядный, так и двухрядный инструмент. Он состоит их двухотвального рабочего органа с подрезающим ножом и передней тягой. В процессе 2 человека держат самодельный окучник. Один из них тянет прибор на себя, а второй управляет задними рукоятками (рисунок 1).

Благодаря инструменту такого типа, как ручной окучиватель картофеля, можно позабыть рутинную работу, по уходу за вашим огородом. Функции приспособления сочетают в себе такие особенности:

  • нарезание борозды;
  • непосредственно само окучивание.

Этот механизм очень многофункционален, ведь им очень легко разрыхлять почву и делать новые грядки.

Изготовление инструмента для обработки земли

Найдите чертежи и схемы, где подробно рассчитаны все размеры и дана вся инструкция. Выберите нужные параметры для изготовления своего прибора.

Чтобы собрать простой дисковый окучиватель для мотоблока своими усилиями, с которым можно работать одному человеку, понадобится всего лишь несколько частей:

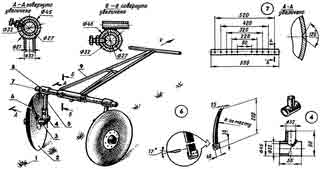

Чертеж дискового окучника.

  • пара дисков;
  • 2 винтовых талрепа;
  • стойки;
  • Т-образный поводок.

Используйте талрепы в качестве регулировщика поворота колес посредством вертикальной оси. К сожалению, увеличивать (уменьшать) уровень наклона в таком случае не будет возможности. Для практичной работы нужно подобрать такие диски, чтобы ширина каждой колеи была равна расстоянию между их нижними точками.

Для удобства колеса окучника для мотоблока лучше всего ставить согласно оси симметрии. Закрепите инструмент к мотоблоку с помощью кронштейна сцепки без грядиля, к которому закрепляется поводок. Делается это двумя болтиками и стопором. Вторую деталь вставляют внутрь трубы и прижимают ее.

Болтами закрепляют окучник на минитрактор. Далее устанавливают и прикручивают кронштейн, затем гайками фиксируют всю конструкцию.

Нужно позаботиться и том, чтобы окучник своими руками был дополнен устройством, позволяющим изменять ширину между лемехами.

Изготовление сложного прибора

Если вы хотите смастерить устройство, укрепляемое на минитрактор своими руками, которым можно управлять с 2 сторон, потребуется:

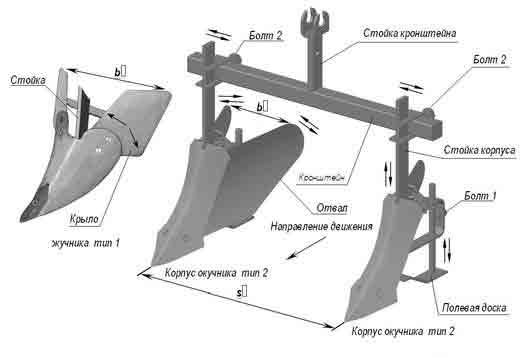

Устройство двухрядного окучника для минитрактора.

  • водопроводная труба для вертикальной стойки;
  • труба полая диаметром ¾ дюйма для передней и задней тяг;
  • листы стали 1−2 мм для изготовления отвалов;
  • талреп для соединения передней тяги и вертикальной стойки для бесступенчатого регулирования угла атаки;
  • прибор для сварки;
  • другие инструменты.

Найдя все необходимые детали, чтобы собрать окучник для мотоблока своими руками, можно приступать к сборке и наладке, которые проходят в несколько этапов:

  1. Для настройки высоты потребуется телескопическое устройство. В трубу центральной стойки вставляется другая трубка меньшего диаметра, которая направлена назад. Благодаря этому фермерам будет легче подогнать нужную высоту по своему росту.
  2. Угол атаки должен быть рассчитан так, чтобы было легко управлять наклоном в соответствии с плоскостью земляного пласта. Добиться этого можно при помощи изменения угла между основной тягой и стойкой. Тяга прилепляется к стойке талрепом, который позволяет управлять и плавно менять направление приспособления.
  3. Сама стойка изготавливается из трубы, величиной 900−1000 мм, которая гнется на 15°. Такой изгиб лучше всего делать специальным инструментом — трубогибом.

Если под рукой его не оказалось, — как можно плотнее заполните трубу песком. Паяльной лампой нагрейте место изгиба до красноты и медленно изогните. Песок, лежащий в трубах, не дает краям соединиться, что помогает сохранить форму (калибр).

Рисунок 2. Виды стрельчатых лап для окучника.

  1. Изготовление обеих тяг окучника для мотоблока проходит очень просто. Задняя тяга — это вилка, похожая чем-то на букву «П». Ширина ее достигает 500 мм, а длина — 200 мм. К этой вилке нужно приварить небольшой отрезок длиной 300 мм и вставить в вертикальную тягу.
  2. У передней части, та же схема сборки, что и у задней. Единственным отличием является то, что ее ручки немного длиннее. Это делается специально, чтобы люди могли удобно хвататься за них.
  3. Для облегчения управления можно приделать ремень плечевой, позволяющий намного снизить нагрузку на ваши руки. Вертикальная часть его достигает длины 600−700 мм. Он расплющивается на конце. На этой части проделайте специальные дырочки, сквозь которые будет производиться крепление ремня к приспособлению.
  4. Процесс изготовки плуга начинается с вырезания 2 похожих пластин с минимальной толщиной. Придайте им изгиб, какой бывает у обычных плугов. Сваркой укрепите обе части к стойке.
  5. И, наконец, изготовление последнего элемента — подрезающего ножа, который берет на себя всю тяжесть работы, борется с твердой почвой. Чтобы сделать такой ножик, возьмите прочную сталь (пластину). Вырежьте из нее треугольник, оканчивающийся фигурой в форме стрелы, и заточите ее под углом в 40° (рисунок 2). Такая процедура проводится для того, чтобы инструмент долго не тупился.

Самодельный окучник для минитрактора лучше промышленного пропеллерного мотокультиватора тем, что он не требует больших затрат в изготовлении, да и идей собрать окучиватель для мотоблока своими силами — очень много.

Например, можно в качестве диска взять старые велосипедные колеса. Времени, чтобы собрать самодельный окучник для картофеля, тоже требуется не очень много — от 3-4 часов до нескольких дней. Изготовленный таким образом окучиватель своими силами послужит вам долгие годы.

Источник: http://1sadteh.ru/naves/okuchnik-svoimi-rukami-chertezhi.html

Как сделать окучник для мотоблока своими руками

Наличием мотоблока в личном хозяйстве уже никого не удивишь. Это очень ценный в работе агрегат позволяет осуществлять культивирование и вспашку земельных участков различной протяженности.

Однако, если применить дополнительное навесное оборудование, то можно существенно расширить потенциальный фронт работ своего мотоблока.

Неудивительно, что затратив определенное количество денежных средств на приобретение мотоблока, многие желают изготовить дополнительное оборудование собственноручно, желая таким образом сэкономить на их покупке.

Безусловно, никто не говорит об изготовлении точной копии того оборудования, которое продается в специализированных магазинах, но принцип действия и общие черты конструкции будут одинаковыми.

Большинство людей в нашей стране используют собственные огороды для посадки картофеля, который популярен в нашей стране ничуть не меньше, чем в Беларуси. Поэтому и требования к мотоблоку должны быть соответствующими — он должен вспахивать землю под посадку, а также помогать садить и ухаживать за картофельными кустами.

Под ухаживанием подразумевается окучивание, в связи с чем стали очень популярны окучники для картофеля, о способах изготовления которых мы и поговорим.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

  • Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

  • Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
  • Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

  • Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

Листерный окучник

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Окучник своими руками

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

КамАЗ 65115 относится к одному из самых старых серий этого завода, выпуски которой начались ещё в 1998 году. Здесь все его технические характеристики.

Одной из таких старейших компаний является Vogele, производящая широкий спектр моделей асфальтоукладчиков. Асфальтоукладчики Vogele — это немецкое качество и приверженность к прогрессу.

Трактор Т 70 на колесах является детищем Кишиневского тракторного завода. Перейдя по ссылке ознакомитесь со всей информацией по данному трактору.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

  • Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
  • Болгарка с набором различных дисков и насадок.
  • Электрическая дрель с комплектом надежных сверл.
  • Электрический наждак.
  • Газовая горелка, которая необходима для прогревания металла при закаливании.
  • Тиски или верстак.
  • Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом — как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию — диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблокасвоимируками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ — вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Дополнительные советы и предупреждения

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов — погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли. В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года.

Однако, процесс созревания клубней картофеля зависит не только от непосредственно посадки его в лунки, а также от дальнейшего ухода, т.е. окучивания и прополки.

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием — окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Также вам может заинтересовать статья про окучник для мотоблока Нева.

Источник: http://webcache.googleusercontent.com/search?q=cache:tDLpYoJvfJYJ:https://machinspec.com/selskoxozyajstvennaya/motoblok/okuchnik-svoimi-rukami.html%2B%D0%9E%D0%BA%D1%83%D1%87%D0%BD%D0%B8%D0%BA+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Как сделать окучник для мотоблока своими руками

Наличием мотоблока в личном хозяйстве уже никого не удивишь. Это очень ценный в работе агрегат позволяет осуществлять культивирование и вспашку земельных участков различной протяженности.

Однако, если применить дополнительное навесное оборудование, то можно существенно расширить потенциальный фронт работ своего мотоблока.

Неудивительно, что затратив определенное количество денежных средств на приобретение мотоблока, многие желают изготовить дополнительное оборудование собственноручно, желая таким образом сэкономить на их покупке.

Безусловно, никто не говорит об изготовлении точной копии того оборудования, которое продается в специализированных магазинах, но принцип действия и общие черты конструкции будут одинаковыми.

Большинство людей в нашей стране используют собственные огороды для посадки картофеля, который популярен в нашей стране ничуть не меньше, чем в Беларуси. Поэтому и требования к мотоблоку должны быть соответствующими — он должен вспахивать землю под посадку, а также помогать садить и ухаживать за картофельными кустами.

Под ухаживанием подразумевается окучивание, в связи с чем стали очень популярны окучники для картофеля, о способах изготовления которых мы и поговорим.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

  • Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

  • Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
  • Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

  • Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

Листерный окучник

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Окучник своими руками

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

КамАЗ 65115 относится к одному из самых старых серий этого завода, выпуски которой начались ещё в 1998 году. Здесь все его технические характеристики.

Одной из таких старейших компаний является Vogele, производящая широкий спектр моделей асфальтоукладчиков. Асфальтоукладчики Vogele — это немецкое качество и приверженность к прогрессу.

Трактор Т 70 на колесах является детищем Кишиневского тракторного завода. Перейдя по ссылке ознакомитесь со всей информацией по данному трактору.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

  • Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
  • Болгарка с набором различных дисков и насадок.
  • Электрическая дрель с комплектом надежных сверл.
  • Электрический наждак.
  • Газовая горелка, которая необходима для прогревания металла при закаливании.
  • Тиски или верстак.
  • Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом — как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию — диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ — вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

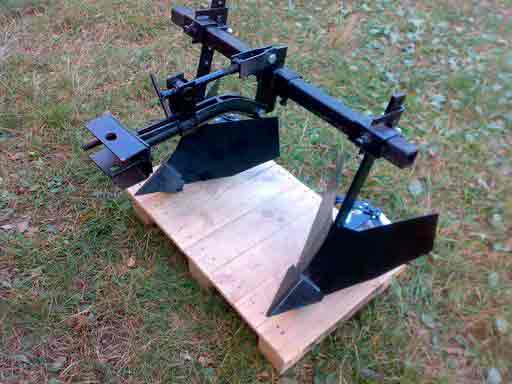

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Дополнительные советы и предупреждения

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов — погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли. В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года.

Однако, процесс созревания клубней картофеля зависит не только от непосредственно посадки его в лунки, а также от дальнейшего ухода, т.е. окучивания и прополки.

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием — окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Также вам может заинтересовать статья про окучник для мотоблока Нева.

Источник: http://machinspec.com/selskoxozyajstvennaya/motoblok/okuchnik-svoimi-rukami.html

Окучник для мотоблока

Мотоблок – действительно незаменимый агрегат при возделывании земли перед ее засаживанием. Окучник ‒ вид дополнительного оборудования, используемого на мотоблоках, который позволит ускорить и улучшить процесс высадки картофеля и предпосадочные работы в целом.

Виды окучников, их характеристики

С помощью этого агрегата производится процесс проделывания борозд на почвенной поверхности и засыпание их материалом для посадки.

Если использовать окучиватель, то ряды посаженного картофеля будут ровными и расположенными на равном расстоянии друг от друга. Можно перечислить несколько основных типов окучников.

Чтобы правильно подобрать окучиватель для мотоблока, нужно отметить для себя их основные черты и характеристики. Моделей окучников насчитывается множество, но самыми распространенными являются следующие:

  • листерные;
  • дисковые окучники;
  • пропеллерного типа;
  • с варьирующейся шириной захвата.

Этот тип – наиболее простой. Они отличаются тем, что имеют строго выставленную ширину борозды, которая будет охватываться устройством, и ее нельзя изменить, она не зависит от расстояния между рядами. Обычно захват такого окучивателя не более тридцати сантиметров. Характерная черта – окучник оснащен установленными стойками, которые не допускают перегруз мотоблока при работе.

Дисковый окучник для мотоблока

Этот же тип более эффективен. Чем меньше скорость работы возделывающего агрегата, тем больше мощность самого окучивателя. Это помогает значительно продлить срок эксплуатации. Кроме того, дисковые устройства проще в обращении – в процессе работы с ними нужно меньшее количество усилий. И самое главное достоинство этого типа – универсальность. Агрегат можно использовать и перед посадкой, и в то время, когда увеличится часть, расположенная над почвой.

С варьирующейся шириной захвата

Если говорить об окучниках, ширину охвата которых можно менять, то следует отметить, что они применяются для работы с мощными агрегатами весом более тридцати килограммов.

Пропеллерного типа

Пропеллерные окучники используют на тех мотоблоках, которые оснащены двумя передними передачами.

Выбирая окучники для картофеля к мотоблоку, следует учесть еще несколько моментов. Лучше использовать оборудование обтекаемой формы (хорошо подойдет плугообразный окучник), потому что они с меньшей интенсивностью выворачивают почву, что не позволяет ей терять влагу.

Кроме этого, отдать предпочтение стоит стальному инструментарию с листом большей ширины и с наличием подшипников. Размеры окучивателя соотносятся с величиной мотоблока и длиной возделываемой полосы земли.

Окучник своими руками

Как сделать окучник для мотоблока своими руками? Для этого существует множество чертежей и схем. В общем нет никакой сложности в изготовлении окучника своими руками. Подобрав правильный окучиватель, выберите схему и приступайте к работе.
Ниже приведен пример листерного типа окучивателя.

Возьмите металлический пласт толщиной два миллиметра. Затем вырежьте из него половинки детали по предлагаемому шаблону (учитывая размеры). Важно! Половинки обязательно должны быть симметричны, иначе это скажется на работе устройства в будущем. Потом сгибаете обе половины до момента, пока не совпадут радиусы, после чего привариваете их, делая два или три прохода. Далее обработайте сварочные швы.

Очень важно подобрать правильный чертеж для будущего изделия, чтобы избежать всяких несовпадений (при работе конструкцию начнет вести в сторону и т.д.). При качественном и внимательном изготовлении самодельное оборудование не создает никаких трудностей и помех при окучивании.

Также легко можно сконструировать дисковый окучник для мотоблока своими руками.

Для создания такого устройства можно брать лемехи (диски) с сеялки, которая уже отслужила свой срок. Или их можно сделать, непосредственно, из листов металла (не более 2 мм толщиной), потом отогнуть край нижней кромки. Расстояние, соблюдаемое между точками нижних опор, соответствует ширине самой колеи. Затем диски скрепляют друг с другом, но с тем усмотрением, чтобы соединяющие элементы можно было регулировать.

Кроме этого, для дисковых окучников для мотоблока необходимы винтовые талрепы, стойки (о которых уже упоминалось) и поводок в форме буквы Т. Талрепы крепятся, непосредственно, к мотоблочному устройству. Для нарезки борозд указанный выше тип подходит лучше других.

Окучники на мотоблок, выполненные своими руками, всегда радуют глаз, и работать с ними значительно приятнее и быстрее.

Источник: http://webcache.googleusercontent.com/search?q=cache:SBPrT1PbKC0J:https://pro-motobloky.ru/motobloki/navesnoe/okuchnik.html%2B%D0%9E%D0%BA%D1%83%D1%87%D0%BD%D0%B8%D0%BA+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Окучник для мотоблока своими руками

Окучивание, одно из самых распространенных видов работ, и производятся повсеместно, там. Где необходим должный уход для различных культур, например картофеля. Данный вид работ, не возможен без такого навесного оборудования, как окучник. В этом материале, расскажем, как сделать окучник для мотоблока своими руками, предоставим необходимые чертежи, а так же подборку видео роликов.

Виды окучников

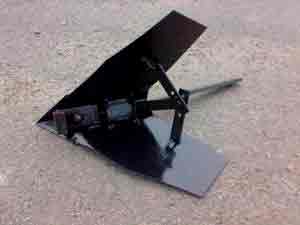

Окучники, делятся на два вида обычный (листерный, плугообразный) и дисковый окучник. Обычный окучник, все больше теряет свои позиции, на воне дискового, с помощью которого, картофель и другие культуры окучивать намного легче и удобнее. Ниже, пойдет разговор именно об изготовлении дискового окучника своими руками. По правильному выполнению данного вида работ, смотрите тему «Окучивание мотоблоком».

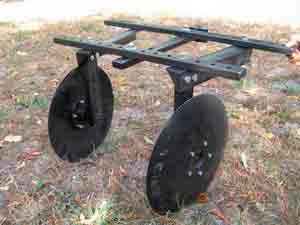

Делаем окучник для мотоблока своими руками

На сегодняшний день, в продаже имеется масса дисковых окучников от разных производителей. Но зачастую их цена, отпугивает. Намного практичнее. Будет сделать окучник к мотоблоку своими руками.

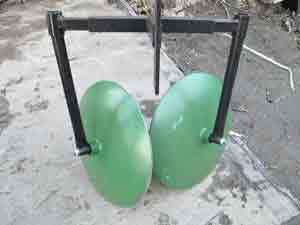

Состоит окучник из следующих деталей:

— 2 винтовых талрепа

— Т – образный поводок

Перед изготовлением. Необходимо найти подходящий материал, для дисков, могут послужить стальные листы толщиной 2-3 мм, которым придается выпуклая форма.

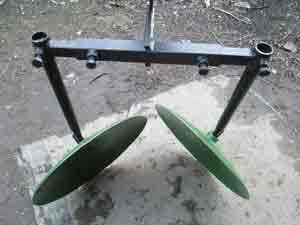

Винтовые талрепы, выполняют функцию регулировки угла поворота дисков вдоль вертикальной оси. Подогнать диски под необходимую ширину междурядий, довольно просто, это делается путем перемещения вертикальных стоек. Эти стойки «С» показаны на фото ниже, там же, можно увидеть, как при помощи болтов «Б», регулируется угол атаки дисков относительно хода движения мотоблока.

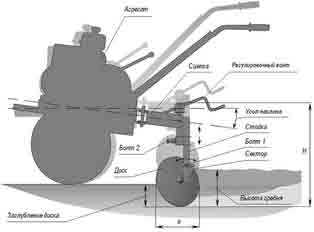

Чертежи окучника для мотоблока

При сборке изготовленных деталей, придерживайтесь их размеров, указанных на чертеже. На чертежах ниже, довольно доступно описаны все нюансы конструкции окучника, размеры, и сложностей в изготовлении окучника своими руками, возникнуть не должно.

Для крепления окучника к мотоблоку, используем кронштейн сцепки без грядиля. Поводок собранного окучника крепим к кронштейну двумя болтами и стопором. Стопор вставляем внутрь квадратной трубы и прижимаем его снаружи. Используя два болта, нужно повернуть кронштейн сцепки и выставить поводок вдоль продольной оси. Гайками фиксируем положение.

Окучник для мотоблока своими руками видео

В видео роликах ниже, умельцы делятся своими опытом, не только по изготовлению окучника, но так же советами при работе и настройке.

Источник: http://webcache.googleusercontent.com/search?q=cache:_qpK7-MjkpIJ:http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/224-okuchnik-dlya-motobloka-svoimi-rukami.html%2B%D0%9E%D0%BA%D1%83%D1%87%D0%BD%D0%B8%D0%BA+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Окучник для мотоблока

Мотоблок – действительно незаменимый агрегат при возделывании земли перед ее засаживанием. Окучник ‒ вид дополнительного оборудования, используемого на мотоблоках, который позволит ускорить и улучшить процесс высадки картофеля и предпосадочные работы в целом.

Виды окучников, их характеристики

С помощью этого агрегата производится процесс проделывания борозд на почвенной поверхности и засыпание их материалом для посадки.

Если использовать окучиватель, то ряды посаженного картофеля будут ровными и расположенными на равном расстоянии друг от друга. Можно перечислить несколько основных типов окучников.

Чтобы правильно подобрать окучиватель для мотоблока, нужно отметить для себя их основные черты и характеристики. Моделей окучников насчитывается множество, но самыми распространенными являются следующие:

  • листерные;
  • дисковые окучники;
  • пропеллерного типа;
  • с варьирующейся шириной захвата.

Этот тип – наиболее простой. Они отличаются тем, что имеют строго выставленную ширину борозды, которая будет охватываться устройством, и ее нельзя изменить, она не зависит от расстояния между рядами. Обычно захват такого окучивателя не более тридцати сантиметров. Характерная черта – окучник оснащен установленными стойками, которые не допускают перегруз мотоблока при работе.

Дисковый окучник для мотоблока

Этот же тип более эффективен. Чем меньше скорость работы возделывающего агрегата, тем больше мощность самого окучивателя. Это помогает значительно продлить срок эксплуатации. Кроме того, дисковые устройства проще в обращении – в процессе работы с ними нужно меньшее количество усилий. И самое главное достоинство этого типа – универсальность. Агрегат можно использовать и перед посадкой, и в то время, когда увеличится часть, расположенная над почвой.

С варьирующейся шириной захвата

Если говорить об окучниках, ширину охвата которых можно менять, то следует отметить, что они применяются для работы с мощными агрегатами весом более тридцати килограммов.

Пропеллерного типа

Пропеллерные окучники используют на тех мотоблоках, которые оснащены двумя передними передачами.

Выбирая окучники для картофеля к мотоблоку, следует учесть еще несколько моментов. Лучше использовать оборудование обтекаемой формы (хорошо подойдет плугообразный окучник), потому что они с меньшей интенсивностью выворачивают почву, что не позволяет ей терять влагу.

Кроме этого, отдать предпочтение стоит стальному инструментарию с листом большей ширины и с наличием подшипников. Размеры окучивателя соотносятся с величиной мотоблока и длиной возделываемой полосы земли.

Окучник своими руками

Как сделать окучник для мотоблока своими руками? Для этого существует множество чертежей и схем. В общем нет никакой сложности в изготовлении окучника своими руками. Подобрав правильный окучиватель, выберите схему и приступайте к работе.
Ниже приведен пример листерного типа окучивателя.

Возьмите металлический пласт толщиной два миллиметра. Затем вырежьте из него половинки детали по предлагаемому шаблону (учитывая размеры). Важно! Половинки обязательно должны быть симметричны, иначе это скажется на работе устройства в будущем. Потом сгибаете обе половины до момента, пока не совпадут радиусы, после чего привариваете их, делая два или три прохода. Далее обработайте сварочные швы.

Очень важно подобрать правильный чертеж для будущего изделия, чтобы избежать всяких несовпадений (при работе конструкцию начнет вести в сторону и т.д.). При качественном и внимательном изготовлении самодельное оборудование не создает никаких трудностей и помех при окучивании.

Также легко можно сконструировать дисковый окучник для мотоблока своими руками.

Для создания такого устройства можно брать лемехи (диски) с сеялки, которая уже отслужила свой срок. Или их можно сделать, непосредственно, из листов металла (не более 2 мм толщиной), потом отогнуть край нижней кромки. Расстояние, соблюдаемое между точками нижних опор, соответствует ширине самой колеи. Затем диски скрепляют друг с другом, но с тем усмотрением, чтобы соединяющие элементы можно было регулировать.

Кроме этого, для дисковых окучников для мотоблока необходимы винтовые талрепы, стойки (о которых уже упоминалось) и поводок в форме буквы Т. Талрепы крепятся, непосредственно, к мотоблочному устройству. Для нарезки борозд указанный выше тип подходит лучше других.

Окучники на мотоблок, выполненные своими руками, всегда радуют глаз, и работать с ними значительно приятнее и быстрее.

Источник: http://pro-motobloky.ru/motobloki/navesnoe/okuchnik.html

Приспособление окучник своими руками и чертежи к нему

Когда наступает время сажать картошку, все начинают готовить место для своего урожая. Многие хотят знать, как сделать окучник своими руками, чертежи которого можно найти в журналах о садоводстве. Это приспособление поможет во время созревания корнеплода, им удобно проводить обработку почвы. К тому же он может легко заменить тяпку. Такой окучиватель картофеля с легкостью может прорыть лунки.

Виды приспособления и для чего оно нужно

По сути, самодельный окучник для картофелевода — активный помощник, является вторым по значимости инструментом после плуга. Чтобы сделать окучник для картофеля своими руками, не нужно применять особых усилий, потому что схема его строения довольно проста и будет понятна каждому.

Рисунок 1. Пример ручного дискового окучника.

Можно изготовить как однорядный, так и двухрядный инструмент. Он состоит их двухотвального рабочего органа с подрезающим ножом и передней тягой. В процессе 2 человека держат самодельный окучник. Один из них тянет прибор на себя, а второй управляет задними рукоятками (рисунок 1).

Благодаря инструменту такого типа, как ручной окучиватель картофеля, можно позабыть рутинную работу, по уходу за вашим огородом. Функции приспособления сочетают в себе такие особенности:

  • нарезание борозды;
  • непосредственно само окучивание.

Этот механизм очень многофункционален, ведь им очень легко разрыхлять почву и делать новые грядки.

Изготовление инструмента для обработки земли

Найдите чертежи и схемы, где подробно рассчитаны все размеры и дана вся инструкция. Выберите нужные параметры для изготовления своего прибора.

Чтобы собрать простой дисковый окучиватель для мотоблока своими усилиями, с которым можно работать одному человеку, понадобится всего лишь несколько частей:

Чертеж дискового окучника.

  • пара дисков;
  • 2 винтовых талрепа;
  • стойки;
  • Т-образный поводок.

Используйте талрепы в качестве регулировщика поворота колес посредством вертикальной оси. К сожалению, увеличивать (уменьшать) уровень наклона в таком случае не будет возможности. Для практичной работы нужно подобрать такие диски, чтобы ширина каждой колеи была равна расстоянию между их нижними точками.

Для удобства колеса окучника для мотоблока лучше всего ставить согласно оси симметрии. Закрепите инструмент к мотоблоку с помощью кронштейна сцепки без грядиля, к которому закрепляется поводок. Делается это двумя болтиками и стопором. Вторую деталь вставляют внутрь трубы и прижимают ее.

Болтами закрепляют окучник на минитрактор. Далее устанавливают и прикручивают кронштейн, затем гайками фиксируют всю конструкцию.

Нужно позаботиться и том, чтобы окучник своими руками был дополнен устройством, позволяющим изменять ширину между лемехами.

Изготовление сложного прибора

Если вы хотите смастерить устройство, укрепляемое на минитрактор своими руками, которым можно управлять с 2 сторон, потребуется:

Устройство двухрядного окучника для минитрактора.

  • водопроводная труба для вертикальной стойки;
  • труба полая диаметром ¾ дюйма для передней и задней тяг;
  • листы стали 1−2 мм для изготовления отвалов;
  • талреп для соединения передней тяги и вертикальной стойки для бесступенчатого регулирования угла атаки;
  • прибор для сварки;
  • другие инструменты.

Найдя все необходимые детали, чтобы собрать окучник для мотоблока своими руками, можно приступать к сборке и наладке, которые проходят в несколько этапов:

  1. Для настройки высоты потребуется телескопическое устройство. В трубу центральной стойки вставляется другая трубка меньшего диаметра, которая направлена назад. Благодаря этому фермерам будет легче подогнать нужную высоту по своему росту.
  2. Угол атаки должен быть рассчитан так, чтобы было легко управлять наклоном в соответствии с плоскостью земляного пласта. Добиться этого можно при помощи изменения угла между основной тягой и стойкой. Тяга прилепляется к стойке талрепом, который позволяет управлять и плавно менять направление приспособления.
  3. Сама стойка изготавливается из трубы, величиной 900−1000 мм, которая гнется на 15°. Такой изгиб лучше всего делать специальным инструментом — трубогибом.

Если под рукой его не оказалось, — как можно плотнее заполните трубу песком. Паяльной лампой нагрейте место изгиба до красноты и медленно изогните. Песок, лежащий в трубах, не дает краям соединиться, что помогает сохранить форму (калибр).

Рисунок 2. Виды стрельчатых лап для окучника.

  1. Изготовление обеих тяг окучника для мотоблока проходит очень просто. Задняя тяга — это вилка, похожая чем-то на букву «П». Ширина ее достигает 500 мм, а длина — 200 мм. К этой вилке нужно приварить небольшой отрезок длиной 300 мм и вставить в вертикальную тягу.
  2. У передней части, та же схема сборки, что и у задней. Единственным отличием является то, что ее ручки немного длиннее. Это делается специально, чтобы люди могли удобно хвататься за них.
  3. Для облегчения управления можно приделать ремень плечевой, позволяющий намного снизить нагрузку на ваши руки. Вертикальная часть его достигает длины 600−700 мм. Он расплющивается на конце. На этой части проделайте специальные дырочки, сквозь которые будет производиться крепление ремня к приспособлению.
  4. Процесс изготовки плуга начинается с вырезания 2 похожих пластин с минимальной толщиной. Придайте им изгиб, какой бывает у обычных плугов. Сваркой укрепите обе части к стойке.
  5. И, наконец, изготовление последнего элемента — подрезающего ножа, который берет на себя всю тяжесть работы, борется с твердой почвой. Чтобы сделать такой ножик, возьмите прочную сталь (пластину). Вырежьте из нее треугольник, оканчивающийся фигурой в форме стрелы, и заточите ее под углом в 40° (рисунок 2). Такая процедура проводится для того, чтобы инструмент долго не тупился.

Самодельный окучник для минитрактора лучше промышленного пропеллерного мотокультиватора тем, что он не требует больших затрат в изготовлении, да и идей собрать окучиватель для мотоблока своими силами — очень много.

Например, можно в качестве диска взять старые велосипедные колеса. Времени, чтобы собрать самодельный окучник для картофеля, тоже требуется не очень много — от 3-4 часов до нескольких дней. Изготовленный таким образом окучиватель своими силами послужит вам долгие годы.

Источник: http://webcache.googleusercontent.com/search?q=cache:6PaSTsvBE5cJ:http://1sadteh.ru/naves/okuchnik-svoimi-rukami-chertezhi.html%2B%D0%9E%D0%BA%D1%83%D1%87%D0%BD%D0%B8%D0%BA+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Окучник для мотоблока «Нива»

Картофель — является одним из важнейших пищевых культур, выращиванием которого занимаются в хозяйстве. Это растение имеет большой процент всхожести. От своевременной и правильной культивации и окучивания рядов, зависит, какой урожай вы, получите. Окучивание — технология, которая применяется агрономами в период выращивания картофеля.

Дисковый окучник для мотоблока можно сделать своими руками

В период окучивания, почва насыщается кислородом, что приводит к аэрации. А она увеличивает рост с количеством клубней. Этот процесс увеличивает процент урожайности. Если картофель выращивается на площадях свыше 1 га, то обойтись без использования специальных механизмов нельзя. Окучивание на фермах проводят тракторы. На земле создается борозда. Лемех со специальной формой распределяет грунт по две стороны, что облегчает работу. Это распространенная насадка для мотоблока Нева.

Удивительное устройство

Окучник — это навесное оборудование. Бывают нескольких типов:

  • дисковый окучник для мотоблока;
  • окучник, который регулирует и не регулирует расстояние захвата.

Окучник для Невы, в котором изначально зафиксированное расстояние захвата стоит недорого. Высота гребней, от использования такого вида окучника, не меняется. Потому расстояние между рядами должно определяться непосредственно в период посадки. Преимуществом окучника, где расстояние захвата, можно регулировать — легкость в перестраивании под различное расстояние между рядами. Но и у этого устройства есть недостаток. При работе земля попадает в борозду, это приводит к низкой работоспособности инструмента.

В работе можно применять все виды, но это достаточно дорого и экономически нерентабельно.

Мотоблок «Нева» хорошо сочетается с самодельными окучниками

Дисковый окучник и его устройство

Для мотоблока «Нева» дисковый является самым практичным в применении. По ценовым параметрам он стоит на порядок дороже, чем иные виды. Окучник делает гребни высокими и регулирует их. Может сближать и раздвигать диски. Позволяет изменять углубление с углом атаки дисков. Независимо от того, с каким окучником будет работать мотоблок Нева лучше, чтоб на нем были металлические грунтозацепы. Они обеспечат сцепление с почвой. На некоторых видах грунта, для окучивания можно применять пневматические колеса.

Дисковый окучник своими руками

На сегодня существует масса разнообразных дисковых окучников. Это самый практичный инструмент, но и цена его превышает в несколько раз иные виды. Потому лучше своими руками сделать механический инструмент.

Прежде чем своими руками изготавливать агрегат, следует ознакомиться с чертежами. Одним из легких вариантов изготовления конструкции, станет модель способная зафиксировать ширину захвата. Для изготовления такой модели своими руками, используются крылья, которые фиксируются между собой, и немного раздвинуты. Этих элементов должно быть два.

Схема дискового окучника для мотоблока «Нева»

Как устроен дисковый окучник

Для ручного окучника применяется один отвод. Это означает, что работу проводить может один человек. В окучник входит 4 составных компонента:

  • диск — 2 шт.;
  • винтовой талреп — 2 шт.;
  • стойка — 2 шт.;
  • поводок с Т-образной формой.

Чтоб правильно собрать окучник своими руками, следует применять чертежи. В первую очередь следует подготовить материал. Это будет стальной металлический шаблон, в толщину не превышающий 2 мм. Винтовой талреп необходим, чтоб производить повороты дисков по оси вертикально и вдоль. Угол наклона вперед остается нерегулируемым. Чтоб работу сделать максимально удобной, диски устанавливают на расстоянии равном ширине колеи колес, а они должны быть одинаковыми с шириной между рядами. Это возможно осуществить при условии, что длина между лемехами регулируется.

Такое устройство, при работе, может оттягивать в сторону, чтоб этого избежать диски располагаются симметрично, иначе работать будет сложно. Для прикрепления окучника к мотоблоку Нева, используют кронштейн сцепки. А болтами и стопором, собранный окучник, закрепляют к кронштейну. Стопор вставляется вовнутрь трубы квадратной формы и прижимается с наружной части. С помощью двух болтов, кронштейн надо развернуть, чтоб была возможность поводок установить вдоль продольной оси, а гайки зафиксируют положение. Чтоб повысить тягу мотоблока «Нева», окучник запускают на маленькой скорости.

Если при работе на такой скорости колеса буксуют, то их лучше соединить в пару. В период всего процесса сборки окучника для мотоблока «Нева», следует использовать чертежи, иначе инструмент будет работать некорректно.

Ниже, представлен чертеж дискового окучника, который собран своими руками. Все компоненты, представленные на схеме, должны соединяться болтами или сварочными швами.

Размеры дисков для окучника

Собранный своими руками устройство, является эффективным механическим инструментом для обработки больших площадей картофеля. Гораздо удобнее в использовании, нежели, ручной, и дешевле, чем заводской агрегат.

После работы, необходимо провести техническое обслуживание окучника, собранного своими руками. Его надо очистить. Соединения, где расположены резьбы, покрывают специальной смазкой. Хранить самодельный агрегат, для мотоблока Нева, следует в помещении.

Источник: http://selomoe.ru/kartofel/diskovyj-okuchnik-dlya-motobloka-svoimi-rukami-chertezhi.html

Дисковый окучник своими руками

Каждый начинающий дачник рано или поздно сталкивается с вопросом: как окучивать картошку? У каждого свои секреты. Способов существует масса. На небольшой территории можно производить окучивание картофеля вручную, на больших же площадях стоит использовать мотоблок со специализированным оборудованием, называемым окучником.

Когда употребляют слово окучник сразу представляешь себе сельскохозяйственное устройство для обработки земли. Сам процесс обработки называется окучиванием, то есть если вы посадили картофель ровными рядками, вы сможете протянуть окучник между ними и тем самым насыпать необходимое количество почвы в грядки.

Такое устройство пригодиться как для небольших, так и для крупных подсобных хозяйств. Сейчас на рынке представлены многочисленные виды окучников разных форм и размеров. Выбор настолько огромен, что многие начинающие садоводы быстро теряются при выборе подходящего инструмента. Один из самых удобных в использовании — дисковый окучник. С Ним гораздо комфортней работать и гребни получаются гораздо выше. Правда есть один минус, он гораздо дороже всех других видов. Но несложно сделать дисковый окучник своими руками.

Для этого в первую очередь необходимо подобрать тип крыльев. Лемехи отвалы (диски) — это стальные листы с отогнутыми нижними кромками.

Толщина листа диска должна быть 1,5 — 2 мм. Такие лемехи можно снять с отслуживший свой срок техники, например сеялки. Они должны быть поставлены под определенным углом и соединены между собой сваркой или болтовым соединением. Отклонить их необходимо во внешнюю сторону, чтобы получалось загрести больше земли. Сами диски соединяются с помощью регулируемых переходников. Крепление к мотоблоку или инструменту ручной эксплуатации осуществляется непосредственно от балки с крыльями.

Окучники ручного типа удобней делать с двумя отводами, чтобы работать могли сразу два человека, один которых везет окучник, а другой направляет в нужную сторону и усиливает воздействие на обрабатываемую почву.

  1. В первую очередь лучше всего начать непосредственно с чертежа, в котором необходимо во всех подробностях продумать конструкцию регулировочных деталей крепления и соотношение размеров всех деталей. Также важно предусмотреть какой именно окучник вам необходим: с фиксированной шириной захвата крыльев или с переменной.
  2. Второй вариант позволяет менять расстояние между лемехами. Для улучшения работы с инструментом необходимо предусмотреть наличие подшипников скольжения, которые будут работать надежнее, чем втулки скольжения. За окучником, как и за любым другим садовым элементом, необходимо постоянно следить. К примеру, вовремя затачивать диски и убирать на зимнее хранение в помещение (гараж или сарай), во избежание коррозии металла.

  1. — обрабатываемый ряд картофеля,
  2. — диск окучника в сборе,
  3. – кулак,
  4. — кронштейн Т-образный,
  5. — стойка,
  6. — скребок стальной (можно взять от сельхозтехники, 2 шт.),
  7. — балка моста,
  8. — болт стопорный,
  9. — грядиль-рукоятка.

Окучник для картофеля к мотоблоку.

Этот вид окучника также легко сделать в домашних условиях. Но в отличие от ручного инструмента он собирается с одним отводом для работы одного человека. Традиционный окучник для мотоблока состоит из нескольких элементов: двух дисков, двух винтовых талрепов, двух стоек и. Т – образного поводка. Талрепами можно регулировать поворот дисков вдоль вертикальной оси, но угол наклона вперед не регулируют. В целом для удобства работы необходимо выполнить два простых условия: во-первых, необходимо установить диски, таким образом, ширина колесной колеи равнялась расстоянию между нижними точками, а это расстояние равнялось ширине междурядий. Это можно легко сделать, если изначально в конструкции вы предусмотрели возможность изменения ширины между лемехами.

  • С – стойки, которые можно симметрично переставлять, меняя расстояние между дисками.
  • Б – болты, на которых закреплены диски.

Диски должны быть строго симметричными, иначе окучник будет тянуть в сторону, и создавать неудобства при работе.

Для крепления инструмента непосредственно к мотоблоку нужно использовать кронштейн сцепки без грядиля. Поводок окучника прикрепляем стопором и двумя болтами (желательно с плоскими шайбами) к кронштейну. Внутрь квадратной трубы вставляем стопор и плотно прижимаем его снаружи к квадратной трубе. Затем двумя болтами (как это показано на рисунке) поворачиваем кронштейн сцепки и выставляем поводок вдоль продольной оси самого мотоблока. Зафиксируем положение гайками.

  • Б – болт крепления,
  • Г – гайка .

Работать с окучником с помощью мотоблока удобней на первой передаче (пониженной), это позволяет увеличить тягу мотоблока за счет снижения поступательной скорости. Если у мотоблока только одна передача и колеса пробуксовывают, то нужно их спарить и окучивать будет намного удобней.

Дисковый окучник к мотоблоку или ручной – очень удобное и эффективное средство для работы с картофелем. По сравнению с обычным ручным инструментом (тяпкой например), такие приспособления позволяют обработать большие участки земли, затратив на работу меньшие усилия. Причем в зависимости от размера инструмента площадь обработки может быть разной. Как вы могли убедиться собрать такой агрегат для выращивания картофеля можно и своими руками, для этого потребуются детали, изготовленные специально или снятые с отслужившей свой срок техники, а также ваша фантазия и желание сделать труд на земле проще и удобней.

Источник: http://webcache.googleusercontent.com/search?q=cache:TLgnolFo0NkJ:http://agrolain.ru/adovaja-tehnika/diskovyj-okuchnik-svoimi-rukami%2B%D0%9E%D0%BA%D1%83%D1%87%D0%BD%D0%B8%D0%BA+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Смотрите также:
03.11.2018

Как подобрать детали и сделать минитрактор своими руками для домашнего хозяйства Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить...

03.11.2018

Как собрать самодельный минитрактор переломка 4х4? Чтобы собрать самодельный минитрактор переломка 4х4, потребуется составить схему, изучить конструкционные особенности техники. Потребность в таком агрегате возникает, когда необходимо обработать землю, посадить либо...

03.11.2018

Что представляет собой грохотная картофелекопалка своими руками: чертежи Осенью наступает пора выкапывания картошки. Что представляет собой грохотная картофелекопалка своими руками (чертежи будут чуть ниже)? Раньше ведь копали картошку вручную. В наши дни многие...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
