Самодельная картофелесажалка для мотоблока

Самодельная картофелесажалка для мотоблока

Такой замечательный аппарат, как картофелесажалка может стать отличным подспорьем в фермерском труде. Он облегчит работы по посадке, поможет внести удобрения, значительно ускорит процесс. Огромным плюсом использования сажалки является равномерный процесс высадки, что обеспечивает аккуратное соблюдение промежутков между клубнями и рядами, следствием такого подхода будет увеличение количества картофеля с сотки, его лучшие товарные качества.

К тому же этот необходимый агрегат можно собрать самостоятельно и избегнуть крупных финансовых трат на его покупку. В данном материале, рассмотрим варианты изготовления картофелесажалки самостоятельно.

Делаем картофелесажалку к мотоблоку

Для изготовления этого полезного оборудования понадобиться собрать раму. Делается она достаточно просто из швеллера стального типоразмера 8. Так как сажалка была спроектирована для малой техники – мотоблоков, то и бункер, изготавливаемый из фанеры 8-10 мм толщиной, будет небольшим – на пятнадцать-двадцать килограммов.

В бункере монтируется лифт, укреплённый в вертикальном положении. Лифт снабжён чашами пять-восемь сантиметров диаметром. Для того чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для вывода семенного материала используется труба-семяпровод, укрепляемая под лифтом, прижимаемая загребающей деталью.

Восьмисантиметровая звёздочка, закреплённая на механизме, отвечает за цепную передачу, связанная цепью со звёздочкой на мотоблоке, которая имеет размеры в диаметре шестнадцать сантиметров.

За счёт этой системы, в изготовлении которой можно использовать обычную велосипедную цепь, работает передача, позволяющая автоматизировать посадку картофеля, при этом расстояние между единицами посадочного материала составляет 35 сантиметров.

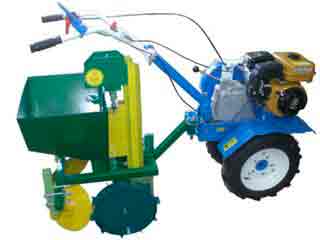

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно распределить клубни при посадке и закрыть их необходимым слоем почвы, картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд фермеров, оно просто незаменимо при работах по посадке картофеля.

Оборудование для посадки картофеля может быть с разным количеством рядов – один, два или много рядов, конструкцию можно собрать любым образом. Для изменения расстояния между рядами или отдельными единицами посадочного материала используется возможность регулирования, которая предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает усилено дополнительными видами креплений.

Такие агрегаты помогут быстро, качественно и с применением наименьших усилий посадить картофель с соблюдением одинакового расстояния между картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие самодельные конструкции подходят для высадки посадочного материала, как на небольших дачных участках, так и на весьма внушительных размеров полях. Работа сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не только картошки, но и других овощей. Для этого понадобится только немного переоборудовать механизм.

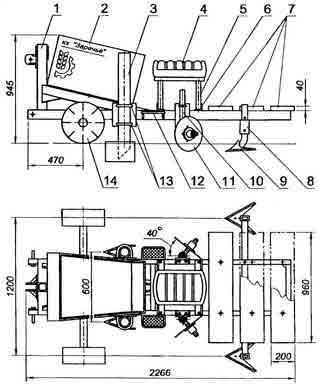

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

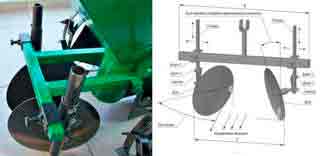

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков сварных, а потом изделию придают окончательный вид и удобство, используя доски, поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным лонжеронам, после чего устанавливается удобная подножка для комфортной работы сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для посадочного материала помещается картофель в достаточном количестве и со скоростью 1 километр в час мотоблок или мини-трактор может начинать движение. Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня борозды – задача заделочных дисков, которые отлично с ней справляются. Засыпание землёй происходит потому, что диски находятся под углом к борозде. Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит неправильно, то всегда есть возможность регулировки работы дисков. Можно ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения дисков. Также есть по четыре специальных штифта для регулировки положения дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют следы колёс.

Глубина проникновения этих лап в почву также регулируется без особого труда.

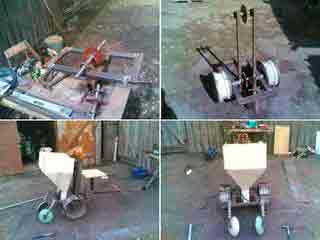

Самодельная картофелесажалка фото

На фото пример того, как своими руками сделана однорядная картофелесажалка.

Источник: http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/232-samodelnaya-kartofelesazhalka-dlya-motobloka.html

Как сделать картофелесажалку для мотоблока своими руками

Как известно, научно-технический прогресс охватил самые разные сферы деятельности человека. Даже обработка земли сегодня происходит с минимальным задействованием ручного труда. Такой подход дает возможность снизить себестоимость продукции, увеличить производительность, физически облегчить работу земледельца. Но как быть на небольших участках, где применение эффективной техники ставится под сомнение не только предварительными расчетами, но и габаритным несоответствием размеров трактора, например, и земельного участка?

В этом случае эффективными инструментами могут стать минитрактора и мотоблоки. Вот о последних и пойдет речь дальше. Мы рассмотрим применение этого устройства в ключе высадки картофеля. Мотоблоки: картофелесажалка своими руками – чертежи и схемы на фото.

Какие приспособления нужны

Чтобы высадить клубни картофеля, понятно, что одного единственного мотоблока будет недостаточно, потребуется дополнительные устройства, в частности картофелесажалка. Это оборудование позволит провести процедуру качественно и быстро, без применения тяжелого физического труда.

Эффективность такого подхода состоит еще и в том, что картофелесажалка вполне может быть самодельной. То есть изготовить приспособление может каждый своими руками: необязательно покупать готовое изделие. Это позволяет оптимально подобрать размеры картофелесажалки для мотоблока, которые будут соответствовать потребностям.

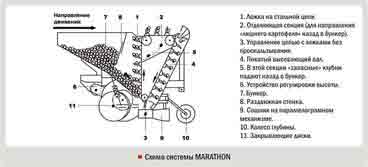

Поэтому приведем схему и чертеж такого устройства, чтобы понимать, какой можно получить в итоге агрегат, если его делать своими руками.

Подробнее об устройстве

Картофелесажалка для мотоблока представляет собой фактически тележку с одним колесом. Только на первый взгляд кажется, что конструкция простая: имеет свои особенности. Картофелесажалка для мотоблока своими руками базируется на раме с необходимыми узлами. Рама из швеллера имеет два лонжерона, размещенные продольно. Они связаны тремя поперечными элементами, в их передней части имеет арка и вилка. Чтобы фиксировать устройство на мотоблоке, предусмотрено также два пальца, соединенных при помощи сварки с этими элементами.

По сторонам рамы имеются опоры семяпроводов и стойки с присоединенными к ним заделывающими дисками. Сзади конструкции есть настил в виде трех досок.

Колесо делается из 2-х дисков. На них крепятся зубья, чтобы обеспечить должное сцепление с почвой. Между этими дисками устанавливается деревянный диск толщиной около 6 см. Для размещения картофеля следует изготовить по краю диска полукруглых четыре паза. Их размер должен позволять захватывать даже крупные клубни.

На чертеже картофелесажалки для мотоблока виден еще один элемент – бункер. Его необходимо размещать над колесом. Для его изготовления потребуется лист металла толщиной около 3 мм. Нужно не забывать о качестве посадки: чтобы клубни не повредились, следует на дно уложить мягкий материал, например, подкладку из резины.

Спереди колеса имеется щиток, который необходим для предотвращения самовольного выпадения клубней, до момента пока не произошло совмещение поверхности диска с покрытием почвы.

Раму придется укреплять, для чего используются стальные вставки в виде полосок. Их располагают от поперечины (средней) до арки. Дополнительно устанавливаются накладки и косынки с толщиной стали 4 мм.

Сиденье и ось

К лонжеронам присоединяется подножка и опора (5 мм сталь). Первая должна быть такой высоты, чтобы оператору было удобно пользоваться оборудованием, учитывая рост.

Для сиденья нужно сделать каркас, используя уголки 45х45х4 мм. В него нужно уложить доски, поверх которых – поролон. Остается только затянуть конструкцию или прочной тканью, или кожзамом. Вообще, если есть такая возможность, можно использовать готовое автомобильное кресло. Тогда манипуляций потребуется меньше: лишь закрепление сиденья на раме.

Раскосы, которые находятся наклонно, нужно подсоединить к стальному кронштейну, для чего используется сварка. А болтовым соединением фиксируем бункер для клубней.

Внизу рамы размещается колесная ось и кронштейн, необходимый для расположения рыхлителей.

Ось – труба из металла малой толщины, на концах которой должны быть шипы, изготавливаемые на токарном оборудовании. Для их фиксации применяются штифты из стали.

Колесо для картофелесажалки изготавливается непросто. Его специальная конструкция позволяет не уплотнять грунт. В качестве колеса может использоваться любое, предназначенное для машин, применяемых аграриями. Важно только, чтобы совпадал размер.

Ступицы, имеющие по два подшипника (их нужно закрывать от грязи войлочными прокладками), удерживают колеса. Крепление оси на раме выполняется при помощи двух пластин и четырех болтов.

Применяется штанга с концами-обоймами для удерживания стоек лап мотоблока. Штанга делается из двух частей уголка 50х50х5 мм. Обоймы делают из металла. Рекомендуемая толщина — 5 мм. Их размер должен быть достаточным для получения зазора между самой обоймой и культиватором 3 мм.

Высеватель и бороздорез

Высеватель делают из трубы Æ 10 см и толщиной стенки до 3 мм. Внизу нужно приварить бороздорез. Глубина его погружения в почву регулируется путем перемещения семяпровода.

Чтобы заделывать борозды, применяются диски, которые можно взять от сеялки. Только нужно добавить еще один подшипник. Сделать это нужно так, чтобы в узел не попадала грязь.

Схемы, чертежи на фото – обязательные спутники процесса

Для создания самодельной картофелесажалки важно пользоваться приведенными фото. Благодаря чертежам и схемам можно сделать устройство более точно, а значит, его эффективность будет гораздо выше. К тому же не будет потрачено драгоценное время на переделку.

Источник: http://fermerteh.ru/sdelat-kartofelesazhalku-dlya-motobloka

Процесс изготовления картофелесажалки для мотоблока своими руками

Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

Вы можете прочесть здесь все о выборе универсального мини-трактора для дачи.

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

Картофелесажалка под мотоблок и мини-трактор

Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

Оно может быть однорядным, двухрядным или многорядным, в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

Глубина посадки также регулируется автоматически.

Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

  1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
  2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
  3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Источник: http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/protsess-izgotovleniya-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html

Как сделать картофелесажалку для мотоблока своими руками

Как известно, научно-технический прогресс охватил самые разные сферы деятельности человека. Даже обработка земли сегодня происходит с минимальным задействованием ручного труда. Такой подход дает возможность снизить себестоимость продукции, увеличить производительность, физически облегчить работу земледельца. Но как быть на небольших участках, где применение эффективной техники ставится под сомнение не только предварительными расчетами, но и габаритным несоответствием размеров трактора, например, и земельного участка?

В этом случае эффективными инструментами могут стать минитрактора и мотоблоки. Вот о последних и пойдет речь дальше. Мы рассмотрим применение этого устройства в ключе высадки картофеля. Мотоблоки: картофелесажалка своими руками – чертежи и схемы на фото.

Какие приспособления нужны

Чтобы высадить клубни картофеля, понятно, что одного единственного мотоблока будет недостаточно, потребуется дополнительные устройства, в частности картофелесажалка. Это оборудование позволит провести процедуру качественно и быстро, без применения тяжелого физического труда.

Эффективность такого подхода состоит еще и в том, что картофелесажалка вполне может быть самодельной. То есть изготовить приспособление может каждый своими руками: необязательно покупать готовое изделие. Это позволяет оптимально подобрать размеры картофелесажалки для мотоблока, которые будут соответствовать потребностям.

Поэтому приведем схему и чертеж такого устройства, чтобы понимать, какой можно получить в итоге агрегат, если его делать своими руками.

Подробнее об устройстве

Картофелесажалка для мотоблока представляет собой фактически тележку с одним колесом. Только на первый взгляд кажется, что конструкция простая: имеет свои особенности. Картофелесажалка для мотоблока своими руками базируется на раме с необходимыми узлами. Рама из швеллера имеет два лонжерона, размещенные продольно. Они связаны тремя поперечными элементами, в их передней части имеет арка и вилка. Чтобы фиксировать устройство на мотоблоке, предусмотрено также два пальца, соединенных при помощи сварки с этими элементами.

По сторонам рамы имеются опоры семяпроводов и стойки с присоединенными к ним заделывающими дисками. Сзади конструкции есть настил в виде трех досок.

Колесо делается из 2-х дисков. На них крепятся зубья, чтобы обеспечить должное сцепление с почвой. Между этими дисками устанавливается деревянный диск толщиной около 6 см. Для размещения картофеля следует изготовить по краю диска полукруглых четыре паза. Их размер должен позволять захватывать даже крупные клубни.

На чертеже картофелесажалки для мотоблока виден еще один элемент – бункер. Его необходимо размещать над колесом. Для его изготовления потребуется лист металла толщиной около 3 мм. Нужно не забывать о качестве посадки: чтобы клубни не повредились, следует на дно уложить мягкий материал, например, подкладку из резины.

Спереди колеса имеется щиток, который необходим для предотвращения самовольного выпадения клубней, до момента пока не произошло совмещение поверхности диска с покрытием почвы.

Раму придется укреплять, для чего используются стальные вставки в виде полосок. Их располагают от поперечины (средней) до арки. Дополнительно устанавливаются накладки и косынки с толщиной стали 4 мм.

Сиденье и ось

К лонжеронам присоединяется подножка и опора (5 мм сталь). Первая должна быть такой высоты, чтобы оператору было удобно пользоваться оборудованием, учитывая рост.

Для сиденья нужно сделать каркас, используя уголки 45х45х4 мм. В него нужно уложить доски, поверх которых – поролон. Остается только затянуть конструкцию или прочной тканью, или кожзамом. Вообще, если есть такая возможность, можно использовать готовое автомобильное кресло. Тогда манипуляций потребуется меньше: лишь закрепление сиденья на раме.

Раскосы, которые находятся наклонно, нужно подсоединить к стальному кронштейну, для чего используется сварка. А болтовым соединением фиксируем бункер для клубней.

Внизу рамы размещается колесная ось и кронштейн, необходимый для расположения рыхлителей.

Ось – труба из металла малой толщины, на концах которой должны быть шипы, изготавливаемые на токарном оборудовании. Для их фиксации применяются штифты из стали.

Колесо для картофелесажалки изготавливается непросто. Его специальная конструкция позволяет не уплотнять грунт. В качестве колеса может использоваться любое, предназначенное для машин, применяемых аграриями. Важно только, чтобы совпадал размер.

Ступицы, имеющие по два подшипника (их нужно закрывать от грязи войлочными прокладками), удерживают колеса. Крепление оси на раме выполняется при помощи двух пластин и четырех болтов.

Применяется штанга с концами-обоймами для удерживания стоек лап мотоблока. Штанга делается из двух частей уголка 50х50х5 мм. Обоймы делают из металла. Рекомендуемая толщина — 5 мм. Их размер должен быть достаточным для получения зазора между самой обоймой и культиватором 3 мм.

Высеватель и бороздорез

Высеватель делают из трубы Æ 10 см и толщиной стенки до 3 мм. Внизу нужно приварить бороздорез. Глубина его погружения в почву регулируется путем перемещения семяпровода.

Чтобы заделывать борозды, применяются диски, которые можно взять от сеялки. Только нужно добавить еще один подшипник. Сделать это нужно так, чтобы в узел не попадала грязь.

Схемы, чертежи на фото – обязательные спутники процесса

Для создания самодельной картофелесажалки важно пользоваться приведенными фото. Благодаря чертежам и схемам можно сделать устройство более точно, а значит, его эффективность будет гораздо выше. К тому же не будет потрачено драгоценное время на переделку.

Источник: http://webcache.googleusercontent.com/search?q=cache:Ps58He86XoQJ:http://fermerteh.ru/sdelat-kartofelesazhalku-dlya-motobloka%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D0%BA%D0%B0%D1%80%D1%82%D0%BE%D1%84%D0%B5%D0%BB%D0%B5%D1%81%D0%B0%D0%B6%D0%B0%D0%BB%D0%BA%D0%B0+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0&newwindow=1&hl=ru&ct=clnk

Процесс изготовления картофелесажалки для мотоблока своими руками

Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

Вы можете прочесть здесь все о выборе универсального мини-трактора для дачи.

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

Картофелесажалка под мотоблок и мини-трактор

Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

Оно может быть однорядным, двухрядным или многорядным, в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

Глубина посадки также регулируется автоматически.

Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

  1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
  2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
  3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Источник: http://webcache.googleusercontent.com/search?q=cache:LdGFYvO8lKAJ:http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/protsess-izgotovleniya-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D0%BA%D0%B0%D1%80%D1%82%D0%BE%D1%84%D0%B5%D0%BB%D0%B5%D1%81%D0%B0%D0%B6%D0%B0%D0%BB%D0%BA%D0%B0+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0&newwindow=1&hl=ru&ct=clnk

Картофелесажалка для мотоблока своими руками

Посадка картофеля всегда трудоемкий процесс, особенно, если огород большой и не один. Посадку картофеля можно существенно упростить, если сделать своими руками картофелесажалку, прикрепляющуюся к мотоблоку. Тогда даже огромный участок будет засажен картофелем быстро, что позволит сэкономить силы и время.

Для самодельной сажалки картофеля потребуется мотоблок небольшой мощности, и тогда к нему можно смело крепить устройство, которое будет само прокладывать посадочную борозду, забрасывать в лунки картоф и засыпать их землей.

Картофелесажалка своими руками — инструкция по изготовлению

Для сборки такого агрегата понадобятся довольно простые детали, из которых и будет собираться сажалка. Нужно приобрести обычные звездочк (количество зубьев на шестерне 32, что на ведущей что на ведомой) и цепь, которая будет их соединять, все остальное должно найтись как полезный хлам у любого хозяина.

Чертежей картофелесажалки нет, поэтому смотрим фото.

Колесные диски можно купить, но проще использовать от старого авто диаметром 13″, на них навариваем уголки для увеличения площади, чтобы картофелесажалка не просела в грунте от своей тяжести.(см на фото)

Диски для засыпки земли взяты из дна баллона от фреона (такие баллоны используют при ремонте холодильников). Диаметр дисков должен составлять примерно 300 миллиметров, но допускается и чуть больший диаметр.

Короб (бункер для картофеля) картофелесажалки у нас металлический. Для него подойдет металл 3 миллиметровой толщины, если металл будет тоньше, будет недоставать жесткости, тогда можно усилить уголками по периметру.

Картофелесажалка оборудуется двумя шестернями на ведущей оси и ведомой.

Черпаки (захват картофеля из бункера) изготовлены из толстой проволоки 6 мм, согнуты в кольца диаметром 50 миллиметров. Делаем таким образом:на трубу аккуратно наматывается проволока после чего делается пара разрезов, чтобы получился зазор. Зазоры должны быть меньшими ширины цепи, тогда не возникнет проблем с их сваркой. Привариваем элементы на равных расстояниях к цепи. Расстояние между черпаками 16см. Необходимо варить только полуавтоматом, что бы не повредить ролики и звенья на цепи от перегрева. Внутри черпаков привариваем крестик из той же проволоки, что бы по две не брал и мелкая не вываливалась. (см. фото картофелесажалки)

Пришлось придумать вторую пару колес. После первых испытаний (до колес) все устроило но выезжая с гона она продолжала кидать картофель, ведь гидравлики у мотоблока нет что бы ее приподнять. Механизм вывода из зацепления усложняло конструкцию да и делать было неудобно.

Чтобы картофелесажалка не выбрасывала картофель произвольно при ее выводе на поле решили обустроить рычаг. Принцып такой, этот рычаг подымает заднюю часть, колесные диски не катятся по грунту а значит не приводят весь механизм в движения. Рычаг будет предотвращать самопроизвольное вбрасывание картофелин. Чтобы начать посадку, нужно будет просто снять ручной ограничитель и устройство будет готово к работе. (см. фото).

Шаг высадки 26-30 сантиметров.

Если устройство картофелесажалка будет собрана правильно, то оно будет добросовестно помогать в посадке картофельных полей долгие годы. Никаких пропусков лунок, или изрезанных картофелин быть не должно, проверенно на практике.

Источник: http://webcache.googleusercontent.com/search?q=cache:V00qanxGzpQJ:https://www.umeltsi.ru/dacha/3194-kartofelesazhalka-dlya-motobloka-svoimi-rukami.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D0%BA%D0%B0%D1%80%D1%82%D0%BE%D1%84%D0%B5%D0%BB%D0%B5%D1%81%D0%B0%D0%B6%D0%B0%D0%BB%D0%BA%D0%B0+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0&newwindow=1&hl=ru&ct=clnk

Картофелесажалка для мотоблока своими руками

Посадка картофеля всегда трудоемкий процесс, особенно, если огород большой и не один. Посадку картофеля можно существенно упростить, если сделать своими руками картофелесажалку, прикрепляющуюся к мотоблоку. Тогда даже огромный участок будет засажен картофелем быстро, что позволит сэкономить силы и время.

Для самодельной сажалки картофеля потребуется мотоблок небольшой мощности, и тогда к нему можно смело крепить устройство, которое будет само прокладывать посадочную борозду, забрасывать в лунки картоф и засыпать их землей.

Картофелесажалка своими руками — инструкция по изготовлению

Для сборки такого агрегата понадобятся довольно простые детали, из которых и будет собираться сажалка. Нужно приобрести обычные звездочк (количество зубьев на шестерне 32, что на ведущей что на ведомой) и цепь, которая будет их соединять, все остальное должно найтись как полезный хлам у любого хозяина.

Чертежей картофелесажалки нет, поэтому смотрим фото.

Колесные диски можно купить, но проще использовать от старого авто диаметром 13″, на них навариваем уголки для увеличения площади, чтобы картофелесажалка не просела в грунте от своей тяжести.(см на фото)

Диски для засыпки земли взяты из дна баллона от фреона (такие баллоны используют при ремонте холодильников). Диаметр дисков должен составлять примерно 300 миллиметров, но допускается и чуть больший диаметр.

Короб (бункер для картофеля) картофелесажалки у нас металлический. Для него подойдет металл 3 миллиметровой толщины, если металл будет тоньше, будет недоставать жесткости, тогда можно усилить уголками по периметру.

Картофелесажалка оборудуется двумя шестернями на ведущей оси и ведомой.

Черпаки (захват картофеля из бункера) изготовлены из толстой проволоки 6 мм, согнуты в кольца диаметром 50 миллиметров. Делаем таким образом:на трубу аккуратно наматывается проволока после чего делается пара разрезов, чтобы получился зазор. Зазоры должны быть меньшими ширины цепи, тогда не возникнет проблем с их сваркой. Привариваем элементы на равных расстояниях к цепи. Расстояние между черпаками 16см. Необходимо варить только полуавтоматом, что бы не повредить ролики и звенья на цепи от перегрева. Внутри черпаков привариваем крестик из той же проволоки, что бы по две не брал и мелкая не вываливалась. (см. фото картофелесажалки)

Пришлось придумать вторую пару колес. После первых испытаний (до колес) все устроило но выезжая с гона она продолжала кидать картофель, ведь гидравлики у мотоблока нет что бы ее приподнять. Механизм вывода из зацепления усложняло конструкцию да и делать было неудобно.

Чтобы картофелесажалка не выбрасывала картофель произвольно при ее выводе на поле решили обустроить рычаг. Принцып такой, этот рычаг подымает заднюю часть, колесные диски не катятся по грунту а значит не приводят весь механизм в движения. Рычаг будет предотвращать самопроизвольное вбрасывание картофелин. Чтобы начать посадку, нужно будет просто снять ручной ограничитель и устройство будет готово к работе. (см. фото).

Шаг высадки 26-30 сантиметров.

Если устройство картофелесажалка будет собрана правильно, то оно будет добросовестно помогать в посадке картофельных полей долгие годы. Никаких пропусков лунок, или изрезанных картофелин быть не должно, проверенно на практике.

Источник: http://www.umeltsi.ru/dacha/3194-kartofelesazhalka-dlya-motobloka-svoimi-rukami.html

Самодельная картофелесажалка для мотоблока

Такой замечательный аппарат, как картофелесажалка может стать отличным подспорьем в фермерском труде. Он облегчит работы по посадке, поможет внести удобрения, значительно ускорит процесс. Огромным плюсом использования сажалки является равномерный процесс высадки, что обеспечивает аккуратное соблюдение промежутков между клубнями и рядами, следствием такого подхода будет увеличение количества картофеля с сотки, его лучшие товарные качества.

К тому же этот необходимый агрегат можно собрать самостоятельно и избегнуть крупных финансовых трат на его покупку. В данном материале, рассмотрим варианты изготовления картофелесажалки самостоятельно.

Делаем картофелесажалку к мотоблоку

Для изготовления этого полезного оборудования понадобиться собрать раму. Делается она достаточно просто из швеллера стального типоразмера 8. Так как сажалка была спроектирована для малой техники – мотоблоков, то и бункер, изготавливаемый из фанеры 8-10 мм толщиной, будет небольшим – на пятнадцать-двадцать килограммов.

В бункере монтируется лифт, укреплённый в вертикальном положении. Лифт снабжён чашами пять-восемь сантиметров диаметром. Для того чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для вывода семенного материала используется труба-семяпровод, укрепляемая под лифтом, прижимаемая загребающей деталью.

Восьмисантиметровая звёздочка, закреплённая на механизме, отвечает за цепную передачу, связанная цепью со звёздочкой на мотоблоке, которая имеет размеры в диаметре шестнадцать сантиметров.

За счёт этой системы, в изготовлении которой можно использовать обычную велосипедную цепь, работает передача, позволяющая автоматизировать посадку картофеля, при этом расстояние между единицами посадочного материала составляет 35 сантиметров.

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно распределить клубни при посадке и закрыть их необходимым слоем почвы, картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд фермеров, оно просто незаменимо при работах по посадке картофеля.

Оборудование для посадки картофеля может быть с разным количеством рядов – один, два или много рядов, конструкцию можно собрать любым образом. Для изменения расстояния между рядами или отдельными единицами посадочного материала используется возможность регулирования, которая предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает усилено дополнительными видами креплений.

Такие агрегаты помогут быстро, качественно и с применением наименьших усилий посадить картофель с соблюдением одинакового расстояния между картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие самодельные конструкции подходят для высадки посадочного материала, как на небольших дачных участках, так и на весьма внушительных размеров полях. Работа сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не только картошки, но и других овощей. Для этого понадобится только немного переоборудовать механизм.

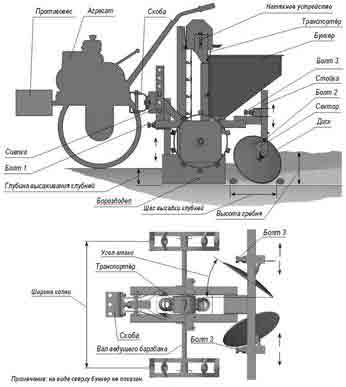

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков сварных, а потом изделию придают окончательный вид и удобство, используя доски, поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным лонжеронам, после чего устанавливается удобная подножка для комфортной работы сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для посадочного материала помещается картофель в достаточном количестве и со скоростью 1 километр в час мотоблок или мини-трактор может начинать движение. Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня борозды – задача заделочных дисков, которые отлично с ней справляются. Засыпание землёй происходит потому, что диски находятся под углом к борозде. Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит неправильно, то всегда есть возможность регулировки работы дисков. Можно ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения дисков. Также есть по четыре специальных штифта для регулировки положения дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют следы колёс.

Глубина проникновения этих лап в почву также регулируется без особого труда.

Самодельная картофелесажалка фото

На фото пример того, как своими руками сделана однорядная картофелесажалка.

Источник: http://webcache.googleusercontent.com/search?q=cache:joa5N5Yg9-gJ:http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/232-samodelnaya-kartofelesazhalka-dlya-motobloka.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D0%BA%D0%B0%D1%80%D1%82%D0%BE%D1%84%D0%B5%D0%BB%D0%B5%D1%81%D0%B0%D0%B6%D0%B0%D0%BB%D0%BA%D0%B0+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0&newwindow=1&hl=ru&ct=clnk

Самодельная картофелесажалка для минитрактора. Чертежи, размеры, видео

Весна – это не только пора выращивания рассады из семян, но и время подготовки картошки к посадке. Узнайте, как сделать картофелесажалку своими руками. Чертежи, фото и видео помогут вам с минимальными усилиями соорудить дополнительное приспособление для мотоблока или трактора. Ведение сельского хозяйства может приносить удовольствие, если вы будете по максимуму использовать новое оборудование и технологии.

Двухрядная картофелесажалка для минитрактора: сделать своими руками

Дачники, который знают не понаслышке о трудностях возделывания огорода на приусадебном участке или имеют свое небольшое поле, с удовольствием облегчают свой труд с помощью разных приспособлений, призванных упростить и ускорить некоторые затратные по времени и силам работы.

Если вы планируете посадку картофеля весной с минимальными усилиями, вам на помощь придет двухрядная картофелесажалка для мини-трактора, которую можно собрать своими руками, не тратясь на дорогостоящее готовое оборудование.

Процесс работы с таким агрегатом для посадки картофеля выглядит так:

  1. Диски внизу аппарата выроют канавку.
  2. В конвейер в емкости для клубней достанет картофелину и положит ее в гряду.
  3. Тут же засыпается землей.
  4. Если установить дополнительный короб, то можно сразу и удобрять посадку.

Смотрите полезное видео с размерами: Самодельная двухрядная сажалка на т-25

Картофелесажалка двухрядная или однорядная прикрепляется к минитрактору, но если вы сделаете конструкцию по чертежам, то ее можно будет закрепить и на мотоблок. В зависимости от мощности трактора выбирают двухрядную или однорядную картофелесажалку. Конечно, выгоднее использовать двухрядную модель для ускорения работ.

Самодельная картофелесажалка состоит:

  • из бункера для посадочного материала;
  • рамы с колесами;
  • сошки для рытья канав;
  • специальных креплений с чашами для захватывания клубней;
  • дисков для засыпания борозд.

Посмотрите видео: картофелесажалка для минитрактора

Как собрать двухрядную картофелесажалку самому

Сборку картофелесажалки для мини-трактора надо начинать с установки рамы. Ее изготавливают из швеллера №8. К раме крепят два лонжерона для приваривания последующих деталей и укрепляют их тремя поперечинами.

В передней части лонжеронов к ним приваривают крепления, с помощью которых сажалка будет цепляться к трактору. Затем лонжероны усиливают двумя наклонными металлическими брусами, к которым впоследствии приварится бункер для посадочного материала. Снизу к раме необходимо прикрепить плужок, или сошник, ось для одного колеса.

Емкость для картофеля изготавливается из кусков фанеры толщиной не менее 1,5см. Сначала выпиливаются детали нужной формы и размера, затем соединяются между собой металлическими уголками. Фанеру пропитывают олифой и красят водоэмульсионной краской. Изнутри ее можно обить смягчающим материалом, например, резиной во избежание повреждения клубней.

Под тару для картофеля прекрасно подойдет бак от стиральной машинки. Колеса для сажалки лучше сделать широкими, для того чтоб не затаптывать рыхлую землю. Роль сеялки будет выполнять металлическая труба с отверстием не меньше 10 см. Также нужно предусмотреть рабочее место для помощника, который будет следить за процессом.

Теперь вы знаете, как делается самодельная картофелесажалка для минитрактора своими руками. Видео и чертежи из этой статьи помогут вам соблюсти точные размеры, с учетом модели вашего мини-трактора. Чаще всего картофелесажалки делают для трактора Т-25 или МТЗ -82, поэтому учитывайте и вы модель основного оборудования.

Источник: http://webcache.googleusercontent.com/search?q=cache:TQrhWwk34osJ:https://fermanews.ru/samodelnaja-kartofelesagalka-chertegi/%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D0%BA%D0%B0%D1%80%D1%82%D0%BE%D1%84%D0%B5%D0%BB%D0%B5%D1%81%D0%B0%D0%B6%D0%B0%D0%BB%D0%BA%D0%B0+%D0%B4%D0%BB%D1%8F+%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0&newwindow=1&hl=ru&ct=clnk

Как сделать картофелесажалку для мотоблока своими руками

Стоит отметить, что посадка картофеля в огороде или на поле – задача не из легких. Для облегчения этой задачи и чтобы быстрее сажать картошку можно использовать мотоблок. Уже к мотоблоку приспосабливается устройство для посадки картофеля — картофелесажалка. Заметит, что создать подобное устройство не сложно. Аппарат полностью будет работать при участии человека, но только в управлении.

Картофелесажалка облегчает процесс посадки картофеля на участке. Картофель при посадке будет равномерно распределяться по лункам. Это значит, что количество урожая может быть значительно увеличено. Сегодня расскажем, как сделать картофелесажалку своими руками.

Для того чтобы сделать картофелесажалку автоматического типа, нужно найти швеллера, которые имеют восьмой размер. На каркас устанавливается бункер для картофеля, на который поместится до 20 килограмм картофеля. В бункер ставится лифт, где будут установлены чаши размером до 8 сантиметров.

Есть и другая картофелесажалка, которая будет немного сложнее по конструкции, однако интереснее в плане сборки. Основная задача разрабатываемого устройства – посадить картофель на одинаковом расстоянии друг от друга и на одинаковой глубине. Устройство может быть однорядным, двухрядным или трехрядным. Все зависит от того, какой каркас используется при сборе картофелесажалки.

Устройство самодельной картофеле сажалки

Примечательно, что картофелесажалки, изготовленные своими руками для мотоблока, лучше всего использовать на почве, которая заранее была обработана. В таком случае картофель будет посажен равномерно, а результат работ отразится на урожае культуры.

Такое оборудование для мотоблока, может быть использовано не только на небольшом огороде, но и на большом поле. К тому же при переоборудовании машины можно сажать не только картофель, но и другие культуры.

Видео 2: посадка картофеля мотоблоком с картофелесажалкой

Разумеется, перед созданием картофелесажалки потребуется чертеж на бумаге. В качестве основы берется рама. На ней и будут крепиться все узлы. Рама сваривается из швеллеров, а также из поперечных стальных полосок.

Арка приваривается на передней части лонжеронов. Приваривается вилка для центральной тяги и крепежи для нижней тяги. Пластинчатые опоры крепятся сбоку от рамы.

Стальными полосками усиливается рама. Для того чтобы собрать бункер картофеля, нужно использовать фанеру толщиной в 1,5 сантиметра. Вырезаются детали, а затем с помощью уголков скрепляется конструкция. После того, как все будет готово, бункер красится, а также изнутри покрывается резиной, чтобы картофель при посадке не повреждался. Можно также использовать внутренний бак от старой стиральной машины (см. фото)

Полученная рама крепится с рыхлителем, а также колесной осью. Как только вся работа будет выполнена, обязательно завариваются штифты. С помощью стальных зажимов крепится колесная ось.

Для колес картофелесажалки используется несколько стальных листов. Разумеется, придется немного повозиться, однако результат того стоит. Колеса будут напоминать цилиндры, которые не сильно мнут почву, но можно и использовать авто диски малого радиуса (см. фото).

На колесах будет по две ступицы. На них – по одному подшипнику. Для того чтобы подшипники не загрязнялись, их насаживают на шипы, используются прокладки из войлока. Но можно вообще не мучиться с изготовлением колес – просто купить колеса от другой сельскохозяйственной машины. Для изготовления держателя рыхлителя применяют квадратную штангу. Из листовой стали на концы штанги привариваются обоймы. Внутри их монтируются стойки лап культиватора.

Чугунная или стальная труба будет использована для сеялки картофелесажалки. Ее толщина должна выбирается любая, главное, чтобы диаметр был не менее десяти сантиметров. Снизу трубы приваривается устройство, которое будет выполнять борозды.

Как только будут отрегулированы бороздорезы, обязательно нужно крепко затянуть стремянки. В дальнейшем почва будет давать большие нагрузки на семяпроводы и они могут не развернуться.

Отметим, что устройство для посадки картофеля будет иметь большой вес. Потому перед ее монтажом на мотоблок нужно обязательно ставить противовес. Так, агрегат не будет переворачиваться в противоположную сторону от картофелесажалки. Для оператора должно быть сидение, место для ног. Сидение для такой дачной техники изготовить проще всего: достаточно соединить два уголка, а затем прикрепить доски, обитые кожезаменителем и мягкими материалами.

Принцип работы полученного устройства простой. В бункер насыпают картофель. Для того чтобы каждый раз не бегать по полю за картофелем, можно с собой положить на машину еще один мешок.

Потом один человек начинает управлять мотоблоком, а другой – картофелесажалкой. Движение мотоблока – не более одного километра в час. Сеяльщик постепенно начинает в семяпровод класть по одному клубню. Так и проходит процедура посадки (см. видео 2).

Засыпать вручную не приходится посаженный картофель, так как сделаны специальные засыпные диски. Они устроены таким образом, что к борозде становятся под определенным углом.

Чем быстрее будет ехать мотоблок, тем больше будет расстояние между кустами посаженной картошки. Все зависит от земли, на которой проводится посадка картофеля. Можно отрегулировать диски абсолютно идеально.

После проезда этого устройства посадки картофеля по полю остаются следы. Их нужно убрать за собой. Делается это с помощью лап, которые установлены на культиваторе.

Источник: http://www.dacha-svoimi-rukami.com/kartofelesagalka-na-motoblok.html

Смотрите также:
03.02.2020

Как сделать самодельный мотоблок с двигателя мотоцикла, фото видео инструкции Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого...

03.11.2018

Статистика блогов Привели Корову с теленком. и Гусики по размеру в свои 2,5 месяца как у соседей годовалые. но о них - чуть позже! Подробнее о и еще Блог пользователя W. E. Sergey 1 комментарий 879 просмотров ну вот и бройлеры Бройлеры - всего третья неделя - а...

03.11.2018

...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
