Самодельный гусеничный трактор

Содержание

Какие могут быть гусеничные самоделки?

Использование гусеницы — самый распространенный способ поднятия проходимости для любой техники, работающей на грунтовой почве. Гусеничные самоделки очень популярны среди населения. Разработок в этом направлении множество. Народные умельцы воплощают в жизнь различные подходы: начиная от известных, классических решений, используя заводские детали, готовые чертежи и, заканчивая реализацией собственных, нестандартных идей с применением того, что есть под рукой.

Самодельный гусеничный мини трактор, по сравнению со своим колесным аналогом, обладает значительно большей проходимостью и мощностью передвижения. Это позволяет использовать мини трактора при любых погодных условиях, типах местности, рельефах.

Способы изготовления самодельных гусениц

После принятия решения, что техника будет с гусеничным ходом, следует выбрать тип самодельной гусеницы. При этом важно учитывать не только имеющийся материал, но и мощность двигателя. Также учитывается то, чем будет в основном заниматься самоделка на гусеницах. Обычно рассматривается два варианта:

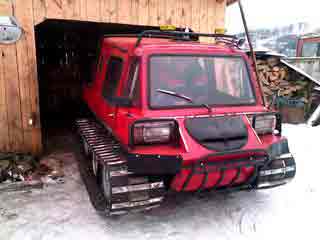

  1. Вездеход исключительно для передвижения;
  2. Техника для обработки земельных участков: трактор, мини трактор, мотоблок.

Наиболее популярный способ — это использование транспортерной или конвейерной ленты. Стоит она сравнительно недорого. Все дополнительные детали можно изготовить самостоятельно. Такой вид гусеницы эффективен при движении по снегу. В гусеничном ходу используется важный элемент — грунтозацеп. Для его изготовления нужен стальной лист толщиной от 2 миллиметров.

Важно при создании заклепок использовать высокопрочную сталь. Полосы транспортерной ленты на гусеницах своими руками соединяются грунтозацепами П-образной формы. Желательно ленту прошить по краям, например леской, чтобы увеличить продолжительность использования. Для создания грунтозацепов и гусеничного хода в целом рекомендуется использовать готовые чертежи.

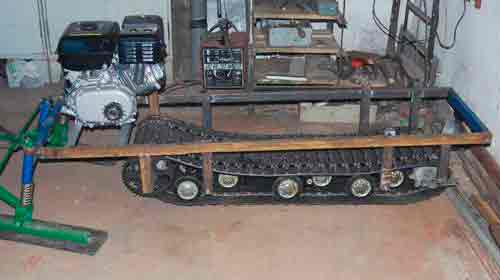

Самый дешевый способ — изготовить гусеницу из автомобильной покрышки. Длина ленты будет зависеть от размеров шины. Это хороший вариант делать гусеничные мини. Обычно используются изношенные покрышки. Чем лучше сохранился протектор, тем лучше. Наиболее трудоемкий этап такого подхода — вырезание дорожки с протекторами. Во время этого процесса отделяется боковая поверхность покрышки. При этом желательно иметь инструмент типа электролобзика, но можно обойтись и обычным острым ножом. Плюс данного подхода в том, что вырезанная лента — это сразу замкнутый контур.

Интересный способ — применить плоские приводные ремни. Важным плюсом такого подхода является то, что при соединении ремней с помощью грунтозацепов получаются готовые отверстия для звездочки. Приводные ремни лучше купить в магазине. Найти этот материал несложно, и стоимость, как и в случае с транспортерными лентами, довольно приемлемая.

Способ с применением транспортерной ленты можно модифицировать. Суть метода — закрепление втулочно-роликовой цепи внутри гусеницы. Закрепить цепь с лентой можно кронштейнами. С грунтозацепами кронштейны соединяют болтами. Любая самоделка на гусеницах требует тщательного подбора способа сцепки с ведущей звездочкой и выбора материалов.

Гусеничные самоделки на основе мотоблока

Если поставлена задача сделать мотоблок на гусеницах своими руками, прежде всего нужно определиться с назначением будущей техники. Нужно учесть количество мест, массу перевозимых грузов, условия эксплуатации, в которых будет находиться гусеничный мотоблок. Все это нужно для того, чтобы правильно рассчитать нагрузку на двигатель. После уяснения общего замысла подбирается тип гусеничного хода.

Создание полноценного гусеничного модуля для мотоблока предусматривает наличие рамы, каркас которой можно сконструировать из металлических труб прямоугольного сечения. Для их скрепления понадобится сварочный аппарат. Такие элементы, как шлицевая часть и приводные валы лучше позаимствовать у заводских агрегатов, например, у «Бурана», «Оки». Готовые чертежи значительно сократят время разработки самодельного аппарата.

Основные рекомендации для гусеничных самоделок на основе мотоблока:

  1. Чтобы мотоблок на гусеницах был маневренным, нужно установить тормозные механизмы на передние валы.
  2. Нельзя делать гусеничный модуль слишком высоким. Излишняя высота смещает центр тяжести, что повышает вероятность опрокидывания. Сбалансированная высота гусениц позволит уверенно проезжать трудные участки дороги и крутые повороты.
  3. Увеличение второй ведомой оси, в пределах от 1 до 2 сантиметров, значительно повышает устойчивость гусеничного мотоблока.
  4. Если в мотоблоке нет дифференциала, следует использовать поворотный удлинитель. Такой подход повышает возможность маневрировать техникой.
  5. Мотоблок на гусеницах дольше послужит, если использовать водяное охлаждение для двигателя. Вариант с воздушным способом охлаждения может не выдержать большие нагрузки.
  6. Самодельная часть гусеничного хода не должна быть тяжелой, иначе теряется смысл создавать гусеничные мини. Нет смысла использовать массивные части, например от бульдозера. Всегда найдется способ изготовить деталь вручную из более легких материалов.
  7. Расширение колесной базы точно не повредит. Решается это вставкой втулки на ведущем валу. Втулку лучше приобрести готовую в автомагазине или, если есть желание, выточить самостоятельно.
  8. Гусеница считается более сложным механизмом, чем колесный ход. Поэтому очень важно предварительно все просчитать и набросать схему будущего агрегата.
  9. Пересадка техники на гусеничный ход, кроме указанных плюсов, имеет свои недостатки, главные из них: снижение скорости и увеличение потребления топлива.

Особенности разработки гусеничного минитрактора

Самодельный гусеничный минитрактор, используемый в домашних целях, преимущественно имеет колесный ход. Но во время эксплуатации возникают ситуации, когда колесный вариант не справляется с поставленными задачами. Тогда приходится создавать новую версию мини трактора или модернизировать то, что есть.

Самодельный трактор на гусеницах может произвести впечатление неповоротливой, грубой техники.

Но если собрать трактор грамотно, сделать это рационально, тогда получится довольно мощный, эффективный механизм, способный выполнять практически любые задачи.

Самодельные минитрактора — это результат выполнения определенных этапов конструирования. Очередность важна для подгонки одних деталей к другим. Самодельный трактор на гусеницах изготавливается в такой последовательности:

  1. Собирается рама.
  2. К раме крепятся ведущие колеса и опорные катки.
  3. Устанавливается силовой агрегат, коробка передач.
  4. Крепятся бортовые тормоза, дифференциал.
  5. Соединяются необходимые компоненты с коробкой передач.
  6. Монтаж системы управления.
  7. Обустраивается водительское место.
  8. Сборка гусеничного хода.
  9. Крепление гусениц.
  10. Самодельный гусеничный трактор на гусеницах проходит испытание, и если нужно, происходит доработка определенных узлов.

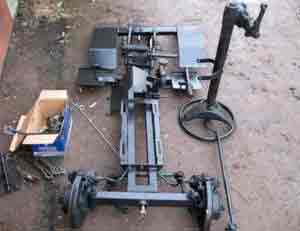

Для сборки рамы достаточно иметь по два лонжерона и траверсы. Следует учитывать, что задняя траверса должна быть больше передней. Это регулируется с помощью швеллеров разных размеров.

Чтобы собрать гусеничный трактор своими руками, нужен двигатель. Особых ограничений при выборе мотора нет. Главное — подобрать необходимую мощность. Если на самодельный гусеничный трактор требуется мост, то его можно взять из любой грузовой машины отечественного производства. Все остальные компоненты (коробка передач, система управления, тормоза и т. д.) устанавливаются в порядке, описанном выше.

Гусеница подбирается исходя из предварительных расчетов. Крайне рекомендуется сделать подробные чертежи. Самодельный гусеничный трактор очень сложно создать без точных технических данных.

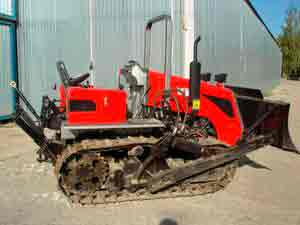

Мини трактор на гусеницах мало чем отличается от крупных тракторов. Организация основных рабочих узлов у них одинаковая. Отличие лишь в том, что минитрактор на гусеничном ходу имеет упрощенную схему системы поворота. Это нужно учитывать, когда собирается минитрактор своими руками. Процесс поворота коротко можно описать так:

  1. Одна полуось тормозится, а вторая получает крутящийся момент;
  2. Вокруг остановившейся первой гусеницы вращается вторая.

Выходит, что минитрактор на гусеницах не имеет единого привода. Гусеницы минитрактора не поворачиваются в одном направлении одновременно.

В простейшей конструкции можно использовать колесные катки с шинами от тележки. Обычно колеса подбираются под размер минитрактора. Сама гусеница может быть вырезана из большой шины. Самодельный гусеничный мини трактор проще собирать, если имеются хотя бы самые необходимые крупные инструменты: сварочный аппарат, электролобзик, токарный станок, болгарка.

Заключение

Смастерить минитрактор своими руками вполне реально. Перед тем как поставить его на гусеничный ход, нужно взвесить все за и против. Основные преимущества:

  • за счет увеличения силы трения возрастает тяга;
  • значительно увеличивается проходимость транспорта;
  • уменьшение удельного давления приводит к меньшей деформации грунтовой поверхности.

К недостаткам можно отнести то, что уменьшается скорость передвижения, повышается расход топлива. При этом нельзя ездить общественными дорогами, а самодельный гусеничный минитрактор производит больше шума во время движения.

Источник: http://1sadteh.ru/tehnika/gusenichnye-samodelki.html

Сам себе мастер: мини-трактор самодельный, особенности конструкции

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Силовая установка

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

Трансмиссия

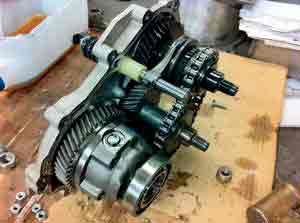

В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

  • Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
  • Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
  • Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

Источник: http://mastertraktor.ru/traktory/mini-traktory/mini-traktor-samodelnyj.html

Самодельный гусеничный трактор, план его изготовления

Большинство тракторов собираемых самостоятельно для обработки приусадебных участков это колесные машины. Оно и понятно — такая техника менее громоздка и имеет более простую трансмиссию.

Но если почва на месте его работы достаточно мягкая или даже болотистая такой агрегат становится малопроходимым из-за большого удельного давления на грунт и работать с ним, становиться неудобно, кроме того колеса, особенно небольшого диаметра, прорезают колеи и портят подготавливаемые или обрабатываемые площади. Поэтому многие умельцы стараются собрать гусеничные машины. Можно посмотреть, как работают самодельные гусеничные трактора на видео.


В нашем небольшом обзоре попробуем помочь тем, кто задался такой задачей. Хотя конструкций подобных машин столько же, сколько и самодеятельных конструкторов и механиков, этапы планирования и сборки в принципе одинаковы.

На нашем сайте вы можете почитать про самодельный минитрактор из мотоблока нева.

Здесь вы можете посмотреть видео, как сделать минитрактор из мотоблока своими руками.

План изготовления самодельного гусеничного трактора

Распишем процесс планирования по пунктам:

  1. Выбираем конструкцию гусеничного узла и самой гусеницы;
  2. Подбираем тип трансмиссии (проще всего с дифференциалом и раздельными тормозами);
  3. Выбираем двигатель и узлы трансмиссии (лучшего всего от подобных тракторов заводского изготовления или легковых машин), а затем и дополнительные агрегаты нашего трактора, механизмы поворота и органов управления;
  4. Набрасываем, как это все будет выглядеть вместе, проектируем раму, а затем все сводим в окончательный вариант.

Для нашего примера возьмем оптимальную и простейшую конструкцию, в которой будем использовать катки из подходящих по размеру колес с цельнорезиновой шиной (от различных тележек), а сама гусеница изготавливается из покрышки большого диаметра с обрезанными боковинами. Механизм поворота тоже наиболее простой — дифференциал с отдельными тормозами на каждую полуось. Остальные детали конструкции ничем не отличаются от машин на колесном ходу.

Приступаем к сборке нашего помощника в соответствии с нашим планом. Причем, если на конвейере где изготавливается промышленная техника, конструкторами и выверен каждый узел вплоть до крепления номерного знака, последовательность может быть и другой, так как все ориентируется на максимальную скорость и технологичность.

При сборке же самодельной конструкции очень часто приходится прибегать к подгонке, а то и переделыванию различных элементов, поэтому оптимальной будет такая цепочка этапов монтажа:

  1. Собираем раму, согласно нашему макету, на нее крепим опорные катки и ведущие колеса;
  2. Монтируем двигатель и коробку передач со сцеплением;
  3. Монтируем бортовые тормоза и дифференциал, увязываем все это с коробкой передач;
  4. Собираем органы управления и оборудуем рабочее место водителя;
  5. Надеваем гусеницы и испытываем наш самодельный гусеничный трактор;
  6. Навешиваем мелки детали и проводим доработку механизмов и узлов.

Принцип работы

Принцип действия самодельного гусеничного трактора почти ничем не отличается от своих крупных промышленных собратьев, за исключением разве что упрощенного механизма поворота:

  1. Крутящий момент от двигателя через муфту сцепления поступает на коробку передач, которая регулирует его величины или реверсирует ход;
  2. От коробки передач вращение подается (при необходимости через промежуточную передачу или карданный вал) на дифференциал, который распределяет его между полуосями;
  3. Приводимые в движение ведущие колеса тянут гусеницы, которые перемещают весь трактор;
  4. При повороте затормаживают одну полуось (привод у тормозов раздельный, так как они используются для управления), дифференциал распределяет весь крутящий момент на другую. Одна гусеница останавливается, вторая продолжает двигаться, и трактор совершает поворот.

Перейдя по ссылке вы найдете краткий обзор про трактор т-40.

Технические характеристики трактора челленджер гусеничного вы найдете здесь.

На нашем сайте вы найдете всю подробную информацию про мини тракторы кубота.

Список необходимых материалов и запчастей

Чтобы собрать самодельный трактор на гусеничном ходу нам требуются, как и те же материалы и узлы что для обычного колесного:

  • Двигатель;
  • Коробка передач;
  • Сцепление;
  • Карданный вал или другая промежуточная передача;
  • Органы управления (кроме деталей рулевого);
  • Металлопрокат для рамы;
  • Крепеж и расходные сварочные материалы;
  • Метизы.

Так и насколько специфичных узлов:

  • Дифференциал (в небольших колесных тракторах он может не использоваться);
  • Опорные катки и ведущие колеса;
  • Гусеница или как уже говорилось ее замена из обрезанной покрышки большого диаметра.

Вот вкратце и все, конечно наша статья в силу небольшого своего объема не может
претендовать на пособие по сборке самодельного гусеничного трактора, но мы будем рады, если она хотя бы объяснит принцип его сборки и работы и направит мысль самодеятельных механиков в нужное русло.

Источник: http://spectechzone.com/tekhnika/selkhoztekhnika/traktory/samodelnyjj-gusenichnyjj-traktor-plan.html

Гусеничный минитрактор своими руками — существенно сэкономит ваши средства

Наличие трактора в сельской местности играет определяющую роль. Если в хозяйстве его нет, то сразу целый комплекс работ будет вам не под силу, либо осуществлять его вы будете с огромным трудом.

Перевозка различных строительных грузов, мешков с картофелем и зерном — всё это привычные и обыденные заботы для сельского жителя, с которыми ему может помочь подобная техника.

Однако, приобретение нового минитрактора в специализированном магазине может стоить достаточно внушительной суммы, что может несколько оттолкнуть от подобной идеи. В данном случае, оптимальным решением будет сконструировать минитрактор на гусеницах своими руками, используя сподручные средства и материалы.

Это поможет не только сэкономить ваши денежные средства, но и станет увлекательным занятием для настоящего хозяина и мужчины.

Области применения

Использование гусеничного минитрактора, так же как и минитрактора Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут в своем хозяйстве существенно расширяет возможности хозяина в плане осуществления определенного вида работ. К тому же, если на таком агрегате предусмотреть крепление, то к нему можно присоединить дополнительное оборудование, которое ещё больше расширит данный перечень работ.

В целом, с помощью гусеничного минитрактора можно осуществлять следующие виды работ:

  • рыхление земельных владений, а также перекопка грядок;
  • удобрение почвы посредством распыления в грунт различных добавок;
  • сборка урожая, а также осуществление ухода за газоном;
  • уборка различного мусора;
  • очистка территории от снега;
  • перевозка различных грузов и т.д.

Как мы видим, с помощью данного агрегата можно осуществлять практически все работы, характерные для сельской местности и не только.

Также неверным будет утверждение, что данный агрегат можно применять только в сельском хозяйстве — использование гусеничного минитрактора в строительстве полностью это опровергает.

Более подробно о самодельном гусеничном тракторе смотрите на видео:

Инструкция по сборке

Самодельный гусеничный минитрактор представляет собой конструкцию, состоящую из различных рабочих узлов. Каждый такой узел изготавливается отдельно, поэтому и рассмотрение минитрактора будет заключаться в описании его составных частей.

Данная часть является определяющей, ведь от её прочности будет зависеть устойчивость всей конструкции, ведь именно на раму присоединяются остальные узлы. Для изготовления рамы нам понадобится сварочный аппарат, пару траверсов и два лонжерона.

В конструкции самодельного агрегата присутствует лонжерон, состоящий из нескольких ступеней — наружные части состоят из швеллера, а внутренние изготавливаются из трубы квадратного типа.

Владельцы фермерских хозяйств все чаще прибегают к приобретению специальных технических устройств — зернодробилок, с помощью которых можно перерабатывать сырье, готовя таким образом корм для питания самостоятельно. Перейдя по ссылке ознакомитесь, как сделать зернодробилку своими руками из стиральной машины.

Для облегчения труда и увеличения производительности созданы различные виды ручных культиваторов для обработки почвы на даче. С ручным культиватором для дачи ваша работа станет быстрой и легкой.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о преимуществах мини зерноуборочного комбайна.

При этом, передняя траверса будет меньшей по размеру, чем задняя, т.е. если на переднюю часть используется швеллер №12, то для задней части нужно швеллер №16.

Выбор нужного двигателя является не менее ответственным делом, чем изготовление рамной конструкции. В принципе, для данной цели подойдет практически любой мотор, отвечающий требованиям к мощности и крутящему моменту.

Оптимальным решением будет использование дизельного агрегата, мощность которого должна составлять не менее 12 л.с.

Желательно, чтобы у такого двигателя было водяное охлаждение. Важно понимать, что это допустимый минимум, при котором минитрактор будет работать, но не показывать хороших рабочих показателей.

Поэтому, лучше всего использовать двигатель помощнее.

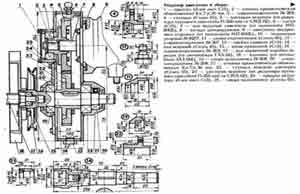

На чертеже наглядно видно специфику устройства двигательного редуктора, необходимого для самостоятельного изготовления мини трактора.

Схема редуктора Схема редуктора двигателя

Для данных целей может прекрасно подойти мост, взятый со старых отечественных автомобилей, которые отслужили свой срок. К примеру, можно использовать задний мост, взятый с «Волги» ГАЗ-21. Единственное, его придется немного подкорректировать, сточив до ширины 80 см.

Кроме того, нужно удалить заклепки, расположенные на чулках фиксации.

Укорочение моста видно на чертеже:

Чертеж 1

Что касается переднего моста, то его можно изготовить следуя чертежу:

Чертеж 2

Если у вас нет в наличии готовых гусениц, то можно изготовить их собственноручно. Для этого нам понадобятся четыре колеса и две покрышки от колес крупногабаритной машины.

Размер колес нужно подбирать таким образом, чтобы они соответствовали габаритам всей конструкции, поэтому точные размеры дать сложно, ведь габариты рамы у всех разные.

Покрышку нужно обрезать с боков, а затем надеть её на колеса, расположенные на осях.

Сопутствующие механизмы

Понятно, что функциональность будущего минитрактора на гусеницах будет зависеть от коробки передач, а также узла сцепления. Для этих целей прекрасно подойдет коробка передач, взятая с ГАЗ-53, а сцепление можно «позаимствовать» у ГАЗ-52.

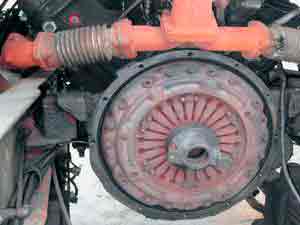

Сцепление от ГАЗ 52

Вообще, порядок работ по конструированию будет содержать следующий алгоритм последовательных действий:

  • Изготовление рамной конструкции из швеллеров путем сварки. Крепление на неё опорных катков, а также колес от тележки, которые будут приводить агрегат в движение.
  • Установка двигателя, а также коробки передач.
  • Монтирование дифференциала и бортовых тормозов, с последующим присоединением их к коробке передач.
  • Присоединение водительского места, а также рулевого управления.
  • Натяжка гусениц на колеса.
  • В завершении сборки нужно проверить надежность всех креплений, а также работоспособность самого агрегата.

Самодельный гусеничный минитрактор своими руками, чертежи которого можно легко найти в интернете, представляет собой довольно невзрачную и простую конструкцию.

Однако, красота в этом деле не имеет абсолютно никакого значения, ведь главной задачей подобных агрегатов является выполнение целого комплекса работ, с которыми вручную не справиться.

А уж с этим самодельный минитрактор справляется на «ура», если конечно все работы выполнены верно, с соблюдением размеров и определенных рекомендаций.

Преимущества и недостатки

Вообще, гусеничный минитрактор самодельного типа является, по своей сути, уменьшенной копией своего «старшего брата» — гусеничного трактора. Соответственно, он будет иметь схожие преимущества и недостатки, что и более габаритный аналог.

Основные преимущества:

  • более высокие показатели тяги, чем у колесных аналогов;
  • достаточная ровность хода даже на самых трудных участках территории;
  • гусеничные аналоги не так сильно деформируют почву при своем движении;
  • высокие показатели проходимости, в разы больше, чем у тех же колесных минитракторов.
  • изготовление самодельного агрегата позволяет существенно сэкономить денежные средства.

К недостаткам можно отнести следующее:

  • относительно небольшая скорость, по сравнению с колесными минитракторами;
  • большое потребление горючего;
  • невозможность передвиженияпо асфальту;
  • гусеничные минитракторы достаточно шумны при выполнении работ.

Дополнительные советы и предупреждения

Изготовление самодельного гусеничного минитрактора является достаточно сложным процессом, поэтому не лишним будет следование определенным советам, которые помогут в сборке.

Среди основных рекомендаций можно отметить:

  • На первоначальном этапе, еще до сборки агрегата, лучше всего отразить будущий минитрактор на бумаге, сделав подробный чертеж с указанием точным параметров и размеров.
  • Нужно удостовериться, что у вас в наличии есть необходимый инструмент — болгарка, сварочный аппарат, дрель и т.д.
  • При сборке гусеничного минитрактора нужно аккуратно затягивать все крепежные соединения. Хоть конструкция и выглядит довольно громоздко, но она требует к себе определенной бережливости, ведь сборка своими руками является достаточно специфическим процессом.

Сборка минитрактора своими руками

Заключение

Изготовление самодельного гусеничного минитрактора может избавить вас от многих проблем, связанных с обработкой почвы, а также уборкой урожая осенью. При этом, затраты на сборку минимальны, ведь в конструкции используются комплектующие от старой техники, что и формирует данную экономию.

Кроме того, это является довольно интересным процессом, который может увлечь любого мужчину. Однако, важно понимать тот факт, что самодельный вариант будет уступать магазинному по целому ряду технических показателей.

Во многом, это объясняется тем, что в сборке используются довольно старые детали, что ни коем образом не повышает работоспособность. Кроме того, такой вариант может подойти далеко не каждому, ведь для его осуществления нужно обладать целым рядом технических знаний и умений, не говоря уже о работе со сварочным аппаратом и болгаркой.

Так что, самостоятельная сборка — это довольно спорная ситуация, в которой нужно взвесить все «за» и «против».

Рекомендуем ознакомиться со статьей про российские минитрактора.

Источник: http://machinspec.com/selskoxozyajstvennaya/traktor/minitraktor/gusenichnyj-svoimi-rukami.html

Как собрать самодельный гусеничный трактор?

Для людей, живущих вне городов и, особенно, занимающихся сельским хозяйством, очевидна необходимость транспортной и сельскохозяйственной техники. Сегодня многие любители предпочитают сделать гусеничный трактор своими руками. Дизайн и конструкции машин бывают очень эффектными и необычными, а разработке иногда может позавидовать солидное конструкторское бюро. Для создания такой техники требуется большое количество времени, определенные знания и, самое главное, – упорство. Не каждый может позволить себе все свободное время потратить на расчеты, чертежи, поиск нужной детали и ее подгонку.

Тема изготовления энтузиастами самодельных гусеничных тракторов не нова, и можно найти большое количество различных схем для сборки. Желание собрать гусеничный трактор особенно актуально в связи с широким и практически повсеместным доступом в интернет: кто-то с детства любит конструировать, кто-то устает от бездорожья и берется за сборку вездеходного самодельного трактора, а кто-то не может или не хочет приобрести зарубежные аналоги. Тяга к творчеству и большое количество различного скопившегося в гараже «железа» также играет не последнюю роль. К тому же, самодельный трактор подходит к нашему климату – часто сконструированную технику используют как отличный вездеход, или же, если оснастить трактор дополнительными запасными частями, как снегоуборочную машину.

Само собой, чаще всего самодельщики используют находящиеся в их распоряжении запчасти для тракторов. Двигатель трактора – это обычно наиболее популярные автомобильные моторы от легковушек и силовые агрегаты от дизельных и бензиновых электростанций (УД-2, УД-4). Так же достаточно часто встречаются мотоциклетные двигатели. Расход топлива у гусеничных тракторов с автомобильными силовыми агрегатами повыше, чем у остальных моделей, но и запас мощности солиднее, чем у их собратьев с мотоциклетными двигателями. Дизельные двигатели аналогичной мощности имеют большие размеры, и вписать в задуманные габариты придется также муфту сцепления и кпп. Главные требования к двигателю – надежность и неприхотливость в работе, а также доступность комплектующих запасных частей и совместимость с другими узлами гусеничного трактора.

Для гусеничного трактора необходимо выбрать множество составляющих его деталей: двигатель, трансмиссия, коробка передач, механизм сцепления, рулевой механизм, различные датчики давления масла и температуры охлаждающей жидкости, тормоза, навески для крепления почвообрабатывающих орудий и многое другое. Самодельный гусеничный трактор можно делать более совершенным бесконечно: оснастить современным карбюратором, поставить центробежный регулятор опережения зажигания, вместо турбины, для охлаждения, поставить электрический вентилятор, поменять генератор на более мощный и т.д. Все необходимые для создания и улучшения вашего «любимца» запчасти для сельхозтехники вы можете заказать в компании «Дискаунт Агромаркет», оставив запрос на сайте.

На создание самодельного гусеничного трактора может потребоваться значительное количество времени и сил, и большую их часть занимает поиск, выбор и покупка запасных частей. По вашему запросу в компанию «Дискаунт Агромаркет» мы в краткие сроки предоставим Вам более подробную информацию об интересующих Вас оригинальных запчастях и альтернативных неоригинальных запчастях для гусеничного трактора, поможем быстро составить и отправить список необходимых товаров, а также информируем о способах и сроках доставки. Правильный выбор запчастей – вопрос, ответом на который будет, как долго и насколько исправно техника вам прослужит. Ведь для любимого детища хочется подобрать по возможности лучшие составляющие, которые позволят ему работать и радовать своего владельца долгое время.

Также мы с удовольствием расскажем вам о том, какие аксессуары наиболее популярны и востребованы у покупателей, какие дополнительные приспособления можно приобрести, и предложим многие другие товары из широкого ассортимента компании «Дискаунт Агромаркет».

Источник: http://www.discount-agromarket.ru/ru/kak-sobrat-samodel-ny-j-gusenichny-j-traktor/

Самодельный гусеничный трактор

Опубликовано 4 лет назад

Самодельный гусеничный трактор

Скачать — Самодельный гусеничный трактор

Ишбулат Байшегуров

Смотрите также:
03.11.2018

Как собрать самодельный минитрактор переломка 4х4? Чтобы собрать самодельный минитрактор переломка 4х4, потребуется составить схему, изучить конструкционные особенности техники. Потребность в таком агрегате возникает, когда необходимо обработать землю, посадить либо...

03.11.2018

Трактора самоделки: как спроектировать и построить? Тема изготовления тракторов для домашнего подворья не нова и существовала еще во времена СССР. Самодельные трактора в те годы строились энтузиастами – одиночками для облегчения труда в хозяйстве. Трактор начала века И...

03.11.2018

Как сделать прицеп для мотоблока своими руками, видео Если вы являетесь владельцем мотоблока, то у вас есть возможность сделать из него настоящий трактор, хотя правильней будет называть его мини-трактором. Существуют два способа превратить обычный мотоблок в такую...

Комментарии

Комментирование отключено.
