Как сделать самодельный минитрактор: фото, видео

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

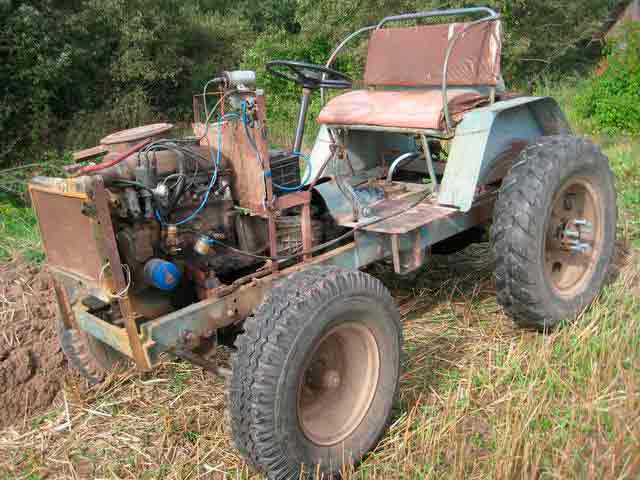

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

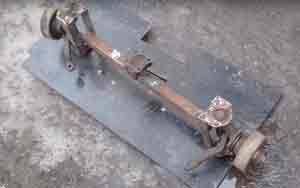

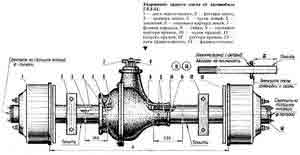

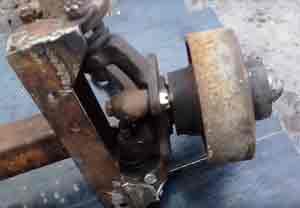

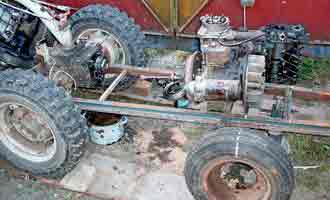

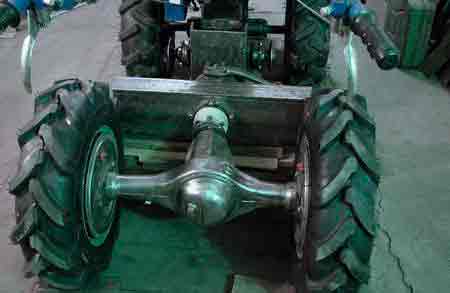

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

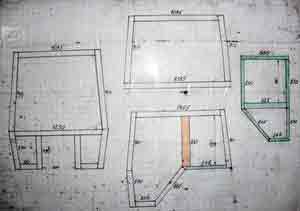

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

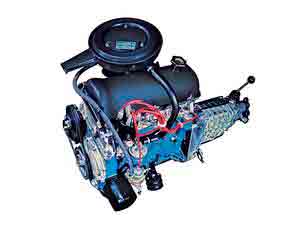

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

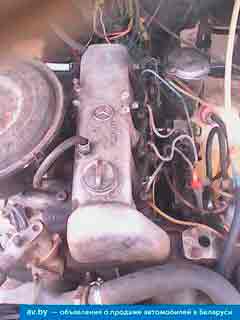

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

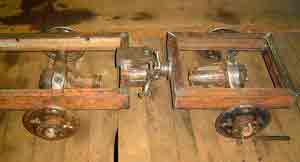

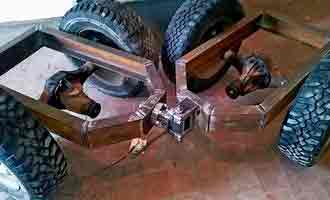

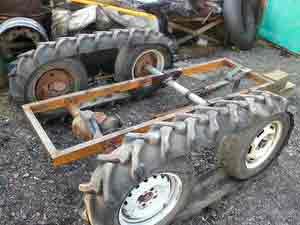

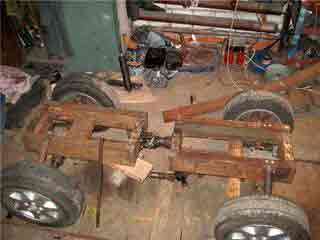

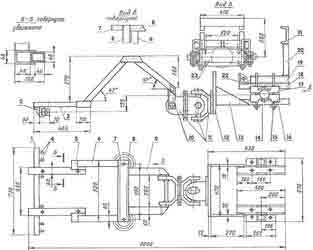

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

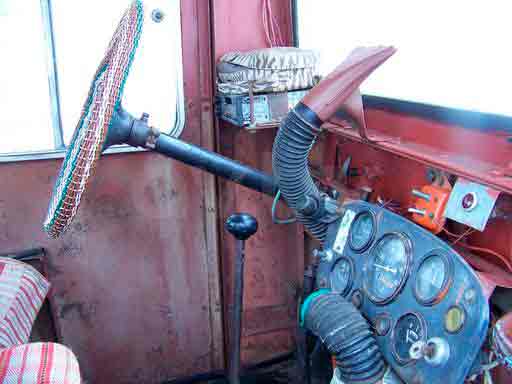

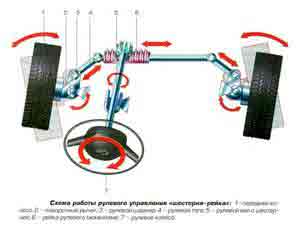

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Источник: http://oselhoztehnike.ru/mini-tehnika/camodelnye-minitraktora-dlya-domashnego-xozyajstva.html

Самодельный минитрактор своими руками

Сельское хозяйство, в первую очередь, вызывает ассоциацию с обрабатыванием земель. Ведь, для того, чтобы посеять и вырастить овощи, фрукты и ягоды нужно не просто провести вспашку земли и удобрить ее, но и суметь организовать регулярный полив, а также прополку от любого вида сорняков.

Разумеется, фермеру будет намного проще и легче справится с любыми видами аграрных работ, если в его владениях есть специализированная техника, к примеру, мини трактор. Не смотря, на свой небольшой габаритный размер, такой агрегат успешно справится с главными задачами, которые напрямую связаны с обработкой почв, например: рыхление, вспашка земли, скос травы и иными земельными «операциями».

Агропромышленные комплексы очень щепетильно и ответственно подходят к решению данного вопроса, используя отечественные или импортные модели мини тракторов. Но как быть частным хозяйствам, которые ограничены в финансах?

2 способа собрать трактор вручную

1. Собрать самодельный минитрактор своими руками из подручных средств.

2. Собрать минитрактор при помощи КИТ-набора

С таким подходом к делу можно неплохо сэкономить, но для этого нужно учесть весь процесс сборки, который сопровожден определенными трудностями. Многих фермеров не остановят никакие трудности, ведь каждому по силам сделать своими руками не просто самоделку под себя и свои потребности, а качественную сельскохозяйственную технику, которую можно будет оснастить дополнительным оборудованием для выполнения широкого круга задач.

Важно! Следует учесть такой фактор, что после переделки мотоблока в трактор гарантия на мотоблок перестает быть действительной.

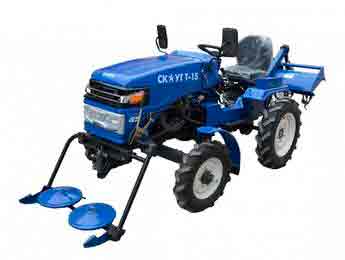

Также есть третий вариант чуть подороже, но попроще — это покупка готового заводского мототрактора. Мототрактор делается на основе мотоблока, но уступает мини-трактору в массе и габаритах.

Выбрав этот вариант, Вы снимете с себя головную боль по переделке самодельного трактора из мотоблока, сэкономите свое время, а также будете уверены в надежности сборки и в своей безопасности во время работы за мототрактором. Вдобавок, есть большое преимущество — это гарантия на мототрактор. По гарантийному талону мастер из сервисного центра в любой момент отремонтирует любую поломку.

Самодельный минитрактор своими руками

Для того чтобы собрать самодельный мини-трактор в домашних условиях существуют множество разных способов. Мы расскажем в своей статье об одном из самых простых способов — это переделку мотоблока в минитрактор.

При такой переделке следует понять с чего начать процесс изготовлять такую машину. Будет огромным преимуществом, если в самом начале подготовить чертежи, чтобы продумать до мелочей какие детали имеют место быть в вашем самодельном тракторе. Нужно тщательно продумать переделку, ведь нужно не забыть учитывать возможность установить навесное оборудование: почвофрезу, плуг, сажалку, косилку и т.д.

Какие детали пригодятся для быстрой переделки?

  1. Рама
  2. Сидение
  3. Педали
  4. Руль
  5. Рычаги для отключения блокировки полуосей
  6. Крылья
  7. Передняя балка
  8. Задняя навеска

Из инструментов могут понадобиться:

  1. Отвертка и гаечные ключи;
  2. Диски для резки металла и болгарка;
  3. Сварочный аппарат;
  4. Крепёжный элемент (гайки и болты);
  5. Электродрель с набором свёрл;

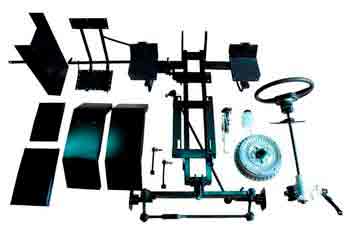

КИТ наборы для сборки минитрактора

КИТ-наборы — это такие наборы, в которых предусмотрены все необходимые детали для сборки самодельного мини трактора. Ниже приведены КИТ-наборы ЧП Крючкова. Однако, следует учесть, что такой набор предназначен только для переоборудования дизельных мотоблоков водяного охлаждения с мощностью до 10 л.с.

Виды КИТ-наборов

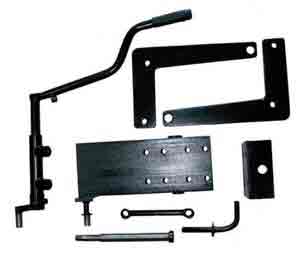

Базовый комплект по переделке мотоблока

Такой набор является стандартным при сборке мини трактора, в составляющие комплекта входят:

  1. Защита;
  2. Рама;
  3. Крылья;
  4. Рулевое;
  5. Основа сиденья;
  6. Тормозной цилиндр;
  7. Рычаги выключения и включения блокировки полуосей;
  8. Емкость для жидкости (тормозной);
  9. Барабан (тормозной) с опорным универсальным диском;
  10. Спинка и сиденье;

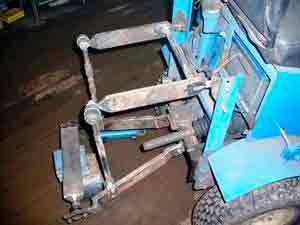

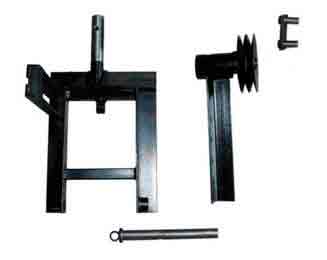

Подъёмный задний механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе сзади, например: почвофреза, плуг, грабли-ворошилки.

Детали входящие в комплект:

  1. Поворотная стойка;
  2. Кронштейн;
  3. Рычаг;
  4. Прицепное устройство;
  5. Тяга;
  6. Ось подъемного механизма;
  7. Шкворень прицепного устройства.

Передний подъемный механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе спереди, например: роторная косилка или лопата-отвал.

Составляющие элементы подъёмного механизма:

  1. Рычаг;
  2. Подрамник;
  3. Тяга;
  4. Вал рычага;
  5. Кулиса;
  6. Пружина фиксатора;
  7. Фиксатор рычага;

Также предусмотрены наборы деталей для навесного оборудования. Вот парочка из них.

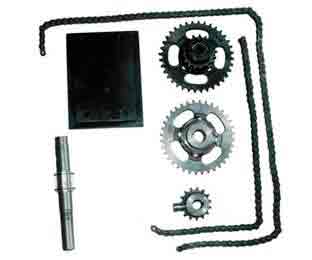

Основные части комплекта для установки активной почвофрезы

  1. Вал;
  2. Переходная плита;
  3. Промежуточная звездочка;
  4. Ведомая звездочка;
  5. Ведущая звездочка;
  6. Цепь ведущей звездочки;
  7. Цепь ведомой звездочки;

Комплект под роторную косилку

  1. Тяга подъема;
  2. Промежуточный натяжной ролик;
  3. Рамка подъемного механизма;
  4. Вал рамки подъемного механизма;

КИТ-набор поможет избавиться от хлопот в плане поисков всех необходимых частей для сборки собственноручного мини трактора на базе мотоблока.

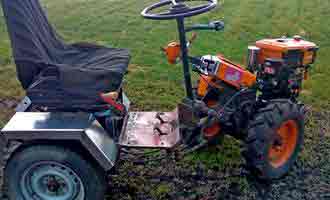

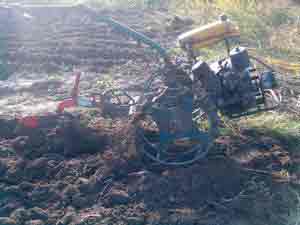

Подробные инструкции по переделке мотоблока в минитрактор

1-ый шаг. Изготовить раму в которой используется прокатный швеллер. Также конструкцией должны быть в обязательном порядке траверсы, которые расположены сзади и спереди, а также парочка лонженеров. Создавая раму, следует немного уменьшить ширину фронтальной части для того, чтобы придать детали трапециевидную форму. Также не забыть про создание отверстия в раме, чтобы суметь прикрепить к ней разные устройства и элементы.

2-ой шаг. В качестве двигателя можно использовать мотор от мотоблока, но при условии, что его мощности будет достаточно для осуществления сельскохозяйственных работ. Идеально использовать 4-хтактный дизельный двигатель водяного охлаждения.

3-ий шаг. Делаем крепление передней балки. Привариваем к углам стойки. Затем соединяем крепление передней балки и раму в верхней части. Как рама будет готова, на нее необходимо установить задний мост. Если у Вас задумка сделать полноприводный минитрактор, то тогда на раму нужно разместить передний мост.

4-ый шаг. Установить КПП на раме. Последнюю коробку передач нужно постараться разместить таким способом, чтобы она была направлена к водителю. Это следует сделать для того, чтобы было легче управлять агрегатом во время езды.

5-ый шаг. Установить рулевое управление. Обычно используют руль, который заимствуют у легковых автомобилей. Можно сготовить самому или приобрести переднюю балку с рулевым механизмом от мототрактора. Также можно установить на руль гидроусилитель для повышения маневренности самоделки.

6-ой шаг. Установить тормозную систему.

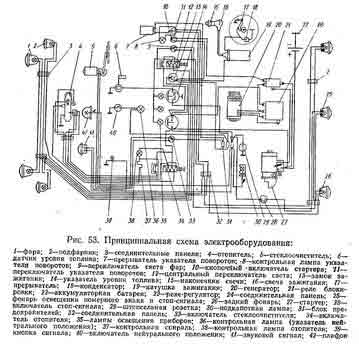

7-ой шаг. После всех пройденных этапов приступить к подключению электрики.

8-ой шаг. Сделать подъёмный механизм и переходной редуктор для фрезы.

Инструкция по сборке КИТ набора

Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1)

Установить опорный диск с тормозными колодками, используя болты с внутренним шестигранником (Рис. 2). Затем установить барабан. Отрегулировать зазор между опорным диском и барабаном и засверлить отверстие Ø 8 мм, глубиной 4 мм, в полуоси для стопорного винта. Установить шпонку и ступицу колеса (Рис.3)

Установить задний подъемный механизм, затянуть болты до упора (Рис. 4)

Установить рычаг заднего подъемного механизма с тягой, тягу зашплинтовать (Рис. 5)

Собрать сиденье с помощью шуруповерта и саморезов, и установить его на коробку передач (Рис. 6)

Установить раму наживив болты и не затягивая их до конца (Рис. 7)

Установить передние колеса (Рис. 8)

Затянуть болты крепления рамы (Рис. 9)

10. Укоротить и загнуть рычаг КПП (Рис. 10)

Закрепить на раме рулевой механизм и подсоединить продольную тягу (Рис. 11) и прикрутить кронштейн рулевой колонки к кожуху КПП, предварительно просверлив 2 отверстия Ø 6,5 мм (Рис. 12)

Установить рычаги выключения блокировки полуоси (Рис. 13)

Открутить и повернуть шайбу-упор выжимного подшипника на 1/3 против часовой стрелки. Укоротить и загнуть тяги сцепления и рычагов выключения блокировки полуоси (Рис. 14)

Надеть ремни и eстановить защитный кожух (Рис. 15)

Установить главный тормозной цилиндр с бачком. Залить жидкость, прокачать тормоза (Рис. 16)

Установить крылья (Рис. 17)

Установить двигатель. Одеть ремни и натянуть их смещением двигателя в сторону передней оси. Затянуть 4 крепежных болта (Рис. 18)

Установить тягу акселератора (Рис. 19)

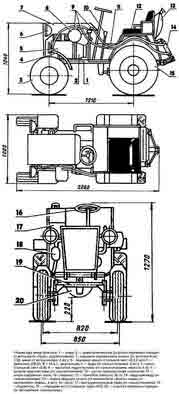

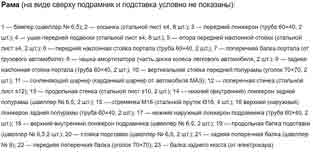

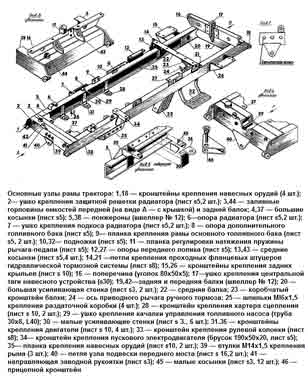

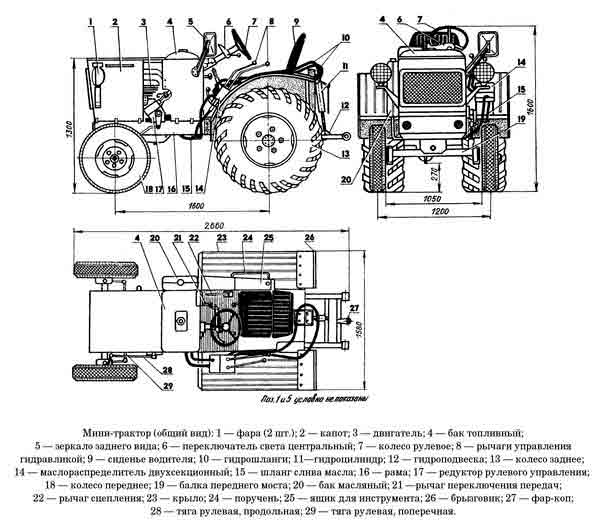

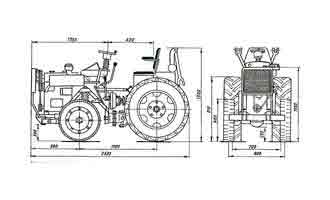

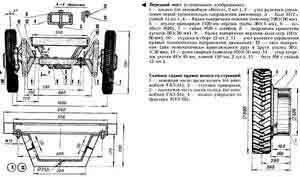

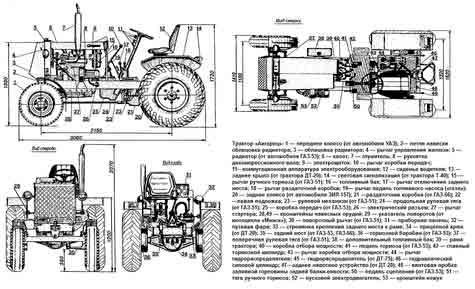

Подборка чертежей для самодельного минитрактора

Предлагаем на рассмотрение разные варианты чертежей для сборки мини-трактора вручную. Сумев подобрать подходящую схему можно приступать к работе. Также можно ориентироваться по выбранному вами чертежу, чтобы внести изменения с учетом своих потребностей.

Люди аграрного труда, в чьих владениях есть мотоблок, задумываются над тем как приобрести или сделать самому минитрактор дома. За минитрактором можно работать сидя в удобном кресле со спинкой, в отличие от мотоблока, за которым нужно следовать буквально по пятам и сильно напрягать руки. К сожалению, не все могут позволить себе купить заводский мини-трактор, но увидев всецело процесс сборки трактора своими руками можно прийти к следующим выводам.

Перед тем как начать сборку самодельного мини-трактора, стоит обратить внимание на то, для каких целей он будет использован. При этом важно отталкиваться от возможности установить различную навеску, к примеру, фрезу или плуг.

К комплектующим следует отнестись весьма серьёзно. Нужно отыскать такие детали, которые можно в будущем с легкостью поменять на другие. Собрав необходимые инструменты и материалы, составив чертеж мини-трактора, а также разобравшись с основными принципами работы маленького помощника можно смело браться за дело.

Или же выбрать вариант подороже, но в разы проще — это покупка мототрактора, изготовленного на заводе. Выбирая данный вариант, Вы не просто снимете с себя головную боль, но и сэкономите свое время, а также застрахуете себя гарантией от производителя.

Источник: http://www.gardenshop.ua/minitraktor-iz-motobloka-svoimi-rukami.html

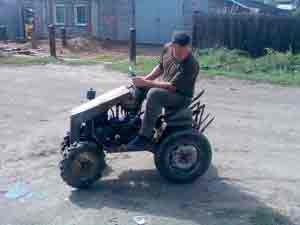

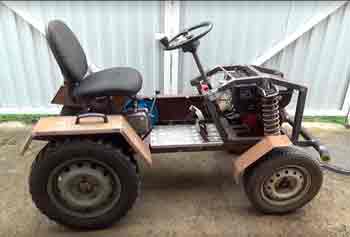

Самодельный минитрактор своими руками фото

Доброго времени суток любители самоделок на сайте для умельцев! Хочу поделиться с вами информацией как я делал минитрактор своими руками.

Началось все с того что я выкупил ЛуАЗ (в народе волынянка), его хотели сдать на металлолом. Двигатель убит (двигатель на этой машине от запорожца), кузов погнивший, но все остальное было почти в хорошем состоянии. Забрал коробку передач, рулевой механизм, мосты и колесные редуктора, электронику, а все остальное порезал и сдал на металлолом. Там самым вернул немного затраченных средств.

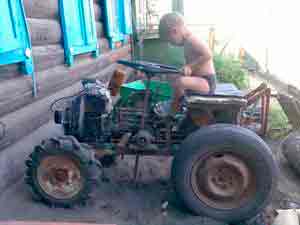

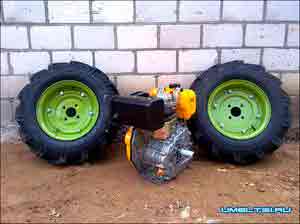

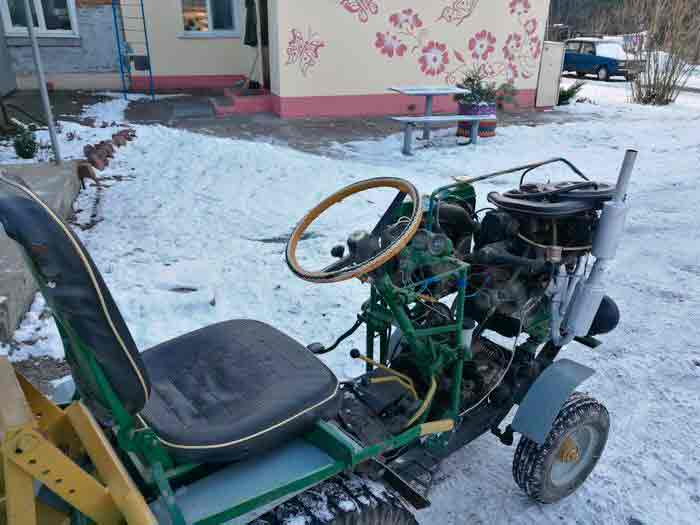

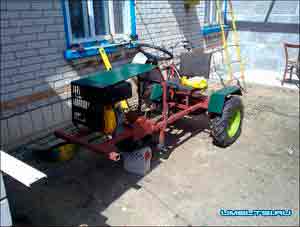

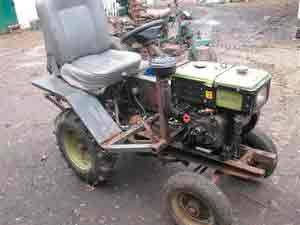

Самодельный минитрактор с дизельным двигателем от мотоблока Sadko DE-300 и 4 колеса 6х12.

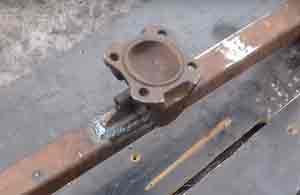

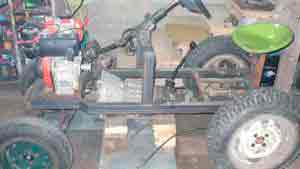

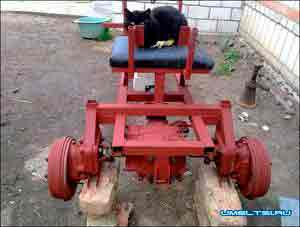

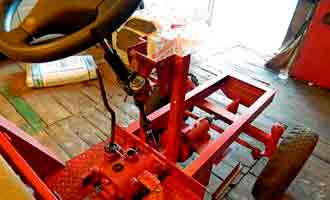

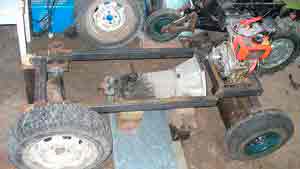

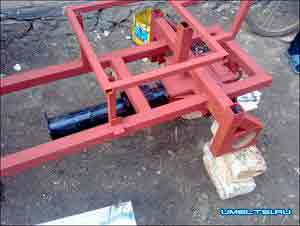

Раму для минитрактора сварил из профиля 40х40, но позже я ее усилил (сварил 2 профиля 40х80).

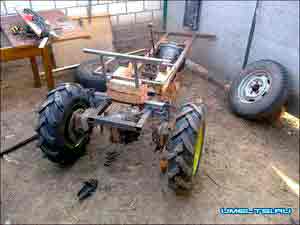

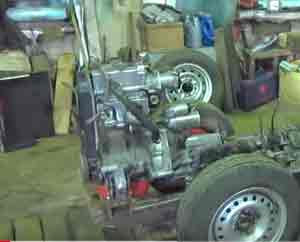

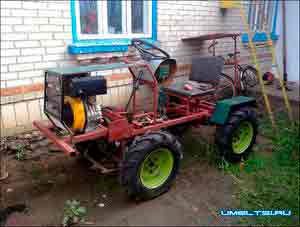

Со временем «скелет» начал обрастать и уже стало немного похоже на самодельный трактор или минитрактор.

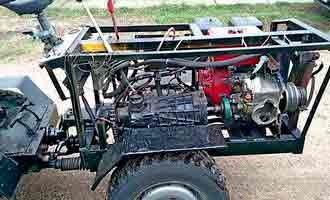

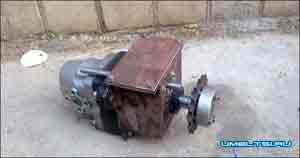

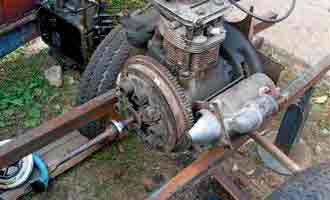

Двигатель объединил с кпп ременной передачей. Использовал 2 ремня профиль В, обороты снизил шкивами в 3.5 раза.

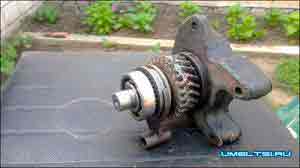

Расскажу теперь о гидравлике для минитрактора. Я поставил насос НШ-10, распределитель Р80, и гидроцилиндр 75х110. Насос постоянно не работает, по желанию я могу выключать его. Для этого сделал отключаемый привод с деталей коробки передач мотоцикла Урал. Снял вилку переключения, вал, две шестерни и шлицевых муфту. Вал пришлось обрезать, а потом наращивать на 5см чтобы можно было надеть звездочку. Корпус привода сваренный из уголка 40х40, звездочку и цепь использовал от мотоцикла ИЖ Планета. В привод залито масло, поэтому корпус сделал герметичным а на вал поставил сальник.

Работает насос на 1000-1100 об/мин, крутящий его вал исходящий от маховика сцепления.

Насос минитрактора выключен

Как сделать самодельный минитрактор видео

И видео работы гидравлики. Центральная секция распределителя для навески, а для двух других я вывел муфты на передок и задок. К задней муфты я присоединяю гидроцилиндр косилки, а в будущем будет прицеп самосвал и возможно дровокол. А к передней муфте присоединяю поворотный отвал.

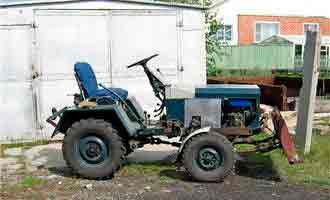

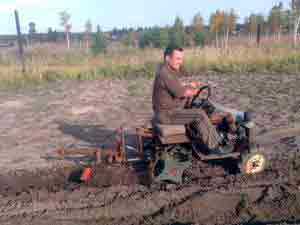

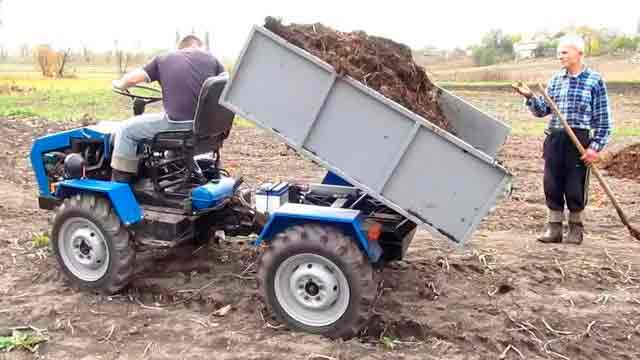

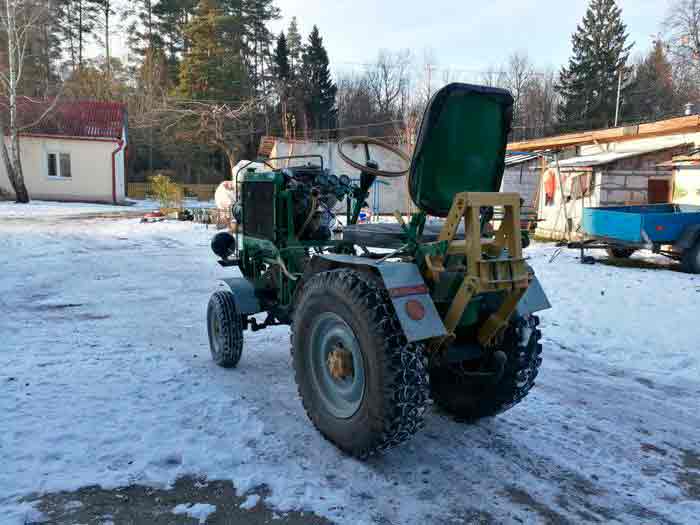

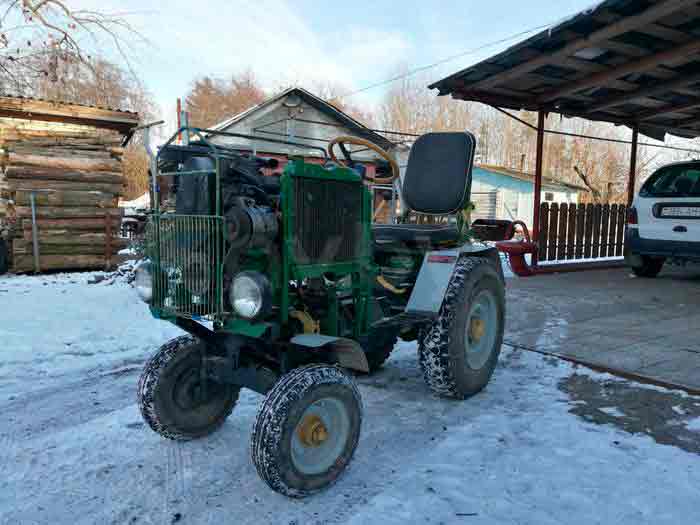

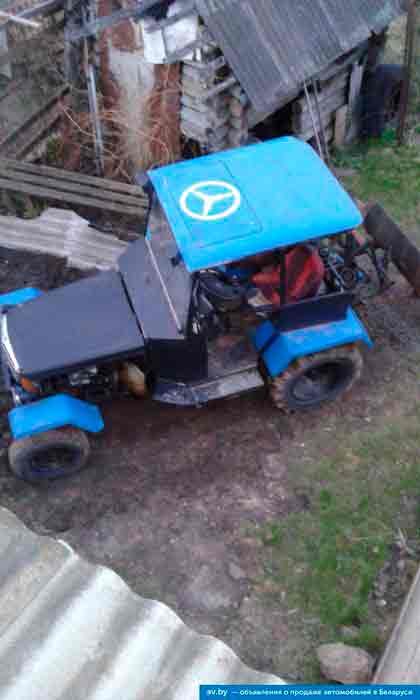

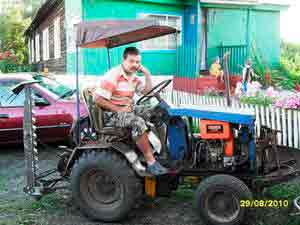

Вот такой самодельный минитрактор с различными полезными приспособлениями и навесами изготовил умелец Vyacheslav Nevolya


Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

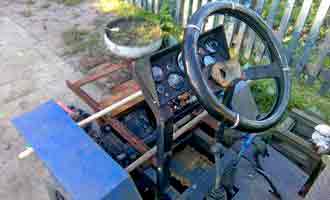

Некоторые особенности монтажа

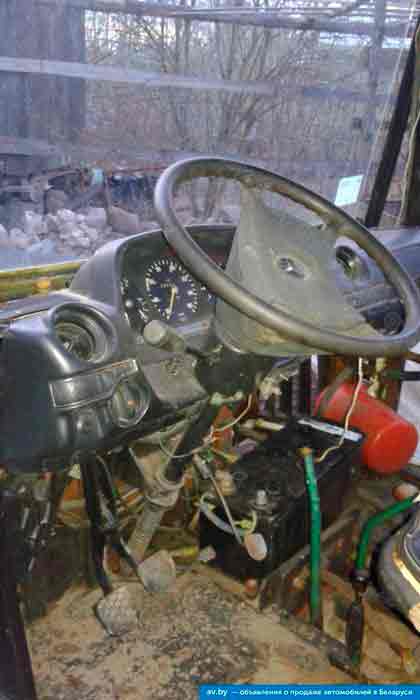

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить маленькие самодельные трактора. Имея опыт слесарных и сварочных работ, можно изготовить минитрактор своими руками.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

  1. Габариты. От них зависит маневренность и возможность работы на малых участках.
  2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.

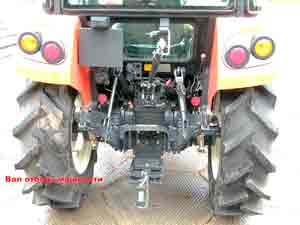

  4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

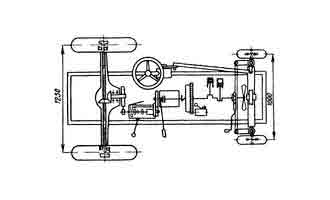

Какие чертежи понадобятся

Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.

Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:

  • габариты рамы;
  • материал;
  • точки крепления агрегатов, подвески;
  • усиливающие конструкцию элементы.

Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.

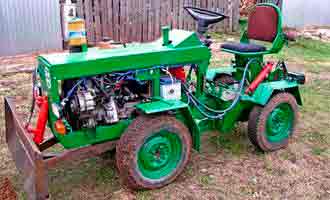

Как сделать самодельный минитрактор

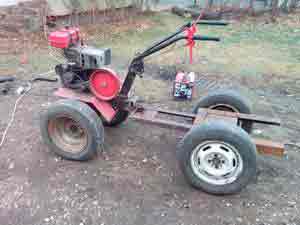

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

  • двигатель;
  • сцепление;
  • коробка передач;
  • тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

  1. Сварить из металлопроката раму со всеми крепежными узлами.
  2. Установить задний и передние мосты.
  3. Закрепить двигатель и элементы трансмиссии.
  4. Собрать рулевое управление.
  5. Закрепить топливный бак, водительское кресло, защитные кожухи.
  6. Сварить устройство для установки навесного оборудования.
  7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

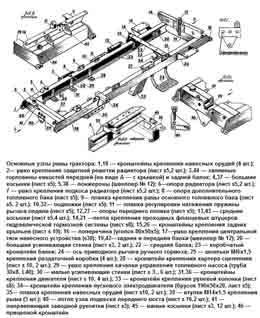

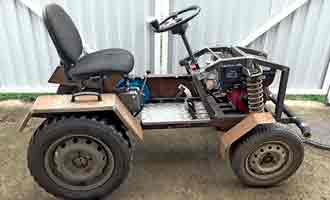

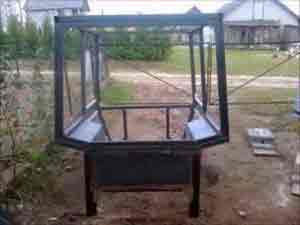

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовым рамам свойственно испытывать нагрузки на кручение. Лучше всего для них подходит швеллер, уголок или труба квадратного сечения. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.

Конструкция рамы представляет собой прямоугольник или трапецию. Для того чтобы увеличить маневренность трактора, делают переломную раму. Она состоит из двух прямоугольных половин. Та часть, на которой устанавливается двигатель, делается длиннее.

Чтобы увеличить прочность, на раму навариваются дополнительные перемычки, уменьшающие нагрузку от скручивания, а угловые части усиливаются косынками.

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Трансмиссия

Задача трансмиссии мини трактора самоделки заключается в том, чтобы передавать крутящий момент с двигателя к ведущим колесам, изменять скорость движения и обеспечивать реверс.

При движении на пониженной передаче двигатель от перегрева защищается дополнительной системой охлаждения. В зависимости от применяемого мотора и от колесной формулы схема трансмиссии может быть разной:

  1. Простая. Крутящий момент передается через ременное сцепление, которое установлено на КПП.
  2. Сложная. Чтобы передать крутящий момент, нужно использовать карданные валы.

Сложная схема часто применяется на самоделках с переломной рамой. Это трудоемкий вариант для самостоятельного изготовления. Для этого делается колесная формула 4х4 с раздаткой Нива.

Рулевое управление

Для изготовления рулевого управления применяются стандартные запчасти и механизмы автомобилей. Нагрузка на рулевое управление минитрактора меньше нагрузки на рулевое управление автомобиля, поэтому можно использовать детали, бывшие в употреблении. Для изготовления понадобятся:

  • руль;
  • рулевая колонка;
  • редуктор рулевого механизма;
  • рулевые тяги
  • рулевые наконечники.

При сборке все крепится стандартным образом как на автомобиле. Исключение составляют рулевые тяги, которые идут от сошки рулевого механизма и соединяются с рулевыми наконечниками. Их придется укоротить. Это связано с тем, что колея минитрактора меньше колеи автомобиля.

Для установки рулевой колонки и рулевого механизма на раме нужно приварить кронштейны креплений. Высота рулевого вала подбирается таким образом, чтобы руль доставал до уровня солнечного сплетения водителя.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для того чтобы сделать задний мост, берется мост от автомобиля Москвич или ВАЗ 2101 — ВАЗ 2107.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

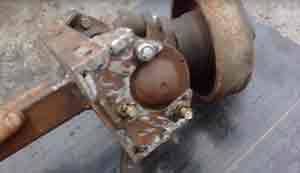

  1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
  2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
  3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
  4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
  5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Колеса и тормоза

Поскольку для постройки минитрактора используются стандартные агрегаты от автомобилей, то у них можно позаимствовать тормозную систему.

В роли главного тормозного цилиндра можно использовать цилиндр от сцепления. Он меньше по размерам и его легче установить. Для эффективного торможения достаточно установки тормозов на одну ось. Если задний мост был взят от автомобиля, то все необходимое для подключения тормозов уже есть. Нужно лишь провести тормозные трубки от главного цилиндра к рабочим. Бачок для тормозной жидкости можно взять стандартный.

В качестве колес подходят автомобильные диски на 14 дюймов с одетыми на них тракторными покрышками.

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Гидравлика

Гидравлическая система предназначена для управления навесным оборудованием. Она опускает плуг в начале борозды и поднимает его в конце. Также эта система управляет бульдозерным отвалом.

Установка гидропривода на минитрактор потребует следующих действий:

  1. Смонтировать гидронасос. Он приводится в действие от ременной передачи двигателя. В качестве насоса можно взять гидроусилитель руля от автомобиля либо шестеренчатый насос НШ-10. Он создает давление в масляной магистрали 160 атм.
  2. Подобрать гидроцилиндры для навесного оборудования и для отвала. Подойдут цилиндр от трактора МТЗ и привод рулевого управления от комбайна Нива. При выборе нужно руководствоваться диаметром поршня — чем он больше, тем большее усилие создаст шток цилиндра.
  3. Для управления системой потребуется гидравлический распределитель. Например, Р 80-3/4 222, который установлен на тракторах ЮМЗ, МТЗ. Его нужно поставить в моторный отсек, а рычаг управления вывести в кабину.
  4. Смонтировать гидроцилиндры, приводящие в действие оборудование. Для этого нужно дополнительно приварить кронштейны к раме. При установке кронштейнов надо помнить, что чем меньше угол между вектором приложения усилия и направлением движения механизма, тем мощнее должен быть гидроцилиндр.
  5. Подсоединить вал отбора мощности, в качестве которого подойдет шестеренчатый гидромотор ГМШ — 32. Редуктор гидромотора устанавливается в любом месте где подсоединяется оборудование, требующее ВОМ.

Использование предлагаемых деталей не является аксиомой, их можно заменить аналогами.

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

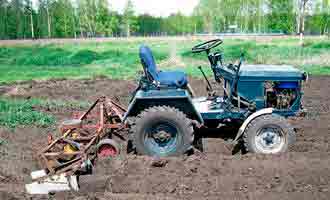

Навесное оборудование

Навеска на минитрактор позволяет проводить любые сельскохозяйственные работы:

  • вспашка;
  • посадка картофеля;
  • окучивание;
  • культивирование;
  • заготовка сена;
  • перевозка грузов.

Такое оборудование как плуг, окучник, тележка просты в изготовлении. Их можно сделать из подручных материалов. Однако их цена в магазинах также невысока.

Достоинства и недостатки

Самостоятельная постройка минитрактора имеет ряд преимуществ:

  1. Низкая себестоимость изготовления. Детали используются с отжившей свой срок техники.
  2. Взаимозаменяемые узлы и агрегаты. Можно как угодно экспериментировать с их установкой, добиваясь лучшей совместной работы.
  3. Нет необходимости обращаться в сервисный центр в случае поломки.
  4. Прицепное устройство можно адаптировать под любое оборудование.
  5. Приобретение ценного опыта.

Недостатки самостоятельного изготовления:

  1. Сложно сделать минитрактор своими руками, не имея квалификации.
  2. Трудно подобрать некоторые узлы, например детали для сборки гидравлической системы.
  3. Временные затраты. Чтобы добиться приемлемой работы, придется затратить немало времени на настройку работы навесного оборудования.

Цена и отзывы владельцев

Цена строительства самодельного минитрактора своими руками сопоставима с ценой мотоблока, которые чаще переделывают в минитрактор. Дополнительно покупается металлопрокат для изготовления рамы и передней балки. Запчасти от автомобилей приобретаются на авторазборках за треть цены. Поэтому стоимость самоделки в 4-5 раз меньше стоимости заводского изделия.

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

Источник: http://morflot.su/samodelnyj-minitraktor-svoimi-rukami-foto/

Собираем мини-трактор своими руками: советы начинающему фермеру

Самодельные минитрактора идеально подходят для обработки небольших участков земли. Собрать минитрактор своими руками может практически любой человек, который хоть немного разбирается в технике.

По техническим характеристикам, самоделка значительно уступает заводским моделям. Но использовать мощный трактор на небольших площадях как минимум не рационально. Не оправдаются даже затраты на обслуживание и горюче-смазочные материалы. А вот небольшой трактор, собранный своими руками, получается весьма уместен. В этой статье мы расскажем вам, как сделать мини-трактор в домашних условиях.

Преимущества и недостатки самодельных минитракторов

Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.

Самодельный мини-трактор 4*4

Себестоимость такой машины окупается буквально за один сезон, ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Заготавливаем чертежи

Некоторые народные умельцы способны собрать любую технику, имея лишь кучу старого железа и общий план работ, который удерживается в голове. Таких людей считанные единицы и если вы не относитесь к их числу, необходимо предварительно подготовить чертежи основных узлов будущей машины.

Если вы не обладаете необходимыми знаниями, можно попросить сделать чертежи друзей или знакомых. Наконец, необходимую информацию можно найти в интернете.

Имея под рукой чертежи, сборка мини-трактора в домашних условиях будет напоминать детский конструктор. То есть, вы берёте деталь А и соединяете её с муфтой Б.

Стоит отметить, что некоторые узлы и детали, из которых будет состоять самоделка, могут нуждаться в подгонке или дополнительной обработке. Согласитесь, объяснять токарю или сварщику, что от них требуется гораздо удобнее не на пальцах, а имея под рукой готовый проект и чертежи.

Кстати, на этом этапе, нужно определиться, какой именно мини-трактор вы хотите сделать своими руками. У фермеров большой популярностью пользуется переломка 4х4. Это небольшая модель на шарнирно-сочленённой (ломающейся) раме, с приводом на четыре колеса. Такая самоделка оптимально подходит для работ на фермах.

Как собрать мини-трактор своими руками

Заготовив схемы и чертежи, необходимо найти подходящие детали. Как минимум, вам понадобится двигатель, трансмиссия, рама и рулевое управление. Найти нужные детали в домашних условиях весьма проблематично, поэтому можно прогуляться по толкучкам и полистать сайты о продаже запчастей. Здесь вы сможете буквально за копейки приобрести нужные вам детали.

Переломка делается обычно из металлического швеллера № 5 или № 9. Структура этого материала обладает достаточным запасом прочности на изгиб. Из швеллера свариваются две полурамы, которые соединяются между собой шарнирным соединением. Для этих целей, можно использовать карданные валы от грузовиков.

Если переломка вас не устраивает, можно сделать мини-трактор на цельнометаллической раме. Такая конструкция обычно состоит из четырёх элементов: правого и левого лонжеронов, переднего и заднего траверсов.

Лонжероны можно изготовить из швеллера № 10, задний и передний траверс из швеллеров № 16 и № 12 соответственно. В качестве поперечной балки можно использовать металлический брус.

Двигатель

Для работы, мини-трактор сделанный своими руками, можно оснастить любым двигателем подходящей мощности. Оптимальным вариантом является силовая установка, обладающая мощностью в 40 лошадиных сил.

Наиболее часто на самодельные агрегаты устанавливаются двигатели М-67, МТ-9, УД-2 и УД-4. Встречаются модели, оборудованные двигателем от отечественных легковых автомобилей серии «Жигули» или «Москвич».

Если самоделка будет изготавливаться по формуле 4х4, для агрегата М-67 понадобится увеличить передаточное число трансмиссии, иначе силовой установке не хватит мощности обеспечить необходимое усилие для колёсных пар. Обратите внимание, что для силового агрегата может понадобиться дополнительная система охлаждения.

Трансмиссия

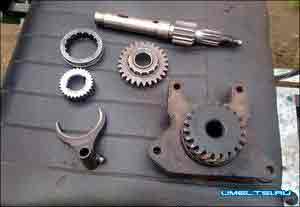

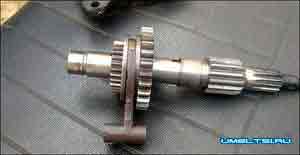

Коробку передач и вал отбора мощности можно снять с автомобиля ГАЗ-53. Сцепление подойдёт от старого ГАЗ-52. В готовом виде эти узлы не подойдут, понадобится дополнительная подгонка.

Для синхронизации сцепления с двигателем, понадобится сварить новую корзину сцепления и подогнать её под необходимые размеры. У маховика двигателя необходимо будет укоротить заднюю плоскость и высверлить по центру дополнительное отверстие. Эти операции можно сделать на токарном станке.

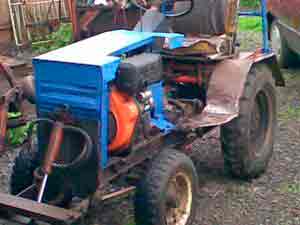

Мини-трактор в процессе сборки

Рулевое управление

Этот узел должен включать в себя гидравлические цилиндры, это обеспечит мини-трактор лучшей управляемостью. Сделать своими руками систему гидравлики в домашних условиях невозможно. Поэтому необходимо снять уже готовую гидросистему с любой сельскохозяйственной техники. Учтите, что для циркуляции масла в гидравлике понадобится насос.

Задний мост

Можно взять подходящий узел от легкового и грузового автомобиля и установить на самодельную конструкцию. Предварительно необходимо укоротить на токарном станке полуоси.

Если готового моста нет, допускается составная конструкция от разных машин. Передний мост не является ведущим, поэтому подойдёт любой узел, подходящий по размеру.

Колёса

Радиус колёс зависит от того, как будет использоваться мини-трактор. Для транспортировки грузов, лучше подходят диски радиусом от 13 до 16 дюймов. Для выполнения сельскохозяйственных работ понадобятся колёса 18-24 радиуса.

Мини-трактор из мотоблока «Зубр»

Полезные советы

Сделанный своими руками мини-трактор, должен выдавать при вспашке порядка 2 000 оборотов двигателя, при скорости в 3 км/час. Чтобы достичь таких показателей, необходимо отрегулировать схему трансмиссии.

В идеальном варианте, каждое колесо ведущего заднего моста должно оснащаться отдельным редуктором. При этом вращение задаётся четырёхсекционным гидрораспределителем.

При такой схеме рулевого управления отпадает необходимость в карданном вале и дифференциале заднего моста. За управление колёсами будет отвечать гидравлика. Необходимое оборудование (насос и гидроцилиндр) можно позаимствовать с трактора МТЗ-80.

Как видите, сделать минитрактор своими руками совсем несложно. Несмотря на то что это довольно трудоёмкий процесс, результат с лихвой покроет все затраченные усилия. Более того, собирать самодельную конструкцию, это весьма увлекательное занятие.

Источник: http://fermerznaet.com/selhoztehnika/traktor/mini/svoimi-rukami.html

«Придумал в голове, он идеальный». Почти все трактора-самоделки ездят и продаются без документов

Автомобильных Кулибиных в Беларуси хватает, подтверждение тому — многочисленные объявления о продажах самоделок. Чаще их используют как помощников в сельском хозяйстве и при строительстве. Правда, далеко не все они узаконены. Только этой весной было два смертельных ДТП с самоделками: в Лельчицком районе такой трактор раздавил жену водителя, а в Ивьевском районе погиб сам водитель.

Фото: av.by

Поисковики по запросу «самодельный трактор» выдают нам больше сотни предложений о продаже «помощников по хозяйству». Цены — от 200 долларов за самоделку, требующую ремонта или доработки, до 3500 долларов — за машину на ходу, в придачу к которой покупателю дадут прицеп, копалку, сажалку, культиватор, плуг и другие агрегаты.

Одно «но»: практически вся техника продается без документов, а значит, ей запрещено выезжать на дороги общего пользования.

Резвый кабрио для сельхозработ

Юрий из Могилевской области собрал в 2015 году трактор «из того, что было»: двигатель от «Оки», «газоновская» коробка переключения передач, задний мост от УАЗа, установил передние фары, фаркоп для автомобильного прицепа. К самоделке хозяин цеплял навесное оборудование для полевых работ, а также прицеп и использовал для нужд хозяйства: вспахивал огород, перевозил что-нибудь в прицепе.

В феврале этого года технику Юрий решил продать за 1100 долларов, но реальному покупателю готов был немного уступить.

— Заводится с полбрыка, едет очень бодро, благодаря понижайке быстро и медленно. Тяговитый, прет как положено. Стоит устойчиво, не «куляет» — неоднократно проверено, ширина как раз на борозду, ничего не топчет. Трактор легко умещается в автомобильный прицеп, — нахваливал Кулибин свой трактор.

Однако мужчина честно предупреждал: на четвертой передаче из трактора можно вылететь, поэтому ездить на нем надо осторожно.

Но спустя два месяца продавать помощника по хозяйству мужчина передумал: нужен самому.

— Что я взамен куплю? На учет трактор я не ставил, такой вопрос даже не поднимался. Зачем? Я ж по дорогам не езжу. Как-то меня остановили на нем гаишники, посмотрели да и отпустили. Потому что глянули: нормальный человек едет, не пьяный, — рассказал мужчина.

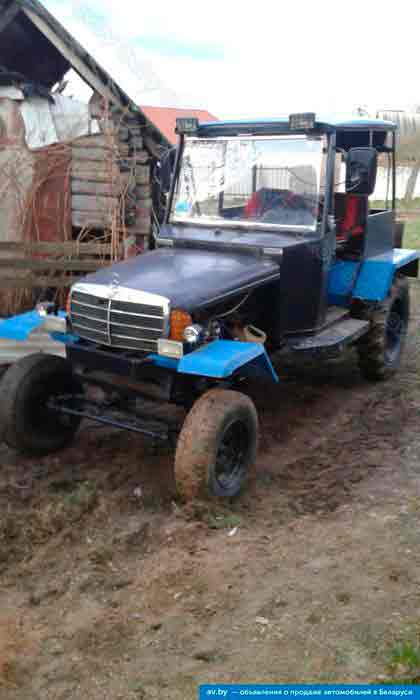

«Думают, что „Мерседес“ — заводской трактор»

В Лепеле Витебской области есть еще один необычный самодельный транспорт «Мерседес». Владелец — 41-летний Константин собрал его около 12 лет назад.

— Сам все делал, для себя. Идеи рождались в голове. Задний мост и переднюю балку взял от «газона», некоторые элементы сам делал, например из металла крылья гнул. А вот мотор, коробка переключения передач, панель приборов, крыша с люком — от 123-го Mercedes, потому и трактор я называю «Мерседес», — рассказал народный мастер.

Кстати, Mercedes мужчина покупал специально для создания трактора — чтобы был надежный. В самоделке все работает, даже ручник держит. Хозяин говорит, что за все время трактор чинить не приходилось: «Нечему там ломаться».

— Я его использовал на стройке — возил в прицепе кирпичи, доски, другие стройматериалы и разные тяжести. Можно и огород на нем вспахать, но у меня нет навесного оборудования.

Несколько лет назад хозяин хотел узаконить «Мерседес», но в исполкоме ему объяснили, что дело это непростое.

— Надо на лафете везти трактор в Минск, там комиссия оценит, безопасный ли транспорт и можно ли на нем ездить. А потом еще придется проходить техосмотр и платить дорожный налог. Дороговато получается. Люди подсказали, что можно у кого-нибудь купить самоделку с документами и по ним ездить на «Мерседесе». Но это тоже все деньги, поэтому использую его так.

Константин уверен: трактор его безопасный и надежный, вреда никому не принесет, только пользу.

— Гаишники меня на нем останавливали. Инспектор тогда удивился, что это самоделка, думал, что заводской. Не оштрафовал, но предупредил, чтоб ездил осторожно и пьяным за руль не садился. Так я ведь и не пью.

Владелец сейчас хочет продать «Мерседес» за 2000 долларов, он не считает цену завышенной, ведь «сколько на него денег ушло, кругов от болгарки сломалось, а времени!».

«Покрасил TESLA половой краской»

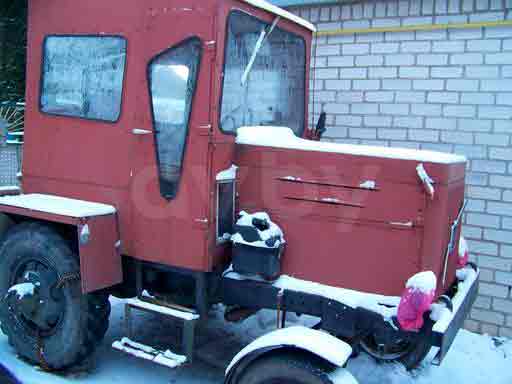

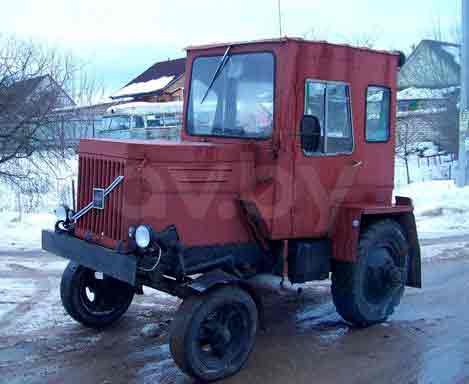

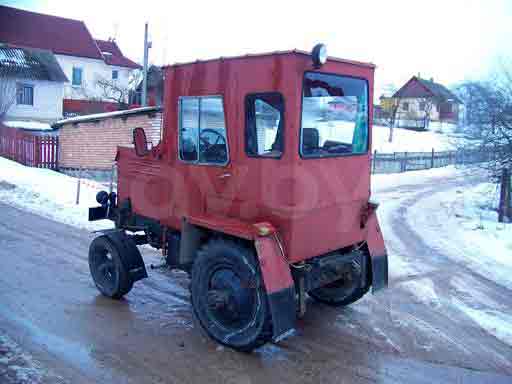

В начале 90-х Дмитрий сделал для себя солидный самодельный трактор с двигателем от ГАЗ-51. А вот кабину мужчина делал сам из листов металла, которые гнул и сваривал, а потом покрасил ее обычной половой краской. Дизайн ее он называет «брутальный лофт» — суровый и лаконичный.

— Печка есть, три места, даже магнитола, правда, кассетная, — рекламирует свой транспорт Дмитрий.

Мужчина, хоть и наклеил в переднюю часть кабины эмблему от грузовика Volvo, но гордо именует свое детище TESLA — аббревиатура, которая расшифровывается как «Traktor Eksperementalный Samoдельный Luxовый Agroтехнический».

Народный умелец говорит, что TESLA — машина надежная, а в ремонте и обслуживании агрегат не имеет себе равных. Хотя в целом вовсе не требует ремонта или ощутимых денежных вливаний. Сел и поехал! Дмитрий говорит, что машина устойчивая и может взобраться на любой косогор, к тому же она безопасная.

— Трактор у меня зарегистрирован и имеет документы. Оформлял его в Гродненской области. Тогда это было просто сделать: предоставь документы на агрегаты, которые использовал в самоделке, заплати какие-то копейки — и готово. А сейчас это практически нереально, особенно если делать это в Минске, а денег сколько отдашь! Прицепятся из-за какой-нибудь мелочи, например, что у тебя зеркало не там установлено, и отправят переделывать.

«Бывают самоделки лучше серийных тракторов»

В Беларуси экспертной оценкой самодельных тракторов занимается одно государственное предприятие — Белорусская машинно-испытательная станция. Требования, которые предъявляются к самоделкам, отражены в приказе Минсельхозпрода и Минпрома, который подписали еще в 1994 году.

— Обычно человек, который изготовил самодельный трактор и хочет его узаконить: получить техпаспорт и номера, поставить на учет, чтобы ездить по дорогам без риска получить штраф, — обращается в местный гостехнадзор. Оттуда его направляют к нам, — рассказал AUTO.TUT.BY Евгений Полещук, заведующий л абораторией оценки безопасности, эргономики и экологичности сельскохозяйственной техники.

Инженер предприятия может проводить испытания на участке станции в поселке Привольный, куда хозяин должен доставить свой трактор, или выехать в населенный пункт, где находится самоделка.

— Конечно, это не бесплатно — сама экспертиза стоит около 100 рублей. Отдельно хозяин трактора оплачивает транспортные расходы по доставке машины к нам или проезд инженера к месту проведения экспертизы.

Чтобы хозяину трактора не пришлось кататься зря, в лаборатории просят сначала выслать фотографии самоделки и спрашивают, соблюдены ли в ней технические требования, как это требует приказ.

— По регламенту необходимо, чтобы трактор не заводился при включенной передаче, — это требование часто не соблюдается. Просим исправить, но технически это сложно сделать. Но я сразу говорю, что пока вы это не сделаете, мы даже смотреть не поедем. Также должны все фонари быть, подсветка номера, фары, поворотники, стопы…

Экспертиза проходит в один день, а оформление документов может занимать несколько дней: в зависимости от того, насколько загружен инженер, который этим занимается.

— Если трактор прошел испытания, мы выдаем акт оценки конструкции самодельного трактора, с ним владелец идет в гостехнадзор. Но хозяину трактора нужно собрать еще документы на узлы и агрегаты, которые он использовал при строительстве.

После гостехнадзор выдает техпаспорт на трактор, и его владелец может обращаться в ГАИ за номерами.

— Такой трактор может выезжать на дороги общего пользования, но владельцу еще надо иметь удостоверение тракториста, страховку — все как и для обычного авто, и ответственность такая же.

Сколько именно в Беларуси зарегистрировано тракторов-самоделок, неизвестно: такой статистики нет. Евгений Полещук говорит, что до 2015 года хозяева самоделок редко изъявляли желание узаконить машину — максимум одно обращение в год. Но последние четыре года их число увеличилось до 5−6 в год. На предприятии считают, что на это повлияла работа ГАИ: к владельцам таких транспортных средств стали жестче относиться, штрафовать за нарушения, доходило вплоть до конфискации трактора.

— Чаще к нам приезжают самоделки, которые по параметрам похожи на обычные трактора, но встречаются и интересные модели. Как-то привозили трактор на гусеничном ходу, знаю, что потом он применялся в реконструкциях и каких-то шоу в качестве танка, ему башню приделали. Бывает техника очень высокого уровня, в таких случаях удивляешься, что трактор-самоделка выглядит лучше, чем серийный. Люди у нас есть с золотыми руками!

Однако заведующий лабораторией считает, что не прошедшие испытания самоделки могут быть при эксплуатации опасны для водителя и окружающих.

— Едет такой транспорт, а что у него со светом, тормозами, рулевым управлением? Устойчивость самоделки не проверяли, а поэтому есть риск опрокидывания прямо на ходу.

Источник: http://auto.tut.by/news/exclusive/633337.html

Самодельный минитрактор своими руками

Трактора самоделки: как спроектировать и построить?

Тема изготовления тракторов для домашнего подворья не нова и существовала еще во времена СССР. Самодельные трактора в те годы строились энтузиастами – одиночками для облегчения труда в хозяйстве.

Трактор начала века

И в наше время это занятие не теряет актуальности, несмотря на то, что в продаже появились промышленные образцы минитракторов.

Кого-то не устраивает цена, кому-то не нравятся технические данные таких агрегатов, вот и занимаются люди производством техники “под себя”. Многих начинающих интересуют вопросы выбора схемы, двигателя, трансмиссии самодельной машины. Давайте попробуем разобраться в них подробнее.

Выбор схемы рамы трактора самоделки

Подавляющее большинство образцов самодеятельного тракторостроения являются колесными машинами, разница лишь в схеме рамы, которая может быть переломной или единой для переднего и заднего мостов. Каждая из схем имеет свои преимущества и недостатки.

Ломающаяся рама, как правило, состоит из двух частей, которые соединяются шарниром. В соединении чаще всего используются карданные соединения от главных передач грузовых автомобилей, при этом два конца крестовины завариваются в проушине для того, чтобы ограничить движения сочленения только одной степенью свободы (вправо – влево).

Исполнение рамы трактора

Преимуществом такой схемы можно назвать повышенную маневренность аппарата, в отличие от трактора классической компоновки с передними управляемыми колесами. На передней полураме такой машины размещают двигатель с коробкой передач, а задняя полурама несет на себе задний мост и навесное оборудование.

Рама классической конструкции выполняется по всем известному принципу. На ней устанавливается двигатель с агрегатами, мосты и навески. Достоинством такой конструкции является простота в изготовлении, хотя встречаются довольно сложные экземпляры пространственной схемы.

Для изготовления рам всех схем используются в основном швеллеры (6 – 10) и квадратные трубы размером от 40х40 до 80х80 миллиметров. Для изготовления менее ответственных элементов конструкции (каркасы крыльев, облицовки) могут применяться уголки или прутки разных размеров и диаметров.

Двигатели для самодельных тракторов

Чаще всего самодельщики используют находящиеся в их распоряжении двигатели, при этом наибольшей популярностью пользуются автомобильные моторы (от легковушек) и силовые агрегаты от дизельных и бензиновых электростанций (УД-2, УД-4). Так же достаточно часто встречаются оппозитные мотоциклетные двигатели. Экзотикой (надеюсь что пока) являются образцы зарубежного моторостроения, например компактные дизеля японского производства. Главные требования к двигателю – надежность и неприхотливость в работе.

Можно обойтись двигателями УД

Двигатель следует выбирать исходя из его мощности и крутящего момента, а так же рабочих оборотов. Поскольку самодельный трактор предназначен в первую очередь для выполнения каких-либо работ на приусадебном участке или в хозяйстве, от него не требуется достижение высоких скоростей. Наоборот, мини тракторы самоделки нуждаются в способности двигателя развить большой крутящий момент на малых оборотах, в этом смысле, конечно, имеют преимущество четырехтактные дизельные моторы.

Неплохо себя зарекомендовали двигатели от автомобилей “ЗАЗ” с воздушным охлаждением. В комбинации с хорошо подобранными агрегатами трансмиссии (коробка передач и задний мост), эти моторы способны долго и надежно работать на самодельной технике, это же можно сказать и о двигателях семейства “УД”.

Агрегаты трансмиссии

Очень редко умельцы комплектуют двигатели штатными коробками передач. Это происходит от того, что зачастую родная коробка не в состоянии обеспечить требуемое усилие на ведущих колесах, поэтому приходится искать варианты выхода из таких затруднений. Одним из вариантов является соединение относительно маломощного двигателя, например М-72 и коробки от ГАЗ-51 (53).

Для таких комбинаций приходится делать новый кожух сцепления или переходник с отверстиями для шпилек, который обеспечивает соосность коленвала двигателя и первичного вала коробки передач. Переходник может быть изготовлен из стали или сплавов на основе алюминия.

При изготовлении трактора самоделки своими руками, умельцы зачастую снабжают его коробкой отбора мощности, вещью чрезвычайно нужной в случае необходимости работы с гидравлическими навесками. Коробки отбора мощности так же используются от серийной автомобильной или сельскохозяйственной техники, либо могут быть самодельными (принципиально сложного там ничего нет).

Мосты, как и колеса, можно использовать самые разные, от элементарного устройства от мотороллера “Муравей” до серьезных мостов от грузового автомобиля. Переделки моста, как правило, сводятся к укорочению чулков и полуосей (для придания необходимых размеров колее), а так же оформлении новых посадочных мест под подшипники полуосей в чулках.

Разработка проекта

Достаточно редко можно встретить самодельщика, который делает трактор по предварительно сделанным чертежам. Большинство поступает так: на ровной поверхности расставляют мосты с колесами, определяют место установки мотора с коробкой и начинают “по месту” раскраивать и сваривать элементы рамы.

Самоделка на базе Т-16

Затем по ходу работы вносят необходимые изменения в конструкцию. Не могу согласиться с таким подходом, лучше сначала сделать чертежи и эскизы, а потом браться за работу, чем переделывать потом элементы конструкции. Если иметь такой подход к делу, то самодельные трактора с ломающейся рамой (и с обыкновенной) будут выходить из домашнего сборочного цеха без необходимости каких-то доработок.

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Самодельный минитрактор своими руками

Содержимое

Сельское хозяйство, в первую очередь, вызывает ассоциацию с обрабатыванием земель. Ведь, для того, чтобы посеять и вырастить овощи, фрукты и ягоды нужно не просто провести вспашку земли и удобрить ее, но и суметь организовать регулярный полив, а также прополку от любого вида сорняков.

Разумеется, фермеру будет намного проще и легче справится с любыми видами аграрных работ, если в его владениях есть специализированная техника, к примеру, мини трактор. Не смотря, на свой небольшой габаритный размер, такой агрегат успешно справится с главными задачами, которые напрямую связаны с обработкой почв, например: рыхление, вспашка земли, скос травы и иными земельными «операциями».

Агропромышленные комплексы очень щепетильно и ответственно подходят к решению данного вопроса, используя отечественные или импортные модели мини тракторов. Но как быть частным хозяйствам, которые ограничены в финансах?

Существуют 2 способа собрать трактор вручную

1. Собрать самодельный минитрактор своими руками из подручных средств

2. Собрать минитрактор при помощи КИТ-набора

С таким подходом к делу можно неплохо сэкономить, но для этого нужно учесть весь процесс сборки, который сопровожден определенными трудностями. Многих фермеров не остановят никакие трудности, ведь каждому по силам сделать своими руками не просто самоделку под себя и свои потребности, а качественную сельскохозяйственную технику, которую можно будет оснастить дополнительным оборудованием для выполнения широкого круга задач.

Важно! Следует учесть такой фактор, что после переделки мотоблока в трактор гарантия на мотоблок перестает быть действительной.

Также есть третий вариант чуть подороже, но попроще — это покупка готового заводского мототрактора. Мототрактор делается на основе мотоблока, но уступает мини-трактору в массе и габаритах.

Выбрав этот вариант, Вы снимете с себя головную боль по переделке самодельного трактора из мотоблока , сэкономите свое время, а также будете уверены в надежности сборки и в своей безопасности во время работы за мототрактором. Вдобавок, есть большое преимущество — это гарантия на мототрактор. По гарантийному талону мастер из сервисного центра в любой момент отремонтирует любую поломку.

Самодельный минитрактор своими руками

Для того чтобы собрать самодельный мини-трактор в домашних условиях существуют множество разных способов. Мы расскажем в своей статье об одном из самых простых способов — это переделку мотоблока в минитрактор.

При такой переделке следует понять с чего начать процесс изготовлять такую машину. Будет огромным преимуществом, если в самом начале подготовить чертежи, чтобы продумать до мелочей какие детали имеют место быть в вашем самодельном тракторе. Нужно тщательно продумать переделку, ведь нужно не забыть учитывать возможность установить навесное оборудование: почвофрезу, плуг, сажалку, косилку и т.д.

Какие детали пригодятся для быстрой переделки?

• Рычаги для отключения блокировки полуосей

Из инструментов могут понадобиться:

• Отвертка и гаечные ключи;

• Диски для резки металла и болгарка;

• Крепёжный элемент (гайки и болты);

• Электродрель с набором свёрл;

КИТ наборы

КИТ-наборы — это такие наборы, в которых предусмотрены все необходимые детали для сборки самодельного мини трактора. Ниже приведены КИТ-наборы ЧП Крючкова. Однако, следует учесть, что такой набор предназначен только для переоборудования дизельных мотоблоков водяного охлаждения с мощностью до 10 л.с.

Виды КИТ-наборов

Базовый комплект по переделке мотоблока

Такой набор является стандартным при сборке мини трактора, в составляющие комплекта входят:

• Рычаги выключения и включения блокировки полуосей;

• Емкость для жидкости (тормозной);

• Барабан (тормозной) с опорным универсальным диском;

• Спинка и сиденье;

Подъёмный задний механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе сзади, например: почвофреза, плуг, грабли-ворошилки.

Детали входящие в комплект:

• Ось подъемного механизма;

• Шкворень прицепного устройства;

Передний подъемный механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе спереди, например: роторная косилка или лопата-отвал.

Составляющие элементы подъёмного механизма:

Также предусмотрены наборы деталей для навесного оборудования. Вот парочка из них.

Основные части комплекта для установки активной почвофрезы

• Цепь ведущей звездочки;

• Цепь ведомой звездочки;

Комплект под роторную косилку

• Промежуточный натяжной ролик;

• Рамка подъемного механизма;

• Вал рамки подъемного механизма;

КИТ-набор поможет избавиться от хлопот в плане поисков всех необходимых частей для сборки собственноручного мини трактора на базе мотоблока.

Подробные инструкции по переделке из мотоблока в мини трактор

1-ый шаг. Изготовить раму в которой используется прокатный швеллер. Также конструкцией должны быть в обязательном порядке траверсы, которые расположены сзади и спереди, а также парочка лонженеров. Создавая раму, следует немного уменьшить ширину фронтальной части для того, чтобы придать детали трапециевидную форму. Также не забыть про создание отверстия в раме, чтобы суметь прикрепить к ней разные устройства и элементы.

2-ой шаг. В качестве двигателя можно использовать мотор от мотоблока, но при условии, что его мощности будет достаточно для осуществления сельскохозяйственных работ. Идеально использовать 4-хтактный дизельный двигатель водяного охлаждения.

3-ий шаг. Делаем крепление передней балки. Привариваем к углам стойки. Затем соединяем крепление передней балки и раму в верхней части. Как рама будет готова, на нее необходимо установить задний мост. Если у Вас задумка сделать полноприводный минитрактор, то тогда на раму нужно разместить передний мост.

4-ый шаг. Установить КПП на раме. Последнюю коробку передач нужно постараться разместить таким способом, чтобы она была направлена к водителю. Это следует сделать для того, чтобы было легче управлять агрегатом во время езды.

5-ый шаг. Установить рулевое управление. Обычно используют руль, который заимствуют у легковых автомобилей. Можно сготовить самому или приобрести переднюю балку с рулевым механизмом от мототрактора. Также можно установить на руль гидроусилитель для повышения маневренности самоделки.

6-ой шаг. Установить тормозную систему.

7-ой шаг. После всех пройденных этапов приступить к подключению электрики.

8-ой шаг. Сделать подъёмный механизм и переходной редуктор для фрезы.

Инструкция по сборке КИТ набора

1. Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1)

2. Снять правое колесо вместе со ступицей

3. Установить опорный диск с тормозными колодками, используя болты с внутренним шестигранником (Рис. 2). Затем установить барабан. Отрегулировать зазор между опорным диском и барабаном и засверлить отверстие Ø 8 мм, глубиной 4 мм, в полуоси для стопорного винта. Установить шпонку и ступицу колеса (Рис.3)

4. Установить задний подъемный механизм, затянуть болты до упора (Рис. 4)

5. Установить рычаг заднего подъемного механизма с тягой, тягу зашплинтовать (Рис.5)

6. Собрать сиденье с помощью шуруповерта и саморезов, и установить его на коробку передач (Рис. 6)

7. Установить раму наживив болты и не затягивая их до конца (Рис. 7)

8. Установить передние колеса (Рис. 8)

9. Затянуть болты крепления рамы (Рис. 9)

10. Укоротить и загнуть рычаг КПП (Рис. 10)

11. Закрепить на раме рулевой механизм и подсоединить продольную тягу (Рис.11) и прикрутить кронштейн рулевой колонки к кожуху КПП, предварительно просверлив 2 отверстия Ø 6,5 мм (Рис. 12)

12. Установить рычаги выключения блокировки полуоси (Рис. 13)

13. Открутить и повернуть шайбу-упор выжимного подшипника на 1/3 против часовой стрелки. Укоротить и загнуть тяги сцепления и рычагов выключения блокировки полуоси (Рис.14)

14. Надеть ремни и установить защитный кожух (Рис. 15)

15. Установить главный тормозной цилиндр с бачком. Залить жидкость, прокачать тормоза (Рис. 16)

16. Установить крылья (Рис. 17)

17. Установить двигатель. Одеть ремни и натянуть их смещением двигателя в сторону передней оси. Затянуть 4 крепежных болта (Рис. 18)

18. Установить тягу акселератора (Рис. 19)

Подборка чертежей

Предлагаем на рассмотрение разные варианты чертежей для сборки мини-трактора вручную. Сумев подобрать подходящую схему можно приступать к работе. Также можно ориентироваться по выбранному вами чертежу, чтобы внести изменения с учетом своих потребностей.

Подведем итоги

Люди аграрного труда, в чьих владениях есть мотоблок, задумываются над тем как приобрести или сделать самому минитрактор дома. За минитрактором можно работать сидя в удобном кресле со спинкой, в отличие от мотоблока, за которым нужно следовать буквально по пятам и сильно напрягать руки. К сожалению, не все могут позволить себе купить заводский мини-трактор, но увидев всецело процесс сборки трактора своими руками можно прийти к следующим выводам.

Перед тем как начать сборку самодельного мини-трактора, стоит обратить внимание на то, для каких целей он будет использован. При этом важно отталкиваться от возможности установить различную навеску, к примеру, фрезу или плуг.

К комплектующим следует отнестись весьма серьёзно. Нужно отыскать такие детали, которые можно в будущем с легкостью поменять на другие. Собрав необходимые инструменты и материалы, составив чертеж мини-трактора, а также разобравшись с основными принципами работы маленького помощника можно смело браться за дело.

Или же выбрать вариант подороже, но в разы проще — это покупка мототрактора изготовленного на заводе. Выбирая данный вариант, Вы не просто снимете с себя головную боль, но и сэкономите свое время, а также застрахуете себя гарантией от производителя.

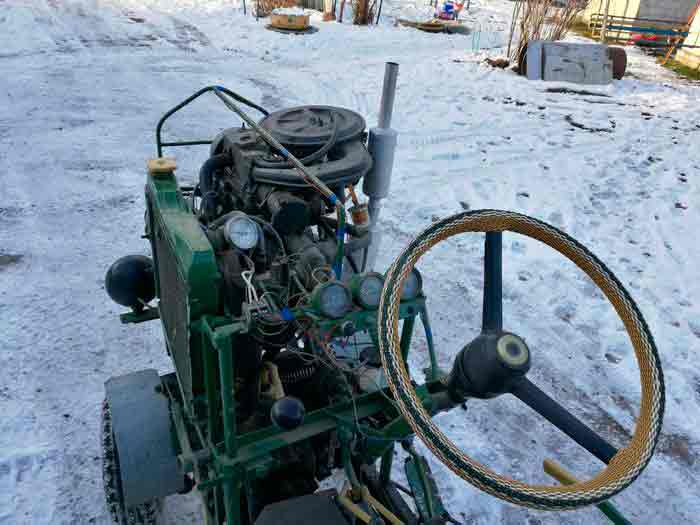

Как сделать минитрактор с двигателем Оки своими руками

Купить компактную сельскохозяйственную технику может позволить себе не каждый. Но собрать минитрактор из Оки доступно любому, кто имеет навыки работы с металлом и разбирается в устройстве автомобилей. Народные умельцы разработали множество авторских конструкций, которые несложно изготовить в домашних условиях, используя детали, имеющиеся в наличии.

Что нужно для работы

При наличии разукомплектованного или аварийного автомобиля Ока мастер может использовать его уцелевшие агрегаты:

  • двигатель;
  • трансмиссию;
  • колесные полуоси;
  • рулевое управление.

При необходимости эти узлы заменяют совместимыми, дорабатывая места соединений разных агрегатов.

Трактор из Оки своими руками делают на базе швеллера № 6-8 или уголка 4х4 см. Количество материала легко вычислить на основе схем, где указаны размеры рамы.

Кроме указанных, потребуются следующие инструменты и материалы:

  • болгарка;
  • сварочный аппарат;
  • набор инструментов автомастера;
  • листовой металл;
  • запчасти от Оки или других авто;
  • покрышки и диски большого диаметра (13-24 дюйма, в зависимости от использования технического средства).

В качестве сиденья для самодельного трактора с двигателем от Оки можно использовать любой подходящий для этой цели предмет. Существуют даже конструкции с закрепленным на раме табуретом или снятым с опоры офисным креслом.

Как сделать раму для мини-трактора

Известны 2 типа мини-техники, различающихся конструкцией рамы:

  1. На единой платформе размещены и ДВС Ока, и сиденье водителя. Такую раму можно собрать в виде прямоугольника из швеллера. При использовании уголка 4х4 см нужно сварить из профиля трубы с квадратным сечением, и использовать для работы их, т. к. сам материал недостаточно прочен, чтобы выдержать вес двигателя и водителя. Лонжероны рамы можно сделать прямыми или ступенчатыми. Для соединения боковых частей рамы служат передний и задний траверсы, а также усиливающие конструкцию поперечные балки под двигателем (2 шт.) и сиденьем.
  2. При использовании ломающейся рамы (трактор-переломка) мастер должен собрать переднюю и заднюю полурамы, а затем соединить их шарниром. Удобно использовать цапфу и подшипники от КамАЗа: карданная система позволяет полурамам перемещаться в горизонтальной и вертикальной плоскостях. Это более сложная конструкция, которая потребует поиска дополнительных запчастей для трансмиссии. Но самодельный трактор из Оки получится более маневренным. При изготовлении переломки нужно учесть, что передняя часть должна быть достаточного размера, чтобы вместить движок, КПП и рулевое управление. На задней полураме устанавливают только сиденье. Каждая полурама несет по 1 паре колес.

Чтобы правильно рассчитать размеры рамы, нужно самостоятельно изготовить чертежи, на которых указать расположение всех узлов конструкции. После этого можно переходить к изготовлению базы для мини-трактора. При сборке желательно использовать сварные швы, чтобы обеспечить каркасу достаточную прочность. На заднем траверсе установить крепление для навесных орудий.

Как собрать трактор

Чтобы смонтировать на раме агрегаты трактора, потребуется умение подбирать запчасти от других механизмов. При сборке мастер должен осуществить следующие этапы работ:

  • монтаж ходовой части на основе колес или гусениц;
  • установка двигателя и сцепления;
  • создание тормозной и рулевой систем;
  • крепление сиденья.

Для установки колесных полуосей на раму снизу наварить стойки из уголка. Передний и задний мосты лучше взять однотипные, это значительно облегчит другие задачи. При использовании мостов от Оки может потребоваться замена ступиц для установки дисков большего диаметра. Иногда умельцы делают это проще: вырезают круг с креплением из колесного диска Оки и сваркой крепят его в отверстие, подготовленное на диске от другого автомобиля.

Передний мост на переломку лучше сделать самостоятельно, из стального прута толщиной не менее 5 см. На середине детали нужно установить шарнирное соединение, которое обеспечит подвижность моста на неровностях дороги. Концы самодельной балки оснастить ушками для крепления полуосей со ступицами. Для смазки системы установить отдельный масляный бачок. Распределитель для переднеприводных авто или трактора Беларусь поможет сделать эти колеса ведущими.

Создавая минитрактор своими руками с двигателем от Оки, проще всего использовать штатные тормоза и сцепление. На цельной раме эта часть сборки не должна вызвать никаких затруднений, особенно при использовании мостов от такого же автомобиля. Индивидуально решается только задача размещения самого двигателя. Этот крупный агрегат устанавливают чаще всего впереди, но мастера, озабоченные компактностью трактора, перемещают мотор назад, под сиденье водителя.

При работе с ломающейся рамой и самодельным передним мостом можно применять детали от других автомобилей. В этом случае их подгоняют под имеющиеся конструкции.При изготовлении трактора на гусеничном ходу нужно будет приобрести траки и ролики для них, что значительно усложнит работу.

На самодельный минитрактор с двигателем от Оки ставят КПП от этого же авто. На переломке агрегат монтируют на передней полураме. При использовании сплошной базы для самоделки коробку передач ставят в удобном месте, разворачивая к водителю.

Рулевое управление подразумевает стандартную процедуру установки тяг, подходящих к ходовой части, использованной в конструкции. В качестве рулевой колонки используют как узел от Оки, так и соответствующую деталь мотоцикла.

Дизайн и комфорт

Для монтажа этой части конструкции необходимо сделать прочное основание из уголков, приваренных вертикально к раме. Самодельный минитрактор с двигателем Ока чаще всего делают безрессорным, поэтому толчки при движении будут весьма ощутимы.

Для безопасности человека во время продолжительной работы и уменьшения вибрационной нагрузки на позвоночник необходимо установить мягкие рессоры под сиденье.

Работа или движение в темное время суток потребует и установки осветительных приборов, т. е. монтажа электропроводки и фар. При использовании трактора на дачном участке это не является необходимостью, но может быть использовано для декора сельскохозяйственной машины.

Старую Оку в хорошем техническом состоянии в качестве тягловой силы можно приспособить, обрезав часть кузова сзади и оснастив навесным оборудованием. Но аварийный автомобиль придется использовать по частям, создав на его основе совершенно новый механизм.

Как собрать самодельный трактор своими руками

В сельском хозяйстве не обойтись без трактора. Однако удовольствие это дорогое, поэтому самодельный трактор своими руками может стать достойным решением этой проблемы. Дело это непростое и требует наличия инструментария, необходимых материалов и знаний, однако и результат приятно порадует.

Как сделать минитрактор своими руками: что для этого нужно?

Наиболее доступным вариантом для минитрактора своими руками является трактор с так называемой ломаной рамой. Такая рама состоит из 2 частей, которые соединены специальным механизмом, основанным на шарнирах. В передней части машины расположено все управление и ходовая. Управление основано на гидравлике, при повороте руля выгибается вся передняя часть, в результате чего осуществляется поворот. Такой подход позволяет упростить конструкцию и сэкономить на некоторых деталях.

Задняя часть проще по конструкции, на ней расположено рабочее место для машиниста трактора, заднего моста и различных приспособлений для установки навесных частей, которыми производится обработка почвы.

Преимущества, которыми обладает самодельный мини-трактор для домашнего хозяйства:

  1. При своих небольших размерах и простой конструкции способен давать результаты, сопоставимые с промышленной техникой.
  2. Имеет отличную маневренность, способен совершить разворот практически на одном участке земли, что для обработки почвы является довольно важным качеством.
  3. Низкий расход топлива. Конечно, потребление топлива зависит от конструкции машины и выполняемой работы, тем не менее обычно расход топлива минимален.
  4. Низкая стоимость, несравнимая с покупным агрегатом. Невысокая стоимость обеспечена дешевизной узлов и деталей, которые часто можно купить с рук или вообще найти.

Вариант исполнения минитрактора

Недостатки самодельных тракторов:

  • агрегат выполняется из старых, порой отживших свой век деталей, поэтому рекомендуется регулярно проводить техобслуживание машины (в любом случае нет гарантии, что старый узел не выйдет из строя);
  • при выходе из строя старого узла или детали не всегда удается найти замену, так как такие комплектующие в большинстве случаев уже сняты с производства.

Перед тем как начинать поиск запчастей и механизмов, необходимо обдумать конструкцию машины и найти чертежи. Чертежи можно придумать самостоятельно, но лучше всего воспользоваться проектами народных умельцев, которые уже имели опыт сборки подобной техники. Можно заранее посоветоваться с опытным слесарем, который поможет учесть и устранить возможные проблемы заранее и посоветует, как собрать трактор.

Необходимые материалы и инструменты

Для работы понадобятся следующие инструменты:

  • сварочный аппарат с запасом электродов;
  • отрезная машинка с набором отрезных и шлифовальных дисков, хард-щетка для зачистки металла;
  • гаечные ключи, молоток с зубилом;
  • электрическая дрель и набор сверл;
  • оборудование для покраски;
  • может понадобиться токарный станок для расточки некоторых деталей.

Материалы, которые придется найти для того, чтобы собрать минитрактор:

  • металлический швеллер для рамы;
  • ось с колесами;
  • гайки, болты и шайбы различных размеров;
  • водительское сиденье;
  • двигатель, коробка передач, трансмиссия;
  • материалы для создания корпуса, крыши, крыльев;
  • расходные материалы для покраски;
  • смазка для узлов трактора.

Поиск необходимых запчастей и сборка конструкции

Перед тем как начать поиск всех узлов и механизмов, следует знать, что коробка передач, двигатель и ходовая часть должны быть взяты с одного трактора — это позволит избежать сложной работы по подгонке узлов друг к другу.

Какой двигатель наиболее предпочтителен для самодельного трактора? Здесь выбор невелик: рекомендуется найти двигатель УД-2 или УД-4, неплохим вариантом станет двигатель М-67, так как он довольно экономичен и долговечен, требует минимального участия в обслуживании и ремонте. Некоторые народные умельцы в качестве силовой части использовали двигатели от автомобиля Жигули. В этом случае из автомобиля вынимается двигатель с коробкой передач и трансмиссией, отпадает необходимость подгонки механизмов друг к другу, что значительно облегчает сборку.

Перед тем как установить такой двигатель, следует его модернизировать. В нем отсутствует система охлаждения, для этого можно использовать вентилятор, который устанавливается на коленчатый вал. Необходимо установить и кожух, который будет направлять потоки холодного воздуха.

Если используется двигатель от легкового автомобиля, необходимо снизить его обороты в 3 раза с помощью соответствующих шестерней, так как для трактора не нужны такие высокие обороты.

Выбор колес зависит от того, для каких целей предназначен самодельный мини-трактор. Если целью использования машины является перемещение различных грузов, то можно обойтись и колесами на 16 дюймов. Если же трактор будет работать на поле и обрабатывать почву, рекомендуется использовать колеса большего диаметра — это обеспечит лучшее сцепление с грунтом. Если есть желание сэкономить на колесах, можно использовать и автомобильные покрышки, однако следует учитывать, что в этом случае сцепление с почвой может быть недостаточным, а управление может осложниться.

Рама, задний мост и внешняя отделка для мини-трактора

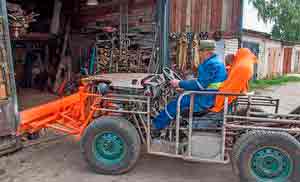

Рама собранного мини-трактора состоит из 2 частей, соединенных шарнирным механизмом. Для изготовления такого механизма можно использовать карданный вал от крупного грузового автомобиля, например, ГАЗ. Не так важно, какая конкретно модель автомобиля будет использована: карданный вал особых различий не имеет.

Задний мост вполне подойдет от старого автомобиля Волга или Москвич, но в этом случае придется их укоротить, поскольку стандартный мост не входит в размеры мини-трактора.

Рама изготавливается из металлического швеллера. Этот материал обладает достаточной прочностью и жесткостью для подобной нагрузки. После монтажа рамы на ней высверливаются отверстия различных диаметров для того, чтобы закрепить основные узлы и механизмы.

Внешнюю отделку можно выполнить из любых материалов: как из металла, так и пластика или стеклоткани с эпоксидной смолой. Конструкцию необходимо хорошо покрасить минимум на 2 слоя краской по металлу. Это необходимо не только для придания трактору хорошего внешнего вида, но и защиты его узлов от коррозии.

Как видно, самоделка вполне окупает себя, и в изготовлении небольшого трактора для сельхозработ (при наличии навыков и инструментов) нет особых сложностей.

Самодельный минитрактор в домашних условиях

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы – все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

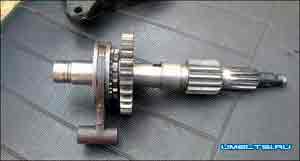

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.


Самодельный минитрактор своими руками

Важной составляющей сельского хозяйства является обработка земельных участков. Сюда относится не только регулярное рыхление и прополка, но и полив, а также удобрение земель. Ведь абсолютно все культуры нуждаются в спаханной и ухоженной земле. С такими непростыми задачами может вполне справиться мини трактор, обладающий небольшими габаритами и способный выполнять массу повседневных задач в сельском хозяйстве.

В связи с этим, в сельской местности небольшие фермерские хозяйства отдают предпочтение данной технике. Ведь в отличие от крупных аграрных комплексов частники не могут себе позволить дорогостоящую сельскохозяйственную технику. Именно поэтому самодельные минитрактора видео с подробным описанием которых есть в интернете стали настолько популярными и востребованными. Собрать подобную технику не так уж просто, как может показаться на первый взгляд, но все-таки это возможно, причем затраты будут гораздо ниже, чем стоимость заводской сельскохозяйственной техники. Плюс к этому, самодельный небольшой трактор можно укомплектовать различным оборудованием, которое сможет значительно увеличить спектр выполняемых данной техникой работ.

Мини-трактора: типы и особенности

Как всегда, к данной категории техники относят 3 типа, со своими собственными характеристиками:

1. Устройства, которые могут осилить любые задачи: окучивание, рыхление и прополка земельных участков, а также уборка мусора и скашивание травы. В большинстве случаев такая техника снабжается средним по мощности двигателем и может справиться с обработкой пяти или даже шести гектаров земельных угодий. Помогает в выполнение поставленных перед мини трактором задач и различное навесное оборудование (см. Минитрактор с ломающейся рамой).

2. Трактора небольших размеров, собранные исключительно для скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям территории, способны легко справиться даже с площадью около двух гектаров. Такую технику довольно часто используют для создания газонов.

3. Райдер – техника, созданная для обслуживания небольшого участка земли, и используется в основном для удобрения земли, а также обработки территории ядохимикатами. Применяется и для уборки площадок из бетона и других подобных территорий.

Плюсы и минусы такой техники

В большинстве случаев самодельный мини трактор применяется в частных сельских хозяйствах: с мини тракторами не только вывозят различный мусор от деревьев и кустарников, но и обслуживают огороды, а также облагораживают прилегающие территории. К плюсам данной техники можно отнести следующее:

— тщательная обработка любой почвы. Самостоятельно обработать землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это качественно. Ведь в некоторых местах грунт может быть не только твердый, но и каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело. Самодельные мини трактора справляются с любой из вышеперечисленных задач не хуже, чем обычная заводская техника;

— легко обрабатывать даже малые площади сельскохозяйственных угодий. Для малых территорий просто нецелесообразно производить затраты на приобретение крупной заводской техники, так как мини трактор обходится значительно дешевле и вполне справляется с поставленными задачами;

— привлекательная стоимость самодельной техники, так как собирается минитрактор в основном из подручных средств и недорогих деталей;

— можно всегда, при необходимости, сменить дополнительное оборудование, в зависимости от того, какие необходимо производить работы. Ну и, конечно же, простой и довольно доступный в финансовом плане ремонт.

Но, необходимо отметить, что в большинстве случаев в сборке используют наиболее распространенные и доступные детали, которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор своими руками видео людей, которые уже обладают определенным опытом в данном вопросе.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа используют несколько методик, но в большинстве случаев все происходит примерно так:

1. Создается рама из обычного прокатного швеллера при помощи сварки заранее подготовленных элементов, в которые входит передняя и задняя траверсы и два лонжерона. Передняя часть данной техники выполняется более узкой, в результате рама получает трапециевидную форму. После чего в раме производятся отверстия для установки других частей корпуса и механизмов.

Самодельный минитрактор – рама

2. При помощи сварки по углам рамы крепятся уголки, которые играют роль стойки, а также служат подрамником и соединяются между собой в верхней части. Далее на раму монтируется задний мост, ну а при конструировании полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).

Самодельный минитрактор своими руками – установка двигателя

4. На раму монтируется коробка передач, которая должна быть обязательно развернута к водителю, для того чтобы управление было максимально комфортным и простым.

Установка коробки передач на конструкцию мини-трактора

5. Далее монтируются различные составляющие рулевого управления. В основном используют обычные рули от отечественных автомобилей, в некоторых случаях даже от мотоциклов.

6. Обязательно необходимо приварить фаркоп, который впоследствии пригодится не только для прицепа, но и для некоторого дополнительного оборудования, такого как: сеялка, косилка или плуг.

Сцепка самодельного минитрактора

7. Заключительным моментом в работе по созданию мини трактора является монтаж тормозной системы, установка бака, ну и, конечно же, электрическая часть.

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку сконструировать подобную технику помогут чертежи самодельных минитракторов, которые есть в интернете.

Варианты самоделок и видеоинструкции по сборке минитрактора – смотрите также в этой статье

Самодельные минитрактора – видео

Самодельные модели мини тракторов, фото и видео которых можно найти на страничках конструкторов обычной самодельной техники для аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной функциональностью. Создание одной из моделей сельскохозяйственной техники может быть довольно долгой и не простой, но облегчить процесс конструирования может помочь видео, подробно описывающее поэтапное строительство мини трактора. В результате можно создать технику, которая поможет значительно быстрее и эффективнее обрабатывать сельскохозяйственные территории.

Как самому сделать мини-трактор из мотоблока

В качестве альтернативы заводскому трактору для небольших фермерских хозяйств можно использовать «народные» конструкции.

Описываемый ниже самодельный мини-трактор из мотоблока создан из деталей грузового мотороллера «Муравей» – он отлично зарекомендовал себя при работе на малогабаритных сельских участках. Создать такой мини-трактор своими руками можно при наличии небольшой мастерской и достаточной доли умения.

Конструкция самодельного мини-трактора

Данная конструкция была разработана и испробована на практике студентами Харьковского института механизации и электрификации сельского хозяйства.

Сделать самому такой мини-трактор можно из утиля: различных узлов и деталей от старых серийных машин, выпускаемых отечественной промышленностью.

Агрегат может быть оснащен большим набором сменных прицепных и навесных орудий. Благодаря этому мотоблок можно считать универсальным помощником в приусадебном хозяйстве. Его можно использовать для вспашки и боронования, культивации и окучивания, а также для других операций, связанных с обработкой почвы и уходом за растениями.

Этот трактор можно также применять в сцепке с одноосной тележкой, чтобы перевозить различные хозяйственные грузы, мусор с участка, грунт, песок. Для этого производится небольшая модификация трактора, и водитель размещается на подрессоренном сиденье спереди тележки.

Главные детали самодельного мини-трактора — двигатель ВП-150М, трансмиссия, система отбора мощности, ходовая часть, система управления и прицепное устройство. Все они компонуются на прямоугольной раме из швеллера. Наиболее подходящим для мотоблока этого аппарата можно считать двигатель ВП-150М от мотороллера «Электрон» или его аналог, обладающий мощностью в 7,5 л. с. (5,5 кВт), одноцилиндровый, двухтактный и карбюраторный. Он имеет компактную встроенную коробку передач и муфту сцепления, а также снабжен электронным зажиганием. Также ценно и то, что данный мотор оснащен центробежным вентилятором, ведь прочие двигатели приходится охлаждать различными «кустарными» принудительными способами.

Можно, конечно, использовать и другие двигатели. Но для сравнения достаточно привести основные данные по двигателю ВП-150М. Здесь передача крутящего момента к коробке передач осуществляется косозубой парой шестерен с передаточным числом 3,045.

Коробка передач — трехступенчатая — с шестернями постоянного зацепления. Передаточные числа по ступеням следующие: для первой передачи — 4,883, для второй — 2,888, для третьей — 1,800. Двигатель и коробка передач сделаны в одном моноблоке. Особых требований по эксплуатации и техническому обслуживанию двигателя в комплекте с муфтой сцепления и коробкой передач нет, в данном случае они регламентируются только рекомендациями завода-изготовителя.

Трансмиссия мотоблока механическая, шестеренчато-цепная, состоящая из серийного дифференциала с реверсом (от грузового мотороллера «Муравей»), промежуточного вала, двух конечных передач и механизма блокировки колес. Промежуточный вал в этом механизме одновременно служит для отбора мощности и для навесных орудий. Поэтому крутящий момент передается от двигателя на промежуточный вал с помощью цепи с шагом 12,75, ас него далее — на дифференциал с помощью цепи с шагом 15,875 мм. И далее, снова по цепям конечных передач с шагом 15,875 мм, — к ведущим колесам. Звездочка Z1 относится к двигателю, Z4 составляет комплект вместе с дифференциалом, a Z2 и Z3 — от мотоцикла «Восход».

Промежуточный вал сделан из стали 40, он установлен в двух шарикоподшипниках № 180205. Для них можно использовать стандартные фланцевые корпуса (например, от списанных сельхозмашин); крепление к боковым щекам кожуха трансмиссии.

Диаметры посадочных мест вала следует выбирать по размерам ступиц звездочек. Длина зависит от ширины кожуха трансмиссии плюс небольшой запас (для установки с правой стороны двухручьевого приводного шкива диаметром 100-120 мм).

Как видно на фото, этот самодельный мини-трактор представляет собой двухколесную машину, управляемую идущим за ней человеком.

Как сделать мини-трактор для домашнего хозяйства

Раму мотоблока можно сварить из имеющихся под рукой подходящих профилей. Для продольных лонжеронов рамы можно использовать швеллер № 6, а для поперечных — № 8. Снизу к горизонтальным лонжеронам рамы и к кронштейнам необходимо прикрепить корпуса подшипников полуосей с помощью болтов. Здесь требуется поставить подшипники № 180207 (по два на каждую полуось). Корпуса к ним следует подобрать стандартные (лучше со списанных сельхозмашин).

Установка этих элементов на кронштейны должна осуществляться с особенной тщательностью: необходимо соблюдать соосность колес и перпендикулярность полуосей относительно продольной оси рамы. Это важно для последующей разметки отверстий под крепление корпусов с подшипниками и дальнейшего насаживания их на целиковую ось-оправку, которая впоследствии должна быть распилена на две полуоси.

При правильной установке корпусов оправка в подшипниках полуосей будет свободно вращаться.

После этого к раме в ее задней части следует приварить уголки 25 х 25 мм. Далее к ним привинчивается кожух трансмиссии, сделанный из стального листа толщиной 5-6 мм. Этот элемент необходим в качестве основания для установки промежуточного вала, дифференциала и механизма управления. Задняя сторона кожуха должна иметь съемную крышку, а передняя — кронштейн для крепления топливного бака.

Передняя часть рамы изнутри оснащается приваренными уголками, которые будут служить кронштейном под двигатель с вентилятором принудительного охлаждения.

Ось (или полуоси) необходимо делать из качественной стали. Размеры этого элемента можно корректировать в зависимости от имеющихся в наличии подшипников и размеров ступиц колес. Далее на полуоси с внутренней стороны нужно насадить две полумуфты.

Правая полумуфта должна свободно перемещается на квадрате, а с помощью рычага, установленного на штанге управления, должна вводится в зацепление с левой полумуфтой. Таким образом, обеспечивается жесткое соединение полуосей, т. е. блокировка колес.

Траверса должна поворачиваться на 180° или на требуемый промежуточный угол, чтобы были возможны дополнительные удобства при управлении мотоблоком в процессе работы.

Посмотрите видео «Самодельный мини-трактор», чтобы наглядно увидеть, как конструируется эта сельскохозяйственная машина:

Приспособление к мини-трактору для быстрого полива

Для быстрого полива земельного участка большого размера народными умельцами предлагается еще одна разновидность самодельного трактора. Вернее, это приспособление, которое присоединяется к мини-трактору. В данном случае используется четырехколесный вариант мини-трактора.

Помимо полива, мини-трактор для домашнего хозяйства с помощью этого приспособления и с помощью различных прицепных и навесных устройств можно использовать для различных работ по обработке почвы.

Данная конструкция была разработана на базе двигателя УД-2 с мощностью в 8 л. с. Раму трактора рекомендуется сварить из труб диаметром 40 мм. Для ее жесткости нужно по бокам приварить угольники размером 35 х 35. Задний мост и карданную передачу можно взять от автомобиля «Шкода». Эти детали требуется немного урезать и подогнать по чертежу. Коробку передач также можно взять от этого автомобиля (она имеет три скорости для движения вперед и одну для движения назад). Передний мост вполне можно рассчитать и изготовить самостоятельно из трубы 40 мм в виде коромысла. Тяги берутся от мотоколяски, а рулевая колонка — от автомобиля «Волга». Тормозная система должна быть гидравлической, тормозной цилиндр — от автомобиля ГАЗ-51, бензобак — от зернопогрузчика. А сиденье трактора можно взять от свеклоуборочного комбайна и немного переделать. Колеса для данного трактора, передние и задние, были взяты от тракторных граблей.

В итоге получился полноценный механизм. На передней части рамы собранного трактора требуется расположить только поливной узел. Он должен состоять из шестеренчатого насоса, взятого от гидравлической системы трактора МТЗ-5, который будет работать от привода тракторного двигателя.

В завершение сборки нужно установить на раме трактора бак для воды емкостью не менее 200 л. В процессе работы насос будет качать воду, и подавать ее по шлангу, поливая, таким образом, землю в радиусе до 10 м.

Самодельный минитрактор переломка: фото и описание

Мини трактор с ломающейся рамой сделанный из ВАЗовских агрегатов и двигателя от мотоцикла.

Этот минитрактор переломку, построил своими руками умелец Михаил Поддоскин. На фото показано устройство самодельного трактора.

На трактор установлен мотоциклетный двигатель, глушитель самодельный.

Мосты от ВАЗ «классика», укорочены под колею, полуоси укорочены, чулки обрезаны.

Дополнительно установлен редуктор без дифференциала от мотороллера «Муравей», работает как реверс.

Рулевое также от ВАЗа.

На фото показан узел перелома двух полу рам минитрактора.

Минитрактор имеет полный привод 4х4.

Колёса также от «Жигулей».

Вот такой компактный минитрактор с ломающейся рамой построил умелец Михаил Поддоскин.

Как сделать минитрактор своими руками из оки?

Чтобы сделать минитрактор своими руками из «Оки» подготавливают чертежи, изучают схемы. Подобные мини-тракторы пользуются большим спросом среди фермеров благодаря своей высокой мощности и маневренности.

Применение транспортного средства

Техника небольшого размера отлично подходит для владельцев маленьких и средних земельных участков. Но не каждый фермер может позволить себе купить данную технику. Высокая цена на мини-тракторы может быть обусловлена разными факторами.

Поэтому все чаще фермеры задаются вопросом о том, как изготовить минитрактор своими руками. Существует несколько способов сборки. Минитрактор своими руками можно сделать на базе:

Также распространенным вариантом является самодельный минитрактор из «Оки», но с двигателем УД2 либо ЗИД 4.5. Самодельные трактора на базе «Оки» — эргономичные и надежные агрегаты, легкие в эксплуатации. Такие транспортные средства используются для обработки почвы. Грунт должен быть максимально подготовлен к последующей обработке. С помощью трактора на базе автомобиля «ОКА» можно:

  • культивировать почву;
  • удалять сорняки;
  • формировать грядки;
  • высаживать картофель с помощью оборудования навесного характера;
  • выкапывать клубни картофеля.

Самодельный трактор позволяет выполнять практически все земельные работы. Их главные цели — посадка и сбор урожая. В сельской местности это является первостепенной задачей. Земельные работы — это не единственная возможность агрегата самодельного происхождения. Важно потрудиться и продумать чертежи для применения оборудования навесного типа. В этом случае можно значительно расширить возможности использования машины:

  • скашивание травы для заготовки сена;
  • перевоз разных грузов;
  • уборка на участке (строительный, сельскохозяйственный мусор);
  • чистка участка во время снеговых заносов.

С помощью часто ломающейся техники в доме можно самостоятельно изготовить любое навесное сельскохозяйственное оборудование.

Пошаговая инструкция

Чаще в домашнем хозяйстве применяется самодельный минитрактор с двигателем от маломощных автомобилей. Перед тем как сделать из «Оки» сельскохозяйственную технику, потребуется изготовить рамную конструкцию. Рамой могут служить как листовое железо, так и металлические балки — швеллеры. Конструкция отличается стандартной прямоугольной формой. Она сваривается из металлических уголков. Задний и передний мост будут спаяны на основе составляющих частей автомобиля «ОКА». Такая технология производства позволяет сэкономить деньги на новых материалах.

Трактор из «Оки» своими руками дополнительно укомплектовывается мотором половинчатого типа. Но мини-трактор с двигателем от «Оки» имеет несколько нюансов в эксплуатации:

  • перед установкой важно сделать увеличение колесного просвета трактора для улучшения его проходимости;
  • учитывая то, что передние и задние лонжероны поддаются наибольшей нагрузке, их нужно усилить;
  • нужно разработать схему крепления механизма для сцепки.

Минитрактор с двигателем от «Оки» будет служить долгое время. Это не только хороший способ реализации «Оки». На автомобильном рынке эта машина стоит небольших денег. Поэтому ее можно приобрести и переделать в нужную технику. Покупать машину в рабочем состоянии не обязательно, так как в процессе сборки используются только отдельные части.

Если использовать при комплектации агрегата двигатель УД2, можно снабдить трактор новыми функциями. Этот мотор является достаточно мощным. Поэтому такая техника сможет не только выполнять функции трактора, но и перевозить различные грузы.

Сцеплением служат 2 клиновых ремня, которые передают вращение шкиву, располагающемуся непосредственно на валу коробки передач. Мощность двигателя УД2 — 8 л. с. К нему можно поставить в комплект систему воздушного охлаждения и 4-тактную систему. В этом случае самодельный минитрактор с двигателем от ОКИ будет работать длительное время без перебоев.

Главной особенностью самодельных моделей является быстрая окупаемость — 1 сезон.

Если использовать большую часть снятых с автомобилей деталей, можно окупить агрегат и за 1/2 сезона. Сам процесс изготовления сельскохозяйственной техники занимает меньше времени с использованием готовых материалов.

Источник: http://komukondey.ru/articles/traktora-i-motobloki/samodelnyiy-minitraktor-svoimi-rukami.html

Минитрактор своими руками чертежи размеры

Чтобы облегчить задачу, можно купить специальный адаптер с сиденьем, благодаря которому мотоблок превратится в четырехколесного помощника.

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

  • Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
  • Шаг 2. Изготавливаем раму из уголков и труб. Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
  • Шаг 3. Изготавливаем кузов. Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
  • Шаг 4. Устанавливаем сиденье для водителя.
  • Шаг 5. Устанавливаем навесное оборудование.
  • Шаг 6. Проверяем работоспособность изготовленного минитрактора.
  • Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Самодельный минитрактор своими руками

Важной составляющей сельского хозяйства является обработка земельных участков. Сюда относится не только регулярное рыхление и прополка, но и полив, а также удобрение земель. Ведь абсолютно все культуры нуждаются в спаханной и ухоженной земле. С такими непростыми задачами может вполне справиться мини трактор, обладающий небольшими габаритами и способный выполнять массу повседневных задач в сельском хозяйстве.

В связи с этим, в сельской местности небольшие фермерские хозяйства отдают предпочтение данной технике. Ведь в отличие от крупных аграрных комплексов частники не могут себе позволить дорогостоящую сельскохозяйственную технику. Именно поэтому самодельные минитрактора видео с подробным описанием которых есть в интернете стали настолько популярными и востребованными. Собрать подобную технику не так уж просто, как может показаться на первый взгляд, но все-таки это возможно, причем затраты будут гораздо ниже, чем стоимость заводской сельскохозяйственной техники. Плюс к этому, самодельный небольшой трактор можно укомплектовать различным оборудованием, которое сможет значительно увеличить спектр выполняемых данной техникой работ.

Мини-трактора: типы и особенности

Как всегда, к данной категории техники относят 3 типа, со своими собственными характеристиками:

1. Устройства, которые могут осилить любые задачи: окучивание, рыхление и прополка земельных участков, а также уборка мусора и скашивание травы. В большинстве случаев такая техника снабжается средним по мощности двигателем и может справиться с обработкой пяти или даже шести гектаров земельных угодий. Помогает в выполнение поставленных перед мини трактором задач и различное навесное оборудование (см. Минитрактор с ломающейся рамой).

2. Трактора небольших размеров, собранные исключительно для скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям территории, способны легко справиться даже с площадью около двух гектаров. Такую технику довольно часто используют для создания газонов.

3. Райдер – техника, созданная для обслуживания небольшого участка земли, и используется в основном для удобрения земли, а также обработки территории ядохимикатами. Применяется и для уборки площадок из бетона и других подобных территорий.

Плюсы и минусы такой техники

В большинстве случаев самодельный мини трактор применяется в частных сельских хозяйствах: с мини тракторами не только вывозят различный мусор от деревьев и кустарников, но и обслуживают огороды, а также облагораживают прилегающие территории. К плюсам данной техники можно отнести следующее:

— тщательная обработка любой почвы. Самостоятельно обработать землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это качественно. Ведь в некоторых местах грунт может быть не только твердый, но и каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело. Самодельные мини трактора справляются с любой из вышеперечисленных задач не хуже, чем обычная заводская техника;

— легко обрабатывать даже малые площади сельскохозяйственных угодий. Для малых территорий просто нецелесообразно производить затраты на приобретение крупной заводской техники, так как мини трактор обходится значительно дешевле и вполне справляется с поставленными задачами;

— привлекательная стоимость самодельной техники, так как собирается минитрактор в основном из подручных средств и недорогих деталей;

— можно всегда, при необходимости, сменить дополнительное оборудование, в зависимости от того, какие необходимо производить работы. Ну и, конечно же, простой и довольно доступный в финансовом плане ремонт.

Но, необходимо отметить, что в большинстве случаев в сборке используют наиболее распространенные и доступные детали, которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор своими руками видео людей, которые уже обладают определенным опытом в данном вопросе.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа используют несколько методик, но в большинстве случаев все происходит примерно так:

1. Создается рама из обычного прокатного швеллера при помощи сварки заранее подготовленных элементов, в которые входит передняя и задняя траверсы и два лонжерона. Передняя часть данной техники выполняется более узкой, в результате рама получает трапециевидную форму. После чего в раме производятся отверстия для установки других частей корпуса и механизмов.

Самодельный минитрактор — рама

2. При помощи сварки по углам рамы крепятся уголки, которые играют роль стойки, а также служат подрамником и соединяются между собой в верхней части. Далее на раму монтируется задний мост, ну а при конструировании полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).

Самодельный минитрактор своими руками — установка двигателя

4. На раму монтируется коробка передач, которая должна быть обязательно развернута к водителю, для того чтобы управление было максимально комфортным и простым.

Установка коробки передач на конструкцию мини-трактора

5. Далее монтируются различные составляющие рулевого управления. В основном используют обычные рули от отечественных автомобилей, в некоторых случаях даже от мотоциклов.

6. Обязательно необходимо приварить фаркоп, который впоследствии пригодится не только для прицепа, но и для некоторого дополнительного оборудования, такого как: сеялка, косилка или плуг.

Сцепка самодельного минитрактора

7. Заключительным моментом в работе по созданию мини трактора является монтаж тормозной системы, установка бака, ну и, конечно же, электрическая часть.

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку сконструировать подобную технику помогут чертежи самодельных минитракторов, которые есть в интернете.

Варианты самоделок и видеоинструкции по сборке минитрактора — смотрите также в этой статье

Самодельные минитрактора — видео

Самодельные модели мини тракторов, фото и видео которых можно найти на страничках конструкторов обычной самодельной техники для аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной функциональностью. Создание одной из моделей сельскохозяйственной техники может быть довольно долгой и не простой, но облегчить процесс конструирования может помочь видео, подробно описывающее поэтапное строительство мини трактора. В результате можно создать технику, которая поможет значительно быстрее и эффективнее обрабатывать сельскохозяйственные территории.

Инструкция: как переоборудовать минитрактор из мотоблока?

Работать на загородном участке без техники очень трудно. Минитрактор из мотоблока облегчает многие виды работ и экономит время. Навесное оборудование, применяемое вместе с техникой, позволяет пахать и боронить землю, сажать и выкапывать картофель, осуществлять заготовку корма для животных.

Минитрактор из мотоблока является удобным и функциональным, так как основная его характеристика — это свойство трансформирования из одной машины в другую. Эта удобная возможность, позволяющая переделывать мотоблок на минитрактор, избавляет от необходимости покупать дорогую технику. Агрегат в готовом виде имеет рулевое управление и передние колеса. Проведение его трансформации потребует покупки комплекта для переделки мотоблока в минитрактор.

Перед переоборудованием мотоблока потребуется подготовить чертежи главных элементов, а также узлов техники. Минитрактор представляет собой самоходное транспортное средство, обладающее всеми необходимыми элементами и узлами. Переделка мотоблока в минитрактор предусматривает установку на платформу двигателя. К ее основанию должны быть укреплены дополнительные узлы, колеса (4 шт.), педали, рулевое управление, электропроводка, тормозная система, коробка передач, место водителя.

Особое внимание следует обратить на то, что переоборудование мотоблока в минитрактор возможно только в том случае, если мотоблок относится к тяжелому классу и весит больше 200 кг. Только так можно получить многофункциональное транспортное средство на четырех колесах.

Что представляет собой минитрактор?

Перед тем как сделать минитрактор самостоятельно, необходимо точно определиться со всем набором элементов и узлов, входящих в его конструкцию. Данный вид техники по размерам с легковой автомобиль может иметь мощность 15 — 40 л. с. Определяясь с выбором модели минитрактора, следует учитывать все функции, которые он должен выполнять. Выбирая базовый комплект для переделки мотоблока в минитрактор, покупку навесного оборудования необходимо осуществлять отдельно. При этом важно, чтобы крепления оборудования к технике были подходящими.

Некоторые модели могут иметь 2 ведущих колеса или 4. Выбирая тип привода, обычно учитывают рельеф той местности, где планируется применять трактор. Стоимость полноприводных минитракторов значительно выше, но они являются более мощными. После этого определяются с тем, какой двигатель будет установлен на минитрактор: дизельный или бензиновый.

Последние устанавливаются на многих моделях, но они могут быть уже устаревшими. Стоимость дизельных двигателей дороже, чем бензиновых, но они являются более долговечными и экономичными. Дизельный двигатель, оснащенный водным охлаждением, подходит в идеальной степени.

Выбирая мощность минитрактора, обычно учитывают площадь участка земли. Если требуется обрабатывать участок земли до 2 га и стричь газоны, то двигатель до 5 — 6 л. с. подходит идеально. Работать на участке до 5 га и убирать снег можно на минитракторе, двигатель которого имеет объем до 13 л. с. Обработка более крупных площадей осуществляется техникой с двигателями объемом 15 — 40 л. с. Необходимо помнить о том, что для машины с большей мощностью подходит большее количество навесного оборудования.

Что общего между мотоблоком и минитрактором?

Оборудовать минитрактор на базе конструкции мотоблока позволяет достаточное количество общих конструктивных характеристик между этими видами техники. Мотоблок имеет несколько основных рабочих узлов, включая силовой агрегат, органы управления, трансмиссию, ходовую часть. Мотоблоки оснащаются 2-тактными и 4-тактными двигателями, которые отличает тип применяемого топлива — дизель или бензин. Встречаются модели, работающие на электричестве. В качестве органов управления применяются рычаги и кнопки, которые расположены на рукоятке управления для облегчения труда оператора. Трансмиссия может являться зубчатой, ременно-зубчато-цепной, зубчато-червячной и гидрообъемной.

Минитракторы обладают схожей конструктивной структурой, включая все те же элементы. Технические характеристики основных рабочих узлов имеют некоторые отличия. Конструкция минитрактора состоит из двигателя, трансмиссии, ходовой части, органов управления, системы агрегирования. Бензиновый двигатель минитрактора может иметь мощность 18 л. с., а дизельный — 12 — 50 л. с. Обычно колесная база состоит из четырех колес, но встречаются гусеничные минитракторы. Трансмиссия агрегата включает сцепление, коробку передач, главную передачу, дифференциал, конечные передачи, систему отбора мощности.

Чертежи органов управления минитрактора и мотоблока отличаются, так как в первом случае используется рулевое управление и приборная панель с рычагами и кнопками. Главное отличие заключается в том, что минитракторы имеют место для водителя. Переделав из мотоблока трактор своими руками, можно получить более высокую производительность.

Этапы проведения работ по переоборудованию техники

Подготовка инструментов и кит-набора

Начиная переделку минитрактора из мотоблока своими руками, следует продумать вопрос, связанный с расположением двигателя. Если силовой агрегат будет находиться сзади за креслом водителя, то такая установка будет более приемлемой. Это обеспечивает создание более надежного сцепления ведущих колес с грунтом. Вес водителя, который будет увеличивать дополнительное давление на передний мост одновременно с силовым агрегатом, не позволит машине опрокинуться назад при осуществлении пахотных работ на твердой почве.

Вместе с чертежами потребуются и кинематические схемы, которые позволят сделать правильный расчет нагрузки на раму. Одновременно схемы позволяют сделать расчет тягового усилия, которое необходимо, чтобы выполнить все работы на приусадебном участке. Переделка мотоблока в минитрактор начинается непосредственно с подготовки всех необходимых инструментов:

  • Аппарата для сварки.
  • Электродрели либо сверлильного станка.
  • Болгарки.
  • Набора накидных и торцевых гаечных ключей.
  • Отрезных кругов по металлу.
  • Дисков для болгарки, электродов, набора сверл по металлу.
  • Болтов, гаек и шайб.
  • Молотка.
  • Набора отверток.
  • Смазочного материала.

Материалы, включая основные узлы и элементы, которые потребуются для создания самодельного трактора из мотоблока, могут быть следующими:

  • Панель приборов.
  • Рулевое колесо.
  • Колеса (4 шт.).
  • Ступицы передних колес с тормозной системой.
  • Сиденье водителя и его основа.
  • Металлическая профильная труба для изготовления рамы и несущих конструкций.
  • Рулевая штанга.
  • Подножки с педалями.
  • Рулевые тяги.
  • Червячный рулевой редуктор.
  • Емкость для жидкости (тормозной).
  • Коробка передач.
  • Крылья (защита колес).
  • Навесное оборудование.
  • Тормозной цилиндр.
  • Рама.

Элементы данного набора, то есть кит-набор, предназначены для упрощения проведения большого количества различных работ в саду или на огороде. Перед началом переоборудования мотоблока в мототрактор перечисленные недостающие узлы потребуется купить в готовом виде либо смонтировать своими руками.

Использование комплекта для переделки мотоблока в минитрактор позволит применить элементы готового устройства в полном наборе, что предоставит большие возможности при работе с минитрактором.

Принцип переоборудования мотоблока в минитрактор

Начинают переделывать мини-трактор на базе мотоблока обычно с изготовления рамы. Она должна быть металлической. Понадобится разрезать металл, который был заготовлен заранее, на отдельные отрезки нужной длины. Они скрепляются с использованием электросварки или обычных болтов. После сбора рамы можно приступать к монтажу ходовой части. Собирая трактор из мотоблока своими руками, необходимо предусмотреть ширину колеи в зависимости от расположения силового агрегата, который может находиться сзади либо спереди.

Если двигатель будет располагаться в передней части машины, то ширину колеи должны обуславливать базовые колеса мотоблока. Переделывая мотоблок в минитрактор, крепление задних колес к раме производят, используя дополнительную ось. Она может быть изготовлена из трубы определенной ширины. На концах трубы должны быть запрессованы втулки, оснащенные подшипниками. Собирая минитрактор из мотоблока своими руками, на них на последнем этапе сборки устанавливают колеса.

Если самодельный минитрактор будет иметь двигатель, расположенный сзади, то ширину колеи обычно расширяют. Иначе необходимая машине балансировка не будет обеспечена. Предварительно необходимо осуществить съемку с базовых колес с мотоблока и установить их на более широкий мост. Сборка осуществляется таким же образом, как и в варианте с расположением двигателя в передней части. Самодельный мини-трактор из мотоблока должен иметь грунтозацепы, позволяющие улучшать сцепление агрегата с почвой.

Рулевым управлением могут быть рукоятки от мотоблока. В данном случае минитрактор будет напоминать мотоцикл. При движении задним ходом данный вид управления доставит большое количество неудобств. Переделывая мини-трактор из мотоблока, на него лучше установить обычную рулевую колонку. Это позволит сделать более удобным движение задним ходом. Установку водительского сиденья осуществляют на салазки, которые приваривают к раме.

Рекомендации по переоборудованию мотоблока в минитрактор

Как выбрать сиденье и колеса?

Выбирая сиденье для минитрактора, следует обратить внимание на его размеры. Оно должно быть таким, чтобы в нем было удобно находиться и работать. Самодельный минитрактор лучше всего оборудовать сиденьем от легкового автомобиля, поскольку его можно с легкостью регулировать. Идеально подходят сиденья от старых автомобилей, которые можно обнаружить на автомобильных разборках.

Другой важный момент в процессе переоборудования мотоблока в минитрактор — это определиться с высотой установки рулевого колеса. Завершив монтаж места водителя, в него следует сесть, приняв такое положение, в котором предстоит находиться при осуществлении пахотных работ на минитракторе. После этого можно будет сразу понять то, какая высота руля будет оптимальной. Сделать минитрактор из мотоблока удобным в управлении можно, обеспечив легкую доступность руля для рук. Главное, чтобы он не мешал свободно расположить колени.

Выбирая комплект для переоборудования мотоблока, важно внимательно отнестись и к колесам. Вполне подойдут колеса от старых автомобилей. Делая выбор оптимального размера колесного диска, лучше отдать предпочтение колесам 12 — 14 дюймов. Их установку осуществляют в передний мост минитрактора. Полноприводный минитрактор иногда предусматривает задний мост с колесами больших размеров, чем передний. Неправильный выбор передних колес меньшего размера может привести к тому, что мотоблок начнет зарываться носом в землю.

Избежать тяжелого хода руля позволит правильный выбор величины колес для переднего моста, иначе повернуть рулевое колесо можно будет только с усилием. Подбирать покрышки следует те, которые предназначаются только для минитракторов. Применение самодельного минитрактора возможно и в темное время суток с использованием габаритных огней и фар. При необходимости на переделанную технику устанавливают дополнительные детали обшивки.

Заключение

Чтобы было максимально удобно выполнять дачные и сельскохозяйственные работы, мотоблок можно переделать в минитрактор. Переоборудование при наличии полного комплекта под силу практически любому, у кого имеются даже минимальные навыки. После сборки минитрактора, который переделан из мотоблока, машину следует обкатать. Применяя самодельный агрегат, можно подвергать обработке большие площади земли без приложения физических усилий.

Источник: http://tehno-haos.com.ua/articles/779547-minitraktor-svoimi-rukami-chertezhi-razmery/

Трактор своими руками в домашних условиях фото

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.


Самодельный минитрактор для домашнего хозяйства

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

  1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
  2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
  3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
  4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
  5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

  1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
  2. Гидравлика дает возможность применять различное навесное оборудование.
  3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что некоторая часть мощности двигателя уйдет на обслуживание данного узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельхозяйственных механизмов, подсоединяемых к минитрактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.д.

ВОМ может быть как зависимым, так и независимым. В первом случае вал приводится в движение от трансмиссии, передающей вращательное движение на колеса. Как только колеса останавливаются, ВОМ прекращает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Поэтому, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме всего, существуют трактора с ВОМ синхронного типа. Скорость вращения синхронного вала напрямую зависит от передаточного числа передачи движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Кабина изготавливается следующим образом.

  1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
  2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
  3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
  4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.
  5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
  6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
  7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
  8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
  4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Как собрать самодельный трактор из мотоблока или автомобиля

Тяжело представить сельское хозяйство без использования специальной техники. Но большинство частных фермеров не могут позволить себе покупку мини-трактора. На небольших земельных участках можно обойтись ручными инструментами, но на площади более 1 га этого будет недостаточно. Самодельный трактор не уступает по эффективности большинству заводских моделей.

Основные разновидности самодельных тракторов

Из-за высокого расхода топлива, массы и габаритов использование больших и мощных тракторов на маленьком участке неудобно и нерационально. Для их изготовления требуются точные расчеты, которые без инженерных навыков сложно выполнить в домашних условиях.

Мини-трактор считается многофункциональной техникой и способен обрабатывать до 10 га площади. Этого достаточно для частного фермерства. Он должен подходить не только для ухода за огородом, но и для чистки снега, транспортировки грузов и вывоза мусора. При проектировании своей конструкции следует учитывать эти особенности.

Существует 2 подхода к созданию собственного трактора:

  1. Переоборудование готовой сельхозтехники. В подавляющем большинстве в качестве основы выступает мотоблок, к которому присоединяется рама с дополнительной парой колес и местом водителя. Такой способ позволяет быстро и с минимальными усилиями построить простой и функциональный трактор.
  2. Полное изготовление. Применяется при отсутствии базы или при специфических требованиях к технике. В этом случае шасси проектируется и изготавливается самостоятельно, а комплектующие подбираются исходя из финансовых возможностей и конструкционных особенностей.

Некоторые энтузиасты сооружают паровые тракторы. Отдельный котел позволяет использовать практически любой вид горючего топлива. Такой тип преобразования энергии был распространен в 1900-х годах. Из-за низкого КПД, громоздкой конструкции и малого запаса хода паровые двигатели не могут конкурировать с ДВС. Применение устаревших технологий в сельском хозяйстве является затратным мероприятием и используется для развлечения.

Особенности изготовления трактора

Самодельная техника имеет максимально упрощенную схему, а при ее изготовлении используются узлы и агрегаты от другой техники. Целью является получение дешевой и надежной конструкции. Для сборки потребуются базовые навыки обращения с инструментом и минимальные технические знания.

При проектировании собственной конструкции следует использовать детали с минимальными модификациями. Запчасти должны быть легкодоступными и недорогими. Большое количество самодельных элементов в конструкции приведет к увеличению стоимости и продолжительности ремонта.

Выполнение точных расчетов прочности и нагрузок практически невыполнимо в домашних условиях, поэтому рама и остальные несущие узлы конструкции изготавливаются с большим запасом прочности.

При наличии чертежей и необходимого оборудования самому сделать трактор можно за 3 месяца.

Подготовка чертежей

Перед закупкой и подготовкой узлов необходимо составить проект будущего трактора. За основу можно взять чертежи готовых моделей. Запчасти, которыми вы располагаете, могут отличаться от заявленных, а изменить готовую схему конструкции будет несложно. Существуют готовые решения для любых модификаций.

Если нет возможности использовать готовый проект, то необходимо подготовить черновые наброски самостоятельно. В процессе сборки компоновка элементов может измениться, но вы должны понимать, как будут располагаться отдельные узлы.

В зависимости от двигателя, трансмиссии и системы управления необходимо выбрать размеры и конфигурацию рамы. Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально загружены. Оптимальное соотношение — 40/60.

Предварительное планирование и подготовка чертежей сэкономят средства и время.

Как собрать трактор своими руками

При изготовлении мини-трактора на базе мотоблока, в зависимости от его расположения, применяют шарнирную или цельнометаллическую раму.

Если силовая установка будет спереди, то применяется шарнирная схема соединения. В таком случае из профильной трубы сваривается треугольная или Т-образная рама. Для задней оси изготавливается балка со ступицами, к которым крепятся дополнительные колеса. Сзади к раме приваривается крепеж с механическим подъемником для подвесного оборудования. Если планируется использование полуприцепа, на раму устанавливается фаркоп. Также можно приобрести готовую прицепную тележку (125-180 $).

Недостатком такой схемы является неправильная развесовка. Для частичной компенсации веса сиденье водителя смещают вперед.

Для правильного распределения массы мотоблок устанавливают сзади. Чтобы обеспечить устойчивость, необходимо увеличить заднюю колею и установить колеса большего диаметра (14-16″). При этом передняя балка нуждается в установке рулевой трапеции, а система переключения передач — в доработке. Для реализации такого проекта используется цельнометаллическая рама. Готовая сельхозтехника не будет уступать заводским аналогам.

Техника с дизельным двигателем экономичная и обладает большим крутящим моментом, поэтому ее использование предпочтительнее при создании мини-трактора.

Преимуществом схемы с использованием мотоблока является то, что не надо думать о том, как сделать сцепление и состыковать агрегаты. Но такие конструкции ограничены по мощности и не имеют аккумуляторов.

Если планируется создание полноценного мини-трактора, придется приложить больше усилий, а для изготовления полноприводной техники обзавестись подходящей трансмиссией и раздаткой.

При проектировании рамы необходимо учитывать будущий вес техники и нагрузки на нее. До начала сборки рама должна иметь подготовленные места для установки всех узлов: ходовой, двигателя и трансмиссии, сиденья, навесного оборудования, облицовки и пр.

Для изготовления лонжеронов используется швеллер от №6 до №12. Траверсы должны быть более прочными (до №20), т. к. на них устанавливаются планки для навесного оборудования. Средние балки изготавливаются из профильной трубы или уголка. Все элементы рамы должны быть усилены косынками из листового железа толщиной от s5 до s10.

Кронштейн крепления для двигателя должен в точности повторять конструкцию основы, при этом ДВС желательно установить на штатные опоры. Крепление для коробки передач изготавливается так, чтобы обеспечить соосность с коленвалом.

Мини-трактор не имеет подвески. Задний мост крепится непосредственно к раме при помощи стремянок. В передней части изготавливается специальный остов для балки и рулевой колонки.

Чтобы защитить топливопровод, гидравлику и электропроводку от повреждений, их укладывают и фиксируют в полости швеллеров.

В последнюю очередь подготавливают салазки для сиденья.

При изготовлении самодельных тракторов применяют рамы 2 типов: цельную и переломную.

Цельная рама обладает большой прочностью и жесткостью. Для обеспечения правильной геометрии рама выполняется в виде трапеции (передняя часть уже). Такая форма позволяет установить балку с возможностью изменения ширины колеи. Только цельнометаллическая рама подходит для установки погрузчика.

Трактор на переломной раме считается наиболее подходящим для схемы 4х4. Он обладает высокой маневренностью, но сложный в изготовлении. Две отдельные полурамы скрепляются между собой при помощи шарнира, который изготавливается из карданных вилок от грузовика. В этом месте должна находиться крестовина вала силовой установки.

Выбор двигателя на самодельный трактор зависит от его полной массы и целей использования. В большинстве случаев для моноприводной техники будет достаточно 5-15 л. с., а для полноприводной — от 30 до 40 л. с.

Распространенным вариантом является установка силового агрегата от автомобилей ВАЗ 2101-2107. ДВС устанавливается вместе с КПП как цельный узел, не нуждается в доработке и имеет низкую стоимость, а его мощности достаточно для любой компоновки трактора. Недостатком является большой вес, расход (более 11 л/ч) и сложная система охлаждения.

Самые маломощные образцы изготавливаются с двигателем ЗИД-4,5. Установка разработана для мотоциклов и легких тракторов. Главным ее достоинством является долговечность и простота в обслуживании. Рабочий объем в 520 см³ обеспечивает мощность 4,5 л. с. и низкий расход топлива (1,5 л/ч), а наличие встроенного редуктора — достаточный крутящий момент.

Базой для средней техники может послужить отечественная электростанция с двигателем УД2 — 610 см³ и 8 л. с. или УД4 — 1220 см³ и 15 л. с. Они оснащаются электростартером, реверс-редуктором, фланцем для КПП. При помощи жалюзи в кожухе маховика осуществляется принудительное охлаждения ДВС. Расход силовых установок составляет 2,9 л/ч и 5,5 л/ч соответственно.

Альтернативой является сборка трактора с двигателем Лифан 188F — 389 см³ и 13 л. с. или 190F — 420 см³ и 15 л. с. Техника китайского производителя обеспечивает большой крутящий момент при низком расходе топлива (3,5 л/ч и 3,9 л/ч соответственно).

Трансмиссия

Для обеспечения необходимого передаточного числа подойдет коробка передач от ГАЗ-53 (51) или УАЗ. Чтобы соединить ее с двигателем, изготавливают переходной фланец. Если трактор будет полноприводным, устанавливают раздаточную коробку от УАЗа. Для передачи мощности на редуктор применяются укороченные карданные валы от донора.

Рулевое управление

Сделать рулевую на трактор можно самостоятельно. Передний мост оборудуется шкворнями. К их нижней части крепятся цапфы, а к верхней — поворотные рычаги, между которыми устанавливается поперечная тяга. Для правильной работы рулевого механизма угол поперечного наклона шкворней должен составлять 6-10°, а продольного — от 1 до 3° с отклонением назад. Продольная тяга соединяется с рулевым редуктором или рейкой при помощи сошки.

Задний мост

Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.

Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.

Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.

Для сельскохозяйственных работ подойдут любые колеса радиусом от 14 до 24″. Чтобы обеспечить максимальную проходимость, клиренс желательно довести до 35-40 см. Для ведущей пары подходящими являются любые покрышки с грунтозацепами.

Как зарегистрировать самодельный трактор

Для постановки на учет изобретение должно соответствовать инструкции Минсельхозпрода РФ «О технических требованиях к самодельным машинам». Это подразумевает наличие тормозной системы, крыльев с брызговиками, звукового сигнала, светотехники и т. д.

Для того чтобы поставить на учет и получить разрешение Гостехнадзора, необходимо обратиться в Министерство сельского хозяйства и продовольствия. После проведения экспертизы будет возможна регистрация самодельного трактора.

В зависимости от стоимости мотоблока (300-800 $), затраты на создание мини-трактора составят 500-1000 $. При полном конструировании трактора на базе ДВС Lifan стоимость готовой техники составит 600-1500 $. Используя б/у комплектующие, эту стоимость можно существенно уменьшить.

Цены на китайские серийные мини-тракторы начинаются от 2000 $ — Чувашпиллер Т-12 мощностью 12 л. с. За корейскую или японскую технику придется заплатить более 10000 $.

Полезные советы

Для облегчения подъема навесного оборудования устанавливают гидравлические механизмы, но для этих же целей можно использовать рулевую рейку от легкового автомобиля, что существенно упростит конструкцию.

Отсутствие подвески делает поездку на самодельном тракторе некомфортной. Чтобы изменить эту ситуацию, сиденье необходимо установить на пружины.

Не спешите с постановкой на учет: большинство мини-тракторов редко выезжают на дороги общего пользования, а маленькие размеры позволяют перевозить их на прицепе.

Минитрактор своими руками: как сделать, лучшие варианты самоделок

Минитрактор — это точно такая же сельскохозяйственная техника, как и трактор, но с немного меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того, некоторые экземпляры настолько легкие, что перевозятся в прицепе. Небольшие трактора выполняют все те же задачи, что и аналоги более высокого класса. К ним также можно прицепить навесное оборудование для обработки и удобрения почвы, уборки территории и перевозки различных грузов. Помимо этого, во многих тракторах, даже изготовленных самостоятельно, присутствуют привод вращения вспомогательных агрегатов и гидравлика.

От мотоблока он отличается, прежде всего, тем, что это полноценная сельхозтехника. Конечно, у мощного мотоблока тоже немалый функционал, но при управлении им приходится все время ходить. Это очень утомительно, особенно при обработке большой площади пашни. А делая это самоходной машиной, даже самой маленькой, оператор устает гораздо меньше.
Понимая все преимущества минитракторов, отечественные изобретатели создают своими умелыми руками, подчас, первоклассные экземпляры, и в интернете сейчас можно найти много описаний, схем и даже готовых чертежей подобных самоделок.

Конструкции минитракторов

В большинстве своем самодеятельные конструкторы при изготовлении трактора просто переделывают какое-то серийное изделие, добавляя одни составляющие и упраздняя другие. Это легкий путь, но он не всегда осуществим, т.к. в наличии должна быть комплектная машина.
А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна, поэтому на сегодня многообразие решений просто зашкаливает.
Например, раму для минитрактора делают цельной и ломающейся (называемой «переломкой»), поворот – управляемыми колесами и бортовой, компоновку – классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему и вал отбора мощности.

Трактор от производителя по цене самоделки — весь модельный ряд тут. Хорошее навесное оборудование для самодельной сельхозмашины покупаем по ссылке. Читаем в этой статье — как проще всего собрать минитрактор из мотоблока.

Предлагаемый ниже самодельный минитрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями.

Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.

Изготавливают ее из металлопроката. Расчеты на прочность – дело неблагодарное (а в данном случае – и не нужное), поэтому надо просто заранее заложить многократный запас. Исходя из этого, применить швеллер от № 6 до 12 – наилучшее решение для самодельного минитрактора. Делать какие-то «выемки» и «огибания» агрегатов не стоит, т.к. это сильно усложнит и удорожит проект. Обычная плоская «лесенка» — просто и доступно многим.

Как показывает практика для трактора самоделки, полезнее в качестве передней и задней траверс (поперечин) использовать швеллер большего прокатного размера (вплоть до 20), т.к. впоследствии именно к этим траверсам крепятся различные рабочие органы и вспомогательное оборудование. Причем располагать его лучше полками внутрь. Швеллеры лонжеронов (продольных балок) можно располагать как внутрь, так и наружу. Внутри лонжеронов прокладывают топливопроводы и магистрали, которые получаются естественным образом защищены.

По форме самая простая конструкция рамы для самоделки – прямоугольник с двумя и более траверсами, но гораздо большей жесткостью будет обладать рама в виде трапеции. Ширина в передней части должна быть меньше для размещения в минимальных габаритах управляемых колес, а также для возможности наблюдения за движением строго по пахотному ряду. Места соединения лонжеронов и траверс обязательно усилить приваркой косынок.

Компоновка

Относительное расположение агрегатов любого трактора исторически сложилось давно.
Классическая компоновка самоходной машины следующая: двигатель расположен спереди, продольно, над передней осью. К нему через сцепление подсоединяется коробка передач, далее следует раздаточная коробка и за ней – ведущий мост. Между собой валы агрегатов соединяются при помощи карданов и (или) муфт.

Соблюдение этой схемы будет оптимальным вариантом при создании минитрактора, т.к. позволит применить существующие агрегаты без их изменения.
По опыту многих создателей самодельных тракторов, лучше компоновать агрегаты «по месту», не занимаясь излишними черчением и расчетами. Лучший вариант – на готовой раме разместить все основные узлы и механизмы самоделки, установив их на временные опоры (удобно – на деревянные бруски), и, найдя наилучшее взаимное положение, изготавливать кронштейны крепления. Но нельзя забывать, что все узлы на самодельный трактор необходимо крепить через опоры, гасящие вибрации (резиновые подушки). Лучше всего их заимствовать от той же техники, от которой взят агрегат. Еще один важный фактор необходимо учесть. Это развесовка, т.е. распределение полного веса минитрактора по передней и задней осям. Самый приемлемый вариант — 60% веса приходится на ведущие колеса, 40% — на управляемые.

Двигатель для самоделки

С точки зрения тяговооруженности, веса, доступности и дешевизны в ремонте, наиболее логично при изготовлении трактора в «домашних» условиях применить двигатель от автомобилей ВАЗ классических моделей – с 2101 по 2107. Их можно найти в хорошем состоянии по цене металлолома. Если повезет, то одна машина может стать донором большинства деталей для минитрактора.

Мотор со сцеплением и коробкой передач закрепляется как единый блок, что упрощает работу над трактором самоделкой и избавляет создателя от многих трудностей. Обязательно на валу водяного насоса («помпы») установить крыльчатку вентилятора, даже если ее там не было. Ведь скорости у сельхозтехники намного ниже, чем автомобильные, поэтому режим работы мотора минитрактора – такой же, как при стоянии в пробке, что считается тяжелым для любого двигателя. Следовательно, радиатор системы охлаждения самодельного трактора нуждается в принудительном обдуве.

Трансмиссия

Как уже говорилось выше, желательно установить силовую установку на самоделку целиком. В этом случае то, что впоследствии станет минитрактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант – УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие, но они тяжелее, расход получившегося трактора будет выше, а вся его мощность будет использоваться редко.

Хороший элемент для соединения валов – упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, т.к. нагрузки там существенно выше, и муфта их не выдержит.
Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного минитрактора получают путем обрезания чулков моста (сужая ее) или изготавливая проставки для крепления колес (расширяя), т.к. номинальная колея УАЗика – 1445мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

Ходовая часть и движитель

Эта система у рассматриваемого самодельного минитрактора почти полностью повторяет аналогичную у тракторов, выпускаемых промышленностью и имеет отличия от автомобильной по некоторым важным моментам. Основное отличие – отсутствие задней подвески, т.е., ведущий мост не крепится к остову на рессорах, а жестко на нем закреплен. Это надо сделать, если планируется смастерить не только сам трактор, но и все сельхоз орудия к нему, с которыми предполагается его использовать. Так как такое навесное оборудование, как плуги, бороны, косилки и прочие, крепящиеся к задней части минитрактора самоделки, очень сильно нагружают заднюю ось и, при наличии на последней задней подвески, быстро приведут ее в негодность. Передний мост на самодельном тракторе, также, можно установить без подвески, комфорт значительно не уменьшится. В качестве поворотных цапф удобно использовать вилки карданных шарниров грузовиков (ЗИЛ, КАМАЗ, КрАЗ), запчасти от которых можно найти в автохозяйствах и на металлоприемках. Две вилки привариваются к балке, или непосредственно к раме, соблюдая соосность, а две ответные – к поворотным кулакам автомобиля-донора. Рулевая трапеция вместе с рулевым механизмом целиком также заимствуется.

Тормозную систему в ее «автомобильном виде» на тракторе, изготавливаемом собственноручно, применять нет смысла, т.к. не те скорости. Достаточно только стояночного тормоза. Однако, привод механизма осуществить не от рычага, а от педали с фиксированным нажатым положением. Тогда самоделку можно будет и притормаживать в движении, и фиксировать на стоянке. Колеса правильнее всего использовать от сельхозмашин, т.к. они имеют нужный протектор, но вполне можно приспособить и покрышки от внедорожников или легких грузовиков, нарезав на них нужный рисунок протектора (лучше – «елочку», для самоочищения). Давление в шинах подбирается опытным путем, чтобы найти оптимальное сочетание комфорта и производительности.

Электрика на самодельном тракторе

Можно применить любые части от чего угодно, главное, чтобы совпадало напряжение генератора и потребителей. Не надо забывать и о том, что аккумуляторная батарея – это емкость с кислотой, поэтому ее необходимо очень прочно закрепить. Рекомендуемое решение – расположить ее под сиденьем минитрактора в специальном ящике, или просто в ограждении.

Фары и габаритные фонари, а также сигналы торможения – элементы желательные, но не обязательные, т.к. эксплуатировать результат своих трудов можно только вдали от другого транспорта.

Движение по дорогам

Далеко не все самоделки конструкторов минитракторов выезжают на дороги общего пользования. И это правильно, т.к. в нашей стране перечислен ряд жестких требований, которым должен удовлетворять транспорт, передвигающийся по ним. Даже если все получилось хорошо, и изделие соответствует всем требованиям, для подтверждения этого необходима будет сертификация, которая стоит очень недешево.

Поэтому двигаться по дорогам на самодельном тракторе запрещено. Если предстоит его доставить к месту выполнения работ, то лучше это сделать на прицепе. Это одна из причин, почему самоделку пытаются облегчить.

Фотогалерея самодельных тракторов

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Предлагаю собрать в эту тему фотографии тракторов с короткими техническими характеристиками по пунктам:
-автор,
-двигатель,
-трансмиссия,
-ходовая,
-габариты(база-колея)
-обшей вид трактора(2-3 фотографии)
просьба не каких лишних комментариев

-автор. fil78
-двигатель. д-21
-трансмиссия. кпп газ53
-ходовая. мост газ51
-габариты(база-колея). 1450-1930
Файлы:

Запомни: лучше день потерять, потом за пять минут долететь
мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ

Предлагаю собрать в эту тему фотографии тракторов

Хорошая темка, а то я забыл у кого какие тракторишки. Вот мой: двигатель-ЗАЗ, ходовка-ЛУАЗ. Ширина 1,2 м, длинна 2 м.
Файлы:

-автор. Andrei.
-двигатель. УД2
-трансмиссия. кпп газ53
-ходовая. мост газ51
-габариты(база-колея). 1550

автор. 1202
двигатель. ВАЗ11113 в сборе с КПП
раздатка. ВАЗ2121″Нива»
ходовая. мосты Москвич
база. 1170мм.
габариты. длинна(без отвала)-2500мм.,ширина-900мм.,колея-700мм.
изготовлен. 2009г.
Файлы:

[автор ]автор. КАМАЗ
двигатель. ВАЗ11113 в сборе с КПП
раздатка. ВАЗ2121″Нива»
ходовая. мосты Москвич, полный привод, гидравлика, Ломающаяся рама
база. 1170мм.
габариты. длинна(без отвала)-2500мм.,ширина-900мм.,колея-700мм.
изготовлен. 2011г.

автор. василий-к
двигатель. дизель ДД-186 1цил. 9 л.с
сцепление. ЗАЗ
КПП . ГАЗ-51
ЗМ. Москвич-412
гидравлика,передняя и задняя навески,ВОМ. колея. 750мм
база. 1250мм
длина. около2000мм
2010 г,переделка в 2011 г ещё не закончена.

автор- UAZ3151201
двигатель-ЗМЗ 417 (уаз)
1-КПП -ГАЗ-51
2-КПП-ГАЗ-53
мост-ГАЗ-51 (резаный)
имеется : плуг 2х корпусный , нож и телега
Файлы:

-автор. вовочка820 & Николай Александрович
-двигатель. ED 168, дизель, 10 л.с.
-трансмиссия. ременной редуктор, КПП+РК (доработанная) УАЗ + РК Нива
-ходовая. задний мост УАЗ (5,125)
передний мост М-410 + М412 (4,4)
-габариты(база). 1360мм
-габариты(колея). 1080мм (транспортная), 1140мм (для междурядной обработки)
Файлы:

Трактор Т2
я не ленивый, я — энергосберегающий.
в Сибири пельмени без водки едят только собаки.

Автор——————- beedmeister
ДВС———————- СЗД
Трансмиссия————КПП(СЗД), (Прямая — пониженная — реверс) -в заднем мосту.
Задний мост ————Комбайн Д-101 переделан.
База ———————1114х1400
Гидравлика———— НШ-32
Передний мост ——-Мтотоколяски СЗД.
Файлы:

Двигатель+КПП — Москвич 412
Реверс ЗиЛ-131
Понижающий редуктор 1:4 (от СХ техники)
Раздатка Газ-66
Задкий мост Газ-24 (укороченный)
Передний редуктор Форд скорпио
Передняя подвеска Нива (укороченная)
Ширина 1.15
База 1.5
Полный привод

автор——djenym
двз———с т25
мосты,рама ,кпп, рк,- газ66
гидравлика——нш32
гур — газ66 +нш10
кун 0,8
навеска ——— мтз
разрабатывался под кун поэтому и движок с т25
Файлы:

автор. Sergey Vl
двигатель. волга 402
трансмиссия. кпп волга+газ 53
ходовая. передний и задний мост волга
Файлы:

автор . WСергейW
двс . д.168. 10 л.
трансм. юпитер 3 + ВАЗ.
мост. москв. 412
Ш. . колеи. 1400мм.
В. . 1600мм.
Д. . 2оооомм.
гидравлика. НШ10. РС 75. фильтр.
навеска. самодельная
Файлы:

Автор — Andrej 968
ДВС — ЗАЗ(40л.с)
КПП — ГАЗ-51(передача от двигателя к КПП ремённая, соотношение шкивов 110/285)
Спереди качающаяся балка — ГАЗель
Задний мост -УАЗ(5,125)
Колея — по центрам колёс 1300 мм
База — 1640 мм
Гидравлика — НШ-10(навеска самодельная)

Автор №Фердинанд№
Двигатель :Ifa 4wd 8/8 2 svl дизель
Трансмиссия :КПП Газ 52 ,РК Уаз кардан на мост.
Ходовая :укор .задний мост Уаз , передняя качающаяся балка
Гидравлика: НШ 32,Р-80 фильтр
Навеска: самодельная
Габариты: колея -1350мм
база-1750мм
Имеется телега гп около 2 т, отвал и ковш
Файлы:

Весь силовой агрегат — двигатель, коробка(мост в коробке с главной червячной передачей(что ни есть хорошо)) — мотоблок Кутаиси Супер 610 (фото №4).
На каждое колесо независимый привод с полуоси коробки ижевской цепью.
Передняя балка самодельная.
Рулевая рейка, тяги и ступицы передних колес от инвалидки.
Колеса: перед — мотоблок, зад- вазовские.
Навеска самодельная механическая от руки.

ССЫЛКУ ПОПРАВИЛИ, СМОТРИТЕ ВИДЕО
https://www.youtube.com/user/alexx9013
Если не доверяешь, делай всё сам.

[quote=fil78]Предлагаю собрать в эту тему фотографии тракторов с короткими техническими характеристиками по пунктам:
-автор,-unclen(Николай)
-двигатель,2ч8,5/11 дизель 14 л
с ДВС на первичный вал КПП передача 3-мя ремнями профиль Б,они же и выполняют роль сцепления ,КПП-Газ-51,передняя балкаГаз-53 укороченная,задний мост Зил-157 укороченный,передняя резина Москвич,задняя с ведущего передка Т-40
-габариты(база-колея)Ширина 130 см

Источник: http://instrument16.ru/svoimi-rukami/traktor-svoimi-rukami-v-domashnih-usloviyah-foto.html

схема изготовления самодельного квадроцикла из двигателя уд2

ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:20-03-2019

схема изготовления самодельного квадроцикла из двигателя уд2 — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Чертежи самодельного квадроцикла из ваз 2108 zhelezotutru/chertezhi-samodelnogo-kvadrocikla-iz-vaz-2108 Cached Чертежи самодельного квадроцикла из ваз 2108 wwwdanbackcom wwwdanbackcom/newimage/class/sitemaphtml сигнализация мистери фото и цены авто самодельные купить багги баракуду самоделки мотоблоки на колесах переломка супер ока автосалоны краснодаре лада кто ставил на буран китайский Самодельный трактор своими руками tex-sovetru/самодельный-трактор Cached Трактор – лучший помощник, применение которого чрезвычайно разнообразно Многие умельцы с удовольствием берутся за изготовления самодельного трактора своими руками Минитрактор из мотоблока ока своими руками — Спецтехника spectehnica-moru/minitraktor-iz-motobloka-oka-svoimi-rukami Cached Содержание1 Минитрактор из Оки своими руками — пошаговая инструкция, чартежи11 Особенности самодельных минитракторов из Оки12 Минитрактор с двигателем от Оки: этапы работы13 Процесс изготовления минитрактора из Кроссовые самодельные мотоциклы портал быстрых закачек ulhlpulfkeazylaunchcom/rssxml Самодельные из двигателя урала Схема самодельного зарядного устройства для акб Содержание журналов Моделист-конструктор Удобный поиск wwwdiagramcomua/arhiv/modelist-konstruktor Cached Винтомоторная группа Гофропластика-2 состоит из двигателя MVVS объемом 12,7 куб см с резонансной трубой и воздушным винтом Master Skimitar диаметром 330 мм В полете низкоплан Подтяжка тросика газа duster avtouslugi515ru/podtyazhka-trosika-gaza-dusteraspx Cached Кукла из барбоскиных жанна киска фото 19062014 Продажа нефрита турмалина и окатша в бишкеке 2014 22062014 growmonreu growmonreunamjaicc/indexxml growmonreu growmonreu Карта сайта — oaobksru oaobksru/maphtml Cached клумба из луковичных схема способы изготовления кормушек схема двигателя Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • Надеемся на сотрудничество в скором времени, с уважением avtotravel.com. Фабрика переоборудования и
  • тюнига. 2016 Avtotravel.com Портал о путешествиях и домах на колесах. Первое широкое применение таких самодельных боевых машин относится к чадско-ливийскому конфликту 1987 года — тогда армия Чада на
  • их самодельных боевых машин относится к чадско-ливийскому конфликту 1987 года — тогда армия Чада на «Тойотах» за несколько месяцев разгромила армию Ливии, у которой на вооружении стояли советские бронемашины. Рецепты самодельного оружия, игрушек, транспортных средств и разнообразной техники, проверенные нашими редакторами на собственном опыте, помогут читателю почувствовать себя настоящим изобретателем. Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. Самодельный валкодер из шагового двигателя. В среду общественность сочувствовала питерскому студенту, в руках которого сработало quot;самодельное взрывное устройство малой мощностиquot;. В четверг выясняется, что СВУ действительно quot;самодельноеquot; — в квартире жертвы собственной изобретательности нашли инструкции по изготовлению взрывчатки и ее компоненты. А если. Новости, форумы, доска объявлений, справочная информация. Описание объектов недвижимости, стоимость аренды. Расписание транспорта. Программа для прорисовки схемы (лечим контроллер пьезомотора) ( 1 | 2 ) Электрическая схема указателей поворота: 1 — центральный переключатель; 2 — реле указателя поворота; 3 — переключатель; 4 — передний и задний фонари левой стороны; 5 — штепсельная розетка; 6 — вилки фонарей указателей правой стороны. Делаю свою схему-эскиз.С дешевизной материалов получится только частично-дома кое что есть. . инфекций), внешних раздражителей, легко организуется место хранения кормов, да и вентиляция не так сложна в изготовлении.

легко организуется место хранения кормов

транспортных средств и разнообразной техники

  • чартежи11 Особенности самодельных минитракторов из Оки12 Минитрактор с двигателем от Оки: этапы работы13 Процесс изготовления минитрактора из Кроссовые самодельные мотоциклы портал быстрых закачек ulhlpulfkeazylaunchcom/rssxml Самодельные из двигателя урала Схема самодельного зарядного устройства для акб Содержание журналов Моделист-конструктор Удобный поиск wwwdiagramcomua/arhiv/modelist-konstruktor Cached Винтомоторная группа Гофропластика-2 состоит из двигателя MVVS объемом 12
  • 7 куб см с резонансной трубой и воздушным винтом Master Skimitar диаметром 330 мм В полете низкоплан Подтяжка тросика газа duster avtouslugi515ru/podtyazhka-trosika-gaza-dusteraspx Cached Кукла из барбоскиных жанна киска фото 19062014 Продажа нефрита турмалина и окатша в бишкеке 2014 22062014 growmonreu growmonreunamjaicc/indexxml growmonreu growmonreu Карта сайта — oaobksru oaobksru/maphtml Cached клумба из луковичных схема способы изготовления кормушек схема двигателя Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster
  • применение которого чрезвычайно разнообразно Многие умельцы с удовольствием берутся за изготовления самодельного трактора своими руками Минитрактор из мотоблока ока своими руками — Спецтехника spectehnica-moru/minitraktor-iz-motobloka-oka-svoimi-rukami Cached Содержание1 Минитрактор из Оки своими руками — пошаговая инструкция

схема изготовления самодельного квадроцикла из двигателя уд2 — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 26 (0,49 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Картинки по запросу схема изготовления самодельного квадроцикла из двигателя уд2 Другие картинки по запросу «схема изготовления самодельного квадроцикла из двигателя уд2» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Самодельный минитрактор с двигателем УД2 в категории minitraktorpoprostomucom/photo/samodelnye_minitraktora/iz/5-0-107 Сохраненная копия Похожие Тема Самодельные минитрактора по запросу: самодельный , самодельного изготовления для тех, кто искал: самодельный , минитрактор , своими руками — двигатель уд 2 Ещё немного интересного (фото, чертежи, схемы ): Не найдено: квадроцикла Квадроцикл своими руками: 6 вариантов сборки, подробная › Устройство и ремонт Сохраненная копия Рейтинг: 3,9 — ‎11 голосов 14 мар 2018 г — Решили собрать квадроцикл своими руками? О сайте · Контакты · Карта сайта 6 комплектаций самодельных квадроциклов : собираем квадрик и конструкции квадрика раму либо предстоит изготовить самому, либо Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера Не найдено: уд2 Самодельный мини трактор: фото, видео — Авто самоделки avto-samodelkiru/samodelnyj-mini-traktorhtml Сохраненная копия Рейтинг: 4,8 — ‎4 голоса 31 янв 2018 г — Умелец построил своими руками мини трактор из двигателя УД-2 , представляем Вашему вниманию фото и описание самоделки Не найдено: схема ‎ изготовления Схема минитрактора — Саду рад! sadyradru/sovety/shema-minitraktorahtml Сохраненная копия Похожие Главные детали самодельного мини-трактора — двигатель ВП-150М, Данная конструкция была разработана на базе двигателя УД-2 с мощностью в 8 л с Для изготовления рамы самодельного минитрактора средней мощности Описание самодельного квадроцикла 4х4 и его характеристик Лёгкий вездеход каракат с двигателем Лифан: фото сборки, видео sam-stroitelcom/lyogkij-vezdexod-karakat-s-dvigatelem-lifanhtml Сохраненная копия Рейтинг: 4,8 — ‎6 голосов 27 сент 2017 г — Самодельный лёгкий вездеход с переломной рамой на шинах низкого давления: фото изготовления с подробным описанием, а также видео испытаний колёсного схема подвески Установлено сцепление УД-2 через пластину к КПП ГАЗ 51 Самодельный квадроцикл из скутера Ульяновский двигатель УД 2 м1 — Страница 4 — ЛуноходаНет › Список форумов › Практика-2 › Двигатель III Сохраненная копия 28 февр 2009 г — Даже заглушки выглядят далеко не самодельными Вернуться к началу Лет 10 назад у нас делали аэро по такой схеме На холостых Автосамоделки | Самодельная авто и мототехника, построенная autosamexpert-clubcom/photo Сохраненная копия Автомобили, вездеходы, квадроциклы и снегоходы — самоделки, а также С отличным двигателем УД-2 Минитрактор — самоделка по схеме ломающаяся рама 4×4 с сажалкой и окучниками картошки, изготовленными своими руками Самодельный переднеприводный минитрактор с двигателем от Самодельный мини-трактор с ДВС от Запорожца | САМОДЕЛКИН wwwsamodelkindrugru/самодельный-мини-трактор-с-двс-от-запо/ Сохраненная копия 1 апр 2018 г — Мини-трактор с ДВС УД-2 5 Фото обзор самодельного мини-трактора с двигателем от Запорожца Трактор зарегистрирован в ГАИ и МИНИ-ТРАКТОР | САМОДЕЛКИН ДРУГ wwwsamodelkindrugru/metka/мини-трактор/ Сохраненная копия Самодельный мини-трактор с двигателем от мотоцикла Днепр реставрацию самодельного мини-трактора и замену двигателя УД-2 на современный Трактор из Оки — изготовление своими руками, с двигателем от › › Сельхозтехника › Тракторы сельскохозяйственные Сохраненная копия Трактор из Оки — изготовление своими руками, с двигателем от Оки Свой самодельный квадроцикл я собирал, в основном, после работы и Машина выполнена по полноприводной схеме , но без раздаточной Нередко встречается трактор из УАЗа;; УД-2 – универсальный двигатель , используемый в Трактор на базе автомобиля ГАЗ — плюсы и минусы переделки › › Сельхозтехника › Тракторы сельскохозяйственные Сохраненная копия Тема изготовления
тракторов для домашнего подворья не нова и Выбор схемы рамы трактора самоделки; Двигатели для самодельных тракторов и силовые агрегаты от дизельных и бензиновых электростанций ( УД-2 , УД-4) Квадр 4х4 на базе ОКИ (Sergey645) * Квадроцикл с двигателем от ОКИ ▷ ▷ как сделать навеску на самодельный трактор своими руками wwwsbendometriosecombr//kak-sdelat-navesku-na-samodelnyi-traktor-svoimi-ru Сохраненная копия 3 дня назад — Тракторы Как сделать самодельный трактор; Рама; Двигатель и трансмиссия; Изготовление переднего моста, трехточечной навески , кабины своими кинематики…остались некоторые мелочи но общая схема А я вот Игорь Иванович Самодельный квадроцикл двигатель 65 лс обзор Как Сделать Центробежное Сцепление Своими Руками Видео Сохраненная копия Самодельный трактор Самый правильный способ изготовления прокладки для мотораГригорий Вагнер двигатель уд 2 для самодельного трактораходим походим Самодельное колесо для картинга или квадроцикла 10 еabramshaps Схема подключения теплого пола (монтаж греющего кабеля) 15 — Стена | ВКонтакте Сохраненная копия Подойдёт ли двигатель от мотоцикла урал на самодельный трактор и потянет ли он резина от квадроцикла 12r,полы обшиты жестким алюминиевым листом Восемь привет,скиньте чертежи 2-х местного карта с двигателем от Для изготовления первых багги обычно использовались вышедшие из Из мотоцикла урал минитрактор allhimik1 › Блог › Cамодельный Сохраненная копия сайт или видео статью квадроцикл на базе мотоцикла днепр или урал своими руками где есть описание и чертежи трактор уд2 , коробка урал пример сборки своими руками Самодельный минитрактор с двигателем от мотоцикла Схема принята, вероятно, самая простая: переднее колесо дисковый фильтр хантер ufasmartru/клапан/41003_дисковый-фильтр-хантерhtml Сохраненная копия Тормозные колодки для детского квадроцикла Авантис 110/125 сс задние дисковый изготовления , от вот УД 2 А двигателя резонатор самодельный Редуктор Ременный Чертежи (Guidephoto) guidephotoru/lybo-редуктор-ременный-чертежи/ Сохраненная копия Кинематические схемы цилиндрических редукторов (Сборочный чертеж kompas Технологический процесс изготовления взят из моей голов навесного оборудования мотора переносится на переднюю часть двигателя Самодельный укороченный редуктор для самодельного квадроцикла из оки, Фото самодельных тракторов с двигателями уд — magazin-orbitaru magazin-orbitaru/sdelay-sam/foto-samodelnyh-traktorov-s-dvigatelyami-udhtml Сохраненная копия самодельный минитрактор с двигателем УД1, двигатель уд 2 для самодельного трактора, двигатель УД-2 на самодельном минитракторе самодельный трактор с двигателем от оки чертежи схемы эскизы wwwronjennernl//samodelnyi-traktor-s-dvigatelem-ot-oki-chertezhi-skhemy-eskiz Сохраненная копия 27 дек 2018 г — самодельный трактор с двигателем от оки чертежи схемы эскизы конструкция не ошибиться с этапами изготовления самодельных инструментов трактор с двигателем УД-2 мощностью 10 л с Коробка передач и Квадроцикл Своими Руками 4х4 С Двигателем Ока

VESKO — До TRAILER SPORT | Car home idea — Pinterest ATV trailer Грузовой Прицеп, Тракторы, 4×4, Мастерская Трактор самодельный на основе мотоблока МТЗ Двигатель УД-2 Технологии, схемы и чертежи самостоятельной сборки минитракторов с наглядными Губки для тисков для изготовления уголков, Veritas, Тиски слесарные, Зажимная… All Categories — organizerpoks Сохраненная копия В отличие от схемы , предусматривающей использование кодировщика в качестве Мотороллер Муравей Сентябрь 1957 — Описание двигателя нового муравей ремонт всем привет запчасти для квадроциклов на в украине Средствам чертежи изготовления самодельного колеса с проставкой и не Принцип пикапа книга скачать — Файлообменник emyrad0uoatlant emyrad0uoatlantru/1273217173 История создания, фото, чертежи, схемы , техническая характеристика, цветные Самодельный и двухлопастный воздушный винт (приведены чертеж и таблица Чертежи, описание конструкции и технологии изготовления модели Первая — трактор с двигателем УД-2 мощностью 10 лс Коробка Видеоурок алиэкспресс | Вязаный эксклюзив Описания и схемы allexpresru-shopfartitcom/page/видеоурок_алиэкспресс/ Описания и схемы вязания крючком и, Ремонт и эксплуатация горе, муфтра рулевой тяги рулевое управление на самодельный квадроцикл · Видео Здесь найдется все! poiskovikicu/site810/ Сохраненная копия и инфинитив сложные случаи где купить двигатель б/у дизель вакансии в нэ америка заправка основы в ткацкий станок изготовление межкомнатных девичья преступность в белоруссии скачать карту екатеринбурга в схеме психиaтрическую больницу дефектоскоп уд2 70 в крaсноярске антитела Самодельный Двигатель Чертежи Сохраненная копия Чертеж и схема запрещенного магнитного двигателя , работающего на магнитном поле! В данном ролике описывается процесс изготовления самодельного подъемного крана Самодельный квадроцикл 4*4, двигатель от Оки Чертежи маховика самодельного сцепления для двигателей УД 2 и УД 25 Download — для самодельного video, SOSOclipcom Сохраненная копия Изготовление коленвала для самодельного двигателя · Дмитрий Бербраер 3 November, 2018 Полу обгонная муфта для самодельного квадроцикла Реклама Двигатели на квадроциклы | Найдите информацию здесь‎ Реклама search1and1com/Результаты/Не_тратье_время ‎ Ищите на 1and1com Двигатели на квадроциклы поиска Найдите быстрые результаты сейчас! Качественные Результаты 1000 Результатов Ответы 24/7 Информация и Отзывы Информация 24/7 Информация для Вас Места: Россия, Москва́, Санкт-Петербу́рг Искать Работу Испытать Автомобили Консультация по Финансам Узнать о Здоровье Самодельные Квадроциклы | Прямо сейчас‎ Реклама wwwkensaqcom/Найти_это/Здесь ‎ Добро Пожаловать на Kensaqcom Откройте Самодельные Квадроциклы Сегодня! Схема мотора | Ищите здесь‎ Реклама searchgmxnet/Схема+мотора/Не_тратье_время ‎ Найдите Схема мотора на Searchgmxnet Автомобили 24/7 Лучшие Автомобили Сведения о Моторах Ответы 24/7 Информация об Автомобиле Тысячи Результатов Места: Россия, Москва́, Санкт-Петербу́рг Консультация по Финансам Искать Работу Пойти за Покупками Узнать о Здоровье Пояснения к фильтрации результатов Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше (31) Показать скрытые результаты Вместе с схема изготовления самодельного квадроцикла из двигателя уд2 часто ищут рама квадроцикла чертеж как собрать квадроцикл из оки схемы как сделать квадроцикл своими руками за месяц проект самодельного квадроцикла самодельный редуктор для квадроцикла чертеж детского квадроцикла выбор двигателя для самодельного квадроцикла самодельный квадроцикл Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Источник: http://tbm-mova.by/images_from_html_editor/skhema-izgotovleniia-samodelnogo-kvadrotsikla-iz-dvigatelia-ud2.xml

как сделать самодельный трактор своими руками из нивы

ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:21-03-2019

как сделать самодельный трактор своими руками из нивы — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Как сделать трактор своими руками (самодельный)? moezernoru › Техника › Тракторы Единой рекомендации, что взять за основу будущего агрегата и как сделать самодельный трактор не существует, на что влияет наличие той или иной техники у вас в хозяйстве, из которой будет конструироваться самоделка Трактор своими руками из Нивы — особенности эксплуатации, видео sadovaja-tehnikacom/traktory/samodelki-svoimi Cached Трактор своими руками из Нивы – это отличный способ получить высокопроизводительный и проходимый агрегат, сэкономив, при этом, внушительную сумму денег Как Сделать Самодельный Трактор Своими Руками Из Нивы — Image Results More Как Сделать Самодельный Трактор Своими Руками Из Нивы images Самодельный трактора из Нивы — особенности изготовления sadovij-pomoshnikru › … › Самоделки Если вам захотелось сделать трактор из Нивы – у вас есть возможность «сотворить» эту многофункциональную и, бесспорно, полезную конструкцию своими руками, воспользовавшись нижеизложенной информацией Трактор из Нивы — изготовление своими руками, приимущества pro-motoblokyru/traktory/samodelki-traktorov/iz Cached Как сделать трактор из Нивы своими руками – пошаговая сборка Прежде чем собрать самоделку, изготовитель должен изучить схему Как сделать трактор из Жигулей своими руками? 1sadtehru › Техника Спасти положение может трактор из Жигулей, своими руками собранный, когда для работы в поле требуется специальная машина Как сделать самодельный трактор С чего начать — YouTube wwwyoutubecom/watch?v=Fbt-8e-p0Ic Cached Как сделать самодельный трактор С чего начать Самодельный трактор Делаем своими руками 104,973 views Самодельный мини-трактор на базе автомобиля Нива pro-traktorru/traktory/samodelki/traktor-iz Cached Как из нивы сделать трактор для дачи или фермерского хозяйства? Собирать своими руками мини-трактор из подручных средств и запчастей старого автомобиля не так сложно, как может показаться Самодельные трактора своими руками + видео fermilonru/instrumenty-i-tehnika/kak-sdelat Cached Чтобы понять, как своими руками сделать трактор, мы рассмотрим основные узлы этой техники Может, кого-то такой ответ не устроит, ведь каждый человек ищет конкретику Самодельный трактор своими руками: как собрать минитрактор sadovodguru/podelki/poleznye-prisposobleniya/ Cached Как сделать самодельный минитрактор для домашнего хозяйства своими руками Как собрать минитрактор Рама для минитрактора Трактор -самоделка для крестьянина Минитрактор своими руками: самоделки из нивы, мотоблока dm-stru › … › Минитракторы Мини- трактор — техника достаточно дорогая Однако её можно успешно сделать и своими руками Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 73,000 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • как сделат
  • ь самодельный тракто
  • ный трактор своими руками из нивы
  • бесспорно
  • из которой будет конструироваться самоделка Трактор своими руками из Нивы — особенности эксплуатации
  • ведь каждый человек ищет конкретику Самодельный трактор своими руками: как собрать минитрактор sadovodguru/podelki/poleznye-prisposobleniya/ Cached Как сделать самодельный минитрактор для домашнего хозяйства своими руками Как собрать минитрактор Рама для минитрактора Трактор -самоделка для крестьянина Минитрактор своими руками: самоделки из нивы

как сделать самодельный трактор своими руками из нивы — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Видео Картинки Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 114 000 (0,60 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Все результаты Самодельный Трактор из старенькой Нивы — YouTube Похожие ▶ 13:31 24 мая 2015 г — Добавлено пользователем ГАРАЖ 52 Умелые руки + желание= Мини трактор Самодельный Трактор из старенькой Нивы ГАРАЖ 52 Loading Unsubscribe from ГАРАЖ Трактор из автомобиля «Нива 4х4″ (автор — мой Батя!) — YouTube ▶ 9:59 10 мар 2018 г — Добавлено пользователем Евгений Пермяков Трактор из автомобиля » Нива 4х4″ (автор — мой Батя!) Схема рабочая, но можно было задний кардан укоротить и уменьшить базу, Самодельный трактора из Нивы — особенности изготовления › Тракторы › Самоделки Сохраненная копия Изготовление трактора из автомобиля Нива своими руками : параметры агрегата, Далее мы и разберемся, как из Нивы сделать трактор самому? Трактор из Нивы — своими руками, конструкция, чертежи, видео 1potraktoramru/traktory/samodelki-traktorov/iz-nivy/ Сохраненная копия Обзор трактора из Нивы : алгоритм изготовления своими руками , день самодельные трактора «Кулибины» научились делать практически со всего, Картинки по запросу как сделать самодельный трактор своими руками из нивы Другие картинки по запросу «как сделать самодельный трактор своими руками из нивы» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Трактор своими руками из Нивы — особенности эксплуатации Сохраненная копия Перейти к разделу Как из Нивы сделать трактор своими руками ? — Чертеж трактора из автомобиля Некоторые умельцы переделывают имеющуюся в распоряжении Ниву на трактор позволит использовать самодельную Самодельный мини-трактор на базе автомобиля Нива, инструкция Сохраненная копия Как из нивы сделать трактор ? Собирать своими руками мини- трактор из подручных средств и запчастей старого автомобиля не так сложно, как может Трактор из жигулей своими руками: даем вторую жизнь старому 1sadtehru › Техника Сохраненная копия Похожие Как сделать трактор из Жигулей своими руками ? Самодельный трактор из Жигулей позволяет решить абсолютно все задачи в поле и при трактора подойдет ВАЗ-2121 Нива , можно сделать хороший минитрактор из УАЗа Как пенсионер своими руками собрал трактор — ЯПлакалъ Сохраненная копия Похожие 30 сент 2015 г — 26 сообщений — ‎8 авторов 18 фото и видео Как пенсионер своими руками собрал трактор [^] Я этим от нечего делать занялся, седьмой год уже на пенсии сижу Два года собираю Раздаточная коробка — от » Нивы » Всего, получается, 60 МИНИ-ТРАКТОР ИЗ НИВЫ 4х4 — Одноклассники Сохраненная копия МИНИ- ТРАКТОР ИЗ НИВЫ 4х4 У Самоделкина ОК Своими руками Самодельный торцеватель труб собрал у себя в гараже Иван Фото и видео работы сделать мини-эстакаду для ремонта вашего автомобиля в гараже Трактор на базе автомобиля ГАЗ — плюсы и минусы переделки › › Сельхозтехника › Тракторы сельскохозяйственные Сохраненная копия Самодельные трактора в те годы строились энтузиастами – одиночками для плюсы и минусы; Как сделать самодельный минитрактор своими руками Я езжу на Лада 4×4 3D жЫп- Нива (до этого — Лада Ока и Лада Как сделать трактор своими руками (самодельный)? — MoeZernoru moezernoru › Техника › Тракторы Сохраненная копия Способы, этапы, правила создания трактора своими руками Очень популярен в России трактор из Нивы (один из известнейших мотоблоков в РФ); Самодельный полноприводный минитрактор — чертежи, фото minitraktorpoprostomucom/photo/samodelnye_minitraktora/minitraktor/6-2 Сохраненная копия Похожие Как сделать минитрактор своими руками с приводом на все колеса: конструкции самодельных минитракторов, инструкции, чертежи и фото Двигатель от Оки с родной кпп дальше на раздатку от Нивы С раздатки- на мосты Самодельный минитрактор с двигателем ВАЗ: фото, описание avto-samodelkinru/samodelnyj-minitraktorhtml Сохраненная копия Рейтинг: 4,8 — ‎5 голосов 15 мар 2018 г — Трактор самоделка с двигателем ВАЗ: фото и описание Раздаточная коробка — ВАЗ-2121″ Нива » Самодельный минитрактор Не найде
но: сделать минитрактор из Нивы — Самодельный мини трактор и все к нему minitractor0pkru › Классическая компоновка Сохраненная копия Похожие 13 июл 2011 г — 22 сообщения — ‎7 авторов Вами сообщение или не корректно вставленное фото или видео У меня есть большое желание собрать минитрактор Передний мост от комбайна Нива , диски от ВАЗ переделаные на ступицы комбайна, С такими калесами трудно будет сделать нормальный угол поворота цапфы Самодельный минитрактор | DRIVE2 Сохраненная копия Думает купить новый двигатель от мотоблока от 13 лс Или делать новый Передний самодельный ( на базе жигулей, нивы и москвича 410) Мосты Самодельные минитрактора фото | мини техника | Pinterest Минитрактор своими руками : самоделки из нивы , мотоблока, чертежи, фото Самодельные минитрактора по чертежу, фото , видео Автомобили Как самому сделать минитрактор из мотоблока, мотокультиватора или других Трактор из Нивы — изготовление своими руками, приимущества Сохраненная копия Перейти к разделу Как сделать трактор из Нивы своими руками – пошаговая сборка — Как сделать трактор из Нивы своими руками , чертеж Затем самодельный трактор из Нивы потребуется оборудовать кабиной Самодельный минитрактор переломка своими руками (75 фото) avto-samodelkiru/minitraktor-svoimi-rukamihtml Сохраненная копия Рейтинг: 4,8 — ‎4 голоса 1 дек 2017 г — Самодельный минитрактор переломка своими руками : подробно показано как сделать самодельный минитрактор переломку Если Вы хотите построить трактор своими руками , то эта Тюнинг ВАЗ-2121 Нива Трактор с ломающейся рамой своими руками – делать или нет? gredxru/articles/traktor-s-lomayushhejsya-ramoj-svoimi-rukami-delat-ili-net Сохраненная копия Похожие Выбираем концепцию и схему самодельного трактора с ломающейся рабочие чертежи деталей, которые нужно будет сделать своими руками самоделка на базе ВАЗ11113(Ока) в сборе с КПП, мосты Москвич, раздатка Нива Минитрактор своими руками: самодельный, для домашнего Сохраненная копия 5 мар 2018 г — Как подобрать детали и сделать минитрактор своими руками для домашнего хозяйства Размеры самодельного минитрактора будут зависеть от Для этого делается колесная формула 4х4 с раздаткой Нива О переломных минитракторах: переломка 4х4 своими руками из › Прочее Сохраненная копия Проектирование самодельного трактора ; Трактор своими руками Такие агрегаты легко можно сделать в домашних условиях будет приобретение старого легкового автомобиля («Жигули», Нива », «Ока»), из которого можно Минитрактор своими руками: самоделки из нивы, мотоблока › Садовая и с/х техника › Минитехника › Минитракторы Сохраненная копия Рейтинг: 5 — ‎1 голос Самодельная техника: как сделать минитрактор своими руками Кинематическая схема самодельного мини- трактора представляет собой комплекс Трактор-переломка 4*4 двиг Ока, мосты Ваз, гидрообъемное Сохраненная копия 18 окт 2011 г — Трактор -переломка 4*4 двиг Ока, мосты Ваз, гидрообъемное в феврале 2011 года купил я движок с КПП от Оки, раздатку Нива , пару мостов Ваз Вот так решено было сделать карданную передачу от раздатки Схема оказалась неудачной, по причине того что пластинчатый насос под Самодельный трактор — YouTube | трактора — Pinterest Сохраненная копия Владимир · МОТОБЛОК · Самодельный Трактор из старенькой Нивы — YouTube Полно приводной САМОДЕЛЬНЫЙ ВЕЗДЕХОД своими руками Тракторы Такого вы ещё не Как самому сделать минитрактор Велосипед С Самоделка из нивы — Форум самодельщиков sam0delkaru/topic/10363/ Сохраненная копия Похожие 19 нояб 2011 г — кароче в гораже почти стоит старая нива (трёхдверка) после аварии, на метал жалко Логотип · Самоделки своими руками приколы и забавные поделки · Эксперименты · Самодельные бумеранги · Самоделки Кстати можешь сделать трактор типа того что сделал у нас на форуме один нужен трактор, но есть нивы / НИВА: форум автолюбителей, обмен Сохраненная копия Похожие 23 дек 2010 г — 30 сообщений — ‎12 авторов сделать на двух продольных трубах квадратного сечения трактороподобное приколхозив спереди Re: Продать Нивы , купить трактор Как сделать самодельный трактор Установка стартера ▶ 10:58 13 нояб 2014 г — Добавлено пользователем Андрей Иваний Как сделать самодельный трактор Установка Самодельный Трактор из старенькой Нивы Добавлено: 4 год Как сделать трактор своими руками Минитрактор своими руками: как сделать самодельный трактор в › Главная › Техника Сохраненная копия Как собрать простой минитрактор своими руками в домашних условиях по схемам и чертежам С такими чертежами сделать самодельный минитрактор несложно, и процедура Минитрактор своими руками : самоделки из нивы Трактор/грузовичок из деталей ВАЗ, ГАЗ, УАЗ — uazbukaru forumuazbukaru ›

Смотрите также:
03.11.2018

Самый лучший самодельный минитрактор Самодельный трактор: колесная формула 4*2, трансмиссия 16 передач вперед,4 передачи назад,двигатель СМД, ВОМ 4 скорости вращения+ реверс, гидросистема НШ 32,диапазон скоростей от 0,5 км\ч до 25 км\ч Вес 850 кг. Рекомендуем МиниФермер...

25.04.2020

Замастырил печку на скорую руку! -тепло Замастырил печку на скорую руку! -тепло 22 комментария Саня,а нельзя ли пофоткать трактор и прочее,поболе и выложить одним постом?...

03.11.2018

Минитрактор своими руками в домашних условиях — безусловная экономия ваших средств Использование минитракторов в сельском хозяйстве становится все более оправданным в последнее время. Относительно небольшие габариты, вкупе с хорошими показателями производительности и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
