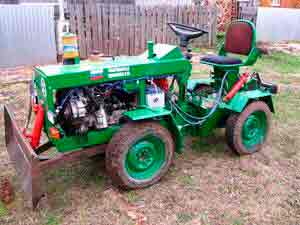

САМОДЕЛЬНЫЙ КОЛЕСНЫЙ МИНИ-ТРАКТОР

Мини-трактор, признаться, я строил без каких-либо чертежей (за исключением эскизов деталей, которые надо было заказывать токарю), так сказать, на глазок, интуитивно, располагая все узлы и агрегаты как можно компактнее и удобнее для тракториста. Потом, по мере накопления опыта эксплуатации, много раз переделывал его. Но об этом ниже.

Строил потому, что мне нужен был механический помощник, способный выполнять практически весь комплекс сельскохозяйственных работ на приусадебном участке. Такими «способностями», на мой взгляд, обладает трактор Т-25 «Владимирец». Он и послужил прототипом при постройке моего мини. Отсюда и прозвище — «младший брат». Похожесть эта только внешняя, поскольку я собирал мини-трактор из всего, что было под руками.

Собирал вопреки всем канонам. Начал не с рамы, как поступают обычно, а с того, что имеющийся у меня двигатель УД-2 оснастил маховиком и сцеплением от автомобиля ГАЗ-21. Маховик присоединил к коленвалу двигателя через переходник, который изготовил по рекомендациям, опубликованным в ранних выпусках журнала «Моделист-конструктор», из заготовки, отрезанной от заднего конца «волговского» коленвала.

Такая конструкция впоследствии зарекомендовала себя отлично — за три летних рабочих сезона не было нужды даже гайки подтягивать! Картер сцепления установил в перевернутом виде — поддоном кверху, иначе из-за прилива для регулятора числа оборотов двигателя стартер не стыковался. И еще пришлось напильником расширить на 2 мм кверху отверстия в ушках крепления коробки, так как фланец подшипника первичного вала не совмещался с отверстием под этот фланец в картере маховика. Затем принялся за компоновку трансмиссии.

Она представляет собой цепочку или связку различных коробок передач. И здесь я хотел бы немного подробнее остановиться на том, сколько раз и каким образом мне приходилось эту трансмиссию переделывать. Поясню: последующее описание — не руководство к действию. В конце концов, каждый самодеятельный конструктор исходит из своих возможностей. Надеюсь, что приведенную информацию оценят те, кто захочет воспользоваться моим опытом и не тратить попусту ни время, ни деньги.

В первоначальном варианте трансмиссии вслед за двигателем компоновались корзина сцепления и коробка передач (КПП) от автомобиля УАЗ-469 (в сборе с распределительной коробкой, в которой имелась своя понижающая передача) и немного доработанный планетарный редуктор от мотоблока МТЗ-50. Последний крепился непосредственно к заднему мосту (вместо фланца, удерживающего хвостовик редуктора моста в своем гнезде).

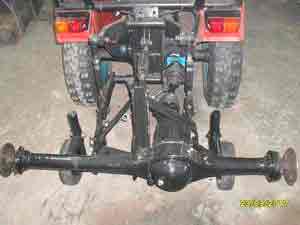

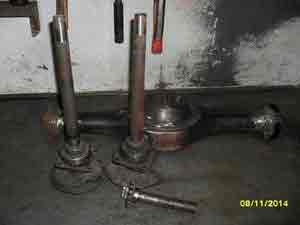

Задний мост мини-трактора — от автомобиля УАЗ-469. Чтобы уменьшить колею колес, я укоротил его до 1150 мм. Сделал это так: мост разобрал и его картер отвез в близлежащую ремонтную мастерскую. Там на большом станке высверлил сварные точки и выпрессовал из картера кожухи полуосей. Обрезал их на токарном станке до нужных мне размеров, обточил посадочные места, запрессовал обратно и приварил электросваркой.

К сожалению, такая связка механизмов не оправдала себя — в планетарный редуктор приходилось часто добавлять масло, поскольку оно стекало в картер моста, а оттуда (через кожухи полуосей) попадало в тормозные барабаны задних колес и нарушало их работу. Поэтому после первого летнего сезона я отказался от понижающего планетарного редуктора, хотя у названной связки имелся отличный набор передач: на низших из них скорость мини-трактора была от 3 до 5 км/ч, что весьма подходило для тяжелых работ, в частности, для пахоты целины и кошения трав прицепной конной косилкой.

Снял также распределительную коробку, чтобы, не удлиняя базы мини-трактора, поставить КПП от автомобиля ГАЗ-69. После второго летнего сезона выяснилось, что и новый вариант трансмиссии оставляет желать лучшего. На низших передачах скорость мини-трактора заметно повысилась, что привело к ухудшению тяговых характеристик. Стали выходить из строя шестерни первой и задней передач.

К сведению сомневающихся в том, что маломощный двигатель (8 — 12 л.с.) может «порвать» полуоси моста, шестерни автомобильной короб или планетарного редуктора. Может! Общее передаточное число в связке КПП столь велико, что на выходе развивается крутящий момент, как у настоящего трактора. Следующую КПП мой мини получил от автомобиля ГАЗ-51.

Она на 30 мм длиннее предшественницы, поэтому задний мост был отодвинут на это же расстояние, а его хвостовик с коробкой соединен подвижным механизмом из двух карданных фланцев и крестовины. Но зто в итоге. А поначалу, закончив компоновать первый вариант трансмиссии, я вывесил ее вместе с двигателем, поставил на мост колеса и принялся за раму. Традиционно автомобильные и тракторные рамы конструируют плоскими.

Однако все мои попытки следовать канонам успехом не увенчались. Пришлось поломать голову и решить задачу нетрадиционно: рама получилась пространственной, поскольку по-другому, как мне кажется, данную силовую установку снабдить «скелетом» было невозможно. Положение осложнялось еще тем, что не удавалось рационально разместить генератор и масляный насос. Крепить их к раме — нельзя, а непосредственно к УД-2 негде.

Поэтому я применил две проставки из стального швеллера 50×25 мм, притянутые к двигателю болтами М12. К ним и были приварены кронштейны крепления насоса и генератора. Место ведущему шкиву их клиноременного привода нашлось на переднем конце коленвала. Там есть оребренный маховик принудительного охлаждения двигателя. Маховик я снял, проточил на нем посадочную шейку, просверлил четыре отверстия, нарезал резьбу М8 и прикрепил шкив (от водяной помпы ГАЗ-21) четырьмя болтами.

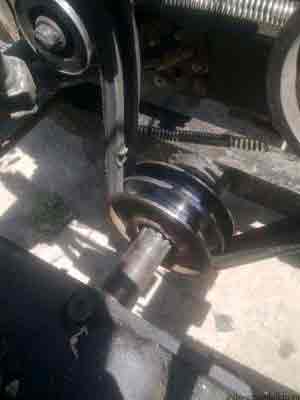

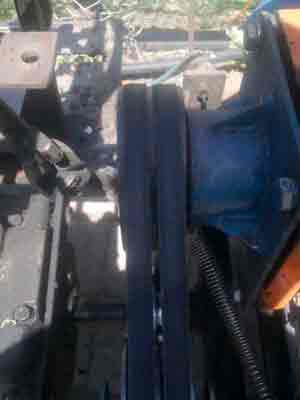

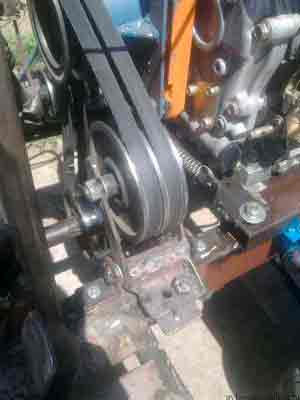

Натяжение ремня регулируется, для этого надо ослабить два болта на плите-натяжителе и, сдвинув плиту вниз, снова затянуть. Итак, у силовой установки четыре опорные точки: две передние, принадлежащие двигателю, расположились на нижних лонжеронах рамы, на резиновых подушках, а две задние, принадлежащие «уазовской» КПП, — на верхних лонжеронах. Задний мост обосновался между лонжеронами на специальных ложементах.

Кроме того, к раме приварено еще множество балок, перекладин, стоек, поперечин и кронштейнов, которые предназначены для различных элементов сложного тракторного организма. Например, к перекладине подвешены противовесы, на балку опирается капот двигателя, с широкой пластиной состыкован передний мост, к стойкам и поперечинам привинчена кабина, к кронштейнам прикреплены двухзолотниковый распределитель гидравлической системы и силовой гидроцилиндр.

К слову сказать, пространственная рама предоставила богатые возможности для компоновки в ее пределах нужных механизмов. У меня не было проблем, скажем, с поиском места для многочисленных агрегатов гидравлической системы. В пространстве между верхними и нижними лонжеронами, казалось бы, до отказа заполненном силовой установкой, задним мостом, кроме названных уже гидрораспределителя и гидроцилиндра, свободно разместились еще объемистый гидравлический бак, шланги, рычаги управления распределителем, а также навесное устройство, которое я вмонтировал в раму позднее.

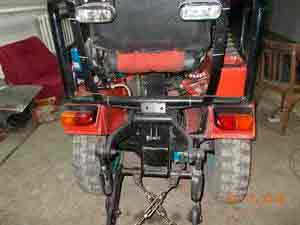

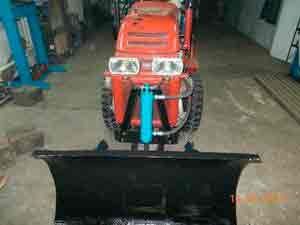

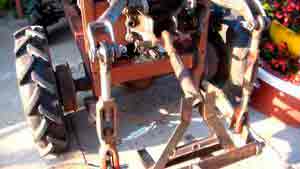

Навесное устройство предназначено для буксировки сменных сельскохозяйственных орудий (плуга, бороны, дискователя и т.д.) и грузового прицепа. Оно состоит из двух валов, поворачивающихся во втулках, которые вварены в концы лонжеронов, а также серьги, рычагов и силовых регулируемых тяг. Позже, в процессе эксплуатации выяснилось, что для работы с навесным плугом у мини-трактора не хватает массы.

Пришлось утяжелить его передок двумя противовесами от «Владимирца» по 20 кг каждый. С ними «младший брат» пошел намного мягче, ровнее и стал более послушен рулю. Передний мост тоже дался мне не сразу. Там, где надо было его крепить, оказался масляный насос. Поэтому точку крепления пришлось сместить немного назад, а балку моста сделать слегка изогнутой — с отведенными вперед концами, чтобы рулевые колеса остались на предназначенном им месте.

Балку изготовил из прямоугольной стальной трубы сечением 40×60 мм с припусками на концах. Спереди для прочности приварил накладку (из той же трубы), а сверху — втулку навески. Затем подвесил балку к ответному узлу качания, который привинтил снизу к широкой и толстой стальной пластине на нижних лонжеронах рамы. В качестве узла качания использовал доработанную поворотную цапфу от автомобиля ГАЗ-53.

Шкворень — болт из закаленной стали, зафиксированный во втулке навески стопорным болтиком. Бронзовые вкладыши служат подшипниками трения. Подвесив балку, я обрезал у нее концевые припуски и прихватил электросваркой рулевые стаканы с комбинированными поворотными цапфами-полуосями. Прихватывал их в сборе с колесами, чтобы видеть, как все это будем выглядеть. Два слова о цапфе-полуоси.

Такое двойное название ее не случайно, поскольку выточена она в виде единого вала, нагретого потом в пламени газовой горелки и изогнутого до угла в 93 градуса: один конец вала — поворотная цапфа, другой — колесная полуось. С передним мостом непосредственно связано рулевое управление. Колонку руля я сделал такой, чтобы руль можно было отклонять к себе или от себя и даже при необходимости откинуть вперед при обслуживании кабины и всего трактора.

Для этого к передней панели кабины приварил тубус — кусок карданного вала автомобиля ГАЗ-51. Саму колонку взял от трактора МТЗ-50. Снял с нее все лишнее, оставив только трубу и вал. Трубу и тубус соединил шарнирно с помощью деталей карданного механизма: отрезал от крестовин посадочные шейки, вставил в подшипники тубуса, ввел между ними трубу и прихватил электросваркой; затем осторожно выбил подшипники, вынул трубу, обмотал шейки асбестовым шнуром и приварил их окончательно.

Получилась довольно подвижная конструкция, фиксирующаяся в необходимом положении подпружиненной защелкой. Колонка и рулевой механизм (он от «Москвича-412») соединены модернизированным карданным валом (от соответствующего механизма трактора МТЗ), позволяющим колонке отклоняться вперед-назад. Модернизация заключалась в том, что вал был обрезан, снабжен телескопическим шлицевым соединением и подогнан по месту. И рулевые тяги от «Москвича-412», и тоже подогнаны по месту.

Поворотные рычаги — комбинированные, сварные: один конец рычага (с пальцем) — «москвичовский», другой — тракторный. От «Москвича-412» и штурвал. Но так как его шлицевая ступица не подходила к трубе, я заменил ее на ступицу от штурвала МТЗ-50. Надо сказать, что мини-трактор получился очень маневренным. Радиус разворота всего 5 м. Так что дорожного полотна шириной 6 м вполне хватает для разворота в один прием, не сдавая назад и не заезжая на обочины.

А уж приусадебный участок площадью даже в несколько соток для него — все равно, что поле. Когда шасси было готово, я приступил к оформлению внешности мини-трактора. Мысленно представляя себе, как будут выглядеть его кабина и облицовка, решил: примерно так, как на «Владимирце». И то лобовое стекло, которое я, в конце концов, подыскал, думаю, что оно тоже от трактора Т-25.

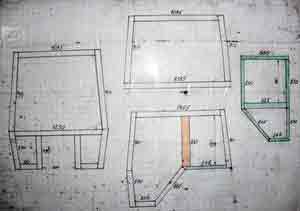

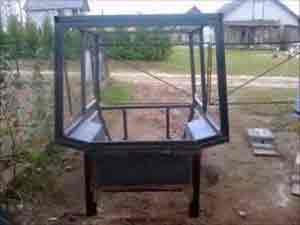

Остов кабины, включающей задние и передние стойки и поперечины, собрал из отрезков стальной трубы сечением 40×40 мм, а каркас — из отрезков трубы сечением 20×20 мм. Переднюю рамку каркаса изготовил по размерам лобового стекла с учетом ширины резиновой окантовки. Проем в рамке ниже окантовки заварил листовым железом толщиной 1 мм, швы обработал наждачным кругом, зажатым в патроне электродрели.

Была мысль сделать стекла вкруговую. Но так как мини-трактор эксплуатируется в основном в теплое время года, решил не усложнять конструкцию кабины. По той же причине отказался и от дверей. А от дождя достаточно иметь стекло спереди да крышу над головой. Крышу я выгнул из листа железа. Подложив толстую доску, отчеканил в крыше по разметке два «ребра» жесткости шириной 100 мм и глубиной 3 мм затупленным зубилом.

Делал это постепенно, заход за заходом, чтобы лист не повело. Аналогичным способом изготовил и капот, состоящий из четырех панелей. Верх и боковины капота, отогнув у них 10-мм кромки вовнутрь, соединил электросваркой. А облицовку вставил в заранее отбортованные в остальных панелях фальцы и Передние крылья делал по выкройке. Бока их тоже чеканил. Но в отличие от крыши и капота, не в стадии заготовок, а уже готовых изделий, когда крылья были спаяны. Задние крылья и подножки приварил автогеном к каркасу кабины и к верхнему лонжерону рамы.

Перед этим в подножках выбил снизу затупленным керном небольшие углубления, чтобы не скользили ноги. Пол в кабине сделал из 3-мм листового железа. Прорезал в нем отверстия под заливную горловину гидробака и рычаги управления. На полу под сиденьем расположил бензобак, аккумулятор и включатель «масса». Педали в кабине подвесные, от автомобиля УАЗ-452.

С помощью автогена они для удобства немного изогнуты кверху. Разница с «уазиком» в том, что здесь две тормозные педали: на правую и левую стороны. Тормоза не блокируются, хотя одновременно нажать одной ногой на обе педали можно. На щитке приборов в кабине расположены указатели уровня топлива, температуры масла в двигателе и давления в масляной магистрали, Система зажигания мини-трактора — «батарейная», как на автомобиле ГАЗ-51.

Магнето, которое раньше стояло на двигателе УД-2, я использовал как распределитель, вынув из него катушку зажигания и вставив вместо нее пустышку — кусок резины, вырезанный по форме катушки. Сделал это, чтобы провод высокого напряжения от автомобильной катушки зажигания можно было соединить с крышкой распределителя. Такая система зажигания делает запуск двигателя более надежным. Бензонасос я использовал от отопителя салона «Запорожца» (такие насосы устанавливали еще на инвалидных мотоколясках и автомобилях «Волынь»). Надо сказать, что даже без дозатора работает он отменно!

Топливо к нему поступает через фильтр тонкой очистки (часто его называют отстойником) от автомобиля УАЗ. Насос встроен в линию между фильтром-отстойником и карбюратором. Запускается от электрического включателя «масса». После того как поплавковая камера карбюратора заполнится бензином, насос автоматически останавливается. Зарядный ток от генератора отслеживает реле-регулятор РР-350.

Передние габаритные огни я разместил в фарах рядом с лампами ближнего и дальнего света, просверлив в рефлекторах отверстия под патроны лампочек, которые используются для подсветки приборов. Задние габаритные огни расположил на крыше. Окрашен мини-трактор в такие цвета: облицовка, диски колес, щиток приборов и крыша — в желтый, кабина и крылья — в красный, двигатель — алюминиевой пудрой на нитролаке.

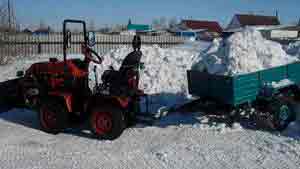

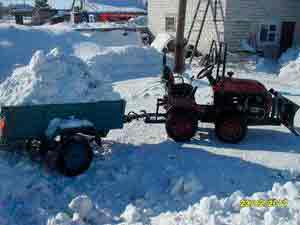

Напоследок несколько слов о том, с чем мини-трактор может агрегатироваться. Основное — это самодельный одноосный прицеп с расчетной грузоподъемностью 500 кг, хотя, как выяснилось, он выдерживает и больше. Кузов прицепа опрокидывающийся, оборудованный одноштоковым гидроцилиндром от сельхозмашины.

Той высоты, на которую он поднимает кузов, вполне достаточно для сваливания сыпучих грузов. Разгружать прицеп можно и откинув задний или боковые борта. Кроме того, имеется самодельный навесной плуг. Корпус его взят от конного плуга. Впереди лемеха установлен дисковый нож. Глубина борозды регулируется колесом или лемехом. К плугу цепляется небольшая борона, которая волочится за отвалом, кроша пласты земли.

Переходник и его положение относительно двигателя УД-2: 1 — конец коленвала двигателя, задний; 2 — переходник (из законцовки «волговского» коленвала).

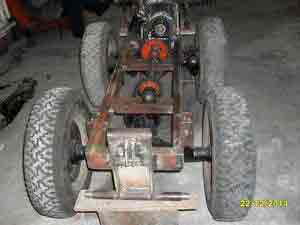

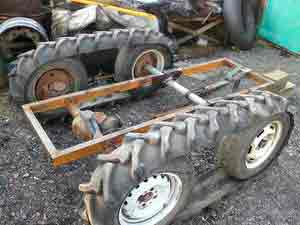

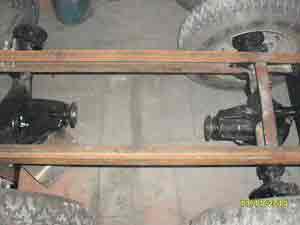

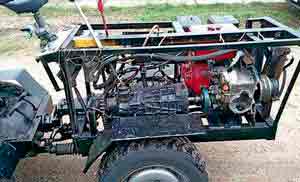

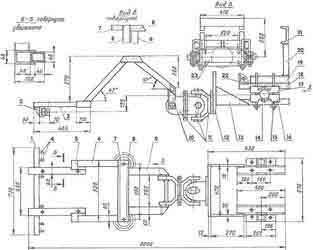

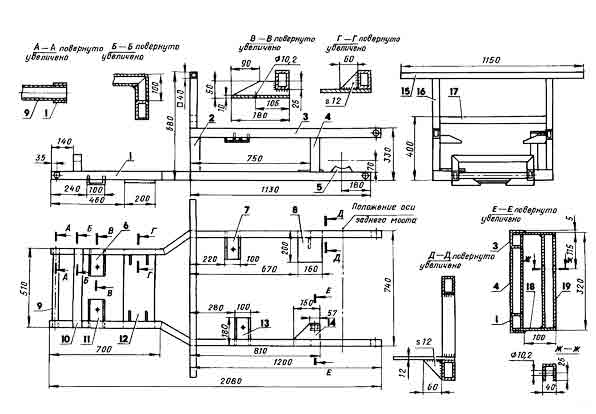

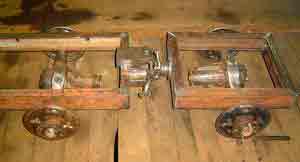

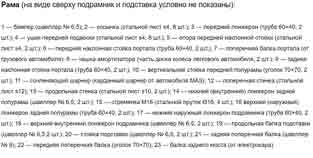

Рама мини-трактора: 1, 3 — лонжероны нижний и верхний (стальная труба 60x40x5, по 2 шт.); 2, 4 — стойки передняя и задняя (стальная труба 60x40x5, по 2 шт.); 5 — ложемент заднего моста (2 шт.); 6,11 — опоры силовой установки, передние; 7, 13 — опоры силовой установки, задние; 8 — кронштейн крепления гидрораспределителя; 9 — перекладина крепления противовесов (стальная труба 50×3); 10 — балка крепления капота (стальная труба 60x40x5); 12 — опора переднего моста (стальной лист s12); 14—-кронштейн крепления гидроцилиндра; 15. 17 — поперечины верхняя и нижняя (стальная труба 40x40x3); 16 — стойка верхняя (стальная труба 40x40x3, 2 шт.); 18 — косынка кронштейна (стальной лист s5, 2 шт.); 19 — стойка кронштейна (стальная труба 60x40x5, обрезанная).

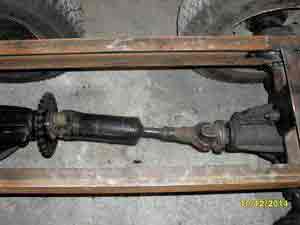

Схема сочленения коробок передач мини-трактора: 1— КПП-1; 2 — вал вторичный шлицевой (от УАЗ-451); 3 — пластина КПП-1, штатная; 4 — пластина переходная; 5 — болт крепления пластин к КПП-1 (4 шт.); 6 — втулка дистанционная (4 шт.); 7 —кольцо дистанционное; 8 — шпилька крепления КПП-2 к переходной пластине (4 шт.); 9 — фланец шлицевой (от УАЗ-451), наваренный на первичный вал от КПП-2; 10 — КПП-2 (от ГАЗ-51).

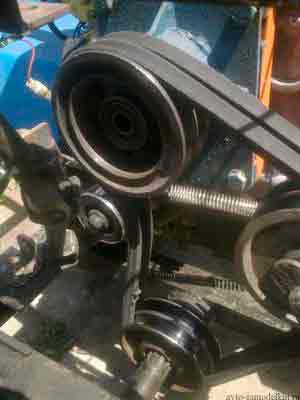

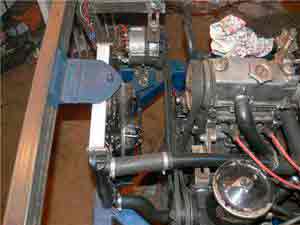

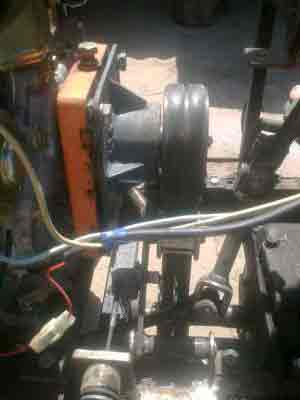

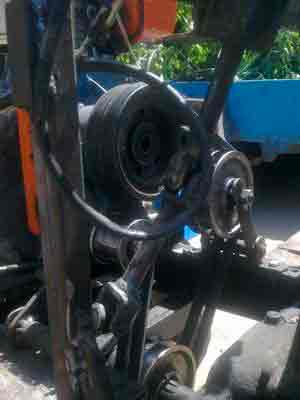

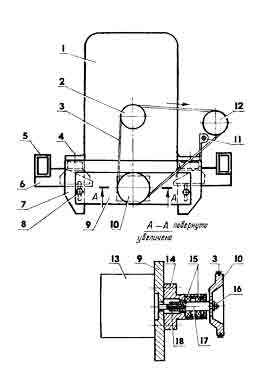

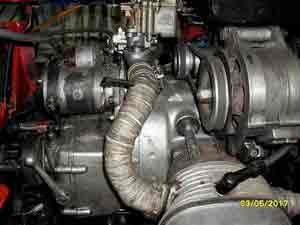

Привод масляного насоса и генератора: 1 — двигатель; 2 — шкив ведущий; 3 — ремень клиновидный; 4 — болт М12 крепления двигателя: 5 — лонжерон рамы нижний; 6 — опора двигателя передняя; 7 — кронштейн крепления плиты насоса, правый; 8 — болт М10 крепления насоса (2 шт.); 9 — пли-та-натяжитель ремня; 10 — шкив насоса; 11 — кронштейн крепления генератора; 12 — шкив генератора; 13 — насос масляный НШ-6 правого вращения; 14 -корпус подшипников; 15 — подшипники 204; 16 — шпонка; 17 — вал шкива шлицевой; 18 — вал насоса шлицевой.

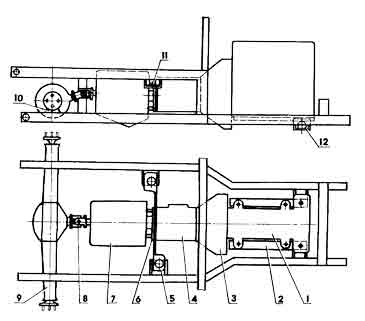

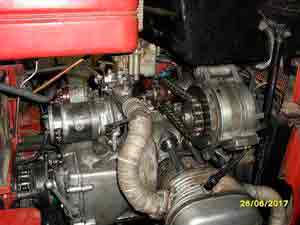

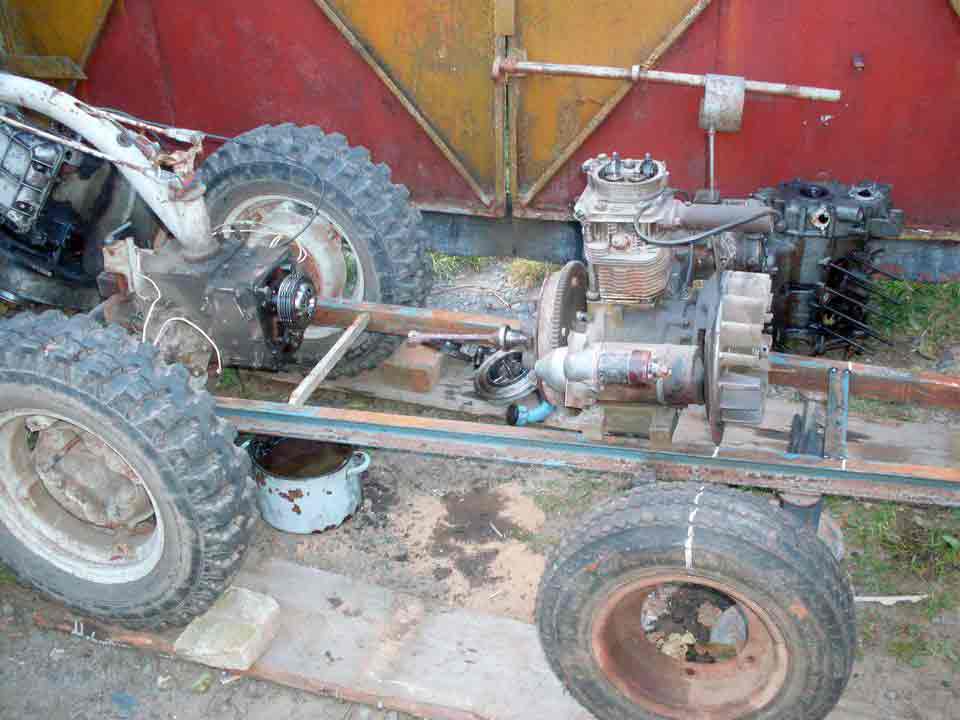

Компоновка силовой установки и трансмиссии мини-трактора(некоторые элементы рамы условно не показаны): 1 — двигатель УД-2; 2 — проставка (швеллер, 2 шт.); 3 — картер сцепления (от УАЗ-469); 4 — КПП-1 (от УАЗ-469); 5 — пластина-опора КПП-1, штатная; 6 — пластина переходная (сталь, лист s14); 7 — КПП-2 (от ГАЗ-51); 8 — механизм карданный; 9 — мост задний (от УАЗ-469); 10 — ложемент моста; 11 — опора силовой установки, задняя; 12 — опора силовой установки, передняя (с резиновой подушкой).

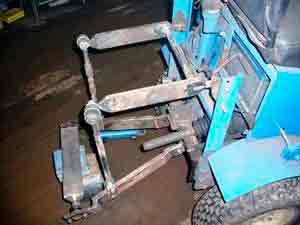

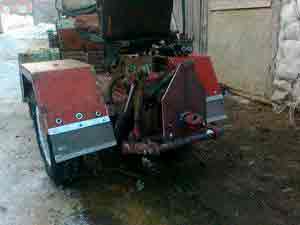

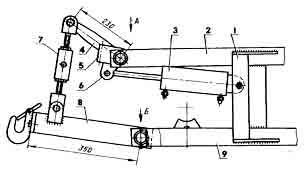

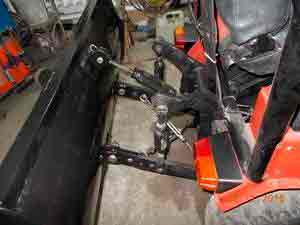

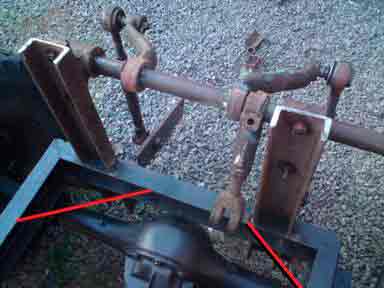

Навесное устройство мини-трактора: 1 — кронштейн крепления гидроцилиндра; 2 — лонжерон рамы верхний; 3 — гидроцилиндр силовой; 4 — рычаг подъемный (2 шт.); 5 — серьга крепления тяги навески плуга; 6 — рычаг силовой; 7 — тяга боковая регулируемая (2 шт.); 8 — траверса; 9 — лонжерон рамы нижний; 10, 17 — валы верхний и нижний (стальной пруток диаметром 34); 11 — щека ограничительная (4 шт.); 12 — втулка-подшипник (стальная труба 40×2,5,2шт.); 13 — проставки (стальная труба 40×2,5); 14 — втулка-подшипник (стальная труба 45×2, 2 шт.); 15 — ушки траверсы; 16 — фиксатор (2 шт.); 18 — шайба ограничительная (2 шт.).

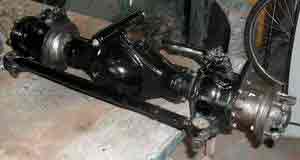

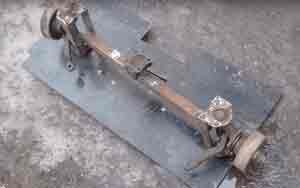

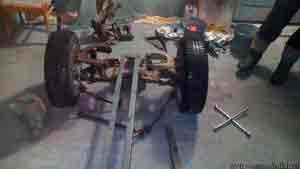

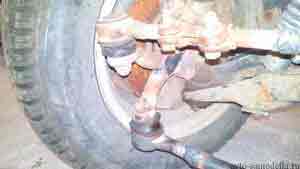

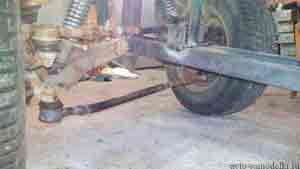

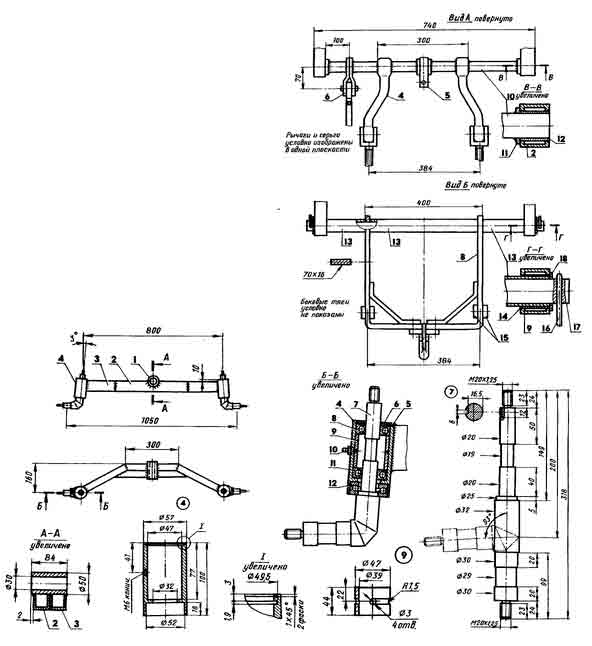

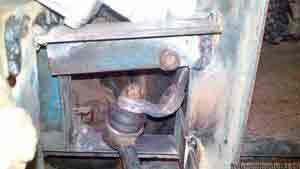

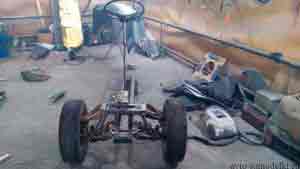

Передний мост мини-трактора: 1 — втулка навески; 2 — накладка (стальная труба 60x40x5); 3 — балка моста (стальная труба 60x40x5); 4 — стакан рулевой; 5 — кольцо упорное пружинное; 6 — заглушка (резина маслостойкая); 7 — цапфа-полуось поворотная; 8,11 — подшипники 204; 9 — втулка распорная; 10 — масленка (условно повернута в плоскость изображения); 12—подшипник 958305.

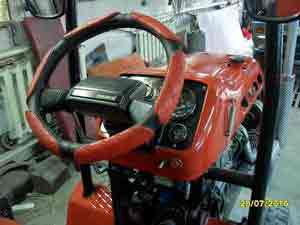

Рулевое управление мини-трактора: 1 — штурвал; 2 — труба (тубус условно не показан); 3 — вал; 4 — соединение шлицевое телескопическое; 5 — лонжерон рамы нижний; 6 — механизм рулевой; 7 — сошка рулевая; 8 — тяга толкающая регулируемая; 9 — рычаг поворотный рулевой; 10 — мост передний; 11 —опора моста; 12— болт М10 (6 шт.); 13 — тяга поперечная; 14 — шкворень; 15 — узел качания балки; 16 — вкладыш (бронза, 2 шт.); 17 — втулка навески.

Рулевая колонка мини-трактора: 1 — труба; 2 — защелка подпружиненная; 3 — тубус; 4 — рама; 5 — крышка подшипника; 6 — вилка вала.

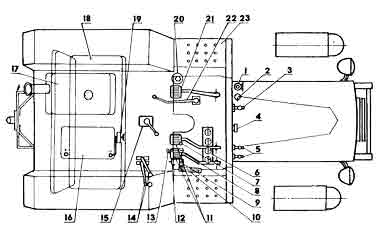

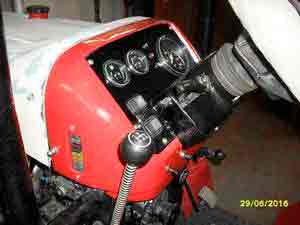

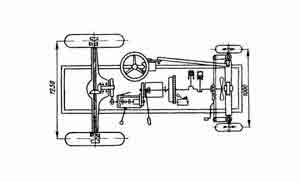

Схема размещения органов управления и вспомогательного оборудования в кабине и под капотом (крыша, балка переднего моста и рулевая колонка условно не показаны): 1 — катушка зажигания; 2 — насос топливный; 3 — гидроцилиндр сцепления; 4 — реле-регулятор; 5 — гидроцилиндры тормозные главные; 6 — приборы контроля; 7 — лампа включения «массы» контрольная; 8 — замок зажигания; 9 — кнопка звукового сигнала; 10 — педаль «газа»; 11 — педали тормозные; 12 — замок включения стартера; 13 — включатель фар и габаритных фонарей; 14 — рычаги управления гидрораспределителем; 15 —рычаг КПП-2; 16 — аккумуляторная батарея; 17 — бак топливный; 18 — сиденье водителя; 19 — включатель батареи («масса»); 20 — пробка горловины гидробака (на полу); 21 — педаль сцепления; 22 — рычаг КПП-1; 23 — подножка.

Источник: http://mini-traktor.masteraero.ru/minitraktor-31.php

Самодельный колесный трактор

░▒▓█ Самодельные трактора и многое другое. █▓▒░

Информация

Описание: Трактор (новолат. tractor, от лат. traho — тащу, тяну), самодвижущаяся (гусеничная или колёсная) машина, выполняющая с.-х., дорожно-строительные, землеройные, транспортные и др. работы в агрегате с прицепными, навесными или стационарными машинами (орудиями). См. Машинно-тракторный агрегат. Показать полностью…

Историческая справка. Первые колёсные Т. с паровыми машинами появились в Великобритании и Франции в 1830 и применялись на транспорте и в военном деле; с 1850 паровые Т. используются в сельском хозяйстве этих стран, а с 1890 — в сельском хозяйстве США. Ценные изобретения по гусеничному ходу были сделаны в России Д. А. Загряжским (1837) и А. П. Костиковым-Алмазовым (около 1889). В 1888 русский механик Ф. А. Блинов построил и испытал гусеничный Т. с двумя паровыми машинами. В 1893—95 русский изобретатель-самоучка Я. В. Мамин создал самоходную колёсную тележку с двигателем внутреннего сгорания. С 1901 фирма «Харт-Парр» (Hart-Parr) в США выпустила первые колёсные Т. с двигателями внутреннего сгорания. Начиная с 1912 в США фирмой «Холт» (Holt), а позднее в Германии фирмой «Вандерер-Дорнер» (Wanderer-Dorner) и в др. странах производятся Т. на гусеничном ходу. Первые Т. в СССР выпущены в 1923 («Фордзон-Путиловец»). С 1930 в СССР налажено массовое производство Т., что дало возможность в 1932 отказаться от их импорта (см. Тракторостроение).

Классификация тракторов. По назначению Т. разделяют на с.-х. и промышленные. С.-х. Т. общего назначения в агрегате с соответствующими машинами (орудиями) осуществляют пахоту, культивацию, посев, уборку и др. работы. Наиболее мощные с.-х. Т. используются при освоении целинных и залежных земель для корчевания пней, удаления и запашки кустарников и др. работ. Пропашные Т. позволяют механизировать междурядную обработку — культивацию, рыхление, окучивание, опыливание, уборку пропашных культур (кукурузы, сахарной свёклы, хлопчатника и др.). Особенности пропашных Т. — приспособленность к работе с навесными машинами (орудиями) и хорошая проходимость в междурядьях пропашных культур, значительный (обычно регулируемый) размер колеи, большой дорожный просвет, узкие колёса (гусеницы). Базовые модели промышленных Т. характеризуются большими, чем у с.-х. Т., тяговыми усилиями. Они выполняют землеройные, дорожно-строительные, мелиоративные и др. работы в агрегате с разнообразными навесными (бульдозерная лопата, снегоочиститель, экскаваторный ковш и т.п.) и прицепными (скрепер, грейдер и т.п.) машинами (орудиями). В зависимости от условий работы Т. используются различные модификации базовых моделей (например, для с.-х. Т. — виноградниковый, болотоходный, крутосклонный, садовый; для промышленных Т. — мелиоративный, лесосплавный, трелёвочный). По типу движителя Т. разделяют на колёсные и гусеничные.

Источник: http://m.vk.com/club14561385

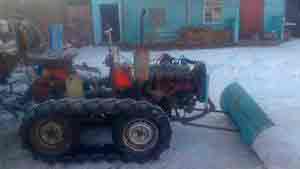

Самодельный гусеничный трактор

Какие могут быть гусеничные самоделки?

Использование гусеницы — самый распространенный способ поднятия проходимости для любой техники, работающей на грунтовой почве. Гусеничные самоделки очень популярны среди населения. Разработок в этом направлении множество. Народные умельцы воплощают в жизнь различные подходы: начиная от известных, классических решений, используя заводские детали, готовые чертежи и, заканчивая реализацией собственных, нестандартных идей с применением того, что есть под рукой.

Самодельный гусеничный мини трактор, по сравнению со своим колесным аналогом, обладает значительно большей проходимостью и мощностью передвижения. Это позволяет использовать мини трактора при любых погодных условиях, типах местности, рельефах.

Способы изготовления самодельных гусениц

После принятия решения, что техника будет с гусеничным ходом, следует выбрать тип самодельной гусеницы. При этом важно учитывать не только имеющийся материал, но и мощность двигателя. Также учитывается то, чем будет в основном заниматься самоделка на гусеницах. Обычно рассматривается два варианта:

  1. Вездеход исключительно для передвижения;
  2. Техника для обработки земельных участков: трактор, мини трактор, мотоблок.

Наиболее популярный способ — это использование транспортерной или конвейерной ленты. Стоит она сравнительно недорого. Все дополнительные детали можно изготовить самостоятельно. Такой вид гусеницы эффективен при движении по снегу. В гусеничном ходу используется важный элемент — грунтозацеп. Для его изготовления нужен стальной лист толщиной от 2 миллиметров.

Важно при создании заклепок использовать высокопрочную сталь. Полосы транспортерной ленты на гусеницах своими руками соединяются грунтозацепами П-образной формы. Желательно ленту прошить по краям, например леской, чтобы увеличить продолжительность использования. Для создания грунтозацепов и гусеничного хода в целом рекомендуется использовать готовые чертежи.

Самый дешевый способ — изготовить гусеницу из автомобильной покрышки. Длина ленты будет зависеть от размеров шины. Это хороший вариант делать гусеничные мини. Обычно используются изношенные покрышки. Чем лучше сохранился протектор, тем лучше. Наиболее трудоемкий этап такого подхода — вырезание дорожки с протекторами. Во время этого процесса отделяется боковая поверхность покрышки. При этом желательно иметь инструмент типа электролобзика, но можно обойтись и обычным острым ножом. Плюс данного подхода в том, что вырезанная лента — это сразу замкнутый контур.

Интересный способ — применить плоские приводные ремни. Важным плюсом такого подхода является то, что при соединении ремней с помощью грунтозацепов получаются готовые отверстия для звездочки. Приводные ремни лучше купить в магазине. Найти этот материал несложно, и стоимость, как и в случае с транспортерными лентами, довольно приемлемая.

Способ с применением транспортерной ленты можно модифицировать. Суть метода — закрепление втулочно-роликовой цепи внутри гусеницы. Закрепить цепь с лентой можно кронштейнами. С грунтозацепами кронштейны соединяют болтами. Любая самоделка на гусеницах требует тщательного подбора способа сцепки с ведущей звездочкой и выбора материалов.

Гусеничные самоделки на основе мотоблока

Если поставлена задача сделать мотоблок на гусеницах своими руками, прежде всего нужно определиться с назначением будущей техники. Нужно учесть количество мест, массу перевозимых грузов, условия эксплуатации, в которых будет находиться гусеничный мотоблок. Все это нужно для того, чтобы правильно рассчитать нагрузку на двигатель. После уяснения общего замысла подбирается тип гусеничного хода.

Создание полноценного гусеничного модуля для мотоблока предусматривает наличие рамы, каркас которой можно сконструировать из металлических труб прямоугольного сечения. Для их скрепления понадобится сварочный аппарат. Такие элементы, как шлицевая часть и приводные валы лучше позаимствовать у заводских агрегатов, например, у «Бурана», «Оки». Готовые чертежи значительно сократят время разработки самодельного аппарата.

Основные рекомендации для гусеничных самоделок на основе мотоблока:

  1. Чтобы мотоблок на гусеницах был маневренным, нужно установить тормозные механизмы на передние валы.
  2. Нельзя делать гусеничный модуль слишком высоким. Излишняя высота смещает центр тяжести, что повышает вероятность опрокидывания. Сбалансированная высота гусениц позволит уверенно проезжать трудные участки дороги и крутые повороты.
  3. Увеличение второй ведомой оси, в пределах от 1 до 2 сантиметров, значительно повышает устойчивость гусеничного мотоблока.
  4. Если в мотоблоке нет дифференциала, следует использовать поворотный удлинитель. Такой подход повышает возможность маневрировать техникой.
  5. Мотоблок на гусеницах дольше послужит, если использовать водяное охлаждение для двигателя. Вариант с воздушным способом охлаждения может не выдержать большие нагрузки.
  6. Самодельная часть гусеничного хода не должна быть тяжелой, иначе теряется смысл создавать гусеничные мини. Нет смысла использовать массивные части, например от бульдозера. Всегда найдется способ изготовить деталь вручную из более легких материалов.
  7. Расширение колесной базы точно не повредит. Решается это вставкой втулки на ведущем валу. Втулку лучше приобрести готовую в автомагазине или, если есть желание, выточить самостоятельно.
  8. Гусеница считается более сложным механизмом, чем колесный ход. Поэтому очень важно предварительно все просчитать и набросать схему будущего агрегата.
  9. Пересадка техники на гусеничный ход, кроме указанных плюсов, имеет свои недостатки, главные из них: снижение скорости и увеличение потребления топлива.

Особенности разработки гусеничного минитрактора

Самодельный гусеничный минитрактор, используемый в домашних целях, преимущественно имеет колесный ход. Но во время эксплуатации возникают ситуации, когда колесный вариант не справляется с поставленными задачами. Тогда приходится создавать новую версию мини трактора или модернизировать то, что есть.

Самодельный трактор на гусеницах может произвести впечатление неповоротливой, грубой техники.

Но если собрать трактор грамотно, сделать это рационально, тогда получится довольно мощный, эффективный механизм, способный выполнять практически любые задачи.

Самодельные минитрактора — это результат выполнения определенных этапов конструирования. Очередность важна для подгонки одних деталей к другим. Самодельный трактор на гусеницах изготавливается в такой последовательности:

  1. Собирается рама.
  2. К раме крепятся ведущие колеса и опорные катки.
  3. Устанавливается силовой агрегат, коробка передач.
  4. Крепятся бортовые тормоза, дифференциал.
  5. Соединяются необходимые компоненты с коробкой передач.
  6. Монтаж системы управления.
  7. Обустраивается водительское место.
  8. Сборка гусеничного хода.
  9. Крепление гусениц.
  10. Самодельный гусеничный трактор на гусеницах проходит испытание, и если нужно, происходит доработка определенных узлов.

Для сборки рамы достаточно иметь по два лонжерона и траверсы. Следует учитывать, что задняя траверса должна быть больше передней. Это регулируется с помощью швеллеров разных размеров.

Чтобы собрать гусеничный трактор своими руками, нужен двигатель. Особых ограничений при выборе мотора нет. Главное — подобрать необходимую мощность. Если на самодельный гусеничный трактор требуется мост, то его можно взять из любой грузовой машины отечественного производства. Все остальные компоненты (коробка передач, система управления, тормоза и т. д.) устанавливаются в порядке, описанном выше.

Гусеница подбирается исходя из предварительных расчетов. Крайне рекомендуется сделать подробные чертежи. Самодельный гусеничный трактор очень сложно создать без точных технических данных.

Мини трактор на гусеницах мало чем отличается от крупных тракторов. Организация основных рабочих узлов у них одинаковая. Отличие лишь в том, что минитрактор на гусеничном ходу имеет упрощенную схему системы поворота. Это нужно учитывать, когда собирается минитрактор своими руками. Процесс поворота коротко можно описать так:

  1. Одна полуось тормозится, а вторая получает крутящийся момент;
  2. Вокруг остановившейся первой гусеницы вращается вторая.

Выходит, что минитрактор на гусеницах не имеет единого привода. Гусеницы минитрактора не поворачиваются в одном направлении одновременно.

В простейшей конструкции можно использовать колесные катки с шинами от тележки. Обычно колеса подбираются под размер минитрактора. Сама гусеница может быть вырезана из большой шины. Самодельный гусеничный мини трактор проще собирать, если имеются хотя бы самые необходимые крупные инструменты: сварочный аппарат, электролобзик, токарный станок, болгарка.

Заключение

Смастерить минитрактор своими руками вполне реально. Перед тем как поставить его на гусеничный ход, нужно взвесить все за и против. Основные преимущества:

  • за счет увеличения силы трения возрастает тяга;
  • значительно увеличивается проходимость транспорта;
  • уменьшение удельного давления приводит к меньшей деформации грунтовой поверхности.

К недостаткам можно отнести то, что уменьшается скорость передвижения, повышается расход топлива. При этом нельзя ездить общественными дорогами, а самодельный гусеничный минитрактор производит больше шума во время движения.

Сам себе мастер: мини-трактор самодельный, особенности конструкции

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

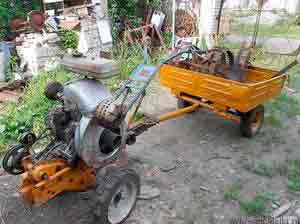

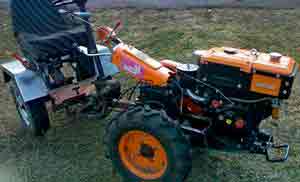

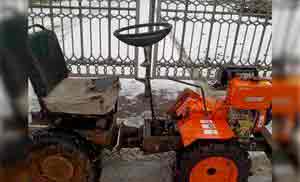

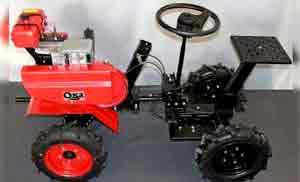

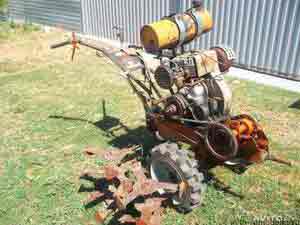

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

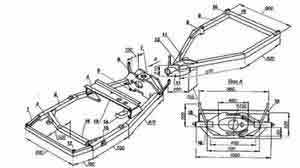

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Силовая установка

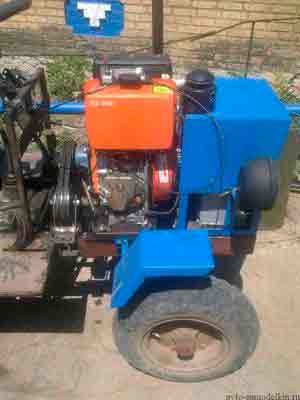

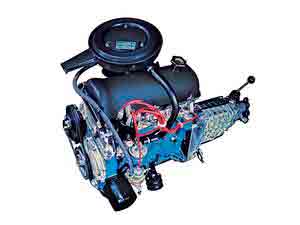

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

Трансмиссия

В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

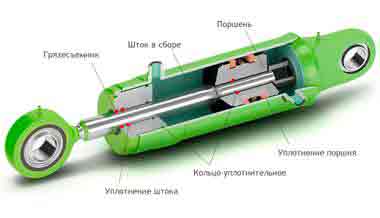

Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

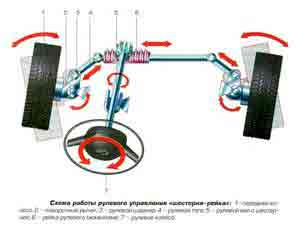

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

Навесное оборудование

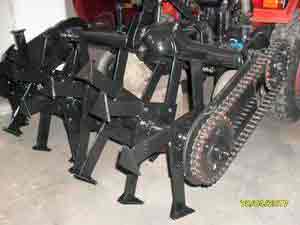

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

  • Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
  • Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
  • Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

Самодельный гусеничный трактор, план его изготовления

Большинство тракторов собираемых самостоятельно для обработки приусадебных участков это колесные машины. Оно и понятно — такая техника менее громоздка и имеет более простую трансмиссию.

Но если почва на месте его работы достаточно мягкая или даже болотистая такой агрегат становится малопроходимым из-за большого удельного давления на грунт и работать с ним, становиться неудобно, кроме того колеса, особенно небольшого диаметра, прорезают колеи и портят подготавливаемые или обрабатываемые площади. Поэтому многие умельцы стараются собрать гусеничные машины. Можно посмотреть, как работают самодельные гусеничные трактора на видео.


В нашем небольшом обзоре попробуем помочь тем, кто задался такой задачей. Хотя конструкций подобных машин столько же, сколько и самодеятельных конструкторов и механиков, этапы планирования и сборки в принципе одинаковы.

На нашем сайте вы можете почитать про самодельный минитрактор из мотоблока нева.

Здесь вы можете посмотреть видео, как сделать минитрактор из мотоблока своими руками.

План изготовления самодельного гусеничного трактора

Распишем процесс планирования по пунктам:

  1. Выбираем конструкцию гусеничного узла и самой гусеницы;
  2. Подбираем тип трансмиссии (проще всего с дифференциалом и раздельными тормозами);
  3. Выбираем двигатель и узлы трансмиссии (лучшего всего от подобных тракторов заводского изготовления или легковых машин), а затем и дополнительные агрегаты нашего трактора, механизмы поворота и органов управления;
  4. Набрасываем, как это все будет выглядеть вместе, проектируем раму, а затем все сводим в окончательный вариант.

Для нашего примера возьмем оптимальную и простейшую конструкцию, в которой будем использовать катки из подходящих по размеру колес с цельнорезиновой шиной (от различных тележек), а сама гусеница изготавливается из покрышки большого диаметра с обрезанными боковинами. Механизм поворота тоже наиболее простой — дифференциал с отдельными тормозами на каждую полуось. Остальные детали конструкции ничем не отличаются от машин на колесном ходу.

Приступаем к сборке нашего помощника в соответствии с нашим планом. Причем, если на конвейере где изготавливается промышленная техника, конструкторами и выверен каждый узел вплоть до крепления номерного знака, последовательность может быть и другой, так как все ориентируется на максимальную скорость и технологичность.

При сборке же самодельной конструкции очень часто приходится прибегать к подгонке, а то и переделыванию различных элементов, поэтому оптимальной будет такая цепочка этапов монтажа:

  1. Собираем раму, согласно нашему макету, на нее крепим опорные катки и ведущие колеса;
  2. Монтируем двигатель и коробку передач со сцеплением;
  3. Монтируем бортовые тормоза и дифференциал, увязываем все это с коробкой передач;
  4. Собираем органы управления и оборудуем рабочее место водителя;
  5. Надеваем гусеницы и испытываем наш самодельный гусеничный трактор;
  6. Навешиваем мелки детали и проводим доработку механизмов и узлов.

Принцип работы

Принцип действия самодельного гусеничного трактора почти ничем не отличается от своих крупных промышленных собратьев, за исключением разве что упрощенного механизма поворота:

  1. Крутящий момент от двигателя через муфту сцепления поступает на коробку передач, которая регулирует его величины или реверсирует ход;
  2. От коробки передач вращение подается (при необходимости через промежуточную передачу или карданный вал) на дифференциал, который распределяет его между полуосями;
  3. Приводимые в движение ведущие колеса тянут гусеницы, которые перемещают весь трактор;
  4. При повороте затормаживают одну полуось (привод у тормозов раздельный, так как они используются для управления), дифференциал распределяет весь крутящий момент на другую. Одна гусеница останавливается, вторая продолжает двигаться, и трактор совершает поворот.

Перейдя по ссылке вы найдете краткий обзор про трактор т-40.

Технические характеристики трактора челленджер гусеничного вы найдете здесь.

На нашем сайте вы найдете всю подробную информацию про мини тракторы кубота.

Список необходимых материалов и запчастей

Чтобы собрать самодельный трактор на гусеничном ходу нам требуются, как и те же материалы и узлы что для обычного колесного:

  • Двигатель;
  • Коробка передач;
  • Сцепление;
  • Карданный вал или другая промежуточная передача;
  • Органы управления (кроме деталей рулевого);
  • Металлопрокат для рамы;
  • Крепеж и расходные сварочные материалы;
  • Метизы.

Так и насколько специфичных узлов:

  • Дифференциал (в небольших колесных тракторах он может не использоваться);
  • Опорные катки и ведущие колеса;
  • Гусеница или как уже говорилось ее замена из обрезанной покрышки большого диаметра.

Вот вкратце и все, конечно наша статья в силу небольшого своего объема не может
претендовать на пособие по сборке самодельного гусеничного трактора, но мы будем рады, если она хотя бы объяснит принцип его сборки и работы и направит мысль самодеятельных механиков в нужное русло.

Гусеничный минитрактор своими руками — существенно сэкономит ваши средства

Наличие трактора в сельской местности играет определяющую роль. Если в хозяйстве его нет, то сразу целый комплекс работ будет вам не под силу, либо осуществлять его вы будете с огромным трудом.

Перевозка различных строительных грузов, мешков с картофелем и зерном — всё это привычные и обыденные заботы для сельского жителя, с которыми ему может помочь подобная техника.

Однако, приобретение нового минитрактора в специализированном магазине может стоить достаточно внушительной суммы, что может несколько оттолкнуть от подобной идеи. В данном случае, оптимальным решением будет сконструировать минитрактор на гусеницах своими руками, используя сподручные средства и материалы.

Это поможет не только сэкономить ваши денежные средства, но и станет увлекательным занятием для настоящего хозяина и мужчины.

Области применения

Использование гусеничного минитрактора, так же как и минитрактора Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут в своем хозяйстве существенно расширяет возможности хозяина в плане осуществления определенного вида работ. К тому же, если на таком агрегате предусмотреть крепление, то к нему можно присоединить дополнительное оборудование, которое ещё больше расширит данный перечень работ.

В целом, с помощью гусеничного минитрактора можно осуществлять следующие виды работ:

  • рыхление земельных владений, а также перекопка грядок;
  • удобрение почвы посредством распыления в грунт различных добавок;
  • сборка урожая, а также осуществление ухода за газоном;
  • уборка различного мусора;

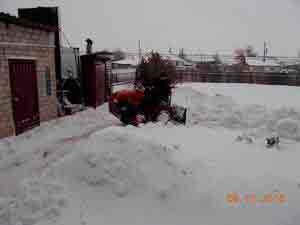

  • очистка территории от снега;
  • перевозка различных грузов и т.д.

Как мы видим, с помощью данного агрегата можно осуществлять практически все работы, характерные для сельской местности и не только.

Также неверным будет утверждение, что данный агрегат можно применять только в сельском хозяйстве — использование гусеничного минитрактора в строительстве полностью это опровергает.

Более подробно о самодельном гусеничном тракторе смотрите на видео:

Инструкция по сборке

Самодельный гусеничный минитрактор представляет собой конструкцию, состоящую из различных рабочих узлов. Каждый такой узел изготавливается отдельно, поэтому и рассмотрение минитрактора будет заключаться в описании его составных частей.

Данная часть является определяющей, ведь от её прочности будет зависеть устойчивость всей конструкции, ведь именно на раму присоединяются остальные узлы. Для изготовления рамы нам понадобится сварочный аппарат, пару траверсов и два лонжерона.

В конструкции самодельного агрегата присутствует лонжерон, состоящий из нескольких ступеней — наружные части состоят из швеллера, а внутренние изготавливаются из трубы квадратного типа.

Владельцы фермерских хозяйств все чаще прибегают к приобретению специальных технических устройств — зернодробилок, с помощью которых можно перерабатывать сырье, готовя таким образом корм для питания самостоятельно. Перейдя по ссылке ознакомитесь, как сделать зернодробилку своими руками из стиральной машины.

Для облегчения труда и увеличения производительности созданы различные виды ручных культиваторов для обработки почвы на даче. С ручным культиватором для дачи ваша работа станет быстрой и легкой.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о преимуществах мини зерноуборочного комбайна.

При этом, передняя траверса будет меньшей по размеру, чем задняя, т.е. если на переднюю часть используется швеллер №12, то для задней части нужно швеллер №16.

Выбор нужного двигателя является не менее ответственным делом, чем изготовление рамной конструкции. В принципе, для данной цели подойдет практически любой мотор, отвечающий требованиям к мощности и крутящему моменту.

Оптимальным решением будет использование дизельного агрегата, мощность которого должна составлять не менее 12 л.с.

Желательно, чтобы у такого двигателя было водяное охлаждение. Важно понимать, что это допустимый минимум, при котором минитрактор будет работать, но не показывать хороших рабочих показателей.

Поэтому, лучше всего использовать двигатель помощнее.

На чертеже наглядно видно специфику устройства двигательного редуктора, необходимого для самостоятельного изготовления мини трактора.

Схема редуктора Схема редуктора двигателя

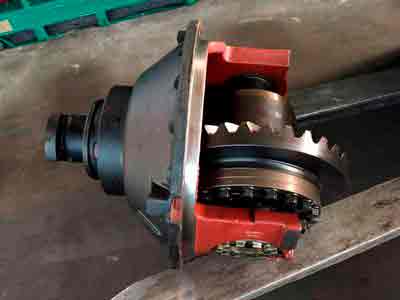

Для данных целей может прекрасно подойти мост, взятый со старых отечественных автомобилей, которые отслужили свой срок. К примеру, можно использовать задний мост, взятый с «Волги» ГАЗ-21. Единственное, его придется немного подкорректировать, сточив до ширины 80 см.

Кроме того, нужно удалить заклепки, расположенные на чулках фиксации.

Укорочение моста видно на чертеже:

Чертеж 1

Что касается переднего моста, то его можно изготовить следуя чертежу:

Чертеж 2

Если у вас нет в наличии готовых гусениц, то можно изготовить их собственноручно. Для этого нам понадобятся четыре колеса и две покрышки от колес крупногабаритной машины.

Размер колес нужно подбирать таким образом, чтобы они соответствовали габаритам всей конструкции, поэтому точные размеры дать сложно, ведь габариты рамы у всех разные.

Покрышку нужно обрезать с боков, а затем надеть её на колеса, расположенные на осях.

Сопутствующие механизмы

Понятно, что функциональность будущего минитрактора на гусеницах будет зависеть от коробки передач, а также узла сцепления. Для этих целей прекрасно подойдет коробка передач, взятая с ГАЗ-53, а сцепление можно «позаимствовать» у ГАЗ-52.

Сцепление от ГАЗ 52

Вообще, порядок работ по конструированию будет содержать следующий алгоритм последовательных действий:

  • Изготовление рамной конструкции из швеллеров путем сварки. Крепление на неё опорных катков, а также колес от тележки, которые будут приводить агрегат в движение.
  • Установка двигателя, а также коробки передач.
  • Монтирование дифференциала и бортовых тормозов, с последующим присоединением их к коробке передач.
  • Присоединение водительского места, а также рулевого управления.
  • Натяжка гусениц на колеса.
  • В завершении сборки нужно проверить надежность всех креплений, а также работоспособность самого агрегата.

Самодельный гусеничный минитрактор своими руками, чертежи которого можно легко найти в интернете, представляет собой довольно невзрачную и простую конструкцию.

Однако, красота в этом деле не имеет абсолютно никакого значения, ведь главной задачей подобных агрегатов является выполнение целого комплекса работ, с которыми вручную не справиться.

А уж с этим самодельный минитрактор справляется на «ура», если конечно все работы выполнены верно, с соблюдением размеров и определенных рекомендаций.

Преимущества и недостатки

Вообще, гусеничный минитрактор самодельного типа является, по своей сути, уменьшенной копией своего «старшего брата» — гусеничного трактора. Соответственно, он будет иметь схожие преимущества и недостатки, что и более габаритный аналог.

Основные преимущества:

  • более высокие показатели тяги, чем у колесных аналогов;
  • достаточная ровность хода даже на самых трудных участках территории;
  • гусеничные аналоги не так сильно деформируют почву при своем движении;
  • высокие показатели проходимости, в разы больше, чем у тех же колесных минитракторов.
  • изготовление самодельного агрегата позволяет существенно сэкономить денежные средства.

К недостаткам можно отнести следующее:

  • относительно небольшая скорость, по сравнению с колесными минитракторами;
  • большое потребление горючего;
  • невозможность передвиженияпо асфальту;
  • гусеничные минитракторы достаточно шумны при выполнении работ.

Дополнительные советы и предупреждения

Изготовление самодельного гусеничного минитрактора является достаточно сложным процессом, поэтому не лишним будет следование определенным советам, которые помогут в сборке.

Среди основных рекомендаций можно отметить:

  • На первоначальном этапе, еще до сборки агрегата, лучше всего отразить будущий минитрактор на бумаге, сделав подробный чертеж с указанием точным параметров и размеров.
  • Нужно удостовериться, что у вас в наличии есть необходимый инструмент — болгарка, сварочный аппарат, дрель и т.д.
  • При сборке гусеничного минитрактора нужно аккуратно затягивать все крепежные соединения. Хоть конструкция и выглядит довольно громоздко, но она требует к себе определенной бережливости, ведь сборка своими руками является достаточно специфическим процессом.

Сборка минитрактора своими руками

Заключение

Изготовление самодельного гусеничного минитрактора может избавить вас от многих проблем, связанных с обработкой почвы, а также уборкой урожая осенью. При этом, затраты на сборку минимальны, ведь в конструкции используются комплектующие от старой техники, что и формирует данную экономию.

Кроме того, это является довольно интересным процессом, который может увлечь любого мужчину. Однако, важно понимать тот факт, что самодельный вариант будет уступать магазинному по целому ряду технических показателей.

Во многом, это объясняется тем, что в сборке используются довольно старые детали, что ни коем образом не повышает работоспособность. Кроме того, такой вариант может подойти далеко не каждому, ведь для его осуществления нужно обладать целым рядом технических знаний и умений, не говоря уже о работе со сварочным аппаратом и болгаркой.

Так что, самостоятельная сборка — это довольно спорная ситуация, в которой нужно взвесить все «за» и «против».

Рекомендуем ознакомиться со статьей про российские минитрактора.

Как собрать самодельный гусеничный трактор?

Для людей, живущих вне городов и, особенно, занимающихся сельским хозяйством, очевидна необходимость транспортной и сельскохозяйственной техники. Сегодня многие любители предпочитают сделать гусеничный трактор своими руками. Дизайн и конструкции машин бывают очень эффектными и необычными, а разработке иногда может позавидовать солидное конструкторское бюро. Для создания такой техники требуется большое количество времени, определенные знания и, самое главное, – упорство. Не каждый может позволить себе все свободное время потратить на расчеты, чертежи, поиск нужной детали и ее подгонку.

Тема изготовления энтузиастами самодельных гусеничных тракторов не нова, и можно найти большое количество различных схем для сборки. Желание собрать гусеничный трактор особенно актуально в связи с широким и практически повсеместным доступом в интернет: кто-то с детства любит конструировать, кто-то устает от бездорожья и берется за сборку вездеходного самодельного трактора, а кто-то не может или не хочет приобрести зарубежные аналоги. Тяга к творчеству и большое количество различного скопившегося в гараже «железа» также играет не последнюю роль. К тому же, самодельный трактор подходит к нашему климату – часто сконструированную технику используют как отличный вездеход, или же, если оснастить трактор дополнительными запасными частями, как снегоуборочную машину.

Само собой, чаще всего самодельщики используют находящиеся в их распоряжении запчасти для тракторов. Двигатель трактора – это обычно наиболее популярные автомобильные моторы от легковушек и силовые агрегаты от дизельных и бензиновых электростанций (УД-2, УД-4). Так же достаточно часто встречаются мотоциклетные двигатели. Расход топлива у гусеничных тракторов с автомобильными силовыми агрегатами повыше, чем у остальных моделей, но и запас мощности солиднее, чем у их собратьев с мотоциклетными двигателями. Дизельные двигатели аналогичной мощности имеют большие размеры, и вписать в задуманные габариты придется также муфту сцепления и кпп. Главные требования к двигателю – надежность и неприхотливость в работе, а также доступность комплектующих запасных частей и совместимость с другими узлами гусеничного трактора.

Для гусеничного трактора необходимо выбрать множество составляющих его деталей: двигатель, трансмиссия, коробка передач, механизм сцепления, рулевой механизм, различные датчики давления масла и температуры охлаждающей жидкости, тормоза, навески для крепления почвообрабатывающих орудий и многое другое. Самодельный гусеничный трактор можно делать более совершенным бесконечно: оснастить современным карбюратором, поставить центробежный регулятор опережения зажигания, вместо турбины, для охлаждения, поставить электрический вентилятор, поменять генератор на более мощный и т.д. Все необходимые для создания и улучшения вашего «любимца» запчасти для сельхозтехники вы можете заказать в компании «Дискаунт Агромаркет», оставив запрос на сайте.

На создание самодельного гусеничного трактора может потребоваться значительное количество времени и сил, и большую их часть занимает поиск, выбор и покупка запасных частей. По вашему запросу в компанию «Дискаунт Агромаркет» мы в краткие сроки предоставим Вам более подробную информацию об интересующих Вас оригинальных запчастях и альтернативных неоригинальных запчастях для гусеничного трактора, поможем быстро составить и отправить список необходимых товаров, а также информируем о способах и сроках доставки. Правильный выбор запчастей – вопрос, ответом на который будет, как долго и насколько исправно техника вам прослужит. Ведь для любимого детища хочется подобрать по возможности лучшие составляющие, которые позволят ему работать и радовать своего владельца долгое время.

Также мы с удовольствием расскажем вам о том, какие аксессуары наиболее популярны и востребованы у покупателей, какие дополнительные приспособления можно приобрести, и предложим многие другие товары из широкого ассортимента компании «Дискаунт Агромаркет».

Источник: http://komukondey.ru/articles/traktora-i-motobloki/samodelnyiy-gusenichnyiy-traktor.html

Самодельный трактор: миф или реальность?

Трактор своими руками делали ещё во времена Советского Союза. Как сделать машину, каждый народный умелец придумывал самостоятельно. В то время не было интернета, где можно найти практически любую информацию. Поэтому каждый, кто нуждался в самодельном тракторе, самостоятельно искал выход из положения.

В настоящее время существует несколько причин для изготовления трактора своими руками. Кого-то не устраивают технические характеристики имеющихся в продаже моделей и он хочет создать машину, оптимально соответствующую его индивидуальным запросам. У других банально не хватает средств на приобретение даже б/у трактора, но есть необходимость использовать эту сельскохозяйственную технику.

В отличие от советских времён, у нас есть возможность воспользоваться Всемирной паутиной. Там можно найти чертежи и подробную инструкцию по сборке самодельного трактора. Об одной такой модели мы и хотим вам рассказать в этой статье.

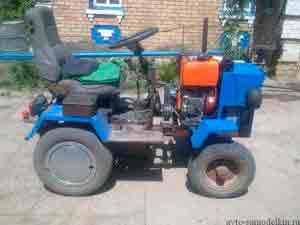

Как сделать самодельный трактор

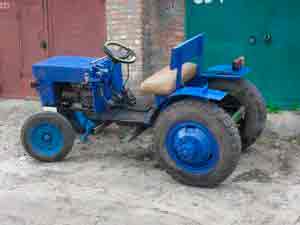

Автор этого проекта М.Симонов из Саратовской области. Конструктор самостоятельно сделал чертежи, по которым впоследствии собрал рабочий образец полноценного трактора.

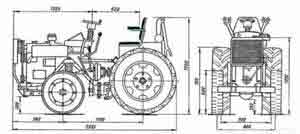

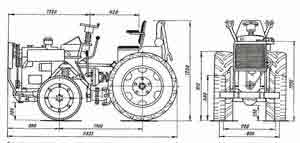

Вы можете взять за основу чертежи, предложенные саратовским изобретателем и внести в них свои дополнения. По ходу описания, мы будем давать вам практические советы, как усовершенствовать конструкцию.

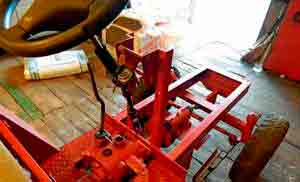

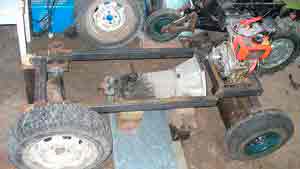

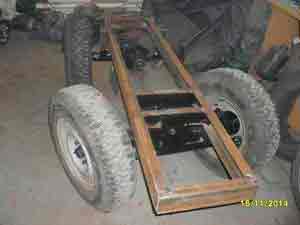

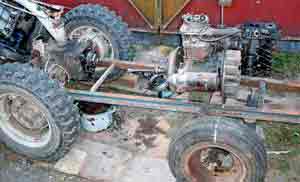

Основой любой техники является рама. Именно на неё ложится вес навесного оборудования и других узлов трактора. Если вы знакомы с сельскохозяйственной техникой, то должны знать, что все трактора, имеющиеся на рынке, имеют цельнометаллическую или переломную раму.

Цельная рама обеспечивает технике большую надёжность, а переломная – манёвренность. Какому варианту отдать предпочтение, решать только вам. Симонов использовал для изготовления своей модели цельный вариант.

Для этого необходимо использовать металлический швеллер или трубу с квадратным сечением. Боковые лонжероны изготавливаются из швеллера № 10 или 12. Для передней и задней траверсы рекомендуется использовать № 16.

Из двенадцатого швеллера делается поперечная балка, которая будет выполнять функцию ребра жёсткости. Переднюю часть рамы, где будет располагаться двигатель, рекомендуется усилить металлическими уголками.

Если вы хотите, чтобы техника, сделанная своими руками, обладала неплохой манёвренностью, то нужно сделать из перечисленного выше материала две полурамы. Они должны соединяться между собой шарниром. Можно использовать для этих целей соединения от главных передач грузовиков.

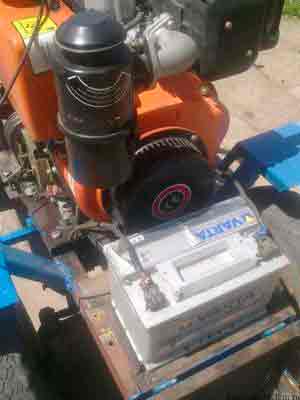

Двигатель и трансмиссия

Симонов использовал в своём тракторе 40-сильный дизельный двигатель с водяным охлаждением. Этот четырёхцилиндровый агрегат был снят конструктором с неисправного погрузчика. Скорее всего, у вас под рукой не окажется списанного автокара, поэтому придётся проявить смекалку.

На трактор, сделанный своими руками, можно установить практически любой двигатель, подходящий по мощности. Учитывая, что вы делаете своими руками полноценный трактор, а не мотоблок на четырёх колёсах, рекомендуемая мощность дизеля должна варьироваться от 30 до 80 лошадиных сил.

Чтобы найти нужный агрегат, можно воспользоваться интернетом или проинспектировать близлежащие автобазы. Наверняка получится найти силовую установку за символическую плату.

Для предложенной конструкции можно использовать коробку передач от ГАЗ-53 и сцепление от ГАЗ-52. Чтобы соединить дизель со сцеплением, понадобится подрезать маховик двигателя и высверлить по центру дополнительное отверстие.

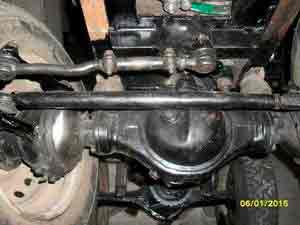

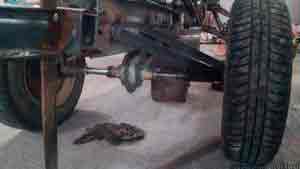

Задний мост у этой модели ведущий, поэтому лучше всего установить уже готовую деталь. Сделать задний ведущий мост своими руками довольно сложно. Симонов снял необходимый узел с вышеупомянутого погрузчика.

Передний мост является управляемым, поэтому его можно сделать своими руками. Чертежи и схему сборки переднего моста можно найти в интернете. Ступицы и передние колёса можно позаимствовать с ГАЗ-69. Тормоза рекомендуется использовать дисковые. Их можно разместить на карданном вале.

Гидравлика и рулевое управление

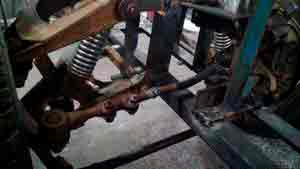

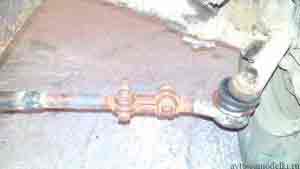

Чтобы самодельный трактор обладал неплохой управляемостью, рекомендуется установить гидравлическое рулевое управление. Для этого вам понадобится насос шестеренчатого типа НШ-10.

Эту конструкцию можно снять практически с любой списанной сельскохозяйственной техники. Насос монтируется к двигателю и работает только при включённом дизеле. Колесо рулевого управления можно снять с комбайна КСК 100 А или аналогичного ему. Вместо рулевой рейки необходимо установить гидроцилиндр.

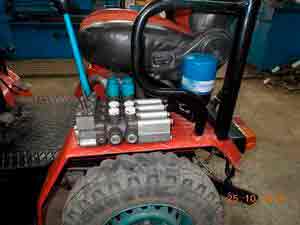

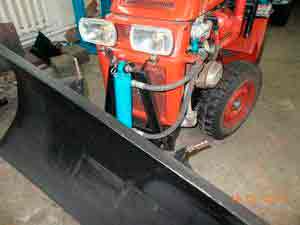

Чтобы сделать самодельный трактор по-настоящему функциональным, необходима система гидравлики. Без неё техника не сможет работать с навесным оборудованием. Готовую навеску вместе с цилиндром можно снять с трактора МТЗ-80.

Чтобы гидравлика нормально функционировала, на силовую установку крепят дополнительный насос. Оптимально подходит по производительности НШ-32. Для масла понадобится ёмкость объёмом около 10 литров. Все узлы гидравлики соединяются между собой гибкими шлангами.

Кабина

Рабочее место можно сделать из металлического профиля. В качестве обшивки, М. Симонов использовал стальные листы толщиной 2 мм. Этот же материал понадобится для обшивки капота.

Изнутри кабину можно обделать кожзаменителем, предварительно разместив между внутренней и внешней обшивкой слой утеплителя. Со стёклами проблем не возникнет, они снимаются с любой старой техники и используются уже в готовом виде.

Водительское сиденье берётся от любого грузового авто, под ним можно поместить аккумулятор. Электропроводка самодельная. В качестве примера можно использовать электрическую схему трактора Т-40.

Чтобы не возникало проблем с сотрудниками ДПС, необходимо установить на трактор фары и габаритные огни. Стоит отметить, что Симонов без проблем зарегистрировал трактор, собранный своими руками, в ГИБДД и получил номерной знак.

Собранная по этой схеме модель трактора показывает неплохую производительность и проходимость. Техника может передвигаться со скоростью в 37 км/час. При выполнении работ, скоростные показатели могут снижаться до 2 км/час.

Как уже упоминалось, вы сможете взять предложенную конструкцию за основу и на её базе собрать свой трактор, который будет соответствовать вашим запросам.

Источник: http://fermerznaet.com/selhoztehnika/traktor/sdelat-svoimi-rukami.html

Сообщества › Самодельные Трактора и Каракаты › Блог › Мини-трактор «самоделка», с приветом из 80-х

Приветствую всех!
Попробую поддержать наше молодое сообщество Тракторов и Каракатов записью о нашем самодельном тракторе.

Удивительно, что и в наше время в ХХI веке все еще актуальны подобные темы. А тогда в 80-х журналы «Моделист-Конструктор» пестрили отчетами и фотографиями самоделок для работы на приусадебном участке )

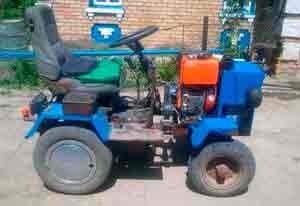

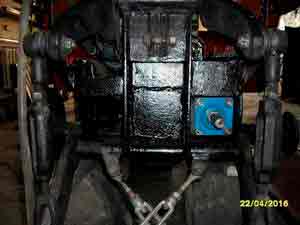

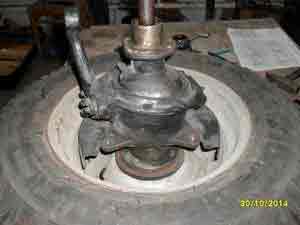

Данный мини-трактор отец начал собирать еще в 80-х. С завода, где он работал, он «раздобыл» старый задний мост, стоял на электрокаре — укороченный УАЗовский. Так же правдами-неправдами по совхозам находились диски и колеса, передние от полноприводного Беларуся. Диски переваривались под УАЗовские тормозные барабаны. Вал карданный, укороченный от УАЗ, соединяет раздатку и задний мост. Раздаткой служит КПП от ГАЗ-51. Двигателем изначально послужил мотор от мотороллера легкового «Тулица», он был 14 л.с., а не 12, как у «Муравей» (если ни чего не путаю )) Специально для этого был приобретён мотороллер и обкатан двигатель. Руль, рулевая колонка, рулевая рейка, тяги рулевые с наконечниками, передние колеса, ступицы и поворотные кулаки — всё это выписывалось по каким-то документам от инвалидной коляски СЗД, СЗЕ, так как в свободном доступе вроде бы таких запчастей не было.

Трактор собирался от заднего моста ) И потом вокруг него все обрастало, двигаясь вперед ) Рама необычная. Собрана на болтах из множества элементов. Видимо весь проект изобретался уже во время самой сборки. Это сейчас, имея в свободном доступе любые агрегаты и материалы можно лепить что угодно, переделывать, отрезать, переваривать и т.д. А в те времена, имея напильники и ножовки, а не болгарки, с трудом доставая хороший метал или профиль, было сложно исполнить что-то достойное.

После трактора, к нему был собран прицеп. Колеса, ступицы ЗАЗ. Без подвески, на жесткой раме из уголка и швеллера. Зашит доской. До тонны веса выдерживает. Больше — не выдерживали колеса…

В первые года при работах на земле плуг и окучник цеплялись сзади на навесном. Потом было решено, что гонять трактор по огороду (даче) не всегда выгодно, или возможно, поэтому была по правому борту сделана самодельная лебедка с тросом. Те же плуг и окучник переделаны на облегченной раме под лебедку.

Родной двигатель отходил на нем лет 8. С ремонтом заморачиваться не стали, поменяли на новый с ТУЛА 200. Последние года он и стоит.

Трактору уже 25 лет. Последние года 3 не трогали его вообще. Пришел в сыром сарае в плачевное состояние (хранить негде). Этой осенью было принято решение дать ему капитальный ремонт. Останется как память ))

Вся хроника технологического процесса капитального ремонта есть в БЖ. Кому интересно, листайте )) Руки уже опускались пару раз, что связался, но попробую проект доделать ))

Старых фото к сожалению нигде не осталось. Есть несколько с нулевых годов.

Источник: http://www.drive2.ru/c/461841888861749329/

Трактор самоделка для крестьянина – как сделать самому, чертежи и схемы (видео)

как сделать самому, чертежи и схемы (видео)

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

своими руками, как сделать, самоделки в домашних условиях, как зарегистрировать, цена

Тяжело представить сельское хозяйство без использования специальной техники. Но большинство частных фермеров не могут позволить себе покупку мини-трактора. На небольших земельных участках можно обойтись ручными инструментами, но на площади более 1 га этого будет недостаточно. Самодельный трактор не уступает по эффективности большинству заводских моделей.

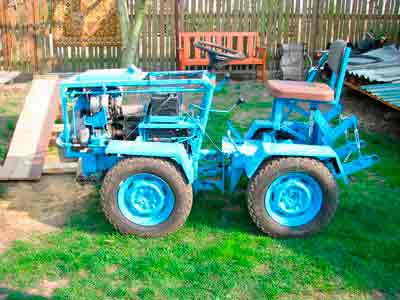

Основные разновидности самодельных тракторов

Из-за высокого расхода топлива, массы и габаритов использование больших и мощных тракторов на маленьком участке неудобно и нерационально. Для их изготовления требуются точные расчеты, которые без инженерных навыков сложно выполнить в домашних условиях.

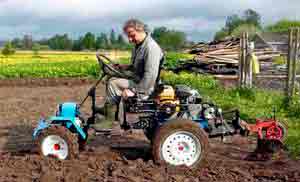

Мини-трактор считается многофункциональной техникой и способен обрабатывать до 10 га площади. Этого достаточно для частного фермерства. Он должен подходить не только для ухода за огородом, но и для чистки снега, транспортировки грузов и вывоза мусора. При проектировании своей конструкции следует учитывать эти особенности.

Существует 2 подхода к созданию собственного трактора:

  1. Переоборудование готовой сельхозтехники. В подавляющем большинстве в качестве основы выступает мотоблок, к которому присоединяется рама с дополнительной парой колес и местом водителя. Такой способ позволяет быстро и с минимальными усилиями построить простой и функциональный трактор.
  2. Полное изготовление. Применяется при отсутствии базы или при специфических требованиях к технике. В этом случае шасси проектируется и изготавливается самостоятельно, а комплектующие подбираются исходя из финансовых возможностей и конструкционных особенностей.

Некоторые энтузиасты сооружают паровые тракторы. Отдельный котел позволяет использовать практически любой вид горючего топлива. Такой тип преобразования энергии был распространен в 1900-х годах. Из-за низкого КПД, громоздкой конструкции и малого запаса хода паровые двигатели не могут конкурировать с ДВС. Применение устаревших технологий в сельском хозяйстве является затратным мероприятием и используется для развлечения.

Особенности изготовления трактора

Самодельная техника имеет максимально упрощенную схему, а при ее изготовлении используются узлы и агрегаты от другой техники. Целью является получение дешевой и надежной конструкции. Для сборки потребуются базовые навыки обращения с инструментом и минимальные технические знания.

При проектировании собственной конструкции следует использовать детали с минимальными модификациями. Запчасти должны быть легкодоступными и недорогими. Большое количество самодельных элементов в конструкции приведет к увеличению стоимости и продолжительности ремонта.

Выполнение точных расчетов прочности и нагрузок практически невыполнимо в домашних условиях, поэтому рама и остальные несущие узлы конструкции изготавливаются с большим запасом прочности.

При наличии чертежей и необходимого оборудования самому сделать трактор можно за 3 месяца.

Подготовка чертежей

Перед закупкой и подготовкой узлов необходимо составить проект будущего трактора. За основу можно взять чертежи готовых моделей. Запчасти, которыми вы располагаете, могут отличаться от заявленных, а изменить готовую схему конструкции будет несложно. Существуют готовые решения для любых модификаций.

Если нет возможности использовать готовый проект, то необходимо подготовить черновые наброски самостоятельно. В процессе сборки компоновка элементов может измениться, но вы должны понимать, как будут располагаться отдельные узлы.

В зависимости от двигателя, трансмиссии и системы управления необходимо выбрать размеры и конфигурацию рамы. Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально загружены. Оптимальное соотношение — 40/60.

Предварительное планирование и подготовка чертежей сэкономят средства и время.

Как собрать трактор своими руками

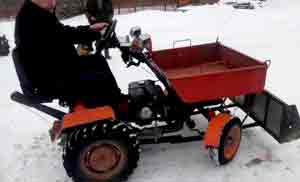

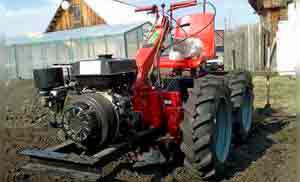

При изготовлении мини-трактора на базе мотоблока, в зависимости от его расположения, применяют шарнирную или цельнометаллическую раму.

Если силовая установка будет спереди, то применяется шарнирная схема соединения. В таком случае из профильной трубы сваривается треугольная или Т-образная рама. Для задней оси изготавливается балка со ступицами, к которым крепятся дополнительные колеса. Сзади к раме приваривается крепеж с механическим подъемником для подвесного оборудования. Если планируется использование полуприцепа, на раму устанавливается фаркоп. Также можно приобрести готовую прицепную тележку (125-180 $).

Недостатком такой схемы является неправильная развесовка. Для частичной компенсации веса сиденье водителя смещают вперед.

Для правильного распределения массы мотоблок устанавливают сзади. Чтобы обеспечить устойчивость, необходимо увеличить заднюю колею и установить колеса большего диаметра (14-16″). При этом передняя балка нуждается в установке рулевой трапеции, а система переключения передач — в доработке. Для реализации такого проекта используется цельнометаллическая рама. Готовая сельхозтехника не будет уступать заводским аналогам.

Техника с дизельным двигателем экономичная и обладает большим крутящим моментом, поэтому ее использование предпочтительнее при создании мини-трактора.

Преимуществом схемы с использованием мотоблока является то, что не надо думать о том, как сделать сцепление и состыковать агрегаты. Но такие конструкции ограничены по мощности и не имеют аккумуляторов.

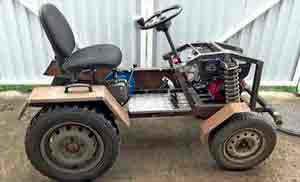

Если планируется создание полноценного мини-трактора, придется приложить больше усилий, а для изготовления полноприводной техники обзавестись подходящей трансмиссией и раздаткой.

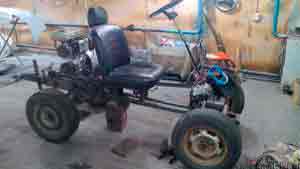

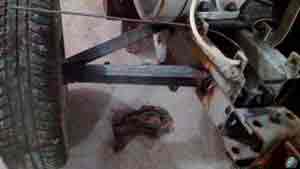

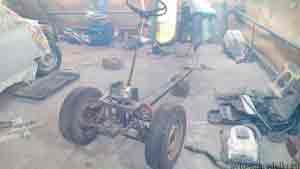

При проектировании рамы необходимо учитывать будущий вес техники и нагрузки на нее. До начала сборки рама должна иметь подготовленные места для установки всех узлов: ходовой, двигателя и трансмиссии, сиденья, навесного оборудования, облицовки и пр.

Для изготовления лонжеронов используется швеллер от №6 до №12. Траверсы должны быть более прочными (до №20), т. к. на них устанавливаются планки для навесного оборудования. Средние балки изготавливаются из профильной трубы или уголка. Все элементы рамы должны быть усилены косынками из листового железа толщиной от s5 до s10.

Кронштейн крепления для двигателя должен в точности повторять конструкцию основы, при этом ДВС желательно установить на штатные опоры. Крепление для коробки передач изготавливается так, чтобы обеспечить соосность с коленвалом.

Мини-трактор не имеет подвески. Задний мост крепится непосредственно к раме при помощи стремянок. В передней части изготавливается специальный остов для балки и рулевой колонки.

Чтобы защитить топливопровод, гидравлику и электропроводку от повреждений, их укладывают и фиксируют в полости швеллеров.

В последнюю очередь подготавливают салазки для сиденья.

При изготовлении самодельных тракторов применяют рамы 2 типов: цельную и переломную.

Цельная рама обладает большой прочностью и жесткостью. Для обеспечения правильной геометрии рама выполняется в виде трапеции (передняя часть уже). Такая форма позволяет установить балку с возможностью изменения ширины колеи. Только цельнометаллическая рама подходит для установки погрузчика.

Трактор на переломной раме считается наиболее подходящим для схемы 4х4. Он обладает высокой маневренностью, но сложный в изготовлении. Две отдельные полурамы скрепляются между собой при помощи шарнира, который изготавливается из карданных вилок от грузовика. В этом месте должна находиться крестовина вала силовой установки.

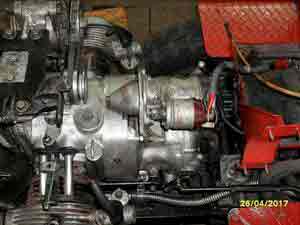

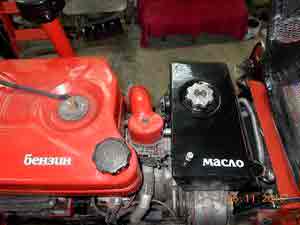

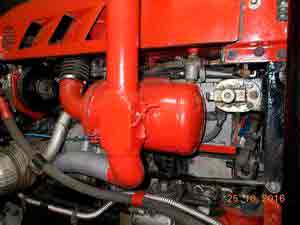

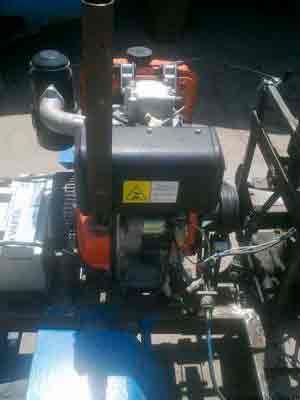

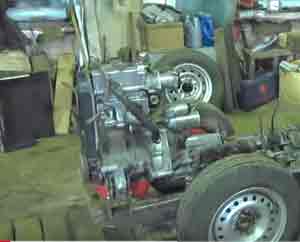

Двигатель

Выбор двигателя на самодельный трактор зависит от его полной массы и целей использования. В большинстве случаев для моноприводной техники будет достаточно 5-15 л. с., а для полноприводной — от 30 до 40 л. с.

Распространенным вариантом является установка силового агрегата от автомобилей ВАЗ 2101-2107. ДВС устанавливается вместе с КПП как цельный узел, не нуждается в доработке и имеет низкую стоимость, а его мощности достаточно для любой компоновки трактора. Недостатком является большой вес, расход (более 11 л/ч) и сложная система охлаждения.

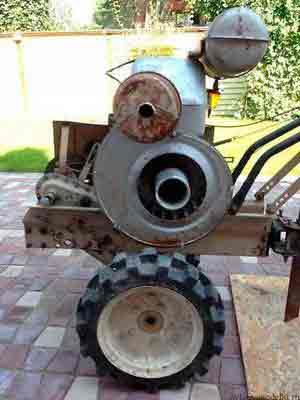

Самые маломощные образцы изготавливаются с двигателем ЗИД-4,5. Установка разработана для мотоциклов и легких тракторов. Главным ее достоинством является долговечность и простота в обслуживании. Рабочий объем в 520 см³ обеспечивает мощность 4,5 л. с. и низкий расход топлива (1,5 л/ч), а наличие встроенного редуктора — достаточный крутящий момент.

Базой для средней техники может послужить отечественная электростанция с двигателем УД2 — 610 см³ и 8 л. с. или УД4 — 1220 см³ и 15 л. с. Они оснащаются электростартером, реверс-редуктором, фланцем для КПП. При помощи жалюзи в кожухе маховика осуществляется принудительное охлаждения ДВС. Расход силовых установок составляет 2,9 л/ч и 5,5 л/ч соответственно.

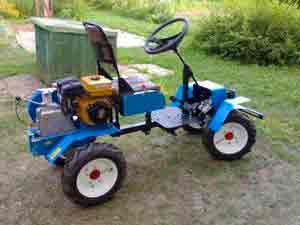

Альтернативой является сборка трактора с двигателем Лифан 188F — 389 см³ и 13 л. с. или 190F — 420 см³ и 15 л. с. Техника китайского производителя обеспечивает большой крутящий момент при низком расходе топлива (3,5 л/ч и 3,9 л/ч соответственно).

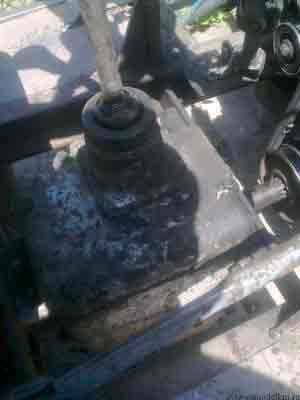

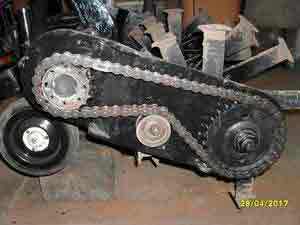

Трансмиссия

Для обеспечения необходимого передаточного числа подойдет коробка передач от ГАЗ-53 (51) или УАЗ. Чтобы соединить ее с двигателем, изготавливают переходной фланец. Если трактор будет полноприводным, устанавливают раздаточную коробку от УАЗа. Для передачи мощности на редуктор применяются укороченные карданные валы от донора.

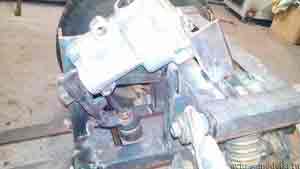

Рулевое управление

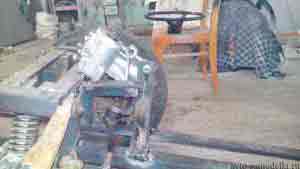

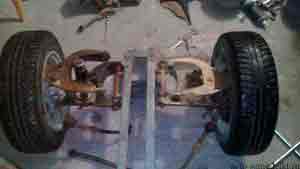

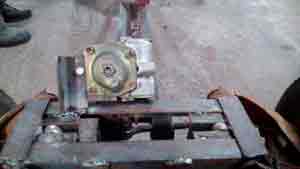

Сделать рулевую на трактор можно самостоятельно. Передний мост оборудуется шкворнями. К их нижней части крепятся цапфы, а к верхней — поворотные рычаги, между которыми устанавливается поперечная тяга. Для правильной работы рулевого механизма угол поперечного наклона шкворней должен составлять 6-10°, а продольного — от 1 до 3° с отклонением назад. Продольная тяга соединяется с рулевым редуктором или рейкой при помощи сошки.

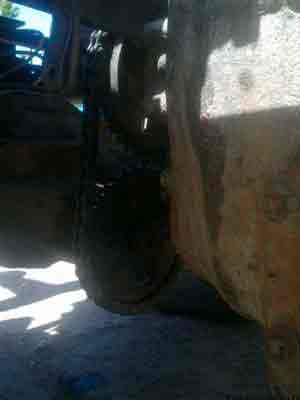

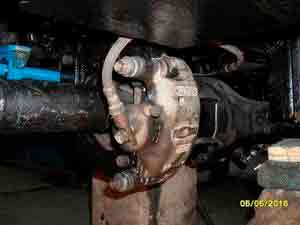

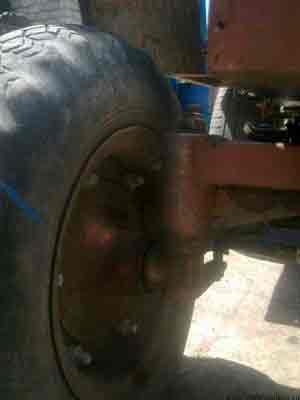

Задний мост

Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.

Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.

Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.

Колеса

Для сельскохозяйственных работ подойдут любые колеса радиусом от 14 до 24″. Чтобы обеспечить максимальную проходимость, клиренс желательно довести до 35-40 см. Для ведущей пары подходящими являются любые покрышки с грунтозацепами.

Как зарегистрировать самодельный трактор

Для постановки на учет изобретение должно соответствовать инструкции Минсельхозпрода РФ «О технических требованиях к самодельным машинам». Это подразумевает наличие тормозной системы, крыльев с брызговиками, звукового сигнала, светотехники и т. д.

Для того чтобы поставить на учет и получить разрешение Гостехнадзора, необходимо обратиться в Министерство сельского хозяйства и продовольствия. После проведения экспертизы будет возможна регистрация самодельного трактора.

В зависимости от стоимости мотоблока (300-800 $), затраты на создание мини-трактора составят 500-1000 $. При полном конструировании трактора на базе ДВС Lifan стоимость готовой техники составит 600-1500 $. Используя б/у комплектующие, эту стоимость можно существенно уменьшить.

Цены на китайские серийные мини-тракторы начинаются от 2000 $ — Чувашпиллер Т-12 мощностью 12 л. с. За корейскую или японскую технику придется заплатить более 10000 $.

Полезные советы

Для облегчения подъема навесного оборудования устанавливают гидравлические механизмы, но для этих же целей можно использовать рулевую рейку от легкового автомобиля, что существенно упростит конструкцию.

Отсутствие подвески делает поездку на самодельном тракторе некомфортной. Чтобы изменить эту ситуацию, сиденье необходимо установить на пружины.

Не спешите с постановкой на учет: большинство мини-тракторов редко выезжают на дороги общего пользования, а маленькие размеры позволяют перевозить их на прицепе.

Мини-трактор самодельный – как собрать своими руками

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Силовая установка

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

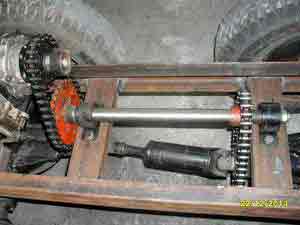

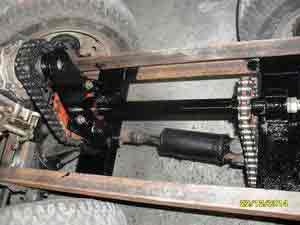

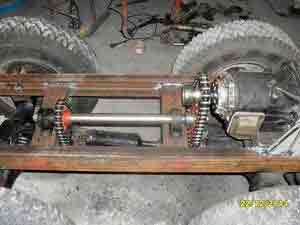

Трансмиссия

В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

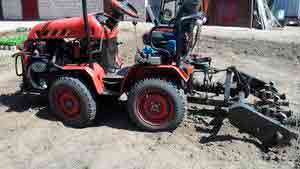

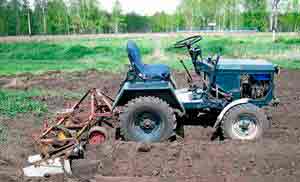

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

  • Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.

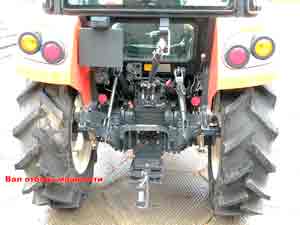

  • Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
  • Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

Самодельные минитрактора для домашнего хозяйства

Минитрактор своими руками

Если вы имеете домик в деревне, а тем более живете там постоянно, вы знаете, что такое настоящие хлопоты по хозяйству. Без транспорта при ведении домашнего хозяйства просто невозможно обойтись. Лучшим для этих целей является минитрактор, с его помощью можно обеспечить выполнение всех нужд, от перекапывания земли под засев, до перевозки крупно- и малогабаритных грузов. Но такая техника далеко не дешевая, как быть? Есть один вариант — сделать минитрактор своими руками. Да, задача не легкая, но если справитесь, сэкономите кучу средств, а удовлетворение от готового аппарата будет приходить каждый раз, как только вы будете начинать работу с трактором.

Какой вариант самодельного мини трактора выбрать

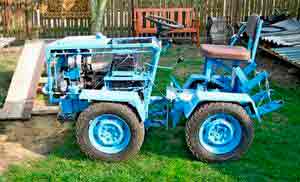

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

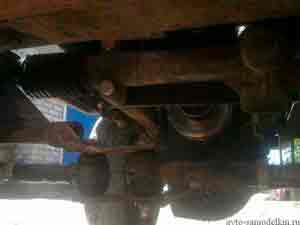

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Самодельные трактора с ломающейся рамой и их сборка на видео

Каждый фермер или дачник желает упростить работы в огороде. Для этого не обязательно приобретать дорогостоящие агрегаты, в данном случае помогут самодельные трактора. Изготовив технику можно не только сэкономить, но и получить отличного «помощника», который выполнит за вас такие задачи как уборка снега, сена, вспахивание земельной почвы или транспортировка собранного урожая. При наличие небольшого опыта в работе с подобным оборудованием, сконструировать самодельный минитрактор не составит особого труда.

Плюсы самодельных тракторов

Процесс изготовления техники не требует больших вложений. Самодельные трактора домашние мастера производят из устаревшего бытового оборудования, в магазине потребуется купить только недостающие запчасти. В случае если в наличие уже имеется малогабаритные сельскохозяйственные агрегаты в виде мотоблока или культиватора, задача изготовления минитрактора еще более облегчается.

Работа по сборке самоделки облегчается, если в наличии уже есть мотоблок или культиватор

Также из плюсов самодельных минитракторов следует выделить возможность регуляции техники индивидуально под управляющего. Фермер может самостоятельно подобрать нужные размерные параметры, комбинировать механизмы, узлы, а не довольствоваться набором функций заводского аналога.

Здесь есть конечно же и минусы, которые заключаются в следующем:

  • в процессе сбора могут возникнуть сложности;
  • самостоятельно достаточно спроектировать схему подключения всех узлов;
  • большинство элементов применяется в подержанном состоянии, а их последующее применение может привести к скорому износу;
  • во время работы агрегата могут произойти поломки в связи с недостаточным опытом мастера.

Сравнительно с преимуществами ряд недостатков большой. Но если дачник уверен в своих возможностях и навыках, у него точно получится собрать качественный самодельный трактор своими руками.

Конструктивные особенности

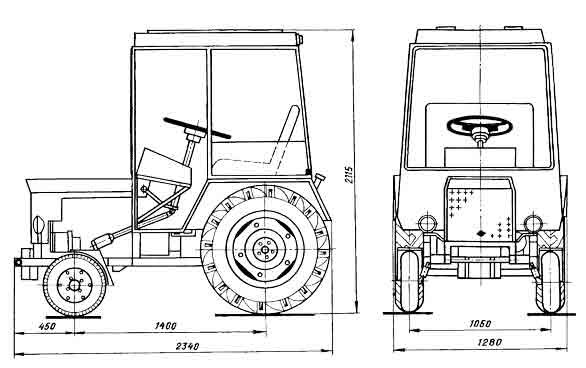

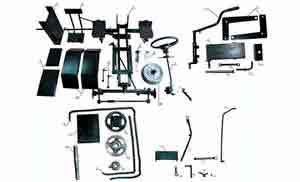

Чертеж самодельного трактора

В первую очередь перед изготовлением мини трактора следует определиться с его составляющими. Наиболее простая модель малогабаритного трактора в конструкции имеет следующие элементы:

  • мотор – в качестве данной детали можно взять за основу мотоблок или мотороллер;
  • надежная рама – на ней будут устанавливаться все составляющие;
  • тормозное устройство гидравлического типа;
  • конструкция с тормозными дисками;
  • ходовка – должна включать колеса и 2 оси;
  • устройство фиксирующее навесные приборы;
  • рулевая система;
  • сидение для управляющего;
  • фары.

Все детали требуется монтировать в определенной последовательности по выбранной схеме.

ВИДЕО: Как собрать агрегат из мотоблока

Подбираем двигатель для самодельного трактора

Для самодельного мини трактора подойдет множество вариантов моторов. Одним из оптимальный считается двигатель ЗИД, который изначально рассчитан для применения в самостоятельно изготовленной технике. 4-тактный мотор с одним цилиндром и объемом в 4,5 л отлично справится с переработкой земельной почвы, габаритами в 2-3 га.

Если у фермера имеется в наличие мотоблок, то задача облегчается в два раза. Дело в том, что применение мотоблока устраняет необходимость поиска моста с сцеплением, сварки передней части рамы и подбора рулевого устройства, все это уже есть в данной технике.

Что нужно для рамы

В качестве рамы рекомендуется использовать ломающийся каркас. В данном случае он изготавливается из двух основных частей, которые посредине фиксируются передвижным сцепом. В результате существенно сокращается угол разворота.

Для передачи крутящего момента на заднюю ось мини трактора с ломающейся рамой (если двигатель будет спереди) в ход идут мосты от грузовых автомобилей

Для этого потребуется прочные железные уголки или швеллер марки №8 с размерами 90х36 см. Заднюю область рамы нужно собирать под параметры 68х36 см. После завершения сбора каркаса не переднюю часть следует приварить 2 поперечные трубы с квадратным сечением при срезе. Данный элемент будет служить подставкой под мотор. Остальные держатели монтируются исходя из выбранной схемы.

При соединении двух частей рамы нужно использовать шарнир и 2 вилки. Для первой детали применяется цапфа с подшипниками от КАМАЗа. После всего к каркасу приваривается полотно под навесное оборудование.

Ходовая часть

Для начала требуется наварить на каркас вертикальные металлические стойки с укреплением уголками. Передний мост самодельного трактора нужно делать из монолитного прута с сечением 50 мм. Посредине посредством полуцилиндрической насадки устанавливается шарнир. По краям балки камазовской цапфой монтируются «ушки» для шкворней, а на них крепятся колеса.

Для организации максимально точного направления на оборудовании устанавливается распределитель. На передней области возле мотора крепится масляный бак, а посредине устройства фиксируется втулка, отвечающая за раскачивание переднего моста. Следует не забывать, что в конце данных действий нужно установить золотник, он требуется для отвода масла.

Навеска

Навеска требуется для фиксации дополнительных приспособлений. В данном случае лучшим вариантом послужит трехточечная вариация, состоящая из 2-х тяг, закрепленных на металлическом полотне и навесном устройстве. В качестве третей точки фиксации будет выступать привод гидродвигателя и дополнительная тяга.

Для правильного и исправного функционирования на полотно рекомендуется установить движимые стержни с диаметром 4-5 см, и только от них уже монтировать навесное оборудование.

Установка тормозной системы со сцеплением на самодельный трактор

Тормоза монтируются непосредственно на задние ведущие колеса. Лучшим вариантом послужит система из УАЗа. Колодки следует установить на диски, а управляющий механизм вывести на нужную педаль. Также тормоз для удобства можно сделать ручным, подключив к рычагу.

Если в самодельном тракторе требуется соорудить сцепление, здесь подойдет традиционный ременный привод. Используйте готовую систему из автомобиля такой марки как «Москвич» или УАЗ. Патрубок, производящий давление на ремень, устанавливается на раме пружинкой, прикрепленной к ушку, размещенному посредине. Вторая часть сваривается с педалью через рычаг.

Рулевое устройство и кресло

Рулевое управление для минитрактора сделанного своими руками подойдет из автомобиля «Москвич». В данном случае, в отличие от остальных вариаций, элемент будет проворачиваться в другую сторону. Чтобы избежать этого «дефекта», следует вместо стандартных тяг прикрепить детали от Жигулей, при этом ступицы использовать из Запорожца. Полностью перевести устройство в нужное направление поможет специальный рычаг из стали, его монтируют между колонкой и всеми тягами.

Самодельный минитрактор с ломающейся рамой

После проведенных манипуляций можно приступать к фиксации водительского кресла. Сидение крепится к сварному каркасу посредством вертикальных углов или напрямую к трубной конструкции с прямоугольным сечением в разрезе. Чтобы уменьшить передачу колебаний в процессе функционирования, кресло следует установить на прочные амортизаторы с дополнительным креплением тягами.

В случае необходимости, можно создать полноценную водительскую кабину. Здесь потребуется несколько стальных полотен. Они вырезаются по необходимой форме и привариваются к раме.

Заключение

Самодельный минитрактор в полной мере сможет себя проявить в таких работах как уборка снега, вспахивание грунта, транспортировка собранного урожая или малогабаритного груза. Но дополнив агрегат навесными оборудованием устройство станет незаменимым помощником в хозяйстве, в независимости от сложности работ.

ВИДЕО: С чего начинать сборку минитрактора самоделки

размеры в бесплатном свежем видео

Сельскохозяйственная сфера включает в себя большое количество работ, но основным, все таки, является обработка земельных владений. Это неудивительно, ведь созревание будущего урожая напрямую зависит от того, насколько хорошо вспахана и удобрена земля.

С этим комплексом работ прекрасно справляется минитрактор – технический агрегат, имеющий достаточно компактные габариты, при этом отличаясь достаточно высокой мощностью. Применяются данные агрегаты повсеместно – и в частном хозяйстве, и в крупных фермерских хозяйствах и агропромышленных комплексах.

Если в последних, в основном, используют различные модели от российских , либо зарубежных компаний, то на бытовом уровне, чаще всего, встречаются минитрактора, изготовленные из подручных средств. Конечно, нужны определенные навыки, чтобы сборка самодельного минитрактора прошла успешно, ведь это довольно непростое дело.

Однако, учитывая тот факт, что затраты на изготовление будут куда меньшими, чем за покупку магазинного варианта, многие уже задумываются о самостоятельном конструировании минитрактора.

Области применения минитрактора

В зависимости от того, что будет взято за основу будущего самодельного минитрактора, выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

  • Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ, характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью картофелесажалки и т.д. На фото двигатель:

Двигатель от Жигули

  • Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. тут) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
  • Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя(см. тут), который идентичен мощности мотоблока (даже китайского производства). Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
  • Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
  • Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

Как мы видим, эффективность самодельных минитракторов в работе довольно различна, в зависимости от силовой мощности используемого двигателя.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке, где осуществляется вспахивание и культивирование почвы.

Если вас интересуют бензопилы Хускварна, то на нашем сайте вы найдете много информации об этом инструменте. Инструкция по эксплуатации – в этой статье.

Перед начал использования бензопилы, обязательно ознакомьтесь с особенностями настройки и регулировки бензопил марки Хускварна в этой.

Если же поломка случилась, то о причинах неисправностей и способах их починки вы сможете узнать тут.

Преимущества и недостатки агрегата

Безусловно, рабочие показатели фирменного минитрактора значительно выше, чем у самодельных аналогов. Но никто и не пытался доказать, что самодельные агрегаты сопоставимы в своих технических данных с покупными вариантами.

Изначально подразумевалось, что минитракторы, сделанные своими руками, будут использоваться на довольно небольших площадях, где их рабочей мощности будет достаточно. Именно поэтому, использование самодельных агрегатов на бытовом уровне становится все более целесообразным.

К прочим преимуществам таких минитракторов относят:

  • Довольно неплохие показатели качества вспахивания земельных угодий. При этом, они во многом сопоставимы с глубиной проникновения, которые показывают минитракторы, приобретенные в магазинах.
  • Достаточно простая эксплуатация подобных устройств, не требующая особых знаний и умений.
  • Изготовление самодельного агрегата будет куда более дешевым вариантом, чем покупка нового минитрактора.
  • Более упрощенный ремонт, ведь вы сами изготавливаете минитрактор из доступных деталей, которые потом можно без труда достать.
  • Возможность внесения изменений в конфигурацию устройства, добавляя что-то новое. В покупных минитракторах это недопустимо, ведь можно полностью вывести агрегат из строя.

Однако, не стоит думать, что изготовление минитрактора в домашних условиях является безоговорочно выгодным предприятием. У данного способа есть и свои недостатки:

  • Достаточно кропотливый процесс сборки, ведь это требует наличия определенных технических знаний, а также умения работать со сварочным аппаратом и т.д. Иными словами, изготовление минитрактора своими руками подойдет далеко не каждому.
  • Поиск нужных запчастей и деталей также является дополнительной сложностью в данном вопросе.

Как мы видим, преимуществ все-таки больше, что говорит о верном принятии решения – изготавливать самодельные минитрактора своими руками. Наверно главным плюсом является хорошая экономия средств, ведь вопрос цены становится определяющим в последнее время.

Особенности в работе

Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи.

Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.

Особенности в эксплуатации

Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.

Кроме того, существует определенная рекомендация по заводу двигателя при стабильно низких температурах (до -250C):

  • отжать сцепление;
  • нажать на педаль газа до упора;
  • крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.

Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.

Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

  • На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
  • Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
  • Поперек устанавливается металлический стержень.
  • Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
  • Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
  • В качестве руля можно использовать рулевое управление, установленные на старых машинах.
  • К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

  • Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

  • Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
  • Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
  • Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

Минитрактор из мотоблока

  • Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
  • В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
  • Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
  • Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
  • На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Видео: Самодельный мини трактор из мотоблока

Стоит помнить, что в случае выезда на проезжую часть данного самодельного устройства, вас могут остановить сотрудники дорожной инспекции на наличие у вас прав на управление данным транспортным средством.

Поэтому, если вы планируете выезжать на самодельном минитракторе на проезжую часть, нужно позаботиться о получении водительских прав в ГИБДД.

Заключение

Минитрактора самодельного типа представляют собой довольно интересное сооружение. При этом, встретить два одинаковых агрегата попросту нереально, ведь в процессе сборки каждый добавляет что-нибудь свое.

Ведь для мужчины сам факт, что он что-то делает своими руками, уже является своеобразным хобби, удовлетворение от результатов которого куда сильнее, чем от простой покупки готового минитрактора, либо иного сельхоз агрегата.

Если же вы захотите купить готовый мини трактор, то присмотритесь к моделям белорусского производства.

Возможно интересным станет прополка картофеля мотоблоком.

Также рекомендуем ознакомиться со статьей про обзор мотоблоков.

Самодельный минитрактор своими руками: фото, видео

Минитрактор сделанный умельцем своими руками: фото и видео самодельного трактора в работе.

Народный умелец своими силами построил самодельный минитрактор 4×4 для домашнего хозяйства, чтобы пахать огород, перевозить грузы и зимой расчищать снег.

Рама трактора сделана из 80 швеллера, двигатель от мотоцикла Урал, карбюратор от Оки, мосты от ВАЗ (обрезанные), дополнительная КПП от Москвича.

Промежуточный вал и вал отбора мощности на цепном приводе. Установлен насос гидравлики НШ-10, распределитель Р-80.

Двигатель охлаждается электро вентилятором, стартер от Ваз 2110.

Установлен двигатель от мотоцикла Урал.

Сделан отвал для чистки снега.

Также сделан задний отвал.

Самодельная фреза для вспашки огорода.

Вот такой минитрактор из двигателя мотоцикла Урал, сделал своими руками народный умелец.

Видеообзор самодельного минитрактора.

На этом видео, минитрактор сделанный своими руками.

Осенняя вспашка огорода самодельной фрезой.

Автор самодельного минитрактора: Юрий Журавлев.

Источник: http://enkistroy.ru/raznoe/traktor-samodelka-dlya-krestyanina-kak-sdelat-samomu-chertezhi-i-sxemy-video.html

Сделай сам. Как зарегистрировать самодельный трактор?

«Хочу зарегистрировать свой трактор, купленный в колхозе агрегатами по накладной. В накладной указано: задний мост, двигатель и КПП (основные агрегаты). Спустя несколько лет я его собрал, теперь это полноценный трактор — помощник на дачном участке. Подскажите, пожалуйста, как его зарегистрировать, чтобы без проблем передвигаться по дорогам общего пользования. Без проблем, так как оплатить страховку и пройти техосмотр без техпаспорта невозможно. Мои визиты в технадзор полной четкой информации не дали. Подскажите, с чего начать».

Если в технадзоре четкой информации не дали, то начать следует с изучения нормативно-правовых актов, которыми данные правоотношения регулируются. Регистрация колесных тракторов и прицепов к ним регулируется одноименными правилами, утвержденными постановлением Совмина. В частности, по поводу постановки на учет самодельных тракторов в правилах закреплено следующее.

Правила государственной регистрации и государственного учета колесных тракторов, прицепов к ним и самоходных машин, утвержденные постановлением Совета Министров от 30.08.2014 №630
п.9. Не подлежат регистрации в инспекциях гостехнадзора:
копии серийно выпускаемых (выпускавшихся) машин, собранные из запасных частей, узлов и агрегатов, за исключением собранных в организациях, имеющих соответствующее разрешение.

Однако данная формулировка означает, что они не подлежат госрегистрации в общем порядке, но не в принципе. Конечно же, полностью самодельное транспортное средство, как и собранное из агрегатов серийно выпускаемого ТС, может быть допущено к участию в дорожном движении. Данный вывод можно сделать из п.21 Правил регистрации тракторов

п.21. Самодельные тракторы и самодельные прицепы к ним регистрируются инспекцией гостехнадзора после получения соответствующего разрешения областной инспекции гостехнадзора или Главной государственной инспекции по надзору за техническим состоянием машин и оборудования Министерства сельского хозяйства и продовольствия (далее — Главгостехнадзор Минсельхозпрода) и подвергаются технической экспертизе на их соответствие требованиям технических нормативных правовых актов с составлением акта технической экспертизы.

Указанное в п.21 разрешение можно получить, обратившись с заявлением в областное отделение Министерства сельского хозяйства и продовольствия. Самодельный трактор будет подвержен технической экспертизе, установленной инструкцией «О технических требованиях к самодельным машинам», утвержденной Минсельхозпродом. В случае успешного прохождения экспертизы и получения разрешения от областного подразделения гостехнодзора можно приступать к постановке трактора на госучет, получению техпаспорта и т.д.

Для постановки на госучет в инспекцию гостехнадзора по месту жительства необходимо будет предоставить документы, перечисленные в п.15.30 Указа Президента РБ «Об административных процедурах» от 26 апреля 2010 г. №200:

  • заявление;
  • паспорт или иной документ, удостоверяющий личность, с отметкой о регистрации по месту жительства, а для граждан Республики Беларусь, постоянно проживающих за пределами Республики Беларусь, — паспорт для постоянного проживания за пределами Республики Беларусь и свидетельство о регистрации по месту пребывания на территории Республики Беларусь;
  • разрешение на временное проживание в Республике Беларусь — для иностранных граждан и лиц без гражданства, временно проживающих в Республике Беларусь;
  • свидетельство о регистрации по месту пребывания — в случаях, когда регистрация по месту пребывания является обязательной;
  • справка о регистрации по месту пребывания — для военнослужащего и членов его семьи;
  • документ завода-изготовителя, подтверждающий производство колесного трактора, прицепа к нему и самоходной машины, — для колесных тракторов, прицепов к ним и самоходных машин, не бывших в эксплуатации, либо дубликат документа завода-изготовителя, выданный заводом-изготовителем, либо паспорт-дубликат колесного трактора, прицепа к нему и самоходной машины, выданный инспекцией гостехнадзора, — в случае утраты или приведения в негодность документа завода-изготовителя;
  • свидетельство о регистрации колесного трактора, прицепа к нему и самоходной машины (технический паспорт, технический талон) с отметкой регистрирующего органа о снятии с учета колесного трактора, прицепа к нему и самоходной машины — для колесных тракторов, прицепов к ним и самоходных машин, бывших в эксплуатации;
  • акт о приеме-передаче объекта основных средств формы ОС-1 — в случае продажи (передачи) юридическими лицами колесного трактора, прицепа к нему и самоходной машины, бывших в эксплуатации;
  • документы, подтверждающие законность приобретения (получения) колесного трактора, прицепа к нему и самоходной машины;
  • квитанция к приходному кассовому ордеру и товарно-транспортная накладная (товарная накладная) либо кассовый, товарный чек — на комплектующие изделия и материалы самодельных тракторов, прицепов к ним;
  • документы, выданные таможенными органами Республики Беларусь, — для колесных тракторов, прицепов к ним и самоходных машин, которые подлежат таможенному декларированию и выпуску в соответствии с заявленной таможенной процедурой либо для личного пользования;
  • документ, подтверждающий заключение договора обязательного страхования гражданской ответственности владельцев транспортных средств;
  • документы, подтверждающие внесение платы.

Платежи: 1 базовая величина — за государственную регистрацию колесного трактора, прицепа к нему и самоходной машины; 0,5 базовой величины — за выдачу свидетельства о регистрации колесного трактора, прицепа к нему и самоходной машины (технического паспорта).

Срок регистрации: 10 рабочих дней со дня подачи заявления.

Напомним, что в этом году между владельцами самодельных тракторов и инспекторами ГАИ возникало несколько конфликтов, самым громким из которых стал случай в Брестской области, где на защиту местного жителя встала вся деревня.

Источник: http://www.abw.by/novosti/law/179295

В Шимановском районе самодельный колесный трактор убил своего создателя

В пятницу, 24 сентября, в Благовещенске в районе улицы Горького, 235, автомобиль «Тойота Плац», управляемый водителем с признаками наркотического опьянения, наехал на пешехода — 12-летнего мальчика, который переходил дорогу в неустановленном месте. Ребенок получил сотрясение головного мозга, закрытую черепно-мозговую травму и ушибы.

Суббота оказалась «богата» на ДТП со смертельными исходами. Так, в Свободненском районе в 9:40 утра возле села Москвитино, 22-летний водитель, управляя автомобилем ЛУАЗ (не имея, к слову сказать, на это прав), допустил столкновение с «Исузу Бигхорн». В результате водитель ЛУАЗа от полученных травм скончался, пассажир автомобиля выжил, отделавшись закрытой черепно-мозговой травмой, сотрясением головного мозга и многочисленными переломами, в числе которых закрытый перелом бедра. Пострадал и водитель «Бигхорна», получивший закрытую черепно-мозговую травму, сотрясение головного мозга, перелом костей носа и ушибы.

В этот же день, в 19:10 на 14-м километре дороги Шимановск-Селеткан, 56-летний водитель не справился с управлением своего самодельного колесного трактора. Устройство наехало на полосу откоса и опрокинулось, «Кулибин» погиб на месте, а его 63-летняя пассажирка получила перелом костей таза и открытую черепно-мозговую травму.

Рано утром в Благовещенске, 28-летняя женщина-водитель «Ниссан Премьера» не справилась с управлением, авто съехало с дороги и врезалось в забор в районе золоотвала. Незадачливая автолюбительница получила тупую травму живота и закрытую черепно-мозговую травму, кроме того, осколки стекла нанесли пассажиру иномарки резаные раны.

В воскресенье в Приамурье в ДТП пострадали 2 ребенка. Так, в 21:30 в Белогорском районе 21-летний парень, управлявший мотоциклом «Урал», сбил 14-летнюю девочку. Пострадавшая получила рваную рану бедра, ушибы и ссадины.

А в 21:20 в Сковородино лихой водитель проскочил неуправляемый пешеходный переход, «зацепив» проходящую по нему 15-летнюю девушку. Останавливаться, чтобы посмотреть, что с пострадавшей, он не стал. К счастью, девушка не получила серьезных повреждений, отделавшись ушибами обеих ног.

Источник: http://portamur.ru/news/detail/v-shimanovskom-rayone-samodelnyiy-kolesnyiy-traktor-ubil-svoego-sozdatelya/

Самодельный минитрактор с двигателем от мотоблока

Как сделать минитрактор из мотоблока своими руками

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

Минитрактор своими руками с двигателем от мотоблока — Спецтехника

Если в хозяйстве есть мотоблок, то стоит лишь приложить усилие и из него получится неплохой мини-трактор. Такие самоделки позволяют обзавестись полноприводной техникой с минимальными затратами. Сейчас мы рассмотрим, как можно собрать мини-трактор из мотоблока своими руками и что для этого нужно.

Какие мотоблоки подходят для переоборудования

Сразу надо отметить, что практически любой мотоблок можно переоборудовать. Неразумно будет использование маломощного мотокультиватора. Ведь и трактор из него получится слабый.

Готовые самодельные конструкции имеют полноценное рулевое управление, сиденье оператора и передние колеса.

Чтобы сделать такую трансформацию нужно купить комплект для переделки мотоблока в мини-трактор или порыться в старых запчастях от автомобиля.

Кентавр

Из таких профессиональных мотоблоков мини-трактор получится мощный, с большой производительностью. Агрегат оснащен мотором мощностью 9 л. с. Для переделки понадобится сварить из профиля раму, добавить передние колеса и сиденье.

Высокой производительности получится мини-трактор из мотоблока Зубр, так как техника оснащена мощным дизельным двигателем. Для переделки механизма понадобится добавить гидравлику. Тогда мини-трактор сможет работать с навесным оборудованием. Кроме рулевого управления, нужно позаботиться о тормозной системе. Передние колеса можно купить или найти старые от легкового авто.

Чтобы собрать мини-трактор из мотоблока Агро нужно выполнить все вышерассмотренные процедуры. Вдобавок конструкция требует установки колесных редукторов. Они нужны для усиления ведущих полуосей. Однако можно пойти по другому пути. Для этого мотор крепят на задней части рамы, вследствие чего получается равномерное распределение нагрузки.

Намного сложнее сложить мини-трактор из мотоблока МТЗ, из-за особенности конструкции техники. Но в итоге может получиться маневренный агрегат на трех колесах.

Общее руководство по переделке мотоблоков

Сейчас мы рассмотрим общую инструкцию, как сделать мини-трактор из мотоблока и что для этого нужно. Руководство подходит для марок «Кентавр», «Зубр» и «Агро». Переделка мотоблока «МТЗ» происходит по другому принципу, и инструкцию для него мы представим ниже.

Совет! Комплект для переделки стоит в пределах 30 тыс. рублей. Кому-то это покажется дорого, но зато человек получает полный набор необходимых запчастей.

Изготовление рамы

Изготовление мини-трактора на базе мотоблока начинается со сборки рамы. За счет ее удлинения получится установить дополнительные колеса, сиденье водителя и рулевое управление. Сваривают раму из стальной трубы, швеллера или уголка.

Неважно, какое будет сечение заготовок, главное, чтобы готовая конструкция не деформировалась от нагрузок. Можно материал для рамы по сечению взять с запасом.

Утяжеление готового агрегата пойдет только на пользу, так как будет лучшее сцепление с грунтом.

Выбранный для рамы материал режут болгаркой на заготовки. Далее, их сваривают между собой, чтобы получилась прямоугольная конструкция. Дополнительно стыки можно усилить болтовым соединением.

Совет! Поставьте по центру рамы поперечную балку. Она нужна для усиления жесткости. Такая рама будет противостоять большим нагрузкам, а, значит, дольше прослужит.

К готовой раме крепят навеску. Она может располагаться спереди и сзади. Устройство необходимо для работы с навесным оборудованием. Если предполагается перевозка грузов, тогда сзади еще устанавливают фаркоп.

Изготовление ходовой части

Дальнейшая переделка мотоблока в мини-трактор предусматривает изготовление ходовой части. А начинать нужно с передних колес. Для этого надо купить или найти у знакомых 2 ступицы с тормозами и закрепить их на куске стальной трубы.

Точно по центру получившейся оси сверлят отверстие. Его делают сквозным. Через отверстие ось крепят к переднему поперечному элементу рамы. Далее, на раме устанавливают редуктор с червячным механизмом. Его соединяют с передней осью рулевыми тягами.

Когда все будет сделано, ставят рулевую колонку.

Задняя ось мини-трактора с двигателем от мотоблока монтируется на подшипниках, предварительно запрессованных в стальные втулки. Эту деталь ходовой части оснащают шкивом. Через него будет передаваться крутящий момент от двигателя к оси с колесами.

Совет! На самодельный мини-трактор устанавливают колеса радиусом 12–14 дюймов.

Установка мотора

Чаще всего на самодельный мини-трактор из мотоблока устанавливают двигатель спереди. Под него на раме приваривают крепления. Такое месторасположение мотора позволяет поддерживать оптимальный баланс во время работы с навесным оборудованием.

Для передачи крутящего момента на шкив оси и двигателя надевают ремень. Он должен быть хорошо натянут, поэтому крепежи мотора делают регулирующимися.

Важно! При установке двигателя нужно проследить, чтобы оба шкива стояли соосно.

Установка дополнительного оборудования

Когда сборка мини-трактора своими руками с двигателем от мотоблока будет окончена, конструкции начинают предавать завершенный вид. Сначала устанавливают тормозную систему и обязательно испытывают ее. Для работы с навесным оборудованием к раме крепят гидравлику. Сиденье водителя прикручивают болтами к стойкам. Их предварительно приваривают к раме.

Если предполагается передвижение на самодельной технике по дороге, ее нужно оборудовать фарами, а также габаритными огнями. Двигатель и другие механизмы можно закрыт кожухом, который легко выгнуть из тонкой листовой стали.

Когда конструкция полностью будет собрана, выполняют обкатку. После этого уже мини-трактор подвергают нагрузке.

На видео представлен переделанный мотоблок Нева:

Переделка мотоблока МТЗ

Чтобы собрать мини-трактор из мотоблока МТЗ нужно устранить одну проблему. Связана она с тем, что двухцилиндровый дизельный мотор смещает центр тяжести на переднюю часть рамы.

Решить проблему получится с помощью следующих действий:

  • У мотоблока МТЗ есть режим работы с косилкой. Вот на него агрегат и нужно переключить.
  • Вместо передней площадки устанавливают рулевое управление и колесо от мотоцикла.
  • В верхней части рамы есть ниша, где стоит рулевая тяга. Вот здесь нужно поставить еще и регулировочную тягу для увеличения жесткости конструкции.
  • Сиденье оператора через дополнительные крепления приваривают к площадке.
  • Из толстой листовой стали вырезают еще одну площадку для гидравлики и аккумуляторной батареи. Ее приваривают рядом с мотором.
  • Для дополнительных элементов гидравлической системы сзади рамы приваривают крепления.
  • Тормозная система будет ручная. Ее устанавливают на переднем колесе.

В финале получается трехколесный мини-трактор из мотоблока МТЗ, которым удобно управлять.

Вот и все секреты домашних самоделок. Имейте в виду, что каждая марка мотоблока отличается своей конструкцией, поэтому к процессу трансформации нужно подходить индивидуально.

Как переоборудовать мотоблок в мини-трактор

Мини-трактор из мотоблока — это оптимальное решение для обработки небольших участков земли. Купить заводскую модель мини-трактора по силам далеко не каждому человеку, поэтому приходится импровизировать.

Гораздо проще и дешевле купить мотоблок и переделать его в самодельный минитрактор. Это можно сделать своими руками, благо ничего сложного в этом нет. Рассмотрим ключевые аспекты переделки мотоблока в мини-трактор.

Выбираем мотоблок

Мотоблок, который вы собираетесь переделать, должен соответствовать определённым критериям, иначе мини-трактор не будет в полной мере выполнять свои рабочие функции. Необходимо обратить внимание на следующие нюансы:

Мини-трактор из мотоблока «Нева»

  1. Мощность. Чем большую площадь вы планируете обрабатывать, тем мощнее должен быть мотоблок.
  2. Вид топлива. Лучше всего выбирать модели, которые работают на дизельном топливе.

Дизельные двигатели неплохо справляются с обработкой больших площадей и экономичнее расходуют горючее, по сравнению с бензиновыми аналогами.

Масса. Если мотоблок приобретается как отдельное сельскохозяйственное орудие, то необходимо выбирать модели с небольшим весом. Они более управляемые.

В нашем случае, стоит отдать предпочтение более массивным изделиям. Ведь самодельный минитрактор должен обрабатывать почву, а если машина будет лёгкой, она не будет справляться с твёрдым грунтом.

Цена. Не стоит приобретать дорогие мотоблоки.

Ведь мини-трактор переоборудуется из мотоблока в целях экономии, поэтому не стоит тратить средства, приобретая разрекламированный бренд. Лучше отдать предпочтение отечественным производителям.

Под вышеупомянутые параметры подходят следующие мотоблоки:

  • Агро;
  • Нева;
  • МТЗ;
  • Кентавр;
  • Зубр.

Стоит отметить, что к этим моделям можно приобрести уже готовые комплекты для переоборудования их в мини-трактор своими руками.

Из вышеперечисленных моделей, только мотоблок «Агро» имеет конструктивные недостатки. Это выражается в недостатке прочности оси на излом.

На работе мотоблока, этот дефект никак не отражается, но при переделке агрегата в самодельный мини-трактор, нагрузка на полуоси существенно возрастёт. Поэтому вам понадобится усилить проблемный узел мотоблока.

Сделать это можно путём установки колёсных редукторов.

Все перечисленные выше модели хорошо зарекомендовали себя в работе. Кроме того, в случае поломки, проблем с запчастями не возникнет. Теперь рассмотрим, как сделать мини-трактор из мотоблока на конкретных примерах.

Мотоблок «Кентавр»

Этот сельскохозяйственный агрегат относится к категории профессиональной техники, соответственно из него получится мини-трактор с хорошей производительностью. Ключевую роль играет дизельный двигатель мощностью в 9 лошадиных сил.

Чтобы переделать этот мотоблок в мини-трактор своими руками, достаточно изготовить раму из металлического профиля, установить дополнительную колёсную пару и сиденье.

Самодельный минитрактор из мотоблока Кентавр» может оснащаться прицепом для транспортировки малогабаритных грузов, однолемеховым плугом и отвалом.

Мини-трактор из мотоблока «Кентавр»

Мотоблок «Зубр»

Как и в предыдущем случае, устройство оснащено довольно неплохой силовой установкой, которая работает на дизельном топливе. Чтобы сделать мини-трактор на базе мотоблока «Зубр», понадобятся следующие элементы:

  1. Гидравлическая система. Она необходима для работы трактора с навесным оборудованием.
  2. Дополнительная пара колёс. Их можно снять с легкового автомобиля.
  3. Тормозная система и рулевое управление.

Мотоблок «Агро»

Мини-трактор из этой модели требует более серьёзного подхода. Помимо всего перечисленного выше, понадобится усилить ведущие полуоси колёсными редукторами. Как вариант, можно попробовать заднее расположение двигателя, это позволит более равномерно распределить нагрузку.

Мини-трактор из мотоблока «Зубр»

Общая инструкция по сборке

Процесс переоборудования мини-трактора из мотоблока одинаков для всех перечисленных выше моделей. Чтобы каждый раз не повторять одну и ту же информацию, мы решили выделить её в отдельный блок. Исключение составляет самодельный мини-трактор на базе мотоблока МТЗ, но о нём мы поговорим чуть позже.

Перед началом работ нужно подготовить необходимые детали и инструмент. Для удобства можно приобрести уже готовый комплект для переоборудования мотоблока в мини-трактор. Покупка вам обойдётся примерно в 30 000 рублей. Из инструмента вам может понадобиться:

  • сварочный аппарат;
  • электродрель с набором свёрл;
  • гаечные ключи и отвёртка;
  • болгарка и диски для резки металла;
  • крепёжный элемент (болты и гайки).

Перед тем как приступить к работе, рекомендуется заранее рассчитать кинематическую схему будущего мини-трактора и сделать соответствующий чертёж. Подготовив всё необходимое, можно приступать к сборке.

Адаптер к мотоблоку Нева

Для начала необходимо дополнить несущую конструкцию, ведь вам понадобится установить дополнительную пару колёс. Для этого вам понадобятся металлические уголки или труба.

Сечение трубы большой роли не играет, главное, чтобы она выдерживала предполагаемые нагрузки. К толщине стенок тоже можно подойти творчески, ведь лишний вес только усилит сцепление трактора с дорогой и послужит хорошим подспорьем при выполнении пахотных работ.

Заготовки для изготовления рамы нарезаются болгаркой и скрепляются между собой болтами или электросваркой. Можно комбинировать соединение. Например, соединить элементы между собой болтами и дополнительно проварить швы.

Чтобы рама стала по настоящему надёжной конструкцией, можно установить поперечную балку, которая будет выполнять функцию дополнительного ребра жёсткости.

Рекомендуется сразу смонтировать к раме навесное устройство для работы с дополнительным оборудованием. Навеска может крепиться как к передней, так и к задней части рамы. Если самодельный минитрактор будет работать с прицепным оборудование, к задней части рамы приваривают фаркоп.

Ходовая часть

Для передних колёс можно купить две готовые ступицы с тормозами. Крепится передняя колёсная пара следующим образом: берётся кусок металлической трубы, который подходит по ширине к передней оси. К этой трубе крепятся колёсные ступицы.

По центру высверливается сквозное отверстие, через которое осуществляется крепёж к передней раме. После этого монтируются рулевые тяги, которые через червячный редуктор сопоставляются к раме. После закрепления редуктора устанавливается рулевая колонка.

Задняя ось устанавливается на запрессованные во втулки подшипники. На ось устанавливается шкив для передачи крутящего момента от двигателя. Колёса можно использовать от старого легкового автомобиля или оставить «родные», дополнив их ещё одной колёсной парой с другого мотоблока.

Стоит отметить, что рекомендуемый радиус колёс составляет 12-14 дюймов. Если поставить колёса меньшего радиуса, мини-трактор из мотоблока будет зарываться носом. Установка больших колёс отрицательно повлияет на управляемость и манёвренность машины.

Мини-трактор из мотоблока «Агро»

Двигатель

Обычно силовой агрегат устанавливают на переднюю часть рамы. Таким образом, мини-трактор поддерживает необходимый баланс при работе с прицепным оборудованием. На месте установки двигателя делается система крепления.

Помните, что вал отбора мощности должен располагаться соосно шкива на заднем мосту машины. Передача усилия проходит через ременную передачу. Чтобы облегчить регулировку и натяжение ремней, крепление двигателя рекомендуется делать плавающим.

Дополнительное оборудование

Собрав основную конструкцию, устанавливают тормозную систему и гидрораспределитель для работы с навесным оборудованием. Если самодельный мини-трактор будет передвигаться по дорогам, имеет смысл установить фары и габаритные огни. Это позволит избежать проблем с сотрудниками ДПС и облегчит работу в тёмное время суток.

Чтобы придать мини-трактору более привлекательный вид, можно оснастить технику элементами обшивки и навесом от солнца. Дополнительный тюнинг делается исходя из личных предпочтений.

После сборки, мини-трактор должен пройти обкатку и можно приступать к работе.

Мини-трактор из мотоблока «МТЗ-05»

Мини-трактор, сделанный своими руками на базе мотоблока МТЗ

Есть довольно оригинальный способ переделать мини-трактор из мотоблока МТЗ. Этот мотоблок оснащён двухцилиндровым дизельным двигателем, поэтому во время работы центр тяжести смещается в переднюю часть. Это существенно усложняет рабочий процесс. Устранить проблему можно следующим образом:

  1. Мотоблок переводится в режим работы с косилкой.
  2. Передняя площадка полностью демонтируется.
  3. На её место при помощи болтов устанавливается переднее колесо от мотоцикла, вместе с рулём управления.
  4. В нише установки рулевой тяги, она расположена в верхней части рамы, крепится регулировочная тяга. Это даёт конструкции дополнительную жёсткость.
  5. К площадке при помощи электросварки приваривается крепление под водительское сиденье.
  6. Рядом с двигателем приваривается дополнительная площадка для гидрораспределителя и аккумулятора.
  7. В задней части устанавливается дополнительная стальная рама для гидравлической системы.
  8. На переднее мотоциклетное колесо монтируется ручной тормоз.

Таким образом, получается компактный трёхколёсный мини-трактор сделанный своими руками.

Минитрактор, или трактор из мотоблока своими руками

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь.

Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока.

Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

  • мощность;
  • масса;
  • тип топлива;
  • стоимость;
  • фирма-изготовитель.

Все эти нюансы нужно учитывать.

Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль.

Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

Набор для переделки мотоблока в минитрактор

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

  • готовой рамы;
  • передней балки;
  • навески;
  • рычагов;
  • педалей;
  • руля;
  • крыльев;
  • водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

Схемы для конструирования минитрактора

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.

Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

  • рама;
  • сиденье для водителя;
  • рычаги;
  • рулевое управление;
  • колеса;
  • крылья;
  • ступицы;
  • дополнительное оборудование.

Важно, чтобы под рукой были нужные инструменты:

  • сварка;
  • дрель со сверлами;
  • инструмент для распила металла;
  • набор ключей;
  • отвертки;
  • смазка.

Если все это готово, тогда приступаем к изготовлению трактора из мотоблока.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время. Устанавливают с помощью плавающей системы крепления.Также очень важно соблюдать правила безопасности.

Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать.

Трактор из мотоблока своими руками — комплект для переоборудования

Что бы не придумывали народные умельцы, во что бы не превращали свой мотоблок, все же основное его предназначение – обработка земли. Именно поэтому переоборудование мотоблока в мототрактор выглядит вполне логичным, поскольку продиктовано стремлением повысить качество этой обработки.

Как выбрать модель для переделки?

Решая, как сделать минитрактор из мотоблока, нужно учитывать, что не каждая модель для этого подходит. Есть несколько простых правил, соблюдая которые, вы сохраните свои силы, время и деньги от бесполезной траты:

  1. Делать минитрактор на базе мотоблока, мотор которого имеет мощность в 4-5 лошадиных сил – занятие бесперспективное, он не оправдывает возложенных на него ожиданий.
  2. Чем тяжелее модель, тем лучше будет сцепление колес с землей.
  3. Покупать дорогую модель, а затем еще приобретать и недешевый модуль для переделки, чтобы в конечном итоге соорудить из них самодельный минитрактор из мотоблока – проще и дешевле сразу купить заводскую модель минитрактора.

Переделывать минитрактор из мотоблока своими руками лучше на базе моделей тяжелого класса: у них и вес больше, и мощности хватает.

Также изначально, еще на стадии проектирования, нужно определиться с двигателем от мотоблока.

Хотя этот вопрос не столь принципиален, и минитрактор может быть сделанный как на базе бензинового, так и дизельного мотоблока, но все же дизельный двигатель более экономичный и имеет больший КПД.

Какие модели лучше использовать для переделки?

Разумеется, говорить о переделке мотоблока в полноценный трактор не приходится, «весовые категории» у них все же разные. Мощность такого минитрактора напрямую связана с двигателем от мотоблока, на основе которого он сделан: чем двигатель мощнее, тем мощнее будет самодельный трактор.

Поэтому использовать для переделки в трактора можно только модели тяжелого и среднего класса. Модели легкого класса для такой переделки не годятся – у их моторов силенок маловато.

Хорошо зарекомендовали себя сделанные своими руками минитрактора на базе мотоблоков:

  • Нева;
  • Зубр;
  • Агро;
  • Кентавр.

Несмотря на небольшие конструктивные отличия, механизм переделки трактора из мотоблока одинаков для всех перечисленных моделей.

Как правильно переделать мотоблок в трактор?

Чтобы успешно собрать самодельный трактор из мотоблока своими руками, нужно четко знать, что для этого нужно и как сделать все правильно.

Поэтому до начала работ нужно составить подробную схему превращения и начертить чертежи собираемых узлов и агрегатов (или одолжить их у знакомых, которые уже проделали такую работу раньше).

И только досконально разобравшись в схеме и чертежах, можно начинать работы по собственно переделке.

Чтобы сделать 4-х колесный трактор своими руками из 2-х колесного мотоблока, первым делом нужно изготовить раму. В зависимости от предназначения будущего трактора рама может быть:

  1. Сплошная, если трактор нужен преимущественно для сельхозработ;
  2. Ломаная, если трактору придется часто двигаться по труднодоступным местам.

Раму лучше всего делать с задним адаптером, чтобы можно было прицеплять к самодельному трактору прицеп или другое навесное оборудование.

Сначала определяются размеры будущей рамы, затем режутся заготовки нужного размера, и сваркой или болтами соединяются в единую конструкцию. Для большей прочности можно установить на раму дополнительную поперечную балку.

При изготовлении рамы нужно не забыть смонтировать на ней навеску для агрегатирования с навесным оборудованием. Ее можно монтировать как спереди, так и сзади. Также сзади обязательно нужно не забыть приварить фаркоп, иначе на минитрактор невозможно будет прицепить прицеп.

Чтобы сделать самодельную раму, нужно болгаркой нарезать из стальных труб и листов заготовки соответствующего размера, а затем сварить их в единую конструкцию. Для большей надежности посредине рамы можно приварить дополнительную поперечную стальную балку.

Колеса

Закончив с рамой, переходят к установке колес. Чтобы их установить, понадобятся две ступицы с тормозами и кусок металлической трубы, по ширине подходящий к передней оси.

По центру трубы делается сквозное отверстие, через которое ее крепят к передней раме, а по ее бокам крепятся колесные ступицы.

Затем монтируются рулевые тяги, закрепляется червячный редуктор и устанавливается рулевая колонка.

Сначала на раму крепится передняя и задняя оси, на которые устанавливаются колеса. Обычно на задней оси оставляют «родные» колеса мотоблока, а на переднюю надевают колеса от легковушки, хотя можно и от другой сельскохозяйственной техники.

Двигатель

Двигатель крепят спереди, чтобы при агрегатировании с прицепным оборудованием сохранять нужный баланс конструкции. А вот вал отбора мощности в самоделке расположен на заднем мосту минитрактора. В действие он приводится через ременную передачу. На заключительном этапе сборки устанавливают тормоза и гидрораспределитель.

Затем на раму крепятся все остальные важные узлы и агрегаты: руль, трансмиссия, педали, тормоз, сидение для оператора и т.д. При желании можно установить фары и габаритные огни, а также навес от солнца.

Есть ли возможность облегчить переделку?

Да, такая возможность есть. Учитывая большой размах подобных самоделок, практически все изготовители популярных марок минитехники наладили производство специального комплекта для переоборудования мотоблока в минитрактор. В комплект для переоборудования входят:

  • Рама с готовым креплением для установки двигателя;
  • Руль;
  • Педали;
  • Передняя балка;
  • Задняя навеска;
  • Рычаги для отключения блокировки полуосей;
  • Крылья;
  • Сидение для оператора.

Такой набор позволяет без особых проблем собрать небольшой трактор из мотоблока своими руками даже тем людям, которые никогда не держали в руках «болгарку» и сварочный аппарат.

Все, что требуется от владельца мотоблока в этом случае – быть внимательным и не перепутать, что и куда нужно монтировать при превращении его двухколесного помощника в минитрактор.

А уж о том, что работать на такой самоделке будет намного комфортнее и безопаснее – и говорить не стоит.

Минитрактор из мотоблока своими руками

Первый этап работы состоит в оформлении чертежа. И подготовки оборудования. Схему демонстрации узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно. Если же знаний не хватает, то в интернете легко найти специализированные изображения.

Что касается комплектующих, то в их качестве подойдут готовые заводские комплекты. Они все равно стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание самодльного трактора станет невозможным без:

  1. Болгарки и дисков для работы с металлом.
  2. Крепежей и метизов. Последнее обозначение используется для болтов и гаек.
  3. Швеллеров и труб с металлической основой.
  4. Дрели, идущей с комплектами сверл.
  5. Оборудования для сварки.
  6. Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности. Тяжелый класс агрегата с дизельным топливом – идеальный вариант.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

  • Стоимость, производитель.
  • Размер плуга.
  • Разновидность применяемого двигателя.
  • Вес.
  • Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением.

В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко.

Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня.

Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными.

Импортным они немного уступают, но по стоимости находятся далеко впереди.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

  1. Педали тормоза и газа.
  2. Сиденье.
  3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами.

Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его.

Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

  • Рама.
  • Цилиндр с тормозом.
  • Подножные механизмы, педали.
  • Колонка руля, в комплекте с тягами.
  • Балка впереди, соединяется со ступицами и дисками для тормоза.
  • Крылья в задней части.
  • Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса.

Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности.

Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

  1. Используем режим работы с косилками.
  2. Площадка впереди демонтируется в полном объеме.
  3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
  4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
  5. Электросваркой соединяем площадку и крепление для места водителя.
  6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
  7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
  8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей — это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

Варианты интересных самоделок из мотоблока

Купив мотоблок, его счастливый владелец решает большинство проблем, связанных с обработкой участка.

Богатый набор навесного оборудования позволяет не только качественно пахать почву, но и культивировать ее, убирать картофель, чистить снег и качать воду.

К тяжелому мотоблоку всегда можно докупить тележку, которая превратит его в мини-грузовик.

А что делать хозяевам средних и малых мотоблоков, которые конструктивно не приспособлены к перевозке грузов и выполнению других «тракторных» работ?

Можно твердо сказать одно: сидеть сложа руки и ждать чуда не стоит. Каждый, кто разбирается в механике машин, сможет сделать из мотоблока немало интересных машин.

Минитрактор и вездеход из мотоблока

Почти все самоделки из мотоблока делают для повышения комфорта в работе. Действительно, зачем тратить силы, водя «за рога» тяжелый агрегат, когда его можно оседлать, превратив в маневренный минитрактор?

Однако, здесь нужно сделать одно важное замечание. Сев верхом на мотоблок, вы повысите центр его тяжести. Это увеличит риск опрокидывания при крутых разворотах. Для повышения устойчивости нужно сделать достаточно широкую вторую ведомую ось (1-1,2м).

Очень желательно расширить узкую колесную базу самого мотоблока. Сегодня для такой переделки не нужно искать опытного токаря. В продаже имеются готовые втулки (удлинители) которые ставят на ведущий вал для увеличения расстояния между колесами мотоблока.

Если на легком или среднем мотоблоке нет дифференциала, то повысить его маневренность и заодно увеличить колесную базу можно, установив блокирующие поворотные удлинители, выполняющие эти функции.

Тот, кто не уверенно работает с железом и не имеет большого опыта в конструировании машин, может сделать минитрактор из мотоблока, купив готовый комплект.

  • рама с креплениями для двигателя;
  • подножки с педалями;
  • сиденье;
  • рычаги выключения блокировки полуосей;
  • рулевое управление с тягами;
  • передняя балка с тормозными дисками и колесными ступицами;
  • задняя навеска с ручным подъемным механизмом;
  • крылья.

Цена такого комплекта находится в пределах 20-22 тысяч рублей. Особых проблем при переделке мотоблока в минитрактор при наличии перечисленных сборочных единиц не возникает.

В итоге у вас получится самодельный трактор, на котором можно комфортно обрабатывать участок и возить грузы, прицепив тележку.

Важным достоинством готового техкомплекта является его конструкция – точно просчитанная и испытанная в работе.

Тот, кто своими руками сделал минитрактор, вездеход из мотоблока соберет без проблем. Для этого достаточно поменять стандартные диски на более широкие и установить на них внедрожную резину.

Лучше всего, если базой для такого мини-вездехода станет мотоблок с водяным, а не воздушным охлаждением мотора. Он более вынослив к длительным нагрузкам и меньше перегревается.

Снегоход и болотоход из мотоблока

Принципиальной разницы между этими самоделками нет, поскольку снегоход из мотоблока, как и болотоход на его базе объединяет одно принципиальное требование: минимальное давление на грунт. Переделывая мотоблок под новое 4-х колесное шасси особое внимание нужно уделить качеству изготовления широких снего-болотоходных колес.

Лучше всего изготовить грунтозацепы таким образом, чтобы в них можно было разместить стандартные колеса мотоблока.

Владельцы тяжелых мотоблоков с прицепной тележкой могут сделать из него самодельный снегоход, вообще не меняя конструкцию. Для этого достаточно переобуть свой ручной трактор в новые внедорожные «лапти».

Покрышки перед этим нужно спустить, затем поддомкратить раму, вставить колеса в грунтозацепы и снова накачать их.

После этой несложной работы можно спокойно отправляться в путешествие по заболоченной местности или по глубокому рыхлому снегу.

Практика подтверждает, что такой самодельный болотоход даже с не очень мощным 6-сильным бензиновым мотором довольно резво ездит по равнине и уверенно преодолевает небольшие уклоны.

Мотособака и каракат

Тот, кому довелось кататься на импортном мотобуксировщике, наверняка увидит в его конструкции очень много схожего с обычным мотоблоком. Почти такой же передний тяговый узел с двигателем, аналогичный способ передачи крутящего момента, схожие органы управления на руле. Не хватает только резиновых гусениц, с помощью которых мотособака будет тянуть сани и седока по заснеженному полю.

Реализуя свою мечту о мотобуксировщике, заядлые рыбаки и охотники могут пойти двумя путями: купить готовую снегоходную приставку или сделать ее своими руками.

Сегодня в промышленных масштабах производятся гусеничные приставки практически ко всем типам мотоблоков (Нева, Салют, Агат, Фаворит, Каскад, Форза и др.) Цена этого узла довольно высока (около 30 тыс. рублей).

Поэтому тот, кто старается сэкономить и при этом хорошо знаком с гусеничной ходовой конструкцией, может изготовить ее и лыжные сани самостоятельно. Для этого нужно сварить прочную раму, на которой разместятся двигатель и руль, ходовая и ведомая звездочки, а также два промежуточных вала с резиновыми катками.

Говоря о том, что можно сделать из мотоблока, стоит упомянуть и о такой интересной самоделке, как каракат. Сила этой машины в ее огромных колесах, представляющих собой обычные автокамеры, стянутые прочными ремнями.

Иногда для изготовления шин сверхнизкого давления используют автопокрышки от грузового транспорта. Их облегчают, аккуратно вырезая часть поверхности электрическим лобзиком, оставляя только часть борта и грунтозацепный протекторный рисунок.

На каракат из мотоблока ставят самодельные колесные диски, дорабатывая и расширяя стандартные автомобильные. На легкий мотоблок также можно поставить весьма оригинальный колесный диск. Для этого по контуру сваривают два алюминиевых тазика, вырезают дно под размер ступицы, снабжают их ребрами жесткости и боковыми ограничителями для фиксации камеры.

При внешней неуклюжести каракат на базе мотоблока на удивление проходим и устойчив. Он не только легко преодолевает заболоченные низменности, но при этом способен перевозить довольно значительный груз (до 100 кг).

Тот, кто планирует собрать квадроцикл, используя в качестве основы мотоблок, должен быть готов к тому, что сверхвысокой скорости на нем он не достигнет. Зато по маневренности и проходимости такой аппарат ничем не уступит более дорогому фирменному «брату».

Посадка в самодельном внедорожнике остается традиционной «мотоблоковской», а не мотоциклетной как в «квадрике». Делать своими руками колесные диски для такого квадроцикла не нужно. Можно использовать стандартные от любого легкового авто, рассчитанные на установку широкопрофильной «грязевой» резины.

Как сделать минитрактор из мотоблока — пошаговая инструкция

Для владельцев земельных участков, бесспорно, минитрактор является более желаемым приобретением, чем мотоблок, ведь он в разы мощнее и удобнее. Но, к сожалению, не всем и не всегда удается обзавестись именно этим агрегатом, ссылаясь на его стоимость, габаритность и еще ряд возможных причин.

Но если в Вашем распоряжении уже есть такая техника, как мотоблок, Вы спокойно можете переделать его в минитрактор своими руками. Для этого понадобится некоторый инструмент, материалы и желание.

Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

  • болгарка;
  • детали для крепления;
  • швеллеры и трубы;
  • приспособление для сверления;
  • электрическая сварка;
  • измерительные инструменты (уголок, рулетка, штангенциркуль);
  • мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата. Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа.

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Минитрактор из мотоблока Нева

В целом процесс переделки мотоблока Нева не отличается от представленной выше общей схемы. Стоит отметить, что в данном конструкторском решении несомненно есть свои плюсы. Мотоблоки Нева с двигателем Subaru достаточно мощные и тяжелые, управлять ими порой непросто. Минитрактор же более управляем, с ним удобнее работать. Вес оператора при работе на минитракторе добавляет агрегату устойчивости.

Подробные схемы по переделке мотоблока Нева в минитрактор:

На видео представлено работу самостоятельно изготовленного минитрактора на базе мотоблока Нева: https://www.youtube.com/watch?v=uFTeB6gJ5qk

Как сделать минитрактор из мотоблока МТЗ?

Наиболее популярными модификациями мотоблоков МТЗ есть МТЗ-09 и МТЗ-12. Обе модели принадлежат к разряду тяжелых мотоблоков. Но все же переломке чаще подвергается именно МТЗ-09 из-за своих конструктивных особенностей.

Переделку осуществляют двумя способами. Первый – купить готовый комплект и сделать все по вышеизложенной схеме. Второй вариант – сделать все самостоятельно. Этот способ немного сложнее. Наиболее подходит для модели МТЗ-05.

Осуществляется переделка по такому алгоритму:

  • установите агрегат в режим для использования косилки;
  • снимите переднюю часть корпуса;
  • на его место болтами прикрепите мотоциклетное колесо;
  • закрепите руль от мотоцикла на мотоблок;
  • для укрепления агрегата на месте рулевой тяги прикрепите регулировочную;
  • приварите в удобном месте сиденье;
  • возле мотора установите подставку для аккумуляторной батареи и для гидрораспределителя;
  • на раме сзади крепится еще один металлический каркас для гидравлики;
  • на передние колеса устанавливается ручной тормоз.

В результате у Вас получится вполне работоспособный и оригинальный минитрактор. На видео продемонстрировано процесс уборки снега с помощью самодельного минитрактора МТЗ:

Минитрактор из мотоблока Зубр

Самоделка в виде минитрактора из мотоблока фирмы Зубр не имеет особых технологических или конструктивных нюансов. Главное – перед началом работы убедится в пригодности агрегата к подобному обновлению. Идеально подойдет любой мощный мотоблок Зубр с дизельным мотором – из него получится отличный полноприводный минитрактор для дачи. Поиск готовых комплектов для переделки также не составит труда.

На видео показано поэтапный процесс конструирования минитрактора из мотоблока Зубр:

Минитрактор из мотоблока Агро

Данная модель имеет одну особенность – недостаточная прочность на излом. На рабочие характеристики это не влияет, но при переделке возрастет нагрузка на оси и их придется усилить, установив колесные редукторы.

На видео представлено обзор минитрактора, переделанного из мотоблока Агро:

Минитрактор с двигателем от мотоблока

Самодельный минитрактор с двигателем от мотоблока: фото и описание конструкции трактора.

Для обработки огорода был куплен мотоблок «Кентавр». Затем мы с отцом приняли решение построить из него самодельный минитрактор.

Материалы для постройки минитрактора:

  • ДВС от мотоблока Кентавр мощностью — 9 л.с.
  • Коробка передач от ГАЗ-53 с выходом для вала отбора мощности.
  • Мост от Москвича 412 укороченный.
  • Рулевое от Таврии.
  • Задние колёса от Москвича.
  • Передние колёса от культиватора.

Фото самодельного минитрактора.

Автор самоделки: Алексей Зерчук.

Минитрактор из мотоблока: своими руками, Нева, с двигателем, самодельный, комплект для переделки

Для обработки участков земли с небольшой площадью оптимально использование малогабаритных тракторов. Стоимость заводских изделий достаточно высока, поэтому многие сельские жители создают самодельный минитрактор из мотоблока. За счет применения коробок передач с несколькими скоростями удается расширить тяговый диапазон и вести обработку почвы сельскохозяйственными орудиями с увеличенной рабочей зоной.

Выбор мотоблока под минитрактор

Перед тем как сделать минитрактор с мотоблока, требуется выбрать исходную модель. При подборе следует учитывать ряд параметров:

  • мощность и число тактов двигателя;
  • тип двигателя (дизельный или бензиновый);
  • вес исходного изделия;
  • размеры штатного плуга;
  • стоимость;
  • место производства, поскольку для ряда импортных изделий возможны перебои с поставками запчастей.

Для переделки под тракторы применяются изделия отечественного, китайского и белорусского производств.

Китайские

Китайские мотоблоки представляют собой копии российских изделий. В качестве силовых установок применяются двигатели собственной разработки и производства, которые несколько отличаются от российских узлов. Преимуществом моделей является цена, которую снижают за счет упрощения конструкции и экономии на материалах. Из-за этого имелись нарекания к качеству изделий, но последние модели во многом лишены такого недостатка. Улучшение качества изготовления и сборки стало причиной роста популярности китайских изделий.

Функции, параметры двигателей и весовые характеристики китайской техники мало отличаются от российских аналогов. К числу распространенных марок можно отнести продукцию под брендами Зубр, Кентавр, Аврора.

Российские

Мотоблоки производства российских заводов относятся к числу более популярных моделей. Соответственно, они чаще используются и в качестве исходной базы для постройки самодельных тракторов. Особенностью конструкции является ременное сцепление в трансмиссии и система привода навесного оборудования от отдельного шкива (сенокосилок или почвенных фрез).

В качестве силовых агрегатов часто используются импортные двигатели (например, Lifan), идентичные применяемым на китайской технике. За счет этого решения удалось снизить стоимость изделий и улучшить ряд характеристик. Двигатели обладают малым объемом и гибкой характеристикой мощности и крутящего момента. При этом обеспечен большой ресурс и хорошая топливная экономичность.

Кроме изделий российского производства на рынке встречаются мотоблоки, собранные на Минском тракторном заводе (МТЗ). По своим характеристикам они не уступают российским аналогам. На технике используются силовые агрегаты Honda или Weima, развивающие до 13 л.с. Конструктивной особенностью является использование многодискового «мокрого» сцепления мотоциклетного типа и дифференциала. Для привода дополнительных агрегатов применяется вал со шлицами.

Особенности конструкций

Переоборудование мотоблока в минитрактор не требует от владельца оформления технической документации и регистрации транспортного средства в органах ГИБДД. Общей чертой для самодельных конструкций является рама, на которой жестко установлен силовой агрегат, задний мост и узлы управления. При сборке трактора используются готовые узлы от серийных автомобилей и тракторов.

Для желающих сэкономить время выпускаются готовые комплекты для переделки мотоблока в минитрактор.

Примером может служить комплект для переоборудования техники Crosser со средней стоимостью от 60 тыс. рублей.

Встречаются более доступные комплекты, которые изготавливаются мелкими мастерскими. В состав наборов входит рама, приводы и механизм тормоза, крылья, а также сиденье и рулевая трапеция. Стоимость комплекта находится в пределах 16-18 тыс. рублей. Плюсом такого набора является универсальность — покупатель дорабатывает его под имеющийся в наличии мотоблок в соответствии со своими предпочтениями.

В качестве силовых агрегатов стандартно используются четырехтактные карбюраторные двигатели с объемом цилиндра до 250 см³ и развивающие до 10-13 л.с. Реже встречаются дизели с близкими характеристиками. Коробки передач имеют до четырех скоростей и связаны с ведущими колесами ременной передачей. В приводе колес применяются шестеренчатые или цепные редукторы. В штатных трансмиссиях часто отсутствует дифференциал.

Устанавливаемая на минитрактор дополнительная пара колес может использоваться для управления направлением движения. Теоретически ее можно оснастить приводом, но схема трансмиссии усложнится. Для реализации полного привода требуется применение шарниров равных угловых скоростей на управляемых колесах и дифференциала. В противном случае полный привод будет ухудшать проходимость и снизит надежность трансмиссии.

В зависимости от предназначения минитрактора выбирается схема рамы. Если трактор используется для пропашных или иных сельскохозяйственных работ, то оптимальной станет замкнутая прямоугольная рама из стального профиля. Рама должна иметь достаточную прочность и выдерживать вес механизмов трактора, а также нагрузки, возникающие в процессе работы.

Если минитрактор предполагается использовать как средство транспортировки, то рекомендуется применение ломаной рамы, состоящей из двух частей. Элементы рамы соединены между собой шарнирным соединением. Сложностью создания такой конструкции становится трансмиссия. Для передачи крутящего момента на ведущие колеса придется использовать карданный вал или размещать двигатель вместе с ведущими колесами на одной части рамы. Второй вариант проще, но не обеспечивает равномерной загрузки колес трактора.

Возможна установка поперечин для задней навески вспомогательного сельскохозяйственного оборудования. Для буксировки прицепов применяются готовые адаптеры или самодельные узлы, созданные с учетом особенностей прицепа.

Минитрактор из мотоблока Кентавр

Наиболее надежными и практичными самодельными тракторами являются конструкции, созданные на базе профессиональных или полупрофессиональных мотоблоков. Изделия имеют высокую стоимость, которая окупается ресурсом и многофункциональностью.

Преимуществом трактора на базе мотоблока Кентавра является дизельный двигатель с мощностью до 9 л.с. Двигатель устанавливается в передней части самодельной рамы. Рама собирается из обрезков швеллера или уголков. Для передачи крутящего момента на задние ведущие колеса используется ременная или шестеренчатая передача. Вращающиеся элементы кинематической цепи следует закрыть защитными кожухами, которые предотвратят затягивание одежды оператора в процессе эксплуатации.

Поскольку дизельный двигатель обладает большим весом, то следует обратить внимание на развесовку трактора. При необходимости буксировки прицепов рекомендуется увеличить нагрузку на задние ведущие колеса. Передний мост не оснащается подвеской и выполняется поворотным. Для механизма управления применяются редукторы от легковых автомобилей. При эксплуатации с полной загрузкой мост должен иметь надежный контакт с дорогой, иначе трактор будет неуправляемым.

Тормозные механизмы колодочного или ленточного типа с механическим приводом размещены на выходном валу двигателя или на ведущих полуосях. Рабочее место оператора рекомендуется оснастить мягким сидением с системой регулируемой амортизации (от тракторов или грузовых автомобилей). Такое решение улучшит условия работы водителя, поскольку самодельный трактор лишен подвески.

Минтрактор из мотоблока Зубр

Китайские мотоблоки Зубр оснащаются бензиновыми и дизельными двигателями различной мощности. Для постройки трактора рекомендуются дизельные тяжелые мотоблоки, которые оснащены системой жидкостного охлаждения. За счет этого трактор сможет работать длительное время в условиях повышенных температур окружающего воздуха.

Чтобы сделать трактор из мотоблока своими руками, потребуется сделать раму из стального уголка 50 мм. На передней части рамы расположены поперечины для установки двигателя. Рама дополнительно усилена поперечинами и укосинами, которые повышают жесткость на кручение.

Двигатель жестко закреплен на раме, поэтому возможно появление усталостных трещин под точками установки. Момент от двигателя передается парой ремней на расположенную над задней осью коробку передач. Зона работы ремней закрыта металлическим щитком (для защиты левой ноги оператора) и поперечиной (для защиты руки от травм).

Рулевой редуктор от «классических» моделей ВАЗ устанавливается на кронштейне рядом с педальным узлом. Для механизма поворота используются серийные детали рулевых механизмов отечественных и импортных автомобилей.

Для остановки применяются механические ленточные тормоза. Барабаны выполняются из стальных цилиндрических заготовок (например, старых баллонов для газа). Установка рычагов и педалей делается на втулках, размещенных на раме. Приводы тормозов регулируются по длине для компенсации износа колодок и изменения интенсивности торможения.

Минтрактор из мотоблока Агро

При постройке трактора на базе Агро необходимо учитывать малую прочность штатной оси на излом. Отмечены случаи поломки осей при эксплуатации мотоблока без дополнительного веса, а при повышенной нагрузке риск разрушения узла возрастает. Для снижения риска поломки применяются модернизированные колесные редукторы (от автомобилей УАЗ или ЛуАЗ). При установке редукторов возможно изменение передаточного отношения, что позволяет увеличить тяговый диапазон.

Перед тем как сделать самодельный трактор, необходимо определиться с местом расположения двигателя: спереди или сзади.

Процесс постройки выглядит следующим образом:

  1. Изготовить раму и переднюю ось из металлических профилей по чертежам.
  2. Закрепить на заготовке передней оси ступицы колес. Ступицы оснащаются тормозами с механическим или гидравлическим приводом.
  3. Смонтировать ось. Если применяется составная рама, то ось крепится жестко к передней половине. Для поворота отклоняется вся часть рамы.
  4. Установить на раму рулевой редуктор и соединить его рулевой тягой с поворотными кулаками.
  5. Смонтировать рулевую колонку и проверить работу управления.
  6. Разместить на штатном месте заднюю ось. Она крепится к раме при помощи двух обойм с подшипниками. На оси имеется шкив для передачи крутящего момента от двигателя.
  7. Смонтировать на штатное место двигатель и колеса.
  8. Разместить в соответствии с чертежами сидение оператора и педальный узел.
  9. Отрегулировать работу узлов трактора.

Минтрактор из мотоблока Нева

Техника под маркой Нева оснащается рядом двигателей, развивающих 5,5-10 л.с. Двигатели комплектуются коробками передач с двумя или четырьмя передачами (плюс реверс). Привод колес выполняется от редуктора комбинированной схемы (шестерни и цепь). Для самодельного трактора из мотоблока «Нева» предпочтительнее использовать модели с мощным двигателем.

В схеме конструкции мотоблоков Нева имеется штатная сцепка, которая предназначена для навески плуга, бороны и других сельскохозяйственных устройств. Сцепное устройство переносится на самодельный трактор без изменений. Постройка тракторов на базе «Невы» выполняется по чертежам, которые публиковались в периодических изданиях.

Среди конструкций, созданных своими руками, имеется схема, основанная на заимствованной передней подвеске и рулевой рейке от малолитражного автомобиля Ока. Для изготовления заднего моста применяется узел от Нивы.

Минтрактор из мотоблока МТЗ

При постройке трактора на базе мотоблока МТЗ используется мощная рама из стального профиля квадратного сечения. Колеса и двигатель закрываются самодельными капотами из стального листа. Пол кабины рекомендуется покрыть резиновым листом, который предохранит металл от повреждений и преждевременной коррозии. Особенностью конструкций тракторов на базе техники МТЗ является возможность обратного переоборудования.

В схеме тяжелого самодельного трактора используется гидравлический привод вспомогательных механизмов (плуга или отвала). Гидравлика постоянно работает от шестеренчатого насоса, который приводится отдельным ремнем от шкива, расположенного на удлиненном выходном валу редуктора. Управление гидроприводом выполняется через золотниковый распределитель. Возможно использование в рулевом управлении гидравлического цилиндра, который облегчает вращение руля.

Размеры и мощность двигателя позволяют установить автомобильный генератор, который будет работать совместно с аккумуляторной батареей. В этом случае трактор оснащается внешней светотехникой (фары, указатели поворота, габариты), и можно эксплуатировать его в темное время суток.

Минитрактор из мотоблока Каскад

Тракторы-самоделки на базе Каскада конструктивно мало отличаются от остальных. Двигатель размещается в передней части рамы и приводит во вращение колеса заднего моста. В конструкции заднего моста могут использоваться редуктор и укороченные чулки от моста заднеприводных моделей ВАЗ или Москвич. В заднем мосту сохраняется штатная главная пара и дифференциал. За счет укорачивания чулка колея снижается до необходимых параметров. На чулках устанавливаются стандартные ступицы и колесные диски с шинами от указанных автомобилей.

Для управления трактором из мотокультиватора Каскад применяется поворотная передняя балка, построенная на основе крестовин автобуса ПАЗ. Поворотные ступицы и рулевой редуктор взяты от автомобилей ВАЗ.

Двигатель передает крутящий момент через ременную передачу на четырехскоростную коробку скоростей, позаимствованную от «жигулей» (возможно использование коробок от «москвича»). Коробка связана с задним мостом коротким карданным валом. Недостатком такой схемы являются увеличенный вес и низкая проходимость трактора по размокшему грунту.

Минитрактор из мотоблока Ока

Техника под маркой «Ока» оснащается двухскоростными реверсивными коробками передач и редукторами с цепной схемой передачи момента. Отдача двигателей достигает 9 л.с. Самодельные минитрактора из мотоблока «Ока» могут оснащаться рамой из двух частей и системой полного привода 4х4. Двигатель располагается на передней части рамы и закрывается сверху штатным капотом. Половины рамы соединяются карданным шарниром от грузового автомобиля.

На задней части рамы установлена раздаточная коробка. Привод переднего и заднего моста выполняется карданными валами, которые приводят во вращение стандартные цепные редукторы.

Минитрактор из мотоблока Салют

Изделия под маркой Салют оснащаются двигателями марок Briggs&Stratton, Kohler Courage, Honda и другими. Мощность установок составляет 6-7,5 л.с. Агрегаты оснащаются механической двухскоростной коробкой с реверсом и дополнительной понижающей передачей. Крутящий момент передается клиноременной передачей на механический редуктор, связанный с ведущими полуосями. В кинематической схеме применяются два ремня, что снижает риск проскальзывания под нагрузкой, увеличивает срок службы и передаваемый крутящий момент.

Благодаря особенностям трансмиссии Салюты часто применяются в качестве исходных материалов для постройки тракторов с приводом на два или четыре колеса. Перед тем как переделать мотоблок в минитрактор своими руками, владелец может приобрести готовый комплект деталей для переоборудования.

При модернизации Салюта в минитрактор рекомендуется:

  • расширить колею передней оси до 1200 мм (для улучшения устойчивости);
  • увеличить колею задней базовой оси путем установки самодельных или фабричных полуосей;
  • в качестве ведущих колес использовать штатные покрышки.

На что обратить внимание при переделке

При создании минитрактора следует выбирать мотоблоки с весом конструкции не менее 100 кг. В этом случае удастся создать полноценное четырехколесное транспортное средство. Рекомендуется расширять колею колес, поскольку техника имеет высоко расположенный центр тяжести и может легко опрокидываться. Особенно это касается полноприводного минитрактора с двигателем от моблока.

Сильно увеличивать колесную базу не следует, поскольку возникнут проблемы с геометрической проходимостью и передачей крутящего момента. Использование ремней с большой длиной нежелательно, поскольку они легко соскакивают со шкивов.

Для самостоятельного выполнения работ потребуются различный инструмент и сварочное оборудование. При производстве сварочных и монтажных работ необходимо соблюдать правила техники безопасности.

Следует помнить, что единого стандарта при постройке тракторов нет. Каждый автор разрабатывает индивидуальную компоновочную схему, заимствуя решения из аналогичных конструкций.

Минитрактор из мотоблока

Переделка мотоблока в минитрактор: фото изготовления самоделки, а также видео, где показан минитрактор из мотоблока в работе.Был в домашнем хозяйстве мотоблок «Урал» с двигателем Умз-5в мощностью 6 л.с, со встроенным редуктором и 2 передачами, поскольку техника довольно тяжёлая, решил сделать из него небольшой минитрактор.

Раму для трактора сварил из уголка 45 мм, подвеска сделана из передней подвески от ВАЗ классика. Амортизаторы установил от мотоцикла ИЖ, колеса ВАЗ.

Рулевой редуктор, трапеция и руль также от ВАЗ классики.

Донором послужил вот этот мотоблок «Урал».

Решил упростить конструкцию и отказаться от гидравлических тормозов, сделал задние барабанные тормоза.

Использовал материалы : полуоси в сборе ваз 2101, концы от моста ВАЗ 2101 с посадочным под подшипник полуоси.

Управление вперёд-назад сделано следующим образом: установлена педаль, движение вперед носком, движение назад левой ногой (педаль под пятку). Принцип прост- нажимаем педаль, прижимается ролик к ремню, все поехали.

Трос газа справа под сиденьем, он тихоход, работает всегда на полном газу и выдает всего 2700 об/мин.

Источник: http://remont-haus.ru/blog/samodelnyj-minitraktor-s-dvigatelem-ot-motobloka.html

Самодельные м. Самоделки трактора: минитрактор из ИЖА своими руками для деревни. Из чего состоит минитрактор самодельный

Работа на дачном участке или небольшой ферме постоянно требует больших усилий со стороны владельца. Обработка земли, уборка сена, мусора, снега, доставка и внесение удобрений в почву. Выполнение такой работы вручную может стать непосильной ношей.

Облегчить задачу может малогабаритный трактор. К тому же, сделать минитрактор своими руками проще простого при наличии опыта в работе с техникой.

1 Преимущества самодельного мини трактора

Основные узлы самодельного минитрактора своими руками изготовить достаточно просто. К тому же стоимость такой процедуры при наличии необходимых деталей значительно ниже, чем покупка заводского варианта.

Чаще всего агрегаты берутся из старой (сломанной) домашней техники, а уже оставшиеся комплектующие докупаются. Если же в хозяйстве уже есть другая малогабаритная техника, например, мотоблок, задача упрощается еще больше. Поэтому экономичность является главным преимуществом .

Также к преимуществам такой техники относится возможность под себя настраивать габариты и комбинировать узлы на свой самодельный мини трактор. Стандартная заводская комплектация такую возможность исключает.

Что касается недостатков, то здесь можно выделить:

  • сложность разработки правильного чертежа;
  • поддержанное состояние большинства деталей;
  • проблемы в функционировании машины, в случае недостатка навыков при изготовлении.

2 Из чего состоит минитрактор самодельный?

Первое, что нужно сделать перед тем, как собрать любую технику – это определится, из каких узлов она состоит. Наипростейшее устройство малогабаритного трактора включает в себя следующие компоненты:

  • двигатель (в роли двигателя может выступать );
  • прочная силовая рама, на которой крепятся все остальные агрегаты;
  • гидравлическая тормозная система;
  • сборка с тормозными дисками;
  • ходовая часть, включающая колесные оси и колеса (также подвеска или механизм, который ее заменяет);
  • механизм для крепления навесного оборудования с возможностью подъема;
  • рулевая колонка;
  • удобное кресло для оператора;
  • задние и передние фонари.

Каждый из перечисленных узлов следует собирать исходя из четкого общего чертежа, чтобы не нарушить пропорции машины.

2.1 Какой двигатель выбрать?

В качестве силового агрегата можно подбирать самые разные варианты. Можно сделать малогабаритный трактор с двигателем зид. Одноцилиндровый четырехтактный двигатель с объемом 4,5 литров вполне подходит для обработки земли, площадью до 2-3 гектар. Такой двигатель изначально предназначен для самодельных машин, очень прост в обслуживании и его легко можно найти в интернете.

Если в наличии есть старый запорожец, то силовой агрегат от него как нельзя лучше подойдет для самодельного трактора.

Машина с двигателем заз обладает мощностью до 40-50 лошадиных сил (в зависимости от типа двигателя). При этом если трансмиссия на машине также работает, ее устанавливают на раму вместе с двигателем.

Если подбирать наиболее оптимальный для самодельного трактора , то лучше сделать машину с с двигателем уд 2. Как и силовой агрегат зид, уд 2 разрабатывался Ульяновским заводом специально под самодельные машины для сельскохозяйственных нужд. Мощность у такого двигателя всего 4 л. с. Но для обработки небольшого поля его вполне хватит. К тому же он очень прост в ремонте.

Если же у домашнего умельца есть , то задача упрощается еще больше. В таком случае на самодельный минитрактор устанавливается уже не только силовое устройство, но и передний мост с тормозами и сцеплением, часть рамы и рулевое управление.

2.2 Из чего сделать раму самодельного минитрактора?

Прежде чем делать силовую раму, нужно определится с ее типом. Многие умельцы делают трактора с ломающейся рамой. Такой тип представляет собой сборку из двух половин, соединенных посредством подвижного сцепа. Ломающийся каркас позволяет уменьшить радиус поворота, что облегчает работу на небольших земельных участках и вблизи построек.

Чтобы сделать такую раму необходимы железные уголки или швеллера с маркировкой 8. При этом передняя полурама должна быть немного длиннее. Рекомендуемые габариты – 900 на 360 мм. Задняя часть каркаса собирается под размер 680 на 360.

После сборки каркаса, на переднюю часть доваривается поперек две трубы с квадратным поперечным сечением. Это подставка под двигатель. Все остальные подставки и уголки устанавливаются исходя из предполагаемой конструкции. Элементы желательно сварить. Обычные болты нагрузку могут не выдержать.

В качестве соединения между полурамами будут использоваться две вилки и шарнир. Для шарнира берутся подшипники и цапфа от автомобиля Камаз. Такой кардан позволит задней половине смещаться не только в горизонтальном, но и в вертикальном положении. Сзади к раме приваривает пластина под навеску.

Если же решено было делать литую раму, две полурамы свариваются дополнительными швеллерами.

2.3 Как сделать ходовую для минитрактора своими руками?

Прежде всего, устанавливаются мосты. Для их установки на раму навариваются вертикальные стойки, укрепленные уголками. Лучше всего если самодельная передняя балка на минитрактор будет однотипной задней. В этом случае не будет необходимости подбирать придаточное число, что без должного опыта, практически невозможно.

Если рама не ломающаяся, проще всего будет взять ходовую часть из жигулей. Немного подправив ее по размеру, сразу устанавливаем на раму. В таком случае не придется отдельно искать редуктор для минитрактора. Он уже установлен на заднем мосту.

Если же рама ломанная лучше воспользоваться другой схемой. В этом случае передний мост на минитрактор лучше всего сделать из литого прута, с диаметром не менее 50 мм. Посередине с помощью полуцилиндрической накладки фиксируется шарнир, который будет отвечать за плавающие движения моста на ухабистых участках. На краях такой балки устанавливаются ушки для шкворней.

На ушки с помощью шкворней фиксируются камазовские цапфы с осями на ступицу. На них .

При желании можно сделать гидравлику на минитрактор своими руками и в домашних условиях. В этом случае берутся гидродвигатели от любой марки машины. Чтобы установить их на раму потребуются дополнительные карманы на каркасе. Сделать их можно стальными уголками. Двигатели фиксируются на каркас прочными болтами. Устанавливаются карманы с гидродвигателями вблизи ведущей оси. Каждый двигатель рассчитан на вращение одного из задних колес.

Чтобы организовать точное направление и скорость вращения над осью устанавливается . В передней части, рядом с основным двигателем устанавливается масляный бачок. Он должен поддерживать оптимальное давление. Посередине системы устанавливается специальная втулка, которая будет отвечать за качание переднего моста. Для отвода масла фиксируется стандартный золотник.

Гидравлика также позволит работать с дополнительным навесным оборудованием, автоматизировав его.

Навеска используется для соединения с дополнительным оборудованием. Кроме того, специальный механизм отбора мощности позволяет автоматизировать работу такого оборудования как или .

Наиболее надежным вариантом является трехточечная самодельная . Состоит навеска на минитрактор своими руками из двух тяг, которые можно взять от любого легкового автомобиля. Тяги крепятся к, заготовленной заранее, пластине одной стороной, а к навесному оборудованию другой. Третей точкой крепления будет дополнительная тяга и привод гидродвигателя, который будет передавать крутящий момент на рабочие органы навесного оборудования.

Чтобы все нормально двигалось, на пластину лучше закрепить движимый стержень с диаметров 40-50 мм, и уже на него крепить тяги навески.

2.5 Как правильно установить тормоза и сцепление

Тормоза устанавливаются на задние ведущие колеса. Наиболее оптимальным вариантом здесь будет взять заводской вариант из УАЗА. Тормозные колодки устанавливаются на диски, а управление выводится на соответствующую педаль внутрь кабины. При необходимости можно сделать тормоз ручным, под рычаг.

Если делать сцепление, то на минитрактор подойдет стандартный ременной тип. Наиболее простым вариантом является взять готовый механизм. Подойдет сцепление с УАЗА или Москвича. При небольшой мощности двигателя достаточно будет и ременной тяги мотоблока. Трубка, которая надавливает на ремень крепится к раме с помощью пружины, которая цепляется за ушко, приваренное посредине. Другой конец посредством рычага приваривается к педали.

2.6 Рулевая колонка и сиденье водителя

Рулевое управление самодельного минитрактора лучше всего взять из Москвича. Единственной особенностью такого механизма является то, что в стандартном варианте он поворачивает в обратную сторону. Поэтому вместо тяг Москвича устанавливаются тяги от Жигулей, а ступицы от Запорожца. Переводит систему в правильное направление специальный стальной рычаг, которй устанавливается между тягами и колонкой.

Что касается сиденья водителя, то оно устанавливается на пару приваренных к раме вертикальных уголков или на прямоугольные конструкции из труб с квадратным сечением. Для снижения колебаний во время работы, также можно сидение установить на стальные амортизаторы с дополнительной фиксацией тягами.

Для удобства из тонкой листовой стали или жести легко делается самодельная кабина на минитрактор.

2.7 Подробный обзор самодельного минитрактора (видео)

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД . Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является . Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей» . Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера . Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой . Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата , потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео .

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

  1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
  2. Гидравлика дает возможность применять различное навесное оборудование.
  3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что некоторая часть мощности двигателя уйдет на обслуживание данного узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельхозяйственных механизмов, подсоединяемых к минитрактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.д.

ВОМ может быть как зависимым, так и независимым . В первом случае вал приводится в движение от трансмиссии, передающей вращательное движение на колеса. Как только колеса останавливаются, ВОМ прекращает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Поэтому, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме всего, существуют трактора с ВОМ синхронного типа . Скорость вращения синхронного вала напрямую зависит от передаточного числа передачи движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования , например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной . В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео , в котором указаны размеры всех деталей приспособления.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ . Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео .

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.

Кабина изготавливается следующим образом.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео , своеобразное пособие для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость . Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
  4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать , на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

После того как все вышеперечисленное будет собрано в одну конструкцию, мы увидим перед собой плоды собственного героического труда.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

При ведении частного хозяйства просто не обойтись без трактора, хотя с самыми маленькими габаритами.

Особенно, если кто-то постоянно проживает за городом. Именно миниатюрные разновидности техники станут лучшим решением для данной задачи. Можно приобрести технику от известного производителя, но вариант создания самодельных мини тракторов для домашнего хозяйства своими руками проще. Это позволит сэкономить на денежных тратах.

Какой вариант лучше подходит для самодельного минитрактора

Машина с ломаной рамой многими признаётся как оптимальный вариант. В таком агрегате всего две части:

  • Задняя
  • Передняя.

Сцепление осуществляется при помощи специального шарнирного механизма. Все механизмы управления располагаются спереди. То же касается ходовой части. Рулевое колесо и гидроцилиндры становятся основными конструкциями, принимающими участие в управлении. На шарнире конструкция отлично изгибается.

Из-за чего меняется взаимное расположение обеих частей у трактора. Такое устройство позволит сэкономить на приобретении деталей, без которых монтаж невозможен.

По сравнению с передней, задняя часть такого комбайна имеет более простое устройство. Одной из главных деталей становится задний мост. Его закрепляют своими руками в ложементах, на лонжеронах у полуоси.

Потом эта конструкция используется, чтобы установить сиденье водителя. Здесь же находится приспособление для крепления навесных разновидностей оборудования.

Сами полуоси вместе с дифференциалом можно взять от погрузчиков, даже если они уже были в употреблении. Допускается и создание подвески для задней части, но не всегда это решение будет оправданным. Маленького давления в колёсах хватает для того, чтобы создать амортизацию.

Такой трактор для домашнего хозяйства отличаются не только простой конструкцией, но и другими преимуществами:

  1. Низкая стоимость сборки агрегатов. Можно применять конструктивные элементы с гораздо более доступной ценой, чем то, что собирается в заводских условиях.
  2. Малое потребление топлива. Показатель определяется конструктивными особенностями каждой конкретной модели, но чаще он сохраняет низкий уровень.
  3. Способность развернуться, даже если площадь минимальна. Ломаная конструкция рамы способствует минимальному радиусу разворота. Практически на одном месте техника может развернуться на 360 градусов. При вспашке земли это свойство принесёт особенно много пользы.
  4. Высокая производственная мощность.

Собираем маленький трактор из мотоблока

Самодельный минитрактор 4 на 2 сантиметра уже может справляться с большинством необходимых функций. Достаточно будет подготовки таких деталей, как:

  • Водительское сиденье небольших размеров.
  • Сигнальные фонари.
  • Ступицы.
  • Тяги.
  • Колёса.
  • Рама. Сооружается из металлических уголков, либо профильных труб.

Простого гидравлического навесного механизма хватит, чтобы обеспечить бесперебойную работу техники. Она даёт возможность добавить навесное оборудование. Которое выбирается в зависимости от проведения тех или иных видов работ.

Когда сами детали готовы, можно переходить к непосредственному процессу сборки своими руками. Из дополнительных инструментов понадобятся устройство для сварки вместе с электрической дрелью, гаечным ключом и молотком. Процесс сборки отнимет не больше нескольких дней.

Какие ещё детали можно использовать в работе

Можно использовать детали от старых автомобилей, если необходимость в них отпадает. Не важно, идёт речь об отечественных или зарубежных производителях.

Конструкция может быть оснащена большим количеством навесного, прицепного оборудования. Именно по данной причине мотоблоки считаются универсальными помощниками в хозяйстве. Его можно применять для любых работ, связанных с обработкой земли.

Возможна эксплуатация трактора совместно с телегой, у которой только одна ось. Тогда можно будет заниматься перевозкой различных материалов, включая песок или почву, строительный и другой мусор небольших габаритов. Водитель находится на сиденье с рессорами, в передней части тележки.

В тракторах-самоделках данного типа есть такие детали:

  • Прицепной механизм.
  • Приспособления, с помощью которых осуществляется управление.
  • Механизм в ходовой части.
  • Устройство, позволяющее регулировать мощность.
  • Трансмиссия.
  • Электрический двигатель, доступный в серии ВП-150М.

На раме квадратной формы своими руками размещаются практически все элементы. Саму раму можно соорудить, используя швеллер. Электродвигатели от мотороллеров отечественных производителей станут лучшими вариантами мотоблоков. Допустимо применение аналогов, имеющих мощность до 5,5 кВт. Главное, чтобы само устройство было одноцилиндровое.

У таких моделей есть встроенная коробка передач, которую устанавливают заранее. Обязательным элементом конструкции становится муфта сцепления вместе с зажиганием электронного типа. Центробежный вентилятор дополняет общую картину. Двигатели без этого устройства требуют постоянного охлаждения вручную.

О чертежах

На первом этапе нужно тщательно подумать о том, какой конструкцией будет обладать трактор. Схема сцепления частей так же не допускает ошибок. Основой основ поэтому становятся чертежи, составленные согласно всем правилам.

Лучше воспользоваться посторонними источниками для поиска подходящих вариантов. Но только в том случае, если достоверность информации не вызывает никаких сомнений.

Все элементы надо расположить так, чтобы они могли качественно взаимодействовать друг с другом. Место водителя вместе с основными узлами наносится своими руками на чертежи, в первую очередь. Помощь слесаря не будет лишней, если кто-то сомневается в своих навыках.

Есть три группы запчастей, требующих повышенного внимания: коробка передач, ходовая часть и двигатель. Лучше всего снимать их все с одного и того же вида техники. Тогда не возникнет необходимости в подгонке.

Трансмиссия и двигатель: правильный выбор

Выбор владельцу представляется небольшой. Требуется найти то, что лучше всего подходит согласно имеющимся характеристикам. Есть две разновидности двигателя, которые будут оптимальным решением, по экономическим показателям и производительности:

  1. УД-2.
  2. УД-4.

Но допустимо применение любого двигателя, у которого есть один цилиндр. Максимально допустимое их количество в конструкции – два. Если удастся найти вариант М67, то рекомендуется применять его. Основная характеристика – длительный срок службы, хотя затраты на обслуживание и ремонт остаются минимальными. Это один из ответов на вопрос, как сделать мини технику для обслуживания хозяйства.

Свой двигатель надо модернизировать перед тем, как начать установку. Это необходимо для увеличения передаточных чисел, создания грамотной системы охлаждения. Ведь изначально она отсутствует . Охлаждение осуществляется с помощью вентилятора, который закрепляется на коленвале, и снабжается подведённым кожухом, направляющим поток воздуха.

Моторы от старых Москвичей с Жигулями тоже могут стать силовыми агрегатами для подобных устройств. Если двигатели извлекаются из автомобилей, то одновременно производится съём коробки передач с трансмиссией. Тогда не придётся искать подходящие детали, делать подгонку.

Колёса надо выбирать в зависимости от целей, с которыми используется транспорт. Диски на 16 дюймов подходят тем, кто планирует перевозить грузы, проводить перетягивание и так далее. А вот с полевыми работами лучше справляются более массивные конструкции, до 18-24 дюймов. Такие характеристики улучшают сцепление с дорогой.

В заключение: некоторые особенности монтажа

Снабжение гидроцилиндрами обязательно для системы управления, которой снабжается минитрактор. В этом случае транспортное средство не доставит хлопот при эксплуатации. Максимум внимания требует и регулирование такого показателя, как передаточное число. Его рекомендуется выставлять с небольшими оборотами. Иначе трактор может развить слишком большую скорость.

Для всех колёс используют жёсткую, независимую подвеску. Лучше предусмотреть возможность вращения для рамы, минимум в пределах 15 градусов. Тогда при прохождении сложной части колёса не будут провисать, ни спереди, ни сзади. В ломающуюся систему для этого можно внедрить вертлюг от УАЗа. Его устанавливают в передней части полурамы. Ограничитель поможет защититься от ненужных переворотов.

Получаем машину с максимальной практичностью. Способную решить любые задачи, возникающие при ведении домашнего хозяйства. Полезной окажется возможность цеплять дополнительные устройства.

Минитрактор своими руками

Если вы имеете домик в деревне, а тем более живете там постоянно, вы знаете, что такое настоящие хлопоты по хозяйству. Без транспорта при ведении домашнего хозяйства просто невозможно обойтись. Лучшим для этих целей является минитрактор, с его помощью можно обеспечить выполнение всех нужд, от перекапывания земли под засев, до перевозки крупно- и малогабаритных грузов. Но такая техника далеко не дешевая, как быть? Есть один вариант — сделать минитрактор своими руками. Да, задача не легкая, но если справитесь, сэкономите кучу средств, а удовлетворение от готового аппарата будет приходить каждый раз, как только вы будете начинать работу с трактором.

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Чертеж минитрактора
Кинематическая схема минитрактора

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Источник: http://gtshina.ru/avtozvuk/samodelnye-m-samodelki-traktora-minitraktor-iz-izha-svoimi-rukami-dlya-derevni/

Смотрите также:
03.11.2018

Самый лучший самодельный минитрактор Самодельный трактор: колесная формула 4*2, трансмиссия 16 передач вперед,4 передачи назад,двигатель СМД, ВОМ 4 скорости вращения+ реверс, гидросистема НШ 32,диапазон скоростей от 0,5 км\ч до 25 км\ч Вес 850 кг. Рекомендуем МиниФермер...

25.04.2020

Минитрактор своими руками: как сделать, лучшие варианты самоделок Минитрактор — это точно такая же сельскохозяйственная техника для фермеров, как и трактор, но с немного меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того,...

25.04.2020

Как сделать трактор своими руками? Как известно, в сельском хозяйстве трактор - вещь необходимая и крайне полезная. Но их применение эффективно не только на крупных сельхозпредприятиях, а и в небольших фермерских хозяйствах. Да и просто на огороде или в саду трактор или...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
