Трактор своими руками

Как сделать трактор своими руками?

Как известно, в сельском хозяйстве трактор — вещь необходимая и крайне полезная. Но их применение эффективно не только на крупных сельхозпредприятиях, а и в небольших фермерских хозяйствах. Да и просто на огороде или в саду трактор или минитрактор (всё зависит от площадей Вашего участка) — незаменимый помощник, применение которого довольно разнообразно и многофункционально.

Поэтому одним из интересных дел для самодельщиков является изготовление самодельного трактора своими руками. Самодельным тракторам, конечно, сложно конкурировать со своими фирменными собратьями, но у них тоже есть ряд неоспоримых преимуществ. Во-первых, настоящий трактор стоит довольно дорого, а сделать самому гораздо дешевле.

Сделать трактор своими руками гораздо проще, чем автомобиль. Во-первых, потому, что трактору не надо обеспечивать хорошие ходовые качества в диапазоне скоростей от 5 км/ч до 150.
Трактор — это в первую очередь труженник, и на такие вещи, как дизайн внешнего вида и скорость разгона можно просто не обращать внимание. Вот что получилось у одного из жителей сельской местности.

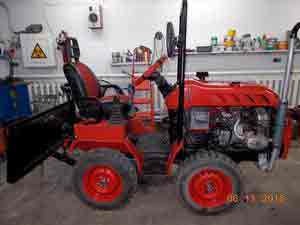

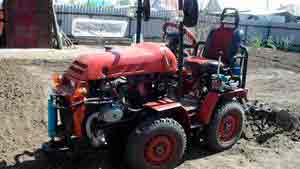

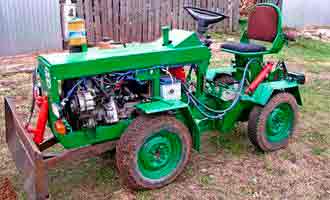

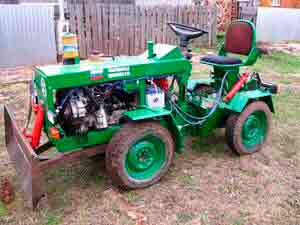

Трактор «ДИЗЕЛЬ» с силовым агрегатом ВАЗ-2101

Как понимаете, название мини-трактора носит шуточный характер. На самом деле использованы узлы от автомобилей ВАЗ-2102 и УАЗ.

Сколько времени ушло на постройку трактора?

Трактор строился «с нуля» и на работу было потрачено почти два года. Для его постройки пришлось раскурочить рабочий автомобиль ВАЗ-2102 и брошенный ЗАЗ-968, списанную и полусгнившую раму грузового УАЗ. Вместо обрезанного зада рамы наварены отрезки 100 мм швеллера.

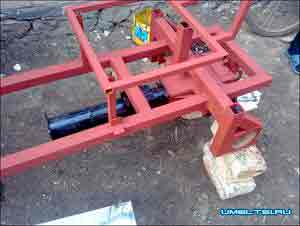

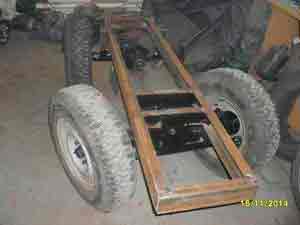

На фотографии видны приваренные к нижней части рамы втулки, те, что над крыльями передних колес. Это крепеж для ножа-толкателя, например, для чистки снега. Для более тяжелых целей его вряд ли возможно использовать из-за малого веса трактора (около 700 кг).

На панели капота приварены три дуги. Они служат ручками, если надо забраться на капот или бампер. Также они являются ограничителями при перевозке груза на капоте. Он спроектирован так, что может выдержать вес 100-150 кг. Например, несколько мешков картофеля.

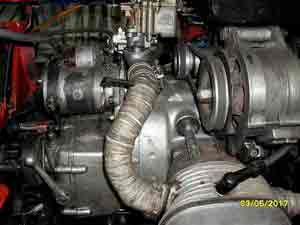

Что именно использовано от ВАЗ-2102?

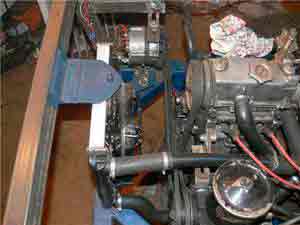

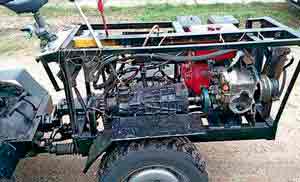

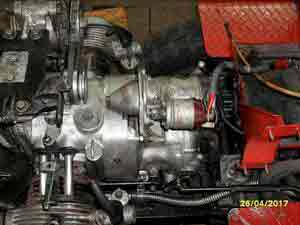

От донора ВАЗ использован в сборе весь силовой агрегат: двигатель, коробка передач, управление сцеплением, педальный узел, электрооборудование, приборы, светотехника.

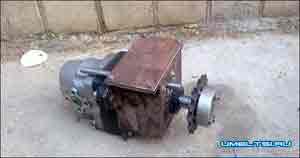

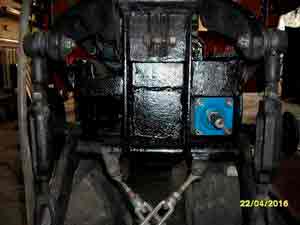

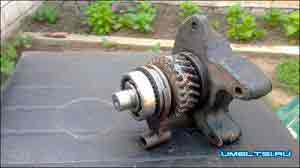

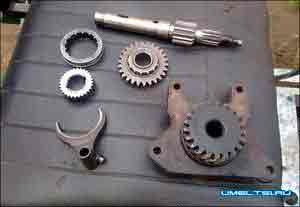

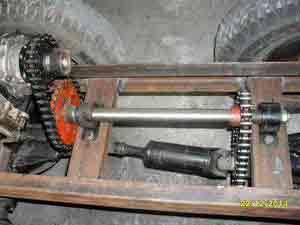

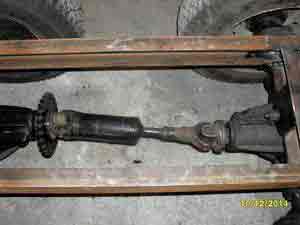

Для понижения скорости движения трактора используется понижающий редуктор с числом редукции 3,5. Это бортовой редуктор от электрокара. Соединение редуктора с коробкой передач с помощью укороченного УАЗовского кардана. С одной стороны кардана — ВАЗовское соединение с резиновой муфтой, с другой стороны — УАЗовская крестовина. Соединение двух фрагментов карданов на сварке после предварительной подгонки на токарном станке. Соединение редуктора с задним мостом — прямое «фланец к фланцу». Практика эксплуатации показала, что это не самое удачное решение. Надо бы через резиновую муфту.

Что использовано в качестве заднего моста?

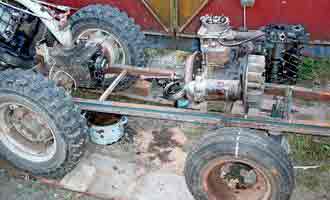

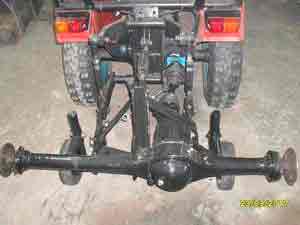

Задний мост использован от УАЗ. Длинный чулок укорочен до длины короткого для того, чтобы можно было использовать две стандартные короткие полуоси.

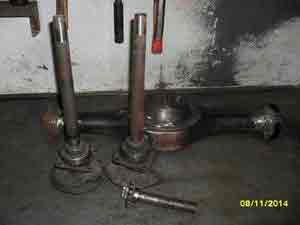

Из длинной полуоси сделать короткую достаточно просто: отрезается фланец, сверлится по центру отверстие на токарном станке, обрезок полуоси обрабатывается, вставляется в отверстие и обваривается снаружи, лишнее отрезается.

Разрезанный чулок соединяется с помощью сварки, предварительно на срезе снимается фаска. Проваривать по кругу несколько раз до заполнения фаски. Далее сверху проваривается до получения хорошего сварочного шва. Затем газовой горелкой прогревается место сварки до темно-красного свечения и остуджается на воздухе. Для страховки на место сварки наложен суппорт, на рисунке обозначено цифрой 2.

Это на случай, если произойдет удар по заднему мосту. На самом деле чулок необходимо вынимать из картера моста, но здесь проблемы с высверливанием заглушки. Выбить чулок из картера, затем укоротить и проточить на токарном станке. Крепление моста к раме с помощью V-образной конструкции (цифра 3), с опорой на штатные подушки заднего моста и крепление к нему стремянками.

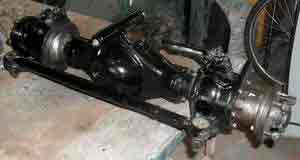

Как устроен передний мост?

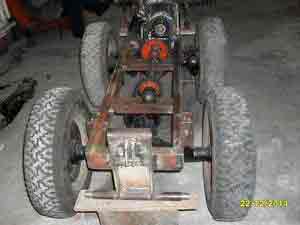

Передний мост сварен из толстостенных труб, толщина стенки 8 мм. В верхней части боковых стоек устроено поворотное устройство из ступичных подшипников ВАЗ. Подшипники сверху и снизу. Сверху закрыто крышкой, через нее выходит поворотная ось. Фиксируется «жигулевской» ступичной гайкой. В нижнюю-поворотную, часть врезаны передние ступицы от ЗАЗ-968. Как это сделать, хорошо видно на рисунке справа. Здесь надо заметить, что необходимо установить оба длинных поворотных пальца. Кроме этого, пальцы сделаны неподвижными с помощью сварки. Это грубо, но они больше никуда не понадобятся. Для прохода сквозь трубную стойку сделаны гильзы, которые туда ввариваются, а пальцы просто в них вставляются и крепятся гайками и стопорятся.

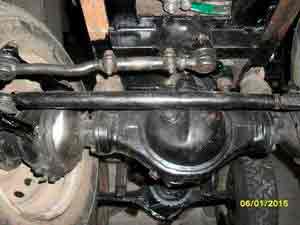

На нижнем рисунке видна рулевая тяга. Там первоначально стояла от Запорожца, но оказалась слабовата. Пришлось заменить на ГАЗ-53.Теперь за нее можно буксировать. Рулевые рычаги вварены в подвижные трубные стойки. Тоже от ГАЗ-53. Для прочности они закреплены косынками. На стойки переднего моста приварен крепеж для крыльев передних колес. Рычагов крепления — два.

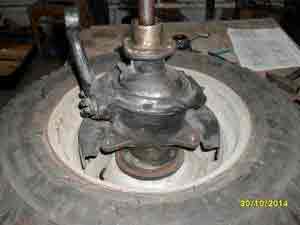

Ось качания переднего моста сделана на поворотном кулаке от ГАЗ-53. Лучше делать на кулаке от ЗИЛ. Он мощнее и при повороте не отклоняется в сторону, т.к. балка у ГАЗ имеет изгиб, а у ЗИЛ этого изгиба нет. Кулак сделан съемным с балки моста. Вварен он в перекладину рамы. На рисунке над передней балкой видны отбойники, которые срезаны с задней части рамы.

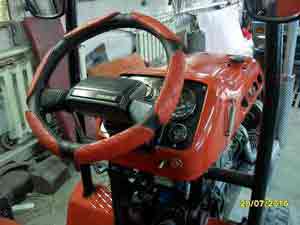

Что с тормозами и рулевым управлением, радиатором?

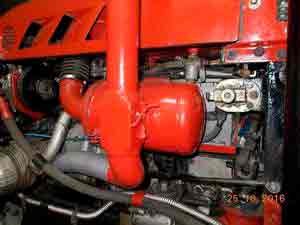

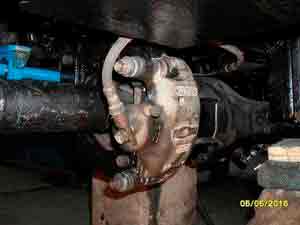

Главный тормозной цилиндр использован от УАЗ (ГАЗ-53). Жигулевский оказался мал из-за задних УАЗовских рабочих цилиндров. На снимке справа он хорошо виден. Рядом с ним стоит главный рабочий цилиндр сцепления. Рулевой редуктор и рулевая колонка от УАЗ, также от него и рулевая тяга. Для крепления рулевого редуктора в раму вварена перекладина. Система охлаждения двигателя работает с радиатором от ВАЗ. Он установлен спереди двигателя с наклоном.

Как изготавливалась кабина?

Кабина была изготовлена отдельно и закреплена на раме восемнадцатью болтами через приваренные бобышки. На кабине закреплено сидение. На передней стенке кабины закреплен педальный узел, приборный щиток, главные цилиндры тормозов и сцепления, детали электрооборудования. Задней стенкой кабины является бензобак. Слева и справа от бензобака приварены боксы задних фонарей трактора.

Источник: http://katok-chtz.ru/v-mire-spetstekhniki/51-kak-sdelat-traktor-svoimi-rukami.html

Самодельный минитрактор своими руками

Как правило, сфера сельского хозяйства главным образом ассоциируется у многих из нас с обработкой земель. Однако для посева зерновых культур и выращивания овощей, ягод и фруктов необходимо не только вспахать почву и внести удобрения, но и обеспечить регулярный полив и прополку от сорняков. Конечно, если фермер имеет такую специализированную технику, как, например, мини-трактор, то он может заметно упростить выполнение многих видов работ. Говоря о данной технике, следует в первую очередь отметить ее небольшие габариты, но при этом она с успехом справляется с основными задачами: вспашка земли, рыхление, скашивание травы и прочими операциями, связанными с обработкой почвы.

Крупные агрокомплексы и фирмы основательно подходят к решению этого вопроса и, как правило, используют импортные или отечественные модели. Что же касается частных хозяйств, то ввиду ограниченности финансовых возможностей им часто приходится пользоваться самодельными мини-тракторами. Хотя такой подход к делу и позволяет сэкономить, однако процессы сборки сопряжен с определенными трудностями. Но все же многих это не останавливает, поскольку в силах каждого частного фермера сделать своими руками не просто мини-трактор самоделку, а сельскохозяйственную технику, которая после оснащения дополнительным оборудованием может использоваться для решения более широкого круга задач.

Самодельные мини-трактора: виды и особенности

К этому классу сельскохозяйственной техники принято относить три вида, каждому из которых присущи свои характеристики:

  1. Многофункциональная техника, с помощью которой можно выполнять такие работы, как обработка почвы, скос травы, уборка мусора и пр. Чаще всего подобные самодельные мини-тракторы оснащаются силовым агрегатом, обладающим средней мощностью, что достаточно для обработки участка площадью до 5-6 гектаров. При необходимости на такую технику можно установить устройства навесного типа, благодаря которым можно расширить перечень задач, которые можно решить с помощью таких мини-тракторов.
  2. Самодельные мини-трактора, специализацией которых является покос травы и уборка мусора на участке. Такая техника может обрабатывать площадь 1-2 гектара, также она нередко используется для устройства газонов.
  3. Райдеры. Основным назначением такой техники является внесение удобрений, обработка ядохимикатами. Вдобавок к этому они могут при использовании специального оборудования применяться и для решения других задач, эти машины рассчитаны для небольших земельных участков.

Самодельный мини-трактор: плюсы и минусы

В первую очередь подобные машины востребованы среди владельцев частных подсобных хозяйств. Там они используются для выполнения таких задач, как вспышка огородов, вывоз и уничтожение отходов от спила деревьев, а также облагораживание территории.

Плюсы

Это техника обладает определенными преимуществами, которые обеспечили ей популярность:

  • Качественная глубокая обработка почвы. Для отдельных участков перекапывание земли вручную не всегда подойдет. Если грунт имеет твердую и каменистую структуру, то в результате эта работа может оказаться физически очень тяжелой. В таких случаях более, чем уместно использование самодельных мини-тракторов, которые в считаные минуты справятся с такой задачей;
  • Удобство эксплуатации на небольшой площади. Крупные трактора имеет смысл применять для обработки больших сельскохозяйственных угодий площадью не менее 10 гектаров. Если же необходимо вскопать меньшие по размеру участки, то для этой работы лучше подойдет мини-трактор;
  • Невысокая цена. Стоимость самодельного мини-трактора формируется в основном из затрат, связанных с приобретением комплектующих деталей;
  • Возможность переоборудования самодельного мини-трактора. При необходимости на мини-трактор можно установить дополнительное оборудование, что сделает его более функциональным. Вместе с тем такая техника из-за малого веса не сильно нарушает структуру почвы и не требует больших расходов на ремонт.

Минусы

Недостатки у такой техники также имеются. Сюда следует отнести то, что владельцу придется самостоятельно искать комплектующие для машины. В том случае, если в процессе сборки была использована какая-то редкая деталь, то ему довольно сложно будет отыскать такую же на замену ей. Однако наиболее распространенной является практика, когда для сборки мини-тракторов своими руками чаще всего используются комплектующие, которые в случае выхода из строя можно будет легко найти.

Решив самостоятельно собрать мини-трактор самоделку, чтобы ездить на нём по дорогам общего пользования, имейте в виду, что у вас должно быть разрешение на это. В противном случае вы рискуете получить штраф за переоборудование автомобиля.

Как сделать самодельный минитрактор своими руками

Главный вопрос, который возникает у тех, кого заинтересовал минитрактор — как сделать эту машину? Существует множество способов, позволяющих собрать самодельный мини-трактор в домашних условиях. Сам процесс сборки этой техники выглядит следующим образом:

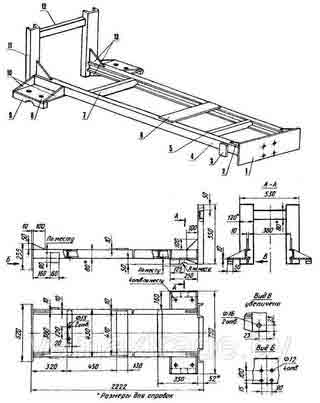

  • Первый этап начинается с изготовления рамы, для которой используют прокатный швеллер. В конструкции должны присутствовать траверсы, расположенные спереди и сзади, и несколько лонжеронов. При создании рамы для мини-трактора необходимо слегка уменьшить ширину фронтальной части, тем самым удастся придать детали трапециевидную форму. Необходимо позаботиться о создании в раме отверстия, чтобы можно было крепить к ней другие элементы и устройства.
  • Затем берутся стойки, которые приваривают к углам. Им в конструкции будет отведена роль подрамника. Дополнительно их нужно соединить в верхней части. На готовую раму устанавливают задний мост. Если проектом предусмотрено сборка полноприводного мини-трактора, то на раму размещают передний мост.
  • Далее настает черед двигателя, который должен иметь необходимую мощность. Самый доступный вариант — мотор от мотоцикла.
  • На раме также нужно найти место и для установки коробки передач. Причем последнюю нужно разместить таким образом, чтобы она была направлена к водителю, тем самым будет проще контролировать процесс езды на тракторе.
  • Следующий этап — установка элементов рулевого управления. Для самодельных мини-тракторов чаще всего используют руль, заимствованный у отечественных легковых автомобилей. Иногда можно взять руль от мотоцикла.
  • Далее нужно установить фаркоп для прицепа, который приваривают к раме.
  • Выполняется установка тормозной системы, бака, после чего переходят к подключению электрики.

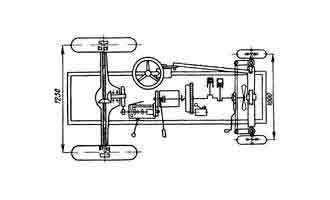

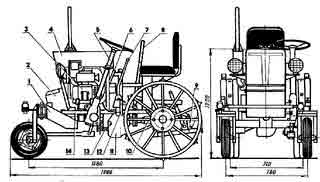

Если обратиться к сети, то там можно найти множество самых разных чертежей для сборки самодельного мини-трактора. Поэтому, подобрав подходящую схему, можно сразу приступать к работе, ориентируясь на тот или иной вариант, или же внести изменения в готовый с учетом своих потребностей и задач.

Заключение

Владельцы частных хозяйств и фермеры вынуждены решать множество задач, в том числе, как именно обрабатывать землю. Проще всего приобрести специальную технику, однако с учетом высоких цен, по которым предлагаются многие западные и отечественные машины, большинство землевладельцев склоняются к тому, чтобы собрать своими руками минитрактор для обработки земли. В принципе, эта задача вполне решаемая, главное – понять, с чего начать процесс изготовления этой техники. Желательно вначале подготовить чертеж, чтобы четко знать, какие детали должны присутствовать в самодельном мини-тракторе.

Самый простой вариант — воспользоваться опытом других народных умельцев, которым уже приходилось решать подобную задачу. В сети есть немало ресурсов, где выкладываются даже полные чертежи, которые могут стать проектом для создания самодельного мини-трактора своими руками. После этого останется только подготовить требуемые материалы и инструменты, после чего можно приступать к делу.

Источник: http://nashgazon.com/instrument/motobloki/samodelnyy-minitraktor-svoimi-rukami.html

Собираем мини-трактор своими руками: советы начинающему фермеру

Самодельные минитрактора идеально подходят для обработки небольших участков земли. Собрать минитрактор своими руками может практически любой человек, который хоть немного разбирается в технике.

По техническим характеристикам, самоделка значительно уступает заводским моделям. Но использовать мощный трактор на небольших площадях как минимум не рационально. Не оправдаются даже затраты на обслуживание и горюче-смазочные материалы. А вот небольшой трактор, собранный своими руками, получается весьма уместен. В этой статье мы расскажем вам, как сделать мини-трактор в домашних условиях.

Преимущества и недостатки самодельных минитракторов

Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.

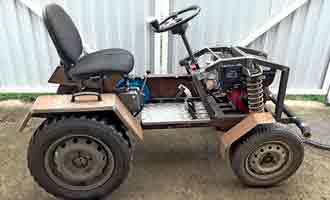

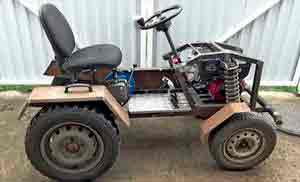

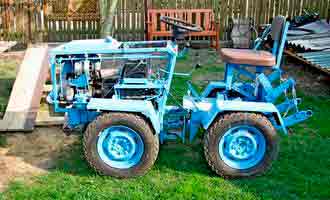

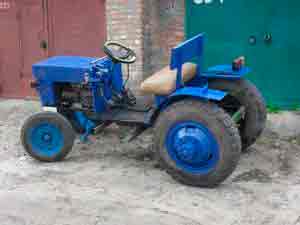

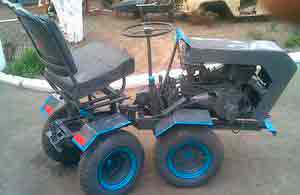

Самодельный мини-трактор 4*4

Себестоимость такой машины окупается буквально за один сезон, ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

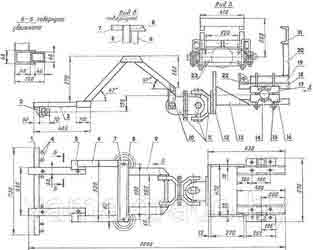

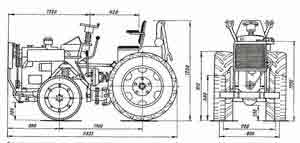

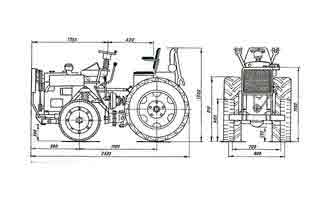

Заготавливаем чертежи

Некоторые народные умельцы способны собрать любую технику, имея лишь кучу старого железа и общий план работ, который удерживается в голове. Таких людей считанные единицы и если вы не относитесь к их числу, необходимо предварительно подготовить чертежи основных узлов будущей машины.

Если вы не обладаете необходимыми знаниями, можно попросить сделать чертежи друзей или знакомых. Наконец, необходимую информацию можно найти в интернете.

Имея под рукой чертежи, сборка мини-трактора в домашних условиях будет напоминать детский конструктор. То есть, вы берёте деталь А и соединяете её с муфтой Б.

Стоит отметить, что некоторые узлы и детали, из которых будет состоять самоделка, могут нуждаться в подгонке или дополнительной обработке. Согласитесь, объяснять токарю или сварщику, что от них требуется гораздо удобнее не на пальцах, а имея под рукой готовый проект и чертежи.

Кстати, на этом этапе, нужно определиться, какой именно мини-трактор вы хотите сделать своими руками. У фермеров большой популярностью пользуется переломка 4х4. Это небольшая модель на шарнирно-сочленённой (ломающейся) раме, с приводом на четыре колеса. Такая самоделка оптимально подходит для работ на фермах.

Как собрать мини-трактор своими руками

Заготовив схемы и чертежи, необходимо найти подходящие детали. Как минимум, вам понадобится двигатель, трансмиссия, рама и рулевое управление. Найти нужные детали в домашних условиях весьма проблематично, поэтому можно прогуляться по толкучкам и полистать сайты о продаже запчастей. Здесь вы сможете буквально за копейки приобрести нужные вам детали.

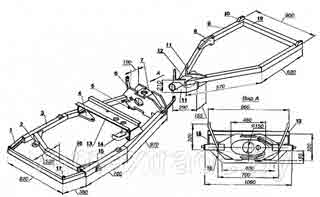

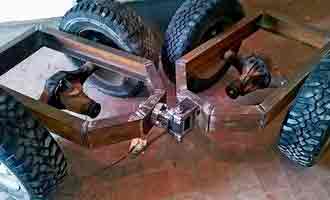

Переломка делается обычно из металлического швеллера № 5 или № 9. Структура этого материала обладает достаточным запасом прочности на изгиб. Из швеллера свариваются две полурамы, которые соединяются между собой шарнирным соединением. Для этих целей, можно использовать карданные валы от грузовиков.

Если переломка вас не устраивает, можно сделать мини-трактор на цельнометаллической раме. Такая конструкция обычно состоит из четырёх элементов: правого и левого лонжеронов, переднего и заднего траверсов.

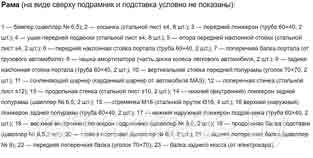

Лонжероны можно изготовить из швеллера № 10, задний и передний траверс из швеллеров № 16 и № 12 соответственно. В качестве поперечной балки можно использовать металлический брус.

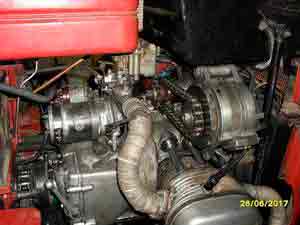

Двигатель

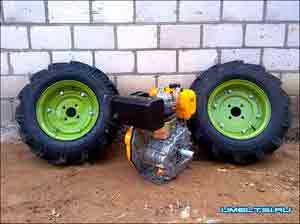

Для работы, мини-трактор сделанный своими руками, можно оснастить любым двигателем подходящей мощности. Оптимальным вариантом является силовая установка, обладающая мощностью в 40 лошадиных сил.

Наиболее часто на самодельные агрегаты устанавливаются двигатели М-67, МТ-9, УД-2 и УД-4. Встречаются модели, оборудованные двигателем от отечественных легковых автомобилей серии «Жигули» или «Москвич».

Если самоделка будет изготавливаться по формуле 4х4, для агрегата М-67 понадобится увеличить передаточное число трансмиссии, иначе силовой установке не хватит мощности обеспечить необходимое усилие для колёсных пар. Обратите внимание, что для силового агрегата может понадобиться дополнительная система охлаждения.

Трансмиссия

Коробку передач и вал отбора мощности можно снять с автомобиля ГАЗ-53. Сцепление подойдёт от старого ГАЗ-52. В готовом виде эти узлы не подойдут, понадобится дополнительная подгонка.

Для синхронизации сцепления с двигателем, понадобится сварить новую корзину сцепления и подогнать её под необходимые размеры. У маховика двигателя необходимо будет укоротить заднюю плоскость и высверлить по центру дополнительное отверстие. Эти операции можно сделать на токарном станке.

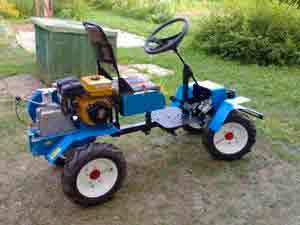

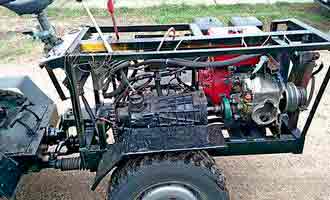

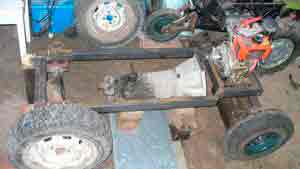

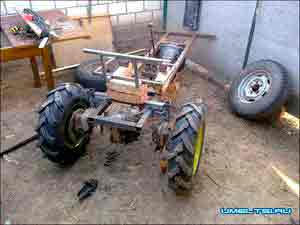

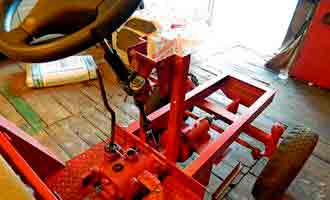

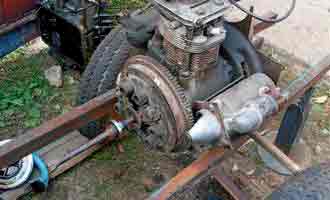

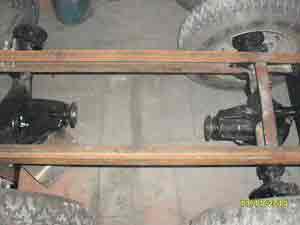

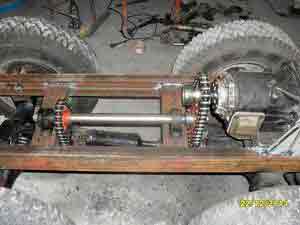

Мини-трактор в процессе сборки

Рулевое управление

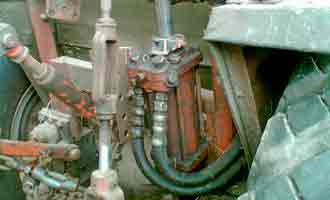

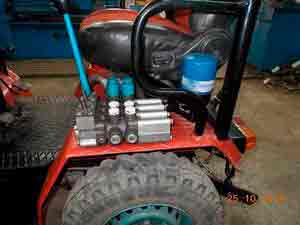

Этот узел должен включать в себя гидравлические цилиндры, это обеспечит мини-трактор лучшей управляемостью. Сделать своими руками систему гидравлики в домашних условиях невозможно. Поэтому необходимо снять уже готовую гидросистему с любой сельскохозяйственной техники. Учтите, что для циркуляции масла в гидравлике понадобится насос.

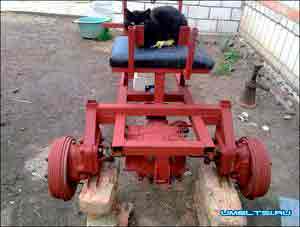

Задний мост

Можно взять подходящий узел от легкового и грузового автомобиля и установить на самодельную конструкцию. Предварительно необходимо укоротить на токарном станке полуоси.

Если готового моста нет, допускается составная конструкция от разных машин. Передний мост не является ведущим, поэтому подойдёт любой узел, подходящий по размеру.

Колёса

Радиус колёс зависит от того, как будет использоваться мини-трактор. Для транспортировки грузов, лучше подходят диски радиусом от 13 до 16 дюймов. Для выполнения сельскохозяйственных работ понадобятся колёса 18-24 радиуса.

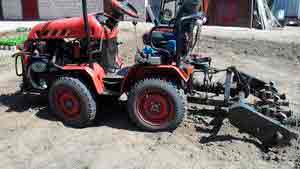

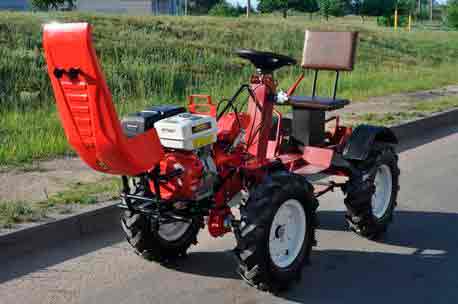

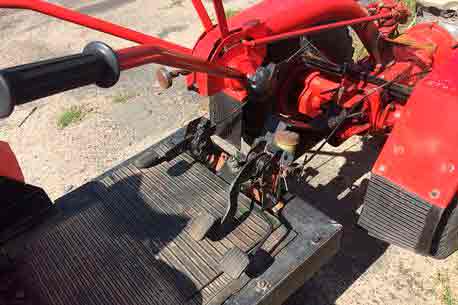

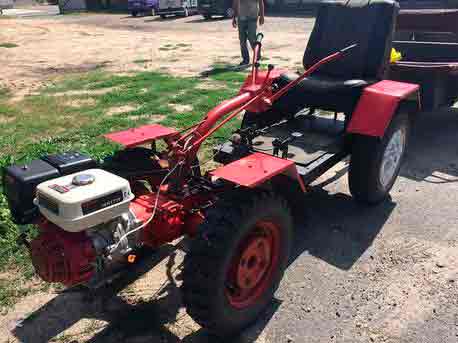

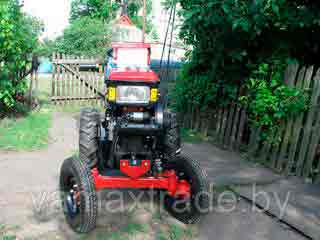

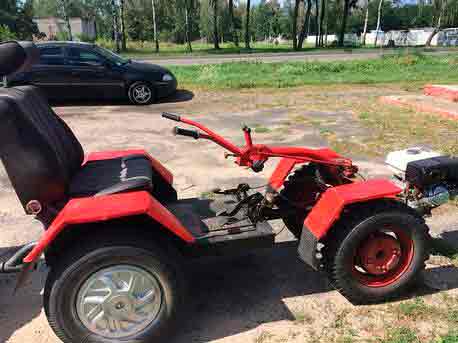

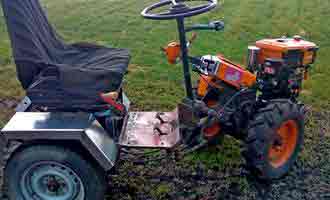

Мини-трактор из мотоблока «Зубр»

Полезные советы

Сделанный своими руками мини-трактор, должен выдавать при вспашке порядка 2 000 оборотов двигателя, при скорости в 3 км/час. Чтобы достичь таких показателей, необходимо отрегулировать схему трансмиссии.

В идеальном варианте, каждое колесо ведущего заднего моста должно оснащаться отдельным редуктором. При этом вращение задаётся четырёхсекционным гидрораспределителем.

При такой схеме рулевого управления отпадает необходимость в карданном вале и дифференциале заднего моста. За управление колёсами будет отвечать гидравлика. Необходимое оборудование (насос и гидроцилиндр) можно позаимствовать с трактора МТЗ-80.

Как видите, сделать минитрактор своими руками совсем несложно. Несмотря на то что это довольно трудоёмкий процесс, результат с лихвой покроет все затраченные усилия. Более того, собирать самодельную конструкцию, это весьма увлекательное занятие.

Источник: http://fermerznaet.com/selhoztehnika/traktor/mini/svoimi-rukami.html

Трактор самоделка для крестьянина – как сделать самому, чертежи и схемы (видео)

как сделать самому, чертежи и схемы (видео)

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

своими руками, как сделать, самоделки в домашних условиях, как зарегистрировать, цена

Тяжело представить сельское хозяйство без использования специальной техники. Но большинство частных фермеров не могут позволить себе покупку мини-трактора. На небольших земельных участках можно обойтись ручными инструментами, но на площади более 1 га этого будет недостаточно. Самодельный трактор не уступает по эффективности большинству заводских моделей.

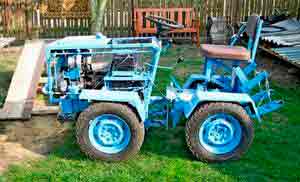

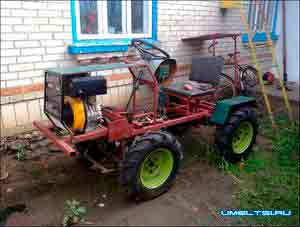

Основные разновидности самодельных тракторов

Из-за высокого расхода топлива, массы и габаритов использование больших и мощных тракторов на маленьком участке неудобно и нерационально. Для их изготовления требуются точные расчеты, которые без инженерных навыков сложно выполнить в домашних условиях.

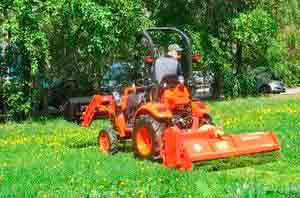

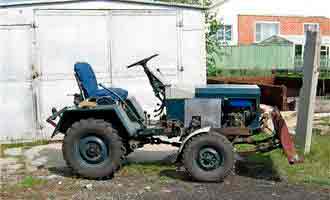

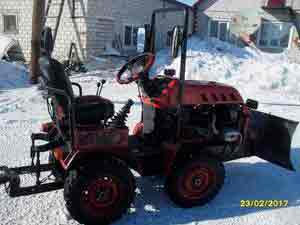

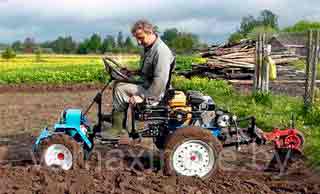

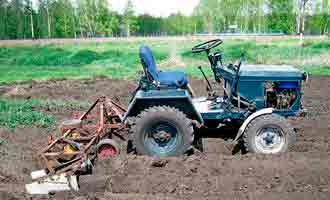

Мини-трактор считается многофункциональной техникой и способен обрабатывать до 10 га площади. Этого достаточно для частного фермерства. Он должен подходить не только для ухода за огородом, но и для чистки снега, транспортировки грузов и вывоза мусора. При проектировании своей конструкции следует учитывать эти особенности.

Существует 2 подхода к созданию собственного трактора:

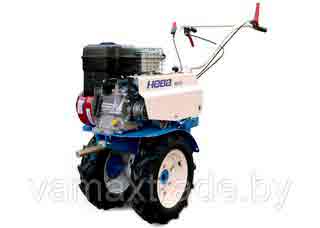

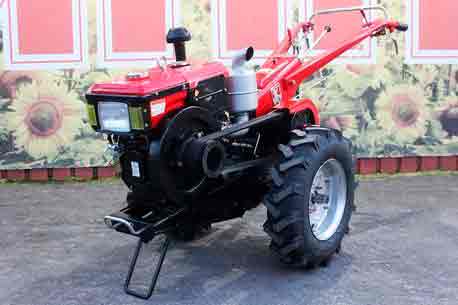

  1. Переоборудование готовой сельхозтехники. В подавляющем большинстве в качестве основы выступает мотоблок, к которому присоединяется рама с дополнительной парой колес и местом водителя. Такой способ позволяет быстро и с минимальными усилиями построить простой и функциональный трактор.

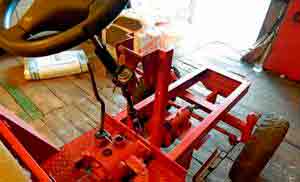

  2. Полное изготовление. Применяется при отсутствии базы или при специфических требованиях к технике. В этом случае шасси проектируется и изготавливается самостоятельно, а комплектующие подбираются исходя из финансовых возможностей и конструкционных особенностей.

Некоторые энтузиасты сооружают паровые тракторы. Отдельный котел позволяет использовать практически любой вид горючего топлива. Такой тип преобразования энергии был распространен в 1900-х годах. Из-за низкого КПД, громоздкой конструкции и малого запаса хода паровые двигатели не могут конкурировать с ДВС. Применение устаревших технологий в сельском хозяйстве является затратным мероприятием и используется для развлечения.

Особенности изготовления трактора

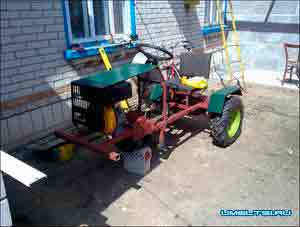

Самодельная техника имеет максимально упрощенную схему, а при ее изготовлении используются узлы и агрегаты от другой техники. Целью является получение дешевой и надежной конструкции. Для сборки потребуются базовые навыки обращения с инструментом и минимальные технические знания.

При проектировании собственной конструкции следует использовать детали с минимальными модификациями. Запчасти должны быть легкодоступными и недорогими. Большое количество самодельных элементов в конструкции приведет к увеличению стоимости и продолжительности ремонта.

Выполнение точных расчетов прочности и нагрузок практически невыполнимо в домашних условиях, поэтому рама и остальные несущие узлы конструкции изготавливаются с большим запасом прочности.

При наличии чертежей и необходимого оборудования самому сделать трактор можно за 3 месяца.

Подготовка чертежей

Перед закупкой и подготовкой узлов необходимо составить проект будущего трактора. За основу можно взять чертежи готовых моделей. Запчасти, которыми вы располагаете, могут отличаться от заявленных, а изменить готовую схему конструкции будет несложно. Существуют готовые решения для любых модификаций.

Если нет возможности использовать готовый проект, то необходимо подготовить черновые наброски самостоятельно. В процессе сборки компоновка элементов может измениться, но вы должны понимать, как будут располагаться отдельные узлы.

В зависимости от двигателя, трансмиссии и системы управления необходимо выбрать размеры и конфигурацию рамы. Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально загружены. Оптимальное соотношение — 40/60.

Предварительное планирование и подготовка чертежей сэкономят средства и время.

Как собрать трактор своими руками

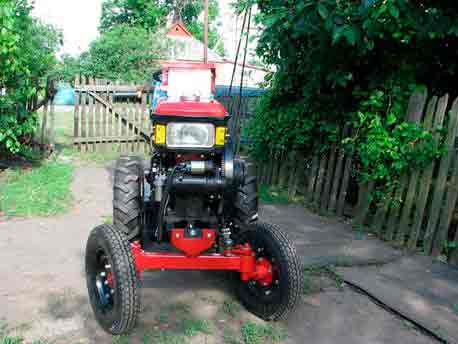

При изготовлении мини-трактора на базе мотоблока, в зависимости от его расположения, применяют шарнирную или цельнометаллическую раму.

Если силовая установка будет спереди, то применяется шарнирная схема соединения. В таком случае из профильной трубы сваривается треугольная или Т-образная рама. Для задней оси изготавливается балка со ступицами, к которым крепятся дополнительные колеса. Сзади к раме приваривается крепеж с механическим подъемником для подвесного оборудования. Если планируется использование полуприцепа, на раму устанавливается фаркоп. Также можно приобрести готовую прицепную тележку (125-180 $).

Ещё по теме  Мини-трактор для домашнего хозяйства своими руками

Недостатком такой схемы является неправильная развесовка. Для частичной компенсации веса сиденье водителя смещают вперед.

Для правильного распределения массы мотоблок устанавливают сзади. Чтобы обеспечить устойчивость, необходимо увеличить заднюю колею и установить колеса большего диаметра (14-16″). При этом передняя балка нуждается в установке рулевой трапеции, а система переключения передач — в доработке. Для реализации такого проекта используется цельнометаллическая рама. Готовая сельхозтехника не будет уступать заводским аналогам.

Техника с дизельным двигателем экономичная и обладает большим крутящим моментом, поэтому ее использование предпочтительнее при создании мини-трактора.

Преимуществом схемы с использованием мотоблока является то, что не надо думать о том, как сделать сцепление и состыковать агрегаты. Но такие конструкции ограничены по мощности и не имеют аккумуляторов.

Если планируется создание полноценного мини-трактора, придется приложить больше усилий, а для изготовления полноприводной техники обзавестись подходящей трансмиссией и раздаткой.

При проектировании рамы необходимо учитывать будущий вес техники и нагрузки на нее. До начала сборки рама должна иметь подготовленные места для установки всех узлов: ходовой, двигателя и трансмиссии, сиденья, навесного оборудования, облицовки и пр.

Для изготовления лонжеронов используется швеллер от №6 до №12. Траверсы должны быть более прочными (до №20), т. к. на них устанавливаются планки для навесного оборудования. Средние балки изготавливаются из профильной трубы или уголка. Все элементы рамы должны быть усилены косынками из листового железа толщиной от s5 до s10.

Кронштейн крепления для двигателя должен в точности повторять конструкцию основы, при этом ДВС желательно установить на штатные опоры. Крепление для коробки передач изготавливается так, чтобы обеспечить соосность с коленвалом.

Мини-трактор не имеет подвески. Задний мост крепится непосредственно к раме при помощи стремянок. В передней части изготавливается специальный остов для балки и рулевой колонки.

Чтобы защитить топливопровод, гидравлику и электропроводку от повреждений, их укладывают и фиксируют в полости швеллеров.

В последнюю очередь подготавливают салазки для сиденья.

При изготовлении самодельных тракторов применяют рамы 2 типов: цельную и переломную.

Цельная рама обладает большой прочностью и жесткостью. Для обеспечения правильной геометрии рама выполняется в виде трапеции (передняя часть уже). Такая форма позволяет установить балку с возможностью изменения ширины колеи. Только цельнометаллическая рама подходит для установки погрузчика.

Трактор на переломной раме считается наиболее подходящим для схемы 4х4. Он обладает высокой маневренностью, но сложный в изготовлении. Две отдельные полурамы скрепляются между собой при помощи шарнира, который изготавливается из карданных вилок от грузовика. В этом месте должна находиться крестовина вала силовой установки.

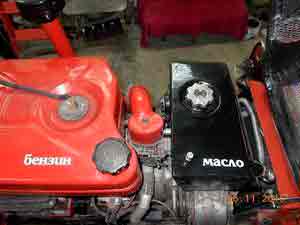

Двигатель

Выбор двигателя на самодельный трактор зависит от его полной массы и целей использования. В большинстве случаев для моноприводной техники будет достаточно 5-15 л. с., а для полноприводной — от 30 до 40 л. с.

Распространенным вариантом является установка силового агрегата от автомобилей ВАЗ 2101-2107. ДВС устанавливается вместе с КПП как цельный узел, не нуждается в доработке и имеет низкую стоимость, а его мощности достаточно для любой компоновки трактора. Недостатком является большой вес, расход (более 11 л/ч) и сложная система охлаждения.

Самые маломощные образцы изготавливаются с двигателем ЗИД-4,5. Установка разработана для мотоциклов и легких тракторов. Главным ее достоинством является долговечность и простота в обслуживании. Рабочий объем в 520 см³ обеспечивает мощность 4,5 л. с. и низкий расход топлива (1,5 л/ч), а наличие встроенного редуктора — достаточный крутящий момент.

Базой для средней техники может послужить отечественная электростанция с двигателем УД2 — 610 см³ и 8 л. с. или УД4 — 1220 см³ и 15 л. с. Они оснащаются электростартером, реверс-редуктором, фланцем для КПП. При помощи жалюзи в кожухе маховика осуществляется принудительное охлаждения ДВС. Расход силовых установок составляет 2,9 л/ч и 5,5 л/ч соответственно.

Альтернативой является сборка трактора с двигателем Лифан 188F — 389 см³ и 13 л. с. или 190F — 420 см³ и 15 л. с. Техника китайского производителя обеспечивает большой крутящий момент при низком расходе топлива (3,5 л/ч и 3,9 л/ч соответственно).

Трансмиссия

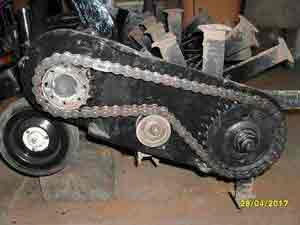

Для обеспечения необходимого передаточного числа подойдет коробка передач от ГАЗ-53 (51) или УАЗ. Чтобы соединить ее с двигателем, изготавливают переходной фланец. Если трактор будет полноприводным, устанавливают раздаточную коробку от УАЗа. Для передачи мощности на редуктор применяются укороченные карданные валы от донора.

Рулевое управление

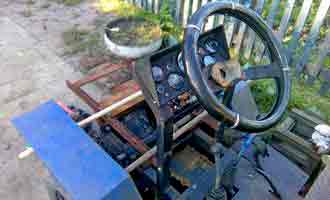

Сделать рулевую на трактор можно самостоятельно. Передний мост оборудуется шкворнями. К их нижней части крепятся цапфы, а к верхней — поворотные рычаги, между которыми устанавливается поперечная тяга. Для правильной работы рулевого механизма угол поперечного наклона шкворней должен составлять 6-10°, а продольного — от 1 до 3° с отклонением назад. Продольная тяга соединяется с рулевым редуктором или рейкой при помощи сошки.

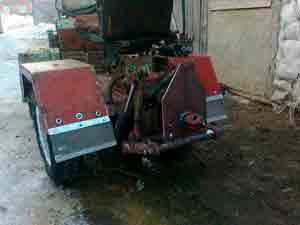

Задний мост

Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.

Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.

Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.

Колеса

Для сельскохозяйственных работ подойдут любые колеса радиусом от 14 до 24″. Чтобы обеспечить максимальную проходимость, клиренс желательно довести до 35-40 см. Для ведущей пары подходящими являются любые покрышки с грунтозацепами.

Как зарегистрировать самодельный трактор

Для постановки на учет изобретение должно соответствовать инструкции Минсельхозпрода РФ «О технических требованиях к самодельным машинам». Это подразумевает наличие тормозной системы, крыльев с брызговиками, звукового сигнала, светотехники и т. д.

Для того чтобы поставить на учет и получить разрешение Гостехнадзора, необходимо обратиться в Министерство сельского хозяйства и продовольствия. После проведения экспертизы будет возможна регистрация самодельного трактора.

В зависимости от стоимости мотоблока (300-800 $), затраты на создание мини-трактора составят 500-1000 $. При полном конструировании трактора на базе ДВС Lifan стоимость готовой техники составит 600-1500 $. Используя б/у комплектующие, эту стоимость можно существенно уменьшить.

Цены на китайские серийные мини-тракторы начинаются от 2000 $ — Чувашпиллер Т-12 мощностью 12 л. с. За корейскую или японскую технику придется заплатить более 10000 $.

Полезные советы

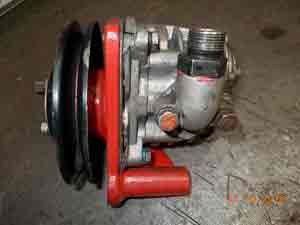

Для облегчения подъема навесного оборудования устанавливают гидравлические механизмы, но для этих же целей можно использовать рулевую рейку от легкового автомобиля, что существенно упростит конструкцию.

Отсутствие подвески делает поездку на самодельном тракторе некомфортной. Чтобы изменить эту ситуацию, сиденье необходимо установить на пружины.

Не спешите с постановкой на учет: большинство мини-тракторов редко выезжают на дороги общего пользования, а маленькие размеры позволяют перевозить их на прицепе.

Мини-трактор самодельный – как собрать своими руками

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Силовая установка

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

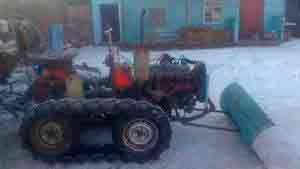

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

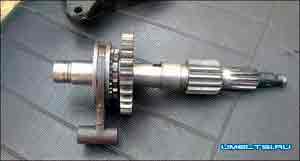

Трансмиссия

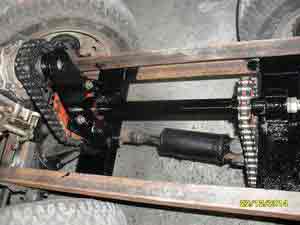

В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

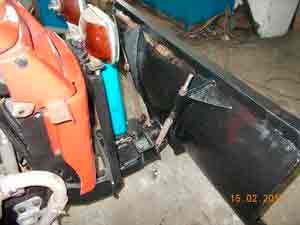

Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

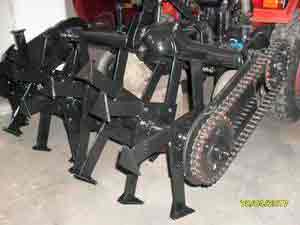

Навесное оборудование

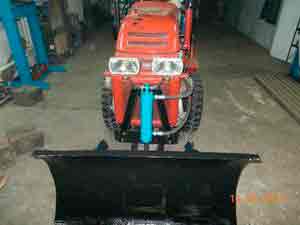

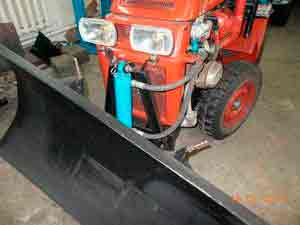

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

  • Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
  • Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
  • Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

Самодельные минитрактора для домашнего хозяйства

Минитрактор своими руками

Если вы имеете домик в деревне, а тем более живете там постоянно, вы знаете, что такое настоящие хлопоты по хозяйству. Без транспорта при ведении домашнего хозяйства просто невозможно обойтись. Лучшим для этих целей является минитрактор, с его помощью можно обеспечить выполнение всех нужд, от перекапывания земли под засев, до перевозки крупно- и малогабаритных грузов. Но такая техника далеко не дешевая, как быть? Есть один вариант — сделать минитрактор своими руками. Да, задача не легкая, но если справитесь, сэкономите кучу средств, а удовлетворение от готового аппарата будет приходить каждый раз, как только вы будете начинать работу с трактором.

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Самодельные трактора с ломающейся рамой и их сборка на видео

Каждый фермер или дачник желает упростить работы в огороде. Для этого не обязательно приобретать дорогостоящие агрегаты, в данном случае помогут самодельные трактора. Изготовив технику можно не только сэкономить, но и получить отличного «помощника», который выполнит за вас такие задачи как уборка снега, сена, вспахивание земельной почвы или транспортировка собранного урожая. При наличие небольшого опыта в работе с подобным оборудованием, сконструировать самодельный минитрактор не составит особого труда.

Плюсы самодельных тракторов

Процесс изготовления техники не требует больших вложений. Самодельные трактора домашние мастера производят из устаревшего бытового оборудования, в магазине потребуется купить только недостающие запчасти. В случае если в наличие уже имеется малогабаритные сельскохозяйственные агрегаты в виде мотоблока или культиватора, задача изготовления минитрактора еще более облегчается.

Работа по сборке самоделки облегчается, если в наличии уже есть мотоблок или культиватор

Также из плюсов самодельных минитракторов следует выделить возможность регуляции техники индивидуально под управляющего. Фермер может самостоятельно подобрать нужные размерные параметры, комбинировать механизмы, узлы, а не довольствоваться набором функций заводского аналога.

Здесь есть конечно же и минусы, которые заключаются в следующем:

  • в процессе сбора могут возникнуть сложности;
  • самостоятельно достаточно спроектировать схему подключения всех узлов;
  • большинство элементов применяется в подержанном состоянии, а их последующее применение может привести к скорому износу;
  • во время работы агрегата могут произойти поломки в связи с недостаточным опытом мастера.

Сравнительно с преимуществами ряд недостатков большой. Но если дачник уверен в своих возможностях и навыках, у него точно получится собрать качественный самодельный трактор своими руками.

Конструктивные особенности

Чертеж самодельного трактора

В первую очередь перед изготовлением мини трактора следует определиться с его составляющими. Наиболее простая модель малогабаритного трактора в конструкции имеет следующие элементы:

  • мотор – в качестве данной детали можно взять за основу мотоблок или мотороллер;
  • надежная рама – на ней будут устанавливаться все составляющие;
  • тормозное устройство гидравлического типа;
  • конструкция с тормозными дисками;
  • ходовка – должна включать колеса и 2 оси;
  • устройство фиксирующее навесные приборы;
  • рулевая система;
  • сидение для управляющего;
  • фары.

Все детали требуется монтировать в определенной последовательности по выбранной схеме.

ВИДЕО: Как собрать агрегат из мотоблока

Подбираем двигатель для самодельного трактора

Для самодельного мини трактора подойдет множество вариантов моторов. Одним из оптимальный считается двигатель ЗИД, который изначально рассчитан для применения в самостоятельно изготовленной технике. 4-тактный мотор с одним цилиндром и объемом в 4,5 л отлично справится с переработкой земельной почвы, габаритами в 2-3 га.

Если у фермера имеется в наличие мотоблок, то задача облегчается в два раза. Дело в том, что применение мотоблока устраняет необходимость поиска моста с сцеплением, сварки передней части рамы и подбора рулевого устройства, все это уже есть в данной технике.

Что нужно для рамы

В качестве рамы рекомендуется использовать ломающийся каркас. В данном случае он изготавливается из двух основных частей, которые посредине фиксируются передвижным сцепом. В результате существенно сокращается угол разворота.

Для передачи крутящего момента на заднюю ось мини трактора с ломающейся рамой (если двигатель будет спереди) в ход идут мосты от грузовых автомобилей

Для этого потребуется прочные железные уголки или швеллер марки №8 с размерами 90х36 см. Заднюю область рамы нужно собирать под параметры 68х36 см. После завершения сбора каркаса не переднюю часть следует приварить 2 поперечные трубы с квадратным сечением при срезе. Данный элемент будет служить подставкой под мотор. Остальные держатели монтируются исходя из выбранной схемы.

При соединении двух частей рамы нужно использовать шарнир и 2 вилки. Для первой детали применяется цапфа с подшипниками от КАМАЗа. После всего к каркасу приваривается полотно под навесное оборудование.

Ходовая часть

Для начала требуется наварить на каркас вертикальные металлические стойки с укреплением уголками. Передний мост самодельного трактора нужно делать из монолитного прута с сечением 50 мм. Посредине посредством полуцилиндрической насадки устанавливается шарнир. По краям балки камазовской цапфой монтируются «ушки» для шкворней, а на них крепятся колеса.

Для организации максимально точного направления на оборудовании устанавливается распределитель. На передней области возле мотора крепится масляный бак, а посредине устройства фиксируется втулка, отвечающая за раскачивание переднего моста. Следует не забывать, что в конце данных действий нужно установить золотник, он требуется для отвода масла.

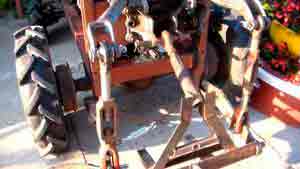

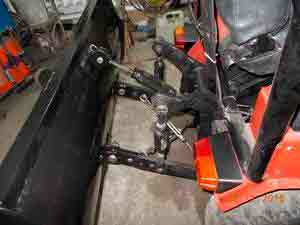

Навеска

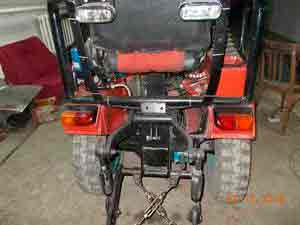

Навеска требуется для фиксации дополнительных приспособлений. В данном случае лучшим вариантом послужит трехточечная вариация, состоящая из 2-х тяг, закрепленных на металлическом полотне и навесном устройстве. В качестве третей точки фиксации будет выступать привод гидродвигателя и дополнительная тяга.

Для правильного и исправного функционирования на полотно рекомендуется установить движимые стержни с диаметром 4-5 см, и только от них уже монтировать навесное оборудование.

Установка тормозной системы со сцеплением на самодельный трактор

Тормоза монтируются непосредственно на задние ведущие колеса. Лучшим вариантом послужит система из УАЗа. Колодки следует установить на диски, а управляющий механизм вывести на нужную педаль. Также тормоз для удобства можно сделать ручным, подключив к рычагу.

Если в самодельном тракторе требуется соорудить сцепление, здесь подойдет традиционный ременный привод. Используйте готовую систему из автомобиля такой марки как «Москвич» или УАЗ. Патрубок, производящий давление на ремень, устанавливается на раме пружинкой, прикрепленной к ушку, размещенному посредине. Вторая часть сваривается с педалью через рычаг.

Рулевое устройство и кресло

Рулевое управление для минитрактора сделанного своими руками подойдет из автомобиля «Москвич». В данном случае, в отличие от остальных вариаций, элемент будет проворачиваться в другую сторону. Чтобы избежать этого «дефекта», следует вместо стандартных тяг прикрепить детали от Жигулей, при этом ступицы использовать из Запорожца. Полностью перевести устройство в нужное направление поможет специальный рычаг из стали, его монтируют между колонкой и всеми тягами.

Самодельный минитрактор с ломающейся рамой

После проведенных манипуляций можно приступать к фиксации водительского кресла. Сидение крепится к сварному каркасу посредством вертикальных углов или напрямую к трубной конструкции с прямоугольным сечением в разрезе. Чтобы уменьшить передачу колебаний в процессе функционирования, кресло следует установить на прочные амортизаторы с дополнительным креплением тягами.

В случае необходимости, можно создать полноценную водительскую кабину. Здесь потребуется несколько стальных полотен. Они вырезаются по необходимой форме и привариваются к раме.

Заключение

Самодельный минитрактор в полной мере сможет себя проявить в таких работах как уборка снега, вспахивание грунта, транспортировка собранного урожая или малогабаритного груза. Но дополнив агрегат навесными оборудованием устройство станет незаменимым помощником в хозяйстве, в независимости от сложности работ.

ВИДЕО: С чего начинать сборку минитрактора самоделки

размеры в бесплатном свежем видео

Сельскохозяйственная сфера включает в себя большое количество работ, но основным, все таки, является обработка земельных владений. Это неудивительно, ведь созревание будущего урожая напрямую зависит от того, насколько хорошо вспахана и удобрена земля.

С этим комплексом работ прекрасно справляется минитрактор – технический агрегат, имеющий достаточно компактные габариты, при этом отличаясь достаточно высокой мощностью. Применяются данные агрегаты повсеместно – и в частном хозяйстве, и в крупных фермерских хозяйствах и агропромышленных комплексах.

Если в последних, в основном, используют различные модели от российских , либо зарубежных компаний, то на бытовом уровне, чаще всего, встречаются минитрактора, изготовленные из подручных средств. Конечно, нужны определенные навыки, чтобы сборка самодельного минитрактора прошла успешно, ведь это довольно непростое дело.

Однако, учитывая тот факт, что затраты на изготовление будут куда меньшими, чем за покупку магазинного варианта, многие уже задумываются о самостоятельном конструировании минитрактора.

Области применения минитрактора

В зависимости от того, что будет взято за основу будущего самодельного минитрактора, выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

  • Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ, характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью картофелесажалки и т.д. На фото двигатель:

Двигатель от Жигули

  • Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. тут) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
  • Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя(см. тут), который идентичен мощности мотоблока (даже китайского производства). Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
  • Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
  • Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

Как мы видим, эффективность самодельных минитракторов в работе довольно различна, в зависимости от силовой мощности используемого двигателя.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке, где осуществляется вспахивание и культивирование почвы.

Если вас интересуют бензопилы Хускварна, то на нашем сайте вы найдете много информации об этом инструменте. Инструкция по эксплуатации – в этой статье.

Перед начал использования бензопилы, обязательно ознакомьтесь с особенностями настройки и регулировки бензопил марки Хускварна в этой.

Если же поломка случилась, то о причинах неисправностей и способах их починки вы сможете узнать тут.

Преимущества и недостатки агрегата

Безусловно, рабочие показатели фирменного минитрактора значительно выше, чем у самодельных аналогов. Но никто и не пытался доказать, что самодельные агрегаты сопоставимы в своих технических данных с покупными вариантами.

Изначально подразумевалось, что минитракторы, сделанные своими руками, будут использоваться на довольно небольших площадях, где их рабочей мощности будет достаточно. Именно поэтому, использование самодельных агрегатов на бытовом уровне становится все более целесообразным.

К прочим преимуществам таких минитракторов относят:

  • Довольно неплохие показатели качества вспахивания земельных угодий. При этом, они во многом сопоставимы с глубиной проникновения, которые показывают минитракторы, приобретенные в магазинах.
  • Достаточно простая эксплуатация подобных устройств, не требующая особых знаний и умений.
  • Изготовление самодельного агрегата будет куда более дешевым вариантом, чем покупка нового минитрактора.
  • Более упрощенный ремонт, ведь вы сами изготавливаете минитрактор из доступных деталей, которые потом можно без труда достать.
  • Возможность внесения изменений в конфигурацию устройства, добавляя что-то новое. В покупных минитракторах это недопустимо, ведь можно полностью вывести агрегат из строя.

Однако, не стоит думать, что изготовление минитрактора в домашних условиях является безоговорочно выгодным предприятием. У данного способа есть и свои недостатки:

  • Достаточно кропотливый процесс сборки, ведь это требует наличия определенных технических знаний, а также умения работать со сварочным аппаратом и т.д. Иными словами, изготовление минитрактора своими руками подойдет далеко не каждому.
  • Поиск нужных запчастей и деталей также является дополнительной сложностью в данном вопросе.

Как мы видим, преимуществ все-таки больше, что говорит о верном принятии решения – изготавливать самодельные минитрактора своими руками. Наверно главным плюсом является хорошая экономия средств, ведь вопрос цены становится определяющим в последнее время.

Особенности в работе

Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи.

Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.

Особенности в эксплуатации

Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.

Кроме того, существует определенная рекомендация по заводу двигателя при стабильно низких температурах (до -250C):

  • отжать сцепление;
  • нажать на педаль газа до упора;
  • крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.

Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.

Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

  • На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
  • Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
  • Поперек устанавливается металлический стержень.
  • Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
  • Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
  • В качестве руля можно использовать рулевое управление, установленные на старых машинах.
  • К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

  • Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

  • Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
  • Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
  • Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

Минитрактор из мотоблока

  • Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
  • В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
  • Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
  • Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
  • На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Видео: Самодельный мини трактор из мотоблока

Стоит помнить, что в случае выезда на проезжую часть данного самодельного устройства, вас могут остановить сотрудники дорожной инспекции на наличие у вас прав на управление данным транспортным средством.

Поэтому, если вы планируете выезжать на самодельном минитракторе на проезжую часть, нужно позаботиться о получении водительских прав в ГИБДД.

Заключение

Минитрактора самодельного типа представляют собой довольно интересное сооружение. При этом, встретить два одинаковых агрегата попросту нереально, ведь в процессе сборки каждый добавляет что-нибудь свое.

Ведь для мужчины сам факт, что он что-то делает своими руками, уже является своеобразным хобби, удовлетворение от результатов которого куда сильнее, чем от простой покупки готового минитрактора, либо иного сельхоз агрегата.

Если же вы захотите купить готовый мини трактор, то присмотритесь к моделям белорусского производства.

Возможно интересным станет прополка картофеля мотоблоком.

Также рекомендуем ознакомиться со статьей про обзор мотоблоков.

Самодельный минитрактор своими руками: фото, видео

Минитрактор сделанный умельцем своими руками: фото и видео самодельного трактора в работе.

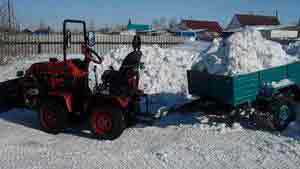

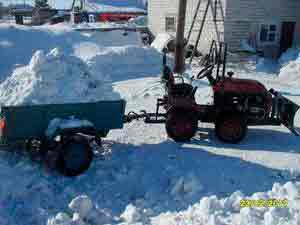

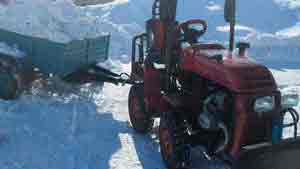

Народный умелец своими силами построил самодельный минитрактор 4×4 для домашнего хозяйства, чтобы пахать огород, перевозить грузы и зимой расчищать снег.

Рама трактора сделана из 80 швеллера, двигатель от мотоцикла Урал, карбюратор от Оки, мосты от ВАЗ (обрезанные), дополнительная КПП от Москвича.

Промежуточный вал и вал отбора мощности на цепном приводе. Установлен насос гидравлики НШ-10, распределитель Р-80.

Двигатель охлаждается электро вентилятором, стартер от Ваз 2110.

Установлен двигатель от мотоцикла Урал.

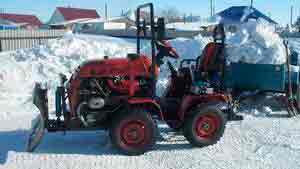

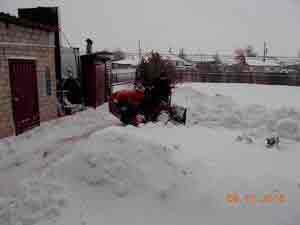

Сделан отвал для чистки снега.

Также сделан задний отвал.

Самодельная фреза для вспашки огорода.

Вот такой минитрактор из двигателя мотоцикла Урал, сделал своими руками народный умелец.

Видеообзор самодельного минитрактора.

На этом видео, минитрактор сделанный своими руками.

Осенняя вспашка огорода самодельной фрезой.

Автор самодельного минитрактора: Юрий Журавлев.

Ещё по теме  Самодельный трактор

Источник: http://enkistroy.ru/raznoe/traktor-samodelka-dlya-krestyanina-kak-sdelat-samomu-chertezhi-i-sxemy-video.html

Трактор своими руками

  • Предлагаю Минеральное удобрение
  • Предлагаю Перевозка гсм и зерна
  • Предлагаю Культиватор «Лидер-4» В эксплуатации не был.
  • Предлагаю Сварка Флэр
  • Предлагаю Жатка очесывающая Славянка УАС

  • О нас
  • Распространение
  • Реклама
  • Контакты
  • Подписка
  • О журнале “Нивы России”
  • О газете “Агрожизнь”
  • Об информационном агентстве “Светич”
  • RSS
  • В закладки
  • Награды
  • Вакансии


  • Правила пользования сайтом
  • Политика конфиденциальности “Светич”
  • Использование материалов Svetich.info

Информационное агентство «Светич» зарегистрировано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор) Регистрационное свидетельство ИА № ФС77-45555 от 16.06.2011 (ссылка). Учредитель: Севостьянова Марина Сергеевна. Главный редактор — М.С.Севостьянова. Эл.почта: niva-45@yandex.ru. Тел. 8-800-775-27-80.

Ответственность за добросовестность информации рекламных материалов несут рекламодатели. Все рекламируемые товары подлежат обязательной сертификации, услуги – лицензированию. Точка зрения редакции может не совпадать с мнением авторов. Использование любой информации сайта разрешено при условии ссылки на ИА «Светич» как источник. В публикациях использованы фотоматериалы из личных архивов и сети Интернет, а также полученные непосредственно от представленных на сайте физических и юридических лиц.

© Все права защищены 2019. Аграрный МедиаХолдинг «Cветич»

Источник: http://svetich.info/publikacii/apk-respublika-kazahstan/traktor-svoimi-rukami.html

Трактор своими руками

Транспорт для обработки земли в деревне или на ферме просто необходим. Не всегда имеются средства на его покупку, поэтому выходом из ситуации может стать мини-трактор своими руками.

Изготавливать машину можно из изготовленных фабричным способом деталей, либо собрать запчасти самостоятельно. Самый простой способ – это изготовить одноосный агрегат, который по конструкции был бы похож на телегу на 4 колесах. Найдя подходящий по мощности двигатель, необходимо продумать установку рамы. Для мини-трактора важно, чтобы охлаждение было качественным, желательно, водяным. Радиатор и вентилятор от автомобиля вполне подойдут для установки их в корпус трактора. Для того, чтобы крепить мотор, к передней раме привариваются небольшие выступы.

Мини-трактор своими руками можно снабдить рессорой того же автомобиля, который стал донором двигателя. Вся начинка трактора, обеспечивающая его езду – это главнейшая часть сборного мини-трактора, но стоит также продумать и внешние составляющие. Руль, который бы обеспечивал комфортное управление, колеса, мосты, крылья, капот – все это может быть снято с автомобиля или вышедшего из строя трактора, или самостоятельно сварено из металла.

Чтобы создать минитрактор своими руками, требуется лишь иметь некоторые навыки и желание. Особых пошаговых инструкций для этого процесса нет, потому что перед каждым открывается огромный простор для деятельности. Можно реализовать свои самые смелые фантазии, которые будут призваны работать эффективно на поле.

В большинстве случаев, мини-трактор, собранный самостоятельно, не составляет серьезной конкуренции тем моделям, которые можно купить в магазине, основная причина этому – недостаток необходимых материалов. Но в функциональности они нисколько не уступают фабричным аналогам. Главным преимуществом мини-трактора, который создан самостоятельно – его цена. Многие их материалов и вовсе не нужно покупать, а также не нужно платить за бренд.

Еще одно преимущество в том, что самодельный мини-трактор дает широкий простор деятельности. Можно экспериментировать практически с любой деталью. Некоторые из составных деталей магазинных агрегатов можно не включать в состав своей модели. Например, в системе гидравлики можно не включать насос и фильтр очистки масла. Именно такой простор для деятельности дарует создателям собственных мини-тракторов неописуемое удовольствие, как от процесса, так и от пользования техникой.

Выбираем минитрактор. На что обратить внимание

Минитрактор необходим для работы в собственном хозяйстве. Его применение допустимо в разные сезоны года. Зимой он может расчистить снег, весной – подготовить поле для посева, а летом пригоден для сенокоса. Однако более конкретные задачи у всех фермеров отличаются, поэтому подбирать мини-трактор следует по определенным критериям. Какие п…

Где купить мини-трактор в Украине

Покупка мини трактора в Украине Украина – это страна, славящаяся своими полями, способными давать богатейший урожай. Для возделывания этих земель необходимо использовать качественную и функциональную технику. Где купить мини-трактор в Украине – такой вопрос часто ставят перед собой многие фермеры и владельцы личных дачных участков. Во-первых, ст…

Где купить мотоблок — в магазине или на базаре

Мотоблок – это техника широкого спектра действия, которая предназначена для работ на земле. При помощи мотоблоков осуществляются культивирование, окучивание, вспашка грунтов, так же их можно использовать как технику для транспортировки необходимых для работы грузов. Многозадачность мотоблоков определяет характер выбора техники – при ее покупке…

Запчати к минитракторам. Где купить

Плодородна земля Украины — главное богатство нашей страны, которое, к сожалению, во все времена кает захватчик p; со о арства. С аграрный р нашей род sp; широко пр лен крестьянскими& фермерскими&nbs яйствами, а в ближ nbsp; будущ p; с вы nbsp; н…

Как выбрать мотоблок. Основные оценки

Обрабатывая приусадебный участок вручную, приходится затрачивать невероятное количество сил и времени. А если речь идет о большой по площади ферме, то вопрос о техническом оснащении даже не стоит – непременно надо использовать агрегаты для возделывания почвы. Если необходимо просто обработать землю, уничтожив сорняки и подготовив грунт для поса…

Как подготовить минитрактор к сезону

Минитрактор обычно используется круглый год, однако, зимой потребность в его использовании все же снижается. В связи с этим, дважды в год возникает потребность подготавливать эту технику к новым условиям, для этого необходимо знать, как подготовить минитрактор к сезону. Как подготовить минитрактор к зиме Зимой технику используют реже или н…

Мини-трактор своими руками

Транспорт для обработки земли в деревне или на ферме просто необходим. Не всегда имеются средства на его покупку, поэтому выходом из ситуации может стать мини-трактор своими руками. Изготавливать машину можно из изготовленных фабричным способом деталей, либо собрать запчасти самостоятельно. Самый простой способ – это изгот одноосный агр…

Минитрактор с гидроусилителем или без

Минитрактор – это техника, которая выполняет огромный комплекс работ на земле, именно поэтому ее оснащение функциональными и удобными деталями необходимо. Минитрактор с гидроусилителем и без может использоваться, как аграрная единица с одинаковым успехом, но некоторые различия в использовании будут заметны. Назначение гидроусилителя Ги…

Минитрактора из Китая для домашнего хозяйства

Земля во все времена была нашей кормилицей, а в нынешних условиях экономического кризиса этот факт как никогда актуален. Сегодня для фермерских и л nbsp; подсобных хозяйств не ую услуг ; обраб bsp; небольших ори ; оказывает&n алогабаритная озтехника — минитрактора. …

Мнинитрактор для хозяйства

Занятие фермерским хозяйством — хлопотное и непростое дело. Без специальной техники работа на земле не будет приносить никакого дохода и радости, поэтому покупка некоторого оборудования просто необходима. Минитрактор для хозяйства – это минимум из того, что требуется. Что такое минитрактор? Один из наиболее современных видов техники,…

Мотоблок Зирка, незаменимый помощник

Компания Зирка – это явный лидер в производстве и продажах сельскохозяйственной техники. Мотоблоки от Зирки – это эталон аграрной техники, отвечающей целому ряду показателей. Мотоблок Зирка – незаменимый помощник в любой работе на земле. Компания добилась такого признания благодаря успешной политике – продаже исключительно качественной техник…

Мотоблок своими руками

При огромной популярности такой техники, как мотоблоки, неудивительно, что многие не просто покупают их, но и занимаются самостоятельной сборкой. Мотоблок своими руками – это вполне возможно, потребуется лишь знание технологии. Система мотоблока достаточно проста. По своей сути – это одноосная машина, работающая на двигателе и перед…

Мотоблоки. Критерии выбора

Мотоблок – это техническое устройство, предназначенное для работы на земле, которое выполняет целый ряд функций. Мотоблоки, критерии выбора которого должны совпадать с их возможностью выполнять требуемую работу, применяются для вспашки, окучивания, возделывания и прочих работ на земле, а также в иных сферах деятельности. Выбирая мотоблок, сле…

Навесное оборудование для мини-трактора

Работа минитрактора практически не ограничена, его можно применять в растениеводстве, животноводстве, строительстве и сфере коммунальных услуг. Но в большинстве случаев такое разнообразие минитракторам предоставляет возможность присоединения навесного оборудования. Навесное оборудование для минитрактора может быть в комплекте с ним, а может при…

Права на минитрактор — нужны или нет

Покупка минитрактора может стать самым удачным моментом для фермера, потому что данная техника берет на себя выполнение практически всех работ на земле. Однако, часто встает резонный вопрос о необходимой документации, в том числе и права на минитрактор – нужны или нет? Прежде всего, необходимо зарегистрировать минитрактор в Гостехнадзоре. Эта…

Продажа минитракторов в Виннице

Хороший минитрактор в Виннице – это надежное подспорье для частного хозяйства и комунальных нужд, это универсальный и многофункциональный агрегат. Он станет лучшим другом садовода и фермера, который заботится о небольшом садовом участке или значительной площади сельскохозяйственных угодий. Мінітрактор Вінниця поможет с ус…

Рейтинг мотоблоков. Лучшие мотоблоки в Украине

Мотоблок – это отличный помощник для работы на земельном участке, и если вы решили купить такую технику, то к ее выбору необходимо отнестись крайне серьезно, поскольку это покупка не на один год. Ассортимент агротехники разнообразных модификаций и комплектаций довольно большой, стоимость также варьируется. Поэтому, чтобы вам было легче выбрать подх…

Самодельный мини-трактор. Стоит или нет

Проживание в деревне или сельской местности подчас требует наличие специализированной транспортной техники, такой, как мини-трактора. Наличие такой техники намного упрощает жизнь и работу на поле, однако, нередко покупка такой техники не по карману. В такой ситуации может помочь мини-трактор собственной сборки.

Техническое обслуживание минитрактора

Техническое обслуживание минитрактора может осуществляться как самостоятельно, так и в заведении, специализированном под данные услуги. В общую схему технического обслуживания входят: обкатка; уход; осмотр; ремонт техники. Периодичность технического обслуживания Данная процедура подразделяется на ежесменные и периодические работы. Кроме…

Источник: http://mini-traktora.com/stati/83-novosti/92-mini-traktor-svoimi-rukami

Трактор своими руками

Компактный мини-трактор становится незаменимым помощником на даче, на приусадебном участке и на небольшой ферме. С его помощью можно производить посадку, прополку, полив, уборку урожая, чистить снег и выполнять множество других операций, с которыми тяжело справиться вручную.

Компактный минитрактор становится незаменимым помощником на даче, на приусадебном участке и на небольшой ферме. С его помощью можно производить посадку, прополку, полив, уборку урожая, чистить снег и выполнять множество других операций, с которыми тяжело справиться вручную. Но далеко не каждый хозяин может позволить себе купить дорогую заводскую технику. В этом случае оптимальным решением станет изготовление трактора на базе мотоблока своими руками.

Преимущества минитракторов

  • Производительность. Техника быстро справляется с работой на участке площадью более 1 га, где мотоблок уже не эффективен. Также рекомендуется иметь трактор в хозяйстве с перспективой расширения.
  • Минимальная нагрузка на водителя. В отличие от мотоблока, для управления машиной не нужно прилагать больших физических усилий. Это важно для выполнения больших объемов работ и для ведения хозяйства людям преклонного возраста.
  • Низкая себестоимость. Самодельный минитрактор обходится в несколько раз дешевле заводского аналога с такими же характеристиками.
  • Маневренность. Компактная машина способна обрабатывать участки, недоступные для полноразмерных тракторов. Она легко обходит препятствия, имеет малый радиус разворота и может работать в саду.
  • Экономичность в эксплуатации. Мощность двигателя мотоблока обычно не превышает 12 л. с. Такие модели отличаются экономным расходом топлива и неприхотливостью в обслуживании.

Выбираем мотоблок для минитрактора

Мотоблок станет основным узлом будущего трактора, поэтому к его выбору необходимо относиться особенно критично.

Мощность силового агрегата. Чем выше показатель, тем выносливее и производительнее машина. Если вы планируете использовать с трактором навесное оборудование, рекомендуется выбрать для переделки мотоблок высокой мощности.

Тип топлива. Для сборки минитрактора используют модели с бензиновым или дизельным ДВС. Дизельные агрегаты мощные и выносливые, они рассчитаны на интенсивную эксплуатацию в сложных условиях. Бензиновые двигатели работают тише, производят меньше выхлопов и применяются на участках средней площади с легкими почвами.

Вес. Для стандартного использования выбирают легкие мотоблоки. С тракторами все наоборот. Потребуется массивный, тяжелый агрегат, устойчивый на неровной поверхности. Такая машина не перевернется во время работы.

Модель. Не все мотоблоки подходят для переделки. Легче всего работать с моделями от МТЗ, «Кентавр», «Нева» и других российских и белорусских производителей.

Так, агрегаты «Нева» характеризуются пониженной вибрацией. На них будет комфортно работать. Все модели комплектуются современными двигателями от Yamaha, Honda и других известных производителей. На мотоблоках также установлена многоступенчатая КПП.

Среди преимуществ «Кентавров» стоит отметить высокопроизводительные силовые агрегаты с водяным охлаждением, надежную коробку передач. Машины массивные и тяжелые.

Мотоблоки МТЗ – один из самых популярных вариантов для переделки. Под минитрактор подходят даже старые модели, снятые с производства. У техники МТЗ есть вал отбора мощности, встроенная систем регулировки подачи топлива в зависимости от нагрузки, удобная система управления, шестеренчатый дифференциал с принудительной блокировкой. Кроме того, машины надежные и ремонтопригодные.

Комплектующие для сборки минитрактора

Мотоблок – это основной, но не единственный узел. Для сборки трактора своими руками также потребуются:

  • металлические трубы и профили для каркаса;
  • крепеж различных видов и типоразмеров;
  • колеса в количестве 2 или 4 штук;
  • ступицы колес;
  • педали газа и тормоза;
  • сиденье для водителя;
  • бак для тормозной жидкости и тормозной цилиндр;
  • сварочный аппарат;
  • стандартный комплект ручных инструментов: отвертки, гаечные ключи, дрель, напильник и прочее.

Процесс самостоятельной сборки минитрактора

Подготовка чертежей

Сборка трактора – это сложный процесс, который требует тщательного проектирования. Необходимо подготовить чертежи с указанием рабочих блоков машины. Также потребуется кинематическая схема, на которой отображают передачу мощности от вала двигателя к колесным осям и ВОМ. Мастера с соответствующими навыками делают чертежи самостоятельно. Если вы не сильны в слесарном деле, лучше обратиться к специалистам или воспользоваться готовыми решениями с интернет-форумов.

В комплекте чертежей обязательно должна быть деталировка кузова и рамы. Остов машины может быть сплошным или ломаным. Сплошная рама прочная, обладает высокой несущей способностью и хорошо подходит для техники, предназначенной для полевых работ. Ломаный остов обеспечивает маневренность. Если вы планируете работать на участке со сложным рельефом и препятствиями, лучше предусмотреть в проекте ломаную раму. Можно также использовать навесной адаптер. Его просто присоединяют к мотоблоку по типу прицепа.

Сборка рамы и кузова

Для изготовления рамы используют профильную трубу сечением не меньше 80х40 мм. Элементы собирают на болты, начиная с заднего моста. Неподвижные соединения сваривают. По завершению работ готовую раму устанавливают на мотоблок.

Кузов на минитракторе может отсутствовать. Его наличие – это вопрос комфорта оператора. Кузов защищает водителя от пыли во время работы, предотвращает попадание воды и грязи на основные узлы агрегата. Кроме того, такой трактор выглядит более привлекательным.

Установка кресла и рулевой

Сборка рулевой тяги – ответственный этап. Необходимо контролировать соблюдение принципа Аккермана. Угол наклона рычагов должен быть таким, чтобы воображаемая прямая линия, проведенная через ось поворота колеса, в центре заднего моста пересеклась с шарниром рычага.

После установки рулевой приступают к креплению сиденья. В качестве кресла можно использовать старый офисный стул. К раме приваривают металлические салазки, на которые крепят сиденье. Наличие регулировки наклона спинки и высоты сиденья приветствуется.

Рулем в минитракторе становятся ручки мотоблока. Можно использовать рулевую колонку – с ее помощью удобнее управлять машиной на заднем ходу. На завершающем этапе водитель регулирует положение руля и сиденья для собственного удобства.

Установка колес

На минитракторе можно оставить пару колес мотоблока и дополнить их второй парой, подходящей по диаметру. Можно полностью заменить диски и покрышки.

В полноприводных машинах диаметр передних и задних колес разный. Важно просчитать соотношение, чтобы трактор обладал хорошей проходимостью по разным типам грунтов. Например, если передние колеса будут маленькими, то техника при движении будет зарываться носом в землю. Слишком большие колеса – затрудненное управление.

Установка системы рычагов и педалей

Самодельный трактор предоставляет владельцу свободу выбора. Каждый создает систему, удобную для него. В машине должны быть педали газа и сцепления, рычаги переключения передач, тормоза, реверса, блокировки. Если планируется работа с навесками, то потребуются дополнительные органы управления. Рычаги и педали соединяют с двигателем и функциональными узлами с помощью пружин, цепей, тросиковых приводов.

Правила обкатки самодельного минитрактора

Новую машину нельзя сразу нагружать до предела мощности. Минитрактор обкатывают для притирки внутренних узлов и механизмов. Во время первой поездки обращайте внимание на работу двигателя, на управляемость агрегата, испытайте несколько навесок с разными функциями. Внимательный осмотр позволит сразу устранить недостатки и доработать отдельные узлы конструкции.

После успешной обкатки можно приступать к прямому использованию трактора по назначению. Мелкие доработки выполняют уже в процессе эксплуатации: устанавливают фары, гидравлику и прочее.

Реальные примеры сборки минитрактора своими руками

Один из покупателей интернет-магазина «Хозтоварищ» поделился с нами фотографиями своей самоделки. Он собрал минитрактор на базе мотоблока. В магазине «Хозтоварищ» были заказаны скоростные шестерни, валы, новый двигатель. Для собственного удобства мастер добавил к машине сиденье от автомобиля «Мерседес». Работа заняла несколько месяцев, но труды оправдались созданием надежной, мощной и эстетичной техники. На собственном минитракторе владелец теперь выполняет заказы по культивированию, вспашке участков. Нареканий к работе техники нет.

С какими трудностями можно столкнуться?

При расчете массы конструкции учитывайте вес водителя и навесного оборудования. Рама должна быть достаточно тяжелой, чтобы уравновешивать нагрузку. Если масса недостаточная, можно расширить колесную базу или установить противовесы.

Настройкой совместной работы агрегатов должен заниматься мастер с инженерными знаниями и опытом. Если у вас нет таких навыков, обратитесь к специалистам.

Альтернатива трудоемкой сборке – покупка готового минитрактора из каталога. В нашем интернет-магазине представлена надежная, современная техника по выгодным ценам. Для оформления заказа позвоните нам по номеру 7870.

Источник: http://hoztov.by/company/news/traktor-svoimi-rukami/

Как сделать мини-трактор на базе мотоблока своими руками

Содержание:

1. Преимущества минитрактора

2. Как выбрать мотоблок?

3. Необходимые инструменты и материалы

4. Инструкция по переделке мотоблока

5. Нюансы работ

Мини-трактор — верный помощник на ферме или дачном участке. Он с легкостью справляется со всеми полевыми работами: пашет, сеет, окучивает, собирает урожай. А зимой помогает владельцу убрать с участка снег. Однако не каждый хозяин имеет финансовую возможность купить заводскую технику. Приходится обходиться ручным инструментом или искать другие решения. Выход из положения — сконструировать мини-трактор из мотоблока своими руками.

Преимущества минитрактора

К достоинствам техники относят:

  • Производительность. Если с участком в несколько соток с успехом справится и мотоблок, то для территории от 1 Га уже нужен трактор. Если фермер планирует увеличивать объем работ, расширять хозяйство, стоит сразу задуматься о более мощной технике.
  • Меньшие трудозатраты. Для одной и той же работы владелец трактора затрачивает гораздо меньше физических сил, чем владелец мотоблока. Особенно важен это показатель людям преклонного возраста со слабым здоровьем.
  • Комфорт. При эксплуатации компактного трактора не так устают ноги и руки, во время рабочего процесса водитель сидит на удобном сидении.

Сторонники самодельной техники отмечают следующие ее преимущества:

  • Себестоимость. Сделанный своими руками минитрактор обойдется дешевле промышленного аналога или готового адаптера для моноблока.
  • Маневренность. Благодаря скромным размерам, самодельный минитрактор обладает лучшей маневренностью, успешно обходит препятствия на обрабатываемом участке (деревья, клумбы, плиточные дорожки).
  • Экономичность. Мощность двигателя трактора на основе мотоблока составляет 6-12 л.с., у готовых моделей этот показатель значительно выше. При меньшей мощности самодельная техника экономнее расходует топливо.

Как выбрать мотоблок?

Когда решение о переделке принято, нужно критически посмотреть на сам исходный материал для работы и оценить свои силы. Перед тем, как приступать к конструированию, следует ознакомиться с особенностями имеющегося у вас мотоблока, изучить его технические характеристики, посмотреть предлагаемые в сети чертежи и видео-инструкции.

Одной универсальной схемы для переделки не существует, т.к. оборудование разных производителей имеет свои особенности, отличается по мощности двигателя и другим техническим характеристикам.

На что следует обратить особое внимание:

  • Мощность двигателя. Чем выше этот показатель, тем более производительным получится конечный агрегат. Следует учитывать и то, какое навесное оборудование вы планируете с ним использовать.
  • Топливо. Дизельный двигатель более экономичный по сравнению с бензиновым, лучше проявляет себя на тяжелом грунте и больших участках. Бензиновый работает тише, хорошо запускается при отрицательной температуре.
  • Вес. Если для самостоятельного использования мотоблока на песчаной или супесчаной достаточно легкого аппарата, то под мини-трактор потребуется более массивная модель. Вес поможет справиться с обработкой тяжелого грунта. Аппарат выдержит совместную эксплуатацию с навесным оборудованием и не перевернется.
  • Производитель и модель. Здесь нужно учитывать качество, надежность сборки, а также доступность деталей, расходных материалов.

Оптимальный выбор для переделки – модели российских и отечественных производителей:

  • МТЗ;
  • Нева;
  • Кентавр и др.

Так, мотоблоки «Нева» отличает:

  • пониженная вибрация;
  • двигатель иностранного производства с повышенным КПД (Honda, Yamaha, Subaru);
  • многоступенчатая коробка передач с формулой (4+2)×2.

Основными достоинствами «Кентавра» является мощный дизельный двигатель с водяным охлаждением, расширенная коробка передач. Среди недостатков пользователи называют качество сборки и большой вес.

Из мотоблоков МТЗ под переделки чаще попадают модели МТЗ-05, снятая с производства, и МТЗ-09. Преимущества:

  • наличие вала отбора мощности;
  • удобная система рулевого управления;
  • регулировка подачи топлива;
  • многоступенчатая коробка передач;
  • шестеренчатый дифференциал с принудительной блокировкой.

Необходимые инструменты и материалы

Кроме собственно мотоблока для переделки понадобится:

  • колеса (1 или 2 пары);
  • металлические трубы, крепления;
  • дрель, стандартный набор инструментов и сварочный аппарат;
  • место водителя;
  • педали (газ, тормоз);
  • руль;
  • ступицы;
  • емкость для тормозной жидкости;
  • тормозной цилиндр.

Переделка мотоблока на базе техники МТЗ

Чертежи

Для начала необходимо подготовить чертеж, кинематическую схему, т.е. отобразить рабочие блоки конструкции и решить, как будет происходить передача движения от двигателя к рабочим органам. Лучше взять готовые чертежи или попросить помощи у хорошего слесаря. Как вариант — можно обратиться к умельцам в интернете, у которых есть опыт переделки мотоблока конкретной выбранной вами модели.

Помимо схемы понадобится чертеж рамы и кузова. Раму делают сплошную или ломаную. Первая подходит для полевых работ. Вторая — более маневренная, поэтому ее конструируют, если на тракторе планируется передвигаться по участкам со сложным рельефом. Еще один вариант — навесной адаптер, который устанавливается по типу прицепа.

Рама и кузов

Раму изготавливают из профильной трубы. Размер 80×40. Для креплений используют болты. Приведем порядок действий без сложных расчетов:

  1. Начать работу с заднего моста.
  2. Поставить на мотоблок выбранные диски.
  3. Замерить расстояние между ними.
  4. Приложить трубы и посчитать длину.
  5. Сварить каркас.
  6. Просверлить отверстия под крепежи.
  7. Установить раму на мотоблок.
  8. Поставить передний мост, также сделанный из металлопрофиля.

Для передней балки используют готовые автомобильные ступицы с тормозами (от Жигулей, Москвича, Волги или других марок) или заказывают у токаря специальные втулки.

Кузов – необязательный элемент конструкции. Он выполняет эстетическую функцию, а также защищает водителя и рабочие узлы от грязи, пыли.

Сиденье и рулевая

Следующий этап — сделать тяги. При настройке рулевого управление нужно следить за выполнением принципа Аккермана: рулевые рычаги наклоняют так, чтобы воображаемые линии, проходящие через ось поворота колеса и шарнир рычага, пересекались в центре заднего моста.

Затем устанавливается старое сиденье от автомобиля или офисного стула. Сначала к раме приваривают салазки, на которые ставят само кресло. При выборе обращают внимание на размеры, удобство и возможно регулировки угла наклона и высоты.

В качестве руля используются рукоятки мотоблока либо обычная рулевая колонка. Последняя более удобна при движении задним ходом. Регулировку руля по высоте делают после того, как будет готово сиденье.

Выбор колес и покрышек

Колеса и диски либо заменяют полностью, либо добавляют к заводским пару от легковушки. Возможный диаметр – 12, 14 или 16 дюймов. Обратите внимание: потребуется подгонять размер штатных посадочных дисков и обваривать их.

В полноприводных моделях ставят разные по диаметру колеса на передний и задний мост. Здесь нужно соблюдать баланс: если передние колеса выбрать слишком маленькие, трактор будет перетягивать носом в землю. При слишком больших колесах возникнут трудности с поворотом руля. Покрышки выбирают специальные для мини-тракторов под диаметр выбранных дисков.

Установка рычагов

Каждый мастер выбирает удобную ему систему рычагов и педалей. Устанавливают:

  • педали газа, сцепления, сделанные из автомобильных;
  • рычаги тормоза, переключения передач, блокировки, реверса, управления навеской.

Самый простой способ — с помощью тросиковых приводов, пружин и цепей, которые соединяются с двигателем.

Обкатка

Перед практическим использованием только что сконструированный минитрактор на базе мотоблока МТЗ нужно обкатать. То есть проверить, как работают все узлы и механизмы, попробовать технику на поворотах, использовать заднюю передачу, испытать навесное оборудование. Это позволяет оперативно исправить все возникшие неполадки и доработать конструкцию.

Если обкатка прошла успешно, в дальнейшем можно усовершенствовать трактор уже в процессе эксплуатации: установить фары и габаритные огни, гидравлическую систему для облегчения работы, сделать защитный корпус и т. д.

Нюансы работ

При самостоятельной переделке нужно подумать, насколько устойчивой будет получившаяся конструкция с учетом ее малых габаритов, массы навесного оборудования и самого водителя. Решение – установить противовесы и расширить колесную базу.

Не все начинающие мастера обладают достаточными инженерными знаниями и практическими умениями, чтобы настроить слаженную работу всех узлов и обеспечить безопасность работы на агрегате для водителя.

Вы всегда можете купить готовую надежную технику, представленную в каталоге мини-тракторов, с доставкой в компании «Вамакс Трейд». Звоните и заказывайте по номерам телефонов +375 (29) 640-25-25, +375 (33) 640-42-49.

Источник: http://vamaxtrade.by/a48567-kak-sdelat-mini.html

Как самому сделать мини-трактор из мотоблока

В качестве альтернативы заводскому трактору для небольших фермерских хозяйств можно использовать «народные» конструкции.

Описываемый ниже самодельный мини-трактор из мотоблока создан из деталей грузового мотороллера «Муравей» — он отлично зарекомендовал себя при работе на малогабаритных сельских участках. Создать такой мини-трактор своими руками можно при наличии небольшой мастерской и достаточной доли умения.

Конструкция самодельного мини-трактора

Данная конструкция была разработана и испробована на практике студентами Харьковского института механизации и электрификации сельского хозяйства.

Сделать самому такой мини-трактор можно из утиля: различных узлов и деталей от старых серийных машин, выпускаемых отечественной промышленностью.

Агрегат может быть оснащен большим набором сменных прицепных и навесных орудий. Благодаря этому мотоблок можно считать универсальным помощником в приусадебном хозяйстве. Его можно использовать для вспашки и боронования, культивации и окучивания, а также для других операций, связанных с обработкой почвы и уходом за растениями.

Этот трактор можно также применять в сцепке с одноосной тележкой, чтобы перевозить различные хозяйственные грузы, мусор с участка, грунт, песок. Для этого производится небольшая модификация трактора, и водитель размещается на подрессоренном сиденье спереди тележки.

Главные детали самодельного мини-трактора — двигатель ВП-150М, трансмиссия, система отбора мощности, ходовая часть, система управления и прицепное устройство. Все они компонуются на прямоугольной раме из швеллера. Наиболее подходящим для мотоблока этого аппарата можно считать двигатель ВП-150М от мотороллера «Электрон» или его аналог, обладающий мощностью в 7,5 л. с. (5,5 кВт), одноцилиндровый, двухтактный и карбюраторный. Он имеет компактную встроенную коробку передач и муфту сцепления, а также снабжен электронным зажиганием. Также ценно и то, что данный мотор оснащен центробежным вентилятором, ведь прочие двигатели приходится охлаждать различными «кустарными» принудительными способами.

Можно, конечно, использовать и другие двигатели. Но для сравнения достаточно привести основные данные по двигателю ВП-150М. Здесь передача крутящего момента к коробке передач осуществляется косозубой парой шестерен с передаточным числом 3,045.

Коробка передач — трехступенчатая — с шестернями постоянного зацепления. Передаточные числа по ступеням следующие: для первой передачи — 4,883, для второй — 2,888, для третьей — 1,800. Двигатель и коробка передач сделаны в одном моноблоке. Особых требований по эксплуатации и техническому обслуживанию двигателя в комплекте с муфтой сцепления и коробкой передач нет, в данном случае они регламентируются только рекомендациями завода-изготовителя.

Трансмиссия мотоблока механическая, шестеренчато-цепная, состоящая из серийного дифференциала с реверсом (от грузового мотороллера «Муравей»), промежуточного вала, двух конечных передач и механизма блокировки колес. Промежуточный вал в этом механизме одновременно служит для отбора мощности и для навесных орудий. Поэтому крутящий момент передается от двигателя на промежуточный вал с помощью цепи с шагом 12,75, ас него далее — на дифференциал с помощью цепи с шагом 15,875 мм. И далее, снова по цепям конечных передач с шагом 15,875 мм, — к ведущим колесам. Звездочка Z1 относится к двигателю, Z4 составляет комплект вместе с дифференциалом, a Z2 и Z3 — от мотоцикла «Восход».

Промежуточный вал сделан из стали 40, он установлен в двух шарикоподшипниках № 180205. Для них можно использовать стандартные фланцевые корпуса (например, от списанных сельхозмашин); крепление к боковым щекам кожуха трансмиссии.

Диаметры посадочных мест вала следует выбирать по размерам ступиц звездочек. Длина зависит от ширины кожуха трансмиссии плюс небольшой запас (для установки с правой стороны двухручьевого приводного шкива диаметром 100-120 мм).

Как видно на фото, этот самодельный мини-трактор представляет собой двухколесную машину, управляемую идущим за ней человеком.

Как сделать мини-трактор для домашнего хозяйства

Раму мотоблока можно сварить из имеющихся под рукой подходящих профилей. Для продольных лонжеронов рамы можно использовать швеллер № 6, а для поперечных — № 8. Снизу к горизонтальным лонжеронам рамы и к кронштейнам необходимо прикрепить корпуса подшипников полуосей с помощью болтов. Здесь требуется поставить подшипники № 180207 (по два на каждую полуось). Корпуса к ним следует подобрать стандартные (лучше со списанных сельхозмашин).

Установка этих элементов на кронштейны должна осуществляться с особенной тщательностью: необходимо соблюдать соосность колес и перпендикулярность полуосей относительно продольной оси рамы. Это важно для последующей разметки отверстий под крепление корпусов с подшипниками и дальнейшего насаживания их на целиковую ось-оправку, которая впоследствии должна быть распилена на две полуоси.

При правильной установке корпусов оправка в подшипниках полуосей будет свободно вращаться.

После этого к раме в ее задней части следует приварить уголки 25 х 25 мм. Далее к ним привинчивается кожух трансмиссии, сделанный из стального листа толщиной 5-6 мм. Этот элемент необходим в качестве основания для установки промежуточного вала, дифференциала и механизма управления. Задняя сторона кожуха должна иметь съемную крышку, а передняя — кронштейн для крепления топливного бака.

Передняя часть рамы изнутри оснащается приваренными уголками, которые будут служить кронштейном под двигатель с вентилятором принудительного охлаждения.

Ось (или полуоси) необходимо делать из качественной стали. Размеры этого элемента можно корректировать в зависимости от имеющихся в наличии подшипников и размеров ступиц колес. Далее на полуоси с внутренней стороны нужно насадить две полумуфты.

Правая полумуфта должна свободно перемещается на квадрате, а с помощью рычага, установленного на штанге управления, должна вводится в зацепление с левой полумуфтой. Таким образом, обеспечивается жесткое соединение полуосей, т. е. блокировка колес.

Траверса должна поворачиваться на 180° или на требуемый промежуточный угол, чтобы были возможны дополнительные удобства при управлении мотоблоком в процессе работы.

Посмотрите видео «Самодельный мини-трактор», чтобы наглядно увидеть, как конструируется эта сельскохозяйственная машина:

Приспособление к мини-трактору для быстрого полива

Для быстрого полива земельного участка большого размера народными умельцами предлагается еще одна разновидность самодельного трактора. Вернее, это приспособление, которое присоединяется к мини-трактору. В данном случае используется четырехколесный вариант мини-трактора.

Помимо полива, мини-трактор для домашнего хозяйства с помощью этого приспособления и с помощью различных прицепных и навесных устройств можно использовать для различных работ по обработке почвы.

Данная конструкция была разработана на базе двигателя УД-2 с мощностью в 8 л. с. Раму трактора рекомендуется сварить из труб диаметром 40 мм. Для ее жесткости нужно по бокам приварить угольники размером 35 х 35. Задний мост и карданную передачу можно взять от автомобиля «Шкода». Эти детали требуется немного урезать и подогнать по чертежу. Коробку передач также можно взять от этого автомобиля (она имеет три скорости для движения вперед и одну для движения назад). Передний мост вполне можно рассчитать и изготовить самостоятельно из трубы 40 мм в виде коромысла. Тяги берутся от мотоколяски, а рулевая колонка — от автомобиля «Волга». Тормозная система должна быть гидравлической, тормозной цилиндр — от автомобиля ГАЗ-51, бензобак — от зернопогрузчика. А сиденье трактора можно взять от свеклоуборочного комбайна и немного переделать. Колеса для данного трактора, передние и задние, были взяты от тракторных граблей.

В итоге получился полноценный механизм. На передней части рамы собранного трактора требуется расположить только поливной узел. Он должен состоять из шестеренчатого насоса, взятого от гидравлической системы трактора МТЗ-5, который будет работать от привода тракторного двигателя.

В завершение сборки нужно установить на раме трактора бак для воды емкостью не менее 200 л. В процессе работы насос будет качать воду, и подавать ее по шлангу, поливая, таким образом, землю в радиусе до 10 м.

Источник: http://www.udec.ru/tool/minitraktor-motoblok.php

Своими руками трактор – Ой!

как сделать самому, чертежи и схемы (видео)

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

Ещё по теме  Мини-трактор для домашнего хозяйства с навесным оборудованием

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

своими руками, как сделать, самоделки в домашних условиях, как зарегистрировать, цена

Тяжело представить сельское хозяйство без использования специальной техники. Но большинство частных фермеров не могут позволить себе покупку мини-трактора. На небольших земельных участках можно обойтись ручными инструментами, но на площади более 1 га этого будет недостаточно. Самодельный трактор не уступает по эффективности большинству заводских моделей.

Основные разновидности самодельных тракторов

Из-за высокого расхода топлива, массы и габаритов использование больших и мощных тракторов на маленьком участке неудобно и нерационально. Для их изготовления требуются точные расчеты, которые без инженерных навыков сложно выполнить в домашних условиях.

Мини-трактор считается многофункциональной техникой и способен обрабатывать до 10 га площади. Этого достаточно для частного фермерства. Он должен подходить не только для ухода за огородом, но и для чистки снега, транспортировки грузов и вывоза мусора. При проектировании своей конструкции следует учитывать эти особенности.

Существует 2 подхода к созданию собственного трактора:

  1. Переоборудование готовой сельхозтехники. В подавляющем большинстве в качестве основы выступает мотоблок, к которому присоединяется рама с дополнительной парой колес и местом водителя. Такой способ позволяет быстро и с минимальными усилиями построить простой и функциональный трактор.
  2. Полное изготовление. Применяется при отсутствии базы или при специфических требованиях к технике. В этом случае шасси проектируется и изготавливается самостоятельно, а комплектующие подбираются исходя из финансовых возможностей и конструкционных особенностей.

Некоторые энтузиасты сооружают паровые тракторы. Отдельный котел позволяет использовать практически любой вид горючего топлива. Такой тип преобразования энергии был распространен в 1900-х годах. Из-за низкого КПД, громоздкой конструкции и малого запаса хода паровые двигатели не могут конкурировать с ДВС. Применение устаревших технологий в сельском хозяйстве является затратным мероприятием и используется для развлечения.

Особенности изготовления трактора

Самодельная техника имеет максимально упрощенную схему, а при ее изготовлении используются узлы и агрегаты от другой техники. Целью является получение дешевой и надежной конструкции. Для сборки потребуются базовые навыки обращения с инструментом и минимальные технические знания.

При проектировании собственной конструкции следует использовать детали с минимальными модификациями. Запчасти должны быть легкодоступными и недорогими. Большое количество самодельных элементов в конструкции приведет к увеличению стоимости и продолжительности ремонта.

Выполнение точных расчетов прочности и нагрузок практически невыполнимо в домашних условиях, поэтому рама и остальные несущие узлы конструкции изготавливаются с большим запасом прочности.

При наличии чертежей и необходимого оборудования самому сделать трактор можно за 3 месяца.

Подготовка чертежей

Перед закупкой и подготовкой узлов необходимо составить проект будущего трактора. За основу можно взять чертежи готовых моделей. Запчасти, которыми вы располагаете, могут отличаться от заявленных, а изменить готовую схему конструкции будет несложно. Существуют готовые решения для любых модификаций.

Если нет возможности использовать готовый проект, то необходимо подготовить черновые наброски самостоятельно. В процессе сборки компоновка элементов может измениться, но вы должны понимать, как будут располагаться отдельные узлы.

В зависимости от двигателя, трансмиссии и системы управления необходимо выбрать размеры и конфигурацию рамы. Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально загружены. Оптимальное соотношение — 40/60.

Предварительное планирование и подготовка чертежей сэкономят средства и время.

Как собрать трактор своими руками

При изготовлении мини-трактора на базе мотоблока, в зависимости от его расположения, применяют шарнирную или цельнометаллическую раму.

Если силовая установка будет спереди, то применяется шарнирная схема соединения. В таком случае из профильной трубы сваривается треугольная или Т-образная рама. Для задней оси изготавливается балка со ступицами, к которым крепятся дополнительные колеса. Сзади к раме приваривается крепеж с механическим подъемником для подвесного оборудования. Если планируется использование полуприцепа, на раму устанавливается фаркоп. Также можно приобрести готовую прицепную тележку (125-180 $).

Недостатком такой схемы является неправильная развесовка. Для частичной компенсации веса сиденье водителя смещают вперед.

Для правильного распределения массы мотоблок устанавливают сзади. Чтобы обеспечить устойчивость, необходимо увеличить заднюю колею и установить колеса большего диаметра (14-16″). При этом передняя балка нуждается в установке рулевой трапеции, а система переключения передач — в доработке. Для реализации такого проекта используется цельнометаллическая рама. Готовая сельхозтехника не будет уступать заводским аналогам.

Техника с дизельным двигателем экономичная и обладает большим крутящим моментом, поэтому ее использование предпочтительнее при создании мини-трактора.

Преимуществом схемы с использованием мотоблока является то, что не надо думать о том, как сделать сцепление и состыковать агрегаты. Но такие конструкции ограничены по мощности и не имеют аккумуляторов.

Если планируется создание полноценного мини-трактора, придется приложить больше усилий, а для изготовления полноприводной техники обзавестись подходящей трансмиссией и раздаткой.

При проектировании рамы необходимо учитывать будущий вес техники и нагрузки на нее. До начала сборки рама должна иметь подготовленные места для установки всех узлов: ходовой, двигателя и трансмиссии, сиденья, навесного оборудования, облицовки и пр.

Для изготовления лонжеронов используется швеллер от №6 до №12. Траверсы должны быть более прочными (до №20), т. к. на них устанавливаются планки для навесного оборудования. Средние балки изготавливаются из профильной трубы или уголка. Все элементы рамы должны быть усилены косынками из листового железа толщиной от s5 до s10.

Кронштейн крепления для двигателя должен в точности повторять конструкцию основы, при этом ДВС желательно установить на штатные опоры. Крепление для коробки передач изготавливается так, чтобы обеспечить соосность с коленвалом.

Мини-трактор не имеет подвески. Задний мост крепится непосредственно к раме при помощи стремянок. В передней части изготавливается специальный остов для балки и рулевой колонки.

Чтобы защитить топливопровод, гидравлику и электропроводку от повреждений, их укладывают и фиксируют в полости швеллеров.

В последнюю очередь подготавливают салазки для сиденья.

При изготовлении самодельных тракторов применяют рамы 2 типов: цельную и переломную.

Цельная рама обладает большой прочностью и жесткостью. Для обеспечения правильной геометрии рама выполняется в виде трапеции (передняя часть уже). Такая форма позволяет установить балку с возможностью изменения ширины колеи. Только цельнометаллическая рама подходит для установки погрузчика.

Трактор на переломной раме считается наиболее подходящим для схемы 4х4. Он обладает высокой маневренностью, но сложный в изготовлении. Две отдельные полурамы скрепляются между собой при помощи шарнира, который изготавливается из карданных вилок от грузовика. В этом месте должна находиться крестовина вала силовой установки.

Двигатель

Выбор двигателя на самодельный трактор зависит от его полной массы и целей использования. В большинстве случаев для моноприводной техники будет достаточно 5-15 л. с., а для полноприводной — от 30 до 40 л. с.

Распространенным вариантом является установка силового агрегата от автомобилей ВАЗ 2101-2107. ДВС устанавливается вместе с КПП как цельный узел, не нуждается в доработке и имеет низкую стоимость, а его мощности достаточно для любой компоновки трактора. Недостатком является большой вес, расход (более 11 л/ч) и сложная система охлаждения.

Самые маломощные образцы изготавливаются с двигателем ЗИД-4,5. Установка разработана для мотоциклов и легких тракторов. Главным ее достоинством является долговечность и простота в обслуживании. Рабочий объем в 520 см³ обеспечивает мощность 4,5 л. с. и низкий расход топлива (1,5 л/ч), а наличие встроенного редуктора — достаточный крутящий момент.

Базой для средней техники может послужить отечественная электростанция с двигателем УД2 — 610 см³ и 8 л. с. или УД4 — 1220 см³ и 15 л. с. Они оснащаются электростартером, реверс-редуктором, фланцем для КПП. При помощи жалюзи в кожухе маховика осуществляется принудительное охлаждения ДВС. Расход силовых установок составляет 2,9 л/ч и 5,5 л/ч соответственно.

Альтернативой является сборка трактора с двигателем Лифан 188F — 389 см³ и 13 л. с. или 190F — 420 см³ и 15 л. с. Техника китайского производителя обеспечивает большой крутящий момент при низком расходе топлива (3,5 л/ч и 3,9 л/ч соответственно).

Трансмиссия

Для обеспечения необходимого передаточного числа подойдет коробка передач от ГАЗ-53 (51) или УАЗ. Чтобы соединить ее с двигателем, изготавливают переходной фланец. Если трактор будет полноприводным, устанавливают раздаточную коробку от УАЗа. Для передачи мощности на редуктор применяются укороченные карданные валы от донора.

Рулевое управление

Сделать рулевую на трактор можно самостоятельно. Передний мост оборудуется шкворнями. К их нижней части крепятся цапфы, а к верхней — поворотные рычаги, между которыми устанавливается поперечная тяга. Для правильной работы рулевого механизма угол поперечного наклона шкворней должен составлять 6-10°, а продольного — от 1 до 3° с отклонением назад. Продольная тяга соединяется с рулевым редуктором или рейкой при помощи сошки.

Задний мост

Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.

Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.

Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.

Колеса

Для сельскохозяйственных работ подойдут любые колеса радиусом от 14 до 24″. Чтобы обеспечить максимальную проходимость, клиренс желательно довести до 35-40 см. Для ведущей пары подходящими являются любые покрышки с грунтозацепами.

Как зарегистрировать самодельный трактор

Для постановки на учет изобретение должно соответствовать инструкции Минсельхозпрода РФ «О технических требованиях к самодельным машинам». Это подразумевает наличие тормозной системы, крыльев с брызговиками, звукового сигнала, светотехники и т. д.

Для того чтобы поставить на учет и получить разрешение Гостехнадзора, необходимо обратиться в Министерство сельского хозяйства и продовольствия. После проведения экспертизы будет возможна регистрация самодельного трактора.

В зависимости от стоимости мотоблока (300-800 $), затраты на создание мини-трактора составят 500-1000 $. При полном конструировании трактора на базе ДВС Lifan стоимость готовой техники составит 600-1500 $. Используя б/у комплектующие, эту стоимость можно существенно уменьшить.

Цены на китайские серийные мини-тракторы начинаются от 2000 $ — Чувашпиллер Т-12 мощностью 12 л. с. За корейскую или японскую технику придется заплатить более 10000 $.

Полезные советы

Для облегчения подъема навесного оборудования устанавливают гидравлические механизмы, но для этих же целей можно использовать рулевую рейку от легкового автомобиля, что существенно упростит конструкцию.

Отсутствие подвески делает поездку на самодельном тракторе некомфортной. Чтобы изменить эту ситуацию, сиденье необходимо установить на пружины.

Не спешите с постановкой на учет: большинство мини-тракторов редко выезжают на дороги общего пользования, а маленькие размеры позволяют перевозить их на прицепе.

Самодельный минитрактор в домашних условиях

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.


Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).


Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.






После того как все вышеперечисленное будет собрано в одну конструкцию, мы увидим перед собой плоды собственного героического труда.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.


На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.


И выключенный.

В сборе.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

самодельный, для домашнего хозяйства, как сделать, с двигателем Лифан, чертежи, размеры, цена

Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить маленькие самодельные трактора. Имея опыт слесарных и сварочных работ, можно изготовить минитрактор своими руками.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

  1. Габариты. От них зависит маневренность и возможность работы на малых участках.
  2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
  4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Какие чертежи понадобятся

Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.

Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:

  • габариты рамы;
  • материал;
  • точки крепления агрегатов, подвески;
  • усиливающие конструкцию элементы.

Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

  • двигатель;
  • сцепление;
  • коробка передач;
  • тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

  1. Сварить из металлопроката раму со всеми крепежными узлами.
  2. Установить задний и передние мосты.
  3. Закрепить двигатель и элементы трансмиссии.
  4. Собрать рулевое управление.
  5. Закрепить топливный бак, водительское кресло, защитные кожухи.
  6. Сварить устройство для установки навесного оборудования.
  7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовым рамам свойственно испытывать нагрузки на кручение. Лучше всего для них подходит швеллер, уголок или труба квадратного сечения. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.

Конструкция рамы представляет собой прямоугольник или трапецию. Для того чтобы увеличить маневренность трактора, делают переломную раму. Она состоит из двух прямоугольных половин. Та часть, на которой устанавливается двигатель, делается длиннее.

Чтобы увеличить прочность, на раму навариваются дополнительные перемычки, уменьшающие нагрузку от скручивания, а угловые части усиливаются косынками.

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Трансмиссия

Задача трансмиссии мини трактора самоделки заключается в том, чтобы передавать крутящий момент с двигателя к ведущим колесам, изменять скорость движения и обеспечивать реверс.

При движении на пониженной передаче двигатель от перегрева защищается дополнительной системой охлаждения. В зависимости от применяемого мотора и от колесной формулы схема трансмиссии может быть разной:

  1. Простая. Крутящий момент передается через ременное сцепление, которое установлено на КПП.
  2. Сложная. Чтобы передать крутящий момент, нужно использовать карданные валы.

Сложная схема часто применяется на самоделках с переломной рамой. Это трудоемкий вариант для самостоятельного изготовления. Для этого делается колесная формула 4х4 с раздаткой Нива.

Рулевое управление

Для изготовления рулевого управления применяются стандартные запчасти и механизмы автомобилей. Нагрузка на рулевое управление минитрактора меньше нагрузки на рулевое управление автомобиля, поэтому можно использовать детали, бывшие в употреблении. Для изготовления понадобятся:

  • руль;
  • рулевая колонка;
  • редуктор рулевого механизма;
  • рулевые тяги
  • рулевые наконечники.

При сборке все крепится стандартным образом как на автомобиле. Исключение составляют рулевые тяги, которые идут от сошки рулевого механизма и соединяются с рулевыми наконечниками. Их придется укоротить. Это связано с тем, что колея минитрактора меньше колеи автомобиля.

Для установки рулевой колонки и рулевого механизма на раме нужно приварить кронштейны креплений. Высота рулевого вала подбирается таким образом, чтобы руль доставал до уровня солнечного сплетения водителя.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для того чтобы сделать задний мост, берется мост от автомобиля Москвич или ВАЗ 2101 — ВАЗ 2107.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

  1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
  2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
  3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
  4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
  5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Колеса и тормоза

Поскольку для постройки минитрактора используются стандартные агрегаты от автомобилей, то у них можно позаимствовать тормозную систему.

В роли главного тормозного цилиндра можно использовать цилиндр от сцепления. Он меньше по размерам и его легче установить. Для эффективного торможения достаточно установки тормозов на одну ось. Если задний мост был взят от автомобиля, то все необходимое для подключения тормозов уже есть. Нужно лишь провести тормозные трубки от главного цилиндра к рабочим. Бачок для тормозной жидкости можно взять стандартный.

В качестве колес подходят автомобильные диски на 14 дюймов с одетыми на них тракторными покрышками.

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Гидравлика

Гидравлическая система предназначена для управления навесным оборудованием. Она опускает плуг в начале борозды и поднимает его в конце. Также эта система управляет бульдозерным отвалом.

Установка гидропривода на минитрактор потребует следующих действий:

  1. Смонтировать гидронасос. Он приводится в действие от ременной передачи двигателя. В качестве насоса можно взять гидроусилитель руля от автомобиля либо шестеренчатый насос НШ-10. Он создает давление в масляной магистрали 160 атм.
  2. Подобрать гидроцилиндры для навесного оборудования и для отвала. Подойдут цилиндр от трактора МТЗ и привод рулевого управления от комбайна Нива. При выборе нужно руководствоваться диаметром поршня — чем он больше, тем большее усилие создаст шток цилиндра.
  3. Для управления системой потребуется гидравлический распределитель. Например, Р 80-3/4 222, который установлен на тракторах ЮМЗ, МТЗ. Его нужно поставить в моторный отсек, а рычаг управления вывести в кабину.
  4. Смонтировать гидроцилиндры, приводящие в действие оборудование. Для этого нужно дополнительно приварить кронштейны к раме. При установке кронштейнов надо помнить, что чем меньше угол между вектором приложения усилия и направлением движения механизма, тем мощнее должен быть гидроцилиндр.
  5. Подсоединить вал отбора мощности, в качестве которого подойдет шестеренчатый гидромотор ГМШ — 32. Редуктор гидромотора устанавливается в любом месте где подсоединяется оборудование, требующее ВОМ.

Использование предлагаемых деталей не является аксиомой, их можно заменить аналогами.

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

Навесное оборудование

Навеска на минитрактор позволяет проводить любые сельскохозяйственные работы:

  • вспашка;
  • посадка картофеля;
  • окучивание;
  • культивирование;
  • заготовка сена;
  • перевозка грузов.

Такое оборудование как плуг, окучник, тележка просты в изготовлении. Их можно сделать из подручных материалов. Однако их цена в магазинах также невысока.

Достоинства и недостатки

Самостоятельная постройка минитрактора имеет ряд преимуществ:

  1. Низкая себестоимость изготовления. Детали используются с отжившей свой срок техники.
  2. Взаимозаменяемые узлы и агрегаты. Можно как угодно экспериментировать с их установкой, добиваясь лучшей совместной работы.
  3. Нет необходимости обращаться в сервисный центр в случае поломки.
  4. Прицепное устройство можно адаптировать под любое оборудование.
  5. Приобретение ценного опыта.

Недостатки самостоятельного изготовления:

  1. Сложно сделать минитрактор своими руками, не имея квалификации.
  2. Трудно подобрать некоторые узлы, например детали для сборки гидравлической системы.
  3. Временные затраты. Чтобы добиться приемлемой работы, придется затратить немало времени на настройку работы навесного оборудования.

Цена и отзывы владельцев

Цена строительства самодельного минитрактора своими руками сопоставима с ценой мотоблока, которые чаще переделывают в минитрактор. Дополнительно покупается металлопрокат для изготовления рамы и передней балки. Запчасти от автомобилей приобретаются на авторазборках за треть цены. Поэтому стоимость самоделки в 4-5 раз меньше стоимости заводского изделия.

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

Минитрактор сделанный своими руками (42 фото)

Очередная самоделка от народного умельца — минитрактор сделанный своими руками, фото пошаговой постройки самодельного трактора с двигателем УД-2.

Рама трактора сварена из швеллера, ступицы передних колёс взяты от трактора, задние колёса, а также задний мост (укорочен) от грузового автомобиля ГАЗ-53.

Рулевое также взято от автомобиля ГАЗ-53.

Сделан педальный узел.

Также имеются задние тормоза.

На минитрактор установлен двухцилиндровый бензиновый двигатель воздушного охлаждения — УД-2, мощностью 8 л.с.

Установлено ременное сцепление.

Также имеется генератор, установлены фары.

В результате умельцу удалось из б/у запчастей от авто и сельхоз. техники, построить вот такой самодельный мини трактор, покупка аналогичного промышленного трактора обошлась бы автору значительно дороже, чем эта самоделка.

Автор самоделки: Юрий Телеснюк.

Самодельный минитрактор своими руками: фото, видео

Минитрактор сделанный умельцем своими руками: фото и видео самодельного трактора в работе.

Народный умелец своими силами построил самодельный минитрактор 4×4 для домашнего хозяйства, чтобы пахать огород, перевозить грузы и зимой расчищать снег.

Рама трактора сделана из 80 швеллера, двигатель от мотоцикла Урал, карбюратор от Оки, мосты от ВАЗ (обрезанные), дополнительная КПП от Москвича.

Промежуточный вал и вал отбора мощности на цепном приводе. Установлен насос гидравлики НШ-10, распределитель Р-80.

Двигатель охлаждается электро вентилятором, стартер от Ваз 2110.

Установлен двигатель от мотоцикла Урал.

Сделан отвал для чистки снега.

Также сделан задний отвал.

Самодельная фреза для вспашки огорода.

Вот такой минитрактор из двигателя мотоцикла Урал, сделал своими руками народный умелец.

Видеообзор самодельного минитрактора.

На этом видео, минитрактор сделанный своими руками.

Осенняя вспашка огорода самодельной фрезой.

Автор самодельного минитрактора: Юрий Журавлев.

виды, плюсы и минусы, сборка в домашних условиях

Как правило, сфера сельского хозяйства главным образом ассоциируется у многих из нас с обработкой земель. Однако для посева зерновых культур и выращивания овощей, ягод и фруктов необходимо не только вспахать почву и внести удобрения, но и обеспечить регулярный полив и прополку от сорняков. Конечно, если фермер имеет такую специализированную технику, как, например, мини-трактор, то он может заметно упростить выполнение многих видов работ. Говоря о данной технике, следует в первую очередь отметить ее небольшие габариты, но при этом она с успехом справляется с основными задачами: вспашка земли, рыхление, скашивание травы и прочими операциями, связанными с обработкой почвы.

Крупные агрокомплексы и фирмы основательно подходят к решению этого вопроса и, как правило, используют импортные или отечественные модели. Что же касается частных хозяйств, то ввиду ограниченности финансовых возможностей им часто приходится пользоваться самодельными мини-тракторами. Хотя такой подход к делу и позволяет сэкономить, однако процессы сборки сопряжен с определенными трудностями. Но все же многих это не останавливает, поскольку в силах каждого частного фермера сделать своими руками не просто мини-трактор самоделку, а сельскохозяйственную технику, которая после оснащения дополнительным оборудованием может использоваться для решения более широкого круга задач.

Самодельные мини-трактора: виды и особенности

К этому классу сельскохозяйственной техники принято относить три вида, каждому из которых присущи свои характеристики:

  1. Многофункциональная техника, с помощью которой можно выполнять такие работы, как обработка почвы, скос травы, уборка мусора и пр. Чаще всего подобные самодельные мини-тракторы оснащаются силовым агрегатом, обладающим средней мощностью, что достаточно для обработки участка площадью до 5-6 гектаров. При необходимости на такую технику можно установить устройства навесного типа, благодаря которым можно расширить перечень задач, которые можно решить с помощью таких мини-тракторов.
  2. Самодельные мини-трактора, специализацией которых является покос травы и уборка мусора на участке. Такая техника может обрабатывать площадь 1-2 гектара, также она нередко используется для устройства газонов.
  3. Райдеры. Основным назначением такой техники является внесение удобрений, обработка ядохимикатами. Вдобавок к этому они могут при использовании специального оборудования применяться и для решения других задач, эти машины рассчитаны для небольших земельных участков.

Самодельный мини-трактор: плюсы и минусы

В первую очередь подобные машины востребованы среди владельцев частных подсобных хозяйств. Там они используются для выполнения таких задач, как вспышка огородов, вывоз и уничтожение отходов от спила деревьев, а также облагораживание территории.

Плюсы

Это техника обладает определенными преимуществами, которые обеспечили ей популярность:

  • Качественная глубокая обработка почвы. Для отдельных участков перекапывание земли вручную не всегда подойдет. Если грунт имеет твердую и каменистую структуру, то в результате эта работа может оказаться физически очень тяжелой. В таких случаях более, чем уместно использование самодельных мини-тракторов, которые в считаные минуты справятся с такой задачей;
  • Удобство эксплуатации на небольшой площади. Крупные трактора имеет смысл применять для обработки больших сельскохозяйственных угодий площадью не менее 10 гектаров. Если же необходимо вскопать меньшие по размеру участки, то для этой работы лучше подойдет мини-трактор;
  • Невысокая цена. Стоимость самодельного мини-трактора формируется в основном из затрат, связанных с приобретением комплектующих деталей;
  • Возможность переоборудования самодельного мини-трактора. При необходимости на мини-трактор можно установить дополнительное оборудование, что сделает его более функциональным. Вместе с тем такая техника из-за малого веса не сильно нарушает структуру почвы и не требует больших расходов на ремонт.

Минусы

Недостатки у такой техники также имеются. Сюда следует отнести то, что владельцу придется самостоятельно искать комплектующие для машины. В том случае, если в процессе сборки была использована какая-то редкая деталь, то ему довольно сложно будет отыскать такую же на замену ей. Однако наиболее распространенной является практика, когда для сборки мини-тракторов своими руками чаще всего используются комплектующие, которые в случае выхода из строя можно будет легко найти.

Решив самостоятельно собрать мини-трактор самоделку, чтобы ездить на нём по дорогам общего пользования, имейте в виду, что у вас должно быть разрешение на это. В противном случае вы рискуете получить штраф за переоборудование автомобиля.

Как сделать самодельный минитрактор своими руками

Главный вопрос, который возникает у тех, кого заинтересовал минитрактор — как сделать эту машину? Существует множество способов, позволяющих собрать самодельный мини-трактор в домашних условиях. Сам процесс сборки этой техники выглядит следующим образом:

  • Первый этап начинается с изготовления рамы, для которой используют прокатный швеллер. В конструкции должны присутствовать траверсы, расположенные спереди и сзади, и несколько лонжеронов. При создании рамы для мини-трактора необходимо слегка уменьшить ширину фронтальной части, тем самым удастся придать детали трапециевидную форму. Необходимо позаботиться о создании в раме отверстия, чтобы можно было крепить к ней другие элементы и устройства.
  • Затем берутся стойки, которые приваривают к углам. Им в конструкции будет отведена роль подрамника. Дополнительно их нужно соединить в верхней части. На готовую раму устанавливают задний мост. Если проектом предусмотрено сборка полноприводного мини-трактора, то на раму размещают передний мост.
  • Далее настает черед двигателя, который должен иметь необходимую мощность. Самый доступный вариант — мотор от мотоцикла.
  • На раме также нужно найти место и для установки коробки передач. Причем последнюю нужно разместить таким образом, чтобы она была направлена к водителю, тем самым будет проще контролировать процесс езды на тракторе.
  • Следующий этап — установка элементов рулевого управления. Для самодельных мини-тракторов чаще всего используют руль, заимствованный у отечественных легковых автомобилей. Иногда можно взять руль от мотоцикла.
  • Далее нужно установить фаркоп для прицепа, который приваривают к раме.
  • Выполняется установка тормозной системы, бака, после чего переходят к подключению электрики.

Если обратиться к сети, то там можно найти множество самых разных чертежей для сборки самодельного мини-трактора. Поэтому, подобрав подходящую схему, можно сразу приступать к работе, ориентируясь на тот или иной вариант, или же внести изменения в готовый с учетом своих потребностей и задач.

Заключение

Владельцы частных хозяйств и фермеры вынуждены решать множество задач, в том числе, как именно обрабатывать землю. Проще всего приобрести специальную технику, однако с учетом высоких цен, по которым предлагаются многие западные и отечественные машины, большинство землевладельцев склоняются к тому, чтобы собрать своими руками минитрактор для обработки земли. В принципе, эта задача вполне решаемая, главное – понять, с чего начать процесс изготовления этой техники. Желательно вначале подготовить чертеж, чтобы четко знать, какие детали должны присутствовать в самодельном мини-тракторе.

Самый простой вариант — воспользоваться опытом других народных умельцев, которым уже приходилось решать подобную задачу. В сети есть немало ресурсов, где выкладываются даже полные чертежи, которые могут стать проектом для создания самодельного мини-трактора своими руками. После этого останется только подготовить требуемые материалы и инструменты, после чего можно приступать к делу.

Источник: http://enkistroy.ru/raznoe/svoimi-rukami-traktor-oj.html

Смотрите также:
25.04.2020

Обзор навесного оборудования для тракторов МТЗ Тракторы МТЗ Беларус, поставляемые компанией «Амкодор -СЗ», это силовые универсальные агрегаты для широкого спектра применения. Главным образом они используются в сельскохозяйственной сфере, где давно и прочно...

25.04.2020

САМОДЕЛЬНЫЙ КОЛЕСНЫЙ МИНИ-ТРАКТОР Мини-трактор, признаться, я строил без каких-либо чертежей (за исключением эскизов деталей, которые надо было заказывать токарю), так сказать, на глазок, интуитивно, располагая все узлы и агрегаты как можно компактнее и удобнее для...

25.04.2020

Мини-трактор для домашнего хозяйства своими руками Земля во все времена была нашей кормилицей, а в нынешних условиях экономического кризиса этот факт как никогда актуален. Сегодня для фермерских и личных подсобных хозяйств неоценимую услугу обработки небольших...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
