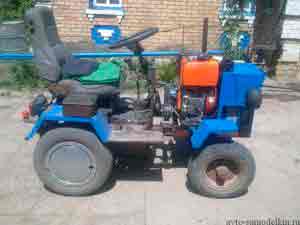

Самодельный трактор

Минитрактор своими руками: как сделать, лучшие варианты самоделок

Минитрактор — это точно такая же сельскохозяйственная техника для фермеров, как и трактор, но с немного меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того, некоторые экземпляры настолько легкие, что перевозятся в прицепе. Небольшие трактора выполняют все те же задачи, что и аналоги более высокого класса. К ним также можно прицепить навесное оборудование для обработки и удобрения почвы, уборки территории и перевозки различных грузов. Помимо этого, во многих тракторах, даже изготовленных самостоятельно, присутствуют привод вращения вспомогательных агрегатов и гидравлика.

От мотоблока он отличается, прежде всего, тем, что это полноценная сельхозтехника. Конечно, у мощного мотоблока тоже немалый функционал, но при управлении им приходится все время ходить. Это очень утомительно, особенно при обработке большой площади пашни. А делая это самоходной машиной, даже самой маленькой, оператор устает гораздо меньше, ведь на самоделке устанавливают рулевое управление.
Понимая все преимущества минитракторов, отечественные изобретатели создают своими умелыми руками, подчас, первоклассные экземпляры, и в интернете сейчас можно найти много описаний, схем и даже готовых чертежей подобных самоделок.

Конструкции минитракторов

В большинстве своем самодеятельные конструкторы при изготовлении трактора просто переделывают какое-то серийное изделие, добавляя одни составляющие и упраздняя другие. Это легкий путь, но он не всегда осуществим, т.к. в наличии должна быть комплектная машина.
А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна, поэтому на сегодня многообразие решений просто зашкаливает.

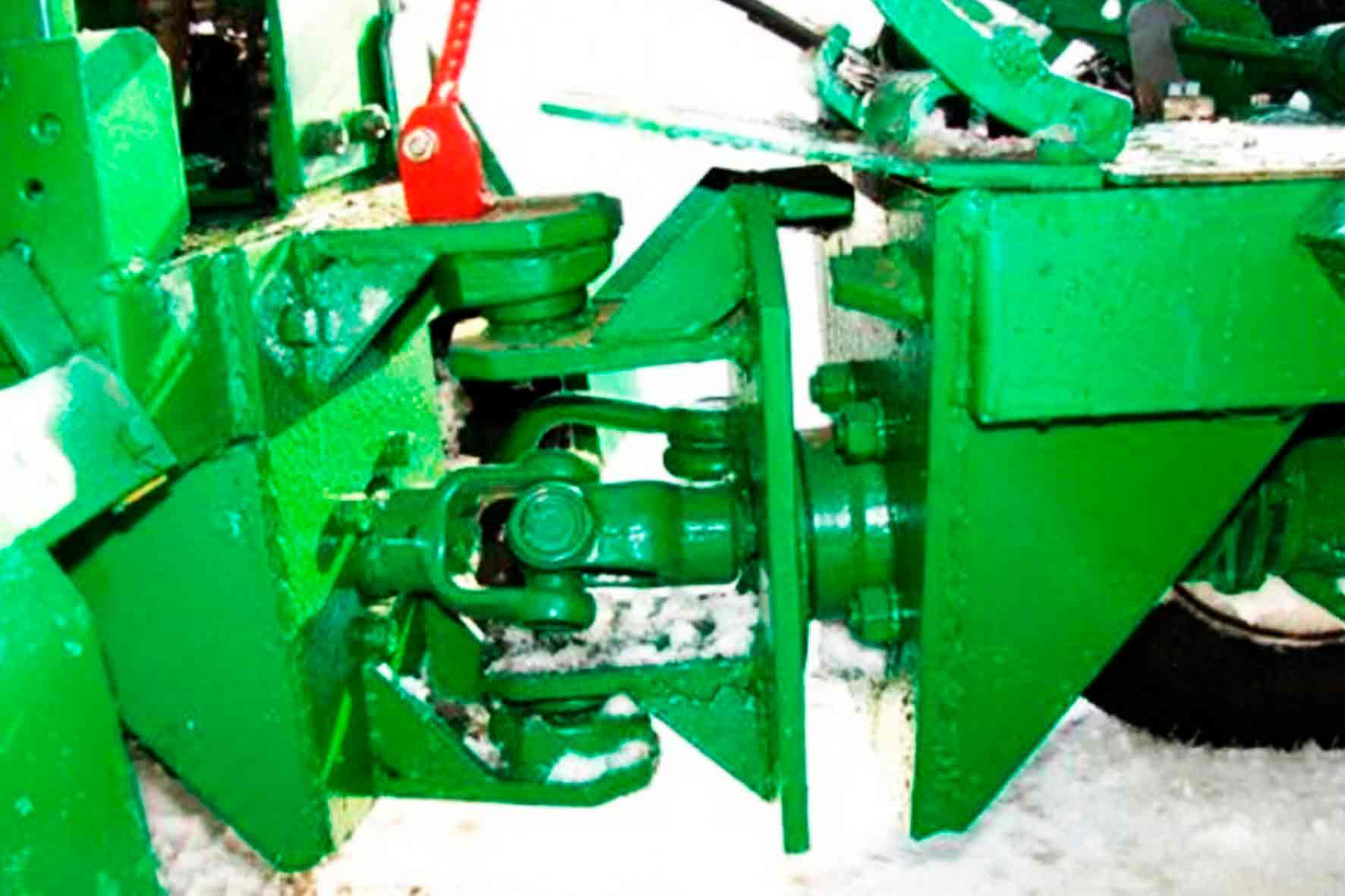

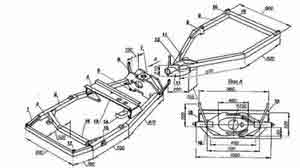

Например, раму для минитрактора делают цельной и ломающейся (называемой «переломкой»), поворот – управляемыми колесами и бортовой, компоновку – классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему (гидросистема) и вал отбора мощности. Кабина — это не первостепенная задача при создании самоделки, поэтому ее можно надстроить уже потом.

Трактор от производителя по цене самоделки — весь модельный ряд тут. Хорошую навеску для самодельной сельхозмашины покупаем по ссылке. Читаем в этой статье — как проще всего собрать минитрактор из мотоблока.

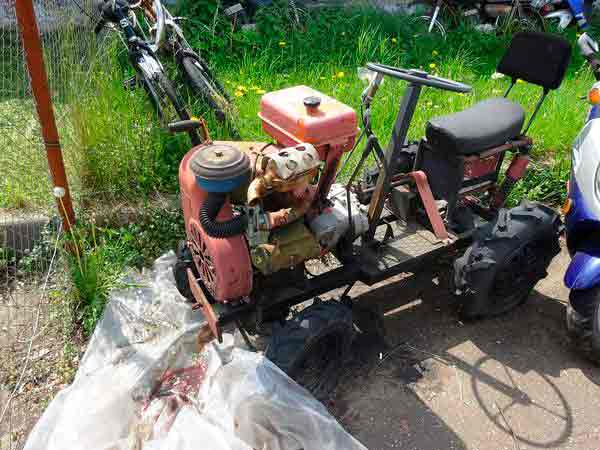

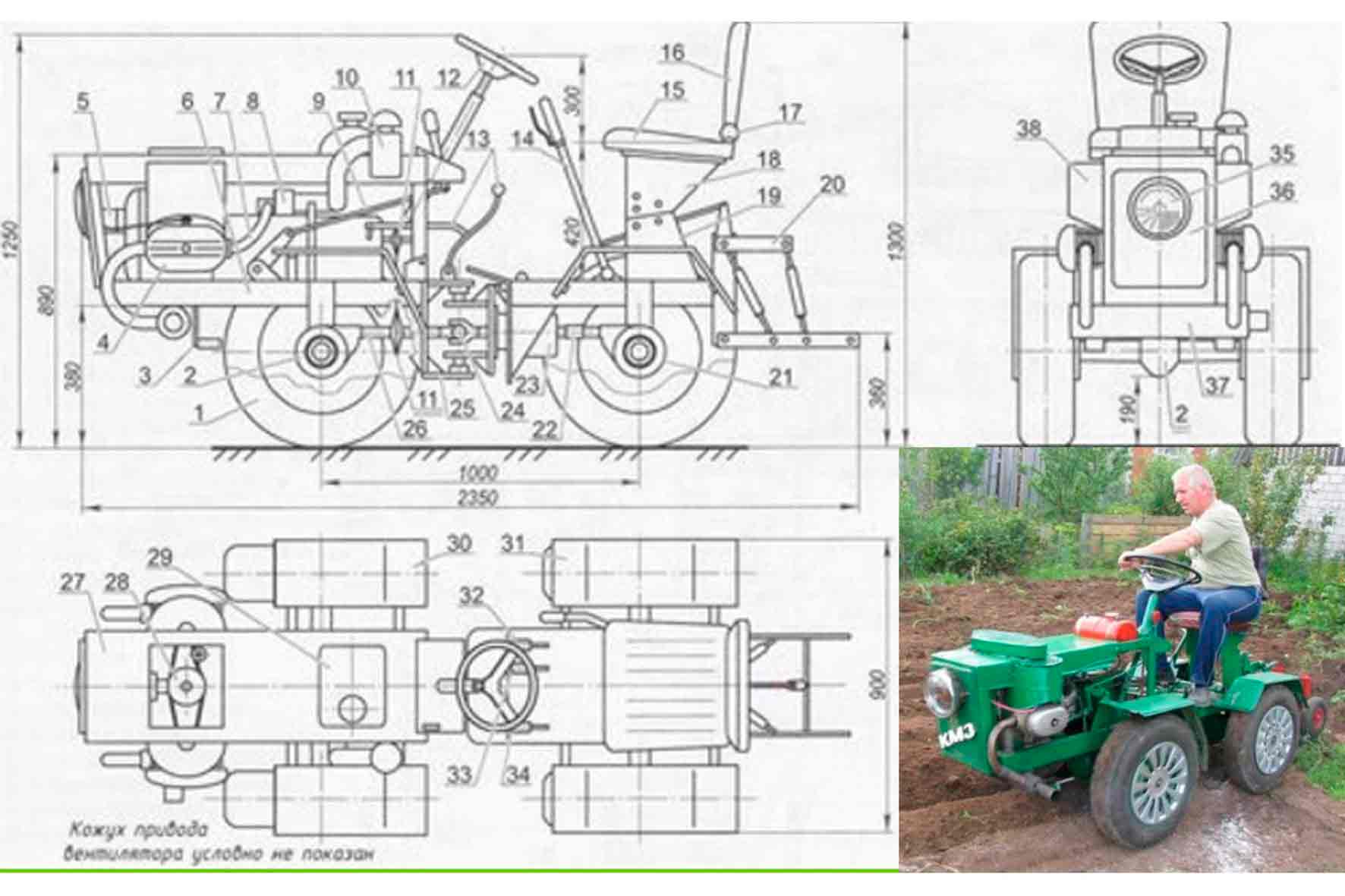

Предлагаемый ниже самодельный мототрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями. Сборка самодельного трактора производится своими силами. Инструкция и чертеж ниже на картинке.

Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.

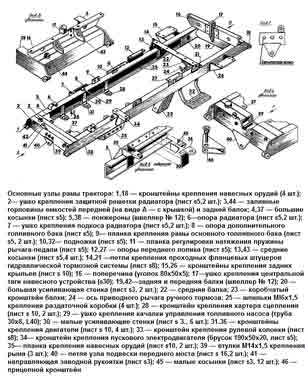

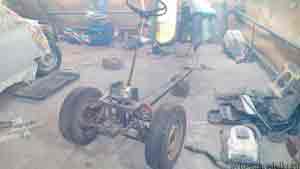

Изготавливают ее из металлопроката. Расчеты на прочность – дело неблагодарное (а в данном случае – и не нужное), поэтому надо просто заранее заложить многократный запас. Исходя из этого, применить швеллер от № 6 до 12 – наилучшее решение для самодельного минитрактора. Делать какие-то «выемки» и «огибания» агрегатов не стоит, т.к. это сильно усложнит и удорожит проект. Обычная плоская «лесенка» — просто и доступно многим.

Как показывает практика для трактора самоделки, полезнее в качестве передней и задней траверс (поперечин) использовать швеллер большего прокатного размера (вплоть до 20), т.к. впоследствии именно к этим траверсам крепятся различные рабочие органы и вспомогательное оборудование. Причем располагать его лучше полками внутрь. Швеллеры лонжеронов (продольных балок) можно располагать как внутрь, так и наружу. Внутри лонжеронов прокладывают топливопроводы и магистрали, которые получаются естественным образом защищены.

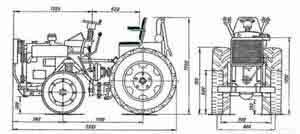

По форме самая простая конструкция рамы для самоделки – прямоугольник с двумя и более траверсами, но гораздо большей жесткостью будет обладать рама в виде трапеции. Ширина в передней части должна быть меньше для размещения в минимальных габаритах управляемых колес, а также для возможности наблюдения за движением строго по пахотному ряду. Места соединения лонжеронов и траверс обязательно сварить или усилить приваркой косынок. Обратите внимание, чтобы с кузовом минитрактора было все в порядке, ведь на него закрепляются все остальные агрегаты. Для подключения прицепа на раму можно приварить сцепку.

Компоновка

Относительное расположение агрегатов любого трактора исторически сложилось давно.

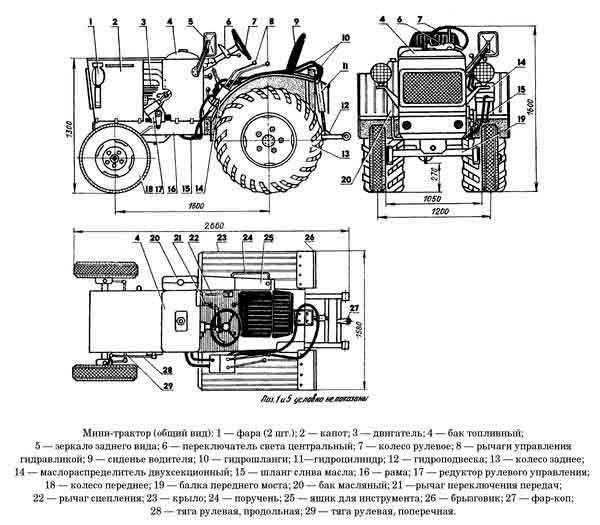

Классическая компоновка самоходной машины следующая: двигатель расположен спереди, продольно, над передней осью. К нему через сцепление подсоединяется коробка передач, далее следует раздаточная коробка и за ней – ведущий мост. Между собой валы агрегатов соединяются при помощи карданов и (или) муфт.

Соблюдение этой схемы будет оптимальным вариантом при создании мини трактора, т.к. позволит применить существующие агрегаты без их изменения.
По опыту многих создателей самодельных тракторов, лучше компоновать агрегаты «по месту», не занимаясь излишними черчением и расчетами. Лучший вариант – на готовой раме разместить все основные узлы и механизмы самоделки, установив их на временные опоры (удобно – на деревянные бруски), и, найдя наилучшее взаимное положение, изготавливать кронштейны крепления. Но нельзя забывать, что все узлы на самособранные тракторы необходимо крепить через опоры, гасящие вибрации (резиновые подушки). Лучше всего их заимствовать от той же техники, от которой взят агрегат. Еще один важный фактор необходимо учесть. Это развесовка, т.е. распределение полного веса минитрактора по передней и задней осям. Самый приемлемый вариант — 60% веса приходится на ведущие колеса, 40% — на управляемые.

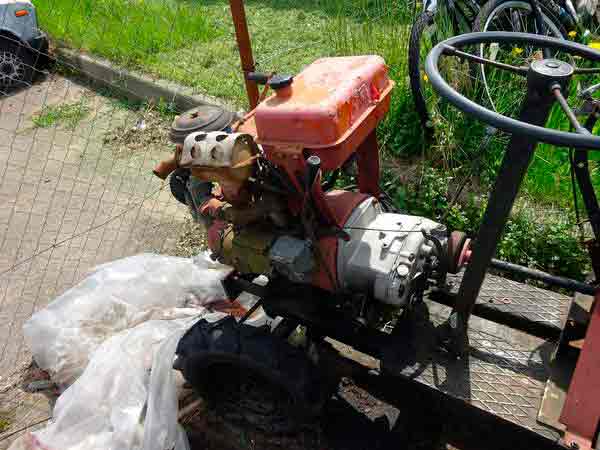

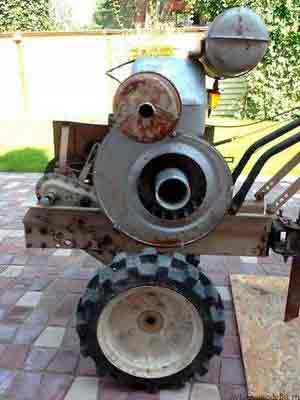

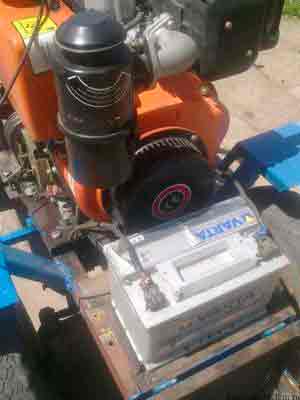

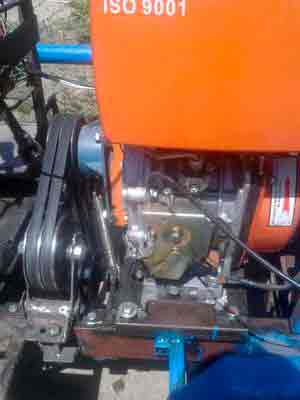

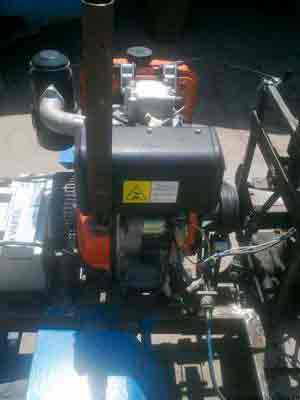

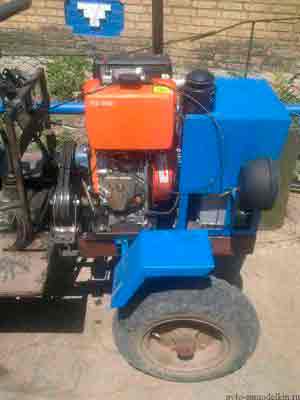

Двигатель для самоделки

С точки зрения тяговооруженности, веса, доступности и дешевизны в ремонте, наиболее логично при изготовлении трактора в «домашних» условиях применить двигатель от автомобилей ВАЗ классических моделей – с 2101 по 2107 или поставить от мотоцикла. Их можно найти в хорошем состоянии по цене металлолома. Если повезет, то одна машина может стать донором большинства деталей для минитрактора. Или можно оснастить новым китайским дизельным двигателем.

Мотор со сцеплением и коробкой передач закрепляется как единый блок, что упрощает работу над трактором самоделкой и избавляет создателя от многих трудностей. Обязательно на валу водяного насоса («помпы») установить крыльчатку вентилятора, даже если ее там не было. Ведь скорости у сельхозтехники намного ниже, чем автомобильные, поэтому режим работы мотора минитрактора – такой же, как при стоянии в пробке, что считается тяжелым для любого двигателя. Следовательно, радиатор системы охлаждения самодельного трактора нуждается в принудительном обдуве.

Трансмиссия

Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет минитрактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант – полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие, но они тяжелее, расход получившегося трактора будет выше, а вся его мощность будет использоваться редко.

Хороший элемент для соединения валов – упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, т.к. нагрузки там существенно выше, и муфта их не выдержит.

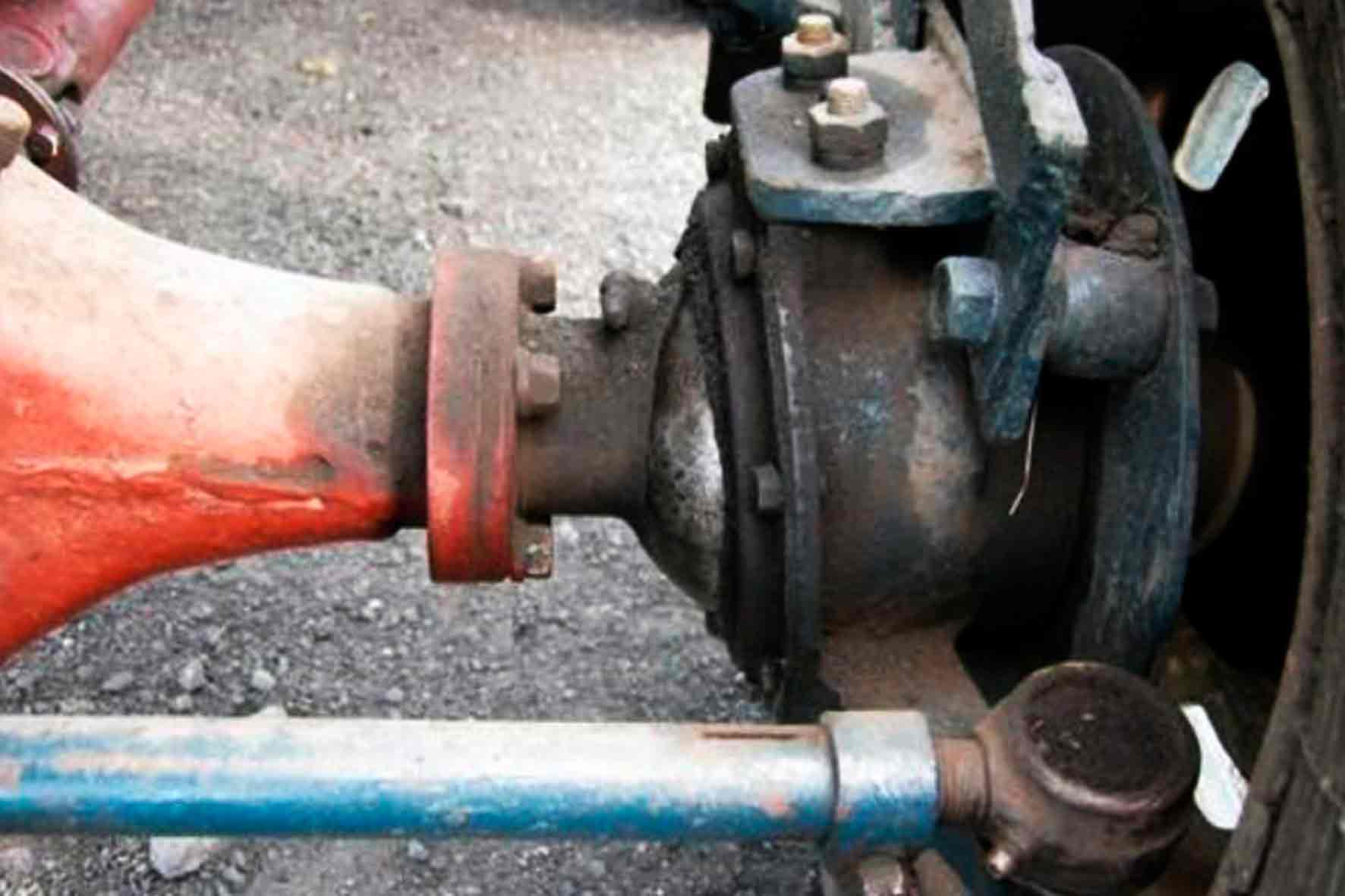

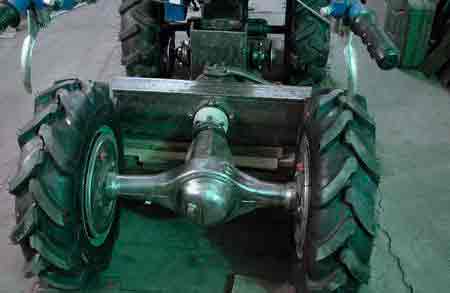

Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного минитрактора получают путем обрезания чулков моста (сужая ее) или изготавливая проставки для крепления колес (расширяя), т.к. номинальная колея УАЗика – 1445мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

Ходовая часть и движитель

Эта система у рассматриваемого самодельного минитрактора почти полностью повторяет аналогичную у тракторов, выпускаемых промышленностью и имеет отличия от автомобильной по некоторым важным моментам. Основное отличие – отсутствие задней подвески, т.е., ведущий мост не крепится к остову на рессорах, а жестко на нем закреплен. Это надо сделать, если планируется смастерить не только сам трактор, но и все сельхоз орудия к нему, с которыми предполагается его использовать. Так как навески, как плуг, борон, почвофреза, косилка и прочие приспособления, крепящиеся к задней части минитрактора самоделки, очень сильно нагружают заднюю ось и, при наличии на последней устройство задней подвески, быстро приведут ее в негодность. Передний мост на самодельном тракторе, также, можно установить без подвески, комфорт значительно не уменьшится. В качестве поворотных цапф удобно использовать вилки карданных шарниров грузовиков (ЗИЛ, КАМАЗ, КрАЗ), запчасти от которых можно найти в автохозяйствах и на металлоприемках. Две вилки привариваются к балке, или непосредственно к раме, соблюдая соосность шасси, а две ответные – к поворотным кулакам автомобиля-донора. Рулевая трапеция вместе с рулевым механизмом целиком также заимствуется. Руль устанавливает от авто донора.

Тормозную систему (дисковые тормоза) в ее «автомобильном виде» на тракторе, изготавливаемом собственноручно, применять нет смысла, т.к. не те скорости. Достаточно только стояночного тормоза. Однако, привод механизма осуществить не от рычага, а от педали с фиксированным нажатым положением. Тогда самоделку можно будет и притормаживать в движении, и фиксировать на стоянке. Колеса правильнее всего использовать от сельхозмашин, т.к. они имеют нужный протектор, но вполне можно приспособить и покрышки от внедорожников или легких грузовиков, нарезав на них нужный рисунок протектора (лучше – «елочку», для самоочищения). Давление в шинах подбирается опытным путем, чтобы найти оптимальное сочетание комфорта и производительности.

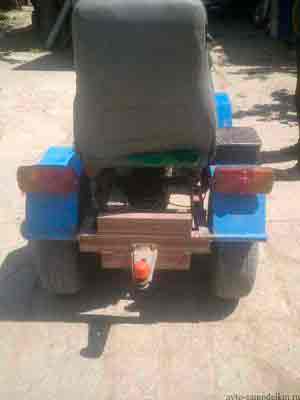

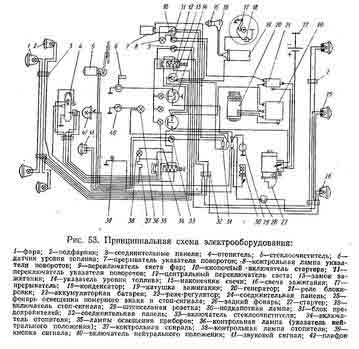

Электрика на самодельном тракторе

Можно применить любые части от чего угодно, главное, чтобы совпадало напряжение генератора и потребителей. Не надо забывать и о том, что аккумуляторная батарея – это емкость с кислотой, поэтому ее необходимо очень прочно закрепить. Рекомендуемое решение – расположить ее под сиденьем минитрактора в специальном ящике, или просто в ограждении. Подробное описание электрики на картинки ниже.

Фары и габаритные фонари, а также сигналы торможения – элементы желательные, но не обязательные, т.к. эксплуатировать результат своих трудов можно только вдали от другого транспорта.

Движение по дорогам

Далеко не вся самодельная минитехника конструкторов выезжает на дороги общего пользования. И это правильно, т.к. в нашей стране перечислен ряд жестких требований, которым должен удовлетворять транспорт, передвигающийся по ним. Даже если все получилось хорошо, и изделие соответствует всем требованиям, для подтверждения этого необходима будет сертификация, которая стоит очень недешево.

Поэтому двигаться по дорогам на самодельном тракторе запрещено. Если предстоит его доставить к месту выполнения работ, то лучше это сделать на прицепе. Это одна из причин, почему самоделку пытаются облегчить.

Источник: http://garden-shop.ru/kak-sdelat-samodelnyj-traktor.html

Объявления о продаже Самодельный Минитрактор в Украине

  • Все
  • Б/у
  • Авто с Европы

. все узлы в хорошем состоянии, двигатель заводится с полпинка, все передачи включаются чотко, без . . все узлы в хорошем состоянии, двигатель заводится с полпинка, все передачи включаются чотко, без усилий и посторонних звуков. Есть гидравлика, ВОМ. Больше информации по телефону

. все узлы в хороше.

  • Гадяч
  • Владелец
  • 24.03.2020
  • Гадяч
  • Владелец
  • 24.03.2020

. кренов по вертикали и горизонтали. Подбор, предельно возможных нагрузок, всех узлов с большим зап . . кренов по вертикали и горизонтали. Подбор, предельно возможных нагрузок, всех узлов с большим запасом прочности. Надежный, экономный, качественно собран, доступные недорогие запчасти. Все работает.

. кренов по вертика.

  • Днепр (Днепропетровск)
  • Владелец
  • 20.03.2020
  • Днепр (Днепропетровск)
  • Владелец
  • 20.03.2020

. для підключення насоса НШ 32. Можливий продаж без двигуна. По домовленості продам плуг 3-х корпус . . для підключення насоса НШ 32. Можливий продаж без двигуна. По домовленості продам плуг 3-х корпусний, відвал, картоплекопалку, подрібнювач гілок

Источник: http://automoto.ua/spectehnika/Samodelnyiy/Minitraktor

Самодельные трактора

Тема создания мини-трактора своими руками давно не нова. Самодельные трактора уже много лет собираются умельцами для того, чтобы облегчить труд. Это занятие не утратило своей актуальности, несмотря на то, что в сегодня появилось большое количество различных промышленных агрегатов.

Трактор – это незаменимая вещь в хозяйстве. Он применяется не только на больших сельскохозяйственных предприятиях, но и на маленьких фермах. Вряд ли, без него может обойтись житель деревни, имеющий огород или сад.

Трактор – лучший помощник, применение которого чрезвычайно разнообразно. Многие умельцы с удовольствием берутся за изготовления самодельного трактора своими руками. Конечно же, таким агрегатам сложно конкурировать с более «продвинутыми» заводскими моделями, но все же, они имеют ряд преимуществ. Тем более, что не каждый может позволить себе купить трактор, а сделать его самому стоит намного дешевле, да и гораздо проще, чем автомобиль.

Трактор сделанный своими руками, должен быть надежным, поэтому для его изготовления необходимо подбирать качественные, но недорогие детали. Создавая такую технику, необходимо подумать, для каких целей она будет использоваться. Например, мини-трактор подойдет для возделывания небольших участков или для перевозки грузов.

Картофелесажалка своими руками – лучший и необходимый вариант для владельцев подсобных хозяйств. Возможности любого агрегата можно расширить, оборудовав его различным навесными оборудованием. Здесь мы расскажем о всевозможных агрегатах и об навесном оборудовании для тракторов

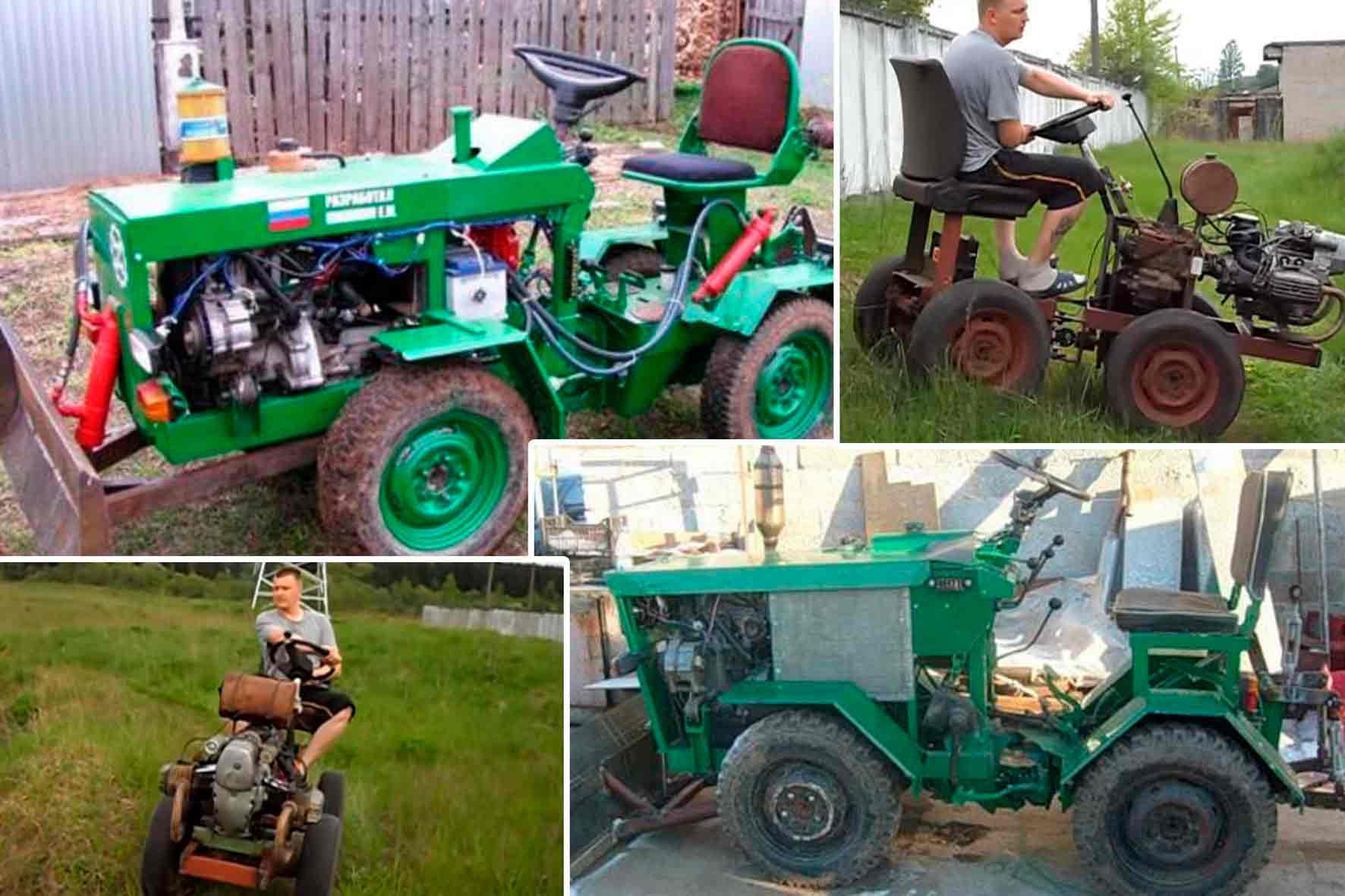

Существует большое количество вариантов самодельных тракторов. В основном, каждый делает технику «под себя». Но всех интересует вопрос, как сделать трактор самому, и какую схему лучше выбрать? Можно ли переделать трактор из мотоблока, автомобиля, какой двигатель, шасси использовать?

В этом разделе представлены чертежи, схемы и технологии, видео, которые помогут вам собрать самодельные трактора.

Источник: http://www.umeltsi.ru/samodelnye-traktora/

Продажа сельхозтехники — самодельный трактор

Топ-объявления Посмотреть все

Самодельный трактор (з комплектом)

111 324 грн.

Софиевская Борщаговка 23 март

Продам трактор с гидравликой / Мини-трактор / Самодельный трактор

25 000 грн.

Обычные объявления

Найдено 117 объявлений

Найдено 117 объявлений

Хотите продавать быстрее? Узнать как

Продам трактор с гидравликой / Мини-трактор / Самодельный трактор

25 000 грн.

Продам срочно самодельный трактор.

2 000 грн.

Мини трактор самодельный

7 000 грн.

Луганск, Каменнобродский Сегодня 14:11

Самодельный трактор

28 000 грн.

Продам самодельный трактор на базе Т-25

69 399 грн.

Самодельний трактор

10 000 грн.

Самодельный трактор (з комплектом)

111 324 грн.

Софиевская Борщаговка 23 март

самодельный трактор

50 000 грн.

Продается самодельный трактор Т-40

40 000 грн.

продам самодельный трактор

25 000 грн.

Самодельный трактор с прицепом (УД-25)

21 000 грн.

Продам на самодельний трактор переднюю балку под москвичевские колеса

2 000 грн.

Мини трактор самодельный

20 000 грн.

Трактор самодельний

47 000 грн.

Трактор Мини Самодельный для разных задач МотоБлок

55 778 грн.

Харьков, Холодногорский 21 март

Самодельный Трактор Т-25

36 180 грн.

Самодельный мини -трактор.

20 000 грн.

Продам самодельный мини-трактор.

10 000 грн.

Самодельный трактор

45 000 грн.

Продам самодельный трактор

22 265 грн.

Трактор самодельный Т.25

50 000 грн.

Самодельный трактор

30 618 грн.

Николаев, Ингульский 21 март

самодельный мини трактор

27 000 грн.

Самодельный кран манипулятор для трактора

16 000 грн.

Продам самодельный трактор с прицепом

19 494 грн.

Трактор самодельный

15 000 грн.

Трактор самодельный 4х4 с регистрацией

69 371 грн.

Днепр, Амур-Нижнеднепровский 20 март

Плуг ПТК-8-35 ПЛН-8-35 под Самодельный Плуг для трактор МТЗ ХТЗ К-700

40 000 грн.

Харьков, Холодногорский 20 март

Продам колеса с дисками на самодельный трактор.

1 700 грн.

Самодельный трактор

25 000 грн.

Продам самодельный трактор

18 000 грн.

Самодельный трактор без ДВС

35 634 грн.

Днепр, Амур-Нижнеднепровский 19 март

Продам Самодельный трактор

54 709 грн.

Продам мини — трактор самодельный

82 104 грн.

трактор самодельный

20 000 грн.

Продам хороший самодельный трактор

33 312 грн.

Самодельный трехколесный мото-трактор-тягач для сельхоз работ

5 000 грн.

Трактор саморобний самодельный

13 500 грн.

Трактор самодельный

10 000 грн.

Похожие запросы:

  • самодельный трактор в рубрике Транспорт
  • самодельный трактор в рубрике Бульдозеры / тракторы
  • самодельный трактора в рубрике Сельхозтехника
  • самодельный трактора в рубрике Транспорт
  • самодельный трактора в рубрике Бульдозеры / тракторы
  • самодельный трактор в черновицкой обл. в рубрике Транспорт
  • Недавно просмотренные
  • Избранные объявления ( 0 )
  • Избранные результаты поиска ( 0 )

Простите, но данное объявление больше не доступно

Однако вы можете найти похожие объявления в этой категории.

Источник: http://m.olx.ua/transport/selhoztehnika/q-%D1%81%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9-%D1%82%D1%80%D0%B0%D0%BA%D1%82%D0%BE%D1%80/

Самодельный трактор

Сообщение 564586579 » 09 апр 2013, 11:14

На ютубе нашел видос с самодельным минитрактором: . Вроде мужик сам сваял на двигателе от  Оки, ВАЗ-11113. Хочу сам такой сделать. Не могу рассмотреть начинку, походу машина-зверь.

Сообщение Sokolov » 18 апр 2013, 15:14

Сообщение 564586579 » 18 апр 2013, 15:17

Тут вроде тот же трактор подробней , но что-то как-то не легче

Сообщение sansanich » 18 апр 2013, 15:37

Сообщение AleksandrT » 18 апр 2013, 16:26

Сообщение 564586579 » 19 апр 2013, 11:53

Сообщение MaksimE » 19 апр 2013, 12:01

Сообщение MaksimE » 19 апр 2013, 12:03

Сообщение Denis35 » 19 апр 2013, 12:15

Сообщение MaksimE » 19 апр 2013, 12:21

Источник: http://www.agroxxi.ru/forum/viewtopic.php?t=721

Украинский крестьянин заправляет свой самодельный трактор не соляркой, а самогоном

Удивить мир готов изобретатель из Украины. Он представил трактор, которому не нужна солярка. Вспахать поле машина может на бутылке самогона.

С местным Кулибиным познакомился наш корреспондент Александр Лукьяненко.

Двигатель от «Победы», радиатор от трофейного немецкого грузовика, кресло — от иномарки и капот из старого холодильника «Днепр». Дмитрий Сухецкий выводит из гаража собственноручно собранный трактор. На нем он обрабатывает полтора гектара земли, доставшихся в наследство от расформированного колхоза, и огороды соседей.

В кадре: «Хороший трактор. Хороший. И работа у него тихая…»

Сегодня попросили вспахать огород. Плата — обычная для села: бутылка самогона. Но пить тракторист не собирается. Его в селе все знают как убежденного трезвенника.

Этот трактор — своего рода украинский ответ росту мировых цен на нефть. Его изобретатель Дмитрий Сухецкий утверждает, что машина работает на всем, что горит. В том числе и на самогоне.

Изобретатель иногда в сердцах жалуется на свое детище: слишком много пьет. Чтобы вспахать полтора гектара земли, в бак нужно залить четыре литра спирта домашнего изготовления. Правда, от похмельного синдрома трактор не страдает — работает как часы. Односельчане к изобретателю относятся по-разному. Мужчины — чаще осуждают. Мол, где это видано: самогон на топливо переводить. Женщины — ставят изобретательного механика в пример своим мужьям.

Идея использовать спиртное в качестве топлива пришла к Сухецкому прошлым летом, во время бензинового кризиса на Украине. Цены тогда поднялись настолько, что горючее сравнялось в цене с алкоголем. И Дмитрий на пару с соседом-автомехаником взапой читали статьи об альтернативных источниках энергии. Альтернативный источник, как оказалось, растет на соседнем поле. Самогон для трактора можно гнать из свeклы, которую забраковал местный сахарный завод.

Дмитрий Сухецкий: «У нас тут комбайны импортные. Берут только большой размер буряка. А маленький – оставляют».

Только недавно изобретатель узнал: бразильцы уже давно разбавляют бензин спиртом, а в Европе общественный транспорт заправляют дизельным топливом из растительных масел.

Василий Вицко, автомеханик, сосед: «У нас спирт можно производить из свеклы, из ботвы, из отходов. Мы в журнале прочитали, что можно производить спирт из всего, что растет, а не только из свеклы и пшеницы».

В память о прошлогоднем бензиновом кризисе осталось только название трактора.

Дмитрий Сухецкий: «ЮЮ-1. Ну, Юля и Ющенко…»

Юля — это Юлия Тимошенко. Топливный кризис разразился, когда она работала премьер-министром Украины. Еще шесть лет назад правительство предлагало крестьянам заправлять трактора соляркой из рапса. Но тогда государственная программа перевода транспорта на дешевое и экологически чистое топливо заглохла. Теперь Дмитрий Сухецкий вместе с соседом пишет бизнес-план перевода транспорта с солярки на самогон и агитируют за это главу местного сельхозкооператива. Для начала. А там — и на государственный уровень мечтают выйти.

Источник: http://www.1tv.ru/news/2006-05-01/220672-ukrainskiy_krestyanin_zapravlyaet_svoy_samodelnyy_traktor_ne_solyarkoy_a_samogonom

Big-Fermer.ru

You are here

Самодельный трактор или «как сделать трактор самому»

Каждый из нас способен сделать самостоятельно любой предмет, необходимый в хозяйстве, даже трактор. Все зависит от предпочтений и увлечений. Меня всегда привлекала техника и все, что с ней связано. По-моему, чтобы создать любой предмет или конструкцию, необходимо многое узнать и попробовать. Опыт приходит не сразу. Сначала большее количество созданных своими руками предметов будет перепорчено. Хотя, как и в моем случае, с каждым, даже самым незначительным и неудачным предметом, будет накапливаться опыт и знания, а в итоге – появится нечто по-настоящему стоящее.

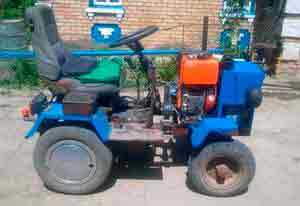

Первый самодельный трактор, который мне посчастливилось сделать, был универсальный маленький трактор со съемным кузовом (тип «Унимог»). Машина прослужила у меня более десяти лет. После создания этого самодельного трактора мне захотелось сделать более специализированную машину, которую можно было бы использовать только в сельскохозяйственных работах (косьбе, бороновании земли и т.п.).

Для меня всегда был важен внешний вид и функциональность созданных мною конструкций, чтобы на них можно было хорошо и комфортно работать. Рама самодельного трактора составлена из двух лонжеронов, переднего и заднего траверса. Форма рамы трапециевидная (более узкой передней частью). Для создания лонжеронов и траверсов мной использовался прокатный швеллер (№12). Высота их стенок – 12 см, ширина полочек – 5,2 см. Передние поперечины рами тоже сделаны из швеллера. Для частей рамы, не имеющих основного функционального значения, использовались обычные прокатные листы. Чтобы удобнее было монтировать к раме различные агрегаты и узлы, в ней были просверлено несколько отверстий.

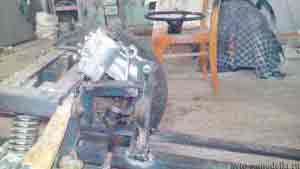

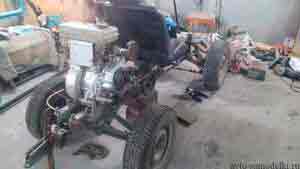

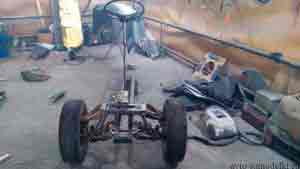

Перед тем, как установить силовой агрегат и узлы трансмиссии, к раме был приварен подрамник, представляющий из себя стойки (2 пары), приваренные к лонжеронам по углам рамы. Сверху стойки соединяются с помощью связей. Стойки сделаны из уголка (5 на 5 см).

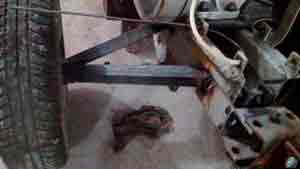

Под лонжеронами с помощью четырех болтов М12 прикручены башмаки (с их помощью к раме крепится задний мост). К одному и другому башмаку приварены втулки. Они нужны для того, чтобы можно было присоединить заднюю навеску прямо к раме. Это позволяет монтировать к навеске плуг. Чтобы можно было использовать грузовую тележку или конные грабли к заднему траверсу приваривают форкоп-проушину, сделанную из стального швеллера (18 см на 7 см). Для того, чтобы цеплять орудия, в моем самодельном тракторе используется шкворень Г-образной формы.

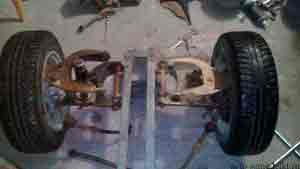

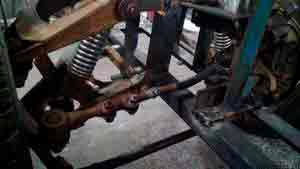

Передо мной сразу появилась необходимость сделать подвеску переднего моста шарнирной и жесткой. Для этого пришлось приварить проушину. Балка была подвешена с ее помощью в специально сваренной вилке, прикрученной болтами М12 к поперечине рамы и передним траверсам между лонжеронами.

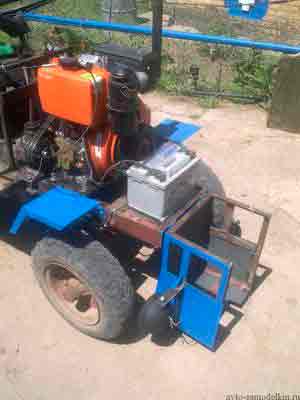

В то же время, не было проблемы при выборе силового агрегата (двигателя, механизма сцепления, коробки перемены передач). Мной использовался силовой агрегат мотоцикла («Иж-Планета») с мощностью 18 лошадиных сил. От мотоколяски СЗД был взят вентилятор с кожухом. Пришлось немного повозиться над доработкой цилиндра: убрать несколько вертикальных перемычек, которые связывали ребра охлаждения, и переместить на угол по окружности отверстия под крепежные шпильки, чтобы можно было состыковать узлы. К тому же, на верхней части цилиндра необходимо было обрезать ребра охлаждения (только так получилось подогнать головку цилиндра под размеры кожуха обдува). После этого можно было установить сам двигатель (поперек рамы). Даже систему выпуска отработанных газов удалось сделать вручную (огнетушитель объемом 10 л был набит небольшим количеством металлической стружки – так получился глушитель). Хотя катушка зажигания, коммутатор и генератор в моем самодельном тракторе взяты из мотоцикла («Восход»).

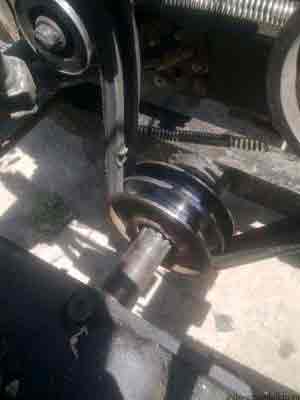

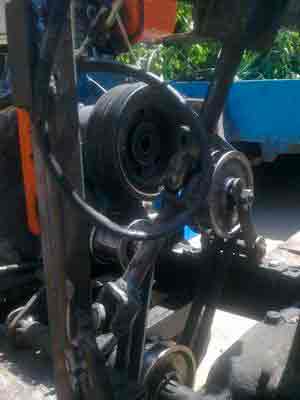

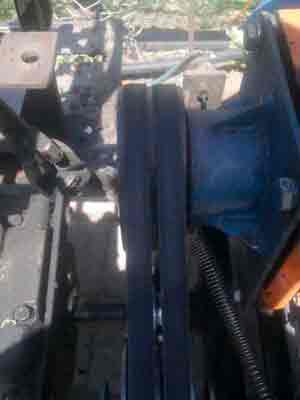

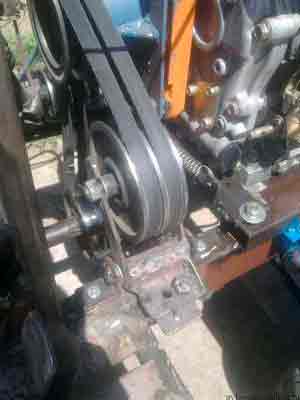

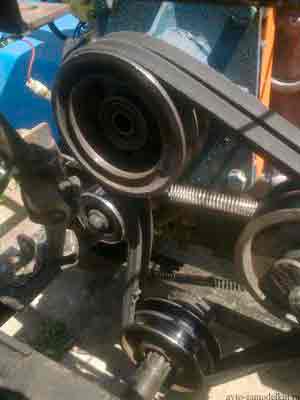

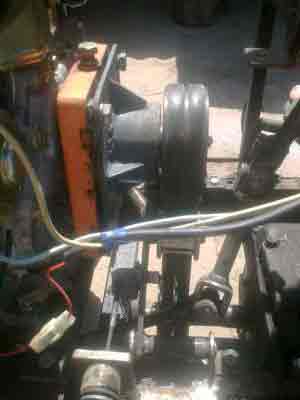

В моем самодельном тракторе передача цепная, в трансмиссии используется взятая от ГАЗа-51 дополнительная коробка перемены передач (передаточное число -i = 1,25). Ведомая звездочка двигателя состоит из 20 зубьев, а выходного вала — из 16 зубьев. Есть редуктор вала отбора мощности.

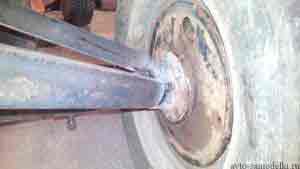

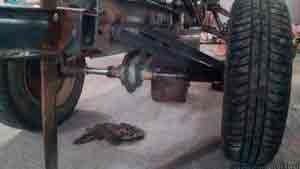

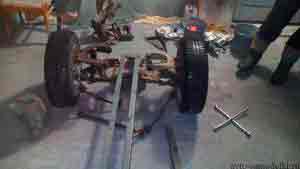

Для создания переднего и заднего мостов самодельного трактора использовались части нескольких автомобилей. Для создания заднего моста пришлось немного укоротить деталь от ГАЗа-51. От ГАЗа-66 был взят тоже немного укороченный карданный вал. Задний мост электропогрузчика был приспособлен для создания переднего моста.

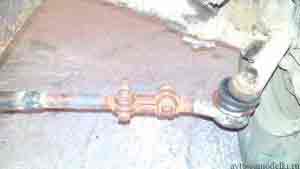

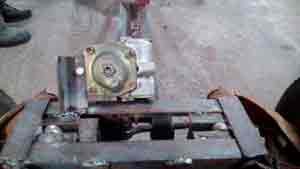

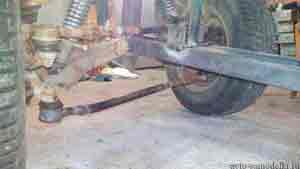

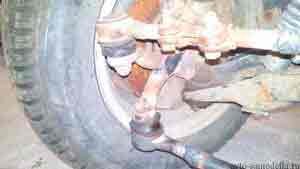

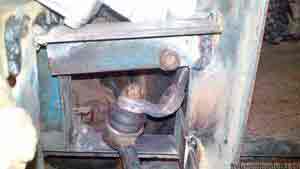

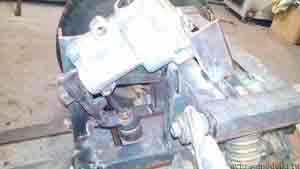

Детали рулевого управления и основные узлы в моем самодельном тракторе сделаны из деталей ГАЗа-53, редуктор рулевого механизма и основной тормозной цилиндр взят от ГАЗа-53. Только для конструирования поперечной тяги пришлось взять растяжку от мотоцикла («Иж-Юпитер», боковой прицеп), а для ее наконечников – оттяги от автомобиля («Москвич 412»).

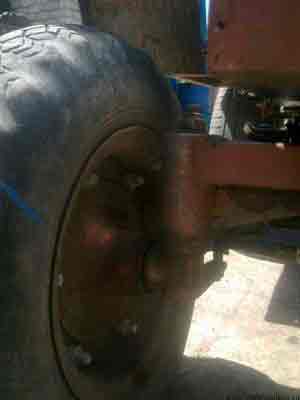

С колесами пришлось повозиться. Передние колеса для самодельного трактора взяты были от «Запорожца», а задние сначала были выбраны не очень удачно. Вес моего самодельного трактора — около 500 кг (небольшой, если сравнивать с другими аналогами), поэтому шины с «елочкой» здесь можно не использовать. После нескольких пробных вариантов шин, удалось выбрать по-настоящему стоящий вариант – шины от ГАЗа-53. Рисунок на них мягче, чем у обычных, и подходит намного лучше.

Из-за того, что в моем самодельном тракторе жесткая подвеска колес, пришлось делать подрессоренное сиденье. Конструкция получилась совершенно несложная. Для ее изготовления пришлось снять задние подвески от двух мотоциклов («Иж», «Минск»). Из них легко было сделать пружинно-гидравлические амортизаторы, на которые и было установлено сиденье. На полу, сделанном из стального рифленого листа (толщина 1,2 см), были установлены кронштейны педалей управления «газом», тормозом и сцеплением.

Мой самодельный трактор изготавливался специально для сельскохозяйственных работ, поэтому в нем были предусмотрены необходимые для этого детали. Чтобы присоединять орудия (исключая форкоп), в тракторе была сделана дополнительная навеска. На ней есть ручной механический привод для опускания и подъема орудий. В качестве привода использован винтовой ворот, сделанный, как и приваренная в нижней части перемычки навески гайка, из слесарных тисков. Для того чтобы можно было прикрепить сенокосилку (используется бывшая конная сенокосилка), посередине правой стороны рамы мной был приварен кронштейн. Перед тем, как выходить на пахоту с моим самодельным трактором, необходимо просто поставить сделанную из трех трубок (длина – 9 см, диаметр – 2,8 см) и приваренных пластинок проставку. К раме проставка крепиться при помощи длинных болтов. Так сам трактор будет идти ровно, левое будет идти чуть выше, а правое – делать борозду.

Как видите, нет ничего сложного даже в конструировании трактора своими руками. Единственное, что хотелось бы добавить: используя прицепные агрегаты для работ, доставляйте их отдельно – так будет проще и надежнее.

Источник: http://big-fermer.ru/samodelnyi-traktor-ili-kak-sdelat-traktor-samomu

Самодельный минитрактор с двигателем от мотоблока

Как сделать минитрактор из мотоблока своими руками

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

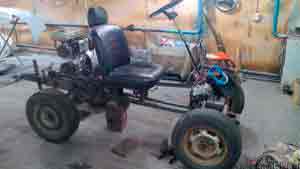

Минитрактор своими руками с двигателем от мотоблока — Спецтехника

Если в хозяйстве есть мотоблок, то стоит лишь приложить усилие и из него получится неплохой мини-трактор. Такие самоделки позволяют обзавестись полноприводной техникой с минимальными затратами. Сейчас мы рассмотрим, как можно собрать мини-трактор из мотоблока своими руками и что для этого нужно.

Какие мотоблоки подходят для переоборудования

Сразу надо отметить, что практически любой мотоблок можно переоборудовать. Неразумно будет использование маломощного мотокультиватора. Ведь и трактор из него получится слабый.

Готовые самодельные конструкции имеют полноценное рулевое управление, сиденье оператора и передние колеса.

Чтобы сделать такую трансформацию нужно купить комплект для переделки мотоблока в мини-трактор или порыться в старых запчастях от автомобиля.

Кентавр

Из таких профессиональных мотоблоков мини-трактор получится мощный, с большой производительностью. Агрегат оснащен мотором мощностью 9 л. с. Для переделки понадобится сварить из профиля раму, добавить передние колеса и сиденье.

Высокой производительности получится мини-трактор из мотоблока Зубр, так как техника оснащена мощным дизельным двигателем. Для переделки механизма понадобится добавить гидравлику. Тогда мини-трактор сможет работать с навесным оборудованием. Кроме рулевого управления, нужно позаботиться о тормозной системе. Передние колеса можно купить или найти старые от легкового авто.

Чтобы собрать мини-трактор из мотоблока Агро нужно выполнить все вышерассмотренные процедуры. Вдобавок конструкция требует установки колесных редукторов. Они нужны для усиления ведущих полуосей. Однако можно пойти по другому пути. Для этого мотор крепят на задней части рамы, вследствие чего получается равномерное распределение нагрузки.

Намного сложнее сложить мини-трактор из мотоблока МТЗ, из-за особенности конструкции техники. Но в итоге может получиться маневренный агрегат на трех колесах.

Общее руководство по переделке мотоблоков

Сейчас мы рассмотрим общую инструкцию, как сделать мини-трактор из мотоблока и что для этого нужно. Руководство подходит для марок «Кентавр», «Зубр» и «Агро». Переделка мотоблока «МТЗ» происходит по другому принципу, и инструкцию для него мы представим ниже.

Совет! Комплект для переделки стоит в пределах 30 тыс. рублей. Кому-то это покажется дорого, но зато человек получает полный набор необходимых запчастей.

Изготовление рамы

Изготовление мини-трактора на базе мотоблока начинается со сборки рамы. За счет ее удлинения получится установить дополнительные колеса, сиденье водителя и рулевое управление. Сваривают раму из стальной трубы, швеллера или уголка.

Неважно, какое будет сечение заготовок, главное, чтобы готовая конструкция не деформировалась от нагрузок. Можно материал для рамы по сечению взять с запасом.

Утяжеление готового агрегата пойдет только на пользу, так как будет лучшее сцепление с грунтом.

Выбранный для рамы материал режут болгаркой на заготовки. Далее, их сваривают между собой, чтобы получилась прямоугольная конструкция. Дополнительно стыки можно усилить болтовым соединением.

Совет! Поставьте по центру рамы поперечную балку. Она нужна для усиления жесткости. Такая рама будет противостоять большим нагрузкам, а, значит, дольше прослужит.

К готовой раме крепят навеску. Она может располагаться спереди и сзади. Устройство необходимо для работы с навесным оборудованием. Если предполагается перевозка грузов, тогда сзади еще устанавливают фаркоп.

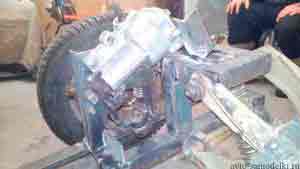

Изготовление ходовой части

Дальнейшая переделка мотоблока в мини-трактор предусматривает изготовление ходовой части. А начинать нужно с передних колес. Для этого надо купить или найти у знакомых 2 ступицы с тормозами и закрепить их на куске стальной трубы.

Точно по центру получившейся оси сверлят отверстие. Его делают сквозным. Через отверстие ось крепят к переднему поперечному элементу рамы. Далее, на раме устанавливают редуктор с червячным механизмом. Его соединяют с передней осью рулевыми тягами.

Когда все будет сделано, ставят рулевую колонку.

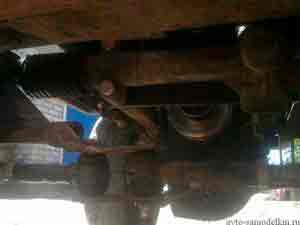

Задняя ось мини-трактора с двигателем от мотоблока монтируется на подшипниках, предварительно запрессованных в стальные втулки. Эту деталь ходовой части оснащают шкивом. Через него будет передаваться крутящий момент от двигателя к оси с колесами.

Совет! На самодельный мини-трактор устанавливают колеса радиусом 12–14 дюймов.

Установка мотора

Чаще всего на самодельный мини-трактор из мотоблока устанавливают двигатель спереди. Под него на раме приваривают крепления. Такое месторасположение мотора позволяет поддерживать оптимальный баланс во время работы с навесным оборудованием.

Для передачи крутящего момента на шкив оси и двигателя надевают ремень. Он должен быть хорошо натянут, поэтому крепежи мотора делают регулирующимися.

Важно! При установке двигателя нужно проследить, чтобы оба шкива стояли соосно.

Установка дополнительного оборудования

Когда сборка мини-трактора своими руками с двигателем от мотоблока будет окончена, конструкции начинают предавать завершенный вид. Сначала устанавливают тормозную систему и обязательно испытывают ее. Для работы с навесным оборудованием к раме крепят гидравлику. Сиденье водителя прикручивают болтами к стойкам. Их предварительно приваривают к раме.

Если предполагается передвижение на самодельной технике по дороге, ее нужно оборудовать фарами, а также габаритными огнями. Двигатель и другие механизмы можно закрыт кожухом, который легко выгнуть из тонкой листовой стали.

Когда конструкция полностью будет собрана, выполняют обкатку. После этого уже мини-трактор подвергают нагрузке.

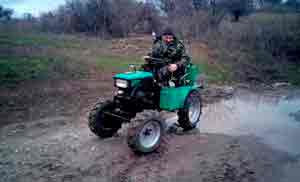

На видео представлен переделанный мотоблок Нева:

Переделка мотоблока МТЗ

Чтобы собрать мини-трактор из мотоблока МТЗ нужно устранить одну проблему. Связана она с тем, что двухцилиндровый дизельный мотор смещает центр тяжести на переднюю часть рамы.

Решить проблему получится с помощью следующих действий:

  • У мотоблока МТЗ есть режим работы с косилкой. Вот на него агрегат и нужно переключить.
  • Вместо передней площадки устанавливают рулевое управление и колесо от мотоцикла.
  • В верхней части рамы есть ниша, где стоит рулевая тяга. Вот здесь нужно поставить еще и регулировочную тягу для увеличения жесткости конструкции.
  • Сиденье оператора через дополнительные крепления приваривают к площадке.
  • Из толстой листовой стали вырезают еще одну площадку для гидравлики и аккумуляторной батареи. Ее приваривают рядом с мотором.
  • Для дополнительных элементов гидравлической системы сзади рамы приваривают крепления.
  • Тормозная система будет ручная. Ее устанавливают на переднем колесе.

В финале получается трехколесный мини-трактор из мотоблока МТЗ, которым удобно управлять.

Вот и все секреты домашних самоделок. Имейте в виду, что каждая марка мотоблока отличается своей конструкцией, поэтому к процессу трансформации нужно подходить индивидуально.

Как переоборудовать мотоблок в мини-трактор

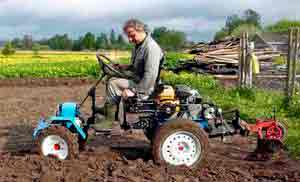

Мини-трактор из мотоблока — это оптимальное решение для обработки небольших участков земли. Купить заводскую модель мини-трактора по силам далеко не каждому человеку, поэтому приходится импровизировать.

Гораздо проще и дешевле купить мотоблок и переделать его в самодельный минитрактор. Это можно сделать своими руками, благо ничего сложного в этом нет. Рассмотрим ключевые аспекты переделки мотоблока в мини-трактор.

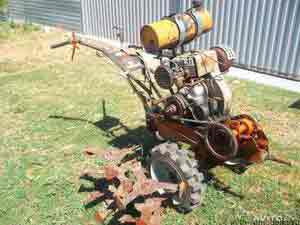

Выбираем мотоблок

Мотоблок, который вы собираетесь переделать, должен соответствовать определённым критериям, иначе мини-трактор не будет в полной мере выполнять свои рабочие функции. Необходимо обратить внимание на следующие нюансы:

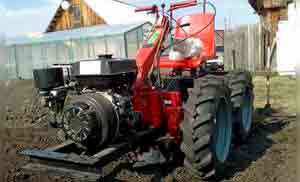

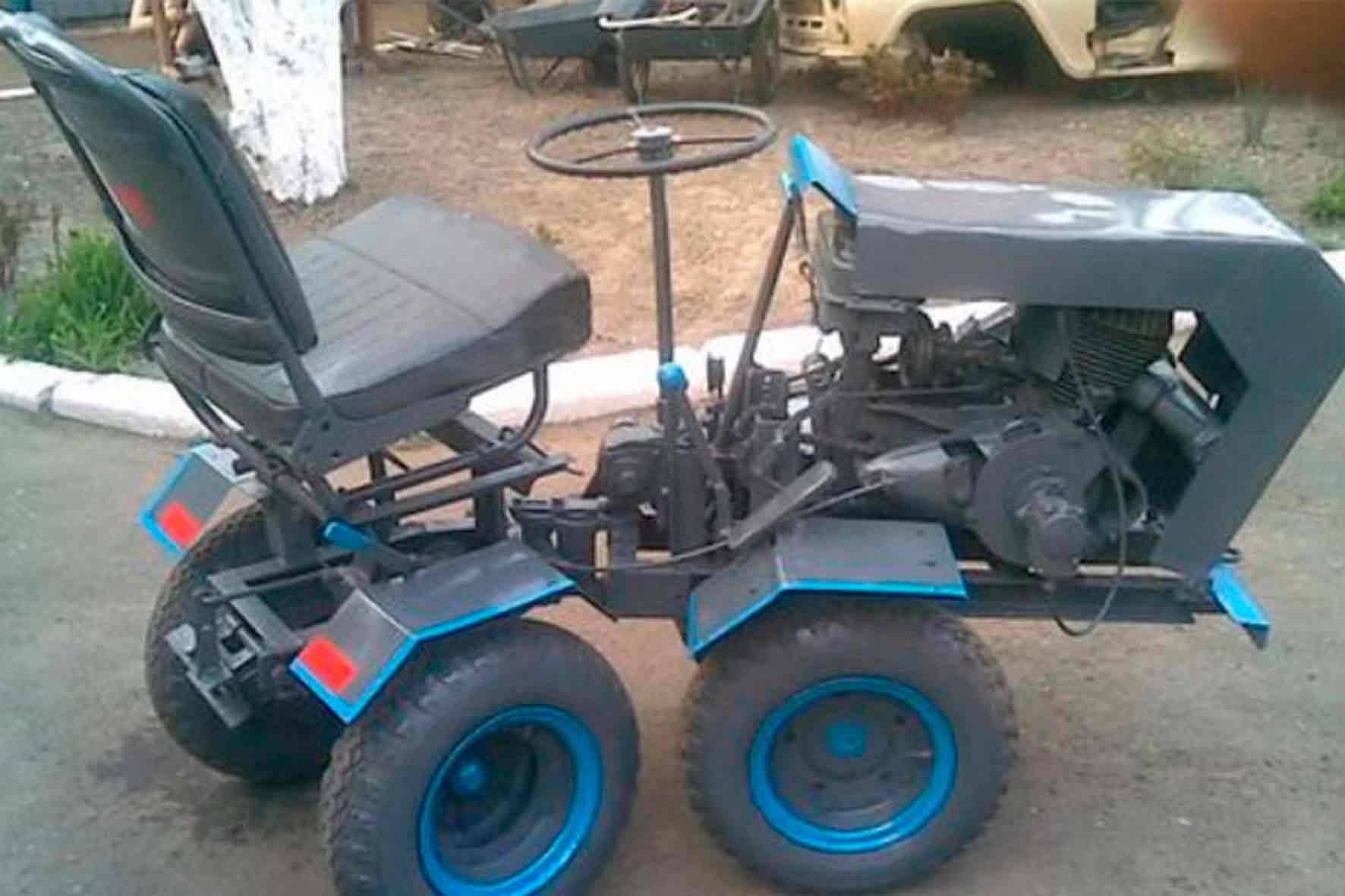

Мини-трактор из мотоблока «Нева»

  1. Мощность. Чем большую площадь вы планируете обрабатывать, тем мощнее должен быть мотоблок.
  2. Вид топлива. Лучше всего выбирать модели, которые работают на дизельном топливе.

Дизельные двигатели неплохо справляются с обработкой больших площадей и экономичнее расходуют горючее, по сравнению с бензиновыми аналогами.

Масса. Если мотоблок приобретается как отдельное сельскохозяйственное орудие, то необходимо выбирать модели с небольшим весом. Они более управляемые.

В нашем случае, стоит отдать предпочтение более массивным изделиям. Ведь самодельный минитрактор должен обрабатывать почву, а если машина будет лёгкой, она не будет справляться с твёрдым грунтом.

Цена. Не стоит приобретать дорогие мотоблоки.

Ведь мини-трактор переоборудуется из мотоблока в целях экономии, поэтому не стоит тратить средства, приобретая разрекламированный бренд. Лучше отдать предпочтение отечественным производителям.

Под вышеупомянутые параметры подходят следующие мотоблоки:

  • Агро;
  • Нева;
  • МТЗ;
  • Кентавр;
  • Зубр.

Стоит отметить, что к этим моделям можно приобрести уже готовые комплекты для переоборудования их в мини-трактор своими руками.

Из вышеперечисленных моделей, только мотоблок «Агро» имеет конструктивные недостатки. Это выражается в недостатке прочности оси на излом.

На работе мотоблока, этот дефект никак не отражается, но при переделке агрегата в самодельный мини-трактор, нагрузка на полуоси существенно возрастёт. Поэтому вам понадобится усилить проблемный узел мотоблока.

Сделать это можно путём установки колёсных редукторов.

Все перечисленные выше модели хорошо зарекомендовали себя в работе. Кроме того, в случае поломки, проблем с запчастями не возникнет. Теперь рассмотрим, как сделать мини-трактор из мотоблока на конкретных примерах.

Мотоблок «Кентавр»

Этот сельскохозяйственный агрегат относится к категории профессиональной техники, соответственно из него получится мини-трактор с хорошей производительностью. Ключевую роль играет дизельный двигатель мощностью в 9 лошадиных сил.

Чтобы переделать этот мотоблок в мини-трактор своими руками, достаточно изготовить раму из металлического профиля, установить дополнительную колёсную пару и сиденье.

Самодельный минитрактор из мотоблока Кентавр» может оснащаться прицепом для транспортировки малогабаритных грузов, однолемеховым плугом и отвалом.

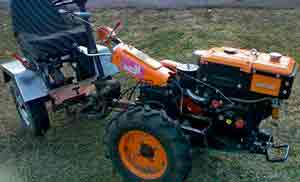

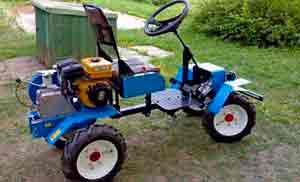

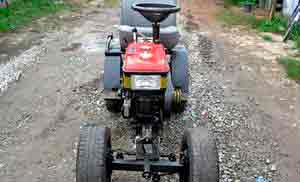

Мини-трактор из мотоблока «Кентавр»

Мотоблок «Зубр»

Как и в предыдущем случае, устройство оснащено довольно неплохой силовой установкой, которая работает на дизельном топливе. Чтобы сделать мини-трактор на базе мотоблока «Зубр», понадобятся следующие элементы:

  1. Гидравлическая система. Она необходима для работы трактора с навесным оборудованием.
  2. Дополнительная пара колёс. Их можно снять с легкового автомобиля.
  3. Тормозная система и рулевое управление.

Мотоблок «Агро»

Мини-трактор из этой модели требует более серьёзного подхода. Помимо всего перечисленного выше, понадобится усилить ведущие полуоси колёсными редукторами. Как вариант, можно попробовать заднее расположение двигателя, это позволит более равномерно распределить нагрузку.

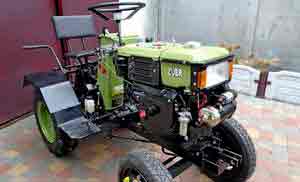

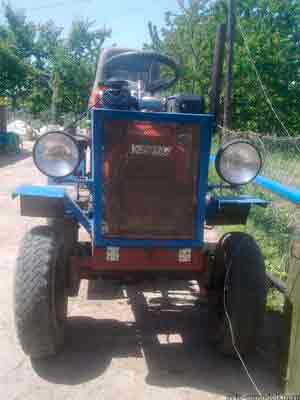

Мини-трактор из мотоблока «Зубр»

Общая инструкция по сборке

Процесс переоборудования мини-трактора из мотоблока одинаков для всех перечисленных выше моделей. Чтобы каждый раз не повторять одну и ту же информацию, мы решили выделить её в отдельный блок. Исключение составляет самодельный мини-трактор на базе мотоблока МТЗ, но о нём мы поговорим чуть позже.

Перед началом работ нужно подготовить необходимые детали и инструмент. Для удобства можно приобрести уже готовый комплект для переоборудования мотоблока в мини-трактор. Покупка вам обойдётся примерно в 30 000 рублей. Из инструмента вам может понадобиться:

  • сварочный аппарат;
  • электродрель с набором свёрл;
  • гаечные ключи и отвёртка;
  • болгарка и диски для резки металла;
  • крепёжный элемент (болты и гайки).

Перед тем как приступить к работе, рекомендуется заранее рассчитать кинематическую схему будущего мини-трактора и сделать соответствующий чертёж. Подготовив всё необходимое, можно приступать к сборке.

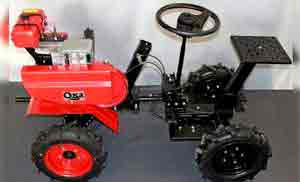

Адаптер к мотоблоку Нева

Для начала необходимо дополнить несущую конструкцию, ведь вам понадобится установить дополнительную пару колёс. Для этого вам понадобятся металлические уголки или труба.

Сечение трубы большой роли не играет, главное, чтобы она выдерживала предполагаемые нагрузки. К толщине стенок тоже можно подойти творчески, ведь лишний вес только усилит сцепление трактора с дорогой и послужит хорошим подспорьем при выполнении пахотных работ.

Заготовки для изготовления рамы нарезаются болгаркой и скрепляются между собой болтами или электросваркой. Можно комбинировать соединение. Например, соединить элементы между собой болтами и дополнительно проварить швы.

Чтобы рама стала по настоящему надёжной конструкцией, можно установить поперечную балку, которая будет выполнять функцию дополнительного ребра жёсткости.

Рекомендуется сразу смонтировать к раме навесное устройство для работы с дополнительным оборудованием. Навеска может крепиться как к передней, так и к задней части рамы. Если самодельный минитрактор будет работать с прицепным оборудование, к задней части рамы приваривают фаркоп.

Ходовая часть

Для передних колёс можно купить две готовые ступицы с тормозами. Крепится передняя колёсная пара следующим образом: берётся кусок металлической трубы, который подходит по ширине к передней оси. К этой трубе крепятся колёсные ступицы.

По центру высверливается сквозное отверстие, через которое осуществляется крепёж к передней раме. После этого монтируются рулевые тяги, которые через червячный редуктор сопоставляются к раме. После закрепления редуктора устанавливается рулевая колонка.

Задняя ось устанавливается на запрессованные во втулки подшипники. На ось устанавливается шкив для передачи крутящего момента от двигателя. Колёса можно использовать от старого легкового автомобиля или оставить «родные», дополнив их ещё одной колёсной парой с другого мотоблока.

Стоит отметить, что рекомендуемый радиус колёс составляет 12-14 дюймов. Если поставить колёса меньшего радиуса, мини-трактор из мотоблока будет зарываться носом. Установка больших колёс отрицательно повлияет на управляемость и манёвренность машины.

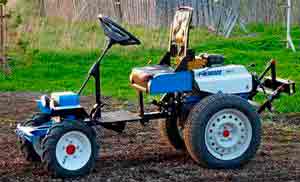

Мини-трактор из мотоблока «Агро»

Двигатель

Обычно силовой агрегат устанавливают на переднюю часть рамы. Таким образом, мини-трактор поддерживает необходимый баланс при работе с прицепным оборудованием. На месте установки двигателя делается система крепления.

Помните, что вал отбора мощности должен располагаться соосно шкива на заднем мосту машины. Передача усилия проходит через ременную передачу. Чтобы облегчить регулировку и натяжение ремней, крепление двигателя рекомендуется делать плавающим.

Дополнительное оборудование

Собрав основную конструкцию, устанавливают тормозную систему и гидрораспределитель для работы с навесным оборудованием. Если самодельный мини-трактор будет передвигаться по дорогам, имеет смысл установить фары и габаритные огни. Это позволит избежать проблем с сотрудниками ДПС и облегчит работу в тёмное время суток.

Чтобы придать мини-трактору более привлекательный вид, можно оснастить технику элементами обшивки и навесом от солнца. Дополнительный тюнинг делается исходя из личных предпочтений.

После сборки, мини-трактор должен пройти обкатку и можно приступать к работе.

Мини-трактор из мотоблока «МТЗ-05»

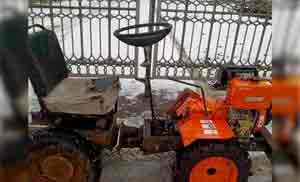

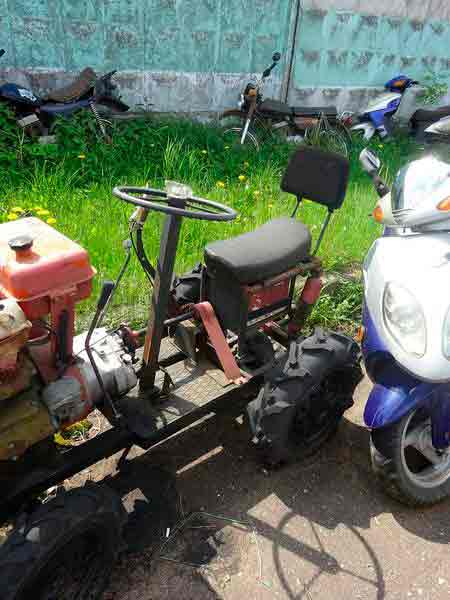

Мини-трактор, сделанный своими руками на базе мотоблока МТЗ

Есть довольно оригинальный способ переделать мини-трактор из мотоблока МТЗ. Этот мотоблок оснащён двухцилиндровым дизельным двигателем, поэтому во время работы центр тяжести смещается в переднюю часть. Это существенно усложняет рабочий процесс. Устранить проблему можно следующим образом:

  1. Мотоблок переводится в режим работы с косилкой.
  2. Передняя площадка полностью демонтируется.
  3. На её место при помощи болтов устанавливается переднее колесо от мотоцикла, вместе с рулём управления.
  4. В нише установки рулевой тяги, она расположена в верхней части рамы, крепится регулировочная тяга. Это даёт конструкции дополнительную жёсткость.
  5. К площадке при помощи электросварки приваривается крепление под водительское сиденье.
  6. Рядом с двигателем приваривается дополнительная площадка для гидрораспределителя и аккумулятора.
  7. В задней части устанавливается дополнительная стальная рама для гидравлической системы.
  8. На переднее мотоциклетное колесо монтируется ручной тормоз.

Таким образом, получается компактный трёхколёсный мини-трактор сделанный своими руками.

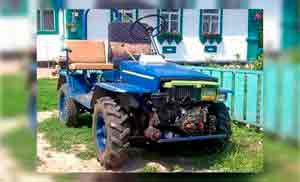

Минитрактор, или трактор из мотоблока своими руками

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь.

Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока.

Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

  • мощность;
  • масса;
  • тип топлива;
  • стоимость;
  • фирма-изготовитель.

Все эти нюансы нужно учитывать.

Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль.

Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

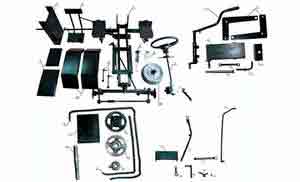

Набор для переделки мотоблока в минитрактор

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

  • готовой рамы;
  • передней балки;
  • навески;
  • рычагов;
  • педалей;
  • руля;
  • крыльев;
  • водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

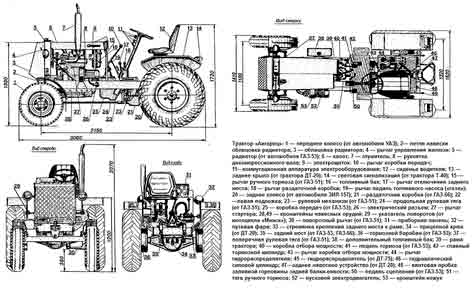

Схемы для конструирования минитрактора

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.

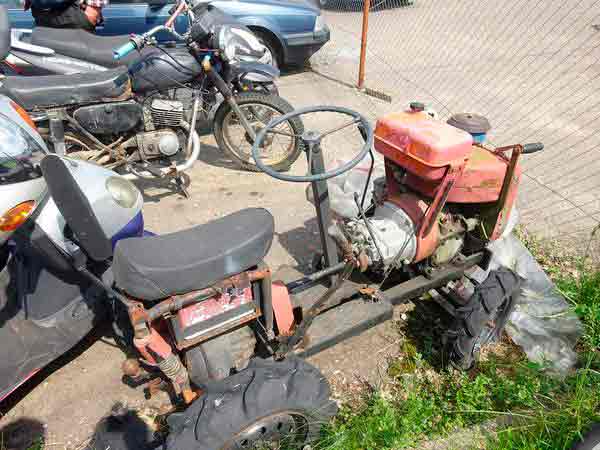

Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

  • рама;
  • сиденье для водителя;
  • рычаги;
  • рулевое управление;
  • колеса;
  • крылья;
  • ступицы;
  • дополнительное оборудование.

Важно, чтобы под рукой были нужные инструменты:

  • сварка;
  • дрель со сверлами;
  • инструмент для распила металла;
  • набор ключей;
  • отвертки;
  • смазка.

Если все это готово, тогда приступаем к изготовлению трактора из мотоблока.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время. Устанавливают с помощью плавающей системы крепления.Также очень важно соблюдать правила безопасности.

Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать.

Трактор из мотоблока своими руками — комплект для переоборудования

Что бы не придумывали народные умельцы, во что бы не превращали свой мотоблок, все же основное его предназначение – обработка земли. Именно поэтому переоборудование мотоблока в мототрактор выглядит вполне логичным, поскольку продиктовано стремлением повысить качество этой обработки.

Как выбрать модель для переделки?

Решая, как сделать минитрактор из мотоблока, нужно учитывать, что не каждая модель для этого подходит. Есть несколько простых правил, соблюдая которые, вы сохраните свои силы, время и деньги от бесполезной траты:

  1. Делать минитрактор на базе мотоблока, мотор которого имеет мощность в 4-5 лошадиных сил – занятие бесперспективное, он не оправдывает возложенных на него ожиданий.
  2. Чем тяжелее модель, тем лучше будет сцепление колес с землей.
  3. Покупать дорогую модель, а затем еще приобретать и недешевый модуль для переделки, чтобы в конечном итоге соорудить из них самодельный минитрактор из мотоблока – проще и дешевле сразу купить заводскую модель минитрактора.

Переделывать минитрактор из мотоблока своими руками лучше на базе моделей тяжелого класса: у них и вес больше, и мощности хватает.

Также изначально, еще на стадии проектирования, нужно определиться с двигателем от мотоблока.

Хотя этот вопрос не столь принципиален, и минитрактор может быть сделанный как на базе бензинового, так и дизельного мотоблока, но все же дизельный двигатель более экономичный и имеет больший КПД.

Какие модели лучше использовать для переделки?

Разумеется, говорить о переделке мотоблока в полноценный трактор не приходится, «весовые категории» у них все же разные. Мощность такого минитрактора напрямую связана с двигателем от мотоблока, на основе которого он сделан: чем двигатель мощнее, тем мощнее будет самодельный трактор.

Поэтому использовать для переделки в трактора можно только модели тяжелого и среднего класса. Модели легкого класса для такой переделки не годятся – у их моторов силенок маловато.

Хорошо зарекомендовали себя сделанные своими руками минитрактора на базе мотоблоков:

  • Нева;
  • Зубр;
  • Агро;
  • Кентавр.

Несмотря на небольшие конструктивные отличия, механизм переделки трактора из мотоблока одинаков для всех перечисленных моделей.

Как правильно переделать мотоблок в трактор?

Чтобы успешно собрать самодельный трактор из мотоблока своими руками, нужно четко знать, что для этого нужно и как сделать все правильно.

Поэтому до начала работ нужно составить подробную схему превращения и начертить чертежи собираемых узлов и агрегатов (или одолжить их у знакомых, которые уже проделали такую работу раньше).

И только досконально разобравшись в схеме и чертежах, можно начинать работы по собственно переделке.

Чтобы сделать 4-х колесный трактор своими руками из 2-х колесного мотоблока, первым делом нужно изготовить раму. В зависимости от предназначения будущего трактора рама может быть:

  1. Сплошная, если трактор нужен преимущественно для сельхозработ;
  2. Ломаная, если трактору придется часто двигаться по труднодоступным местам.

Раму лучше всего делать с задним адаптером, чтобы можно было прицеплять к самодельному трактору прицеп или другое навесное оборудование.

Сначала определяются размеры будущей рамы, затем режутся заготовки нужного размера, и сваркой или болтами соединяются в единую конструкцию. Для большей прочности можно установить на раму дополнительную поперечную балку.

При изготовлении рамы нужно не забыть смонтировать на ней навеску для агрегатирования с навесным оборудованием. Ее можно монтировать как спереди, так и сзади. Также сзади обязательно нужно не забыть приварить фаркоп, иначе на минитрактор невозможно будет прицепить прицеп.

Чтобы сделать самодельную раму, нужно болгаркой нарезать из стальных труб и листов заготовки соответствующего размера, а затем сварить их в единую конструкцию. Для большей надежности посредине рамы можно приварить дополнительную поперечную стальную балку.

Колеса

Закончив с рамой, переходят к установке колес. Чтобы их установить, понадобятся две ступицы с тормозами и кусок металлической трубы, по ширине подходящий к передней оси.

По центру трубы делается сквозное отверстие, через которое ее крепят к передней раме, а по ее бокам крепятся колесные ступицы.

Затем монтируются рулевые тяги, закрепляется червячный редуктор и устанавливается рулевая колонка.

Сначала на раму крепится передняя и задняя оси, на которые устанавливаются колеса. Обычно на задней оси оставляют «родные» колеса мотоблока, а на переднюю надевают колеса от легковушки, хотя можно и от другой сельскохозяйственной техники.

Двигатель

Двигатель крепят спереди, чтобы при агрегатировании с прицепным оборудованием сохранять нужный баланс конструкции. А вот вал отбора мощности в самоделке расположен на заднем мосту минитрактора. В действие он приводится через ременную передачу. На заключительном этапе сборки устанавливают тормоза и гидрораспределитель.

Затем на раму крепятся все остальные важные узлы и агрегаты: руль, трансмиссия, педали, тормоз, сидение для оператора и т.д. При желании можно установить фары и габаритные огни, а также навес от солнца.

Есть ли возможность облегчить переделку?

Да, такая возможность есть. Учитывая большой размах подобных самоделок, практически все изготовители популярных марок минитехники наладили производство специального комплекта для переоборудования мотоблока в минитрактор. В комплект для переоборудования входят:

  • Рама с готовым креплением для установки двигателя;
  • Руль;
  • Педали;
  • Передняя балка;
  • Задняя навеска;
  • Рычаги для отключения блокировки полуосей;
  • Крылья;
  • Сидение для оператора.

Такой набор позволяет без особых проблем собрать небольшой трактор из мотоблока своими руками даже тем людям, которые никогда не держали в руках «болгарку» и сварочный аппарат.

Все, что требуется от владельца мотоблока в этом случае – быть внимательным и не перепутать, что и куда нужно монтировать при превращении его двухколесного помощника в минитрактор.

А уж о том, что работать на такой самоделке будет намного комфортнее и безопаснее – и говорить не стоит.

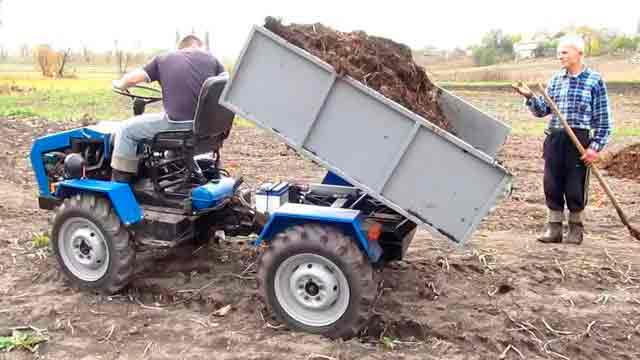

Минитрактор из мотоблока своими руками

Первый этап работы состоит в оформлении чертежа. И подготовки оборудования. Схему демонстрации узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно. Если же знаний не хватает, то в интернете легко найти специализированные изображения.

Что касается комплектующих, то в их качестве подойдут готовые заводские комплекты. Они все равно стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание самодльного трактора станет невозможным без:

  1. Болгарки и дисков для работы с металлом.
  2. Крепежей и метизов. Последнее обозначение используется для болтов и гаек.
  3. Швеллеров и труб с металлической основой.
  4. Дрели, идущей с комплектами сверл.
  5. Оборудования для сварки.
  6. Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности. Тяжелый класс агрегата с дизельным топливом – идеальный вариант.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

  • Стоимость, производитель.
  • Размер плуга.
  • Разновидность применяемого двигателя.
  • Вес.
  • Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением.

В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко.

Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня.

Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными.

Импортным они немного уступают, но по стоимости находятся далеко впереди.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

  1. Педали тормоза и газа.
  2. Сиденье.
  3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами.

Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его.

Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

  • Рама.
  • Цилиндр с тормозом.
  • Подножные механизмы, педали.
  • Колонка руля, в комплекте с тягами.
  • Балка впереди, соединяется со ступицами и дисками для тормоза.
  • Крылья в задней части.
  • Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса.

Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности.

Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

  1. Используем режим работы с косилками.
  2. Площадка впереди демонтируется в полном объеме.
  3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
  4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
  5. Электросваркой соединяем площадку и крепление для места водителя.
  6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
  7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
  8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей — это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

Варианты интересных самоделок из мотоблока

Купив мотоблок, его счастливый владелец решает большинство проблем, связанных с обработкой участка.

Богатый набор навесного оборудования позволяет не только качественно пахать почву, но и культивировать ее, убирать картофель, чистить снег и качать воду.

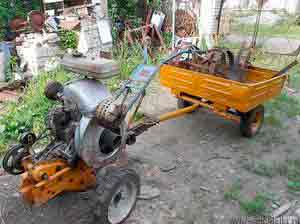

К тяжелому мотоблоку всегда можно докупить тележку, которая превратит его в мини-грузовик.

А что делать хозяевам средних и малых мотоблоков, которые конструктивно не приспособлены к перевозке грузов и выполнению других «тракторных» работ?

Можно твердо сказать одно: сидеть сложа руки и ждать чуда не стоит. Каждый, кто разбирается в механике машин, сможет сделать из мотоблока немало интересных машин.

Минитрактор и вездеход из мотоблока

Почти все самоделки из мотоблока делают для повышения комфорта в работе. Действительно, зачем тратить силы, водя «за рога» тяжелый агрегат, когда его можно оседлать, превратив в маневренный минитрактор?

Однако, здесь нужно сделать одно важное замечание. Сев верхом на мотоблок, вы повысите центр его тяжести. Это увеличит риск опрокидывания при крутых разворотах. Для повышения устойчивости нужно сделать достаточно широкую вторую ведомую ось (1-1,2м).

Очень желательно расширить узкую колесную базу самого мотоблока. Сегодня для такой переделки не нужно искать опытного токаря. В продаже имеются готовые втулки (удлинители) которые ставят на ведущий вал для увеличения расстояния между колесами мотоблока.

Если на легком или среднем мотоблоке нет дифференциала, то повысить его маневренность и заодно увеличить колесную базу можно, установив блокирующие поворотные удлинители, выполняющие эти функции.

Тот, кто не уверенно работает с железом и не имеет большого опыта в конструировании машин, может сделать минитрактор из мотоблока, купив готовый комплект.

  • рама с креплениями для двигателя;
  • подножки с педалями;
  • сиденье;
  • рычаги выключения блокировки полуосей;
  • рулевое управление с тягами;
  • передняя балка с тормозными дисками и колесными ступицами;
  • задняя навеска с ручным подъемным механизмом;
  • крылья.

Цена такого комплекта находится в пределах 20-22 тысяч рублей. Особых проблем при переделке мотоблока в минитрактор при наличии перечисленных сборочных единиц не возникает.

В итоге у вас получится самодельный трактор, на котором можно комфортно обрабатывать участок и возить грузы, прицепив тележку.

Важным достоинством готового техкомплекта является его конструкция – точно просчитанная и испытанная в работе.

Тот, кто своими руками сделал минитрактор, вездеход из мотоблока соберет без проблем. Для этого достаточно поменять стандартные диски на более широкие и установить на них внедрожную резину.

Лучше всего, если базой для такого мини-вездехода станет мотоблок с водяным, а не воздушным охлаждением мотора. Он более вынослив к длительным нагрузкам и меньше перегревается.

Снегоход и болотоход из мотоблока

Принципиальной разницы между этими самоделками нет, поскольку снегоход из мотоблока, как и болотоход на его базе объединяет одно принципиальное требование: минимальное давление на грунт. Переделывая мотоблок под новое 4-х колесное шасси особое внимание нужно уделить качеству изготовления широких снего-болотоходных колес.

Лучше всего изготовить грунтозацепы таким образом, чтобы в них можно было разместить стандартные колеса мотоблока.

Владельцы тяжелых мотоблоков с прицепной тележкой могут сделать из него самодельный снегоход, вообще не меняя конструкцию. Для этого достаточно переобуть свой ручной трактор в новые внедорожные «лапти».

Покрышки перед этим нужно спустить, затем поддомкратить раму, вставить колеса в грунтозацепы и снова накачать их.

После этой несложной работы можно спокойно отправляться в путешествие по заболоченной местности или по глубокому рыхлому снегу.

Практика подтверждает, что такой самодельный болотоход даже с не очень мощным 6-сильным бензиновым мотором довольно резво ездит по равнине и уверенно преодолевает небольшие уклоны.

Мотособака и каракат

Тот, кому довелось кататься на импортном мотобуксировщике, наверняка увидит в его конструкции очень много схожего с обычным мотоблоком. Почти такой же передний тяговый узел с двигателем, аналогичный способ передачи крутящего момента, схожие органы управления на руле. Не хватает только резиновых гусениц, с помощью которых мотособака будет тянуть сани и седока по заснеженному полю.

Реализуя свою мечту о мотобуксировщике, заядлые рыбаки и охотники могут пойти двумя путями: купить готовую снегоходную приставку или сделать ее своими руками.

Сегодня в промышленных масштабах производятся гусеничные приставки практически ко всем типам мотоблоков (Нева, Салют, Агат, Фаворит, Каскад, Форза и др.) Цена этого узла довольно высока (около 30 тыс. рублей).

Поэтому тот, кто старается сэкономить и при этом хорошо знаком с гусеничной ходовой конструкцией, может изготовить ее и лыжные сани самостоятельно. Для этого нужно сварить прочную раму, на которой разместятся двигатель и руль, ходовая и ведомая звездочки, а также два промежуточных вала с резиновыми катками.

Говоря о том, что можно сделать из мотоблока, стоит упомянуть и о такой интересной самоделке, как каракат. Сила этой машины в ее огромных колесах, представляющих собой обычные автокамеры, стянутые прочными ремнями.

Иногда для изготовления шин сверхнизкого давления используют автопокрышки от грузового транспорта. Их облегчают, аккуратно вырезая часть поверхности электрическим лобзиком, оставляя только часть борта и грунтозацепный протекторный рисунок.

На каракат из мотоблока ставят самодельные колесные диски, дорабатывая и расширяя стандартные автомобильные. На легкий мотоблок также можно поставить весьма оригинальный колесный диск. Для этого по контуру сваривают два алюминиевых тазика, вырезают дно под размер ступицы, снабжают их ребрами жесткости и боковыми ограничителями для фиксации камеры.

При внешней неуклюжести каракат на базе мотоблока на удивление проходим и устойчив. Он не только легко преодолевает заболоченные низменности, но при этом способен перевозить довольно значительный груз (до 100 кг).

Тот, кто планирует собрать квадроцикл, используя в качестве основы мотоблок, должен быть готов к тому, что сверхвысокой скорости на нем он не достигнет. Зато по маневренности и проходимости такой аппарат ничем не уступит более дорогому фирменному «брату».

Посадка в самодельном внедорожнике остается традиционной «мотоблоковской», а не мотоциклетной как в «квадрике». Делать своими руками колесные диски для такого квадроцикла не нужно. Можно использовать стандартные от любого легкового авто, рассчитанные на установку широкопрофильной «грязевой» резины.

Как сделать минитрактор из мотоблока — пошаговая инструкция

Для владельцев земельных участков, бесспорно, минитрактор является более желаемым приобретением, чем мотоблок, ведь он в разы мощнее и удобнее. Но, к сожалению, не всем и не всегда удается обзавестись именно этим агрегатом, ссылаясь на его стоимость, габаритность и еще ряд возможных причин.

Но если в Вашем распоряжении уже есть такая техника, как мотоблок, Вы спокойно можете переделать его в минитрактор своими руками. Для этого понадобится некоторый инструмент, материалы и желание.

Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

  • болгарка;
  • детали для крепления;
  • швеллеры и трубы;
  • приспособление для сверления;
  • электрическая сварка;
  • измерительные инструменты (уголок, рулетка, штангенциркуль);
  • мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата. Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа.

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Минитрактор из мотоблока Нева

В целом процесс переделки мотоблока Нева не отличается от представленной выше общей схемы. Стоит отметить, что в данном конструкторском решении несомненно есть свои плюсы. Мотоблоки Нева с двигателем Subaru достаточно мощные и тяжелые, управлять ими порой непросто. Минитрактор же более управляем, с ним удобнее работать. Вес оператора при работе на минитракторе добавляет агрегату устойчивости.

Подробные схемы по переделке мотоблока Нева в минитрактор:

На видео представлено работу самостоятельно изготовленного минитрактора на базе мотоблока Нева: https://www.youtube.com/watch?v=uFTeB6gJ5qk

Как сделать минитрактор из мотоблока МТЗ?

Наиболее популярными модификациями мотоблоков МТЗ есть МТЗ-09 и МТЗ-12. Обе модели принадлежат к разряду тяжелых мотоблоков. Но все же переломке чаще подвергается именно МТЗ-09 из-за своих конструктивных особенностей.

Переделку осуществляют двумя способами. Первый – купить готовый комплект и сделать все по вышеизложенной схеме. Второй вариант – сделать все самостоятельно. Этот способ немного сложнее. Наиболее подходит для модели МТЗ-05.

Осуществляется переделка по такому алгоритму:

  • установите агрегат в режим для использования косилки;
  • снимите переднюю часть корпуса;
  • на его место болтами прикрепите мотоциклетное колесо;
  • закрепите руль от мотоцикла на мотоблок;
  • для укрепления агрегата на месте рулевой тяги прикрепите регулировочную;
  • приварите в удобном месте сиденье;
  • возле мотора установите подставку для аккумуляторной батареи и для гидрораспределителя;
  • на раме сзади крепится еще один металлический каркас для гидравлики;
  • на передние колеса устанавливается ручной тормоз.

В результате у Вас получится вполне работоспособный и оригинальный минитрактор. На видео продемонстрировано процесс уборки снега с помощью самодельного минитрактора МТЗ:

Минитрактор из мотоблока Зубр

Самоделка в виде минитрактора из мотоблока фирмы Зубр не имеет особых технологических или конструктивных нюансов. Главное – перед началом работы убедится в пригодности агрегата к подобному обновлению. Идеально подойдет любой мощный мотоблок Зубр с дизельным мотором – из него получится отличный полноприводный минитрактор для дачи. Поиск готовых комплектов для переделки также не составит труда.

На видео показано поэтапный процесс конструирования минитрактора из мотоблока Зубр:

Минитрактор из мотоблока Агро

Данная модель имеет одну особенность – недостаточная прочность на излом. На рабочие характеристики это не влияет, но при переделке возрастет нагрузка на оси и их придется усилить, установив колесные редукторы.

На видео представлено обзор минитрактора, переделанного из мотоблока Агро:

Минитрактор с двигателем от мотоблока

Самодельный минитрактор с двигателем от мотоблока: фото и описание конструкции трактора.

Для обработки огорода был куплен мотоблок «Кентавр». Затем мы с отцом приняли решение построить из него самодельный минитрактор.

Материалы для постройки минитрактора:

  • ДВС от мотоблока Кентавр мощностью — 9 л.с.
  • Коробка передач от ГАЗ-53 с выходом для вала отбора мощности.
  • Мост от Москвича 412 укороченный.
  • Рулевое от Таврии.
  • Задние колёса от Москвича.
  • Передние колёса от культиватора.

Фото самодельного минитрактора.

Автор самоделки: Алексей Зерчук.

Минитрактор из мотоблока: своими руками, Нева, с двигателем, самодельный, комплект для переделки

Для обработки участков земли с небольшой площадью оптимально использование малогабаритных тракторов. Стоимость заводских изделий достаточно высока, поэтому многие сельские жители создают самодельный минитрактор из мотоблока. За счет применения коробок передач с несколькими скоростями удается расширить тяговый диапазон и вести обработку почвы сельскохозяйственными орудиями с увеличенной рабочей зоной.

Выбор мотоблока под минитрактор

Перед тем как сделать минитрактор с мотоблока, требуется выбрать исходную модель. При подборе следует учитывать ряд параметров:

  • мощность и число тактов двигателя;
  • тип двигателя (дизельный или бензиновый);
  • вес исходного изделия;
  • размеры штатного плуга;
  • стоимость;
  • место производства, поскольку для ряда импортных изделий возможны перебои с поставками запчастей.

Для переделки под тракторы применяются изделия отечественного, китайского и белорусского производств.

Китайские

Китайские мотоблоки представляют собой копии российских изделий. В качестве силовых установок применяются двигатели собственной разработки и производства, которые несколько отличаются от российских узлов. Преимуществом моделей является цена, которую снижают за счет упрощения конструкции и экономии на материалах. Из-за этого имелись нарекания к качеству изделий, но последние модели во многом лишены такого недостатка. Улучшение качества изготовления и сборки стало причиной роста популярности китайских изделий.

Функции, параметры двигателей и весовые характеристики китайской техники мало отличаются от российских аналогов. К числу распространенных марок можно отнести продукцию под брендами Зубр, Кентавр, Аврора.

Российские

Мотоблоки производства российских заводов относятся к числу более популярных моделей. Соответственно, они чаще используются и в качестве исходной базы для постройки самодельных тракторов. Особенностью конструкции является ременное сцепление в трансмиссии и система привода навесного оборудования от отдельного шкива (сенокосилок или почвенных фрез).

В качестве силовых агрегатов часто используются импортные двигатели (например, Lifan), идентичные применяемым на китайской технике. За счет этого решения удалось снизить стоимость изделий и улучшить ряд характеристик. Двигатели обладают малым объемом и гибкой характеристикой мощности и крутящего момента. При этом обеспечен большой ресурс и хорошая топливная экономичность.

Кроме изделий российского производства на рынке встречаются мотоблоки, собранные на Минском тракторном заводе (МТЗ). По своим характеристикам они не уступают российским аналогам. На технике используются силовые агрегаты Honda или Weima, развивающие до 13 л.с. Конструктивной особенностью является использование многодискового «мокрого» сцепления мотоциклетного типа и дифференциала. Для привода дополнительных агрегатов применяется вал со шлицами.

Особенности конструкций

Переоборудование мотоблока в минитрактор не требует от владельца оформления технической документации и регистрации транспортного средства в органах ГИБДД. Общей чертой для самодельных конструкций является рама, на которой жестко установлен силовой агрегат, задний мост и узлы управления. При сборке трактора используются готовые узлы от серийных автомобилей и тракторов.

Для желающих сэкономить время выпускаются готовые комплекты для переделки мотоблока в минитрактор.

Примером может служить комплект для переоборудования техники Crosser со средней стоимостью от 60 тыс. рублей.

Встречаются более доступные комплекты, которые изготавливаются мелкими мастерскими. В состав наборов входит рама, приводы и механизм тормоза, крылья, а также сиденье и рулевая трапеция. Стоимость комплекта находится в пределах 16-18 тыс. рублей. Плюсом такого набора является универсальность — покупатель дорабатывает его под имеющийся в наличии мотоблок в соответствии со своими предпочтениями.

В качестве силовых агрегатов стандартно используются четырехтактные карбюраторные двигатели с объемом цилиндра до 250 см³ и развивающие до 10-13 л.с. Реже встречаются дизели с близкими характеристиками. Коробки передач имеют до четырех скоростей и связаны с ведущими колесами ременной передачей. В приводе колес применяются шестеренчатые или цепные редукторы. В штатных трансмиссиях часто отсутствует дифференциал.

Устанавливаемая на минитрактор дополнительная пара колес может использоваться для управления направлением движения. Теоретически ее можно оснастить приводом, но схема трансмиссии усложнится. Для реализации полного привода требуется применение шарниров равных угловых скоростей на управляемых колесах и дифференциала. В противном случае полный привод будет ухудшать проходимость и снизит надежность трансмиссии.

В зависимости от предназначения минитрактора выбирается схема рамы. Если трактор используется для пропашных или иных сельскохозяйственных работ, то оптимальной станет замкнутая прямоугольная рама из стального профиля. Рама должна иметь достаточную прочность и выдерживать вес механизмов трактора, а также нагрузки, возникающие в процессе работы.

Если минитрактор предполагается использовать как средство транспортировки, то рекомендуется применение ломаной рамы, состоящей из двух частей. Элементы рамы соединены между собой шарнирным соединением. Сложностью создания такой конструкции становится трансмиссия. Для передачи крутящего момента на ведущие колеса придется использовать карданный вал или размещать двигатель вместе с ведущими колесами на одной части рамы. Второй вариант проще, но не обеспечивает равномерной загрузки колес трактора.

Возможна установка поперечин для задней навески вспомогательного сельскохозяйственного оборудования. Для буксировки прицепов применяются готовые адаптеры или самодельные узлы, созданные с учетом особенностей прицепа.

Минитрактор из мотоблока Кентавр

Наиболее надежными и практичными самодельными тракторами являются конструкции, созданные на базе профессиональных или полупрофессиональных мотоблоков. Изделия имеют высокую стоимость, которая окупается ресурсом и многофункциональностью.

Преимуществом трактора на базе мотоблока Кентавра является дизельный двигатель с мощностью до 9 л.с. Двигатель устанавливается в передней части самодельной рамы. Рама собирается из обрезков швеллера или уголков. Для передачи крутящего момента на задние ведущие колеса используется ременная или шестеренчатая передача. Вращающиеся элементы кинематической цепи следует закрыть защитными кожухами, которые предотвратят затягивание одежды оператора в процессе эксплуатации.

Поскольку дизельный двигатель обладает большим весом, то следует обратить внимание на развесовку трактора. При необходимости буксировки прицепов рекомендуется увеличить нагрузку на задние ведущие колеса. Передний мост не оснащается подвеской и выполняется поворотным. Для механизма управления применяются редукторы от легковых автомобилей. При эксплуатации с полной загрузкой мост должен иметь надежный контакт с дорогой, иначе трактор будет неуправляемым.

Тормозные механизмы колодочного или ленточного типа с механическим приводом размещены на выходном валу двигателя или на ведущих полуосях. Рабочее место оператора рекомендуется оснастить мягким сидением с системой регулируемой амортизации (от тракторов или грузовых автомобилей). Такое решение улучшит условия работы водителя, поскольку самодельный трактор лишен подвески.

Минтрактор из мотоблока Зубр

Китайские мотоблоки Зубр оснащаются бензиновыми и дизельными двигателями различной мощности. Для постройки трактора рекомендуются дизельные тяжелые мотоблоки, которые оснащены системой жидкостного охлаждения. За счет этого трактор сможет работать длительное время в условиях повышенных температур окружающего воздуха.

Чтобы сделать трактор из мотоблока своими руками, потребуется сделать раму из стального уголка 50 мм. На передней части рамы расположены поперечины для установки двигателя. Рама дополнительно усилена поперечинами и укосинами, которые повышают жесткость на кручение.

Двигатель жестко закреплен на раме, поэтому возможно появление усталостных трещин под точками установки. Момент от двигателя передается парой ремней на расположенную над задней осью коробку передач. Зона работы ремней закрыта металлическим щитком (для защиты левой ноги оператора) и поперечиной (для защиты руки от травм).

Рулевой редуктор от «классических» моделей ВАЗ устанавливается на кронштейне рядом с педальным узлом. Для механизма поворота используются серийные детали рулевых механизмов отечественных и импортных автомобилей.

Для остановки применяются механические ленточные тормоза. Барабаны выполняются из стальных цилиндрических заготовок (например, старых баллонов для газа). Установка рычагов и педалей делается на втулках, размещенных на раме. Приводы тормозов регулируются по длине для компенсации износа колодок и изменения интенсивности торможения.

Минтрактор из мотоблока Агро

При постройке трактора на базе Агро необходимо учитывать малую прочность штатной оси на излом. Отмечены случаи поломки осей при эксплуатации мотоблока без дополнительного веса, а при повышенной нагрузке риск разрушения узла возрастает. Для снижения риска поломки применяются модернизированные колесные редукторы (от автомобилей УАЗ или ЛуАЗ). При установке редукторов возможно изменение передаточного отношения, что позволяет увеличить тяговый диапазон.

Перед тем как сделать самодельный трактор, необходимо определиться с местом расположения двигателя: спереди или сзади.

Процесс постройки выглядит следующим образом:

  1. Изготовить раму и переднюю ось из металлических профилей по чертежам.
  2. Закрепить на заготовке передней оси ступицы колес. Ступицы оснащаются тормозами с механическим или гидравлическим приводом.
  3. Смонтировать ось. Если применяется составная рама, то ось крепится жестко к передней половине. Для поворота отклоняется вся часть рамы.
  4. Установить на раму рулевой редуктор и соединить его рулевой тягой с поворотными кулаками.
  5. Смонтировать рулевую колонку и проверить работу управления.
  6. Разместить на штатном месте заднюю ось. Она крепится к раме при помощи двух обойм с подшипниками. На оси имеется шкив для передачи крутящего момента от двигателя.
  7. Смонтировать на штатное место двигатель и колеса.
  8. Разместить в соответствии с чертежами сидение оператора и педальный узел.
  9. Отрегулировать работу узлов трактора.

Минтрактор из мотоблока Нева

Техника под маркой Нева оснащается рядом двигателей, развивающих 5,5-10 л.с. Двигатели комплектуются коробками передач с двумя или четырьмя передачами (плюс реверс). Привод колес выполняется от редуктора комбинированной схемы (шестерни и цепь). Для самодельного трактора из мотоблока «Нева» предпочтительнее использовать модели с мощным двигателем.

В схеме конструкции мотоблоков Нева имеется штатная сцепка, которая предназначена для навески плуга, бороны и других сельскохозяйственных устройств. Сцепное устройство переносится на самодельный трактор без изменений. Постройка тракторов на базе «Невы» выполняется по чертежам, которые публиковались в периодических изданиях.

Среди конструкций, созданных своими руками, имеется схема, основанная на заимствованной передней подвеске и рулевой рейке от малолитражного автомобиля Ока. Для изготовления заднего моста применяется узел от Нивы.

Минтрактор из мотоблока МТЗ

При постройке трактора на базе мотоблока МТЗ используется мощная рама из стального профиля квадратного сечения. Колеса и двигатель закрываются самодельными капотами из стального листа. Пол кабины рекомендуется покрыть резиновым листом, который предохранит металл от повреждений и преждевременной коррозии. Особенностью конструкций тракторов на базе техники МТЗ является возможность обратного переоборудования.

В схеме тяжелого самодельного трактора используется гидравлический привод вспомогательных механизмов (плуга или отвала). Гидравлика постоянно работает от шестеренчатого насоса, который приводится отдельным ремнем от шкива, расположенного на удлиненном выходном валу редуктора. Управление гидроприводом выполняется через золотниковый распределитель. Возможно использование в рулевом управлении гидравлического цилиндра, который облегчает вращение руля.

Размеры и мощность двигателя позволяют установить автомобильный генератор, который будет работать совместно с аккумуляторной батареей. В этом случае трактор оснащается внешней светотехникой (фары, указатели поворота, габариты), и можно эксплуатировать его в темное время суток.

Минитрактор из мотоблока Каскад

Тракторы-самоделки на базе Каскада конструктивно мало отличаются от остальных. Двигатель размещается в передней части рамы и приводит во вращение колеса заднего моста. В конструкции заднего моста могут использоваться редуктор и укороченные чулки от моста заднеприводных моделей ВАЗ или Москвич. В заднем мосту сохраняется штатная главная пара и дифференциал. За счет укорачивания чулка колея снижается до необходимых параметров. На чулках устанавливаются стандартные ступицы и колесные диски с шинами от указанных автомобилей.

Для управления трактором из мотокультиватора Каскад применяется поворотная передняя балка, построенная на основе крестовин автобуса ПАЗ. Поворотные ступицы и рулевой редуктор взяты от автомобилей ВАЗ.

Двигатель передает крутящий момент через ременную передачу на четырехскоростную коробку скоростей, позаимствованную от «жигулей» (возможно использование коробок от «москвича»). Коробка связана с задним мостом коротким карданным валом. Недостатком такой схемы являются увеличенный вес и низкая проходимость трактора по размокшему грунту.

Минитрактор из мотоблока Ока

Техника под маркой «Ока» оснащается двухскоростными реверсивными коробками передач и редукторами с цепной схемой передачи момента. Отдача двигателей достигает 9 л.с. Самодельные минитрактора из мотоблока «Ока» могут оснащаться рамой из двух частей и системой полного привода 4х4. Двигатель располагается на передней части рамы и закрывается сверху штатным капотом. Половины рамы соединяются карданным шарниром от грузового автомобиля.

На задней части рамы установлена раздаточная коробка. Привод переднего и заднего моста выполняется карданными валами, которые приводят во вращение стандартные цепные редукторы.

Минитрактор из мотоблока Салют

Изделия под маркой Салют оснащаются двигателями марок Briggs&Stratton, Kohler Courage, Honda и другими. Мощность установок составляет 6-7,5 л.с. Агрегаты оснащаются механической двухскоростной коробкой с реверсом и дополнительной понижающей передачей. Крутящий момент передается клиноременной передачей на механический редуктор, связанный с ведущими полуосями. В кинематической схеме применяются два ремня, что снижает риск проскальзывания под нагрузкой, увеличивает срок службы и передаваемый крутящий момент.

Благодаря особенностям трансмиссии Салюты часто применяются в качестве исходных материалов для постройки тракторов с приводом на два или четыре колеса. Перед тем как переделать мотоблок в минитрактор своими руками, владелец может приобрести готовый комплект деталей для переоборудования.

При модернизации Салюта в минитрактор рекомендуется:

  • расширить колею передней оси до 1200 мм (для улучшения устойчивости);
  • увеличить колею задней базовой оси путем установки самодельных или фабричных полуосей;
  • в качестве ведущих колес использовать штатные покрышки.

На что обратить внимание при переделке

При создании минитрактора следует выбирать мотоблоки с весом конструкции не менее 100 кг. В этом случае удастся создать полноценное четырехколесное транспортное средство. Рекомендуется расширять колею колес, поскольку техника имеет высоко расположенный центр тяжести и может легко опрокидываться. Особенно это касается полноприводного минитрактора с двигателем от моблока.

Сильно увеличивать колесную базу не следует, поскольку возникнут проблемы с геометрической проходимостью и передачей крутящего момента. Использование ремней с большой длиной нежелательно, поскольку они легко соскакивают со шкивов.

Для самостоятельного выполнения работ потребуются различный инструмент и сварочное оборудование. При производстве сварочных и монтажных работ необходимо соблюдать правила техники безопасности.

Следует помнить, что единого стандарта при постройке тракторов нет. Каждый автор разрабатывает индивидуальную компоновочную схему, заимствуя решения из аналогичных конструкций.

Минитрактор из мотоблока

Переделка мотоблока в минитрактор: фото изготовления самоделки, а также видео, где показан минитрактор из мотоблока в работе.Был в домашнем хозяйстве мотоблок «Урал» с двигателем Умз-5в мощностью 6 л.с, со встроенным редуктором и 2 передачами, поскольку техника довольно тяжёлая, решил сделать из него небольшой минитрактор.

Раму для трактора сварил из уголка 45 мм, подвеска сделана из передней подвески от ВАЗ классика. Амортизаторы установил от мотоцикла ИЖ, колеса ВАЗ.

Рулевой редуктор, трапеция и руль также от ВАЗ классики.

Донором послужил вот этот мотоблок «Урал».

Решил упростить конструкцию и отказаться от гидравлических тормозов, сделал задние барабанные тормоза.

Использовал материалы : полуоси в сборе ваз 2101, концы от моста ВАЗ 2101 с посадочным под подшипник полуоси.

Управление вперёд-назад сделано следующим образом: установлена педаль, движение вперед носком, движение назад левой ногой (педаль под пятку). Принцип прост- нажимаем педаль, прижимается ролик к ремню, все поехали.

Трос газа справа под сиденьем, он тихоход, работает всегда на полном газу и выдает всего 2700 об/мин.

Источник: http://remont-haus.ru/blog/samodelnyj-minitraktor-s-dvigatelem-ot-motobloka.html

Самодельный трактор

Вы победитель в торгах по аукциону №5.2018.10.00021

В течение следующего рабочего дня будет сформирован протокол и выслан Вам на email регистрации.

Для приобретения лота в течение 7 рабочих дней Вам необходимо произвести оплату и возместить затраты на проведение аукциона.

По вопросам получения имущества после полной его оплаты и возмещения затрат свяжитесь с судебным исполнителем Китрарь Елена Викторовна, телефон: .

Победителем признан участник — HD117052EB3407HB

В течение следуюго рабочего дня будет сформирован протокол и выслан Вам на email регистрации.

Возврат задатка осуществляется судебным исполнителев в срок не позднее 5 рабочих дней с момента составления протокола о проведенных торгах.

По вопросам возврата задатка связываться с судебным исполнителем Китрарь Елена Викторовна, телефон: .

Аукцион завершён

Ведётся обработка данных

Аукцион состоялся

Победитель аукциона

HD117052EB3407HB

700.00 BYN Справочно по курсу НБРБ

Предпоследняя ставка

BF117052EG160FH

675.00 BYN Справочно по курсу НБРБ

Аукцион не состоялся

Основание: Аукцион признан непроведенным, в связи с техническим сбоем

Аукцион не состоялся
Ожидается переоценка

Отмена аукциона

Лот на модерации

Аукцион скрыт и будет опубликован после проверки модератором ресурса.

Лот ожидает публикацию в газетах

Аукцион скрыт и будет опубликован после публикации в газетах.

Время приёма заявок окончено

Аукцион идёт

Вы участник аукциона

Ваш уникальный код участника: .

Ваша заявка была отклонена

Срок приёма заявок истекает через

Начало торгов через

Время до окончания аукциона

Хотите купить?

Для участия в аукционе Вам нужно пройти регистрацию на площадке.

Участие в аукционе

Для участия в аукционе Вам необходимо пройти проверку

Учавствовать в торгах

Ваша заявка на участие в акционе была отклонена

Вы отказались от участия в аукционе

Если вы уже успели сделать оплату задатка, то выплаченная сумма будет вам возвращена на указанный вами пр регистрации расчётный счёт.

Вы участник аукциона

Ваша заявка на участие в аукционе была одобрена.

Заявка на проверке

Ваша заявка на участие в аукционе находится на проверке. Прием заявок на участие в электронных торгах завершается в 16 часов рабочего дня, предшествующего дню проведения электронных торгов. Заявка рассматривается в течение одного рабочего дня.

Оплата задатка

Для участия в аукционе необходимо внести задаток. Скачайте реквизиты и произведите оплату удобным для Вас способом.

Для подтверждения внесения задатка, прикрипите и отправьте копию документа подтверждающего факт оплаты.

В случае, если до 16ч документ об оплате задатка не будет прикреплён к заявке, организатор отказывает в регистрации на участие в электронных торгах

Повторно подать заявку на участие в торгах

Отказаться от участия

Если Вы уже успели сделать оплату задатка, то выплаченная сумма будет Вам возвращена судебным исполнителем на указанный Вами при регистрации расчётный счёт.

Аукцион № 5.2018.10.00021

Начальная цена имущества:

480.00 BYN Справочно по курсу НБРБ

Сумма задатка:

48.00 BYN Справочно по курсу НБРБ

Затраты на организацию и проведение торгов:

36.94 BYN Справочно по курсу НБРБ

Срок для полной оплаты лота и возмещения затрат покупателем:

Время окончания приёма заявок:

10 Октября 2018 16:00

Время начала торгов:

11 Октября 2018 09:00

Время окончания торгов:

11 Октября 2018 18:16

Количество участников, допущенных к торгам:

Описание имущества

Дизель, механическая коробка передач

Местоположение имуществаМинская область, Молодечненский р-н, г. Молодечно, ул. Буйло 4Должник:Слиж Владимир ИвановичКонтактное лицо:Тapтaкoвский Сергей BaлерьевичКонтакты:+375 (44) 529-39-07НаименованиеРеспубликанское унитарное предприятие по оказанию услуг «БелЮрОбеспечение»Контакты организатора аукциона+375 (17) 200-9715, +375 (44) 529-3907Адрес организатора аукциона220036, г.Минск, пр-т Дзержинского, 1бСведения о публикации в газетеГазета «Республика», планируемая дата публикации 26.09.2018НаименованиеОПИ Молодечненского р-наУНП600013502Адрес222310, г.Молодечно, ул.Л.Толстого, д.2Телефон8 (0176) 77-00-38Emailopi514@minjust.byРеквизитыОПИ Молодечненского р-на, УНП: 600013502, р/c BY55AKBB36429013300126100000 в ЦБУ №601 (г.Молодечно) ОАО «АСБ Беларусбанк», БИК АКВВВY2XФ.И.О.Китрарь Елена ВикторовнаТелефон+375 (44) 529-28-25

Ход торгов

11 Октября 2018

700.00 BYN ( +25.00 BYN )

Торги продлены до 18:16:54

11 Октября 2018

675.00 BYN ( +5.00 BYN )

Торги продлены до 18:15:48

11 Октября 2018

670.00 BYN ( +15.00 BYN )

Торги продлены до 18:15:32

11 Октября 2018

655.00 BYN ( +5.00 BYN )

Торги продлены до 18:14:47

11 Октября 2018

650.00 BYN ( +24.00 BYN )

Торги продлены до 18:14:05

11 Октября 2018

626.00 BYN ( +6.00 BYN )

Торги продлены до 18:13:29

11 Октября 2018

620.00 BYN ( +5.00 BYN )

Торги продлены до 18:13:10

11 Октября 2018

615.00 BYN ( +5.00 BYN )

Торги продлены до 18:11:18

11 Октября 2018

610.00 BYN ( +4.00 BYN )

Торги продлены до 18:10:25

11 Октября 2018

606.00 BYN ( +1.00 BYN )

Торги продлены до 18:09:54

11 Октября 2018

605.00 BYN ( +5.00 BYN )

11 Октября 2018

600.00 BYN ( +35.00 BYN )

11 Октября 2018

565.00 BYN ( +5.00 BYN )

11 Октября 2018

560.00 BYN ( +20.00 BYN )

11 Октября 2018

540.00 BYN ( +5.00 BYN )

11 Октября 2018

535.00 BYN ( +15.00 BYN )

11 Октября 2018

520.00 BYN ( +16.00 BYN )

11 Октября 2018

504.00 BYN ( Первый шаг +5% )

Вниманию пользователей! С целью обеспечения безопасности работы площадки время сохранения авторизации (сессии) пользователей на площадке ограничено 12-ю часами. В случае бездействия на площадке более 12 часов необходимо авторизироваться. Продление авторизации осуществляется, в том числе путём перезагрузки страницы площадки в браузере. Убедитесь, что Вы авторизованы и сверьте логин в верхней правой части страницы площадки.

Внимание! Республиканское унитарное предприятие по оказанию услуг «БелЮрОбеспечение» настоятельно рекомендует участникам аукциона пользоваться только актуальными версиями браузеров, т.к. именно последние версии браузеров используют новые технологии и более стабильны в работе.

Источник: http://e-auction.by/drugoe_imushchestvo/5-2018-10-00021/

Самодельный трактор с переломной рамой

Минитрактор является неоценимым помощником для фермера. А минитрактор с переломной рамой считается особым шиком. Рама такого трактора состоит из двух отдельных рам. Передняя и задняя рама соединяются между собой при помощи шарнирного устройства.

Преимущества такой конструкции очевидны для небольших участков: поворот трактора происходит за счёт изгиба (перелома) рамы буквально на пятачке, колёса не поворачиваются.

Минитрактор своими руками

Купить такой минитрактор можно, но есть одно, но – цена, она кусается. Поэтому народные умельцы своими руками делают самодельный трактор 4х4 с переломными рамами из «подручных» средств.

Проект минитратора

Идею создания минитрактора с переломной рамой следует начинать с «вынашивания» проекта. Потребуется продумать компоновку узлов и механизмов, какие рабочие элементы от каких производителей использовать. Маленький трактор представляет сложную систему рабочих механизмов и агрегатов. Работать они должны слаженно и эффективно.

Продумайте комфортное расположение водительского места, оптимальное положение в конструкции места для КПП.

От проекта к чертежам

Для воплощения в металл потребуются чертежи минитрактора с ломающейся рамой. Набросайте чертежи максимально подробно.

Используйте детали от одного производителя для максимального удобства при состыковке в своей конструкции. Как правило, это такие детали:

  • коробка передач
  • двигатель
  • ходовая часть (отдельные элементы)

Полурамы изготавливаются самостоятельно. За основу возьмите жёсткий швеллер, как наиболее подходящий конструкционный материал. С помощью сварочного аппарата изготавливаются две рамы. На раму крепятся узлы и агрегаты.

Стандартные полуоси заднего моста придётся сделать короче. Этому поможет выполнение токарных работ на станке.

Соединение полурам шарнирным устройством

В большинстве случаев две полурамы минитрактора соединяются между собой шарнирным устройством. За основу можно взять карданный вал грузовика ГАЗ.

Для лёгкости управления минитрактором рулевое управление лучше снабдить гидроцилиндрами. Особенно это почувствуется при пахотных работах.

При вспашке участка скорость минитрактора с переломной рамой оптимальной является в пределах от 3 до 3,5 км/ч. Для этого следует выставить передаточное число редуктора.

Отрегулируйте силу тяги минитрактора. Разумные пределы должны укладываться в рамки от 196 до 300 кгс. Тяга сверх этих параметров лишит минитрактор с ломающейся рамой устойчивости при работе.

Подробнее о раме

Выбор швеллера в качестве материала изготовления рамы минитрактора неслучаен. Швеллер способен обеспечить достаточный запас прочности ломающейся конструкции и максимальную жёсткость.

В наиболее ответственных местах минитрактора использование швеллера оправдано. При изготовлении других элементов:

  • капот
  • крылья
  • каркасное сидение и т. д.

Можно использовать менее жёсткие профили.

Выводы

Самодельный трактор с переломной рамой легко оснастить навесным оборудованием различного назначения. С его помощью минитрактор превращается в универсальное средство для выполнения работ в сельском хозяйстве, строительстве, уборке территории и т. д. Воплощайте свои мечты в реальные образцы минитехники. Сегодня популярно собирать тракторы и разнообразные УАЗ самоделки. Такой вид творчества даст свои положительные результаты, разве будут лишними такие приспособления в хозяйстве истинного дачника?

См. также Минитрактор с переломной рамой (автор Вячеслав Z-INJENER) — 35 видео с подробным описанием и показом процесса изготовления

Источник: http://agro.marimmz.ru/samodelnyy-traktor-s-perelomnoy-ramoy

Смотрите также:
03.11.2018

Минитрактор своими руками в домашних условиях — безусловная экономия ваших средств Использование минитракторов в сельском хозяйстве становится все более оправданным в последнее время. Относительно небольшие габариты, вкупе с хорошими показателями производительности и...

03.11.2018

Самый лучший самодельный минитрактор Самодельный трактор: колесная формула 4*2, трансмиссия 16 передач вперед,4 передачи назад,двигатель СМД, ВОМ 4 скорости вращения+ реверс, гидросистема НШ 32,диапазон скоростей от 0,5 км\ч до 25 км\ч Вес 850 кг. Рекомендуем МиниФермер...

25.04.2020

Минитрактор своими руками: как сделать, лучшие варианты самоделок Минитрактор — это точно такая же сельскохозяйственная техника для фермеров, как и трактор, но с немного меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
