своими руками, как сделать, самоделки в домашних условиях, как зарегистрировать, цена

Тяжело представить сельское хозяйство без использования специальной техники. Но большинство частных фермеров не могут позволить себе покупку мини-трактора. На небольших земельных участках можно обойтись ручными инструментами, но на площади более 1 га этого будет недостаточно. Самодельный трактор не уступает по эффективности большинству заводских моделей.

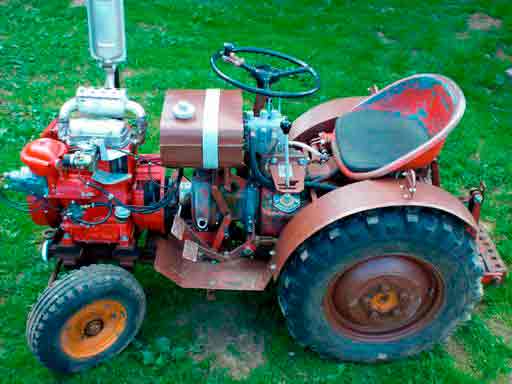

Основные разновидности самодельных тракторов

Из-за высокого расхода топлива, массы и габаритов использование больших и мощных тракторов на маленьком участке неудобно и нерационально. Для их изготовления требуются точные расчеты, которые без инженерных навыков сложно выполнить в домашних условиях.

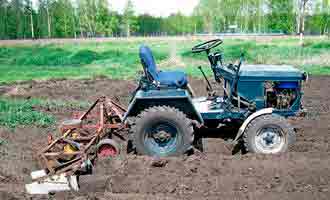

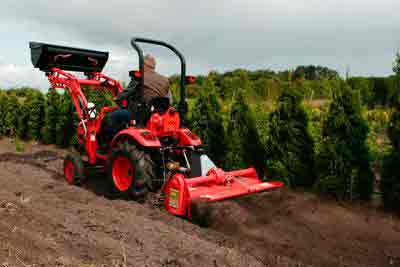

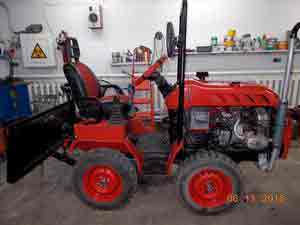

Мини-трактор считается многофункциональной техникой и способен обрабатывать до 10 га площади. Этого достаточно для частного фермерства. Он должен подходить не только для ухода за огородом, но и для чистки снега, транспортировки грузов и вывоза мусора. При проектировании своей конструкции следует учитывать эти особенности.

Существует 2 подхода к созданию собственного трактора:

1. Переоборудование готовой сельхозтехники. В подавляющем большинстве в качестве основы выступает мотоблок, к которому присоединяется рама с дополнительной парой колес и местом водителя. Такой способ позволяет быстро и с минимальными усилиями построить простой и функциональный трактор.
2. Полное изготовление. Применяется при отсутствии базы или при специфических требованиях к технике. В этом случае шасси проектируется и изготавливается самостоятельно, а комплектующие подбираются исходя из финансовых возможностей и конструкционных особенностей.

Некоторые энтузиасты сооружают паровые тракторы. Отдельный котел позволяет использовать практически любой вид горючего топлива. Такой тип преобразования энергии был распространен в 1900-х годах. Из-за низкого КПД, громоздкой конструкции и малого запаса хода паровые двигатели не могут конкурировать с ДВС. Применение устаревших технологий в сельском хозяйстве является затратным мероприятием и используется для развлечения.

Особенности изготовления трактора

Самодельная техника имеет максимально упрощенную схему, а при ее изготовлении используются узлы и агрегаты от другой техники. Целью является получение дешевой и надежной конструкции. Для сборки потребуются базовые навыки обращения с инструментом и минимальные технические знания.

При проектировании собственной конструкции следует использовать детали с минимальными модификациями. Запчасти должны быть легкодоступными и недорогими. Большое количество самодельных элементов в конструкции приведет к увеличению стоимости и продолжительности ремонта.

Выполнение точных расчетов прочности и нагрузок практически невыполнимо в домашних условиях, поэтому рама и остальные несущие узлы конструкции изготавливаются с большим запасом прочности.

При наличии чертежей и необходимого оборудования самому сделать трактор можно за 3 месяца.

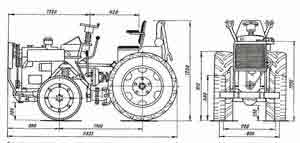

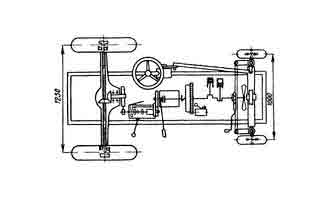

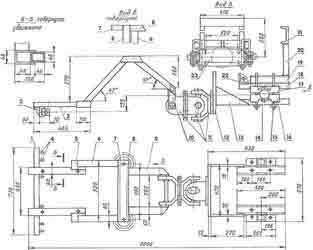

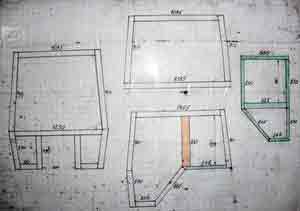

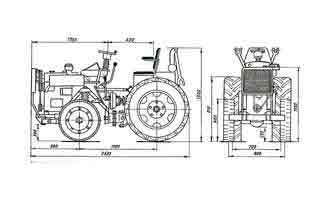

Подготовка чертежей

Перед закупкой и подготовкой узлов необходимо составить проект будущего трактора. За основу можно взять чертежи готовых моделей. Запчасти, которыми вы располагаете, могут отличаться от заявленных, а изменить готовую схему конструкции будет несложно. Существуют готовые решения для любых модификаций.

Если нет возможности использовать готовый проект, то необходимо подготовить черновые наброски самостоятельно. В процессе сборки компоновка элементов может измениться, но вы должны понимать, как будут располагаться отдельные узлы.

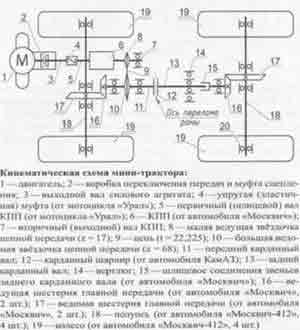

В зависимости от двигателя, трансмиссии и системы управления необходимо выбрать размеры и конфигурацию рамы. Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально загружены. Оптимальное соотношение — 40/60.

Предварительное планирование и подготовка чертежей сэкономят средства и время.

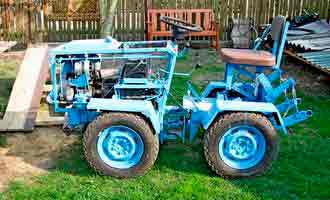

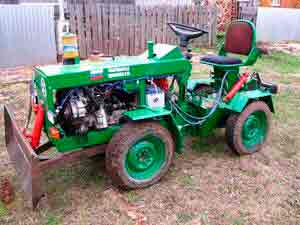

Как собрать трактор своими руками

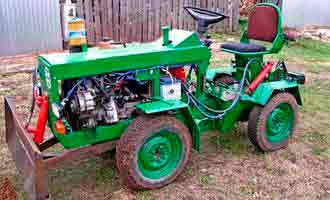

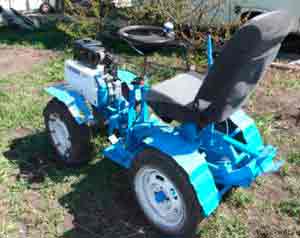

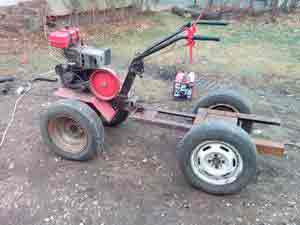

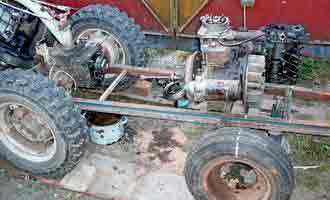

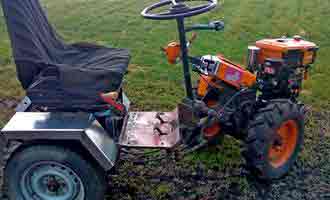

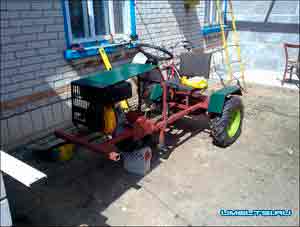

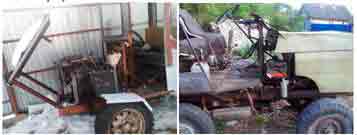

При изготовлении мини-трактора на базе мотоблока, в зависимости от его расположения, применяют шарнирную или цельнометаллическую раму.

Если силовая установка будет спереди, то применяется шарнирная схема соединения. В таком случае из профильной трубы сваривается треугольная или Т-образная рама. Для задней оси изготавливается балка со ступицами, к которым крепятся дополнительные колеса. Сзади к раме приваривается крепеж с механическим подъемником для подвесного оборудования. Если планируется использование полуприцепа, на раму устанавливается фаркоп. Также можно приобрести готовую прицепную тележку (125-180 $).

Недостатком такой схемы является неправильная развесовка. Для частичной компенсации веса сиденье водителя смещают вперед.

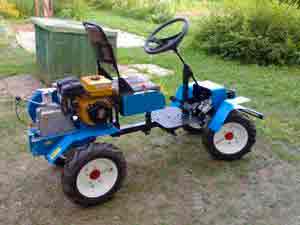

Для правильного распределения массы мотоблок устанавливают сзади. Чтобы обеспечить устойчивость, необходимо увеличить заднюю колею и установить колеса большего диаметра (14-16″). При этом передняя балка нуждается в установке рулевой трапеции, а система переключения передач — в доработке. Для реализации такого проекта используется цельнометаллическая рама. Готовая сельхозтехника не будет уступать заводским аналогам.

Техника с дизельным двигателем экономичная и обладает большим крутящим моментом, поэтому ее использование предпочтительнее при создании мини-трактора.

Преимуществом схемы с использованием мотоблока является то, что не надо думать о том, как сделать сцепление и состыковать агрегаты. Но такие конструкции ограничены по мощности и не имеют аккумуляторов.

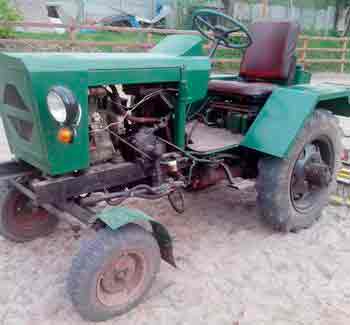

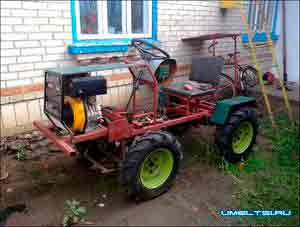

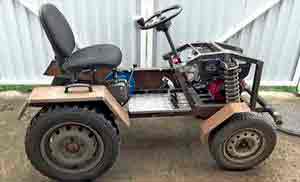

Если планируется создание полноценного мини-трактора, придется приложить больше усилий, а для изготовления полноприводной техники обзавестись подходящей трансмиссией и раздаткой.

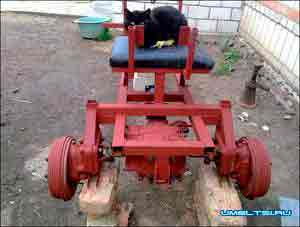

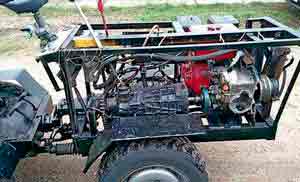

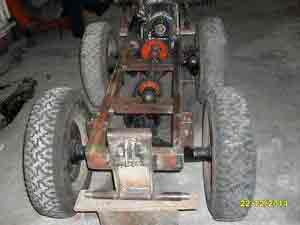

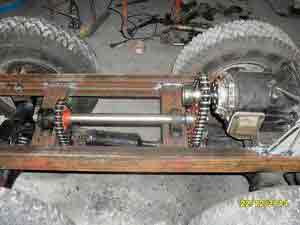

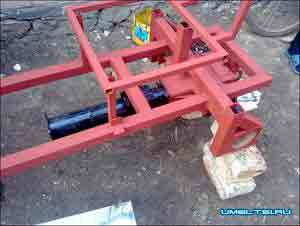

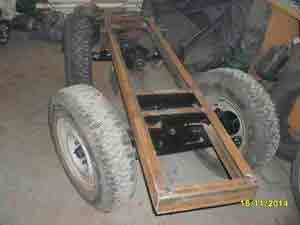

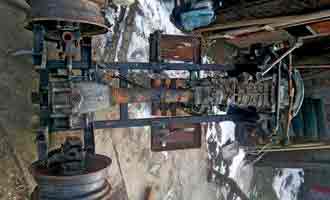

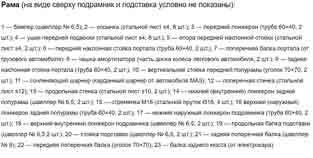

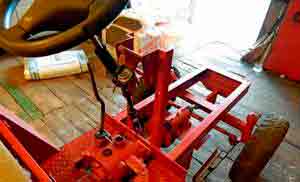

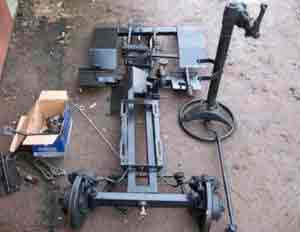

При проектировании рамы необходимо учитывать будущий вес техники и нагрузки на нее. До начала сборки рама должна иметь подготовленные места для установки всех узлов: ходовой, двигателя и трансмиссии, сиденья, навесного оборудования, облицовки и пр.

Для изготовления лонжеронов используется швеллер от №6 до №12. Траверсы должны быть более прочными (до №20), т. к. на них устанавливаются планки для навесного оборудования. Средние балки изготавливаются из профильной трубы или уголка. Все элементы рамы должны быть усилены косынками из листового железа толщиной от s5 до s10.

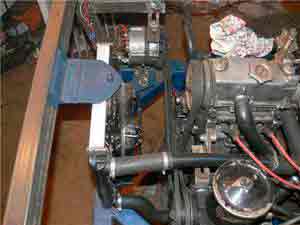

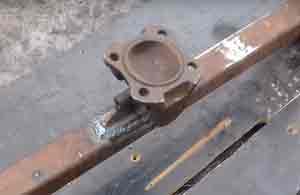

Кронштейн крепления для двигателя должен в точности повторять конструкцию основы, при этом ДВС желательно установить на штатные опоры. Крепление для коробки передач изготавливается так, чтобы обеспечить соосность с коленвалом.

Мини-трактор не имеет подвески. Задний мост крепится непосредственно к раме при помощи стремянок. В передней части изготавливается специальный остов для балки и рулевой колонки.

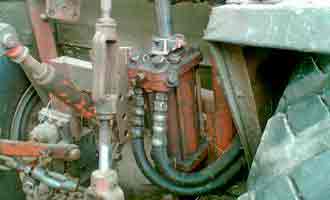

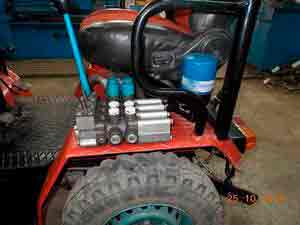

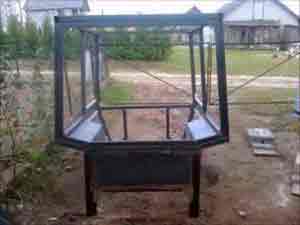

Чтобы защитить топливопровод, гидравлику и электропроводку от повреждений, их укладывают и фиксируют в полости швеллеров.

В последнюю очередь подготавливают салазки для сиденья.

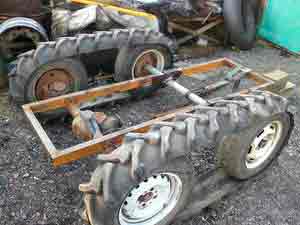

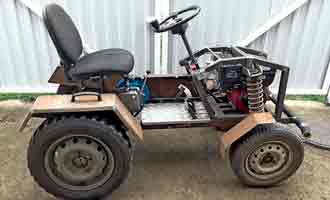

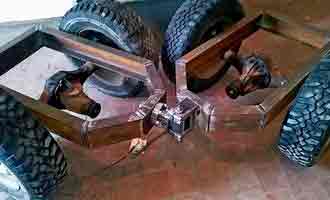

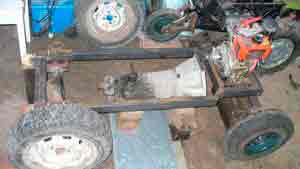

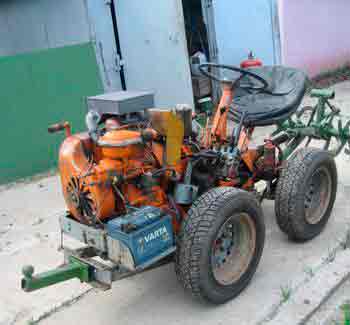

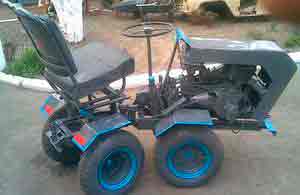

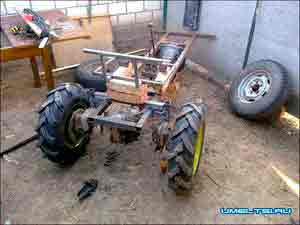

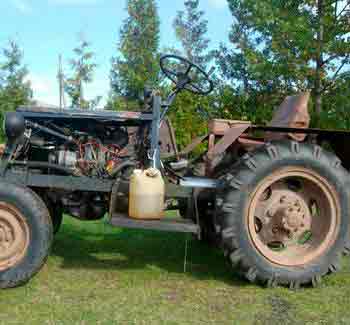

При изготовлении самодельных тракторов применяют рамы 2 типов: цельную и переломную.

Цельная рама обладает большой прочностью и жесткостью. Для обеспечения правильной геометрии рама выполняется в виде трапеции (передняя часть уже). Такая форма позволяет установить балку с возможностью изменения ширины колеи. Только цельнометаллическая рама подходит для установки погрузчика.

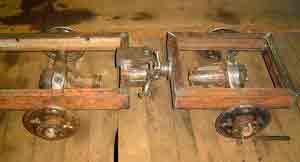

Трактор на переломной раме считается наиболее подходящим для схемы 4х4. Он обладает высокой маневренностью, но сложный в изготовлении. Две отдельные полурамы скрепляются между собой при помощи шарнира, который изготавливается из карданных вилок от грузовика. В этом месте должна находиться крестовина вала силовой установки.

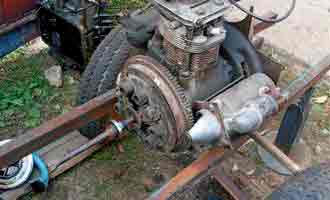

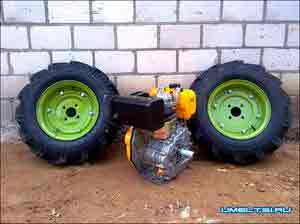

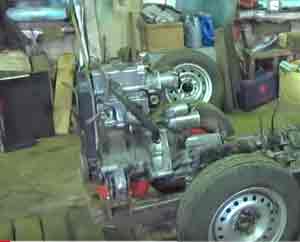

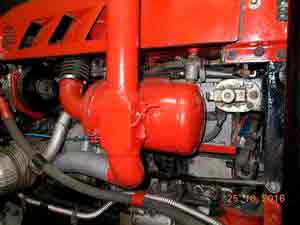

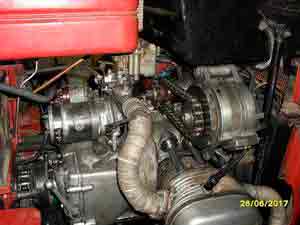

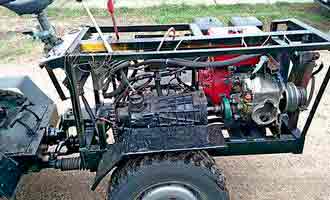

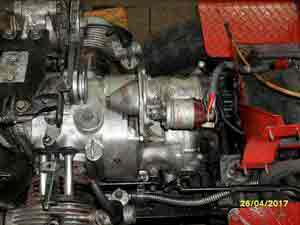

Двигатель

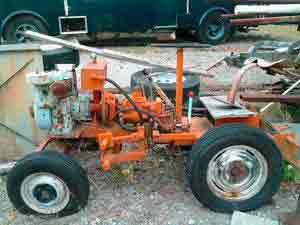

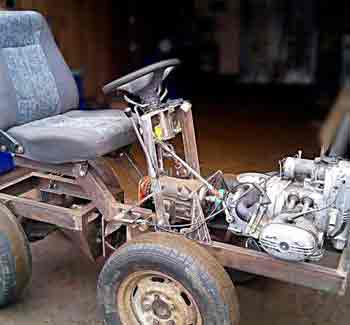

Выбор двигателя на самодельный трактор зависит от его полной массы и целей использования. В большинстве случаев для моноприводной техники будет достаточно 5-15 л. с., а для полноприводной — от 30 до 40 л. с.

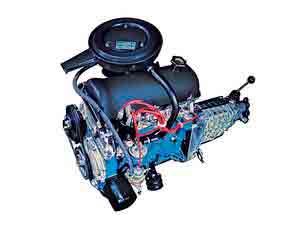

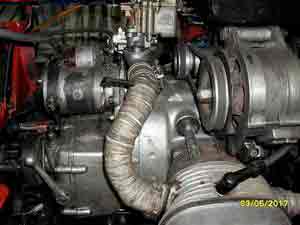

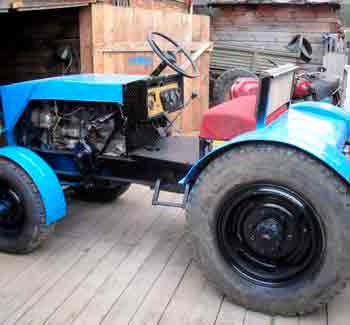

Распространенным вариантом является установка силового агрегата от автомобилей ВАЗ 2101-2107. ДВС устанавливается вместе с КПП как цельный узел, не нуждается в доработке и имеет низкую стоимость, а его мощности достаточно для любой компоновки трактора. Недостатком является большой вес, расход (более 11 л/ч) и сложная система охлаждения.

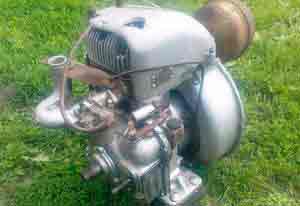

Самые маломощные образцы изготавливаются с двигателем ЗИД-4,5. Установка разработана для мотоциклов и легких тракторов. Главным ее достоинством является долговечность и простота в обслуживании. Рабочий объем в 520 см³ обеспечивает мощность 4,5 л. с. и низкий расход топлива (1,5 л/ч), а наличие встроенного редуктора — достаточный крутящий момент.

Базой для средней техники может послужить отечественная электростанция с двигателем УД2 — 610 см³ и 8 л. с. или УД4 — 1220 см³ и 15 л. с. Они оснащаются электростартером, реверс-редуктором, фланцем для КПП. При помощи жалюзи в кожухе маховика осуществляется принудительное охлаждения ДВС. Расход силовых установок составляет 2,9 л/ч и 5,5 л/ч соответственно.

Альтернативой является сборка трактора с двигателем Лифан 188F — 389 см³ и 13 л. с. или 190F — 420 см³ и 15 л. с. Техника китайского производителя обеспечивает большой крутящий момент при низком расходе топлива (3,5 л/ч и 3,9 л/ч соответственно).

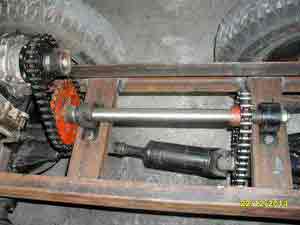

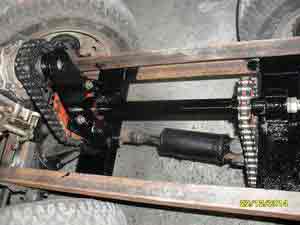

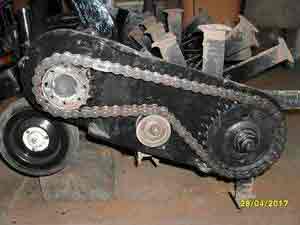

Трансмиссия

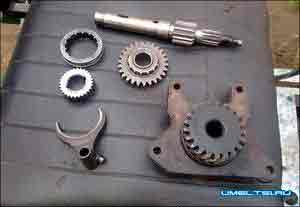

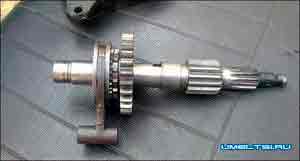

Для обеспечения необходимого передаточного числа подойдет коробка передач от ГАЗ-53 (51) или УАЗ. Чтобы соединить ее с двигателем, изготавливают переходной фланец. Если трактор будет полноприводным, устанавливают раздаточную коробку от УАЗа. Для передачи мощности на редуктор применяются укороченные карданные валы от донора.

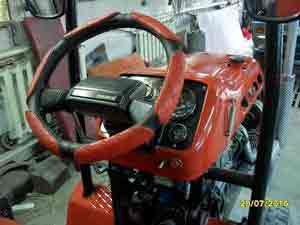

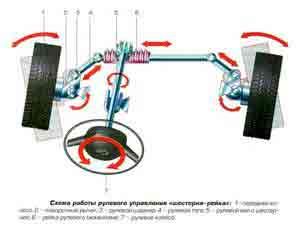

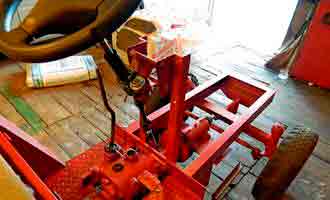

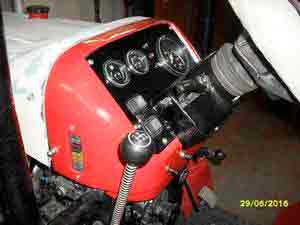

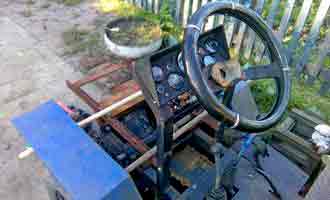

Рулевое управление

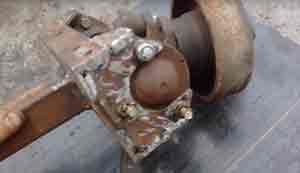

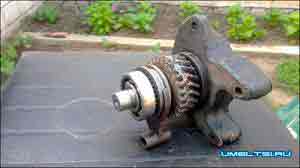

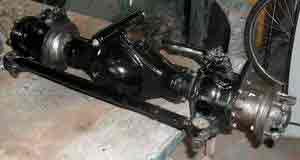

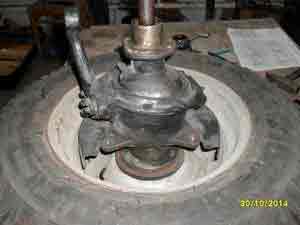

Сделать рулевую на трактор можно самостоятельно. Передний мост оборудуется шкворнями. К их нижней части крепятся цапфы, а к верхней — поворотные рычаги, между которыми устанавливается поперечная тяга. Для правильной работы рулевого механизма угол поперечного наклона шкворней должен составлять 6-10°, а продольного — от 1 до 3° с отклонением назад. Продольная тяга соединяется с рулевым редуктором или рейкой при помощи сошки.

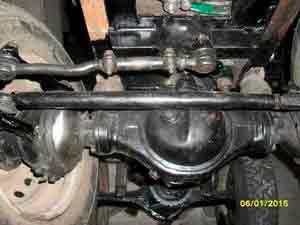

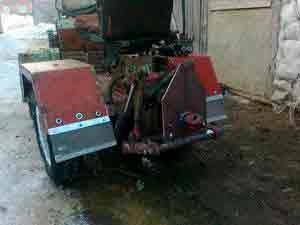

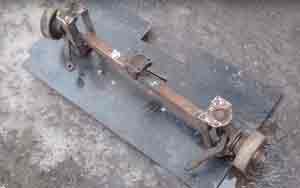

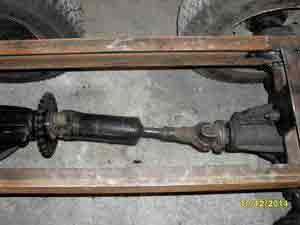

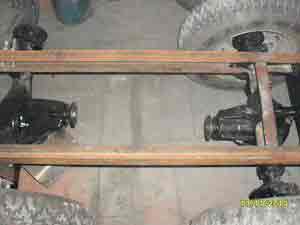

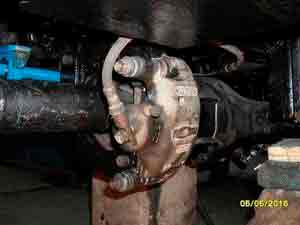

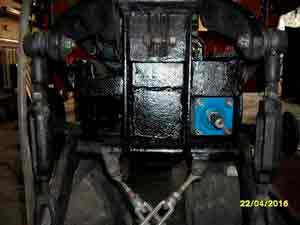

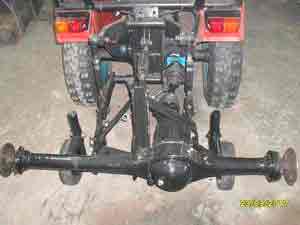

Задний мост

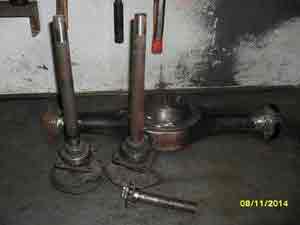

Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.

Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.

Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.

Колеса

Для сельскохозяйственных работ подойдут любые колеса радиусом от 14 до 24″. Чтобы обеспечить максимальную проходимость, клиренс желательно довести до 35-40 см. Для ведущей пары подходящими являются любые покрышки с грунтозацепами.

Как зарегистрировать самодельный трактор

Для постановки на учет изобретение должно соответствовать инструкции Минсельхозпрода РФ «О технических требованиях к самодельным машинам». Это подразумевает наличие тормозной системы, крыльев с брызговиками, звукового сигнала, светотехники и т. д.

Для того чтобы поставить на учет и получить разрешение Гостехнадзора, необходимо обратиться в Министерство сельского хозяйства и продовольствия. После проведения экспертизы будет возможна регистрация самодельного трактора.

В зависимости от стоимости мотоблока (300-800 $), затраты на создание мини-трактора составят 500-1000 $. При полном конструировании трактора на базе ДВС Lifan стоимость готовой техники составит 600-1500 $. Используя б/у комплектующие, эту стоимость можно существенно уменьшить.

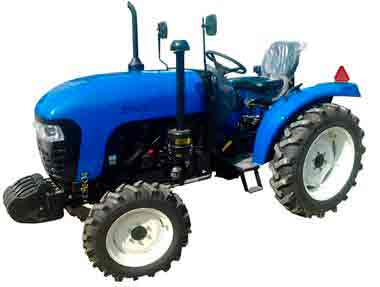

Цены на китайские серийные мини-тракторы начинаются от 2000 $ — Чувашпиллер Т-12 мощностью 12 л. с. За корейскую или японскую технику придется заплатить более 10000 $.

Полезные советы

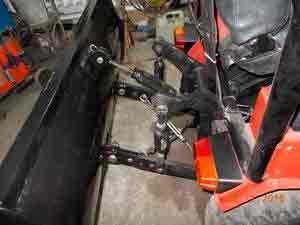

Для облегчения подъема навесного оборудования устанавливают гидравлические механизмы, но для этих же целей можно использовать рулевую рейку от легкового автомобиля, что существенно упростит конструкцию.

Отсутствие подвески делает поездку на самодельном тракторе некомфортной. Чтобы изменить эту ситуацию, сиденье необходимо установить на пружины.

Не спешите с постановкой на учет: большинство мини-тракторов редко выезжают на дороги общего пользования, а маленькие размеры позволяют перевозить их на прицепе.

Самодельный минитрактор в домашних условиях

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

После того как все вышеперечисленное будет собрано в одну конструкцию, мы увидим перед собой плоды собственного героического труда.

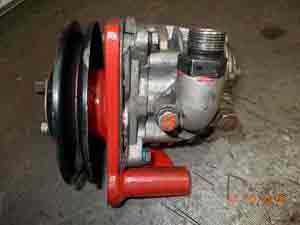

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

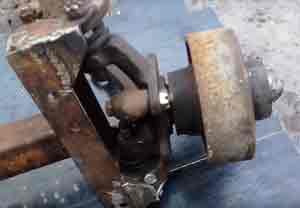

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

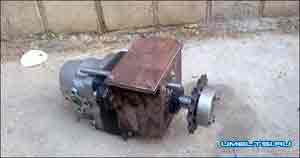

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

И выключенный.

В сборе.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

самодельный, для домашнего хозяйства, как сделать, с двигателем Лифан, чертежи, размеры, цена

Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить маленькие самодельные трактора. Имея опыт слесарных и сварочных работ, можно изготовить минитрактор своими руками.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

1. Габариты. От них зависит маневренность и возможность работы на малых участках.
2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.

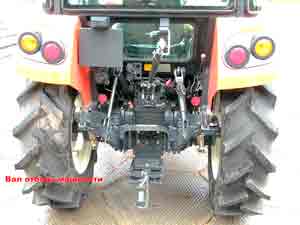

4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Какие чертежи понадобятся

Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.

Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:

• габариты рамы;
• материал;
• точки крепления агрегатов, подвески;
• усиливающие конструкцию элементы.

Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

• двигатель;
• сцепление;
• коробка передач;
• тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

1. Сварить из металлопроката раму со всеми крепежными узлами.
2. Установить задний и передние мосты.
3. Закрепить двигатель и элементы трансмиссии.
4. Собрать рулевое управление.
5. Закрепить топливный бак, водительское кресло, защитные кожухи.
6. Сварить устройство для установки навесного оборудования.
7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовым рамам свойственно испытывать нагрузки на кручение. Лучше всего для них подходит швеллер, уголок или труба квадратного сечения. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.

Конструкция рамы представляет собой прямоугольник или трапецию. Для того чтобы увеличить маневренность трактора, делают переломную раму. Она состоит из двух прямоугольных половин. Та часть, на которой устанавливается двигатель, делается длиннее.

Чтобы увеличить прочность, на раму навариваются дополнительные перемычки, уменьшающие нагрузку от скручивания, а угловые части усиливаются косынками.

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Трансмиссия

Задача трансмиссии мини трактора самоделки заключается в том, чтобы передавать крутящий момент с двигателя к ведущим колесам, изменять скорость движения и обеспечивать реверс.

При движении на пониженной передаче двигатель от перегрева защищается дополнительной системой охлаждения. В зависимости от применяемого мотора и от колесной формулы схема трансмиссии может быть разной:

1. Простая. Крутящий момент передается через ременное сцепление, которое установлено на КПП.
2. Сложная. Чтобы передать крутящий момент, нужно использовать карданные валы.

Сложная схема часто применяется на самоделках с переломной рамой. Это трудоемкий вариант для самостоятельного изготовления. Для этого делается колесная формула 4х4 с раздаткой Нива.

Рулевое управление

Для изготовления рулевого управления применяются стандартные запчасти и механизмы автомобилей. Нагрузка на рулевое управление минитрактора меньше нагрузки на рулевое управление автомобиля, поэтому можно использовать детали, бывшие в употреблении. Для изготовления понадобятся:

• руль;
• рулевая колонка;
• редуктор рулевого механизма;
• рулевые тяги
• рулевые наконечники.

При сборке все крепится стандартным образом как на автомобиле. Исключение составляют рулевые тяги, которые идут от сошки рулевого механизма и соединяются с рулевыми наконечниками. Их придется укоротить. Это связано с тем, что колея минитрактора меньше колеи автомобиля.

Для установки рулевой колонки и рулевого механизма на раме нужно приварить кронштейны креплений. Высота рулевого вала подбирается таким образом, чтобы руль доставал до уровня солнечного сплетения водителя.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для того чтобы сделать задний мост, берется мост от автомобиля Москвич или ВАЗ 2101 — ВАЗ 2107.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Колеса и тормоза

Поскольку для постройки минитрактора используются стандартные агрегаты от автомобилей, то у них можно позаимствовать тормозную систему.

В роли главного тормозного цилиндра можно использовать цилиндр от сцепления. Он меньше по размерам и его легче установить. Для эффективного торможения достаточно установки тормозов на одну ось. Если задний мост был взят от автомобиля, то все необходимое для подключения тормозов уже есть. Нужно лишь провести тормозные трубки от главного цилиндра к рабочим. Бачок для тормозной жидкости можно взять стандартный.

В качестве колес подходят автомобильные диски на 14 дюймов с одетыми на них тракторными покрышками.

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Гидравлика

Гидравлическая система предназначена для управления навесным оборудованием. Она опускает плуг в начале борозды и поднимает его в конце. Также эта система управляет бульдозерным отвалом.

Установка гидропривода на минитрактор потребует следующих действий:

1. Смонтировать гидронасос. Он приводится в действие от ременной передачи двигателя. В качестве насоса можно взять гидроусилитель руля от автомобиля либо шестеренчатый насос НШ-10. Он создает давление в масляной магистрали 160 атм.
2. Подобрать гидроцилиндры для навесного оборудования и для отвала. Подойдут цилиндр от трактора МТЗ и привод рулевого управления от комбайна Нива. При выборе нужно руководствоваться диаметром поршня — чем он больше, тем большее усилие создаст шток цилиндра.
3. Для управления системой потребуется гидравлический распределитель. Например, Р 80-3/4 222, который установлен на тракторах ЮМЗ, МТЗ. Его нужно поставить в моторный отсек, а рычаг управления вывести в кабину.
4. Смонтировать гидроцилиндры, приводящие в действие оборудование. Для этого нужно дополнительно приварить кронштейны к раме. При установке кронштейнов надо помнить, что чем меньше угол между вектором приложения усилия и направлением движения механизма, тем мощнее должен быть гидроцилиндр.
5. Подсоединить вал отбора мощности, в качестве которого подойдет шестеренчатый гидромотор ГМШ — 32. Редуктор гидромотора устанавливается в любом месте где подсоединяется оборудование, требующее ВОМ.

Использование предлагаемых деталей не является аксиомой, их можно заменить аналогами.

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

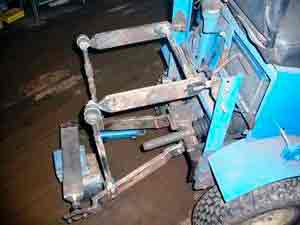

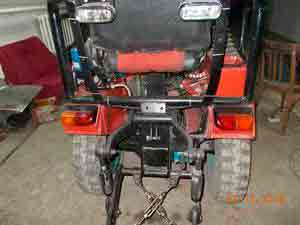

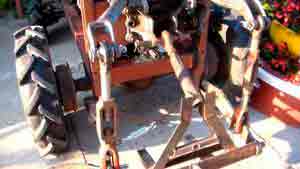

Навесное оборудование

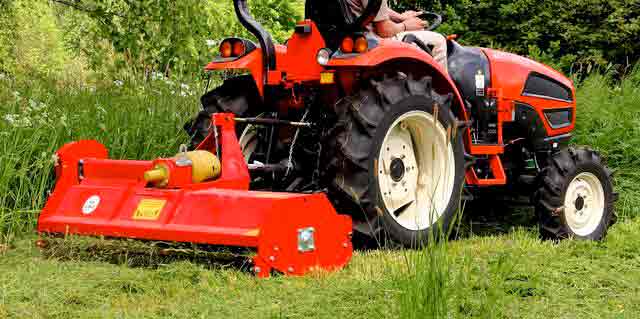

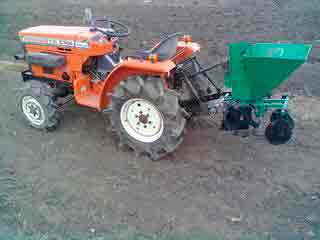

Навеска на минитрактор позволяет проводить любые сельскохозяйственные работы:

• вспашка;
• посадка картофеля;
• окучивание;
• культивирование;
• заготовка сена;
• перевозка грузов.

Такое оборудование как плуг, окучник, тележка просты в изготовлении. Их можно сделать из подручных материалов. Однако их цена в магазинах также невысока.

Достоинства и недостатки

Самостоятельная постройка минитрактора имеет ряд преимуществ:

1. Низкая себестоимость изготовления. Детали используются с отжившей свой срок техники.
2. Взаимозаменяемые узлы и агрегаты. Можно как угодно экспериментировать с их установкой, добиваясь лучшей совместной работы.
3. Нет необходимости обращаться в сервисный центр в случае поломки.
4. Прицепное устройство можно адаптировать под любое оборудование.
5. Приобретение ценного опыта.

Недостатки самостоятельного изготовления:

1. Сложно сделать минитрактор своими руками, не имея квалификации.
2. Трудно подобрать некоторые узлы, например детали для сборки гидравлической системы.
3. Временные затраты. Чтобы добиться приемлемой работы, придется затратить немало времени на настройку работы навесного оборудования.

Цена и отзывы владельцев

Цена строительства самодельного минитрактора своими руками сопоставима с ценой мотоблока, которые чаще переделывают в минитрактор. Дополнительно покупается металлопрокат для изготовления рамы и передней балки. Запчасти от автомобилей приобретаются на авторазборках за треть цены. Поэтому стоимость самоделки в 4-5 раз меньше стоимости заводского изделия.

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

Минитрактор сделанный своими руками (42 фото)

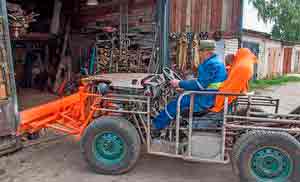

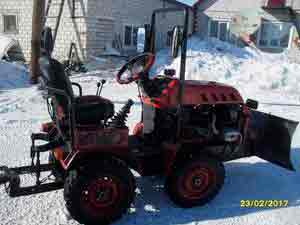

Очередная самоделка от народного умельца — минитрактор сделанный своими руками, фото пошаговой постройки самодельного трактора с двигателем УД-2.

Рама трактора сварена из швеллера, ступицы передних колёс взяты от трактора, задние колёса, а также задний мост (укорочен) от грузового автомобиля ГАЗ-53.

Рулевое также взято от автомобиля ГАЗ-53.

Сделан педальный узел.

Также имеются задние тормоза.

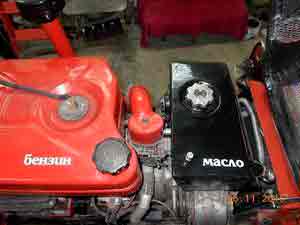

На минитрактор установлен двухцилиндровый бензиновый двигатель воздушного охлаждения — УД-2, мощностью 8 л.с.

Установлено ременное сцепление.

Также имеется генератор, установлены фары.

В результате умельцу удалось из б/у запчастей от авто и сельхоз. техники, построить вот такой самодельный мини трактор, покупка аналогичного промышленного трактора обошлась бы автору значительно дороже, чем эта самоделка.

Автор самоделки: Юрий Телеснюк.

Самодельный минитрактор своими руками: фото, видео

Минитрактор сделанный умельцем своими руками: фото и видео самодельного трактора в работе.

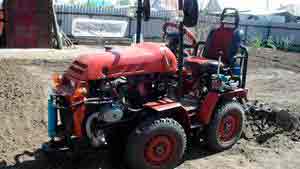

Народный умелец своими силами построил самодельный минитрактор 4×4 для домашнего хозяйства, чтобы пахать огород, перевозить грузы и зимой расчищать снег.

Рама трактора сделана из 80 швеллера, двигатель от мотоцикла Урал, карбюратор от Оки, мосты от ВАЗ (обрезанные), дополнительная КПП от Москвича.

Промежуточный вал и вал отбора мощности на цепном приводе. Установлен насос гидравлики НШ-10, распределитель Р-80.

Двигатель охлаждается электро вентилятором, стартер от Ваз 2110.

Установлен двигатель от мотоцикла Урал.

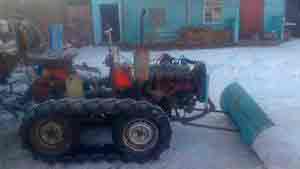

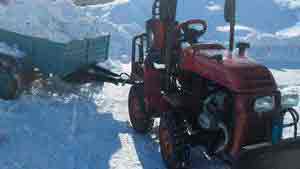

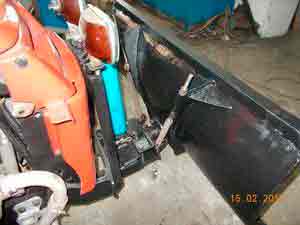

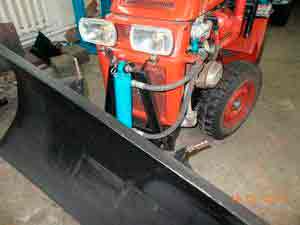

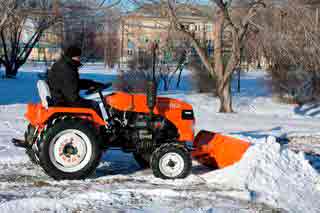

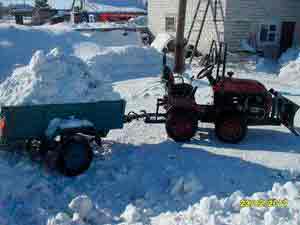

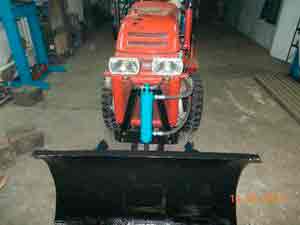

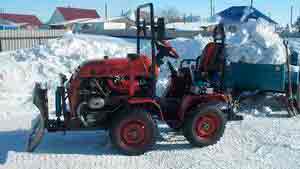

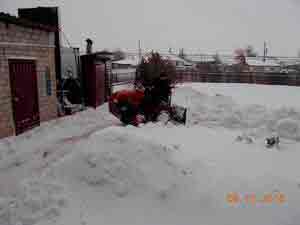

Сделан отвал для чистки снега.

Также сделан задний отвал.

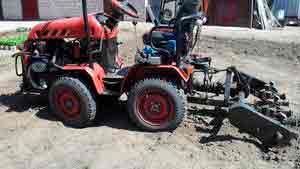

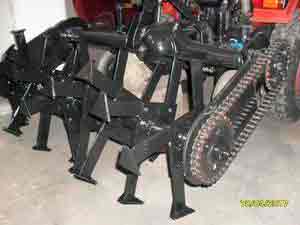

Самодельная фреза для вспашки огорода.

Вот такой минитрактор из двигателя мотоцикла Урал, сделал своими руками народный умелец.

Видеообзор самодельного минитрактора.

На этом видео, минитрактор сделанный своими руками.

Осенняя вспашка огорода самодельной фрезой.

Автор самодельного минитрактора: Юрий Журавлев.

виды, плюсы и минусы, сборка в домашних условиях

Как правило, сфера сельского хозяйства главным образом ассоциируется у многих из нас с обработкой земель. Однако для посева зерновых культур и выращивания овощей, ягод и фруктов необходимо не только вспахать почву и внести удобрения, но и обеспечить регулярный полив и прополку от сорняков. Конечно, если фермер имеет такую специализированную технику, как, например, мини-трактор, то он может заметно упростить выполнение многих видов работ. Говоря о данной технике, следует в первую очередь отметить ее небольшие габариты, но при этом она с успехом справляется с основными задачами: вспашка земли, рыхление, скашивание травы и прочими операциями, связанными с обработкой почвы.

Крупные агрокомплексы и фирмы основательно подходят к решению этого вопроса и, как правило, используют импортные или отечественные модели. Что же касается частных хозяйств, то ввиду ограниченности финансовых возможностей им часто приходится пользоваться самодельными мини-тракторами. Хотя такой подход к делу и позволяет сэкономить, однако процессы сборки сопряжен с определенными трудностями. Но все же многих это не останавливает, поскольку в силах каждого частного фермера сделать своими руками не просто мини-трактор самоделку, а сельскохозяйственную технику, которая после оснащения дополнительным оборудованием может использоваться для решения более широкого круга задач.

Самодельные мини-трактора: виды и особенности

К этому классу сельскохозяйственной техники принято относить три вида, каждому из которых присущи свои характеристики:

1. Многофункциональная техника, с помощью которой можно выполнять такие работы, как обработка почвы, скос травы, уборка мусора и пр. Чаще всего подобные самодельные мини-тракторы оснащаются силовым агрегатом, обладающим средней мощностью, что достаточно для обработки участка площадью до 5-6 гектаров. При необходимости на такую технику можно установить устройства навесного типа, благодаря которым можно расширить перечень задач, которые можно решить с помощью таких мини-тракторов.
2. Самодельные мини-трактора, специализацией которых является покос травы и уборка мусора на участке. Такая техника может обрабатывать площадь 1-2 гектара, также она нередко используется для устройства газонов.
3. Райдеры. Основным назначением такой техники является внесение удобрений, обработка ядохимикатами. Вдобавок к этому они могут при использовании специального оборудования применяться и для решения других задач, эти машины рассчитаны для небольших земельных участков.

Самодельный мини-трактор: плюсы и минусы

В первую очередь подобные машины востребованы среди владельцев частных подсобных хозяйств. Там они используются для выполнения таких задач, как вспышка огородов, вывоз и уничтожение отходов от спила деревьев, а также облагораживание территории.

Плюсы

Это техника обладает определенными преимуществами, которые обеспечили ей популярность:

• Качественная глубокая обработка почвы. Для отдельных участков перекапывание земли вручную не всегда подойдет. Если грунт имеет твердую и каменистую структуру, то в результате эта работа может оказаться физически очень тяжелой. В таких случаях более, чем уместно использование самодельных мини-тракторов, которые в считаные минуты справятся с такой задачей;
• Удобство эксплуатации на небольшой площади. Крупные трактора имеет смысл применять для обработки больших сельскохозяйственных угодий площадью не менее 10 гектаров. Если же необходимо вскопать меньшие по размеру участки, то для этой работы лучше подойдет мини-трактор;
• Невысокая цена. Стоимость самодельного мини-трактора формируется в основном из затрат, связанных с приобретением комплектующих деталей;
• Возможность переоборудования самодельного мини-трактора. При необходимости на мини-трактор можно установить дополнительное оборудование, что сделает его более функциональным. Вместе с тем такая техника из-за малого веса не сильно нарушает структуру почвы и не требует больших расходов на ремонт.

Минусы

Недостатки у такой техники также имеются. Сюда следует отнести то, что владельцу придется самостоятельно искать комплектующие для машины. В том случае, если в процессе сборки была использована какая-то редкая деталь, то ему довольно сложно будет отыскать такую же на замену ей. Однако наиболее распространенной является практика, когда для сборки мини-тракторов своими руками чаще всего используются комплектующие, которые в случае выхода из строя можно будет легко найти.

Решив самостоятельно собрать мини-трактор самоделку, чтобы ездить на нём по дорогам общего пользования, имейте в виду, что у вас должно быть разрешение на это. В противном случае вы рискуете получить штраф за переоборудование автомобиля.

Как сделать самодельный минитрактор своими руками

Главный вопрос, который возникает у тех, кого заинтересовал минитрактор — как сделать эту машину? Существует множество способов, позволяющих собрать самодельный мини-трактор в домашних условиях. Сам процесс сборки этой техники выглядит следующим образом:

• Первый этап начинается с изготовления рамы, для которой используют прокатный швеллер. В конструкции должны присутствовать траверсы, расположенные спереди и сзади, и несколько лонжеронов. При создании рамы для мини-трактора необходимо слегка уменьшить ширину фронтальной части, тем самым удастся придать детали трапециевидную форму. Необходимо позаботиться о создании в раме отверстия, чтобы можно было крепить к ней другие элементы и устройства.
• Затем берутся стойки, которые приваривают к углам. Им в конструкции будет отведена роль подрамника. Дополнительно их нужно соединить в верхней части. На готовую раму устанавливают задний мост. Если проектом предусмотрено сборка полноприводного мини-трактора, то на раму размещают передний мост.
• Далее настает черед двигателя, который должен иметь необходимую мощность. Самый доступный вариант — мотор от мотоцикла.
• На раме также нужно найти место и для установки коробки передач. Причем последнюю нужно разместить таким образом, чтобы она была направлена к водителю, тем самым будет проще контролировать процесс езды на тракторе.
• Следующий этап — установка элементов рулевого управления. Для самодельных мини-тракторов чаще всего используют руль, заимствованный у отечественных легковых автомобилей. Иногда можно взять руль от мотоцикла.
• Далее нужно установить фаркоп для прицепа, который приваривают к раме.
• Выполняется установка тормозной системы, бака, после чего переходят к подключению электрики.

Если обратиться к сети, то там можно найти множество самых разных чертежей для сборки самодельного мини-трактора. Поэтому, подобрав подходящую схему, можно сразу приступать к работе, ориентируясь на тот или иной вариант, или же внести изменения в готовый с учетом своих потребностей и задач.

Заключение

Владельцы частных хозяйств и фермеры вынуждены решать множество задач, в том числе, как именно обрабатывать землю. Проще всего приобрести специальную технику, однако с учетом высоких цен, по которым предлагаются многие западные и отечественные машины, большинство землевладельцев склоняются к тому, чтобы собрать своими руками минитрактор для обработки земли. В принципе, эта задача вполне решаемая, главное – понять, с чего начать процесс изготовления этой техники. Желательно вначале подготовить чертеж, чтобы четко знать, какие детали должны присутствовать в самодельном мини-тракторе.

Самый простой вариант — воспользоваться опытом других народных умельцев, которым уже приходилось решать подобную задачу. В сети есть немало ресурсов, где выкладываются даже полные чертежи, которые могут стать проектом для создания самодельного мини-трактора своими руками. После этого останется только подготовить требуемые материалы и инструменты, после чего можно приступать к делу.

Источник: http://enkistroy.ru/raznoe/svoimi-rukami-traktor-oj.html

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Источник: http://oselhoztehnike.ru/mini-tehnika/camodelnye-minitraktora-dlya-domashnego-xozyajstva.html

Мини-трактор на основе мотоблока Нева

Работа на приусадебном участке — это, прежде всего, тяжелый труд, а потом — еще и удовольствие от результата. Очень многие стремятся механизировать тяжелые операции, для чего приобретаются мотоблоки, минитрактора, культиваторы. Самой популярной техникой считается мотоблок в силу своей дешевизны.

Мотоблок «Нева» вполне можно переделать в мини-трактор своими руками — чтобы работы по сборке нового устройства были легкими, приобретается специальный адаптер, оснащенный сидением. Такое приспособление позволит быстро изменить ваш мотоблок. Нужно оно по той простой причине, что Нева — это конструкция, рассчитанная на проведение полевых работ пешком, а вот минитрактор на основе мотоблока — это куда более комфортно, поскольку водитель располагается на сидении.

Самодельный мини-трактор из мотоблока — это великолепное устройство для работ.

Необходимые материалы и инструменты

Чтобы собрать своими руками минитрактор из мотоблока, вам потребуются:

1. металлопрокат, чтобы изготовить сварную раму (квадрат, швеллер, уголок и так далее);
2. колесная пара (с цельной осью или 2 полуосями);
3. колесные подшипники;
4. сидение подходящих габаритов;
5. метизы для сборки (гайки, шпильки, болты);
6. расходные материалы для операций сварки — газ, кислород, проволока, электроды;
7. смазочные материалы;
8. грунтовка, краска для окрашивания собранного изделия.

Необходимые детали для изготовления мини-трактора

Для проведения работ потребуется и определенный инструмент:

• слесарный — молоток, зубило, ключи;
• сварочный аппарат для проведения работ по сборке рамы;
• комплект для газорезки при необходимости;
• болгарка для резки, шлифовки металлических элементов;
• электродрель с набором сверл;
• метчики и плашки;
• приспособления для проведения работ по покраске и антикоррозионной защите.

Может потребоваться и токарное оборудование — для работ с колесной парой.

Особенности конструкции минитрактора

Как уже упоминалось, вы можете приобрести готовый модуль с колесами и сидением, а можете собрать все эти элементы самостоятельно. В последнем случае создается простейшая конструкция без привода на 2-ю колесную пару и без полноценной рулевой колонки. Дополнения в виде полного привода и рулевой колонки не дают очевидных преимуществ при работе, зато существенно усложняют сборочный процесс.

Управление самодельным минитрактором осуществляется поворотом всего трансмиссионно-моторного блока, для чего используется стандартный руль. Мотоблок дополняется модулем на шарнире, с сидением и навеской для прицепных устройств (для земельных работ). Для того, чтобы реализовать этот малозатратный простой вариант, собирается рама из металлопроката с колесной парой. На нее монтируют сидение и 2 прицепных узла — для крепления к мотоблоку, для присоединения транспортных или почвообрабатывающих аксессуаров.

Как переделать мотоблок Нева

Существует стандартный пошаговый процесс модернизации:

Первым делом, отвечая на вопрос как сделать мини-трактор из мотоблока, следует разработать кинематическую схему. В ней обязательно учитывайте равновесие конструкции, иначе будущие несбалансированные нагрузки могут разрушить устройство. Схема (да и общие чертежи конструкции) разрабатывается самостоятельно или же можно использовать типичное кинематическое изображение минитрактора. Она состоит из двигателя, переднего и заднего моста, реверс-редуктора, цепи и карданной передачи. Двигатель заставляет вращаться передние колеса. Крутящий момент также передается через цепь, реверс-редуктор, карданную передачу на задний мост, в результате чего вращаются задние колеса (они являются ведущими).

кинематическая схема

Готовая конструкция мини-трактора

Полученная конструкция позволяет качественно механизировать земельные работы, обеспечив при этом максимальный комфорт оператора-водителя.
На видео можно посмотреть процесс изготовления мини-трактора и конечный результат:

Источник: http://allspectech.com/selhoztehnika/dlya-zemledeliya/mashinno-traktornye-agregaty/mini-traktora/iz-motobloka-neva.html

Мини-трактора для домашнего хозяйства из мотоблока своими руками. Выбор параметров

Популярные материалы

Today’s:

• Цветы на даче для ленивых. Чудесные цветы для «ленивого» и красивого цветника на даче
• Зачем есть чеснок натощак?. Полезные свойства чеснока
• Какую минусовую температуру выдерживают розы. Сколько градусов мороза выдерживают незакрытые розы
• Чем обработать спилы на плодовых деревьях. Замазываем раны и спилы у деревьев правильно
• Чем замазать срезы на яблоне кроме садового вара. Чем замазать срез на яблоне?
• Дешевое отопление для теплицы. Самоё дешёвое и эффективное отопление теплицы в межсезонье
• Можно ли обрезать верхушку у березы. Как правильно обрезать березу на участке?

1. Мини-трактора для домашнего хозяйства из мотоблока своими руками. Выбор параметров
2. Сделай своими руками мини-трактор для домашнего хозяйства. Минитрактор своими руками с двигателем от мотоблока
   • Плюсы и минусы самодельного минитрактора
3. Мини-трактора своими руками. Самодельные минитрактора своими руками
   • С чего начать делать самоделку?
   • Самодельный минитрактор и все к нему — достоинства и недостатки сборной конструкции
4. Как сделать трактор своими руками. Области применения
5. Мини-трактор для домашнего хозяйства своими руками. Минитрактор своими руками, дополнительные механизмы к нему – от чертежа до действующей машины
   • Выбор параметров будущей машины
   • Силовая установка
   • Ходовая часть, рулевое управление и трансмиссия
   • Примеры разработок мастеров-самодельщиков
   • Минитрактор «Волчок» с ломающейся рамой
   • Делаем сцепление для минитрактора
   • Дополнительное оборудование
6. Видео Самодельный мини Трактор

Мини-трактора для домашнего хозяйства из мотоблока своими руками. Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

1. Габариты. От них зависит маневренность и возможность работы на малых участках.
2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Сделай своими руками мини-трактор для домашнего хозяйства. Минитрактор своими руками с двигателем от мотоблока

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

• Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
• Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
• Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
• Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
• Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

Мини-трактора своими руками. Самодельные минитрактора своими руками

Минитрактор и мототрактор — это сельскохозяйственная техника, которая помогает в процессе обработки земли, посадки и сбора урожая, ухода за приусадебным участком. Благодаря широкому выбору навесного оборудования вам не придется больше все делать самому, тем самым гробя свое здоровье. К тому же у вас будет гораздо больше свободного времени, а качество ухода за растениями станет на порядок выше.

Минитрактора и мототрактора стоят сегодня достаточно дорого. Даже китайские модели может себе позволить далеко не каждый. Однако выход есть — вы можете собрать самодельный мини трактор из подручных материалов. Важно иметь необходимый набор инструментов, а также время и желание мастерить. Сделать самоделки в домашних условиях помогут схемы и чертежи, а также пошаговое описание всего процесса.

С чего начать делать самоделку?

Чтобы сделать любую самоделку, нужно в первую очередь изучить принцип работы минитрактора, его виды, особенности, сферы применения, возможности. Это необходимо для того, чтобы вы могли определиться, для каких именно целей вам нужна данная техника.

Минитрактор — это достаточно мощная техника, которая выполняет любые задачи по обработке земли любых типов, а также по уходу за культурными растениями, по уничтожению сорняков, удобрению, сбору урожая, перевозке грузов, и многое другое. Минитрактор-самоделка по своей сути ничем не будет отличаться по своим техническим особенностям от полноценного агрегата от известных производителей.

Чтобы построить минитрактор-самоделку своими руками, вам для начала нужно создать подробную схему будущего агрегата. Именно по ней вы будете ориентироваться в расчете размеров, в расположении рабочих узлов.

Самостоятельно вы можете сделать минитрактор-самоделку, где за основу можно взять следующие автомобили:

1. Сборка минитрактора своими руками из УАЗа . Составляющие элементы от автомобиля УАЗ стоят очень дешево, поэтому от вас не потребуется больших денежных затрат. Однако технические характеристики машины отлично подойдут для модернизации его в минитрактор. Полный привод делает машину более удобной и функциональной;
2. Самоделка из ЛУАЗа . Минитрактор из ЛУАЗа можно сделать полноприводным с отключаемым задним приводом. От автомобиля можно взять всю ходовую часть и коробку передач;
3. Самоделка из «Жигулей» . Самоделка из Жигулей — это оптимальный вариант, так как данный автомобиль, который уже изжил свое, найдется всегда, как и комплектующие к нему. Единственный недостаток — это работа на достаточно дорогом сегодня бензине, в то время, как современные модели минитракторов работают на дизеле;
4. Самоделка из Ока . От данного автомобиля отлично подойдет двигатель, который позволит будущему минитрактору в полной мере справляться с поставленными задачами;
5. Из двигателя от мотоблока . Самый распространенный и простой вариант самоделки. По сути вам необходимо будет лишь модернизировать мотоблок, добавив раму и кабину.

Помимо переделывания из разных автомобилей, вы для своего минитрактора-самоделки можете сделать отдельные элементы, как:

• гидравлика . Минитрактор с данным устройством имеет массу преимуществ. Такой техникой будет гораздо удобней управлять, вы сможете устанавливать навесное оборудование с гидроприводом, значительно улучшить тормозную систему. В целом ваш трактор будет более выносливым, а его возможности возрастут в разы;
• балка/мост. Вы можете самостоятельно сделать переднюю балку для минитрактора. Зачастую заводские модели имеют слабое устройство, которое часто не выдерживает нагрузку. Это можно исправить, усовершенствовав деталь своими руками;
• кабина . Минитрактор может не иметь кабины. Однако длительная работа под палящим солнцем может негативно сказаться на здоровье. Вы можете сделать кабину, которая защитит вас от прямых солнечных лучей, а также от дождя, ветра;
• ВОМ (вал отбора мощности) . Необходим для передачи вращения от привода к навесному оборудованию. Бывает трех видов — зависимый, независимый, синхронный;
• рама легко изготавливается из металлических труб диаметром в 4 сантиметра. Чтобы конструкция была более прочной, в боковых частях привариваются специальные уголки;
• коробка передач подойдет от автомобиля «Шкода». Подойдут и другие подобные варианты, однако учитывайте то, что у вас должно быть несколько скоростей вперед и хотя бы одна скорость назад;
• тягу можно сделать из мотоколяски;
• рулевую колонку также можно взять от автомобиля отечественного производителя.

Помимо всего прочего, минитрактор своими руками можно сделать с разными видами двигателей, как, например, ЗИД или УД 25. Первый — четырехтактный одноцилиндровый бензиновый мотор с воздушным охлаждением, второй — четырехтактный карбюраторный бензиновый мотор. Оба отлично подходят для самостоятельного создания сельскохозяйственной техники, в частности минитрактора.

Самодельный минитрактор и все к нему — достоинства и недостатки сборной конструкции

Самоделки-минитракторы имеют массу достоинств. Как уже говорилось выше, главное из них — это невысокая стоимость. Все комплектующие можно взять из старых машин, а что-то сделать с нуля из подручных материалов. Есть и другие плюсы такой конструкции:

• по своим функциональным возможностям самоделки ничем не отличаются от заводских моделей. Они имеют ту же мощность, те же способности;
• крупная сельскохозяйственная техника рассчитана на большие территории, а маленькие мотоблоки — для небольших участков. Самодельный минитрактор — отличный вариант для полей средних размеров, где использование другой техники будет нецелесообразным;
• во время создания минитрактора-самоделки, вы изучите свою техники от и до. Поэтому в будущем, когда вам, возможно, понадобится другая модернизация, вы с легкостью справитесь с этой задачей. Если вдруг возникнет поломка, вы сможете быстро найти ее причину и устраните неисправность.

Конечно, есть и недостатки. Вам придется самостоятельно искать все составляющие элементы. Не стоит брать в использование редкие детали, ведь в будущем будет очень сложно найти ей замену. Также не стоит использовать технику-самоделку для передвижения по дорогам, чтобы не получить штраф за переделывание автомобиля.

Как сделать трактор своими руками. Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского , китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой .

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

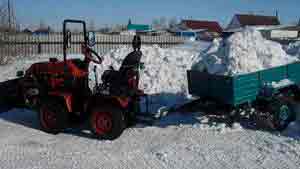

• уборка снежных массивов в зимнее время;
• транспортировка небольших грузов;
• уборка бытового мусора, а также различной растительности;
• заготовка сена;
• посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Мини-трактор для домашнего хозяйства своими руками. Минитрактор своими руками, дополнительные механизмы к нему – от чертежа до действующей машины

Минитрактор для небольшого фермерского хозяйства – если не необходимая, то весьма полезная техника. Агрегат механизирует вспашку, боронование, культивацию земельного участка, уберет и вывезет урожай с поля, поможет в заготовке кормов. Возможности устройства расширяются дополнительным оборудованием.

На рынке сельхозмеханизмов предложений по минитехнике достаточно, но цены самой простой и малофункциональной машины китайского производства начинаются от 120 тыс. рублей. Домашний умелец может существенно сократить затраты, изготовив миниагрегат, оборудование к нему своими руками.

Выбор параметров будущей машины

Рассмотрим, от каких факторов и параметров зависит стабильность работы минитрактора.

Силовая установка

Мастеру надо четко определиться, что вы хотите самодельным агрегатом делать и на какой площади. От этого в большей степени будет зависеть мощность силовой установки. Накопленный специалистами опыт позволяет рекомендовать:

• установку двигателя 4-7 л.с. при площади обрабатываемого участка до 20 соток;
• 9-17 л.с. до 50 соток;
• 20-40 л.с. до 4 га.

Для работы дополнительного оборудования двигатель должен оборудоваться валом отбора мощности.

Ходовая часть, рулевое управление и трансмиссия

Большинство самодельных агрегатов имеют рамную конструкцию на двух осях с пневмоколесами. Привод может быть на одну или обе оси. Целесообразно применить трансмиссию механического типа с коробкой передач, узлом сцепления, карданными валами и мостами от легкого автомобиля или сельхозтехники.

Таким же образом подбираются узлы рулевого управления, тормозной системы, приборы электрооборудования.

Имея в наличии достаточной производительности гидронасос, гидромоторы, устройства распределения и силовые гидроцилиндры реально оборудовать агрегат полным объемным гидроприводом, что позволит отказаться от механических передач, упростит схему рулевого управления.

Подобное решение существенно облегчит создание машины с ломающейся рамой – две полурамы соединяются силовым шарнирным узлом, что увеличивает маневренность и проходимость минитрактора, обеспечивает копирование неровностей грунта колесами осей.

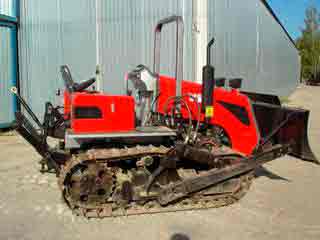

Применение движителя гусеничного типа существенно усложняет конструкцию, потребует наличия легких звеньев гусеничной ленты, разработки узлов передачи силового момента на каждую из лент с разными параметрами (для поворота и разворота), установки механизмов натяжения ленты гусениц.

Примеры разработок мастеров-самодельщиков

Обратимся к известным самодельным минитракторам, которые получили достойные отзывы в мире сельскохозяйственной техники собственного изготовления.

Минитрактор «Волчок» с ломающейся рамой

Рекомендуемые к применению чертежи и размеры

Компоновка узлов (рисунок 1)

Компоновка узлов (рисунок 2)

• 1 – шарнирный механизм рамы сочлененного типа (карданная крестовина автомобиля МАЗ);
• 2 – механизм торможения барабанного типа (ГАЗ-51);
• 3 — педальный привод механизма сцепления;
• 4 – узел подвески колес передней оси (ЗАЗ-968);
• 5 –двухцилиндровый дизель 20 л. с.;
• 6 – стартерный пускатель (ГАЗ-51);
• 7- узел глушения выхлопа (ЗАЗ-968);
• 8 – электрогенератор (ГАЗ-53);
• 9 – вентилятор системы охлаждения;
• 10 – насос системы охлаждения;
• 11 – корпус фильтра воздуха;
• 12 – бачок под горючее;
• 13 — привод ручного тормоза;
• 14 – крестовик гидравлической системы;
• 15 – бокс аккумулятора;
• 16 – бак гидросистемы и насос НШ-10;
• 17 – коробка отбора мощности;
• 18 – КПП (ГАЗ-51);
• 19 – колесо (Белорус);
• 20 – шланги гидравлической системы;
• 21 – гидрораспределитель;
• 22 – узел навески (Белорус);
• 23 – место оператора;
• 24 – рычаг КПП;
• 25 – рулевое устройство с усилителем (электрокара);
• 26 – панель приборов (Белорус);
• 27 – радиатор системы охлаждения (Жигули);
• 28 – фильтр масла;
• 29 – насос подачи топлива;
• 30 – педаль газа;
• 31 – колесо (электрокара).

a – поворот налево; b — поворот направо.

1 — рулевое колесо с узлом управления гидравлическим цилиндром поворота; 2 —стойка полурамы; 3 — узел крепления штока гидроцилиндра; 4 — гидроцилиндр руля; 5 —полурама задняя; 6 — силовой шарнир ломающейся рамы; 7 — гибкие шланги гидросистемы

Делаем сцепление для минитрактора

Кожух корзины сцепления соединяется с мотором через переходник с соосными монтажными отверстиями. Само устройство использовано от ГАЗ-51, механизм выключается гидравлическим приводом.

• узлы и детали применены от бывшей в употреблении авто и сельхозтехники;
• рама ломающегося типа собрана из двух полурам и крестовины от грузовика МАЗ. Обеспечивает высокую проходимость и маневренность машины, копирование рельефа местности пневмоколесами, управление движением по направлению;
• вал карданной передачи с парой концевых крестовин, передает силовой момент от коробки на мост независимо от «излома» рамы;
• на валу коробки смонтирован рабочий тормоз барабанного типа;
• ведущий мост использован от электрокары, жестко закреплен к полураме;
• подвеска передней оси независимая. Амортизаторы, пружины, рычаги применены от ЗАЗ;
• машина допускает переделку в гусеничный и полноприводной варианты.

Агрегат «Волчок» переделывается в полноприводной минитрактор своими руками в следующем порядке:

1. За коробкой передач через промежуточный карданный вал устанавливается раздаточная коробка от ГАЗ-69, которая передает силовой момент на ведущие мосты, наличие в устройстве понижающей передачи позволяет при необходимости увеличивать тяговое усилие.
2. На передней полураме монтируется мост – аналог заднего моста минитрактора.
3. Главная передача переднего моста соединяется с раздаточной коробкой через карданную передачу.

Переделка «Волчка» в гусеничный минитрактор своими руками:

1. Изготовить движитель гусеничного типа. Для этой цели используется покрышка большого диаметра с обрезанными бортами. В качестве катков применяем цельнорезиновые колеса от транспортных тележек.
2. Полурамы относительно друг друга закрепляем жестко (силовой шарнир не работает).
3. Демонтируем переднюю подвеску, на передней полураме крепим узлы катков с механизмом натяжения гусеничной ленты.
4. Демонтируем задний мост, на его место устанавливаем укороченный мост от ГАЗ-21 с главной передачей и дифференциалом, гидравлическое управление барабанными тормозами подключаем раздельно для каждого борта. На место колесных дисков устанавливаем катки.
5. Две педали управления барабанными тормозами заднего моста за счет работы дифференциала обеспечивают изменение движения по направлению.
6. Одеваем и натягиваем гусеничную ленту.

Дополнительное оборудование

Изготовив прицеп своими руками вы существенно расширите функциональные возможности минитрактора, сведя к минимуму финансовые затраты.

Изготовление начинаем с несущего каркаса – сварки из круглых или прямоугольных труб (минимум 40 мм в сечении) рамы изделия. Ось колесной пары выполняется из стального стержня диаметром 35 мм. Ось соединяется с несущей рамой продольным шарниром, боковыми лонжеронами и уголковыми опорами.

Короб кузова изготавливается из обрезных строганных досок, соединенных шурупами и металлическими уголками.

Для крепления изделия к минитрактору используется шарнирное дышло, вставленное в трубчатый корпус. Сцепка с транспортным средством фиксируется предохранителем цепного типа.

Видео Самодельный мини Трактор

Источник: http://dachnayazhizn.info/stati/mini-traktora-dlya-domashnego-hozyaystva-iz-motobloka-svoimi-rukami-vybor-parametrov

Мини трактора для домашнего хозяйства: особенности, как выбрать

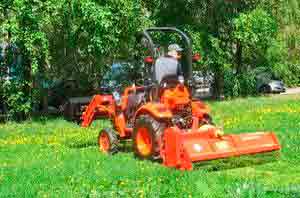

Минитрактор – это универсальный среднегабаритный сельскохозяйственный агрегат, оборудованный двигателем внутреннего сгорания с усилием до 40 лошадиных сил. Техники считают его промежуточным звеном между мотоблоком для вспашки огорода и полноценным тяжеловесным трактором.

Чаще всего подобная агротехника не имеет кабины, хотя даже с этим недостатком рабочий процесс на минитракторе представляется гораздо более комфортным, чем для обычного мотоблока: оператор получает возможность сесть и рычагами управлять машиной.

Многие неопытные пользователи полагают, что термины «минитрактор» и «мототрактор» — понятия тождественные и взаимозаменяемые. В реальности все не так: мототрактор – это трактор, приспособленный из мотоблока. Даже самый лучший мототрактор технически не сравнится с настоящим минитрактором.

Ведущим узлом подобных агрегатов выступает мотоблочный мотор, усилие которого находится в диапазоне 10-25 л.с. Так же они имеют мотоблочную трансмиссию, слабую колесную раму, только один цилиндр, в то время как все минитрактора характеризуются трехцилиндровой конструкцией.

Чтобы подобной путаницы не возникало, а необходимость выбора этой техники была основана на четких знаниях, а не на догадках, мы попробуем пролить свет на данную тему и ответить на наиболее часто встречаемые вопросы пользователей.

Достоинства минитракторной техники и сферы ее применения

Минитрактор для дачи являясь многофункциональным устройством, помимо основных для сельского хозяйства операций – вспашки, боронования поверхностного слоя земли, выполняет следующие работы:

• скос травы с целью заготовки ее на сено или на сенаж;
• облагораживание газонов;
• заделку удобрений и семенного материала;
• ирригацию подсобного участка;
• формирование грядок;
• извлечение из грунта корнеплодов;
• снегоочистку территорий личного и производственного значения;
• прокладывание траншей различной конфигурации и глубины;
• копка ям под высадку саженцев фруктовых деревьев;
• транспортировку грузов между полями, хозяйствами и населенными пунктами;
• разгрузочно-погружные задачи.

Разумеется, что для фермера лучшего помощника не найти.

Достоинствами минитракторов выступают:

• компактность;
• малый вес – обуславливает высокую маневренность, легкость в управлении, уменьшенное воздействие на педосферу, что не менее актуально в условиях экологизации агропроизводства;
• экономный расход горюче-смазочных материалов;
• продуктивность труда;
• простота обслуживания;
• приятная стоимость: минитрактор стоит дешевле обычных тракторов.

Немаловажно и то, что минитрактора целесообразно использовать не только в масштабах небольшого личного домохозяйства, но и в агрофирмах, площадь которых достигает 20 га. Кроме того, как перевозчики грузов они справляются с весом до 1,2 т.

Разновидности минитракторной техники

Функционально их разделяют на:

• садовые минитрактора;

Последние представляют собой малогабаритную спецтехнику, адаптированную под покос травостоя. Главный их недостаток — скудный набор рабочих функций.

Садовый трактор по сравнению с райдером – настоящий профессионал садово-огородных работ. Заменяет многие техсредства – культиватор, мотоблок, снегоуборщик, кормоуборочный комбайн, фрегат и т.д. Минитрактора могут быть оснащены любым вспомогательным оборудование – граблями, тележкой, бороной, сеялкой или щеткой для уборки снега (как на фото снизу), что делает спектр их применения неограниченным.

Они отличаются не только функционально, но и конструктивно: двигатель райдеров имеет заднюю локализацию.

По типу ходовой части минитрактора бывают:

• гусеничные – отлично адаптируются под любой тип поверхности достаточно маневренны на неровных проселочных дорогах. Хороший вариант для деревни;

• колесные – перемещаются быстрее и ими проще управлять.

В зависимости от типа заливаемого топлива:

• дизельные – сельхозмашина с двигателем, работающим на дизеле, более экономична по расходу и проявляет хорошие износостойкие свойства. Главный недостаток дизельных минитракторов – сильный гул, который они издают в процессе эксплуатации, и дорогостоящие запасные части и сам ремонт. Мощность дизельных минитракторов составляет до 12 л.с.;
• бензиновые – адаптированы под любое время года, малошумные и более выгодны в плане устранения неисправностей: ремонт обойдется дешевле, чем с дизельными вариантами. Нюанс, который может смутить, — это большой расход бензина, который дорожает с каждым годом. Их тяговый потенциал превалирует над дизельным: они способны развивать силу до 18 л.с.

По типу привода:

• полноприводные – минитрактору полный привод обеспечивает высокую маневренность за счет управляемости всеми 4мя колесами одновременно;
• переднеприводные – ведущие передние колеса;
• заднеприводные – привод только к задним колесам.

Последней классификацией, на которой мы остановимся, будет основанная на тяговом усилии:

• легкие минитрактора (с мотором до 5 кВт) – идеальны для территорий в 2 га, быстроходные на грунтовых дорогах. Рационально используют топливо;

• средние 9 5-13 кВт) – подойдут для агрохозяйств площадью 5 га, больших садовых участков. Популярные не только у фермеров, но и у садоводов;

• тяжелые (13-40 кВт) – своими рабочими параметрами аналогичны обычным тракторам.

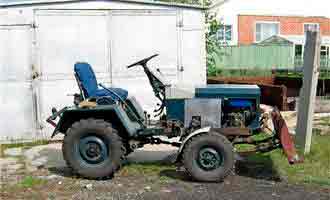

В качестве отдельной внеклассификационной позиции можно назвать самодельные минитрактора, изготовленные в домашних условиях. Примеры некоторых из них вы видите на рисунках ниже.

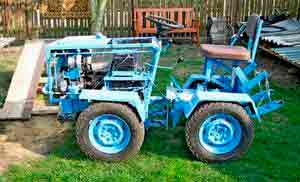

Достаточно популярными считаются переделки с ломающейся рамой 4х4. Народные умельцы научились изготавливать полноприводные модели. Полноприводный минитрактор хоть и самодельного типа лучше переносит тяжелую работу.

Популярной самоделкой на сегодня является минитрактор из запчастей бывших в употреблении автомобилей: Мини трактор для домашнего хозяйства своими руками обойдется намного дешевле, чем приобретение заводского аналога.

Какой минитрактор выбрать?

Данным вопросом задаются все, кто решает приобрести себе такого садового помощника.

Эксперты советуют при выборе минитрактора руководствоваться следующими критериями:

• цель покупки – если минитехника приобретается для небольших площадей земли до 5 га, лучше остановиться на легком варианте по мощности, для профессиональных емких задач нужно выбирать модель помощнее.
• Для стандартного приусадебного участка можно выбрать мототрактор, отличия от минитрактора которого мы рассматривали в начале статьи.
• тип двигателя – здесь выбор не так широк, но зато можно без сомнений сказать, какой минитрактор самый надежный. Минитрактора, оборудованные дизельными двигателями по сей день считаются наиболее выносливыми и надежными;
• особенность привода – полноприводные трактора, которые кстати чаще всего идут с дизельной мотосистемой, более функциональны, чем другие варианты. Для грузоперевозок, облагораживания газонов и ухода за пропашными культурами все же лучше обратить внимание на заднеприводные миниагрегаты;
• габариты и вес техники – помните, что ваш трактор должен не только свободно перемещать по имеющемуся полю или саду, но и проезжать в гараж или другое помещение, где он будет храниться. Вес трактора очень сильно сопряжен с производительностью. Но если будущий объем работ не так высок, лучше всего выбирать машину весом до 1 т. Выбрать оптимальную массу минитрактора поможет пропорция: на 1 л.с. должно приходиться 50 кг веса агрегата;
• коробка передач – механика универсальнее, и это факт. Хотя для легких опций можно остановиться и на автоматической трансмиссии;
• комплектность – включает не только сам минитрактор, но и все к нему прилагающееся. Некоторые фирмы изначально поставляют такую агротехнику с определенными адаптерами, но чаще всего их приходится докупать отдельно.
• функциональность – она повышается, если минитрактор имеет:
  • вал отбора мощности (ВОМ) – гарантия беспроблемного навешивания вспомогательного оборудования (плуга, бороны и т.п.);
  • трехпозиционную навеску;
  • гидравлическую коробку;
  • опции комфорта – эргономичная кабина для тракториста, дополнительное освещение, гидроусилитель руля, бортовой компьютер и т.д. Подобными функционалами обладают лучшие модели, встречаемые на отечественном рынке.
• производитель – изобилие торговых марок и может запутать в вопросе, какой бренд минитрактора лучше.

Рейтинг лучших садовых минитракторов

В топ лучших изготовителей техники сейчас входит не только зарубежные модификации, но и отечественные бренды.

• Garden Scout GS-T12DIF;
• Беларус 132H;
• КМЗ-012Н;
• Синтай ХТ-220;
• Jinma JM 244;
• Garden Scout T12;
• Dongfeng DF 244;
• PRORAB TY 244;
• MasterYard M244 4WD;
• LS Tractor J27 HST.

Немало современных фермеров оценили преимущества китайских минитракторов от компаний Jinma, Dongfeng и Xingtai (Синтай). Немаловажное достоинство их всех моделей – это цена, приемлемая для ограниченного бюджета при высоком качестве сборки и широких эксплуатационных возможностях.

Отечественные производители тоже не отстают от современных тенденций, Поэтому такие модели, как Garden Scout T25 и TS 18DB – хиты продаж в Восточной Европе. О том как выбрать минитрактор можно говорить еще много. Главное в этом – правильно соотнести свой бюджет, площадь участка и функции, которые будущий трактор должен будет выполнить. Если это будет сделано правильно, покупка будет радовать многие десятилетия.

Источник: http://pro-traktor.ru/minitraktory/dlya-dachi.html

Трактор самоделка для крестьянина – как сделать самому, чертежи и схемы (видео)

как сделать самому, чертежи и схемы (видео)

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

своими руками, как сделать, самоделки в домашних условиях, как зарегистрировать, цена

Тяжело представить сельское хозяйство без использования специальной техники. Но большинство частных фермеров не могут позволить себе покупку мини-трактора. На небольших земельных участках можно обойтись ручными инструментами, но на площади более 1 га этого будет недостаточно. Самодельный трактор не уступает по эффективности большинству заводских моделей.

Основные разновидности самодельных тракторов

Из-за высокого расхода топлива, массы и габаритов использование больших и мощных тракторов на маленьком участке неудобно и нерационально. Для их изготовления требуются точные расчеты, которые без инженерных навыков сложно выполнить в домашних условиях.

Мини-трактор считается многофункциональной техникой и способен обрабатывать до 10 га площади. Этого достаточно для частного фермерства. Он должен подходить не только для ухода за огородом, но и для чистки снега, транспортировки грузов и вывоза мусора. При проектировании своей конструкции следует учитывать эти особенности.

Существует 2 подхода к созданию собственного трактора:

1. Переоборудование готовой сельхозтехники. В подавляющем большинстве в качестве основы выступает мотоблок, к которому присоединяется рама с дополнительной парой колес и местом водителя. Такой способ позволяет быстро и с минимальными усилиями построить простой и функциональный трактор.
2. Полное изготовление. Применяется при отсутствии базы или при специфических требованиях к технике. В этом случае шасси проектируется и изготавливается самостоятельно, а комплектующие подбираются исходя из финансовых возможностей и конструкционных особенностей.

Некоторые энтузиасты сооружают паровые тракторы. Отдельный котел позволяет использовать практически любой вид горючего топлива. Такой тип преобразования энергии был распространен в 1900-х годах. Из-за низкого КПД, громоздкой конструкции и малого запаса хода паровые двигатели не могут конкурировать с ДВС. Применение устаревших технологий в сельском хозяйстве является затратным мероприятием и используется для развлечения.

Особенности изготовления трактора

Самодельная техника имеет максимально упрощенную схему, а при ее изготовлении используются узлы и агрегаты от другой техники. Целью является получение дешевой и надежной конструкции. Для сборки потребуются базовые навыки обращения с инструментом и минимальные технические знания.

При проектировании собственной конструкции следует использовать детали с минимальными модификациями. Запчасти должны быть легкодоступными и недорогими. Большое количество самодельных элементов в конструкции приведет к увеличению стоимости и продолжительности ремонта.

Выполнение точных расчетов прочности и нагрузок практически невыполнимо в домашних условиях, поэтому рама и остальные несущие узлы конструкции изготавливаются с большим запасом прочности.

При наличии чертежей и необходимого оборудования самому сделать трактор можно за 3 месяца.

Подготовка чертежей

Перед закупкой и подготовкой узлов необходимо составить проект будущего трактора. За основу можно взять чертежи готовых моделей. Запчасти, которыми вы располагаете, могут отличаться от заявленных, а изменить готовую схему конструкции будет несложно. Существуют готовые решения для любых модификаций.

Если нет возможности использовать готовый проект, то необходимо подготовить черновые наброски самостоятельно. В процессе сборки компоновка элементов может измениться, но вы должны понимать, как будут располагаться отдельные узлы.

В зависимости от двигателя, трансмиссии и системы управления необходимо выбрать размеры и конфигурацию рамы. Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально загружены. Оптимальное соотношение — 40/60.

Предварительное планирование и подготовка чертежей сэкономят средства и время.

Как собрать трактор своими руками

При изготовлении мини-трактора на базе мотоблока, в зависимости от его расположения, применяют шарнирную или цельнометаллическую раму.

Если силовая установка будет спереди, то применяется шарнирная схема соединения. В таком случае из профильной трубы сваривается треугольная или Т-образная рама. Для задней оси изготавливается балка со ступицами, к которым крепятся дополнительные колеса. Сзади к раме приваривается крепеж с механическим подъемником для подвесного оборудования. Если планируется использование полуприцепа, на раму устанавливается фаркоп. Также можно приобрести готовую прицепную тележку (125-180 $).

Недостатком такой схемы является неправильная развесовка. Для частичной компенсации веса сиденье водителя смещают вперед.

Для правильного распределения массы мотоблок устанавливают сзади. Чтобы обеспечить устойчивость, необходимо увеличить заднюю колею и установить колеса большего диаметра (14-16″). При этом передняя балка нуждается в установке рулевой трапеции, а система переключения передач — в доработке. Для реализации такого проекта используется цельнометаллическая рама. Готовая сельхозтехника не будет уступать заводским аналогам.

Техника с дизельным двигателем экономичная и обладает большим крутящим моментом, поэтому ее использование предпочтительнее при создании мини-трактора.

Преимуществом схемы с использованием мотоблока является то, что не надо думать о том, как сделать сцепление и состыковать агрегаты. Но такие конструкции ограничены по мощности и не имеют аккумуляторов.

Если планируется создание полноценного мини-трактора, придется приложить больше усилий, а для изготовления полноприводной техники обзавестись подходящей трансмиссией и раздаткой.

При проектировании рамы необходимо учитывать будущий вес техники и нагрузки на нее. До начала сборки рама должна иметь подготовленные места для установки всех узлов: ходовой, двигателя и трансмиссии, сиденья, навесного оборудования, облицовки и пр.

Для изготовления лонжеронов используется швеллер от №6 до №12. Траверсы должны быть более прочными (до №20), т. к. на них устанавливаются планки для навесного оборудования. Средние балки изготавливаются из профильной трубы или уголка. Все элементы рамы должны быть усилены косынками из листового железа толщиной от s5 до s10.

Кронштейн крепления для двигателя должен в точности повторять конструкцию основы, при этом ДВС желательно установить на штатные опоры. Крепление для коробки передач изготавливается так, чтобы обеспечить соосность с коленвалом.

Мини-трактор не имеет подвески. Задний мост крепится непосредственно к раме при помощи стремянок. В передней части изготавливается специальный остов для балки и рулевой колонки.

Чтобы защитить топливопровод, гидравлику и электропроводку от повреждений, их укладывают и фиксируют в полости швеллеров.

В последнюю очередь подготавливают салазки для сиденья.

При изготовлении самодельных тракторов применяют рамы 2 типов: цельную и переломную.

Цельная рама обладает большой прочностью и жесткостью. Для обеспечения правильной геометрии рама выполняется в виде трапеции (передняя часть уже). Такая форма позволяет установить балку с возможностью изменения ширины колеи. Только цельнометаллическая рама подходит для установки погрузчика.

Трактор на переломной раме считается наиболее подходящим для схемы 4х4. Он обладает высокой маневренностью, но сложный в изготовлении. Две отдельные полурамы скрепляются между собой при помощи шарнира, который изготавливается из карданных вилок от грузовика. В этом месте должна находиться крестовина вала силовой установки.

Двигатель

Выбор двигателя на самодельный трактор зависит от его полной массы и целей использования. В большинстве случаев для моноприводной техники будет достаточно 5-15 л. с., а для полноприводной — от 30 до 40 л. с.

Распространенным вариантом является установка силового агрегата от автомобилей ВАЗ 2101-2107. ДВС устанавливается вместе с КПП как цельный узел, не нуждается в доработке и имеет низкую стоимость, а его мощности достаточно для любой компоновки трактора. Недостатком является большой вес, расход (более 11 л/ч) и сложная система охлаждения.

Самые маломощные образцы изготавливаются с двигателем ЗИД-4,5. Установка разработана для мотоциклов и легких тракторов. Главным ее достоинством является долговечность и простота в обслуживании. Рабочий объем в 520 см³ обеспечивает мощность 4,5 л. с. и низкий расход топлива (1,5 л/ч), а наличие встроенного редуктора — достаточный крутящий момент.

Базой для средней техники может послужить отечественная электростанция с двигателем УД2 — 610 см³ и 8 л. с. или УД4 — 1220 см³ и 15 л. с. Они оснащаются электростартером, реверс-редуктором, фланцем для КПП. При помощи жалюзи в кожухе маховика осуществляется принудительное охлаждения ДВС. Расход силовых установок составляет 2,9 л/ч и 5,5 л/ч соответственно.

Альтернативой является сборка трактора с двигателем Лифан 188F — 389 см³ и 13 л. с. или 190F — 420 см³ и 15 л. с. Техника китайского производителя обеспечивает большой крутящий момент при низком расходе топлива (3,5 л/ч и 3,9 л/ч соответственно).

Трансмиссия

Для обеспечения необходимого передаточного числа подойдет коробка передач от ГАЗ-53 (51) или УАЗ. Чтобы соединить ее с двигателем, изготавливают переходной фланец. Если трактор будет полноприводным, устанавливают раздаточную коробку от УАЗа. Для передачи мощности на редуктор применяются укороченные карданные валы от донора.

Рулевое управление

Сделать рулевую на трактор можно самостоятельно. Передний мост оборудуется шкворнями. К их нижней части крепятся цапфы, а к верхней — поворотные рычаги, между которыми устанавливается поперечная тяга. Для правильной работы рулевого механизма угол поперечного наклона шкворней должен составлять 6-10°, а продольного — от 1 до 3° с отклонением назад. Продольная тяга соединяется с рулевым редуктором или рейкой при помощи сошки.

Задний мост

Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.

Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.

Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.

Колеса

Для сельскохозяйственных работ подойдут любые колеса радиусом от 14 до 24″. Чтобы обеспечить максимальную проходимость, клиренс желательно довести до 35-40 см. Для ведущей пары подходящими являются любые покрышки с грунтозацепами.

Как зарегистрировать самодельный трактор

Для постановки на учет изобретение должно соответствовать инструкции Минсельхозпрода РФ «О технических требованиях к самодельным машинам». Это подразумевает наличие тормозной системы, крыльев с брызговиками, звукового сигнала, светотехники и т. д.

Для того чтобы поставить на учет и получить разрешение Гостехнадзора, необходимо обратиться в Министерство сельского хозяйства и продовольствия. После проведения экспертизы будет возможна регистрация самодельного трактора.

В зависимости от стоимости мотоблока (300-800 $), затраты на создание мини-трактора составят 500-1000 $. При полном конструировании трактора на базе ДВС Lifan стоимость готовой техники составит 600-1500 $. Используя б/у комплектующие, эту стоимость можно существенно уменьшить.

Цены на китайские серийные мини-тракторы начинаются от 2000 $ — Чувашпиллер Т-12 мощностью 12 л. с. За корейскую или японскую технику придется заплатить более 10000 $.

Полезные советы

Для облегчения подъема навесного оборудования устанавливают гидравлические механизмы, но для этих же целей можно использовать рулевую рейку от легкового автомобиля, что существенно упростит конструкцию.

Отсутствие подвески делает поездку на самодельном тракторе некомфортной. Чтобы изменить эту ситуацию, сиденье необходимо установить на пружины.

Не спешите с постановкой на учет: большинство мини-тракторов редко выезжают на дороги общего пользования, а маленькие размеры позволяют перевозить их на прицепе.

Мини-трактор самодельный – как собрать своими руками

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Силовая установка

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

Трансмиссия

В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

• Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
• Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
• Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

Самодельные минитрактора для домашнего хозяйства

Минитрактор своими руками

Если вы имеете домик в деревне, а тем более живете там постоянно, вы знаете, что такое настоящие хлопоты по хозяйству. Без транспорта при ведении домашнего хозяйства просто невозможно обойтись. Лучшим для этих целей является минитрактор, с его помощью можно обеспечить выполнение всех нужд, от перекапывания земли под засев, до перевозки крупно- и малогабаритных грузов. Но такая техника далеко не дешевая, как быть? Есть один вариант — сделать минитрактор своими руками. Да, задача не легкая, но если справитесь, сэкономите кучу средств, а удовлетворение от готового аппарата будет приходить каждый раз, как только вы будете начинать работу с трактором.

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Самодельные трактора с ломающейся рамой и их сборка на видео

Каждый фермер или дачник желает упростить работы в огороде. Для этого не обязательно приобретать дорогостоящие агрегаты, в данном случае помогут самодельные трактора. Изготовив технику можно не только сэкономить, но и получить отличного «помощника», который выполнит за вас такие задачи как уборка снега, сена, вспахивание земельной почвы или транспортировка собранного урожая. При наличие небольшого опыта в работе с подобным оборудованием, сконструировать самодельный минитрактор не составит особого труда.

Плюсы самодельных тракторов

Процесс изготовления техники не требует больших вложений. Самодельные трактора домашние мастера производят из устаревшего бытового оборудования, в магазине потребуется купить только недостающие запчасти. В случае если в наличие уже имеется малогабаритные сельскохозяйственные агрегаты в виде мотоблока или культиватора, задача изготовления минитрактора еще более облегчается.

Работа по сборке самоделки облегчается, если в наличии уже есть мотоблок или культиватор

Также из плюсов самодельных минитракторов следует выделить возможность регуляции техники индивидуально под управляющего. Фермер может самостоятельно подобрать нужные размерные параметры, комбинировать механизмы, узлы, а не довольствоваться набором функций заводского аналога.

Здесь есть конечно же и минусы, которые заключаются в следующем:

• в процессе сбора могут возникнуть сложности;
• самостоятельно достаточно спроектировать схему подключения всех узлов;
• большинство элементов применяется в подержанном состоянии, а их последующее применение может привести к скорому износу;
• во время работы агрегата могут произойти поломки в связи с недостаточным опытом мастера.

Сравнительно с преимуществами ряд недостатков большой. Но если дачник уверен в своих возможностях и навыках, у него точно получится собрать качественный самодельный трактор своими руками.

Конструктивные особенности

Чертеж самодельного трактора

В первую очередь перед изготовлением мини трактора следует определиться с его составляющими. Наиболее простая модель малогабаритного трактора в конструкции имеет следующие элементы:

• мотор – в качестве данной детали можно взять за основу мотоблок или мотороллер;
• надежная рама – на ней будут устанавливаться все составляющие;
• тормозное устройство гидравлического типа;
• конструкция с тормозными дисками;
• ходовка – должна включать колеса и 2 оси;
• устройство фиксирующее навесные приборы;
• рулевая система;
• сидение для управляющего;
• фары.

Все детали требуется монтировать в определенной последовательности по выбранной схеме.

ВИДЕО: Как собрать агрегат из мотоблока

Подбираем двигатель для самодельного трактора

Для самодельного мини трактора подойдет множество вариантов моторов. Одним из оптимальный считается двигатель ЗИД, который изначально рассчитан для применения в самостоятельно изготовленной технике. 4-тактный мотор с одним цилиндром и объемом в 4,5 л отлично справится с переработкой земельной почвы, габаритами в 2-3 га.

Если у фермера имеется в наличие мотоблок, то задача облегчается в два раза. Дело в том, что применение мотоблока устраняет необходимость поиска моста с сцеплением, сварки передней части рамы и подбора рулевого устройства, все это уже есть в данной технике.

Что нужно для рамы

В качестве рамы рекомендуется использовать ломающийся каркас. В данном случае он изготавливается из двух основных частей, которые посредине фиксируются передвижным сцепом. В результате существенно сокращается угол разворота.

Для передачи крутящего момента на заднюю ось мини трактора с ломающейся рамой (если двигатель будет спереди) в ход идут мосты от грузовых автомобилей

Для этого потребуется прочные железные уголки или швеллер марки №8 с размерами 90х36 см. Заднюю область рамы нужно собирать под параметры 68х36 см. После завершения сбора каркаса не переднюю часть следует приварить 2 поперечные трубы с квадратным сечением при срезе. Данный элемент будет служить подставкой под мотор. Остальные держатели монтируются исходя из выбранной схемы.

При соединении двух частей рамы нужно использовать шарнир и 2 вилки. Для первой детали применяется цапфа с подшипниками от КАМАЗа. После всего к каркасу приваривается полотно под навесное оборудование.

Ходовая часть

Для начала требуется наварить на каркас вертикальные металлические стойки с укреплением уголками. Передний мост самодельного трактора нужно делать из монолитного прута с сечением 50 мм. Посредине посредством полуцилиндрической насадки устанавливается шарнир. По краям балки камазовской цапфой монтируются «ушки» для шкворней, а на них крепятся колеса.

Для организации максимально точного направления на оборудовании устанавливается распределитель. На передней области возле мотора крепится масляный бак, а посредине устройства фиксируется втулка, отвечающая за раскачивание переднего моста. Следует не забывать, что в конце данных действий нужно установить золотник, он требуется для отвода масла.

Навеска

Навеска требуется для фиксации дополнительных приспособлений. В данном случае лучшим вариантом послужит трехточечная вариация, состоящая из 2-х тяг, закрепленных на металлическом полотне и навесном устройстве. В качестве третей точки фиксации будет выступать привод гидродвигателя и дополнительная тяга.

Для правильного и исправного функционирования на полотно рекомендуется установить движимые стержни с диаметром 4-5 см, и только от них уже монтировать навесное оборудование.

Установка тормозной системы со сцеплением на самодельный трактор

Тормоза монтируются непосредственно на задние ведущие колеса. Лучшим вариантом послужит система из УАЗа. Колодки следует установить на диски, а управляющий механизм вывести на нужную педаль. Также тормоз для удобства можно сделать ручным, подключив к рычагу.

Если в самодельном тракторе требуется соорудить сцепление, здесь подойдет традиционный ременный привод. Используйте готовую систему из автомобиля такой марки как «Москвич» или УАЗ. Патрубок, производящий давление на ремень, устанавливается на раме пружинкой, прикрепленной к ушку, размещенному посредине. Вторая часть сваривается с педалью через рычаг.

Рулевое устройство и кресло

Рулевое управление для минитрактора сделанного своими руками подойдет из автомобиля «Москвич». В данном случае, в отличие от остальных вариаций, элемент будет проворачиваться в другую сторону. Чтобы избежать этого «дефекта», следует вместо стандартных тяг прикрепить детали от Жигулей, при этом ступицы использовать из Запорожца. Полностью перевести устройство в нужное направление поможет специальный рычаг из стали, его монтируют между колонкой и всеми тягами.

Самодельный минитрактор с ломающейся рамой

После проведенных манипуляций можно приступать к фиксации водительского кресла. Сидение крепится к сварному каркасу посредством вертикальных углов или напрямую к трубной конструкции с прямоугольным сечением в разрезе. Чтобы уменьшить передачу колебаний в процессе функционирования, кресло следует установить на прочные амортизаторы с дополнительным креплением тягами.

В случае необходимости, можно создать полноценную водительскую кабину. Здесь потребуется несколько стальных полотен. Они вырезаются по необходимой форме и привариваются к раме.

Заключение

Самодельный минитрактор в полной мере сможет себя проявить в таких работах как уборка снега, вспахивание грунта, транспортировка собранного урожая или малогабаритного груза. Но дополнив агрегат навесными оборудованием устройство станет незаменимым помощником в хозяйстве, в независимости от сложности работ.

ВИДЕО: С чего начинать сборку минитрактора самоделки

размеры в бесплатном свежем видео

Сельскохозяйственная сфера включает в себя большое количество работ, но основным, все таки, является обработка земельных владений. Это неудивительно, ведь созревание будущего урожая напрямую зависит от того, насколько хорошо вспахана и удобрена земля.

С этим комплексом работ прекрасно справляется минитрактор – технический агрегат, имеющий достаточно компактные габариты, при этом отличаясь достаточно высокой мощностью. Применяются данные агрегаты повсеместно – и в частном хозяйстве, и в крупных фермерских хозяйствах и агропромышленных комплексах.

Если в последних, в основном, используют различные модели от российских , либо зарубежных компаний, то на бытовом уровне, чаще всего, встречаются минитрактора, изготовленные из подручных средств. Конечно, нужны определенные навыки, чтобы сборка самодельного минитрактора прошла успешно, ведь это довольно непростое дело.

Однако, учитывая тот факт, что затраты на изготовление будут куда меньшими, чем за покупку магазинного варианта, многие уже задумываются о самостоятельном конструировании минитрактора.

Области применения минитрактора

В зависимости от того, что будет взято за основу будущего самодельного минитрактора, выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

• Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ, характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью картофелесажалки и т.д. На фото двигатель:

Двигатель от Жигули

• Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. тут) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
• Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя(см. тут), который идентичен мощности мотоблока (даже китайского производства). Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
• Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
• Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

Как мы видим, эффективность самодельных минитракторов в работе довольно различна, в зависимости от силовой мощности используемого двигателя.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке, где осуществляется вспахивание и культивирование почвы.

Если вас интересуют бензопилы Хускварна, то на нашем сайте вы найдете много информации об этом инструменте. Инструкция по эксплуатации – в этой статье.

Перед начал использования бензопилы, обязательно ознакомьтесь с особенностями настройки и регулировки бензопил марки Хускварна в этой.

Если же поломка случилась, то о причинах неисправностей и способах их починки вы сможете узнать тут.

Преимущества и недостатки агрегата

Безусловно, рабочие показатели фирменного минитрактора значительно выше, чем у самодельных аналогов. Но никто и не пытался доказать, что самодельные агрегаты сопоставимы в своих технических данных с покупными вариантами.

Изначально подразумевалось, что минитракторы, сделанные своими руками, будут использоваться на довольно небольших площадях, где их рабочей мощности будет достаточно. Именно поэтому, использование самодельных агрегатов на бытовом уровне становится все более целесообразным.

К прочим преимуществам таких минитракторов относят:

• Довольно неплохие показатели качества вспахивания земельных угодий. При этом, они во многом сопоставимы с глубиной проникновения, которые показывают минитракторы, приобретенные в магазинах.
• Достаточно простая эксплуатация подобных устройств, не требующая особых знаний и умений.
• Изготовление самодельного агрегата будет куда более дешевым вариантом, чем покупка нового минитрактора.
• Более упрощенный ремонт, ведь вы сами изготавливаете минитрактор из доступных деталей, которые потом можно без труда достать.
• Возможность внесения изменений в конфигурацию устройства, добавляя что-то новое. В покупных минитракторах это недопустимо, ведь можно полностью вывести агрегат из строя.

Однако, не стоит думать, что изготовление минитрактора в домашних условиях является безоговорочно выгодным предприятием. У данного способа есть и свои недостатки:

• Достаточно кропотливый процесс сборки, ведь это требует наличия определенных технических знаний, а также умения работать со сварочным аппаратом и т.д. Иными словами, изготовление минитрактора своими руками подойдет далеко не каждому.
• Поиск нужных запчастей и деталей также является дополнительной сложностью в данном вопросе.

Как мы видим, преимуществ все-таки больше, что говорит о верном принятии решения – изготавливать самодельные минитрактора своими руками. Наверно главным плюсом является хорошая экономия средств, ведь вопрос цены становится определяющим в последнее время.

Особенности в работе

Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи.

Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.

Особенности в эксплуатации

Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.

Кроме того, существует определенная рекомендация по заводу двигателя при стабильно низких температурах (до -250C):

• отжать сцепление;
• нажать на педаль газа до упора;
• крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.

Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.

Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

• На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
• Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
• Поперек устанавливается металлический стержень.
• Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
• Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
• В качестве руля можно использовать рулевое управление, установленные на старых машинах.
• К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

• Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

• Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
• Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
• Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

Минитрактор из мотоблока

• Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
• В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
• Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
• Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
• На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Видео: Самодельный мини трактор из мотоблока

Стоит помнить, что в случае выезда на проезжую часть данного самодельного устройства, вас могут остановить сотрудники дорожной инспекции на наличие у вас прав на управление данным транспортным средством.

Поэтому, если вы планируете выезжать на самодельном минитракторе на проезжую часть, нужно позаботиться о получении водительских прав в ГИБДД.

Заключение

Минитрактора самодельного типа представляют собой довольно интересное сооружение. При этом, встретить два одинаковых агрегата попросту нереально, ведь в процессе сборки каждый добавляет что-нибудь свое.

Ведь для мужчины сам факт, что он что-то делает своими руками, уже является своеобразным хобби, удовлетворение от результатов которого куда сильнее, чем от простой покупки готового минитрактора, либо иного сельхоз агрегата.

Если же вы захотите купить готовый мини трактор, то присмотритесь к моделям белорусского производства.

Возможно интересным станет прополка картофеля мотоблоком.

Также рекомендуем ознакомиться со статьей про обзор мотоблоков.

Самодельный минитрактор своими руками: фото, видео

Минитрактор сделанный умельцем своими руками: фото и видео самодельного трактора в работе.

Народный умелец своими силами построил самодельный минитрактор 4×4 для домашнего хозяйства, чтобы пахать огород, перевозить грузы и зимой расчищать снег.

Рама трактора сделана из 80 швеллера, двигатель от мотоцикла Урал, карбюратор от Оки, мосты от ВАЗ (обрезанные), дополнительная КПП от Москвича.

Промежуточный вал и вал отбора мощности на цепном приводе. Установлен насос гидравлики НШ-10, распределитель Р-80.

Двигатель охлаждается электро вентилятором, стартер от Ваз 2110.

Установлен двигатель от мотоцикла Урал.

Сделан отвал для чистки снега.

Также сделан задний отвал.

Самодельная фреза для вспашки огорода.

Вот такой минитрактор из двигателя мотоцикла Урал, сделал своими руками народный умелец.

Видеообзор самодельного минитрактора.

На этом видео, минитрактор сделанный своими руками.

Осенняя вспашка огорода самодельной фрезой.

Автор самодельного минитрактора: Юрий Журавлев.

Источник: http://enkistroy.ru/raznoe/traktor-samodelka-dlya-krestyanina-kak-sdelat-samomu-chertezhi-i-sxemy-video.html

Минитракторы для домашнего хозяйства

• Мощность двигателя — 19 л. с.
• Привод: 4 WD
• Масса: 750 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор с фронтальным погрузчиком Shibaura появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 22 л. с.
• Привод: 2 WD
• Масса: 960 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Трактор Уралец 220 4×4 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 11 л. с.
• Привод: задний
• Масса: 450 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Японский минитрактор Yanmar YM1100– б/у появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 14 л. с.
• Привод: 2 WD
• Масса: 500 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Японский минитрактор Yanmar YM1401 – б/у появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 13 л. с.
• Привод: 4 WD
• Масса: 500 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Японский минитрактор Yanmar YM1300– б/у появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 20 л. с.
• Привод: 2 WD
• Масса: 950 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Мини-трактор Kubota ZL1-205– б/у появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 18 л. с.
• Привод: 4 WD
• Масса: 700 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Mitsubishi MT 180 DT– б/у появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя: 18 л. с.
• Привод: 2 WD
• Масса: 468 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Файтер Т-15 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 12 л. с.
• Привод: 2 WD

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Русич Т 12 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя: 15 л. с.
• Привод: 2 WD
• Масса: 498 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Скаут Т-15 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 15 л. с.
• Привод: 2 WD
• Масса: 550 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Русич Т 15 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя: 18 л. с.
• Привод: 2 WD
• Масса: 780 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Файтер Т 22 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя: 18 л. с.
• Привод: 2 WD
• Масса: 690 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Скаут Т-18 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 12 л. с.
• Привод: 2 WD
• Масса: 540 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Garden Scout T-15 с шнекоротором появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 22 л. с.
• Привод: 2х4
• Страна производитель – Россия

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Русич Т 220, Чувашпиллер появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 16 л. с.
• Привод: 2 WD
• Масса: 900 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Уралец 160 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 22 л. с.
• Привод: 4 WD
• Масса: 1060 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор GRASSHOPPER GH 220 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 22 л. с.
• Количество цилиндров: 3 шт
• Масса: 990 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Русич Т 244, Чувашпиллер появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 22 л. с.
• Привод: 2 WD
• Масса: 960 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Уралец 220 ГИДРО появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Мощность двигателя — 22 л. с.
• Привод: 4 WD
• Масса: 890 кг

Введите ваш адрес эл.почты и мы сообщим вам,
когда товар Минитрактор Kioti CK22 появится в наличии

Мы оповестим вас, как только товар
прибудет на склад.

Вернуться на сайт

• Назад
• 1
• Вперед

Вручную обрабатывать землю очень сложно. Ее необходимо удобрить, вспахать, культивировать, подготовить под посадку культур, обработать растения от вредителей и болезней, убрать урожай. Имея в арсенале домашний минитрактор, можно существенно ускорить процесс за минимальной тратой собственных сил. Техника поможет и в уходе за животными: накосить сена, привезти его, отвезти животных в прицепе – все это можно сделать с помощью минитрактора.

ООО «Автоспецтехника» реализует трактора для домашнего хозяйства на гибких условиях (в том числе. кредит, лизинг). Мы являемся официальными дилерами заводов-производителей и всегда гарантируем высокое качество продукции и безупречный сервис. Звоните бесплатно по всей России: 8 (800) 505-32-86 .

Как правильно выбрать домашний минитрактор?

Российского производства или китайский?

Трактора из одной ценовой категории обладают примерно одинаковыми техническими параметрами. Для сравнения взяты Xingtai XT-220 (Китай) и Уралец 220 (Россия):

Большинство домашних тракторов из Китая собираются на территории РФ, что делает доступным сервисные центры гарантийного обслуживания. Значит, между агрегатами китайского и российского производства нет принципиальной разницы.

Экономичный или мощный?

Для перевозки нетяжелых грузов, косьбы травы на сено и прочих несложных задач, достаточно агрегата мощностью до 20 лошадиных сил. При необходимости обработки земли (пахота, культивирование и т.д.), а также перевозки тяжелых грузов, необходима техника мощностью от 20 л.с.

Минитрактор для домашнего хозяйства: перечень работ:

В зависимости от особенностей эксплуатации (для пахоты, косьбы, перевозки грузов и прочее) необходимо обращать внимание на наличие следующих систем:

• Вал отбора мощности. Передает крутящий момент на используемое оборудование (культиватор, косилка).
• Трехточечное навесное устройство и кассетный механизм. Позволяет цеплять к агрегату все стандартные виды прицепной техники.
• Гидравлическая система. Допускает использование погрузчика, ковша для экскаватора и иного схожего оборудования.
• Гидроусилитель руля. Облегчает выполнение маневров.
• Полноприводная система. Повышает проходимость трактора. Актуально при езде по болотистой, мягкой земле.

Преимущества минитрактора перед обычным трактором:

1. Невысокая цена. В сравнении с обычным трактором, стоимость снижена примерно в 5 раз.
2. Экономичность. За счет менее мощного двигателя агрегату нужно меньшее количество топлива.
3. Маневренность. Небольшие размеры позволяют спокойно разворачиваться даже на ограниченных площадках.
4. Простое управление. Справиться с управлением может даже неопытный водитель. Кроме того, для использования минитрактора на своем участке не нужно получать водительские права.
5. Небольшие габариты. Минитрактор можно поставить в обычном гараже. Обычному трактору может не хватить высоты дверного проема.

ООО «Автоспецтехника», являясь официальным дилером, поставляет на российский рынок домашние минитрактора для деревни, домашнего хозяйства по низким ценам. У нас, перед покупкой, Вы можете заказать тест-драйв трактора, и уже после оформить покупку.

Для своих клиентов мы предлагаем условия покупки в кредит, лизинг. Звоните: 8 800 700-25-65 .

Приглашаем на тест-драйв

Тест-драйв тракторов и техники различных производителей.
Более 30 единиц техники всегда на стоянке!

Выставочная стоянка: г. Самара, ул. Антоново-Овсеенко, 46 В
(пересечение улицы Запорожская).

Оставьте ваши контактные данные
и мы свяжемся с вами, для уточнения деталей.

Мы свяжемся с вами в течение 4 минут,
для уточнения времени тест-драйва.

Вернуться на сайт

Оставьте ваши контактные данные
и наш специалист свяжется с вами!

Мы свяжемся с вами в течение 4 минут,
и ответим на интересующие вас вопросы.

Вернуться на сайт

ул. Антонова-Овсеенко, 46В, Самара

Оставьте ваши контактные данные
и мы быстро перезвоним вам!

Мы свяжемся с вами в течение 4 минут,
и ответим на интересующие вас вопросы.

Источник: http://www.avspec.ru/katalog/traktora/minitraktor_dlya_domashnego_khozyaystva/

Самодельный минитрактор для домашнего хозяйства

Самодельный минитрактор для домашнего хозяйства

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.

3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.

4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.

5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.


Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
2. Гидравлика дает возможность применять различное навесное оборудование.
3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что некоторая часть мощности двигателя уйдет на обслуживание данного узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельхозяйственных механизмов, подсоединяемых к минитрактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.д.

ВОМ может быть как зависимым, так и независимым. В первом случае вал приводится в движение от трансмиссии, передающей вращательное движение на колеса. Как только колеса останавливаются, ВОМ прекращает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Поэтому, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме всего, существуют трактора с ВОМ синхронного типа. Скорость вращения синхронного вала напрямую зависит от передаточного числа передачи движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Кабина изготавливается следующим образом.

1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.

5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

1. Рама. Изготавливается из профильной трубы или швеллера.
2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Самодельный минитрактор в домашних условиях

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.
Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Как сделать мини трактор своими руками

В подсобном хозяйстве каждого фермера в любое время года работы всегда хватает. Вспахать и засеять поле, вывезти мусор, накосить травы, привезти или увезти строительные материалы. Без мототехники невозможно справится со всей работой. На покупку новой техники не всегда есть деньги. В таком случае самодельные трактора смогут придти на помощь. Себестоимость самодельного трактора будет всегда на порядок ниже заводского. Собрать его не составит труда, если человек умеет работать головой, руками и имеет базовое представление о строении мототехники. В статье рассказывается, как в домашних условиях сделать самодельный трактор.

Особенности сборки трактора в домашних условиях

Крупные заводские трактора как МТЗ для небольших приусадебных участков неоправданная роскошь. При своей стоимости они окупаются очень долго. Самостоятельная сборка такой техники потребует от умельца специальных технических знаний. Для небольших хозяйств подходят больше минитрактора. Однако покупка даже мини-трактора может существенно ударить по семейному бюджету.

Что делать, если покупка нового трактора не по карману, но он крайне необходим в хозяйстве? Собрать самодельный трактор своими руками в своем гараже. Если есть хотя бы минимальное представление о составе и работе моторизированной техники, то сделать это не сложно. Все зависит от конструкции, которую решит выбрать мастер.

Самодельную технику можно разделить на два типа:

• на базе деталей мотоблока;
• на базе деталей полноценной моторизированной техники.

Первый вариант самодельного мини трактора самый простой, поскольку требует минимальных переделок и денежных вложений. Второй вариант намного сложнее. Берутся собирать такой вид только, когда есть особые требования к рабочей технике. Комплектация к нему подбирается к нему из подручных средств и с учетом финансовых возможностей.

Решив смастерить мини трактор, нужно следовать главному правилу, которое гласит: все комплектующие детали должны быть ремонтируемыми, взаимозаменяемые и быть в свободном доступе. Следуя такому простому правилу, можно в любое время отремонтировать свою технику.

Каждая работа должна всегда начинаться с создания чертежа. Всегда есть возможность воспользоваться уже готовыми образцами самоделки трактора, и просто доработать их по своему усмотрению. Если нет желания возиться с ними или просто не умеете, можно набросать эскиз с размерами будущей самодельной конструкции. Составить поэтапную инструкцию для себя. Это покажется мелочью, но такая мелочь очень облегчает дальнейшую работу. Гораздо проще и быстрее получится что-то смастерить, имея даже приблизительный план перед глазами, чтобы в нужную минуту его посмотреть.

Самостоятельная сборка трактора из мотоблока

Как сделать минитрактор из имеющихся под рукой деталей, чтобы получить полноценное, многофункциональное транспортное средство. Самый простой вариант использовать мотоблок, например, российский «Нева». В зависимости, где расположен двигатель, делают цельную раму или ломаную на шарнирах.

Если расположить его в передней части, то потребуется изготовить шарнирную конструкцию. К задней части приваривают ось под установку колес и седушки. Сзади устанавливается фаркоп для сцепления с телегой и сельскохозяйственными приспособлениями, например, плуга или косилки. По сути, такая рама играет роль сидения для водителя. Рулевое управление транспортом выполнено за счет поворота рамы. Такая конструкция мобильная даже на ограниченном пространстве.

Недостатки такой конструкции:

1. Неверное распределение веса на оси.
2. Неудобство переключения коробки передач.
3. Плохая устойчивость.

Удачным вариантом считается устройство с цельной рамой. Мотоблок в этом случае располагается сзади. Устойчивость компенсируется расширением колеи колес и увеличением их диаметра. На передние колеса устанавливается поворотная балка. Потребуется внести некоторые модификации в коробке для удобства переключения скоростей.

Дизельные двигатели имеют качества по оборотам и мощности, превосходящие бензиновые. Они предпочтительней для создания минитрактора. Их полезный коэффициент выше при меньшем расходе топлива. Преимуществом использования мотоблока заключается в простоте конструкции. Не требуется придумывать сложные приспособления, чтобы сделать самодельный минитрактор на базе мотоблока своими руками.

Домашний вариант даже больше походит на детскую игрушку, но он ничем не уступает по производительности заводской технике и не нуждается в сложных доработках.

Самостоятельная сборка трактора из элементов транспортных средств

Минитрактор, собранный своими руками из автомобильных деталей, представляет собой уже более серьезное транспортное средство с мощным двигателем, гидравликой, полноценной системой управления и подвеской, и даже возможен вариант полноприводного исполнения. Поскольку это уже серьезная техника с большим весом деталей, необходимо выполнить всю конструкцию основательно.

В домашних условиях не получится рассчитать пределы прочности и допустимые нагрузки, поэтому вся конструкция в целом должна иметь запасы прочности.

Первым делом изготавливается рама из швеллеров. Швеллер разрезают согласно подготовленной схеме, далее нарезанные части сваривают друг с другом. Рама подбирается с учетом веса двигателя и других нагрузок. Лонжероны и ступицы изготавливаются из прочных профильных труб. Средства крепления мотора должны в точности совпадать с его основной конструкцией. У полноприводных тракторов мост устанавливают на раме. Место для установки трансмиссии подбирается таким образом, чтобы она находилась с коленчатым валом на одной оси и смотрела прямо в центр вала.

Под рулевую колонку приваривается специальный остов в фронтальной части рамы. Защитой электропроводки и гидравлики и топливной системы служат полости швеллеров. Их крепят туда с помощью монтажных колец или жгутиками. И в последнюю очередь размечают и готовят место для седушки.

Существует два типа несущих рам:

• переломная или двойная с шарнирами;
• цельная.

Первый вариант больше подходит для полноприводных тракторов. Он сложен в изготовлении. Потребуется дополнительная блокировочная коробка от Нивы. И еще некоторые доработки ходовой части. Крепятся две рамы с помощью автомобильных шарниров. Для передачи силы задним колесам используют обычно укороченный коленчатый вал.

Цельная рама имеет лучшие показатели прочности. Для соблюдения необходимой геометрии ее изготавливают трапециевидной формы. Это позволит установить балку с последующим увеличением колеи колес. Такая система позволяет устанавливать трактор вместе с погрузчиком. Но с учетом нагрузок рама должна обладать высокой прочностью.

После полной подготовки рамы начинается пошаговая сборка остальных компонентов. Сначала устанавливается мост и оси колес.

Необходимо организовать гусеничный ход. Самый простой вариант это каток с шинами и колесами. Мост заимствуют от любого заднеприводного автомобиля. Колеса подбираются в соответствии с предполагаемыми работами, которые трактор будет выполнять. Для рыхлых пахотных земель нужны широкие колеса с большим радиусом. Это даст большой клиренс подвеске агрегата. Его желательно доводить до 40 сантиметров и больше. Так в поле он не будет мешать грязь коленовалом. Мост лучше позаимствовать от УАЗа. Он имеет боковые редукторы с большим передаточным числом.

Выбор двигателя зависит от назначения трактора. Для пахоты земель и перевозки небольших грузов подойдет маломощный моторчик от мотоцикла с 15-20 лошадиным силами. Для более серьезной работы необходим мощный двигатель около 50 лошадиных сил.

Обычно в качестве тяговой силы устанавливают двигатели от «копейки» или других моделей ВАЗа. Купить их не представляет труда. Однако расход топлива у таких двигателей составляет более 10 литров.

После двигателя устанавливается трансмиссия. Подойдет от ГАЗ или УАЗ. Она имеет хорошее передаточное число. Для передачи момента вращения используется укороченный вал. Последними ставятся рулевое управление и седушка. Для установки рулевого управления шкворни ставятся на переднюю ось минитрактора. К верхней части шкворней крепятся цапфы, а к нижней ‑ рычажное управление. Они соединяются друг с другом поворотной тягой. Рулевой редуктор соединяется с поперечной тягой с помощью сошки. Осталось соединить гидравлику, электропроводку и топливную систему и трактор готов к первым испытаниям. Требуется кузов трактору или нет, каждый владелец решает для себя сам.

Изготовление мини-трактора своими руками в домашних условиях

Для обработки небольшой территории лучше использовать трактор самостоятельного изготовления. Для того, чтобы понять, как сделать своими руками мини-трактор, нужно разобраться в его конструкции. По техническим параметрам он, естественно, будет отличаться от заводских аналогов. Однако использование мощного трактора на небольшой площади экономически невыгодно, ведь расход горюче-смазочных материалов не окупается.

Преимущества и недостатки самодельных конструкций

При перевозке небольших грузов или обработке площадей до 10 гектаров, лучше использовать мини-трактор для домашнего хозяйства. Своими руками он изготавливается без особых проблем, и конструкция обходится значительно дешевле покупного изделия.

В качестве деталей часто используются узлы из отработанных конструкций. Если есть отслуживший свой срок мотоблок, то задача упрощается. Большим плюсом является возможность усовершенствовать найденными деталиями самодельную конструкцию. В покупном изделии это сделать невозможно.

К недостаткам можно отнести следующие моменты:

• сложность изготовление чертежей, без которых не обойтись;
• устанавливаемые узлы изначально изношены;
• важно умение работать с металлом и наличие инженерных знаний.

Подготовка чертежей и изготовление аппарата

Изготовить сложную конструкцию, удерживая расположение всех узлов в голове, сложно. Для того чтобы понять, как сделать мини-трактор, лучше подготовить чертежи. Еще лучше провести деталировку сборочного чертежа, чтобы можно было в случае чего отдать эскизы на изготовление отдельных деталей.

Создавая проект, сразу продумываются габариты будущего изделия. Они должны быть такими, чтобы на тракторе можно было без труда обработать требуемый участок.

Разобравшись, как сделать трактор своими руками, приступают к работе. Согласно спецификации чертежа подбираются необходимые узлы и детали. Те элементы, которые невозможно найти готовыми, изготавливаются самостоятельно.

Мини-трактор своими руками в домашних условиях создается из следующих элементов:

• двигателя;
• рама, на которой крепятся узлы конструкции;
• ходовая часть и тормозная гидравлическая система;
• навесное оборудование;
• кресло для водителя;
• фонари.

Подбор двигателя

Если планируется изготовление малогабаритного трактора, то выбирается двигатель с объемом 4,5 л. Этого достаточно, чтобы обработать земельный участок площадью 2−3 гектара. Хорошим вариантом является силовой агрегат от старого Запорожца. Он обладает мощностью 40−50 л. с. В случае наличия трансмиссии она тоже устанавливается на раму.

На самодельном тракторе можно использовать двигатель от Москвича. Он проектировался специально под самодельную сельхозтехнику, поэтому мощность его всего 4 л. с. Однако этого может быть достаточно для работы на небольшом участке. К тому же он прост в ремонте. Идеальным вариантом служит двигатель от мотоблока. Обычно вместе с ним устанавливается передний мост с рамой и рулевым управлением с того же мотоблока.

Силовая рама агрегата

Как правило, рама для трактора состоит из 2 частей, соединенных между собой подвижным сцепом. Такой каркас уменьшает радиус поворота. Это дает преимущество при работе на небольших участках.

Собирается рама из уголков или швеллеров. Передняя полурама делается длиннее. Габариты переднего каркаса составляют 900х360 мм, а заднего — 680х360 мм.

Для установки двигателя сверху приваривается 2 трубы. Крепятся элементы каркаса сварными швами, ведь болтовые соединения могут не выдержать нагрузки.

Сцеп между полурамами изготавливается из 2 вилок и шарнира. Для этого используются подшипники и цапфа от Камаза. Благодаря такому соединению задняя половина имеет возможность смещаться как горизонтально, так и вертикально.

Ходовая часть установки

Для установки мостов на раму привариваются вертикальные стойки с усиливающими уголками. Передний мост не является ведущим, поэтому там можно использовать конструкцию с любого автомобиля.

Для заднего моста готовится литой прут диаметром 50 мм. Чтобы мост плавал на ухабистой дороге, посередине устанавливается шарнир. На краях прутка фиксируются ушки. Они нужны для того, чтобы с помощью шкварней на них надеть камазовские цапфы со ступицами. Дальше на них надеваются колеса. Гидравлика берется с любого автомобиля. Тормозная система устанавливается на задние колеса, можно ее взять от автомобиля УАЗ.

Фиксация навески

Для соединения с дополнительным оборудованием в виде сеялки или косилки применяется навеска. Она представляет собой 2 тяги. Берутся они от любого автомобиля.

Фиксация их ведется 3 точками. Одна крепится к специальной пластине на раме, другая к навесному оборудованию, третья — к приводу гидродвигателя. Через него крутящий момент будет передаваться навесному оборудованию.

Рулевая колонка и сиденье водителя

В качестве рулевого управления используется система с автомобиля Москвич. Вместо родных тяг берутся жигулевские, а ступицы подбираются от Запорожца. Между тягами и колонкой устанавливается специальный рычаг.

В качестве сиденья для водителя используется табуретка или кресло. Крепится оно к раме. Для этого к ней привариваются специальные уголки или сиденье можно фиксировать на трубах квадратного сечения. Чтобы уменьшить колебания во время движения, в некоторых случаях внизу крепятся амортизаторы.

При наличии небольшого участка, который требует обработки, необходимость в мини-тракторе ощущается постоянно. Изготовить его своими руками реально. Однако для этого нужно обладать определенными знаниями и навыками.

Источник: http://kakdoma154.ru/dlya-chistoty-i-poryadka/samodelnyj-minitraktor-dlya-domashnego-hozyajstva.html

Мини-тракторы для подсобного хозяйства

В настоящее время, с развитием фермерства в России, постоянной помощи от государства, многие люди решили заняться именно этим делом. При советской власти про личное подсобное хозяйство можно было сказать так – это место, где граждане сажают картофель, помидоры и огурцы, а еще устраивают застолье. Проще говоря, домашние хозяйства были просто местом для проведения отдыха.

При помощи субсидий, во многих деревнях начали осваиваться большие площади бывших колхозов и совхозов. Полным ходом идет внедрение новых технологий по выращиванию сельскохозяйственных животных, а также растительных культур. На глазах из бывших заброшенных колхозов вырастают огромные и технологичные фермерские хозяйства. А с внедрением новых технологий, а также моторизированной помощи тракторов Branson, новые фермерские хозяйства способны произвести больше продуктов питания, чем даже бывшие колхозы.

Что поможет фермерам достичь таких высот? Главным помощников, конечно же, является селхозтехника, а именно мини-тракторы. Если Вы зададите вопрос — зачем они, то мы постараемся на него ответить.

Что же представляет собой мини-трактор для подсобного домашнего хозяйства? По сути своей, это современный, а главное многофункциональный агрегат, который способен выполнять несколько функций. Проще говоря, это все тот же трактор, только гораздо меньших размеров, ну и меньшей стоимости. Ведь стоимость самого мини-трактора, стоимость его эксплуатации на фермерских угодьях, а также общая цена на потребляемое им топливо понижается в несколько раз, а ведь производительность остается как у обыкновенного трактора.

Рассмотрим, что может этот мини-трактор. Большинство этой техники комплектуется различными съемными механизмами, например при помощи специальных механизмов можно настроить трактор на покос травы, если еще его немного видоизменить, то он способен орошать участки и удобрять целые поля. С его помощью можно выполнять трудную физическую работу, делать новые борозды, а также вспахивать землю. В зимнее время универсальный минитрактор возможно приспособить для очистки снега. Необходимо отметить и еще один большой плюс – к трактору можно цеплять прицеп, а ведь его грузоподъемность может превышать полторы тоны. Машина идеально подойдет для сельского подворья и рядового фермера.

Для примера обсудим китайский мини-трактор марки Синтай. Данный агрегат работает от дизельного двигателя. Функция его состоит в том, что бы работать на индивидуальных фермерских угодьях — домашних хозяйствах. Трактор необходим для механизации работ в полевых условиях, на небольших участках земли, а также является незаменимым помощником в садах и огородах частных домов. К этой модели можно подсоединить полуприцеп и перевозить грузы до полу тоны. Минитехника очень легка в управлении и обладает высокой маневренностью.

Еще одна модель минитрактора ХТЗ 1410. Агрегат лучше всего чествует себя в работе на частных фермерских подсобных хозяйствах. Модель предназначена для полевых работ небольших участков земли. Работает модель совместно со множеством дополнительных агрегатов. Это и навесные приспособления, и прицепные сельскохозяйственные приспособления, способен перевезти полуприцеп с грузом немного более полу тоны. Модель отличается отличное обзорностью, не требует каких то специальных знаний для ее управления, обладает достаточной маневренностью, в главное достаточно прост в подсобном и техническом обслуживании.

Если Вы все же решили облегчить себе работу на своем земельном участке и решили приобрести минитрактор, обратите внимание на следующие параметры при его выборе:

Источник: http://garden-shop.ru/mini-traktoryi-dlya-podsobnogo-xozyajstva.html
