Самодельный минитрактор

Самый лучший самодельный минитрактор

Самодельный трактор: колесная формула 4*2, трансмиссия 16 передач вперед,4 передачи назад,двигатель СМД, ВОМ 4 скорости вращения+ реверс, гидросистема НШ 32,диапазон скоростей от 0,5 км\ч до 25 км\ч Вес 850 кг.

Рекомендуем МиниФермер — Товары для птицеводов и фермеров России.

Читайте также: Владелец самодельного трактора ввязался в драку с инспектором, приехавшим конфисковать машину. Жители деревни поддержали односельчанина Инцидент произошел в деревне Страдечь Брестского района на днях. Вечером к проезду у дома одного из жителей деревни подъехала машина ГАИ. Сотрудник заявил, что он прибыл конфисковать самодельный трактор, который имеется у хозяина дома. С таким положением дел мужчина не согласился и позвонил родственникам и знакомым, чтобы те приехали помогать отстаивать имущество. Через некоторое время на участке собралось довольно много людей. Началась потасовка. Переговоры ни к чему не привели, в какой-то момент возникла перепалка между жителями и сотрудником ГАИ, в результате обе стороны считают себя потерпевшими. Версия владельца трактора такова: «Сотрудник заявил, что он. Читать далее.

Выиграл трактор – остался в России

Lamborghini представила новый трактор (видео)

Минск: трактор проехался на двух колесах (видео)

Фотофакт: в Минске снегоуборочный трактор упал в водоем

На трассе М8 грузовик врезался в трактор

Кобринский район: трактор перевернулся — водителя зажало

Источник: http://mclarenf-1.com/video-16271-samuy-luchshiy-samodelnuy-minitraktoravi.html

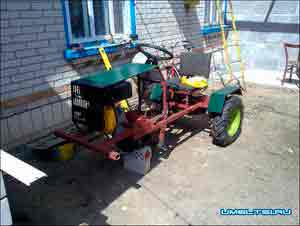

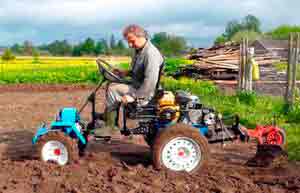

Самодельный минитрактор в домашних условиях

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

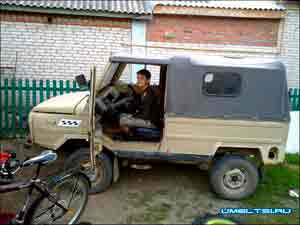

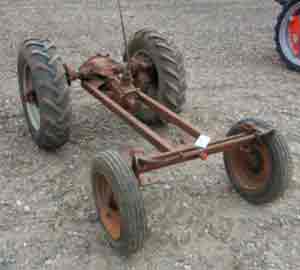

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;

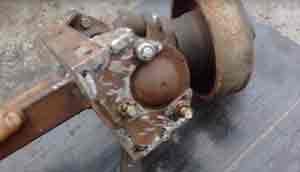

— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

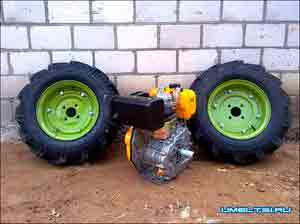

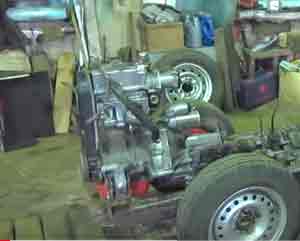

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

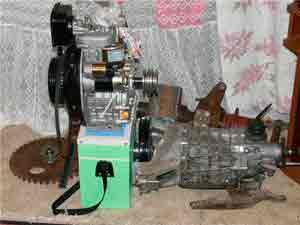

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

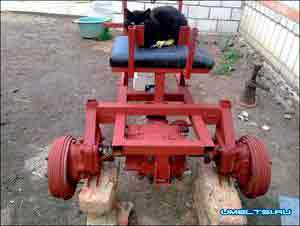

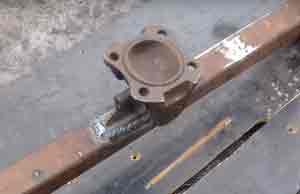

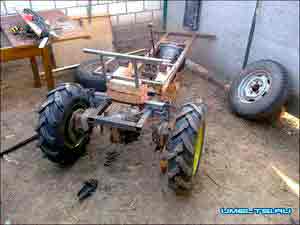

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

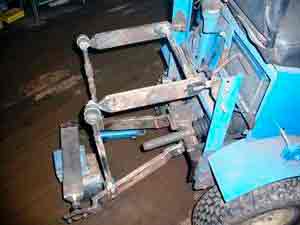

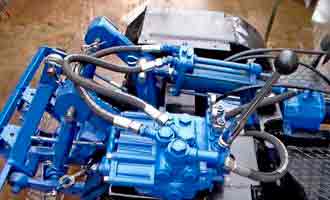

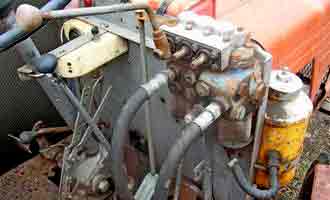

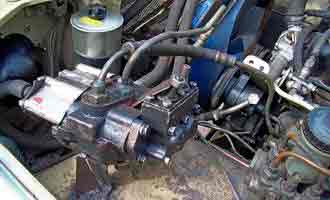

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

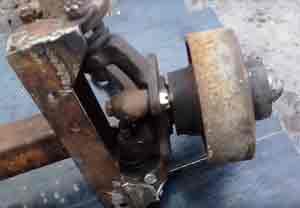

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

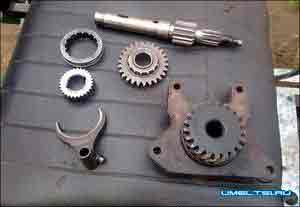

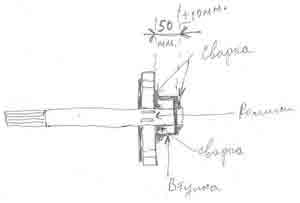

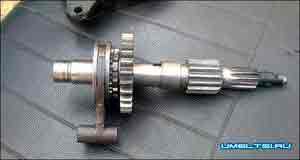

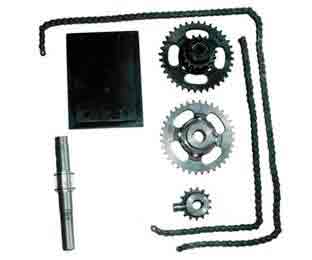

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

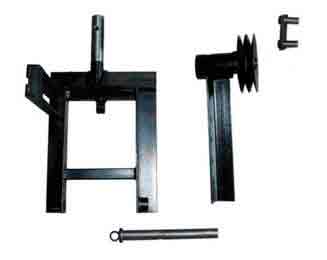

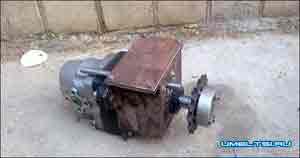

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

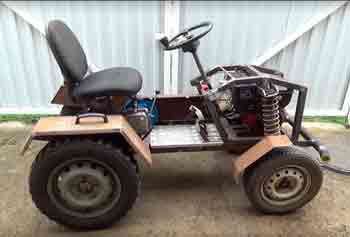

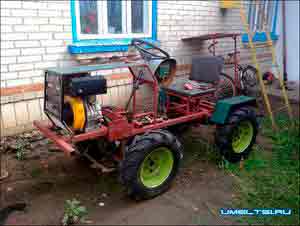

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

Источник: http://usamodelkina.ru/6587-samodelnyy-minitraktor-v-domashnih-usloviyah.html

Минитрактор своими руками в домашних условиях — безусловная экономия ваших средств

Использование минитракторов в сельском хозяйстве становится все более оправданным в последнее время. Относительно небольшие габариты, вкупе с хорошими показателями производительности и маневренности, позволяют обрабатывать земельные владения с целью их дальнейшего использования.

Однако, не все имеют возможность приобретения готового агрегата, продающегося в специализированном магазине, ведь стоимость его может доходить до 100 тысяч рублей. Именно тогда и возникает у многих вопрос — как собрать самодельный минитрактор?

Решение не такое простое, как может показаться на первый взгляд, ведь для осуществления сборки может понадобиться достаточно много сопутствующего материала, а также необходимых технических знаний и умением работы с инструментарием.

Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского, китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой.

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

• уборка снежных массивов в зимнее время;
• транспортировка небольших грузов;
• уборка бытового мусора, а также различной растительности;
• заготовка сена;
• посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Более подробно о минитракторе своими руками смотрите на видео:

Инструкция

Самодельные минитрактора своими руками в домашних условиях представляют собой довольно типовую конструкцию, хоть и не приглядную на вид.

Но, вопрос внешней красоты здесь не играет абсолютно никакой роли, ведь самостоятельная сборка предполагает только наличие тех рабочих характеристик и показателей, которые позволяют осуществлять довольно обширный комплекс работ.

На первоначальном этапе, нужно сделать одну очень важную вещь — составить подробный чертеж будущего агрегата, с указанием точных размеров и основных рабочих узлов. Если вы не обладаете нужными знаниями в данном вопросе, можно воспользоваться посторонней помощью (к примеру статьей о том как сделать минитрактор переломка своими руками).

Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.

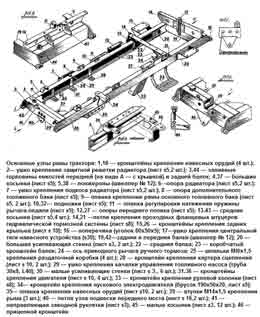

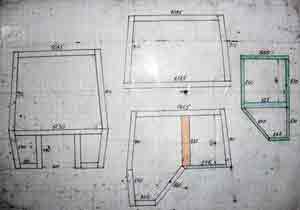

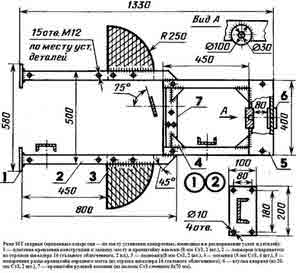

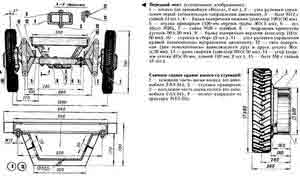

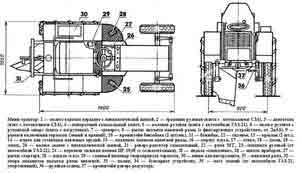

Чертеж 1

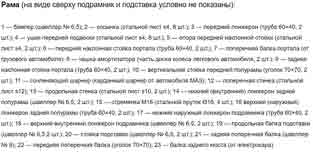

Рама, является несущей конструкцией. К ней крепится все навесное оборудование.

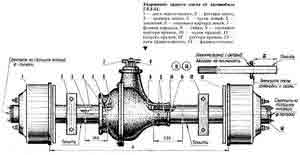

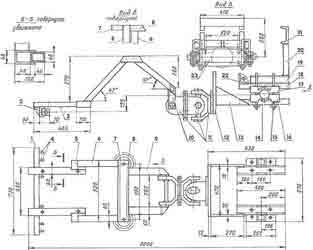

Чертеж 2

Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.

Для успешного и продуктивного ведения домашнего хозяйства необходима соответствующая сельскохозяйственная техника. Перейдя по ссылке ознакомитесь, как самому сделать культиватор.

Плуги обладают улучшенными характеристиками, что позволяет без проблем справляться со вспашкой любой земли максимально оперативно и качественно. Здесь все о различных видах и характристиках плуга ПСК.

В настоящее время технический прогресс помогает заменять долгий человеческий труд на куда более оперативную работу машин. Зерноуборочный комбайн Полесье — ваш незаменимый помощник с отменным качеством на десятилетия.

Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.

На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Однако, это далеко не единственный способ сборки, поэтому выбор лежит исключительно на том человеке, который будет осуществлять изготовление.

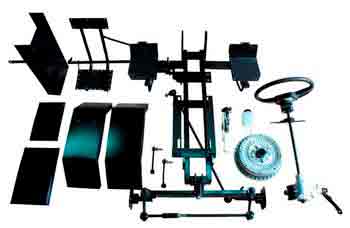

Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.

Сам процесс сборки будет включать в себя несколько этапов:

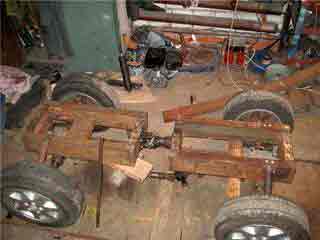

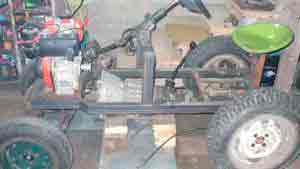

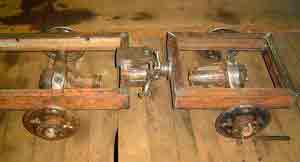

• Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.

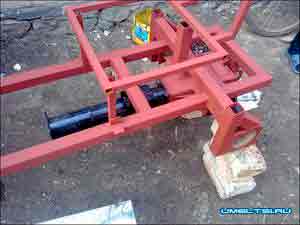

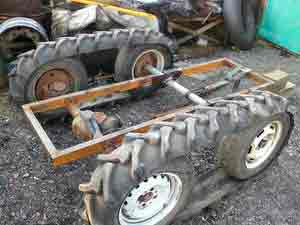

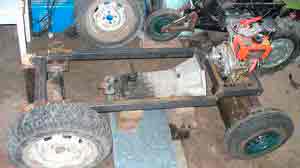

Изготовление рамы

• Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
• Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.

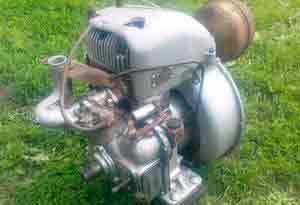

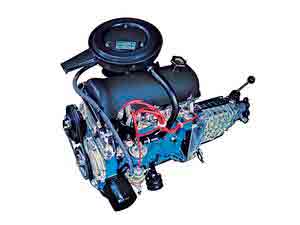

• В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью — примерно 40 л.с.

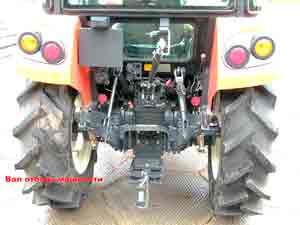

• ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.

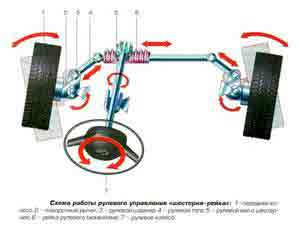

• Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.

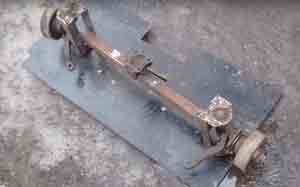

• Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
• В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов — это допустимый минимум для проведения сельхоз работ.
• В данной последовательности, в принципе, и кроется ответ на вопрос — как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.

К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.

Преимущества и недостатки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.

Преимущества

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

• Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
• Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
• В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
• В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.

Недостатки

В числе недостатков можно отметить следующие моменты:

• Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
• Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы.

Подробное объяснение этого феномена излишни, ведь экономия всегда была определяющей, вне зависимости от того, где она применяется.

Дополнительные советы и предупреждения

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

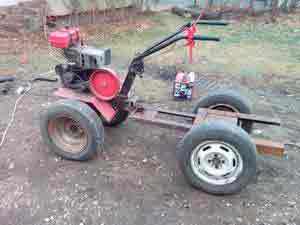

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Заключение

Изготовление самодельного минитрактора становится все более актуальным, особенно для владельцев небольших земельных участков. Дело в том, что использование крупногабаритных тракторов может быть нецелесообразно, ведь они не смогут показать всех своих рабочих показателей на таком небольшом участке земли.

К тому же, затраты на горючее могут стать поистине неподъемной ношей для частных фермеров.

Экономией также объясняется и отказ от приобретения минитрактора в специальном магазине, ведь сельское хозяйство далеко не самый прибыльный вид бизнеса в нашей стране. Поэтому, для обычного дачника оптимальным вариантом будет именно изготовление агрегата своими собственными силами.

Затраты при этом копеечны, а работоспособность готового самодельного минитрактора может вас приятно удивить. Естественно, если использовать относительно мощный двигатель и не очень старые запчасти.

Не стоит забывать о том, что данный метод может не подойти для некоторых лиц, не имеющих должных навыков в обращении со сварочным аппаратом или токарным станком, к примеру. В таком случае, можно просто заказать нужные детали у мастеров, которые изготовят.

Придется, конечно, заплатить, но никак не больше той суммы, которую нужно отдать за готовый минитрактор.

Источник: http://machinspec.com/selskoxozyajstvennaya/traktor/minitraktor/svoimi-rukami-v-domashnix-usloviyax.html

Самодельные минитракторы. Часть 4

Продолжение темы Самодельные минитракторы. Часть 3 https://fermer.ru/node/182720. Пожалуйста, продолжайте общение тут. Старая тема будет архивирована

Мужики нужен совет.
Соединение КПП М-412 и КПП ГАЗ 53 с помощью шлицевых частей шрус 2108 и ступицы.
Подробнее:
Первичный вал КПП 53 обрезать по гайку и рассверлить — проточить с натягом под втулку изготовленную из ступицы 2108 (тупо обрезать шлицевую часть). Соответсвено узел обварить.
Вторичный вал КПП 412 обрезать по бурт среднего опорного подшипника также рассверлить — проточить и нарезать резьбу под шлицевую часть, с резьбой, шрус 2108. Далее вкрутить обрезок шруса во вторичный вал и обварить.
Это как бы соединение получается.
А вот по переходной плите есть несколько мыслей:
1. делать через металлические пластины
2. отлить из дюрали и обработать на фрезере
3. тупо вывешать две коробки на раме.

Дорогу осилит идущий, ну или едующий.

Еще вопрос, а кто ни будь из сельхоз производителей олимпийский огонь нес по стране? Мне чет некогда смотреть было.

Дорогу осилит идущий, ну или едующий.

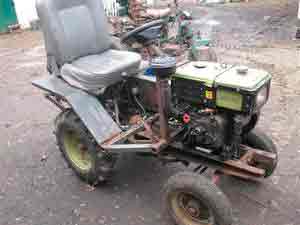

мой первый миник!

Синтай(SWATT) XT 220

Народ кто делал кабину на ресорах какие отзывы? гдето видел на форуме а найти не могу, планирую капитальную перестройку трактора и думаю может ресоры замутить под шумок

АГА!! А если дохнет с черным дымам, то это лишнее топливо, я так понимаю. dntknw может я и не прав. sad

На Т-74 на аппаратуре есть специальный обогатитель, кнопка такая. Бывало на тяжелых работах, но чаще поганять с культиватором, кто быстрее, если бригадира по близости нету, вытянешь эту кнопку, летит как колесный, но дым как с паровоза.

Ая молодым на практике вколхозе видал как два таких как я практиканта — двоюшника посовету старшых таким образом покатались . ДТ 75 СПЛУГОМ В РАЗНОС ПОШОЛ — ВИДАЛИБ ВЫ ГЛАЗА ТЕХ ДВОИХ ГОНШИКОВ — ПОСЛЕ ТОГО как их повыкидали на ходу страктора , потом вперлись радиатором в дерево , после этого сняли цыклончик с воздухана и накрыли всасующий тракт кохвайкой — наконецто здох cМД.

7 км/час хватит для мелких робот??

это для огорода много.

на форуме а найти не могу,

найди карету екатерины.

Народ кто делал кабину на ресорах какие отзывы

У меня на рессорах

Легче одурачить людей, чем убедить их в том, что они одурачены.

Всем привет! Несколько фото для разнообразия.

Не фига себе сколько снега., а у нас уже весь растаял, даже отвал хорошо не испытал.

Вот такую кабину надо делать.

о, особенно кировцы.

Ну ты сравнив К 700 и ФОРДА. Ты обрати внимание на новые трактора, дымят или нет.

.А то,что 11 лап могут задавить такой мотор,то я вполне поверю,у

А кое кто не верит.

мой первый миник!

Для первого раза пойдет.

это для огорода много.

Для МТ много?

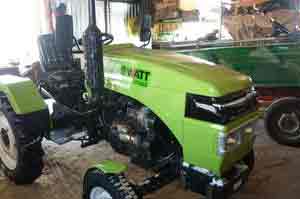

.-сосед задолбал.Интересуется теперь миником svat SF 244,может кто слыхал,или ссылочку подскажете?

Тот-же китаец но с кабиной. https://fermer.ru/forum/minitekhnika-i-selskokhozyaistvennaya-tekhnika-d. http://www.youtube.com/watch?v=vgqPom2MGdY

Как и обещал,сообщаю: сосед после всех раздумий.пробежался по деревне с кепкой,насобирал денег и купил новенького Рено ДУСТЕР-пусть копает в ручную. гад.

Всем привет! Несколько фото для разнообразия.

Не фига себе сколько снега., а у нас уже весь растаял, даже отвал хорошо не испытал.

Вот такую кабину надо делать.

о, особенно кировцы.

Ну ты сравнив К 700 и ФОРДА. Ты обрати внимание на новые трактора, дымят или нет.

Ну так на новых буржуйских common rail стоит евро 4, вот они и не дымят. http://www.youtube.com/watch?v=D1j7xWq3YsE вот живой пример или вот http://www.youtube.com/watch?v=y0WcXJTup8o. да и сам на фенде 716 работал, любо дорого.

если картофель будеш сажать, то там 2км в час надо.

Как и обещал,сообщаю: сосед после всех раздумий.пробежался по деревне с кепкой,насобирал денег и купил новенького Рено ДУСТЕР-пусть копает в ручную. гад.

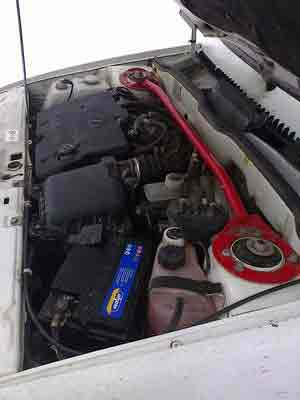

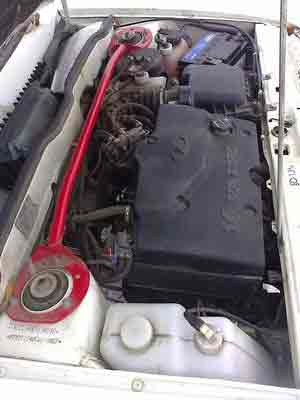

Вот фото кто то просил самары с 124 двиглом

Народ кто делал кабину на ресорах какие отзывы

У меня на рессорах

Ну и как? дело стоющее?

В моей теме на последних страницах должно быть.

Спасибо, эти фото я видел, кроме их РК 69 больше не встречал на форуме.

Ну так на новых буржуйских common rail стоит евро 4, вот они и не дымят.

Да ты возьми хотя бы наш МТЗ.

о Рено ДУСТЕР-пусть копает в ручную. гад.

Спасибо, эти фото я видел, кроме их РК 69 больше не встречал на форуме.

А в чём у тебя проблема.

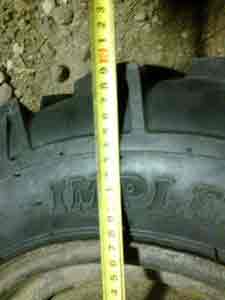

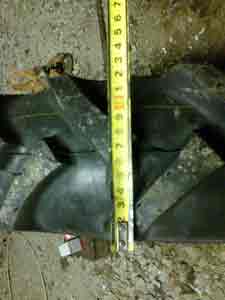

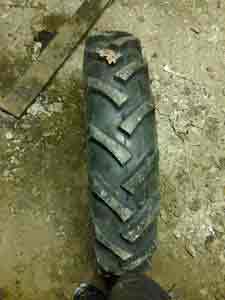

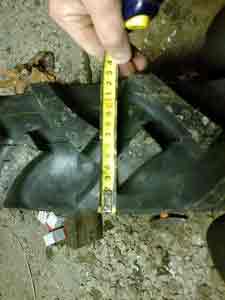

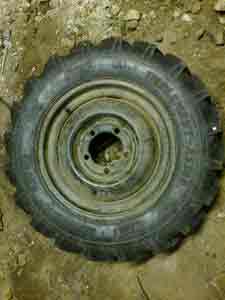

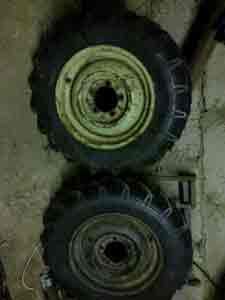

Резину забугорную прислали наконец то))))

Сколько денег отдал?

Да хотя бы с одним культиваторам на 11 лап, если заглубить на 15-20см. то на 2й ДВС дохнет.

почему его скрути?

Ставьте резину не больше чем на 16 и все будет окей.

ну а 7 км/час хватит для мелких робот??

Если не планируете работать с фрезой или с роторным снегоочистителем то нормально.

а каким методом полуосу укорочивали.

Привет мужики. нужна ваша помощь. как лучше сделать привод гидронасоса на двигателе синтай 220?вот фото

Привет мужики. нужна ваша помощь. как лучше сделать привод гидронасоса на двигателе синтай 220?вот фото

для чего, разве в нем гидравлики нет?

Привет мужики. нужна ваша помощь. как лучше сделать привод гидронасоса на двигателе синтай 220?вот фото

для чего, разве в нем гидравлики нет?

да гидравлика есть только насос стоит на кпп и очень неудобно работать гидравликой нажал сцепление а она не работает приходится включать нетраль . много движений кпп а у меня есть кун как начинаешь им работать так рычаг кпп весь задергаешь одним словом не работа а ана..зм.

Мужики нужен совет.
Соединение КПП М-412 и КПП ГАЗ 53 с помощью шлицевых частей шрус 2108 и ступицы.

Может это поможет, вот видео

Привет мужики. нужна ваша помощь. как лучше сделать привод гидронасоса на двигателе синтай 220?вот фото

от шкива колен вала ремнем. только нужно проставку с подшипниками мутить что нш от боковой нагрузки избавить, такая проставка страниц 10 назад тут была в синем тракторе с мотором от заза. или насос гур от зила прилепить,правда хватит ли его это вопрос.

но чет последнее время стал редко заходить в гости

Да тута я , тута Просто такое чувство, что никто из вас в другие темы не заходит, а я во многие захожу.

раствор медного купороса и соль.Раствор можно хранить сколько угодно.Так ,как я редко делаю платы,то мне литра хватает надолго,пока банку не разобью

В хлорном железе лучше и быстрее чем в купоросе , а сейчас вообще мода пошла в перекиси травить , состав точный не знаю , сам недавно наткнулся , участвует перекись , лимонная кислота и что-то еще, забыл , травит быстро, только раствор немного на водяной бане нужно подогреть.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

если колёса не буксанут то будет почти МТЗовская тяга,

По мне так пусть с дымом но вытянет, чем без дыма заглохнет в самый не подходящий момент, вед бывают ситуации когда в грязи если стал то уже не рушиш без посторонней помоши, а еслиб не стал то прошолбы

Мужики , о чем вы спорите ? Имеете по 2 литра дизеля на миниках, и переживаете что заглохнут или не вытянут , прям смешно))) Ставьте от камаза тогда ))) У меня бензин несчастный 1,5л , 2 моста на второй в букс отправляет на пахоте играючи , и с колесами на 15 и на 32″ , и то не напрягается , а вы за свои дизеля переживаете, прям дет-сад . да еще и умудряетесь на второй из него дым выдавливать, как из сбитого боинга)))

На Т-74 на аппаратуре есть специальный обогатитель, кнопка такая. Бывало на тяжелых работах, но чаще поганять с культиватором, кто быстрее, если бригадира по близости нету, вытянешь эту кнопку, летит как колесный, но дым как с паровоза.

Если кислорода не хватает , то хоть с ведра туда заливай — только дыма будет больше а толку уже не прибавиться. Это до определенного состояния он немного подхватит, а дальше все. Такое и у сотки было , типо фарсажа , работает, покуда еще присутствует избыток кислорода , а дальше только перерасход и дым как следствие.

Источник: http://fermer.ru/forum/selskokhozyaistvennaya-tekhnika/samodelnaya-selskokhozyaistvenna/194832

Еще один самодельный минитрактор

Members

143 сообщений

• Город: Москва
• Имя: Иван

Доброго времени суток!

Решил показать трактор, который я и отец собрали около 10 лет назад.
Так получилось, что с детства лет с 12 я принимал участие в создании и ремонте самодельных тракторов.
Через мои руки за это время прошло 4 трактора, два из которых были созданы с нуля.

Первый двигатель УД-2, коробка ГАЗ-51 мост ГАЗ-66 укороченный.

Второй изначально ДВС от мотоколяски, редуктор с реверсом неизвестного происхождения, и два моста от уаза, также укороченные. Впоследствии двигатель был заменен на ижевский с водяным охлаждением.

Третий ДВС от Т-25, коробка ГАЗ-53, мост ГАЗ-66.
На этом была гидравлика, навеска от какого-то беларуса, и вом.

Ну и последний на мой взгляд самый интересный о котором и пойдет речь.

За основу был взят двигатель от переднеприводного легкового автомобиля (вроде как датсун), в сборе с МКПП.
На автомобиле он установлен поперечно.

Этот двигатель с кпп был установлен продольно и выходы на приводы, через карданы подключены к двум укороченным мостам от уазика.
Мосты обрезались с таким расчетом, чтобы редукторы получились почти напротив выходов из коробки, то есть смещены вправо.

После первых испытаний в реальных « боевых» условиях стало ясно, что дифференциал в коробке очень сильно мешает, и после недолгих раздумий было принято решение просто его заварить, что и было сделано.

Сей аппарат постоянно эксплуатируется до сих пор и зарекомендовал себя как надежный и неприхотливый в эксплуатации, мощный и проходимый.

Достоинством данной компоновки также считаю простота изготовления, и возможность различных вариаций в выборе двигателя, да и наверное мостов.
Благо сейчас не проблема найти на любой вкус и цвет, любой мощности, и вида топлива.

Рама сварена из швеллера, размер точно не помню.
Не претендую на оригинальность решения, но я пока подобной конструкции не встречал,
Вот и решил показать, может кому будет интересно и сподвигнет на создание подобного аппарата.

Если кому-то интересно, спрашивайте, с удовольствием отвечу на вопросы.
Извиняюсь за качество фотографий.

Источник: http://www.chipmaker.ru/topic/124516/

Самодельный минитрактор для домашнего хозяйства

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.

3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.

4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.

5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.


Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
2. Гидравлика дает возможность применять различное навесное оборудование.
3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что некоторая часть мощности двигателя уйдет на обслуживание данного узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельхозяйственных механизмов, подсоединяемых к минитрактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.д.

ВОМ может быть как зависимым, так и независимым. В первом случае вал приводится в движение от трансмиссии, передающей вращательное движение на колеса. Как только колеса останавливаются, ВОМ прекращает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Поэтому, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме всего, существуют трактора с ВОМ синхронного типа. Скорость вращения синхронного вала напрямую зависит от передаточного числа передачи движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

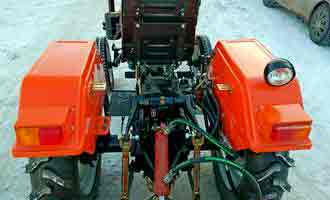

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

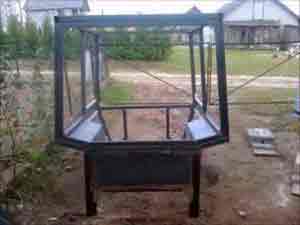

Кабина изготавливается следующим образом.

1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.

5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

1. Рама. Изготавливается из профильной трубы или швеллера.
2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Источник: http://tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/minitraktor-svoimi-rukami.html

Самодельный минитрактор своими руками

Содержимое

Сельское хозяйство, в первую очередь, вызывает ассоциацию с обрабатыванием земель. Ведь, для того, чтобы посеять и вырастить овощи, фрукты и ягоды нужно не просто провести вспашку земли и удобрить ее, но и суметь организовать регулярный полив, а также прополку от любого вида сорняков.

Разумеется, фермеру будет намного проще и легче справится с любыми видами аграрных работ, если в его владениях есть специализированная техника, к примеру, мини трактор. Не смотря, на свой небольшой габаритный размер, такой агрегат успешно справится с главными задачами, которые напрямую связаны с обработкой почв, например: рыхление, вспашка земли, скос травы и иными земельными «операциями».

Агропромышленные комплексы очень щепетильно и ответственно подходят к решению данного вопроса, используя отечественные или импортные модели мини тракторов. Но как быть частным хозяйствам, которые ограничены в финансах?

Существуют 2 способа собрать трактор вручную

1. Собрать самодельный минитрактор своими руками из подручных средств

2. Собрать минитрактор при помощи КИТ-набора

С таким подходом к делу можно неплохо сэкономить, но для этого нужно учесть весь процесс сборки, который сопровожден определенными трудностями. Многих фермеров не остановят никакие трудности, ведь каждому по силам сделать своими руками не просто самоделку под себя и свои потребности, а качественную сельскохозяйственную технику, которую можно будет оснастить дополнительным оборудованием для выполнения широкого круга задач.

Важно! Следует учесть такой фактор, что после переделки мотоблока в трактор гарантия на мотоблок перестает быть действительной.

Также есть третий вариант чуть подороже, но попроще — это покупка готового заводского мототрактора. Мототрактор делается на основе мотоблока, но уступает мини-трактору в массе и габаритах.

Выбрав этот вариант, Вы снимете с себя головную боль по переделке самодельного трактора из мотоблока , сэкономите свое время, а также будете уверены в надежности сборки и в своей безопасности во время работы за мототрактором. Вдобавок, есть большое преимущество — это гарантия на мототрактор. По гарантийному талону мастер из сервисного центра в любой момент отремонтирует любую поломку.

Самодельный минитрактор своими руками

Для того чтобы собрать самодельный мини-трактор в домашних условиях существуют множество разных способов. Мы расскажем в своей статье об одном из самых простых способов — это переделку мотоблока в минитрактор.

При такой переделке следует понять с чего начать процесс изготовлять такую машину. Будет огромным преимуществом, если в самом начале подготовить чертежи, чтобы продумать до мелочей какие детали имеют место быть в вашем самодельном тракторе. Нужно тщательно продумать переделку, ведь нужно не забыть учитывать возможность установить навесное оборудование: почвофрезу, плуг, сажалку, косилку и т.д.

Какие детали пригодятся для быстрой переделки?

• Рычаги для отключения блокировки полуосей

Из инструментов могут понадобиться:

• Отвертка и гаечные ключи;

• Диски для резки металла и болгарка;

• Крепёжный элемент (гайки и болты);

• Электродрель с набором свёрл;

КИТ наборы

КИТ-наборы — это такие наборы, в которых предусмотрены все необходимые детали для сборки самодельного мини трактора. Ниже приведены КИТ-наборы ЧП Крючкова. Однако, следует учесть, что такой набор предназначен только для переоборудования дизельных мотоблоков водяного охлаждения с мощностью до 10 л.с.

Виды КИТ-наборов

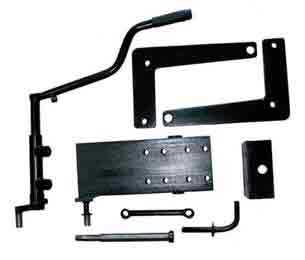

Базовый комплект по переделке мотоблока

Такой набор является стандартным при сборке мини трактора, в составляющие комплекта входят:

• Рычаги выключения и включения блокировки полуосей;

• Емкость для жидкости (тормозной);

• Барабан (тормозной) с опорным универсальным диском;

• Спинка и сиденье;

Подъёмный задний механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе сзади, например: почвофреза, плуг, грабли-ворошилки.

Детали входящие в комплект:

• Ось подъемного механизма;

• Шкворень прицепного устройства;

Передний подъемный механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе спереди, например: роторная косилка или лопата-отвал.

Составляющие элементы подъёмного механизма:

Также предусмотрены наборы деталей для навесного оборудования. Вот парочка из них.

Основные части комплекта для установки активной почвофрезы

• Цепь ведущей звездочки;

• Цепь ведомой звездочки;

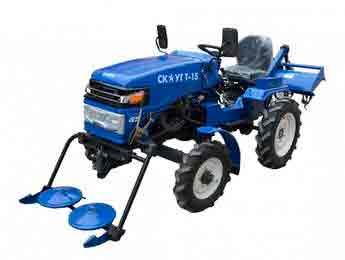

Комплект под роторную косилку

• Промежуточный натяжной ролик;

• Рамка подъемного механизма;

• Вал рамки подъемного механизма;

КИТ-набор поможет избавиться от хлопот в плане поисков всех необходимых частей для сборки собственноручного мини трактора на базе мотоблока.

Подробные инструкции по переделке из мотоблока в мини трактор

1-ый шаг. Изготовить раму в которой используется прокатный швеллер. Также конструкцией должны быть в обязательном порядке траверсы, которые расположены сзади и спереди, а также парочка лонженеров. Создавая раму, следует немного уменьшить ширину фронтальной части для того, чтобы придать детали трапециевидную форму. Также не забыть про создание отверстия в раме, чтобы суметь прикрепить к ней разные устройства и элементы.

2-ой шаг. В качестве двигателя можно использовать мотор от мотоблока, но при условии, что его мощности будет достаточно для осуществления сельскохозяйственных работ. Идеально использовать 4-хтактный дизельный двигатель водяного охлаждения.

3-ий шаг. Делаем крепление передней балки. Привариваем к углам стойки. Затем соединяем крепление передней балки и раму в верхней части. Как рама будет готова, на нее необходимо установить задний мост. Если у Вас задумка сделать полноприводный минитрактор, то тогда на раму нужно разместить передний мост.

4-ый шаг. Установить КПП на раме. Последнюю коробку передач нужно постараться разместить таким способом, чтобы она была направлена к водителю. Это следует сделать для того, чтобы было легче управлять агрегатом во время езды.

5-ый шаг. Установить рулевое управление. Обычно используют руль, который заимствуют у легковых автомобилей. Можно сготовить самому или приобрести переднюю балку с рулевым механизмом от мототрактора. Также можно установить на руль гидроусилитель для повышения маневренности самоделки.

6-ой шаг. Установить тормозную систему.

7-ой шаг. После всех пройденных этапов приступить к подключению электрики.

8-ой шаг. Сделать подъёмный механизм и переходной редуктор для фрезы.

Инструкция по сборке КИТ набора

1. Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1)

2. Снять правое колесо вместе со ступицей

3. Установить опорный диск с тормозными колодками, используя болты с внутренним шестигранником (Рис. 2). Затем установить барабан. Отрегулировать зазор между опорным диском и барабаном и засверлить отверстие Ø 8 мм, глубиной 4 мм, в полуоси для стопорного винта. Установить шпонку и ступицу колеса (Рис.3)

4. Установить задний подъемный механизм, затянуть болты до упора (Рис. 4)

5. Установить рычаг заднего подъемного механизма с тягой, тягу зашплинтовать (Рис.5)

6. Собрать сиденье с помощью шуруповерта и саморезов, и установить его на коробку передач (Рис. 6)

7. Установить раму наживив болты и не затягивая их до конца (Рис. 7)

8. Установить передние колеса (Рис. 8)

9. Затянуть болты крепления рамы (Рис. 9)

10. Укоротить и загнуть рычаг КПП (Рис. 10)

11. Закрепить на раме рулевой механизм и подсоединить продольную тягу (Рис.11) и прикрутить кронштейн рулевой колонки к кожуху КПП, предварительно просверлив 2 отверстия Ø 6,5 мм (Рис. 12)

12. Установить рычаги выключения блокировки полуоси (Рис. 13)

13. Открутить и повернуть шайбу-упор выжимного подшипника на 1/3 против часовой стрелки. Укоротить и загнуть тяги сцепления и рычагов выключения блокировки полуоси (Рис.14)

14. Надеть ремни и установить защитный кожух (Рис. 15)

15. Установить главный тормозной цилиндр с бачком. Залить жидкость, прокачать тормоза (Рис. 16)

16. Установить крылья (Рис. 17)

17. Установить двигатель. Одеть ремни и натянуть их смещением двигателя в сторону передней оси. Затянуть 4 крепежных болта (Рис. 18)

18. Установить тягу акселератора (Рис. 19)

Подборка чертежей

Предлагаем на рассмотрение разные варианты чертежей для сборки мини-трактора вручную. Сумев подобрать подходящую схему можно приступать к работе. Также можно ориентироваться по выбранному вами чертежу, чтобы внести изменения с учетом своих потребностей.

Подведем итоги

Люди аграрного труда, в чьих владениях есть мотоблок, задумываются над тем как приобрести или сделать самому минитрактор дома. За минитрактором можно работать сидя в удобном кресле со спинкой, в отличие от мотоблока, за которым нужно следовать буквально по пятам и сильно напрягать руки. К сожалению, не все могут позволить себе купить заводский мини-трактор, но увидев всецело процесс сборки трактора своими руками можно прийти к следующим выводам.

Перед тем как начать сборку самодельного мини-трактора, стоит обратить внимание на то, для каких целей он будет использован. При этом важно отталкиваться от возможности установить различную навеску, к примеру, фрезу или плуг.

К комплектующим следует отнестись весьма серьёзно. Нужно отыскать такие детали, которые можно в будущем с легкостью поменять на другие. Собрав необходимые инструменты и материалы, составив чертеж мини-трактора, а также разобравшись с основными принципами работы маленького помощника можно смело браться за дело.

Или же выбрать вариант подороже, но в разы проще — это покупка мототрактора изготовленного на заводе. Выбирая данный вариант, Вы не просто снимете с себя головную боль, но и сэкономите свое время, а также застрахуете себя гарантией от производителя.

Источник: http://www.gardenshop.com.ua/minitraktor-iz-motobloka-svoimi-rukami.html

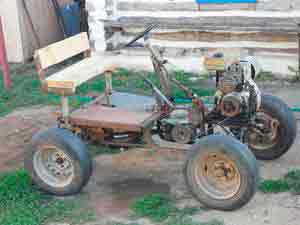

Недорогой самодельный минитрактор и все к нему

Присутствие своего мини-трактора в домашнем хозяйстве значительно упрощает осуществление большого объёма домашних задач. Один из основных его плюсов — это экономия и мобильность в управлении на ограниченной местности. Достаточно оснастить свой самодельный трактор всеми дополнительными устройствами, и он будет незаменимым помощником при обработке не очень больших земельных площадей.

В условиях ведения своего бизнеса, сопряжённого с производством сельскохозяйственных товаров на приусадебных участках, трактор является эффективной техникой. Так как приобрести новую спецтехнику на начальном этапе развития бизнеса не каждый может позволить, а соорудить свой самодельный мини-трактор и все к нему из подручных деталей абсолютно под силу тем, кто обладает базовыми знаниями слесарного искусства.

При помощи своего самодельного мини-трактора 4х2 можно реализовывать весь перечень специфичных работ:

• уборку снега;
• перевозку не очень больших грузов;
• уборку домашнего мусора, а также разной растительности;
• заготовку сена;
• посадку и выкопку овощей и т.д.

Вариантов производства самодельных минитракторов довольно много. Некоторые самодельные вещи сконструированы на основе моторов со старых отечественных либо иностранных авто и мотоциклов. Прочие подобраны с существующей техники типа минитрактор.

Создание самодельного мини-трактора

Трактор своими руками включает в себя сложный комплекс конструкций и элементов непосредственно взаимозависимых между собой. Прежде, чем начать работу следует определиться с конструкцией самоделки, о чем можно почитать на форуме. Следовательно, присутствие под рукой чертёжных материалов значительно облегчит его производство.

Чтобы реализовать производство на должном уровне, от умельца потребуется:

• изучение базисных знаний приспособления;
• присутствие единого ряда узлов (коробки, силового агрегата) и механизмов.

Кроме этого, присутствие макета и чертежей послужит ориентиром в направлении формирования самодельного приспособления.

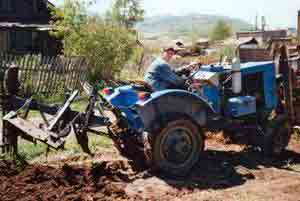

Конструкция мини-трактора

Описываемая конструкция была изобретена и испробована на практике, о чем можно почитать на форуме. Произвести своими руками такой минитрактор допускается с утиля: разных узлов и элементов с прежних серийных автомобилей, выпускаемых отечественной промышленностью.

Агрегат может быть оснащён огромным комплектом вставных прицепных и подвесных орудий. Благодаря этому мини-трактор можно считать многоцелевым помощником в приусадебном хозяйстве. Его допускается использовать с целью вспашки и боронования, культивации и окучивания, а, кроме того, с целью других действий, связанных с обрабатыванием земли и уходом за растениями.

Этот трактор допускается, кроме того, использовать в сцепке с одноосной телегой, чтобы транспортировать разные домашние грузы, мусор с места, грунт, песок. Для этого выполняется небольшая модификация трактора, и водитель располагается на сидении впереди телеги.

Из чего будет минитрактор?

Первое, что необходимо совершить перед тем, как собрать технику – это сориентироваться, с каких узлов она состоит, о чем можно почитать на форуме.

Наипростейшее приспособление компактного трактора включает следующие элементы:

• гидромотор (в роли мотора может выступать мотоблок либо мотоцикл);
• силовую раму, в которой закрепляются все другие установки;
• тормозную систему;
• сборку с тормозными дисками;
• ходовую часть, включающую колёсные оси и колеса;
• систему крепления подвесного оснащения;
• рулевую колонку;
• комфортное кресло для оператора;
• задние и передние фонари.

Каждую из упомянутых частей необходимо купить, найти и собирать отталкиваясь из чёткого всеобщего чертежа, для того чтобы не нарушить пропорции агрегата.

Как сделать самодельный мини-трактор?

С целью конструирования такой техники применяют множество методов, однако, как правило, алгоритм следующий:

1. Производится рама, которую сваривают со швеллера. Она состоит из траверсов, находящихся впереди и позади, а кроме того пары лонжеронов. Передняя часть рамы мини-трактора самоделки делается более узкой, так чтобы модель детали была трапециевидной. В рамке делаются отверстия с целью крепления иных компонентов.
2. К углам рамы прикрепляют стойки в виде уголков с помощью сварки: данные части служат подрамником. Меж собою они объединены в верхней части. К раме крепится задний мост. В случае если следует сконструировать полноприводный мини-трактор собственного изготовления, то в раму устанавливается и передний мост.
3. Устанавливается мотор пригодной силы: часто применяются двигатели с мотоциклов, в том числе оппозитных.
4. Коробку передач ставят на раму, она должна быть развёрнута к шофёру, чтобы управлять было легче.
5. Ставятся элементы рулевого управления. Самодельные мини-трактора, как правило, имеют рулевое колесо от отечественных легковых авто, в отдельных вариантах берут руль с мотоцикла.
6. К раме приваривают фаркоп для прицепа (плуг, сеялка, механизм для рыхления, сенокосилка).
7. Формируется тормозная система, устанавливается резервуар, подсоединяют электрику.

Чертежи на мини-трактора можно найти в интернете, подобрав правильный вид либо разработать лично, в случае если есть знания механика.

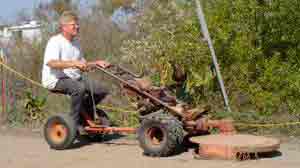

Виды подвесного оснащения

Чтобы увеличить интервал перспектив это приспособление можно в дополнение оснастить подвесным оборудованием, что можно сделать при помощи существующих подручных средств.

Так, самостоятельно сделать можно следующие типы подвесного оснащения:

• многообразные сеялки;
• окучники и рыхлители земли;
• плуги одно-, двухкорпусные, простые и поворотные;
• разборные сенокосилки для заготовок корма и другое.

Со временем такого рода трактор, можно модернизировать, определив вспомогательные устройства, что увеличат комфортабельность и безопасность управления. Помимо этого, такой агрегат согласно собственным персональным полезным и многофункциональным отличительным чертам во многом обгонит большинство промышленных модификаций.

Источник: http://instrument.guru/sadovyj/nedorogoj-samodelnyj-minitraktor-i-vse-k-nemu.html

Как сделать самодельную гидравлику на трактор

Фермеры интересуются, что представляет собой гидравлика на самодельный трактор, как сделать ее своими руками. Маленькие габариты не помеха для выполнения необходимых задач и исправной работы всех функций. Это доказывает такая сельскохозяйственная техника, как мини-тракторы — пожалуй, самое популярное оборудование, используемое фермерами при обработке земель разной площади и с различной сложностью грунта.

Можно ли самостоятельно сделать гидравлику на мини-трактор

Мини-трактор позволяет своему владельцу вспахивать грунт, обрабатывать почву, а также перевозить грузы, в том числе собранный урожай, уголь или дрова на довольно большие расстояния. Стоит отметить, что благодаря большому количеству функций мини-тракторы могут использоваться не только при сельскохозяйственных работах, но и в строительстве и коммунальном хозяйстве.

Благодаря широкому распространению существуют способы самостоятельного конструирования техники. При этом возникает ряд вопросов по изготовлению определенных элементов, в том числе гидравлической системы, которая позволяет трактору работать с навесным оборудованием, таким как прицеп. Многие фермеры, решающие сделать трактор своими руками, задаются вопросом, как сделать гидравлику на самодельный трактор.

Установленная гидравлика на самодельный минитрактор делает работу на нем удобнее. Навесное оборудование, безусловно, важный элемент конструкции трактора, однако гидросистема — куда более важная система, от которой зависит функционирование всей техники. Она может в значительной степени сократить трудовые затраты при работе на машине, а также сделает поставленные задачи сельскохозяйственных работ более простыми. Такие возможности система дает благодаря большому количеству навесного оборудования, устанавливаемого на тракторе.

1. Гидравлическая навесная система трактора позволяет сделать рулевое управление гораздо легче.
2. Гидравлика для минитрактора работает для упрощения управления колесами в том случае, если устанавливается возле ведущих колес.
3. Устройство гидросистемы для трактора позволяет разворачивать трактор, оставаясь практически на одном месте.
4. Гидравлика на самодельный минитрактор, если установлен специальный тормоз, позволяет быстро остановить машину.

Перед тем как решить, что подключение гидроцилиндра вам необходимо, следует учесть, что основная мощность силовой установки будет поддерживать работу именно этих элементов, из-за чего мини-трактор не сможет развить максимально возможную скорость. В особенности это касается самодельного трактора, у которого мощность, как правило, и так не очень велика.

Как сделать гидравлическую систему на мини-трактор своими руками

Фермеров, решающих самостоятельно сделать сельскохозяйственную технику, интересует, как сделать гидравлику на минитрактор. Этот вопрос обусловлен в том числе и значительной дороговизной уже готовой техники, предлагаемой на рынке. Популярность такой самоделки обуславливается еще и тем, что все детали, необходимые для сборки гидравлической системы трактора, доступны всем. Также схема системы опубликована в интернете в свободном доступе, что тоже делает изготовление техники намного проще.

Изготовленная гидравлика на минитрактор своими руками дает фермеру три основных преимущества:

1. Можно использовать дополнительное оборудование, в том числе прицеп.
2. Более качественная тормозная система.
3. Наиболее удобное управление.
4. Все элементы регулируются с учетом нужд определенного человека, который впоследствии будет управлять трактором и руководить проведением всех работ. Именно это сделает трактор наиболее комфортным в управлении.

Рассмотрим, как сделать гидравлику на минитрактор своими руками. Такое устройство, как гидравлика на минитрактор, предполагает составление грамотной схемы и подготовки всех необходимых элементов для сборки. Один из ключевых элементов — мощный масляный насос, с помощью которого будет осуществляться воздействие на гидравлическую систему на минитрактор.

Все элементы монтируются на раму, изготовленную из металла, при этом нужно соблюдать условие, чтобы все элементы крепились как можно ближе к оси.

Кроме того, нужно заранее подготовить распределительный элемент, который будет помогать менять направление вращения, несколько шлангов, бачок и специальный элемент для вывода масла.

1. Гидронасос нужно располагать над баком, чтобы у него был свободный доступ к подаче масла и обеспечивался быстрый запуск системы.
2. Обязательно нужно рассчитать мощность работы всех элементов техники, благодаря чему можно понять, стоит ли устанавливать гидронасос, оснащенный двумя секциями. Это сделает работу бесперебойной, даже если нагрузки будут очень большими.
3. Очищающие фильтры для масла сделают работу гидравлической навесной системы более продолжительной.

Как осуществляется работа самодельной гидравлической системы

Рассмотрим, как осуществляется работа гидравлики на минитрактор. Производители дизельных минитракторов на вопрос, какое масло заливать в гидравлику, отвечают очень просто: для этого подойдет самое просто масло М-8ДМ или М-8 В. Однако в зимнее время его нужно поменять на более вязкое вещество.

Многих интересует проблема избыточного давления на конструкцию. Поэтому, чтобы регулировать его, некоторые умельцы устанавливают распределитель, работающий на два поршня — он и распределяет давление нужным образом. Сделанный своими руками агрегат, как и гидравлика, требует установки некоторых уже готовых частей, в том числе и распределителя. Его можно снять с МТЗ.

После подключения системы запустить его несложно. На работающем агрегате оборудование нужно будет обкатать, чтобы проверить, что все работает правильно и без сбоев. На машине с самодельной гидросистемой надо проверить давление масла в двигателе и исправность всех узлов, а после этого проверить трактор в работе.

Источник: http://specmahina.ru/traktor/gidravlika-na-samodelnyy-kak-sdelat.html

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

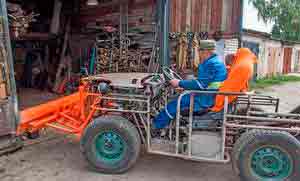

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Источник: http://oselhoztehnike.ru/mini-tehnika/camodelnye-minitraktora-dlya-domashnego-xozyajstva.html
