Установка фаркопа – практические нюансы монтажа и подключения

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

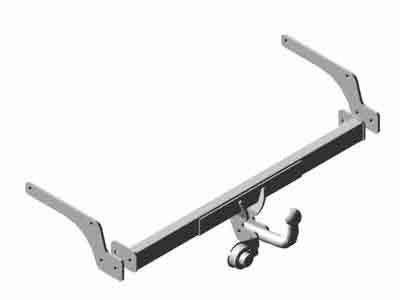

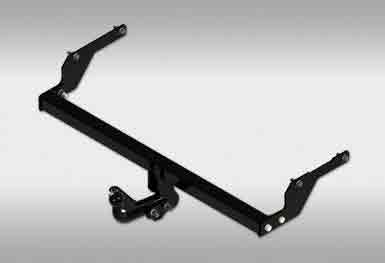

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

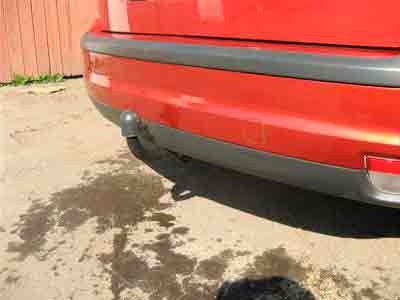

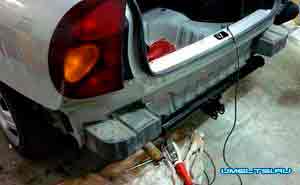

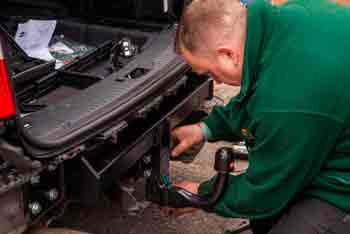

Установка на автомобиле

Основной порядок действий

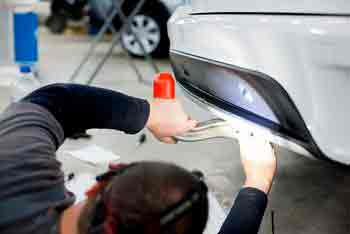

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

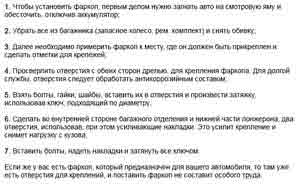

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

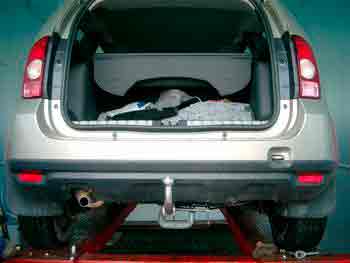

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.

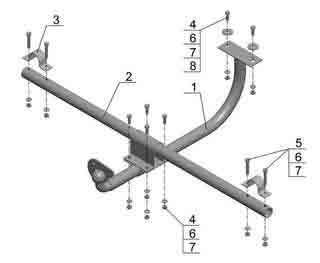

  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.

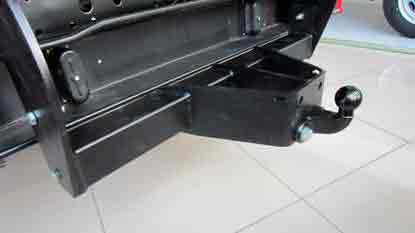

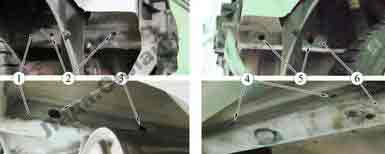

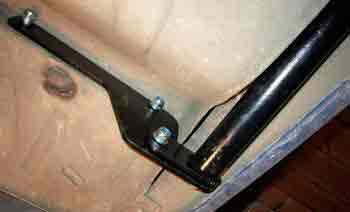

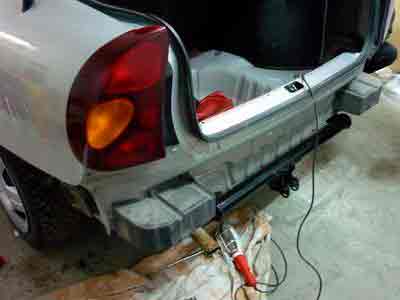

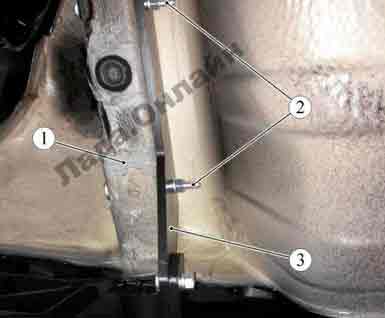

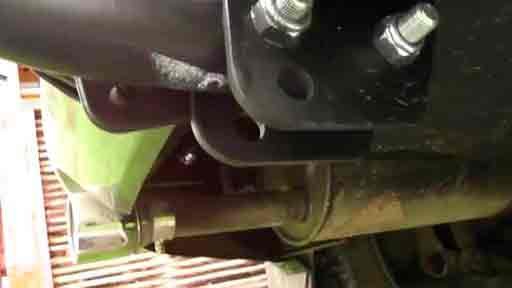

Закрепление на раме авто

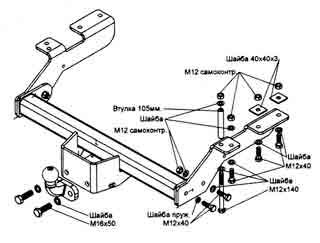

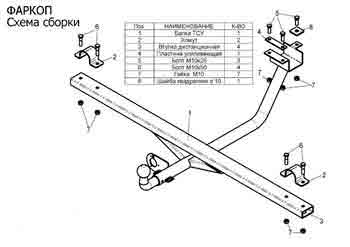

Использование схемы подключения

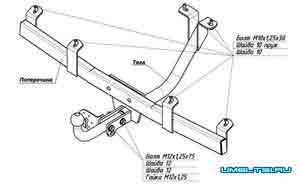

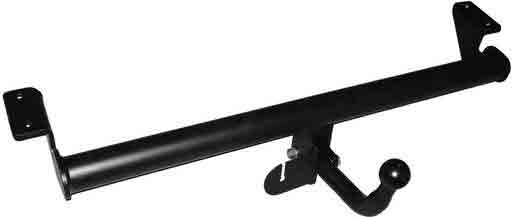

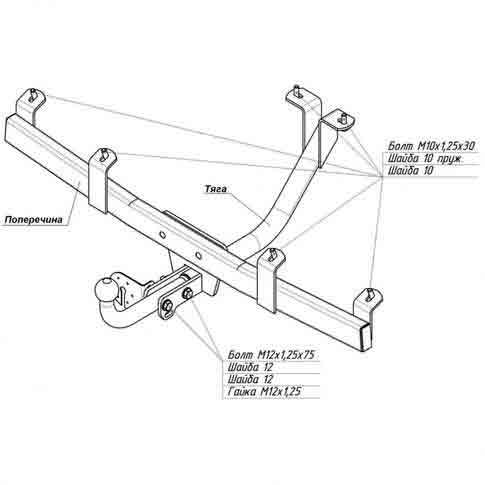

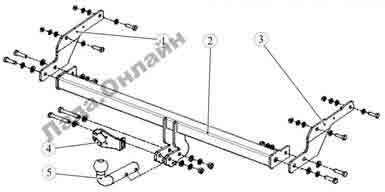

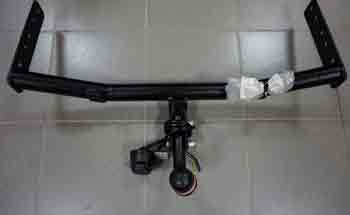

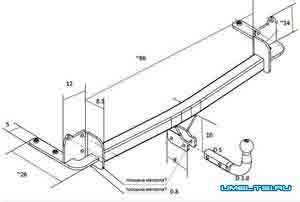

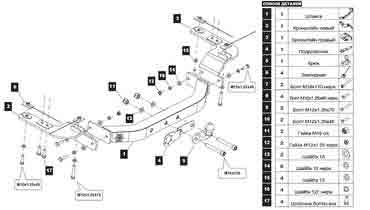

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

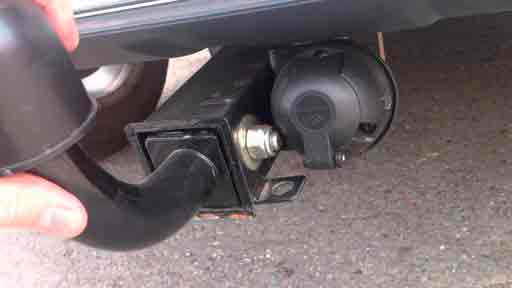

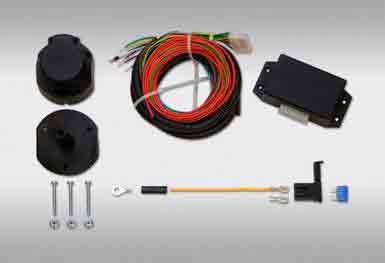

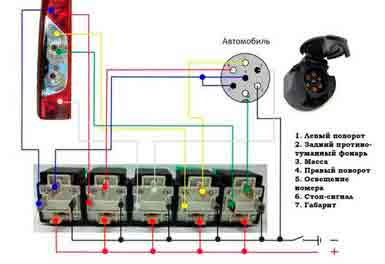

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

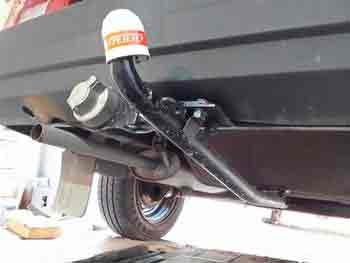

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

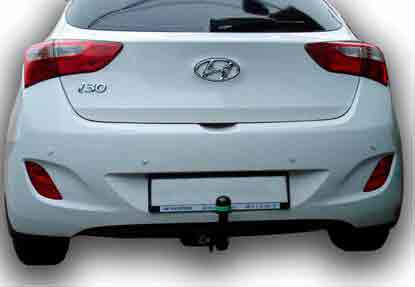

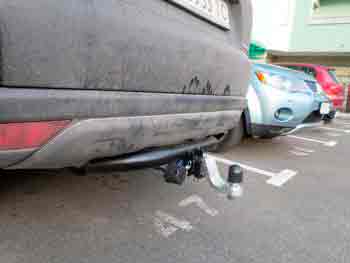

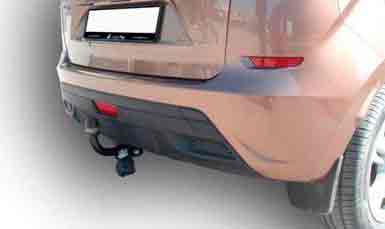

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

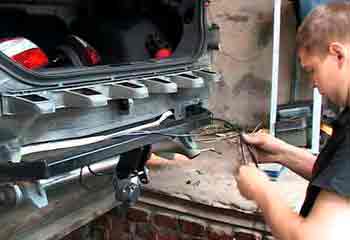

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

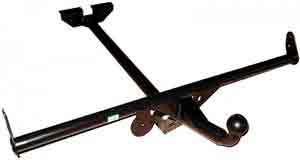

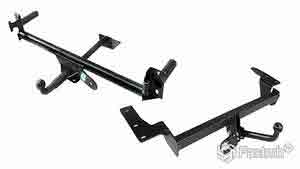

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

  • Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
  • Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

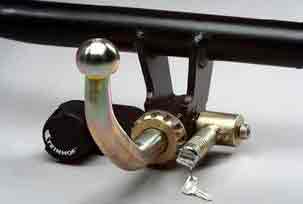

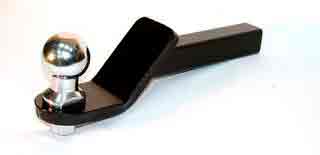

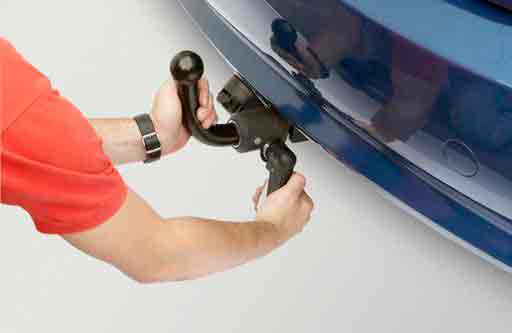

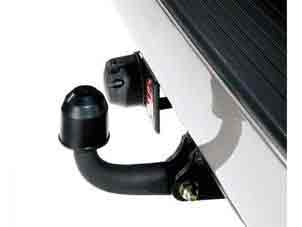

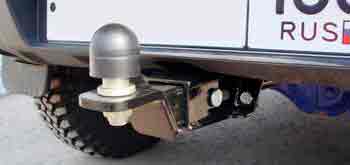

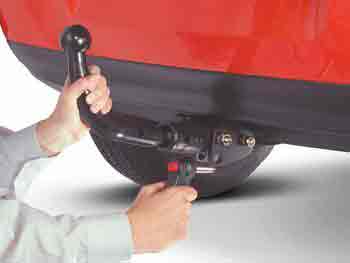

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

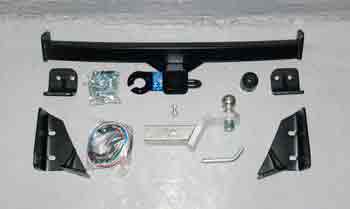

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

  • Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
  • Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
  • Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

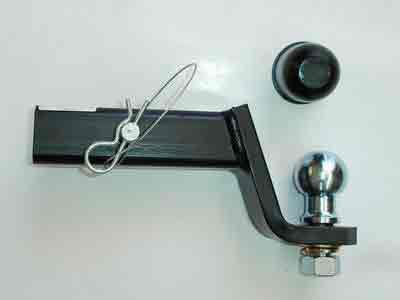

Еще один вариант быстросъемной модели

  • Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Источник: http://sam-avtoelektrik.ru/obshhie-svedeniya/ustanovka-farkopa-prakticheskie-nyuansy-montazha-i-podklyucheniya/

Установка фаркопа своими руками

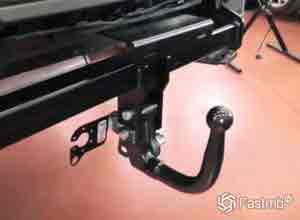

Сегодня многие автолюбители устанавливают фаркоп на своем легковом автомобиле, чтобы получить возможность перевозить различные грузы на прицепе. Это действительно очень удобно, ведь обычная машина превращается в надежного помощника с расширенными возможностями по грузоподъемности. Но установка фаркопа требует знания некоторых нюансов, о которых обязательно упомянем в данной статье.

Итак, основная задача для автолюбителя перед выполнением работ — это оформить все необходимые документы на прицеп и рассчитать необходимую массу последнего. Если это сделано, можно приниматься за монтаж тягово-сцепного устройства (именно так фаркоп часто называют специалисты). Современный фаркоп для легковых автомобилей имеет самое незамысловатое устройство. Так, достаточно выполнить монтаж кронштейна к кузову, на котором располагается крюк с шаром. Именно на этот шар и производится набрасывание сцепной головки прицепа.

Какой фаркоп выбрать?

Многие автолюбители так и ездят с торчащим крюком, забывая, что создают себе дополнительную опасность в случае ДТП. Считается, что проблемы будут только у того, кто находится сзади. Но это не так. Закрепляется фаркоп к силовым частям кузова, а именно лонжеронам. Если при ДТП будет сильный удар, то это однозначно приведет к их повреждению. А ведь выровнять погнутый элемент — это огромная проблема. Гораздо большая, чем просто поменять бампер, задачей которого как раз и является гашение основного удара.

Установка своими руками

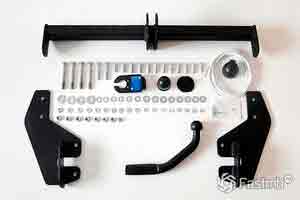

Но прикрутить фаркоп недостаточно — необходимо вывести к нему розетку для питания основного электрооборудования прицепа. Чаще всего данная процедура занимает минимум времени, ведь тянуть проводку через всю машину не нужно. В багажнике возле задних фонарей должен быть жгут, к которому и осуществляется подключение. Установку фаркопа можно произвести самостоятельно или же положиться на специалистов, которые за такую работу чаще всего берут около 3?4 тысяч рублей.

Но есть несколько нюансов. В частности, в ряде современных моделей авто не так-то просто подключить электрику прицепа к существующей электрической сети. Приходится устанавливать так называемый адаптер (блок согласования). Стоимость такого устройства может быть различной — от 5 до 9 тысяч рублей. В определенную сумму выльется и установка — от 1 до 3 тысяч рублей. К слову, на некоторых автомобилях подобная электроника уже смонтирована, но данный момент лучше уточнять сразу.

Ещё один важный аспект — вид разъёма. К примеру, в американском варианте предусмотрено тринадцать контактов, а в европейском — всего семь. Но здесь всё упрощается наличием переходника, с помощью которого можно без труда коммутировать европейский и американский тип проводки.

И самое главное — не нужно экономить при покупке фаркопа, выйдет себе дороже. Лучше всего отдавать предпочтение проверенным и качественным тягово-сцепным устройствам таких компаний, как Westfalia, Bosal, Auto-Hak и так далее. Не стоит полностью доверять китайской продукции, ведь она не всегда обладает должным качеством.

Видео про установку фаркопа на Логан своими руками:

Установка тягово-сцепного устройства на автомобиль BMW 3 (F30):

Источник: http://fastmb.ru/autoremont/290-ustanovka-farkopa.html

Как сделать самодельный прицеп своими руками для легкового автомобиля

Самое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?


Самодельный автоприцеп является наилучшим решением проблемы с недостатком вместительности. Понятно здесь одно, что такое средство передвижения сделает каждого водителя более независимым, и позволит перевозить разнообразные грузы намного быстрее и выгоднее.

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

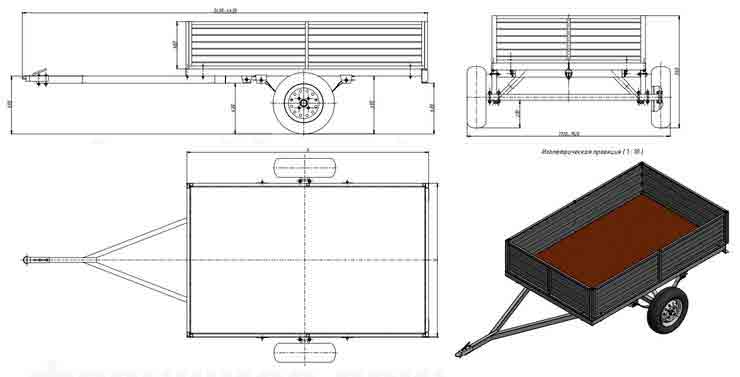

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

  1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Длина легко определяется с помощью чертежа;
  2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
  3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
  4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
  5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
  6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
  7. Механизм для сцепки прицепа для легкового автомобиля с авто. Проще говоря фаркоп;
  8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
  9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
  10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

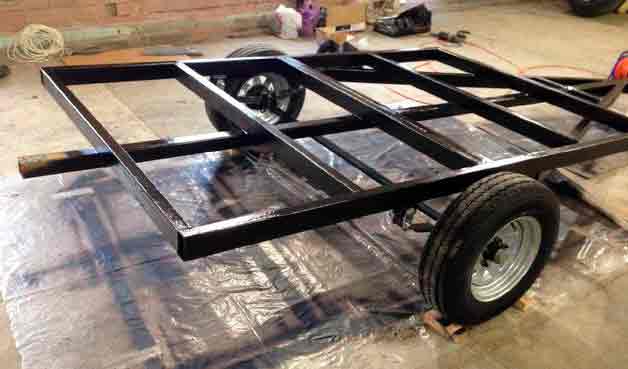

  1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
  2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
  3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
  4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
  5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
  6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
  7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
  8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Источник: http://pricepblog.ru/svoimi-rukami/kak-sdelat-pritsep/

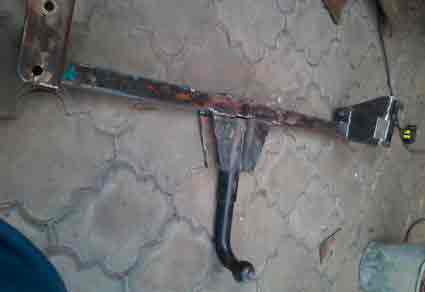

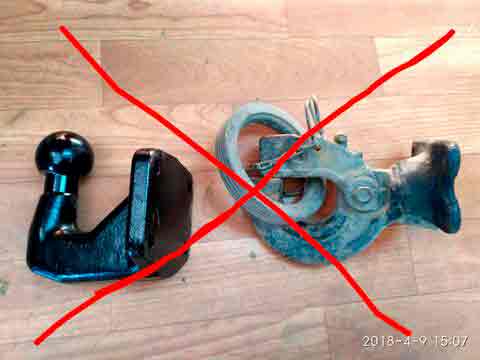

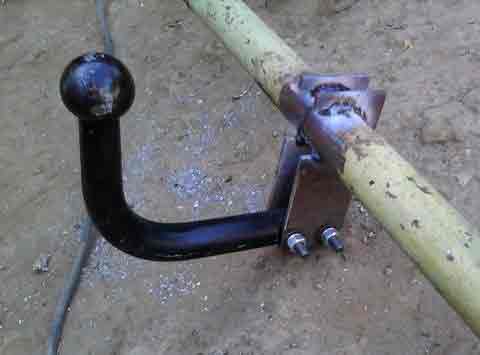

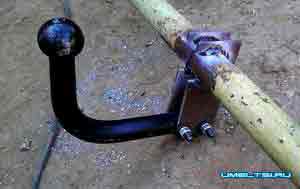

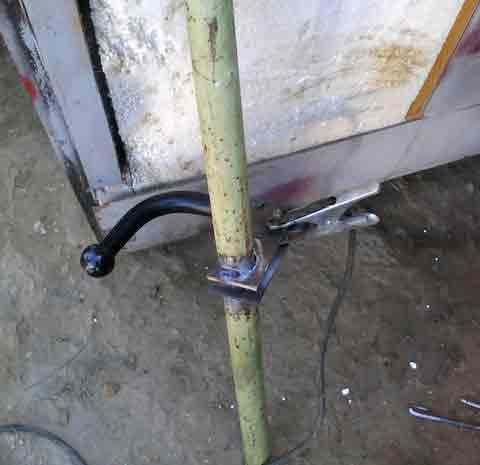

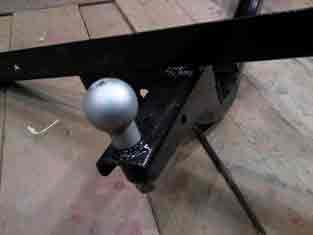

Шар для фаркопа своими руками

Обратились ко мне друзья-полицейские. Продай говорят, нам фаркоп для УАЗика с зацепом под шар! У них уаизик со стандартным фаркопом, под кольцо. А прицеп под шар. Нужен быстрый чейнж.

Нет проблем. Приезжайте, забирайте. Лежал у меня на витрине вот такой вариант… Отдал. Ребята счастливые уехали. Потом звонят — не подходят отверстия. Ну что, везите мой, и снимайте свой. Поищем.

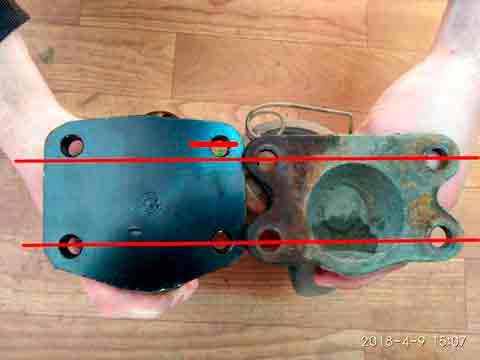

Привезли. Сравнил. Центра крепежных отверстий у родного фаркопа уже… И получается, что в общем-то не каждый съемный шар с 4-мя отверстиями подходит к установке на уазовскую раму…

Оказия на рынок подвернулась. И в глаза тут-как-тут попался фаркопчик с шариком!
2200 руб с небольшим и он ваш, говорит продавец.
Решил поторговаться… Ни в какую…

Сегодня в автомагазинах предлагаются тягово-сцепные устройства в самом широком ассортименте, однако иногда все же водитель не может подыскать подходящее прицепное для своей машины, или преградой для покупки становится его слишком высокая цена. В таких случаях рекомендуется сделать фаркоп своими руками – это дешевый и вместе с тем практичный вариант.

Нужно отметить, что тягово-сцепные устройства (ТСУ) для машины не могут быть универсальны и подходить для каждой модели авто. Поэтому мы будем рассматривать его изготовление для конкретной модели.

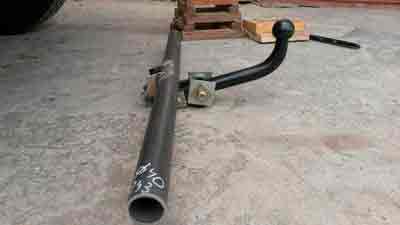

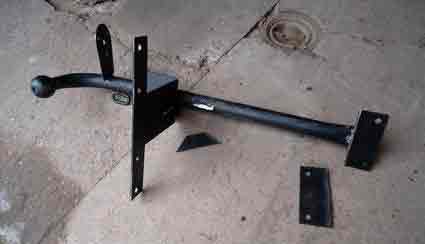

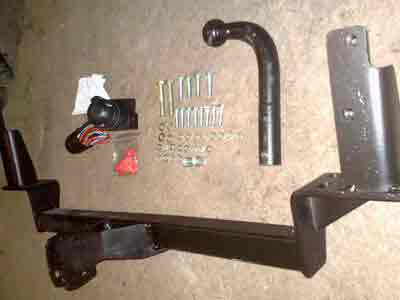

Для изготовления фаркопа нужно подготовить такие материалы:
• шаровый механизм – его вы можете купить в магазине или изготовить самостоятельно шарик диаметром 50 мм;
• металлическая труба – длина 1 м, и балка – длина 0,5 м;
• гайки, болты, шайбы.

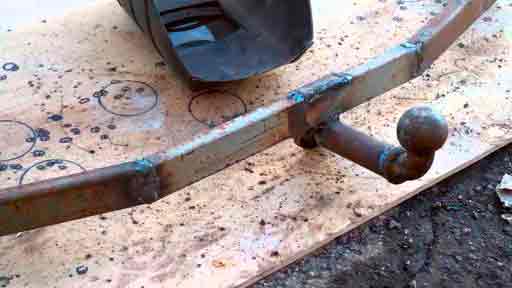

Пошаговое описание работ

✓ Сначала нужно снять бампер.
✓ Далее – отрезать проушины.
✓ Здесь нужно взять дрель и проделать отверстия.

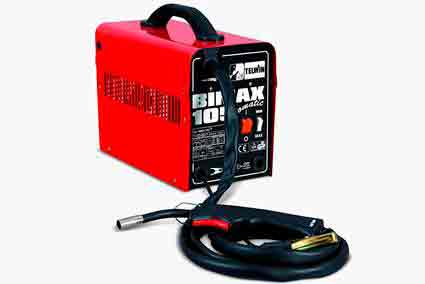

✓ Берем сварочный аппарат и свариваем крепеж.

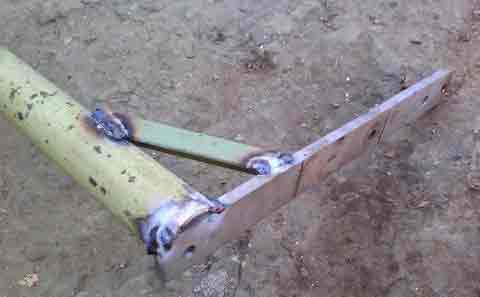

✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом.
✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок.
✓ Изготовленная конструкция покрывается грунтовкой.
✓ Теперь конструкция покрывается краской.

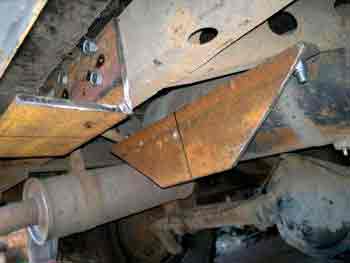

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

При изготовлении самодельного фаркопа необходимо все время его примерять, контролируя место его размещения на машине.

Крепление фаркопа

Следующим важным этапом является фиксация фаркопа. Как его установить? Это можно сделать и в мастерской, однако вполне доступный вариант – закрепить его своими руками. Для одного автомобиля фаркоп ставится одним способом, для другого – другим. В любом случае к этому процессу надо подходить ответственно и взвешенно. Любая ошибка реализации этой задачи может стать причиной ДТП.

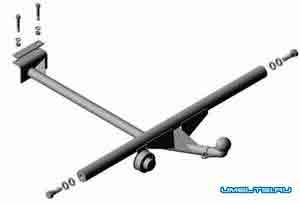

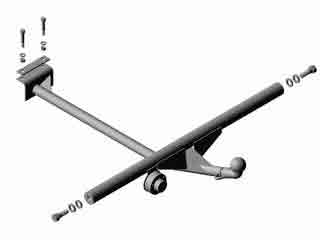

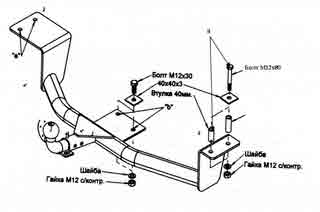

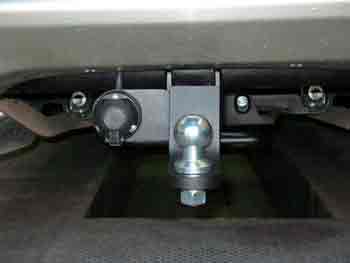

Сейчас мы сможем увидеть примеры крепления сцепного устройства в некоторых моделях авто.

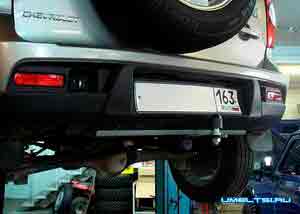

Фаркоп на автомобиль «Нива»

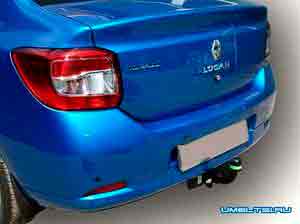

Самодельный фаркоп на «Рено Логан»

Фаркоп устанавливается при помощи специальных технологических отверстий, которые специально для этого предусмотрел производитель. С этих отверстий надо удалить заглушки и клейкую ленту.

Фаркоп своими руками для «Ланоса»

Для моделей «Дэу Нексия», «Ланос» и «Дэу Сенс» автопроизводитель не предусматривает специальные посадочные места, чтобы закрепить сцепное устройство. В данном случае дополнительные отверстия нужно просверлить самостоятельно. Фаркоп фиксируется на лонжероны и днище.

Как подключить питание

Чтобы соединить провод и розетку прицепа, нужно в днище багажника найти специальное отверстие. Если такого нет, тогда проделываем его с помощью дрели. При этом хорошо продумайте этот вопрос, дабы потом не пришлось проделывать другое отверстие.

Дальше закрепляем розетку на фаркопе, затем – через просверленное отверстие внизу в багажнике протягиваем провод и подключаем его к розетке.

На этом все, вот мы и закончили работу по установке фаркопа. Сейчас вы – обладатель прицепного устройства, которое изготовили своими силами. И теперь вы сможете легко использовать прицеп, чтобы перевозить на своем авто тяжелые и габаритные грузы за город, на дачу.

Сегодня мы поговорим о том, как сделать фаркоп своими руками. Фаркоп относится к тягово-сцепным устройствам, которые применяются при буксировании небольших автомобильных прицепов и трейлеров. Итак в представленной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет фаркоп?
  • Как устроен фаркоп?
  • Как правильно сделать самодельный фаркоп для своего автомобиля?
  • Что необходимо для того чтобы установить фаркоп самостоятельно на транспортное средство?
  • Как правильно устанавливается фаркоп на транспортное средство?
  • Как правильно сцепить прицеп с транспортным средством?

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи, а для владельцев внедорожников фаркоп вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

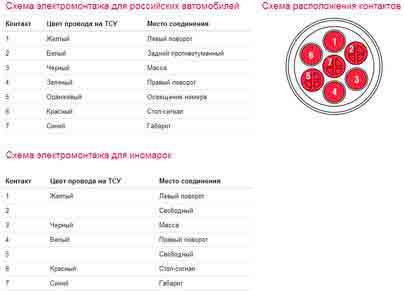

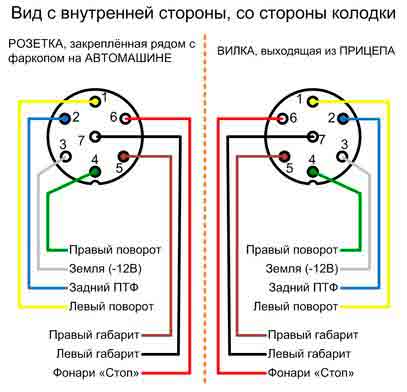

Названия выводов семи контактных розеток:

  • Задний противотуманный фонарик;
  • Контактное заземление;
  • Правый поворот;
  • Левый поворот;
  • Стоп-сигналы;
  • Номерные подвески и левая сторона габаритов;
  • Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

  • Контактное заземление;
  • Правый поворот;
  • Левый поворот;
  • Стоп-сигналы;
  • Номерные подвески и левая сторона габаритов;
  • Номерные подвески и правая сторона габаритов;
  • Задний противотуманный фонарик;
  • Задний ход;
  • 12 вольт с аккумуляторной батареи;
  • 12 вольт во время зажигания;
  • Заземление для девятого контакта;
  • Заземление для десятого контакта;
  • Сигнальный проводок.

Некоторые владельцы автомобилей считают, что фаркоп необходим для обеспечения защиты транспортного средства в случае возникновения аварийной ситуации. Они думают, что в случае аварии фаркоп принимает на себя определенную частичку силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с фаркопом без прицепа строго запрещается. Это связано с тем, что кузов транспортного средства повредится намного больше чем, если основной удар придется на фаркоп, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.

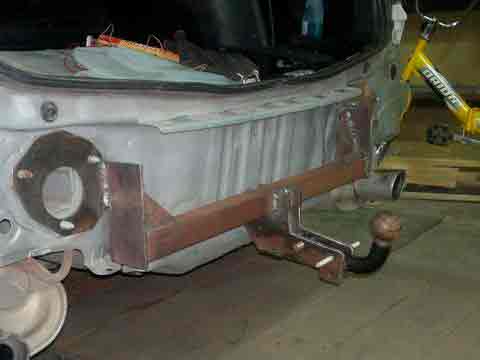

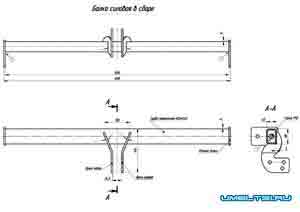

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

  • Дрель;
  • Болгарка;
  • Наждачка;
  • Шлифовальный круг;
  • Шарик с проушинами;
  • Сварочный аппарат;
  • Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

  1. Снимаем бампер;
  2. Отрезаем проушины;
  3. Проделываем отверстия при помощи дрели;
  4. С помощью сварочного аппарата сварите крепеж;
  5. Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом;
  6. Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки;
  7. Прогрунтуйте изготовленную конструкцию;
  8. Покрасьте изготовленную конструкцию.

Для усиления лонжерона лучше всего установить небольшой уголочек с гаечками, таким образом вы изготовите съемный фаркоп. Питание фаркопа можно обеспечить при помощи фар, а розетку с помощью коннектора. Поздравляем вас вы изготовили фаркоп своими руками!

Установка фаркопа своими руками

Для установления фаркопа на авто вам понадобится домкрат или смотровая яма. Итак, как правильно установить фаркоп своими руками на автомобиль?

  1. Обесточиваем автомобиль;
  2. Достаем все из багажного отделения;
  3. Снимаем обивку и запаску;
  4. Помечаем места, на которых в будущем будет располагаться фаркоп;
  5. Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины;
  6. Просверливаем отверстия для крепежа прицепного устройства, для этого вам нужно будет воспользоваться дрелью;
  7. С помощью болтиков, шайб и гаек произведите затяжку;
  8. Проделайте 2 добавочных отверстия с внутренней стороны багажного отделения и в нижней части лонжерона, для этого вам нужно будет воспользоваться усиливающими накладками. Благодаря такому креплению сцепление будет более надежное и частично снизит нагрузку с кузова транспортного средства.
  9. Вставляем болтики и надеваем усиливающие накладки с шайбами;
  10. Затягиваем болтики и шайбы при помощи ключа на 17;
  11. Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства. Если же вы не найдете такое отверстие, то просверлите его сами.
  12. Закрепите розетку на фаркопе;
  13. Протяните проводок через проделанное отверстие в багажном отделении и подключите его к розетке.

Процесс установления фаркопа на автомобиль полностью завершён, удачи вам в использовании!

Рекомендации по установлению фаркопа своими руками:

  1. Обработайте отверстия для крепления противокоррозийной жидкостью;
  2. Во время подключения розетки к проводки к автомобилю Фольксваген Поло седан пропаяйте и тщательно заизолируйте все скрепления;
  3. Щедро смажьте сцепляющий шарик пластичной смазкой;
  4. Закройте сцепной шарик специальным колпачком, благодаря этому вы сможете понизить налипание на него песка и пыли, а их скопление может привести к абразивному изнашиванию узлов сцепления и шарика. Также это не даст вам испачкаться при разгрузке и выгрузке багажного отделения транспортного средства. К тому же, колпачок можно изготовить самостоятельно, например, из теннисного мячика.

Алгоритм сцепления прицепа с транспортным средством:

  1. Открываем сцепляющую головку прицеп, для этого вам необходимо подтянуть ручки сцепления до щелчка. Оставляем ручку в поднятом состоянии до тех пор, пока захватывающая головка не будет полностью надета на шарик тягово-сцепного устройства транспортного средства.
  2. Опускаем сцепляющую головку на шарик тягово-сцепляющего устройства машины. Обратите внимание на то, что сцепляющая головка должна щелкнуть. Нажимаем на сцепляющую ручку головки еще раз, если она полностью опущена, то сцепление правильно защелкнуто.
  3. Закрепляем под сцепляющим шариком тросик привода аварийной тормозной системы.
  4. Снимаем переднюю стойку прицепа.
  5. Подключаем вилку электрического оборудования прицепа к розетке транспортного средства.
  6. Проверяем функционирование задних и передних фар, а также фонариков, освещающих номерные знаки.
  7. Проверяем надежность сцепления и функционирование узлов прицепа.

Источник: http://l2rv.ru/info/shar-dlja-farkopa-svoimi-rukami/

Фаркоп своими руками

Люди, у которых есть автомобиль, и они часто используют его для поездок на дачу за город, сталкиваются с необходимостью перевезти большой груз. Наилучшим образом для этого подходит автомобильный прицеп. Во-первых, он достаточно вместительный и удобный по габаритам. Но, чтобы его использовать, на машине должно быть установлено специальное тягово-сцепное устройство (ТСУ).

Изготовление фаркопов – это не сложный процесс, поэтому его можно сделать самостоятельно. Покупать его в магазине обойдётся значительно дороже, особенно если говорить об установке на иномарки. Также стоит отметить, что найти удачную конструкцию, подходящую под определённую модель, не так просто.

Устройство фаркопа и его виды

Фаркопом называется специальное устройство прицепное, которое позволяет подсоединить прицеп к авто и буксировать его. Другими словами его ещё называют тягово-сцепным устройством. Визуально оно выглядит как сцепной шар, закреплённый на машине. На него надевают сцепную головку, которая находится на прицепе.

Общая масса, которую можно перевозить, таким образом доходит до 3 тонн, чего вполне достаточно, чтобы перевезти в загородный дом необходимые вещи. Но, чтобы сделать самодельный фаркоп такого качества, необходимо знать правила сборки и уметь пользоваться сварочным аппаратом. Крепят фаркоп к кузову или раме машины. В зависимости от крюка, на котором находится сцепной шар, бывают такие виды ТСУ:

  • съёмный;
  • сварной или фиксированный;
  • фланцевый. Его устанавливают на подготовленную заранее площадку.

Эти разновидности с легкостью можно различить по внешнему виду. Пытаться найти универсальное устройство безнадёжно, так как его не существует. Каждый тип отличается способом крепления и буксировкой прицепа, рассчитанного на определённый вес.

Особенности прицепного устройства по маркам и моделям автомобилей

При наличии необходимых знаний в сборке металлических конструкций, человек сможет сделать ТСУ как для отечественного авто, так и для иномарки. Но, если речь идёт о дорогой машине, я их владельцы редко когда устанавливают на них подобное устройство и просто приобретают авто подешевле. Поэтому, сделанные фаркопы своими руками зачастую можно встретить на Москвичах, Запорожцах, Нивах и Жигулях.

Необходимые материалы и инструменты

Перед тем, как сделать первый фаркоп своими руками следует заняться подготовкой необходимых инструментов и материалов. Для этого понадобится:

  1. шлифовальная машинка;
  2. стальной шар, его можно сделать самостоятельно или купить в магазине;
  3. сварочный аппарат;
  4. сверла и дрель.

Что бы изготовить стандартное ТСУ, из материалов понадобится:

  • лента и провода;
  • стальная труба (длина 0,5 метра, диаметр 50Х50);
  • стальные листы толщиной 5 мм;
  • болты М12 — 6 штук, M10 – 2 штуки;
  • розетка;
  • гайки и винты длиной примерно 40 миллиметров.

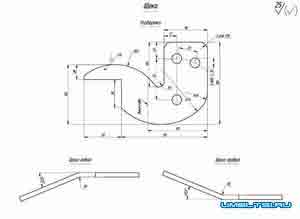

Чертежи и схемы

Если опыта в составлении чертежей для фаркопа на Ланос или другой машины своими руками нет, можно воспользоваться интернетом. Здесь можно найти схемы практически на любую в машину. Существует три варианта конструкции:

  1. съемный фаркоп;
  2. быстросъемный;
  3. стационарный.

Подбирать одну из них следует, опираясь на особенности конструкции автомобиля. В основном, схема везде одинаковая, но типы разные, учитывая способ крепления к кузову. Например, фиксированный или другими словами стационарный, крепят таким образом, чтобы кузов авто и фаркоп выглядели как одно целое. Съёмную деталь предпочитают водители, которые хотят сохранить внешний вид машины и каждый раз после использования снимать устройство.

Обратите внимание! Большинство автолюбителей предпочитают изготовить фланцевый фаркоп, так как он является универсальным. Единственный недостаток заключается в том, что даже после демонтажа деталей планку будет видно. Но, эта деталь подойдёт практически к любому транспортному средству с возможностью регулировки по высоте.

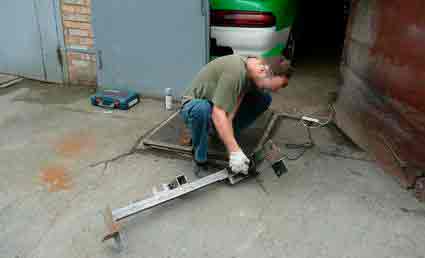

Процесс изготовления фаркопа своими руками

Когда инструменты и материалы подготовлены, можно приступить к изготовлению фаркопа своими руками. Порядок действий выглядит следующим образом:

  • сначала следует снять бампер;
  • на втором этапе отрезают проушины;
  • далее следует проделать отверстия дрелью;
  • теперь понадобится сварочный аппарат, чтобы приварить крепёж;
  • затем нужно приварить ещё одну трубку по центру, чтобы сделать соединение под прямым углом;
  • далее понадобится шлифовальный круг и крупнозернистая наждачная бумага для зачистки.

Изготовленную конструкцию следует покрыть грунтовкой. На последнем этапе ТСУ покрывают краской. Для усиления лонжерона устанавливается уголок с гайками. Таким образом, можно получить практически универсальную конструкцию.

Подключение фаркопа и схема установки

Чтобы подсоединить розетку провод, в днище багажника необходимо отыскать подходящие отверстия. Эти действия советуют хорошо продумать, чтобы потом не пришлось возвращаться к данной работе, так как переделывать её будет сложнее. После следует закрепить розетку на фаркопе и через просверленные отверстия внизу багажника протянуть провод и подключается к розетке.

Касательно схемы установки, она выглядит так:

  1. Для правильного монтажа необходимо загнать машину на подъемник или на смотровую яму.
  2. Далее необходимо подключить всю электрику, авто должно быть обязательно обесточено.
  3. Из багажника извлекается всё содержимое. Обивку тоже придётся снять.
  4. Далее можно приложить ТСУ к автомобилю и проверить, правильно ли подогнаны все размеры.
  5. После этого можно начинать сверлить отверстие с помощью дрели. Зачастую используется сверло не более 12,5 мм.
  6. Далее в отверстие вставляются болты и закручиваются гайками.
  7. В нижней части лонжерона со стороны багажника следует просверлить ещё два отверстия для усиливающей накладки.
  8. Ещё одно отверстие нужно сделать в днище багажника. Оно необходимо чтобы соединить розетку и провода. На данном этапе не стоит забывать учитывать цвета проводов, а перед тем, как сверлить отверстия, стоит точно разметить место расположения.

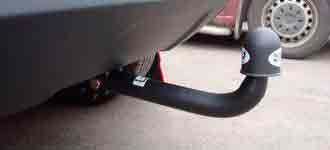

Съемный фаркоп

Именно съемное ТСУ считается наиболее удачным и удобным для использования. Стоят они намного дороже, чем другие, поэтому автолюбители предпочитают изготавливать их самостоятельно. Такое устройство можно демонтировать благодаря нескольким простым движением, что также является ещё одним плюсом для автомобилиста.

Фаркопы, изготовленные своими руками, часто ставят на такие автомобили как ВАЗ 2114, 2107, а также на Ниву. Достаточно часто их можно встретить на Ладе Калина, Гранта и Приора. Ещё одно преимущество этого фаркопа заключается в том, что таким образом можно сохранить внешний вид автомобиля и при необходимости, снять его в нужный момент. Также стоит отметить, что в некоторых странах, перемещение на автомобиле с фаркопом, но при этом без прицепа запрещено.

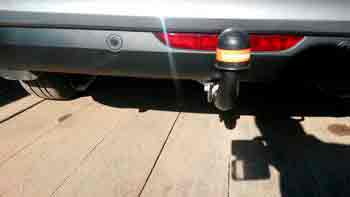

Колпачок на фаркоп своими руками

Колпачком на фаркоп называют небольшой кусок определенного материала со своими формами и размером, который устанавливают на шар ТСУ, независимо от того, съёмный он или нет. Его можно сделать своими руками из чего угодно, поэтому придерживаться каких-либо специальных правил необязательно.

Обратите внимание! В 90-х достаточно часто на это место надевали даже головы кукол. Основные функции, которые выполняет колпачок, это защита, маскировка (если машина и фаркоп отличаются по цвету) и декорация.

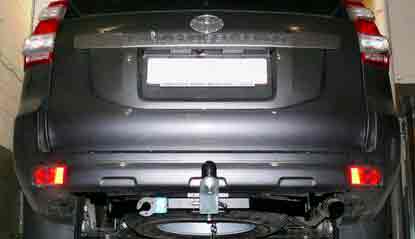

Фото фаркопа

Чтобы подробнее изучить устройство ТСУ, можно внимательно осмотреть фото всех его разновидности. Таким образом, можно определить, какая именно конструкция подойдет к автомобилю лучше всего. Но, разрабатывать схему и делать чертежи по обычным фотографиям устройство на других автомобилях не рекомендуется. Такая работа будет сопровождаться массой ошибок.

Как сделать ТСУ самостоятельно: видео

Самый лучший вариант для ознакомления с тем, как изготовить фаркоп своими руками и установить его на авто с помощью интернета, это видео. Здесь уже опытные автолюбители в подробностях объясняют и показывают все тонкости монтажа. Но, что касается работы со сварочным аппаратом, уроки по работе с ним лучше брать вживую у опытного сварщика.

Источник: http://vseogarage.ru/poleznye-sovety/ustrojstvo-pritsepnoe.html

Установка фаркопа своими руками

Установка фаркопа на автомобиль своими руками

Всем доброго времени суток! Работа над сайтом продолжается, а потому порция новых материалов уже ждет вас. Темой для сегодняшнего обсуждения станет установка фаркопа. Многие думают над тем, чтобы сделать это своими руками. В определенных ситуациях это вполне разумный шаг, который не потребует от вас особых навыков и много времени.

Фаркоп, установленный на автомобиль, позволяет расширить грузоподъемные возможности машины. Грубо говоря, с ним вам будет проще перевозить большее количество вещей. Одним используют фаркоп, чтобы перевозить трейлер. Другие цепляют обычный прицеп для транспортировки каких-то стройматериалов и прочих вещей. Кто-то использует его для перевозки велосипедов. Есть и те, кому прицеп на легковой автомобиль нужен, чтобы доставлять к водоемам собственный скутер или лодку. Тут уже ситуации разные.

Особенности выбора

Для начала определите, для чего вам нужен фаркоп. В основном для прицепа. Нужно ли оформлять в ГАИ этот компонент? Обязательно. Разрешение на само прицепное устройство необходимо. Иначе вас ждут серьезные проблемы. Советую почитать вот этот материал. Здесь вы во всех подробностях узнаете про оформление, регистрацию и получение разрешений в соответствии с законодательством за 2017 год.

Вообще правильно называть фаркоп тягово-сцепным устройством (ТСУ). Но согласитесь, что первый вариант звучит проще.

В теории кажется, что ничего сложного в выборе и монтаже этого элемента нет. Закрепил несколько кронштейнов, затянул болты и готово. Инструкция не самая сложная, но помимо механического крепления, нужны еще дополнительно розетки, работы в плане электрики. Ведь на прицепе также имеются фонари, которые обязаны работать. Для этого прицеп подключают к бортовой электросети машины с помощью фаркопа.

Первостепенный вопрос — это выбор сцепного устройства. Их продажа ведется повсеместно, потому в Москве, СПб или Красноярске, как и любом другом городе нашей страны, найти подходящий вариант конструкции будет не сложно. Цена на них разная. Если вы хотите действительно надежный элемент, выбирайте Bosal. Хотя некоторые умельцы собирают фаркопы своими руками из металлических труб и сварочного аппарата. Но сейчас за это карают.

Касательно выбора нужно придерживаться нескольких правил.

  1. Тип фаркопа. Они бывают съемными, неразборными, сваренными из труб или соединенные болтами. Также можно выделить самодельные конструкции. Здесь выбор за вами. Лучше всего использовать съемные варианты, поскольку они наиболее безопасные и позволяют предотвратить повреждения геометрии. Ведь фаркоп соединяется с лонжеронами. Так что не стоит думать, что пострадает лишь машина, которая врежется сзади в выбирающее сцепное устройство.
  2. Соответствие ТСУ вашему авто. Есть сцепные устройства, выпускаемые специально под конкретный автомобиль. Существуют и так называемые универсальные модели, но с их установкой возникает больше проблем. Родные ТСУ монтируются на предусмотренные заводом места. Практически 99% всех выпускаемых автомобилей предусматривают возможность установки фаркопа.
  3. Качество. Выбирайте только надежные ТСУ от проверенных фирм, соответствующие вашей машине. Это оптимальный вариант для каждого автовладельца.
  4. Гарантии и сертификаты. Требуйте и спрашивайте все документы соответствия. Покупать ТСУ на вторичном рынке и с рук не стоит, иначе есть риск столкнуться с подделкой или скрытыми дефектами.

Установка

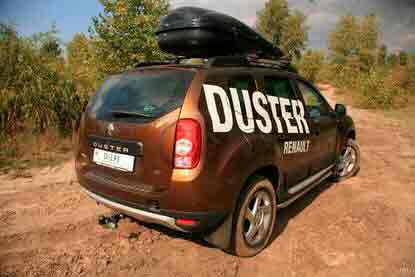

Имея в распоряжении Рено Дастер, Шевроле, Ниссан, Форд Фокус, Киа, Фольксваген, Ленд Крузер 200 или какой-нибудь Ховер Н3, владельцы этих автомобилей часто задумываются над установкой ТСУ.

Его можно поставить на ВАЗ 2110, на Ниву, Шкоду, Калину, Ладу Ларгус, Приору, Х Трейл Т31 и практически любой другой автомобиль. Даже если заводом монтаж фаркопа не предусмотрен, вы все равно имеете возможность его поставить. Хоть это будет и несколько сложнее с позиции оформления документов.

Скажу сразу, что в некоторых случаях купить с установкой новенький фаркоп намного выгоднее, чем пытаться самостоятельно соблюдать правила, монтировать, сверлить и варить металл. Если вы взяли себе ТСУ, предназначенный для конкретно вашей машины, проблем с установкой не будет. Несколько сложнее ставить не родной фаркоп.

Весь процесс выглядит следующим образом:

  • автомобиль загоняется на смотровую яму или подъемник, отключается питание путем снятия клемм с аккумулятора;
  • все лишнее из багажника нужно убрать и снять обивку;
  • фаркоп прикладывается к месту установки, чтобы сверить отверстия для крепления и сделать соответствующие пометки маркером;
  • кронштейны устанавливаются в предусмотренные места или выполняются дополнительные отверстия по мере необходимости;
  • при сверлении новых крепежных отверстий обязательно обработайте их антикоррозийкой, иначе будет распространяться ржавчина;
  • с помощью гаек, шайб и болтов фиксируется фаркоп на своем законном месте;
  • в зависимости от конструктивных особенностей ТСУ и автомобиля, надежно затягиваются все соединения.

Но это только инструкция по механическому соединению. Не забывайте об электрической составляющей. Продажа осуществляется сразу с комплектом проводов для соединения с электросетью. Дополнительно посмотрите видео уроки и фото инструкции. Они будут полезными для вас и наглядными.

Электрика фаркопа

Когда вы зафиксировали ТСУ, наступает очередь электрооборудования сцепного устройства. На это уходит буквально несколько минут, если фаркоп родной. Все соединения стандартные, а потому подключение элементарное.

В багажнике в зоне задней оптики есть жгут проводов, с помощью которого подключается электрика ТСУ. В автосервисе монтаж стоит от 3 тысяч рублей и выше, потому многие дают все сами.

В подключении электропроводки есть свои особенности.

  • Если фаркоп не соответствует авто, тогда используется адаптер. Этот блок согласования выступает в качестве переходника с одного разъема на другой. Его цена может составлять 5-10 тысяч рублей;
  • Тип разъема. Американские разъемы подразумевают 13 контактов, а на европейских их 8. Простой переходник позволит легко перейти с одного типа соединения на другой, в зависимости от вашего авто.

Чего я вам делать не советуют, так это пытаться экономить на ТСУ. Если вы рассчитываете на активную эксплуатацию фаркопа и возлагаете на него большую ответственность, тогда дешевые низкосортные устройства доставят больше проблем, чем груза. Низкая стоимость — повод отказаться от покупки.

Пишите свое мнение о фаркопах и их необходимости на автомобиле. Подписывайтесь, оставляйте комментарии и приглашайте на наш сайт своих друзей! Впереди вас ждет много интересных и полезных материалов.

(Пока оценок нет)

Фаркоп своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

  • демонтируйте задний бампер;
  • найдите отверстия, которые ведут внутрь пустот лонжеронов;
  • измерьте длину отрезка между найденными отверстиями;
  • по полученной длине отрежьте участок стальной трубы 50х50 мм;
  • сделайте отметку на середине заготовки;
  • возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
  • полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
  • закрепите крюк гайками и болтами на 10;
  • далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
  • эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

  • в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
  • к ним приварите гайки того же размера;
  • возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
  • приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

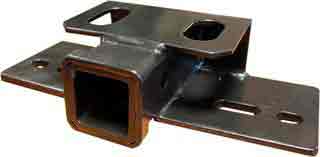

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

  • С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
  • Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
  • Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Прочность конструкции позволяет возить полноценный прицеп

  • Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
  • В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
  • Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
  • возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
  • в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
  • далее понадобится просверлить отверстия под стопорный палец;
  • теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Как крепится фаркоп

Крепится сцепное устройство к силовым частям кузова, но ни в коем случае не к бамперу – последний не в силах выдерживать нагрузки, связанные с перемещением прицепа.

Ниже мы подаём несколько примеров, куда крепится сцепное устройство в некоторых машинах.

На «Ниву»

На «Рено Логан»

На ВАЗ 2109 и на ВАЗ 21099

На ВАЗ 2110

На ВАЗ 2107

Фаркоп на «Ниву» своими руками

Теперь несколько слов о том, как изготовить своими руками сцепное устройство на «Ниву» – чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего рода:

Сборка и установка осуществляется по следующей схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, подобный принцип используется и при установке на «Лачетти» универсал.

Установка и подключение фаркопа на Lada XRAY своими руками

Фаркоп (тягово-сцепное устройство или ТСУ) предназначен для сцепки автомобиля с прицепом при буксировке и перевозке крупногабаритных грузов. Установка этого аксессуара на современные автомобили LADA имеет ряд особенностей. Процесс установки и подключения фаркопа на Lada XRAY описан в технологической инструкции АвтоВАЗа.

Потребуется

Фаркоп (оригинальные каталожные номера):

  • Lada XRAY (артикул 99999215007216), цена около 5800 рублей.

Неоригинальный фаркоп можно найти по цене от 2200 рублей.

Блок управления (согласования):

  • 99999215007182 Smart Connect KA.SC.7.1, цена около 2900 рублей.

Блок согласования – это разгрузочное устройство, которое позволяет обеспечить бесперебойную работу электроники автомобиля и прицепа. Оборудование защищает проводку транспортного средства от перегрузок – в результате, бортовая система диагностики автомобиля не фиксирует присоединение к электрической сети автомобиля дополнительных устройств, и работает в штатном режиме.

Установка

Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля.

К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

На рисунке 2-7 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA XRAY.

Рисунок 2-7 – Конструкция и комплект поставки ТСУ LADA XRAY: 1 – кронштейн ТСУ левый; 2 – штанга; 3 – кронштейн ТСУ правый; 4 – подрозетник; 5 – крюк

С внешней стороны левого 1, рисунок 2-8, и правого 6 задних лонжеронов извлечь из отверстий 2 и 5 заглушки (отвертка плоская).

С внутренней стороны лонжеронов аналогичные отверстия 3 и 4 очистить от слоя ПШМ (отвертка плоская).

Рисунок 2-8 – Подготовка к установке кронштейнов ТСУ: 1 – лонжерон кузова задний левый; 2 – отверстие внешней стороны лонжерона; 3 – отверстие внутренней стороны лонжерона; 4 – отверстие внутренней стороны лонжерона; 5 – отверстие внешней стороны лонжерона; 6 – лонжерон кузова задний правый

С внешней стороны лонжерона 1, рисунок 2-9, в каждое из этих отверстий вставить болт 2 с шайбой из комплекта поставки, с внутренней стороны лонжерона надеть на болты кронштейн 3 и закрепить гайками, не затягивая.

Аналогично установить второй кронштейн на другой лонжерон кузова.

Рисунок 2-9 – Установка кронштейна ТСУ: 1 – лонжерон кузова задний; 2 – болт крепления кронштейна; 3 – кронштейн

Установить на кронштейны штангу и закрепить болтами из комплекта поставки (головка сменная 19, вороток).

Затянуть болты крепления кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Установить на штангу крюк 5, см. рисунок 2-7, и подрозетник 4 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ (см. ниже).

Установить задний бампер.

Моменты затяжки резьбовых соединений:

  • М6 – 9,8 Нм (0,98 кгс/м);
  • М8 – 24,0 Нм (2,4 кгс/м);
  • М10 – 47,0 Нм (4,7 кгс/м);
  • М12 – 81,0 Нм (8,1 кгс/м).

Подключение

Подключение производить через специальный электрический модуль – блок согласования (смарт-коннектор).

Отключить зажигание, отсоединить клемму провода «массы» от аккумуляторной батареи.

Подключение электрического модуля типа Smart Connect KA.SC.7.1, поставляемого с комплектом ТСУ, производить в соответствии с инструкцией, прилагаемой к модулю.

Блок согласования можно изготовить самостоятельно на основе обычных 4-х контактных реле:

Практически все необходимые контакты для подключения можно найти в районе заднего фонаря (см. схемы электрооборудования Lada XRAY), либо воспользуйтесь мультиметром).

Обслуживание

Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

Изготовление фаркопа своими руками, установка

Сегодня в автомагазинах предлагаются тягово-сцепные устройства в самом широком ассортименте, однако иногда все же водитель не может подыскать подходящее прицепное для своей машины, или преградой для покупки становится его слишком высокая цена. В таких случаях рекомендуется сделать фаркоп своими руками – это дешевый и вместе с тем практичный вариант.

Нужно отметить, что тягово-сцепные устройства (ТСУ) для машины не могут быть универсальны и подходить для каждой модели авто. Поэтому мы будем рассматривать его изготовление для конкретной модели.

Для изготовления фаркопа нужно подготовить такие материалы:
• шаровый механизм – его вы можете купить в магазине или изготовить самостоятельно шарик диаметром 50 мм;
• металлическая труба – длина 1 м, и балка – длина 0,5 м;
• гайки, болты, шайбы.

Пошаговое описание работ

✓ Сначала нужно снять бампер.
✓ Далее – отрезать проушины.
✓ Здесь нужно взять дрель и проделать отверстия.

✓ Берем сварочный аппарат и свариваем крепеж.
✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом.
✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок.
✓ Изготовленная конструкция покрывается грунтовкой.
✓ Теперь конструкция покрывается краской.

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

При изготовлении самодельного фаркопа необходимо все время его примерять, контролируя место его размещения на машине.

Крепление фаркопа

Следующим важным этапом является фиксация фаркопа. Как его установить? Это можно сделать и в мастерской, однако вполне доступный вариант – закрепить его своими руками. Для одного автомобиля фаркоп ставится одним способом, для другого – другим. В любом случае к этому процессу надо подходить ответственно и взвешенно. Любая ошибка реализации этой задачи может стать причиной ДТП.

Сейчас мы сможем увидеть примеры крепления сцепного устройства в некоторых моделях авто.

Фаркоп на автомобиль «Нива»

Самодельный фаркоп на «Рено Логан»

Фаркоп устанавливается при помощи специальных технологических отверстий, которые специально для этого предусмотрел производитель. С этих отверстий надо удалить заглушки и клейкую ленту.

Фаркоп своими руками для «Ланоса»

Для моделей «Дэу Нексия», «Ланос» и «Дэу Сенс» автопроизводитель не предусматривает специальные посадочные места, чтобы закрепить сцепное устройство. В данном случае дополнительные отверстия нужно просверлить самостоятельно. Фаркоп фиксируется на лонжероны и днище.

Как подключить питание

Чтобы соединить провод и розетку прицепа, нужно в днище багажника найти специальное отверстие. Если такого нет, тогда проделываем его с помощью дрели. При этом хорошо продумайте этот вопрос, дабы потом не пришлось проделывать другое отверстие.

Дальше закрепляем розетку на фаркопе, затем – через просверленное отверстие внизу в багажнике протягиваем провод и подключаем его к розетке.

На этом все, вот мы и закончили работу по установке фаркопа. Сейчас вы – обладатель прицепного устройства, которое изготовили своими силами. И теперь вы сможете легко использовать прицеп, чтобы перевозить на своем авто тяжелые и габаритные грузы за город, на дачу.

Это видео недоступно.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

УСТАНОВКА ФАРКОПА. КАК ДЕЛАЕТСЯ УСТАНОВКА ФАРКОПА своими руками. ♦СВОИМИ РУКАМИ Handmade DIY♦

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Текст видео

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0
УСТАНОВКА ФАРКОПА. КАК ДЕЛАЕТСЯ УСТАНОВКА ФАРКОПА своими руками. ♦СВОИМИ РУКАМИ Handmade DIY♦

Не правда ли, довольно часто в обыденной жизни приходится перевозить что-то, что не вписывается в салоне или в багажнике: строительные материалы или негабаритные покупки? Этот вопрос конечно можно решить, как я упоминал ранее, с помощью специальной техники или, прибегая к услугам грузового такси. Тем не менее, все это стоит дорого, и в течение летнего сезона, вряд ли кто-то повезет картофель на такси. Проще говоря, нужен мини-трейлер, в который идеально войдет все, что необходимо для большинства важных вещей, которые нужны в нашей жизни, начиная от мешка картошки и заканчивая лестницей и бетономешалкой.
Все это так, но для подключения прицепа, необходимо место для тягово-сцепного устройства, которые имеют далеко не все современные автомобили. Фаркоп можно купить или сделать самостоятельно. Как оборудовать свой автомобиль тягово — сцепным устройством в подробностях в этой статье, так что вы можете стать обладателем этого нужного, жизненно важного прибора. Фаркоп — полезный аксессуар для автомобиля. Таким образом, чтобы сделать устройство, нужно найти шар с проушинами (на рынке или использованный не имеет значения). После этого снимите бампер, отрезать проушины и сделайте отверстие с помощью дрели и сверла. Далее вам потребуется подходящая диаметру труба длинной до 1 метра. Соединить сварным швом крепления. После этого в середине трубы, с помощью сварки укрепляют другую трубу под прямым углом. После этой операции конструкция может подвергаться грунтовке и покраске. Чтобы увеличить лонжерон, вы можете вставить небольшой кусочек уголка с приваренной к нему гайкой, в конечном итоге вы получите что-то вроде съемного фаркопа. Мы сделали фаркоп своими руками и теперь нам нужно прикрепить его к кузову автомобиля. Первое, что необходимо сделать, это объединить рамку прицепа с каркасной решеткой кузова. Это позволяет получить несущий кузов. Для того, чтобы получить платформу, вы должны будете использовать пять небольших поперечин и расположить их между траверсами. Затем, необходимо приварить продольные элементы с обеих сторон. Через каждую поперечину необходимо установить 4 стойки и тщательно приварить их. Теперь вам понадобятся трубы прямоугольного сечения. Рекомендую сделать борта откидными, так как это позволит вам перевозить длинномерные и крупные объекты. На пол постелите лист железа. Лист железа нужно приварить к решетке вашего кузова. Если вдруг у вас нет материала для вашего самодельного прицепного устройства, то поставщиком инструментов, которые вы будете использовать, послужит старая машина. Из нее вам понадобится две рессоры, они будут связывать балки и раму. Теперь вашему прицепу понадобятся колеса, они также могут быть заимствованы из старой машины.

0:30 — начало работы;
4:50 — крепление фаркопа;
7:40 — результаты работы.

КАНАЛ ДЛЯ КРЕАТИВНЫХ #DIY_CAM — https://goo.gl/aOvsY2
Данный канал создан для тех кто любит жизнь, кто любит творить своими руками для независимых, целеустремлённых и творческих людей. Контент канала будет состоять из видео, на которых будет рассказано как делать различные вещи своими руками. Причём видео будут касаться абсолютно
разных сфер деятельности, главный критерий — «сделай сам».

ПЛЕЙЛИСТЫ КАНАЛА:
1. МАШИНЫ И МОТОЦИКЛЫ — https://goo.gl/R974eu
2. СТРОИТЕЛЬСТВО И РЕМОНТ — https://goo.gl/KkvFu9
3. МОБИЛЬНЫЕ УСТРОЙСТВА И КОМПЬЮТЕРЫ — https://goo.gl/7PYuGk
4. СДЕЛАЙ САМ — https://goo.gl/s7KKEb

Мой канал на YouTube ♦СВОИМИ РУКАМИ Handmade DIY♦: https://goo.gl/xMFhlG
Мой канал на YouTube ♦СДЕЛАЙ САМ своими руками How to DIY♦ — https://goo.gl/fAwRV5

Интересно своими руками по принципу «сделай сам» осуществлять ремонт, особенно ремонт дома, ремонт квартиры. Строительство это очень увлекательная сфера, где применяются многие навыки, такие как: сварка и полировка, шлифовка и окраска, покраска и утепление, а также гидроизоляция и кладка, шпаклевание и укладка, а также штукатурка. Креативность это главная составляющая творчества. Приятно мастерить различные поделки, самодельные устройства полезные в быту. «Умелые руки» это основной залог креативности. Самостоятельная шумоизоляция и разборка, установка, а также обслуживание различных вещей это так увлекательно. Замена и восстановление, а также обшивка и обивка различных элементов авто своими руками даёт мужчине ощущение целостности. Тюнинг и регулировка машин это вообще бомба.

Установка фаркопа своими руками

В статье читатель найдет ответы на следующие вопросы: разрешается ли в России устанавливать фаркоп на легковые машины; в каких случаях нужно регистрировать его в ГАИ и что для этого необходимо.

Вы узнаете также, когда запрещено использование ТСУ, и какое административное наказание предусмотрено за нарушение регламента.

Содержание статьи:

Разрешена ли установка фаркопа на легковой автомобиль: российское законодательство об установке фаркопа

Фаркоп — это тягово-сцепное устройство (ТСУ), которое устанавливается на автомобиль с целью подсоединения к нему прицепа.

Фаркоп можно установить в предусмотренные для него штатные места в сервис-центре или самостоятельно, если это не требует нарушения конструкции машины. То есть, не применяется сварка, сверление и т. д.

С 01.01.2015 начал действовать Техрегламент «О безопасности колесных транспортных средств» ТР ТС 018/2011 (далее — Техрегламент). Он регламентирует процесс внесения конструктивных изменений в структуру автомобиля.

Установка фаркопа к подобным изменениям не относится, если завод-изготовитель предусмотрел места для его крепления и внес его в перечень дополнительного оборудования для данной модели авто.

При отсутствии данных о ТСУ в одобрении типа ТС (ОТТС) и документации предприятия-производителя его установка будет являться изменением конструкции машины. В этом случае разрешение на его монтаж дает ГИБДД. Об этом свидетельствует п. 7.18 ПДД и Закон «О безопасности дорожного движения» № 196-ФЗ от 10.12.1995.

Важно. Если автомобиль не эксплуатируется, никто не вправе оштрафовать владельца за его переоборудование.

При эксплуатации машины с тягово-сцепным устройством (ТСУ) нужно иметь в наличии следующие бумаги:

  1. Паспорт (инструкцию по монтажу) фаркопа с отметкой автосервиса о его монтаже.
  2. Копию сертификата ТСУ.
  3. Акт о проделанной работе.

Нужна ли регистрация фаркопа в ГИБДД: новые правила установки фаркопа на легковой автомобиль

Многих водителей волнует вопрос: как законно установить тяговое устройство?

Регистрировать в ГИБДД нужно любые изменения, внесенные в конструкцию автомобиля. Установка фаркопа практически на всех моделях авто разрешена производителем. Это указывается в руководстве по эксплуатации.

Монтаж ТСУ не относится к конструктивным изменениям транспортного средства.

Фаркоп не нужно регистрировать в ГИБДД в следующих случаях:

  1. Установка ТСУ предусмотрена предприятием-изготовителем.
  2. На фаркоп имеется паспорт и сертификат соответствия.
  3. Устройство для прицепа установлено согласно инструкции, приведенной в паспорте, т. е. конструкция машины не изменена.

При установке фаркопа на авто следует руководствоваться сведениями из эксплуатационных документов на машину. Если в них отражено, что устанавливаемое ТСУ сертифицировано для использования в составе данного автомобиля, то регистрировать изменения не нужно.

Новые правила устанавливают: ТСУ не проверяют и не согласовывают в ГИБДД (п. 77 Техрегламента) в следующих случаях:

  1. Фаркоп предназначен для данного авто.
  2. Произведена оценка соответствия ТСУ автомобилю, имеются подтверждающие документы.
  3. Установка предусмотрена заводом-изготовителем.

Информация о том, разрешена ли данному автомобилю буксировка прицепа, указана в его нагрузочной таблице. Она находится на правой средней стойке автомобиля или под капотом. В ней сообщается о возможности подсоединения прицепа.

Если соответствующая строка не содержит данных, фаркоп нужно регистрировать в ГАИ.

Требует оформления ТСУ, присоединенное болтами или приваренное к силовым элементам машины, и необходимое для серьезных тяговых нагрузок.

При установке фаркопа своими руками следует соблюдать следующие правила:

  1. Выбор устройства, подходящего для конкретной марки и модели авто.
  2. Прочтение инструкции к ТСУ.
  3. Подготовка необходимых инструментов.
  4. Демонтаж бампера и его усилителя.
  5. Монтаж балок и кронштейнов к лонжеронам кузова согласно указанной в инструкции схеме.
  6. Крепление подрозетника к балке; присоединение жгута электропроводки к балке пластиковыми шнурами.
  7. Протягивание жгута через проем в задней панели.
  8. Электромонтаж, разъем для него есть на схеме авто.
  9. Соединение двух колодок.
  10. Установка снятых деталей машины.

Внимание! Болты, соединяющие элементы ТСУ с кузовом, должны быть тщательно затянуты. Если места крепления заржавели, следует обработать их антикором.

Грамотный монтаж ТСУ обеспечит длительность его эксплуатации, надежность в пути и безотказную работу.

Какие документы нужны для регистрации фаркопа в ГИБДД?

Для регистрации ТСУ в ГАИ и получения свидетельства сначала нужно пройти техническую экспертизу.

Этап 1. Предварительный осмотр в ГИБДД

Автовладелец должен посетить ГАИ и написать заявление на предварительную экспертизу конструкции машины, сдать в окошко документы и через определенный срок получить решение.

В инспекцию нужно подать следующие бумаги:

  1. Заявку установленной формы (выдает ГАИ).
  2. ПТС (двухстороннюю копию).
  3. Документы на фаркоп.
  4. Свидетельство о регистрации легковой машины.

Этап 2. Экспертиза после изменений с оценкой безопасности

На автомобиль устанавливается ТСУ.

Работу должен выполнять специализированный центр, который выдаст подтверждающие документы: акт выполненных работ, заявление-декларацию, копию сертификата соответствия.

Владелец отгоняет авто на осмотр, где проверяют безопасность конструктивных изменений и оформляют диагностическую карту.

Затем техэкспертизу проводит ГАИ и выдается свидетельство.

Для его получения автовладелец предоставляет:

  1. Карту диагностики.
  2. Договор покупки ТСУ и иные документы.
  3. Сертификат на фаркоп.
  4. Декларацию от автосервиса.
  5. Заявление и вынесенное предварительной экспертизой решение.

Когда установка фаркопа на легковой автомобиль запрещена — размер штрафа

Законодательство запрещает устанавливать фаркоп на машину, если он не указан в качестве дополнительного оборудования в ОТТС.

Копию документа можно запросить у дилерского центра или у завода-изготовителя авто. Ее получают фирмы, производящие или импортирующие в РФ автомобили.

Оснащать авто фаркопом нельзя, если на нем запрещено использовать прицеп.

Так, имея категорию «В», ездить с прицепом законно, если его масса не выше максимальной массы снаряженного авто. А разрешенные массы машины и прицепа в сумме не выше 3,5 тонны.

В иных случаях, либо для применения тяжелого прицепа, необходима категория «Е».

При осмотре машины с фаркопом инспектор может выписать штраф, если ТСУ:

  1. Нестандартное или неисправное.
  2. Закрывает госномер или оптику.
  3. Установлено в не предусмотренные производителем места.

При возникновении проблем при постановке машины на учет из-за наличия фаркопа, следует попросить у сотрудника ГИБДД письменное объяснение того, почему он наложил запрет на регистрацию.

На основании полученных разъяснений можно написать жалобу на имя начальника ГАИ.

Штраф за ТСУ предусматривает ч. 1 ст. 12.5 КоАП. Его размер составляет 500 р. Его можно оплатить с 50% скидкой. Это разрешает ст. 32.2 КоАП. Это можно сделать в течение 20 дней с даты его выписки.

Важно. Езда без регистрации конструктивных изменений авто подразумевает административную ответственность и повышает опасность для жизни и здоровья участников дорожного движения.

Можно ли избежать штрафа за фаркоп без его регистрации в ГИБДД?

Можно ли избежать административного наказания?

Не допустить выписки штрафа за наличие прицепного устройства автовладелец может несколькими способами:

1. Сначала следует вести диалог с инспектором о том, что в ближайшем будущем все будет исправлено

Попросить его ограничиться предупреждением. Законность этого подтверждает ст. 12.5 КоАП.

Такая тактика особенно действенна, если водитель не нарушал ПДД за последние 6 месяцев или год.

2. Использование съемного фаркопа

При этом трудно логически заявлять о том, что данные конструктивные изменения повлияют на вероятность и исход аварии.

Любой разумный инспектор примет эту точку зрения, т. к. выступающий элемент отсутствует.

3. ТСУ установлено заводом, либо для него имеются крепления

При этом фаркоп не является конструктивным изменением автомобиля.

4. Ссылка на п. 77 Техрегламента

Если требования данного документа для авто выполнены — ТСУ сертифицировано для машины, на которой оно установлено — значит, тяговое устройство прошло оценку, и с ним можно ездить.

Итак, при наличии фаркопа на него нужен сертификат соответствия Техрегламенту. Благодаря сертификату, сотрудник ГИБДД не сможет оштрафовать автовладельца.

Если монтаж ТСУ не предусматривает конструктивных изменений машины, не закрывает номерной знак, его можно установить самостоятельно. Дополнительное оформление в ГИБДД не требуется.

Остались вопросы? Просто позвоните нам:

Санкт-Петербург
8 (812) 627-14-02;
Москва
8 (499) 350-44-31

Последние новости

Материнский капитал на первого и второго ребенка с 01 января 2020 года

15 января в своем ежегодном послании к Федеральному Собранию президент РФ В.В. Путин заявил, что отныне материнский капитал будут выплачивать уже при рождении (усыновлении) в семье первого ребенка. Ранее материнский капитал выплачивали только на второго ребенка – или на последующего, если на второго ребенка выплата не была оформлена и получена. Кроме того, сумма материнского капитала на второго ребенка будет существенно увеличена.

Новые выплаты на детей от 3 до 7 лет с 01.01.2020

Россияне, имеющие детей от 3 до 7 лет, имеют теперь возможность получать детское ежемесячное пособие. Такую меру поддержки президент Российской Федерации Владимир Путин объявил в Послании Федеральному Собранию 15 января 2020 года. Эти выплаты будут начислять с 1 января 2020 года включительно.

Важные условия трудового договора в 2020 году – на что обращать внимание работникам и работодателям

Между работником и работодателем всегда заключается особый документ, утверждающий права и обязанности каждой стороны, а также фиксирующий согласие сторон на вступление в трудовые отношения. Какие изменения произошли в трудовом договоре в 2020 году, и как в документе должны быть прописаны условия – расскажем подробно.

Источник: http://myducato.ru/avtomobilistu/ustanovka-farkopa-svoimi-rukami.html

Изготовление фаркопа своими руками

В наше время владельцу автомобиля без фаркопа и уж, тем более, без прицепа придется нелегко, за исключением тех, которые в своем гараже имеют мини-грузовики или тех, кто может позволить себе заказать спецтехнику для любого типа перевозки.

Согласитесь, довольно часто в повседневной жизни приходится перевозить что-нибудь такое, что не помещается в салоне или багажнике: стройматериалы или негабаритные покупки. Вопрос конечно решаемый, как я уже говорил ранее, вызовом спецтехники или прибегнув к услугам служб грузового такси. Однако все это стоит недешево, а в период дачного сезона вряд ли кто настачиться возить картошку на такси. Короче говоря, как не крути, необходим мини-прицеп, в который прекрасно помещается большинство жизненно необходимых вещей, начиная мешком с картошкой, заканчивая стремянкой с бетономешалкой. Все-то оно так, но для того чтобы подсоединить прицеп необходимо место, проще говоря фаркоп, которым оборудованы далеко не все современные автомобили. Фаркоп можно купить или же изготовить самостоятельно. Сегодня я расскажу вам, как оснастить свой автомобиль фаркопом в деталях, для того чтобы и вы могли стать обладателем этого полезного, жизненно необходимого приспособления.

Итак, для того чтобы изготовить фаркоп, необходимо найти шар с проушинами (на рынке или б/у не имеет большого значения). После этого необходимо снять бампер, отрезать проушины и сделать отверстия при помощи сверла и дрели. Затем вам понадобится труба подходящего диаметра длинной до 1 метра. При помощи сварочного аппарата необходимо соединить крепление. После этого по центру трубы, при помощи сварки крепится другая труба, под прямым углом. После этого конструкция может быть подвержена грунтованию и окрашиванию. С целью увиливания лонжерона, можно вставить небольшой кусок уголка с приваренными к нему гайками, в итоге у вас получится что-то вроде съёмного фаркопа. Запитаться можно от фары, а саму розетку можно смастерить через коннектор.

Что мы имеем, у нас получился фаркоп, сделанный собственноручно. Теперь необходимо как-то присоединить фаркоп к кузову автомобиля. На фото — мое решение крепления фаркопа к кузову автомобиля, описывать подробно этот процесс я не буду, поскольку фото довольно информативные, да и к тому же под каждую модель данная установка будет своя.

Для того чтобы произвести установку фаркопа необходим подъемник или смотровая яма. Перед тем как начать установку, рекомендую обесточить автомобиль, выключив всю электронику. Затем извлеките все содержимое багажного отсека и уберите обивку.

После этого необходимо, как говорится, прикинуть фаркоп к месту крепления. Затем необходимо предварительно закрепить конструкцию в подготовленное для этого место при помощи брусков, хомутов, или еще чего-нибудь, не лишней будет также помощь друга.

Здравствуйте, дорогие читатели нашего сайта! Сегодня предлагаю поговорить про фаркоп своими руками. Рассмотрим основные нюансы такого решения, насколько оно рациональное и почему некоторые решаются собирать конструкцию для присоединения прицепа самостоятельно, а не покупают ее у проверенных производителей.

Тема фаркопа или тягово-сцепного устройства (ТСУ) очень актуальная среди множества автомобилистов. Не всем хватает возможностей багажного отсека, куда влезает слишком мало вещей.

Прицепы используются для разных целей. Нельзя сказать конкретно, где, когда, для чего и как часто может пригодиться автоприцеп. А тащить его за собой без наличия фаркопа невозможно.

Собирать или не собирать?

Предлагаю начать с определения такого понятия как самодельное прицепное устройство. Это крепление, аналогичное заводским изделиям, с помощью которого машина соединяется с прицепом. Тут все просто.

Как и в случае с ТСУ от производителей, самодельные конструкции могут иметь такие особенности:

  • стандартный сцепной шар;
  • вариант под американский квадрат;
  • предельную массу, которую способен тянуть фаркоп;
  • форму шара;
  • способы крепления к автомобилю и пр.

Если говорить о теории, то практически на любую машину можно своими руками собрать самодельное ТСУ:

  • на ВАЗ 2109;
  • на Ниву 2121
  • на Камри;
  • Шевроле Ланос;
  • Рено Логан;
  • Рено Дастер;
  • Лада Гранта;
  • Сузуки Гранд Витара;
  • Ховер Н3;
  • Дискавери 2 поколения;
  • Кайрон;
  • Субару Форестер;
  • Гольф 2 и пр.

Хотя практика показывает, что на дорогие машины самодельными ТСУ никто не злоупотребляет. Потому в основном их можно встретить на недорогих отечественных авто типа ВАЗ 2106, 2107, 2110, 2114, советской классике, Запорожцах и Москвичах.

Так почему они все делают сами? Все просто. Это вопрос банальной экономии. Ведь раньше можно было без особых страхов слепить ТСУ из первых попавшихся металлических отрезков и спокойно возить за собой прицеп. Экономия, и ничего более.

Но сейчас остро стоит вопрос регистрации ТСУ . В этом материале вы узнаете очень много полезной информации на этот счет. К примеру о том, как поступить, если установка фаркопа не была предусмотрена с завода и как вообще этот факт проверить.

Тем не менее продолжает активно обсуждаться тема о том, как сделать и установить ТСУ своими руками, приводятся разные фото, чертежи и пр.

Запомните одну важную вещь. Экономия на самостоятельной сборке мнимая. Заниматься изготовление ТСУ своими руками стоит только в исключительных случаях, когда представленный на рынке ассортимент вам категорически не подходит по объективным причинам.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

  • шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
  • труба из прочного железа размером около 1 метра;
  • балка-уголок на 0,5 метра;
  • 2 гайки для фаркопа;
  • болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности.

  • Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
  • В выбранное место дополнительно приваривается еще один отрезок металла;
  • На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
  • Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
  • Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.

Как правильно поступить

Решать только вам. Но по факту с самодельными тягово-сцепными устройствами намного больше мороки, чем вы можете себе представить. Экономия на покупке готового ТСУ себя совершенно не оправдывает, а доставляет еще больше хлопот.

Потому если вы не знаете, как поступить и что делать, послушайте мое субъективное мнение. Купите качественный фаркоп от хорошего, проверенного временем производителя. Сейчас таких более чем достаточно. А именно:

На них предусмотрено буквально все, начиная от розетки фаркопа и заканчивая дополнительными аксессуарами, вроде специальных декоративных колпачков для ТСУ .

Заводские конструкции адаптированы под:

  • марку автомобиля;
  • модель машины;
  • модификацию;
  • тип кузова;
  • год выпуска и прочие нюансы.

То есть если вы берете заводской сертифицированный съемный фаркоп , то он будет иметь идеальные с точностью до миллиметра размеры, необходимый блок согласования под конкретный прицеп, оптимальное качество и устойчивость к нагрузкам.

Вопрос установки оставлю открытым. Не буду утверждать, что монтировать ТСУ обязательно у специалистов. Многие автовладельцы вполне способны установить фаркоп своими руками , затратив на это минимум времени и сил. Об этом есть много наглядных видео.

Тут уже пусть каждый решает для себя сам. Хотя если вы берете фаркоп у официального дилера, они поставить его могут бесплатно.

Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.

Если вы считаете, что самодельные ТСУ себя оправдывают и есть смысл их делать, обязательно пишите в комментариях. Непременно обсудим этот вопрос.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопрос и приглашайте к нам своих друзей!

(3 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Естественным является желание получить от любого устройства максимальную отдачу. Поэтому не вызывает удивления, когда обычный легковой автомобиль выступает в не свойственной ему роли тягача, таская за собой порой довольно значительный прицеп. Реализовать такую идею позволяет фаркоп – специальное прицепное устройство, позволяющее обычному авто буксировать груз. И хотя не на всех легковых автомобилях есть подобное устройство, в таких случаях можно изготовить и смонтировать фаркоп своими руками.

Прицепное устройство, фаркоп – некоторые технические подробности

Стоит отметить, что при всей обыденности фаркопа и его использования, он является с одной стороны достаточно сложным, а с другой – ответственным узлом транспортного средства. Для понимания подобной истины достаточно представить, что может натворить оторвавшийся прицеп, самопроизвольно движущийся со скоростью хотя бы шестьдесят километров.

Поэтому вопрос крепления фаркопа к машине является не менее важным, чем выбор самого такого изделия. Попробуем сформулировать, что оно собой представляет, его назначение и кратко описать некоторые его характеристики и разновидности.

Устройство фаркопа, его виды и особенности

Фаркопом называют устройство, позволяющее присоединить к автомобилю и буксировать прицеп. Его еще называют тягово-сцепным устройством (ТСУ). Конструктивно это сцепной шар, закрепленный на авто, к которому крепится сцепная головка, установленная на прицепе. Такая конструкция фаркопа позволяет транспортировать прицеп общей массой до трех с половиной тонн. Подобное устройство показано на фото:

Крепится фаркоп к раме машины или кузову. Существует несколько различных видов сцепных шаров и их крепления к раме или лонжеронам машины, некоторые из них приведены на фото:

В зависимости от конструкции крюка, на котором располагается сцепной шар, различают следующие типы фаркопов:

  • фиксированный или сварной;
  • фланцевый, устанавливаемый на специально предусмотренную площадку;
  • съемный.

Их внешний вид можно увидеть на фото:

Дело в том, что установка подобного устройства на внешнем виде машины сказывается не лучшим образом, и поэтому в тех случаях, когда им не пользуются, имеет смысл снять крюк, тогда фаркоп будет не виден.

Что ещё необходимо знать о ТСУ

Выбирая себе подобное изделие, надо принимать во внимание страну-изготовитель как автомобиля, так и фаркопа. Дело в том, что они бывают:

  1. европейские (евро фаркоп):
  2. американские.

Одно из самых главных отличий между ними – в размере сцепного шара. Евро фаркоп имеет сцепной шар пятьдесят миллиметров в диаметре, тогда как американские могут быть трех различных типоразмеров, причем, только один из них близок к европейскому. Кроме того, евро фаркоп имеет и ряд других отличий, таких как способы крепления и реализация самого изделия.

Буксируемый прицеп надо подключить к электрической проводке автомобиля. Как правило, если это делается своими руками, для подобных целей используется специальный комплект, оснащенный соединительным разъемом. Надо учесть, что такая проводка может быть рассчитана на семи или тринадцати контактный разъем (в зависимости от того, какое будет прицепное устройство). Для того чтобы можно было подключить другие изделия к автомобилю с установленной проводкой, существуют специальные адаптеры фаркопа, позволяющие стыковать между собой семи и тринадцати контактные разъемы.

Однако порой и такого переходника бывает недостаточно. Дело в том, что ряд автомобилей имеет мультиплексную проводку. В этом случае каждое оконечное устройство управляется встроенным в него контроллером, который принимает и обрабатывает поступающие от центрального процессора по специальным линиям связи сигналы. Такое управление распространяется и на фары, габариты, поворотники и т.д. В этом случае подключение электрики прицепа осуществляется через блок согласования.

Как сделать фаркоп своими руками

Сделать своими руками самодельный фаркоп достаточно просто, его конструкция во многом будет определяться маркой конкретного автомобиля. Но в общих чертах чертеж подобного устройства можно увидеть на фото

Чтобы изготовить любой фаркоп своими руками, потребуются:

  • шаровый механизм, купить который можно в магазине или сделать своими руками шарик пятьдесят миллиметров в диаметре;
  • металлическая труба и балка (длинной 1 и 0,5м соответственно);
  • гайки, болты, шайбы.

Самодельный фаркоп в процессе его изготовления своими руками необходимо постоянно примерять и контролировать по месту будущего расположения на автомобиле. Подготовленные детали вместе с проушинами для крепления свариваются с трубой. Определяется центр, и там привариваются уголки. Один из возможных вариантов, как сделать своими руками фаркоп, показан на видео
» alt=»»>
Заключительным этапом работ будет грунтовка и покраска.

Установка ТСУ на автомобиль

Во многих случаях на автомобилях предусмотрены места, где может быть выполнен монтаж подобного изделия. Как поставить фаркоп своими руками, можно посмотреть на видео
» alt=»»>
Во многих случаях возникает потребность в перевозке либо габаритного груза, либо его значительного количества, например урожая с дачи. В этом случае незаменимым помощником будет прицеп, но вот для его буксировки необходим фаркоп. И хотя подобное устройство достаточно дорогое, во многих случаях сделать его можно своими руками.

Источник: http://litezona.ru/izgotovlenie-farkopa-svoimi-rukami/

Фаркоп на ваз 21099 своими руками чертежи

Как сделать фаркоп своими руками: рассматриваем разные варианты

Какого бы типа не были автомобили, на каждый из них можно установить фаркоп, который нужен для того, чтобы прикреплять к нему прицеп или же тележку для перевозки лодки или катера.

В зависимости от того, какие грузы будем перевозить, необходимо учитывать вид фаркопа, его технические характеристики и ту нагрузку, которую он сможет выдержать.

Исходя из того, что сейчас очень трудно найти качественные и недорогие по стоимости вещи, обладая определенными навыками обращения со сварочным аппаратом можно изготовить любой фаркоп к любому автомобилю своими руками.

Существуют следующие виды фаркопа, которые разделяются тип шара фаркопа:

  1. Фаркоп с шаром типа «А». Этот вид очень удобен и крепится на двух болтах. Его очень быстро можно снять, грузоподъемность до 1500 кг веса прицепа и самой нагрузкой на шар до 150 кг;
  2. Фаркоп с шаром типа «Н». Не так уже распространенный тип, но тоже часто встречается в креплениях на отечественные автомобили и имеет ту же грузоподъемность, что и предыдущее крепление;
  3. Фаркопы типа «F» и «G» по своей конструкции они очень схожи. Шар типа«F» имеет два положения для крепления. Шар же типа «G» имеет уже шесть отверстий для крепления. Оба эти типа фаркопов могут регулироваться по высоте, применяются они в основном на внедорожниках, оба имеют грузоподъемность до 3500 кг;
  4. Следующий вид фаркопа имеет грузоподъемность 2500 кг и относится к типу «V». Он не регулируется по высоте, так как имеет всего два отверстия для крепления;
  5. Так же очень распространенным типом является быстросъемный фаркоп вертикального крепления, быстро снимается и после этого остается невидимым.
  6. Фаркоп типа «ВМА». Быстроснимающийся вид фаркопа, удобен для тех, кто часто выезжает за границу и людей, которые владеют дорогими иномарками;
  7. Ну и самым дорогим является вид фаркопа, который убирается под основание бампера, это для тех людей, которые не привыкли себе ни в чем отказывать.

Вот и разобрались с основным видами фаркопов, которые можно устанавливать на любые виды автомобилей, рассчитав грузоподъемность, которая будет необходима при перевозке тех или иных грузов.

Как сделать фаркоп своими руками

Как сделать фаркоп самому? Рассмотрим вариант с изготовлением фаркопа с помощью шара типа «А», напомним, что он крепится на двух болтах и его можно снять. Тип автомобиля, на который будет крепиться фаркоп, не имеет значения, так как они в своих особенностях и размерах индивидуальны.

В первую очередь подготовим инструменты, которые будут необходимы:

Так же понадобятся материалы, без которых сделать фаркоп не представится возможным:

  1. крюк с шаром и две проушины;
  2. лист металла 2 мм;
  3. уголок;
  4. труба или квадратный профиль;
  5. розетка электропитания прицепа;
  6. несколько метров пятижильного кабеля;
  7. паяльник.

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будем крепить фаркоп. В основном он крепится под усилитель бампера, для этого его тоже потребуется снять.

Когда сняли все необходимое, приступаем к замерам будущего крепления фаркопа, советуется делать это тщательно, измеряя все несколько раз. Начинаем с того, что по креплению усилителя бампера замеряем пластины под размер креплений и просверливаем в них отверстия под болты крепления усилителя.

Смотрите у нас, как убрать ржавчину на кузове.

Что делать, если стучит гидрокомпесатор: разбираемся в причинах здесь.

Как собрать омыватель фар своими руками: выбор материалов, сборка, установка. Все это — в нашем материале.

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем тубу и квадратный профиль и с помощью уголков привариваем к пластинам, которые изготовили ранее. Лучше всего это сделать с помощью газовой сварки. Когда приварили пластины к трубе, используя при этом куски уголка, примеряем крепеж по отверстиям на болты усилителя бампера.

После подгонки крепежа приступаем к установке крюка с шаром. Для этого находим середину трубы или профиля и привариваем к ним проушины. Проушины нужно выбирать такого типа, чтобы не пришлось их подгонять по длине бампера, поэтому заранее перед их покупкой измерьте длину бампера и по этим размерам купите проушины. Проушины приварены и следующим этапом является подсоединение крюка, это элементарно, он крепится с помощью двух болтов.

Основная работа проделана, теперь остается дополнить фаркоп креплением для розетки для подключения электропитания прицепа. Для этого с левой или с правой стороны на одну из проушин привариваем кольцо, из пластины металла, в котором будет крепиться розетка.

После этого все углы и неровности сваривания шлифуем болгаркой и следим, чтобы не осталось ржавчины на крепеже. После этого необходимо два раза пройтись грунтовкой по всему фаркопу, давая высохнуть после каждого раза. Когда грунтовка полностью высохла, красим конструкцию краской, аэрозольной и опять даем высохнуть.

Затем можно крепить фаркоп к кузову автомобиля, для этого используем ключи, болты и гайки, не забываем подлаживать гравера во избежание откручивания гаек. Фаркоп прикручен, но не спешим устанавливать назад бампер, необходимо еще установить на фаркоп розетку электропитания прицепа. Используем для этого готовую розетку, которую крепим в заранее подготовленное отверстие и подключаем к ней провод. Если не дружим с электропроводкой, то лучше весь этот процесс доверить специалисту в этом деле. Если же с проводкой ранее имели дело, то большого труда этот этап не составит, ведь почти в каждом автомобиле имеются места, где есть подклемники, и можно от них запитать нашу розетку. Все провода аккуратно укладываем, чтобы они не болтались, и припаиваем их к розетке. Вот и все можно устанавливать на свое место бампер и начинать гордиться своей работой.

Как сделать фаркоп своими руками (видео)

Прочитав все вышеизложенное, следует понимать, что ничего сложного в изготовлении фаркопа своими руками нет, и поэтому не следует бояться, а просто нужно отнестись к этому делу ответственно, и тогда все получится. Вы не только сэкономите достаточное количество средств, но и приобретете неоценимый опыт.

Если же все-таки нет доверия к своим возможностям, тогда советуем прибегнуть к помощи профессионалов или же купить готовый фаркоп и самому его установить.

Фаркоп своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

  • демонтируйте задний бампер;
  • найдите отверстия, которые ведут внутрь пустот лонжеронов;
  • измерьте длину отрезка между найденными отверстиями;
  • по полученной длине отрежьте участок стальной трубы 50х50 мм;
  • сделайте отметку на середине заготовки;
  • возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
  • полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
  • закрепите крюк гайками и болтами на 10;
  • далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
  • эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

  • в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
  • к ним приварите гайки того же размера;
  • возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
  • приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

  • С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
  • Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
  • Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Прочность конструкции позволяет возить полноценный прицеп

  • Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
  • В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
  • Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
  • возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
  • в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
  • далее понадобится просверлить отверстия под стопорный палец;
  • теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Как крепится фаркоп

Крепится сцепное устройство к силовым частям кузова, но ни в коем случае не к бамперу – последний не в силах выдерживать нагрузки, связанные с перемещением прицепа.

Ниже мы подаём несколько примеров, куда крепится сцепное устройство в некоторых машинах.

На «Ниву»

На «Рено Логан»

На ВАЗ 2109 и на ВАЗ 21099

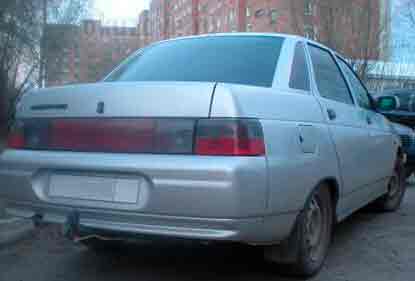

На ВАЗ 2110

На ВАЗ 2107

Фаркоп на «Ниву» своими руками

Теперь несколько слов о том, как изготовить своими руками сцепное устройство на «Ниву» – чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего рода:

Сборка и установка осуществляется по следующей схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, подобный принцип используется и при установке на «Лачетти» универсал.

Как сделать фаркоп своими руками + установка

Люди, которые имеют в собственности загородный или частный дом, то и дело испытывают нужду в транспортировке крупногабаритных грузов. В какой-то момент нужно доставить стройматериалы, которыми будет выполнена пристройка или ремонт, в другой – нужно вывести большое количество мусора с участка.

Также, не редко, люди, которые живут в частных домах и близки к природе, имеют в собственности лодку, с которой хочется периодически выбраться на отдых или рыбалку. Все это требует от человека немалых денежных работ на услуги грузоперевозчиков, но существует отличный способ сэкономить денежные средства – соорудить своими руками фаркоп. Если вы не знаете что это, то поясним, фаркоп – это специальное тяговое устройство, которое позволяет буксировать малые прицепы и перевозить не очень тяжелые грузы.

Подобными устройствами обладает большинство иномарок, а вот отечественные автомобили, в большинстве случаев не имеют такого заводского устройства. Бесспорно, фаркоп можно приобрести в магазине автомобильных запчастей, но за него придется отдать не малую сумму, да и скорее всего это будет универсальная модель, которая не будет учитывать особенностей вашего автомобиля. Поэтому, если у вас есть немного времени, а также желание экономить, работая своими руками, вы можете сделать фаркоп самостоятельно.

Какие материалы понадобятся для самостоятельного изготовления фаркопа?

Для того, чтобы самостоятельно изготовить тягово-сцепной механизм, необходимо заранее подготовить все необходимые для этого материалы:

1. Шаровой механизм, который имеет встроенные проушины. Такое приспособление не трудно купить на любом автомобильном рынке.
2. Железная труба длиной в один метр.
3. Балка-уголок размером в полметра.
4. Фаркопочные гайки в количестве двух штук
5. Болты диаметром в четырнадцать миллиметров с гайками и шайбами под них.

Стоит отметить, что все буксировочные устройства подразделяются на съемные и стационарные. Стационарные фаркопы, ничем особенным не выделяются, а вот съемные – требуют дополнительных креплений из уголков и гаек.

Дополнительно стоит выделить тот факт, что фаркопы могут иметь откидные борта, которые упрощают процесс перевозки длинномерных грузов. Для того, чтобы смонтировать фаркоп такой конструкции, потребуется дополнительная труба прямоугольного сечения, а также лист металла.

Фаркоп своими руками

К сожалению, каждая марка автомобиля имеет свои особенности в процессе изготовления фаркопа своими руками, поэтому подробной инструкции мы предоставить вам не сможем, но ниже вы можете ознакомиться с общей последовательностью действий в данном процессе, что позволит не совершить глупых ошибок:

1. Демонтируем бампер транспортного средства.
2. Просверливаем в проушинах отверстия и привариваем их к метровой трубе.
3. Намечаем центр участка, к которому будет крепиться фаркоп. Если примерить сюда бампер, то центр участка должен располагаться между траверсами. В это место необходимо дополнительно наварить еще один отрезок металлической конструкции. Обычно для этого применяют газовую сварку.
4. Теперь нужно закрепить уголки на срединной части уже сваренной фермы фаркопа. Данная процедура нужна по двум причинам. Во-первых, так вся конструкция в целом будет более жесткой и надежной, а во-вторых – благодаря такой манипуляции, вы получите фаркоп съемного типа. Стоит отметить, что в финале этого этапа, необходимо приварить гайки к балке, отвечающей за угловое сечение, а после состыковать их с центральной частью конструкции.
5. Если требуется вывести на прицеп освещение, то используют технологию удлинения магистрали задней фары. Тем же способом можно вывести в прицеп электрическую розетку, которая присоединяется при помощи контакта с connector.
6. Финальным шагом в производстве жесткой рамы фаркопа, является ее грунтование и покраска.

Видео. Как сделать фаркоп своими руками

Стоит напомнить, что совсем недавно мы рассматривали как заменить ремень генератора своими руками. Процедура довольно проста, если выполнять её с правильным руководством.

Как установить фаркоп своими руками

Для начала, нужно понимать, что установка фаркопа является не сложной задачей, но требующей внимательного подхода. Если подходить к работам небрежно, то можно случайно сорвать проушины, что, в свою очередь, может привести к тому, что прицеп автомобиля станет неуправляемый. Это особенно опасно при перевозке тяжелых грузов. Все дело в том, что с высокой долей вероятности, возникновение такой проблемы во время движения, приведет с дорожно-транспортному происшествию.

В целом, для того чтобы смонтировать фаркоп, нужен ли автомобильный подъемник, либо гараж со смотровой ямой.

С процессом установки тягово-сцепного механизма вы можете ознакомиться ниже:

1. Для начала нужно подготовиться. Подготовительные работы заключаются в обесточивании электрической проводки, устранения любых материалов которые могут воспламениться, демонтаже всей обивки багажника, а также удаление всего его содержимого.
2. Далее следует организовать временное крепление фаркопа к его основному месту. Это делает при помощи хомутов, если проигнорировать данный этап, то приварить тягово-сцепной механизм будет крайне сложно.
3. Следующим шагом, нужно просверлить в днище багажного отсека отверстия диаметром в двенадцать с половиной миллиметров. В них вставляются болты, которые после закручиваются гайками со стороны фаркопа.
4. Далее нужно усилить несущие способности кузова. Для этого, необходимо в днище багажника проложить две лазейки, которые будут использоваться при монтаже накладки. Эти лазейки должны располагаться напротив нижних лонжеронов. В качестве крепежа все также используем болты и гайки, а в качестве инструмента идеально подойдет гаечный ключ семнадцатого или девятнадцатого диаметра.
5. Теперь нужно подготовить ходы для электрической проводки. Желательно подобрать такой участок, на котором бы ничего не мешало бы сверлению отверстий, а также соединению. Далее через проемы нужно протянуть кабель и подключить его к электрической системе автомобиля, при этом очень важно соблюдать цвета жил.
6. Теперь можно возвращать обивку багажного отсека на место. Если ее необходимо доработать под появившиеся новые элементы багажника, то проще всего это сделать обычными ножницами.

Видео. Как установить фаркоп своими руками

Как видите, в создании фаркопа своими руками нет ничего сложного, главное внимательно и тщательно подходить к процессу.

Изготовление фаркопа своими руками, установка

Сегодня в автомагазинах предлагаются тягово-сцепные устройства в самом широком ассортименте, однако иногда все же водитель не может подыскать подходящее прицепное для своей машины, или преградой для покупки становится его слишком высокая цена. В таких случаях рекомендуется сделать фаркоп своими руками – это дешевый и вместе с тем практичный вариант.

Нужно отметить, что тягово-сцепные устройства (ТСУ) для машины не могут быть универсальны и подходить для каждой модели авто. Поэтому мы будем рассматривать его изготовление для конкретной модели.

Для изготовления фаркопа нужно подготовить такие материалы:
• шаровый механизм – его вы можете купить в магазине или изготовить самостоятельно шарик диаметром 50 мм;
• металлическая труба – длина 1 м, и балка – длина 0,5 м;
• гайки, болты, шайбы.

Пошаговое описание работ

✓ Сначала нужно снять бампер.
✓ Далее – отрезать проушины.
✓ Здесь нужно взять дрель и проделать отверстия.

✓ Берем сварочный аппарат и свариваем крепеж.
✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом.
✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок.
✓ Изготовленная конструкция покрывается грунтовкой.
✓ Теперь конструкция покрывается краской.

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

При изготовлении самодельного фаркопа необходимо все время его примерять, контролируя место его размещения на машине.

Крепление фаркопа

Следующим важным этапом является фиксация фаркопа. Как его установить? Это можно сделать и в мастерской, однако вполне доступный вариант – закрепить его своими руками. Для одного автомобиля фаркоп ставится одним способом, для другого – другим. В любом случае к этому процессу надо подходить ответственно и взвешенно. Любая ошибка реализации этой задачи может стать причиной ДТП.

Сейчас мы сможем увидеть примеры крепления сцепного устройства в некоторых моделях авто.

Фаркоп на автомобиль «Нива»

Самодельный фаркоп на «Рено Логан»

Фаркоп устанавливается при помощи специальных технологических отверстий, которые специально для этого предусмотрел производитель. С этих отверстий надо удалить заглушки и клейкую ленту.

Фаркоп своими руками для «Ланоса»

Для моделей «Дэу Нексия», «Ланос» и «Дэу Сенс» автопроизводитель не предусматривает специальные посадочные места, чтобы закрепить сцепное устройство. В данном случае дополнительные отверстия нужно просверлить самостоятельно. Фаркоп фиксируется на лонжероны и днище.

Как подключить питание

Чтобы соединить провод и розетку прицепа, нужно в днище багажника найти специальное отверстие. Если такого нет, тогда проделываем его с помощью дрели. При этом хорошо продумайте этот вопрос, дабы потом не пришлось проделывать другое отверстие.

Дальше закрепляем розетку на фаркопе, затем – через просверленное отверстие внизу в багажнике протягиваем провод и подключаем его к розетке.

На этом все, вот мы и закончили работу по установке фаркопа. Сейчас вы – обладатель прицепного устройства, которое изготовили своими силами. И теперь вы сможете легко использовать прицеп, чтобы перевозить на своем авто тяжелые и габаритные грузы за город, на дачу.

Источник: http://remont-torpedo.ru/remont/farkop-na-vaz-21099-svoimi-rukami-chertezhi.html

Как изготовить фаркоп своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

  • демонтируйте задний бампер;
  • найдите отверстия, которые ведут внутрь пустот лонжеронов;
  • измерьте длину отрезка между найденными отверстиями;
  • по полученной длине отрежьте участок стальной трубы 50х50 мм;
  • сделайте отметку на середине заготовки;
  • возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
  • полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
  • закрепите крюк гайками и болтами на 10;
  • далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
  • эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

  • в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
  • к ним приварите гайки того же размера;
  • возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
  • приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

  • С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
  • Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
  • Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Прочность конструкции позволяет возить полноценный прицеп

  • Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
  • В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
  • Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
  • возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
  • в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
  • далее понадобится просверлить отверстия под стопорный палец;
  • теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Как крепится фаркоп

Крепится сцепное устройство к силовым частям кузова, но ни в коем случае не к бамперу – последний не в силах выдерживать нагрузки, связанные с перемещением прицепа.

Ниже мы подаём несколько примеров, куда крепится сцепное устройство в некоторых машинах.

Содержание

Необходимые материалы

Подготовительные работы

Размеры

Чертежи и шаблоны

Процесс изготовления

Рекомендации эксперта

Многие автовладельцы, не желая переплачивать за услуги грузоперевозок, принимают решение изготовить фаркоп своими руками. Понадобиться он может во многих случаях. В современном мире прожить без прицепа, имея автомобиль, довольно сложно. Все рано или поздно делают ремонты в своих домах, и для транспортировки строительных материалов приходится переплачивать и заказывать доставку. Те, у кого в собственности имеется загородный дом или дача, в конце каждого сезона ломают голову: как перевезти урожай в свое городское жилище. Жители, проживающие вблизи морей, к началу сезона транспортируют свои лодки и катера к воде. В общем, фаркоп – это незаменимая вещь, которая должна быть на каждом автомобиле, если в вашем гараже, кроме легкового авто, не стоит еще и грузовой.

Фаркоп, если он отсутствует на вашей машине, можно купить на авторынке либо изготовить его самостоятельно. Прицепное устройство для автомобиля своими руками изготовить совсем несложно.

Но самое первое, что нужно знать – прежде, чем возьметесь за материалы, обязательно отправьтесь за регистрацией в ГИБДД, иначе установка фаркопа будет незаконной, и вам придется платить штраф.

Прицепное устройство для автомобиля

Необходимые материалы

Для изготовления детали собственноручно потребуются следующие инструменты и оборудование:

  • аппарат сварки;
  • шлифовальная машинка;
  • дрель и сверла необходимого диаметра;
  • стальной шар, изготовленный самостоятельно или купленный в готовом виде;

Шар для фаркопа своими руками должен быть абсолютно круглым и иметь диаметр 50 мм. Этот диаметр установленного образца, применяемый для европейских и отечественных машин. У американских авто диаметр шара составляет от 50,8 мм до 53,975 мм.

Материалы, требующиеся для работы:

  • полутораметровая стальная труба диаметром 50х50;
  • листы стали, толщина которых составляет 5 мм, размером 300 на 70, и два листа 200 на 70;
  • болты М10 и М12. Первых потребуется два, последних – шесть штук;
  • розетка;
  • изолированные провода и изолента (или термоусадка);
  • винты с гайками, длиной около 40 мм.

Сварочный полуавтомат

Как видим, потребуется не так много расходных материалов для изготовления такого полезного в быту устройства.

Подготовительные работы

Для того чтобы определиться, как сделать фаркоп своими руками, следует понять, какая максимальная нагрузка будет у устройства и установить тип крепления, подходящей конкретному авто.

Нагрузка не может превышать полной массы машины. Не упускайте этот момент, он является очень важным.

В идеале рекомендуется устанавливать фаркопы, изготовленные на производстве, однако нет ничего страшного, если вы изготовите его самостоятельно. Это несложно и служить он вам будет так же долго, как и заводской, в случае, если все сделано технически правильно и учтены все нюансы.

Чаще всего самодельные фаркопы устанавливают на транспортные средства отечественного производства. Фаркоп на Оку своими руками бывает разного типа: сварной, фланцевый и разборной. Установка осуществляется, используя общие правила.

Размеры

Размеры фаркопов подбираются индивидуально к каждому автомобилю, учитывая конструкционные особенности и размер транспортного средства. Берутся во внимание предполагаемая нагрузка и тип крепления. Не стоит упускать и внешний вид авто после крепления детали.

Размеры фаркопов подбираются индивидуально к каждому автомобилю

Чертежи и шаблоны

В эру компьютерных технологий в интернете без особого труда можно раздобыть любую информацию и скачать любой чертеж. То же касается и фаркопа своими руками чертежи.

Существует несколько вариантов конструкций:

  • стационарный фаркоп;
  • съемный;
  • быстросъемный.

Подбирать необходимый именно вам следует, учитывая особенности конструкции вашего транспортного средства. Схема у них общая, а вот типы разные – в зависимости от способа крепления к кузову.

Фиксированный, или как его еще называют, стационарный, крепится таким образом, что фаркоп с кузовом автомобиля составляет одно целое и не снимается.

Съемные детали предпочитают те водители, которые не хотят портить внешний вид машины данным устройством и после использования, демонтируют его.

При помощи фланцевого крепления, которое также является съемным, фаркоп закрепляют к раме либо силовому бамперу, применяя для этого болты. Этот метод применяют для того, чтобы была возможность перевозить тяжелые грузы.

Фланцевый фаркоп самый универсальный, единственным его недостатком является то, что даже если деталь демонтировать, планку все равно будет видно. Тем не менее он подходит абсолютно ко всем транспортным средствам, и существует возможность регулировать его по высоте.

Процесс изготовления

Итак, как сделать прицепное устройство своими руками? Первое, с чего нужно начать, это приобрести шар с проушинами. Неважно, будет ли он новый или бывший в употреблении.

Для начала снимаем бампер автомобиля, отрезаем проушины и с помощью сверла делаем отверстия. Воспользовавшись трубой выбранного диаметра и длиной до одного метра, соединяем крепления. Делать это нужно с помощью сварочного аппарата. Под прямым углом крепим с помощью всё той же сварки другую трубу по центру первой. После завершения сварочных работ, конструкцию следует прогрунтовать и покрасить.

Для усиления ланжерона рекомендуется вставить маленький кусочек уголка с гайками, приваренными к нему. В результате должно получиться подобие съемного фаркопа. Подключить к электричеству это сооружение можно через фару, розетку же сделать через коннектор.

Как сделать фаркоп мы разобрались, следующий вопрос, возникающий у автовладельцев, как же его присоединить к кузову транспортного средства.

Способ для каждого автомобиля будет свой. Например, потребуется просверлить отверстия, чтобы установить изготовленный фаркоп на «Ланос» своими руками. Заводом изготовителем не предусмотрены специальные отверстия.

Изготовление фаркопа своими руками

Установка фаркопа:

  • Для установки требуется поместить машину на подъемник или воспользоваться смотровой ямой. Так будет удобнее производить работы, не заползая под автомобиль.
  • Отключить всю электронику. Автомобиль должен быть обесточен.
  • Извлечь из багажника его содержимое и демонтировать обивку.
  • Приставляем конструкцию фаркопа к авто и прикидываем, все ли сделано правильно. Помощь товарища будет не лишней на этом этапе.
  • При помощи дрели просверлить отверстия, необходимые для закрепления детали. Сверло должно быть диаметром 12,5 мм. В просверленные отверстия вставляются болты с гайками и закручиваются гаечным ключом.
  • Со стороны багажника и в нижней части ланжерона сверлим два дополнительных отверстия. При этом следует применить усиливающую накладку. В отверстия также вставляются болты.
  • Еще одно отверстие просверливается в днище багажника. Оно потребуется для соединения проводов и розетки. Не забывайте учитывать цвета проводов, а перед сверлением отверстий тщательно отметьте места расположения, во избежание ошибок.
  • Заключительным этапом будет соединение проводов и подключение их к розетке.

Несложный процесс монтажа такого изделия, как сцепное устройство для прицепа своими руками, можно считать завершенным.

Рекомендации эксперта

Придерживаясь определенных правил и выполнив работу на совесть, вы получите отличный фаркоп и сможете решить проблему с перевозкой грузов самостоятельно.

Очень важно помнить, что абсолютно все просверленные отверстия в кузове вашего автомобиля должны быть обработаны антикоррозийными составами. Поскольку деталь располагается в нижней части машины, все болты обрабатываются антикором.

Действующее законодательство содержит норму, по которой все приборы задней части прицепа должны в точности дублировать работу световых приборов авто. Не забывайте об этом, иначе штрафа и аварийных ситуаций не избежать.

Для покраски фаркопа не забывайте, что это такая же металлическая деталь, как и любая другая на кузове автомобиля. Осуществлять покрасочные работы следует в строгой последовательности, начиная с зачистки поверхности.

Покраска фаркопа

Внимательно следите за надежностью конструкции. Никому не хочется потерять прицеп во время движения. Такое происшествие может наделать много бед.

Во время проведения сварочных работ и манипуляций с «болгаркой», не забывайте о технике безопасности и работайте в защитных очках.

Здравствуйте, дорогие читатели нашего сайта! Сегодня предлагаю поговорить про фаркоп своими руками. Рассмотрим основные нюансы такого решения, насколько оно рациональное и почему некоторые решаются собирать конструкцию для присоединения прицепа самостоятельно, а не покупают ее у проверенных производителей.

Тема фаркопа или тягово-сцепного устройства (ТСУ) очень актуальная среди множества автомобилистов. Не всем хватает возможностей багажного отсека, куда влезает слишком мало вещей.

Прицепы используются для разных целей. Нельзя сказать конкретно, где, когда, для чего и как часто может пригодиться автоприцеп. А тащить его за собой без наличия фаркопа невозможно.

Собирать или не собирать?

Предлагаю начать с определения такого понятия как самодельное прицепное устройство. Это крепление, аналогичное заводским изделиям, с помощью которого машина соединяется с прицепом. Тут все просто.

Как и в случае с ТСУ от производителей, самодельные конструкции могут иметь такие особенности:

  • стандартный сцепной шар;
  • вариант под американский квадрат;
  • предельную массу, которую способен тянуть фаркоп;
  • форму шара;
  • способы крепления к автомобилю и пр.

Если говорить о теории, то практически на любую машину можно своими руками собрать самодельное ТСУ:

  • на ВАЗ 2109;
  • на Ниву 2121
  • на Камри;
  • Шевроле Ланос;
  • Рено Логан;
  • Рено Дастер;
  • Лада Гранта;
  • Сузуки Гранд Витара;
  • Ховер Н3;
  • Дискавери 2 поколения;
  • Кайрон;
  • Субару Форестер;
  • Гольф 2 и пр.

Хотя практика показывает, что на дорогие машины самодельными ТСУ никто не злоупотребляет. Потому в основном их можно встретить на недорогих отечественных авто типа ВАЗ 2106, 2107, 2110, 2114, советской классике, Запорожцах и Москвичах.

Так почему они все делают сами? Все просто. Это вопрос банальной экономии. Ведь раньше можно было без особых страхов слепить ТСУ из первых попавшихся металлических отрезков и спокойно возить за собой прицеп. Экономия, и ничего более.

Но сейчас остро стоит вопрос регистрации ТСУ . В этом материале вы узнаете очень много полезной информации на этот счет. К примеру о том, как поступить, если установка фаркопа не была предусмотрена с завода и как вообще этот факт проверить.

Тем не менее продолжает активно обсуждаться тема о том, как сделать и установить ТСУ своими руками, приводятся разные фото, чертежи и пр.

Запомните одну важную вещь. Экономия на самостоятельной сборке мнимая. Заниматься изготовление ТСУ своими руками стоит только в исключительных случаях, когда представленный на рынке ассортимент вам категорически не подходит по объективным причинам.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

  • шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
  • труба из прочного железа размером около 1 метра;
  • балка-уголок на 0,5 метра;
  • 2 гайки для фаркопа;
  • болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности.

  • Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
  • В выбранное место дополнительно приваривается еще один отрезок металла;
  • На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
  • Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
  • Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.

Как правильно поступить

Решать только вам. Но по факту с самодельными тягово-сцепными устройствами намного больше мороки, чем вы можете себе представить. Экономия на покупке готового ТСУ себя совершенно не оправдывает, а доставляет еще больше хлопот.

Потому если вы не знаете, как поступить и что делать, послушайте мое субъективное мнение. Купите качественный фаркоп от хорошего, проверенного временем производителя. Сейчас таких более чем достаточно. А именно:

На них предусмотрено буквально все, начиная от розетки фаркопа и заканчивая дополнительными аксессуарами, вроде специальных декоративных колпачков для ТСУ .

Заводские конструкции адаптированы под:

  • марку автомобиля;
  • модель машины;
  • модификацию;
  • тип кузова;
  • год выпуска и прочие нюансы.

То есть если вы берете заводской сертифицированный съемный фаркоп , то он будет иметь идеальные с точностью до миллиметра размеры, необходимый блок согласования под конкретный прицеп, оптимальное качество и устойчивость к нагрузкам.

Вопрос установки оставлю открытым. Не буду утверждать, что монтировать ТСУ обязательно у специалистов. Многие автовладельцы вполне способны установить фаркоп своими руками , затратив на это минимум времени и сил. Об этом есть много наглядных видео.

Тут уже пусть каждый решает для себя сам. Хотя если вы берете фаркоп у официального дилера, они поставить его могут бесплатно.

Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.

Если вы считаете, что самодельные ТСУ себя оправдывают и есть смысл их делать, обязательно пишите в комментариях. Непременно обсудим этот вопрос.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопрос и приглашайте к нам своих друзей!

(3 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Источник: http://ravon-r2.ru/kak-izgotovit-farkop-svoimi-rukami/

Установка прицепного устройства на машину

Многие люди, приобретая автомобиль, рассчитывают с помощью него решить проблему с перевозкой различных грузов. К сожалению, но багажники обычных легковых авто имеют ограниченные размеры, поэтому не всегда готовы удовлетворить потребности автовладельца. Как вариант – установка специального крепления на крышу автомобиля, которое является альтернативой обычному багажнику. Но даже такое решение не всегда дает желаемый результат.

Именно поэтому многие автовладельцы задумываются о приобретении обычного прицепа. Загвоздка заключается в том, что используемый автомобиль должен быть укомплектован специальным прицепным устройством, которое называется фаркоп.

Что такое фаркоп и в чем необходимость в его установке

Сразу следует отметить несколько важных факторов:

  • Обычно прицепы используют для того, чтобы перевозить на них довольно существенный вес грузов.
  • Без наличия специального тягово-сцепного устройства (ТСУ) прицеп способен серьезно повредить автомобиль.

Установка фаркопа заключается в фиксации тягово-сцепного устройства непосредственно к элементам кузова автомобиля – если попробовать подсоединить прицеп к обычному крючку на бампере авто, то это все закончится очень плачевно.

Сам фаркоп или ТСУ представляет собой прочную и надежную металлическую основу, в центре которой находится элемент крепления для прицепов, а по бокам – специальные ответвления, предназначенные для закрепления тягово-сцепного устройства на корпусе транспортного средства.

Как правильно выполнить установку конструкции?

Безусловно, установка фаркопа своими руками – вполне возможна. Для этого потребуется только наличие определенного опыта в некоторых процессах, а также необходимый набор инструментов.

В видео показан процесс по установке фаркопа своими руками:

Естественно, что фаркоп легко можно купить на рынке или в магазине, но ТСУ также можно сделать своими руками.

Для того, чтобы сделать фаркоп своими руками, потребуется:

  • Пойти на ближайший автомобильный рынок и купить шар с проушинами.
  • На автомобиле демонтировать задний бампер, срезать проушины.
  • Дополнительно купить трубу необходимого диаметра, длина которой – примерно один метр.
  • Сделать отверстие по центру будущего фаркопа.
  • Соединить все элементы будущего прицепного устройства в единую конструкцию с помощью сварочного процесса.

Как видно, установка фаркопа своими руками требует владения определенными навыками.

Установка прицепного устройства завершена, теперь можно попытаться сделать самостоятельно прицепное устройство:

  1. Объединение. Рамка прицепа должна иметь прочное соединение с кузовом автомобиля. Это позволит сделать так называемый несущий кузов, для чего необходимо применить пять поперечных планок, которые следует расположить между траверсами.
  2. Сварочные работы. Все элементы несущего кузова необходимо закрепить сваркой, а также добавить четыре стойки – для этого необходимо сделать или купить несколько труб с сечением в виде прямоугольника.
  3. Тягово-сцепное устройство желательно должно иметь откидные борта, а пол кузова состоять из надежного куска железа, который можно сделать своими руками или заказать в специальной мастерской. Это позволит реально разгрузить багажник авто, так как дает возможность безопасно перевозить большинство грузов с помощью системы «машина – фаркоп – прицеп».

При проведении этих работ всегда следует обращать внимание на несколько нюансов. Например, при установке прицепного устройства его элемент крепления должен максимально совпадать с аналогичным устройством на фаркопе.

При процессе создания отверстий, необходимых для системы креплений, рекомендуется использовать сверла с диаметром 12,5 миллиметров, а также болты, гайки соответствующих размеров. Для установке крепления непосредственно на кузове транспортного средства потребуется просверлить отверстия во внутренней части багажника, а также использовать усиливающие накладки.

Видео по применении электрики:

Естественно, что установка фаркопа связана с еще одним процессом – проводкой электрической системы питания, которая также должна иметь надежное крепление и фиксацию на внутренней части автомобильного бампера. Конечно, можно изготовить и более облегченные конструкции, но не иногда может возникнуть потребность в перевозке серьезных тяжестей, поэтому рисковать не стоит.

Что лучше – изготовить или приобрести готовое?

В первом варианте есть свои преимущества. Во-первых, это экономия денежных средств. Во-вторых, возможность получения хорошего практического опыта.

Тем не менее, специалисты больше склоняются к выгоде и безопасности второго варианта, так как он имеет свои, несомненные плюсы:

  1. Заводские мощности позволяют оптимально рассчитать нагрузку на все элементы устройства и шара, чего невозможно осуществить в домашних условиях.
  2. Все заводские элементы проходят разнообразные тесты и технический осмотр перед выпуском в продажу.
  3. Приобретаемая конструкция имеет гарантию качества и надежности, чего нельзя сказать о домашнем производстве.

Даже процедуру установки купленной продукции рекомендуется доверять специалистам, чтобы избежать различных сопутствующих проблем. Как поступить вам – решайте сами. Мы, для облегчения вашего выбора, постарались собрать всю необходимую информацию в одном материале.

Источник: http://avtooverview.ru/tyuning/ustanovka-farkopa-svoimi-rukami-nyuansy-processa/

Смотрите также:
24.04.2020

Об обтяжке руля кожей: зачем её делать, какой шов выбрать, инструкция и самостоятельная перетяжка Обтяжка руля кожей — один из видов тюнинга автомобиля. Зачастую автовладельцы обновляют руль после долгих лет использования для улучшения внешнего вида и комфорта вождения.

24.04.2020

Самостоятельное изготовление системы подогрева для дворников Те, кто круглый год находится за рулём, прекрасно знают, с какими проблемами можно столкнуться зимой. Одной из наиболее распространённых справедливо можно считать прилипающие щётки дворников. В итоге резинки...

24.04.2020

Делаем браслеты противоскольжения сами Браслеты противоскольжения на колеса автомобиля ставятся с целью преобразования шоссейной шины в колесо для преодоления бездорожья, снежного наста, гололеда и болотистой местности. В результате установки устройств, протектор...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
