Подключение розетки фаркопа автомобиля самостоятельно

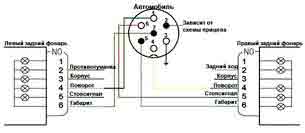

Схема подключения фаркопа автомобиля к прицепу

Дата публикации: 10 августа 2016 .
Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

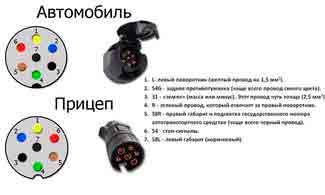

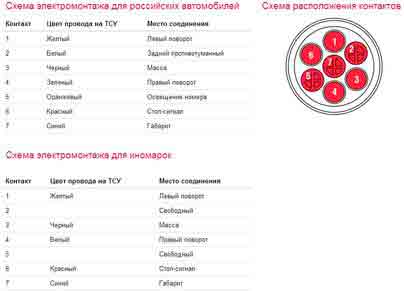

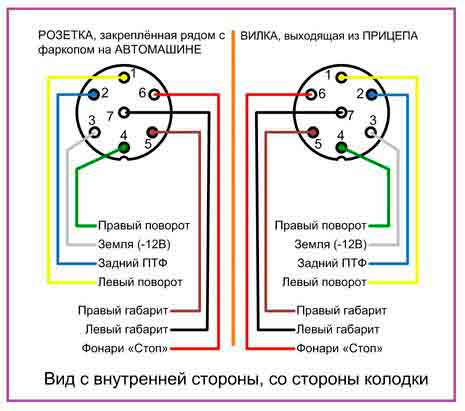

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

  • Левый поворотник (желтый).
  • Противотуманка (голубой).
  • «Земля».
  • Правый поворотник (зеленый).
  • Свободный.
  • Стоп-сигналы (коричневый).
  • Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

  • Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
  • Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

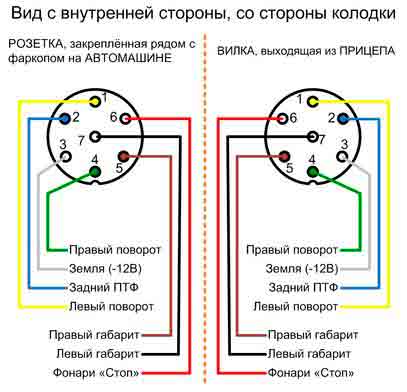

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

Источник: http://avto-moto-shtuchki.ru/avtotekhnika/100-shema-podkljuchenija-pricepa-raspinovka-rozetki-farkopa.html

Установка фаркопа – практические нюансы монтажа и подключения

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

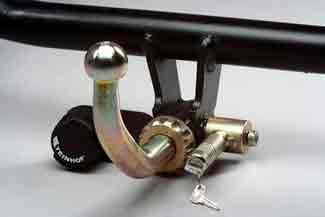

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;

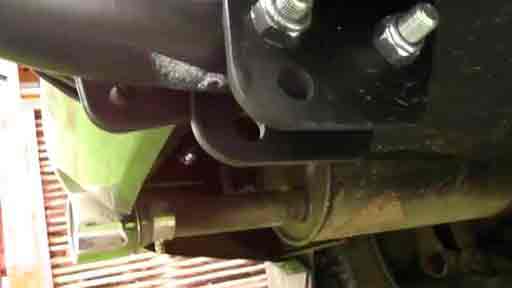

  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.

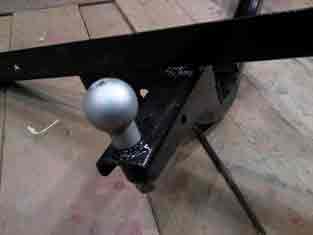

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

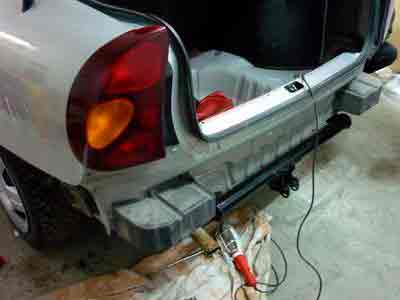

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

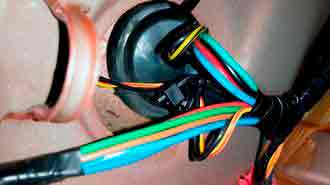

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

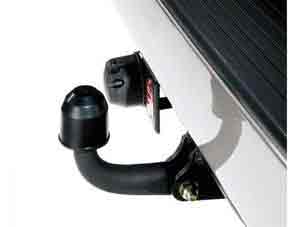

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

  • Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
  • Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

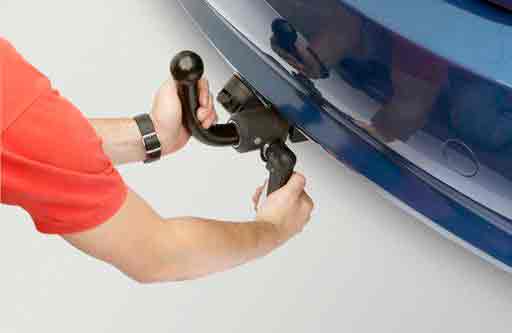

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

  • Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
  • Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
  • Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

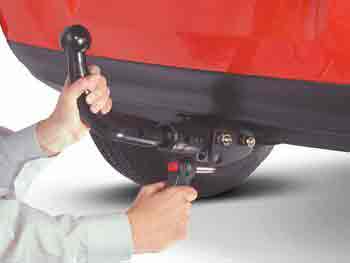

Еще один вариант быстросъемной модели

  • Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Источник: http://sam-avtoelektrik.ru/obshhie-svedeniya/ustanovka-farkopa-prakticheskie-nyuansy-montazha-i-podklyucheniya/

Самостоятельное подключение розетки к фаркопу машины

Рано или поздно каждый владелец легкового автомобиля сталкивается с ситуацией, когда не обойтись без использования прицепного устройства. Планируете ли вы поездку на море с арендованным кемпером, желаете ли отдохнуть на ближайшем водоёме с небольшим катером или гидроциклом, или возникла необходимость в перевозке крупногабаритного груза посредством прицепа – во всех этих случаях ваша машина должна быть оснащена фаркопом.

Многие автомобили производятся с предустановленными фаркопами, но даже при его отсутствии приварить его – дело несложное. Гораздо труднее оснастить его розеткой, как того требуют правила использования прицепных устройств. Здесь уже потребуются определённые знания в сфере электротехники.

Точнее – конкретные знания, с которыми ми и намерены поделиться со всеми заинтересованными в самостоятельном подключении фаркопа к бортовой электросети.

Виды применяемых разъёмов, схемы распиновки

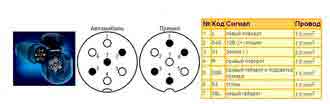

Наиболее распространёнными являются несколько разновидностей разъёмов, применяемых для подключения розетки фаркопа:

  • семипиновые разъемы европейского стандарта;
  • семипиновые разъемы, используемые в Северной Америке;
  • тринадцатипиновые разъемы;
  • разъемы специальной конфигурации.

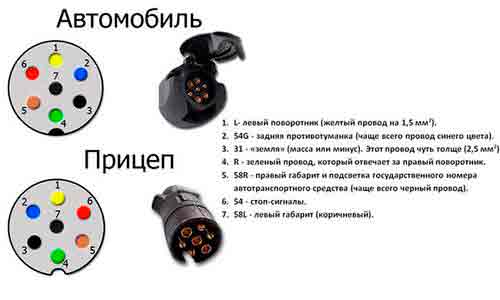

Европейский семипиновый разъём принято считать наиболее распространённым, поскольку используется на большей части как грузовых, так и легковых автомобилей. Характерной особенностью такого разъёма является наличие на обеих половинках гнёзд разных типов, сосуществующих вместе («папа» и «мама»).

Считается, что именно такая конфигурация является наиболее безопасной при подключении круглого разъёма к основному транспортному средству и прицепному устройству в темноте. Благодаря наличию пазов неправильно подсоединить такие гнёзда невозможно, что исключает случаи закорачивания электроцепи и вообще сводит к нулю человеческий фактор. Все семь разъёмов отвечают за определённую функцию. Стандартное сечение проводов – 1.5 мм 2 , и только у провода заземления оно выше – 2.5 мм 2 .

Контакт №2 иногда остаётся не задействованным. Его назначение – обеспечение постоянного электропитания прицепного устройства номиналом 12В, что требуется далеко не во всех случаях.

Отдельные умельцы допускают возможность схематического объединения сигналов, отвечающих за раздельную работу на прицепе левого/правого габаритных фонарей. Однако объединение двух проводов в один приводит к неправильной работе световой сигнализации в определённых случаях. В частности, нарушается функционирование режима «световой паркинг», используемого при стоянке прицепа на обочине (в этом случае включение водителем поворота на прицепном устройстве загораются габаритные фонари только с соответствующей стороны).

Семипиновый американский разъём используется в США и Канаде. Его особенностью можно назвать наличие отдельного контакта для движения сцепки задним ходом, а также сознательное отсутствие разделения сигналов габаритных огней – они загораются только синхронно.

Некоторые модели американских авто практикуют также совместное использование одного провода и для стоп-сигналов, и для габаритов. В продаже можно встретить разъёмы, штатно оснащённые проводниками разного цвета, что существенно облегчает процесс подключения/разводки проводов.

Тринадцатипиновые разъёмы – вотчина прицепных устройств для легковых авто. Их самобытность состоит в наличии нескольких раздельных контактов используемых для положительной и минусовой шины. Имеются также зарезервированные контакты, к которым можно подключать дополнительное оборудование (в качестве примера можно привести камеры заднего вида). Данный разъём рассчитан на токи большого номинала, что позволяет использовать его для подключения кемпера с его бытовой электросетью, а также для подзарядки дополнительной АКБ.

При должной разводке к разъёму со стороны автомобиля можно подключить оборудование крупного плавательного средства – для этих целей предназначены штатные переходники.

Поскольку последние поколения прицепов премиум класса оснащается собственными электронными системами (типа ESP, ABS) и даже бортовыми компьютерами, для их правильного сопряжения с материнской электронной системой также используются разъемы специального вида.

Способы подключения фаркопной розетки

Наибольшее распространение получили два метода: упрощённый стандартный и универсальный.

Особенности подключения розетки с использованием стандартного метода:

  • Больше всего он подходит для возрастных автомобилей, конструкция которых не имеет ЭБУ, управляющий работой компонент силового агрегата. Таким образом, контакты розетки подключаются к бортовой электросети посредством использования заводской проводки.
  • Стандартный метод хорош тем, что для разводки не обязательно применять различные разветвители.
  • При подключении прицепа нужно убедиться, что все его оптические приборы работают корректно на всех возможных режимах.
  • При наличии на ведущем ТС противоугонной системы она дополнительно подключается и к прицепному устройству.
  • Должна быть обеспечена синхронность работы оптики прицепа со световыми приборами задней части автомобиля, для чего используются соответствующие разъёмы.

После подключения, если один провод оказался незадействованным, можно использовать его для подсоединения к прицепному устройству второй, дополнительной поворотной фары. Решить эту задачу можно двояко: либо посредством объёмной клипсы, либо используя зачистку изоляции кабеля и последующую пайку соединения с проводом, следующим от выхода розетки.

Универсальный метод пригоден для присоединения электрической цепи прицепного устройства к бортовой сети практически любого авто, включая современные, оснащённые бортовым компьютером. В этом случае из-за сложности бортового электрооборудования эта задача требует использования модуля согласования, который является необходимым как при выполнении подключения, так и в качестве средства диагностики функционирования задней оптики.

Если вы являетесь собственником автомобиля, штатно оснащённого разъёмом, схема подключения розетки фаркопа обычно имеется в руководстве по эксплуатации. Отечественные модели авто фаркопами не оснащаются, как и некоторые иномарки, поэтому приходится подключать розетку самостоятельно с использования универсального (его ещё называют прямым) метода.

Если авто не имеет ЭБУ, работы по подключению розетки заключаются в подсоединении жгута проводов к одной из колодок блока задних фонарей. Метод соединения важен. Наиболее надёжным считается пайка, но нередко используется и доступный и одновременно более трудоёмкий альтернативный вариант – клипсы.

Этот способ непригоден для автомобилей, работающих под управлением бортового компьютера, то есть для всех современных машин. Если подключить электроприборы прицепа напрямую, то при росте электрической нагрузки каждое включение габаритов, поворотников или нажатие на педаль тормоза будет сопровождаться ошибкой ЭБУ. Поэтому и требуется применение блока согласования – в этом случае электропитание на световые приборы прицепного устройства будут подаваться с используемого электронного устройства, а не штатных колодок заднего блока фонарей. Такая схема позволяет синхронизировать использование задней оптики, но компьютер прицепа видеть не будет.

А теперь рассмотрим варианты подключения с использованием трёх разновидностей разъёмов.

Распиновка семипиновой розетки

Эта разновидность разъёмов чаще всего используется в Европе и для автомобилей отечественного производства. Семи разъёмов достаточно для передачи всех необходимых сигналов на прицепное ТС. Для распиновки разъёмов применяют провода многожильного типа, покрытые двойной изоляционной оболочкой с сечением провода от 1.5 мм 2 . Сам жгут заключается в гофрорукав, что защищает его от механических повреждений.

Многие иномарки имеют штатный разъём, предназначенный для соединения с прицепом. При его отсутствии используют магазинную розетку, которая монтируется на специальной площадке рядом с фаркопом. Распиновка розетки фаркопа в таких случаях выполняется с применением универсального метода, предполагающего соединение проводов с выводами колодок заднего блока фонарей посредством пайки.

Обычно управляющие сигналы, идущие от поворотников, подводят к розетке отдельными проводами и, соответственно, передают на прицепное устройство тоже раздельно. Что касается остальной светотехники, то здесь возможны варианты, при этом допускается брать сигналы только с одного (правого или левого) заднего блока штатной светотехники.

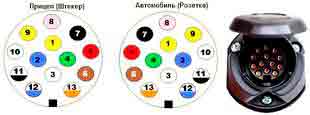

Распиновка тринадцатипиновой розетки

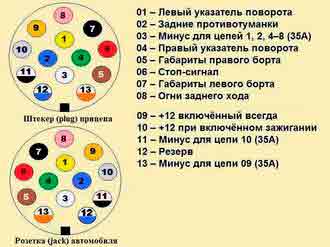

В последнее время большинство европейских авто оснащается 13-пиновыми разъемами, которые в состоянии обеспечивать подключение прицепных устройств с большим количеством потребителей. Если прицеп оснащён семипиновой розеткой, в таких случаях применяют соответствующие переходники.

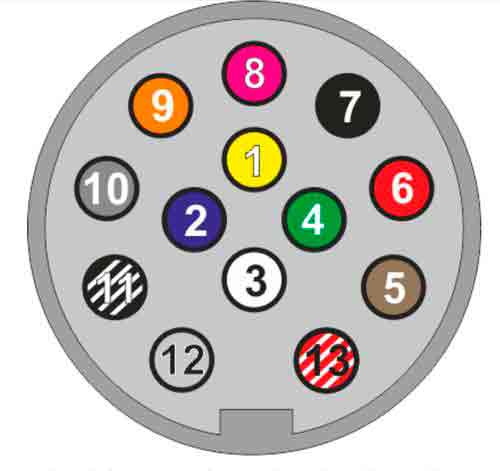

Описание схемы подключение проводки фаркопа через 13-контактный разъём:

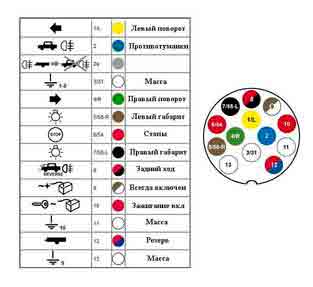

  1. Жёлтый пин, левый поворотник;
  2. Синий пин, противотуманный фонарь (если имеется на прицепном устройстве, иначе остается незадействованным);
  3. Пин белого цвета – масса для проводов №№1-8. Выводится на кузов транспортного средства и прицепа болтовым соединением;
  4. Зелёный пин – правый поворотник, аварийная сигнализация;
  5. Коричневый пин – габариты правой стороны, лампа освещения номерного знака прицепного устройства;
  6. Красный пин – огни стоп-сигнала. Обязателен при подключении прицепа, без него эксплуатация ПТС запрещена;
  7. Пин чёрного цвета – габариты левой стороны, может быть совмещён с лампой освещения номерного знака;
  8. Розовый пин – фонари заднего хода;
  9. Оранжевый контакт – питание 12В от АКБ, присутствует всегда;
  10. Серый пин – питание при включенном зажигании, позволяет включать габаритные огни при использовании основного освещения;
  11. Комбинированный чёрно-белый контакт – масса для 10 провода;
  12. Комбинированный сине-белый пин – резервный;
  13. Комбинированный оранжево-белый – земля для провода №9.

Как видим, здесь используется три 35-амперных вывода на массу и два питающих провода – постоянный и при включенном зажигании. Эту схему можно использовать как стандартную при подключении проводов к фаркопу на основном и прицепном ТС.

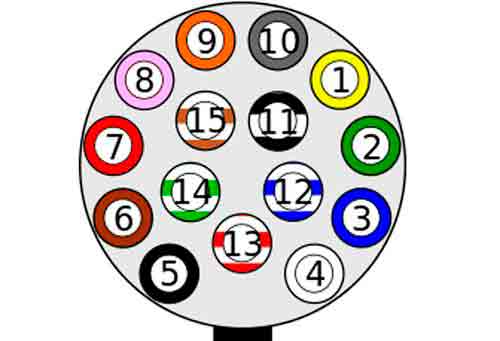

Распиновка 15-пинового разъема

Данный тип разъёма применяется для сопряжения буксируемых ТС – это мировой стандарт. Этот тип соединения отличается от других наличием обратной связи, позволяя получать информацию о состоянии тормозной системы ПТС и управлять его механизмами. В остальном схема подключения электропроводки к фаркопу практически не отличается от 13-пиновой.

Здесь зелёно-белый пин подключается к шине CAN-H, а бело-коричневый – к интерфейсу CAN-L.

Схемы прямого подключения

Если на основном автомобиле отсутствует штатная колодка для подключения фаркопа, используется именно данный вид сопряжения автомобиля и ПТС, предполагающий подключение проводов напрямую к жгуту заднего блока оптики. Для упрощения процедуры монтажа практикуют применение коннекторов, оснащённых специальными штепсельными разъемами, соответствующими каждой разновидности светового прибора. С обратной стороны устройства имеются провода, обеспечивающие подключение к ответной половине светотехники.

Процедуре подключения розетки к фаркопу автомобилю предшествует определение места монтажа разъёма. Обычно к световым приборам подключаются через технологические отверстия, предусмотренные для выполнения замены ламп, для вывода жгута проводки наружу можно использовать дренажное отверстие, расположенное в днище багажного отделения.

Ещё по теме  Как сделать самодельный стенд для промывки форсунок

Более качественное и надёжное соединение проводов обеспечивается их пайкой.

Распиновка тринадцатипиновой розетки

Часто один контакт используется для подключения двух потребителей (например, указателя поворота и аварийной сигнализации). В этом случае сечение провода необходимо увеличить до 2.0-2.5 мм 2 , поскольку нагрузка на провод возрастает.

Все необходимые комплектующие для подключения разъёма к фаркопу можно приобрести в автомагазине. Применение кустарных разъёмов чревато такими неприятностями, как КЗ с последующим возгоранием изоляции проводки.

Пошаговый алгоритм подключение розетки фаркопа к автомобилю

Нам потребуются следующие материалы:

  • мультиметр;
  • розетка, оснащенная защитным колпаком;
  • комплект проводов (если вилка и розетка будут разных форматов);
  • коммутационные разъемы (желательно – с гнёздами для монтажа предохранительных устройств);
  • многожильный/одножильный кабель сечением 1.5-2.0 мм 2 с двухслойной изоляцией;
  • пластиковая гофрированная труба для укладки жгута длиной порядка 3 метров;
  • автомобильный силиконовый клей-герметик;
  • хомуты.

Как подключить розетку на фаркоп:

  • убедитесь в том, что сечение проводов достаточное для конкретной нагрузки, но оно не должно быть и избыточным;
  • тщательно изучаем схему сопряжения проводов между машиной и прицепом;
  • монтируем розетку на автомобиле с использованием специального разъема, обеспечив наиболее удобное подключение жгута от заднего блока светотехники;
  • обеспечьте подсоединение к розетке обеих указателей поворотов по отдельности, все остальные световые приборы (габариты, стоп-сигнал, противотуманки при их наличии на прицепе) можно подключать в единственном экземпляре, слева или справа;
  • обеспечьте питанием и лампу освещения номера на прицепе;
  • один из проводов подаётся на массу;
  • если на ПТС имеется оптика заднего хода, обеспечиваем питанием и её.

Схема подключения с использованием блока согласования

Подавляющее большинство современных автомобилей оснащено ЭБУ – блоком, который управляет работой всех систем транспортного средства. В этом случае применение стандартных разъёмов для сопряжения прицепа с ведущим автомобилем, хотя и обеспечит включение световых сигналов на ПТС синхронно с оптикой на заднем блоке, но при этом бортовой компьютер будет постоянно сообщать об ошибке, вызванной рассогласованием электрических сигналов. Чтобы исключить влияние потребителей электроэнергии на прицепном устройстве, используют специальный блок согласования, представляющий собой переходник, заставляющий ЭБУ забыть о существовании прицепа.

Предлагаем вашему вниманию два варианта использования блока согласования для подключения фаркопа.

Распиновка 15-пинового разъема

Алгоритм подключения фаркопа с использованием блока согласования:

  • выполняются все этапы варианта подключения, описанные в предыдущем разделе;
  • производится установка модуля согласования, подключаемого к бортовой сети согласно прилагаемой схеме;
  • блок согласования активируется, при этом происходит включение любого из светотехнических устройств заднего блока. Если всё сделано правильно, ЭБУ не сможет распознать наличие модуля;
  • в этом случае можно подключать бок согласования с розеткой. Может случиться так, что контакты на разъёмах модуля и прицепа окажутся несовместимыми, в этом случае следует воспользоваться схемами обеих разъёмов, чтобы осуществить правильную распиновку;
  • если при включении одного из потребителей номинал тока повысится, а также в случае неработоспособности одного из световых приборов блок согласования сработает, предупредив о проблеме водителя подачей сигнала.

Отметим, что грамотная распиновка позволяет ускорить процедуру монтажа розетки без необходимости тщательной проверки правильности соединения проводов.

Напоследок приведём несколько рекомендаций, благодаря которым вы обеспечите длительное и бесперебойное функционирование электросети на прицепном устройстве:

  • старайтесь не использовать на прицепе потребителей, вызывающих перенапряжение. В противном случае не исключена возможность перегрева проводки, не рассчитанной на столь высокие нагрузки, что приведёт к КЗ и возгоранию;
  • перед каждым выездом проверяйте работоспособность электроприборов, используемых на ПТС. Проводите визуальный осмотр проводки – наличие дефектов укажет на возможное возникновение проблем в обозримом будущем;
  • примерно раз в год выполняйте полную диагностику всех электрических цепей, особенно находящихся вне автомобиля и прицепного устройства. Данные работы предусматривают нанесение смазки на контакты, что предотвратит их окисление;
  • убедитесь в отсутствии провисания проводов. Если таковые обнаружатся, то надёжно прикрепите жгут к кузовной детали посредством пластиковых фиксаторов-хомутов. Если вы намереваетесь использовать ПТС на регулярной основе, установите на прицеп водонепроницаемые световые приборы.

Источник: http://drivertip.ru/repair/kak-podkljuchit-rozetku-k-farkopu-samostojatelno.html

Схема подключения разъема прицепа, распиновка розетки фаркопа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.


контакта
Код Цвет провода по ГОСТ 9200-76 Цвет некоторых прицепов (Украина) Назначение
1 L Желтый Зеленый Поворотник левый
2 54G Синий Красно-белый Противотуманные огни
3 31 Белый Черный Минус (заземление)
4 R Зеленый Желтый Поворотник правый
5 58R Коричневый Розово-красный Правый габарит
6 54 Красный Бело-голубой Стоп-сигналы
7 58L Черный Черно-голубой Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта Цвет провода Назначение
1 Желтый Поворотник левый и аварийка
2 Синий Противотуманки
3 Белый Заземление (минус) для клемм 1-8
4 Зеленый Поворотник правый
5 Коричневый Габарит правый
6 Красный Стоп-сигнал
7 Черный Габарит левый
8 Розовый Задний ход
9 Оранжевый Питание 12 В (35А) напрямую от аккумулятора
10 Серый Питание 12В (35А) при включенном зажигании
11 Черно-белый Заземление для № 10
12 Бело-синий Запасное гнездо (резерв)
13 Красно-белый Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Источник: http://xn--80anov.xn--p1ai/shema-podkljuchenija-razema-pricepa—raspinovka-rozetki-farkopa.html

Подключение розетки прицепа легкового автомобиля, распиновка розетки фаркопа: схема подключения прицепа

В далекие 90-ые на постсоветских просторах произошел настоящий бум перевозок, что и привело к увеличению производства автомобильных прицепов. В те годы огромную популярность приобрели путешествия в мобильных домах, а также разнообразные водные виды спорта, где требовалось наличие легких катеров, лодок и водных мотоциклов.

Необходимость оснащение прицепа

Многие предприятия переквалифицировали свое производство на изготовление новейших прототипов сцепных устройств. Но увеличение на дорогах таких транспортных средств повлекло за собой и оснащения их специальными сигнализирующими огнями, которые аналогичны автомобильным.

К недавнему времени большинство автомобилистов использовали простейшее подключение фаркопа, к тому же схема подключения розетки фаркопа и распиновка розетки фаркопа не отличалась особой сложностью, и автолюбители редко затрагивали данный вопрос.

Тогда, как правило, использовались одноцветные проводники распиновки, подключение которых можно было легко выполнить с помощью специального тестера, оснащенного лампочкой загрузки. Но ситуация в корни изменилась после того, как рынок заполонила дешевая китайская продукция.

Китайская техника имеет цветные проводники, что, казалось бы, должно упростить процедуру подсоединения, но подключение проводки фаркопа иногда становиться настоящей головной болью для водителей.

Общие факты

Как известно, вся электропроводка в автомобиле спрятана под обшивкой. Та часть проводов, которая необходима для питания прицепа, как правило, тянется от аккумулятора до приборной панели. Далее она проходит через весь салон к заднему бамперу, и выходит в месте под названием розетка фаркопа.

Что касается прицепа, то здесь все еще проще. От фонарей прицепа электропроводка проходит по его днищу и крепиться к нему с помощью специальных хомутов, как правило, металлических. Далее она идет к месту соединения под названием вилка прицепа.

Сборка автопоезда дело не хитрое, но проблемы все-таки возможны. С чего непосредственно начинать сборку точно сказать невозможно. Учтите, что худший вариант, это коммутация узлов в автомобиле, что может привести к серьезным последствиям.

Пройти ТО в таком случае будет очень сложно, так как отсутствие хотя бы одного светового элемента повлечет за собой ряд вопросов со стороны ДПС. Неправильно соединенные или вовсе отключенные световые элементы могут повлечь аварийную ситуацию во время движения, поэтому стоит быть максимально осторожным.

Чтобы правильно произвести работу необходимо разобраться в стандартах схемы подключения прицепа и распиновки розетки фаркопа, и только после данной процедуры приступать непосредственно к подключению.

Варианты разъемов и схемы подключения

Изначально схема подключения фаркопа имела 7 контактов, еще их часто называют 7-пиновыми разъемами. Впервые такое новшество появилось США, а чуть позже и в Европе. Со временем разъемы на прицеп немного изменились и имели уже 13 контактов, а иногда и все 15.

Также в те времена можно было встретить специальные разъемы, больше напоминающие шлейфы, но сегодня они используются исключительно на узкопрофильных видах техники.

Что касается стран бывшего СССР, то здесь наибольшую популярность заработали европейские типы подключения розетки фаркопа к автомобилю. Вилка для прицепа оснащена безопасным и корректным вхождением в виде так званого «папа-мама».

Такой вариант подключения максимально удобный, и даже при нулевой видимости промахнуться и не попасть просто невозможно.

Американский аналог схож своей конструкцией с европейским. Отличия касаются только электрической разводки сигнала. Также некоторые американские соединения имеют 4-х пиновые разъемы.
Разъемы 13 пин устанавливаются, как на европейских, так и на американских автомобилях.

К слову, сегодня розетка фаркопа в большей части автомобилей, которые поставляются в РФ имеет подключение 13 пин. Преимущество такого вида подключения в том, что оно дает возможность подключать дополнительные элементы такие, как противотуманные фары, так и полнофункциональные передвижные дома.

Существуют и 15 контактные варианты, которые зачастую используют на крупногабаритных тягачах.

Основные способы подключения

Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

Универсальный способ подключения

Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:

  1. Можно воспользоваться специальным блоком (согласования) если авто оснащено бортовым компьютером и блоком управления. Таким образом можно запретить перераспределение электрического тока на прицеп не по нормам. В случае, если будет ошибка блок управления устранит некорректный расход электричества.
  2. Если у автомобиля отсутствует бортовой компьютера можно прибегнуть к ручному монтажу электросети. Но для этого необходимо обладать определенными знаниями в области автомобильных электрических схем и иметь некоторые инструменты, а также расходный материал.

Распиновка 7 пиновой розетки

Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:

  • Жёлтый – (L) левый поворот;
  • Зелёный – (R) правый поворот;
  • Контакт плюс — (54G) задний противотуманный фонарь;
  • Серый – (31) контакт минус, масса;
  • Коричневый – (58R) правый габарит, подсветка номера;
  • Красный – (54) стоп-сигналы;
  • Чёрный – (58L) левый габарит.

Распиновка 13 пиновой розетки

Розетка фаркопа на 13 пин имеет следующие разъемы:

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Синий – задний противотуманный фонарь;
  • Белый – контакт-минус с 1 по 8;
  • Коричневый – правый габарит;
  • Красный – сигнал-стоп;
  • Чёрный – левый габарит;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс (постоянный);
  • Серый – контакт-плюс при зажигании;
  • Чёрно-белый – сигнал-минус для 10 контакта;
  • Бело-синий – контакт (резерв);
  • Бело-оранжевый – сигнал-минус для контакта 9.

Распиновка 15 контактного разъема

Такая распиновка розетки часто встречается в прицепах грузового автомобиля.

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Голубой – задние противотуманные фары;
  • Белый – контакт-минус;
  • Чёрный – левый габарит;
  • Коричневый – правый габарит;
  • Красный – фонари стоп-сигналов;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс;
  • Серый – тормозные колодки;
  • Чёрно-белый – пружинные тормоза;
  • Бело-голубой – сигнал подъёмного моста;
  • Бело-красный – контакт (общий);
  • Бело-зелёный – Can-H;
  • Бело-коричневый – Can-L.

Пошаговое пособие подключения

  1. Схема подключения розетки для прицепа легкового автомобиля имеет следующий порядок:
  2. Сначала нужно отрезать проводники необходимой длинны, которая указана в схеме.
  3. Тщательно зачистите, а также залудите их концы, после чего зафиксируйте их в розетке.
  4. Соберите жгут в гофр и зафиксируйте розетку. Если вы обнаружили какие-нибудь проблемные места, тогда их необходимо герметизировать.
  5. Возьмите получившийся гофр и протяните его, как указано в схеме установки.
  6. Найдите соединительную колодку и распаяйте концы, затем подсоедините проводники к левому и правому фонарю.
  7. После всех проведенных манипуляций хорошенько затяните хомуты и скройте электропроводку.

Если вы не уверенны в собственных силах и не обладаете необходимыми знаниями, тогда наилучшим вариантом будет доверить данную работу опытному специалисту.

Квалифицированный мастер знает все тонкости проведения такой работы и в случае возникновения проблем, можно обратиться к нему повторно для исправления неполадок. Неправильное подключение может привести к перегреву электропроводки и полному выходу её из строя.

Источник: http://pricepblog.ru/spravka/raspinovka-rozetki/

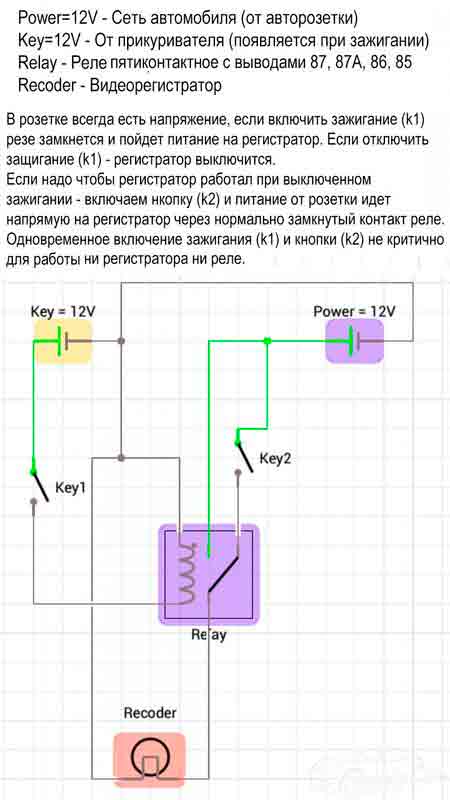

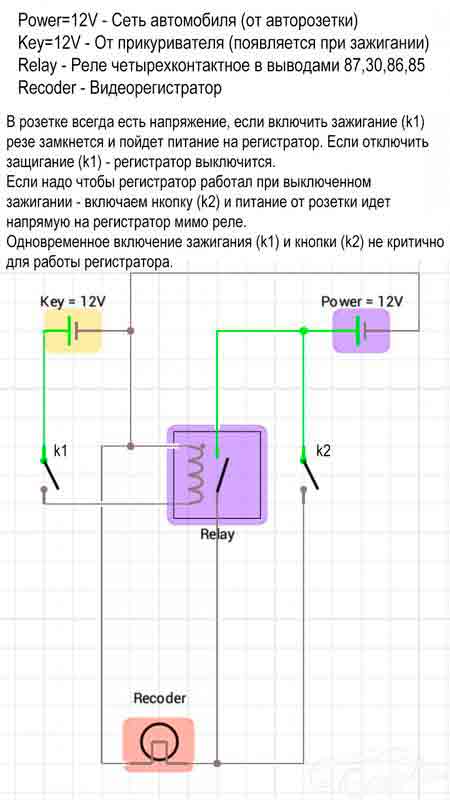

ss-matrix › Blog › Подключение видеорегистратора и розетки фаркопа к машине

Подключил себе видео регистратор от прикуривателя. Чтобы проводов не торчало, вытащил фишку от прикупивателя, сделал «Y» образный кабель, который подключил к фишке прикуривателя, а два выхода — один на прикуриватель, второй на регистратор. В итоге — в штатную проводку не вмешивался и все можно вернуть назад, если по гарантии какие-нибудь вопросы. В итоге — ключь на страт — регистратор пишет, зажигание выключил — регистратор останавливается. Меня это вполне устраивает.

Задался цель подключить у отца также регистратор. У него в машине есть розетка (кроме прикуривателя) и ей он пользуется. Он иногда забывает включить регистратор в розетку и ездит без него. Точно также как у меня подключить он не хочет. Часто бросает машину перед работой на 3-4 часа и хочет, чтобы регистратор это время писал. Решил я тогда взять питание от розетки (там оно постоянно идет) и провести через реле. Реле будет управлять проводом от прикуривателя, где появляется 12 воль при включенном зажигании. Но, чтобы было можно оставить регитратор включенным, еще одним проводом через кнопку и в обход реле запитаю регистратор. Вот такую схему придумал:

Полазив на сети и на основании некоторых советов, немного видоизменил схему подключения видео регистратора. Поставил пятиконтактное реле…

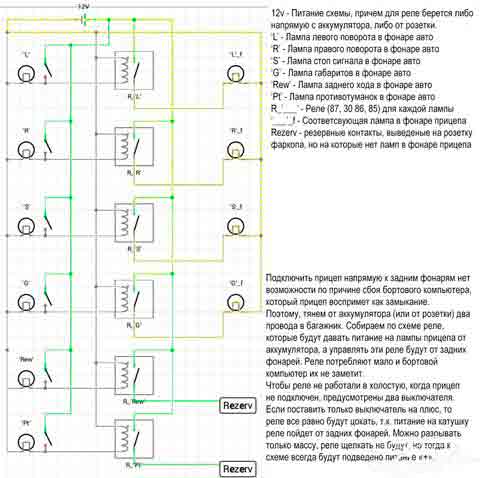

Также планирую поставить розетку для фаркопа. Подключение ее к задним фарам может вызвать «закипание» мозгов машины. А покумать модуль согласование — жаба давит 4000 — 5000 за него давать. Решил собрать вот такую управляющую схему на тех же реле.

Recommendations

Comments 2

Не знаю что воспримет бортовой компютер у тебя, но на своем авто я подключил розетку прицепа к задним фонарям через фишки и никаких проблем. Лет пять езжу.

На своей GC6 фаркоп еще не ставил — пока на гарантии лесть не хочу, да и особой надобности пока нет. Будет ли бортовой компьютер конфликтовать — точно не знаю, но такая вероятность есть и очень большая.
Что могу сказать — это у отца на Chery Elara (Fora) 2008 года выпуска, если «присоседится» к задним фарам, машина и завестись не захотела — горит красным приборка и все, плюс еще аварийка моргает и ближний свет тускло светится, хотя не включались. На форумах почитал про Chery что бывал и могзи горели, потом народ менял. Для подключения фаркопов есть блоки согласования, но они очень дорогие. Моя схема обойдется в 800-900 рублей:
1. Реле 6 штук по 50 = 300 руб.
2. Клемники под реле 6 штук по 20 = 120 руб.
3. Клемники контактные под проводку 4 штуки по 20 = 80 руб.
4. Клеммы под общим (ассорти) = 50 руб.
5. Провода = 30 руб.
6. Коробочка для монтажа = 100 руб.
7. Выключатель двухлинейный = 50 руб.
8. Предохранитель с держателем = 30 руб.
9. Клемники для врезки в штатные провода фары 6 по 10 = 60 руб.
10. Термоусадочная трубка = 10 руб.

Подключение прицепа и его использование, думаю составляет 2-3% времени езды на машине и при этом, розетка всегда запитана. Бывают случаи, когда ребятишки скрепок насуют в розетку прицепа и короткое замыкание обеспечен… Зачем такое, понятно, лучше не заморачиваться и подключить все напрямую (если это возможно), но мне еще нравится, что розетку можно обесточить, а при подключении прицепа — включить тумблер и все работает.
Если будет интересно — сделаю фото блока что собрал у отца на машине.

Источник: http://www.drive2.com/b/2149203/

Розетка фаркопа. Подключение и устройство. Виды и особенности

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство
Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:
13-контактная розетка фаркопа

Чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

  1. Левый поворот, аварийная сигнализация (желтый провод).
  2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
  3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
  4. Правый поворот (зеленый провод).
  5. Правый габаритный огонь, номерное освещение (коричневый цвет).
  6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
  7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
  8. Фонарь заднего хода (розовый цвет).
  9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
  10. Положительный полюс, работающий только при включенном зажигании (серый провод).
  11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
  12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
  13. Отрицательный полюс для 9-го контакта на 35 ампер.

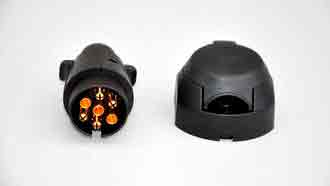

7-контактная розетка фаркопа

Обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

  1. Левый указатель поворота.
  2. Положительный полюс питания.
  3. Отрицательный вывод.
  4. Правый указатель поворота.
  5. Правый габаритный фонарь и номерная подсветка.
  6. Стоп-сигналы.
  7. Левый габаритный фонарь.
Необходимые материалы

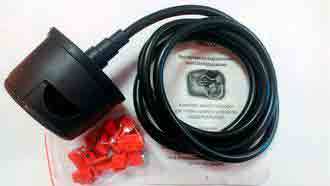

  • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
  • Соединительные колодки, желательно с наличием гнезд предохранителей.
  • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
  • Силиконовый герметик для автомобилей, любого производителя и цвета.
  • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день семиконтактная розетка фаркопа . Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

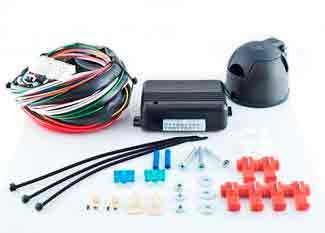

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Ещё по теме  Как сделать и установить защиту двигателя своими руками
Завод изготовитель применяет такую схему по следующим причинам:
  • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
  • Увеличивается надежность работы фонарей.
  • Подключение и контроль работы фонарей и электрических цепей становится проще.
  • Можно использовать разные схемы подключения.
Достоинства схемы с меньшим числом проводов:
  • Простая распиновка контактов и подключение жгутов.
  • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
Недостатки:

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

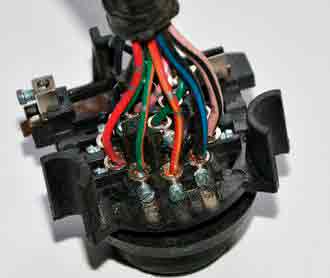

  • Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
  • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
  • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
  • Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
  • Провода свернуть в жгут и протянуть в гофрошланг.
  • Закрепить на фаркопе розетку по схеме.
  • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
  • Концы проводников жгута зафиксировать на коммутационной колодке.
  • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Источник: http://electrosam.ru/glavnaja/jelektrooborudovanie/rozetki-vykljuchateli/rozetka-farkopa/

Как подключить розетку на фаркоп схема

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:

  • cемиконтактные (7 pin) разъемы европейского типа;
  • семиконтактные (7 pin) разъемы американского типа;
  • тринадцатиконтактные разъемы (13 pin);
  • специальные разъемы.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Схема распиновка 13 контактной розетки

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

  • корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
  • качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
    соединительные колодки, лучше использовать модель с гнездами для предохранителей.
  • полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
  • силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Особенности соединения розетки

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.

Схема подключения разъема прицепа, распиновка розетки фаркопа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.


контакта
Код Цвет провода по ГОСТ 9200-76 Цвет некоторых прицепов (Украина) Назначение
1 L Желтый Зеленый Поворотник левый
2 54G Синий Красно-белый Противотуманные огни
3 31 Белый Черный Минус (заземление)
4 R Зеленый Желтый Поворотник правый
5 58R Коричневый Розово-красный Правый габарит
6 54 Красный Бело-голубой Стоп-сигналы
7 58L Черный Черно-голубой Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта Цвет провода Назначение
1 Желтый Поворотник левый и аварийка
2 Синий Противотуманки
3 Белый Заземление (минус) для клемм 1-8
4 Зеленый Поворотник правый
5 Коричневый Габарит правый
6 Красный Стоп-сигнал
7 Черный Габарит левый
8 Розовый Задний ход
9 Оранжевый Питание 12 В (35А) напрямую от аккумулятора
10 Серый Питание 12В (35А) при включенном зажигании
11 Черно-белый Заземление для № 10
12 Бело-синий Запасное гнездо (резерв)
13 Красно-белый Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

3 способа подключения розетки фаркопа для прицепа: схема распиновки

К автомобилю для перевозки большого груза нужно прикреплять прицеп. Это можно сделать посредством ТСУ и плотного соединения с его розеткой. Электропроводка прицепа (кабель), ведущая к его фарам, при подключении к проводке основного транспортного средства будет сигнализировать находящимся сзади участникам дорожного движения о выполнении водителем разнообразных действий. Для правильного присоединения сигналов предварительно должны быть подготовлены схемы подключения прицепа и распиновки розетки фаркопа.

Виды разъемов, распиновка и схемы подключения

Разъем фаркопа, также называемый иногда штекером, позволяет стыковать электро-проводные элементы соединяемого с автоприцепом основного транспортного средства.

Различают такие виды разъемов:

  1. тринадцатиконтактный разъем розетки, чаще использующийся в России;
  2. европейский или американский стандарт, имеющий 7 пин, представляющий семи пиновые разъемы;
  3. особенный (специальный) разъем.

Распиновка розетки фаркопа на семь контактов предполагает использование проводников (проводов), диаметр сечения (толщина) которых составляет 1,5 мм и 2 мм, а именно: 6 проводов по 1,5 мм и 1 провод — 2 мм.

Схема распиновки 7-контактного фаркоп-разъема:

  • «L» — провод, который идет к левому поворотнику;
  • «54G» — направлен к задней противотуманке;
  • «31» — провод-«минус» (2,5 мм);
  • «R» — к правому повороту;
  • «58R» — провод, который отвечает за правый габарит и подсветку таблички государственного номерного знака;
  • «54» — стоп-сигналы;
  • «58L» — направление на левую «габаритку».

Распиновка розетки по 13 пиновой схеме подключения проводки фаркопа (распределение по цветам):

  1. Желтый — левый поворотник и аварийное включение сигнализации.
  2. Синий — противотуманки (если такие предусмотрены конструкцией авто).
  3. Белый — «минус», он же «масса», отрицательный заряд (подключается к кузову автомобиля. Дает по 35 А на поворотники, габаритные фонари, «стопы»).
  4. Зеленый — правый поворот-сигнал.
  5. Коричневый — правый габаритный фонарь и освещение номерного знака.
  6. Красный — стоп-сигналы (отсутствие этих автосигналов на прицепе вашего авто является нарушением согласно действующих правил дорожного движения).
  7. Черный — левый габаритный огонь, частичное номерное освещение.
  8. Розовый — фара заднего хода.
  9. Оранжевый — «плюс», «положительный полюс» или питание авто, которое работает за счет аккумулятора, даже при выключенном зажигании машины.
  10. Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.
  11. Черно-белый — контакт, имеющий отрицательный заряд (противопоставляется положительному серому контакт-сигналу в электрике на фаркопе).
  12. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.
  13. Оранжево-белый — отрицательный заряд к «оранжевому» контакту распиновки.

Особенности подключения розетки фаркопа

Если вам нужно дополнительно прикрепить розетку ТСУ, ее следует установить в подрозетник фаркопа, а после этого подсоединить контакты согласно распиновке разъема фаркопа, электросхема подсоединения проводов. Добросовестные производители вкладывают в коробку с продаваемым товаром инструкцию размещения. Если такая распиновка отсутствует, каждому автовладельцу придется определять принадлежность тех или иных контактов самостоятельно.

Важно подготовить все необходимые инструменты и материалы для работы перед тем, как приступить к раскручиванию или закручиванию каких-либо болтов, шурупов, других крепежных деталей на автомобиле, автофаркопе либо прицепном автоустройстве.

Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

  • собственно розетка для фаркопа;
  • демонтажные приспособления (для снятия бампера, как вариант — для подрезки заднего бампера, если они будут необходимы);
  • изолента, термоусадка;
  • крепежные элементы, в том числе крепежная пластина;
  • отвертки и гаечные ключи (набор разных размеров гаечных ключей);
  • паяльник;
  • провода (при отсутствии их в комплекте рекомендуется выбрать медные провода указанной толщины);
  • клеммы соединительные для контактных концов проводов (могут продаваться вместе с фаркопом, в противном случае легко купить самостоятельно на рынке, базаре или в строительном гипермаркете);
  • схема подключения розетки фаркопа (желательно на бумажном носителе).

Для тех автовладельцев, которые решили устанавливать ТСУ и осуществить монтаж розетки своими руками, следует учесть такое правило: толщина каждой из жил в многожильном проводе должна быть не менее 1,5 мм.

Как подключить розетку фаркопа

Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа. Удобно, когда розетка и вилка имеют соответствующее количество разъемов. Розетка состоящая из 7 гнезд соответствует 7-ми контактной вилке фаркопа, а разетка с 13 гнездами — 13-ти контактной распайки евро.

В этом случае с наличием специального разъема подключение фаркопа состоит в обычном совмещении гнезда и соответствующей ему розетки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Если визуально они совпадают, можно пробовать присоединить одно к другому.

Качественная розетка фаркопа имеет крышку, предохраняющую от внешних воздействий в то время, пока автофаркоп не присоединен к прицепу.

Упрощенное подключение

Сделать подключение электрики можно более простой процедурой. Для этого следует лишь объединяя некоторые проводки в группы, составить более результативный симбиоз подачи электросигналов. Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки.

Альтернативный вариант подключения

Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Если на вашем автомобиле — более сложная электрическая схема, на подключение проводки вашего фаркопа придется потратить чуть больше времени, чем в предыдущем случае.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального (имеющего 7 контактов) фаркоп-разъема. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения. При необходимости можно изготовить элементы проводки самостоятельно, взяв медные двух- или трехжильные 1,5-миллиметровые провода с маркировкой «ПВС».

При выполнении подсоединения напрямую у вас перед глазами обязательно должна быть как схема подключения фаркопа, так и схема розетки вашего авто!

Для подключения следует подать по одному одножильному проводу на поворот-сигналы, «стопы», фары противотуманные и габаритные, освещение номерного знака. Кроме этого, следует подсоединить 2 провода, которые называют «на массу», и на фару заднего хода (при наличии такой). Все перечисленные 11 жил составляют проводку фаркоп-розетки.

Включение с помощью блока согласования

Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.

Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами. Правильность присоединения электроконтактов будет влиять на возможность дальнейшей эксплуатации авто с прицепом согласно правил.

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

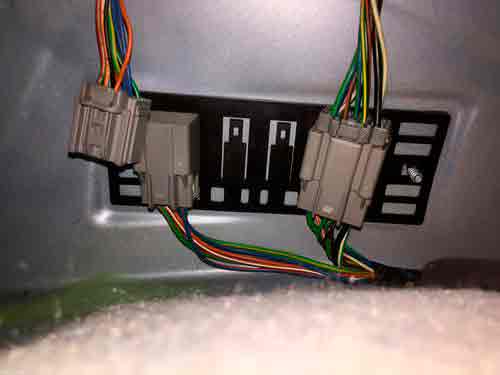

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта Окраска провода Функциональное назначение
1 Желтая Поворотник левого борта
2 Синяя Задний ПТФ
3 Белая Масса для цепей с 1 по 8
4 Зеленая Поворотник правого борта
5 Коричневая Подсветка номерного знака и габаритные огни правой стороны
6 Красная Управление стоп-сигналами
7 Черная Подсветка номерного знака и габаритные огни левой стороны
8 Оранжевая Сигнал заднего хода
9 Красная с коричневым +12 V от аккумуляторной батареи
10 Синяя с коричневым +12 V (при включении зажигания)
11 Синяя с белым Масса для цепи 10
12 Не задействован
13 Зеленая с белым Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина Окраска Функция
1 Желтая Поворотник левого борта
2 Зеленая Поворотник правого борта
3 Голубая ПТФ
4 Белая Земля
5 Черная Габаритные огни с левой стороны
6 Коричневая Габаритные огни с правой стороны
7 Красная Управление стоп-сигналами
8 Розовая Сигнал заднего хода
9 Оранжевая +24 V
10 Серая Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11 Бело-черная Сигнал с датчиков давления пружинных тормозов
12 Бело-голубая Управление механизмом подъема моста
13 Бело-красная обмен информационными сигналами
14 Бело-зеленая CAN-H
15 Бело-коричневая CAN-L
Ещё по теме  Как сделать браслеты противоскольжения своими руками

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе – против. В обеих частях соединителя имеются контакты разных типов – гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманный фонарь;
  • 3 – “масса”;
  • 4 – сигнал правого поворота;
  • 5 – фонарь заднего хода;
  • 6 – стоп-сигнал;
  • 7 – габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое – вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с “массой”, а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Пошаговое подключение к машине

Перед тем как подключить розетку на фаркоп, необходимо подготовить следующие материалы:

  • разъем с крышкой;
  • соединительные колодки;
  • многожильный кабель в цветной изоляции с сечением жилы не менее 1,5 мм²;
  • защитную гофрированную трубку;
  • пластиковые хомуты.

Для автомобиля с бортовым компьютером нужно дополнительно приобрести блок согласования.

Работы по подключению разъема проводятся в следующем порядке:

  1. Подготовить провода необходимого размера.
  2. Снять изоляцию и залудить концы или обжать их в латунных гильзах. Это повысит прочность соединения и исключит нагрев.
  3. Закрепить провода в контактах разъемах.
  4. Полученный жгут поместить в гофрированный рукав.
  5. Закрепить выемную часть в корпусе розетки.
  6. Распаять по схеме провода в соединительных колодках.
  7. Подключить последние к разъемам светооптики обоих фонарей.
  8. Уложить жгут, зафиксировав хомутами на кузовных деталях, и установить заглушки на технологические отверстия.

После окончания монтажа подсоединить прицеп и проверить работу схемы. Если замечаний нет, то загерметизировать силиконом места возможного попадания воды в электрические части соединения. Для предотвращения окисления контактов смазать их техническим вазелином или графитовой смазкой.

Правильно проведенные распиновка и монтаж позволят быстро подключить прицеп, не тратя времени на проверку корректности соединения выводов.

Источник: http://inkam-auto.ru/raznoe/kak-podklyuchit-rozetku-na-farkop-shema.html

Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. В обеих частях соединителя имеются контакты разных типов — гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 — левый поворот;
  • 2 — противотуманный фонарь;
  • 3 — “масса”;
  • 4 — сигнал правого поворота;
  • 5 — фонарь заднего хода;
  • 6 — стоп-сигнал;
  • 7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с “массой”, а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу — через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Источник: http://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/shema-rozetki-pritsepa

Подключение розетки прицепа легкового автомобиля

Бум перевозок, захлестнувший страну в 90-е годы, привёл к повышению производства прицепной техники. Путешествия с домами на колёсах популярны, как и водные виды транспорта. Это привело к созданию новых прототипов тягово-сцепных устройств, которые как и розетка прицепа на машине не поменяли своё назначение.

Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов. Решить распиновку одноцветных проводников в те времена помогали тестеры с нагрузочной лампочкой. Хотя нынешний производитель использует цветную маркировку проводников и водители вооружаются недорогими китайскими мультиметрами, схема подсоединения прицепа к легковому автомобилю не прекращает собирать вокруг себя мнения и факты.

Электропроводка, спрятанная под обшивку салона и дно прицепа, открыто показывается в месте под названием фаркоп. В сторону буксира, начиная с розетки, она уходит под бампер и тянется до аккумулятора, приборной панели, световых и сигнальных приборов. В сторону буксируемого устройства, начиная с вилки, проводка крепится пластиковыми или металлическими хомутами на дышле и идёт понизу до панели фонарей прицепа.

Нельзя сказать точно, с чего начинать при сборке автопоезда. Коммутация узлов без разрешительных документов не самая удачная идея, прохождение ТО без рабочего освещения тоже. Отсутствующий световой элемент может быть причиной претензий со стороны ДПС, а неправильно разведённый контакт поворотника повлечь ДТП. Первоначально необходимо вникнуть в стандарты разъёмов и особенности, определиться в своём варианте, затем грамотно подключать.

Виды разъемов и схемы подключения

Всё начиналось с 7-контактных или как их ещё называют 7-пиновых разъёмов. Законодателями стали автомобилисты североамериканского континента и Европы. Затем появились 13-тиконтактные и 15-тиконтактные разъёмы. Прочие специализированные разъёмы, больше похожие на шлейфы, в магазине не встретить. Они используются на узкопрофильной технике.

  • Европейский тип подключения является самым распространённым на постсоветском пространстве. Безопасное и корректное вхождение вилки в розетку обеспечивается за счёт системы контактов «папа-мама». Невозможно промахнуться в условиях нулевой видимости.
  • Американский тип аналогичен по конструкции, но отличается разводкой электрического сигнала. Ещё среди американских соединительных фишек есть 4-х пиновый разъем.
  • 13 контактный разъем используются на американских и европейских машинах. На сегодня почти все импортные авто в России имеют 13-ти пиновое подключение вилки прицепа. Дополнительные минусовые и плюсовые жилы позволяют оснащать электроэнергией световую технику от противотуманных фар до полнофункциональной сети дома на колёсах, трейлера.
  • 15 контактов используются на тягачах.

Способы подключения розетки фаркопа

По способу подключения прицепа к сети автомобиля имеется два варианта:

Первый подразумевает наличие кронштейна на фаркопе с зафиксированной в него розеткой. Здесь всё просто, если разъём вилки и розетки одного вида, например 7-ми пиновый. Информация представлена в руководстве пользователя. Отличия распиновки с американской на евро решаются перепайкой контактов или переходником. Но вмешательство в электрическую схему снимает авто с гарантии. Для сопряжения 7 на 13 необходим специальный переходник. Универсальный способ применяется, если розетка фаркопа отсутствует или не подключена к автомобилю. Здесь два варианта:

  1. Использование блока согласования. Необходимость в этом возникает, когда электрическая цепь авто оснащена бортовым компьютером с блоком управления, который запретить перераспределять электричество на освещение прицепа не по нормам. Он выдаст ошибку на приборной панели. Блок согласования устранит показатели некорректного расхода электричества.
  2. В автомобилях без бортового компьютера применяется ручной монтаж электросети. Для этого потребуются расходный материал, инструмент, знание электрической схемы автомобиля.

Распиновка 7 пиновой розетки

Источник: 2shemi.ru

Стандартизированная в РФ классификация по цвету и номеру предполагает следующие контакты:

  • 1 – жёлтый – сигнал левого поворота (код L);
  • 2 – плюсовой контакт, сигнал заднего противотуманного фонаря (54G);
  • 3 – серый – минусовой контакт, масса (31);
  • 4 – зелёный – сигнал правого поворота (R);
  • 5 – коричневый – сигнал правого габаритного фонаря, подсветка номера (58R);
  • 6 – красный – стоп-сигналы (54);
  • 7 – чёрный – сигнал левого габаритного фонаря (58L).

Схема распиновки 7 контактной розетки

Второй контакт не всегда задействован. Когда автомобилисты упрощают схему, объединяя 5 и 7 контакты, нарушается функция светового паркинга. Американская схема как раз объединяет эти контакты, выделяя центральный для сигнала источника света на задний ход.

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

  • 1 – жёлтый – сигнал левого указателя поворота;
  • 2 – синий – сигнал задних противотуманных фонарей;
  • 3 – белый – минусовой сигнал для контактов с 1 по 8;
  • 4 – зелёный – сигнал правого указателя поворота;
  • 5 – коричневый – сигнал габаритов с правой стороны;
  • 6 – красный – стоп-сигнал;
  • 7 – чёрный – сигнал габаритов с левой стороны;
  • 8 – розовый – сигнал огней заднего хода;
  • 9 – оранжевый – постоянный плюсовой контакт;
  • 10 – серый – плюсовой контакт при зажигании;
  • 11 – чёрно-белый – минусовой сигнал для 10 контакта;
  • 12 – бело-синий – резервный контакт;
  • 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Распиновка 15 контактного разъема

  • 1 – жёлтый – сигнал левого поворота;
  • 2 – зелёный – сигнал правого поворота;
  • 3 – голубой – сигнал задних противотуманных фонарей;
  • 4 – белый – минусовой контакт;
  • 5 – чёрный – сигнал левого габарита;
  • 6 – коричневый – сигнал правого габарита;
  • 7 – красный – сигнал фонарей стоп-сигналов;
  • 8 – розовый – сигнал заднего хода;
  • 9 – оранжевый – плюсовой контакт;
  • 10 – серый – сигнал тормозных колодок;
  • 11 – чёрно-белый – сигнал пружинных тормозов;
  • 12 – бело-голубой – сигнал подъёмного моста;
  • 13 – бело-красный – общий контакт;
  • 14 – бело-зелёный – Can-H;
  • 15 – бело-коричневый – Can-L.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

  • Розетка с крышкой.
  • Коммутационные колодки. Они бывают с гнёздами под предохранители.
  • Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
  • Герметик силиконовый автомобильный.
  • Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
  • Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

  • Использование меньшей нагрузки исключает оплавления и замыкания;
  • Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Пошаговое подключение розетки фаркопа к машине

  • Надо отрезать проводники соответствующей длины по схеме;
  • Зачистить и залудить концы;
  • Зафиксировать в розетке;
  • Собрать жгут в гофр;
  • Зафиксировать розетку;
  • Герметизировать проблемные места;
  • Протянуть гофр соответственно схеме монтажа;
  • Распаять концы в соединительной колодке;
  • Подключить проводники к разъёмам левого и правого фонарей;
  • Затянуть хомуты и скрыть электропроводку машины.

Видео о подключении розетки фаркопа к автомобилю

При подключении розетки прицепа легкового автомобиля можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные автомобилисты знаю тонкости коммутации, которые проявляются только при эксплуатации машины. Неправильный монтаж проводов может привести к нагреву, выходу световых приборов из строя.

Источник: http://pricepclub.ru/remont-i-obsluzhivanie/podklyuchenie-rozetki-pritsepa-legkovogo-avtomobilya

Смотрите также:
24.04.2020

Ручка рычага кпп своими руками Steel Wood 22 июня 2017 Самоделки для авто (автомобилей и мотоциклов) Привет всем! Сегодня будем делать набалдашник к коробке передач автомобиля. Берем брусок дерева и рисуем форму, которую мы хотим получить, выдерживая размеры...

24.04.2020

Об обтяжке руля кожей: зачем её делать, какой шов выбрать, инструкция и самостоятельная перетяжка Обтяжка руля кожей — один из видов тюнинга автомобиля. Зачастую автовладельцы обновляют руль после долгих лет использования для улучшения внешнего вида и комфорта вождения.

24.04.2020

Как сделать автобоксы на крышу автомобиля своими руками? Все по плечу Любителям дальних поездок интересно узнать, как сделать автобоксы на крышу автомобиля своими руками. Современные машины при всех своих плюсах, имеют довольно маленькие багажники. Поэтому многие...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
