Самодельный багги с двигателем от мотоцикла

Самодельный багги с двигателем от мотоцикла МТ: фото, описание

Простой одноместный самодельный багги с двигателем от мотоцикла МТ: фото изготовления самоделки с описанием.

С интернета скачали чертежи багги, прикупили металл и приступили к работе. Двигатель был уже в наличии новый от мотоцикла МТ, задний мост взяли от Субару, колёса от квадроцикла, рулевое взято с Ниссана, ступицы от Дайхатсу, сидение куплено отдельно.

Далее несколько фото по сборочным работам самоделки.

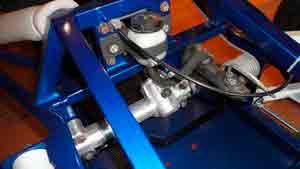

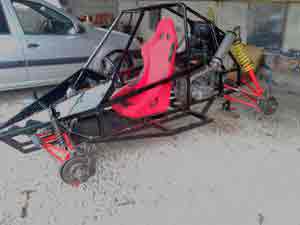

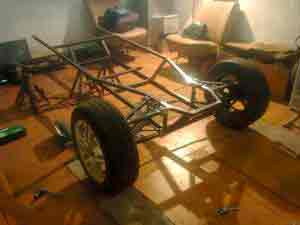

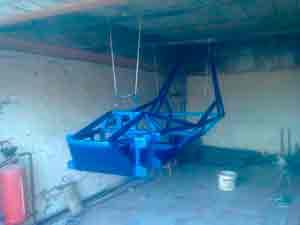

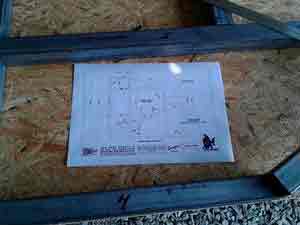

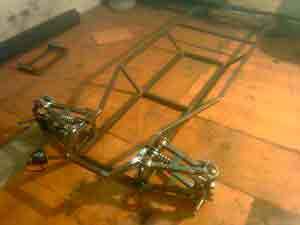

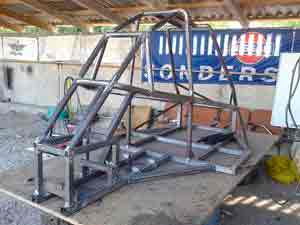

По чертежам сделали раму багги.

Раму варили из профильных и круглых труб.

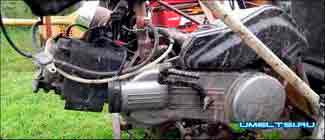

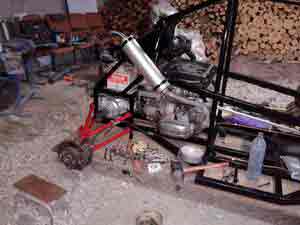

Мотор поставили от МТ.

Собрали подвеску и рулевое.

На багги поставили колёса от квадроцикла.

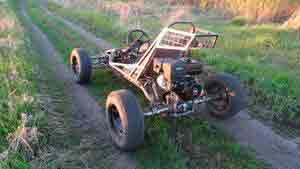

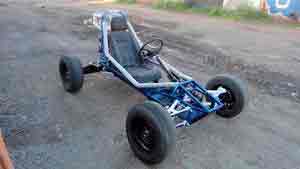

Получилось отличное транспортное средство для покатушек по бездорожью.

Самодельный багги развивает максимальную скорость до 80 км/ч.

Источник: http://fotostroy.ru/samodelnyi-baggi-s-dvigatelem-ot-motocikla-mt-foto-opisanie.html

BUGGY-18 — багги, чертежи багги, купить багги, самодельные багги, фото, видео, соревнования, автокросс.

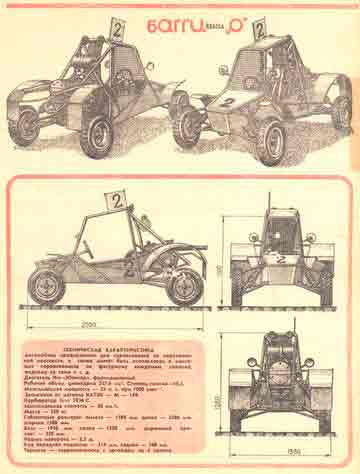

Багги с мотоциклетным мотором на узлах мотоколяски

Низкий центр тяжести и широкие колеса позволяют багги устойчиво проходить повороты и снижает к минимуму возможность опрокидывания багги.

Автомобиль может быть оснащен набором дополнительного оборудования.

Стояночный тормоз, зеркала заднего вида, фары (передние и задние), устройство звукового сигнала и многое другое. Все эти дополнения выгодно подчеркнут внешний вид детского багги, а также придадут ему вид настоящего гоночного автомобиля.

Некоторые модели детских багги имеют такую функцию, как регулировка максимальной скорости автомобиля. Беря в расчет возраст ребенка, а также особенности местности, где намечено катание, Вы легко сможете настроить предел максимальной скорости для комфортного отдыха.

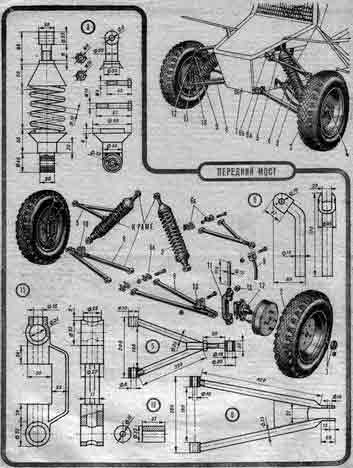

1 — элемент крепления ступицы переднего колеса,
2 — колесо,
3 — амортизатор,
4 — тормозной шланг,
5 — верхний рычаг,
6-а — кронштейн крепления нижнего рычага передней подвески,
6-б — кронштейн крепления верхнего рычага передней подвески,
7 — корпус машины,
8 — нижний рычаг,
9 и 11 — элементы стойки переднего колеса,
10 — кронштейн крепления амортизатора,
12 — поворотная цапфа переднего колеса.

Для переднего моста вы можете использовать готовые узлы и детали от передней подвески мотоколяски СЗД. Ступицы, поворотные цапфы, тормозные барабаны и колеса, а также передние амортизаторы советуем взять от автомобиля «Запорожец» марки ЗАЗ-968. Все остальные детали переднего моста придется изготовить своими руками.
Верхний рычаг 5 (см. нижнюю деталь) можно изготовить из двух отрезков стальной трубы 20х2 мм. К левым концам приварите еще одни, короткие, отрезанные от той же трубы. Такая операция необходима, поскольку в них запрессовываются бронзовые втулки, служащие подшипниками. К правым, сходящимся концам рычага приварите стальную трубу 20 мм и толщиной стенки 3 мм и нарежьте в ней резьбу M16. С ее помощью можно будет регулировать развал колес.
Нижний рычаг 8 также изготавливается из двух отрезков труб 25х2 мм. К левым концам этих труб приварите короткие отрезки того же диаметра — в них также нужно запрессовать бронзовые втулки. Правые концы нижнего рычага соедините косынкой, как показано на рисунке. К верхней поверхности косынки приварите кронштейны 10 — к ним будут крепиться амортизаторы. Концы труб необходимо расплющить, а потом просверлить в них отверстия 10 мм для крепления к стойке 11.
Стойка переднего колеса 11 берется от мотоколяски СЗД. В нее вносятся следующие изменения. К верхней части стойки приварите кронштейн 9 из стального прутка 15 мм. Верхний конец прутка должен заканчиваться проушиной для крепления его к рычагу 5.
Амортизатор, как мы уже говорили выше, берется от автомобиля «Запорожец». К нему необходимо изготовить верхнее крепление и дополнительную опору под пружину. Саму пружину надо подобрать от тяжелых мотоциклов.

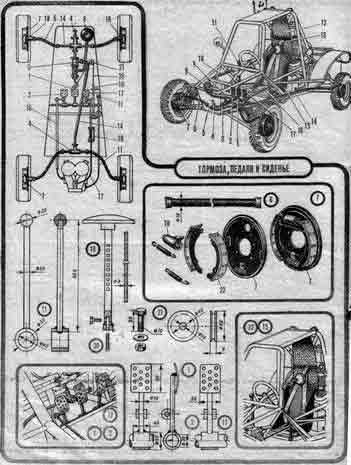

1 — педаль тормоза,
2 — педаль газа,
3 — главный тормозной цилиндр,
4 — тройник,
5 — штуцер тормозного шланга,
6 — тормозной шланг,
7 — тормоз,
8 — бачок подпитки тормозной системы,
9 — кронштейн,
10 — привод стяжного тормоза,
11 — рычаг переключения передач,
12 — подголовник,
13 — ремни безопасности,
14 — тормозные трубки,
15 — сиденье,
16 — привод сцепления,
17 — привод управления заслонкой карбюратора,
18 — колесный тормозной цилиндр,
19 — устройство ограничения хода педали с возвратной пружиной,
20 — трос стояночного тормоза,
21 — ролик,
22 — тормозные колодки.

Все узлы тормозной системы используются от мотоколяски СЗД, кроме передних тормозных шлангов, которые можно взять от автомобиля ГАЗ-53. Для большей надежности рекомендуем установить двухконтурную тормозную систему, используя в качестве главного тормозного цилиндра цилиндр от автомобиля «Москвич» или «Жигули». В этом случае в качестве стояночного тормоза можно будет использовать самостоятельный привод, действующий на педаль ножного тормоза. Для этой цели мы использовали привод ручного тормоза с фиксированными положениями от автомобиля ГАЗ-24. Если же система торможения будет выполнена не двухконтурной, то придется сделать самостоятельный механический привод для стояночного тормоза.

Покрышки колес
Они должны отвечать требованиям КиТТ. Напомним, что они не должны иметь механических повреждений, а высота протектора превышать 3 мм.
Запрещается применение шин с рисунком, восстановленным по изношенному протектору. Как исключение разрешается применение шин, восстановленных методом наварки, только для покрышек задней оси. Также запрещается применять все средства противоскольжения (цепи, браслеты и шипы). Нельзя устанавливать покрышки от сельскохозяйственных машин и тракторов.

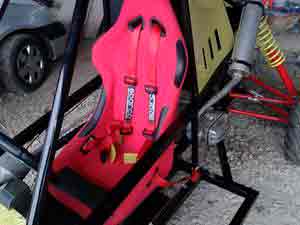

Сиденье водителя
Мы приспособили сиденье анатомического типа от карта. Хотя в принципе можно использовать любое другое. Главное, чтобы на раме сиденье было закреплено надежно.
Требованиями КиТТ предусмотрены ремни безопасности автомобильного типа с четырьмя точками крепления к раме. Сиденье на нашем автомобиле на уровне шлема водителя оборудовано подголовником. Он представляет собой пластину из дюралюминия толщиной 2 мм, обшитую поролоном и дерматином.

Система пожаротушения
На нашем автомобиле она состоит из огнетушителя и направляющих патрубков. Один направлен на двигатель, другой — на водителя. Огнетушитель с массой огнегасящего состава 3 кг установлен справа от водителя и имеет два рычага включения: один — доступный водителю, сидящему за рулем с пристегнутыми ремнями безопасности, другой — снаружи, на одной из главных предохранительных дуг. Крепится огнетушитель на раме с помощью хомутов из стальных лент. Место расположения рычага включения системы пожаротушения обозначено буквой Е в середине красного круга 150 мм.

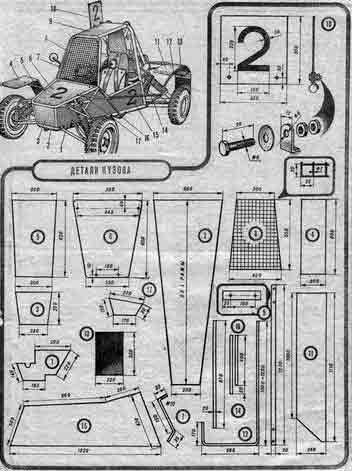

1 — обшивка передней боковины,
2 — днище,
3 — передний щиток,
4 — передние крылья,
5 — кронштейн передних крыльев,
6 — крышка капота,
7 — крепление зеркала заднего вида,
8 — защитная сетка,
9 — верхний экран,
10 — номерной знак,
11 — заднее крыло,
12 — кронштейн заднего крыла,
13 — брызговик,
14 — боковой защитный отбойник,
15 — боковая обшивка,
16 — кронштейн переднего крыла,
17 — элемент обшивки.

С помощью ленточных хомутов на передней дуге установите защитную сетку. Размер ее ячейки 25х25 мм, а диаметр стальной проволоки 1 мм.
Кронштейн для крепления задних крыльев к реме изготавливается по месту из трубы 20 мм, а кронштейны для крепления передних крыльев из торсиона от переднего моста мотоколяски СЗД.
Крылья автомобиля можно изготовить из стального листа толщиной 1,5 мм и окантовать по периметру резиновым уплотнителем, который применяется для уплотнения дверных проемов на автомобиле ГАЗ-24. На кронштейны крепления задних крыльев установите дополнительно брызговики из листовой резины толщиной 5 мм. Нижние края брызговиков находятся не выше 200 мм от дороги и закрывают колеса по всей ширине. Боковые отбойники не выступают за пределы линий, соединяющих наружные стороны колес. Для крепления двух зеркал Заднего вида необходимо изготовить кронштейны из стального прутка 10 мм.
После полной сборки обшивку автомобиля следует покрасить в яркие тона. На ней должны быть выполнены соответствующие надписи: стартовые номера, обозначение включения системы пожаротушения, выключатель зажигания, фамилия водителя, его группа крови и резус-фактор, а также эмблема или надпись, свидетельствующая о принадлежности к спортивному коллективу.

Система управления
С ней вы можете познакомиться на рис. 6. Она состоит из рычагов и педалей. Рычаг переключения передачи 11 можно изготовить из стальной трубы 20 мм. Длину рычага и место установки его выберите по росту водителя. Рычаг соедините с двигателем тягой, выполненной из трубы 14 мм.
Рычаг включения реверса сделайте из стальной трубы 20 мм. Привод к рычагу переключения на редукторе в машине осуществляется стальным тросом 4 мм.
При движении автомобиля по трассе рычажок переключения фиксируется пружиной, что предотвращает самопроизвольное выключение редуктора.
Педали изготовьте из стальной трубы 12 мм и листовой стали толщиной 2 мм.
Окончательное крепление педалей к раме автомобиля производится только после установки сиденья и рулевого колеса, чтобы выбрать наиболее удобное их положение.

Стартовый номерной знак
Наш знак мы изготовили по техническим требованиям из листового дюралюминия толщиной 2 мм и прикрепили его к раме двумя болтами и гайками М6. Номерной знак написали черным цветом на желтом фоне.

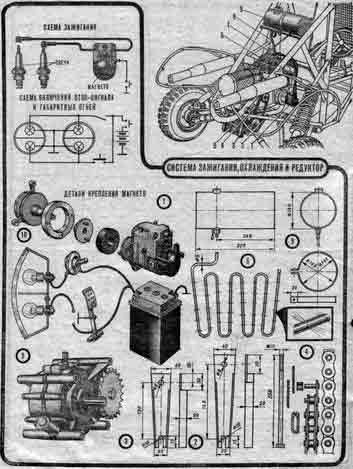

1 — магнето,
2 и 3 — кронштейны крепления редуктора,
4 — приводная цепь,
5 — редуктор заднего моста,
6 — трубка подвода топлива к головкам цилиндров,
7 — свеча зажигания,
8 — трубка подвода воды,
9 — бак с водой.

На двигателе Иж-«Юпитер» мы установили двухискровое магнето. Через резиновую муфту соединили его с коленчатым валом. Применение магнето обеспечивает надежность системы зажигания на всех режимах работы двигателя. Для остановки двигателя необходимо от низковольтной обмотки магнето и от массы вывести по изолированному проводу и подключить их к выключателю.
На нашей машине используются свечи зажигания марки ПАЛ-13-14.
Необходимое опережение зажигания задается в интервале 2,3—2,5 мм.

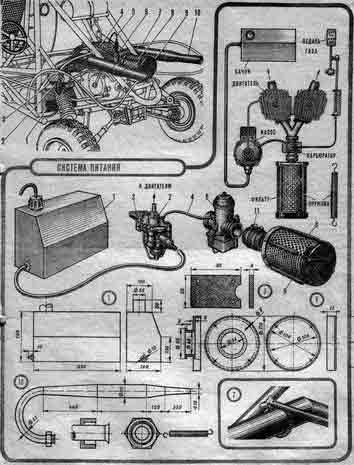

1 — топливный бак,

2 — топливный насос,
3 — крепление топливного насоса,
4 — топливопровод,
5 — трос управления заслонкой карбюратора,
6 — карбюратор,
7 — крепление выхлопных труб,
8 — воздушный фильтр,
9 — крепление фильтра,
10 — выхлопные трубы.

Топливный бак установлен за сиденьем водителя. Топливо подается в карбюратор с помощью двух вакуумных топливных насосов. На двигателе нашего автомобиля мы установили карбюратор от чехословацкого кроссового мотоцикла «ЧЗ» («Чезет») с диаметром диффузора 36 мм. Чтобы соединить насосы с перепускными каналами двигателя, пришлось в стенке каналов просверлить отверстия, нарезать резьбу и ввернуть штуцера, как показано на рисунке. А сами насосы закрепить на раме автомобиля с помощью резиновой полосы.
Впускной патрубок — стандартный. Правда, проходное сечение его необходимо немного увеличить, расточив стенки напильником. После этой операции патрубок обязательно продуйте сжатым воздухом, чтобы удалить из него опилки.
Воздушный фильтр можно взять от мотоцикла «ЧЗ», изготовив для него специальное крепление из дюралюминиевой заготовки.
Крепление фильтра и карбюратора к двигателю осуществляется через резиновые переходники. Топливопроводом может послужить хлорвиниловая или резиновая трубка с внутренним диаметром 4 или 5 мм. Выхлопные трубы желательно изготовить из листовой стали толщиной 0,8 мм. Но можно взять глушитель от мотоцикла — он меньше влияет на мощность двигателя. Важно, чтобы уровень шума был снижен до 100 дБ. Концевые части выхлопных труб располагаются на высоте не более 600 мм от поверхности земли и выступают за крайнюю точку автомобиля не более чем на 250 мм.

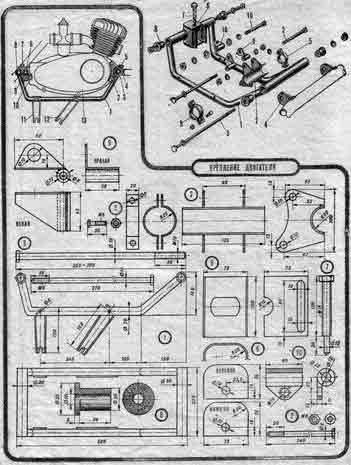

1 — подрамник,
2 и 9 — болты для крепления двигателя,
3 — болт для крепления подрамника к раме,
4 — кронштейн крепления подрамника,
5 — хомут,
6 — устройство для натяжения цепи,
7 — натяжной болт,
8 — резиновая втулка,
10 — элементы натяжного устройства.

Подрамник служит для крепления двигателя к раме автомобиля. Можно использовать его от мотоколяски СЗД, переделав под двигатель от серийного мотоцикла Иж-«Юпитер». Для этого понадобятся болты для крепления двигателя к раме, два хомута, устройство для натяжения цепи.
Готовый подрамник крепится к раме на резиновых втулках — они гасят вибрацию от двигателя.
Двигатель отделяется от места водителя огнестойкой перегородкой. Все отверстия для вывода электрических проводов, трубопроводов, деталей и узлов управления на нашем автомобиле выполнены минимальных размеров и в стороне от водителя.

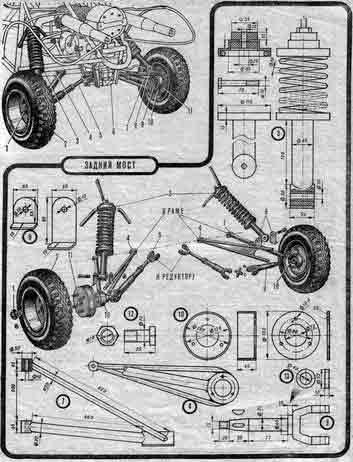

1 — элемент крепления колеса,
2 — колесо в сборе,
3 — амортизатор,
4 — нижняя часть заднего рычага,
5 — карданный вал,
6 — редуктор,
7 — верхняя часть заднего рычага,
8 — кронштейн крепления амортизатора,
9 — ось заднего колеса,
10 — фланец крепления ступицы заднего колеса,
11 — тормозной щит.

Задний рычаг можно изготовить из стальных труб 36х2 мм и 20х2 мм. Обратите внимание: тонкие трубы для прочности усилены косынками — стальными пластинками толщиной 2 мм. К правой части рычага приварите фланец 10. Его придется выточить на токарном станке из стальной заготовки. На левом конце рычага приварите два коротких отрезка трубы 30х2 мм, в которые потом запрессуйте резиновые, а в них стальные распорные втулки. Чтобы избежать перекосов, сварку элементов рычага проводите в кондукторе.
Ось заднего колеса изготавливается из части вала от мотоколяски СЗД. Вилки возьмите от карданного вала привода рулевого управления автомобиля ЗИЛ-130. Между собой эти детали соедините электросваркой. Амортизатор вместе с пружиной берется от автомобиля «Запорожец» марки ЗАЗ-968.
Кронштейн для крепления амортизатора изготовьте из стальной полосы толщиной 3 мм. Приварите его к рычагам. Фланцы верхнего крепления амортизатора с помощью коротких стальных труб 20х2 мм привариваются к раме только после установки рычагов а собранном виде.

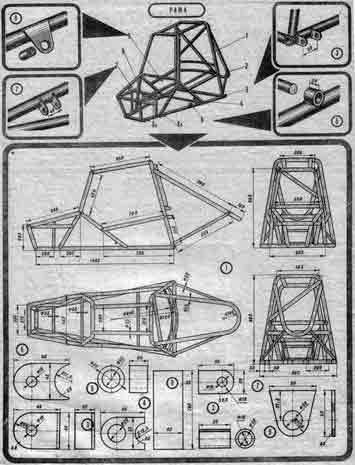

1 — задняя дуга безопасности,
2 — задний откос,
3 — кронштейн крепления заднего рычага,
4 — кронштейн крепления сиденья,
5 — втулка крепления рычага переключения передач,
6-а — кронштейн крепления нижнего рычага передней подвески,
6-б — кронштейн крепления верхнего рычага передней подвески,
7— кронштейн крепления верхнего конца амортизатора передней подвески,
8 — пластина крепления рулевого механизма,
9 — кронштейн крепления рулевого вала.

Согласно размерам, приведенным на рисунках, заготовьте отрезки стальных цельнотянутых бесшовных труб наружным 20, 25, 30 и 35 мм и толщиной стенки 2 мм. Их длину надо предварительно определить по шаблонам. Чтобы места сгибов получились без гофр, трубы следует плотно набить песком, нагреть газовой горелкой или паяльной лампой и только потом гнуть. Каждая деталь подгоняется по месту и слегка прихватывается сваркой. Эта промежуточная операция позволит оценить всю конструкцию в целом, и если возникнет необходимость, то исправить допущенные ошибки. Только после того, как убедитесь, что все детали рамы установлены правильно и впритык, можно приступать к окончательной сварке всей конструкции. Проследите, чтобы сварка элементов была качественной, с полной проваркой каждого шва по периметру. Во избежание деформации при сварочных работах пользуйтесь стапелем (жесткой рамой) и струбцинами.
Для обеспечения быстрой эвакуации автомобиля с трассы спереди и сзади к раме необходимо приварить буксировочные проушины 40 мм. Далее заготовьте втулки и кронштейны, но приваривать их к раме пока не нужно. Эту операцию выполните лишь после того, как будут изготовлены элементы переднего и заднего мостов и рулевого управления.

Источник: http://buggy-18.ru/chertezhi/baggi-s-mototsikletnim-motorom-na-uzlach-motokolyaski.html

САМОДЕЛКИН ДРУГ

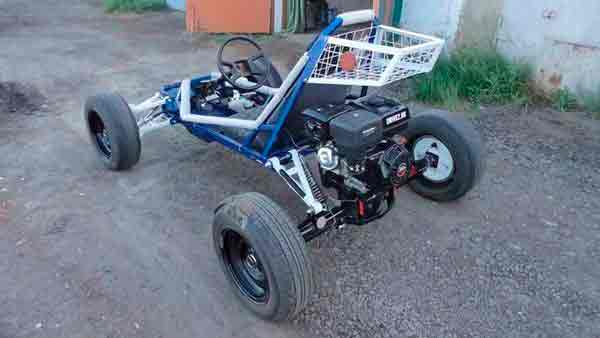

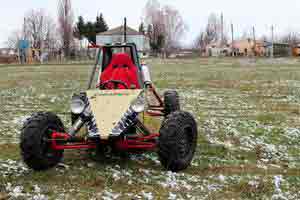

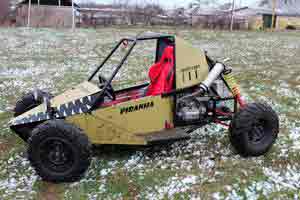

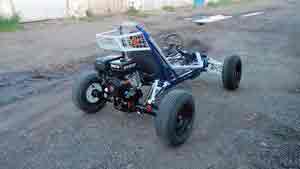

Самодельный багги с двигателем Lifan 15 л/с

Багги -это отличная техника на которой можно обучиться экстремальному вождению по бездорожью и в заносе, а так же собрать себе ее самостоятельно из узлов от Отечественной техники и бензинового двигателя Лифан 190 F-R мощностью 15 л/с. Пошаговые фото сборки прилагаются. Данный багги отличается своей надежностью и в меру простой конструкцией, которая будет понятна обывателю (без заморочек) Рама машины сварена из проф трубы (квадрат) рассчитана на одного человека.

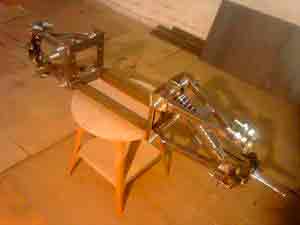

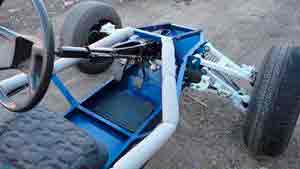

Передняя подвеска двухрычажная на амортизаторах от мотоцикла «Восход» Ступицы и шаровые опоры ВАЗ 2108, А-образные рычаги подвески самодельные сварены из квадратного профиля.

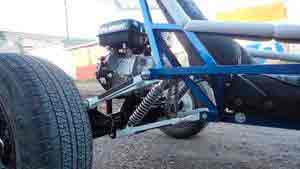

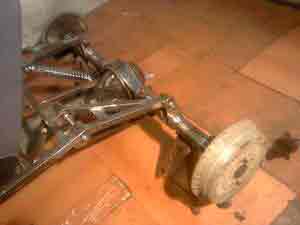

Задняя подвеска имеет 4 рычага 2 из них А-образных и 2 расположены в нижней части, подвеска маятникого типа. Двигатель установлен на специальной площадке в задней части машины. Мост с редуктором заимствован от Отечественного автомобиля ВАЗ, крутящий момент с ДВС и понижающим редуктором передается через цепную передачу. Колеса и рулевое управление в сборе, а так же тормоза ВАЗ. Сидение пилота так же автомобильное. Части рамы где возможен удар отделаны поролоном.

Автор: Ерусланов Александр

И так, давайте рассмотрим технические особенности представленного самодельного багги.

Материалы

  1. ДВС «Lifan» бензиновый 15 л/с с понижающим редуктором и автоматом сцепления
  2. Амортизаторы от мотоцикла «Восход» 4 шт
  3. проф труба (квадрат)
  4. колеса,ступицы,шаровые, тормоза ВАЗ
  5. задний мост (классика)

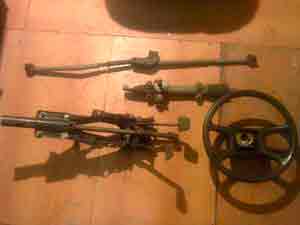

  6. рулевое управление ВАЗ
  7. сидение «восьмерка»
  8. грунт и краска

Инструменты

  1. сварочный инвертор
  2. дрель
  3. набор гаечных ключей
  4. УШМ (болгарка)
  5. измерительный и слесарный инструмент
  6. умелые руки и светлая голова)

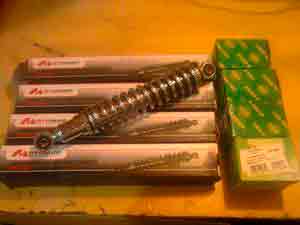

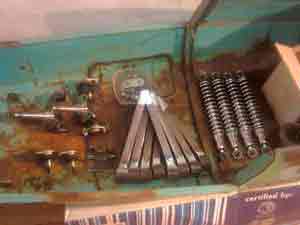

Пошаговые фото сборки багги своими руками. Амортизаторы мотоцикл «Восход» 4 шт

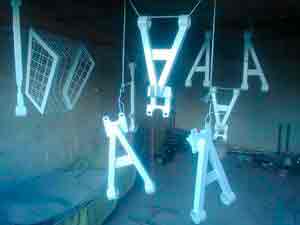

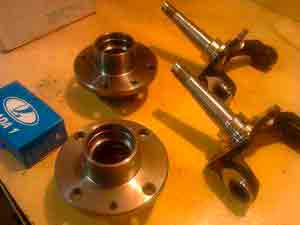

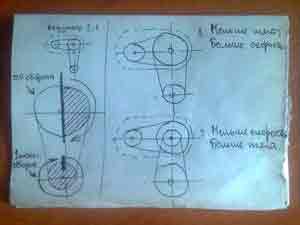

Ступицы ВАЗ Расчет редукции передаточного числа. А-образные рычаги подвески. Подвеска багги А-образная двухрычажная (самодельная) с ступицами и шаровыми ВАЗ Установка подвески на раму. Рулевое управление ВАЗ Задняя подвеска маятникого типа. Крепление сидения пилота к раме машины. Днище проварено листовым металлом. Площадка под установку ДВС Грунтовка и покраска рамы и элементов подвески багги.

Источник: http://www.samodelkindrug.ru/%D1%81%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9-%D0%B1%D0%B0%D0%B3%D0%B3%D0%B8-%D1%81-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D0%B5%D0%BC-lifan-15-%D0%BB-%D1%81/

Багги своими руками или лавочка с мотором

Багги своими руками это мечта из моего детства. Помню, как мы, дворовые пацаны лет 5 – 7 увлекались техникой. Собирали какие-то железяки, спорили о автомобилях и мотоциклах. Часто подходили к водителям, заезжающим к нам во двор и допытывались у них, сколько машина «берет» , то есть до какой скорости может разогнаться. Дядьки обычно отвечали, кто всерьез, кто шутя. Мы часами могли смотреть, как сосед ремонтирует своего железного коня, а потом устраивали бой за замасленные, отработавшие свое детали, место которым на помойке.

Велосипеды тогда были у многих, ребята постарше могли даже исправить небольшие поломки, натянуть цепь, накачать колеса. А вот четырехколесный педальный Москвич был только у одного, моего друга и ровесника. Зелёного цвета, с бибикой и фарами, он неизменно являлся источником споров и даже драк за место за рулем у пацанов. Единственным минусом Москвича была низкая скорость, велосипедисты легко обгоняли. Как здорово было бы поставить в Москвич настоящий двигатель!

Среди нас даже ходили легенды о виденном лично таком чуде. Я часто мечтал, о том, как буду ездить по тропинкам и дорожкам на таком автомобильчике.

Прошло время, я подрос, научился обращаться с гаечным ключем, дрелью и паяльником. Конечно, из габаритов Москвича я уже вырос, да и для мотора он не подходил совершенно. Но желание соорудить что-то свое, с колесами и мотором меня не оставляло.

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

Собрать багги своими руками из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль, установив туда моторчик типа советских Д6

А может собрать Cyclecar? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

Или –же это будет трайк с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

  • Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
  • Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
  • Электротрайк оказался слишком дорогим и привязанным к розетке.

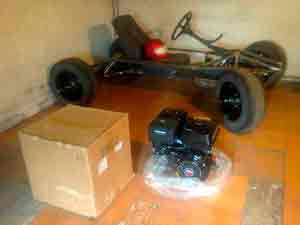

Покупка двигателя — 1-й шаг к «багги своими руками»

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

Стационарный мотор от мотоблока

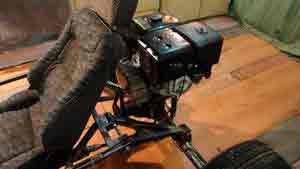

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

Покупка колес — второй шаг к сборке багги своими руками

С колесами тоже были муки выбора. Мопедные не подходили, потому-что плохо держали боковые нагрузки, автомобильные колеса не брал из-за стоимости и веса, колеса от тачек не выдерживали нагрузок. В результате купил колеса от мотоблока.

Ну и еще кучу разной мелочевки. Цепи, звездочки, регулятор напряжения для генератора, амортизаторы, подшипники, болты и гайки, труба из нержавейки для задней оси, тормозной диск от скутера и машинка от него же.

Покупаем сварочный аппарат и учимся варить железо

Заодно был куплен недорогой сварочный инвертор, Ресанта 140., пачка электродов, маска и краги. Испортив несколько метров металлолома и потратив половину электродов, я более – менее научился варить.

Сцепление поначалу решил сделать так-же как и на мотоблоках – ременное с поджимающим роликом. Ну а рулевое управление – от автомобиля Ока. На всё — про всё ушло у меня около 25 000 рублей. Ну и началось. Я поленился сделать даже простой эскиз, не говоря уже о чертежах. За что впоследствии поплатился временем, металлом и деньгами. Что-то приходилось подгонять, обрезать, наваривать.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

А деталь, которая соединяет первичный вал КПП и маховик я вообще нашел при разборке сарая. Наконец рама была сварена, закреплен двигатель и коробка передач. Самое первое ходовое испытание багги, собранная своими руками, прошла даже не имея рулевого управления. Я установил передние колеса на полуосях в отверстия рычагов передней подвески, включил заднюю передачу, запустил мотор и рукой поджал натяжной ролик. Автомобиль поехал.

Устройство моего багги

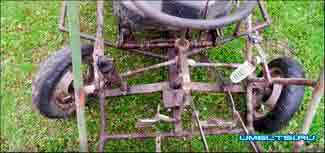

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

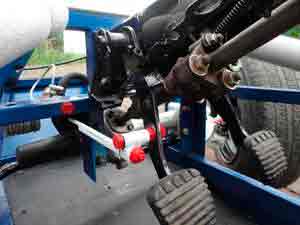

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Как сделать багги своими руками. Описание конструкции

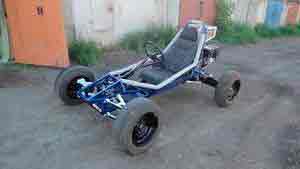

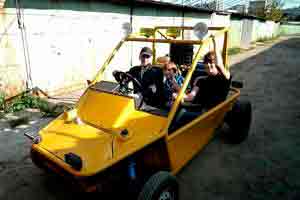

Сейчас самодельный автомобиль ездит, вызывая удивление и улыбки прохожих. Конечно, ему нельзя выезжать на дороги общего пользования. Проект не закончен, нужно усовершенствовать привод переключения передач, установить защитный каркас, более удобные сидения, светотехнику с аккумулятором. Но по тропинкам и проселочным дорожкам моя самоделка ездит достаточно неплохо. Благодаря коробке передач можно ползти с минимальной скоростью по грязи или разгоняться до 30 километров в час на ровной дороге. А удовольствие от прогулок, восторг сына, который прозвал самоделку Динамитом, сознание того, что смог сам собрать автомобиль, стоит и денег и потраченного времени.

Багги своими руками. Несколько фотографий в процессе постройки.

Задняя ось. Процесс подгонки и примерки. Один из корпусных подшипников еще не установлен.

Передняя часть багги. Впоследствии будет переделана.

В процессе создания.

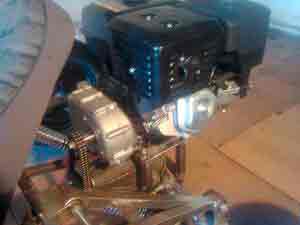

Коробка передач и двигатель. Цепь не натянута. Натяжение регулируется подкладыванием металлических шайб под крепление моторамы.

Вид со стороны моторной передачи. Впоследствии установил центробежное сцепление. Полости в трубах заполнил монтажной пеной.

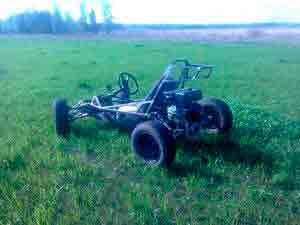

Общий вид самохода во время одной из испытательных поездок. Вместо сидения лист ОСБ.

Источник: http://solla.site/2017/baggi-svoimi-rukami/

Самодельный багги с двигателем от мотоцикла

-Двигатель «Lifan» 190F-R, 15 л.с, с понижающим редуктором и автоматическим сцеплением.

-Амортизаторы мотоцикла Восход – 4 шт.

-Шаровые опоры ВАЗ 2108 – 4 шт.

-Задний мост, барабаны и прочие детали от классики.

-Колёса также от жигулей.

-трубы (круглая, квадратная).

-металлический лист, полоса, уголок.

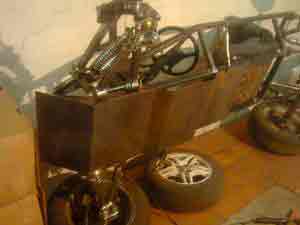

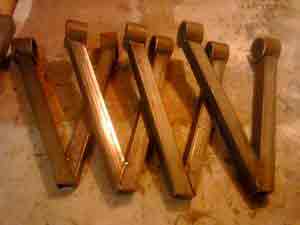

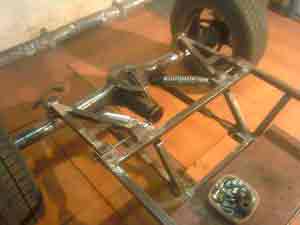

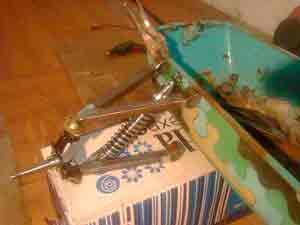

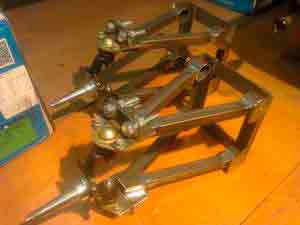

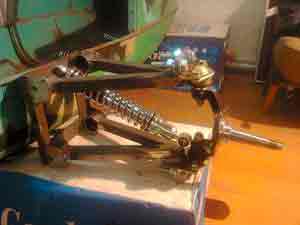

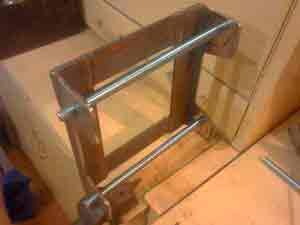

Из профильной трубы сварены рычаги передней подвески.

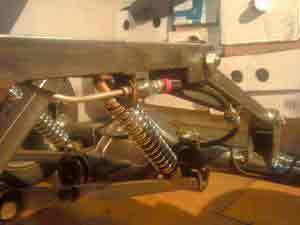

Сделаны крепления под амортизаторы.

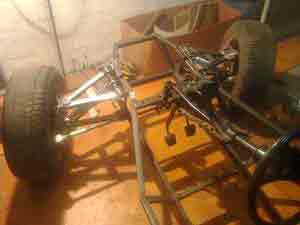

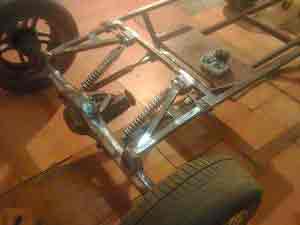

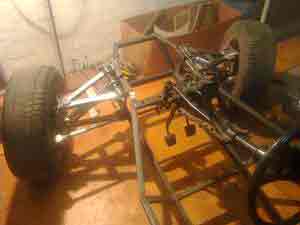

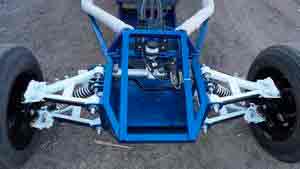

Вырисовывается передняя подвеска для багги.

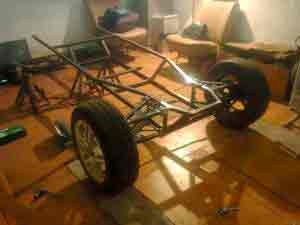

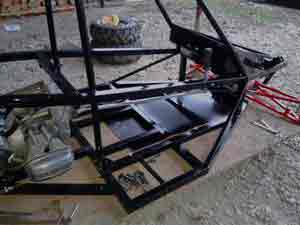

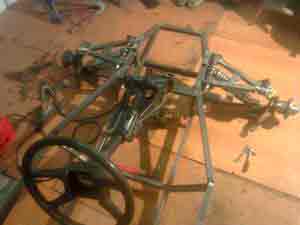

Далее начался процесс изготовления рамы автомобиля.

Установка рулевого управления.

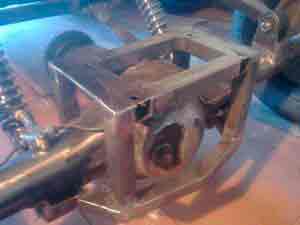

Сборка задней подвески.

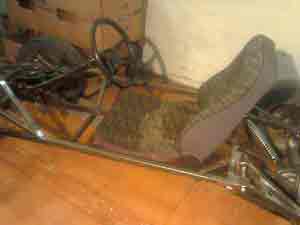

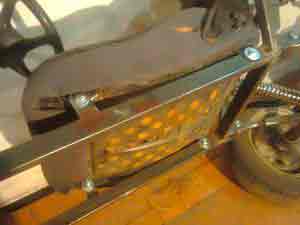

Сидение позаимствовано от ВАЗ-2108.

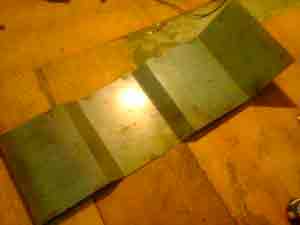

Из листового металла выгнута нижняя часть кузова.

Тем временем был куплен двигатель «Лифан» мощностью 15 л/с.

  • Лучшие сверху
  • Первые сверху
  • Актуальные сверху

234 комментария

Батя: «Подрастет другой ему сделаю, а на этом пока сам погоняю!»

и начни майнить на ней пока не вырастет, вот это норм подгон.

да у тебя и девушки-то нет.

Ну логично, если учесть надпись: «на первый день рождения».

Это пацану год стукнул всего. Куда ему багги?

Первый день рождения.

Вспомнился бородатый анек.

Приходят два грузина на кладбище и смотрят на могильные плиты.

На одной написано:

Грузин, что помладше, спрашивает убеленного сединой старшего:

— Что такое? Почему родился в 1949, умер 1987, а жил всего 7 лет?

— Все остальные годы он не жил, а существовал.

Тогда младший грузин говорит со вздохом:

— На моей могиле наверное напишут родился мертвым.

ты пропустил фразу «грузин живет, когда у него все есть: красавица жена, дом, машина»

ты с этим путаешь

Служили в армии грузин и русский. После окончания службы грузин

пригласил русского к себе в гости. Собрался Иван и поехал.

Друг-грузин встретил его гостеприимно по-кавказскому обычаю. На

столе был коньяк, лучшие вина и закуски. После обеда грузин

повел своего друга на кладбище, чтобы рассказать о своей

родословной и показать могилы своих предков.

— Вот мой отец. Он жил 15 лет. А вот мой старший брат — он

жил 10 лет.Брат моего отца Гиви жил 5 лет.

— Послушай кацо! Что-то у тебя с арифметикой не в порядке. Не

мог твой отец прожить 15 лет и вырастить такого красивого парня

— У нас в Грузии, если говорят: «жил«, имеют в виду, что этот

человек имел красивую машину, дом, дачу, много денег,

Приехал Иван домой и с порога заявил матери:

—Если я умру, то на памятнике, мамаша, обязательно напишите,

что я родился мертвым.

сколько людей- столько анекдотов))))

Багги командира и завоевателя.

Get off my trail!

Step on the gas!

Let’s kick up some dirt!

Сам являюсь фанатом С&Cшной серии, и обожаю «Генералов», но.

. самое окуенное из игранного мной из жанра РТС — это Warzone 2100. Правда только кампания. Мультиплеер там неинтересный.

Конструктор юнитов — клево, но смысла в нем нет, насколько я помню, всегда есть наиболее выгогдная пушка и е-то и надо ставить. Юнитов поддержки практичски нет, стратегии, как таковой, тоже. А еще от местнйо графики у меня быстро начинала болеть голова
CC в этом плане более теплые воспоминания оставила, ну и вообще это игра детства. Но тут я тоже в определенный момент оптимальную стратегию нащупал и стало неинтересно. Только одиночные миссии без базы какой-то интерес представляют, но лично я так и не научился их проходить, все свелося у меня к выдрочке таймингов (к одиночным, пардон, десантным миссиям warzone это тоже относится)

Я WZ2100 играл еще в клубе на первой «плойке» (собственно, «Ред алерт» впервые погонял на ней же) и это была реальная жесть с нехваткой времени, войск и ресурсов на второй же миссии с ограничением времени. Дальше было легче, но только до момента, когда «голос неба» начал каждые две секунды оповещать меня о том, что мой «юнит обнаружен и захвачен» искусственным интеллектом.

Кстати, на PC-версии графон подправили и осовременили малость.

все свелося у меня к выдрочке таймингов (к одиночным, пардон, десантным миссиям warzone это тоже относится

А Вы SWINE играть не пробовали? Рекомендую. Забавная стратежка без необходимости строить базу и добывать ресурсы.

Источник: http://pikabu.ru/story/samodelnyiy_baggi_dlya_syina_5515275

Как сделать багги из мотоцикла?

Багги – транспортное средство, которое занимает промежуточное место между гоночным автомобилем и картингом. Их очень часто используют для совершения кроссов по пересеченной местности, так как они обладают повышенной проходимостью.

— автомобиль марки «ЗАЗ-968»
— узлы и детали коляски от мотоцикла
— стальные трубы

Спонсор размещения P&G Статьи по теме «Как сделать багги из мотоцикла» Как переделать ИЖ Юпитер 5 Как сделать самодельный мопед Как сделать мотоцикл своими руками

Начните сборку «Багги» с создания рамы. Для этого необходимо заготовить отрезки бесшовных стальных труб. Длину и толщину требуется определить по специальному шаблону. Для того чтобы в местах сгиба не образовались гофры, необходимо плотно набить трубы песком, нагреть с помощью газовой горелки и только после выполнения этих действий гнуть. Далее все детали свариваются между собой. Чтобы избежать возможной деформации, используйте стапель и струбцины. .

Под словом багги скрывается большое разнообразие моделей автомобилей, которые очень отличаются между собой. При конструировании важно придерживаться определённых пропорций, чтобы детали соответствовали друг другу: по весу, размеру, максимально выдерживаемой нагрузке и т. д. Рассмотрим разные конструкции по мере увеличения мощности.

Как сделать багги своими руками:

Из мотоцикла Из ОКИ Из запорожца Из ВАЗ 2108

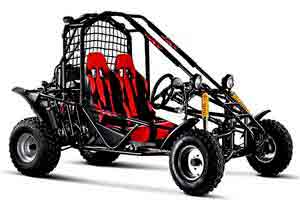

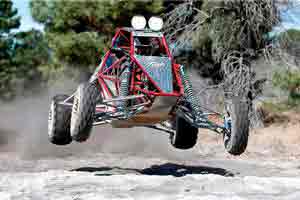

Багги — облегченный спортивный автомобиль для гонок

Из мотоцикла

Лёгкий маленький багги можно собрать на основе двигателя мотоцикла ИЖ, или Урал. Весить он будет килограмм 300, развивать скорость до 80 км/ч. В такой конструкции максимально используются мотоциклетные детали и от малолитражек.

Так выглядит багги из ОКИ

Отличный бюджетный донор для багги — это ОКА. Ступицы имеют небольшой вес. Двигатель жидкостного охлаждения защищён от перегрева и не.

07 декабря 2012 09:15 53485

Фотоотчет от «рукастых» ребят, которые своими руками смастерили багги!

Мой товарищ предложил сделать багги, настоящую по правильному smile.jpg Чуть покумекав я согласился на его провокацию. Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать)

Значит вот выкорчеванный мотор с коробкой. Сердце так сказать.

Начало. Значит как обычно душа требовала рациональных решений, поэтому за основу была взята багги из советского журнала «Моделист конструктор», называлась она АБ-82, и имела большинство запчастей от самого доброго в мире приведения с моторчиком, ЗАЗ 968, т.е. Запорожца.
Какое то время мы находили инструменты, делали мега-уборку в гараже и искали донора. Инструменты (самые необходимые) найдены В гараже можно работать (убрались, свет.

Участник нашего форума за рекордно короткие сроки построил спортивный квадроцикл на базе мотоцикла ИЖ

За тщательную съемку процесса постройки и подробное описание огромное спасибо -shurik2141.

Тема о постройке этого квадроцикла с обсуждением проблем и сомнений во время строительства на нашем форуме — http://forum.buggy-plans.ru/viewtopic.php?f=25&t=6146

У автора была мечта — спортивный квадроцикл, вот как он ее представлял:

По традиции привожу описание постройки словами автора на нашем форуме.

02 фев 2011
ребят как и у других идея витала давно в облаках. недавно поймал ее и начал материализовывать. хочу сделать спорт пытаюсь добиться копийности с зарубежными аналогами. скачал фотки разных японцев детально изучил. взял ватман, начертил раму вид сбоку и сверху в масштабе 1:1 с учетом размеров двигателя и других узлов. потом купил трубы загнул под нужным углом сварил и вот что получилось:

Все ссылки и картинки, размещенные выше, представлены исключительно для ознакомления и расположены не на нашем сервере. На нашем сервере могут быть расположены только те картинки, авторами которых является Администрация портала SKA-BUGGY.RU и IZIKASTOM.INFO. Все остальные файлы лежат на сторонних серверах, к которым сайт SKA-BUGGY.RU не имеет абсолютно никакого отношения. Сайт является техническим порталом информационного характера, на котором пользователи выкладывают ссылки на эти файлы, которые доступны публично. Если вы не согласны с правилами сайта, просьба покинуть сайт. Для комментирования или обсуждения статей воспользуйтесь форумом проекта.

«Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые самодельные машины для гонок по бездорожью и песчаным дюнам появились в 50-х годах 20 века в Америке.

Чем отличается багги от других машин

Общее у всех автомобилей – наличие 4-х колес, рамы, кузова, двигателя, бензобака, тормозов, водительского места и руля. Могут быть, конечно, и другие общие части. А чем отличается от своих автомобильных собратьев самодельный багги?

Своими руками он традиционно делается без кузова с обшивкой, дверей, капота и багажника. Корпус этой самоделки – это каркас из труб, приваренный к несущей раме. Вместо лобового стекла водителя защищает металлическая сетка с мелкими ячейками, закрепленная за переднюю дугу ленточными хомутами. Мини-багги своими руками делают в виде компактного легкого автомобиля. Его вес обычно — около 300 кг. Чаще всего для сборки используют.

Режиссером фильма стал Жозе Падилья, а главную роль отдали Джоэлю Киннаману. Продолжение нашумевшего фильма снимают в Торонто и папарацци удалось…

«Уникальный» мотоцикл сделал мой знакомый, за три месяца кропотливой работы) Деревянный мотоцикл! Сделай сам))) Деревянный…

Massow Concept Cycles — детище.

Как сделать самодельный багги .
Машина выполнена по схеме с поперечным расположением силовой установки за спиной водителя, перед задней осью. Впервые на ней установлены двигатель и коробка передач ВАЗ-2108. Все агрегаты расположены в районе центра тяжести, что уменьшило момент инерции автомобиля относительно вертикальной оси.

Это способствует улучшению маневренности. И в то же время недостаточная поворачиваемость, заложенная в кинематике подвесок, благоприятно влияет на повышение курсовой устойчивости (не стоит забывать, что на этой машине 71% веса автомобиля приходится на заднюю ось! Такую развесовку можно считать оптимальной для интервала мощностей 70—90 п. с.— она является своего рода компромиссом между динамикой и маневренностью).

Рама самодельного багги сварено из труб диметром 42X2.5, диметром 35Х2, диаметром 30X2, диаметром 25X2, диаметром 20X2 мм. В ходе ее разработки было рассмотрено несколько вариантов. Все они рассчитывались методом конечных.

Поклонники тенниса и гольфа смогут заняться на Родосе своими любимыми видами спорта,поскольку теннисные корты есть и в черте города Родос и при многих отелях. Но лучше всего взять напрокат автомобиль,велосипед или мотоцикл и самостоятельно осматривать остров. При этом к самым. Аренда скутера или багги стоит в сутки в 30-40 /сутки + бензин (около 30 за бак). первый полет в турцию пока не пил руки тряслись ))) а так все олрайтт.

Предлагаемая конструкция стыковки двигателя от мотоцикла «Иж-Планета» выполняется с использованием картера пожарной мотопомпы МП-800, который имеет ряд преимуществ по сравнению со штатным картером ижевского . Наргх, ну как сказать, если работник успевает и дело делать и своими делами заниматься, то никакого вреда он фирме не принесет, т. свои дела он успевает решать вовремя и быстро. Это гораздо лучше. я там проезжал час назад. вообще-то мотоцикл не замыкал аварию. а был в середине паровоза. разбитый лежал между машин. вообще от съезда на.

Источник: http://autocenter-neva.ru/kak-sdelat-baggi-iz-mototsikla

Настоящий мини-багги своими руками

Каждый ребенок мечтает ездить на картинге, мотороллере, мопеде, мотоцикле, но если речь заходит практически о настоящем багги, то его восторгу практически нет предела. Сделать такой вид транспорта не составит труда, необходимо лишь немного желания. Нужно только удачно приобрести двигатель от скутера объемом 125 см3.


Материалы и инструменты для самоделки
• двигатель 125 см3;
• старые металлические водопроводные трубы;
• электросварка;
• колеса 10 дюймов;
• рулевые тяги от ВАЗ 2101;
• амортизаторы от скутера;
• тормозные колодки.

Процесс изготовления багги

Шаг 1. Изготовление рамы и рулевого управления
При помощи обычных водопроводных труб разного сечения и профилей делается рама для будущего багги. Металлические части необходимо соединить при помощи обычной электросварки.

Оптимально взять обычные 10 дюймовые колеса от скутера. Подвеска независимая маятниковая, делается с амортизаторами в обе стороны. В обычном картинге управление сделано через рулевую рейку, в самодельном багги ее не будет. Необходимо лишь найти рулевые тяги от Жигули «Копейки». Управлять багги будет сложнее, чем обычным картингом.

Шаг 2. Дифференциал
Для существования в багги задней передачи и дифференциала, необходимо использовать мост-редуктор от мотороллера «Муравей», в нем есть все то, что нам нужно. Чтобы уменьшить вибрацию двигателя, его нужно неподвижно прикрутить к раме. Привод должен располагаться соответственно центру крепления маятника, таким образом, появляется возможность регулировки натяжения цепи.

Источник: http://usamodelkina.ru/8613-nastoyaschiy-mini-baggi-svoimi-rukami.html

Handmade: как сделать багги в домашних условиях

Под словом багги скрывается большое разнообразие моделей автомобилей, которые очень отличаются между собой. При конструировании важно придерживаться определённых пропорций, чтобы детали соответствовали друг другу: по весу, размеру, максимально выдерживаемой нагрузке и т. д. Рассмотрим разные конструкции по мере увеличения мощности.

Как сделать багги своими руками:

  • Из мотоцикла
  • Из ОКИ
  • Из запорожца
  • Из ВАЗ 2108

Багги — облегченный спортивный автомобиль для гонок

Из мотоцикла

Лёгкий маленький багги можно собрать на основе двигателя мотоцикла ИЖ, или Урал. Весить он будет килограмм 300, развивать скорость до 80 км/ч. В такой конструкции максимально используются мотоциклетные детали и от малолитражек.

Так выглядит багги из ОКИ

Отличный бюджетный донор для багги — это ОКА. Ступицы имеют небольшой вес. Двигатель жидкостного охлаждения защищён от перегрева и не такой шумный, как мотоциклетный. Рулевая рейка имеет достаточный для своего класса запас прочности. Багги на основе ОКИ обладает большей проходимостью, чем серийный автомобиль.

Из запорожца

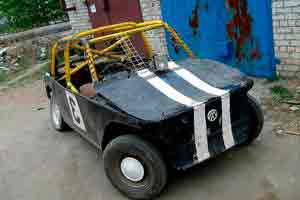

Из Запорожца могут получиться неплохие багги

Запорожец, имея заднемоторную компоновку, по сути, уже готовый вариант багги. Создавая чертежи рамы, желательно предусмотреть крепление двигателя задом наперёд, для лучшего охлаждения и распределения веса по осям. В этом случае необходимо перевернуть главную пару (дифференциал), поменяв правую и левую стороны местами. И изготовить особый привод переключения передач, так как шток КПП разворачивается от водителя к заднему бамперу, а это усложняет систему кулис.

Видеоролик процесса постройки багги из запорожца

Амортизаторы, как и ступицы для багги можно оставить «родные». А вот рычаги подвески придётся изготовить самому, об этом ниже.

Из ВАЗ 2108

Чтобы не было проблем с электроникой, для багги лучше взять карбюраторную модель ВАЗ 2108

Для простоты лучше взять карбюраторную модель, чтобы не было лишних проблем с электроникой. Хотя это вопрос личного предпочтения, конструкция от этого не меняется. Двигатель, как правило, устанавливается за водителем. Для привода на задние колёса используются передние полуоси и ступицы ВАЗ 2108, 09 и т. п. Чтобы повысить жёсткость задней подвески, можно использовать передние стойки с пружинами от 41-го Москвича, ведь на машине каждая держит более 300 кг.

Для полноприводного варианта, все четыре ступицы — передние, от ВАЗ 2108. Полуоси соединяются с обрезанным мостом от «классики», например ВАЗ 2106. На заднем мосту цапфы фиксируют без возможности поворачивать. А передние, как на автомобиле. Дифференциал силового агрегата, для равномерной передачи крутящего момента на мосты, лучше заблокировать.

При такой компоновке стоит учесть, что максимальная скорость понизится на величину передаточного отношения используемых мостов, так как теперь полуоси двигателя передают вращение на колёса не напрямую, а ещё через один дифференциал. Это даёт возможность использовать колёса большого диаметра, не перегружая при этом мотор.

Самодельные машины подразумевают самодельную раму. Для несущей рамы багги, можно использовать обычные водопроводные трубы, но лучше, если они будут бесшовные, круглого или квадратного сечения 30 — 50 мм в поперечнике. Верхнюю часть каркаса сваривают из тонких труб. Важно учесть, что при опрокидывании рама должна выдержать вес автомобиля и силу удара. Это касается багги любого класса.

Для конструирования необходимо иметь:

Под рукой желательно держать обрезки досок и брусков, потому что всегда возникает необходимость приподнять какие-то элементы каркаса и зафиксировать в таком положении.

Начинают изготовление рамы на ровной площадке. Согнутые, согласно чертежам, трубы сначала прихватывают сваркой, проверяют, и только после этого проваривают окончательно. Важно быть внимательным, чтобы каркас не повело, так как при сварке возникает напряжение металла. По этой же причине желательно не стыковать, а использовать цельные трубы.

Передняя подвеска

Подвеска буквой «А» обеспечивает большой ход колеса

Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.

Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали.

Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.

Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.

Задняя подвеска

Если вы решили использовать мост, то задача в проектировании упрощается. Но для багги лучше независимая подвеска. Рычаги могут быть продольными и поперечными.

Поперечный рычаг

Можно взять за образец переднюю подвеску, которую используют на многих японских легковых автомобилях. Это треугольный рычаг, одна сторона которого располагается поперёк машины и крепится через один сайлент-блок, а второе плечо идёт вперёд к центру и служит укосиной, берущей на себя нагрузку при рывках автомобиля.

Продольный рычаг

Для успешного использования продольных рычагов подвески необходима поперечная реактивная тяга, иначе багги будет плохо держать дорогу. Сайлент-блоки продольных рычагов служат дольше, чем на поперечных тягах «классики».

Если вы решили сконструировать в домашних условиях багги, время не будет потрачено зря. Даже если ничего не выйдет — это прекрасная возможность познакомиться с работой основных узлов автомобиля. А если получится — у вас будет уникальный автомобиль.

Источник: http://avtomotospec.ru/sovety/kak-sdelat-baggi-svoimi-rukami.html

Квадроцикл своими руками

Квадроцикл из магазина — удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.

В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.

Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.

Как сделать квадроцикл своими руками

в 2012 году талантливый конструктор С. Плетнёв поделился чертежами и нюансами постройки своего детища.

Что было использовано в конструкции ТС:

  • Передние и задние колёса от Нива Шевроле 15 дюймов
  • Двигатель а-м Ока
  • Коробка передач Ока
  • Межколёсные редукторы от задних мостов вазовской «классики»
  • ШРУС от автомобиля ВАЗ-2108, 12 шт
  • Топливный бакиз канистры на 20л
  • Упор пассажираиз подголовника Оки
  • Сцепления от Оки
  • Руль от мотоцикла Урал»
  • Щиток приборов от автомобиля Ока

Основные технические характеристики квадроцикла:

Чертежи квадроцикла:



Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.

Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.

Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.

Глушитель самодельный из 2х секций, изолированный азбестом.

Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.

Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Бампера и кенгурятники сварены из труб 20мм круглого профиля.

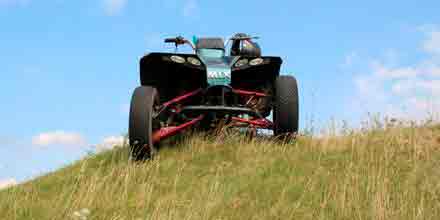

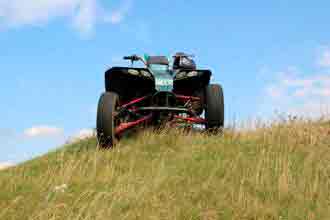

Фото готового квадроцикла:

Материал на основе статьи: http://modelist-konstruktor.com/razrabotki/853

Квадроцикл из мотоцикла

Данный квадрик сделан на базе мотоцикла Урал.

Все подробности в видео.

Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.

Квадроцикл Кобра MIX

Генератор, принудительное охлаждение, понижайка, электростартер от десятки, двигатель от мотоцикла Урал.

Видео самодельного квадроцикла в действии:

Самодельный багги «Раптор»

Самодельный квадроцикл с двигателем от Оки

Источник: http://anarchymotors.ru/article/kvadrotsikl-svoimi-rukami.html

самодельный багги с двигателем от скутера

двигатель со скутера название 157QMJ 150кубовый

Похожие видео

Смотрите также:
31.10.2018

Багги из Оки своими руками. Как и чем обшить багги Опубликовано 4 лет назад Багги из Оки своими руками. Как и чем обшить багги Скачать — Багги из Оки своими руками....

31.10.2018

Самодельный асинхронный генератор Бесперебойное обеспечение электроэнергией – это залог комфортной жизни в любое время года. Для организации автономного питания жилища часто используется асинхронный генератор, который также можно сделать своими руками. Что это...

31.10.2018

Делаем электрический картинг Go Kart Материалы и инструменты для самоделки: 1. Старый бензиновый картинг. Автору он достался всего за 60$ так как был в нерабочем состоянии. 2. Электродвигатель. 3. Аккумулятор. 4. Регулятор для двигателя. 5. Ручка для управления...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
