Дымоход сэндвич в бане – схема и монтаж своими руками

Дымоход сэндвич – один из лучших вариантов отвода дыма при сгорании топлива в дровяных банных печах. В настоящее имеется множество конструктивных решений устройств дымохода в деревянных строениях. А к бане с ее главным помещением – парилкой, это относится в первую очередь.

В этой статье будет представлена система дымоотвода с использованием двустенных дымовых труб (сэндвичей) из нержавеющей стали. Кроме того, на основе представленных чертежей будет рассказано о важных нюансах и технологии установки дымохода своими руками с описанием часто встречающихся ошибок.

Содержание

Что лучше, оцинкованное или нержавеющие дымовые трубы

Традиционно основным материалом для обустройства дымохода является огнеупорный кирпич. В настоящее время такие дымоходы отвода продуктов сгорания от дровяной печи каменки не потеряли актуальности и, вряд ли, когда потеряют. Ведь часто бывает так, что владелец русской бани желает иметь только кирпичную каменку, а вместе с ней и кирпичную дымовую трубу.

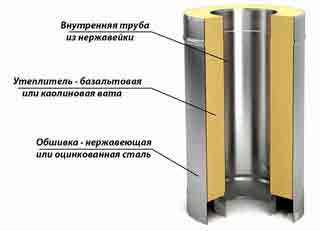

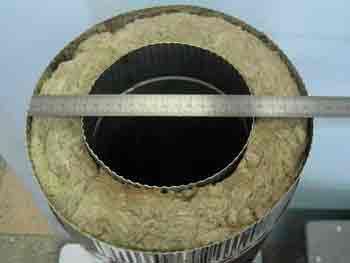

Но современная промышленность предлагает и альтернативные двустенные дымоходы-сэндвичи из нержавейки или оцинкованной стали. В связи с этим резонно встает вопрос о том, из какой стали его лучше делать.

Странный, казалось бы, вопрос. Ведь всем известно, что нержавеющая сталь имеет несравнимые преимущества перед обыкновенной сталью, в том числе и оцинкованной. Это и высокие свойства противодействовать коррозии, и высокой температуре, и внешний вид, что очень важно при обустройстве интерьера бани.

Хотя оцинкованное покрытие и позволяет продлить срок службы стального дымохода, но не до такой степени, каким его имеют нержавеющие трубы. Любые механические повреждения (царапины, вмятины и т.п.) при монтаже отрицательно скажутся на долговечности самого оцинкованного дымохода. Поврежденные места станут источником распространения коррозии, со временем приведя всю трубу в полную негодность. А это уже первый шаг к возгоранию бани.

Но есть один недостаток нержавеющих дымовых труб и комплектующих – это их большая цена по сравнению с оцинкованной сталью. Например, согласно прайс-листу Новосибирского завода «Сибэнерготерм» цена метровой теплоизолированной сэндвич-трубы диаметром 115×175 мм (толщина утепления 30 мм) из нержавейки равна 1500 рублей, а из оцинкованной стали – 1000 рублей.

Ту же продукцию Воронежского предприятия „Феррум” можно купить по ценам, приведенным на этой картинке:

Как видим, что ценовая разница имеется. Но она не настолько значительна, чтобы отказаться от обустройства дымохода из нержавеющей стали. А учитывая еще и отличные эксплуатационные свойства изделий из нержавейки, следует отдать предпочтение именно ей.

Чтобы как-то сократить расходы, можно сделать комбинированный дымоход. Так в парилке с ее «экстремальными условиями» и повышенными требованиями к пожарной безопасности, а также для придания ей более респектабельного вида, можно использовать нержавеющие модульные элементы, а на чердаке или снаружи бани из оцинкованной стали.

Правда, при монтаже могут возникнуть трудности состыковки модулей из различных материалов. Поэтому при покупке следует обязательно проверить возможность их сборки. Дополнительную гарантию сборки даст и приобретение продукции только от одного производителя.

Основные требования к дымоходу в бане

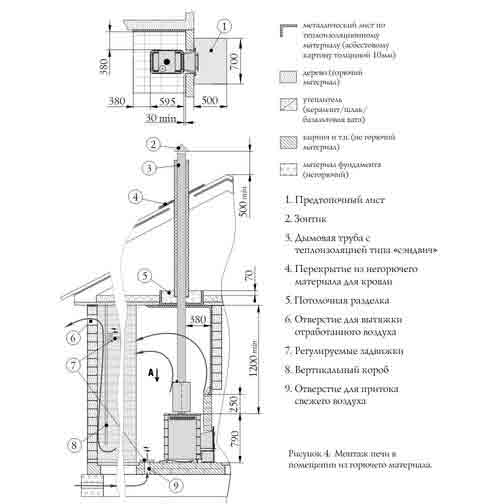

  1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
  2. Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
  3. Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.

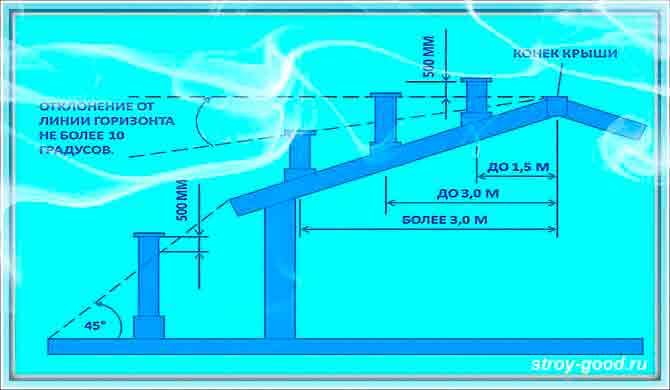

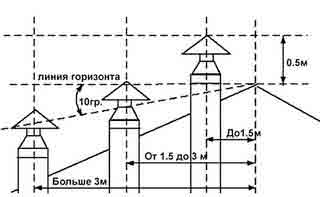

  4. Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:
    • Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.
  5. Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
  6. Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
    • с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
    • без разделки прохода термоизоляционными материалами – не менее 500 мм.
  7. Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
  8. Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
  9. На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
  10. Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
  11. Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
  12. Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Дымоход сэндвич в бане своими руками – схема сборки и рекомендации

В этой главе будут рассмотрены только важные вопросы по монтажу дымохода от дровяной печи-каменки. Это подготовительные работы, способы и порядок сборки, а также проход через деревянное перекрытие между парилкой и чердачным помещением, и через крышу бани.

Способы соединения модульных элементов в дымовой трубе

Монтаж дымохода из стальных труб производится одним из двух способов: «по конденсату» или «по дыму».

Первый способ (сборка «по конденсату») предназначен для того, чтобы конденсат, образующийся в результате разницы температур снаружи и внутри трубы, свободно стекал вниз по трубе. При этом утепление, находящееся в пространстве между обеими трубами сэндвича, остается надежно защищенным от воздействия влаги.

Второй способ (сборка «по дыму») применяется тогда, когда нужно обеспечить 100-процентную гарантию непопадания угарных газов внутрь парилки или других банных помещений через зазоры в стыке между смежными внутренними трубами.

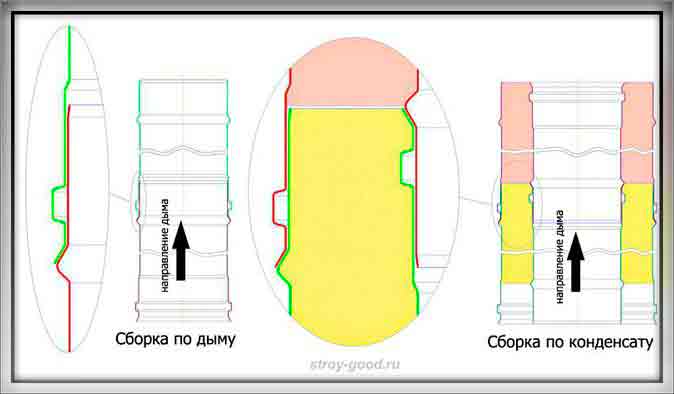

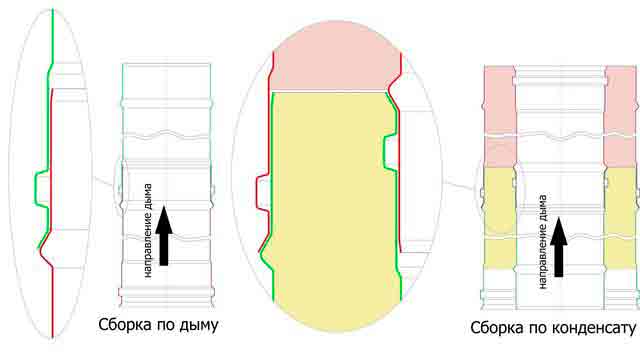

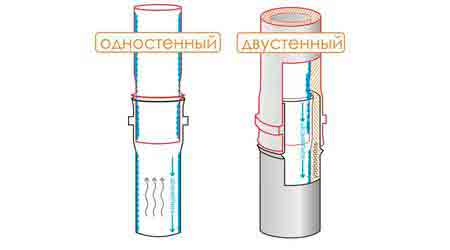

На рисунке слева приведен способ соединения дымовых труб «по конденсату». В этом случае внутренняя труба верхнего сэндвича заводится в раструб нижнего сэндвича. Как видно из рисунка, образующаяся влага никак не может попасть внутрь дымовой трубы. Зато дым, найдя малейшую щель, может попасть в зону нахождения человека.

На рисунке справа показан способ соединения «по дыму», при котором внутренняя труба нижнего сэндвича заходит в раструб внутренней трубы верхнего модуля. Дым, поднимаясь вверх по трубе, не встречает сопротивления, свободно проходит место стыка, и под действием тяги удаляется из бани наружу. Однако конденсат, если заделка стыков выполнена небрежно, может попасть внутрь сэндвича. Это обстоятельство существенно нарушит защитные свойства утепления и ускорит выход из строя всего сэндвича.

Так какой же способ выбрать? Надо иметь в виду, что угарный газ может навредить нашему здоровью, а конденсат – только долговечности дымовой трубы. Что важнее, решать нам! В любом случае, герметизацию стыков и щелей надо проводить с особой тщательностью. Если это сделать, то способ соединения «по конденсату» предпочтительней, так как и наше здоровье будет не затронуто, и дымовая труба будет служить долгое время.

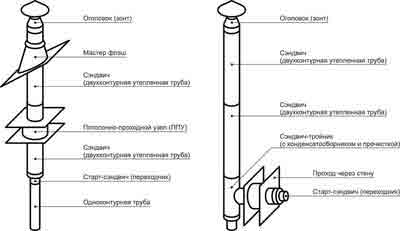

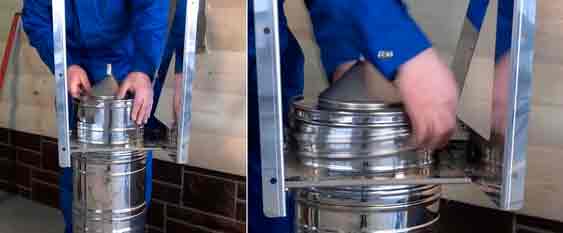

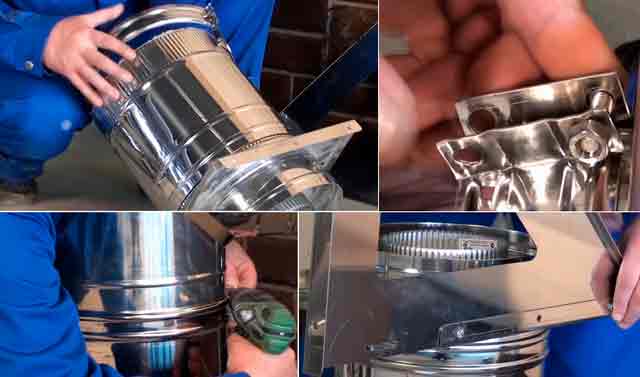

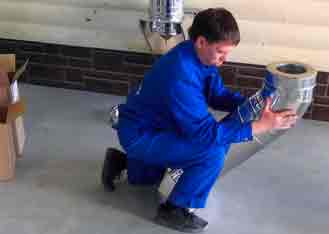

Порядок сборки вертикального дымохода-сэндвича

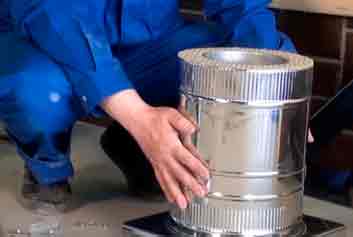

Прежде чем начать монтаж, следует подготовить все элементы: трубы, переходники, отводы и т.п. Необходимо снять защитную пленку, удалить все наклейки и этикетки, и, если надо, протереть ветошью масляные и жировые пятна.

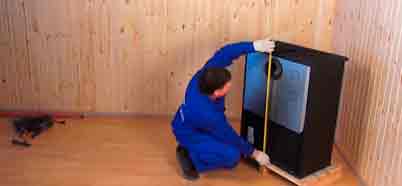

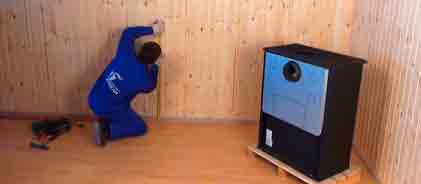

Следующим этапом должно быть определение и разметка вертикальной оси дымохода, начиная от выходного патрубка банной печи и кончая проходом через кровлю. Расположение этой оси должно обеспечивать создание проемов как в перекрытии, так и кровле с учетом требуемых размеров для их термоизоляции. При этом деревянные балки перекрытия и стропила не должны проходить плоскости разделки. Чтобы исключить такую возможность, надо уже на этапе проектирования или строительства бани располагать их с учетом месторасположения дровяной печи.

Начинать сборку следует производить непосредственно от раструба печи по направлению вверх. Прежде всего, следует рассчитать первый соединительный элемент дымохода таким образом, чтобы стыковка первой трубы-сэндвич с последующей трубой находилась выше плоскости разделки потолка. Идеальный вариант – ее симметричное расположение. В любом случае, стыковочные места должны быть доступны визуальному контролю.

Сборка будет производиться способом« по конденсату», при котором внутренняя труба верхнего сэндвича будет заводиться в раструб внутренней трубы нижнего (предыдущего) сэндвича. Легкими ударами деревянной киянкой по верхней трубе, добиваются плотной посадки. Верхняя наружная труба, наоборот, одевается раструбом на нижнюю трубу.

Герметизация зазоров между соединяемыми элементами производится жаропрочным герметиком для печей и дымоходов, рассчитанным на температуру не менее 1000 ˚C. Герметик наносится в следующем порядке:

  • для внутренних труб сэндвича – на наружную поверхность внутренней трубы верхнего сэндвича;
  • для наружных труб сэндвича – по наружной поверхности;
  • в соединениях одностенной трубы и других одностенных модулей, а также в переходах с одностенной на двустенную трубу – снаружи по окружности.

Сборка дымохода выше чердачного перекрытия производится только с помощью труб-сэндвичей, выводя его через кровлю на требуемую высоту.

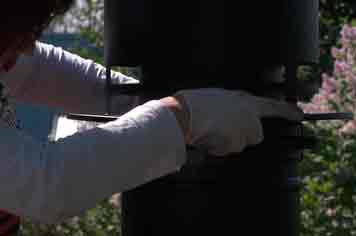

Стыковочные соединения дополнительно скрепляются следующим образом:

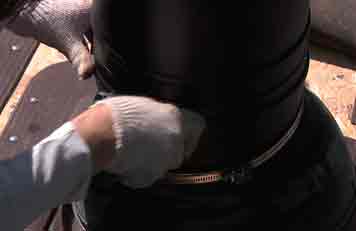

  • соединения сэндвич-труб между собой – обжимными хомутами;
  • соединения сэндвич-трубы с другими модульными элементами (переходниками, тройниками, отводами…) – обжимными хомутами с двух сторон.

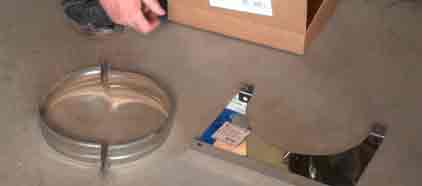

Для снижения нагрузки от веса всей конструкции на нижние элементы дымохода, следует через каждые 1.5-2.0 метра устанавливать поддерживающие стеновые кронштейны. Но в нашем примере они не понадобятся, так как их роль будут исполнять узлы прохода через перекрытие в парилке и кровлю.

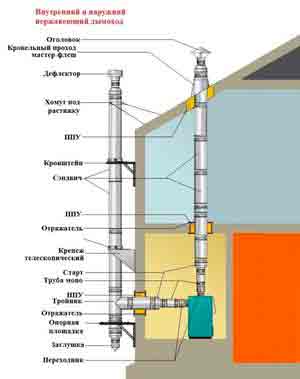

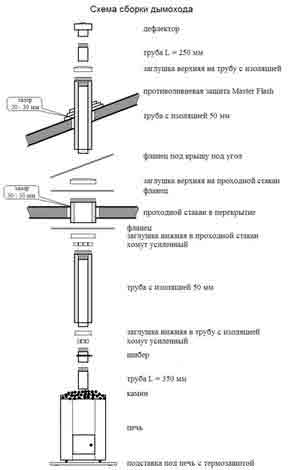

Пример вертикального дымохода сэндвич для русской бани

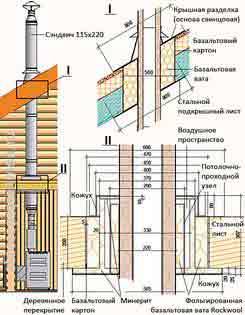

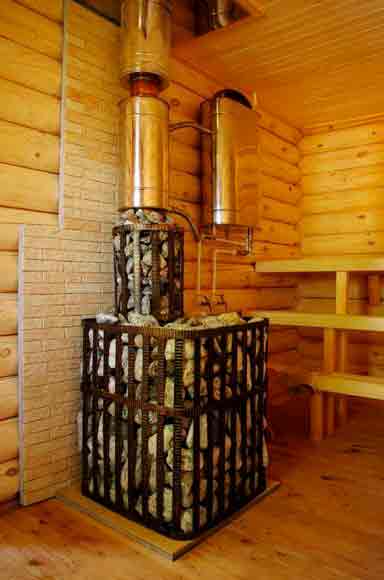

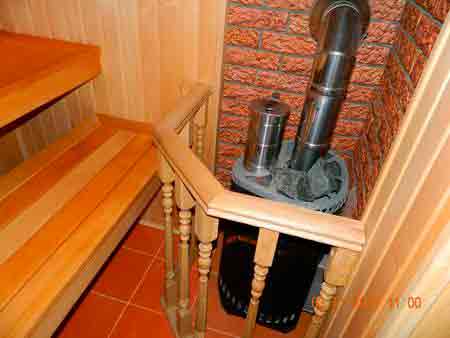

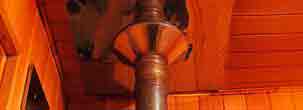

Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.

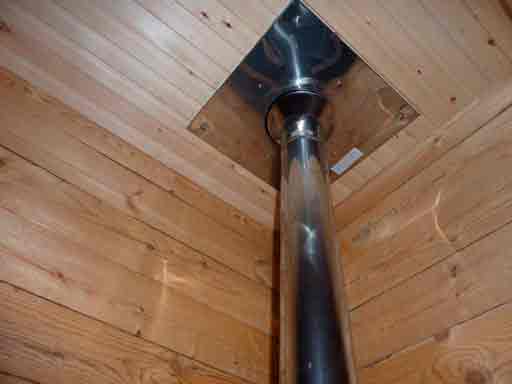

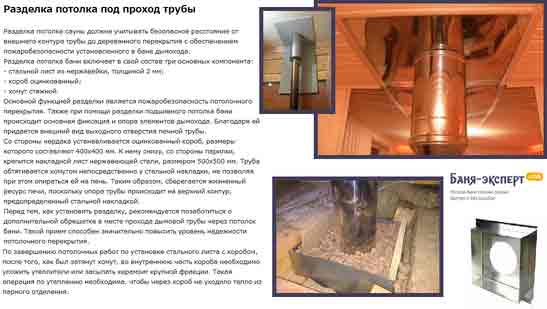

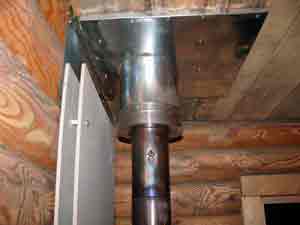

Проход дымохода через деревянное межэтажное перекрытие

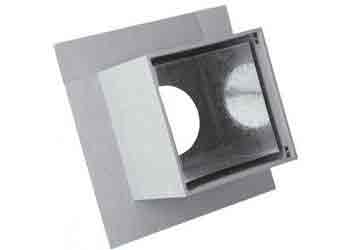

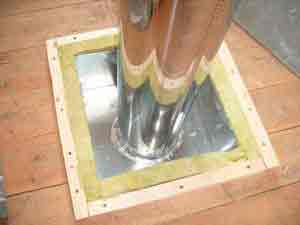

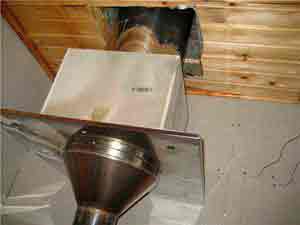

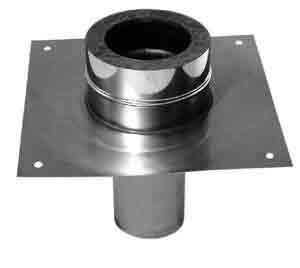

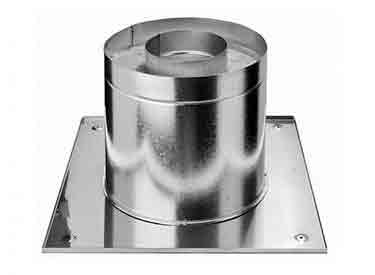

В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.

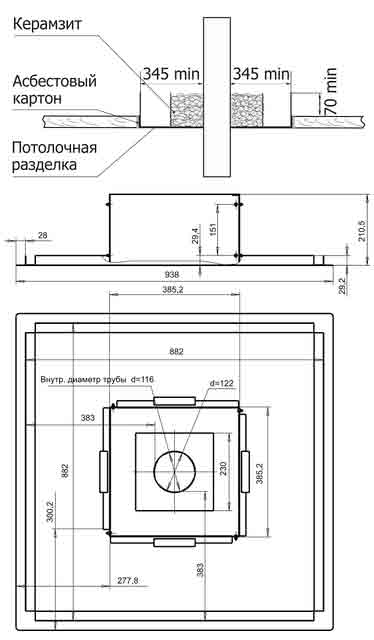

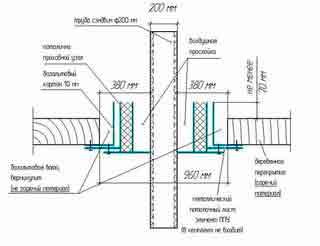

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

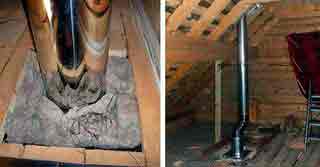

В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.

По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.

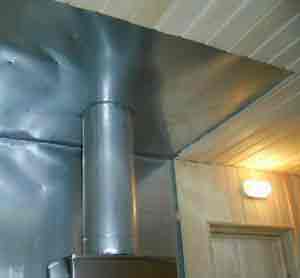

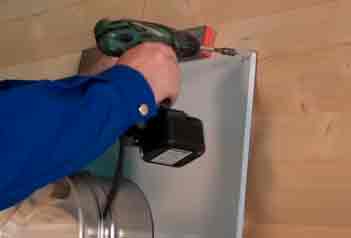

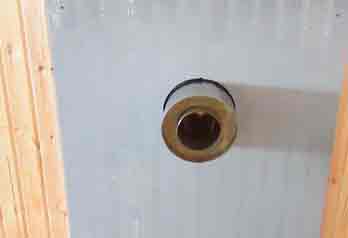

Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.

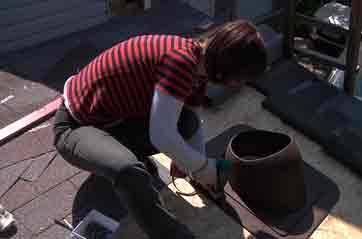

Проход дымохода через крышу с кровлей из сгораемых материалов

Схема разделки кровли показана на предыдущем эскизе.

Основные работы по разделке кровли сводятся к следующему:

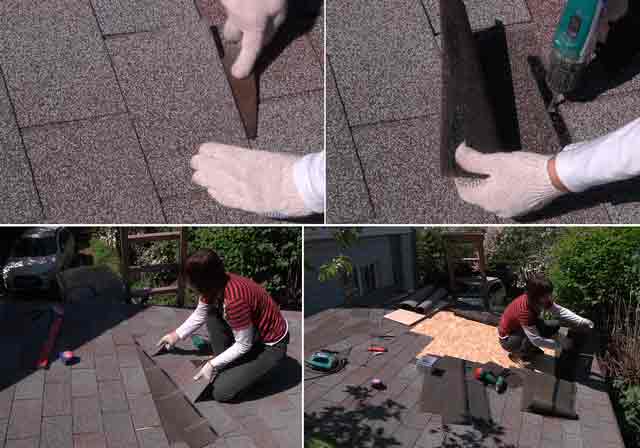

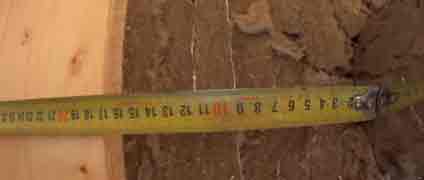

  • Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.

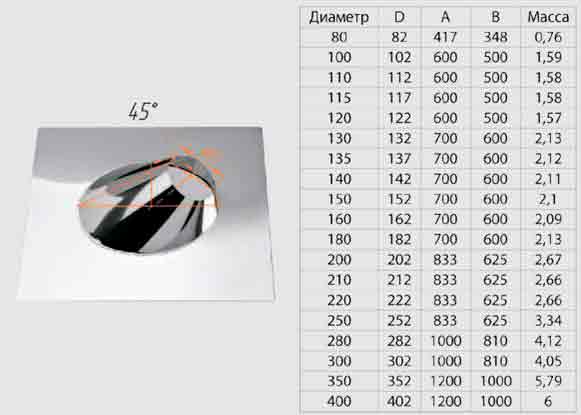

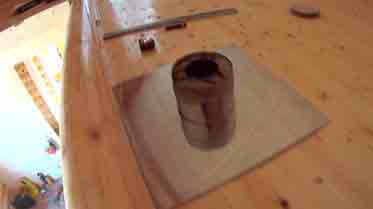

  • На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.

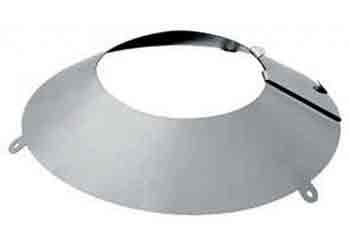

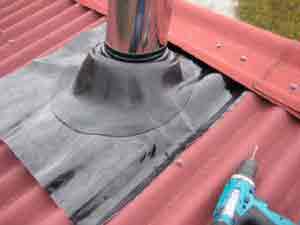

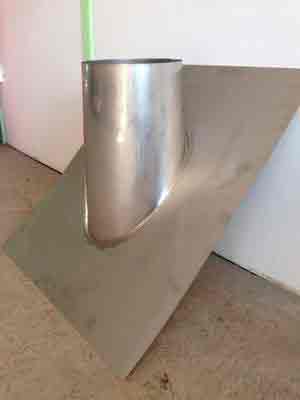

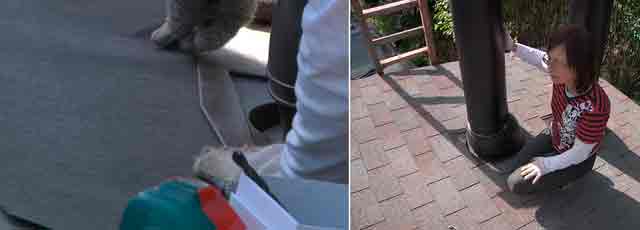

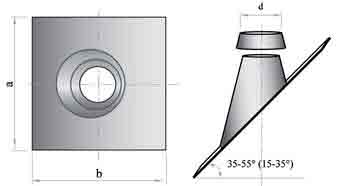

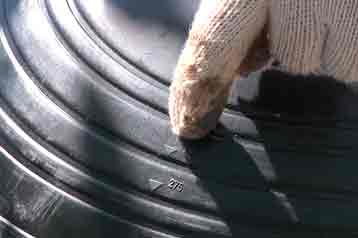

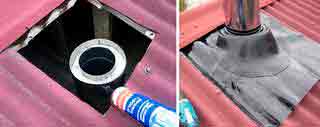

  • Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.

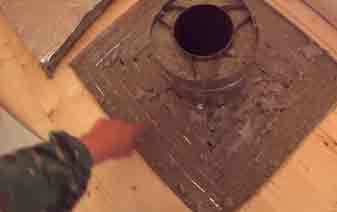

  • Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.

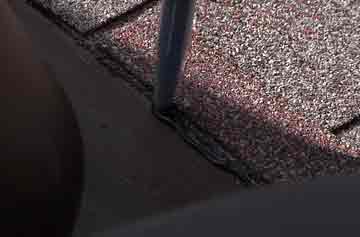

  • Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

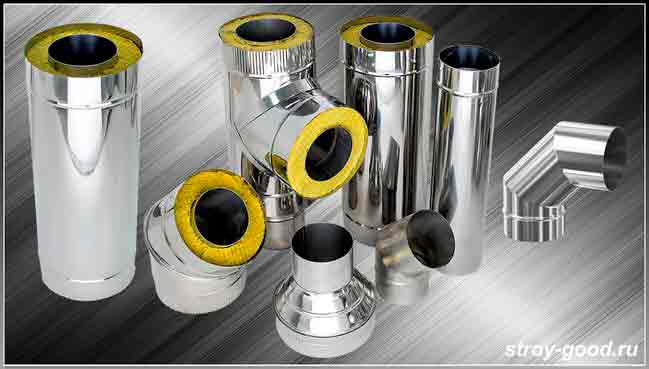

Некоторые виды комплектующих для двустенных дымоходов сэндвичей

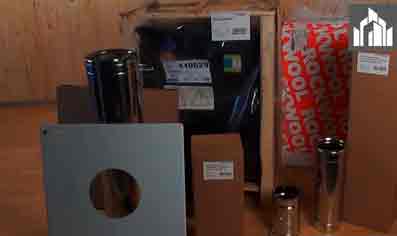

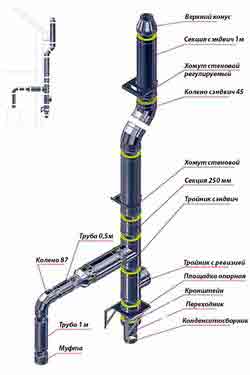

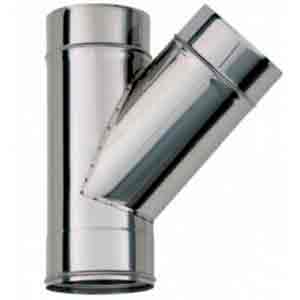

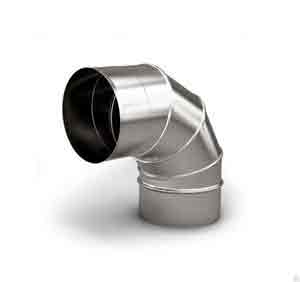

Основные комплектующие, используемые при монтаже приведенного дымохода:

Проверка качества сборки дымохода

Когда дымоход будет полностью собран и проверен на отсутствие брака или недоработок, следует произвести пробную топку печи с небольшим количеством сухих дров. Сразу же после растопки следует проверить дымоход по всей длине, обращая особое внимание на стыковочные соединения.

Вначале возможно появление в помещениях бани небольшого задымления из-за сгорания масляных загрязнений на наружной поверхности дымохода. Этот в порядке вещей. Беспокоиться по этому поводу не стоит.

Если результаты первой проверки дымохода будут положительными, печь следует протопить на полную мощность еще в течение двух-трех часов. Этого достаточно, чтобы выявить вновь вскрытые недостатки. Особенное внимание надо

В процессе эксплуатации дымохода возможно появление на трубах цвета побежалости. Это нормальная реакция стали при нагреве ее до высокой температуры.

Если дым из топки печи попадает в парилку, то это, скорей всего, говорит о недостаточной тяге в дымоходе. Для увеличения тяги придется нарастить трубу еще на 0.5-1.0 метра.

Заключение

Пишу эту статью и ловлю себя на мысли, что никак не могу остановиться. Ведь она получилась достаточно большой, что неизбежно отнимет много времени у тех читателей, которые интересуются темой сборки дымохода в собственной бане. А все это из-за того, что я преследую цель максимально полно представить нужную Вам информацию.

Возможно, следовало бы ограничиться общими фразами, как это сделано на многих сайтах о бане. Ведь, большинство таких статей – это чистой воды плагиат в виде семантической обработки уже давно опубликованных материалов. А где оригинал, узнать, практически, невозможно. Да и часто бывает так, что прочитаешь статью, а толком ничего дельного для себя не узнаешь.

Как получается у меня? На этот вопрос можете ответить только Вы, уважаемый читатель. Любые оставленные Вами комментарии только помогут мне исправить допущенные ошибки и впредь доносить информацию в удобном для Вас виде.

Заранее спасибо, и с легким паром!

И в дополнение видео ролик об устройстве и выборе сэндвичей для дымохода:

Перейти в главную статью-содержание: Печи для бани
_

Дорогие друзья! Если не сложно, поделитесь в этих социальных сетях со своими знакомыми. Спасибо!

Источник: http://davai-poparimsa.ru/peichi/dymoxod-sendvich-v-bane-sxema-i-montazh-svoimi-rukami

Как сделать и прочистить дымоход в бане

Установка банной печи и подключение водяного бака – задача непростая, поэтому домовладельцы для ее решения зачастую прибегают к помощи специалистов. А вот сделать дымоход в бане вполне реально своими руками, сэкономив таким способом на монтаже. Какие печные трубы лучше использовать, как их правильно установить и вывести на улицу, вы узнаете в нашем материале.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

  • из обычной стальной трубы;
  • специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
  • дымовые каналы, выложенные из кирпича.

Как правило, кирпичные дымоотводы выкладываются одновременно со стационарной печкой, о чем подробно рассказывается в другой нашей статье. Они безопасны и долговечны (особенно с внутренней керамической вставкой), но слишком уж дороги по цене материалов и строительства. Если вы поставили в парилке чугунный либо металлический отопитель, то класть для него отдельный газоход из кирпича нерационально.

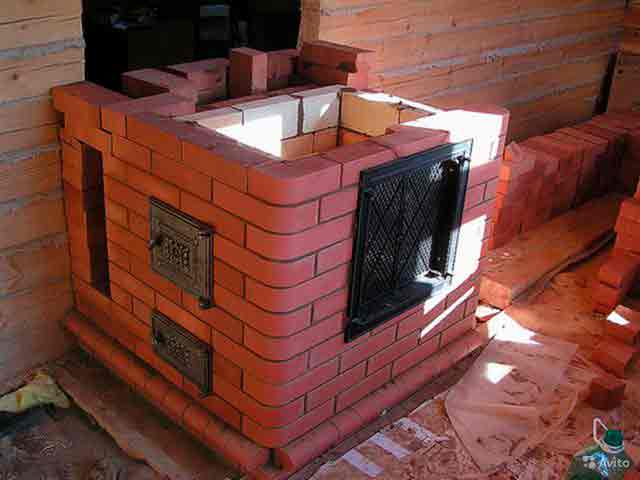

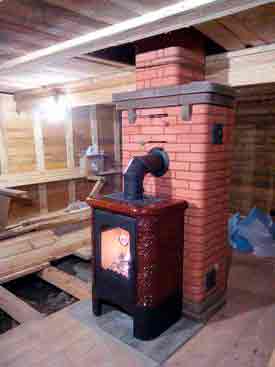

Справка. Некоторые любители банных процедур строят в парной кирпичный тепловой щиток, изображенный на фото. Внутри сооружения делаются вертикальные и горизонтальные каналы для продуктов сжигания – дымообороты. Цель – отнять у разогретых газов побольше тепла перед выбросом наружу и отдать его в помещения сауны.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

  • чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;

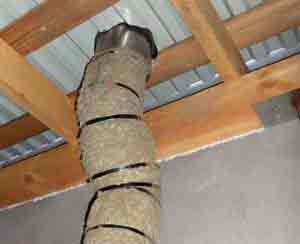

  • голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
  • от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Совет по выбору сэндвича для банных печей. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов довольно велика и может достигать 600 °С. Поэтому необходим трехслойный дымоход с толщиной нержавеющей вставки 0,8 мм, утеплителя – 5—6 см. Диаметр – не меньше размеров выходного патрубка отопителя.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева. Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

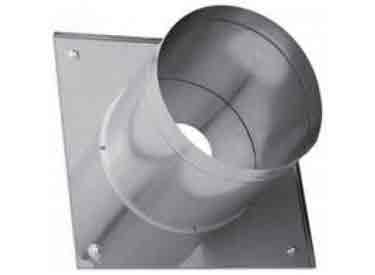

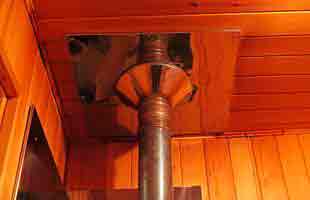

  • нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;

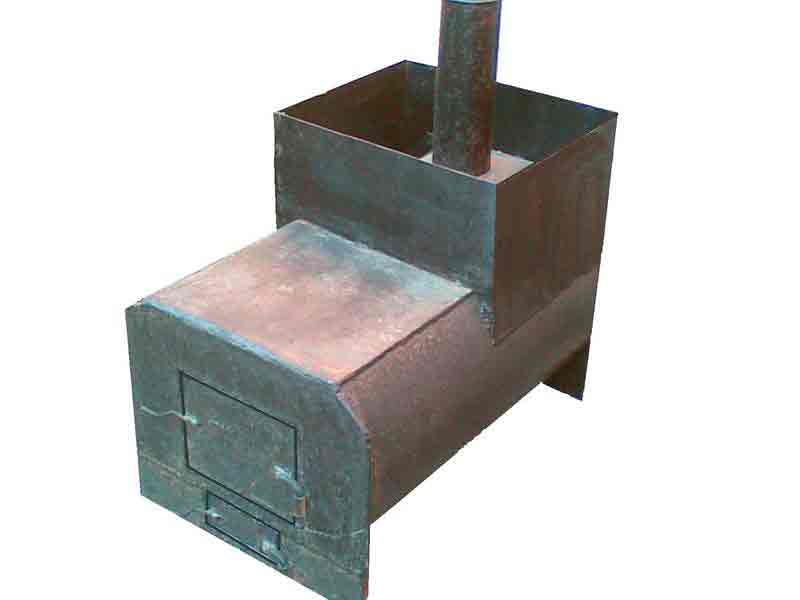

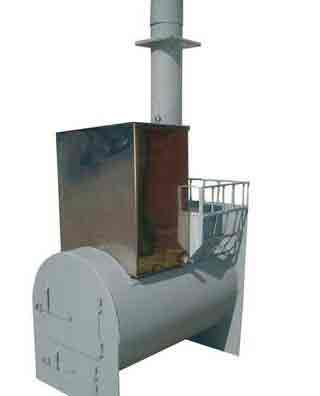

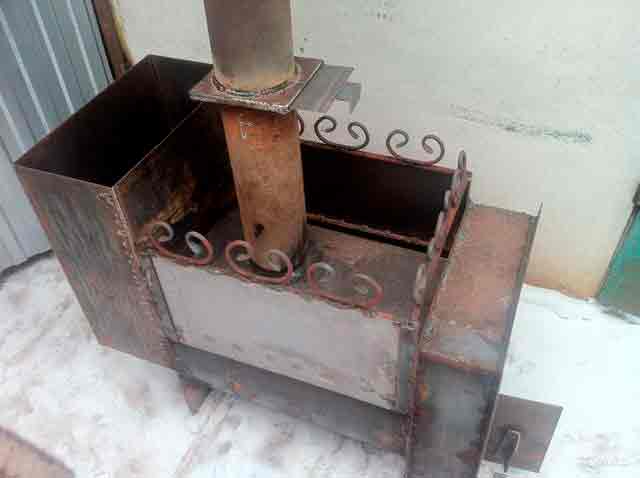

  • прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

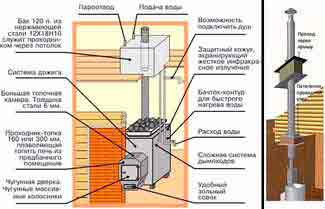

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.

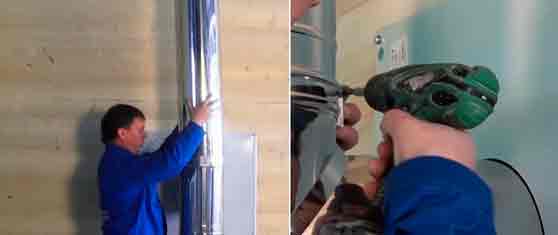

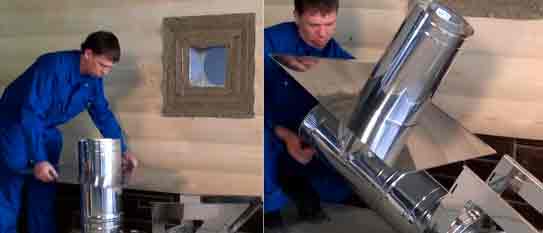

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

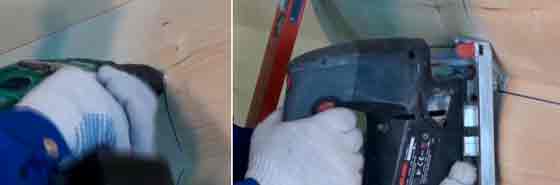

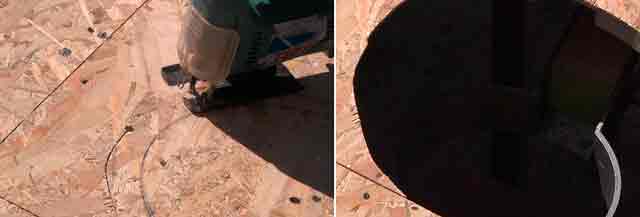

  1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
  2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
  3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
  4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
  5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.

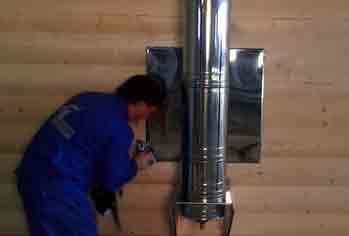

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

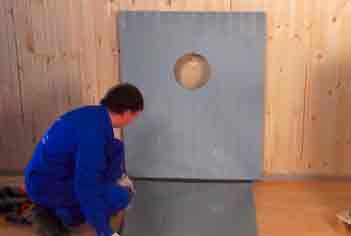

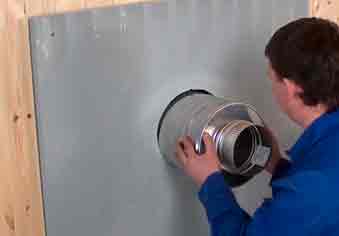

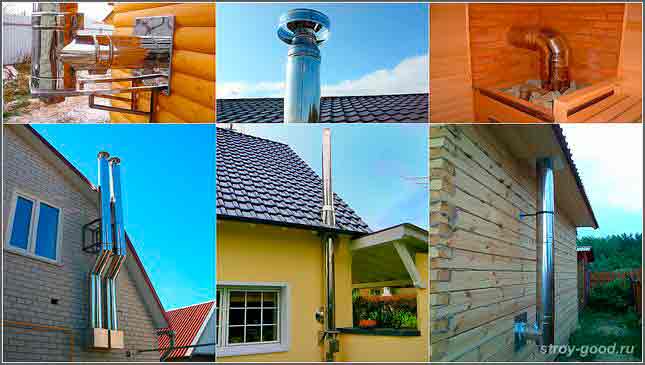

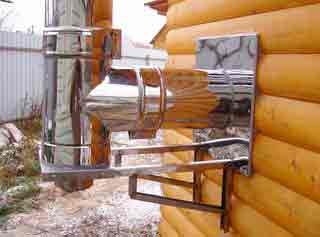

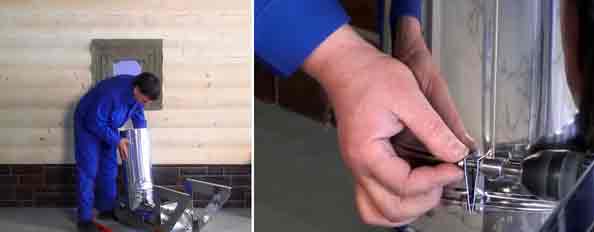

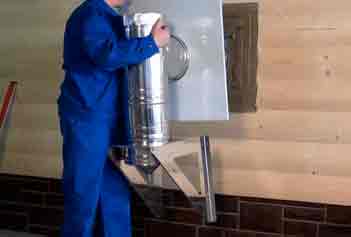

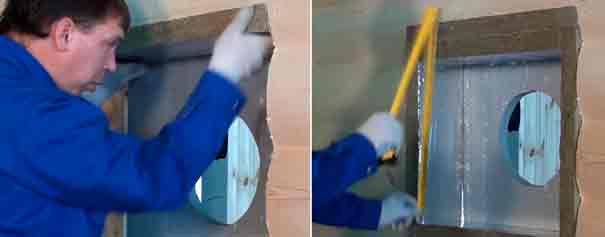

Монтаж газохода с пересечением стены

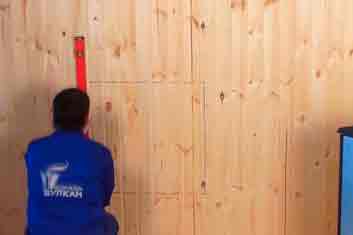

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

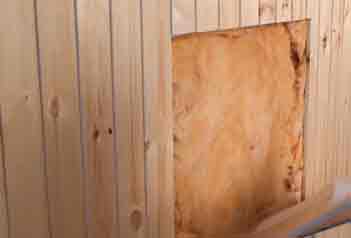

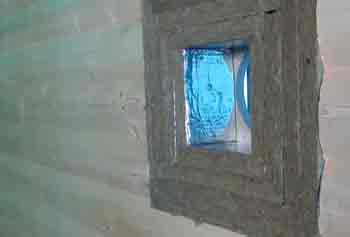

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

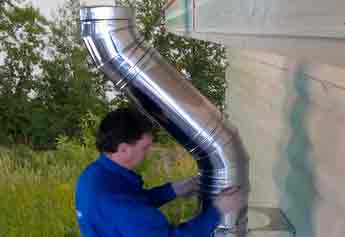

  1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.

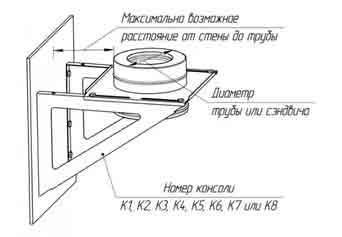

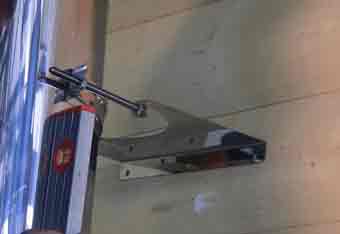

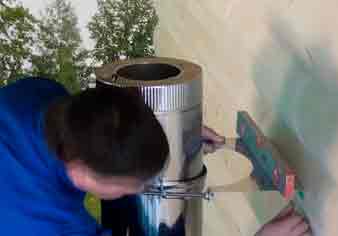

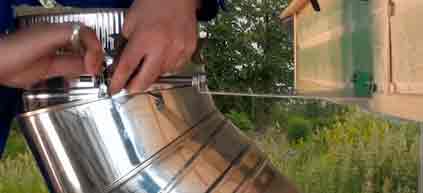

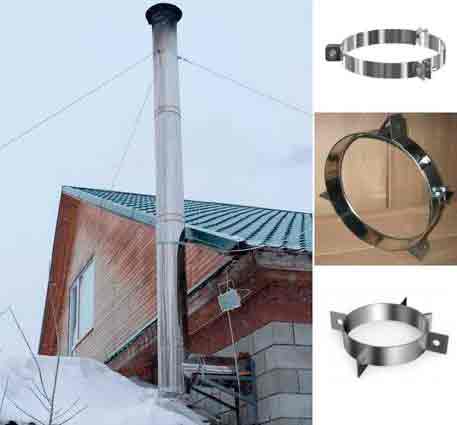

  2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
  3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
  4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

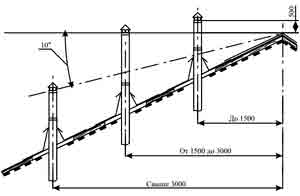

Минимальная высота подъема над подветренной зоной

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

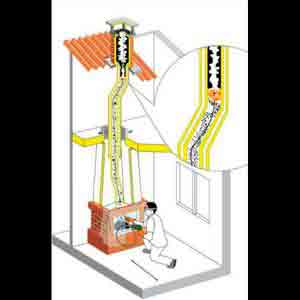

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

  1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
  2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
  3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Заключение

Наша инструкция поэтапной сборки сэндвич-дымохода для бани в равной степени подойдет и для монтажа одностенных труб из нержавеющей стали. Разница заключается в больших проемах для пересечения горючих перекрытий – потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплить участки, прокладываемые на холодном чердаке и над кровлей. Если все сделать правильно, в результате вы получите тот же сэндвич, только самодельный.

Источник: http://qustu.com/kak-sdelat-i-prochistit-dymohod-v-bane/

Дымоход для бани. 10 советов до покупки.

Сегодня купить дымоход для бани не сложно, но перед поездкой в магазин было бы полезно узнать, какие они бывают. Их виды, материалы, из которых делают дымоходы и какой подойдет именно вам. А может быть стоит сделать дымоход в бане своими руками? Какой дымоход лучше для бани и каково устройство дымохода в бане попытаемся ответить в этой статье.

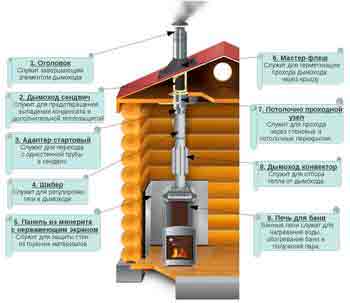

Устройство дымохода в бане.

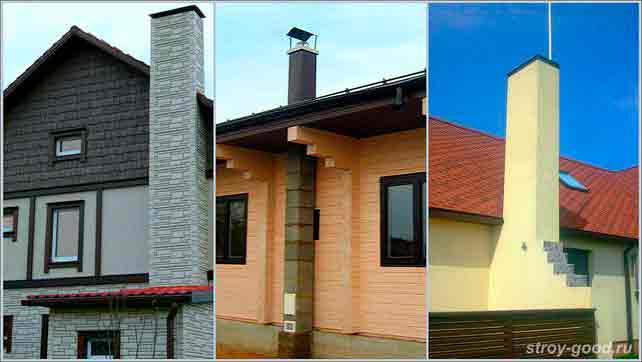

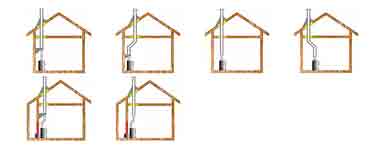

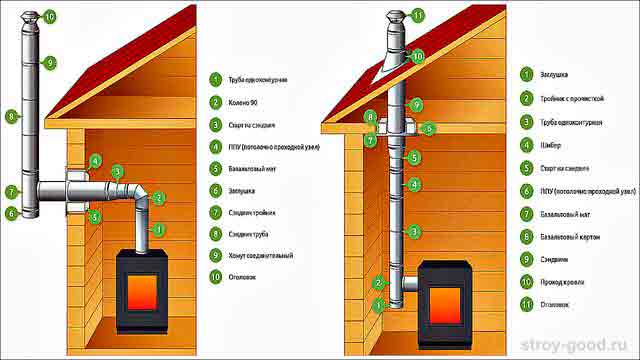

Условно можно разделить проход дымохода из парилки на улицу на три варианта:

  • Дымоход в потолке бани
  • Дымоход в стену бани
  • Дымоход в стену бани и далее через свес крыши

Дымоход в потолок бани

Дымоход, проходящий вертикально в потолок и сквозь крышу бани, считается самым дешёвым и функциональным вариантом. И также такие дымоходы проще всего чистить, если конструкция печи позволяет саже напрямую падать в топку и зольник, то даже не понадобится делать отстойник. Но есть одно но, если вы хотите купить дымоход для бани и будете устанавливать его самостоятельно, есть большая вероятность того, что вы не сможете безопасно и главное герметично пройти потолок и крышу. Атмосферные осадки будут попадать снаружи, и вызывать гниение и плесень, а потом и неприятный запах. Всех этих невзгод можно избежать, если воспользоваться следующим вариантом прохождения дымохода.

Дымоход в стену бани

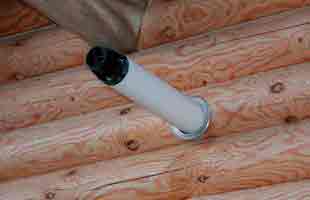

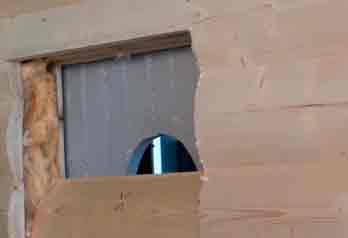

Проделать отверстие в стене под трубу дымохода, гораздо проще и быстрее даже новичку. Для каменной стены, можно просто насверлить отверстий по разметке дымохода и выбить середину ловким ударом кувалды. Для деревянных бань нужно воспользоваться бензопилой или электролобзиком и не забыть применить противопожарные элементы дымохода такие как крышная и потолочная разделки. При таком варианте дымохода надо обязательно озаботиться устройством отстойника для конденсата и ревизии, всегда при монтаже дымохода думайте, как будет происходить чистка дымохода от сажи.

Дымоход в стену бани и через свес крыши

И наконец, наверное, самый сложный и самый затратный вариант дымохода для бани, это прохождение через стену и свес крыши. При этом варианте было бы лучше пригласить более опытных людей для монтажа, их вам могут посоветовать в магазине или в интернете. Либо можно обвести небольшие свесы с помощью дополнительных отводов.

Материалы, из которых делают дымоходы.

  • Кирпичный дымоход в бане
  • Дымоход для бани из нержавейки
  • Керамический дымоход для бани

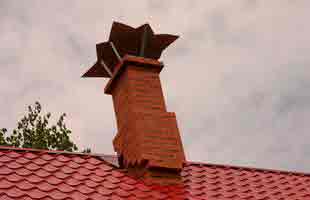

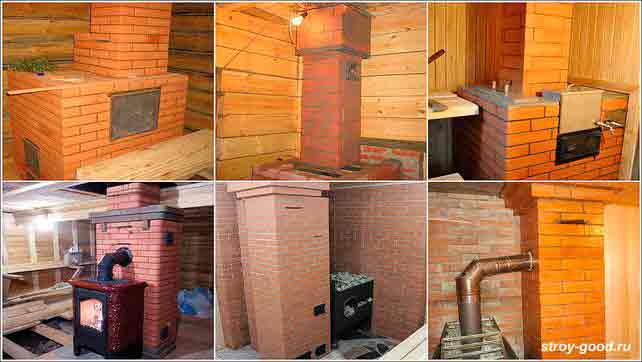

Кирпичный дымоход в бане

Дымоходы для бани из кирпича бывают двух видов:

  • Коренные – возведенные рядом с печами и соединяемые с ними трубой.
  • Насадные – построенные, непосредственно на кирпичной печи и являющиеся ее продолжением.

Кирпичные дымоходы для бани не очень оправданы, так как это очень тяжёлые конструкции, и они требуют под себя крепкий фундамент. Также, при не качественной кладке, возможно излишнее накопление сажи, на выпирающих из швов, излишков раствора, которые в свою очередь, ещё и затрудняют качественную прочистку дымохода. Для кладки дымохода следует использовать жаропрочный кирпич и особое внимание уделить герметичности каждого шва.

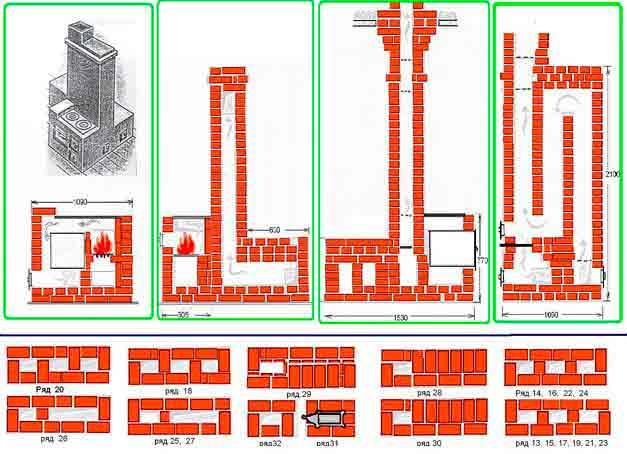

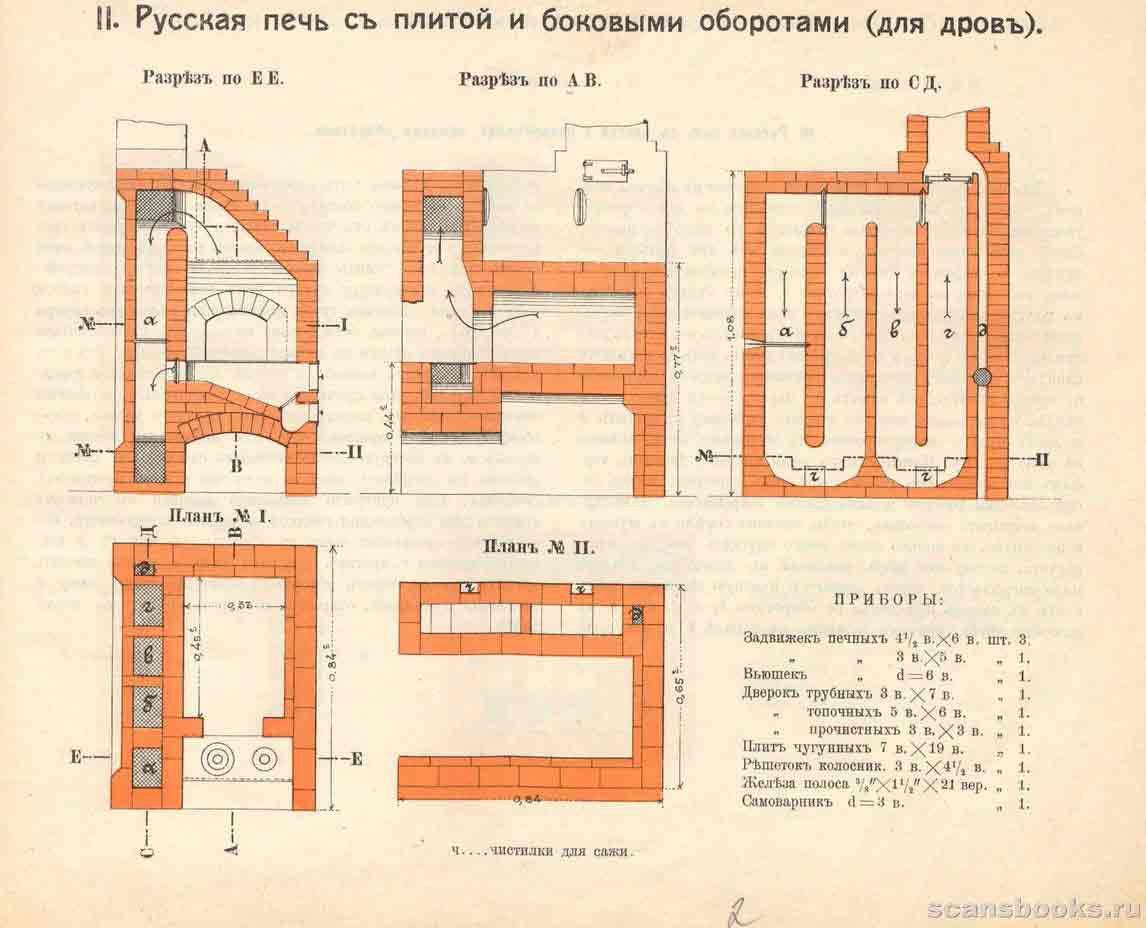

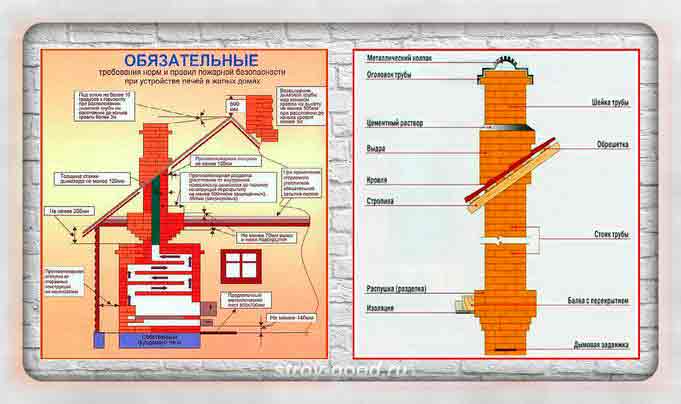

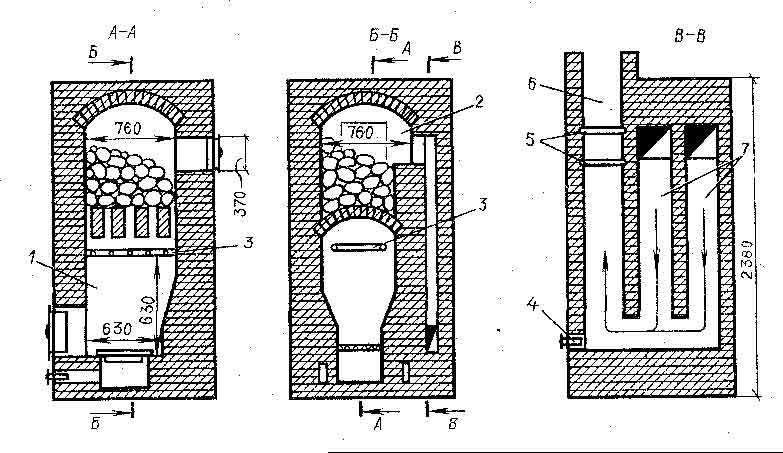

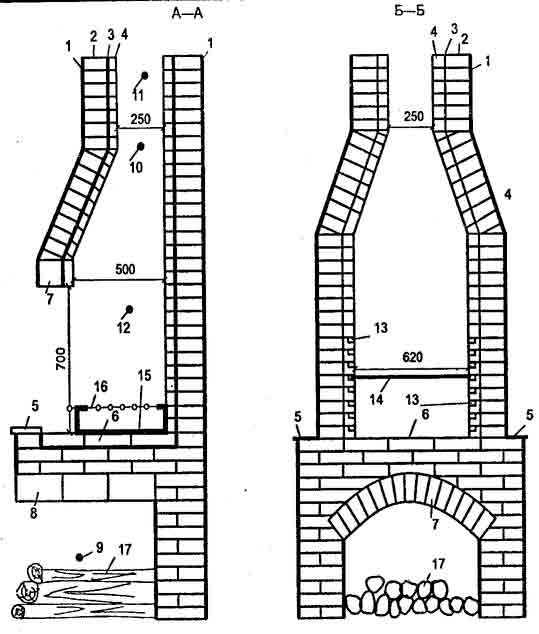

Схема устройства кирпичного дымохода

Сделаем вывод, что кирпичный дымоход самый долговечный, но не экономичный и трудозатратный вид дымохода и не целесообразен для небольшой, отдельностоящей, деревянной бани. Его целесообразно возводить, если у вас кирпичная печь (насадной вариант), либо когда дымоход пойдет по наружной стене дома и этого требует внешний вид здания (коренной вариант). Но при любом варианте надо быть полностью уверенным – в крепости своего фундамента.

Дымоход для бани из нержавейки

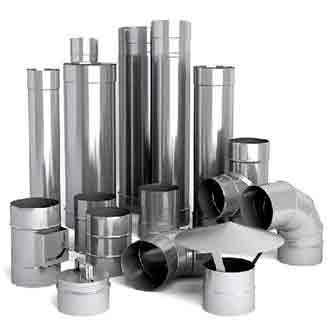

Дымоходы из нержавейки продаются в магазинах в двух вариантах, это двухконтурные сэндвич дымоходы (утепленные) и одностенные (не утепленные).

Одностенные, не утепленные трубы используют в основном для гильзования кирпичных дымоходов и для первого участка дымохода (по нему можно оценить износ всего дымохода). Они имеют вид и собираются по принципу труба-раструб, где верхняя труба вставляется в раструб нижней трубы. Такие дымоходы из зеркальной нержавеющей стали или оцинкованной стали высокого качества.

Толщина изоляции на утепленных дымоходах составляет от 30 до 100 мм. Как правило, в качестве утеплителя используется базальтовая вата, имеющая высокие противопожарные свойства.

Толщина нержавейки от 0,5 до 1 мм, конструкция получается легкая и не требующая больших силозатрат, мощного крепежа или фундамента.

Раструбная система является герметичным соединением. Большой выбор фасонных изделий и крепежа, делает сборку дымохода простым и главное быстрым занятием даже для человека никогда этим не занимавшегося.

Прохождение деревянных перекрытий, крыш и стен у таких дымоходов происходит с применением специальных элементов, которые изолируют дымоход от дерева и предотвращают возгорание.

Также такие дымоходы легко чистятся и имеют эстетичный внешний вид.

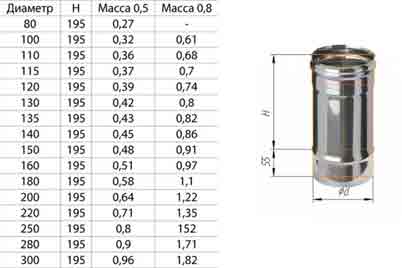

Диаметр дымохода от 80 до 300 мм. Отсутствие коррозии, а также возможность заказать (во многих городах) индивидуальное изготовление, делает дымоход для бани из нержавейки лидером этого рынка.

Видео сборки дымохода из нержавейки

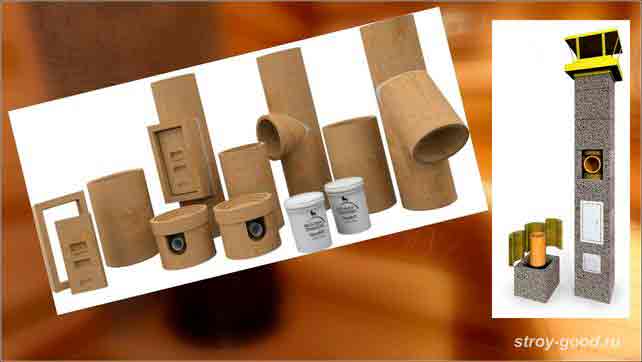

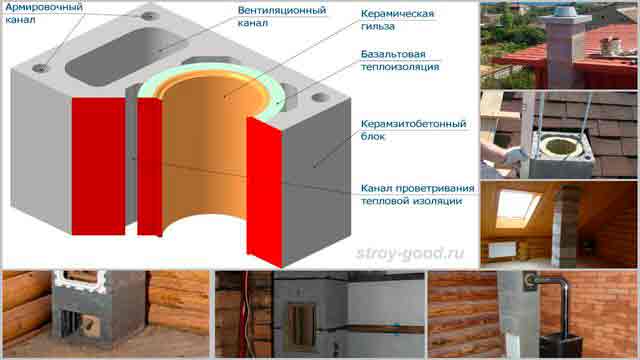

Керамический дымоход для бани

В комплектацию керамического дымохода входят:

  • Керамические трубы и фасонина
  • Клей для керамических труб
  • Изоляция
  • Наружные блоки

Трубы производят из огнеупорной керамики специального состава, они не впитывают влагу, устойчивы к агрессивным средам и к перепадам температур. Толщина у большинства производителей в районе 15 мм для диаметров труб от 140 до 200 мм. Длина каждой трубы от 330 до 500 мм.

Керамический дымоход строится отдельностоящим на специальном керамическом основании «конденсатосборнике». Далее идет ревизионный тройник длинной 660 мм с большим окном для прочистки и инспекции дымохода. Потом ставится тройник для подключения печи, они бывают под 45 и 90 градусов.

Клей для труб керамического дымохода так называемая «кислотная масса для склеивания труб» идет в пластиковых ведрах по 1,5 кг и наносится с помощью клеевого пистолета. Клей создает герметичный монолитный стык с коэффициентом температурного расширения равного расширению самих керамических труб.

Высокоплотная (110 кг/м3), формованная изоляция создана специально для керамических дымоходов и под их диаметры. Сегменты с замковым соединением плотно прилегают к дымоходу.

Наружные бетонные блоки высокого качества 400 на 400 мм, соединяются клеем для блоков.

И завершает конструкцию «верхний комплект», который состоит из бетонной плиты и металлического конуса.

Керамические дымоходы для бани очень надежны в плане пожарной безопасности и если ваша баня находится в цокольном этаже дома, а дымоход будет проходить через верхние этажи и захламленный чердак, то это ваш вариант. Бетонные блоки можно оштукатурить и покрасить в цвет стен, что визуально скроет нахождение дымохода в помещении.

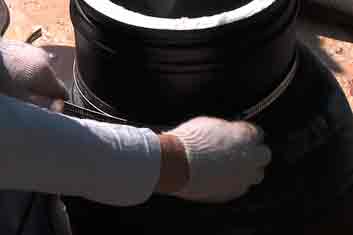

Видео сборки керамического дымохода

Цена дымохода

Цена дымохода не меньше, а зачастую и гораздо дороже самой печи.

Сравним цены на дымоходы из нержавейки и керамические дымоходы со следующими условиями:

  • Высота дымохода 7 метров
  • Диаметр дымохода внутренний 160 мм
  • Элементы дымохода
    • Основание с отводом конденсата
    • Ревизия
    • Тройник для подключения 90 градусов
    • Дымовая труба
    • Конус на оголовок дымохода

Дымоход из нержавейки от 40 т.р. до 60 т.р. вес дымохода составит от 40 до 70 кг.

Дымоход керамический от 45 т.р. до 120 т.р. вес дымохода составит от 500 до 700 кг.

Кирпичный же дымоход можно посчитать только индивидуально согласно проекту.

Дымоход для бани своими руками

Если вы собираетесь строить или собирать дымоход своими руками, вот несколько советов и лайфхаков:

  1. Длина дымохода 5 метров оптимально, но не более 7 метров. Не делайте длинных дымоходов, потому как дровяная печь никогда не горит равномерно и у нее есть периоды максимального горения, затухания и полного отсутствия горения с остыванием и промерзанием дымохода. Перед очередным походом в баню вы начинаете топить и в дымоходе появляются несколько температурных зон, в нижней части он уже раскален, а выше он еще холодный и в самом верху даже промерзший. Из-за разности температур дымовые газы в холодной части начинают конденсироваться на стенках дымохода и стекать, смешиваясь с сажей, вниз, на раскаленные участки, где превращаются в очень твердый нагар. Такой нагар невозможно прочистить ершами трубочиста и со временем дымоход начинает плохо работать, а потом полностью зарастает и требует полной замены. С длинным дымоходом печь может прекратить нормально работать и ваша баня может наполниться дымом и угарным газом.
  2. Не делайте горизонтальные участки дымохода длинной более 1 метра, чтобы не ухудшить тягу дымохода.
  3. Нельзя использовать в качестве устройства дымохода в бане асбоцементные трубы. Такие трубы не экологичны и выделяют ядовитые вещества. Асбоцементные трубы могут возгораться уже при 300 градусах Цельсия, а также имеют свойство взрываться на границах разности температур, что для дымохода является постоянной составляющей.

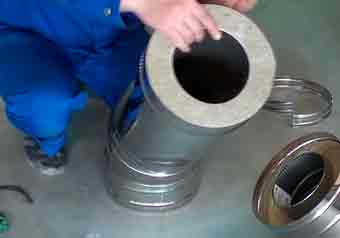

  4. При выборе сэндвич дымохода из нержавейки, обратите внимание, как он собирается. Верхняя внутренняя труба должна вставляться в нижнюю внутреннюю трубу, чтобы конденсат, стекая вниз, не просачивался через стыки (сборка по конденсату), а верхняя наружная труба должна одеваться на нижнюю наружную трубу, чтобы дождь не проникал в утеплитель сандвича (сборка по дыму).
  5. Однотрубные дымоходы из нержавейки следует собирать только по конденсату, не бойтесь, что дым будет просачиваться в помещение сквозь стыки. Стыки нужно промазать жаростойким герметиком, но даже без него дымоход скорее будет подсасывать воздух через стыки, нежели на оборот.

Итоги по выбору дымохода для бани

  • Если у вас небольшая, одноэтажная, отдельно стоящая баня с железной печью то берите сандвич дымоход из нержавейки.
  • Если у вас большая двухэтажная баня или баня в цоколе дома покупайте керамический дымоход либо стройте гильзованный стальными трубами кирпичный дымоход.
  • Дымоход же из кирпича оправдан лишь, если у вас кирпичная печь либо камин.

Видео по выбору дымохода

Понравилась статья? Поделись с друзьями:

Источник: http://stroy-good.ru/dymoxod-dlya-bani-10-sovetov-do-pokupki.html

Дымоход для бани своими руками

Печь в бане быстро нагревает воду и даёт нужное количество жара, если дымоход на ней изготовлен и установлен по правилам. Дымовая труба должна обеспечивать своевременный выход за пределы помещения продуктов сгорания и предохранять печь от перегрева. Выполнять эти задачи без проблем может даже труба, сделанная своими руками, которая создана по чертежам после тщательного изучения конструкции дымохода и проведения расчётов.

Функции дымохода в бане

Дымовая труба — это по вертикали установленное устройство, по которому из топочной камеры в окружающую среду выводятся продукты сгорания топлива. Функционирование дымохода основано на создании тяги, выталкивающей газы к отверстию в трубе, находящемуся за пределами бани.

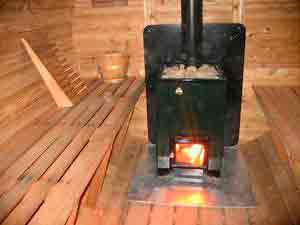

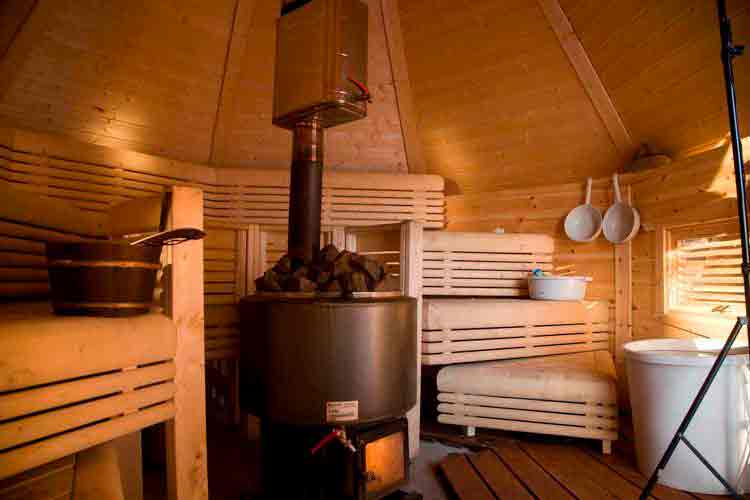

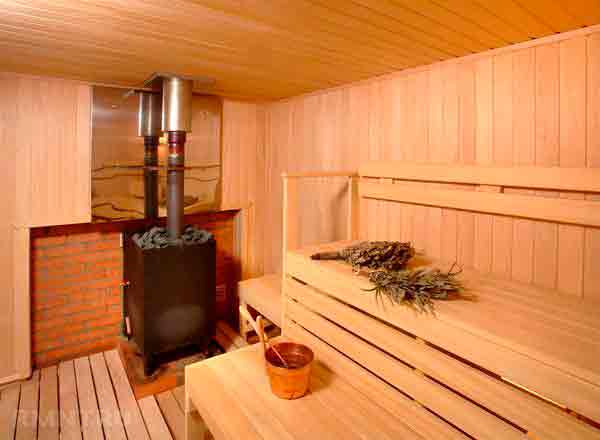

Печь и дымоход сделаны из металла

Труба, монтированная на банной печи, выполняет определённые задачи:

  • удаляет газы, а также дым, сажу, пепел и копоть, которые в случае неправильного изготовления дымохода могут покрывать его внутренние стенки и мешать выведению продуктов сгорания топлива;
  • формирует тягу, зависящую от толщины и продолжительности канала дымохода и образующуюся путём замены тёплых воздушных масс холодными.

Виды дымовых труб

Дымоходы, разделяют на виды, учитывая материал, из которого они были сделаны. Поэтому трубы для выведения из бани продуктов сгорания топлива бывают:

  • асбестоцементными (пользуются популярностью благодаря таким характеристикам как надёжность, хорошая изоляция и приемлемая цена, но применяются не всегда, так как могут истрескаться под воздействием конденсата и моментально покрываются сажей);
  • кирпичными (отличаются привлекательным внешним видом и стойкостью по отношению к огню, но, обладая неровной поверхностью, накапливают большое количество сажи);
  • металлическими (считаются самым выгодным вариантом, сильно нагреваются и поэтому способствуют скорейшему нагреву воды в баке печи);
  • керамическими (дорогими и практичными, ведь керамика не боится ни интенсивного нагрева, ни коррозии, ни химических реагентов, а главное характеризуется идеальной гладкостью).

По расположению дымоходы классифицируют на внутренние и внешние. Первый вид представляет собой конструкцию, устанавливаемую сверху печи и поднимающуюся до потолка, где она проходит через чердак и кровельное покрытие. А дымоход второго типа выглядит как труба, проведённая по внешней стене строения. Она соединяется с печью и сразу же направляется за пределы бани.

Конструкция внутренней трубы полностью вертикальная, а внешней — горизонитально-вертикальная

К плюсам дымовой трубы, расположенной внутри бани, относят:

  • малый расход топлива, что обусловливается тем, что продукты сгорания, идущие через трубу, тоже обеспечивают нагрев воздуха в помещении;
  • длительный срок службы, поскольку, находясь внутри помещения, труба не портится под воздействием неблагоприятных явлений погоды.

Среди недостатков внутренней трубы следует подчеркнуть следующее:

  • большую вероятность возгорания;
  • сложность работ по возведению дымохода, ведь его приходится проводить через перекрытия;
  • риск просачивания продуктов сгорания топлива в помещение (при образовании в трубе небольших дыр).

Главными плюсами внешнего дымохода можно назвать:

  • лёгкость в уходе, ведь трубу снаружи бани просто очищать от загрязнений;
  • отсутствие риска возникновения пожара.

Из недостатков внешней дымовой трубы обычно выделяют:

  • значительный расход дров, так как труба не будет нагревать воздух в бане;
  • необходимость тщательного утепления, иначе в конструкции станет накапливаться влага — результат соединения тёплых и холодных воздушных масс.

Особенности конструкции

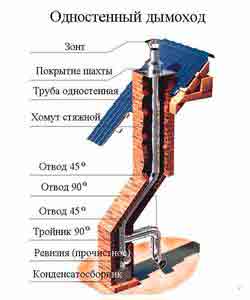

Обычно дымоход выглядит как конструкция, горизонтальность которой соблюдена с безукоризненной точностью. Но бывает, что сделать устройство для выведения продуктов сгорания из печи абсолютно горизонтальным не получается, и поэтому мастера изготавливают дымоход, представляющий собой сочетание частей в положении и по горизонтали, и по вертикали. Такая конструкция требует добавления колен, патрубков и тройников, играющих роль соединительных элементов.

Колено — это соединитель, отвечающий за плавное совмещение одного элемента дымохода с другим. Эта деталь используется, когда требуется вывести от печи горизонтальный участок конструкции или направить дымовую трубу в другую сторону. При выборе колена для обустройства дымохода надо обращать внимание на соотношение его углов, ведь выбор этого соединителя достаточно широк.

Позволяет вывести дымовую трубу в нужную сторону

Тройник — приспособление универсальное, так как не становится преградой для чистки дымовой трубы от продуктов сгорания и золы. Тройник включает в себя элемент в форме стакана, который легко вытащить и почистить. Главное, расположить тройник правильно, чтобы он соединялся с трубами без нареканий. Если не выполнить это условие монтажа, то баня будет задымляться.

Элемент с тремя отверстиями

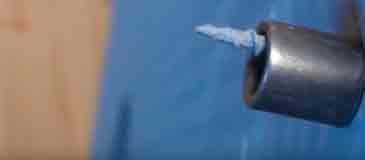

Патрубок — это соединительная деталь, применяемая, когда в бане или другом помещении на чердаке установлены деревянные перекрытия. Монтаж такого элемента убережёт древесину от воздействия сильного жара, который исходит от дымохода. Патрубок пригождается и как приспособление, изолирующее трубу от материалов кровли и чердака.

Защитный элемент конструкции дымовой трубы

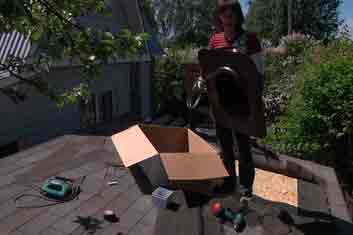

Ещё одна важная составляющая конструкции дымохода — это крышная разделка. Этот элемент ответственен за создание герметичного соединения дымовой трубы и кровли. Крышная разделка защищает чердачные перекрытия от порчи атмосферными осадками, грязью и пылью.

Этот сегмент дымовой трубы выглядит как отрезок трубы, спаенный с листом металла

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

Параметр Значение
Температура продуктов сгорания на выходе из трубы +120 0 C
Максимальная скорость перемещения газообразных веществ От 2 м/с
Высота дымовой трубы 5 м
Вес топлива, сгораемого при одной закладке печи 10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.

Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

Необходимые материалы и инструменты

Чтобы сделать дымоход в бане, понадобятся:

  • трубы с диаметром, высчитанным заранее;
  • кронштейны, которые должны фиксировать трубу в определённом положении;
  • хомуты, необходимые для крепления дымохода к стене;
  • переходники с диаметром на 30 см больше этого параметра у трубы (для соединения частей дымохода);
  • изоляционный материал, например, керамзит;
  • специальный фартук, необходимый для обустройства выхода дымовой трубы наружу;
  • оголовок, используемый в качестве наконечника канала для выведения дыма;
  • герметик, выдерживающий воздействие высоких температур.

Работа по изготовлению и монтажу дымовой трубы осуществляется с помощью следующих инструментов:

  • строительного уровня, применяемого для проверки ровности конструкции;
  • дрели;
  • лобзика, которым в кровле и потолке вырезают отверстия и раскраивают трубы до нужного размера;
  • шуруповёрта или отвёртки;
  • рулетки.

Требования к изготовлению конструкции

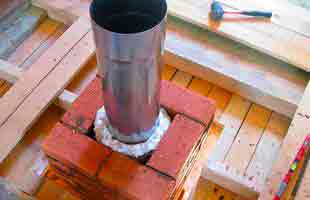

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

  1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
  2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
  3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
  4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
  5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Пошаговое руководство по сооружению дымохода своими руками

Домашнему мастеру, не набравшемуся опыта в строительстве, целесообразнее заняться изготовлением внутреннего дымохода из металлических труб, который выводится за пределы потолочных перекрытий и крыши. Установка такой дымовой трубы представляет собой поочерёдный монтаж нескольких элементов, причём каждая следующая деталь ставится поверх нижней.

Установка внутреннего дымохода включает следующие этапы:

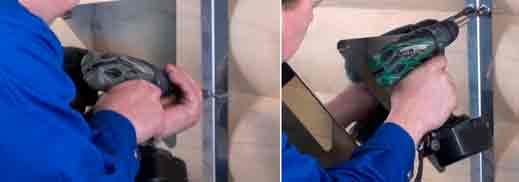

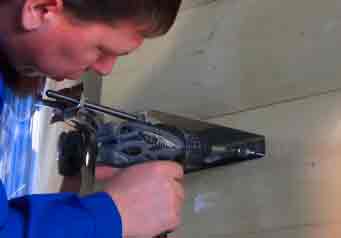

    На патрубок, находящийся над каменкой печи, ставят первый фрагмент трубы, к которому добавлена задвижка (шибер). Этот элемент нужен для регулировки тяги при горении дров и завершении топки печи;

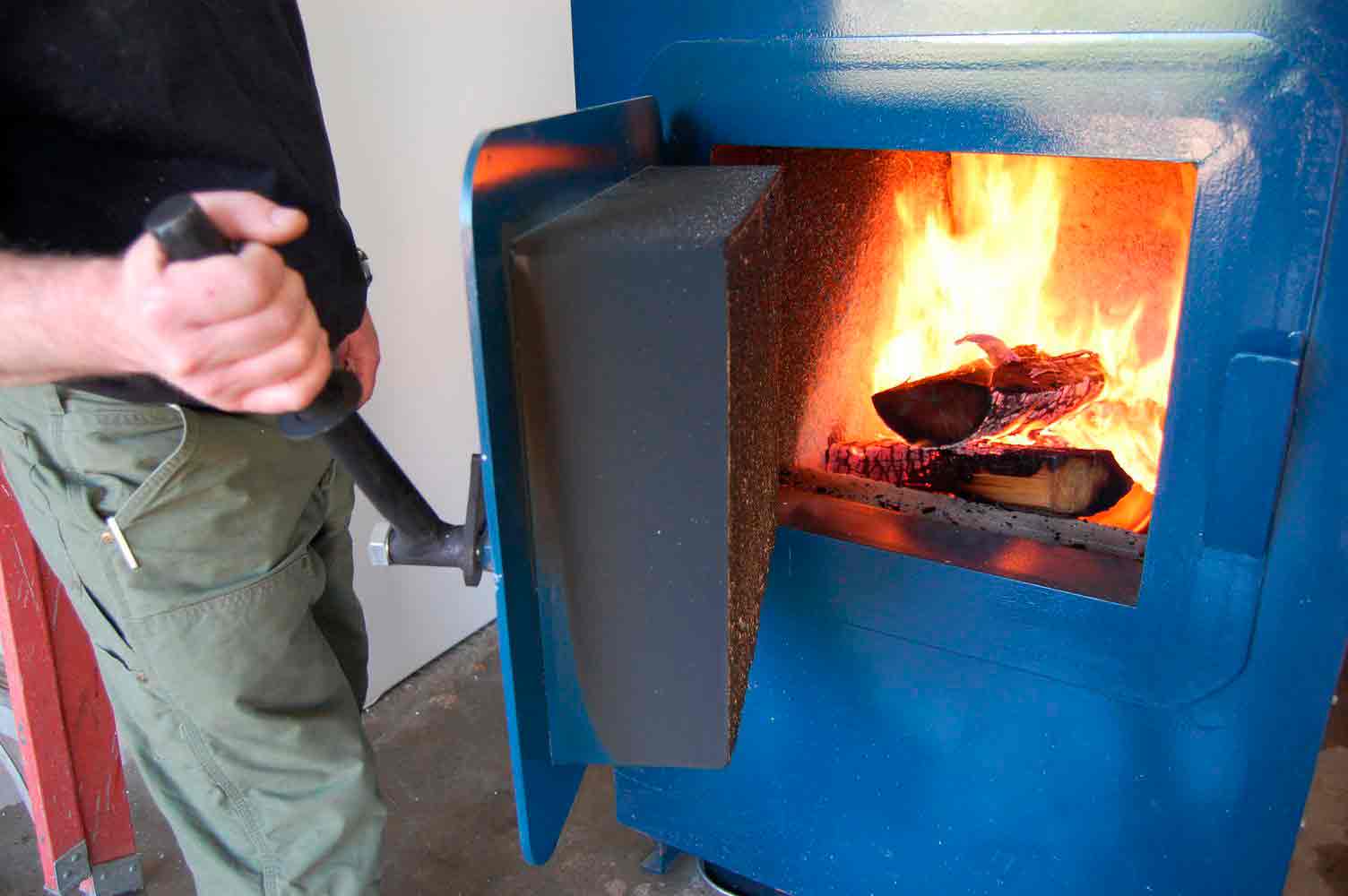

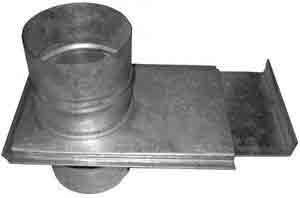

Шибер частично затворяют, чтобы сохранить в бане полученное тепло

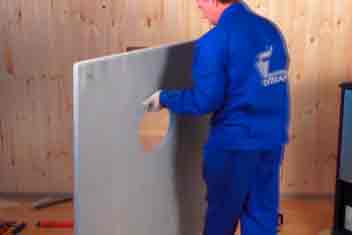

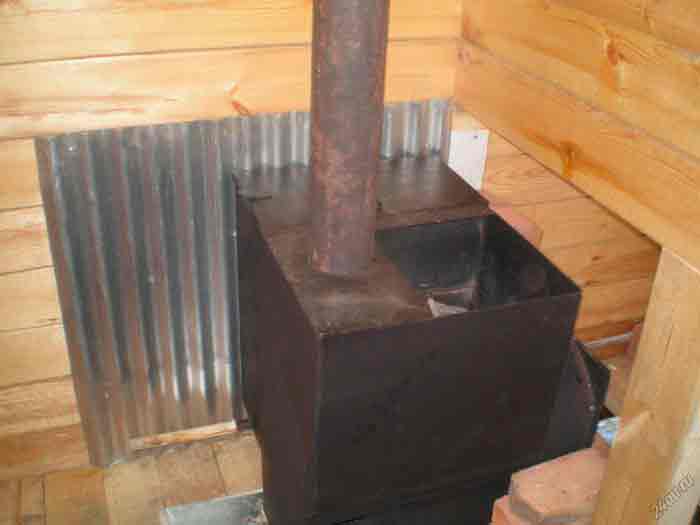

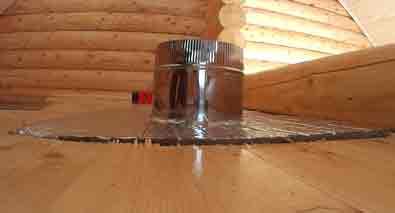

Прикреплённые листы материала не дадут дереву загореться

Утепление дымовой трубы

Задумавшись об утеплении дымохода, надо учесть, что нагрев трубы жаром от горящих дров и исходящих от них газов может быть очень сильным.

Идеальный вариант для утепления дымовой трубы в бане

Поэтому в качестве материала, предохраняющего баню от потери тепла через дымовую трубу, лучше всего использовать негорючее строительное сырьё. Речь идёт о стекловате, шлакобетонных плитах, волокнистых утеплителях и минеральной вате. Тяжёлой материей, сохраняющей тепло, дымоход покрывать нельзя.

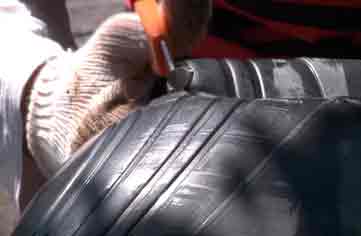

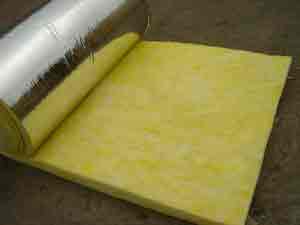

Для предотвращения охлаждения дымовой трубы можно воспользоваться готовыми утеплителями в форме цилиндра. Они гарантируют идеальную защиту канала для выведения дыма и оснащены специальным экраном из фольги. Теплоизоляционный цилиндрический материал производится с разным диаметром, а значит подходит для дымоходов любого размера.

Чтобы проложить теплоизоляционный слой, необходимо сделать следующее:

  1. обмотать металлический дымоход базальтовой ватой или другим теплоизоляционным материалом толщиной около 5 см;
  2. закрепить утеплитель на поверхности требы проволокой из стали;
  3. одеть поверх базальтовой ваты защитный кожух и завязать его на трубе адгезивной лентой.

Материал закреплён и защищён от влаги

Нюансы эксплуатации

Дымовая труба будет служить исправно и не покроется толстым слоем сажи, если при растопке печи придерживаться некоторых правил:

  • В банную печь не следует закладывать дрова, нарубленные из хвойных деревьев, так как они выделяют большое количество смолы, оседающей на стенках внутри дымохода;
  • Баню не разумно топить сырыми дровами, ведь пары влаги создают ту же проблему, что и смолы;
  • Сжигать в печи мусор — это плохая привычка, приводящая к значительному загрязнению дымовой трубы;
  • Для топки банной печи лучше всего заготавливать сухую древесину лиственных пород;
  • Последней порцией дров, используемых для топки бани, должна быть охапка осиновых дров, быстро сгорающих и дающих высокое пламя, языки которого выжигают сажу на стенках дымового канала;
  • Дымоход требуется периодически чистить, дабы из-за отложений сажи, которая при перегреве трубы загорается и вырывается вместе с дымом в виде искр, не произошло возгорания.

Чистка дымохода

Когда не получается очистить дымовой канал при помощи химических средств или просвет трубы сильно закупорен, прибегают к механической чистке. Её осуществляют специальными инструментами, заранее открыв задвижку, чтобы весь сор вылетал наружу. Стандартные инструменты для чистки дымохода — это щётки, скребки и ерши на длинной ручке.

Мастер в защитных очках использует ёрш, прикрплённый к длинному шлангу

По правилам удаление сажи из дымовой трубы проводится сверху вниз. Убрав засоры в дымоходе, приступают к чистке дымового канала через дверки, не забывая удалить отложения на стенках топки и зольника.

Для чистки дымохода иногда можно пользоваться сухими очистками картофеля. Загораясь, они выделяют вещества, делающие сажу рыхлой и позволяющие легко убрать её из дымового канала через прочистные отверстия.

Изготовление и монтаж дымохода — это работа, требующая быть внимательным даже к мелочам. Проигнорировав требования к сооружению дымовой трубы, можно сделать конструкцию совершенно непригодной для выведения продуктов сгорания.

Источник: http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/dyimohod-v-bane-svoimi-rukami.html

Вертикальная и горизонтальная печь для бани из трубы – делаем своими руками

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

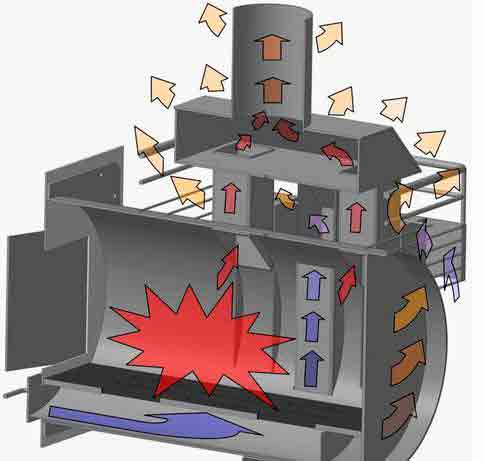

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

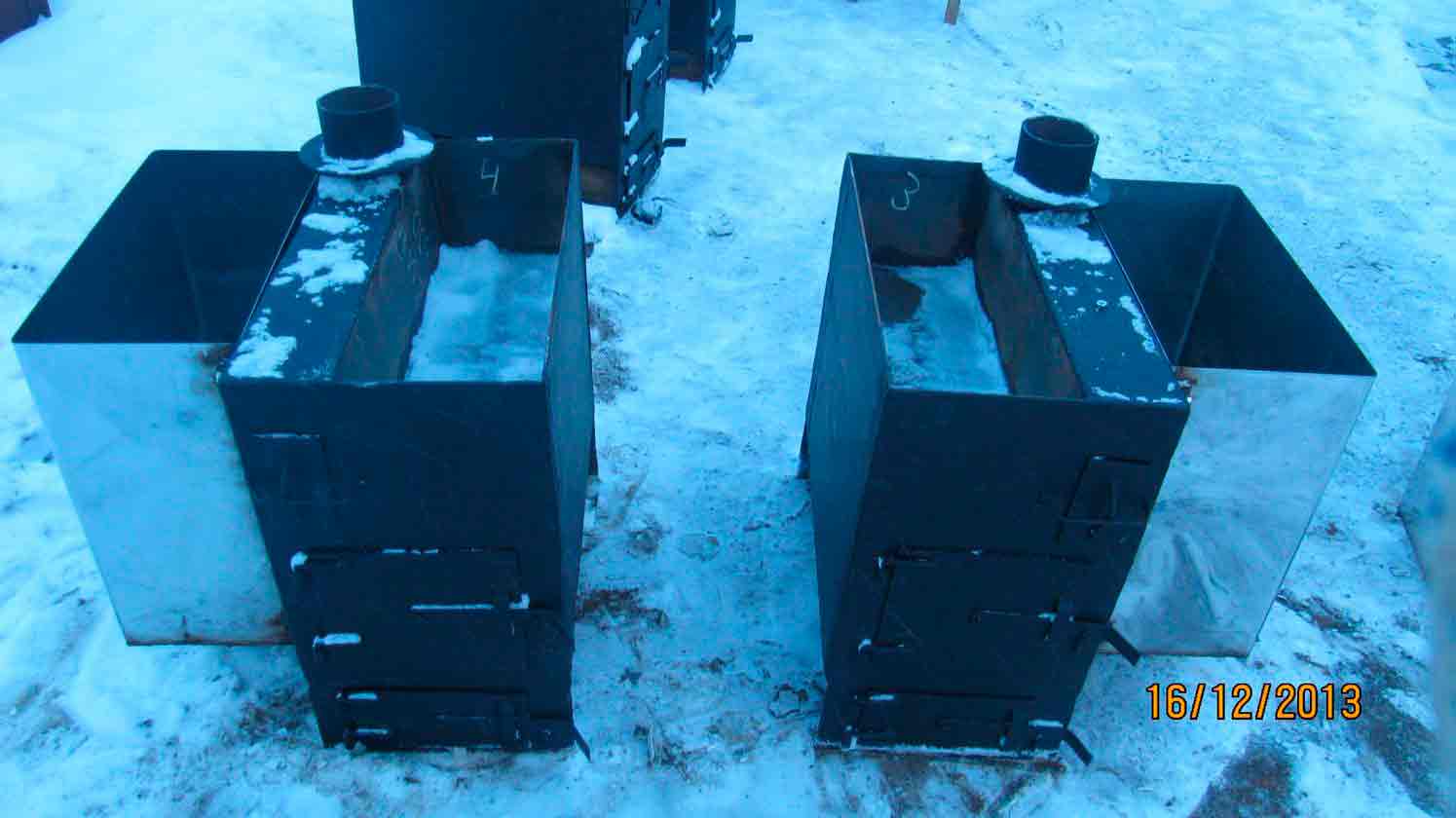

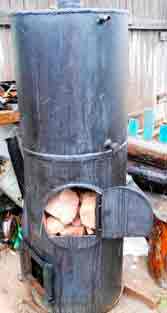

Вертикальная

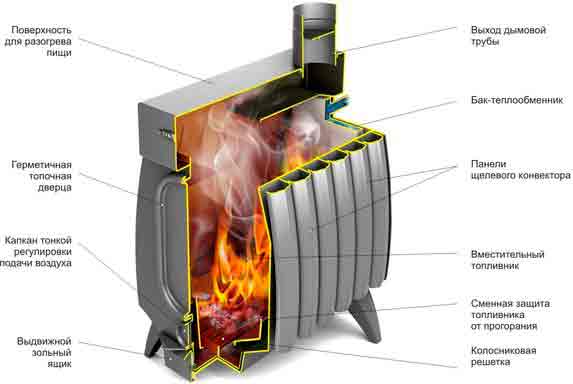

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

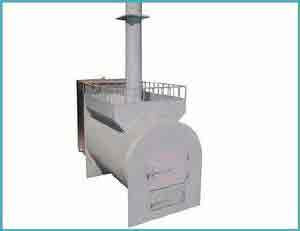

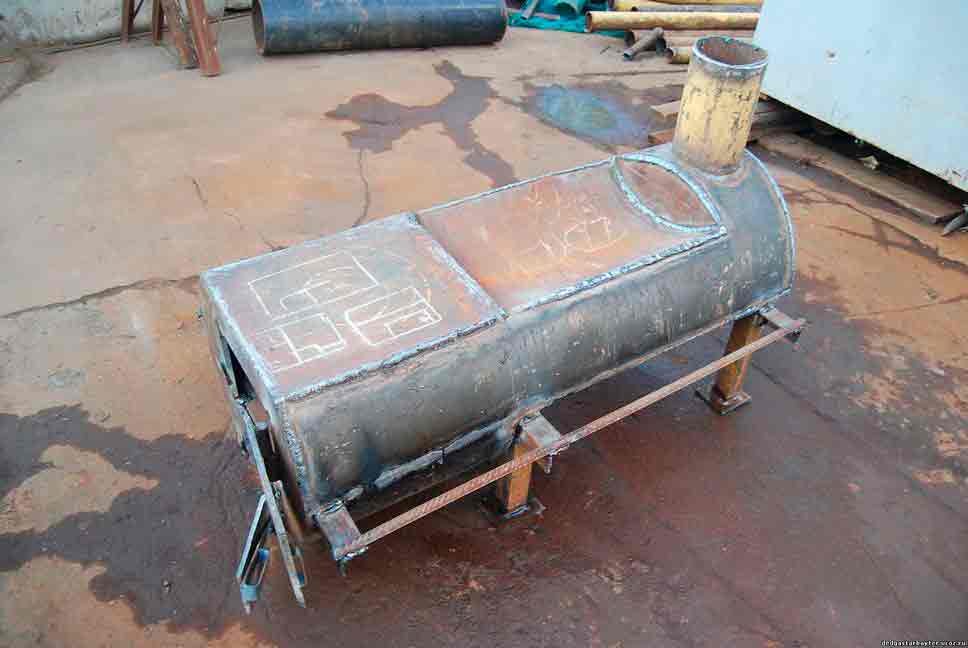

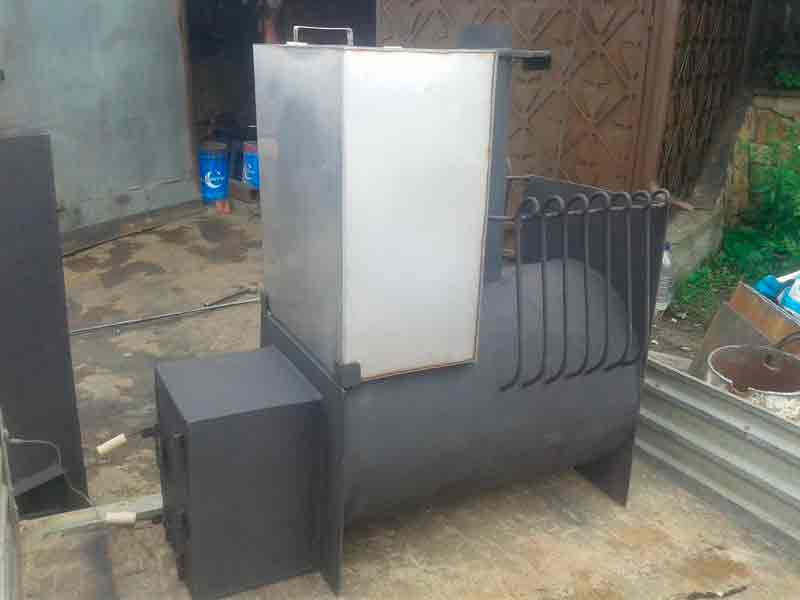

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

  • сварочным аппаратом;

  • болгаркой с разными насадками;
  • электродрелью;
  • слесарным инструментом;
  • ручками дверными;
  • врезным краном;
  • асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

  1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

  1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
  2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
  3. Навесные стальные петли.
  4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
  5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
  6. Цемент.
  7. Кирпич.
  8. Песок.

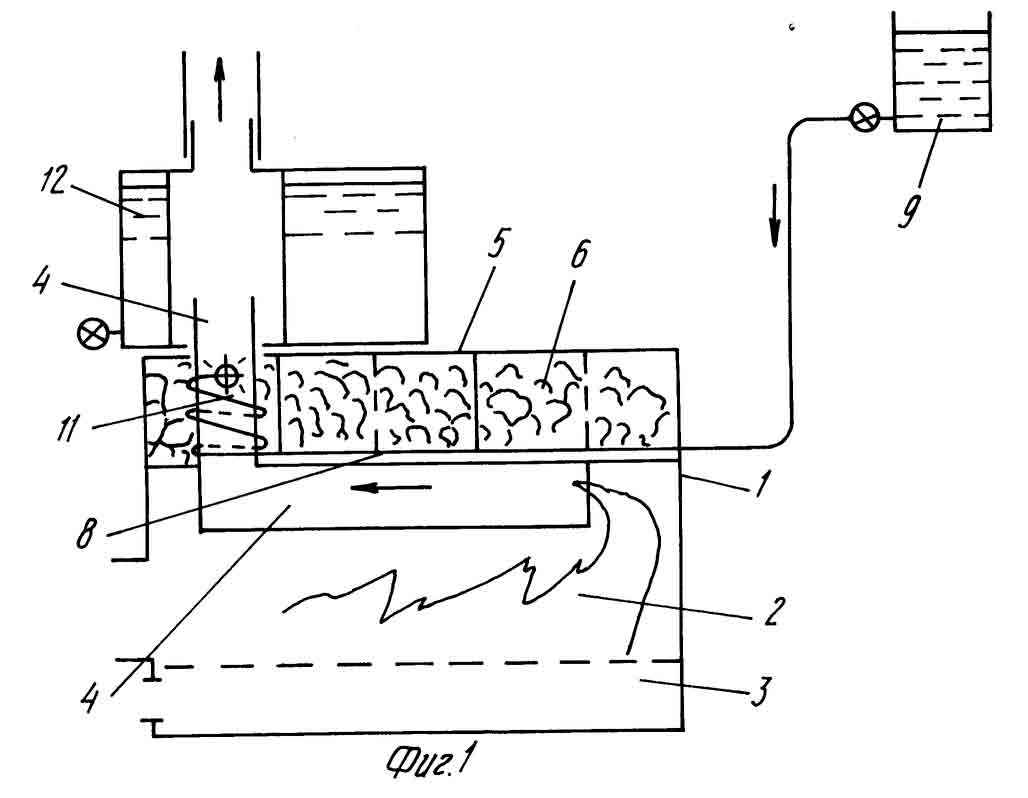

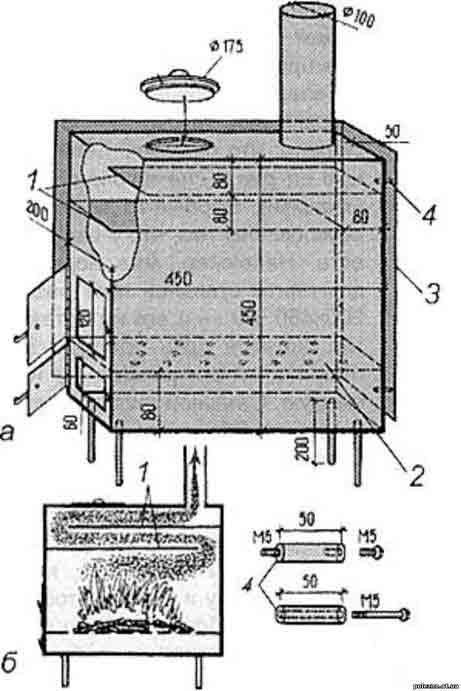

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

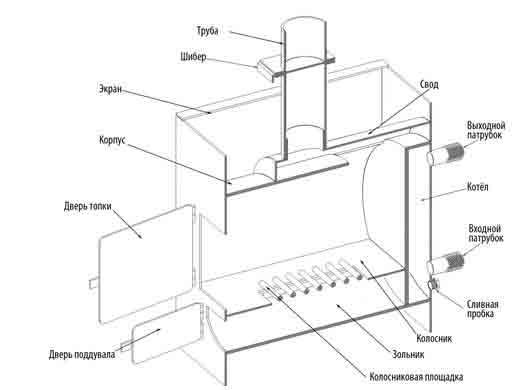

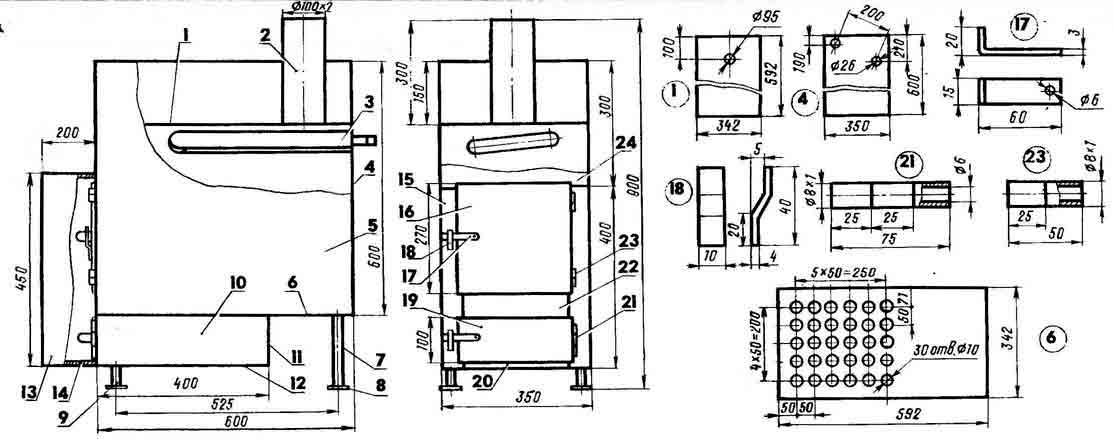

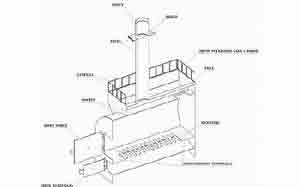

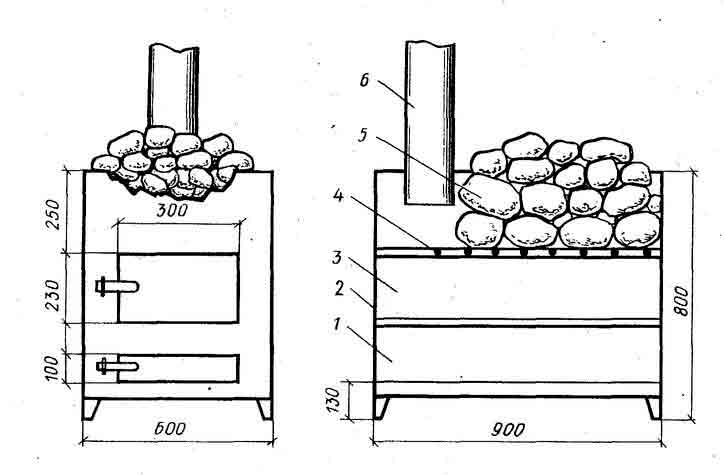

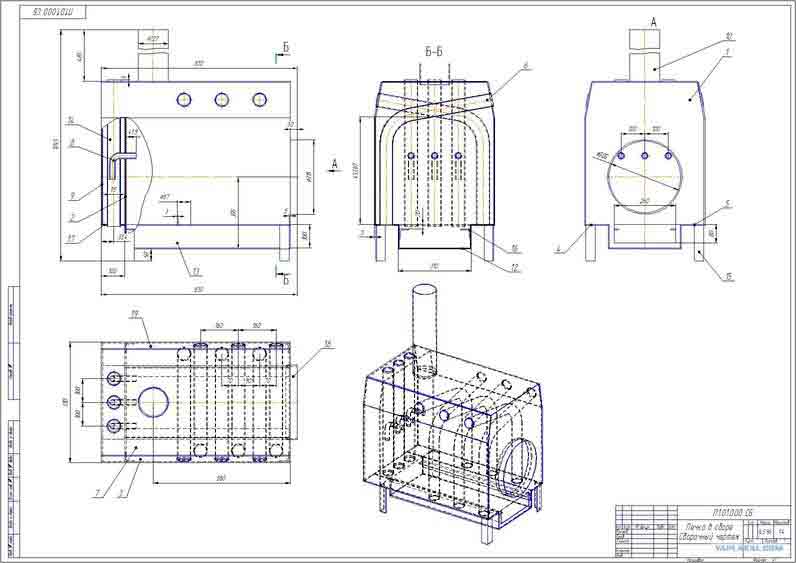

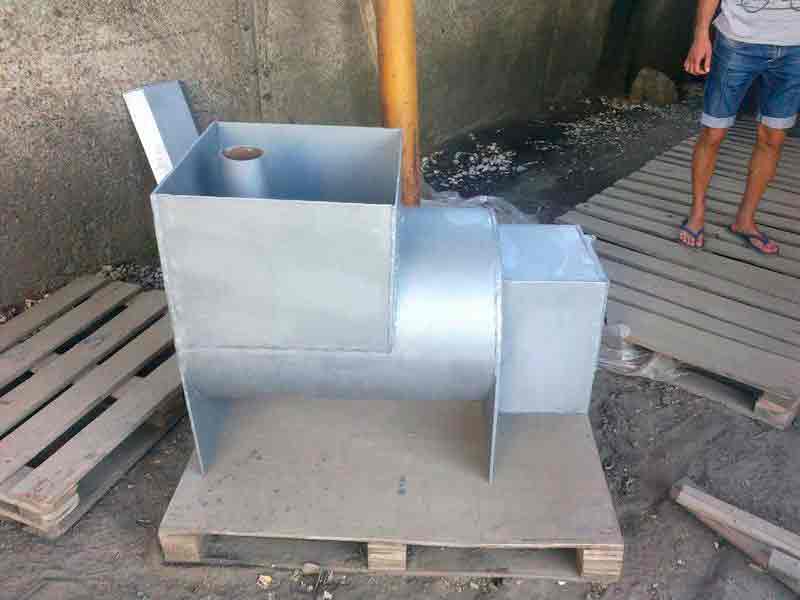

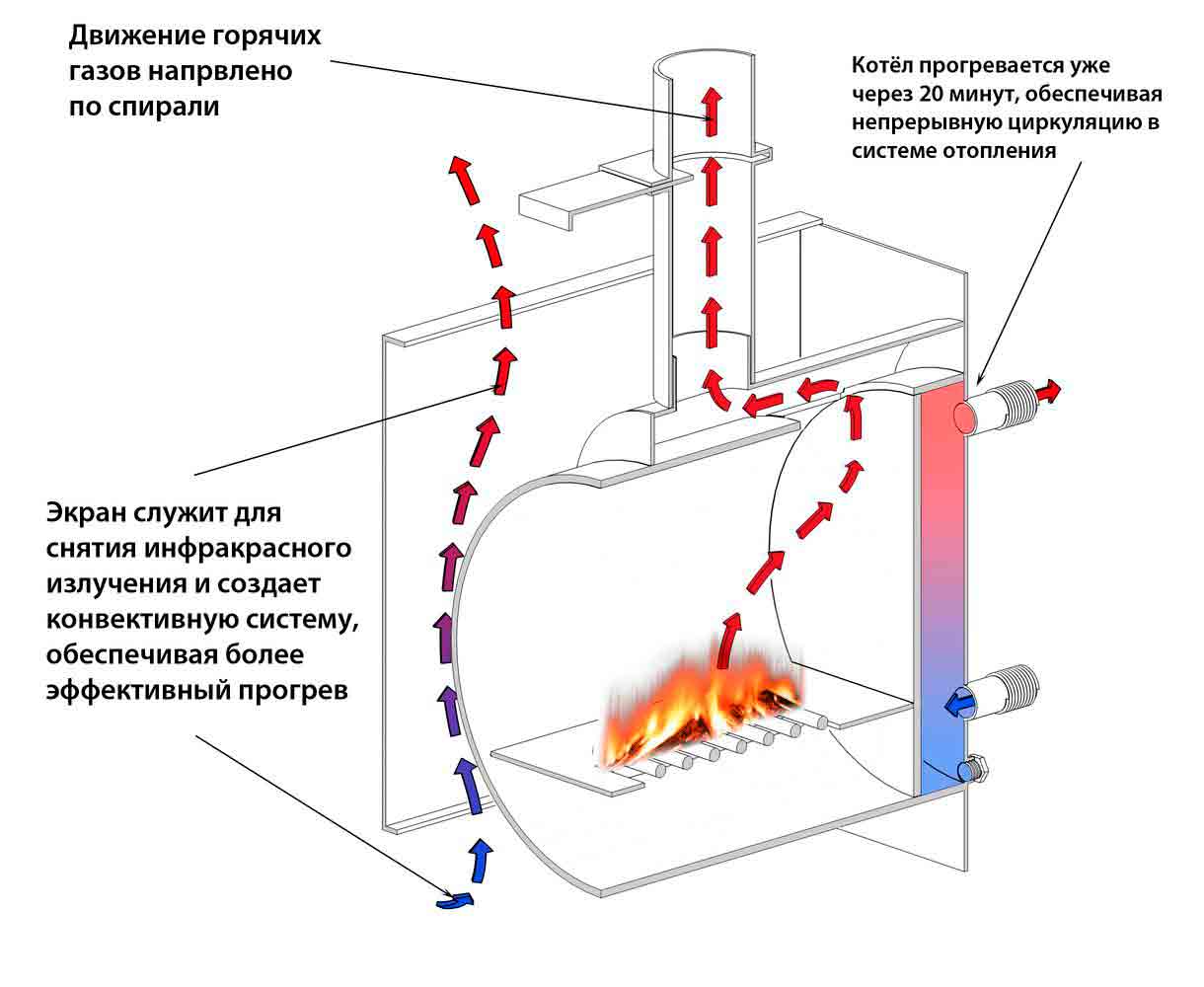

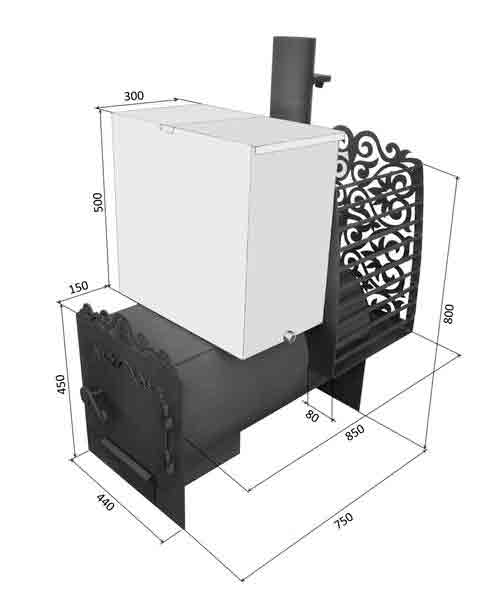

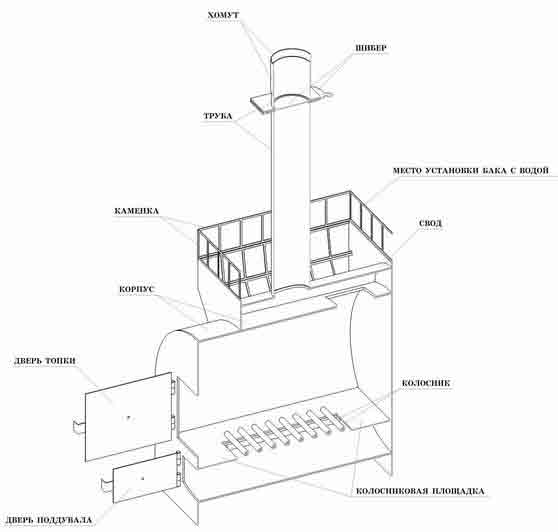

Схемы горизонтальной модели

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

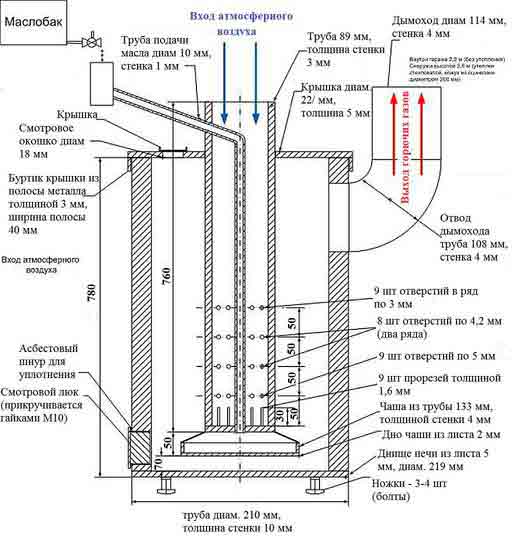

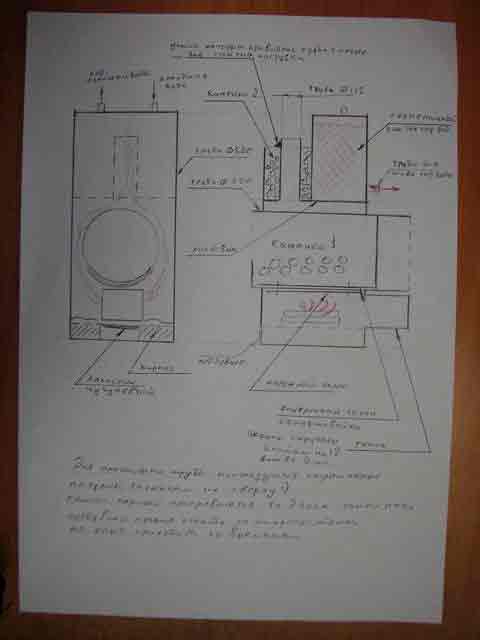

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

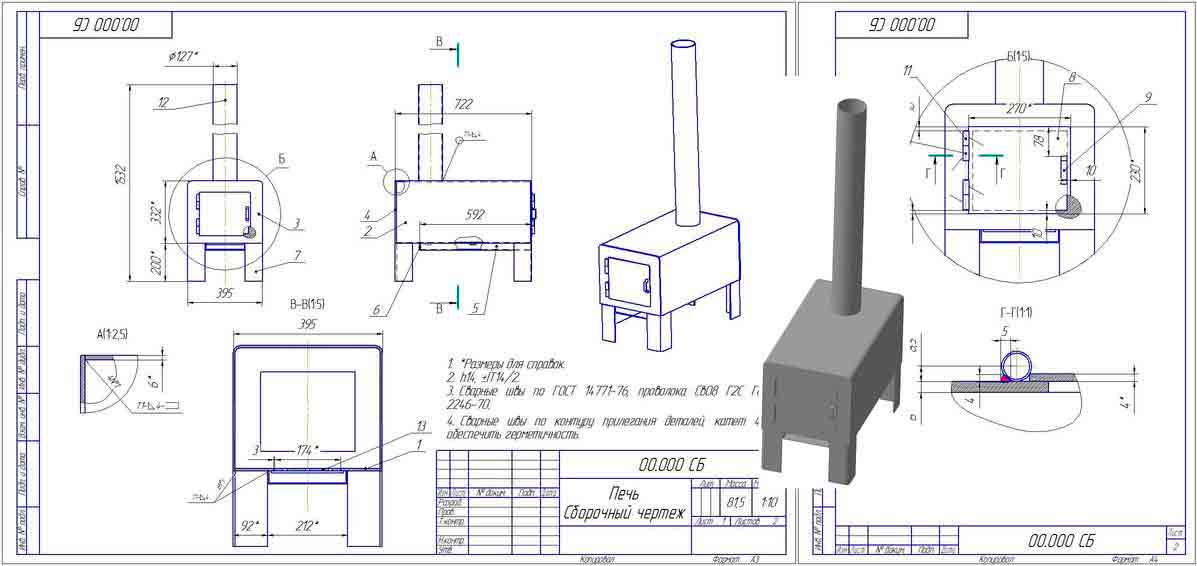

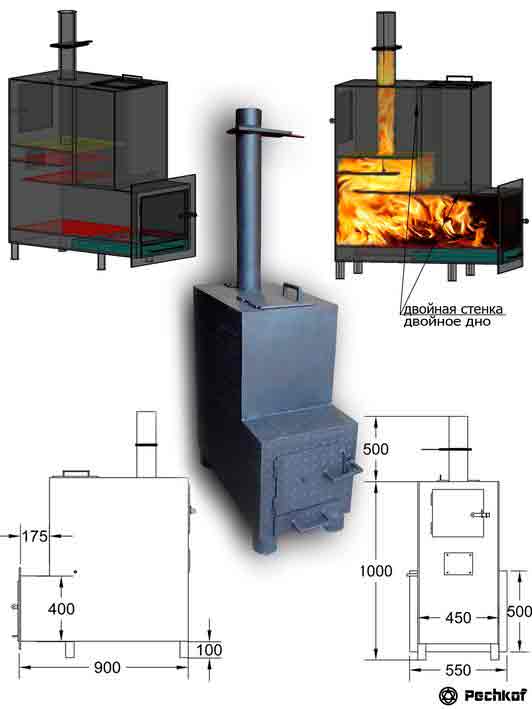

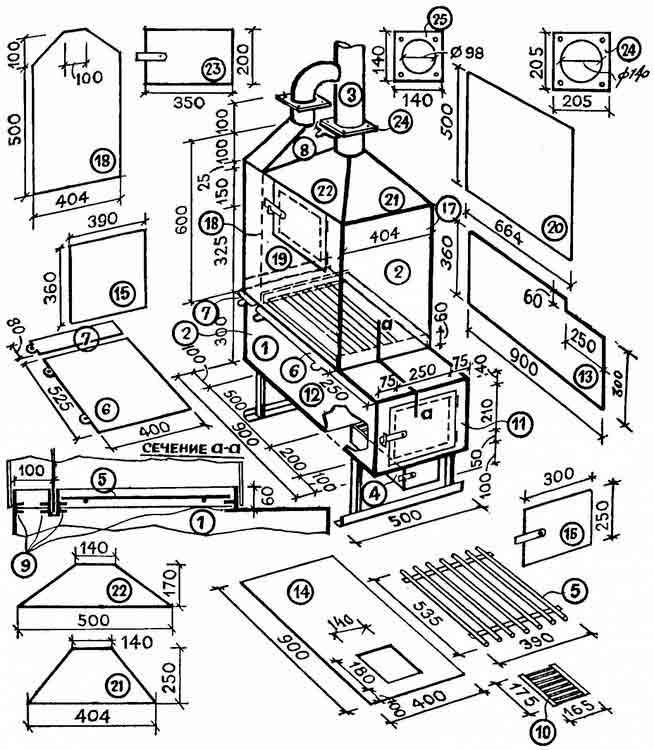

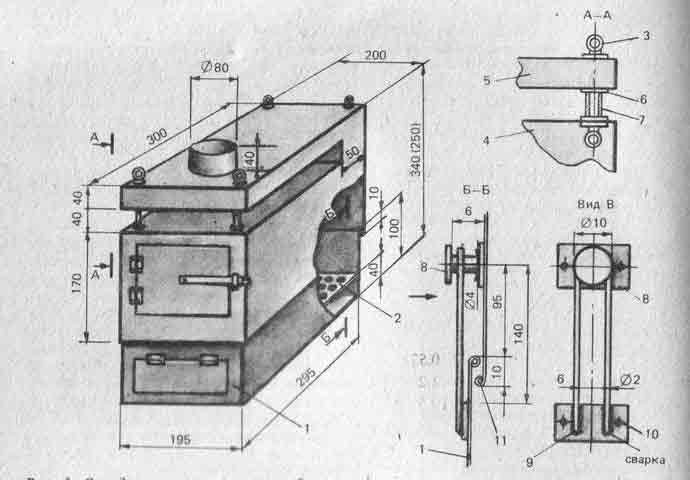

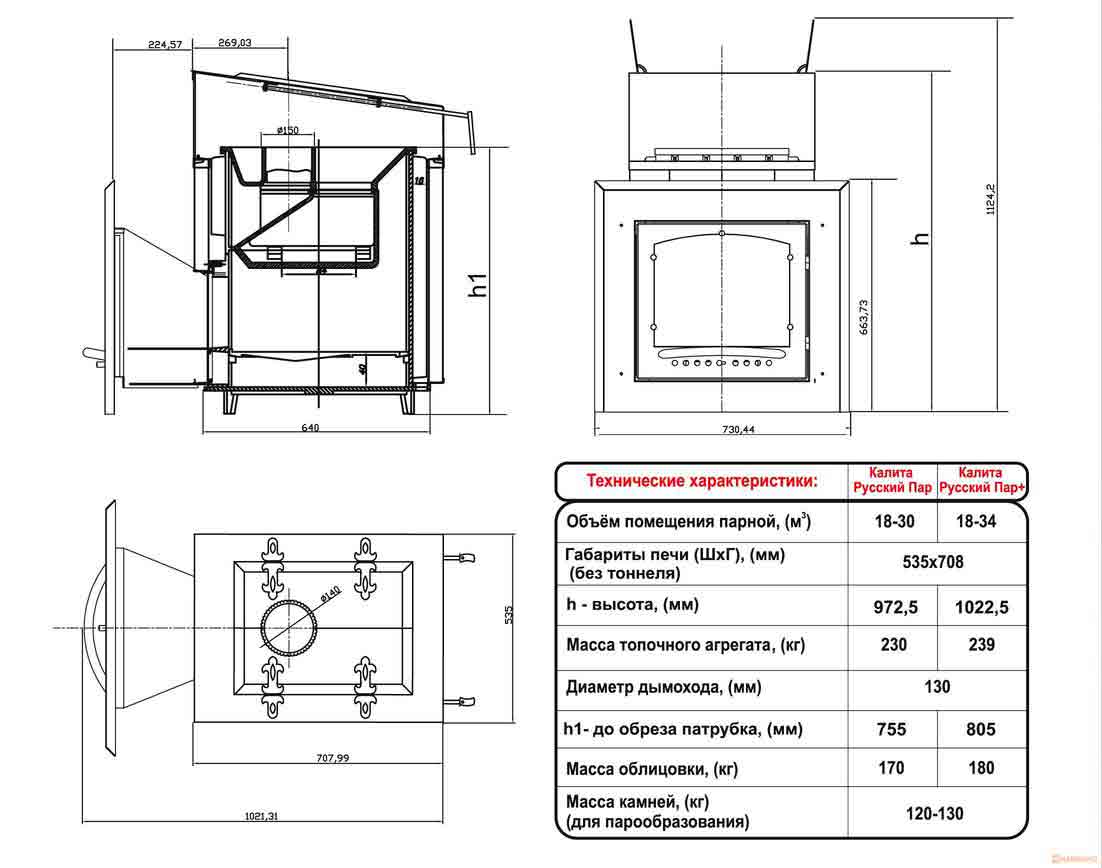

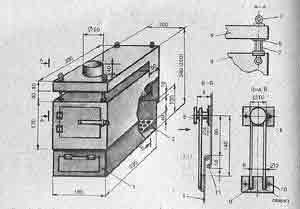

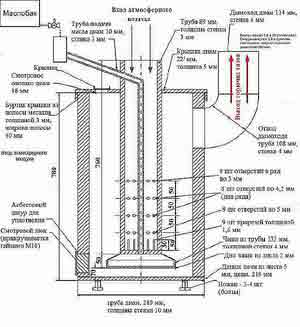

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

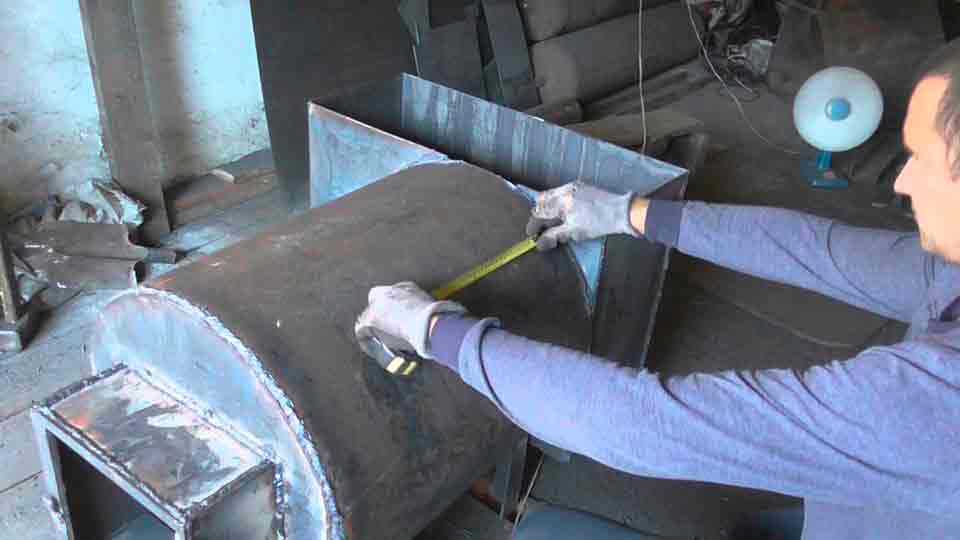

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

  1. Сверху необходимо положить рубероид, он защитит от влаги.

  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

  1. Хорошо выровнять основание строительным уровнем.

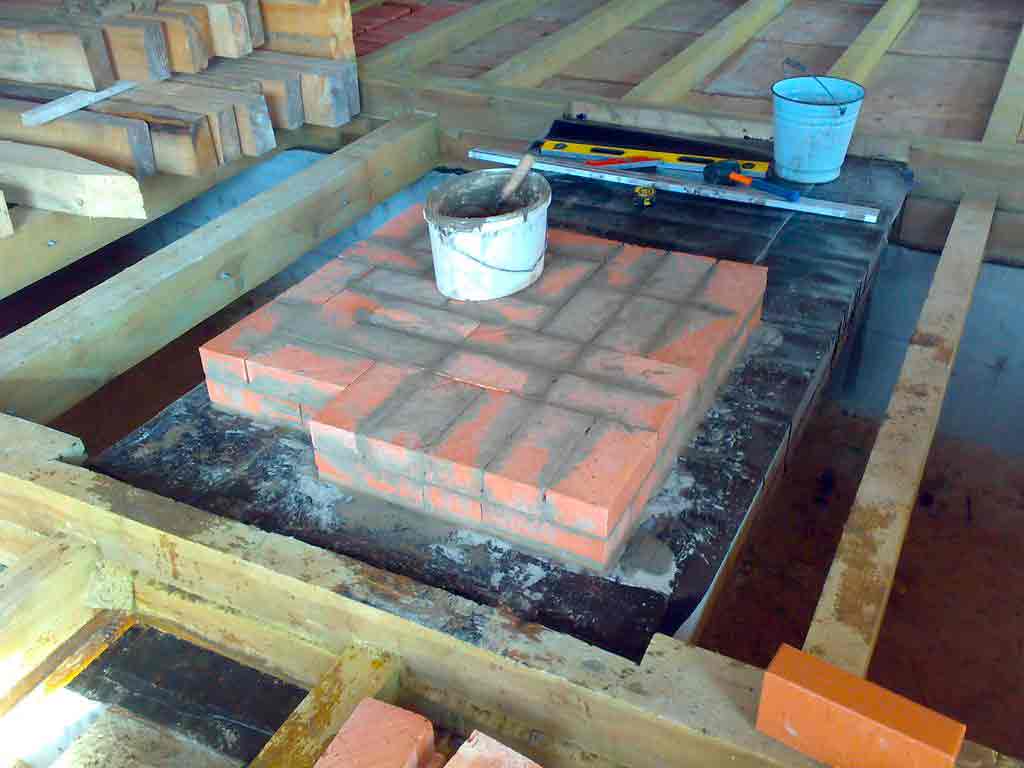

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

  • Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

  • Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

  • Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Совет! Так как топка и окошко для усиления тяги выведено в помещение перед парилкой, то рекомендовано стену вокруг дверцы для защиты, оформить металлическими пластинами.

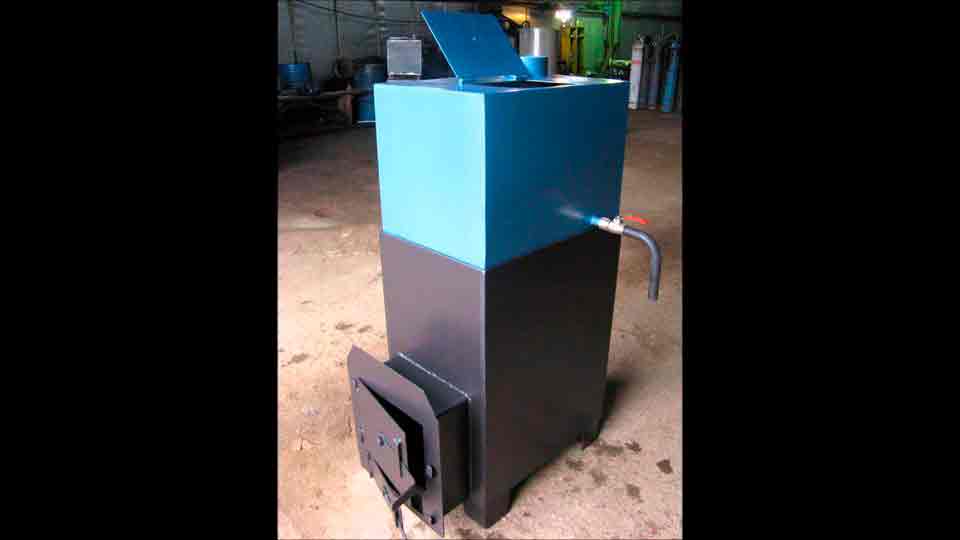

Сборка вертикальной печи

Вертикальный тип печки для бани собрать самостоятельно немного сложнее, так как камни закладываются сразу в топочную ёмкость.

Пошаговый алгоритм работы выглядит так:

  • В толстой трубе делается люк для поддувала. Он требуется для поступления воздуха вместо горения топлива и, чтобы собирать прогоревшую золу. Вырезается он болгаркой, отступив снизу 0,04 метра, и размером 0,24 на 0,08 метра.
  • Оформляется топочный отсек, на расстоянии 200 мм от верха поддувала. Он должен располагаться на одной оси с ним. Для этого вырезается над колосником прямоугольное отверстие небольшого размера (0,24 на 0,20 метра). Вырезанные детали металла потребуются в качестве дверцы, поэтому резать нужно аккуратно, используя тонкие диски.

  • Делается ёмкость для загрузки камней, она располагается чуть выше топки (0,12 — 0,18 метра). Это окно в виде круга (350 мм), оно смещается по трубе в требуемую сторону на 90 градусов.

  • Вторая труба, имеющая диаметр 350 мм, отрезается длиной, равной диаметру большой трубы снаружи. Сверху, немного отступив от переднего края, срезается деталь в виде совка (¾ части). К задней её части приваривается стенка, а к торцу спереди полукруглая заглушка. Она нужна, чтобы осуществлять закладку камней и поддавать воду на них в момент посещения парили.
  • Этот совок вставляется в проём основного корпуса печи для бани. Он должен выходить 20 мм из неё, а внутри, вокруг него должно быть свободное пространство. Периметр проёма необходимо хорошо сварить. Если требуется, то дополнительно закрепить совок можно арматурными прутьями, которые предварительно привариваются внутри основной конструкции.
  • Сделанный заранее колосник приваривается, он будет основанием топки. Располагается он параллельно пола, на расстоянии 0,02 метра от верха поддувала.

  • Вырезается круг из металла, размером наружного диаметра трубы, его нужно приварить к нижней его части. Если планируете приподнять каменку выше пола, то можно приварить ножки, сделанные из профильного уголка.

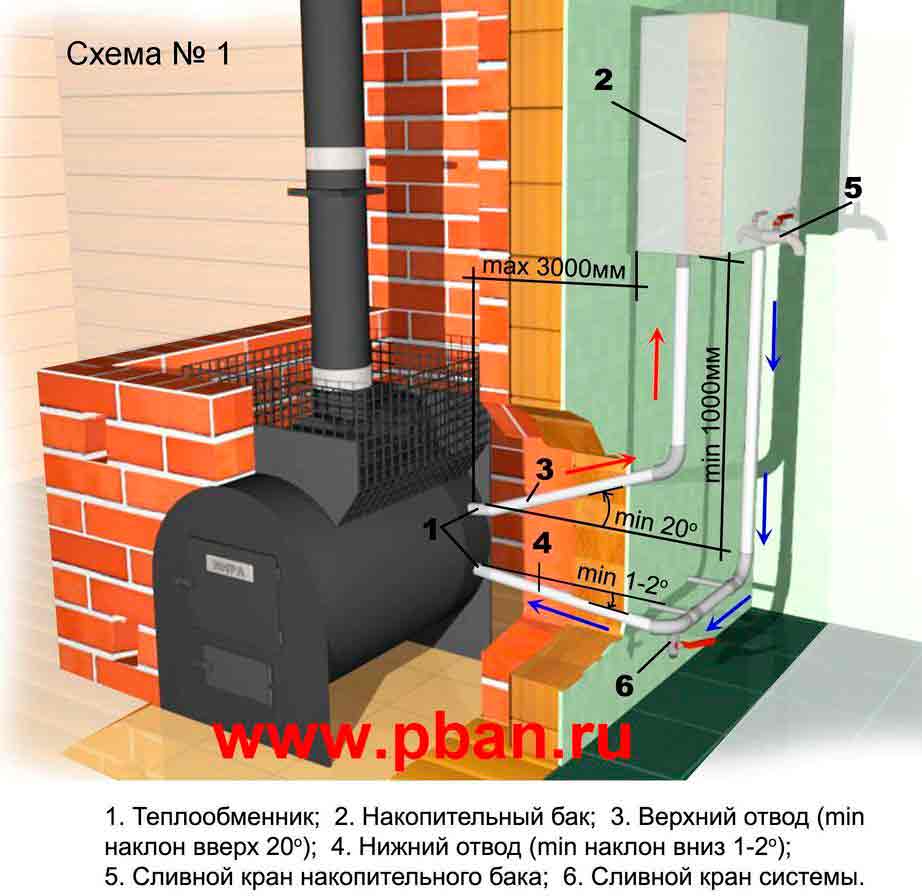

  • Делается водяной бак, в нём будет располагаться дымоход. У бака, боковые стены — основная труба печи, а его дно является верхом топливника.
  • Дно бака выполняется из металла, размером соответствующим диаметру корпусной трубы печки. На данной детали, на расстоянии 0,05 метра надо оформить проём круглой формы, для усиления тяги. К отверстию приваривается дымоход, так, чтоб в конструкции он был выше печи.
  • Дно бочка с дымоходной трубой устанавливается в корпус печи, оно должно располагаться выше ёмкости для камней на 100 — 120 мм, и в стороне от «совка».

  1. Проверяется правильность установки, и дно фиксируется сваркой. В нём простреливается отверстие, куда помещается и приваривается водопроводная труба. К ней приделывается шаровой кран.
  2. Верхушка бака для воды монтируется из 2-х деталей: одну нужно приварить, а вторую установить на шарнирах. Необходимо сделать 2 металлических полукруга, в одном проделать окошко для дымохода. Элемент с проёмом приварить наглухо, а вторую часть приделать на шарнирные петли, она будет открываться.

  1. Завершающий этап — устанавливается практически готовое устройство и фиксируется к подготовленному фундаменту.

  1. К корпусу привариваются петли, к ним приделываются дверцы топки и окошка для усиления тяги. Заранее на них устанавливаются ручки и защёлки.
  2. Проверяется печь на герметичность — наполнить бак водой, и проверить, не протекает ли он.

Важно знать! Для снижения риска ожога от пара, в момент поддавания воды на каменку, дверцы в отсек рекомендовано расположить в глухом углу, где отсутствуют лавки для людей.

Совет: Печку из трубы в бане нужно повернуть так, чтобы шов проходил под колосником, это снизит нагрузку на него.

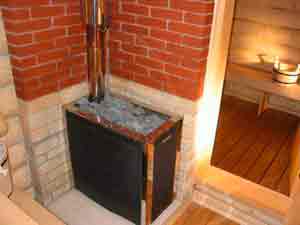

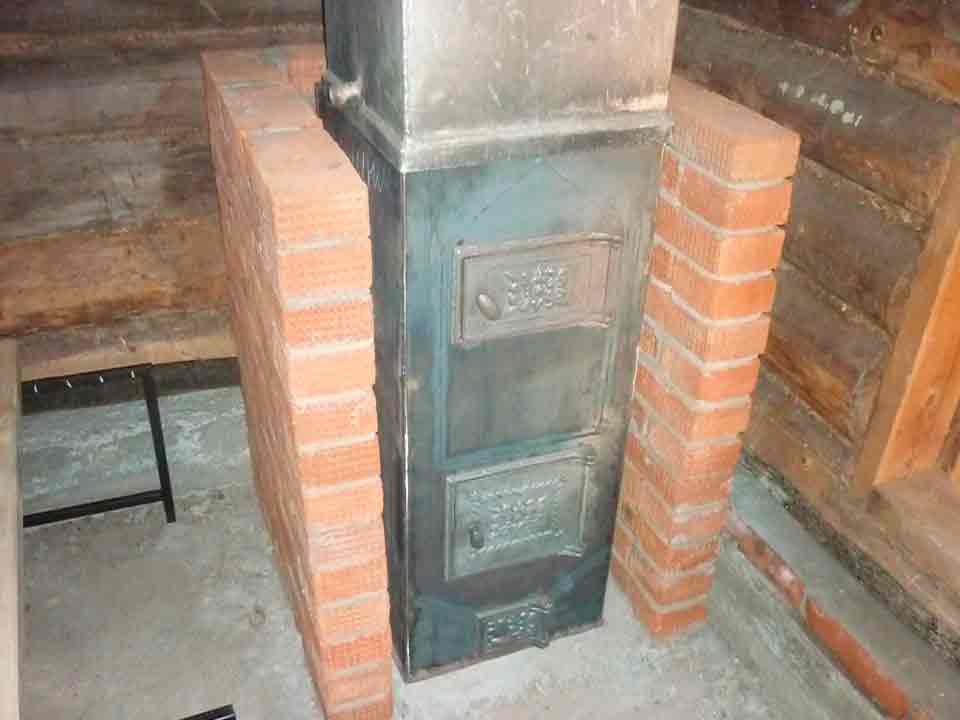

Обкладка кирпичом

Для придания металлической печи в бане эстетичного вида, её можно обложить кирпичом.

Варианты облицовки могут быть различные:

  • Сплошной — быстрая теплоотдача, это приводит к снижению производительности устройства. Является исключительно декоративной деталью.

  • Тепловой экран — каменное ограждение небольшого размера. Такая модель повышает отдачу тепла и обеспечивает комфорт отдыхающим вблизи печи. Стандартная ширина и длина на 0,7 метра, а высота 1,2 метра.

  • Конвектор с продухами — является универсальным видом, так можно оформить любую конструкцию из металла имеющую разную площадь.

Окраска и воронение

Чтобы печь в бане, которую вы сделали самостоятельно, выглядела более привлекательно, её рекомендуется задекорировать. Есть несколько способов:

  1. Окрасить. В настоящее время существует множество специальных термоустойчивых красок. Не стоит брать алюминиевую краску.

Важно: Специалисты рекомендуют выбрать тёмный цвет краски, так как печь окрашенная в тёмные тона и имеющая шероховатую поверхность лучше распространяет тепло. А вот труба с гладкой и блестящей поверхностью плохо отдаёт его.

  1. Воронение — обработка поверхности химическими составами. Они не только оберегают устройство от коррозии, но и придадут эстетики. Нет необходимости покупать такой состав, его можно сделать самостоятельно. На 1 литр воды понадобится бутиловый спирт — 4 грамма и фосфорная кислота -150 грамм.

Перед нанесением лучше хорошо очистить металлическую поверхность трубы, тогда состав будет держаться дольше. После этого необходимо протопить печь до 150 гр и нанести на металл едкий натр на час.

Первая топка

Обязательно необходимо провести пробную топку, чтобы испытать конструкцию и герметичность швов. Процесс выглядит следующим образом:

  1. Необходимо открыть заслонку и поддувало.
  2. Заложить дрова и поджечь.
  3. Закрыть дверь и подать кислород в верхний отсек.

Следует отслеживать процесс, наличие тяги и проверить герметичность швов.

Печь для бани из трубы сделанная своими руками не только является отличным и дешёвым вариантом, но и прекрасной альтернативой заводским моделям. Кроме того, такая печь будет отвечать индивидуальным требованиям парной и вашим личным предпочтениям.

Видео обзор ошибок в конструкции банной печи

Источник: http://trubanet.ru/izdeliya-iz-trub/pech-dlya-bani-iz-truby-svoimi-rukami.html

Печь для бани из трубы своими руками: полезные советы и готовые чертежи для удачных проектов

Автор: darkdreamer · Опубликовано 10.04.2018 · Обновлено 11.04.2018

Залог получаемого в бане удовольствия — это всегда основательный ее прогрев до нужной температуры. Иначе сама процедура теряет всякий смысл, согласитесь? Вся нагрузка по этой части выпадает на печь, которую нужно должным образом подготовить. Можно, разумеется, избавить себя от головной боли по этому поводу и обратиться к специалистам. А можно приложить минимум усилий, зато в вознаграждение получить качественно подготовленную печь и солидную сэкономленную сумму. Как же сделать печь для бани из трубы своими руками? На самом деле, использование такого материала в качестве исходника позволяет свести временные затраты к минимуму — и отнюдь не в ущерб конечному результату. Главное — наличие необходимых материалов и чертежа, в соответствии с которым можно успешно воплощать план в жизнь и избежать подрывающих безопасность ошибок.

Что понадобится?

  • труба (сталь);
  • лист металла;
  • дымовая труба;
  • пруты;
  • листы из стали (дверки);
  • металлические петли;
  • кирпич обычный и красный — для защитного экрана и основания
  • цемент и песок для приготовления раствора;
  • болгарка и сварочный аппарат для приварки элементов.

Вертикальный или горизонтальный формат?

Один из ключевых вопросов, который вам придется решить, если вы намереваетесь сделать печь для бани из трубы. Разумеется, он напрямую зависит от размеров парной.

Вертикальная — идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов. Споры о том, какая печь лучше всего подходит для бани, лучше обходить стороной: принимайте решение исходя из вашей конкретной ситуации.


Горизонтальная — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки. Часто для практичности его часть заходит в предбанник, что позволяет ускорить довольно утомительный подчас процесс растопки.


Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.

Готовим основание

  1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
  2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
  3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
  4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
  5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
  6. тщательно выровняйте основание при помощи строительного уровня;
  7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
  8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Горизонтальная печь — пошагово

  1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
  2. проведите скрупулезную зачистку всех краев;
  3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
  4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
  5. оформите из металлического листа топку выносного типа и сделайте вырезы;
  6. приварите этот фасад к базовой трубе;
  7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
  8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
  9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
  10. все, что остается — это установить дверки для топочного отсека и поддувала;
  11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.





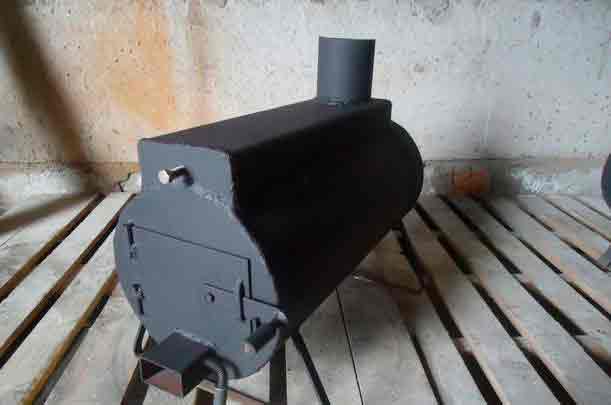

Чертежи и фото горизонтальной печи из трубы 530

Очень часто для изготовления печи для бани используется труба 530 диаметра. Она позволяет обеспечить более долгое сгорание дров, заметно повышает производительность печи, да и в целом более удобна для работы. Поэтому фото и чертежи печи для бани из трубы 530 в горизонтальном формате пригодятся вам, если вы решились на строительство именно такого типа. Ниже мы предлагаем вам популярные варианты, прошедшие испытания на практике.









Вертикальная печь — пошагово

  1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
  2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
  3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
  4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
  5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
  6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
  7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
  8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Вам в помощь — чертежи и фото, которые помогут самостоятельно сделать печь для бани из трубы в полном соответствии со всеми нормами безопасности. Кстати, не забудьте сделать первый прогрев на свежем воздухе — так вы избежите попадания в дыхательные пути испарений от краски, которую использовали. Ведь многие полимерные соединения откровенно вредят вашему здоровью. Помните, что железную печь, выполненную из трубы, лучше всего обложить кирпичом. Так будет лучше сохраняться тепло в парной, а воздух будет защищен от тех веществ, которые выделяются в него с прогревом железа.




Чертежи и фото вертикальной печи из трубы 530

Как и для горизонтального формата, труда с диаметром 530 идеально подходит для использования, если вы делаете печь самостоятельно, а не прибегаете к помощи специалистов. Печь для бани из трубы 530 вертикально помогут сделать чертежи со всеми необходимыми разметками. Стоит ли говорить о том, что это заметно облегчает вам работу, ведь самое сложное — это сделать необходимую разметку. Разумеется, предложенные варианты — не аксиома. Вы также вольны вносить в них необходимые изменения. С одним условием — если действительно знаете, что делаете!



















Заключение

Желание человека сделать что-либо самостоятельно, не прибегая к помощи тех, для кого это — работа, всегда похвально. Особенно, если возможности (отнюдь не материальные) позволяют. Как видим, в том, чтобы сделать печь для бани из трубы, нет ничего сложного. Залог корректной работы своими руками — наличие выверенных чертежей, позволяющих осуществить возведение в полном соответствии со всеми инженерными правилами. Вопрос безопасности использования бани в любом случае должен стоять на первом месте, поэтому перед стартом работ следует сперва отыскать все ответы на возникшие вопросы, а лишь затем уже переходить к практике. В таком случае от использования бани вы будете получать только удовольствие, а не решать периодически возникающие технические проблемы.

Источник: http://vbanepar.ru/pech-dlya-bani-iz-truby-svoimi-rukami.html

Дымоход в бане – как сделать собственными силами?

Необходимые инструменты и материалы

Произвести самостоятельный монтаж дымохода в бане может каждый домашний мастер. Требуется только усвоить принципы его обустройства своими руками, изложенные в этой статье.

Дымоходы для бани – популярные виды

Интересующие нас конструкции подразделяются на наружные и внутренние. Первые устанавливаются снаружи бани, из которой они выводятся через стенку. А вот монтаж дымохода второго типа осуществляется в самом помещении для принятия водных процедур.

Также конструкции, которые нас интересуют, изготавливаются из разных материалов. Обычно своими руками монтируются банные трубы из обожженного кирпича и из стали.

Кирпичные сооружения хороши по многим эксплуатационных показателям. Некоторые специалисты уверяют – лучше банной трубы из кирпича придумать ничего невозможно. Такие конструкции прочные, эксплуатируются десятки лет, характеризуются отличными теплоаккумулирующими и термоизолирующими показателями.

Банная труба из кирпича

В противопожарном плане кирпичные трубы очень безопасные. Дымоход из стальной трубы менее надежен с этой точки зрения. Но сделать самостоятельно качественную конструкцию из кирпича для бани сможет далеко не каждый домашний мастер, так как такая операция является трудоемкой и объективно сложной.

Кроме того, внутренние части кирпичных дымоходов имеют углы и шероховатую поверхность, за счет чего на них происходит отложение и накопление сажи. Они уменьшают тягу (труба постоянно засоряется продуктами сгорания), поэтому с течением времени печь начинает плохо нагреваться. За кирпичной банной конструкцией для отвода дыма нужно постоянно следить – очищать от сажи ее внутренние части. Если не производить регулярную чистку трубы, в бане наверняка возникнет задымление, также повышается вероятность пожара.

Установка стального дымохода для печи выполняется намного проще.

Сделать своими руками монтаж металлической конструкции можно после изучения некоторых особенностей подобного процесса. По стоимости стальные системы дымоотвода для банной печи дешевле кирпичных.

Внутренняя поверхность металлических труб идеально гладкая. На ней отсутствуют грани и углы, которые могут помешать отводить дым от печи. Поэтому по металлическому дымоходу он уходит направленным потоком. Казалось бы – полная идиллия. Но все не так уж и просто. При резких температурных перепадах внутри стальной трубы появляется конденсат. Избежать этого позволяет высококачественная теплоизоляция дымохода для печи. Об этом стоит помнить, задумав его монтаж своими руками.

Внутренний и внешний дымоход – какой выбрать?

Установка трубы для отвода из печи дыма выполняется и снаружи строения, и изнутри. Обе эти технологии имеют и преимущества, и существенные недостатки. Монтаж дымохода из металлических изделий внутри бани производится сверху печи. Труба при этом поднимается к потолочной поверхности, проходит через чердачное пространство и крышу.

Подобная методика прокладки трубы гарантирует значительную экономию дров – тепло из печной топки нагревает и чердак, и само банное помещение. Ни одна тепловая калория, таким образом, не расходуется зря. Нагрев печи происходит очень быстро, а остывание – медленно.

Если внутренняя труба собрана грамотно, а ее монтаж выполнен без технологических ошибок, такой дымоход прослужит вам длительное время. Но при условии, что вы будете периодически проводить его обслуживание, контролируя герметичность и прочность соединения отдельных частей металлической конструкции.

Внутренний дымоход в бане

Главным минусом стальных внутренних сооружений для печи в бане признается то, что их необходимо прокладывать через перекрытия и кровлю. Такой монтаж сложно (но возможно) выполнить своими руками. Приходится учитывать множество нюансов. О них мы поговорим ниже.

Установка стальной трубы снаружи не требует ее прокладки сквозь чердак и крышу, что упрощает монтаж дымохода для печи. Технологию, при которой трубу выводят через стенку на улицу, в свое время предложили американские специалисты. Она стала популярной и в нашей стране, ведь сделать это своими руками по-настоящему просто. Технология характеризуется следующими ключевыми достоинствами:

  • дождевая и талая вода не попадает в щели между покрытием крыши и дымоходом;
  • существенное уменьшаются трудовые затраты (оборудование отверстий на чердаке и крыше, а также их изоляция не требуются).

Недостатками методики считается то, что наружный дымоход, во-первых, увеличивает расход топлива, а во-вторых, требует тщательной теплоизоляции (труба проложена снаружи строения, поэтому она очень быстро выхолаживается).

Делаем внутренний дымоход своими руками

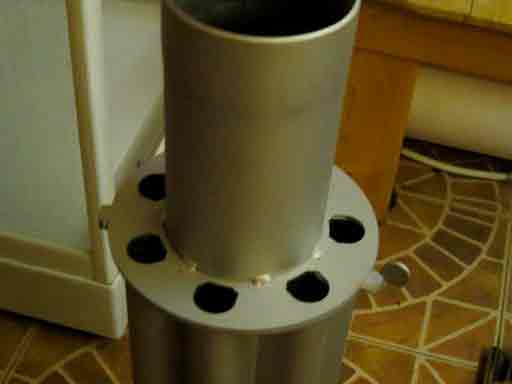

Стальные конструкции для удаления дыма собираются из готовых труб и металлических изделий с различными геометрическими размерами. Вам нужно будет составить простой план дымохода, в котором указать длину прямых участков трубы для печи и ее поворотов, и обратиться с ним в специализированный магазин. Вам подберут все требуемые детали, а также дополнительные изделия из металла (листы с отверстиями для прокладки дымохода через чердачное помещение и кровлю), изолирующие составы и материалы и так далее. С их помощью вы сможете своими руками произвести монтаж дымоотводящей конструкции в бане.

Монтаж дымоотводящей конструкции

Самый простой вариант обустройства дымохода – установка сэндвич-трубы. Но стоит такая конструкция недешево. Поэтому многие умельцы решают своими руками сделать сооружение, которое по своим эксплуатационным и функциональным характеристикам мало чем отличается от заводского дымохода из нержавейки. Такая самодельная конструкция изготавливается из стальной трубы сечением 14,6 см. Об этом позже, сейчас поговорим о тонкостях проектировании дымохода для бани:

  1. Величина дистанции между выходным печным патрубком и коньком кровли, к которой добавляется 50 см, говорит нам о высоте возвышения дымохода над самой высокой точкой крыши.
  2. Дымоход рекомендуется изготавливать сборным. Оптимально, когда он состоит из двух частей. Их соединение нужно предусмотреть в точке, расположенной посередине высоты чердачного пространства. Нижнюю часть трубы обычно делают одинарной (тем самым мы добиваемся максимального КПД дымохода), а верхнюю (она почти вся будет находиться на улице) – двухслойной и с обязательной теплоизоляцией.

Разобравшись с размерами, приступаем к изготовлению самодельной дымоотводящего сооружения:

  1. Разрезаете по требуемым параметрам стальную трубу, верхнюю ее часть обматываете слоем утеплителя, замеряете сечение этой конструкции. Полученный диаметр позволит вам определиться с шириной металлического оцинкованного листа, необходимого для изготовления наружной трубы – специального кожуха. Формула для расчета простая: умножаете сечение трубного изделия на 3,14 и прибавляете к этому произведению ширину соединения (его нужно сделать фальцевым).
  2. Вырезаете две заготовки (прямоугольной формы) из листа оцинкованной стали, делаете из них наружную трубу (по краям согнутый лист соединяете методом вальцовки).
  3. Отрезаете полосу от того же самого листа оцинковки шириной 20 см. Этот кусок будет выполнять функцию хомута для крепления двух частей трубы.
  4. Вырезаете 4 кольца из оцинковки. Их сечения (внутренние и наружные) должны соответствовать сечениям труб (внешней и внутренней) нашей конструкции. Кольца мы смонтируем на концы трубных изделий, они станут закрывать слой утепляющего материала.
  5. На торец (нижний) внутренней верхней трубы ставите металлическую полосу шириной 40 и толщиной 2 мм, привариваете ее. У вас получится патрубок. В него будет помещен верхний торец внутренней нижней трубы.

Устанавливаем дымоход – руководство для домашних мастеров

Монтаж конструкции производите по такой схеме:

  1. В потолочной поверхности бани и ее кровле делаете отверстия 45х45 см. Они предназначены для пропуска дымовой трубы на крышу. Отверстия обязательно располагают над выходным печным патрубком.
  2. Вырезаете из толстого стального листа два квадратных изделия 50х50 см, по их углам делаете отверстия. Эти заготовки нужны для крепления дымоотводящего сооружения к крыше и потолочной поверхности.
  3. В центральной части одного квадратного изделия просверлите отверстие круглой формы (его сечение соответствует диаметру наружной трубы). Вторую заготовку мы подошьем к кровельному скату, поэтому в ней следует сделать овальное отверстие.
  4. Натягиваете на внутренние утепленные трубы кожух из оцинкованной стали, глушите сделанными ранее кольцами торцы трубных изделий, фиксируете края труб (наружных).
  5. Просовываете утепленным верхним торцом нижнюю трубу в подготовленное отверстие круглой формы, а на печной патрубок насаживаете торец без теплоизоляции.
  6. Прикрепляете к потолку металлический лист.
  7. Насаживаете верхнюю трубу на нижнюю, соединяете их заготовленным хомутом.
  8. К внутренней поверхности кровли прикручиваете второй лист металла.
  9. Заполняете пространство между элементами перекрытия и дымоходом каким-нибудь негорючим материалом. Чаще всего используют керамзит, асбест либо обычную глину.

Монтаж банной трубы для удаления дыма завершен. Вам нужно лишь смонтировать уплотнитель и гидроизоляцию на крыше на тех участках, где трубы проходят через нее. Окончание же дымохода в обязательном порядке накройте колпаком. Он защитит конструкцию от осадков.

Монтаж наружного дымохода – особенности

Трубу от печи в этом случае выводят через стенку. Чтобы развернуть трубное изделие от печи к стене, нужно приобрести специальное колено (его также называют отводом). Углы изгиба таких изделий бывают разные. Подобрать требуемый отвод в строительном магазине несложно.

Вывод трубы от печи через стенку

С внешней стороны стенки ставите тройник. От него вы будете выполнять разводку – вниз, вдоль стены и вверх. В вертикальном положении снаружи постройки дымоход фиксируется особыми держателями-креплениями.

Над коньком дымоотводящая конструкция должна возвышаться на 50–60 см. В этом случае гарантируется отличная тяга. На оголовок трубы, опять же таки, устанавливаете зонтик, предохраняющий сооружение от попадания мелкого мусора из воздуха и воды.

Не забудьте заполнить короб, через который вы будете выводить трубу через стену, негорючим материалом. А щели вокруг дымохода заделайте герметичным составом с высоким показателем теплостойкости.

Источник: http://remoskop.ru/dyimohod-bane-sdelat-sobstvennyimi-silami.html

Устройство дымохода в бане для дровяной печи

Когда-то давно бани строились исключительно «по-черному». Печь устанавливали в парной, из этого же помещения производили топку, а дым выводился через небольшое оконце над входной дверью.

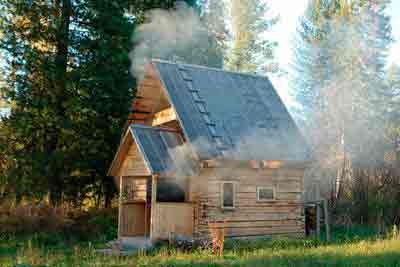

Классическая баня по черному во время топки

Современные парные строят преимущественно «по-белому», устанавливая кирпичные, металлические, керамические и другие дымоходы для дровяных печей. Едкий дым, сажа и прочие продукты сгорания быстро выводятся за пределы бани, появляется возможность вентилирования бани через печь, сохраняется больше тепла, соответственно, расходуется меньше топлива.

Конструкция дымоходов и материалы их изготовления постоянно совершенствуются. Важно знать устройство дымохода в бане для дровяной печи, чтобы суметь самостоятельно произвести монтаж с соблюдением правил пожарной безопасности, не допустить задымления, а также нагрева и возгорания обшивки стен или научиться выполнять обслуживание (замену элементов, чистку).

По своему принципу дымоходы делятся на внешние и внутренние.

Внутренний и внешний дымоходы, схема

Первые непосредственно от печи выходят наружу, минуя потолочное перекрытие и крышу. Большое число разнообразных фитингов позволяет создать конструкцию любой трансфигурации. А правильно подобранные изоляционные материалы станут гарантией безопасности.

Устройство дымохода в бане для дровяной печи

Вторые посредством переходников выводятся на улицу через стену. При этом экономится внутреннее пространство бани, исключается риск ожогов пользователей или возгорания внутренней обшивки. Помните, что через такой дымоход большая часть тепла быстро выводится в атмосферу.

Стартовый узел на внешней стене здания

У дымоходов обоих типов есть много одинаковых элементов и достаточно отличий, тем не менее, высота любой трубы над уровнем крыши должна соответствовать правилам СНиП 41-01-2003.

Стальные дымоходы одностенные

Стальные одноконтурные дымоходы могут быть использованы для загильзовки кирпичных дымоходов. Такая конструкция выдерживает до 1100 градусов, имеет хорошие показатели теплосбережения. Дымоход может быть изготовлен из зеркальной нержавейки, легированной стали с эмалевым покрытием (окрашенные), оцинкованной стали. Некоторые доборные элементы могут быть изготовлены из латуни. Лучшим материалом для изготовления дымоходов признана нержавеющая зеркальная сталь за ее высокие эксплуатационные и декоративные показатели.

У стальных дымоходов множество преимуществ:

  • легкий монтаж;
  • отсутствие необходимости сооружения отдельного фундамента;
  • приемлемая стоимость;
  • возможность замены любых элементов системы дымоотведения;
  • простой уход. На гладких внутренних стенках меньше оседает сажа и конденсат, чистку можно проводить довольно редко (по сравнению с кирпичными дымоходами);
  • монтаж может выполняться в любых климатических поясах, температурный режим не влияет на условия эксплуатации дымохода из стали.

Недостаток состоит в возможности появлении коррозии и прогорании стенок из-за длительного воздействия очень высоких температур. Чтобы избежать подобных неприятностей, важно приобретать дымоход из стали с содержанием хрома не менее 17% (попросите данные о марки стали и спектральном анализе у продавца) и толщиной стенки от 0,6 до 1,5 мм.

Таблица. Марки стали для дымоходов

Марка Аналог Характеристики
AISI 310S, AISI 310 20Х23Н18, 10Х23Н18 Большое содержание хрома и никеля. Выдерживает температуру до 1050 градусов. Пластична. Сварные швы требуют зачистки от окалины и пассивирования.
AISI 316Ti 03Х17Н14М3, 10Х17Н13М2Т Универсальная нержавеющая сталь с содержанием титана, хрома, никеля и молибдена. Температура плавления 1400 градусов. Рекомендуемая температура эксплуатации – 450 — 850°С.

Диаметры стальных дымоходов: от 80 до 300 м.

Диаметры стальных дымоходов

Таблица. Элементы дымохода, назначение

Колено, 90 градусов

Элемент дымохода Назначение, описание
Применяется при необходимости изменения диаметра дымохода

При сборке дымохода «по конденсату» этот элемент служит переходником между печью и дымоходом. Устанавливается на патрубок меньшего диаметра с применением негорючего утеплителя (уплотнителя)

Применяется для соединения выходного патрубка печи и дымохода. Для сборки по конденсату» или как переходной элемент со сборки «по дыму» на сборку «по конденсату»

Дымоход. Труба нержавеющая

Каждая следующая труба вставляется внутрь предыдущей. Сборка производится снизу вверх с использованием жаростойкого герметика (до1000 градусов). Дополнительно дымоход в местах стыка фиксируется хомутами, а через каждые 2 метра длины крепится к стенам кронштейнами. Важно, чтобы дымовой канал был расположен строго вертикально и имел длину, регламентированную СП 7.13130.2009, а также СНиП 41-01-2003

Шибер поворотный (заслонка)

Задвижка (шибер выдвижной)

Необходимы для возможности регулирования тяги. Элементы производятся разных диаметров для всех видов дымоходов. Устанавливается аналогично трубе дымохода до потолочной разделки

Альтернативное название – экономайзер. Устанавливается на дымоход для уменьшения теплоптерь и сохранения тепла внутри помещения за счет постоянной циркуляции воздушных потоков сквозь контуры конвектора. Крепится через переходник к выходному патрубку печи.

Элемент может закрываться защитным декоративным кожухом из нержавейки или дополняться сеткой для укладки камней

Если необходимо изменить направление движения продуктов сгорания либо в случаях, когда монтаж строго вертикального дымохода невозможен, применяется переходник «колено»

Колено, 135 градусов

Аналогично колену с углом 90 градусов

Тройник 90 градусов

Тройник 135 градусов

Тройники необходимы для организации вывода дымохода через стену. Тройник может быть дополнен «стаканом», позволяющим инспектировать состояние внутренних стенок дымохода и облегчающим прочистку, удаление мусора изнутри

Заглушка с отверстием

Предназначена для сбора конденсата и сажи. Диаметр выбирается исходя из номинального D тройника

Заглушка глухая, «по воде»

Для организации обслуживания дымохода, крепится к нижней части тройника

Заглушка с конденсатоотводом одностенная

Для отвода конденсата. Крепится к тройнику. Патрубок с резьбой необходим для подключения к канализации. Для ревизии и обслуживания заглушка снимается с тройника

Улучшает тягу на 20%. Защищает от попадания в дымоход осадков, пыли

Экономайзер для печи

Декоративный кожух на экономайзер

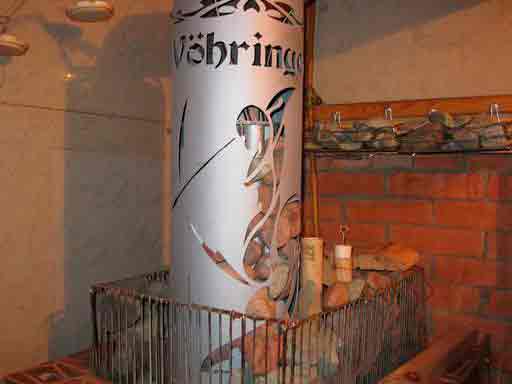

Дымоход-конвектор в конструкции дымохода банной печи

Цены на разные виды дымоходов

Элементы противопожарной разделки для дымоходов сендвич и одностенных. Организация прохода дымоходов через стены, перекрытия и крышу

  1. Фланец-конус. Декоративный элемент с замковым креплением, подходит для дымоходов любого диаметра. Позволяет спрятать неровности отверстия в стене. Крепится саморезами через отверстия в крепежных кронштейнах. Не подходит для установки на крыше.

Разделка потолочная нержавеющая с утеплителем

Потолочная разделка квадратная

Чертеж крышной разделки для одноконтурного дымохода

Крышная разделка угловая

Дымоход двустенный, или сендвич, из нержавеющей стали

Такие дымоходы весьма популярны ввиду высокой устойчивости конструкции к кислотам и атмосферным воздействиям, высоким температурам. Дымоход легко собрать даже без помощников, но важно производить монтаж строго по инструкции, в противном случае находящийся между стенками утеплитель впитает конденсат, что приведет ко множеству негативных последствий.

Если сравнивать классический стальной дымоход и сендвич, то последний отличается гораздо большей надежностью и долговечностью.

При покупке дымохода обращайте внимание на диаметр элементов (а он не должен быть меньше отводящего патрубка банной печи), марку стали и качество утеплителя. Лучшие варианты – каменная вата «Роквул» или «Изотерм». Рекомендуемая плотность наполнителя – 120 кг/м 3 . Толщина изоляции не менее 40 мм.

На заметку! Поинтересуйтесь у продавца, где и по какой технологии были произведены трубы дымохода, соблюдался ли при производстве стандарт ISO 9001.

Все изделия должны быть индивидуально упакованы и транспортироваться в вертикальном положении.

Важно! Приобретайте трубы для наружного дымохода со сборкой «по дыму», для внутреннего – «по конденсату».

Сборка «по дыму» и «по конденсату»

Таблица. Элементы дымохода сендвич

Переходник на сендвич

Заглушка с конденсатоотводом двустенная

Элемент Описание
Сендвич дымоходы никогда не устанавливают непосредственно на выходной патрубок печи. Всегда от этого патрубка должна идти одностенная стальная труба, к которой через переходник подключается двухстенный утепленный дымоход. Может быть использован как переходник от одностенного теплообменника или экономайзера на сендвич. Диаметр переходника выбирается в соответствии с диаметрами труб дымохода

Дымоход двустенный, сборка «по воде»

Основной элемент для отвода продуктов сгорания. Может быть собран «по дыму» или «по воде», то есть «по конденсату», для этого заранее приобретаются трубы нужной длины и с соответствующей конструкцией гофрированных раструбов. Трубы прямые, герметичные, между стенками находится прессованный утеплитель. Сборка производится аналогично одностенным дымоходам, т.е. с применением герметика, хомутов и кронштейнов

Колено, 90 градусов, сендвич «по воде»

Переходник аналогичной с одностенным коленом конструкции, но отличается наличием утеплительного изолирующего слоя. Диаметр и тип колена выбирается по типу сборки дымохода («дым» или «вода»)

Колено, 135 градусов, сендвич «по воде»

Аналогично предыдущему

Тройник-сэндвич 90 градусов

Тройник-сэндвич 135 градусов

Назначение аналогично тройникам одностенным

Заглушка с отверстием

Заглушка устанавливается в нижней части тройника. Выполняет функцию защиты утеплителя, сбора конденсата, сажи и мусора. Монтаж производится без герметика, чтобы при необходимости заглушку можно было снять, удалить конденсат и сажу, после чего вернуть элемент на место.

Диаметр заглушки выбирается исходя из наружного диаметра тройника

Для визуального инспектирования и обслуживания дымохода, сбора и отведения конденсата

Монтируется на сендвич-дымоход, защищает слой теплоизоляции. Может использоваться как завершающий элемент дымохода или как переходник между сендвич-дымоходом в одностенный

Служит окончанием трубы. Защищает от осадков, ветра, усиливает тягу, если дует боковой ветер.

Кронштейны для крепления монтажной площадки дымохода к стене

Для внешних дымоходов. Крепится к консоли (кронштейнам). Выдерживает вес пяти метров сендвич-дымохода. Если планируется монтаж дымохода большей длины, то рекомендуется установить две монтажные площадки на расстоянии 4 метра между элементами

Элементы фиксации внутреннего дымохода. Устанавливаются с интервалом 2 метра, крепятся к стенам бани

Для скрепления стыков соседних элементов. Запрещается делать стыки дымохода внутри потолочных перекрытий

Для фиксации трубы дымохода, если он выше кровли на 1,2 м

Крепление растяжек к дымоходу сэндвич

Важно учитывать – нельзя прокладывать дымоход горизонтально больше чем на 1 м и устанавливать 3 и больше поворота дымохода. Общая высота дымоотводящего канала должна составить > пяти метров (иначе будет плохая тяга). Исключение – бани без чердачных помещений, в которых можно устанавливать дымоход высотой менее 5 метров при условии, что будет обеспечена стабильная тяга.

Цены на каменную вату Rockwool

Инструкция по монтажу дымохода стального утепленного

Важно! Запрещается выполнять монтажные работы с использованием инструментов без изолированных прорезиненных поверхностей.

Допустимые расстояния для дымоходов всех типов

Конфигурация дымоходов, варианты

Для обеспечения безопасности, заранее просчитайте местоположение вашего дымохода. Соблюдайте следующие правила:

  • нельзя, чтобы дымоход соприкасался с какими-либо предметами мебели, обоями, коммуникациями, например, электрической проводкой или газовыми трубами;
  • между обрешеткой или лагами перекрытия необходимо оставлять не менее 300 мм для неизолированных дымоходов и не менее 150 мм для изолированных. Прямой контакт дымохода и древесины недопустим;
  • если дымоход будет проходить через неотапливаемый чердак, то следует заранее произвести теплоизоляцию этого помещения во избежание появления конденсата;
  • дымоход нельзя располагать около горючих поверхностей, в т.ч. вблизи от деревянной обшивки стен.

Рассчитывая количество элементов дымохода, учитывайте, насколько дымоход должен возвышаться над крышей бани.

Высота трубы над баней

Монтаж наружного дымохода

Шаг 1. Снимаем упаковку с элементов дымохода. Проверяем наличие всех элементов, их целостность.

Достаем элементы дымохода из упаковки

Шаг 2. Подготавливаем инструменты:

  • угольник;
  • электролобзик;
  • обрезную машину;
  • шуруповерт;
  • рулетку;
  • молоток;
  • маркер;
  • уровень.

Шаг 3. Разметка. Определяем расстояние от низа печи до центра дымоотводящего патрубка. Отмечаем это расстояние на стене в месте расположения печи.

Расстояние от низа печи до центра дымоотводящего патрубка

Далее на стене откладываем ширину печи и ось дымоотводящего патрубка относительно размеров печи.

Откладываем расстояние на стене

На стене отмечаем контуры удаляемого материала с учетом противопожарных расстояний. Чертим квадрат, используя уровень, рулетку и маркер.

Границы удаляемого материала

Шаг 4. Удаляем фрагмент стены. В деревянной обшивке сверлим отверстия дрелью по углам и в центре. Распил выполняем электролобзиком. Вставляем режущее полотно в высверленное отверстие и по начерченной разметке производим распил. Убираем отпиленную часть.

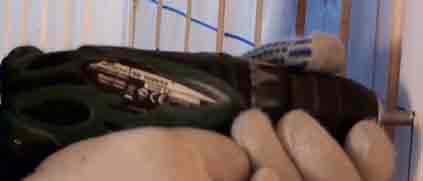

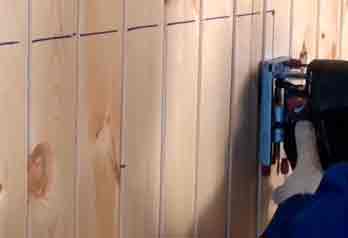

Распил внутренней обшивки стены

Снимаем отпиленную часть обшивки

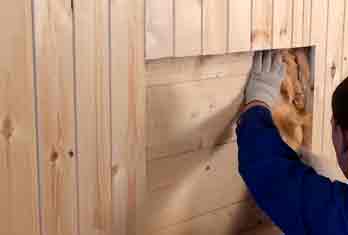

Изоляционный материал разрезаем строительным ножом и вынимаем из стены.

Удаление изоляционного материала

Шаг 5. Деревянную стену необходимо изолировать от жара. Для изоляции используем негорючие плиты «СуперИзол» толщиной более 30 мм. На листе определяем и отмечаем место прохождения дымоотводящей трубы.

На листе нужно будет вырезать круглое отверстия для вывода трубы. Чтобы отверстие получилось ровным, как шаблон используем фланец (декоративную накладку). Вырезаем отверстие электролобзиком.

Разметка на защитном экране

Разметка круглого отверстия

Защитный лист закрепляем саморезами на стене бани. Просверливаем 4 отверстия по углам для саморезов, прикладываем лист к стене, между листом и стеной устанавливаем втулки, сквозь которые и вкручиваем самонарезающие винты.

Укладываем на пол стальной защитный экран. Он необходим для защиты покрытия пола от возможного попадания угольков, искр, перегрева.

Стальной защитный экран под печь

Шаг 6. Начинаем работы с внешней стороны бани. Выполняем разметку удаляемого материала на стене со стороны улицы. Удаляем часть стены, используя электродрель и электролобзик.

Разметка на внешней стене

Выпиливание части наружной стены

Удаление внешней обшивки

Шаг 7. Устанавливаем теплоизоляцию в месте прохода дымохода через стену. Необходимо определить объем изоляционного материала, который будет уложен между трубой дымохода и выпиленным проемом.

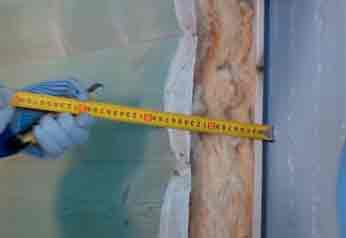

Замеряем толщину стены, после чего нарезаем маты фольгированной базальтовой ваты на полоски шириной, равной толщине стены. Для работы используем строительный нож, перчатки.

Устанавливаем полосы фольгированной минваты по контуру вырезанного проема фольгой в сторону дымохода (внутрь).

Продолжаем нарезку и укладку минваты аналогично по контуру, стараясь оставлять минимальные зазоры между полосками утеплителя. Укладываем минвату до тех пор, пока не останется отверстие, равное диаметру трубы дымохода.

Шаг 8. Достаем элементы дымохода из упаковки. Дымоход удобно монтировать небольшими участками.

Сборку начинаем с кронштейна крепления к стене, тройника и горизонтального участка, идущего от самой печи. Секции дымохода фиксируем хомутами, затягивая болты отверткой или шуруповертом. Болтовые соединение хомутов должны быть направлены к стене бани. Элементы устанавливаются последовательно, причем гофрированная часть соединений должна быть направлена вниз. Все соединения промазываются высокотемпературным герметиком.

Достаем из упаковки опорно-стеновой кронштейн.

Схема монтажной площадки

Располагаем его горизонтально на полу. Надеваем хомут и затягиваем его непосредственно рядом с квадратной стальной площадкой. Переворачиваем элемент, устанавливая его вертикально на пол, гофрированной стороной вверх, короткий прямой элемент трубы дымохода (переходник). Фиксируем соединение хомутом. Достаем из упаковки два треугольных кронштейна, прикручиваем их болтами к торцам опорной площадки.

Сборка опорно-стенового кронштейна

Вынимаем из коробки крышку (заглушку) с капельником и устанавливаем ее на нижнюю часть тройника, не используя при этом герметик. Фиксируем крышку хомутом.

К тройнику крепим прямой участок дымохода. Этот участок будет проходить через стену. Фиксируем его хомутом.

Установка горизонтального участка дымохода

На трубу, которая идет горизонтально, надеваем фланец (квадратный изоляционный стальной лист с круглым отверстием в центре). Изоляцию не фиксируем. Вставляем дымоход в подготовленное в стене отверстие.

Проверяем вертикальность кронштейнов и дымохода уровнем. Закручиваем саморезы в отверстия треугольных стеновых кронштейнов (консолей).

Крепление саморезами кронштейнов

Фланец фиксируем саморезами, закручивая их шуруповертом. Если баня из круглого бревна, располагайте саморезы в точках соприкосновения фланца с древесиной. Если баня из бруса, то закрутите метизы по углам фланца.

Фиксация фланца саморезами

Шаг 9. Продолжаем сборку дымохода. Наращиваем дымоход вверх, скрепляя все элементы между собой хомутами и герметиком. Через каждые 2 метра устанавливаем элементы крепления к стене. Плотно затягиваем гайки, ведь дымоход будет ежедневно подвергаться ветровым нагрузкам.

Элемент крепления к стене

Фиксация кронштейна саморезами

Проверка горизонтальности установленного кронштейна

Шаг 10. Приступаем к монтажу участка огибания свеса кровли. Используем два колена с углом 135 градусов или иные отводы, в зависимости от конфигурации крыши. Эту часть дымохода удобнее собрать на земле, так как трубы небольшого диаметра и веса. Собираем 3 элемента и устанавливаем их на прямой участок дымохода. Верхнее колено фиксируем стеновым кронштейном.

Сборка отвода и дымохода

Сборка части дымохода для огибания кровли

Установка участка огибания свеса кровли

Верхнее колено фиксируем стеновым кронштейном

Шаг 11. На колено надеваем прямой участок дымохода, а затем конус и дефлектор. Не забываем о высоте трубы над кровлей. Эти элементы, как и все прочие, фиксируем хомутами.

Снимаем защитную пленку с фланца

Шаг 12. Возвращаемся во внутреннее помещение бани и продолжаем монтаж.

Участок трубы со стороны внутренней обшивки

К той части трубы, что выходит из стены, присоединяем переходник моно (с сендвич на одностенный дымоход). При необходимости устанавливаем еще один переходник между элементом «моно» и патрубком самой печи.

Шаг 13. Устанавливаем шибер – одностенную трубу с задвижкой.

Шаг 14. Придвигаем печь и соединяем ее выходной патрубок с шибером.

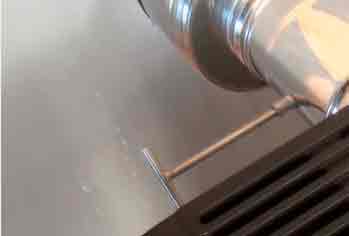

Соединение патрубка печи и шибера

Прием дымохода в эксплуатацию

Шаг 1. Осмотрите дымоход. Проверьте качество, плотность стыковки элементов.

Шаг 2. Произведите очистку дымохода сухой ветошью.

Шаг 3. Уберите все посторонние предметы из зоны дымохода и топливника печи.

Шаг 4. Осуществите пробную растопку с небольшим количеством топлива. Не используйте химические вещества, брикеты и другие не разрешенные для использования в бане виды топлива.

Первая растопка банной печи

В процессе пробной растопки обращайте внимание на качество тяги, появление дыма из соединений, топки. Малое количество дыма может выделиться только из-за нагрева и сгорания остатков масла на металлических поверхностях.

Важно! Никогда не заливайте огонь водой!

Шаг 5. После пробной растопки проветрите баню, а через 2-3 часа осуществите полноценную протопку банной печи. Помните – избыточное количество топлива может привести к порче дымохода и пожару.

Важно! Убедитесь, что рядом с печной трубой все горючие перегородки заизолированы или расстояние между ними и дымоходом более 50 см.

Профилактический осмотр и чистка выполняются 1 раз в 6 месяцев.

Монтаж внутреннего дымохода

Внутренний дымоход имеет много одинаковых элементов с внешним. Фиксация так же выполняется хомутами и герметиком. Но есть и отличия. Изначально на свое место укладывается изоляционный лист, на который устанавливается банная печь. К патрубку банной печи подключаем одностенную трубу дымохода либо экономайзер через переходник. Далее к прямому участку печи можно подсоединить бак для нагрева воды и шибер, либо только шибер, либо сетку каменку и дымовую задвижку. Только после этого допустимо установить переходник моно (с одностенной трубы на сендвич).

Продолжаем сборку прямого участка дымохода, поворачивая элементы гофрированным элементом вниз, то есть так, чтобы внутренняя часть верхнего элемента дымохода перекрывала внутреннюю стенку нижнего элемента. В этом случае капли конденсата не смогут попасть на утеплитель.

При монтаже внутреннего дымохода важно правильно обустроить проход через перекрытие и крышу.

Вариант организации изолированного прохода дымохода через перекрытие

Шаг 1. Выполняем разметку положения печной трубы на потолке. При необходимости выпиливаем часть балки перекрытия и укрепляем перекрытие дополнительными поперечными перемычками из дерева (фиксация перфорированными уголками и саморезами). Расположение прохода делаем в соответствии с установленными СНиП отступами, о которых сказано в начале статьи. Отверстие делаем квадратной формы.

Шаг 2. На прямой участок дымохода надеваем противопожарный короб (потолочную разделку). Внутренний диаметр отверстия короба должен соответствовать диаметру трубы, а между вертикальными стенками разделки и выпиленным в проеме отверстием должны остаться промежутки до 2 см.

Разделка потолочная. схема установки

Шаг 3. Наращиваем дымоход еще одним вертикальным элементом. Важно, чтобы соединение находилось ниже потолочной разделки.

Устанавливаем потолочную разделку

Шаг 4. Прижимаем короб к обшивке потолка, фиксируем его саморезами.

Потолочная разделка, вид снизу

Шаг 5. Дальнейшие работы производим на чердаке. В промежуток между стенками короба и перекрытием плотно укладываем отрезки базальтового картона. Внутрь короба вокруг дымохода насыпаем керамзит/вермикулит или укладываем фольгированную базальтовую минеральную вату.

Как уложить минвату?

  1. Вырезаем цельный квадратный кусок минваты, внутри прорезаем круглое отверстие под трубу дымохода.
  2. Укладываем вырезанный кусок фольгой вниз.
  3. Замеряем расстояние от минваты до верхнего края короба.
  4. Нарезаем плиту минваты на полоски. Ширина полосок соответствует замеренному в предыдущем пункте расстоянию.
  5. Укладываем полоски по периметру короба фольгой в сторону трубы дымохода.

Средняя часть уложенной минваты, фольгой внутрь

Расстояние края вырезанного проема до сендвич-дымохода

Верхний цельный кусок минваты фольгой наверх

Утеплитель закрыт фланцем

Далее наращиваем дымоход вертикально. При необходимости устанавливаем стеновые кронштейны с интервалом 2 метра.

Видео – Противопожарная разделка

Рассмотрим вариант прохода дымохода сендвич через уже готовую кровлю из мягкой черепицы. Здесь так же, как и в перекрытии потолка придется подготовить отверстие, демонтируя саму черепицу, обрешетку и утеплитель, если таковой есть в пироге кровли. Не рекомендуется распиливать стропила, лучше заранее просчитать местоположение печи и дымохода, чтобы последний проходил между несущими элементами.

Шаг 1. Делаем разметку на черепице (со стороны чердака отмечаем линию расположения трубы и сверлим несколько сквозных отверстий по этой линии, на черепице чертим круг мелом, замечая высверленные отверстия) в том месте, где будет проходить дымоход.

Разметка на кровле

Шаг 2. Начинаем демонтаж черепицы. Используем шпатель и шуруповерт. Шпателем поддеваем и приподнимаем черепицу, выворачиваем саморез. Вынимаем черепицу и откладываем ее в сторону.

Шаг 3. Установка проходного элемента. Важно, чтобы он был герметичным и пожаробезопасным.

Из упаковки вынимаем проходной элемент, разрезаем его ножом или ножницами, учитывая диаметр дымохода и уклон кровли. На проходном элементе для этого есть удобная разметка.

На проходном элементе есть удобная разметка под разные диаметры дымоходов

Резка проходного элемента

Отметка на кожухе, которая должна смотреть вперед

Прикладываем проходной элемент к кровле, совмещая внутреннее отверстие с разметкой на плоскости крыши (ориентир – высверленные заранее отверстия).

Берем электролобзик и по разметке выпиливаем отверстие в кровле для вывода трубы.

Выпиливание отверстия в кровле

Прикладываем проходной элемент к отверстию и крепим саморезами к обрешетке.

Фиксация проходного элемента

Шаг 4. Выводим дымоход через проходной элемент. Вставляем прямой участок трубы сверху вниз, со стороны чердака элемент крепим хомутом.

Вставляем прямой участок трубы дымохода

Шаг 5. Надеваем герметизирующий кожух, в котором заранее прорезаем отверстие под диаметр трубы. Кожух закрепляем хомутом.

Кожух закрепляем хомутом

Шаг 6. Наращиваем трубу дымохода, устанавливая еще один вертикальный прямой элемент.

Шаг 7. Устанавливаем последний элемент – дефлектор с искрогасителем.

Шаг 8. Укладываем герметизирующую подкладку в пазы проходного элемента. Возвращаем мягкую черепицу на ее прежнее место.

Установка изоляции и монтаж черепицы

Важно! Не забудьте нанести битумный герметик на соединения проходного элемента с дымоходом и кровлей.

Нанесение битумного герметика

Обязательно проверьте плотность всех соединений и вертикальность дымохода. Не используйте при монтаже элементы конструкции от разных производителей, весь комплект приобретайте у одного поставщика. Не модифицируйте самостоятельно никакие части дымохода, это может быть опасно.

Видео – Монтаж кровельной проходки

Видео – Как самостоятельно поставить дымоход. Особенности, расчёты, чертежи, опасности

Источник: http://banya-expert.com/pechi/ustrojstvo-dymoxoda-v-bane-dlya-drovyanoj-pechi.html

Дымоход для бани своими руками просто и дешево

Практически все бани, построенные в домашних условиях, используют твердое бытовое топливо. Во время его сгорания образуются продукты отхода как в твердом виде, так и в газообразном. Для удаления их и качественного отвода наружу требуется монтировать дымоход для бани.

Одним из главных условий изготовления данного узла является максимальная пожарная безопасность. Особенно важно ее соблюдать в следующих областях: при выходе через стену и при установках сквозь крышу. Здесь недостаточно проделать сквозные полости и выпустить туда трубы. Понадобится надежно заделать окружающее пространство безопасными материалами и обеспечить хорошую тягу. Как правильно это сделать и какие изоляторы использовать – в нашей статье.

Разновидности современных дымоходов

Нужно знать, что существует два наиболее популярных типа дымохода:

  • с внутренним монтажом;
  • с наружной установкой.

Оба они имеют различные модификации, работающие по общему принципу. В нашей действительности популярной является внутренняя конструкция, поэтому во время проектирования часто интересуются, как сделать дымоход в бане через потолок, а не через стену.

Встроенный тип оставляет архитектурный стиль в максимальной сохранности, а также значительно экономит тепло, которое в большей мере остается в помещении. Внешний монтаж позволяет оставить крышу в целостности и снижает риски пожарной опасности.

Принято считать, что если используется монтаж дымохода в бане внутренний, но тяга будет лучше. Также он не нуждается в дополнительной теплоизоляции.

Популярные схемы монтажа

Чем отличается внутренний от внешнего

Перед тем, как сделать дымоход в бане, необходимо определиться с составными элементами для него. Основой является вертикальная труба, также используются фланцы и соединительные элементы. Основной критерий выбора материалов заключается в способности выдерживать высокие температуры, но не выделять во время процесса никаких посторонних токсичных веществ.

Снизить потери тепловой энергии удастся во время расположения дымохода близко к внутренней поверхности стены. В этом случае будет лучше тяга дымохода для бани, эффективность его повысится. В противном случае понадобится сформировать для него надежные стенки. Их габариты будут зависеть от температуры окружающего воздуха в зимнее время:

  • для мороза в -20 0 С используют толщину стен до 38 см;
  • для больших морозов толщина стены должна быть до 65 см.

Даже если баня содержит не одну печь, то труба для дымохода в баню у каждой печки должна быть своя, в ином случае возникнут проблемы с тягой.

При невозможности пробивки двух ходов для труб, формируется рассечка на высоте около 75 см. Поверхность всех труб должна быть максимально гладкой, чтобы минимизировать наросты от скопившейся сажи (это влияет на пожароопасность).

Использование различных материалов

Традиционно применяются дымоходы из кирпичной кладки или же из труб. Оба варианта имеют свои позитивные и негативные характеристики.

Соединение со стационарными печками

После того, как печь из чугуна займет свое место, можно заняться установкой к ней в бане дымохода. В такой ситуации понадобится смонтировать несколько фиксирующих опор с определенными тепловыми зазорами для расширения металлических труб во время нагревания. Такими модулями могут выступать асбестовые трубы либо сэндвич дымоход для бани, являющиеся более безопасными в огнеупорном плане.

Воздействие прямого огня на сэндвич нежелательно, поэтому перед первым коленом монтируется металлическая труба либо асбестовая.

Далее устройство дымохода в бане нуждается в металлической конусной заглушке, обеспечивающей просторный выход дыму наружу. Нижняя часть трубы оборудуется второй заглушкой, используемой для прочистки канала и удаления возможного конденсата. Перед тем, как прочистить дымоход в бане, достаточно будет открыть герметичную дверцу и высыпать собравшуюся сажу в подготовленную емкость.

ВИДЕО: Различные варианты схем

Кирпичная печь

Если смонтирована каменка с помощью кирпича, то часто дымоход в бане своими руками продолжают выкладывать именно кирпичный, не используя металлические трубы для вывода отходов горения. Схема кирпичного дымохода для бани начинается с 11-19 рядов во время перекрытия его боковых дверок.

Уже с двадцать первого уровня кладки выкладывается пара каналов. Впоследствии оба должны будут слиться в единую полость. Для проема напускают трех-четверки, чтобы сформировать закрытие канала над ядром. Поэтому зазор, сохраняющийся в промежутках ядра и кладки, останется до трех сантиметров. Остальные полости принято теплоизолировать с помощью минеральной ваты.

На 22 ряду просвет над ядром закроется окончательно и можно формировать закладку смещения каналов к середине. Обеспечить отсутствие трещин в будущем удастся при помощи укладки над ядром дополнительного кирпичного ряда.

Около 23 ряда формируется сужение канала. Кладка становится пятериком и оставляет в кирпич внутреннее пространство. В этой области должна монтироваться первая задвижка, а вторую ставят через уровень.

Во время самостоятельного монтажа правильного дымохода для бани не допускается наличие трещин. Они могут приводить к образованию конденсата. Также нежелательно существенно расширять проход, ведь из-за этого будет замедляться прохождение газов и произойдет быстрое охлаждение трубы.

ВИДЕО: Горизонтальный дымоход

Простой вариант дымохода

Получить действенный результат с минимальными вложениями можно следующим способом, ведь многие владельцы бань интересуются, как правильно сделать дымоход в бане с меньшими затратами.

Для этого понадобится собрать следующие материалы:

  • вертикальная труба из нержавеющей стали;
  • оцинкованное колено 20х120 см;
  • тройник (160 мм), имеющий заглушку;
  • пара оцинкованных колен 16х120 см;
  • предохранительный металлический грибок диаметром 20 см;
  • три колена из оцинкованной стали 16х120 см.

Крепление между собой труб осуществляется с помощью саморезов. В горизонтальной поверхности растачивается выход, для дымохода в бане хватит 17-16 см диаметра. На крыше удаляется мягкие элементы кровли на расстоянии около 17 см от выходной полости. Вышедшую часть трубы наружу, обматывают огнебезопасной каменно-базальтовой ватой, зафиксированной асбестовым шнуром.

Поверх данного узла монтируется труба большим диаметром, около 20 см, которую фиксируем и обматываем битумной мастикой. Верхний стык блокируется асбестовым шнуром, минимизируя возможность проникновения между трубами влаги и образования там грибка. Данная установка дымохода в бане через потолок может быть выполнена даже самостоятельно без особых навыков.

Как часто чистить дымоход в бане

Это зависит исключительно от того, как часто ее эксплуатируют. При регулярном еженедельном использовании первая чистка проводится спустя полтора-два года. В дальнейшем – не реже 1 раза в 2 года с тем, чтобы исключить излишнее накопление сажи на стенках трубы и потенциальную опасность находящихся в бане.

На первых порах справиться с сажными отложениями помогут народные средства – картофельные очистки или поваренная соль, которые не удаляют сажу, но смягчают настолько, что ее удобно соскабливать.

При более значительных накоплениях помогут поленья-трубочисты. Это специальные дрова, которые разгоняют печь до максимально возможной температуры, в результате чего сажа просто отслаивается и опадает вниз хлопьями. С такими поленьями следует обращаться очень осторожно, так как сильнейший огонь способен подпалить сажу, а будучи легкой, она влетает в помещение и может стать причиной пожара.

Лучше всего с сажей справляются химические составы, в частности, противонагарная химическая композиция. Один из самых эффективных составов для борьбы с накоплениями, который уже за один раз способен полностью очистить дымоход.

ПХК очень мощный по силе действия, старые дымоходы могут даже треснуть. Будьте внимательны и не нарушайте рекомендованную производителем дозу.

ВИДЕО: Как сделать проход трубы через потолок в бане своими руками

Источник: http://www.portaltepla.ru/banya-i-sauna/dimohod-dlya-bani/

Установка трубы в баню – советы опытного строителя

При установке печки в такой важной загородной постройке, как баня, необходимо предварительно подумать о создании качественного дымохода. Как правило, вопрос, как правильно установить трубу в баню встаёт практически пред каждым владельцем частной собственности, желающим провести все работы самостоятельно.

Стоит отметить, что монтаж конструкции вытяжной трубы в бане не создаёт особых сложностей и по сути является достаточно простым даже для самого неопытного строителя. Главное в процессе работы быть достаточно внимательным, запастись терпением и следовать советам профессионалов, соблюдая все нюансы.

Установленная дымоходная труба

Мы постараемся максимально профессионально объяснить процесс установки трубы в бане и подробней рассмотреть его в видео в этой статье.

Схема устройства дымохода

  • Также нередко в целях обеспечения пожарной безопасности устанавливаются сэндвич трубы;
  • Для лучшей фиксации и плотного прилегания все стыки между трубой и коробом следует проклеить специальным алюминиевым скотчем или фольгой.

Размеры и формы дымохода в бане

При проектировании и сборке важно дымовой трубы для бани, крайне важно следовать определенным стандартам в размерах и формах. Самой распространённой формой для дымоходной трубы является цилиндр. Основными и важными величинами для сборки трубы для бани являются диаметр отверстия и высота самой трубы.

Сечение дымоходной трубы напрямую зависит от степени мощности банной печи, например стандартные размеры вытяжного отверстия для печей прямоугольной и квадратной формы с мощностью до 3,5 КВт — 140х140 мм; для печей с мощностью 7,2 КВт- 140х270 мм.

Дымоходный выход круглой формы не должна уступать выходному отверстию котла или печи. В расчётах поможет формула круга.

Обратите внимание!
Общая площадь трубы должна быть 8 кв. см на 1 кВт мощности., то есть, для печи в 20 кВт площадь дымохода составляет 160 см2, в диаметре 140 мм.

Величина высоты дымового выхода вычисляется при учёте высоты здания, вида крыши. При проектировании дымохода крайне важна высота трубы над крышей. Например, если труба располагается в 1,5 м от конька, то высота должна быть не более 0,5 м.

Внешняя часть дымохода

При расстоянии, колеблющемся от 1,5 м до 3 м, может быть вровень, в случае если расстояние превышает 3 метра, труба должна быть чуть выше конька. Для плоского типа крыш высота дымоходной трубы составляет 1м.

Совет!
Рекомендуется зафиксировать трубу, в случае, если труба на полтора метра выше линии крыши.

Процесс установки трубы

Монтаж дымоходной конструкции в бане обусловлен определёнными последовательными действиями, которые подробно описывает данная пошаговая инструкция по установке дымохода:

  1. В кровле и потолке бани выпиливают отверстия 45×45 см;
  2. Из металла вырезают две 50 см квадратные пластины, с помощью которых будет крепиться дымоход;
  3. Необходимо в углах заготовленных пластин проделать крепёжные отверстия;
  4. В середине одной из заготовок делают круглое отверстие;

Круглое отверстие под дымоход

  1. Вторая пластина будет крепиться к скату кровли, для этого нужно проделать в ней овальное отверстие;
  2. На внутренние и предварительно утеплённые трубы надевают оцинкованный кожух;
  3. Торцы глушат кольцами и подгибают края трубки снаружи;
  4. В круглое отверстие одной из металлических пластин вставляют утеплённый конец нижней дымохода, а не утепленный конец при этом насаживают на патрубок;
  5. Металлический лист прикручивают к перекрытию, при этом в обязательном порядке следует убедиться в одинаковом положении всех зазоров;
  6. При помощи предварительно приваренного патрубка на нижнюю трубу насаживают верхнюю, соединяя их хомутом;
  7. К внутренней поверхности крыши прикручивают вторую металлическую пластину;
  8. Глиной либо керамзитом заполняют пространство между трубой и деревянным компонентами;

Место прохождения трубы, заполненное керамзитом

  1. В месте прохождения трубы сквозь кровлю стелют слой гидроизоляции и устанавливают уплотнитель;
  2. Затем на неё насаживают специальный защитный колпак от осадков.

Как прочистить трубу

Свидетельством засорившегося дымового прохода является дым и неприятный запах в помещении, а также плохая тяга. Появляется острая необходимость прочистить трубу, причём делать это придётся самостоятельно. Для этого в некоторых случаях достаточно протопить печку специальным видом дров или использовать определённый инструмент.

А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.

Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.

Существует очистка при помощи различных химикатов, однако при таком варианте возникает опасность для окружающей среды.

В заключении

Процесс создания дымоходной трубы для банной постройки требует особого внимания к мелочам. Недочёты и погрешности в монтажных работах чреваты попаданием дыма в баню и другими последствиями. Поэтому соблюдение всех рекомендаций специалистов играет такую важную роль.

Если вы планируете смастерить дымоходную конструкцию для бани собственными силами, предварительно проконсультируйтесь у профессионалов, как установить трубу в бане. Вооружившись полученными знаниями, можно смело приступать к работе.

Источник: http://9ban.ru/elementy/dymohodi/89-ustanovka-truby-v-banyu

Ещё по теме  Установка бассейна своими руками
Смотрите также:
25.04.2020

Как построить камин на даче своими руками быстро и качественно? Что предпочесть для установки на даче: камин или печь? Многие выберут первый вариант. Разберемся, как построить камин своими руками. Одним из неоспоримых преимуществ частного дома является возможность...

25.04.2020

Строительство баня из клееного бруса своими руками Как правило, для строительства бань своими руками используют такой материал, как древесина. На сегодняшний день стоимость дерева достаточно высока. Для того чтобы построить баню хорошего качества, необходимо уделить...

25.04.2020

Как сделать полок в бане своими руками 1 Материал для полка 2 Расположение 3 Размеры 4 Монтаж 5 Видео 6 Фото 7 Чертежи Чтобы с комфортом и пользой попарится в бане, необходимо установить полок, соблюдая определенные нормы. Материал для настила тоже...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
