Устанавливаем подогрев бассейна своими руками

Как сделать подогрев бассейна? Все возможные способы и варианты

Здравствуйте, уважаемые любители водных процедур!

Если Ваш бассейн используется не только в роли купели после жаркой парилки, но и просто так, то Вашему «водному чуду» необходим подогрев воды. Окунуться ранним летним утром в холодном бассейне – процедура не из приятных. Хотя чистая голубая вода так сильно к себе притягивает.

Наиболее комфортной считается вода с температурой 23-25 градусов, маленьким ребятишкам приятно плюхаться при температуре около 30. Ну а расслабляющие SPA-процедуры лучше всего проводить при 40 градусах. Как же организовать подогрев воды в бассейне, чтобы купание было приятным? Предлагаю рассмотреть основные варианты подогрева бассейна. Итак, поехали…

Из этой статьи вы узнаете:

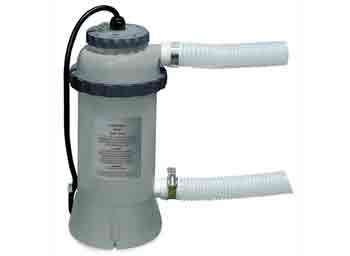

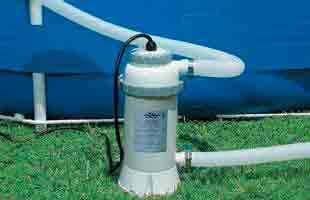

Подогрев бассейна электронагревателем

В этом случае подогрев воды осуществляется за счёт электрического нагревательного элемента. Как правило — это простые ТЭНы, выполненные из антикоррозийных сплавов. Электронагреватель потребляет довольно много электричества. Бывают они разной мощности: от 3 до 18 кВт. Мощные нагреватели требуют только сеть напряжением 380 вольт. 18 кВт подключать на одну фазу нельзя (никакая проводка не выдержит), поэтому ТЭНы равномерно расключают пофазно.

Подогрев бассейна электронагревателем – удовольствие не из дешёвых. Сами понимаете, чтобы нагреть такой объём воды, сколько надо сжечь электроэнергии. Такая система оптимальна для не больших бассейнов. Нагреватели снабжаются датчиками температуры, давления. Они удобны для автономного подогрева воды и просты в обслуживании, необходимо выставить нужную температуру и всё. Терморегулятор сам будет включать и отключать ТЭНы, поддерживая заданные параметры.

Возникает вопрос, какой мощности выбрать электронагреватель? Здесь много различных нюансов, но примерно это делается так. Если бассейн находится в помещении, то его объём делим на 3. Одним словом 30% от кубатуры бассейна – это и будет ориентировочная мощность водонагревателя. Для наружных бассейнов объём делим на 2, то есть 50% от кубатуры воды. Проще говоря, для бассейна объёмом 36 м 3 необходим водонагреватель 18 кВт.

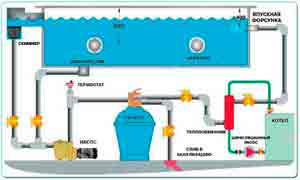

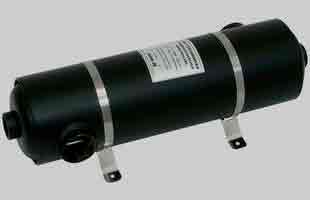

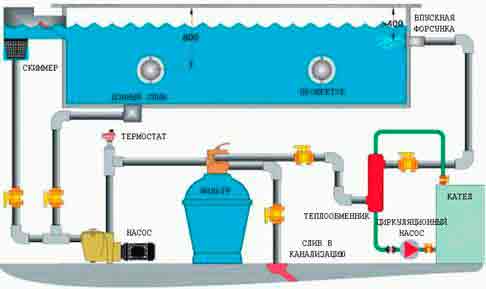

Подогрев бассейна с помощью теплообменника

Теплообменник представляет собой металлическую колбу, в которой находятся 2 независимых замкнутых водяных контура. Один контур – это вода самого бассейна, а второй подключается к котлу системы отопления дома, возможно использование теплоцентрали. В самом теплообменнике контур отопления отдаёт своё тепло контуру бассейна. Так и происходит нагрев: один теплоноситель остывает, другой нагревается.

Для лучшей функциональности, теплообменники снабжают циркуляционными насосами и обратными клапанами. Управление ведётся электронным блоком, который следит за установленными параметрами. При понижении температуры, открывается клапан, включается циркуляционный насос. Происходит нагрев воды в контуре бассейна. По достижении нужной температуры, термодатчик отключает насос и закрывает клапан.

Выбрать мощность теплообменника можно так. Для уличных бассейнов мощность теплообменника (в килоВаттах) примерно равна цифре объёма бассейна (в м 3 .). Если бассейн находится в бане, то мощность теплообменника будет равна ¾ от кубатуры воды. Учтите такой момент, что лучше приобрести большую мощность, чем меньшую.

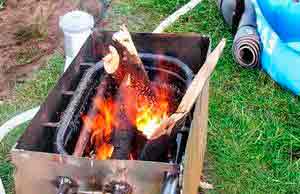

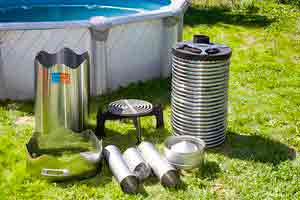

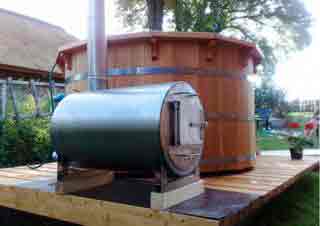

Обогрев бассейна топливным нагревателем

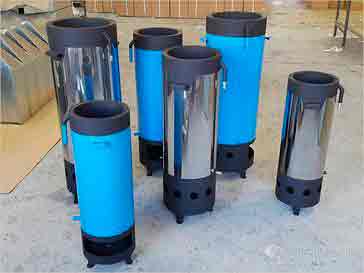

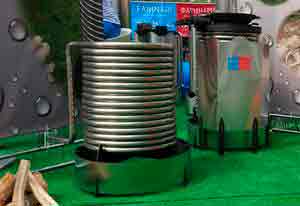

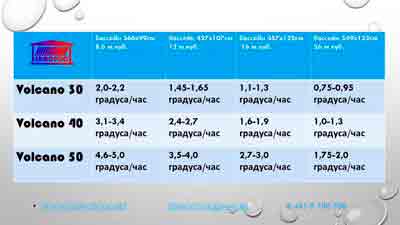

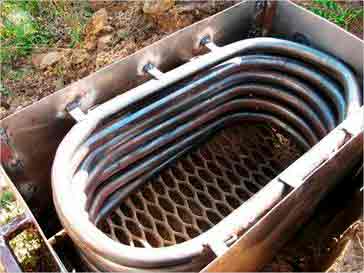

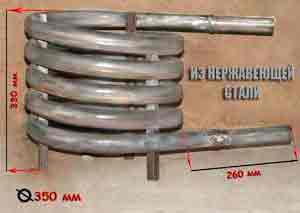

Топливные прямоточные нагреватели представляют собой металлический змеевик, в котором происходит нагрев воды за счёт сжигания нефтяных продуктов или газа. Они также снабжаются циркуляционными насосами, системами фильтрации воды и автоматикой. Установленные датчики следят за указанной температурой и управляют подогревом воды.

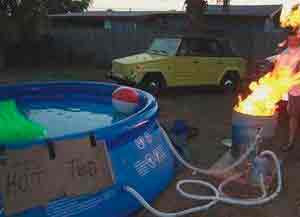

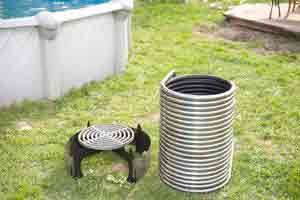

Вполне реально организовать более простой вариант бассейна с подогревом – нагреть воду при помощи дров. Устанавливается своеобразная топка со змеевиком. В середину змеевика укладываются дрова и разжигаются. Вот такая простая и доступная схема подогрева бассейна.

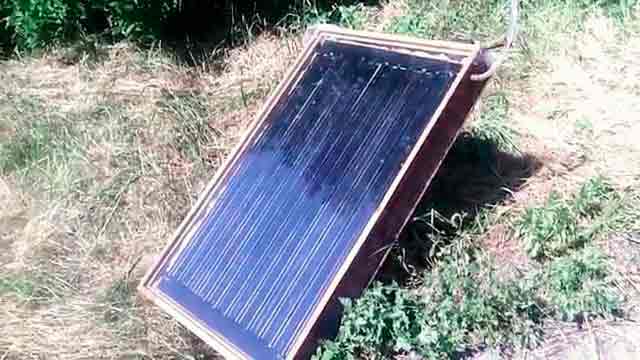

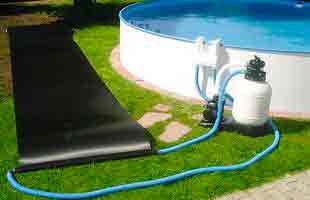

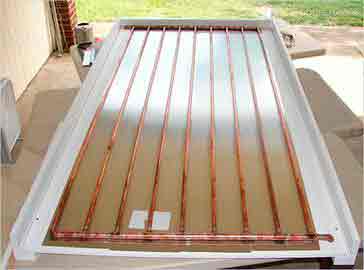

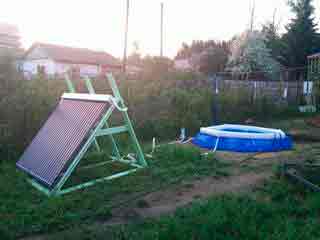

Подогрев бассейна солнечными коллекторами

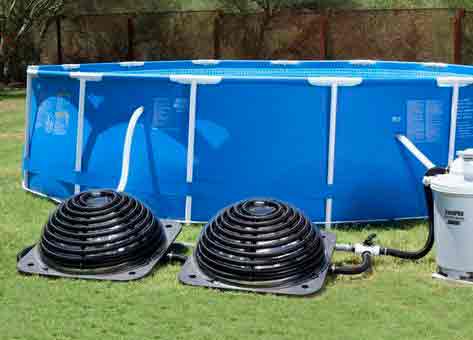

Использование энергии солнца самый дешёвый и перспективный вид энергии. За это не надо платить деньги, необходим только ясный солнечный день. Солнечный коллектор выглядит в виде больших плоских сегментов. Состоит он из многочисленных трубочек маленького диаметра, которые изготавливаются из чёрного полипропилена. В этих маленьких трубочках и происходит нагрев воды с помощью солнечного излучения.

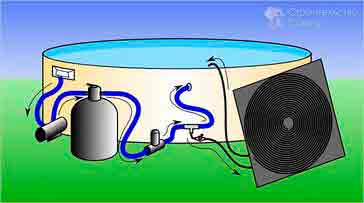

Встраивается такой обогреватель для бассейна в систему фильтрации воды. За счёт постоянной циркуляции, вода в бассейне может за короткий промежуток времени значительно потеплеть. Устанавливают такие солнечные батареи на крыше или в районе бассейна. Ориентируют их в направлении юга или юго-запада, чтобы больше взять солнечного тепла. Существует ручная и автоматическая регулировка температуры воды. Мощность батарей подбирается в зависимости от кубатуры бассейна.

Подогрев бассейна тепловым насосом

Тепловой насос – это хороший, современный вариант сделать бассейн с подогревом. Он не требует больших электрических затрат, но способен обогреть приличный бассейн. Источником тепла могут быть любые природные компоненты: вода, грунт, воздух. Не будем вдаваться в подробности, но принцип работы как у обычного холодильника, только наоборот. Внутри холодильника холодно, а трубка-змеевик сзади горячая. По такому же принципу и происходит подогрев воды в бассейне.

Сегодня промышленность выпускает тепловые насосы, как для открытых, так и для закрытых бассейнов. Существуют модели разных мощностей и модификаций. Стоит отметить, что КПД у тепловых насосов очень высокий и за счёт этого у них перспективное будущее. Единственный недостаток – это приличная цена. Хотя она с лихвой окупит себя низким потреблением электроэнергии и надёжной работой.

Здесь мы кратко рассмотрели основные способы подогрева бассейна. Какой выбрать именно для Вашего водяного творения, вопрос сугубо индивидуальный. Всё зависит от конкретных условий и финансовых возможностей. Но всё в этом мире реально сделать, всё зависит от Вашего желания, так что дерзайте!

Цитата мудрости: За сладкое приходится горько расплачиваться.

Источник: http://postroibanu.ru/basseiny-i-kupeli/kak-i-kakim-sposobom-organizovat-podogrev-bassejna.html

Бани, сауны и бассейны

Для комфортного купания в бассейне не только в жаркие, но и в прохладные дни его оборудуют системой обогрева. Различают несколько способов, которые позволяют подогреть воду в бассейне. Об их особенностях, характеристике и технологии монтажа рассмотрим далее.

Оглавление:

  1. Как подогреть бассейн: характеристика методов подогрева
  2. Как организовать подогрев бассейна своими руками

Как подогреть бассейн: характеристика методов подогрева

Различают четыре основных метода подогрева воды в бассейне:

  • устройства в виде проточных электронагревателей;
  • теплообменные устройства;
  • механизмы солнечных коллекторов;
  • насосы теплового типа.

Выбирая то или иное оборудование для подогрева бассейна, необходимо учитывать такие характеристики:

  • размеры бассейна и его объем;
  • количество воды, постоянно присутствующей в бассейне;
  • особенности коммуникационных систем;
  • индивидуальные предпочтения владельцев бассейна.

Первый вариант для уличного бассейна с подогревом — установка проточных нагревателей воды. Они достаточно популярны среди потребителей из-за дешевой стоимости и высокой эффективности. Если в бассейн вода подается небольшими порциями, при этом в нем присутствует оптимальное давление, то данный вариант подогрева подойдет к нему идеально.

Данное оборудование отличается компактными размерами, не нуждаются в наличии дополнительных техничных комнат и т.д. Для изготовления корпуса электронагревательного прибора используется качественный пластик, нержавейка или титановые материалы. Нагревательный механизм в виде ТЭНа изготавливается из нержавейки, которая отлично выдерживает как высокие, так и низкие температуры.

Учтите, что тип проточного электронагревателя должен подбираться в соотношении с объемом воды, постоянно присутствующей в бассейне. Оптимальное значение мощности для небольшого бассейна составляет три киловатта. При этом, максимальное значение мощности для работы данных устройств составляет около восемнадцати киловатт. При этом, для слишком больших и объемных бассейнов они не подойдут. Также, данное оборудование нуждается в большом количестве электроэнергии, что не совсем целесообразно в процессе подогрева уличных бассейнов.

Среди преимуществ электрических нагревателей проточного типа отметим:

  • быстроту нагрева небольших бассейнов;
  • наличие механизмов, позволяющих регулировать температуру в бассейне;
  • если вода в бассейне не циркулирует, то специальные датчики отключают подогрев;
  • наличие автоматизированной системы контроля;
  • компактность обеспечивает удобство применения данного механизма подогрева.

Среди недостатков отметим:

  • низкий уровень мощности, поэтому устройство не применяется при подогреве больших бассейнов;
  • огромные затраты на оплату электричества;
  • невозможность установки в открытом подогреваемом бассейне;
  • установка в доме с ограничением по энергоснабжению — невозможна.

Тепловые обменники по сравнению с предыдущим вариантом не нуждаются в электричестве. Они работают по принципу нагрева бассейна от общего отопления дома.

Данное устройство имеет вид колбочки, внутри которой имеется специальное устройство в виде змеевика, по которому происходит движение горячей воды. Циркуляционный насос из системы отопления транспортирует воду к данному механизму. Специальный клапан и термостат регулируют дальнейшую работу по обогреву бассейна. На змеевик попадает холодная вода из бассейна и постепенно нагревается.

На термостате устанавливается необходимая температура для бассейна. Такие тепловые обменники характеризуются мощностью от тринадцати до двести киловатт. Поэтому, по сравнению с предыдущим вариантом, они устанавливаются на улице и для подогрева больших бассейнов. Мощность устройства также зависит от объема бассейна и количества воды в нем.

Изначально, установив тепловой обменник, вода нагревается почти сутки на максимально установленной температуре. Такие действия предотвращают развитие приборных коллапсов, которые происходят из-за того, что вода очень быстро нагревается.

В дальнейшем устройство поддерживает оптимальную температуру. Таким образом, удается экономить средства на обогреве. Устройство теплового обменника устанавливается между насосными станциями и дезинфекционными приборами. Так как оно нагревает уже очищенную воду. При наличии в бассейне чересчур хлорированной воды, рекомендуется установки тепловой обменник, выполненный из титана.

Среди преимуществ данного способа обогрева бассейна отметим:

  • экономию средств на подогрев;
  • легкость установки и регулировки температуры;
  • высокий уровень мощности.

Единственный недостаток — длительный период первого нагрева воды.

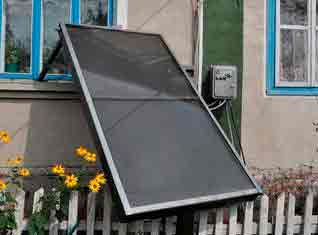

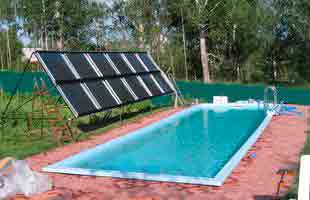

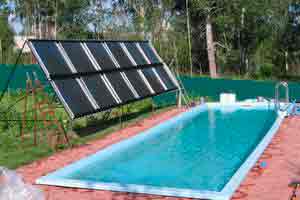

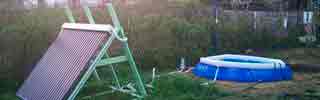

Солнечный подогрев бассейна — достаточно новая технология обогрева, которая основывается на принципе получения солнечной энергии и преобразования ее в тепловую. Возможен вариант самостоятельного нагрева воды под солнцем. Однако, для этого потребуется очень много времени и постоянное солнце. Гелиосистемами или солнечными коллекторами называют колбочные модульные системы, в составе которой присутствуют также трубки и экраны, принимаемые на себя солнечное излучение. Каждый из модулей нагревает до тридцати кубических метров воды, от размера бассейна напрямую зависит количество модулей в системе.

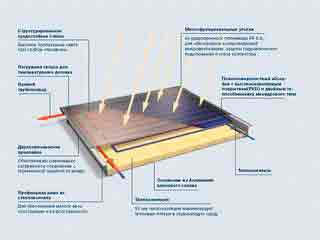

Солнечный коллектор работает по таком принципу: цвет коллектора чаще всего черный, для притягивания солнечного излечения, солнце попадая на коллектор, поглощается его механизмами. Далее производится нагрев теплового носителя до температуры в сто сорок градусов. После этого, производится запуск насоса для циркуляции, расположенного в накопительном баке. Вода нагревается и используется как для отопительной системы, так и для нагрева воды.

Существуют модели коллекторов, которые имеют встроенные сенсорные и автоматизированные клапаны, с помощью которых вода попадает в тепловой обменник. Достигая нужной температуры, воды не проходит через коллектор. Таким образом, удается регулировать температуру нагрева воды и процесс ее остывания.

Среди преимуществ использования солнечной системы подогрева бассейна, отметим:

  • быстроту нагрева воды без использования электричества;
  • удобство управления системой;
  • возможность использования не только для нагрева воды в бассейн, но и для обогрева всего дома.

Однако, при недостаточном солнечном излучении коэффициент полезного действия системы снижается. Поэтому, она чаще всего используется в качестве дополнительного подогрева бассейна на даче.

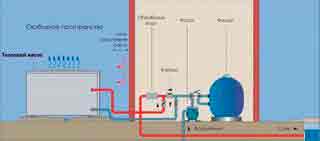

Использование тепловых насосов — еще один вариант для подогрева бассейна. Данные системы не особо популярны из-за своей дороговизны. В основе их работы положен принцип многоступенчатой передачи тепла от одного предмета к другому. Главный тепловой источник — тело, которое теплее, чем вода в бассейне. Это могут быть тепло и термальные почвенные воды, озера, реки и т.д.

Согласно принципу их работы рабочая жидкость движется внутри внешнего трубопровода, расположенного под землей. Рабочая жидкость может быть разной, например состав из тосола и обычной воды. Выходя из трубы, состав нагревается от почвы, далее она движется к тепловому обменнику и отдает тепло к элементу в виде хладагента, моментально нагревающегося и превращающегося в пар. Далее производится транспортировка пара к компрессору, который сжимается и в процессе этого действия нагревает воду. С помощью данной энергии удается не только обогреть бассейн, но и дом.

Принцип работы данной системы напоминает замкнутый круг, который способен обогреть огромные здания, площадью более 350 квадратных метров.

Среди преимущества использования данного способа обогрева бассейна отметим:

  • высокий уровень мощности;
  • быстроту нагрева как воды, так и помещения;
  • возможность пользоваться бесплатными источниками тепла, такими как почва, вода и т.д.

Однако, стоимость таких установок достаточно высокая, поэтому они редко используются в целях обогрева бассейна.

Еще один вариант подогрева бассейна — использование котлов, работающих как на твердом топливе, так и на газе. Данная система также работает не только для бассейна, но и на весь дом, поэтому затраты по ее эксплуатации значительно уменьшаются.

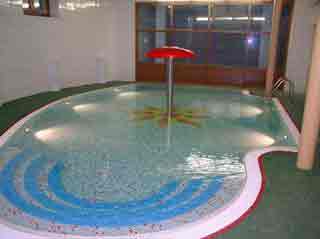

Если речь идет о подогреве бассейна, расположенного внутри помещения, то также не следует забывать и о воздухе в нем. Для того, чтобы вода в бассейне имела стабильную температуру, в помещении должна быть оптимальная температура воздуха, минимум 19 градусов. Для организации обогрева используют такие средства:

  • радиаторы на водяном отоплении — могут быть частью системы отопления всего дома;
  • конвекторы водяного или электрического типа, устанавливаемые как на стенах, так и на полу.

Второй вариант обогрева более практичный и эффективный, особенно если конвекторы, встроенные в пол. Однако, такие модели конвекторов также должны иметь встроенный вентилятор, который ускоряет электрообмен.

В наружном отоплении бассейнов используют обогреватели инфракрасного типа. Они могут быть как стационарными, так и переносными. Обогреватели создают комфортную температуру у открытого бассейна даже в зимнее время года.

Как организовать подогрев бассейна своими руками

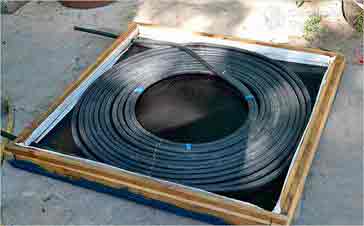

Один из самых оригинальных методов подогрева воды в бассейне является использование ультрафиолетового тепла. Предлагаем рассмотреть вариант обустройства подогрева бассейна, емкостью десять кубических метров. При этом, в нем уже имеется индивидуальная система фильтрации. Бассейн является крытым под куполом из поликарбоната. Это необходимо для того, чтобы предотвратить загрязнение воды листвой и мусором, а также такой бассейн меньше остывает. Также, в бассейне имеется насос погружного типа.

Система работает по такому принципу: на дне бассейна находится электронасос, который перекачивает холодную воду. Вода, в свою очередь движется в пенопластовый змеевик. Нагрев теплового носителя осуществляется посредством воздействия на него солнечного излучения. Подача уже теплой воды осуществляется через гофрированные трубы на дне бассейна с противоположной стороны.

Также, в бассейне имеется воздушный клапан, согласно которому вода транспортируется по кругу. Для того, чтобы снизить тепловые потери длина гофрированного шланга должна быть минимальной.

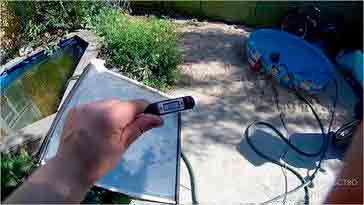

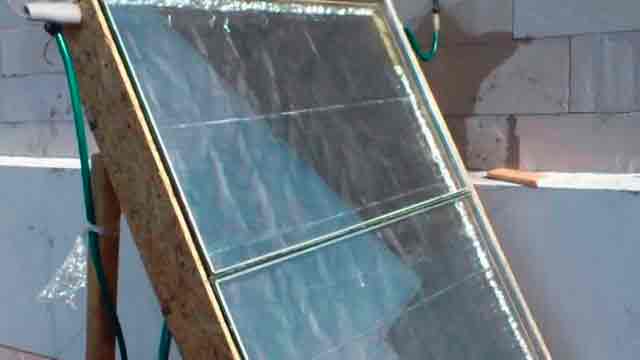

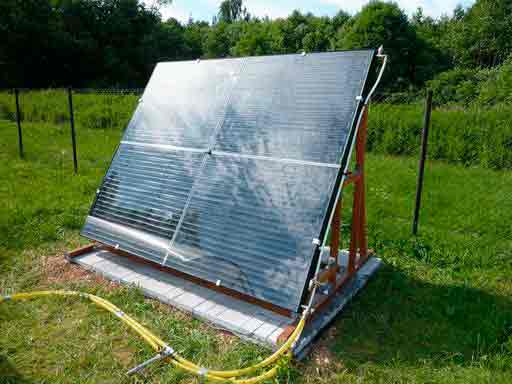

Для того, чтобы обустроить подогрев каркасного бассейна, выполните следующие действия:

1. Выберите место на котором будет установлен коллектор таким образом, чтобы между ним и бассейном был минимальный интервал. Коллектор должен быть направлен в южную сторону. На площадке под его монтаж снимите верхний слой почвы. Обустройте на нем подушку из песка и гравия, хорошо ее уплотнив. Уложите на ее гидроизоляционное покрытие и выложите тротуарную плитку.

2. Далее следует подготовить деревянный брус, из которого будет сооружен каркас. Для фиксации брусьев между собой используют стальные уголки. Далее следует подготовить щитовую раму, которая обшивается с помощью фанеры. Далее щит фиксируется на поверхности ранее подготовленного каркаса.

3. Используя уголки установите борты с пазами под стекла, на фанере фиксируются металлические листы. Далее необходимо покрасить щит в черный цвет.

4. Далее на коллекторе необходимо разметить места установки пенопластовых креплений. После фиксации креплений во внутрь их устанавливаются трубы из металлопластика.

5. Для сборки змеевика используют уголки и штуцеры. На бортовых участках просверлите два отверстия, через которые осуществляется установка тройников. После сборки системы обогрева производится ее гидравлическое тестирование. Далее змеевик также окрашивается в черный цвет.

6. В центральной части щитов осуществляется фиксация опорного бруска, и производится сборка каркаса из алюминиевого профиля. Далее производится нарезка стекол нужного размера, они фиксируются на поверхности каркаса герметиком и устанавливаются в профильные пазы.

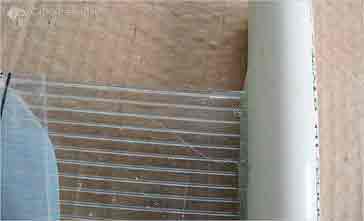

7. В местах соединения между собой стекол устанавливаются специальные фиксаторы. Для того, чтобы обеспечить питание насоса, он оборудуется влагозащитной розеткой. Далее система проверяется на работоспособность.

Учтите, что с помощью данной системы также можно выполнить подогрев детских бассейнов. Однако, регулировка ее работы осуществляется вручную. Поэтому, перед купанием в бассейне, рекомендуется полностью отключить электрическую часть системы. В солнечные дни такая система способна нагреть воду до семидесяти градусов, при этом, вода в бассейне составляет около тридцати градусов.

Главное преимущество использования такой системы — легкость ее монтажа и доступная стоимость обслуживания. Так как происходит переработка солнечного излучения. Однако, в зимнее время или в пасмурные дни, солнечный коллектор не сможет полноценно обгореть бассейн. Поэтому, рекомендуется его использовать в качестве дополнительного источника обогрева.

Источник: http://strport.ru/bani-sauny-i-basseiny/ustanavlivaem-podogrev-basseina-svoimi-rukami

Как можно нагреть воду в бассейне

Как нагреть воду в бассейне — такой вопрос возникает у многих владельцев, создавших искусственный водоем на своем участке. При устройстве этот вопрос обычно упускают из вида, и возникает он только после первых попыток эксплуатации. Для комфортного купания температура воды должна быть не менее 22°C, для детей младшего возраста еще выше — 28-30°C. Солнечный свет прогревает воду довольно медленно, особенно весной, а в некоторых регионах и в начале лета. Вода, нагревшись за день, ночью отдает свою температуру окружающей среде. Потраченные на нагрев калории улетают в атмосферу. Поэтому наряду с устройством обогрева бассейна желательно позаботиться о теплоизоляции конструкции.

Различные способы нагрева воды

При устройстве системы обогрева воды количество необходимого тепла будет зависеть от объема бассейна. Тепло в наше время бесплатным не бывает. Любая попытка нагреть воду в бассейне на даче потребует определенных материальных затрат на топливо или электроэнергию.

Все известные и применяемые способы можно разделить на две группы:

  • временные устройства;
  • стационарные конструкции.

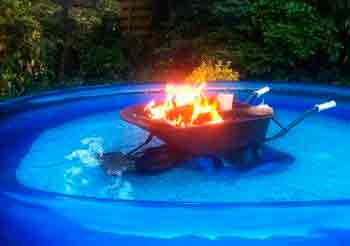

К временным устройствам можно отнести различные конструкции и способы, изготовленные из имеющихся в наличии материалов для одноразового или периодического нагрева бассейна. По окончании сезона купания они обычно демонтируются.

Временное устройство для периодического нагрева бассейна

В качестве примера можно привести подогрев бассейна с использованием обычной металлической тачки. В нее загружаются дрова, разжигаются, тачка опускается в бассейн. Если глубина бассейна больше высоты тачки, можно придать ей необходимую плавучесть при помощи поплавков из пластиковых бутылок. Таким способом можно нагреть бассейн небольшого размера.

К стационарным конструкциям можно отнести:

  • тепловой насос;
  • водяные теплообменники;
  • солнечные батареи;
  • накопительные или проточные электрообогреватели.

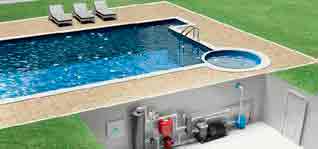

Такие устройства устанавливаются в системе циркуляции воды и используются по прямому назначению в течение всего периода эксплуатации.

Тепловой насос своими руками изготовить довольно сложно. Промышленное изделие стоит очень дорого. Качественную установку и наладочные работы могут выполнить только специалисты. По этим причинам тепловой насос используется довольно редко, в основном для зон отдыха коттеджей VIP-класса.

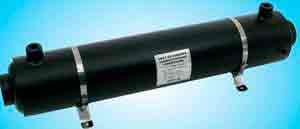

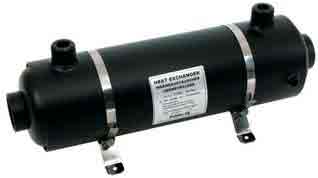

Установка теплообменников

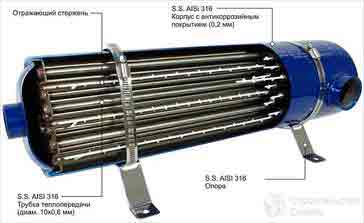

Теплообменник представляет собой герметичную емкость с системой тонкостенных трубок из меди или нержавейки. Внутри трубок циркулирует горячая вода из системы отопления, снаружи холодная вода из циркуляционной системы бассейна. Нагрев воды в бассейне происходит за счет теплопередачи. Некоторые модели теплообменников оснащаются системой автоматики, регулирующей температуру нагрева. Система состоит из дополнительного насоса, регулирующего клапана и термостата. Термостат по установленной температуре открывает и закрывает клапан. Владельцу в процессе эксплуатации нужно установить ручку регулирования температуры на желаемое значение.

Мощность различных моделей теплообменников находится в пределах от 10 до 200 кВт. Выбирать модель с необходимой мощностью нужно по объему воды для бассейна.

При запуске системы в эксплуатацию желательно не использовать максимальные параметры. Нагрев должен проходить постепенно, в течение определенного времени. Резкий перепад температур может отразиться как на работоспособности теплообменника, так и бассейне. Особенно, если отделка внутренней поверхности выполнена плиткой. После установления в бассейне необходимой температуры теплообменник перейдет в режим поддержания необходимых параметров, расход тепла резко снизится. Оптимально подключение устройства в системе циркуляции воды между насосом и системой очистки воды, чтобы реагенты и фильтрующий материал не попадали в емкости.

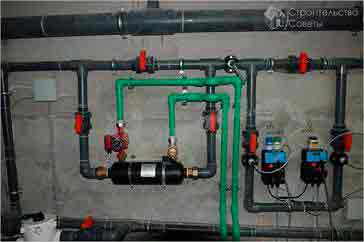

Теплообменник для подогрева воды

Основной проблемой при установке теплообменников является периодичность эксплуатации отопительной системы. С началом сезона купания отопительный сезон обычно заканчивается. Устранить этот недостаток можно при устройстве раздельной системы циркуляции подогревающей воды. В холодное время года теплообменник нужно отключать от системы отопления, а в теплое — отключать отопление, и запускать теплообменник. Для более рационального использования тепла при строительстве бассейна желательно устроить подогрев дна по типу «теплый пол».

Также можно использовать комбинированную конструкцию со встроенными в теплообменник ТЭНами. Для первичного разогрева бассейна можно задействовать все системы, для поддержания температуры использовать электрические нагреватели. При отсутствии теплообменников с комбинированным подогревом можно установить отдельный электрический водонагреватель для бассейна проточного типа до или после теплообменника.

В продаже имеются устройства различного исполнения, с горизонтальной или вертикальной установкой, корпусом из титана, нержавейки. Установку всех устройств этого типа для подогрева бассейна своими руками можно выполнить без особых проблем.

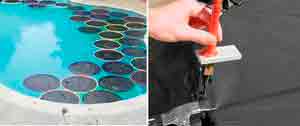

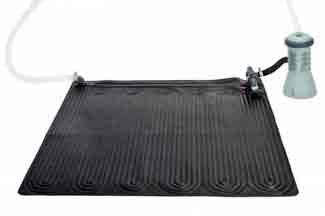

Солнечные батареи для бассейна

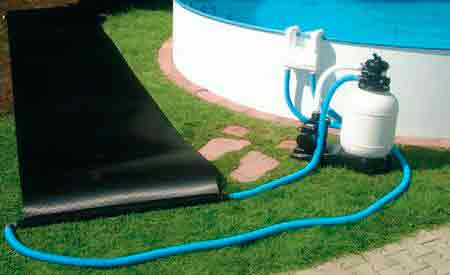

Подогрев воды в бассейне в районах с большим количеством солнечных дней можно выполнять при помощи солнечных коллекторов. Эти системы известны довольно давно, но практическое применение получили в последние годы в связи с повсеместным подорожанием энергоресурсов. Особенно актуально использование таких систем для дачи с ограниченными возможностями потребления электроэнергии и отопительной системой небольшой мощности. (рис.1)

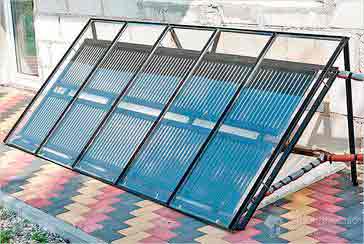

Солнечный коллектор функционирует довольно просто. Устройство представляет собой систему трубок, соединительных коллекторов и экранов. Вся конструкция выкрашена в черный матовый цвет. Металл под солнечными лучами прогревается и передает тепло воде, циркулирующей по трубкам. Опыт эксплуатации показал, что вода может нагреваться до температуры 140°C. Такой обогреватель может обеспечить не только подогрев для бассейна, но и горячее водоснабжение в доме. Для оптимальной производительности промышленные изделия оснащены системой автоматики. При нагреве до определенной температуры включается циркуляционный насос, перекачивающий воду в накопительную емкость. При установке накопительного бака выше солнечного коллектора система может работать самостоятельно, за счет различной плотности горячей и холодной воды. Чтобы устроить бассейн с подогревом от солнечного коллектора, нужно создавать дополнительную систему циркуляции воды из накопительной емкости.

Производительность промышленных модулей позволяет нагревать системы с водой до 30 м 3 . Этого объема вполне достаточно, чтобы обеспечить подогрев в бассейне своими руками небольшого размера и обеспечить дачу горячим водоснабжением. При большем объеме бассейна нужно увеличивать количество блоков.

Различные системы автоматики позволяют перенаправлять воду по разным трубопроводам. Такая схема оптимизирует систему горячего водоснабжения и подогрев для бассейна.

Недостатком использования солнечных коллекторов является снижение производительности в пасмурные и дождливые дни.

Проточные электронагреватели

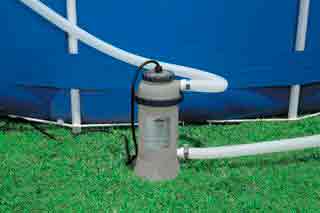

Самым простым способом подогревать воду в бассейне кажется использование проточных электрических водонагревателей. (рис.2) Вроде бы все довольно легко — установить нагреватель в систему циркуляции, запустить насос, включить в розетку, нажать при наличии на кнопку. Тем более, что подогреватели предназначены для работы с непрерывным потоком воды, имеют небольшие размеры, удобные соединительные штуцера. Корпус выполнен из материалов высокой прочности и надежности, ТЭНы имеют оболочку из нержавеющей стали. В качестве примера можно привести обогреватели марки «Intex».

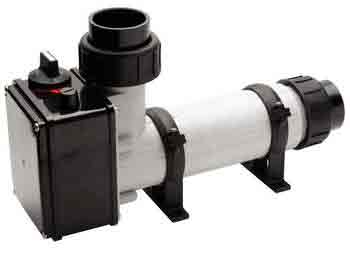

Проточный электрический нагреватель

Как ни странно, основной проблемой является мощность устройства. Небольшие устройства с мощностью 3 кВт потребляют ток в 15 А. Если электропроводка дома выполнена качественно, такая величина не создаст особых проблем, кроме оплаты счетов за электроэнергию. Нагреть при такой мощности можно бассейн небольшого объема. Максимальная мощность проточных водонагревателей 18 кВт. Подключение их к однофазной системе невозможно, нужно использовать трехфазную сеть. Кроме стоимости подогревателя придется приобретать кабель для его подключения, необходимые защитные устройства. Это при наличии на участке трехфазной системы электроснабжения. При отсутствии таковой, нужно оформить заявку в обслуживающую организацию, получить технические условия, сменить счетчик и т.д. Счет за электроэнергию возрастет соответственно. При мощности 18 кВт можно подогреть бассейн объемом не более 36 м 3 .

Несмотря на все вышесказанное, у проточных обогревателей есть очевидные преимущества:

  • более высокая скорость нагрева;
  • регулятор температуры;
  • контроль по давлению воды (функция защиты);
  • удобство установки.

Поэтому перед установкой проточного подогревателя желательно тщательно взвесить все факторы и подумать об альтернативном способе подогрева бассейн.

Кроме описанных способов есть разные возможности устроить подогрев в бассейне самостоятельно.

При создании собственного устройства и способа нужно помнить о безопасности выполнения работ, собственной безопасности и ваших близких.

Даже использование устройств промышленного изготовления в нештатных ситуациях может привести к поражению электрическим током и несчастным случаям различной степени тяжести.

Источник: http://remoskop.ru/podogrevatel-teploobmennik-vody-bassejne-svoimi-rukami.html

Устанавливаем подогрев бассейна своими руками

Для комфортного купания в бассейне не только в жаркие, но и в прохладные дни его оборудуют системой обогрева. Различают несколько способов, которые позволяют подогреть воду в бассейне. Об их особенностях, характеристике и технологии монтажа рассмотрим далее.

Оглавление:

  1. Как подогреть бассейн: характеристика методов подогрева
  2. Как организовать подогрев бассейна своими руками

Как подогреть бассейн: характеристика методов подогрева

Различают четыре основных метода подогрева воды в бассейне:

  • устройства в виде проточных электронагревателей;
  • теплообменные устройства;
  • механизмы солнечных коллекторов;
  • насосы теплового типа.

Выбирая то или иное оборудование для подогрева бассейна, необходимо учитывать такие характеристики:

  • размеры бассейна и его объем;
  • количество воды, постоянно присутствующей в бассейне;
  • особенности коммуникационных систем;
  • индивидуальные предпочтения владельцев бассейна.

Первый вариант для уличного бассейна с подогревом — установка проточных нагревателей воды. Они достаточно популярны среди потребителей из-за дешевой стоимости и высокой эффективности. Если в бассейн вода подается небольшими порциями, при этом в нем присутствует оптимальное давление, то данный вариант подогрева подойдет к нему идеально.

Данное оборудование отличается компактными размерами, не нуждаются в наличии дополнительных техничных комнат и т.д. Для изготовления корпуса электронагревательного прибора используется качественный пластик, нержавейка или титановые материалы. Нагревательный механизм в виде ТЭНа изготавливается из нержавейки, которая отлично выдерживает как высокие, так и низкие температуры.

Учтите, что тип проточного электронагревателя должен подбираться в соотношении с объемом воды, постоянно присутствующей в бассейне. Оптимальное значение мощности для небольшого бассейна составляет три киловатта. При этом, максимальное значение мощности для работы данных устройств составляет около восемнадцати киловатт. При этом, для слишком больших и объемных бассейнов они не подойдут. Также, данное оборудование нуждается в большом количестве электроэнергии, что не совсем целесообразно в процессе подогрева уличных бассейнов.

Среди преимуществ электрических нагревателей проточного типа отметим:

  • быстроту нагрева небольших бассейнов;
  • наличие механизмов, позволяющих регулировать температуру в бассейне;
  • если вода в бассейне не циркулирует, то специальные датчики отключают подогрев;
  • наличие автоматизированной системы контроля;
  • компактность обеспечивает удобство применения данного механизма подогрева.

Среди недостатков отметим:

  • низкий уровень мощности, поэтому устройство не применяется при подогреве больших бассейнов;
  • огромные затраты на оплату электричества;
  • невозможность установки в открытом подогреваемом бассейне;
  • установка в доме с ограничением по энергоснабжению — невозможна.

Тепловые обменники по сравнению с предыдущим вариантом не нуждаются в электричестве. Они работают по принципу нагрева бассейна от общего отопления дома.

Данное устройство имеет вид колбочки, внутри которой имеется специальное устройство в виде змеевика, по которому происходит движение горячей воды. Циркуляционный насос из системы отопления транспортирует воду к данному механизму. Специальный клапан и термостат регулируют дальнейшую работу по обогреву бассейна. На змеевик попадает холодная вода из бассейна и постепенно нагревается.

На термостате устанавливается необходимая температура для бассейна. Такие тепловые обменники характеризуются мощностью от тринадцати до двести киловатт. Поэтому, по сравнению с предыдущим вариантом, они устанавливаются на улице и для подогрева больших бассейнов. Мощность устройства также зависит от объема бассейна и количества воды в нем.

Изначально, установив тепловой обменник, вода нагревается почти сутки на максимально установленной температуре. Такие действия предотвращают развитие приборных коллапсов, которые происходят из-за того, что вода очень быстро нагревается.

В дальнейшем устройство поддерживает оптимальную температуру. Таким образом, удается экономить средства на обогреве. Устройство теплового обменника устанавливается между насосными станциями и дезинфекционными приборами. Так как оно нагревает уже очищенную воду. При наличии в бассейне чересчур хлорированной воды, рекомендуется установки тепловой обменник, выполненный из титана.

Среди преимуществ данного способа обогрева бассейна отметим:

  • экономию средств на подогрев;
  • легкость установки и регулировки температуры;
  • высокий уровень мощности.

Единственный недостаток — длительный период первого нагрева воды.

Солнечный подогрев бассейна — достаточно новая технология обогрева, которая основывается на принципе получения солнечной энергии и преобразования ее в тепловую. Возможен вариант самостоятельного нагрева воды под солнцем. Однако, для этого потребуется очень много времени и постоянное солнце. Гелиосистемами или солнечными коллекторами называют колбочные модульные системы, в составе которой присутствуют также трубки и экраны, принимаемые на себя солнечное излучение. Каждый из модулей нагревает до тридцати кубических метров воды, от размера бассейна напрямую зависит количество модулей в системе.

Солнечный коллектор работает по таком принципу: цвет коллектора чаще всего черный, для притягивания солнечного излечения, солнце попадая на коллектор, поглощается его механизмами. Далее производится нагрев теплового носителя до температуры в сто сорок градусов. После этого, производится запуск насоса для циркуляции, расположенного в накопительном баке. Вода нагревается и используется как для отопительной системы, так и для нагрева воды.

Существуют модели коллекторов, которые имеют встроенные сенсорные и автоматизированные клапаны, с помощью которых вода попадает в тепловой обменник. Достигая нужной температуры, воды не проходит через коллектор. Таким образом, удается регулировать температуру нагрева воды и процесс ее остывания.

Среди преимуществ использования солнечной системы подогрева бассейна, отметим:

  • быстроту нагрева воды без использования электричества;
  • удобство управления системой;
  • возможность использования не только для нагрева воды в бассейн, но и для обогрева всего дома.

Однако, при недостаточном солнечном излучении коэффициент полезного действия системы снижается. Поэтому, она чаще всего используется в качестве дополнительного подогрева бассейна на даче.

Использование тепловых насосов — еще один вариант для подогрева бассейна. Данные системы не особо популярны из-за своей дороговизны. В основе их работы положен принцип многоступенчатой передачи тепла от одного предмета к другому. Главный тепловой источник — тело, которое теплее, чем вода в бассейне. Это могут быть тепло и термальные почвенные воды, озера, реки и т.д.

Согласно принципу их работы рабочая жидкость движется внутри внешнего трубопровода, расположенного под землей. Рабочая жидкость может быть разной, например состав из тосола и обычной воды. Выходя из трубы, состав нагревается от почвы, далее она движется к тепловому обменнику и отдает тепло к элементу в виде хладагента, моментально нагревающегося и превращающегося в пар. Далее производится транспортировка пара к компрессору, который сжимается и в процессе этого действия нагревает воду. С помощью данной энергии удается не только обогреть бассейн, но и дом.

Принцип работы данной системы напоминает замкнутый круг, который способен обогреть огромные здания, площадью более 350 квадратных метров.

Среди преимущества использования данного способа обогрева бассейна отметим:

  • высокий уровень мощности;
  • быстроту нагрева как воды, так и помещения;
  • возможность пользоваться бесплатными источниками тепла, такими как почва, вода и т.д.

Однако, стоимость таких установок достаточно высокая, поэтому они редко используются в целях обогрева бассейна.

Еще один вариант подогрева бассейна — использование котлов, работающих как на твердом топливе, так и на газе. Данная система также работает не только для бассейна, но и на весь дом, поэтому затраты по ее эксплуатации значительно уменьшаются.

Если речь идет о подогреве бассейна, расположенного внутри помещения, то также не следует забывать и о воздухе в нем. Для того, чтобы вода в бассейне имела стабильную температуру, в помещении должна быть оптимальная температура воздуха, минимум 19 градусов. Для организации обогрева используют такие средства:

  • радиаторы на водяном отоплении — могут быть частью системы отопления всего дома;
  • конвекторы водяного или электрического типа, устанавливаемые как на стенах, так и на полу.

Второй вариант обогрева более практичный и эффективный, особенно если конвекторы, встроенные в пол. Однако, такие модели конвекторов также должны иметь встроенный вентилятор, который ускоряет электрообмен.

В наружном отоплении бассейнов используют обогреватели инфракрасного типа. Они могут быть как стационарными, так и переносными. Обогреватели создают комфортную температуру у открытого бассейна даже в зимнее время года.

Как организовать подогрев бассейна своими руками

Один из самых оригинальных методов подогрева воды в бассейне является использование ультрафиолетового тепла. Предлагаем рассмотреть вариант обустройства подогрева бассейна, емкостью десять кубических метров. При этом, в нем уже имеется индивидуальная система фильтрации. Бассейн является крытым под куполом из поликарбоната. Это необходимо для того, чтобы предотвратить загрязнение воды листвой и мусором, а также такой бассейн меньше остывает. Также, в бассейне имеется насос погружного типа.

Система работает по такому принципу: на дне бассейна находится электронасос, который перекачивает холодную воду. Вода, в свою очередь движется в пенопластовый змеевик. Нагрев теплового носителя осуществляется посредством воздействия на него солнечного излучения. Подача уже теплой воды осуществляется через гофрированные трубы на дне бассейна с противоположной стороны.

Также, в бассейне имеется воздушный клапан, согласно которому вода транспортируется по кругу. Для того, чтобы снизить тепловые потери длина гофрированного шланга должна быть минимальной.

Для того, чтобы обустроить подогрев каркасного бассейна, выполните следующие действия:

1. Выберите место на котором будет установлен коллектор таким образом, чтобы между ним и бассейном был минимальный интервал. Коллектор должен быть направлен в южную сторону. На площадке под его монтаж снимите верхний слой почвы. Обустройте на нем подушку из песка и гравия, хорошо ее уплотнив. Уложите на ее гидроизоляционное покрытие и выложите тротуарную плитку.

2. Далее следует подготовить деревянный брус, из которого будет сооружен каркас. Для фиксации брусьев между собой используют стальные уголки. Далее следует подготовить щитовую раму, которая обшивается с помощью фанеры. Далее щит фиксируется на поверхности ранее подготовленного каркаса.

3. Используя уголки установите борты с пазами под стекла, на фанере фиксируются металлические листы. Далее необходимо покрасить щит в черный цвет.

4. Далее на коллекторе необходимо разметить места установки пенопластовых креплений. После фиксации креплений во внутрь их устанавливаются трубы из металлопластика.

5. Для сборки змеевика используют уголки и штуцеры. На бортовых участках просверлите два отверстия, через которые осуществляется установка тройников. После сборки системы обогрева производится ее гидравлическое тестирование. Далее змеевик также окрашивается в черный цвет.

6. В центральной части щитов осуществляется фиксация опорного бруска, и производится сборка каркаса из алюминиевого профиля. Далее производится нарезка стекол нужного размера, они фиксируются на поверхности каркаса герметиком и устанавливаются в профильные пазы.

7. В местах соединения между собой стекол устанавливаются специальные фиксаторы. Для того, чтобы обеспечить питание насоса, он оборудуется влагозащитной розеткой. Далее система проверяется на работоспособность.

Учтите, что с помощью данной системы также можно выполнить подогрев детских бассейнов. Однако, регулировка ее работы осуществляется вручную. Поэтому, перед купанием в бассейне, рекомендуется полностью отключить электрическую часть системы. В солнечные дни такая система способна нагреть воду до семидесяти градусов, при этом, вода в бассейне составляет около тридцати градусов.

Главное преимущество использования такой системы — легкость ее монтажа и доступная стоимость обслуживания. Так как происходит переработка солнечного излучения. Однако, в зимнее время или в пасмурные дни, солнечный коллектор не сможет полноценно обгореть бассейн. Поэтому, рекомендуется его использовать в качестве дополнительного источника обогрева.

Источник: http://presstile.ru/stroitelstvo/bani-sauny/ystanavlivaem-podogrev-basseina-svoimi-rykami.html

Подогрев воды в бассейне своими руками

Как сделать подогрев бассейна

  • Как выполняется подогрев бассейнов своими руками
  • Подогрев бассейна при помощи теплообменника
  • Использование электронагревателей
  • Использование тепловых насосов
  • Использование топливных водонагревателей
  • Выбор правильного места для возведения бассейнов своими руками
  • Стиль и подбор необходимого оборудования

Как выполняется подогрев бассейнов своими руками

Приобретение бассейна для дачи небольших размеров либо постройка капитального строения на территории собственного участка своими руками всегда будет связана с возможным возникновением некоторых сложностей. Одной из таких проблем является подогрев в бассейне воды, потому как далеко не всегда вода будет иметь температуру, приятную для человека. Для этого есть возможность использовать для бассейнов специальные нагревательные приборы, которые отличаются спецификой работы, техническими характеристиками, расходными показателями и так далее. Данные сооружения можно установить своими руками.

Схема бассейна с подогревом.

В процессе рассмотрения санитарных норм и общепринятых стандартов есть возможность понять, что самой комфортной температурой воды для бассейна является от +24°C и выше. Однако это вовсе не значит, что данная температура может подойти совершенно для каждого человека. Нормы, к примеру, для детского бассейна, содержат информацию о том, что температура воды должна отталкиваться от +28°C.

Достигнуть подобных показателей, в любом случае, без специальных приборов довольно сложно, поскольку вода, которая подается в бассейн, гораздо холоднее. Следовательно, плавать в холодном бассейне не очень приятно. Помимо того, холодная вода категорически противопоказана для детей.

После того как будет произведена установка бассейна на территории участка каждый из владельцев новшества должен задуматься над тем, каким образом можно подогреть воду в бассейне.

Список элементов, которые нужны: теплообменник либо тепловой насос, электронагреватель, топливный водонагреватель.

Подогрев бассейна при помощи теплообменника

Схема установки солнечного коллектора для бассейна.

Подогрев воды при помощи теплообменника в бассейне является весьма популярным способом достижения необходимой температуры воды. Сам теплообменник состоит из колбы определенного размера, внутри которой будет циркулировать теплоноситель. С помощью него будет подогреваться вода. Теплообменник может подключаться к отопительной системе здания, которое располагается рядом, к примеру, к коттеджу либо дому.

Подогрев воды в бассейне будет осуществляться благодаря отопительной системе дома, где вода регулярно проходит через теплообменник.

Если установить автоматическую систему обогрева своими руками, то есть возможность, совершив единожды подогрев, прийти к стабильной поддержке температуры воды.

Системы, которые стоят большее количество денежных средств, способны и вовсе работать самостоятельно. Комплекс разумной системы и специальных датчиков включения/выключения способен установить комфортную температуру.

Использование электронагревателей

Схема установки подогрева для бассейна.

Работа данных систем значительно отличается от нагревания воды с помощью использования теплообменника. В данном случае будет нагреваться вода, которая непосредственно проходит через элемент нагрева. Зачастую служить им будет ТЭН, который выполнен из антикоррозийных сплавов либо металлов. Он покрывается специальными защитными слоями. Электронагреватель питается от электрической сети. В зависимости от требований он может быть различной мощности.

Система электронагрева способна отлично подойти для бассейнов, которые имеют небольшие размеры. Для большего объема воды подобные нагреватели могут быть слишком затратными. Минусом электронагревателей является полная зависимость от того, какие возможности имеются у бытовой электрической сети. Получается, что вовсе не каждый нагреватель, который имеет большую мощность, есть возможность подключить для выполнения работы.

Использование тепловых насосов

Достаточно часто для того, чтобы нагреть воду в бассейне, используются тепловые насосы, которые могут работать с помощью энергии окружающей среды. Их работа является наиболее популярной в летний период времени, когда данные устройства подключают к бассейнам небольших размеров на загородных участках либо на даче. Работать подобные насосы смогут практически от любой бытовой сети, однако имеется одно ограничение: система будет действовать исключительно в том случае, когда температура воздуха на улице будет держаться выше, чем +5 градусов по Цельсию.

Схема подогрева воды в бассейне.

Есть и другой вариант — подогрев при помощи солнечных батарей. Данная система является эффективной для нагревания воды в регионах, в которых имеется большое количество солнечных дней. По причине подпитки от солнечной энергии опытные специалисты рекомендуют пользоваться данной системой исключительно на летних бассейнах, потому как в таких случаях она будет наиболее эффективной. Принцип действия довольно прост: вода, поступающая в бассейн, проходит через специальное устройство, которое называется коллектором. В нем она и нагревается. Затраты денежных средств при этом минимальны, а экологический показатель подобной системы очень высокий.

Использование топливных водонагревателей

Довольно эффективной и экономной системой являются топливные водонагреватели. Однако это лишь при условии, если подключить систему не только к бассейну, кроме того, следует подобрать необходимый вид топлива. Подобные системы чаще всего работают на газовом и нефтяном топливе, хотя имеется достаточно большое количество твердотопливных котлов. Работа с ними будет усложняться переоборудованием и производством некоторых систем, но это окупается благодаря заметной экономии денежных средств.

Установка топливных нагревателей связана с большим количеством следующих вопросов: получение разрешения, оформление, регистрация, устройство противопожарных систем, контроль запасов топлива, постройка дымоотвода, постоянный контроль либо автоматизация системы.

Схема распределения тепловых потерь открытого бассейна.

Стоит понимать, что на сегодняшний день существует достаточно большое количество систем нагрева воды, поэтому всегда есть из чего выбрать. Прежде всего, стоит начать непосредственно с самого бассейна, его формы, размещения на участке, размеров и так далее, потому как от данных факторов зависит выбор системы.

Далее следует обратить внимание на объем воды, который понадобится нагревать, на необходимость автоматизации системы и подходящую температуру. От этого напрямую будет зависеть тип, стоимость и мощность обогрева бассейнов.

Не нужно забывать о том, что нагреватели обязательно должны устанавливаться опытными специалистами после того, как будут оформлены необходимые документы. Есть возможность устроить подогрев бассейна своими руками, однако вовсе не рекомендуется это делать в случае, если владелец конструкции не является профессионалом в данном деле.

Выбор правильного места для возведения бассейнов своими руками

Схема движения воды в бассейне.

В случае если владелец конструкции располагает большой территорией, рекомендуется, чтобы расстояние между бассейном и домом составляло не меньше высоты дома. При этом следует уточнить: если поблизости располагается дом, который имеет высоту 12 метров, то расстояние от бассейна до него должно быть ровно таким же — 12 метров. В любом из случаев, стоит знать, что минимальным расстоянием между домом и бассейном является 3 метра.

Солнце — бесплатный источник подогрева и освещения воды. Следовательно, большое количество людей отдает предпочтение размещению водной конструкции под солнечными лучами. В данном случае западная и южная стороны не должны быть закрыты деревьями, а их кронам рекомендуется быть дальше, чем 5 метров от водной глади. Помимо того, следует учитывать, что своими корнями дерево способно разрушить дно. Посадки различных культур должны производиться дальше 2-метровой зоны.

По возможности следует располагать водную конструкцию таким образом, чтобы ветер мог дуть вдоль наиболее длинной стороны бассейнов. Другой вариант — соорудить конструкцию, которая способна предохранять от ветра. Это сохранит тепло и подарит радость от купания.

Необходимо помнить о том, что чем ближе водная конструкция располагается к дому, тем дешевле будет подвод коммуникаций. Помимо того, наличие дома рядом даст возможность защитить бассейн от ветра, создать тень (если это необходимо) и уменьшить потери тепла.

Чтобы наполнение водой бассейнов было не таким проблематичным, не рекомендуется размещать место для хранения насоса дальше, чем на 15 метров. Помимо того, следует помнить о коммуникациях, которые уже имеются. Нужно делать все аккуратно для того, чтобы не нарушить их.

Бассейн по назначению может быть декоративным, предназначаться исключительно для купания, быть смешанным или хозяйственного назначения. Даже если нет желания совершать в нем заплывы на короткие дистанции, рекомендуется планировать все же конструкцию, которая будет иметь площадь как минимум 15-20 квадратных метров. Это важно для того, чтобы не превращать ее в общественную ванную. Для того чтобы создать замкнутый экологический цикл, понадобится водоем в 25-30 квадратных метров.

Стиль и подбор необходимого оборудования

Внешний вид конструкции может иметь природную ландшафтную либо геометрическую форму. Во втором случае это может быть овал с ровными стенками и плоским дном либо прямоугольник, а также любая упрощенная форма. В случае с первым вариантом чаще всего избегают облицовки и выполняют ее из естественных материалов.

К основному оборудованию, без которого нет возможности обойтись, следует отнести систему фильтрации, дезинфекции и обогрева. Оборудование может быть простым либо полностью автоматизированным.

[content-egg module=GdeSlon template=compare]

Подогрев воды в бассейне своими руками

После строительства бассейна необходимо обеспечить поддержание комфортной температуры воды, а для этого можно сделать своими руками подогрев воды в бассейне. Установку обогрева необходимо сразу продумывать на этапе строительства стационарного бассейна, закладывая все оборудование и элементы к нему. Во-первых, это безопасно, во-вторых, эстетично. Но если вы решили поднять этот вопрос после установки чаши или ваш бассейн разборный, то и здесь есть выход из положения. Начнем с того, что необходимо определиться какой тип обогрева подходит именно для вашего водоема. Системы обогрева разделяются на:

  • Проточные. Для бассейнов маленького объема.
  • Солнечные. Экономичная установка по расходу солнечной энергии.
  • Теплообменники. Подходит на обогрев воды больших кубометров в бассейне и коттеджа.

Проточный водонагреватель своими руками

Самая простая установка бассейна с подогревом на даче своими руками , включает в себя:

  • металлический бак от использованного газового баллона или пустая бочка из прочного металла;
  • шланги и полипропиленовые трубы;
  • насос.

Сама установка будет работать как печка буржуйка. Насос циркулирует воду по шлангам. Жидкость стекает в бак, подогревается в нем и выходит обратно в бассейн. Бак отапливается любым горючим, дровами или углем. Регулировать температуру в таком обогревателе возможно благодаря установке механизма регулировке тяги или термостата. Конструкция, конечно, не блещет красотой, но это элементарное дешевое сооружение способно отопить небольшой бассейн и дать возможность использовать его в холодное время года.

Солнечный коллектор своими руками

Как сделать подогрев бассейна своими руками без больших затрат? Очень просто! Солнце — бесплатный источник света, которым можно пользоваться безгранично. Для этого существуют специальные солнечные коллекторы, которые представляет собой конструкцию из фанеры, покрытую черной краской или рубероидом. На нее уложен змеевик из металлопластика или пропилена. Помните, что пластик обладает плохой теплоотдачей. Его сложно нагреть, но тепло держать будет лучше. Поверх змеевика уложен утеплитель и стеклопакет. Это поможет хорошо держать тепло. Подключение к бассейну происходит за счет двух соединений, которые выведены наружу.

ВАЖНО! Если ваш коллектор выполнен из металлических труб, то а наступлением первых заморозков он должен быть немедленно отключен от водопровода, а оставшаяся в системе вода полностью слита. Если жидкость в металлических трубах останется, то это грозит их полным разрушением при морозе.

Материалы для установки солнечного коллектора

Желательно изначально начертить схему будущего коллектора. По нему проще сделать расчет расходуемых материалов.

  • Деревянные брусья и рейка.
  • Листы толстой фанеры.
  • Лист металла (жесть, оцинковка).
  • Металлопластиковые или полиэтиленовые трубы.
  • Крепежи, хомуты, угловые фитинги, тройники, штуцера. Все что необходимо для того чтобы собрать пластиковую конструкцию.
  • Алюминиевый профиль.
  • Стальные мебельные уголки, чтобы собрать корпус.
  • Стеклопакет или стекло толщиной 4 мм.
  • Пенополистирол в рулоне.
  • Доска обрезная.
  • Погружной насос мощностью не менее 3 куб. м. в час.
  • Обратный клапан.
  • Гвозди, шурупы.
  • Средство для обработки древесины от гниения.
  • Черная краска.
  • Фум-лента.

Этапы создания солнечного коллектора

  • Подготовка места под будущую батарею.
  • Сборка каркаса.
  • Подготовка полотна.
  • Сборка змеевика.
  • Окрашивание змеевика.
  • Установка стекол.
  • Подключение к питанию.

СОВЕТ! Если разместить солнечный коллектор на крыше, то это позволит обезопасить его устройство от перегрева.

Подготовка места

Чтобы быстрее прогреть воду в бассейне руками , место для будущего коллектора выбирается открытое, чтобы ни постройки, ни растительность в течение солнечного дня не загораживало пространство. Солнечный коллектор устанавливается недалеко от самого бассейна. Чтобы расход труб не был сильно большим. Поверхность должна быть ровная. Верхний слой почвы снимается. Укладывается гравий и утрамбовывается. На гравий кладется рубероид, поверх которого укладывается тротуарная плитка. Если площадка полностью бетонная, то рубероид не используется.

СОВЕТ! Коллектор необходимо размещать под определенным углом, который зависит от особенностей местности. В случае солнечной батареи для бассейна, угол наклона коллектора должен быть не более 50º

Сборка каркаса

По периметру подготовленной площадки сооружается поддерживающий каркас из бруса сечением 50х50. Балки крепятся друг к другу при помощи металлических уголков. Так и красиво смотрится и более надежно. Каркас сооружается таким образом, чтобы полотно из фанеры легло под углом к солнечным лучам. Идеальным вариантом было бы сделать вращающееся полотно под разным углом. Тогда вероятности поймать солнечных лучей в большем количестве будет выше.

Подготовка полотна

Полотно готовится из реек или брусьев. Сооружается каркас и обшивается фанерой. Лист визуально делят на четыре части и крепят деревянные брусья. В дальнейшем, они будут держать стекла. Поверх фанеры укладывается утеплитель и оцинкованный лист. Лицевая часть стола покрывается черной краской. Так свет сильнее будет притягиваться, и нагревать поверхность. Само полотно крепят к каркасу.

ВАЖНО! Вес всего устройства может достигать до 35 кг, поэтому весь каркас следует делать прочным и способным без проблем выдержать такую массу. Стоит обязательно учесть вес стекла, снега, воды воздействие на конструкцию ветра и т.п.

Сборка змеевика

На полотне размечаются линии, где будут проходить трубы. Расстояние между ними около 50 мм. По краям фанеры крепятся держатели под трубы. Полипропилен нарезается таким образом, чтобы длина одной трубы была короче на 15 см самого полотна. Две трубы наоборот должны быть длиннее всех остальных на 30 см. Это будут соединения на входе и выходе солнечного коллектора. Все трубы соединяются между собой при помощи угловых фитингов и элементов, подходящих для полипропилена или металлопластика. Таким образом, собирается конструкция змеевика. Змеевик окрашивается в черный цвет, при помощи аэрозольного баллончика. На трубах входа и выхода воды устанавливают тройники. Подсоединяют шланги, насос и монтируют обратный клапан. Для проверки закачивают воду и проводят гидравлическое испытание.

Установка стекол

Из алюминиевых профилей или реек устанавливают каркас под стекла. Вырезают четыре полотна стекла одинакового размера и вставляют в пазы. Стыки проходят герметиком и украшают декоративными накладками.

СОВЕТ! Толщина защитного стекла должна составлять не менее 4 мм, для исключения потери тепла

Подключение к питанию

Насос подключается в розетку, которая должна быть защищена от попадания влаги. Более того это должна быть отдельно выделенная линия в щитке, с отдельным автоматом, на случай аварийного отключения. Система включается и проверяется в солнечную погоду. После сооружения такой нехитрой конструкции подогрев воды в бассейне своими руками станет намного проще и без лишних усилий.

[content-egg module=GdeSlon template=compare]

Как нагреть воду в бассейне – способы и устройства, конструкции и методы

Подогрев воды в бассейне – как и чем нагреть?

Строительство бассейна в загородном доме или на приусадебном участке требует решения ряда технических задач, связанных с его эксплуатацией.

Одна из них — нагрев и поддержание нужной температуры воды в бассейне.

Учитывая большой объем бассейна и свойство тепла улетучиваться в окружающее пространство, нетрудно предположить, что энергии для этого понадобится немало. Чтобы ее количество не оказалось чересчур велико, нужно правильно выбрать оборудование.

В качестве ориентира от температуры воды в бассейне зависит не только комфорт, но и безопасность купающихся люден. Не случайно этот показатель нормируется санитарными правилами наряду с содержанием в воде микроорганизмов и химических веществ, способных причинить вред здоровью пользователей. Согласно СанПиН 2.1.2.1188-03 «Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества» температура воды в спортивных плавательных бассейнах должна составлять 24-28 °С, в оздоровительных — 26-29 °С, в бассейнах для детей до семи лет — 30-32 °С, а для детей старшего возраста — 29-30 °С.

В гидромассажных ваннах (джакузи) отечественные нормативы предписывают поддерживать данный параметр в диапазоне 35-39 °С .

Эти цифры утверждены Главным государственным санитарным врачом Российской Федерации для всех спортивно-оздоровительных бассейнов, включая открытые, бассейнов при школах, детских садах вне зависимости от ведомственной принадлежности и формы собственности. Конечно, владелец индивидуального бассейна в загородном доме или таунхаусе волен настроить нагрев воды, ориентируясь на состояние своего здоровья и личные представления о комфорте. Но и в таком случае стоит принять во внимание значения, определенные медиками.

В идеале устройство для подогрева воды в бассейне нужно закладывать в проект как часть системы теплоснабжения дома. При этом варианте рассчитывают общий тепловой баланс здания с учетом всех потерь и поступлений тепла, необходимого количества горячей воды, требований к микроклимату помещений. На основании полученных данных выбирают оптимальный источник или комбинацию источников тепла. Такой подход избавляет от лишних расходов при покупке, монтаже, а потом и использовании отопительного и водонагревательного оборудования. Конечно, уже смонтированную систему можно в дальнейшем дооснастить и реконструировать. Но тогда придется думать, где взять тепло, чтобы обеспечить дополнительную нагрузку.

Источниками тепла в современном загородном доме с водяным отоплением служат котел, тепловой насос, солнечные коллекторы, камин со встроенным теплообменником, а также совокупность этих установок. Чтобы направить часть вырабатываемой ими энергии на нагрев воды бассейна, используют теплообменники, в которых, как правило, она нагревается, протекая по пучку трубок или змеевику, омываемому теплоносителем системы отопления.

В воде бассейна растворены различные химические реагенты, дозируемые при водоподготовке, и кислород, попадающий из воздуха. Поэтому теплообменники для бассейнов изготавливают из коррозионно-стойкой нержавеющей стали высококачественных марок или из титана. Корпус аппарата, контактирующий лишь с теплоносителем системы отопления, обычно делают из менее дорогой нержавейки или пластика.

Чтобы нагрев воды бассейна был управляемым и не зависел от работы остальных частей системы отопления и горячего водоснабжения дома, необходимо включить теплообменник в состав отдельного циркуляционного контура.

Технически это несложно: трубопроводы подачи нагревающей жидкости к теплообменнику и ее возврата подключаются к прямому и обратному распределительным коллекторам системы отопления. В принципе, при небольшой протяженности трубопроводов управлять контуром нагрева воды бассейна можно с помощью автоматического клапана, установленного на отводе коллектора, но для более полной автономности работы контура лучше предусмотреть в нем собственный циркуляционный насос Применение современной модели циркуляционника с частотным регулированием скорости вращения сделает потребление им электроэнергии минимальным.

На заметку: Существует несколько способов подогрева воды бассейна. Среди них отбор тепла из системы водяного отопления или его выработка отдельным теплогенератором — тепловым насосом или гелиотермической установкой. Нагревательное оборудование, непосредственно контактирующее с водой бассейна, изготавливают из материалов, устойчивых к коррозии. Остальные элементы такие же, как в обычных отопительных и водонагревательных системах.

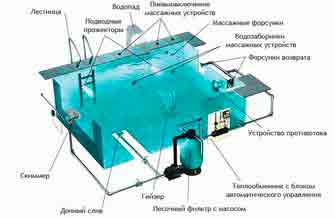

Подготовка воды с очисткой от взвесей, дезинфекцией и подогревом осуществляется при ее циркуляции по контуру, в состав которого входят соответствующие аппараты. Весь объем воды бассейна прогоняется по нему два-три раза в сутки. Кроме водонагревателя эта технологическая цепочка включает в себя фильтры — предварительной очистки и основной — с управляющим клапаном, насос и дозатор обеззараживающего препарата. Нагрев воды производится после ее фильтрации, но до ввода дезинфектанта, чтобы снизить воздействие на нагреватель химических веществ.

Управляющий клапан служит для реализации различных режимов работы контура, в том числе прогона воды без фильтрации. То есть, когда качество воды хорошее и очистка не требуется, ее можно нагревать, не тратя электроэнергию на преодоление гидравлического сопротивления загрузки фильтра.

Нагрев воды в бассейне проходит в два этапа. Сначала нужно повысить исходную температуру воды при заполнении чаши (обычно она порядка 10 °С), а затем только поддерживать заданную температуру. Мощность теплообменника рассчитывают с учетом объема воды в бассейне и тепловых потерь при его эксплуатации. В отличие от аналогичного параметра электрического нагревателя мощность водоводяного аппарата непостоянна. Она зависит от температуры теплоносителя системы отопления и нагреваемой воды.

При большом желании рассчитать се можно самостоятельно, но лучше доверить это профессионалам. В грубом приближении для подогрева воды открытых бассейнов требуется 1,0 кВт, закрытых — 0,7 кВт мощности на каждый кубический метр объема. Обязательный элемент контура с водо-водяным теплообменником — клапан, автоматически прекращающий циркуляцию теплоносителя при выключении насоса в линии подготовки воды бассейна. Это защищает от перегрева и сам водонагреватель, и другие компоненты вторичного контура системы, выполненные, как правило, из поливинилхлорида (ПВХ).

Нагрев бассейна проточным электрическим нагревателем

Как уже говорилось, нагрев воды бассейна от штатного отопительного котла — наиболее экономичное решение рассматриваемой задачи в индивидуальном доме. Если мощности котла недостаточно, он отсутствует или организовать от него нагрев воды затруднительно (например, нужны слишком длинные трубопроводы), можно прибегнуть к установке проточного электрического нагревателя.

Обычно аппараты такого типа используют в небольших бассейнах Когда объем воды значительный, применение этого способа проблематично. Помимо того что электричество обходится довольно дорого, выделенной для коттеджа мощности может просто не хватить для подогрева большого количества воды. Для сильного водонагревателя нужна отдельная линия питания с автоматикой большего номинала, а чаще всего ему требуется еще и трехфазное питание.

Тем не менее проточный электронагреватель — самое простое средство подогрева воды в бассейне. Его, кстати, можно комбинировать с нагревом от системы отопления (например, используя электричество при заполнении чаши). Аппарат монтируют непосредственно в линии рециркуляции воды. Надо лишь подключить его к электросети и системе управления.

Как и водоводяные теплообменники, электронагреватели для бассейнов должны быть устойчивы к воздействию химических веществ. Поскольку наибольшая нагрузка приходится на тэны (трубчатые электронагревательные элементы), к материалу их корпуса предъявляются самые жесткие требования. Их изготавливают из высоколегированной стали, сплава Incoloy 825 (включает железо, никель, хром, титан, медь, молибден и другие элементы) или титана.

Титановые тэны используют, например, при подогреве соленой воды. Электрический водонагреватель комплектуется регулирующим и защитным термостатами, а также устройством (датчиком давления или потока), отключающим тэны в отсутствие циркуляции воды через аппарат. Управление аппаратом может осуществляться цифровым контроллером, автоматически регулирующим мощность нагрева в зависимости от температуры воды в бассейне.

Для упрощенного выбора электронагревателя приводят такие цифры: в открытом бассейне — 0,5 кВт, в закрытом — 0,3 кВт на каждый кубический метр объема воды.

На заметку: Электричество способно обеспечить быстрый нагрев воды, но это более дорогостоящий ресурс, чем газ и дизтопливо, сжигаемые в отопительных котлах. Кроме того, мощность, которую энергетики выделяют для индивидуальных пользователей, ограничена. Еще один нюанс — необходимость в трехфазном питании для водонагревателей мощностью от 6 кВт. Поэтому электрический нагрев часто комбинируют с водо-водяным.

Подогрев воды в бассейне тепловым насосом

Подогрев воды бассейнов — идеальная сфера применения для тепловых насосов типа «воздух-вода». (Не случайно предложение этого оборудования растет буквально на глазах.) Ведь температура, до которой нужно прогреть воду, невелика — не больше 30 °С. С такой задачей воздушный тепловой насос успешно справляется даже при довольно низкой температуре наружного воздуха. Кроме того, чем меньше разница между температурой источника тепла и нагреваемой воды, тем выше эффективность теплового насоса.

Напомним, что тепловой насос — устройство, собирающее и направляющее на полезные нужды тепло, рассеянное в окружающем пространстве — в воде, воздухе, грунте. Благодаря этому на каждый киловатт-час электроэнергии, затрачиваемой на работ)’ теплового насоса, можно получить четыре и более киловатт-часа тепла. Отбор энергии из воздуха — технически самый простой способ использования рассеянного тепла, не требующий бурения скважин, рытья траншей и тд.

Организовать подогрев воды бассейна можно с помощью обычного теплового насоса — по двухконтурной схеме, с применением дополнительного водоводяного теплообменника. По лучше использовать специальные модели для прямого включения в линию рециркуляции воды. Они оснащаются встроенными титановыми теплообменниками и, как правило, допускают нагрев соленой воды.

Большую часть предложения воздушных тепловых насосов для бассейнов составляют моноблочные аппараты для наружной установки, рассчитанные на работу при температуре воздуха от +5 °С Этого вполне достаточно для эксплуатации домашнего водоема летом и в межсезонье. Но несложно найти и модель для круглогодичного использования, рассчитанную на температуру до -10… -15 °С.

Как правило, в частном бассейне для теплового насоса не требуется трехфазного питания. А потребляемая аппаратом электрическая мощность позволяет легко вписаться в выделенные энергетиками лимиты.

Моноблочные воздушные тепловые насосы устанавливают в непосредственной близости от бассейна, без протяжен пых трубопроводов. Они легко и быстро монтируются в линию водоподготовки, обычно с помощью труб и арматуры из ПВХ.

Как правило, при круглогодичном использовании в наших условиях тепловой насос нуждается в поддержке дополнительного источника тепла, включаемого в работу в холодные зимние дни.

Часть нагрузки на теплоснабжение закрытого бассейна может быть покрыта за счет утилизации тепла внутреннего воздуха, в том числе при его осушении.

Нагрев воды в бассейне с помощью гелиустановки!

Конечно, нагрев воды бассейна не обходится без использования солнечной энергии, практически бесплатной. Для зарубежных специалистов наличие бассейна с «зеркалом» площадью более 30 м2 даже является одним из критериев того, что дом следует оснастить водонагревательной гелиоустановкой.

На основе солнечных коллекторов могут быть смонтированы одно- и двух-контурные водонагревательные установки. Первые подразумевают подачу нагреваемой воды непосредственно в коллектор, вторые — гидравлическое разделение контуров сбора и потребления тепла. Одноконтурные гелиоустановки предназначены для сезонной эксплуатации: при минусовой температуре солнечные коллекторы и другие элементы системы, размещенные снаружи дома, будут повреждены при замерзании находящейся в них воды. В двухконтурных через солнечные коллекторы циркулирует антифриз, и они используются круглогодично.

Если дом оборудован двухконтурной системой солнечного теплоснабжения, то бассейн может быть одним из потребителей собранного коллекторами тепла. В этом случае теплообменник из качественной нержавеющей стали встраивается в накопительный бак, которым, как правило, оснащается гелиоустановка. Это позволяет снизить расход топлива отопительным котлом, решить проблему с нехваткой мощности, сократить время работы основного теплогенератора.

Распространенные в настоящее время плоские и вакуумные солнечные коллекторы изготавливаются на основе медных трубок Поэтому их нельзя рассматривать в качестве стандартного оборудования для непосредственного нагрева воды, обрабатываемой химическими реагентами. Чтобы такой коллектор прослужил долго, его нужно подключать по двухконтурной схеме. Простую и недорогую гелиоустановку для сезонного применения можно смонтировать, используя пластиковые солнечные коллекторы. Подобные аппараты имеют разную конструкцию — от плоской войной емкости до набора трубок, соединенных по коллекторной схеме. В основном их изготавливают из полипропилена или полиэтилена, окрашивая пластик в черный цвет. Химическая инертность конструкционного материала позволяет применять пластиковые коллекторы в проточном режиме. Чтобы перекачивание большого объема воды не требовало чрезмерного расхода электроэнергии, проточные коллекторы должны иметь малое гидравлическое сопротивление. Мри необходимости на их основе несложно построить систему с естественной циркуляцией воды.

Конструкция пластиковых коллекторов не обеспечивает им столь же высокой эффективности, как у их плоских и вакуумных «собратьев». Большие потери тепла из-за отсутствия остекления снижают их производительность в плохую погоду и делают нерентабельным применение коллекторов в холодное время года. Но в летний сезон оно более чем оправданно.

Суммарная площадь пластиковых коллекторов для открытого бассейна должна составлять примерно 70% его «зеркала».

Солнечные коллекторы хорошо использовать в сочетании с тепловым насосом, включаемым в работу в пасмурную погоду.

Сберечь — значит, сэкономить

Количество тепла, необходимого для поддержания заданной температуры воды (а значит, и мощность нагревателя), определяется тепловыми потерями бассейна, которые происходят в результате конвекции (с потоком нагреваемого воздуха), кондукции (при соприкосновении сред с разной температурой) и излучения. Кроме перечисленных в бассейне имеет место еще один вид тепловых потерь — при испарении воды с его поверхности. Помимо того что переход воды из жидкого состояния в пар сам по себе сопровождается поглощением тепла, возникает также необходимость в подпитке бассейна свежей водой (а ее приходится нагревать). Потери тепла снижают, закрывая поверхность открытого бассейна в то время, когда им не пользуются. Для этого служат плавающие полимерные покрытия («покрывала») или специальные жалюзи. Энергосберегающий эффект от их применения может достигать 50% и более. Существуют покрывала, прозрачные для солнечных лучей, энергия которых передастся воде. В холодное время года эксплуатируемый открытый бассейн защищают теплоизолирующим покрытием.

В закрытых бассейнах защитное покрытие также окажется полезным. Скорость испарения воды зависит от температуры и влажности воздуха в помещении, интенсивности его движения над водной поверхностью. Так что снижение тепловых потерь в крытых бассейнах напрямую связано с решением вопросов отопления, вентиляции и кондиционирования. Важна также теплоизоляция чаши (это справедливо и для открытых бассейнов, используемых не только летом) и самого здания.

Сэкономить тепло на обогрев уличных бассейнов небольшой глубины помогает и правильно подобранная по цвету внутренняя облицовка: она должна поглощать, а не отражать солнечный свет. Это происходит, например, если дно бассейна выложено темно-синей плиткой.

На заметку: Солнце — источник практически бесплатного тепла. Его легко использовать для нагрева воды, особенно если речь идет об открытом бассейне сезонной эксплуатации. Специфика решаемых задач снимает многие вопросы, возникающие при организации «солнечного» отопления, охлаждения и даже горячего водоснабжения. Например, здесь вполне можно обойтись без бака — аккумулятора тепла.

[content-egg module=GdeSlon template=compare]

Подогрев бассейна своими руками

Каждому владельцу дачи хочется иметь на своем участке бассейн, это может быть купленный небольшой бассейн или капитальное строение своими руками, но вместе с радостью от него придут и некоторые сложности.

Важно будет решить вопрос с подогревом воды, есть несколько вариантов решения этого вопроса. Нормальной температурой в бассейне взрослых является от +24°C, если у вас бассейн для детей, то должно быть от +28°C.

Без специальных приборов выйти на эти показатели трудно, а плавать в холодном бассейне будет не очень много желающих, холодная вода также вредна детям.

В принципе, не можно сделать несложный подогрев бассейна своими руками, но для этого все же потребуются некоторые навыки.

Как сделать подогрев бассейна своими руками

Для организации подогрева потребуется:

  • телпообменник,
  • тепловой насос,
  • электронагреватель,
  • топливный водонагреватель.

Подогрев воды при помощи теплообменника весьма популярен, он состоит из колбы, внутри нее циркулирует теплоноситель, он и подогревает воду. Его можно подключить к отопительной системе коттеджа или дома.

Автоматическая система подогрева позволит сделать подогрев один раз и стабильно поддерживать нужный уровень температуры воды. Есть системы, способные работать самостоятельно, но они достаточно дороги.

Работа электронагревателя серьезно отличается от теплообменника, здесь будет нагреваться вода, проходящая через элемент нагрева, таким элементом обычно бывает ТЭН, выполненный из антикоррозийных сплавов, он покрывается специальным защитным слоем, электронагреватель будет питаться от сети, его мощность может быт ь различной. Такая система подойдет для небольших бассейнов.

  • Если же бассейн большой, то использование такого водонагревателя будет затратным.
  • Их минус это зависимость от мощности бытовой электросети, не всегда прибор с большой мощностью можно использовать для подогрева воды.

Достаточно часто для подогрева воды в бассейне используются тепловые насосы, они работают с использованием энергии окружающей среды. Они особенно популярны летом , они оптимальны для небольших дачных бассейнов.

Эти насосы могут работать практически от любой сети, система будет работать при температуре от 5 градусов. Для подогрева можно использовать солнечные батареи, такая система будет оптимальна, если в вашей местности много солнечных дней, это хороший вариант для летних бассейнов.

Принцип здесь прост, вода при поступлении в бассейн проходит через коллектор, в нем и происходит нагрев, финансовые затраты при этом минимальны, при весьма высоких показателях экологичности.

Довольно эффективно и экологично использование топливных водонагревателей, но систему нужно подключать не только к бассейну , также важно правильно подобрать топливо, обычно для них используется газ и нефть, но часто используются и котлы на твердом топливе, правда их нужно будет переоборудовать, что затратно, но затраты окупятся благодаря неплохой экономии.

Правда, при установке такого водонагревателя нужно получать разрешение, заниматься оформлением и регистрацией прибора, устанавливать противопожарную систему, контролировать запасы топлива , строить дымоотвод, контролировать систему или автоматизировать ее.

Вообще сейчас на рынке предлагается много систем нагрева воды, выбор должен зависеть от самого бассейна, его формы, места на участке , размеров и других факторов.

Важно учитывать объем воды, который нужно будет нагревать, а также возможность и желание автоматизировать систему. Если вы остановились на нагревателе, то эту работу должен выполнять опытный специалист, также нужно оформить все необходимые документы.

Можно также сделать подводное освещение бассейна, но если вы работаете самостоятельно, то это будет очень сложно, стоимость такой работы также довольно высока. Нужно также обратить внимание на расстояние между домом и бассейном, если территория участка велика, то расстояние должно быть не меньше высоты дома, минимально между домом и бассейном должно быть 3 метра.

  • Солнце является прекрасным бесплатным способом для подогрева бассейна , многие хотят расположить бассейн именно под его лучами, в этом случае, западную и южную сторону бассейна не должны закрывать деревья , а их кроны должны быть в пяти метрах от воды, деревья способны разрушить дно бассейна, поэтому они должны находиться не ближе чем в 2 метрах от него.

Желательно, чтобы ветер дул вдоль наиболее длинной стороны бассейна, можно также сделать конструкцию, предохраняющую его от ветра.

Вообще, чем ближе будет бассейн к дому, тем дешевле будет подводить к нему различные коммуникации, также дом защитит его от ветра, создаст тень и уменьшит потерю тепла. Чтобы избежать проблем с наполнением бассейна, место хранения насосов должно быть не дальше чем в 15 метрах от него ,все новые коммуникации нужно делать так, чтобы не разрушить имеющиеся.

Площадь бассейна должна быть не менее 20 квадратных метров, чтобы он не превратился в общественную ванную, лучше, чтобы его площадь была более 30 квадратных метров.

В любом бассейне должна быть система фильтрации, дезинфекции и обогрева воды, для этого можно приобрести более простое оборудование, оно будет дешевле, либо остановиться на автоматизированном и потратиться несколько больше.

[content-egg module=GdeSlon template=compare]

Как сделать обогрев бассейна?

  • Разнообразные способы обогрева воды в бассейне
  • Правильное сохранение нагретой воды в бассейне
  • Краткие инструкции напоследок

Народная пословица гласит: в своей жизни мужчине необходимо посадить дерево, вырастить сына и построить дом. Некоторые считают эту пословицу банальной и несовременной, а для некоторых это наоборот, принципиальный вопрос. На самом деле безумно приятно осознавать, что дом, в котором живут дети и внуки построен самостоятельно, с безграничной любовью, старанием и душой, рабочие-строители не смогут наполнить его такими чувствами.

Одним из вариантом может быть обогрев солнечными батареями. Своими руками установить их достаточно легко.

Так какой же хороший дом, тем более построенный своими руками, и без самостоятельно спроектированного бассейна? Но иногда построить целый дом намного проще, чем установить систему подогрева воды своими силами. В этой статье речь пойдет о том, как сделать обогрев воды в бассейне.

Разнообразные способы обогрева воды в бассейне

Найти точную инструкцию очень сложно, но ведь как-то надо нагревать воду бассейна. Существует несколько популярных вариантов, чтобы нагреть содержимое в бассейне. Первый — это обогрев бассейна теплообменником. Для этого потребуется:

Если вы подключили устройства к центральной системе теплоснабжения то, контроль температуры воды будет осуществляться автоматически, соответствуя температуре нагретой воды в доме.

  • теплообменник;
  • отопительная система рядом построенного дома.

При подключении устройства к центральной системе теплоснабжения контроль температуры воды будет осуществляться практически автоматически, соответствуя температуре нагретой воды в доме.

Подогревом в бассейне может заняться электронагреватель. Они бывают разной мощности и немного отличаются принципом работы от предыдущего инструмента. Здесь происходит нагрев именно той воды, которая проходит непосредственно через эту установку. Единственной характеристикой «против» может быть то, что такой прибор рассчитан на маленький объем подогрева, и тут все нужно правильно рассчитать, ведь он работает от электричества, исходя из этого, не всякая сеть сможет его «потянуть».

Очень часто для того, чтобы нагревать воду в бассейне, используют тепловые насосы. Они работают с помощью энергии окружающей среды, электрики. Для их установки своими руками потребуется:

Обычно вода, точнее ее температура, подогревом которой занимается этот прибор, контролируется с помощью ЖК-дисплея, что дает возможность и противоположному действию, то есть охлаждению воды летом.

Экотехнологии: экономный подогрев

Установить систему подогрева в бассейне — это еще только начало работы. Необходимо продумать систему сбережения температуры воды в бассейне.

Еще одним вариантом может быть обогрев солнечными батареями. Своими руками установить подобное чудо достаточно легко, ведь все необходимое продается уже в комплекте с самой батареей. Целесообразно использовать такой способ обогрева воды в местности, где ежегодно преобладают солнечные дни. Принцип работы очень простой: вода из бассейна попадает в специальный коллектор, где и происходит нагрев до необходимой температуры. Подобного рода нагреватель устанавливают после фильтра. Это не только экологически эффективный, но и достаточно малозатратный способ. Следовательно, можно спокойно и с удовольствием наслаждать нагретой водой в бассейне, пока природа работает на человека.

Гелиоустановки станут незаменимым дополнением к солнечной батарее, в случае если обогрев бассейна требует большей мощности и сокращения времени работы основного генератора. Такие устройства делятся на 2 типа: одноконтурные и двухконтурные. Первые смогут только облегчить работу центрального генератора, и то исключительно на летний период, так как в них невозможно использовать антифриз для зимнего периода. Вторые подойдут лучше для открытого бассейна большой площади. Принципам их работы остаются 2 направления: гидравлическое разделение контуров сбора и потребление тепла. Двухконтурные коллекторы более практичны в эксплуатации, так как предназначены для круглогодичного использования, что отличает их от первых.

Электронагреватели и теплообменники — устройства обогрева воды.

На сегодняшний день очень популярны вакуумные и плоские солнечные коллекторы, которые производятся на основе медных трубок. Но такая установка не может самостоятельно работать для подогрева воды в бассейне, следовательно, ее необходимо подключать к двухконтурной системе. Если использовать пластиковые солнечные коллекторы, то подобную гелиоустановку можно смонтировать своими руками. Подобные системы могут быть рассчитаны на большой объем прогреваемой воды. Чтобы при перекачке большого объема воды затраты не превышали рассчитываемые, проточные коллекторы должны иметь малое гидравлическое сопротивление. При большой желании на их основе можно легко спроектировать систему, в которой вода будет естественно циркулировать.

Достаточно эффективна для обогрева бассейна и в то же время экономна топливная установка, но это в случае правильно подобранного вида топлива и схемы эксплуатации. В этом случае строитель, пожелавший сделать все своими руками, столкнется с рядом формальностей, которые необходимо будет уладить в документальной форме, но это, как утверждают специалисты, непременно должно окупиться.

Правильное сохранение нагретой воды в бассейне

Установить хорошую систему подогрева в бассейне — это еще не конец работы с ним. Ведь какой бы установкой, даже сверхмощной и практичной, не обогревалась вода, необходимо продумать систему сбережения температуры в целях комфорта и для экономии. В первую очередь очень важно просчитать тепловые потери.

Если учитывать все, то необходимо обратить внимание на излучение, конвекцию, кондукцию и испарение воды с поверхности бассейна. Самой простой экономией при потерях тепла является правильно подобранное покрытие для наружно встроенного бассейна, так называемое покрывало. Таким покрывалом могут служить или плавающие полимерные покрытия, или специальные жалюзи. 50% и больше энергии, то есть тепла, остается в бассейне. Существует аналогичное, но более эффективное покрытие для сохранения тепла в воде, — это прозрачные покрывала для солнечных лучей. В холодное время года лучше защитить эксплуатируемый на открытом воздухе бассейн теплоизолирующим покрытием.

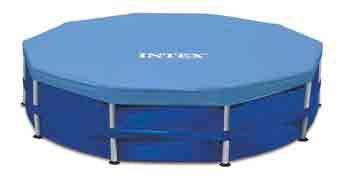

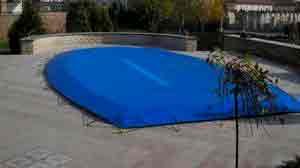

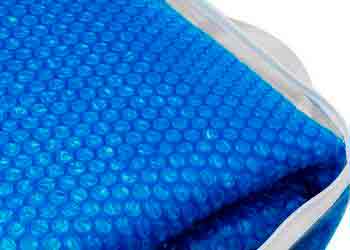

Теплосберегающие покрывала нужны не только для открытых бассейнов, но и для их «собратьев», находящихся в помещении. Это помогает компенсировать потери тепла из-за конденсации воздуха и уровня влажности в помещении. Многое зависит от цвета облицовочного материала внутренней части уличного бассейна: если, например, плитка будет темно-синяя, то солнечные лучи будут эффективнее притягиваться к поверхности.

Как можно заметить, способов по установке системы подогрева воды бассейна достаточно много. Все они поддаются самостоятельной установке, но прежде необходимо будет очень скрупулезно проанализировать месторасположение бассейна, размеры, форму другие факторы, влияющие не только на установку системы для подогрева воды, но и на ее эксплуатацию. Далее не стоит оставлять без внимания и такие характеристики, как объем воды в бассейне, температура, подходящая для комфортного пользования водой, и необходимость автоматизировать систему. Именно от этих факторов и будет зависеть мощность, тип и стоимость обогрева бассейна.

Краткие инструкции напоследок

  1. Самые простые системы для установки своими руками, как упоминалось ранее, проточные электронагреватели. При инсталляции подобного оборудования вода будет нагреваться достаточно быстро и сохранять тепло, учитывая беспрерывную систему обогрева воды в бассейне.
  2. При покупке данного оборудования для самостоятельной установке важно не забыть о термостате, чтобы самостоятельно контролировать и регулировать комфортную температуру воды в бассейне. Чтобы не возникал вопрос о скорости нагрева определенного объема воды, необходимо сразу просчитать по простой формуле, мощность, которая понадобится от данного электронагревателя.
  3. Системы другого рода, такие как теплообменники и теплогенераторы, потребуют более профессиональных навыков по их установке и эксплуатации. Но они входят в категорию малозатратных проектов, что делает их очень популярными в этой сфере строительства.
  4. И, наконец, одним из самых популярных способов обогрева воды в бассейне, который возможно установить своими руками, выступают солнечные батареи с дополнительными к ним одно-, двух- и трехходовыми клапанами. Это самые экономные и безопасные установки на данный момент, которые порадуют своих хозяев всеми необходимыми для правильного подогрева характеристиками.

Одним словом, изобилие продуктов в этом вопросе не затрудняет выбор, а классифицирует и систематизирует их.

Правильный выбор порадует конечным результатом и долгосрочностью эксплуатации.

Источник: http://banya-ili-sauna.ru/podogrev-vodyi-v-basseyne-svoimi-rukami.html

Каркасный бассейн. Обогрев укрытие и подсветка.

Доброго времени суток! Прошу прощения за долгий перерыв, всему виной лень и работа. Это вторая часть про каркасные бассейны. Первая про установку и фильтрацию тут, благодаря ей я понял, что публиковать длиннопост в час ночи не самая умная мысль. Итак, продолжу.

На картинке (которая уже была на пикабу отдельным постом, но не мог ее не вставить) представлен весьма экстремальный метод нагрева воды в бассейне. Тем не менее обогрев дровами самый эффективный способ, если объем бассейна больше 10м3. Различные вариации на тему можно посмотреть в желтом поисковике, вбив «обогрев бассейна» и открыв вкладку «Картинки». Так что если у Вас прямы руки, пытливый ум и много свободное времени, можете собрать у себя буржуйку со змеевиком и закрыть этот вопрос раз и навсегда. Из фабричных девайсов приходит в голову лишь «Пеллетрон-D» — устройство не самое бюджетное, но со своей задачей справляется.

Но в конечном итоге многие приходят к строительству «Теплицы» из металлокаркаса.

Подсветка. Скорее роскошь, чем необходимость, но и для каркасных бассейнов такое решение имеется. Работает от 220в, но крепится к пленки за счет магнитов, поэтому вполне безопасно. Баловство, но я бы такой приобрел). Еще есть плавающие, но их я в руках не держал, никто про них не говорил, так что просто ставлю в известность.

1. Основание: убрать палки->подстилка -> утрамбованный песок -> утеплитель (полистирол) -> плитка или бетон + утеплитель.

2. Фильтрация: меняем воду -> картриджный фильтр -> песчаный фильтр

3. Крышка: тент -> плавающее покрывало -> теплица

4. Обогрев: солнце -> дрова -> электричество ->газ

5. Уборка: сачек -> скиммер -> пылесос -> робот

Найдены дубликаты

пусть вам из труб 3/4 спаяют змеевик-насадку на мангал)

Дешево и сердито

я первым способом машину прогреваю зимой

Каждый день новую. не будут суки под окном ставить.

лучше расскажите, как охладить бассейн, а то летом купаться невозможно — противная горячая вода

Слить старую и налить новую)) Закрывать в жару бассейн фольгированой крышкой)) перенести в тень))

Бакс теперь капитан дальнего плаванья.

Идея бюджетного бассейна на даче.

Лето — жаркая пора и наверное каждый дачник, рано или поздно возжелает окунуться в бассейн с прохладной водичкой, или прыгнуть туда после бани. У многих на участках для этого вырыты пруды, а что делать если очень хочется но водоема нет, да и финансы ограничены.
Возможно идея и не новая, просто мало где афиширована. Началось все с того, что сосед купил недорогой надувной бассейн для детей. Как не дорогой, 5 тыс рублей, но за надувной ободок и пвх ткань мне такие деньги отдавать жалко, тем более такая конструкция выглядит недолговечной. Вот решил поискать что можно сделать и нашел решение.
Покупается кольцо для колодца и дно, есть диаметры 2,5, 3, 3,5 метра. Размер на ваше усмотрение, но 3 и 3,5 м — негабаритный груз, при перевозке могут возникнуть проблемы с ГИБДД(или нанять машину сопровождения). Выкапывается яма, делается песчаная подсыпка. Можете вкопать хоть на всю высоту, но мне кажется на пол кольца будет достаточно. На подсыпку укладывается бетонное дно, дальше на раствор ставим кольцо. Далее гидроизолируете, с наружи покрываете фасадной, а внутри краской для бассейнов. Далее зависит все от вашей фантазии, можно установить насос для фильтрации, сделать крышку от попадания листвы, конечно же лестницу и т. д.
Оставление данной емкости на зиму. Можно оставить воду в таком бассейне на зиму вровень с уровнем грунта, но необходимо оставить в нем компенсаторы — пластиковые бутылки по 5 литров наполненные на 1/3 водой с грузиками к горлышку (что бы были притоплены, а не плавали на поверхности). Количество бутылей = 1 шт/1м.кв. поверхности бассейна примерно. Чтобы вода когда замерзнет и расширится давила на эти поплавки, а не стремилась разорвать бетонные стенки емкости. Приятного вам отдыха на своих приусадебных участках.

Источник: http://pikabu.ru/story/karkasnyiy_basseyn_obogrev_ukryitie_i_podsvetka_5881498

Любителям поплавать даже в холода дровяная печь для бассейна. Как построить самому

Нагрев воды в бассейне своими руками

Бассейн, пусть даже и не очень большой, удовольствие недешевое. Но без подогрева воды в нем далеко не всегда комфортно. Не у всех имеются средства или желание покупать не менее дорогие устройства для того чтобы поднять температуру воды. Вот и придумывают мастера-самоделкины разные подогреватели для бассейна, которые не требуют больших денег.

Самое доступное у нас топливо — дрова. И было бы странным, если бы не было средств подогрева бассейна дровами. Промышленных аналогов мы не встречали, разве что приспособить дровяную печь с водяной рубашкой под это дело. А самодельных агрегатов встречается много.

Основа всех устройств подогрева воды в бассейна на дровах — змеевик

Основная идея – металлический змеевик располагается внутри топки, на вход подается вода из бассейна при помощи насоса. Проходя по разогретому пламенем змеевику, она нагревается, по второму шлангу или трубе отводится обратно.

Одно из устройств для подогрева воды в бассейне дровами, сделанных своими руками

Основная задача – подобрать скорость подачи воды так чтобы она в трубе не закипела ни при каких условиях. Потому желательно брать насос достаточно мощный. Использовать можно штатную помпу от бассейна или циркуляционный насос.

Довольно рискованно, оостроумно

На фото несколько таких устройств. В одном змеевик спрятан в баке, в котором разводится огонь. Дым отводится через дыру в крышке. Система будет более эффективной, если сделать дымоход. Еще полнее использовать тепло можно, если сделать водяную рубашку. Можно на корпусе, можно на дымоходе, а можно – и там и там.

В другом варианте для небольшого надувного бассейна сварена квадратная емкость. Принцип тот же. Реализация немного другая.

Квадратная емкость, внутри которой змеевик и костер

Есть еще более простой вариант: змеевик, внутри которого разводится огонь. Это устройство можно использовать даже в походе. Только каким-то образом нужно будет решить проблему отведения горячей воды. Возможно, использовать термостойкие шланги или кусок металлопластиковой трубы для отопления.

Очень даже удобно в походе или поездке — вы всегда обеспечены теплой водой

Есть пример изготовления электрического нагревателя для бассейна своими руками. Использован ТЭН для бойлера, придумана оригинальная конструкция его закрепления в корпусе старого ножного автомобильного насоса. Подробности смотрите в видео.

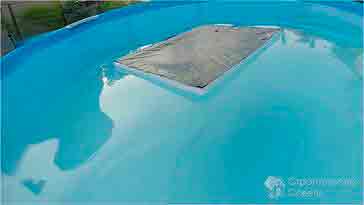

Очень простой и интересный способ сделать солнечный нагрев воды в бассейне более эффективным. Он требует минимума денег, и немного времени. Нужны будут пластиковые хула-хупы, плотная черная пленка, паяльник, нож.

Идея не нова: нагревается плавающая на поверхности воды черная пленка, она отдает тепло воде. Нагрев более эффективный так как темные предметы больше поглощают солнечной энергии.

Очень простые коллекторы солнечного света хула-хупы с приваренной черной пленкой

Работа состоит в следующем: на хула-хуп ровно укладывается пленка, паяльником точечно сплавляете пластмассу и пленку. Желательно не прожечь обруч, так как он должен плавать, а не тонуть. Плавят по кругу, с расстоянием 10-15 см. Пленка должна держаться довольно крепко. В середине нужно сделать несколько отверстий – нежелательно, чтобы попал воздух. Потому и поворачивать обручи нужно той стороной в воду, на которой натянута пленка.

Эти круги раскладывают по поверхности. Чем большую площадь они занимают, тем быстрее прогревают воду. Раскладывать их легко – разбросали по поверхности. Собирать тоже — согнали в одну сторону сложили у борта стопкой.

Популярные модели

В продаже несколько моделей нагревателей для бассейнов от ведущего китайского концерна.

  • Electric Pool Heater Intex 28684/56684 потреблением 3 кВт/час, предназначен для надувных и каркасных сборных бассейнов до 17 мᶟ вместимостью. Совместим с фильтрационным оборудованием с пропускной способностью до 5700 литров в час. Для безопасной работы оборудован термостатом и датчиком давления (уровня) воды. Монтаж устройства не требует профессиональных навыков, все переходники универсальны. Стоит от 3500 рублей, хотя на некоторых ресурсах цену задирают почти до 7000 рублей. В конце сезона можно купить на распродаже еще дешевле.
  • Intex Solar Mat 28685 – солнечный автономный коврик для подогрева воды в бассейне. Габариты: 1,2 x 1,2 метра, вес 3,7 кг, подключается к насосу с пропускной способностью до 9463 литра в час. Рассчитан на использование с надувными и каркасными сборными бассейнами, максимальной вместимостью до 30,3 мᶟ. Для такого бассейна потребуется 6 ковриков. Стоимость одного солнечного нагревателя от 1350 рублей. В отличие от электрической модели, способен работать практически беспрерывно, так как нет изнашивающихся частей и опасности удара током.

В интернете масса сайтов, предлагающих одну и ту же модель, с аналогичным описанием. Новый артикул 28684, а использовавшийся ранее 56684 еще встречается на давно не обновлявшихся ресурсах. Как ни странно, совершенно идентичное оборудование имеет разброс в цене до 3000 рублей. Конечно, заглянув поинтересоваться и увидев стоимость в 7 штук, желающие скорее предпочтут греть воду солнышком, а вот оборудование за 3500 готовы приобрести многие.

Компания предлагает и другую продукцию. Используйте таблетки для чистки бассейнов intex, а также песчаный фильтр насос для бассейна intex. Пользуется спросом скиммер intex 28000. Также удобен ручной .

Подготовка к работе

Изготовить своими руками нагреватель воды для бассейна — основательно сэкономить на покупке дорогостоящего оборудования. Применение солнечной энергии в качестве обогрева — оптимальный вариант, позволяющий сберечь как ваши средства, так и тепловую энергию.

Выбор материала и советы

Материалов для создания солнечного нагревателя потребуется достаточно много, однако экономить на них не следует — все ваши затраты окупятся в первые несколько недель эксплуатации. Древесину допускается использовать самую обычную, к примеру, сосну. Прежде чем её использовать, рекомендуется обработать поверхность специальным антисептическим средством во избежание гниения или образования вредителей. Крепежи и переходники для сборки коллектора рекомендуется изначально покупать самые качественные, пусть и дорогие.

Инструменты

  • Брус с квадратным сечением 50 мм — 38 м.
  • Фанера толщиной 12–15 мм — 5 м².
  • Металлопластиковая труба диаметром 0,5 дюйма — 110 м.
  • Пластиковые крепежи для труб — 160 шт.
  • Угольный переходник для металлопластиковых труб типа «папа-мама» — 60 шт.
  • Угольный переходник для металлопластиковых труб типа «мама-мама» — 62 шт.
  • Переходник на штуцер диаметром 0,5 дюйма — 105 шт.
  • Выпускной воздушный клапан — 1 шт.
  • Обратный клапан — 1 шт.
  • Тройник диаметром 0,5 дюйма — 3 шт.
  • Сливной кран диаметром 0,5 дюйма — 2 шт.
  • Погружной насос 3–4 м³/ч — 1 шт.
  • Гофрированный шланг — 2 шт.
  • Листовой металл — 5 м².
  • Алюминиевый профиль высотой 12 см — 4 шт.
  • Стальной уголок (оцинкованный) 50х100 мм — 4 шт
  • Стекло толщиной 4 мм — 4 шт.
  • Нитрокраска чёрного цвета — 5 л.
  • Доска 30х100 мм — 9 м.
  • Рубероид (или другая рулонная гидроизоляция) – 5 м².
  • Тротуарная плитка толщиной от 40 мм — 4 м².
  • Саморезы по дереву.
  • Сантехническая фум-лента.
  • Речной просеянный песок.
  • Силиконовый герметик.

Теплообменник

Что, такое теплообменник? Не вдаваясь в технические формулировки, можно коротко объяснить – это устройство, имеющее два независимых контура, в котором вода, приходящая от нагревателя, нагревает воду во втором контуре, не смешиваясь с ней.

Теплообменник лишь передает тепло, поэтому нужен нагревательный прибор, от которого он будет запитан.

Не имеет разницы, откуда будет поступать вода в теплообменник. Это может быть:

  • Электрокотел.
  • Газовый котел.
  • Твердотопливный котел.
  • Котел на жидком топливе.
  • Тепловой насос.
  • Солнечная батарея.

Любая из этих систем может быть задействована как для обогрева дома и подогрева воды или только для бассейна.

Из преимуществ стоит отметить такие особенности:

  • Не нагружает электросеть.
  • Процесс подогрева воды можно автоматизировать за счет установки термостата.
  • Простое управление.
  • Оборудование компактное.
  • Невысокая стоимость оборудования.
  • Простота монтажа.

Теперь о недостатках.

  • Потребуется больше суток, чтобы нагреть залитую воду в бассейн. В дальнейшем постоянная температура поддерживается этим устройством.
  • Высокая стоимость оборудования.

Часто делается комбинированная система с электронагревателем, который включают только тогда, когда нужно быстро нагреть воду до нужной температуры.

Как правильно выбрать

Теперь боле подробно обо всем сказанном. Нам нужно собрать все представленные выше преимущества и описанные характеристики приборов в один, что позволит комфортно пользоваться бассейном.

  1. Во-первых, наиболее важный показатель для нагрева необходимой температуры – это мощность прибора. Как мы уже сказали, она варьируется от 3 до 18 кВт и подбирать ее нужно отталкиваясь от объема бассейна, а также желаемой температуры воды. Учитывая высокую потребность в электричестве и долгое время обогрева, водонагреватели подходят для небольших емкостей или для больших бассейнов в качестве дополнительного источника обогрева;
  2. Во-вторых, учитывайте напряжение в сети, так как сборные или надувные бассейны используются на дачных участках, то там может быть проблема с высоким напряжением, а для максимальной мощности вам понадобится 380В. Это зачастую является главным недостатком отказа от покупки электрического нагревателя для воды в бассейне;
  3. В-третьих, нужно определиться с фирмой. Каждый производитель имеет свои плюсы и минусы, ранее о которых мы уже рассказали, на основе представленной сравнительной характеристики вы подбираете, что удобнее конкретно для вас;
  4. В-четвертых, оценить характеристики изделия. Сюда относится: из какого материала изготовлен корпус – пластик или металл, наличие термостата с дисплеем, а также дополнительные аксессуары. Пластиковые корпуса стоят дешевле, чем металлические, так как их очень легко повредить, но зато они стойкие к коррозии. Что касаемо рабочей эффективности, то она не зависит от материала изготовления нагревателя.

Теперь нужно рассмотреть самый важный момент работы любого электрического водонагревателя – это мощность и как правильно ее подобрать, отталкиваясь от объема вашего бассейна.

Эффективно работать электронагреватель может в воде, если объем бассейна не больше 45 кубометров для уличных конструкций и 60 кубометров — для крытых. Для подогрева 5 кубометров воды нужно 2 кВт. Теперь приступим к более точным расчетам, которые помогут определиться с мощностью нагревателя:

  1. Открытый бассейн: V бассейна х 0,4 = количество кВт нагревателя.
  2. Крытый бассейн: V бассейна х 0,3 = количество кВт нагревателя.

Таким образом, если напряжение сети позволяет, то лучше выбирать водонагреватель максимальной мощности, чтобы ускорить время нагрева воды, а также не стоит использовать такие приборы для больших размером бассейнов.

Нужно понимать, что при таких расчетах и выбора мощности, электрический водонагреватель сможет увеличить температуру воды в бассейне на 1-1,5 градуса за 3 часа. То есть при первичном прогреве воды у вас могут уйти сутки.

Дровяная печь

В этой главе мы расскажем, как подогреть воду в бассейне при помощи обычной дровяной печи. Конечно, ее не хватит на большой объем воды, но для летней ванны или небольшого водоема, где могут плескаться дети и отдыхать взрослые после работы, он вполне сойдет. Самым приятным является то, что собрать такой нагреватель не составит особого труда, а денег на отопление уходит по минимуму.

Принцип работы агрегата заключается в следующем: внутри топки находится металлический змеевик, когда в топке разводят огонь, в змеевик при помощи насоса накачивается вода, проходит через него, нагревается от горячего металла и выходит с другой стороны, где через еще один насос поступает в бассейн.

Самое главное в этом деле – суметь рассчитать скорость течения воды таким образом, чтобы она не закипела в змеевике, а лишь нагрелась до нужной температуры. Для этого надо выбирать насосы с большой мощностью – подойдет штатная помпа или циркулярный насос.

Для повышения эффективности системы рекомендуется обустроить дымоход. На изображении ниже представлена еще одна вариация дровяного обогревателя.

Можно развести огонь просто в змеевике. Такой агрегат можно возить с собой в походы, чтобы всегда иметь под рукой горячую воду. Для отведения воды можно взять термостойкие шланги либо отрезок металлопластиковой отопительной трубы.

Способы и приборы для нагрева воды

Способов, как нагреть воду в бассейне много, но не все они подходят для дачи. Однако для ознакомления их следует рассмотреть.

Самыми распространенными приборами для нагрева воды в бассейне являются обогреватели заводского изготовления. Они бывают проточного и накопительного типа. Нагрев воды осуществляется за счет сжигания газа, твердого топлива или электричества. Любой тип нагревателя подойдет для бассейна на даче. Из-за сложности монтажа и обслуживания газовые и твердотопливные приборы менее популярны. Накопительные модели неудобны в плане установки большой емкости для горячей воды. Обычно дачники отдают предпочтение проточному электрическому нагревателю. Прибор подсоединяют к насосной системе бассейна между фильтром и купелью.

Совет! Популярными нагревателями воды для купели являются электрические проточные приборы Intex мощностью 3 кВт. Повышение температуры на 1оС происходит за 1 час нагрева 10 м3 воды в уличном бассейне.

Экономичен в плане расхода энергоресурсов теплообменник для бассейна, напоминающий по конструкции бойлер косвенного нагрева. Прибор состоит из бака, внутри которого запаян змеевик. Энергоресурсом нагревателя является система отопления. Вода из бассейна с помощью насоса циркулирует через бак. По змеевику движется теплоноситель из системы отопления. Входящий холодный поток воды забирает тепло, прогревается и направляется обратно в бассейн. Регулируют температуру нагрева термостатом, увеличивающим или уменьшающим скорость потока теплоносителя в змеевике.

Совет! Теплообменник больше подходит для бассейнов внутри помещения, используемых зимой. Летом на даче включать котел для нагрева воды в купели невыгодно.

Нагреть воду в бассейне без затраты энергоресурсов позволяет обогревающее покрывало. По сути – это обычный тент. Эффективность покрывала зависит от погодных условий. Солнечным жарким днем лучи прогревают тент, а от него тепло передается верхнему слою воды. Температура повышается на 3–4оС. Для перемешивания холодного и горячего слоя воды включают насос.

Совет! Тент защищает воду уличной купели от пыли, листвы и другого мусора.

Гелиосистема для купели работает по принципу теплообменника, только источником энергии является солнце. Поверхность панели поглощает лучи, которые прогревают теплоноситель в теплообменнике до температуры 140оС. Циркулирующая с помощью насоса вода поступает из бассейна, забирает тепло от змеевика и обратно возвращается в купель. Усовершенствованные гелиосистемы работают с сенсорными датчиками и автоматикой, регулирующей температуру нагрева.

Совет! Для простого дачника гелиосистема для бассейна не по карману. При желании подобие прибора изготавливают самостоятельно из медных трубок и зеркал.

Тепловой насос не требует никакой энергии. Тепло берется из недр. Работает система по принципу холодильника. Схема состоит из двух контуров, внутри которых циркулируют теплоносители. Между ними расположен компрессор с инертным газом. Внешний контур забирает тепло из земли или водоема, и теплоноситель отдает его хладагенту, находящемуся внутри испарителя. Закипающий газ компрессор сжимает до 25 атмосфер. От выделяющейся тепловой энергии происходит нагрев теплоносителя внутреннего контура, нагревающего воду в бассейне.

Совет! Тепловые насосы для обогрева бассейна дачникам не подойдут. Непопулярность системы обусловлена дороговизной оборудования.

Воду для маленькой купели на даче можно прогреть обычными кипятильниками. Способ примитивный, опасный, но дачники его используют. При включенных кипятильниках купаться и даже касаться зеркала воды нельзя. Трубчатый ТЭН не должен прикасаться к стенкам чаши, особенно если купель надувная или из пластика.

Безопасный подогрев воды в бассейне своими руками можно сделать из бухт ПВХ трубы темного цвета. Энергоносителем выступит солнце. Трубу скручивают кольцами, укладывая на ровной площадке. От количества колец зависит площадь нагрева. Оба конца трубы подсоединяют к чаше, врезав в систему циркуляционный насос. Вода из бассейна, проходя по кольцам, будет нагреваться от солнца, и сбрасываться обратно в чашу.

На видео представлен вариант самодельного подогревателя для дачной купели:

Электронагреватели

Нагреватели бассейна от электричества — это обычные водяные ТЭНы с терморегуляторами повышенных мощностей. Есть они накопительного типа — это когда вода закачивается в бак достаточно большого объема, где установлены нагревательные элементы, и оттуда же она выводится, но уже с гораздо более высокой температурой.

Проточный электронагреватель воды в бассейне

Электронагреватели для бассейнов бывают и проточного типа. Он встраивается в систему водоподготовки бассейна после фильтра. Вода на него подается очищенная, а затем после подогрева поступает в бассейн через форсунки.

Работать электрические нагреватели для бассейнов могут от сети 220 В или 380 В. В большей степени зависит это от мощности. Рассчитывается она следующим образом: для открытых бассейнов на один куб берут 0,5-1 кВт, для закрытых — 0,3-0,5 кВт.

Так как объемы воды большие, то расходы на подогрев — тоже более чем значительные. Греть нужно тонны воды, что требует больших мощностей, и соответственно, больших затрат электроэнергии. Плюс ко всему, не на каждом участке есть возможность дополнительно включать 3-18 кВт электрооборудования. И это кроме всего, что работает в доме, а также оборудования, которое необходимо для обслуживания бассейна, хоть оно (не считая электронагревателя воды) «тянет» немного.

Критерии выбора устройства

Выбирая водонагреватель для бассейна (Intex, Bestway, Behncke или любой другой компании) следует учитывать ряд общих параметров.

Мощность. Данный параметр зависит от габаритов бассейна и количества воды, которую нужно будет нагреть. Также мощность нагревателя напрямую влияет на скорость поднятия температуры. Например, нагреватель воды для бассейна Intex имеет мощность 3 кВт, а нагреватель для бассейна Bestway – 2,8 кВт. Рассчитать необходимую для эффективного нагрева мощность можно по очень простой формуле: объем бассейна делится на два.

Способ нагрева. Проточные водонагреватели – популярный вариант, если нужно нагреть воду в . Как правило, основным преимуществом любого проточного нагревателя является его относительно малый размер, за счет которого смонтировать такое устройство можно на небольшой территории. Принцип работы проточной системы состоит в том, что вода проходит через нагревательный элемент, который отдает ей тепло. Большинство таких систем работает циклично. Проточную модель, например, водонагреватель для бассейна Интекс, хорошо использовать для небольших резервуаров, вода для которых берется из центральной системы водоснабжения, скважины или колодца.

Температура воды является одной из ключевых составляющих комфорта в бассейне

Используемый источник энергии. Здесь нужно учитывать доступность того или иного топлива, а также свои финансовые возможности. Например, агрегат на солнечных батареях является самым эффективным, но стоит достаточно дорого, а использовать его не имеет смысла в местности, где пасмурных дней больше, чем солнечных.

Конечно, вы всегда можете собрать водонагреватель для бассейна своими руками, в интернете для этого имеется достаточное количество готовых схем. Однако покупка заводского изделия позволит вам не только сэкономить время и силы, но и получить надежное и долговечное устройство с возможностью гарантийного обслуживания.

Критерии выбора устройства для подогрева воды

К выбору аппарата для подогрева бассейна нужно подойти со всей серьёзностью и обязательно обратить внимание на следующие факторы:

  1. Вид бассейна. Бассейны бывают двух видов: в доме (закрытые) и на территории участка (открытые). Для второго варианта потребуется техника повышенной мощности, так как процесс охлаждения воды на открытом воздухе происходит в несколько раз быстрее.
  2. Скорость прогрева. Скорость прогрева воды зависит от мощности аппарата, однако более мощные устройства располагаются в высокой ценовой категории.
  3. Объем бассейна. Для бассейна малых размеров вполне достаточно системы со среднестатистической мощностью и скоростью нагрева, а для больших резервуаров — наоборот.
  4. Эксплуатационный срок. Использовать бассейн круглый год поможет аппарат с высокой мощностью и повышенной степенью теплоотдачи. А для летнего периода, особенно в тёплые дни, будет достаточно устройства средней производительности и скоростью нагрева.

Выбор нагревателя воды зависит только от Вас!

Из вышеперечисленного можно сделать разумный вывод — приобретение конкретного водонагревающего прибора напрямую зависит от его технических показателей и выбранного вида бассейна.

Используем солнечную энергию

Даже в самый солнечный день мы можем столкнуться с такой ситуацией, когда вода в бассейне не прогревается до комфортной температуры, и тогда, вместо удовольствия от плескания в бассейне, просто приходится окунуться и сразу выходить, а потом объяснять детям, почему им нельзя купаться. Чтобы такой проблемы не возникло, рассмотрим несколько способов использования солнечной энергии для более эффективного нагрева воды.

Экран

Такое приспособление будет эффективно только для небольших разборных бассейнов.

Для изготовления экрана потребуется лист пенопласта высокой плотности (иначе он будет крошиться) и черная полиэтиленовая пленка. Из листа пенопласта вырезается внутренняя часть, чтобы получилась рамка, поверх которой скобами прикрепляется пленка. Экран кладется на воду необшитой частью вниз. Солнце, нагревая пленку, поднимает температуру под ней. В свою очередь теплый воздух нагревает воду. КПД такого приспособления весьма невысокое, но можно сделать несколько экранов, тогда вода будет нагреваться быстрее.

Еще один способ нагревания воды в бассейне возможен с помощью черной пленки, к которой по углам привязаны грузики. Это может быть достаточно большое по размерам полотно, только обязательно без дырок. Оно погружается не полностью в воду, а так, чтобы посредине оставался купол с воздухом внутри. В зависимости от размеров полотна и глубины бассейна, вес грузиков придется подбирать опытным путем. Это могут быть куски гранита или какого либо другого материала, который не впитывает в себя воду.

Солнечный коллектор

Изготовление солнечного коллектора вполне по силам большинству людей, владеющих инструментом. Мы не будем рассматривать процесс сборки сложных систем, а остановимся лишь на тех, которые можно без проблем сделать в домашних условиях. Чтобы сделать солнечный водонагреватель, можно использовать различные материалы:

  • Медные трубки. Для изготовления солнечного коллектора из медных трубок наиболее практично их спаять по принципу автомобильного радиатора. Благодаря этому на сравнительно небольшой площади можно расположить большое количество трубок. Если же трубки гнуть, то из-за ограничения радиуса изгиба общая площадь коллектора будет небольшой. Для увеличения КПД нужно делать больший коллектор, в сравнении с паянным.

  • Алюминиевые трубки. Коллектор из алюминиевых трубок не спаять в домашних условиях, поэтому их можно сгибать и укладывать в каркас.

  • Черные полимерные трубы. Такой материал просто укладывается спиралью внутри каркаса, фиксируясь внутри него. Труба должна быть цельной.

  • Черный сотовый поликарбонат. В качестве трубок используются соты поликарбоната. Для изготовления такого коллектора, кроме листа поликарбоната, еще будут нужны пластиковые водопроводные трубы большого диаметра. В трубе по ширине поликарбоната вырезается паз. В этот паз вставляется подготовленный лист так, чтобы соты были внутри трубы. После этого все щели заделываются термоклеем. Водопроводная труба с одной стороны глушится, а с другой стороны, с помощью фитинга крепится труба (или шланг), который будет идти к бассейну. Конструкция располагается так, чтобы одна часть коллектора с приклеенной трубой была внизу, а вторая выше – так система будет работать самотеком. При использовании прозрачного поликарбоната КПД коллектора будет ниже.

  • Секции плоских стальных радиаторов. Вряд ли кто-то будет разбирать новые радиаторы для того, чтобы из них сделать солнечный коллектор, а вот использовать бывшие в употреблении в самый раз. Под каждый радиатор изготавливается каркас, а получившиеся коллекторы соединяются трубами параллельно.

Подобные устройства можно использовать и для подогрева больших бассейнов, но тогда нужно будет изготовить много коллекторов, которые могут не вписаться в дизайн участка.

Для каждой вышеперечисленной конструкции нужно изготовить каркас с приклеенным на дне светоотражательным (или черным, если используется утеплитель) материалом. Внутри нужно установить и закрепить сам коллектор. Конструкция устанавливается под углом, причем верхняя часть должна не быть выше уровня воды в бассейне. В противном случае придется устанавливать циркуляционный насос.

Есть еще один способ использования энергии солнца – , вырабатывающие электричество. В таком случае вырабатываемая электроэнергия будет использоваться для подогрева воды. Хотя такая система может функционировать круглогодично, нужно учесть, что стоимость ее очень высокая.

Особенности выбора прибора

Выбирая нагреватель воды для бассейна, важно учесть ряд важных параметров:

  • Первым делом учитывают мощность прибора. От параметра зависит, справится ли нагреватель с объемом воды. По мощности прибор можно взять с запасом. Увеличится скорость нагрева воды, но одновременно возрастет расход энергоносителя. Покупая водонагреватель, надо знать объем своего бассейна и сравнить его с рекомендованными параметрами в инструкции прибора.
  • По способу нагрева лучше отдать предпочтение проточным моделям. Накопительные емкости занимают много места, плюс придется греть полный бак, даже если не нужно столько горячей воды. Проточные модели легкие, компактные, быстро осуществляют нагрев. Вода подается через фильтр прямо из водопровода или скважины.
  • Важно правильно подобрать агрегат по используемому источнику энергии. Греть придется много воды. Источник энергии должен быть дешевый и доступный. Работа прибора на газу или от модулей для сбора солнечной энергии не доставит хозяину хлопот, но изначально придется выложить крупную сумму на покупку оборудования. С дровами придется повозиться, зато экономия налицо.

Для дачного пользования единственным выгодным вариантом является подогрев бассейна прибором, сжигающим твердое топливо. На крайний случай отдают предпочтение электрическим моделям.

Обогрев бассейна несложно организовать своими руками. Умельцы придумывают самоделки наподобие магазинных агрегатов, правда, вид у них непрезентабельный.

Как нагреть много воды для бассейна

На практике подогрев воды в бассейне проводится разными методами:

  1. С помощью проточного метода. Чтобы нагреть большое количество воды, организовывается её циркуляция через нагревательный прибор. Жидкость забирается снизу бассейна, фильтруется и пропускается через нагреватель. Тёплая вода под давлением впрыскивается вниз бассейна с противоположной стороны от заборного отверстия.
  2. С помощью косвенного нагрева. Вода в этом случае нагревается от тёплых стен и пола бассейна. Так организовывается отопление стационарных круглогодичных бассейнов.

Отапливать бассейн в разных случаях помогает электричество, энергия солнца, сжигание газа, нефтепродуктов и дровяные печи.

Температурные нормы

Для комфортного купания температура в бассейне должна быть примерно на три градуса ниже от температуры воздуха. При других показателях после купания человек чувствует дискомфорт, когда тело начинает высыхать.

Важно! На комфорт принятия процедур влияет температура дна бассейна. Если при установке купели не уложили теплоизоляцию, через холодный пол идут большие потери

Ходьба по холодному дну купели даже в теплой воде приведет к простудным заболеваниям.

Рассчитывается норма температуры воды в бассейне согласно санитарным правилам СанПиН:

  • спортивные – 24-28⁰С;
  • оздоровительные – 26-29⁰С;
  • для детей возрастом от 7 лет – 29-30⁰С;
  • для малышей до 7 лет – 30-32⁰С.

В банных комплексах придерживаются своих норм. Температура воды зависит от типа бассейна:

  • холодная купель – 15оС;
  • горячая купель – 35оС.

На даче температура воды в бассейне рассчитывается хозяином индивидуально по его усмотрению. В больших современных коттеджах купели устанавливают внутри помещения. Из-за малых потерь тепла температуру воды для взрослых можно поддерживать от 24 до 28оС, а детям на 3 градуса выше.

Крытые бассейны не всем по карману. Большинство дачников устанавливает купели на улице. Чаще всего – это надувные или каркасные чаши. Уменьшить потери тепла на открытом воздухе невозможно. Если пытаться постоянно греть воду до высокой температуры, то сильно возрастет расход энергоресурсов. Для уличных бассейнов оптимально придерживаться температуры в диапазоне от 21 до 25оС. Если вода холоднее, включают искусственный подогрев. В солнечную жаркую погоду прогрев осуществляется естественным путем. Температура воды может даже превысить норму.

Соблюдать температурные нормы воды СанПиН обязаны ведомства, которым принадлежат спортивно-оздоровительные бассейны. Владельцы дачных бассейнов не обязаны придерживаться норм. Данные можно использовать в качестве ориентировки.

Самодельный твердотопливный нагреватель

В домашних условиях собрать дровяной водонагреватель для бассейна не составит особого труда. Причем топить можно не только поленьями. Подойдет любое твердое топливо. Устройство подогревателя воды напоминает смесь буржуйки с теплообменником.

Порядок сборки состоит из следующих шагов:

  • Основой конструкции является любая емкость. Можно взять старую металлическую бочку емкостью 200 л, сварить из листовой стали бак или просто из красного кирпича выложить подобие печи.
  • Внутри емкости предусматривают колосники, поддувало. Для отвода продуктов сгорания крепят дымоход.
  • Теплообменником выступит изогнутая змейкой стальная труба или старый радиатор отопления. Чугунную батарею лучше не использовать. Между секциями стоят резиновые кольца, которые быстро сгорят в огне и теплообменник потечет. Лучше использовать стальной радиатор.
  • Батарею закрепляют внутри бака так, чтобы между теплообменником и колосниками образовалось пространство для топки.
  • К выходам радиатора подсоединяют металлические патрубки, выходящие за предел корпуса самодельной печи. Дальнейшее соединение с бассейном выполняют пластиковой трубой.
  • Шланг от входного патрубка теплообменника подсоединяют к выходу циркуляционного насоса. От всасывающего отверстия заборную трубу опускают на дно купели. Чтобы со дна чаши насос не потянул крупный мусор, на конец шланга устанавливают фильтрующую сетку.
  • От выходного патрубка батареи шланг просто прокладывают к купели и опускают в воду.

Работает нагреватель просто. Сначала включают циркуляционный насос. Когда вода из купели через теплообменник пойдет по кругу, под радиатором разводят огонь. При нормальном горении 10 м3 воды за сутки прогреется до температуры +27оС.

Самодельные нагреватели воды можно сделать переносные или даже на колесах. Все зависит от фантазии и наличия материалов.

Топливные водонагреватели

Для больших стационарных бассейнов нужны стационарные системы подогрева, но если разборным бассейном решили воспользоваться, к примеру, на даче, то придется долго ждать, пока нагреется в нем вода. В этом случае можно сделать дровяной подогреватель. Самый простой вариант такого устройства состоит из змеевика, расположенного вокруг костра. Под действием насоса через него будет проходить вода и выливаться в бассейн.

Устройство будет более эффективно работать, если змеевик поместить внутри металлического корпуса и сделать решетчатое дно. Такая импровизированная печь устанавливается над приямком или к ней привариваются ножки. Концы трубы змеевика должны быть выведены подальше от очага пламени, чтобы не расплавился натянутый на них шланг. Поскольку нагрев воды в трубах происходит очень быстро, потребуется подключение циркуляционного насоса.

Преимущество такого устройства в том, что можно сочетать приятное с полезным – сжигать мусор и греть воду. Что касается топлива, то это может быть всё, что хорошо горит.

Не стоит использовать в качестве топлива старые автомобильные покрышки, так как при их сгорании выделяется черный токсичный дым и образуется много сажи, которая будет оседать на участке.

Если нет желания или возможности делать самодельный водонагреватель, то можно приобрести такой агрегат заводского изготовления.

Теплообменники для бассейнов

Так выглядит один из теплообменников для бассейна

Это металлический цилиндр, по которому протекает горячая вода. Он подключен к источнику горячей воды. Часто это контур нагрева горячей воды котла или проточный водонагреватель. Могут быть и другие источники. Кто как приспособится.

Тут сразу возникает вопрос: зачем нужен сам теплообменник? Ведь можно воду напрямую брать из бассейна, подавать на нагреватель и нагретую сбрасывать. В принципе, такая схема возможна, но проблема том, что вода в бассейне содержит много различных примесей: от хлора и химии, до разных мельчайших взвешенных частиц. Так что при такой схеме теплообменник быстро забьется.

Другой момент — в водоеме не открытом воздухе содержится достаточно большое количество кислорода, из-за которого быстро окислится и выйдет из строя теплообменник в котле или проточном нагревателе. Именно поэтому по петле со специальным теплообменником для бассейна и гоняют небольшой объем теплоносителя.

Один из видов теплообменников — змеевик. Его можно изготовить самостоятельно, и так же своими руками подключить к системе. Для тех, кто делал отопление в доме, это не проблема. Но змеевики эффективны только на небольших объемах. Маленький бассейн для детей они прогреют за небольшой промежуток, а с десятком кубов, не справятся точно.

Схема организации нагрева воды в бассейне

Солнечные

Водонагреватели, использующие энергию солнца, получили широкое распространение. Простота устройства, легкость в эксплуатации и ощутимый экономический эффект делают солнечные нагреватели все более распространенными.

Нет затрат на электроэнергию, газ, твердое топливо. Достаточно лишь солнечного освещения 3-5 часов в день, и вода в бассейне будет теплой. При этом никакого вреда экологии. Если в систему солнечного нагревателя подключить подогреватель любого типа, то вода в бассейне закрытого типа будет теплой в любое время года.

Приобретая солнечный водоподогреватель в торговой сети, его стоимость может показаться довольно высокой. Но дело в том, что через небольшой промежуток времени, работая на бесплатной энергии, такая установка полностью себя окупает.

Своими руками можно сделать упрощенный вариант солнечного обогревателя, например, на даче. Самая примитивная конструкция потребует 20-40 метров черного шланга, насоса для перекачки воды и удобной площадки, где будет уложен шланг. Это может быть частью забора или крыши дачного домика.

Останется все собрать воедино, подключить и можно пользоваться. Тепла от такой гелиоустановки хватит для обогрева на только маленького надувного, но и среднего каркасного бассейна. По отзывам тех, кто делал такую систему, работает она изумительно.

Примите к сведению: при изготовлении самодельного солнечного обогревателя, шланг нужно выбирать как можно большего диаметра.

Преимущества и недостатки электронагревателей для бассейна

Если сомневаетесь в правильности выбора того или иного нагревателя для воды в бассейне, то следует рассмотреть преимущества использования конкретно тех приборов, которые работают от электричества.

  1. Электрический нагреватель очень компактный, не занимает много места, подходит для небольших помещений.
  2. Внутри установленный ТЭН, предназначенный для подогрева воды, покрыт несколькими защитными слоями, чтобы обезопасить элемент от коррозии.
  3. Его удобно устанавливать и вы можете сделать это самостоятельно.
  4. Быстро нагревают воду.
  5. Имеют регулировку температуры, может поддерживать заданную температуру в бассейне.
  6. Могут быть автоматизированы.
  7. Не загрязняют окружающую среду, не производят неприятных запахов.
  8. Имеют хороший дизайн и уместно смотрятся рядом с бассейном.
  9. Не только нагревает воду, но очищает ее благодаря наличию насоса с фильтром в наборе.

Теперь что касаемо минусов, то главный из них – это высокая мощность потребления энергии, а то может обойтись не очень дешево для владельца бассейна. Кроме того, проточные нагреватели оснащены внутри ТЭНом, который обеспечивает подогрев воды, но чтобы на нем не образовывалась накипь, вода должна быть мягкой, без примесей соли. Это позволит продлить срок службы нагревательного элемента.

Оптимальный выбор материала для нагревателя

Чтобы правильно выбрать материал для нагревателя для бассейна, нужно учесть следующие факторы:

Возможность транспортировки. Прибор из кирпича из-за большого веса лучше располагать стационарно, на хорошем фундаменте.

Если бассейн разборный и монтируется в разных местах, то лучше воспользоваться металлической конструкцией.

  • Наличие свободного места. Металлические котлы занимают меньше места, чем кирпичные, конструкцию из кирпича необходимо будет защитить от воздействия атмосферных осадков: построить крышу или собрать печь в здании.
  • Стоимость и доступность материалов.
  • Возможность привлечь квалифицированного сварщика или печника-каменщика.
  • Котёл из кирпича долговечен и хорошо смотрится. Кирпичная печь может также выполнять ряд других функций: отапливать помещение, готовить еду. При наличии навыков такой прибор можно сделать самостоятельно, что значительно снизит стоимость всей системы отопления.

    Самодельную металлическую конструкцию выбирают, если бюджет ограничен.

    Подогрев бассейна на даче, подогрев бассейна дровами

    26.12.2017, 1239, 0

    Теплая вода в бассейне необходима, что бы в нем было возможно нормально купаться. Особенно это касается больших семей, где есть маленькие дети. Как вы сами понимаете, сама собой вода не нагреется, для этого нужно принимать специальные меры и оборудование. Причем обогрев необходимо делать как летом, так и в холодный период одинаково для уличных и закрытых водоемов. Основными способами нагрева искусственного резервуара являются:

    1. С помощью электричества (электрический проточный нагреватель)
    2. Путем теплового обмена (теплообменники)
    3. Тепловым насосом
    4. Солнечным коллектором
    5. Дровами

    Рассмотрим, какой способ самый лучший.

    Проточные электронагреватели и теплообменники

    Данные два метода самые популярные на сегодняшний день. И хотя современные альтернативные источники постепенно вытесняют это оборудование с рынка, вряд ли ближайшие 5-10 лет они исчезнут с прилавком магазинов. Объясняется это рядом следующих преимуществ данной техники:

    • Невысокая стоимость закупки
    • Простота в использовании
    • Практичность
    • Доступность
    • Легкость монтажа

    Теплообменники и электронагреватели для бассейнов использую проточную технологию нагрева. Теплообменник передает тепло воде от теплоносителя, а электронагреватель греет её с помощью тэнов при подаче на них электрического тока. Процесс происходит во время фильтрации или циркуляции. Рассмотреть подробнее эти виды подогрева бассейна, можно на https://riomar.com.ua/podogrev-basseina/, также здесь вы сможете купить нагреватель, подходящий для вас.

    Нагрев бассейна дрова

    Некоторые пользователи активно начинают развивать тему возможности нагрева бассейна с помощью дров. Это можно сделать, если собрать устройство сродни твердотопливному котлу и пропускать через него воду. Но в таком случае нужно предусмотреть:

    1. Теплоизоляцию
    2. Отключение устройства при отсутствии потока
    3. Техническую безопасность
    4. Регулировку температуры
    5. Просчитать время нагрева

    Все это сложные моменты, но они важны, что бы обеспечить корректную работу, нагрев бассейна до нужной температуры, безопасность. Сделать это своими руками в домашних условия будет довольно не просто.

    Альтернативные источники обогрева бассейна

    Если вы все-таки решили экономить деньги на обогреве чаши водоема, то следует обратить внимание на такие виды оборудования как тепловые насосы и солнечные коллектора. Они смогут существенно сократить затраты и получить желанный результат и температуру

    Такие системы уже очень активно начали внедрять большинство частных пользователь. На коммерческом уровне пока продолжают использовать теплообменники и электронагреватели.

    Недостаток у тепловых насосов и солнечных коллекторов один – это высокая цена закупки. Особенно это ощутимо для бассейнов большого объема. В качестве источников тепла они использует солнце, воздух и окружающую среду, но для того что бы начать экономить в будущем, сначала придется немного потратится.

    Постройка котла своими руками

    При работе с металлом важно соблюдать простейшие правила безопасности. . Выбор проекта

    Выбор проекта

    Для домашнего мастера настоящим вызовом будет самостоятельное изготовление нагревателя типа «Булерьян», однако при наличии терпения и навыков сварки металла эта задача выполнима.

    Для создания прибора для нагрева воды понадобится квадратная профильная труба с толщиной стенок 4 мм. Во время работы используется сварочный аппарат, болгарка, зажимы и прочие слесарные приспособления.

    Кроме квадратной трубы, понадобится несколько листов железа для второй камеры и дверец, задвижка, труба для расширительного бачка, сантехнические резьбы для вывода и ввода теплоносителя.

    Порядок сварки водогрейной печки на дровах

    Первым делом свариваются коллекторы: нижний и верхний. Нижний имеет форму «коробки», на нём будет стоять вся конструкция, верхний — произвольной формы, выполняет функцию расширительного бачка.

    Теплообменник состоит из г-образных квадратных или изогнутых в виде хомута круглых труб. Их низ соединяется с коллектором, верх — с расширительным бачком. Промежутки между труб завариваются наглухо листовым металлом.

    На 2—3 высоты получившегося туннеля устанавливается камера вторичного дожига. Горячие газы поднимаются вдоль раскалённой полки. Её лучше сделать из металла толщиной 5—7 мм, к началу полки подводятся воздуховоды.

    Снизу топки устраивается колосниковая решётка.

    Завариваются торцы туннеля, на задней стенке монтируется дымоход, с передней стороны навешиваются дверцы и зольник.

    Зольник удобно делать в виде вынимаемого совка: так легче чистить печь.

    Привариваются ножки, навешиваются ручки и колесики — печку можно будет возить как тачку.

    Печь готова, теперь можно подключать дымоход, заполнять систему водой и делать пробный запуск.

    Проточные электронагреватели

    Самым простым способом подогревать воду в бассейне кажется использование проточных электрических водонагревателей. (рис.2) Вроде бы все довольно легко — установить нагреватель в систему циркуляции, запустить насос, включить в розетку, нажать при наличии на кнопку. Тем более, что подогреватели предназначены для работы с непрерывным потоком воды, имеют небольшие размеры, удобные соединительные штуцера. Корпус выполнен из материалов высокой прочности и надежности, ТЭНы имеют оболочку из нержавеющей стали. В качестве примера можно привести обогреватели марки «Intex».

    Как ни странно, основной проблемой является мощность устройства. Небольшие устройства с мощностью 3 кВт потребляют ток в 15 А. Если электропроводка дома выполнена качественно, такая величина не создаст особых проблем, кроме оплаты счетов за электроэнергию. Нагреть при такой мощности можно бассейн небольшого объема. Максимальная мощность проточных водонагревателей 18 кВт. Подключение их к однофазной системе невозможно, нужно использовать трехфазную сеть. Кроме стоимости подогревателя придется приобретать кабель для его подключения, необходимые защитные устройства. Это при наличии на участке трехфазной системы электроснабжения. При отсутствии таковой, нужно оформить заявку в обслуживающую организацию, получить технические условия, сменить счетчик и т.д. Счет за электроэнергию возрастет соответственно. При мощности 18 кВт можно подогреть бассейн объемом не более 36 м3.

    Несмотря на все вышесказанное, у проточных обогревателей есть очевидные преимущества:

    • более высокая скорость нагрева;
    • регулятор температуры;
    • контроль по давлению воды (функция защиты);
    • удобство установки.

    Поэтому перед установкой проточного подогревателя желательно тщательно взвесить все факторы и подумать об альтернативном способе подогрева бассейн.

    Кроме описанных способов есть разные возможности устроить подогрев в бассейне самостоятельно.

    При создании собственного устройства и способа нужно помнить о безопасности выполнения работ, собственной безопасности и ваших близких.

    Даже использование устройств промышленного изготовления в нештатных ситуациях может привести к поражению электрическим током и несчастным случаям различной степени тяжести.

    Электрические модели

    Вторым по популярности является электронагреватель для бассейна, состоящий из корпуса, ТЭНов и термостата. Приборы бывают двух типов:

    • Накопительные. Прибор состоит из большого бака, где вода нагревается от ТЭНов, а оттуда подается в бассейн.
    • Проточные. Прибор подключается к водоподготовительной системе бассейна. Перед водонагревателем стоит фильтр, пропускающий очищенную воду, что исключает образование твердых отложений.

    В зависимости от мощности приборы подключаются к однофазной и трехфазной сети. При расчете учитывают следующие параметры:

    • на 1 м3 воды открытого бассейна – 1 кВт мощности ТЭНа;
    • на 1 м3 воды закрытого бассейна – 0,5 кВт мощности ТЭНа.

    Необходимость нагрева большого количества воды требует использования мощных приборов. Расходы электроэнергии огромные, плюс требуется прокладка отдельной линии проводки.

    Тепловой насос

    Довольно сложный в устройстве подогреватель для бассейна тепловой насос относится к инновационным технологиям. Прибор отличается эффективностью и экономичностью, но используется редко из-за дороговизны.

    Важно! Работает тепловой насос по принципу холодильника, только здесь востребован контур, выделяющий тепло, а не холод.

    Система состоит из двух контуров, внутри которых циркулирует жидкость. Внешний трубопровод прокладывают под землей, на дне водоема или другом месте, откуда можно извлечь тепло. Внутренний контур располагают внутри бассейна. Он отдает воде тепло, извлеченное внешним трубопроводом.

    Работает система по следующему принципу:

    • циркулирующая жидкость по внешнему трубопроводу забирает тепло из недр;
    • насос загоняет теплоноситель внутрь испарителя, где в отдельной камере находится хладагент;
    • от тепла газ быстро закипает, превращаясь в пар;
    • парообразный хладагент попадает внутрь компрессора, где при сжатии выделяет много тепловой энергии, нагревающей теплоноситель внутреннего контура.

    Цикл повторяется, пока работают циркуляционные насосы и компрессор.

    Недостатком теплового насоса является дороговизна приобретения и установки оборудования. Однако системой можно обустроить не только подогрев для бассейна, но и использовать в качестве отопления дома. Большой плюс – бесплатный энергоресурс. Дальнейшие затраты будут только на электроэнергию, необходимую для работы циркуляционных насосов и компрессора.

    Установка теплообменников

    Теплообменник представляет собой герметичную емкость с системой тонкостенных трубок из меди или нержавейки. Внутри трубок циркулирует горячая вода из системы отопления, снаружи холодная вода из циркуляционной системы бассейна. Нагрев воды в бассейне происходит за счет теплопередачи. Некоторые модели теплообменников оснащаются системой автоматики, регулирующей температуру нагрева. Система состоит из дополнительного насоса, регулирующего клапана и термостата. Термостат по установленной температуре открывает и закрывает клапан. Владельцу в процессе эксплуатации нужно установить ручку регулирования температуры на желаемое значение.

    Мощность различных моделей теплообменников находится в пределах от 10 до 200 кВт. Выбирать модель с необходимой мощностью нужно по объему воды для бассейна.

    При запуске системы в эксплуатацию желательно не использовать максимальные параметры. Нагрев должен проходить постепенно, в течение определенного времени. Резкий перепад температур может отразиться как на работоспособности теплообменника, так и бассейне. Особенно, если отделка внутренней поверхности выполнена плиткой. После установления в бассейне необходимой температуры теплообменник перейдет в режим поддержания необходимых параметров, расход тепла резко снизится. Оптимально подключение устройства в системе циркуляции воды между насосом и системой очистки воды, чтобы реагенты и фильтрующий материал не попадали в емкости.

    Теплообменник для подогрева воды

    Основной проблемой при установке теплообменников является периодичность эксплуатации отопительной системы. С началом сезона купания отопительный сезон обычно заканчивается. Устранить этот недостаток можно при устройстве раздельной системы циркуляции подогревающей воды. В холодное время года теплообменник нужно отключать от системы отопления, а в теплое — отключать отопление, и запускать теплообменник. Для более рационального использования тепла при строительстве бассейна желательно устроить подогрев дна по типу «теплый пол».

    Также можно использовать комбинированную конструкцию со встроенными в теплообменник ТЭНами. Для первичного разогрева бассейна можно задействовать все системы, для поддержания температуры использовать электрические нагреватели. При отсутствии теплообменников с комбинированным подогревом можно установить отдельный электрический водонагреватель для бассейна проточного типа до или после теплообменника.

    В продаже имеются устройства различного исполнения, с горизонтальной или вертикальной установкой, корпусом из титана, нержавейки. Установку всех устройств этого типа для подогрева бассейна своими руками можно выполнить без особых проблем.

    Модификации

    Выпускаются в двух модификациях:

    • Электрические – проточная система, по одному шлангу вода поступает в агрегат, нагревается теплообменником и по второму подается в бассейн. Оснащается термостатом, самостоятельно регулирующим нагрев, но автоматически не отключается, нужно ручное управление. Подсоединяется нагреватель к фильтрующему насосу. Для повышения эффективности стоит накрывать пологом подогреваемый бассейн. Хотя производители позиционируют системы как абсолютно безопасные, не стоит испытывать судьбу и купаться во время их работы. Нагреватели отличаются мощностью, выбор модели зависит от объема бассейна.
    • Солнечные – тоже проточный вариант, но в отличие от электрического, представляет собой не колбу, а коврик из специального черного материала. Он притягивает солнечные лучи, вода поступает по шлангу, проходит по каналам, имитирующим змеевик, и возвращается через шланг залива в бассейн. Для работы коврика не требуется никакой энергии, он подсоединяется к циркуляционной фильтрующей системе, а вместо тэна работает солнце. Для подогрева бассейна требуется несколько ковриков, а их количество также зависит от кубатуры. Естественно, если расположить нагреватели в тени или погода будет пасмурной, они бесполезны, что является существенным недостатком. А вот их автономность и свобода от энергоносителей, огромный плюс. Эта модель может быть в работе постоянно, поддерживая комфортную температуру, даже когда в бассейне не протолкнуться.

    Преимуществом нагревателей фирмы как электрического, так и солнечного типа, можно считать доступную стоимость и высокое качество. Затратив не самые большие деньги, можно решить проблему холодной воды после ночи или очистки. К недостаткам относится слабая эффективность, в реальности температура поднимется на несколько градусов за солидный промежуток времени. Электрические модели к тому же потребляют много энергии, которая не дешевеет.

    Если правильно установить бассейн, сделав надежную изоляцию, то вода не будет так быстро остывать и солнышко нагреет ее достаточно быстро. Нагреватели, конечно, могут ускорить процесс, но если бассейн будет стоять на тонкой подстилке, холодная земля будет серьезным препятствием.

    Комплектация и аксессуары.

    Флагманом линейки
    нагревателей
    TERMOPOOL является модель
    VOLCANO 50. В его комплектацию входит
    всё необходимое для полноценного
    и быстрого нагрева воды. А
    именно:
    Спираль 36м (труба нержавеющая
    сталь
    AISI 304
    32*2мм), покрытая изнутри
    термостойкой эмалью до 1000
    градусов.
    Крышка выполнена из нержавеющей
    стали
    AISI 304 ,
    (3мм) с применением усилений из
    жаростойкого, нержавеющего
    шестигранника диаметром 21мм и
    декоративными элементами, так же
    выполненными из нержавеющей
    стали.
    Дымоход изготавливается из
    нержавеющей стали. Состоит из из
    двух труб 0,5м, диаметром 140мм,
    задвижки и дефлектора.
    Экран из нержавеющей стали
    0,8мм, который полностью
    закрывает спираль.
    Подставка (выполненная из стали
    5мм и изготовлена с применением
    лазерной резки) покрыта
    термостойкой эмалью.
    Колосник выполнен из чугуна
    толщиной 20мм.
    Кольцо/Кожух с
    декоративной резкой и дверцей
    для удобного извлечения золы.(
    из нержавеющей стали толщиной
    0,8мм) высота 180мм.

    Комплектация

    VOLCANO

    Для тех кто хочет обложить
    нагреватель камнем или
    установить в уже имеющуюся печь,
    мы изготовили серию нагревателей
    BASIS. В стандартный комплект
    Basis
    входит:

    Спираль (труба нержавеющая сталь
    AISI 201
    32*2мм),покрытая изнутри
    термостойкой эмалью до 1000
    градусов.
    Подставка (выполненная из стали
    5мм и изготовлена с применением
    лазерной резки) покрыта
    термостойкой эмалью.
    Колосник выполнен из чугуна
    толщиной 20мм.
    Кольцо/Кожух ( из нержавеющей
    стали толщиной 0,8мм) вокруг
    подставки, высота 150мм.

    Стандартный комплект BASIS .

    Дополнительно для серии
    BASIS
    можно приобрести:

    Крышку, которая повысит мощность
    Вашему нагревателю для бассейна
    на 15-20%. Крышка выполнена из
    3-х мм. стали, окрашенной
    термостойкой эмалью. Лючок
    крышки позволяет установить на
    его месте казан, коптильню или
    решётку. Совмещайте нагрев
    бассейна с готовкой. В крышке
    имеется выход под дымоход.

    Крышка нагревателя
    Серия Basis стандартный комплект слева, с экраном и крышкой справа.

    Защитный
    экран придает завершенный вид
    спирали.
    Ограждает Вас от жара и в
    отличии от самой спирали,
    которая покрывается сажей и
    подтеками конденсата,
    сохраняет красивый вид
    нагревателя на долгие
    годы! Защитный кожух позволит
    оградить бассейн от жара и искр.

    Мощность спирали.

    Мощность спирали варьируется
    от 18 до
    55 кВт, зависит
    это от количества витков.
    Все нагреватели проходят
    тестирование на герметичность
    давлением в 15 атмосфер .
    Максимальное давление,
    которое выдерживают
    электросварные трубы, равняется
    170
    атмосферам.
    Расход сухих берёзовых дров для
    самой мощной модели
    «Volcano 50»
    составляет 20 кг/час.
    КПД=70%

    Таблица нагрева
    воды в бассейне (серия

    BASIS)

    УЗНАТЬ ПОДРОБНЕЕ О
    BASIS

    Таблица нагрева воды в бассейне (серия VOLCANO)

    УЗНАТЬ ПОДРОБНЕЕ О VOLCANO ›

    Мы лично замерили мощность
    наших, нагревателей для
    бассейнов, и можем гарантировать
    данный результат, указанные выше
    мощности могут повышаться или
    понижаться, все зависит от
    интенсивности горения, породы и
    влажности древесины, мы даем
    средние стабильные показатели

    при топке березовыми поленьями.

    Посмотрите видео:

    Видео. Измерение мощности.Видео.

    Termopool Volcano
    спустя год.

    По Вашему желанию мы можем
    изготовить нагреватель для
    бассейна с любым количеством
    витков и практически любого
    диаметра.

    обогрев бассейна дровами

    Подогрев воды в бассейне самодельным дровяным котлом, дешево и сердито.

    В принципе опыт удался и я понял, что это реально совместить бассейн в беседке и отопление дровами. Вода…

    Дровяной нагреватель для бассейна из нержавеющей стали, мощность 42кВт (20витков) бассейн 14000 л. нагревает…

    Не знаешь как сделать подогрев бассейна своими руками ? Хочешь нагреть каркасный бассейн на даче? Теплообм…

    Делаем простой дровяной котел для нагрева воды в бассейне. Реально работающий и экономичный вариант. Получ…

    Можете заказать, а можете сотрудничать, т.е. производить такие нагреватели. Информация вся Вконтакте, набер…

    всем привет ) !! в этом видео покажу как из говна и палок изготовить котел для бассейна на 15 кубов!! все части…

    Недорогой способ нагрева воды для бассейна. в моем случае, все было в хозяйтве.

    ООО Алмар Аренда/продажа реечных домкратов. Тел: 8-499-647-42-16 Сайт: prodat-kupit.net.

    Нагреватель для бассейна Пеллетрон-D www.pelletron.ru.

    В данном ролике показано, как можно быстро подогреть воду в бассейне. Для подогрева нужен будет насос, котор…

    Дровяной спиральный водонагреватель для бассейна из нержавеющей трубы. Описание и характеристики Компани…

    Есть разные способы нагревать бассейн. Вот тут первый мой способ https://www.youtube.com/watch?v=GSq8EoEXhuk В этом видео второ…

    http://www.prodat-kupit.net/ 8(499) 647-42-16 Дровяной водонагреватель является универсальным средством для подогрева воды…

    Простейшая конструкция дровяного водонагревателя для каркасного уличного бассейна своими руками. Изготав…

    Для многих стало привычным обогревать бассейн дровами, потому что это самый быстрый и эффективный способ…

    Солнечный обогрев бассейна своими руками.

    Лёгкое дешевое отопление бассейна дровами.

    КУПИТЬ ВОДОНАГРЕВАТЕЛЬ ДЛЯ БАССЕЙНА можно в компании АЛМАР http://prodat-kupit.net/vodonagrevateli-v-kozhukhe Всегда в наличии…

    Самый простой способ подогреть бассейн.Дренажный насос очистит бассейн.

    Подогрев бассейна дровами. Твердотопливный водонагреватель ТВН-20. http://tvn20.ru.

    установка каркасного бассейна с подогревом и бактерицидной лампой и самодельным песочным фильтром.

    Проточный водонагреватель для бассейна своими руками. Способы нагревания воды для бассейна.

    Мощный дровяной нагреватель для нагрева бассейна 8 (499) 647- 73 — 41 http://нагреть-бассеин.рф #Нагреватель для…

    На улице 14С’ в бассейне 19С’ из печи 32С’.

    Ссылка на вторую часть https://youtu.be/0djlL7k7C74.

    А ЧЕМ ВЫ ГРЕЕТЕ СВОЙ БАССЕЙН? Мы вам предлагаем очень экономичный мощный нагреватель для бассейна. http://услу…

    Подогрев бассейна дровами своими руками В сибири.

    Проточная водонагревательная печь для бассейна 14 куб.м. Нагрел с 20 до 27С примерно за 4 часа.

    В такой воде купаться только наслаждение. Продажа дизельных установок для обогрева бассейнов. Звоните…

    como baixar emulador de ps2 para android
    comandos transformice pirata
    como baixar shadow of the colossus pc
    como comprar pa no amor doce pelo celular
    chapinha progressive titanium salon line resenha
    como fazer estorno na cielo
    minergate e confiavel
    como mudar a cor da mira no cs 1.6
    hp deskjet 1510 nao imprime
    usando hirens boot

    Заключение

    Правильно эксплуатировать печь для нагрева воды в бассейне несложно. Однако есть несколько рекомендаций, которые помогут предотвратить поломки и продлить срок службы оборудования.

    Топите печь сухими дровами. Влага, которая испаряется в топке из влажных дров, конденсируется в дымоходе и вызывает коррозию металлических деталей. Большинство владельцев печей сушат дрова в естественных условиях: под навесом. Оптимальных показателей влажности в 15—20% дрова достигают за два года сушки.

    Избегайте попадания угарного газа в помещение. Если угли ещё тлеют в топке, нельзя перекрывать полностью заслонку дымохода.

    Некоторые детали печи при топке сильно нагреваются. Прикасание к дверцам или заслонке может вызвать ожог.

    Проследите, чтобы во время топки в теплообменнике был теплоноситель, и он постоянно циркулировал. Если теплоноситель закипит, система может взорваться. Прежде чем поджигать дрова, убедитесь, что система исправна, все краны открыты, на циркуляционный насос подаётся напряжение.

    Обвязка печи для нагрева бассейна должна быть выполнена из металла. Пластик и полипропилен не годятся: вблизи нагревательного элемента температура может быть высокой, и спайки из пластика могут не выдержать.

    Наибольший КПД печи достигается при сгорании дров в интенсивном режиме. Поэтому лучше чаще делать небольшие закладки.

    1. 5
    2. 4
    3. 3
    4. 2
    5. 1

    Средняя оценка: 0 из 5 .
    Оценили: 0 читател ей .

    Источник: http://www.tproekt.com/lubitelam-poplavat-daze-v-holoda-drovanaa-pec-dla-bassejna-kak-postroit-samomu/

    Лучшие способы установить подогрев бассейна своими руками: Инструкция

    Сегодня все больше людей хотят установить бассейн на даче или в загородном доме. Приняв такое решение, первое, что необходимо сделать — сразу же продумать каким образом будет осуществляться подогрев воды.

    Учитывая высокую стоимость и энергоемкость различных промышленных водонагревательных агрегатов можно принять альтернативный вариант — выполнить систему подогрева воды в бассейне своими руками.

    Самый доступный вариант нагрева — от солнца

    Самый простой способ — это укрытие бассейна черной полиэтиленовой пленкой. В ясный солнечный день часов за 5-6 удастся поднять температуру на 4-5 градусов, при этом воду в бассейне придется перемешивать либо вручную, либо прибегнуть к помощи циркуляционного насоса. Этот способ подходит для маленьких бассейнов и для территорий с высокими летними температурами.

    Санитарными нормами установлены следующие показатели температуры воды:

    • дети до 7 лет 30-32 градусов;
    • дети старше 7 лет 29-30 градусов,
    • взрослые 24-28 градусов.

    В условиях средней полосы России данный способ не эффективен. Чтобы достичь комфортной температуры воды, необходимо использовать устройство водоподогревательного оборудования

    Народными умельцами уже придуманы и внедрены в жизнь многие простые и оригинальные решения этой задачи. Вот несколько примеров.

    Подогрев топливными нагревателями

    Можно сделать нагреватель на дровах самостоятельно с помощью того, что наверняка найдется под рукой.

    Агрегат должен работать следующим образом: внутри топки располагают металлический змеевик, в топке разводят огонь, в змеевик насосом накачивается вода, проходя через него, она постепенно нагревается от горячего металла и выходит с обратной стороны, где с помощью другого насоса заливается в бассейн.

    Недостаток подогрева от поленьев – полное отсутствие автоматизации. Требуется постоянное наблюдение за дровами, скоростью их горения. Нельзя установить определенную температуру.

    Существуют другие способы нагрева – от дизельного или от газового котла. При их работе нужно соблюдать правила противопожарной безопасности, а прежде чем устанавливать газовый котел у себя на даче, нужно посетить соответствующую инстанцию и получить специальное разрешение.

    Как вариант, дровяного нагревателя — можно установить печь с котлом для воды, топить ее дровами с добавлением угля, и уже горячую воду вручную либо насосом подавать в частично заполненный бассейн, постепенно доводя воду до нужной температуры. Из недостатков — большая потребность в топливе и ручной труд.

    Подогрев солнечными коллекторами

    Чтобы подогреть бассейн на даче можно использовать энергию солнца. Нагреть воду можно внутри помещения и на открытом пространстве. Достаточно 3-5 часов, чтобы она достигла нужной температуры для бассейнов объемом до 30м3.

    Для создания системы с подогревом нужно специальное оборудование — модули в виде экрана или трубки.

    Принцип работы солнечных батарей:

    • — коллекторы черного цвета интенсивно поглощают солнечные лучи;
    • -от полученной энергии вода достигает высоких температур;
    • — после прогрева до нужного градуса, запускается циркуляционный насос.

    Предусмотрены модели с трехходовыми автоматическими клапанами. Они обеспечивают бесперебойную циркуляцию теплоносителя по системе.

    Солнечные коллекторы для нагрева воды можно сделать с помощью обычного черного шланга. Потребуется около 60 метров материала диаметром 32мм, насос для циркуляции и ровная площадка из листа фанеры размером примерно 2 на 1,5м., оклеенного черным полиэтиленом, и оббитым по периметру брусочком.

    Шланг скручивается спиралями, укладывается на подготовленную площадку таким образом, чтобы между витками был зазор не менее 20 мм — это нужно для более полного освещения труб солнцем. Готовый коллектор устанавливается под углом к солнцу на поверхности или на крышу – на самое освещенное место; к нему подключается насос; конструкцию соединяют с бассейном. Происходит забор прохладной воды из бассейна, прогрев ее в шланге до 40-50 градусов и заполнение бассейна теплой водой.

    Такой способ отлично подойдет для надувных бассейнов и средних каркасных сооружений. Чтобы увеличить температуру нагрева воды в коллекторе, и тем самым поднять КПД всей конструкции можно поверхность коллектора, поглощающую солнечную энергию, закрыть листом поликарбоната, а тыльную сторону утеплить листом полистирола толщиной до 100мм. Так исключаются потери тепла от ветра и при неожиданном похолодании воздуха.

    Солнечные коллекторы оправдывают свое применение только в теплое солнечное время. При отрицательных температурах вода в шланге может замерзнуть, и конструкция придет в негодность.

    Подогрев бассейна при помощи электронагревателя

    Этот способ отличается своей простотой и доступностью.

    Суть его состоит в том, что вода, проходя через трубчатый электронагреватель, получает тепловую энергию от нагреваемого электричеством диэлектрика.

    Преимущества данного метода:

    • — быстрота нагрева (для небольших бассейнов);
    • — возможность регулировать температуру воды;
    • — автоматизированная система контроля.

    Из недостатков можно выделить:

    • — низкая мощность (не подходит для больших бассейнов);
    • — высокая стоимость потребляемой электроэнергии.

    Источник: http://domsdelat.ru/krasivie-doma/luchshie-sposoby-ustanovit-podogrev-bassejna-svoimi-rukami.html

    Обеспечиваем подогрев воды в бассейне

    После строительства бассейна во дворе, на даче необходимо обеспечить поддержание комфортной температуры в определенное время, а для этого можно осуществить своими руками подогрев воды в бассейне.

    Для закаливания подойдет любая температура, но если вы не «морж», то она должна составлять 25-28 градусов. Летом в жаркое время вода прогревается самостоятельно.

    В более прохладные месяцы ее прогревают специальные печи. Бассейны часто имеют большой объем, поэтому энергии понадобится много.

    Чтобы рационально использовать энергию, важно правильно подобрать устройство.

    Зачем нужен подогрев воды?

    Летом не всегда бывают яркие и теплые дни. В пасмурное время вода не прогревается до комфортной температуры. Если бассейн устроен в помещении, лучи солнца вообще не доходят до воды.

    Это не повод отказывать себе в удовольствии поплескаться в воде. Бассейн не должен зависеть от погоды, поэтому стоит установить специальное оборудование, которое будет нагревать воду.

    Это можно сделать своими руками.

    Устройства для обогрева дадут возможность достигнуть нескольких целей:

    • в бассейне можно купаться в любое время суток;
    • температура воды регулируется в зависимости от пожеланий купающихся;
    • сезон купания продлевается на несколько месяцев.

    Для обогрева воды могут использоваться различные устройства. Если в доме есть водяное отопление, можно установить своими руками котел.

    Как вариант, можно применить коллекторы, работающие от солнца, тепловой насос, камин, куда встраивают теплообменник. По желанию можно совместить несколько способов.

    Вопрос, чем обогревать воду, необходимо решить еще на стадии строительства бассейна. Важно рассчитать тепловой баланс строения, сколько нужно будет горячей воды, климатические условия.

    Только после анализа всех составляющих нужно делать выбор в пользу того или иного обогревательного прибора.

    Способы подогрева воды в бассейне

    Подогревание воды можно осуществить несколькими способами. Разберем их более подробно, чтобы сделать более подходящий вам вариант.

    Подогрев теплообменником

    Чтобы подогреть воду в бассейне, можно своими руками сконструировать теплообменник. По нему течет горячая вода и, протекая по трубам, уложенным вдоль стенок бассейна, нагревает содержимое.

    Теплообменник должен быть выполнен из нержавеющей стали или из титана, чтобы противостоять коррозии.

    Сам корпус, который соприкасается только с носителем тепла, можно сделать из более дешевого металла. Также можно использовать пластик.

    Теплообменник можно сделать в составе отдельного циркуляционного контура. Так он не будет зависеть от работоспособности составляющих всей системы водоснабжения, отопления.

    Сделать это своими руками не тяжело. Трубопроводы, по которым горячая вода подается к теплообменнику и от него, нужно подключить к распределительным коллекторам.

    Циркулярный насос

    Лучше установить циркулярный насос, чтобы добиться полной автономности. Вода для бассейна специально подготавливается, очищается и дезинфицируется.

    Вся жидкость, которая есть в бассейне, проходит по контуру во время циркуляции, где нагревается до определенной температуры.

    Таким образом, полный цикл вода проходит несколько раз за день. Подобную систему можно сконструировать своими руками.

    Применяя такую систему, обязательно стоит установить два фильтра. Они будут производить предварительную очистку и основную.

    Также должен быть насос, управляющий клапан, дозатор химического препарата, который будет обеззараживать воду.

    Вода нагревается только после того, как будет профильтрована, а вот дезинфекция проводится уже после нагрева. Это делается для того, чтобы химические реагенты не оказывали влияние на нагреватель.

    С помощью клапана можно регулировать работу нагревающего элемента. Так, можно отказаться от фильтрации воды, если она хорошего качества.

    Таким образом будет происходить экономия электроэнергии, которая тратится на работу фильтров.

    Вода в бассейне нагревается в несколько этапов. Первый этап — прогрев жидкости до комфортной температуры. Остальные этапы — поддержание температурного режима во всей чаше.

    Мощность нагревателя будет меняться в зависимости от того, какова температура воды. Чем она ниже, тем выше будет мощность.

    Нагрев гелиоустановкой

    Нагреть в бассейне воду своими руками можно почти бесплатно, не считая траты на установку конструкции. При нагреве воды подобной системой не используется электрическая энергия.

    Водонагревательные приборы монтируются на базе солнечных коллекторов.

    В одноконтурных конструкциях вода для нагрева подается прямо в коллектор. Такие установки используются для нагрева воды при температуре воздуха выше 0 градусов.

    Если температура упадет до минусовой, то система повредится, так как вода, находящаяся в системе, замерзнет.

    Подобные системы целесообразно устанавливать на даче, куда приезжают жить только в летний период.
    Двухконтурные системы можно использовать круглый год в любую температуру.

    Система не замерзнет во время мороза, так как через коллектор проходит антифриз. Именно он не дает воде замерзать.

    В такой установке контур сбора тепла отделен от контура потребления. Если дом полностью обеспечивается энергией из этой системы, то бассейн будет также ее потреблять.

    Чтобы нагревать воду в бассейне с помощью двухконтурной гелиоустановки, теплообменник подключают к накопительному баку. Он должен быть сделан из нержавеющей стали высокого качества.

    Таким образом, основной теплогенератор будет работать значительно меньше, соответственно энергии будет тратиться меньше.

    Гелиосистему можно соорудить на основе вакуумных или плоских коллекторов. Они основаны на установке ряда медных трубок.

    Если вода обрабатывается химическими веществами, то такая система не подойдет.

    Чтобы обогревать воду в бассейне, можно сделать установку на основе пластиковых солнечных коллекторов.

    Вид конструкции может быть любой: плоский, в виде ряда трубок. В качестве материала чаще всего применяется полиэтилен или полипропилен, после чего его красят в черный цвет.

    Такой материал подходит для использования в конструкциях с проточным режимом.

    Гелиоустановки с пластиковыми коллекторами не подходят для использования в холодное время года, в отличие от вакуумных или плоских.

    Без остекления теряется большое количество тепла и при низкой температуре нагреть воду очень сложно.

    Если планируется использование бассейна в теплое время года, то такие установки будут очень кстати.
    Солнечным коллектором целесообразно нагревать воду в комплексе с тепловым насосом.

    Так, когда температура опускается ниже нулевой отметки, гелиоустановка отключается и подключается насос.

    Экономия тепла

    Теплота воды зависит от тепловых потерь бассейна. Они происходят в результате множества процессов: кондукция, конвекция, испарение воды с поверхности.

    В тот момент, когда образовывается пар, происходит поглощение тепла. Поэтому воду периодически нужно добавлять, а чтобы она не была холодной, ее нужно прогреть.

    Чтобы уменьшить теплопотери, стоит закрывать поверхность бассейна, если им никто не пользуется.

    Для этого можно оборудовать специальное покрытие из полимерного материала.

    Можно натянуть специальные жалюзи. Есть прозрачные покрытия. Они пропускают лучи солнца к воде, благодаря чему она нагревается. А вот тепло из бассейна не уходит, вода долго остается теплой.

    Чтобы сэкономить тепло в бассейне, нужно грамотно подобрать облицовку внутри бассейна. Цвет покрытия не должен отражать лучи солнца, а поглощать их.

    Если бассейн находится в помещении, покрытие для воды ему тоже не помешает. Ведь на испарение воды оказывает влияние не только температура, но и влажность, движение около бассейна.

    Очень поможет сохранить тепло воды теплоизоляция чаши.

    Подогрев топливными котлами

    Если в доме отсутствует подача газа и нет возможности установить дорогостоящее оборудование или солнечные батареи, остается вариант — нагреть воду с помощью топливных котлов.

    Такие печи работают на мазуте, дровах, других видах топлива.

    Вода в котлах нагревается различными способами:

    • котел нагревает теплообменник, который в свою очередь нагревает воду;
    • вода прогревается прямоточным способом в котле;
    • вода нагревается в печи, после чего ее выливают в бассейн.

    Перед тем, как устанавливать подобный котел своими руками, нужно сделать расчеты, создать проект, обеспечить пожарную безопасность.

    Источник: http://stroyremned.ru/stroitelstvo/strojka/podogrev-vody-v-bassejne.html

    Устанавливаем подогрев бассейна своими руками

    Оглавление:

    Как подогреть бассейн: характеристика методов подогрева

    Различают четыре основных метода подогрева воды в бассейне:

    • устройства в виде проточных электронагревателей;
    • теплообменные устройства;
    • механизмы солнечных коллекторов;
    • насосы теплового типа.

    Выбирая то или иное оборудование для подогрева бассейна, необходимо учитывать такие характеристики:

    • размеры бассейна и его объем;
    • количество воды, постоянно присутствующей в бассейне;
    • особенности коммуникационных систем;
    • индивидуальные предпочтения владельцев бассейна.

    Первый вариант для уличного бассейна с подогревом — установка проточных нагревателей воды. Они достаточно популярны среди потребителей из-за дешевой стоимости и высокой эффективности. Если в бассейн вода подается небольшими порциями, при этом в нем присутствует оптимальное давление, то данный вариант подогрева подойдет к нему идеально.

    Данное оборудование отличается компактными размерами, не нуждаются в наличии дополнительных техничных комнат и т.д. Для изготовления корпуса электронагревательного прибора используется качественный пластик, нержавейка или титановые материалы. Нагревательный механизм в виде ТЭНа изготавливается из нержавейки, которая отлично выдерживает как высокие, так и низкие температуры.

    Учтите, что тип проточного электронагревателя должен подбираться в соотношении с объемом воды, постоянно присутствующей в бассейне. Оптимальное значение мощности для небольшого бассейна составляет три киловатта. При этом, максимальное значение мощности для работы данных устройств составляет около восемнадцати киловатт. При этом, для слишком больших и объемных бассейнов они не подойдут. Также, данное оборудование нуждается в большом количестве электроэнергии, что не совсем целесообразно в процессе подогрева уличных бассейнов.

    Среди преимуществ электрических нагревателей проточного типа отметим:

    • быстроту нагрева небольших бассейнов;
    • наличие механизмов, позволяющих регулировать температуру в бассейне;
    • если вода в бассейне не циркулирует, то специальные датчики отключают подогрев;
    • наличие автоматизированной системы контроля;
    • компактность обеспечивает удобство применения данного механизма подогрева.

    Среди недостатков отметим:

    • низкий уровень мощности, поэтому устройство не применяется при подогреве больших бассейнов;
    • огромные затраты на оплату электричества;
    • невозможность установки в открытом подогреваемом бассейне;
    • установка в доме с ограничением по энергоснабжению — невозможна.

    Тепловые обменники по сравнению с предыдущим вариантом не нуждаются в электричестве. Они работают по принципу нагрева бассейна от общего отопления дома.

    Данное устройство имеет вид колбочки, внутри которой имеется специальное устройство в виде змеевика, по которому происходит движение горячей воды. Циркуляционный насос из системы отопления транспортирует воду к данному механизму. Специальный клапан и термостат регулируют дальнейшую работу по обогреву бассейна. На змеевик попадает холодная вода из бассейна и постепенно нагревается.

    На термостате устанавливается необходимая температура для бассейна. Такие тепловые обменники характеризуются мощностью от тринадцати до двести киловатт. Поэтому, по сравнению с предыдущим вариантом, они устанавливаются на улице и для подогрева больших бассейнов. Мощность устройства также зависит от объема бассейна и количества воды в нем.

    Изначально, установив тепловой обменник, вода нагревается почти сутки на максимально установленной температуре. Такие действия предотвращают развитие приборных коллапсов, которые происходят из-за того, что вода очень быстро нагревается.

    В дальнейшем устройство поддерживает оптимальную температуру. Таким образом, удается экономить средства на обогреве. Устройство теплового обменника устанавливается между насосными станциями и дезинфекционными приборами. Так как оно нагревает уже очищенную воду. При наличии в бассейне чересчур хлорированной воды, рекомендуется установки тепловой обменник, выполненный из титана.

    Среди преимуществ данного способа обогрева бассейна отметим:

    • экономию средств на подогрев;
    • легкость установки и регулировки температуры;
    • высокий уровень мощности.

    Единственный недостаток — длительный период первого нагрева воды.

    Солнечный подогрев бассейна — достаточно новая технология обогрева, которая основывается на принципе получения солнечной энергии и преобразования ее в тепловую. Возможен вариант самостоятельного нагрева воды под солнцем. Однако, для этого потребуется очень много времени и постоянное солнце. Гелиосистемами или солнечными коллекторами называют колбочные модульные системы, в составе которой присутствуют также трубки и экраны, принимаемые на себя солнечное излучение. Каждый из модулей нагревает до тридцати кубических метров воды, от размера бассейна напрямую зависит количество модулей в системе.

    Солнечный коллектор работает по таком принципу: цвет коллектора чаще всего черный, для притягивания солнечного излечения, солнце попадая на коллектор, поглощается его механизмами. Далее производится нагрев теплового носителя до температуры в сто сорок градусов. После этого, производится запуск насоса для циркуляции, расположенного в накопительном баке. Вода нагревается и используется как для отопительной системы, так и для нагрева воды.

    Существуют модели коллекторов, которые имеют встроенные сенсорные и автоматизированные клапаны, с помощью которых вода попадает в тепловой обменник. Достигая нужной температуры, воды не проходит через коллектор. Таким образом, удается регулировать температуру нагрева воды и процесс ее остывания.

    Среди преимуществ использования солнечной системы подогрева бассейна, отметим:

    • быстроту нагрева воды без использования электричества;
    • удобство управления системой;
    • возможность использования не только для нагрева воды в бассейн, но и для обогрева всего дома.

    Однако, при недостаточном солнечном излучении коэффициент полезного действия системы снижается. Поэтому, она чаще всего используется в качестве дополнительного подогрева бассейна на даче.

    Использование тепловых насосов — еще один вариант для подогрева бассейна. Данные системы не особо популярны из-за своей дороговизны. В основе их работы положен принцип многоступенчатой передачи тепла от одного предмета к другому. Главный тепловой источник — тело, которое теплее, чем вода в бассейне. Это могут быть тепло и термальные почвенные воды, озера, реки и т.д.

    Согласно принципу их работы рабочая жидкость движется внутри внешнего трубопровода, расположенного под землей. Рабочая жидкость может быть разной, например состав из тосола и обычной воды. Выходя из трубы, состав нагревается от почвы, далее она движется к тепловому обменнику и отдает тепло к элементу в виде хладагента, моментально нагревающегося и превращающегося в пар. Далее производится транспортировка пара к компрессору, который сжимается и в процессе этого действия нагревает воду. С помощью данной энергии удается не только обогреть бассейн, но и дом.

    Принцип работы данной системы напоминает замкнутый круг, который способен обогреть огромные здания, площадью более 350 квадратных метров.

    Среди преимущества использования данного способа обогрева бассейна отметим:

    • высокий уровень мощности;
    • быстроту нагрева как воды, так и помещения;
    • возможность пользоваться бесплатными источниками тепла, такими как почва, вода и т.д.

    Однако, стоимость таких установок достаточно высокая, поэтому они редко используются в целях обогрева бассейна.

    Еще один вариант подогрева бассейна — использование котлов, работающих как на твердом топливе, так и на газе. Данная система также работает не только для бассейна, но и на весь дом, поэтому затраты по ее эксплуатации значительно уменьшаются.

    Если речь идет о подогреве бассейна, расположенного внутри помещения, то также не следует забывать и о воздухе в нем. Для того, чтобы вода в бассейне имела стабильную температуру, в помещении должна быть оптимальная температура воздуха, минимум 19 градусов. Для организации обогрева используют такие средства:

    • радиаторы на водяном отоплении — могут быть частью системы отопления всего дома;
    • конвекторы водяного или электрического типа, устанавливаемые как на стенах, так и на полу.

    Второй вариант обогрева более практичный и эффективный, особенно если конвекторы, встроенные в пол. Однако, такие модели конвекторов также должны иметь встроенный вентилятор, который ускоряет электрообмен.

    В наружном отоплении бассейнов используют обогреватели инфракрасного типа. Они могут быть как стационарными, так и переносными. Обогреватели создают комфортную температуру у открытого бассейна даже в зимнее время года.

    Как организовать подогрев бассейна своими руками

    Один из самых оригинальных методов подогрева воды в бассейне является использование ультрафиолетового тепла. Предлагаем рассмотреть вариант обустройства подогрева бассейна, емкостью десять кубических метров. При этом, в нем уже имеется индивидуальная система фильтрации. Бассейн является крытым под куполом из поликарбоната. Это необходимо для того, чтобы предотвратить загрязнение воды листвой и мусором, а также такой бассейн меньше остывает. Также, в бассейне имеется насос погружного типа.

    Система работает по такому принципу: на дне бассейна находится электронасос, который перекачивает холодную воду. Вода, в свою очередь движется в пенопластовый змеевик. Нагрев теплового носителя осуществляется посредством воздействия на него солнечного излучения. Подача уже теплой воды осуществляется через гофрированные трубы на дне бассейна с противоположной стороны.

    Также, в бассейне имеется воздушный клапан, согласно которому вода транспортируется по кругу. Для того, чтобы снизить тепловые потери длина гофрированного шланга должна быть минимальной.

    Для того, чтобы обустроить подогрев каркасного бассейна, выполните следующие действия:

    1. Выберите место на котором будет установлен коллектор таким образом, чтобы между ним и бассейном был минимальный интервал. Коллектор должен быть направлен в южную сторону. На площадке под его монтаж снимите верхний слой почвы. Обустройте на нем подушку из песка и гравия, хорошо ее уплотнив. Уложите на ее гидроизоляционное покрытие и выложите тротуарную плитку.

    2. Далее следует подготовить деревянный брус, из которого будет сооружен каркас. Для фиксации брусьев между собой используют стальные уголки. Далее следует подготовить щитовую раму, которая обшивается с помощью фанеры. Далее щит фиксируется на поверхности ранее подготовленного каркаса.

    3. Используя уголки установите борты с пазами под стекла, на фанере фиксируются металлические листы. Далее необходимо покрасить щит в черный цвет.

    4. Далее на коллекторе необходимо разметить места установки пенопластовых креплений. После фиксации креплений во внутрь их устанавливаются трубы из металлопластика.

    5. Для сборки змеевика используют уголки и штуцеры. На бортовых участках просверлите два отверстия, через которые осуществляется установка тройников. После сборки системы обогрева производится ее гидравлическое тестирование. Далее змеевик также окрашивается в черный цвет.

    6. В центральной части щитов осуществляется фиксация опорного бруска, и производится сборка каркаса из алюминиевого профиля. Далее производится нарезка стекол нужного размера, они фиксируются на поверхности каркаса герметиком и устанавливаются в профильные пазы.

    7. В местах соединения между собой стекол устанавливаются специальные фиксаторы. Для того, чтобы обеспечить питание насоса, он оборудуется влагозащитной розеткой. Далее система проверяется на работоспособность.

    Учтите, что с помощью данной системы также можно выполнить подогрев детских бассейнов. Однако, регулировка ее работы осуществляется вручную. Поэтому, перед купанием в бассейне, рекомендуется полностью отключить электрическую часть системы. В солнечные дни такая система способна нагреть воду до семидесяти градусов, при этом, вода в бассейне составляет около тридцати градусов.

    Главное преимущество использования такой системы — легкость ее монтажа и доступная стоимость обслуживания. Так как происходит переработка солнечного излучения. Однако, в зимнее время или в пасмурные дни, солнечный коллектор не сможет полноценно обгореть бассейн. Поэтому, рекомендуется его использовать в качестве дополнительного источника обогрева.

    Источник: http://smartremstroy.ru/311-ustanavlivaem-podogrev-basseyna-svoimi-rukami-kak-sdelat-samomu-banya-sauna-svoimi-rukami.html

    Смотрите также:
    25.04.2020

    Как сделать душевой уголок своими руками: технология монтажа, установка и рекомендации профессионалов К сожалению, не всегда параметры санузла позволяют оборудовать полноценную ванную комнату или установить стандартную душевую кабину. Для малогабаритных комнат и...

    25.04.2020

    Как сделать скиммер для морского аквариума своими руками Для счастливых обладателей морского аквариума, думаю не секрет, что фильтрация в аквариуме является основополагающим фактором для хорошего самочувствия морских обитателей. И если в маленьких аквариумах объемом до...

    25.04.2020

    Электропроводка в бане. Как сделать электропроводку в сауне своими руками. Подписка на рассылку ВКонтакте Facebook ok Twitter YouTube Instagram Яндекс. Дзен TikTok Сауна — это финское название нашей бани. В России и других странах сауной считается...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
