Походная печь своими руками

Ракетная печь Робинзон своими руками

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

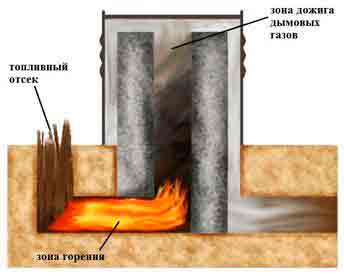

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

  • Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
  • Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
  • Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

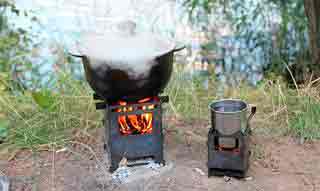

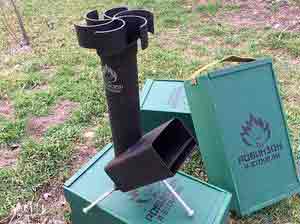

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

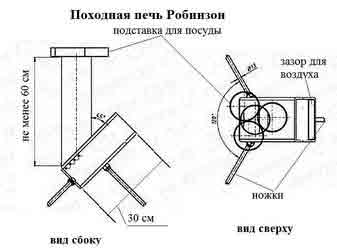

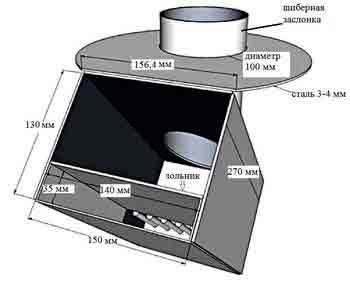

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

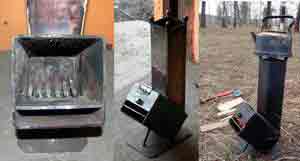

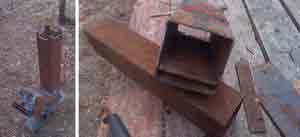

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

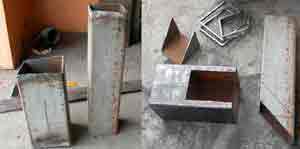

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Источник: http://teplowood.ru/pech-robinzon-svoimi-rukami.html

Вариант, как можно изготовить походную печь своими руками

Такая печь станет отличным бонусом для тех, кто любит туризм. С помощью нее можно быстро нагреть воду для чая, сварить небольшую порцию супа и даже сжарить барбекю. Главное преимущество такой печи в том, что для нее требуется очень мало дров, это буквально пару щепочек и палочек. Благодаря специальной системе наддува и концентрации пламени пища приготавливается быстро и не пригорает. Это устройство очень легкое и не занимает много места, поэтому есть смысл всегда брать его с собой в дорогу.

Изготовить такую печь можно из подручных материалов, а весь процесс не отнимет много времени.

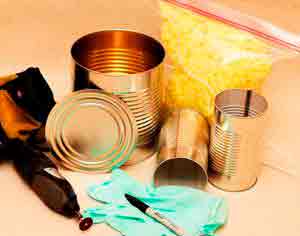

Материалы и инструменты для изготовления печи:
— большая жестяная банка;

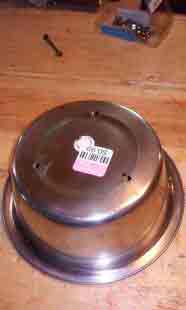

— железная миска;
— металлическая вешалка;
— краска для барбекю;
— болты;
— маркер;
— плоскогубцы;
— дрель;
— Dremel и отрезной диск к нему;
— пластины из алюминия.

Процесс изготовления печи:

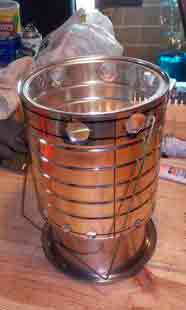

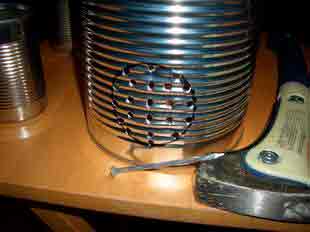

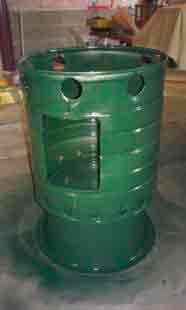

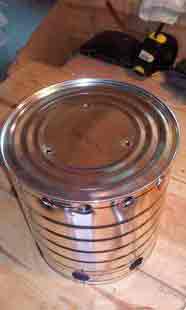

Шаг первый. Создаем разметку и сверлим отверстия
На банке нужно сделать разметку, где должны будут находиться отверстия. Проще всего ее делать при помощи маркера. В донной части банки нужно сделать разметку на 16 отверстий, они будут служить для забора воздуха. В верхней части банки должно быть 8 отверстий. Самое главное при этом, чтобы отверстия находились на одинаковом друг от друга расстоянии.

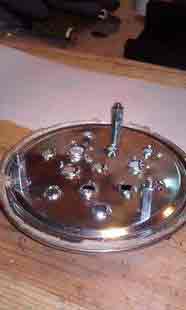

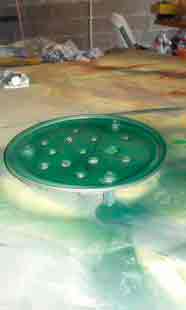

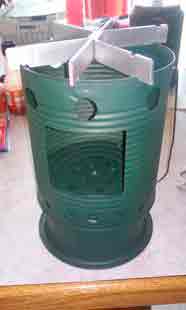

Шаг седьмой. Делаем решетку для печки

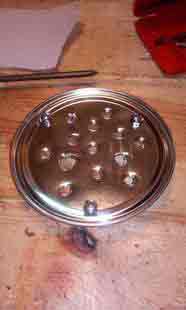

Есть много вариантов, какие решетки можно ставить на такую печь. Можно сделать их несколько для разных целей. К примеру, одна решетка может быть для барбекю, а одна для установки миски или чайничка. Чтобы сделать самую простую решетку, понадобится несколько алюминиевых пластинок. Они соединяются так, как указано на фото.

Есть еще проще вариант, как можно сделать решетку. Можно найти еще одну крышку для такой банки и сделать в ней много отверстий.

Источник: http://usamodelkina.ru/6699-variant-kak-mozhno-izgotovit-pohodnuyu-pech-svoimi-rukami.html

Походная печь своими руками

Самодельная компактная походная печь: чертеж, фото, изготовления туристической печи из жестяных банок.

В походных условиях часто приходится разводить костёр, чтобы приготовить или подогреть пищу, для костра требуется достаточно много дров, а заготовить дрова не всегда возможно, особенно в горной местности или в степи.

Для таких походов понадобится печка, которая выдаёт достаточно много тепла при минимуме топлива, как вариант можно использовать газовую горелку на сменных картриджах, но стоимость сменных газовых баллончиков не малая. Альтернатива газовым горелкам есть – компактная походная печь, работающая на мелких щепках, ветках. Конструкция такой печки позволяет создать мощное пламя при минимальном количестве дров. К тому же в отличие от костра на печку можно поставить сковороду или турку для кофе.

Как сделать походную печь своими руками.

Сделать походную печь можно из подручных материалом своими руками, для этого понадобятся три, металлические ёмкости, можно использовать жестяные банки или подходящие по размеру кастрюли из нержавейки. Печь из нержавейки будет долговечнее жести.

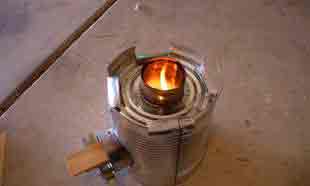

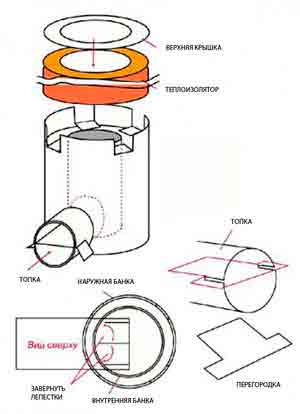

Схема походной печи предоставлена на рисунке.

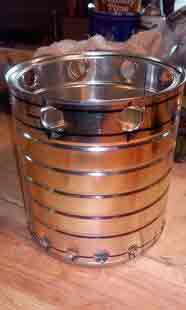

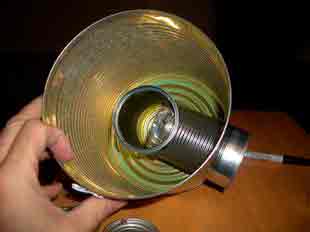

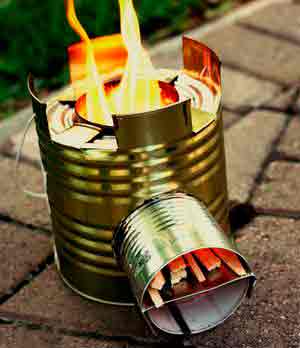

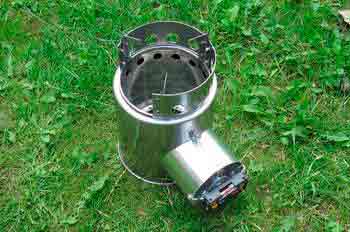

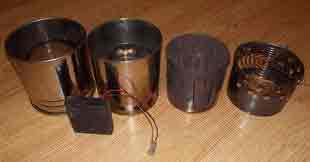

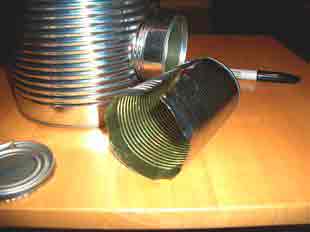

Приступаем к изготовлению печи из жестяных банок.

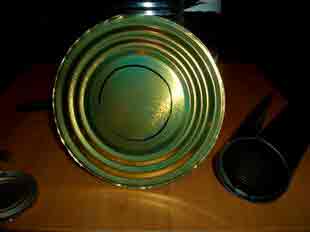

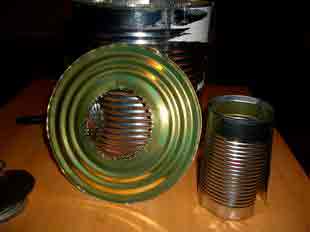

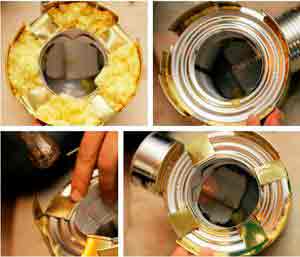

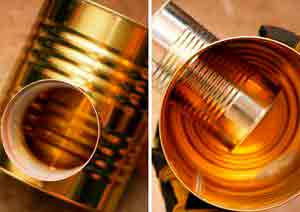

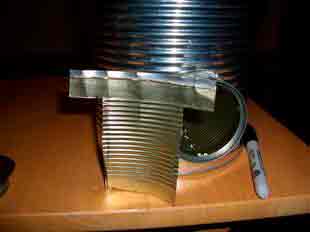

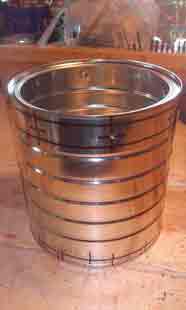

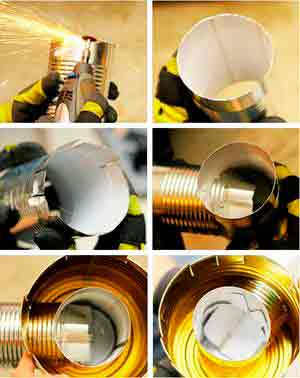

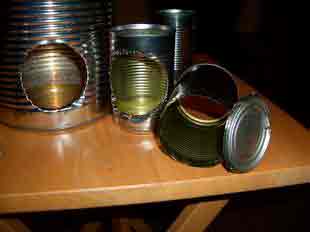

В самой большой банке нужно вырезать отверстие под боковую банку. Для этого нужно сначала взять боковую банку приложить к донышку лист бумаги, очертить банку карандашом и вырезать размеченный круг из бумаги.

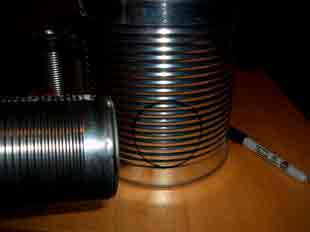

Прикладываем бумажный круг к большой банке на высоте 2 см от дна банки и очерчиваем его на банке.

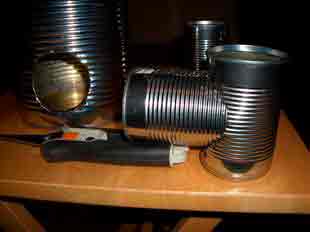

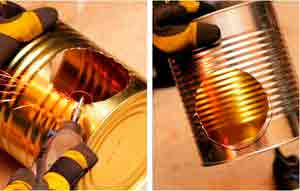

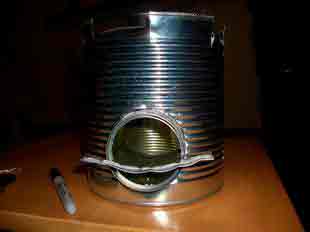

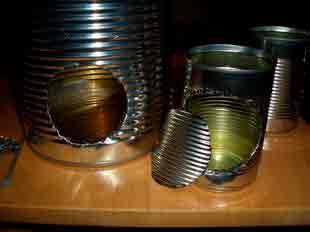

Вырезаем отверстие в банке. Так само нужно сделать отверстие во второй меньшей банке.

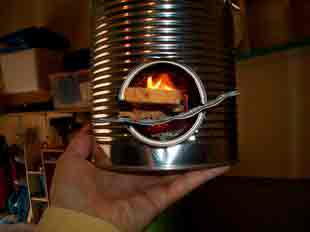

В боковой банке которая будет служить топкой для щепок, вырезаем дно, вставляем её в вырезанные отверстия больших банок и фиксируем отогнутым лепестком.

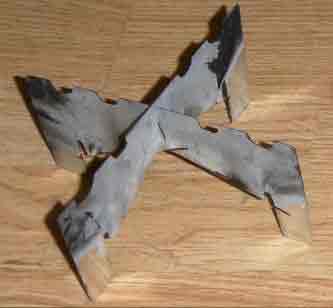

Чтобы при горении печки направить основную часть тепла на приготовление пищи, в полости между банками нужно уложить теплоизолятор, оптимальный вариант использовать стекловату.

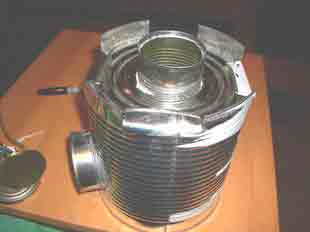

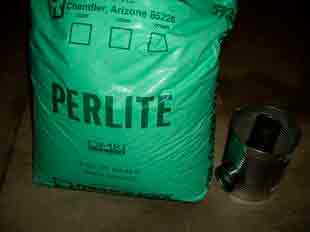

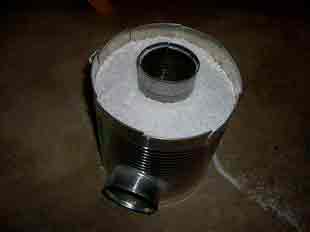

Укладываем между банками теплоизолятор и закрываем вырезанным кольцом из жести. Прижимаем кольцо боковыми лепестками внешней банки.

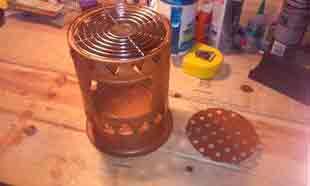

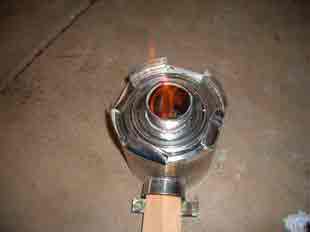

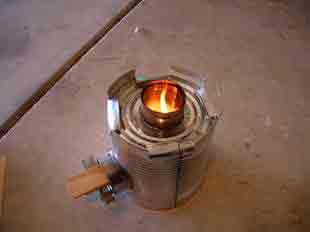

Походная печь готова, при желании её можно покрасить термостойкой краской.

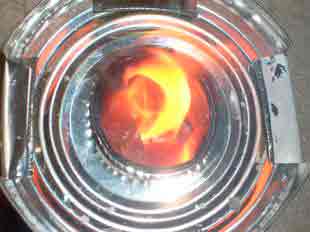

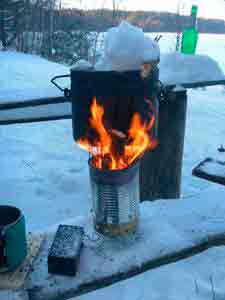

Пользоваться печью довольно просто, в боковую топку укладывается щепа, мелкие ветки, через верхнее отверстие щепа поджигается. При горении щепы в печке выделяется довольно много тепла, котелок на 3 л воды закипает за 10 минут.

Самодельная походная печь очень лёгкая и практичная, чтобы её разжечь нужно, потратить минимум усилий — собрать охапку сухих веток, что намного проще, чем рубить дрова для костра.

Источник: http://sam-stroitel.com/poxodnaya-pech-svoimi-rukami.html

Как сделать походную печь своими руками?

Оглавление:

Печь в походе нужна для быстрого подогрева пищи и воды. Незаменима она в местах, где разведение костров запрещено, но это не единственное ее преимущество: ни один костер не даст такой КПД, как печка. Для того, чтобы вскипятить кружку воды за 10 минут, достаточно воспользоваться самой простой конструкцией и хворостом, щепками, корой или шишками. Собирается походная печь своими руками легко, можно использовать для нее любые металлические емкости. Например, несколько кружек или консервных банок. Но можно собрать и многофункциональную печь, которая быстро приготовит полноценные блюда.

Как работает походная печь?

Самое простое устройство не требует дымохода и теплосберегающего корпуса. Туристическая печь должна нести в себе другие качества — быть легкой, компактной, экономичной. Удобно носить ее с собой, если она разборная и помещается в рюкзак. Она должна обеспечивать качественное горение древесины без остатка и направлять тепло вверх, а не в стороны. Состоит туристическая печь из камеры сгорания и импровизированного поддува.

Можно ли обойтись только камерой сгорания? Да, можно, ведь даже самая примитивная сборка из 2-х кружек обеспечит возможностью подогреть пищу. Однако целесообразнее сделать выделение тепла более активным и повысить КПД. Для этого используют небольшой вентилятор, работающий от батареек. Принудительный поддув нельзя переоценить: он уменьшает время закипания жидкости в 2-3 раза. Это происходит за счет бездымного горения, образования высоких языков пламени и полного сгорания топлива.

Туристическая печь может изготавливаться по всем правилам сборки буржуйки с варочной панелью. В таком случае она снабжается топкой с дверцей, дымоходом, переносной ручкой, и устанавливается на ножках. Данное устройство превращается в полноценный агрегат, который можно легко переносить. Однако упаковать ее в рюкзак не получится, можно лишь перевозить в багажнике автомобиля.

Сборка легкой и эффективной походной печи

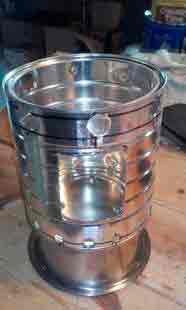

Лучше, если конструкция будет состоять из 2-х емкостей, установленных одна в другой. Берут, как правило, нержавейку. Понадобится купить или найти в домашнем хозяйстве следующие материалы:

  • кружка, банка емкостью 1 л,
  • кружка немного меньшего диаметра без ручки (например, на 0,8 л),
  • стальная решетка, которая должна вместиться в наружную кружку, банку.

В нижней части двух емкостей высверливают вентиляционные отверстия d=8-10 мм. Они располагаются по всей длине окружности и обеспечивают естественную тягу. Далее внутрь большой кружки устанавливают решетку на ножках или прикрепляют ее к стенкам. На нее должна установиться меньшая емкость (консервная банка, кружка). Именно она является топкой, в которую кладут щепки, шишки, кору, хвою.

Посуду для пищи или воды ставят сверху. Лучше, если она будет с крышкой, так как это исключит большие потери тепла. Такую туристическую печь можно сделать непосредственно в походе, если взять с собой подходящие материалы. Она способна довести до кипения 0,5 л воды за 20 минут при морозе -10ºC. Если туристическая печь изготавливается с поддувом, к ней прикрепляют маленький вентилятор.

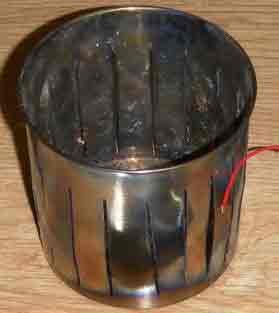

В нижней части емкости вместо множества вентиляционных отверстий вырезают одно, к которому прикрепляется емкость (банка, кружка из нержавейки). Она должна иметь такой диаметр, чтобы вентилятор в ней свободно крутил лопасти. Также в нее должны вместиться 2 батарейки. Импровизированная турбинка не деформируется от высоких температур, так как защищается от огня стенками топки с отверстиями, расположенной внутри внешней емкости.

Многофункциональная туристическая печь

Универсальная туристическая печь, позволяющая готовить все виды блюд, собирается из листовой стали. Для корпуса ее гнут в виде прямоугольного короба. К нему прикрепляют ножки высотой от 10 см. В боковую стенку встраивают дверцу топки, а с противоположной стороны — сборный дымоход диаметром 10 см, длиной 0,8-1 м. Все части конструкции изготавливают из нержавейки, дверцу можно взять чугунную.

Дно камеры сгорания укрепляют дополнительным листом стали. Для приготовления пищи короб накрывается варочным листом, на который ставят любую металлическую посуду. Такой агрегат имеет высокий КПД, он способен готовить пищу не хуже, чем варочная панель любой печи. Горение поддерживается постоянным добавлением поленьев. Следует отметить, что все виды туристических печей требуют постоянного присутствия человека, так как имеют небольшой объем топки и требуют постоянной добавки топлива. Однако это не уменьшает степень удобства их использования в походных условиях.

Источник: http://opechkah.ru/pechi/pohodnaya

Как сделать походную печь своими руками – варианты конструкций туристической печки

Отдых на природе практически всегда сопровождается установкой палатки и разведением огня. Именно на костре можно приготовить вкусную уху, чай и другую полезную пищу. Однако природа не всегда позволяет насладиться этими приятными моментами, иногда этому мешает дождь или до леса добираться очень долго. В этом случае можно своими руками сделать походную печь, тем более что этот процесс нельзя назвать сложным.

Для чего нужна походная печь

Такое приспособление, как походная печь, вполне может заменить костер. При этом на нее требуется меньшее количество топлива, чем при разведении открытого огня.

Кроме того в качестве топлива могут использоваться следующее:

  • Шишки.
  • Кора деревьев.
  • Щепа.
  • Сухие ветки и камыши.
  • Остывшие использованные угли.

Следует отметить, что при сжигании одинакового количества топлива печь дает намного больше тепла, чем костер. Следовательно, в печке можно приготовить больше пищи за меньший промежуток времени.

Все печные устройства делятся на два вида: одностенные и двустенные. Кроме этого печка может быть складной или выполненной в мини-варианте. Печь походную можно сделать в домашних условиях или непосредственно на месте отдыха. В обоих случаях процесс облегчает использование чертежей.

Для изготовления печки походной используются разные подручные материалы, включая ненужные кастрюли, жестяные банки из-под консервации или обычный металлический лист.

При выборе материала следует учитывать, что печка должна отвечать следующим требованиям:

  • Потребление малого количества тепла.
  • Незначительный вес и габариты.
  • Способность нагревать посуду, а не воздух.

Конструктивные особенности походной печки и ее преимущества

Изготовленная своими руками печка походная является замечательным и полезным устройством для отдыха за городом и в лесу. Она незаменима на рыбалке и в походе с палаткой.

Если конструкцией предусмотрено наличие колосников, для такой печи характерна хорошая тяга. Следовательно, топливо будет сгорать очень быстро. Поэтому лучше всего для печки походной использовать дрова.

В устройствах без дна топливо укладывают непосредственно на землю. Дрова или другое топливо горит медленнее, угли долго не тлеют. Возобновляется процесс с загрузкой новой партии топлива. Такая печка туристическая дает меньше тепла из-за отсутствия тяги.

Печка походная, оснащенная подставками, характеризуется максимальной тягой, что ускоряет процесс жарки продуктов. Если требуется приготовить пищу путем варки, то подставки убирают, а печь устанавливают на землю. В этом случае колосники перекрываются, кислород поступает в меньшем количестве и процесс горения замедляется. В этом случае увеличивается продолжительность приготовления пищи.

Независимо от конструкции туристические печи обладают большим количеством преимуществ:

  • Печи дровяные достаточно экономичны.
  • Топливо горит в любую погоду.
  • Устройства могут использоваться даже внутри палаток.
  • изготовление и эксплуатация печки достаточно простые.
  • Возможность изготовления мини-варианта печки.
  • Легкая транспортировка.
  • Регулируемая сила огня.
  • Полная безопасность.
  • Высокая производительность.

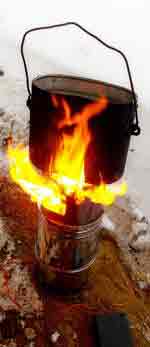

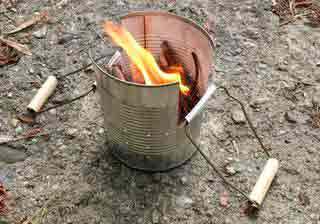

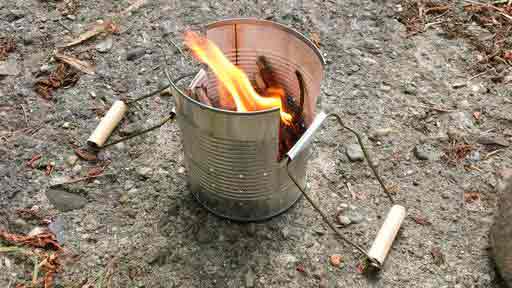

Изготовление мини-печки из консервной банки

Походные печки на дровах из консервной банки являются наиболее простым мини-вариантом одностенной конструкции. Для их изготовления можно взять жестяную банку из-под консервации или ненужную железную кружку. Соответственно высота такого изделия будет примерно равна высоте стакана.

Для изготовления мини-печки походной и ее дальнейшей эксплуатации применяется следующая схема:

  • Дно банки или кружки прокалывают острым предметом в нескольких местах. Через эти отверстия будет поступать воздух в камеру горения, и огонь будет сильнее. Не следует делать слишком большие отверстия, чтобы не допустить выпадение углей.
  • Внутрь банки помещают небольшие деревянные чурки. Они должны располагаться строго вертикально и не выглядывать за верхний край банки.
  • Теперь вытаскивают одну чурку из середины, чтобы обеспечить доступ воздуха к дровам.
  • Свободное пространство между чурками заполняют бумагой и травой и поджигают.
  • Горение в мини печи походной продолжается около получаса, этого вполне достаточно, чтобы приготовить блюда на скорую руку.

Следует отметить, что в этом случае не наблюдается большое количество дыма вокруг.

Приготовление пищи на природе для большого количества людей следует брать банку объемом один или два литра, в этом случае увеличивается и расход топлива. Поэтому для поддержания огня лучше взять более толстые дрова, которые обеспечат подачу тепла около часа.

Мини-конструкция печи для похода может быть перенесена в палатку, если погода преподнесет неприятный сюрприз. Но стоит учесть, что такая печь не может использоваться на протяжении долгого времени.

Использование ненужных кастрюль для изготовления печки

Чтобы изготовить двустенную печку, понадобится старая ненужная кастрюля, отличным вариантом будет изделие из нержавеющего металла. Такой вариант печки вполне можно использовать в походе благодаря легкому весу, простоте изготовления и доступному топливу для нее.

Конструкция двустенной туристической печки на дровах представляет собой одну емкость, вставленную в другую. В нижнем элементе вырезают отверстие, куда будут закладываться дрова. Дно прорезают острым ножом в нескольких местах, чтобы получился своеобразный колосник. На дно устанавливают небольшую подставку и укладывают на нее дрова.

Вторую емкость нужно взять немного меньшего размера, чтобы она поместилась внутри первой кастрюли. Огонь в нижнем элементе будет нагревать верхнюю кастрюлю. Также делают дужку, с помощью которой полученный котелок можно будет снять с огня и не обжечься. Приготовить пищу в походе на свежем воздухе с помощью такой печки очень просто и приятно.

Оба варианта печки походной имеют незначительный вес, не занимают много места и легко транспортируются. Также можно использовать устройства в палатке при неблагоприятной погоде или перемещать во время горения топлива. Но такие печки не могут похвастаться долгим эксплуатационным периодом.

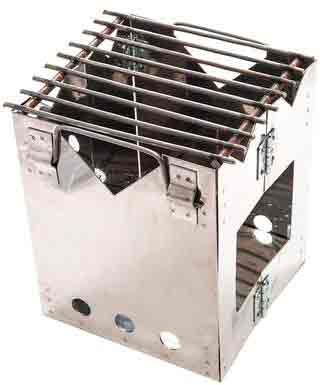

Складная туристическая печь своими руками

Складную печку для похода можно назвать достаточно эффективным вариантом, но для ее изготовления придется потратить немало сил и времени. Такой вариант подразумевает обязательное наличие предварительно составленного чертежа и набора необходимых инструментов и материалов. В частности следует приготовить следующее:

  • Электродрель.
  • Пассатижи.
  • Рулетка.
  • Болгарка.
  • Напильник.
  • Металлический лист толщиной 1 мм.
  • Рояльные петли.
  • Велосипедные спицы или тонкую проволоку.

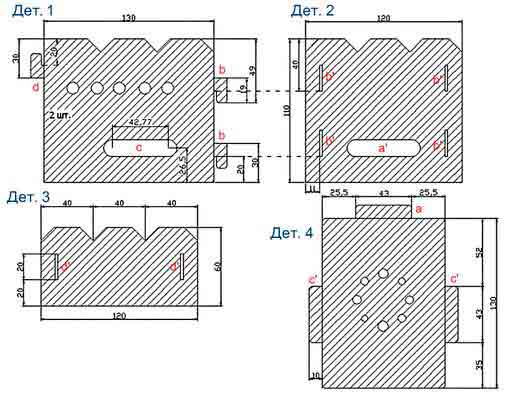

Для самостоятельного изготовления складного варианта походной печи на дровах можно воспользоваться следующей инструкцией:

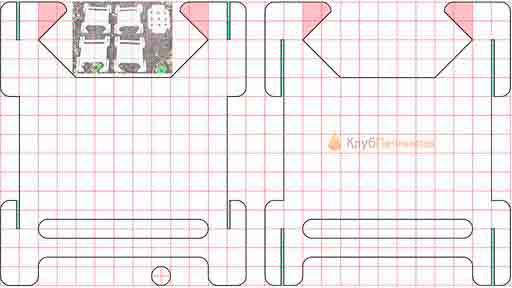

  • В соответствии с чертежом из металлического листа вырезают детали конструкции, используя для работы болгарку.
  • В части, которая послужит дном изделия, вырезают отверстие. Заусеницы вокруг него зачищают напильником.
  • Соединяют боковые части печки с помощью рояльных петлей. В результате получается своеобразный короб.
  • По периметру дна, а также в нижней и боковой части стенок необходимо сделать односторонние загибы.
  • Днище и короб совмещают, при этом изготовленные загибы должны создать трубочку. В нее вставляются велосипедные спицы или тонкая проволока.
  • На колоснике делают выступы с прорезями по бокам.
  • С одной стороны печки вырезают болгаркой отверстие для укладки топлива.
  • По верхнему краю делают прорези, в которые можно вставлять шампура для жарки мяса.

Печь походная своими руками из металла готова к использованию.

Описание пиролизных и газовых печей

Пиролизные и газовые печи очень удобны для использования в походах и отдыхе за городом. Они характеризуются отличным процессом горения, поэтому вполне подходят для быстрого приготовления пищи на свежем воздухе. Но самостоятельно такие печи изготовить нельзя, их приобретают в специализированных магазинах.

Печка пиролизная отличается высокой эффективностью, поэтому модели, представленные с торговой сети, имеют достаточно высокую цену. По сравнению с дровяными печами этот вариант характеризуется большей производительностью. Тем, кто решится сделать такое устройство своими руками, необходимо обладать специальными знаниями и материалом. Кроме того следует учитывать, что самодельная печь на природе не дает желаемого эффекта.

Среди преимуществ пиролизной печи можно выделить безопасность и экологичность. В таком устройстве можно сжигать лишний мусор и готовить пищу, огонь в них горит постоянно без сбоев. Для изготовления пиролизной печи используется сталь, устойчивая к сильному нагреванию.

Газовая печь походная также подходит для выезда за город или поход с палаткой. В торговой сети такие устройства представлены в широком ассортименте, можно выбрать печь любого цвета и стоимости. Газовая печь работает от специального картриджа, который требует регулярной замены. Однако приготовить пищу на таком устройстве можно без труда.

Перед выездом на отдых за город или в поход с палаткой следует позаботиться обо всех необходимых вещах, включая походную печку. Для постоянного использования лучше приобрести хорошую печку для туризма в специализированном магазине. А для случайных и очень редких поездок для отдыха на свежем воздухе можно воспользоваться самостоятельно изготовленными приспособлениями, на которые не нужно тратить денежные средства, силы и время.

Источник: http://teplospec.com/montazh-remont/kak-sdelat-pokhodnuyu-pech-svoimi-rukami-varianty-konstruktsiy-turisticheskoy-pechki.html

Печь-щепочница: варианты для похода и дачи, из покупных и подручных материалов

На охоте, рыбалке и в турпоходе бывает жизненно необходимо быстро согреться и приготовить пищу при остром дефиците топлива; возможно – не выходя из палатки. На даче – летом сварить обед или вскипятить воду, не тратя газ, не запуская домовую печь или не строя уличную летнюю. Выбор того или иного носимого компактного отопительно-варочного устройства или кострового снаряжения – другой вопрос. Но в любом случае выручит приспособление, известное как щепочница или печка Бонда: такую печурку на бросовом древесном топливе можно соорудить из подручных материалов, пользуясь только ножом, она всеядна и в некоторых, самых тяжелых случаях (см. далее) сможет исправно выполнить свою функцию в местах, где древесного топлива нет и быть не может.

Дачная печка щепочница весом в сложенном виде до 1,5-2 кг и объемом в нем же менее 2 куб. дм позволяет сварить суп на семью; походная на приготовление одной порции втрое легче и сложенная занимает 0,2-0,3 куб. дм. Затрат на высококачественные материалы для щепочницы длительного пользования вряд ли потребуется более 300 руб., причем почти всегда можно обойтись и бесплатными подручными. Для справки: более-менее надежная всепогодная газовая горелка обойдется от 1000 руб; к ней нужно будет докупить 3 л баллон. Все это хозяйство потянет (с заправленным баллоном) 4-5 кг и займет столько же куб. дм.

Самодельные печи-щепочницы для дачи и походная

Немного истории

Печь щепочница, судя по всему, была изобретена русскими золотоискателями на Чукотке, когда туда через Аляску (тогда еще российскую) начали поступать американские консервы. После перехода Аляски в собственность США наших соотечественников там осталось немало; фамилия главного героя одного из известных рассказов Джека Лондона аляскинского цикла – Суварин. Американским старателям – первопроходцам Клондайка щепочница была известна как Russian Can Stove (русская баночная печь).

Свойства щепочницы как средства выживания в полной мере оценили сталинские зеки. От них о щепочнице узнали и вертухаи НКВД. В довоенных наставлениях по выживанию для разведчиков есть инструкции по изготовлению щепочницы. Печкой Бонда ее прозвали благодаря сценаристу одной из серий бондианы – заядлому охотнику, рыболову и туристу-одиночке. Сценаристу тому и актеру, сыгравшему в той сери агента 007 нужно безо всяких обиняков сказать большущее спасибо. Эйнштейн однажды выразился: «Если у вас есть яблоко и у меня есть яблоко, и мы ими обменяемся, то у каждого из нас останется по яблоку. А если у вас есть идея и у меня есть идея, и мы ими поделимся, то у каждого из нас станет по две идеи». Идея Russian Can Stove уже во времена освоения Клондайка спасла жизни десяткам людей; к настоящему времени их число, во всем мире, вероятно, измеряется сотнями, если не тысячами.

Покупать или делать?

В настоящей статье описывается, как делается щепочница своими руками. Готовых походных щепочниц в продаже много видов, но дело даже не в явно завышенных ценах; в денежном выражении они в общем-то приемлемы. Дело в том, что ориентированные на маркетинг «усовершенствования» множества фабричных щепочниц на самом деле лишают их главных достоинств: простоты, надежности и универсальности (см. далее, о турбощепочницах). Поэтому печку-щепочницу лучше изготовлять собственноручно.

Типы горения

Простейшая щепочница это фактически корзиночная жаровня на пламенном горении. Сделать такую из покупных полуфабрикатов на 150-200 руб. можно дома за полчаса (см. ниже), но щепочница на пламени окажется весьма прожорливой. На природе под нее нужно будет готовить площадку, как для костра: угольки из боковых отверстий могут выстреливаться довольно далеко. По теплотехнике у пламенной щепочницы перед костром одно преимущество: загрузка топлива не расползается, поэтому можно использовать трудно горящее – шишки, горные и пустынные кустарники.

Хорошая печка-щепочница в той или иной степени использует пиролиз и дожигание отходящих газов (древесного газа, wood gas); есть и чисто пиролизные, особо экономичные щепочницы, см. далее о турбопечках. Экономичность в сочетании с еще большей всеядностью выводит щепочницы с пиролизом на первый план при нехватке топлива. В экстренных ситуациях буквально спасительной может оказаться щепочница на вялом, но очень долгом и предельно экономичном поверхностном горении, см. в конце.

Для примера

Простейшую пламенную щепочницу можно соорудить из продающихся в икее сушилок для столовых приборов ОРДНИНГ, торговый артикул 300.118.32, поз. 1 и 2 на рис. Достоинство данной заготовки материал, довольно толстая пищевая нержавейка, поэтому прослужит «икеевская» щепочница долго. Однако сгодится она разве что для утренней кружки чая или супа из пакета, так что заготовку нужно дополнить конфоркой из болтов (поз. 4): диаметр ОРДНИНГа 130 мм, что для походной кружки многовато.

Печка-щепочница из сушилки для столовых приборов

Уже с супом на икеевской щепочнице возникают проблемы: одной загрузки даже сосновых или березовых щепок не хватает, так что приходится вырезать окно для догрузки, поз. 3. Совать в него мелкие щепки неудобно, тем более на холоде закоченевшими руками. Икеевская щепочница не очень-то устойчива, и нескладный новичок при догрузке топлива ее почти наверняка опрокинет.

Наконец, запускать икеевскую щепочницу можно только на улице, но тогда нужны ножки. Как их ни делай (поз. 5 и 6), в рюкзаке они за что-то цепляются и что-то рвут. В общем, от икеевской щепочницы толку будет, если ее возить в багажнике на рыбалку одного для или на даче для быстрого разогрева небольших порций пищи.

Видео: пример изготовления щепочницы из икеевской сушилки

С пиролизом

Турбо – не турбо?

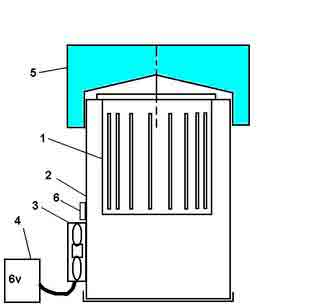

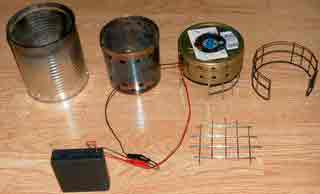

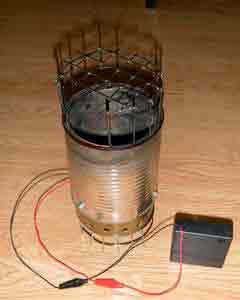

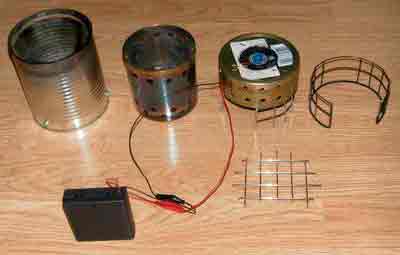

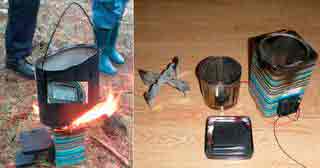

Самодельная щепочница с наддувом

«Турбо» слоган броский, и производители с торговцами под ним пустили в массы щепочницы с наддувом; их повторяют и многие любители, см. рис. справа. Но в походе достаточно быть и новичком-попутчиком, чтобы понять: батарейки для моторчика наддува – это энергозависимость печки и совершенно ненужные расходы. Еще – микромотор с вентилятором в походных условиях подвержены поломкам, а патрубок наддува торчит и мешает правильной укладке рюкзака. Однако охотникам, рыбакам и туристам вплоть до крутейших профи, ходящих в «семерку» (маршрут наивысшей, 7-й, категории сложности) сбрасывать щепочницы-турбо со счета отнюдь не следует.

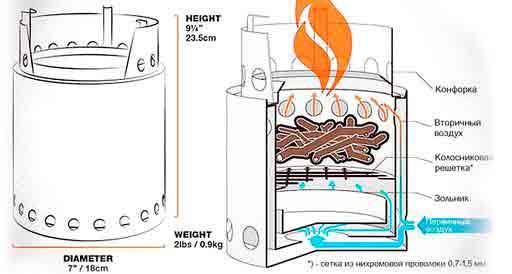

На самом деле турбо щепочница это пиролизная походная печь, схема устройства которой дана на рис. ниже списка; прочие размеры можно взять пропорционально. Топливо загружается до нижнего края отверстий для вторичного воздуха; розжиг — сверху. Довели щепочницу до состояния такого американские туристы. Надо сказать, что тщательная проработка мелочей – сильнейшая сторона американской технической культуры времен ее расцвета; ныне, увы, наблюдаются явные признаки упадка. Для одиночного похода пиролизная печь-щепочница великовата, но, если идет группа, то достоинства проявляет несомненные:

  • На загрузке из 2-3 десятков сосновых шишек можно приготовить обед для 2-3 человек.
  • Зона высоких температур концентрируется по оси печки (там, где на рис. пламя), поэтому долговечная пиролизная щепочница может быть сделана из банок от консервов или тонкой оцинковки.
  • Может работать и на газогидратном сухом топливе (сухом спирте).
  • Без переделки может использоваться как отопительная в режиме поверхностного горения, см. в конце.
  • Опрокинутую горящую печку достаточно немедленно поставить ровно, чтобы она продолжила работу.
  • Разбрасывание искр и тлеющих углей исключено, а дно нагревается менее чем до 80 градусов, поэтому возможен запуск в палатке.

Схема устройства пиролизной походной печи-щепочницы

Последний случай, конечно, чрезвычайный. Нужно соблюдать меры предосторожности, чтобы не угореть, и ни в коем случае не лезть в спальники, пока печка не догорела полностью и не опорожнена от золы. Кроме того, если палатка из синтетики, под печку нужно подложить какую-то брезентуху или что-то подобное, иначе дно палатки в том месте станет ломким.

Частичный пиролиз

Интерес американцев к полному пиролизу в походных печах в значительной степени объясняется местным природоохранным законодательством; правда, вне зоны его действия тамошние туристы выходного для и относятся к природе ужасающе безобразно. Так что – шишки собирать можно, но брать с дерева нельзя. Сушняк с земли поднять – не толще определенной величины. За отломанную живую ветку в некоторых штатах и Канаде можно и в тюрьму сесть. А нарушил – в дичайшей глуши вдруг откуда ни возьмись появляется инспектор с винтовкой M14 и тогда, как в царской России: раз дошло до протокола – дело табак.

В РФ драконовских ограничений на природопользование пока нет, поэтому отечественные любители предпочитают делать достаточно эффективные, но гораздо более простые конструктивно щепочницы с частичным пиролизом и переменным режимом горения. Сначала такая печка горит как пламенная. По мере выгорания легких фракций топлива и оседания его загрузки все более усиливается роль пиролиза с дожиганием от вторичного воздуха, а угли до золы догорают уже на пиролизе. По экономичности походные печи с переменным режимом горения несколько уступают чисто пиролизным, но температурный режим у них почти такой же ровный и приготовление пищи отнимает практически столько же времени. Все рассматриваемые далее образцы (кроме аварийных в конце) работают именно по такому принципу.

Под котелок

Более всего пользуются щепочницами туристы, охотники и рыболовы одиночки. В типичный комплект их снаряжения входит и армейский котелок, поэтому щепочница для котелка объект достаточно востребованный. К сожалению, авторы наиболее продвинутых в поиске конструкций о теплотехнике если что-то и знают, то оные сведения успешно игнорируют. Достаточно полно проработанных конструкций немного; одна из них показана на рис. Ножки и конфорка из обломков ножовки по металлу (посередине в верхнем ряду) на виду для наглядности; штатно они укладываются в котелок.

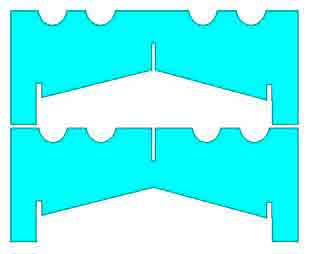

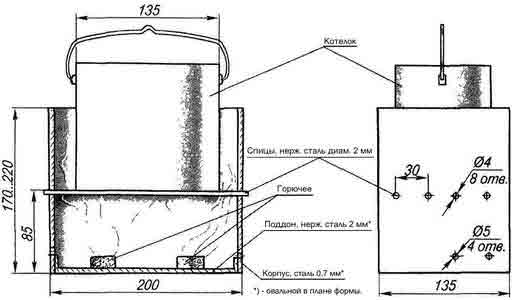

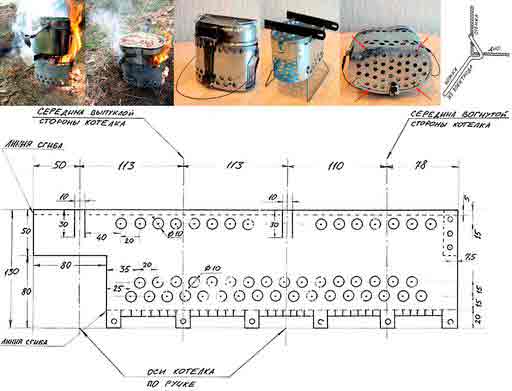

Устройство и чертеж с размерами походной печи-щепочницы для армейского котелка

Материал изделия – баночная жесть или тонкая оцинковка. Выкройка днища обводится по крышке котелка: на ней отбортовка, в походном положении котелок в печку входит с минимальным зазором и лишнего объема для укладки не потребуется. Дополнительные отверстия в днище под установочные усы ножек показаны красными стрелками.

Под котелок спец

Когда-то в советских «Спорттоварах» продавались туристские мини-котелки. Отслужившие свое в войсках связи кабельщиками или на малоканальных радиорелейных станциях Р-405, Р-405 и т.п., часто выезжавшие на точки, с удивлением узнавали в них «секретные» котелки для приготовления пищи из высококалорийных концентратов, которыми комплектовались их аппаратные. Только в армии к спецкотелку прилагалась и печка для сухого спирта и мелковеточного топлива, т.е. щепочница. В горбачевские времена ее описание напечатал МК (рассекретили?); чертеж щепочницы под туристский котелок см. на рис. Приток воздуха для дожигания древесного газа вполне обеспечивают зазоры между спицами конфорки диаметром 2 и 4-мм отверстиями для них. Достоинство данной щепочницы – очень быстрое приготовление пищи и абсолютная ветрозащищенность. Никакие законы теплотехники не препятствуют сделать такую же печку под обычный армейский котелок.

Чертежи походной печи-щепочницы для туристского котелка

Примечание: лучший материал на печку-щепочницу для котелка – нержавейка от бака старой стиральной машины. Обрабатывать ее довольно-таки трудно, зато печка получится легкой, прочной, хорошо поддающейся чистке и вечной. Также она станет немного экономичнее (нержавеющая сталь проводит тепло хуже конструкционнной) и меньше будет обрастать нагаром.

Следующая по востребованности печь-щепочница – походная и дачная складная. Собираются в рабочую конфигурацию такие щепочницы из плоских деталей, в сложенном виде представляющих собой компактный пакет. Его укладывают в варочную посуду или в специальный карман внутри рюкзака, чтобы углы чего-нибудь не порвали. Благодаря компактности в сложенном виде детали складной щепочницы возможно делать из обычной конструкционной стали толщиной 1-2 мм. Вес укладки в походном положении тогда возрастает до 0,8-1,2 кг, но зато печка получается достаточно долговечной без использования спецсталей. Кроме того, тот же подход позволяет сделать дачную щепочницу увеличенных размеров, на которой можно сварить в котле обед на всех или вскипятить ведро воды.

Чертежи деталей походной складной мини печи-щепочницы

Мини походная

Чертежи деталей, из которых собирается складная походная мини-щепочница, даны на рис. выше. Процесс сборки несложен:

  • крыло a Дет. 4 вставляется в вырез a’ Дет. 2;
  • крюки b Деталей 1 вводятся в вырезы b’ Дет. 2;
  • Детали 1 немного разводятся в стороны и осаживаются вниз до упора;
  • Дет. 4 приподнимается и Детали 1 сводятся так, чтобы ее крылья c’ вошли в вырезы c Деталей 1;
  • печка фиксируется в собранном виде надеванием Дет 3 ее пазами d’ на крюки d Деталей 1.

Складная дачная

Дачная складная щепочница должна, во-первых, выдерживать значительный груз. Во-вторых, при ее увеличенных размерах обеспечить переменный режим горения простым насверливанием отверстий в боковинах становится уже затруднительно. В-третьих, дачная щепочница должна давать возможность ставить на нее посуду разного размера и в то же время требования максимальной компактности в сложенном виде и минимального веса для нее не обязательны. На рис. даны выкройки боковин дачной печи-щепочницы, удовлетворяющей этим условиям; сторона квадрата масштабной сетки – от 10 до 50 мм смотря по назначению печи и наличию материала.

Выкройки деталей складной дачной печи-щепочницы

Материал – конструкционная сталь толщиной 1,5-2,5 мм. Залитые красным лопасти боковин, образующие конфорку, по вырезании заготовок отгибаются внутрь под углами в 45 градусов. Этим обеспечивается, первое, возможность установки на конфорку посудин различного размера. Второе – совместно с фасонными вырезами вверху, размерами и конфигурацией днища установленной посудины регулируется приток вторичного воздуха, т.е. эта печка самонастраивающаяся по варочную посуду. Поставили сковородку или небольшую кастрюлю – будет гореть дольше, но греть слабее. Под большим котлом с округлым дном – сильнее, под ведром еще сильнее, а под вываркой «закочегарит» вообще на максимале.

Примечание: чтобы данная печь под тяжелой посудой была как можно устойчивее, сборочные пазы в боковинах (залиты зеленым на рис.) нужно делать шириной точно по толщине листа используемого металла.

Складная печка-щепочница пирамидальной формы

О пирамидальных щепочницах

Иногда самодеятельные конструкторы с целью добиться более полного сгорания топлива делают складные щепочницы пирамидальной формы. Действительно, в таких печах доля пиролиза в тепловыделении возрастает. Но добавочное тепло легко и теряется, что ясно видно на рис. справа. Печка не градирня все-таки.

Напоследок посмотрим, как сделать щепочницу на крайний случай из подручных материалов. На поз. 1-3 рис. та самая Russian Can Stove, без изменений дожившаяся до печки Бонда. Такая щепочница преимущественно отопительная: горение в ней тихое, поверхностное. Щепочница на поверхностном горении дает слабое пламя, но очень много мягкого тепла. При запуске в палатке в качестве поддона можно использовать металлическую миску, в которую набросаны мелкие камешки прим. одинакового размера. Не песок, нужен ведь приток воздуха! Под миску нужно также подложить что-то не самовоспламеняющееся и плохо проводящее тепло: дно печки при догорании загрузки нагревается до 300-400 градусов, а дно миски через камешки 2-3 см в поперечнике до 140-160 градусов.

Походные печки-щепочницы из банок

Между прочим, лучшая загрузка топлива для аварийной щепочницы на поверхностном горении – туго засунутый рулон туалетной бумаги, также туго набитая медицинская вата и т.п. рыхлое топливо, в котором побольше целлюлозы и поменьше чего-то еще. Для розжига нужно 30-100 мл спирта либо любой другой ЛВЖ, крепкого спиртного (водка, коньяк, местный самогон) или растительного масла. Загрузку топлива карандашом, ручкой для письма или заостренной палочкой протыкают по оси до дна, обливают растопкой и поджигают. Горит долго, без копоти, тепла дает много.

Если среди порожних банок есть пара, входящих одна в другую, то из банок возможно быстро собрать более экономичную и пригодную для варки чая или супа в кружке щепочницу со смешанным режимом горения, поз. 4 и 5. Отверстия, разумеется, не обязательно должны быть такими аккуратными, их можно просто пробить ножом. Если печка будет загружаться рыхлым топливом, дырки во внутренней банке нужно протыкать изнутри, чтобы заусенцы не мешали загрузке. Также в обечайке (цилиндрической боковине) внутренней банки отверстий пробивается 1-3 ряда вверху. Веточное топливо загружается до нижнего края отверстий верхнего ряда, поз. 5. Это, конечно, не все варианты печек-щепочниц на крайний случай; возможны и другие вполне эффективные конструкции походных печей из банок, см. напр. видео:

Видео: щепочница из консервной банки

Источник: http://clubpechnikov.ru/shhepochnica/

Все мы пассажиры одного корабля по имени Земля

Походная печка на дровах своими руками

Для чего нужна походная печь
Конструктивные особенности походной печки и ее преимущества
Изготовление мини-печки из консервной банки
Использование ненужных кастрюль для изготовления печки
Складная туристическая печь своими руками
Описание пиролизных и газовых печей
Видео

Отдых на природе практически всегда сопровождается установкой палатки и разведением огня. Именно на костре можно приготовить вкусную уху, чай и другую полезную пищу. Однако природа не всегда позволяет насладиться этими приятными моментами, иногда этому мешает дождь или до леса добираться очень долго. В этом случае можно своими руками сделать походную печь, тем более что этот процесс нельзя назвать сложным.

Для чего нужна походная печь

Такое приспособление, как походная печь, вполне может заменить костер. При этом на нее требуется меньшее количество топлива, чем при разведении открытого огня.

Кроме того в качестве топлива могут использоваться следующее:

  • Шишки.
  • Кора деревьев.
  • Щепа.
  • Сухие ветки и камыши.
  • Остывшие использованные угли.

Следует отметить, что при сжигании одинакового количества топлива печь дает намного больше тепла, чем костер. Следовательно, в печке можно приготовить больше пищи за меньший промежуток времени.

Все печные устройства делятся на два вида: одностенные и двустенные. Кроме этого печка может быть складной или выполненной в мини-варианте. Печь походную можно сделать в домашних условиях или непосредственно на месте отдыха. В обоих случаях процесс облегчает использование чертежей.

Для изготовления печки походной используются разные подручные материалы, включая ненужные кастрюли, жестяные банки из-под консервации или обычный металлический лист.

При выборе материала следует учитывать, что печка должна отвечать следующим требованиям:

  • Потребление малого количества тепла.
  • Незначительный вес и габариты.
  • Способность нагревать посуду, а не воздух.

Конструктивные особенности походной печки и ее преимущества

Изготовленная своими руками печка походная является замечательным и полезным устройством для отдыха за городом и в лесу. Она незаменима на рыбалке и в походе с палаткой.

Если конструкцией предусмотрено наличие колосников, для такой печи характерна хорошая тяга. Следовательно, топливо будет сгорать очень быстро. Поэтому лучше всего для печки походной использовать дрова.

В устройствах без дна топливо укладывают непосредственно на землю. Дрова или другое топливо горит медленнее, угли долго не тлеют. Возобновляется процесс с загрузкой новой партии топлива. Такая печка туристическая дает меньше тепла из-за отсутствия тяги.

Печка походная, оснащенная подставками, характеризуется максимальной тягой, что ускоряет процесс жарки продуктов. Если требуется приготовить пищу путем варки, то подставки убирают, а печь устанавливают на землю. В этом случае колосники перекрываются, кислород поступает в меньшем количестве и процесс горения замедляется. В этом случае увеличивается продолжительность приготовления пищи.

Независимо от конструкции туристические печи обладают большим количеством преимуществ:

  • Печи дровяные достаточно экономичны.
  • Топливо горит в любую погоду.
  • Устройства могут использоваться даже внутри палаток.
  • изготовление и эксплуатация печки достаточно простые.
  • Возможность изготовления мини-варианта печки.
  • Легкая транспортировка.
  • Регулируемая сила огня.
  • Полная безопасность.
  • Высокая производительность.

Изготовление мини-печки из консервной банки

Походные печки на дровах из консервной банки являются наиболее простым мини-вариантом одностенной конструкции. Для их изготовления можно взять жестяную банку из-под консервации или ненужную железную кружку. Соответственно высота такого изделия будет примерно равна высоте стакана.

Для изготовления мини-печки походной и ее дальнейшей эксплуатации применяется следующая схема:

  • Дно банки или кружки прокалывают острым предметом в нескольких местах. Через эти отверстия будет поступать воздух в камеру горения, и огонь будет сильнее. Не следует делать слишком большие отверстия, чтобы не допустить выпадение углей.
  • Внутрь банки помещают небольшие деревянные чурки. Они должны располагаться строго вертикально и не выглядывать за верхний край банки.
  • Теперь вытаскивают одну чурку из середины, чтобы обеспечить доступ воздуха к дровам.
  • Свободное пространство между чурками заполняют бумагой и травой и поджигают.
  • Горение в мини печи походной продолжается около получаса, этого вполне достаточно, чтобы приготовить блюда на скорую руку.

Следует отметить, что в этом случае не наблюдается большое количество дыма вокруг.

Приготовление пищи на природе для большого количества людей следует брать банку объемом один или два литра, в этом случае увеличивается и расход топлива. Поэтому для поддержания огня лучше взять более толстые дрова, которые обеспечат подачу тепла около часа.

Мини-конструкция печи для похода может быть перенесена в палатку, если погода преподнесет неприятный сюрприз. Но стоит учесть, что такая печь не может использоваться на протяжении долгого времени.

Использование ненужных кастрюль для изготовления печки

Чтобы изготовить двустенную печку, понадобится старая ненужная кастрюля, отличным вариантом будет изделие из нержавеющего металла. Такой вариант печки вполне можно использовать в походе благодаря легкому весу, простоте изготовления и доступному топливу для нее.

Конструкция двустенной туристической печки на дровах представляет собой одну емкость, вставленную в другую. В нижнем элементе вырезают отверстие, куда будут закладываться дрова. Дно прорезают острым ножом в нескольких местах, чтобы получился своеобразный колосник. На дно устанавливают небольшую подставку и укладывают на нее дрова.

Вторую емкость нужно взять немного меньшего размера, чтобы она поместилась внутри первой кастрюли. Огонь в нижнем элементе будет нагревать верхнюю кастрюлю. Также делают дужку, с помощью которой полученный котелок можно будет снять с огня и не обжечься. Приготовить пищу в походе на свежем воздухе с помощью такой печки очень просто и приятно.

Оба варианта печки походной имеют незначительный вес, не занимают много места и легко транспортируются. Также можно использовать устройства в палатке при неблагоприятной погоде или перемещать во время горения топлива. Но такие печки не могут похвастаться долгим эксплуатационным периодом.

Складная туристическая печь своими руками

Складную печку для похода можно назвать достаточно эффективным вариантом, но для ее изготовления придется потратить немало сил и времени. Такой вариант подразумевает обязательное наличие предварительно составленного чертежа и набора необходимых инструментов и материалов. В частности следует приготовить следующее:

  • Электродрель.
  • Пассатижи.
  • Рулетка.
  • Болгарка.
  • Напильник.
  • Металлический лист толщиной 1 мм.
  • Рояльные петли.
  • Велосипедные спицы или тонкую проволоку.

Для самостоятельного изготовления складного варианта походной печи на дровах можно воспользоваться следующей инструкцией:

  • В соответствии с чертежом из металлического листа вырезают детали конструкции, используя для работы болгарку.
  • В части, которая послужит дном изделия, вырезают отверстие. Заусеницы вокруг него зачищают напильником.
  • Соединяют боковые части печки с помощью рояльных петлей. В результате получается своеобразный короб.
  • По периметру дна, а также в нижней и боковой части стенок необходимо сделать односторонние загибы.
  • Днище и короб совмещают, при этом изготовленные загибы должны создать трубочку.

В нее вставляются велосипедные спицы или тонкая проволока.

  • На колоснике делают выступы с прорезями по бокам.
  • С одной стороны печки вырезают болгаркой отверстие для укладки топлива.
  • По верхнему краю делают прорези, в которые можно вставлять шампура для жарки мяса.
  • Печь походная своими руками из металла готова к использованию.

    Описание пиролизных и газовых печей

    Пиролизные и газовые печи очень удобны для использования в походах и отдыхе за городом. Они характеризуются отличным процессом горения, поэтому вполне подходят для быстрого приготовления пищи на свежем воздухе. Но самостоятельно такие печи изготовить нельзя, их приобретают в специализированных магазинах.

    Печка пиролизная отличается высокой эффективностью, поэтому модели, представленные с торговой сети, имеют достаточно высокую цену. По сравнению с дровяными печами этот вариант характеризуется большей производительностью. Тем, кто решится сделать такое устройство своими руками, необходимо обладать специальными знаниями и материалом.

    Кроме того следует учитывать, что самодельная печь на природе не дает желаемого эффекта.

    Среди преимуществ пиролизной печи можно выделить безопасность и экологичность. В таком устройстве можно сжигать лишний мусор и готовить пищу, огонь в них горит постоянно без сбоев. Для изготовления пиролизной печи используется сталь, устойчивая к сильному нагреванию.

    Газовая печь походная также подходит для выезда за город или поход с палаткой. В торговой сети такие устройства представлены в широком ассортименте, можно выбрать печь любого цвета и стоимости. Газовая печь работает от специального картриджа, который требует регулярной замены. Однако приготовить пищу на таком устройстве можно без труда.

    Перед выездом на отдых за город или в поход с палаткой следует позаботиться обо всех необходимых вещах, включая походную печку. Для постоянного использования лучше приобрести хорошую печку для туризма в специализированном магазине. А для случайных и очень редких поездок для отдыха на свежем воздухе можно воспользоваться самостоятельно изготовленными приспособлениями, на которые не нужно тратить денежные средства, силы и время.

    Походная печь своими руками

    К сожалению, постепенно предается забвению такой вид отдыха, как поход на природу. И одним из необходимых предметов обихода, без которого не обойтись в походе – это маленькая печь. В магазинах, где продается охотничье снаряжение и принадлежности для похода можно купить складные походные печки, но походная печь, своими руками созданная сэкономит ваше время, которое придется потратить на поиски и деньги, которые можно не тратить на столь простую конструкцию

    «А костер?» – спросите вы. Костер, конечно, дело – хорошее, но если поход предстоит по безлесью, например, в горы – разжечь огонь может стать большой проблемой. Печка в походе позволяет не только сварить пищу, но и пожарить, что на костре, практически невозможно. Костер имеет еще недостатки: (См. также: Печь походная)

    он требует большое количество твердого горючего материала;

    костер неэффективен, потому что отличается нестабильностью горения. Он, то полыхает сильно, то тухнет.

    Дрова в костре имеют свойство «стрелять» искрами во все стороны, что может вызвать пожар в лесу.

    Иногда появляется потребность согреть воздух в палатке, или приготовить пищу. Тогда и нужна небольшая печка, которая поможет и согреться, и накормить. (См. также: Печь для палатки своими руками)

    Варианты походных печек

    Имеющиеся в продаже печи походные, называют индейскими свечами, иначе «деревянным примусом» или «костром без кострища». Имеется несколько вариантов таких печек, и у каждого из них есть как недостатки, так и достоинства. Однако недостатки этой продукции достаточно весомы. Это сложность конструкций и требование отборного, особенного материала для розжига. При этом, печи не отличаются стабильностью горения, Иногда, пламя выходит из под контроля, и дрова сгорают быстрее, чем приготовится еда. Ну и размеры… миниатюрными их назвать сложно.

    Есть, конечно, древний метод приготовления пищи и специфическая для этого печь – мангал. Однако мангал требует углей, которые в походе не всегда можно получить. Не все дрова, после горения оставляют угли, некоторые сгорают в пепел. Да и не такая уж удобная для похода вещь – мангал.

    Походная печка из консервной банки

    Мы предлагаем сделать походную печку самостоятельно. Наверное, только русскому человеку свойственно находить необычное применение для, уже выполнивших свою функцию, предметов. Так и с печкой, которую мы вам предлагаем. Это – обыкновенная консервная банка. Размеры банки, должны соответствовать высокому стакану. Эта банка послужит как печкой, так и мангалом. (См. также: Карта сайта 2)

    Для начала пробиваем на дне банки несколько дырочек, которые послужат источником воздуха и «тяги». Принцип действия «консервной» печки, такой же, как и у индейской походной печки. Поэтому дырочки на дне должны совпадать с каналом для прохождения воздушной массы. Конечно, можно сделать одно крупное круглое отверстие на дне, но тогда горячие угольки вывалятся из банки. После того как продырявим дно, заполняем баночку небольшими чурками, толщиной с палец, желательно, чтобы чурки не особенно высовывались над краями банки. Вынимаем центральную чурку, получив тем самым канал для прохождения воздуха. Засовываем в канал бересту и поджигаем. Эта простая и при этом полезная конструкция, имея объем около 450 грамм горит около 25 минут стабильным огнем, не задымляя территорию. Времени и мощности такой печурки хватает, для того чтобы вскипятить кипяток для чая (1 кружку) и разогреть банку консервов. При этом «печка» настолько компактна, что может поместиться в кармане. Та и топлива, что немаловажно требуется всего ничего, горсть щепок.

    Если в походе принимают участие много человек, можно использовать жестяную коробку больших размеров, литра на три. Такая печь вмещает в себя «дровишек» больше и толще. Результат «большой» печки: стабильное пламя около часу, можно даже картошку сварить и минут 10 дотлевающих углей позволит мини-шашлык сделать.

    Самодельная походная печь имеет такие преимущества как:

    Экономичность и эффективность.

    Сухие дрова горят практически без дыма, и горят довольно долго: сначала горят дрова внутри печки, крайние, как бы ожидают своей очереди. Этот фактор позволяет печке гореть равномерно в течение сравнительно долгого времени.

    (См. также: Карта сайта)

    Возможность регулирования мощности печки. Так как консервная банка легкий и совершенно недефицитный предмет, можно использовать несколько банок: для того, чтобы вскипятить кружку чая, достаточно пол-литровой баночки, а «ведерная» позволит приготовить обед на несколько человек.

    Безопасность. Так как горит внутри дров, а не внутри банки, то корпус нагревается несильно, в первое время банку можно даже в руках держать, дерево отлично изолирует тепло. Сухие дрова имеют свойство стрелять, эти «прострелы» происходят внутри банки и не могут навредить. Единственное, с чем нужно быть осторожнее, это открытый огонь сверху.

    Простота в эксплуатации. Не нужно ни специальных знаний, ни особых усилий, ни специальных инструментов для приведения печи в рабочее состояние. Конечно, отлично себя в такой печке зарекомендовало «монолитное топливо», оно мешает излишнему подсосу воздуха, но в любом случае, печь горит как примус или газовая горелка.

    (См. также: Как собрать дымоход сэндвич)

    Эти печки не являются костром и не оставляют за собой кострище. Их можно использовать, как походные печи для палаток, только не надо забывать о дыме и угаре, поэтому требуется открыть «окно». Также можно их использовать во время зимней рыбалки, только на лед надо положить деревянную «подставку», чтобы печь не растопила лед или снег.

    Однозначно, такая походная мини печь имеет еще кучу достоинств, такую печку можно делать даже дома, с использованием листовой оцинкованной стали. Дрова для такой печки, желательно иметь в виде деревянной шайбы, так КПД будет больше, но это не принципиально.

    Складная походная печка

    «Кулибины» и «Левши» всегда были гордостью России, находчивость, которая является народной чертой, всегда удивляла приезжих иностранцев. А походы на природу и единение с ней позволили создавать массу полезных предметов обихода. В том числе и складную легкую походную печь.

    У наших «самоделкиных» не возникает вопроса: «Из чего сделать походную печь?» – да хоть из пары корпусов старых, отживших свой срок ПК. Для этого нужно всего лишь свободное время, желание созидать и необходимый инструмент, ну, и необычный материал.

    Подобная печь может прослужить долгое время своим хозяевам в походе и на пикнике. В сложенном состоянии печь занимает немного места, площадь, почти размер бумаги форматом А4, толщина около 1 см, вес – 1кг. У такой печки КПД намного выше, чем у костра, топится любым твердым топливом: щепки, шишки, хворост, и даже сухой камыш.

    Для того чтобы смастерить такую печь, нужна болгарка, плоскогубцы, дрель и точильный станок (можно заменить напильником).

    Перед тем, как сделать походную печь, надо на ватмане начертить лицевую часть с топкой и поддувалом.

    Дальше чертим боковины, заднюю стенку и колосник. Маркером на железе отмечаются линии, по которым будет резаться печь. Если работать болгаркой, через полчаса будут готовы пять заготовок. С зубилом и молотком времени нужно больше, да и потом напильником подправлять края, тоже небольшое удовольствие. С помощью точильного станка подправляем края и снимаем заусенцы. Шарниры печки загибаем плоскогубцами, а сварочные электроды используются в качестве осей. Конструкция настолько элементарна, что выставлять схемы печки не стоит, любой здравомыслящий мужчина, даже с образованием в три класса поймет, что к чему. Более того он сможет не только повторить, но и улучшить или модифицировать печь.

    Печь можно использовать после предварительного обжига от краски. Отличный походный мангал, а также за 10 минут можно вскипятить на ней 3 литра воды в походном котелке из алюминия.

    Очень удобна в эксплуатации походная печь для приготовления пищи с вентилятором. А одними из надежных походных печек считаются турбо-печи, изготовленные из жаростойких материалов.

    Собрать походную печь своими руками не представляет большую сложность, было бы желание и немого сноровки. Для этого используются консервные банки, старые, продырявленные кружки, складные, с топкой, индийские свечи. В любом случае, хочется предупредить, что работа с острыми металлическими предметами представляет опасность, поэтому необходимо соблюдать осторожность и подумать о мерах безопасности.

    При работе с инструментом желательно использовать очки, для защиты глаз.

    Не надо торопиться в магазины и искать печь для похода, для того чтобы иметь ее, нужно немного сноровки и больше фантазии, и вы будете обладать идеальной походной печкой.

    Источник: http://pasmr21.ru/%D0%BF%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%B0%D1%8F-%D0%BF%D0%B5%D1%87%D1%8C-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

    Туристическая походная печь своими руками


    Бывают ситуации, когда полноценным костром в походе воспользоваться проблематично. В некоторых местах костры жечь запрещено, или вокруг мало дров, или просто стоянка не на долго и нужно быстро что-то приготовить. Тогда поможет походная мини печка, которой нужно мало дров и немного времени на растопку. Туристическая печка проста в изготовлении своими руками и долговечна.

    Походная печка сделана на основе недорогого китайского термоса или термокружки из нержавейки. Главной особенностью данной конструкции является активное автономное поддувало, которое состоит из элемента Пельтье и вентилятора. Элемент пельтье при нагревании вырабатывает электричество, которое вращает вентилятор. Батареи питания не требуются.

    Чем больше тепла, тем больше вырабатывается электричества, и больше поддув воздуха из-за которого еще больше тепла. Этот процесс напоминает работу реактивной турбины. Нарастание цепной реакции останавливается из-за ограниченной производительности вентилятора и элемента пельтье.

    Как сделать походную туристическую печку своими руками:

    Удаляем пластиковые элементы и крышку с термоса и сверлим отверстия для подачи воздуха – снизу и для увеличения тяги – сверху.

    Для установки посуды и свободного выхода горячего воздуха служит крестообразная подставка:

    Которая состоит из двух разъемных металлических полосок.

    Посуда держится устойчиво, видно как выходит пламя.

    Уже в таком виде портативная печка туриста выполняет свои функции и довольно устойчиво работает. Но чтобы горение шло быстрее и с большей температурой конечно лучше оснастить печку принудительной подачей воздуха.

    Для этого в металлическом корпусе от какого-то радиотехнического устройства сверлим отверстие для подачи воздуха.

    Еще понадобятся отверстия для двух проводов.

    Внутри устанавливается вентилятор через силовой диод.

    А снаружи – элемент пельтье. Как обычно, красный – плюс, черный – минус.

    Эдемент Пельтье приклеивается термоклеем к коробке.

    На выход воздуха нужен фланец.

    Выход вентилятора соединяется со входом во фланец при помощи «холодной сварки».

    После установки коробки с нагнетателем походная туристическая печка готова к испытаниям.

    Дрова в этой печке разгораются очень быстро. Небольшой котелок с водой закипает почти с такой же скоростью как и на газовом примусе.

    Имея такую печку не нужно носить с собой баллоны с газом, а при длительном походе это существенно экономит место в рюкзаке и деньги в кошельке.

    Даже при отказе принудительного нагнетателя воздуха она будет выполнять свои функции.

    Возможно вас заинтересуют и эти малогабаритные печи:

    Источник: http://pechnoj.ru/turisticheskaya-poxodnaya-pech-svoimi-rukami

    Походная печь своими руками

    Про походные печки.

    Одной из альтернатив костру в походной кухне — являются походные печки.
    Есть множество конструкций, которые отличаются друг от друга, размерами,
    параметрами, сложностью конструкции и функциональностью.

    Самые простые печки можно изготовить в походных условиях. При минимальном наличии
    инструмента. Делаются из железных консервных банок. В банках делаются отверстия для
    доступа кислорода к топке. Топятся такие печки щепками/мелкими ветками/шишками.
    В среднем 0,3. 0,6л воды можно вскипятить за 10. 20мин (в сухих тёплых условиях)
    Принцип действия такой:

    Простые варианты (много мегабайт) :

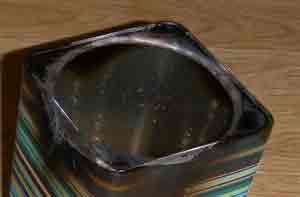

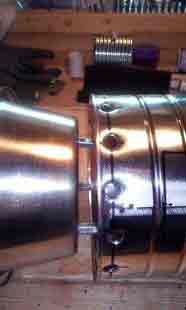

    В домашних условиях можно сделать походную печку из ненужных железных и/или нержавеющих

    предметов ( консервные банки/кружки /кастрюли/термоса ).

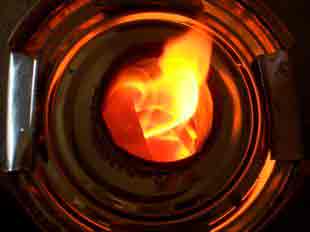

    Мои первые впечатления от простой самостоятельной конструкции:

    Взял испорченную кружку из нержавейки диаметром 9см. Насверлил крупных (8. 12мм)отверстий

    внизу и вверху. Кусок проволки пригодился для постановки кружки на печку.

    Испытания (в неидеальных условиях) проводил в 17. 20градусный мороз в еловом лесу.

    Результат 400мл. кружка снега была растоплена и доведена до кипения за 30. 35мин. Надо отметить,
    что с крышкой на кружке это время было бы сокращено примерно до20. 25мин.
    При этом понадобилось около 10 (сухих/вблизи торчащих) еловых веток. Ломал и по ходу
    забрасывал их в топку. При этом приходилось всё время поддерживать горение в печи — постоянно
    подбрасывая дрова, то есть от печки на долго — не отойдёшь. Можно конечно сложить в печке,
    что-то типа индейской свечи, но на морозе это в голову не пришло. Далее за время нагрева кружка
    покрылась 1мм слоем чёрной смолистой массы от еловых веток. В домашних условиях эта масса
    довольно просто отмылась моющим средством для духовок, но в походных условиях это липкое/вязкое
    вещество жутко смотрелось на кружке — и что-то не подумав, засунул с ней кружку обратно в термо-
    чехол — дома только препарирование термочехла помогло отодрать его от кружки.
    Дымление от печки — мне не мешало, хотя многие считают это минусом.
    Общие впечатления от простой конструкции зимой — пока не очень.

    Большинства этих недостатков лишены пиролизные печки. Их делят на печки с естественным
    и принудительным поддувом. Конструкция печки выполняется двустенной. Это нужно для
    обогащения топки печи кислородом, в результате чего происходит процесс пиролиза (грубо
    говоря, дожигается не сгоревшее).

    По особенностям конструкции печек с естественным поддувом:

    Много видео мегабайт:

    http://www.youtube.com/watch?v=b0y_ZjMmKlU (походная пиролизная печь из кружек на русском)

    Моя конструкция не отличается оригинальностью. Я использовал консервную банку для

    экспериментальной модели . Это наиболее дешевый вариант, так сказать для ознакомления.

    Банка с ананасами 850мл. что-то около 25тыбр.

    Кружка из нержавейки (что описывал выше) около 1,5$ (досталась ещё по старым ценам) уже с отверстиями.

    Банка от леденцов (для естественного поддува и размещения в ней (в будущем) вентилятора (была в

    Решетка — барбикюшница (для изготовления подставок)

    Небольшие саморезы по металлу (можно и без них) 3шт.

    Принцип действия примерно такой, как на схеме в продольном разрезе:

    Впечатления от такой печки более положительные, нежели от первого варианта.

    0,4. 0,6литра — можно вскипятить зимой (при минус-10) за 20. 25мин. Без крышки

    на ёмкости с водой.

    По особенностям конструкции печек с принудительным поддувом:

    Много видео мегабайт:

    И готовые варианты:

    Немного о самостоятельном из готовлении:

    О вентиляторе:
    *Первое, что нужно продумать, как и где расположить вентилятор. Можно расположить снизу или сбоку. Сбоку сложнее технически, а снизу проще, но есть свои минусы — в частности вентилятор всасывает
    воздух от земли где, пыль и мусор, которые могут вывести из строя вентилятор. Если расположить
    вентилятор в прямой видимости от вентилирующейся топки, то вентилятор будет испытывать
    тепловые нагрузки, которые могут его повредить, значит нужно продумать тепло защиту/экран.
    *Второе — нужно продумать расположение батарейного отсека, чтобы он тоже находился
    в дали от теплонагрузок и защитить его от влаги (в идеале водонепроницаемый отсек). Соответственно продумать разъёмы питания.
    *Третье (о выборе) вентилятора — есть на 12V/5V/3V (по размерам они тоже разные)
    12V/5V — можно найти компьютерные и они будут работать при напряжении 6V, а трёх вольтовые
    искать в детских игрушках/старых аудио плеерах/DVD плеерах. Самодельные лопасти вентилятора
    некоторые делают из алюминиевой банки из под пива.
    Можно встроить устройство для изменения скорости вентилятора.

    Я пошел простым путём, расположив вентилятор внизу.

    Вот моя конструкция:

    В разобранном виде

    В готовом к использ о ванию виде

    В собранном/упакованном виде с показанием на весах (с батарейками внутри)

    Испытания в походе на фото — армейский котелок, который вмещает в себя

    больше 1л воды. Снег в котелке был растоплен и доведён до первичного кипения

    за 15. 20мин при температуре окр.среды минус 17гр. и без крышки на емкости.:

    Надо сказать, что выше приведённая конструкция имее т ряд недостатков в плане особенностей

    — Очень не устойчивая конструкция — нуждается в дополнительных опорах и однозначно ровной и

    твёрдой поверхности. На пр��мерзлой земле пару раз ловил котелок, который через некоторое

    время стал клониться, как Пизанская башня. (это в доработке)

    — По-прежнему от печки на долго не отойдёшь — постоянно нужно сидеть и подкидывать топливо

    (в прочем, это решаемо)

    — Вентилятор расположен в 3см от дна камеры сгорания, где возникают высокие температуры.

    — Всасываемый воздух от земли — может засорить вентилятор (можно соорудить воздушный фильтр)

    Впечатления от печки с турбонадувом:

    Стоит один раз попробо вать, чтобы оценить функциональность и КПД. Сгорает всё. Поддув даёт высокую

    температуру и увеличивает эф ф ективность во много раз. В результате имеем высокотемпературное

    бездымное горение на минимальном топливе.

    Полезная информация бралась в основном здесь:

    http://uhari.ucoz.ru/forum/43-616-1 ( Походная горелка, сделанная своими руками на 23.01.12 5 страничек)

    В заключении про печки:

    Основные общие преимущества печек:

    Малый расход твёрдого топлива.

    Небольшой вес и размер

    Ставится довольно быстро на любой твёрдой поверхности (могут располагаться на снегу)

    Простые варианты вполне можно изготовить самому.

    Тонкостенные печки недолговечны.

    Есть вероятность опрокидывания, если конструкция слишком высока (и без доп. опор)

    Нужно постоянно следить за пламенем, так как мелкое твердое топливо быстро прогорает.

    На большой коллектив нужна печь соответствующей мощности или увеличить число печек.

    Печи с хорошим КПД — в большинстве случаев сложны в самостоятельном изготовлении.

    Спасибо ребятам с Белорусского форума активного отдыха «Поехали» за информацию про турбо

    печи ( Shoorick и Goga_ml)

    Схема в продольном разрезе.

    1. Кружка из нержавейки D= 11мм. (Большой выбор в Бигсе) цена около 27тыбр.

    2. Жестяная прямоугольная емкость для сыпучих продуктов с крышкой (Покупалась , в «Новосёлкине» на лагойке — отдел посуды. Продавалось , как набор с разноразмерными тремя емкостями — цена 56тыбр.

    3. Вентилятор 60х60х15 12V 0,1 A — 1шт (покупал в России)

    4. Батареечный отсек 4АА с выключателем 1шт. (покупал в России)

    5. Кусок 1,5мм нержавейки 15см х 15см — для изготовлении варочной подставки.

    6. Супермагнит — как держатель защиты и как способ регулирования скорости вр.вентилятора — 1шт 1$

    7. Болты с гайками или саморезы по металлу — 2шт (для крепления вентилятора)

    Итого стоимость материалов

    Инструмент:

    1. Болгарка с диском по металлу

    2. Паяльник и припой.

    5. Маркёр тонкий.

    Работа:

    Сразу же хочу предупредить, что работа с острым режущим инструментом опасна и требует

    соблюдения мер безопасности — особенно это касается работы с электроинструментом. Обязательно

    продумать защиту глаз — очки/рук — перчатки/барабанных перепонок — беруши — не помешает жёсткая

    спецодежда и обувь.

    И так начнём:

    1. Берём кружку из нержавейки и отламываем у неё ручку. Затем болгаркой проделываем

    вертикальные вентиляционные разрезы по боковой поверхности кружки (желательно на одинаковом расстоянии друг от друга).

    2. Берём прямоугольную жестяную емкость, переворачиваем её вверх дном. Берём кружку, ставим её на донную поверхность и прочерчиваем по контуру дна кружки окружность «ОКР1″. Отступаем от края окружности внутрь 5мм и проводим (от руки — маркёром) ещё одну окружность » ОКР2 » . По её контуру ножом делаем аккуратный вырез.

    Затем кусачками делаем произвольные надрезы 5мм от » ОКР2 » к линии «ОКР1».

    Загибаем получившиеся зубцы в о в нутрь по линии «ОКР1» , таким образом получаем посадочное отверстие для внутренней емкости.

    3. По такой же технологии вырезаем и отверстие для вентилятора с боку. Фиксируем вентилятор винтами или саморезами по металлу. Подсоединяем провода к отсеку с питанием.

    4. Изготовление варочной подставки я делал так.

    В собранном состоянии

    Такая печка довольно легкая . Вес с (4АА) батарейками в комплекте.

    КПД сравним с «заводскими» моделями. Ведёт себя д овольно устойчив о. Просто собирается и разбирается.

    Находки:

    * К прямоугольной внешней ёмкости намного проще приделать вентилятор сбоку. Плюс появляется

    полезный объем , который можно заполнить, например мелким сухим топливом.

    * Скорость вращения вентилятора можно регулировать (бывает не нужно мощное пламя) или супермагитом

    или защитной крышкой прикрывая/открывая е ю вентилятор.

    * На неровной поверхности можно низ печки прикрыть крышкой, что уcтранит утечку вентиляционного

    Возможные доработки:

    *Установить 3V вентилятор и запитать его через преобразователь одной батарейкой,

    что снизит вес и увеличит КПД.

    *Сделать зацепы для подвешивания, чтобы печь можно было использовать на весу.

    Недостатки:

    Жестяная внешняя емкость не долговечна и не прочна.

    P.S.
    Сейчас зреет идея создания печки с двумя варочными поверхностями, которые при

    ненадобности могут закрываться, что позволит использовать их вместе или по отдельности. .

    6.05.12. Продолжение следует.

    Данная модель задумывалась, как долговременный вариант походной печки, поэтому упор делался прежде всего на надёжности и универсальность.

    Основные материалы:

    1. Ёмкость для просевки муки (нержавейка Китай — ЦУМ Минск) 1шт.

    2. Кружка 1л. (нержавейка Китай — Бигз/Простор Минск) 2шт. (далее №2кв; №2пп)

    3. Кружка 0,5. 0,8л (для топки) 1шт.

    4. Вентилятор 5 V 0 ,35А — 1шт

    5. Стеклоткань — кусок 60х60мм

    6. Винты и гайки 2шт и 2шт (размер зависит от толщины вентилятора)

    Всякие другие материалы:

    *Решетка вентилятора. 1шт.

    *Батареечный отсек на 4элемента АА — 1шт.

    *Негорючий провод — 20см.

    * Разъём питания 5х2,5 — 1шт.

    *Огнеупорный провод — 20. 30см.

    * Огнеупорный герметик на +1200гр С. (для повышения герметичности емкостей)

    Приблизительная стоимость материалов около 23 $

    Инструмент:

    *Сверла по металлу (специальное для больших отверстий и другие)

    *Напильники по металлу

    *Шлифовальный станок с абразивным кругом по металлу.

    *Очки защитные + перчатки из плотной ткани + беруши — ОБЯЗАТЕЛЬНО.

    Работа:

    Берём емкость для просевки (№1) и кружку (№3)

    Ставим ровно №3 верх дном на сужающуюся часть №1 — проводим линию маркёром и аккуратно отрезаем болгаркой. Примеряем:

    Далее делаем в №3 отверстия (если делать отверстия, то они делаются вверху и внизу емкости диаметр 10. 12см хватит. Примерно такое же расстояние между отверстиями. ) или/и пропилы — (у меня была старая емкость с пропилами её и использовал) — это будет топка:

    Далее берём две емкости №2кв и №2пп. Чем хороши оказались эти две ёмкости? Тем, что диаметр вверху больше, чем внизу именно это даёт возможность частично вставлять емкости друг в друга, что и применяется в данной конструкции. В №2кв («кв» корпус вентилятора) — делаем вентиляционные отверстия внизу, тоже диаметром около 10. 12мм (из них вентилятор будет всасывать воздух.)

    Вторую емкость №2пп («пп» — подставка+поддон) тоже дырявим, только уже сверху и режем на две части (п1 и п2) в соотношении сверху вниз п1=2/3 и п2 = 1/3 — получим подставку п1:

    и поддон п2 в центре которого делаем большое отверстие для вентилятора. Затем вырезаем прокладку из стеклоткани с таким же отверстием в центре, которая будет служить термоизоляцией между вентилятором и частью п2. Отверстия по контуру уменьшают, слегка, вес конструкции (можно их и не делать). Затем крепим венилятор к п2 через прокладку:

    Далее нужно сделать термоэкран — например так:

    Перепаиваем провода вентилятора — заменив штатные на огнеупорный провод и приделываем разъём питания.

    Конструктивные элементы печки в разобранном виде (вентилятор уже вставлен в корпус)

    В рабочем состоянии:

    Данная модель не задумывалась быть лёгкой и при желании вес можно уменьшить на грамм 100.

    В собранном виде на весах — без батареек и с батарейками:

    Некоторые выводы и мысли:

    *Печь стала надёжней, но вместе с тем тяжелей.

    *Универсальность её заключается в том, что она значительно лучше стала работать без поддува (в случае поломки вентилятора или при необязательном его использовании).

    *Устойчивость — хуже, за сёт увеличения высоты конструкции и круглого дна.

    *Увеличен КПД за счёт увеличения истопного пространства, мощности вентилятора и создания предельной герметичности для подачи воздуха исключительно в камеру сгорания.

    * Есть опасения за перегрев вентилятора, но пока (после испытаний на холоде) внешних повреждений не обнаружено, но возможно для лета придётся сделать термоэкран для вентилятора внутри. Сделано!

    * С питанием вентилятора можно варьировать, тем самым уменьшая или увеличивая вес «боекомплекта»

    * Теперь не страшен уголёк нечаянно попавший на провод питания вентилятора.

    * При таком конструктиве вентилятор более менее защищён от внешних механических повреждений и от воды с котла.

    * Регулировать обороты вентилятора можно закрывая вентиляционные отверстия каким-нибудь простым способом, правда не знаю, как это скажется на самом вентиляторе.

    * Так же регулировку оборотов двигателя можно проводить при помощи электронных компонентов собрав простую схему с переменным резистором, который довольно удобно справляется с задачей регулировки

    Но надо помнить, что чем меньше электроники, тем меньше вероятности поломки!

    *Электронный регулятор оборотов + он же преобразователь напряжения питания вентилятора

    может служить и преобразователем для зарядки 5В девайсов например от солнечной батареи.

    Описывать изготовление не буду – так как основной материал был выше + информации достаточно в сети и некоторые ссылки давал выше.

    Беру внешнюю ёмкость

    Беру варочную подставку

    Беру внутреннюю емкость (камера сгорания)

    Во внутренн ей экспериментальн ой емкост и сделал вентиляционные вырезы побольше с той стороны, с которой предполагается турбовентилирование, что улучшило вентиляцию камеры сгорания.

    Совмещаю внешнюю и внутренние емкости и накрываю варочной подставкой

    Беру железку для совмещения внешней емкости и емкости вентилятора

    Долго думал, но сделал как-то так. Скажу сразу – это не самый лучший вариант и если соединяющая запчасть потеряется то соединение будет совсем не герметичным.

    Она берется из системы классического потолочного светильника и выгибается, как надо.

    Затем вставляю её в боковое отверстие

    Я делал из дна блескучей п ивной банки.

    и вставляю его в емкость вентилятора

    Вентилятор нужно о бязательно защитить термоэкраном иначе пластиковый вентилятор расплавится.

    Совмещаем почти собранную печь и отдел вентилятора.

    Печь собрана можно подключать питание и пользоваться.

    Такая система прошла испытания в 32…35гр жару почти без выключения 1,5 часа работы турбонадува.

    Надо сказать, что печка в этом случае выручила. Обычно в такие походы газ не берём, а жарка обычно проходит у костра. Чтобы пожарить почти полный котел рыбы нужно около 1,5 часа находиться у костра в жару это невыносимо, а с печкой нет проблем.

    Если печь предполагается использовать без вентилятора, то его лучше снять и отложить в сторонку, а печь ставится на невысокие подставки снизу для большего и всестороннего притока воздуха в камеру сгорания естественным путём — так например:

    Данные подставки конечно утяжеляют конструкцию, но можно и без них.

    Далее есть один момент. Если оставить вентилятор на печке, и не включать его, то может возникнуть обратная тяга, которая может попасть в отдел вентилятора и подплавить/расплавить его (если он из пластика).

    Здесь немного видны последствия этого (верхняя часть с контактами справа):

    Если печь не нужна, то её можно сложить

    И взвесить (со всеми прибамбасами+сумками+батарейками)

    О важных моментах и трудностях при изготовлении.

    1. Для меня самым трудным, оказалось, сделать перпендикулярное соединение двух цилиндров (банки внешней емкости и банки вентилятора). Так как заготовка была одна – ошибиться очень не хотелось, поэтому пришлось очень долго вымерять/подгонять и примастыривать, конкретной технологией не владею — увы….

    2 . О регулировке мощности факела.

    а) При жарке использовал магнит, который перемещал по защитной решетке вентилятора – тем самым мог замедлять вентилятор. Это мне показалось не очень удобным. Магнит был слишком мощным и иногда снимался вместе с банкой вентилятора 🙂

    б) Больше понравился вариант перемещения, вентилирующей части (отсека вентилятора) от/к печке. Так как вентилятор во включенном состоянии крутит на максимальных оборотах, то факел получается очень мощный и тогда приходится изредка выключать его, а «это не есть хорошо» (как писал раньше).

    В озможно в будущем всё таки сделаю регулятор мощности.

    3. Электропитание – мне было подарено ( Fedor ). Спасибо ещё раз – пригодилось. То, что не очень хотело заряжать гулофон довольно удобно «кушало» севшие батарейки от раций – питая вентилятор при турбировании.

    *На данный момент (для моих целей) это ещё один подходящий вариант по конструктиву и получаемому результату. Ещё планируются небольшие доработки, но возможно ещё что-нибудь попробую по этой теме.

    В общем — захотелось сделать печку такую:

    а) чтобы не искать долго материал для изготовления,

    б) чтобы запчасти для печи (в большинстве) всегда можно было бы найти в магазинах,

    в) чтобы была бюджетной по деньгам

    г) чтобы была максимально проста в изготовлении в домашних условиях .

    Итак начнём с пункта а):

    Самый простой источник материала для печек это жестяные консервные банки. Кроме емкости камеры сгорания — её все-таки желательно сделать из какой-нибудь нержавейки.

    Четыре (из пяти) емкости — брались в близлежащем магазине (кроме емкости камеры сгорания)

    Коробка от леденцов, которую использовал, как переходник между двумя емкостями одинакового диаметра — тоже довольно просто найти в магазинах Минска.

    в) По цене получилось примерно так (- это если всё покупать. )

    Внешняя емкость 3 $ + Нижняя емкость(камера вентилятора) 3 $ + Переходная емкость 3 $ + емкость камеры сгорания 3 $ + вентилятор и емкость для вентилятора (пивная банка 0,5л) 4$ = 16$

    И кратенько по пункту г):

    О конструкции — печь с нижним поддувом.

    Её части на этой гифке:

    Самое трудное и трудоёмкое — это отверстия в различных емкостях. В жести отверстия делаются легче нежели в нержавейке, для этих целей желательно приобрести специальное ступенчатое сверло — такое:

    20. 30 $ дороговато, но значительно облегчает/ускоряет работу с многочисленными отверстиями, да и в хозяйстве ��ригодится, но можно всё сделать и обычными сверлами.

    Остальное изготовление несложно.

    Далее немного фото и комментарии к ним:

    Немного о конструктивных особенностях:

    Емкости:

    1. Внешняя емкость банка 850мл — высота 12см диаметр 10см

    2.Внутренняя емкость (камера сгорания) — снова поэкспериментировал с отверстиями и пропилами — как-то так:

    3. Емкость камеры вентилятора 450мл высота 8см диаметр 10см.

    4. Соединяющая емкость (банка от леденцов) высота 3см диаметр 9,7см — она хорошо входит в емкости с диаметром 10см, что позволяет сделать её переходником между емкостями с чуть большим диаметром.

    Крепится она к внешней емкости саморезами в трёх. четырёх местах, и я сделал в ней отверстия (на дне банки отверстие для вентилирующего устройства.

    Вентилирующее устройство состоит из:

    *Вентилятора 50*50*15мм 5В 0,2А

    Защитная емкость изготавливается из пивной или другой жестяной емкости на 0,5л. Отрезается верх банки (примерно 3см) и туда очень просто помещается вентилятор. На фото видно каким способом фиксируется вентилятор в обрезке банки.

    Желательно стенки, где вентилятор прилегает к емкости, проложить стеклотканью.

    Термоэкран делается конусовидной формы для улучшения обтекания воздушного потока. Крепится на подставке, которая сделана из решетки 50мм вентилятора. Если развернуть и слегка разогнуть проволочные отверстия решётки, то получатся крючки, которые должны быть чуть меньше в диаметральном расстоянии на против друг друга, чем диаметр горла защитной емкости.

    Монтаж вентилирующего устройства:

    Входное отверстие рассчитывается так, чтобы горлышко пивной банки входило в него с трудом.

    С другой (внутренней стороны) устанавливается термоэкран. Крючки термоэкрана входят в зацеп с ободком горла пивной банки и фиксируются.

    Ставится варочная подставка (сделана из внешней стенки выброшенного кем-то термоса) :

    С варочными подставками поэкспеременировал можно и так — разницы ощутимой при испытаниях не было

    1л холодной воды при температуре +2 без особого ветра на сухих дровах получалось

    При поломке или ненадобности турбоподдува — вентилирующее устройство и нижняя емкость снимаются — и печь

    может работать без поддува:

    Вес — (без питания в полной комплектации):

    Печь получилась универсальной. Улучшилась устойчивость и работа её без принудительного поддува.

    Основные элементы печки легко найти в магазинах. Печь на

    70% сделана из подручного.

    Из недостатков — размеры в трнспортабельном виде стали больше.

    Источник: http://farvvater.ru/Propechki.htm

    САМОДЕЛКИН ДРУГ

    Как сделать походную печь-ракету из жестяных банок своими руками

    Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию о том, как сделать малую походную реактивную печь-ракету из жестяных и консервных банок своими руками. Данная ПОХОДНАЯ ПЕЧЬ сделана из металлических консервных банок, а посему имеет легкий вес и компактность, рационально размещается в рюкзаке туриста, рыбака и охотника, при этом не занимает много места, что очень важно в условиях похода.

    ПЕЧЬ создана по принципу ракетной и реактивной тяги которую обеспечивает сама конструкция которая имеет вертикально расположенную камеру сгорания, она же является дымоходом, а сбоку под углом в 45 или 90° примыкает топка, внутри разделенная на две части, верхняя для закладки дров, нижняя для доступа воздуха.

    Для изготовления вам понадобится 4 консервных банки, 1 большая и 3 поменьше. В основной банке проделывается отверстие с боку равное диаметру малой банке, чтоб она могла зайти внутрь без помех. Далее в малой банке прорезается такое же отверстие сбоку и она вставляется в большую банку, соединяется горизонтально расположенной баночкой в боковой части.

    Чтоб конкретно во всем разобраться, давайте рассмотрим пошаговые фотографии сборки печки.

    Материалы

    1. консервная банка 4 шт
    2. изоляция (перлит, песок или глина)

    Инструменты

    1. ножницы по металлу
    2. плоскогубцы
    3. маркер

    Пошаговая инструкция по созданию походной реактивной печи из консервных банок своими руками.

    Первым делом делается разметка при помощи маркера, обводится контур малой банки в боковой части большого цилиндра. Предварительно пробиваются отверстия при помощи гвоздя и молотка. Затем по намеченному контуру вырезаются отверстия. Пробуем стыковать малые банки. Собираем вот таким образом. Добавляем одну банку для удлинения дымохода. В верхней крышке так же проделывается отверстие.
    Промежуток между стенками большой банки и дымоходом необходимо в обязательном порядке заизолировать, в данном случае использован перлит, но можно взять к примеру песок, глину или даже землю. Засыпается вот таким образом, чтоб сверху можно было еще поставить крышку и закрыть изоляционный материал. Укладывается крышка и поджимается заранее прорезанными лепестками на корпусе банки. Затем необходимо разделить топку на две части, делается это следующим образом, из жести вырезается пластина и вставляется внутрь. Ракетная печь очень экономичная, топить ее можно щепками и веточками. Использовать как походную или же готовить на ней во дворе частного дома, на даче, при этом вы сэкономите на электричестве и газе

    Смотрите также:
    31.10.2018

    LiveInternetLiveInternet -Рубрики (0) (0) анимационные картинки (10) Аудиокниги (26) Афоризмы (1) бисероплетение (1) Винтаж (8) все для днева (19) все для женщин (1) все для лиру (33) вышивка (28) Вязание (684) вязание аксессуаров (43) вязание...

    31.10.2018

    Чем отличается печь на отработке с водяным контуром от других устройств Печь универсальная «Тагаз» Потребность обогреть подсобные помещения, гаражи и теплицы подвигла многих домашних умельцев на создание таких отопительных приборов, которые отличаются малым...

    31.10.2018

    Печь для казана из колесных дисков Казан и диски автомобильные. Что может быть у них общего? Ведь это совершенно разные вещи, то есть автомобильная деталь и посудина явно не предназначены к взаимному сочетанию. Однако существует устройство, когда они прекрасно работают...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
