Ракетная печь для гаража

Как сделать ракетную печь

Самые простые решения по организации обогрева помещений частного дома всегда будут пользоваться популярностью, особенно среди домашних мастеров-умельцев. К таковым относится и ракетная печь на дровах, которую можно сделать своими руками, практически не понеся при этом никаких затрат. Такой интересный отопитель заслуживает особого внимания. Поэтому все вопросы, касающиеся принципа работы печки и ее изготовления в домашних условиях, будут подробно рассмотрены в данном материале.

Как работает ракетная печь

Начать стоит с того, что так называемая ракетная или реактивная печь на самом деле не имеет ничего общего с реактивной тягой, а тем более с полетами в космос. Это народное название возникло по 2 причинам: из-за некоторой схожести работающего агрегата на перевернутую ракету и благодаря гудящему звуку. Правда, он появляется в определенном режиме горения дров и свидетельствует о слишком большом количестве подаваемого в топливник воздуха.

Важно. Режим, при котором печь ракета сильно гудит или даже ревет, является самым неэффективным и неэкономичным. При ее нормальной работе раздается лишь тихий шелестящий звук.

На данный момент существует 2 вида подобных теплогенераторов:

  • переносные;
  • стационарные (отопительные).

Простейшая переносная модификация печки ракетного типа производится серийно под названием «Робинзон» и предназначается для нагрева воды и приготовления пищи в походных условиях. На ее примере проще всего понять принцип действия агрегата. По сути, он представляет собой трубу в виде перевернутой буквы «Г», как показано на схеме:

В горизонтальную часть трубы, что служит приемным бункером для топлива, вставляются дрова и поджигаются со стороны вертикального участка. В Г-образном канале возникает тяга, за счет которой интенсивность горения в ракетной печи возрастает по мере прогрева корпуса, так что необходимо ограничивать подачу воздуха. Иначе древесина очень быстро выгорит впустую – все тепло вылетит в трубу.

Таким образом, принцип работы так называемой реактивной печи заключается в использовании энергии естественного потока восходящих продуктов горения. Чем выше температура стенок топливника, тем древесина горит интенсивнее, а пламя становится мощнее. За счет этого простая стальная печка «Робинзон» нагревает большую емкость с водой за какой-то десяток минут. А если сделать вертикальный участок теплоизолированным, как изображено на схеме, то после прогрева получится сжигать и довольно толстые поленья.

Стационарный вариант печи

Стационарные ракетные печи, изготавливаемые своими руками для обогрева дома, снабжаются специальным колпаком для сохранения тепла дымовых газов с последующей передачей его в помещение. В этом случае общая картина сжигания дров несколько иная. При ограниченном поступлении первичного воздуха и горении топлива начинают выделяться пиролизные газы. Они дожигаются в нижней части вертикальной трубы, куда подводится вторичный воздух по отдельному каналу.

Примечание. В этом отношении дровяная печь – ракета похожа на пиролизный отопитель длительного горения, только в ней не используется вентилятор для принудительного нагнетания воздуха.

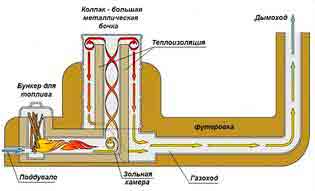

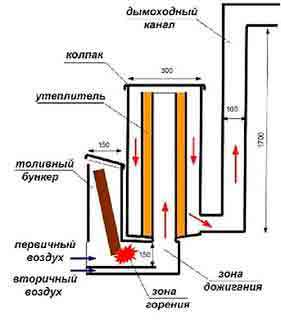

Раскаленные продукты сжигания, поднимаясь под колпак, начинают охлаждаться, после чего опускаются в пространстве между стенками и попадают в дымоходный канал. При этом на газы действуют 3 силы:

  1. Гравитация. Она заставляет более холодные и тяжелые газы опускаться и направляться к выходу в дымоходный канал.
  2. Давление новых продуктов горения, поступающих с более высокой температурой из топливника.
  3. Естественная сила тяги дымохода.

Сумма этих трех сил позволяет пристраивать к печке ракетного типа дымовые каналы произвольной формы, лишь бы отобрать побольше тепла. На практике это используют, чтобы сделать от ракетной печи лежанку с подогревом, как это показано на схеме:

Примечание. Есть и другой способ не допустить выброса тепла вместе с дымовыми газами наружу. Для этого от ракетной печи делают дымоход с водяной рубашкой и двумя патрубками, что присоединяются к отопительным приборам.

О преимуществах и недостатках

Так называемая реактивная печка – это самый дешевый вариант устройства отопления в частном доме. В этом отношении она не имеет себе равных. Более того, хороший мастер способен выполнить печь из кирпича таким образом, что она будет вполне прилично смотреться в интерьере комнаты. По сути, придется облагородить только выступающий металлический колпак да крышку топливной камеры. Остальные части агрегата вместе с газоходами будут скрыты от глаз.

Самодельные ракетные печи точно нельзя назвать сверхэффективными, а вообще, этот показатель во многом зависит от самого домовладельца. Если постоянно жечь сырую древесину, то толку от этого будет немного. Как и нет смысла добиваться от теплогенератора «ревущего» режима, ошибочно полагая, что он самый лучший. Здесь надо ограничивать подачу воздуха вручную, как это делается и в отопителях длительного горения.

Потерей полезного тепла через дымоход страдают многие печи, в том числе и ракетные, так что в этом случае не помешает приладить к газоходной трубе водяной контур, о чем сказано выше. Ну и большое количество теплоты позволит отобрать лежанка, хотя для ее устройства придется потрудиться. Остальные негативные стороны ракеты выглядят так:

  1. Агрегат требует постоянного присмотра и ручного управления, поскольку всякая автоматика в нем отсутствует.
  2. Загрузку дров надо производить довольно часто.
  3. Металлический колпак нагревается до температуры, вызывающей ожоги у человека после прикосновения. Это опасно для маленьких детей.

Примечание. Самодельные печи ракетного типа не годятся для протапливания бани, поскольку в нормальных рабочих режимах неспособны выделять большое количество тепла за короткий промежуток времени.

Рекомендации по изготовлению

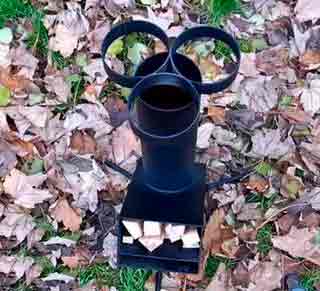

Проще всего сделать своими руками маленькую переносную печь – ракету Робинзон, чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

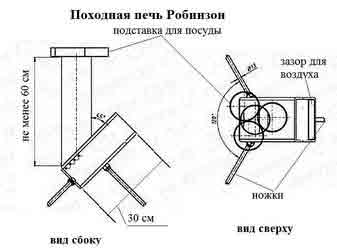

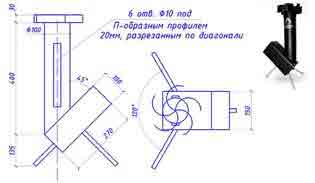

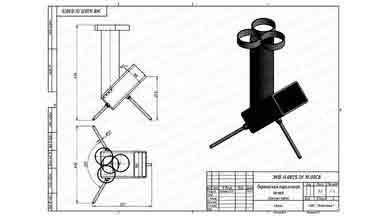

Чертеж усовершенствованной походной печки Робинзон с дюзами из профильной трубы, разрезанной вдоль на 2 части

Примечание. Обратите внимание, что на чертеже изображена конструкция, улучшенная нашим экспертом Виталием Дашко. Как и полагается ракете, к ней приделаны импровизированные дюзы, куда поступает вторичный воздух для дожигания, попадающий в трубу через ряд отверстий. За счет этой модернизации интенсивность горения заметно повышается. Подробнее о работе компактной дровяной печки смотрите на видео:

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Сразу необходимо отметить, что произвести расчет тепловой мощности печи ракетного типа достаточно сложно, поскольку единой методики для этого не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

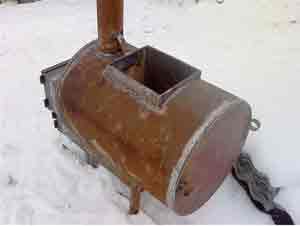

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

  • профильная труба 150 х 150 мм для топливника и загрузочного бункера;
  • стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
  • то же диаметром 100 мм на дымоход;
  • утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
  • листовой металл толщиной 3 мм.

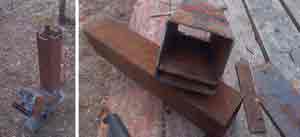

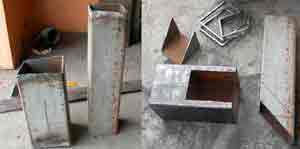

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Важно. Для создания достаточной тяги верх трубы должен быть поднят над уровнем топливника на высоту 4 м.

Кладка отопителя ракетного типа из кирпича

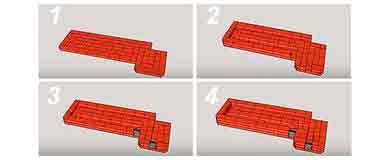

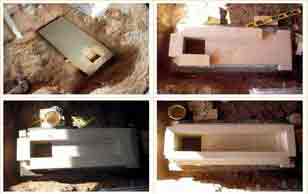

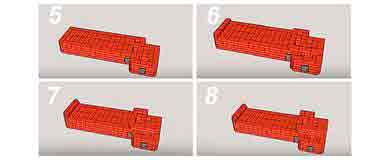

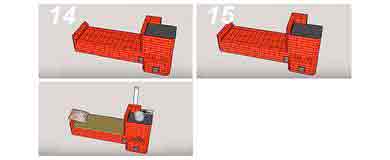

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, такая тоже имеется в продаже. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото:

После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника. Когда глина высохла, яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой.

На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу. Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Заключение

Конечно же, печь ракета на дровах – не верх совершенства и привлекательна лишь в силу своей простоты и дешевизны. Да и вписать ее в интерьер жилого помещения – та еще задачка. Отсюда напрашивается вывод, что сооружать подобный источник тепла можно где-нибудь на даче либо во времянке, где люди пребывают не постоянно. Длительных перерывов между растопкой отопитель не боится, а прогревается достаточно быстро. Для обогрева большого жилого дома или бани данный агрегат не подойдет, тут нужны другие решения.

Источник: http://otivent.com/kak-sdelat-raketnuyu-pech

Самостоятельное изготовление печи ракетного типа

Переносные и стационарные ракетные печи (реактивные) зарекомендовали себя как практичные, энергоэффективные устройства. Свое название отопительно-варочные агрегаты получили из-за характерного рева, напоминающего звук реактивного двигателя – он раздается при попадании в топку избыточного количества воздуха. Функционируя в стандартном рабочем режиме, печка не нарушает акустический комфорт в помещении.

Самодельные ракетные печи

Особенности реактивной печи

Первая печь данного типа создавалась для использования в полевых условиях – необходим был агрегат для быстрого приготовления пищи и отопления, причем рассчитанный на эксплуатацию в условиях дефицита топлива. Разработчикам удалось найти решение, которое позволило изготовить компактную твердотопливную печку с высоким КПД.

Дальнейшие модификации агрегата привели к изобретению стационарной печки с подогреваемой лежанкой. В отличие от привычной русской печи, ракетные печи не громоздкие и проще в самостоятельном изготовлении. Теплогенератор способен проработать на одной закладке топлива около 6 часов, при этом стационарная конструкция, для сооружения которой используется саманная штукатурка, еще в течение полусуток после прогорания дров отдает накопившееся тепло.

Стационарная конструкция ракетной печи с лежанкой сохраняет тепло около 6-ти часов на одной закладке

Достоинства конструкции

Реактивная печь пользуется растущим спросом, поскольку это энергонезависимый источник тепла, который:

  • прост в монтаже – примитивный вариант ракетной печки собирается из подручных материалов за полчаса;
  • эффективно работает даже на топливе с низкой теплотворной способностью – сырых дровах, тонких ветках, щепках, коре и т.д.;
  • обеспечивает отопление и позволяет готовить пищу;
  • полностью сжигает топливо с дожигом древесного газа, что снижает до минимума риск проникновения в помещение угарного газа.

Конструкция печки дает возможность использовать ее в доме не боясь нанести урон продуманному интерьеру – корпус стационарного агрегата практически полностью можно спрятать в привлекательную «оболочку», которая будет выполнять функцию теплоаккумулятора.

Чтобы понять, как достигается неплохой КПД при работе на низкокачественном топливе, необходимо разобраться в принципах действия реактивной печки.

Твердое органическое топливо в ходе термического разложения выделяет газообразные вещества, которые также разлагаются и в итоге превращаются в древесный газ (смесь горючих и инертных газов), который сгорает с высокой теплоотдачей.

В обыкновенной твердотопливной печи теплоэффективность древесного газа практически не используется, поскольку газообразная промежуточная фаза уходит с дымом в трубу, где остывает и оседает на стенках в виде нагара, который представляет собой тяжелые углеводородные соединения. Чем выше влажность твердого топлива, тем меньше образуется древесного газа и тем больше копоти на стенках дымовой трубы. Соответственно, тем хуже греет печка.

Печь ракетного типа отличается от обычных твердотопливных агрегатов тем, что ее конструкция позволяет обеспечить условия, при которых значительная часть промежуточных газов не улетучивается, а превращается в древесный и дожигается. Это достигается за счет горизонтального теплоизолированного канала, где газы перемещаются медленнее, чем в вертикальной трубе, а термоизолятор предотвращает остывание и превращение в нагар. В итоге даже из сырого топлива извлекается значительно больше тепловой энергии по сравнению со сжиганием в обычной печи.

В сложных моделях реактивных отопительных агрегатов принцип действия печи длительного горения, где предусмотрен дожиг пиролизных газов, объединен с конструктивными особенностями классических кирпичных печей, в которых нагретый воздух и газ циркулируют по внутренним каналам. При этом такая ракета не нуждается в организации дополнительного поддува – тягу в ней создает дымоход, и чем он выше, тем интенсивнее восходящий поток.

Несмотря на то, что ракетные печи способны выжать максимум тепловой энергии из низкокачественного топлива, оптимальные показатели КПД они демонстрируют при использовании сухих дров.

Сложности и недостатки

К недостаткам можно отнести:

  • ручное управление печью – топливо приходится регулярно подкладывать (время прогорания закладки зависит от конфигурации отопителя);
  • некоторые элементы конструкции нагреваются до высоких температур и грозят ожогом при случайном контакте с кожей;
  • ракету не рационально использовать в качестве банной печи, поскольку помещение она прогревает долго.

Конструкция реактивной печки выглядит предельно простой, но на изобретение такого агрегата ушло немало времени, поскольку залогом эффективной работы является точный расчет, чтобы режим горения топлива оптимально соотносился с силой тяги и т.д.

Важно! Ракетные печи – теплотехническая система, требующая тонкой балансировки. Несоблюдение размеров конструкции или погрешности в сборке, неправильный режим работы агрегата оборачиваются тем, что печка громко ревет при работе из-за нестабильного газового вихра в дымоходе, требует больше горючего при низкой теплоотдаче и быстро зарастает копотью.

Реактивная печь была изобретена в США, и тонкости ее построения не разглашаются – общедоступны лишь подкорректированные чертежи, опираясь на которые сложно соорудить по-настоящему эффективный отопитель.

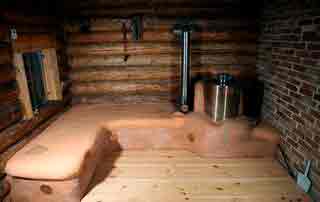

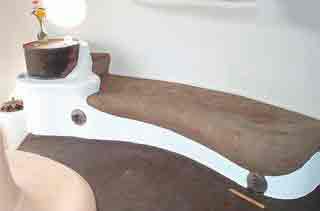

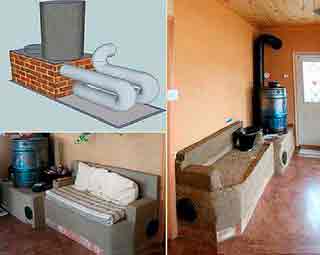

Печь-лежанка в домашней обстановке

У нас в стране умельцы-печники и люди, разбирающиеся в теплотехнике, «довели до ума» некоторые виды конструкций или разработали собственные, работающие по тому же принципу. Если вы желаете построить ракетную печь своими руками, чертежи желательно брать с российских, а не с зарубежных сайтов, и читать отзывы тех, кто уже сделал и опробовал выбранную вами конструкцию.

Модели для уличного и походного использования

Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.

Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).

Уличная ракетная печка из труб

Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.

Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

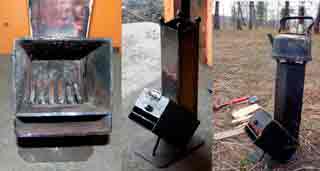

Походная ракетная печь Робинзон с подставками для посуды

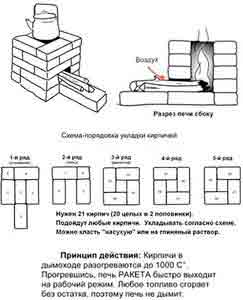

Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

Чертеж печи Робинзон с подставкой для посуды

Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.

Реактивная печка из кирпичей Внимание! Реактивная печь с горизонтальным топливником имеет существенный недостаток — требуется постоянно пододвигать сгорающие дрова. Наклонный или вертикальный загрузочный бункер, по стенкам которого дрова съезжают вниз под собственным весом, делает агрегат удобнее в использовании.

Обогревательно-варочные печи для помещений

Для отопления теплицы, гаража или мастерской также можно использовать реактивные агрегаты, которые легко и быстро монтируются своими руками.

Аналог примитивной печи из металлической трубы возводится из кирпича на земляном полу или специально подготовленном фундаменте. Ракетная печь из кирпича монтируется из полнотелого керамического или шамотного кирпича с использованием жаростойкого раствора.

Стационарная печь из кирпича на земляном полу

Более эффективный вариант отопительной ракетной печи изготавливается с использованием металлической бочки, которая служит кожухом и позволяет утеплить райзер (внутреннюю трубу, которая выполняет функцию камеры сгорания и дымохода). В качестве утеплителя используется зола, просеянный песок, смесь песка с шамотной глиной. Термоизоляция помогает создать условия для эффективной выработки древесного газа, а чем больше его выделится из топлива, тем выше тепловая отдача печи на дровах. Кроме того, этот термоизоляционный материал (его требуется хорошо уплотнить при укладке) играет роль теплоаккумулятора, способного несколько часов после прогорания дров греть воздух в помещении.

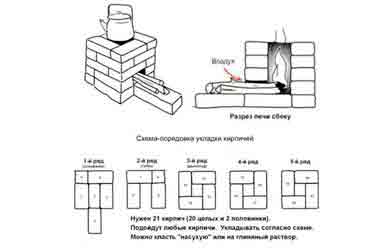

Печь Ракета из 21 кирпича

Усовершенствованные обогреватели

Реактивная печка со свободным выходом газа не подходит для использования в качестве отопительной, поэтому ее дополняют каналами для отвода дыма и теплообменником. Чертежи ракетной печи различных конструкций помогают наглядно увидеть разницу.

Принцип работы усовершенствованного агрегата следующий:

  • чтобы в вертикальном канале поддерживалась высокая температура, способствующая выработке древесного газа, ее термоизолируют огнестойким материалом, при этом сверху устанавливают кожух (из бочки либо трубы большего диаметра) с герметично закрытым верхом;
  • топочную камеру снабжают дверкой, в нижней части предусматривают специальный канал для подачи вторичного воздуха – этот поддув требуется для дожига древесного газа (в простых моделях воздух поступает только через топку без дверцы);
  • за счет установки дымоотводной трубы в нижней части кожуха, нагретый воздух не уходит напрямую в атмосферу, а циркулирует по каналам внутри корпуса печи, активно отдавая тепло;
  • дымовые газы с самой высокой температурой попадают в верхнюю часть корпуса, непосредственно под плоскую крышку, что дает возможность использовать ее как варочную панель, а уже остывший поток устремляется в дымоходную трубу;
  • КПД печки повышается за счет подсоса вторичного воздуха для сжигания пиролизных газов, причем интенсивность его подачи регулируется самой системой, поскольку зависит от того, насколько быстро остывают дымовые газы в верхней части корпуса.

К усовершенствованным отопительным агрегатам реактивного типа относится ракетная печь длительного горения, которую можно изготовить из газового баллона, а также печка с водяной рубашкой.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется:

  • пустой баллон из-под пропана (корпус агрегата);
  • труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
  • труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
  • сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

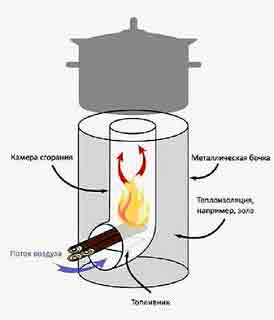

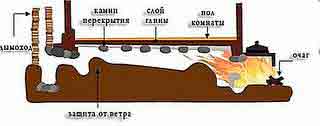

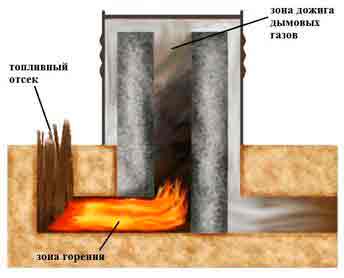

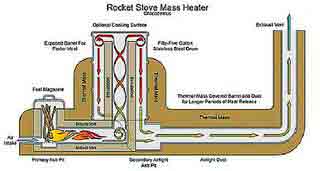

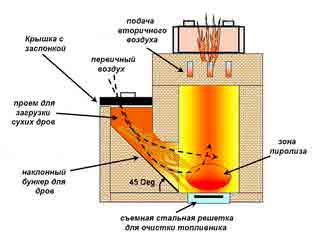

Схема протекания процессов в ракетной печи

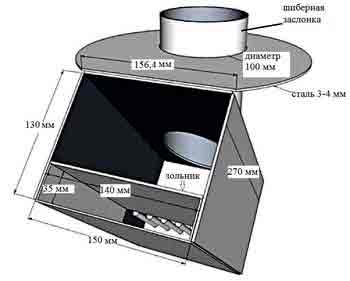

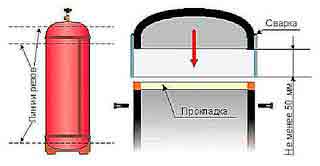

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Внимание! Крышку из листового металла следует сделать съемной и предусмотреть негорючий уплотнитель (асбестовый шнур) для надежной герметизации. Плоскую крышку используют в качестве варочной поверхности.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Важно! Верх дымовой трубы требуется поднять на высоту 4 метра относительно уровня топливника, чтобы обеспечить необходимую интенсивность тяги.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется:

  • шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
  • стальная труба диаметром 70 мм (для вертикального канала);
  • стальная бочка (для кожуха);
  • огнеупорный теплоизолятор;
  • листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
  • труба стальная диаметром 100 мм для дымохода;
  • емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

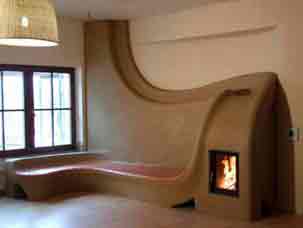

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка. Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков.

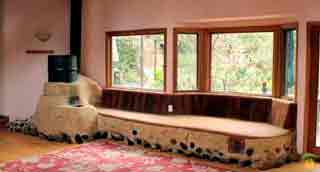

Конструкция печи с лежанкой

Размеры и пропорции конструкции

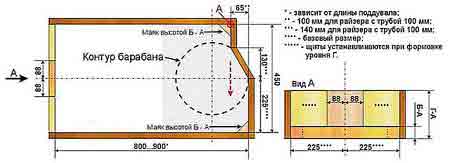

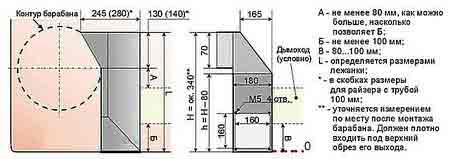

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

  • D – диаметр барабана (корпуса печи);
  • S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

  1. Высота барабана (Н) составляет от 1,5 до 2 D.
  2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
  3. Толщина обмазочного слоя на барабане – 1/3 D.
  4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
  5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
  6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
  7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
  8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
  9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
  10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
  11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
  12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
  13. Высота дымовой внешней трубы должна составлять от 4 метров.
  14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

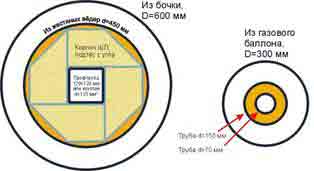

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

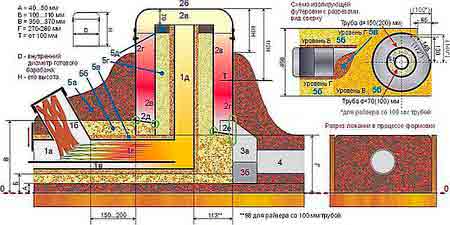

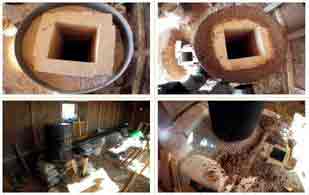

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Варианты отопительных агрегатов

Обустройство ракетной печи из газового баллона можно выполнить и в случае создания отопителя с лежанкой. Конструкция несколько отличается от той, что была рассмотрена выше.

  • длины жаровой трубы;
  • наличия теплоизоляции вертикального канала;
  • подсоединения горизонтального, а не вертикального внешнего дымохода.

Схема ракетной печи Обратите внимание! Расширенная часть внешнего дымохода – это зольник, в который должен быть доступ для очистки – металлическая дверца, уплотненная негорючим материалом.

За счет того, что дымоходный канал можно выполнить длинным и изогнутым, печке легко придать оригинальную форму.

Вариант изготовления печки-лежанки с оригинальной формой

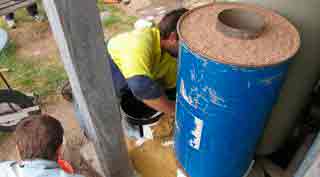

Саманная обмазка, выполняющая функцию теплоакумулятора, изготавливается из смеси жирной глины с песком и резаной соломой.

Принципы запуска печки

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.

Источник: http://profiteplo.com/pechi-i-kaminy/23-raketnaya-pech-svoimi-rukami.html

Как смонтировать печь длительного горения для гаража?

В традиционных печках горение дров, каменного угля, торфобрикетов происходит интенсивно, поэтому для длительного отопления постоянно через некоторые интервалы времени необходимо делать новые закладки топлива. Но традициям есть хорошая альтернатива. Для частного «автодома» легко установить печь для гаража своими руками.

Как показала практика, печи в гараж своими руками длительного горения (ДГ) строились активно после ВОВ, когда был дефицит угля, а о торфяных брикетах не могло идти речи. На газогенераторах даже работали автомобили.

Сегодня идет речь о самом востребованном и дешевом твердом топливе — дровах. Тема статьи, как построить печку для гаража своими руками, вложив в проект минимум средств. Для длительного горения необходимо сделать газогенераторную печь. Это когда горящие дрова, другое твердое топливо сжигается при малом поступлении кислорода. Такие печи длительного горения для гаража своими руками при одной закладке дают тепло на протяжении десяти часов кряду. Это выгодно. Печь для гаража своими руками работает по особому принципу.

  • топливо не горит, а все время тлеет при высокой температуре;
  • твердое топливо начинает тлеть не традиционно снизу, а сверху;
  • сделанная печь ДГ в гараже своими руками безопасная.

Необходимые материалы

Прочное железо является одним из лучших материалом. Если сравнивать с «буржуйкой», то ДГ, именно это, только печь для гаража своими руками чертежи выше по высоте.

Для хорошего обогрева помещения необходимо приготовить:

  1. Листовой металл толщиной 3 миллиметра.
  2. Необходимое количество вспомогательных трубопроводов.

При устройстве ДГ важно обратить внимание на корректное устройство дымохода. Печи для отопления гаража своими руками требуют трубу, установленную под наклоном определенным уклоном. В другом случае тяга будет недостаточной. Оптимальное сечение нужно выбрать в 12 см. Труба гарантирует хорошую вытяжку.

Устройство дымохода

  1. Для очистки дымохода от гари.
  2. Для безопасности стыкуемое с печкой колено должно иметь толщину метала не меньше 3 см.
  3. Но не собирать всю выводящие сгоревшие газы трубу, поскольку дымоотводная конструкция получиться весьма тяжелой.
  4. От первого колена монтаж дымоотводящей трубы делают из более легкого металла.
  5. Лучше установить дымоотводную трассу составную, чтобы было легче чистить.

Варианты устройства печки

  • обычной бочки для ГСМ;
  • баллона из-под сжиженного газа;
  • готового квадратного короба;
  • сварить корпус из листового металла печки своими руками в гараж.

Как видим, печь для гаража своими руками изготовить просто, выбирая из множества вариантов. Здесь главное подготовить чертежи. Самодельные печи в гараж должны быть рассчитанными на объем обогреваемого воздуха и отвечать требованиям техники безопасности.

Как показала практика, для отопительного прибора длительного горения лучше остановиться на обычной бочке для ГСМ. По мнению многих, такие печи своими руками в гараже не требуют никаких дополнительных материальных затрат.

Важно участь, что бочка имеет небольшую толщину металла и стенки ее могут прогореть, если топить чрезмерно и долго каждые сутки.

Но есть и свои плюсы. Такая печь для гаража своими руками подлежит простому ремонту. В случае появления дырок в стенках, можно использовать новую бочку, использовавши всю оставшуюся «оснастку».

Проект Бочка

Самодельные печки для гаража своими руками имеют несложную начинку. В ее структуру входят:

  1. Пресс, которые должен перемещаться внутри емкости, толщиной 4 мм.
  2. Дымоходная труба сечением 15 см.
  3. Надувная труба сечением 10 см, длиной с корпус + 50- 100 мл.
  4. Швеллер (четыре отрезка длиной 15 см).
  5. Колосник (легко сделать самому).
  6. Огнебезопасная емкость для утилизации золы.

Монтажные работы

  • срезают крышку с бочки из-под ГСМ, выравнивают края болгаркой, которые подгибают так, чтобы при постановке на бочку он плотно входил;
  • в крышке вырезают отверстие для поступления воздуховода;
  • высота трубы для приема воздуха равна 20 см;

Внизу приваривают уголки или швеллеры, на которые производится монтаж колосников. Все остальные операции подобны на действия, совершаемые при установке буржуйки. Далее печь для гаража своими руками требует установки дымоотвода. Это обычная дверка, выдвижной зольник и т д.

От правильности установки дымоотвода будет зависеть не только степень отопления, но запах дыма в гараже. Печки длительного горения и об этом не следует забывать. Необходимо сделать обогрев безопасным для человека. Угарный газ особенно опасен. Он должен стопроцентно утилизироваться.

Установка в рабочее положение дымоотвода требует наличие шибера. По опыту это лучше сделать на первом колене. Так удобнее регулировать тягу. Таким образом, устанавливают печки для обогрева небольшого гаража своими руками.

Для ее стабилизации необходимо сделать функциональный фиксатор. Короче говоря, когда интегрируют печку в гараж своими руками, то это несложно придумать

Самому создать чертежи и установить печку своими руками в гараже сможет любой владелец автомобиля. Доказано, чем меньше длина дымохода, тем хуже тяга. Для печи длительного горения установка в рабочее положение колен дымоотвода подпирается уголками или швеллерами. В месте максимального прогиба устанавливают шаровой краник для слива конденсата.

В нем готовят дыру, учитывая диаметр трубы поступления атмосферного воздуха.

Эффективность тления дров еще зависит от пространственного нахождения продуктов горения. Эксплуатируемая печь для гаража своими руками чертежам должна соответствовать стопроцентно.

Печь для гаража своими руками необходимо тщательно отгородить от быстро возгораемых материалов. Не рекомендует их крепить к стенам, даже это голый кирпич или блоки. Обычно гаражные помещения внутри отделаны ДВП, ДСП, фанерой, другими быстро возгораемыми материалами. Соприкосновение с горячими трубами может вызвать пожар. Поэтому печь для гаража своими руками требует предельной внимательности.

Пресс по мере сгорания дров опускается вниз. Для того, чтобы его не перекосило во время длительного горения дров приваривают по периметру блина куски необходимой длины уголка или швеллера. Это обеспечит нормальную работу печки длительного горения.

Главная опора для печи

Пользуясь печами и обогревателями для гаража, следует не забывать о правилах пожарной охраны.

Печь на реактивной тяге

  1. Мобильные конструкции, изготавливаемые из банок, ведер и т.д.
  2. Конструкции из кирпича и железных бочек.
  3. Тотально кирпичные.

Для портативных вариантов не требуются фундаменты под печки в гараже.

  • в печи ракета большой коэффициент полезного действия;
  • высокая экологичность;
  • нет сажевого образования;
  • высокая температура в пределах +1200 С°;
  • малое потребление топлива: печь ракета требует в четыре раза меньше чем традиционные;
  • для портативных печей не требуется фундамент;
  • для отопления подходит сухая трава, шишки, ветки сырые и т. д.

Источник: http://stroybudni.ru/garazh-svoimi-rukami/obogrev-garazha/pech-dlya-garazha-dlitelnogo-goreniya.html

Ракетная печь длительного горения своими руками

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

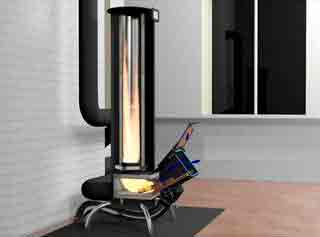

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

  • высокий коэффициент полезного действия – 85%;
  • очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
  • отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
  • возможность использовать любое твердое топливо;
  • минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

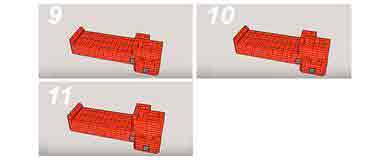

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

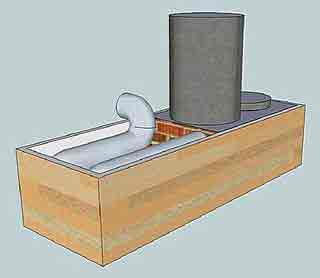

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

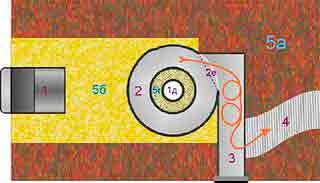

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

  • высота барабана составляет 2 его диаметра;
  • высота глиняной обмазки – 2/3 высоты;
  • толщина обмазки – 1/3 диаметра;
  • площадь сечения трубы – 7% от ее поперченного сечения;
  • площадь поддувала – 1/2 сечения трубы;
  • жаровая труба по горизонтали и вертикали должна быть одинаковой;
  • объем зольника – 4-6% от высоты барабана;
  • площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
  • толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
  • толщина обмазки лежанки – 1/4 диаметра барабана;
  • высота внешней трубы – 4000 мм;
  • длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

  1. Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
  2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

  • 2 ведра;
  • труба из нержавеющей стали;
  • речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Источник: http://www.portaltepla.ru/pechi/raketnaya-pech-svoimi-rukami/

Ракетная печь Робинзон своими руками

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

  • Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
  • Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
  • Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

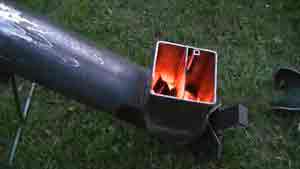

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Источник: http://teplowood.ru/pech-robinzon-svoimi-rukami.html

Печь ракета своими руками чертежи

На сегодняшний день разработано и внедрено достаточно много разновидностей и моделей печей, работающих на дровах. В этом ряду вполне оправдывает все ожидания возведенная печь ракета своими руками чертежи которой будут представлены ниже. Подобное отопительное сооружение, безусловно, заслуживает пристального внимания, так как обладает некоторыми специфическими достоинствами, незаменимыми в определенных условиях.

Печь ракета своими руками чертежи

Этот вариа нт др овяной печи прост и оригинален по конструкции и не требует для изготовления большого количества дорогостоящих комплектующих и материалов. Установить такую печку, сделав ее собственными силами, сможет, наверное, любой человек, пусть даже не имеющий опыта в возведении подобных конструкций, но умеющий читать предоставленные чертежи и работать с некоторыми инструментами .

Интересно заметить, что при необходимости, печку-ракету можно изготовить даже за 20÷30 минут, например, из железной банки. Однако, если приложить максимум усилий, то есть возможность получить для дома удобное стационарное сооружение с прогреваемой лежанкой, способной даже заменить обычный диван .. При этом печь-ракета не потребует сложных порядовок, как у колпаковой или русской печей, которые представляют собой массивные строения.

Принцип работы печи-ракеты

Печь-ракета изначально задумывалась, как один из функциональных предметов выживания в сложных условиях. Поэтому ее конструкция должна была соответствовать некоторым критериям:

  • Эффективный обогрев помещения.
  • Возможность приготовления пищи.
  • Высокий К ПД пр ибора при использовании для отопления разного древесного топлива любого качества.
  • Возможность докладывать топливо, не останавливая процесса горения.
  • Кроме того, печь должна была сохранять тепло, как минимум , в течение 6÷7 часов, чтобы дать возможность хозяевам провести ночлег в комфортных условиях.
  • Максимальная безопасность конструкции, в плане исключения возможности просачивания в помещение угарного газа.
  • Еще одно условие, которое требовалось соблюсти — это простота и доступность конструкции для изготовления ее любым непрофессионалом.

Поэтому за основу были взяты базовые принципы нескольких разновидностей отопительных приборов, работающих на древесном твердом топливе:

  • Свободная циркуляция нагретого воздуха и газов по всем каналам. Печь работает без принудительного поддува , а тягу создает дымоход, который вытягивает продукты горения. Чем выше поднята труба, тем интенсивнее в ней тяга.
  • Принцип дожигания выделенных при горении из топлива газов ( пиролизных ), который используется в приборах длительного горения. Этот принцип работы чрезвычайно важен из-за высокого К ПД пр ибора, который достигается за счет создания специальных условий дожигания пиролизных газов для наиболее полного расходования заложенного в топливе энергетического потенциала.

Термин «пиролиз» означает разложение твердого топлива на летучие вещества, под воздействием высоких температур и одновременном « кислородном голодании ». Присоздании пределенных условий — они способны сгорать, также выделяя большое количество тепловой энергии. При этом важно знать, что пиролиз недостаточно просушенной древесины проходит довольно длительное время в газовой фазе, то есть выделившийся пиролизный газ потребует немало тепла для создания смеси (древесного газа), способного сгорать полностью. Поэтому для печи-ракеты не рекомендовано использовать влажное топливо.

Разнообразие печей-ракет – от простого к сложному

Простейшая конструкция печи-ракеты

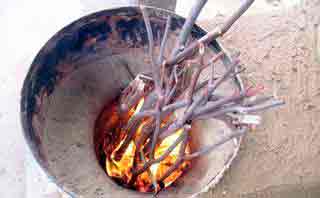

В простой конструкции печи-ракеты, отапливаемой пучками веток или лучин, продукты сгорания практически сразу же отправляются в дымоход, не успевая образовать в корпусе печи горючий древесный газ, поэтому комнату с помощью нее обогреть не удастся. Такие печи могут быть использованы только для приготовления пищи. Эта модель изготавливается в стационарных и мобильных вариантах, в ней действует только принцип свободной циркуляции нагретого воздуха, так как для полноценного процесса пиролиза в ней не создается требуемых условий.

Схема простейшей печи-ракеты

В подобных печах в качестве топливной камеры используется небольшой участок трубы. Он может иметь горизонтальное положение, как показано на схеме, или быть развернут кверху. В последнем случае, загрузка топлива происходит вертикально.

После поджигания заложенного в трубу топлива, выделенные из него нагретые газы устремляются вверх по вертикальному участку трубы наружу.

Металлическая печь-ракета в нескольких ракурсах

Сверху вертикальной трубы и устанавливают емкости для приготовления пищи или согрева воды. Для того чтобы газы свободно выходили наружу, и дно емкости не перекрывало тягу в трубе полностью, сверху печки устанавливается специальная металлическая подставка. Она создает зазор нужного размера, который способствует поддержанию тяги.

Сверху — весьма оригинальная подставка под емкость с нагреваемой водой

Кстати, этот самый простой тип устройства печи был изобретен первым, и из-за повернутого вверх отверстия топки и вырывающегося из него пламени печь, скорее всего, и получила название ракетной. Кроме этого, при неправильном режиме топки, конструкция издает свистящий «ракетный» гул, но если же печь настроена правильно, то она тихо шелестит.

Усовершенствованная печь-ракета

Так как, используя самую простую печь-ракету со свободным выходом газов, невозможно отопить помещение, конструкцию несколько позднее дополнили теплообменником и дымоотводными каналами.

Усовершенствованная печь ракетного типа

После проведенных усовершенствований и весь принцип работы печи-ракеты несколько изменился.

  • Для сохранения в вертикальной трубе высокой температуры нагретого воздуха, ее стали утеплять огнестойким материалом, а затем закрывать сверху еще одним металлическим корпусом, изготовленным из трубы большего диаметра или металлической бочки с закрытым верхом.
  • На отверстие топки стали устанавливать дверцу, а в нижней части печи появился отдельный канал для вторичного воздуха. Через него и стал осуществляться поддув (необходимый для дожига пиролизных газов), который ранее происходил через открытую топку.
  • Кроме этого, дымоотводную трубу перенесли в нижнюю часть корпуса, что заставило нагретый воздух циркулировать по всему корпусу, огибая все внутренние каналы, а не уходить напрямую в атмосферу.

Схема движения потоков газов в печи-ракете

  • Продукты горения, имеющие высокую температуру, стали сначала подниматься к потолку внешнего корпуса, скапливаться там и нагревать его, что позволило использовать наружную горизонтальную поверхность в качестве варочной плиты. Затем, поток газов остывает и опускается вниз, поворачивает в колено и уже только оттуда уходит в дымоходную трубу.
  • Благодаря поступлению вторичного воздуха, в конце нижнего горизонтального канала происходит дожигание газов, что значительно повышает КПД печи. Свободная циркуляция газов создает саморегулирующуюся систему, которая ограничивает поступление в топочную камеру воздуха, так как он подается только по мере остывания горячих газов под «потолком» корпуса.

Весьма популярная схема — из металлического профиля и старого газового баллона

Модель печи, представленная на рисунке, работает по типу «буржуйки» и имеет выведенный на улицу дымоход. Однако, она непригодна для использования в жилых помещениях, так как в ней, при перепадах внешнего давления, может возникнуть обратная тяга, которая будет способствовать поступлению в помещение угарного газа. Поэтому подобная печь должна быть всегда под присмотром, и ее чаще всего используют для отопления хозяйственных помещений или гаража.

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Ракетная печь с теплой лежанкой

Необходимо заметить, что такая система отопления – отнюдь не нова, и, собственно, подобная печь-ракета имеет достаточно богатую историю. Она была изобретена давно, предположительно — в Маньчжурии, получила название « кан », и до сих пор является традиционной для крестьянских домов в Китае и Корее.

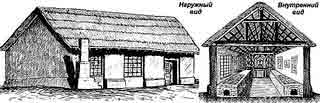

Подобные печи под названием «кан» с давних пор применяются для обогрева домов в Восточной Азии

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух. Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000 ÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция « кан » накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил. В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для с на на протяжении всей ночи.

А корейские печи «ондоль», наверное, стали прообразами современных «теплых полов»

В корейских домах используется похожая на « кан » система отопления, которая имеет название « ондоль ». Этот вариант обогрева, в отличие от китайского, обустраивается не внутри лежанки, а под всем полом дома. В принципе можно утверждать, что такой способ передачи и распределения тепла в жилые помещения, похоже, лег в основу конструкции современной системы « теплый пол».

Конструкцию печи с подсоединенными к ней трубами можно хорошо рассмотреть на представленной схеме.

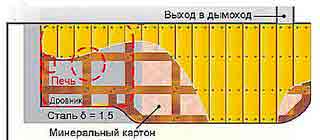

Уложенная дымовоотводная труба согревает лежанку

В наше время, при современном богатом разнообразии материалов, каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами. Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

На представленной схеме можно увидеть результаты конструкторской работы, которые позволили добиться относительной простоты схемы, обладающей высоким КПД, а также соответствующей всем предъявляемым к речи-ракете требованиям.

Схема работы ракетной печи с теплой лежанкой

Топливо загружается в топочное отверстие вертикально. Затем оно поджигается, и, прогорая, постепенно оседает вниз. Воздух, поддерживающий горение, поступает в донную часть топочной камеры через отверстие, играющего роль поддувала. Оно должно обеспечивать достаточный приток воздуха для дожигания выделенных продуктов термического разложения древесины. Но, вместе с тем , воздуха не должно быть слишком много, так как он может остудить первично выделенные газы, и в этом случае процесс дожига пиролизных газов не сможет состояться, а продукты горения осядут на стенки корпуса.

В этот варианте печь с вертикальной загрузкой имеет на топочной камере глухую крышку, которая исключит риск попадания газов в помещение при создании обратной тяги.

В полностью изолированном объеме выделенного газа образуется тепловая энергия, растет температура и давление, увеличивается тяга. По мере сгорания топлива горящие газы уходят через каналы корпуса печи в теплообменник, по дороге обогревая внутренние поверхности. Так как каналы имеют сложную конфигурацию, газы на более долгое время задерживаются внутри печи, отдавая тепло корпусу и поверхностям каналов, которые, в свою очередь нагревают поверхность лежанки и, соответственно, саму комнату.

Со временем любая печь и ее каналы требуют очистки от сажных отложений. В этой конструкции проблемным участком являются трубы теплообменника, расположенные внутри лежанки. Для того, чтобы без проблем провести эти профилактические мероприятия, на уровне поворота теплообменника из корпуса печи в трубы под лежанкой устанавливается герметично закрывающаяся прочистная дверца (на схеме обозначена «Secondary Airtight Ash Pit»). Именно в этом месте концентрируются и оседают все не догоревшие продукты термического разложения древесины. Дверцу периодически открывают и очищают проходы от сажи — этот процесс гарантирует длительную эксплуатацию дымохода. Чтобы дверца закрывалась герметично, на ее внутренние края нужно закрепить асбестовые прокладки.

Как правильно топить печь-ракету?

Чтобы получить максимальный эффект обогрева, перед закладкой основной массы топлива рекомендовано печь разогреть. Этот проце сс пр оводят с помощью бумаги, сухой стружки или опилок, которые поджигают в топке. Когда система прогреется, она изменит издаваемый звук — он может затихнуть или изменить свою тональность. В разогретый агрегат закладывается основное топливо, которое загорится от уже созданного разогревом жара.

Для печи-ракеты подойдут любые дрова и даже тонкие ветки, но главное — чтобы они были сухими.

Пока топливо хорошо не разгорится, дверцу топочной камеры или поддувала нужно держать открытой . Но только когда огонь станет интенсивным, а печь загудит, дверцу прикрывают. Затем, в процессе топки, доступ воздуха из поддувала постепенно перекрывается – здесь нужно ориентироваться на тональность звука печи. Если же воздушная заслонка случайно закрылась, и интенсивность пламени снизилась, ее нужно снова приоткрыть и печь разгорится с новой силой.

Достоинства и недостатки печи-ракеты

Прежде чем перейти к описанию процесса изготовления печи-ракеты, желательно подытожить информацию о ее достоинствах и недостатках.

Печи ракеты пользуются достаточно большой популярностью благодаря своим положительным качествам, к которым относятся:

  • Простота конструкции и незначительное количество материалов.
  • Изготовить любую из конструкций печи, при желании , сможет даже начинающий мастер.
  • Возведение печи-ракеты не требует приобретения дорогостоящих строительных материалов.
  • Нетребовательность к принудительной тяге дымохода, саморегуляция работы печи.
  • Высокий КПД печи-ракеты с системой дожига пиролизных газов.
  • Возможность добавления топлива во время топки печи.

Несмотря на большое количество достоинств данной конструкции, ее работа имеет и ряд недостатков:

  • При использовании простейшей конструкции ракетной печи можно применять исключительно сухие ветки и лучины, так как излишняя влага может дать обратную тягу. В более сложной системе прибора применять влажную древесину тоже не рекомендовано, потому что она не даст нужной температуры для возникновения пиролиза.
  • Печь-ракету во время топки нельзя оставлять без надзора, так как это весьма небезопасно.
  • Этот вид прибора непригоден для отопления бани, так как он отдает недостаточно тепла в инфракрасном диапазоне, который особо важен для парилки. Печь-ракета с лежанкой может подойти только для комнаты отдыха банного здания.

Видео: особое мнение о печах-ракетах

Изготовление печи-ракеты с лежанкой

Печи-ракеты могут иметь различный размер, и для их изготовления применяются самые разные материалы – это металлические трубы, бочки и газовые баллоны, кирпичи и глина. Вполне допустим и комбинированный вариант, состоящий из труб, камней, глины и песка. Именно он и заслуживает особого внимания.

Насколько сложно соорудить подобную печь-ракету с подогреваемой лежанкой?

Из газового баллона можно изготовить несложную по конструкции печи, в том числе и использовать ее для варианта с лежанкой.

Как сделать саму по себе простую печь – более-менее понятно из выше представленных чертежей и описания ее работы, поэтому стоит рассмотреть изготовление отопительного агрегата, именно оснащенного лежанкой.

Видео: самодельная печь-ракета из газового баллона

Чтобы было до конца понятно, что и где расположено в конструкции печи-ракеты, для описания работ будет использована данная схема.

Общая схема создаваемой конструкции (кликните по картинке для ее увеличения)

Итак, рассматриваемая печь-ракета состоит из следующих элементов:

  • – поддувало, имеющее регулятор подачи воздуха, с помощью которого печь настраивают на нужный режим;
  • – топливная камера (бункер), имеющая глухую крышку;
  • – канал для подачи вторичного воздуха, обеспечивающего полное сгорание выделенных древесиной пиролизных газов;
  • – жаровая труба длиной 150÷200 мм;
  • – первичный дымоход ( райзер ), диаметром 70÷100 мм.

Жаровую трубу нельзя делать слишком длинной или короткой. Если этот элемент будет слишком длинным, то вторичный воздух будет в нем быстро остывать и процесс дожига пиролизных газов не дойдет до конца.

Вся конструкция жаровой трубы и райзера должна быть максимально качественно теплоизолирована. Задача этого узла заключается в обеспечении полного сгорания пиролизных газов и подаче горячих масс из райзера в другие каналы, которые уже будут передавать тепло в помещение и на лежанку.

Здесь нужно отметить, чтобы получить оптимальный КПД от печи, диамет р р айзера нужно делать размером в 70 мм, а если поставлена цель добиться максимальной мощности печи, то следует делать его диаметром в 100 мм. В этом случае длина жаровой трубы должна составлять 150÷200 мм. Далее, при описании монтажа печи, размеры будут даваться для обоих случаев.

Сразу пропустить из райзера в накопитель тепла нагретый воздух нельзя, так как его температура достигает 900÷ 1000 градусов. Качественные жаростойкие теплоаккумулирующие материалы имеют достаточно высокую цену, поэтому , чаще всего, для этих целей используется саман (глина, смешанная с рубленой соломой). Этот материал имеет высокий потенциал теплоемкости , но не жаростоек, поэтому конструкция вторичной печи (корпус баллона) начинается с преобразователя температуры воздуха, который должен быть нагрет всего до 300 градусов. Часть, выработанного тепла сразу отдается в помещение и восполняет текущие теплопотери.

Описанные функции выполняет корпус печи, изготовленный из стандартного газового баллона в 50 л.

  • – крышка корпуса печи. Под нее из райзера попадает нагретый воздух;
  • – варочная поверхность, которая нагревается изнутри выходящими из райзера нагретыми газами;
  • – металлическая изоляции райзера (обечайка);
  • – теплообменные каналы. В них попадает нагретый газ, расходясь под потолком корпуса;
  • – нижняя металлическая часть корпуса;
  • – выход из корпуса в очистную камеру.

Основной задачей при обустройстве этих частей печи является обеспечение полной герметичности дымоотводной магистрали.

В корпусе ( барабане), на высоте, на ⅓ от его «потолка», газы остывают и уже имеют нормальную температуру для поступления их в накопитель. Примерно от этой высоты и до пола помещения печь теплоизолируется несколькими слоями разных составов — этот процесс называется футеровкой.

  • – вторая очистная камера, через которую осуществляется очистка от нагара теплообменника («борова»), расположенного под лежанкой;
  • – герметичная дверца второй очистной камеры;
  • 4 – «боров», длинный горизонтальный участок дымохода, расположенный под лежанкой.

Пройдя через трубы «борова» и почти полностью отдав тепло в саманную лежанку, газы уходят через основной дымоходный канал в атмосферу.

Разобравшись с устройством печи-ракеты детально, можно переходить к ее постройке.

Постройка печи-ракеты с лежанкой — пошагово

В первую очередь , нужно подготовить футеровочные составы. Их компоненты обойдутся совсем недорого, так как их зачастую можно найти и совсем бесплатно, буквально у себя под ногами:

  • – саман. Как уже говорилось выше – это глина, перемешанная с рубленой соломой и затворенная с водой до густоты кладочного раствора. Глина для изготовления самана подойдет любая, так как она не будет подвергаться влиянию внешних атмосферных воздействий;
  • – печная глина, смешанная со щебнем. Это будет основной теплоизолятор. Раствор должен иметь консистенцию смеси для кладки кирпича;
  • – жаростойкая футеровка, изготовленная из печной глины и шамотного песка в пропорциях 1:1 и имеющая консистенцию пластилина;
  • – обычный просеянный песок;
  • 5д – средне-жирная глина для печной кладки.

Пошаговая работа над конструкцией производится в такой последовательности:

Постель для лежанки

Подготови в в се необходимые составы, изготавливается постель – деревянный прочный щит нужной конфигурации. Его каркас делается из бруса сечением 100×100 мм. Каркас — с ячейками размером 600×900 мм под печью и 600×1200 мм под лежанкой. Если планируется криволинейная форма лежанки, то она доводится до нужной конфигурации с помощью досок и обрезков бруса.

Постель — каркасное основание для дальнейшего возведения конструкции печи

Каркас обшивается шпунтованной доской толщиной в 40 мм – она закрепляется поперек длинных сторон каркаса. Позднее, после окончания монтажа печи, боковая фасадная часть постели будет обшиваться гипсокартоном. Все детали деревянной конструкции постели обязательно пропитываются биоцидом, а затем дважды прокрашиваются эмульсией на водной основе.

Далее, на пол, в том месте комнаты, где будет устанавливаться печь, настилается минеральный картон (картон из базальтовых волокон) толщиной в 4 мм, размером и формой полностью соответствующий параметрам постели. Непосредственно под печью поверх картона закрепляется ли ст кр овельного железа, который будет выходить из-под печи перед топкой на 200÷300 мм.

Затем, постель переносится и прочно устанавливается на выбранное и застланное место расположения печи, так, чтобы карка с с тоял устойчиво, без люфта. В конце будущей лежанки, на высоте 120÷140 мм выше уровня постели, устраивается в стене отверстие для дымохода.

Опалубка и заливка первого уровня саманной смеси

По всему контуру постели устанавливается прочная опалубка, имеющая высоту ( А -40÷50 мм) и ровный верхний край.

В опалубку заливается саманная смесь (5а) и ее поверхность разравнивается с помощью правила. Маячками для выравнивания служат бортики опалубки.

Изготовление корпуса печи

  • Пока саманная заливка будет сохнуть, а этот процесс займет 2 — 3 недели, можно заняться изготовлением корпуса печи из баллона. Нужно отметить, что точно так же делают печь-ракету и из бочки.

Резка газового баллона и изготовление крышки с «юбкой»

  • Первым шагом с пустого баллона срезается верх, для получения отверстия диаметром в 200÷220 мм. Далее, это отверстие закрывается подготовленным заранее стальным кругляком толщиной в 4 мм — эта поверхность будет играть роль варочной панели. После этого, ниже варочной панели на 50÷60 мм делается еще один срез для того, чтобы получилась крышка.
  • По внешнему периметру получившейся крышки приваривается, так называемая «юбка» , изготовленная из тонкой листовой стали. Ширина юбки должна составлять 50÷60 мм, шов этой полоски выполняется сваркой. Если нет опыта в сварочных работах, то лучше доверить этот проце сс пр офессионалу.
  • После этого по всей окружности юбки, отступив от нижнего края 20÷25 мм, равномерно высверливают отверстия, в которые будут вкручиваться болты.
  • Далее, срезается нижняя пустая часть балло на на высоте, примерно , в 70 мм от низа. Затем, в дне баллона вырезается отверстие для входа райзера внутрь корпуса.
  • После этого, на внутренний край крышки необходимо с помощью клея «Момент» закрепить хорошо сплетенный асбестовый шнур, а затем сразу же надеть ее на корпус баллона и сверху придавить грузом в 2,5÷3 кг. Шнур будет служить герметизирующей прокладкой. Далее, через отверстия в металлической «юбке» просверливаются сквозные отверстия в корпусе баллона, в которых нарезается резьба для болтов.
  • После этого нужно провести замеры глубины корпуса, так как необходимо определить высоту райзера .
  • Затем крышку с баллона снимают, чтобы уберечь прокладку от полной пропитки клеем, иначе асбест потеряет свою эластичность.

Изготовление топочной части печи

Следующим шагом из квадратной трубы (или швеллера) сечением 150×150 мм изготавливаются элементы: 1а — поддувало, 1б — топочная камера; 1г — жаровой канал.

Райзер (1д) делают из круглой трубы диаметром в 70÷100 мм.

Далее, в соответствии с размерами, указанными на схеме, с помощью сварки производится сборка изготовленных элементов в единую конструкцию.

Угол врезки топочной камеры (бункера) в поддувальную и жаровую трубу может варьироваться в пределах 45÷60 градусов от горизонтали. Ее верхний край располагают вровень с выступающим вперед поддувальным элементом, как и показано на схеме.

В нижней части поддувальной и жаровой трубы нужно отделить канал вторичного воздуха (1в). Его отделяют металлической пластиной толщиной в 3÷4 мм. Ее задний край должен заканчиваться ровно на уровне передней стенки райзера , а передний выходить вперед поддувала на 25÷30 мм. Пластину точечно в четырех местах прихватывают сваркой внутри трубы.

Затем в конце жаровой трубы сверху вырезается отверстие, в которое вваривается райзер под прямым углом, а конец этого канала закрывается металлическим квадратом, также закрепляемым сваркой.

На поддувало обязательно устанавливается дверца — задвижка , которая поможет регулировать подачу воздуха. На топочную камеру крышка изготавливается из оцинкованного металла. Герметичного закрытия бункер не требует – главное, чтобы крышка плотно примыкала к входному отверстию.

После этого готовая конструкция обмазывается раствором 5в. Сплошную футеровку делают только внизу, а бока и верх поддувала оставляют свободными от футеровки. Чтобы смесь обмазки быстрее просохла, конструкцию надевают на шест поддувальной камерой. Нужно следить, чтобы смесь с поверхностей не сползла и не опала , так как футеровка играет большую роль в сохранении тепла. Если такое произошло, то обмазку нужно сделать снова, использовав более жирную глину.

Изоляция для печи-ракеты

После того, как высох саманный слой, устанавливается опалубка для обустройства жаростойкой теплоизоляции для печи. Она делается только под местом расположения печи. Высота опалубки будет составлять вместе с саманным слоем 100÷110 мм.

Линейные размеры изолируемого основания печи (кликните по картинке для ее увеличения)

Установленную опалубку заполняют составом 5б и разравнивают по маякам, которыми послужат бортики опалубки. На главной схеме этот слой обозначен буквой Б.

Изготовление донной части барабана и обечайки

Обечайку изготавливают из круглой трубы диаметром 150÷200 мм или же сворачивают ее из стального листа.

Донный кругляк, который будет укладываться внутрь барабана, вырезается из листового металла толщиной в 1,5÷2 мм, а в середине его вырезается круглое отверстие. Диаметр окружности этого элемента должен быть на 4 м м м еньше внутреннего размера баллона, а диаметр серединного выреза под обечайку делается на 3 мм больше ее внешнего диаметра.

Установка топочной конструкции

После того как в опалубке высох термоизоляционный слой, на него монтируется топочная конструкция. Ее устанавливают, контролируя уровнем по вертикали и горизонтали, а затем фиксируют на теплоизоляционном слое с помощью шпеньков. Затем, вокруг печи устанавливается опалубка высотой 350÷370 мм от пола. Здесь нужно учесть, что прочистная камера ( 3а) и ее дверца ( 3 б) должны быть установлены рядом с застывшей смесью (5б), которой будет заполняться опалубка. Соединение же ( 2е ) прочистной камеры с теплообменным каналом (2г) будет проходить над футеровочным составом, заливаемым в опалубку. Смесь также выравнивается до идеала, вровень с опалубкой, с помощью правила.

Очистная камера

Пока будет сохнуть смесь в опалубке, можно заняться изготовлением прочистной камеры с дверцей и переходом в теплообменник. Его изготавливают из оцинкованной стали, толщиной в 1,5÷2 мм, а фасадную его часть – из металла в 4÷6 мм. В боковой части прочистной камеры вырезается отверстие диаметром в 150÷180 мм, для установки конца дымоходной трубы, которая будет проходить под лежаком.

Схема прочистной камеры (кликните по картинке для ее увеличения)

Дверца прочистной камеры изготавливается размером в 160×160 мм, также из стали в 4÷6 мм. Перед ее установкой, по периметру внутренней поверхности устанавливается герметизирующая прокладка, изготовленная из минерального картона. Сама дверца прикручивается к коробу камеры крепежными болтами, для которых в высверленных отверстиях нарезается резьба.

На данной схеме представлены размеры всех элементов и место установки и соединения камеры с барабаном (баллоном). Далее, после примерки элементов, в нижней части барабана печи вырезается окно размером в 70 мм, в которое будет монтироваться сваркой соединяющий канал ( 2е ).

Гофрированные трубы под лежанкой могут быть расположена произвольно, в зависимости от конфигурации лежака, важно только придерживаться размеров, указанных на чертеже изготовления прочистной камеры, указанными под буквами А , Б и В. Как правильно присоединить трубу «борова» будет рассмотрено ниже.

Монтаж барабана

Когда раствор в опалубке просохнет, ее снимают. На райзер , сверху застывшей теплоизоляции, надевают барабан топочной системы, изготовленный из газового баллона. Барабан в данный момент монтируется без крышки — его установка показа на на представленной схеме.

Взаимное расположение топливника с поддувалом, барабана и прочистной камеры

На донную часть установленного барабана выкладывается раствор 5б, и с помощью шпателя из него формируется наклонная в 6 — 8 градусов, в сторону выходного окна прочистной камеры, поверхность. Затем, на райзер надевается и опускается на дно барабана, кругляк из металлического листа и придавливается к уложенному раствору. Из серединного отверстия вокруг райзера раствор выбирается, иначе невозможно будет установить трубу-обечайку. После этого в освобожденное пространство на райзер надевается сама труба и слегка вкручивается в раствор. Все зазоры, образовавшиеся по внешнему и внутреннему контуру, промазываются глиной (5д).

Футеровка топливной конструкции изнутри

После установки обечайки и пода , ожидать просыхания раствора теплоизоляции не нужно, можно сразу переходить к футеровке райзера . В обечайку, вокруг райзера , в 6÷7 слоев засыпается состав (5г). Каждый из слоев необходимо максимально уплотнить, при этом смачивая сухую смесь водой из пульверизатора. Сверху это пространство, заполненное песком, закрывается глиняным слоем (пробкой) толщиной в 50÷60 мм, при этом используется раствор 5д.

Монтаж прочистной камеры

После монтажа барабана, нужно установить прочистную камеру. Установить коробку несложно — для этого на переходной канал и отверстие в барабане, а также на боковую и нижнюю часть коробки наносится слой раствора 5 д , который имеет толщину в 3÷4 мм. Коробка устанавливается на место, а окно переходного канала ( 2е ) вставляется в приготовленное отверстие барабана и хорошо прижимается и придавливается. Выступивший по бокам раствор сразу же размазывается. Вход прочистной камеры в барабан должен быть хорошо герметизирован, поэтому, если остались зазоры, то их обязательно нужно хорошо заделать.

Укладка теплоизоляционного слоя

Далее, высохший слой теплоизоляции необходимо поднять до уровня В. Для этого применяется раствор 5б. Этот слой наносится без опалубки, вручную, и из него формируется полукруглый «холм».

Опалубка для уровня Г

Далее, по внешнему контуру постели устанавливается опалубка, так же, как при изготовлении уровня А. Высоту этого уровня Г нужно выводить, ориентируясь на отверстие под под ключение «борова». Над верхним краем отверстия уровень должен быть поднят примерно на 80÷100 мм.

Заполнение опалубки

Следующим шагом идет заполнение опалубки раствором самана (5а) до нижнего края отверстия, приготовленного под установку «борова» в очистной камере с одной стороны , а в конце лежанки — до нижнего края выходного отверстия для дымохода.

Выкладывается и разравнивается смесь вручную, при этом нужно следить, чтобы масса максимально плотно прилегала к предыдущему слою. Таким образом, от прочистной камеры к выходу дымохода образуется подъем для труб «борова», разница высот которого должна составлять 15÷30 мм. Такая конструкция необходима для того, чтобы лежанка прогревалась равномерно.

Установка гофротрубы

Следующим шагом идет растягивание гофрированной трубы на всю длину лежанки. Один ее конец подключается к очистной камере, вставляясь в отверстие на глубину в 20÷25 мм и развальцовываясь внутри камеры плоской отверткой через очистную дверцу. Затем вход трубы в зольник обмазывается раствором 5 д , а начало трубы 150÷200 мм, обмазывается саманом. Это хорошо зафиксируе т т рубу в нужном положении и не даст ей выскользнуть из отверстия при проведении дальнейших работ.

Варианты раскладки гофротрубы и расположения лежанки

После этого труба в опалубке укладывается в виде змеевика, но она всегда должна находиться на расстоянии порядка 100 мм от краев опалубки и стены. В процессе укладки труба вдавливается в уложенный под ней саманный слой. Уложив трубу по всей длине, второй ее конец фиксируют на глиняный раствор в выходное дымоходное отверстие.

После этого весь «боров» облепляется саманным раствором, который нужно хорошо утрамбовывать особенно между изгибов трубы, чтобы в нем не образовывалось пустот. После того, как саманной массой будет заполнено пространство вровень с верхом гофрированной трубы, в опалубку заливается более жидкий раствор самана, и в конце поверхность разглаживается правилом, которое ведется по стенкам опалубки, выполняющими роль маячков ..

Установка крышек

После этого болтами закрепляются крышки очистной камеры и барабана. Затягивать их нужно плотно, чтобы они прижали установленные внутри прокладки.

Обмазка барабана печи

Далее, производится обмазка саманом барабана печи на ⅔, от низа корпуса. Верхнюю часть барабана оставляют свободной от саманного слоя. Теплоизоляция наносится толщиной не менее 100÷120 мм, ну а конфигурация обмазки выбирается самим мастером.

Отделка печи

В прошествии двух или двух с половиной недель, саманный слой должен просохнуть, и можно будет удалить установленную опалубку. Затем, при необходимости, скругляются прямые углы конструкции. Кроме этого, барабан покрывается жаростойкой, способной выдержать температуру до 450÷750 градусов эмалью. Саманная поверхность лежанки покрывается акриловым лаком в два слоя, каждый из которых должен хорошо просохнуть. Лак скрепит материал поверхности, не давая ему пылить, защитит саман от влаги и придаст эстетичность глазурованной глины.

При желании на поверхность лежанки можно уложить деревянный настил из тонких досок – его достаточно часто делают съемным . Боковые части лежанки иногда отделывают гипсокартоном или обкладывают камнем. Декоративная отделка проводится на вкус владельца дома.

Проведение испытания печи

Просохшую печь нужно обязательно испытать. Для этого следует провести прогрев конструкции, заложив легкое топливо, в виде бумаги в поддувало и пополняя его в процессе сгорания. Когда на поверхности лежанки почувствуется тепло, можно в топочную камеру закладывать основное топливо. Когда печь начнет гудеть, поддувало закрывается до изменения звука до « шепота ».

В заключение нужно сказать, что печь-ракета может быть также выложена из кирпича или камня — все зависит от финансовых возможностей и творческих способностей мастера. Главное, что может привлечь в этой конструкции — это возможность импровизировать и творить, используя разные материалы для постройки и отделки. Поэтому тем, кто мечтает установить в своем доме печь с обогреваемой лежанкой, стоит внимательнее присмотреться к этому варианту.

Видео: пример постройки печи-ракеты с теплой лежанкой

Источник: http://otoplenie-expert.com/drovyanye-pechi/pech-raketa-svoimi-rukami-chertezhi.html

Дровяные ракетные печи, их разновидности и сборка

Здесь вы узнаете:

Такое простое отопительное устройство, как ракетная печь, известно далеко не каждому человеку. Между тем ей мало равных по простоте и эффективности. Нельзя сказать, что она обладает наилучшими характеристиками, но и недостатков у нее мало. Существует множество разновидностей данных печей, отличающихся конструкцией и назначением. Мы рассмотрим их более подробно в рамках нашего обзора.

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

  • Топка – вертикальный или горизонтальный участок, в котором горят дрова;
  • Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
  • Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
  • Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
  • Лежанка – используется по прямому назначению;
  • Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
  • Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени. Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

  • Простая конструкция;
  • Длительное сохранение тепла;
  • Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

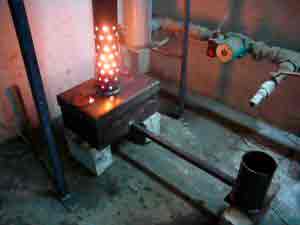

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

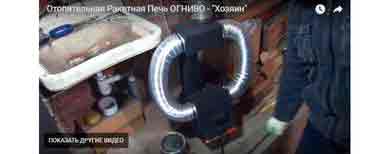

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

  • Топка с вертикальной загрузкой – в нее помещаются поленья;
  • Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
  • Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
  • Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Как увеличить эффективность печки

Реактивные печи длительного горения можно сделать еще более эффективными, если их немного доработать. Если райзер (жаровая труба) закрыт металлическим кожухом, приварите к наружной поверхности вертикально располагающиеся трубы небольшого диаметра – они образуют конвектор, эффективно прогревающий воздух в помещениях. Этот способ модификации подойдет для металлических агрегатов, используемых для обогрева помещений технического назначения (например, гаражей).

Любую металлическую ракетную печь можно сделать более эффективной, если обложить ее кирпичом или натуральным камнем. Кладка будет сохранять тепло и медленно отдавать его в помещение. Одновременно с этим она позволит избавиться от нестерпимого жара при слишком интенсивном прогреве.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

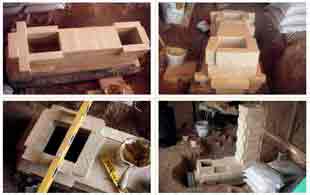

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Большая ракетная печь с лежанкой

Главным преимуществом ракетной модификации перед русской печкой является ее компактность. Даже будучи оборудованной лежанкой, она порадует небольшими размерами. Изготовив ее из кирпича, вы получите в свое распоряжение эффективный источник тепла с удобнейшей лежанкой – домочадцы подерутся за право занять это теплое местечко.

Первый ряд образует основание нашей ракетной печи. Он состоит из 62 кирпичей, уложенных по показанной на рисунке схеме. Второй ряд образует каналы для подогрева лежанки – они проходят по всей ее длине. Здесь же монтируются чугунные дверцы, закрепляемые металлической проволокой – она удерживается между рядами. Количество используемых кирпичей – 44 шт. Столько же потребуется на третий ряд, полностью повторяющий контур второго. Четвертый ряд полностью закрывает каналы, греющие лежанку. Но здесь уже начинают образовываться вертикальный дымовой канал и топка – ряд включает в себя 59 кирпичей.

Еще 60 нужно на пятый ряд. Лежанка уже сформирована, осталось добить дымоходный канал и соорудить варочную поверхность. За это отвечает шестой ряд, включающий 17 кирпичей. Еще 18 нужно для седьмого ряда, 14 – для восьмого.

На девятый и десятый ряд потребуется 14 кирпичей, на одиннадцатый — 13 .

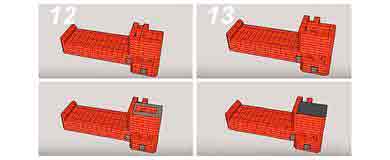

Ряд №12 у нас ключевой – отсюда начнется дымоходная труба. Также отсюда начинается отверстие, через которое поднявшийся к варочной поверхности воздух опустится вниз, к лежанке – требуется 11 кирпичей (это верхушка райзера). В ряду №13 этот процесс завершается, на него затрачивается 10 кирпичей. Теперь укладываем асбестовую прокладку, которая накрывается отрезком толстой листовой стали – это будет варочная панель.

На ряды №14 и №15 затрачивается по 5 кирпичей, они закрывают дымоходный канал и формируют невысокую стеночку между варочной поверхностью и лежанкой.

Аналогичным образом вы можете собрать ракетный котел длительного горения, найдя подходящую порядовку. Отдельные схемы предусматривают использование металлических узлов.

Источник: http://remont-system.ru/pechi-i-kaminy/drovyanye-raketnye-pechi-ih-raznovidnosti-i-sborka

Самодельные печи для гаража: варианты и преимущества

Гараж – это не только место для хранения автомобиля. Многие люди проводят в нем гораздо больше свободного времени, причем это может быть не только жаркое лето, но и холодная зима. Разумеется, полноценное отопление в таком помещении оборудовать не имеет смысла, а вот полезная и практичная самоделка придется кстати.

Основные требования

Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.

Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.

Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.

Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.

Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».

Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:

  • площадью самого гаража;
  • сроками использования отопления;
  • максимальным бюджетом, который можно потратить.

Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.

Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.

Печь должна обладать следующими важными параметрами:

  • сечение вытяжного клапана должно составлять не менее 10 см;
  • вес не должен превышать 35 кг;
  • габариты печи – 70х50х35 см;
  • объем не должен быть больше 12 л.

Многие пользователи выбирают для утепления гаража самодельные печи. Подходящий вариант можно изготовить для любых условий и планировок. Стоит рассмотреть подробно, какие разновидности гаражных буржуек сегодня востребованы и встречаются чаще всего.

Масляные печи встречаются часто. Подобные модели чаще всего обладают следующими характерными чертами:

  • они имеют компактные размеры;
  • отличаются несложной конструкцией;
  • быстро разогреваются;
  • такую печку легко использовать;
  • в гараже с масляной печью будет долгое время сохраняться оптимальная температура;
  • подобные агрегаты отличаются экологичностью, ведь не наносят вреда окружающей среде;
  • топливо для этих печей можно смело назвать доступным, поскольку его возможно найти, например, на СТО (некоторые фирмы оказывают услугу по вывозу такого топлива);
  • в масляных моделях отсутствуют капельницы, форсунки и прочие подобные детали, поэтому процесс их сборки считается простым и быстрым;
  • масляные печи не так часто загрязняются.

В качестве надежной стационарной конструкции идеально подойдет кирпичная печь. Самыми маленькими считаются агрегаты с размерными параметрами 2х3 м.

Специалисты рекомендуют располагать такие печки возле задней стены гаража. В этом же месте необходимо проделать отверстие подходящего размера под дымоход.

Кирпичные печки хороши своей надежностью и долговечностью. Однако специалисты утверждают, что изготавливать их своими руками можно только в том случае, если есть опыт укладки кирпича. В противном случае агрегат может получиться кривым и менее надежным. Для исполнения таких работ лучше нанять профессионалов.

Аккуратные гаражные печи из кирпича пользуются большой популярностью. Подобные агрегаты бывают дизельными и работают от солярки, которая находится в открытом доступе.

Металлическая

Не менее распространенными и востребованными являются металлические гаражные печки. Такие агрегаты имеют ряд положительных характеристик, делающих их популярными среди современных владельцев гаражных построек.

  • Эти модели отличаются высокой степенью нагрева, но при этом имеют небольшие размеры, поэтому для их размещения в гараже не нужно выделять много места.
  • Металлические печи считаются «всеядными». Они могут работать от разных твердых источников топлива.
  • Вес агрегатов также является небольшим, поэтому работать с ними просто и удобно. Кроме того, из-за этого под ними не нужно сооружать фундамент.
  • Печки из металла нередко используют для подогрева пищи или воды.
  • Как правило, конструкции печек из металла являются простыми. Такие агрегаты вполне возможно изготовить своими руками, имея опыт сварочных работ.

Как было упомянуто выше, такие разновидности печей могут работать от любых твердых источников топлива. Одними из наиболее распространенных вариантов считаются дровяные модели.

Они состоят из следующих составных частей:

  • топки – именно от ее размера зависит размер дров и их допустимое количество;
  • колосников – эти детали представляют собой решетку, на которую сверху кладут само топливо, они предназначены для формирования тяги;
  • зольника – этот элемент являет собой отсек, в который попадает зола от прогоревшего топлива;
  • дымохода – в данном случае эта составная деталь представляет собой трубу диаметром от 100 мм, которая служит с целью отвода дымовых газов.

Главным недостатком дровяных металлических печей является то, что топливо прогорает в них в короткие сроки, из-за чего немалая часть тепловой энергии покидает помещение в союзе с дымом.

Чтобы повысить характеристики теплоотдачи печи из железа, рекомендуется изначально сделать ее двухходовой.

В таком агрегате с высоким КПД раскаленный газ проходит по особым каналам, находящимся во внутренней части корпуса. Таким образом, в помещении становится тепло и комфортно.

Другое название такой печи – это реактивная. Подобные модели стали так называться из-за струи пламени, вырывающейся из трубы, находящейся сверху у проходных конструкций. Кроме того, ракетная печь издает своеобразный звук, похожий на рев двигателя.

Простая и незамысловатая реактивная печь состоит из двух труб. Одна из них находится в горизонтальном положении, а вторая направлена вверх. Для изготовления такой конструкции допустимо использовать одну изогнутую трубу. Топливо в такой печи укладывается непосредственно в трубу. При этом горючий газ будет устремляться вверх, двигаясь по вертикальной плоскости.

Если принято решение установить в гараже подобный агрегат, то стоит знать некоторые особенности, которыми он обладает, а именно:

  • ракетную печь можно использовать как в качестве отопительной, так и в качестве варочной конструкции;
  • нередко надежные и крепкие «ракеты» (комбинированные) дополняют уютными лежанками, похожими на те, что имеются в русских печах;
  • одна топливная закладка в такой печи может работать около 6–7 часов. Тепло при этом она удерживает в течение 12 часов, особенно если обработана саманной штукатуркой;
  • изначально эти разновидности печей использовались исключительно в полевых условиях. В настоящее время переносные «реактивные конструкции» являются одними из самых популярных, однако, встречаются и стационарные установки, которые работают точно так же, как и модели из глины или кирпича.

Такие разновидности печей имеют следующие преимущества:

  • эти конструкции являются простыми. Их можно без труда изготовить своими руками. Кроме того, для этого не нужно покупать дорогостоящие материалы;
  • имея ракетную печь, можно использовать любые разновидности топлива. В таком агрегате будет гореть даже низкокачественное топливо;
  • такие модели отличаются энергонезависимостью;
  • для этих печей характерен низкий расход топлива.

Однако такие типы печей имеют и некоторые недостатки, к которым можно отнести:

  • ручное управление, из-за которого за таким агрегатом нужно постоянно следить, регулируя процесс горения;
  • некоторые элементы такой печи могут накалиться слишком сильно, особенно если они состоят из металла – о подобную конструкцию можно легко обжечься;
  • такие печи допустимо располагать далеко не во всех помещениях, например, для бани они совсем не подходят.

Если есть желание расположить в гараже бюджетную печь, то стоит рассмотреть вариант сборки паровой конструкции. Такие печи прекрасно поддерживают в гараже оптимальный температурный режим. Кроме того, они могут функционировать не только на электроэнергии, но и на любых других видах топлива.

Такие модели состоят из следующих элементов:

  • парового котла;
  • паровой турбины;
  • редукционно-охладительной установки.

Выбор топлива

Печи для гаражных построек различаются не только по своим конструкциям, но и по топливу, от которого они работают.

Газовые печи в гаражах подключаются двумя способами, а именно:

  • с использованием газовой магистрали;
  • с применением сжиженного газа.

Первым способом используются редко, поскольку большинство гаражей не подключено к газовым сетям. Чаще встречаются печи, работающие от сжиженного газа в баллоне. Он подключается к агрегату при помощи специального шланга. В процессе работы печки переработанный газ выбирается на улицу через дымоход. Подобные конструкции действуют без электричества.

Кроме того, они являются мобильными. В некоторых экземплярах присутствуют датчики, при помощи которых газ перекрывается, если происходит его утечка. Использование подобного агрегата является предпочтительным, так как он характеризуется лучшей безопасностью в вопросах эксплуатации.

Специалисты рекомендуют обращаться к печам, работающим от газа, в тех случаях, если существует необходимость лишь в периодическом отоплении гаража.

Электрические

Такие печи являются очень популярными и встречаются довольно часто. К электрическим печам относятся и масляные конструкции, и тепловые пушки, и электроконвекторы. Как правило, модели, работающие от электричества, имеют маленькие размеры. Им не нужны дымоход и вентиляция. Подобные агрегаты не сжигают кислород в помещении.

Минусом электрических изделий является то, что они потребляют много электроэнергии. Кроме того, во время работы они издают много неприятного шума.

На твердом топливе

Не менее популярными являются печи, работающие от твердого топлива. К таким вариантам относятся дровяные печки, старые добрые буржуйки и стационарные конструкции, изготовленные из кирпича. Принцип работы этих моделей довольно прост – в специальной камере сгорания сгорают дрова, торф и уголь, после чего уже отработанные материалы выходят наружу в форме дыма через трубу.

Недостатком таких печей является то, что для их топлива необходимо выделять отдельное пространство в гараже, что может стать проблемой на маленькой площади.

Печи, работающие на солярке, состоят из таких двух основных отделов, как:

  • топки;
  • накопителя, предназначенного для солярки.

В данном случае солярка поступает из накопителя и проходит через форсунку.

Такие печи оснащаются вентилятором, предназначенным для разгона воздуха, необходимого для активного процесса горения. Изделия на солярке довольно быстро прогревают вверенную им территорию.

На отработанном топливе

Неплохим решением для гаража является печь на масляной отработке. Такой агрегат способен поддерживать тепло в помещении на протяжении долгого времени.

Многие потребители отдают предпочтение именно этой модели, так как для нее не нужно закупаться дорогостоящим топливом. Все что понадобится такому агрегату – это переработанное машинное масло, а также допустимо использование мазута, керосина, печного топлива или солярового масла. Такую модель можно сделать своими руками.

На опилках

Агрегаты на опилках относятся к категории печей долгого горения. В таких моделях опилки не просто горят, а постепенно тлеют. В этот момент выделяется достаточное количество тепла, которого вполне хватает на гаражное помещение.

Чтобы опилки горели как можно дольше и выделяли много тепла, нужно их хорошенько утрамбовать.

Сборка такой печи является простой и быстрой.

Одними из самых популярных сегодня являются экономичные печки-буржуйки, работающие от дров. Их особенностью является присутствие двух дымоходов, находящихся внутри самой печи. Эти детали обеспечивают лучшую теплоотдачу конструкции.

Изготавливаются эти печи из следующих материалов:

  • листового металла толщиной не меньше 4 мм (лучше 5 мм). Из этого материала нужно сварить корпус, а также дверцы и дымообороты;
  • лист в 6 мм для свода топливника;
  • небольшой отрезок трубы диаметром в 100 мм на патрубок дымохода;
  • арматура периодического профиля диаметром в 16–18 мм (нужна для создания колосниковой решетки);
  • уголок №4 и металлопрокат для изготовления ножек;
  • готовые рукоятки на дверцы.

При использовании указанных материалов точно получится эргономичная и недорогая печь, которая прослужит очень долго.

Печка «капельница»

Такая печка идеально подойдет для маленького гаража, в котором нет отопления и электричества. Подобную эффективную конструкцию можно собрать своими руками.

Она обладает следующими плюсами:

  • экономит топливо;
  • легко перемещается на новое место;
  • простая в применении;
  • используется и для приготовления еды.

Для сборки подобного агрегата понадобятся следующие материалы и элементы:

  • металл в листах;
  • медная труба;
  • патрубок;
  • резиновый шланг;
  • газовый баллон;
  • винты;
  • горелка.

При конструировании такой модели будут нужны следующие инструменты:

Работа по изготовлению этой модели будет безопасная, если расположить конструкцию в месте без сквозняков, подальше от легковоспламеняемых предметов.

Рядом с печкой должно оставаться свободное пространство. Чтобы охладить или потушить такой агрегат, нельзя использовать воду.

Твердотопливная печь длительного горения

Данные конструкции изготавливаются из камня, стали или чугуна. Они могут прогреть гараж с использованием разных видов топлива. Если правильно подключить такую модель, газогенераторный мотор способен работать более 3 суток без действий со стороны хозяев. Правильно выбрать подходящую модель не составит труда, так как их выбор сегодня велик. Более того, приобрести подходящий безопасный агрегат удастся к гаражу любого размера.

Эти модели выпускаются:

  • на дровах;
  • с водяным контуром;
  • с варочной поверхностью.

Как говорилось выше, универсальные кирпичные печи являются прекрасными стационарными вариантами для гаража.

Для создания такой конструкции потребуются такие материалы и инструменты, как:

  • огнеупорный кирпич;
  • особая печная глина;
  • мелкий песок;
  • цемент;
  • емкости для растворов;
  • инструменты для выкладки кирпичей и обработки швов;
  • дверцы;
  • гидроизолирующие материалы;
  • задвижка на дымоход.

Первые 2 ряда кирпичей укладываются горизонтально, а в третьем формируются стенки топки. Из 3–6 рядов делается камера для укладки дров. Затем закрепляется дверца. 7 рядом кирпичи нужно выложить так, чтобы осталось небольшое отверстие. 8 рядом кирпичи кладут плашмя, а 9 – на ребро. После этого вновь делается сужение при помощи укладки 10 ряда. 11 ряд также кладется на ребро. Дальнейшие ряды нужно выкладывать так же. Затем печь подключается к дымовой трубе.

Если нет опыта в подобных вопросах, то лучше вызвать специалиста, иначе печь из кирпича может получиться неаккуратно и недолговечной.

Полезные советы

Стоит придерживаться следующих советов профессионалов при самостоятельном изготовлении печи для гаража:

  • для увеличения тепловых свойств печи можно срезать верхнюю часть чуть ниже шва. Это позволит увеличить воздушную камеру, но этим можно уменьшить размер топки;
  • электрические модели – это самые удобные в использовании. Они являются пожаробезопасными, но обходятся в разы дороже, чем, например, дровяные варианты;
  • установку газовых моделей лучше доверить профессионалам;
  • капельницы рекомендуется ставить в помещениях с хорошей вентиляцией. Такая модель не дымит, но оставляет неприятный запах, от которого не избавиться при помощи подручных средств;
  • стены возле буржуйки можно обшить металлическими листами. Они будут нагреваться, давать дополнительное тепло.

О том, как изготовить печь для гаража самостоятельно, смотрите в следующем видео.

Источник: http://dekoriko.ru/postrojki/garazh/pechi-samodelnye/

Как сделать печь из трубы для гаража, бани, подвала

Так уж случилось, что живем мы в стране, где средняя температура воздуха далека от идеальной, тем более в зимний период. Отопительные приборы бывают разными и работают они на различном топливе, к примеру, в гараже обычно устанавливают мобильный вариант, который способен быстро нагревать помещение. В данной статье мы расскажем о том, как сделать печь из трубы своими руками без особых затрат.

На фото – пример того, как изготовить самостоятельно печь с нагревательным баком из трубы

Существующие промышленные модели, безусловно, обладают рядом положительных характеристик, а некоторые могут быть просто уникальными. Однако многих останавливает от их приобретения высокая цена изделия. Ниже рассмотрим модели, которые не смогут ударить вам по карману.

Фактически будет предложено изготовить аналогичный промышленному вариант, только значительно дешевле по стоимости. Изготовленная печка из трубы своими руками может использоваться не только в гараже, но и в бане.

Гаражная печка на дровах из трубы своими руками

Свойства отопительного прибора из трубы

Банальная истина гласит, что в мире нет ничего идеального, поэтому «даже на солнце есть пятна». Тоже самое можно сказать и про нашу конструкцию. Какой бы материал при этом не использовался, всегда можно найти не только плюсы, но и изъяны (читайте также статью «Как обустроить печь для бани из трубы без посторонней помощи»).

Мы будем собирать печь из металла, поэтому и поговорим о ее положительных характеристиках:

  1. Не нужно изготавливать фундамент, что обязательно должно быть при установке стационарной печи из кирпича.
  2. Она достаточно мобильна, поэтому можно не опасаться повредить ее при переноске в другое место.
  3. Материал доказал свою прочность и долговечность.

Печь каменка из трубы для бани

  1. Металл не боится высоких температур, которые вы можете создать в топке благодаря сгоранию топлива.
  2. Для поддержания температуры можете использовать любые горючие материалы.
  3. Такой отопительный прибор, благодаря быстрой отдачи тепла его стенками, способен прогреть помещение за короткий период. Поэтому его часто используют в парилках.
  4. Конструкция проста, поэтому ее может изготовить своими руками даже тот, кто ранее не занимался подобными работами.

Из отрицательных моментов следует выделить:

  1. Материал корпуса быстро остывает, поэтому приходится часто подбрасывать топливо в топку, что не всегда удобно.
  2. Вам потребуется сварочный аппарат и электричество, а также некоторые навыки сварщика.
  3. В помещении теплый воздух будет распространяться неравномерно, что будет заметно, особенно если его площадь сравнительно большая.

Печь на отработке из трубы для подвала

Конструкция

Если вас все устроило в предыдущем параграфе, значит, можно двигаться дальше. Теперь узнаем, из каких основных элементов будет состоять наша печь:

  1. Применяется для создания тяги в приборе.
  2. Через него также легко можно будет собирать золу.
  1. Их изготавливают обычно из чугуна.
  2. Промежуточное звено между поддувалом и топкой.
  3. На них сжигается топливо.

Совет: если вы решили использовать конструкцию время от времени или же постоянно в бане, сделайте сверху емкость, куда можно будет класть камни. Это значительно увеличит КПД печи.

Как сделать

  1. Используйте для изготовления листовой прокат или готовые трубы соответствующего размера.
  2. Толщина металла должна быть от 8 мм. Так как прокатный металл сварить сложнее, поэтому не огорчайтесь, если у вас не получится круглой емкости. В данном случае нас интересует именно труба нужного размера, которая может быть вертикальная или горизонтальная в зависимости от конструкции.
  3. Диаметр готовой трубы – от 500 мм.
  4. Приготовьте два куска – 600 мм и 900 мм длиной. Первый – для бака, второй – для топки.

Ниже предлагается инструкция, которая поможет разобраться в данном вопросе:

  1. Сделайте внизу трубы отверстие для поддувала, чтобы заходящий в него воздух смог создавать тягу и поддерживать горение.
  2. Сделайте для него небольшую дверцу на петлях.
  3. Топка будет расположена выше поддувала, дном которой являются чугунные колосники. Для их установки необходимо предварительно к стенкам прибора приварить специальные подставки.
  4. Обязательно сделайте дверцу для топки, ее толщина может быть не слишком толстой, примерно 3 мм.

Печка из трубы для гаража с нагревательным баком

Совет: если вы будете устанавливать сверху печи камни, вам понадобится для них стальное днище, которое нужно приварить к стенкам. В нем необходимо сделать проход для дымохода.

  1. Сделайте дымовую трубу из металла, герметично приварив его к верхней части печи. В противном случае газы из топки начнут попадать в помещение.

Изготовление бака для воды

Как уже было сказано выше, его будем делать из второй заготовки длиной 600 мм.

  1. Приварите днище к торцу трубы, используя для этого любую сталь, даже толщиной 5 мм.
  2. Сделайте в днище предварительно отверстие для дымохода от топки.
  3. Приварите тщательно дымовую трубу к днищу бака, чтобы исключить протекание воды из него в топку.
  4. Установите сверху конструкции съемную крышку. Ее снимают для проведения чистки баки.

Для ее изготовления лучше использовать два элемента:

  • один прикрепить к дымовой трубе;
  • второй — съемный.
  1. Сделайте в стенке бака отверстие и установите в нем сливной кран.

Ракетная печь

Мы давно уже привыкли к русским печам, голландским, колпаковым и двухколпаковым. Однако инженерная мысль не стоит на месте, что вылилось в новом веянии данных отопительных приборов.

Печка ракета из трубы — принципиальная схема

Ларри Виниарски придумал rocket stove или ракетную печь, которую он разрабатывал для использования в странах третьего мира.

Рассмотрим незамысловатый принцип ее работы:

  1. Дрова нужно ставить вертикально в специальное отверстие.
  2. Их розжиг осуществляется снизу.
  3. Огонь проходит до вертикальной дымовой трубы, обычно изготовленной из металла, хотя иногда их делают и из кирпича. Первый лучше тем, что он разогревается практически мгновенно, а устройство не так дымит при розжиге.

Совет: для нормальной работы металлического дымохода его следует хорошо утеплить.

  1. Сверху устанавливается к верху дном обычная металлическая бочка.
  2. Когда горячие газы ударяются в него, они начинают расходиться по сторонам, постепенно уходя вниз.
  3. Потом их путь проходит по горизонтальному дымоходу, обычно вмурованному в саманный диван.
  4. Выход — вертикальная выхлопная труба, которая есть у обычных печей, чтобы была тяга.

Реактивная самодельная печка из трубы другого типа

Из данной статьи вы узнали, что можно и из использованных материалов изготовить настоящий отопительный прибор, стоимость которого из-за этого будет минимальной. Печи из металлической трубы доказали свою надежность и долговечность. Их различные модификации с успехом служат нам в различных сферах нашей жизнедеятельности (читайте также статью «Печь для казана из трубы своими руками: простые и очень доступные способы изготовления»).

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Источник: http://gidroguru.com/otoplenie/teploistochniki/pech/371-pech-iz-truby

Ракетная печь для гаража

Dizel [1215166] : А зачем задумываться про КПД для условий применения буржуйки? Горбыль подорожал? Электричество отключили?

Кстати, две пластины ввареные в чрево буржуйки, (получается Z образный выхлоп) по ощущениям повышають КПД. По крайней мере пламя напрямую НЕ фигачит в космос. А сварочных работ гораздо меньше постройки ракеты.

Dizel [1215250] : Есть мнение, что температура дымовых газов на выходе печи не должна быть ниже некоторого порога, ниже которого будет много конденсата и быстрое заростание как самой трубы, так и печки, + коррозия.

А еще есть старый гост на печи, там говорится что для жилых помещений отопительные печи не должны иметь более 5% поверхности нагретых свыше 120 градусов.

Цифры примерно такие там, точно не помню. Смысл в том что сгорает пыль на поверхности с выделением продуктов того самого горения.

Я помню каково это спать с обогревателями на тенах — «трамвайки» или с буржуйкой.
С утра во рту как то не так и с головой тоже как то не так. По народному кислород выгорает, по научному пыль сгорает.

И все эти термофоры и прочие модные буржуйки типа булерьян как то не очень то
и сертифицированы для жилых помещений, вроде как.

А так сам интересовался, вещь прикольная, с интересом бы посмотрел.

А если они известны несколько веков и у нас не применялись, может есть причины ?
Может климат или дрова другие ? А то там больше щепки все и маленькая топка, а у нас печь на пол дома и полешки в большой топке .

Источник: http://angara.net/forum/t105460

Смотрите также:
31.10.2018

Печь для казана из колесных дисков Казан и диски автомобильные. Что может быть у них общего? Ведь это совершенно разные вещи, то есть автомобильная деталь и посудина явно не предназначены к взаимному сочетанию. Однако существует устройство, когда они прекрасно работают...

31.10.2018

Ракетная печь Робинзон своими руками Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле:...

31.10.2018

Ракетная печь Робинзон своими руками Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле:...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
