Как сделать дымоход для буржуйки

Советы по изготовлению дымохода для буржуйки

Буржуйка – печь длительного горения, которая появилась в период гражданской войны. В те печальные для народа годы она сыграла большую и незаменимую роль, спасая людей от холода. Сегодня буржуйки используются в качестве дополнительного источника отопления на даче, в гараже, мастерской и в загородных домах.

Как и у любого бытового устройства, у данного вида печи есть свои минусы и плюсы. К достоинствам буржуйки следует отнести ее компактность, возможность перемещения, быстрый разогрев, большую вариацию используемого топлива, недорогую стоимость (с учетом изготовления своими руками), и, при правильной установке или верном конструировании, длительность поддержания высокой температуры помещения. К недостаткам относится быстрое остывание печи, низкий показатель КПД и небольшие размеры стенок конструкции, передающих тепловую энергию.

Изготовление дымохода

Соорудить трубу для буржуйки своими руками так же, как и изготовить саму печь, совсем не трудно. Дымоход для буржуйки – это один из основных ее элементов. Поскольку печь данного вида – переносная, то кирпичный дымоотвод не подойдет. Но в случае, если вы собираетесь сделать кирпичный экран для буржуйки своими руками, дымоотвод может быть тоже кирпичным. Но это из разряда исключений. В целом же используется, в основном, два варианта: металлическая или асбестоцементная труба.

Когда дымоход для буржуйки изготавливается своими руками, необходимо учитывать тот факт, что его конструкция, во-первых, должна быть небольшого размера, и, во-вторых, должна быть разборной. В целом, дымоотвод должен быть выведен через крышу из помещения по самому короткому пути, и должен состоять из двух элементов, соединенных в межкровельном пространстве или на чердаке. Данное условие желательно выполнить, потому что металлические конструкции со временем прогорают и подлежат замене или ремонту; а это проще сделать с частью устройства, чем снимать целый дымоотвод.

Итак, для того, чтобы изготовить дымоход своими руками, потребуются:

  • металлические трубы диаметром 16 см., которые будут основой дымохода;
  • тройник такого же диаметра, на одном ответвлении снабженный заглушкой (может понадобиться для подключения трубы отвода);
  • несколько колен для стыков: одно размером 10х12 см., другие – 16х120 см. (для простоты прокладки и разворачивания дымоотвода);
  • так называемый “гриб” размером 20 см., используемый в качестве защитной крышки на конец дымоотводной трубы;
  • герметик или асбестовый шнур для скрепления швов;
  • материалы-теплоизоляторы;
  • битумная смола.

В условиях отсутствия металлической трубы можно изготовить ее из металлического листа, согнув его и скрепив аппаратом для сварки. Для этого процесса понадобятся: болгарка, молоток, киянка, клещи и рулетка. Если лист очень тонкий, для разрезания можно воспользоваться специальными ножницами.

Замеряются расстояния фрагментов трубы (желательно заранее рассчитать размеры и диаметр или воспользоваться готовыми чертежами) и отрезаются необходимые части. При “сворачивании” листа металла необходимо учитывать диаметры различных элементов дымохода.

Монтаж дымохода

Монтаж начинается с подготовки места будущего соединения внутренней и наружной части буржуйки. Для этого обычно используется либо чердачное помещение, либо пространство под кровлей, через которые будет следовать основной путь трубы. Данные места следует очистить от легко возгораемых и изоляционных материалов (во избежание пожароопасных ситуаций).

Далее непосредственно на саму буржуйку последовательно устанавливаются фрагменты дымохода. В верхней части вместо металла можно установить чугунное колено, что защитит устройство от прогорания. Таким образом, добавляя элементы, необходимо достигнуть места, в котором будет происходить соединение двух основных элементов дымохода.

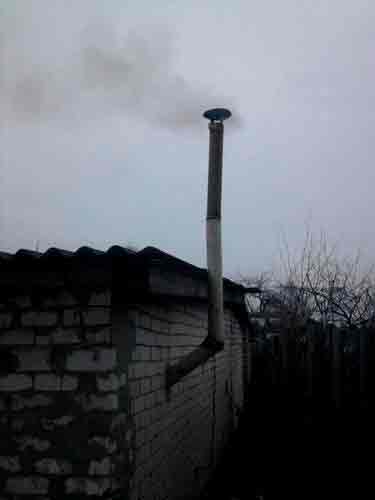

Затем нужно состыковать внутреннюю и наружную части дымохода. В кровле дома вырезается отверстие и оборудуется по уже описанному принципу (диаметр должен быть больше диаметра дымохода, между кровлей и трубой располагается теплоизолирующий материал). Через него будет выходить дымоход. Конец дымохода должен находиться примерно на уровне 10 см. выше кровли. Дымоход пропускается через отверстие и фиксируется листом металла (лучше использовать жесть).

Наружный элемент дымохода обрабатывается битумной смолой и оборачивается теплоизоляционным материалом. На конце трубы устанавливается крышка-гриб, защищающая дымоход от засорения и загрязнения. И последний штрих – необходимо смазать термостойким герметиком все соединения и швы, чтобы предотвратить просачивание через них дыма.

После всех проделанных работ по изготовлению дымохода своими руками, необходимо произвести первую испытательную топку. Устройство работает верно, если из соединений и швов не поступает дым. Теперь печь можно смело использовать!

Обслуживание дымохода

Правильный уход за дымоотводом обеспечит пожаробезопасность и продлит длительность использования. Через полгода эксплуатации (а впоследствии каждые полгода) необходимо внимательно осмотреть всю поверхность трубы: следы горения, коррозии и трещины говорят о необходимости ремонта или замены поврежденного участка.

По мере использования печи, на внутренней стороне дымохода скапливается слой сажи и золы. Это снижает тягу, мешает свободному прохождению дыма и увеличивает вес конструкции. Один раз в год следует выполнять очистку.

Итак, данная статья снабдила вас полноценным инструментарием для изготовления своими руками основного элемента функционирования буржуйки – дымохода. Несколько дней работы обеспечат годы качественного отопления!

Источник: http://poluchi-teplo.ru/pch/burzhuyka/sovetyi-po-izgotovleniyu-dyimohoda-dlya-burzhuyki.html

Как самому сделать дымоход для буржуйки

Дымоход для буржуйки выполняет двоякую роль: во-первых, он является каналом отвода продуктов горения на улицу, во-вторых, служит теплообменником. Выводящую функцию выполняет металлическая труба, подсоединенная к дымовому каналу. Труба оснащена особой заслонкой, необходимой для перекрытия канала после окончания горения в буржуйке. Теплообменник находится в самой печи. Прежде всего, дым попадает в теплообменную часть, а уже затем — в дымоходную трубу. Теплообменник призван повысить пожарную безопасность печи-буржуйки.

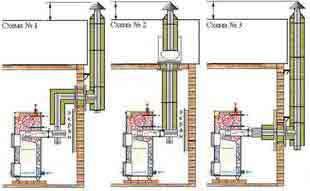

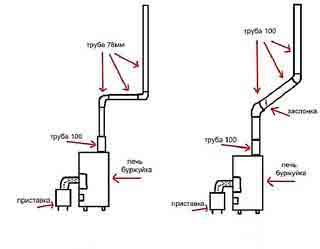

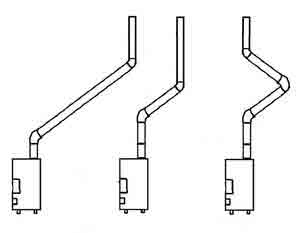

Расположение компонентов дымохода зависит от типа печи — горизонтального или вертикального. Если печь горизонтальная, в ней есть особая дымовая камера, в которой собирается дым, возникающий в ходе сгорания топлива. Далее дым передается в дымоходную трубу. Камера благоприятствует более качественному нагреванию буржуйки и оптимизации отдачи тепловой энергии. Этот эффект возникает благодаря тому, что движение газов, после попадания в камеру, замедляется, а температура в топочной камере из-за этого увеличивается.

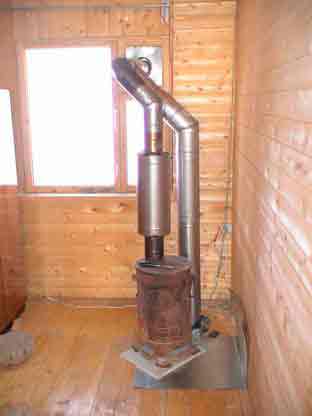

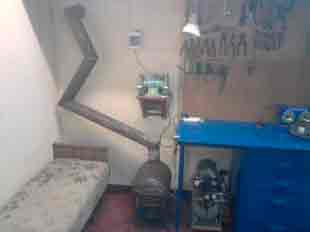

Если буржуйка вертикальная, дымоход включает в себя несколько согнутых колен, благодаря чему замедляется движение дыма. Это позволяет увеличить отдачу тепла до максимума. Каналы в буржуйке могут быть также спиралевидными.

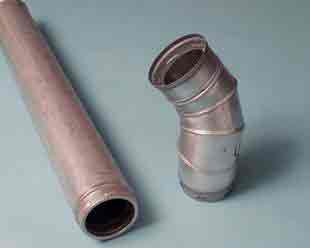

Материалы для создания дымохода

Буржуйка по своей сути компактна и не требует мощного дымохода, для создания которого необходима кирпичная кладка. Перед тем, как сделать дымоход для буржуйки самостоятельно, подготовим нужные материалы:

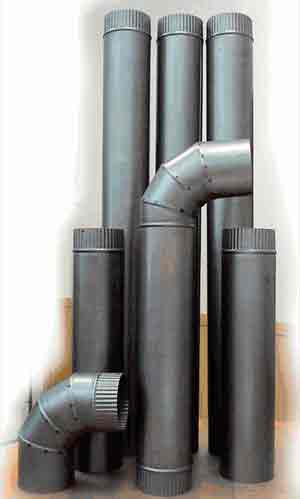

  • стальные 160-миллиметровые трубы (для базовой части дымохода);

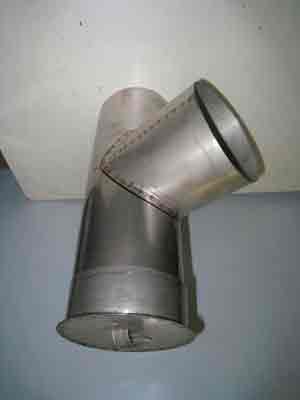

  • тройник со 160-миллиметровым диаметром и заглушкой (труба с отводом);

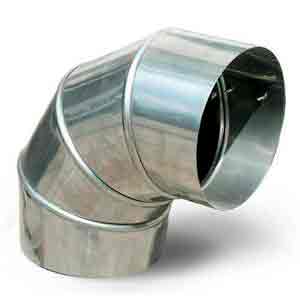

  • стыковые колена (3 штуки) — нужны для беспрепятственной прокладки дымохода (два — 160×1200 миллиметров и одно — 100×1200 миллиметров);
  • защитный колпак на дымоходную трубу;
  • силиконовый герметик или асбошнур;
  • теплоизолирующий материал;
  • битум.

Если главная труба будет создаваться из стали своими руками, необходимы также станок для сгибания металла, аппарат для сварки и маска, набор молотков, клещи, рулетка. Также пригодится шлифмашина с комплектом кругов по металлу.

Строительство печного дымохода

Прежде всего, нужно выбрать место, в котором будут стыковаться наружная и внутренняя части системы. Обычно таким местом является промежуток между кровельным материалом, либо чердачное помещение.

Порядок осуществления работ такой:

  1. Подсоединяем к печи первый отрезок дымохода. Если он включает в себя несколько участков, наращиваем его до заранее отмеченного стыковочного места в кровельном покрытии или на чердаке.
  2. Вырезаем в нужном месте отверстие, приблизительно равное диаметру дымоходной трубы. В случае надобности это отверстие можно будет увеличить в диаметре позднее
  3. Убираем из образовавшегося отверстия остатки теплоизоляции. Причем теплоизолирующий материал не должен в дальнейшем контактировать с трубой по соображениям пожаробезопасности.

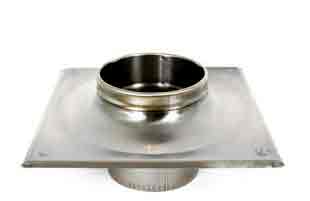

  4. Через проходной стакан устанавливаем трубу.
  5. Стыкуем внутреннюю часть трубы с наружной.
  6. Наносим слой битума на наружную поверхность трубы и укладываем вокруг нее теплоизолирующий материал (например, минвату).

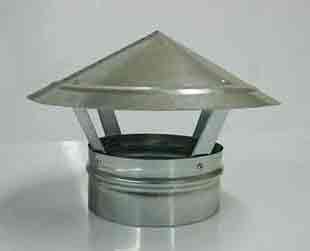

  7. Монтируем на уличной части конструкции грибок, который необходим для предотвращения попадания в трубу воды, грязи и прочего мусора.
  8. Замазываем все стыки герметиком.

Установка дымохода своими руками закончена. Когда герметик засохнет, приходит время первой топки буржуйки. В ходе топки нужно протестировать швы на герметичность — не пропускают ли они дым. Если все в порядке — печь готова к работе.

Инструкция по эксплуатации

Системе необходима регулярная очистка. Оптимальное количество очисток — 3-4 раз в год, а минимальное — ежегодно. Для санитарно-технических работ можно применять особые брикеты, которые сгорая, производят газ, убирающий сажу со стенок трубы. Также для этого подойдет осиновая древесина. Однако она эффективна лишь для предотвращения засорения трубы, но не для борьбы с имеющейся сажей.

Также нужно периодически проверять дымоход на наличие повреждений. К таковым относятся трещинки и другие механические дефекты, последствия коррозии и пропаленные места. Любые деформации, так или иначе, сокращают срок эксплуатации системы.

Несколько рекомендаций по созданию дымоходов и их эксплуатации:

  • Для создания дымохода своими руками можно применять не только стальные, но и асбестоцементные трубы. В то же время нужно помнить, что асбестоцемент применим лишь в верхнем сегменте системы, поскольку максимальная температура для этого материала — 300 градусов. Верхняя часть принимает тепловые потоки со сниженной температурой, поэтому асбестоцемент здесь — хороший выбор.
  • Для смазки стыков нужно применять стойкий к повышенным температурам герметик.
  • Если в ходе работы буржуйки выйдет из строя какой-либо компонент печи, его можно сменить без разборки всей системы.
  • Поскольку дымоход печи не такой высокопрочный, как выполненный из кирпича или камня, нежелательно применять при его чистке ершик или ядро, так как можно механически повредить трубу.
  • Оптимальный диаметр трубы — 160 миллиметров. Если такую трубу не удалось купить, ее можно сделать своими руками, с помощью станка для сгибания металла.
  • Если дымоход запланирован под скатом кровли или на открытом месте, рекомендуется установить вместо грибка противодождевой козырек. Он поможет не допустить попадания в трубу большого количества воды.

Чтобы дымоход служил долго необходимо четко придерживаться инструкций по его установке своими руками. Однако в этих правилах нет ничего сложного. Если система установлена правильно и ее владелец соблюдает правила безопасной эксплуатации, дымоход прослужит обитателям дома в течение многих лет.

Источник: http://klivent.biz/otopleniye/dymoxody/dymoxod-dlya-burzhujki.html

Монтаж трубы для буржуйки

Буржуйка – «палочка-выручалочка» для тех, кто проводит зиму на даче, часто бывает в гараже. Да и для обогрева иных помещений этот ультра простой и проверенный веками «девайс» – сущая находка. Кроме агрегата, вам также понадобится труба для буржуйки. Даже сложно сказать, какой их этих двух элементов важнее, печь гарантирует комфорт, а дымоход – безопасность.

Буржуйка – общие сведения

Прежде чем рассмотреть, какая нужна для печки буржуйки труба, давайте познакомимся с самим аппаратом.

История печи

Родилась буржуйка в эпоху социальных встрясок – с наступлением XX века. В ту пору уголь и дрова были не всем по карману, поэтому поневоле некоторым хозяевам домов пришлось стать изобретателями. Так и родилась знаменитая буржуйка. В давние времена она была главной вещью в доме, поэтому располагали печь в центре избы, оснастив небольшой трубой, ведь для маленькой топки хватает скромного дымохода. Размеры отопительного аппарата тогда тоже были важны – чем меньше топка, тем меньше нужно дров для ее функционирования.

А как сделать трубу для буржуйки, следуя старинным технологиям? Тогда все было проще простого: днище служило частью топки, а верх выводился в форточку.

Подобное устройство отличалось не только экономией, а и эффективностью. Помещение нагревалось буквально за считанные минуты даже при растопке несколькими деревяшками. Много людей выжило благодаря буржуйкам в сложные времена Отечественной, а до этого и Гражданской войны. Лишь с приходом на просторы бывшего Союза относительно «сытых» времен 60-70-х годов агрегат стали заменять другими, более современными системами отопления. Так продолжалось вплоть до 90-х годов, пока нашу страну не поразила великая инфляция, заставившая многих «считать копейки». Чудо-печь получила вторую жизнь. Да и в наши времена кое-где можно встретить это простой агрегат выработки тепла – в гаражах, сторожках, на дачах, а то и в сельских домиках бедных семейств.

Стоит обратить внимание! Печь хороша тем, что быстро нагревает помещение, но такой эффект длится недолго: конструкция, отдав тепло воздуху, быстро остывает.

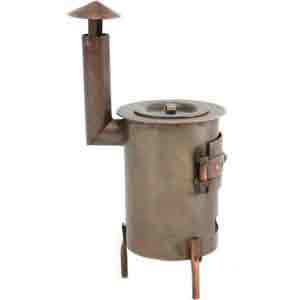

Конструкция буржуйки

Современная чудо-печь зачастую представляет собой металлический цилиндр/квадрат, оборудованный дымоходом, тоже сделанным из металла. Иногда форма аппарата может быть круглой либо овальной – многое зависит от пожеланий мастера и используемого материала.

Сфера применения «девайса» широка, и ее можно охарактеризовать так: любое место, где установка стационарной системы отопления считается нерентабельной, нецелесообразной, невозможной.

Как делается печь и труба для буржуйки своими руками? Для начала запомните перечень составляющих для агрегата, ведь монтаж любого сооружения начинается с плана работ и закупки.

Итак, элементы конструкции:

Печь бывает содержащей каркас либо без него – только вам решать, какой вариант применим для помещения.

Стоит обратить внимание! Некоторые умельцы делают трубы из стальных листов, сгибая их до желаемого диаметра.

Монтаж трубы

Итак, как вывести трубу от буржуйки через стену или потолок? Какой материал выбрать? Из чего состоит дымоход? Идем по порядку.

По традиции буржуйка относится к переносным отопительным агрегатам, значит, в виде материала для возведения дымохода кирпич не подойдет. Остается асбестоцемент или металл. Последний вариант, утверждают эксперты, надежнее, легче – и по весу, и в монтаже.

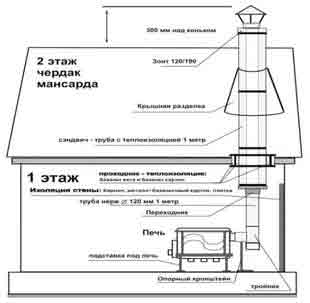

Устройство дымохода

Если раньше, невзирая на то, какой диаметр трубы для буржуйки использовался, конструкцию выводили в окно (форточку), то теперь используют прогрессивные технологии.

Нынешний дымоход состоит от двух частей:

  1. Выводящего фрагмента, сделанного из металла, который крепится к дымовому каналу и выходит за пределы строения.
  2. Теплообменной части, располагающейся непосредственно в печи. Этот элемент – своего рода «страховка» от возможного возгорания. Теплообменный фрагмент дымохода представляет собой отсек, в который попадают отходы горения перед тем, как переместиться в выводящую конструкцию. Эта часть быстрее перегорает и выходит из строя, чем верхняя. Но вы легко ее замените, не демонтируя всю систему.

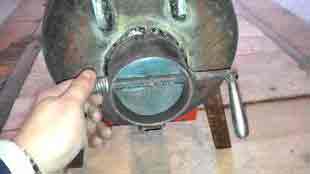

Это важно знать! Выводящая часть дымохода оборудуется заслонкой, чтобы была возможность перекрыть дымоход во внерабочее время печи.

Сборочные работы

Итак, пошаговая инструкция монтажа трубы для буржуйки:

  1. Прикрепите нижний элемент к патрубку печи.
  2. Нарастите колено, чтобы конструкция уперлась в перекрытие.
  3. Учитывая диаметр дымохода, проделайте отверстие в потолке. Минимальный диаметр прорези – 160 мм.
  4. Вставьте в просвет проходной стакан.
  5. Пропустите через сооруженный проход трубу.
  6. Состыкуйте теплообменную часть с выводящим элементом.
  7. Заделайте стыки между деталями при помощи герметика либо асбестового шнура.
  8. Обеспечьте теплоизоляцию дымохода.
  9. Прикрепите грибок, который убережет систему от попадания внутрь осадков и мусора.

Правильно смонтированная труба для буржуйки – гарантия безопасного и продолжительного функционирования печи.

Видео: монтаж труб для буржуйки

Источник: http://trubsovet.ru/nazn/primenenie/truba-dlya-burzhujki.html

Дымоход для буржуйки своими руками

Буржуйка – это печь знакомая каждому. Она смогла просуществовать не один век и все еще востребованная у современного человека. Такое устройство имеет множество положительных качеств – оно довольно небольшое, что позволяет его легко переносить, недорогое и удобное в использовании. Такая печка является отличным вариантом для тех, кто желает сэкономить. Кроме того, с буржуйкой получится создать оригинальный интерьер здания или дачной постройки.

Буржуйка нередко применяется для обогрева помещений, для приготовления пищи, а также в качестве элемента интерьера. Чтобы установить такую печь у себя дома, потребуется решить, из чего она будет изготовлена, и где будет размещена. Соорудить дымоход для буржуйки своими руками довольно просто.

Изготовление дымохода

Поскольку буржуйка является переносной печью, лучше не планировать кирпичный дымоход. Выбор встает между 2 вариантами: трубой из металла или асбестоцемента. Однако как сделать выбор? Металлические изделия более удобны в плане выполнения работ, а также при эксплуатации. Такие трубы легче и прочнее.

Трубы, выполненные из асбестоцемента, следует монтировать подальше от самой буржуйки. Они обычно устанавливаются как вторая часть дымоотвода. При подходе к участку с асбестоцементной трубой дым остывает.

Конструкция дымоотвода для буржуйки выполняется разборного типа. Она должна выводиться из помещения по наикратчайшему пути. В нее должно входить минимум 2 элемента, соединенных друг с другом на чердаке. Это необходимо, чтобы проще было ремонтировать дымоход. Труба, расположенная близко к печи, более подвержена разрушению.

Необходимые материалы

Чтобы разобраться, как сделать дымоход для буржуйки, необходимо познакомиться с технологией его сооружения. Перед выполнением работ следует узнать особенности конструкции. Необходимо позаботиться и о подготовке необходимых материалов:

  • Металлические трубы, имеющие диаметр 16 см. Она будет использована как основной дымоход.
  • Тройник, имеющий такой же размер. Он понадобится в случае необходимости подсоединения отводной трубы.
  • Несколько колен, которые будут монтироваться на стыках.
  • «Гриб», он является насадкой и выполняется размером 20 см.
  • Герметик, который скрепляет швы.
  • Материалы для теплоизоляции.
  • Битумная смола.

При отсутствии металлических труб дымоотвод сооружается из листового металла. Его можно соорудить довольно быстро. Понадобится сварочный аппарат, рулетка и клещи. Если металл довольно тонкий, для его обрезки используют специальные ножницы. Изготавливается такая труба довольно просто – отмеряются нужные куски, а затем отрезаются и скручиваются в трубу.

Монтаж дымохода

Работы по установке дымохода имеют множество тонкостей, которые обязательно стоит учитывать. Сперва необходимо выбрать место, где будут соединяться разные элементы дымоотвода. Для этого лучше использовать чердак. Первый элемент устанавливают на саму буржуйку.

Затем к нему подсоединяется второй и третий элементы – в зависимости от их количества. На выходе из печи лучше установить чугунное кольцо, которое прослужит намного дольше тонкого металла.

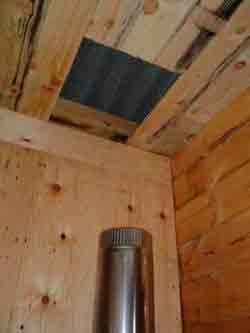

Подготовка перекрытия

Труба удлиняется до тех пор, пока она не будет доведена до места соединения на чердаке. В перекрытии выполняется отверстие. Оно должно быть больше трубы. Это необходимо для замазывания трубы и теплоизоляции места прохода через перекрытие. Если в щелях будут располагаться легковоспламеняемые материалы, их необходимо убрать. Это исключит риск возгорания слой теплоизоляции.

В полученное отверстие следует вставить проходной стакан, в который пропускает труба. После этого стыкуются разные части дымоотвода. Окончание дымохода должно располагаться выше конька дома на 10 см. вырезание отверстия в кровле выполняется довольно просто:

  • оно должно иметь больший диаметр, чем размеры трубы;

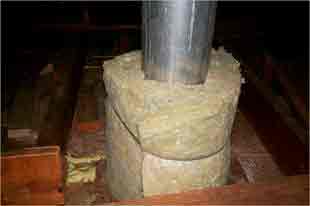

  • между кровлей и трубой следует обязательно уложить материал теплоизоляции.

Такие тонкости проведения трубы через перекрытие и крышу важно узнать еще до проведения работ.

Фиксация трубы

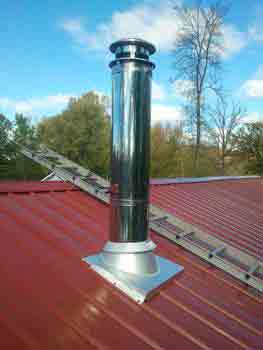

Труба дымоотвода выводится через отверстие в крыше и закрепляется металлическим листом. Если жести нет, можно выбрать другие материалы, неподверженные горению, к примеру, кирпичи. Их монтируют между кровлей и дымоходом. Чтобы они надежно удерживали трубу, понадобится соорудить для них специальную подставку. Все образовавшиеся щели следует замазать глиной.

Наружную часть трубы смазывают битумной смолой. Затем ее оборачивают материалом теплоизоляции. Для этого нередко используется минеральная вата. Когда дымоход будет сделан, на его окончание устанавливается «гриб». Он будет служить защитой от осадков и различных предметов, способных загрязнить дымоход. В этом случае в него не попадут листья или другие легкие предметы.

Если дымоход выводится на улицу горизонтально и находится непосредственно под скатом крыши, дождевая вода может попадать в буржуйку. Чтобы этого избежать, следует нарастить трубу, выполнив ее конец вертикальным. Существует и другой выход – создать козырек, защищающий трубу во время сильных осадков.

Заделка швов

После сборки всей конструкции следует взять герметик и смазать все места соединения. Это поможет исключить попадание дыма в жилое помещение. Герметик для таких задач подбирается очень тщательно. Необходимо обращать внимание только на те составы, которые не боятся высоких температур.

Некоторые герметики могут сильно высохнуть, или «растаять» на трубе. В любом случае, если герметик неустойчив к высоким температурам, он быстро потеряет свои свойства. В результате в помещение может попасть дым.

После того как герметик высохнет, дымоход для буржуйки считается выполненным. Однако сначала необходимо проверить, выходит ли дым из щелей. Для этого понадобится затопить печь. Если дыма нет, значит конструкция собрана правильно.

Уход за дымоходом

Правильный уход за трубой позволяет обеспечить максимальную безопасность людей, находящихся в доме. Кроме того, он обеспечивает отличную тягу. Чтобы дымоход долго прослужил положенный срок, понадобится визуально осматривать трубу каждые 6 месяцев. На металлическом изделии не должно быть заметно ржавчины, следов горения, трещин.

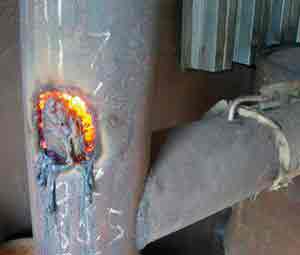

Если хотя бы один из таких дефектов присутствует, необходимо срочно заменить участок, который поврежден. Сквозь щели в комнату может проникать дым. Это опасно для здоровья. Кроме того, если металл в некоторых местах прогорит, труба может потерять устойчивость и просто рухнуть.

Очистка дымохода

Любая труба дымоотвода, в том числе и та, что идет от буржуйки, накапливает на внутренней стороне слой сажи. Такой налет способен значительно ухудшить тягу, а также утяжелить всю конструкцию. Отвод дыма при этом становится затруднительным. Не реже раза в год труба должна очищаться от сажи, которая в ней скопилась. Однако требуется соблюсти определенное условие – мобильная конструкция не обладает той прочностью, которая имеется у дымоходов каминов и печей стационарного типа. Это означает, что механические способы очистки не подходят.

В таком случае могут пригодиться народные методы. Можно воспользоваться методом очистки дымохода с использованием шкурки от картофеля. Также может применяться и другой, опасный способ, который подразумевает повышение температуры в дымоходе. В результате сажа догорает и выбрасывается наружу. Однако повышение температуры может привести к возгоранию определенных материалов, находящихся вблизи от дымохода.

Лучший вариант – использовать химические средства. Их наносят на дрова перед помещением в буржуйку. Они безопасны для здоровья и отлично очищают дымоход. Сажа устраняется быстро и без лишних усилий.

Буржуйка является оптимальным вариантом для тех, кто ценит удобство и мобильность. Единственной проблемой при ее установке в помещении является сооружение дымохода. Однако при знании особенностей его сооружения и установки можно выполнить такие работы максимально быстро. Готовый дымоход требует минимального ухода. Важно проводить визуальный осмотр.

Как видно, соорудить надежный и устойчивый дымоход для буржуйки можно довольно просто и быстро. Важно использовать материалы, которые устойчивы к высоким температурам. Уход за дымоходной трубой должен проводиться каждые полгода. Это необходимо для нормального функционирования буржуйки.

Источник: http://proroofer.ru/montaz/pechnaya-truba/dymoxod-dlya-burzhujki-svoimi-rukami.html

Труба для буржуйки: из чего и как делается. Обзор технологии устройства дымохода и полезные советы

Несмотря на то, что сегодня для обогрева жилых и промышленных помещений используются современные отопительные приборы, такое изделие, как горизонтальная буржуйка из трубы или из бочки, например, не утратило актуальности.

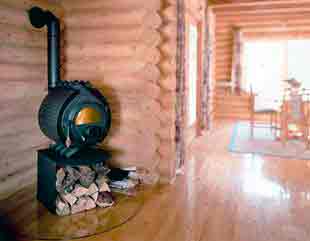

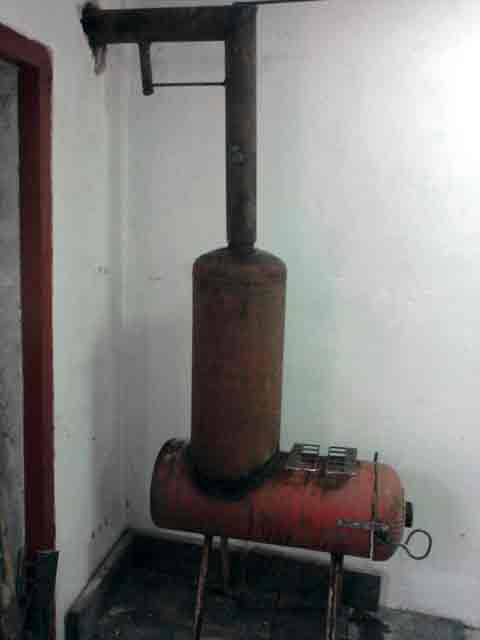

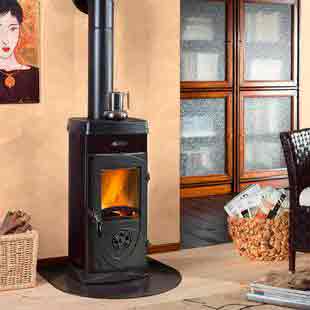

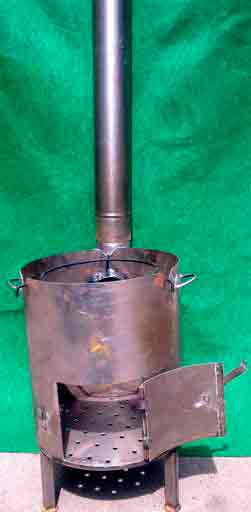

Фото стандартной буржуйки

Преимущества буржуйки

И это понятно, ведь печка такого типа обладает следующими преимуществами:

  1. Мобильностью. Устройство можно легко транспортировать и устанавливать там, где это нужно в конкретный момент.
  2. Компактностью. Небольшие габариты конструкции позволяют выделять под установку минимум пространства. Часто для этого требуется не более одного метра площади.
  3. Высоким уровнем КПД. То есть, попросту говоря – печка очень эффективно обогревает помещение.
  4. Ее себестоимость довольно низкая, благодаря тому, что цена всех элементов, которые нужны для сборки – очень доступная.

Обратите внимание!
Эффективность обогрева тут напрямую зависит от того, насколько хороший уровень теплоизоляции стен, потолка и т.п.
Если у вас ангар, обшитый профнастилом без применения утеплителей, то печь давать тепло возможно и будет, только вот топлива уйдет «вагон».
Поэтому помните, что организация отопления – это процесс комплексный.

Отопление буржуйкой производственного помещения

Большим преимуществом является и простота конструкции – сделать печь вполне реально самостоятельно, без привлечения специалистов.

Однако тут важно понимать, что хорошо работающая печка – это печь, в которой отвод дыма устроен правильно! То есть речь идет о том, что грамотно спроектированный дымоход является залогом безопасности, а также немаловажным условием для высокого КПД.

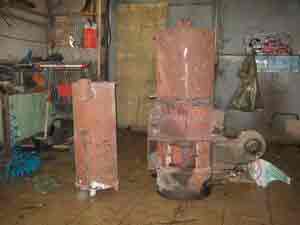

В этой статье мы вкратце рассмотрим, как делается буржуйка из трубы своими руками, а также из металлической бочки. Это самые популярные варианты ее монтажа. Кроме того разберемся подробно в таком важном моменте, как устройство вентканала.

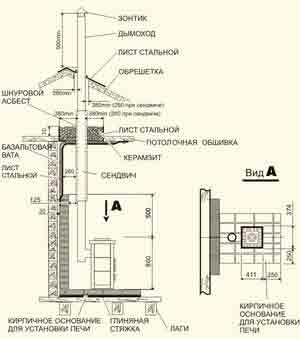

Давайте сначала ознакомимся с примерной схемой конструкции.

Источник: http://kanalizaciyadoma.ru/truby/truba-dlya-burzhujki-367

Подключение дымохода для печки буржуйки своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

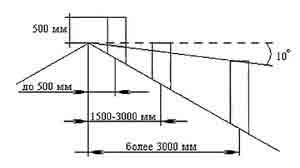

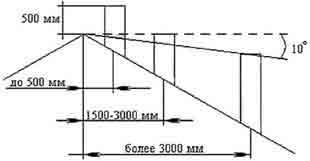

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

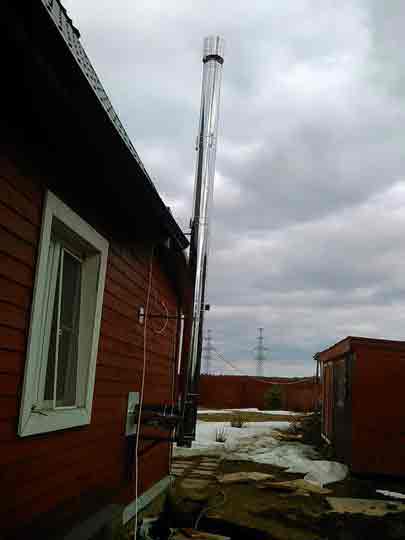

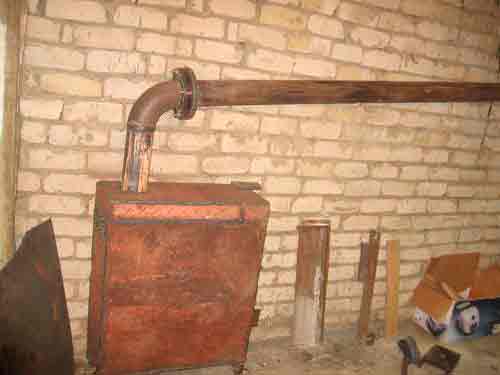

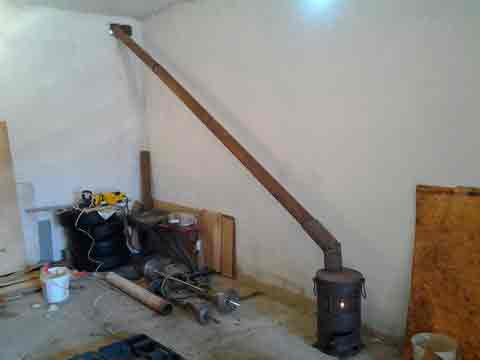

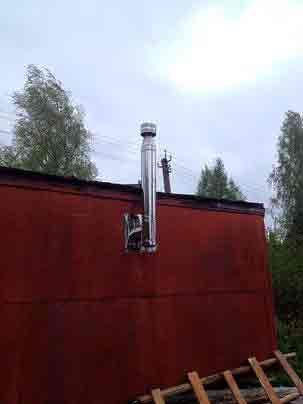

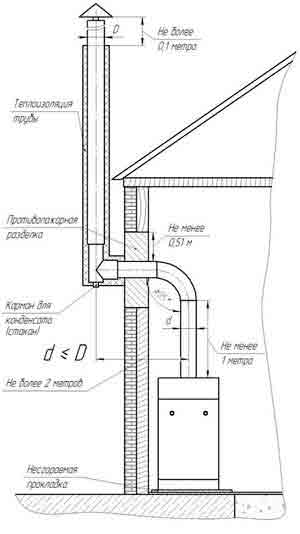

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Источник: http://pechnoy.guru/pechi/otopitelnye/burzhujka/bj-svoimi-rukami/dymohod-truba-dlya-burzhujki.html

Как сделать дымоход для буржуйки

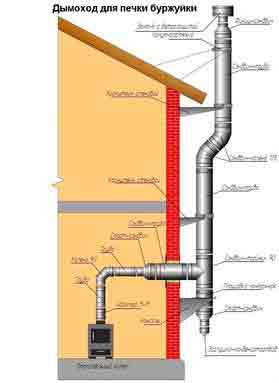

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

Источник: http://sam-stroitel.com/kak-sdelat-dymoxod-dlya-burzhujki.html

Труба для буржуйки: делаем своими руками

Буржуйка (несмотря на всю свою архаичность) все еще является достаточно популярным отопительным прибором, что объясняется простотой его изготовления. Труба для буржуйки, а также сама буржуйка, сделанные своими руками, способны выручить вас в ситуации, когда более современные отопительные приборы по ряду причин недоступны.

В этой статье мы достаточно подробно рассмотрим процесс изготовления этих устройств.

Буржуйка с трубой

Печь-буржуйка

Общие сведения

Буржуйка представляет собой небольшую металлическую печь, чаще всего – цилиндрической формы. Из металла изготавливается не только сама печь, но и дымоход.

Сегодня буржуйки кустарного производства активно используются для обогрева нежилых и подсобных помещений, а также – для обогрева тех зданий, где установка постоянной стационарной печи является нерентабельной.

Достоинства и недостатки буржуек неразрывно связаны: с одной стороны, буржуйка быстро прогревается, но с другой стороны – так же быстро остывает, к тому же об горячую буржуйку легко обжечься..

Вот почему от буржуек отказываются там, где есть возможность установить более современную печь, которая требует меньшее количество топлива.

Конструкция печи – буржуйки

Основными элементами, из которых состоит буржуйка в «классическом» исполнении, являются:

  • Камера сгорания
  • Решетка-колосник
  • Дымоход
  • Зольный ящик (так называемый «зольник»)

Буржуйки выполняются как в каркасном, так и в бескаркасном варианте. Форма буржуек бывает самой разной, однако доминируют все же круглые и квадратные буржуйки. Ниже мы расскажем, как изготовить цилиндрическую буржуйку из металлической трубы и как сделать трубу для буржуйки.

Изготовление буржуйки из трубы

Процедура изготовления буржуйки из отрезка стальной трубы нужного диаметра достаточно проста:

  • Отрезаем от трубы отрезок необходимого размера. С помощью сварочного аппарата проделываем в нем два отверстия: одно – поддувало (для притока воздуха), второе – для установки дымовой трубы.

  • Затем привариваем металлический лист с проделанными в нем отверстиями небольшого диаметра.
    Этот лист будет использоваться в качестве колосниковой решетки. Размещаем лист таким образом, чтобы он находился между поддувалом и камерой сгорания.
  • Следующий этап – сооружение крышки над камерой сгорания. В качестве крышки привариваем на торец трубы металлический лист.
    На крышке мы можем сделать импровизированную плитку -тогда буржуйка может быть использована и для подогрева пищи.
  • К нижней части трубы привариваем опоры.
  • Зольник (специальный ящик для золы) размещаем под колосником. Разумно будет оснастить зольный ящик металлической дверцей небольшого размера.

Кустарно изготовленные буржуйки

Получившаяся в результате буржуйка из трубы способна исправно обогревать небольшое помещение. Однако, чтобы работа такой печи была эффективной, не обойтись без дымохода. Далее мы расскажем о тонкостях обустройства дымоотведения и изготовления трубы для печки-буржуйки.

Дымоход для буржуйки

Материал для изготовления дымохода

Перед тем как приступить к изготовлению дымоходной трубы, которая будет установлена на печку-буржуйку, необходимо определиться с материалом, который будет использован.

Принимая во внимание тот факт, что буржуйка – печка переносная, от кирпичных дымоходов отказываемся сразу. В этом случае вариантов у нас немного: либо асбестоцементные, либо металлические трубы.

Большинство специалистов в области отопления все же рекомендуют использовать именно металлические дымовые трубы: они и легче, и проще в изготовлении. Именно о них мы и поговорим более подробно.

Чугунная буржуйка со стальным дымоходом

Изготовление металлического дымохода для буржуйки

Итак, с материалом мы определились – будем делать дымоход из металлической (нержавеющая сталь) трубы. Однако, мало просто воткнуть трубу для дымохода в соответствующее отверстие в буржуйке – дымоход должен быть правильно смонтирован и оптимально расположен.

Если буржуйка установлена на открытом воздухе (например, для разогрева пищи на импровизированной кухне), то особых сложностей с дымоотведением быть не должно.

В такой ситуации действительно достаточно «воткнуть трубу» — лишь бы ее высота была достаточной.

Буржуйка на улице

Как правило, простой дымоход для буржуйки, установленной внутри помещения, состоит из двух частей – внутренней и наружной. Соединяются эти части на чердаке или на уровне подкровельного пространства.

Такая «двухколенная» конструкция позволяет относительно легко заменять нижний прогоревший сегмент дымохода без демонтажа всей системы.

Можно, кстати, и не покупать стальные трубы, а изогнуть их из стального листа, однако это потребует от вас определенных навыков. С другой стороны, тогда вы сможете сделать трубу для печки-буржуйки ровно того диаметра, который вам нужен.

Монтаж трубы

Для монтажа дымохода стандартных габаритов нам понадобятся следующие материалы:

  • Колено 100х1200мм (1 шт.)
  • Колено 160х1200 мм (2 шт.)
  • Стыковое колено 160х100 мм (3 шт.)
  • Тройник 160 мм с заглушкой
  • Грибок 200 мм

Также в зависимости от особенностей помещения, в которое будет устанавливаться буржуйка с нашим дымоходом, могут понадобиться проходной стакан, противоливневый козырек, теплоизоляция и т.д.

Также для герметизации стыков между трубами нам может понадобиться асбестовый шнур или же специальный герметик.

Приведенные габариты могут меняться в зависимости от типа установленный буржуйки и диаметра ее отверстия под дымоход.

После того как все материалы готовы, приступаем к сборке трубы для печки-буржуйки:

  • Фиксируем первый отрезок трубы на дымоходном отверстии или же патрубке печи.
  • Наращиваем колена трубы до перекрытия.

Отверстие под дымоход

  • В плите перекрытия проделываем отверстие диаметром не менее 160 мм для вывода дымохода. По краям отверстия удаляем теплоизоляцию во избежание ее воспламенения.
  • В отверстие вставляем проходной стакан, а затем — пропускаем через него трубу буржуйки.
  • Стыкуем трубу с наружным дымоходом.
  • Для обеспечения оптимальной работы дымовой трубы, обеспечиваем теплоизоляцию наружной части дымохода, обертывая его теплоизоляцией и обмазывая битумом.

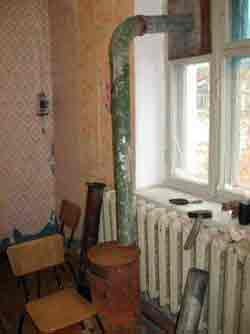

Вывод дымохода через окно

Сверху дымохода укрепляем грибок, который защищает трубу от попадания внутрь осадков и мелкого мусора.

Уход за трубой

Чтобы дымовая труба (а вместе с ней – и сама буржуйка) работали исправно, за ней необходимо ухаживать:

  • Не реже раза в год проверяем наружную поверхность трубы на наличие дефектов – прогаров, ржавчины, трещин.
  • Точно так же ежегодно трубу нужно чистить. Для этого можно либо воспользоваться специальными химическим составами, которые сжигаются в топке вместе с дровами, либо – просто сжечь в буржуйке несколько осиновых поленьев. Осина дает очень высокую температуру, которая отлично выжигает сажу.
  • Использовать механические средства очистки (ерш, гиря и т.д.) вряд ли получится, ведь дымоход буржуйки не очень прочный.

Изготовление и обустройство как самой печи, так и трубы для буржуйки – задача сложная только на первый взгляд. Конечно же, придется и попотеть, и старательно изучить предлагаемые инструкции – во все же сделать это, не прибегая к помощи специалистов, вполне по силам. Так что дерзайте!

Источник: http://o-trubah.ru/prednaznachenie/truba-dlya-burzhujki-206

Обзор видов дымоходов для буржуйки

Буржуйки, благодаря своей небольшой стоимости, компактным размерам и многофункциональности (буржуйку можно использовать как для обогрева помещения, так и для приготовления пищи), пользуются большим спросом, и по сей день. Немаловажным моментом, влияющим на эффективность работы буржуйки, является правильно подобранный и установленный дымоход. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

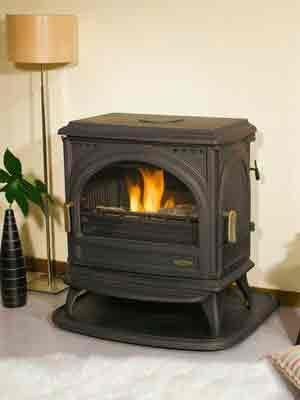

Современная буржуйка с дымоходом на снимке.

Правильный дымоход

Дымоход для буржуйки может быть выполнен как из асбестоцементных труб, так и металлических. Делать кирпичный дымоход не целесообразно, так как буржуйка изначально позиционируется, как переносное отопительное оборудование.

Асбестоцементные трубы также имеют ряд недостатков:

  • асбестоцементные трубы выдерживают максимальную температуру в 300ºС;
  • в связи с шероховатой поверхностью труб, дымоход подвержен быстрому засорению;
  • асбестоцементные трубы имеют низкую устойчивость к воздействию агрессивных веществ; образующихся в процессе взаимодействия конденсата и дымовых газов.

Металлический дымоход по своим эксплуатационным свойствам наиболее подходит для буржуйки.

Длина дымохода зависит от месторасположения буржуйки (в помещении ли находится печь или на улице) и конструктивных особенностей самого дымохода (будет ли дымоход монтироваться прямым участком или будут использоваться колена для изменения направления дымохода и т.д.).

Температура отходящих газов при работе буржуйки может достигать от 650ºС до 1000ºС, поэтому особое внимание стоит уделять материалу изготовления труб и комплектующих дымохода. Читайте обзор видов дымохода для камина.

Буржуйка по своим эксплуатационным характеристикам прекрасно подойдет для установки на даче. Рекомендуется, при проведении монтажа дымохода, трубы устанавливать таким образом, чтобы избежать в пределах помещения мест соединения труб. Если установить цельную трубу, нет возможности, то соединять трубы следует так, чтобы нижняя труба вставлялась в трубу, расположенную выше.

Дымоходы в металлическом исполнении имеют ряд очевидных преимуществ, позволяющих использовать их при установке буржуйки. Металлические дымоходы характеризуются не большим весом, доступными ценами, а также не сложными монтажными работами. Комплектующие металлического дымохода позволяют смонтировать дымоходную систему любой конфигурации.

На фото представлены основные комплектующие металлического дымохода для буржуйки.

Для повышения эффективности работы буржуйки, зачастую дымоход делают не прямым, а коленным. Коленный дымоход представляет собой систему изогнутых каналов. За счет такой конструкции дымохода, дымовые газы проходят, значительно задерживаясь, благодаря чему успевают отдать часть тепла.

На снимке пример оборудованного коленного дымохода для буржуйки.

На сегодняшний день на рынке отопительных приборов представлен широкий ассортимент печей-буржуек, ведь современные буржуйки способны выполнять не только практичную функцию (обогрев помещения и приготовление пищи) но и декоративную (буржуйки зачастую используются как элемент интерьера). Как правило, подобные буржуйки идут в комплекте с дымоходом, который смотрится вполне эстетично и не портит интерьер комнаты.

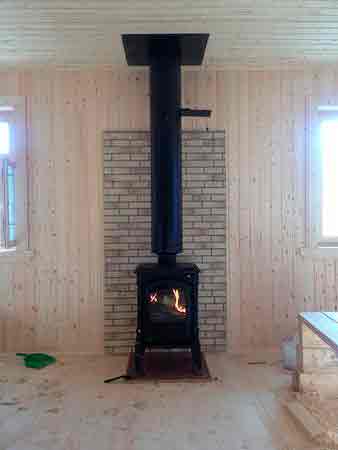

На фото представлена современная буржуйка в комплекте с дымоходом.

Как сделать?

Для эффективной работы буржуйки необходимо правильно рассчитать диаметр дымохода. Оптимальный диаметр дымохода (в миллиметрах) можно рассчитать по формуле, в которой показатель объема топки (в литрах) умножается на коэффициент равный 2,7. Читайте обзор видов и характеристик дымоходов Schiedel .

В конструкцию металлического дымохода для буржуйки, как правило, входят следующие элементы:

  • труба толщиной от 0,5 мм до 1 мм (длина трубы может быть 250 мм, 500 мм, 1000 мм);
  • тройник с заглушкой;
  • стыковые колена;
  • защитный зонт;
  • дополнительно может понадобиться проходной стакан, при прокладке дымохода через перекрытия или стену. Ознакомиться с обзором видов колпака на трубу дымохода можно здесь.

Как правильно смонтировать?

В случае, когда требуется прокладка дымоходных труб через стену или перекрытие, необходимо тщательно соблюдать нормы противопожарной безопасности, так как чаще всего в подобных местах образуются очаги возгорания.

На снимке представлена буржуйка с дымоходом, расположенная на кухне.

При проведении дымохода через стену или перекрытие, подготавливается отверстие, диаметром на 5 – 10 см больше диаметра дымоходной трубы. Обязательно в отверстие устанавливается проходной стакан, выполненный из огнеупорного материала. Через данный стакан будет выводиться наружу труба. Ни в коем случае нельзя проводить соединение труб на уровне перекрытия. Оставшийся зазор заполняется теплоизолирующим материалом. Обзор видов шибера для дымохода здесь: http://mykaminz.ru/dymoxod/obzor-vidov-shibera-dlya-dymoxoda.html.

Стоимость дымохода для буржуйки

Цена на дымоход для буржуйки зависит от размеров и конструктивных особенностей изделия:

  • стоимость труб, в зависимости от диаметра и длины изделия, колеблется в ценовом диапазоне от 150 руб./шт. до 500 руб./шт;
  • стоимость отводов колеблется в ценовом диапазоне от 250 руб./шт. до 450 руб./шт.;
  • защитный зонт на дымоход, при необходимости, можно приобрести за сумму от 300 руб./шт. до 350 руб./шт.;
  • шибер можно приобрести за сумму от 350 руб./шт. до 500 руб./шт.

Смотрите на видео рекомендации по установке буржуйки и монтажу дымохода:

Источник: http://mykaminz.ru/dymoxod/vidy/obzor-vidov-dymoxodov-dlya-burzhujki.html

Дымоход для буржуйки — изготовление своими руками

Комфортная температура любого помещения обеспечивается благодаря эффективной работе отопительных устройств, одним из которых является печка-буржуйка. Изделие применяется для поддержания температурного режима и подогрева пищи в дачных постройках, бытовках, гаражах и отличается компактными размерами, простотой конструкции, а также приемлемой ценой. Коэффициент сгорания топлива и повышенная степень теплоотдачи зависят от качества изготовления дымохода и правильного монтажа отводящих магистралей, которые легко самостоятельно изготовить и установить.

Назначение дымохода в печи-буржуйке

При кажущейся простоте конструкции дымовая труба для буржуйки — ответственное устройство, которое выполняет две серьёзные задачи:

    Обеспечивает отвод продуктов сгорания топлива, температура которых может составлять от 600 до 950 ºС.

Современная буржуйка с дымоходом обеспечивает эффективный нагрев помещения и гармонично вписывается в интерьер

Правильно изготовленный и смонтированный дымоход повышает коэффициент полезного действия печи за счёт увеличения продолжительности отвода дымовых газов. Это достигается путём изготовления дымового канала с многочисленными изогнутыми коленами.

Учитывая серьёзность выполняемых дымоходом задач, повышенное внимание уделяется его правильному изготовлению и монтажу.

Конструктивные особенности дымохода печи-буржуйки

Важнейший конструктивный элемент любой отопительной системы — отводящая труба. Дымоход буржуйки, конструкция которой на протяжении столетий практически не изменялась, за длительное время подвергся определённым изменениям.

Устройство и принцип действия дымохода для буржуйки

Традиционно металлический дымоход печи присоединялся непосредственно к топке печи и напрямую выводил отработанные газы за пределы помещения.

В настоящее время конструкция дымохода модернизировалась и состоит из двух функциональных частей:

  1. Теплообменной, связанной с корпусом отопительного устройства.
  2. Газоотводящей, которая обеспечивает непосредственный отвод за пределы помещения продуктов сгорания.

Технические особенности теплообменной части определяются конструкцией топки и исполнением буржуйки:

  1. В горизонтально расположенных печках продукты сжигания топлива до попадания в газоотводящую часть поступают через выходное отверстие в специальную камеру дымохода. В теплообменном участке трубы снижается скорость выхода газов, а следовательно, повышается теплоотдача.
  2. В вертикальных печках теплообменный участок дымохода имеет более сложное устройство. Достижению оптимального эффекта способствует форма каналов, расположенных по спирали или имеющих множество изгибов. Коленная конструкция теплообменной части — наиболее распространённый способ устройства дымоходов в буржуйках с вертикальной компоновкой.

Главной задачей устройства теплообменного участка дымохода является увеличение времени прохождения дыма по изогнутым каналам. Это повышает количество тепловой энергии, которую печка отдаёт помещению.

Газоотводящий участок трубы выводит за пределы помещения газы, отдавшие максимальную часть тепловой энергии в теплообменной зоне дымохода. На выходе буржуйки перед выводящей трубой может устанавливаться заслонка, уменьшающая сечение дымоотвода для регулирования интенсивности горения топлива.

Поворотная заслонка позволяет изменять сечение трубы на выходе из печки

Многие владельцы буржуек отдают предпочтение конструкции дымохода, включающей группу колен.

Сложная форма дымохода уменьшает скорость выхода дыма и увеличивает площадь обогревающей помещение поверхности

Это проверенное решение, позволяющее не только вывести дым из камеры сгорания, но и дополнительно обогреть помещение.

Важная конструктивная особенность дымохода — разборная конструкция. Она позволяет в случае прогорания труб быстро осуществить замену проблемного участка.

Схемы устройства дымоходов

Имеются три типовые схемы прокладки дымоходов.

Дымоход можно выводить через потолок или через стену непосредственно за печкой или немного выше её выходного патрубка

Производя самостоятельную установку дымовой трубы для печи-буржуйки, можно осуществить вывод газов согласно одному из предложенных вариантов:

    Выполнить выход дымохода из помещения в верхней части стены на расстоянии 20–25 см от потолка. Конструкция позволяет осуществить дополнительный обогрев помещения за счёт теплового излучения металлической поверхности дымохода, сэкономить при этом топливо и избежать нежелательных соприкосновений трубы с горючими поверхностями.

Труба дымохода поднимается вертикально вверх, а на расстоянии 20–25 см от потолка поворачивается на 90 градусов и уходит в стену

Прокладка трубы через потолок выполняется сложнее, требует специальных мер безопасности, но обеспечивает лучшую тягу

Дымоход уходит в стену сразу за корпусом печки, поэтому с лицевой стороны его не видно

Принимая решение об устройстве дымохода в гаражном помещении или бытовке, чаще отдают предпочтение первому способу. Для капитальных строений больше подходит второй и третий метод, хотя второй вариант более эффективен.

Однако имеется ещё одно промежуточное решение.

При временной установке печки-буржуйки можно осуществить прокладку дымовой трубы через окно или форточку.

Чтобы не нарушать целостности стены или потолка при необходимости установки печки на небольшое время, дымоход можно вывести через форточку

Ведь далеко не всегда целесообразно нарушать целостность стен и потолка капитальной постройки для вывода дымохода. Это позволяет избежать необходимости выполнения отверстий в стене или потолке, а также быстро вывести дымоход за пределы помещения. Для прокладки магистрали в деревянную раму окна вместо стекла вставляется вкладыш с переходником, позволяющий вывести трубу наружу.

Выбор оптимальной схемы дымохода производится индивидуально для каждой конкретной ситуации.

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива.

Методика выполнения расчёта довольно проста. Следует перемножить величину объёма топочного пространства на коэффициент, равный 2,6–2,7. Полученное значение соответствует внутреннему диаметру дымохода.

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

На расчётном этапе целесообразно разработать эскиз дымохода.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м.

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

Выбор необходимого материала и инструментов

Стационарно расположенные отопительные устройства обычно оборудуются кирпичной трубой, предназначенной для отвода дыма. Отличительная черта буржуйки — мобильность, поэтому оборудовать её стационарным дымоходом нецелесообразно. Имеется альтернативное решение. Можно использовать для дымохода трубы, изготовленные из асбоцемента или металла.

Применение асбоцементных труб для отвода дыма из буржуйки осуществляется только в верхней части дымохода. Причин этому несколько:

  1. Асбоцемент под воздействием температуры более 300 °C начинает разрушаться, поэтому его нельзя использовать на начальных участках дымохода.
  2. Шероховатость на внутренней поверхности асбоцементной трубы способствует повышенному образованию сажи. Это уменьшает проходное сечение.
  3. Пониженная стойкость асбоцементных труб к агрессивным веществам, взаимодействующим с конденсатом, снижает их срок эксплуатации.

Металлический дымоход превосходит по эксплуатационным характеристикам асбоцементные трубы и лучше подходит для подключения к печи-буржуйке. Элементы трубы дымовой магистрали из металла можно приобрести или самостоятельно изготовить. Они отличаются удобством соединения при монтаже.

Металлические элементы дымохода выдерживают высокие температуры, легко соединяются и недорого стоят

Определившись с особенностями конструкции дымохода, зная длину трубы и месторасположение печи, легко определить количество материала для изготовления металлических колен и прямых участков.

Для самостоятельного изготовления понадобятся следующие инструменты:

  • приспособление для гибки листа, позволяющее изготавливать колена и трубы требуемых размеров;
  • ножницы для резки металла;
  • болгарка;
  • клещи;
  • молоток и киянка для гибки стальных заготовок;
  • электросварочный аппарат.

Состав комплекта применяемых инструментов зависит от толщины используемых для изготовления дымохода металлических листов.

Подготовительные работы перед сборкой дымохода

Мероприятия по подготовке к сборке дымовой трубы предусматривают изготовление комплекта металлических изделий. Необходимо подготовить следующие элементы трубы:

    прямые отрезки труб требуемого размера и диаметра. Параметры магистралей должны соответствовать диаметру отверстия в буржуйке и предварительно выполненным расчётам;

Количество прямях отрезков трубы определяется обзей длиной дымоходного канала

Тройник ставится в месте перехода горизонтального участка в вертикальный, при этом, сняв заглушку, можно производить осмотр и чистку трубы

Угловые элементы позволяют создать различную конфигурацию дымохода

Колпак на оголовке защищает дымоход от попадания мусора и посторонних предметов

Перед выполнением работ необходимо:

  • проверить наличие жаропрочного герметика, огнеупорных смесей и асбестового шнура, необходимых для уплотнения стыков между элементами;
  • запастись асбестовыми листами и теплоизоляционными материалами, используемыми для тепловой защиты трубы в местах прохода через деревянное перекрытие;
  • заготовить короб с песком, базальтовой ватой или керамзитом, через который будет проходить труба. Для кирпичных стен потребуются проходные стаканы.

Для вывода дымохода через капитальные стены потребуется специальный соединительный стакан

Задумываясь о самостоятельном изготовлении частей дымохода, оцените, позволяют ли ваши навыки слесаря и жестянщика качественно изготовить необходимый комплект деталей. Ведь важно обеспечить герметичность соединений, чтобы газы не просачивались в помещение. Принятие конкретного решения осуществляется индивидуально в зависимости от уровня подготовки и финансовых возможностей.

Изготовление дымохода для буржуйки

Установка дымовой трубы не требует специальной квалификации и по силам домашним умельцам.

Последовательность работ

Выполняйте монтаж дымохода согласно предварительно разработанной схеме. Используйте подготовленные элементы будущей трубы, позволяющие вывести дымовую магистраль в соответствии с принятым вариантом.

Имея подробную схему, сборку дымохода можно выполнять, не отвлекаясь на непредвиденные ситуации

При сборке дымохода соблюдайте очерёдность выполнения операций:

  1. Зафиксируйте нижний элемент дымохода на выходном патрубке буржуйки или отверстии в корпусе печи.
  2. Поочерёдно наращивайте стыковые колена до места в перекрытии, стене или окне (форточке), через которое дымовая магистраль будет выходить за пределы помещения.

Тщательн разработанная схема поможет правильно вывести дымоход через стену

Если дымоход выводится через форточку, необходимо собрать проходной короб точно по размерам её створки

Применение минеральной ваты позволяет эффективно теплоизолировать дымоход и увеличить его тягу

Установка защитного колпака завершает работы по сборке дымохода

После завершения сборки дымохода и проверки герметичности можно безболезненно эксплуатировать конструкцию.

Видео: монтаж дымохода

Требования к гаражным дымоходам

Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.

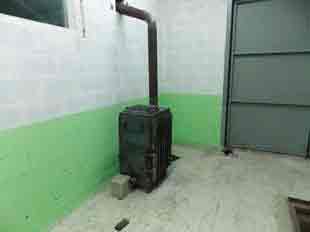

Рядом с печкой не должны располагаться легковоспламеняющиеся жидкости

Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:

  1. Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
  2. Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
  3. Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.

Соблюдение этих несложных рекомендаций позволит избежать пожароопасных ситуаций, обеспечить личную безопасность и, находясь в гараже, получить удовольствие от работы в тёплом помещении.

Видео: дымоход и вентиляция в гараже

Особенности эксплуатации дымоходов для печей-буржуек

При эксплуатации дымоходов необходимо следить за обеспечением пожарной безопасности, связанной с нагревом труб до высокой температуры.
Задумываясь о безопасном функционировании горячих дымоходов, соблюдайте следующие рекомендации:

  1. Располагайте дымовые трубы на безопасном расстоянии от маршрутов перемещения людей. Важно обеспечить отсутствие возможности травмирования или касания горячей поверхности.
  2. Используйте соединительные стаканы для стыковки труб в зоне перекрытия. Обеспечение тепловой защиты на уровне перекрытия осуществляйте с помощью теплоизолирующих материалов.
  3. Обращайте особое внимание при эксплуатации буржуйки на наличие тяги. Уменьшение тяги свидетельствует о нарушении герметичности или образовании значительного налёта сажи внутри дымохода.
  4. Регулируйте в процессе эксплуатации заслонку, позволяющую увеличить время горения и уменьшить отток дыма в магистраль.
  5. Ремонтопригодность дымохода — одно из важных условий эксплуатации. Расположение труб должно позволять быстро отсоединить повреждённый элемент, сохраняя целостность всей конструкции.

При эксплуатации дымохода не возникнет непредвиденных ситуаций, если при установке жёстко придерживаться необходимых рекомендаций.

Чистка и ремонт дымохода

Безопасная, длительная и экономичная эксплуатация печи зависит не только от правильно выполненного монтажа дымовой трубы. Важно своевременно осуществлять мероприятия по чистке дымохода, а также при необходимости, ремонтировать и восстанавливать вышедшие из строя элементы.

Требования по уходу

Мероприятия предусматривают регулярное выполнение следующих работ по обслуживанию дымохода:

  1. Ежегодный визуальный осмотр дымохода. Это позволит вовремя выявить очаги ржавчины и своевременно принять меры по обработке поверхности и защите от коррозии. В зависимости от степени повреждения элемент дымохода, имеющий дефекты, подлежит восстановлению или замене.
  2. Очистка внутренней поверхности трубы от накопившихся отложений. Особенности конструкции затрудняют использование традиционной гири и ерша для чистки с целью механического удаления сажи. Не менее двух раз в год используйте специальные химические составы, которые удаляют сажу при сжигании совместно с дровами. Периодическое сжигание осиновых поленьев способствует удалению налёта в трубах.

Своевременное выполнение обслуживания обеспечит безопасную эксплуатацию и не позволит продуктам горения неожиданно попасть в помещение.

Рекомендации по ремонту

Выполнение ремонта трубы позволит избежать серьёзных проблем. Даже правильно спроектированный и своевременно обслуженный дымоход может выйти из строя.

Металлические дымоходы обладают повышенной надёжностью. Однако при длительной эксплуатации образуются прогары и трещины на отдельных элементах.

Прогоревший дымоход представляет серьёзную опасность, поэтому вышедший из строя участок трубы необходио срочно заменить

Суть ремонта состоит в своевременной замене повреждённых элементов. Выполнять полный демонтаж всей трубы не требуется, достаточно извлечь повреждённую секцию и заменить её новой. Помните, что в процессе ремонта следует соблюдать аккуратность, важно сохранить целостность трубы, состоящей из отдельных модулей. После замены повреждённой части герметизируйте стыки.

Видео: как почистить дымоход в гараже

Своевременный ремонт позволит улучшить тягу, избежать накопления внутри помещения вредных газов и продлить срок службы дымохода. Для выполнения ремонта необязательно привлекать специалистов. С задачей легко справиться самостоятельно.

Ответственное отношение к установке дымовой трубы для буржуйки позволит повысить эффективность функционирования, снизить расход топлива и обеспечить безопасные условия эксплуатации отопительного устройства. Изготовленный своими руками дымоход не доставит проблем в процессе эксплуатации. В этом несложно убедиться, если соблюдать рекомендации, придерживаться технологии и акцентировать главное внимание при выполнении работ на вопросах безопасности.

Источник: http://ultra-term.ru/otoplenie/pribory/pechi/dyimohod-dlya-burzhuyki-svoimi-rukami.html

Смотрите также:
31.10.2018

Печь для гаража. Выбираем и создаем своими руками Оглавление: Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы...

31.10.2018

Кирпичная печь для бани своими руками На этом этапе также следует определиться с видом топлива для будущей печи. Если планируется возвести классический вариант из кирпича, то в этом случае лучше всего подойдут дрова. Но рекомендуем рассмотреть и другие виды топлива,...

31.10.2018

Как устроена буржуйка с водяным контуром – строительство своими руками Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения. Жильцы частных домов в этих областях решают...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
