Буржуйка своими руками с увеличенным КПД

Как сделать печку-буржуйку самому: подробное руководство в 8 простых шагов

Печка-буржуйка — несложный и экономичный вариант для отопления помещений. Жилые помещения в настоящее время подключены к центральному или автономному отоплению (котлы), но остается проблема отопления таких помещений, как гараж или дача. Предусматривать здесь другие приборы нет смысла, поэтому буржуйка своими руками станет вариантом для создания комфортных условий для работы на дачном участке и ремонтирования автомобиля.

Конструкция, преимущества и недостатки

Буржуйка на дровах — устройство, которое появилось два века назад. Чугунная буржуйка ассоциируется с бедностью и разрушениями, но на момент появления, позволить приспособление могли только представители обеспеченного слоя общества.

Дровяные буржуйки для дачи простейшей конструкции представляют собой металлический ящик или цилиндр, установленный на ножки. Предусматривается дверца для загрузки топлива и труба для отвода дыма из камеры сгорания. К недостаткам такого устройства относят недостаточный КПД и потребность в постоянной загрузке дров.

обогрев помещения;
приготовление пищи, разогревание воды;
украшение интерьера дачного домика (буржуйка-камин).

Если сделать своими руками буржуйку, она спасет от зимнего холода при площади помещения до 50-60 метров квадратных. При расчете помнят, что мощность отопительных приборов зависит от высоты помещения. При значительной высоте потолков, отапливаемая площадь уменьшается.

Металлические печи для дачи в процессе модернизации, увеличения эффективности и эстетичности внешнего вида приобрели дополнительные элементы. Чтобы увеличить КПД буржуйки прибегают к следующим элементам:

Герметичный запор и контроль воздушных потоков. Эта функция позволят переводить печь на даче своими руками в режим медленного горения. Снижается расход топлива, увеличивается коэффициент полезного действия.
В верхней части камеры для сжигания дров выполняется установка устройства для дожига газов, образовавшихся в процессе горения топлива. Уменьшается количество отходов сгорания, температура дыма в дымоходе и увеличивается КПД устройства для отопления.
Для обшивки внутренней поверхности стенок применяются материалы, устойчивые к воздействию высоких температур и огня. Печка-буржуйка своими руками обшивается шамотом или огнеупорными материалами других видов. Материал стенок защищен от перегревания, срок эксплуатации устройства увеличивается. Помимо этого повышается коэффициент полезного действия и экономичность расхода топлива.

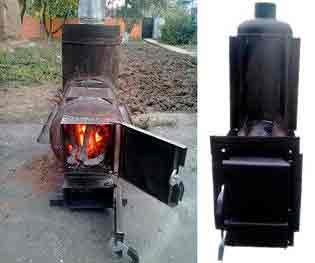

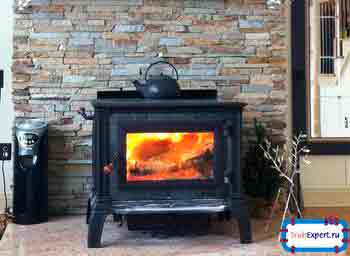

Печь-буржуйка своими руками с установленным стеклом во фронтальной части позволяет устанавливать на даче в помещениях комнат общего пользования и спальных. Сделать буржуйку в этом случае требуется с применением жаропрочного стекла, которое не повредиться при воздействии повышенных температур.

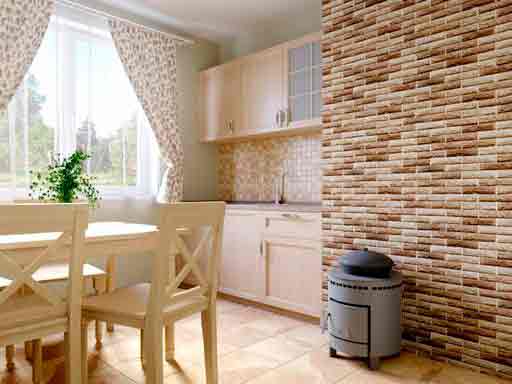

Печь-буржуйка может быть предметом, вокруг которого выстраиваются интерьерные компоненты

Достоинства установки в гараже и на даче

К плюсам применения устройства для нагрева воздуха в небольших помещениях относят:

чтобы растопить печку не требуется тратить много времени;
если в конструкции предусмотрены перечисленные выше дополнения, КПД достигает 80%, что является хорошим показателем эффективности;
объем помещения прогревается равномерно вне зависимости от того, где установлено устройство;
цена на топливо и многообразие (печь можно топить углем, дровами, торфом, щепой, опилками, отходами лакокрасочными и отработанным маслом);
если сделать печь-буржуйку своими руками, цена будет ниже, чем у камина или кирпичной печи аналогичной мощности;
экономичный расход топлива;
многообразие функций (говорилось ранее).

Внушительный список достоинств привел самодельные буржуйки к популярности. Они незаменимы для обогрева помещений в холодный период.

Недостатки

Несмотря на преимущества, устройство имеет негативные характеристики, которые требуется учесть перед выбором устройства и началом сборки и установки:

аккумуляция тепла невозможна: гаснет огонь — прекращается отопление;
топить дровами или другим видом топлива требуется непрерывно, если прервать подачу топлива, температура в помещении снизится;
чистка дымохода, периодичность зависит от диаметра трубы, составляет от 1 до 8 недель;
Вывод трубы высоко над крышей (для других типов печек и котлов также требуется).

Перед окончательным выбором учитывают специфику и назначение помещения, возможность частой загрузки топлива.

Виды буржуек: вариант из кирпича, водяная в гараж, на отработке, мини- буржуйка на дровах

Используют несколько вариантов изготовления прибора своими руками. Чугунная печка на дровах — это лучший вариант отопления в гараже.

Выбор между ними зависит от того, какие функции выполняет агрегат:

Печь чугунная. Проверенный временем вариант. Печь чугунная для дачи прослужит долго. К преимуществам относят компактные габариты, быстрый нагрев и коэффициент теплоотдачи.

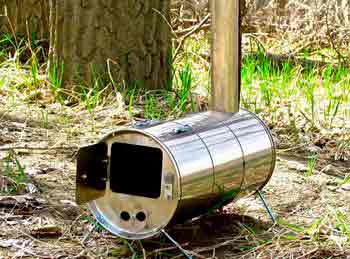

Круглая армейская печь. Дает тепло. Не предусмотрена для приготовления пищи или разогревания воды. Работает на дровах, торфе.
С функцией газогенерации. Увеличенный КПД. Оснащены камерой дожига для сгорания газов, выработавшихся при горении топлива. Характеризуются пониженной частотой закладки, медленным сгоранием топлива, медленным остыванием, экономичным расходом.
Печь с поверхностью для варки. Предназначаются для применения в качестве отопительного прибора зимой и для приготовления пищи в течение года.

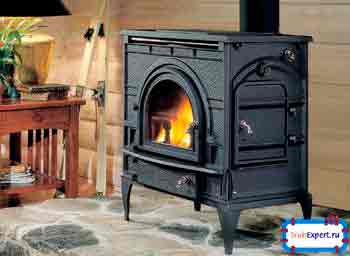

Декоративно-функциональные печи-камины. Выполняют две функции — отопление и украшение интерьера.

Выбор типа зависит от места установки. На даче для кухни подойдет печка с варочной поверхностью, для гостиной — камин. В гараж подойдут отопительные чугунные печи или армейские.

Самая эффективная печка-буржуйка своими руками: чертеж и руководство по сборке

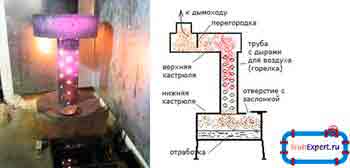

Вариант печки на отработанном масле собирается в считанные часы. Для дачного домика такой вариант не подойдет — не впишется в интерьер, а вот для гаража, где больше важенКПД, чем внешний вид будет в самый раз.

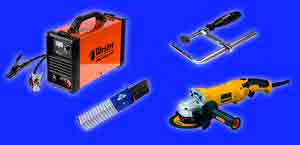

Перед началом работ рекомендуется подготовить следующие инструменты и материалы:

металлические листы толщиной 4-6 мм (четырехмиллиметровую сталь применяют для стенок резервуаров, для донных элементов и крышек лучше выбирать сталь 5-6 мм);
равнополочные уголки для изготовления ножек (с шириной полок 20 мм);
труба для дымохода;
болгарка с диском по металлу;
перфоратор;
аппарат для сварки;
кувалда и молоток;
заклепки;
зубило и плоскогубцы;
контрольно-измерительные приборы — рулетка, строительный угольник (для сверки углов), уровень;
защитная одежда — маска, очки;
мел для нанесения разметки.

Буржуйка своими руками делается не больше одного дня.

Подготовить весь необходимый инструмент требуется заранее. Если какого-либо не будет хватать при выполнении работы, за нужным приспособлением придется ехать в магазин, а это дополнительные временные и финансовые затраты. Для проверки вертикальности и горизонтальности приобретают строительный пузырьковый уровень. В некоторых случаях вместо уровня пользуются отвесом. Строительный угольник — инструмент, у которого углы равны 90, 60 и 30 градусов. Пригодится при сборке камер для печки, поможет контролировать прямые углы.

Поэтапная работа: от разметки до установки дымохода

Порядок выполнения работ:

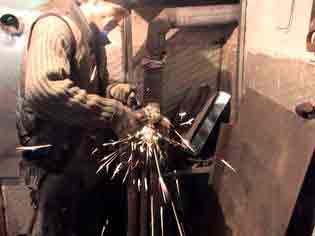

Мелом на листовой стали рисуют элементы конструкции, вырезают из и зачищают края срезов.
Подготавливают трубу для соединения верхней и нижней частей печки, высверливают в ней отверстия.
Изготавливают сваркой из заготовок верхний резервуар (две окружности и согнутая на листогибочном станке полоса или отрезок трубы большого диаметра). В крышке прорезают отверстие для дымохода со смещением от центра. В донной части резервуара также вырезается отверстие со смещением. Смещение относительно центра у отверстий зеркальное, то есть если одно сместили влево, то другое смещают вправо. Отверстия проще вырезать до сваривания элементов.
Нижнюю камеру печки изготавливают по такому же принципу. Отверстие в крышке располагают по центру. Предусматривают отверстие для заправки топлива, на котором крепиться крышка.
К нижней камере наваривают ножки из равнополочного уголка. Верхний и нижний резервуары соединяются трубой с проделанными отверстиями. Для этой трубы ранее предусмотрены отверстия. Фиксируют сваркой.
Для жесткости между баками предусматривают кронштейны.
Зачищают сварочные швы.
Присоединяют печь к дымоходу.

Варианты конструкций: буржуйка длительного горения из газового баллона

Еще три варианта конструкции печи:

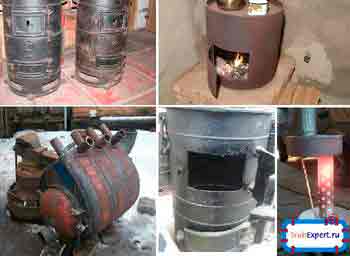

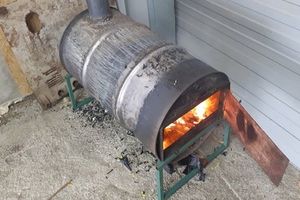

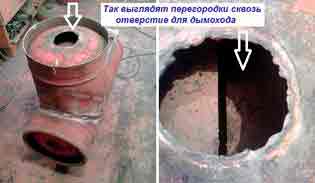

Устройство, изготовленное из бочки или трубы. Для разделения на две камеры в середине предусматривают колосник из арматуры. Верхняя камера — топка, нижняя — зольник. В оба отсека вырезают в стенке бочки дверцы с ручками и щеколдами.

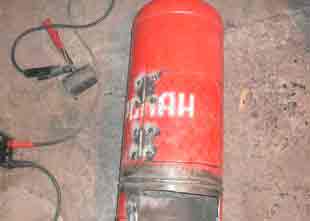

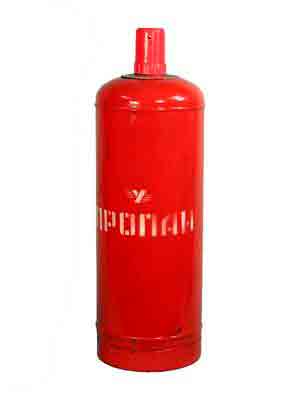

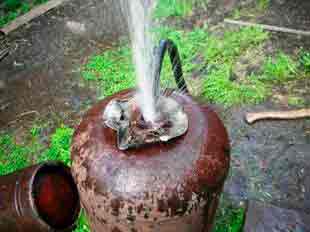

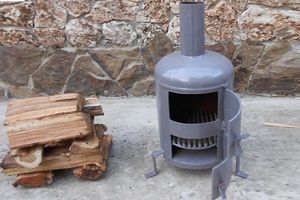

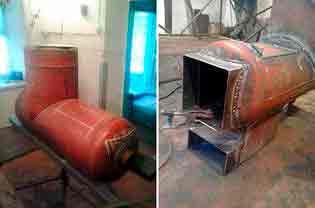

Буржуйка из газового баллона. Баллон берут пустой. Располагают горизонтально. Элемент становится топкой, для этого в стенке вырезают дверцу (оснащают ручкой и щеколдой). В нижней части прорезают отверстия — эта часть дна послужит колосником. К участку дна с отверстиями на сварку прикрепляют металлический ящик — зольник с дверцей на щеколде.

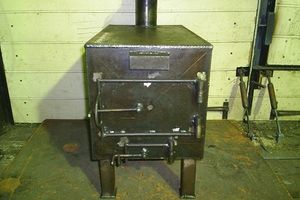

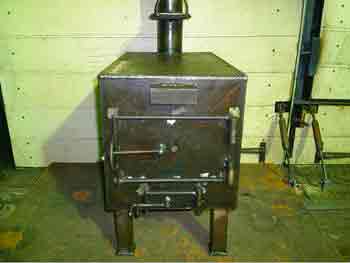

Буржуйка прямоугольная. Изготавливается так же, как и предыдущие, но основа- металлический ящик. Элементы ящика раскраиваются из листовой стали, вырезаются и свариваются.

Буржуйка своими руками — это просто и удобно.

Источник: http://trubexpert.ru/heating/kak-sdelat-pechku-burzhujku-samomu-podrobnoe-rukovodstvo/

Возведение печи для дома с высоким КПД

Статья подготовлена при поддержке экспертов компании Теплодар. Вся информация на https://www.teplodar.ru/ – печи, котлы, камины от производителя.

Все чаще в больших частных домах и коттеджах постоянными атрибутами становятся отопительные и отопительно-варочные печи. Причем их конструкция выбирается произвольно. Мало кто при этом руководствуется понятием целесообразности или тепловой производительности.

Поэтому стоит отметить, что в сегодняшних помещениях печи имеют неоправданно низкий КПД, приводящий к перерасходу топлива, более частой топке для поддержания требуемой температуры и в итоге – к повышению трат на отопление. Каковы пути повышения КПД печи, имеются ли для этого реальные пути?

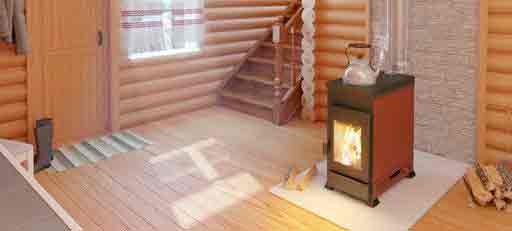

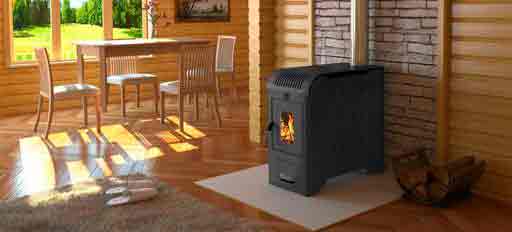

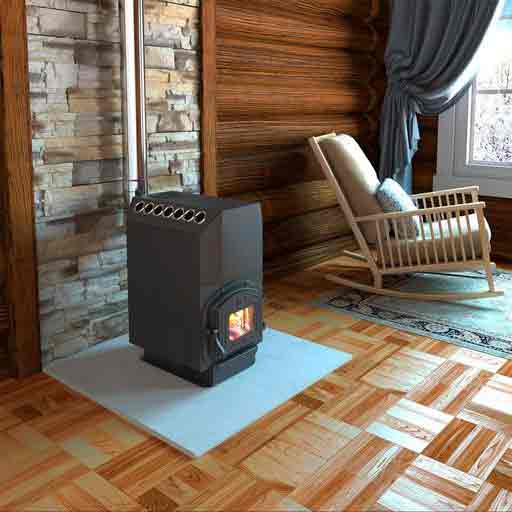

Печь для дома “Метеор” от производителя Теплодар

Конструкция нынешних печей разительно отличаются от «буржуек», оставивших о себе не совсем хорошую память своей распространенностью, простейшим устройством, утилитарным назначением, нелепой внешней эстетикой и совершенно мизерным КПД в 5 %.

Всевозможные расчеты и многочисленная практика показывают, что КПД печей для дома может достигать 85% и более. Как известно, печь можно выложить своими руками или же выбрать и приобрести готовую. Какими руководствоваться соображениями в этих случаях, чтобы дровяная печь имела высокое значение КПД? Для этого необходимо не оставлять без внимания наши советы и рекомендации, а также обращать внимание, какой выбор и предпочтения у специалистов.

Покупка печи с увеличенным КПД

Обогревать отдельный дом от центрального отопления в наши дни обходится в кругленькую сумму, да и неожиданные и продолжительные отключения возможны. Не мудрено, что многие хозяева выбирают альтернативу – готовую печь, которая обладает отличными эксплуатационными данными, малой ценой и большим КПД.

Но у твердотопливных печей по определению меньшая эффективность и КПД, чем у тех, которые работают на газе. Учитывая высокие цены, сложившиеся сегодня на твердое и жидкое топливо в виде угля, мазута, дров и торфа, печное отопление может по затратам превзойти плату за центральное отопление. Остается лишь один фактор, который может обеспечить выбор автономной печи – это максимально большое значение КПД печи на дровах, будь это эксклюзивный вариант либо приобретенный.

Каким моделям печей отдать предпочтение для поиска и покупки? При важности фактора стоимости, нужно ограничить поле выбора отечественными моделями, поскольку иностранные аналоги стоят заметно дороже (например, печам от производителя «Теплодар»).

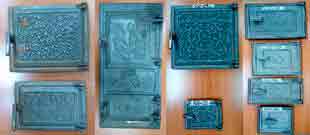

Отопительная печь для дома с чугунной дверцей от производителя Теплодар

Все они имеют высокий КПД, так как характеризуются низкой температурой дыма, т. е. малыми теплопотерями, равномерным и устойчивым горением, почти не наблюдается поджог закладки и окиси углерода.

При проектировании и выкладывании домашнего очага своими руками, мы рекомендуем взять за образец устройство именно указанных моделей. Нет смысла что-то придумывать самому, когда есть конструкция, прекрасно проявившая себя за многие годы эксплуатации. Только надо помнить, что кроме кирпичей для постройки понадобится какое-то количество листовой стали в 4 и более мм толщины.

Какими основными характеристиками и параметрами обладают печи с высоким КПД

Уточним, как увеличить КПД печи на дровах, и от каких, в основном параметров он зависит:

она обязательно должна входить как часть в систему водяного отопления в один-два или несколько контуров;
твердотопливные печи функционируют автономно: им не требуется электросеть или газовая магистраль вблизи;
возможность контроля и управления (регулирования) процессом горения, когда в этом есть необходимость;
этими печами можно обогревать здания с большой площадью, для этого существуют специальные модели и типы печей;
их довольно просто обслуживать;
они обладают высокой экономичностью.

Сравнительная оценка хорошего топливника для твердотопливных печей с мощным электрическим нагревателем воды склоняется в сторону первого варианта.

Во-первых, они энергонезависимые – им не требуется подводящая электрическая сеть или газопровод. Эти факторы могут оказать определяющее влияние на выбор.

Во-вторых, ненадежная электросеть с регулярно «проседающим» напряжением, никак не скажется на работе твердотопливного очага, тогда как энергозависимый нагреватель потеряет свою эффективность.

Расход дров сокращается на порядок (почти в 10 раз) даже без проведения скрупулезных расчетов КПД дровяной печи, если пользоваться каталитической печью, в которой горение протекает медленно. Ей подходит любой вид топлива, включая бросовые остатки сельскохозяйственного производства, и деревообработки, таких, как щепа, опилки, стружка и пр. Такой тип печи приемлем для современных поселков, расположенных на экологически чистых территориях, а также на небольших предприятиях, на которых образуются и накапливаются отходы по результатам их производственной деятельности.

Печурка для дома от производителя Теплодар

Печи каталитического типа, имеющие заметный КПД, используются, кроме прямого назначения, т. е. отопления зданий, и для того, чтобы осуществлять сушку фруктов и ягод, грибов и трав и даже пиломатериалов и не толстых бревен.

Требования к печам с высоким КПД

Как повысить КПД печи на дровах до 0,85, и каким требованиям должна удовлетворять ее конструкция:

при проектировании печи необходимо в обязательном порядке предусматривать колосниковую решетку; если ее нет в действующей печи, то следует ее непременно поставить;
не допускается в ней не прогретых мест, вектор прогрева должен быть направлен от низа к верху, низ очага должен быть самым горячим, постепенно уменьшаясь к верху;
данная структура нагрева обеспечивает лучшую сохранность тепловой энергии в ней вплоть до одних суток и наименьший температурный контраст перепада температуры в комнате по высоте;
все соединения должны быть надежно уплотнены, чтобы даже при открытой вьюшке, печь медленно теряла тепло;
на печи не допускаются трещины в местах, где соединяются ее части, и по линии пристройки к несущей конструкции, этому поможет общее оштукатуривание или облицовка с помощью глазурованной плитки;
следует предусмотреть надежную и удобную очистку топливника и дымовых каналов от золы и копоти;
организация полноценного сжигания дров благодаря оптимальному устройству топливной камеры, надлежащему обслуживанию в процессе функционирования и проведению регулярных профилактических мер;
необходимо систематическое удаление золы из поддувала, топливника и дымовых каналов;
сечения и трасса дымовых шахт должны обеспечивать незначительное сопротивление движущимся газам;
в конструктивном отношении предпочтительней простое устройство.

Дополнительные способы повышения КПД печей отопления

Можно также воспользоваться некоторыми ухищрениями, которые позволят несколько увеличить КПД печи:

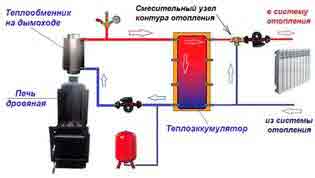

дополнительная утилизация тепла, которое уходит в дымоход. Для этого в трубах, проходящих через эту часть печи, нагревается воздушная или водная среда отходящими газами. Использовать таким образом полученное дополнительное тепло технически нетрудно.
оборудование поддувала металлической трубой с заслонкой. Если во время розжига печи заслонку закрыть, начальное тепло не будет быстро уходить в дымоход и останется в печи.
вытяжка, установленная над варочной поверхностью, будет аккумулировать конвективное тепло, и направлять в другое место с помощью воздуховода, например, во все комнаты или в наиболее отдаленное помещение, где обычно прохладнее всего.

Печь для дома “Матрица” от производителя Теплодар

С помощью данных косвенных способов можно реально увеличить КПД печи, т. е. повысить ее тепловую эффективность и сберечь топливо. Учитывая природно-климатические условия России, отопительный сезон длится около 7 месяцев. Поэтому даже небольшой рост КПД печи приводит к значительной экономии затрат на отопление помещений.

Источник: http://remstd.ru/archives/vozvedenie-pechi-dlya-doma-s-vyisokim-kpd/

Изготовление печки для отопления гаража

Для поддержания комфортной температуры в гараже в зимний период, помещению для хранения и ремонта автомобиля требуется эффективное отопление. Отдельно стоящее строение сложно или невозможно подключить к центральной либо автономной отопительной системе дома, поэтому устанавливается печь для гаража.

Делаем печь в гараж своими руками

В отличие от электрических обогревателей, гаражные печи дешевле в эксплуатации — в зависимости от конструкции их можно топить дровами и древесным мусором, отходами деревообработки, отработанным машинным маслом и т.д. Чтобы минимизировать финансовые вложения в организацию отопления, умельцы делают печь для гаража своими руками.

Самодельная печка в гараж изготавливается преимущественно из листового железа, толстостенных бочек или труб. Встречаются и компактные кирпичные печки. Конструкция выбирается исходя из доступности материалов и топлива, требований к функциональности печи для гаража — к примеру, она может быть снабжена варочной поверхностью.

Самодельная печь имеет камеру сгорания открытого типа, это означает, что кислород для горения поступает из помещения. Кроме того, в воздух попадает часть дымовых газов. По этой причине в гараже необходимо предусмотреть вытяжную вентиляцию. Печку устанавливают вдали от воспламеняющихся предметов, отделка стен и пола должна быть устойчивой к горению.

Рассмотрим, как сделать печь в гараж, на примере самых распространенных конструкций, доказавших свою эффективность и удобство использования.

Печка-буржуйка

Металлическая дровяная печь для гаража характеризуется:

высоким уровнем нагрева при компактных габаритах;
«всеядностью» — допускается использование различных видов твердого топлива;
небольшим весом — не требуется монтаж фундамента;
возможностью применять для подогрева воды и пищи;
простой конструкцией, которую можно выполнить самостоятельно, имея навык сварочных работ.

Металлическая печь-буржуйка для гаража

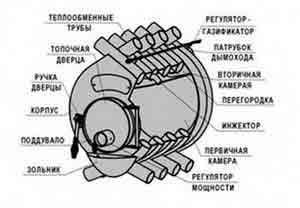

Дровяные самодельные буржуйки, несмотря на внешние различия, состоят из следующих элементов:

топка (от габаритов топки зависит размер дров и объем порции топлива, что влияет на время прогорания одной закладки);

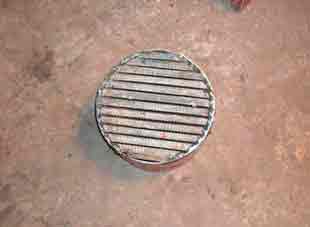

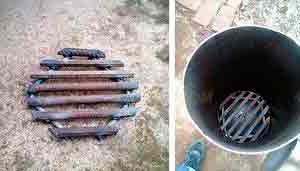

колосников (решетка, на которую укладывается топливо), необходимых для создания тяги;
зольника (отсек, куда попадает зола от прогоревшего топлива);
дымохода (труба диаметром не менее 100 мм, которая служит для отвода дымовых газов).

Внимание! Планируя установить в гараже буржуйку, заранее определитесь с выбором топлива. Если помимо дров предполагается использовать уголь, опилки и другие виды мелкофракционного топлива, размер отверстий или расстояние между прутьями колосников следует уменьшить до 15 мм. У дровяных печей этот показатель может составлять 40 мм.

Недостатком дровяных печек является высокая скорость прогорания топлива, в результате чего значительная часть тепловой энергии улетучивается вместе с дымовыми газами. Металлическая печь для отопления гаража оборудуется дымоходом, который выводится через стену или потолок на улицу. Если дымоходную трубу смонтировать из нескольких колен, расположенных под углом относительно друг друга, воздух в помещении будет дополнительно прогреваться. При наличии свободного пространства с этой же целью устанавливают длинный наклонный дымоход.

Схема для монтирования дымоходной трубы в печку

Для изготовления цилиндрического корпуса простейшей буржуйки подходит 40-литровый баллон из-под пропана, труба или бочка из металла толщиной не менее 2 мм. Листовое железо позволяет выполнить печку прямоугольной формы.

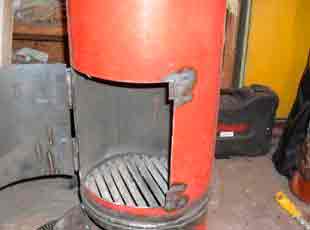

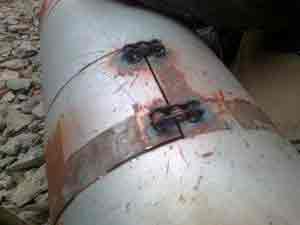

Цилиндрический корпус можно расположить вертикально или горизонтально, в зависимости от наличия свободного места в помещении. Вертикальная печка компактнее, но размер топливника сильно ограничивает размер дров.

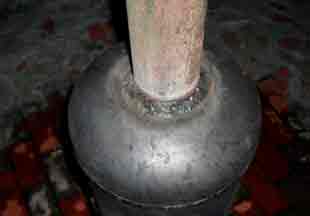

Патрубок для дымоотводной трубы вваривается в отверстие на боку или крышке печки. У газового баллона отверстие под патрубок можно вырезать по центру верхней закругленной части, но в этом случае печь остается без варочной поверхности. Для создания более практичного агрегата в вертикальном исполнении у баллона срезают выпуклую крышку и заменяют ее обрезком листового металла.

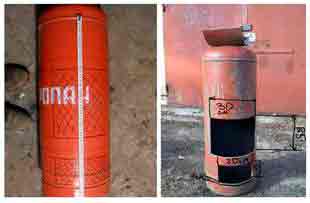

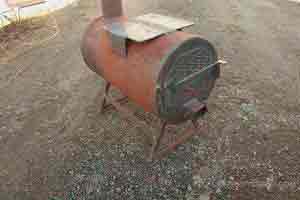

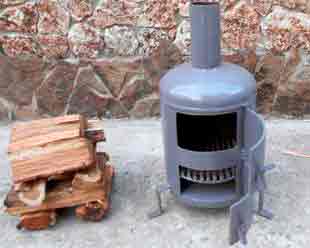

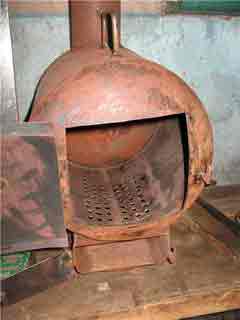

Цилиндрическая горизонтальная печь из газового баллона

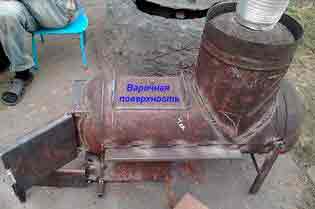

Если цилиндрический корпус расположен горизонтально, для создания варочной панели к верхней части приваривают стальной лист и снабжают его края подпорками для жесткости. Либо вваривают в корпус металлическую конфорку.

В боку вертикально расположенного цилиндрического корпуса вырезается отверстие для топливника и ниже — для зольника, на них устанавливаются металлические дверцы — готовые или выполненные из вырезанного куска металла с приваренными петлями и задвижкой. На вваренные внутри корпуса уголки укладывается круглая колосниковая решетка.

Если корпус расположен горизонтально, можно его разделить прямоугольной колосниковой решеткой на топочный отсек и зольник, при этом в торце корпуса устанавливаются соответствующие дверцы. Второй вариант — приварить прямоугольный ящик из листового железа к нижней части корпуса, в которой просверлены отверстия или вварена решетка.

Цилиндрическая вертикальная печь своими руками

Буржуйка с увеличенным КПД

Чтобы повысить теплоотдачу железной печки, рекомендуется сделать ее двухходовой — то есть, заставить раскаленный газ пройти по специальным каналам внутри корпуса, активно отдавая тепло помещению.

Двухходовой отопитель изготавливается из листовой низкоуглеродистой стали. Важно использовать сталь марки Ст10 либо Ст20, поскольку конструкция из высокоуглеродистой или легированной стали менее надежна — при нагреве до высоких температур металл прикаливается, что провоцирует растрескивание сварных швов.

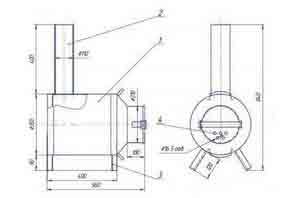

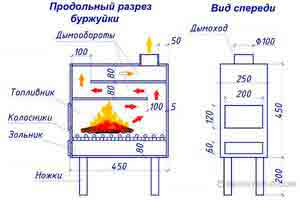

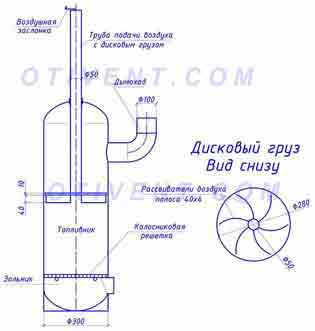

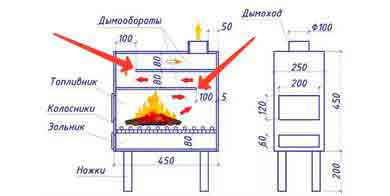

Размерная схема для изготовления печки в гараж

Двухходовая печь для гаража на дровах требует использования:

листовой стали толщиной 4-5 мм (для корпуса, дымооборотов, дверок топливника и зольника);
листовой стали толщиной 6 мм (для свода топки, который испытывает максимальную тепловую нагрузку);
труб диметром 100 мм для патрубка дымохода;
рифленых арматурных стрежней диаметром 16-18 мм для решетки колосников;
металлопрокат для изготовления ножек (профильная труба 40х40 мм, уголок с полкой 40 мм и т.д.);
металлических задвижек, петлей и ручек для дверок.

Приведенные чертежи помогут определиться с базовыми размерами элементов печки. Чтобы ее изготовить, необходимо знать, как сварить металл сплошным швом. Все швы проверяют на прочность и герметичность.

Повышаем эффективность железных печек

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

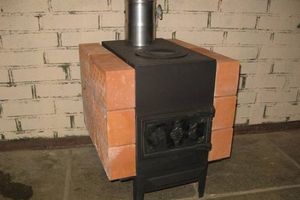

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.

Конструкция печи «бочка в бочке» для отопления гаража

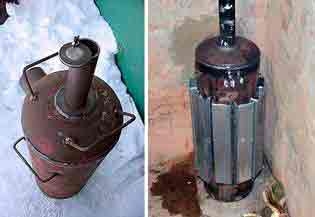

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища. Края отверстия загибают внутрь, как и верхний край самой бочки. Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным). На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым). Засыпку предварительно прокаляют. Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот. В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь. В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.

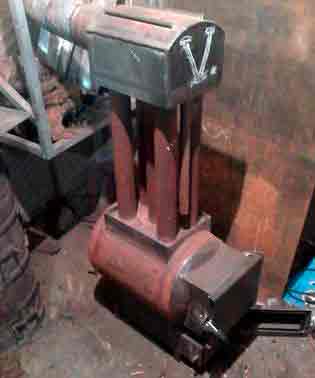

Еще один вариант усовершенствования — создание тепловой пушки на основе простой буржуйки вертикального типа из газового баллона либо трубы с толщиной стенок от 4 мм. Подробная схема дает представление об устройстве отопительного агрегата.

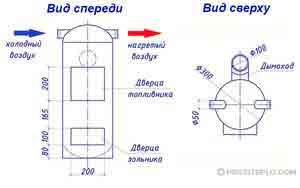

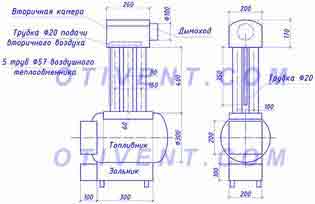

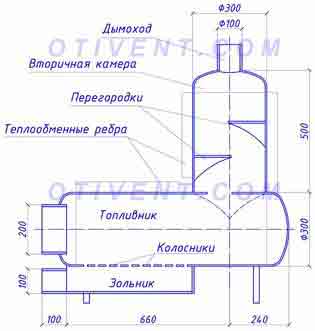

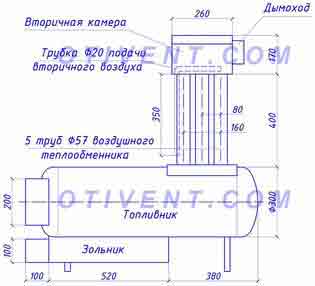

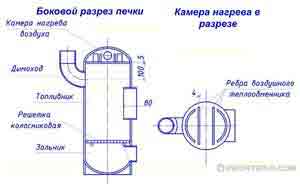

Схема устройства отопительного агрегата: вид спереди, вид сверху Вид отопительного устройства в разрезе

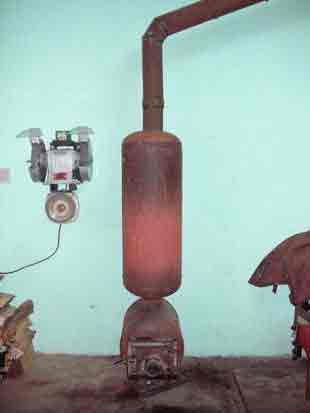

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха. С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона. На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.

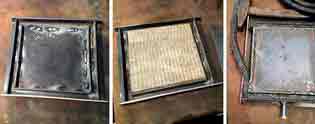

Отсек для нагрева воздуха с ребрами из стали

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

Самодельная печь для отопления гаража из газового баллона

Такая печь для гаража удобна в использовании и отличается высоким КПД, но к ее недостаткам можно отнести энергозависимость, так как для работы вентилятора требуется электричество. Второй недостаток — самоделка не имеет варочной панели.

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке). Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла.

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

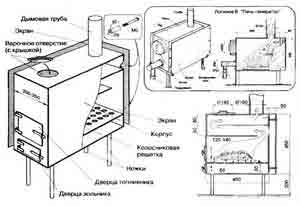

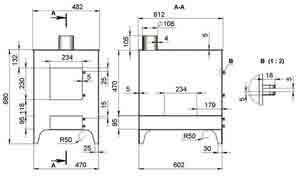

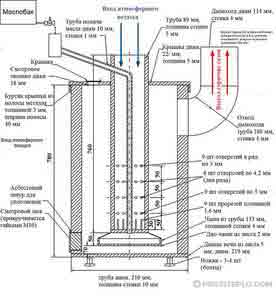

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Ещё по теме Самодельная печь буржуйка из тормозных барабанов

Еще один вариант гибридной печки:

нижняя часть корпуса представляет собой классическую дровяную буржуйку;
верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

Заключение

Разобравшись, как сделать печку того или иного типа, можно подобрать оптимальный вариант с учетом сложности конструкции и КПД. Изготовление отопительного агрегата в гараж своими руками дает возможность оптимизировать затраты на создание комфортной обстановки для проведения работ по ремонту и обслуживанию авто.

Видео по изготовлению печки на отработке для отопления гаража:

Источник: http://profiteplo.com/pechi-i-kaminy/46-kak-sdelat-pechku-dlya-garazha.html

Восемь способов увеличения КПД печи-буржуйки

Здесь вы узнаете:

Традиционные печи-буржуйки отличаются не самым высоким КПД. До 30-40% вырабатываемого ими тепла улетает в дымоход. Увеличить КПД буржуйки позволят нехитрые технические приспособления. В этом обзоре мы рассмотрим восемь способов увеличения эффективности данных печей. Они отличаются по уровню сложности, но все работы выполняются своими руками с использованием подсобных инструментов. Пройдёмся по этим способам более подробно.

Восемь способов увеличения эффективности

КПД буржуйки на дровах варьируется в пределах 60-80%. Всё зависит от её конструкции, длины дымохода, используемых для её постройки материалов и используемых дров. Коэффициент полезного действия существенно возрастает при использовании берёзовых и дубовых поленьев с уровнем влажности 13-15%. Чем выше влажность, тем меньше отдача тепла и тем больше смолы останется на внутренних поверхностях.

Увеличить теплоотдачу буржуйки и повысить показатель КПД можно следующими способами – вот их список:

Обеспечение пиролизного сгорания древесины – оно увеличивает эффективность на 5-10%.
Создание дымооборотов – здесь главной задачей является максимальный отбор тепла из продуктов сгорания.
Создание системы естественной конвекции – улучшит обдув буржуйки, повышая теплоотдачу и ускоряя прогрев помещения.
Обдув вентилятором – как и в случае с естественной конвекцией.
Обкладка буржуйки кирпичом – сохраняет тепло и стабилизирует температуру.
Увеличение теплоотдачи за счёт воздушного теплообменника – сложный, но весьма эффективный способ.
Увеличение длины дымохода – актуально при наличии свободного места в помещении.

Рассмотрим каждый способ более детально. Все представленные в обзоре модификации можно провернуть на примере простой прямоугольной буржуйки.

Организация дымооборотов

Повысить КПД буржуйки довольно легко – нужно всего лишь улучшить отбор тепла. В традиционных печках оно мгновенно улетучивается в дымоход. В результате КПД остаётся низким, а печь «отапливает улицу». Другими словами, вы буквально выкидываете около 30-40% дров, они уходят в никуда. Задача решается простым способом – нужно задержать тепло внутри буржуйки как можно дольше. Для этого в ней организуются два дымооборота. Они позволяют увеличить сопротивление, заставляя тепло уходить в стенки.

Данную задачу лучше всего решать на начальном этапе сборки буржуйки. Вварите в неё два куска листового железа, как указано на чертеже. Они образуют два дымооборота. Проходя через них, продукты сгорания отдадут тепло по максимуму. И лишь после этого отправятся в дымоход.

Схема устройства печи-буржуйки.

Пиролизное горение

В продуктах сгорания полно тепла и присутствуют горючие элементы. Их дожигание со вторичным воздухом позволяет извлечь дополнительные килокалории. Для этого дрова сжигаются с ограничением подачи первичного воздуха. Дальше стоит задача дожечь то, что содержится в продуктах сгорания. Пиролизные газы сгорают с выделением большого количества тепловой энергии. Она поглощается и испускается металлическими стенками буржуйки. За счёт этого у нас получится увеличить её КПД.

Для организации пиролизного горения понадобятся дымообороты из предыдущего раздела. На уровне первого оборота вваривается подающая трубка. Через неё подаётся вторичный воздух. В его присутствии дожигаются продукты пиролиза – КПД увеличивается на 5-10% от исходного показателя. В месячном пересчёте это выльется в экономию нескольких десятков килограмм дров. Обязательно предусмотрите подачу «вторички», если вы уже сделали дымообороты.

Создание системы конвекции (+оребрение)

Увеличение КПД буржуйки своими руками предусматривает создание конвектора. Естественная конвекция улучшает съём тепла и обеспечивает быстрый прогрев помещения. Установив печку с конвектором в гараже, мы получим отличный отопительный прибор. Буквально через 15-20 минут после розжига в гаражном помещении установится комфортная температура. Наша задача заключается в следующем – нужно создать конвектор, засасывающий воздух снизу и выпускающий сверху.

Самый простой способ увеличить КПД – оборудовать буржуйку металлическим экраном. Он представляет собой лист железа, оборачивающий печку по бокам и сзади на манер рубашки. Расстояние между корпусом и листом – от 3 до 5 см. Лист приваривается на металлические распорки – сделайте их из тонкой арматуры. В результате получится довольно простой конвектор. Проблема только в том, что площадь рассеивания тепловой энергии останется прежней.

Увеличить КПД буржуйки поможет оребрение. Его можно сделать:

Из профильной прямоугольной трубы 20х40 мм.
Из П-образного металлического профиля.
Из традиционной круглой дюймовой трубы.

Обвариваем выбранным материалом заднюю и боковые стенки. Это поможет увеличить площадь рассеивания. Одновременно с этим мы получим эффективный конвектор.

Принудительный обдув

Принудительная конвекция эффективнее естественной. И дело не столько в КПД, сколько в скорости прогрева помещения. Для этих целей необходимо использовать любой вентилятор – хоть бытовой. Размещаем его в 50-60 см от буржуйки, подключаем к электросети, включаем и наслаждаемся результатом. Мощный поток воздуха эффективно снимет тепло с поверхности печки и распределит его по помещению. Затраты минимальны – нужен лишь старый вентилятор с низким уровнем шума, чтобы не давил на уши.

Модификация дымохода

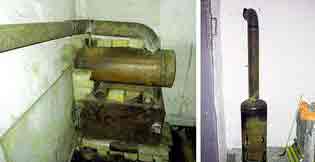

Довольно интересный способ значительно увеличить КПД традиционной буржуйки. Для этого проделываем следующие шаги:

Берём небольшой старый газовый баллон или другую металлическую ёмкость.
Ввариваем между дном и крышкой металлические трубки.
В боковых стенках делаем вырезы под диаметр дымохода.
Разрезаем дымоход и ввариваем в него получившийся модуль.

Подобное нетривиальное решение позволит довольно заметно повысить КПД вашей буржуйки.

В результате должна получиться конструкция как на картинке ниже. Далее остаётся установить напротив модуля вентилятор, продувающий воздух через трубки. Этот шаг поможет увеличить КПД за счёт съёма тепла, остающегося в продуктах сгорания.

Другими словами, наша задача – максимально остудить продукты сгорания, отняв у них все остатки тепловой энергии.

Сооружение кирпичной кладки

Нельзя сказать, что этот способ позволяет кардинально увеличить КПД металлической буржуйки. Он обеспечивает:

Поддержание температуры при затухании пламени.
Безопасность использования печки.
Создание естественной конвекции.
Более равномерную отдачу тепла.

Увеличение КПД достигается другими способами. Что касается кирпичной кладки, повторяющей контуры задней и боковых стенок, то она лишь дополняет другие технические решения.

Увеличение длины дымохода

Повышение КПД достигается за счёт увеличения общей длины дымохода. Причём увеличивается не вертикальная часть, а горизонтальная. Суть в том, что продукты сгорания будут нагревать металл дымохода, из-за чего большая часть тепла задержится внутри помещения. Газы на выходе дымоходной трубы станут значительно холоднее.

Увеличивая длину дымоходной трубы, необходимо расположить буржуйку в одном конце помещения, а сам дымоход разместить в другом конце. Горизонтальная секция трубы соединит дымоход с печью и обеспечит эффективный отбор тепла.

Дополнительный способ увеличить КПД – дооборудовать дымоход конвекционными трубами. Такой шаг увеличит площадь теплоотдачи и создаст дополнительную конвекцию.

Установка отражающего экрана

Этот шаг позволит увеличить КПД на 1-2%. Саму печь мы трогать не будем, а обошьём оцинкованным железом угол, в котором установлена буржуйка. Тем самым мы предотвратим уход части тепла в стены, направляя его в обогреваемое помещение. Между листом железа и стеной можно проложить несгораемую теплоизоляцию.

Комплексный подход и технические решения

Увеличить КПД буржуйки до максимальной отметки поможет комплексное применение вышеописанных способов. Например, совместите дымообороты и пиролизное горение, добавьте оребрение на корпус и увеличьте длину дымохода. Буржуйка с вентилятором хороша и в самостоятельном виде, но ничто не мешает обложить её кирпичом. Разнится и реализация описанных методик – всё зависит от имеющихся в распоряжении материалов и конструкции самой печи.

Источник: http://remont-system.ru/pechi-i-kaminy/vosem-sposobov-uvelicheniya-kpd-pechi-burzhuyki

Как делается буржуйка из газового баллона — конструкции длительного горения

Если вы обратите внимание, сколько стоит чугунная или стальная печка на дровах в торговой сети, то быстро поймете, что покупать ее для отопления гаража и дачи с теплицей не всегда оправданно. Более доступный вариант – буржуйка из газового баллона длительного горения, изготовленная своими руками или сваренная мастером под заказ по вашим чертежам. В любом случае конструкцию самодельной печи выбирать вам. Наша цель – помочь в этом выборе, рассказать о технологии самостоятельной сборки отопителя и правильной установке, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печки

Устаревшая и неэффективная отопительная техника постепенно уходит в прошлое, что сказывается и на самодельных обогревателях. Нынче никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошей теплоотдачи. Современная буржуйка должна быть комфортной в эксплуатации и экономичной. Поэтому продвинутые мастера – умельцы постоянно работают над ее усовершенствованием.

Чтобы добиться максимально эффективной работы дровяного отопителя, необходимо решить 2 вопроса: как увеличить КПД печки-буржуйки и длительность горения от одной загрузки, не повышая количество и цену применяемых материалов. Представляем 3 варианта самоделок, где эти задачи были успешно решены и реализованы:

трехходовая печь из двух пропановых баллонов;
пиролизная буржуйка с воздушно-жаротрубным теплообменником и вторичной камерой;
очень популярная конструкция — «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 агрегата разработаны, сделаны и испытаны нашим экспертом Виталием Дашко, любезно предоставившим свои фото – и видеоматериалы.

Если вы дружите со сварочным аппаратом и располагаете необходимым инструментом, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и поясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но сначала определитесь с выбором, прочитав обзор этих печей.

Трехходовая буржуйка – принцип работы и плюсы с минусами

Этой самодельной печи мастер присвоил шутливое название «Коллайдер» из-за непривычного внешнего облика и неплохой теплоотдачи. Эта буржуйка на дровах делается из двух стандартных пропановых баллонов емкостью 50 л, приваренных друг к другу под углом 90°, как это показано на чертеже. Принцип действия такой:

Первый резервуар, уложенный горизонтально, играет роль топливника, соответственно, оборудован дверцами и колосниками. В него помещается внушительная порция дров и поджигается.
Второй сосуд – это воздушный теплообменник с внутренними перегородками, замедляющими течение дымовых газов и заставляющими их трижды менять направление движения и отдавать больше теплоты. В конце продукты горения покидают отопитель через дымоходный патрубок.
Для увеличения греющей поверхности обе части корпуса снабжены дополнительными ребрами.
Внизу к топливнику приварен зольник из листового металла, чья дверца регулирует подачу воздуха на горение.

Чертеж самодельного трехходового отопителя на дровах в разрезе

Примечание. С таким же успехом вместо баллонов можно применить стальную трубу для буржуйки с диаметром 300 мм и тонкими стенками (4—5 мм).

Ориентировочная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет обогреть помещение площадью до 100 м² – дачу, теплицу либо большой гараж (бокс). Практические испытания показали, что в режиме поддержания тепла в прогретом помещении 1 загрузки дров хватает на 1.5—2 часа. Если использовать отопительный агрегат в доме меньшей площади (25—50 м²), то длительность горения возрастет до 3—4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это неплохая экономичность.

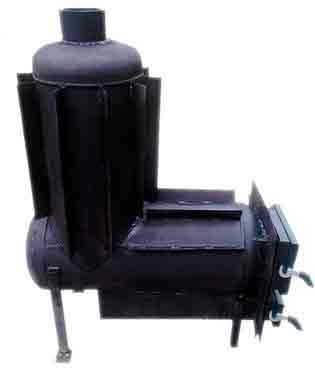

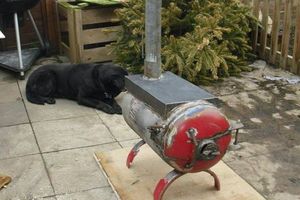

Печка Коллайдер — общий вид

Минус у этой печки долгого горения один – странноватый внешний вид. Но он компенсируется многочисленными плюсами:

простота в изготовлении;
быстрый прогрев и достойная длительность работы с 1 закладки твердого топлива;
дешевизна конструкции, купить вам придется только удобные ручки да еще трубу для буржуйки, если нет баллонов из-под пропана;
благодаря размерам топливника в печку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;
агрегат можно сделать с варочной поверхностью, как это показано на фото.

«Коллайдер», как и любая буржуйка из газового баллона, сваренная своими руками, может дополняться установкой водяного контура, регулирующей воздушной заслонки в дверцу зольника и вентилятора внешнего обдува. Размеры печки изменяются в любую сторону путем подбора резервуаров меньшей емкости либо труб другого диаметра.

О работе буржуйки, используемой для отопления помещения кафе 100 м², рассказано на видео:

Обзор пиролизной печи на 2 камеры

Эта маленькая печка на дровах, изготовленная из 24-литрового газового баллона, получила название «Пятерочка» по числу труб воздушного теплообменника. Действует она по такому принципу:

Как и в предыдущем случае, уложенный набок баллон служит камерой сгорания, а снизу к нему приделан зольник. Роль колосника играют щели, прорезанные в стенке сосуда.
Сверху резервуара выполнен проем, куда примыкают 5 вертикальных труб теплообменника. По ним движутся горячие дымовые газы и таким образом отдают часть теплоты в помещение.
Из теплообменника продукты горения попадают во вторичную камеру, куда по отдельной трубке отдельно подается подогретый воздух. Благодаря этому образовавшиеся в топке горючие газы дожигаются и выделяют дополнительное тепло, после чего направляются в дымоход.

Чертеж пиролизной буржуйки длительного горения из малого баллона

Результаты практических испытаний отопителя такие: комната площадью 30 м² в течение 1 часа прогревается на 20 °С, после чего одной закладки дерева хватает на 1.5—2 ч в зависимости от режима работы. Ориентировочная мощность – 5 кВт. Как видите, в данной конструкции длительность горения снижена за счет уменьшения топливника, зато печка очень компактна и поместится в любом помещении. Да и греет она вполне прилично.

Совет. Хотите нарастить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, где изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 л. Устройство отопительных агрегатов идентично, отличие лишь в объеме резервуаров, применяющихся в качестве топливника.

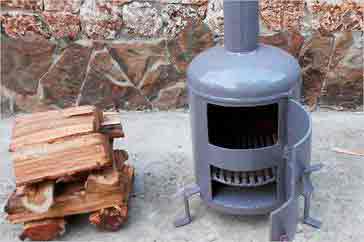

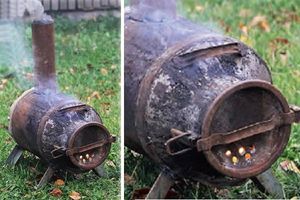

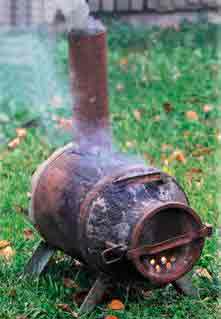

Так выглядит двухкамерная самодельная печка

Благодаря эффективному сжиганию дров печь «Пятерочка» экономичнее «Коллайдера», хотя и сложнее в сборке. По стоимости материалов разница меж ними небольшая – в первой 2 баллона, во второй – 5 труб диаметром 57 мм длиной 40 см. Отдельное преимущество печки – способность после разогрева сжигать влажную древесину и всякий мусор, не теряя интенсивности отопления. Остальные плюсы такие же – дешевизна, удобство в эксплуатации и возможность модернизации.

Еще дельный совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы пожелаете нарастить мощность отопителя и добавить еще 2—3 трубы в теплообменник. Помните, что соответственно должно увеличиться проходное сечение и тяга дымохода. Иначе вы напрасно потратите материалы и время, поскольку из-за недостаточной тяги крайние секции останутся холодными и мощность печи не возрастет.

Увеличенная версия Пятерочки из большого баллона

Печка верхнего горения «Бубафоня»

По большому счету, «Бубафоню» нельзя отнести к категории буржуек, поскольку она кардинально отличается принципом работы. Но и обойти вниманием эту печь невозможно в силу широкой популярности, обусловленной длительностью горения с 1 загрузки дровами от 6 до 10 часов. Вместе с тем отопитель славится многочисленными недостатками, о чем мы скажем далее.

Алгоритм работы печки длительного горения «Бубафоня», показанной на чертеже, следующий:

Топливник – это стоящий вертикально пропановый баллон на 50 л. Через отверстие в верхней крышке внутрь заходит труба для подачи воздуха, заканчивающаяся диском из толстого металла. Снизу к нему приделаны стальные полосы, распределяющие воздух по всем направлениям.
Когда топка заполнена дровами доверху, тяжелый диск придавливает их и заставляет проседать по мере сжигания. Розжиг также производится сверху, а только потом труба с грузом опускается.
Подача воздуха на горение регулируется заслонкой, установленной на верхнем торце трубы. Дымоходный патрубок врезан в боковую стенку баллона под самой крышкой.

Чертеж печи верхнего горения и схема расположения распределителей воздуха

Примечание. Место прохода трубы сквозь крышку не герметизируется и туда всасывается вторичный воздух, помогающий дожечь горючие газы над диском, когда печь как следует разогрелась.

Сильные стороны «Бубафони» — приличная продолжительность работы, простота и возможность переделки в котел верхнего горения (делается печь с водяной рубашкой, о чем рассказано в отдельном материале). А вот слабые стороны заставили многих владельцев гаражей отказаться от подобных буржуек:

печку невозможно догрузить, пока не сгорит все топливо;
от перекрывания заслонки топка не погаснет и станет долго тлеть, потому что в нее попадает вторичный воздух;
без хорошей тяги отопитель дымит в помещение;
в режиме медленного горения печь греет слабо, а дымоходная труба интенсивно забивается сажей;
для выхода в нормальный режим агрегат должен хорошо прогреться, на что расходуется ¼ топлива.

Слева на фото — воздушная заслонка крупным планом, справа — самодельные теплообменные ребра из профилей для монтажа ГКЛ

Для справки. Чтобы выжечь сажу в дымоходе, нужно при каждой растопке прогонять «Бубафоню» в максимальном режиме.

Напоследок немного подсластим пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, вдобавок она успешно функционирует на опилках и различном горючем мусоре.

Инструкции по изготовлению буржуйки своими руками

Перед тем как сварить дровяную печку продолжительного горения, следует подготовить все необходимые электроинструменты:

сварочный инвертор;
болгарка, она же – угловая шлифмашина;
дрель с набором сверл.

Примечание. Мы не станем перечислять здесь молотки с пассатижами, поскольку в доме у хорошего хозяина всегда найдется полный набор инструмента.

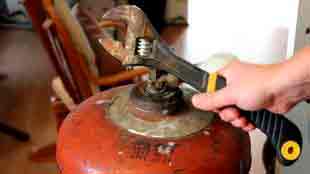

Конечно же, понадобится старый пропановый баллон, с которого нужно скрутить вентиль и перед резкой обязательно заполнить водой. Дело в том, что пропан тяжелее воздуха и его остатки самостоятельно не покинут резервуар. Чтобы их вытолкнуть оттуда, как раз и применяется вода. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем трехходовую печь

Помимо баллонов, для изготовления этой буржуйки надо подготовить такие материалы:

листовой металл толщиной 2 мм пойдет на зольную камеру и ребра, 3 мм — на дверцы;
обрезок круглой трубы диаметром 100 мм – на дымоходный патрубок;
уголки либо профильные трубы для ножек;
асбестовый, а лучше – графитно-асбестовый шнур на уплотнение дверок;
стальной профиль 20 х 20 мм или арматура такого же сечения – на усиление колосниковой решетки.

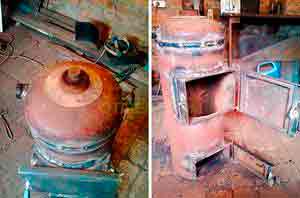

Стыковка двух баллонов (слева) и приварка обрамления дверок (справа)

Совет. Ручки — запоры с красивыми эбонитовыми накладками проще купить, чем тратить время на самодельные. Чтобы придать печке современный облик, приобретите термостойкую краску (продается в аэрозольных баллончиках).

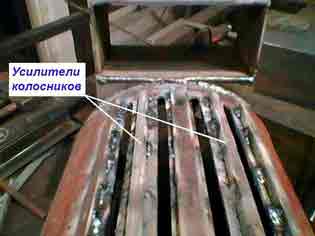

Чтобы прутья не прогибались от высокой температуры, их нужно усилить приваренными профилями

Первым делом порежьте металл на заготовки по размерам, указанным на чертеже буржуйки длительного горения, представленном в предыдущем разделе. Технология изготовления печи такая:

В торце первого баллона вырежьте проем под дверцу и отверстие в стенке для выхода газов. У второго сосуда отпилите дно, а на торце выполните отверстие под патрубок 100 мм. Сделайте на стенках полукруглые вырезы, чтобы один баллон плотно сел на другой.
Прорежьте щели колосниковой решетки. С наружной стороны приварите к ней усилители из профиля 20 мм.
Изготовьте зольник и обрамления дверок, приварите их к корпусу. Заодно установите ножки.
Сварите дверцы и уплотните места примыкания к рамке. Установите створки и ручки.

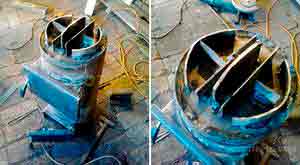

Вырезанные стенки баллона используйте в качестве перегородок, приварив их внутрь вертикального резервуара.
Соедините два сосуда между собой на сварке. Установите дымоходный патрубок и обварите его.
Приделайте к обоим корпусам теплообменные ребра. На этом печь готова.

Несколько слов о том, как сделать для буржуйки длительного горения плотные дверки. Технология простая: из узких стальных полос, приваренных к внутренней поверхности створки, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, — четко определить расположение канавки. По окончании весь металл нужно обезжирить и окрасить в 3 слоя с перерывами на сушку.

Совет. Перед окрашиванием сваренную печь желательно протопить, дабы выжечь всю старую краску.

Изготовление пиролизной двухкамерной печки

Схема сборки этой буржуйки с высоким КПД во многом схожа с «Коллайдером», только применяется 1 газовый баллон, а из материалов добавляются трубы диаметром 57 и 20 мм (на теплообменник и подачу вторичного воздуха соответственно). Порядок работ следующий:

В резервуаре прорежьте отверстия для загрузочной дверцы и под установку теплообменника. Размеры площадки для него – 260 х 200 мм.
Смастерите зольник и поставьте дверцы, как это описано выше. Приварите опоры.
Изготовьте теплообменник, врезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на чертеже.
Согните трубу 20 мм под углом 90° и приварите ее к теплообменнику. Последний приделайте к проему, вырезанному в баллоне.
Сварите вторичную камеру с дымоходным патрубком. В качестве крышки используйте полукруглую заготовку, что раньше была стенкой баллона. Отопитель готов.

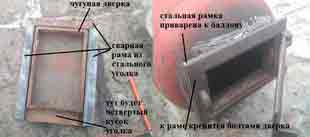

Этапы сборки дверцы топливника

Примечание. Если вы используете стандартный баллон, то алгоритм ведения работ не меняется, только зольник надо сделать больше (размер показан на чертеже).

Немного о том, как правильно сделать подачу воздуха во вторичную камеру буржуйки длительного горения. Перед монтажом конец трубки нужно заглушить, а по бокам выполнить 5—6 разрезов в виде латинской V. Потом труба вставляется в отверстие верхней площадки теплообменника и обваривается. Если вы изготавливаете буржуйку своими руками из трубы, взятой вместо баллона, то понадобится приварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

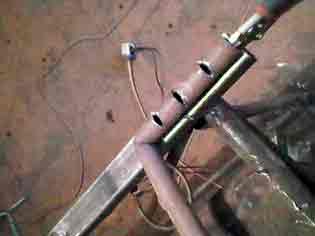

Такие прорези нужно сделать по бокам трубки

Фото процесса сборки буржуйки

Изготовление буржуйки на видео

Сборка отопителя «Бубафоня»

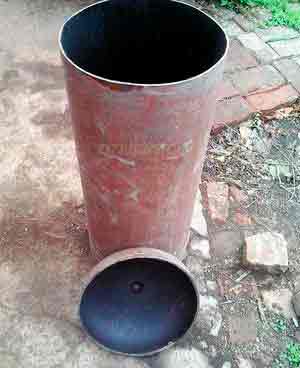

Технология изготовления этой печки – одна из простейших. Берете газовый баллон на 50 л, отрезаете верхнюю часть по заводскому шву, после чего выполняете такие действия:

Сварите из арматуры периодического профиля диаметром 20—24 мм колосниковую решетку и установите ее согласно чертежу. Ниже вырежьте проем и поставьте дверку зольной камеры.
В отрезанной крышке проделайте отверстие для воздушной трубы, а к торцу баллона приварите снаружи стальную полосу для уплотнения.

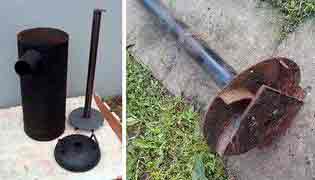

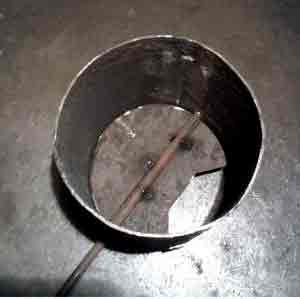

К одному концу трубы 57 мм сваркой прикрепите дисковый груз с наваренными рассеивателями воздуха, а на второй поставьте воздушную заслонку.
Установите дымоходный патрубок.
Воздушную трубу вставьте в топливник и наденьте крышку.

По сути, 3 детали — это вся печь Бубафоня

Для справки. Многие домашние мастера не ставят колосники и дверцу зольника в печку типа «Бубафоня». Это упрощает работу, но усложняет эксплуатацию: после прогорания дров корпус приходится переворачивать, чтобы вытряхнуть золу.

Установка колосниковой решетки

Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:

В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

обычная стальная труба с тонкими стенками;
газоход из кровельной или нержавеющей стали;
утепленный сэндвич-дымоход.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Совет. Предпочтительнее взять последний вариант дымоотвода – двустенную трубу с утеплителем из базальтового волокна посередине.

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как это показано на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.

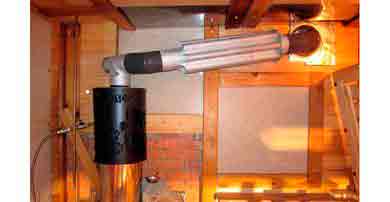

На вертикальном участке дымохода ставится теплообменник, связанный с водяным отоплением дома или дачи.

Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход, не стоит напрямую подсоединять к системе водяного отопления, поскольку есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

Источник: http://otivent.com/burzhujka-iz-gazovogo-ballona-dlitelnogo-gorenija

Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности. Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Ещё по теме Как сделать кирпичную печь

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных. Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего. Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать. Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода. Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают. В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм. Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия. В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин. Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

сэкономить топливо;
повысить КПД печки;
увеличить теплоемкость;
уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха. Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом.

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

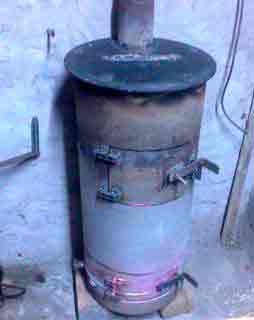

Печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Как работает буржуйка:

Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт. Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон. Изготовление проводят в такой последовательности:

Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
На одну из плоскостей круга приваривают ребра высотой до 50 мм.
К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

Печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают. С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Источник: http://sovet-ingenera.com/otoplenie/pechi/pechka-burzhujka-svoimi-rukami.html

Как сделать печку буржуйку на дровах своими руками?

Нередко возникает необходимость отопить небольшое помещение ( склад, гараж, мастерская) без значительных материальных затрат. И если в ближайшем Подмосковье все помещения отапливаются централизованной системой, то людям, проживающим дальше от Москвы, стоит рассчитывать только на собственные силы. Прекрасным решением возникшей проблемы станет компактная печка буржуйка, которую можно купить в готовом виде или сделать своими руками, используя смекалку, металл и инструменты.

Особенности самодельных буржуек

Среди бесчисленных достоинств такой невзрачной, но полезной печи буржуйки выделяют основные преимущества:

полная автономность и энергетическая независимость;
может работать на любом твердом топливе, а также на отработке и даже на высушенных остатках растений;
многоцелевое использование устройства: отопление помещения, приготовление пищи, подогрев воды;
простота конструкции позволяет легко соорудить такую печку в гараж своими руками из имеющихся в нем материалов;
не требует возведения монолитного фундамента и установки капитальной трубы для дымоотвода.

Однако нельзя не отметить и некоторые минусы буржуйки для дачи:

высокая степень теплопроводности металла способствует не только быстрому сгоранию топлива, но скоротечному остыванию печки;
если стенки сделаны из тонкого металла, то они быстро выгорают и печь буржуйка развалится;
необходим постоянный контроль процесса горения, контролировать тягу, нужно вовремя подбрасывать дровяные или масляные ресурсы;
при использовании отработки, а также сырых и смолянистых дров в качестве топлива, придется часто чистить дымоход от трудно выводимой сажи.

Существует много хороших вариантов печных конструкции для дачи на дровах и других видах топлива. Поэтому каждый может выбрать модель, идеально подходящую к конкретному помещению с набором соответствующих технических параметров. Буржуйка в гараж может быть сделана из любого подручного материала – металлическая бочка, труба достаточного диаметра, бак, бидон, пустой газовый баллон или железные листы.

Главное требование – прочные и надежные стенки с толщиной не менее 3 мм. Как показывает практика, слишком толстые металлические листы (свыше 8 мм) очень тяжело прогреваются, снижая КПД конструкции. А если металл чрезмерно тонкий, то под воздействием высокой температуры он деформируется и быстро перегорает. Поэтому наилучшей толщиной считается 3-4 мм.

Простой вариант буржуйки из бидона

Самая простая буржуйка, сделанная своими руками, может быть изготовлена из обыкновенного бака-бидона. Конечно, такая конструкция не очень долговечна, но зато оперативно собирается, легко строится и отдает много тепла в окружающее пространство.

Собственно весь процесс изготовления заключается в том, что нужно приварить ножки, колосник и обустроить трубу для дымоотвода. Для начала работ потребуются:

непосредственно железный бидон;
сварочный аппарат;
труба для дымоотвода;
проволока для колосника;
рабочие инструменты;
чертеж.

Последовательность действий, как сделать буржуйку своими руками из старого бидона:

Бидон установите в горизонтальном положении и под крышкой отметьте место для поддувала в форме серпа или небольшого прямоугольника.
В днище или стенке бака вырежьте отверстие для отводящей дым трубы согласно ее диаметру.
Чтобы сделать колосник, согните стальную проволоку и протяните внутрь бидона через крышку и аккуратно разгибайте так, чтобы расположить зигзаг в необходимом положении, при этом оставив место, чтобы было удобно закладывать дрова.
Затем нужно приварить ножки из трубок или уголков и дымоотвод.
В заключении такую буржуйку можно оснастить несколькими полезными аксессуарами. Чтобы выделяемое тепло меньше улетучивалось, можно закрепить отражатель на внешней стороне бидона. А если по бокам приварить ручки, то бак будет легко переносить с места на место.

По этому примеру также можно сделать буржуйку из бочки.

Но есть и другие, более сложные варианты с большим КПД.

Самодельная печка из газового баллона

У газового баллона хорошая, почти идеальная для печки буржуйки, форма. Конструкция из баллона отлично подходит для отопления небольших помещений. Рассмотрим, как можно соорудить из баллона печь:

В первую очередь нужно срезать верхнюю срезать у баллона верхнюю часть с краном, и приварить на это место заглушку.
Дальше надо вырезать квадратный проем на дне баллона, который будет служить в будущем входом в топку. Отрезанную часть можно использовать как дверку, предварительно ее, обварив до нужных размеров.
Следующий этап это приваривание петель, установка дверки и крепление к ней ручки-замка.
В той части баллона, которая будет служить днищем, делаются отверстия. Они будут выполнять задачу колосника.
И более тонкого металла изготавливается короб который закрепляется под колосником. Данный короб будет выполнять функцию зольника, который служит для сбора остатков горения, в тоже время выступая в роли поддувала. На зольник должна быть прикреплена дверка.
Вся печная конструкция нуждается в таких деталях как ножки. Для их изготовления можно воспользоваться трубой и металлическим уголком. Используя сварку прикрепим их к топливному баку.
В верхней части, противоположной зольнику, прорезается проем и в него вваривается дымоходная труба.

Если есть желание в верхней части печки можно сделать панель для варки. Это довольно просто – приваривается рамка из стальной арматуры. Сделанная панель получается довольно вместительной, способной уместить на себе два предмета.

Как сделать прямоугольную буржуйку своими руками?

Большинство специалистов считают, что такая модель является наиболее эстетичным, компактным и оптимальным вариантом, по сравнению с вышеперечисленными. Такой вид конструкции очень хорошо подойдет для обогрева жилого помещения.

Первостепенной функцией прямоугольной буржуйки является отопление комнаты площадь которой не более 15 м3. Стандартная буржуйка имеет довольно хорошую теплоотдачу, но она также быстро остывает после того как дрова прогорели. Данный недостаток можно отчасти уменьшить, обложив печь кирпичами. Но это не очень правильное решение, так как после этого довольно сильно уменьшится скорость теплоотдачи, а тепло будет сохранятся довольно недолго.

Прямоугольная буржуйка бывает двух типов. Первый – это печь «Гном». Довольно простая, компактная конструкция, которая состоит из двух камер, топки и зольника, дымоходной трубы и ножек.

Второй – более сложный, позволяющий сохранять тепло на протяжении довольно долгого периода. Это печь Логинова. Именно поэтому ее следует рассмотреть более подробно. В конструкцию буржуйки были внесены некоторые изменения, другой метод подачи топлива позволил улучшить эксплуатационные свойства.

При этом она не потеряла основные положительные стороны: быстрая теплоотдача, простота установки не требующая возведения дополнительного фундамента и создания капитальной трубы, небольшие размеры.

В чем же секрет? В самом топливном баке, в верхней части вварены 2 пластинки, которые образуют лабиринт. Из-за этого путь прохождения газов увеличен, а это значит что в печи остается больше тепла. А благодаря расширению металлических поверхностей становится более эффективным теплообмен между газами и стенками емкости.

Для самостоятельного изготовления многофункциональной буржуйки потребуется:

наброски и простой чертеж конструкции с указанием всех основных размеров;
листовой металл (его количество зависит от желаемых габаритов печи);
стальные уголки (толщина 4-5 мм);
металлическая трубка 25-30 мм;
труба 180 мм;
сварочный аппарат;
рабочий ручной и электрический инструмент.

Стоит отметить, что размеры можно установить свои, из расчета имеющихся в наличии материалов. Мы взяли стальной лист толщиной 3 мм и размерами 200×450 см

Для сбора такой буржуйки нужно выполнить следующие операции:

Стенки конструкции нужно между собой сварить.
Сверху приварить крышку.
Вставив пластины лабиринта и решетку колосника прикрепить их воспользовавшись сваркой. Для сохранения между пластинами и решеткой расстояния, между ними расположите деревянные бруски. Специально убирать их после того как все сделано не нужно, так как они прогорят во время топки. Многие специалисты советуют изготавливать решетку колосника не из прутьев, а листом с просверленными в нем 20 мм отверстиями.
Изготовить для печки днище.
Установить трубу для дымохода. Для этой цели хорошо подойдет толстостенная стальная труба. Важный момент: на всем участке расположения в доме труба должна быть цельносварной. Если труба прямая – это довольно просто. Если же трубу нужно выводить через стену на улицу, тогда советуют изготовить из проволоки шаблон, и по нему сварить трубу и повороты.
Также нужно приварить ручки дверок для буржуйки, завесы и защелки. Завесы лучше сделать самому используя толстый прут и стальную трубку. Особо заморачиваться по поводу размеров дверок не нужно. Главным их критерием должно служить удобство подачи дров и удаления пепла и золы через них.
После того как все собрано в одну конструкцию, нужно подумать о том как ее установить на ножки. Оптимальным вариантом будет их изготовить из металлической трубки диаметром 2-3 см и 8-10 см длиной, на конец которой приваривается гайка и вкручивается болт. Эта хитрость позволит регулировать высоту. Многие могут не понять сути данных деталей, но при установки все станет на свои места.

Особых проблем данная работа не доставит.

Для гаражей довольно большим спросом пользуется печь на отработке. О ней мы рассказывали в одной из статей.

Безопасность – превыше всего!

Для того чтобы повысить безопасность использования печи, она устанавливается на огнеупорный материал, для этой цели могут служить кирпичи или плита из асбоцемента. Чтобы защитится от искр и выпадения угольков, пол возле печи накрывают металлическим листом либо укладывают кафелем.

Для ограждения стен, мебели и других вещей от воспламенения, к стенам буржуйки крепят защитные экраны, делающиеся из асбоцементных листов. В этом случае отпадает необходимость облицовывать поверхность котла термостойким материалом. Крепление экранов осуществляется на болты с втулками или резьбовые шпильки.

Хоть труба не обладает такой температурой как в других моделях, ее все -таки стоит пропустить через стену используя для этого рассечку. Рассечка подразумевает нахождение в ней трубы с выдерживанием расстояния в 20 см. При этом пустоту необходимо заполнить смесью жидкой глины и асбеста.

Самодельная буржуйка – является хорошим и надежным подспорьем в холодном рабочем помещении или собственном гараже. Ее изготовление достаточно просто и не требует капитальных материальных вложений.

Стоит заметить, что каждая из печей обладает поистине огромным потенциалом для доработок и усовершенствований. Каждая модель имеет свои положительные и отрицательные стороны. Каждая подойдет под определенные условия. Но служить она будет достаточно долго помогая во многих делах и выполняя не только функцию обогрева.

Для этого стоит только хорошенько все обдумать и выбрать модель которая будет оптимальным вариантом для вашего помещения. Если же вам недостает умения ее изготовить, тогда можно ее купить. Среди местных умельцев в вашем регионе всегда найдется человек, у которого вы сможете заказать готовую печь.

Источник: http://santehnikportal.ru/otoplenie/sdelat-pechku-burzhujku.html

Буржуйка из газового баллона своими руками: печка за несколько часов

Простая, неприхотливая конструкция печки-буржуйки сделала её хитом среди отопительных приборов, которые можно построить в домашних условиях. Такая популярность обусловлена несколькими факторами, одним из которых является нетребовательность к материалам. Хорошую, производительную печку можно сделать из металла, который всегда можно отыскать у рачительного хозяина — кусков арматуры, полос листовой стали, остатков металлических труб и уголков и даже из деталей от различных машин и механизмов. Нередко в качестве корпуса используется готовая ёмкость — отрезок трубы большого диаметра, бочка из-под ГСМ или ёмкость для бытового пропан-бутана. О достоинствах последнего варианта и способах изготовления буржуйки из газового баллона своими руками расскажем подробнее.

Секреты популярности буржуйки из баллона

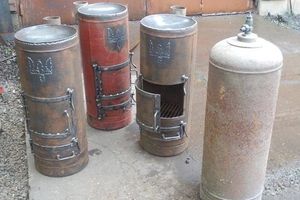

Вот такую стильную буржуйку можно построить из обычного газового баллона

Буржуйками называют простые, малогабаритные печи, предназначенных для обогрева небольших помещений, которые по каким-либо причинам не могут отапливаться полноценной инженерной системой. Чаще всего агрегаты этого типа изготавливаются из металла и используются в гаражах, сараях, дачных домиках, теплицах и бытовках. Иногда буржуйки устанавливают и для временного обогрева жилых помещений, а при небольшой доработке их оставляют в качестве основного источника тепла.

Изготовление печки из газового баллона имеет массу положительных моментов:

толщина стенок ёмкости составляет более 3 мм, чего вполне достаточно, чтобы обеспечить жёсткость и прочность конструкции;
сосуды для хранения газов делают из высоколегированных сталей, которые успешно противостоят коррозии. Кроме того, достаточно толстый и качественный металл выступает гарантией того, что стенки буржуйки не прогорят в течение длительного времени;
потребуется минимум переделок. Поскольку нет необходимости изготавливать корпус печи, сокращается время на постройку отопительного прибора;
даже если ёмкость для бытового газа покупать, то его стоимость на вторичном рынке составляет всего несколько сотен рублей. Чаще всего баллон можно достать совершенно бесплатно, поспрашивав среди знакомых и друзей;
с точки зрения теплотехники, цилиндрическая форма топки является оптимальной, поэтому буржуйка, изготовленная из сосуда для бытового газа, отличается экономичностью и высокой продуктивностью;
существование несколько конструкций, среди которых — горизонтальные и вертикальные агрегаты прямого или пиролизного горения;
очень быстрый нагрев помещения как за счёт излучения, так и конвекцией.

Недостатки теплогенератора, построенного с использованием газового баллона, присущи всем буржуйкам. Во-первых, стенки отопительного прибора разогреваются докрасна, что никак не может способствовать безопасности агрегата. Во-вторых, невозможно угадать точное количество дров, чтобы хоть как-то регулировать температуру нагрева. В-третьих, чрезвычайно низкая теплоёмкость такого сооружения. Буржуйка будет давать тепло ровно до той поры, пока не прогорят дрова. После этого она моментально остынет.

Чаще всего для изготовления буржуйки используют 50-литровые пропановые баллоны

Чтобы повысить теплоаккумулирующую способность корпуса печи, агрегат нередко облачают в кирпичную либо каменную кладку, используют водяную рубашку и другие способы накопления энергии.

Ещё хотелось бы отметить не минус, а скорее особенность, связанную с тем, что газовые баллоны окрашиваются обычной эмалью. При высокой температуре краска будет выгорать, наполняя помещение ядовитым дымом. Чтобы исключить вероятность отравления придётся удалить верхнее покрытие механическим способом или первые две-три топки провести на открытом пространстве.

Особенности конструкции и принцип действия

Как и любая другая твердотопливная печь прямого горения, агрегат, изготовленный из газового баллона, состоит из нескольких частей:

топки, совмещённой с корпусом;
колосниковой решётки;
поддувальной камеры;
дымохода.

Поддувало располагается в нижней части буржуйки и представляет собой небольшую камеру (по сути, канал), необходимую для подачи кислорода в зону горения. Чтобы регулировать количество воздуха, наблюдать за процессом и выгребать пепел, поддувало оснащают дверцей.

Простая конструкция — одна из составляющих успеха цилиндрических буржуек

В средней части печи расположена топочная камера, которая отделяется от поддувала колосниковой решёткой. Являясь основным модулем отопительного прибора, топка одновременно играет роль загрузочного отсека и теплообменника. Как и поддувало, топливник снабжается дверцей, через которую в буржуйку закладывают дрова и удаляют золу.

Дымоход представляет собой канал, необходимый для удаления продуктов сгорания из рабочей зоны. В печной трубе обязательно обустраивают заслонку, которую закрывают после прогорания дров. Это предотвращает утечку тепла из помещения в то время, когда буржуйка не используется.

Ещё по теме Печь длительного горения самодельная

Работа теплогенератора из газового баллона не отличается сложностью. После того как дрова укладывают на колосники, их поджигают и закрывают дверцу топочной камеры. Поддувало в это время должно быть открыто — через него воздух проходит к топливу. Интенсивность горения контролируют, прикрывая или открывая нижнюю дверцу. Разогретые газы удаляются через дымоход.

Чтобы увеличить эффективность теплообмена, буржуйку оснащают дополнительными элементами, которые позволяют отбирать остаточное тепло уходящих газов. Для этого на печную трубу устанавливают воздушный теплообменник или водяную рубашку. Нередко доработка заключается в удлинении той части дымохода, которая находится в помещении.

Подготовительные мероприятия

Если всё продумать и подготовить заранее, то в процессе работы удастся избежать ошибок и сократить временные затраты. Прежде всего, понадобится удалить из баллона остатки газа, собрать необходимые инструменты и закупить недостающие материалы. Поможет в работе и подробный чертёж или эскиз отопительного прибора.

Какой нужен баллон и как подготовить его к работе

Прежде всего отметим, что для изготовления буржуйки подходят только цельнометаллические баллоны для бытового пропан-бутана, включая те, которые используются для оснащения ГБО грузовых или легковых автомобилей. Лучшей заготовкой можно считать 50-литровый сосуд, который можно найти в большинстве частных хозяйств. Его высоты 850 мм и диаметра 300 мм вполне достаточно для сжигания всех видов топлива, от дров или опилок до отработанного моторного масла.

Неплохую буржуйку можно построить из 27-литрового пропанового баллона, если использовать горизонтальную схему агрегата с дооснащением поддувальной камерой. Небольшие размеры позволят использовать такой агрегат в качестве мобильной конструкции.

Поскольку даже в пустом баллоне могут находиться остатки газа, конденсат или его пары, то без тщательной подготовки ёмкости проводить с ней какие-либо работы может быть опасно — любая искра может привести к взрыву.

Вода вытеснит из баллона остатки газа, после чего можно не опасаясь приступать к слесарным работам

Чтобы полностью удалить пропан или его производные, воспользуйтесь проверенной методикой:

Отверните вентиль и выпустите из баллона остатки газа.
Переверните ёмкость вверх дном и вылейте из него конденсат.
Воспользовавшись газовым или разводным ключом, демонтируйте вентиль.
Поставьте сосуд вертикально и при помощи шланга полностью наполните его водой. Жидкость полностью вытеснит остатки газа и сделает заготовку для буржуйки безопасной.
После того как вода будет слита, с баллоном можно проводить любые слесарные работы — резать, сверлить, варить и т. д.

Поскольку и газ, и конденсат являются взрывоопасными веществами, а кроме того, обладают сильно выраженным, неприятным запахом, то работы необходимо проводить на открытом воздухе, вдали от источников открытого огня.

Вентиль с баллона можно открутить при помощи разводного ключа

Что понадобится, чтобы не отвлекаться по мелочам

Приступая к работе, необходимо подготовить такие инструменты:

сварочный инвертор или трансформатор, рассчитанный на токи до 200 А;
ручную шлифовальную машину, или, как её называют у нас в стране, болгарку, рассчитанную на применение дисков диаметром до 180 мм;
зачистной и отрезные диски для работы по металлу;
насадку шлифмашины для очистки металла от ржавчины;
электроды диаметром 3–4 мм;
молоток сварщика;
дрель с набором свёрл для стали;
зубило;
молоток;
плоскогубцы;
рулетку, металлическую линейку и угольник;
маркер и кёрн.

Кроме одного или двух газовых баллонов, для сооружения буржуйки понадобятся:

Буржуйку из баллона можно оснастить заводскими чугунными дверцами

листовая сталь толщиной более 3 мм;
труба для дымохода диаметром от 100 мм;
колено дымоходное 90° или 2х45°;
дверцы чугунные;
колосники или стальная арматура диаметром от 20 мм для их замены;
петли для навешивания дверцы;
уголки металлические с полкой размером не менее 30 мм.

Если вы приверженец эстетичности в любых её проявлениях, то, кроме всего остального, подготовьте ещё и растворитель, грунтовку и краску. Окрашенная буржуйка будет выглядеть гораздо лучше, к тому же финальная отделка придаст агрегату завершённость. Разумеется, эти материалы должны быть предназначены для эксплуатации в условиях высоких температур.

Какую конструкцию выбрать для своего проекта

Несмотря на всё разнообразие печей, которые можно построить из обычного газового баллона, существующие конструкции можно привести к трём основным видам:

горизонтальные;
вертикальные;
комбинированные.

Горизонтальная буржуйка проще в изготовлении и по утверждениям владельцев обладает большей теплоотдачей (что, в принципе, недалеко от истины, учитывая несколько увеличенную топливную камеру). Вместе с тем она занимает большую площадь, что в некоторых случаях недопустимо. Горизонтальные агрегаты хороши там, где есть развернуться — в просторных мастерских, складах, теплицах и т. д.

Горизонтальное расположение баллона более выгодно с точки зрения теплофизики

Вертикальный отопительный прибор занимает намного меньше места и имеет идеальную конфигурацию для монтажа в углу. Для установки в гаражах и небольших помещениях домашние мастера выбирают именно эту конструкцию, хоть она и сложнее в изготовлении. Трудности связаны с тем, что для установки колосниковой решётки приходится работать сваркой в ограниченном пространстве, а это не совсем удобно. Вместе с тем существует способ, когда для монтажа колосников баллон разрезают на две части, после чего сваривают вновь.

Вертикальная буржуйка — один из самых компактных отопительных приборов

Комбинированные буржуйки изготавливают из двух и более баллонов, один из которых играет роль топки, а другой теплообменника. По сути, такой отопительный прибор представляет собой все ту же горизонтальную конструкцию, но поскольку его камеры выполняются из отдельных сосудов, всё же отнесём такие сооружения к отдельному подвиду. Печи комбинированного типа являются наиболее экономичными и теплоэффективными отопительными приборами, однако идеальными их назвать нельзя, учитывая большие габариты и увеличение трудозатрат.

Комбинированный обогревающий прибор имеет увеличенный КПД

Ниже мы представили чертежи и схемы, которые смогут помочь в работе или при проектировании собственной конструкции.

Чертежи и схемы буржуек, которые можно соорудить из ёмкостей для газа

Изготовление буржуйки из пропанового баллона своими руками

Популярность горизонтальной и вертикальной конструкции настолько велика, что трудно выбрать ту или иную в качестве идеального варианта. Поэтому расскажем об особенностях постройки и того, и другого отопительного прибора.

Как сделать вертикальный агрегат: поэтапное описание процессов

Пропановый баллон укладывают на пол, после чего размечают места вырезов под дверцы печи. Особая точность здесь не нужна — размеры определяют исходя из удобства использования и личных предпочтений. Чертить линии лучше всего маркером, огибая ёмкость рулеткой. Чаще всего поддувало делают высотой 10–15 см, отступая от дна баллона не менее 5 см. Дверца топки должна быть больше — не менее 25 см в высоту. Ширину обоих проёмов выполняют одинаковой, от 25 до 35 см. Что же касается расстояния между дверцами, то его делают не менее 10 см — в таком случае будет обеспечен необходимый зазор для монтажа колосниковой решётки.

Правильная разметка — залог успешной работы печки

Для облегчения монтажа колосников баллон лучше перерезать пополам

Монтаж колосниковой решётки

Петли лучше установить до того, как дверца будет отделена от корпуса

Вместо заводских петель для самодельной конструкции можно использовать по паре звеньев мощной приводной цепи от сельскохозяйственной техники.

Роль петель с успехом сыграют звенья крупной цепи

Упоры для фиксации дверцы в нужном положении

Вертикальный дымоход намного проще монтировать, однако выход печной трубы сбоку увеличит тепловую эффективность буржуйки

Поскольку в печах этого типа нередко используется не самое качественное топливо, профессиональные печники рекомендуют печную трубу делать составной. Разъёмная конструкция позволит легко разобрать дымоход его для очистки от сажи и других отложений.

В зависимости от конструкции дымохода, его делают прямым или изогнутым. В последнем случае используют колено с необходимым градусом изгиба. Чтобы обеспечить достаточную тягу, длина дымохода должна быть не менее 4 м, а его верхний срез должен располагаться выше кровли.

На расстоянии 5–10 см от места сопряжения с патрубком на дымовую трубу устанавливают задвижку (шибер). Для этого из листового металла вырезают круг, диаметр которого соответствует внутреннему сечению дымохода, а перпендикулярно печной трубе выполняют сквозное сверление Ø8 мм. После этого в отверстие устанавливают Г-образный стальной пруток соответствующей толщины, к которому приваривают заслонку. Чтобы предотвратить её самопроизвольный поворот, устанавливают фиксатор любого типа.

Вырез в заслонке повышает безопасность агрегата, поскольку исключает возможность задымления вследствие самопроизвольного закрывания

При необходимости готовое изделие красят, после чего устанавливают на место, присоединяют печную трубу и проводят пробную топку.

Инструкция по изготовлению горизонтальной печки-буржуйки с фото по шагам

Из баллона выкручивают вентиль, после чего отверстие заваривают.
С нижней части баллона удаляют опорный башмак, а затем в сферическом торце прорезают квадратное загрузочное окно. Делать это лучше всего так же, как и при изготовлении вертикальной буржуйки, то есть, предварительно установив петли. В этом случае вырезанную дверцу не придётся выставлять перед монтажом.

Способ монтажа чугунной дверцы

Колосники могут быть заводскими или изготовленными из отрезков арматуры

Подачу воздуха можно обеспечить множеством отверстий в днище печи

Конструкцию можно упростить, исключив из неё колосниковую решётку. В этом случае в днище печки выполняют множество сверлений Ø10 мм, через которые к дровам будет поступать кислород.

Со стороны колосников на баллон монтируют зольник высотой до 10 см. Для этого можно использовать отрезок швеллера подходящего размера.

Прорезать круглое отверстие лучше всего при помощи алмазной «коронки» или газового (плазменного) резака. Если же такой возможности нет, то по контуру будущего дымохода выполняют множество сверлений Ø6–8 мм, после чего окно вырубают зубилом.

На буржуйку устанавливают печную трубу, оборудованную шибером. Всё — обогревающий агрегат готов к работе!

Вот такой агрегат должен получиться в итоге

Видео: Буржуйка из газовых баллонов

Как видите, буржуйка из газового баллона является неплохим вариантом для повторения в домашних условиях. Её изготовление потребует минимум усилий и времени. Наличие нескольких модификаций позволяет выбрать для себя наиболее приемлемую конструкцию, а неприхотливость к материалам даст возможность получить печку практически бесплатно. Напоследок хотелось бы напомнить о необходимости осторожного обращения с газовым баллоном и проведении сварочных работ — от этого зависит ваше здоровье и безопасность.

Источник: http://ultra-term.ru/otoplenie/pribory/pechi/burzhujka-iz-gazovogo-ballona-svoimi-rukami-pechka-za-neskolko-chasov.html

Буржуйка для гаража своими руками

Обеспечить обогрев гаража очень просто. Для этого широко применяется печь – буржуйка. Простота конструкции и отличные показатели КПД делают ее едва ли не самым подходящим вариантом для этих целей. Многие домашние умельцы самостоятельно сделали буржуйку для гаража, а как можно последовать их примеру, расскажет вам наша статья.

Особенности и нюансы использования

Схема конструкции такой печи не нуждается в сложных пояснениях: все просто и понятно. Нижняя часть состоит непосредственно из топки, конфигурации которой могут принимать самые неожиданные варианты. Сверху можно дополнительно оборудовать место для приготовления/разогрева пищи, а также всяких хозяйственных нужд. В верхней части также можно установить дополнительные приспособления, например, мангал или емкость для подогрева воды. Большое значение имеет дымоход, который должен быть не только герметичный, но и создавать хорошую тягу, чтобы дым полностью выходил наружу.

Важные факторы расположения и эксплуатации печи:

Расположение печи буржуйка, необходимо выбирать произвольное, но чтобы обогрев происходил как можно равномерней. Нежелательно, чтобы она стояла возле непосредственно автомобиля или на проходе.
Нельзя ставить рядом горючие материалы. Даже подходящее топливо для поддержания огня надо оставить на безопасном расстоянии. Можно для этого использовать подвал гаража, если там не хранятся продукты питания и овощи.
Очень важно обеспечит герметичность вывода дымохода, чтобы внутрь не попадали продукты горения.
Дымоход желательно провести горизонтально вдоль одной из стен помещения. Так увеличиться полезное действие печи. Можно продумать расположение дымохода с водяным контуром. Это будет практически полноценная система обогрева.
Важные нюансы установки дымохода: его необходимо зафиксировать к стене, чтобы печь не подвергалась дополнительным нагрузкам. К тому же не стоит злоупотреблять поворотами изгибами, это снизит эффективность нагрева. Наружный участок желательно утеплить негорючими материалами, например, базальтовой ватой, чтобы исключить перемерзание и деформацию от перепадов температур.
Под корпусом буржуйки обязательно необходимо установить лист металла достаточной толщины и габаритов. Это необходимое требование пожарной безопасности. Как вариант — сделать бетонную стяжку, которая обладает похожими пожаростойкими характеристиками.
Стены вокруг буржуйки желательно оградить экранирующими материалами (металлом) или выстроить стенку из кирпича.
Расположенная в гараже буржуйка должна быть в эксплуатации только после установки и проверки работы вытяжной – приточной вентиляции.
Если сверху корпуса расположен водяной бак, для увеличения скорости нагрева можно пустить дымоход через него.
Приваренные сверху конфорки из чугунной стали сделают буржуйку отличным местом для разогрева или приготовления пищи.
Наиболее комфортное место размещения — в противоположном от входа углу. При этом расстояние до автомобиля и горючих материалов должно быть минимум два метра.
Запас топлива: дрова, уголь и прочее сырье, должны также располагаться в недоступном для повышенных температур местах.
При эксплуатации буржуйки на дровах, особенно хвойных пород деревьев необходимо увеличить частоту периодического обслуживания и прочистки дымохода. Это связано с большим количеством сажи и смолы от таких материалов.

Буржуйка в гараж может использовать абсолютно любое топливо, а в отличие от газового баллона, она менее опасна. Чаще всего применяются традиционные: дрова и уголь, но при значительном подорожании или дефиците подобных материалов, можно применять любые отходы. Хорошо подходят опилки и ветки, а также отработанное масло и лакокрасочные отходы. В этом плане буржуйка чрезвычайно экономична, к тому же это отличный повод дополнительно избавиться от хлама и мусора, которого хватает в каждом гараже.

Плюсы и минусы такой печи

Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.

Преимущества печи – буржуйки для отопления гаража:

Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.

Отрицательные стороны использования:

Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.

Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.

Основные нюансы изготовления:

Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность. Это очень важно, особенно для оборудования, изготовленного своими руками.

Цилиндрическая модель буржуйки

Использование подручных материалов — частая практика мастерства наших умельцев. Изготовление буржуйки можно представить и из несколько необычных конструкций. Проще всего для этих целей приспособить металлическую бочку, пустой газовый баллон и даже большой огнетушитель в прочном корпусе. Необходимо также иметь сварочный аппарат и уметь им пользоваться. Можно, конечно, сделать крепления на заклепках, но этот способ сложней и менее надежный.

Особенности изготовления цилиндрической буржуйки:

Перед тем как начать резку баллона, необходимо убедиться, что в нем не осталось газа и конденсата, иначе он взорвется.
С торца сделать разметку будущей дверцы топки и поддувала. Расстояние между расположением дверец не должно быть более 10 сантиметров.
По размерам дверец сделайте контур из металлических уголков. К ним необходимо приварить дверцу, а саму конструкцию установить и зафиксировать внутри баллона.
Снизу приваривается конструкция с колосниковой решеткой и защитным корпусом. Колосник устанавливается непосредственно в баллон, сбоку конструкции необходимо предусмотреть дверцу для удаления пепла.
На месте вентиля баллона (сейчас он должен располагаться вертикально вверх), вырезать отверстие для дымохода.
Стандартный диаметр трубы для такой буржуйки — 8 – 12 см. Необходимо также обеспечить уклон примерно 30 градусов, чтобы тяга была хорошая.
Для обеспечения эстетического эффекта, готовую печь можно покрасить термостойким покрытием.

Подобные конструкции делают из самых разноплановых заготовок. Для этого может пригодиться металлическая бочка, молочный бидон или корпус большого огнетушителя. В зависимости от размеров помещения можно использовать и толстую трубу с приваренными заглушками. Фантазия наших мастеров в этом случае демонстрирует отличное разнообразие.

Буржуйка на отработанном масле

Такая конструкция отличается простотой изготовления, но имеет ряд нюансов при эксплуатации. Во – первых, при розжиге явственно чувствуется неприятный запах. Во – вторых, характерные хлопки при попадании влаги в топливо. Именно поэтому верхняя часть конструкции не фиксируется, чтобы при таких ситуациях слетала крышка, а не разорвался весь корпус. Эти нюансы делают ее использование менее популярным, нежели обычную буржуйку, но если в конструкции нет изъянов, печь на отработанном масле — отличная альтернатива.

Буржуйка для гаража своими руками — простой и экономичный отопительный прибор. Ее использование чрезвычайно популярно, ведь она проста и доступна по стоимости. Способность работать практически на любых отходах, а также высокий КПД делают ее идеальным вариантом для использования в гаражах в зимнее время. Особенности конструкции, а также особенности сборки разных вариантов своими руками рассмотрены в информации нашей статьи.

Источник: http://garazhov.ru/heating/burzhujka.html

Печь-буржуйка своими руками – чертежи и самая эффективная схема

Обыкновенно, на первый взгляд, произведённая буржуйка своими руками (чертежи — самая эффективная, в данном случае, предварительная мера определения успеха) может компоноваться из материалов, просто-напросто имеющихся, что называется, «под рукой». Можно использовать для совершения рабочих процессов обычный бидон или же воспользоваться бочкой толстостенной. Многолетний практический опыт демонстрирует то, что слишком толстый металл (показатели толщины, в данном случае, для соответствия определению должны быть выше отметки в 8 миллиметров) очень трудно прогревается. Стоит отметить, что тут имеется фактор снижения коэффициента полезного действия и большая часть тепла идёт далеко не на отопление.

В случае, если металл оказывается излишне тонким, то под воздействием больших температур он станет сильно деформироваться и утрачивать свою изначальную форму. Наилучший из вариантов – это стенки примерно в 3-4 миллиметра.

Особенности и отличительные черты печи — буржуйки

Основная особенность конструкции такого плана печи непосредственным образом заключается в том, что во внутренней части должны привариваться дополнительно 2 пластины из стали, которые способны образовывать новые проходы для горячего дыма, нагревающего эти пластины — примерно так производится большая теплоотдача.

Производимая печь — буржуйка своими руками, чертежи которой легко можно отыскать на нашем портале, обладает своими конструкционными особенностями и отличается от аналоговых вариантов по своим характеристикам. Отличающаяся в разных вариантах печей температура печного дыма – это именно то, что провоцирует создание уровня тяги в печи.

В случае, если выход трубы дымовой верно был расположен (к примеру, можно сделать его выше уровня крыши), то создаётся определённый резервный запас тяги, для оптимального использования которого, можно добавить ещё несколько пластин внутри. Сварить пластины надо таким образом, чтобы создавался проход примерно такой, каким он является в кирпичных щитах обыкновенных печей.

Чтобы изготовленная буржуйка своими руками (чертежи — самая эффективная и обязательная работа предварительного характера, в этом случае, о которой, к слову, иногда забывают) имела оптимальную высоту, а другие размеры оставались прежними, необходимо стараться придерживаться ортодоксальных принципов построения таких печей, которые передаются от одного поколения к другому.

В русских деревнях на протяжении длительного периода времени и вплоть до сегодняшнего дня (судя по сохранившимся документальным данным) много тепла от сгорания поглощается именно хорошими печками, о оптимальном функционировании которых позаботились предварительно, что и определило увеличенный уровень отдачи тепла.

Конструкция печки-буржуйки

Особенной, заметной отличительной чертой общей конструкции печи по праву можно считать возможность плотного закрывания и использования замков-защёлок. Чтобы плотное закрытие стало доступным, края дверей и отверстий выравнивают, а также обрабатывают при помощи использования наждака.

Параметры буржуйки могут быть несколько изменены, однако вся информация, которая приводится выше, была проверена на практике. Собственноручно изготовленная печь — буржуйка, чертежи которой могут непосредственным образом указывать на видоизменённые параметры конструкции, должна всегда соответствовать принципам, согласно ориентиру, по которому она и строится.

Для сохранения подобных параметров, при осуществлении сварки можно применять различного размера подставки из дерева, которые смогут сгореть при дальнейшей эксплуатации.

В обязательном порядке также необходимо приваривать решётку колосниковую, которая должна располагаться (от днища) примерно на расстоянии восьми – десяти сантиметров. Произведённая буржуйка своими руками (чертежи) самая эффективная будет с решёткой с небольшими отверстиями, наличие которых необходимо для того, чтобы не попадали в нижний зольник мелкие щепки.

Печь — буржуйка своими руками, чертежи которой должны отображать истинное «положение дел» в итоговом варианте проведения работ, не может работать без приваренного днища. После того, как днище будет приварено, работы над основной конструкцией будут в полной мере завершены. Кстати, на днище можно приваривать специализированные ножки размером примерно в двадцать сантиметров, использование которых будет особо актуальным для поднятия вверх всей конструкции.

Стоит в особой мере внимание обратить на строение дымовой трубы. Основным моментом, который необходимо соблюдать для такой трубы, является следующее правило – труба должна иметь толстые стенки, она должна быть цельная. В случае, если труба делает в помещении некоторый (даже небольшой) изгиб, подобную конструкцию трубы обязательно надо максимально качественно сваривать, используя при этом специализированный проволочный каркас. Часть трубы, находящуюся на улице, можно будет собирать из труб произвольного диаметра — здесь можно проявить фантазию.

Источник: http://dom-data.ru/pech-burzhuyka-svoimi-rukami-chertezhi/

Смотрите также:

Самодельная буржуйка с варочной плитой

31.10.2018

Особенности устройства и типы дровяных печей для бани и кухни Приятное тепло, исходящее от полыхающих полешек, проникающий в уставшие после трудового дня мышцы, жар камней, политых настоянной на травах водой в бане, мясо с картошечкой, яичница с ветчиной, наваристый... →

Самодельный обогреватель из чугунной батареи

31.10.2018

Самодельный котел из чугунных батарей. В качестве водонагревателя использовал обыкновенный чугунный радиатор типа М-140, который нашел около сносимых старых пятиэтажек (можно использовать радиаторы и других подобных типов). Чугунные радиаторы идеально подходят для... →

Печь на отработке с наддувом

31.10.2018

Печь на отработке с наддувом: конструкция, принцип работы. Масляная печь Для обогрева технических помещений (гаража, мастерских и др. ) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Буржуйка своими руками с увеличенным КПД

Как сделать печку-буржуйку самому: подробное руководство в 8 простых шагов

Конструкция, преимущества и недостатки

Достоинства установки в гараже и на даче

Недостатки

Виды буржуек: вариант из кирпича, водяная в гараж, на отработке, мини- буржуйка на дровах

Самая эффективная печка-буржуйка своими руками: чертеж и руководство по сборке

Поэтапная работа: от разметки до установки дымохода

Варианты конструкций: буржуйка длительного горения из газового баллона

Возведение печи для дома с высоким КПД

Покупка печи с увеличенным КПД

Какими основными характеристиками и параметрами обладают печи с высоким КПД

Требования к печам с высоким КПД

Дополнительные способы повышения КПД печей отопления

Изготовление печки для отопления гаража

Печка-буржуйка

Буржуйка с увеличенным КПД

Повышаем эффективность железных печек

Отопитель на отработке

Заключение

Восемь способов увеличения КПД печи-буржуйки

Здесь вы узнаете:

Восемь способов увеличения эффективности

Организация дымооборотов

Пиролизное горение

Создание системы конвекции (+оребрение)

Принудительный обдув

Модификация дымохода

Сооружение кирпичной кладки

Увеличение длины дымохода

Установка отражающего экрана

Комплексный подход и технические решения

Как делается буржуйка из газового баллона — конструкции длительного горения

Подбираем конструкцию дровяной печки

Трехходовая буржуйка – принцип работы и плюсы с минусами

Обзор пиролизной печи на 2 камеры

Печка верхнего горения «Бубафоня»

Инструкции по изготовлению буржуйки своими руками

Собираем трехходовую печь

Изготовление пиролизной двухкамерной печки

Фото процесса сборки буржуйки

Изготовление буржуйки на видео

Сборка отопителя «Бубафоня»

Как правильно установить буржуйку и дымоход

Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража

Как сделать буржуйку: устройство и схемы

Печка на отработанном масле

Поэтапное описание работ

Принцип работы печи

Устройство печки под твердое топливо

Печь-буржуйка из баллона и бочки

Особенности буржуйки на опилках

Как можно усовершенствовать буржуйку

Печь с увеличенной закладкой топлива

Буржуйка длительного горения «Бубафоня»

Печь со вторичным дожигом «Филиппинка»

Выводы и полезное видео по теме

Как сделать печку буржуйку на дровах своими руками?

Особенности самодельных буржуек

Простой вариант буржуйки из бидона

Самодельная печка из газового баллона

Как сделать прямоугольную буржуйку своими руками?

Безопасность – превыше всего!

Буржуйка из газового баллона своими руками: печка за несколько часов

Секреты популярности буржуйки из баллона

Особенности конструкции и принцип действия

Подготовительные мероприятия

Какой нужен баллон и как подготовить его к работе

Что понадобится, чтобы не отвлекаться по мелочам

Какую конструкцию выбрать для своего проекта

Чертежи и схемы буржуек, которые можно соорудить из ёмкостей для газа

Изготовление буржуйки из пропанового баллона своими руками

Как сделать вертикальный агрегат: поэтапное описание процессов

Инструкция по изготовлению горизонтальной печки-буржуйки с фото по шагам

Рекомендации по выбору места и эксплуатации отопительного прибора

Видео: Буржуйка из газовых баллонов

Буржуйка для гаража своими руками

Особенности и нюансы использования

Важные факторы расположения и эксплуатации печи:

Плюсы и минусы такой печи
