Самодельный обогреватель из чугунной батареи

Содержание

Самодельный котел из чугунных батарей.

В качестве водонагревателя использовал обыкновенный чугунный радиатор типа М-140, который нашел около сносимых старых пятиэтажек (можно использовать радиаторы и других подобных типов). Чугунные радиаторы идеально подходят для использования их в качестве водонагревателя. Площадь поверхности одной его секции составляет 0,254 кв. м, а ее емкость равна 1,5 л.

Соединив 12 секций, я получил нагреватель с общей площадью поверхности 3 кв. м и емкостью 18 л. Представляете, какие бы размеры имел сваренный из листового металла котел с аналогичными характеристиками. К тому же, он достался мне практически бесплатно. Использование этого нагревателя позволило эффективно отапливать двухэтажный дом общей площадью 100 кв. м.

Прежде чем устанавливать радиатор в печь, его следует разобрать, из секций удалить грязь и промыть их сначала горячим 6-процентным раствором соляной кислоты, а потом водой. Затем необходимо заменить картонные межсекционные прокладки. При сжигании в печи дров температура горячих газов превышает 600 градусов по Цельсию, а при использовании угля — и того более. Картонные прокладки быстро выгорят и радиатор потечет. Чтобы этого не случилось, в качестве уплотнительного материала я использовал асбестовый шнур, пропитав его порошком графита, разведенным в натуральной олифе.

Рис. 1 Самодельный котел из чугунных батарей.

Секции собираем в следующей последовательности. Предварительно вворачиваем в соединяемые секции ниппели (следует помнить, что они имеют правую и левую резьбы). Затем наматываем на них пропитанный асбестовый шнур и специальным ключом начинаем попеременно затягивать оба ниппеля, не допуская перекоса секций.

Окончательно стянув две секции, подсоединяем третью и т. д. Хотя давление воды в системе водяного отопления с естественной конвекцией невелико (для двухэтажного дома с высотой конька 7-8 м оно составляет не более 0,8 атм.), следует отпрессовать радиатор (испытание под давлением не менее 2 атм.), чтобы убедиться в качественной сборке.

Приступаем к монтажу стояков. Выход горячей и вход обратной воды располагаем по диагонали радиаторной батареи, а остальные два отверстия «глушим» пробками, чтобы обеспечить циркуляцию воды через весь его объем. Диаметр труб стояков – 1 1/4 дюйма. Не стоит забывать, что конец одного из стояков должен иметь левую резьбу. Если нет возможности ее нарезать, то поступим следующим образом: ввернем в отверстие радиатора ниппель, а на него навернем муфту со сгоном.

Устанавливать батарею следует не в топку печи, а в дымовой канал, который располагается непосредственно после топки, с тем, чтобы нагревать ее не открытым огнем, а горячими газами. Такое расположение значительно повышает срок службы батареи-нагревателя. Я поставил ее в кале «на попа», расположив вход и выход перпендикулярно полу.

Стояк горячей воды идет через второй этаж по дымовой трубе и выходит к расширительному баку на чердаке дома. Чтобы дым не попадал из трубы на чердак, я обмотал ту часть стояка, которая проходит через кирпичную стенку трубы, асбестовым шнуром и тщательно замазал стык глиной. Это нужно для того, чтобы при нагревании и охлаждении стояка горячей воды в этом месте не образовывалось щели. Труба обратной линии приходит через фундамент печи и подпольное пространство.

Таким образом увеличена разность температур между горячей и обратной линиями. Батарея в печи установлена с небольшим уклоном для естественного выхода воздуха при попадании его в систему. Эти особенности установки водонагревателя позволяют повысить естественную циркуляцию воды в системе отопления дома.

В дымовом канале печи, где расположен нагреватель, я установил дополнительную дверцу для чистки. Не следует топить печь, если система водяного отопления не заполнена водой или другой жидкостью (например, антифризом и т. д.), так как при этом могут прогореть уплотняющие прокладки между секциями батареи-нагревателя.

Иногда, особенно летом, возникает необходимость протопить печь, чтобы приготовить на ней обед, не нагревая котел водяного отопления. Поэтому моя печь имеет два режима работы – летний и зимний, которые обеспечиваются двумя попеременно перекрывающимися дымоходами.

В летнем режиме нагревается только плита и духовой шкаф печи, а котел остается холодным. В зимнем режиме начинает работать и водяное отопление. При габаритах батареи 1,2×0,6×0,14 м общие размеры «котельного отделения» составляют 1,6×0,7×0,2 м.

Источник: http://www.mirpodelki.ru/index.php?id=371

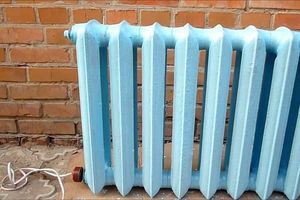

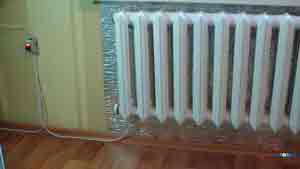

Самодельный обогреватель из чугунной батареи

Для изготовления самодельного обогревателя понадобится:

Батарея чугунная (алюминиевая или металлическая не подойдёт).
Тэн мощностью 0,8 кВт.

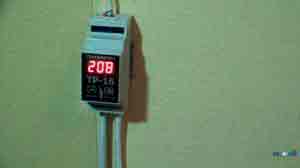

Терморегулятор воздушный.
Силиконовый уплотнитель.
Футорка.
Заглушки для чугунного радиатора – 2 шт.
Кран для спуска воздуха из радиаторов отопления СТД 7073В (кран Маевского).

Конструкция обогревателя предельно проста.

В чугунную батарею в нижнее резьбовое соединение через прокладку вкручивается электрический тэн. В продаже имеются тэны из нержавейки с латунной резьбовой заглушкой специально под чугунную батарею.

Противоположное нижнее отверстие и одно верхнее отверстие батареи закручивается заглушкой.

В противоположной части батареи от тэна в верхнее резьбовое отверстие вкручивается чугунная футорка. В футорку вкручиваем кран с ручкой для спуска воздуха (кран Маевского).

Установленная батарея заполняется водой, для этого нужно выкрутить верхний кран, вставить шланг с лейкой в отверстие футорки и залить воду. Батарея заполняется до тех пор, пока вода не начнёт выливаться из заполняемого отверстия батареи. Можно использовать обычную воду, но лучше использовать дистиллированную, чтобы не было накипи на тэне. Ёмкость одной секции чугунного радиатора = 1,45 л.

Почему не рекомендуется использовать стальные и алюминиевые радиаторы? Объём воды в алюминиевом радиаторе отопления (1 секция) около 0,3 л. Такое количество воды не обеспечивает должной циркуляции по всей батарее.

После заливки воды в радиатор, закручиваем кран для спуска воздуха.

Если электрический тэн маломощный, то его можно сразу подключить через шнур и вилку к электросети, но правильно будет подключить воздушный терморегулятор и задать параметры температуры в помещении. Когда температура воздуха в помещении достигнет заданной цифры, терморегулятор отключит тэн от сети.

Самодельный обогреватель из чугунного радиатора набирает температуру 80°С за 1,5 часа и дальше поддерживает заданную температуру.

Источник: http://ok.ru/uchisvsede/topic/67214200954964

ТЭН электрический в чугунной батарее

Вообщем такой вопрос, строиться дом, поэтому не всегда есть возможность поддерживать тепло с помощью котла на угле. Сливать заливать воду тоже не выход, нашел в инете ТЭНы что вкручиваются вместо заглушки на 0.8-1Кв может есть больше с термостатом и регулятором. Есть идея на время ремонта не выкидывать лишние деньги на отопление ненужных комнат (дом большой) а слить воду, залить отработку масла и антифриз, вкрутить ТЭН ну и собственно этим греть, в нужной комнате 2 батареи по 7 секций, комната около 30-35кв2. Отработка масла бесплатно, радиаторы соответственно тоже, тэн с терморегулятором примерно 15$ выходит. Как думаете камрады это экономически и технически выгодно получится? если да то какие тэны по мощьности и производителя выбрать? Что лучше для накопления и отдачи тепла, масло или антифриз, еще что то? спасибо.

Лучше не искать себе приключений, а купить электроконвектор.
У идеи есть несколько минусов – если перепаковывать радиатор, это время и деньги. Пусть даже на материалы. Плюс ко всему, отработку фиг потом из радиатора вымоешь, плюс дешевые китайские ТЭНы могут быть любого качества – от таких ,которые не сожжешь на открытом воздухе, до бьющих на корпус с рождения. Нормальные ТЭНы стоят несколько дороже. Раза в три.
Лично я не вижу целесообразности в затее ни по времени ни по материалам, ни по деньгам.
Но Вам виднее.

AlexMax написал :
Лучше не искать себе приключений, а купить электроконвектор.

А ещё лучше купить тепловентилятор бытовой на 2 кВатта за 8$.

Тепловентилятор и конвертор и даже обычный масляный радиатор есть, тепловентилятор постоянно кушает киловаты, радиатор и конвектор меньше но все же больше по идее чем чугунные совковые батареи, скорость остывания меньше и соответственно время теплоотдачи у чугуна с маслом будет значительно больше, если часть масла постом останеться в секциях это абсолютно никак не скажется на эксплуатации. А вот насчет качества тэнов можно подробнее если кто в теме?

serzmey написал :
тепловентилятор постоянно кушает киловаты, радиатор и конвектор меньше но все же больше по идее чем чугунные совковые батареи, скорость остывания меньше и соответственно время теплоотдачи у чугуна с маслом будет значительно больше,

Есть два пути.
Первый – чтить закон сохранения энергии.
Второй – складывать из понятных слов непонятные предложения об экономичности.

serzmey , ребята дело говорят ..они плохого не подскажут

serzmey написал :
тепловентилятор постоянно кушает киловаты,

Дык все, что греет кушает. Кстати тепловентилятор не хило и быстро согревает комнату. Плохо, что пыль подымает и гоняет ее все время.

Я весь дом грею теплоконвекторами, купил несколько штук по 2 квт примерно по 43 долл. Длинные и узкие, как раз под окна. Есть еще дешевле, но они для технических помещений. Хотя сейчас бы купил масляные. Но они у меня дома будут выше подоконников, поэтому и не купил. Они более теплоинерционные. А так, если заняться не чем, и есть непреодолимая тяга к кулибинству, тогда..

serzmey написал :
ТЭНы что вкручиваются вместо заглушки на 0.8-1К

. дело хозяйское, греть будет нормально. Пару батарей на 1.5 квт может быть и хватит на комнату. Батарея должна быть для комфортной тепло конвекции обязательно под окном. Если поставить обогреватель не к внешней, а к внутренней стене, будет дуть по ногам.

serzmey написал :
Тепловентилятор и конвертор и даже обычный масляный радиатор есть, тепловентилятор постоянно кушает киловаты, радиатор и конвектор меньше но все же больше по идее чем чугунные совковые батареи, скорость остывания меньше и соответственно время теплоотдачи у чугуна с маслом будет значительно больше, если часть масла постом останеться в секциях это абсолютно никак не скажется на эксплуатации. А вот насчет качества тэнов можно подробнее если кто в теме?

Вечный двигатель изобретаете?
Если чугуняка остывает медленнее чем масляный радиатор то она и нагревается дольше.
Чудес не бывает. Если на обогрев помещения надо истратить 10кВт часов, то Вы их истратите с любым типом обогревателя.

SVKan написал :
Чудес не бывает. Если на обогрев помещения надо истратить 10кВт часов, то Вы их истратите с любым типом обогревателя.

Сто пудов! К слову, если сравнивать тепловентилятор (электроконвектор), и масляный (чугунный) обогреватель, то комфортнее будет прибор с большей массой (масло или металл). Поскольку тепловентилятор и электроконвектор после выключения почти мгновенно остывают и перестают греть, а масса (масло или металл) по инерции еще продолжает греть.

пяпа написал :
К слову, если сравнивать тепловентилятор (электроконвектор), и масляный (чугунный) обогреватель, то комфортнее будет

при ремонте дома использовать первый: пришёл- включил- тепло- работаю, вент разгоняет тепло по всей комнате. Уходя- выключил. Ещё вариант- УФО.

ded297 написал :
при ремонте дома использовать первый: пришёл- включил- тепло- работаю, вент разгоняет тепло по всей комнате. Уходя- выключил.

Да, да, при ремонте, когда все только начинается именно он. Вот УФО не приходилось дома пользовать.

пяпа написал :
К слову, если сравнивать тепловентилятор (электроконвектор), и масляный (чугунный) обогреватель, то комфортнее будет прибор с большей массой (масло или металл). Поскольку тепловентилятор и электроконвектор после выключения почти мгновенно остывают и перестают греть, а масса (масло или металл) по инерции еще продолжает греть.

Это не совсем верно поскольку остывать они будут действительно дольше, но и нагреваться они тоже будут дольше.

пяпа , друг обогревает рабочее место в магазе на рынке- довольно тепло в зоне действия, сбоку- не очень.

Дядя_Сережа написал :
Это не совсем верно поскольку остывать они будут действительно дольше, но и нагреваться они тоже будут дольше.

ded297 написал :
довольно тепло в зоне действия

Вот, вот, в зоне действия, сидишь на стуле. Чуть отошел и не греет.

Дядя_Сережа написал :
Это не совсем верно поскольку остывать они будут действительно дольше, но и нагреваться они тоже будут дольше.

ХЗ? я смотрю дома по своим электроконвекторам, Как греет (кста темп порядка 120 град на верхней решетке) все хорошо, тепло от него ощущается. Как выключился, резко тепло пропало. Он почти моментально холодный. А хочется что бы постоянно грело. Маслянные понятно нагреваются дольше, но они в паузах между включениями не холодные же, а теплые, греют по инерции.
Да в принципе, о чем говорим? Везде есть свои плюсы и минусы.

ded297 написал :
Ещё вариант- УФО.

Может, всё-таки ИК?

psnsergey написал :
Может, всё-таки ИК?

ИК, но продают UFO

ded297 написал :
ИК, но продают UFO

УФО просто название торговой марки, о которой не было слышно, пока не раскрутили эти уфошные обогреватели. А ИнфраКрасные обогреватели делают и другие фирмы, есть еще и дешевле чем УФО. Есть еще и керамические, те вроде бы даже имееют более высокое КПД.

пяпа написал :
Есть еще и керамические,

есть. где-то с год назад встречались в нете.

psnsergey написал :
Может, всё-таки ИК?

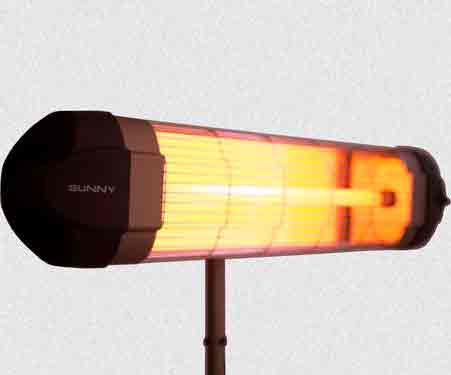

UFO – обогреватель светлого типа. А никак не “ИК”

serzmey написал :
Вообщем такой вопрос, строиться дом, поэтому не всегда есть возможность поддерживать тепло с помощью котла на угле. Сливать заливать воду тоже не выход, нашел в инете ТЭНы что вкручиваются вместо заглушки на 0.8-1Кв может есть больше с термостатом и регулятором. Есть идея на время ремонта не выкидывать лишние деньги на отопление ненужных комнат (дом большой) а слить воду, залить отработку масла и антифриз, вкрутить ТЭН ну и собственно этим греть, в нужной комнате 2 батареи по 7 секций, комната около 30-35кв2. Отработка масла бесплатно, радиаторы соответственно тоже, тэн с терморегулятором примерно 15$ выходит. Как думаете камрады это экономически и технически выгодно получится? если да то какие тэны по мощьности и производителя выбрать? Что лучше для накопления и отдачи тепла, масло или антифриз, еще что то? спасибо.

если вы там(на объекте(в”нужной”комнате)) совсем редко-пару часов в день, то однозначно либо электроконвектор-тепловентилятор, либо уфо.если же целый день или тем более живете там то снова однозначно-чугунок с маслом :-) .какой именно теплоноситель(какое масло) неподскажу, к сожалению.мощность тена считай:теплоотдача одной чугунной секции малой(модель 140-300)равна 120Вт,а большой(модель 140-500)=160Вт. т.е.на 10 секций 1.5кВт подойдет

Почему умолчали про вредность тепловентилятора? Он сушит воздух и сжигает кислород. Тепловентиляторы подходят только для постоянно проветриваемых помещений типа гараж, склад и тд. Или для просушки помещения.
Посмотрите видео на ютюбе – люди заливают в чугунные батареи воду, оставляют сверху открытый кран маевского. А теном управляет внешний терморегулятор.

akidub , тема 2012 года. А судя по местонахождению автора думаю там все резко поменялось

POMOR написал :
Он сушит воздух и сжигает кислород.

Объясните, что значит “сушит” и что значит “сжигает кислород”.

В этих нагревателях раскаленная спираль. При продувании через нее сгорает кислород и сушится воздух. Почитайте в сети про типы нагревателей и их принцип работы.

POMOR; Воздух сушит кондиционер – это понятно: вода конденсируется и сливается за борт. Куда ее девает нагреватель?

Сжигает кислород? Для этого нужно горючее. Считаем. Небольшая комната 20 кубометров воздуха (чуланчик). Это примерно 800 молей. Из них прмерно 240 молей – кислород, то биш около 7,5 килограммов кислорода. Чтобы сжечь заметное количество кислорода, скажем 5% (150г), надо спалить грамм 50 топлива. Откуда вы его будете брать?

Да, чтобы было понятно, что такое 5%: это разница между циклоном и антициклоном

Сталкивался неоднократно: дамочки на работе и безграмотные инженегры распростаняют городские мифы о том что вентиляторные нагреватели с ракалённой спиралью сжигают кислород и сушат воздух.При том что в грамотно спроектированном тепловентиляторе спираль не раскаляется.
На требование дать физико-химическое обьяснение обычно следует отмаз, что они так “чувствуют”.Что является подтверждением их безграмотности и тупости.
Раскалённая пираль сжигает осевшую на неё пыль и ВОНЯЕТ.Нагретая спираль возгоняет из пыли все запахи.Пыли там оседает МИКРОГРАММЫ.Так что заметное количество кислорода сгореть не может физически,а вот вони добавляется.А дальше воняют уже дамочки и гипертоники.
На нихроме кислород ничего окислять не может-там всё уже окислено.
Влага из воздуха тоже никуда не девается,но вот относительная влажность зависит от температуры.И при нагреве несколько уменьшается.Эффект фена при сушке волос.

Следует только добавить, что уменьшение относительной влажности зависит только от температуры и с типом нагревателя никак не связано

vovikz написал :
уменьшение относительной влажности зависит

От сроков ремонта. Заселятся,будет суше.

Popadopulos написал :
Сталкивался неоднократно: дамочки на работе и безграмотные инженегры распростаняют городские мифы о том что вентиляторные нагреватели с ракалённой спиралью сжигают кислород и сушат воздух.При том что в грамотно спроектированном тепловентиляторе спираль не раскаляется.
На требование дать физико-химическое обьяснение обычно следует отмаз, что они так “чувствуют”.Что является подтверждением их безграмотности и тупости.
Раскалённая пираль сжигает осевшую на неё пыль и ВОНЯЕТ.Нагретая спираль возгоняет из пыли все запахи.Пыли там оседает МИКРОГРАММЫ.Так что заметное количество кислорода сгореть не может физически,а вот вони добавляется.А дальше воняют уже дамочки и гипертоники.
На нихроме кислород ничего окислять не может-там всё уже окислено.
Влага из воздуха тоже никуда не девается,но вот относительная влажность зависит от температуры.И при нагреве несколько уменьшается.Эффект фена при сушке волос.

+1
Вы более грамотно с точки зрения физики изложили процесс.

-1
И что от этого объяснения меняется? Суть то осталось той же.
1) воняет, появляются продукты сгорания пусть и в небольших количествах
итог – некомфортно
2) люди вроде как греются, посему направляю этот “фен” в свою сторону
итог – “феном” ускоренно сушатся слизистые (рот, нос, глаза) и кожа, то бишь эффект тот же самый, что и при падении влажности в помещении

Источник: http://www.mastergrad.com/forums/t172905-ten-elektricheskiy-v-chugunnoy-bataree/

Как сделать обогреватель своими руками?

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

  • сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
  • возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против» — неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Выдержка из Постановления по противопожарному режиму в Р.Ф. о запрете эксплуатации самодельных нагревателей

Что же касается второстепенных аргументов «против», то они следующие:

  • отсутствие легитимных гарантий изготовителя;
  • неопределённость некоторых характеристик самодельных приборов;
  • низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

Электроотопитель из чугунного радиатора

Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа обогревателя своими руками.

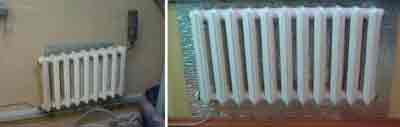

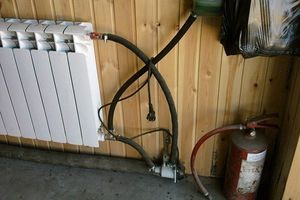

Электрообогреватели из чугунных радиаторов: слева – с расширительным бачком, справа – с герметичным корусом

Подготовка корпуса теплогенератора

В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

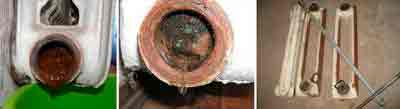

Ревизия б/у чугунного радиатора

Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

Важно! После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

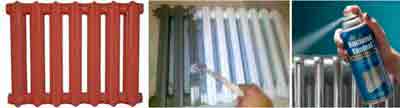

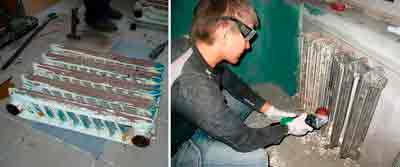

Удаление старой краски с чугунной батареи после проведения её разборки-сборки

После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

Предварительная покраска корпуса электрообогревателя из чугунной батареи

Выбор ТЭНа и его установка

Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

Важно! Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м 2 помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

То есть, усреднённо для основного отопления помещения площадью 20 м 2 батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м 2 в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

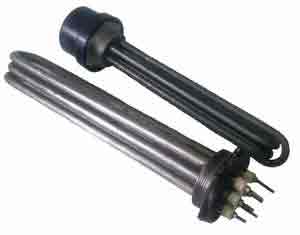

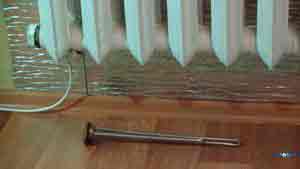

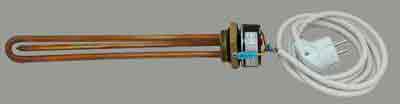

Трубчатый электронагреватель с регулятором температуры

Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

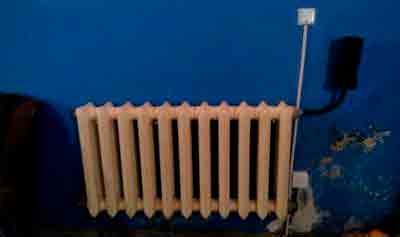

Чугунная батарея с расширительным бачком

Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.

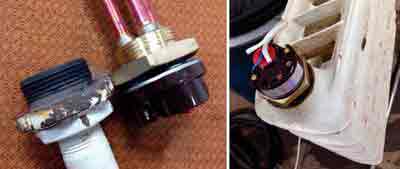

Идентичность резьбы нагревателя и радиатора

Заполнение батареи

Определяется вид наполнителя (антифриз, трансформаторное масло или вода), и рассчитывается необходимое его количество – 80-85% от объёма воды, которая ранее была слита в мерную ёмкость из полностью заполненного радиатора.

Важно! Если температура в помещении при выключенном отопителе опускается ниже нуля, то использование воды в качестве наполнителя для батареи опасно – не слитая вовремя, она замёрзнет и разрушит агрегат.

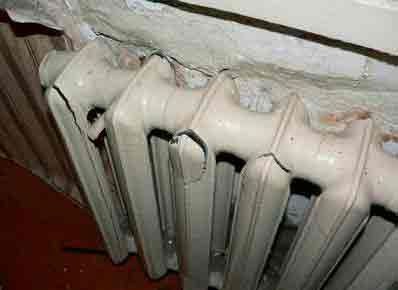

Разрушенный замёрзшей водой чугунный радиатор в гараже

Последовательность действий при заливке жидкости в батарею следующая:

  • в нижнюю часть батареи с одной стороны вкручивается ТЭН, с другой – заглушка;
  • в верхнюю часть радиатора с одной стороны устанавливается заглушка;
  • обогреватель располагают вертикально – вверх оставшимся открытым отверстием, и через него в агрегат заливают наполнитель;
  • участок стены за устанавливаемым электрообогревателем обустраивается теплоизоляцией из слоя фольгированного пенофола с превышением в размерах на 10-15 см в каждую сторону – это уменьшит потери тепла на нагрев ограждающей конструкции;
  • отопитель располагают на проектном месте, после чего монтируют в верхнее свободное его гнездо футорку, к которой подключают кран Маевского или патрубок расширительного бачка.

Важно! Самодельный электрообогреватель из чугунной батареи необходимо оснастить отдельной питающей линией с индивидуальным устройством автоматического отключения.

Получить более наглядное представление об описанной выше технологии поможет просмотр этого видеоролика:
https://www.youtube.com/watch?time_continue=674&v=HOmXkuFKBUc

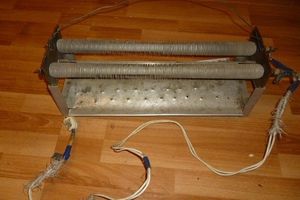

Нагреватель электрический спиральный

Небольшой самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

  • огнеупорный (шамотный) кирпич – 2 шт.;
  • нихромовая спираль – 1,2-1,5 м;
  • стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
  • малая болгарка с дисками: по камню и отрезной по металлу;
  • дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
  • узкое зубило с молотком;
  • заклёпки вытяжные с ключом.

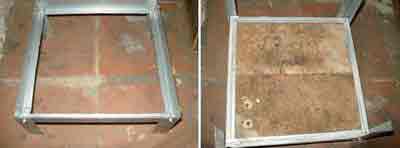

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

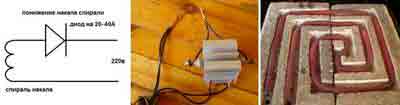

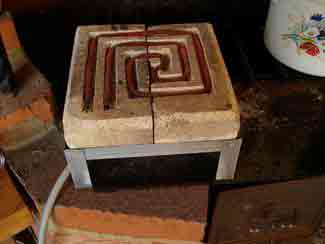

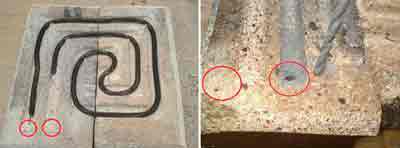

Самодельный электронагреватель на базе нихромовой спирали

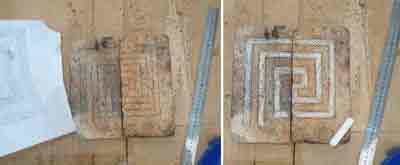

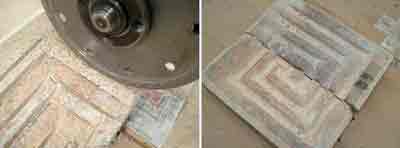

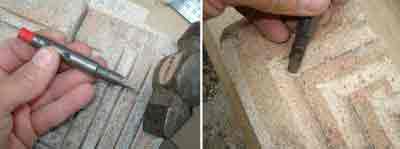

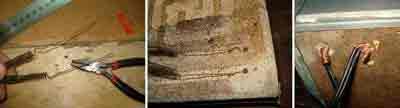

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм.

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

Важно! Чтобы на обогреватель можно было ставить ёмкости для разогрева содержимого, уложенная в борозду спираль должна находиться ниже плоскости кирпичей на 3-5 мм.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

  • электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45 о ;
  • вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

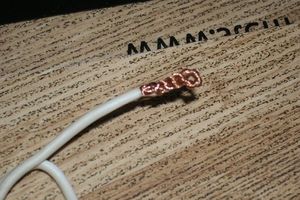

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Заключение

Сделать самодельный обогреватель можно и многими другими способами – с использованием солнечных лучей, автомобильного аккумулятора, жидких энергоносителей, но выбранная технология должна сочетать продуманную степень безопасности, необходимую эффективность агрегата и достаточную компетентность изготовителя. Описанные выше теплогенераторы таким сочетанием критериев обладают.

Источник: http://znatoktepla.ru/obogrevateli/obogrevatel-svoimi-rukami.html

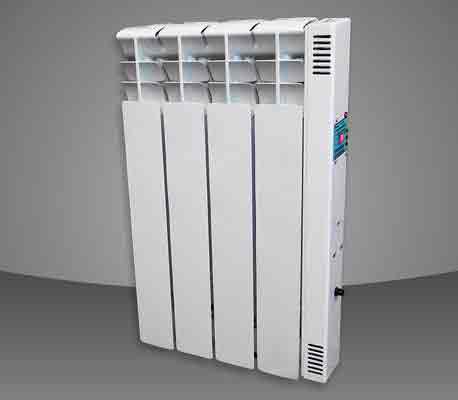

Чугунные электрические радиаторы отопления 3

Идея автономного отопления, не привязанного к трубопроводной системе, на основе электрической энергии в наибольшей степени пригодна для реализации в тех домах, где отсутствует газификация. Кое-где это становится в последнее время очень актуальным. Мастер сделал в своей квартире автономное отопление на основе чугунных радиаторов с регулировкой температуры в каждой комнате. В связи с этим экономится энергия.

Общая отапливаемая площадь у меня составляет 68кв.м
Батарея на 11 секций стоит в комнате на 16кв.м.
Дом из красного кирпича, три стороны граничат с улицой и утеплены пенопластом 50мм, а одна сторона граничит с соседями.
Средняя температура зимой на улице у нас -10 -15 градусов.
Зимой за месяц в среднем потребление электроэнергии, чисто за пользование отоплением, составляет около 1750 кВт*ч.

Обсуждение

zapilimne
Слово «автономное» уберите из названия, оно тут ни при чем, если у вас не своя электростанция, конечно. Обогрев электричеством так-то самый дорогой способ обогрева. Знаете, почему используют центральное отопление? Потому что на ТЭЦ стоит огромная турбина, которая крутится паром и помимо электричества дает огромное количество тепла в качестве выхлопа, которое получается что дармовое, и вместо того чтобы его просто выбрасывать в атмосферу им греют воду и подают эту воду в дома для обогрева через батареи, ну грубо говоря. А подобные проекты мне непонятны. Везде где есть возможность греются от центрального отопления или газом, электричеством греются тогда когда другим способом обогревать помещение нет возможности.

REXXRS
Если чугунную батарею повесить под небольшим наклоном в сторону тена, то циркуляция воды будет еще лучше. Большой объем воды в чугунной батарее является также отличным аккумулятором тепла. С алюминиевой стабильной температуры в помещении добиться будет сложно, тен будет постоянно включаться и выключаться. А почему было не поставить 2 тена с разных концов, это не будет дешевле, чем заказывать спец. тен?

BAU
Давно еще при первом просмотре поставил лайк и идея понравилась. Этим летом менял трубы отопления и решил сделать подобное: поставил по одному слабому ТЭНу в каждой комнате жилой. Минимум 1 кВт максимум 1.5 кВт. И вот уже октябрь и идут испытания. Так вот Al-батарея показала более приятные рез-ты: в ней воды меньше, а Al как известно имеет лучше теплопроводность чем чугун и много воды. Соот-но воздух в комнате быстрее нагревается и на это уходит меньше энергии, чем в чугунных (новых) батареях, которые менял, старые заросшие на такие же но новые. Т.е. система работает достаточно эффективно в целом, но… если проводка и прочие условия позволяют — ставьте ТЭНы раза в 1.5-2 мощнее чем вы планировали, но не превышайте общую мощность! Тогда прогреваться будет помещение быстрее. Воздушные датчики не лепил, т.к. у меня газ и трубы отопления на месте, я просто грею нужные батареи в нужных комнатах, а не все сразу. У кого дом >50-60м2 и только 220В — особо не рассчитывайте ни на что — мощности не хватит греть больше 2-3 комнат, выбьет автоматы или чего хуже произойдет.
У автора вероятно обычная кв-ра где сверху-снизу соседи и по бокам тоже, т.е. теплопотери минимальные. В частных домах теплопотери больше значительно… Учитывайте это. В такую огромную батарею как у автора ставить 0.8 кВт просто бессмысленно. У меня в чугунине стоят 1 и 1.5 кВт и они всего 7 секций, а тут больше 10.
ЗЫ При покупке берите ТЭНы, провод, вилки — все самое мощное и фирменное! А главное — берите терморегуляторы фирменные или просите возможность обмена! Мне предложили Китай, Польшу и Италию. Выбрал среднее по цене и кач-ву — Польшу. Вроде ОК, но… шумно клацают и мешают спать ночью (Хотелось бы потише. Но в целом — терпимо.

Вестник Финансовогоапокалипсиса
А проще поставить комбинированный котел на электроэнергии и на твердом топливе с маслом в системе. Нет проблем с размораживанием системы, как при воде. Маленькая чурка греет всю ночь! Ещё 3 батюшка соорудил эту системку в домике на 120 метров, шесть отапливаемых помещений и никто её с тех пор не трогал. Котел самопал пиролизный. Выхлопа дымного почти нет.

Маяк Коммунизма

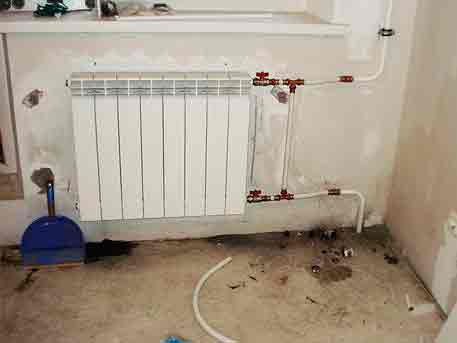

Зря вырезал трубы водяного отопления.
Суммарное потребление электроэнергии всех радиаторов — больше, чем потребление котлом на общую систему.
Кроме того, сами трубы дают дополнительное тепло, в дополнение к радиаторам.
Занимаюсь системами отопления и готов утверждать, что выгоднее иметь комбинированную систему (твердое топливо + электро), чем только электро.
Видимо, изначально система была смонтирована неправильно, потому и возникла нужда в переделках. При исправной системе комбинированное отопление выгодно.

Kyrylo Hrechyn — Маяк Коммунизма
Не согласен! У меня стоит электрокотёл 6кВт.И батареи не горячие и большое потребление! 5 комнат поставил тены по 700 ватт =3500 Вт +термостаты.Батареи горяченные! Потребление на 60 % меньше.Преимущество в том что нет движения воды по системе.Тепло отдается тут же на месте.

Роман Росляков — Маяк Коммунизма
+kirill grechin Не выдержал… И в чем же конкретно преимущество? Конечно оно есть, если трубы от батареи к батарее по улице кидать. И про сказочные 60% не надо. Читать смешно диванных спецов.

Вася Васов
+Roman Roslyakov Поправьте меня, если я не прав: 1) «Например, чтобы увеличить на 1 °С температуру воды массой 1 кг, требуется количество теплоты, равное 4200 Дж, а для нагревания на 1° С такой же массы подсолнечного масла необходимо количество теплоты, равное 1700 Дж.» — да может товарищ преувеличил, но не на много. 2) В чём удобность ? Если что либо вышло из строя, то тепла не будет в конкретном помещении. и т.д.

Дополнение через 4 годы эксплуатации батареи и ТЭНа

Обсуждение

Гавр
На 10 секционном биметаллическом радиаторе можно смело обойтись 500 ватным тэном!! При этом температура радиатора будет колебаться в пределах 55-60 максимум, больше тэн ставить нет смысла. скажем 700 ват даст вам прибавку не более 5-10 градусов но в этом случае появляется эффект кипящего чайника! спать в этой комнате вы сможите с трудом! обязательно нужно ставить автоматический воздухоотводчик или кран маевского.

man 1377
Год назад
лучше конечно создать давление в отопителе, чугун выдерживает до 9 килограмм на см в кв, при высоком давлении температура закипания воды выше, есть таблицы по кипению вады при разном давлении, а мощные тены лучше так как есть запас мощности, которой (мошьностью) можно управлять, это лично моё мнение, вам удачи.
Александр В

Идея заинтересовала. Но ее можно и дальше развить. Живя в многоквартирном доме можно сделать дополнительно подогрев батарей электротеном. Но есть рад условий: безопасность (защита от поражения током), наличие счетчика тепла + возможность изолировать батарею от центрального теплоснабжения (кранами). Таким образом, если не устраивает температура центрально теплоснабжения — отключаемся от нее и пользуемся электро подогревом, при этом счетчики тепла ничего не считают.

Все логично, то что было в залитой воде, все что могло осесть и выделиться, выделилось и осело. Если взять бойлер на центральной трубе,где постоянно проходит новая (г) вода соответственно и накипь будет накапливаться от новой (г) воды. Странно только, что за 4 года вода не доливалась, так мало испарений?
Алексей Викторович
2 недели назад
Купил подобный тэн, но мой не заужен как у вас на видео и не лезет в радиатор, слишком широк для внутренних муфт которые соединяют секции.
Друзья, подскажите, я могу самостоятельно сжать тэн, для последующей установки в радиатор и не скажется данная процедура на его работоспособности?
Спасибо.
Дешиев 88888

здравствуйте! я два раза менял такой тен с такого ригистра и оба раз и сутки не роботала они в эту отверстие очень туго входила нагревающий конец приходилось сплюшить ручную может из за этого они выходят из строя? подскажите пожал. если вы разбираетесь в этом спасибо!

Mastubastique
Очень хочу замутить такую штуку для отопления гаража (18м2, бетонный пол, стены полнотелый кирпич, обшитые пенофолом). Нужна более-менее портативная система, чугунные батареи слишком тяжело таскать, будет ли толк от современных алюминиевых батарей, например двух по 4-6 секций? Думаю в сторону тенов 300-500вт, в качестве теплоносителя — бытовой антифриз типа dixis top или аналог. Прошу совета.
саша сашкин
+Mastubastique а какой тэн закрутите в алюминиевую батарею?там же дырка маленькая,или отдельно емкость для тэны и подключать трубами будете?
Александр Лебедев
У тебя под пенофолом на стенах влага собирается? У меня гараж из пеноблоков, обшит пенопластом соткой, греется киловатником в масляной батарее,лет пять было нормально. В том году появился запах сырости,оказалось за пенопластом все сырое. Думаю им обшить снаружи а пенофолом двадцаткой внутри и вагонкой зашить.

Дмитрий Довженко
У вас хорошая вода, у меня уже через год на тене появилась накипь, при попытке смыть ее остались маленькие раковины точками, в квартире в комнате 16 кв. м. тен 1 квт хватает, пластиковые окна, думаю если еще утеплиться пенопластом, то будет еще меньше кушать, и еще, вы как то закрыли тен, где подключение проводов, у меня маленький ребенок, я боюсь что влезет.

Источник: http://izobreteniya.net/chugunnyie-elektricheskie-radiatoryi-otopleniya/

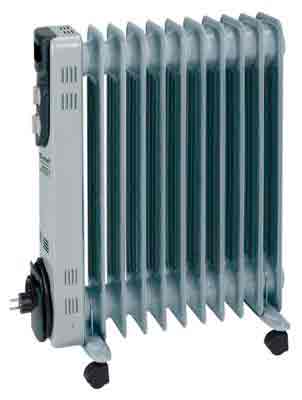

Масляный обогреватель своими руками? Легко!

Самодельный обогреватель можно с успехом использовать в местах с пониженными требованиями к дизайну. Гараж, дача – самые подходящие для этого помещения. Рассмотрим, как изготовить масляный обогреватель своими руками.

Делаем обогреватель для гаража

Для поддержания комфортной температуры в гараже не трудно самому сделать обогреватель на отработанном масле. Одновременно будет решена проблема его утилизации, что также является актуальным вопросом для автовладельцев. Для его сборки почти все элементы и запчасти можно найти в своем же гараже.

При изготовлении обогревателя понадобятся:

  • трубы металлические;
  • ТЭН (теплонагревательный элемент);
  • отработанное масло;
  • провод с вилкой.

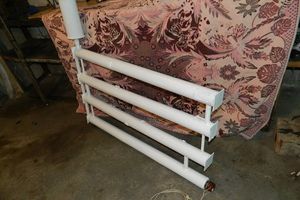

Конструктивно, корпус можно выполнить в любом виде, удобном для размещения в гараже. На фото показана одна из возможных схем прибора.

Схема самодельного обогревателя на масле

Металлические трубы используются любого диаметра. Необходимо учитывать, что чем они тоньше, тем больше их понадобится. От площади, отдающей тепло, будет зависеть температура помещения. Длина труб тоже произвольна, желательно, чтобы она была максимальной, но при этом идеально гармонировала с размерами стенки, у которой будет установлена. Металл, из которого изготовлены трубы, существенного значения не имеет. Толщина стенок трубы может быть любой.

ТЭН выбирается по мощности и напряжению. Практика показывает, что 1,5-5 кВт нагревателя вполне достаточно для обогрева. Здесь необходимо учесть, что комфортная температура гаража и квартиры существенно различаются. А такая широкая разбежка мощности дана исходя из размеров обогревателя. Напряжение для подключения ТЭНа берется стандартное – 220 В. (другие параметры здесь не рассматриваем).

При выборе ТЭНа нужно проконсультироваться по этому вопросу у специалиста-электрика.

Отработанное масло. Большинство автолюбителей практически 2 раза в год меняют масло в двигателях своих машин самостоятельно. Поэтому, отработка, как правило, имеется у каждого. Остается собрать нужное количество и приступать к изготовлению обогревателя.

Перед заливкой отработанного масла в систему его необходимо тщательно профильтровать.

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Прежде, чем начать изготавливать подставку, необходимо нарисовать ее схему, определить размеры и подготовить заготовки.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.

Работа с трубами

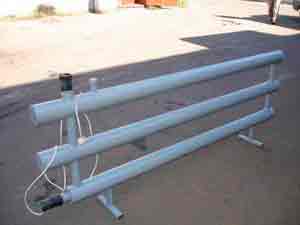

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.

Для повышения безопасности работы желательно установить на верхней трубе предохранительный клапан, реагирующий на давление.

Монтаж ТЭНа

Электрическая часть самодельного обогревателя довольно простая по конструкции. Нагреватель, соединительный провод с вилкой – вот и все, что понадобится для ее монтажа. Для начала болгаркой вырезается пластина из металла, к которой будет прикреплен ТЭН. В ней высверливается или вырезается электросваркой отверстие согласно посадочному месту и крепежу нагревателя. Когда эта часть работы выполнена, пластина приваривается к оставленному для этих целей торцу нижней трубы. После обработки сварочных швов ТЭН устанавливается на свое место.

Прокладка между нагревателем и корпусом обогревателя делается из термо-маслостойкого материала (специальной резины). Электрический соединительный провод вполне подойдет от старого электроутюга. На этом сборку обогревателя на отработанном масле своими руками можно считать законченной. Остается залить теплоноситель и включить прибор в сеть.

Масло в обогреватель заливается в количестве 85% от внутреннего объема обогревателя.

Усовершенствование самодельного обогревателя

Если подобную конструкцию масляного обогревателя планируется использовать в другом месте, например, на даче, то в нее придется внести некоторые изменения. Они коснутся только электрической части. Дело в том, что в гараже вы находитесь временно, а на даче, по сравнению с гаражом – постоянно. Поэтому к температуре помещения требования будут разными.

Чтобы достигнуть комфортных условий обогрева дачного домика, электросхема обогревателя должна быть немного изменена. Для этого в цепь ТЭНа вводится реле, которое будет управлять нагревом элемента, поддерживать заданную температуру теплоносителя. И снова свою положительную роль может сыграть старый электроутюг, точнее его биметаллическая пластинка. В утюге она служила регулятором его нагрева, здесь ее назначение будет таким же – поддерживать заданную температуру масла. Помимо прямого будет и дополнительный эффект – экономия электроэнергии. Зависимость прямая – чем ниже температура, тем меньше расходуется электроэнергии.

Биметаллическая пластина утюга

Если планируется большой объем обогрева (например, теплица), то в прибор можно вмонтировать несколько ТЭНов.

Самодельный сконструированный масляный обогреватель полностью заменяет покупной, а по некоторым параметрам даже превосходит его. Это, во-первых, изготовление по нужным размерам. Во-вторых, ощутимая экономия материальных средств. Немаловажное значение будет иметь тот факт, что гараж немного очистится от ненужного хлама (трубы, обрезки уголка, профиля), из которого будет сделана полезная и необходимая вещь.

На видео показано изготовление немного другой модели масляного обогревателя.

Источник: http://tehnika.expert/klimaticheskaya/obogrevatel/maslyanyj-svoimi-rukami.html

Как сделать обогреватель своими руками: инструктаж по изготовлению самодельного прибора

В холодное время года потребность в тепле особо возрастает. Но далеко не каждый хозяин имеет возможность приобрести обогреватель заводского образца. В том, чтобы собрать обогреватель своими руками, нет ничего сложного.

Предлагаем вашему вниманию четыре варианта создания обогревательного прибора из подручных средств, который будет прекрасно справляться с возложенной на него задачей.

Приборы для локального обогрева

Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет порядка 40°С.

В большинстве своем обогревающие самоделки относятся к излучающим устройствам, действующим по принципу ИК обогревателей и электрических радиаторов. Подключают их к однофазной сети с традиционными для бытовых объектов 220 В. Желающим заняться самостоятельным изготовлением приборов нужны знания в области электротехники и электромонтажа.

Вариант #1. Самодельная компактная термопленка

Основу обогревателя будут составлять два отреза стекла. Это одинаковые прямоугольники размерами 4х6 см.

Длина и ширина рабочей площади обогревателя может варьироваться. Главное – чтобы площадь каждого стекла составляла порядка 25 квадратных сантиметров.

Для создания такого самодельного обогревателя также потребуются:

  • медный двухжильный кабель;
  • мультиметр;
  • парафиновая свеча;
  • деревянный брусок;
  • плоскогубцы;
  • герметик; эпоксидный клей;
  • хлопчатобумажная салфетка;
  • гигиенические палочки.

Перед началом работ кабель необходимо оборудовать вилкой.

Первым делом прочищают стеклянные заготовки, удаляя с помощью салфетки пыль и остатки грязи, обезжиривают и тщательно просушивают. Очищенные заготовки охлаждают. Это необходимо для того, чтобы при последующем обжиге нагар лучше оседал на поверхности.

Подпаливают установленную в подсвечник свечу. А затем поочередно захватывают плоскогубцами за уголок каждую стеклянную заготовку и аккуратно двигают над свечой, чтобы стекло покрылось сажей. Необходимо добиться равномерного оседания нагара на всей поверхности стекла; обожженная часть и будет выступать токопроводящим элементом.

Манипуляции со свечой придется периодически прерывать с тем, чтобы дать разогретому стеклу немного остынуть.

После остывания заготовок у каждой из них прочищают края. Для этого с помощью гигиенических палочек вдоль контура по периметру снимают по 5 миллиметров от края.

На обожженную часть, которая будет выступать в роли токопроводящего элемента, равномерно наносят клей, сверху которого прикладывают заранее подготовленный отрез фольги. Полоски будут выполнять функцию клемм, необходимых для подключения проводов.

Такие же действия выполняют со второй половинкой. Обе детали соединяют. Чтобы обеспечить герметичность устройства, места соединений обрабатывают герметиком, покрывая торец по всему периметру.

Для того чтобы рассчитать мощность прибора, необходимо с помощью тестера измерить сопротивление углеродистого покрытия. Щупы мультиметра прикладывают к свисающим «хвостикам» алюминиевой фольги. Полученные данные используют при расчете с помощью формулы: N=I 2 х R. Где «N» – мощность, «I» — сила тока, а «R» — сопротивление.

Мощность не должна превышать допустимые значения в 1,2 Вт. Если сопротивление превышает значение в 120 ОМ, чтобы уменьшить его, необходимо слой нагара сделать чуть толще. Здесь действует такое правило: чем больше копоти, тем меньше электрическое сопротивление.

Если параметры в пределах нормы – приступают к финальной стадии сборки. Для этого зачищенные края заготовок смазывают клеем, а свободные концы отрезов фольги загибают и приклеивают к одной из сторон.

На деревянную площадку устанавливают собранную из стекла и фольги конструкцию и устройство подключают к 12-вольтному источнику.

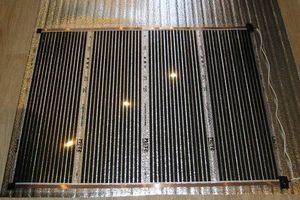

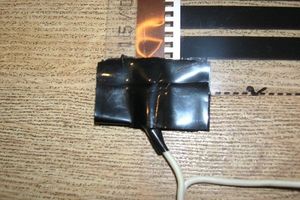

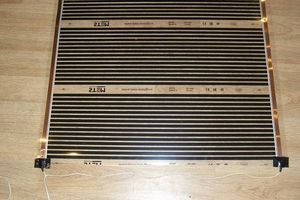

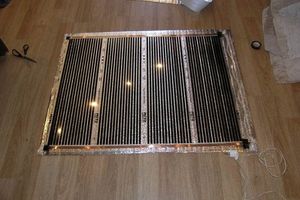

Вариант #2. Греющая панель из остатков ИК пола

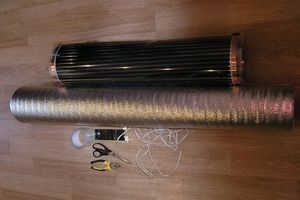

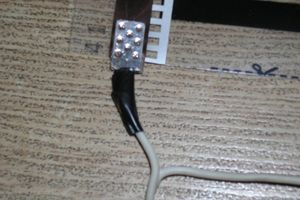

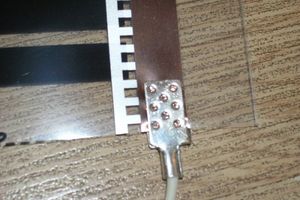

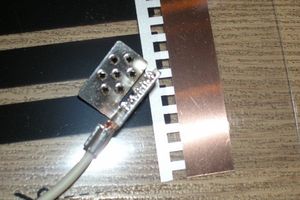

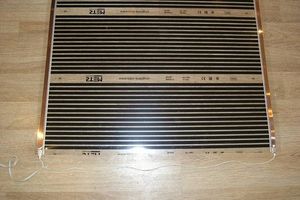

Если после устройства греющего инфракрасного пола остались обрезки пленки, их стоит смело пустить в дело изготовления настенного обогревателя, к примеру, для дачи или гаража.

Инфракрасная пленка потребляет меньше энергии, чем прочие обогревающие электроустройства. Для небольшого помещения примерно 2×2 м достаточно 1 м пленочной карбоновой системы.

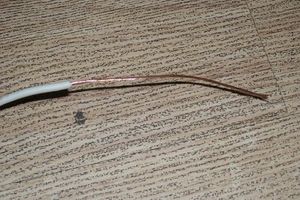

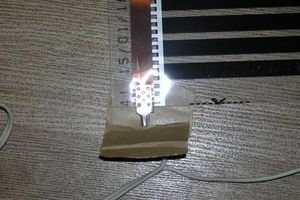

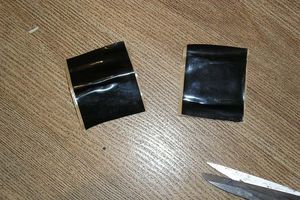

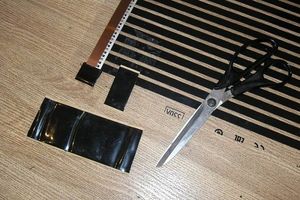

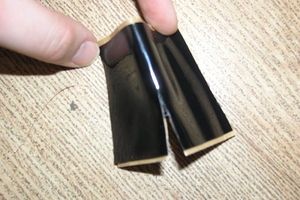

Теперь нужно все тщательно заизолировать, чтобы пленка не искрила на контактах и не создавала никаких угроз в процессе собственной работы.

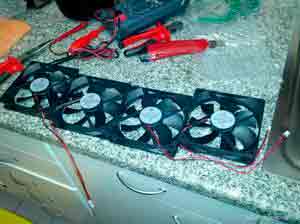

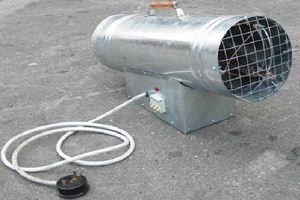

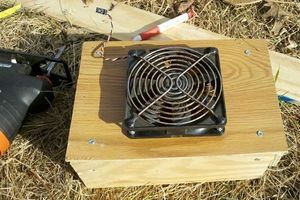

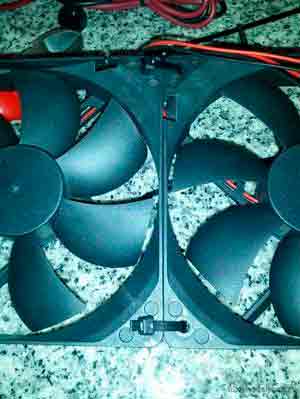

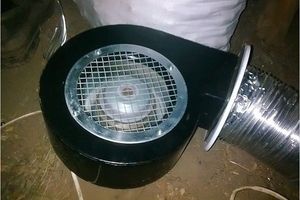

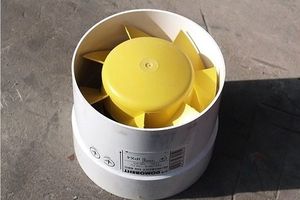

Вариант #3. Тепловентилятор из подручных средств

Предлагаем еще один доступный способ изготовления самодельного устройства для локального обогрева. На его изготовление уйдет не более двух часов. Главным достоинством такого устройства является простота изготовления и доступность необходимых материалов. К числу недостатков конструкции стоит отнести то, что в процессе нагрева она будет сжигать кислород, а в некоторых случаях даже пахнуть паленым.

Помимо жестяной банки для сборки нагревательной конструкции необходимо подготовить:

  • трансформатор на 12 Вольт;
  • диодный мостик;
  • нихромовая проволока сечением 1 мм 2 ;
  • вентилятор;
  • перфоратор с тонким сверлом;
  • паяльник;
  • компьютерный вентилятор.

Из текстолита необходимо заранее вырезать две заготовки, размер которых соответствует габаритам выбранной банки. Для подключения устройства к сети и переключения режимов потребуется также электрический шнур и кнопочный переключатель.

Первым делом с отреза текстолита снимают фольгу и вырезают внутреннюю часть так, чтобы получилось подобие рамки.

В проделанные отверстия заглубляют концы нихромовой проволоки. К свободным концам заведенной под раму проволоки припаивают очищенные от изоляции «хвосты» электрических проводов.

Плотность тока в контактирующих с воздухом нихромовых электрически спиралях составляет порядка 12-18А/мм 2 . В зависимости от степени нагрева их насыщенность цвета будет меняться от темно-бордового до ярко-красного. Температура наружной поверхности излучателя при этом не превышает и 70 градусов.

Диодный выпрямитель и малогабаритный трансформатор на 12 В необходим для питания кулера.

Чтобы иметь возможность регулировать температуру, стоит рассмотреть вариант установки хотя бы двух разделенных спиралей. К тому же, подключив спирали параллельно, в случае перегорания одной, другие не пострадают.

Главное при сборке конструкции – чтобы намотанные спирали не касались каких-либо деталей помимо текстолитовой рамки.

Вентилятор монтируют в банку с помощью кронштейна в виде П-образной металлической детали, зафиксированного болтом. Ток будет прогревать витки проволоки, а вентилятор обдувать конструкцию теплым потоком воздуха.

Для обеспечения свободного доступа воздуха в крышке и стенках банки просверливают 20-30 отверстий диаметром по 1,5-2 мм. Собранное устройство непосредственно напрямую подключают к сети в 220В и проверяют его работоспособность. В целях безопасности излучающую поверхность можно прикрыть защитной сеткой.

Такой тепловентилятор подойдет для прогрева небольшого по площади помещения. Как и другие тепловентиляторов, он всего за несколько минут прогреет середину комнаты, не расходуя драгоценное тепло на теплопотери, которые ходят сквозь стены.

Варианты изготовления мощных устройств

Описанные выше модели подходят лишь для локального обогрева. Чтобы отопить комнату, необходимо соорудить более мощный обогреватель, технологию изготовления которого рассмотрим ниже.

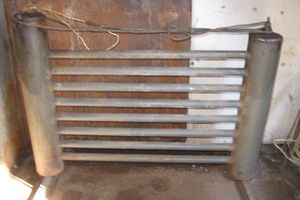

Вариант #1. Создание масляного прибора

Сделанный собственными руками масляный обогреватель имеет высокий КПД и к тому же является достаточно функциональным и безопасным. Принцип работы прибора построен на том, что расположенный внутри корпуса ТЭН прогревает находящееся возле него масло, в результате которого активизируется конвекционное движение потоков.

Для обеспечения плавной настройки мощности прибор оснащают реостатом или дискретными переключателями. Чтобы автоматизировать процесс, дополнительно устанавливают термостат и датчик опрокидывания.

Чтобы сделать масляный обогреватель нужно заранее подготовить:

  • ТЭН мощностью в 1кВт (для помещения площадью в 10 квадратов);
  • прочный и герметичный корпус, конструкция которого полностью исключает утечку жидкости;
  • чистое и термостойкое техническое масло берется из расчета в 85% от общего объема корпуса;
  • устройства управления и автоматики – подбираются в соответствии с общей мощностной нагрузкой прибора.

Важный момент, приобретая патронный тент, не забудьте проверить, чтобы в комплекте к нему шли силиконовые прокладки или их аналоги, выполненные из маслотермобензостойкой резины.

Внушительная по габаритам конструкция будет нуждаться в сооружении платформы. Ее можно сделать из швеллеров или стальных уголков.

При составлении схемы рамы отталкиваются от вместительности емкости и высоты изделия.

Сложность может возникнуть на этапе сварки элементов. Ведь для выполнения работ необходимо владеть соответствующими навыками. Первым делом разрезают профильную трубу на отрезки заданной длины. Из них собирают прямоугольные рамы.

В углу конструкции вырезают отверстие под размещение ТЭНа. В самой высокой точке радиатора вырезают отверстие для возможности заливки масла и оснащают штуцером с наружной резьбой, сверху которого устанавливают крышку.

При сборке конструкции следует обратить внимание на ряд моментов:

  1. ТЭН лучше размещать в боковой или нижней части конструкции, фиксируя с помощью болтовых соединений. Такое решение обеспечит лучшую циркуляцию масла. Он ни при каких условиях не должен соприкасаться с корпусом.
  2. Чтобы активизировать процесс естественной конвекции жидкости, дополните конструкцию помпой и электроприводом. Для фиксации насоса к емкости нужно приварить небольшие металлические пластины.
  3. Не забудьте предусмотреть оснащенные клапанами отверстия для возможности экстренного сброса давления путем слива масла. Помпы располагают в нижней части радиатора по углам.
  4. Чтобы обеспечить долговечность конструкции, предупредив развитие электрокоррозии, учитывайте сочетаемость металла корпуса и ТЭНа. Из-за разности потенциалов металлов не стоит комбинировать обычную сталь или алюминий с медью.
  5. В обязательном порядке заземлите нагревательный прибор.

Конструкцию наполняют маслом не полностью, а лишь на 85%. Это необходимо для того, чтобы отведенные на воздух 15% были буферной зоной при расширении масла вследствие повышения температуры.

Проверив герметичность отверстий, остается только подключить ТЭН, установить корпус и залить внутрь масло. Чтобы повысить мобильность конструкции, ее можно оснастить колесами и дополнительными элементами крепления.

Вариант #2. Изготовление инфракрасного устройства

Неоспоримым достоинством такого устройства является то, что выработанная тепловая энергия выделяется в виде инфракрасного излучения. Благодаря этому обогреватель, созданный на основе углеродного элемента, прогревает не только воздух, но и находящихся в зоне ИК-излучения людей и предметов.

Основу такого устройства будут составлять две пластиковых заготовки, площадь каждой из которых составляет порядка 1 квадрата. На них будут наноситься мелкофракционный графитовый порошок, по структуре чем-то напоминающий муку.

Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:

  • две медные клеммы;
  • эпоксидный клей;
  • деревянные заготовки для рамки.

Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.

Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.

Последовательность выполнения действий:

  1. Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
  2. На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
  3. Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
  4. Сверху на выложенный узор второй лист пластика.
  5. По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
  6. На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
  7. К клеммам подключают зачищенные концы электрического кабеля.
  8. Подключают прибор к сети и проверяют работоспособность системы.

Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.

На параметр сопротивления влияет количество графита в массе. Чтобы повысить сопротивление проводника нужно увеличить дозу графита в составе.

Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.

Выводы и полезное видео по теме

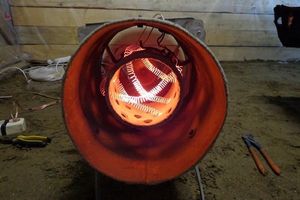

Обзор варианта изготовления спирального нагревателя:

Самодельный инфракрасный обогреватель мощностью в 1кВт:

Мы рассмотрели лишь несколько вариантов изготовления обогревателей из подручных средств. На самом деле их существует великое множество. При желании вы можете самостоятельно разработать и изготовить такой прибор. И наградой вам станет желанное тепло в ненастную погоду.

Источник: http://sovet-ingenera.com/otoplenie/radiator-obogrev/obogrevatel-svoimi-rukami.html

Электрические обогреватели: виды, конструктивные особенности и способы изготовления самодельных приборов

Среди всех видов энергоносителей электричество стоит дороже всего, но, несмотря на это, электрообогреватели остаются довольно востребованными. Приборы эти могут быть очень разными, так что неподготовленный покупатель легко может запутаться. Мы расскажем не только о том, какими бывают электрообогреватели, но и о том, как такое устройство изготовить своими руками.

Назначение электрообогревателя

Высокие цены на электричество не позволяют большей части населения применять электроотопление в качестве основного. Но вот как дополнительное отопление электроприборы для жителей многоквартирных домов просто незаменимы: они помогают создать комфортный микроклимат в межсезонье, когда централизованное отопление ещё не работает, а также при аномальных морозах, если оно со своими обязанностями не справляется.

Может пригодиться электрообогреватель и владельцу жилища с автономным отоплением. После длительного простоя система по причине инерционности выходит на рабочий режим далеко не сразу, так что электрическая «грелка» в это время окажется очень кстати.

В сельской местности электрообогреватель может пригодиться для создания комфортного микроклимата в неотапливаемом сарае на время выращивания птенцов.

Разновидности устройств

Сегодня в продаже можно встретить такие приборы:

  • прямой теплопередачи;
  • конвекционные;
  • инфракрасные.

Электрообогреватели прямой теплопередачи

К данному типу обогревательных приборов относятся:

  • масляные;
  • парокапельные;
  • керамические;
  • кварцевые;
  • модульные.

Масляные радиаторы

Прибор состоит из ребристого полого корпуса, заполненного маслом, и размещённого внутри него трубчатого электронагревателя (ТЭНа). ТЭН представляет собой изогнутую трубку, полость которой заполнена песком и в которую помещена нагревательная спираль. Масло распределяет полученное от ТЭНа тепло по всей поверхности корпуса, благодаря чему увеличивается площадь контакта прибора с воздухом. Обогреватель оснащён термостатом, который отключает ТЭН при достижении критической температуры.

Внутри полого ребристого корпуса установлен ТЭН

Достоинства у масляного обогревателя следующие:

  • работает бесшумно;
  • может устанавливаться на полу, поэтому обычно снабжается колёсиками, которые делают прибор мобильным;
  • обеспечивает равномерное распределение тепла по всему помещению;
  • поскольку температура корпуса из соображения безопасности не превышает 60 0 С, попавшая на такой прибор пыль не сгорает, соответственно, нет характерного неприятного запаха.

Таким образом, масляный радиатор можно рассматривать как аналог обычной батареи водяного отопления: греет мягко, абсолютно не причиняя каких-либо неудобств.

Парокапельные

Устроены абсолютно идентично предыдущей разновидности, только вместо масла заполнены небольшим количеством воды. Нагретая ТЭНом, она вскипает и в виде пара распределяется по всему объёму корпуса обогревателя, нагревая его стенки. Отдав тепло, пар конденсируется, стекает вниз и снова попадает в контейнер, где установлен ТЭН.

В отличие от масляного, парокапельный нагреватель заполнен водой (в небольшом количестве)

Парокапельные радиаторы превосходят масляные в следующем:

  • замена масла небольшим объёмом воды приводит к удешевлению прибора;
  • при замерзании прибор не лопнет, так как он практически пуст.

Модульные обогреватели

По принципу действия эти приборы похожи на масляные обогреватели, только они собираются из нескольких секций, количество которых, как и мощность ТЭНа, определяет заказчик. Ещё одно отличие — модульный электрообогреватель оборудован электронным блоком управления с дисплеем и сенсорной панелью, который контролирует температуру не только самого прибора, но и воздуха в помещении, обеспечивая рациональное использование электроэнергии.

Количество секций может быть разным — в зависимости от желания заказчика

Выпускаются модульные электрообогреватели как заполненные маслом, так и парокапельные.

Кварцевые и керамические

Вместо жидкой среды для распределения тепла от греющей спирали используется твёрдая — кварцевый или керамический блок.

Керамические и кварцевые обогреватели не содержат жидкого теплоносителя

Такие приборы хороши не только невосприимчивостью к низким температурам, но и тем, что при сильных повреждениях из них ничего не вытечет.

Конвекционные электрообогреватели

В группу приборов конвекционного типа входят конвекторы и тепловые вентиляторы. Все перечисленные устройства являются обогревателями конвекционного типа: они греют воздух, при этом распространение тепла в помещении осуществляется за счёт конвекции — стремлении тёплого воздуха «всплывать» вверх и холодного опускаться вниз. К этой группе можно отнести и электрический «тёплый пол».

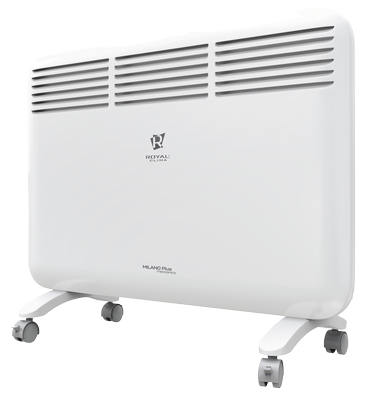

Конвекторы

Конвектор можно представить следующим образом:

  • берём масляный обогреватель и выливаем из него масло;
  • срезаем верхнюю и нижнюю части корпуса так, чтобы он превратился в прямоугольную трубу;
  • устанавливаем ТЭН с длиной, равной ширине корпуса.

Получается, что теперь воздух нагревается не от корпуса, а от ТЭНа. А поскольку ТЭН находится внутри корпуса и к нему нельзя прикоснуться, ничто не мешает нагреть его до высокой температуры. Такой принцип обеспечивает форсированный прогрев: из конвектора дует вверх мощный поток горячего воздуха, как будто там установлен вентилятор.

Воздух, нагреваемый при соприкосновении с ТЭНом, поднимается вверх, а на его место снизу прибывает холодный

Выгоды от такого решения:

  • один прибор способен обогреть довольно большое помещение (масляных радиаторов с их мягким обогревом понадобилось бы несколько);
  • температура становится комфортной довольно быстро.
  1. На горячем ТЭНе сгорает пыль, что сопровождается появлением неприятного запаха. Правда, обычно он слышится только при включении.
  2. Конвектор нельзя ставить на пол, так как в этом случае он будет тянуть в себя много пыли. Его приходится прикручивать к стене на некоторой высоте, соответственно, этот прибор, в отличие от масляного обогревателя, уже не является мобильным.

У некоторых моделей конвекторов корпус является керамическим.

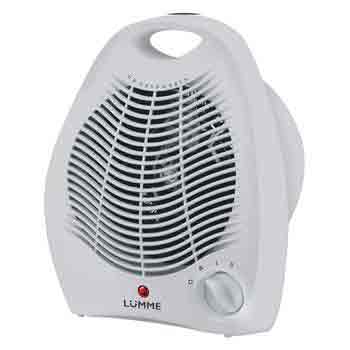

Тепловентилятор

От всех предыдущих этот прибор отличается тем, что воздух в нём прогоняется через нагревательные спирали принудительно, то есть при помощи вентилятора. Такое усовершенствование позволило получить несколько преимуществ:

  • тепловентилятор является более компактным, чем прочие приборы;
  • прогрев помещения даже при небольшой мощности осуществляется очень быстро (конвектор на малой мощности обеспечить форсированный прогрев не в состоянии);
  • на выходе из обогревателя тёплый воздух движется горизонтально, так что можно погреться, направив его на себя.

Внутри корпуса монтируется нагревательная спираль, через которую вентилятор пренуллительно прогоняет воздух

Картину омрачает важный недостаток: тепловентилятор шумит, что даже днём может доставлять дискомфорт, не говоря уже о ночи, когда домочадцы спят. Кроме того, как и в случае с конвектором, ощущается запах горелой пыли. Правда, есть тепловентиляторы, у которых вместо спиралей установлены ТЭНы. Они греются не так сильно, соответственно, пыль на них не горит.

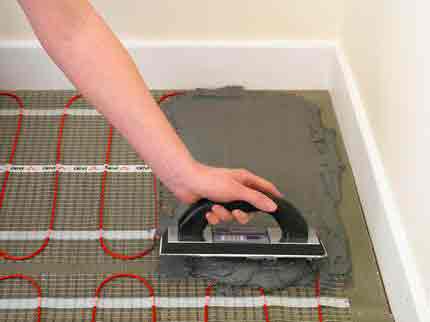

Электрический «тёплый пол»

Очень популярная сегодня разновидность электрообогревателя. Система состоит из длинных греющих кабелей, которые змейкой укладываются в конструкцию пола. Роль распределителя тепла играет стяжка или алюминиевые пластины, если пол деревянный. Недостатки — сложный монтаж и отсутствие мобильности, но зато:

  1. Пол является тёплым, так что по нему комфортно ходить босиком.
  2. Нагревательные элементы полностью скрыты, а потому не уродуют интерьер.
  3. Нагретый воздух, поднимаясь, согревает жильцов и предметы, а не «убегает» сразу под потолок, как в случае с конвектором, масляным радиатором и прочими подобными электрообогревателями.

Греющий кабель прогревает конструкцию пола, которая, в свою очередь, передает тепло воздуху

Инфракрасные (ИК) обогреватели

Приборы, принципиально отличающиеся от всех остальных. Если от масляного обогревателя или конвектора мы получаем тепло через посредника — воздух, то ИК-обогреватель поставляет его нам напрямую. Установленная в нём спираль (или кварцевая трубка) раскаляется докрасна, а в таком состоянии тела начинают интенсивно излучать электромагнитные волны в ИК-диапазоне, передающие тепло всему, чего они достигнут. Бояться этого излучения не стоит — оно абсолютно идентично солнечному.

ИК-обогреватель незаменим, если помещение часто проветривается либо оно оборудовано высокопроизводительной вентиляционной системой (например, химическая лаборатория или сварочный пост). В таких условиях электрообогреватель конвекционного типа или тепловентилятор оказались бы бесполезными. В лучах же ИК-обогревателя пользователю всё время будет тепло, причём не только в помещении, но и на улице.

ИК-обогреватель может помочь сэкономить электроэнергию. Предположим, пользователь сидит в просторной комнате на одном месте — работает за столом или смотрит телевизор. Чтобы обогреть помещение масляным радиатором, нужно регулятор мощности поворачивать на 1–2 кВт, ведь волей-неволей приходится прогревать весь объём воздуха.

Если же установить сбоку от себя ИК-обогреватель, то для комфортного ощущения достаточно будет включить один излучатель мощностью 0,45 кВт. То есть данный прибор позволяет обогреть малыми затратами небольшую зону при любых объёмах помещения или даже полном отсутствии ограждающих конструкций (открытая площадка). Причём тепло ощущается уже через 0,5 мин. после включения.

Инфракрасные лучи греют лишь предметы, на поверхность которых они попадают: воздух в помещении нагревается косвенно

Понятно, что в детской, к примеру, этот фокус не сработает: дети на месте не сидят, поэтому здесь ИК-обогреватель придётся включить на те же 1–2 кВт. Он нагреет попавшие в поле излучения предметы и людей, а от них уже нагреется воздух, так что тепло станет во всём помещении. Но при таком применении прибор менее удобен, чем масляный обогреватель, поскольку в обслуживаемой им зоне тепло распространяется неравномерно: вблизи ИК-обогревателя может быть жарко.

Подводя итоги, кратко перечислим достоинства ИК-обогревателей:

  • бесшумны;
  • эффективно работают при значительном воздухообмене и на открытых площадках;
  • позволяют создать комфортные условия в небольшой зоне просторного помещения, обходясь при этом малыми затратами электричества.
  • свечение спирали ночью может мешать спать;
  • обогрев осуществляется неравномерно: при малой мощности пользователь может ощущать холод с той стороны, которая обогревателем не освещается; при большой — вблизи прибора может быть жарко.

ИК-обогреватели выпускаются в двух исполнениях:

  1. Ламповые. Это приборы с той самой спиралью, о которой мы уже говорили. Чтобы исключить появление неприятного запаха от горения пыли, она заключена в трубку из кварцевого стекла.

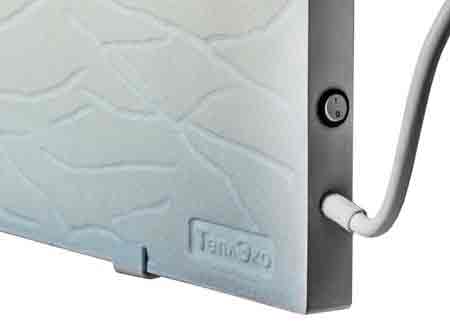

  2. Плёночные. Излучатель выполнен в виде графитовых дорожек, заключённых между двумя слоями полимерной плёнки. Некоторые ИК-плёнки предназначены для укладки под напольное покрытие (ещё один вариант электрического тёплого пола), другие — для навешивания на стену (на них наносится изображение). Графит, разумеется, до красного свечения не нагревается, но всё равно он является достаточно горячим, так что при навешивании плёнки на стену нужно позаботиться о том, чтобы дети случайно не обожглись.

Ещё об электрообогревателях

Отдельно стоит рассказать ещё о двух разновидностях:

  1. Обычный кондиционер в реверсном режиме. Как известно, современные кондиционеры могут работать в режиме отопления, то есть их тоже можно причислить к электрообогревателям. Но есть важный момент: кондиционер не преобразует электроэнергию в тепло в соотношении 1:1, как другие обогреватели. Он использует электричество для питания компрессора, а тепло — просто «перекачивает» с улицы. Как это ни парадоксально звучит, но даже морозный воздух может выступать источником тепла — такое становится возможным благодаря принципу теплового насоса, основанному на попеременном сжатии-расширении газа (цикл Карно). Самое примечательное в том, что на 1 кВт потраченного электричества данный прибор выдаёт 3–5 кВт тепла, поэтому греться с его помощью гораздо выгоднее, чем любым другим электрообогревателем. Жалко только, что делать это можно только при температуре на улице не ниже -5 0 С.
  2. Компьютер-обогреватель. Те, кому приходилось бывать в серверных, знает, что мощная вычислительная техника также может выступать в роли очень действенного электрообогревателя. Понимая это, компания Smart Heat выпустила мощные компьютеры с несколькими процессорами, снабжённые вентиляторами и даже теплообменниками для подключения к водяной системе отопления (получается компьютер-котёл). Идея состоит в следующем: пользователь устанавливает у себя такой компьютер, подключает его к интернету, после чего эти огромные вычислительные мощности будет использовать какая-нибудь сторонняя компания. Пользователь же будет этим компьютером попросту греться, причём компания будет ему за предоставление вычислительных мощностей платить, так что электроотопление в итоге получится очень дешёвым. Правда, стоят такие компьютеры-обогреватели непомерно дорого, и судя по тому, как редко они упоминаются сегодня в интернете, идея особо популярной не стала.

В народе ходят два мифа об электрообогревателях:

  • у разных моделей может сильно отличаться КПД;
  • некоторые модели выжигают кислород и сушат воздух.

Следует знать, что КПД подобных приборов приближен к 100%, то есть каждый оплаченный кВт*ч превратится в тепло, которое так или иначе останется в помещении (мизерные потери в проводах в расчёт можно не принимать).

Воздух же становится сухим (снижается относительная влажность) при нагреве любым прибором, а не только электрическим. Чтобы этого избежать, нужно установить в помещении ёмкость с водой или воспользоваться увлажнителем воздуха.

«Выжигание» кислорода возможно только в процессе горения какого-либо топлива, так что если ваш электрообогреватель работает не на дровах, можно быть спокойным.

Какой электрообогреватель можно изготовить своими руками

Из всех перечисленных видов обогревателей для самостоятельного изготовления доступны:

  1. Масляный радиатор (понадобится чугунная батарея отопления).
  2. Инфракрасный обогреватель (соберём плёночную версию из подручных материалов).
  3. Тепловентилятор, правда, с весьма скромной мощностью.

Масляный радиатор из чугунной батареи

Изготовление любого самодельного прибора начинается с выполнения расчётных работ.

В идеале для определения мощности обогревателя нужно выполнить достаточно сложный расчёт теплопотерь через ограждающие конструкции помещения. Но в быту часто применяют его упрощённый вариант: считается, что для обогрева площади в 10 м 2 при высоте потолка в 2,5 м требуется 1 кВт тепла. Конечно, полученный по такой методике результат окажется весьма приблизительным, но всё-таки он поможет хоть как-то сориентироваться.

Помимо мощности, понадобится рассчитать сечение проводов, которыми будет подключаться прибор. Известно, что через каждый 1 мм 2 сечения медного провода можно пропускать ток силой в 17 А. Силу тока, потребляемого обогревателем, рассчитывают по формуле:

I = W / U, где W — мощность (Вт), U — напряжение.

Таким образом, для питания прибора мощностью, допустим, 2,2 кВт (может обогреть помещение площадью 22 м 0 ) потребуется ток силой I = 2200/220 = 10 А. Следовательно, медный провод должен иметь сечение не менее S = 10 / 17 = 0.59 мм 2 .

Материалы и инструменты

Вот что нужно подготовить:

  • чугунную батарею;
  • ТЭН необходимой мощности со встроенной защитой от перегрева;
  • минеральное масло, лучше трансформаторное (если не пугает стоимость);
  • медный 2-жильный провод с расчётным сечением;
  • электрическую вилку;
  • паклю;
  • стальную втулку;
  • стальные уголки с полкой шириной 40 или 50 мм.

Инструменты нужны следующие:

  • сварочный аппарат либо дрель со свёрлами по металлу — в зависимости от того, будет ли применяться сварная рама, либо собранная на болтах;
  • паяльник;
  • разводной гаечный ключ;
  • набор плашек и метчиков для нарезания резьбы на втулке (также можно нарезать на токарном станке);
  • плоскогубцы;
  • отвёртка;
  • нож.

Инструкция по изготовлению

Обогреватель изготавливается так:

  1. Из стального уголка делаем раму с ножками или полозьями, в которую можно будет установить батарею в вертикальном положении. Если имеются навыки сварочных работ и соответствующее оборудование, делаем сварную раму; если нет — сверлим дрелью отверстия и собираем раму на болтах.
  2. Из стальной втулки делаем переходник для установки ТЭНа в чугунный радиатор. Для этого нарезаем внутри неё и снаружи резьбу: наружная должна соответствовать резьбе в отверстии батареи, внутренняя — резьбе на хвостовике ТЭНа. Найти втулку с подходящими размерами — большая удача, чаще её приходится обтачивать. Поэтому такой переходник лучше заказать кому-нибудь из токарей.
  3. С края переходника нужно будет снять напильником материал, чтобы получились плоские грани для захвата гаечным ключом.
  4. Обмотав переходник паклей, ввинчиваем его в нижнее отверстие чугунной батареи. При отсутствии опыта подобрать оптимальное количество пакли бывает сложно, тогда вместо неё нужно использовать фторопластовый уплотнитель — ФУМ-ленту.
  5. В переходник вводим и завинчиваем ТЭН, предварительно обмотав его хвостовик уплотнителем.
  6. К контактам ТЭНа припаиваем жилы провода, а на другом его конце устанавливаем электровилку. В ней имеются винтовые зажимы, так что паять ничего не нужно — понадобится только отвёртка.
  7. Все контакты должны быть надёжно изолированы.
  8. Выкручиваем одну из верхних заглушек батареи и заливаем в неё трансформаторное или иное минеральное масло. Нужно учитывать, что при нагреве его объём увеличится, поэтому заполнять батарею нужно не более, чем на 80–85%.

Батарею заполняют минеральным маслом, выкрутив одну из верхних заглушек

Обогреватель готов, можно включать его в розетку. Если нужен более мощный прибор, во второе нижнее отверстие можно вкрутить ещё один ТЭН, который подключается параллельно с первым.

Видео: масляный электрообогреватель из чугунной батареи своими руками

ИК-обогреватель из подручных материалов

Рассчитать данную модель самодельного обогревателя не представляется возможным, так как основной элемент — углеродистый излучатель — наносится «на глазок». Вместо расчёта выполняют проверку сопротивления по факту и если оно окажется недостаточным, вносят коррективы.

Материалы и инструменты

Обогреватель будем делать из следующих подручных материалов:

  • лист стекла;
  • фольга;
  • парафиновая свеча;
  • провод с электровилкой;
  • герметик;
  • клей эпоксидный.

Инструменты нужны будут такие:

Инструкция по изготовлению

Вот что нужно сделать:

  1. При помощи стеклореза отрезаем два одинаковых прямоугольных куска стекла.
  2. Очищаем стекло от пыли и обезжириваем.
  3. Зажигаем свечу и, удерживая стекло над ней, покрываем его сажей (обе заготовки). Сажа, как известно, в основе своей состоит из углерода, то есть она является аналогом графитовых дорожек в плёночных ИК-обогревателях. Чтобы копчение стекла осуществлялось равномерно, его перед операцией целесообразно охладить.
  4. Уложив одну из стеклянных заготовок копчёной стороной вверх, стираем ваткой (удобно пользоваться ватной палочкой) сажу с самого краешка по всему периметру, так чтобы получилась чистая окантовка шириной примерно в 5 мм.
  5. Из фольги вырезаем две полосы, длина которых слегка превосходит ширину стеклянного прямоугольника.
  6. На очищенную окантовку наносим эпоксидный клей, затем укладываем на противоположные края полосы из фольги. Их нужно располагать так, чтобы край свисал только с одной стороны.
  7. Сверху кладём вторую прокопчённую стеклянную заготовку, так чтобы слои сажи соприкасались. С силой прижав стеклянные листы друг к другу, оставляем их в покое до затвердения клея.
  8. При помощи мультиметра определяем сопротивление R слоя сажи, приложив щупы к выглядывающим из-под стекла краям фольги. Далее рассчитываем силу тока по формуле I = U / R, где U = 220 В — напряжение в электросети. Сила тока должна лежать в допустимых для сечения проводов пределах. К примеру, если для питания используется медны провод сечением 1 кв. мм, для которого максимальный ток составляет 17 А, то сопротивление самодельного обогревателя должно быть не меньше R = U / I = 220 / 17 = 12.94 Ом.

Если сопротивление окажется ниже положенного, ИК-обогреватель придётся делать заново. При этом ширину слоя копоти нужно будет уменьшить, что приведёт к увеличению сопротивления.

Мощность прибора рассчитывается по формуле W = U * I или, если через сопротивление, W = U^2 /R или W = I^2 * R.

Получить графитовый излучатель ИК-волн можно и другим способом: нужно размолоть графит (из него делают, к примеру, щётки токосъёмников для электротранспорта) и смешать его с небольшим количеством эпоксидного клея. Тогда вместо стекла лучше использовать декоративный бумажный слоистый пластик (ДБСП), на шероховатую сторону которого полученная графитовая паста наносится в виде змейки. Пока паста не затвердела, в неё по краям вводят медные клеммы, после чего вся конструкция заклеивается сверху ещё одним фрагментом ДБСП (используем всё тот же эпоксидный клей).

После полного высыхания (!) проверяем сопротивление прибора и если оно лежит в допустимых пределах, крепим самодельную ИК-плёнку к деревянной раме и пользуемся.

Видео: инфракрасный обогреватель своими руками

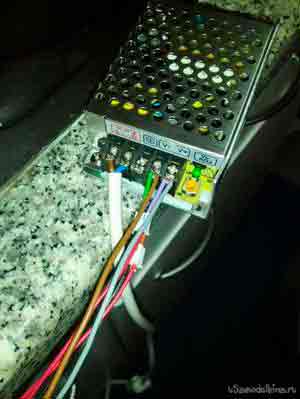

Тепловентилятор на 12 В из блока питания

Этот 12-вольтовый тепловентилятор в первую очередь пригодится автолюбителям. Бывает, что штатная печка по каким-то причинам не работает или недостаточно эффективно функционирует обдув заднего стекла. В связи с этим сопротивление нагревательных элементов и схему подключения (параллельно или последовательно) нужно подбирать так, чтобы прибор потреблял ток силой не более 20% от той, на которую рассчитан автомобильный электрогенератор.

При таком соотношении удастся избежать перегрузки бортовой электросети. Таким образом, тепловентилятор для автомобиля марки, например, Daewoo Sens, генератор которого рассчитан на ток силой в 70 А, должен потреблять ток не более 14 А.

При последовательном соединении общее сопротивление нагревательных элементов будет равно сумме сопротивлений каждого из них (Rобщ = R1 + R2), а при параллельном общее сопротивление рассчитывается по формуле: Rобщ = (R1 * R2) / (R1 + R2).

Материалы и инструменты

Этот обогреватель будем собирать из таких компонентов:

  • блок питания от стационарного компьютера;
  • кафельная плитка;
  • болты и гайки М5, 8 пар;
  • провод с электровилкой;
  • нихромовая проволока.

Нужны будут такие инструменты:

  • ножовка;
  • паяльник с припоем;
  • дрель;
  • гаечные ключи;
  • крестовая отвёртка;
  • плоскогубцы.

Инструкция по изготовлению

Порядок изготовления выглядит так:

  1. Полностью разбираем блок питания: снимаем крышку, затем откручиваем плату, и кулер. Также нужно извлечь переключатели и разъёмы, иначе самодельный тепловентилятор во время работы будет издавать запах горелой пластмассы.
  2. Наматываем нихромовую проволоку на любой цилиндрический предмет, чтобы получились нагревательные спирали. Длину спиралей нужно подбирать так, чтобы их сопротивление соответствовало принятому в схеме.
  3. Ножовкой отрезаем от кафельной плитки фрагмент и просверливаем в нём отверстия для установки нагревательных спиралей.
  4. Прикручиваем спирали к плитке и соединяем их проводами по параллельной или последовательной схеме.
  5. Собираем тепловентилятор: устанавливаем на своё место в корпусе блока питания кулер и прикручиваем перед ним плитку с нихромовыми спиралями, подключаем провода. Желательно дополнить схему плавким предохранителем.

Во время работы тепловентилятор становится достаточно горячим, поэтому в случае применения в автомобиле его следует надёжно закрепить. Если этого не сделать, прибор во время движения автомобиля может упасть и травмировать при этом пользователя либо вызвать пожар.

Видео: тепловентилятор из хлама своими руками

Уход за самодельным электрообогревателем

Прибор следует очищать от пыли, которая значительно уменьшает теплопередачу. Масляный и инфракрасный обогреватели с этой целью нужно периодически протирать влажной салфеткой. Тепловентилятор нужно разбирать и продувать при помощи компрессора или пылесоса. Обратите внимание: пылесосить обычным способом нельзя, так как в шланг затянет провода и обогреватель будет повреждён. Нужно именно продуть прибор изнутри — некоторые модели пылесосов могут работать в таком режиме.

Также необходимо периодически осматривать изоляцию контактов и при необходимости восстанавливать её: оголённые контакты могут стать причиной электротравмы.

Электрообогреватели хороши не только тем, что они очень удобны в эксплуатации, но и возможностью изготовить подобный прибор своими руками. Нужно только соблюдать осторожность, ведь с электричеством шутки плохи. Если же всё сделать правильно, прибор получится безопасным и долгие годы будет дарить тепло и уют своему владельцу.

Источник: http://elektro.guru/elektrika-v-kvartire/elektroobogrevatel-svoimi-rukami.html

Самодельный встраиваемый радиатор отопления

Ниша под конвектор встроенный в пол своими руками

Вступление

Самодельная ниша под конвектор встроенный в пол чаще делается в частных домах, при их строительстве. Самодельная ниша позволяет не покупать готовые отопительные каналы, а собрать встроенную в пол систему отопления из стандартных радиаторов.

Ниша под конвектор встроенный в пол – устройство

Проще всего сделать нишу на первом этаже в земляном полу.

  • Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна быть совмещена с гидроизоляцией основного пола.
  • Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

  • Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
  • Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
  • Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
  • Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
  • Края ниши нужно отделать уголком, для укладки декоративной решетки.

Монтаж радиаторов в нише

Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.

Теплоноситель двигается по двухтрубной системе отопления. Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского, на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.

Четырех трубный теплообменник подключается как на фото, змейкой.

Система проверяется давлением 25 бар. Рабочее давление не превышает 15 бар. Для теплоносителя можно использовать антифриз или другие искусственные теплоносители «незамерзайки».

Специально для сайта Obotoplenii.ru

Другие статьи раздела: Радиаторы

Популярное

Самодельный радиатор: особенности регистров, конвекторов, масляных радиаторов, калориферов из автомобильных радиаторов

Эта статья посвящена самодельным отопительным приборам. Порой они не блещут красотой; однако возможность своими руками с минимальными затратами обеспечить теплом гараж или мастерскую наверняка привлекает многих из наших читателей. Мы познакомимся с несколькими конструкциями различной сложности, выполненными из вторсырья, старых труб и прочих предельно доступных материалов.

Самодельные отопительные приборы могут иметь самые неожиданные конструкции.

Радиаторы для водяного отопления

Вначале мы исследуем радиаторы, предназначенные для работы в контурах центрального и автономного отопления.

Наиболее простые и доступные самодельные радиаторы отопления — из труб большого (100 — 250 мм) диаметра, заглушенными с торцов и соединенными перемычками. Эти приборы — так называемые регистры — обладают большим внутренним объемом и, соответственно, значительной тепловой инерционностью, что делает их идеальным решением для систем с твердотопливными котлами.

Подсказка: твердотопливный котел нуждается в растопке каждые несколько часов. Чем больше инерционность системы отопления и, в частности, отопительных приборов — тем меньше отапливаемое помещение будет остывать между растопками.

Как изготовить простейший горизонтальный регистр?

  1. Трубы нарезаются отрезками по 1,5 — 4 метра (в зависимости от предполагаемой длины регистра).
  2. В них сверлятся или прожигаются газовым резаком отверстия под перемычки. Важный момент: конфигурация перемычек должна создавать внутри прибора замкнутый контур, исключающий застой теплоносителя в тупиковых участках.
  3. Трубы соединяются перемычками — трубами размером ДУ20 — ДУ32.
  4. Параллельно перемычкам ввариваются отрезки трубы той же длины, но уже приваренные к глухим стенкам. Они придадут конструкции жесткость.
  5. Торцы глушатся донцами, вырезанными из стального листа толщиной 4 — 5 мм.
  6. В нижнюю и верхнюю секции ввариваются патрубки, которые в дальнейшем будут соединять регистр с подводкой.

В большинстве случаев в качестве секций регистра используется обычная круглая водогазопроводная труба. В ней привлекательны невысокая цена погонного метра и максимальная прочность на разрыв при минимальной толщине стенок, которая обеспечивается круглым сечением.

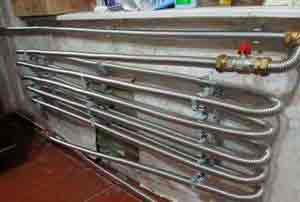

Устройство самодельного регистра.

Однако порой можно встретить и самодельные радиаторы отопления из профильной трубы — квадратной или прямоугольной. Ее достоинства — относительная компактность регистра и несколько большая площадь поверхности при той же площади сечения.

Важно: при постоянной температуре отопительного прибора его теплоотдача линейно зависит от площади поверхности, на которой происходит теплообмен с воздухом.

Простейший конвектор — это виток трубы с напрессованными на него пластинами, увеличивающими пресловутую поверхность теплообмена. Наиболее доступный материал — сталь. В качестве источников готовых конвекторов для владельцев гаражей часто выступают дома — новостройки: владельцы квартир в них массово меняют установленные строителями отопительные приборы на более привлекательные внешне и имеющие большую теплоотдачу секционные радиаторы.

Жители новостроек часто вспоминают создателей этого шедевра тихим незлым словом.

Однако у стали есть серьезный недостаток — низкая теплопроводность. Чтобы не быть голословными, мы приведем значения теплопроводности для трех металлов, чаще других использующихся при изготовлении отопительных приборов.

Очевидно, что при создании конвектора выгодно использовать цветные металлы: их теплопроводность резко увеличит теплоотдачу, сделав нагрев оребрения более равномерным.

Самодельные радиаторы отопления из меди представляют собой всевозможные конструкции на основе медной водопроводной трубы и пластин — медных и алюминиевых. Алюминиевое оребрение куда более доступно по сравнению с медным; некоторая разница в теплоотдаче компенсируется его увеличенной площадью.

Для сборки конвектора чаще всего применяется предназначенный для медных водопроводов припой; несколько реже пластины просто напрессовываются на трубу.

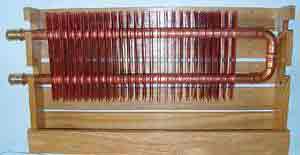

Конвектор на фото полностью спаян из медной водопроводной трубы.

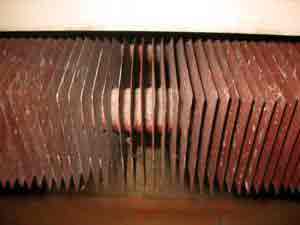

Здесь на медный сердечник напрессованы пластины, увеличивающие теплоотдачу.

Автономные обогреватели

Что делать, если в гараже отсутствуют центральное отопление и газ, а организовать схему с твердотопливным котлом не позволяет периодичность ваших визитов в помещение?

В этом случае будет вполне логичным использовать для обогрева электроэнергию.

Масляный радиатор

Простейший самодельный масляный радиатор представляет собой уже знакомый нам сварной регистр с несколькими доработками.

  • Приварыши для подключения к подводкам отсутствуют.
  • Регистр, как правило, делается переносным, что подразумевает наличие ножек.
  • Перемычки между секциями присутствуют с обеих сторон. Их диаметр делается несколько больше, чем при сборке регистра для водяного отопления. Инструкция связана с тем, что естественная конвекция подразумевает минимальный гидравлический напор, а раз так — гидравлическое сопротивление тоже должно быть минимальным.
  • ТЭН или несколько параллельно соединенных ТЭНов устанавливаются в торце нижней секции.
  • В роли теплоносителя выступает масло. В идеале — трансформаторное, но подойдет даже отработка.
  • Регистр снабжается небольшим открытым расширительным бачком. Как вариант — масло немного не доливается до верха регистра, а приварыш на его верхней секции комплектуется автоматическим воздухоотводчиком.

Самодельный масляный радиатор.

Внимание: установить вместо воздушника предохранительный клапан — плохая идея. При срабатывании он может обдать владельца помещения маслом с температурой 60 — 90 градусов, что явно не пойдет на пользу его самочувствию и настроению.

Калорифер из автомобильного радиатора

Еще одно интересное решение — самодельный обогреватель для гаража из радиатора.

Калорифер из старого радиатора.

На схеме обозначены цифрами:

  1. Радиатор.
  2. Расширительный бак.
  3. Вентилятор принудительного обдува.
  4. Кожух, защищающий лопасти вентилятора.
  5. Водяная помпа.
  6. Патрубок для подачи масла.
  7. Пускатель.
  8. Ремень привода вентилятора.
  9. Электромотор.
  10. Рамная стойка.
  11. Сливной кран.
  12. Блок ТЭНов.
  13. Жалюзи для регулировки направления воздушного потока.

Несколько рекомендаций по сборке этого изделия:

  • Частично забитые трубки радиатора — не помеха. Масло они пропустят.
  • Оптимальные характеристики мотора — 300 — 500 ватт при 1500 об/мин.
  • Для подогрева масла используются ТЭНы общей мощностью до 3 КВт. Лучше предусмотреть ступенчатую регулировку мощности их раздельным включением.

Используйте блок из трех ТЭНов по 1 КВт с независимым включением каждого из них.

  • Из-за небольшого диаметра трубок радиатора использовать отработку в этой конструкции не стоит. Подойдет трансформаторное масло или тосол А-40.
  • Наиболее эффективной работа обогревателя будет при температуре масла около 80С. Температура регулируется подбором мощности ТЭНов и оборотов вентилятора.

Заключение

Надеемся, что несколько предложенных вниманию читателя идей помогут ему организовать отопление подсобных помещений с минимальными затратами. Дополнительную информацию, как обычно, можно найти в видео в этой статье. Успехов в творчестве!

Делаем из обычной батареи конвектор

Samodelkin 1-01-2014, 12:01 14 792 Приспособления

Радиаторы водяного отопления, или попросту батареи, используемые в централизованных системах отопления, распространяют тепло по комнатам по принципу пассивной конвекции.Этот подход очень не рационален в плане потерь тепла, особенно если батарея стоит в углу комнаты.По этой причине есть конвекционные радиаторы, оснащенные вентилятором, который улучшают распределение тепла по помещению, ускоряя циркуляцию воздуха между секциями батареи.

В этом мастер-классе я покажу, как прокачать обычную батарею до конвекторной своими руками.

Шаг 1: Сборка вентиляторов

Я взял 4 вентилятора Brushless DC Cooling Fan 7 Blade 24V 120ммx120мx25мм.

Этот тип вентилятора очень тихо работает и хорошо подходил по размеру под мою батарею. Соединение из 4 таких вентиляторов хватит полностью на мою трубу по длине.Характеристики вентиляторов:- 7 пластиковых лопастей- скорость 1600 вращений в минуту- воздушный поток 58 куб. фт/мин.- шум 38 дБ.- питание: постоянный ток 24В, 0.20АМне эти вентиляторы обошлись в 1200 рублей с доставкой. Структурная прочность обеспечивается кабельными стяжками, которые проходят через отверстия в углу каждого вентилятора и соединяют их вместе.

Шаг 2: Соединение проводов

В вентиляторах используются стандартные 2-контактные разъемы, как в материнских платах. Они хорошо держат медные кабели. Также можно объединить 2 разъема небольшим кусочком кабеля, вставив один в заднюю сторону второго.Это поможет уменьшить количество кабелей, соединяющих вентиляторы с источником питания. Источник питания соединен 2-проводным кабелем переменного тока с одной стороны и кабелями постоянного тока от вентиляторов с другой.

На фото не показан выключатель и стандартный штекер на конце кабеля переменного тока. Блок питания я взял вот такой – 24V Universal Regulated Switching 25W Power Supply.

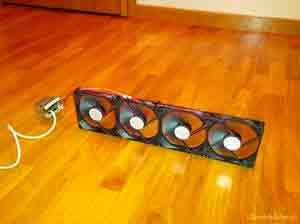

Шаг 3: Проверка работы вентиляторов

Я подключил вентиляторы и проверил их работу перед установкой под батарею.

Шаг 4: Ножки и другие доделки

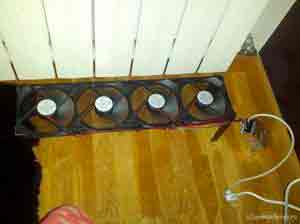

Я снабдил свои вентиляторы 4 ножками из уголка, разрезанного на 15-сантиметровые отрезки. Затем просто поставил секцию под батарею. В результате я получил отличное распределение тепла по комнате, с помощью практически бесшумных вентиляторов, потребляющих в сумме 24 Вт:- вентиляторы: 4*0.2A*24В=19.2 Вт- энергопотребление: 80% от общей подачи- суммарная мощность: 19.2/80%=24Вт

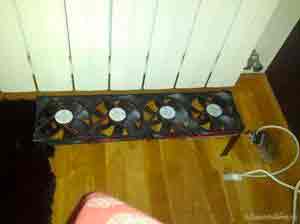

Вот так я прокачал свою стандартную батарею водяного отопления до конвекционного радиатора.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Как сделать самому радиаторы отопления

В гараже или мастерской нет таких строгих требований к дизайну, как в квартире. Поэтому многие вещи можно сделать самостоятельно, и на этом неплохо сэкономить. Например, можно изготовить радиаторы отопления. Для этого вам понадобятся самые простые материалы и немного времени.

  • - углошлифовальная машина (болгарка);
  • - сварочный аппарат, электроды;
  • - стальная труба ВГП Ду-25, длина 20 см;
  • - стальная труба диаметром 102х3,5 мм, длина 2 м;
  • - сгон Ду-25, длиной 110 мм (2 шт);
  • - заглушка Ду-25;
  • - листовая сталь б 3 мм, размеры 100х600 мм.

В первую очередь найдите материал для батареи. Это должны быть стальные трубы большого диаметра. Если в хозяйстве таких обрезков у вас нет, обратитесь в ближайший пункт приема металлолома, там вы сможете найти подходящие трубы по самой приемлемой цене. Чтобы изготовить батарею, по мощности примерно равную стандартному чугунному радиатору с десятью секциями, посчитайте длину трубы. Например, если диаметр 102 мм, а толщина стенки 3,5 мм, посчитайте внутренний диаметр (9,5 мм) и площадь сечения (70,85 мм). В результате деления объема батареи (14500 куб. см) на площадь сечения, получите необходимую длину – 204,66 см. Округлите ее до 2 метров. Продумайте конструкцию батареи. Сделайте ее трехсекционной, и, чтобы не было завоздушивания, установите ее так, как указано на схеме. В таком случае вам не понадобится устанавливать кран Маевского. Разметьте трубу на три равных части и разрежьте болгаркой. В каждой трубе сваркой вырежьте по два отверстия диаметром 25 мм на расстоянии 50 мм от торца с каждой стороны. Обратите внимание, относительно друг друга отверстия должны располагаться под углом 180º, то есть одно отверстие внизу, а другое – наверху. Аккуратно зачистите трубы от расплавленного металла. Из стального листа вырежьте 6 круглых заготовок диаметром 25 мм и заварите этими заготовками торцы труб. Тонкую трубу диаметром 25 мм разрежьте на две равные части длиной по 100 мм. Приварите их к большим трубам так, чтобы составить зигзаг. Из прутка также сделайте отрезки длиной 100 мм и приварите их с противоположной от переходников стороны для придания жесткости. У вас получилась устойчивая конструкция, по которой вода может двигаться только зигзагом. Также при помощи сварки закрепите на входное и выходное отверстия сгоны. Проверьте самодельный радиатор отопления на герметичность. Для этого залейте в него воду, закрыв нижний сгон заглушкой. Если в одном из стыков обнаружилась течь, отметьте это место маркером, слейте воду и заварите щель. Как сделать самому радиаторы отопления

Источник: http://teplo-ltd.ru/otoplenie/samodelnyj-vstraivaemyj-radiator-otopleniya.html

Самодельный масляный обогреватель

Для создания самодельного масляного обогревателя, в первую очередь, обратитесь к теории. Не станем рассказывать о регулировке термостатом температуры или то, что бак состоит из секций. Упомянем практические аспекты — догматы. Без знания основ конструирование обернется печалью. Расскажем, почему масляный обогреватель издает странные грохочущие звуки при переворачивании емкости кверху ногами и обратно. Рассмотрим возможность самостоятельного изготовления масляных радиаторов.

Что узнать для изготовления масляного обогревателя

Емкость непременно герметичная, масло не кипит, а сгорает. Температура вспышки близка в 200 градусам Цельсия. Нерафинированные сорта на воздухе полимеризуются. Подойдет бак произвольной конфигурации, но лучше служит продающийся в магазине (повышается ремонтопригодность). Конструкция, набранная из секций, подойдет. Необходимая теория:

  • Во-первых, бак заполняется маслом на 85%. Остальное место занимает воздух. Это делается, чтобы масло не разорвало бак, в противном случае емкость не выдержит температурного расширения жидкости. Но воздушная подушка гасит тепловые удары. Поэтому, при переворачивании масляного радиатора кверху ногами и назад слышится глухой, грозный стук. Ничего страшного нет, просто пузыри воздуха находят удобное положение и периодически всплывают на поверхность, лопаясь.
  • Масло берите чистое, термостойкое. Первое требование выполняют для предотвращения образования на ТЭНе накипи, приводящее к аварийной ситуации. Второе вытекает из рабочих температур. В масляном обогревателе часто зашкаливает за 100 ºС.
  • ТЭН выбирается по мощности, но без магниевого анода. С данным серебристым стержнем дилемма. На деле магниевый анод защищает спираль или стенки бака от разрушения, принимая на себя удар электрохимической коррозии. В указанной цепи алюминий жертва, а медь агрессор. Но магниевый анод не спасет. Масло является изолятором, гасит электрическую коррозию. Во-вторых, стружка с магниевого анода быстро бы привела ТЭН в негодность. Это оседало бы на дне, что быстро вывело из строя спираль. Масло – не вода, прилипание не отменяется.

  • Не рекомендовали бы сочетать в конструкции бака масляного обогревателя металлы, образующие несовместимую электрохимическую пару: алюминий и медь. В случае медного ТЭНа нежелательно и применение стали, нержавеющую использовать допускается. Намокнуть прибор может и снаружи, что вызовет коррозию с вытекающими последствиями. Минусов минимум два: не удосужились разузнать внутреннее давление, но полагаем, что немалое, и масло при вытекании может загореться, при попадании к ТЭНу воздуха. Полезно знать, какие материалы использовать. Если ТЭН стальной, допускается врезать элемент в чугунный радиатор отопления, для медного лучше найти биметаллические батареи и трубы из нержавейки. Так обретаете уверенность, что конструкцию со временем не порвет.
  • Для правильного конструирования узнайте, как циркулирует масло. В заводских радиаторах процесс идет естественным путем. Нагретое масло поднимается в области ТЭНа и опускается на противоположной стороне. Понятно, что в современных биметаллических радиаторах, где порой вертикальные проходы крайне узкие, номер не пройдет. В данном случае сделайте бак с ТЭНом и принудительно прокачивайте масло через каналы. Заметьте, что трубки радиаторов уже, нежели у чугунных. Это не позволит внутрь поместить ТЭН. Разумнее создать конструкцию на основе бака. Тем же, кто твердо решил вставить ТЭН в старую чугунную батарею — а идея и вправду заманчивая — полезно научиться обращаться с инструментом.

Как собрать и разобрать чугунную батарею

Чугунная батарея в роли корпуса для масляного обогревателя выглядит привлекательно по той простой причине, что внутрь ввинтите ТЭН и кучу прочих полезных вещей, резьба уже нарезана. Батарея собрана из секций. Каждая на первой стороне несет левую резьбу, на второй — правую. Соединяются ниппелями, невидимыми снаружи, и ключом орудуют изнутри. Ниппель выглядит как кусок трубы, на одном конце резьба правая, а на другом левая. В результате, вращая деталь в одном направлении, стягиваем секции, в другом — разводим.

Самодельный ключ напоминает ломик. У ниппеля внутри стоит пара зубцов, за них цепляется плоский шлиц. Ломик напоминает гигантскую отвертку. Одним концом вставляется внутрь, а вторым осуществляется вращение. Очертания ручки часто Г-образные, либо оставляется ухо для фомки, служащей рычагом. Добавим, что заводские версии снабжены на ключе насечками (числом до шести), для легкого разбора на секции. Данным образом упрощается процесс монтажа или демонтажа.

Обратите внимание, что современные секции по форме несимметричны, опытный мастер может заранее сказать, где находится левая резьба, а где скрылась правая. Советские одинаковы с боков, но заглушки и трубы с разной нарезкой, перепутать не получится.

Делался акцент, так как медную либо алюминиевую резьбу легко сорвать. Тогда радиатор придет в негодность. Нужно заранее понять сторону вращения ключа. Без этого сделать масляный обогреватель проблематично. В магазине продаются комплекты для сборки радиаторов, куда входят футорки и прочие полезные вещи. Футорки снаружи содержат исключительно правую резьбу, что упрощает монтаж. Допустима установка в конструкцию клапанов, датчиков давления, температуры. На тестовом запуске нужно контролировать данные параметры, потом уже уберете до следующей самостоятельной сборки масляного обогревателя.

Конструкция масляного обогревателя

Мощность масляного обогревателя определяет ТЭН. В нашем случае поставим два:

  1. в нижней части;
  2. по обеим сторонам.

Нагреватели не соприкасаются. Уже отметили, что медный ТЭН уступает стальному в случае чугунных радиаторов. Но теплопроводность хуже. С точки зрения безопасности рекомендуем заземлить радиатор. Способ не принципиален. К примеру, в произвольном месте зачистить металл, потом напаять ушко под провод. Главное — исправная работа заземления. Разумеется, придется со стороны каждой из четырех резьб проверить сопротивление на случай ненадежного контакта. Цифра не выше нескольких Ом.

Что касается термостата, устройство стоит в ТЭНе, но пойдет ли в данном случае прибор, настраиваемый максимум на 95 ºС. Склонны думать, с великой натяжкой. Гораздо уместнее приспособить здесь оснастку утюга. Там внутри биметаллическая пластина, настраиваемая ручкой на нужную температуру. Но провести контроль давления необходимо. Обычные чугунные радиаторы не выдержат и 10 атм. Бездумный нагрев чрезвычайно опасен. На первый запуск накручиваем манометр на одну из футорок (или крайних секций), далее последовательно проходим режимы самодельного масляного радиатора. 10 атмосфер — примерное значение. Подробнее осведомитесь у хорошего сантехника либо в магазине. Разумеется, доводить систему до предела нельзя, необходим значительный запас по давлению на самодельный масляный обогреватель.

Примечание! Биметаллическая пластинка стоит под автоматически срабатывающей кнопкой электрочайника. Реагируют на сравнительно низкую температуру. Приводится в действие паром. Порог срабатывание оцените экспериментально. В качестве рабочего реле не годится, но послужит аварийным выключателем.

Что касается контроля, уже пояснили, как обеспечить функцию. Добавим, что пластина прикрепляется неподалеку от ТЭНа с любой стороны. Не важно, если она встанет кверху ногами. Еще требуется термопредохранитель, с подбором тяжелее. Двигатели бытовой техники или трансформаторы оснащаются рассчитанными на 135ºС, что маловато для данного случая. Которым оснащен утюг, наоборот, грубоват. В первую очередь, необходимо замерить все режимы, и с точки зрения температуры, потом уже выбирать термопредохранитель для масляного регулятора. Обязательно разместите эту защиту по возможности ближе к вкрутке ТЭНа. Под это дело может не подойти пайка.

Необходимо нарезать резьбу, лучше использовать гайку на основание ТЭНа. Не все нагреватели такую имеют. Следом — проверка заземления. Пайка должна держать любую температуру. Возможно, наилучшим вариантом станет привинтить клемму под одну из футорок. Смотрите по месту. Мы рассказали, как сделать масляный обогреватель, теперь читатели определенно поймут, что сделать масляный обогреватель самостоятельно вполне реально.

Источник: http://vashtehnik.ru/obogrevateli/samodelnyj-maslyanyj-obogrevatel.html

Смотрите также:
31.10.2018

Устройство печки из бочки Печка из бочки имеет достаточно простую конструкцию и неприхотлива в применении и обслуживании. Все это позволяет легко и быстро соорудить ее своими руками. Особенно важно то, что процесс изготовления не потребует применения какого-либо...

31.10.2018

Печь, работающая на отработанном масле или мазуте – идеальный вариант для отопления гаражей, теплиц или помещений для содержания животных. Ее конструкция несложна, и сделать ее можно буквально за несколько часов. Для того чтобы сделать печь на отработке своими руками,...

31.10.2018

Тандыр на даче из кирпича своими руками Тандыр из кирпича строим своими руками: фото, видео Как сделать Тандыр из кирпича? В этой статье мы ознакомимся с пошаговым строительством печи Тандыр своими руками, строить печь мы будем из огнеупорного кирпича, пошаговая кладка...

Комментарии

Комментирование отключено.
