Чертежи печи Булерьян

Как добиться необычно высокой производительности? Печь Булерьян своими руками: схема, чертеж

Для обогрева временных бараков рабочих на лесоповалах канадские инженеры придумали оригинальную печку.

В Булерьяне используется принцип пиролизного разложения древесины и дожиг газов во вторичной камере. Печка получилась настолько удачной, что принцип работы этой печи копируется разными производителями, она устанавливается в складах, теплицах, гаражах и даже в дорогих особняках.

Характеристики печи

На печь Булерьян возлагаются обязанности нагрева и поддержания температуры в здании. Она должна обладать следующими параметрами:

  1. Мощность. Булерьян можно сделать как маленькой, так и очень большой, и приспособить для работы в зданиях с объёмом воздуха до 1500 м 3 .
  2. Лёгкость. Печь не занимает много места при хранении или транспортировке, не требует высоких дымоходов.
  3. Технологичность и простота производства. Печь может изготовить любой грамотный сварщик в гараже.
  4. Высокий КПД. Достигается благодаря большой плоскости теплообмена и полному сгоранию топлива.
  5. Длительное горение. Правильно эксплуатируя, достаточно одной-двух закладок дров на сутки.
  6. Всеядность. Топить можно сухой древесиной в любом виде.
  7. Оригинальный внешний вид. При должном технологическом уровне изготовления печка способна украсить интерьер загородного дома в индустриальном стиле.

Особенности конструкции

Печи Булерьян отличаются только размерами и дополнительными элементами.

  1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
  2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
  3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
  4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
  5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
  6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
  7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

В продаже имеются печки, внешне похожие на Булерьян, но имеющие важные отличия. В таких печах отсутствует воздушный жиклер (камера вторичного дожига). Некоторые умельцы вставляют колосниковые решётки и зольную камеру в топку. Эти элементы не присущи Булерьяну.

Как сделать банную печку Булерьян своими руками, схема и чертёж

Устройство печи Бренеран (Булерьян) довольно простое, материалы и технологии несложны. Поэтому эта печка снискала настоящую любовь. Она способна как поддерживать тепло, так и быстро разогреть большой объем воздуха.

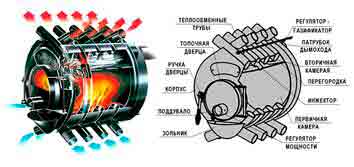

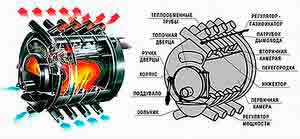

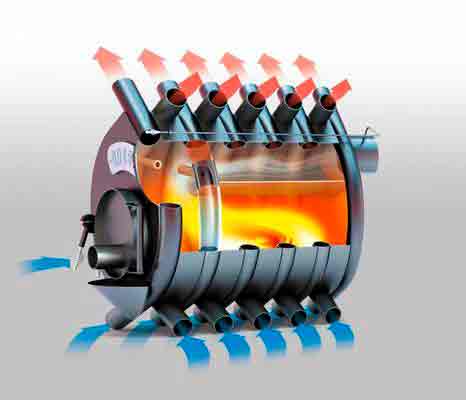

Фото 1. Схема строения дровяной печи Булерьян. Стрелками указаны части печной конструкции.

Печь Булерьян собственного изготовления отлично подойдёт для отопления теплиц, подсобных помещений, гаража, мастерской, бань. Чем больше помещение, тем крупнее должна быть топка.

При постройке заготовьте только новый металл. Истончившиеся от коррозии стенки быстро прогорят и печь не прослужит долго. Для оптимальной работы толщина металла должна быть в пределах 3—5 мм. Потребуется 12 отрезков двухдюймовой трубы по 1.2—1.5 метра, лист железа для полки, торцов и дверцы, кусок трубы диаметром 120—150 мм для отвода горячих газов, прутки разного диаметра для шиберов и запорных элементов.

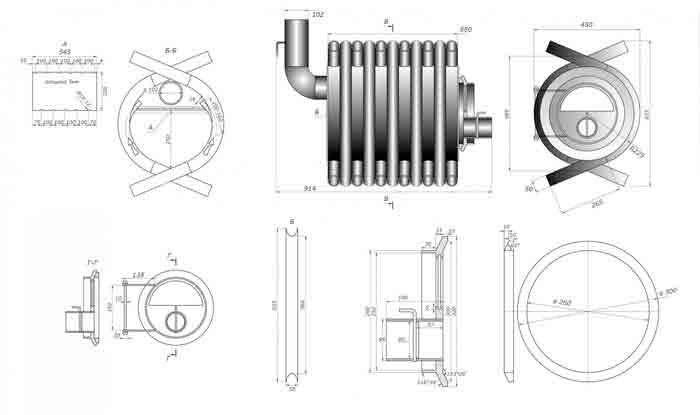

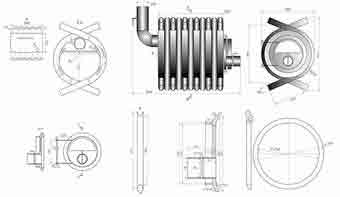

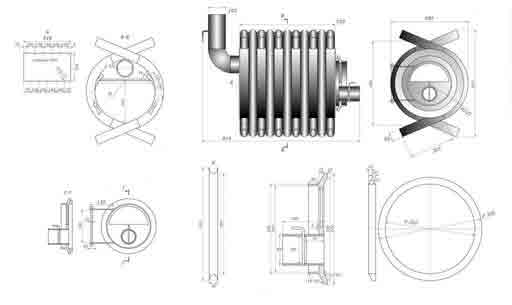

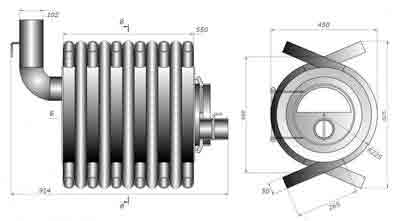

Фото 2. Чертёж дровяной металлической печи Булерьян с указанием размеров. Вид спереди и сбоку.

Не стоит брать оцинкованные или крашеные трубы — качество сварных швов хуже, и при эксплуатации печи покрытие обгорит.

Внимание! Цинк и продукты горения краски плохо влияют на здоровье!

Какие навыки понадобятся

Сварщик 4 разряда обеспечит красивые герметичные швы, но если навыка сварки нет — лучше не пробовать. Слесарные навыки нужны в меньшей степени — даже кривая и некрасивая, печь будет исправно греть.

Пригодится и навык работы с углошлифовальной машинкой — в печке много подрезок.

Важно! При работе защищайте глаза и кожу! Следите, куда летят искры. Не снимайте защиту с болгарки, используйте соответствующие диски.

Понадобятся следующие инструменты:

  1. Трубогиб для круглых или квадратных труб. Если его нет, можно воспользоваться самодельным устройством в виде рычага.
  2. Отрезной инструмент — плазморез или углошлифовальная машинка (болгарка).
  3. Измерительный — рулетка, штангенциркуль, торцевые игольчатые шаблоны.
  4. Ручной слесарный инструмент — тиски, молотки, напильники, кордщетки.

Порядок работ

Постройка Булерьяна состоит из простых логических этапов и изготовление не займёт много времени и сил.

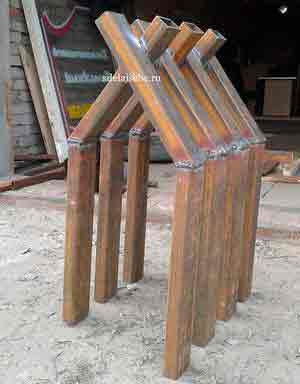

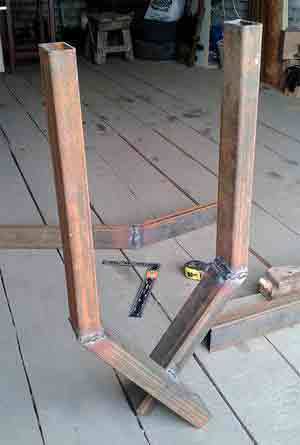

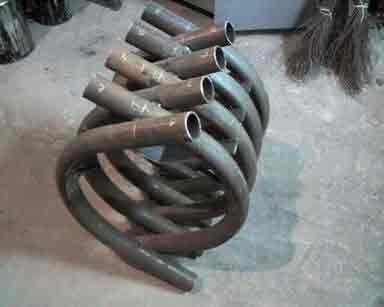

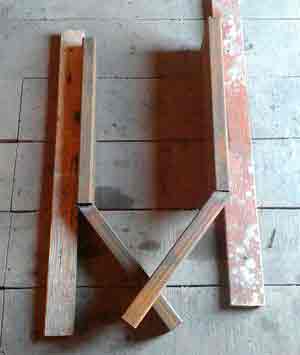

  1. Гнём трубы. Используем трубогиб или рычаг, при необходимости заполняем трубы песком и нагреваем. Оптимальным будет плавный изгиб на 90 градусов.

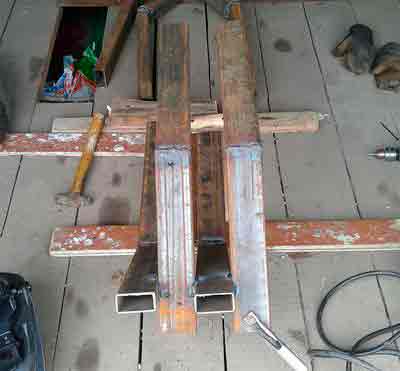

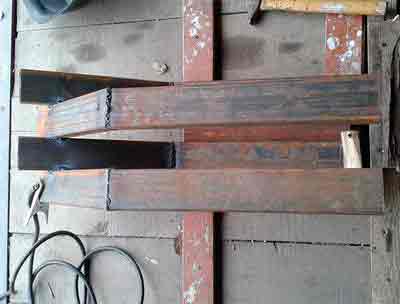

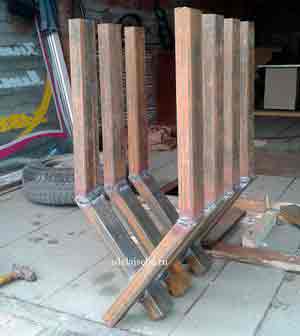

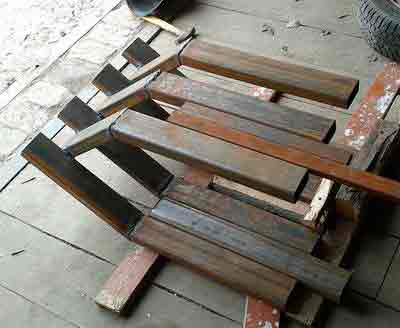

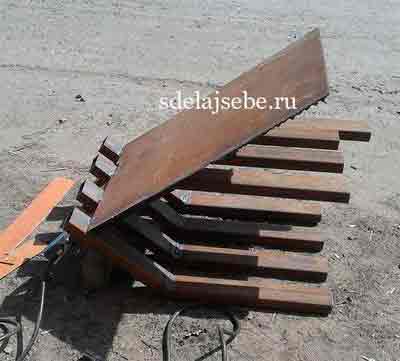

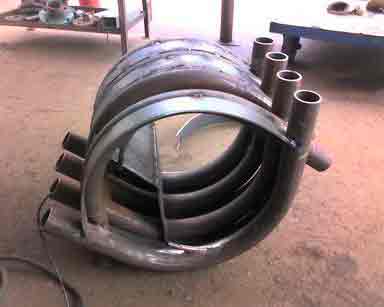

  2. Собираем первые 5 секций. Трубу кладём на ровную поверхность, вторую укладываем на неё, образовывая стенки топки. Подкладками могут служить короткие отрезки трубы того же диаметра.

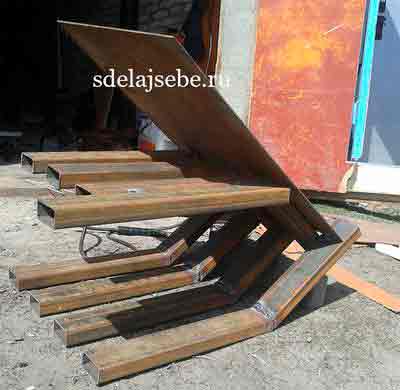

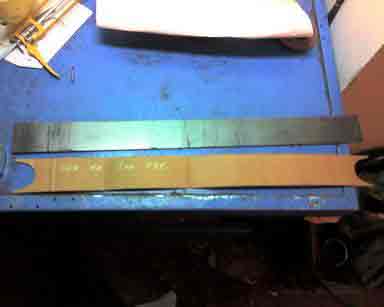

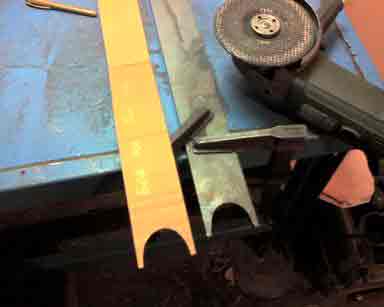

  3. Изготавливаем полку вторичной камеры. Сначала делаем шаблон из плотного картона, и по нему вырезаем и сгибаем металлический лист. Привариваем.

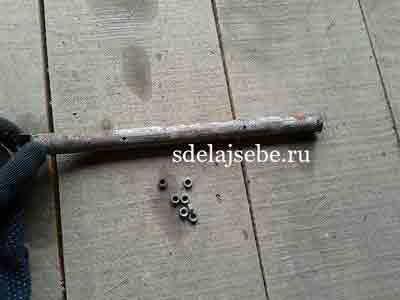

  4. Изготавливаем инжекторы-воздуховоды. Поток воздуха направляем в нижнюю часть вторичной камеры, и трубки инжекторов хорошо нагреваются пламенем печи. Инжекторы имеют форму изогнутой трубки, вставленной одной стороной в первую трубу конвектора.

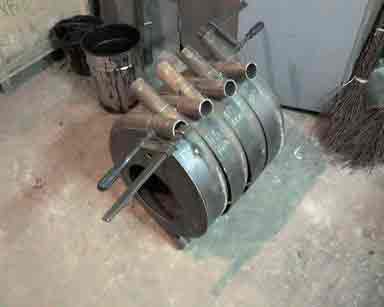

  5. Присоединяем оставшиеся воздуховоды и обвариваем. Заполняем промежутки полосой из металла. В итоге получается герметичный цилиндр.
  6. Изготавливаем и привариваем торцы печки. К заднему привариваем выход для горячих газов из вторичной камеры. Передний торец имеет вырез для дверцы.
  7. К этому вырезу перпендикулярно торцу, привариваем бережок из ровной полоски металла. К нему прижимается уплотнитель дверцы, чтобы внутрь не проникал несанкционированный воздух.

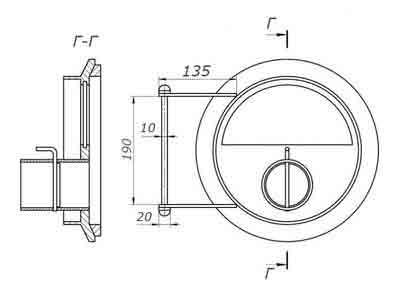

  8. Шире контура бережка изготавливаем дверцу. Она представляет собой лист металла с завесами и запорной фурнитурой, со стороны примыкания приварены два бережка, между которыми уложен уплотнительный шнур.
  9. Устанавливаем поддувало. Это кусок трубы, приваренный перпендикулярно дверкам печи. Внутри поддувала устанавливаем поворотный шибер. Следите, чтобы шибер получился не совсем плотным — даже при закрывании горение не должно прекращаться полностью. Если есть необходимость погасить огонь, на трубу поддувала одевается заглушка.

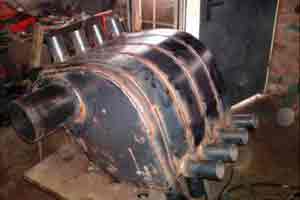

Печка готова! Её поверхность можно покрыть воронением или термостойкой краской. При желании изготавливаем теплоизолирующие экраны, повторяющие контуры печи.

Подводные камни

Булерьян имеет простую конструкцию, но даже опытного мастера могут поджидать трудности. Не стоит торопиться при подгонке деталей — лучше использовать шаблоны из картона и игольчатые торцевые шаблоны для круглых труб.

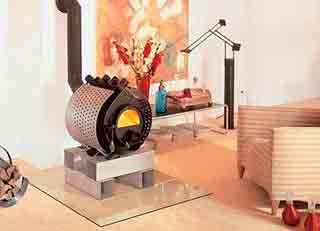

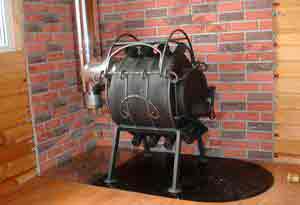

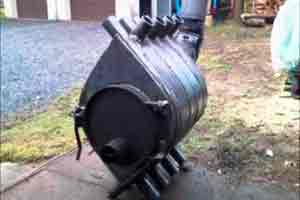

Фото 3. Готовая печь Булерьян, установленная в помещении. Вокруг печки установлены защитные экраны.

Булерьяну необходим хороший тёплый дымоход. Если имеется только кирпичный, обязательно вставить туда гильзу из нержавеющего металла. Булерьян — «жадная» печка, температура выходящих газов невысока. Содержащийся в дыме пар конденсируется и стекает в виде конденсата, поэтому топите печку сухими дровами и утеплите дымоход.

Не делайте Булерьян слишком коротким — топка должна быть минимум 35—40 см длиной.

Все сварные швы должны быть герметичны. После установки задней крышки поставьте печку на торец и наполните водой. Мокрые швы укажут, где доварить или переделать печку.

Полезное видео

Посмотрите видео, в котором в виде слайд-шоу демонстрируется изготовление печки Булерьян.

Как топить Булерьян правильно

Перед топкой прочитайте инструкцию! Режим работы этой печи отличается от других. Нарушение правил приведёт к прогару стенок, выходу печки из строя.

Булерьян заправляется сначала щепками для растопки. Сверху укладываются дрова — топка должна быть забита плотно. Лучше использовать расколотые надвое поленья на 10—15 см короче топки. Дрова должны быть сухими, преимущество стоит отдать берёзе, дубу, акации и другим твёрдым сортам древесины.

Щепки поджигаются, и дверца закрывается плотно. Подача воздуха открыта минут 10—15, до образования жара и прогрева вторичной камеры.

Затем подача воздуха уменьшается до минимума и в топке происходит два процесса: разложение дров на пиролизные газы и золу и дожиг этих газов во вторичной камере при помощи воздуха из инжекторов.

Правильно настроенный Булерьян не выделяет дыма — все сгорает дочиста. Упрощённые аналоги топятся в жарком режиме, как простая буржуйка, такие печи называться Булерьяном не имеют права.

Ошибка хозяев печи — частое выбирание золы. Булерьян полностью чистить нельзя, на дне всегда должна быть зола, которая защищает дно топки от перегрева и помогает соблюдать режим тления.

Булерьян работает только на сухих дровах твёрдых пород — они дают при пиролизном сжигании наивысший КПД.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/buleryan.html

Отопительная печь Булерьян своими руками

Булерьян является печью длительного горения и позволяет быстро прогреть любое помещение. При этом топливо расходуется весьма экономно. На территории России печи такой конструкции именуются по-разному. Кроме булерьян используются обозначения: «канадская печь» или «печь из Канады», bullerjan, «буллериан», «булериан», «Бренеран» или «Буллерьян». Существуют конструкции в пяти различных видах исполнения, самый мощный из которых рассчитан на обогрев помещения общим объёмом до 1000 куб.м.

При желании Булерьян можно сделать самому. Опытный сварщик, обладая основными принципами работы, справится с этой задачей. Для этого потребуется немного: сварочный аппарат, болгарка, слесарный молоток, трубогиб и материал для работы: трубы с наружным диаметром 50 мм и листовой металл толщиной в 5 мм.

Достоинства конструкции Bullerjan

  • Печь легко устанавливается.
  • Требует минимального времени на то, чтобы полностью обогреть помещение.
  • Работает полностью в автономном режиме.
  • Воздух в помещении обогревается равномерно по всему объёму.
  • Для работы подойдёт твёрдое топливо любого вида, к качеству которого никаких повышенных требований не предъявляется.
  • Конструкция весьма экономична и проста в эксплуатации.
  • Конструктивно реализована возможность контроля процесса горения, что позволяет добиться больших значений КПД.
  • Модели рассчитаны на обогрев помещений различных объёмов, от 100 до 1000 кубических метров.
  • Изделие требует для работы минимального расхода используемого топлива.
  • Подходит для использования в помещениях любого типа.
  • Обеспечивает эффективное отопление на одной закладке в течение 12 часов.

Где используются печи данной конструкции

Чтобы убедиться в абсурдности указанной версии, достаточно рассмотреть вариант попытки использования таких печей при сушке заготовленной древесины. Будучи установленной в камере для просушки леса, Булерьян быстро подняла температуру в ней до заданного размера. А затем она начала падать. Печь работала при этом в штатном режиме, но повышения температуры до требуемых значений добиться не удалось.

Причина кроется в конструкции самой печи и принципе её работы. Воздух в ней прогревается и движется отлично. Но выделяющаяся при сушке влага привела к увеличению влажности всего воздуха в помещении, что увеличило его удельный вес. В результате чего, он стал в гораздо меньших объёмах поступать в приёмные трубки печи. Циркуляция воздуха значительно замедлилась. Попытка использовать брикетированный торф, создающий при горении более высокие температуры, и принудительной вентиляции воздуха в помещении, посредством использования мощного вентилятора, позволила несколько повысить температуру. Но заданного значения получить не удалось. Печь Булерьян замечательно греет воздух, но для прогрева водяных паров она не подходит.

Если вы планируете приобрести отопительный прибор данной конструкции для использования его в бане, уточните у продавца адрес парилки, в которой она уже используется. Посетите это место и поговорите с владельцем. Если +50 для бани (максимальное значение, которое может обеспечить подобная конструкция) вас, устраивает, то покупайте.

Такие печи для теплиц незаменимы. Они прекрасно работают на любых дровах или опилках (если рядом имеется пилорама). В таком тандеме пилораму можно перевести на безотходную технологию.

Устройство печи в классическом исполнении

Для того чтобы изготовить печь самому, следует внимательно разобраться в её конструкции и понять принцип работы.
Цельнометаллическое изделие состоит из минимального количества элементов. Основа печи – топка цилиндрической формы, с плотно прилегающими к её стенкам изогнутыми трубками из металла. На лицевой стороне располагается дверка для того, чтобы загружать печь топливом, и устройство, позволяющее регулировать мощность. Оно может менять режим горения. В самой топке имеется камера, так называемого, вторичного сгорания, и выводной патрубок. К которому подключается дымоход.

Для повышения эффективности работы такой печи обязательно требуется обеспечить качественную теплоизоляцию дымохода. Для этого прекрасно подойдёт обычная минвата (достаточно слоя ≥ 3 мм). Не забывайте о том, что для подачи к месту горения воздуха следует обустроить поддувало. Не помешает наличие небольшого зольника. Дополнительно способствует росту эффективности работы выполнение двойной задней стенки. Ряд моделей имеет полностью двухслойный корпус печи.

В основу работы «Булерьян» положен физический принцип конвекционного теплообмена, т. е. движения тепла, происходящего определённым образом. Трубки на внешней стороне корпуса печи, вварены в него и прогреваются в процессе работы печи. Тепло передаётся находящемуся в них воздуху. Который выходит в помещение. При этом в нижней части трубки создаётся разряжение, за счёт чего в неё поступает холодный воздух из нижних слоев помещения. Указанный процесс идёт непрерывно, пока в печи горят дрова.

Наглядно процесс работы печи Булерьян представлен на видео:

Печи указанной конструкции, без преувеличения. Можно отнести к наиболее эффективным отопительным устройствам изо всех, которые работают с использованием твёрдого топлива. На сегодня существует только один тип устройств, превосходящих такие печи по КПД, высокотехнологичные котлы, в которых топливо сгорает практически на 100%.
Рекомендуется использовать для работы печи дрова, торфяные брикеты, отходы дерево и бумагообрабатывающей промышленности. Уголь любых марок использовать не желательно, так как высока вероятность повреждения отдельных элементов печи. Газовое и жидкое топливо применять запрещено категорически.

Некоторые Булерьян называют весьма удачным гибридом буржуйки и дровяной печи длительного горения.

Специфика монтажа. Меры безопасности

Для каких бы целей вы ни планировали использование печи Булерьян, размещать её требуется с обязательным учётом рекомендаций, приведённых ниже.

  1. Печь должна находиться на расстоянии от легковоспламеняющихся материалов и предметов ≥ 1000 мм. Если его требуется сократить, то можно сделать это до 200 мм, при условии обязательного нанесения на стену штукатурного раствора, толщина которого ≥ 25 мм.
  2. Перед печью требуется оставить свободную зону, минимальное значение которой должно составлять 1200 мм.
  3. Конструкция монтируется на негорючей основе, которая имеет по краям специальный защитный экран.
  4. После завершения монтажа необходимо обязательное выполнение так называемой контрольной топки, во время которой, возможно, появление на отдельных частях конструкции печи (изнутри и снаружи) постороннего налёта, издающего неприятный резкий запах. При последующих топках его не будет.

Печь может работать с КПД, значения которого достигают почти 80%. Перед началом её постоянной эксплуатации выполняется настройка печи на один из двух требуемых вариантов её эксплуатации:

  • Режим газификации. Топливо, в этом случае, горит постоянно. Температура в системе поддерживается в заданном диапазоне. Топливо добавляется по мере выгорания предыдущей закладки.
  • Быстрый нагрев. Топливо добавляется постоянно. При прогреве воздуха в помещении до требуемой температуры печь перестаёт работать. После остывания ниже заданного порогового значения её опять можно начинать топить.

Проверка сварочного аппарата

Главным инструментом при изготовлении печи будет сварочный агрегат. Поэтому до начала работы обязательно убедитесь в его исправности и работоспособности. Если опыт сварочных работ у вас минимальный, то рекомендуем предварительно потренироваться на учебных швах. На заключительном этапе сборки печи вам придётся обваривать её по всему периметру. К этому нужно быть готовым. Кстати, не забудьте проверить металл и трубы на свариваемость. Возможно, придётся что-то из материалов поменять.

Выбираем нужные размеры

Определить, каким геометрическим размерам должна соответствовать покупаемая вами печка, можно, руководствуясь следующей информацией. Уточняются показатели скорости прогрева воздуха в минуту и мощности, выбранной вами версии, и сопоставляются с объёмом помещения, подлежащего прогреву. Печь, имеющая топку ёмкостью 40 литров, в состоянии качественно прогревать в минуту 4,5 куб. м. воздуха. А если объём топки 50 литров, то второе значение возрастает уже до 9 куб. м. Топка на 100 литров позволяет в минуту обогреть 18 кубометров воздуха.

Схемы и чертежи

Чертежи печи булерьян в высоком разрешении и инструкция по ее изготовлению (сборка и сварка составных частей).

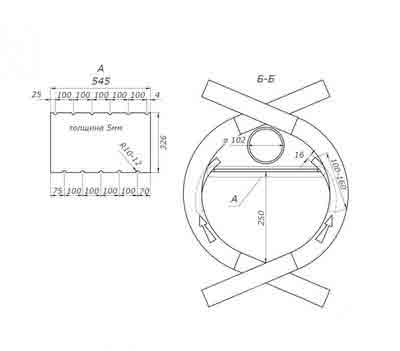

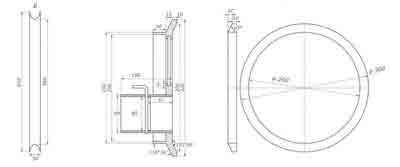

Конструкция в разрезах.

Посмотреть и скачать все чертежи печи булерьян в максимальном качестве можно тут.

В чертежах представлен вариант, который подойдет для отопления небольших технических и хоз. помещений, гаража, теплиц. Что бы прогреть жилое помещение, нужно будет увеличить габариты минимум в 1,5 раза или воспользоваться расчетом, который описывался выше.

Начинаем делать печь. Пошаговые рекомендации

  1. Готовим к работе металлические листы, затем режем необходимое количество трубных заготовок согласно размерам. После этого придаём им требуемую конфигурацию, используя для этого трубогиб. Обратите внимание на то, что все трубы должны имеет единую кривизну (по форме и радиусу). Не забываете о том, что на конце трубы требуется оставлять прямой участок заданной длины.
  2. Установив в вертикальное положение все трубные заготовки, выполняем их точечный прихват. После этого выполняется установка заготовки для изготовления верхней части топливника и качественно обваривается по всему контуру. Получаем базовый каркас будущей конструкции. При работах обратите внимание на то, чтобы строго соблюдалась симметрия конструкции. Необходимо исключить перекосы каркаса и случаи, когда устанавливаемые детали «ведёт».

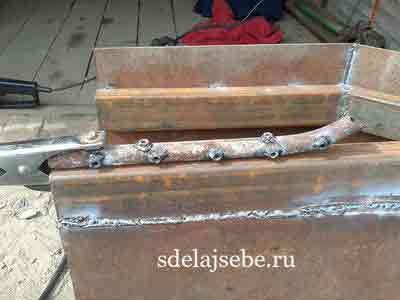

  3. Что бы в топливик поступал кислород необходимо произвести монтаж конвекционных труб. Для этого в передние «ребра» нашей конструкции ввариваем тонкие патрубки.

    Производится надрез с внутренней стороны каркаса, заводятся инжекционные трубки, а после герметично завариваем отверстие.
  4. Из имеющихся металлических листов выполняются детали будущего корпуса. Количество деталей должно соответствовать количеству изготовленных для печи конвекционных труб. Заготовка прикладывается к трубе и в 3–5 точках прихватывается сваркой.
  5. Для дымоудаления прекрасно подойдёт кусок трубы 100 мм диаметра с толщиной стенки 3–5 мм. Приставляем по месту заднюю стенку нашей печи, в которой прорезано отверстие для отведения дыма и также точечно крепим. После этого вваривает трубу для удаления дыма из топки в предназначенное для неё отверстие.

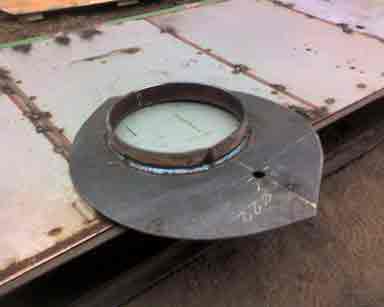

  6. Выполняем переднюю стенку (лицевую) не забыв предварительно вварить в неё кольцо для последующего примыкания к нему печной дверки. После предварительной примерки точечным швом прихватываем деталь и двумя уголками обозначаем будущее дно.
  7. Проверяем полусобранную заготовку на её устойчивость. Если выявлена потребность, корректируем форму в нужных местах. После выполнения этой работы можно проваривать все щели и стыки основным швом.
  8. На этом этапе выполняется наиболее сложный для самодеятельного мастера элемент печи, её передняя дверка. Необходимо обеспечить практически полностью герметичное её прилегание к лицевой стенке печи. От качества прилегания напрямую зависит эффективность работы печи. Заготовка выполняется из толстого листа металла в виде круглой пластины. В нижней части должна располагаться труба, оснащённая заслонкой (последняя необходима для регулировки процесса горения в топливнике). Дверца вывешивается на петлях, после чего на неё наваривается запирающее устройство. Последнее, чаще всего, выполняется в виде двух отверстий (соосных), которые фиксируются штырём. В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее. По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура.

  • Выполняется зачистка всех имеющихся сварных швов, после чего все поверхности печи проходят косметическую шлифовку.
  • Можно слегка упростить себе задачу, если в качестве основы для стенок будущей печи использовать котел б/у. В данном случае потребуется меньший объём сварочных работ. Однако вариант, рассмотренный выше, позволяет изготовить более эстетично выглядящую конструкцию. Выбор за вами.

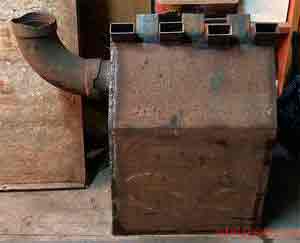

    Альтернативный вариант внешнего вида:

    Рекомендации по использованию

    • Труба дымохода для вашей печи должна быть собрана на противоходе относительно движения отводимых газов, что практически сводит к нулю вероятность подтекания по ней в процессе эксплуатации древесных смол. Последние, в этом случае, будут возвращаться в дымоотвод, и догорать в нём.
    • В полном объёме соблюдайте требования пожарной безопасности при обустройстве места установки печи и окружающего её пространства.
    • Обязательно предусмотрите возможность упрощённого монтажа/демонтажа трубы дымоудаления, чтобы имеет возможность регулярно чистить её от оседающих на стенках смол и копоти.
    • Печь булерьян должна настраиваться именно «под себя» по оптимальной температуре воздуха в помещении и приемлемым температурам, обеспечиваемым в процессе горения.
    • Не забывайте периодически выполнять осмотр верхней части дымовой трубы, для удаления, появляющихся здесь, наростов смолы.
    • Эмпирическим путём подбирается оптимальный режим топки, который характеризуется максимальным временем горения и минимальной степенью засорённости трубы дымоудаления. Для эксплуатации печи именно в указанном режиме, следует не реже двух раз в сезон чистить трубу.
    • Дрова целесообразно предварительно подсушивать над печью и только потом отправлять в топку.
    • Разбавляйте поленья дров, добавляя в топку брикеты, изготовленные из опилок и щепы. Стоимость отопления существенно снизится.

    Заключение

    Сказать, что печку булерьян может изготовить любой, значит, сказать неправду. Это достаточно сложный и трудоёмкий процесс, требующий определённых навыков. Однако время, затраченное на её изготовление, многократно окупится той значительной экономией, которую самодельный булерьян позволит вам получить по сравнению с вариантом, предусматривающим покупку заводского изделия.

    Источник: http://pechnoedelo.com/metallicheskie/bulerjan-svoimi-rukami.html

    Как создать печь Булерьян своими руками

    Печь Булерьян или как ее еще называют «бренеран», появилась среди отопительных устройств давно. Канадские лесорубы придумали такую самодельную печь для быстрого обогрева самого промерзшего помещения. Изначально она была создана своими руками для применения в загородном жилье, где не было никаких систем отопления, но и сегодня считается одной из самых популярных установок для обогрева, т. к. работает на любом твердом топливе. Исключение составляет уголь.

    Стоимость промышленных образцов печи Булерьян достаточно высока и зависит от размеров топки. Несмотря на не совсем простую конфигурацию, создать печь Булерьян своими руками вполне реально.

    Преимущества печи своими руками:

    • простота устройства и эксплуатации;
    • использование любого твердого топлива кроме угля;
    • загрузка топлива дважды в сутки;
    • КПД достигает 80%;
    • быстрый нагрев и длительная поддержка достигнутой температуры.

    Рис. 1 Отопительная схема печи Булерьян сделанной своими руками

    Принцип работы

    В основу действия заложен принцип принудительной конвекции. Это своеобразный гибрид печи на дровах и обычной буржуйки. Ряд изогнутых сверху и снизу труб опоясывает топочное отделение. Поступающий в нижние отверстия холодный воздух очень быстро нагревается топкой примерно до 100 градусов. Продукты сгорания топлива с помощью конвекционных труб попадают в камеру вторичного сгорания. В ней происходит окончательное сжигание поступившей газовой смеси.

    Нагретый воздух под влиянием конвекционных сил выталкивается в верхние отверстия изогнутых труб и попадает в помещение, быстро его обогревая. Воздух ничем не нагнетается, но отопительное устройство может прогреть за минуту несколько кубометров воздуха и может обогревать даже небольшой двухэтажный дом.

    Сначала происходит быстрый нагрев самой печи. На этой фазе топливо подкладывается часто, но когда печь разогреется, пополнение топлива необходимо делать всего два раза в сутки. Очень высокая температура обеспечивает КПД порядка 80. Возможно использование Булерьян с водяным контуром отопления. С помощью несложных регулирующих устройств печь можно настраивать на два рабочих режима.

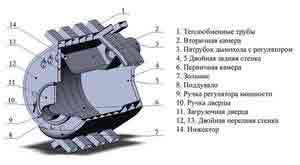

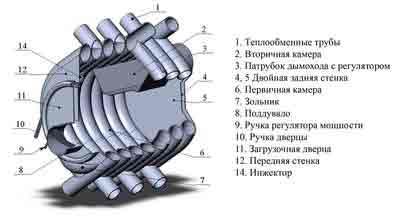

    Рис. 2 Конструкция печи Булерьян

    Прежде чем приступить к изготовлению установки печи Булерьян своими руками надо изучить ее устройство. Печь представляет собой конструкцию из цельного металла, состоящую из топочного отделения, которое огибает несколько металлических труб. В передней части отопительного агрегата расположена дверца, предназначенная для загрузки топлива. Здесь же находится устройство регулирования воздуха. С его помощью можно менять режим горения в топочном отделении, где расположена камера повторного сгорания. Из нее выводится труба под дымоход для удаления продуктов сгорания.

    Особенностью конструкции являются выгнутые трубы, связанные с топкой.

    С целью увеличения эффективности теплоотдачи можно выполнить следующие работы:

    • тщательная теплоизоляция дымохода;
    • оборудование в отопительном агрегате поддувала;
    • устройство зольника для отходов от сгорания топлива;
    • сборка двойной задней стенки или двухслойного корпуса.

    Рис. 3 Чертежи печи Булерьян своими руками

    С помощью этих чертежей печи Булерьян можно своими руками изготовить агрегат небольших размеров для отопления теплицы, гаража. Для изготовления агрегата с целью обогрева больших площадей, например, дома, объем печи и количество конвекционных труб необходимо увеличить в полтора—два раза.

    Последовательность изготовления самодельной печи типа Булерьян

    Для изготовления печи своими руками необходимы следующие материалы:

    • трубы с наружным d 50—60 мм;
    • листовой металл толщиной 2 мм;
    • листовой металл толщиной от 3 мм;
    • металлическая труба d 100—110 мм.

    Для выполнения работ по изготовлению отопительного агрегата кроме обычного инструмента потребуется сварочный аппарат и трубогиб.

    Последовательность монтажа Булерьян своими руками:

    • установка конвекционных труб;
    • изготовление корпуса;
    • монтаж задней и передней стенки;
    • изготовление дверки топки;
    • шлифовка и полировка швов.

    Подготовка и монтаж конвекционных труб

    Из трубы d 50—60 мм нарезают восемь одинаковых заготовок длиной примерно 1,2 м. Выгнув их трубогибом под углом около 900, приступают к сварке. Радиус кривизны и форма всех труб должны быть одинаковыми. Приваривать трубы нужно симметрично. Выпускная часть труб при монтаже выходит наружу.

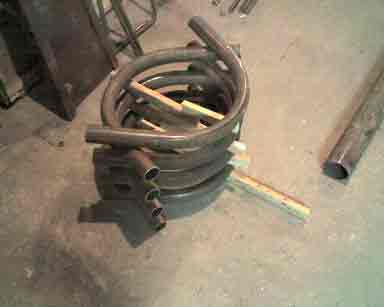

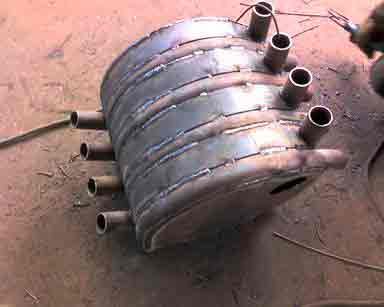

    Рис. 4 Монтаж конвекционных труб
    и поддона

    Изготовление корпуса

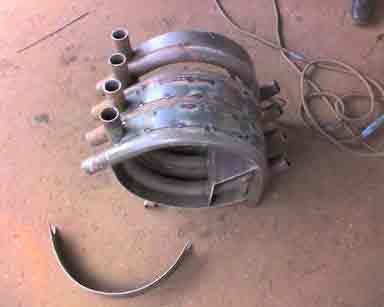

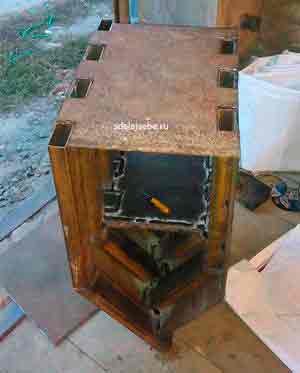

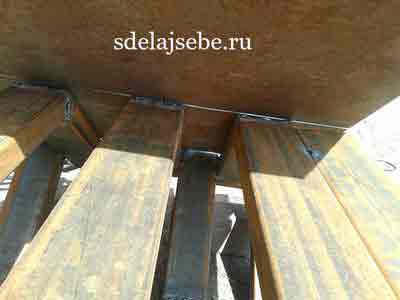

    При сборке схемы трубы первоначально крепятся точечными прихватками на вырезанной заранее по чертежу листовой заготовке, согнутой под углом около 1600 и устанавливаемой горизонтально между трубами. Ее толщина должна быть свыше 2,5 мм.

    Это будущий поддон топочной камеры, где будет сгорать топливо. Для облегчения уборки лучше не гнуть его, как говорилось ранее, а сварить из двух частей под углом друг к другу. Приемлемы оба варианта.

    Для облегчения монтажа и подгонки деталей лучше предварительно изготовить лекала из картона, а затем уже приступить к подготовке деталей из листового железа.

    Важно, что с самого начала монтажа схемы была соблюдена симметричность. Не должно быть перекосов или ситуаций, когда какую-то деталь повело.

    Установив листовые заготовки верхней части топочного отделения, ее хорошо проваривают по контуру.

    Изготовленные в соответствии с чертежом восемь деталей корпуса из листовой стали точечно прихватывают к установленным трубам. Это будущий каркас отопительного агрегата.

    Монтаж задней и передней стенки

    Наиболее важным в самодельной печи, сделанной по типу Булерьян, является точность размеров и правильное изготовление передней дверцы. От плотности ее прилегания напрямую зависит эффективность работы агрегата.

    Заднюю и переднюю стенку будущей печи точнее всего можно изготовить из металла по шаблону. Приложив картон к боковой части и обведя по периметру карандашом, вы получите точные размеры стенок.

    Затем на посадочное место устанавливают заднюю стенку печи, в которой имеется уже вырезанное отверстие под трубу дымохода и тоже прихватывают.

    После этого в отверстие вваривается труба дымохода. Для него используют заготовку трубы d 100—110 мм с толщиной стенок 3—5 мм. Высота дымохода должна составлять более 3 м. Для этого необходимо правильно рассчитать высоту от зонтика над дымоходом до конька кровли.

    Изготовление дверки топливной камеры

    В передней части конструкции вырезают отверстие, через которое будет загружаться топливо. Его диаметр составляет примерно 50% от диаметра самой печи.

    Оптимальный вариант его расположения: центр отверстия – ниже оси конструкции. Точечным швом в отверстие вваривается кольцо из листового металла, к которому будет прилегать дверца печи. Ширина кольца – около 40 мм.

    После этого следует проверить собранную схему на устойчивость и при необходимости внести корректировку в систему. Затем можно сварить все стыки и зазоры между деталями.

    Дверка топки вырезается из листового металла толщиной не менее 2,5 мм. В нижней части дверцы располагают трубу с заслонкой. С ее помощью регулируют уровень горения топлива.

    Дверца навешивается на петли, приваренные к передней стенке. Петли могут быть как промышленного образца, так и собственного изготовления из остатков металла. Далее приваривают замок для запирания дверцы, который обычно выглядит как два соосных отверстия, которые фиксируются штырем. Теперь можно сделать зачистку сварных швов и их шлифовку.

    Рис. 5 Самодельная печь Булерьян

    Из остатков металла изготавливают ножки для печи и приваривают к корпусу конструкции.

    В качестве стенок для печи можно использовать старый котел отопления. Этот вариант удобен тем, что потребуется гораздо меньше сварочных работ.

    Для увеличения эффективности работы путем увеличения тяги всю установку нужно располагать на расстоянии не менее 0,3 м от поверхности пола. Можно также соединить воздуховоды с отверстиями выпуска конвекторов.

    Недостатки печи

    Недостаток в работе печи типа Булерьян состоит в том, что достаточно проблематично прогреть разделенные стенами помещения. Эта проблема устраняется при помощи воздуховодов. Для хорошей теплоотдачи воздуховоды отопления в смежные помещения заключают в специальные гофрированные трубы.

    Еще одним недостатком является быстрое охлаждение воздуха в нагретом помещении после полного сгорания топлива. Габариты отопительного агрегата имеют первостепенное значение.

    Чем больше объем топочного отделения, тем быстрее прогревается помещение:

    • объем топки 40 л – скорость прогрева 4,5 м3/мин.;
    • объем топки 50 л – скорость прогрева 9,0 м3/мин.;
    • объем топки 100 л – скорость прогрева 18,0 м3/мин.

    Нужно помнить основные критерии безопасной эксплуатации печи. При расположении Булерьян в жилом помещении расстояние до стен должно составлять не менее полуметра.

    Обычно отопительный комплекс располагают на небольшом подиуме, выполненном из негорючего материала. Лучше всего если это будет сварная конструкция.

    Если дымоход будет плохо утеплен, печь будет дымить. То же будет происходить при скоплении дегтя на стенках дымохода. Поэтому чистить его следует не реже раза в год.

    Перед топкой на полу выкладывают металлический лист, который предохранит помещение от возгорания в случае выпадения горящего топлива или искры. Вскоре после начала работы Булерьян сильно нагревается и при неосторожном прикосновении к поверхности корпуса можно получить ожог. Поэтому печь такого типа лучше устанавливать не в гостиной или холле, а в хозяйственном помещении.

    Источник: http://kotlomaniya.ru/pechi/pechi-buleriyan-svoimi-rukami.html

    Печь булерьян своими руками: какие материалы и инструменты нужны?

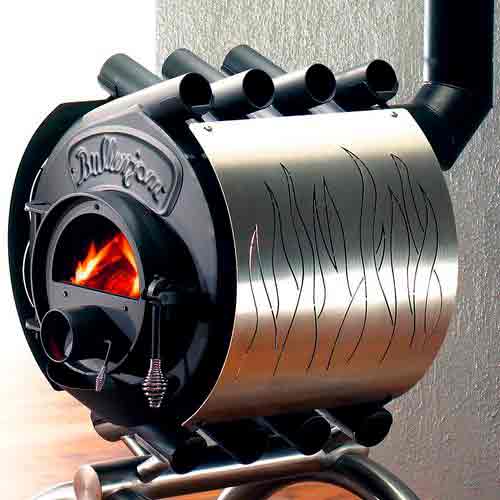

    В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м 3 . Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.

    Конструкция печи Булерьян

    Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы. На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.

    Для печи Булерьян используют такие виды топлива:

    • торфяные брикеты;
    • дрова;
    • различные отходы бумажной и деревообрбатывающей промышленности.

    Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.

    Как работает печь Булерьян?

    Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

    Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

    Установка печи

    Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

    Эксплуатация печи

    В процессе эксплуатации необходимо следовать таким правилам:

    • Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
    • Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
    • Регулируем интенсивность горения и температуру заслонкой-регулятором.
    • Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

    При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

    Печь Булерьян своими руками: пошаговая инструкция по созданию

    Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.

    Необходимые материалы и инструмент для работы:

    • жаропрочная котловая сталь (4 мм) размером 1х2 метра;
    • сталь толщиной 6 мм, размер 0,7х0,4 метра;
    • труба диаметром 110 мм и длиной 4 метра;
    • еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
    • фурнитура металлическая (петли, ручки, запоры);
    • трубы 350 мм;
    • болгарка со всеми необходимыми кругами.

    На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.

    В том месте, где будет установлена печь, подготовим под нее кирпичную площадку или настилаем лист стали. Это необходимо для защиты пола от возможного возгорания.

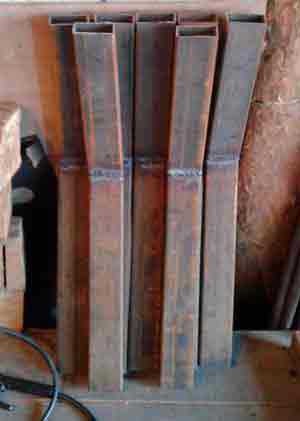

    Берем трубу диметром 5-7 см., разрезаем болгаркой на участки по 1,2 м. и сгибаем каждый их них на станке (принимаем диаметр 225 мм или 80 градусов).

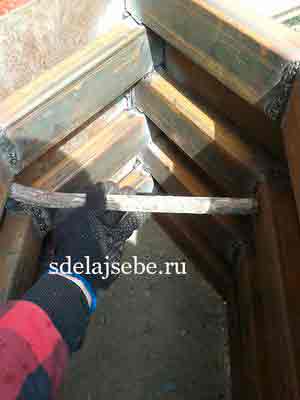

    Используя сварочный аппарат необходимо соединить трубы между собой в шахматном порядке, а полученный «скелет» сварить между собой. Концы труб должны смотреть наружу. Очень удобно перед сваркой подготовить каркас из металлических профилей, сваренных между собой, который будет удерживать трубы и позволит наиболее точно произвести работы.

    Вставляем трубы в каркас и соединяем их края сварочным аппаратом.

    Вытаскиваем трубы из каркаса-опоры. Во внутреннее пространство «скелета» привариваем отрезки металлических уголков, которые будут удерживать перфорированный металлический лист и дополнительно укрепят конструкцию.

    Производим монтаж конвекционных труб, которые будут сообщаться с топливником в процессе работы печи и обеспечивать доступ кислорода. В два передних «ребра» печи нужно вставить тонкие патрубки.

    Делаем два надреза с внутренней стороны каркаса и вставляем инжекционные трубки. Герметично завариваем отверстия.

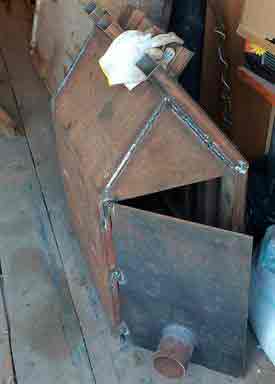

    Пустоты между «скелетом» печи нужно заварить полосовой сталью. Производим измерения, чертим полосу на бумаге, вырезаем болгаркой из стали, привариваем каждую полосу между трубами.

    Далее делаем «лабиринт» для дожигания газов. Для этого, вновь используя чертеж и картонное лекало, вырезаем две металлических пластины, одна из которых не будет доставать до передней дверцы, вторая – до задней. Расстояние между пластинами около 5 см.

    Изготовление передней стенки, дверцы и замка с эксцентриком лучше доверить опытному токарю, так как своими руками тяжело сделать эту деталь конструкции.

    Чтобы вырезать переднюю и заднюю стенки, следует подготовить лекало из картона, по нему произвести разметку на стали и вырезать обе детали болгаркой.

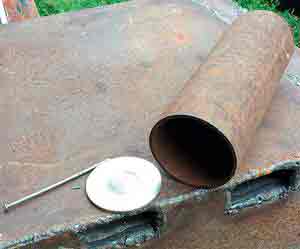

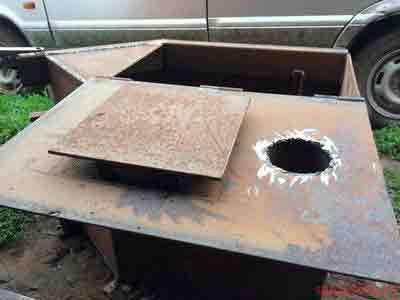

    На задней стенке топки вырезаем круглое отверстие под дымоотводящий патрубок и привариваем туда отрезок трубы. К этому отрезку будем подключать дымоход.

    Сам дымоход делается Т-образной формы с шиберной задвижкой. В трубе, которая будет располагаться вертикально, вырезаем отверстие, к которому перпендикулярно привариваем еще один отрезок трубы. Внутрь устанавливаем задвижку.

    Для этого просверливаем в стенках два небольших отверстия, сквозь них продеваем металлический пруток. Отгибаем один конец прутка под углом 90 градусов. Внутрь к прутку привариваем металлический круг (1/4 круга отрезаем болгаркой), размер принимаем чуть меньше внутреннего диметра трубы.

    Дверцу делаем круглой формы. Под нее в передней стенке вырезаем отверстие и ввариваем петли (их можно изготовить из полых трубок и подходящих по размеру стержней). На самой дверце устанавливаем патрубок с задвижкой-шибером (аналогично шиберу на дымоходе, но полностью перекрывающей патрубок при повороте стержня).

    На стенке печи и на дверце монтируем уплотнители (две полоски стали сгибаем в окружность и привариваем соответственно к дверце и к стенке таким образом, чтобы две детали плотно входили одна в другую).

    Замок дверцы представляет собой петлю и задвижку с рукояткой, которая цепляет петлю при повороте рукояти. При этом дверь печи плотно прижимается к передней стенке печи.

    Остается лишь установить печь на подставку из кирпича или на каркас из металлических уголков, подключить патрубок на задней стенке к дымоходу и дымовой трубе (соединяем трубы хомутами и уплотняем минеральной ватой, например асбестовой) и, при желании, на верхнюю часть конструкции поставить решетку для приготовления пищи.

    Видео инструкция по сварке печи Булерьян своими руками в домашних условиях

    Источник: http://kamin-expert.ru/otopitelnaya/pech-buleryan-svoimi-rukami.html

    Печь булерьян своими руками

    Содержание


    Булерьян – это печь медленного горения, которую изобрели канадские лесорубы. Основным ее предназначением является максимально быстрое создание надежного источника тепла для обогрева самого холодного жилища. Изначально предполагалось использовать эту печь для обогрева домов и строений за чертой города, отапливаемых дровами и не имеющих возможности подключения к системам централизованного отопления.

    Печь Булерьян своими руками: Чертежи и пошаговая схема сборки

    Конструкция и особенности печи

    Печь булерьян длительного горения проста в работе, экономно расходует дрова и в то же время обеспечивает жилище достаточным количеством тепла. Принцип работы заключается в прогреве холодного воздушного потока который попадая через отверстия трубы, расположенной снизу, из отверстия, расположенного в верхней части, выходит прогретым. Наподобие этого происходит теплообмен с помощью конвектора.

    Принцип работы булерьяна

    Зная конструкцию и принципы работы, печь медленного горения булерьян может быть изготовлена самостоятельно квалифицированным сварщиком. Однако имеются свои нюансы:

    • в зависимости от площади отапливаемого помещения необходимо правильно подбирать габаритные размеры печи;
    • при создании агрегата нужно учитывать скорость прогревания воздушного потока, а также показатель мощности.

    Поэтому от размера топки печи зависит скорость обогрева помещения:

    • топка, объемом 40 л способна отапливать помещение со скоростью 4,5-ти куб. м/мин;
    • топка с объемом 50 л увеличивает скорость обогрева до 9-ти куб. м/мин;
    • и наконец, 18 куб. м/мин способна создать печь с топкой объемом — 100 л.

    Что потребуется для изготовления булерьяна

    • Лист металлический, толщиной не менее 5 мм — 2 квадратных метра ;
    • Труба толстостенная, диаметром 50 мм — около 15 метров;
    • Уголок металлический 25×25 мм. — 2 метра.

    Инструмент

    • Сварочный аппарат;
    • Трубогибочный инструмент;
    • Ножницы по металлу;
    • Болгарка;
    • Молоток
    • Рулетка (сантиметр).

    Пошаговая инструкция для изготовления печи

    Чертежи «Булерьян»

    Шаг — 1: Изготовление деталей каркаса печки

    В соответствии с размерами, указанными в чертеже, вырезается заготовка из листовой стали и под углом в 160 – 175° гнется посредине.

    Заранее следует придать трубам необходимую конфигурацию при помощи трубогиба или другога инструмента, при этом радиус их кривизны должны быть одинаковыми. Окончания труб должны иметь прямолинейные участки.

    Шаг — 2: Сборка каркаса

    После установки труб вертикально их прихватывают сваркой, а затем по контуру проваривают верхнюю часть топки. Это каркас будущей печки «Булерьян».

    В начале изготовления необходимо тщательно проваривать все детали, следить за тем, чтобы составные части конструкции не повело в процессе эксплуатации. Также нужно обеспечить симметричность агрегата.

    Сваривает из труб каркас

    Шаг — 3: Заготовка деталей корпуса

    Изготовление печи продолжается заготовкой деталей корпуса.

    Количество всех заготовок и конвекционных труб должно быть подготовлено одинаковым.

    Заготовка прикладывается к трубе и точечно прихватывают при помощи сварки.

    Прихватываем заготовки к раме

    Заготовки для стенок корпуса должны быть как на фото ниже.

    Подготовка деталей корпуса

    Шаг — 4: Подгонка элементов корпуса

    Предварительное крепление и подгонка элементов корпуса на каркас из труб.

    Шаг — 5: Труба для дымоотвода

    Дымоотводом служит труба с толщиной стенки 3–5 мм и является диаметру — 100 мм. Задняя стенка булерьяна с отверстием под дымоход также при помощи сварных прихваток скрепляется с основной конструкцией. Затем к отверстию задней стенки приваривают трубу дымохода.

    Присоединяем трубу дымохода

    Шаг — 6: Изготовление передней стенки

    Привариваем на место переднюю стенку, предварительно примерив.

    После этого нужно изготовить переднюю стенку, в которую вваривают кольцо. К этому кольцу впоследствии будет примыкать дверка будущего изделия. Деталь с помощью сварки точечно прихватывается по контуру передней стенки.

    Шаг — 7: Днище печи

    Днище печи булерьян обозначается двумя уголками.

    Шаг — 8: Полная проварка корпуса

    Полученную конструкцию необходимо проверить на устойчивость, если нужно исправить кое какие недочеты. Если все выполнено правильно и огрехов не обнаружено, то можно приступать к тщательной проварке составных деталей корпуса печи булерьян.

    Окончательная проварка деталей корпуса

    Шаг — 9: Изготовление и монтаж дверцы

    Заготовка дверцы будущей печи имеет вид круга и изготавливается из толстого металлического листа и устанавливается на петли. После этого приваривается запирающий замок, представленный в виде двух соосных отверстий, которые фиксируются специальным штырем.

    Изготовление и монтаж дверцы

    Шаг — 10: Шлифовка сварных швов и других элементов

    По окончании всех сварочных работ выполняется зачистка сварных швов с последующим шлифованием.

    Как можно упростить изготовление печи булерьян

    За основу корпуса печи булерьян можно взять обычный котел отопления. При этом не нужно будет изготавливать каркас печи, проводить трудоемкую работу по выполнению ответственных сварных швов. В общем, это весьма удобный вариант. Но, с эстетической стороны печь медленного горения выглядит более привлекательно, по-современному, если она изготовлена из листового материала. Но с другой стороны затраты значительно сокращаются, если в хозяйстве имеется нерабочий котел отопления.

    Требования для установки печи

    При монтаже печи этого типа необходимо соблюдать следующие условия:

    • Монтаж печи должен выполняться на расстоянии более 1 м от легковоспламеняющихся предметов. Расстояние сокращается на 0,2 м, если на боковых стенках изделия нанесен слой штукатурки, толщиной более 2,5 см.
    • Перед топкой печи должно быть свободное пространство не менее 1,2 м.
    • Монтируется печь на основании из огнеупорного материала, края которого защищены специальным несгораемым экраном.
    • Монтаж агрегата завершается пробной топкой. При этом все банные процедуры следует завершить. В процессе первой топки возможно появление как снаружи, так и изнутри печи налета, издающего специфичный запах. При последующей эксплуатации запах больше не будет вас беспокоить.
    • Булерьян быстро обогревает жилище, поэтому в топку нужно регулярно подбрасывать дрова. Печь прекращает работу, если окружающий воздух прогрелся до заданной температуры. Топку следует продолжить, если воздух начал остывать.
    • Газификация печи, которая поддерживает горение твердого топлива. В топку помещают необходимое количество топлива, оно горит, поддерживая и сохраняя заданную температуру.

    Видео: установка и запуск булерьяна

  • Источник: http://1pokotlam.ru/pechi/metallicheskaya/pech-buleryan-svoimi-rukami.html

    Делаем печь-булерьян своими руками: мастер-класс по изготовлению чудо-печки

    В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

    Как работает данная конструкция?

    Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой. Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

    Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т. е. каждые 12 часов.

    Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

    Наглядно процесс работы печи Булерьян представлен в видеосюжете:

    Схема устройства классического «Булерьяна»

    Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

    На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

    Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

    Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

    Пошаговый инструктаж по изготовлению

    Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

    Далее необходимо выполнить:

    1. Изготовление согнутых отрезков трубы.
    2. Изготовление устройства для отвода дыма и сбора конденсата.
    3. Изготовление заслонок для поддувала и отвода.
    4. Изготовление дверки для топочной камеры.
    5. Сварку каркаса из согнутых труб и установить в него перегородку.
    6. Приваривание листов металла в пространстве между трубами.
    7. Монтаж дверцы с замком.
    8. Изготовление и приваривание металлических ножек.

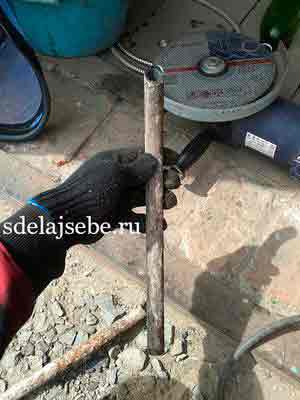

    Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

    Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

    Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

    Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
    Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

    Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

    Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

    Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

    Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой. Это обеспечить максимальную эффективность работы печки в режиме медленного горения

    Самый сложный элемент самодельного Булерьяна — это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

    Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

    В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

    Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

    По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

    Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

    Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

    Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

    В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

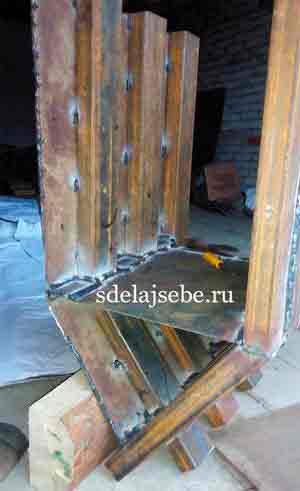

    Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

    Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

    После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

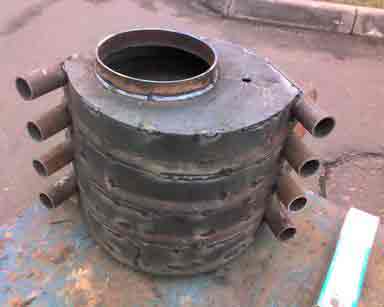

    Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

    Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

    Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

    Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

    Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

    Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

    Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.

    Источник: http://aqua-rmnt.com/otoplenie/documents/pech-buleryan-svoimi-rukami.html

    Собираем печь Булерьян на дровах своими руками

    Здесь вы узнаете:

    Твердотопливные печи Булерьян продолжают набирать свою популярность. Они отличаются высокой эффективностью и способностью быстро прогревать помещения. Потребители могут приобрести готовые агрегаты или попробовать собрать печь Булерьян своими руками. В этом нет ничего сложного, ведь по своей конструкции она напоминает самую обыкновенную пиролизную буржуйку. Различия только в корпусе, который оснащен производительными трубчатыми конвекторами.

    Особенности конструкции

    Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментом и железом, а также имеет представление об устройстве твердотопливных печек. Особых конструкционных сложностей здесь нет, но нужно помнить, что работа с железом требует особой аккуратности – оно не такое податливое, как дерево. Но в качестве конечного результата у вас должен получить отличный отопительный агрегат, который порадует быстрым прогревом и длительным горением.

    Собранная своими руками печь Булерьян представляет собой традиционный твердотопливный агрегат, работающий на дровах по газогенераторной схеме. То есть, дрова здесь горят с выделением продуктов пиролиза, которые отправляются в камеру дожигания и сгорают там со вторичным воздухом. Продукты сгорания отправляются в дымоход, уходя в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него всего одним движением руки.

    Буржуйка Булерьян состоит у нас из следующих частей:

    • Основная камера сгорания – просторная, вместительная, дрова здесь лежат непосредственно на конвекционных трубах;
    • Камера дожигания – располагается над камерой сгорания, представляет собой перфорированный или цельный лист железа, отделяющий верхнюю четверть всего внутреннего объема;
    • Трубчатый конвектор – набор изогнутых труб, большая часть площади которых непосредственно контактирует с дровами, углями и сгорающими газами;
    • Загрузочная дверца с небольшой глухой заслонкой – через нее в печь Булерьян, изготовленную своими руками, загружаются дровами. Она же позволяет отрегулировать доступ кислорода в камеру сгорания;
    • Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает удаление продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с их последующим удалением.

    Также в конструкции печи присутствуют трубки (инжекторы) для подачи вторичного воздуха – он нужен в камере дожигания для сгорания пиролиза.

    Принцип работы

    Именно такой необычный внешний вид делает печь Булерьян такой чрезвычайно эффективной.

    Для того чтобы вы смогли прочувствовать все прелести печи Булерьян, мы расскажем о ее принципе работы. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров с ограниченной подачей кислорода выглядит как тление с выделением продуктов пиролиза. Поступая в верхнюю камеру дожигания, они воспламеняются и сгорают с выделением большого количества тепла – горение поддерживается за счет небольших инжекторов, встроенных в две конвекционные трубы.

    Многие пользователи размышляют, буржуйка или Булерьян – что лучше и чему отдать предпочтение. КПД буржуйки, в том числе и пиролизной, будет более низким. Для увеличения эффективности придется дооснастить ее дополнениями, образующими конвекцию. Но догнать печь Булерьян буржуйка все-таки не сможет, как ни старайся. Булерьян – самая эффективная и продвинутая печь на сегодняшний день, обладающая предельно легкой конструкцией.

    Булерьян на отработке не является твердотопливной печью. Но ее можно собрать своими руками, по схожей схеме, встроив самодельную горелку в загрузочную дверцу (о сборе такой горелки мы писали в наших обзорах). Также существует возможность приобрести уже готовую горелку. Но такая схема будет оправдана лишь в том случае, если у вас есть доступ к недорогим запасам этого нехитрого топлива.

    Изготавливаем самодельный Булерьян

    Данная печь обладает широкой сферой применения. Она годится для обогрева жилых домов, дачных построек и хозяйственных помещений. Если нужна хорошая печь для гаража, Булерьян станет достойным решением – быстродействующим и эффективным. Буквально через 15-20 минут после розжига в вашем гараже установится комфортная и теплая атмосфера.

    Печка Булерьян, сделанная своими руками, порадует простотой в эксплуатации и неприхотливостью к топливу. Впрочем, поленья для нее должны быть сухими (желательно не выше 15% влажности), иначе реакция пиролиза будет происходить с затруднениями. Повышенная влажность дров приводит и к большому количеству конденсата. Давайте же посмотрим, как собрать ее своими руками.

    Чертеж для сборки печи, материалы и инструменты

    Представляем вам чертеж с размерами, на который мы будем ориентироваться при сборке печи Булерьян своими руками.

    Подробная схема печи Булерьян.

    В процессе разработки вы можете вносить свои изменения, если они покажутся вам необходимыми. Например, ничто не мешает приспособить сюда готовую покупную дверку, чтобы не мучиться с ее самостоятельной сборкой. Вместе с чертежом вам понадобятся следующие инструменты:

    • Гидравлический или ручной трубогиб;
    • Сварочный аппарат;
    • Углошлифовальная машина для резки стали;
    • Шлифовальный диск для корректировки сварных швов.

    Далее готовим материалы:

    • Труба диаметром 60 мм для изготовления конвектора (калорифера) – на чертеже указаны трубы диаметром 50 мм, но в тогда конвекция будет не такой интенсивной. В этом случае советуем ориентироваться на площадь обогреваемого помещения;
    • Листовая сталь толщиной не менее 4 мм – из нее мы будем вырезать промежуточные пластины, а также переднюю и заднюю стенки;
    • Дымоходная труба диаметром 100-130 мм;
    • Металлическая труба для создания дросселя (поддувала) на загрузочной дверце;
    • Петли для загрузочной дверцы, а также надежный замок с безопасной ручкой для ее открытия и закрытия;
    • Материалы для создания шиберной заслонки – еще одна ручка с небольшим отрезком листовой стали для перекрытия просвета дымохода;
    • Металлическая труба диаметром 15 мм для инжекторных труб.

    Также пригодится асбестовый шнур, необходимый для уплотнения дверцы. Не забудьте подобрать хорошие электроды для сварки металлических частей.

    Первые шаги

    Для начала нам нужно изготовить каркас всей нашей печи Булерьян – он представляет собой переплетение изогнутых труб, которые образуют воздушный калорифер и будущую топку. Воспользуйтесь трубогибом и согните их с радиусом закругления 225 мм. Длина каждой трубы составляет 120 см – этого более чем достаточно. Трубы свариваются между собой металлическими полосками, чтобы в результате получилось устойчивое основание для нашей печи. Никаких отверстий по бокам быть не должно, иначе в отапливаемые помещения будет проникать дым.

    Делаем камеру дожигания

    Следующий этап изготовления печи Булерьян своими руками – создание камеры дожигания. Для этого нужно взять листовое железо и сделать из него перегородки с выемками под воздушный теплообменник.

    Далее привариваем перегородки изнутри к трубам так, чтобы отделить примерно четверть внутреннего объема (или так, как это указано на чертеже). Обратите внимание, что данные перегородки уходят к задней стенке, а передней стенки они не касается (в первые две трубы ввариваются инжекторы вторичного воздуха).

    Сюда будут попадать продукты пиролиза. А продукты сгорания отправятся к задней стенке, где располагается дымоход печи Булерьян.

    Движемся дальше и проверяем все сварные швы – они должны обеспечивать герметичность всей конструкции.

    Завершаем сборку основы

    Теперь нам нужно вырезать из листового железа два куска, образующих заднюю и переднюю стенки печи Булерьян. Но не спешите их приваривать – над ними нужно еще поработать. В задней стенке мы делаем отверстие под дымоход, ориентируясь на диаметр дымоходной трубы.

    После этого переходим к передней стенке – здесь нам нужно сделать отверстие под врезку. Дверку изготавливаем из отрезка трубы диаметром 350 мм. И здесь придется помучиться.

    Все дело в том, что дверка должна плотно закрывать входное отверстие топки. Часть трубы диаметром 350 мм мы привариваем к передней стенке нашей печи Булерьян, собираемой своими руками – она немного выступает, как на рисунке. Далее делаем саму дверцу – она будет двуслойной, внутренняя часть будет входить внутрь загрузочного отверстия, а наружная будет охватывать его снаружи.

    В дверце печи Булерьян мы делаем отверстие под дроссель. Его размеры указаны на нашем чертеже. Он представляет собой небольшой отрезок трубы, в котором на металлической петле вращается заслонка – она должна полностью перекрывать просвет. Для того чтобы петля не вращалась под собственным весом, поджимаем ее пружинкой. Также необходимо изготовить надежный замок для фиксации загрузочной дверцы.

    Возня с дверками, дросселями и заслонками при сборке печи Булерьян своими руками, является самой проблематичной, ведь работать с мелкими деталями всегда сложнее, чем с крупными. Но если руки растут оттуда, вы справитесь с задачей сравнительной быстро.

    Изготовление дымохода

    Если вы думаете, что дымоход для печи Булерьян, собираемой своими руками, представляет собой кусок трубы, то вы в корне неправы. Мы изготовим для нашей печки Т-образный дымоход с шиберной заслонкой.

    В отличие от дросселя, просвет здесь перекрывается не полностью, а всего на 3/4 от максимального диаметра дымохода – именно такую заслонку нужно будет вырезать и вмонтировать в отводящую (горизонтальную) трубу.

    К горизонтальной трубе дымохода печи Булерьян мы привариваем вертикальный участок. Через его верхнюю часть будет уходить дым, а в нижней части будет скапливаться конденсат (обязательно будет). Для того чтобы избавление от него было более удобным, приварите ко дну шаровый кран. Всего одно движение руки – и весь накопившийся конденсат сольется в заранее подставленную емкость, как мы и обещали ранее.

    Заключительная стадия

    Кстати, наша печь Булерьян, изготовленная своими руками, практически собрана. У нас уже есть:

    • Основной корпус с воздушным калорифером;
    • Две стенки с дверками и дросселем;
    • Дымоход с дроссельной заслонкой.

    Наступило время сварить все компоненты в единое целое. Еще раз убеждаемся в герметичности швов между металлическими пластинами и конвекционными трубами, после чего приступаем к монтажу передней и задней дверок.

    После приваривания стенок, проводим проверку свежих швов. На следующем этапе вооружаемся углошлифовальной машиной и аккуратно обтачиваем швы, чтобы сделать их более аккуратными. В заключение подключаем дымоход и приступаем к покраске печи Булерьян с помощью жаропрочной краски. Часть ее впоследствии обгорит (например, на передней дверке), но верхняя часть останется целой, так как конвекторные трубы не раскаляются до высочайших температур.

    Заключительный этап включает в себя установку собранной своими руками печи Булерьян на металлический или кирпичный постамент. Оптимальная высота расположения нижней части конвекционных труб – 20-25 см от уровня пола. Далее монтируем дымоход и загружаем в топку дрова. На первом этапе розжига дроссель и шиберная заслонка полностью открыты – дрова должны полностью разгореться. После этого закрываем шиберную заслонку и дроссель, из-за чего печь Булерьян перейдет на пиролизный режим горения.

    Регулировка интенсивности горения осуществляется с помощью дроссельной и шиберной заслонок – здесь нужно будет немного попрактиковаться, чтобы достичь оптимальных результатов. Кроме того, вы можете модернизировать печь Булерьян, собранную своими руками:

    • Превратить воздушный теплообменник в водяной и подключить его к отопительной системе – получится мощный производительный дровяной котел;
    • Объединить трубой входы конвекторов и подключить сюда мощный дутьевой вентилятор. Аналогичным образом объединить выходы теплообменника, подключить к ним гибкие трубы и развести тепло по соседним помещениям – получится система воздушного отопления;
    • Смонтировать печь Булерьян в небольшом помещении (величиной с туалет) и уже из этого помещения развести трубы с горячим воздухом по другим помещениям – еще один способ организации воздушного отопления.

    На изготовление печи Булерьян своими руками у вас может уйти до нескольких дней, но в целом результаты должны вас порадовать.

    Источник: http://remont-system.ru/pechi-i-kaminy/sobiraem-pech-buleryan-na-drovah-svoimi-rukami

    Печь булерьян своими руками

    Одним из эффективнейших способов отопления гаражного помещения является использование специальной печи, известной в народе как «булерьян». Подобная конструкция во многом превосходит традиционные «буржуйки», т. к. греет, но не перегревает помещение, к тому же для работы ей не нужно много кислорода. Проходя через «булерьян», воздух нагревается до 100-150ᵒС и подается в таком виде в отапливаемую зону.

    Печь булерьян своими руками

    Внимание! Ввиду длительного горения такая печь функционирует в двенадцатичасово м цикле, то есть для поддержания необходимой температуры топливо нужно загружать всего два раза в сутки.

    Содержание пошаговой инструкции:

    Особенности конструкции

    Печи подобного типа зачастую производятся в виде монолитной конструкции, которая состоит из энного количества сообщенных между собой металлических трубок. При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые и приводят к быстрому обогреву помещения.

    Параллельно холодный воздух втягивается нижними концами трубок, прогревается в топочной камере и направляется обратно в помещение. Даже самые малогабаритные варианты «булерьяна» могут прокачивать по пять кубометров воздуха в течение минуты. Очевидно, что для обычного гаража такой эффективности вполне достаточно.

    Отопительная печь Булерьян

    Как работает печь «булерьян»

    Функционирование топочного узла в такой конструкции отдаленно похоже на работу газового котла. Топка состоит из пары камер. В первой камере медленно тлеет топливо, образуя несгоревшие окончательно газы. Они догорают уже в следующей камере, что обеспечивает принудительную подачу воздуха посредством установленных форсунок.

    Как сделать булерьян

    Благодаря «двойному» сжиганию отходов почти не остается, а КПД превышает 80%.

    Внимание! В связи с тем, что в гаражном помещении нет необходимости в высокой температуре (чем оно и отличается от жилого), печь желательно оборудовать терморегулятором .

    Есть три возможных метода регулировки температуры:

    • с помощью шибера (регулятора), установленного на дверке;
    • посредством шибера, закрепленного на дымоотводе;
    • сочетанием двух предыдущих способов, что позволяет комплексно управлять подачей воздуха.

    Как работает печь «булерьян»

    Как уже отмечалось в начале статьи, одной из особенностей конструкции «булерьяна» можно назвать специальные трубки, утопленные в топочную камеру на две трети своего диаметра. Это и обеспечивает быстрый обогрев помещения.

    Такие печи выполняют сразу две функции:

    • быстро разогревают воздух до необходимой температуры;
    • длительное время поддерживают эту температуру.

    Более того, они не сушат воздух и не раскаляются при работе.

    Внимание! Эксперты не советуют использовать уголь, поскольку это приводит к быстрому прогоранию трубок, которые, как известно, занимают большую часть корпуса. Если правильно соблюдать режимы работы и загружать лишь то топливо, которое можно использовать, то эксплуатационный срок «булерьяна» будет неограниченным.

    Видео – Обзор печи «булерьян»

    Печь булерьян своими руками

    До того как приступить к изготовлению, следует подготовить все необходимое.

    Печь «Булерьян» чертеж

    Этап 1. Материалы и оборудование

    Для создания печи потребуются следующие материалы:

    • листовая сталь толщиной 6 мм;
    • металлические трубы ø55-60 мм.

    Также понадобятся соответствующие инструменты, к числу которых можно отнести:

    • сварочный аппарат, электроды к нему;
    • водный уровень;
    • струбцины;
    • лекала;
    • труборез;
    • маркер;
    • трубогиб;
    • шлифовальную машину;
    • уголок;
    • линейку.

    После подготовки всего необходимого можно приступать к раскрою заготовок.

    Этап 2. Раскрой заготовок

    Шаг 1. Вначале трубы нарезаются на отрезки необходимой длины.

    Шаг 2. Затем из металлического листа вырезаются заготовки овальной формы, которые будут использованы при изготовлении задней и передней стенок. Из остатков листа нарезаются ленты, с помощью которых закроются зазоры между трубками.

    Шаг 3. Вырезается заготовка под V-образный поддон, формируются заслонки. Все, что осталось от металла, используется для входной/выходной труб и дверки.

    Шаг 4. Трубки и полосы загибаются. Загиб для корпуса происходит по дуге, периодически сверяется калибр (длина каждой трубки должна составлять 120 см, а радиус – 22,5 см). Для этого потребуется трубогиб.

    Входной и выходной патрубки загибаются при помощи того же устройства в кольцо. Если это по какой-либо причине невозможно, то они вырезаются из трубы большего диаметра.

    Этап 3. Сборка конструкции

    Вначале изготавливается корпус. Для этого нужно выполнить следующие действия.

    Шаг 1. На ровной поверхности укладывается трубка (первая сзади), рядом размещается деревянный брус толщиной, равной диаметру согнутой трубки.

    Шаг 2. На брус укладывается следующая трубка – ее края должны лечь поверх предыдущей. Рядом кладется второй брус с нахлестом относительно первого.

    Шаг 3. В такой последовательнос ти трубки укладываются в шахматном порядке до тех пор, пока не будет достигнут уровень фронтальной стенки.

    Шаг 4. Трубки выравниваются и «схватываются» сваркой в местах соприкосновения.

    В готовый корпус вваривается V-образный поддон, который будет разделять между собой камеры №1 и 2. Вначале «схватываются» точки соприкосновения наружной поверхности камеры с поддоном, после чего формируется сплошной шов по всей плоскости. Над входным патрубком (поддувалом) оборудуется перфорированная полочка.

    Шаг 5. Далее зазоры между трубами закрываются металлическими полосами, нарезанными на предыдущем этапе работы. Конструкция кантуется из вертикального в горизонтальное положение, все соединения завариваются постоянными швами. Остается лишь сделать заднюю и переднюю стенки.

    Раскрой стали для стенок

    Раскрой стали для стенок

    Инструкция по изготовлению передней стенки.

    Изготовление передней стенки

    Изготовление передней стенки

    Шаг 1. Одна из овальных заготовок прикладывается к фронтальной части корпуса. Для точной подгонки обозначаются места обрезки.

    Шаг 2. Затем в стенке проделывается отверстие под поддувало и наваривается патрубок для заслонки.

    Внимание! Для изготовления такой заслонки стенки патрубка прорезаются по оси, в полученное отверстие вставляется металлический штырь с заранее приваренным плоским диском. Важно, чтобы диаметр этого диска полностью соответствовал диаметру патрубка.

    Шаг 3. Далее проделывается отверстие под дверку и приваривается короткий «воротник». Сама дверка должна представлять собой короткий цилиндр, имеющий двойные стенки. Дверка надевается на «воротник», для лучшей герметичности место сопряжения с корпусом обивается асбестовым канатом.

    Шаг 4. Фиксация двери осуществляется посредством эксцентриковой защелки. Защелка будет фиксировать штырь, приваренный к наружной стороне плиты. С другой стороны дверки привариваются металлические петли.

    Источник: http://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/pech-buleryan-svoimi-rukami.html

    Делаем булерьян сами!

    Булерьян своими руками чертежи и фотографии.

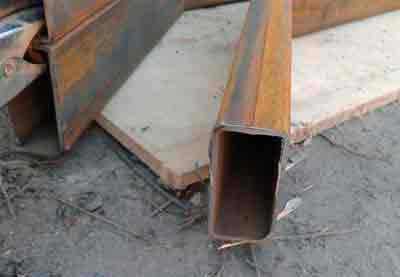

    За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

    Печь дровяная длительного горения

    Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян.
    Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

    Печь дровяная длительного горения своими руками

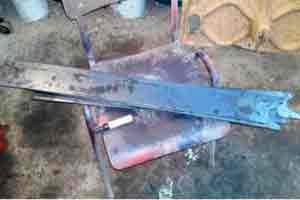

    трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

    Буржуйка в гараж

    Самодельная буржуйка длительного горения

    после того как сварил таких заготовок семь штук, стал сваривать их между собой

    лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

    Печи длительного горения

    после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

    Булерьян своими руками

    Печь булерьян своими руками

    К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно.

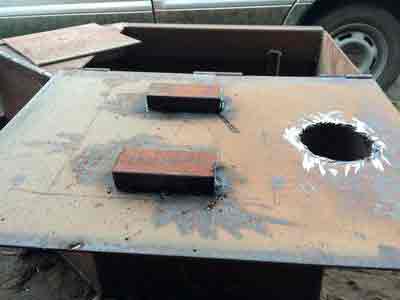

    Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

    Печка для гаража

    Отопление в гараже

    Печь для гаража

    Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи.
    Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

    Печь для гаража своими руками

    таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку.
    Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

    Форсунка для поджога газов

    Чертежи печи булерьян своими руками

    все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц.
    Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

    Печь длительного горения своими руками

    Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

    Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

    Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

    Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

    Жаростойкий экран для печи булерьян

    Жаростойкий экран для печи булерьян

    Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

    ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб.

    Дымоход для самодельного булерьяна

    Источник: http://sdelajsebe.ru/delaem-buleryan-sami.html

    Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

    Внешне печь Булерьян напоминает буржуйку с причудливым дизайном. Но эффективность этого устройства значительно выше, да и сферы применения шире.

    Модели промышленного производства пользуются достаточно широкой популярностью, но изготовив печь булерьян своими руками, можно обеспечить теплом гараж, подсобное строение, а то и небольшой дом.

    Как работает такая печь

    Принцип работы Булерьяна по своему гениален. Здесь сочетаются особенности работы печи длительного горения и конвекция воздушных масс через специальные трубки. Эти элементы позволяют сразу же визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена таким образом, чтобы топливо сгорало медленно.

    Обычно загрузка рассчитана на 12 часов непрерывной работы. Это позволяет обеспечить круглосуточную работу устройства всего при двух загрузках топлива: утром и вечером. Изюминка конструкции — трубки для воздуха. Они интегрированы в корпус топочной камеры и представляют собой его часть. Верхний и нижний срез этих трубок остается открытым.

    Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня. Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет разогреваться поверхности до опасного уровня.

    В результате обжечься, прикоснувшись к печи Булерьян, гораздо сложнее, чем при контакте с поверхностью буржуйки. Обогревать таким способом можно не только воздух, но и воду. Для этого придется соединить печь Булерьян с теплообменником, через который будет проходить контур системы водяного отопления.

    Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве сначала производится розжиг, во время которого дрова подкладываются постепенно малыми порциями до тех пор, пока камера не будет заполнена. После этого остается только загружать в топку дрова каждые 12 часов.

    В топке осуществляется процесс медленного сгорания древесины, который проходит в два этапа, как и в других котлах этого типа. Сначала топливо медленно сгорает при малом количестве кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом. Второй этап состоит в сгорании этой газово-воздушной смеси, которая выделяет большое количество тепловой энергии.

    Котлы длительного горения характеризуются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном горении древесины. КПД печи Булерьян благодаря реализации этой технологии составляет около 80%. Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, чего вполне достаточно даже для просторных помещений.

    Как это устроено

    Печь Булерьян состоит из таких элементов как:

    • топочная камера, сформированная из согнутых трубок и полосок металла;
    • вторичная камера сгорания;
    • задняя стенка;
    • передняя стенка;
    • дверца для загрузки топлива;
    • патрубок для дымохода;
    • зольник;
    • инжектор;
    • шибер дымохода;
    • регулятор мощности;
    • поддувало и т.п.

    Заднюю стенку делают из двух листов металла, разделенных небольшим пространством. Это предохраняет часть корпуса устройства от разогрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания производится дожиг горючих газов, образовавшихся во время тления топлива в первичном отделе топочной камеры.

    На передней стенке помимо дверцы имеется ручка, с помощью которой регулируется количество воздуха, поступающее в камеру. Шибер дымохода выполняет подобные функции. Можно применять только один из этих элементов для управления процессом горения, или же использовать их одновременно.

    Размеры зольника, т.е. емкости для сбора золы, невелики, и это вполне оправданно. Если печь Булерьян правильно запущена, то в процессе работы дрова будут сгорать практически полностью, поэтому золы будет получаться минимальное количество или же ее не будет вовсе. В переднюю дверцу монтируется несколько важных элементов. Ее собирают отдельно и затем навешивают с помощью приваренных металлических петель.

    Ради увеличения эффективности устройства некоторые производители закрывают печь Булерьян двойным корпусом. Это не обязательный, но желательный элемент в конструкции. Если в наличии имеется достаточно листового металла, по окончании основной сборки печи можно приварить сверху на трубки изогнутые элементы, которые скроют трубчатые “ребра” и сделают устройство более безопасным.

    Процесс самостоятельного изготовления

    Учитывая не самую простую конструкцию устройства, имеет смысл заранее составить чертеж печи Булерьян или найти готовый проект, например, в интернете. Придется много резать и варить листовой металл, для чего необходим сварочный аппарат и навыки работы с таким оборудованием. Для успешного раскроя металла специалисты рекомендуют использовать лекала.

    Основной материал для изготовления печки Булерьян — листовой металл толщиной 5-6 мм и металлические трубы с примерно такой же толщиной стенок и наружным диаметром 50-60 мм. Нужно будет использовать трубогиб, чтобы придать трубчатым элементам нужную конфигурацию. Чтобы проверить положение отдельных элементов относительно друг друга, используют строительный гидроуровень.

    Для нормального протекания рабочего процесса понадобится еще ряд приспособлений и материалов. Например, нужно достаточное количество электродов к сварочному аппарату, труборез, рулетка, маркер, струбцины, угольник, линейка, шлифовальная машина и т.п. Начинают обычно с раскроя металла и нарезки труб. Затем остатки металла убирают, а отдельные элементы сваривают между собой, постепенно собирая печь.

    Начать проще всего с труб, нужно нарезать необходимое количество трубок (например, восемь штук, зависит от особенностей проекта) длиной 120 см. С помощью трубогиба их сгибают на радиус 225 мм. Последовательно из листа металла вырезают элементы задней и передней стенки, дверцы, регуляторов и полос для корпуса.

    Оставшийся металл используют для изготовления элементов дверцы, зольника, патрубков и т.п. Отдельно делают заготовки для V-образной камеры. Полосы металла для корпуса нарезают шириной немного больше, чем наружный диаметр трубок. На концах делают овальные надрезы, чтобы можно было приварить их вплотную к трубкам.

    Входной и выходной патрубки можно также выполнить из полосок листового металла, согнув их в кольцо. Альтернативный вариант — просто отрезать куски подходящей длины от металлической трубы. Но ее диаметр должен быть больше, чем у конструкции, которая использована для корпуса устройства.

    Сборку устройства начинают с трубок. Согнутые правильным образом элементы нужно уложить в шахматном порядке таким образом, чтобы задняя сторона конструкции оказалась внизу, а передняя — сверху. Чтобы трубы находились в правильном положении, используют деревянные бруски с толщиной, равной внешнему диаметру металлических элементов.

    Если трубы отрезаны и согнуты правильно, на ровном основании выложить такую “пирамиду” удастся без особых проблем. После этого следует сварить трубы друг с другом в местах соприкосновения.

    Получившуюся конструкцию теперь можно перевернуть и приварить в пространстве между “ребрами”V-образный поддон. Он отделит первичную камеру сгорания от вторичной. В одной из трубок передней стенки следует сделать инжектор для подачи воздуха во вторичную камеру сгорания.

    После этого можно продолжить формирование корпуса печки, приварив к ребрам выкроенные ранее полоски металла. Оптимальным считается вариант, когда примерно две трети диаметра трубы утоплены внутрь корпуса, а снаружи остается третья часть этих элементов. С изготовлением передней стенки печки придется повозиться.

    В заготовке для дверцы сначала делают отверстие для поддувала. К нему приваривают патрубок, в котором будет установлена заслонка, регулирующая поток воздуха, поступающий в первичную камеру сгорания. Для заслонки нужно вырезать круглую деталь, диаметр которой в точности соответствует размерам патрубка. К заслонке приваривают штырь. После этого в патрубке по оси проделывают отверстие, в которое и вставляют этот штырь.

    В заготовке для передней стенки делают отверстие под дверцу. К нему по окружности приваривают узкую полоску металла. К самой дверце нужно приварить две таких полоски металла, одна по самому краю, другая должна быть внутри на некотором расстоянии от первой. Если все сделано в соответствии с чертежами, то “воротник” на передней стенке точно войдет в зазор между краями дверцы.

    В это пространство рекомендуется уложить асбестовый канат, чтобы обеспечить максимальную герметичность при закрывании дверцы. Теперь нужно приварить к дверце ее внутреннюю часть, а также петли с одной стороны и эксцентриковую защелку — с другой. Эксцентриковый замок обеспечивает плотное прилегание дверцы к передней стенке печи для максимальной герметичности, которая важна в процессе длительного горения дров.

    Неопытному мастеру лучше заказать этот элемент у профессионального токаря. На корпусе печи также монтируют петли и металлический штырь для защелки. Теперь приваривают двойную заднюю стенку с отверстием под патрубок для дымохода. Этот элемент сначала прикладывают к готовой конструкции, чтобы убедиться, что его контуры точно совпадают с очертаниями скрепленных между собой труб.

    На этом этапе можно без особых проблем отрезать лишнее. Это относится и к другим элементам — перед сваркой их проверяют на совпадение и корректируют, если необходимо. Теперь печь почти готова. Нужно приварить к корпусу четыре ножки. Их можно сделать из согнутых отрезков толстой проволоки.

    Ножки приваривают к передней и задней стенке корпуса. Готовое устройство устанавливают на ровное и прочное основание, укрытое огнестойкими материалами: асбест, ровный шифер, керамическая плитка и т.п. Стены вокруг печи тоже не помешает защитить от воздействия высоких температур.

    Теперь к патрубку дымохода присоединяют трубу и закрепляют ее муфтовым соединением. При этом трубы устанавливают в положение против направления движения газов, хотя производитель и рекомендует поступать иначе. Дымоход рекомендуется утеплить, например, с помощью минеральной ваты.

    Полезные советы по эксплуатации

    “Неправильная” установка дымоходных труб обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.

    Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.

    Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна. Лучший способ ликвидировать загрязнение смолой — прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.

    Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.

    В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или специальные брикеты. Важное условие — низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать.

    В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.

    Выводы и полезное видео по теме

    Реальный опыт изготовления печи Булерьян из подручных материалов можно посмотреть здесь:

    Самостоятельное изготовление такого устройства — не самая простая задача. Но в результате получается высокопроизводительный и удобный отопительный прибор. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически неограничен.

    Источник: http://sovet-ingenera.com/otoplenie/pechi/pech-buleryan-svoimi-rukami.html

    Смотрите также:
    31.10.2018

    Автомобильные диски для изготовления печи Большинство людей, умеющих делать многие вещи своими руками, часто используют толстые трубы при сооружении дровяной печи для дома или котла для бани. Такое строительство стоит очень дорого и не каждому будет по карману. А вот...

    31.10.2018

    Делаем воздушное отопление в гараже своими руками Постоянный рост стоимости энергоносителей заставляет хозяев гаражей искать более выгодные способы отопления, чтобы эксплуатация помещения была круглогодичной. Воздушное отопление гаража – один из таких способов,...

    31.10.2018

    Печи для теплиц Замечательным и экономичным решением отопления теплицы станет печь, изготовленная своими руками, которая способна поддерживать температуру, комфортную для роста растений. Вариант самой простой конструкции – печь-буржуйка, но в классическом ее исполнении...

  • Комментарии

    Комментирование отключено.
