Уличная печь для дачи своими руками

Как сделать садовую печку на загородном участке своими руками

Можно пригласить мастеров, которые займутся постройкой такой конструкции, но сроки выполнения работы и цена могут вас не устроить. Рекомендуем вооружиться необходимыми знаниями, инструментами и сделать этот дачный атрибут своими руками.

Существует несколько вариантов садовых печей:

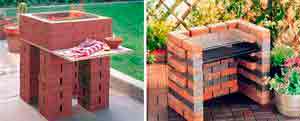

Возводим печь-мангал самостоятельно

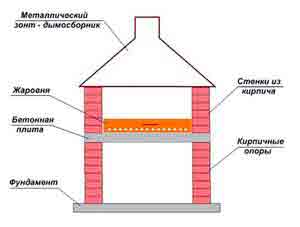

Рассмотрим строительство простейшей модели – мангала, сделать который под силу даже непрофессионалу.

Для работы понадобятся следующие элементы:

• стальные уголки;
• кирпичи;
• колосник из чугуна;
• дверцы топки, поддувала;
• шамотная глиняная смесь.

Ниже представлено необходимое количество материала для постройки печи-мангала с габаритами 1600х1565х830 мм (ВхШхГ):

• 200 кг термостойкого раствора;
• 300 шт огнеупорного кирпича;
• 20 шт шамотного кирпича.

Основные этапы работы:

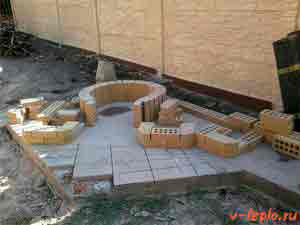

1. Готовим место для печки. Выбираем участок, находим ровную поверхность. Фундамент для будущей садовой печи желательно установить на глубину 40-50 мм, из них 20 см составит песчано-гравийная подушка. Обязательно делается арматурный каркас. Когда же нет возможности создать такую площадку, необходимо хорошенько утрамбовать выбранное место. Если в саду построена беседка для отдыха, мангал можно установить там. При отсутствии бетонного основания агрегат сооружают прямо на полу, затем декорируют тротуарной плиткой вокруг конструкции. При наличии в беседке деревянного напольного покрытия рекомендуется строить печь за сооружением.
2. Определяем размеры мангала. Для этого выкладываем ряд кирпичей и размещаем решетку. Ее можно взять от старого холодильника или сварить самим из стальной проволоки толщиной 3-5 мм. Необходимо помнить, что металлическая решетка при нагревании расширяется, поэтому нужно оставлять место между ней и кирпичными стенками зазоров (по 10 мм с каждой стороны).
3. Теперь устанавливаем ряды мангала. Чтобы они были ровными, можно натянуть веревки и с их помощью подравнивать конструкцию. Важно контролировать правильность горизонтальных и вертикальных рядов, иначе жаровня либо развалится, либо будет иметь непривлекательный вид. Необходимо промазывать уровни цементно-песочным раствором с глиной.

Состав раствора, необходимого для кладки печи

Сама консистенция не должна быть жирной. Важно, чтобы масса напоминала пластилин. В противном случае печь быстро даст трещины из-за сильного жара и неблагоприятных погодных условий. Но также не подойдет и тощий песчаный раствор. Он будет непрочным, а значит, садовая печь прослужит недолго. Качество состава напрямую зависит от глины. Некоторые сорта горной породы подходят идеально. Но бывают и такие, что необходимо разбавлять песком (желательно не речным) в пропорциях 1:1, 1:1,5 или 1:2.

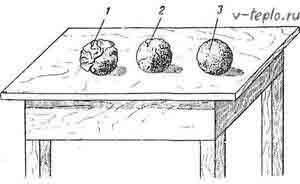

Проверка качества раствора

Главное в составе – правильное сочетание песка и глины. Как этого добиться? Есть множество способов, но лучше всего воспользоваться следующим методом. Замешивается несколько вариантов смеси с разными пропорциями песка и глины, затем делаются шарики.

Порядок замешивания раствора

Глину замачиваем на несколько дней в воде, затем добавляем песок и хорошенько размешиваем. Это можно сделать ногами или с помощью бетономешалки. Разминаем смесь до однородного кашеобразного состояния. При этом твердых кусочков и камней быть не должно.

Руками тщательно проверяем качество смеси. Чтобы не пришлось долго убирать камни и разминать состав, песок и глину желательно просеивать через сито. Необходимо сделать столько раствора, сколько используете за один раз. Он быстро сохнет, поэтому нужно будет замешать новый состав. На 200 кирпичей идет примерно 6 ведер раствора. Если нет времени и желания делать состав самостоятельно, в специализированных магазинах продаются готовые смеси.

Рассмотрим еще один вариант строения агрегата на дачном участке.

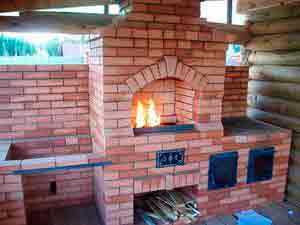

Комбинированная садовая печь из кирпича

Эта модель предназначена для постройки в беседке. Она сочетает в себе достоинства русской печки и барбекю. Для возведения такого агрегата требуется достаточно места. Скамейки, стулья, столы должны располагаться в отдалении от конструкции.

Основные этапы кладки садовой печи:

1. Нужно определиться с параметрами устройства, подготовить чертеж, а также приобрести все необходимое для работы.
2. Важно сделать прочный фундамент из цемента и песка. О том, как уложить основание, говорилось ранее.
3. Необходимо подождать несколько дней, чтобы фундамент хорошо застыл.
4. Укладка печи делается по чертежу. Раствор замешивается из песка и глины в пропорции 3:1.
5. Русская садовая печь оборудуется двумя решетками, которые должны располагаться на высоте 1 м над печкой. Одна из них предназначена для разведения огня, а на второй будет готовиться пища.
6. Барбекю необходимо расположить на бетонном основании. Нужно организовать два отделения: стол для приготовления, куда можно встроить мойку, и жаровню, оснащенную трубой для дыма.
7. Дымоход – главная часть в устройстве беседки. Наиболее удобная и правильная форма – трапециевидная. При установке этой системы необходимо быть осторожным, ведь малейшая ошибка может привести к неисправности конструкции.

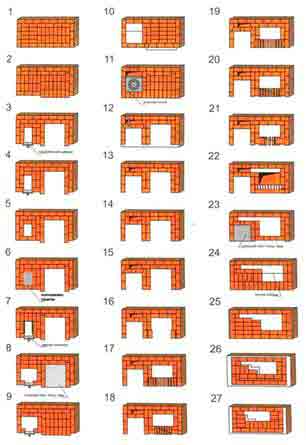

8. Используя чертежи, проблем со строительством русской печи и барбекю не возникнет. Главное – точное соблюдение размеров и необходимых форм.

Заключение

Потратив время и средства на строительство садовой печи, в будущем на дачном участке проблем с приготовлением пищи не возникнет. Выбирайте такую конструкцию садовой печи, которая будет соответствовать всем вашим требованиям. Это и удобство расположения, и эстетичность оформления, и разнообразие блюд, которые можно приготовить.

Печь на дачном участке придает особый уют вашему дому и бесподобный вкус приготовленной пище.

Источник: http://pechnoedelo.com/ulichnye/sadovaya-pech-svoimi-rukami.html

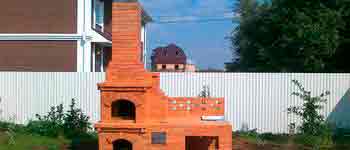

Как построить уличную печь своими руками?

Если будет построена уличная печь своими руками, то удастся сэкономить не только время, но и деньги. Одним из этапов строительства коттеджей, садовых и дачных домиков выступает возведение камина, наличие которого уже ни у кого не вызывает особого удивления. Для разнообразия такого устройства специалисты рекомендуют присмотреться к уличным печам — интересной альтернативе известного всем камина. При желании можно соорудить целые комплексы, которые будут содержать и печку, и мангалы, и барбекю, и коптильни.

Зачем нужны мангалы на улице

Среди главных преимуществ уличной дровяной печи и открытых барбекю выделяют:

• украшение придомовой территории, дачного участка;
• возможность приготовления пищи, консервации свежесобранных овощей и ягод, сушки фруктовых запасов, грибов;
• удобство использования во время отдыха на природе в кругу близких и друзей;
• сохранение полезного пространства внутри дома.

Прежде чем приступить к строительным работам, важно узнать, как делать уличный мангал своими руками и решить вопросы технического характера, в т. ч. по дизайну и сборке конструкции. Заранее нужно составить и проект уличной печи, в частности обязательно потребуется схема. Она должна содержать определенную информацию, например, на ней должна быть обозначена порядовка уличной печи. Это все нужно делать заранее, перед тем, как сложить печь.

Уличные печи и барбекю должны быть функциональными и практичными, служить долгие годы, обеспечивая безопасность эксплуатации, при этом строительство их должно обойтись максимально экономично. Есть разные вариации данной конструкции, например уличная печь под казан или совмещенная с коптильней.

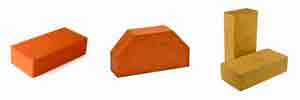

Материалы для строительства

Большой ассортимент продукции на строительном рынке позволяет решить вопрос о подборе материалов для кладки уличной печи, возводимой своими руками. Так, варочные печи можно сделать из газобетонных блоков либо огнеупорного кирпича. Именно эти материалы способны в полной мере удовлетворить запросы застройщика для установки уличной печи из кирпича (или любого другого материала) и мангала во дворе. Более простым вариантом установки уличной печи своими руками считается приобретение уже готовой модели, изготовленной из металлического или чугунного каркаса. Такой выбор потребует дополнительных расходов, но он подходит для тех, кто не располагает временем на проведение монтажных работ или же не знает, как сделать уличную печь с коптильней и другими функциями самостоятельно.

Газобетон, будучи самым дешевым материалом, существенно уступает кирпичной кладке с высокими огнеупорными свойствами внешней привлекательностью. Уличный мангал из блоков нуждается в финишной облицовке.

Для людей, готовых выложить лишние деньги за уже готовую к сборке печную конструкцию, предлагается много интересных решений. Например, можно приобрести готовую печь барбекю. В данном случае есть и положительные моменты:

• высокая скорость получения готовой к эксплуатации печи;
• простота монтажа устройства — справиться с работой по прилагаемой производителем инструкции сможет даже новичок, достаточно только иметь специальный клей и весь комплект изделия.

Единственной сложностью использования готовой уличной печи или гриль барбекю является то, что корпус топки все равно придется делать самостоятельно.

Несмотря на видимое удобство применения готовых вариантов, подобрать удовлетворяющие по всем параметрам уличные барбекю или варочную печь не так-то просто. Учитывая это, опытные мастера рекомендуют выделить свободное время и построить уличное барбекю своими руками. В этом есть несомненные преимущества, пренебрегать которыми не стоит, поскольку можно значительно сэкономить на собственном комфорте. Например, уличная печь для дачи из кирпича или любого другого материала будет иметь размеры, строение корпуса и облицовку, которые полностью соответствуют дизайну частного дома или дачи.

Выбор места для возведения конструкции

Когда вопрос о том, что это будет за конструкция, например финская уличная печь или русская, из кирпича или металла, решен, можно приступать к выбору места выполнения работ. При наличии уже готового коттеджа установка печи или барбекю для дачи требует соблюдения ряда правил и требований пожарной безопасности:

1. Закладывается конструкция рядом с зоной отдыха, например около веранды или террасы. Если ни того, ни другого на участке нет, то необходимо продумать вариант строительства навеса и монтажа скамеек. Универсальная уличная печь от этого только выиграет.
2. Размер конструкции определяется хозяином дома в зависимости от финансовых возможностей и запросов. Однако если это просто мангал из кирпича, то слишком большим его делать не стоит.
3. Во избежание проникновения дыма в жилые помещения уличная русская печь или другая ее вариация должна сооружаться с подветренной стороны участка, при этом нужно избегать мест рядом с кустами и ветвистыми деревьями, на состояние которых негативно сказывается воздействие высоких температур.
4. Уличные печи для дачи своими руками не следует закладывать близко к постройкам из быстровоспламеняющихся материалов.
5. Участок вокруг печки для приготовления пищи на расстоянии нескольких метров обкладывается плиткой либо заливается бетоном.
6. Для удобства рекомендуется сделать дорожку к жилым постройкам и установить уличное освещение, что позволит любителям вечернего и ночного отдыха с комфортом добраться из беседки, где расположена простая уличная печь для готовки еды или копчения, до дома.

Подготовительные работы перед строительством

Возведение любых объектов, в т. ч. и уличного мангала или печи, начинается с составления подробного плана предстоящих работ, поэтому изначально создается чертеж со всеми элементами будущей постройки. На данном этапе важно выбрать место расположения, определиться с вариантом дизайна и габаритами печи, составить чертежи. Все это необходимо для грамотного расчета нужных материалов и сокращения времени на возведение конструкции, иначе уличная печь из кирпича будет слишком дорогой.

Избежать проблем при монтаже печи и ее обслуживании можно, выбирая только качественные материалы и строительные смеси, особенно если это построенная печь для казана или дровяная.

По опыту печников можно говорить о целесообразности использования нового кирпича, не применяемого ранее в работе, что поможет существенно сократить расход цемента и увеличить прочность кладки печи с мангалом или другой конструкции в целом. Б/у кирпич может использоваться в качестве экономичного варианта, но только для обустройства внутренней конструкции печи или барбекю для дачи, пройдя предварительно тщательную зачистку от сажи, раствора и других старых смесей.

Правила приготовления раствора

Перед тем как построить печь на даче, готовят раствор. Немаловажным обстоятельством считается его консистенция — масса должна получиться пластичная, не жидкая. Если вы строите уличную печь своими руками с применением глины, то в нее добавляется песок. Для строительства печи с казаном или коптильней подходит не вся глина, а только соответствующая по степени жирности.

Для проверки следует приготовить имеющуюся глину и песок по 1 л каждого компонента. Масса тщательно перемешивается, и из нее катаются шарики 5 мм в диаметре. Как только они высохнут, их бросают с высоты 1 м на твердую поверхность. По тому шарику, который не потрескался и не разбился, можно судить о высоком качестве раствора и правильной пропорции составляющих компонентов.

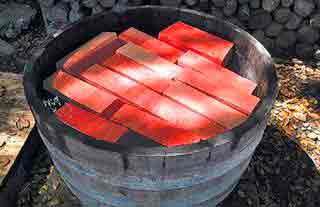

Глина требует предварительного замачивания в воде на 2-3 дня. После процедуры раствор тщательно перемешивается, удаляется мусор, разминаются комочки до образования однородного состава. Строители рекомендуют для лучшей консистенции готовой массы просеивать сухие смеси ситом с ячейками сечением не более 1,5 мм.

Необходимые инструменты

Набор инструментов и материалов, необходимых для строительства печи и мангалов, очень простой и может быть закуплен в любых строительных магазинах. Это:

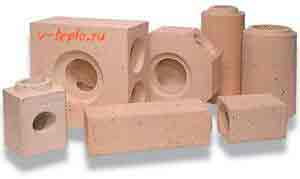

1. Газобетонные блоки или огнеупорный кирпич — основные материалы для строительства печи на даче своими руками, расход которых рассчитывается по чертежу.
2. Облицовочный материал.
3. Глина и песок в нужной пропорции — требуется для приготовления раствора на будущую кладку.
4. Цементная смесь для заливки фундамента под уличную печь.
5. Дверцы на поддувало и топку.
6. Строительные инструменты для замеров — уровень, шнур для нанесения разметки.
7. Инструменты для монтажа — лопата, шпатель, кельма.

Инструкция кладки уличной дровяной печки своими руками

Как только все приготовления по разработке чертежа и закупки материалов для того, чтобы была построена русская печь своими руками или мангал с крышей, будут завершены, можно приступать к очистке стройплощадки от мусора и выравниванию поверхности. С помощью данной инструкции может быть построена уличная печь-мангал-коптильня из кирпича своими руками. Далее следует монтаж конструкции в несколько этапов.

Первый — сооружение фундамента.

Дачные уличные печи имеют основу, которая должна быть прочной и мощной, способной выдерживать нагрузку постройки.

1. Разметка выполняется при помощи шнура так, чтобы ширина замеров превышала ширину каркаса печки на 10 см.
2. Далее выкапывается яма по размерам фундамента на глубину порядка 50 см.
3. На дно ямы насыпается щебень или битый кирпич, все утрамбовывается.
4. Заливается бетонная смесь, для приготовления которой смешивается цемент М300 и песок в пропорции 1:3 соответственно.

Второй этап — выполнение кладки:

1. Для обеспечения гидроизоляции готового фундамента используют рубероид.
2. Затем можно начинать строительство самого каркаса печи. Первый кирпич первого ряда должен быть цельным, второй — половинный или ¾. Ко второму ряду приступают только после завершения первого с проверкой параллельности кладки к уровню земли уровнем.
3. Далее крепится поддувальная дверца, края которой для дополнительного уплотнения обматываются огнеупорным асбестовым шнуром.
4. Порядовки должны содержать проволоку диаметром не менее 3 мм, к которой в будущем будет крепиться дверца. За счет нее обеспечивается надежное скрепление. Проволока прокладывается в борозде кирпича, предварительно высверленная болгаркой. От дверцы до кладки должно быть расстояние не менее 10 мм для того, чтобы при нагревании металлические изделия не соприкасались с кирпичом. Специалисты не рекомендуют заменять проволоку пластинами из металла по причине неудобства крепления к ним дверцы, если это чугунная печь. Обычная сварка не может использоваться для соединения металлических деталей к чугунным элементам. Об этом нужно позаботиться еще до того, как проекты будут одобрены.
5. Как только поддувало будет перекрыто, осуществляется монтаж колосников. Для этого выполняются отверстия в каркасе так, чтобы колосник не выпирал за ряд кладки сложенных кирпичей.
6. Ряд кладки до второй дверцы при необходимости монтируется из подрезанных болгаркой бесплатных кирпичей.
7. В завершении конструкция накрывается плитой из камня или металла — она служит в качестве варочной поверхности.

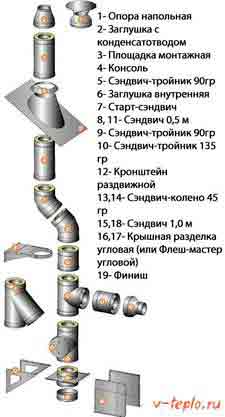

Затем следует монтаж трубы дымохода. Печь на улице оптимально должна содержать модульный дымоход, выступающий долговечной конструкцией, не требующей особых навыков при строительстве, что очень важно, если раньше хозяин не делал этого никогда. Со строительством уличных печей можно справиться, придерживаясь следующих рекомендаций:

• дымоход возводят только с поверхности печи, даже если она с тандыром;
• все модули плотно монтируются друг к другу;
• соединительные элементы кладутся так, чтобы в тот момент, когда будет использоваться уличная печь-камин, можно было свободно их почистить;
• не допускаются стыки в стене или перекрытии;
• кронштейны устанавливаются на расстоянии 2 м друг от друга;
• дверца может быть чугунной либо стеклянной (во втором случае появляется возможность наблюдать за огнем во время использования).

Для изолирования стыков могут использоваться хомуты либо термостойкий герметик.

На заключительном этапе, когда собранная конструкция с казаном своими руками будет полностью готова, остается построить беседку, где одна из стен будет представлять собой мини-печь. Для придания внешней привлекательности садовые печи можно облицевать плиткой или штукатуркой.

Таким образом, если есть многофункциональная металлическая или кирпичная варочная печь, сделанная своими руками (для этого могут подойти и подручные материалы, например использованный кирпич или железный каркас) придомовую территорию или дачный участок удастся полноценно использовать для отдыха. Интересные варианты конструкции каминного комплекса могут стать красивым декоративным оформлением свободной площади рядом с частным домом за сравнительно небольшие деньги.

Источник: http://domolist.ru/letnyaya-kuhnya/kak-postroit-ulichnuyu-pech/

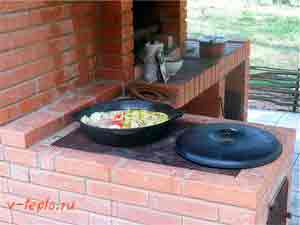

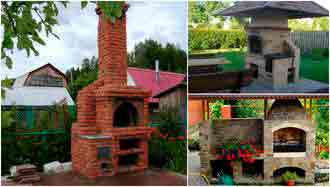

Уличные печи для дачи

Современные дачники используют участки не только для выращивания овощей в огороде, но и для отдыха в комфорте. Печи на улице становятся украшением зоны отдыха, где приготовления пищи будет доставлять удовольствие. Разнообразие конструкций для сада позволяет удовлетворить любые пожелания. Так, можно соорудить целый печной комплекс, пригласив мастера, заказать проект, а можно сложить печь на даче самостоятельно.

Виды печей на улице для дачи

Печь из глины, кирпичная, металлическая — эти конструкции годятся для приготовления пищи под открытым небом. Русская печь для улицы строится из кирпича и используется и в зимний период. Она сочетает три в одном: совмещается с плитой, имеет духовой шкаф, плюс возможна плита с казаном. Сферической формой свода отличается тандыр и печка для пиццы. Последняя применяется только для приготовления хлебных изделий, у тандыра же более широкий круг возможностей (шашлык, блюда в казане, лепешки). Летняя печь-барбекю порадует блюдами на решетке, а печь-камин даст возможность погреться у живого огня.

Где правильно и безопасно установить?

К выбору места установки стационарной печки подходят основательно, ведь такая постройка возводится не на один год. Для удобства использования, летние очаги располагают вблизи зоны отдыха, возле или внутри беседки. Нелишним будет иметь рядом запас дров. Кирпичная печь для готовки в основном работает на твердом топливе, являющимся источником открытого огня. Во время работы создается высокая температура, поэтому учитываются противопожарные меры:

• Располагать очаг вблизи построек стоит, отступив не меньше 1 метра. Это касается также заборов и других деревянных сооружений.
• Близкое расположение зеленых насаждений — нежелательное соседство, так как жар камина погубит деревья и кустарники.
• Если место выбрано вблизи дома, то предпочтительнее подветренная сторона, что исключит задымление жилых построек.

Вернуться к оглавлению

Подготовка к проведению работ

Возвести печь из кирпича на улице можно, только основательно подготовившись. Стоит начинать с планирования расположения на участке, далее внимательно изучить проект очага, определиться с материалами из которого планируется строить и закупить их. Фундамент под уличную печь заливают заранее, поскольку для его застывания потребуется несколько дней. Если в планах садовая печь своими руками, то приобретают нужный инструмент либо берут в аренду.

Проект и чертежи

Для кладки очага своими руками стоит позаботиться о проекте на выбранную модель: приобрести либо сделать его самостоятельно, воспользовавшись специализированной литературой. Подходящий проект для самостоятельной постройки должен содержать:

• качественные рабочие чертежи и внешний вид;
• вертикальный и горизонтальный разрез плиты;
• детальную и простую порядовку.

Также дополнительные разрезы сложных элементов конструкции, перечень инструментов и материалов (с указанием марки), их точное количество. Обязательно в проекте содержится описание технологии строительства, состав и приготовление раствора для кладки, нюансы изготовления фундамента. Важно, чтобы проект был подробным и полным, что позволит провести работы без лишних хлопот и доработок.

Проекты садовых очагов обычно содержат перечень необходимых материалов. Для основания кирпичной печки требуется прочный фундамент, который заливают по опалубке бетоном. Если фундамент углубляют в грунт, требуется подушка из песка и щебня. Для прочности основания под печку используют армирование металлической арматурой. Простая кирпичная кладка топки печи проводится шамотным кирпичом, но наилучший вариант — печной кирпич. Остальные части печки складывают из красного кирпича, так как силикатный в печном деле не применяется. Порядовка осуществляется на глиняный раствор, который готовят самостоятельно или приобретают готовую сухую смесь. Также используют строительный цементно-песчаный раствор.

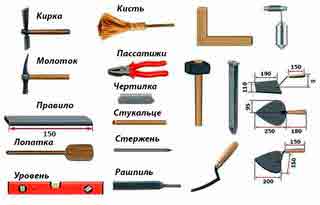

Инструменты печника

Кладка печки практически ничем не отличается от другой кирпичной кладки, поэтому выискивать специальный инструмент нет надобности. Кельма нужна для нанесения и разравнивания раствора. Рубят и обтесывают кирпич с помощью молотка-кирки. Для ровной и равномерной кладки используют уровень, отвес, линейки и рулетку. Лопата понадобится для размешивания раствора, также можно использовать миксер.

Как правильно строить печь на улице?

Конструирование

Прежде чем приступать строить печь на улице своими руками, выясняют каким будет внешний вид, для каких целей плита будет использоваться, располагаться как самостоятельная конструкция или как составляющая печного комплекса. Также стоит учитывать нюансы расположения в уже готовой беседке или под существующим навесом. Начинающему печнику стоит сложить макет будущей печки, что значительно упростит процесс кладки. На первом этапе заливают фундамент, далее, следуя порядовке, выкладывают саму печку, которую в последнюю очередь оснащают дымоходом. По окончании периода сушки тестируют очаг в работе. При желании проводят отделочные работы и облагораживание вокруг.

Как построить дымоход правильно?

Для выведения дыма из печи предусматривают дымоход, который либо выкладывают из кирпича, либо делают из модульной системы труб. Конструкцию возводят на завершающем этапе строительства, а монтаж начинают от печки. Кирпичная кладка не отличатся от кладки печи и проводится, придерживаясь правил порядовки. При монтаже из труб придерживаются некоторых правил. Важно стыки между модулями посадить максимально плотно, после чего промазать их негорючим герметиком.

Дачная печь исключает отопительную функцию, необходимую для дома, поэтому дымоход имеет более простую конфигурацию.

Правильные швы

Толщина швов не должна превышать 3—5 мм, нужно стремиться делать их максимально ровными и одинаковыми. В месте стыка шамотного и красного кирпича, увеличивают толщину раствора между кирпичами, из-за разной теплопроводности. Для уличной печи швы затирают специальным раствором, способным предотвратить попадание влаги и тем самым вызвать разрушение раствора. Кладка ведется с параллельной перевязкой швов, что заключается в перекрытии уложенного ряда следующим, сдвинутым на половину кирпича.

Какая фурнитура будет служить дольше?

Дверцы, заслонки и задвижки — необходимая часть любой печи. Наиболее долговечной считается чугунная фурнитура, поскольку стальные аналоги прогорают намного быстрее. Вмуровывая в печь фурнитуру, придерживаются зазора в 6—12 мм, поскольку происходит деформационное расширение при нагревании печи. Крепится она в кирпичной кладке проволокой, продетой в специально отлитые отверстия.

Источник: http://etokirpichi.ru/pch/ulichnye-pechi-dlya-dachi.html

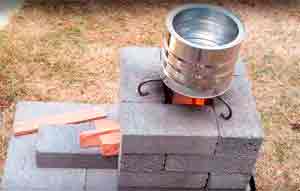

Печь ракета из кирпича: простая печь из кирпича

Уличная печь ракета из кирпича своими руками. Простая печь из кирпича: пошагово с фото. Мини печь из 20 кирпичей за 5 минут.

Сегодня мы сделаем самую простую печь из кирпича, точнее мини печь из 20 кирпичей ракетного типа. Вам не понадобится кладочный раствор или инструменты только 20 кирпичей и 5 минут времени.

Если вам нужна на даче уличная печь чтобы быстро приготовить пищу или вскипятить воду, то эта самоделка, то, что вам нужно.

Эта простая печь ракетного типа, расходует в три раза меньше топлива, чем обычная печь или костёр, печь может работать практически на любом подручном топливе: дрова, мелкие ветки, щепки, шишки, сухая трава или листья, бумага.

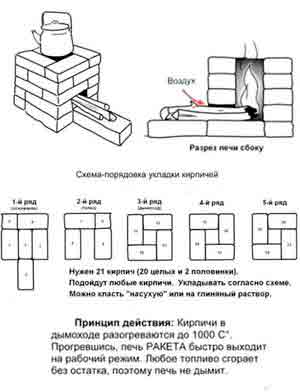

Чертежи печи ракета из кирпича .

На рисунке представлена схема порядовка кирпичной ракетной печи.

Простая печь ракета из кирпича своими руками.

Приступаем к изготовлению мини печки. Нам понадобится 20 кирпичей, если требуется печь для многоразового использования, то лучше использовать огнеупорный кирпич, если такого кирпича нет, то вполне сойдёт обычный красный кирпич.

Для печи понадобится небольшой ровный участок с твёрдым основанием.

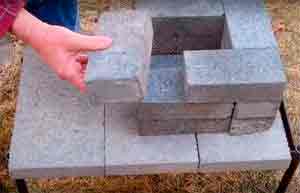

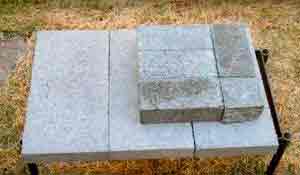

Выкладываем первый ряд кирпичей как показано на фото, понадобится 4 целых и 1 половина кирпича.

Второй ряд: 3 целых и одна половинка кирпича.

Третий ряд: 4 кирпича.

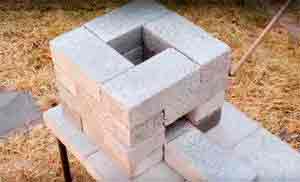

Четвёртый ряд: 4 кирпича и ещё один кирпич укладываем возле входного отверстия топки, чтобы дрова не выпадали из топки.

Всё простая кирпичная печь готова к использованию. В топку закладываем кусочки древесины и поджигаем, когда печь прогреется она выйдет на рабочий режим и создаст хорошее пламя.

На печь нужно установить небольшую подставку и можно ставить чайник или казанок для приготовления пищи.

По сути, для этой простой печи мы использовали 17 кирпичей и этого вполне достаточно для 4 рядов, в некоторых чертежах используется ещё 5 ряд (понадобится 21 кирпичей) но принципиального отличия в этих конструкциях нет.

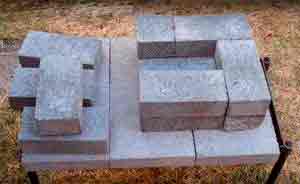

Уличная простая печь ракета из кирпича своими руками.

Источник: http://sam-stroitel.com/pech-raketa-iz-kirpicha-prostaya-pech-iz-kirpicha.html

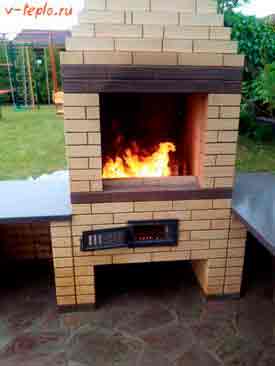

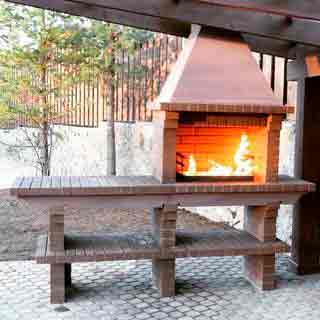

Как построить садовую печь барбекю из кирпича

Сделать на даче уличную печь – барбекю способен любой домашний мастер, умеющий работать с кирпичом. Задача данной статьи – помочь домовладельцу правильно построить садовую печку своими руками, используя готовый проект с порядовками. Для удобства приведем некоторые чертежи и примеры кладки.

Строим комплекс барбекю с варочной плитой

Для возведения уличной печи на дачном участке предлагаем реализовать проект, изображенный на фото. Перечислим технические особенности сооружения:

• 2 рабочих места, способных функционировать одновременно, – мангал и варочная плита;
• габаритные размеры в плане – 1660 х 1020 мм, высота – 3220 мм (считая дымоход с оголовком);
• сбор дымовых газов от обоих топливников организован в одну трубу;
• конструкция максимально упрощена – вместо арочного свода топки, используемого в русской печи, предусмотрено прямое перекрытие на металлическом каркасе;
• под шашлычницей расположена ниша для хранения и сушки дров;
• дымоход оснащен закрытым оголовком из кирпича, исключающим попадание осадков внутрь газохода.

Примечание. По желанию домовладельца схему можно изменить. Например, предусмотреть вместо плиты установку казана, а мангал адаптировать под гриль. Тумбы для размещения посуды или коптильню необходимо пристраивать отдельно.

На первый взгляд конструкция универсальной печки – барбекю кажется сложной, но в действительности она довольно проста в исполнении. Сооружение лучше располагать под навесом либо внутри беседки, чтобы кладка не омывалась дождями и простояла дольше.

Перед началом строительства на веранде нужно предусмотреть площадку размером 176 х 112 см (запас 50 мм в каждую сторону от тела печи). Позаботьтесь, чтобы дымоходная труба не совпала с несущими кровельными балками, иначе крышу придется переделывать.

Справка. Существует более простое решение – сложить на улице барбекю в виде углового камина, в котором можно жарить шашлыки. Технология строительства подробно описывается здесь.

Материалы для строительства

Чтобы сложить комплексную печь барбекю своими руками, показанную в разрезе на чертеже, понадобится купить следующий набор материалов:

• глиняный кирпич стандартных размеров – 720 шт. (рекомендуется полнотелый);
• камень шамотный марки ША-8 на кладку топливников – 80 шт.;
• дверца загрузочная 25 х 21 см, зольника – 25 х 14 см;
• прочистные дверки 13 х 13 см – 3 шт.;
• уголки равнополочные 40 х 4 мм, 4 шпильки с резьбой М12 и гайками (длина – 70 см) для сборки каркаса перекрытия;
• чугунная панель на 2 конфорки 71 х 41 см;
• листы базальтового картона и рубероида;
• арматура периодического профиля Ø 12—16 мм в закладку основания.

Примечание. Количество кирпича указано с учетом возведения дымоходной трубы и оголовка.

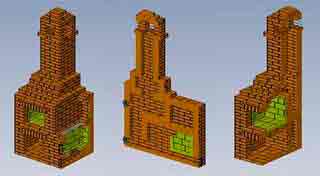

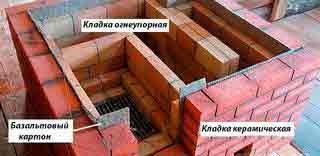

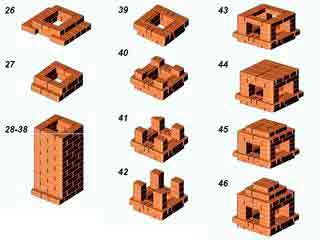

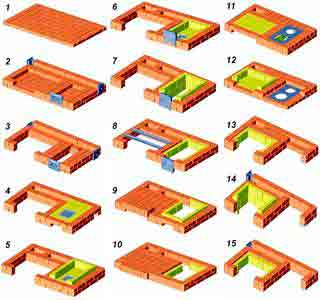

Схемы печи в разрезе

Для шамотной кладки следует приобрести специальную огнеупорную глину либо мертель. Тело печи выкладывается на глиняно-песчаном растворе с добавлением цемента М400. На устройство фундамента пойдет щебень, песок и портландцемент. Сколько понадобится стройматериалов, зависит от стабильности грунтов и глубины заложения.

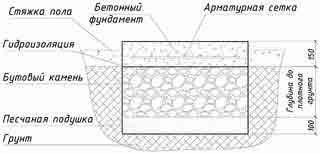

Закладываем железобетонное основание

Поскольку вес сооружения превышает 1 тонну, строить его на земле или цементной стяжке нельзя. Необходим надежный фундамент, отстоящий от основания веранды на 5—10 см. Под строительство выкапывается котлован, чья глубина зависит от залегания плотных горизонтов грунта. Как правило, она не превышает 1 м.

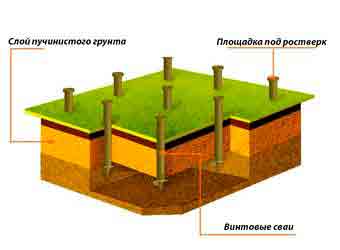

Справка. В грунтах, подверженных силам морозного пучения, нужно устраивать свайно-винтовой фундамент, связанный металлическими балками либо бетонным ростверком.

Пошагово технология закладки основания выглядит так:

1. Разметьте и выройте яму 1760 х 1120 мм, дно утрамбуйте виброплитой или вручную. Насыпьте подушку из песка толщиной 0,1 м и повторите уплотнение.
2. Заполните котлован до уровня земли бутом – обломками камней, кирпичей и другим твердым строительным мусором, исключая древесину. Пустоты залейте жижей из глины с водой, дайте ей застыть.
3. Изготовьте арматурную сетку, связав стержни с интервалом 10—15 см. Установите ее поверх забутовки, приподняв на 3—5 см за счет подставок, чтобы стержни оказались в толще бетона.
4. Смастерите самодельную опалубку из досок высотой 20 см.

Последний этап заливки – приготовление бетона марки 150 и укладка смеси в опалубку. Пропорции сыпучих материалов – 3 доли песка + 5 частей щебня на 1 меру портландцемента М400. Верхнюю плоскость монолита выведите в горизонталь по уровню и оставьте отвердевать на 4 недели. Опалубку рекомендуется убрать спустя 7—10 дней.

Под железобетонную плиту желательно поместить слой рубероида с целью гидроизоляции, как показано на схеме. Тогда монолит не будет напитываться влагой из грунта. Подробнее о закладке печных фундаментов рассказывается на видео:

Подготовка к постройке

Для начала затвердевшую бетонную плиту накройте 2 слоями рубероида, дабы обеспечить гидроизоляцию кирпичного сооружения. Соберите стандартный набор инструментов печника, изображенный на фото: мастерки, кисти, измерительные приспособления и так далее.

Раствор для дворовой печи – барбекю можно делать своими руками либо покупать готовую строительную смесь. В первом случае действуйте в таком порядке:

1. Глину, максимально очищенную от земли, замочите в корыте с водой на 1—2 суток.
2. Пропустите глиняный раствор сквозь сито, отделяя камешки и разминая комочки.
3. Просейте песок и размешайте с жидкой глиной в пропорции примерно 1 : 1.
4. Перед кладкой добавьте цемента в количестве 200—300 грамм на ведро.

Готовый раствор не должен сильно липнуть к мастерку, а при сдавливании рукой давать минимум трещин. Чтобы добиться лучших свойств, поэкспериментируйте с пропорциями песка и глины.

Примечание. Мертель для скрепления огнеупорных кирпичей готовится согласно указаниям на упаковке (мешке).

Инструкция по кладке

Для возведения печи – мангала из кирпича мы предлагаем воспользоваться пошаговой инструкцией, сопровождаемой фото и порядовками:

1. Первый ряд уложите всплошную, а на втором начинайте формировать камеру зольника и дровяную нишу. Поставьте и закрепите проволокой 3 дверки — поддувальную и 2 прочистных.
2. На 3-м ярусе продолжайте строить нишу и зольник. На задней стенке последнего выполняется 2 газоходных канала. Четвертый уровень перекрывает поддувальную камеру (шамотный кирпич) с проемом, куда без раствора устанавливается колосниковая решетка.
3. С 5-го по 8-й ряд выкладывается топливник и устанавливается загрузочная дверца плиты. На 8 уровне ставятся подпорки перекрытия ниши из стальных уголков.
4. Уровни 9 и 10 формируют свод ниши и подовую часть мангала из огнеупорных камней. Продолжается возведение стенок камеры сжигания плиты. На 11-м уровне топливник накрывается чугунной варочной панелью.
5. С 12 по 20-й ярус формируется 2 камеры – мангала и варочной ниши. На 14-м уровне сбоку в газоход вставляется ревизионная дверца.
6. Начиная с 20-го ряда, дымовые каналы обеих топливников сходятся в единый газоход. Его сечение постепенно уменьшается до размеров 250 х 250 мм (на 27-м ярусе).

Ориентируясь по примеру порядовки, выложите дымоход с закрытым сверху оголовком. Высоту трубы можно регулировать, уменьшая либо увеличивая количество одинаковых уровней с 28 по 38-й ярус. Ход кладки данной конструкции мангала – барбекю подробно рассмотрен на видео:

Совет. Если вы хотите расширить функционал сооружения, просто достраивайте дополнительные элементы по бокам печи. Кладку задней стенки можно продолжить в стороны, используя любой красный кирпич.

По окончании дайте печке просохнуть 2—4 суток в зависимости от погоды. Затем проведите пробную топку обеих камер барбекю, используя малое количество дров.

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

1. Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
2. Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
3. Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
4. Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
5. Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

В заключение – простейшие варианты печек

Мы намеренно предложили сразу построить серьезный комплекс садового барбекю, поскольку многофункциональная печь представляет больший интерес для пользователей. Если вам удастся сложить из кирпича подобный мангал, то пристройка тумбочек, коптильни и даже возведение камина не составит большой проблемы.

Вместо капитального сооружения можно сделать простую конструкцию, изображенную на фото. Здесь не требуется раствор, не нужен и фундамент: достаточно купить готовую сетку для барбекю и по ее размерам выложить кирпичную тумбу. Чтобы строение не рухнуло, подберите ровную твердую площадку.

Простейший мангал с дымосборником строится в виде двух подпорных стенок на цементно-песчаном растворе. Под установку жаровни отливается железобетонная плита (или применяется готовая). Альтернативный вариант – связать кирпичные стенки каркасом из уголков. Зонт для сбора дыма выполняется из обычной кровельной стали.

Источник: http://qustu.com/kak-postroit-sadovuyu-pech-barbekyu-iz-kirpicha/

Как сделать печку для дачи из кирпича своими руками: правила кладки и пошаговая инструкция

Для отопления дачи сегодня существует множество вариантов: централизованное газовое, котлы, электрические обогреватели. Но если все это реализовать не представляется возможным из-за удаленности района от цивилизации, печка для дачи из кирпича своими руками станет отличным решением.

Надежная и долговечная – она будет собирать вокруг себя не одно поколение домочадцев, обеспечивая дом теплом и наполняя его уютом.

Услуги хорошего печника – удовольствие не из дешевых. Поэтому если вы решили реализовать на даче проект кирпичной печи, вам будет полезно прочитать эту статью, в которой мы расскажем про принцип работы, особенности и схему кладки печной конструкции.

Кирпичная печь может стать не только функциональным устройством, но и главной изюминкой интерьера, если ее правильно обыграть. Сегодня существует множество способов, позволяющих красиво облицевать и декорировать каменную печь.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   Печь с варочной поверхностью

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60 0 С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60 0 .

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.

Фундамент строится отдельно

Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.

Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

10 основных правил по кладке дачной печи

1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

Выбор места для строительства

Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.

Швы делаем тонкими

Натяните отвесы по углам

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Кладка печи своими руками

Шаг 1. Выбираем кирпич и готовим инструменты

Какой кирпич для кладки небольшой дачной печи выбрать? Нам понадобится 2 вида кирпичей: шамотный (жаростойкий) для строительства топки и красный керамический (не ниже М-150). Не стоит экономить на материалах, от этого зависят дальнейшие эксплуатационные свойства, безопасность и эффективность печи.

Шамотный кирпич легко можно узнать по желтоватому цвету и пористой поверхности. В состав этого материала входит огнеупорная глина и крошка. Этот материал, кроме своих жаростойких свойств, ценится еще способностью долго аккумулировать тепло. Даже после полного затухания дров, такая печка способна еще длительное время отдавать тепло.

Жаростойкий шамотный кирпич способен выдержать температуру до 1500 0 С, поэтому топочная камера должна выкладываться исключительно из данного материала.

Чем меньше масса шамотного кирпича, тем большее количество пор в нем содержится, которые создает окись алюминия. Такой кирпич будет очень хорошо проводить тепло. Стоимость этого материала почти в 5 раз превышает цену красного кирпича, но экономить не нужно.

А вот выкладывать всю печь из шамотного кирпича тоже не стоит, внешняя часть конструкции не сильно нагревается, да и смотрится красный керамический кирпич более привлекательно.

При выборе кирпича для печи, обращайте внимание на цвет и форму.

Можно протестировать материал. Если бросить кирпич с высоты 1,5 метра, и он не расколется – берите эту партию. А вот плохой, передержанный кирпич может расколоться на несколько частей. Такой кирпич при падении издает глухой звук.

Марка кирпича для облицовки печи должна быть М150 или М200. Цифра в данном случае означает, какой вес кирпич выдерживает на 1см 3 .

Не берите силикатный и пустотелый кирпич. Дело даже не в способности выдерживать высокую температуру – с этим они справятся. Силикатный кирпич плохо проводит тепло и в комнате с такой печью будет не очень комфортно.

Раствор должен быть средней густоты

Для кладочного раствора понадобится песок, красная печная глина и вода. От его качества и консистенции напрямую зависит внешний вид и долговечность печи. Для его приготовления следует использовать красную печную глину средней жидкости. В застывшем виде он не должен опадать, крошиться.

Кладка будет производиться толщиной в 0,5 мм, в этом случае драгоценное тепло не будет быстро уходить.

Также для строительства можно использовать уже готовый кладочный раствор, который продается в магазинах. Обычно в его составе присутствует различные примеси, которые добавляют прочности и жаростойкости конструкции. В этом случае достаточно будет развести сухую смесь водой и довести ее до однородного состояния с помощью строительного миксера.

По консистенции такой раствор должен напоминать густую сметану. Если раствор скатывается с мастерка, необходимо добавить еще сухой смеси. Если же он получился чересчур густым, то с ним будет сложно работать и выполнять тонкие швы. Добавьте немного холодной воды и снова перемешайте.

Итак, для строительства печи, нам понадобятся следующие материалы:

Инструменты для кладки

• Кладочный раствор (песок, красная печная глина).
• Красный керамический кирпич М150 – 120 штук.
• Шамотный кирпич – 40 штук.
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Фанера или доски для создания опалубки.
• Армирующая сетка для обустройства фундамента.
• Колосниковая решетка.
• Металлическая плита на одну комфорку (чугунная).
• Зольник и дверца зольника (поддувала).
• Чугунная дверца для топки.
• Задвижка дымоходного канала.
• Дымоходная вьюшка.
• Металлический колпак на дымоход.

Инструменты, которые понадобятся для строительства печи.

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Угломер.
• Шпатель, правило.
• Мастерок.
• Измерительная лента (рулетка).
• Строительный отвес.

Важно! При кладке печи многое зависит от качества глины. В идеале использовать красную речную глину средней жирности, которая находилась на открытом воздухе не менее 2 лет. Делайте ровно столько раствора, сколько сможете осилить за «1 заход». Раствор быстро становится густым, и с ним становится тяжело работать.

Шаг 2. Готовим кирпич для кладки печи

Прежде чем приступать к кладке печи, необходимо заранее разложить весь кирпич и подготовить его согласно схеме порядовки.

К данному этапу относят деление кирпича на ½ или на ¼ части, стесывание по углам.

Приемы раскалывания кирпича

Внимательно изучите схему и посмотрите, какие части кирпичей вам понадобятся для каждого ряда.

При необходимости, можно пронумеровать кирпич, чтобы потом было легко ориентироваться, в какой ряд его вставлять.

Как правильно расколоть кирпич? Прежде, чем «отбить» необходимую часть кирпича, согласно схеме, сначала нужно выполнить бороздку. Это можно выполнить с помощью ножовки или напильника.

Чтобы сделать ½ кирпича – проведите 1 бороздку.

Для 1/6 или 1/8 кирпича выполните бороздку со всех сторон кирпича.

Шаг 3. Выбор места для печи

Это очень важный этап в закладке печи, который целесообразно производить еще на этапе строительства дома.

Но бывают случаи, когда решение о кладке печи возникает у владельцев домов уже в процессе эксплуатации дачей. В этом случае определите место, откуда проще всего будет вывести дымоход.

Определяем место под печь

Также важно оценить расстояние между печью и окнами и дверями. Ведь холодный воздух, задувающий от дверей, может препятствовать естественной циркуляции тепла в доме, снижая эффективность печки.

Кроме того, печь не должна мешать свободному перемещению по комнате. Она должна стать единым целым с пространством, не создавая неудобств. Во многом размещение печи зависит от назначения.

Отопительно-варочную модель лучше всего располагать на кухне, а печь-камин красиво будет смотреться в гостиной.

Определяя место под установку печи, оцените следующие моменты:

• Расстояние до ближайшей стены должно быть не менее 25 см.
• Дымоход не должен проходить через балки.
• Пол и стену придется облицовывать огнестойким материалом.
• Камин лучше располагать возле внутренней стены дома. Для повышения КПД есть смысл установить печь в пространство между кухней и гостиной. Таким образом, одна печь будет отапливать сразу две комнаты.

Отличным местом для размещения печи является угол комнаты, только если напротив угла не находится входная дверь, из которой холодный воздух будет задувать пламя.

Шаг 4. Строительство фундамента

Для строительства кирпичной печи необходимо выполнить отдельный фундамент. Если он закладывается на одном цикле со строительством дома – выполнить его не сложная задача.

Если же вы приняли решение о кладке печи уже после завершения общего строительства, тогда необходимо будет снимать часть чистового пола и заглубляться в грунт.

Почему так важно выполнять отдельный фундамент? Кирпичная печь, каких бы размеров она ни была, имеет большой вес, который будет создавать большое давление на фундамент. При усадке, дом просядет. Это никоим образом не должно отразиться на форме и конструкции печи.

То есть общий фундамент дома не должен потянуть за собой печь, так как это может привести к нарушению ее герметизации и ухудшению технических свойств.

Основание под печь

1. С помощью карандаша выполните разметку на полу, где будет располагаться печь. Отступите на 15 см с каждой стороны и проведите линию. Это будет размер вашего фундамента.
2. С помощью болгарки снимите доски и уберите их в сторону.
3. Теперь с помощью штыковой лопаты необходимо заглубиться в грунт и выкопать котлован глубиной не менее 50-55 см.
4. На дно котлована засыпаем гравий, песок и наливаем воду. Это будет служить своеобразной воздушной «подушкой» фундамента, что придаст прочность и надежность основанию.
5. Создаем деревянную опалубку из старых досок фанеры и производим гидроизоляцию с помощью рубероида.
6. Готовим раствор для фундамента (песок 4 порции + щебень средней фракции 1 порцию + вода). Заливаем яму, не доходя до уровня чернового пола на 10-12 см.

Готовим бетонный раствор

Рубороид в качестве изоляции

Внимание! Прежде чем выполнять кладку кирпича на раствор, разложите всю кирпич «на сухую». Во-первых, это позволит вам увидеть, хватает ли у вас материала. А во-вторых, вы сможете еще на черновом этапе увидеть сложные моменты, на которые придется обратить особое внимание.

Шаг 5. Кладка печи

Внимание! Перед кладкой печи, опустите кирпичи в тазик с холодной воды, чтобы они вобрали влагу. Так они не будут тянуть воду из кладочного раствора.

Замочите кирпич в воде

• 1-2 ряд выполняется сплошным.

Каждый ряд в обязательном порядке проверяйте на горизонтальность строительным уровнем. Для вертикальности используйте отвес, а для точности углов – угломер. Здесь же, на тонкий слой раствора устанавливается поддувальная дверца. Предварительно дверцу нужно обмотать асбестовым шнуром, смоченным холодной водой.

Продеваем металлическую обожженную проволоку через заводские отверстия и скручиваем ее в жгут. Другой конец проволоки укладываем между кирпичами и промазываем раствором.
3 ряд — начинаем формировать зольную камеру. Дно зольника лучше всего застелить металлическим листом. Так проще будет поддерживать чистоту печи и убирать золу.

Заполните этот зазор песком. Весь под печи практически будут занимать колосники, что обеспечит хороший и простой уход за печью, а также полное прогорание дров.

Перекрываем кирпичом дверцу поддувала.

Установка топочной дверцы

Устанавливаем топочную дверцу, предварительно обмотав ее асбестовым шнуром. Чтобы легче было ее монтировать, посадите дверь на толстую проволоку и с двух сторон подоприте кирпичами. Потом эти кирпичи нужно будет убрать.

Поддерживаем кирпичами дверцу

• 6-й ряд. Закрывает топочную дверь.

Здесь же начинаем формировать трубу дымовой канал, создавая перекрытия для двух вертикальных каналов.

Закладываем основание топки, которую выполняем из шамотного кирпича.

• С 7-9 ряд выкладываем топку шамотным кирпичом согласно схеме.

В этом ряду два кирпича, перекрывающих колосник должны быть спилены под углом в 45 градусов.

• 10 ряд — перекрываем духовку. Создаем из кирпича перегородку, поднимая ее на 2 см. На духовку, до уровня перегородки, наносим глиняно-песчаный раствор. Готовим место под установку варочной плиты.

Необходимо выполнить выемки в кирпичах для надежной фиксации с плитой и создать тепловые ниши для расширения металла. Сразу на сухую приложите плиту и пронумеруйте кирпичи – так вам будет легко потом выложить кирпич на раствор и не ошибиться с правильными выемками под плиту.

Прокладываем асбестовую полосу на кирпич (на расширение металла).

11 ряд – монтируем варочную плиту. Обратите внимание, что плита кладется непосредственно в выемки на кирпич, которые предварительно нужно сделать болгаркой.

эти кирпичи необходимо спилить под углом в 45 градусов

Перекрытия для двух вертикальных каналов

Установка дымовой задвижки

Шаг 6. Вывод дымохода через кровлю

Это ответственный шаг, который должен обеспечивать полную безопасность эксплуатации печи.

Руководствуйтесь нормами СНИПа при выводе кирпичной трубы через крышу. Согласно этим нормам, зазор между кровлей и дымоходом должен быть не менее 13-25 см.

Вокруг места прохода трубы через крышу, необходимо выполнить изоляцию теплоизоляционными материалами. Это обеспечит надежную защиту от задувал холодного воздуха и обеспечит надежную пожаробезопасность.

Если печь выполняется в уже жилом доме с готовой крышей, необходимо будет снимать часть кровли. После провода трубы, нужно будет полностью обеспечить целостность крыши в этом месте, чтобы во время дождя или снега, влага не попала внутрь.

Для гидроизоляции каменной трубы используют специальную пластину, которая напоминает своеобразный пьедестал вокруг дымохода. Состыковка шифера и металлической пластины выполняется с помощью герметика.

Необходимо обеспечить целостность крыши

Если вы хотите упростить задачу, то дымоход будет не сложно выполнить с помощью стальных труб типа сэндвич. Они имеет стильный вид и легко собираются. Кроме того, они обладают гораздо меньшим весов, чем кирпич и не будут создавать такое давление на фундамент.

Определяя необходимую высоту печной трубы, руководствуйте не только высотой крыши, но и высотой конька.

От правильно рассчитанных параметров напрямую зависит эффективность обогрева помещения и наличие тяги.

Край трубы должен выступать над «коньком» крыши не менее чем на 0,5 метра, в противном случае завихрения, которые образуются вокруг крыши, могут препятствовать хорошей тяге, и постоянно будут задувать холодный воздух в дымоход.

Завершаем строительство дымохода – металлической решеткой. Она предотвратит попадание мусора внутрь дымохода.

Сверху надеваем металлический колпак, который надежно защищает трубу от осадков.

Шаг 7. Облицовка печи

Существует множество способов, как красиво облицевать печь для дачи.

В качестве декоративного материала может выступать клинкерная плитка, изразцовая плитка, декоративная штукатурка, искусственный камень и т.д.

А можно и просто оставить печь в ее первозданном виде, особенно если вы купили качественный красивый кирпич.

Учитывайте, что любой облицовочный материал снижает тепло отдачу. Поэтому, если вы не хотите терять тепловых свойств, можно покрыть печь тонким слоем декоративной штукатурки.

Шаг 8. Растопка печи

После полной облицовки печи, нужно сделать технологический перерыв на 10-14 дней, пока конструкция не будет полностью просушена. Оставьте дверцу открытой нараспашку.

Когда вы убедитесь, что кладочный раствор полностью высох, можно про-вести первую тестовую растопку печи. Не нужно торопиться и сразу же, после кладки, разжигать дрова.

Преждевременная растопка сырой печи может привести к ее растрескиванию. В первые разы используйте ¼ часть дров, закладывайте маленькие поленья. Это позволит хорошо просушить конструкцию изнутри. Не превышайте максимальной температуры в 60-65 градусов в первую неделю эксплуатации.

• Не используйте для растопки мусор.
• Дверь топки должна быть закрытой при растопке.
• Прогревайте печь постепенно, не давайте сразу сильный жар.
• Используйте качественные, хорошо просушенные дрова.

Для удобства эксплуатации дачной печью, можно выполнить своими руками стильную дровницу, которая станет декоративным и функциональным элементом в быту.

Как видите, если следовать четкой схеме порядовки — не так трудно сложить красивую и добротную дачную печь.

Видео: Кладка кирпичной печи «на сухую»

Ниже мы приводим подробный мастер класс по кладке кирпичной печи для дачи.

Видео. Мастер класс по кладке печи для дачи

Павел Воробьёв главный редактор

Автор публикации 12.06.2018

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://kamin-expert.ru/dlya-dachi/pechka-dlya-dachi-iz-kirpicha-svoimi-rukami.html

Уличные печи для дачи

Самая вкусная и полезная пища — эта та, которая приготовлена на костре. Если вы счастливый обладатель собственного дома или дачи, то конечно заметили, насколько отличается еда, приготовленная на открытом огне, от той, которая сварена на газовой плите. Если вы готовите на воздухе от случая к случаю, то наверняка просто разводите костер. Однако лучше всего установить печь на улице, причем ее совсем не сложно сделать самому. Сначала необходимо определиться с видом устанавливаемой печки.

Виды уличных печей

Выбор типа устанавливаемого уличного очага зависит от размера площадки, от вкуса хозяев, а также от того, какие именно блюда на нем будут готовиться. Существует три основных конструктивных решения уличных печей:

Русская печь

Весьма схожа с обычной русской печкой, однако в уличной модели дополнительно утеплены боковые стенки для уменьшения расхода дров и сохранения тепла. Кроме того, под и топливник расположены горизонтально ровно, в отличие от классической печки.

Уличная русская печь подойдет всем тем, кто предпочитает простую и привычную кухню — на ней можно и суп сварить, и шашлычок пожарить, и пироги спечь.

Уличная печь — камин

Это не что иное, как привычные для всех барбекю и гриль. На них можно приготовить мясные и рыбные блюда.

Для установки такой печи не понадобится много места, однако такой вариант подойдет скорее дачникам, приезжающим раз в неделю на шашлык, а не семье, постоянно проживающей в загородном доме.

Любители азиатской кухни наверняка знают, что обозначает это слово. От классического тандыра уличный вариант отличается наличием дымосборника и дымовой трубы.

Вообще тандыр представляет собой следующую конструкцию: усечённый топливник, над которым расположена вытяжка с дверкой, через которую происходит закладка топлива. Оно сгорает на колосниковой решетке. Под горловиной тандыра вешают сырые продукты.

С помощью тандыра можно жарить и коптить мясо и рыбу, готовить плов и лепешки.

Кроме функционального назначения, все печи можно подразделить на два вида в зависимости от материала, из которого они изготовлены. Выделяют печи из газобетона и огнеупорного кирпича. Именно такие печи могут выдержать любую температуру, при этом оставаясь функциональными и привлекательными внешне.

Выбор конкретного материала зависит от ваших финансовых возможностей и желаемого внешнего вида будущего сооружения. Более дешевый материал — газобетон, но он некрасив внешне, его нужно будет дополнительно облицовывать. В случае с кирпичом все просто — высокая цена, но при этом отличная функциональность и внешний вид.

Уличная печь своими руками

Перед началом работ нужно подготовить необходимые для строительства материалы. Их можно приобрести в любом строительном магазине, а некоторые наверняка уже есть у вас на даче.

Список необходимых материалов:

• Песок.
• Цемент.
• Шлакоблок.
• Несколько стальных стержней.
• Щебенка.
• Асбестоцементный лист.
• Кирпич — для кладки стен.
• Стальная труба.

Также для строительства печки понадобится инструмент: кельма, уровень, лопата, отвес, молоток для разбиваниякирпичей.

Любая стройка начинается с подготовки фундамента, который защитит постройку от талой и дождевой воды. Для дачной печи лучше всего подойдет плитка.

Под фундамент необходимо выкопать неглубокую яму, утрамбовать землю и выложить стержнями.

Затем к ним нужно проволокой привязать еще парочку горизонтальных стержней. Каркас готов, его можно залить раствором — смесью щебня, песка и цемента. Если вы заливаете фундамент летом, то время от времени его нужно поливать водой, дабы предотвратить растрескивание покрытия.

После этого нужно прекратить работы на несколько дней, пока фундамент полностью не застынет.

На фундамент производится установка шлакоблочного основания — оно поднимет высоту печи. Достаточно будет одного-двух слоев шлакоблоков. На них укладывается асбестоцементная плитка. Края плитки, выходящие за основание, нужно обрезать с помощью болгарки.

Следующий этап — монтирование кирпичных стен. Так как печь должна быть надежно защищена от влаги и высокой температуры, то для кладки нужно использовать цемент. Кирпичи можно укладывать как обычным способом, так и ребром — высокая теплоотдача в данном случае необязательна. При кладке печи нужно периодически проверять ее ровность с помощью уровня и отвеса.

Также нужно постоянно контролировать величину швов. После установки всех кирпичей сверху накладывается асбестоцементная плита с двумя отверстиями для воздуха.

Следующий этап по созданию печи — кладка арки:

• Для центрального камня нужно подготовить две совершенно одинаковые фанерные оправки. Их необходимо вмонтировать в жарочную и топочную камеры, а последующую кладку кирпича производить непосредственно на них. При выполнении кладки нужно быть предельно внимательными и аккуратными.
• После того как последний кирпичик займет свое место, фанеру можно убрать. Получится красивая печная арка.

У печи обязательно должна быть труба, через нее происходит удаление дыма. Она устанавливается сзади печки и цементируется. Чтобы не обжечься о дымоход, нужно зацементировать и его открытую нижнюю часть.

Печь почти готова. Для придания ей эстетического вида подойдет любой термостойкий материал. Это может быть керамогранит, натуральный камень или плитка.

После того, как работа по установке печи окончена, нужно проверить ее в деле — затопить. Обратите внимание, насколько хороша тяга, нет ли щелей, через которые выходит дым и продукты горения. Если недостатков не выявлено, то печь полностью готова к кулинарным экспериментам.

Дачное барбекю своими руками

Процесс создания барбекю весьма схож с установки дачной печки. Нужно сделать бетонное основание, выложить конструкцию камнем или кирпичом, а в топливник установить мангал. Над барбекю можно сделать навес, чтобы защитить его от дождя.

Можно совместить дачную печь или мангал с беседкой — вечерами приятно будет кушать свежеприготовленный ужин и любоваться пламенными язычками.

Источник: http://nashgazon.com/otduh/mangaly/ulichnye-pechi-dlya-dachi.html

Уличная печь для дачи своими руками

Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

• Главная
• Каталог самоделки
• Самоделки для дачи, огорода
• Делаем многофункциональную уличную печь на дачу своими руками



Делаем многофункциональную уличную печь на дачу своими руками

Пошаговый фотоотчет по изготовлению такой печи своими руками.

Автор: qwertzuiop

Оценить самоделку, мастер-класс, идею. Комментарии

EuroSamodelki.ru — это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2400 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

Делайте самоделки своими руками как мы, делайте лучше нас!

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelki-dlya-dachi-ogoroda/mnogohunktsionalnaya-ulichnaya-pech-na-dachu-svoimi-rukami

Порядовка и кладка кирпичной уличной печи своими руками

Нынешняя реальность такова, что удивить людей чем-то новым уже достаточно сложно. Камины крайне прочно основались в нашей жизни, и являются неотъемлемым атрибутом многих частных домов. Вместе с тем, все большую популярность обретает уличная печь – хорошее дополнение к любому загородному участку. Среди функций такой печи следует выделить:

• приготовление пищи;
• изготовление сухофруктов и сушеных грибов;
• консервирование продуктов на свежем воздухе.

Отметим также, что уличная печь сделанная своими руками может быть самой разнообразной конструкции. Но чтобы определиться с чем-то конкретным, нужно вначале выяснить основные параметры, которыми она должна обладать. Вот эти параметры:

• практичность;
• низкая стоимость;
• функциональность;
• безопасность;
• длительный эксплуатационный срок.

Читайте так же как самостоятельно сделать походную печь

Конструктивные особенности

Такая конструкция может иметь как один, так и два очага. Она состоит из:

• внутренней топочной камеры для закладки топлива;
• столешницы для приготовления блюд (необязательно);
• наружной варочной поверхности;
• дровника – специального отделения, в котором хранится топливо для просушивания (необязательно);
• места для решетки – может совмещаться с внутренней топочной камерой.

Обратите внимание! Чем больше топочная камера, тем большие габариты будут у самой конструкции и, соответственно, тем большими станут функциональные возможности. Но помните, что прогрев слишком большой печи будет занимать много времени, равно как и остывание.

Уличная печь своими руками – пошаговая инструкция

Определившись с теорией, переходим к практике. Процедура изготовления уличной печки состоит из нескольких важных этапов. Рассмотрим каждый из них более детально.

Этап 1. Выбор материала для изготовления

Несмотря на огромный выбор стройматериалов, тех из них, которые можно применить в нашем случае, в действительности не так много.

шамотный кирпич либо газобетон – оба материала весьма устойчивы к высоким температурам;

готовые металлические или чугунные изделия – дорогостоящий вариант, зато сроки установки существенно сократятся.

Посмотрим на проблему с практической точки зрения. Блоки из газобетона обойдутся дешевле кирпича, но по эстетическим показателям они однозначно проигрывают. Помимо того, эти блоки нуждаются в дополнительной облицовке.

Обратите внимание! К покупке готовых печей прибегают многие, а причина тому – неоспоримые достоинства: легкий монтаж (с использованием клея) из комплекта деталей по прилагаемой инструкции.

Если же говорить о топочной камере, то здесь все сложнее, ведь приобрести подходящий вариант крайне трудно. Поэтому ее нужно делать своими руками. Да и сама конструкция по идее должна быть такой, какую вы ее желаете видеть – от предпочитаемого дизайна до способа облицовки.

Этап 2. Выбор подходящего места

Сразу оговоримся, что уличная печка должна располагаться в максимально удобном месте. В идеале ее месторасположение следует определить еще на начальной стадии возведения дома. Но если дом уже выстроен, то выбор места будет зависеть от конкретных условий.

При этом следует придерживаться ряда обязательных требований:

1. конструкция должна быть размещена возле зоны отдыха, террасы или веранды (в противном случае придется соорудить навес и поставить несколько скамеек);
2. обязательно должно быть освещение;
3. касаемо габаритов ничего конкретного посоветовать не можем, так как они зависят только от ваших личных предпочтений и нужд;
4. между беседкой и печью (если дистанция будет достаточно большой) нужно проложить дорожку;
5. конструкция должна располагаться с подветренной стороны, дабы дым не попадал в дом;
6. рядом с растениями и кустами ее лучше не строить, ведь те могут пострадать от высокой температуры;
7. пространство вокруг печи нужно уложить камнем или плиткой;
8. и самое главное – рядом не должно быть никаких легковоспламеняющихся материалов!

Этап 3. Приступаем к работе

Вначале проработайте план действий и составьте схему, желательно в мельчайших подробностях. Подумайте, где должна располагаться печка, как она будет выглядеть и т. д. Так время, затраченное на работу, значительно сократится, а количество необходимых материалов будет определено максимально точно.

Обратите внимание! Желательно использовать только качественные стройматериалы – это поможет избежать проблем в будущем. Если, к примеру, кирпич будет хорошего качества, то при кладке вы используете минимум раствора (по крайней мере, так говорят опытные печники). Можно, разумеется, использовать и кирпич б/у, но перед использованием его для внутренних элементов обязательна тщательная очистка поверхностей.

• Приготовленный раствор должен быть пластичным, но ни в коем случае не жидким! Так швы будут полностью заполняться, а появление потеков исключится.
• Смесь рекомендуется просеивать через мелкоячеистое сито (диаметр ячеек – максимум 1,5 миллиметра).
• Если глина используется жирная, то ее в обязательном порядке следует смешивать с песком.
• Раствор перемешивается с предельной тщательностью. Перепроверьте всю смесь руками по окончании замеса, разомните комки и устраните ненужные примеси. Помните – раствор должен быть только однородным!
• Перед работой глину следует проверить на жирность. Сделайте это следующим образом: возьмите по 1 литре каждого состава раствора глины с песком, после чего скатайте шарики диаметром по 0,5 сантиметра. Когда шарики высохнут, уроните каждый на какую-нибудь твердую поверхность с высоты в один метр. Шарик, который не разобьется, и станет идеальным соотношением компонентов.

Глину следует замачивать минимум за два дня до начала работы. За этот отрезок времени она достаточно «скиснет» и обретет требуемую пластичность.

Также уличная печь предусматривает использование таких инструментов и материалов, как:

1. кирпич (желательно шамотный), количество которого определяется ранее составленным проектом;
2. капроновая веревка;
3. глина;
4. лопата;
5. цемент;
6. кельма;
7. песок;
8. монтажный уровень;
9. дверка для поддувала;
10. дверка под топочное отделение.

Этап 4. Кладка уличной печи

Итак, вы имеете на руках детально проработанную схему конструкции, а также все необходимое оборудование и стройматериалы. Следовательно, можно подготовиться к основным работам – убрать весь мусор и полностью выровнять место будущего монтажа.

Строительство фундамента

Традиционно вначале следует подготовить основание под будущую конструкцию. Оно, безусловно, должно быть достаточно прочным, чтобы выдерживать вес всей печи. Последовательность действий следующая.

Шаг 1. Вначале, используя капроновую веревку, разметьте место для будущего фундамента. Характерно, что основание должно быть шире основной кладки примерно на 10 сантиметров.

Шаг 2. Выройте небольшой котлован глубиной в 0,5 метра.

Шаг 3. Приготовьте раствор. Для этого смешайте «трехсотый» цемент с песком в соотношении 1 до 3-х, перемешайте и залейте необходимым количеством воды. Доведите образованную смесь до жидкого состояния.

Шаг 4. Укройте дно котлована «подушкой» из щебня, утрамбуйте ее, после чего произведите заливку жидкого раствора.

Процедура кладки

После высыхания раствора накройте основание рубероидом – он будет служить гидроизоляционным слоем. Далее можете класть кирпич.

Шаг 1. Вначале используйте только целый кирпич, затем – 3/4 и 1/2 изделия. Благодаря этому порядовка будет надежно связана. После того, как первый ряд закончен, приступайте к кладке второго. По завершению каждого ряда проверяйте конструкцию посредством монтажного уровня, чтобы она была параллельной поверхности земли.

Шаг 2. Закончив первый ряд, установите дверку поддувала, заранее обмотав ее по контуру шнуром из асбеста в целях дополнительного уплотнения.

Шаг 3. Чтобы закрепить дверку, уложите в порядовку стальную проволоку ?3 миллиметра – она поможет закрепить дверку.

Обратите внимание! Некоторые рекомендуют устанавливать стальные пластины и уже к ним крепить дверки – в действительности это в корне неправильно! Для фиксации таких пластин понадобится специальная сварка, работать с которой сможет лишь опытный специалист (ведь чугун достаточно сложно приварить к металлу). Да и качественность шва в таком случае никак не гарантирована.

По этой причине советуем использовать только проволоку.

Шаг 4. Используя «болгарку», проделайте в кирпиче небольшую борозду под проволоку.

Шаг 5. Зазор, который должен образоваться между кирпичом и дверкой, должен равняться приблизительно 1 сантиметру.

Шаг 6. Перекрыв поддувало, установите колосниковые решетки. С этой целью проделайте в кирпиче зарезы, дабы решетка расположилась не выше кирпичного ряда строго по зазору. Под воздействием высоких температур металл нагревается, но касаться кладки он не должен ни в коем случае.

Шаг 7. Продолжайте кладку до того момента, когда потребуется монтаж второй дверки. Если кирпич не подойдет, то аккуратно надрежьте его все той же «болгаркой». Также помните о сантиметровом зазоре между кладкой и металлическими элементами!

Шаг 8. Верхнюю часть закройте каменной плитой (хотя можете применить и металл), дабы на печи можно было подогревать пищу.

Дымоход для уличной печи

Когда уличная печь своими руками будет установлена, начинайте работу с дымоходной трубой. Оптимальным вариантом (особенно в нашей конструкции) может быть использование лишь модульного дымохода – он достаточно долговечен, чтобы прослужить вам долгое время. Более того, его очень просто устанавливать, а для изоляции стыков можно будет использовать термоустойчивый герметик или хомуты.

Также отметим, что есть ряд правил, которых обязательно нужно придерживаться при монтаже.

• Начинать процедуру монтажа следует от печки.
• Если вас интересует возможность наблюдения за огнем, то можно приобрести дверку, выполненную из жаростойкого стекла, и поставить ее. Но помните, что соединения в данном случае также следует уплотнять при помощи шнура из асбеста.
• Стыки между модулями должны быть максимально плотными. При соединении комплектующие меньшего диаметра должны вводиться в соседние минимум на 50 сантиметров.
• Чтобы стыки были максимально герметичными, желательно заделывать их термоустойчивым герметиком.
• Ко всем соединениям должен быть достаточно свободный доступ (это необходимо для чистки).
• Кронштейны следует устанавливать минимум каждые два метра.
• Зазоры в перекрытиях или стенах не должны оставаться.

После всего этого остается лишь поставить беседку, а также обустроить близлежащую местность. Уличную печь своими руками можно отделать как плиткой, так и декоративной штукатуркой. Для более детального ознакомления с процедурой строительства советуем посмотреть тематический видеоролик.

Видео – Строительство уличной печи

Или еще один вариант конструкции – на этот раз более сложный.

Видео – Уличная печь своими руками с мангалом

Источник: http://v-teplo.ru/ylichnaya-pech-svoimi-rykami.html

Уличная печь своими руками — отличное украшение участка

Во время дачного отдыха, очень часто еду готовят во дворе, в летней кухне. А ведь такая кухня может быть не только местом, где приготавливаются завтраки, обеды и ужины, но и заметным украшением дачного участка.

Уличная печь имеет массу преимуществ, а сделать ее своими руками может даже тот, кто не обладает навыками в печном деле.

Особенно если сделать ее самостоятельно. Основой каждой кухни является печь. Уличная печь своими руками складывается достаточно просто. Лучше, конечно, иметь некоторые навыки в печном деле, но если даже таковых нет, можно попытаться сделать такое сооружение, воспользовавшись рекомендациями и полезными советами.

Печи по своей конструкции могут быть разными.

Рис.1, 2. Если вы не знаете, какой дизайн выбрать, можно воспользоваться готовыми решениями, например, как на рисунках.

Варианты тут многочисленны. Прежде чем приступать к ее постройке, нужно определить, как же она будет выглядеть и насколько гармонично впишется в дизайн участка. Последнее требование очень важно, так как только в случае, если печь органично подойдет к уже существующему дизайну, она будет действительно украшать дачный участок. Если имеются навыки в дизайне, можно придумать что-то свое. Если же нет — существует много готовых дизайнерских решений таких печей и нужно только выбрать именно то, что подходит лучше всего. Рис. 1, 2.

Так как печь будет стоять на улице, то ее предназначение — это приготовление пищи. Уличные печи не должны выполнять обогрев окружающего пространства. Чтобы комфортно готовить, можно сложить простую печь, на которой располагается плита.

Печь с плитой своими руками

Рис. 3. Уличная печь со сводом — один из самых простых вариантов. На ее постройку потребуется минимум времени и материалов.

Рис. 3. На фотографии видно, что это просто прямоугольная топка с размещенной на ней плитой. Такую печь для дачи своими руками построить проще всего. Плиту лучше взять готовую. Обычно они изготавливаются из чугуна. Также используются готовые дверцы для топки и поддувала. Между топкой и поддувалом при сооружении печи обычно кладется металлическая решетка. Но в упрощенных вариантах такой конструкции, этого не делают. Там топка просто представляет собой прямоугольное или квадратное пространство, с одной стороны которого предусмотрен выход для дымовой трубы. Каждая печь достаточно тяжела, поэтому под нее делается бетонное основание — фундамент, на котором печь будет стоять.

Для этого готовится стандартный раствор для фундамента, который состоит из цемента, песка и щебня. Пропорции — 1/3/5. Все это перемешивается с водой до густоты сметаны и заливается в опалубку. Опалубку сооружают из досок с таким расчетом, чтобы плитка фундамента была немного больше корпуса будущей печи. Печь можно полностью сложить из огнеупорного кирпича, а можно его использовать только для кладки топки, а всю остальную печь сложить из обыкновенного красного полнотелого кирпича.

Для кладки кирпича применяют красную глину. Ее разводят водой до густоты сметаны. Глина должна «подкиснуть» в воде сутки. Печники традиционно не пользуются строительным мастерком, а намазывают глину рукой. К кладке можно приступать только после того, как залитый фундамент хорошо просохнет. То есть через 2 недели после завивки бетона.

Сначала выкладывается топка из огнеупорного кирпича, а затем она облицовывается снаружи кирпичом обычным. Соорудив топку с плитой, затем можно из кирпича сложить любое сооружение, которое сможет украсить летнюю кухню. Считается, что самый важный ряд при укладке кирпича — первый. Нужно обязательно пользоваться строительным уровнем для того, чтобы ряды кладки получились как можно ровнее.

Рис. 4. Уличная печь в русском стиле — имеет очень эстетичный вид, но для постройки такого сооружения потребуется определенный навык.

Чем тоньше швы между кирпичами, тем прочнее получается печь. После того как работа закончена, печи дают просохнуть. Для этого ее топят сухими щепками. Если же в нее сразу загрузить дрова, конструкция может дать трещины из-за неравномерного высыхания.

Именно так сооружается простейшая печь для дачи с плитой. Это принцип ее сооружения. Сооружается своими руками. Ничего сложного в этом нет.

Помимо печи с плитой, можно сделать и конструкцию, наподобие традиционной русской печи. Но работа эта не так проста, как сооружение обычной плиты, и требует определенных навыков. Рис 4.

Печь-камин своими руками

Рис. 5, 6. К уличной печи можно пристроить беседку. Это будет отличным местом для времяпровождения в летний сезон.

Делая печь на даче, многие останавливают свой выбор на печи-камине. Такое сооружение можно построить в садовой беседке, и оно будет служить отличным дополнением к летним вечерам. Ведь потрескивание дров в камине всегда действует успокаивающе на нервную систему человека. Психологи утверждают, что это память всей человеческой истории. Ведь очаг, в котором горят дрова, всегда ассоциировался с уютом и теплом родного дома. Уличная печь для дачи в виде камина — тоже очень хорошее украшение. Рис. 5. Рис. 6.

Камин тоже строят на бетонном основании. Фундамент делают такой же, как под плиту. Для топки камина используют огнеупорный кирпич, а для самого корпуса камина — красный полнотелый.

Барбекю и мангал на даче

Рис. 7, 8. Печи барбекю — отличное решение для двора. Такой вариант — самый простой в постройке.

Рис 7, 8. Эти сооружения тоже можно отнести к печам. Отличается одно от другого тем, что в барбекю мясо или овощи жарятся на решетке, а в мангале — на шампурах. Строят и барбекю, и мангал следующим образом.

На земле делается фундамент, такой же, как для печи или камина. Затем из простого красного кирпича выкладывается основание мангала. Высота его должна быть такой, чтобы было удобно пользоваться жаровней. Обычно — около 80 см. После того как основание готово, выкладывается жаровня. При этом используется огнеупорный кирпич. Жаровню можно использовать и покупную. Хорошие изделия изготавливаются из чугуна. Делают их и из металла, но при покупке жаровни нужно обратить внимание на толщину материала. Чем тоньше металл, тем меньше времени он прослужит.

При установке или сооружении жаровни нужно предусмотреть небольшие отверстия у ее дна. Они служат поддувалами, и уголь горит лучше. Сверху мангала или барбекю можно предусмотреть вытяжку. Ее можно изготовить самому из тонкого листового железа, а можно заказать у жестянщика. Сделать такую печь для дачи своими руками так же просто, как и обыкновенную печь с плитой.

Таким образом, какая бы печь для дачи ни была задумана, для ее изготовления потребуется:

• кирпич огнеупорный;
• кирпич красный полнотелый;
• красная глина;
• цемент, песок и щебень;
• доски для опалубки;
• совковая лопата;
• строительный уровень.

Все перечисленные разные конструкции уличных печей несложно сделать своими руками. Печи для дачи многочисленны и при правильном подходе способны значительно украсить дачный участок и послужить заметными элементами ландшафтного дизайна. Совсем необязательно сооружать только одну печь. Печи для дачи могут находиться в разных местах участка. Например, в беседке — камин, в летней кухне — плита, а не террасе — мангал.

Источник: http://1popechi.ru/pechi/ulichnye-svoimi-rukami.html
