Печь длительного горения самодельная

Плюсы и минусы самодельной печи длительного горения на дровах

Твердотопливные печи, работающие на дровах, имеют один серьезный недостаток: достичь автоматизации процесса топки очень сложно, а для некоторых конструкций невозможно. Периодически приходится отвлекаться от дел и подкидывать дрова, которые сгорают примерно за час. Чтобы продлить время работы печи на одной загрузке, печи оснащают режимом длительного горения.

Что такое режим длительного горения

Горение древесины — сложный физико-химический процесс, который происходит в несколько этапов. При розжиге, пока температура в печке невысока, происходит нагревание дерева и его потемнение. При температуре выше 200 градусов начинается пиролиз — разложение под действием температуры на твердые остатки и пиролизные газы. Эти газы сами по себе горючи, поскольку содержат водород, окись углерода, пары органических соединений и углерод в виде сажи. Яркое пламя с высокой температурой дает именно горение пиролизных газов.

В обычной печи полного выгорания пиролизных газов не происходит из-за недостатка кислорода. В печах длительного горения, для дожигания пиролизных газов предназначена отдельная камера или отсек топки, где происходит обогащение их кислородом воздуха. Благодаря этому происходит более полное сжигание топлива, в воздух выделяется меньше сажи и других вредных веществ, повышается эффективность печи.

Чтобы избежать излишней температуры в камере предварительного сжигания дров, доступ воздуха в нее ограничивают. Дрова начинают тлеть, выделяя большое количество пиролизного газа. За счет медленного тления дров время работы печи на одной загрузке значительно увеличивается, в некоторых случаях достигая 6-8 часов. Это явление и получило название «режим длительного горения».

Печь длительного горения на опилках: видео

Достоинства и недостатки печей длительного горения

Как любой другой агрегат, такие печи имеют свои плюсы и минусы.

К неоспоримым достоинствам можно отнести:

  • экономичный расход дров;
  • высокий КПД, до 85-90%;
  • универсальность в выборе топлива, подойдут и дрова, и отходы деревообрабатывающих предприятий, и опилки, и пеллеты;
  • небольшие размеры;
  • простота управления — с помощью заслонки для подачи воздуха;
  • простота конструкции, благодаря которой печь длительного горения несложно смастерить своими руками.

Не лишены печки длительного горения и недостатков:

  • при горении выделяется конденсат, на котором в дымоходе активно осаждается сажа, поэтому к устройству дымохода предъявляются особые требования — он не должен иметь углов, изгибов, его конструкция должна быть максимально доступной для чистки;
  • чтобы перейти в режим длительного горения, печь сначала необходимо протопить в обычном режиме, чтобы прогреть саму печь и дымоход, иначе процесс горения прекратится.

Все описанные особенности печек длительного горения актуальны как для отопительных агрегатов промышленного производства, так и для печей, сделанных своими руками.

Увеличить эффективность можно, дополнив печку водяным контуром, как показано на видео.

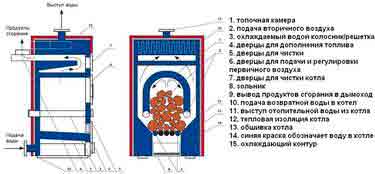

Конструкция печей длительного горения

Печи длительного горения имеют особенности конструкции. Они состоят из двух камер или зон горения, в одной из которых происходит пиролиз дров, а в другой — дожигание дровяных газов. Расположение камер относительно друг друга может быть различным.

В некоторых моделях загрузка топлива происходит сверху, в результате первичного тления дрова уплотняются и оседают, и газы поступают в камеру дожига, которая может быть расположена как снизу, так и через перегородку сбоку от первой камеры. Такие печки часто оборудуют дутьевыми вентиляторами, чтобы направить тягу в нужный канал.

В других моделях камеру предварительного сжигания располагают снизу, а пиролизные газы поднимаются в верхнюю камеру без принудительной тяги. Для таких печек не нужен вентилятор, но объем камеру загрузки у них, как правило, меньше.

Для регулирования интенсивности горения выполняют канал подачи воздуха с заслонкой. Он также может иметь различную форму и зависит от типа печки. Для уплотнения топлива и более интенсивного тления некоторые печи оборудуют грузом, опускающимся по мере прогорания дров. Обычно такую конструкцию имеют печи длительного горения на опилках.

Применение пиролизных печей

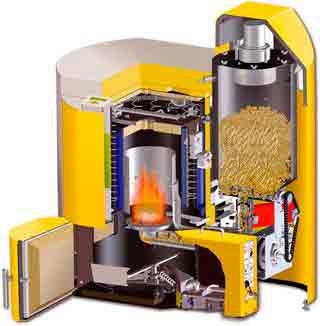

Печи длительного горения на дровах, пеллетах или опилках часто используют для обогрева подсобных помещений и мастерских, гаражей, теплиц. Их можно использовать и для отопления дома, но при этом необходимо обеспечить герметичность печи, так как возможно выделение угарного газа.

В случае использования пиролизной печки для обогрева садового или жилого дома лучше оснастить ее водяным контуром, подключенным к радиаторам отопления, а сам отопительный агрегат установить в котельной.

Материалы для изготовления печки длительного горения

Печи длительного горения могут быть выполнены своими руками из листового металла или различных металлических конструкций. Примеры и чертежи таких печек приведены ниже.

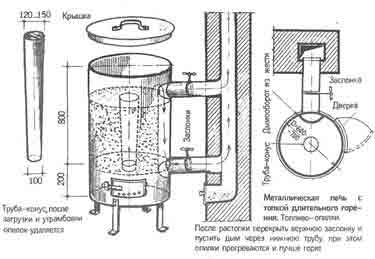

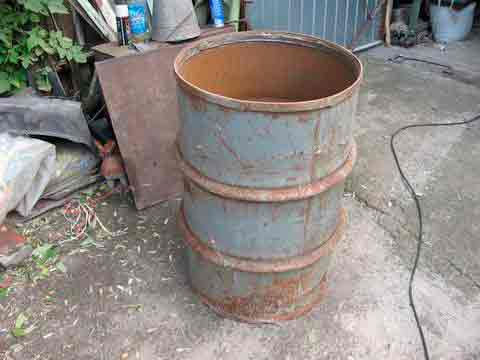

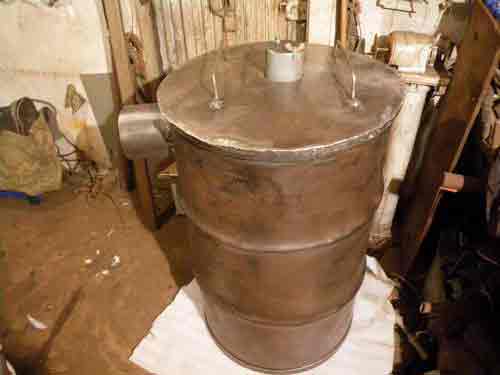

Печка из бочки

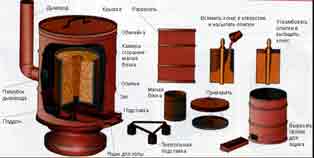

Отопительный прибор, выполненный своими руками, предназначенный для отопления подсобных помещений, выполнен из двухсотлитровой металлической бочки. Печка работает на опилках, стружке и других отходах деревообработки. Внутри большой бочки на подставке установлена малая бочка для загрузки топлива. Под ней зольник — выдвижной ящик из листового металла.

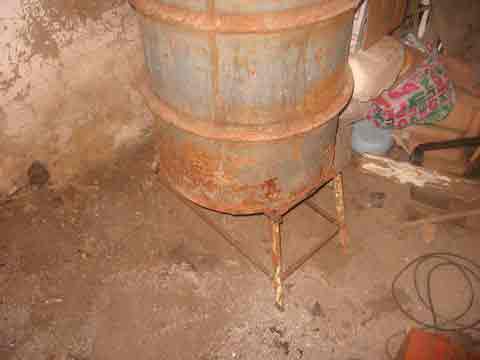

Сама печка поставлена на подставку, роль которой играет автомобильный диск. Из обрезков трубы диаметром 100-150 мм выполнен дымовой патрубок. Бочка оснащена крышкой из листового металла с ручкой и отверстием для подачи воздуха.

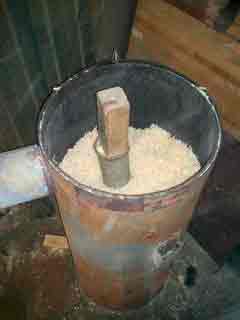

Внутрь малой бочки устанавливают заточенное на конус полено, оно обозначено на чертеже. Вокруг него насыпают опилки. После утрамбовки полено вынимают и поджигают опилки. В процессе тления в пространство большой бочки выделяется газ, где и происходит его дожигание.

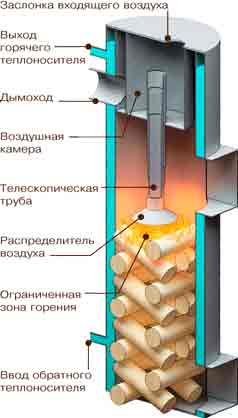

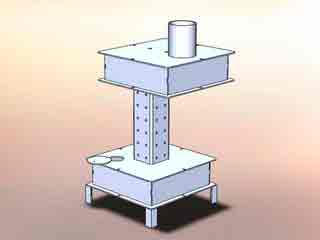

Печь с водяным контуром из металлической трубы

Самодельная печка длительного горения из металлической трубы, которая может работать на дровах или опилках, оснащена водяным контуром. Загрузка производится снизу, для интенсификации горения внутри печи установлен распределитель воздуха, прижимающий тлеющие дрова.

В центре диска установлена телескопическая полая труба, через которую поступает воздух прямо в камеру сгорания, где благодаря наваренным на диск ребрам равномерно распределяет его по всей поверхности дров. Он опускается самостоятельно, по мере прогорания топлива. Поднять его перед загрузкой можно с помощью троса.

Загрузочная дверца расположена в центре печи. Снизу находится прочистная дверца и зольник. В верхней части — дымовая труба. Печка оснащена водяным контуром с патрубками для входа и выхода воды. Такой печью с водяным контуром можно достаточно эффективно отапливать небольшие дома и другие помещения, и сделать ее можно из подручных материалов своими руками.

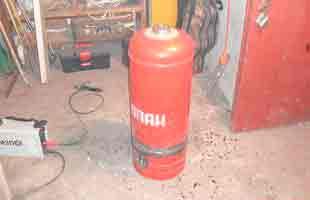

Печь из отработанного газового баллона

Печка из газового баллона можно сделать без лишних затрат и поиска подходящего материала. Размеры баллона на 50 литров отлично подходят для выполнения такой печки, а толщина стенок и герметичность позволяют сделать ее безопасной в использовании.

Конструкция печи в целом не отличается от предыдущей модели, это видно на чертеже. В качестве корпуса используется баллон от пропана со срезанным верхом. Из листового металла своими руками выполняют подходящую по размеру крышку с отверстием для трубы распределителя воздуха.
Загрузку топлива производят через верх, заполняя объем баллона почти до дымохода. Работает такая печь на опилках и других отходах, а также на мелких дровах. Топливо тщательно трамбуют, разжигают с помощью щепы или средства для розжига и устанавливают распределитель воздуха, после чего накрывают крышкой.

Эффективность такой печи довольно высока, а благодаря герметичному корпусу ее можно использовать для обогрева помещений, где длительно находятся люди. При желании ее можно оснастить водяным контуром, пропустив дымовую трубу через котел.

Печь «Бубафоня» из газового баллона

Выполнение печи длительного горения своими руками из пятидесятилитрового газового баллона представлено на видео.

Конструкция печки максимально проста, она состоит всего из нескольких частей: корпуса, крышки, распределителя воздуха и дымовой трубы. Для устойчивости печь можно поставить на ножки из уголка. Для удаления золы снизу можно сделать зольник с дверцей.

Последовательность действий

  1. Из газового баллона выпускают остатки газа и несколько раз промывают его водой.
  2. Срезают верхнюю часть баллона. Из нее можно сделать крышку печи, выполнив в центре отверстие диаметром 65 мм. Края крышки и корпуса печи шлифуют так, чтобы крышка впритирку надевалась на корпус.

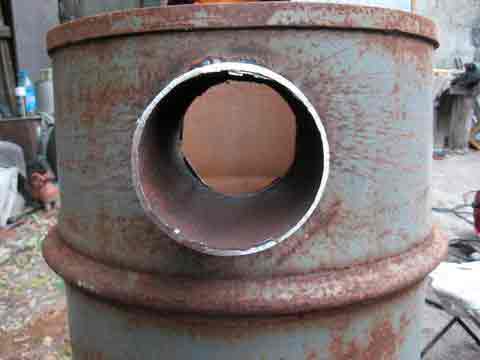

  3. В верхней части баллона делают отверстие диаметром 100 мм для дымовой трубы и приваривают горизонтально отрезок трубы длиной 30-40 см.
  4. В нижней части баллона делают прочистную дверку зольника. Для этого вырезают прямоугольный участок корпуса баллона, шлифуют срезы, приваривают петли и устанавливают дверцу на получившееся отверстие. Дверцу оснащают задвижкой.
  5. Баллон для устойчивости ставят на ножки. Их можно сделать из уголка, обрезков трубы или колесного диска.
    Для удобства переноски по бокам приваривают ручки из прутка.

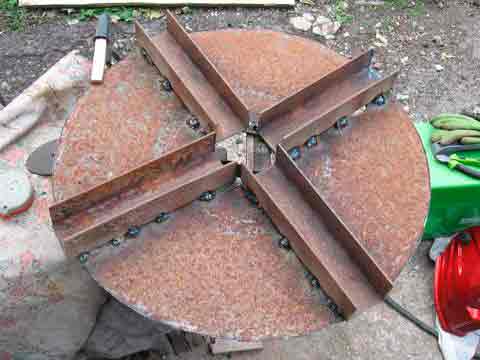

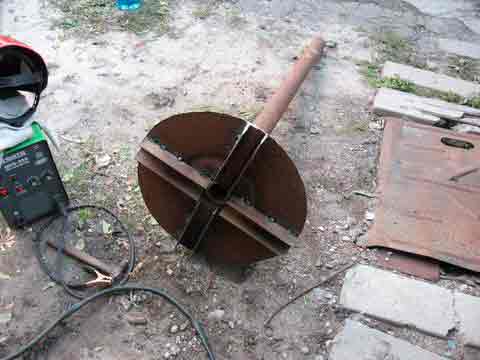

  6. Ответственная часть печи — распределитель воздуха. Он должен быть достаточно тяжелым, чтобы эффективно прижимать опилки и щепу, выдерживать высокую температуру печи, а также иметь расходящиеся лопасти. Их можно сделать из обрезков уголка. Сам распределитель делают из толстостенной стали — не менее 6 мм. Вырезают круг диаметром на 20-40 мм меньше внутреннего диаметра печи с отверстием в центре. В отверстие устанавливают трубу диаметром 60 мм и высотой больше высоты печки. Через него к камере горения будет поступать воздух. Лопасти наваривают в нижней части диска.
  7. Корпус печки можно своими руками окрасить краской на основе кремнийорганических соединений, предварительно удалив с ее поверхности окалину, ржавчину и загрязнения. Любая другая краска быстро обгорит, так как печка при работе нагревается до высоких температур.

Температура стенок печки из газового баллона может при топке нагреваться до 350 градусов! Чтобы избежать серьезных ожогов, необходимо соблюдать осторожность!

Самодельная печка на опилках «Бубафоня» может быть оснащена водяным контуром. В этом случае ее устанавливают на постоянное место. Обычно же эту печь используют как мобильную: ее можно поставить в теплицу на время заморозка, отопить ей мастерскую или сарай в зимнее время или использовать для обогрева гаража. При соблюдении противопожарных требований «Бубафоня» безопасна и эффективна.

Источник: http://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html

Печи длительного горения: устройство и изготовление своими руками

Оглавление:

Увеличить время непрерывного горения топлива на одной закладке позволяют металлические печи специальной конструкции. Они обеспечивают длительный теплообмен за счет тления твердого топлива, которое поддерживается регулируемой заслонкой и режимом полной загрузки топки. В некоторой степени агрегат является измененной буржуйкой, поэтому соорудить печь длительного горения своими руками сможет даже неопытный печник. Для самой простой конструкции достаточно взять стальную бочку с толстыми стенками. Даже она сможет эффективно обогревать помещение при соблюдении технологии сборки и некоторых правил эксплуатации.

Принцип работы

В отличие от стандартных печей сгорание топлива осуществляется сверху вниз. По мере того, как оно сгорает и уменьшается в объеме, очаг опускается. Это осуществляется специальной заслонкой-крышкой, которая давит на него сверху. Степень продуха регулируется неполным закрытием заслонки, которое обеспечивает выход газов через дымоход. Обогрев помещения происходит передачей тепла через стенки агрегата.

Кислород, необходимый для горения, поступает через трубу, вмонтированную сверху в крышку. Таким образом, по высоте этой трубы можно определить, сколько в топке осталось топлива. Следует отметить, что здесь рассматривается самодельная конструкция. Производители печей данного типа усовершенствовали их телескопической трубой подачи воздуха, термометром, герметичной дверцей топки для закладки топлива, дверцей для удаления золы.

Топливо для печи длительного горения

В качестве топлива для работы данных агрегатов применяются:

Простые самодельные конструкции позволяют получать агрегаты, которые осуществляют обогрев помещений целую ночь при небольшом объеме топки. Печи от производителей, предлагаемые торговой сетью, способны обеспечить тление топлива и передачу тепла до нескольких суток. Длительность обогрева зависит от типа топлива: дровяные топки обеспечивают тление до 30 часов, угольные — до 5 суток. Многие из них имеют систему дожига газов. Это увеличивает КПД и теплоотдачу агрегата в несколько раз.

Изготовление печи длительного горения

Простая самодельная печка позволит с минимальными затратами обогреть гараж, теплицу, хозяйственные помещения. Для изготовления печи длительного горения своими руками берут металлическую бочку и устанавливают ее на платформу. Подставка должна быть толстой и из негорючего материала. Также следует учитывать, что печь разогревается до высоких температур, поэтому пространство вокруг нее следует организовать с учетом пожарной безопасности.

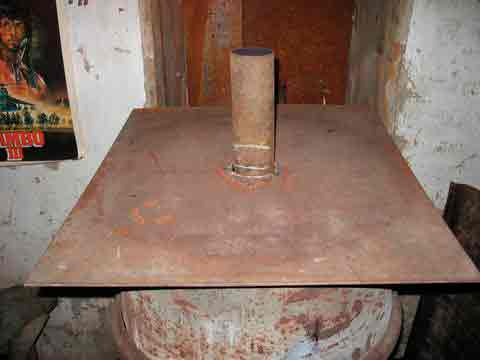

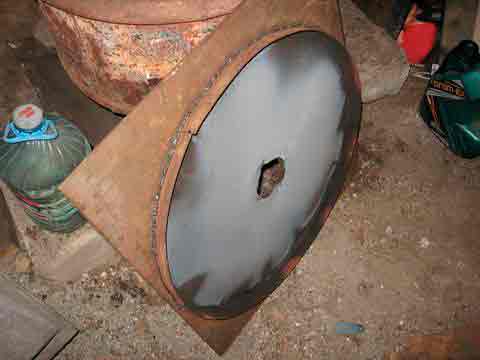

Далее вырезают верхнюю крышку и делают из нее тяжелый диск с отверстием для трубы подачи кислорода в топку. Следует отметить, что понадобится также защитная крышка с отверстием для трубы, которая должна накрыть сверху бочку. Утяжелить стальной круг можно привариванием к нему металлического диска с отверстием в центре или стальных уголков, прутьев арматуры. Для равномерного распределения силы тяжести между ними соблюдается одинаковое расстояние.

В центр металлического круга вваривается труба для подачи в топку воздуха. Ее диаметр стандартно берут 100 мм. Можно сказать, что труба с тяжелым диском играет роль поршня. В верхней части стенки бочки вырезают круглое отверстие d=150 мм. В него вваривают металлический дымоход (лучше из кислотостойкой стали, но используют, как правило, трубу из нержавейки). На следующем этапе на дно печи насыпают или кладут топливо. Если она будет работать на опилках, следует плотно утрамбовать их.

Розжиг печи

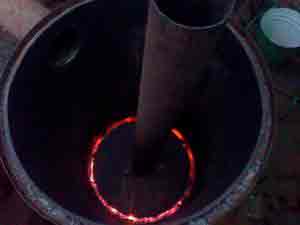

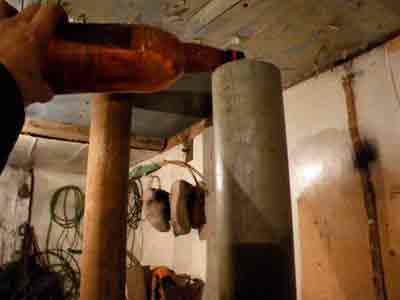

В бочку насыпаются опилки до уровня дымохода. Накрываются тяжелым диском с трубой. Сверху вся конструкция накрывается защитной крышкой, в которой предусмотрено отверстие для трубы. Розжиг можно ускорить, плеснув через трубу немного бензина (50 мл) и бросив в нее спичку. Конечно, никаких декоративных качеств такие самодельные агрегаты не имеют.

Однако можно использовать более качественный корпус и установить печь данного типа в подвале дома, подключив к ней водяной контур. Высокая эффективность и экономичность позволяет отапливать таким оборудованием дома любой площади, главное — правильно рассчитать мощность топки.

Особенности монтажа и эксплуатации

Если используются дрова, они должны быть хорошо высушены (до влажности 20%). Сырые поленья приведут к образованию смолистого конденсата в дымоходе, который нарастет на стенках и уменьшит тягу. Потребуется разбирать его и чистить. Именно поэтому лучше хранить дрова не под навесом на улице или в сарае, а в теплом помещении в доме. Работа печи на опилках исключает налипание сажи и смолистого конденсата.

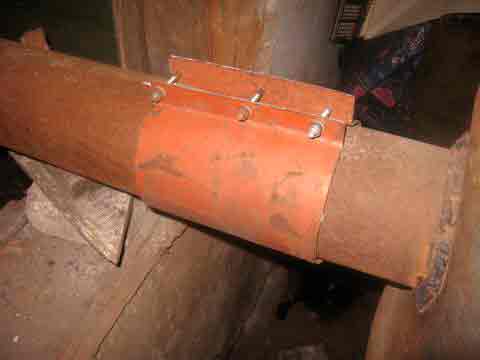

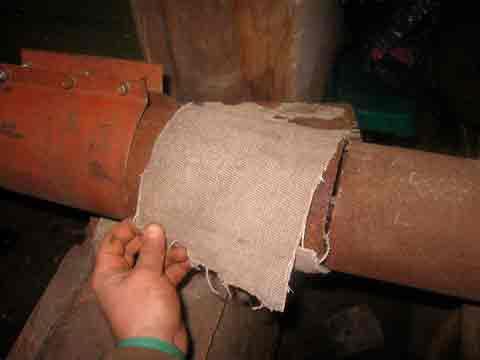

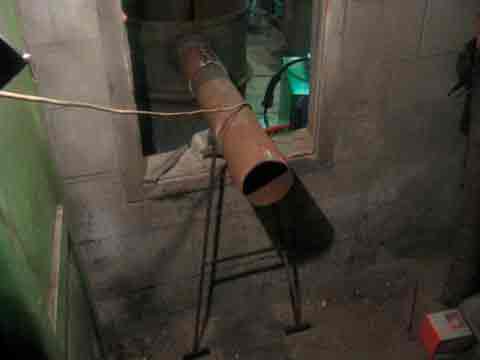

Дымоход должен быть разборным, но с герметичным соединением элементов. Для исключения образования конденсата при минусовых температурах воздуха лучше взять трубу «сэндвич» или сделать утепление дымохода из нержавейки. Игнорирование утепления приводит к стеканию конденсата в печь, налипанию сажи и кислот к ее стенкам. Облегчить работы по чистке агрегата можно, если подключить дымоход через тройник с конденсатосборником.

Источник: http://opechkah.ru/pechi/dlitelnogo-goreniya-svoimi-rukami

Особенности печей длительного горения, технические решения, применяемое топливо

Технические решения печей длительного горения

Схемы изделий довольно разнообразны, тем самым у конструкций значительно расширяется функционал. Существует два типа материалов для изготовления агрегата: железо и кирпич. Отопительные устройства из кирпича усовершенствовал Игорь Викторович Кузнецов. За основу он брал разработки Иосифа Самуиловича Подгородникова. Тем самым печи Кузнецова стали значительно отличаться повышенным КПД. С его конструкциями мы ознакомились в предыдущей статье. В этой же рассмотрим основные моменты изготовления металлических печей на дровах длительного горения своими руками со схемами.

Рассмотрим разновидности некоторых обогревательных устройств, выполненных из металла. Теплообмен в них осуществляется следующими способами:

  • через металлические стенки;
  • методом конвекции посредством воздушной рубашки;

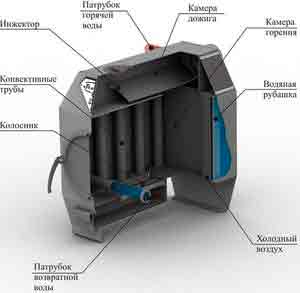

  • через водяную рубашку.

Разновидности печей длительного горения:

  1. «Лачинянка» – довольно-таки непростая конструкция, функционирующая на одной закладке угля до семи дней (требуется около 25 кг).
  2. Печь на отработанном масле.

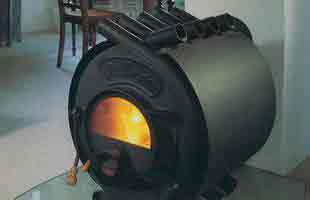

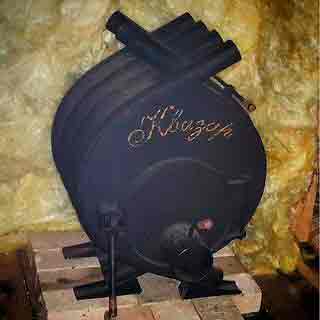

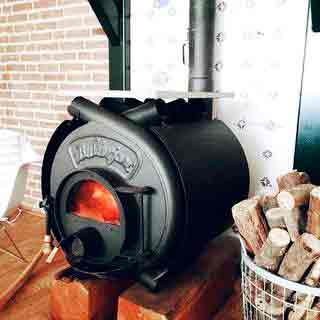

  3. «Булерьян» – устройство для воздушного отопления.
  4. «Бубафоня». Подобную конструкцию довольно легко изготовить, используя газовый баллон или металлическую бочку.

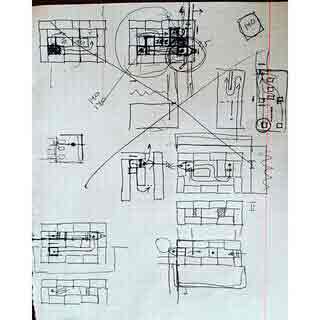

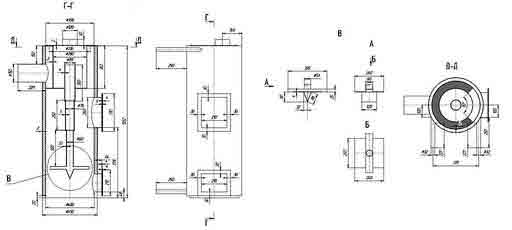

Основа для разработки печи длительного горения своими руками – чертежи.
Информация о том, как правильно изготовить конструкцию, представлена сразу в нескольких статьях, ведь технологии выполнения работ довольно сложны и существенно отличаются друг от друга.

В статье «Булерьян» своими руками» читайте о том, как сделать печь самостоятельно. Там же представлены схемы и чертежи, доступные для скачивания, а также пошаговая инструкция по сборке и сварке.

Существует множество разновидностей печей на отработке. В гараже часто устанавливают устройство капельного типа. Массивный, но более долговечный вариант – печь на отработанном масле из газового баллона. Для отопления больших помещений по типу склада используют печь на отработке с водяным контуром.

«Бубафони» тоже бывают разными. Среди самых распространенных отмечают устройство из бочки и агрегат из газового баллона, который является более долговечным, так как его стенки толще и медленнее прогорают.

Топливо для печи

Самый известный и пользующийся спросом вариант – подсушенные поленья. Более экономичным материалом являются пеллеты, выполненные методом прессования сухого дерева. Эти топливные гранулы могут быть изготовлены из следующих материалов:

  • луковая или чесночная шелуха;
  • древесная кора;
  • лесные шишки;
  • мелкие щепки;
  • опилки;
  • скорлупа ореха;
  • солома;
  • шелуха от семечек;
  • сухие корки цитрусов.

Использование угля в качестве топлива вызывает сильный нагрев устройства, потому его применение возможно лишь в печах с толстыми металлическими стенками.

Важные технические нюансы

При проведении сборочных работ необходимо придерживаться следующих правил монтажа, обслуживания и эксплуатации:

  1. Из-за сильного нагрева печи вокруг конструкции должно оставаться свободное пространство.
  2. Запрещено хранение горючих веществ и красок вблизи от отопительного устройства.
  3. Желательно, чтобы монтаж дымохода позволял осуществлять последующее обслуживание и контроль за состоянием канала.
  4. Перед запуском в эксплуатацию необходимо проверить оборудование на разных режимах работы с целью уточнения функций нагрева и горения.
  5. Рекомендуется оставлять в печи некоторое количество золы, так как ее наличие обеспечивает защиту дна от прогорания.
  6. При возведении дымохода стыки труб располагаются по направлению, обратному движению дыма.

Только при соблюдении этих правил и грамотно составленных схем самодельная печь длительного горения обеспечит бесперебойную работу, высокую теплоотдачу и простоту обслуживания.

Схемы подобных отопительных устройств можно скачать в PDF-формате по этой ссылке.

Источник: http://pechnoedelo.com/metallicheskie/vidy-skhemy-pechey-dlitelnogo-goreniya.html

Печь длительного горения своими руками для дачи и гаража

Вероятно, трудно будет найти человека, которому не нравилось бы проводить часы досуга возле уютного камина загородного дома и, греясь у открытого огня, наблюдать за хитросплетениями языков огня. Но когда ударит сильный мороз, камин не сможет полноценно обогревать комнату, если постоянно не подбрасывать дрова. Хорошим решением этой проблемы может стать использование печи длительного горения, которая обладает конструкцией, отличающейся от других отопителей с открытой топкой, типа буржуйки. За счет этого она может обогревать воздух на протяжении 7 — 10 часов от одной закладки дров.

Отлично подходят такие печи длительного горения для дачи. Их основными преимуществами являются:

  • простота в установке и обслуживании;
  • экономичность — невысокое потребление топлива;
  • долговечность — стойкость к высоким температурами высокое качество материала конструкции;
  • быстрый прогрев помещения;
  • безопасность при соблюдении элементарных общепринятых правил.

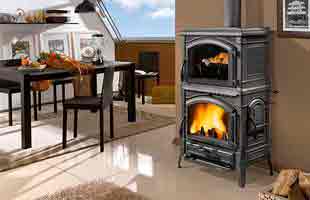

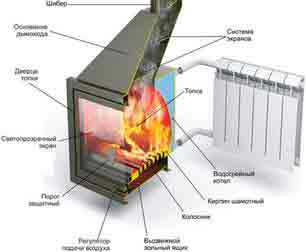

Печи — камины

Истинные ценители комфорта и уюта обустраивают свои дома подобными устройствами, сочетающими в себе продуктивность рациональную экономичность обогревателя и изысканность открытого огня каминов. Печь камин длительного горения отличается наличием в конструкции большой панорамной дверцы, закрытой огнеупорным стеклом. Сквозь него можно наблюдать за пляской языков пламени, получая удовольствие от этого зрелища.

Мощность таких устройств намного превосходит параметры обычных каминов, а их габариты варьируются в широких пределах. Небольшие смотрятся особенно эффектно, что подчеркивается декоративной отделкой из керамической плитки или натурального камня. Массивные выполняются из кирпича либо бетона и облицовываются тем же натуральным камнем или изразцом. В отличие от первых они без проблем могут обогреть небольшой дом, поэтому их конструкция содержит элементы для регулировки входящего воздуха и систему очищения стекла.

Не зависимо от своих габаритов все устройства подобного рода обладают одним существенным преимуществом — экономичностью. Это достигается за счет режима тлеющего горения. Кроме того, во многих моделях устанавливается дополнительная камера, где происходит окончательное сгорание газов, образовавшихся в процессе основного сжигания топлива. При этом происходит дополнительный обогрев помещения. Расход дров при такой конструкции значительно снижается, а теплоотдача увеличивается.

Принцип работы чугунных печей

Довольно большое количество людей при выборе устройств для обогрева своих загородных жилищ отдает предпочтение чугунным печам. Это происходит из-за относительно малой стоимости и отличной эффективности таких систем, особенно когда обогрев нужен не постоянный, а периодический.

Для полноценного длительного прогрева дома они не подходят, так как требуют непрерывного контроля со стороны потребителя. Это касается не только закладки дров, но и контроля за интенсивностью сжигания топлива, а значит и температурой нагрева, которые регулируются вручную.

Чугун не боится перепадов температур, не подвержен коррозии, химическому воздействию и, прогревшись, остывает очень медленно, что способствует равномерному и эффективному обогреву помещения.

Чугунные дровяные печи длительного горения эффективны за счет того, что сжигается не только сама древесина, но и одновременно образующийся при этом пиролизный газ, в состав которого входят водород, метан и оксиды углерода. Этот газ образуется при минимальном объеме кислорода в камере сгорания. За счет этого дрова больше тлеют, а не горят, что значительно увеличивает продолжительность работы обогревателя.

Образующийся пиролизный газ сгорает в отдельной топке, расположенной непосредственно над основной камерой сгорания, где горят дрова, и отделенной специальной, пропускающей газ, решеткой. Дно основной топки представляет собой колосниковую решетку. Под ней располагается специальная емкость, зольник, предназначенный для сбора скопившейся золы. Поступление кислорода в топку и, соответственно, интенсивность пламени, можно регулировать приоткрытием дверцы зольника.

Самодельные печи длительного горения

Многие умельцы — любители создают отопительные печи длительного горения самостоятельно. Мастера, желающие максимально сэкономить на обогреве своего помещения, делают печь длительного горения на опилках. Такой обогреватель создает двойную экономию — за счет отсутствия затрат на покупку дорогого промышленного оборудования и минимизации расходов на топливо (опилки россыпью).

В интернете мастера публикуют свои чертежи печи длительного горения на опилках. Один из них представлен ниже.

По своей конструкции такое устройство отличается своей простотой и может быть выполнена из любых, находящихся под рукой, материалов. Может использоваться как обогреватель для дачи и нежилых площадей.

Перед растопкой вставной цилиндр надо вытащить и вставить в него сердечник. После этого в оставшееся пространство надо уложить и утрамбовать опилки. Затем сердечник надо вытащить, а цилиндр с опилками вернуть на место. Пространство, оставшееся от сердечника, служит проводником поступающего воздуха, необходимого для сжигания опилок. Розжиг выполняют из нижнего зольного ящика. Вместо опилок подойдут и топливные пеллеты, но тут экономия будет уже меньше.

Печь Бубафоня

Печь длительного горения Бубафоня тоже представляет собой продукт народной инженерной мысли. Устройство изготавливается из стального цилиндра с установленными на нем патрубками для впуска и выхлопа (на рисунке ниже соответственно 1 и 2). Они служат для подачи и дозировки кислорода в камеру сгорания.

Основным отличием бубафони от обычных обогревателей, работающих на твердом топливе, является отсутствие избыточного тепла. Это стало возможно за счет очень точной регулировки потока поступающего воздуха. В результате на одной закладке дров такая самодельная печь длительного горения работает намного дольше и не требует установки каких-либо дополнительных накопителей тепла.

Процесс сжигания топлива здесь может происходить двумя способами:

  • традиционным — сжигание топлива происходит естественным путем, а поступление воздуха осуществляется сквозь открытое поддувало в камере сгорания — в итоге за счет быстрого сгорания большого объема топлива воздух в помещении нагревается очень быстро;
  • экономичным — при таком способе процесс горения осуществляется в верхнем слое загруженного топлива (дров). Наружный воздух поступает на этот уровень, а его количество регулируется изменением размера входного отверстия. По мере сгорания топлива зона горения медленно смещается вниз.

Во время работы стенки обогревателя сильно раскаляются и находится рядом надо с аккуратностью. Для устранения этого неудобства некоторые потребители оснащают свои изделия металлическими экранами.

Созданная своими руками печь длительного горения может эффективно обогревать не только жилые помещения, но и теплицы.

Источник: http://moikotly.ru/otoplenie_doma/pech_dlit_gorenia.html

Печь длительного горения – высокоэффективное и простое устройство

Высокая стоимость газа и электричества вынуждает искать альтернативные варианты отопления. Традиционные русские печи на твердом топливе – не самый хороший выход из-за их прожорливости. Внимание привлекают разработки, способные работать на небольшом количестве самого дешевого топлива с высокой теплоотдачей.

К отопительным устройствам такого рода относится печь длительного горения. В них топливо фактически не горит, а тлеет, однажды заложив порцию, можно греться около 18 часов, не подбрасывая его. Устройства автоматической подачи не требуются. Топливо расходуется в минимальное количество и самое разное, в том числе бросовое вроде щепок, опилок. Но устройства также способны работать на дровах, угле с хорошей отдачей тепла, потребляя в несколько раз меньше.

Заводская печка, называемая буржуйкой, быстро сжигает топливо, нагревая помещение за непродолжительное время, но также быстро остывает. Чтобы в помещении поддерживать тепло, требуется постоянно подбрасывать топливо, что не всегда удобно, много расходуется. Продаются изделия, в которых процесс горения затягивается на более длительный промежуток. Однако их стоимость довольно значительная, они не лишены недостатков: низкая эффективность, необходимо вручную часто закладывать топливо.

Топливо в печи долгого горения тлеет около 18 часов без добавления

Причина малой эффективности кроется в прямом доступе кислорода, свободном выбросе продуктов горения. Существуют и другие проблемы сгорания:

  1. 1. Горение происходит быстро, контролировать процесс трудно. В топке наблюдается сильное повышение температуры, металл со временем прогорает.
  2. 2. Топливо сгорает не полностью, особенно бытовой мусор, мелкие отходы. В помещении чувствуется запах дыма, раскаленного металла.
  3. 3. Приходится ежечасно догружать печку топливом, иначе потухнет и быстро остынет.

Печь долгого горения лишена этих недостатков, поэтому ее эффективность гораздо выше.

Конструкций печей длительного горения разработано много, но все работают по единому принципу. Тепло получается не в процессе открытого горения, а в результате пиролиза. Под воздействием высокой температуры топливо тлеет, выделяются горючие газы. Они воспламеняются и сгорают, выделяя много тепла. Медленный процесс горения происходит посредством регулирования подачи кислорода. Когда топливо разгорится, до минимума перекрывают поступление воздуха.

Газ из такой печки не попадает в помещение, благодаря герметичным дверям и заслонкам

Обычной русской печью пользоваться в таком варианте невозможно, подобная попытка приведет, по всей вероятности, к плачевным последствиям. Газы могут проникнуть в помещение, что грозит отравлением людей. Печки с длительным процессом горения оснащаются герметичными дверями, заслонками, регулировочными приспособлениями, что исключает попадание газа в помещение. Отопительные устройства подобного рода заслуживают внимания по многим причинам:

  • могут работать на одной закладке без присмотра 10–20 часов;
  • небольшой вес, можно установить без фундамента;
  • подходит топливо любого вида, сгорает полностью, КПД до 90%;
  • можно пользоваться эпизодически, что важно для дачи;
  • нет посторонних запахов и дыма;
  • возможность собрать самостоятельно из недорогих материалов.

К несомненным достоинствам относится также низкая стоимость, так как материала требуется немного. Если делать своими руками, используя металлическую бочку, газовый баллон, выйдет еще дешевле.

Как можно использовать отопительную печь с длительным горением? Выбор конструктивного варианта зависит от предполагаемых задач. Если агрегат требуется для дома или дачи, лучше применять печи с водяной рубашкой. Они совмещают в себе обычное печное отопление и водяное. Вода разносит тепловую энергию по системе, нагревая помещение. Одновременно прогревается корпус печи, что повышает эффективность теплоотдачи.

Можно использовать в гараже, в бане или в доме

В котле длительного горения вода при остановке процесса горения быстро остывает, батареи становятся холодными. Но печь стынет медленнее, еще понемногу отдавая тепло. Для дачи печь, объединенная с водяным отоплением предпочтительнее твердотопливных котлов. Она включает в себя змеевик, в котором нагревается вода. Иногда его устанавливают прямо в топку, что небезопасно. Высокая температура, возникающая при сгорании газов, может привести к закипанию воды и разрушить змеевик.

Лучше установить змеевик водяного отопления в колпаке дымоотвода. Такое решение подходит для отопления дачи, повышая отдачу тепла. Конструкцию агрегата выбирают, учитывая площадь помещения. Для небольшой бани, гаража, теплицы можно пользоваться печью без водяного контура. Воздухогрейная печь в бане удобна возможностью регулировки интенсивности горения. Она хорошо прогревает помещение небольших размеров, что хорошо для бани, но не подходит для дома с постоянным проживанием.

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

  • материал для ножек, если печь круглой формы (трубы, угольник, арматура);
  • листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
  • герметичная дверца или материал для нее;
  • 100-миллиметровая труба на 15 см длиннее устройства;
  • 5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.

Приступая к изготовлению, предварительно знакомимся с особенностями устройства, работой. Составляем для печи чертежи , исходя из материалов, которые планируем применить. Как основной материал наиболее подходит стальная труба диаметром 400 мм или такая же чугунная. Стенки должны быть толще, лучше 5 мм, тогда печь прослужит долго, особенно чугунная. Тонкий металл служит недолго, стенки быстро прогорают.

Чугун как материал для печи предпочтительнее, но работать с ним сложнее, чем со сталью. Требуются специальные электроды и определенное умение сварщика.

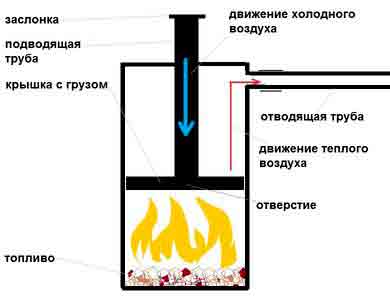

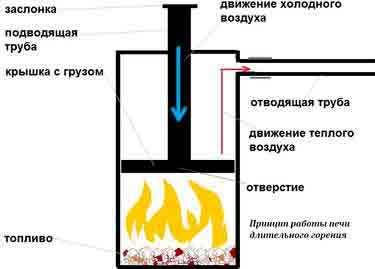

На рисунке представлена работа печи долговременного горения.

Устройство состоит из трех частей. В нижней зоне находится твердое топливо, которое медленно тлеет. Выше зона сгорания газов и отвода дыма. Между ними загрузочная зона, которая постепенно уменьшается по мере выгорания топлива.

Для любой схемы обязательным является воздушный регулятор, который определяет продолжительность горения. Это диск из стали толщиной 5 мм. Посредине вварена труба, по которой воздух поступает в камеру. По мере того как сгорает топливо суточной нормы закладки, диск постепенно опускается. Для беспрепятственного скольжения он делается несколько меньше внутренних размеров топочного отделения. Снизу распределителя расположена крыльчатка высотой 5 см, с большими размерами ускоряется процесс горения, что нежелательно.

Труба для подвода кислорода диаметром 100 мм для изделия из бочки и 60 для баллонного или из трубы. Отверстия в распределителе соответственно 90 или 50 мм, иначе в камеру сгорания попадет много кислорода, топливо будет сгорать быстрее. Наверху приточной трубы устанавливается заслонка для регулирования тяги. Возможны два варианта исполнения: печь с воздушным прогревом и котел, который нагревает воздух и одновременно воду для обогрева помещения. Вода нагревается в змеевике и поступает к радиаторам. На схеме ниже показана подобная конструкция.

Наиболее удобно применить бочку или газовый баллон. В них аккуратно отрезаем верх – материал еще пригодится. В баллоне предварительно откручиваем вентиль, сливаем остатки газа и на несколько дней оставляем, пока не перестанет чувствоваться запах газа. В корпусе вырезаем место для крепления герметичной дверки, через которую удаляется зола. Из 5-миллиметрового металла вырезаем круг, по диаметру несколько меньший внутренней части.

Посредине привариваем трубу для подвода кислорода. Она в нижнем положении должна выступать над поверхностью отопительного устройства на 15 см. Снизу привариваем 6 лопастей высотой 5 см под некоторым углом. Для модели, в основе которой газовый баллон, применяем верхнюю часть корпуса, где вырезаем место под трубу, в бочке для этих целей используем крышку. Воздухоподводная труба должна свободно передвигаться вверх-вниз. Снизу корпуса привариваем ножки для устойчивости. Сбоку верхней части вырезаем круглую дырку и крепим трубу 150 мм для отвода дыма.

Из листового железа изготовить агрегат сложнее. Требуется точность расчетов и разметки всех деталей, разрезать и приварить. Устройство круглой формы сделать в домашних условиях без специальных валков для выгибания металла практически невозможно, конечно, если не применяется тонколистовая жесть, что нерационально. Если нет возможности для скручивания листов, выходом станет изготовление прямоугольной печи. Возможный вариант представлен на чертеже.

По внешнему виду она напоминает известную всем печь-буржуйку, но в конструкцию внесены изменения, повышающие эффективность. Основные изменения касаются поддувала. Оно выполнено из 80-миллиметровой трубы наподобие буквы Г, но для простоты можно выполнить прямым. На патрубке с резьбой сверлим отверстия диаметром 6–8 мм. На резьбу устанавливаем глухую пробку, поворачивая которую по резьбе регулируем горение с большой точностью.

Правильную подачу кислорода определяем по раскаленному пятну на дымоходе – сначала оно должно быть подальше от печи, со временем постепенно смещается в ее сторону.

Буржуйка в процессе работы раскаляется, поэтому ее используют не только как отопительную, но и в качестве варочной. По сторонам снаружи устанавливаем экран на расстоянии от стенок 50 мм. Ребра наваривать не стоит – агрегат эффективно работает при раскаленном нутре. Экран служит защитой помещения от инфракрасных лучей, предотвращает перегрев помещения. Их он отражает не менее половины, поддерживая оптимальную температуру в отопительном устройстве.

Буржуйку можно без особых усилий переделать в котел замедленного горения для водяного отопления. Вместо экрана устанавливаем П-образную металлическую водогрейку, которая также отразит ИФ-лучи. Ее устанавливаем на том же расстоянии, что и экран. Установка вплотную охлаждает печь, снижается ее эффективность. Буржуйка, как на чертеже, вырабатывает 15 кВт, поэтому может обогреть 25 м 2 помещения. Если нужды в водяном отоплении нет, можно пользоваться водогрейкой для бытовых нужд.

Намерение изготовить буржуйку с длительным горением для обогрева большей площади, бесперспективно. Увеличение размеров приведет к ухудшению качественных показателей. В большом топливнике наблюдается вялая циркуляция, выделение газов недостаточное, помещение плохо прогревается. Если заполнить топку дровами доверху, просто не останется места, чтобы образовался конвекционный вихрь. Вывод однозначный: размеры буржуйки определяют свойства пиролизного газа.

Но все-таки более мощный котел длительного горения для водяного отопления разработан. Повторить промышленные образцы сложно, но конструкцию, представленную на чертеже, можно собрать дома.

Особого внимания заслуживает узел В с телескопической штангой для регулирования потока кислорода. Агрегат развивает мощность 35 кВт при работе на угле и пеллетах, горение продолжается 12 часов. На дровах эффективность ниже, они сгорают за 8 часов.

Подобное устройство работает на самом дешевом топливе, которое хорошо сгорает и дает немало теплоэнергии. Часто опилки просто выбрасывают или продают по символической цене. Но гореть они могут только в специальных приспособлениях, в других видах печей если и горят, то плохо. Конструктивными особенностями предусмотрена возможность сильного уплотнения древесной массы, чтобы между ее частичками не оставался воздух. В таком состоянии они будут не сгорать быстро, а тлеть, отдавая тепло, достаточное для обогрева одной – двух комнат.

Собирается установка по тому же принципу, что и другие с вертикальной загрузкой. Лучше применить металлические изделия цилиндрической формы, но если такой возможности нет, можно выполнить прямоугольной формы. В отличие от буржуйки, где дрова загружаются сбоку, предусматриваем загрузку опилок сверху. От других моделей эта отличается наличием конусной трубы. Она вставляется посредине воздушного регулятора – круга с отверстием внутри печи. Конструкция представлена на чертеже.

Внутрь засыпаем опилки и трамбуем как можно плотнее, чтобы продлить процесс горения. Трубу убираем – это легко из-за ее конусной формы. Отверстие, образованное на ее месте, послужит дымоходом и для подвода кислорода, чтобы поддержать тление опилок. Со стороны поддувала поджигаем опилки – процесс пошел. Важно правильно настроить дымоход: излишняя тяга вытянет тепло на улицу, при слабом горении в помещение будет проникать дым.

Горение происходит в основном в центральной части топочного отделения, стенки нагреваются слабо. Если проложить по помещению длинную дымовую трубу, эффективность устройства повысится. Для теплиц это хороший вариант.

Чтобы установка работала безопасно, следует придерживаться определенных правил:

  • на расстоянии прогрева запрещено размещение горючих и легковоспламеняющихся предметов;
  • дымоход делаем разборным с возможностью чистки;
  • перед использованием проводим испытание, чтобы подобрать оптимальный режим.

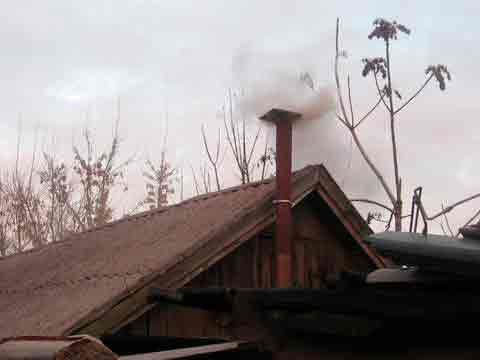

Диаметр трубы для дымоотвода составляет около 15 см

Для дымоотвода используем трубу диаметром 150 мм, длиной 5м. С меньшим сечением дым не будет хорошо удаляться, с большим – появится избыточная тяга. Устанавливаем на дымоходе регулируемую задвижку. Скапливаемый конденсат необходимо периодически удалять. Если дымоход неразборный, в нем делают дверцы для чистки. Обильное образование конденсата можно предотвратить, выполнив дымоход по принципу сэндвича. Между двумя трубами разного диаметра укладываем для утепления слой стекловаты. Сверху дымоходную трубу накрываем дефлектором, чтобы не попадал дождь, снег, не задувало ветром.

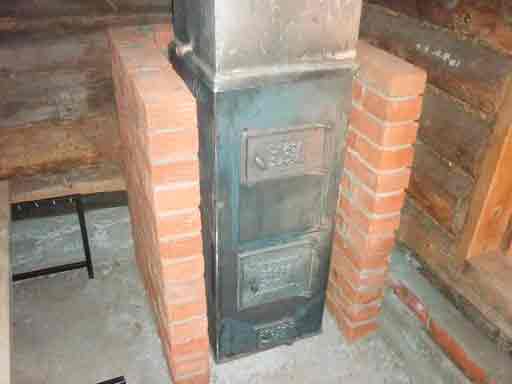

Печь в доме, где есть дети, обкладываем кирпичом. Кладка вокруг играет роль защитного экрана, чтобы не обжечься при случайном касании, предохраняет предметы и стены от перегрева. Также она служит хорошим аккумулятором тепла. Кирпич накопит тепло, будет отдавать его гораздо медленнее железного корпуса. Фундамент устраиваем в том случае, если пол под печкой из горючих материалов. Необязательно его сильно углублять, вес отопительного прибора небольшой.

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Источник: http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/pech-dlitelnogo-goreniya.html

Печь длительного горения своими руками: советы и видео

Если вы не знаете, как согреться на даче долгими зимними вечерами, но при этом не желаете вкладывать огромные суммы для соответствующего оснащения, то, возможно, вам стоит задуматься о таком варианте, как самодельные печи медленного горения. Этот агрегат собрать самостоятельно, если существуют минимальные технические познания будет несложно, и он будет отличным решением с точки зрения экономии ресурсов и средств.

Представляем вашему вниманию информацию о том, как можно собрать печи длительного горения своими руками по чертежам. Их без труда можно отыскать в интернете. Кроме того, статья включает обучающее видео на тему сборки и установки печи длительного горения.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

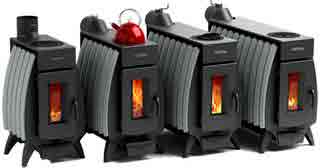

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

  • невысокий КПД;
  • отсутствие автоматической закладки топлива;
  • необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка.

Инструментарий для работы следует приготовить такой:

  1. Металлическая бочка на 200 л.
  2. Два стальных отрезка трубы, один больше, второй меньше.
  3. Металлический швеллер.
  4. Ножовка, стальной молот, топор, киянка.
  5. Рулетка или ответ для замеров.
  6. Красный кирпич высокого качества (порядка 50 штук).
  7. Отражатель (если есть).
  8. Набор электродов и сварочный аппарат.
  9. Листовая сталь.
  10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

  1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
  2. Приварите к отрезку днище из части стального листа круглой формы.
  3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
  4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
  5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
  6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
  7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
  8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Бубафоня: просто и сердито

Одна из наиболее популярных в народе версий самодельных печей длительного горения – это Бубафоня. Её делают на основе стального цилиндра и приваривают к нему патрубки для входа и выхода кислорода в камеру сгорания топлива.

Бубафоня работает на твёрдом топливе, в ней нет избыточного тепла, поскольку воздух очень точно регулируется. Такая конструкция очень проста в сборке и экономна в плане расхода топлива.

Оно сжигается такими способами:

  • Традиционный способ – когда топливо сгорает естественным способом, а воздух поступает через открытое поддувало в камере, поэтому воздух в комнате может быстро прогреваться.
  • Экономный – горение происходит на верхних слоях дров, а наружный воздух туда поступает. Количество воздуха регулируется благодаря смене отверстия, в меру того, как сгорает топливо, горение перемещается постепенно вниз.

Стенки такой конструкции имеют особенность сильно накаляться, поэтому в целях безопасности их лучше оснащать металлическими экранами. Такая конструкция отлично подойдёт для прогрева не только жилых помещений, то и тепличных.

Как сделать печь, работающую на опилках

Такая конструкция позволит сэкономить на дровах, а не только на приобретении дорогостоящего оборудования. Чтобы собрать такую печь, можете предварительно найти в интернете видео и советы по её сборке и авторские чертежи этого агрегата, который можно взять за основу.

Его можно собрать из любых подручных материалов и применять для отопления как жилых дачных домов, так и нежилых подсобных помещений.

Перед тем как растопить цилиндр в такой печи, его вытаскивают и вставляют в него сердечник. Затем в полученное место укладывают опилки, потом сердечник вытаскивают, а цилиндр ставят обратно.

Место, образованное вместо сердечника, будет служить проводником для воздуха при сжигании топлива. Розжиг происходит их нижнего ящика. Также вместо опилок можно применять в такой конструкции специальные пеллеты.

Правила установки печи длительного горения

Если вы решились собрать и установить у себя в помещении печь этого типа, то примите во внимание такие правила:

  • при устройстве дымовой трубы её отдельно расположенные участки следует скрепить друг с другом в противоположном движении газа направлении;
  • во время сооружения печной конструкции выделите рядом с ней место с учётом её максимального прогрева и этой области категорически запрещено размещать горючие предметы и легковоспламеняющиеся вещества;
  • дымоход лучше продумывать таким образом, чтобы предусмотреть его разборку с целью периодической очистки;
  • перед тем как применять конструкцию по назначению, проведите тестовые включения на разных режимах горения топлива.

Как вы можете отметить, если иметь минимум знаний и знать определённые особенности конструкции, собрать печь длительного горения своими руками будет не так уж и тяжело. А она поможет сэкономить вам средства на приобретение дорогостоящего отопительного оборудования, а также на самом топливе.

Источник: http://pechi.guru/pechi/proekty/pech-dlitelnogo-goreniya-svoimi-rukami-sovety-i-video.html

Очень экономичная дровяная печь длительного горения

Владельцам садовых участков, теплиц, гаражей (и вообще любых помещений, нуждающихся в утеплении) будет интересно узнать, может ли быть сделана своими руками дровяная печь длительного горения. То есть такая печь, что ее можно загрузить один раз дровами и потом пару суток к ней вообще не подходить.
Да, такая печь может быть сделана – при наличии простейших навыков строительных работ.

Принцип работы и схема дровяной печи длительного горения

При свободной подаче воздуха и сильной тяге сухие дрова сгорают очень быстро. Если же при полной загрузке дров путем регулирования подачи воздуха превратить горение в тление, то процесс тепловыделения затянется на долгие часы и даже сутки.

Вот схема простой, но достаточно эффективной дровяной печи длительного горения, которая по существу повторяет схему литовского котла Стропува. Эта печь пошла в народ с именем «Бубафоня» (по НИКу человека, впервые выложившего на одном из форумов в интернет схему печи).

Изготовить такую «долгоиграющую» печь не сложнее, чем обычную буржуйку. Но принцип горения и конструкция совершенно не стандартны. Горение происходит не снизу вверх, как в обычных печах, а начинается с верхних слоев и опускается вниз по мере того, как дрова прогорают.

Дрова в топке под блином зажигаются сверху через воздухоподводящую трубу. Газы при горении просачиваются через края блина и уходят в дымоход. По мере сгорания дров блин опускается вниз. Регулировать подачу воздуха можно заслонкой на конце воздухоподводящей трубы.

Печь длительного горения Бубафоня

– 200-литровая железная бочка (для ГСМ) с герметичным дном;
– вырезанный из металла круг (блин) чуть меньшего диаметра, чем бочка (длина окружности блина на пару сантиметров меньше длины окружности бочки);
– 4 швеллера или уголка высотой 50-60 мм с длиной меньше радиуса блина;
– 100-миллиметровая металлическая труба (поддувная) с длиной сантиметров на 5 больше высоты бочки;
– 150-миллиметровая металлическая труба (для дымохода) желательно метров 5 длиной.

Конструкция печи длительного горения

Болгаркой срезаем сварочный шов на верхнем торце бочки, острые кромки выравниваем:

В результате получаем такой цилиндр:

и такую крышку с готовой отбортовкой:

Края цилиндра с помощью молотка или кувалды подгибаем внутрь:

А буртик крышки – наоборот, наружу. Переворачиваем крышку и надеваем на цилиндр. Крышка будет надежно, не сползая, сидеть на месте.

Зубилом вырезаем в центре крышки отверстие для поддувной трубы печи (чтобы она свободно проходила в отверстие, достаточно сделать диаметр 102 мм).

Отверстие для пробки на крышке можем заварить наглухо

А лучше оставить: откручивая пробку и заглядывая внутрь, можно контролировать процесс горения.

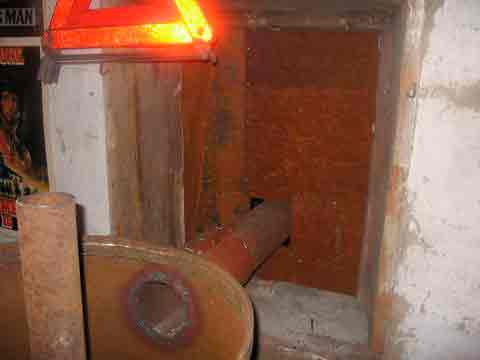

Далее в верхней части бочки отмечаем место для подсоединения куска дымоходной трубы:

Вырезаем намеченное отверстие и привариваем сюда кусок дымоходной трубы (150 мм) длиной 20-25 см. Можем сразу установить внутри трубы перекрывающую заслонку.

Теперь корпус нашей печки готов:

На очереди – воздухоподающее устройство. Края блина для большей жесткости отгибаем (чтобы блин не скручивало от жары). В центре блина вырезаем отверстие под поддувную трубу и привариваем ее. Если в качестве блина используется крышка от другой бочки, как на фото, то отверстие для пробки наглухо завариваем: газы при горении печи будут проходить только по окружности блина.

С нижней стороны к блину привариваем швеллеры или – как на фото – уголки:

Воздухоподающее устройство тоже готово. Оно будет вставляться внутрь цилиндра. В верхней части поддувной трубы печки устанавливаем регулировочную заслонку с таким же диаметром, как у трубы. К внутренней стенке трубы вертикально привариваем шпильку с резьбой, под эту шпильку на краю заслонки просверливаем отверстие с таким расчетом, чтобы насаженная на шпильку заслонка в точности закрыла трубу.

Насадив заслонку, гайкой-барашком затягиваем ее. Ослабляя гайку, сдвигая заслонку относительно края трубы и затягивая гайку обратно, можно будет регулировать поступление воздуха в топку.

Сверху устанавливаем крышку, и теперь вся печка готова.

Осталось установить дымоходную трубу. Ее диаметр не должен быть меньше 150 мм, иначе продукты горения будут удаляться не полностью. Для хорошей тяги желательно иметь трубу длиной метров 5. Устанавливаем ее рядом с печью, желательно на ножках. Нижнюю часть трубы герметично завариваем.

Печку подсоединяем встык к колену, приваренному к дымоходной трубе, и затягиваем хомутом, подложив под него для герметичности стеклоткань. Для слива собирающегося в трубе конденсата под коленом трубы ввариваем шаровой кран (можно будет прутком прочищать засор).

Этот кран нужен обязательно, так как в случае замерзания конденсата возможен разрыв сварочного шва; кроме того, конденсат может потечь в печку, а через неплотности соединительного хомута – наружу.

И теперь уже можно наконец затопить нашу печь длительного горения. Снимаем крышку, вытаскиваем воздухоподающее устройство. Закладываем дрова – не выше нижней кромки дымоотводного колена. Если дрова класть вертикально, то больше войдет. Поленья могут быть крупными, до 20 см в диаметре – сгорят без проблем.

Верхний слой формируем из мелко нарубленных щепок. Сверху кладем тряпку или бумагу, чуть поливаем керосином. Теперь накрываем дрова блином воздухоподающего устройства, сверху нанизываем крышку печки. Открыв поддувную заслонку, бросаем внутрь воздухоподающей трубы кусок зажженной тряпки или бумаги (от сильной тяги спички сразу гаснут).

Когда дрова с характерным треском разгорятся, поддувную заслонку полностью перекрываем. В таком режиме печь Бубафоня может работать сутками без всякого присмотра.

Такая дровяная печь длительного горения дает мало пепла, так как дрова сгорают практически полностью. Пепел можно долго не убирать.

Как видим, конструировать своими руками печи Бубафоня вполне возможно. Многочисленные народные умельцы делают их не только из бочек, но и из старых газовых баллонов, больших огнетушителей: главное, чтобы были прочные стальные стенки.

Продолжаем тему оригинальных печей:

Теперь посмотрите такую печку на видео:

Источник: http://mas-te.ru/sdelayu-sam/drovyanaya-pech-dlitelnogo-goreniya-pech-bubafonya/

Печи длительного горения своими руками

Твердотопливные печи длительного горения становятся все более популярными. Это и неудивительно – при прочих равных условиях подобная печь способна работать на одной загрузке топлива в течение гораздо более продолжительного времени по сравнению со своими обычными аналогами.

Вариант печи длительного горения

При этом печь длительного горения можно топить и дровами, и углем, и разнообразными отходами деревообрабатывающей промышленности. Дополнительным преимуществом рассматриваемого агрегата является возможность его самостоятельной сборки.

Вариант печи длительного горения

Содержание пошаговой инструкции:

Преимущества печи длительного горения

  1. Высокие показатели полезного действия.
  2. Длительная работа на одной закладке топлива.
  3. Наличие возможности автоматизации работы печи.
  4. Высокая экономичность при отличных эксплуатационных показателях.

Печи длительного горения лишены практически всех недостатков своих обычных аналогов. По факту в подобных агрегатах топливо не горит, а медленно тлеет, что и позволяет увеличить срок работы печки на одной закладке топлива.

В результате у владельца появляется гораздо больше свободного времени – в процессе работы печь не требует особого контроля и постоянного наблюдения.

Приступайте к самостоятельной сборке печки длительного горения. Начните с подготовки необходимых приспособлений.

Принцип работы печи длительного горения

Набор для работы

  1. Металлическая бочка. Лучше всего подходит бочка на 200 л. Емкость должна иметь достаточно толстые стенки. Проконтролируйте, чтобы бочка не имела следов коррозии и прочих существенных повреждений. Вместо бочки можно использовать кусок толстостенной трубы подходящего размера. Также корпус печи можно сделать из листовой стали.
  2. Стальная труба. Ее вам нужно будет разрезать на два отрезка разной длины.
  3. Швеллер.
  4. Стальной молоток.
  5. Различные измерительные приспособления.
  6. Киянка.
  7. Ножовка для металла.
  8. Топор.
  9. Красный кирпич.
  10. Лист стали.
  11. Строительная смесь.
  12. Аппарат для сварки и электроды.

Руководство по изготовлению печи

Печи длительного горения своими руками

Заранее настройте себя на то, что работа по изготовлению печи будет достаточно грязной и шумной. Поэтому печь лучше всего собирать на улице, в гараже, мастерской или другом подходящем месте. Жилые помещения для такой работы точно не подойдут.

Также заранее позаботьтесь, чтобы в месте выполнения работы была возможность подключения к электросети.

Вариант печи длительного горения

Первый шаг

Подготовьте бочку для изготовления корпуса. Отрежьте верхушку емкости. В этом вам поможет болгарка. Вместо болгарки можете использовать автоген или другой подходящий резак. Режьте аккуратно и точно, отрезанная часть будет использоваться в будущем.

При отсутствии бочки сделайте корпус из другого материала. К примеру, вы можете взять кусок трубы большого диаметра. Приварите к нему днище круглой формы из стали толщиной от 6 мм. При желании днище можно сделать квадратным – это позволит установить печку без приваривания дополнительных опор.

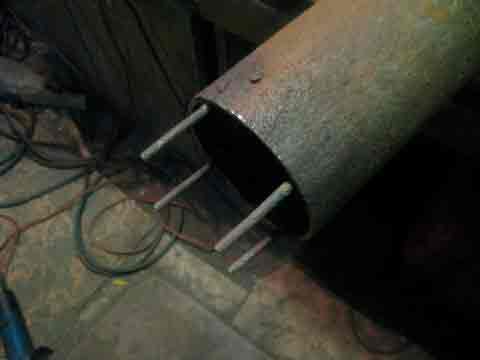

К дну корпуса приварите 4 ножки. Их можно изготовить из обрезков арматуры, швеллера или других подходящих материалов.

Второй шаг

Вырежьте из стального листа круг. Его диаметр должен быть немного меньше диаметра корпуса печки. В этом круге вырежьте еще один круг для размещения трубы. Оптимальный диаметр трубы – 100 мм.

Приварите отрезок трубы к вырезанному стальному кругу. Длина этой трубы должна быть на 150-200 мм больше высоты корпуса котла.

Третий шаг

Приварите снизу полученного стального «блина» отрезки швеллера. Они должны быть такой длины, чтобы их можно было свободно разместить внутри корпуса. Всего приварите 4 отрезка на равном расстоянии по диаметру стального круга.

Прижимной круг и труба

В дальнейшем благодаря этим швеллерам загруженное топливо будет придавливаться и расходоваться максимально эффективно.

Четвертый шаг

Сделайте крышку для печки. На этом этапе вам и пригодится отрезанная ранее верхушка бочки. Если печь делается из трубы или других материалов, крышку придется сделать самостоятельно из стального листа.

В крышке вырежьте отверстие для приваренной ранее к «блину» трубы.

Вырежьте в корпусе бочки отверстие для загрузки топлива. К отверстию прикрепите дверцу. Ее вы можете сделать своими руками или же купить в специализированном магазине. К самодельной дверце не забудьте приварить ручку.

Ниже отверстия топливника сделайте еще одно отверстие немного меньшего размера и тоже укомплектуйте его дверцей. Через нижнее отверстие вы сможете удалять остатки прогоревшего топлива.

На этом ваша самодельная твердотопливная печь почти готова. Остается лишь обустроить для нее фундамент и подсоединить дымоотводящую трубу.

Обустройство фундамента для установки печи

В процессе топки печи ее корпус будет накаляться до очень высоких температур, поэтому основание для установки агрегата должно быть максимально устойчивым к подобным условиям.

Готовая печь весит сравнительно мало, поэтому сильно заглублять фундамент не нужно. Однако, одновременно с этим, основание должно быть прочным и огнеупорным.

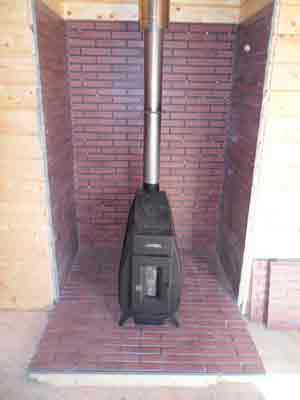

Вариант размещения металлической печи на кирпичном фундаменте

Порядок обустройства фундамента:

  • подготовьте небольшое углубление;
  • выложите дно ямы кирпичом в один слой;
  • залейте поверх кирпичной кладки цементный раствор.

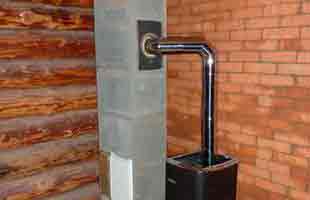

Монтаж дымоотводящей трубы

Любая печь, принцип действия которой основан на сгорании какого-либо топлива, нуждается в обустройстве дымохода.

Дымоход можно сделать из обыкновенной металлической трубы диаметром 150 мм. Это наиболее оптимальный размер. При большем диаметре тяга будет чрезмерно сильной, что негативным образом отразится на коэффициенте полезного действия отопительного агрегата. При меньшем же диаметре дымоход может попросту не справиться со своей задачей.

Сначала к предварительно подготовленному отверстию в корпусе бочки приваривается небольшой прямой отрезок трубы. Важно, чтобы его длина была больше, чем диаметр корпуса агрегата.

Основная же часть дымохода обычно делается изогнутой. Нежелательно, чтобы изгиб превышал 45 градусов. Старайтесь собрать дымоход с наименьшим числом колен.

Укладываем асбестовую ткань

В местах пересечения дымовой трубой разного рода элементов строения обустройте изоляцию из огнеупорных материалов, к примеру, из асбеста.

На верхний край дымовой трубы установите колпачок для защиты от мусора, снега и прочих осадков.

Саму дымовую трубу рекомендуется укомплектовать задвижкой для регулирования уровня тяги и интенсивности обогрева.

Делайте разборный дымоход – так будет удобнее его чистить.

Вид из помещения

Печь в работе. Дымоход

Устройство отражателя

В процессе работы металлическая печь длительного горения будет очень сильно разогреваться. Поэтому лучше укомплектовать ее защитным экраном, в особенности, если печь размещается в небольшой комнате.

Если отражатель будет сделан из кирпича, он поспособствует некоторому повышению коэффициента полезного действия печи.

Металл остывает примерно с такой же скоростью, как и нагревается. Выложенный вокруг печи кирпичный экран будет накапливать тепло в процессе работы отопительного агрегата и в течение определенного времени отдавать аккумулированную энергию окружающему пространству даже после завершения топки печи.

Обычно печь обкладывается с трех сторон, задняя стенка обустраивается по желанию, в выкладке верхней стенки нет необходимости.

В обустройстве защитного экрана не будет особого смысла, если вы планируете установить печь не непосредственно в обогреваемом помещении, а в отдельной котельной.

Чем топить печь?

Для печи длительного горения подходит самое разнообразное топливо.

Во-первых, это уголь и древесина. Важно, чтобы дрова имели низкий уровень влажности.

Во-вторых, топку такой печи можно проводить с применением разнообразных отходов и продуктов переработки деревообрабатывающей промышленности. К примеру, хорошо подходят пеллеты.

Для изготовления пеллет можно использовать практически любую органическую массу: солому, шелуху лука и чеснока, опилки, деревянную щепу, шишки, скорлупу орехов, цитрусовые корки, кору, подсолнечную лузгу и множество других материалов. Пеллеты изготавливаются методом сухого прессования исходного сырья в условиях повышенной температуры.

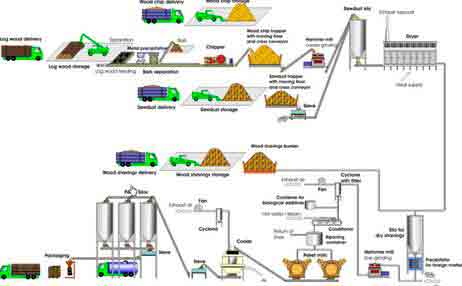

Технология производства пеллет

Важные технические нюансы

Чтобы ваша самодельная печка была максимально безопасной и эффективной, запомните следующие простые рекомендации и придерживайтесь их при проведении мероприятий по сборке печи:

  • в процессе монтажа дымоотводящей трубы (если она будет иметь сборную конструкцию) монтируйте элементы конструкции так, чтобы их соединение было выполнено в обратном направлении по отношению к направлению движения дымовых газов;
  • в процессе обустройства печки длительного горения обязательно выделите вокруг нее некоторое количество свободного места. Металл имеет свойство расширяться при повышении температуры и этот момент нужно обязательно учитывать;
  • не устанавливайте печь длительного горения рядом с горючими и легковоспламеняющимися объектами и любого рода конструкциями, неустойчивыми к воздействию высоких температур;
  • сконструируйте дымоход таким образом, чтобы его можно было разбирать для очистки от продуктов сгорания топлива.

Заполняем печь опилками

Керосин добавляем в трубу

Прежде чем запускать печь в постоянную эксплуатацию, попробуйте несколько разных режимов работы. В результате вы сможете выбрать наиболее оптимальный вариант и использовать печку с максимальной эффективностью и экономией.

Через отверстие удобно удалять золу

Видео – Печи длительного горения своими руками

Источник: http://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/pechi-dlitelnogo-goreniya-svoimi-rukami.html

Устройство печей длительного горения

Принцип работы печи длительного горения

Традиционные печные системы отопления никогда не отличались высоким КПД. Да вдобавок еще они требуют постоянной подпитки топливом. Может ли печь иметь высокий КПД и при этом использовать минимум топлива? Этот вопрос актуален уже давно. Сегодня на него можно ответить положительно.

Схема теплообменных труб в печи своими руками.

Оказалось, что в конструкции такой печи нет ничего сложного. Сегодня каждый может сделать печь длительного горения своими руками. Главное, чтобы руки были на месте да все необходимые материалы и инструменты в наличии.

Что же это за чудо-печь такая? Принцип ее работы позаимствован у производителей котлов Стропува. Суть его в том, что топливо в такой печи длительного горения горит не снизу вверх, как в обычной, а сверху вниз. Фактически процесс горения в таких печах заменен тлением. Промышленность начала выпускать печи длительного горения, в которых одна закладка печи топливом обеспечивает постоянную работу печи в пределах от 12 до 20 часов.

Схема самодельной печи длительного горения.

Такая печь может работать практически на всем: угле, дровах, дровяных опилках, соломе и любом мусоре, который войдет по размеру в дверцу топки. Но предпочтительнее все же закладывать такую печь, особенно сделанную своими руками, дровами или прессованными дровяными брикетами. Уголь выделяет очень много тепла, и стенки печи могут деформироваться, что не очень приятно эстетически и очень пожароопасно. А мусор, в зависимости от своего состава, или слишком быстро сгорит, или медленно потухнет.

Чтобы сделать такую печь, понадобятся следующие материалы:

  • 200-литровая металлическая бочка;
  • металлический швеллер;
  • отрезки стальной трубы (один диаметром 150 мм и длиной 3-5 м, другой диаметром 100 мм и длиной сантиметров на 5 длиннее бочки);
  • небольшой кусок толстой листовой стали;
  • немного огнеупорного кирпича.

Из инструментов нужно запастись:

  • болгаркой;
  • зубилом;
  • сварочным аппаратом, электродами;
  • молотком;
  • строительным уровнем;
  • рулеткой.

Главным элементом печи медленного горения является металлическая бочка.

Схема газогенераторной печи своими руками.

С нее очень аккуратно нужно срезать болгаркой верх и выровнять появившиеся острые кромки, загнув их молотком вниз. Затем из листа стали нужно вырезать круг диаметром сантиметров на два меньше, чем диаметр бочки, и в нем вырезать отверстие диаметром 100 мм. Отрезок стальной трубы нужно приварить к вырезанному стальному кругу.

Снизу к этому стальному кругу с трубой нужно приварить отрезки швеллера, причем их нужно расположить так, чтобы они свободно могли двигаться внутри бочки. Поэтому швеллеры лучше подготовить заранее: измерить и в случае необходимости отрезать излишки. Готовая конструкция будет исполнять роль гнета, придавливая заложенные дрова, когда стальной круг по мере прогорания дров будет под собственной тяжестью опускаться по бочке вниз.

Сверху на трубу нужно установить регулировочную заслонку. Для этого внутри трубы вертикально приваривается шпилька с нарезанной резьбой. Из листка стали вырезается заслонка по диаметру трубы. На краю заслонки просверливается отверстие, причем таким образом, чтобы посаженная на шпильку заслонка могла полностью закрывать трубу. Теперь заслонку нужно зафиксировать гайкой. Поскольку заслонка будет служить для регулировки поступления воздуха в топку и ее нужно будет двигать, то лучше воспользоваться гайкой-барашком, которую проще откручивать и закручивать.

Схема устройства печи.

Теперь дошла очередь и до отрезанной крышки. Молотком выравниваем в ней буртик, только, в отличие от бочки, загибаем его наружу, чтобы крышка могла плотно «сесть» на бочку. В крышке зубилом вырезается отверстие диаметром 102-103 мм, через которое пройдет труба с приваренным блином. А вот расположенное в крышке сливное отверстие лучше заварить.

Прежде чем перейти к установке дымовой трубы, нужно сделать для печи фундамент. Поскольку при эксплуатации печи металл будет сильно разогреваться, то устанавливать ее на непрочный или неогнеупорный фундамент нельзя. Поскольку масса печки, даже обложенной кирпичом, небольшая, то заглубление можно не делать. Достаточно обложить печку в один кирпич и сверху оштукатурить раствором.

В верхней части бочки вырезается отверстие диаметром 150 мм для установления дымоходной трубы. От трубы отрезается кусок длиной 1,25-1,5 диаметра бочки и приваривается к вырезанному отверстию. Брать меньший кусок нельзя: будет плохая тяга. В самом низу бочки вырезается небольшое квадратное отверстие, к которому приваривается дверца. Оно понадобится, чтобы удалять из печи золу.

Схема пиролизного котла длительного горения.

Диаметр дымовой трубы должен быть 150 мм, чтобы полностью выводить дым из печи. Для хорошей тяги нужно иметь длину трубы метров 5, но тут все зависит от того, где будет установлена печь длительного горения. Если печь устанавливается вместо обычной кирпичной печи, то достаточно длины трубы, чтобы вывести ее в боров на чердаке. Нижняя часть трубы герметично заваривается, а сама труба устанавливается на ножки для большей устойчивости. Печка подсоединяется к приваренному к дымоходной трубе колену и фиксируется хомутом. Для лучшей герметичности соединения под хомут можно подложить стеклоткань.

Особенности эксплуатации
Прежде чем начать постоянную эксплуатацию печи, нужно опробовать все возможные режимы работы, чтобы выбрать оптимальный. При этом при эксплуатации печи нужно учитывать, что печь будет раскаляться до очень высокой температуры, поэтому поблизости от нее не должно находиться ничего, что может загореться, а также под действием высокой температуры рассохнуться, покоробиться и т.п.

Работает печь так: снимается крышка, вынимается стальной «блин» с воздухоподающей трубой. Дрова в печь загружаются так, чтобы не закрывать дымоотводного колена. Дрова лучше ставить вертикально и поплотнее друг к другу. Сверху на дрова кладутся мелкие ветки, на ветки — тряпка или бумага, смоченная керосином. Все это сверху придавливается воздухоподающим устройством и закрывается крышкой печи.

Чтобы разжечь плиту, сверху через отверстие воздухоподающей трубы бросается зажженные бумага или кусок тряпки. Спичками разжечь печь не получится: они погаснут, пока долетят по трубе вниз. Когда дрова разгорятся, поддувную заслонку полностью перекрывают, и в таком положении печка может работать не один час.

Если нет бочки, такую чудо-печь можно сделать из старого газового баллона или большого огнетушителя. Главное — помнить народную мудрость: «Кто хочет делать — ищет способы, кто не хочет — ищет причины». Удачи вам! Тепла и уюта вашему дому!

Источник: http://1poteply.ru/pechi/svoimi-rukami-dlitelnogo-goreniya.html

Какие печи длительного горения с водяным контуром лучше – обзор вариантов для правильного выбора

Обычные печи не всегда способны решить проблему качественного обогрева дома. На это есть множество причин: большие площади, особая планировка помещений. Печи длительного горения с водяным контуром успешно решают многие проблемы, позволяют добиться комфортной температуры жилища при любых условиях.

Производители предлагают разные модели таких печей. Не отстают и народные умельцы, которые создают своими руками интересные конструкции, и вполне справляются со своей задачей.

Иногда домашние мастера создают инженерные шедевры, пытаясь приспособить для водяного отопления даже камины. Тем самым достигается экономия топлива и обеспечивается равномерное распределение тепла по дому. Получается такой полезный гибрид — печь камин длительного горения с водяным контуром.

Когда к печи подключён водяной контур, в отопительном процессе кроме корпуса, принимает участие жидкий теплоноситель.

Особенности конструкции с водяным контуром

Печь долгого горения с водяным контуром сходна принципом работы с котлом, работающим на твёрдом топливе. Топливо, и выделяемые им горючие газы, сгорают в разных камерах. Такой принцип работы называется пиролизным. В итоге одна закладка позволяет не только длительно отапливать помещение, но и с максимально высоким КПД.

Конструкция чугунной печи длительного горения с водяным контуром представляет собой корпус из двух камер. В одном отсеке медленно тлеет топливо, во второй сгорают выделившиеся летучие вещества. В качестве топлива могут быть пеллеты, уголь, торф или опилки. Продукты сгорания обсыпаются в зольник. Его дверка может быть простейшим регулятором подачи воздуха. Таким образом, от того, насколько широко она распахнута будет зависеть сила огня.

Топливо закладывают, как и в других котлах, через топочную дверку. Некоторые печи шахтного типа, которые работают на угле или пеллетах, оснащены автоматизированной схемой загрузки топлива. Это очень удобно, так как не нужно постоянно контролировать процесс тления.

Виды отопительных печей

По функциональному назначению печи можно разделить на несколько групп:

  • для отопления помещений;
  • для бань;
  • для приготовления пищи;
  • универсального назначения.

Различаются печи по материалу, из которого изготовлен корпус:

Агрегаты подразделяются по типу используемого топлива. Чаще других встречаются дровяные печи длительного горения с водяным контуром. В последние годы популярность приобрели печи, которые работают на угле и древесных гранулах.

Особенности газогенераторов

В плане экономии топлива и длительности горения газогенераторные печи с водяным контуром выгодно отличаются от других подобных конструкций.

Преимущества газогенераторных моделей:

  • экономичный расход топлива (до полу суток при одной закладке);
  • небольшие по размеру, занимает небольшую площадь;
  • очень хороший показатель КПД — в районе 85%;
  • имеется возможность изменить силу горения;
  • большой выбор топлива;
  • простая схема подключения водяного контура.

Однако кроме явных преимуществ перед другими подобными агрегатами, есть и некоторые особенности, которые нужно учитывать при установке газогенераторных устройств:

  • необходимость ручной регулировки для достижения оптимального результата;
  • более частая очистка дымовой трубы из-за образования сажи и конденсата;
  • необходимость устройства утеплённой металлической дымовой трубы;
  • высокая требовательность к качеству топлива.

Следует учесть, что при сборе дымовой трубы верхняя часть вставляется в нижнюю. Дрова должны быть по уровню влажности не более 20%. Нельзя устанавливать такие печи в помещениях, где долгое время находятся люди (например, в спальных комнатах).

Самодельные газогенераторные агрегаты

Самодельные варианты газогенераторов, сделанных с учётом всех правил, тоже имеют право на жизнь, наряду с промышленными моделями. Основное требование к таким котлам — устройство двух камер сгорания.

Часто в качестве корпуса самодельной печи длительного горения с водяным контуром домашние мастера используют обыкновенную металлическую бочку соответствующего размера. Можно сварить его самостоятельно из прочного металлического листа.

К корпусу прикрепляют трубу из стали. Камеру разделяют колосниковой решёткой. Для подсоединения к водяному контуру устанавливают теплообменник. Корпус желательно покрасить огнеупорным красящим раствором.

Печи на пеллетах длительного горения

Одной из разновидностей газогенераторных котлов являются печи, которые работают на древесных гранулах — пеллетах. Для их загрузки гранул требуется специальный бункер.

Процесс загрузки гранул автоматизированный с помощью саморегулирующихся пневматических или шнековых устройств. Регулируется и режим работы.

Бак для нагрева воды может быть любого размера, он зависит от того, какие габариты у чугунной плиты. Главное в таком баке — материал изготовления. Сталь должна выдерживать длительное воздействие высокой температуры и агрессивной среды.

Для того, чтобы подключить водогрейный бак к водяной системе, предусмотрены специальные патрубки. Их устанавливают ближе к дымоходу, либо в районе стыка дымохода и топочной камеры.

Универсальный агрегат долгого горения

Водяные контуры к газогенераторным агрегатам можно и не подключать, они будут без них хорошо отапливать помещение. Единственное условие — надо правильно рассчитать мощность.

Некоторые модели дополнительно оснащены варочной плитой и духовым шкафом. Отопительные печи длительного горения с водяным контуром считаются наиболее эффективными, так как тепло исходит сразу от двух систем — самой печи и от радиаторов.

Подключение водяного контура к газогенераторной печи не сложное. Сделать это значительно проще, чем к кирпичной печи, которая далеко не всегда подходит для такой цели. Над топкой сооружают теплообменник. Вода в рубашке, огибающей топку, прогревается, далее теплоноситель идёт по трубам к радиаторам. Дополнительный обогрев помещения получают без увеличения энергоресурсов. Преимущества такой системы очевидны.

Монтаж газогенератора

Устанавливают агрегаты поближе к стене, так как выходной патрубок для дымохода обычно расположен сзади. У котлов промышленного производства имеются ножки, которые можно регулировать по высоте. Это значительно облегчает процесс подключения котла к дымоходу.

Следует особенно внимательно выполнять установку твердотопливных печей длительного горения с водяным контуром в загородных деревянных домах. Стену, где будет стоять газогенератор, нужно обязательно закрыть огнестойким материалом.

Большой плюс таких агрегатов в том, что их можно подключить к уже имеющейся системе водяного отопления, которая работает от электрических или газовых приборов. Печка на дровах с водяным контуром станет прекрасным резервным источником тепла в случае необходимости.

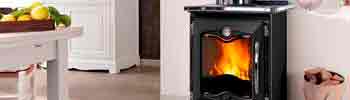

Сейчас можно купить отопительные котлы, которые по дизайну выглядят как обычный камин. Однако принцип работы такой же, как и у газогенераторных агрегатов с теплообменниками. Таким образом, они могут выступать и как красивый предмет интерьера.

Печи медленного горения с водяным контуром не заменимы для обогрева загородного дома. Они очень экономичны, могут использоваться на разном топливе, иметь интересные дизайнерские решения. С такой печью можно быть уверенными в том, что дом всегда будет наполнен приятным теплом.

Источник: http://teplospec.com/pechi-kaminy/kakie-pechi-dlitelnogo-goreniya-s-vodyanym-konturom-luchshe-obzor-variantov-dlya-pravilnogo-vybora.html

Смотрите также:
31.10.2018

Печи Бутакова: Студент, Инженер, Профессор Печи профессора Бутакова пользуются в России большой популярностью. Они способны невероятно быстро нагреть любое помещение, что говорит о мощности продукции. Но функционирует печь в весьма экономичном режиме. Достаточно...

31.10.2018

Печь для гаража. Выбираем и создаем своими руками Оглавление: Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы...

31.10.2018

Автомобильные диски для изготовления печи Большинство людей, умеющих делать многие вещи своими руками, часто используют толстые трубы при сооружении дровяной печи для дома или котла для бани. Такое строительство стоит очень дорого и не каждому будет по карману. А вот...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
