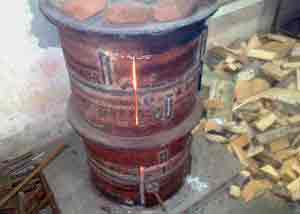

Печь из колёсных дисков

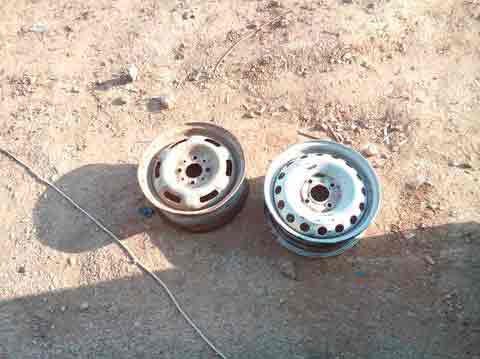

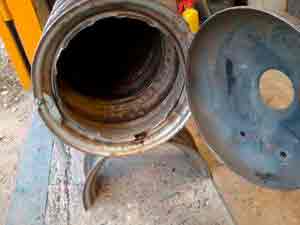

Автомобильные диски для изготовления печи

Большинство людей, умеющих делать многие вещи своими руками, часто используют толстые трубы при сооружении дровяной печи для дома или котла для бани. Такое строительство стоит очень дорого и не каждому будет по карману. А вот тем, у кого есть несколько ненужных колес от автомобиля, повезло гораздо больше. При помощи колесных дисков можно сделать прекрасную печь. Какую печь можно сделать из старых дисков от автомобиля рассматривается в данной статье.

На сегодняшний день люди с хорошей фантазией, умом и руками придумали несколько видов самодельной печки из автомобильных дисков. Между собой они отличаются областью использования. Печь можно применять для:

  • Отопления;
  • Бани;
  • Приготовления шашлыка и другой еды.

Старые диски отлично подходят для таких целей благодаря толщине металла, из которого они произведены. Если сделать печь из такого подручного материала, то ее корпус прослужит весьма долгое время. А если взять диски от грузового автомобиля, то срок эксплуатации увеличится еще в два-три раза. Их используют для бани, так как именно у них немаленькая толщина и размер. А для банной печи это главный фактор. А вот из дисков от обычного легкового автомобиля можно изготовить печь для гаража или приготовления шашлыка.

Особенности самодельной банной печки

Любой вид печки для бани, сделанной своими руками, имеет маленькие размеры и легкость сборки. Но это скорее плюсы, так как степень эффективности при этом не снижается. Для растопки в жаркое время года понадобится лишь несколько поленьев небольших размеров. Желательно взять дубовые заготовки дров.

Печь быстро нагреется и так же быстро остынет. В период морозов и холодов печка из колесных дисков будет остывать около двух часов. В процессе топки можно сразу мыться, так как угарный газ внутри бани не накапливается.

Необходимые материалы

Если вы умеете пользоваться сварочным аппаратом, то вы вполне сможете сделать печку из дисков от грузовика своими руками. Для начала нужно приготовить все необходимые материалы и инструменты:

  • Четыре колесных обода от грузового автомобиля;
  • Огнеупорный кирпич;
  • Толстые листы металла;
  • Глиняный раствор;
  • Дымоходная труба;
  • Цемент;
  • Прутики из металла или швеллеры.

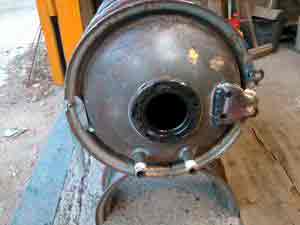

Для чего нужны четыре грузовых диска

Для того чтобы получилась самодельная печка для бани, нужно найти четыре ненужных обода от грузового автомобиля. Можно взять диски от ЗИЛ-130. Теперь их нужно поставить друг на друга. Каждый обод будет нести в себе определенную функцию.

  • Диск, стоящий первым, выступает в роли колпака для камеры сгорания. Печь такого вида после сборки должна иметь маленький кирпичный топливник с открывающимися дверями, которые, в свою очередь, будут выходить в предбанник. В принципе, можно и не делать топку из кирпича, а просто поместить ее в самом первом диске. Только в таком случае топить и подбрасывать дрова придется через парную. И еще будет намного сложнее сделать дверцы в корпусе обода.
  • Диск под номером два служит в роли каменки.
  • Третий обод послужит в качестве еще одного теплообменника, он будет передавать энергию в парную.

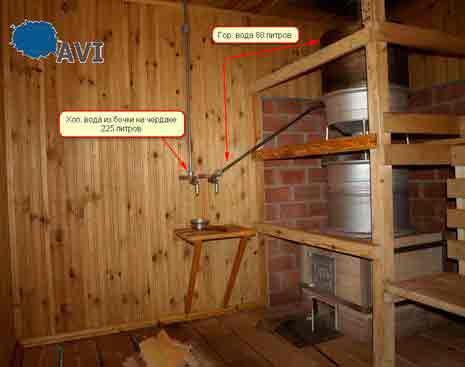

  • Последний четвертый диск будет баком для подогрева воды.

Этапы сборки

Приготовив все необходимое, можно приступать непосредственно к работе по сборке печки для бани из автомобильных дисков. Работа проходит в несколько этапов:

  1. Изготавливаем бак для подогрева воды. Для этого нужно приварить один обод к другому. К полученной емкости для воды нужно приварить дно из металлического листа. В дне вырезается дырка под трубу. Впоследствии трубу нужно будет вварить в отверстие так, чтобы крепеж был смещен на одну сторону. Кран для воды устанавливают сбоку колесных дисков. Сверху нужно прикрыть все крышкой из металла. Ее можно и приварить.
  2. После изготовления емкости для воды, нужно проверить ее герметичность. С этой целью нужно залить бак водой полностью и посмотреть, не проявятся ли капли воды. Места, где вода подтекает, нужно подварить, но только после того, как вся вода будет вылита с помощью крана. Когда бак пройдет тест на герметичность, его можно устанавливать в самой бане.
  3. Сооружаем каменку-топку. Оставшиеся два диска пригодятся для изготовления каменки и топки. При помощи сварочного аппарата нужно приварить между собой два диска от автомобиля. В результате появиться цилиндр полый внутри. В середину полученной конструкции устанавливают и приваривают решетку. На нее-то и будут в будущем располагаться камни. Получится замечательная каменка. Также нужно сделать дверцу на передней части двух сваренных между собой дисков. Для этого нужно проделать маленькое по размерам отверстие и прикрепить к нему дверцу.
  4. Делаем фундамент. Фундамент под печь должен быть надежным и объемным. Низ нужно сделать кирпичным и залить все это цементным раствором. Знающие люди рекомендуют делать армирование основания решетки из металлического сплава. Это нужно для улучшения жесткости.
  5. Изготавливаем кирпичную часть печки. После полного высыхания основания можно переходить к монтажу кирпичной части. Здесь пригодится раствор из глины. Красный кирпич отлично подойдет для верхнего слоя. Нужно смастерить полость поддувала, над которой в будущем будет прикреплен колосник и еще изготовить дверцы. Топка частично делается из кирпича. Дверцы будут приварены к топке.
  6. Прочное сооружение получится, если укрепить ее швеллерами, сделанными из металла. Их нужно закрепить под углом к верхней металлической площадке. Всю готовую конструкцию нужно соединить с кирпичами верхней части трубы.

Равномерно прогревать баню помогает нижняя часть печки, сделанная из колесных дисков грузовика. Именно она замечательно держит тепло. Помещение парной и вода нагревается в течение одного часа. Возможность контролировать дрова помогает удерживать температуру на необходимом уровне.

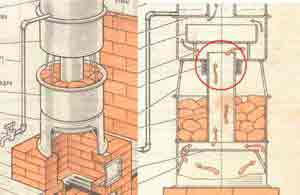

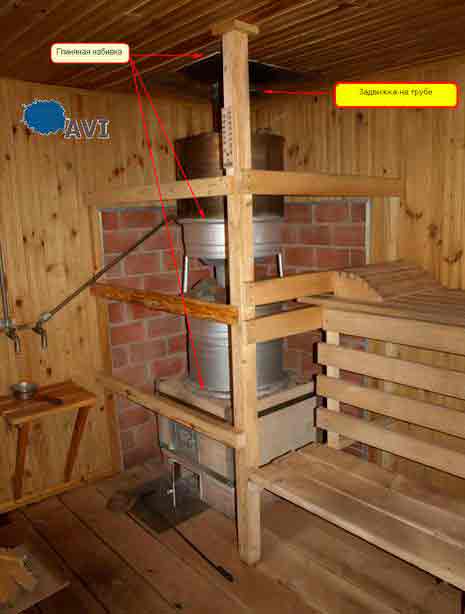

Принцип работы печки для бани из дисков


Печка для растопки бани, собранная своими руками, работает по следующему принципу: дрова горят в топливнике и передают энергию через корпус первого колесного диска, у которого вырезано дно. В свою очередь первый и второй диски сварены между собой. У второго обода дно осталось, поэтому его можно наполнить камнями. Через них установлена труба, которая помогает вывести продукты горения и разогреть каменку.

Потом эта труба проходит через диск под номером три. В этом ободе есть металлический рассекатель газов. Он сделан на месте вырезанного дна. Рассекатель омывает продукты горения, и печь из дисков отдает еще больше тепла, так как она выступает в качестве экономайзера.

Немного рекомендаций по использованию дисковой печи


В процессе эксплуатации могут возникать некоторые сложности, которые можно вполне избежать, если соблюдать некоторые простые правила:

  1. Главное, надежно сварить все стыки будущей печки. В процессе эксплуатации в парилку через не заделанные щели может попадать дым. Это не очень приятно, поэтому уделите особое внимание сварочным работам. Конечно, при длительном использовании от больших температурных режимов, могут возникнуть трещины, но они легко устраняются при помощи глины и хорошо просушенного песка. Песок может помочь найти новые щели.
  2. Перед тем, как начать использовать печь, ее нужно обработать с помощью краски. Краска должна быть обязательно устойчивой к большим температурам. На верхнюю часть сооружения нужно обратить особое внимание. Испарение жидкости происходит именно в ней. Иногда металл может подвергаться коррозии и в следствии этого терять свои свойства.
  3. Лист из нержавеющей стали нужно установить на дымоходную трубу. Вода высоких температур оказывает отрицательное воздействие на конструкции. Для крепежа может подойти заранее приготовленный хомут. Его можно купить в магазине или изготовить самостоятельно.
  4. Соблюдайте пожарную безопасность. Если пол в бане деревянный, то обязательно должно быть огнеупорное сооружение. Перед помещением, где находиться топка, нужно установить кусок железа 20 на 30 сантиметров. Это будет огнеупорный щит. По всей площади снизу сделайте изоляцию. Расстояние между изоляцией и печкой засыпьте песком и камнями. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Эти природные материалы впитают в себя большую температуру, которую дает нам печка. Кроме этого, они отлично удерживают полученное тепло и, благодаря этому, могут позволить печке дольше удерживать температуру даже после угасания дров. А в-третьих, это отличный декор для вашей бани.

В заключении хочется сказать, что соорудить самостоятельно печку для бани из старых дисков не так уж и сложно. Нужно всего лишь соблюдать рекомендации и выполнять каждый этап работ на совесть.

Источник: http://poluchi-teplo.ru/pch/bannaya/avtomobilnyie-diski-dlya-izgotovleniya-pechi-vozmozhno.html

Как сделать самодельную колесную печку из старых дисков для колес

Безусловно, приняв решение установить в бане печь, изготовленную из старых дисков для колес, можно сэкономить средства. Такую печку можно изготовить самостоятельно, но, если вы не владеете определенными умениями и знаниями в этом деле – лучше обратиться за помощью к специалисту.

Самодельная печь для бани из дисков – это максимум затрат физических усилий и минимум затрат в финансовом плане.

Итак, в статье рассмотрим, какие материалы годятся для изготовления печи из дисков, ее технические характеристики, как сделать и что для этого понадобиться.

Особенности печи из дисков

Колесные диски от грузовых машин, которые уже вышли из эксплуатации, могут получить шанс на вторую жизнь став отличным материалом для изготовления печи для отопления бани. Этот материал достаточно доступен, следует только оглянуться вокруг себя.

В сравнении с кирпичной печью, дисковая имеет массу преимуществ и основное из них – печь из дисков отлично подходит для строений, возведенных на влажном ландшафте, которому свойственно поднимать строение в разные времена года. Преимущество заключается в том, что печь не деформируется, и не трескается в отличие от кирпичной.

Актуальный вопрос – Сколько тепла может дать печь, изготовленная из колес?

Печь средних размеров способна достаточно быстро нагреть баню размером примерно 3 на 4 метра. Захотите попариться в бане летом – эта печь не потребует особо много дров, достаточно будет трех-четырех хороших поленьев для шикарной жаркой баньки. Эта печь занимает не очень много места, проста в монтировании и в ней не предусмотрены заслоны.

Единственный недостаток, дисковая печка остывает так же быстро, как и нагревается. В зимний период времени, печь может остыть через полтора-два часа после погасания последней партии дров.

Итак, приняли решение, что такая печь именно то, что надо для вашей бани, построили проект, осталось собрать необходимые материалы.

Для среднестатистической печи, со стенками 10 миллиметров, диаметром 50 сантиметров и высотой около полутора метров идеально подойдут колеса от КрАЗа.

Материалы, которые пригодятся для работы:

  • диаметром 50х50 обод, два штуки;
  • две трубки для дымохода, диаметры которых около 33 сантиметров и длиной 40 сантиметров;
  • для каркаса топки железный пласт толщиной 8 миллиметров.

Приступаем к сборке печи:

Первым этапом сооружения дисковой печи являются сварочные работы, по завершении которых получается основная часть – каркас 60х60, высота составляет 40 сантиметров.

Немного о пожарной безопасности

При наличии в бане деревянного напольного покрытия, важно установить огнеупорное сооружение. Точнее, перед комнатой с топкой следует вмонтировать огнеупорный щит, в виде пласта железа 20х30 сантиметров (ширина обязательно должна быть немного больше самой двери). Безопасность превыше всего.

По всему периметру внизу необходимо установить дополнительную изоляцию. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Такие простые действия обусловлены высокими температурами, которые источает печь во время работы. Указанные природные материалы замечательно поглощает производимый жар и безупречно его удерживает, тем самым не позволяя печи остыть сразу после погасания дров. Кроме теплоудерживающего эффекта, камни играют еще и декоративную роль.

Когда нижняя часть печки готова, переходим к сооружению среднего отдела. Устанавливаем диски друг на друга. Важно, в самый нижний диск, сбоку, нужно вварить дополнительную трубу. В будущем эта труба станет открытой каменкой. В данном случае, вариант открытой каменки более предпочтителен, так как баня будет нагреваться гораздо быстрее.

Укладываем на трубу камень дикарь, прямо над отсеком для топливника. Температура камней будет подниматься до двухсот градусов.

В принципе, это средняя часть печки, из которой выходят две трубы. Одна труба – это дымоход, вторая – каменка.

Строим верх дисковой печи

Привариваем к верхнему диску железное дно. Толщина железной пластины должна быть 8 миллиметров. Эта емкость будет служить котлом для подогрева воды. Объем такого котла составляет примерно 95 литров, но, несмотря на свой внушительный объем, нагревается она достаточно быстро, благодаря тому, что через него проходит дымоход, который тоже нагревается.

Чтобы котел с водой был удобен в эксплуатации, в его конструкцию нужно включить кран для горячей воды.

Чтобы зафиксировать дымоход, сверку прикрепляем крышку.

На завершающем этапе работы по сооружению и установке конструкции, выводим через потолок и крышу дымоход на улицу. Очень важно, при выводе дымохода, изолировать его от контакта с деревянными материалами или любыми другими вещами, которые могут легко воспламениться.

Несколько советов из опыта эксплуатации самодельной дисковой печи:

  • Очень важно тщательно сваривать стыки между всеми составляющими конструкции. Дело в том, что в процессе работы, дым может выходить через щели и попадать в парилку бани. Естественно, это неприятно. Поэтому большое внимание следует уделить именно свариваемым стыкам. В любом случае по прошествии большого срока использования печи от большой температуры на ней могут образоваться щели, но их легко можно устранить, замазав глиной, а сверху притрусив сухим песком. Песок позволит вовремя обнаруживать новые трещины.
  • Перед эксплуатацией печи, тщательно обработайте ее краской, устойчивой к высокой температуре. Особое внимание следует уделить верхней части конструкции, так как там постоянно происходит процесс испарения жидкости. В таких случаях металл теряет свои свойства и подвергается эрозии.
  • Трубу дымохода рекомендуется оснастить листом нержавеющей стали. Горячая вода губительно воздействует на любую конструкцию. Для крепления можно подготовить хомут, купленный или сделанный самостоятельно.

Что ж исходя из вышеописанного, сконструировать печку из колес не так уж и сложно, но и непросто. Успехов в обустройстве бани и будьте аккуратны.

Источник: http://pechi.guru/pechi/proekty/kak-sdelat-samodelnuyu-kolesnuyu-pechku-iz-staryh-diskov-dlya-koles.html

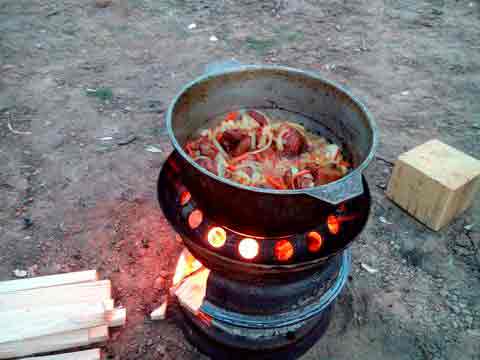

Печка из автомобильных колесных дисков своими руками

Зима — отличная пора для того, чтобы вспомнить летние посиделки на природе, как вы с друзьями отдыхали возле казана или у костра с шашлыками. В принципе даже холодными зимними днями вы можете побаловать себя и своих родных шашлыками, если у вас имеется мангал. Несколько труднее обстоит дело с казаном.

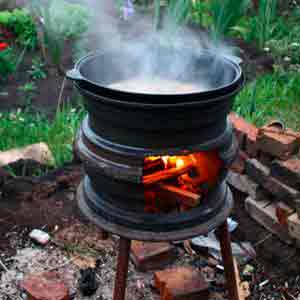

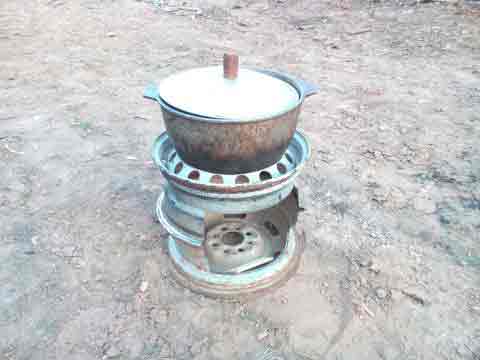

Для этого вам понадобится специальная печь. Кроме всего прочего, вы сможете использовать ее и в качестве отопительного прибора для обогрева небольшого помещения.

Но не стоит раньше времени отказываться от идеи сделать печь под казан своими руками. Если у вас в хозяйстве завалялись несколько старых колес от автомобиля, то вы легко справитесь с этой задачей.

Почему колесные диски идеально подходят для изготовления корпуса печи?

Если оглянуться, то можно найти массу разных материалов и подручных средств, которые можно использовать для создания печки своими руками. Обычно владельцы ее делают из металлической бочки, но не учитывают следующий отрицательный момент — во время работы в самодельной печке будет создаваться до того сильный огонь, что тонкие стенки топки не смогут его выдержать и прогорят. Если вы хотите, чтобы это самодельное сооружение прослужило вам как можно дольше, то лучше, конечно, использовать стальной лист подходящей толщины. Правда, обойдется вам такая печка в серьезную сумму.

Но в целях экономии вы можете изготовить печь из автомобильных дисков. Ведь эта конструкция имеет массу преимуществ:

  • Низкие расходы. Найти бесхозные колесные диски не составляет большого труда.
  • Прочность и длительный срок конструкции. Автомобильные диски выполнены из толстой стали, поэтому самодельная печка из них прослужит вам не один год.
  • Высокая термостойкость. Учитывая материал, из которого изготовлены автомобильные диски, они легко выдержат частое и длительное воздействие высоких температур.
  • Быстрый нагрев. Печка этой конструкции быстро нагреется до требуемой температуры независимо от того, какое топливо вы будете для неё использовать.
  • Отсутствие ограничений по размерам. Вы можете изготовить печку любых размеров, всё зависит от особенностей дисков, которые вы будете использовать.
  • Высокий КПД.

Важным преимуществом колесных печей является то, что изготовить их не составляет большого труда даже без наличия опыта. Единственное, что может осложнить вам реализацию этого замысла — отсутствие необходимых инструментов. Для изготовления самодельной печки из колес от автомобиля вам обязательно понадобится сварочный аппарат и болгарка.

Как сделать печку из колесных дисков своими руками?

  1. Один из имеющихся у вас дисков послужит верхней частью будущей печи. Расположите его так, чтобы крепежная часть оказалась сверху. Затем при помощи болгарки вырежьте через болтовые отверстия круг и извлеките центральную часть. В итоге у вас должна получиться устойчивая поверхность, на которую вы сможете установить казан.
  2. Второй диск, который будет служить вам нижней частью печи, расположите таким образом, чтобы крепежная площадка оказалась внизу. На неё установите приготовленный верхний диск. Если вы все сделали верно, то вверху конструкции будет находиться отверстие для помещения в него казана. Участок, где примыкают две поверхности друг к другу, следует проварить по кругу.

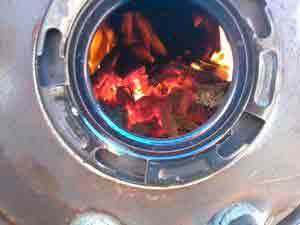

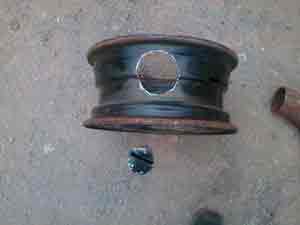

  3. Чтобы изготовить топочную камеру, нужно в нижнем колесе проделать отверстие, которое должно иметь размеры 20 x 12 см. Обязательно сделайте отступ 2 см от нижнего края, это поможет обеспечить большую прочность конструкции. Советуем приберечь вырезанный кусок металла, хорошенько зашлифуйте острые края и прикрепите к изготовленному окошку, используя болтово-гаечное соединение. Эта часть будет использоваться вами в качестве дверцы.
  4. Успешно выполнив предыдущие этапы, вам необходимо приварить к печи подножки. Для их изготовления вы можете взять стальные уголки. Для нашей самодельной печи будет достаточно трех ножек длиной 25–30 см.
  5. Советуем добавить в конструкцию и ручки, которые помогут вам удобнее перемещать печь.
  6. После завершения всех действий на дне конструкции останется открытое отверстие в ступице. На неё нужно положить металлическую пластину.

В итоге вам понадобится всего лишь 2-3 часа на то, чтобы обзавестись удобной и практичной печкой из дисков для казана. Это очень компактное приспособление, которое вы легко сможете взять с собой, поместив его в багажник легковой машины.

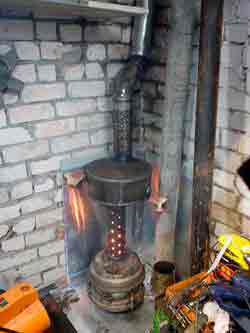

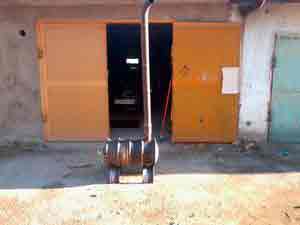

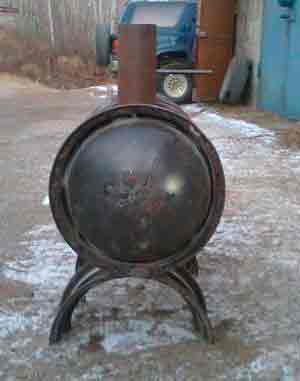

Буржуйка из дисков в качестве банной печки

По аналогичной схеме вы можете сделать из старых колес и знакомую всем печь буржуйку. Чтобы ее изготовить, вы можете использовать большие диски от грузовой машины типа КрАЗ-255Б.

Если вы в точности соблюдите порядок работы, то у вас должна получиться отличная конструкция диаметром 50 см, высотой 140 см и толщиной стенок 1 см. Она отлично справится с ролью даже банной печи.

В качестве основания буржуйки вы можете взять секции от старых отопительных батарей, на которые сверху и снизу необходимо прикрепить металлические листы толщиной 5–8 мм. В итоге у вас должна получиться основа печи, имеющая размеры 0,6 x 0,6 м и высоту 0,4 м.

Не забудьте добавить в печь из колесных дисков топочную камеру с дверцей, которую нужно сделать в основании. До того как вы начнете устанавливать корпус из дисков, вырежьте отверстие в верхнем листе основания.

После этого вам нужно выполнить следующие простые действия:

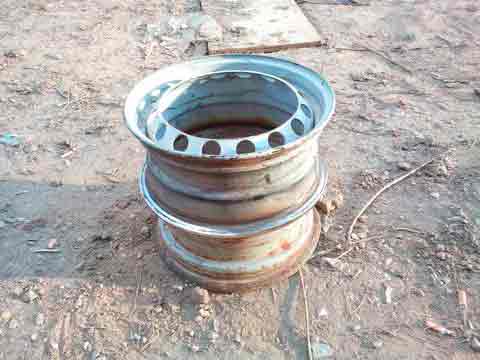

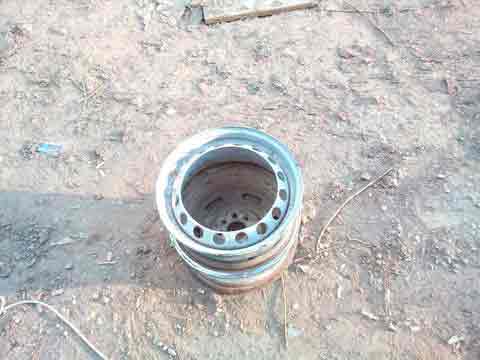

  1. Берем автомобильные диски и ставим их друг на друга. Убедившись, что они совмещены правильно, свариваем их между собой по всему периметру. Далее корпус необходимо приварить к основанию в нижней части.
  2. В диске, который будет располагаться внизу конструкции, нужно вырезать отверстие, а затем вварить боковую трубу сечением 0,2– 0,3 м. Это место будет служить нам отсеком для закладки камней в случае, если вы будете использовать печь в парилке. В остальных случаях отруба послужит вам топкой. Тогда для изготовления основания желательно взять цельный лист и загерметизировать крепежную панель.

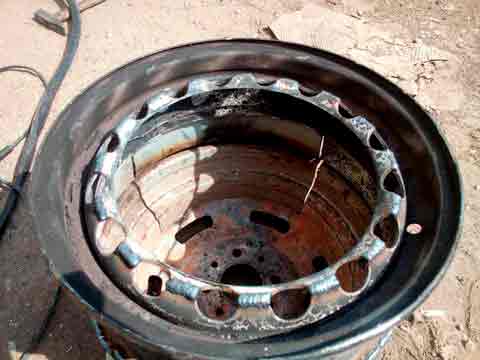

  3. Теперь необходимо подготовить верхний диск. По контуру отверстий для болтов необходимо вырезать отверстие и вытащить его. Затем нам понадобится металлический лист толщиной 4–5 мм, из которого мы сделаем крышку. В нем сразу нужно сделать отверстие для дымохода и приварить к ободу верхнего колеса.

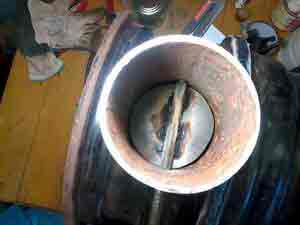

  4. В завершение в созданное отверстие вваривают дымоходную трубу сечением примерно 10 см.

После успешного выполнения всех этапов вы можете покрыть печку огнеупорной краской. Прежде вы должны тщательно удалить остатки старой краски. Чтобы это было проще сделать, советуем прокалить печь на огне, после чего вы с легкостью сможете убрать всю грязь. Дождавшись, когда печка полностью остынет, можете приступать к покраске. Учитывая условия эксплуатации печи, лучше всего использовать черную термостойкую эмаль.

Мангал из колесных дисков

Можно назвать много причин, почему стоит изготавливать мангал из старых колесных дисков. Это не только легкое и удобное в переноске приспособление. Вдобавок вам будет легко поддерживать требуемую температуру благодаря свободному доступу воздуха.

Наверняка не у одного владельца возникало желание изготовить самодельный мангал из колесных дисков. Поэтому сегодня существует немало вариантов изготовления этого приспособления. Чтобы у вас не возникло больших трудностей с изготовлением, рассмотрим самую простую конструкцию, собрать которую можно, имея минимальный набор материалов. Всё, что необходимо сделать – уложить на нижнее отверстие диска стальной лист или иной материал, который отыщется в вашем хозяйстве.

Но при всех своих достоинствах мангал подобной конструкции обладает определенными минусами:

  • Низкий уровень посадки плоскости для приготовления пищи;
  • Если приспособление будет стоять на земляной поверхности, то тяги для поддержания огня будет недостаточно и он может погаснуть.
  • Небольшой объем топочной камеры.

Мангал такого исполнения столь же удобен в использовании, как и обычная походная подставка под шампуры из кирпича. Этот вариант вас не разочарует, если вы будете использовать его нечасто. В остальных случаях вам стоит задуматься о создании более надежного и удобного мангала.

Как сделать мангал из колёсных дисков?

Чтобы изготовить мангал, который выдержит более активную эксплуатацию, вам нужно приготовить два колесных диска и небольшой набор инструментов и материалов:

  • Сварочный аппарат и комплект электродов;
  • Болгарку;
  • Профильную трубу длиной 1 м;
  • Крепежные элементы — болты и гайки;
  • Проволоку;
  • Одежду для индивидуальной защиты — перчатки и маску.

Сам процесс изготовления мангала из двух автомобильных дисков очень прост. Для наглядности опишем его в виде последовательных этапов:

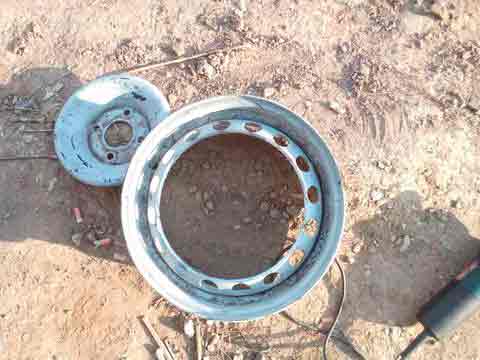

  1. Берем первый диск и вырезаем, используя болгарку или газовый резак, крепежную площадку. Затем диски нужно приварить по кругу друг к другу. Это нужно сделать так, чтобы на дне конструкции оказалась оставшаяся перегородка из первого, обработанного диска.
  2. Теперь нам нужно сделать дверцу. Для вашей печки она не помешает, с ее помощью вам будет легче поддерживать огонь. Вы в любой момент можете подкладывать новые порции топлива, не снимая блюдо с мангала. Но чтобы всё сделать максимально аккуратно, сперва вам следует наметить границы дверцы, нанеся их на боковую поверхность колесной печи. Рекомендуется располагать дверцу на 2–3 см выше дна. Примерно по центру прямоугольника, которым вы изобразили дверцу, будет проходить сварной шов. После нанесения разметки начинаем вырезать отверстие для дверцы, а по завершении этой операции необходимо зашлифовать края выреза. Далее, берем болты и на одной из боковых сторон прямоугольника сооружаем петли, чтобы дверца могла легко открываться. К дверце привариваем гайки, с помощью которых можно будет навесить ее на болты, которые предварительно нужно установить на корпусе. В завершение этого этапа необходимо изготовить ручку для дверцы. Для нее нам потребуется дополнительный болт. Его нужно приварить в паре сантиметров от края на стороне, противоположной от петель.
  3. Теперь нужно заняться изготовлением ножек мангала. Вам будет легче пользоваться печью, если вы оснастите ее ножками длиной 60–80 см. Однако вы также можете выбрать для себя другие подходящие размеры. Ножки можно сделать из профильной трубы: для этого ее нужно разрезать на три равных куска определенной длины. После этого дело остается за малым — отрезки нужно приварить к корпусу печи на равном друг от друга расстоянии. Чтобы каждая ножка была наклонена под одинаковым углом, старайтесь иx устанавливать с упором в бортик и перегородку. Если вы это сделаете, то конструкция будет более устойчивой вне зависимости от точки соприкосновения с поверхностью.
  4. Завершающим шагом изготовления самодельной печки является создание ручек для удобного перемещения мангала. Лучше всего их установить в центре конструкции по бокам от дверцы. Сперва нанесите границы ручек, затем приварите к корпусу гайки и проденьте в них ручки, которые можно изготовить из толстой проволоки 8 мм.

Заключение

Часто бывает так, что возникает острая необходимость в печке, чтобы, к примеру, подогреть воды или приготовить особое блюдо. Не каждый владелец захочет тратить на нее деньги. В таком случае ее можно изготовить своими руками, причем для этого вам потребуются доступные материалы. Это могут быть колесные диски, которые часто валяются без дела. Они выполнены из довольно толстой стали, поэтому отлично подойдут для изготовления корпуса будущей печи. Все, что вам потребуется для реализации этого замысла — болгарка, сварочный аппарат и немного терпения. Если вы имеете навыки работы с этими инструментами, то без особых усилий сделаете печку из колесных дисков.

Источник: http://bane.guru/pechi/pechka-iz-avtomobilnyh-kolesnyh-diskov-svoimi-rukami.html

Мастерим из самых необычных подручных материалов: изготовление печки из автомобильных дисков своими руками

Задавшись целью самостоятельно сделать печь, люди часто используют подручный материал.

Замечательно для сооружения отопительной конструкции подходят колесные диски – железная часть автомобильного колеса. Благодаря качеству и толщине металла они идеально подойдут для этой цели.

Плюсы печи из автомобильных дисков

Преимущества такой печи очевидны:

  • не нужно тратиться на материалы;
  • устойчивость металла к высоким температурам и огню дает возможность использовать любой вид топлива;
  • множество вариантов дисков позволит соорудить печь оптимальных размеров;
  • материал обладает высокой теплоотдачей;
  • толщина металла увеличивает долговечность агрегата;
  • быстрое и простое конструирование прибора.

Из колесных дисков можно сделать несколько разновидностей отопительной конструкции:

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят.

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

  • 4 одинаковых колесных диска нужного размера;
  • болгарка;
  • сварочный аппарат;
  • толстый лист металла или печная вставка;
  • ножки (необязательны).

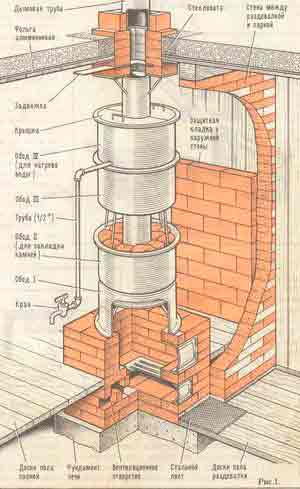

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

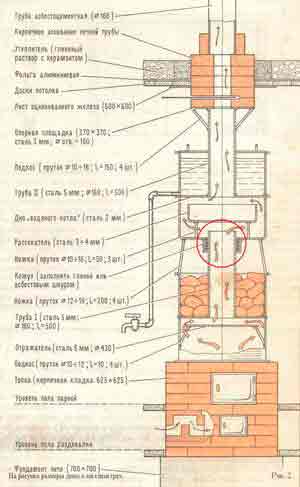

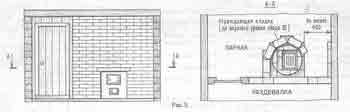

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

  1. Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см. Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни.
  2. Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

  1. Далее все отдельные части конструкции свариваются между собой.
  2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

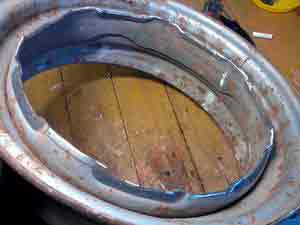

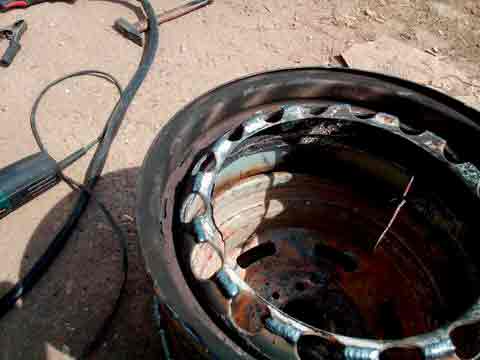

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Преимущества дисковой печи

  1. Главное преимущество печи из дисков — ее мобильность. Она не тяжелая, легко переносится и ставится где угодно.
  2. Еще одна особенность — сваренная конструкция не будет деформироваться и не потрескается.
  3. Прибор очень быстро накаляется и хорошо отдает тепло.

Фото готовых проектов

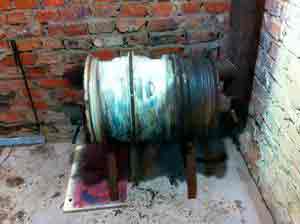

Фото 2. Вариант готовой банной печи из автомобильных дисков. Каменка располагается в верхней части устройства, бак для воды не предусмотрен.

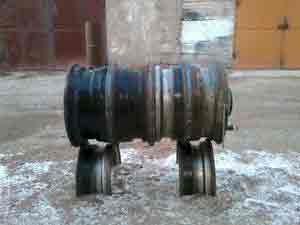

Фото 3. Печь-буржуйка из старых автомобильных дисков. Всего состоит из трёх дисков, которые располагаются горизонтально.

Фото 4. Печка из автомобильных дисков, включающая место для установки казана. Также устройство можно использовать в качестве мангала.

Полезные советы

  1. Важно в месте сварки проложить качественный шов — на нем не должно быть заметно никаких дефектов.
  2. Работая со сварочным аппаратом, нельзя сразу пытаться сварить все — работа делается поэтапно. Сварив вместе детали, нужно подождать остывания шва до температуры касания.
  3. При сборке конструкции не забудьте, что для правильной работы печи важно предусмотреть размер топочной камеры под вид топлива, которым планируете пользоваться.
  4. После завершения работы обязательно испытайте конструкцию и устраните выявленные недочеты.

Внимание! Все сварочные работы должны проводиться с соблюдением правил техники безопасности, в защитной одежде и маске. Не прикасайтесь к деталям, пока они не остынут.

Полезное видео

Посмотрите интересное видео, в котором демонстрируется процесс изготовления печи для бани из старых автомобильных дисков.

Печь — друг в походе и на даче

Не поленитесь — потратьте 3—4 часа свободного времени и станьте обладателем удивительной и очень функциональной печи из колесных дисков. Ее плюсы очевидны:

  • легкая;
  • переносная;
  • быстро нагревается и отдает тепло;
  • бюджетная;
  • для нее подходит любое топливо;
  • не прогорает.

Мобильная печь из старых колесных дисков станет незаменимой для использования в бане. А если соорудить печку с местом под казан, устройство станет прекрасным дополнением при посиделках на природе или встречах с друзьями на даче. Установив на нее казан, смело можете готовить вкусный суп или кашу, а сняв казан и положив сверху решетку — получите отличные шашлыки.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-dachi/iz-diskov.html

Русификаторы программ и справок

Печь для бани из колёсных дисков (фото, схемы, планы, рисунки)

Эта страница об оригинальной, эффективной и простой печи для русской бани нехарактерна для моего сайта, основным содержанием которого являются русификаторы. Ее роднит с остальным контентом общий корень рус и мое желание быть полезным посетителям моего ресурса.

Представленная здесь статья и её продолжение «Баня и банная печь из колёсных дисков» написаны по настоятельной просьбе моих знакомых, соседей по даче и других хороших людей, которые парились в моей бане. Хорошие идеи надо распространять – таково их мнение. Отзывы о печи для бани из дисков и отзывы о моей бане только положительные. В обзоре сделана попытка ответить на вопрос, как сделать простую и эффективную печь в баню из автомобильных дисков своими руками. Причём сделать это с минимальными материальными затратами, используя для постройки печи старые колёсные диски грузовых автомашин. Несмотря на усилия «металлистов», отработанные автодиски все еще можно найти как в городах, так и на селе.
Основой для публикации стала журнальная статья о необычной печи-каменке из автомобильных дисков. К сожалению, я не могу сейчас назвать автора журнальной статьи, откуда почерпнута идея постройки печи для бани из колёсных дисков – журнал затерялся где-то на даче. С опозданием благодарю его за отличную идею и статью. Журнал был из серии Мастер, Сделай сам, Дом и т.п. Статья из журнала полностью отвечает принципу: сделай сам своими руками печь для бани из дисков грузового автомобиля. Баню и такую самодельную печь из ободов автомобильных колёсных дисков, прототипом которой стала печь из журнала, я построил лет 15 назад.

Сначала я приведу саму статью о банной печи из упомянутого журнала, а потом добавлю свои комментарии и фото печи для бани из автомобильных колёсных дисков. Отсканированную статью из журнала я нашел в Интернете, причем публикаций было совсем немного, что дополнительно стимулировало появление моего обзора. Журнальная статья была найдена на сайте mukhin.ru. К сожалению я не нашёл на этом сайте упоминаний о первоисточнике статьи.

Сегодня 10 марта 2014 года я съездил на дачу и открыл активную фазу садово-огородного сезона 2014 года. Кое-что поделал по саду-огороду, но самое главное – был таки найден затерявшийся журнал со статьей о печи из колёс. Я отсканировал рисунки печи и заменил ими, ранее использовавшиеся в моем обзоре. К сожалению журнал изрядно поистрепался за эти годы (это видно по сканам), кое-где просматривается текст и рисунки с обратной стороны листа. Но теперь рисунки цветные, как в журнале (цвета, конечно, скудноватые). Название статьи я также изменил на оригинальное. Кроме того сама статья приведена в полное соответствие с первоисточником, без купюр и нововведений (возможно на сайте, с которого я первоначально заимствовал статью, пользовались другой публикацией?).
Теперь я могу назвать автора статьи и еще раз поклониться ему в пояс: это В.Филипьев. Назову и сам журнал – «Дом», имеющий два подзаголовка: «Семейный деловой журнал» и «Идеи-Проекты-Конструкции-Технологии». Журнал номер 6 за 1997 год (ноябрь-декабрь), раздел «Печи и камины», страница 32.
Решил найти сайт журнала и посмотреть, что там есть. Теперь хочу поделиться с вами. Очень много актуальных иллюстрированных статей. Практически все публикации в журнале рассчитаны на среднестатистического пользователя. Заумных и слишком дорогих решений, рассчитанных на людей с приличным кошельком практически нет. Все описываемое доступно для людей среднего достатка. На сайте журнала можно просмотреть аннотации статей, опубликованных в журнале за несколько последних лет, подобрать нужный вам журнал и заказать его. Если он уже отсутствует в бумажном варианте можно заказать его в электронном виде. Цена бумажного журнала более чем доступна – 40 рублей. На сайте есть раздел Общение, где есть дружелюбный форум, на котором можно пообщаться с единомышленниками. Есть также подраздел Вопрос – Ответ, где можно получить хорошие советы от всеведущего персонажа по имени Максимыч. Больше о журнале и сайте говорить не буду – у кого есть желание убедиться в том, что я сказал, приведу ссылку на сайт.
Вот она – Сайт журнала «Дом».

Я убежден в том, что опираясь на рисунки, схемы, планы печи для бани из колёсных дисков, любой заинтересованный пользователь сможет построить простую и эффективную печь, которая будет служить ему долгие годы и радовать его и окружающих легким паром. В журнальной статье достаточно подробно освещен вопрос о том, как сварить печь для бани из колёсных дисков своими руками. Уверен, что для постройки печи можно использовать не только колёсные диски от грузового автомобиля ЗИЛ-130, но и камазовские колесные диски и диски от других автомобилей, диски от колесных тракторов (К-700, Т-150 и др.) и даже комбайновые колёсные диски. Считаю, что основным преимуществом печи из колёс автомашин является применение высококачественной стали для изготовления колесных дисков и ее толщина (6-8мм). Немаловажно и то, что описываемая банная печь из колесных дисков является комбинированной (и кирпичной, и металлической). Кирпичная топка печи обеспечивает правильный режим горения дров и является солидным аккумулятором тепла. Этого нет в чисто металлических печах. По сути своей металлические печи для бани представляют собой приснопамятные буржуйки со всеми вытекающими последствиями. (При желании можно сделать и топку печи из автомобильных дисков. Я где-то встречал такую конструкцию из двух дисков. До колосников, включая поддувальную дверцу, сделана кирпичная кладка, на которую опирается топка из двух дисков. Однако при этом теряются преимущества комбинированной печи.)
Ближе к делу. Начнем со статьи из журнала.

Каменка в колесе

(Простая печь с высокой эффективностью)

(Из материалов журнала «Дом»)

Тому, кто задумал строить себе баню, придется решить как минимум две задачи – определиться с выбором постройки и остановиться на конкретной конструкции печи. И если решение первой проблемы обычно не вызывает каких-либо затруднений, то над выбором печи надо подумать.

В последнее время широкое распространение получили печи металлические: они быстро прогреваются сами и прогревают помещение, требуют немного дров и при удачной конструкции позволяют организовать или сауну, или русскую парную. Но, к сожалению, печи, имеющиеся в продаже, часто предназначены либо только для сауны, либо для русской бани, но с баком для воды больших размеров.
В статье приводится описание самодельной конструкции печи небольших размеров (рис. 1), простой в изготовлении и отличающейся высокой эффективностью. Для её изготовления автор использовал материал, который буквально валяется под ногами – на обочинах дорог или вблизи автобаз. Речь идет о пришедших в негодность колёсных ободах от автомобиля ЗИЛ-130. У них оптимальные размеры (высота 250 мм и диаметр 500 мм) и просто замечательная толщина – 7 мм.
Всего понадобилось четыре обода: два из них – без дна, а два других имеют приваренный диск с отверстиями. Кроме того, нужны две стальные трубы длиной 500-600 мм и толщиной стенок 5-6 мм, около 60 штук кирпича, поддувальная и топочная дверцы, задвижка.
Нижняя и средняя части топки, где температура наиболее высока, выложены из красного обожженного кирпича, который аккумулирует достаточно тепла для просушки бани. В покупных железных печках этого вы не получите. Установить топочную и поддувальную дверцы в этой конструкции достаточно просто. Сама топка выложена на глине в полкирпича. Ее размеры – 625 х 625 мм.
На топке установлена конструкция из двух ободов: нижнего – без дна, и верхнего – с дном, обращенным в сторону топки. Ободы сварены друг с другом по внешней кромке сплошным швом.

К верхнему ободу (рис. 2) по центру приварена труба, а отверстия по его периметру и боковой паз заварены стальными вкладышами толщиной не менее 5 мм. К нижнему ободу с помощью стальных прутков приварен отражатель – стальной диск толщиной 5 мм и диаметром на 120 мм меньше внутреннего диаметра самого обода. Он изменяет направление движения газов, увеличивая отдачу тепла обода I и днища обода, в котором уложены камни. Отражатель полезно сделать вогнутым.
Обод III с рассекателем служит для дополнительной теплоотдачи. Он держится на четырех прутках, приваренных по периметру днища и упирающихся в обод II. Все отверстия обода III, кроме центрального, заварены вкладышами толщиной 4 мм, а в середине приварен кожух с внутренним диаметром на 10-30 мм больше наружного диаметра трубы. При сборке это пространство было заполнено асбестовым шнуром (можно набить глиной).

Рассекатель (см. рис.2) изготовлен из 4-мм стали. Зазор между рассекателем и ободом – 30-40 мм. Обод IV – котел для нагревания воды. Такое взаимное расположение котла и каменки позволяет эффективно отбирать тепло от проходящих горячих газов в средней части печи и, кроме того, получать горячую воду. Емкость котла – 40 л. Этого вполне хватает на пять-шесть человек.
Дно котла – из 4-мм стали. В центре дна вырезано отверстие и заподлицо с дном приварена труба, к верхней части которой приварена стальная площадка под кирпичное основание дымовой трубы. При сборке котел был установлен на обод III через подкладку из асбестового шнура с глиной. К нижней части котла приварена трубка с краном внизу. Вверху котел закрыт съемной крышкой, состоящей из двух дюралевых половин толщиной 2 мм.
Задвижка в трубе установлена после укладки на глине первого ряда кирпичей. Труба – квадратного сечения, шириной в полтора кирпича. Такая конструкция обеспечивает надежную противопожарную безопасность и упрощает установку задвижки. Выше чердака дымовая труба сделана из толстостенной асбестоцементной трубы диам. 160 мм. Следует заметить, что вес дымовой трубы не должен превышать 50 кг, поскольку она опирается на днище котла.
Печь можно изготовить в любой мастерской, где есть электросварка. Конструкцию можно собрать из отдельных самостоятельных частей, которые легко доставить к месту установки в багажнике легкового автомобиля. Один из вариантов установки такой печи и показан на рис. 2.
Стенка, отделяющая парную от раздевалки, проходит вплотную к печке и для безопасности сделана из кирпича (рис.3). Подход к поддувальной и топочным дверцам – из раздевалки, что очень удобно. Нижняя часть зольника выходит под доски пола парной через отверстие размером 60×130 мм, что обеспечивает эффективную вентиляцию пространства подпола. Нижний обод при топке разогревается докрасна. Чтобы не обжечься, ободы I и II я обложил кирпичом с трех сторон, выкладывая их шахматном порядке. Деревянная стена бани, примыкающая к печке, защищена уложенными на ребро кирпичами до уровня дна третьего обода.
Если пользоваться баней как сауной, воду в котел заливать не следует, а если горячая вода все же понадобится, то можно поставить два ведра воды рядом с печкой у наружной стены. Это не приведет к заметному повышению влажности.
Если топить сухими березовыми дровами (при хорошей тяге и высокой топке легко горят и сырые дрова), то при 0°С снаружи через час после начала топки температура в сауне достигает 120°С. Для поддержания этого режима достаточно, чтобы горело 3-4 полена. Если дрова не подкладывать, то через некоторое время температура спадет, и можно попариться веничком, поддавая воду на раскаленные камни. Если нужно просто помыться, то можно залить в котел воду, 40 л, которая за полчаса нагреется до 60-70°С.
Баня с такой печью, сделанная автором, эксплуатируется уже в течение трех лет. Конструкция оказалась удачной – уже несколько соседей построили себе похожие.

Мои заметки о постройке печи для бани и фото печи из колёсных дисков

Моя баня служат живым существующим примером бани с печью из колесных дисков. Надеюсь, что эти комментарии могут помочь людям, которые решат сделать самодельную банную печь из дисков колёс своими руками и избежать возможных ошибок, а моя печка для бани и её фото покажут один из возможных вариантов реализации печи из автомобильных дисков. Разумеется, подобную печь можно применять не только в бане. С минимальными доработками и переделками (или без оных) под ваши потребности она может быть использована как печь для гаража или мастерской. Из дисков легковых автомобилей можно сделать хорошую печь для казана, печь для коптильни, печь для барбекю, небольшую буржуйку. Такие печи, как правило, делаются переносными, без кирпичной топки.
С чего начать? Три раза пытался написать статью, все как-то не клеилось. В голове нет четкого поэтапного плана изложения. Потому буду рассказывать без особого структурирования. Что вспомню, то и напишу. Возможных читателей заранее прошу простить за сумбурное повествование.

Начну, пожалуй, с характеристик самодельной банной печи из колёсных дисков. Иначе, чего ради затевать эту статью. Рекомендую прокрутить страницу и просмотреть фотографии моей бани и печи. Может вам и не нужна такая печь, и статью тогда читать нечего. Фото печи как-то сделал брат не для статьи, а просто так, поэтому много чего не видно. Начнется садово-огородный сезон – постараюсь сделать фотографии специально для статьи. Если вы внимательно прочитали журнальную статью о том как сделать своими руками простую и эффективную печь для бани из автомобильных дисков от ЗИЛ-130 и просмотрели рисунки банной печи, то, наверное, поняли, что для изготовления этой печи нужны слесарные навыки и хороший сварщик. Колёсные диски (камазовские, от ЗИЛ-130 или другие) и желание сделать хорошую, добротную и простую печь для бани тоже обязательны. В статье приведены подробные рисунки-схемы, планы и описание печи из дисков, позволяющие это сделать. Автор статьи проделал большую работу. Он не только построил отличную банную печь, но и опубликовал фактически пошаговое руководство с подробными инструкциями по постройке печи из автомобильных дисков. Еще раз хочу подчеркнуть важный момент: чтобы сварить печь для бани из колесных дисков нужен хороший сварщик. Шапкозакидательством и наскоком вроде того, что я сам с усам и сварю печку без проблем, да еще каким-нибудь бытовым сварочным аппаратом или самодельным, не надо обольщаться. Здесь как раз тот случай, когда надо прибегнуть к помощи профессионала.

Сразу оговорюсь: всё, что описывал автор приведенной статьи достоверно. Комбинированная (и кирпичная, и металлическая) печь из автомобильных дисков достаточно экономична, баня быстро прогревается, долго не остывает, хорошо просушивается. Последнее достоинство очень актуально для достаточно вместительных бань, поскольку чисто металлические печи для бани не могут обеспечить нормальное просушивание бани без дополнительной подтопки или эффективного принудительного проветривания. Пар в бане изумительный, горячей воды остается жене для стирки на следующий день (после помывки 5-6 человек). Стоит сказать, что бак или котел для горячей воды у автора статьи сделан тоже из колёсного диска и вмещает 40 литров воды, в моей печке бак (котел) для горячей воды сделан из бэушной нержавейки и вмещает 80 литров воды, которых хватает для помывки 10 человек. Если вам тоже нужно побольше горячей воды, то можно сварить котел (бак) из двух дисков, было бы желание и достаточная высота бани. Сейчас появилось много отечественных и забугорных металлических печей для бани (достаточно дорогих). Многие мои соседи, построившие бани с такими металлическими печами позже меня, с огорчением отмечают, что их печкам до моей ох как далеко. Тепло в банях с такими печками сохраняется хуже и просушиваются такие бани тоже хуже, так как аккумулятора тепла в виде кирпичной кладки (пусть даже небольшой) нет. Такие печки можно охарактеризовать одним словом – буржуйки. Тепло в банях с такими печами держится пока печка топится.
Пару слов скажу о режимах парения или о видах бань. Разные источники приводят немного разнящиеся характеристики, но суть сводится к следующему.

  • Финская сауна: температура 100-120°С, относительная влажность от 10% и ниже
  • Русская баня горячая: температура 70-85°С, относительная влажность 25-40%
  • Русская баня классическая: температура 55-65°С, относительная влажность 60-70%

Печь для бани из колёс обеспечивает все эти режимы последовательно с большей температуры до меньшей (по крайней мере в моей бане). Я парюсь с семи лет и отдаю предпочтение русской горячей бане. Скажу почему. Мне нравится париться, то есть хлестать себя по грешным телесам хорошим веничком. В сауне этого действа априори нет. Веник при такой температуре и влажности моментально сохнет. Удовольствие париться таким веником ниже среднего. Как говорят парильщики – веник не ложится к телу. Некоторые парильщики окунают веник в воду, но это уже не сауна. Повышается влажность, постоянное окунание веника отвлекает от самого процесса парения. Да и сама сауна не предполагает использование веника. Процесс безактивного монотонного сидения или лежания в сауне в ожидании потоотделения и момента истины меня не привлекает. Как говорит один мой хороший знакомый – сидишь как дремлющая кура на насесте.
Совсем другое дело – горячая русская баня: потоотделение начинается быстрее, веник не сохнет, парится можно как вприхлест с оттяжкой или без оной, так и вприжим и обвеванием. Пар сухой, варежку надевать не надо, дышится вольготно. В сауне такого удовольствия и активности нет по определению. Русская классическая баня тоже неплоха, но влажность уже выше, без варежки уже не попаришься, да и причиндалы уже жжет при поддаче пара. При любой бане шапка на голове обязательный атрибут. Чтобы достичь саунной температуры, а самое главное – отсутствия влажности, воду в бак заливать не надо. Среди моих друзей любителей сауны практически нет. Обычный процесс парения в моей бане таков:

  • Протапливание бани до температуры 90–95°
  • Выстаивание бани до температуры 75–80°
  • Три захода в парилку мужчин
  • Однократная помывка мужчин (баня после этого превращается в классическую)
  • Заход женщин, их парение и помывка – в соответствии с их возможностями и пристрастиями

Что-то меня занесло, отвлекся от темы.

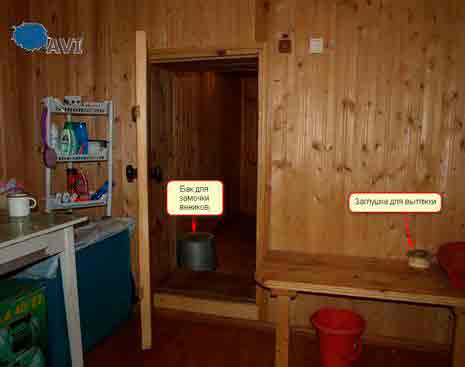

Фото 1 — Вход в парилку

Я уже упоминал, что эту баню и, соответственно, печь своими руками я построил лет пятнадцать назад. Года четыре назад кирпичную часть печи переложил. Основной причиной перекладки было начавшееся выкрашивание кирпича по периметру топочной дверцы. Дело было в том, что раньше у меня стояла высокая дверца, на кирпич выше нынешней, и над ней был только один ряд кирпичной кладки. По всем печным канонам над дверцей должно быть не менее двух рядов кирпича, обращаю на это внимание возможных застройщиков. Кроме того размеры печи и стандартная ширина дверцы с расположением ее по средине печи диктовали особые условия кладки. Возле дверцы пришлось класть буквально четвертушки кирпича, что крайне не рекомендуется. Дверца на первой печи была расположена по средине, а не как на рисунках в журнале. Поэтому желательно располагать топочную дверцу так, чтобы использовать не четвертушки, а половинки кирпичей. Второй причиной было неважное качество кирпича. Имеются ввиду его форма и геометрия. Некоторые кирпичи из-за их вогнутости-выпуклости, разномерности и прочего приходилось доводить на крупной наждачке или отыгрываться на толщине швов. А швы должны быть минимально-возможной толщины (3, много 5 мм). Любой хороший печник скажет вам, что чем меньше глины в печке, тем лучше. В то время, когда строилась баня, найти хороший печной кирпич было проблемой из проблем. Сейчас есть очень хороший печной (подчеркиваю, печной) кирпич, например, костромской. Если присмотреться к фото печи, то можно увидеть, что нижние два ряда кирпичей на уровне поддувальной дверцы остались из первоначального красного кирпича. Их я не стал заменять. Весь остальной кирпич типа шамотного. Его форма и размеры идеальны. Бывает он двух размеров. Первый – по размерам обычного печного кирпича, второй – размерами чуть меньше.

Фото 2 – Общий вид печи из дисков

Стены за печкой, как и у автора статьи, защищены кирпичной кладкой на ребро. Сделано это для обеспечения пожарной безопасности в бане и особенно актуально для деревянных бань. На полу возле печи на время топки кладется небольшой лист нержавейки, также для пожарной безопасности. Противопожарный переход дымовой трубы через потолок у меня сделан иначе. У автора статьи дымовая труба с кирпичным переходом через потолок опирается всем весом на печку (на дно бака для воды). В моей конструкции труба с небольшим зазором входит в патрубок, выходящий из водяного бака. Дымовая труба сделана из остатка труб для скважины диаметром 133мм. В просторечьи – сто тридцать третья труба. Патрубок, выходящий из водяного бака, имеет высоту, превышающую уровень потолка миллиметров на 150-200. То есть возвышается над уровнем теплоизоляции потолка миллиметров на 150. Диаметр ее порядка 140 миллиметров. Зазор между трубами уплотняется асбестовым шнуром и глиной. Чтобы дымовая труба не провалилась в патрубок водяного бака-котла, к ней перпендикулярно приварены два уголка по 1,2 метра длиной. Они опираются на балки перекрытия, которые у меня расположены с шагом в 1 метр. Получается такая перевернутая Т-образная конструкция. Уголки опираются на балки через теплоизолирующие прокладки (роквул, глина, кирпич). Противопожарный переход через потолок сделан так:

  • Отверстие в потолке для прохода дымовой трубы квадратное или круглое с размером стороны или диаметром порядка 600мм – это сделано для обеспечения противопожарного разрыва между трубой и досками потолка.
  • Переход осуществляется через поддон (противень) из нержавейки – его размеры по контуру печной кладки (приблизительно 700х700мм). Отбортовка поддона около 10-15мм (чуть побольше будет лучше). Диаметр отверстия под трубу таков, чтобы она проходила через поддон с небольшим зазором для компенсации теплового расширения трубы.
  • Поддон набивается глиной (естественно размоченной, пластичной) по отбортовку и крепится к потолку нержавеющими (латунными, бронзовыми) винтами-болтами. Ни в коем случае не саморезами из чернухи или оцинкованными (все выгорает моментально) .
  • Закрепив поддон, дозабиваете глиной со стороны чердака полость от трубы до досок потолка, то есть заполняете выпиленное отверстие полностью заподлицо с досками.
  • Далее устанавливаете каркас (ящик без дна и покрышки) лучше деревянный, высотой миллиметров 200-300), чтобы его верхний уровень был выше стыка патрубка водяного бака и дымовой трубы не менее 100мм.
  • Каркас предварительно заводите на дымовую трубу, которую затем устанавливаете на балки. В каркасе должны быть предусмотрены отверстия для прохода уголков (побольше размера уголков), которые затем замазываются глиной.
  • Через отверстие в крыше (диаметром миллиметров 300-350) на дымовую трубу одевается кожух свальцованный из листа оцинковки, пространство между кожухом и оцинковкой должно быть заполнено негорючим теплоизоляционным материалом (минватой), лучше всего Роквулом. Им можно заранее обмотать трубу и закрепить проволокой. В месте перехода крыши кожух практически не нагревается и противопожарную разделку можно не делать.
  • Далее каркас заполняется керамзитом (можно и песком, но это намного тяжелее).
  • Вот, собственно и всё. (Посмотреть, как переход выглядит со стороны чердака, можно во второй статье по этой ссылке)

Почему я так долго и нудно говорю о противопожарной безопасности в бане. Да потому, что это далеко не праздный вопрос – на моей памяти не одна сгоревшая баня в нашем дачном массиве. После пожаров ко мне косяком шли соседи посмотреть как сделана противопожарная разделка у меня.

Фото 3 – Еще один вид печи

На фотографиях и рисунках видно, что у автора статьи и у меня баки (котлы) в баню для горячей воды сделаны тоже по разному. У него котёл для горячей воды сделан из колёсного диска. У меня бак сделан из нержавейки. Крышка бака сделана из двух сегментов. Больший сегмент, включая трубу приварен по периметру к баку, труба также по окружности приварена к сегменту. Меньший сегмент представляет собой достаточно плотно прилегающую к баку откидную крышку. Там, где мой бак опирается на диск уложена глиняная набивка. Она расположена валиком по отбортовке диска. Такая конструкция банной печи из дисков позволила мне легко и просто переложить печь. На патрубок водяного бака надевается хомут с длинными ушами, который поддомкрачивается с двух сторон, бак поднимается, банная печь из дисков переставляется на приставной столик и убирается. Можно работать с кирпичной кладкой топки. Под хомуты на время работы для безопасности можно и нужно установить надежные подпорки. Хомут сделан из куска 133 трубы, распиленного вдоль на две половинки, к которым привариваются крепежные планки и уши. Посмотреть фото хомута можно в следующей статье.

Печка имеет ограждение для безопасности, чтобы не обжечься (в бане можно и поскользнуться, и голова может закружиться). У автора статьи ограждение сделано из кирпича на ребро, у меня из брусков.
В одном из писем было высказано опасение, что в трубе проходящей через водяной бак будет осаждаться сажистый налет губчатого типа (у автора, видимо, был печальный опыт). Да, такое иногда наблюдается в баках самоварного типа, но только в случае неправильной конструкции печи. До постройки бани и печи из дисков я проштудировал немало литературы на эту тему. В двух-трех источниках упоминалось о правильной конструкции печи, а именно о том что от колосников до первого препятствия в виде свода или другой конструкции печи должно быть расстояние не менее 40-60 см (даже побольше). Нужно это для правильного режима горения дров. При таком расстоянии меньше всего образуется сажи, которая может оседать на внутренних элементах печи. Особенно это актуально для каменок, в которых камни непосредственно омываются горячими газами (дымом) — закрытых каменок. Живой пример: сосед построил шикарную баню с каменкой такого типа. Через месяц ее было не узнать, парилка вся покрылась сажей. При поддаче пара из дверцы, закрывающей на время топки канал с камнями, вылетало облако сажи, которая покрывала всё и вся. Сосед был вынужден поставить перед дверцей растягивающийся киноэкран, но это мало помогало. Через некоторое время он был вынужден перестроить печку.

Возвращаясь к своей печи из колёсных дисков, могу с ответственностью заявить, что режим горения дров в ней самый оптимальный. За все время эксплуатации бани мне ни разу не пришлось чистить дымовую трубу, а при упомянутой разборке и перекладке печи не было обнаружено ни малейшего намека на образование сажистого губчатого налета. У разработчика печи вся конструкция была продумана оптимально. Дополнительно необходимо хорошо теплоизолировать дымовую трубу и изредка протапливать печь осиновыми дровами. Осина дает длинные языки пламени, которые хорошо выжигают сажу. Это хорошо известный старый деревенский метод. О том, что для протапливания бани не следует использовать хвойные дрова, старые заборы и прочий деревянный хлам, говорить излишне. Не скупитесь на березовые, осиновые, дубовые. ольховые. дрова – печь и баня отплатят вам сторицей.

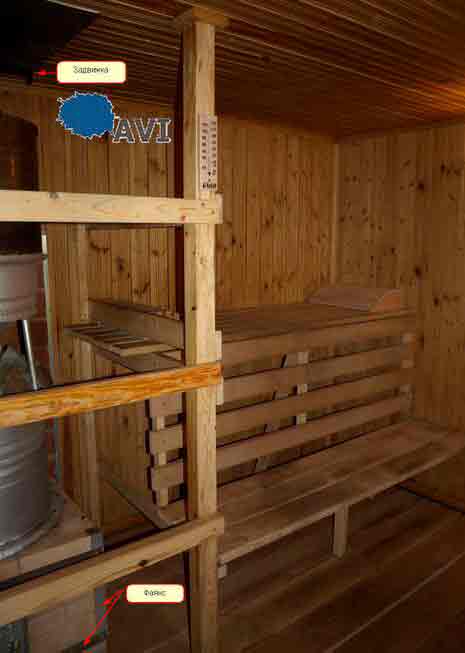

Фото 4 – Вид на полок

На фотографии, приведенной выше, можно увидеть, что баня у меня довольно высокая. Высота её 225см. Я не страдаю клаустрофобией, но в тех мелких, низких и маленьких парилках, где мне доводилось бывать, я чувствую себя некомфортно, даже веником размахнуться негде, а уж о том, чтобы попариться вдвоем-втроем и не говорю. Длина моей бани-парилки 3,5м, ширина 3 метра. Как вы поняли парилка и помывочное отделение у меня совмещенные. С самого начала баня задумывалась как семейная, поэтому я и решил её сделать такой. В бане просторно и вольготно. Начинаю париться с ног (как с киндеров научили) лежа на полке, опирая ноги на верхний брус ограждения. Затем встаю на сиденье и не упираясь головой в потолок (рост 180см) продолжаю париться, пропариваясь до пояса. После этого сажусь на полок и пропариваю верхнюю половину тела (делать это можно и стоя). Правильнее париться лежа на полке, но без помощника-напарника тут не обойтись. Я же привык париться как описал. Но некоторые мои знакомые любят париться именно так – с пространщиком-помощником, лёжа на полке и изнемогая от удовольствия. Не очень широкое сиденье, не мешающее подходу к полку, позволяет парить таких эстетов хоть тремя вениками. Полок и самодельные липовые подголовник и подножник на время парения застилаются хабэшной простыней, лучше махровой. Несмотря на достаточно приличную кубатуру баня довольно быстро доходит до нужной температуры и хорошо держит тепло. Делаем обычно два-три захода, потом начинаем мыться. Если парильщиков и моющихся больше двух, в баню заношу дополнительную двухметровую скамейку, на которой можно не только сидеть, но и стоять. Между заходами пьём зеленый чай с травами или пиво, кому-что по душе. Если среди женщин, которые парятся и моются после мужчин, есть любительницы-экстремалки (а они есть) и им тоже нужна горячая русская баня, то я открываю вытяжку в бане (для уменьшения влажности) и подтапливаю печку до желаемой температуры при открытой вытяжке. На это уходит примерно полчаса, затем вытяжка закрывается. Температура подгоняется по вкусу, влажность уменьшается, баня при этом просушивается до состояния только что протопленной бани. Хорошо бы для этого топку вывести в предбанник, как у автора статьи. Вообще, расположение печи в бане – это не такой простой вопрос. Нужно учесть много взаимосвязанных факторов: расположение двери, полка, скамей, окошек, удобство мытья и передвижения в бане и прочего (в том числе и безопасности парильно-помывочного действа).

Продолжу про печку. На фото видно, что углы печи стянуты металлическими лентами-стяжками, закрепленными на уголках, расположенных на углах печи (прошу простить за тавтологию). Печники профессионально называют такие стяжки-окантовки фаянсом. Почему не знаю. Назначение фаянса, я думаю, понятно. В парилке и раздевалке есть вытяжки, которые затыкаются обычными заглушками с вкладышами из толстого твердого пенопласта. Ручка заглушки в парилке обложена деревом, также как и ручки кранов – можно обжечься. Можно придумать и сделать вытяжки посовременнее, да руки не доходят

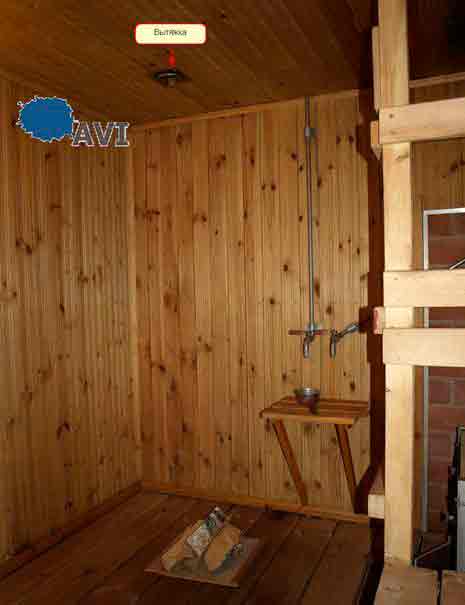

Фото 5 – Вид с полка

Баня строилась в те времена, когда хорошей вагонки было не найти, поэтому обшита она обычной местечковой фальцовкой, гвозди, правда, нашёл финские оцинкованные (квадратного сечения, горячей оцинковки). Для потолка над полком и сиденьем отобраны несмолистые доски почти без сучков. На полки нашел липы. Несмотря на достаточно долгую эксплуатацию доски все еще источают смолу. Ежегодно (бывает и чаще) в конце дачного сезона (конец ноября) доски отскабливаю от выступившей смолы (особенно на потолке). Раз в три-четыре года дополнительно обрабатываю доски отбеливателем на основе гипохлорита. После этого тщательно промываю, протапливаю и просушиваю баню. Все очень быстро выветривается и уже на Новый год ничего не ощущается.

Наверное, последнее, что хочется сказать. Во время перекладки печи обнаружилось следующее: нижний рассекатель от температуры (она в этой зоне самая высокая) повело и покорежило так, что оборвало или сломало три из четырех подкосов. Они у меня были сделаны из 20 прутка (у автора статьи из 10-12). Я по глупости обрезал четвертый и убрал рассекатель совсем. Раньше нижний топочный обод разогревался почти до алого каления (сейчас докрасна), приходилось раз в три года заменять нижний брусок ограждения. Камни 60 кг (столько с лёгкостью умещается в моей каменке из дисков) нагревались лучше за счет обтекания диска горячими газами, пару хватало на 10-12 человек. Вода закипала только к концу протопки бани до нужной кондиции, что обеспечивало оптимальную влажность. После изъятия нижнего рассекателя вода нагреваться стала побыстрее, влажность стала повыше, камни нагреваются чуть похуже. Пришлось дополнительно положить под камни две тепловозные тормозные колодки (они чугуняковые и обладают очень высокой теплоёмкостью). Вся конструкция печи у автора была оптимальна. Нижний рассекатель у меня был сделан из заготовки эллиптического донышка для котлонадзорных сосудов, толщиной не менее 10мм. Будь он потоньше, он не порвал бы подкосы, как мне кажется. Баня по прежнему функционирует нормально и никто из окружающих не замечает разницы. Но мне хочется восстановить как было. Продумываю варианты, то ли опять снять печку, то ли как-то завести уменьшенный рассекатель через топку и закрепить на кладке. В связи с деформацией и обрывом нижнего рассекателя вследствие высокой температуры обращаю внимание на этот факт возможных строителей такой печи. Мне кажется, что для предотвращения подобных случаев необходимо применять низкоуглеродистую сталь, а не котельную, как было в моем случае. Наверное, нужно подобрать оптимальную толщину рассекателя. Чтобы он во-первых просто-напросто не сгорел, а во-вторых, чтобы вследствие деформации (в какой-то степени неизбежной) не порвал подкосы. Может быть надо использовать нержавейку, может быть продумать плавающую (подвижную) конструкции подкосов и рассекателя (что я хочу сделать), может быть что-то еще. Посмотреть каким стал рассекатель можно во второй статье о печи и бане.

В этой связи обращаю ваше внимание ещё на один плавающий (подвижный) узел. Он выделен мною на рисунке 2 красным кругом. Сделать его надо именно так, как описано в статье.

Автор статьи (большое ему спасибо) опубликовал очень подробные эскизы, по которым можно сделать рабочие чертежи банной печи или построить печь в баню из дисков без чертежей. У каждого это будет своя особенная печка. У меня, например, нижний диск камазовский, что очень удачно, у вас будет что-то свое. С большой долей вероятности для печи можно использовать и газовские, и камазовские, и мазовские диски, диски от колесных тракторов и комбайнов. При этом могут измениться размеры печи и, соответственно, кирпичной кладки. Сделать новые порядовки для кладки печи с другими дисками не составляет большого труда. Мне кажется, что статья из журнала и мои дополнения подробно освещают вопрос о том как сделать своими руками печь из дисков грузового автомобиля. Если у кого-нибудь из возможных читателей возникнут какие-либо вопросы, то я постараюсь на них ответить. Адрес моей электронной почты можно найти на главной странице моего ресурса.

Несколько слов о камнях. Нынче камни стали доступнее, можно купить любые, какие вам понравятся. Я в свое время прикупил порфирит. Три упаковки по 20кг разных фракций, общий вес камней 60кг. Для моей бани этого вполне достаточно. Если кому-то этого будет мало, можно аккуратно уложить еще килограммов 20-30 камней и также аккуратно обнести их металлическим (нержавеющим) экраном с сеткой со стороны полка и закрепить (сетка должна быть с соответствующей ячейкой). Своими камнями очень доволен, пар хороший, камни за все это время не полопались. Раз в два-три года кипячу-пропариваю их в емкости с тринайтрий фосфатом и хорошо промываю, используя жесткую щетку. Еще лучше использовать для кипячения порошок СФ-2У, применяемый для дезактивации военной техники. Отъедает все накопившиеся на камнях и металле отложения на раз-два. Его мы применяли в Чернобыле, даже мылись слабым раствором (к сожалению порошок давно закончился, и мыться не рекомендую). Многие сейчас покупают жадеит (у кого денег достаточно). Этот полудрагоценный камень очень неплох, но многие источники утверждают, что нагревать его более 400-500° нельзя. В моей каменке в зоне максимального нагрева температура выше, проверяли то ли промышленной термопарой, то ли пирометром из заводской термички (уже не помню). По этой причине я не стал менять свои камни. Многие мои знакомые применяют кварцит разных оттенков и габбро диабаз – все довольны. А от применения талькохлорита отзывы негативные. На всякий случай напомню, что полок должен располагаться выше камней.

Об эфирных маслах. Я не любитель экзотики, да и баня это не SPA-салон и не парикмахерская. Поэтому я применяю масла с родными запахами и в небольших количествах. Причем не капаю в ковшик и не плескаю на камни, эффект от этого кратковременный и камни неизбежно засоряются от выгоревшего масла. Я ставлю эмалированную кружку с водой и несколькими каплями масла прямо на печку минут за пять-десять до начала банной процедуры. Воды в кружке должно быть столько, чтобы она не выкипала до конца банной сессии. Еще лучше, если есть возможность, принести в парилку охапку свежих березовых, сосновых, еловых веток, пучок мяты или душицы и положить их на какой-нибудь металлический лист. Про веники говорить ничего не буду, здесь у каждого есть свои пристрастия.

Решил добавить несколько фотографий печи и бани в виде фотогалереи (щелкните для увеличения).

Источник: http://a-v-i.ru/stove_sauna.html

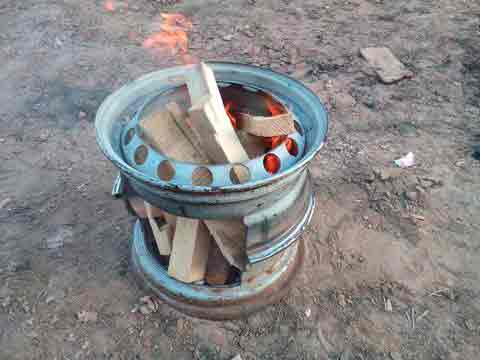

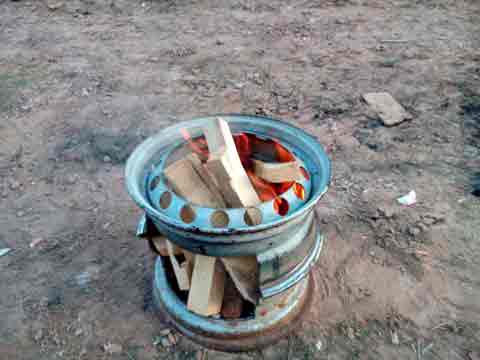

Печь из колёсных дисков

Обычно казан ставят на таганок или треногу, но сильные порывы ветра и тающий от тепла снег превращают процесс приготовления плова или какого-то другого блюда в настоящее мучение.Сегодня мы расскажем о том, как сделать печь для казана при минимуме трудовых и финансовых затрат.

Для изготовления печи для казана вам потребуется два колёсных диска от отечественного автомобиля тринадцатого радиуса, 1 метр прямоугольной трубы, три больших болта с гайками, 4 гайки на 10 и проволока толщиной 8 миллиметров. Также потребуется болгарка, сварочный аппарат, электроды, сварочная маска и сварочные краги.

Добываем материалы Прямоугольную трубу, проволоку, гайки и болты приобретаем в любом магазине строительных материалов или на рынке. Колёсные диски конечно тоже можно купить, но проще объехать несколько шиномонтажных мастерских, где вам их могут отдать бесплатно или за символическую плату. Нужны штампованные диски, которые сделаны из стали, литые диски не подойдут. Они изготовлены из алюминиевых сплавов, которые боятся высоких температур, а сварить их можно только в аргоновой среде.

Режем и варим Выпиливаем болгаркой у одного из дисков перегородку с отверстиями под болты. Проще всего это сделать по границам штатных отверстий, так меньше всего придётся пилить. Отпиленную деталь выкидываем, она нам больше не потребуется.

Перегородка для крепления диска к колесу приварена к основному ободу методом точечной сварки. Нам нужно найти места сварки и прорезать металл перегородки до обода. Не перестарайтесь, обод должен остаться целым. Резать перегородку нужно отступив от сварного пятна 1,5-2 сантиметра. После разреза металл перегородки легко удаляется, его нужно подковырнуть отвёрткой. Важно оставить фрагменты перегородки в местах сварки. Они обеспечивают зазор между стенками казана и печью, что создает тягу в печи, и жар равномерно окутывает казан со всех сторон.

Теперь пришло время сварочных работ. Ставим один диск на другой таким образом, чтобы диск с выпиленной перегородкой находился сверху. В нижнем диске крепёжная перегородка остаётся целой, это будет дном нашей печки. Выравниваем оба диска относительно друг друга и свариваем диски по всему периметру.

Теперь нам надо проделать дверку. Пропиливаем в сваренных дисках вертикальный рез по размеру дверцы. Очень важно оставить снизу полоску металла, она будет выполнять роль порога, который будет удерживать угли внутри печи. После того как сделан пропил, ставим на него болты с накрученными на них гайками, они будут выполнять у нас роль петель. Болты привариваем с одной стороны пропила, гайки с другой.

Остаётся прорезать дверь по всему периметру и приварить длинный болт, который у нас будет выполнять роль ручки. Края дверцы и проём нужно зачистить от заусенцев напильником или шлифовальным диском.

Теперь делаем ручки для переноски печи. Их выгибаем из проволоки в тисках. Проволока такой толщины гнётся без особых усилий, а прямые углы в местах изгиба ручкам придаются за счёт молотка. Одеваем на ручки гайки и привариваем гайки к корпусу печи друг напротив друга.

Для удобства эксплуатации необходимо отогнуть у ручки хвостики под 90 градусов. Эти хвостики будут исполнять роль упоров, которые не дадут ручке прижиматься к корпусу печи.

Переворачиваем печь и привариваем три ножки. Длина каждой ножки 30 сантиметров. Также необходимо заварить большое отверстие под ступицу, которое находится в центре диска. Это можно сделать при помощи любого куска металла подходящей формы.

Загружаем печь дровами и хорошо прокаливаем её. Во время этого процесса остатки краски на дисках выгорают, и печь можно покрасить при помощи любой термостойкой краски.

Изготовление такой печи занимает всего 2-3 часа, но она способна существенно облегчить жизнь любителей приготовления пищи в казане. Кроме того, печь получается достаточно лёгкой и компактной, её можно возить в багажнике легкового автомобиля. Тяга в печи регулируется за счёт открывания или закрывания дверцы, а топить её удобнее всего дровяными брикетами.

Источник: http://realty.mail.ru/articles/23352/kak_sdelat_pech_dlja_kazana_iz_kolesnyh_diskov_svoimi_rukami/

Печь для казана из автомобильных дисков своими руками

Печь под казан из дисков – это самый простой способ изготовления приспособления для готовки не только кушаний восточной кухни. На такой печи готовят блюда любой кухнимира на открытом огне. Простота конструкции позволяет выполнить работу самостоятельно при начальных навыках электросварки.

При подборе дисков для будущей печки важно учитывать размер казана. Для большой посуды может подойти колесный диск от грузовика диаметром 500 мм и высотой 250 мм. Для небольшой печи можно использовать штампованные детали от легковых авто.

Особенности конструкции

Отличительная особенность такой конструкции – это простота и возможность сделать отличный очаг без затрат на покупку дорогостоящего материала. Нет надобности закупать листы стали, размечать и отрезать болгаркой детали. Затем стыковать, прихватывать и выполнять другие слесарные работы.

Большой таганок можно устанавливать с тыльной стороны диска. В этом случае лицевая сторона полностью вырезается, затем детали соединяются между собой. Диск с вырезанной частью стыкуют с тыльной стороной 2-й детали. В такой конструкции сохраняется достаточное место для закладки дров в топку.

Пример конструкции печи под казан из автомобильных дисков

Такая конструкция обладает рядом достоинств:

  • толстый металл дисков продляет жизнь самоделки. Стенки не сгорают при сильном нагреве и не деформируются под действием высокой температуры;
  • для изготовления используется бросовый материал, поэтому для производства печи потребуется подготовить всего несколько электродов и дисков на болгарку. Весь остальной материал найдется у каждого домашнего мастера;
  • при установке без ножек — конструкция устойчива;
  • печка будет исправно служить даже при частых использованиях;
  • можно установить дополнительный диск и увеличить объем топки без дополнительных затрат;
  • на печи можно устанавливать все виды посуды подходящие по размеру;
  • у такого устройства высокий уровень теплоотдачи, поэтому ее можно использовать для отопления помещения гаражей или подсобок на участке.

Для того чтобы сделать печь из дисков автомобиля для казана, важно разобраться с местом установки печи, размещением казана и только потом приступать к подготовительным работам.

Наша печка под казан из автомобильных дисков будет состоять из 3-х дисков с размещением большого размера посуды на тыльной стороне диска. Для отведения дыма предусматриваем установку трубы. Такая конструкция вызовет небольшие потери тепла, но поможет повару не задыхаться от дыма во время готовки. Казан будет погружаться в печь на 2/3 высоты, поэтому потребуется сделать печь из 3-х секций.

Источник: http://pechnoy.guru/pechi/kulinarnye/dlya-kazana/pech-dlya-kazana-iz-diskov-svoimi-rukami.html

Сообщества › Сделай Сам › Блог › Печь для казана из колесных дисков

И так решил сделать печь для казана, ну и вот что получилось

Комментарии 31

для лучшего поддувала печь поставить на кирпичи.

Крутяк. Какого размера лучше брать диски?

Ну богатая жизнь она другая))))

и легкосплавные . да не долговечно но красиво :)))

респект себе тоже такой сделал но устанавлюю на два кирпича чтоб снизу поддув был и вырезаные части приварил по бокам вышли ручки для переноса

Совсем не то. Смысл казана, чтобы он прогревался со всех сторон, а не снизу. То есть в печь его надо опускать до конца

Видел уже идею такую) толкьо там ещё ножки и ручки были))
а да и дверца

очень крутая шляпа!=) надо собезьянничать эту идею как — нибудь!
автору респект и приятного аппетита^^
пы.сы. лично я предпочитаю круглодонный казан, в уголках дна не липнет жир, мыть проще и удобнее щёткой, прогрев равномернее
минус только один, на стол без подставки не поставишь, приходится нагребать в блюдо прямо с печи=)

Подставка для «шарового» казана решается «на раз». Старая маленькая кастрюля, обойма от подшипника. Последнюю я использую когда приходится воспользоваться газовой плитой, а потом как подставка. Бывает так, что очаг далековато стоит и бегать к нему в лом. Легче перенести казан.

а я в газовой плите прорезал отверстие сверху в жарочный шкаф, предварительно удалив все конфорки и трубки.
Казан литров на 25 залетает по самые уши и снизу в шкафу горит пламя. Тяга-через вентиляцию сзади. Пламя при закрытой дверце полностью внутри. В придачу термостекло (уже черное)
Сделал за 10 минут обычной болгаркой, прочертив гвоздем на веревочке круг
и ни одной искорки наружу.

Очень классссно и оригинально

супер, мясо наша пища

Настоящий мужской казан! Без понтов!

только я на сколько знаю для такого дела казан надо с круглым дном, а не плоским, а так мне кажется должно работать, только дверцу наверное надо и трубу что бы тягу регулировать

хорошее дело. зачет

Плов будем делать?

Только я еще трубу на задней стенке (напротив дверцы) присобачил. Тяга лучше.

Очень даже ничего.

Недавно делал такой из дисков от грузовика (казан у меня большой). По такому же принципу. Первое же испытание показало, что фигня все это. Пламя должно равномерно охватывать казан и снизу, и с боков. Иначе теряется смысл. Сейчас переделываю…

Источник: http://www.drive2.ru/c/1950749/

Печь из колесных дисков автомобиля

Самодельная печь из дисков автомобиля: фото изготовления своими руками буржуйки для отопления гаража.

Если у Вас в гараже завалялись ненужные колёсные диски их можно пустить в дело, как это сделал автор этой самоделки, он собрал своими руками печь из колесных дисков для отопления гаража.

Материалы для изготовления.

  • Колёсные диски R14 — 5 шт.
  • Бак.
  • Труба на дымоход.
  • Металлический прут.
  • Кусок листового металла.

Из четырёх дисков болгаркой вырезал среднюю часть и приварил их между собой в трубу.

В крайнем диске сбоку вырезал отверстие под дымоход.

В трубе поставил заслонку для регулировки тяги.

На крайнем диске середину полностью не вырезал, оставил кромку, для плотной посадки дверцы.

Дверку топки установил на дверной шарнир.

Заднюю стенку печки закрыл частью от бака.

Ножки сделаны из двух половинок от диска.

В процессе испытаний, при открытии дверцы начал идти дым, поэтому нужно в верхней части над топкой приварить пластину отсекатель для дыма.

Источник: http://samodelki-n.ru/pech-iz-kolesnyx-diskov-avtomobilya.html

Буржуйка из дисков своими руками

Наступление холодного времени года приводит к необходимости отапливания или создания просто комфортных параметров микроклимата в гаражах или вспомогательных постройках в условиях проживания за городом. Особенно актуальной эта проблема становится в условиях невозможности провести централизованное отопление.

Содержание

Существует несколько вариантов решения сложившейся проблемы: это может быть отопление посредством электрических систем обогрева, это может быть купленная печь. Оба решения не идеальные, поскольку обогрев при помощи электричества серьезно скажется на приходящих счетах, но не исправит ситуацию. Покупка готовой печки возможна, но это может стать достаточно дорогостоящим приобретением. Но есть вариант, который совмещает в себе экономичность и эффективность — изготовить отопительную печь своими руками. Речь идет о простой буржуйке, которая известна многим.

Буржуйка из колесных дисков — прекрасная и главное дешевая альтернатива дорогой металлической печи

Буржуйка — немного общего перед погружением в частности

Этот вариант печи имеет древнюю историю. Первое появление буржуйки «состоялось» в начале 20 века, когда она заменила собой камины, став незаменимым помощником в отсутствие системы центрального отопления. В годы Великой Отечественной войны буржуйка обретает новую жизнь, используясь для отопления блиндажей, землянок или полевых госпиталей. Чаще всего, в силу простоты конструкции, эти печи изготавливались кустарным способом. В дальнейшем, уже в Советские годы буржуйка уступила свое место батареям центральной системы отопления. Первоначально данная разновидность печей отличалась неэффективностью, поскольку при достаточно активном потреблении топливо и быстром прогреве, она также быстро остывала из-за относительно небольшой толщины стенок. Рекомендуем изучить материал о создании печи-буржуйки из металлической бочки в дополнение к данному материалу.

Классическая армейская буржуйка из толстого чугуна — незаменимый источник тепла в начале 20 века

В настоящее время буржуйка была модернизирована с учетом развития технологии и материалов и стала обладать намного большей эффективностью, дольше сохраняя тепло и отдавая его более равномерно, постепенно прогревая небольшое помещение, в котором установлена.

Рекомендуем изучить материал об увеличении тяги в буржуйке своими руками в дополнение к данной статье.

По принципу своей работы буржуйка аналогична обычной кирпичной или каменной печи. Закладка топлива производится в нижнюю часть топки, кверху ведет труба, которая служит дымоходом. Тяга создается или приоткрытой дверцей топки или в более сложных моделях может наличествовать еще одно отделение, в которое сыпется зола, и оно также служит для притока кислорода, необходимого для процесса горения. Существует несколько вариации этой печи, которые различают по ориентированию в пространстве (горизонтальная или вертикальная печи), по степени назначения (для приготовления пищи, для отапливания, для использования в бане), по виду топлива (газовые, угольные или дровяные). Единственным существенным минусом буржуйки является ее повышенная пожароопасность, поскольку нагретая металлическая поверхность при попадании на нее легковоспламеняющихся предметов может вызвать быстрое возгорание.

Печь буржуйка из автомобильных дисков — дешевый и компактный вариант

При решении изготовить металлическую печь своими руками можно столкнуться с рядом проблем. Первая состоит в выборе подходящего основания, самого «тела» будущей буржуйки. Неправильно подобранная бочка или баллон, имея слишком тонкие стенки, могут стать пустой тратой сил и времени, поскольку при постоянном воздействии повышенной температуры тонкие стенки прогорят или деформируются. При изготовлении буржуйки из листового железа возникнет проблема высокой цены, поскольку качественный металл стоит не дешево. Существует прекрасная альтернатива, которая будет одновременно надежноq и дешевой. Это изготовление печи буржуйки из старых колесных автомобильных дисков.

Отслужившие свое колесные диски от грузовых автомобилей станут прекрасным материалом для изготовления буржуйки

Совет : Старые колесные диски можно найти в гаражах друзей или попробовать обратиться в ближайший шиномонтаж, где их если не отдадут даром, то продадут по самой низкой цене.

Преимущества колесной конструкции достаточно очевидны. Во-первых, это доступность исходного материала, который является отходом и зачастую отработанные диски просто выбрасываются на помойку. Во-вторых, используемый в автомобильных дисках металл обладает достаточной толщиной, которая обеспечит будущей конструкции не только надежность, но и наделит ее прекрасной невосприимчивостью к постоянному воздействию повышенной температуры. При этом толщина металла колесных дисков обладает оптимальной толщиной, не являясь излишне тонкой и излишне толстой, поскольку толстый слой металла тоже не самый лучший выбор для печи, поскольку большая часть энергии от прогорания топлива будет уходить на прогрев толстых стенок. Третьим плюсом именно дисков служит опять же сам металл, поскольку использованый сплав быстро нагревается, что обеспечить более экономное расходование топлива. Еще одним явным преимуществом буржуйки из колесных дисков является их круглая форма и наличие центрального отверстия, которое словно специально приспособлено для размещения трубы для дымохода. И последним преимуществом может стать разнообразие колесных дисков по диаметру, позволяя создавать печи необходимого размера для нужд каждого конкретного помещения. Среднестатистическая печь обычно имеет диаметр около полуметра и для создания собственными руками буржуйки такого размера идеально подойдут колесные диски от грузовых автомобилей.

Изготовление буржуйки из колесных дисков

Этапы работы

Перед началом непосредственного процесса изготовления печи следует запастись всем необходимым для работы инструментом, чтобы все было под рукой и ничто не могло остановить процесс.

Примечание: Следует помнить, что процесс изготовления печи достаточно грязен и шумен, поскольку будут производиться сварочные работы, и будет осуществляться резка металла. Именно поэтому лучше всего заранее позаботиться о месте проведения работ, это может быть улица, мастерская или пустой гараж.

Примерный список необходимого инструментария будет выглядеть следующим образом:

  • Сварочный аппарат и набор электродов различных марок.
  • Угловая шлифовальная машинка более известная под именем «болгарка», которая понадобится для разрезания дисков.

Угловая шлифовальная машинка или «болгарка» служит незаменимым инструментом для резки металла при соблюдении техники безопасности

  • Ножовка по металлу, также необходимая для распила дисков в тех местах, где угловая шлифовальная машинка не поможет.
  • Слесарный инструмент. Лучше всего приготовить весь имеющийся слесарный инструмент, такой как напильник, молоток, кувалда, плоскогубцы. Сюда же можно отнести мерительный инструмент.
  • Малярная кисть и краски, способные выдерживать высокие температуры.

Рекомендуем прочитать материал о том, как делать буржуйку в гараж своими руками и найти ответы на интересующие вопросы.

Кроме инструмента, следует подготовить и весь материал, из которого будет изготавливаться печь. Оптимальным количеством дисков для печи среднего размера считается 4 штуки. Кроме дисков, понадобится металлический лист, труба, которая будет служить дымоходом, дверные навесы для изготовления дверцы, кирпичи и цемент для основания будущей конструкции.

Видео: буржуйка из колесных дисков своими руками

После всех подготовительных работ можно приступать непосредственно к процессу изготовления буржуйки. В первую очередь следует при помощи болгарки или сварочного аппарата вырезать центральную часть на трех дисках из четырех имеющихся. Во время процедуры следует позаботиться о соблюдении правил техники безопасности и пожарной безопасности. Эта процедура будет достаточно трудоемкой, поскольку неровная форма дисков затрудняет доступ к середине, и не дает возможность быстро вырезать нужные куски металла.

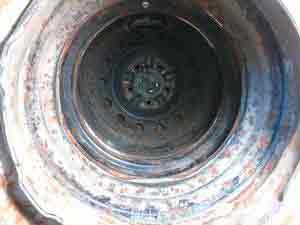

Вырезать сердцевину диска достаточно затруднительно, но необходимо

После завершения работы с сердцевиной колесных дисков можно переходить к сварочным работам. Нижний диск рекомендуется приварить к приготовленному заранее куску металла квадратной формы. Важно помнить, что длина сторон квадрата должна быть больше диаметра дисков, чтобы при открытой дверце топки случайно выпавший уголек или искра попала не на пол, а на лист металла. После этого следует сварить все диски между собой, уделяя особое внимание тщательному свариванию всех швов, дабы в дальнейшем дым не пытался проникнуть в помещение через все щели. Кроме того необходимо заварить все отверстия под клапан для камеры.

При соединении дисков между собой особое внимание следует уделить качеству сварного шва

Важно: Тщательно сваривание стыков позволит избежать неприятного проникновения едкого дыма в помещения. При длительной эксплуатации под воздействием постоянных высоких температур швы будут самым слабым местом, которые со временем могут деформироваться или немного прогореть и появятся щели. Но их очень просто устранить, замазав глиной, присыпав сухим песком, которые в дальнейшем позволит быстрее распознать мелкие трещины.

На следующем этапе можно вырезать дверцы под топливник и зольник. Чаще всего рекомендуется делать дверцы для закладки топлива во втором снизу диске, а отверстие под зольник вырезать в самом нижнем диске соответственно. Вырезанный кусок металла может в дальнейшем использоваться в качестве дверцы, которую следует наварить на заранее подготовленные дверные навесы. Специально поддувало не монтируется, для целей тяги можно использовать чуть приоткрытую дверь зольника или непосредственно топки.

Желательно прорезать отверстие в топке для закладки дров и в нижнем диске вырезать зольник. Дверцами станут отрезанные куски

Далее следует смонтировать трубу дымохода. Ее можно приварить непосредственно к центральному отверстию в верхнем диске. Хотя большее число специалистов рекомендует дымоход монтировать на листе железа, который приваривается сверху на диски. Это обеспечит конструкции дополнительную жесткость и надежность, кроме того улучшит пожаробезопасность будущей печки. Рекомендуем изучить материал о том, как сделать дымоход для буржуйки своими руками.

Теперь следует установить изготовленную печь на основание, которое может быть высотой в один кирпич, поскольку конструкция не будет обладать большим весом. Готовится предварительно квадратная опалубка из стоящих кирпичей, которая заливается приготовленным заранее цементным раствором. После полного высыхания печь можно установить на основание.

Установку любой металлической печи в помещении следует производить либо на небольшой фундамент из кирпича, либо на металлический лист

Совет: Для увеличения срока службы буржуйки и предотвращения коррозии металла рекомендуется покрывать изготовленную печь сверху краской, способной выдерживать высокую температуру. Большее внимание при покраске уделяется верхней части печи, потому что там происходит постоянное испарение влаги, что способствует быстрой потере металлом своих свойств.

Печь из колесных дисков может быть не только стационарной, но и мобильной, и сочетать в себе не только практичность, но и красоту

Резюмируя можно отметить, что изготовление своими руками печи из колесных дисков является отличной альтернативой покупке новой буржуйки. Несмотря на то что при сборке используется отработанный материал, печь получается прочная и надежная, а специальный сплав позволяет добиться быстрого нагрева, который будет держаться достаточно долгое время. Важно при установке печи не забывать о ее повышенной пожароопасности и предусмотреть грамотное ее расположение, чтобы исключить возможность возгорания.

Источник: http://kamin-maker.ru/m/pechi/burzhuyka-iz-diskov-svoimi-rukami/

Смотрите также:
31.10.2018

Ракетная печь Робинзон своими руками Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле:...

31.10.2018

Плюсы и минусы самодельной печи длительного горения на дровах Твердотопливные печи, работающие на дровах, имеют один серьезный недостаток: достичь автоматизации процесса топки очень сложно, а для некоторых конструкций невозможно. Периодически приходится отвлекаться от...

31.10.2018

Понятные чертежи для создания самой эффективной буржуйки своими руками В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
