Чертеж печки на отработанном масле

Как работает печь на отработке капельного типа, сделанная своими руками?

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.
Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

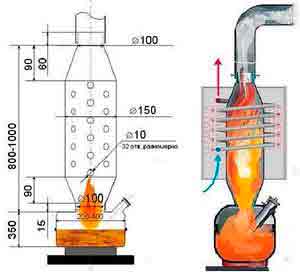

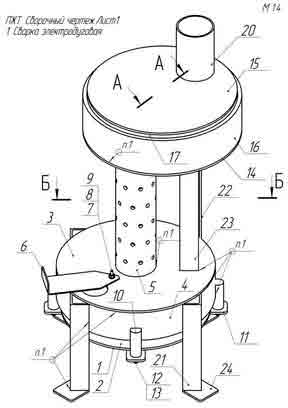

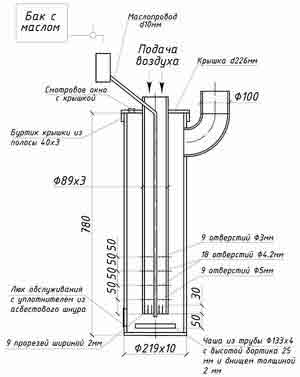

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

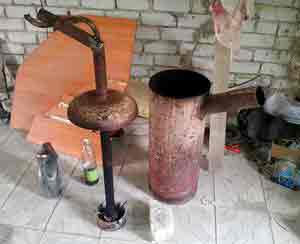

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:

газовый баллон на 50 литров — б/у, но без повреждений корпуса;

труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;

обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;

листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;

чугунный тормозной диск от легкового автомобиля;

отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;

металлическая труба ½ дюйма — около полуметра;

шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;

вентиль шаровый на ½ дюйма;

дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

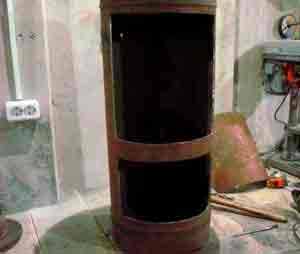

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.

В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

Источник: http://gidpopechkam.ru/pechki/na-otrabotke-kapelnogo-tipa.html

Как сделать печь на отработанном масле

В последние годы отработавшие машинные масла и светлое печное топливо подскочило в цене, поэтому покупать его для обогрева стало не слишком выгодно. Тем не менее многие владельцы гаражей и мастерских остаются приверженцами масляного отопления, поскольку горючее достается им недорого. А если изучить, как сделать саму печь на отработке своими руками, то можно сэкономить еще больше, ведь заводские отопители тоже стоят денег. Представляем 2 популярных конструкции жидкотопливных буржуек, которые вы сможете изготовить самостоятельно.

Разновидности масляных печей

Если вы уже пытались разобраться в самодельных обогревателях на отработанном масле и искали чертежи в интернете, то наверняка ознакомились с огромным разнообразием изделий от домашних мастеров. В действительности все отопительные агрегаты – это производные от двух базовых конструкций, работающих по принципу пиролизного сжигания:

Двухкамерная чудо-печь прямого горения с открытой перфорированной трубой – дожигателем.
Печка – капельница с дожигателем закрытого типа, помещенным внутрь топливника.

Двухкамерная чудо печка

Справка. Эффективно сжигать сильно загрязненные жидкие смазки можно также с помощью горелок. Но они довольно сложны в изготовлении, да и применять горелочные устройства лучше в котлах, подключенных с водяному отоплению.

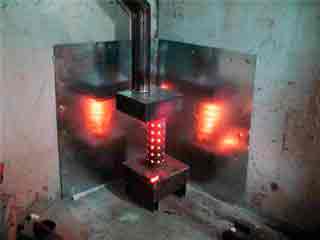

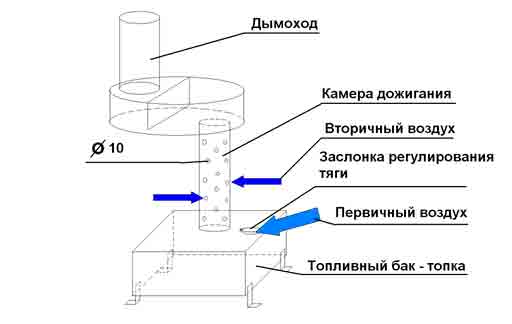

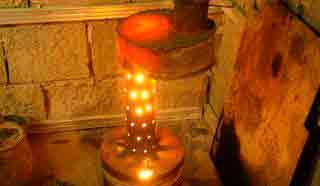

Принцип действия чудо-печки, изображенной на фото, очень простой. Поскольку маслоотработка самостоятельно не воспламеняется и не горит, ее нужно сначала нагреть и испарить. Это происходит в первичной камере, заполняемой топливом примерно на треть. Печь работает по такой схеме:

Отработку надо разжечь с помощью легковоспламеняющегося горючего, после чего она начинает испаряться и гореть. Воздух подается через заслонку в крышке топливника.
Масляные пары и пиролизные газы устремляются вверх по трубе, где смешиваются с воздухом из отверстий. За счет этого происходит их сжигание.
Во вторичной камере дожигание газов продолжается. Чтобы выделяемое тепло сразу не вылетало в дымоход, камера поделена на 2 отсека перегородкой, задерживающей продукты горения.

Гаражные умельцы, чаще всего применяющие эти печи на отработке, вносят в конструкцию множество изменений – изогнутый под 90° дожигатель, вторичная камера в виде бочки или стального теплообменника, приваренный бак для автоматического пополнения топлива и так далее. Это не меняет принцип работы агрегата и делается с одной целью — повысить эффективность отопителя и получить больше тепла.

Капельная печь отличается тем, что перфорированная труба установлена внутри топливной камеры и служит для подачи воздуха на горение. Отработка, поступающая по маслопроводу, капает в специальную чашу, где благополучно сжигается, как это показано на схеме. Для предварительного разогрева топливная трубка прокладывается внутри дожигателя. Агрегат может функционировать как за счет естественной тяги в дымоходе, так с наддувом воздуха вентилятором. Второй вариант позволяет повысить теплоотдачу печи при неизменном расходе горючего.

Чтобы вы могли выбрать себе подходящий вариант масляного обогревателя для гаража, дачи или теплицы, предлагаем разобрать плюсы и минусы обеих конструкций.

Преимущества и недостатки чудо-печки

Двухкамерная печь на отработанном масле обладает одним существенным достоинством – простотой и дешевизной изготовления. Сделать ее – не проблема для любого человека, владеющего навыками сварочных работ. Второй плюс – способность сжигать самые загрязненные масла, поскольку они заливаются прямо в камеру без всяких трубок, которые могут засориться.

Теперь о недостатках:

низкий КПД, на что указывает высокая температура отходящих газов (к дымоходу не притронешься);
средний расход горючего – 1,5 л./час, максимальный – до 2 литров, что очень много;
печь дымит в помещение при розжиге и немного коптит после прогрева;
высокая пожароопасность.

Важный момент. Если в самодельную печку налить отработку с примесью воды или антифриза, то при его испарении в камере появляются хлопки с разбрызгиванием капель горящего масла через отверстия дожигателя. Отсюда возникает опасность пожара, который нельзя тушить водой.

Указанные недостатки проверены на практике и подтверждаются многочисленными отзывами реальных пользователей. Чтобы у вас не возникало сомнений на этот счет, предлагаем ознакомиться с видео, где показана работа печи на масле вперемешку с водой:

Плюсы и минусы капельницы

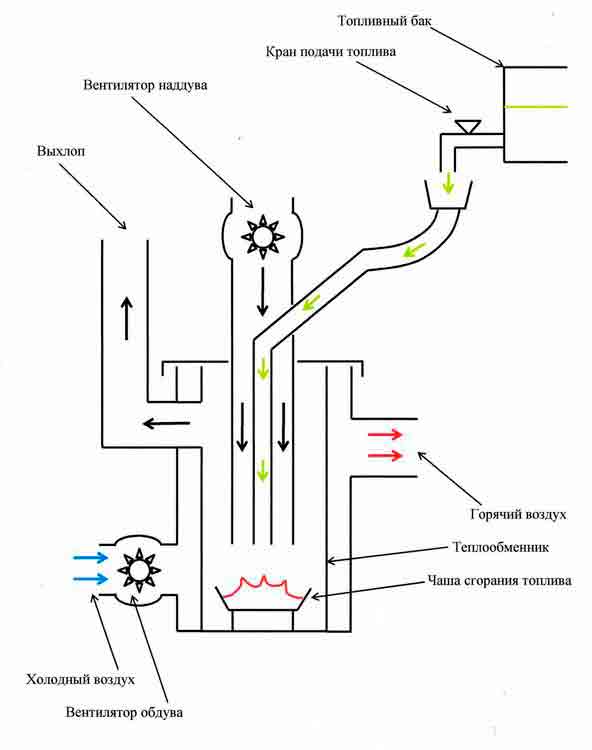

В отличие от предыдущего обогревателя, печь на отработке капельного типа безопасна в эксплуатации, потому что горючее подается малыми порциями в чашу, а труба с отверстиями упрятана в стальной корпус. Сильные стороны печки выглядят так:

экономичный расход топлива – от 0,5 до 1,5 л/час;
возможность сжигания масел с примесью воды либо антифриза;
эффективное горение топлива, что подтверждается бездымным выхлопом на улицу;
печь с принудительным наддувом воздуха нетребовательна к высоте дымохода;
агрегат не дымит в помещение.

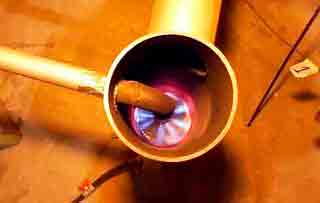

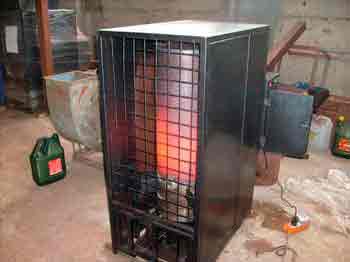

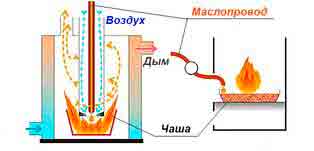

Так происходит горение в капельнице

При желании капельницу можно усовершенствовать, снабдив автоматикой безопасности, либо превратив в котел путем монтажа водяной рубашки. Для подачи тепла к 2—3 регистрам достаточно сварить печь с водяным контуром в виде змеевика, установленного в верхней части корпуса.

Справка. Некоторые умельцы заранее прорезают в корпусе печки дверцы. Они служат не только для очистки от сажи, но и для загрузки дров, если кончилась отработка.

Негативный момент – засорение маслопроводов при эксплуатации отопителя. Чтобы этого избежать, отработавшую смазку приходится процеживать и отстаивать. С той же целью в отдельном топливном баке штуцер маслопровода врезается на 5—10 см выше дна емкости, куда оседает мусор.

Изготавливаем простую печь

Если вас не отпугивают недостатки двухкамерной печки либо вы располагаете отработкой без примесей, то приготовьте для сборки агрегата следующие материалы:

металл толщиной 4—5 мм или обрезки толстостенных труб большого диаметра для корпуса;
куски металлопроката для ножек;
труба 100 х 4 мм пойдет на дожигатель и выход дымовых газов;
кусочек стального листа толщиной до 2 мм – на воздушную заслонку.

Примечание. Форма корпуса не имеет большого значения. Из кусков трубы печка выйдет круглой, из листовой стали – квадратной. Из труб диаметром 200—300 мм можно изготовить мини-печь, хотя в нее придется чаще подливать горючее.

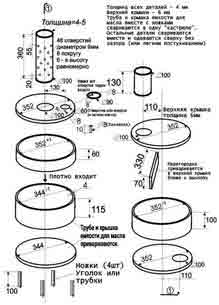

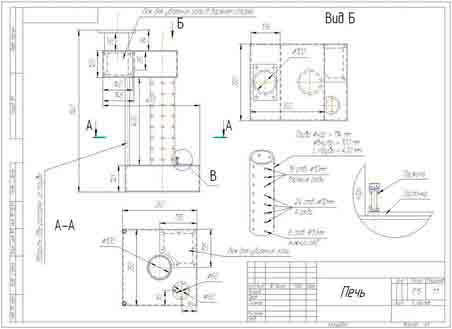

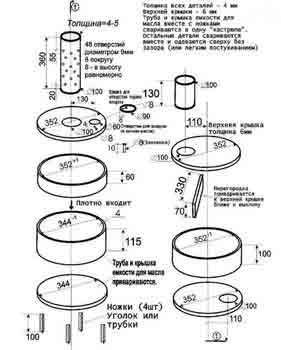

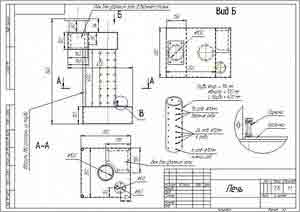

Ориентируясь по размерам, указанным на чертеже масляной печи, вырежьте заготовки и приступайте к сборке в соответствии с инструкцией:

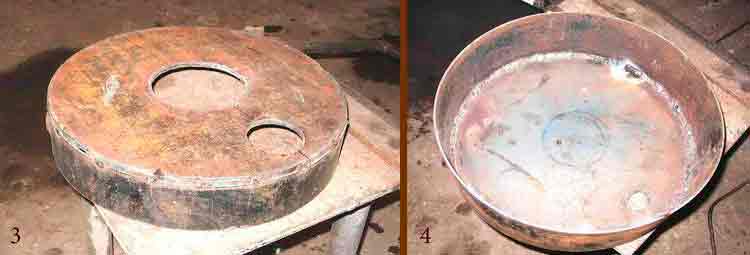

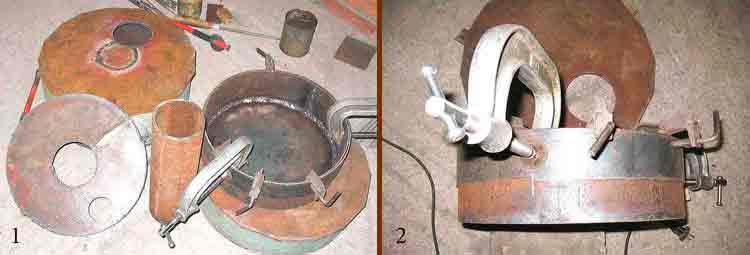

Сварите нижнюю (первичную) камеру и приделайте к ней ножки. Вырежьте сверху круглое отверстие и поставьте на заклепке воздушную заслонку.

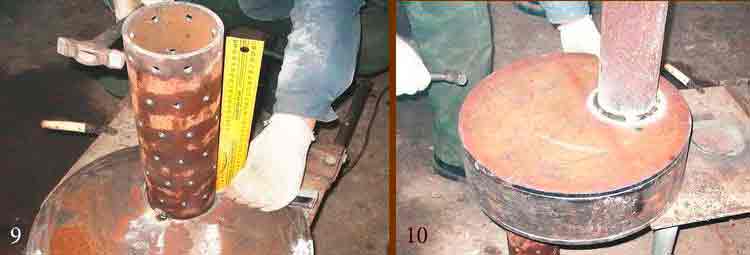

Просверлите в трубе диаметром 100 мм отверстия, как это указано на чертеже.
Приварите готовый дожигатель к топливнику.
Соберите вторичную камеру с перегородкой и патрубком дымохода. Сварите ее с верхним торцом перфорированной трубы. На этом печка готова.

Несколько слов о том, как сделать модернизацию печи на отработке. Если вы изготовите 2 дожигателя и увеличите размеры вторичной камеры, то сможете нарастить мощность отопительного агрегата. Образец такого изделия показан на фото, к нему также приделан топливный бак с системой безопасного пополнения «на ходу».

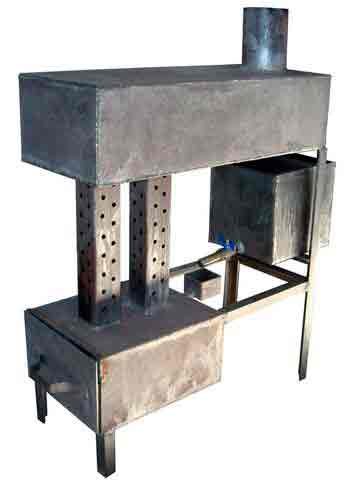

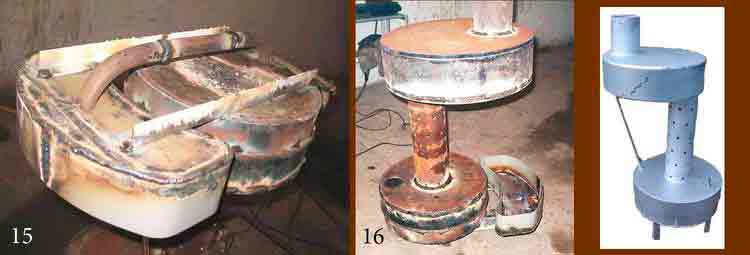

Пример оригинальной конструкции с согнутым дожигателем, предназначенным для бани, вы сможете увидеть в очередном видеоматериале:

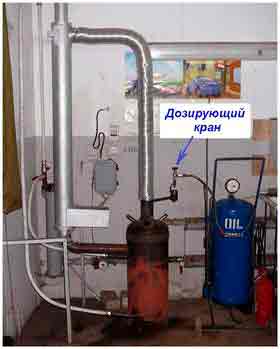

Как сделать капельную печь из баллона

Как правило, печка на отработке с капельной подачей масла в чашу делается из трубы диаметром 200 мм либо старого газового баллона из-под пропана. Последний лучше взять советского образца, где толщина стенок составляет до 5 мм.

Совет. Не стоит брать для сборки отопителя кислородный баллон. Причин две: слишком большой вес и длительный прогрев из-за толстых стенок, а также опасность взрыва во время резки металла.

При изготовлении топливника из трубы вам придется сделать и приварить к ней дно с крышкой. В этом плане газовый баллон удобнее: нужно выкрутить вентиль, наполнить его водой и отрезать болгаркой верхнюю часть. После этого действуйте по инструкции:

Проделайте отверстия в корпусе для дымохода и в крышке – под монтаж дожигателя. В нижней части баллона можно прорезать ревизионный проем, закрываемый крышкой на болтах, что и показано на чертеже.
Изготовьте трубу дожигателя, просверлив отверстия согласно чертежу. В нижнем торце сделайте отрезным кругом 9 пазов.
Смастерите стальную чашу, можно из автомобильного тормозного диска, как показано на фото. Установите ее на дно топливника, приподняв ее на 3—5 см.
Поставьте на место дожигатель и наденьте крышку баллона. Вставьте в трубу маслопровод, чтобы его конец находился над чашей.
Сделайте топливный бак со штуцером (например, из расширительного бачка отопления) и подвесьте его на стену возле печки. Остается лишь подключить дымоход и можно приступать к розжигу.

Если вы хотите сделать печь на отработке с водяным контуром, то поместите внутрь топливника змеевик из толстостенной трубки, лучше – из нержавейки. Разместите его в верхней зоне, а концы трубок выведите наружу сквозь отверстия в стенках. Потом их можно подключить к батареям водяного отопления гаража, как это сделано на фото.

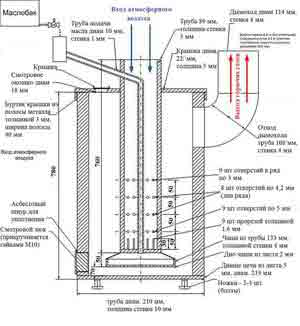

Подробно об устройстве капельной печи на отработанном масле, изготовленной своими руками из газового баллона, рассказано в следующем видео:

Заключение

Самодельные печки на отработке могут быть очень эффективными, особенно когда они сделаны по уму и модернизированы. В отдельных случаях масляным отопителем можно обогревать частный дом, но тогда нужно сварить для печи водяную рубашку и превратить ее в котел. Последний придется вынести в отдельное здание, например, летнюю кухню или сарай. Иначе в котельной появится грязь и стойкий запах отработанного масла.

Источник: http://qustu.com/kak-sdelat-pech-na-otrabotannom-masle/

Как сделать печь на отработанном масле

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

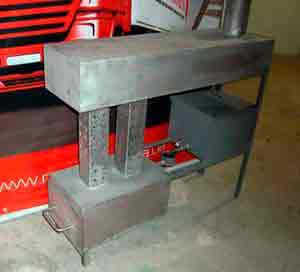

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

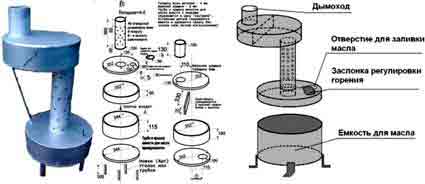

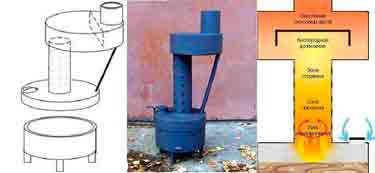

Показанные на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

простота конструкции и дешевизна;
нетребовательность к качеству топлива;
хорошая теплоотдача;
отопитель спокойно переносит периодические растопки в зимнее время;
компактность и мобильность;
отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

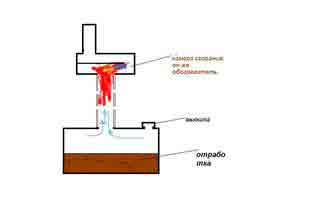

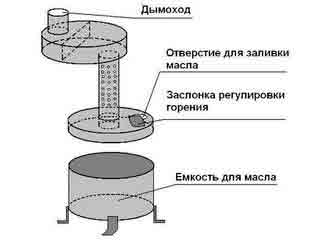

Устройство и принцип работы печки

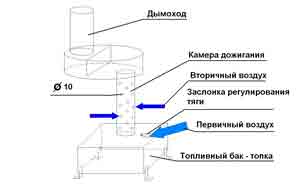

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Ещё по теме Печь из колёсных дисков

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

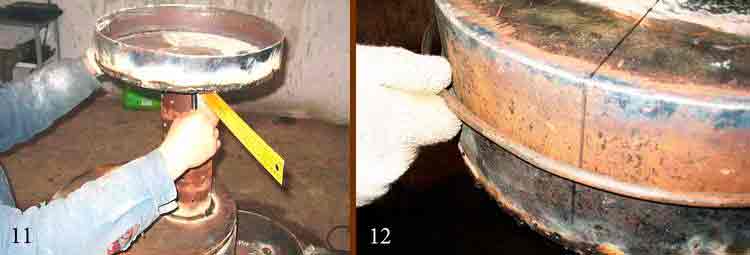

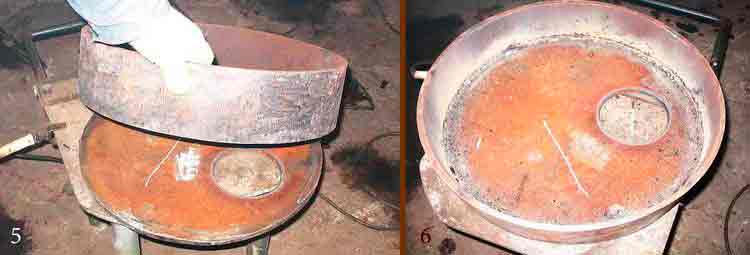

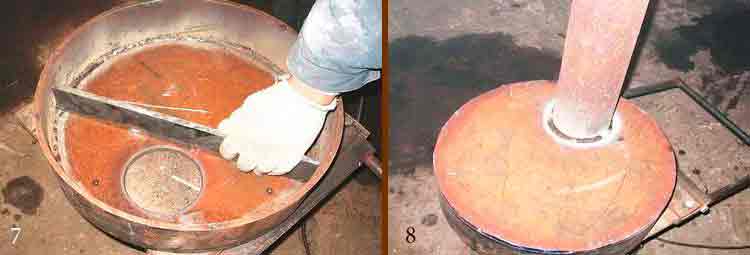

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:

Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

сварочный аппарат;
угловая шлифовальная машина;
дрель с набором сверл;
комплект слесарного инструмента;
измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

большая мощность;
высокий КПД сжигания топлива;
можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Источник: http://cotlix.com/kak-sdelat-pech-na-otrabotannom-masle

Максимальная экономия: изготовление очень эффективной и дешевой печи на отработанном масле

Печи на отработке появились ещё в советское время. Перегоревший керосин и другие виды масел требовали безопасной переработки, а большинство типов топлива были труднодоступны.

Так утилизация превратилась в повторную эксплуатацию — печки на отработке позволяли качественно отапливать гараж, дом или дачу.

Описание устройства на отработанном масле

Печи на отработанном масле очень удобны в условиях нежилых технических помещений, где не хватает места для хранения топлива или нет необходимости топить постоянно.

Приборы используют для обогрева различных сельскохозяйственных построек, где содержат животных, для оранжерей, теплиц.

Принцип работы печи заключается в повторном сжигании масла особым образом. Устройство состоит из двух камер сгорания, соединённых трубой с отверстиями, через которые осуществляется приток кислорода.

Эксплуатация происходит следующим образом:

В нижнюю камеру поступает отработка из топливного бака, а также кислород через специальное поддувало.
При сгорании масел выделившиеся горячие газы поступают наверх через трубу, в которой дополнительно обогащаются кислородом — это увеличивает температуру горения.
В верхней камере совершается дожигание продуктов горения, их окончательный распад. Выделившийся горячий воздух поднимается в дымоход и выводится наружу.

Чтобы повысить эффективность сжигания топлива, верхнюю камеру оборудуют поддувалом, обеспечивающим интенсивный приток кислорода.

Важно! Мощность печи зависит от объёмов нижней и верхней камеры, поэтому их часто делают большого размера.

Но увеличенное количество топлива в нижней камере приводит к повышению взрывоопасности устройства, а большая верхняя камера уменьшает температуру горения. Чтобы обеспечить надёжную эксплуатацию, часто оборудуют капельную подачу масла, а размер конструкций делают небольшим или средним.

Использование печей на отработке предоставляет следующие преимущества:

функциональность — устройство применяется для отопления, нагрева воды, приготовления пищи;
безопасность — отсутствует доступ к открытому пламени;
быстрый, качественный обогрев небольших бытовых помещений;
доступность — легко изготовить прибор своими руками;
простую эксплуатацию, возможность транспортировки.

У конструкций существуют также недостатки, которые лучше учесть заранее:

шум (гудение);
необходимость фильтрации отработанного масла от примесей;
раскалённые поверхности печи могут стать причиной ожогов;
конструкцию приходится регулярно чистить от оседающего на стенках нагара.

При правильной установке и эксплуатации устройство почти не производит сажи и копоти, а также отличается безопасностью в работе.

Печи на отработке функционируют на таких видах технических масел, как машинное или трансмиссионное. После использования эти продукты превращаются в вязкое чёрное вещество, подлежащее утилизации.

Многие предприятия отдают отработку по низким ценам, поэтому даже большая по объёму закупка продукта обойдётся недорого.

Владельцы собственной машины или другой техники тоже часто используют оставшееся отработанное масло для отопления. Подойдёт также мазут и различные смазочные материалы. Расход горючего не превышает 1—2 л в час, а получаемая мощность равна силе электрического нагревателя.

Виды печей на отработке

Благодаря результативности конструкции для качественного обогрева достаточно обычной печи на отработке. Для увеличения эффективности используют дополнительные модификации, расширяющие функциональность или увеличивающие мощность устройства.

Обычная печка, работающая на уже использованном горючем

Самый распространённый вариант — прибор из двух камер, схожих по размеру (форма баков не имеет значения).

Нижнюю камеру обязательно устанавливают на прочные подставки-ножки, которые надёжно приваривают к днищу. Между собой ёмкости соединяются металлической перфорированной трубой, которая также служит опорой для верхней камеры.

Размеры конструкции зависят от желаемой мощности теплоотдачи. Устройство для небольших помещений будет компактным — 70х40х30 см.

Достаточно двух баков диаметром в 30 см и высотой в 10 см, длина соединительной трубы — 30—40 см. Дымоход, протяжённостью не менее четырёх метров, крепится к верхнему баку.

С наддувом

Чтобы увеличить температуру сжигания, устанавливается поддув. Для стандартной конструкции высотой 70—80 см и шириной 30—40 см достаточно небольшого вентилятора, который устанавливается на полу и соединяется воздуховодом диаметром до 10 см с верхней камерой. Рекомендуется установить воздуховод вместо поддувала на нижнем баке. При нагнетании кислорода температура горения повышается — результатом будет бездымное сжигание продукта, пламя приобретет синий цвет.

Капельного типа

В таком устройстве горючее содержится не в нижнем баке, а в отдельном топливном. Выносная ёмкость с маслом располагается выше уровня нижней камеры, соединяется с ней трубой подачи топлива. Это гарантирует более стабильную работу, уменьшает риск возникновения пожароопасной ситуации. Если габариты печи будут 70х40х30 см, то размеры бака не должны быть менее 30х15 см.

Важно! Чтобы обеспечить фильтрацию масла, на конец шланга, погружённого в топливный бак, устанавливается фильтр, чистку которого проводят не реже раза в месяц.

Как сделать своими руками: чертеж

Печи на отработанном масле известны своей доступностью — сделать прибор не составит труда человеку, имеющему навыки сварки. Чтобы выбрать схему изготовления, предварительно рассчитывают размеры помещения — для небольшого гаража или мастерской достаточно будет компактного агрегата простой схемы. Если устройство должно выполнять добавочные функции, например, использоваться для нагрева воды, лучше выбрать схему с поддувалом. Капельная подача топлива сделает любой тип печи безопасным и удобным в обслуживании.

Фото 1. Чертеж обычной печи на отработанном масле и ее деталей. Размеры указаны в миллиметрах.

Материалы и инструменты

Для изготовления стандартной конструкции размером 70х40х30 см сгодится металлолом, обрезки труб, газовые баллоны. Чтобы сделать обычную печь небольшой мощности, подойдёт сталь толщиной 5—6 мм. Из инструментов понадобится болгарка с дисками по металлу и сварочный аппарат с соответствующими средствами защиты (маска и перчатки), перфоратор для того, чтобы просверлить отверстия в трубе.

Порядок работы

Перед началом изготовления выбирают место — учитывается удобный лаз для дымохода. Далее, стены, пол и потолок закрывают негорючим материалом. В технических помещениях, где стены и пол выполнены из камня и кирпича, термоизоляция поможет направить поток тепла внутрь помещения. Изготовление и установку производят в следующем порядке:

С помощью болгарки вырезаются части нижней и верхней камеры. По размерам лучше придерживаться стандарта — ширина/длина — 30—40 см, высота — 10—15 см.
В заготовках вырезаются отверстия для поддувала, дымохода, соединительной трубы.

Свариваются нижняя и верхняя камеры.
Ко дну нижней камеры привариваются ножки (подойдут металлические уголки).
Изготавливается соединительная труба — отрезается кусок длиной 36 см, в нём высверливаются отверстия диаметром 1 см (шесть рядов по 8 шт.).
Труба приваривается к нижней камере.
Устанавливается верхняя камера, приваривается к соединительной трубе.
К верхней части камеры приваривается отвод дымохода.

Для того чтобы укрепить конструкцию, верхняя и нижняя камера дополнительно совмещаются опорным прутом (подойдёт негнущийся отрезок толстой стали). Это снизит нагрузку на соединительную трубу и исключит опасность её деформации при нагреве.

Возможные сложности

При самостоятельном изготовлении часто допускаются ошибки, которые отражаются на эффективности работы устройства:

неправильное размещение — поверхности прибора сильно нагреваются, есть возможность воспламенения находящихся рядом предметов, обшивки;
расположение устройства на сквозняке создаёт пожароопасную ситуацию;
чересчур большая верхняя камера вызывает понижение температуры, так как приток кислорода недостаточен для интенсивного горения;
отсутствие фильтрации топлива приводит к засорению трубы дымохода, наличие примесей вызывает опасность воспламенения, взрыва.

Если соблюдать все правила изготовления и монтажа, печь на отработке не создаст потенциально опасных ситуаций.

Полезное видео

Видео, в котором рассказывается о некоторых тонкостях изготовления и эксплуатации печей на отработанном масле.

Как проверить самодельную печь перед эксплуатацией?

Чтобы обеспечить корректную и эффективную работу оборудования рекомендуется проверить:

целостность сварочных швов;
нижний бак, соединительную трубу, дымоход на присутствие засоров;
чистоту поддувала, фильтра, шланга подачи топлива;
отсутствие влаги (конденсата, воды оставшейся после уборки).

Совет. Отработанное масло должно достигать не более половины высоты нижней камеры.

Регулярная чистка и проверка устройства гарантирует безопасную эксплуатацию, а также продлит срок службы оборудования. Выбор печи на отработке предоставит удобную возможность утилизации масла, позволит сэкономить на покупке дорогостоящего топлива.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-dachi/na-otrabotannom-masle.html

Печка на отработке своими руками: чертежи, видеоинструкции и материалы для изготовления

автор Сергей Соболев 2.5k Просмотров Мнений

Без отопления гаража или другого подсобного помещения порой не обойтись. А вот как его организовать – этот вопрос для большинства становится неразрешимым. Установка твердотопливных печей несложна, однако, они требуют приобретения дров, угля, что является проблемой в регионах, где нет лесов. Куда проще договориться с автосервисом, приобретать отработанное машинное масло за бесценок или вовсе даром – ведь утилизация тоже стоит денег. Мастера с радостью согласятся отдавать это топливо, при условии самовывоза. Сегодня поговорим о печках на отработке своими руками. Чертежи, видеоинструкцию мы предоставим, а значит, читатель без труда во всём разберётся.

Читайте в статье:

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Принцип действия печки на отработке

Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.

Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.

Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

печки открытого типа;
закрытого (капельного) типа;
устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
Низкий КПД при высоком расходе горючего.
Корпус агрегата тяжело поддаётся чистке от сажи.

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печка на отработке капельного типа может быть и такой

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
энергонезависимость (в случае монтажа печи без наддува);
простая эксплуатация;
небольшие габариты, позволяющие транспортировку агрегата;
дешевизна топлива;
возможность приготовления пищи;
отсутствие открытого пламени.

Однако у таких печурок присутствует и масса недостатков:

необходимость фильтрации отработанного масла;
дымоход, который требует частой чистки, должен быть не менее 4 м;
раскалённые поверхности весьма опасны;
специфический запах отработанного масла;
невозможность погасить пламя, вплоть до полного выгорания топлива;
пожароопасность при неправильной эксплуатации;
ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Главная опасность использования таких устройств − воспламенение

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

непосредственно сам газовый баллон;
труба диаметром 100 мм (2 м);
уголок 5×5 см (около 1 м);
стальной лист, толщиной 4 мм (около 50 см 2 );
автомобильный тормозной диск;
шланг из маслостойкой резины и хомуты под него.

Ещё по теме Самодельная буржуйка с варочной плитой

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Источник: http://seti.guru/pechka-na-otrabotke-svoimi-rukami-chertezhi-video

Печь на жидком топливе или отработке своими руками

Нередко для автолюбителя бывает проблемной ситуация с правильной утилизацией отработанного моторного масла, солярки и прочих горючих элементов с агрегатов и узлов автомобиля. Так почему же не использовать отработку для отопления собственного гаража, тем более её можно заполучить даром, и загрязнения для окружающей среды минимальны. Остаётся только сделать печь, потребляющую такой вид топлива, своими руками. Среди автовладельцев такой вид гаражных печек довольно хорошо изветен и широко используется.

Печи на жидком топливе

Использование таких печей характерно для гаражей, подсобок, дачных домиков и других помещений, в большинстве своём технического и хозяйственного характера, не требующих какой-то особенной чистоты и эстетики.

Достоинства и недостатки

В целом печи работающие на жидком топливе великолепно исполняют своё предназначение, но так же как у печей других типов имеют место свои особенности, включая достоинства и недостатки.

Простая и дешёвая в изготовлении конструкция.
Печи хорошо прогревают небольшие помещения такие как гаражи, подсобки и небольшие дачные домики.
Печь изготовленная по правилам не коптит и почти не даёт гари.
Компактная и мобильная ввиду отсутствия монтажных работ.
Пожаробезопасная при соблюдении соответствующих правил безопасности. Масло очень трудно разжечь, легко воспламеняются только пары.

Отработанное моторное масло нужно использовать только фильтрованное, без посторонних примесей, так как может возникнуть взрывопасная ситуация.
Присутствие запаха масла.
Характерное гудение печи.

Топливом для печей, потребляющих жидкое топливо, служит солярка или отработанное моторное масло. Печи использующие солярку, производятся в основном промышленным способом, хотя встречаются довольно неплохие самодельные образцы, тогда как работающие на отработке, изготавливаются кустарно в обычных гаражных условиях. Для самостоятельного изготовления лучше всего подойдёт печь использующая отработку, ввиду простоты изготовления конструкции и дешевизны материалов, так как в качестве материалов для печи могут выступать отрезки труб различных диаметров либо листы металла в случае с прямоугольными бачками. Также возможно применение отслуживших свой век пропановых баллонов.

Конструкция печи

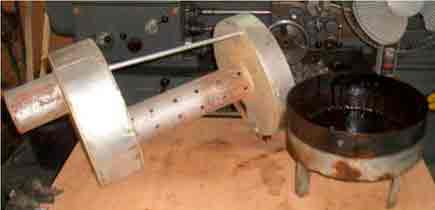

Конструкция представляет собой два бачка соединённых между собой трубой с перфорацией. У верхнего бачка имеется смещение относительно вертикальной оси нижнего. Лучше всего применять цилиндрическую форму используемых бачков, но на практике очень часто используются прямоугольные бачки и производительность от этого нисколько не страдает. Для придания рабочего вертикального положения на полу помещения конструкцией предусмотрены ножки. Схематическое устройство печи на рисунке ниже:

Система сгорания топлива в печке, работает на принципе пиролиза — сжигания паров топлива. Так как точка возгорания моторного масла сравнительно велика, то для его полноценного сжигания требуется его нагрев с образованием паров, которые впоследствии сгорают в печи. Для достижения этого результата, в нижний бачок через заправочное отверстие заливается отфильтрованная отработка, заполняя его наполовину и разжигается. Для быстрого розжига масла следует воспользоваться доливанием в заправочное отверстие нескольких грамм бензина или растворителя.

В процессе горения бензина, масло нагревается и начинает испарятся с поверхности, затем пары воспламеняются в камере дожига, и температура печи переходит в рабочий режим пиролизного горения. В топливном бачке, одновременно служащим топкой, происходит непосредственное сжигание масла. Воздух необходимый для первичного горения забирается через заправочное отверстие. Для регулировки процесса горения предусмотрена воздушная заслонка. При полностью открытой заслонке расход масла составит около 2 л. в час, тогда как в режиме медленного горения для поддержания рабочей температуры около 0,5–0.7 л. в час.

Самостоятельно сделанная печь на отработке оборудуется вертикальной перфорированной трубой для поступления воздуха который необходим для процесса пиролизного горения. Попавшие в трубу пары масла вперемешку с поступающим воздухом сгорают в ней, а также частично в верхнем баке. Далее продукты горения обходят перегородку и выводятся через дымоход из помещения.

Подготовка чертежа и расчёт параметров

Будем ориентироваться на готовый чертёж печи из отрезков труб, так как этот материал наиболее доступен. Первым делом стоит изучить готовый чертёж и рассчитать количество материала нужного для изготовления маслянной печки. Если нет в наличии точных диаметров что указаны в чертеже это не критично, главное примерное соотношение размеров. Чертёж советую распечатать чтобы всегда был под рукой в процессе сборки печи.

В качестве материала для цилиндров в этом примере использован отслуживший свой век пропановый баллон, но вполне сгодятся отрезки металлических труб других диаметров.

Отрезки пропанового баллона (трубы) согласно чертежу.
Труба для камеры дожига. Размеры на чертеже.
Листовая сталь.
Трубки для ножек диаметром 20 мм или уголок.

Инструменты

Для выполнения работ потребуются следующие инструменты:

Сварочный аппарат маска и электроды, пропановый резак (если имеется в наличии).
Болгарка с отрезным и зачистным кругами.
Дрель и сверло диаметром 9 мм.
Молоток, рулетка, карандаш или маркер.
Защита для глаз и рук.

Выбираем место установки

Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу. Ещё стоит обратить внимание на удобство вывода дымохода наружу. В совокупности эти параметры подбора места для печи играют главную роль. На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

Отрезаем куски труб согласно размерам из чертежа.
Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.

Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.

Привариваем крышку положив её на верхнюю часть печи.

Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

Хорошее видео по изготовлению и установке печки на отработке из листового металла

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

Не оставляйте горящий очаг надолго без присмотра.
Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
Регулярно проверяйте дымоход на предмет прохудившихся мест.
В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Источник: http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/pech-na-otrabotke-svoimi-rukami.html

САМОДЕЛКИН ДРУГ

Печь на отработанном масле | фото чертежи и пошаговая инструкция

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию о том, как сделать печь для гаража на отработанном масле своими руками.. Данная печь отлично подойдет для отопления мастерской, гаража и небольшого производственного помещения, главное ее преимущество в том что в качестве топлива она использует отработанное машинное масло, которое можно раздобыть совершенно бесплатно. А так же применение отходов в качестве топлива потенциально очищает нашу с вами экологию от загрязнения, при том что вредных веществ при сгорание масла выделяется мало.

Принцип работы печи на отработанном масле.

ПЕЧЬ состоит из бака-резервуара для топлива -она же и камера(нижняя кастрюля) сгорания, соединяется трубой 100 мм с отверстиями по контуру диаметром 1 см (горелка) через которые дополнительно поступает воздух в камеру сжигания паров масла, соединяется с верхней кастрюлей, которую можно использовать как нагревательный элемент для приготовления пищи или кипячения воды.

В нижнюю кастрюлю через заливное отверстие заливается отработанное масло, где то до половины емкости (до полна заправлять не рекомендуется) Для того чтобы поджечь масло в баке необходимо плеснуть туда БЕНЗИН или жидкость для розжига, а потом просто бросаем туда спичку и ждем пока масло начнет закипать и выделять пары. На самом деле в печи горит не само масло, а именно его пары, кипящие пары отработанного машинного масла.

Давайте рассмотрим что конкретно понадобиться для изготовления данной печи.

Материалы

листовой металл 2-3 мм
труба 100 мм длинной 35-40 см
уголок
арматура
жестяная труба для дымохода

Инструменты

сварочный аппарат
болгарка (УШМ)
дрель
струбцина
линейка
молоток

Пошаговая инструкция по созданию печи работающей на отработанном масле своими руками.

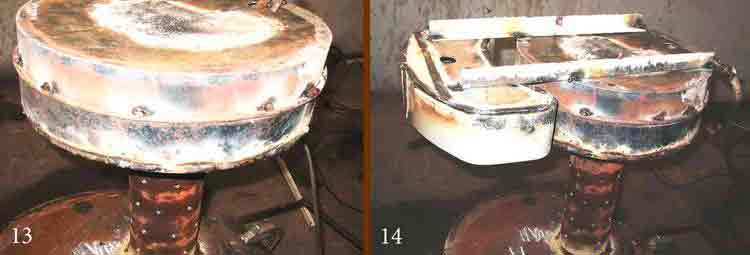

Вариант печи с квадратными кастрюлями. Пошаговый процесс сборки печи.

Первым делом сваривается нижняя кастрюля, она может быть круглой либо квадратной. Обязательно 2 отверстия для трубы и заливной горловины. Для верхней кастрюли, внутри приваривается перегородка, как на фото ниже. Приваривается труба 100 мм с отверстиями для доступа воздуха их диаметр должен быть 10% от диаметра самой трубы, значит 1 см. Рекомендуется сделать сообщающийся сосуд, чтоб через него производить дозаправку работающей печи, а не заливать масло в горящую камеру через заливное отверстие, которое еще и является заслонкой и регулятором горения Соединительную трубку подводите снизу, как показано на фото. ОБРАТИТЕ ВНИМАНИЕ! Нижняя кастрюля должна быть обязательно разборной! Это необходимо для того чтобы периодически производить чистку резервуара от нагара. Печь работающая на отработанном масле довольно экономичная, а самое главное что можно сжигать попросту отходы и конвертировать в тепло для гаража, мастерской, производственного помещения, а так же на верхней кастрюле можно готовить пищу, кипятить воду. Доработав печь и оснастив ее баком для воды можно сделать водяное отопление дома или же дачи. Чтобы до конца стало ясно как устроена печь, ее работа и принцип, то смотрите видео от автора, где он подробно расскажет все тонкости, приятного просмотра.

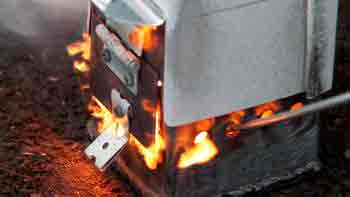

Вот такая замечательная печь получилась. Надеемся представленный материал Вам был полезен. Спасибо за внимание!

Источник: http://www.samodelkindrug.ru/%D0%BF%D0%B5%D1%87%D1%8C-%D0%BD%D0%B0-%D0%BE%D1%82%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%B0%D0%BD%D0%BD%D0%BE%D0%BC-%D0%BC%D0%B0%D1%81%D0%BB%D0%B5-%D1%84%D0%BE%D1%82%D0%BE-%D1%87%D0%B5%D1%80%D1%82%D0%B5/

Печь на отработке своими руками: чертеж, схема работы

В жизнедеятельности людей происходит тенденция «возвращения к истокам», из-за «усиленной экономии» на чем-угодно.

Коснулась эта болезнь и темы обогрева с отоплением.

И вот, в XXI веке мы наблюдаем второе рождение самодельного отопительного агрегата.

Речь о печи, которая использует отработанное масло как топливо.

История — как появилась конструкция печи

Первая печь на отработке появилась во времена Хрущева. Личностью он был неоднозначной. При том интенсивном росте механизации всевозможных процессов производства, при той новой возможности каждому гражданину обзавестись личным транспортом, при той усиленной раздаче дачных участков, проблема в отоплении стояла остро.

Топливо на то время стоило копейки, но и копейки на то время назывались деньгами. Да и мало что удавалось достать на тот момент без приложения усилий. О вырубке леса не шла и речь: за это сажали в тюрьму, а газ в баллонах был неким подобием экзотики. Поэтому возникла необходимость в создании самодельной печи, которая бы работала на доступном и недорогом топливе.

Народные умельцы долго не думали над принципом работы: за основу взяли керогаз, так как он был в избытке на дачных участках и в частных домах. Пары керосина дожигались в отдельной камере, поэтому использование керогаза было более-менее безопасным. Избежать взрывоопасной ситуации помогал резкий запах копоти, появлявшийся задолго до возможной аварии.

Топливо и экология

В 60-е года сжигание топлива до углекислого газа считалось уже безопасным для здоровья и экологии. Сегодня же, с разрастанием угрозы парникового эффекта, это недопустимо. Сжечь топливо так, чтобы не осталось никаких вредных испарений невозможно, поэтому уникальное экологическое значение приобретает экономичность самодельной печи.

Если же сравнить качество топлива времен СССР, то XXI век снова проигрывает. Машинное масло тех лет было натуральным ректификатом из углеводородов. По одной только этой причине вредоносные испарения образовывались максимум отдельными молекулами в печке.

Нынешнее же топливо гораздо вреднее, а печь сегодняшнего дня способна выбрасывать окислы азота в опасных для здоровья и экологии количествах.

Тепловой насос для отопления дома неплохая альтернатива традиционным способам обогрева. Преимущества и недостатки в нашей статье.

Что такое теплообменник для системы отопления читайте здесь.

Принцип работы

Чтобы наладить необходимое горение, налаживают умеренную подачу воздуха в первую камеру (в которой горит отработка). Реализовывается это с помощью регулирующей заслонки. Во второй камере воздух подается через ряд отверстий в трубе, соединяющей обе камеры.

Технические характеристики

Печь на отработке входит в класс простейших приборов, не требует излишнего ухода и любого рода сервиса. Она является цельной конструкцией, разобрать которую можно только в нижней части – специально для чистки.

Рассчетные габариты стандартной печки:

70x35x50 см;
Расход масла: от 0,5 до 1,5 литра в час;
Масса нетто: 30 кг;
Толщина листа: 4 мм;
Диаметр дымохода: 10 см;
КПД: 75%.

Чертежи и схема сборки

Изготовление печи начинается с нижней камеры. Она совмещена в печке с топливным баком, на крышке которого проделаны специальные отверстия для залива отработки и для трубы, соединяющей первую камеру со второй.

По размерам, которые показаны на рисунке, вырезают части камеры первичного сгорания, отшлифовывают края и сваривают их. Стенки делают из заготовки трубы.

К ним приваривают уголки, которые станут ножками, лист металла приваривают на дно. Отверстие размером в 10 см вырезают по центру, а другое – 6 см сбоку, ближе к краю. При желании делают съемную крышку – так легче чистить бак.

В трубе, длиной 36 см и диаметром 10 см просверливают до 50 отверстий диаметром 9 мм равномерно по всей площади трубы, чтобы поток воздуха был одинаков с каждой стороны.

Труба с проделанными отверстиями приваривается перпендикулярно к крышке бака. На нижнем баке делают воздушную заслонку. Закрепляют ее болтовым соединением или заклепкой. Через это отверстие будет производиться розжиг печи и залив отработки.

Верхний бак делается так же как и нижний. В пластине, которая крепится внизу бака, делается отверстие диаметром 10 см, смещенное к одному из краев. К отверстию внизу приваривается отрезок трубы большим диаметром от отверстия ровно настолько, чтобы его удалось надеть на перфорированную верхнюю камеру горения.

Так как крышка верхнего бака подвержена воздействию высочайших температур, ее рекомендуется выполнить из металла, толщиной минимум 6мм. В верхней части бака делают отверстие для дымохода, которое является противоположным к отверстию в дне. Между ними ставят пластину толстого металла – отсекатель. Он вставляется ближе к отверстию для дымохода.

К верхней крышке приваривается труба, которая после присоединяется к дымоходу. Для улучшения устойчивости конструкции приваривают распорку из трубы или уголка. Окрасить печь можно краской по металлу, выдерживающей высокие температурные режимы.

Печи капельного типа с наддувом

Печь с наддувом – это тот же прибор для обогрева, только оснащенный вентилятором. Размещается он ближе ко второй камере сгорания. Наддув обеспечивает равномерный обогрев помещения.

Современные народные умельцы научились совмещать капельный механизм с наддувом. Однако собирать подобный агрегат без соответствующих навыков настоятельно не рекомендуется.

Сборка печи на отработке своими руками

Здесь вы узнаете:

Для обогрева нежилых и технических помещений нередко используются отопительные агрегаты, работающие на альтернативных видах топлива. Например, печка на отработке работает на отработанном машинном масле. Причем помимо отработки в нее можно заливать и многие другие виды топлива – это мазут, растительные масла, трансмиссионное масло и многое другое. Эффективность подобных печей доказана опытом многочисленных пользователей. А имея в своем распоряжении источник недорого топлива, можно обеспечить себя теплом за минимальные деньги.

В этом обзоре, посвященном печам на отработке, мы расскажем:

Об основных разновидностях печей на жидком топливе;
О типах используемого топлива;
Как сделать печь на отработке капельного типа своими руками;
Как сделать пиролизную печь на отработанном масле;
О популярных заводских печках;
О технике безопасности при использовании печей на отработке.

Самодельная печка на отработанном машинном масле характеризуется простотой конструкции и высокой эффективностью. А низкий расход масла обеспечит минимальные расходы на получение тепла.

Характеристики печей

Печь на отработанном масле хороша тем, что может работать на самом низкокачественном и дешевом топливе. В этом плане повезло тем, кто работает мастером по ремонту автомобилей в собственном гараже – занимаясь плановой заменой машинного масла, можно добывать отработку практически в неограниченных количествах. Масляная печь и сама собой отличается своей дешевизной, ведь ее можно собрать из остатков старого железа.

Отработанное масло — это очень дешевый вид топлива, а для автомастерских и совсем бесплатный.

Масляная печка на отработке сжигает топливо максимально безопасным способом. Если поджечь отработанное масло, налитое в какую-нибудь емкость, оно будет чадить и коптить, рождая адские ароматы и заполняя обогреваемые помещения едким и далеко не безопасным дымом. Да и тепла от такого горения будет образовываться очень мало. Печь на отработанном масле, обладая продуманной конструкцией, сжигает топливо так, что оно не образует копоти.

В зависимости от конструкции печи и ее размеров, она может обогревать площадь до 500 кв. м. и даже больше. Расход масла мизерный – он составляет от 0,5 до 5 л/час, в зависимости от мощности агрегата. Температура горения достигает +400-500 градусов. Средняя высота дымохода – от 4 до 5 метров. Печки могут работать как на чистом, так и на загрязненном топливе. Полученное тепло может использоваться в самых разных целях:

Для прямого обогрева помещений за счет образуемого тепла;
Для приготовления пищи (подходят лишь некоторые модели);
Для работы в составе систем водяного отопления.

Таким образом, печь на отработке – это довольно универсальный отопитель, обладающий простым устройством, высокой эффективностью и дешевизной.

Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

Максимально простая конструкция;
Практически полное сжигание топлива;
Выделение большого количества тепла;
Универсальность использования печки;
Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму. За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Достоинства и недостатки

Вы уже знаете, каков принцип работы печи на отработанном масле. Пиролизный принцип прост, но менее эффективен. А капельные модели более сложны по своей конструкции, но обеспечивают максимально полное сгорание топлива. К тому же, они могут работать в составе систем водяного отопления. Прежде чем мы расскажем, как сделать печку на отработке, необходимо поговорить о достоинствах и недостатках этого оборудования. Начнем с положительных черт:

Как видите, в устройстве печи, работающей на отработке, действительно нет ни чего сложного.

Простота конструкции – обладая набором инструментов, сварочным аппаратом и умением работать руками, печку можно без труда собрать своими руками;
Универсальность – оборудование может использоваться для обогрева помещений и гаражей, а также для приготовления пищи;
Дешевизна в эксплуатации – благодаря низкой стоимости печного топлива, эксплуатация подобных печей не приведет к большим расходам (в некоторых случаях горючее можно доставать абсолютно бесплатно или по дешевке);
Возможность работы на любых типах масел – от трансмиссионного до обычного растительного (подсолнечного, если не жалко жечь этот продукт);
Минимальное количество вредных выбросов – тут все зависит от выхода на рабочий режим и температуры сгорания.

Не обошлось и без недостатков:

Нужно регулярно чистить дымоход, чтобы он не забился окончательно.

Печи на отработке должны эксплуатироваться в проветриваемых помещениях. В противном случае есть риск отравления продуктами разложения топлива и продуктами его горения;
Повышенные требования к дымоходам – для работы печи на отработке нужен хороший дымоход высотой около 5 метров. Он должен выдерживать высокие температуры. Причем использование излишне высокого дымохода недопустимо – иначе устройству будет трудно выйти на рабочий режим;
При горении отработанного масла образуется сажа – оборудование нуждается в регулярной чистке. Кроме того, топливо сгорает не полностью, поэтому его остатки нужно будет удалять.

Несмотря на довольно серьезные недостатки и ограниченность сферы применения, печи на отработке продолжают оставаться довольно популярным оборудованием.

Печное топливо

Как мы уже говорили, в качестве топлива для печей на отработке могут использоваться любые виды топлива. Самый простой вариант – приобрести отработанное машинное масло. Его стоимость составляет от 25 рублей за литр. Если хорошо постараться, можно отыскать масло по более доступным расценкам. В этом отношении везет мастерским по замене автомобильного масла – его можно добыть из клиентских автомобилей (обычно его никто не забирает).

Помимо отработки, можно использовать любые виды масел:

Растительное масло быстро воспламеняется, если его хорошенько разогреть. Это даже становится причиной пожаров.

Растительное – самое обычное подсолнечное масло хорошо горит, выделяя большое количество тепловой энергии;
Трансмиссионное масло – если вам посчастливилось раздобыть бочку этого масла, то вы можете использовать его для работы своей печки;
Синтетические масла – отличное жидкое топливо для печей на отработке.

Помимо масла, для растопки печки вам может потребоваться керосин – он применяется в пиролизных печах.

Заводские печи, их характеристики и особенности

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Сборка печи своими руками

Мы уже рассмотрели все особенности печей, работающих на отработанном масле. Также были затронуты агрегаты промышленного изготовления, в том числе мини-печь на отработке типа «буржуйка». Осталось только разобраться с самодельными устройствами. Мы уже говорили, что можно собрать печку самостоятельно, используя сварочный аппарат, набор инструментов и подходящее железо. Рассмотрим этот процесс с практической стороны.

Далее мы расскажем, как сделать печь на отработке своими руками. Начнем с самого сложного варианта – это самодельная печь для гаража из баллона. Основой для ее изготовления послужит старый газовый или кислородный баллон, из которого нужно слить конденсат. Баллоны обладают довольно толстыми стенками, поэтому в конце работы мы получим безопасную печь, сделанную своими собственными руками.

Печь из газового баллона своими руками

Глядя на чертеж самодельной печи на отработке, мы можем заметить, что роль корпуса у нас играет сам баллон, от которого отпиливается верхняя часть. Высота корпуса – 550 мм.

Сейчас мы разберемся, как собрать печь на отработке из газового баллона. Для этого нам понадобятся сварочный аппарат, электроинструменты и рулетка. Помимо баллона необходимо подготовить:

Отрезок трубы диаметром 110 мм (по ней будет подаваться воздух);
Отрезок трубы диаметром 20 мм (по ней будет подаваться топливо);
Металл для наварки ножек;
Металл для создания чаши.

Из верхней части изготавливаем крышку, через которую внутрь баллона будет вставлена труба диаметром 110 мм, не доходящая до дна на 60 мм. К нижней части этой трубы привариваем крышку с четырьмя отверстиями (одно отверстие в центре, его диаметр составляет 22 мм, еще три отверстия диаметр 5 мм по радиусу, с небольшим отступом от середины). В отверстие посередине вставляется труба диаметром 20 мм, через которую осуществляется подача топлива.

К нижней части внутренней трубы привариваем металлическую чашу – в ней у нас будет гореть солярка, разогревающая чашу, в которую впоследствии будет капать отработка. Сама чашка изготавливается из куска трубы диаметром 140 мм и куска листового железа, вырезанного в виде круга и приваренного с нижней сторону. Высота чаши составляет 20 мм.

В конечном итоге у вас должна получиться подобная конструкция.

Далее приступаем к формированию дымохода и поддувала. Поддувало делается в самой нижней части нашей печки – через него в чашу заливается солярка для розжига и прогрева. Также через него поджигается капающая отработка. Отверстие под дымоход вырезаем в верхней боковой части – в полученное отверстие ввариваем кусок трубы диаметром 110 мм. Впоследствии к ней нужно будет приварить саму трубу дымохода.

В завершение всего привариваем верхнюю крышку – процесс создания печи на отработанном масле своими руками можно считать завершенным. Теперь ее нужно проверить в тестовом режиме – лучше всего проводить эксперименты на улице. Заливаем в чашку немного солярки и ждем, пока она прогорит. После этого открываем вентиль с отработкой и смотрим, как начинается процесс выхода на рабочий режим. Только после завершения испытания можно приступать к монтажу печи в отапливаемом помещении.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

Емкость для масла с крышкой и заслонкой;
Камера сгорания/пиролиза;
Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Меры безопасности

Печка в гараж на отработке – это простое и недорогое решение для обогрева помещения технического назначения. А если гараж представляет собой мастерскую, куда часто приезжают по вопросам замены масла, то с топливом проблем не возникнет – его всегда будет в достатке. В процессе эксплуатации печи следует проявлять осторожность:

Не разжигайте неисправные печи;
Не используйте для розжига бензин, спирт и прочие агрессивно горящие жидкости;
Не перегревайте печи;
Не оставляйте оборудование без присмотра;
Не прикасайтесь к раскаленным элементам;
Держите рядом огнетушитель;
Самодельные печи на отработке должны пройти тестирование в уличных условиях.

Соблюдая эти правила, вы обеспечите полную безопасность помещения и убережете себя от травм и ожогов.

Источник: http://remont-system.ru/pechi-i-kaminy/sborka-pechi-na-otrabotke-svoimi-rukami

Печи на отработанном масле своими руками

Агрегат имеет несложную конструкцию, а для его создания используются вполне доступные материалы и инструменты. Такая печь будет весьма экономичной, поскольку она работает на самом дешевом топливе. Подобное устройство можно размещать в теплице, гараже и пр.

Принцип работы масляной печи заключается в том, что топливо сгорает в двух отдельных резервуарах. Сгорающее в одном вместилище масло не дает много тепла, но при этом образуются пары и газы, которые догорают в другой емкости. Температура их горения существенно выше, что и позволяет обогревать все помещение.

Конструкция

Печь, функционирующая на отработке, состоит из двух емкостей, соединенных между собой трубой. В ней имеются отверстия, благодаря которым внутрь агрегата поступает воздух, необходимый для горения. Нижний резервуар используется для масла. В нем предусмотрено отверстие с заслонкой, чтобы увеличивать или уменьшать приток воздуха в камеру. Через него же заливается топливо.

При сгорании отработки образуются пары и газы, поступающие в соединительную трубу. Там процесс горения становится более активным, поскольку продукты сгорания масла смешиваются с большим количеством кислорода. Газообразные отходы этого процесса выводятся через дымовую трубу, подсоединенную к верхнему резервуару.

Для более точного представления конструкции, предлагаем рассмотреть чертеж этого агрегата.

Виды устройства

Существует 4 варианта исполнения печей на отработанном масле:

Простое оборудование на отработкеиз газового баллона или из металла без дополнительных элементов.
Печь на отработке с наддувом (читать подробнее). В этом агрегате подача воздуха усиливается благодаря использованию вентилятора.
Печь на отработке капельного типа. Для дозированного поступления масла применяется капельница.
Отопительное устройство на отработке с водяным контуром (читать подробнее). Подобный агрегат подходит для обогрева больших помещений.

Плюсы и минусы такого способа отопления

Эти печи, по сравнению с другими конструкциями, имеют несомненные преимущества. Среди них отмечают следующее:

низкая стоимость используемого топлива;
простая и практичная конструкция, которая практически полностью исключает возможность поломки;
работа печи не зависит от температуры окружающей среды;
быстрое нагревание небольших помещений;
возможность подключения к системе отопления целого здания (для этого в верхнем резервуаре нужно предусмотреть теплообменник);
не нуждается в электричестве или газе, поэтому не боится их отключения (установить агрегат можно без получения соответствующих разрешений);
может как отапливать помещение, так и применяться для приготовления пищи;
габариты устройства таковы, что его можно перевозить даже в легковом автомобиле;
при изготовлении получится существенно сэкономить, воспользовавшись вторичным сырьем;
низкая пожароопасность при правильной эксплуатации.

Однако важно знать и о недостатках масляных печей на отработке:

Довольно простая конструкция усложняется дымоходом, который необходимо соорудить независимо от того, какое помещение отапливается. Труба должна соответствовать определенным требованиям: в ней не допускаются горизонтальные участки, а общая длина составляет минимум 4 м, что позволяет добиться нормальной тяги.
Из-за использования отработки в качестве топлива печь сильно загрязняется, поэтому ее и дымоход нужно часто чистить.

Наиболее важные конструктивные особенности

Прежде всего, поверхность, на которой устанавливается печь, должна быть строго горизонтальной, чтобы масло в резервуаре располагалось равномерно.

Для изготовления устройства нужно выбирать только качественные и жаропрочные материалы. Для дымохода используется сталь толщиной не менее 3 мм. Его наружную часть можно изготовить из оцинковки либо асбестоцементной трубы. Внутренний диаметр дымовых каналов должен составлять не менее 10 см.

На выходе из печи небольшой участок трубы устанавливается под углом 30°, а дальше он должен идти строго вертикально. Для резервуара применяется металл толщиной 3 мм и более. Диаметр отверстий в соединительной трубе подбирается таким образом, чтобы он равнялся примерно десятой части диаметра дымохода.

Способы повышения производительности

Масляные печи на отработке отлично подходят для отопления нежилых помещений. При этом в сооружениях, где постоянно присутствуют люди, такое оборудование применяется с осторожностью. В помещении, где работает этот агрегат, интенсивно выгорает кислород, что представляет некоторую опасность. Если вы решили установить такое оборудование в жилом здании, необходимо для этого выделить отдельную комнату. Тогда допускается использование устройства в системе водяного отопления.

Для нагревания воды с помощью этой печи над верхним резервуаром устанавливается герметичный бак с теплоносителем. Чтобы жидкость циркулировала, на емкость крепятся штуцеры на разных уровнях.

Сделать работу печи более эффективной можно также с помощью обычного вентилятора, который устанавливается возле верхнего резервуара. Обдувая емкость, это механическое устройство не только способствует лучшей циркуляции теплого воздуха, но и охлаждает верхнюю часть печки, что позволит заметно продлить срок эксплуатации.

Изготовление печи на отработке своими руками

Можно купить подобное устройство заводского производства, но его стоимость довольно высокая – около 50 тыс. рублей. Или же можно заказать агрегат у мастера. Конечная сумма будет зависеть от местности, в которой проживаете, а также от уровня профессионализма мастера. В любом случае цена печи на отработке будет более доступной – примерно 5 тыс. рублей.

Еще один вариант – смастерить устройство самостоятельно. Предлагаем вашему вниманию несложную инструкцию, которая поможет сделать все правильно.

В первую очередь нужно запастись необходимыми материалами и инструментами, а именно:

листовым металлом толщиной 4 мм для резервуаров и 6 мм для крышки;
трубой диаметром 10 см для соединения емкостей;
уголком либо трубкой для изготовления ножек;
болгаркой и отрезным кругом к ней;
дрелью для сверления отверстий в трубе;
сварочным аппаратом.

Как вариант, для создания резервуаров можно вместо листового металла использовать ненужные газовые баллоны.

Порядок действий при изготовлении печи на отработанном масле следующий:

От уголка или трубки отрезаем четыре куска длиной 20 см. Это будут ножки печи.
Они привариваются ко дну нижнего резервуара.
Нижнюю емкость делаем из листового металла толщиной 4 мм либо же используем для этого подобранный баллон.
Крышку вырезаем из 6-миллиметрового металла.
В ней делаем отверстие для заливки масла и поступления воздуха.
Изготавливаем заслонку, которая будет закрывать дыру в крышке для регулировки интенсивности горения.
Устанавливаем верхний элемент, который послужит покрытием для резервуара. Важно добиться максимальной плотности без щелей.
К верхней части устройства привариваем соединительную трубу длиной 40 см.
По всей длине высверливаем отверстия. При диаметре трубы 10 см диаметр дырочек равняется примерно 1 см. Их должно быть 50 штук.
Из листового металла толщиной 4 мм изготавливаем второй резервуар.
Шестимиллиметровый металл используем для изготовления крышки.
Недалеко от места подсоединения дымохода привариваем перегородку.
Сварочным аппаратом соединяем верхнюю емкость с трубой.
Плотно устанавливаем крышку на резервуар и монтируем дымоход.

Техника безопасности

Теперь печь готова к эксплуатации. Но прежде чем начать пользоваться агрегатом, полезно будет узнать ряд правил техники безопасности при обращении с ним:

Это сооружение рассчитано исключительно на отработанное масло. Никогда не используйте в качестве топлива бензин и другие легковоспламеняющиеся вещества.
Нужно следить, чтобы в помещении, где работает агрегат, не было сквозняка.
Температура печи довольно высокая, по’тому поблизости нельзя оставлять то, что может воспламениться.
Работающий агрегат нужно держать под контролем, периодически проверяя его состояние.
Устройство с явными дефектами эксплуатировать запрещается. То же самое касается дымохода с нарушенной целостностью.
Масло, используемое в качестве топлива, не должно содержать воды.

Заключение

Как видно, печи, использующие отработанное масло, являются довольно удобными и простыми по конструкции агрегатами. Без больших затрат они дают возможность эффективно отапливать рабочие помещения. Однако такое устройство будет полезным только в том случае, если во время его изготовления, а особенно при эксплуатации, четко следовать всем правилам пожарной безопасности.

Прежде чем браться за изготовление простой печи на отработке, нужно детально продумать, как она будет использоваться и где располагаться. Кроме того, необходимо ясно представлять себе, как происходит процесс изготовления агрегата и какие инструменты и компоненты для этого понадобятся.

Источник: http://pechnoedelo.com/metallicheskie/pech-na-otrabotke.html

Смотрите также:

Печь профессора Бутакова

31.10.2018

Печи Бутакова: Студент, Инженер, Профессор Печи профессора Бутакова пользуются в России большой популярностью. Они способны невероятно быстро нагреть любое помещение, что говорит о мощности продукции. Но функционирует печь в весьма экономичном режиме. Достаточно... →

Печь из колёсных дисков

31.10.2018

Автомобильные диски для изготовления печи Большинство людей, умеющих делать многие вещи своими руками, часто используют толстые трубы при сооружении дровяной печи для дома или котла для бани. Такое строительство стоит очень дорого и не каждому будет по карману. А вот... →

Самодельная печь буржуйка из тормозных барабанов

31.10.2018

Инструкция по изготовлению буржуйки из колесных дисков своими руками В холодное время года отапливать приходится не только жилые комнаты, но и ряд вспомогательных хозяйственных пристроек: теплиц, гаража, мастерских и др. Использовать для отопления подсобных помещений... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Чертеж печки на отработанном масле

Как работает печь на отработке капельного типа, сделанная своими руками?

Конструкция

Из чего можно сделать?

Необходимые материалы

Подготовка баллона

Корпус печи

Система подачи масла

Теплообменник

Дверцы и запорная арматура

Дымовая труба и дымоход

Розжиг и эксплуатация

Как сделать печь на отработанном масле

Разновидности масляных печей

Преимущества и недостатки чудо-печки

Плюсы и минусы капельницы

Изготавливаем простую печь

Как сделать капельную печь из баллона

Заключение

Как сделать печь на отработанном масле

Печь на отработке для гаража

Устройство и принцип работы печки

Как изготовить?

Масляная печь с принудительным нагнетанием воздуха

Конструкция печи с наддувом

Рекомендации по изготовлению

Заключение

Максимальная экономия: изготовление очень эффективной и дешевой печи на отработанном масле

Описание устройства на отработанном масле

Виды печей на отработке

Обычная печка, работающая на уже использованном горючем

С наддувом

Капельного типа

Как сделать своими руками: чертеж

Материалы и инструменты

Порядок работы

Возможные сложности

Полезное видео

Как проверить самодельную печь перед эксплуатацией?

Печка на отработке своими руками: чертежи, видеоинструкции и материалы для изготовления

Что такое отработка, и как её использовать в отоплении

Принцип действия печки на отработке

Разновидности печек на отработанном машинном масле

Печь-буржуйка открытого типа: её особенности и недостатки

Печи на отработке закрытого капельного типа и их особенности

Печь на отработке с наддувом: нюансы изготовления

Материалы изготовления обогревателей на отработанном масле

Положительные и отрицательные качества различных видов печей на отработке

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Печь на жидком топливе или отработке своими руками

Печи на жидком топливе

Достоинства и недостатки

Конструкция печи

Подготовка чертежа и расчёт параметров

Инструменты

Выбираем место установки

Изготовление печи на отработанном масле своими руками

Хорошее видео по изготовлению и установке печки на отработке из листового металла

Особенности эксплуатации печки на отработке

Розжиг печи

Видеоинструкция по использованию

Безопасность

Чистка и ремонт

САМОДЕЛКИН ДРУГ

Печь на отработанном масле | фото чертежи и пошаговая инструкция

Печь на отработке своими руками: чертеж, схема работы

История — как появилась конструкция печи

Топливо и экология

Принцип работы

Технические характеристики

Чертежи и схема сборки

Печи капельного типа с наддувом

Рекомендации по установке и эксплуатации

Сборка печи на отработке своими руками

Здесь вы узнаете:

Характеристики печей

Основные разновидности печей

Достоинства и недостатки

Печное топливо
