Печь на опилках длительного горения своими руками

Актуальность и преимущество печей на опилках

Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск альтернативных видов топлива. Актуальным остается также поиск отопительных устройств, способных преобразовать это топливо в тепловую энергию.

В результате работы инженерной мысли были созданы некоторое количество новых моделей печей. Отдельно хотелось бы сказать про печь на опилках.

Опилки для нашей страны до сегодняшнего дня являются бросовым видом топлива. Деревоперерабатывающие предприятия до сего дня не наладили их использования в отопительных целях. Они предпочитают утилизировать их каким-либо примитивным образом.

Поэтому создание печи на опилках оказывается крайне выгодным для населения, особенно если речь идет об отоплении дачного домика, гаража, теплицы или мастерской.

Модифицированные печи

Самыми перспективными на сегодняшний день считаются печи длительного горения. В большинстве своем это пиролизные, или газогенераторные печи. В своей конструкции они имеют две камеры сгорания. Первая, нижняя камера, предназначена для загрузки топлива. Здесь твердое топливо при минимальном доступе кислорода доводится до состояния тления. Печи длительного горения на опилках имеют нижнюю камеру, в которую помещают брикеты из опилок. Во время тления выделяется горючий газ в большом объеме. Этот газ без остатка сгорает в верхней камере. Именно сгорающий газ передает свое тепло воздушному потоку, циркулирующему либо во внешнем кожухе печи, либо в системе трубок. Так печь на опилках быстро разогревает воздух в помещении до необходимой пользователю температуры.

В печной заслонке устанавливается система управления интенсивностью горения. Благодаря ей, впервые среди моделей металлических печей, появляется возможность регулировать температуру в печи и в помещении. Печи на опилках длительного горения могут работать одновременно и на других видах твердого топлива: щепе, брикетах торфа, дровах. Универсальный характер обогревательных устройств особенно привлекает внимание населения.

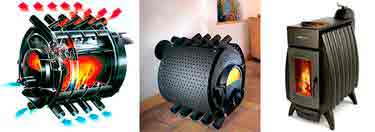

В большинстве своем под работу на опилках настраиваются печи Бутакова и Булерьян. К сожалению, печи Булерьян стоят недешево, и способны функционировать исключительно на брикетированном топливе, обладающим определенным уровнем влажности (сухости). Куда более демократичными ценами отличаются печи Бутакова.

Делаем печи сами

Народные умельцы, настроенные на экономичный способ обогрева дачного домика, гаража или мастерской, стремятся использовать самодельные печи на опилках. В этом случае экономия получается двойная: нет затрат на приобретение дорогостоящего печного оборудования, и минимизируются расходы на приобретение топлива (опилок россыпью).

Во всемирной сети мастера выкладывают оригинальные схемы печи, которую они создают собственными силами. По своему устройству она отличается крайней простотой, требует небольшого количества материалов для изготовления, находящихся под рукой. Так же важно обеспечить оборудование дымоходом для печи или котла.

И самое главное – топливо в него загружается россыпью, без затрат на изготовление брикетов и сушку.

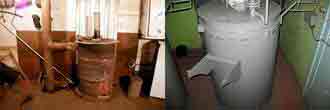

Это – обычная круглая однокамерная буржуйка, со вставным цилиндром для опилок. Как правило используют такую печь буржуйку для дачи и не жилых помещений. Перед растопкой печи вставной цилиндр вынимается, в его середину вставляется сердечник. Затем вокруг сердечника укладываются слоями опилки и трамбуются. Цилиндр помещается в корпус буржуйки, сердечник вынимается, и остается пространство, через которое в опилки поступает воздух, необходимый для горения. Печь на опилках своими руками изготавливают довольно часто, поэтому технология ее эксплуатации отработана хорошо. Розжиг производится снизу, из зольного ящика. Полностью загруженная опилками печь способна обогревать помещение в течение 12 часов, а то и больше.

Подойдет для любого помещения

Самодельная печь на опилках как и печка слобожанка может быть использована как для полноценного обогрева жилища или производственного помещения, а также для домашней коптильни. Так обогревательные устройства на альтернативных видах топлива широко используются населением с целью сокращения расходов на энергоносители. В этом предприимчивое население обгоняет слабо реагирующих крупных производителей отопительных устройств. Перспективность использования дешевых видов топлива проверяется на практике весьма энергично и изобретательно.

Источник: http://nashkotel.ru/delaem-pech-na-opilkax-svoimi-rukami.html

Плюсы изготовленной своими руками печи длительного горения, работающей на опилках

В представлении большинства людей котел, работающий на твердом топливе – это металлический ящик с дверкой для загрузки топлива и трубой, приваренной к верхней части. В такой конструкции все сгорало с огромной скоростью, выбрасывая тепло через дымоход, который использовали в качестве греющего элемента и протягивали по помещению. Подорожание энергоносителей заставляет людей изобретать более эффективные способы отопления, в результате чего появилась печь длительного горения, эффективность которой намного выше традиционной

Принцип работы и устройство печи

Котел длительного горения отличается от других устройств обогрева на твердом топливе тем, что внутри происходит не горение, а тление, которое выделяет достаточное количество тепла, чтобы обеспечить им одну или две комнаты. Для создания процесса тления топливо трамбуют, чтобы между его частицами осталось минимум воздуха, так как кислород повышает интенсивность протекания процесса с огромным тепловыделением.

При этом топливо быстро расходуется, и потребуется его дозагрузка. Такие котлы никакой экономии не приносят, а лишнее тепло будет уходить через дымоход и не использоваться по назначению. Котел длительного горения использует энергию, выделяемую при тлении, и оснащается регулятором, дозирующим поступление воздуха. Тление в брикетах или опилках образует «топочный» газ, который и выделяет большое количество тепловой энергии при сгорании в камере розжига.

Существует два варианта конструкции печи:

  1. При котором печной газ в результате сгорания топлива поднимается вверх через спрессованные опилки, попадая в дымоход.
  2. При котором печной газ при горящих опилках попадает во внешний контур, где остывает и утилизируется через дымоход.

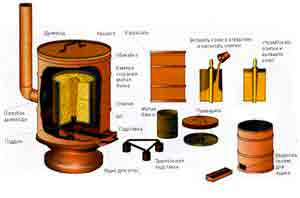

    Стандартные котлы длительного горения состоят из следующих основных элементов:

  1. Топливного бака (топки), в котором стоит заслонка, регулирующая поступление первичного воздуха.
  2. Камеры дожигания с проделанными отверстиями, через которые поступает вторичный воздух.
  3. Дымохода.

Особенности эксплуатации

Для загрузки топлива снимают крышку и прижимной круг вместе с трубой. На дно засыпают топливо до самого дымохода, которое максимально уплотняется. Поверх него кладут небольшие веточки, а на них бумагу или тряпку, смоченную керосином. Сверху вставляют прижимной круг и закрывают крышкой. После того, как топливо начнет гореть, воздушная заслонка перекрывается, и печь можно оставить на несколько часов до следующей загрузки горючего.

В котлы длительного горения подбрасывать опилки при запущенном процессе нельзя. После его закладки и до полного сгорания печь не открывается. Возможно увеличение или уменьшение силы горения, при этом теплообразование будет также увеличиваться или снижаться. Процесс горения начинается снизу по центру, и распространяется по сторонам. По мере сгорания, спрессованное топливо опускается, обеспечивая процесс горения на время 8-10 ч.

Основное требование к топливу – это возможность его хорошей прессовки внутри камеры сгорания, в центре которой расположен воздушный канал. Размер печки выбирается, исходя из расчетного времени сгорания топлива. Так, начавшееся горение со средины наружу продолжается до полного перегорания материала со скоростью 3 см/ч. Загрузив опилки в емкость, диаметром 30 см., процесс будет продолжаться до 6 ч.
Количество теплоты, образуемое при горении, зависит от диаметра и глубины печи. В высокой и узкой конструкции нагрев будет происходить быстрее, а изделие с большим диаметром сделает процесс долгим и жарким.

Достоинства печи

  • Длительной работе на одной закладке горючего (10-20 ч. в зависимости от модели).
  • Автономность работы (не требуется постоянный контроль со стороны человека).
  • Относительно небольшие габариты и вес.
  • Возможность использования различного топлива (котел работает на опилках, угле, дровах, щепах, пеллетах), что делает себестоимость отопления заметно ниже от альтернативных вариантов.
  • Не требует наличия фундамента.
  • Не нуждается в регулярной растопке, долгий простой никак не влияет на долговечность и работоспособность устройства, что особенно удобно для загородного дома или дачи.
  • Максимально полное сжигание топлива и малый остаток золы.
  • Печка на опилках практически не дымит.
  • Достаточно легко изготавливается своими руками из простой стальной бочки или других подручных материалов.
  • Невысокая стоимость.

Как собрать своими руками?

Основой для изготовления печи на опилках, служит 200 литровая целая стальная бочка без ржавчины. В качестве подойдет пропановый баллон, отрезок стальной трубы или огнетушитель большого размера. В данной детали главным показателем служит толщина стенок, от нее зависит длительность эксплуатации всего изделия.

Из других материалов потребуются:

  • Материал для ножек (при круглой основе), в качестве которого могут использоваться обрезки трубы, куски арматуры, швеллер и т. д.
  • Два стальных круга с диаметром бочки и толщиной стенки 5 мм.
  • Готовая или самостоятельно изготовленная дверца.
  • Труба, на 15 см. длиннее бочки, и 100 мм. в диаметре.
  • Труба, длиной 5 м. и диаметром 100 мм. для дымохода.

Понадобятся следующие инструменты:

  • Газовый резак или болгарка.
  • Сварочный аппарат.
  • Молоток
  • Измерительные инструменты (рулетка, уровень).
    Перед изготовлением изделия своими руками внимательно изучается чертеж, после чего приступают к сборке, состоящей из следующих этапов:

  1. Подготовка бака для топлива. Верхняя часть бочки обрезается после предварительной точной разметки, чтобы не испортить заготовку. Также, согласно разметке, обрезается и дно, которое не выбрасывается, а будет использовано в качестве крышки.
  2. Изготовление дна печи из стального листа, который вырезается по диаметру топливника. В его центре проделывается отверстие по диаметру подводящей трубы.
  3. Изготовление трубы, подающей кислород к зоне горения. Для этого понадобится заготовка более длинная в сравнении с топливным баком, а по диаметру равная отверстию в топливнике. В ней болгаркой прорезаются продольные линии или дрелью проделывается перфорация в количестве более 50 шт.
  4. Перфорированная труба вставляется в середину дна и приваривается, после чего вырезается крышка с отверстием по центру, подогнанным по диаметру трубы (на нее ставится крышка). Также проделывается дополнительное отверстие возле края для контроля тяги и доступа воздуха, на которую ставится подвижная заслонка. Крышка для удобства оборудуется дугами для удобства обслуживания.
  5. Монтаж дымохода из патрубка в диаметре 10 см. и трубы, соединяемой с ним хомутом. Патрубок тщательно соединяют сваркой к боковому выходу в верхней части топливника и надевают на него трубу.
  6. Котел устанавливается на опоры, которые изготавливаются из металлических профилей, приваренных к корпусу печи, как указывают чертежи.

Все части печи, работающей на опилках, сильно нагреваются, из-за чего котел, применяющийся для отопления помещения, не устанавливают рядом с легко воспламеняющимися материалами и поверхностями, и не оставляют без присмотра. Запрещено обслуживать устройство без защитных рукавиц и с нарушением правил пожарной безопасности.

Важные технические особенности

При сборке и эксплуатации котлы длительного горения отличаются определенными техническими нюансами, известными профессионалам, и которые обязательно должны знать пользователи подобных устройств:

  • Трубы дымохода собираются в направлении, обратном движению продуктов горения.
  • Для дымохода подбирается такая конструкция, которую при необходимости можно разбирать и производить плановую чистку.
  • Котлы нельзя располагать возле предметов и материалов, неспособных выдерживать воздействие высокой температуры.
  • Котлы на опилках перед началом использования обязательно тестируют во всех режимах эксплуатации. При этом выясняется оптимальный температурный режим устройства и необходимое количество топлива для загрузки.

Процесс изготовления печи своими руками при наличии материалов и опыта подобных работ несложен. Для этого потребуется точный чертеж, необходимые материалы, инструменты, и всего один день времени.
Главное условие последующей правильной работы агрегата – это точность изготовления, качество материалов и соединительных швов. При эксплуатации устройства нужно помнить, что котел – это предмет повышенной пожароопасности, и проводить c ним различные эксперименты не стоит.

В следующих видео подробно рассказано об изготовлении различных видов печей длительного горения и показан принцип их работы:

Источник: http://gidpopechkam.ru/pechki/pechi-na-opilkax.html

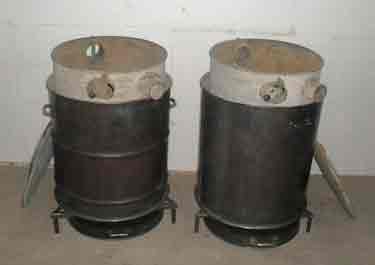

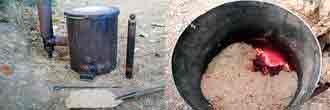

Печь из бочки на опилках длительного горения

Основным преимуществом подобного изделия считается доступное топливо:

В народе такую конструкцию называют еще буржуйка на опилках.

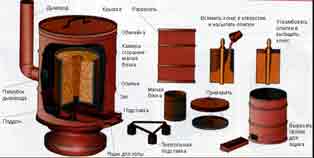

Изготовление печи из бочки, емкостью 200 литров

Печь с длительным горением на опилках своими руками делается цилиндрической формы. Для этого подойдет:

  • Широкая труба;
  • Газовый баллон;
  • Бидон;
  • Бочка, емкостью 200 литров.

Самым лучшим вариантом считается металлическая бочка. Об этом варианте мы и поговорим более подробно.

Для работы нужно иметь:

  1. Бочку, с габаритами 860х600 миллиметров:
  2. Стальной цилиндр, диаметром 500 миллиметров;
  3. Дымоходная труба – диаметр более 150 миллиметров.
  4. Стальной лист;
  5. Металлический уголок.

Очень хорошо если бочка будет иметь съёмную крышку. Её не придется изготавливать самому. У цельной бочки, имеющей сливной отверстие, спиливается один край. Впоследствии из него изготавливают крышку для печки.

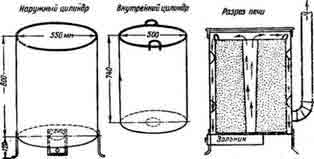

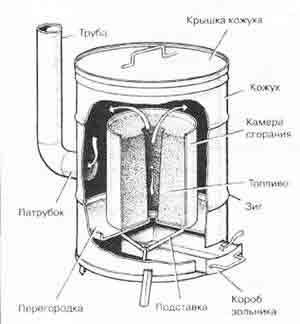

Чтобы создать камеру горения, необходимо запастись металлической, бочкообразной ёмкостью, с габаритами:

  • Высота – 600–700 миллиметров;
  • Ширина – 500 миллиметров;
  • Толщина стенки – 3–5 миллиметров.

На дне ёмкости делается специальное вентиляционное отверстие, размером 100 миллиметров.

Для изготовления конусной трубы можно воспользоваться тонким металлическим листом. Габариты конуса:

Нижний край – 100 миллиметров;

Верхняя часть – 120–150 миллиметров.

Затем делается зольник печки. Такая работа может быть выполнена несколькими способами:

  • В самом низу бочки делается боковой проём. В него вставляется зольный ящик. Для подобной конструкции необходимо также изготовить поддон, который будет подставляться под камеру, внутри бочки;
  • Зольный ящик можно установить прямо под бочкой. Прямо в середине днища бочки делается отверстие, размером 100 миллиметров. Через него зола будет падать в ящик. Бочку устанавливают на ножки. Их можно сделать из металлического уголка или другого подручного материала.

Каждый вариант считается правильным. Можно воспользоваться любым.

Для приварки дымохода, сбоку бочки делается отверстие. Расположение дымохода лучше делать посередине бочки.

При верхнем расположении дымохода, прогрев опилок будет слишком мал.

Как пользоваться такой конструкцией

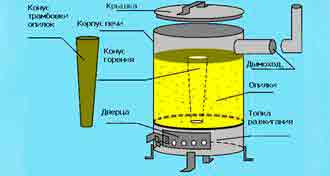

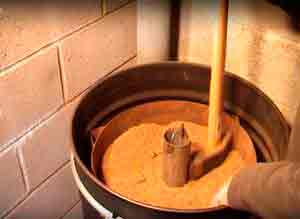

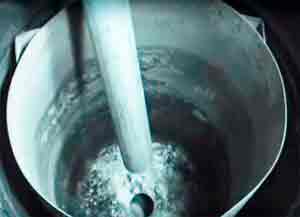

В самую середину внутреннего цилиндра вставляется конус. Оставшееся свободное пространство заполняется опилками. При засыпании их хорошо утрамбовывают. От плотности трамбовки, зависит время тления. Чем плотнее они лежат, тем дольше длится процесс.

Чтобы исключить возгорание верхней части, сверху тонким слоем просыпают песком.

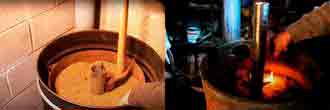

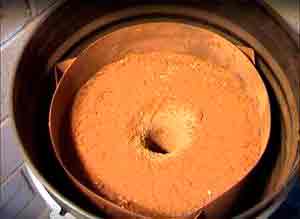

После этого аккуратно вытаскивается конус. Внутри печи получается конусообразное отверстие. Через него будет проходить воздушный поток, обеспечивающий хорошее тление опилок.

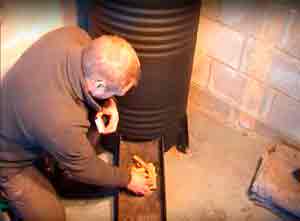

Печка закрывается крышкой. Чтобы ее поджечь, в ящике создают небольшой костёр, который создаст горение.

Во время работы печи, когда опилки тлеют, не нужно их дополнительно подсыпать. Когда они полностью истлеют, печь загружается новой порцией.

Вот поэтому и говорят о такой печке, как о конструкции, создающей длительное горение. К примеру, загрузив один раз 200-литровую бочку, опилки будут тлеть около 10 часов.

Монтаж контура

А если у нас очень большое помещение, то как использовать печку, работающую на опилках, чтобы извлечь из нее максимальное количество КПД?

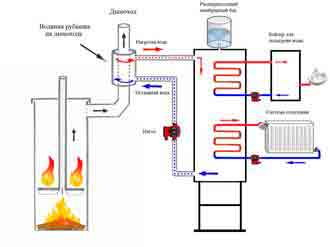

Придется создавать водяной контур.

Прежде чем заняться такой работой, необходимо выяснить, существует ли возможность при использовании такой печи, сделать тепловую площадь намного больше, оставив неизменной длину дымохода?

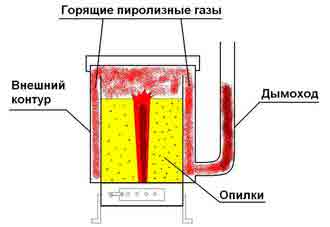

Первый рисунок показывает печь, имеющую внешний контур дымовой системы. Она практически полностью повторяет конструкцию печи, работающей на опилках. Отличается только контуром, сквозь который двигаются нагретые дымовые газы, а также местом расположения дымохода.

Благодаря таким изменениям, появилась возможность сделать тепловую площадь намного больше, а длину дымохода оставить неизменной. Причем объем топки не увеличивался, он остался без изменений.

На втором рисунке показан внутренний контур, установленный внутри построенной печи. Сильно увеличилась тепловая площадь. Серьезным недостатком такой установки стало уменьшение объема, загружаемых опилок.

Однако важным преимуществом подобной конструкции, считается очень легкое создание такого контура. С этой целью нужно будет установить внутрь нашей бочки, вторую, более меньшего диаметра, а также сделать перестановку дымохода.

Вот такая небольшая доработка, дает возможность намного увеличить эффективность применения этой простой печи.

Источник: http://pechnoedelo.com/metallicheskie/pech-iz-bochki-na-opilkah.html

Печь на опилках для отопления дачи и дома: преимущества технологии и изготовление своими руками

Опилки – доступный топливный материал, который отличается экологичностью, дешевизной, высокой теплопроводностью и длительностью горения. Чтобы эффективно использовать его для обогрева, потребуется отопительное оборудование специальной конструкции.

Отличным вариантом решения является экономная печь на опилках. Она предусмотрена для отопления тепличных и гаражных строений, подсобных, жилых и хозяйственных помещений небольшой площади. Кроме того, подобный агрегат можно соорудить собственноручно из доступных средств: железной бочки, обреза трубы или отработанного газового баллона.

По какому принципу работает печь на опилках

Принцип работы печки на древесных опилках длительного горения заключается в основных температурных процессах:

  • Аккумуляции тепла в результате тления древесного топлива и утилизации газа через него в дымоотводную трубу.
  • Выделении тепла из тлеющего топлива и выведении пиролизных газов в дымоход через наружный контур после их полного охлаждения.

Медленное горение обеспечивает высокую теплоотдачу отопительного оборудования, сокращение расхода топливного материала и общего количества загрузок.

Одна закладка топлива рассчитана на 8-10 часов тления с аккумуляцией достаточного количества тепловой энергии. Кроме того, подобная печь оборудуется регулятором для дозировки внутреннего объема воздуха в процессе горения.

После загрузки опилок в топливное отделение происходит перекрытие всех входных отверстий для снижения притока воздушных масс извне. Процесс тления сопровождается выделением пиролизного газа, который способствует аккумуляции большого количества тепла.

Особенности использования печи

Эксплуатация печей на опилках имеет существенные отличия от традиционных дровяных или угольных устройств. Загрузка топлива осуществляется в специальную топливную камеру, которая полностью заполняется до дымоходной трубы. Сверху на опилочную массу выкладываются тонкие ветки, бумага или ветошь, пропитанная горючей смесью. Далее устанавливается пресс, а камера закрывается крышкой.

После начала процесса горения заслонка остается неподвижной, а устройство находится на прогреве до следующей топливной подачи.

Важно! В печи на древесных опилках длительного горения нельзя делать дозагрузку топлива в середине процесса. Устройство не открывается до момента полного сгорания опилок.

Сам процесс горения начинается в центре заложенной топливной массы, далее переходит на окружности стенок. По мере тления спрессованные опилки существенно уменьшаются в объеме, что и обеспечивает продолжительность горения до 10 часов.

Коэффициент теплоотдачи буржуйки на опилках напрямую зависит от диаметра и объема топливной камеры. Длинные и суженные конструкции обеспечивают ускоренный нагрев, а устройства большого диаметра – медленный и с высокой теплоотдачей.

Положительные характеристики печей на опилках

Отопительные агрегаты имеют ряд положительных характеристик:

  • Продолжительность процесса горения при одной закладке опилок от 8 до 18 часов.
  • Автономная работа без необходимости человеческого контроля.
  • Эргономичный корпус и небольшой вес.
  • Высокая теплоотдача за короткий промежуток времени.
  • Не требует обустройства дополнительного фундамента.
  • Возможность закладки различного типа топливного материала – опилок, дров, щепок и пеллет.
  • Долговечность, безопасность и надежность эксплуатации.
  • Полное сгорание топлива и минимальное количество золы.
  • Пониженное дымовыделение.
  • Простота сборки в домашних условиях из подручных материалов.
  • Доступная стоимость изготовления.
  • Возможность использования для организации горячего водоснабжения и приготовления пищи.

Существенных недостатков у подобных самодельных печей практически нет. Единственный негативный момент заключается в том, что они абсолютно неэффективны для обогрева больших площадей.

Печь на опилках длительного горения

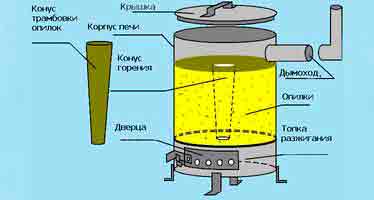

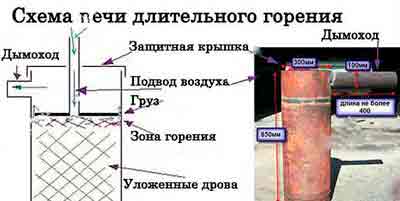

Стандартная печь длительного горения на опилках имеет достаточно простую и эргономичную конструкцию. В состав оборудования входят следующие конструктивные элементы:

  • Камера для загрузки топливного материала.
  • Поддувало для подачи воздуха.
  • Дымоходная труба, оснащенная заслонкой.
  • Защитная крышка.

Минимальный набор элементов обеспечивает быстрое изготовление печной конструкции, а готовая печь получается экономичной, безопасной и надежной.

К отличительным особенностям подобных конструкций относят следующее:

  1. Горение осуществляется с верхней в нижнюю часть топки.
  2. Воздушный распределитель обеспечивает получение дополнительного тепла. Распределительный узел подсоединен к телескопической трубе, поэтому по мере тления топлива пресс опускается на дно камеры под собственным весом.
  3. Конструкция не требует частого удаления золы.
  4. Контроль над уровнем тяги внутри печки осуществляется при помощи задвижки. Поджиг топлива выполняется при открытом корпусе, после чего устанавливается воздушный распределитель и крышка.
  5. Контролируемая подача воздушной смеси обеспечивает правильное тление топлива и хорошую газогенерацию.

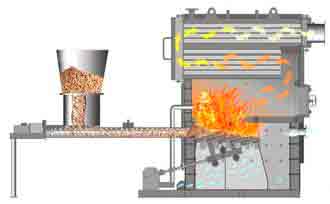

Заводские аналоги печей оснащены системами автоматического управления процессом горения, вентиляторами и прочими устройствами. Кроме того, они обеспечивают длительное поддержание оптимальной температуры нагрева воздуха без дополнительной закладки топлива.

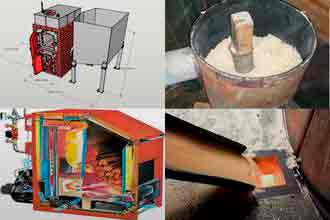

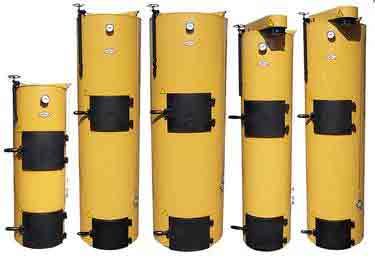

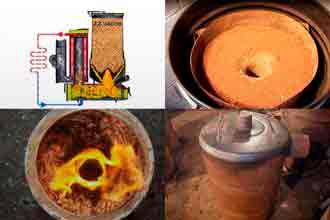

Котел на опилках для водяного отопления

Часто в качестве основного теплового источника в системах отопления применяются котлы на древесных опилках или щепе.

Конструктивно котел на опилках длительного горения состоит из таких функциональных элементов:

  • В нижней части корпуса располагаются колосник и зольник (отделение для сбора золы). Некоторые модели устройств в этой части подсоединены к топливному автомату.
  • В средней части располагается топочное отделение, в котором осуществляется горение топливного материала. Здесь же предусмотрены специальные входные отверстия или воздушный нагнетатель для равномерного горения опилок.
  • Над топочным отделением расположен нагревательный модуль.

Важно! Автоматические пиролизные котлы для систем автономного отопления рассчитаны на загрузку рассыпных древесных отходов, но существуют модели, которые можно топить только при помощи прессованного сырья в пеллетах.

Современные модели котлов оснащены надежной системой автоматического управления для контроля над теплотехническими процессами внутри оборудования.

К основным преимуществам котла длительного горения относят:

  • Возможность загрузки различного топлива: щепы, опилок или прессованной стружки.
  • КПД на уровне 85-90%.
  • Высокая эффективность нагрева воздуха.
  • Широкая сфера использования – для отопления, горячего водоснабжения, приготовления пищи.

Технология изготовления самодельной печи на опилках

Самодельный вариант отопительной печи можно изготовить из объемной металлической или чугунной бочки без механических повреждений и следов коррозии. По желанию ее можно заменить:

  • Газовым баллоном.
  • Листовой сталью.
  • Отрезом трубы.
  • Объемным огнетушителем.

Дополнительно для сборки потребуются следующие материалы:

  • Трубные обрезы, арматурные прутья или швеллеры для ножек.
  • Металлические круги по диаметру емкости толщиной до 6 мм.
  • Металлическая дверка (самодельная или готовая).
  • Труба диаметром 10 см, длиной на 20 см больше высоты бочки.
  • Труба для дымоотвода – диаметр 10 см, длина 5,5 м.

Необходимый набор инструментов:

  • Болгарка, резак.
  • Оборудование для сварки.
  • Молоток.
  • Приспособления для измерения – рулетка и строительный уровень.

Самостоятельная сборка устройства выполняется в соответствии с подготовленным чертежом и предусматривает следующие этапы:

  1. Подготовка топливного бака. Верхушка емкости срезается по предварительно нанесенной разметке. Аналогичным образом удаляется днище, из которого можно сделать защитную крышку для отопительного прибора.
  2. Сооружение днища печи. Из листовой стали выполняется заготовка по диаметру топливной камеры. По центру заготовки вырезается отверстие под трубу диаметром 10 см для подачи воздушной смеси.
  3. Изготовление трубы для подачи кислорода в топливную камеру. Для этого используется удлиненная труба, в которой болгаркой проделываются продольные канавки или перфорация.
  4. Труба с перфорацией устанавливается в центр днища и фиксируется сваркой. Далее изготавливается крышка с центральным отверстием с диаметром, равным диаметру трубы (крышка устанавливается на трубу). Дополнительно вырезается краевое отверстие для усиления тяги, на которое устанавливается заслонка. Крышка для трубы оснащается дужками для удобства эксплуатации.
  5. Установка дымохода. В верхней части емкости проделывается отверстие под диаметр трубы. К нему приваривается патрубок, который будет соединять дымоходную трубу с печью при помощи хомута.
  6. К днищу печи привариваются опоры из выбранных материалов.

Процесс самостоятельной сборки пиролизной печи на опилках при соблюдении всех условий достаточно прост в освоении даже для начинающего мастера. Технически грамотно изготовленное устройство способно обеспечить быстрый и экономичный нагрев небольших помещений при экономном расходе топлива.

Источник: http://sdelatbanyu.ru/pechi-i-dymokhody/pech-na-opilkah.html

Печи и котлы на опилках длительного горения: выгодная система отопления

Опилки – прекрасный материал для отопления домов и теплиц.

Состоят они из древесины, а значит, что при правильном использовании они лишь немногим уступают по теплоемкости дровам.

Достать их можно дешево, а в некоторых случаях даже бесплатно.

Дальше мы расскажем различных способах отопления опилками разных помещений:

Также подробно рассмотрим все виды отопительных печей и котлов длительного горения, которые могут использовать опилки в качестве топлива.

Как горят опилки

Прежде чем рассказывать об особенностях котельных на опилках, необходимо разобраться с самим механизмом горения этого топлива, ведь он сильно отличается от механизма горения дров.

Как бы плотно ни укладывали дрова, между ними всегда проходит воздух, причем в достаточном для поддержки горения количестве.

Даже неплотно уложенные опилки пропускают гораздо меньше воздуха, поэтому тление быстро угасает без подачи дополнительного воздуха в зону горения.

Горелки на опилках эффективно работают лишь тогда, когда огонь движется сверху вниз. Поэтому постоянно горит лишь слой опилок толщиной 2–5 см.

Из-за того, что в горении участвует лишь небольшое количество топлива, мощность котлов на опилке и печей, работающих на них, при одинаковых с дровяными и угольными отопительными приборами в 2–3 раза меньше.

Еще один фактор, снижающий мощность котла или печи – низкая температура горения опилок.

Если дрова горят при правильной подаче воздуха, то температура пламени превышает 1000 градусов, нередко доходя до 2000 градусов в языках огня. Причем это мощный огонь, ведь вся масса дров выделяет пиролизные газы.

Температура огня у горящих опилок даже при правильной подаче воздуха не всегда достигает и 1000 градусов из-за слабого потока пиролизных газов.

Пиролизные газы эффективно выходят лишь из верхнего слоя толщиной 5–15 мм.

Из горящих или нагретых, но расположенных ниже опилок, газ выходит с трудом, потому что ему мешают расположенные сверху опилки.

Несмотря на такие недостатки, опилки идеально подходят для котлов и печей длительного горения.

Ведь хорошо уплотненные опилки горят очень долго.

Нередко самодельная железная печь горит 5–8 дней с одной закладки опилок, обеспечивая обогрев всего дома.

Подходящие системы отопления

Для отопления опилками частных домов и любых строений используют такие системы:

  • отопительные печки;
  • отопительные печи с регистром водяного отопления или калорифером;
  • водяное отопление с радиаторами;
  • водяной теплый пол;
  • воздушное отопление;
  • воздушный теплый пол.

Отопительные печи обогревают пространство вокруг себя, поэтому подходят лишь для небольших домов. На расстоянии 10 метров от печи температура падает на 10–15 градусов, поэтому в больших домах печь может выступать лишь в роли дополнительного обогревателя.

Отопительные печи с регистром водяного отопления или калорифером сочетают в себе преимущества печей и котлов. Они дают такое же тепло, как обычная отопительная печь и нагревают теплоноситель, который по трубам или воздуховодам поступает в удаленные комнаты.

Большая масса печи превращает ее в теплоаккумулятор, благодаря которому вам не придется каждые 2 часа растапливать котел заново или каждый час подкидывать в него дрова. Печь будет поддерживать температуру теплоносителя до 6–10 часов, поэтому вы сможете топить 2–3 раза в сутки.

Водяное отопление с радиаторами в каждой комнате можно использовать как с водяным котлом, так и с печью, работающей на опилках, если в нее врезан водяной регистр. Как и любое другое водяное отопление, оно может работать на естественной или принудительной циркуляции теплоносителя.

В системах с естественной циркуляцией горячая вода сначала поднимается под потолок, затем спускается в каждую комнату и поступает либо к радиаторам, либо к теплому полу. В системах с принудительной циркуляцией воду гонит насос, поэтому все трубы можно проложить под полом.

Водяной и воздушный теплый пол не только отапливает помещение, но и улучшает его микроклимат. Зимой очень приятно пройтись босиком по полу, ощущая ногами его тепло. Главный недостаток теплого пола – высокая стоимость материалов и работ, ведь необходимо не только проложить воздуховоды или водяную трубу, но и качественно утеплить пространство между полом и землей или фундаментом.

Воздушное отопление обходится также дорого, как и теплый пол, ведь необходимо проложить по всему дому воздуховоды, а также поставить автоматические увлажнители из-за сильного пересыхания воздуха. В качестве источника тепла можно использовать печи с калорифером.

Отличие между печами и котлами заключается только в наличии у котла водяной рубашки, то есть пространство между горячим корпусом и наружным кожухом заполнено водой.

Вот отличительные черты каждого отопительного прибора:

  • печь – непосредственный нагрев воздуха и окружающего пространства;
  • калорифер – нагрев воздуха для доставки в другие комнаты без нагрева окружающего пространства;
  • печь-калорифер – обогрев окружающего пространства и нагрев воздуха для доставки в другие комнаты;
  • печь с регистром – нагрев окружающего пространства и воды для доставки в другие комнаты;
  • котел – нагрев воды для доставки в другие комнаты.

Поэтому калориферы и котлы устанавливают в подсобных помещениях и нередко утепляют снаружи. Ведь не имеет смысла тратить тепловую энергию на сильный обогрев подсобного помещения, а чем меньше тепла уйдет на это, тем больше достанется другим комнатам.

Требования к отопительным приборам

Для отопления опилками необходимо использовать котлы и печи длительного горения, соответствующие следующим условиям:

  • горение топлива сверху вниз;
  • большая площадь наружной поверхности (важно для печей);
  • большая площадь теплообменника или водяной рубашки;
  • большой объем топливника;
  • возможность подачи воздуха в зону горения.

Благодаря небольшому размеру опилок их можно подавать в печь или котел автоматически, что еще больше увеличивает время автономной работы отопительного прибора. Чаще всего для этого используют шнековую подачу – вращающийся шнек поднимает или опускает из бункера опилки и разбрасывает их в зоне горения.

Когда золы становится слишком много, отопительный прибор останавливают и охлаждают, чтобы очистить от золы и заново загрузить топливом.

Для отопления опилками хорошо подходят котлы и печи длительного горения типа Стропува (российский аналог «Бубафоня»). В этих устройствах реализован принцип верхнего горения дров, а воздух поступает непосредственно в зону горения.

Печи и котлы длительного горения, работающие на опилках, можно не только купить, но и сделать своими руками. В самодельных устройствах также реализованы описанные выше требования к отопительным приборам.

Печи и котлы для работы на опилках

Существует 2 вида топок, которые отличаются по способу подачи воздуха:

  • сверху, через опускающийся воздуховод;
  • снизу, через заранее сделанный канал в опилках.

Самые известные печи и котлы первого типа – это устройства под маркой Стропува. Их выпускают как в виде печей, так и котлов.

Как мы уже говорили в статье (Топливо из опилок), отличие между печами и котлами в том, что первые греют воздух напрямую, а вторые нагревают теплоноситель. Затем теплоноситель, в роли которого может быть, как вода, так и воздух, поступает по трубам в комнаты и обогревает их.

С опускающимся воздуховодом

Печи и котлы длительного горения Стропува устроены так:

  • корпус выполнен из трубы диаметром 50–70 см;
  • в этом корпусе прорезаны две дверцы – загрузочная сверху и прочистная снизу;
  • через крышку проходит телескопическая труба (в самодельных устройствах ее заменяет обычная труба большой длины) – воздуховод;
  • к нижней части воздуховода приварен стальной круг толщиной 10 и шириной немного меньше внутреннего диаметра корпуса;
  • к верхней стороне диска прикреплены цепочка или стальной тросик для подъема воздуховода;
  • к нижней стороне диска приварены уголки или швеллеры, создающие оптимальный зазор между диском и топливом;
  • отверстие для выхода дыма сделано немного выше прочистной дверцы.

Работают на опилках такие котлы и печи так:

  • подняв с помощью тросика или цепочки воздуховод, печь или котел загружают опилками, максимально утрамбовывая их;
  • загрузив опилки, сверху укладывают растопку – бумагу и различные щепки;
  • дождавшись, когда растопка разгорится, опускают воздуховод и закрывают загрузочную дверку;
  • подачу воздуха устанавливают на максимум, из-за чего верхний слой опилок разгорается и печь/котел переходит в рабочий режим;
  • огонь и дым поднимаются через пространство между диском и корпусом и нагревают как воздуховод, так и корпус;
  • печь начинает излучать тепло, а котел нагревает водяную рубашку;
  • по мере прогорания опилок их уровень становится все ниже и следом за ним опускается воздуховод, такая система обеспечивает постоянный приток воздуха в зону горения и оптимальный режим сжигания топлива.

С нижним подводом воздуха

Котлы и печи без опускающегося воздуховода устроены и работают несколько иначе. У них воздуховод подходит к топке снизу.

Такие отопительные устройства загружают через откидную крышку. Дымоход подключен чуть ниже откидной крышки.

Откидную крышку герметизируют асбестовым шнуром или лентой.

Во время загрузки в воздуховод вставляют длинную деревянную заглушку конусной формы (верхний диаметр в 1,5–3 раза больше нижнего).

Опилки плотно утрамбовывают и после окончания загрузки вытаскивают заглушку – через получившийся канал к верхнему горящему слою опилок поступает воздух.

На опилки укладывают растопку и поджигают. Когда растопка разгорелась, закрывают откидную крышку, установив шибер дымохода и регулятор подачи воздуха в режим максимальной тяги.

После того как опилки разгорелись, снижают подачу воздуха и печь или котел переходит в режим длительного горения (тления).

Печи, котлы и калориферы: что лучше

При выборе отопления, работающего на опилках, необходимо учитывать следующее:

  • объем воды в водяной рубашке котла должен составлять 10–15 % общего объема воды с системе отопления, поэтому желательно использовать принудительное движение воды по тонким трубкам;
  • стоимость водяного котла «Стропува» начинается от 65 тысяч рублей, а цена на котлы на опилке, сделанные своими руками — 30–50 тысяч рублей, включая стоимость материала;
  • воздушное отопление не только обогревает, но и сушит воздух;
  • трубки водяного отопления можно спрятать под отделкой, а трубы воздушного отопления придется прокладывать на виду из-за большого сечения (диаметр трубы в см равен половине площади комнаты в м²);
  • найти работающие на опилках промышленные калориферы (котлы и печи, которые нагревают воздух, который затем по трубам поставляют в комнаты) длительного горения весьма сложно, а их стоимость нередко превышает цену котла Стропува;
  • стоимость изготовления калориферов сопоставима с ценой изготовления котла;
  • затраты на материал и прокладку водяного и воздушного отопления примерно одинаковы и составляют 15–20 тысяч рублей на одну комнату размером 15–20 м 2 ;
  • затраты на изготовление печи составляют 20–50 тысяч рублей в зависимости от размера.

Калориферы и котлы хорошо подходят для отопления больших домов, ведь они нагревают теплоноситель, который затем по трубам или воздуховодам поступает в удаленные комнаты. Для маленьких домов предпочтительней печь, установленная на стыке всех комнат.

Если кого-то не устраивает внешний вид железной печи, ее можно обложить кирпичной решеткой – она улучшит внешний вид печи и не помешает движению воздуха.

Полезное видео

В этом видео владелец частного дома рассказывает, как продлить горение опилок в печи:

Дешевые или бесплатные опилки эффективно заменяют дрова или уголь в качестве топлива для отопления. Однако сжигать их в обычных печах и котлах не стоит, потому что они предназначены для других видов топлива.

Для такого отопления изготавливают горелки на опилках своими руками или заказывают у мастера. Затраты на покупку или изготовление таких отопительных приборов окупятся за 5–10 лет, если у вас есть возможность доставать опилки бесплатно или дешево.

Источник: http://rcycle.net/drevesina/opilki/kak-toplivo/pechi-i-kotly-dlya-otoplenija

Печь на опилках своими руками

Очень часто возникает необходимость в приобретении печи, работающей на опилках и мелких щепках. Особенно актуально это для тех, в чьем распоряжении столярная мастерская или в непосредственной близости деревообрабатывающее предприятие.

Опилки экологичны, хорошо горят, дешевы, имеют высокую температуру и продолжительность горения. Их используют в качестве топлива россыпью или прессуют в брикеты и пеллеты. Печи на опилках хороши для обогрева теплиц, гаражей, подсобных помещений, мастерских и других подобных помещений. Их легко сделать своими руками из кирпича, металла или комбинируя эти материалы. Наиболее простые модели собирают из стальных бочек, обрезков толстостенных труб или из отработанных газовых баллонов.

Конструкция печи на опилках

Печь на опилках без внешнего контура состоит из топливного отсека, под которым расположено второе дно, отверстие с дверцей для загрузки дров и поддувало для доступа кислорода в печь. Также печь на опилках оснащена крышкой и дымоходом. На дымоход ставят металлическую задвижку для уменьшения теплопотерь.

Как разжечь печку

Подготавливаем топливо – опилки, щепки и некрупные дрова. Опилки загружаем в верхнюю часть топливника на 2/3 объема топливника. Для этого вставляем конусообразную трубу, плотно прессуем опилки вокруг нее. Дрова помещаем в нижнюю часть печи через поддувало. Удаляем конусообразную трубу, закрываем печь крышкой, открываем заслонку на дымоходе. Поджигаем дрова. Тепло от горения дров заставляет опилки тлеть.

Принцип действия печи

Выделяемые в процессе горения топлива горячие печные газы поднимаются кверху через канал в спрессованных опилках и попадают в дымоход.

Опилки в процессе тления выделяют тепло, оно в свою очередь поднимается до крышки печи и через «борт» попадает во внешний контур печи. Здесь горячие печные газы остывают и утилизируются в дымоход.

Принцип действия печи на опилках

Строим печь на опилках своими руками из толстостенной трубы

Для топливного бака используем отрезок толстостенной металлической трубы. Оптимальный диаметр – 40 см. Для дымохода понадобится труба диметром 10 см. Кроме того необходимо подготовить черную жесть или листовую сталь толщиной не менее 5 мм.

  1. Приступаем к изготовлению топливного бака. Для этого в верхней части имеющейся трубы прорезаем отверстие диаметром 10 см.
  2. Далее подготовим донышко печи. Из листовой стали вырезаем круг. Диаметр круга и трубы — топливника соответственно равны. Чтобы произвести резку, делаем разметку. Ставим трубу на лист и обводим маркером или баллончиком с краской, после чего по контуру вырезаем болгаркой круг. В центре этого круга необходимо проделать отверстие (диаметр 5-8 см).
  3. Делаем трубу, обеспечивающую доступ кислорода в зону горения. Берем отрезок трубы, равный или более длинный, чем топливный бак. Диаметр трубы должен быть равен диаметру отверстия в топливнике (5-8 см). С помощью болгарки прорезаем в трубе несколько продольных линий, либо при помощи сверла делаем перфорацию (не менее 50 отверстий, диаметр 0,8-1 мм).
  4. Вставляем перфорированную трубу в отверстие донышка печи и привариваем. Делаем крышку. Из листовой стали вырезаем крышку круглой или многоугольной формы. В центре проделываем отверстие, равное диаметру перфорированной трубы (крышка должна плотно одеваться на трубу с прорезями) и еще одно отверстие, ближе к краю. Оно необходимо для доступа кислорода в печь и регулирования тяги.
  5. Обязательно понадобится заслонка. В качестве нее можно использовать обыкновенную металлическую крышку от банки или вырезать из стали круг, приварить к отверстию, расположенному у края крышки вертикально болт, в заслонке просверлить отверстие, надеть ее на болт и закрутить гайкой. Таким образом, получится сдвигаемая по оси заслонка-поддувало.Для удобства крышку можно оснастить двумя ручками в виде скоб из металлических прутков.
  6. Монтируем дымоход для выхода дымовых газов из зоны горения. Для этого используем патрубок диметром 10 см и соответствующую трубу, которую будем подключать к патрубку, соединяя их хомутом. Патрубок герметично привариваем к отверстию на верхней боковой части печи.
  7. Подключаем дымоход, надевая его на парубок. Уплотняем соединение теплоизолирующим материалом. Сверху затягиваем проволокой или полоской металла с отверстиями под болты.
  8. Печь необходимо установить на опору. Для опоры потребуются металлические профили. Вырезаем 3-4 равных по длине участка металлического профиля и привариваем их к корпусу печи на опилках.

Все металлические детали печи сильно нагреваются. Не рекомендуется устанавливать печь вблизи легковоспламеняющихся жидкостей, материалов и поверхностей, а также прикасаться без защитных рукавиц к раскаленному металлу. Нельзя оставлять печь без присмотра. Выполняя эти несколько простых правил безопасности, вы защитите свое имущество от пожара, а печь будет эффективно работать, обогревая помещение.

Печь на опилках без внешнего контура

Плюс конструкции – не требуется применения конусной трубы для закладки топлива и удобство очистки печи от продуктов сгорания.

Чтобы сделать такую печь на опилках, понадобится бочка/труба/отрезок газового баллона с толщиной стенок 5 мм. Также пригодятся: болгарка с отрезными и зачистными кругами/ножовка по металлу/зубило и молоток; сварочный аппарат; листовая сталь; металлическая арматура; шпильки; трубы для дымохода.

1.Делаем топливный бак

Для этого подготовим металлическую бочку или трубу. Если используется баллон, то с него необходимо срезать вершину, из которой в дальнейшем сделаем крышку. Оптимальный объем — 200 литров. Используем отрезок трубы с толщиной стенок 10 мм и внутренним диаметром 40 см. В верхней части топливного бака вырезаем отверстие диметром 10 см для последующего монтажа патрубка, крепящегося к дымоходу. В нижней части высверливаем отверстие диаметром 5 см. Сюда крепим трубу соответствующего размера с заранее просверленной в ней перфорацией (около пятидесяти отверстий по 8-10 мм каждое). Верхушку перфорированной трубы герметично завариваем.

2.Привариваем патрубок на боковую стенку топливного бака. Она послужит дымоходом.
3.Крышка на печку

Крышку вырезаем из толстого листа металла и усиливаем по краям арматурой/уголками. Наверх привариваем ручку для удобства использования. Если печь монтируем из баллона, то оставшуюся верхнюю часть приспосабливаем под крышку, аналогично укрепляя ее края.

Чтобы печь можно было удобно очищать от пепла, к наружным боковинам печи привариваем две шпильки и собираем из металлических уголков конструкцию-опору (два уголка-стойки и основание в форме квадрата). Таким образом, для очистки печи, ее достаточно будет перевернуть.

Печь на опилках из двух бочек

Печь состоит из двух основных частей: в первой происходит горение; вторая – теплообменник.

  1. Заранее подготавливаем две металлических бочки. Чем толще будут стенки, тем долговечней буде конструкция. Первую бочку берем объемом двести литров, вторую – пятьдесят литров. Можно использовать кожухи от стиральных машин квадратного сечения.
  2. Отрезаем верхнюю часть бочки-кожуха. Из меньшей части делаем крышку, укрепляя ее края арматурой или уголками. Привариваем ручку-скобу к крышке.
  3. Из трех уголков (длина 10-12 см) делаем ножки. Длина 10-12 см.
  4. Вырезаем болгаркой лист металла, который устанавливаем как перегородку-опору для монтажа камеры, в которой будет происходить процесс горения топлива. В центре перегородки высверливаем отверстие диаметром 6 см.
  5. Вставляем внутрь конструкции меньший по объему бак с высверленным отверстием (6 см). Отверстие на дне и отверстие в перегородке должны совпасть.
  6. Укладываем перегородку на опору в форме треугольника (подставку) из сваренных между собой стальных прутьев. Высота опоры 15 см. Саму треугольную подставку устанавливаем на дно внешнего кожуха.
  7. Под перегородкой монтируем ящик для сбора продуктов сгорания. Ящик состоит из дна, боковых и торцевых стенок и ручки-скобы для удобства открывания и закрывания печи. Вырезаем для него в стенке внешнего бака отверстие 30х13 см. Привариваем к отверстию короб из стали (толщина 1 мм).
  8. В центральную часть бака герметично привариваем патрубок, предварительно вырезав для него подходящее по размеру отверстие. Трубу дымохода будем подсоединять к патрубку посредством хомута и теплоизоляционного материала.

Далее производим закладку топлива, по-прежнему используя конусообразную трубу вокруг которой тщательно утрамбовываем опилки. Затем вынимаем трубу, поджигаем длинную спичку и кидаем ее внутрь канала, оставшегося после извлечения трубы.

Видео — печь на опилках своими руками

Источник: http://kamin-expert.ru/otopitelnaya/pech-na-opilkah-svoimi-rukami.html

Как сделать буржуйку на опилках длительного горения

В нашем представлении печка-буржуйка – это прямоугольный железный ящик с дверкой для закладки дров и дымовой трубой, приваренной к ящику сверху. Когда-то так и было, в подобной примитивной конструкции разные виды твердого топлива сгорали с сумасшедшей скоростью, выбрасывая большую часть тепла в трубу дымохода. Владельцы подобных печек использовали именно дымоход как греющий элемент, прокладывая его через все помещение. Но на сегодняшний день ситуация изменилась и мы готовы представить в данном материале модернизированный вариант печки, а также расскажем о том, как делается самодельная буржуйка на опилках длительного горения.

Конструкция и принцип работы

Печка продолжительного сжигания внешне непохожа на традиционную буржуйку, как мы ее себе представляем. Кроме того, она не производится серийно ни одним производителем, а ее конструкция – целиком достижение различных мастеров-умельцев. Более всего новая буржуйка напоминает круглую металлическую печь – «слобожанку», но отличается от нее способом сжигания топлива. В качестве последнего здесь применяются древесные опилки, и вот почему:

  • отопление буржуйкой, работающей на опилках и щепе, обойдется недорого ввиду доступности такого топлива;
  • спрессованные опилки долго прогорают, одной загрузки хватит от 6 до 10 часов работы такого теплогенератора.

Печка имеет вертикальную конфигурацию и состоит из двух цилиндров, меньший установлен внутрь большего. Простейший вариант – 2 бочки вместительностью 200 и 100 литров. Под малой бочкой, играющей роль камеры сгорания, имеется пространство для зольного ящика, вынимающегося через проем в нижней части большой бочки. Для подачи воздуха в топку конструкция буржуйки предусматривает круглое отверстие, проделанное в днище малого цилиндра. Он поступает туда через приоткрытый ящик зольника. Сверху корпус плотно закрыт крышкой, а сбоку между двумя ребрами жесткости установлен патрубок дымохода.

В том, как действуют буржуйки длительного горения, никаких особых премудростей нет. Сначала через открытую верхнюю крышку в круглое отверстие, проделанное в днище топки, вертикально вставляется конус. Затем камера сгорания заполняется доверху опилками, которые плотно утрамбовываются. Конус аккуратно вынимается, закрывается верхняя крышка и можно приступать к розжигу. Для этого вынимают зольный ящик, кладут в него щепу, лучины, мелкую древесину и поджигают. Ящик вставляют на место, не задвигая его до конца, чтобы оставить щель для воздуха. Подробности процесса показаны на видео:

Под воздействием тяги, создаваемой дымоходом, спрессованные опилки начинают медленно тлеть, печь длительного горения выходит на рабочий режим. Продукты горения, выходя из топки, прогревают стенки бочки и выходят наружу через дымоходную трубу. Такой способ теплоотдачи позволяет отобрать у дымовых газов значительную часть тепла, доведя эффективность работы теплогенератора (КПД) до 40—50%. При этом продолжительность работы с одной загрузки может достигать 10 часов, как уже говорилось выше. Помимо этих достоинств, буржуйка на опилках имеет и другие:

  • низкая стоимость в изготовлении;
  • простота монтажа, установка буржуйки заключается лишь в устройстве дымохода с удовлетворительной тягой;
  • низкие требования к качеству топлива;
  • энергонезависимость.

Недостаток буржуйки в том, что нельзя добавлять горючее «на ходу», пока полностью не прогорит предыдущая порция опилок. Опять же, как и любая железная печь, агрегат отапливает только то помещение, в котором находится сам. Но этот недостаток можно исправить, если добавить водяной контур и присоединить его к нескольким батареям, находящимся в других помещениях. Тогда получится полноценное отопление опилками небольшого частного домика или дачи.

Рекомендации по изготовлению

Чтобы приступить к работе, требуется определенный набор инструментов. Вот их перечень:

  • сварочный инверторный аппарат;
  • угловая шлифовальная машина с кругами для резания металла;
  • дрель;
  • рулетка и угольник;
  • различные слесарные инструменты.

Как уже было сказано, наиболее простой способ – это изготовление буржуйки из бочки. Для начала в каждой из них аккуратно отрезается верх, причем к отрезанной части большой емкости нужно приварить металлические ручки и запорные устройства для плотного прилегания будущей крышки.

Совет. Перед началом работ обе емкости не помешает хорошо промыть, поскольку при нагреве может выделяться неприятный дым, состав которого зависит от предыдущего содержимого сосудов.

В нижней части большой емкости вырезается прямоугольный проем шириной 250 мм и высотой 100 мм, куда будет вставляться выдвижной ящик. Последний сваривается из металла толщиной 1.2 мм под размер проема, а длиной – 500 мм. Для удобства к днищу бочки изнутри следует приварить 2 направляющие из уголка 25 х 25 мм.

Из стального листа толщиной 1.5—2 мм вырезается круглый поддон под внутренний диаметр емкости. В печке для отопления дачи или гаража он будет служить опорой камере сжигания и отделять ее от зольника. По центру поддона выполняется отверстие диаметром 60 мм, такое же делается в днище малой емкости. Затем поддон приваривается либо помещается на подставку из стальных прутков, соблюдая расстояние от низа емкости 150 мм. Прежде чем окончательно собрать буржуйку, надо в корпусе бочки проделать отверстие и вставить в него патрубок газохода, обварив его вкруговую. Место врезки – посередине между двумя ребрами жесткости (зигами). Для регулирования интенсивности горения в патрубок рекомендуется встроить поворотную заслонку с ручкой. В конце малая бочка устанавливается внутрь большой на поддон, чтобы отверстия в них совместились.

Совет. Поскольку топка из обычной бочки вряд ли прослужит долго, то сделать буржуйку на опилках можно, применив в качестве камеры сгорания металлическую трубу соответствующего диаметра.

Последний шаг – это изготовление загрузочного конуса длиной 1.5 м. Тут возможны 2 варианта: выстрогать его из дерева или изготовить из тонкого металла. В любом случае конус надо выполнить таким образом, чтобы его нижний конец плотно входил в круглое отверстие поддона, в нашем случае его размер 60 мм.

Печи-буржуйки с водяным контуром

Вертикальную печку, сжигающую опилки, можно приспособить для подогрева воды. Здесь ее низкий КПД сыграет нам на руку, поскольку дымовые газы, отходящие через трубу, имеют достаточно высокую температуру. Чтобы воспользоваться этим обстоятельством, на вертикальном участке дымохода устанавливается небольшой экономайзер, отбирающий теплоту отходящих газов. Он представляет собой водяную рубашку для дымохода с подводящими патрубками. Устройство можно приобрести в готовом виде или сделать из участка трубы, чей диаметр на 50—70 мм больше газохода.

Такая буржуйка с водяным контуром, сделанная своими руками, подключается к баку с водой либо к 2 небольшим радиаторам отопления. В этом случае не следует использовать в системе принудительную циркуляцию, движение воды должно быть конвективным. Однако, надо следить за ее температурой и давлением, установив такие приборы контроля и безопасности, как манометр, термометр и предохранительный клапан.

Заключение

Простая экономичная печка на опилках подойдет для дачных домиков, гаражей, теплиц и даже небольших домов. Трудозатраты на ее изготовление невелики, как и особых сложностей, понадобится желание, определенные навыки и немного личного времени.

Источник: http://cotlix.com/kotly-na-opilkax-dlitelnogo-goreniya-dlya-otopleniya-chastnogo-doma-i-promyshlennyx-obektov

Как сделать печь на опилках своими руками?

Печь на опилках своими руками

Экономия энергии – острый вопрос, касающийся многих семей любых социальных слоёв. Высокая динамика роста цен на отопительные приборы и энергоносители заставляют задуматься о дешёвых отопителях с целью улучшения комфортабельности и микроклимата в собственном жилье, гаражах, теплицах, пристройках и других объектах. Отмечено, что многие люди, проживающие в небольших городах, ПГТ и селениях начинают активно использовать бросовые источники энергии. Устанавливаются печи, работающие на отработанном масле, бытовых отходах и других материалах.

Один из приемлемых и недорогих вариантов – печь с эффектом длительного горения на простых опилках. Траты на её производство и монтаж минимальны, но основной плюс такого агрегата заключается в возможности самостоятельного изготовления. Щепа и опилки во многих регионах доступна по оптимальным ценам, а иногда и вовсе не требует затрат на покупку. Особенно, в местах, где находится лесопильное производство или действует большая плотническая мастерская. Опилки относятся к экологически чистому материалу, а теплоотдача и продолжительность горения не уступает другому топливу. Для удобства можно заказывать уже прессованные опилки для печей.

Принцип работы

Прежде чем заниматься изготовлением печи, необходимо понять принцип её действия:

  1. Поступление тепла осуществляется за счёт сгорания топлива, а газ утилизируется через спрессованный материал в дымоходную трубу.
  2. В другом варианте тлеющие опилки выделяют тепло, а газы попадают во внешний контур, где охлаждаются и транспортируются наружу через дымоход.

Особенности конструкции

Конструкция печи на опилках

Конструкция печи представлена в виде топливного отсека со вторым днищем, проемом и дверкой для укладки дров, а также поддувалом, которое обеспечивает доступ кислорода.

Сверху печи устанавливают крышку и дымоход. В трубе делается отверстие для задвижки, чтобы контролировать время сгорания топлива и потерю тепла. Печи могут изготавливаться из доступных материалов – кирпича, металлических листов, стальных бочек и труб.

Конструкция печи без внешнего контура

Необходимый материал и инструмент для изготовления

Материал:

  • бочка металлическая или корпус газового баллона (допускается толщина стенок не менее 5 мм);
  • труба металлическая диаметром 100 мм;
  • лист металлический толщиной не менее 5 мм;
  • уголок металлический и арматура.

Для обработки материала понадобится следующий набор инструмента.

Инструмент:

  • болгарка;
  • ножовка по металлу;
  • молоток;
  • зубило;
  • сварочный аппарат.

Пошаговое изготовление первого варианта печи

Шаг — 1: Топливный бак

Используется бочка или труба с объёмом в 200 литров (наиболее оптимальный вариант). Если печь будет сооружать из газового баллона, его верхушка срезается и служит в дальнейшем крышкой.

Шаг — 2: Прорезаем отверстие для дымохода

В верхней части бака прорезается отверстие с диаметром в 10 см. К нему будет присоединяться патрубок, соединяющий бак с дымоходом.

Шаг — 3: Делаем поддувало

Внутри печи в нижней части (днище) делается отверстие диаметром — 5 см, куда закрепляется перфорированная труба. Её заранее подготавливают по размеру и делают в ней 40-50 отверстий размером до 10 мм. Вверху трубка заваривается и проверяется на герметичность.

Шаг — 4: Изготовление крышки

Крышку можно вырезать из толстого металлического листа и укрепить армирующим материалом или уголками. На крышке желательно приварить ручку, чтобы её использование было более удобным.

Шаг — 5: Делаем стойки

Пепел легко удаляется, если к внешним бокам печки приварить две шпильки и собрать из уголков опору в виде квадрата и двух уголков, служащих стойками. Печь будет легко очищаться, если её перевернуть.

Конструкция из двух бочек

Печь на опилках из двух бочек

Одна часть такой печи служит отсеком для сгорания топлива, а вторая выполняет функцию теплообменника.

Объём второй бочки должен быть около 50 литров. От неё отрезается верхушка и делается укреплённая арматурой или уголками крышка с ручкой. Ножки для печи делаются из уголков длиной в 10 см для монтажа камеры, где будет сгорать топливо.

На одном уровне в небольшом баке и перегородке высверливается отверстие (6 см) так, чтобы баке они совпадали. Из сваренных прутьев делается подставка в виде треугольника с опорной высотой в 15 см и устанавливается на днище внешней бочки.

Перегородка укладывается на опору, а под ней сооружается ящик, в котором будут собираться продукты сгорания. Для этого в стенке большого бака вырезается отверстие, а к нему приваривается стальной короб. В центральной части бака вырезается отверстие и к нему герметично приваривается патрубок.

Дымоходная труба присоединяется к патрубку с помощью хомута с прокладкой теплоизоляционного материала. Для защиты от коррозии вся металлическая конструкция печи покрывается специальной краской или составом из жидкого стекла и алюминиевой крошки.

Чертеж металической печи на опилках длительного горения

Загрузка и поджигание топлива

Топливо закладывается вокруг конусной трубы и тщательно утрамбовывается. Теперь его можно поджечь.

Крышка печи должна быть закрыта. После возгорания топлива заслонка прикрывается, а через пару минут слегка приоткрывается для регулировки подачи воздуха.

При правильной эксплуатации печь издаёт ровный гудящий звук. Режим работы печки осуществляется с помощью заслонки. Чтобы регулировать тягу в поддувале заслонка устанавливается в дымоходе.

Видео по теме

Требования по безопасности

  1. При сборке котла собственноручно — необходим качественный и аккуратный подход к работе.
  2. Работа со сваркой и шлифовальной машинкой требует особого внимания, особенно для тех людей, у кого опыт работы с таким инструментом не слишком высок.
  3. В этом вопросе лучше обратиться к специалисту.
  4. Также необходимо правильное использование печи, чтобы обезопасить себя от возможного возгорания.

Заключение

Теперь вы знаете как сделать печь на опилках своими руками. У человека при определенных навыках на ее сооружение может уйти всего несколько часов.

Источник: http://1pokotlam.ru/pechi/dlya-doma/pech-na-opilkax.html

Печь на опилках длительного горения своими руками — порядок работ

Безотходное производство – наиболее экологичное и выгодное. Поэтому отходы древесины стараются применить с максимальной пользой. Например, из них прессуют топливные брикеты.

После прессования их можно использовать для всех обычных твердотопливных котлов.

Однако существует специальная печь на опилках длительного горения.

Своими руками, единожды сварив агрегат, можно пользоваться доступным топливом, которое не нужно будет прессовать.

Такие устройства хороши для использования в теплицах, подсобных помещениях и мастерских – там, где требуется поддержание стабильной высокой температуры. Схемы и принципы работы – в статье далее.

Конструкционные особенности

Специфика такого топлива, как опилки, в том, что его частицы плотно прижаты друг к другу и препятствуют проникновению кислорода, необходимого для поддержания процесса горения (те, кому приходилось иметь дело с углём, знают, что по той же причине крупные камни горят гораздо лучше, чем уголь, раскрошенный в пыль).

Их плотно набивают в цилиндрическую топочную камеру, а в центральной части вставляется конусный стержень.

Во время топки стержень убирается и образуется вертикальный канал — штольня, по которому и происходит движение воздуха. Опилки горят слой за слоем из середины.

И происходит это горение очень медленно, в режиме тления.

Существует несколько модификаций таких отопительных приборов:

  1. Одно или два отверстия для дымовой трубы.
  2. Одна или две стенки.
  3. Выносной или встроенный зольный ящик.

Инструменты и материалы для печи

Нужна одна или две ёмкости (смотря какую конструкцию предпочли). Можно использовать толстостенные бочки, старые баллоны, отрезки труб диаметром от 40 см.

  • Листовой металл для таких элементов, как: перегородка от зольной камеры, для зольного ящика, крышки и т. д.
  • Труба и патрубки диаметром около 10 см.
  • Конусный стержень можно сделать металлическим, но кому удобнее, могут выточить деревянную деталь.
  • Материал на задвижки-шиберы.
  • Арматура для ножек (если с внутренней ёмкостью, то и для подставки и для распорок).

Понадобятся также: болгарка, сварочный аппарат, зубило и молоток, измерительный инструмент.

Выходы для дымовой трубы

Если предполагается наличие только одной трубы, нужно найти оптимальное место расположения для её выхода – в середине и чуть ближе к верхней части.

Немного усложнив конструкцию вторым отверстием, можно добиться лучшей тяги и получить возможность управления процессом горения.

Одно отверстие располагают вверху корпуса, другое – внизу. Привариваются патрубки с шиберами, соединяющиеся в одну вертикальную дымовую трубу. Оба патрубка снабжаются заслонками.

Печи Слобожанка на опилках

Если прибор однослойный, по внутренней части корпуса делается полукруглый канал, соединяющий верхнее и нижнее отверстие. В нижней части он глухой, а дымовой газ проходит в него сверху.

В двухслойной печи такое приспособление не требуется – газ будет двигаться в пространстве зазора между стенками.

Процесс изготовления

Одностенная. Прибор можно сделать из бочки, толстой трубы или согнуть из листа металла. В нижней части бочки ставится горизонтальная перегородка с центральным отверстием. Под ней располагается камера для зольника. Дымовая труба врезается в боковой части. Она должна быть не слишком высоко, чтобы первый жар не быстро покидал прибор, но и не слишком низко, иначе ее перекроет опилками и дым неохотно пойдёт по назначенному пути.

Преимущества таких моделей в простоте конструкции – её легко сделать самостоятельно, не понадобится много материала.

Передача тепла в такой конструкции идёт только от верхней части. Эффективность особенно низкая, если печь имеет один выход трубы в верхней части.

Чертеж печки на опилках

Две стенки. Поместив внутрь большей ёмкости, меньшую, можно получить дополнительное пространство между их стенками, где будет проходить дым, прежде чем уйти в трубу. Второй контур значительно повышает КПД устройства. Внутренняя ёмкость здесь ставится на некую подставку и дополнительно фиксируется по бокам распорками.

  1. На внешнюю трубу устанавливается днище из листового металла.
  2. Для верхней части варится крышка.
  3. С боку корпуса делается два одинаковых отверстия – вверху и внизу.
  4. Снизу вырезается дверца для зольного ящика.
  5. Изготавливается длинный зольный ящик по размеру отверстия.
  6. Делается круглое второе дно по диаметру внешней трубы. В его центре вырезается отверстие для прохождения воздуха. На отверстие можно наварить невысокое кольцо из металла. Его стенки будут препятствовать излишнему осыпанию опилок в поддувало. Дно приваривается к внутренней трубе.
  7. Вставляется внутренняя ёмкость во внешнюю и герметично обваривается.
  8. Привариваются патрубки с шиберами.
  9. Печь оснащается ножками и устанавливается на место.
  10. Монтируется дымоход, печь подключается к нему.

Отопление на пеллетах — не только экономичный, но и экологичный вариант. Пеллетные котлы — отзывы покупателей об использовании читайте в статье.

О достоинствах и недостатках дизельных котлов для отопления дома читайте тут.

Видов отопительных котлов существует масса и перед покупателем стоит весьма сложная задача выбора. Эта статья http://microklimat.pro/otopitelnoe-oborudovanie/kotly/kak-vybrat-dlya-chastnogo-doma.html поможет разобраться в плюсах и минусах различных вариантов отопительных агрегатов.

Площадь поверхности печи, которая нагревается больше всего – совсем невелика и составляет примерно треть от всего корпуса. Улучшить ситуацию можно за счёт проведения наклонного отрезка трубы вдоль одной стены помещения (если это возможно).

Затем нужно будет вывести вертикальную трубу, и она должна быть тем выше, чем длиннее дополнительный участок внутри помещения, для создания хорошей тяги.

Как производится розжиг

Топочную камеру заполняют опилками не более чем на три четверти (именно верхняя часть печи, свободная от опилок, будет нагреваться больше всего).

Очень важно утрамбовать их как можно плотнее. После чего, стержень вытаскивается.

Поверх слоя опилок кладут немного бумаги и/или щепы. В зольном ящике также укладывается материал для розжига. Немного сухих щепок, шишек и т. д. Разводится костерок, ящик задвигается на место – огонь должен быть под отверстием.

Если труба имеет два выхода, то вначале топки открывают задвижку на верхнем патрубке. Когда же горение перейдёт в рабочий режим, открывается нижняя задвижка, а верхняя закрывается и газы направляются к самому основанию.

Во время горения нельзя открывать крышку агрегата и добавлять топливо – должен полностью выгореть один объём опилок, чтобы можно было загрузить следующую партию.

Итак, печь на опилках не фантастика, удачные модели есть, и они добросовестно работают. Из существующих конструкций, рекомендуется именно двойная с двумя выходами дымохода, как наиболее эффективная.

Знаете ли вы, что по своим свойствам и стоимости отопление пеллетами сравнимо с угольным? Пеллетный котел своими руками — устройство, изготовление и монтаж.

Особенности выбора печи для бани с закрытой каменкой разберем в следующем материале.

Видео на тему

Источник: http://microklimat.pro/otopitelnoe-oborudovanie/pechi/na-opilkax-dlitelnogo-goreniya-svoimi-rukami.html

Печь на опилках – как сделать ее своими руками

В наше время покупать топливо для отопления или платить за газ очень дорого. Мало того, цены постоянно куда-то растут и растут. Поэтому люди начали искать альтернативные методы, которые могут помочь сохранить семейный бюджет. И самый лучший вариант – это приобрести печь на опилках длительного горения. Опилки можно найти в любом из цехов, которые перерабатывают древесину. Это так называемые отходы, которые рабочим точно не нужны (если у них нет печи для сжигания опилок, конечно).

Рис. 1 Конструкция печи на опилках

Тепловая энергия должна вырабатываться специальным сооружением, которое можно сделать и своими руками. В это статье мы поговорим о том, как сделать печь на опилках.

Печь на опилках длительного горения не сложна в своей конструкции, поэтому собрать ее может и начинающий в этом деле. Стоит лишь для начала нарисовать чертеж, понять принцип работы печи – и все, можно собирать. Желательно, конечно, перед сборкой печи иметь опыт работы с такими инструментами, как болгарка и сварочный аппарат.

Может кто-то и скажет буржуйка на длительном горении тоже подойдет для опилок, но все-таки она предназначена для сжигания дров. Скорее всего, что длительное горение на опилках не получится.

Как работают агрегаты на опилках длительного горения

Эту печь можно с легкость назвать печью длительного горения, так как топливный материал не просто горит, а тлеет. Создается при этом достаточно большая тепловая энергия, которая с легкость может обогреть 2-3 небольшие комнаты. Но древесные отходы нельзя просто так забрасывать в агрегат на опилках длительного горения. Нужно сначала создать им прессованный вид, а уж потом использовать по назначению. Тогда прессованные опилки будут долго тлеть, при этом вырабатывая достаточно тепла.

Рис. 2 Агрегат на древесном топливе

Прессованное древесное топливо не будет так сильно гореть, так как в нем нет кислорода, который способствует образованию огня при сжигании.

Из какого материла можно сделать печь:

  • Это может быть металлическая бочка, или газовый баллон. Это предметы округлой формы и они будут лучше делать сжигание прессованных опилок для печи.
  • Можно также выбрать агрегат для горения прямоугольной формы. Буржуйку для сжигания использовать нельзя, так как древесное топливо должно засыпаться сверху для того, чтобы его было лучше и легче прессовать.

Нужно не забывать, что при горении древесного топлива температура внутри будет очень высокая (такая же, как и при сжигании дров), поэтому стенки печей на опилках должны быть не менее 5 мм.

Как должна происходить сборка печи

Вариантом сейчас прослужит именно металлическая бочка, которая имеет стенки толщиной 5 мм. Так с чего же нужно начать?

Рис. 3 Вид на печь на опилках сверху

  • Сначала нужно срезать верхнюю часть (крышку). Из нее стоит сотворить удобную крышку, то есть прикрепить ручку для удобного снятия. По краям нужно сделать борты.
  • Далее нужно взять металлический лист, вырезать из него круг (диаметр должен быть чуть меньшим, чем диаметр бочки). В центре сделать отверстие диаметром где-то в 10-15 см. Получившийся круг нужно приварить к бочке по периметру внутри на расстоянии 15-20 см от земли.
  • Нужна еще труба для полного завершения работы. Ее можно назвать ракетной, так как она должна иметь конусную форму. Диаметр ракетной трубы должен быть не менее 10 см. если высота бочки, например, 1 метр, то тогда высоты трубы должна быть на 10-20 см меньше, то есть 80-90 см.
  • Под приваренным внизу кругом стоит сделать небольшое отверстие, которое будет служить в качестве поддувала. Оно нужно для того, чтобы была циркуляция воздуха. Далее вырезаем отверстие для дымохода. И нужно не забыть еще, приделать ножки.

Если Вы будете придерживаться всех этих правил, то соорудить отопитель на опилках не составит никакого труда.

Как работает печь длительного горения на прессованном топливе

В тот круг, который был вырезан и вваренный в бочку, нужно вставить конуснообразную трубу. Потом нужно засыпать древесное топливо, очень сильно его утрамбовывая. Чем лучше утрамбовать, тем лучший будет результат. Топить котел можно только после того, как труба будет изъята.

Для этого и нужна была конусная труба. В боковое отверстие печи на опилках нужно присоединить дымоход, а сверху установить крышку. Крышка должна очень плотно прилегать к бочке, чтобы тепло не выходило наружу. Жаростойкий материал придет в помощь – он точно не даст теплу просочиться.

Рис. 4 Печь на опилках

Чтобы начать топить агрегат, нужно поджечь древесное топливо внизу – там, где отверстие для поддувала.

Это можно сделать несколькими способами:

  • Разжечь маленький костер их деревянных палочек.
  • Сделать костер из опилок (которые не утрамбовывались).
  • Если перед тем, как начать топить котел, налить на дно какое-то жидкое горючее (бензин, дизельное топливо, переработанные масла), то тогда нижний слой древесного топлива пропитается горючим – и тогда хорошо загорится. При хорошем прессинге древесина будет тлеть медленно, тем самым создавая длительное горение.

Нужно также не забывать об одной вещи – тяге на конуснообразной трубе. Если она слишком большая, то тогда все тепло будет уходить на улицу. Печь на опилках тогда не исполнит свою функцию на 100%. А если тяга будет слабой, то тогда часть древесного топлива будет попадать в помещение – и длительного горения не будет.

Для мастеров своего дела печь на опилках может стать настоящим двухконтурным котлом для отопления. Для этого нужно установить сначала бойлер (можно самодельный), через него пропустить дымоход от печи. Для экономии места теплообменник можно установить вовнутрь котла – тогда во время сжигания древесного топлива произойдет длительное горение, которое обеспечить теплом и уютом весь дом.

Для общей безопасности котел нужно установить на улице, только для длительного горения необходимо его хорошенько утеплить. Топить такой агрегат можно в течение всего отопительного сезона. Но нужно сначала хорошенько загрузить древесное топливо, ведь подбрасывать его (как дрова) нельзя, а то все сгорит быстренько дотла.

Источник: http://kotlomaniya.ru/pechi/pechi-na-opilkah-dlitenogo-goreniya.html

Смотрите также:
31.10.2018

Как добиться необычно высокой производительности? Печь Булерьян своими руками: схема, чертеж Для обогрева временных бараков рабочих на лесоповалах канадские инженеры придумали оригинальную печку. В Булерьяне используется принцип пиролизного разложения древесины и дожиг...

31.10.2018

Печь для гаража. Выбираем и создаем своими руками Оглавление: Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы...

31.10.2018

Как строится мини русская печь своими руками? Русская печь – классика жанра, как сказал бы любой опытный печник. Действительно, это многофункциональное устройство, где можно приготовить пищу, согреться на лежанке, любоваться открытым пламенем и даже высушить белье. Но!

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
