Печка в гараж своими руками

Печь для гаража. Выбираем и создаем своими руками

Оглавление:

Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы хорошо разогревалась и равномерно прогревала воздух. Она должна иметь несложную конструкцию, чтобы при желании печь для гаража своими руками мог построить любой автовладелец. Этим свойствам соответствуют несколько видов тепловых агрегатов, среди которых можно выбрать наиболее подходящий вариант.

Выбираем печь для гаража

Для удобства пользования топка должна работать на твердом или жидком топливе. Недорогим и доступным из твердых разновидностей является дерево, а из жидких — отработанное масло. Печь для гаража на дровах — это металлический или кирпичный агрегат небольших размеров. Во втором случае отопление осуществляется длительное время на одной топке. Достаточно наполнять топку дровами утром и вечером, и печь будет отдавать тепло круглосуточно. Таковы свойства кирпича — наиболее теплоемкого материала.

Металлические агрегаты

Относительная трудность кладки кирпичной печи сделало ее редким явлением в гаражах. Намного чаще автолюбители устанавливают буржуйки. Она легко изготавливается своими руками, надо лишь обеспечить себя сварочным аппаратом. Буржуйка работает на дровах, но эффективна только во время работы топки: после сгорания топлива она быстро остывает. Самодельные буржуйки делают часто из стальных бочек. Такой способ сокращает время изготовления до нескольких часов.

Печь быстрого горения внешне похожа на буржуйку. Отличается она принципом работы топки: по мере сгорания дров, ее объем уменьшается за счет груза, который давит сверху. Таким образом, дрова сгорают, уменьшаются в объеме, но топка всегда полностью заполнена. За счет этого увеличивается время тления, корпус остается горячим длительное время, отопление гаража становится эффективным.

Из жидких видов топлива экономически выгодным является отработанное масло. Печка имеет самую простую конструкцию, она собирается из нескольких труб различного диаметра. Требуются сварочные работы. Время сборки занимает 2-3 часа. Далее рассматриваются особенности создания перечисленных видов печей, лучше других подходящих для отопления гаража.

Кирпичная печь — долго класть, но эффективно работает

Площадь гаража, как правило, небольшая, поэтому кирпичный агрегат достаточно сложить размерами 2х2,5 огнеупорных кирпича. Для работ применяют печной раствор из огнеупорной глины и песка. Еще лучше, если в смесь добавляют шамотный порошок. Топочную камеру формируют в 2, 3 и 4 рядах шамотным кирпичом. Корпус печки по высоте составляет 9 кирпичей. Дымоход гильзуют трубой из нержавейки, выходящей наружу через крышу.

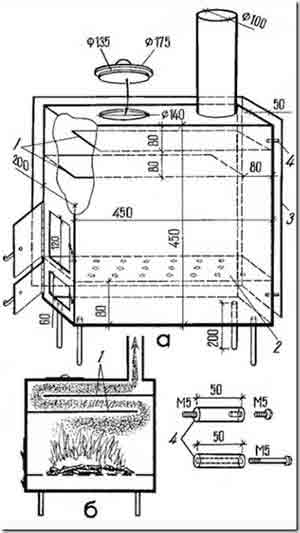

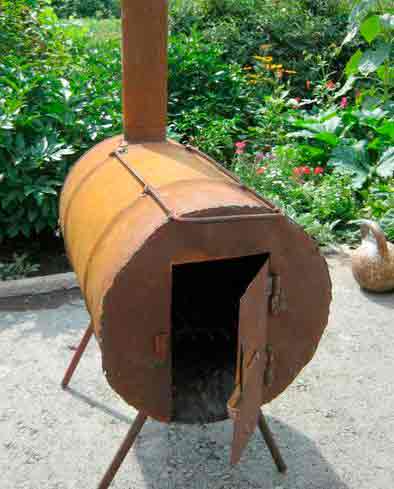

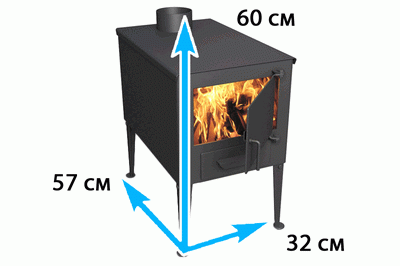

Буржуйка — просто, быстро, надежно

Отопление гаража буржуйкой — не самый энергоэффективный способ. Однако, если проблем с дровами нет, он является наиболее популярным. Для изготовления такого агрегата понадобятся следующие материалы:

  • уголок 25х25 мм,
  • труба диаметром 100 мм,
  • листовая сталь толщиной 3 мм и 5 мм для крышки и днища.

Корпус печи сваривают из стального прямоугольника 1250х600 мм. Если возможности гнуть сталь нет, берут железную бочку. Проемы для поддувала и топки вырезают соответственно 100х230 мм и 180х230 мм. Они должны располагаться на одной оси, расстояние между ними — 100 мм. Внизу располагается дверца поддувала, над ней — дверца топки.

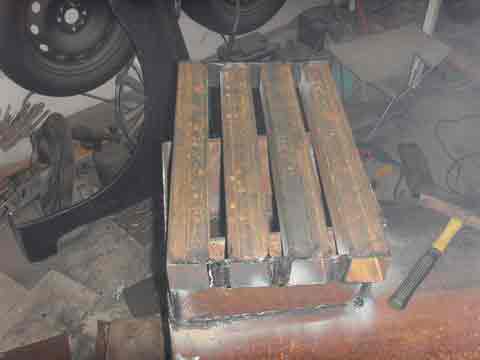

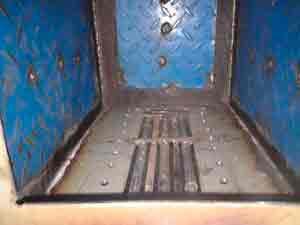

Из уголков внутри корпуса делают самодельные колосники, прикрепляя их сваркой к корпусу. Снизу и сверху цилиндр герметично закрывают стальными кругами d=405 мм (приваривают их по окружности). Для дымохода используют трубу d=100 мм. Она должна пройти сквозь заранее подготовленное отверстие в крышке. Герметичность обеспечивается сварным швом.

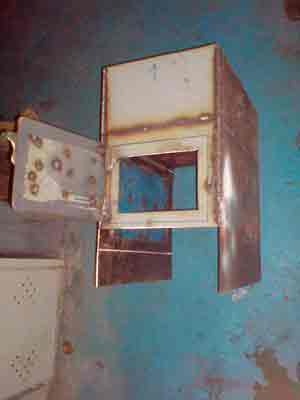

Дверцы можно использовать готовые или вырезать из стали. С одной стороны к ним приваривают трубки (навесные петли). В них вдевают прутки и приваривают к корпусу. Требуется также сделать для каждой дверцы запирающую пластину. Следует отметить, что буржуйка устанавливается на приваренные к днищу ножки. Место оборудуется с учетом пожарной безопасности.

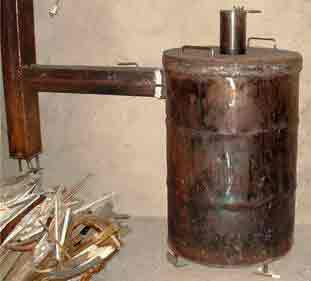

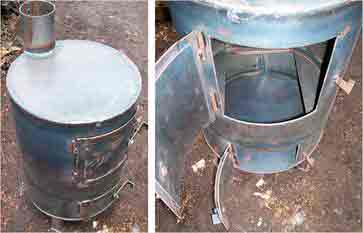

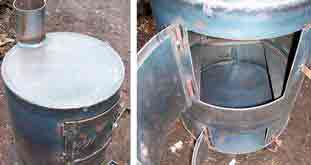

Печь длительного горения — буржуйка с длительным обогревом

Если в крышке буржуйки сделать отверстие и опустить в топку груз, приваренный к трубе, получают печь длительного горения. Дымоход у такого агрегата выходит в верхней части цилиндра, а не через крышку. Дверцы для топки и поддувала отсутствуют. Воздух подается по трубе с грузом, а регулируется он заслонкой, накрывающей ее сверху. Дрова в печи длительного горения сгорают сверху, и груз, словно поршень, давит на них, обеспечивая наполненность уменьшающейся в объеме топки. Такая печь может обогревать гараж всю ночь без присмотра.

На отработке — самый дешевый вариант

Для того, чтобы сделать печь на отработке, используют трубы двух разных диаметров, например, 300 мм и 100 мм. Их собирают согласно схеме, формируя Н-образную установку с трубой-дымоходом. Размещают в месте, где поблизости нет горючих материалов. Из всех самодельных агрегатов этот отличается большей пожароопасностью. Оставлять его без присмотра нежелательно, если он собран по самой упрощенной схеме. Подробнее читайте в нашей статье «Печь на отработке своими руками».

Источник: http://opechkah.ru/pechi/dlya-garazha-svoimi-rukami

Отопительная печка своими руками для гаража

Обычно в гаражах и мастерских, расположенных не рядом с домом, отсутствует отопление. С наступлением холодной поры заниматься ремонтом в них становится практически невозможно. Обычные электрические обогреватели с проблемой обогрева не справляются, несмотря на немалое количество потребленной электроэнергии. Выходом из ситуации является отопительная печка своими руками для гаража.

Поскольку гаражное строение состоит из помещения с ограниченным пространством, где автовладелец проводит немало времени, к изготовлению печки для гаража своими руками для него предъявляется ряд требований:

  • удобство и простота в эксплуатации и обслуживании;
  • сделанная печь для гаража своими руками имеет компактные размеры;
  • простота конструкции;
  • способность разогреваться быстро и длительно поддерживать нужный уровень температуры в помещении;
  • возможность использовать для обогрева твердое или жидкое топливо;
  • невысокая стоимость материалов для создания печи для отопления гаража.

Исходя из вышеизложенных требований, для обогрева небольших производственных или гаражных помещений лучшим выбором будут:

  • небольшая печка из огнеупорного кирпича;
  • некоторые разновидности буржуек;
  • отопительные печи на отработанном масле.

Когда планируется, что будет установлена печка своими руками для гаража, не нужно забывать о проблемах безопасности. Кроме этого, отопительное оборудование не должно существенно понижать наличие кислорода в помещениях и при нагреве выделять опасные для самочувствия людей вещества. Также необходимо предотвратить возгорание материалов, которые находятся в непосредственной близости к печи.

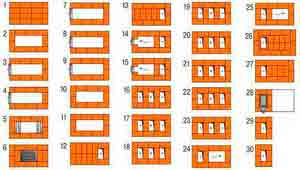

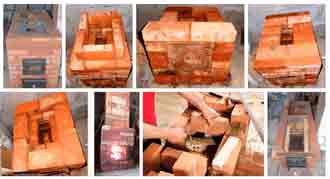

Кирпичная печка своими руками для гаража

Для кладки топочной камеры на уровне второго, третьего и четвертого рядов берут шамотный кирпич. Высота такой кирпичной конструкции, как правило, составляет 9 кирпичей. Чтобы отвести печные газы, потребуется кирпичный дымоход со вставленной в него гильзой из нержавеющей стали. Вывод дымохода устраивают в большинстве случаев через крышу.
Людям, не имеющим опыта создания самодельной печи для гаража из кирпича, необходимо обсудить тонкости и нюансы создания печных конструкций с опытным мастером. Кладка кирпичных печек представляет собой целую науку, которой в совершенстве владеют только профессионалы. В том случае, когда работа будет сделана с большими недостатками, конструкцию придется разобрать и построить печь с нуля.

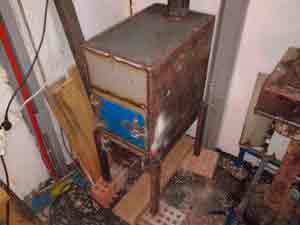

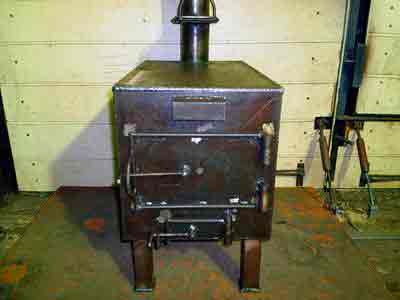

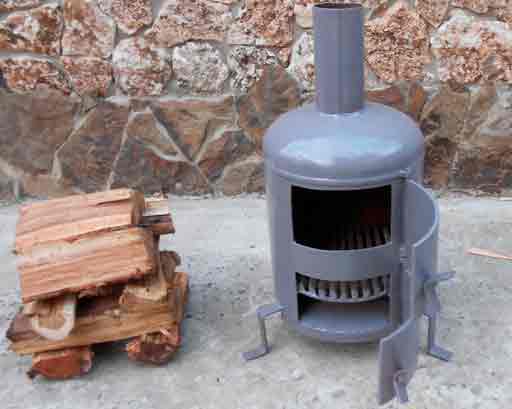

Самодельная печь-буржуйка медленного горения

Изготовить печь для отопления гаража проще всего из металла, сделав так называемую буржуйку. Для этого потребуется листовой металл, металлическая бочка или труба. Для агрегата в виде куба желательно задействовать лист из металла. Если предпочтение отдано цилиндрической печке, используют трубы или бочки (детальнее: «Печь буржуйка своими руками — варианты изготовления»).

Вне зависимости от формы теплоагрегата толщина металла должна составлять не меньше 5 миллиметров. Металлическая труба, которая подойдет для изготовления буржуйки, должна имеет диаметр не меньше 300 миллиметров.

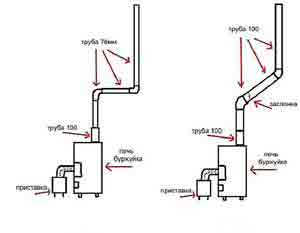

Вывод для дымоходной трубы желательно сделать сверху, но в ряде случаев удобнее будет с задней стенки. Но в таком случае нужно позаботиться, чтобы угол клона дымохода составлял не меньше 30 градусов. Для эффективного обеспечения отвода отработанных газов лучше всего использовать металлическую трубу, диаметр которой равен 120 миллиметров и более.

Дымоходную трубу, когда создается самодельная печь для гаража, на первых метрах нужно делать толщиной 2-3 миллиметра. Дело в том, что более тонкий металл при очень высоких постоянных температурах очень быстро прогорит.

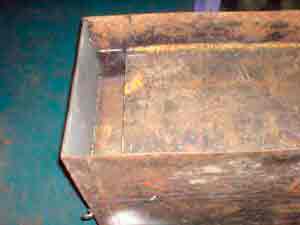

Под топкой следует обустроить место для золы. С этой целью используют металлическую горизонтальную пластину, на которой имеются прорези. Их параметры зависят как от вида используемого топлива, так и от того, какие имеет размеры самодельная печка в гараж. Для небольшого теплоагрегата, функционирующего на мелких дровах и угле, размеры прорезей должны составлять около 10-12 миллиметров. Что касается большого дровяного прибора, нужно сделать прорези не меньше 40 миллиметров.

Съемный ящик размещают перед перегородкой, его периодически очищают от золы по мере ее накапливания. Для изготовления такой емкости применяют 3-миллиметровую листовую сталь. С целью повышения КПД печки-буржуйки к ее бокам нужно приварить металлические 5-миллиметровой толщины пластины. Таким образом, удается увеличить площадь соприкосновения между воздухом и нагревательным устройством. В результате такого усовершенствования помещение прогревается быстрее.

Прежде, чем приступить к раскрою листового металла, когда делается печка своими руками для гаража, необходимо учитывать толщину материала изготовления и диска болгарки. Интересным вариантом изготовления буржуйки является способ, когда задействуют газовые баллоны.

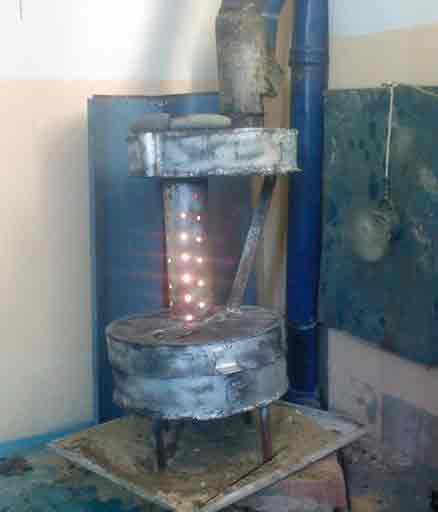

Печь на отработанном масле для отопления гаража

Каждый владелец автотранспортного средства знаком с проблемой, когда у него собирается отработанное машинное масло, которое может стать топливом для теплоагрегата, способного обогреть гаражное строение (прочитайте: «Делаем отопление на отработке своими руками»). Печи для гаража на отработке пользуются немалой популярностью у автолюбителей. Их конструкционное решение более сложное по сравнению с буржуйкой. Такой отопительный прибор можно изготовить при желании самостоятельно (детальнее: «Как сделать самодельную печь на отработке своими руками»).

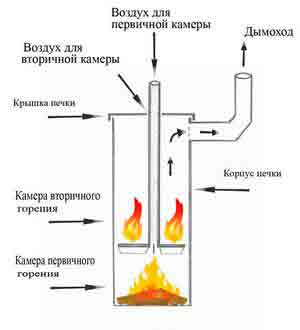

Печь для гаража на отработке состоит из двух частей. В первой камере отработанное масло сгорает, а вот во второй горят образовавшиеся газы после того, как они смешиваются с воздухом.
Печка, функционирующая на отработке, представляет собой устройство, которое состоит из следующих элементов:

  • температурной камеры;
  • топливного бака;
  • камеры дожигания;
  • дымохода.

В результате сгорания основного топлива образуются пары, поступающие в следующую камеру, где они смешиваются с воздухом. После этого при очень высокой температуре происходит их горение, в результате чего обеспечивается высокая эффективность функционирования прибора.

Чтобы сделать самодельные печи для гаража на отработанном масле, для нижнего бака можно взять уже готовый металлический ящик и приварить к нему ножки. Также в нем нужно сделать отверстие, прикрывающееся металлической заслонкой. В него наливают топливо, а заслонка служит для регулировки подачи первичного воздуха для отопления отработанным маслом.
Верхнюю камеру делают цилиндрической формы и соединяют ее с баком при помощи металлической трубы, в которой должны быть 10-миллиметровые отверстия для притока вторичного воздуха. В такой печи дымоход располагают только сверху.

В качестве топлива в ней можно использовать различные отработанные масла — соляровое, трансформаторное, нефтяное, трансмиссионное, а кроме них – мазут и дизтопливо. Запрещается применение легковоспламеняющихся веществ: бензина, керосина, растворителей.

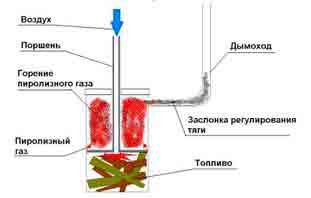

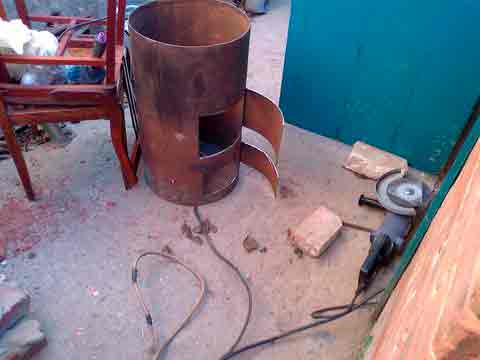

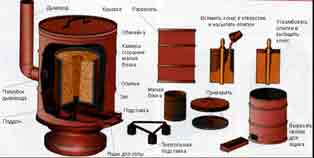

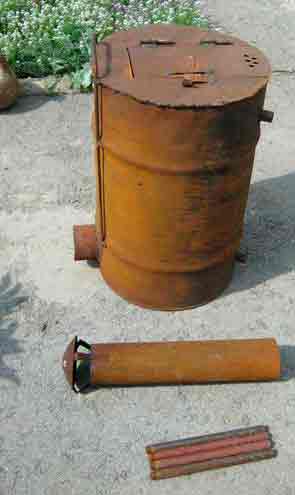

Печь длительного горения на дровах

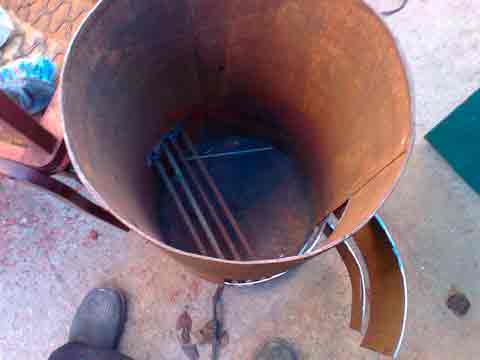

Чтобы изготовить печь медленного горения для гаража, можно использовать готовую металлическую бочку, имеющую объем 200 литров (прочитайте также: «Печь медленного горения своими руками — варианты и способы»). Ее верхнюю часть срезают и вырезают отверстие для установки дымоходной трубы. Еще одно отверстие потребуется для 100-миллиметровой трубы для поступления воздуха.

Диаметр дымохода агрегата длительного сгорания должен составлять не менее 150 миллиметров – таким способом обеспечивается эффективная тяга и полное удаление остатков сгорания дров.

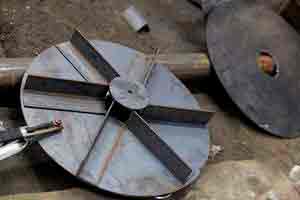

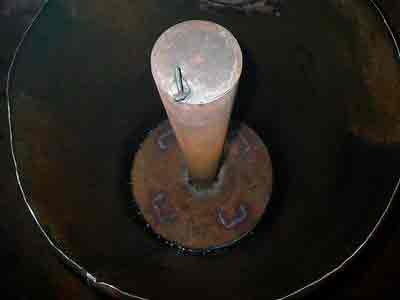

Потом приступают к изготовлению груза, представляющего собой круг, вырезанный из листа металла и приваренных к нему кусочков швеллера. Размеры этого круга должны позволять двигаться ему внутри бочки, после чего вырезают отверстие и приваривают к нему кусок 100-миллиметровой трубы. В качестве альтернативы используют длинный отрезок трубы из металла большого диаметра. К его краю приваривают квадратный металлический кусок, в результате чего конструкция получается более устойчивой. Читайте также: «Водяное отопление гаража».

В завершение работы груз помещают в бочку, а сверху прикрывают крышкой. Трубу для подачи воздуха вставляют в заранее вырезанное отверстие. Вырезают 2 люка – для подачи дров и удаления золы – и прикрывают их металлическими крышками. Печь длительного горения помещают на кирпичный фундамент (прочитайте также: «Отопительные печи длительного горения — выбираем оптимальный вариант»).

На видео пример изготовления печки своими руками для гаража:

Источник: http://teplospec.com/pechi-kaminy/otopitelnaya-pechka-svoimi-rukami-dlya-garazha.html

Печка в гараж своими руками

Печка для гаража (фото, чертежи, видео)

Вопросы обогрева гаражей в зимний период приходится решать владельцам построек, не подключенных к централизованной сети или не встроенных в единую отопительную систему загородного участка. Нередко дополнительная печка для гаража спасает автолюбителей, чья индивидуальная стоянка для авто отапливается с недостаточной эффективностью. С холодом, пагубно влияющим на автомобиль, не дающим работать в гараже хозяину, можно справиться несколькими способами. Выбор целесообразного варианта зависит от экономического состояния обладателя авто и типа постройки для его хранения.

Зачем нужен обогрев в гараже?

Нормативами регламентирован благоприятный для хранения автомашины температурный показатель, он составляет 5° С и допускает отклонения в один градус. Что происходит с авто при более низкой температуре, наверняка известно каждому автолюбителю. Большинство из них без сомнений успело столкнуться с трудоемким запуском двигателя в морозы, особенно ощутимым после длительной стоянки машины.

От воздействия низкой температуры может замерзнуть даже антифриз. Автолюбители, использующие для охлаждения простую воду и ежедневно сливающие ее на ночь, не могут заполнить радиатор горячей водой. От этого может лопнуть застывший от мороза блок цилиндров и головка данного узла. Попадая в сильно охлажденную среду, кипяток через пару мгновений замерзает и закупоривает каналы ледяными пробками.

Примитивный дорогостоящий метод предотвращения данных неприятностей – круглосуточная работа двигателя, сокращающая ресурс мотора и влекущая большие расходы. Причем владельцу авто все равно необходимо будет разогревать трансмиссию паяльной лампой или элементарным костром. После ознакомления со списком угроз и получения практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печка для гаража, поддерживающая постоянный температурный режим с продиктованными нормативами параметрами.

Типы печей для гаражей

  • На выбор оптимального способа обогрева оказывают влияние два основных аспекта:
  • период времени, в течение которого потребуется отапливать гараж;
  • размер суммы, которую хозяин в состоянии вложить в устройство печи.

Если гараж является бытовой пристройкой к жилому зданию, есть смысл оборудовать его отопительными устройствами с последующим подключением к общей сети. В автономном гараже, расположенном вдалеке от жилых строений с коммуникациями, нужно будет сделать индивидуальную систему.

Все используемые в наше время отопительные агрегаты для гаражей классифицируются на основании разницы в принципе работы источника энергии. Оснастить постройку можно, установив в гараже:

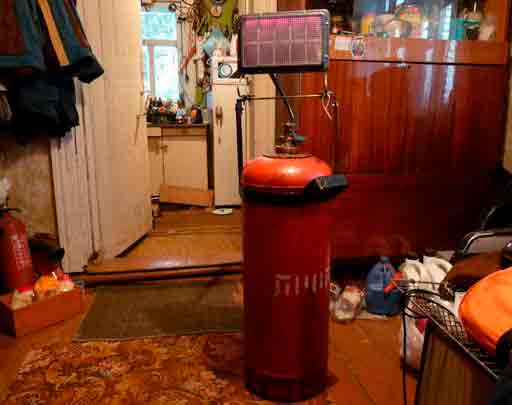

Газовый отопительный котел. Достаточно продуктивное оборудование отличает доступная цена, независимость от источников электропитания. Однако на участках, не имеющих доступа к центральным сетям газоснабжения, этот способ обогрева невозможен. К недостаткам отнесена взрывоопасность.

Агрегаты, поставляющие тепловую энергию за счет сгорания твердых видов топлива. Можно купить печь заводского зарубежного или отечественного производства, можно сделать простейшую печку для гаража собственноручно. Это наиболее рациональный метод отопления по затратам и получаемому эффекту.

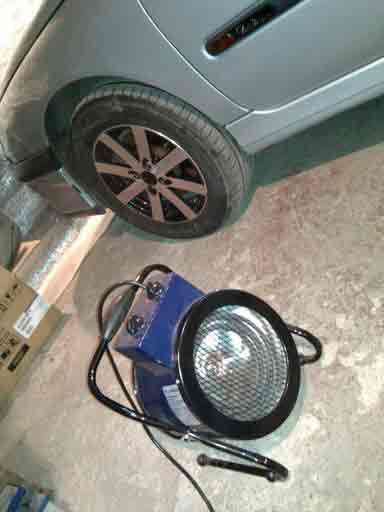

Электрические отопительные приборы, привлекательной стороной которых является возможность выбрать оборудование с точно соответствующей потребностям мощностью. Отрицательное качество систем, питающихся от электросети, расход энергии с немаленькой оплатой.

Печи, функционирующие на отработанном машинном масле.

Отопительное электрооборудование представлено сейчас широким рядом заводских изделий. Основной аргумент в их пользу – мобильность, позволяющая устанавливать агрегаты в зонах, в максимальной степени нуждающихся в высоких темпах обогрева. Владельцы гаражей, не слишком обеспокоенные расходом электроэнергии, могут приобрести в магазинах инфракрасные системы, масляные радиаторы или тепловые пушки.

Выпускаемая производителями техника оснащается устройствами, с помощью которых можно задать направление теплового потока, скорректировать мощность. Есть колесики для удобства перемещения оборудования, системы, обеспечивающие пользователям безопасность, предупреждающие преждевременный износ и поломку агрегатов. Тепловые пушки и инфракрасные обогреватели есть также в ассортименте газовых систем.

Обширный ассортиментный ряд заводских печей для гаража позволяет выбрать и купить агрегат с любой производительностью, перерабатывающий оптимальный для хозяина вид топлива.

Продуктивность с экономичностью сочетает оборудование, работающее на стандартном твердом топливе, в качестве которого используют уголь, специальные паллеты, дрова. Их в широком диапазоне выпускает промышленность.

Выполненные из жаропрочных материалов отопительные системы от производителей простейшим способом, описанным в инструкции, устанавливаются в указанных изготовителями местах. Однако элементарная печка для гаража на дровах, сделанная собственными руками, будет настолько же продуктивна, только обойдется в десятки раз дешевле.

Преимущества дровяной печки

Экономичная дровяная печь, сделанная собственными руками, проста в обслуживании, многие ее считают лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция – печка-буржуйка, монтаж которой требует соблюдения двух главенствующих правил:

Печь-буржуйка может использоваться лишь в помещениях, имеющих отверстия, обеспечивающие приток воздуха, и трубопроводы, посредством которых осуществляется вытяжная вентиляция.

Установить обогревательную конструкцию необходимо в зоне гаража, удаленной от легковоспламеняющихся предметов, элементов из древесины, от мест размещения смазочных, горючих расходных материалов.

Один из вариантов печки-буржуйки может быть установлена только в гаражах с естественной или искусственной вентиляцией.

Кроме экономичности и оперативных темпов обогрева помещения популярность данной конструкции обосновывают следующие убедительные достоинства:

  • предельно низкая стоимость оборудования и доступная цена требующегося для его функционала топлива;
  • возможность при минимальных финансовых расходах самостоятельно смонтировать производительную прочную печь;
  • отличный КПД при незначительных размерах агрегата;
  • дешевая установка;
  • не трудоемкое обслуживание;
  • отсутствие необходимости в сооружении специального фундамента под печку;
  • возможность использовать собственноручное изделие для разогрева и приготовления пищи.

Недостатки у данного способа тоже имеются. Основной среди них довольно большой расход недорогого, но отнимающего некую сумму топлива. Быстро расходуются дрова, потому что металлическая конструкция не способна аккумулировать генерируемое тепло. Полученная в результате сгорания дров энергия тут же передается воздушной массе, но после того, как печь перестанут топить, металлический корпус очень быстро остывает.

Есть метод уменьшения топливных издержек, состоящий в модернизации конструкции. Печка-буржуйка потребует значительно меньше дров, если патрубок будет вмонтирован в корпус почти над дверцей, а не по традиции возле задней стенки.

Благодаря перемещению положения патрубка в первую очередь нагреваться будут стенки печки, а уже затем продукты сгорания попадут в трубу. Одновременно увеличится время отдачи тепловой энергии, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса. К тому же будет сокращен период, требующийся для нагревания внутреннего пространства в гараже.

Конструктивные составляющие буржуйки

Вариативность конструкций печей типа «буржуйка» предопределяет отсутствие четких регламентов. Каждый мастер делает ее по своему усмотрению, сообразуясь с личными пристрастиями. Но независимо от того, какую схему предпочел изготовитель, у всех отопительных агрегатов данной разновидности есть общие конструктивные элементы, это:

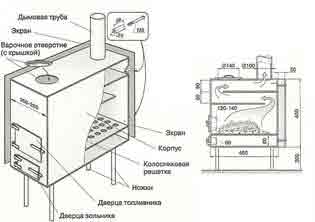

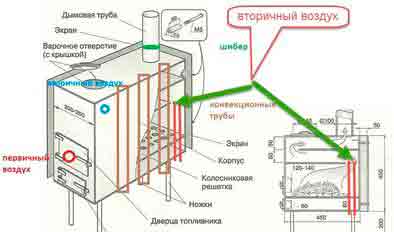

Конструктивная схема простейшей печки-буржуйки

  • топка, представляющая собой стандартную камеру сгорания, ее конфигурация и размеры не декларируются строгими канонами;

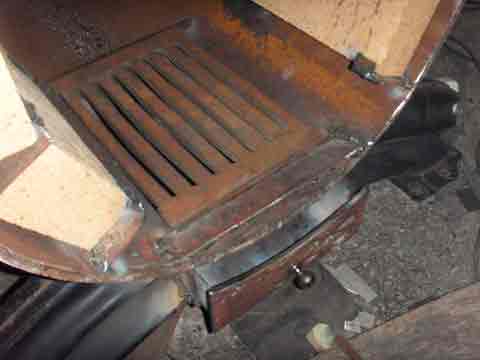

  • колосниковая решетка, устанавливаемая в основании конструкции, она нужна для создания тяги и для размещения дров;
  • дымоходный трубопровод, он может быть изогнутым или спиральным, в случае использования стандартной прямой трубы, следует учесть, что длина прямых горизонтально установленных отрезков дымохода по строительным нормативам не должна превышать 1го метра.
  • зольник, расположенный под колосниковой решеткой, являющийся приспособлением для сбора золы.

Простейшая «буржуйская» печка состоит из металлического корпуса, оснащенного дверкой для подачи топлива, и патрубка, расположение которого определяется изготовителем. В качестве поддувала можно сделать небольшие отверстия в днище, они помогут создать неплохую тягу. Извилистость дымохода продиктована необходимостью сократить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать тепловую энергию помещению, а не «вылетать в трубу» с нежелательной стремительностью.

Печь, работающая на «отработке»

Главный плюс данного обогревательного оборудования – использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат действует без форсунки и капельницы. Это предельно дешевая печка — своими руками в гараж ее сделать несложно, также не проблематично всегда находить для нее топливо.

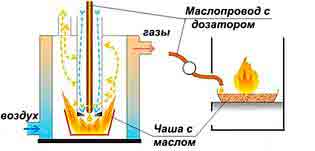

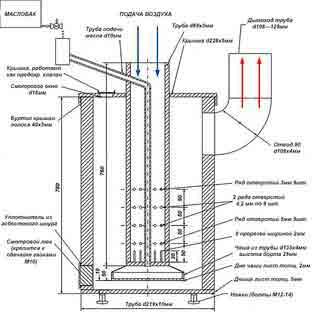

Стандартная схема печки для гаража, функционирующей на отработанном масле, размеры мастер может подобрать свои.

Конструктивно перерабатывающая отработанное масло печь представляет собой две соединенные перфорированной трубой емкости. Нижний элемент с объемом 12 л выполняет функцию топки и топливного бачка. На верхней плоскости нижней части печки должно быть отверстие, оснащенное крышкой. Отверстие нужно для заливки топлива, крышка необходима для контроля работы самодельного оборудования. Приоткрывая и закрывая крышку, хозяин будет контролировать поступление требующегося для горения кислорода, от которого зависит продуктивность обогрева.

Верхняя емкость и соединяющая две основные части труба играют роль нагревательных элементов печи. Раскалиться данный самодельный прибор может до 800-900° С. Чтобы емкости не прогорели для их изготовления используют листовое железо толщиной от 4 до 6 мм. К верхней части печки приваривается патрубок, на который устанавливается выполненная из оцинкованного стального сплава вытяжная труба. Вся печная конструкция не должна быть монолитной, так как верхнюю емкость нужно будет снимать для удаления копоти из горелки.

Конструктивные составляющие будущей печки для гаража, перерабатывающей отработанное масло.

Как сделать печку своими руками

Для изготовления такого прибора не потребуются чертежи, какие-либо углубленные технические знания, профессиональные навыки. Расходовать агрегат будет до полутора литров в час, весит вся система не более 30ти кг. Стандартные размеры, не учитывающие вытяжную трубу, изменяются в пределах от 35 до 70 см. Чаще всего для изготовления вытяжки используют трубу с сечением 105 мм.

Для тех, кто желает узнать, как сделать печку в гараже правильно, и как быть, чтобы эксплуатация самоделки не вызывала проблем, есть несколько важных рекомендаций:

  • Предпочтительная высота дымохода около 4х метров, что необходимо для формирования хорошей тяги.
  • Печку, функционирующую на отработке, нужно чистить через каждые десять дней.
  • Сажи будет гораздо меньше, если диаметр верхней трубы больше, чем размеры выхлопного элемента.
  • Агрегат должен быть установлен в зоне гаража так, чтобы не было близко расположенных взрывоопасных веществ, возгораемых предметов.

Для работы печки годиться масло с любой степенью очистки. Вполне подойдет неочищенный состав. Если договориться с собственниками рядом стоящих гаражей и поставить для слива масла какой-нибудь резервуар, топливо для печки будет вообще бесплатным. Использовать для нагрева гаража можно трансмиссионное, трансформаторное, машинное масло, дизель, любое печное топливо.

Колоссальное количество печек для отработки, имеющих аналогичную конструкцию и работающих по единому принципу.

Такая печка-самоделка разжигается с помощью вложенной в нижний резервуар бумаги, газеты, поверх которой заливается топливо. Кипеть содержимое начнет минут через десять, процесс горения инициируется за счет способности масла самовозгораться. Топливо подливают порциями по 5 л. При использовании очищенных составов уходом за конструктивными элементами можно будет заниматься реже, в чем также окажет содействие увеличение сечения дымохода.

Видео: изготовление и советы по эксплуатации:

Функциональная эффективная печь для гаражной постройки может быть сделана собственными руками с минимальными затратами. Без особых проблем, непомерных затрат труда и профессиональных навыков сделать ее в состоянии начинающий мастер. Самодельные печки просты в использовании, продуктивны, при соблюдении правил безопасны.

Источник: http://eurosamodelki.ru/katalog-samodelok/auto-samodelki/pechka-dlya-garaga-svoimi-rukami-foto-chertegy-video

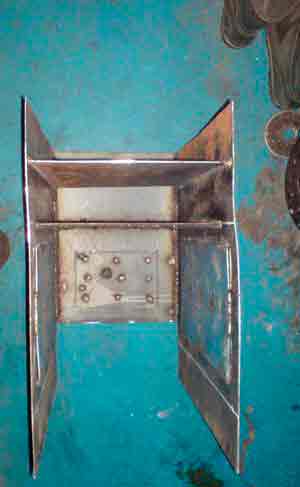

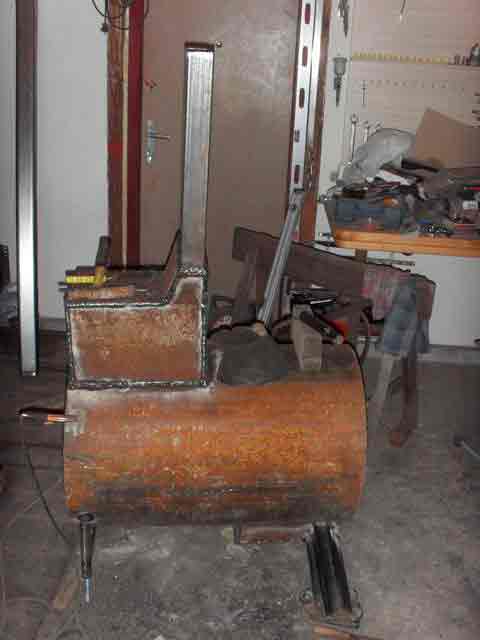

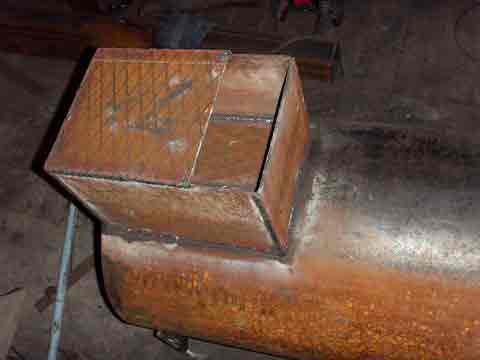

Сообщества › Оснащение Гаража и Инструмент › Блог › Печь в гараж своими руками.

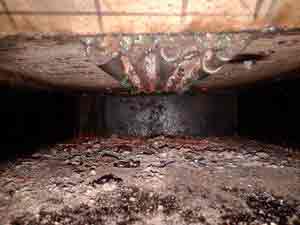

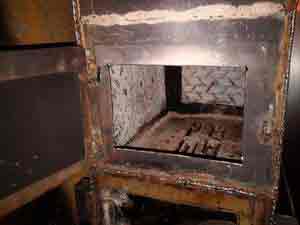

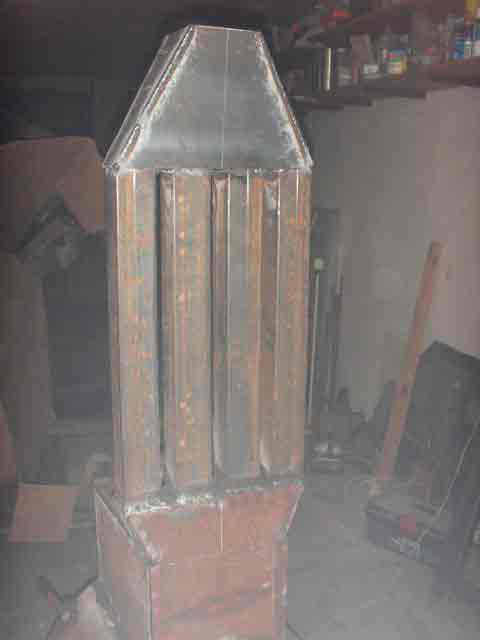

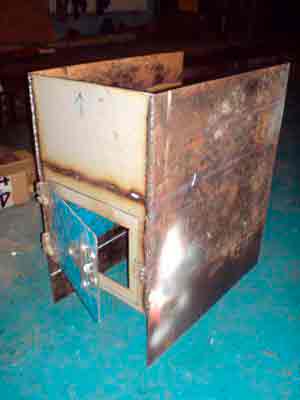

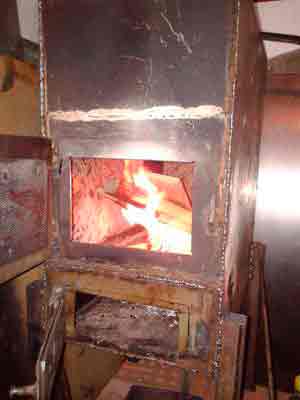

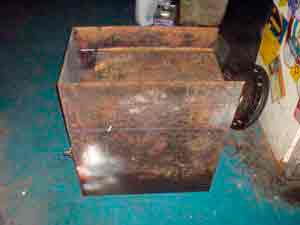

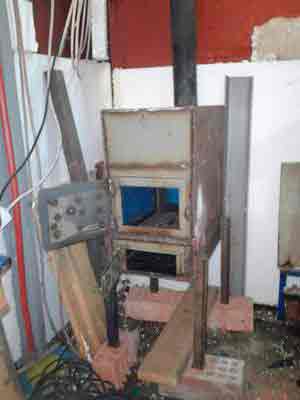

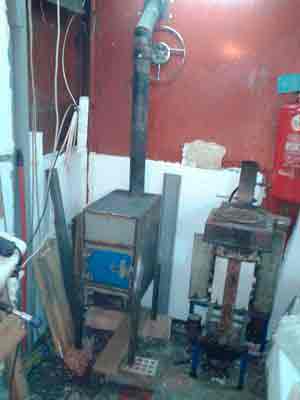

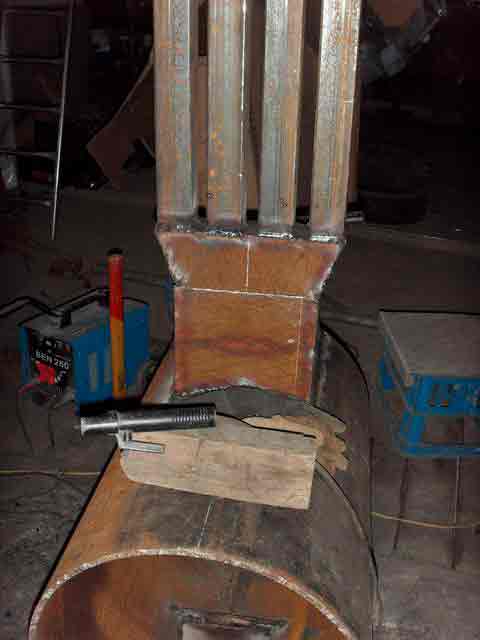

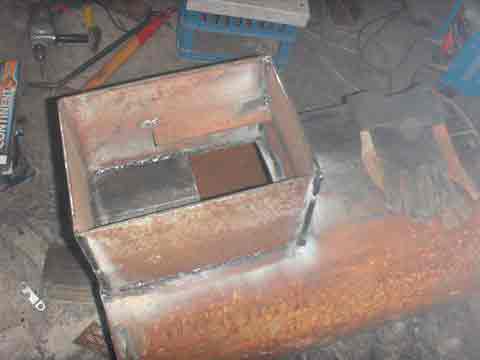

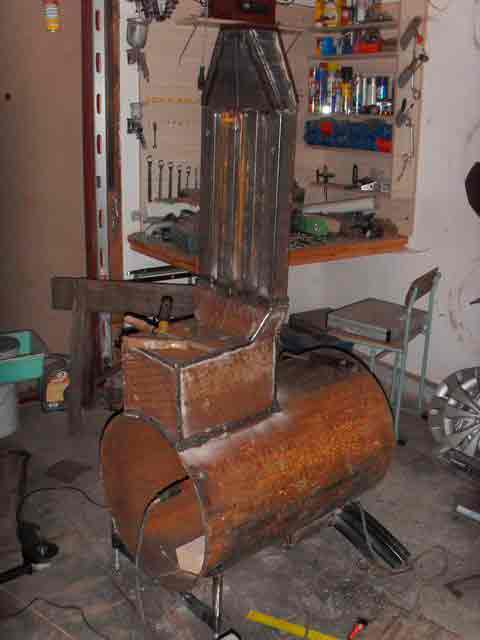

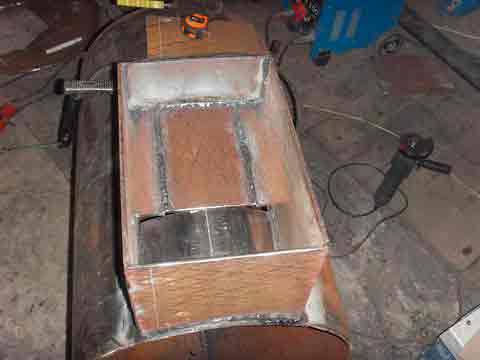

Заморочился с обогревом гаража. Так-как гараж по площади более 35 квадратов подошёл к данному вопросу по серьёзному. Полистав интернет и почитав отзывы и коментарии пользователей различных отопительных средств решил смастерить буржуйку на дровах.

Комментарии 86

у самого точно такая же цель )))
именно поэтому и вставил 5 копеек )
просто получается, что в начале прогрева помещения должна быть такая последовательность

1 — быстрый разогрев печи
2 — максимальный отбор тепла от дыма и передача его в помещение
3 — по мере активного прогрева помещения часть тепла неспешно накапливается в кирпиче
4 — по окончании топки кирпич так же неспешно отдает тепло в помещение.
5 — остывание помещения напрямую зависит от сквозняков и теплоизоляции.

а в твоем случае кирпич внутри топки повлияет на пункты 1 и 2
я как выше писал специально буду ограждать зону первой камеры металлом от кирпича.
именно для того чтоб как можно скорее прогреть камеру с теплообменником =)
буду следить за проектом 😉

Я просматривал твой записи, когда только начал задумываться о печке, но если честно не понял принципа работы и дальше не рассматривал как вариант.

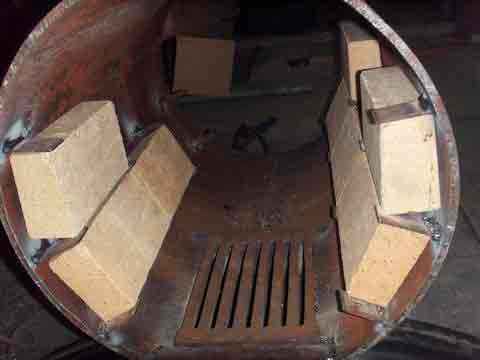

Огнеупорным кирпичом топку обкладывают для защиты металла от выгорания и на кпд это врядли повлияет … прогрев печки станет дольше с ними, теплоотдача через корпус станет ниже и большая часть тепла попадет в теплообменник и дальше в трубу. С одной стороны при повышенной температуре в теплообменнике меньше вероятность зарастания а с другой стороны холодную печку дольше прогревать придется. Кирпич лучше обкладывать снаружи.
У меня сейчас обкатывается кирпичная печка ракетного типа, так чтобы ускорить прогрев 1-й камеры я внутри просто стелоткань с аллюминиевой фольгой по кирпичу провесил скорость прогрева зоны теплообменника (2-я камера) резко увеличилась и кирпич прогревается медленнее, но тепло держит так же.

а вообще за работу почет и уважение =) красиво получилось )

Спасибо. Дело в том, что кирпич лежит в два ряда по обеим сторонам и к стенкам он особо не прилегает, следовательно стенка печи должна прогреваться и отдавать тепло наружу, а кирпич служит лишь конденсатором, который после потухания печи ещё некоторое время будет отдавать тепло в топку и дымоход (который будет закрыт заслонкой) и те в свою очередь будут давать тепло в гараж. Цель конструкции — быстрый нагрев и замедленное остывание помещения.

круто. продолжения жду .

Оно будет, спасибо.

Покурите за пиролизную печь может еще передумаете дрова попусту жечь

а если дрова доступны бесплатно в бесконечном количестве?

Это не критика эт просто совет, а воспользоваться или нет ваше дело

Просто уже много сделано и что-то переделывать не хочется, да и конструкций там уж очень много, от бочки до сложных котлов, а буржуйка дело проверенное.

а если дрова доступны бесплатно в бесконечном количестве?

Может я живу не в мегаполисе, но и не в лесу 🙂 .

Покурите за пиролизную печь может еще передумаете дрова попусту жечь

Покурил, начала болеть голова 🙂 Достаточно сложно, это не наш метод. Если-бы я был силён в сварке, то я сделал-бы из этой трубы печь-котёл (вварил-бы ёмкость, вывел трубы и развёл их на батареи которые остались после ремонта в доме) и через насос гонял-бы антифриз и имел-бы дополнительный источник тепла. Но увы, мне-бы с данной поставленной задачей справится

Источник: http://www.drive2.ru/c/459674201687621002/

Варианты конструкций печей в гараж на дровах

Для многих мужчин гараж – это не просто место, где «проживает» их железный друг. Это своего рода отдушина от мирских забот, где можно просто спрятаться от суеты, повозиться с железяками, с машиной, поговорить по душам с друзьями и соседями. Поэтому многие автовладельцы задумываются над тем, чтобы зимой в гараже было тепло, как в собственном доме. Поэтому они придумывают различные приспособления, чтобы довести температуру внутри помещения до нормальной. В этой статье мы хотим рассмотреть одну позицию – это печка в гараж на дровах.

Почему именно этот вариант нас интересует больше всего?

  • Во-первых, отопление на газе отпадает само собой. К гаражам трубу не подводят.
  • Во-вторых, можно было бы использовать электрические нагревательные приборы, но для этого необходимо воспользоваться мощной моделью, которая потребляет большое количество электроэнергии. Так что замучаетесь оплачивать счета.
  • В-третьих, дрова самый доступный и почти бесплатный вид топлива.

Требования к гаражным печкам

Хотелось бы начать именно с требований, которые предъявляются печам для гаража на дровах. Сама постройка, если так можно выразиться, место специфичное. Оно имеет небольшую площадь, невысокие потолки, основное место занимает автомобиль, здесь хранятся часто горюче-смазочные материалы. Поэтому вот такие требования к печкам:

  • Небольшие габариты.
  • Минимальное время на прогрев.
  • Она должна долгое время поддерживать необходимую температуру при одноразовой закладке топлива.
  • Конструкция самой печи должна быть очень простой.
  • Обязательно простота и удобство эксплуатации.
  • Невысокая цена изделия. Если есть возможность, то изготовление своими руками.

Дровяная печка из трубы

Навскидку можно отметить некоторые модели, которые часто устраиваются в гаражах. Это печки из огнеупорного кирпича, буржуйки и другие варианты.

Внимание! Основное требование к дровяным гаражным печкам – это высокая степень пожарной безопасности. И, как дополнение, герметичность конструкции, чтобы угарные газы не попадали в помещение, и она не должна сжигать много кислорода.

Модельный ряд

В этой статье мы рассмотрим три конструкции гаражных печек, которые по нашему мнению точно попадают под все вышеуказанные требования.

Начнем с кирпичных печек. Встречаются они в гаражах не часто. Для их возведения требуются определенные знания и хотя бы небольшой опыт. По размерам такая печь имеет небольшие габариты, в процессе строительства используется небольшое количество огнеупорных кирпичей, песка, шамотного порошка и огнеупорной глины. Никакого цемента.

Кирпичный вариант

Стандартная высота прибора – 10 кирпичей. В процессе возведения необходимо учитывать один немаловажный момент – строительство дымохода не заканчивается кладкой кирпичей, в него обязательно вставляют металлическую гильзу. Сам дымоход выводится строго вертикально через крышу. Тот, кто собирается заняться возведением печи на дровах для гаража своими руками, рекомендуем посоветоваться со специалистом. Небольшая ошибка приведет к неэффективной работе отопительного агрегата, который придется разрушить и заново соорудить.

К этой категории мы отнесли обычные буржуйки, изготавливаемые из металла. Их можно собирать из листового железа, тогда форма печки будет кубической, или из бочки (трубы), тогда форма будет цилиндрической. Очень важный критерий – это толщина используемого металла. Она не должна быть меньше 4 мм, лучше 5 мм. Если для буржуйки выбирается труба, то минимальные размер ее диаметра должен быть 300 мм.

Буржуйка

Какие требования предъявляются конструкции буржуйки?

  • Дымоход можно установить сверху или сбоку. Если принимается второй вариант, то обязательно его устанавливают с уклоном 30º.
  • Диаметр дымоходной трубы – не меньше 120 мм.
  • Толщина дымохода 2-3 мм, дальше от печки можно использовать более тонкий материал.
  • Обязательно обустраивается зольник.
  • Для повышений тепловой отдачи к боковым стенкам прибора можно приварить несколько пластин, которые привариваются или с небольшим уклоном, или перпендикулярно плоскостям. Толщина пластин 4-5 мм.

Это так называемые печи длительного горения. Принцип работы такого агрегата можно считать уникальным. В нем используется процесс пиролиза, когда сгорают не только дрова, но и топочные газы, которые специально обогащают для этого кислородом. В топке дрова не горят, они там просто тлеют. При этом выделяется достаточно большое количество тепловой энергии. Тем более, изготовленные из металла печи сами интенсивно нагреваются и отдают тепло внутрь гаража.

Печь длительного горения

Во второй камере сгорания происходит обогащение топочных газов кислородом и их сжигание. Это дополнительная температура для обогрева помещения. Многие могут сказать, что сжигание дров уже достаточно, чтобы обогреть такую небольшую постройку, как гараж. Не будем спорить, ведь в этом конкретном случае нас интересует не сама температура, а способ сжигания топлива. Данная технология позволяет сэкономить дрова и довести процесс горения до максимального временного предела.

К примеру, одна закладка дров в обычной буржуйке сгорает за пару часов, отдавая максимальное количество тепловой энергии. В печке длительного горения топливо будет гореть не меньше 8 часов, при этом отдавая большее количество тепла, потому что в ней используется процесс пиролиза. К тому же в такой конструкции дрова сгорают до конца, не оставляя угля и недогоревшей древесины.

Из всех вышеперечисленных вариантов, по нашему мнению, идеальный способ отопления гаража дровами – это печь длительного горения. Изготовить ее своими руками – не проблема, если вы владеете навыками работы со сварочным аппаратом. Ее конструкция не очень сложная, для изготовления требуются простые материалы, к примеру, металлическая двухсотлитровая бочка, труба, металлический лист и пара швеллеров.

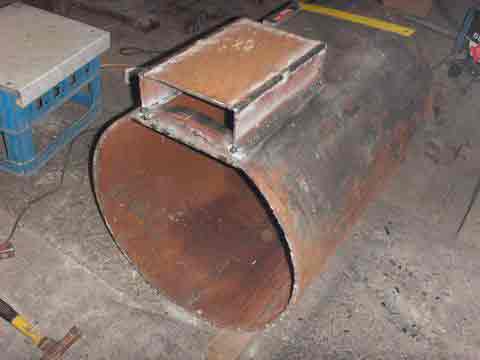

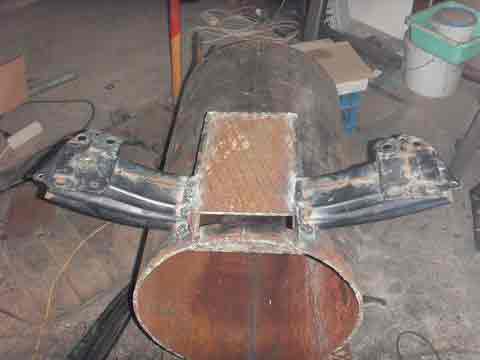

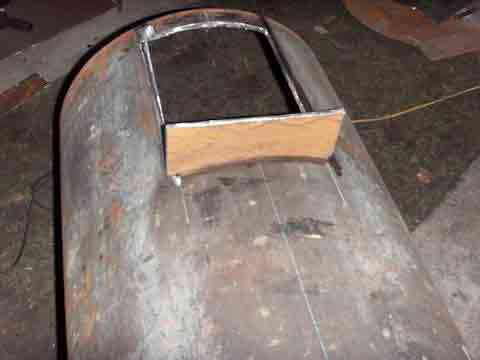

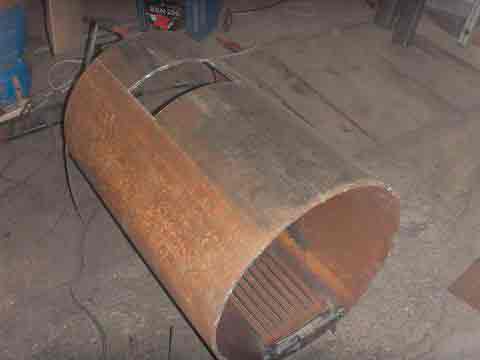

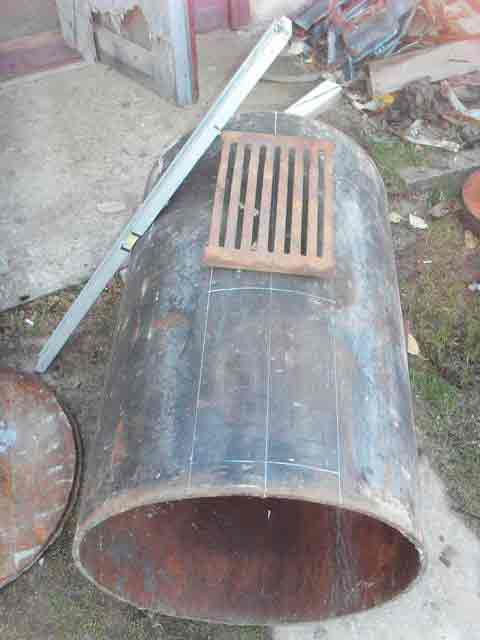

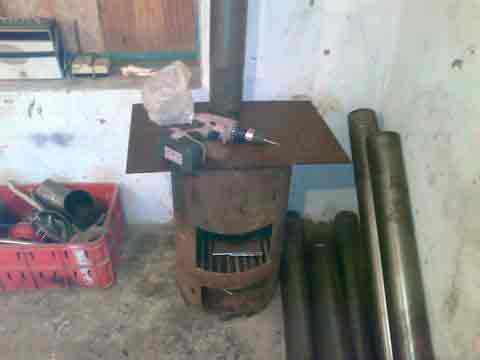

Печка из бочки

Единственный момент, на который необходимо обратить внимание в процессе эксплуатации данного агрегата — это правильная закладка топлива. Дрова должны быть уложены плотно друг к другу. Чем меньше зазоров между ними, тем лучше. Оптимальный вариант – уложить их послойно рядами крест-накрест в горизонтальном положении. Пространство между закладкой и стенками котла заполняются поленьями, которые укладываются вертикально.

Дополнение

Необходимо обратить внимание на некоторые позиции, которые опять-таки касаются правил пожарной безопасности.

  • Под печь обязательно заливается хороший фундамент. Если пол в гараже уже бетонном залит, то этого будет достаточно. Единственное, что можно посоветовать дополнительно — уложите под прибор металлический лист.
  • Важная деталь – дымоход. Не стоит пренебрегать требованиям, которые ему предъявляются. Оптимальный вариант – труба круглого или овального сечения. Обратите внимание на герметичность соединений его частей. Если есть возможность, то установите цельную трубу без стыков. Один стык будет все равно: дымоход-котел, он должен быть герметичным.
  • Не последнее место в конструкции гаражной печки будет занимать отражающий экран. Это приспособление выполняет одновременно несколько функций. Первая – защита человека от раскаленного металла. Он спасет вас от ожогов. Гараж – место небольшое, в некоторых случаях свободного пространства немного, так что неловкое движение может спровоцировать соприкосновение человека с печкой. Второе – экран создает своеобразный тепловой барьер, ведь устанавливается он от печки на расстоянии 5-10 см. Это позволяет организовать тепловой буфер, который будет сдерживать выход лишней тепловой энергии. А это влияет на расход топлива. Третье – экран будет выполнять и чисто декоративную роль. Если изготовить его в виде красивого элемента, то он просто украсит собой внутреннее пространство гаража.

Вот три модели, которые сегодня можно использовать для организации отопления в гараже, используя в качестве топлива обычные дрова.

Источник: http://otepleivode.ru/otoplenie/pechi-i-kaminyi/pechka-v-garazh-na-drovah.html

Печь для гаража своими руками

Самодельная печь для гаража на дровах: чертежи печи, фото пошагового изготовления своими руками.

В зимний период иногда приходится поработать в гараже, чтобы не крутить гайки на морозе, автор задумал собрать простую дровяную печь из материалов, что были в наличии.

Для изготовления печи были использованы вот эти чертежи печи, размеры пришлось немного изменить исходя из наличия материалов.

Чертежи печи.

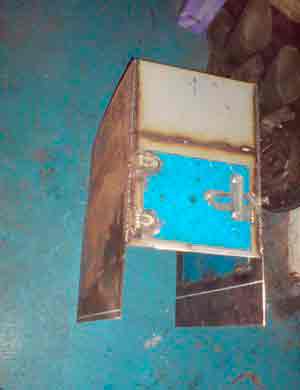

Фото изготовления буржуйки.

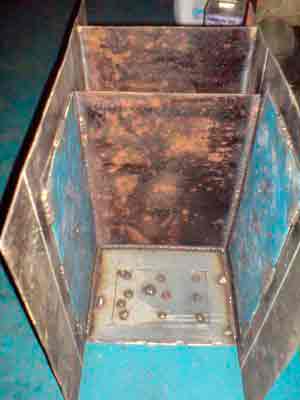

Из листового метала толщиной 3 мм, был сварен корпус печи, сделана дверца для топки.

Вид с торца, показаны две перегородки лабиринта для дыма, перегородки позволяют снять больше тепла с дыма, ведь у печей буржуек большая часть тепла уходит в дымоход.

На стенках топки дополнительно наварены листы металла.

Из профильной трубы сделаны ножки, печь установлена в гараже.

Дымоход сделан из трубы диаметром 80 мм, конечно для дымохода это маловато, но другой трубы не было.

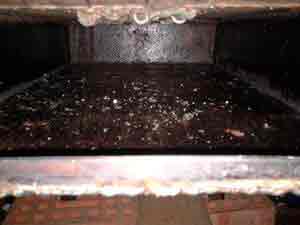

Колосники сварены из того что было под рукой.

Испытания прошли успешно, печь не дымит, греет хорошо.

Для отопления гаража такой печки буржуйки вполне достаточно.

Источник: http://sam-stroitel.com/pech-dlya-garazha-svoimi-rukami.html

Как сделать печку для гаража

Самый простой и удобный путь обогреть зимой гараж – это поставить какой-нибудь электрический обогреватель. Многие автолюбители так и делают, но им приходится потом сталкиваться со счетами за электроэнергию, что несопоставимы с полученным теплом из-за высокого тарифа. С другой стороны, печка для гаража на дровах или отработке не столь комфортна в эксплуатации, но уж точно обойдется дешевле. В данном материале будет изложено, как сэкономить еще больше и изготовить такую печку самостоятельно.

Дровяная печь

Требований к подобным печкам совсем немного:

  • чтоб хорошо выделяла тепло;
  • была пригодна для сжигания любой древесины;
  • поместилась на выделенном для нее пятачке.

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

  • старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
  • при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
  • наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
  • внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
  • лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.

Печь на отработанном масле

Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:

Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.

Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м.

Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:

Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:

В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем. Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:

  • естественный, за счет тяги дымохода;
  • принудительное нагнетание вентилятором.

Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:

Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.

Рекомендации по установке

Самостоятельная установка печки в гараже должна выполняться по определенным правилам. Во-первых, нужно обеспечить работоспособность нагревателя, а во-вторых, принять меры по пожарной безопасности. Что касается первого момента, то он касается правильного монтажа дымохода, обязанного создать нормальную тягу. Здесь рекомендации следующие:

  • высота трубы – не менее 4 м, считая от колосниковой решетки;
  • поворотов – не более 3, при этом избегайте установки колен 90º, старайтесь применять 45 или 30º;
  • если есть горизонтальный участок, то его длина – не больше 1 м;
  • участок трубы на улице лучше утеплить базальтовой ватой, чтобы не допустить образования конденсата;
  • прикрепите дымоход к стене, чтобы он не нагружал тело печи.

Во время монтажа дровяной или масляной печи своими руками соблюдайте противопожарные требования. Вот их перечень:

  • на полы под печью уложите лист металла, выступающий со стороны дверцы на 1 м;
  • сгораемые конструкции стен около печки надо защитить экранами из металла или кирпича;
  • проходя дымоходом деревянное перекрытие, обеспечьте зазор между ним и трубой 250 мм, заполнив его базальтовым волокном;
  • дабы защитить газоход от задувания ветром, установите на него дефлектор или специальную насадку;
  • в гараже должна функционировать естественная приточно-вытяжная вентиляция.

Заключение

По сравнению с электрическим печное отопление гаража куда экономнее, а подчас и эффективнее. Но в монтаже и эксплуатации масляных и твердотопливных отопителей есть свои особенности, которые надо учитывать. Сделать печки своими руками не представит большой сложности для человека, владеющего необходимыми навыками. В крайнем случае изготовление можно поручить знакомому мастеру, выбрав подходящую конструкцию.

Источник: http://cotlix.com/kak-sdelat-pechku-dlya-garazha

Делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций

Автолюбители, имеющие гараж на приличном расстоянии от дома, всегда сталкиваются с проблемой его обогрева в зимний период. Ведь никакого смысла в холодном гараже нет. Поэтому каждый старается выдумать что-то для обогрева. Самое простое – включить электрический обогреватель, но проблема в том, что он не способен в полной мере прогреть такое помещение, как гараж. Кроме того, электричество не является дешевым видом энергии. Существует много вариантов создания эффективного отопления в гараже. Мы предлагаем вашему вниманию некоторые из них. Итак, делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций.

Какие требования предъявляются к гаражным печам

В большинстве случаев гараж является не очень просторным помещением. Особенно это чувствуется, когда там находится машина. Тем не менее, автолюбитель проводит достаточно много времени в этом замкнутом пространстве. Исходя из этого, к печи, которой планируется оборудовать это помещение, предъявляются следующие требования:

  • Ее размеры должны быть компактными, чтобы она не мешала свободному проходу людей и въезду автомобиля.
  • Работать печь должна на твердом или жидком топливе, а лучше на обоих видах.
  • Разогрев печи до рабочей температуры должен происходить как можно быстрее.
  • Температуру в гараже печь должна поддерживать длительное время.
  • Конструкция обязана быть простой и легкой в изготовлении.
  • Стоимость материалов не может превышать разумных пределов.
  • Печь должна быть практична, удобна в обслуживании и повседневной эксплуатации.
  • Отопительный агрегат не должен выжигать кислород слишком сильно и выделять вредные вещества в помещение гаража.
  • Окружающие печку материалы должны быть надежно защищены от возгорания.

Всем эти требованиям, по нашему мнению, соответствуют следующие виды самодельных печей: кирпичная, металлическая буржуйка, агрегат на отработке, печь длительного горения. Рассмотрим каждую из них более подробно.

Кирпичная печь для гаража

Использование огнеупорного кирпича для сооружения печки в гараже не очень сильно распространено, поскольку этот вариант является достаточно трудоемким. Вместе с тем, кирпичная печь обладает рядом достоинств и полностью соответствует предъявляемым требованиям. Размеры такой печки небольшие: достаточно сложить ее на площади 2Х2,5 кирпича. Работает она на обычных дровах, а температуру поддерживает долго, так как кирпич обладает прекрасной теплоемкостью. Стоимость материалов невысока, а риск воспламенения чего-либо от такой печи минимален, так как кирпич не способен нагреться до очень высокой температуры.

Вместе с тем, имеются у этого варианта и недостатки. В первую очередь это сложность сооружения. Не каждый умеет обращаться с кирпичом и делать правильно кладку, не говоря уже о тонкостях печного дела. Поэтому, для кладки кирпичной печки лучше нанять печника, который предусмотрит все нюансы. Еще один недостаток – не слишком быстрый нагрев печи до рабочей температуры по сравнению с другими вариантами.

Если вы все же решили самостоятельно сложить печь в гараже, то для этой цели нужно использовать шамотный кирпич. В раствор тоже рекомендуют добавлять шамотный порошок. Под печь делают фундамент из бетона, на котором производят кладку. Длина печи 2,5 кирпича, а ширина 2 кирпича. Если вы хотите сделать плиту для нагревания емкости с водой, то длину нужно увеличить до 3,5 кирпичей. Высота печи обычно составляет 9 рядов кирпичей, после чего делают дымоход. Он может быть выполнен полностью из кирпича по типу шахты, проходящей через перекрытие. Другой вариант – металлическая труба диаметром 120 – 150- мм. В этом случае нужно позаботиться о грамотной огнезащите перекрытий и кровли.

Буржуйка – простейший прибор для отопления гаража

Самым простым и удобным в изготовлении вариантом обогревательного устройства для гаража является всем известная буржуйка. Это металлическая печь небольших размеров. Делают буржуйку из листового металла или из старой бочки. Подойдет и любая труба большого диаметра. В любом случае, главным критерием в выборе должна быть толщина металла. Она не должна быть меньше 5 мм.

Для изготовления буржуйки понадобится болгарка и сварочный аппарат. Для сооружения печки из листового металла, его режут болгаркой по шаблону. Чтобы размер был оптимальным для использования полноценных дров, длину деталей лучше взять 70 см, а ширину 30 см. Из четырех элементов указанных размеров сваривают параллелепипед. Заднюю стенку заваривают квадратом 30х30 см, а в передней стенке такого же размера вырезают проем для топки 25х25 см. Для этого проема делают дверцу с запорным устройством, и навешивают на шарниры, которые крепят сваркой. В дверце просверливают несколько отверстий для создания тяги.

Снизу приваривают ножки из швеллера или уголка необходимой длины, а сверху в задней части прорезают круглое отверстие диаметром 100 мм. Поверх него приваривают отрезок 110 миллиметровой трубы длиной 15 – 20 см. На нее будет надеваться дымоход, который должен быть хорошо изолирован от перекрытий и кровли. Его возможно вывести и в стену, но угол поворота должен быть не более 30 градусов.

Более эффективный вариант буржуйки получается, если устроить в ней поддувало и зольник. Для этого в нижней части топки делают небольшое отделение, которое от топки отделено колосником, либо самодельной пластиной с прорезями. В это отделение предусмотрена отдельная дверца, через которую можно будет удалять золу.

Сделать буржуйку из бочки или обрезка трубы еще проще. В случае бочки нужно только устроить дверцу, дымоход и ножки. Если у вас есть обрезок трубы, диаметром не менее 300 мм, то можно сделать из листового металла заднюю часть печки и дверцу. Все остальное сооружают аналогично предыдущим вариантам. Некоторые умельцы делают хорошие буржуйки из старых газовых баллонов. Для их разрезания, нужно сначала просверлить аккуратно отверстие, поливая сверло водой. Затем слить из баллона конденсат и залить туда воду. Только после полного промывания можно начинать резать баллон болгаркой.

Буржуйка обладает всеми необходимыми качествами: работает на дровах или угле, нагревается очень быстро, проста в изготовлении и обслуживании, практически ничего не стоит, если делать ее из бросового материала. В качестве недостатка можно назвать достаточно быстрое остывание при прогорании дров. Из-за сильного нагрева металлическая печка должна быть хорошо изолирована от стен гаража, если они деревянные. Чтобы КПД такого агрегата был больше, можно приварить к поверхности буржуйки перпендикулярные пластины шириной 5 см. Это увеличит площадь нагрева при незначительном увеличении габаритов.

Самодельная печка на отработанном масле

Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.

Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.

Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.

Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут. Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить. Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.

Печь на дровах длительного горения

Это самый экономичный, эффективный, но в то же время и самый сложный агрегат. Принцип его действия основан на сгорании пиролизных газов. Они имеют очень высокую энергию сгорания и выделяют большое количество тепла. Появляются пиролизы в результате медленного тления древесины при ограниченном доступе кислорода. В этом случае органические вещества распадаются на твердые и газообразные. Твердые тлеют, а газ поднимается в верхнюю камеру и возгорается, выделяя большое количество энергии.

Достоинством такой печи является ее очень высокий КПД. Одна охапка дров способна поддерживать работоспособность агрегата в течение 15 – 20 часов. Кроме дров в такой печи могут использоваться любые отходы деревопереработки: опилки, кора, сучки. Как более дорогой вариант: топливные брикеты, паллеты и другое современное твердое топливо.

Главной задачей при изготовлении печи длительного горения является создание в ней условий, позволяющих отделять пиролизы и воспламенять их отдельно от дров. Чаще всего для этого берут готовую 200 литровую металлическую бочку. Верх бочки отрезают и делают в нем отверстие, куда будет входить дымоход диаметром не менее 150 мм. Еще одно отверстие прорезают диаметром 100 мм. Туда будет вставлена труба для поступления воздуха. Затем делают тяжелый поршень. Для этого из листового металла вырезают круг чуть меньшего диаметра, чем бочка. В нем прорезают отверстие под трубу подачи воздуха и приваривают эту трубу. Снизу к получившемуся поршню приваривают пару кусков тяжелого швеллера. Поршень вместе с трубой вставляют сверху в бочку и закрывают всю конструкцию крышкой так, чтобы труба для воздуха вышла в приготовленное для нее отверстие. На ней делают еще и заслонку для регулирования потока.

Внизу бочки вырезают отверстия для люков подачи дров и зольника. Они должны закрываться плотно, чтобы исключить попадание туда воздуха, так как подаваться он должен через трубу в поршне. Устанавливают всю конструкцию на бетонный фундамент или кирпичную кладку.

Для заправки печи дровами, поршень нужно поднять за трубу в верхнее положение и зафиксировать там. Для этого можно придумать какие-нибудь фиксаторы. В топку накладывают дрова «под завязку». Затем поршень опускают, прижимая им дрова. Производят розжиг с помощью любой горючей жидкости, кроме бензина. Когда дрова разгорятся хорошо, доступ кислорода ограничивают. Выделившиеся пиролизы попадут в камеру над поршнем и воспламенятся там. Они будут гореть, выделяя очень много тепла, хотя дрова будут только тлеть.

При выборе варианта устройства печи в гараже необходимо руководствоваться принципом простоты и экономичности. Все предложенные варианты отвечают данным критериям и могут быть с успехом приняты автолюбителями.
Если же вы хотите сделать печь для бани своими руками, то смело переходите по ссылке.

Источник: http://stroyvopros.net/stroitelstvo-garazha/delaem-pech-dlya-garazha-svoimi-rukami-obzor-4-h-luchshih-samodelnyih-konstruktsiy.html

Печка в гараж на дровах своими руками

Простая печка в гараж на дровах своими руками может быть сделана из разных материалов – кирпича, старого газового баллона или металлической бочки с толстыми стенками. Печь на дровах можно сделать и из куска толстостенной трубы.

Главное, при установке в гараже печи на твердом топливе, обустроить хорошую вентиляцию помещения – принудительную или естественную.

Виды дровяных печей, которые можно сделать своими руками

Самостоятельно несложно изготовить следующие конструкции печи на твердом топливе:

  • кирпичная печка – надежно и безопасно, требует некоторых навыков кладки кирпича;
  • буржуйка – легко сделать из труб, баллонов или толстостенных бочек;
  • печи длительного горения на дровах – понадобиться топка конус (баллон, труба) и сварочный аппарат;
  • печка на отработанном масле – понадобятся трубы, дрель, сварка и схема чертеж. Обязательно защитить печь от влаги и сырости.

Если сравнивать конструкции, то буржуйки нагреваются быстро, но не держат тепло, в отличие от кирпича. Печи длительного горения требуют строгого соблюдения размеров по схеме, а печи на отработанном масле нельзя устанавливать в гаражах из легко воспламеняемых материалов.

Вариант первый — надежный и эффективный кирпич

Порядовая схема кладки кирпича в простой печке для гаража

Кирпичная дровяная печка для гаража – традиционный надежный вариант отопления. По сравнению с металлическими котлами и буржуйками кирпич безопасней, но нагревается такая печь дольше, остывает тоже.

Для того чтобы своими руками сложить кирпичную печь на дровах понадобятся следующие материалы:

  • огнеупорный кирпич;
  • глина высокой жирности для кладочного раствора. Проще купить готовый огнеупорный раствор для кладки огнеупорного кирпича, в нем есть все необходимые присадки.

Совет. Проверяем жирность, скатывая из влажной глины шарик. Если такой шарик, брошенный на пол, трескается, то глина не подходит – низкая эластичность (жирность). Замачивать глину для кладки надо минимум на 24 часа перед замешиванием раствора.

  • цемент М300 и песок для цементного фундамента печки;
  • дверцы для поддувала и топки;
  • материал для колосниковой решетки;
  • асбестовая нить для герметизации;
  • задвижка для дымохода;
  • труба дымохода – асбестовая или двухслойная нержавейка.

Совет. Если сделать дымоход съемным, то летом можно будет использовать отверстие как дополнительную естественную вентиляцию.

Выбираем место для печи таким образом, чтобы дымоход не соприкасался с перекрытием кровли, и печь не мешала передвижению.

Последовательность кладки простой кирпичной печки для гаража, размеры 60х60 см, этого вполне достаточно для стандартного гаража:

  • фундамент под небольшую печь не стоит делать мощным, достаточно 50 см. если планируется высокая печь, то можно выполнить дополнительное армирование фундаментной цементной стяжки.

Обратите внимание. Если в гараже бетонированная цементная стяжка, то фундамент для печки можно не заливать.

  • после того, как цемент застынет надо уложить 2 слоя гидроизоляции (рубероид) и можно приступать к кладке печи;
  • сплошное основание печи – два сплошных ряда кирпича;
  • выставляем дверцу зольника, для жесткости фиксируя ее проволокой с четырех сторон. Проволока фиксируется раствором кладки;
  • порядовка кирпичной печи для гаража — порядок кладки легче понять, посмотрев видео материал.

В процессе кладки проверяем каждый ряд водяным уровнем, важно соблюдать горизонталь и вертикаль. Монтаж колосниковой решетки дополнительно требует герметизации асбестовой нитью.

Можно модернизировать кирпичную печь по типу «ракета», в этом случае теплоотдача увеличивается в два раза, за счет использования тепла труб дымохода.

Когда кирпичная печь своими руками построена, то сразу тестировать и растапливать ее нельзя. Нужно, чтобы кладка окончательно высохла.

Вариант второй – самодельная буржуйка

При наличии сварочного аппарата буржуйки, проверенные и простые конструкции, можно сделать за один день. Для топки буржуйки можно использовать толстостенные трубы, бочки и газовые баллоны. Прямоугольную буржуйку можно сварить из металлического уголка и стальных листов (толщина 3 мм).

Важные правила расположения буржуйки в гараже

Для того чтобы избежать возгорания надо соблюдать следующие правила пожарной безопасности при установке самодельной буржуйки:

  • расстояние до стен и воспламеняемых предметов – метр, до кирпичной стены расстояние – 0,5 метра;
  • стены и потолок вокруг печки дополнительно обшивают листами металла;
  • под печкой размещают толстый металлический лист – 10 мм или делают цементную стяжку – толщина 20 см;
  • обязательно устройство вентиляции (принудительной или естественной), чтобы при задымлении не произошло неприятностей. Зазор под воротами гаража в 5 см или два вытяжных отверстия под кровлей обеспечат достаточную естественную вентиляцию помещения.

До автомобиля расстояние от печки должно быть не менее двух метров. При близком контакте с раскаленными стенками печи есть вероятность повреждения краски или возгорания топлива.

Дополнительный защитный кожух из кирпичных стенок не только создаст конвекционный поток теплого воздуха и повысит теплоотдачу, но и обеспечит безопасность.

Обратите внимание. Обкладывать кирпичом можно только квадратные или прямоугольные буржуйки. Печь в виде цилиндра требует особого устройства конструкции кожуха, в виде боковых металлических ребер. Кожух из кирпича для цилиндра сократит теплоотдачу и приведет к быстрому прогоранию стенок.

Как сделать простую квадратную буржуйку

Для стандартного гаража отопительный прибор 30 х 30, высотой 50 см – вполне достаточно. Диаметр трубы для буржуйки – не меньше 30 см, толщина стенок – не менее 5 мм. Для дымохода подойдет труба диаметром 12 – 15 см, толщина 3 мм. Чтобы труба дымохода быстро не обледеневала, ее обматывают снаружи слоем минеральной ваты.

  • вначале чертим раскрой деталей печки, определяем все размеры;
  • вырезаем из листового металла по размеру необходимые детали;
  • вначале соединяем сваркой стенки и дно печи, но только прихватываем. Чтобы была возможность выставить все стороны строго по уровню;
  • после проверки вертикали и горизонтали можно проварить все соединения тавровым швом;
  • в готовый корпус устанавливаем нижнюю перегородку. В ней сразу надо просверлить отверстия для удаления золы (шаг между отверстиями полтора сантиметра, от стенок – 5 см);
  • перегородка располагается не ниже, чем 10 см от дна;
  • в задней стенке вырезаем круг для установки трубы дымохода;
  • дверцы топки и поддувала – расстояние от стенки – 5 см;
  • при креплении завес дверцы нужно учитывать, что они просядут от температуры, поэтому крепим их на 2 см выше;
  • последними монтируют ножки буржуйки – высота не меньше 15 см и устанавливают верхний лист печи.

Для того чтобы получить максимальную теплоотдачу труба буржуйки не должна быть прямой. Нужно установить трубы с двумя поворотами в 30 градусов и выводить их через стену гаража. Тогда продукты горения будут отдавать все тепло не улице, а помещению.

На видео показано, как сделать простую буржуйку из металлического листа и уголков и из старого газового баллона.

Вариант третий — печка на отработанном масле

Этот отопительный прибор дает максимальную теплоотдачу и практически не требует затрат на топливо – отработанное масло в гараже есть всегда. Единственный минус этой печки – нужен высокий дымоход, а продукты горения создают копоть, которую придется чистить часто.

Мини печка для гаража на отработке из дисков для авто. Смотрим видео, сделать такую печь – пара пустяков.

Вариант четвертый — дровяная печь длительного горения

Поддерживать плюсовую температуру в гараже сложно, особенно в конструкции из металла или профиля, даже утепленном. Поэтому печи длительного горения – лучшее решение для гаража, где надо просто поддержать температуру выше нуля, чтобы каждый день не прогревать двигатель и не портить свечи и не сажать аккумулятор.

Такую печку можно сделать из старого газового баллона, листов металла и даже из кирпича. Смысл в том, что в такой печи доступ воздуха в топку ограничен и дрова не горят, а тлеют, максимально увеличивая КПД топлива.

Закладка дров в такую печь сверху, топливо прижимается по мере сгорания металлическим поршнем.

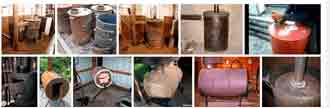

Из простой старой бочки можно сделать отопительный прибор для гаража, который работает на опилках, тырсе и отходах строительства.

Даже полностью правильно сделав печь длительного горения своими руками, можно не добиться максимального тепла и расход дров будет большим. Причина – неправильная закладка топлива. Дрова в печи нельзя укладывать вертикально – только горизонтальная закладка.

В видео описаны причины, почему топливо в печи с верхней закладкой дров не прогорает полностью.

В качестве вывода — можно ли отапливать гараж такой дровяной печкой? Если соблюдать важные правила безопасности, то такие отопительные приборы прекрасное альтернативное решение для небольших гаражей без подключения к электричеству.

Что важно помнить:

  • нужна качественная вентиляция гаража, чтобы избежать угара при задымлении и пожара;
  • необходимо защитить металлические детали отопительного прибора кожухом из огнестойких материалов;
  • дымоход надо выводить так, чтобы он не соприкасался с деревянными стропилами кровли;
  • от раскаленных стенок печки до автомобиля должно быть не менее двух метров;
  • нельзя допускать, чтобы в топку попадала вода из дымохода, обязательно устройство защитного колпака на трубе;
  • выбирайте для печи прочные материалы;
  • печь на отработанном масле может взорваться, если в топку попадет влага;
  • чтобы конденсат не заливал дымоход, его утепляют минеральной ватой с фольгой или устанавливают съемные оцинкованные трубы с внутренним утеплением минеральной ватой.

Самый безопасный вариант для любого гаража – кирпичная печь длительного горения или буржуйка, защищенная кожухом из огнеупорного кирпича.

Источник: http://garazhov.ru/heating/pechka-v-garazh-na-drovah-svoimi-rukami.html

Печка для гаража своими руками

Гараж для большинства автовладельцев – это не только пристанище для машины или мини-мастерская, но и место для свободного времяпрепровожде ния. И нередко случается, что зимой на прогрев двигателя приходится тратить больше времени, чем на саму поездку, да и ремонт приятнее и удобнее проводить в тепле. Поэтому рано или поздно все автолюбители задумываются над отоплением гаража.

Печка для гаража своими руками

Содержание пошаговой инструкции:

Покупка или самостоятельное изготовление?

Оптимальным вариантом для обогрева станет печка для гаража своими руками . Подготовка всех комплектующих для этого не составит особого труда, но вначале нужно определиться с типом печки. Для этого учитываются следующие моменты:

  • простота эксплуатации;
  • надежность;
  • низкий расход топлива.

Чтобы выбрать подходящий вариант, нужно ознакомиться со всеми типами конструкций печей.

Основные виды печек

Современное отопительное оборудование можно классифицировать по ряду характеристик, но главной из них является тип используемого топлива. Исходя из этого, можно выделить следующие группы.

    Газовые печи характеризуются высоким КПД и приемлемой стоимостью, но при установке такого оборудования требуется доступ к централизованной газовой магистрали.

Обратите внимание! Монтаж газового котла лучше доверить профессионалам, чтобы были соблюдены все правила обращение с подобного рода приборами.

    Преимуществом электропечек является возможность выбрать ту модель, которая больше всего подходит по уровню мощности. Но есть и недостаток, притом значительный – высокий расход электричества. Конструирование подобных агрегатов также лучше доверить специалисту во избежание аварийных ситуаций.

Печка на отработке в гараж

Гаражная печка – какой она должна быть

Для выбора подходящей конструкции нужно заранее определиться с несколькими важными моментами, среди которых:

  • площадь гаража;
  • планируемые сроки отопления;
  • максимальный бюджет.

Обратите внимание! Если гараж выполнен в виде пристройки к дому, то желательно установить прибор, который будет подключаться к электро- или газовой сети. Если же это отдельное помещение, то лучше организовать автономную систему.

Печь должна иметь следующие параметры:

  • сечение вытяжного канала – 10 см;
  • вес – не более 35 кг;
  • размеры – 70х50х35 см;
  • объем – не больше 12 л.

Изготовление печки на дровах

Изготовление печки на дровах

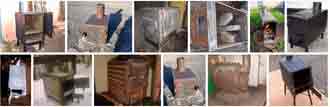

Это простой вариант, который идеально подходит для обогрева гаражного помещения. Самой популярной среди автолюбителей является конструкция под названием «буржуйка».

Основные преимущества

Буржуйка своими руками

Среди многочисленных положительных качеств, которыми обладает такая печь, стоит отметить:

  • отсутствие необходимости в строительстве фундамента;
  • простоту эксплуатации;
  • возможность использования как для обогрева, так и для приготовления пищи;
  • экономичность;
  • автономность от коммуникаций;
  • низкую стоимость;
  • небольшие габариты;
  • высокий КПД.

Обратите внимание! Единственным минусом можно считать высокий расход топлива, пускай и относительно недорогого. Древесина быстро перегорает, а тепло, образующееся при этом, не аккумулируется. Как только прекращают топить, корпус печи начинает остывать.

Конструкция «буржуйки»

Каких-либо четких требований касаемо конструкции нет, каждый может сделать «буржуйку» с учетом собственных потребностей и предпочтений. Но в любом случае печка должна состоять из четырех основных элементов.

  1. Топочная камера – емкость, в которой будет сгорать топливо.
  2. Решетка, расположенная рядом с основанием. Она обеспечивает тягу и используется для укладки дров.
  3. Зольник устанавливается ниже решетки. Он необходим для удаления сажевых скоплений.
  4. Дымоход.

При желании «буржуйку» можно несколько усовершенствоват ь для сокращения расхода дров. С этой целью вытяжной патрубок устанавливается не рядом с задней стенкой, а поверх дверки. В таком случае вначале будут нагреваться стены печи, а уже потом газы попадут в трубу. Следовательно, увеличится время теплоотдачи.

Что потребуется в работе

Для изготовления дровяной печи требуются такие материалы:

  • швеллер;
  • железная емкость на 200 л;
  • трубы.

Для определения объемов расходных материалов ознакомьтесь с чертежами гаражной печи, тщательно изучите все соединяющие узлы.

Сборка конструкции

Приблизительная схема печи

Шаг 1. Вначале срезается верхняя часть емкости. Для этого можно воспользоваться болгаркой.

Шаг 2. Равняются образованные кромки. Края бочки заворачиваются молотком внутрь. Аналогичным образом подгибаются края крышки, но в этот раз наружу.

Шаг 3. В центре крышки вырезается отверстие ø10-15 см под трубу. Для этого можно воспользоваться молотком и зубилом.

Шаг 4. К крышке приваривается швеллер. При этом отверстие для пробки можно как заварить, так и оставить для визуального контроля процесса горения.

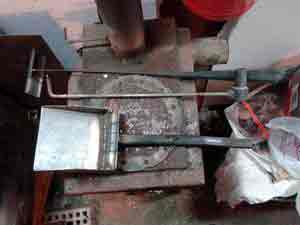

Установка прижимного круга в печь

Шаг 5. В верхней части корпуса проделывается отверстие ø10 см под дымоход, приваривается труба.

Шаг 6. В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы слегка поднималась над поверхностью. С помощью этой трубы будет подаваться воздух в конструкцию.

Источник: http://svoimi-rykami.ru/stroitelstvo-doma/garazh/pechka-dlya-garazha-svoimi-rukami.html

Смотрите также:
31.10.2018

Советы по изготовлению дымохода для буржуйки Буржуйка – печь длительного горения, которая появилась в период гражданской войны. В те печальные для народа годы она сыграла большую и незаменимую роль, спасая людей от холода. Сегодня буржуйки используются в качестве...

31.10.2018

Ракетная печь Робинзон своими руками Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле:...

31.10.2018

Ракетная печь длительного горения своими руками Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
