Самодельная печь буржуйка

Основные размеры металлической печи могут, конечно же, в значительной степени варьироваться в зависимости от размеров имеющихся листов металла (предпочтительнее толщиной не менее 4-5 мм). Но некоторые размеры произвольно изменять все же нежелательно, так как это может ухудшить процессы сгорания топлива в печи. Надо учитывать, что одним из самых важных факторов для создания условий полного сгорания топлива в топливнике являются именно сравнительно небольшие размеры топочной камеры (в больших топливниках обязательно будет образовываться много недогоревших головешек). Таким образом, мы приходим к следующим проверенным на практике размерам.

Высота топки — от 0,8 до 1 м.
Ширина топки — от 25 до 40 см «в чистоте» (с учетом толщины стенок футеровки, которую в этой схеме печи желательно делать не на ребро, а на плашку, металлический короб будет иметь размеры от 50 до 65 см).
Глубина « 0,7 м «в чистоте» (с учетом толщины задней футеровочной стенки «0,85 м).
Диаметр труб — от 16 до 25-30 см.
Расположение выходной дымовой трубы относительно сторон колпакового теплоотборника не имеет совершенно никакого значения. Лишь бы выход из теплоотборника печи был расположен в самой нижней боковой его части.

При изготовлении металлической печи в зимних условиях и при предполагающемся незначительном времени ее эксплуатации (месяц-два) футеровочный кирпич можно выложить «насухо» (без применения печного раствора). Требование к качеству футеровочного кирпича тоже может быть минимальным.

Источник: http://fireplace.su/book_kamin/pech_burjuika.html

Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности. Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

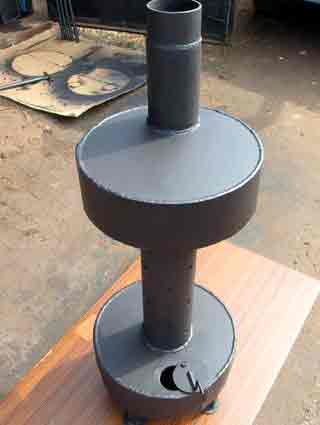

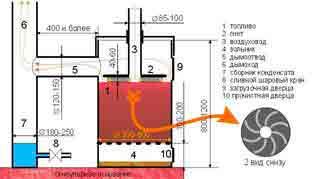

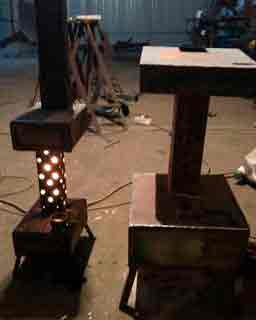

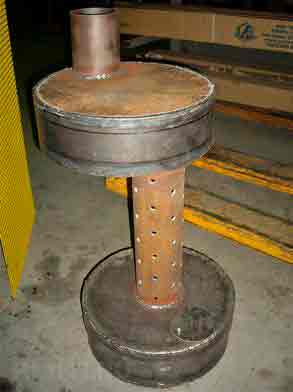

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных. Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего. Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

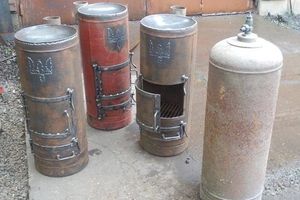

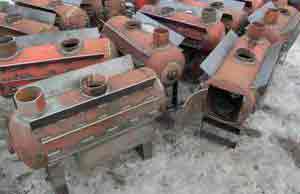

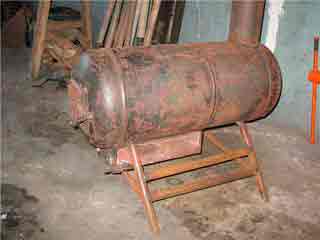

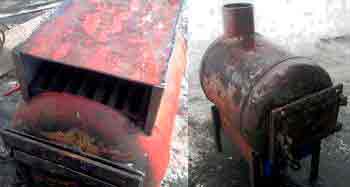

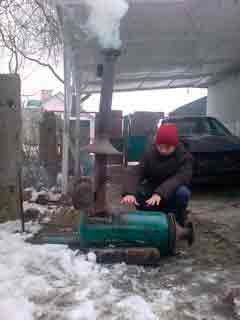

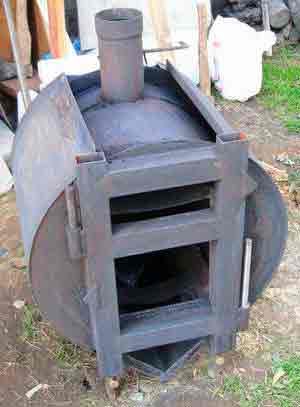

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать. Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

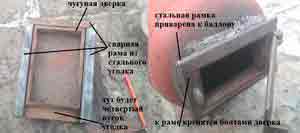

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода. Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают. В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

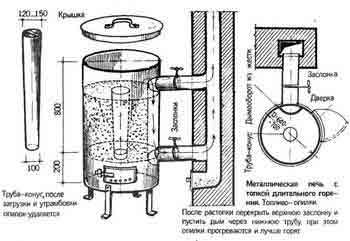

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм. Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия. В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин. Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

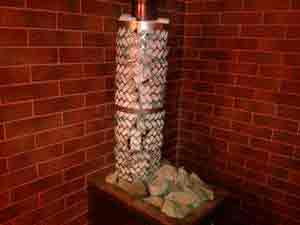

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха. Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом.

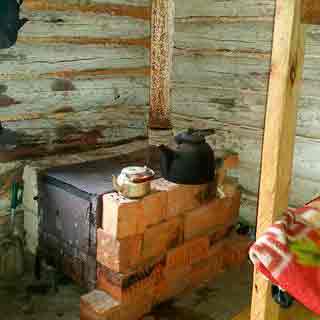

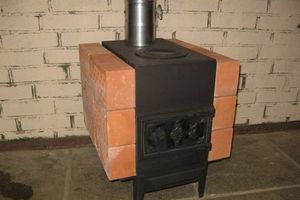

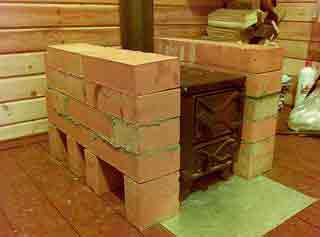

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

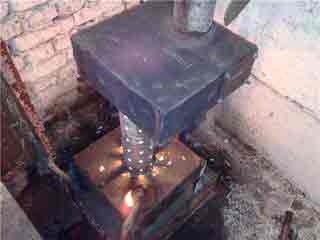

Печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт. Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон. Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

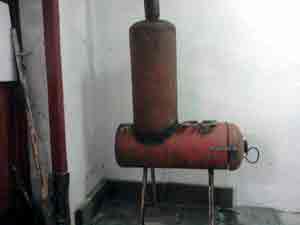

Печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают. С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Источник: http://sovet-ingenera.com/otoplenie/pechi/pechka-burzhujka-svoimi-rukami.html

Буржуйка своими руками чертежи самая эффективная

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

• печь с варочной поверхностью;
• пиролизная;
• оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео

Между собой печи различаются по следующим категориям:

• материал изготовления — чугун, сталь, кирпич;
• функциональность – с варочной поверхностью, калориферные и газогенераторные;
• вид топлива – твердое и жидкое.

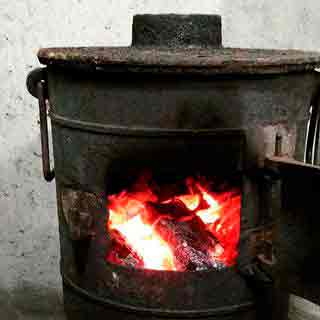

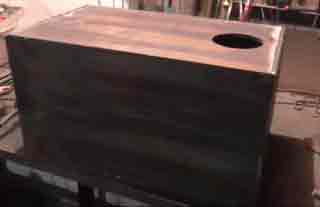

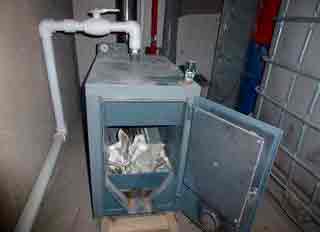

Классическая печь

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

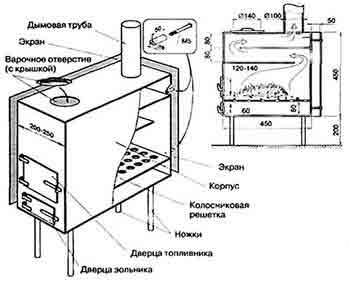

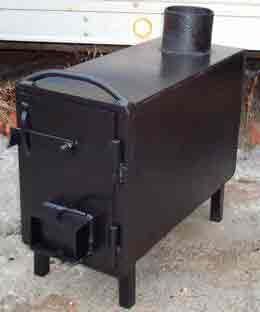

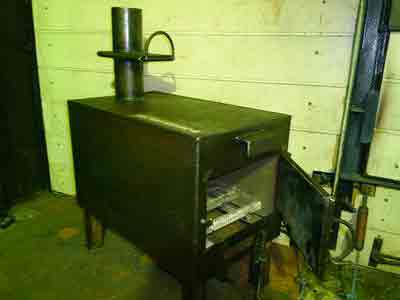

Фото 1 Классическая печь-буржуйка

Процесс изготовления

• металлический лист 4 мм;
• арматура диаметром 10-15 мм для колосника;
• уголки;
• труба (диаметр по схеме);
• болгарка;
• сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

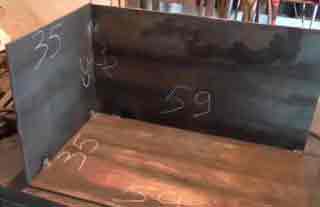

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

Фото 2 Раскрой листа металла корпуса печи-буржуйки

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Фото 3 Раскрой металла задней стенки печи-буржуйки

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

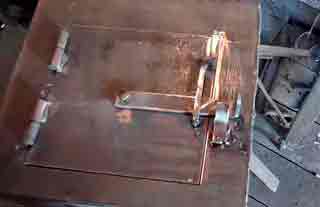

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.

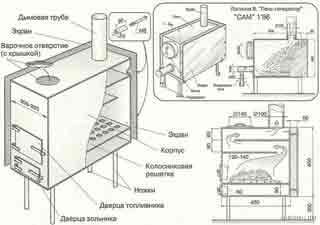

Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

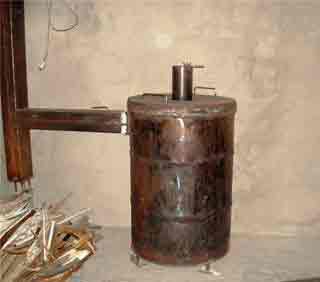

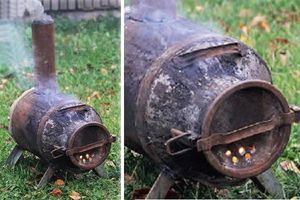

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Фото 5 Чертеж печь-буржуйка из молочного бидона

Процесс изготовления

1. Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
2. На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
4. Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

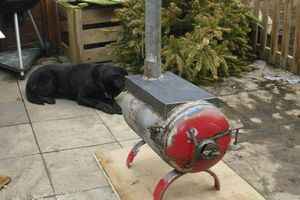

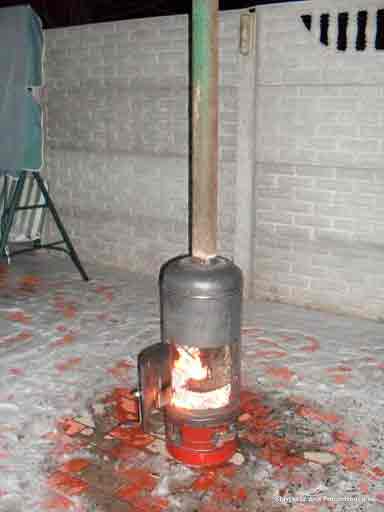

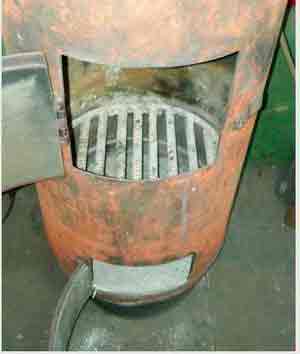

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

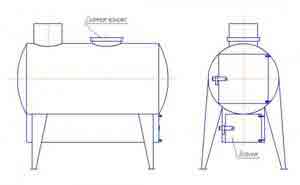

Фото 6 Эскиз-схема печь буржуйка из газового баллона

Материалы и инструменты:

• отработанный газовый баллон;
• металлический лист 4 мм;
• труба (диаметр см. выше);
• арматура для набора решетки;
• уголки;
• топочная дверца;
• болгарка
• сварка.

1. Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
2. Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
4. Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

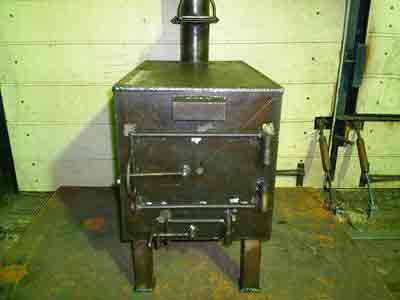

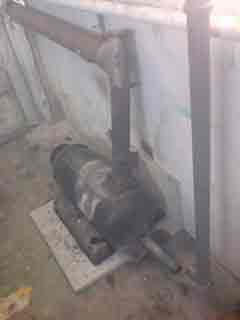

Фото 7 Самодельная буржуйка своими руками

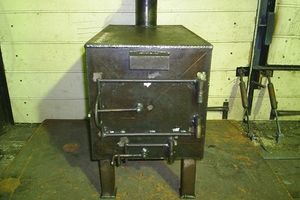

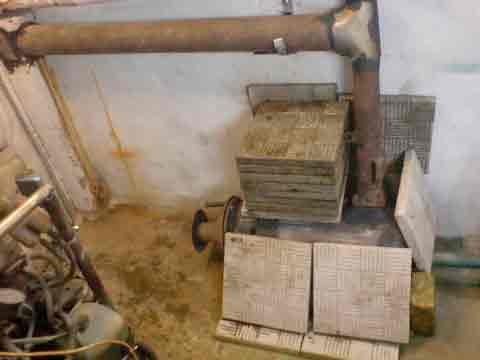

Фото 8 Отличный вариант буржуйки для гаража

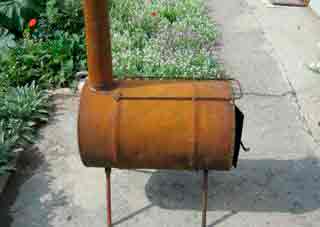

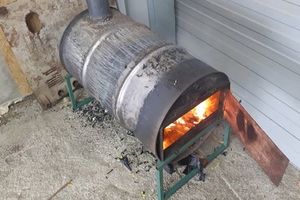

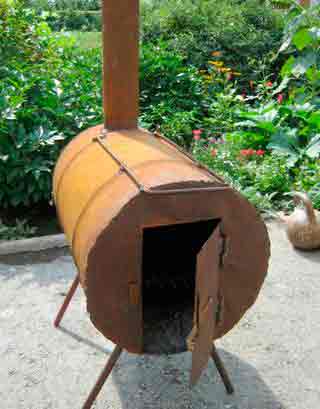

Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа

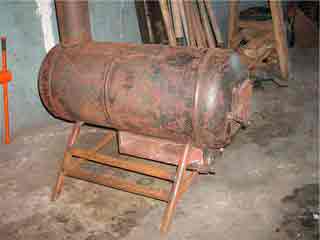

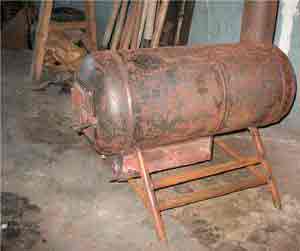

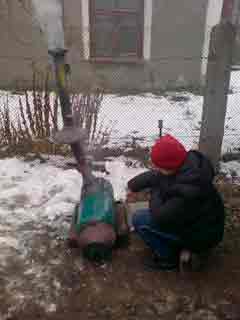

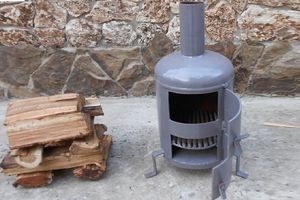

Фото 10 Печь-буржуйка из использованного газового баллона

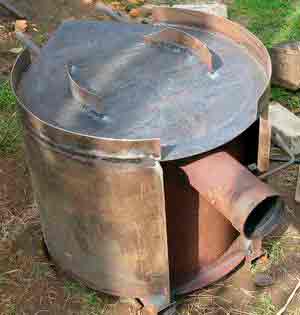

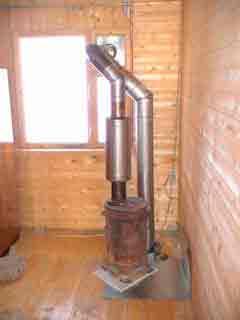

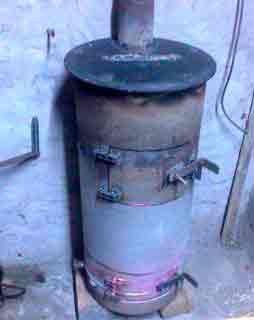

Фото 11 Печь по типу «Бубафоня»

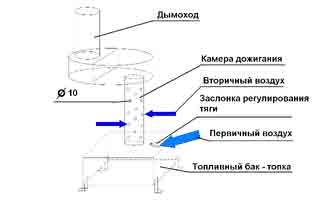

Фото 13 Схема буржуйки на отработанном масле (отработке)

Источник: http://www.portaltepla.ru/pechi/burghujka-svoimi-rukami-cherteghi/

Принцип работы самодельных буржуек и способы их изготовления

Когда разговор заходит о таких печах, как самодельные буржуйки, у многих обывателей возникают ассоциации с чем-то простым и не эффективным. То есть, жрет данная печка много топлива, как буржуй, конструкции ее проста до абсурда, эти агрегаты не соответствуют требованиям пожарной безопасности, плюс, они травмоопасны. Хотя создавали их люди опытные и технически грамотные, и создавали под определенные условия эксплуатации, придерживаясь определенных технических принципов.

Многие могут возразить, что в печке буржуйке на само деле много сгорает топлива. Это получается только из-за того, что она неправильно была изготовлена. Не та конструкция была использована. Настоящую буржуйку создавали большие специалисты теплотехники. А они-то знали о печах все. Кстати, изобретение появилось в период Октябрьской революции и гражданской войны, и уже после всех потрясений Советское правительство приняло решение массово производить буржуйки, но не для населения, а для армии. Капиталисты, видя эффективность прибора и большую выгоду от его продажи, тут же стали выпускать печки у себя на родине. И сегодня финские, шведские, канадские буржуйки – лидеры продаж в сегменте печей для отопления по всему миру.

Чугунная буржуйка

Вопрос цены

Как всегда, потребителей интересует вопрос, касающейся цены изделия и его изготовления своими руками. То есть, будет ли дешевле сделать буржуйку своими руками или приобрести готовый образец. По понятным причинам не все модели можно сделать своими руками. К примеру, ту, которая показана на фото выше. Это чугунная печь, литая с высоким художественным исполнением.

Проще будет соорудить небольшую печку по типу марки «Гном» круглого или прямоугольного сечения. И если вы владеете навыками работы со сварочным инвертором, то проблем с изготовлении агрегата не будет. Плюс, возможность использовать некоторые элементы конструкции из металла, бывшего в употреблении.

Принцип работы буржуйки

В чем особенность конструкции буржуйки. В основе ее заложены строгие законы теплотехники, где важную составляющую играет многократный оборот дымовых газов внутри топки. То есть, перед тем как выйти через дымоход наружу, газы должны оставить тепловую энергию в печке, тем самым повысить КПД агрегата. Кстати, первые буржуйки имели КПД не выше 10% от объема сжигаемого топлива. Инженеры смогли добиться, чтобы данный показатель не опускался ниже 60%.

Гном

Так в чем же дело? Все дело в дымоходной трубе для буржуйки. Есть определенное соотношение ее диаметра и объема топки, который дает возможность дымовым газам несколько раз сделать оборот внутри буржуйки, и уже после этого покинуть ее. Соотношение такое: диаметр в миллиметрах должен быть больше объема в литрах в 2,7 раза. К примеру, стандартный объем буржуйки «Гном» составляет 40 литров. Увеличиваем его на 2,7, получаем 106 мм. То есть, установив на печку трубу диаметром 110 мм, решается проблема дымоотвода.

Внимание! Если в печном приборе установлены горизонтальные дымоходные каналы и в конструкции присутствует колосниковая решетка, то объем топки считается от решетки до первого верхнего канала.

Есть еще несколько элементов буржуйки, которые влияют на ее эффективность работы.

Дымовые газы, которые раскалены до предела, и крутящиеся внутри топки, быстро остынут. А суть всей технологии – это не просто отдать тепло, а отдать его максимально. То есть, внутри топки дымовые газы должны догорать. Поэтому инженеры установили три экрана, которые помогают вовлечь в процесс сгорания процесс пиролиза, то есть, тления топлива.

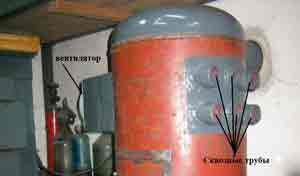

Экранирование топочной камеры

Получается так, что внутри печки устанавливается своеобразный короб, который будет отражать ИК излучение, плюс оградит корпус агрегата от высоких температур. Опасность обжечься резко снижается. При этом все экраны устанавливаются от стенок печи на расстоянии 50-70 мм.

Это расстояние создает зазор (канал), по которому нагретый воздух будет перемещаться от области высокой температуры в область низкой. То есть, создается режим конвекции, который помогает распределить равномерно тепло по всему объему печи. Если экраны не установить, то весь жар будет скапливаться у потолка печки и в верхних границах стенок.

Конструкция буржуйки не позволяет отнести ее к полноценным пиролизным печам, поэтому значительная часть дымовых газов улетучивается через дымоход на улицу. Чтобы как-то выжать из них дополнительную тепловую энергию, надо дымоход сделать не вертикальным, а наклонным. То есть, от печки идет вертикальная часть длиною не более 1,2 м, далее наклонная под углом 10% с минимальной длиною 2,5 м. Вертикальный отрезок надо обязательно теплоизолировать, так получается своеобразный экономайзер, который концентрирует энергию уходящих газов. В наклонной части все газы догорают окончательно.

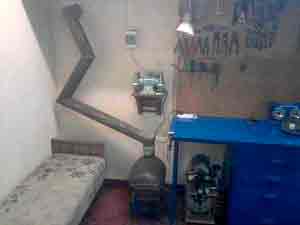

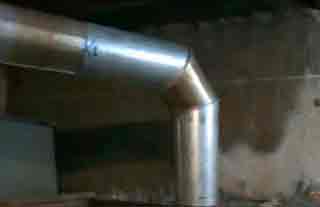

Наклонный дымоход

Это основные элементы, которые влияют на эффективность работы печек-буржуек. Конечно, современные образцы обзаводятся дополнительными узлами и деталями, к примеру, колосники, вертикальные каналы в перегородках и так далее. Если учесть все эти новшества, то самодельная буржуйка будет работать с КПД 70-75%. А это уже большое достижение и возможность прилично сэкономить на расходе топлива.

Виды самодельных буржуек

Существует огромное количество конструкций, которые изготавливаются из разных материалов в плане готовых изделий. И если модель Гном собирается из листового железа толщиною 3-4 мм, то ее можно собрать из обычной цельнотянутой трубы без шва, хотя и шов для конструкции не помеха. Кстати, буржуйка из бочки (200 литровой) также входит в категории печки из трубы, форма сечения одинаковая.

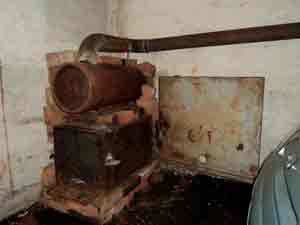

Буржуйка из бочки, замурованная в кирпич

Но у бочки есть недостатки: тонкий металл, из которого она изготовлена, большие размеры: диаметр 600 мм, высота 850 мм. То есть, получается, что соотношение высоты и глубины очень большое, что снижает теплотехнические качества агрегата. Правильно будет, если высоту уменьшить в треть. Поэтому бочку или надо отрезать, или надо треть высоты снизу заложить кирпичом, или зафутеровать верхнюю часть, сделав в ней духовку с дымоходом. Все варианты требуют переделки и усовершенствования. И даже наилучшие варианты будут иметь КПД не выше 30%. При этом печка из бочки прослужит не более 5 лет, хотя для такой простой и дешевой конструкции это оптимальный срок.

Перед тем как сделать буржуйку из бочки, необходимо выбрать вариант ее расположения. Можно сделать вертикальную конструкцию или горизонтальную. Кстати, горизонтальная модель – вариант более оптимальный, за счет снижения высоты относительно глубины. И если правильно установить экраны, то можно добиться повышения КПД до 60%. При этом дымоход можно устанавливать в верхней части, а можно с заднего торца бочки.

Бочка-буржуйка

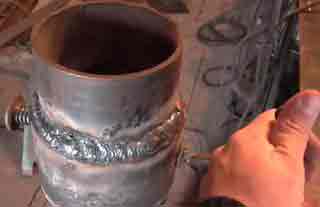

Печь из трубы

Переходим к вопросу, как сделать печь из трубы своими руками. Для этого необходимо выбрать трубу толщиною не менее 5 мм. Диаметр изделия будет зависеть от мощности агрегата. Как показывает практика, 400-500-миллиметровая труба подойдет для этого идеально. Что касается длины куска трубы, то все будет зависеть от того, какой конструкции агрегат будет сооружаться: вертикальный или горизонтальный. Если вертикальный, то здесь, как и в случае с бочкой, необходимо соотнести диаметр и высоту. К примеру, диаметр 500 мм, высота 550-600 мм. Если горизонтальный, то строгих ограничений нет, хотя очень длинную буржуйку делать нет смысла.

Будем собирать вертикальную буржуйку из трубы (чертеж для нее не нужен, слишком проста конструкция). Вот алгоритм проводимых операций.

• В трубе вырезаются два прямоугольных отверстия: под зольник и топку. Зольник располагается ближе к торцу на расстоянии 5-6 см от края трубы. Топочное отверстие выше на 10 см.
  Отверстие под топку в трубе
• Внутрь между двумя отверстиями устанавливается колосниковая решетка. Ее можно сделать в виде сетки из металлической арматуры или в виде сита из металлического листа круглой формы, в котором просверлены множество отверстий диаметром 10 мм. Толщина используемого листа не менее 4 мм.
• Колосниковая решетка устанавливается в горизонтальной плоскости и приваривается к внутренним стенкам трубы. Можно сначала к трубе изнутри приварить несколько небольших отрезков уголка 25×25 мм, на которые решетка и будет устанавливаться. То есть, она будет съемной. Уголки привариваются равномерно по всему периметру (4-6 штук будет достаточно).
• Сверху трубы устанавливается и герметично приваривается круг, вырезанный из металлического листа. Его диаметр должен точно совпадать с внешним диаметром трубы. Точно такой же круг надо приварить и с другой стороны.
• В верхнем установленном круге вырезается отверстие под дымоход. Место выреза может быть в разных местах торца буржуйки: прямо по центру, ближе к задней стенки, к боковой. Можно вывод дымохода провести из самого ствола печки с задней его части, противоположной дверцам для топки и зольника.
• Остается лишь изготовить дверцы и навесить их на печной агрегат. Изготовить их можно из вырезанных частей, которые остались при вырезании отверстий под топку и зольник. Их просто отделывают по периметру уголками, приваривают петли и навешивают на корпус буржуйки по месту выреза отверстий.

Готовые буржуйки из трубы

Вот так можно сделать простую буржуйку из трубы своими руками. При этом необходимо обратить внимание, что зольник в этой конструкции будет выполнять функции поддувала, через который в область горения топлива будет поступать кислород. Поэтому нижнюю дверцу плотно закрывать не надо. Регулируя щель между ней и корпусом буржуйки, можно увеличивать или понижать интенсивность поступления свежего воздуха в топку.

Альтернатива трубе

Существует много изделий, которые можно использовать взамен бочки или трубы. К примеру, можно сделать буржуйку из колесных дисков.

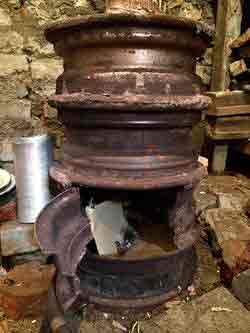

Печь из колесный дисков

Для чего потребуется четыре диска. Их устанавливают друг на друга, приваривая электросваркой между собой. Но перед этим необходимо провести ряд подготовительных мероприятий.

• Все отверстия в верхнем диске надо заварить наглухо, оставив отверстие под дымоход. Если оно имеет небольшой диаметр, то надо буде его расширить.
• Во всех остальных дисках срезаются центральные перегородки, чтобы получилось при сборке полое пространство внутри собранной конструкции.
• Второй диск снизу надо будет подрезать так, чтобы образовался проем под дверцу топки. Из отрезанной части можно сделать дверцу, обварив по периметру уголки, для того чтобы она плотно прилегала к корпусу агрегата. Кстати, поддувало в этой конструкции не предусматривается, поэтому подачу воздуха придется проводить через дверцу топки, открывая ее.
• Между нижним и вторым диском надо будет сразу установить колосниковую решетку.
• После чего можно производить сборку самодельной буржуйки. То есть, сначала между двумя нижними дисками устанавливается колосник, затем они завариваются между собой. Устанавливается третий элемент, который приваривается ко второму. Далее производится установка и сварка последнего диска. К нему же сверху приваривается или дымоход, или патрубок, на который потом можно установить дымоходную трубу.
• Навешивается дверца.

Комбинированный вариант из дисков и металлического кожуха

Все, буржуйка из колесных дисков готова, можно пользоваться. Кстати, зола будет падать вниз, и собираться в объеме нижнего диска. Удалить ее можно будет только, приподняв колосниковую решетку.

Вот такие самодельные буржуйки можно сделать, используя различные материалы и изделия. Выбор сырьевого материала достаточно большой, здесь всевозможные баки, бидоны, небольшие емкости и так далее. Главное, правильно подойти к выбору конструкции и добавить в нее элементы, увеличивающие КПД агрегата.

Источник: http://otepleivode.ru/otoplenie/pechi-i-kaminyi/samodelnyie-burzhuyki.html

Буржуйки своими руками: виды и чертежи

Котлы на отработанном масле. Производство и доставка по РФ

на-отработке.рф

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах — особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

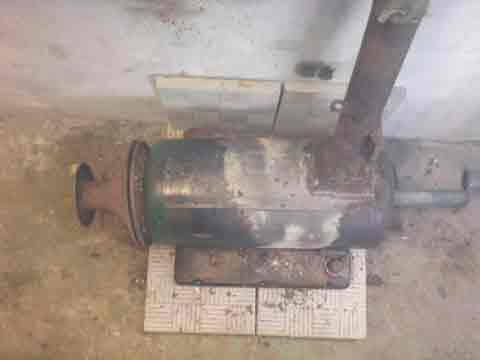

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

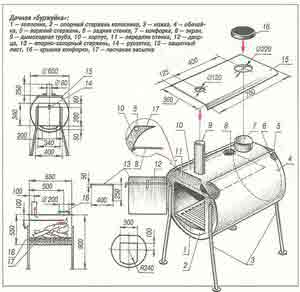

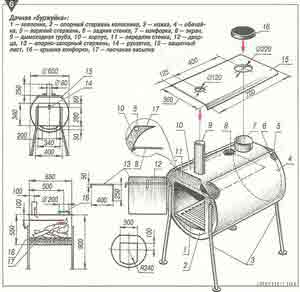

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича — печь «на века» своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.

Источник: http://sdelay.tv/blogs/anton/burzhuyka-chertezhi-vidy-svoimi-rukami

Делаем самую эффективную буржуйку своими руками

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Для создания такого варианта необходимы следующие виды материала:

1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
2. Трубы для выполнения некоторых конструктивных элементов.
3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
   С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
9. Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

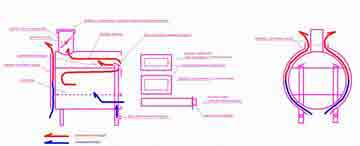

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

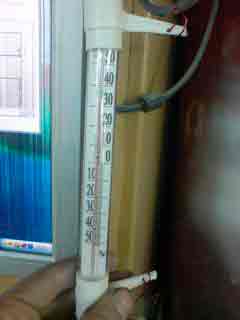

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

1. Сварить между собой стенки конструкции.
2. Приварить наверх крышку.
3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
4. Сделать днище для печки.

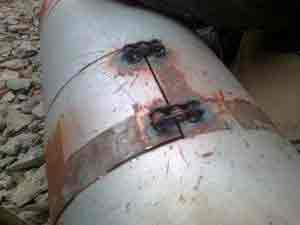

5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Источник: http://pechnoedelo.com/metallicheskie/samaya-effektivnaya-burzhuyka.html
