Самая эффективная буржуйка своими руками

Понятные чертежи для создания самой эффективной буржуйки своими руками

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

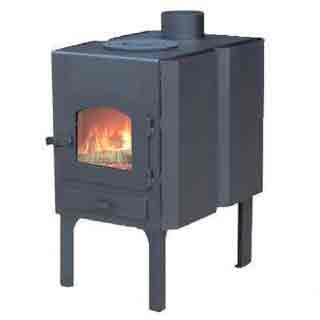

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:

Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;

Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;

Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;

Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

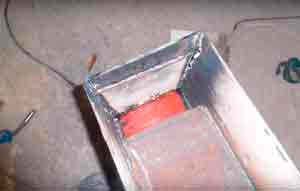

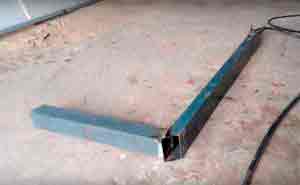

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Кроме того, используются такие элементы, как:

Погонажные профили;

Квадратной формы труба;

Специальные уголки;

Арматура;

Прут.

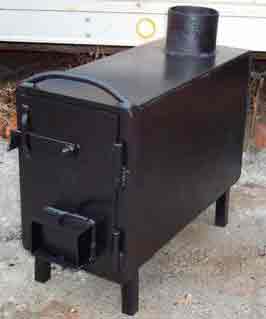

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

• Для топки 250 на 250 мм.
• Для поддувала — высота 100 мм и ширина 250 мм.
• Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;

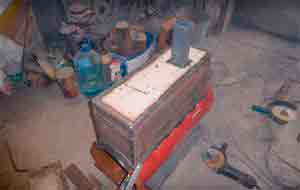

2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

Источник: http://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Чертежи самой эффективной буржуйки своими руками

В непростой прошлый век трудно приходилось буржуинам, оставшимся в стране, и простому народу. В годы разрухи после революции к голоду добавился холод в городских домах. Не работали кочегарки, негде было взять и топливо для обогрева. В этих условиях русским инженерам, не покинувшим своих жилищ, пришлось проходить науку выживания. Построить печь, которая бы сжигала мало топлива, хорошо грела и не выделяла угарного газа, мог только грамотный теплотехник. История не сохранила автора первой печи буржуйки. Поэтому считается, что это продукт народного творчества. Вероятнее всего, идея дорабатывалась и улучшалась с каждым новым изготовленным изделием.

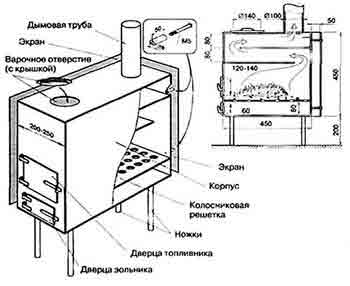

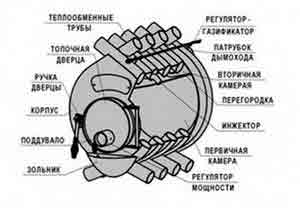

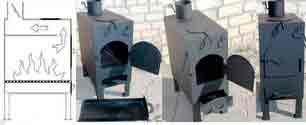

Что представляет собой конструкция

Принцип работы такого обогревательного прибора прост. Если в замкнутое пространство положить горючий материал и поджечь его, то при доступе воздуха и отводе продуктов сгорания кожух будет нагреваться и тепло пойдёт в комнату. Простейшее устройство печки должно иметь:

• топку;
• дверь с отверстиями для поступления воздуха;
• трубу для отвода дыма.

Однако для того чтобы горение было эффективным и КПД печи высоким нужно выдержать соотношения размеров узлов, создать регулирование потока воздуха, вывод зольных остатков. При этом нужно было добиться полноты сгорания топлива и использование тепла выходящего трубного газа. Только теплотехнический расчёт позволил создать эффективную недорогую печь, которой пользуются до сих пор, создавая новые образцы печи буржуйки своими руками. При этом для эффективной работы печки соотношения берутся с чертежа буржуйки.

Основные технические требования к печи

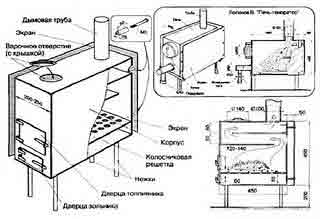

Буржуйка – не прозвище, а название конструкции печи. Она построена по законам теплотехники. Диаметр трубы зависит от объёма топки. Если выпускать все газы, возникшие в процессе горения, то они унесут с собой тепло и нагревание поверхности буржуйки будет слабым. Поэтому для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если топка имеет объём в 50 литров, то труба должна быть 130 мм.

Для печи буржуйки своими руками соотношение 2,7 должно сохраняться для топочной камеры зоны горения, куда колосниковая нижняя зона не входит. За счёт сниженной пропускной способности газы остаются в печи. Теперь нужно заставить их поработать, то есть придать направленное движение. В результате можно добиться разрежения в нижней части топки и подсоса холодного воздуха. Сгорание происходит полнее за счёт движения потока. Для этого и существует экранирование.

Устройство экрана решит задачу создания повышенной температуры в зоне горения. При этом горение совмещается с пиролизом, режимом тления без пламени. Оптимальным стало экранирование половины поверхности печки. Внутренний экран устанавливается от двух боковых и торцевой поверхностей, с расстоянием в 50 — 70 мм. При этом он защищает корпус от перегрева, создаёт высокую температуру в зоне горения и экономичный начальный режим горения. Это происходит за счёт экранирования и конвекции.

В начале топки прогревается пространство между экраном и корпусом с использованием конвективных потоков энергии. И экран выполнен исходя из точных расчётов аэродинамики. Поэтому и огораживаются только вертикальные поверхности как эффективные узлы.

Тепловой поток и опасность возгорания

Несмотря на то что в печи установлены решётки, через которые зола и мелкие искры попадают на плоскость почти остывшими, тепло через дно на нижнюю поверхность передаётся. Для предупреждения возгорания, печь устанавливается на высокие ножки и внизу укладывается слой негорючего материала. Это может быть асбест. Сверху укладывается металлический лист, по периметру выступающий не меньше чем на 35 см. Чтобы угольки случайно не вылетели в отверстия для воздуха, под загрузочную дверку ставится железный поддон. Кроме того, печь устанавливается от стен на расстояние не меньше 1,2 метра.

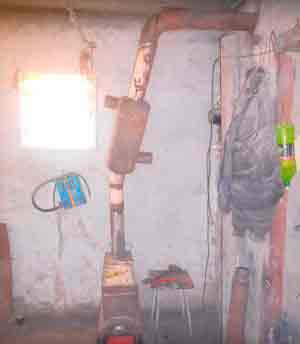

Одной из опасных в пожарном отношении частей буржуйки является дымоход. Он принимает очень горячие газы, продолжающие гореть. Поэтому труба раскалена, а если вывести её наружу, пожароопасна, временами вырываются языки пламени. Вертикальная часть трубы изолируется, дальше устраивается горизонтальный с небольшим уклоном расширенный участок для догорания и охлаждения газов. Называется он боров.

Длина расширителя не меньше двух с лишним метров, чем она больше, тем лучше тепло используется. При этом боров располагается на 2,5 метра от деревянных стен. По высоте он должен быть нижней точкой над уровнем пола на 2,2 метра. Старые дореволюционные постройки имели достаточную высоту и длину отапливаемого помещения. В современных условиях боров вряд ли возможно установить, но удлинить трубу и надеть на неё защитный экран можно.

Усовершенствование печей буржуек

В дальнейшем печь буржуйку усовершенствовали так, что она может работать на любых видах твёрдого топлива, использовать опилки, жидкое и газообразное горючее. Для этого были выполнены доработки:

• установлены колосники;
• выполнен поддув;
• устроены горизонтальные направляющие.

Оборудованная колосниковой решёткой печь прекрасно справлялась со сжиганием каменного угля. Устроенные колосники и горизонтальные экраны в самой топке позволяли горячие газы направлять так, что открывая верхние конфорки, можно было готовить пищу.

С выносом трубы вверх вертикально увеличивалась тяга, и печка из обогревательной превращалась в варочную. При этом большую роль играла колосниковая решётка и поддувало. Изготовленные печки буржуйки своими руками имели различную конструкцию. Зачастую колосники изготавливаются съёмными и это позволяет переводить печь с одного режима горения на другой. Так, то же устройство без колосников и с верхней загрузкой может служить печью длительного горения опилок.

Возможность использования одного аппарата с различными теплоносителями сделало круглое поддувало универсальным, если его выполнить со съёмным патрубком для подачи жидкого топлива. Универсальное поддувало позволяет использовать разные виды топлива:

• поддувало открыто – твердотопливный режим горения;
• с дросселем Логинова без колосников – медленное горение на опилках;
• с установленными колосниками и газификатором – работа на жидком топливе.

Современное использование печей буржуек

Такая простейшая разработка универсального обогревателя в экстремальных условиях не могла остаться без внимания промышленности. Канадские, шведские и финские буржуйки выпускаются в различном исполнении. Такие отопительные приборы с соответствующим дизайном заменяют в загородном доме камин.

При этом камин является дорогостоящим сооружением, требующем согласования и проекта по установке. Буржуйки не считаются стационарным оборудованием. Поэтому они являются достойным функциональным и недорогим предметом интерьера. Фантазия мастера ничем не ограничена кроме теплотехнических расчётов, основного чертежа и мер пожарной безопасности.

Большее распространение получили печи как обогреватели дачных домиков и гаражей. Здесь трудно встретить две одинаковых конструкции. Каждый мастер своими руками делает печь, которая будет работать для обогрева дома, бани, теплицы.

Разновидности буржуек

Использование тепла от стенок буржуйки будет полнее, если на её боковые вертикальные поверхности навесить плоские ёмкости с водой или приварить своими руками карманы по бокам. Такими печами пользуются в банях и для подогрева воды на хозяйственные нужды на даче. В дополнение вода дольше держит и отдаёт тепло, чем металл.

Литые из чугуна печи

Чугунная конструкция не нуждается в экране, а тепло сохраняет дольше. Поэтому тяжёлые литые толстостенные буржуйки применяются в армейской походной жизни. Они являются надёжными обогревателями и никогда не прогорают, нечему гореть. К тому же военные доработали конструкцию до экономичного всеядного потребителя топлива с высокой степенью сгорания. Но вскипятить чай на такой печи не получится. Для обогрева хозяйственных помещений эта печка незаменима.

Печи на опилках

Печка на опилках конструкции инженера Быстрова имеет верхнюю загрузку и отсутствие колосников. Горение продолжается в течение 19 часов до полного выгорания содержимого. Применяется такая печь для просушки одежды рабочих в бытовках, просушки стен. Ею же пользуются в кустарных коптильнях.

Конструкция самодельной опилочной печи проще. Она состоит из заправленного опилками перфорированного цилиндра, опущенного в цилиндрическую обечайку — корпус. Тлеющая в сердечнике масса опилок или отходов, использует тепло эффективно с КПД до 60%. Предварительно буржуйку нужно разжечь снизу щеночками.

Это разновидность буржуйки с необычными экранами. Ими служат дугообразные трубы, проходящие внутри топочной камеры. Трубы полые с обеих сторон, воздушные. В топке воздух в трубе нагревается и устремляется вверх. Создаётся разрежение и поступает новая порция холодного воздуха. Циркуляция воздуха позволяет очень быстро нагреть помещение. Конвекция воздушных масс ускоренная и температура в помещении быстро выравнивается. После этого можно перейти на другой режим работы установки. Такую установку можно выполнить своими руками, воспользовавшись разработанными чертежами.

Достоинства и недостатки печей буржуек

Человеку, находящемуся в экстремальных условиях необходим обогрев и горячая пища. Неслучайно конструкцию оценили северные страны. Поэтому необходимо рассматривать печь для использования там, где нет других источников тепла. И тогда к достоинствам можно отнести:

• простоту конструкции;
• мобильность;
• быстрый нагрев помещения;
• дешевизна.

Недостатками являются:

• быстрое остывание при прекращении горения;
• сильный нагрев наружных частей;
• локальное использование.

Однако буржуйки выполнили своё назначение. Они спасли от смерти много людей в годы лихолетий, востребованы в настоящее время. Они применяются даже в современном дизайне загородных домов.

Источник: http://pechi.guru/pechi/proekty/chertezhi-samoy-effektivnoy-burzhuyki-svoimi-rukami.html

Печь-буржуйка своими руками – чертежи и самая эффективная схема

Обыкновенно, на первый взгляд, произведённая буржуйка своими руками (чертежи — самая эффективная, в данном случае, предварительная мера определения успеха) может компоноваться из материалов, просто-напросто имеющихся, что называется, «под рукой». Можно использовать для совершения рабочих процессов обычный бидон или же воспользоваться бочкой толстостенной. Многолетний практический опыт демонстрирует то, что слишком толстый металл (показатели толщины, в данном случае, для соответствия определению должны быть выше отметки в 8 миллиметров) очень трудно прогревается. Стоит отметить, что тут имеется фактор снижения коэффициента полезного действия и большая часть тепла идёт далеко не на отопление.

В случае, если металл оказывается излишне тонким, то под воздействием больших температур он станет сильно деформироваться и утрачивать свою изначальную форму. Наилучший из вариантов – это стенки примерно в 3-4 миллиметра.

Особенности и отличительные черты печи — буржуйки

Основная особенность конструкции такого плана печи непосредственным образом заключается в том, что во внутренней части должны привариваться дополнительно 2 пластины из стали, которые способны образовывать новые проходы для горячего дыма, нагревающего эти пластины — примерно так производится большая теплоотдача.

Производимая печь — буржуйка своими руками, чертежи которой легко можно отыскать на нашем портале, обладает своими конструкционными особенностями и отличается от аналоговых вариантов по своим характеристикам. Отличающаяся в разных вариантах печей температура печного дыма – это именно то, что провоцирует создание уровня тяги в печи.

В случае, если выход трубы дымовой верно был расположен (к примеру, можно сделать его выше уровня крыши), то создаётся определённый резервный запас тяги, для оптимального использования которого, можно добавить ещё несколько пластин внутри. Сварить пластины надо таким образом, чтобы создавался проход примерно такой, каким он является в кирпичных щитах обыкновенных печей.

Чтобы изготовленная буржуйка своими руками (чертежи — самая эффективная и обязательная работа предварительного характера, в этом случае, о которой, к слову, иногда забывают) имела оптимальную высоту, а другие размеры оставались прежними, необходимо стараться придерживаться ортодоксальных принципов построения таких печей, которые передаются от одного поколения к другому.

В русских деревнях на протяжении длительного периода времени и вплоть до сегодняшнего дня (судя по сохранившимся документальным данным) много тепла от сгорания поглощается именно хорошими печками, о оптимальном функционировании которых позаботились предварительно, что и определило увеличенный уровень отдачи тепла.

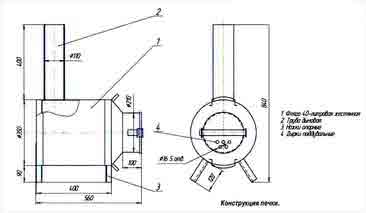

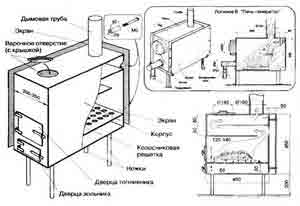

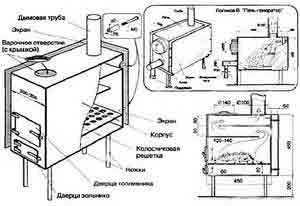

Конструкция печки-буржуйки

Особенной, заметной отличительной чертой общей конструкции печи по праву можно считать возможность плотного закрывания и использования замков-защёлок. Чтобы плотное закрытие стало доступным, края дверей и отверстий выравнивают, а также обрабатывают при помощи использования наждака.

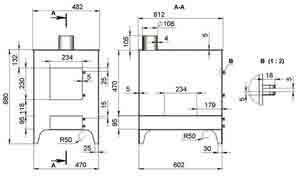

Параметры буржуйки могут быть несколько изменены, однако вся информация, которая приводится выше, была проверена на практике. Собственноручно изготовленная печь — буржуйка, чертежи которой могут непосредственным образом указывать на видоизменённые параметры конструкции, должна всегда соответствовать принципам, согласно ориентиру, по которому она и строится.

Для сохранения подобных параметров, при осуществлении сварки можно применять различного размера подставки из дерева, которые смогут сгореть при дальнейшей эксплуатации.

В обязательном порядке также необходимо приваривать решётку колосниковую, которая должна располагаться (от днища) примерно на расстоянии восьми – десяти сантиметров. Произведённая буржуйка своими руками (чертежи) самая эффективная будет с решёткой с небольшими отверстиями, наличие которых необходимо для того, чтобы не попадали в нижний зольник мелкие щепки.

Печь — буржуйка своими руками, чертежи которой должны отображать истинное «положение дел» в итоговом варианте проведения работ, не может работать без приваренного днища. После того, как днище будет приварено, работы над основной конструкцией будут в полной мере завершены. Кстати, на днище можно приваривать специализированные ножки размером примерно в двадцать сантиметров, использование которых будет особо актуальным для поднятия вверх всей конструкции.

Стоит в особой мере внимание обратить на строение дымовой трубы. Основным моментом, который необходимо соблюдать для такой трубы, является следующее правило – труба должна иметь толстые стенки, она должна быть цельная. В случае, если труба делает в помещении некоторый (даже небольшой) изгиб, подобную конструкцию трубы обязательно надо максимально качественно сваривать, используя при этом специализированный проволочный каркас. Часть трубы, находящуюся на улице, можно будет собирать из труб произвольного диаметра — здесь можно проявить фантазию.

Источник: http://dom-data.ru/pech-burzhuyka-svoimi-rukami-chertezhi/

Эффективная буржуйка своими руками на дровах длительного горения своими руками для гаража и дома: чертежи и инструкция +Фото

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий металл, можно попробовать сделать эффективную буржуйку своими руками.

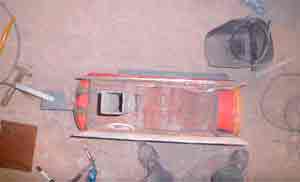

Выпиливаем из баллона

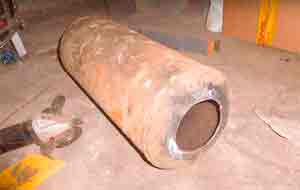

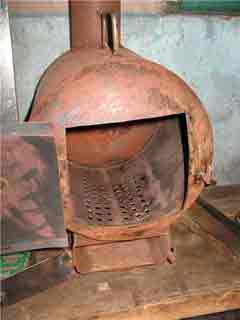

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

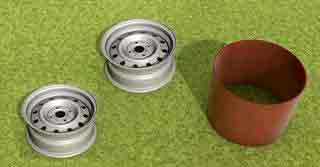

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна

• Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитная маска и костюм для работы.
• Молоток для отделения шлака.
• Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
• Зубило, плоскогубцы, молоток.
• Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

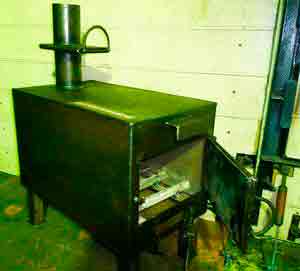

Аккуратная буржуйка своими руками

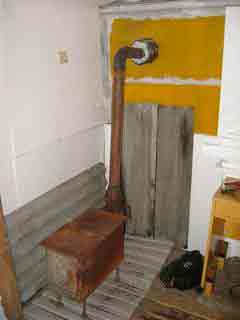

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Сделать такую печь можно различными способами:

• Из двух газовых баллонов, установленных перпендикулярно, один на другой;

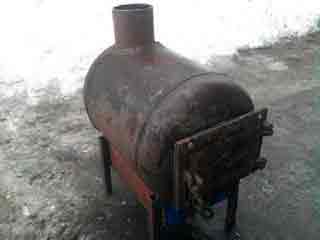

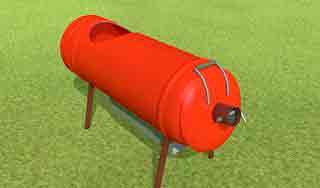

• ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

• Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.

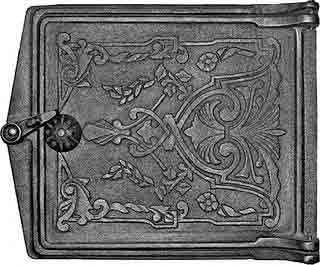

• Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
• Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
• Труба дымохода. Ее диаметр должен составлять 9-10 см.
• Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
• Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

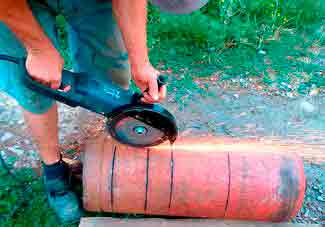

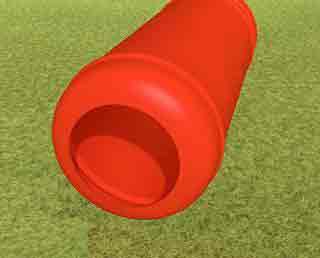

Подготовка баллона

Последовательность:

Заполняем водой и оставляем на сутки

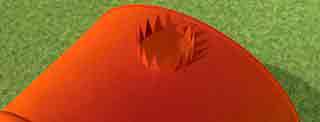

• Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
• Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
• Баллон готов к использованию.

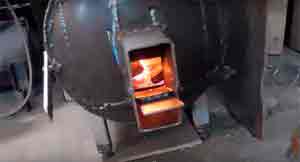

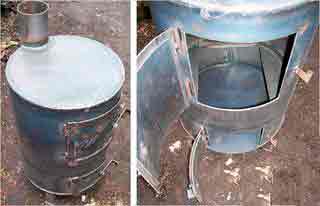

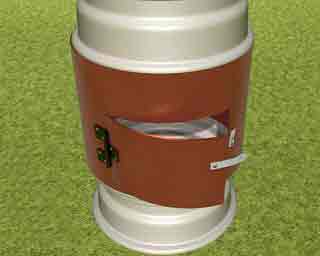

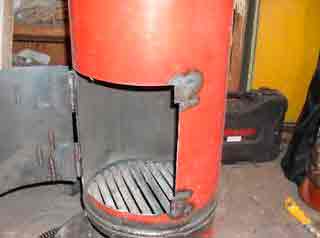

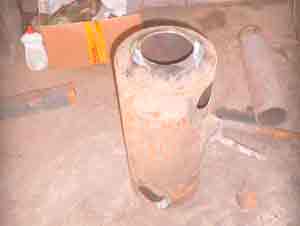

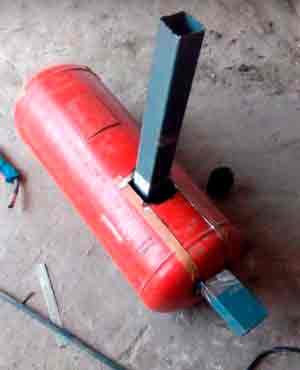

Буржуйка вертикальная из газового баллона

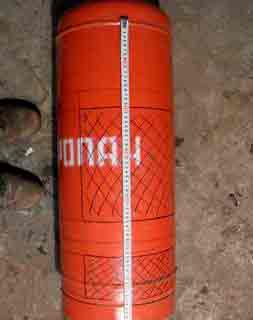

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

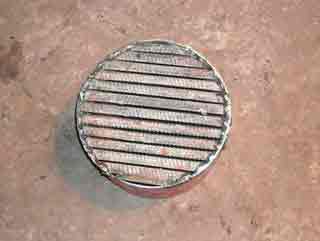

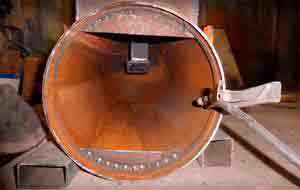

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

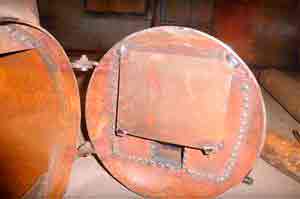

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

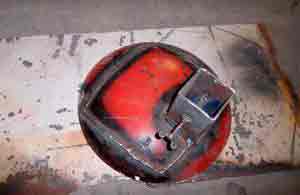

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

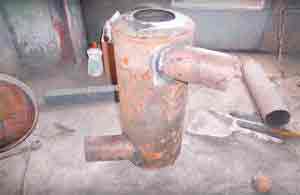

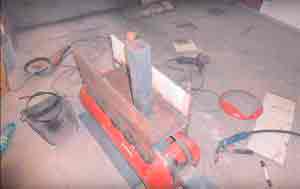

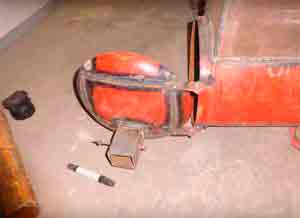

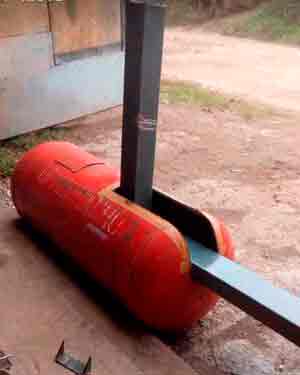

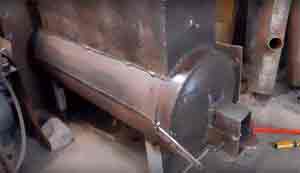

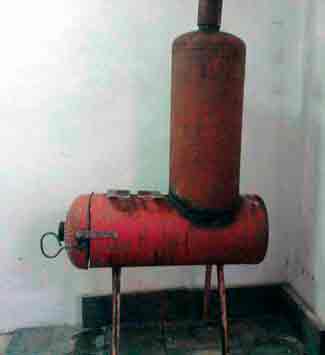

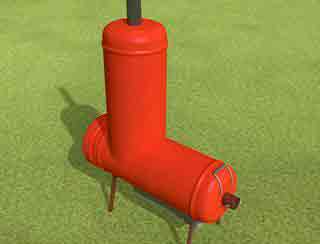

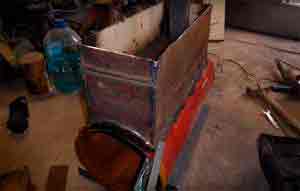

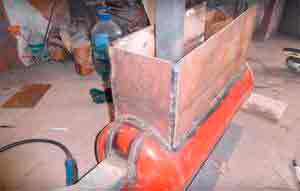

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

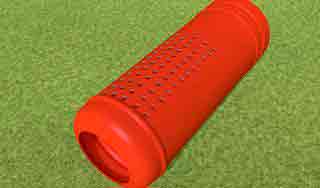

Мероприятия с баллоном №1

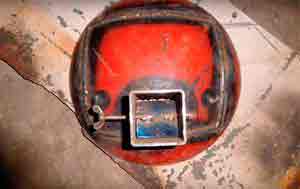

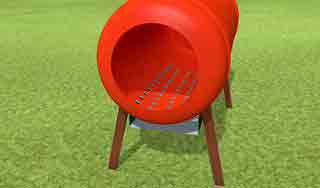

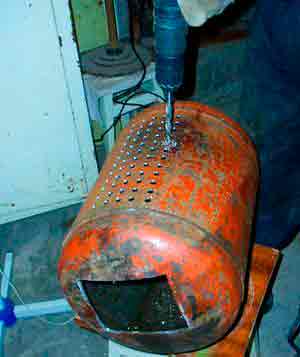

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

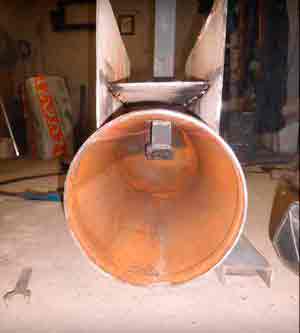

Мероприятия с баллоном №2

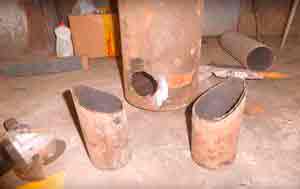

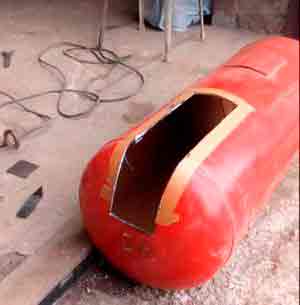

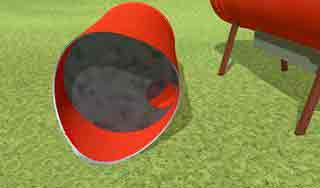

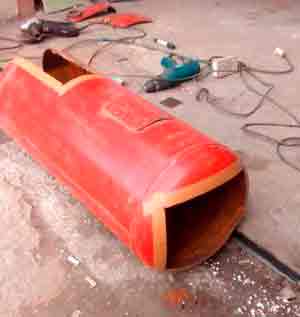

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

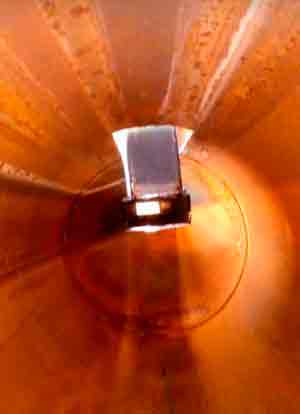

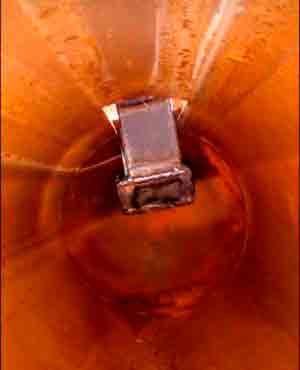

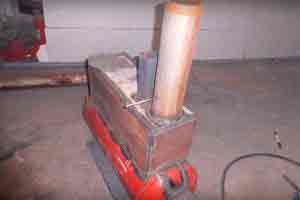

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

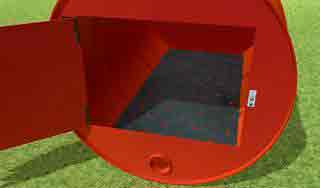

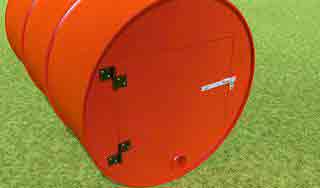

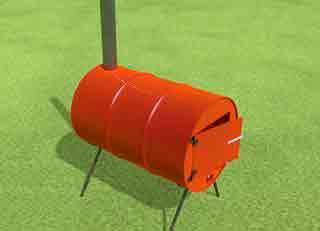

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

Источник: http://domsdelat.ru/otoplenie/effektivnaya-burzhujka-svoimi-rukami-chertezhi-i-instrukciya.html

Как изготовить печку буржуйку своими руками

Здесь вы узнаете:

Обогрев технических помещений часто превращается в самую настоящую проблему. Электроэнергия стоит дорого, приводя к большим расходам на отопление. Оптимальный выход – воспользоваться альтернативными источниками энергии. Это могут быть дрова, каменный уголь, антрацит и многое другое.

Для сжигания твердого топлива используются печи различных форматов. Одна из них – это печка-буржуйка, отличающаяся предельной простотой и дешевизной.

В этом обзоре мы поговорим:

• Об особенностях печек-буржуек;
• О материалах, необходимых для их сборки;
• О пошаговой сборке буржуйки.

Также будет рассмотрена модернизация буржуйки, что поможет увеличить ее эффективность. Статья будет интересной – читайте и знакомьтесь.

Что представляет собой печка-буржуйка

Буржуйки известны среди наших соотечественников очень давно. Они получили свою популярность за счет предельной простоты. Простой металлический ящик с дверкой и поддувалом – и самый простой вариант печки уже готов. Учитывая смекалку нашего народа, этот свет повидал немало самых разнообразных буржуек, радующих своих владельцев вожделенным теплом. Давайте посмотрим, из чего можно собрать такую печь:

Сделать печку-буржуйку можно не только из отслужившего сейфа или видавшего виды газового баллона, но и просто сварив несколько листов прочного металла между собой.

• Из старого газового баллона – отличный вариант, осталось только найти сам баллон (получится горизонтальная или вертикальная печь). Здесь подойдут толстенькие модификации, так как тонкие и высокие кислородные баллоны слишком узкие;
• Из старой фляги – наверняка у кого-то завалялась такая штука в гараже или в сарае. Тут уже и дверца есть, остается лишь приделать дымоход;
• Из старой бочки – из них часто делают самодельные буржуйки длительного горения, так как вместительность бочек позволяет организовать большую камеру сгорания;
• Из старого сейфа – ни к чему выбрасывать старичка, он еще послужит.

Самодельные печки буржуйки могут быть изготовлены и из листового металла – для этого нужно вооружиться подходящими инструментами.

Устройство буржуйки чрезвычайно простое. Ее основу составляет некая вместительная емкость, которая играет роль камеры сгорания. Из ее верхней или задней части выводится труба, к которой приделывается дымоход. В передней части организуются две дверцы (реже одна) – через большую загружается топливо, а через маленькую удаляется зола. Внутреннее пространство разделяется металлическим колосником, через который осуществляется подача воздуха – через негоже удаляется зола, образующаяся в процессе горения дров.

Размеры буржуйки могут быть самыми разными, например, 250х450х450 мм (ШхГхВ). Из газового баллона получится печка побольше и поэффективнее. Самый большой размер будет у печи из бочки – как-никак, внутренний объем на 150-200 литров вмещает в себя огромное количество дров. Вы можете изготовить агрегат практически любых размеров – можно даже не особо заморачиваться над точным соблюдением габаритов, указанных в чертежах.

Сфера применения буржуек

Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.

Дерево — самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.

Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.

Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

• Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
• Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
• Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
• Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
• Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

• Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
• Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
• Высокая температура корпуса – чревато ожогами;
• Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Как сделать буржуйку своими руками

Печь буржуйка своими руками изготавливается на удивление быстро. Для начала нужно определиться, из какого материала она будет сделана. Приготовьте следующие инструменты:

Сделанная своими руками буржуйка может иметь самый замысловатый и вычурный вид. Проявите фантазию и сможете получить уникальную вещь, второй которой в мире не найти.

• Болгарку (углошлифовальную машину);
• Сварочный аппарат;
• Наждачку и напильник для обработки краев металла;
• Рулетку для измерения размеров;
• Мощную дрель и подходящие сверла.

Давайте посмотрим, как сварить буржуйку с хорошей теплоотдачей для дачи или гаража из железной бочки.

Буржуйка своими руками из бочки

Самый простой вариант – это буржуйка из бочки большого объема (150-200 литров). Ее нужно дополнить колосниками, дверками и дымоходом. Начинаем изготовление печки с сооружения надежного негорючего основания. Оптимальный вариант – выложить небольшую кирпичную кладку, на которой будет стоять сама бочка. На ее изготовление уйдет несколько дней. После этого приступаем к дальнейшей работе.

В передней стенке нашей печки буржуйки следует вырезать прямоугольное отверстие под загрузочную дверцу – используйте для этого лобзик по металлу. Получившийся кусок металла и будет выступать у нас дверцей – к нему мы приделываем вращающийся запор, ручку и петли. После этого привариваем вторую часть петель к бочке. С противоположной стороны привариваем металлическую петлю, в которую будет укладываться запор.

В нижней части необходимо сделать зольник с еще одной дверцей. На него мы выделяем 10-15% от общего объема. Дверцу изготавливаем вышеописанным способом, но она должна быть уже – через нее выгребается зола, она же служит поддувалом. Оптимальная высота – 40-50 мм. Далее приступаем к изготовлению колосников:

• Срезаем у бочки верхнюю крышку;
• Изготавливаем колосник из отрезков металлических труб (должен получиться круг с длинными щелями);
• Привариваем колосник с внутренней стороны бочки, между загрузочной дверцей и дверцей зольника.

Старый бидон или фляга — тоже отличный вариант. Используя его, вы освобождаете себя от необходимости приваривать загрузочную дверцу.

В крышке проделываем отверстие диаметром 100 мм, ввариваем сюда небольшой отрезок трубы аналогичного диаметра – это будет дымоходное отверстие. Далее привариваем крышку на место. Наша печка буржуйка готова, осталось только приделать к ней дымоход и можно приступать к испытаниям – загружаем дрова и пробуем разжечь пламя.

Мы изготовили с вами буржуйку длительного горения своими руками – она отличается на редкость большой камерой сгорания. Обратите внимание, что в верхней крышке вы можете сделать варочное отверстие – его диаметр составляет 100-150 мм. Вместо бочки можно запросто использовать газовый баллон или отрезок трубы подходящего диаметра. Помните, что буржуйка из трубы и баллона должна обладать достаточно большим диаметром (не менее 350-400 мм).

Буржуйка из листового металла

Самая эффективная печка – это пиролизная буржуйка, дожигающая остатки горючих газов и выделяющая большое количество тепла, по сравнению с другими печами. Не нужно думать, что это будет сложный агрегат. Изготовление буржуйки такого типа займет у вас минут на 20 времени больше, чем обычный агрегат без пиролиза. Давайте посмотрим, как осуществляется ее производство.

Агрегат, сваренный из листового металла толщиной от 3 до 5 мм. Использование тонкого железа не имеет особого смысла – печка получится слишком тонкой, ее будет гнуть жар, а в конце концов ее добьет коррозия. Поэтому найдите достаточно толстую сталь, чтобы вам не пришлось изготавливать новую печь каждый отопительный сезон.

Нам нужно выкроить семь кусков металла (толщина железа у нас 3 мм):

Главный плюс использования листового металла — Вы сможете сделать буржуйка любого размера и объема.

• Два куска размером 450х450 мм – это боковые стенки;
• Четыре куска размером 450х250 мм – это передняя, задняя, верхняя и нижняя стенки;
• Один кусок размером 440х240 мм – это будет колосник;
• Два куска размером 244х350 мм – это будут внутренние перегородки.

Таким образом, у нас получится печь Логинова, обладающая двумя внутренними перегородками для увеличения эффективности. Эти же перегородки будут отвечать за пиролиз.

В передней стенке мы делаем две дверцы – в соответствии с описанной выше инструкцией. Далее свариваем из всех кусков металлический ящик без верхней крышки. Следующий этап – изготовление колосника. Для этого мы берем металлический лист и делаем в нем множество отверстий диаметром 10-15 мм. Закрепляем колосник на высоте 80 мм от дна печки. Далее привариваем перегородки, расположив их на высоте 60 и 120 мм от верхней крышки.

На задней поверхности делаем пару небольших отверстий и ввариваем в них тонкие металлические трубки (диаметром 10-15 мм). Они должны располагаться над нижней перегородкой, заходя к передней стенке. Их длина составляет около 150 мм – через них будет засасываться вторичный воздух. Трубки ввариваются перед закреплением второй перегородки.

Готовим верхнюю крышку – прорезаем в ней отверстие диаметром 100 мм под дымоход. При необходимости, дополняем буржуйку на дровах варочным отверстием. Привариваем крышку к нашей печке – все готово! Теперь устанавливаем печку на штатное место и приступаем к испытаниям. И да, не забудьте приделать к ней ножки или установить ее на негорючее основание (например, из кирпича).

Модернизация печек буржуек

Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.

К выбору труб для дымохода стоит подойти с особым вниманием — слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения.

Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.

Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения. Недостатком такого подхода является осаждение сажи на горизонтальном участке.

Печь буржуйка на воде – это еще одно изобретение, позволяющее увеличить эффективность обогрева и снизить расход топлива. Такая печка горит с добавлением воды. Здесь используется некий преобразователь, расщепляющий водяной пар. В результате его работы в камере сгорания образуется гудящее высокотемпературное пламя. Провести такую модернизацию своими руками вряд ли получится, но в будущем это может стать возможным.

Источник: http://remont-system.ru/pechi-i-kaminy/kak-izgotovit-pechku-burzhuyku-svoimi-rukami

Печки буржуйки своими руками

Печка -буржуйка полезная и с нынешними ценами на газ очень актуальное отопительное устройство.Ведь ее можно применить не только на даче,в гараже,в домах.С помощью дизайнеров ее легко можно вписать в интерьер комнаты,чтобы было не только тепло но и уютно.
Для тех кто задумывается о буржуйке и хочет ее иметь может сделать ее своими руками

Инструменты для изготовления буржуйки своими руками
— Сварочный аппарат минимум на 200А с электродами,обмундирование для сварки,
— Щетка по металлу.
— Шлифмашина
— Газовый резак(мы его используем чтобы вырезать отдельные детали)
— Молоток-шлакоотделитель
— мел или карандаш для обозначений
— Плоскогубцы ,молоток и зубило

Разнообразие самых эффективных буржуек своими руками
В зависимости от места расположения буржуйки и будет зависит вид и технические свойства.Изготовить такое приспособления можно из различных металлических емкостей (баков, бочек ,труб, газовых использованных баллонов), куска металлического листа с толщиной не меньше 3-5 мм. в разрезе
В гараже можно сделать буржуйку из любого материала, а вот для дома может не все подойти.

Подберите самую эффективную для Вас буржуйку и сделайте ее своими руками

Буржуйка своими руками, работающая на переработанном масле

Такую буржуйку я бы не стал ставить в доме, где живут люди, ведь даже с самой лучшей вентиляцией при сгорании переработанного масла выделяется своеобразный запах.

Что бы ее изготовить нужен лист метала шириной 4-5мм. в разрезе. Из него мы вырежем нужные нам детали. Для отдельных частиц и изготовление дымохода нам нужна труба.

На схеме указаны размеры необходимых деталей для создания печки-буржуйки на отработанном масле

— Шлифмашинкой вырезаем на металлическом листе заранее точно вымеренные детали, и затачиваем края элементов.
— Измеряем высоту нашей трубы и сверлим отверстие для того чтобы соединить и нижний и верхний резервуар нашего отопительного прибора.
— Для дымоотводной трубы вверху, верхней плоскости бака немножко левее от центра по заранее расчерченной схеме прорезаем отверстие.
— В нижней плоскости, сместивший вправо, делаем еще одно отверстие для соединительной трубы.
— Два круглых диска к части трубы это и будет толщина верхнего бака.
— По аналогии мы делаем нижнюю часть . Различие только в том что отверстие для трубы делается в центре. Так же вырезаем отверстие, которое необходимо для заправки печки – горловина. На ней устанавливается съёмная крышка.
— К нижней части печки приваривается ножки.
— Для того чтобы конструкция была жёсткая металлическими кронштейнами усиливаем верхний бак и нижний.
— Для эстетичности мы ее окрашиваем жаростойкой краской, предварительно очистив от ржавчины металлические поверхности.
— Подключаем нашу печь к дымоходу.

Принцип действия печи : в горловину заливаем отработанное масло, затем осторожно поджигаем длинной треской через отверстие. Как только в баке масло загорится, закрываем крышку. Отверстие полностью закрыто. Кислород который попадает через отверстие в трубе (труба соединяет два бака)содействует интенсивному горению. Верхняя часть очень нагревается ,поэтому верхнюю часть можно использовать как варочную поверхность. Всегда в гараже можно найти переработанное масло ,поэтому не составит больших проблем что бы заправить печку-буржуйку.

Буржуйка, сделанная из трубы или бочки своими руками

Для того, чтобы изготовить такую буржуйку своими руками, нам понадобится металлическая бочка или труба нужного диаметра. Такая буржуйка вполне подходит для установки для гаража или дачи, а если сделать с элементами декора, то можно использовать и в жилых помещениях.

Пошаговое изготовление самодельной буржуйки из бочки.
— Отмериваем и вырезаем два отверстия (прямоугольные) на том уровне что бы одно из них служило топкой ,а другое- зольником.
— Те части, которые мы вырезали, используем как дверцы, по периметру привариваем к ним металлические полоски, которые герметически перекроют все зазоры. К двери привариваем ручку со щеколдой.
— Отмериваем от топки вниз 10 см. с внутренней стороны бочки и привариваем опору, на нее мы установим колосники.
— Для изготовления колосника можно использовать арматуру.
— Если мы решили сделать печку из трубы ,то нужно заварить обе стороны.
— Для удобства использования приваривают ножки.
— В верхней части вырезаем круглое отверстие для дыма, далее ввариваем трубу.
— Привариваем петли и на них вешаем дверку. Далее размещаем и устанавливаем задвижку.
— Отшлифовываем все швы, которые остались от сварки и наносим на буржуйку жаростойкую краску.
-К готовой буржуйке присоединяем дымоход, который должен выходить на улицу.
Если помещение где мы хотим поставить обогревательное устройство большое, то это хороший вариант. Но если комната маленькая то буржуйка не поместиться ,так как она занимает много места.

Печка-буржуйка из пропанового баллона своими руками.

У газового баллона хорошая форма для печки и сделана она из прочного материала.

— Срезаем верх баллона там, где был кран.
— На дне вырезаем квадрат — он и будет входом в отопительную камеру. Вырезанную часть так же обварим металлом и используем как дверцу.
— На дверцу привариваем замок, ручку. Затем привариваем петли и на них монтируем дверцу.
— Из будущего дна печки выпаливаем отверстие для установки колосников.
— Предварительно необходимо сделать короб из более тонкого металла он будет служить для сборки золы и пепла.
— Ножки сделаем из уголка, которые приварим ко дну.
— Далее устанавливаем дымоходную трубу. В верхней части делаем отверстие куда ее и припаиваем.
— По Вашему желанию в верхней части печи можно сделать варочную поверхность.
Сделанную нами буржуйку можно использовать как в гараже, так и на даче.

Видео как сделать буржуйку своими руками

Буржуйка прямоугольной формы

Такая буржуйка наиболее лучше подойдет для дачи, гаража, дома, так как она наиболее практичная, эстетичная и небольших размеров.

Простая и эффективная конструкции буржуйка под названием «Гном»

На этой картинке чертеж печки «Гном». Конструкция ее проста, это две камеры, топка, зольник, а также дымоход и ножки.
На другом чертеже начерчено более сложная конструкция буржуйки. Ее преимущество в том, что она может сохранять тепло на более длительный срок.

Как сделать такую буржуйку «Гном» своими руками смотрим далее

Источник: http://www.umeltsi.ru/prisposoblenia/4037-pechki-burzhuyki-svoimi-rukami.html

Самая эффективная буржуйка своими руками: 30 фото

Эффективная печь буржуйка с теплообменником, подробный фото отчёт по изготовлению буржуйки своими руками, а также видео печи в работе.

Металлический корпус любой буржуйки не накапливает тепло, а сразу его отдаёт, такая печка греет только пока горит топливо, к тому же при сгорании топлива довольно большая часть тепла вылетает в трубу дымохода вместе с дымом. Чтобы увеличить эффективность буржуйки, автор сделал дополнительный лабиринт для дыма и теплообменники.

Самодельная печь буржуйка, представленная в этой статье, работает более эффективно по сравнению с обычными простыми конструкциями, предлагаю посмотреть пошаговый фото всего процесса работ автора.

Из профильной трубы сварен воздуховод теплообменника для топки.

В газовом баллоне вырезаны проёмы под топочную дверцу и трубу воздуховода.

Вот так будет размещён воздуховод теплообменника для топочной камеры.

Колено трубы воздуховода заварили.

Далее автор изготовил вторую камеру печки.

Внутри верхней камеры вварена пластина создающая лабиринт для дыма.

Проём для прохода дыма.

Сверху камеру заварили листом металла.

На входе топки сверху приварена пластина чтобы при открывании дверцы дым не выходил в помещение, снизу также приварена пластина чтобы горячие угли не выпадали при открывании дверцы.

Из отрезанной части баллона сделана дверца для топки с регулируемой заслонкой подачи воздуха.

На петли установлена топочная дверка, с внутренней стороны на дверку приварена пластина отсекатель пламени.

В верхнюю камеру приварена трубы дымохода.

Для изготовления теплообменника для дымохода, автор использовал ресивер от ЗИЛ 130.

Теплообменник приварен поверх трубы дымохода, на одно из входных отверстий теплообменника будет установлен вентилятор по типу «улитка», так же само вентилятор будет установлен на трубу теплообменника топочной камеры. Вентиляторы будут гонять воздух через теплообменники и дополнительно обогревать помещение.

В процессе испытаний, отверстие для подачи воздуха в топку пришлось расширить.

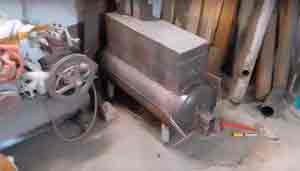

Печь используется для отопления подсобного помещения в зимний период.

Рекомендую посмотреть видео где автор показывает весь процесс изготовления своей самодельной буржуйки.

Ещё одно видео: эффективная печь в работе.

Источник: http://sam-stroitel.com/samaya-effektivnaya-burzhujka.html

Самая эффективная буржуйка своими руками, чертежи, фото, советы

Это название печек знакомо всем. Она представляет собой небольших размеров конструкцию, которая предназначена для обогрева помещения. Конечно, с большими площадями ей не справится, но что касается гаражей и мастерских, то она вполне сможет обеспечить тепло. Некоторые модели имеют сверху еще и плиту, которая позволяет приготовить чаи или даже небольшой обед.

Данную модификацию печек легко сделать своими руками, а главное, их и делают. Почему? Дело в том, что такая конструкция обладает рядом достоинств:

• чертеж достаточно прост, благодаря чему со строительством не возникает особых проблем;
• к монтажу нет особых требований, поэтому установить буржуйку достаточно просто;
• маленькие габариты позволяют свободно разместить печку, практически, в любом помещении;

• к топливу тоже нет особых требований, поэтому и на заправку понадобится не так много денег;
• вес буржуйки не требует какого-либо специфического фундамента;
• быстрый разогрев и обогрев помещения;
• для создания такого прибора потребуется не так уж и много материала, что позволит сэкономить;
• если устройство оборудовать сверху варочной поверхностью, то под рукой всегда будет горячий чай или даже минимальный обед;
• дымоход тут имеет самую простую конструкцию, что позволяет разместить печку даже на втором этаже или в углублении пола.

Такие неоспоримые достоинства позволяют понять, почему буржуйку так часто устанавливают в подсобных помещениях. Но чтобы быть по настоящему объективным стоит сказать, что данный прибор имеет и свои слабые стороны. Во-первых, быстрое остывание. Печка, как быстро нагревается, так же быстро и остывает. Поэтому для поддержания постоянного тепла понадобится много топлива. Что является и вторым недостатком. Хотя тут можно использовать тот материал, который имеет свойство долго гореть или тлеть. Во-вторых, с точки зрения пожароопасности, данный вариант весьма не безопасен. Поэтому тут важно соблюдать меры предосторожности. Но при грамотном подходе, недостатки буржуйки легко исправить в особенности эксплуатации.

Не смотря на то, что многие печки такой конструкции на фотографиях выглядят не очень привлекательно, они полноценно справляются со своим назначением – обогревом помещения. Главное правильно собрать конструкцию и обеспечить безопасную эксплуатацию.

Делаем прямоугольную печку

Из чего только не делают буржуек! Фантазия народных умельцев не ограничена. Но для тех, кто ни разу не брался за такую конструкцию, стоит начинать с более упрощенного варианта – прямоугольной буржуйки. Это самая популярная модель, которая, к тому же, достаточно легко собирается.

Для того, чтобы сделать буржуйку самостоятельно, понадобится подготовить следующий материал и инструмент:

• план-чертеж – в нем отмечаются размеры каждого элемента;
• металлические листы – их количество зависит от желаемого размера печки, главное чтобы материал был не тоньше 4 мм;
• стальные уголки;
• металлическая труба (30 мм);
• труба (180 мм);
• сварочный аппарат.

Для создания такого варианта понадобится выполнить следующие действия:

1. Металлические листы сначала нужно очистить и обезжирить, иначе сварочный аппарат не сможет их надежно соединить. Для этого можно использовать обыкновенный мыльный раствор или специальные чистящие вещества.
2. На листе металла, который будет служить лицевой частью, необходимо вырезать два отверстия – одно будет служить для сбора золу, а другое дверцей топливника. Размер дверцы должен быть на 3-4 см меньше, чем ширина будущей буржуйки. Что касается высоты расположения, то обычно ее делают 1\3 ниже, чем верхний край. Не стоит забывать, что снизу будет еще одно прямоугольное отверстие для зольника. Их желательно разделять.
3. Для изготовления дверцы понадобится металл чуть большего размера, чем получившиеся окошко. Чтобы соединить два элемента, можно использовать стальные петли. На дверце в обязательном порядке должна присутствовать ручка, которая позволит открывать и закрывать буржуйку.
4. Теперь металлические листы сваривают между собой, чтобы получилась прямоугольная коробка. Начинать стоит с боковых стенок, которые фиксируются на дно. Чтобы проконтролировать вертикаль и горизонталь направления, стоит пользоваться во время такой работы строительным уровнем. Далее приваривают заднюю стенку. Внутреннее пространство делится на три части – дымооборот, топка и зольник. Между последними двумя частями устанавливается колосниковая решетка. На боковых стенках отмеряют 10-15 см и приваривают на всю долину уголки. К ним фиксируются заранее подготовленные полоски из той же листовой стали с шириной в 2,5-3 см. что касается длины, то тут нужно ориентироваться на имеющиеся размеры буржуйки. Расстояние – 5см. все элементы привариваются к двум прутам. Тут нужно максимально качественно выполнить эту работу, так как такие полоски дополнительно выполняют функцию ребер жесткости.

1. Саму решетку к стенкам приваривать не стоит, ведь когда понадобится чистка или замена какого-либо элемента в буржуйке, то придется всю конструкцию разбирать. А так хватит и просто вытянуть решетку.
2. Теперь нужно в верхней части боковых стенок фиксируется два металлических прута. Они будут служить опорой для отражателя. Его располагают таким образом, чтобы спереди оставался канал, по которому дым будет покидать буржуйку. Отражателю предстоит выдерживать самые большие температуры. Поэтому для его изготовления лучше выбрать металл толщиной в 1,5 см.

Теперь можно приступать к верхней крышке. Тут лучше заранее сделать отверстие под будущий дымоход. Далее вырезают и приваривают перемычку. Потребуется сделать еще более узкую, которую размещают на уровне колосниковой решетки. Именно она будет отделять дверцу решетки и зольника.

Теперь привариваются ручки для дверки, защелки и завесы. Что касается последних элементов, то для надежности стоит использовать толстый прут и стальную трубу.

1. Как только конструкция будет готова, ее устанавливают на ножки. Для таких целей отлично подойдет металлическая труба (диаметр 8-10см), которую разрезают на отрезки в 2-4 см. на каждый конец приваривают по гайке с вкрученным болтом. Это обеспечит надежную устойчивость.
2. Последним этапом идет обустройство дымохода. Тут нужна труба в 15-18см по диаметру. Если говорить о длине, то ее должно хватить, чтобы вывести дымоход наружу. Поэтому, чтобы избежать перерасхода материала, стоит задуматься над местом расположения буржуйки. Так как дымоход подразумевает под собой изгибы, каждый такой угол должен быть равным 45 градусам. На нижнем конце оборудуют вращающуюся заслонку. Сам дымоход размещают на гильзе высотой в 15-20см. Для такой цели используют изделие диаметром меньше, чем основная труба. Для соединения используют варку.

После того, как изделие готово, его можно устанавливать и начинать эксплуатировать.

Буржуйка из газового баллона

Если нет желания долго возиться с чертежом, а потом еще собирать печку из отдельных кусков, то можно воспользоваться старым газовым баллоном. Его геометрические формы отлично подходят для такого изделия. Эту печку потом можно разместить в гараже или даже дачной пристройке.

Вся работа по самостоятельному изготовлению буржуйки имеет несколько основных этапов:

1. Сначала снимается верхняя часть, где есть кран. На ее место вваривают заглушку будущего дымохода. Такой элемент используется для перекрытия дымохода, пока печка стоит в холодном состоянии.
2. Визуально разделив баллон на три части, в самом нижнем участке вырезают отверстие квадратной формы. Оно будет служить для загрузки топлива. Остаток металла можно приспособить под дверцу. Но для начала, ее по краям обваривают, чтобы получился необходимый размер. На этом же этапе, к дверце можно приварить петли и ручку. По желанию, ее оснащают замком.
3. В днище баллона прорезают несколько отверстий. Они будут служить колосниковой решеткой. Для изготовления зольника потребуется более тонкий металл. Данный элемент сваривают прямоугольной формы. Специалисты рекомендуют зольник оснащать дверцей, чтобы одновременно выполнялась функция и поддувала. Теперь короб можно приваривать под «колосниковую решетку».
4. Чтобы баллон находился в вертикальном положении, с нижней части приваривают три опоры. Для таких целей можно использовать трубу или металлический уголок.
5. Последним этапом идет создание дымохода. Тут те же требования, что и к буржуйке прямоугольной формы. Толстую трубу вваривают в отверстие и изгибают под углом в 45 градусов. Желательно конец дымохода вывести на улицу или же обеспечить помещению хорошую вентиляцию.

По желанию, к такой буржуйке можно приварить раму из стальной арматуры и тогда она станет, как варочная панель.

Буржуйку из газового баллона можно расположить и горизонтально. Последовательность работ тут аналогична, что и с вертикальным положением, но только дверцу делают в том месте, где был вентиль, а дымоход прикрепляют с торца, где располагается дно баллона.

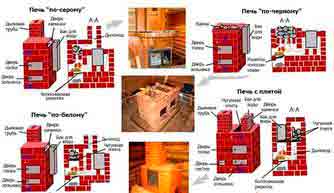

Буржуйка из кирпича

Тут скорее идет не создание самой буржуйки, а избавление металлической конструкции от ее недостатков, а в частности – от быстрой потери тепла. Для этого стоит, ее попросту обложить кирпичом.

Но в такой ситуации есть и свой недостаток – ограниченный металл имеет способность быстро прогорать. Поэтому можно, действительно, попробовать собрать буржуйку из кирпича. Может, кому-то и покажется, что это нарушение классического варианта, хотя греть эта модель будет. НО! Такая печка устанавливается раз и навсегда. Зато у данного варианта есть ряд своих достоинств:

• она имеет риск возгорания на порядок ниже. Чем металлическая модель;
• уровень КПД выше, чем у классической вариации;
• кирпичная буржуйка травмобезопасна;
• сохранение тепла происходит намного дольше, нежели в металлических печках, благодаря чему в помещении будет тепло более длительное время, если огонь погаснет.

Если в помещении есть бетонный пол, то думать о фундаменте под печку не нужно. В обратном же случае, потребуется полноценное основание.

Перед укладкой печки, проводят разборку пола, чтобы образовалось углубление в 40 см. На дно укладывают слой песка и щебня, которые сверху покрывают арматурной сеткой. Далее выполняется монтаж опалубки и заливка бетоном. Желательно в раствор добавить щебня. К постройке буржуйки приступают не ранее, чем через 7 дней после заливки фундамента. Этого времени хватит, чтобы основание затвердело.

Как только бетон застынет, его покрывают рубероидом и посыпают песком. Первый кирпичный ряд не требует скрепляющего раствора. При работе обязательно нужно пользоваться строительным уровнем. Скрепляющий раствор потребуется для торцов. На втором ряду проводят закрепление дверцы поддувала, а чуть выше него, фиксируют колосник.

На четвертом ряду идет создание топочной камеры. Тут же устанавливают и дверцу топки. Чтобы этот элемент держался, используют жирный глиняный раствор и проволоку, которая служит для дополнительного крепления. Для этого в печной дверце есть специальные отверстия.

Если кирпичная буржуйка используется для обогрева большого помещения, то лучше ее выкладывать в 10 рядов. Для основания дымохода кирпич выкладывается в 2-3 ряда, а потом к нему пристыковывают трубу.

В целом ничего сложного в таком изделии нет. Зато выглядеть оно может намного эстетичней, чем буржуйка из металла.

Буржуйка из бочки

Этот вариант подходит для тех, кто не особо озабочен эстетикой, а требует только тепла. Данный вариант подходит не только для бочек, но и для труб очень большого диаметра.

Для того чтобы получилась такая печка, нужно выполнить следующие действия:

• с наружной стороны вырезают два отверстия прямоугольной формы – вход в топочный отсек и зольник;
• «лишние» кусочки бочки обрамляют полосками из металла и оснащают ручкой с щеколдой – в последующем это будут дверцы;

• на 10см вниз от топочного отверстия, с внутренней стороны бочки приваривают кронштейны уголковые, поверх которых укладывают колосниковую решетку (приобретается отдельно или изготавливается самостоятельно);
• с внешней стороны к дну приваривают ножки – для этого можно использовать трубы или металлические уголки;
• далее возле отверстий и на дверцы крепят петли и соединяют элементы;
• рекомендуется в конце зачистить все швы, чтобы печка выглядела более аккуратной и менее травмоопасной;
• как только все будет готово, прибор можно подключить к дымоходу, который заранее выводят на улицу.

Данный метод изготовления буржуйки отлично подходит и для трубы. Только после того, как будет установлена колосниковая решетка, стоит не забыть заварить дно трубы и верхнюю часть. А так ничего сложного!

На самом деле, вариантов того, как можно сделать буржуйку своими руками множество. Порой народные умельцы додумываются до таких шедевров, что магазинные дизайнерские устройства просто даже рядом стоять не могут. Но гнаться нужно не за красотой и оригинальностью, а за безопасностью. Ведь во время работы буржуйки будут выделяться угарные газы, которые могут даже и отравить человека. Поэтому работая в помещении, отапливаемом таким устройством, раз в 30-40 минут нужно выходить на свежий воздух и проветривать пространство.

Сделать печку-буржуйку – полдела. Надо еще получить удовольствие от ее использования. Казалось бы, что тут сложного – закинул дрова и грейся. Но не все так просто, как может показаться на первый взгляд.

Почему готовые устройства стоят дороже? Потому, что инженеры-сборщики предусмотрели все удобства. Чтобы самодельная печка тоже приносила удовольствие стоит подумать над такими моментами:

• защита – во время закладки топлива, старые угольки могут выпадать наружу, что вполне травмоопасно, поэтому перед топочной камерой нужно соорудить небольшую сетку;
• так как печка раскаляется, то ее с внешней стороны стоит немного теплоиизолировать, или по крайней мере, провести изоляцию приближенных поверхностей – это снизит риск возгорания;

• желательно покрыть буржуйку жаростойкой краской или антикоррозионным покрытием – так изделие послужит намного дольше;
• на корпусе стоит приделать ручки, так как во время горения топлива, стенки устройства будут сильно раскаляться;
• обязательно нужен регулировщик тяги через колесники – это делает работу буржуйки более комфортной;
• если буржуйка делается из старого газового баллона, то важно убедится, что внутри емкости не осталось опасного вещества – в обратном случае высок риск взрыва.

Безопасная эксплуатация

Самоделки всегда опасны тем, что вовремя их конструирования, человек может упустить из вида какие-либо детали, которые ему покажутся незначительными. А на самом деле, именно они и будут отвечать за травмоопасность конечного изделия. Тоже самое касается и буржуек своими руками.

Чтобы домашняя печка принесла только тепло, стоит обратить внимание на следующие моменты:

• печка должна стоять на огнеупорной поверхности – кафельной плитки, кирпичной кладки, металлическом листе хорошей толщины и т.д.;

• если печка стоит возле стен, то их также рекомендуется обезопасить – для таких целей можно использовать ту же самую плитку, огнеупорный гипсокартон или любой другой материал, который не боится контакта с высокими температурами;
• возле прибора не должно находится никаких легко воспламеняющихся материалов или веществ – максимально допустимое расстояние не ближе 1,5 метров (пожарные вообще рекомендуют в помещении таких предметов не держать);
• так как буржуйка собиралась самостоятельно, то она не безопасна со стороны производства вредных веществ, поэтому в помещении должна быть хорошая вентиляция (как искусственная, так и естественная);
• в изготовлении изделия лучше выбирать только качественный материал – как минимум, такое изделие прослужит дольше, а как максимум, не принесет ни какого вреда своему хозяину.

Срок службы и качество тепла напрямую зависит от того, как человек подошел к решению этого вопроса. Поэтому лучше немного потратиться, тем более, что пару листов металла точно выйдут дешевле, чем полноценный обогреватель. Зато в помещении будет тепло и уютно.

Фабриченко Николай, 45 лет, г. Тверь

Я вообще люблю заниматься рукоделием, причем, одинаково хорошо работаю, как с деревом, так и с металлом. Поэтому, когда изготавливаю какой-либо прибор, в первую очередь думаю о его безопасности. В гараже я провожу много времени, поэтому решил сделать буржуйку. Мой сосед по кооперативу поддержал мою идею и решил заняться тем же. Собрать конструкцию не составило особого труда, но когда мы начали заниматься установкой, то мой сосед решил не думать над пьедесталом. Он просто поставил печку в углу гаража. Совсем недавно наблюдал картину, как он тушил пожар. Оказывается, под буржуйкой был пол с линолиумом, и пока она горела больше 2х часов, покрытие не только поплавилось, но и воспламенилось. Поэтому мастерам-самоучкам стоит запомнить – безопасная эксплуатация должна стоять на первом месте! Хорошо, что я рядом был.

Лисогоря Владимир, 40 лет, г. Якутск

А я буржуйку соорудил из старого молочного бидона. Сначала в верхней части сделал отверстие, которое служит поддувалом, потом в днище вырезал место под патрубок. На него же насадил дымовую трубу. Для змеевидного колесника использовал стальную проволоку. Сначала у меня была проблема с горением топлива, но потом я просто растянул колесник и все наладилось. В своей буржуйке я сделал опоры в виде колец, для чего использовал трубы. Вместо ножек сделал кирпичное возвышение. Уже вторую зиму такая самодельная печка отлично меня спасает в гараже.

Александр Василенко, 37 лет, г. Рыбинск

Я себе в мастерскую соорудил буржуйку из старой бочки. Вырезал с торца прямоугольное отверстие, с внутренней стороны установил решетку, на которую укладывал дрова. В верхней части сделал отверстие под дымоход и из соответствующего диаметра трубы его же и сделал. На всю работу у меня ушло 2 дня, так как я не мог сразу качественно припаять дымоход. Смог попользоваться я такой печкой не больше недели. Во-первых, контролировать огонь в такой конструкции оказывается достаточно сложно. Во-вторых, размеры бочки у меня были значительные, поэтому она много места занимала в мастерской. Единственное, что на ее сооружение я потратил совсем мало усилий и времени. Сначала хотел выкинуть эту печку, но жена предложила отвезти на дачу, и теперь мы в ней сжигаем огородный мусор. Так что из бочки средства отопления не получается.

Источник: http://aqua-tehnik.ru/samaya-ehffektivnaya-burzhujka-svoimi-rukami-chertezhi-foto

Инструкция по изготовлению простой буржуйки своими руками

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

Рекомендуем к прочтению: статью о том как самостоятельно сделать пиролизный котел

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Возможно вас так же заинтересует статья о способах реализации альтернативного отопления частного дома

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Источник: http://v-teplo.ru/kak-sdelat-pech-byrjuiky.html

Буржуйки на дровах своими руками

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево . Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты , часто печки делают самостоятельно.

Буржуйки на дровах своими руками

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5 — 3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес .

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

• Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
• Аппарат для сварки, мощностью 200 А , и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
• Щетка металлическая.
• Молоток-шлакоотделитель .
• Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
• Плоскогубцы, молоток, зубило.
• Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

• С использованием одного баллона с вертикальным или горизонтальным его расположением ;
• С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления печи потребуется:

• Стальной лис т т олщиной не менее 3 мм — из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
• Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
• Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
• Труба для дымохода диаметром в 90 — 100 мм.
• Арматурный прут диаметром в 12 — 15 мм или стальной уголок для изготовления колосника и ножек. Колосник из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких — это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость не новая , а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости , так как проводить работы будет крайне опасно.

Подготовка проводится в такой последовательности:

• Первым делом откручивается вентиль, который расположен сверху баллона, освобождается отверстие, в которое он установлен. Емкость оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее до верха водой.
• По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно поодаль от жилья.
• Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

• Первым шагом подготовленный баллон размечается — на нем обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка — благодаря ее достаточно жесткой , но эластичной ленте можно вымерить и расчертить места расположения дверец.

Разметка газового баллона

• Следующим этапом идет аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.

Вырезание проемов под дверцы токи и зольника

• Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
• Далее измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
• Затем, намечается уровень установки колосника. Решетка должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии друг от друга 8 ÷10 мм.

Самодельный колосник из металлических прутков

• К одной из сторон отверстия топки привариваются петли, закрепленные на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались и открывались .

Окно топки с навешенной дверцей

• На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно держать дверцу закрытой в то время, когда топится печь.
• Таким же образом закрепляется и дверца на поддувале-зольнике.
• Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
• Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь должна быть расположе на на расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

Оригинальная конструкция эффективной буржуйки из двух баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании , в вертикальной части печи вполне возможно устроить водогрейный бак, если внутрь установить герметично заваренную емкость , вывести наружу кран и врезать патрубки для подачи и отбора воды.

• Первым шагом идет подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 – 35 м м м еньше внутреннего диаметра баллона.

Круглый проем для дверцы топки

• В донной части будущей топки в несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном случае служить своеобразной колосниковой решеткой .

Отверстия в стенке баллона будут играть роль колосниковой решетки

• Под этим «колосником» приваривается металлический короб — это будет зольник-поддувало . На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться в данной модели не будет.
• Рядом с зольником привариваются ножки из уголков или арматуры.

Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник

• Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки

• Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно закрывать окно топочной камеры и минимизировать подсасывание воздуха.

Далее переходят к работе над подготовкой второго баллона.

• Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, которая идеально подойдет для надевания и приваривается к горизонтальному корпусу.

• В данном случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е . дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.

Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями

• Для этого внутри вертикального корпуса ввариваются на определенном расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на первой перемычке должно быть расположено на противоположной стороне от от верстия на второй перемычке и так далее. Оптимальным вариантом в данном случае будет монтаж трех подобных перемычек, расположенных равноудалённо друг от друга.
• Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения дымохода.

Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых элементов.

Буржуйка из газового баллона

• Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной трубы.

Внутреннее устройство не отличается сложностью

• Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы . Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей — иногда они идеально подходят для буржуйки из баллона.

Можно подобрать готовую чугунную дверцу

• Можно сделать дверцу и из вырезанной из баллона прямоугольной части. Она по размеру сторон хорошо подойдет для получившегося отверстия, но посередине нее останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
• И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 — 8 мм, сгибается прямоугольник, который приваривается на емкость , создавая небольшую, но достаточно ровную поверхность.
• Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон балло на на всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Вертикальная буржуйка из бочки или трубы большого диаметра

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100 — 150 мм.

Вертикальная буржуйка

• Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50 мм.
• Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
• Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
• В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
• Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
• Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
• Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
• Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
• Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться , а задвижка свободно входить в устроенный крючок держатель.
• В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
• После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

Простейшая буржуйка их металлической бочки

• В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок .

Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.

• Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
• Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.

• Следующим этапом идет изготовление колосника из металлического листа толщиной в 3 — 4 мм. Сначала осуществляется замер площади и по по лученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом , чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.

Фигурный разрез для заклепочного крепления патрубка дымохода

• Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок .

Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных дисков

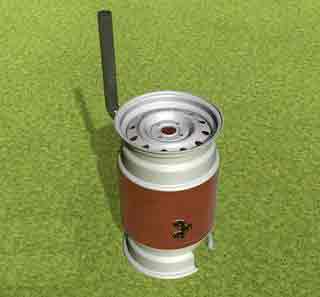

Буржуйка из трубы и колесных дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра — ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции , но обычно ограничиваются 300 – 450 мм.

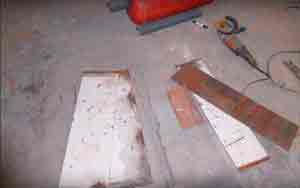

Материалы для изготовления печки

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

• Подготавливаются отдельные элементы будущей печки — два диска, отрезок трубы, металлический лист и труба для дымохода.
• Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

Исходные детали свариваются в общую вертикальную конструкцию

• Далее, на трубе размечается проем под топку и вырезается шлифмашинкой .
• Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
• Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100 — 120 мм по ширине и высоте.

Установленная дверца топки

• С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
• Рекомендовано на верхний ди ск сд елать варочную панель из стального листа толщиной в 4 — 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
• То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер , и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов — это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная печь, изготовленная из листового металла. Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками — пластинами , тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 — 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

Базовый чертеж для ее изготовления

• Опираясь на чертеж , на металлических листах вычерчивают детали буржуйки: панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
• В передней панели вырезаются прямоугольные отверстия для топки и поддувала. Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
• На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
• После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
• В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
• К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
• Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки .
• В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка . Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки .
• Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
• Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
• Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно буржуйка будет приносить в дом или хозяйственные постройки тепл о и у ют, не доставляя при этом проблем, только в том случае, если при ее установке будут соблюдены правила техники безопасности.

Установка буржуйки требует соблюдения определенных правил безопасности

Источник: http://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/burzhujki-na-drovax-svoimi-rukami.html
