Простейшая реактивная печь из кирпича своими руками за 10 минут

В этой статье я хочу рассказать о том, как можно своими руками быстро сделать простую реактивную печь из обычного кирпича.
Летом многие жители мегаполисов летом уезжают отдыхать на дачу. Но вот газификация пришла не во все посёлки, а таскать с собой громоздкий баллон по электричкам и автобусам не всегда удобно. Если рядом есть источник дров (лес, посадки и т.п.), то самый простой выход из ситуации простая кирпичная печка. Сложить её может любой, даже самый криворукий человек буквально за 10-15 минут. Главное чтобы под рукой были кирпичи и желательно глина.

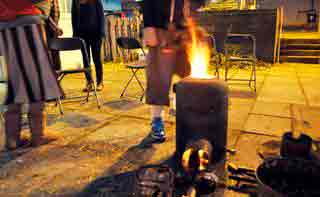

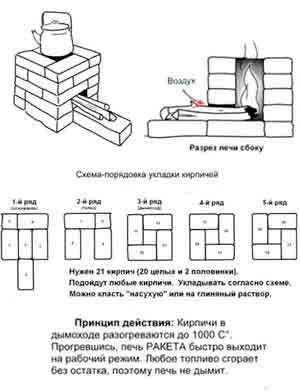

Вот так выглядит самая простая реактивная печь (или как её ещё любят называть в народе — «ракетная печь»):

Принцип её работы достаточно простой. В нижней части горит топливо и постепенно оседает под собственным же весом. За счёт разницы температур в камере создаётся тяга, с помощью которой горячий воздух поднимается по дымоходу и значительно его разогревает.

Всё используемое топливо при этом полностью сгорает без остатка, а потому дыма от ракетной печи, когда она вышла в рабочий режим, практически нет. Сложить её очень просто. Вам понадобится всего 21 кирпич, вернее 20 целых кирпичей и 2 половинки.

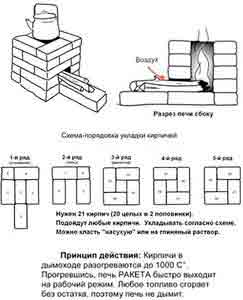

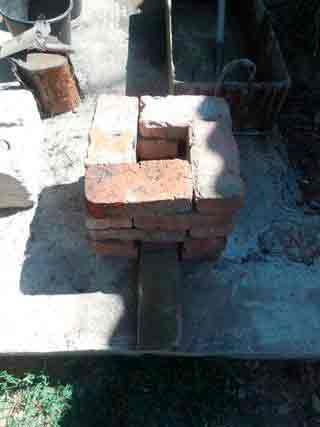

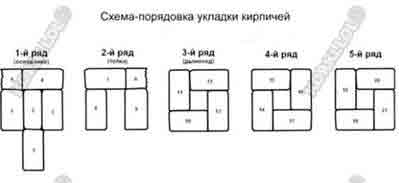

Уложите их по указанной выше схеме. Результат получится вот таким:

Кирпичи можно просто укладывать друг на друга, а можно и скреплять с помощью глины чтобы потери тепла были меньше. Повторюсь — это самый-самый простейший вариант. А есть вариант посложнее, но и поинтереснее.

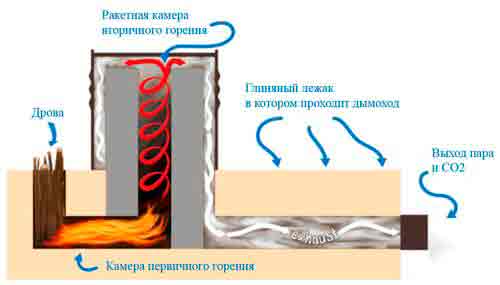

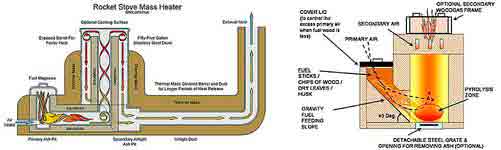

Вот схема, на которой представлена сверхэффективная реактивная печь-ракета более продвинутой конструкции:

Здесь используется Г-образная конструкция из трёх отделений. Первое отделение используется для подачи топлива. Второе — это камера горения, где топливо сгорает. А третье — это тепловая шахта или дымоход, где из-за разности температур создаётся сильная тяга.

Чтобы сложить такую печку-ракету на дровах Вам так же понадобится 2-3 десятка кирпичей:

Некоторое количество глины:

Из этих материалов Вам надо сложить вот такую конструкцию, напоминающую ракету на старте:

После этого обмазываем её глиной и оставляем сушится:

В принципе, Ваша простейшая реактивная печь на дровах для дачи готова. Вы сделали её своими руками из кирпича и хорошего настроения! После того, как глина хорошо просохнет — ею можно пользоваться.

Если что-то ещё непонятно — смотрите видео:

Источник: http://korki.lol/prosteyshaya-reaktivnaya-pech/

Ракетная печь длительного горения своими руками

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

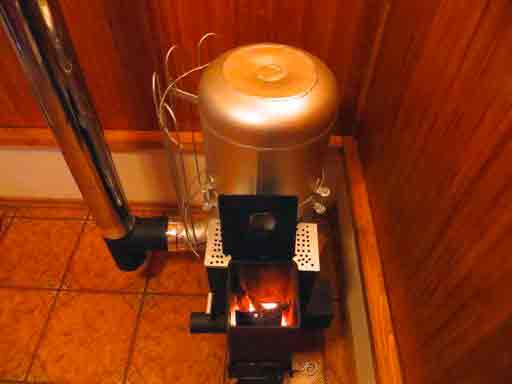

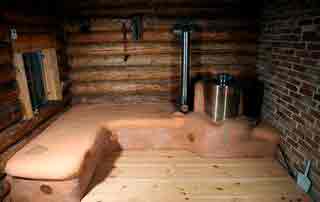

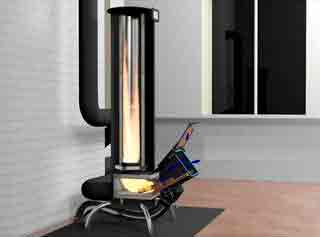

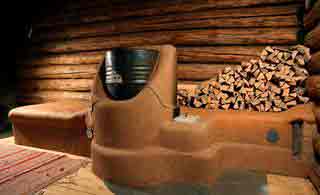

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

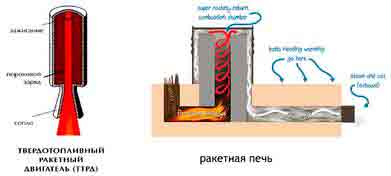

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

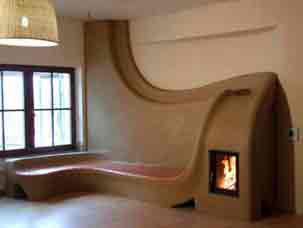

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

• высокий коэффициент полезного действия – 85%;
• очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
• отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
• возможность использовать любое твердое топливо;
• минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

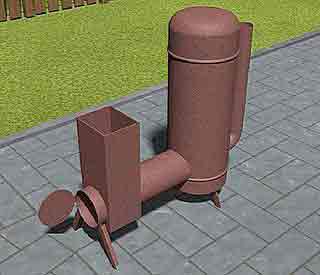

Самая простая конструкция из бочки или газового баллона

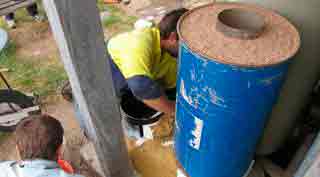

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

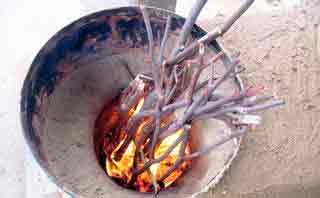

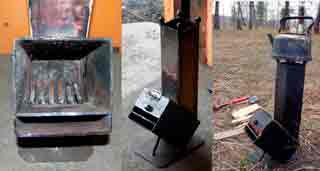

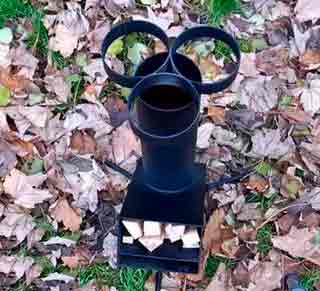

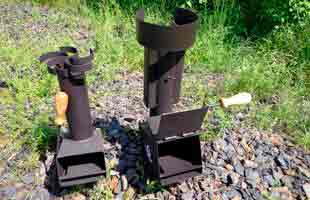

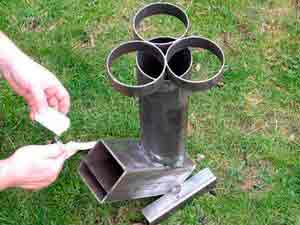

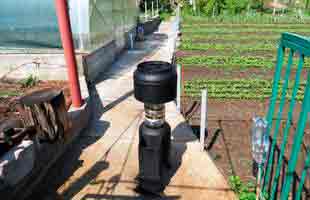

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

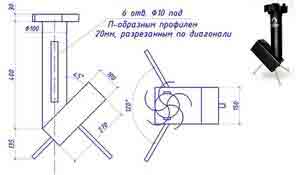

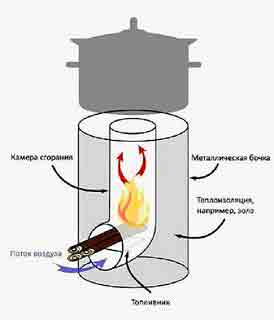

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

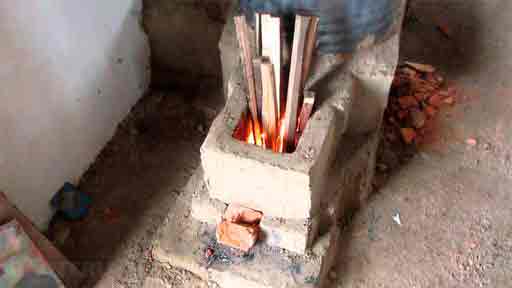

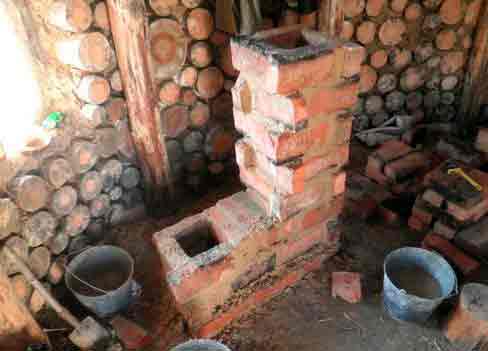

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

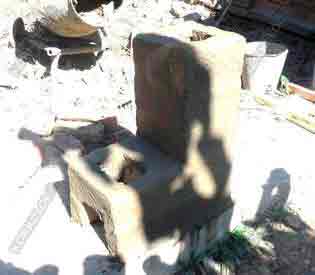

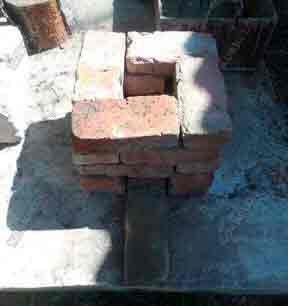

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

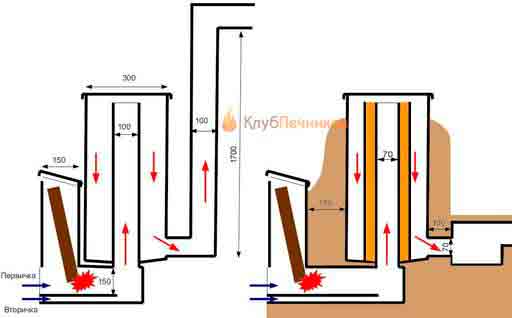

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

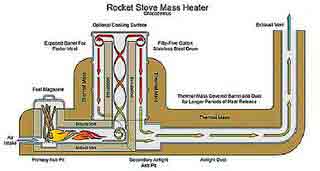

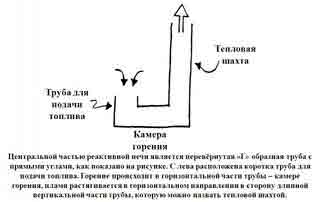

Как работает ракета:

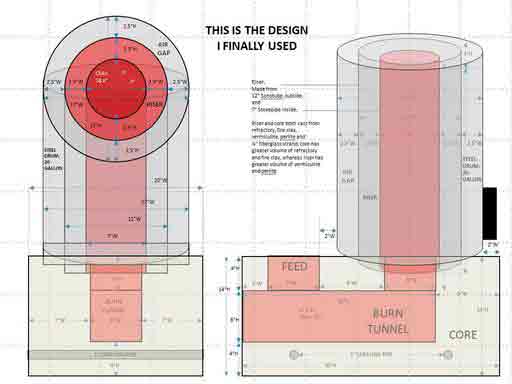

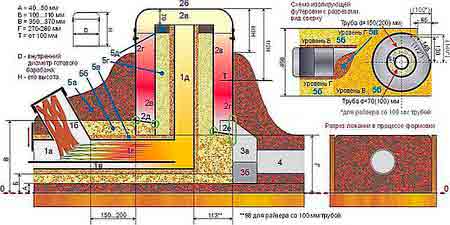

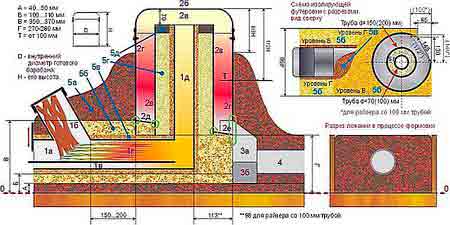

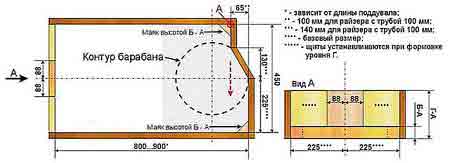

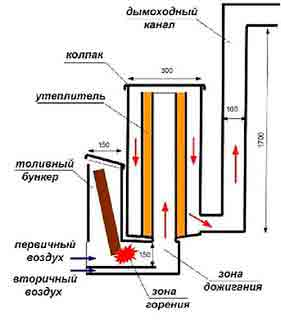

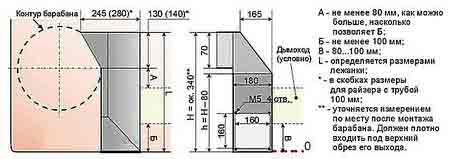

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

• высота барабана составляет 2 его диаметра;
• высота глиняной обмазки – 2/3 высоты;
• толщина обмазки – 1/3 диаметра;
• площадь сечения трубы – 7% от ее поперченного сечения;
• площадь поддувала – 1/2 сечения трубы;
• жаровая труба по горизонтали и вертикали должна быть одинаковой;
• объем зольника – 4-6% от высоты барабана;
• площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
• толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
• толщина обмазки лежанки – 1/4 диаметра барабана;
• высота внешней трубы – 4000 мм;
• длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

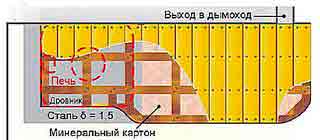

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

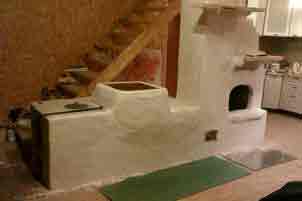

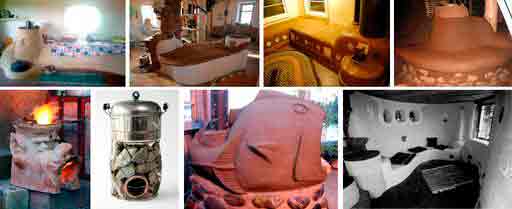

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

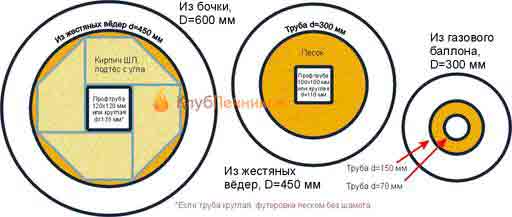

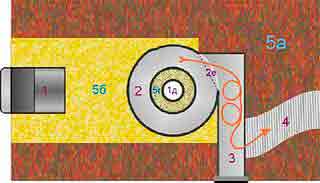

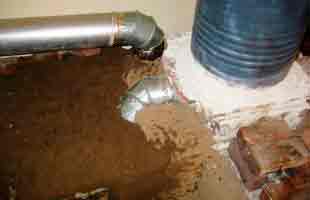

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1. Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

• 2 ведра;
• труба из нержавеющей стали;
• речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

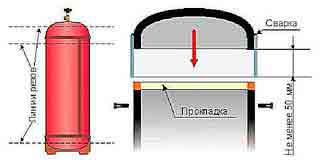

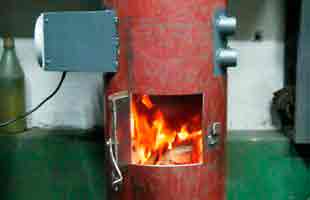

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Источник: http://www.portaltepla.ru/pechi/raketnaya-pech-svoimi-rukami/

Реактивная печь для дома своими руками

В основе действия реактивных отопительных агрегатов лежит принцип пиролиза, при котором твердое топливо под влиянием высоких температур распадается с выделением газа. Последний сжигается в камере сгорания с отдачей большого количества тепла. Такой метод позволяет получить больший КПД, чем при отапливании твердым топливом.

Особенностью ракетных печей является характерный гул при запуске, который исчезает при достижении рабочей температуры. Именно благодаря этому звуку такой тип печей получил название «Ракета».

Виды реактивных агрегатов

Подобное отопительное устройство для дома плотно вошло в обиход и часто используется как для обогрева помещения, так и для приготовления пищи. Существует даже мини-вариант, который предназначен для применения в походных условиях.

Для сооружения ракетной печи часто используют подручные средства. На сегодняшний день различают следующие несколько видов этого отопительного устройства:

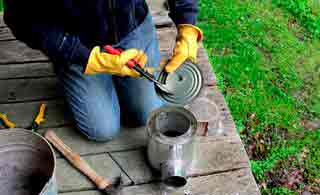

1. Переносные самодельные печи из жестяных емкостей. Для изготовления конструкции подойдут ведра, банки из-под краски и другие вместилища. Это отличный вариант для похода или работы на строительной площадке, причем для создания такого устройства достаточно нескольких часов.
2. Печи, выполненные из металлической бочки или огнеупорного кирпича. Подобный агрегат отличается присутствием под землей горизонтального дымового канала и наружного стояка, который обеспечивает тягу. Хорошо подходит для прогревания теплоемких масс.
3. Печь-ракета из кирпича, имеющая несколько дымовых труб. Она предназначена для воздушного нагрева пола.

Особенности сооружения

Чтобы сделать реактивную печь своими руками, не нужно обладать особыми навыками. Благодаря компактности и простоте исполнения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу соединенные между собой общим каналом. Меньшая емкость называется камерой сгорания. Она применяется сначала для розжига, затем для горения дров.

Растапливают печь обычно с использованием легковоспламеняющихся материалов, таких как деревянная стружка, щепки, бумага, небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь начнет выполнять свои функции по обогреву комнаты. Определить этот момент можно по тому, как гул, возникший в начале, стихнет.

Помещение нагревается от дымового канала, который проходит через комнату или по ее периметру. Продукты сгорания, пройдя по всей протяженности трубы и отдав тепло в помещение, наружу выходят холодными. То есть тепловая энергия по максимуму сохраняется внутри отапливаемой комнаты.

Достоинства и недостатки

Чтобы полностью разобраться с механизмом работы печи-ракеты и приступить к ее изготовлению, стоит изучить все плюсы и минусы подобного оборудования.

Среди главных преимуществ реактивной печи для обогрева дома, сделавшие ее такой популярной, отмечают следующее:

• минимальное количество используемого материала и простота изготовления;
• высокая теплоотдача печи с дожигом выделяемых газов благодаря принципу пиролиза в работе;
• невысокая цена необходимых строительных материалов, а значит, низкая себестоимость агрегата;
• возможность закладывать в топку горючее, не останавливая работу печи;
• равномерное распределение тепла в большом помещении благодаря изолированному дымоходу, проложенному по периметру или через комнату;
• неприхотливость в работе, возможность саморегуляции движения газов по дымоходу посредством тяги.

В то же время в работе реактивных печей имеются следующие недостатки:

• для топки простейшего устройства используется только сухая древесина, поскольку наличие дополнительной влаги может привести к неправильной работе агрегата и даст обратную тягу; если использовать топливо с излишней влагой в более сложной конструкции, отопительное устройство не прогреется до температуры, оптимальной для процесса пиролиза;
• во время работы реактивного агрегата есть необходимость постоянно находиться рядом, следя за соблюдением правил техники безопасности;
• мощности печи-ракеты достаточно для поддержания комфортной температуры помещения, но не хватает для парилки, потому в бане ее использовать не удастся.

Кладка своими руками

Мастерам и любителям, кому под силу соорудить такую ракетную печь, необходимо обратить внимание на единственную трудность, которая может возникнуть на пути к цели. Речь идет о получении разрешения на строительство. Что же касается самой работы, с ней справится любой желающий.

Особенность печи состоит в том, что агрегат имеет изогнутую камеру сгорания: в виде буквы J или L. Благодаря такой конструкции огонь движется в горизонтальном направлении, и тепло, дойдя до изгиба трубы, поднимается под действием эффекта турбулентности. В свою очередь возникающая тяга поддерживает интенсивность горения.

Внутри большой камеры имеется тепловой стояк, по которому вверх поднимаются нагретые газы и, отдав часть тепла, снова опускаются по каналам. Вторичное спускание воздуха способствует практически полному выгоранию золы и сажи, что значительно повышает теплоотдачу печи.

Далее, под действием вытяжки газ выходит по дымовым трубам, распределяя остатки тепловой энергии по лавке.

Самый распространенный материал для создания реактивной печи своими руками – глина. Однако в наше время вполне уместно использовать другие материалы, например, плитку или камень.

Ракетная печь из кирпича показывает высокий уровень КПД. Пройдя весь путь от камеры сгорания к дымовому каналу, газ, выходящий наружу, под действием высоких температур (от 900 до 1200 градусов) превращается в водяной пар и углекислый газ. При таких показателях осуществляется сгорание сажи.

Для топки печи-ракеты подойдут практически все горючие вещества: вторичные материалы, шишки, ветки, опилки и др.

Если вы хотите, чтобы самодельная печь-ракета моментально отдавала тепло в помещение, колпак требуется оставить свободным, не обмазывая глиной. Если нужно дольше сохранять тепло от горения, в таком случае это изделие стоит изолировать с помощью кирпича или глины.

Первый ряд выкладывается сплошным. Бруски должны лежать в точном соответствии с показанным на схеме рисунком: это придаст всей основе прочности. Для кладки потребуется 62 красных кирпича.
На изображении хорошо видно соединение трех отделов печи.
Углы на боковых брусках фасада топки срезаются или скругляются: так конструкция будет выглядеть аккуратнее.

Второй ряд. На этом этапе работы закладываются внутренние дымовые каналы, через которые будут проходить нагретые в топке газы, отдавая тепло кирпичам лежанки. Дымоотводы соединяются с топливником, который также начинает формироваться в этом ряду.

Первый кирпич стенки, разделяющей два канала под лежанкой, срезается по диагонали. Этот «закуток» будет собирать оставшиеся продукты горения, а прочистная дверца, установленная напротив скоса, позволит без труда его очистить.
Для кладки уровня потребуется 44 кирпича.

На втором же ряду монтируются дверцы поддувальной и очистной камер, которые необходимы для периодического приведения в порядок зольного отверстия и внутренних горизонтальных каналов.
Дверцы крепятся с помощью проволоки, которая закручивается на ушках чугунных элементов, а затем размещается в швы кладки.

Третий ряд практически полностью повторяет конфигурацию второго, но с учетом укладки в перевязку. Потому для него также потребуется 44 бруска.

Четвертый ряд. На этом этапе перекрываются дымоотводы, проходящие внутри лежанки, сплошным слоем кирпича.
Оставляется отверстие топки и формируется канал, который будет отапливать варочную плиту и отводить продукты горения в дымовую трубу.

Кроме того, сверху перекрывается поворотный горизонтальный дымоход, отводящий нагретый воздух под лежанку.
Для кладки уровня нужно подготовить 59 брусков.

Пятый ряд. Следующий этап – это перекрытие выступа печи вторым перекрестным слоем кирпича. Продолжают выводиться дымоотводные каналы и топка. Для работы необходимо 60 брусков.

Шестой ряд. Выкладывается первый уровень подголовника лежанки и начинает подниматься часть печи, на которой будет установлена варочная плита. По-прежнему выводятся дымоотводные каналы. В процессе работы понадобится 17 кирпичей.

Седьмой уровень. Завершается кладка подголовника, для чего используются срезанные наискосок бруски. Поднимается второй ряд основы под варочную панель. На этом этапе потребуется 18 кирпичей.

Восьмой уровень. Производится кладка конструкции печи с тремя каналами. Для этого понадобится 14 брусков.

Девятый и десятый ряды схожи с предыдущим. Они выкладываются по той же схеме: поочередно и в перевязку.
На каждый из уровней понадобится по 14 брусков.

Одиннадцатый ряд. Продолжается кладка по схеме. Для работы необходимо использовать 13 кирпичей.

Двенадцатый уровень. На этом этапе формируется отверстие для установки дымовой трубы. Проем, подводимый под плиту, снабжается срезанным наискосок бруском для более плавного перетекания нагретого воздуха в соседний канал, ведущий в нижние горизонтальные трубы, расположенные в лежанке. На кладку уровня используется 11 кирпичей.

Тринадцатый ряд. Формируется основа под плиту, происходит объединение центрального и бокового каналов. Именно по ним горячий воздух будет поступать под плиту, а затем перетекать в вертикальный канал, ведущий под лежанку.
Укладывается 10 кирпичей.

На 13 же ряду готовится основа под сооружение варочной плиты. Для этого по периметру пространства, в котором были объединены два вертикальных канала, настилается жаростойкий материал – асбест. На него размещается цельная металлическая плита.

В этом случае не рекомендуется устанавливать варочную панель с открывающимися конфорками, так как при их открытии дым может попасть в помещение.

Четырнадцатый ряд. Перекрывается отверстие для трубы и поднимается стенка, отделяющая варочная плиту от зоны лежанки. Для работы потребуется всего 5 брусков.

Пятнадцатый ряд. Для выполнения этого уровня, поднимающего стенку, также необходимо 5 кирпичей.

Здесь же в продолжение заднего бокового элемента конструкции рядом с варочной панелью на кронштейны закрепляется металлическая полка, которая может применяться в качестве разделочной доски.

На картинке-схеме смоделирован пример использования варочной плиты. В этом случае кастрюля поставлена именно на тот участок поверхности, который будет прогреваться в первую очередь, так как под ним проходит горячий поток воздуха.

После завершения всех описанных в порядовке работ в отверстие, которое находится сзади печи, устанавливается дымовая труба, которая выводится на улицу.

С задней стороны конструкция выглядит вполне аккуратно, потому ее можно установить как около стены, так и посередине комнаты.

Такая печь отлично подойдет для отопления дачного домика. Если же конструкцию и дымовую трубу декорировать отделочными материалами, подобное оборудование может стать оригинальным и функциональным дополнением любого частного дома.

Как можно увидеть, уголок, образовавшийся под разделочной полкой, очень удобен для сушки и хранения дров.

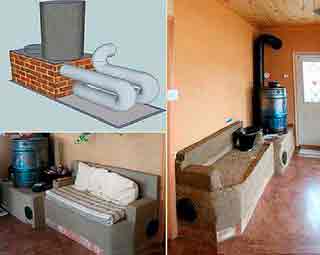

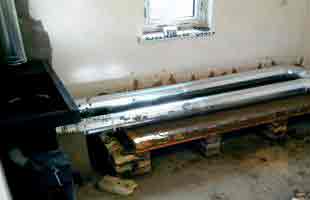

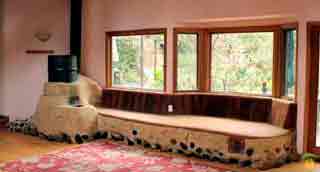

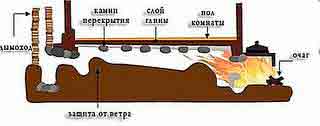

Реактивное устройство с теплой лежанкой

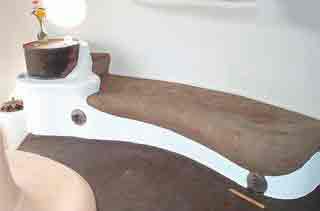

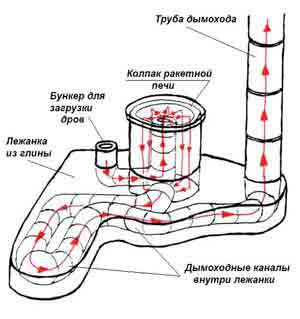

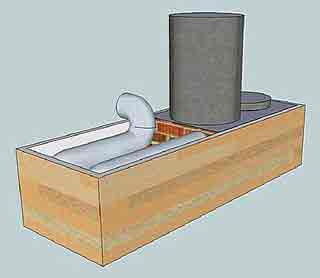

Одна из вариаций подобных отопительных агрегатов – печь-ракета со спальным местом. В ее основе лежит все тот же принцип пиролиза. Отличие заключается в самой конструкции теплообменника. Длинные каналы аппарата сделаны из негорючих материалов и соединены между собой. Размещается эта конструкция под плоскостью лежанки.

Сам выступ является поверхностью из глины, камня или кирпича, внутри которой горячий воздух циркулирует по каналам теплообменника. Во время работы реактивной печи газ, полученный путем пиролиза, движется по трубам под лежанкой, отдает тепло и выводится через дымоход, расположенный на улице. Его высота достигает 3000-3500 мм.

Устройство печи с топкой располагается возле одного из краев лежанки. Часто здесь же присутствует варочная поверхность, с помощью которой самодельная ракетная печь может использоваться и для приготовления пищи.

Каменная или глиняная поверхность лежанки покрывается деревянным настилом или циновкой из бамбука или соломы. Это нужно для комфорта пользователя, ведь лежанка служит ночью спальным местом, а днем – сиденьем. Народы Азии ракетную печь традиционно использовали для приема пищи, оборудовав лежанку специальным низким столиком.

Важно отметить, что такой вид печного устройства довольно экономно расходует топливные ресурсы. Для нагревания агрегата вполне хватает охапки средних по толщине сухих веток. Благодаря тому, что печь-ракета из кирпича долго удерживает тепло, натопив один раз вечером, всю ночь можно наслаждаться созданным комфортом, не заботясь об очередной закладке горючего.

Основные правила топки

Главное требование к работе реактивной печи на дровах, благодаря которому достигается максимальная теплоотдача, – предварительный разогрев. Для этого подойдет бумага, опилки или щепки, подброшенные в топку. После достаточного прогревания конструкции характерные звуки утихнут или изменят тональность: это сигнал того, что можно переходить к закладке основного топлива, которое быстро разгорится от жара, полученного в начале работы.

Контролировать процесс функционирования печи можно благодаря специальным заслонкам, регулирующим тягу. До полного разгорания топлива дверцу топочной камеры или поддувала нужно держать открытой. Когда пламя хорошо разгорится, а печь начнет гудеть, дверцу можно прикрыть. Звуки, издаваемые печным оборудованием, подскажут, что именно нужно делать. Если в процессе топки пламя начнет затухать, то, приоткрыв заслонку, можно помочь печи разгореться с новой силой.

Источник: http://pechnoedelo.com/otopitelno-varochnye/pech-raketa-dlya-doma.html

Фотолента поста — Печь-ракета из кирпича.

Автор: Xollms, 03.08.2017 — 19:57

В одном из комментариев попал на такой вариант.

21 фото и 1 видео.

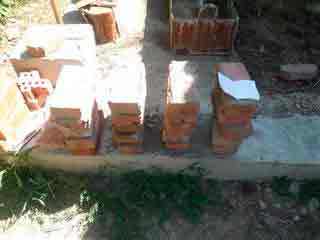

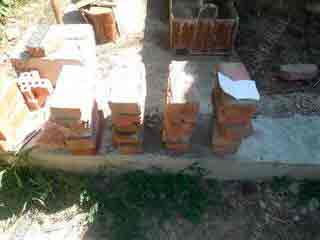

Сначала посмотрел на первый вариант.
3.

Потом несколько раз подбирал вариант из видео, фоток не делал.

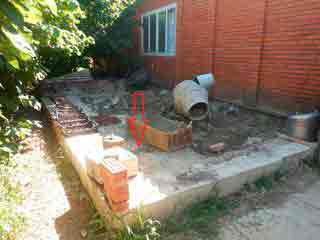

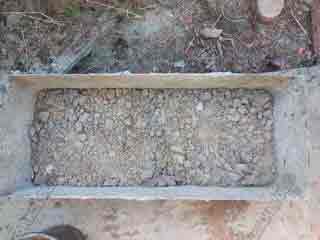

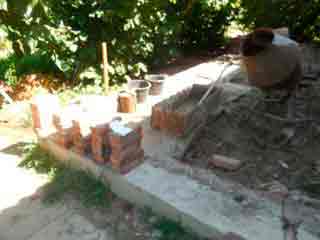

Общий вид. Лет 15-17 назад на этом месте хотели строить холодильник, потом эту затею оставили, а фундамент остался. Весной на этом месте решили строить беседку с мангалом. На этом месте залит бетон с армирующей сеткой под сам мангал, со схемой пока не определился. Последние два месяца времени заниматься вообще не было, поэтому пока в таком виде.
4.

Другой ракурс, резкость подвела.
6.

Как же без Мурки.
7.

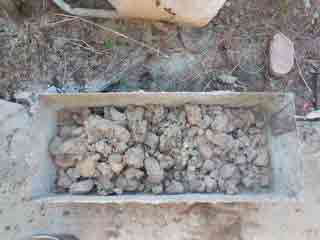

Недавно бурили водоразборную колонку, как раз и глина пригодилась.
8.

Измельчаю и в бетономешалку, кстати всего на пару лет меня моложе, сколько кубов бетона намешала хз.
9.

Источник: http://yap-helper.ru/post/building/1639254

Печь ракета – создаем своими силами недорогую и эффективную отопительную установку

Сейчас создано немало печей, которые используют в качестве топлива дрова. Особое место среди них занимают так называемые реактивные (ракетные) агрегаты, которые имеют специфические особенности, незаменимые в определенных эксплуатационных условиях. О них и поговорим.

Печь ракета представляет собой отопительно-варочную систему, которая функционирует на дровах, славится своими высокими техническими показателями и имеет простую конструкцию. Принцип работы такого агрегата длительного горения основан на том, что образующиеся при сжигании топлива газы попадают в особый колпак, в котором полностью сгорают. За счет этого температурные показатели печки существенно увеличиваются, а величина давления уменьшается. Причем сажа в реактивной отопительной системе не образуется.

Циклы сжигания нагретых газов повторяются постоянно (пока печь топится). Это приводит к переходу системы в режим максимальной тяги. Ее конкретная величина определяется особенностями самодельного агрегата. Если отопительное устройство будет собрано по-настоящему правильно, температура в его колпаке может достигнуть 1200 °С. В этом случае все используемое топливо сгорает без остатка. Немаловажно и то, что нагретый колпак разрешается применять в качестве варочной поверхности. На ней можно сушить фрукты, греть воду, готовить пищу.

Изначально интересующая нас печка проектировалась для использования в сложных (например, в походных) условиях. Из-за этого ее конструкции выдвигались особые требования. В итоге получился уникальный агрегат, который:

• дает возможность приготовления пищи в местностях, где нет газа и электричества;
• качественно обогревает помещение;
• сберегает тепло на протяжении 6–8 часов (минимум) после прогорания дров;
• имеет высокий коэффициент полезного действия;
• достаточно безопасен в использовании.

Кроме того, ракета имеет конструкцию, которая позволяет докладывать в топку новую порцию дров без остановки процесса горения. Эксплуатация агрегата с подобными возможностями, конечно же, приходится по душе любому человеку. Это и обуславливает высокую популярность описываемых систем отопления как среди любителей активного отдыха на природе, так и среди обычных дачников, которые нуждаются в неприхотливых и эффективных печках.

Важный момент. Если вы планируете создать своими руками самый простой реактивный агрегат, его можно будет топить только сухими дровами. Влажная древесина может стать причиной появления обратной тяги. Впрочем, и растопку более сложных ракет не рекомендуется производить влажными дровами, так как они не смогут обеспечить высокую температуру, требуемую для сжигания нагретых газов.

По требованиям самодельная ракетная печь не сильно будет отличаться от готового изделия — только сухие дрова!

Описываемые отопительные устройства запрещено бросать без надзора. Растопили печь, дождитесь, пока топливо полностью не прогорит. Еще один недостаток ракетного оборудования – невозможность отопления с его помощью частных бань (в частности, их парильных отделений). Связано это с тем, что реактивный агрегат дает очень мало инфракрасного тепла, а именно оно и требуется для принятия банных процедур. Других минусов у ракет, пожалуй, и нет.

Самые простые ракеты делаются из практически любых жестяных емкостей. Портативную печку можно изготовить из ведра, банки, в которой хранилась краска, и так далее. Такие системы идеальны для пикника на природе, они часто используются на стройплощадках. Простые печи не подходят для обогрева помещений. Ими пользуются исключительно для приготовления пищи, подогрева воды. Ракету, сделанную из ведра, можно топить мелкой лучиной, сухими шишками и листвой, пучками веток. В такой печке продукты сгорания не успевают образовать древесный горючий газ. Они сразу уходят в дымоход.

Более сложные отопительные конструкции создаются из старого газового баллона или из металлической бочки и кирпича. Эти печи обязательно снабжаются стояком для повышения тяги и расположенным горизонтально дымоотводящим трактом. Существуют и ракеты полностью из кирпича. Они могут оснащаться сразу несколькими дымоходами и применяться для отопления больших помещений и нагрева пола. А при желании реально соорудить даже полноценную печь-лежанку.

Да, нет ничего грешного в том, чтобы сделать ракетную печь из баллона

Мы расскажем, как самостоятельно сделать все указанные типы реактивных устройств для отопления. А начнем наш мастер-класс с самого простого – с изготовления элементарной садово-походной печки из двух жестяных емкостей (ведер, банок). Кроме них нам понадобятся стальные хомуты сечением 10 см, уголки из металла, болгарка, труба для дымохода из нержавейки, ножницы для металла, щебенка. Схема работ будет следующей:

1. 1. Берем два ведра. Из емкости меньшего объема (диаметра) делаем крышку для нашей ракеты. Вырезаем в ведре отверстие. Оно необходимо для организации дымохода.
2. 2. В большем ведре вырезаем внизу еще одно отверстие. К нему мы подсоединим топку. Все операции выполняем ножницами по металлу, загибая образующиеся лепестки (куски жести) внутрь.
3. 3. Из трубы и уголков сооружаем прямоток. Вставляем его в ведро, а затем, используя хомут, соединяем с загнутыми лепестками.
4. 4. Засыпаем щебенкой пространство между прямотоком и корпусом отопительного устройства. Этот стройматериал станет играть роль аккумулятора тепла и одновременно теплоизолятора.
5. 5. Надеваем второе ведро на печку.
6. 6. Сгибаем из проволоки небольшую конфорку, на которую можно будет устанавливать посуду с водой и пищей.

Желательно покрасить портативную ракету любой краской с высоким уровнем жаростойкости. После высыхания можем использовать элементарную варочную печку. Обратите внимание! Розжиг ракеты осуществляется через патрубок, отходящий от прямотока.

Возведение стационарной ракетной установки требует ощутимо больших затрат средств и времени. Подготавливаем такие материалы и инструменты: дымоходную металлическую трубу, красный (обязательно жаростойкий) кирпич, лопату, старое барбекю, щетку по металлу, кельму, цемент и песок (лучше сразу купить готовую к применению смесь этих материалов), арматурные прутки, немного перлита, самана и керамзита, жаростойкую краску, бочку на 200 л. Приступаем к сооружению печи из кирпича и металлической бочки:

1. 1. Роем в полу яму глубиной 0,3–0,5 м. В нее мы спрячем горизонтальный дымоход, без которого реактивная установка не будет работать.
2. 2. Обжигаем 200-литровую бочку, тщательно очищаем ее. Монтируем в емкости фланец, который будет соединять ее с дымоходом. После этого наносим на емкость несколько слоев жаропрочной краски. Подготовленную таким образом бочку мы используем в качестве колпака отопительного агрегата.
3. 3. Обустраиваем фундамент. Делаем простую опалубку из досок, углубляем в грунт на участке монтажа печи 2–3 кирпича. Сверху размещаем арматурные прутки. Затем укладываем кирпичи в нижней части топочной камеры (по всему периметру). Заливаем конструкцию цементно-песчаным раствором.

После того как заливка высохнет, приступаем к кладке. Она выполняется при помощи огнеупорной глины. Выводим первый ярус кладки вверх. Нам нужно оставить лишь отверстие для топки. На второй линии формируем канал (нижний) отопительной конструкции. Его следует перекрыть на третьем ярусе, причем таким образом, чтобы у нас осталось два отверстия. Одно из них предназначено для вертикального канала, второе – непосредственно для топочной камеры.

Далее монтируем в бочку тройник для очистки дымохода. Устанавливать его необязательно, но желательно, если вы планируете пользоваться печкой достаточно долгое время. После этого кладем вертикальный канал. Подымающийся участок конструкции (его диаметр берем около 18 см) выкладываем по технологии «сапожок». Затем на восходящую часть печи надеваем старый водогрей. Все пустоты, которые останутся после этой операции, заполняем перлитом.

Теперь замазываем основу кожуха ракетного агрегата глиной и окружаем мешками с песком основание нашей конструкции. Все оставшиеся свободными участки заполняем керамзитом. Подсоединяем к сооружению трубу-дымоход, переворачиваем бочку-кожух и натягиваем ее на восходящую часть печки. Финал работ – обкладка дымохода песком в мешках и засыпка их керамзитом. Потом придаем конструкции требуемую форму при помощи глины (шамотной), монтируем в горловину самодельной ракеты решетку для барбекю и накрываем ее крышкой.

Последний шаг – заделка имеющихся швов на печи. В принципе, мы уже можем делать пробный запуск нашей конструкции. Но специалисты советуют дополнительно подвести с улицы к печке отдельный воздуховод. Это важно. Отопительной ракете для нормального функционирования требуется много воздуха. В помещении его будет недостаточно. А уличный воздуховод гарантированно решит эту проблему.

Для сооружения ракеты выбираем жаропрочный и невзрывоопасный баллон. Оптимально для этих целей подходит цельнометаллический 50-литровый резервуар, в котором хранят пропан. Такой баллон имеет стандартные размеры: высота – 85 см и сечение – 30 см.

Такие параметры идеальны для самостоятельного изготовления печи. Скромные размеры и небольшая масса баллона не затрудняют работу с ним. При этом в готовой ракете разрешается сжигать любое древесное топливо. Можно также брать пропановые баллоны на 27 либо 12 л. Из них получаются компактные переносные печки. Но мощностные показатели подобных устройств невелики. Использовать их для обогрева комнат, дачных домиков нецелесообразно.

Печь из большого газового баллона: смотрится интересно, выглядит опасно

Для строительства печи кроме баллона потребуются:

• трубы из стали сечением 15, 7 и 10 см (первые две пойдут на организацию вертикального внутреннего канала, третья – на дымоход);
• профильное трубное изделие 15х15 см (из него мы сделаем загрузочный отсек и топливник);
• 3-миллиметровый по толщине лист металла;
• плотное (100 и более кг/куб. м) волокно из базальта (оно будет выполнять функцию теплоизоляционного материала).

В интернете представлены различные чертежи для создания печки из баллона. Мы предлагаем руководствоваться этой схемой.

Алгоритм изготовления ракетной баллонной установки прост. Сначала стравливаем весь газ из емкости. Затем выворачиваем вентиль, наполняем резервуар водой (доверху) и обрезаем по шву верхнюю его часть. Вырезаем с двух боковых сторон газового баллона окошки, которые требуются для подключения дымохода и монтажа топливной камеры.

После этого вставляем профильное трубное изделие в емкость, соединяем ее с каналом (вертикальным). Последний выводим через дно резервуара. Далее выполняем все необходимые действия, ориентируясь на представленный чертеж, а также на видео, которое мы предлагаем домашним мастерам для ознакомления.

В конце работ привариваем обрезанную часть емкости на ее место, анализируем все полученные швы на проницаемость. В сделанную конструкцию нельзя допускать бесконтрольного попадания воздуха. Если швы надежные, подсоединяем к самодельной системе дымовую трубу. К днищу баллона-ракеты привариваем ножки. Устанавливаем печку на стальной лист с параметрами 1,5х1 м. Агрегат готов к применению!

Отопительный агрегат с местом для сна и отдыха оснащается специальным теплообменником. Его каналы соединяются между собой. Делают их из негорючих материалов. Теплообменник устанавливается под плоскостью лежанки. Конструкция такой печи очень продуманная и сравнительно сложная. Непосредственно лежанка – это поверхность из кирпича либо камня и глины. Когда печка горит, нагретый газ перемещается по теплообменным каналам, отдает вверх тепло, а затем удаляется через дымоотводящий тракт за пределы дома. Высота дымохода делается в пределах 3–3,5 м. Печь монтируется у края лежанки (с одной из сторон). В большинстве случаев она оснащается поверхностью для готовки пищи. Подробный чертеж этой системы представлен ниже.

Элементы печи на схеме:

• поддувало – 1а;
• топливный бункер – 1б;
• канал для вторичного воздуха – 1в;
• жаровая труба – 1г;
• райзер (первичный дымоход) – 1д.

Топливная камера снабжается глухой крышкой, поддувало – спецрегулятором для настройки количества подаваемого воздуха. Жаровая труба имеет протяженность 15–20 см. Канал вторичного воздуха необходим для полного сжигания газов. Сечение райзера – 7–10 см. Дымоход диаметром 10 см рекомендован для случаев, когда мы хотим получить наибольшую мощность ракеты. А райзер с сечением 7 см обеспечивает оптимальный показатель полезного действия печки. Жаровая труба и первичный дымоход нуждаются в качественной теплоизоляции.

Корпус ракеты мы будем делать из газового баллона, хотя можно использовать и металлическую бочку. Под крышку корпуса (2а) первичный дымоход подает нагретый воздух, а нагретые газы, выходящие из райзера, нагревают варочное приспособление (2б). Другие элементы корпуса:

• нижняя часть (2д);
• каналы теплообмена (2г);
• обечайка – металлическая изоляция дымохода (2в);
• выход в камеру очистки (2е).

Скоро на этом месте будет красоваться удобное спальное место реактивной печи

Дымоотводящая магистраль на всем протяжении должна быть абсолютно герметичной. На высоте 1/3 от верхнего окончания барабана (корпуса) газы имеют уже невысокую температуру. Они успевают остыть. Примерно от указанной высоты ракета-лежанка футеруется (до самого пола). Под этим процессом понимают теплоизоляцию печи специальными составами. Вторая камера очистки на схеме (3а) нужна для удаления нагара с борова (4) – теплообменника. Она обязательно оснащается герметичной дверкой (3б). Теперь, когда мы разобрались с конструкцией лежанки, можем приступать к ее сооружению.

Перед началом работ замешиваем все необходимые составы:

• Печную глину (обозначение 5б на схеме), которая соединяется со щебнем. Этот состав играет роль главного теплоизолятора.
• Саман (5а). Представляет собой композицию соломы и любой имеющейся под рукой глины, разбавленную водой до сравнительно густой консистенции.
• Посеянный песок (5г).
• Жаропрочную футеровку (5в). Ее делают из равных частей шамотного песка и глины.
• Глину средней жирности (5д). Она применяется для кладки ракеты.

Делаем постель для нашей лежанки. По сути, нам нужно сбить щиты высокой прочности под лежанку и непосредственно под печку. Каркас сооружений изготавливаем из деревянных брусков 10х10 см. Ячейки каркаса делаем с размерами 60х120 см (под постель) и 60х90 см (под отопительную установку). Затем обшиваем полученный скелет 4-сантиметровой шпунтованной доской. А фасад лежанки можно будет отделать позже листами гипсокартона.

Изделия из древесины перед монтажом желательно обработать Биоцидом, после чего нанести на них два слоя водной эмульсии.

Настилаем на пол, где будем ставить отопительную ракету, базальтовый картон толщиной 4 мм. По форме и геометрическими показателям он обязан быть аналогичным характеристикам постели. Сверху на базальтовую подкладку устанавливаем железный кровельный лист. Перед топкой из-под агрегата он станет выходить примерно на 25 см. Монтируем сделанную ранее постель на подготовленное для нее место. На стене на высоте 13 см выше уровня лежанки (в одном из ее концов) пробиваем отверстие. Оно нужно для устройства дымохода.

Реактивная печь с лежаком — это уже профессиональный уровень хэндмейда

Следующий этап – монтаж опалубки по периметру постели и заливка установленной конструкции саманом. Поверхность смеси аккуратно разравниваем, используя правило. Ждем 14–20 дней, пока саман не застынет. За это время можно сделать корпус отопительного сооружения из газового баллона по описанной ранее схеме. Топочные детали ракеты (поддувало, жаровой канал, камера) свариваем в единую конструкцию с емкостью из-под газа и обмазываем жаропрочной футеровкой. Важно! Состав наносим сплошным слоем только внизу. Верхнюю часть и бока конструкции раствором не обрабатываем.

Далее монтируем еще одну опалубку под участком, где будет стоять ракета. Она позволит нам сделать жаростойкую теплозащиту печки. Высота опалубочной конструкции – около 10 см. Заливаем ее смесью щебня и печной глины. Затем поочередно делаем:

1. 1. Обечайку. Сгибаем ее из листа стали либо используем готовую трубу сечением 15–20 см.
2. 2. Топочную конструкцию.
3. 3. Очистную камеру. Этот элемент делаем из 1,5-миллиметровой стали-оцинковки. Сбоку прорезаем проем сечением 16–18 см. В него впоследствии войдет дымоходная труба.

Далее нам нужно установить барабан и выполнить ряд других действий. О них в следующем разделе.

Барабан из газового баллона надеваем на первичный дымоход. На дно установленного корпуса выкладываем печную глину, формируя при помощи шпателя наклонную поверхность (около 7°), которая направлена к окну очистного отсека. Потом надеваем на дымоход металлический кругляк. Его следует вдавить в глиняный состав. Затем натягиваем на райзер обечайку и обмазываем ее глиной средней жирности. Следующие действия таковы:

1. 1. Футеруем дымоход изнутри. Используем песок. Его следует засыпать отдельными слоями. Каждый из них смачиваем и трамбуем. Общее число слоев – 7. На песок сверху накладываем 5 см среднежирной глины.
2. 2. Ставим прочистную коробку, обмазывая ее нижнюю и боковые поверхности глиной. В отверстие барабана монтируем проем переходного канала, максимально сильно придавливаем его. Все оставшиеся зазоры заделываем глиной. Нужно добиться полной герметичности этого узла печки.
3. 3. По контуру (внешнему) постели монтируем очередную опалубку. Она должна возвышаться над краем отверстия для борова примерно на 9 см. Заливаем опалубку саманной смесью.
4. 4. Растягиваем по всей длине ракеты-лежанки гофротрубу. Подключаем один конец гофрированного изделия к отделению очистки.
5. 5. Укладываем спиралью закрепленную гофротрубу и вставляем ее второй конец в дымоходный выходной проем, закрепляя место соединения глиняным составом.
6. 6. Обрабатываем боров по всей длине раствором самана, уплотняем это покрытие.
7. 7. Фиксируем крышки корпуса и камеры очистки болтами, под которые устанавливаем резиновые прокладки.
8. 8. Обмазываем барабан саманом (не трогаем только верхнюю часть) слоем около 10 см.

Примерно через 17 дней саман засохнет. Мы сможем убрать опалубку, нанести на барабан специальную эмаль, которая выдерживает нагрев до 750 °С. Потом спецы советуют обработать саманную поверхность лаком на основе акрила (желательно в два слоя). Такое покрытие предохранит конструкцию от влаги и сделает печку внешне весьма привлекательной.

Подогреваемая лежанка сделана. Испытываем наше сооружение перед началом его полноценной эксплуатации. Проверка осуществляется элементарно. Закладываем в топку немного бумаги, поджигаем ее, следим за поведением ракеты. Если все нормально – никаких пугающих звуков нет, подкладываем дрова. Через некоторое время агрегат станет гудеть. В этот момент закрываем поддувало печи. Ждем. Когда гудение сменится ласковым шепотом (мягкий звук работающей печки), приоткрываем поддувало. Далее используем отопительную установку по ее прямому назначению.

Источник: http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/pech-raketa.html

Печь-ракета: история, заблуждения, принцип работы, схемы, реализация, материалы

Скажем сразу: ракетная печь – простое и удобное отопительно-варочное устройство на древесном топливе с хорошими, но не исключительными параметрами. Ее популярность объясняется не только броским названием, но более тем, что ее может сделать своими руками и не печник и даже не каменщик; при необходимости – буквально за 15-20 мин. И еще тем, что, вложив немного больше труда, можно в доме получить прекрасную лежанку, не прибегая к постройке сложной, дорогой и громоздкой русской или колпаковой печи. Причем сам принцип устройства печи-ракеты дает большую свободу дизайну и проявлению творческих способностей, см. рис.

Но едва ли не более примечательна «реактивная печь» огромным количеством связанных с ней, временами совершенно несуразных выдумок. Вот, к примеру, несколько выхваченных наугад перлов:

• «Принцип работы печи такой же, как у прямоточного реактивного двигателя МИГ-25». Да МИГ-25 и его потомок МИГ-31 возле прямоточного воздушно-реактивного двигателя (ПВРД), что называется, и в кустиках не присаживались. На 25-м и 31-м стоят двухконтурные турбореактивные двигатели (ТРДД), четверка которых потом тянула Ту-144 и тянет до сих пор другие машины. А любая печь с любым реактивным двигателем (РД) – технические антиподы, см. ниже.
• «Печь на обратной реактивной тяге». Это печка хвостом вперед летит, или как?
• «А как она такую трубу продует?» Печь без наддува в трубу не дует. Наоборот, дымоход из нее тянет, на естественной тяге. Чем выше труба, тем лучше тянет.
• «Печь-ракета это сочетание голландской колпаковой печи (sic!) с русской лежанкой». Во-первых, противоречие в определении: голландская печь – канальная, а любая колпаковая – что угодно, кроме голландки. Во-вторых, лежанка русской печи прогревается совсем не так, как ракетной.

Примечание: на самом деле печь-ракету прозвали так потому, что в неправильном режиме топки (о чем далее) она издает громкий свистящий гул. Правильно настроенная ракетная печь шепчет или шелестит.

Эти и подобные им несообразности, понятно, сбивают с толку и мешают сделать ракетную печь как следует. Так что давайте-ка разберемся, что о ракетной печи есть правда, и как этой правдой правильно воспользоваться, чтобы эта действительно хорошая печка проявила все свои достоинства.

Печь или ракета?

Для полной ясности нужно еще разобраться, почему печь не может быть ракетой, а ракета – печью. Любой РД – это тот же ДВС, только в роли поршней, шатунов с кривошипом и трансмиссии выступают сами истекающие газы. В поршневом ДВС уже в момент сгорания высокая температура рабочего тела создает большое давление, которое толкает поршень, а он уж движет всю механику. Движение поршня активное, рабочее тело толкает его туда, куда и само стремится расшириться.

При сжигании топлива в камере сгорания РД тепловая потенциальная энергия рабочего тела тут же преобразуется в кинетическую, как у падающего с высоты груза: поскольку раскаленным газам открыт выход в сопло, они туда и устремляются. В РД давление играет подчиненную роль и нигде не превышает первых десятков атмосфер, этого при любом мыслимом сечении сопла мало, чтобы разогнать до 2,5М мигарь или вывести на орбиту спутник. По закону сохранения импульса (количества движения) летательный аппарат с РД при этом получает толчок в обратную сторону (импульс отдачи), это и есть реактивная тяга, т.е. тяга от отдачи, реакции. В ТРДД второй контур создает вокруг реактивной струи невидимую воздушную оболочку. Вследствие этого импульс отдачи как бы стягивается в направлении вектора тяги, поэтому ТРДД намного экономичнее простого ТРД.

В печи преобразования видов энергии друг в друга нет, потому она и не двигатель. Печка просто распределяет потенциальную тепловую энергию должным образом в пространстве и времени. С точки зрения печи, у идеального РД КПД = 0%, т.к. он за счет топлива только тянет. С точки зрения реактивного движка, у печи КПД = 0%, она только рассеивает тепло и ничуть не тянет. Наоборот, если давление в дымоходе поднимется до или выше атмосферного (а без этого откуда возьмется реактивная тяга или активное усилие?), печь как минимум задымит, а то и отравит жильцов или пожар устроит. Тяга в дымоходе без наддува, т.е. без затрат энергии со стороны, обеспечивается за счет разности температур по его высоте. Потенциальная энергия тут опять же, ни в какую другую не преобразовывается.

Примечание: в ракетном РД топливо и окислитель подаются в камеру сгорания из баков, или сразу в нее заправляются, если РД на твердом топливе. В турбореактивном двигателе (ТРД) окислитель – атмосферный воздух – нагнетается в камеру сгорания компрессором с приводом от турбины в потоке выхлопных газов, на вращение которой расходуется некоторая доля энергии реактивной струи. В турбовинтовом двигателе (ТВД) турбину рассчитывают так, чтобы она отбирала 80-90% мощности струи, которая передается на воздушный винт и компрессор. В прямоточном воздушно-реактивном двигателе (ПВРД) подача воздуха в камеру сгорания обеспечивается скоростным напором на гиперзвуке. Опытов в ПВРД проводилось много, но серийных самолетов с ним не было, нет и не предвидится, уж больно ПВРД капризен и ненадежен.

Кан или не кан?

Среди мифов о ракетной печи есть и не совсем абсурдные, и даже в чем-то обоснованные. Одно из таких заблуждений – отождествление «ракетки» с китайским каном.

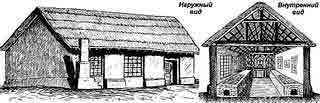

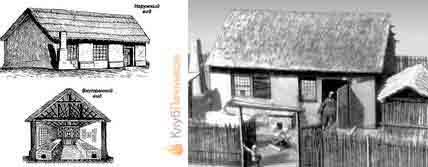

Китайская фанза с каном

Автору довелось еще в детстве побывать зимой в Приамурье, в районе Благовещенска. Китайцев там по селам и тогда жило много, драпали кто куда от культурной революции Великого Председателя Мао и его напрочь отмороженных хунвэйбинов.

Зима в тех краях не московская, мороз в –40 обычное дело. И что поразило, и пробудило интерес к печам вообще – как обогревались канами китайские фанзы. В русские деревни дрова везут возами, из труб дым столбом. И все равно, в избе из бревнышек не в детский обхват к утру углы изнутри обмерзали. А фанза выстроена вроде дачного домика (см. рис.), окна затянуты рыбьим пузырем или вовсе рисовой бумагой, в кан подкладывают пучочки щепок или веточек, но в помещении всегда тепло.

Однако тонких теплотехнических премудростей в кане нет. Это обычная, только маленькая, кухонная плита с нижним выходом в дымоход, а большая часть самого дымохода – длинный горизонтальный канал, боров, на котором устроена лежанка. Дымовая труба, пожарной безопасности ради – вне здания.

Эффективность кана определяется прежде всего создаваемой им тепловой завесой: лежанка огибает если не весь периметр изнутри, кроме двери, то 3 стены уж точно. Что лишний раз подтверждает: конструкция и параметры печи должны быть увязаны к таковыми обогреваемого помещения.

Примечание: корейская печь ондоль действует по принципу теплого пола – очень низкая лежанка занимает почти всю площадь комнаты.

Во-вторых, в самую стужу каны топили аргалом – высохшим пометом жвачных животных, домашних и диких. Его теплотворная способность довольно велика, но горит аргал медленно. Фактически, уже костерок из аргала – печь длительного горения.

Не в русском обычае то и дело совать в печь прутики, и гнушались наши мужики готовить еду на скотских фекалиях. Но путешественники прошлого аргал как топливо весьма ценили, собирали по пути и везли с собой запас, старательно оберегая от намокания. Н. М. Пржевальский в одном из своих писем утверждал, что без аргала он не смог бы провести свои экспедиции по Центральной Азии без потерь. А у брезговавших аргалом англичан на базу возвращалось 1/3-1/4 личного состава отрядов. Правда, набирался он из сипаев, индийских солдат на английской службе, и пандитов – шпионов, завербованных из местного населения. Так или иначе, но изюминка печи-ракеты вовсе не в лежанке на борове. Чтобы до нее добраться, придется научиться думать по-американски: все первоисточники по ракетной печи оттуда, а несусветные домыслы порождены только и только недопониманием.

Как разбираться с ракетами?

С нашим взглядом на вещи изучать оригинальную техдокументацию печей-ракет нужно осмотрительно, но вовсе не из-за дюймов-миллиметров, литров-галлонов и тонкостей американского технического жаргона. Хотя и они тоже много значат.

Примечание: хрестоматийный пример – «Naked conductor runs under the carriage». Литературный перевод – голый кондуктор бежит под вагоном. А в оригинальной статье из «Petroleum Engineer» это значило «Неизолированный провод проходит под тележкой крана».

Печь-ракету придумали члены обществ выживания – люди со своеобразным даже по американским меркам образом мыслей. Кроме того, они не были связаны какими-либо стандартами и нормами, но, как и все американцы, машинально все всегда пересчитывали на деньги с учетом собственной выгоды; человек с иным мировоззрением в Америке просто не уживется. А инстинктивная корысть неминуемо порождает эгоцентризм. Добрых дел он отнюдь не исключает, но не по душевному порыву, а из расчета на дивиденды. Не в этой жизни, так в той.

Примечание: насколько средний житель величайшей в истории империи всего боится, можно понять, только достаточно долго с ними пообщавшись. А социопсихологи там из кожи вон лезут, убеждая, что жить, томясь в страхе – нормально и даже круто. Подоплека понятна: запуганная биомасса легко прогнозируема и управляема.

Без обогрева и готовки, понятно, не выживешь. Для чего нужна печь. До поры, до времени выживатели довольствовались походными печками. Но затем, по признаниям самих американцев, в 1985-86 гг. на них произвели огромное впечатление два кинофильма, вышедшие в прокат с небольшим промежутком и триумфально обошедшие все экраны мира: советская фантастическая пародия на весь род людской «Кин-дза-дза» и голливудский «На следующий день» (The Day After), о глобальной ядерной войне.

Выживатели поняли, что после ядерной зимы никакой экстремальной романтики не будет, а будет планета Плюк в галактике Кин-дза-дза. Довольствоваться новоявленным плюканам придется «ка-це» в малом количестве, плохими, дорогими и трудно доступными. Да, вдруг кто не смотрел «Кин-дза-дза» – ка-це по-плюкански спичка, мерило богатства, престижа и могущества. Нужно было придумывать свою печь, ни одна из существующих на послеядерный плюк не рассчитана.

Американцы очень часто наделены острым умом, но глубокий встречается как редчайшее исключение. Вполне нормальный и с IQ повыше среднего гражданин США может искренне не понимать, как это до другого не доходит то, что он сам уже «догнал» и как это кому-то еще может не нравиться то, что его самого устраивает.

Если уж американец уразумел суть идеи, то он доводит изделие по ней до возможного совершенства – а вдруг покупатель найдется, сырую-то железину не продашь. Но техдокументация, на вид красивая и аккуратная, может быть составлена по сути крайне небрежно, а то и умышленно искажена. А что тут такого, это мое ноу-хау. Может, продам кому. Плюк то ли будет, то ли нет, а пока ноу-хау денег стоит. В Америке такое отношение к делу считается вполне честным и достойным, зато там клинический алкоголик на работе стопарь ни за что не пропустит и пары болтиков домой на хозяйство не утянет. На том, в общем-то, вся Америка и стоит.

А русская широта души – тоже палка о двух концах. Наш мастер чаще всего просто по эскизу сразу понимает, как эта штука работает, но в мелочах оказывается небрежен и к исходникам чрезмерно доверчив: как это, чтобы братан-умелец своего же обманывал. Если чего нет, ну и не нужно значит. Вроде ясно, как там все крутится – уже и руки чешутся. А там, может быть, пока дело дойдет до молотка, зубила и сопутствующей словесности, еще считать и считать. Да еще важные моменты могут быть опущены, завуалированы или заведомо неверны.

Примечание: автора данной статьи знакомый американец спросил однажды – а как это мы, действительно тупые, выбрали президентом очень умного Рейгана? А вы, действительно умные, терпите в Кремле слюнявого маразматика с крашеными бровями? Правда, тогда в Америке никому и в дурном сне не привиделось бы, что в следующем столетии в Овальном кабинете водворится чернокожий гражданин с мусульманским именем, а его первая леди вскопает возле Белого дома огород и станет там выращивать репу. Times is changing, как пел когда-то Боб Дилан совсем по другому поводу…

Источники недоразумений

Есть в технике такая штука – закон квадрата-куба. Попросту, при изменении размеров чего-то площадь его поверхности меняется по квадрату, а объем – по кубу. Чаще всего это значит, что изменить общие размеры изделия по принципу геометрического подобия, т.е. просто выдерживая пропорции, нельзя. Применительно к печам на твердом топливе закон квадрата-куба действителен вдвойне, т.к. топливо тоже ему подчиняется: тепло оно выделяет с поверхности, а его запас содержится в объеме.

Примечание: следствие из закона квадрата-куба – любая конкретная конструкция печи имеет некую допустимую вилку ее размеров и мощности, в пределах которой обеспечиваются заданные параметры.

Почему, к примеру нельзя сделать буржуйку размером с холодильник и мощностью где-то этак киловатт на 50-60? Потому, что буржуйка, чтобы она хоть как-то грела, должна быть сама внутри нагрета не менее чем до 400-450 градусов. А чтобы прогреть до такой температуры объем холодильника при заданной теплоотдаче, дров или угля нужно столько, сколько в него не поместится. От мини-буржуйки толку тоже не будет: тепло уйдет через внешнюю поверхность печи, выросшую относительно ее объема, а топливо его больше, чем может, не отдаст.

На печь-ракету закон квадрата-куба действует втройне, т.к. она «вылизана» по-американски профессионально. С нашенским кондачком от нее лучше держаться подальше. Вот, к примеру, здесь на рис. американская разработка, которую, судя по ее востребованности, многие наши умельцы берут за прототип.

Оригинальный чертеж мобильной печи-ракеты

С тем, что здесь не указаны точно сорт огнеупорной глины (fire clay) наши-то еще разберутся. Но, если честно, кто обратил внимание, что, судя по отсутствию внешнего дымохода и наличию транспортировочных отверстий (carrying pipe), эта печь мобильная с открытой топкой? А главное – на то, что на ее барабан пошел 20-галлонный бочонок диаметром в 17 дюймов (431 мм с мелочью)?

Судя по конструкциям из рунета – никто вообще. Берут сию штукенцию и подгоняют по принципу геометрического подобия под отечественную 200-л бочку диаметром 590 мм по наружи. Устроить поддувало многие догадываются, но бункер оставляют открытым. Не указаны точно пропорции вермикулита с перлитом для футеровки райзера и формования тела печи (core)? Футеровку делаем однородной, хотя из дальнейшего будет ясно, что она должна состоять из изолирующей и аккумулирующей частей. В результате – печь ревет, топливо ест только сухое, и много, а еще до конца сезона зарастает внутри гарью.

Как родилась печь-ракета?

Итак, уже без фантастики с футурологией, выживателям понадобилась печь для обогрева дома, работающая с высоким КПД на низкокачественном случайном древесном топливе: влажной щепе, ветках-прутиках, корье. Которое, кроме того, нужно будет догружать, не останавливая печи. И просушить в дровнике скорее всего не будет возможности. Теплоотдача после протопки нужна не менее 6 час, чтобы высыпаться; угореть во сне на Плюке ничуть не лучше, чем в Америке. Дополнительные условия: в конструкции печи не должно быть сложных металлоизделий, неметаллических материалов и узлов, требующих для изготовления производственного оборудования, а сама печь должна быть доступна для постройки неквалифицированным работником без применения электроинструмента и сложных технологий. Разумеется, никаких наддувов, электроники и прочих энергозависимостей.

От кана сразу взяли лежанку, но как быть с топливом? Для колпаковой печи оно требуется высококачественное. Печи длительного горения работают хоть на опилках, но только сухих, и не допускают останова с догрузкой. Их все же взяли за основу, очень привлекал высокий КПД, достигаемый простыми способами. Но в попытках заставить «длинные печки» работать на плохом топливе выяснилось еще одно обстоятельство.

Что такое древесный газ?

Высокая эффективность печей длительного горения достигается во многом за счет дожигания пиролизных газов. Пиролиз – термическое разложение твердого топлива на летучие горючие вещества. Как оказалось (а у выживателей есть свои исследовательские центры с высококлассными специалистами), пиролиз древесного топлива, особенно влажного, достаточно долго продолжается в газовой фазе, т.е. только что выделившимся из дерева пиролизным газам требуется еще довольно много тепла, чтобы образовалась смесь, способная догореть полностью. Эту смесь назвали древесным газом, woodgas.

Примечание: в рунете woodgas породил еще путаницу, т.к. в американском просторечии gas может означать любое топливо, ср. напр. gas station – автозаправочная станция, заправка. При переводе первоисточников не зная американского технического, получалось, что woodgas – просто древесное топливо.

До того древесного газа никто не увидел: в обычных печах он образуется сразу в топке, за счет избытка энергии пламенного горения. Конструкторы печей длительного горения пришли к тому, что первичный воздух нужно подогревать, а отходящие газы задерживать в значительном объеме над большой массой топлива, просто методом проб и ошибок, так что древесный газ и они проглядели.

Не так оказалось при топке пучками веточек: здесь первичные пиролизные газы тяга сразу тащила в дымоход. Древесный газ мог бы образоваться в нем на некотором удалении от топки, но первичная смесь к тому времени остывала, пиролиз прекращался, а тяжелые радикалы из газа оседали на стенки дымохода нагаром. Который быстро затягивал канал полностью; с этим явлением хорошо знакомы любители, строящие печи-ракеты наобум. Но исследователи-выживатели в конце концов поняли, в чем дело, и все-таки сделали нужную печь.

Who are you, the Rocket Stove?

Есть в технике негласное правило: если кажется, что создать устройство по заданным требованиям невозможно, то почитай, умник, школьные учебники. Т.е., обратись к основам. В данном случае – к основам термодинамики. Выживатели больным самолюбием не страдают, они к основам и обратились. И нашли главный принцип работы своей печи, не имеющий аналогов в других: медленное адиабатическое дожигание пиролизных газов в слабом потоке. В печах длительного горения дожигание равновесное изотермическое, требующее большого буферного объема, подверженного закону квадрата-куба, и запаса энергии в нем. В пиролизных газы в дожигателе расширяются почти по адиабате, но практически в свободный объем. А теперь – учимся мыслить по-американски.

Как работает печь-ракета?

Схема конечного плода трудов выживателей представлена на левой части рис. Топливо загружается вертикально в бункер (Fuel Magazine) и горит, постепенно оседая вниз. Воздух в зону горения поступает через поддувало (Air Intake). Поддувало должно обеспечить избыток воздуха, чтобы его хватило на дожигание. Но не чрезмерный, чтобы холодный воздух не остудил первичную смесь. При вертикальной загрузке топлива и глухой крышке бункера регулятором, впрочем, не весьма эффективным, выступает само пламя: слишком разгоревшись, оно оттесняет воздух.

Устройство ракетных печей

Далее начинаются вещи уже нетривиальные. Нам нужно прогреть, и с хорошим КПД, большую печь. Закон квадрата-куба не пускает: мизерное тепло сразу рассеется настолько, что и пиролиз не дойдет до конца, и термоградиента изнутри наружу не хватит на теплоотдачу в помещение; все высвистит в трубу. Закон этот вредный, в лоб его не прошибешь. Ладно, посмотрим в основах, нет ли там чего, что ему не подвластно.

А как же, есть. Тот самый адиабатический процесс, т.е. термодинамический без теплообмена с окружающей средой. Нет теплообмена – квадраты отдыхают, и кубы можно свести хоть в наперстку, хоть к небоскребу.

Представим себе полностью изолированный от всего объем газа. Допустим, в нем выделяется энергия. Тогда температура и давление начнут расти, пока не прекратится энерговыделение, и застынут на новом уровне. Прекрасно, топливо мы сожгли полностью, горячие дымовые газы можно выпускать в теплообменник или теплоаккумулятор. Но как это сделать без технических сложностей? А главное – как, не нарушая адиабаты, подавать воздух для дожигания?

А мы сделаем адиабатический процесс неравновесным. Как? Пусть первичные газы сразу от очага горения уходят в трубу, покрытую высококачественной изоляцией с малой собственной теплоемкостью (Insulation). Назовем эту трубу для себя жаровой или туннелем горения (Burn Tunnel), но не подпишем (ноу-хау! Не догоняешь – денег давай за чертежи-консультации! Без теории, разумеется. Кто же основной капитал в розницу распродает.) На схеме, чтобы не обвинили в «непрозрачности», обозначим пламенем.

По длине жаровой трубы показатель адиабаты меняется (это и есть неравновесный процесс): температура сначала немного упадет (образуется древесный газ), затем резко возрастет, газ догорит. Можно выпускать его в накопитель, но мы ведь забыли – а что газы по жаровой трубе потянет? Наддув означает энергозависимость, и точной адиабаты не будет, а что-то в смеси с изобарой, т.е. упадет КПД.

Тогда удлиним трубу вдвое, сохранив изоляцию, чтобы тепло зря не ушло. «Холостую» половину загнем вверх, сделав на ней изоляцию послабее; как сохранить просачивающееся через нее тепло, подумаем чуть позже. В вертикальной трубе появится разность температур по высоте, а, значит – тяга. И хорошая: сила тяги зависит от разности температур, а при средней в жаровой трубе около 1000 градусов добиться разницы в 100 на высоте около 1 м несложно. Итак, пока мы сделали маленькую экономичную печку-буржуйку, теперь нужно подумать, как ее тепло использовать.

Да, тут не мешает дополнительно подшифроваться. Если назвать вертикальную часть жаровой трубы первичным или внутренним дымоходом (Primary or Internal Vent), то и об основной идее догадаются, не мы же на свете самые умные. Ну… назовем первичный дымоход самым общим техническим термином для вертикальных трубопроводов с восходящим током – райзером (riser). Чисто по-американски: правильно и непонятно.

Теперь вспомним о теплоотдаче после протопки. Т.е. нам нужен дешевый, всегда доступный и очень емкий теплоаккумулятор. Изобретать тут нечего, саман (Thermal Mass) еще первобытные придумали. Но он не огнестоек, более 250 градусов не держит, а у нас на устье райзера около 900.

Преобразовать высокопотенциальное тепло в среднепотенциальное без потерь несложно: нужно дать газу возможность расшириться в изолированном объеме. Но, если оставить расширение адиабатическим, то объем понадобится слишком большой. А значит – материало- и трудоемкий.

Пришлось опять идти на поклон к основам: сразу по выходе из райзера газы пусть расширяются при постоянном давлении, изобарически. Для этого необходим отвод тепла наружу, порядка 5-10% тепловой мощности, но оно не пропадет и даже окажется полезным для быстрого прогрева помещения при утренней топке. А дальше по ходу газов – остывание изохорическое (в постоянном объеме); таким образом практически все тепло уйдет в аккумулятор.

Как это сделать технически? Накроем райзер тонкостенным железным барабаном (Steel Drum), он же пресечет теплопотери из райзера. «Друм» получается высоковат (райзер сильно торчит вверх), но не беда: мы его на 2/3 высоты обмажем тем же саманом. Присоединяем лежанку с герметичным дымоходом (Airtight Duct), наружный дымоход (Exhaust Vent), и печь почти готова.

Примечание: райзер и накрывающий его барабан с виду похожи на печной колпак над вытянутым вверх хайлом. Но термодинамика здесь, как видим, совсем другая. Пытаться улучшить колпаковую печь, надстраивая хайло, бесполезно – только лишний материал и работа уйдут, а печка лучше не станет.

Осталось решить проблему прочистки канала в лежанке. Китайцам для этого приходится кан время от времени ломать и муровать заново, но мы же не в I в. до н.э. живем, когда кан придумали. Мы устроим сразу после барабана вторичный зольник (Secondary Airtight Ash Pit) c герметичной прочистной дверцей. Вследствие резкого расширения и охлаждения в нем дымовых газов все в них, что не догорело, тут же конденсируется и оседает. Чистота внешнего дымохода гарантируется этим на годы.

Примечание: вторичную прочистку придется открывать раз-два в год, так что с петлями-задвижками можно не морочиться. Сделаем просто крышку из металлического листа на винтах с прокладкой из минерального картона.

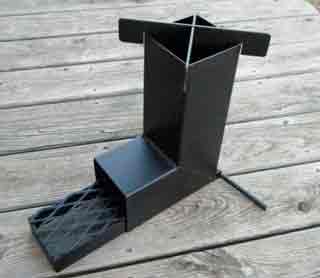

Малая ракета

Следующей задачей конструкторов было создать на том же принципе малую печь непрерывного горения для приготовления пищи в теплое время года. В отопительный сезон для стряпни пригодна покрышка барабана (Optional Cooking Surface) большой печи, она нагревается примерно до 400 градусов. Малая печь-ракета должна была быть переносной, но зато ее допустимо было сделать с открытой топкой, т.к. когда тепло, готовить можно и на открытом воздухе или под навесом.

Вот тут конструкторы отомстили закону квадрата-куба, заставив его работать на себя: совместили топливный бункер с поддувалом см. на рис. в начале раздела справа. В большой печи так делать нельзя, точная регулировка режима печи по мере оседания топлива (см. далее) окажется невозможной.

Здесь же объем поступающего первичного воздуха (Primary Air) оказывается невелик относительно площади тепловыделения и воздух уже не может остудить первичную смесь до прекращения пиролиза. Его подача регулируется щелью в крышке бункера (Cover Lid). Бункер, наклонный под 45 градусов, оптимизирует авторегулировку мощности печи под стандартные кулинарные процедуры, но сделать его сложнее.

Вторичный воздух для дожигания древесного газа в малой печи поступает через дополнительные отверстия в устье райзера или просто подтекает под конфорку, если на ней стоит варочная посудина. Если малая печь размера, близкого к предельному (около 450 мм в диаметре), то для полного дожигания может понадобиться надставка-обечайка, Optional Secondary Woodgas Frame).

Примечание: подавать вторичный воздух к устью райзера большой печи через отверстия в барабане (что повысило бы КПД печи) нельзя. Хотя давление во всем газодымовом тракте и ниже атмосферного, как и положено в печи, из-за сильных завихрений дымовые газы будут выбрасываться в помещение. Тут сказывается вредная для печи их кинетическая энергия; это, пожалуй, единственное, что роднит печь-ракету с реактивным двигателем.

Малая печь-ракета произвела революцию в классе походных печей, особенно туристких. Печка-щепочница (печка Бонда на Западе) поможет сварить похлебку или переждать буран в одно-двухместной палатке, но группу, застигнутую в весеннем походе запоздалым ненастьем, не спасет. А малая ракетная печь лишь немного больше, ее можно быстро сделать нигде из ничего, но способна развить мощность до 7-8 кВт. Впрочем, о печах-ракетах из чего попало мы поговорим далее.

Также малая ракетная печь породила множество усовершенствований. Напр., Габриэль Апостол снабдил ее отдельным поддувалом и широким бункером. Получилась печка, пригодная для устройства компактной и довольно мощной водогрейки, см. видео ниже. Большую печь-ракету тоже модифицировали, об этом мы расскажем немного в конце, а пока остановимся на вещах более существенных.

Видео: водогрейка на основе ракетной печи конструкции Габриэля Апостола

Как топить ракету?

У ракетной печи с печами длительного горения есть общее свойство: запускать их нужно только на теплую трубу. Для малой это несущественно, но большая на холодный дымоход только зря сожжет топливо. Поэтому большой ракетной печи перед загрузкой штатного топлива в бункер после длительного перерыва в топке и растопкой необходим разгон – протопка бумагой, соломой, сухой стружкой и т.п., их помещают в открытое поддувало. Об окончании разгона судят по изменению тона гула печи или его затиханию. Тогда можно загружать топливо в бункер, а его розжиг произойдет сам собой от разгонного топлива.

Печь-ракета, к сожалению, не относится к печам, полностью самонастраивающимся под качество топлива и внешние условия. В начале горения штатного топлива дверцу поддувала или крышку бункера в малой печи открывают полностью. Когда печь сильно загудит, прикрывают ее «до шепота». Далее в процессе топки необходимо постепенно прикрывать доступ воздуха, ориентируясь по звуку печи. Вдруг воздушная заслонка захлопнулась на 3-5 мин – ничего страшного, если ее открыть, печь снова разгорится.

Зачем такие сложности? В процессе прогорания топлива приток воздуха в зону горения усиливается. Когда воздуха слишком много, печь взрёвывает, но не радуйтесь: теперь избыточный воздух охлаждает первичную газовую смесь, а звук усиливается оттого, что устойчивый вихрь в райзере сбивается в беспорядочный комок. Пиролиз в газовой фазе прерывается, никаких древесных газов не образуется, печь потребляет слишком много топлива, а в райзере оседает нагар из сажи, сцементированной битуминозными частицами. Это, во-первых, пожароопасно, но до пожара дело скорее всего не дойдет, канал райзера довольно быстро зарастет нагаром полностью. А как его чистить, если у вас покрышка барабана несъемная?

В большой печи самопроизвольная смена режима происходит скачком, когда верх палочек опустится до нижнего обреза бункера, а в малой – постепенно, по мере оседания топливной массы. Поскольку при стряпне на печи опытная хозяйка надолго от нее не отходит, конструкторы и сочли возможным ради компактности совместить в ней бункер с поддувалом.

С большой печью такой фокус не пройдет: высокий райзер тянет очень сильно, и воздушная щель нужна настолько тонкая (а ведь ее нужно еще и регулировать), что добиться стабильного режима печи невозможно. С отдельным поддувалом проще: округлую в разрезе массу топлива воздуху легче обтекать с боков, слишком разгоревшееся пламя туда его и отжимает. Печка получается до некоторой степени саморегулирующейся; правда, в очень небольших пределах, так что манипулировать поддувальной дверцей все равно время от времени приходится.

Примечание: делать бункер большой печи ради простоты без плотной крышки, как часто творят, нельзя. Из-за нерегулируемого дополнительного притока воздуха сквозь топливную массу добиться стабильного режима работы печи вряд ли окажется возможным.

Материалы, размеры и пропорции, футеровка

Теперь посмотрим, какой должна быть самодельная печь-ракета из доступных нам материалов. Тут тоже нужна оглядка: не все, что в Америке под рукой, у нас тоже, и наоборот.

Для большой печи с лежанкой более-менее достоверные опытные данные есть для изделий с барабаном из 55-галлонной бочки диаметром 24 дюйма. 55 галлонов это 208 с мелочью литров, а 24 дюйма – почти точно 607 мм, так что наша 200-литровка вполне подойдет без дополнительного пересчета. Сохраняя параметры печи, диаметр барабана удается уменьшить вдвое, до 300 мм, что позволяет сделать его из 400-450 мм жестяных ведер или бытового газового баллона.

На поддувало, бункер, топку и райзер пойдут трубы разного размера, см. ниже, круглые или профильные. Так можно будет сделать изолирующую футеровку топочной части из смеси равных долей печной глины и шамотного щебня, не прибегая к кирпичной кладке; о футеровке райзера поговорим подробнее ниже. Горение в печи-ракете слабое, поэтому термохимия газов щадящая и толщина стали всех металлических частей, кроме газопровода в лежанке – от 2 мм; последний можно сделать из тонкостенного металлогофра, здесь дымовые газы уже полностью выдохлись и по химии и по температуре.

Для внешней обмазки лучший теплоаккумулятор – саман. При соблюдении указанных ниже размеров теплоотдача ракетной печи в самане после топки может достигать 12 час и более. Остальные детали (дверцы, крышки) – металлические из оцинковки, алюминия и т.п., с герметизирующими прокладками из минерального картона. Обычная печная фурнитура подходит мало, обеспечить ее герметичность трудно, а щелястая печь-ракета работать как следует не будет.

Примечание: печь-ракету желательно снабдить вьюшкой во внешней дымовой трубе. Хотя газовая вьюшка в высоком райзере запирает общий дымовой тракт наглухо, сильный ветер снаружи может преждевременно вытянуть тепло из лежанки.

Размеры и пропорции

Базовые расчетные величины, к которым привязываются остальные – диаметр барабана D и площадь его поперечного сечения по внутри S. Все прочее, исходя из размера наличной железины, определяется следующим образом:

1. Высота барабана H – 1,5-2D.
2. Высота обмазки барабана – 2/3H; обрез обмазки дизайна ради можно делать косым криволинейным, тогда 2/3H нужно выдержать в среднем.
3. Толщина обмазки барабана – 1/3D.
4. Площадь поперечного сечения райзера – 4,5-6,5% от S; лучше держаться в пределах 5-6% от S.
5. Высота райзера – чем больше, тем лучше, но зазор между его обрезом и покрышкой барабана должен быть не менее 70 мм; его минимальная величина определяется вязкостью дымовых газов.
6. Длина жаровой трубы – равна высоте райзера.
7. Площадь сечения жаровой трубы (огнепровода) – равна таковой райзера. Огнепровод лучше сделать из квадратной профтрубы, так режим печи будет стабильнее.
8. Площадь сечения поддувала – 0,5 от ее же топки и райзера. Более стабильный режим печи и его плавную регулировку даст прямоугольная профтруба со сторонами 2:1, уложенная плашмя.
9. Объем вторичного зольника – от 5% исходного объема барабана (без учета объема райзера) для печи из бочки до 10% его же для печи из баллона. Интерполяция для промежуточных размеров барабана – линейная.
10. Площадь сечения внешнего дымохода – 1,5-2s, где s – площадь поперечного сечения райзера.
11. Толщина саманной подушки под внешним дымоходом – 50-70 мм; если канал круглый, считается от нижней его точки. Если лежанка на деревянных полатях, подушку под дымоходом можно уменьшить вдвое.
12. Высота обмазки лежанки над внешним дымоходом – от 0,25D для барабана в 600 мм до 0,5D для 300-мм. Можно меньше, но тогда теплоотдача после протопки будет короче.
13. Высота внешней дымовой трубы – от 4 м.
14. Допустимая длина газохода в лежанке – см. след. разд.

Предельная тепловая мощность печи-ракеты из бочки составляет примерно 25 кВт, печи из газового баллона – около 15 кВт. Регулировка мощности – только размером загрузки топлива. Подачей воздуха печь вводится в режим, и ничего более!

Примечание: в первоначальных печах выживальщиков сечение райзера бралось в 10-15% S в расчете на совсем мокрое топливо. Потом там же, в Америке, появились печи-ракеты с лежанкой для бунгало, рассчитанные на воздушно-сухое топливо и более экономичные. В них сечение райзера уменьшено до рекомендуемых и здесь 5-6% S.

Футеровка райзера

От теплоизоляции райзера во многом зависит экономичность ракетной печи. Но американские футеровочные материалы нам, увы, недоступны. По запасам высококачественных огнеупоров США не имеют себе равных, там они считаются стратегическим сырьем и даже проверенным союзникам продаются с оглядкой.

Из наших доступных материалов по теплотехнике их можно заменить легким шамотным кирпичом марки ШЛ и обычным самокопаным речным песком с большой примесью глинозема, правильно уложенным, см. ниже. Однако материалы эти пористые, в печи они быстро пропитаются нагаром. Тогда печь заревет при любой подаче воздуха, со всем вытекающим. Поэтому нам нужно окружать футеровку райзера металлической обечайкой, а торец футеровки обязательно замазывать печной глиной.

Схемы футеровки для 3-х видов печей показаны на рис. Суть здесь в том, что при уменьшении размеров барабана доля его непосредственной теплоотдачи через днище и нефутерованную часть возрастает по закону квадрата-куба. Поэтому при сохранении нужного термоградиента в райзере мощность футеровки можно уменьшать. Это дает возможность соответственно увеличить относительное сечение кольцевого опуска дымовых газов в барабане.

Схемы футеровки райзера в ракетных печах

Зачем? Во-первых, снижаются требования к внешнему дымоходу, т.к. внешняя тяга теперь лучше тянет. А раз тянет лучше, то и допустимая длина борова в лежанке падает медленнее, чем размеры печи. В итоге, если печь из бочки прогревает лежанку с боровом длиной до 6 м, то вдвое меньшая из баллона – 4 м.

Как футеровать песком?

Если футеровка райзера шамотная, то остаточные полости просто засыпают строительным песком. Речной самокопаный для футеровки целиком из песка тщательно готовить не нужно, достаточно выбрать крупный мусор. Но насыпают его послойно, в 5-7 слоев. Каждый слой утрамбовывают и обрызгивают до образования корки. Затем всю засыпку сушат неделю, замазывают верхний обрез глиной, как уже сказано, и продолжают постройку печи.

Ракета из баллона

Из вышесказанного понятно, что выгоднее делать печь-ракету из газового баллона: меньше работы, меньше неприглядных частей на виду, а лежанку прогревает почти такую же. Тепловая завеса или теплый пол в сибирский мороз обогреют мощностью 10-12 кВт помещение в 50 кв. м и более, так что и здесь баллонная ракета оказывается выгоднее, большую из бочки редко когда придется запускать на полную мощность с максимальным КПД.

Умельцы, видимо, это тоже поняли; по крайней мере некоторые. К примеру, здесь на рис. – чертежи баллонной печи-ракеты. Справа – оригинал; автор, похоже, с умом разбирался в изначальных разработках и в общем получилось у него все правильно. Слева – необходимые усовершенствования с учетом использования воздушно-сухого топлива и прогрева лежанки.

Чертежи печи-ракеты из газового баллона

Плодотворная идея – отдельный подача подогретого вторичного воздуха. Печь будет экономичнее и жаровую трубу можно сделать короче. Площадь сечения его воздуховода – около 10% от сечения райзера. Печь работает всегда при полностью открытой вторичке. Вначале режим выставляют задвижкой первички; точно регулируют крышкой бункера. В конце топки печь взревет, но здесь это не так страшно, для прочистки райзера автором конструкции предусмотрена съемная крышка барабана. Она, понятное дело, должна быть с уплотнением.

Ракеты из чего попало

Схема ракетной печи из банок

Туристы, охотники и рыболовы (многие из них – члены обществ выживания) скоро приспособили малую ракетную печь под походную из пустых жестянок. Свести влияние квадрата-куба к минимуму удалось, применив горизонтальную подачу топлива, см. схему справа. Правда, ценой некоторого неудобства: палочки по мере прогорания нужно подталкивать внутрь. Зато режим печи стал держаться железно. Каким образом? За счет автоматического перераспределения потоков воздуха через поддувало и над/сквозь топливо. Мощность баночной ракетной печи лежит в пределах 0,5-5 кВт в зависимости от размеров печи и регулируется примерно втрое величиной загрузки топлива. Основные пропорции также просты:

• Диаметр камеры сгорания (combustion chamber) – 60-120 мм.
• Высота камеры сгорания – 3-5 ее диаметров.
• Сечение поддувала – 0,5 от его же камеры сгорания.
• Толщина слоя теплоизоляции – не менее величины диаметра камеры сгорания.

Пропорции эти весьма приблизительные: изменение их вдвое не мешает печи работать, а КПД в походе не столь уж важен. Если изоляция из смоченной супеси, как описано выше, стыки деталей можно просто промазывать глиной (левая поз. на рис. ниже). Тогда печка после 1-2 топок приобретет прочность, позволяющую транспортировать ее без особых предосторожностей. Но вообще-то изоляция пойдет любая из подручных негорючих материалов, след. две поз. Конфорка любой конструкции должна обеспечивать свободный приток воздуха, 3-я поз. Сварная из стального листа печь-ракета (правая поз.) с песчаной изоляцией вдвое легче и экономичнее буржуйки той же мощности.

Компактные ракетные печи

Печь-ракета из обломков кирпича

О больших стационарных ракетных печах распространяться не будем: в них вся исходная термодинамика враздрызг идет, и они лишены одного из главных достоинств изначальной печи – простоты постройки. Мы расскажем немного о ракетных печах из кирпича, глины или обломков камня, которые можно сделать за 5-20 мин, когда под рукой нет жестянок.

Вот, к примеру (см. ролик ниже), вполне полноценная по термодинамике печь-ракета из 16 кирпичей, уложенных на сухую. Озвучка английская, но там и без слов все понятно. Подобную ей можно сложить из обломков кирпича (см. рис.), булыжников, вылепить из глины. На 1 раз хватит печки, слепленной из жирной земли. Экономичность у всех у них не ахти, высота камеры сгорания маловата, но на плов или срочно обогреться хватит.

Видео: печь-ракета из 16 кирпичей (eng)

Новый материал

Схема печи Широкова-Храмцова

Из отечественных разработок заслуживает внимания печь-ракета Широкова-Храмцова (см. рис. справа). Авторы, не заботясь о выживании в плюке, применили современный материал – жаростойкий бетон, подогнав к нему всю термодинамику. Компоненты жаробетона не дешевы, для замеса нужна бетономешалка. Но его теплопроводность много ниже, чем у большинства прочих огнеупоров. Новая ракетная печь стала работать стабильнее, и появилась возможность часть тепла выпустить наружу в виде ИК-излучения через жаропрочное стекло. Получилась ракетная печь – камин.

Летают ли ракеты в бане?

А не подойдет ли печь-ракета для бани? Вроде бы на покрышке барабана каменку устроить можно. Или проточную вместо лежанки.

К сожалению, ракетная печь для бани не годится. Чтобы получить легкий пар, банная печь должна сразу прогреть тепловым (ИК) излучением стены, и тут же, или чуть погодя – воздух, конвекцией. Для этого печь должна быть компактным источником ИК и очагом конвекции. Конвекция от ракетной печи распределенная, а ИК она дает вообще мало, сам принцип ее устройства исключает существенные потери на излучение.

В заключение: печникам-ракетчикам

В удачных конструкциях ракетных печей пока больше интуиции, чем точного расчета. А посему – удачи и вам! – печь-ракета благодатное поприще для умельцев с творческой жилкой.

Добрый
день! Нам было бы очень приятно и полезно получить от Вас ответы на наши
вопросы. Печь из 200 литровой бочки мы сделали, но она не получилась
полноценной с дожиганием. Эффективность слабовата и не возникает
дополнительный поддув. На наш взгляд работает как обычная печь. У нас есть
очевидные ошибки и для их исправления и во избежание новых нужна Ваша помощь.

1. Очевидная наша ошибка — райзер и топку мы сложили из огнеупорного кирпича
и всё. Не делали ни сердцевину из металла, ни теплоизоляцию от барабана.
Будем переделывать. Есть вопрос про внутренний барабан вокруг райзера. По
Вашим данным его диаметр при внешнем барабане 60 см должен быть 45 см, то
есть промежуток между внешним барабаном и внутренним составит 7,5 см. Это
правильное значение? А при внешнем барабане 57 см? Вряд ли его изменение
линейно? Как этот размер привязан к площадамь и объемам?
2. Правильно ли мы
понимаем, что топка, жаровая труба и райзер, вместре составляют Г-образное
пространство начинающееся от место сгорания топлива и кончающееся расширением
в 7 см под крышкой внешнего барабана. Топка или жаровая труба расположены
горизонтально, а райзер вертикально. Их длины равны. Для топки или жаровой
трубы будет достаточно огнеупорного кирпича, а вот райзер должен иметь и
металлическую трубу внутри и теплоизоляцию снаружи.
3. Для внешнего барабана
высотой, например, 85 см, райзер получается длинной 78 см, топка тоже 78 см,
суммарно 156 см. Можно ли укоротить размер топки, увеличив длину
райзера? То есть, поднять платформу на которой установлен барабан, увеличить
длину райзера не увеличивая длину топки? Оставив общий размер топка + райзер
без изменений?

Очень интересный проект печи-ракеты. Привлекает, что простой умелец может опробовать Ваш проект. По ходу возник вопрос. Возможно ли в этой печи установить теплообменник для обогрева квартиры с водяным отоплением? Цена на газ растёт, а тепла зимой хочется во всей квартире. Вот и думаем параллельно подозревать воду в отопительной системе альтернативными методами.

Здравствуйте! К сожалению, это невозможно. Печь-ракета предназначена для обогрева только одной комнаты. Установка теплообменника в любом ее месте до лежанки (если смотреть по ходу дымовых газов) неизбежно приведет к такому нарушению режима печи, что она превратится в не греющую коптилку. В борове дымохода, расположенном в лежанке, ставить теплообменник тоже толку не будет: там температура менее 200 градусов Цельсия. Этого недостаточно, чтобы передать теплоносителю количество тепла, необходимое для обогрева даже маленькой смежной комнаты.

Насколько можно понять, у вас в квартире уже стоит газовый котел, т.е. дымовой канал занят. Это полностью исключает альтернативное печное отопление, т.к. сводить 2 и более дымоходов в 1 канал запрещено. Для экономии газа вам можно порекомендовать:

1. наружное утепление стен квартиры – особенно;
2. утепление пола изнутри;
3. утепление потолка со стороны чердака, если квартира на последнем этаже;
4. тепловое экранирование ниш регистров отопления (батарей) – особенно;
5. установку металлопластиковых окон зимнего типа с 2-3 камерными стеклопакетами – особенно;
6. застекление и утепление балкона.

Все эти работы вместе обойдутся не дороже постройки хорошей печи, способной обогревать 2-4 комнаты, и по пп. 2 и 4 их может выполнить неопытный, но добросовестный любитель самостоятельно с минимальными затратами. При теперешних ценах на топливо расходы окупаются менее чем за 1 отопительный сезон. Кроме того, указанные способы утепления не требуют каких-либо специальных разрешений и проектно-конструкторских работ.

Добрый день! На первом этаже в 8-кватирном двухэтажном доме я сложил ракетную печь на основе газового баллона. Длина лежанки — 180 см. Подскажите пожалуйста какой высоты должна быть вытяжная труба? Буду благодарен за ответ!

Здравствуйте! Как должна быть устроена труба на крыше, см. рис. При высоте потолков в вашем доме в пределах 2,5-3,4 м поднимать ее над коньком выше не нужно. Не забудьте о противопожарных коробах в перекрытиях и кровельном пироге! Площадь сечения дымохода – 1,1-1,25 такового борова в лежанке. Обратите внимание, именно площадь сечения, а не диаметр.

— Cтатья интересна, увлекательна и . .. всё . . . ну ещё с сарказмом в адрес «ну-у, тупых».
— Но для кого эта статья? «Профи» это не надо, «рукодельник» в ваших Сленгах ногу сломает.
— Где хоть один чертёж, адекватное описание деталей Готовой, рабочей печи, её места применения . .. одна теория с нерусскими и жутко некачественными, мелкими картинками, сленгом и лежанками . .. в общем
— С точки зрения банальной эрудиции не каждый индивидуум способен игнорировать не указанные точно пропорции вермикулита с перлитом для футеровки райзера и формования тела печи (core) тенденциями подверженными закону квадрата-куба, и запаса энергии в нем в пиролизных газах в дожигателе расширяющихся почти по адиабате . ..

А по-моему, действительно интересная статья. Чёткого алгоритма, конечно, не даёт, так что печь по ней не построишь — зато помогает составить представление о принципах проектирования, разобраться, что к чему. До этой статьи пролистала несколько более практических — даются правила, но откуда они — не понятно. Но это мешает понять, какие параметры можно менять, как подстраиваться под свои материалы и условия.

Я соглашусь и дополню, что узнал много обьясняющего того ,чего нет в ПРОСТО инструкциях. Надеюсь это оградит от ошибок и поможет их преодолеть. Есть огонь без дыма!

Здравствуйте! Известны ли вам еще какие-нибудь конструкции печей длительного горения, доступные для постройки любителю из бросовых, легко доступных материалов?

Добрый день. Правильно я вас понял, что печь «съела» менее 25% запаса дров? А в каком регионе вы эксплуатировали печь?

Самая толковая статья по печам-ракетам из всех, что я видел! Благодарю автора.

Я тут подумал, на устье рейзера около 900 градусов. Приличная температура. А если попробовать разложить более калорийную и более сложную, чем древесина, органику? Например, резину от автомобильных покрышек, коих кругом «завались»?

После растопки такой печи дровами, начать её топить разрезанными автомобильными покрышками. Будет ли пиролиз таким же полным (как при дровах), обеспечивающим сгорание с максимально возможным по безвредности (для такого вида топлива) дымом, в котором только CO2 и Н2О + немного оксида серы (или чего-то другого)? Не зарастёт ли печка не сгоревшим от недостатка кислорода углеродом (сажей)? Может, кто из владельцев такой печи проводил сей эксперимент.

Что можно было бы в ней изменить, чтобы приспособить её под максимально полное сжигание такого топлива?

Вы сами себе ответили – во втором абзаце. Печка обрастет нагаром мгновенно – в шинах, кроме резины, еще и корд. Не сажей, которая отчищается, а именно плотным нагаром, закоксуется. Об «относительной безвредности» дыма от шин говорить не приходится – в нем, кроме двуокиси серы, чего-то другого очень много, т.к. в современных шинах резины может быть меньше, чем разных добавок. Что касается оксидов серы, то их выброс в атмосферу запрещен во всем мире, до того они вредны и в нанодозах. 10 г двуокиси серы разрушают столько же озонового слоя, как 5 кг фреона, и создают парниковый эффект такой же, как 20 кг двуокиси углерода (углекислого газа) или 100 кг паров воды.

В Чехии года 3-4 тому назад пошло поветрие – топить печи пластиковыми отходами. Там печное отопление, в расчете на 1000 жителей, распространено шире, чем в России. Старые шины продавались на топливо, сразу фирмочки по этому делу образовались. Экология буквально за полгода ухнула так, что теперь там инспекторы с газоанализаторами шастают и вынюхивают, кто чем топит. За бутылки и кульки штраф, а вот за шины в тюрьму сажают и дом отбирают.

Что касается доработки печи, то, во-первых, печь-ракета высокоспециализированное устройство, предназначенное для сжигания именно щепочного древесного топлива. Этим, в сущности, и объясняется ее эффективность. Уже на камыше, бузине или сорговой соломе (от изношенного веника) она чадит и еле греет. Дорабатывать ракетную печь дальше просто некуда. А патентов на чистое сжигание резиноизделий выдано во всем мире тысячи, но действующей конструкции, удовлетворяющей хотя бы самым либеральным эконормам, пока и не светит. Это вопрос вообще принципиально неразрешимый, хотя бы из-за той же серы. Резину утилизируют механически или микробиологическим разложением, а жечь ее запрещено во всем мире.

Прошу прощения, там ошибочка вкралась. Спасибо, что заметили. Должно быть: «Площадь сечения внешнего дымохода – 1,5-2s, где s – площадь поперечного сечения райзера». Это обычное соотношение для пламенных устройств. Если, скажем, райзер 70 мм (s = 62 кв. см), то сечение дымохода нужно 90-120 кв. см. Это, конечно, приблизительно, т.к. тяга в дымоходе зависит не только от его сечения. Но печь-ракета к дымоходу чувствительна менее других и при высоте внешнего дымохода от 4 м будет работать стабильно без уточнения площади его сечения. Что касается внутреннего дымохода, от выхода из барабана (устья) до сопряжения с внешним, то тут возможны 2 случая: вертикальный стояк или лежак (боров), напр. замурованный в лежанку. Площадь сечения стояка не менее таковой райзера, независимо от площади сечения устья барабана, а вот лежак может быть и немного уже. Утвержденных методик расчета борова для ракетной печи нигде не видел, да их, скорее всего, и нет. Тут надо или считать, или – собственный опыт + эксперименты.

Спасибо за ответ! Еще (сорри, но я зануда):
«Если, скажем, райзер 70 мм (s = 62 кв. см), то …»
Если райзер из обычной трубы Ф76 стенка 3 (s = 3,1415*3,5*3,5= 38,5 кв. см), то для 2s это будет 77 кв.см или труба Ф100 мм, — меньше не купишь (у нас), поэтому другие варианты не рассматриваю. Но самый доступный (у нас) это Ф120, т.е. сечение =3s. Можно ли его использовать? И еще вопрос, если рядом поставить еще один баллон Ф300 как аккумулятор тепла, как бы аналог «колпака» колпаковой печи, то нужен ли в нем стояк? Нагреется ли второй баллон до 100 градусов?
Спасибо!

Сечение дымохода делать больше можно. Лучше всего сразу сделать в нем подвижную заслонку с отверстием (шибер), на тот случай, вдруг тяга окажется слишком сильной. Шибер, вам, вероятно известно, не вьюшка, он полностью просвет дымохода не перекрывает. Сечение отверстия в задвижке шибера берут обычно в 1/4-1/5 такового дымохода. Для ракетной печи лучше его увеличить до 1/2 сечения райзера, тогда точно угара не будет никогда.

Насчет теплоаккумулятора – работают с ними ракетные печки. Лежанка – тот же теплоаккумулятор. Но аналогия с колпаком колпаковой печи вряд ли уместна, тот совсем по-другому работает. Я бы, если делать из такого же баллона, как барабан, и сделал его так же, со стояком-райзером. А промежуток наполнил бы крупными обломками шамотного или, на худой конец, красного рабочего кирпича, чтобы действовал примерно как каупер в черной металлургии. Тогда и уширенный дымоход придется кстати, протянет. А если протянет и сквозь шамотную (кирпичную) крошку, то вообще хорошо, больше тепла накопится. До 100 градусов он нагреется, но, если вы хотите ставить на него чайник, то нужно хотя бы 150. О скрытой теплоте испарения помните? Чтобы в посудине кипело, вокруг должно быть горячее, иначе притока тепла не будет и не закипит, хоть и нагреется до температуры кипения. Тогда баллон-аккумулятор нужно ставить вплотную к барабану, у него на выходе 170-200.

Усовершенствования не мои. Слева и справа не попутано. Обратите внимание, справа, во первых, райзер утеплен, т.е. топливо может быть сыроватым. Баллон для райзера диам. 70 мм нужен американский 8″ (203 мм). Слева — доработка под наш 300 мм баллон. Поскольку насушить щепы нетрудно, технически сложное утепление райзера исключено. А лежанку такая печка может греть точно так же.

Мне нравится и сама идея, и данная статья. Более того, два года назад я прочла, что ракета-печь позволяет до 9 м горизонтального дымохода.. Это натолкнула меня на мысль, что вот он — вариант дровяной печи, не требующий для дымохода штробить стены или потолки с крышей, что его можно вывести в форточку, заменив стекло куском жести. И я эту идею воплотила в жизнь! Нашла умельца-Самоделкина, который продавал печи собственного изготовления, у него в коллекции оказалась и печь-ракета, купила дымоход к ней, вывела его в форточку и теперь осенью у меня в комнате на даче — тепло и комфортно.. Печь экономична в плане потребления дров, не пожароопасна, а длинный дымоход, идущий вдоль стены под окном, потом вдоль окна поднимающийся до уровня форточки и заворачивающий туда — выполняет роль трубы центрального отопления. Поворотов в общей сложности — четыре на 90гр и один — на 135, и тяга прекрасная. Дымоход недорогой, т.к. имеет место низкотемпературный выход, и по принципу разумной достаточности мы обошлись нержавейкой 0,8 мм из 430 стали… На улицу выходит сэндвич, разумеется. А на варочной поверхности стоит 2-х ведерный алюминиевый бак, с крышкой, и служит теплоаккумулятором. До кипения не доходит, но горячую воду приходится разбавлять, чтобы не обвариться, ну и горячая вода на даче — всегда пригодится…

Источник: http://clubpechnikov.ru/raketnaya-pech/

Печь ракета своими руками чертежи

На сегодняшний день разработано и внедрено достаточно много разновидностей и моделей печей, работающих на дровах. В этом ряду вполне оправдывает все ожидания возведенная печь ракета своими руками чертежи которой будут представлены ниже. Подобное отопительное сооружение, безусловно, заслуживает пристального внимания, так как обладает некоторыми специфическими достоинствами, незаменимыми в определенных условиях.

Печь ракета своими руками чертежи

Этот вариа нт др овяной печи прост и оригинален по конструкции и не требует для изготовления большого количества дорогостоящих комплектующих и материалов. Установить такую печку, сделав ее собственными силами, сможет, наверное, любой человек, пусть даже не имеющий опыта в возведении подобных конструкций, но умеющий читать предоставленные чертежи и работать с некоторыми инструментами .

Интересно заметить, что при необходимости, печку-ракету можно изготовить даже за 20÷30 минут, например, из железной банки. Однако, если приложить максимум усилий, то есть возможность получить для дома удобное стационарное сооружение с прогреваемой лежанкой, способной даже заменить обычный диван .. При этом печь-ракета не потребует сложных порядовок, как у колпаковой или русской печей, которые представляют собой массивные строения.

Принцип работы печи-ракеты

Печь-ракета изначально задумывалась, как один из функциональных предметов выживания в сложных условиях. Поэтому ее конструкция должна была соответствовать некоторым критериям:

• Эффективный обогрев помещения.
• Возможность приготовления пищи.
• Высокий К ПД пр ибора при использовании для отопления разного древесного топлива любого качества.
• Возможность докладывать топливо, не останавливая процесса горения.
• Кроме того, печь должна была сохранять тепло, как минимум , в течение 6÷7 часов, чтобы дать возможность хозяевам провести ночлег в комфортных условиях.
• Максимальная безопасность конструкции, в плане исключения возможности просачивания в помещение угарного газа.
• Еще одно условие, которое требовалось соблюсти — это простота и доступность конструкции для изготовления ее любым непрофессионалом.

Поэтому за основу были взяты базовые принципы нескольких разновидностей отопительных приборов, работающих на древесном твердом топливе:

• Свободная циркуляция нагретого воздуха и газов по всем каналам. Печь работает без принудительного поддува , а тягу создает дымоход, который вытягивает продукты горения. Чем выше поднята труба, тем интенсивнее в ней тяга.
• Принцип дожигания выделенных при горении из топлива газов ( пиролизных ), который используется в приборах длительного горения. Этот принцип работы чрезвычайно важен из-за высокого К ПД пр ибора, который достигается за счет создания специальных условий дожигания пиролизных газов для наиболее полного расходования заложенного в топливе энергетического потенциала.

Термин «пиролиз» означает разложение твердого топлива на летучие вещества, под воздействием высоких температур и одновременном « кислородном голодании ». Присоздании пределенных условий — они способны сгорать, также выделяя большое количество тепловой энергии. При этом важно знать, что пиролиз недостаточно просушенной древесины проходит довольно длительное время в газовой фазе, то есть выделившийся пиролизный газ потребует немало тепла для создания смеси (древесного газа), способного сгорать полностью. Поэтому для печи-ракеты не рекомендовано использовать влажное топливо.

Разнообразие печей-ракет – от простого к сложному

Простейшая конструкция печи-ракеты

В простой конструкции печи-ракеты, отапливаемой пучками веток или лучин, продукты сгорания практически сразу же отправляются в дымоход, не успевая образовать в корпусе печи горючий древесный газ, поэтому комнату с помощью нее обогреть не удастся. Такие печи могут быть использованы только для приготовления пищи. Эта модель изготавливается в стационарных и мобильных вариантах, в ней действует только принцип свободной циркуляции нагретого воздуха, так как для полноценного процесса пиролиза в ней не создается требуемых условий.

Схема простейшей печи-ракеты

В подобных печах в качестве топливной камеры используется небольшой участок трубы. Он может иметь горизонтальное положение, как показано на схеме, или быть развернут кверху. В последнем случае, загрузка топлива происходит вертикально.

После поджигания заложенного в трубу топлива, выделенные из него нагретые газы устремляются вверх по вертикальному участку трубы наружу.

Металлическая печь-ракета в нескольких ракурсах

Сверху вертикальной трубы и устанавливают емкости для приготовления пищи или согрева воды. Для того чтобы газы свободно выходили наружу, и дно емкости не перекрывало тягу в трубе полностью, сверху печки устанавливается специальная металлическая подставка. Она создает зазор нужного размера, который способствует поддержанию тяги.

Сверху — весьма оригинальная подставка под емкость с нагреваемой водой

Кстати, этот самый простой тип устройства печи был изобретен первым, и из-за повернутого вверх отверстия топки и вырывающегося из него пламени печь, скорее всего, и получила название ракетной. Кроме этого, при неправильном режиме топки, конструкция издает свистящий «ракетный» гул, но если же печь настроена правильно, то она тихо шелестит.

Усовершенствованная печь-ракета

Так как, используя самую простую печь-ракету со свободным выходом газов, невозможно отопить помещение, конструкцию несколько позднее дополнили теплообменником и дымоотводными каналами.

Усовершенствованная печь ракетного типа

После проведенных усовершенствований и весь принцип работы печи-ракеты несколько изменился.

• Для сохранения в вертикальной трубе высокой температуры нагретого воздуха, ее стали утеплять огнестойким материалом, а затем закрывать сверху еще одним металлическим корпусом, изготовленным из трубы большего диаметра или металлической бочки с закрытым верхом.
• На отверстие топки стали устанавливать дверцу, а в нижней части печи появился отдельный канал для вторичного воздуха. Через него и стал осуществляться поддув (необходимый для дожига пиролизных газов), который ранее происходил через открытую топку.
• Кроме этого, дымоотводную трубу перенесли в нижнюю часть корпуса, что заставило нагретый воздух циркулировать по всему корпусу, огибая все внутренние каналы, а не уходить напрямую в атмосферу.

Схема движения потоков газов в печи-ракете

• Продукты горения, имеющие высокую температуру, стали сначала подниматься к потолку внешнего корпуса, скапливаться там и нагревать его, что позволило использовать наружную горизонтальную поверхность в качестве варочной плиты. Затем, поток газов остывает и опускается вниз, поворачивает в колено и уже только оттуда уходит в дымоходную трубу.
• Благодаря поступлению вторичного воздуха, в конце нижнего горизонтального канала происходит дожигание газов, что значительно повышает КПД печи. Свободная циркуляция газов создает саморегулирующуюся систему, которая ограничивает поступление в топочную камеру воздуха, так как он подается только по мере остывания горячих газов под «потолком» корпуса.

Весьма популярная схема — из металлического профиля и старого газового баллона

Модель печи, представленная на рисунке, работает по типу «буржуйки» и имеет выведенный на улицу дымоход. Однако, она непригодна для использования в жилых помещениях, так как в ней, при перепадах внешнего давления, может возникнуть обратная тяга, которая будет способствовать поступлению в помещение угарного газа. Поэтому подобная печь должна быть всегда под присмотром, и ее чаще всего используют для отопления хозяйственных помещений или гаража.

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Ракетная печь с теплой лежанкой

Необходимо заметить, что такая система отопления – отнюдь не нова, и, собственно, подобная печь-ракета имеет достаточно богатую историю. Она была изобретена давно, предположительно — в Маньчжурии, получила название « кан », и до сих пор является традиционной для крестьянских домов в Китае и Корее.

Подобные печи под названием «кан» с давних пор применяются для обогрева домов в Восточной Азии

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух. Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000 ÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция « кан » накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил. В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для с на на протяжении всей ночи.

А корейские печи «ондоль», наверное, стали прообразами современных «теплых полов»

В корейских домах используется похожая на « кан » система отопления, которая имеет название « ондоль ». Этот вариант обогрева, в отличие от китайского, обустраивается не внутри лежанки, а под всем полом дома. В принципе можно утверждать, что такой способ передачи и распределения тепла в жилые помещения, похоже, лег в основу конструкции современной системы « теплый пол».

Конструкцию печи с подсоединенными к ней трубами можно хорошо рассмотреть на представленной схеме.

Уложенная дымовоотводная труба согревает лежанку

В наше время, при современном богатом разнообразии материалов, каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами. Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

На представленной схеме можно увидеть результаты конструкторской работы, которые позволили добиться относительной простоты схемы, обладающей высоким КПД, а также соответствующей всем предъявляемым к речи-ракете требованиям.

Схема работы ракетной печи с теплой лежанкой

Топливо загружается в топочное отверстие вертикально. Затем оно поджигается, и, прогорая, постепенно оседает вниз. Воздух, поддерживающий горение, поступает в донную часть топочной камеры через отверстие, играющего роль поддувала. Оно должно обеспечивать достаточный приток воздуха для дожигания выделенных продуктов термического разложения древесины. Но, вместе с тем , воздуха не должно быть слишком много, так как он может остудить первично выделенные газы, и в этом случае процесс дожига пиролизных газов не сможет состояться, а продукты горения осядут на стенки корпуса.

В этот варианте печь с вертикальной загрузкой имеет на топочной камере глухую крышку, которая исключит риск попадания газов в помещение при создании обратной тяги.

В полностью изолированном объеме выделенного газа образуется тепловая энергия, растет температура и давление, увеличивается тяга. По мере сгорания топлива горящие газы уходят через каналы корпуса печи в теплообменник, по дороге обогревая внутренние поверхности. Так как каналы имеют сложную конфигурацию, газы на более долгое время задерживаются внутри печи, отдавая тепло корпусу и поверхностям каналов, которые, в свою очередь нагревают поверхность лежанки и, соответственно, саму комнату.

Со временем любая печь и ее каналы требуют очистки от сажных отложений. В этой конструкции проблемным участком являются трубы теплообменника, расположенные внутри лежанки. Для того, чтобы без проблем провести эти профилактические мероприятия, на уровне поворота теплообменника из корпуса печи в трубы под лежанкой устанавливается герметично закрывающаяся прочистная дверца (на схеме обозначена «Secondary Airtight Ash Pit»). Именно в этом месте концентрируются и оседают все не догоревшие продукты термического разложения древесины. Дверцу периодически открывают и очищают проходы от сажи — этот процесс гарантирует длительную эксплуатацию дымохода. Чтобы дверца закрывалась герметично, на ее внутренние края нужно закрепить асбестовые прокладки.

Как правильно топить печь-ракету?

Чтобы получить максимальный эффект обогрева, перед закладкой основной массы топлива рекомендовано печь разогреть. Этот проце сс пр оводят с помощью бумаги, сухой стружки или опилок, которые поджигают в топке. Когда система прогреется, она изменит издаваемый звук — он может затихнуть или изменить свою тональность. В разогретый агрегат закладывается основное топливо, которое загорится от уже созданного разогревом жара.

Для печи-ракеты подойдут любые дрова и даже тонкие ветки, но главное — чтобы они были сухими.

Пока топливо хорошо не разгорится, дверцу топочной камеры или поддувала нужно держать открытой . Но только когда огонь станет интенсивным, а печь загудит, дверцу прикрывают. Затем, в процессе топки, доступ воздуха из поддувала постепенно перекрывается – здесь нужно ориентироваться на тональность звука печи. Если же воздушная заслонка случайно закрылась, и интенсивность пламени снизилась, ее нужно снова приоткрыть и печь разгорится с новой силой.

Достоинства и недостатки печи-ракеты

Прежде чем перейти к описанию процесса изготовления печи-ракеты, желательно подытожить информацию о ее достоинствах и недостатках.

Печи ракеты пользуются достаточно большой популярностью благодаря своим положительным качествам, к которым относятся:

• Простота конструкции и незначительное количество материалов.
• Изготовить любую из конструкций печи, при желании , сможет даже начинающий мастер.
• Возведение печи-ракеты не требует приобретения дорогостоящих строительных материалов.
• Нетребовательность к принудительной тяге дымохода, саморегуляция работы печи.
• Высокий КПД печи-ракеты с системой дожига пиролизных газов.
• Возможность добавления топлива во время топки печи.

Несмотря на большое количество достоинств данной конструкции, ее работа имеет и ряд недостатков:

• При использовании простейшей конструкции ракетной печи можно применять исключительно сухие ветки и лучины, так как излишняя влага может дать обратную тягу. В более сложной системе прибора применять влажную древесину тоже не рекомендовано, потому что она не даст нужной температуры для возникновения пиролиза.
• Печь-ракету во время топки нельзя оставлять без надзора, так как это весьма небезопасно.
• Этот вид прибора непригоден для отопления бани, так как он отдает недостаточно тепла в инфракрасном диапазоне, который особо важен для парилки. Печь-ракета с лежанкой может подойти только для комнаты отдыха банного здания.

Видео: особое мнение о печах-ракетах

Изготовление печи-ракеты с лежанкой

Печи-ракеты могут иметь различный размер, и для их изготовления применяются самые разные материалы – это металлические трубы, бочки и газовые баллоны, кирпичи и глина. Вполне допустим и комбинированный вариант, состоящий из труб, камней, глины и песка. Именно он и заслуживает особого внимания.

Насколько сложно соорудить подобную печь-ракету с подогреваемой лежанкой?

Из газового баллона можно изготовить несложную по конструкции печи, в том числе и использовать ее для варианта с лежанкой.

Как сделать саму по себе простую печь – более-менее понятно из выше представленных чертежей и описания ее работы, поэтому стоит рассмотреть изготовление отопительного агрегата, именно оснащенного лежанкой.

Видео: самодельная печь-ракета из газового баллона

Чтобы было до конца понятно, что и где расположено в конструкции печи-ракеты, для описания работ будет использована данная схема.

Общая схема создаваемой конструкции (кликните по картинке для ее увеличения)

Итак, рассматриваемая печь-ракета состоит из следующих элементов:

• 1а – поддувало, имеющее регулятор подачи воздуха, с помощью которого печь настраивают на нужный режим;
• 1б – топливная камера (бункер), имеющая глухую крышку;
• 1в – канал для подачи вторичного воздуха, обеспечивающего полное сгорание выделенных древесиной пиролизных газов;
• 1г – жаровая труба длиной 150÷200 мм;
• 1д – первичный дымоход ( райзер ), диаметром 70÷100 мм.

Жаровую трубу нельзя делать слишком длинной или короткой. Если этот элемент будет слишком длинным, то вторичный воздух будет в нем быстро остывать и процесс дожига пиролизных газов не дойдет до конца.

Вся конструкция жаровой трубы и райзера должна быть максимально качественно теплоизолирована. Задача этого узла заключается в обеспечении полного сгорания пиролизных газов и подаче горячих масс из райзера в другие каналы, которые уже будут передавать тепло в помещение и на лежанку.

Здесь нужно отметить, чтобы получить оптимальный КПД от печи, диамет р р айзера нужно делать размером в 70 мм, а если поставлена цель добиться максимальной мощности печи, то следует делать его диаметром в 100 мм. В этом случае длина жаровой трубы должна составлять 150÷200 мм. Далее, при описании монтажа печи, размеры будут даваться для обоих случаев.

Сразу пропустить из райзера в накопитель тепла нагретый воздух нельзя, так как его температура достигает 900÷ 1000 градусов. Качественные жаростойкие теплоаккумулирующие материалы имеют достаточно высокую цену, поэтому , чаще всего, для этих целей используется саман (глина, смешанная с рубленой соломой). Этот материал имеет высокий потенциал теплоемкости , но не жаростоек, поэтому конструкция вторичной печи (корпус баллона) начинается с преобразователя температуры воздуха, который должен быть нагрет всего до 300 градусов. Часть, выработанного тепла сразу отдается в помещение и восполняет текущие теплопотери.

Описанные функции выполняет корпус печи, изготовленный из стандартного газового баллона в 50 л.

• 2а – крышка корпуса печи. Под нее из райзера попадает нагретый воздух;
• 2б – варочная поверхность, которая нагревается изнутри выходящими из райзера нагретыми газами;
• 2в – металлическая изоляции райзера (обечайка);
• 2г – теплообменные каналы. В них попадает нагретый газ, расходясь под потолком корпуса;
• 2д – нижняя металлическая часть корпуса;
• 2е – выход из корпуса в очистную камеру.

Основной задачей при обустройстве этих частей печи является обеспечение полной герметичности дымоотводной магистрали.

В корпусе ( барабане), на высоте, на ⅓ от его «потолка», газы остывают и уже имеют нормальную температуру для поступления их в накопитель. Примерно от этой высоты и до пола помещения печь теплоизолируется несколькими слоями разных составов — этот процесс называется футеровкой.

• 3а – вторая очистная камера, через которую осуществляется очистка от нагара теплообменника («борова»), расположенного под лежанкой;
• 3б – герметичная дверца второй очистной камеры;
• 4 – «боров», длинный горизонтальный участок дымохода, расположенный под лежанкой.

Пройдя через трубы «борова» и почти полностью отдав тепло в саманную лежанку, газы уходят через основной дымоходный канал в атмосферу.

Разобравшись с устройством печи-ракеты детально, можно переходить к ее постройке.

Постройка печи-ракеты с лежанкой — пошагово

В первую очередь , нужно подготовить футеровочные составы. Их компоненты обойдутся совсем недорого, так как их зачастую можно найти и совсем бесплатно, буквально у себя под ногами:

• 5а – саман. Как уже говорилось выше – это глина, перемешанная с рубленой соломой и затворенная с водой до густоты кладочного раствора. Глина для изготовления самана подойдет любая, так как она не будет подвергаться влиянию внешних атмосферных воздействий;
• 5б – печная глина, смешанная со щебнем. Это будет основной теплоизолятор. Раствор должен иметь консистенцию смеси для кладки кирпича;
• 5в – жаростойкая футеровка, изготовленная из печной глины и шамотного песка в пропорциях 1:1 и имеющая консистенцию пластилина;
• 5г – обычный просеянный песок;
• 5д – средне-жирная глина для печной кладки.

Пошаговая работа над конструкцией производится в такой последовательности:

Постель для лежанки

Подготови в в се необходимые составы, изготавливается постель – деревянный прочный щит нужной конфигурации. Его каркас делается из бруса сечением 100×100 мм. Каркас — с ячейками размером 600×900 мм под печью и 600×1200 мм под лежанкой. Если планируется криволинейная форма лежанки, то она доводится до нужной конфигурации с помощью досок и обрезков бруса.

Постель — каркасное основание для дальнейшего возведения конструкции печи

Каркас обшивается шпунтованной доской толщиной в 40 мм – она закрепляется поперек длинных сторон каркаса. Позднее, после окончания монтажа печи, боковая фасадная часть постели будет обшиваться гипсокартоном. Все детали деревянной конструкции постели обязательно пропитываются биоцидом, а затем дважды прокрашиваются эмульсией на водной основе.

Далее, на пол, в том месте комнаты, где будет устанавливаться печь, настилается минеральный картон (картон из базальтовых волокон) толщиной в 4 мм, размером и формой полностью соответствующий параметрам постели. Непосредственно под печью поверх картона закрепляется ли ст кр овельного железа, который будет выходить из-под печи перед топкой на 200÷300 мм.

Затем, постель переносится и прочно устанавливается на выбранное и застланное место расположения печи, так, чтобы карка с с тоял устойчиво, без люфта. В конце будущей лежанки, на высоте 120÷140 мм выше уровня постели, устраивается в стене отверстие для дымохода.

Опалубка и заливка первого уровня саманной смеси

По всему контуру постели устанавливается прочная опалубка, имеющая высоту ( А -40÷50 мм) и ровный верхний край.

В опалубку заливается саманная смесь (5а) и ее поверхность разравнивается с помощью правила. Маячками для выравнивания служат бортики опалубки.

Изготовление корпуса печи

• Пока саманная заливка будет сохнуть, а этот процесс займет 2 — 3 недели, можно заняться изготовлением корпуса печи из баллона. Нужно отметить, что точно так же делают печь-ракету и из бочки.

Резка газового баллона и изготовление крышки с «юбкой»

• Первым шагом с пустого баллона срезается верх, для получения отверстия диаметром в 200÷220 мм. Далее, это отверстие закрывается подготовленным заранее стальным кругляком толщиной в 4 мм — эта поверхность будет играть роль варочной панели. После этого, ниже варочной панели на 50÷60 мм делается еще один срез для того, чтобы получилась крышка.
• По внешнему периметру получившейся крышки приваривается, так называемая «юбка» , изготовленная из тонкой листовой стали. Ширина юбки должна составлять 50÷60 мм, шов этой полоски выполняется сваркой. Если нет опыта в сварочных работах, то лучше доверить этот проце сс пр офессионалу.
• После этого по всей окружности юбки, отступив от нижнего края 20÷25 мм, равномерно высверливают отверстия, в которые будут вкручиваться болты.
• Далее, срезается нижняя пустая часть балло на на высоте, примерно , в 70 мм от низа. Затем, в дне баллона вырезается отверстие для входа райзера внутрь корпуса.
• После этого, на внутренний край крышки необходимо с помощью клея «Момент» закрепить хорошо сплетенный асбестовый шнур, а затем сразу же надеть ее на корпус баллона и сверху придавить грузом в 2,5÷3 кг. Шнур будет служить герметизирующей прокладкой. Далее, через отверстия в металлической «юбке» просверливаются сквозные отверстия в корпусе баллона, в которых нарезается резьба для болтов.
• После этого нужно провести замеры глубины корпуса, так как необходимо определить высоту райзера .
• Затем крышку с баллона снимают, чтобы уберечь прокладку от полной пропитки клеем, иначе асбест потеряет свою эластичность.

Изготовление топочной части печи

Следующим шагом из квадратной трубы (или швеллера) сечением 150×150 мм изготавливаются элементы: 1а — поддувало, 1б — топочная камера; 1г — жаровой канал.

Райзер (1д) делают из круглой трубы диаметром в 70÷100 мм.

Далее, в соответствии с размерами, указанными на схеме, с помощью сварки производится сборка изготовленных элементов в единую конструкцию.

Угол врезки топочной камеры (бункера) в поддувальную и жаровую трубу может варьироваться в пределах 45÷60 градусов от горизонтали. Ее верхний край располагают вровень с выступающим вперед поддувальным элементом, как и показано на схеме.

В нижней части поддувальной и жаровой трубы нужно отделить канал вторичного воздуха (1в). Его отделяют металлической пластиной толщиной в 3÷4 мм. Ее задний край должен заканчиваться ровно на уровне передней стенки райзера , а передний выходить вперед поддувала на 25÷30 мм. Пластину точечно в четырех местах прихватывают сваркой внутри трубы.

Затем в конце жаровой трубы сверху вырезается отверстие, в которое вваривается райзер под прямым углом, а конец этого канала закрывается металлическим квадратом, также закрепляемым сваркой.

На поддувало обязательно устанавливается дверца — задвижка , которая поможет регулировать подачу воздуха. На топочную камеру крышка изготавливается из оцинкованного металла. Герметичного закрытия бункер не требует – главное, чтобы крышка плотно примыкала к входному отверстию.

После этого готовая конструкция обмазывается раствором 5в. Сплошную футеровку делают только внизу, а бока и верх поддувала оставляют свободными от футеровки. Чтобы смесь обмазки быстрее просохла, конструкцию надевают на шест поддувальной камерой. Нужно следить, чтобы смесь с поверхностей не сползла и не опала , так как футеровка играет большую роль в сохранении тепла. Если такое произошло, то обмазку нужно сделать снова, использовав более жирную глину.

Изоляция для печи-ракеты

После того, как высох саманный слой, устанавливается опалубка для обустройства жаростойкой теплоизоляции для печи. Она делается только под местом расположения печи. Высота опалубки будет составлять вместе с саманным слоем 100÷110 мм.

Линейные размеры изолируемого основания печи (кликните по картинке для ее увеличения)

Установленную опалубку заполняют составом 5б и разравнивают по маякам, которыми послужат бортики опалубки. На главной схеме этот слой обозначен буквой Б.

Изготовление донной части барабана и обечайки

Обечайку изготавливают из круглой трубы диаметром 150÷200 мм или же сворачивают ее из стального листа.

Донный кругляк, который будет укладываться внутрь барабана, вырезается из листового металла толщиной в 1,5÷2 мм, а в середине его вырезается круглое отверстие. Диаметр окружности этого элемента должен быть на 4 м м м еньше внутреннего размера баллона, а диаметр серединного выреза под обечайку делается на 3 мм больше ее внешнего диаметра.

Установка топочной конструкции

После того как в опалубке высох термоизоляционный слой, на него монтируется топочная конструкция. Ее устанавливают, контролируя уровнем по вертикали и горизонтали, а затем фиксируют на теплоизоляционном слое с помощью шпеньков. Затем, вокруг печи устанавливается опалубка высотой 350÷370 мм от пола. Здесь нужно учесть, что прочистная камера ( 3а) и ее дверца ( 3 б) должны быть установлены рядом с застывшей смесью (5б), которой будет заполняться опалубка. Соединение же ( 2е ) прочистной камеры с теплообменным каналом (2г) будет проходить над футеровочным составом, заливаемым в опалубку. Смесь также выравнивается до идеала, вровень с опалубкой, с помощью правила.

Очистная камера

Пока будет сохнуть смесь в опалубке, можно заняться изготовлением прочистной камеры с дверцей и переходом в теплообменник. Его изготавливают из оцинкованной стали, толщиной в 1,5÷2 мм, а фасадную его часть – из металла в 4÷6 мм. В боковой части прочистной камеры вырезается отверстие диаметром в 150÷180 мм, для установки конца дымоходной трубы, которая будет проходить под лежаком.

Схема прочистной камеры (кликните по картинке для ее увеличения)

Дверца прочистной камеры изготавливается размером в 160×160 мм, также из стали в 4÷6 мм. Перед ее установкой, по периметру внутренней поверхности устанавливается герметизирующая прокладка, изготовленная из минерального картона. Сама дверца прикручивается к коробу камеры крепежными болтами, для которых в высверленных отверстиях нарезается резьба.

На данной схеме представлены размеры всех элементов и место установки и соединения камеры с барабаном (баллоном). Далее, после примерки элементов, в нижней части барабана печи вырезается окно размером в 70 мм, в которое будет монтироваться сваркой соединяющий канал ( 2е ).

Гофрированные трубы под лежанкой могут быть расположена произвольно, в зависимости от конфигурации лежака, важно только придерживаться размеров, указанных на чертеже изготовления прочистной камеры, указанными под буквами А , Б и В. Как правильно присоединить трубу «борова» будет рассмотрено ниже.

Монтаж барабана

Когда раствор в опалубке просохнет, ее снимают. На райзер , сверху застывшей теплоизоляции, надевают барабан топочной системы, изготовленный из газового баллона. Барабан в данный момент монтируется без крышки — его установка показа на на представленной схеме.

Взаимное расположение топливника с поддувалом, барабана и прочистной камеры

На донную часть установленного барабана выкладывается раствор 5б, и с помощью шпателя из него формируется наклонная в 6 — 8 градусов, в сторону выходного окна прочистной камеры, поверхность. Затем, на райзер надевается и опускается на дно барабана, кругляк из металлического листа и придавливается к уложенному раствору. Из серединного отверстия вокруг райзера раствор выбирается, иначе невозможно будет установить трубу-обечайку. После этого в освобожденное пространство на райзер надевается сама труба и слегка вкручивается в раствор. Все зазоры, образовавшиеся по внешнему и внутреннему контуру, промазываются глиной (5д).

Футеровка топливной конструкции изнутри

После установки обечайки и пода , ожидать просыхания раствора теплоизоляции не нужно, можно сразу переходить к футеровке райзера . В обечайку, вокруг райзера , в 6÷7 слоев засыпается состав (5г). Каждый из слоев необходимо максимально уплотнить, при этом смачивая сухую смесь водой из пульверизатора. Сверху это пространство, заполненное песком, закрывается глиняным слоем (пробкой) толщиной в 50÷60 мм, при этом используется раствор 5д.

Монтаж прочистной камеры

После монтажа барабана, нужно установить прочистную камеру. Установить коробку несложно — для этого на переходной канал и отверстие в барабане, а также на боковую и нижнюю часть коробки наносится слой раствора 5 д , который имеет толщину в 3÷4 мм. Коробка устанавливается на место, а окно переходного канала ( 2е ) вставляется в приготовленное отверстие барабана и хорошо прижимается и придавливается. Выступивший по бокам раствор сразу же размазывается. Вход прочистной камеры в барабан должен быть хорошо герметизирован, поэтому, если остались зазоры, то их обязательно нужно хорошо заделать.

Укладка теплоизоляционного слоя

Далее, высохший слой теплоизоляции необходимо поднять до уровня В. Для этого применяется раствор 5б. Этот слой наносится без опалубки, вручную, и из него формируется полукруглый «холм».

Опалубка для уровня Г

Далее, по внешнему контуру постели устанавливается опалубка, так же, как при изготовлении уровня А. Высоту этого уровня Г нужно выводить, ориентируясь на отверстие под под ключение «борова». Над верхним краем отверстия уровень должен быть поднят примерно на 80÷100 мм.

Заполнение опалубки

Следующим шагом идет заполнение опалубки раствором самана (5а) до нижнего края отверстия, приготовленного под установку «борова» в очистной камере с одной стороны , а в конце лежанки — до нижнего края выходного отверстия для дымохода.

Выкладывается и разравнивается смесь вручную, при этом нужно следить, чтобы масса максимально плотно прилегала к предыдущему слою. Таким образом, от прочистной камеры к выходу дымохода образуется подъем для труб «борова», разница высот которого должна составлять 15÷30 мм. Такая конструкция необходима для того, чтобы лежанка прогревалась равномерно.

Установка гофротрубы

Следующим шагом идет растягивание гофрированной трубы на всю длину лежанки. Один ее конец подключается к очистной камере, вставляясь в отверстие на глубину в 20÷25 мм и развальцовываясь внутри камеры плоской отверткой через очистную дверцу. Затем вход трубы в зольник обмазывается раствором 5 д , а начало трубы 150÷200 мм, обмазывается саманом. Это хорошо зафиксируе т т рубу в нужном положении и не даст ей выскользнуть из отверстия при проведении дальнейших работ.

Варианты раскладки гофротрубы и расположения лежанки

После этого труба в опалубке укладывается в виде змеевика, но она всегда должна находиться на расстоянии порядка 100 мм от краев опалубки и стены. В процессе укладки труба вдавливается в уложенный под ней саманный слой. Уложив трубу по всей длине, второй ее конец фиксируют на глиняный раствор в выходное дымоходное отверстие.

После этого весь «боров» облепляется саманным раствором, который нужно хорошо утрамбовывать особенно между изгибов трубы, чтобы в нем не образовывалось пустот. После того, как саманной массой будет заполнено пространство вровень с верхом гофрированной трубы, в опалубку заливается более жидкий раствор самана, и в конце поверхность разглаживается правилом, которое ведется по стенкам опалубки, выполняющими роль маячков ..

Установка крышек

После этого болтами закрепляются крышки очистной камеры и барабана. Затягивать их нужно плотно, чтобы они прижали установленные внутри прокладки.

Обмазка барабана печи

Далее, производится обмазка саманом барабана печи на ⅔, от низа корпуса. Верхнюю часть барабана оставляют свободной от саманного слоя. Теплоизоляция наносится толщиной не менее 100÷120 мм, ну а конфигурация обмазки выбирается самим мастером.

Отделка печи

В прошествии двух или двух с половиной недель, саманный слой должен просохнуть, и можно будет удалить установленную опалубку. Затем, при необходимости, скругляются прямые углы конструкции. Кроме этого, барабан покрывается жаростойкой, способной выдержать температуру до 450÷750 градусов эмалью. Саманная поверхность лежанки покрывается акриловым лаком в два слоя, каждый из которых должен хорошо просохнуть. Лак скрепит материал поверхности, не давая ему пылить, защитит саман от влаги и придаст эстетичность глазурованной глины.

При желании на поверхность лежанки можно уложить деревянный настил из тонких досок – его достаточно часто делают съемным . Боковые части лежанки иногда отделывают гипсокартоном или обкладывают камнем. Декоративная отделка проводится на вкус владельца дома.

Проведение испытания печи

Просохшую печь нужно обязательно испытать. Для этого следует провести прогрев конструкции, заложив легкое топливо, в виде бумаги в поддувало и пополняя его в процессе сгорания. Когда на поверхности лежанки почувствуется тепло, можно в топочную камеру закладывать основное топливо. Когда печь начнет гудеть, поддувало закрывается до изменения звука до « шепота ».

В заключение нужно сказать, что печь-ракета может быть также выложена из кирпича или камня — все зависит от финансовых возможностей и творческих способностей мастера. Главное, что может привлечь в этой конструкции — это возможность импровизировать и творить, используя разные материалы для постройки и отделки. Поэтому тем, кто мечтает установить в своем доме печь с обогреваемой лежанкой, стоит внимательнее присмотреться к этому варианту.

Видео: пример постройки печи-ракеты с теплой лежанкой

Источник: http://otoplenie-expert.com/drovyanye-pechi/pech-raketa-svoimi-rukami-chertezhi.html

Печь-ракета: возможности применения и сборка своими руками

Малоизвестная среди соотечественников печь-ракета входит в число простых, дешевых и весьма эффективных решений для отопления в частном секторе. Агрегат, поддерживающий режим длительного горения топлива, легко выполнить своими руками с минимальными затратами. При желании недооцененный отопительный узел можно укомплектовать таким полезным приспособлением, как лежанка – в результате образуется удобный инструмент обогрева, также предназначенный для отдыха и приготовления пищи.

Как работает отопительный прибор?

Есть 2 причины появления характерного названия: специфический гул, издаваемый при сжигании топлива, и незамысловатая форма агрегата, напоминающая перевернутый детский рисунок ракеты.

Примечательно, что гул во время топки свидетельствует о нерациональном, неэффективном режиме горения, лучше, если печь издает тихий, ровный шелест. Можно встретить расширенное название такого агрегата – ракетная печь Широкова-Храмцова.

Оборудование может быть переносным и стационарным. Простейшие мобильные модификации были разработаны для походных условий, они приспособлены для приготовления пищи, нагрева воды.

Более продуктивная стационарная печь-ракета длительного горения оборудуется особым колпаком, благодаря которому тепло от дыма направляется в помещение. На старте воздух поступает в ограниченном количестве, при сжигании топлива образуются пиролизные газы. В нижней части вертикального сегмента трубы они дожигаются: сюда поступает вторичный воздух через обособленный канал.

Продукты горения, имеющие высокую температуру, поднимаются к колпаку, постепенно охлаждаются, опускаются между стенками и переходят в дымоход. На них действует естественная сила тяги в данном канале, оказывают влияние новые газы, поступающие из топливника, и гравитация. Чтобы собрать как можно больше тепла и направить его на обогрев помещения, к печи пристраивают дымовые каналы затейливой конфигурации – они закладываются в основу лежанки.

Варианты конструкции ракетных печей

Если нужно собрать печь-ракету своими руками, стоит воспользоваться чертежом переносной модели «Робинзон», ее конструируют из обрезков профильной трубы и металлической подставки на ножках. Все работы сводятся к сварке. Схемы достаточно вариативны, они допускают использование труб другого сечения, в этом случае все параметры нужно подгонять под пропорции.

Для изготовления больших отопительных агрегатов используют металлическую бочку на 200 л либо газовый баллон. Из этих элементов формируют наружный колпак, для сборки внутренних деталей используют шамотный кирпич или трубы среднего диаметра. Если взять за основу газовый баллон, можно получить на выходе как мобильную конструкцию, так и полноценный стационарный прибор с лежанкой.

Для повышения КПД печей были разработаны модификации, способные прицельно собирать тепло:

• печь-плита,
• с водяным контуром,
• с лежанкой.

Первый тип оснащается расширенной варочной поверхностью, на которой одновременно можно использовать несколько емкостей. Вертикальная труба с топкой и дверцей находится непосредственно под плитой, под которой также проходит горизонтальный канал. Горячий воздух нагревает варочную поверхность и напрямую, и по каналу. Уличная модель имеет устойчивые ножки, обеспечивающие надежность и безопасность конструкции.

Печь ракета может быть оснащена варочной поверхностью

Печь с водяным контуром монтируется на бетонной основе, предотвращающей возникновение перекосов. Жаровой канал и топочное отделение, выложенные из кирпича, образуют нижнюю часть, здесь же предусмотрен зольник (дрова загружаются вертикально). Стальная труба в виде вертикального канала обеспечивается термоизоляцией и наружным корпусом. На последнем фиксируется теплообменник с водяной рубашкой.

Модель с лежанкой достаточно массивна, пристройка выглядит как софа или кровать. При желании здесь можно уложить матрас и использовать площадку как дополнительное спальное место. Лежанку выкладывают из камней, объединенных глиняной массой, или кирпичей.

Преимущества и недостатки ракетных печей

Главным достоинством рассматриваемого варианта является низкая себестоимость агрегата – как в отношении расходников, так и касательно трудозатрат. Если взять за основу трубы, баллон и металлопрофиль, можно собрать образец, способный стать экономичным и действенным способом отопления жилья в суровых климатических условиях.

Умелые мастера оперативно выкладывают замечательные кирпичные вариации, способные гармонично вписаться даже в самый требовательный интерьер. В этом случае декорирование сводится к маскировке крышки топливного отсека и выступающего колпака, остальные сегменты и дымоходы изначально не на виду.

Чтобы добиться высокой эффективности печи, следует избегать использования сырых дров, также не нужно добиваться ревущего режима, оправдывающего название, – лучше ограничиться ручной подачей воздуха.

Топка сырыми дровами существенно снижает эффективность работы печи

Еще одной сильной стороной приспособления является возможность использования теплового аккумулятора: водяной контур в совокупности с лежанкой позволяет направить как можно больше энергии на отопление, уменьшить потери через дымоход.

• необходимость в ручном управлении, отсутствие возможности автоматизации;
• частая загрузка топлива;
• колпак сильно нагревается, прикосновение к нему чревато ожогами.

Последнее обстоятельство ставит под сомнение целесообразность использования примитивных ракет в условиях, когда в доме есть дети.

Собираем ракетную печь своими руками

Умельцы обычно придерживаются двух сценариев – изготавливают агрегат из газового баллона или из кирпича. Первый вариант легче в исполнении, второй часто используется для создания полноценных отопительных узлов для обслуживания жилых площадей.

Печь-ракета из газового баллона

Понадобятся следующие материалы:

• пустой газовый баллон;
• профильная труба для выполнения загрузочного бункера, топливника (стандарт – 150х150 мм);
• труба диаметром 100 мм для изготовления дымохода;
• листовая сталь толщиной не менее 3 мм;
• трубы диаметром 150 мм и 70 мм для сборки вертикального канала (это внутренний сегмент);
• утеплитель, например, базальтовое волокно.

У баллона выворачивают вентиль, наполняют его водой, чтобы срезать верхнюю часть вдоль шва. Выполняют боковые проемы, в которые будут врезаны дымоход и топливник. Согласно базовому чертежу осуществляют вставку профильных труб и вертикального канала.

На завершающем этапе приваривают верхнюю часть на место, тщательно проверяют герметичность швов. Чтобы обеспечить необходимую тягу трубу располагают над топливником так, чтобы она возвышалась не менее чем на 4 м.

Печь-ракета из кирпича

Здесь не подойдет керамический кирпич, желательно приобрести шамотный, в основу раствора также закладывается шамотная глина. Помимо них понадобятся:

• дверцы – поддувальная, топочная и прочистная;
• варочная плита;
• металлическая панель-полка, устанавливаемая в задней части конструкции;
• асбестовый лист, служащий прокладкой между кирпичом и металлическими компонентами;
• труба для дымохода;
• цементная смесь для фундамента;
• деревянные или пластиковые рейки, с помощью которых калибруют ширину швов (после засыхания раствора их извлекают).

Для формирования основания выкапывают яму, тщательно трамбуют дно, заливают фундамент. Когда база полностью высохнет, ее изолируют жаропрочным материалом, например, базальтовым картоном. Далее можно приступать к выкладке камеры сгорания, загрузочного бункера, вертикального канала. В торцовой части отсека сгорания предусматривают дверцу, предназначенную для вычищения зольника.

Печь-ракета из кирпича отличается простой и надежной конструкцией

После высыхания глины яму засыпают, на вертикальный канал надевают трубу соответствующего размера (здесь подойдет небольшая бочка, скажем, диаметром 450-460 мм). В пространство между стенками трубы и кладкой помещают огнеупорный утеплитель, чаще всего это базальтовая вата.

Далее на заготовку монтируют колпак, например, изготовленный из металлической бочки (достаточно диаметра 600 мм), ее предварительно оснащают патрубком для соединения с дымоходом (вводят первый в соответствующий вырез). Бочку переворачивают, и этот элемент оказывается в нижней ее части. Далее действуют по потребностям: либо обустраивают дымообороты для лежанки, либо направляют дымоход прямо на улицу.

Оборотная сторона кирпичных моделей получается довольно аккуратной, поэтому печь-ракету собирают не только в непосредственной близости к стене, но и в центре помещения. Нередко тепловой узел и дымоходную трубу облицовывают огнеупорными отделочными материалами, образуется оригинальное и в то же время многофункциональное дополнение интерьера. Часто под разделочной полкой остается пустой уголок, его приспосабливают под мини-хранилище для сушки дров.

Ключевыми достоинствами дровяной печи-ракеты являются дешевизна конструкции и легкость ее самостоятельного изготовления. Решение в редких случаях может быть целесообразным для установки в новом частном доме, но для дачи, предназначенной для сезонного использования, – это отличный вариант. Модель не боится длительных перерывов между растопками, довольно быстро прогревает помещение.

Источник: http://pechiexpert.ru/pech-raketa-svoimi-rukami-09/

Неужели вспыхнет и взлетит? Ракетная печь: что это такое, её особенности, чертежи устройства

Печь-ракета – это один из видов варочных печей, работающих на древесном топливе. Стационарные модели печей используются и для отопления.

Своё название она получила от гула, который раздаётся в начале протопки. При правильном режиме горение он затихает. Ракету напоминает и форма конструкции – вертикальный цилиндр. Печь также называется реактивной.

Сходный принцип использовался в Корее и Китае для обогрева домов зимой. Путешественники в прежние времена отмечали, что дров при этом тратится значительно меньше, чем в традиционной русской деревне.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся. И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства.

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

1. Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
2. Доступные материалы.
3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Для кирпичной конструкции потребуются:

• шамотный (огнеупорный) кирпич;
• огнеупорная смесь для кладки;
• бетонный раствор (для основания);
• минеральная вата;
• асбест;
• целая бочка или пустой газовый баллон для колпака (не обязательно);
• печные дверцы — топочной камеры и зольника;
• если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

• огнеупорная краска;
• глина;
• камни;
• и т. п.

Для металлической возьмите:

1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
2. Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
4. 3 гайки.
5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

• мастерок;
• уровень;
• сварочный аппарат;
• штыковая лопата;
• металлическая щётка;
• уровень;
• болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой — идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной.

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

• две со сторонами 300 мм и 150 мм;
• две — 300 мм и 100 мм;
• и одна 150 и 100 мм.

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Возможные сложности

При укладке кирпичей непросто точно рассчитать размер отверстий под топочную и зольную дверцы. Поэтому можно выложить ряд с дверцей без раствора, «насухо», и прикинуть, как лучше её расположить. А затем уже выложить кирпичи, скрепляя раствором.

Делая печь из труб, сложно рассчитать место их соединения. Поэтому сначала отпиливается круглый фрагмент и приставляется к прямоугольному в нужном месте. Вокруг проводится линия маркером, по которой и делается вырез. Если топливная часть собирается из отдельных пластин, удобнее будет вырезать отверстие до их сварки между собой.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс растопки походной печи-ракеты, рассказывается о характеристиках устройства.

Плюсы использования печи-ракеты

Реактивные печи довольно экономны и в использовании. Но для сверхэффективной работы важно, чтобы топливо было сухим, иначе вторичного сгорания газов не происходит.

​

Печь-ракета не подходит для установки в бане. Дело в том, что для нужного эффекта требуется, чтобы сначала нагрелись стены помещения. А при режиме, создаваемом данной печью, нагревается именно воздух.

В качестве отопительного прибора в доме для постоянного проживания такое устройство не всегда удобно.

При топке необходимо регулировать силу тяги приоткрыванием и закрыванием дверцы для подачи топлива. Постоянно следить за печью в доме довольно сложно. Но она хорошо подойдёт на использования в палатке, гараже, отдельной мастерской или сарае. Печь-ракета не разрушается, если между топками проходит длительное время.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-dachi/raketa.html

Самостоятельное изготовление печи ракетного типа

Переносные и стационарные ракетные печи (реактивные) зарекомендовали себя как практичные, энергоэффективные устройства. Свое название отопительно-варочные агрегаты получили из-за характерного рева, напоминающего звук реактивного двигателя – он раздается при попадании в топку избыточного количества воздуха. Функционируя в стандартном рабочем режиме, печка не нарушает акустический комфорт в помещении.

Самодельные ракетные печи

Особенности реактивной печи

Первая печь данного типа создавалась для использования в полевых условиях – необходим был агрегат для быстрого приготовления пищи и отопления, причем рассчитанный на эксплуатацию в условиях дефицита топлива. Разработчикам удалось найти решение, которое позволило изготовить компактную твердотопливную печку с высоким КПД.

Дальнейшие модификации агрегата привели к изобретению стационарной печки с подогреваемой лежанкой. В отличие от привычной русской печи, ракетные печи не громоздкие и проще в самостоятельном изготовлении. Теплогенератор способен проработать на одной закладке топлива около 6 часов, при этом стационарная конструкция, для сооружения которой используется саманная штукатурка, еще в течение полусуток после прогорания дров отдает накопившееся тепло.

Стационарная конструкция ракетной печи с лежанкой сохраняет тепло около 6-ти часов на одной закладке

Достоинства конструкции

Реактивная печь пользуется растущим спросом, поскольку это энергонезависимый источник тепла, который:

• прост в монтаже – примитивный вариант ракетной печки собирается из подручных материалов за полчаса;
• эффективно работает даже на топливе с низкой теплотворной способностью – сырых дровах, тонких ветках, щепках, коре и т.д.;
• обеспечивает отопление и позволяет готовить пищу;
• полностью сжигает топливо с дожигом древесного газа, что снижает до минимума риск проникновения в помещение угарного газа.

Конструкция печки дает возможность использовать ее в доме не боясь нанести урон продуманному интерьеру – корпус стационарного агрегата практически полностью можно спрятать в привлекательную «оболочку», которая будет выполнять функцию теплоаккумулятора.

Чтобы понять, как достигается неплохой КПД при работе на низкокачественном топливе, необходимо разобраться в принципах действия реактивной печки.

Твердое органическое топливо в ходе термического разложения выделяет газообразные вещества, которые также разлагаются и в итоге превращаются в древесный газ (смесь горючих и инертных газов), который сгорает с высокой теплоотдачей.

В обыкновенной твердотопливной печи теплоэффективность древесного газа практически не используется, поскольку газообразная промежуточная фаза уходит с дымом в трубу, где остывает и оседает на стенках в виде нагара, который представляет собой тяжелые углеводородные соединения. Чем выше влажность твердого топлива, тем меньше образуется древесного газа и тем больше копоти на стенках дымовой трубы. Соответственно, тем хуже греет печка.

Печь ракетного типа отличается от обычных твердотопливных агрегатов тем, что ее конструкция позволяет обеспечить условия, при которых значительная часть промежуточных газов не улетучивается, а превращается в древесный и дожигается. Это достигается за счет горизонтального теплоизолированного канала, где газы перемещаются медленнее, чем в вертикальной трубе, а термоизолятор предотвращает остывание и превращение в нагар. В итоге даже из сырого топлива извлекается значительно больше тепловой энергии по сравнению со сжиганием в обычной печи.

В сложных моделях реактивных отопительных агрегатов принцип действия печи длительного горения, где предусмотрен дожиг пиролизных газов, объединен с конструктивными особенностями классических кирпичных печей, в которых нагретый воздух и газ циркулируют по внутренним каналам. При этом такая ракета не нуждается в организации дополнительного поддува – тягу в ней создает дымоход, и чем он выше, тем интенсивнее восходящий поток.

Несмотря на то, что ракетные печи способны выжать максимум тепловой энергии из низкокачественного топлива, оптимальные показатели КПД они демонстрируют при использовании сухих дров.

Сложности и недостатки

К недостаткам можно отнести:

• ручное управление печью – топливо приходится регулярно подкладывать (время прогорания закладки зависит от конфигурации отопителя);
• некоторые элементы конструкции нагреваются до высоких температур и грозят ожогом при случайном контакте с кожей;
• ракету не рационально использовать в качестве банной печи, поскольку помещение она прогревает долго.

Конструкция реактивной печки выглядит предельно простой, но на изобретение такого агрегата ушло немало времени, поскольку залогом эффективной работы является точный расчет, чтобы режим горения топлива оптимально соотносился с силой тяги и т.д.

Важно! Ракетные печи – теплотехническая система, требующая тонкой балансировки. Несоблюдение размеров конструкции или погрешности в сборке, неправильный режим работы агрегата оборачиваются тем, что печка громко ревет при работе из-за нестабильного газового вихра в дымоходе, требует больше горючего при низкой теплоотдаче и быстро зарастает копотью.

Реактивная печь была изобретена в США, и тонкости ее построения не разглашаются – общедоступны лишь подкорректированные чертежи, опираясь на которые сложно соорудить по-настоящему эффективный отопитель.

Печь-лежанка в домашней обстановке

У нас в стране умельцы-печники и люди, разбирающиеся в теплотехнике, «довели до ума» некоторые виды конструкций или разработали собственные, работающие по тому же принципу. Если вы желаете построить ракетную печь своими руками, чертежи желательно брать с российских, а не с зарубежных сайтов, и читать отзывы тех, кто уже сделал и опробовал выбранную вами конструкцию.

Модели для уличного и походного использования

Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.

Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).

Уличная ракетная печка из труб

Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.

Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

Походная ракетная печь Робинзон с подставками для посуды

Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

Чертеж печи Робинзон с подставкой для посуды

Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.

Реактивная печка из кирпичей Внимание! Реактивная печь с горизонтальным топливником имеет существенный недостаток — требуется постоянно пододвигать сгорающие дрова. Наклонный или вертикальный загрузочный бункер, по стенкам которого дрова съезжают вниз под собственным весом, делает агрегат удобнее в использовании.

Обогревательно-варочные печи для помещений

Для отопления теплицы, гаража или мастерской также можно использовать реактивные агрегаты, которые легко и быстро монтируются своими руками.

Аналог примитивной печи из металлической трубы возводится из кирпича на земляном полу или специально подготовленном фундаменте. Ракетная печь из кирпича монтируется из полнотелого керамического или шамотного кирпича с использованием жаростойкого раствора.

Стационарная печь из кирпича на земляном полу

Более эффективный вариант отопительной ракетной печи изготавливается с использованием металлической бочки, которая служит кожухом и позволяет утеплить райзер (внутреннюю трубу, которая выполняет функцию камеры сгорания и дымохода). В качестве утеплителя используется зола, просеянный песок, смесь песка с шамотной глиной. Термоизоляция помогает создать условия для эффективной выработки древесного газа, а чем больше его выделится из топлива, тем выше тепловая отдача печи на дровах. Кроме того, этот термоизоляционный материал (его требуется хорошо уплотнить при укладке) играет роль теплоаккумулятора, способного несколько часов после прогорания дров греть воздух в помещении.

Печь Ракета из 21 кирпича

Усовершенствованные обогреватели

Реактивная печка со свободным выходом газа не подходит для использования в качестве отопительной, поэтому ее дополняют каналами для отвода дыма и теплообменником. Чертежи ракетной печи различных конструкций помогают наглядно увидеть разницу.

Принцип работы усовершенствованного агрегата следующий:

• чтобы в вертикальном канале поддерживалась высокая температура, способствующая выработке древесного газа, ее термоизолируют огнестойким материалом, при этом сверху устанавливают кожух (из бочки либо трубы большего диаметра) с герметично закрытым верхом;
• топочную камеру снабжают дверкой, в нижней части предусматривают специальный канал для подачи вторичного воздуха – этот поддув требуется для дожига древесного газа (в простых моделях воздух поступает только через топку без дверцы);
• за счет установки дымоотводной трубы в нижней части кожуха, нагретый воздух не уходит напрямую в атмосферу, а циркулирует по каналам внутри корпуса печи, активно отдавая тепло;
• дымовые газы с самой высокой температурой попадают в верхнюю часть корпуса, непосредственно под плоскую крышку, что дает возможность использовать ее как варочную панель, а уже остывший поток устремляется в дымоходную трубу;
• КПД печки повышается за счет подсоса вторичного воздуха для сжигания пиролизных газов, причем интенсивность его подачи регулируется самой системой, поскольку зависит от того, насколько быстро остывают дымовые газы в верхней части корпуса.

К усовершенствованным отопительным агрегатам реактивного типа относится ракетная печь длительного горения, которую можно изготовить из газового баллона, а также печка с водяной рубашкой.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется:

• пустой баллон из-под пропана (корпус агрегата);
• труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
• труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
• сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

Схема протекания процессов в ракетной печи

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Внимание! Крышку из листового металла следует сделать съемной и предусмотреть негорючий уплотнитель (асбестовый шнур) для надежной герметизации. Плоскую крышку используют в качестве варочной поверхности.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Важно! Верх дымовой трубы требуется поднять на высоту 4 метра относительно уровня топливника, чтобы обеспечить необходимую интенсивность тяги.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется:

• шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
• стальная труба диаметром 70 мм (для вертикального канала);
• стальная бочка (для кожуха);
• огнеупорный теплоизолятор;
• листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
• труба стальная диаметром 100 мм для дымохода;
• емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка. Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков.

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Варианты отопительных агрегатов

Обустройство ракетной печи из газового баллона можно выполнить и в случае создания отопителя с лежанкой. Конструкция несколько отличается от той, что была рассмотрена выше.

• длины жаровой трубы;
• наличия теплоизоляции вертикального канала;
• подсоединения горизонтального, а не вертикального внешнего дымохода.

Схема ракетной печи Обратите внимание! Расширенная часть внешнего дымохода – это зольник, в который должен быть доступ для очистки – металлическая дверца, уплотненная негорючим материалом.

За счет того, что дымоходный канал можно выполнить длинным и изогнутым, печке легко придать оригинальную форму.

Вариант изготовления печки-лежанки с оригинальной формой

Саманная обмазка, выполняющая функцию теплоакумулятора, изготавливается из смеси жирной глины с песком и резаной соломой.

Принципы запуска печки

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.

Источник: http://profiteplo.com/pechi-i-kaminy/23-raketnaya-pech-svoimi-rukami.html
