Ракетная печь Робинзон своими руками

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

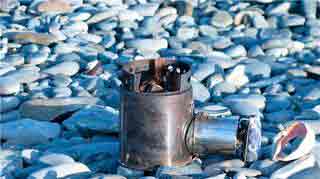

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

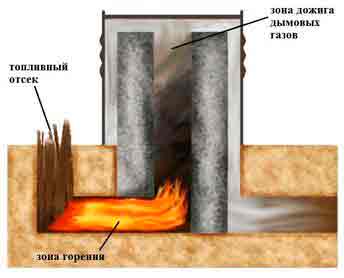

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

  • Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
  • Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
  • Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

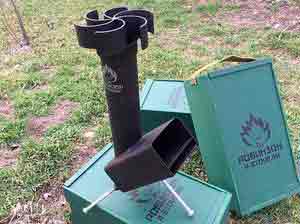

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

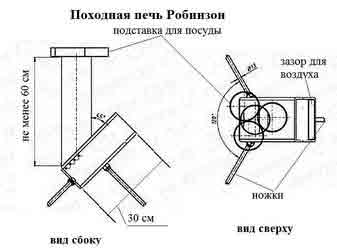

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

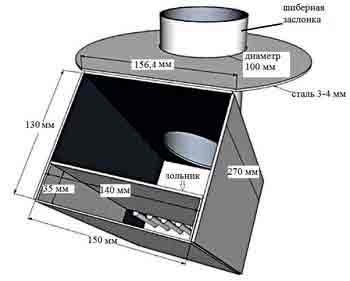

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

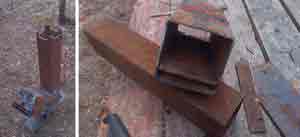

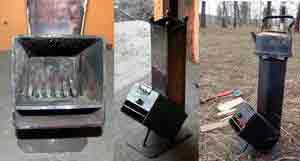

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

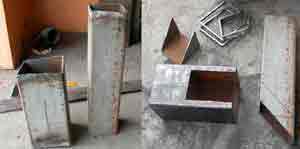

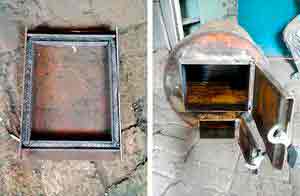

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Источник: http://teplowood.ru/pech-robinzon-svoimi-rukami.html

Печка для палатки: как выбрать или сделать своими руками

Печка для палатки используется туристами во время длительных экспедиций, выездов на зимнюю рыбалку или поездок на горнолыжный курорт. Небольшой аппарат способен стать источником отопления для палатки на всю ночь. Существует несколько видов печек, вы можете приобрести уже готовую или сделать ее своими руками.

Виды печек для палаток

Существует несколько способов обогрева спального места при помощи печного отопления. Самый простой из них – это купить палатку со встроенной печкой. Такая конструкция обойдется путешественнику дороже, но в ней есть свои плюсы. Во-первых, палатка уже рассчитана на печное отопление, в ней имеются необходимые отверстия, а также дополнительный слой ткани для сохранения тепла. Во-вторых, в некоторых палатках встроенную печку можно использовать для приготовления пищи. К минусам можно отнести дороговизну палатки, а также ее громоздкость.

Туристическая печка-пошехонка

Печку можно купить и отдельно от палатки. В этом случае вам необходимо убедиться, что ткань палатки выдерживает высокие температуры. Также необходимо замерить длину и ширину палатки, расстояние до дымохода.

Печка для обогрева палатки должна выбираться, исходя из нескольких особенностей конструкции.

По форме печи бывают трех видов:

Круглая и овальная печки быстрее согревают помещение. Но чаще всего конструкция такой печи цельная, поэтому переносить ее неудобно. Прямоугольную же печь можно с легкостью сложить.

Смонтированная печка для обогрева палатки

Виды печей по конструкции:

  • Смонтированная
  • Экономка
  • Шарнирная
  • Волокуша
  • Разборная

Смонтированная и печь-экономка не требуют особых знаний путешественника о сборке, так как уже являются готовыми к эксплуатации. Минус таких печей – это громоздкость конструкции, из-за чего ее неудобно носить с собой в походе.

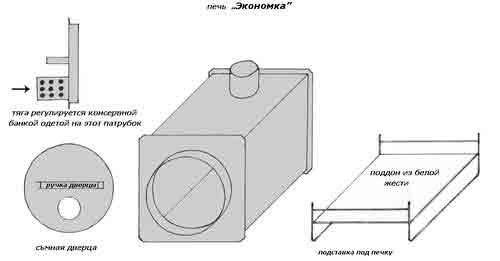

Печка-экономка для обогрева палатки

Печь под названием волокуша имеет овальную форму, при переносе можно складывать в нее необходимые для туриста вещи. Шарнирная и разборная печи легко переносятся, так как имеют полностью разборную конструкцию. Но также они требуют знаний в сборке на месте.

Газовая печка для палатки

Еще один удобный способ отопления – это газовый обогреватель. Он работает за счет газовой горелки. Баллон и саму газовую печку легко переносить. Такой палаточный обогреватель сравнительно дешевый и безопасный в использовании, его можно установить в палатку для зимней рыбалки. Газовый обогреватель может быть металлическим или керамическим в зависимости от специальной насадки.

Обогрев за счет костра

Если у вас нет палатки с выходным отверстием для трубы, можно погреться при помощи углей. Для этого способа необходимы только костер, крупные камни и чугунный котел. Котел можно заменить на ведро из стали с крышкой.

Для создания печки для обогрева палатки нужно сделать из камней небольшую пирамиду. Ее стоит обложить палками и хворостом в форме шалаша или домика. Костер должен полностью прогореть, за это время путешественники успеют приготовить на нем ужин. Когда костер прогорит, следует аккуратно сгрести раскаленные камни в котел и засыпать их землей. Котел стоит подвесить на расстоянии полметра или метр от пола или же поставить на несколько камней. Такой мини печки хватит, чтобы отопить палатку на 4 часа.

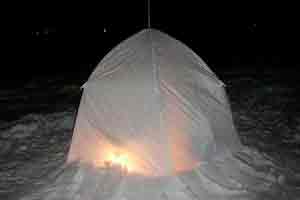

Обогрев палатки за счет костра

Отопление палатки при помощи обогревателя на топливе

Если вы выехали на природу на машине, есть простой способ, как сделать печку для палатки. Для этого вам понадобится двухконтурный походный обогреватель на топливе. Подойдет как бензин, так и керосин или дизель. Принцип работы обогревателя достаточно прост: теплообменник нагревается за счет горелки и пропускает через себя воздух из палатки. Сам обогреватель находится за пределами небольшого помещения, поэтому такая походная туристическая печка для палаток считается одной из самых безопасных в использовании.

Таким способом можно обогревать палатку в течение нескольких суток. Конечно, конструкция достаточно тяжелая и занимает много места, но удобна для перевозки на машине. Так что самый значительный минус такого способа обогрева – это стоимость топлива.

Обогрев палатки через трубу

Этот способ, как сделать печку для палатки, считается одним из самых лучших. Он позволяет спать в тепле даже при сильном морозе. Но подойдет он лишь для палаточного лагеря, так как для одной ночи сделать такую печку довольно сложно.

Для обогрева необходимо обязательно разместить палатку на возвышенности, желательно на 700 м выше, чем будет располагаться костер. Костер следует делать только из цельных и ровных бревен, так как они будут долго тлеть. Тонкую трубу из нержавейки, длиною в 2 м, подводят к костру. К обратной стороне необходимо провести шланг, через который в палатку и будет поступать теплый воздух.

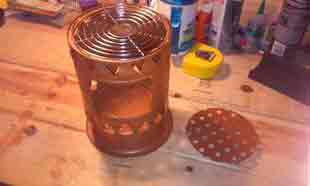

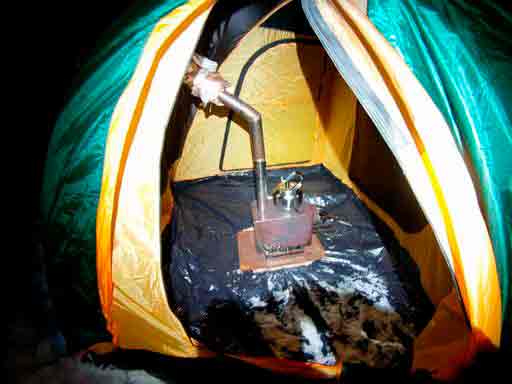

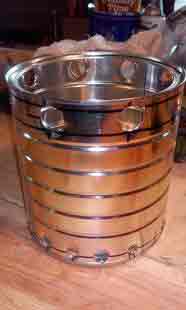

Самодельная печь для палатки

Печку для палатки можно собрать своими руками. Для этого вам не потребуется каких-либо редких материалов, достаточно металлической кружки и нескольких консервных банок.

Материалы для создания печки:

  • Консервная банка (высота 6 см, диаметр 10 см) – 2 шт.
  • Металлическая кружка (диаметр на 1 см меньше, чем у консервных банок) – 1 шт.
  • Кусок жести
  • Болты
  • Шайбы
  • ТВ-антенна
  • Клемма (подойдет клемма с блока питания)

Как сделать печку:

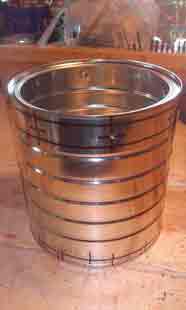

  1. Необходимо удалить все неровные и острые края с консервной банки. Это можно сделать при помощи плоскогубцев.

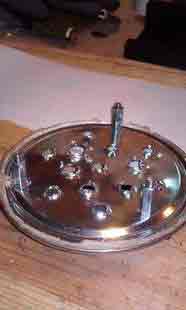

  2. Из жести нужно вырезать круг (диаметр 3 см) с тремя лепестками. Лепестки следует согнуть под углом в 90 градусов. На дне банки делаются отверстия, достаточно большие для того, чтобы туда смогли пройти кончики лепестков.
  3. Круг размещается под дном банки, лепестки фиксируются в отверстиях. В этот отсек можно будет класть горючий материал.

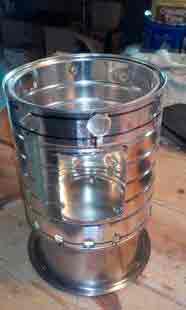

  4. Отступив от верха банки 2 см, делаем три отверстия по 5 мм на равном расстоянии друг от друга. Устанавливаем в них болты, укрепив шайбами.

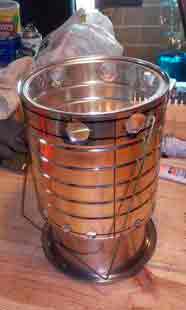

  5. Кружку стоит разместить на болтах.
  6. Из антенны делаем три ножки. Стоит сделать новые отверстия, к которым они будут крепиться.

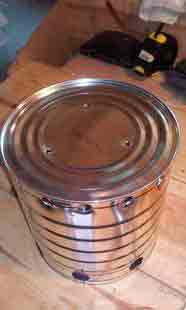

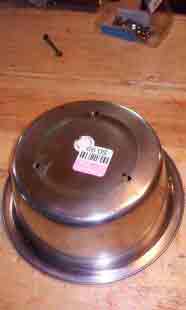

  7. Крышка делается из второй консервной банки. Она должна плотно прилегать к верху печки, чтобы экономить теплоотдачу. Ручку из клеммы можно разместить по центру крышки.

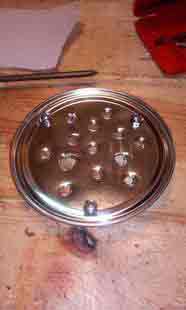

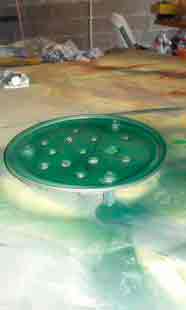

  8. На дне печки необходимо сделать пять-шесть отверстий на равной расстоянии друг от друга.

Меры предосторожности для палаточных печек

Используя печь для отопления палатки, не стоит забывать, что вы имеете дело с огнем. Стоит соблюдать несколько основных мер безопасности, чтобы отдых не превратился в трагедию:

  • Палатка должна быть приспособлена для печки. Нельзя использовать отопительные приборы на основе огня, если материал палатки не жаростойкий.
  • Использовать печку нужно строго по назначению. Если конструкция этого не предусматривает, нельзя одновременно готовить еду и отапливать палатку. Также следует сушить вещи над костром, который находится снаружи, а не использовать для этого печку.
  • Расстояние от печи до материала палатки должно быть около метра.
  • В трубе должен быть искрогаситель.
  • Не стоит использовать для растопки горючие жидкости.
  • Спать следует подальше от печки. Желательно расположить кушетку или спальник на возвышении в 20 см, чтобы защититься от угарного газа.

Зимний поход на несколько дней станет возможным, если приобрести печку для палатки. Впрочем, существуем множество способов, как сделать отопительный прибор самому. Самое главное – соблюдать меры безопасности, и тогда отдыха станет не только увлекательным, но и комфортным.

Источник: http://pohod-lifehack.ru/pechka-dlya-palatki-kak-vybrat-ili-sdelat-svoimi-rukami-02/

Самодельная печь для палатки

Большинство из нас увлекается активным отдыхом. Все мы любим свежий воздух, ночевать в палатках под звездами и зимнюю рыбалку. При этом мы стараемся делать это круглый год. Летом, конечно, в палатке сухо и тепло, а вот в межсезонье и зимой ночью не совсем комфортно, поэтому необходимы печи для обогрева и приготовления еды.

Сегодня мы поговорим о печах для палаток своими руками. Их великое множество от простейших до сложных. Такая печь должна иметь малый вес, быть экономичной, отвечать требованиям пожарной безопасности, быть простой в установке и эксплуатации, иметь функцию длительного горения, отличаться надежностью. Это минимальный набор требований к походной печи. Есть несколько вариантов установки печи в палатке: по середине на специальный кронштейн, установка на ножках ближе к стенке палатки, но если снег глубокий, то возможно подтопление.

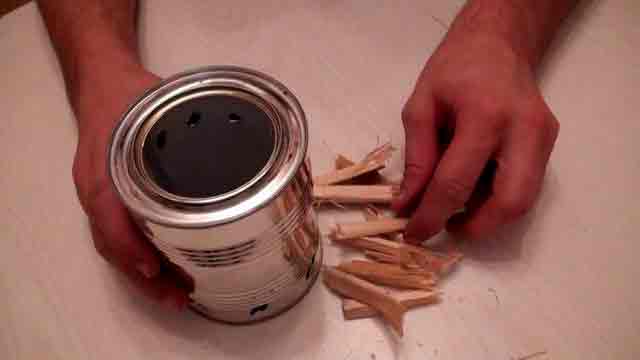

Изготовление: первый вариант

Нужно обработать верхние края банки, затем вырезать круг в 30 см. с тремя лепестками из жести и согнуть их под прямым углом. Нужно в банке просверлить 3 отверстия диаметром 4 мм. соразмерно расположению лепестков. Круг кладем на дно банки, так, чтобы лепестки вошли в просверленные отверстия, затем их загибают и кладут сухое горючее. От верхнего края нужно отступить 20 мм. и просверлить 3 отверстия диаметром 5 мм. под углом 120 градусов относительно друг друга. В просверленные отверстия подкладываем шайбы и вставляем болты М4 длиной 4 см., крепим их с помощью гаек.

На болты ставим металлическую кружку. Для ножек нам понадобятся детали от антенны. Нам нужно три ножки и для них в банке мы сверлим 3 отверстия под углом 120 градусов. Для ножных наконечников используют теплоизоляционный материал. Самое главное: ножки не должны быть больше диаметра банки, так как конструкция в таком случае будет неустойчивой. Крышку можно сделать из другой банки. Нужно ее обрезать, разрезав бортик с двух сторон, и слегка согнуть. Ручку можно сделать из клеммы блока питания, закрепив ее по центру гайкой. Крышка нужна для защиты от мусора всей конструкции и бережливого потребления горючего. И, самое последнее, на дне печки просверливаем пару отверстий диаметром 5 мм.

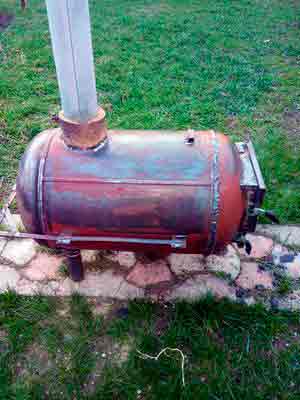

Изготовление: второй вариант (печь на дровах)

Данный вариант подходит для людей, имеющих автотранспортное средство. Она может обогреть большую палатку и экономично расходует элементы горения (палки и бревнышки). Все что нам понадобиться для ее изготовления – это кусок стальной трубы диаметром 15 см. и длинною в 60 см., размеры взяты приблизительно. Труба должна стоять строго вертикально, так как она является основой всей печи. В нижней части трубы вырезаем прямоугольное отверстие высотой около 30 см., шириной – в четверть от длинны окружности. Резать трубу нужно тонким инструментом, чтобы ширина реза была минимальной.

Из отрезанного куска впоследствии мы сделаем дверцу, разрежим ее на две ровные части по 10 см. и 20 см. Большая часть – топочная дверь, меньшая – дверь для зольника. Вернемся к основанию печи, в верхней части необходимо приварить патрубок диаметром 6 см. и длинной 15 см., через него будут выходить продукты сгорания. Через муфту к патрубку нужно приварить кусок дымовой трубы. Торцы печи мы закроем квадратными листами стали в 3 мм. и размером больше диаметра печки на 10 см.

Есть еще самодельная газовая горелка, греет она от баллона, возможны разные нагревательные элементы. Существует два варианта: объединение грелки с баллоном осуществляется через специальный шланг, и горелка устанавливается на баллон.

Существует самодельная печь длительного горения, которая может обогревать намного дольше своих аналогов на одном и том же количестве топлива. В печах длительного горения в виде топлива можно использовать отходы деревообрабатывающей промышленности. Печь очень экономична. У нее отсутствуют недостатки, топливо в ней не горит, а потихоньку тлеет. Печь длительного горения можно также собрать своими руками. Какой вариант выбрать, зависит от вас, будет это покупная печь или та, которую вы сделаете своими руками.

Источник: http://poluchi-teplo.ru/pch/spec/samodelnaya-pech-dlya-palatki.html

Самодельная походная печка из куска трубы и газовой горелки

Темы про печи тут уже были. Но они либо умерли, либо они при смерти. Вот, решил организовать очередную. Оговорюсь, что в идеале печь должна позволять не только обогреваться, но и готовить пищу. Т. е. варочные поверхности не только не возбраняются, но наоборот приветствуются. Абсолютный минимум автономного горения предлагаю установить в 6 часов. Но лучше – 8 часов. Можно и больше, но не обязательно и не в ущерб весу и габаритам. Размер палатки, думаю, в этой теме не критичен. Больше палатка – больше печь, и всех дел . Моя палатка вот: https://www.youtube.com/watch?v=uD-uZi62tkk Так что вашему покорному слуге печкой – “коробочком” ограничиться не удастся. Плюс к тому, она у меня при таких размерах ещё и однослойная.

Кто что видел ? Кто что слышал ? Кто что предлагает ? Почему я ни разу не видел, чтобы в палатку ставили бубафоню или ракету ? В других областях они вроде работают . В палатки же их почему – то не ставят. Или, может, ещё что – то придумано, а я не знаю ?

Весной – экспедиция в Вепсарию по поиску токов. Электроды лежат на батарее в сухости . Что варить – то ?

Внимание ! До отмены или дополнения ключевым и постоянно обновляемым постом темы является пост #437 на стр. 22, содержащий описание двухконтурной печи “Бубафоня” с сэндвичевым (двойным) блином. По умолчанию, данная печь и данный блин для неё являются лучшими в своём роде, пока это не будет надлежащим образом опровергнуто.
Если эта тема будет найдена через поиск с ключевыми словами “лучшая конструкция бубафони” или “лучший блин для бубафони”, то название темы не должно никого отпугивать, ибо отопление большой палатки мало чем отличается от отопления гаража, мастерской или дачи.

Источник: http://forum.guns.ru/forummessage/21/1989663.html

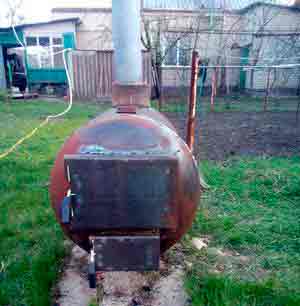

Печь буржуйка на дровах и газе

В последнее время очень часто предпочитаю жить на даче в дали от города, но если в летнее время на улице тепло и комфортно, то осень и зимой очень холодно, конечно можно использовать для обогрева помещения какой-нибудь масляный радиатор или ТЭН, но не у всех на дачах в зимнее время есть свет. у меня слава богу такое имеется.

Несколько лет назад я использовал для отопления дома печь буржуйку, которую сварил на даче из подручного металла своими руками за пару дней. (Подробнее описано в статье: Печь буржуйка своими руками

Но заготовка дров на зиму для отопления и топки бани оказалось проблемой, поэтому и решил немного доработать печку буржуйку для отопления под газ и дрова.

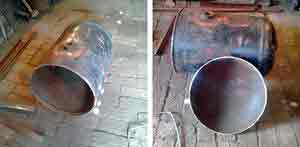

Так как я использовал для изготовления уже готовую печку буржуйку сваренную ранее, пришлось отрезать верхнюю часть печки с помощью болгарки.

Стенки печки обложены керамическим кирпичом (они дольше сохраняют тепло) и закреплены по краям с помощью металлических уголков.

Затем верхнюю часть крыши заварил обратно.

Просверлил внизу печки отверстия и вырезал дырку под газовую горелку, установил инфракрасную газовую с помощью саморезов.

Конструкция получилась очень тяжелой ( установку производили втроем).

До монтажа подготовили в повешении отверстие в стене под дымоход и установили печку на деревянные подкладки.

Установили и заварили трубу (в трубе предусмотрели задвижку, как же без нее).

Отверстие между трубой и стеной заделал раствором из глины которую перемешал с крошкой минеральной ваты, затем с внутренней стороны закрыл куском листового металла.

В дверки просверлили несколько дырочек под поддувало

Запуск печки буржуйки

1) Открываем задвижку (задвижкой регулируем уровень тяги, а также КПД печки);

2) Открываем немножко на баллоне редуктор подачи газа;

3) Поджигаем спичкой, для этого достаточно, бросить горящую спичку на горелку;

4) Регулируем мощность подачи редуктором.

Если же решаем затопить печку с помощью дров, закрываем газовую горелку куском листового металла и топим дровами.

При температуре окружающего воздуха

- 15 градусов по Цельсию, (стены дома выполнены в 1 кирпич, и утеплены с помощью минеральной ваты типа Роквул, толщина 5 см с внутренней стороны, площадь примерно 16 кв.м.) на месяц хватает одного баллона газа 40 литров, по нынешним ценам 2011 года это 12 руб * 40 литров = 480 рублей.

Александр Борисов, г. Самара

Похожие новости

Комментарии (8)

Информация
Чтобы оставить свой комментарий – зарегистрируйтесь или войдите на сайт под своим именем.

Источник: http://www.freeseller.ru/2993-pech-burzhujjka-na-drovakh-i-gaze.html

3 способа сделать печь в палатку своими руками

Для тех, кто выбирается на природу не только летом, но и зимой, в межсезонье, остро стоит проблема обогрева палатки. Если не хочется идти в магазин и покупать готовую печку, то ее легко можно сделать своими руками.

Востребованные для изготовления модели печек работают на:

  • газе;
  • спирте;
  • дровах.

У каждой печки свои преимущества и недостатки, сезон использования, расход топлива. Рассмотрим каждую подробнее.

Газовая инфракрасная

В этом способе мы расскажем как собрать такую установку самостоятельно, т.к. соорудить инфракрасную горелку — очень сложно.

Материалы и инструменты

Для изготовления понадобятся:

  1. Инфракрасная керамическая горелка.
  2. Газовый баллон.
  3. Кислородный шланг 2м диаметром 0,4-0,6см.
  4. Хомут 2шт
  5. Отвертка
  6. Форсунка для сжиженного газа или природного (зависит от используемого топлива).
  7. Стопорное кольцо

При выборе керамической грелки лучше отдать предпочтение маленьким моделям — газ расходуется экономнее. Особенность инфракрасного обогрева в том, что он разогревает предметы, а не воздух, поэтому при возможности хорошо иметь подставку под грелку, которая позволит направлять энергию.

Инструкция по изготовлению

На схеме ясно описан принцип действия печки. Газовоздушная смесь позволяет достигнуть высокой температуры с наименьшим риском возгорания.

  1. Форсунку вложить в отверстие соединения инфракрасной горелки.
  2. С обратной стороны закрепить стопорное кольцо.
  3. На кислородный шланг одеть хомут для предотвращения утечки газа.
  4. Соединить с форсункой, затянуть хомут отверткой.
  5. Подсоединить газовый баллон к шлангу, также применяя хомут.
  6. Чтобы разжечь обогреватель, нужно поднести спичку к керамической грелке. Запрешено поджигать газ возле форсунки. Топливом может служить пропан, аргон и природный газ. При замене топлива нужно менять тип форсунки. Газовая туристская печь готова.

Вид инфракрасной газовой печки для палатки

Правила эксплуатации

Походная печка для палатки должна не только обогревать пространство, но и служить помощником в приготовлении пищи.

Инфракрасные обогреватели для этого не предназначены, но народные умельцы научились готовить и на таких плитках:

  • Нужно положить грелку излучающей стороной вверх, приставить по бокам два камня или кирпича.
  • На кирпичи положить металлические прутья или шампура.
  • Сверху поставить посуду, чтобы приготовить еду, разогревать консервы.

Баллончика на 200г хватит на 2 часа работы, после нужно заменить на новый. Баллон с газом должен стоять вертикально. Оставлять без присмотра печку запрещено. Время от времени проветривайте палатку. Температура поверхности керамического обогревателя 800-900 градусов.

Из банки на спирте

Споры о том, как лучше использовать спирт, для обогрева внутреннего или наружного, не закончатся никогда. Это не мешает туристам всего мира использовать его как топливо мини печек для палаток. Вес и габариты такой конструкции незначительны, её удобно брать в пеший поход.

Материалы и инструменты

Для изготовления самодельной походной печки потребуется:

  1. Любая жестяная банка.
  2. Гвоздь или шило для проделывания отверстий.
  3. Спирт 96%. Водка не подойдет.
  4. Металлическая крышка
  5. Нож и ножницы для ровной порезки жестяной банки.
  6. Линейка.

к содержанию ↑

Инструкция по изготовлению

Для изготовления спиртовой печки не нужны сложные схемы, принцип прост и доступен, как и материалы.

Из пивной банки:

  1. Необходимо взять две пивные жестяные банки (или из под кока-колы).
  2. У банок отрезают дно, приблизительно на 5 см.
  3. Вставляют дно в дно, слегка скручивая края банки. Проделывают отверстие посередине в той части дна, что стала крышкой печки.
  4. Как в пивной, так и в кофейной банке проделывают отверстия для выхода огня, гвоздем или шилом протыкая дырки по периметру, диаметром около миллиметра. Количество и диаметр отверстий подбирается опытным путем, зависит больше от размера самой банки. Для печки из пивных банок отверстия делают крышке, а в кофейной на уровне чуть выше середины.

Правила эксплуатации

Такую горелку нужно разжигать особым способом:

  1. Место для печи выбирают на небольшом расстоянии от стенок палатки. Это может быть камень или другое неподвижное, невоспламеняемое основание. Если банка со спиртом перевернется, придется ждать пока тот не выгорит.
  2. Печку поставить на металлическую крышку, подойдет обычная закаточная.
  3. На крышку под основание горелки налить спирт и поджечь. Горение спирта вне печки должно разогреть её содержимое.

Такие походные печи для палаток используют в межсезонье, большого увеличения температуры конструкция не даст, но позволит разогреть консервы, вскипятить воду. Один литр воды печка вскипятит за 9 минут в домашних условиях, в походных займет больше времени, зависит от окружающей температуры.

Из трубы на дровах

Если поход запланирован на зиму, без серьезного отопительного прибора не обойтись. Любая печь не должна оставаться без присмотра, а дровяная особенно. Покупные модели лучших печей в палатку оснащены искрогасителем и дополнительной камерой для полного сгорания газов. В самодельных конструкциях дополнительные камеры сделать тяжело.

Если вывести дымоход не вертикально, а под углом 30 градусов, можно увеличить КПД на 30%. В качестве искрогасителя используют простую сетку в дымоходе. Благодаря установке не придется долго ждать тепла, печка разогревает пространство моментально.

Материалы и инструменты

При изготовления печки для зимней рыбалки своими руками потребуется:

  • Труба дымохода 200мм.
  • Хомут на заглушки 200мм – 2шт.
  • Труба для дымохода на 80мм, длина зависит от высоты палатки.
  • Заглушки 200мм – 2шт.
  • Хомут на 80мм.
  • Ноги от туристического стула.
  • Лист жести.

к содержанию ↑

Инструкция по изготовлению

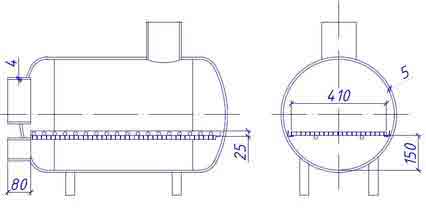

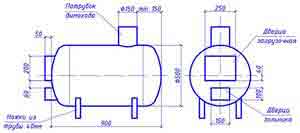

Схема довольно общая, но показывает принцип работы. Форма печи зависит от имеющихся материалов и возможностей. Если сваривать детали нет желания, можно воспользоваться более простым методом, описанным ниже в инструкции. Туристические печки для палаток должны быть разборные, легкие по весу.

  1. Отрезать подходящую длину трубы 200мм, исходить из размеров палатки, желаемой загрузки топлива.
  2. Загнуть слегка края заглушки для свободного входа в трубу.
  3. Вырезать болгаркой отверстие под трубу дымохода диаметром 80мм. Располагать отверстие на расстоянии 10-12 см от задней заглушки.
  4. Примерить трубу дымохода, откорректировать отверстие при необходимости.
  5. От трубы дымохода отрезать 20-30см, края разрезать для клепки на 5-7см. Это будет служить отводом.
  6. Вставить трубку в отверстие и расклепать, надрезы с внешней стороны прижать друг к другу.
  7. Одеть хомут на отвод, это сдержит металл при расширении.
  8. Во второй не прикрепленной заглушке прорезать отверстие для горловины диаметром 70 мм. Из листа жести вырезать кусок шириной 70 мм под отверстие горловины, вдеть в него скрученный кусок жести. Просверлить отверстия.
  9. Чтобы регулировать силу поддува следует сделать крышку из трубы 80мм. Отрезать кусок трубы длиной равной длине куска жести на горловине. Вырезать из листа круг диаметром 110мм и расклепать. Одеть на крышку.

Правила эксплуатации

Правила эксплуатации просты:

  • Нельзя оставлять печь без присмотра, под конструкцию нужно подкладывать не горящие материалы, трубу дымохода изолировать от палатки. Такая печка легко обогреет шатер 4*4м.
  • После использования дать металлу остыть, высыпать золу, разобрать печь на детали для транспортировки.
  • Палатку проветривать, перед выездом проверить тягу, герметичность в безопасных условиях.
  • Все отверстия должны быть точно подогнаны, во избежание утечки дыма.

Печка для зимней палатки своими руками делается за день, а служит несколько лет.

Какую печь лучше использовать летом?

Летом печь нужна больше для разогрева и приготовления пищи, чая, кофе. Тянуть газовые баллоны или дровяные печки нет смысла – обогрев палатки не нужен.

Единственный недостаток в сравнении с готовыми фирменными конструкциями – отсутствие возможности транспортировать печку с залитым горючим. Но это не существенный недостаток — положить пузырек спирта в рюкзак не составит труда. Печи длительного горения используют для зимней палатки.

Какую печь лучше использовать зимой?

Все три вида печи подходят для зимней палатки. Зимняя рыбалка предполагает длительное нахождение при низких температурах, лунки не должны замерзать, иначе рыбалка не состоится. Разница температур в палатке и снаружи без отопительных приборов не превысит 2-3 градусов, что при -20С не ощутимо.

  • Чаще всего используют газовый инфракрасный обогреватель длительного горения и печь на дровах. Они дают хороший обогрев, повышают температуру в палатке минимум на 15-20 градусов. Газовая модель сгодиться как походная печь для приготовления пищи, отлично разогревает пространство, компактная, легкая.
  • Более экономным вариантом станет печка на дровах. Стальная конструкция легкая в транспортировке. Складную печь можно быстро монтировать и разбирать. Если рыбалка планируется вблизи насаждений, лесов – с заготовкой дров проблем не возникнет, в ином случае топливо придется вести с собой. Также, есть риск отравления угарным газом в случае негерметичного крепления трубы дымохода. Даже если самодельная печь для палатки сделана по технологии – проветривать нужно обязательно. Дровяные печки для палатки зимней рыбалки используют для больших шатров, а газовые – для малых.

к содержанию ↑

Печка в палатку приносит тепло и тонкий аромат чая. При огромном выборе готовых моделей, туристы и рыбаки по-прежнему предпочитают изготавливать походные печи длительного горения своими руками.

Каждая вышеописанная модель имеет достоинства и недостатки, хотя туристические печи для палатки справляются со своими обязанностями не хуже фирменных дорогих экземпляров. Палатка без тента хуже держит тепло, но настоящего туриста не остановит холод, когда душа зовет в поход.

Источник: http://pechnoy.guru/pechi/pohodnye-pechki/pechka-dlya-palatki-svoimi-rukami.html

Печи для палаток своими руками: два варианта изготовления

Производители товаров для активного отдыха предлагают различные варианты печей для палатки, например, модель «Экономка» – переносной отопительный прибор, работающий на газе, и другие. Подобные конструкции способны эффективно обогреть палатку в холодный осенне-зимний период, причем отвечая требованиям пожарной безопасности.

Ко всему прочему, существуют всевозможные способы изготовления печи для палатки своими руками.

Технические требования

Какое бы ни было оборудование, к нему предъявляется ряд требований:

  • небольшие габариты и вес;
  • экономный расход топливного материала;
  • соответствие нормам пожарной безопасности;
  • простота монтажа устройства в палатке без использования специальных инструментов;
  • надежная и бесперебойная работа;
  • легкость эксплуатации.

Существует множество вариантов решения поставленных задач. Они широко обсуждаются на форумах, в блогах, представлены в информационных разделах, видеоуроках.

Если сгруппировать все методы, описанные в интернет-ресурсах, получатся следующие две категории:

  • обогрев палатки с помощью материалов и предметов, зачастую входящих в обычный набор туриста; такой метод отличается простотой и быстротой исполнения, основан на элементарных знаниях и принципах работы;
  • осуществление теплоснабжения с применением специальных устройств, таких как газовая горелка, мобильная печь, лампа и прочие.

Портативный обогреватель, работающий на газе

Такой отопительный прибор для палатки обладает следующими преимуществами:

  • отсутствует проблема заготовки топливного сырья;
  • режим автоматического перекрытия подачи горючего в случаях затухания пламени, что предотвращает отравление пользователя;
  • экономный расход топлива;
  • наличие закрытой, а значит, безопасной камеры сгорания;
  • полная комплектация оборудования, включающая в себя поставку газового баллона и горелки.

Правила безопасной эксплуатации обогревателя, работающего на жидком топливе, заключаются в следующем:

  • необходимо позаботиться о хорошей вентиляции;
  • газовый прибор должен отстоять от стенки палатки минимум на полметра;
  • запрещается поворачивать рефлектор в сторону легковоспламеняющихся предметов и поверхностей временного жилища.

Соблюдая эти простые правила и следуя рекомендациям производителя, вы всегда сможете безопасно, комфортно и в тепле провести время в палатке даже в самые сильные морозы.

Инфракрасный обогреватель

В подобном отопительном приборе в качестве основного элемента используется металлическая сетка. За счет конструктивных особенностей рефлектор фокусируется и посылает инфракрасное излучение в определенные сектора туристической палатки.

Теперь же рассмотрим способы изготовления походной печи своими руками.

Делаем сами: вариант первый

Материалы, требующиеся для работы:

  • две консервные банки диаметром 10 см и высотой 6 см; в целом размеры изделия должны соответствовать параметрам металлической кружки с учетом дополнительных 10 мм;
  • небольшой кусок жести;
  • крепежные элементы: болты, шайбы;
  • звенья, взятые со старой телевизионной антенны;
  • металлическая кружка.

Пошаговая инструкция изготовления самодельной печи для палатки:

  1. С помощью плоскогубцев обрабатывается верхняя часть банки, удаляются заусенцы.
  2. Из куска жести нужно вырезать круг диаметром 30 мм, имеющего три лепестка, которые сгибаем, выдерживая угол в 90 градусов.
  3. Ориентируясь на то, как расположены пластинки, на дне банки делаем три отверстия, диаметр каждого составляет 4 мм.
  4. Требуется аккуратно опустить круг с лепестками в банку так, чтобы они попали в подготовленные отверстия. Далее нужно загнуть пластинки и положить на круг сухое горючее.
  5. В этой же банке, отступая сверху 20 мм, делаем три дополнительных 5-миллиметровых отверстия, выдерживая угол в 120 градусов относительно друг друга. В эти проемы устанавливаются болты длиной 40 мм. Под них для усиления жесткости подкладываются шайбы. Фиксируем крепежные изделия с использованием гаек.
  6. Следующим шагом устанавливаем кружку с помощью болтов.
  7. Теперь переходим к ножкам, которые выполняются из старой антенны. Опор будет три, поэтому просверливаем 3 просвета с углом 120 градусов. Для наконечников ножек нужно подготовить небольшое количество теплоизоляционного материала. Важный момент: длина опоры не должна превышать диаметр банки. В противном случае высока вероятность неустойчивости всего сооружения.
  8. Для создания крышки нам понадобится вторая консервная банка. Обрезаем ее, делаем бортик с обеих сторон и слегка сгибаем. Так она будет плотнее входить в конструкцию.
  9. В качестве ручки подойдет зажимная клемма с блока питания. Ее фиксируем по центру крышки, которая позволяет экономно расходовать топливное сырье и защищает основную конструкцию от попадания мусора.
  10. Последний шаг – высверливание в дне печи отверстий диаметром 5 мм, размещая их равномерно по всей нижней части.

Несколько советов по работе с этой моделью:

  • керосин, накапанный на сухое горючее, значительно облегчает процесс розжига;
  • если в верхней части печи сделать пунктирные пропилы, получим усовершенствованную, более функциональную модель; это дает возможность разогрева пищи и даже приготовления простых блюд.

Делаем сами: вариант второй

Этот отопительный прибор для палатки существенно крупнее первой модели и преимущественно подходит тем, кто владеет автомобилем, для осуществления его транспортировки. Плюс этого устройства состоит в том, что с помощью него можно обогреть вместительную палатку на несколько человек. К тому же эта печь отличается экономным потреблением топлива. В качестве сырья используются бревна и палки.

Что потребуется для создания такой модели? Все, что есть под рукой.

Основным конструктивным элементом выступает корпус. Для него мы возьмем стальную трубу диаметром 150 мм и длиной 600 мм. Вы можете использовать свои размеры, просто сохраняйте установленные пропорции.

Труба-корпус будет располагаться вертикально. Этот элемент является основанием, стержнем печи. Приступаем к работе, выполняя следующие шаги:

  1. Внизу трубы вырезаем проем прямоугольной формы высотой примерно 300 мм. Ее ширина равна четверти длины окружности. Для прорезывания постарайтесь подобрать изделие, имеющее тонкое лезвие, так, чтобы срез был наименьшим.
  2. Не спешите выбрасывать отрезанный прямоугольник: он понадобится нам для изготовления дверец. Для этого деталь делим на две части: 100 мм необходимо для выполнения створки для зольника, 200 мм – для топки.
  3. Возвращаемся к корпусу. Вверху привариваем 60-миллиметровый патрубок длиной 150 мм. Его функция – отведение продуктов сгорания. На это изделие через муфту ввариваем дымовую трубу.
  4. С торцов печь для палатки закрывается квадратами из листовой стали толщиной 3 мм. Размер одной стороны будет больше диаметра печи на 100 мм. Металлические листы желательно закрепить с помощью сварочного аппарата. При его отсутствии можно использовать уголки.
  5. Немного отступив от верхнего края дверцы зольника, устанавливаем колосниковую решетку.

Работа по созданию устройства завершена. Самодельная печь для палатки готова. Но прежде чем приступить к ее эксплуатации, рекомендуем воспользоваться советами специалистов и усовершенствовать конструкцию, тем самым увеличив эффективность прибора:

  1. Необходимо выполнить кожух из стальных листов толщиной 2 мм. Металлические изделия можно прикрепить на торцы пластин несколькими способами: сваркой, стягиванием проволокой, уголками. Самым надежным считается метод сварки.
  2. Установив кожух, рекомендуется сделать в нем прямоугольные проемы, позволяющие беспрепятственно использовать топку и зольник.
  3. Так как кожух неплотно прилегает к корпусу печи, между ними образуется пространство. Его следует заполнить глиной, поскольку она отлично аккумулирует тепловую энергию.

Массивная усовершенствованная конструкция готова к эксплуатации. Несмотря на габариты, прибор отличается экономным расходом топлива: нескольких поленьев хватает на 2-3 часа.

Кто-то возразит, что заводские печи для палаток имеют презентабельный вид и более функциональны. Но походное устройство, сделанное своими руками, вполне справляется с основной задачей – обогревом палатки, при этом выигрывая в цене у готовых фабричных аналогов. Так что покупать или изготавливать самому – личный выбор каждого.

Источник: http://pechnoedelo.com/pohodnye/pechi-dlya-palatok-svoimi-rukami.html

Как сварить печь для бани из трубы или баллона

Самодельная печь для бани из трубы – достойная альтернатива источникам тепла заводского изготовления. Далеко не каждый любитель банных процедур может позволить себе такой агрегат, не говоря уже о том, чтоб построить добротную кирпичную печь, под которую и места не всегда хватает. В то же время, имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Отсюда и цель данной статьи — рассказать, как своими руками сварить банную печь из куска трубы большого диаметра или газового баллона.

Выбор подходящей конструкции печки

Вначале несколько слов о преимуществах такого подхода к решению вопроса. Вообще, самодельные печи для бани из металла делают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

  1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
  2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
  3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
  4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
  5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Корпус банного отопителя без каменки

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

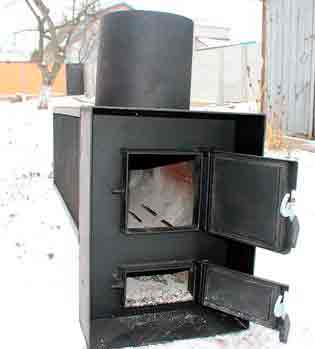

Готовое изделие с сеткой для каменки и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

Примечание. Отопительный агрегат для бани из баллона несколько проще в изготовлении и удобнее в эксплуатации, что разъяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (внешний размер 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

  • листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
  • асбестовый шнур – на уплотнение дверец;
  • отрезок трубы DN150 для патрубка дымохода;
  • арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
  • уголок 25 х 3 мм;
  • подходящий металлопрокат для ножек;
  • ручки дверец покупные.

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

Проверяем цвет искр на наждаке

При сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент – подобная сталь более расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву швов, что недопустимо. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.

Отличить металл с низким содержанием углерода довольно просто. Надо поднести край листа к вращающемуся кругу наждачного станка и визуально изучить цвет и поведение искр. Они должны быть светло-желтыми и сыпаться прямолинейно, как показано выше на фото. Если цвет искры ближе к белому и рассыпается она в разные стороны с множеством «звездочек», то материал содержит высокий процент углерода. Тусклый оранжевый, красный либо яркий белый цвет свидетельствует о том, что сталь – легированная.

Порядок ведения работ

Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

  • талькохлорит;
  • базальт;
  • речная галька;
  • белый или малиновый кварцит;
  • габбро-диабаз.

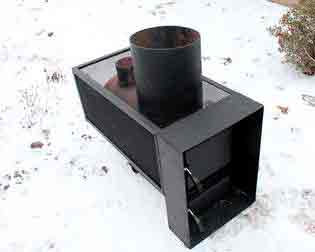

Агрегат с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

В обеих представленных конструкциях количество воздуха для горения регулируется путем открывания дверцы зольной камеры. Регулирование можно оптимизировать, если встроить в дверку простое приспособление с подпружиненной заслонкой. Его несложно смастерить из отрезка трубы диаметром 57 или 76 мм и кусочка тонкого металла. В трубе просверливают отверстие на 6 мм, вставляют туда ось из такой же проволоки, а к ней приваривают металлическую заслонку. Конец оси фиксируется гайкой с пружиной, что и показано на рисунке:

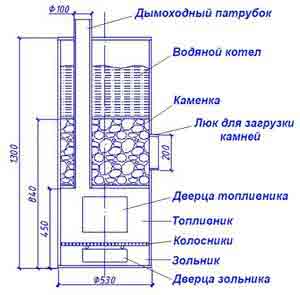

Печь — котел вертикального типа

Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя. Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла. Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды. Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади. Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.

Совет. Общую высоту печи для бани и каждой камеры в отдельности можно подобрать самому, главное, — максимально увеличить вместительность топки. Тогда и длительность горения с одной закладки дров станет больше.

Порядок проведения работ по изготовлению вертикального отопителя таков:

  1. Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
  2. Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
  3. Обработка вырезанных частей и изготовление из них дверец печи.
  4. Сваривание колосниковой решетки из арматуры.
  5. Сборка металлической банной печи.

Вначале внутрь корпуса привариваются перегородки, после чего сквозь отверстия в них пропускается дымоходная труба и тщательно обваривается. Устанавливается колосник, затем сваркой прикрепляется днище. Крышка бака делается из 2 частей – одна ставится наглухо, а другая – на навесах. В нижнюю часть котла необходимо врезать патрубок для слива воды, после установки металлической печи к нему следует прикрутить кран. Способы и приемы производства работ подробно показаны на видео:

Заключение

Хотя самодельная железная печка выглядит в бане неказисто по сравнению с заводскими «собратьями», но она даст вам приличную экономию денежных средств. Даже в случае, когда вы купите все материалы, а работы поручите мастерам за отдельную плату, то получите отопитель вдвое дешевле по цене, нежели в магазине. Притом что найти в продаже изделие с толщиной стенок 5 мм и более практически невозможно. А непрезентабельный вид агрегата легко прячется под каменкой.

Источник: http://otivent.com/kak-svarit-pech-dlya-bani-iz-truby-ili-ballona

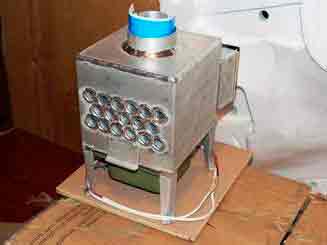

Самодельная походная печка из куска трубы и газовой горелки

Темы про печи тут уже были. Но они либо умерли, либо они при смерти. Вот, решил организовать очередную. Оговорюсь, что в идеале печь должна позволять не только обогреваться, но и готовить пищу. Т. е. варочные поверхности не только не возбраняются, но наоборот приветствуются. Абсолютный минимум автономного горения предлагаю установить в 6 часов. Но лучше – 8 часов. Можно и больше, но не обязательно и не в ущерб весу и габаритам. Размер палатки, думаю, в этой теме не критичен. Больше палатка – больше печь, и всех дел . Моя палатка вот: https://www.youtube.com/watch?v=uD-uZi62tkk Так что вашему покорному слуге печкой – “коробочком” ограничиться не удастся. Плюс к тому, она у меня при таких размерах ещё и однослойная.

Кто что видел ? Кто что слышал ? Кто что предлагает ? Почему я ни разу не видел, чтобы в палатку ставили бубафоню или ракету ? В других областях они вроде работают . В палатки же их почему – то не ставят. Или, может, ещё что – то придумано, а я не знаю ?

Весной – экспедиция в Вепсарию по поиску токов. Электроды лежат на батарее в сухости . Что варить – то ?

Внимание ! До отмены или дополнения ключевым и постоянно обновляемым постом темы является пост #437 на стр. 22, содержащий описание двухконтурной печи “Бубафоня” с сэндвичевым (двойным) блином. По умолчанию, данная печь и данный блин для неё являются лучшими в своём роде, пока это не будет надлежащим образом опровергнуто.
Если эта тема будет найдена через поиск с ключевыми словами “лучшая конструкция бубафони” или “лучший блин для бубафони”, то название темы не должно никого отпугивать, ибо отопление большой палатки мало чем отличается от отопления гаража, мастерской или дачи.

Источник: http://forum.guns.ru/forummessage/21/1989663.html

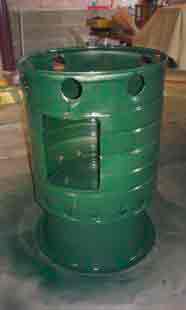

Вариант, как можно изготовить походную печь своими руками

Такая печь станет отличным бонусом для тех, кто любит туризм. С помощью нее можно быстро нагреть воду для чая, сварить небольшую порцию супа и даже сжарить барбекю. Главное преимущество такой печи в том, что для нее требуется очень мало дров, это буквально пару щепочек и палочек. Благодаря специальной системе наддува и концентрации пламени пища приготавливается быстро и не пригорает. Это устройство очень легкое и не занимает много места, поэтому есть смысл всегда брать его с собой в дорогу.

Изготовить такую печь можно из подручных материалов, а весь процесс не отнимет много времени.

Материалы и инструменты для изготовления печи:
- большая жестяная банка;
- железная миска;
- металлическая вешалка;
- краска для барбекю;
- болты;
- маркер;
- плоскогубцы;
- дрель;
- Dremel и отрезной диск к нему;
- пластины из алюминия.

Процесс изготовления печи:

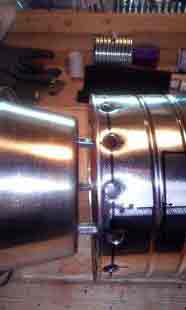

Шаг первый. Создаем разметку и сверлим отверстия
На банке нужно сделать разметку, где должны будут находиться отверстия. Проще всего ее делать при помощи маркера. В донной части банки нужно сделать разметку на 16 отверстий, они будут служить для забора воздуха. В верхней части банки должно быть 8 отверстий. Самое главное при этом, чтобы отверстия находились на одинаковом друг от друга расстоянии.




Шаг седьмой. Делаем решетку для печки
Есть много вариантов, какие решетки можно ставить на такую печь. Можно сделать их несколько для разных целей. К примеру, одна решетка может быть для барбекю, а одна для установки миски или чайничка. Чтобы сделать самую простую решетку, понадобится несколько алюминиевых пластинок. Они соединяются так, как указано на фото.

Есть еще проще вариант, как можно сделать решетку. Можно найти еще одну крышку для такой банки и сделать в ней много отверстий.

Источник: http://usamodelkina.ru/6699-variant-kak-mozhno-izgotovit-pohodnuyu-pech-svoimi-rukami.html

Смотрите также:
31.10.2018

Ракетная печь Робинзон своими руками Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле:...

31.10.2018

Как сделать ракетную печь Самые простые решения по организации обогрева помещений частного дома всегда будут пользоваться популярностью, особенно среди домашних мастеров-умельцев. К таковым относится и ракетная печь на дровах, которую можно сделать своими руками,...

31.10.2018

Поместится даже в карман! Как изготовить печь-щепочницу своими руками Печь-щепочница – небольшое по размерам устройство, на котором можно вскипятить воду или приготовить еду. Она используется в походах, на рыбалке, на даче. В зависимости от размеров годится для одного...

Комментарии

Комментирование отключено.
