Простой обогреватель своими руками

Как сделать обогреватель своими руками?

Промышленные обогреватели стоят недешево и потребляют довольно много электроэнергии. Поэтому в среде рачительных хозяев особым спросом пользуются самодельные обогреватели, производимые своими силами из подручных средств.

И в данной статье мы рассмотрим несколько вариантов самодельных отопительных приборов, трансформирующих электрическую энергию в тепловое излучение. Причем помимо обзора конструкции мы предложим нашим читателям еще и описание процесса, позволяющего изготовить электрический обогреватель своими руками.

Общие требования к электроприбору: тепло и безопасность

Самодельный нагревательный прибор не может быть сложным: ведь сложные «нагреватели» собираются из дорогостоящих блоков. Поэтому конструкционная схема «самоделки» должна быть максимально простой.

Обогреватель своими руками

А еще самодельный обогреватель не может быть мощным: ведь производительный прибор нужно собирать из прочных и дорогостоящих конструкционных материалов. Да и безопасность самодельных приборов с высокой производительностью, в большинстве случаев, явно «хромает».

Кроме того, самодельные генераторы тепла должны собираться из широко распространенных материалов. Поскольку экзотические «расходники» снижают вероятность успешного строительства самодельного обогревателя практически до нуля.

И было бы неплохо, если бы самодельный обогреватель потреблял минимум электроэнергии и производил максимум тепла. То есть банальный «перегон» электричества в тепло на тугоплавком контуре (например, вольфрамовой спирали) – это далеко не лучшее конструкционное решение.

Таким образом, если оценить все вышеприведенные пожелания здраво, то из всевозможных вариантов конструкций нам пригодится только схема самодельного генератор инфракрасного излучения. Ведь такой обогреватель потребляет минимум энергии, что уже хорошо, не разогревается выше 60-70 градусов по Цельсию, следовательно – можно не бояться пожара, и производится практически из отходов.

Поэтому далее по тексту мы рассмотрим две схемы сборки самодельных инфракрасных обогревателей.

Самодельный обогреватель «Доброе тепло»

Даже промышленный генератор инфракрасного излучения — это обычная графитовая пластина, размещенная между двумя слоями полимерной пленки. Ведь графит – это общеизвестный проводник электричества, обладающий весьма заметным сопротивлением. Оно и превращает слой графита в генератор тепловых волн.

Прототип самодельного нагревательного устройства — фабричный обогреватель «Доброе тепло»

То есть, перед тем как сделать обогреватель своими руками нам нужно, во-первых, найти порошкообразный графит, во-вторых, придумать способ нанесения этого материала на полимерную пленку и, в-третьих, подключить к «концам» такого контура клеммы, соединяемые с розеткой.

Источником графита могут быть сварочные графитовые электроды, а точнее их «огарки». Еще один источник графита – это отработавшие свое щетки троллейбуса. Словом, в качестве источника подойдет любое изделие из технически чистого графита.

Способ нанесения этого материала может быть только один – наклеивание. Закрепить графит на пластике как-то по-другому просто невозможно. Ну а технически это выглядит следующим образом: графит «толкут» до мелкодисперсной пыли (муки) и смешивают с любым теплостойким клеящим составом, приобретенным в ближайшем строительном супермаркете.

Установка клемм на пленку производится путем обычного механического обжатия нижнего слоя, перед наклеиванием верхнего. После чего к клеммам подсоединяют провод с вилкой.

В итоге сборка обогревателя типа «Доброе тепло» реализуется следующим образом:

Схема обогревателя типа «Доброе тепло»

• Берется кусок плотной полиэтиленовой пленки или листового пластика, размерами метр на метр.
• Далее нужно найти огарки графитовых электродов или «троллейбусные» щетки, истолочь их в ступе и смешать пыль с клеем.
• Полученную массу нужно нанести на поверхность полимерной основы кистью, вырисовывая на пластике контур-змейку, элементы которой не пересекаются и не накладываются друг на друга.
• Следующий шаг – установка (обжим) клемм и наклеивание верхнего слоя прозрачной полиэтиленовой пленки.

В финале вся конструкция монтируется ан деревянную раму, которую затягивают тонким гобеленом. А к клеммам подключается реостат и провод с вилкой. Регулируя сопротивление реостата можно откалибровать мощность обогревателя.

Инфракрасный обогреватель на свечной копоти

Вы хотите собрать инфракрасный обогреватель, но у вас нет, ни графитовых электродов, ни троллейбусных «щеток»? Не отчаивайтесь! Вы можете воспользоваться альтернативной технологией изготовления нагревательного контура из свечного нагара. Уж этого-то «добра» везде вдоволь!

Ну а сама технология сборки такого нагревательного контура выглядит следующим образом:

• Вы берете два стекла абсолютно одинакового размера (обычно это прямоугольник габаритами 2-3 сантиметра на 5-7 сантиметров).
• Далее стекло чистят и обезжиривают, после чего – охлаждают (можно в холодильнике).
• Следующий шаг – подготовка токопроводящего слоя, который формируют «опаливая» стекло в верхней части пламени свечи. В идеале все стекло должен покрыть тонкий слой копоти, состоящей из несгоревших частичек углерода — сажи, которой можно заменить углеродосодержащий графит.
• Далее стекло обтирают ветошью по контуру, очерчивая тонкий «бордюр» и накладывают, со стороны коротких, 3-сантиметровых граней, медную или алюминиевую фольгу, перекрывающую полсантиметра «закопченного» слоя. Причем фольга должна выходить за контур стекла на 1-2 сантиметра, образовывая отвод-клемму.
• В финале закопченное стекло с клеммами покрывается очищенной и обезжиренной пластиной – вторым стеклом в заранее заготовленной паре. А торцы этого сэндвича запаиваются эпоксидной смолой.

После этого вам нужно поместить стекло с клеммами в особый паз, выточенный в дереве или полимерной пластине, уложив сторону с клеммами (их загибают поверх стекла) на токопроводящие «щетки», к которым подводят электричество от розетки.

Причем таких «гнезд», собираемых в параллельную или последовательную цепочку, может быть несколько. Далее нужно лишь включить эту цепь в розетку и разогретая электричеством сажа начнет излучать тепловые волны не хуже графита.

Источник: http://canalizator-pro.ru/kak-sdelat-obogrevatel-svoimi-rukami.html

Как сделать самый простой и самый дешевый обогреватель

В статье будет рассмотрен пример, как можно сделать самый простой обогреватель из подручных средств. Конечно, это всего лишь образец, отображающий принцип работы устройства, процесс его сборки и так далее. Но на основе описанной схемы можно собрать и более мощный вариант, с помощью которого можно будет без проблем обогревать гараж или дом.

работает устройство напрямую от сети 220 Вольт, никаких блоков питания не требуется.

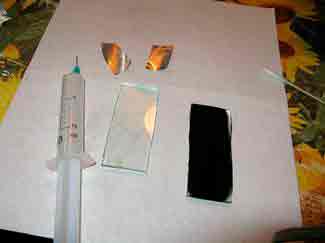

Материалы и инструменты для создания обогревателя:
— два куска стекла (можно вырезать любые необходимые);
— немного алюминиевой фольги;
— обычная свечка;
— герметик, клей и так далее;
— ватная палочка или любой другой похожий предмет;
— кусок провода с вилкой (две жилы);
— желательно иметь мультиметр;
— паяльник.

Процесс изготовления обогревателя:

Шаг первый. Создаем аналог термопленки
Сперва стекло нужно тщательно вымыть и очистить, на нем не должно быть следов грязи и жира. Далее берется обычная свеча, поджигается, и с помощью нее нужно хорошенько закоптить одну половинку стекла. В общей сумме автор двигал стекло туда назад около 4-ка раз, чтобы оно хорошо закоптилось. Также нужно сделать хотя бы три паузы перед «копчениями». То есть закоптить стекло первый раз, затем второй и еще раз третий. Чем сильнее будет закопчено стекло, тем сильнее будет греть обогреватель.

Шаг второй. Сборка конструкции
Теперь нужно взять ватную палочку и осторожно собрать на стекле лишние куски сажи. Всего нужно очистить по краю расстояние около 0.5 см. Далее нужно взять фольгу и вырезать из нее два электрода, по ширине они должны быть такими, как ширина оставшейся сажи на стекле.

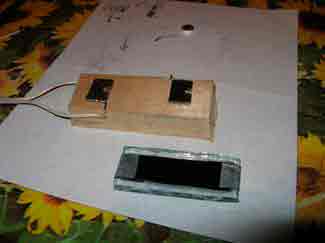

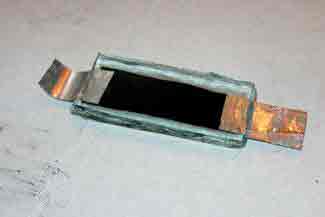

Теперь можно собирать устройство. Электроды накладываются на сажу, а по краям стекла наносится клей. Теперь нужно осторожно прижать половинки друг к другу и дать клею высохнуть. Вот и все, обогреватель готов.

Шаг третий. Испытания обогревателя
В результате испытаний самодельного обогревателя удалось определить, что он имеет сопротивление 40 кОм. Чем толще будет слой сажи, тем меньше будет сопротивление и тем выше будет температура, и наоборот. В итоге расчетная мощность образца составила порядка 1.2 Вт.

При включении обогревателя в сеть, он начал очень медленно нагреваться, при этом на 40-ой минуте его температура достигла 37 С градусов. Выше температура не поднималась, видимо это переломный момент, при котором наступил баланс между нагревом и теплоотдачей.

Источник: http://usamodelkina.ru/6683-kak-sdelat-samyy-prostoy-i-samyy-deshevyy-obogrevatel.html

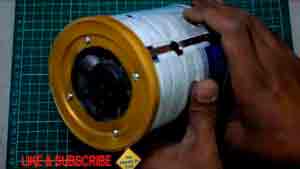

Обогреватель 12 вольт своими руками

Как сделать обогреватель 12 вольт своими руками: подробная фото инструкция.

Этот простой обогреватель работает по принципу тепловой пушки, вентилятор гонит воздух на разогретую спираль, в результате чего создаётся поток тёплого воздуха. Работает устройство от 12 V источника питания, его можно подключить к бортовой сети автомобиля или к аккумулятору на 12 V.

Для изготовления самоделки понадобятся материалы:

• Жестяная банка.
• Кулер с решёткой от компьютера на 12 V.
• Нихромовая проволока.
• Гипс.
• Шприц.
• Провода.
• Выключатель.
• Кусок стальной проволоки.

Весь процесс изготовления самодельного обогревателя показан на этих фото.

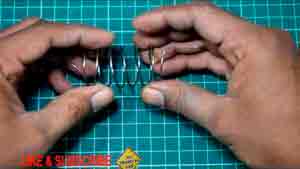

В качестве нагревательного элемента автор использовал кусок нихромовой проволоки толщиной 1,8 мм, длиной 61 см. Проволоку нужно намотать в виде спирали, здесь автор намотал проволоку на 30 кубовый медицинский шприц.

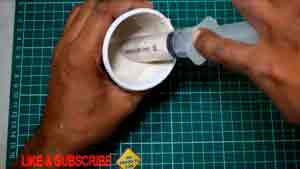

Теперь нужно изготовить основу на которой будет держаться спираль, делается она из гипса. Гипс замешивается с водой до жидкой консистенции, набираем жидкий гипс в шприц.

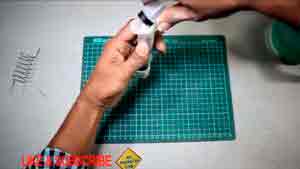

Через пол часа гипс застынет и его можно извлечь разрезав шприц пополам.

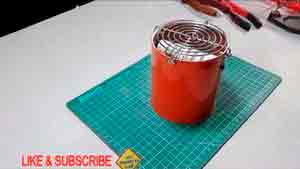

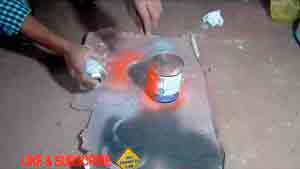

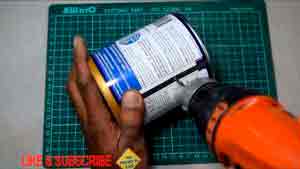

Из жестяной банки сделаем корпус.

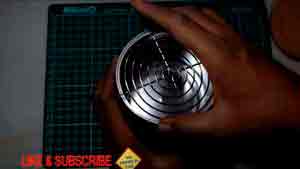

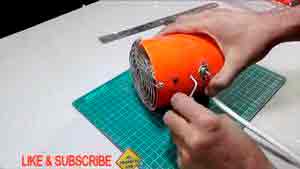

Устанавливаем на консервную банку решётку от вентилятора.

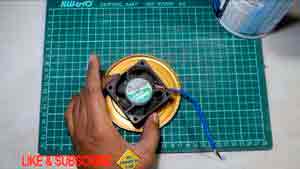

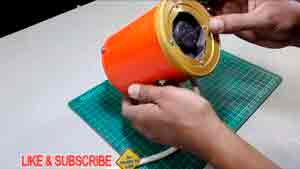

На заднюю крышку крепим вентилятор.

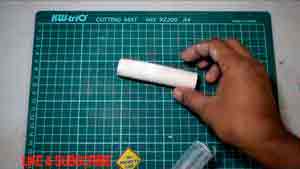

Извлекаем из шприца застывший гипс.

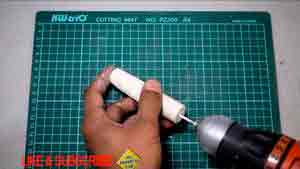

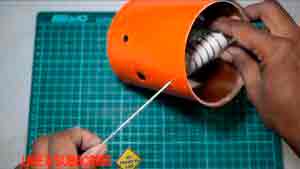

На торцах гипсовой заготовки делаем отверстия для крепления к корпусу банки.

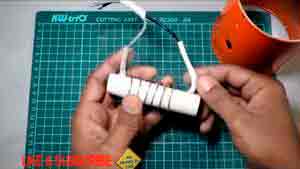

Одеваем нихромовую спираль.

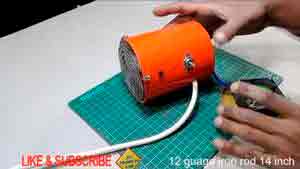

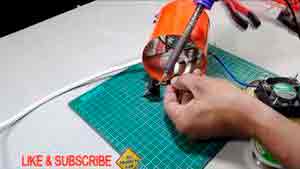

Подключаем выключатель и провода.

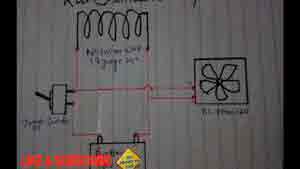

Вот схема подключения спирали и вентилятора для обогревателя.

Из стальной проволоки выгибаем ножки для обогревателя.

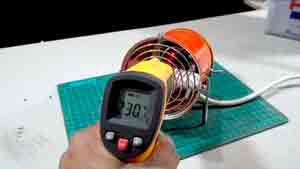

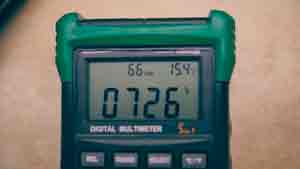

Автор замерил температуру работающего обогревателя.

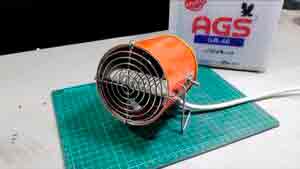

Вот такой самодельный обогреватель на 12 вольт можно сделать своими руками из подручных материалов.

Источник: http://samodelki-n.ru/obogrevatel-12-volt-svoimi-rukami.html

Обогреватель своими руками может сделать каждый

Ноя 14, 2016 / Комментарии отключены / Дарья

Если отопительный сезон уже начался, а в вашей квартире все еще холодно, пора задуматься о покупке обогревателя. К сожалению, обогреватель — достаточно дорогое удовольствие, поскольку заплатить придется не только за покупку, но и за потребляемую обогревателем электроэнергию. Однако простой и экономичный аналог заводского обогревателя может изготовить практически каждый. В этой статье поговорим о том, как сделать обогреватель своими руками.

Основные требования к самодельному обогревателю

Естественно, что главным условием обогревателя, сделанного своими руками, должна быть простота, поскольку вряд ли найдется много людей, готовых приобрести дорогостоящие запчасти для полноценного прибора. Поэтому самодельный обогреватель должен быть:

• простым;
• безопасным;
• экономичным;
• удобным в использовании;
• малогабаритным.

Заданным параметрам наиболее соответствует термопленка. Термопленки представляют собой полотно, излучающее инфракрасный свет, который мы ощущаем, как тепло. Полотно используют как для основного обогрева, так и в качестве дополнительного источника тепла. Благодаря простоте конструкции, дешевизне используемых материалов и высокой эффективности, обогреватель, изготовленный своими руками по типу термопленки, будет самым эффективным.

Обогреватель из графита своими руками

Для изготовления самодельного обогревателя нам потребуется:

• 2 одинаковых листа слоистого пластика из бумаги (продается в любом строительном магазине);
• графитовый порошок (можно заказать через интеренет или измельчить самостоятельно);
• эпоксидный клей;
• провод нужной длины с вилкой.

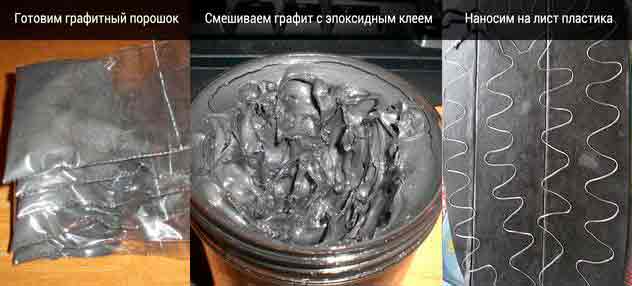

Сначала эпоксидный клей тщательно перемешивается с графитовым порошком. Получившаяся в итоге смесь является отличным проводником с высоким сопротивлением, которое и будет обеспечивать излучение тепла. Чем качественнее используемый графит, тем выше предельная температура будущего обогревателя. Средняя температура нагрева такого обогревателя, изготовленного своими руками, составляет около 65 °С.

Затем полученная смесь аккуратно, ровным слоем наносится на шершавую сторону листа слоистого пластика зигзагообразными движениями. Чистый лист приклеивается поверх состава с помощью эпоксидного клея. Чтобы наш самодельный обогреватель получился более прочным и эстетичным, по контуру листов приклеивается деревянная рамка.

Далее к противоположным сторонам заготовки для обогревателя к проводникам из графита присоединяются медные клеммы. Если вы захотите регулировать температуру, то к контракции можно подключить простой терморегулятор, оставшийся от других изделий или купленный специально.

После завершения сборки конструкция тщательно просушивается. Этап просушки важен, поскольку малейшая сырость в составе вызовет короткое замыкание и испортит прибор.

Когда графитный слой высохнет, можно приступить к испытанию устройства. Измерьте сопротивление и определите мощность. Если окажется, что самодельный обогреватель достаточно безопасен — им можно пользоваться.

Обогреватель, сделанный своими руками по типу термопленки можно использовать в любом положении. Можно повесить его на стену или постелить на пол. Устройство пригодится для отопления небольших по площади комнат. Особенно такая модель незаменима в частных домах, имеющих плохо обогреваемые комнаты. Такой обогреватель можно использовать в качестве тепловой завесы. Повесьте его на окно и забудьте о сквозняках!

Источник: http://aero-expert.ru/obogrevatel-svoimi-rukami/

4 простые идеи, как сделать обогреватель своими руками

Обогреватель, сделанный своими руками, может быть не только эффективным, но и красивым

Решили собрать самодельный обогреватель для дома или гаража, но не знаете, как? Предлагаю вашему вниманию 4 простые идеи по изготовлению электрического камина, тепловой пушки, печки на свече и инфракрасной горелки. Я расскажу, как собрать такой обогреватель за 1 час.

Что можно сделать из подручных материалов

Внешне неказистый электрообогреватель с вентилятором нагревает воздух в помещении за считанные минуты

Сделать электрический обогреватель своими руками сможет каждый, даже не будучи профессиональным электромонтажником. Рассмотрим две пошаговые инструкции сборки тепловой пушки и спирального камина.

Идея первая — сборка электрического спирального камина

Такой камин станет неплохим решением для обогрева помещений с небольшой площадью. Например, изготовив электрообогреватель своими руками, можно будет отапливать домашнюю мастерскую или рабочий кабинет.

Обратите внимание на то, чтобы проволока была изначально ровная. Если есть участки, на которых проволока перекручена, то именно там самодельная спираль быстро перегорит.

• По длинным сторонам кирпича делаются насечки на расстоянии 10 мм друг от друга;
• Глубина насечек должна составлять 5 мм;
• Насечки делаются по всем 4 граням.

• С обеих сторон намотанную спираль прижимаем печными кирпичами;

• Из металлической полосы, как показано на фото, изготавливаем пояс, который стянет три кирпича в одно целое.

• После того, как обогреватель стянут металлической полосой, из того же металла нужно нарезать две прямоугольные полоски; Выгнув металлические полоски, привариваем их в нижней части нагревателя.

В нашем случае, труба была сделана из перфорированной жести. Если жесть не имеет отверстий, их нужно насверлить или прорезать, чтобы нагретый воздух мог выйти наружу.

Перед пробным включением осмотрите всю конструкцию и убедитесь в том, что витки самодельной спирали не соприкасаются. После этого конструкцию можно включить в сеть и опробовать в работе.

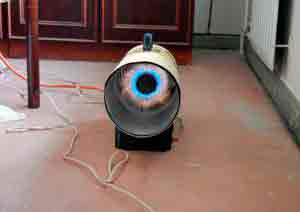

Идея вторая — сборка тепловой пушки из ведра и витой спирали

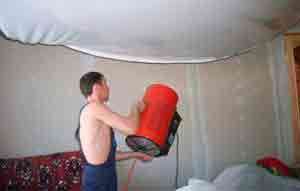

Тепловая пушка обязательна для монтажа натяжного потолка — теперь вы сможете сделать такой инструмент сами

Для изготовления такого обогревателя потребуется металлическое ведро, большой встраиваемый вентилятор и спираль от старой электрической плиты. Для сборки будет достаточно обычных инструментов, которые наверняка найдутся в любой домашней мастерской.

В таблице предложена простая инструкция монтажа.

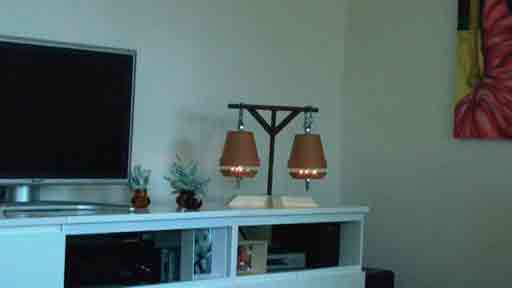

Идея третья — изготовление микропечки на спиртовке или свече

Можно купить инновационный и недешевый парафиновый обогреватель, но эта печка выглядит отлично и греет лучше

Да, это не опечатка — такая печка занимает мало места, а в качестве топлива для интенсивного обогрева применяется обычная свечка или спиртовка!

Это все, что нужно для сборки очень эффективной и очень экономной печки

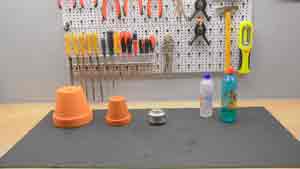

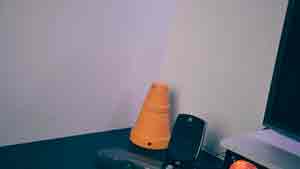

Для изготовления отопительного прибора потребуется два глиняных горшка разного размера и спиртовка. Из инструментов потребуется дрель с победитовым сверлом, карандаш и линейка. Итак, приступим к работе.

От этих линий переходим на стенки и, как показано на фото, отмечаем с каждой стороны по точке. Каждая из точек должна отступать от донышка на 20 мм.

При изготовлении обогревателя было перепробовано много разных способов сверления. Единственный рабочий способ — это сверление под водой сверлом по бетону.

При необходимости спиртовку можно заменить масляной лампадкой.

Ждем 5 минут, пока влага, набранная керамикой во время сверления, не выпарится полностью.

Ответы на вопросы по применению обогревателя

Это температура в верхней части печки уже через 10 минут после «растопки»

Как сильно и как долго греет? Если печка собрана правильно, тепла, полученного из спиртовки или из свечи, достаточно для обогрева небольшой комнаты в течении получаса. Топливо в спиртовке сгорает в течении 15-20 минут, нагревая керамические горшки и воздух под ними до высокой и температуры.

После этого, в течении 10-15 минут, керамика будет медленно высвобождать тепло в окружающую среду, то есть, в помещение.

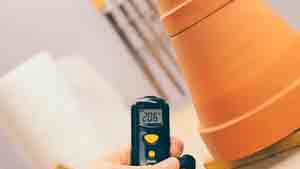

На цифровом термометре можно видеть температуру воздуха над верхним горшком там, где размещено отверстие для стока воды

Насколько опасна печка? Как вы могли заметить, на фото температура нагрева воздуха на выходе из горшка, в самой верхней точке, очень высокая. Но в нижней части горшка эта температура не поднимается выше +30 °С.

То есть, вблизи от прибора могут лежать ватные палочки или другие легковозгораемые предметы, и с ними ничего не произойдет. Но прикасаться к верхней части печки при эксплуатации не рекомендуется.

Можно ли покрасить печку? Хотя керамика сама по себе выглядит неплохо, горшки можно покрыть специальными термостойкими печными красками и лаками.

Можно ли использовать эпоксидный клей для склейки горшков? Нет, эпоксидный клей и аналогичные двухкомпонентные составы не являются термостойкими. Например, эпоксидный клей начинает разрушаться уже при температуре +60 °С.

Идея четвертая — изготовление инфракрасного обогревателя за 5 минут

На этом фото вы можете видеть, как сетка, нагретая горелкой, отдает тепло в окружающую среду

Обогреватели, работающие по принципу инфракрасного излучения, чаще всего бывают электрическими. Я же покажу, как сделать инфракрасный обогреватель на газе. Устройство очень простое и для его сборки нужны: походная газовая горелка, кусок металлической сетки для просеивания песка и сантехнический хомут.

Если почувствуете химический запах, не волнуйтесь — это с металлической сетки обгорает защитное покрытие. Уже через пару минут запаха не будет.

Подведем итоги

Теперь вы знаете, что простой и экономичный обогреватель можно собрать из разных материалов, цена которых невысока. Если вам понравились эти инструкции, напишите об этом в комментариях. Кроме того, обязательно посмотрите видео в этой статье.

Источник: http://otoplenie-gid.ru/elementy/767-kak-sdelat-obogrevatel-svoimi-rukami

Простой самодельный обогреватель своими руками

Для чего применяются подобные системы обогрева?
Давно известно, что обитатели пространства в бывшем советском союзе отличительны прекрасно развитой смекалкой и способностью выполнить полезную вещь из любых подручных средств.

Особенно эта работа становится важной при появлении острой потребности в ней. А рукодельный обогреватель считается потребностью для большинства. Причинами для этого стали:

1. Недостаточное магистральное отопление.
2. Большая цена на готовые магазинные устройства.
3. Чрезмерный расход электрической энергии при эксплуатации таких устройств.

Последнее особенно ощутимо на севере, где требуется постоянное применение добавочных средств для обогревания, но в результате подобное применение ощутимо бьет по карману хозяину обогревателя.

Перед тем как хотеть соорудить похожее устройство, следует узнать, какие могут быть ИК обогреватели. Они бывают длинноволновые и коротковолновые.

Если в коротковолновых обогрев выполняется собственно за счёт нагрева самой спирали, то в длинноволновых тепло излучает тот материал, который размещается вокруг нее.

Определить принадлежность устройства к какой-нибудь из данных групп можно неподготовленным глазом: длинноволновые системы обогрева не предоставляют заметный спектр свечения, за счёт чего они намного безопаснее при эксплуатации в домашних условиях, Так как не могут вызвать нечаянного загорания присутствующих неподалеку объектов.

Как же сделать экономное и безопасное отопительный прибор когда на улице холодно и что понадобится для этого? Есть несколько вариантов строения таких устройств. Следует рассмотреть несколько из них. Эти способы легко реализовать в работе ввиду общедоступности материалов и отсутствия требований к каким-либо нестандартным навыкам обладателя помещения.

Лист фольги и отопительный прибор

Установочная схема электрообогревателя.

Этот способ считается очень недорогим и самым обычным из всех других способов создания систем обогрева. Также вся операция занимает очень не хватает времени, зато результат начинает чувствоваться достаточно быстро. Для того чтобы понимать, как собственно будут вместе трудиться батарея централизованного отопления и фольга, необходимо узнать, что именно мешает нормальному обогреву помещения с помощью одного только отопительного прибора?

То, что батарея может отдавать мало тепла из-за слабой его подачи компаниями, занимающимися отоплением, можно не иметь в виду. На данный момент хозяин помещения никак посодействовать не может ни с помощью фольги, ни при эксплуатации каких-то прочих предметов. Трудность состоит в том, что батарея отопления, в основном, находится собственно на той стене, которая находится рядом с улицей, а не с остальными помещениями. Другими словами такая стена считается самой холодной в комнате.

Тепло, исходящее от задней плоскости отопительного прибора, направлено как раз на эту холодную стенку, благодаря этому половина излучаемого тепла просто уходит на обогрев этой стены. Так как на улице температура окружающей среды все также остается невысокой, мощности батареи не хватает на то, чтобы ее нагреть и потом уже начать отдавать тепло в само помещение, стенка все равно будет всегда остывать. Аналогичным образом выходит тупик, в котором ровно 50% тепла тратится коту под хвост.

Для того чтобы решить эту проблему, требуется большой лист фольги. Его размер должен подходить размеру отопительные батареи (даже идеально, если он будет поддерживать пределы отопительного прибора на пару сантиметров со всех сторон). Этот лист крепится на стенку за батареей, причем именно на стенку, а не на сам отопительный прибор. Если лист просто закрепить к батарее, он станет препятствовать теплоотдаче и никак не будет влиять на температуру воздуха в помещении.

При существовании закрепленной на поверхности стены фольги тепловые лучи не уйдут в стенку, а натолкнутся на отражающую поверхность и будут перенаправлены в комнату. Другими словами обогрев помещения тут же становится больше в несколько раз и достаточно быстро это станет ощутимым. Аналогичным образом и выполняется самый примитивный обогреватель собственными руками.

Пластик и графитовый клей

Схема распределения лучей нагревателя.

Этот рукодельный обогреватель весьма удобный для использования в бытовых условиях и несложен в применении. Он содержит маленькие размеры и неплохую отдачу тепла, при всем этом его легко зафиксировать в любых местах без вреда для комнатного дизайна. Также он много места не занимает. Чтобы его сделать, нужно будет:

1. 2 листа пластика (он обязан быть многослойным) с примерным размером 1х1 м.
2. Клей на эпоксидной основе.
3. Графитовый порошок.
4. Провод с вилкой.
5. Рамка для закрепления листов пластика.
6. Медные клеммы.

Сначала необходимо выполнить раствор клея. Для его приготовления берутся клей на эпоксидной основе и графитовый порошок. И то, и другое должно быть в одинаковых пропорциях. Элементы аккуратно мешаются между собой, пока не выйдет равномерная масса. Подобный состав будет не просто клеем, а графитовым проводником с большим сопротивлением.

Листы многослойного пластика в большинстве случаев у них гладкая поверхность с одной стороны и шероховатую — со второй. Эпоксидно-графитовую смесь необходимо наносить на них собственно с шероховатой стороны. Однако требуется не просто покрывать всю територию листа слоем клеевого состава, а нанести его в качестве зигзагообразных мазков. Подобные мазки выполняют на двоих листах пластика, после этого можно собирать нагреватель. Оба листа объединяют совместно, разместив шероховатые плоскости с клеевыми мазками изнутри. Перед соединением листов тем же составом отделывают их края вдоль периметра, чтобы крепче склеить пластиковые составляющие.

Но не следует рассчитывать, что графитовый клей будет очень долго сдерживать оба листа совместно. Чтобы дать устройству крепость, лучше применять специально сделанную рамку, которая зафиксирует пластик в нужном положении.

Схема потолочного обогревателя.

К противоположным концам изделия крепятся медные клеммы так, чтобы они расположились на графитовом проводнике. К этим клеммам присоединяется электро. провод с вилкой. Однако включать в сеть устройство можно исключительно после того, как эпоксидно-графитовая смесь окончательно станет сухой.

Такое устройство, изготовленное собственными руками, вполне может разогреваться до 65°С. Температура его нагрева зависит от того, какая доля графита в клеевом растворе в отношении к эпоксидному клею. Кроме этого, на нагрев действует длина и толщина зигзагообразных мазков, нанесённых на пластиковые листы.
Жестяная коробочка и графитно-песчаная смесь
Собранный по этой методике рукодельный обогреватель очень компактен и может быть применен как в небольшой жилой комнате, так и в ином помещении, к примеру в гараже. Он удобный и при всем этом довольно резельтутативен, Так как прекрасно делает требуемую от него задачу.

Для изготовления данного устройства собственными руками нужно будет:

1. Жестяная коробочка от крема для обуви.
2. Графитовый порошок.
3. Чистый песок речной.
4. Жестяной лист.
5. Вилка.
6. 2 провода.

Рабочая схема термостата.

Графитовый порошок можно получить с помощью дробления кускового графита либо же достать его из лишних компонентов питания (батареек). Первоочередно нужно приготовить жестяную коробочку. В ней только не должно остаться крема для обуви, благодаря этому емкость аккуратно чистится и моется, а потом сушится.

Измельченный графит и песок речной отмеряют в одинаковых частях (1:1) и перемешивают до гомогенной смеси. После получившуюся смесь сыпят в подготовленную коробочку, но не доверху, а только частично. После этого необходимо взять лист жести и вырезать из него круг, который бы подходил диаметру коробочки от крема для обуви. Только этот круг должен не просто закрывать коробочку, а свободно вмещаться изнутри нее. К краешку круга крепят один из проводов и дальше кладут круг из жести одновременно с прикрепленным проводом внутрь коробочки на смесь графита и песка речного.

Сверху круга и провода сыпят еще 1 слой, который состоит из измельченного графита и песка в равных условиях. Однако кол-во данной смеси должно не просто заполнить коробочку, но и немножко превосходить ее объем. Другими словами нужно, чтобы смесь была насыпана с горкой. Это выполняется для того, чтобы при закрытии емкости крышкой в ней создалось лишнее давление.

Дальше к плоскости коробочки прикрепляется второй провод с вилкой, с помощью какого можно включать устройство к электросети. На случай обогревания помещения для проживания это будет штатная сеть, если же рукодельный обогреватель требуется в гараже или в каком-нибудь другом служебном помещении, его можно присоединить к аккумулятору.

Нагрев этого устройства можно даже настраивать. Чем крепче давление изнутри емкости, тем крепче она будет разогреваться. Это говорит о том, что для повышения нагрева нужно лучше завинтить крышку коробочки, а для уменьшения — чуть-чуть открутить. Во время непрерывной эксплуатации устройства графит спекается, благодаря этому обогрев становится более слабеньким. Проблема такого рода легко устраняется способом встряхивания емкости для разрыхления графитового порошка. Громадное преимущество подобного обогревателя в том, что в устройстве просто нечему перегорать и выходить из строя.

Спираль и инфрокрасный порт

Этот обогреватель хотя и считается самодельным, но его составляющие покупаются в магазине, благодаря этому сам процесс создания подобного приспособления собственными руками занимает очень мало времени, чем создание устройств на основе пластика и графитового клея или на основе жестяной коробочки и графитно-песчаной смеси.

Давно известно, что инфрокрасный порт может передавать информацию с помощью теплового диапазона волн, который и образовывает среду их распространения. Благодаря подобному его свойству было найдено еще одно использование инфракрасного порта, а конкретно — применение его для обогревания помещений.

Для создания подобного обогревателя нужно иметь:

1. Инфрокрасный порт.
2. Блок кврдратной формы, подключающийся к электросети.
3. Спираль накаливания.

Спираль устанавливают изнутри блока, а уже на готовый обогреватель подключают инфрокрасный порт. После выполненных процедур устройство можно применять по целевому направлению. Оно очень прекрасно и при всем этом не просит чрезмерных расходов электрической энергии, а это означает, выгодно для собственного обладателя.

Советы по подбору обогревателя

Схема констуркции излучающей панели.

Из 4-х рассмотренных самодельных систем обогрева довольно обычным в изготовлении считается устройство, созданное с помощью отопительного прибора и фольги. так как отопительные батареи есть в любой квартире, то для усиления обогревания необходимо прибавить только фольгу. Ее очень просто отыскать в точках продажи, а прикрепление к стенке не просит никаких способностей и времени много не занимает.

Очень сложным можно назвать заключительный рукодельный обогреватель, в котором применяется инфрокрасный порт. Не обращая внимания на то что в нем всего 3 составляющих, их необходимо уметь собрать в единое целое, дабы получить работающее и пожаробезопасное устройство.

Другие способы довольно легкие в применении. Все необходимые для изготовления таких систем обогрева детали легко отыскать в своем доме либо же приобрести в магазине. Никакого специализированного инструмента для установки данных систем обогрева не потребуется. Нужен только паяльный аппарат, чтобы припаять провода. В первом варианте их необходимо припаять к медным клеммам на пластиковых листах, а в другом — к жестяному кругу и к коробочке от крема для обуви. Это все выполняется достаточно быстро и не просит значительных затрат.

Источник: http://www.powerhelper.ru/otoplenie/prostoj-samodelnyj-obogrevatel-svoimi-rukami.html

Масляный обогреватель своими руками? Легко!

Самодельный обогреватель можно с успехом использовать в местах с пониженными требованиями к дизайну. Гараж, дача – самые подходящие для этого помещения. Рассмотрим, как изготовить масляный обогреватель своими руками.

Делаем обогреватель для гаража

Для поддержания комфортной температуры в гараже не трудно самому сделать обогреватель на отработанном масле. Одновременно будет решена проблема его утилизации, что также является актуальным вопросом для автовладельцев. Для его сборки почти все элементы и запчасти можно найти в своем же гараже.

При изготовлении обогревателя понадобятся:

• трубы металлические;
• ТЭН (теплонагревательный элемент);
• отработанное масло;
• провод с вилкой.

Конструктивно, корпус можно выполнить в любом виде, удобном для размещения в гараже. На фото показана одна из возможных схем прибора.

Схема самодельного обогревателя на масле

Металлические трубы используются любого диаметра. Необходимо учитывать, что чем они тоньше, тем больше их понадобится. От площади, отдающей тепло, будет зависеть температура помещения. Длина труб тоже произвольна, желательно, чтобы она была максимальной, но при этом идеально гармонировала с размерами стенки, у которой будет установлена. Металл, из которого изготовлены трубы, существенного значения не имеет. Толщина стенок трубы может быть любой.

ТЭН выбирается по мощности и напряжению. Практика показывает, что 1,5-5 кВт нагревателя вполне достаточно для обогрева. Здесь необходимо учесть, что комфортная температура гаража и квартиры существенно различаются. А такая широкая разбежка мощности дана исходя из размеров обогревателя. Напряжение для подключения ТЭНа берется стандартное – 220 В. (другие параметры здесь не рассматриваем).

При выборе ТЭНа нужно проконсультироваться по этому вопросу у специалиста-электрика.

Отработанное масло. Большинство автолюбителей практически 2 раза в год меняют масло в двигателях своих машин самостоятельно. Поэтому, отработка, как правило, имеется у каждого. Остается собрать нужное количество и приступать к изготовлению обогревателя.

Перед заливкой отработанного масла в систему его необходимо тщательно профильтровать.

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Прежде, чем начать изготавливать подставку, необходимо нарисовать ее схему, определить размеры и подготовить заготовки.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.

Работа с трубами

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.

Для повышения безопасности работы желательно установить на верхней трубе предохранительный клапан, реагирующий на давление.

Монтаж ТЭНа

Электрическая часть самодельного обогревателя довольно простая по конструкции. Нагреватель, соединительный провод с вилкой – вот и все, что понадобится для ее монтажа. Для начала болгаркой вырезается пластина из металла, к которой будет прикреплен ТЭН. В ней высверливается или вырезается электросваркой отверстие согласно посадочному месту и крепежу нагревателя. Когда эта часть работы выполнена, пластина приваривается к оставленному для этих целей торцу нижней трубы. После обработки сварочных швов ТЭН устанавливается на свое место.

Прокладка между нагревателем и корпусом обогревателя делается из термо-маслостойкого материала (специальной резины). Электрический соединительный провод вполне подойдет от старого электроутюга. На этом сборку обогревателя на отработанном масле своими руками можно считать законченной. Остается залить теплоноситель и включить прибор в сеть.

Масло в обогреватель заливается в количестве 85% от внутреннего объема обогревателя.

Усовершенствование самодельного обогревателя

Если подобную конструкцию масляного обогревателя планируется использовать в другом месте, например, на даче, то в нее придется внести некоторые изменения. Они коснутся только электрической части. Дело в том, что в гараже вы находитесь временно, а на даче, по сравнению с гаражом – постоянно. Поэтому к температуре помещения требования будут разными.

Чтобы достигнуть комфортных условий обогрева дачного домика, электросхема обогревателя должна быть немного изменена. Для этого в цепь ТЭНа вводится реле, которое будет управлять нагревом элемента, поддерживать заданную температуру теплоносителя. И снова свою положительную роль может сыграть старый электроутюг, точнее его биметаллическая пластинка. В утюге она служила регулятором его нагрева, здесь ее назначение будет таким же – поддерживать заданную температуру масла. Помимо прямого будет и дополнительный эффект – экономия электроэнергии. Зависимость прямая – чем ниже температура, тем меньше расходуется электроэнергии.

Биметаллическая пластина утюга

Если планируется большой объем обогрева (например, теплица), то в прибор можно вмонтировать несколько ТЭНов.

Самодельный сконструированный масляный обогреватель полностью заменяет покупной, а по некоторым параметрам даже превосходит его. Это, во-первых, изготовление по нужным размерам. Во-вторых, ощутимая экономия материальных средств. Немаловажное значение будет иметь тот факт, что гараж немного очистится от ненужного хлама (трубы, обрезки уголка, профиля), из которого будет сделана полезная и необходимая вещь.

На видео показано изготовление немного другой модели масляного обогревателя.

Источник: http://tehnika.expert/klimaticheskaya/obogrevatel/maslyanyj-svoimi-rukami.html

Мастерская » Очень дешевый обогреватель своими руками (прототип)

Доброго времени суток. Решил сделать обогреватель для своей колонии, потому что температура в комнате упала до +19. Просмотрел различные конструкции, и отметил одну особенность — везде нужно что-то докупать. Поэтому решил придумать что-то свое, и исключительно из подручных материалов (имеющихся почти в каждом доме).

Остановился на концепции термопленки, так как греется мало, по всей поверхности, и не надо городить блок питания (питается прямо от сети).

Итак, материалы и принадлежности:

1. Две полоски стекла (3х7 см)
2. Немного алюминиевой фольги
3. Свеча О_о
4. Клей, герметик и т. п.
5. Ватная палочка или что-то похожее.
6. Кусок двухжильного провода с вилкой.
7. Паяльник
8. Желателен мультиметр.

Начинаем делать аналог термопленки.

1) Протираем стекла от грязи и жира. Зажигаем свечу и начинаем закапчивать одно из стеклышек над пламенем. (с одной стороны) Я двигал стекло взад-вперед раз 30-40 и в процессе давал ему 3 раза остыть.

У нас получилась токопроводящая поверхность с высоким сопротивлением.

2) Удаляем лишнюю сажу по краям ватной палочкой. (0,5 см)

3) Вырезаем из фольги две маленькие полоски под ширину оставшейся сажи. Это будут электроды.

4) Аккуратно наносим клей на очищенную поверхность, ложим электроды, и накрываем второй пластинкой стекла. Прижимаем.

Вот собственно и все.

Испытания.

Сопротивление получившегося слоя около 40 кОм (мерял не напрямую, в мультиметре батарейка сдохла). Чем толще слой сажи, тем сопротивление меньше и больше температура, и наоборот. Расчетная мощность около 1,2 Вт. Вывод — включать можно.

Выступающие концы фольги загнул и приклеил к стеклу снизу. С пайкой алюминия заморачиваться не стал и соорудил простую контактную площадку для испытаний.

После включения в сеть слой сажи начал мееедленно нагреваться и за 40 мин достиг температуры 37 градусов. Дальше температура расти отказалась. Наступил баланс теплообразования и теплоотдачи.

Выводы:

1) Результаты испытания меня порадовали. Все работает как и задумано при минимальных финансовых затратах. Потрачено всего лишь 0 р.

2) Это всего лишь прототип. Надо совершенствовать и экспериментировать.

И еще один важный момент: полоска сажи может быть совсем и не полоской, и даже не «змейкой», а рисунком. Простым черно-белым (вернее черно-прозрачным) рисунком. И все это можно реализовать как заднюю стенку формика.

Источник: http://antclub.ru/masterskaya/instrumenty/obogrevatel-prototip

Как своими руками превратить блок питания в обогреватель

Сидя в холодной комнате, замерзая от -25 за окном, неожиданно пришла идея сделать себе обогреватель, для этого я уже присмотрел старый бп, который ремонтировать мне было неохота. На следующий же день, мне нужно было ехать на Митинский радиорынок, там я купил в том числе и кусок стеклотекстолита, и спираль.

Необходимые инструменты и материалы:

крестовая и простая отвёртка

скальпель или хороший нож

спираль(как я сказал выше, её можно купить на Митинском, или в любом тех. магазине, её мощность может быть от 800 Вт до 1,5-2 КВт, в моём случае 800 Вт, укороченная примерно на 100 мм)

стеклотекстолит (толщиной не менее 2мм, я использовал 3мм)

дрель, со сверлами диаметром 5мм и 3 мм

4 шайбочки, 2 винтика, 2 гаечки, всё под м3

целые руки, и здравый рассудок.

Приступим к изготовлению нашего обогревателя.

Выпиливаем кусок стеклотекстолита, размером, как старая плата, это примерно 140×135 мм
делаем в нём отверстия, как на старой плате. Выпиливаем ещё 3 куска длиной 130 мм и шириной 40 мм, делаем в них отверстия, как показано на схеме ниже (кликните для увеличения), расстояние между отверстиями для спирали 12 мм, отступ от верха 10 мм.

Разрезаем металлизацию скальпелем, как показано на схеме, или любой хорошей цараполкой (её можно сделать даже из куска сломанного полотна, от ножовки), это не сложно, сильно придавите и проскребите медь до стеклотекстолита (рисунок 2).

Далее сделать надо так, как не сделал я (наверное, не догадался тогда): нужно нагреть плату на плите (не до чёрного цвета 😉 это примерно до 300градусов ) и оторвать пинцетом или плоскогубцами металлизацию, как показано на рисунке, при нагреве она должна легко отслаиваться.

Далее делаем необходимые отверстия, как указано на схеме. Припаиваем 3 части с отверстиями, к основной плате, продеваем спираль, так, чтоб в местах пересечения с платой она была немного растянута, чтоб не перегревать стеклотекстолит. 800-Ваттную спираль в итоге можно укоротить примерно на 10 см, но это оставляю на ваше усмотрение. Желательно, чтобы мест, где спираль красная было не очень много, чтобы она не перегревалась, в некоторых местах как я сказал ранее, её можно растянуть. К месту присоединения спирали к плате, скрутите её, прикрутите концы спирали к платам. Схема скрученной спирали показана на рисунке ниже:

Теперь надо подумать о том, как нам запитать вентилятор и светодиоды, если таковые будут. Я для этого использовал старый блок питания, он давал 0,4А на 12 В, как раз столько же потребляет вентилятор, а светодиоды потребляют не много, запаса БП хватает.

Припаиваем двумя кусками проволоки трансформатор, плату выпрямителя, как на первой схеме. Под трансформатор желательно положить изолятор, если такого не имеется на самом припаиваемом пациенте.

Светодиоды легко вплавляются ножками в пластмассу корпуса вентилятора, вешаем каждый через резистор примерно 200-500 Ом, подключаем к выходу БП вместе с вентилятором.

Припаиваем питание, прикручиваем основную плату, заклеиваем отверстия в корпусе, рядом с нашим трансформатором какой-нибудь липкой лентой (они лишние, если их не заклеить, то от обогревателя будет греться и электроника). Закрываем корпус, закручиваем, подключаем к единой электрической цепи 220 В.

Источник: http://www.hwp.ru/articles/Kak_svoimi_rukami_prevratit_blok_pitaniya_v_obogrevatel/

Как сделать обогреватель для балкона

На сегодняшний день обеспечить комфортную и подходящую для отдыха или работы остановку, можно довольно просто. Для таких целей существует очень много разнообразных ресурсов, которые позволяют воплотить в жизнь все пожелания даже самых требовательных потребителей и хозяев квартир или домов.

Каждый человек обязательно уделяет особое внимание отопительной системе и различным системам обогрева, так как благодаря хорошо прогретому воздуху находиться в помещении в зимний период можно без особого труда и в полном комфорте, при этом легко одеваться и чувствовать необходимую для отдыха лёгкость. Особого внимания требуют обогреватели, которые способны отлично обогреть любое помещение и делать пребывание в нём возможным, даже когда за окном бушуют самые суровые морозы.

Требования к обогревающему устройству

Перед тем как мы начнём рассказывать для вас как сделать обогреватель, начала следует узнать какие требования он должен выполнять, чтобы обеспечить необходимый для вас уровень комфорта и безопасности. Конечно же, никто из вас не будет, да и, наверное, не сможет сделать слишком сложный и замысловатый обогреватель для балкона, с кучей микросхем и степеней защиты, с системой регулировки и управления.

Именно высокотехнологичная начинка способна обеспечить то качество, которое предлагают покупные модели, но в нашем случае самодельный обогреватель должен соответствовать следующим критериям:

1. Простым и доступным для самостоятельной сборки.
2. Практичным и достаточно продуктивным.
3. Потреблять приемлемое количество электрической энергии.
4. Обладать достаточным уровнем безопасности.
5. Детали, для сборки, должны иметь низкую цену и быть легкодоступными.
6. Быть удобным в использовании и при этом не слишком громоздким и тяжёлым.

Единственными устройствами, которые в полной мере соответствуют всем перечисленным критериям являются инфракрасные плёночные обогреватели для окон, стен, потолка и пола. Они являются очень актуальными и самыми качественными на сегодняшний день чтобы производить обогрев балкона и окна.

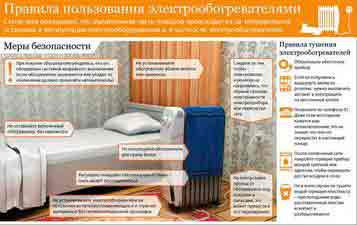

Меры безопасности при обращении с обогревательными приборами

Благодаря минимальному количеству материалов, и тому что энергия не затрачивается на разогрев различных элементов, они обладают невероятно высоким коэффициентом полезного действия.

Варианты изготовления

Вот мы подошли к ответу на вопрос как сделать обогреватель своими руками, представим вам два наиболее простых и практичных варианта изготовления:

• Первый обогреватель будет сделан на основе нагревателя «Доброе тепло».
• Вторым будет небольшое компактное обогревающее устройство.

Каждый из них по-своему особенный и обладает различными характеристиками, о которых мы расскажем вам немного дальше, так что после прочтения какой обогреватель выбрать полностью зависит от вас. Также хорошо подумайте, какой обогреватель лучше для вас, покупной или самодельный.

Первый вариант

Для начала сборки, вам потребуется заготовить некоторые детали, итак, приступим:

• Два одинаковых по размеру пластиковых листа, площадью один квадратный метр.
• Стержни из графита, или готовый графитовый порошок. Их можно найти в магазинах электротехники или в других схожих по назначению.
• Специальный клей, в народе называется «Эпоксидка».
• Провод, который длиной сможет дотянуться к ближайшей розетке от места установки.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Если графит у вас будет в стержнях или в любом другом твёрдом виде, подготовьте ёмкость и предмет чтобы его растереть в максимально мелкий порошок. Теперь приступим к сборке такого незамысловатого, но очень практичного устройства.

Схема устройства обогрева

Процесс сборки происходит в следующей последовательности:

• Обезжириваем и полностью очищаем поверхность пластика от пыли и мусора.
• Заливаем клей в миску и засыпаем графитовым порошком. Тщательно перемешиваем на протяжении трёх-пяти минут, чтобы весь порошок равномерно распределился по клеевой массе.
• Берём одну плиту из пластика и наносим на неё нашу смесь в виде зигзагов или спирали. Наносить следует непрерывной равномерной линией, желательно при этом клей не экономить.
• Тоже действие проделываем и с другой пластиной, соответственно перечисленным требованиям.
• Подсоединяем контакты провода к графитовому раствору и склеиваем обе платины.
• После соединения оставляем их высыхать на протяжении суток.

Следите за тем, чтобы полосы клея с графитом не пересекались, иначе будет короткое замыкание и в лучшем случае у вас выбьет пробки в электрическом щитке. Для украшения пластиковых плит, их поверхность можно покрасить и разрисовать.

Второй вариант

Миниатюрный обогреватель будет работать и собираться по схожей технологии с предыдущим, но для его сборки потребуются следующие составляющие:

• Несколько небольших отрезка стекла, желательно одинакового размера.
• Обычная фольга из алюминия.
• Герметик силиконовый и свеча из парафина.
• Провод для подключения к сети.
• Эпоксидка для склеивания.

Поверхность внутри стекла покрывается сажей специально для создания токопроводящего слоя

Перейдём к процессу сборки:

1. Щепетильно вычищаем поверхность стёкол от различных загрязнений и прочего.
2. Охлаждаем стекло, и используя нашу свечу, наносим на края копоть. Она будет работать как проводник.
3. Используя ватную палочку, удаляем лишнюю копоть таким образом, чтобы осталась ровная полоса шириной пять-семь миллиметров.
4. Из фольги делаем две одинаковые полоски, которые мы используем как электроды для передачи тока.
5. На стекле делаем две полоски из эпоксидки, на которые приклеиваем нашу заготовленную фольгу. Затем наносим клей по краям, чтобы соединить два куска стекла.
6. Герметизируем все края стёкол с помощью герметика и ждём пока клей и герметик полностью высохнут.

Макет обогревателя из стеклянных пластин

Как видите, ничего сложного в сборке нету, такой обогреватель на балкон прослужит вам отличным помощником и сделает вашу жизнь немного теплее. Теперь вы знаете два варианта обогревателей и какой обогреватель ближе и лучше, решайте сами исходя из ваших потребностей.

Источник: http://unasbalkon.ru/uteplenie/kak-sdelat-obogrevatel-dlya-doma.html
