Печь под казан своими руками

Делаем печь для казана своими руками

В собственном доме шашлык на мангале или плов из казана – это не роскошь, а вполне нормальное явление. Каждому хочется вкусной и свежей еды, приготовленной на открытом огне. Пищу «с дымком» любят все, а вот изготовить печь для казана своими руками берется далеко не каждый. Как же правильно сделать печь под казан своими руками?

Несложный вариант – самодельная печь для казана из кирпича с отдельным дымоходом и специально предусмотренным отверстием для установки вашего казана. Эта конструкция предусматривает и приготовление шашлыка, и варку жидких блюд. Как сделать печь для казана правильно? Ее можно самостоятельно выложить, если следовать некоторым правилам и придерживаться заданного алгоритма. Второй вариант – печь для казана из трубы. Это также не самая сложная конструкция. Но чтобы сделать печь для казана из трубы потребуется сварочный аппарат.

Основные понятия

Чтобы сделать качественную печь под казан, сначала нужно ознакомиться с особенностями этой конструкции:

  • Объемная топка или топливник, чтобы сразу могло поместиться достаточное количество дров или углей;
  • Равномерный нагрев со всех сторон;
  • Обеспечение нормального процесса горения дров;
  • Продукты горения, а также пыль в казан попадать не должны;
  • Конструкция должна обеспечивать требования пожарной безопасности. После пользования продуктов горения оставаться не должно;
  • Печь должна иметь высокую теплоотдачу, потреблять небольшое количество топлива;
  • Конструкция должна быть травмобезопасной, а также полностью исключать возможность даже случайного отравления СО.

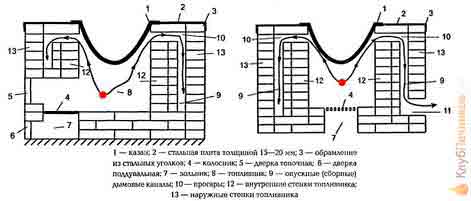

Типовое устройство печей под казан :

  1. Металлическая плита 20 мм.
  2. Стальные уголки в качестве обрамления.
  3. Колосник.
  4. Дверцы для поддувала и топки.
  5. Топливник.
  6. Зольник.
  7. Дымоход или дымовой канал.
  8. Прогары.
  9. Наружная и внутренняя стенки для камеры горения.

Инструменты и материалы для устройства своими руками печи для казана

  • Основной материал – огнеупорный кирпич красный. Можно сразу приобрести глазурованный, а можно в дальнейшем облицевать пеку глазурной огнестойкой плиткой. Можно совсем не облицовывать, поэтому готовьте исходные материалы в зависимости от проекта;
  • Углошлифовальная машинка (УШМ, «болгарка»);
  • Одна, а лучше две разноразмерные емкости под приготовление растворов;
  • Песок, шамотный порошок;
  • Инструменты для замешивания растворов, лопата, ведра для переноски;
  • Дверцы для топливника и поддувала;
  • Колосники.

Ход работы

Печь из кирпича для казана своими руками должна конструироваться так, чтобы открытый огонь равномерно был распределен по казану, по его наружной поверхности. Это очень важно! Верхнее устройство, подставка под казан, должно быть похоже на настольную подставку под вареные яйца, чтобы сам казан в «жерле» помещался не менее чем на две трети.

  • Выберите и подготовьте площадку, расчистите ее и выровняйте поверхность. Обильно смочите водой.
  • На основание замешивайте шамотный порошок и мелкий песок в пропорции 1:3, при этом следите, чтобы раствор получился пластичным, а не жидким. Комки тщательно разбейте, иначе они сразу выгорят.
  • Начинайте устраивать основание с укладки 5-сантиметрового слоя полученного раствора. Выровняйте полученную плиту по уровню.
  • Наверх уложите арматуру решеткой. Между прутьями выдержите расстояние 10-12 см, так вы обеспечите прочность фундаментной плиты даже при сильных перепадах температуры при функционировании печи.

Обратите внимание! Основание должно быть полностью горизонтальным, проверяйте это строительным уровнем постоянно. Если изначально не обеспечить горизонтальность, в итоге казан будет стоять криво.

  • Если не ждать, пока основание полностью высохнет, а сразу же начать устраивать очаг, то связка будет намного прочнее. Чтобы выполнить ровные швы, применяйте реечные прокладки, потеки раствора удаляйте сразу.

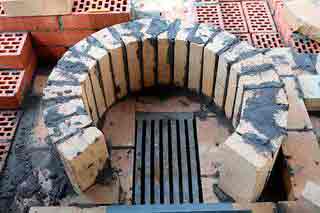

  • Выкладывая своими руками печь для казана и используя огнеупорный кирпич, соблюдайте правила перевязки швов. Каждый четный ряд начинайте с половинки, нечетный – с целого.
  • После схватывания, а не окончательного затвердения раствора, убирайте прокладки.

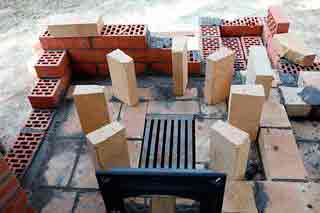

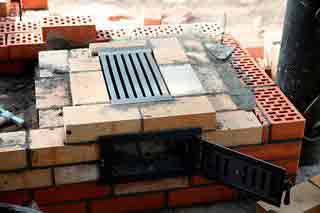

  • Сразу после первого ряда кирпичей установите дверцу поддувала, а также не забудьте оставить отверстие под дымоход. Дальнейшую кладку ведите по кругу.

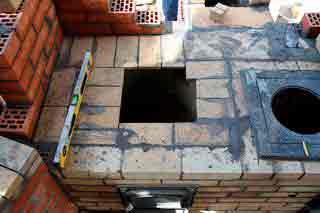

  • После выкладки третьего ряда устанавливайте обрамление из металлических уголков, на которое затем будет привариваться решетка. Фактически отсек поддува уже готов, колосниковая решетка обеспечит отличное проникновение свежего воздуха, содержащего кислород, в топку для обеспечения качественного процесса горения.

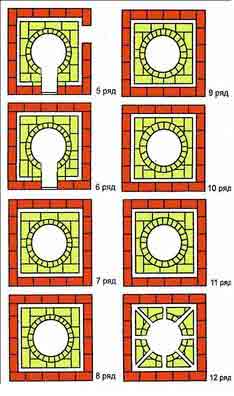

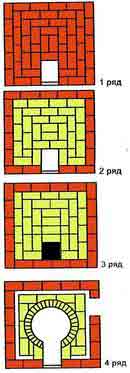

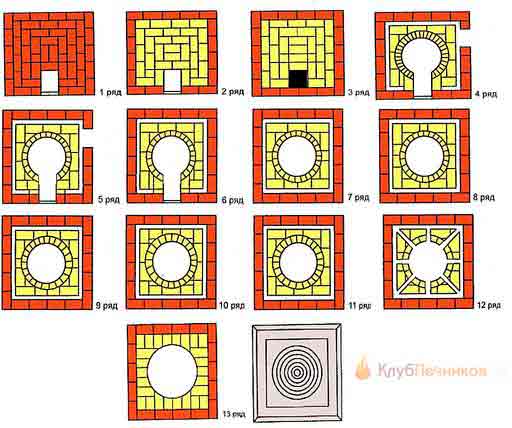

    • Выкладывая печь под казан своими руками порядно, не забывайте про место под дымоход, работайте по заранее составленной схеме.
    • После первого ряда, следующего за колосниками, устанавливайте дверцу топливника и продолжайте дальше ее обкладывать — до полной проектной высоты будущей печки.
    • После подсыхания раствора обеспечьте расшивку швов .

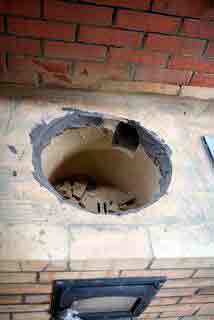

    • Возьмите заранее приготовленный металлический лист не меньше 1 см толщиной , соответствующий габаритам печи по размерам. Очертите отверстие по диаметру меньше окружности казана на 1,5-2 см. По отметке болгаркой вырежьте отверстие. Это нужно для того, чтобы казан опускался в топку на две трети, а не полностью.

    Заводской лист под казан

    Обратите внимание! Во время работы болгаркой при вырезании отверстия в листе постоянно контролируйте размерность, казан должен входить в него свободно. Окружность должна быть ровной, чтобы исключить проникновение дыма и продуктов горения через щели. Полученный вырез обработайте круглым напильником от заусенцев.

    • Установите металлический лист так, чтобы обеспечить нахождение днища казана примерно на высоте одной трети высоты топливника. Соответственно, вхождение казана будет на две трети.

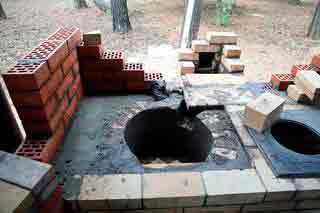

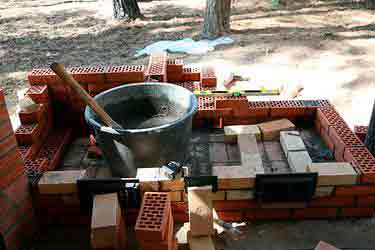

    Почти готовая конструкция

    Монтаж дымохода

    Вы практически завершили выкладку печи для казана своими руками, теперь дело за дымовой трубой. А процесс этот не так уж легок, как может показаться.

    Дымоход увеличивает тягу и удаляет дым из топливника, чтобы он не мешал и не травил окружающих. Для самостоятельного изготовления дымохода лучше брать трубу с толстыми стенками.

    Опять готовим инструменты :

    • «Болгарку»;
    • Сварочный аппарат;
    • Молотки;
    • Металлическую трубу до 10-12 см в диаметре;
    • Фитинги или колена с необходимым углом поворота (необязательно, если дымоход будет прямым).

    После подготовки приступайте к монтажу .

    Обращайте внимание! Трубы соединять под прямыми углами не рекомендуется! Будет плохая тяга. Углы должны быть больше 90º.

    1. Положите трубу горизонтально на ровное место. Приложите фитинг и обварите.
    2. Повторите процедуру для второго фитинга или колена.
    3. И так далее. В зависимости от числа вставок.
    4. Углошлифовальной машинкой снимите окалину и наплывы, удалите все неровности сварного шва.
    5. Ваш дымоход готов, осталось установить его на место.
    6. Проверьте в месте установки швы, не должно быть щелей.

    По окончании монтажа дымохода можно опробовать сделанную печь для казана из кирпича своими руками.

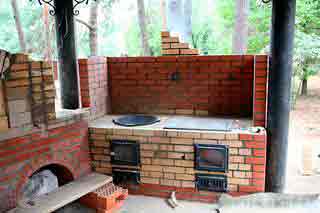

    Уличная печь – тоже с дымоходом

    В топливник заложите небольшое количество дров и разведите слабый огонь, чтобы проверить тягу и убедиться, что все газы и дым уходят через трубу дымохода. Затем на печь установите казан, заполненный водой.

    Поскольку мы говорили, что пламя должно обеспечивать равномерный нагрев стенок казана, следите, чтобы при закипании пузырьки воздуха образовывались на стенках равномерно по всей поверхности. Именно это и есть главный показатель правильно смонтированной печи под казан.

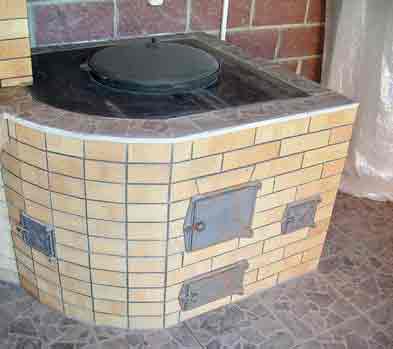

    Уже потом можно обкладывать печь глазурованной плиткой. После облицовки печь сушится небольшим огнем в топливнике, интенсивное горение не нужно.

    Итак, сделать печь для казана своими руками не так уж и сложно. Любителям пикников не стоит жалеть времени на ее изготовление

    Источник: http://sdelaikamin.ru/pech-dlya-prigotovleniya-pishhi/pech-dlya-kazana-svoimi-rukami-bystro-i-vkusno-125

    Как своими руками сделать печь под казан из автомобильных дисков

    Любители отдыха на природе знают, что самые вкусные блюда – те, что приготовлены на открытом огне. И если нет желания тратить средства на приобретение дорогостоящих мангалов или барбекю, можно построить печь для казана из дисков, которые наверняка найдутся в гараже любого владельца авто. А еще такую печку можно использовать не только для кулинарных изысков, а и для обогрева гаража или бани.

    Особенности устройства дисковых печей

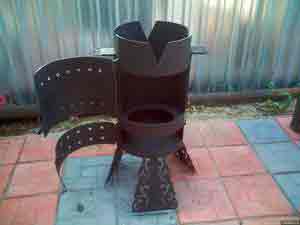

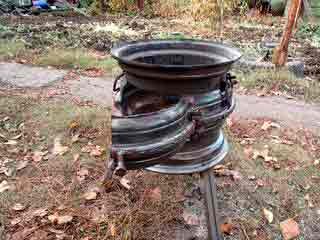

    Печка под казан из автомобильных дисков, ничем не уступает готовым покупным приспособлениям для готовки на открытом огне. У нее есть топка с дверцей, куда подкидываются дрова. А выемка имеет правильную форму и гладкие края, где свободно помещается котелок, решетка гриля, сковорода или несколько коротких шампуров.

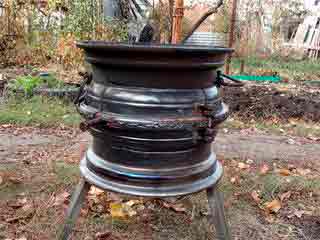

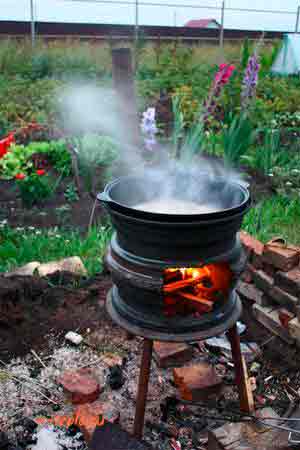

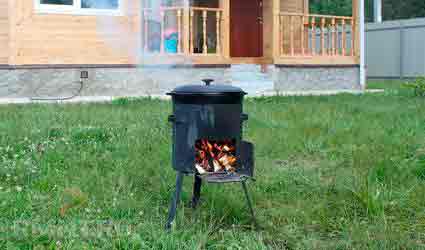

    Печка из колесных дисков на даче

    Кроме того, печь для казана из колесных дисков обладает рядом преимуществ перед другими самодельными мангалами. В отличие от железных бочек, которые тоже используются для приготовления блюд на костре, диски намного дольше служат и не прогорают. А их конструкция обойдется намного дешевле, чем печь из толстого стального листа.

    Плюсы дисковой печки:

    • Быстрый и равномерный нагрев.
    • Устойчивость к высоким температурам.
    • Хорошая теплоотдача.
    • Долговечность.
    • Низкая себестоимость – практически все материалы можно найти бесплатно.
    • Простота изготовления.
    • Возможность подобрать самому оптимальный размер для конструкции.

    Обратите внимание! Диаметр печки должен быть таким, чтобы 2/3 казана оказались внутри нее, при меньшем погружении сложно добиться равномерного прогрева всего котла, а при большем – посуду будет неудобно снимать с огня.

    Инструменты и материалы для работы

    Чтобы изготовить печь для казана из дисков своими руками, понадобится обычный набор из арсенала домашнего мастера с рулеткой, наждачной бумагой и гаечными ключами, а также:

    • 1 метр прямоугольной трубы;
    • 3 крупных болта и гайки;
    • отрез проволоки 8 мм в диаметре;
    • 4 гайки на 10;
    • болгарка с насадками для работы по металлу;
    • сварочный аппарат, электроды и средства защиты (маска, краги, фартук).

    Что касается самих дисков, для печки под казан потребуется всего два. Радиус зависит от размера посуды, в которой вы будете готовить. Для небольшого котелка достаточно двух дисков от легковых авто стандартного 13-го или 14-го радиуса. А вот для объемного котла, рассчитанного на большую компанию, можно подыскать и колеса от грузовых машин.

    Совет! Лучше всего брать штампованные стальные диски, а вот литые прослужат недолго – их изготавливают из алюминиевых сплавов, неустойчивых к высоким температурам.

    Способы изготовления печки из колесных дисков

    Самый сложный инструмент для предстоящих работ — сварочный аппарат. Во-первых, он есть в арсенале далеко не у каждого домашнего умельца. А во-вторых, работа с ним требует особых навыков и соблюдения мер безопасности. Поэтому мы предлагаем два варианта изготовления печки из дисков для казана – с использованием сварочного аппарата и без него.

    В любом случае начинать следует с обработки самих дисков. Бывшие в употреблении колеса и выглядят соответствующе: металл может потемнеть, иметь остатки облупившейся краски или пятнышки коррозии. Чтобы избавиться от этих нюансов, следует зачистить проблемные места шлиф шкуркой. Если диски были окрашены, можно прокалить их огнем или воспользоваться растворителем.

    Сварочный метод

    Работы выполняются поэтапно в следующем порядке:

    Сначала изготавливается верхняя часть печки. Для этого один из дисков устанавливается так, чтобы сторона с крепежами была сверху. С помощью болгарки вырезается ровный круг (ориентирами послужат болтовые отверстия). Это будет варочная поверхность и одновременно подставка, удерживающая казан в печи. Окружность отшлифуйте с помощью крупнозернистой бумаги или той же болгарки.

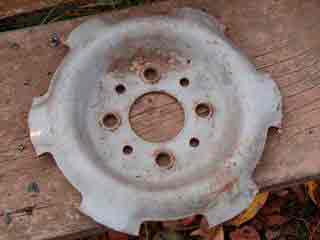

    Вырезаем круг для варочной поверхности

    Важно! Не повредите при работе с болгаркой сам диск. От края обода до выреза под «варочную поверхность» должно оставаться не менее 2 см металла. Этот зазор необходим для легкой установки казана и равномерного окутывания его стен жаром пламени.

    Теперь берем второй диск, переворачиваем его крепежной стороной вниз – это будет дно печи. На него устанавливаем подготовленную верхнюю часть так, чтобы поверхность с вырезанным кругом оказалась сверху. Место соединения двух дисков нужно проварить вкруговую, затем зачистить шов болгаркой. Каркас печи готов!

    В нижней части каркаса прорезается отверстие для топки, через которую будут подкидываться дрова. Рекомендуемая высота для дверцы – 10-13 см, длина – 20-25 см.

    Важно! Внизу должна остаться полоска металла достаточной высоты, чтобы удержать угли внутри печи (не менее 2 см).

    У прорези и отреза края также нужно зашлифовать. Затем к отверстию приваривается 2 крупных болта, а на вырезанную часть диска – гайки в соответствующих местах (вместо ручки используется третий из больших болтов). После сварочных работ готовая дверца устанавливается в эту импровизированную петлю.

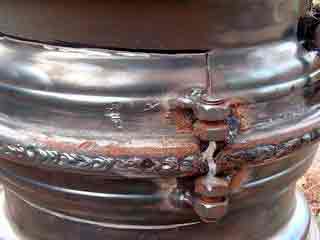

    Привариваем дверцу на болты

    Для удобства можно немного модернизировать конструкцию, оборудовав корпус держателями. Для этого нужно изогнуть проволоку в форме ручек, продеть ее на концы гайки и приварить их по обе стороны печи.

    На заметку! Чтобы ручки не провисали и не прилегали к корпусу, сделайте для них упор, протянув пару сантиметров проволоки через гайку и согнув эти «лишние» края под прямым углом.

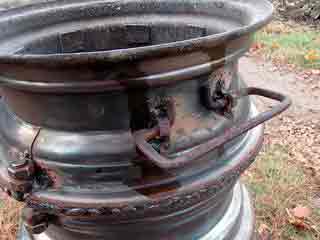

    Ручки для корпуса печи, приваренные на гайки

    Прямоугольную трубу разрезаем на 3 равные части длиной 25-30 см. После этого переворачиваем корпус дном вверх и привариваем ножки под небольшим углом — это необходимо для устойчивости конструкции.

    Совет! Чтобы из днища не сыпались мелкие угольки, приварите к центральному отверстию в ступице небольшую металлическую заплатку.

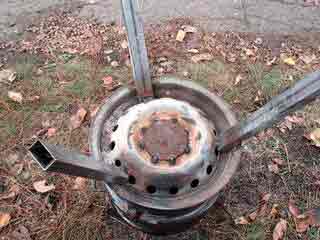

    Тренога для печки

    • Внешний вид

    Декорировать печь из автомобильных дисков можно с помощью термостойкой эмали. Так как печь будет постоянно контактировать с сажей, оптимальные цвета для окрашивания – черный, темно-синий и темно-коричневый. Другие оттенки быстро потеряют свою первоначальную яркость, придется чаще и тщательнее очищать стенки от гари.

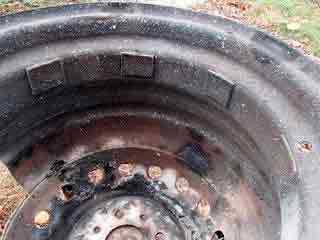

    Подгонка дисков по размеру

    А теперь рассмотрим вариант изготовления печи из дисков под казан без помощи сварочного аппарата. Все подготовительные работы и прорезы здесь также обязательны, основное различие только в том, что части корпуса между собой не свариваются, а подгоняются по размеру.

    Для этого один обод нужно немного разогнуть, а второй – согнуть (судя по отзывам домашних умельцев, диски, несмотря на прочную сталь, отлично поддаются обработке с помощью обычного молотка). Главное – обеспечить максимально плотное прилегание двух поверхностей, иначе большие зазоры могут сказываться на качестве тяги и расходе топлива.

    Отсутствие сварочного аппарата изменяет и другие конструктивные детали:

    • Дверцу в топке не приваривают, а просто оставляют небольшое отверстие, вырезанное с помощью болгарки. Еще проще вариант – не делать дверцу вообще, а дрова подкидывать через верх, периодически снимая казан с огня.
    • Ручки, которые также прикрепить будет нечем, заменяют обычными кухонными прихватками.
    • Вместо ножек из трубы можно установить печку на готовую треногу или подставить несколько кирпичей.

    Печка под казан без сварки

    Несмотря на простоту исполнения, такая конструкция обладает рядом преимуществ перед сварной моделью: ее удобнее чистить от золы, она быстро разбирается и компактно складывается по принципу матрешки, не занимая много места в гараже или багажнике авто. И самое главное – изготовить ее можно максимум за полчаса работы!

    Впрочем, выбирать тип конструкции и способ ее изготовления предстоит вам. Если простой вариант с подгонкой дисков не устраивает, а сварочного аппарата в доме нет, всегда можно нанять мастера, который за пару минут выполнит все сварочные работы в лучшем виде.

    Видеоурок: печь для казана из старых автомобильных дисков

    Источник: http://sdelaikamin.ru/pech-dlya-prigotovleniya-pishhi/pech-pod-kazan-iz-avtomobilnyh-diskov

    Печь для казана из автомобильных дисков своими руками

    Печь под казан из дисков – это самый простой способ изготовления приспособления для готовки не только кушаний восточной кухни. На такой печи готовят блюда любой кухнимира на открытом огне. Простота конструкции позволяет выполнить работу самостоятельно при начальных навыках электросварки.

    При подборе дисков для будущей печки важно учитывать размер казана. Для большой посуды может подойти колесный диск от грузовика диаметром 500 мм и высотой 250 мм. Для небольшой печи можно использовать штампованные детали от легковых авто.

    Особенности конструкции

    Отличительная особенность такой конструкции – это простота и возможность сделать отличный очаг без затрат на покупку дорогостоящего материала. Нет надобности закупать листы стали, размечать и отрезать болгаркой детали. Затем стыковать, прихватывать и выполнять другие слесарные работы.

    Большой таганок можно устанавливать с тыльной стороны диска. В этом случае лицевая сторона полностью вырезается, затем детали соединяются между собой. Диск с вырезанной частью стыкуют с тыльной стороной 2-й детали. В такой конструкции сохраняется достаточное место для закладки дров в топку.

    Пример конструкции печи под казан из автомобильных дисков

    Такая конструкция обладает рядом достоинств:

    • толстый металл дисков продляет жизнь самоделки. Стенки не сгорают при сильном нагреве и не деформируются под действием высокой температуры;
    • для изготовления используется бросовый материал, поэтому для производства печи потребуется подготовить всего несколько электродов и дисков на болгарку. Весь остальной материал найдется у каждого домашнего мастера;
    • при установке без ножек — конструкция устойчива;
    • печка будет исправно служить даже при частых использованиях;
    • можно установить дополнительный диск и увеличить объем топки без дополнительных затрат;
    • на печи можно устанавливать все виды посуды подходящие по размеру;
    • у такого устройства высокий уровень теплоотдачи, поэтому ее можно использовать для отопления помещения гаражей или подсобок на участке.

    Для того чтобы сделать печь из дисков автомобиля для казана, важно разобраться с местом установки печи, размещением казана и только потом приступать к подготовительным работам.

    Наша печка под казан из автомобильных дисков будет состоять из 3-х дисков с размещением большого размера посуды на тыльной стороне диска. Для отведения дыма предусматриваем установку трубы. Такая конструкция вызовет небольшие потери тепла, но поможет повару не задыхаться от дыма во время готовки. Казан будет погружаться в печь на 2/3 высоты, поэтому потребуется сделать печь из 3-х секций.

    Источник: http://pechnoy.guru/pechi/kulinarnye/dlya-kazana/pech-dlya-kazana-iz-diskov-svoimi-rukami.html

    Как сделать печь для казана из трубы и кирпича своими руками

    Вопрос о том, нужна ли отдельная печь для казана или же можно просто поставить его на обычную плиту или поставить в духовку, интересует многих. Например, некоторые люди не различают такие понятия, как котелок и казан, хотя по своей конструкции они совершенно разные. И казан имеет такое строение, которое требует специального приспособления в виде плиты того или иного размера.

    Как же сделать печь для казана своими руками, мы и узнаем сегодня. Кроме того, мы выясним, можно ли приспособить обычный мангал для приготовления блюд в казане.

    Зачем нужна печь для казана: что на ней готовят

    Казан – это емкость для приготовления традиционных восточных блюд. Считается, что если для их приготовления использовать другую посуду или иной способ готовки, они не будут иметь настоящего вкуса.

    Обычно на казане готовят:

    • супы;
    • тушеные блюда;
    • традиционные блюда с «дымком», например, кондер, кулеш, уха и другое;
    • классические блюда восточной кухни, в частности, плов.

    Строим печь для казана своими руками

    Прежде чем приступить к работе, выполните такие подготовительные работы:

    • начертите на бумаге все свои соображения касательно дизайна вашей печи под казан;
    • определите точные размеры конструкции;
    • определитесь с формой;
    • решите, из какого материала вы будете сооружать печь – из металла (трубы) или кирпичей. Стоит отметить, что конструкция на основе кирпичей будет более безопасной, это важная характеристика, если у вас есть дети;
    • определитесь, будет ли печь переносной или стационарной. Как и обычный мангал, такие печи бывают двух видов. Переносная будет удобной и транспортабельной, а стационарная модель отлично впишется в экстерьер вашего участка. Кроме того, стационарная печь-мангал под казан будет работать более эффективно, и экономична в плане содержания. Если вы планируете устраивать посиделки преимущественно на территории участка, то лучше остановитесь на данном варианте.

    Каким должен быть мангал и казан для него

    Если вы планируете сооружать мангал-печь для казана из кирпича, то работа предстоит очень сложная. Однако, если сделаете выбор в пользу конструкции из металлической трубы, то работа будет на порядок легче.

    Если у вас есть готовый мангал, но вы при этом хотите его приспособить под приготовление блюд в казане, то поставьте на него специальную подставку в виде мини-печки, которую можно собрать своими руками, так и приобрести в магазине. Специальное топливо при этом не требуется, а вот под казан следует подгребать максимальное количество углей. Однако, стоит отметить, что на мангале восточные блюда вроде плова не будут иметь традиционной «изюминки», а вот блюда с дымком в казане на мангале получатся отличными.

    Как выбрать сам казан

    Казан должен быть оснащен специальными 4 ручками в виде ушек. Если ручки широкие, а ушка два, то вас ждет неприятность в виде постоянного спонтанного выливания приготовленного в огонь. Итак, какими характеристиками должен обладать казанок:

    • при приготовлении плова в печи из кирпича выбирайте глубокий котелок, его глубина при этом не должна быть менее диаметра по ободку изнутри;
    • если печь металлическая или заводская, то глубина котелка должна составлять треть диаметра;
    • при готовке блюд с дымком берите глубокий котелок рыбацкого типа с отвесными стенками из чугуна или алюминия;
    • при варке супов или тушения используйте уплощенный казан с плотным днищем.

    Печь для казана из металла своими руками

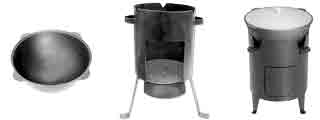

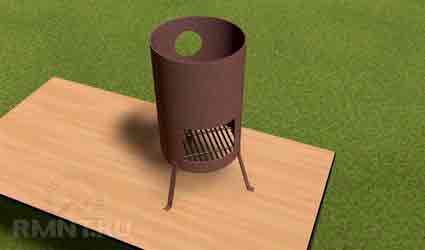

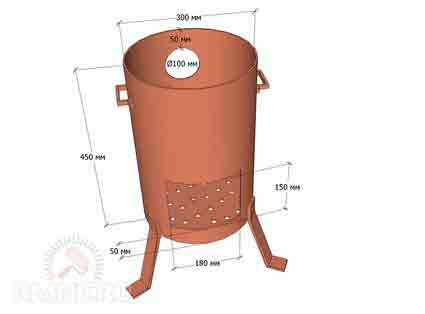

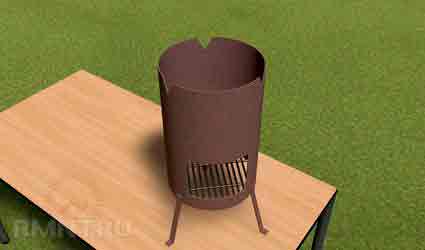

    Достаточно распространенная модель металлической печи для казана своими руками – это из свернутого в трубу стального листа на грунте или подставке. Пропорции такой конструкции составляют три к четырем (где первое – это высота, а второе – длина). Топочный проем имеет такие же пропорции, а общая площадь равна восьмой части от площади заготовки. Топочная дверь в такой модели не предусмотрена.

    Такая печка подойдет для приготовления блюд с дымком, азиатских блюд и просто для тушения продуктов.

    Длина заготовки металла просчитывается так:

    • определите диаметр казанка по внешнему краю обода;
    • отнимите 4 мм из расчета на объем в 3-12 литров и умножьте на число «Пи»;
    • делаете припуск на сварочные швы и вырежьте заготовку.

    Стоит отметить, что тонкий металл ведет себя крайне беспокойно при сварке, что значительно усложняет процесс сборки своими руками.

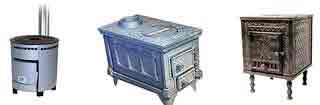

    Подобные конструкции можно приобрести и в готовом виде, их стоимость вполне приемлема, однако иногда ее накручивают, выдавая печи за оригинальные из стран Востока.

    Казаны для разных блюд потребуются разные. Для традиционных восточных блюд – менее уплощенный с плотной крышкой, а для «дымка» — несколько больше.

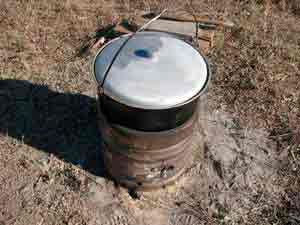

    Кроме того, отличные блюда получаются на казане из дырявой выварки, хотя они сейчас практически не встречаются. Но если у вас на даче найдется такой раритет, стоит попробовать.

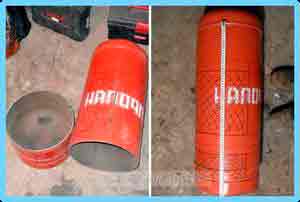

    Как сделать печь из трубы и баллона

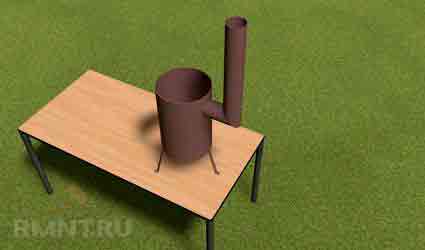

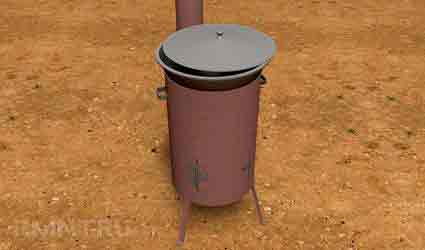

    Печь под казанок из металлической трубы – одна из простейших в плане сборки своими руками. Самый примитивный вариант – это отрезок трубы, поставленный на кирпичи. Однако для изготовления печки не берите асбоцементную трубу, она может стрелять осколками. Такая труба подойдет исключительно готовки блюд с дымком, а вот для тушения или плова лучше придумать что-то другое.

    Котелок следует подвесить при помощи тренога, отрегулировав высоту в зависимости от погодных условий.

    Более усовершенствованный вариант – труба, подпиленная накрест болгаркой с разведенными в стороны лепестками. На нижних лепестках следует просверлить дыры и поставить Г-образные штыри с заостренными концами внизу. С их помощью печь пришпиливается к почве, что снижает вероятность того, что блюдо из-за ветра разольется. Однако готовить на таком агрегате можно только «дымок».

    А вот для более широкого диапазона блюд, которые вы хотите готовить в казане на печи, следует взять не трубу, а газовый баллон и на его основе сооружать агрегат своими руками. По конструкции она аналогична печи из металлического листа, но более прочна и долговечна.

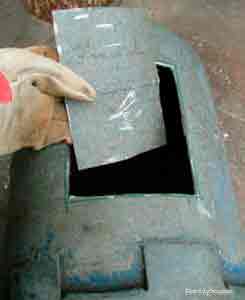

    Здесь нужно прорезать проем для малого казана, срезав верхушку баллона, а затем на верхнем сгибе корпуса просверлите дымогарные отверстия.

    Проем для казана сначала будет небольшим, но потом его увеличивают до необходимого размера при помощи дрели. Холодный казанок в холодной печке должен смещаться в стороны не меньше чем на полтора миллиметра.

    Для блюд с дымком казанок потребуется больше. Если его днище округлое, то его в проем не ставят, поскольку он не имеет упругости и может заклинить. Именно поэтому стоит предусмотреть в печи установку в виде металлической вогнутой крестовины.

    Сооружение кирпичного мангала для казанка

    Если вы хотите соорудить более надежную и долговечную конструкцию своими руками, тогда, конечно же, выбрать модель из кирпича. Для ее сооружения вам потребуется такой набор материалов и инструментов:

    • строительный, огнеупорный или двойной силикатный кирпич;
    • болгарка;
    • глазурованная плитка или камень для облицовки;
    • арматура;
    • песок;
    • порошок шамотный;
    • ведро для раствора;
    • шпатели и другой инструментарий для замешивания и кладки кирпичей;
    • колосник из чугуна;
    • дверцы для топливника и поддувала;
    • лист из металла.

    Естественно, что каждый проект печи-мангала для казана будет отличаться, и набор инструментов тоже будет несколько иным.

    Поэтапная инструкция сооружения кирпичной печи

    Помните, что еще на этапе проектирования печи для казана, или барбекю, или мангала, необходимо внимательно пересчитывать все числовые показатели. Сюда входит и количество кирпичей, и все измерения. Все это обеспечит в будущем эффективную работу изделия и качество приготовленных на нем блюд.

    Алгоритм действий при сооружении кирпичной печи для казана своими руками следующий:

    • приготовьте площадь для основания: смочите ее водой начисто;
    • уложите на основание шамотный раствор вместе с мелкозернистым порошком. Консистенция при этом не должна быть сильно жидкой, а пластичной. Тщательно взбейте комки;
    • уровнем выровняйте плиту;
    • арматура решеткой: соблюдайте расстояние между прутьями порядка 10 см, чтобы печь могла выдерживать температурные перепады в будущем;
    • кладку можно начинать, не дожидаясь высыхания, чтобы связка была максимально прочной;
    • чтобы швы были ровными, применяйте реечные прокладки, а потеки раствора следует мгновенно удалять. Укладка и перевязка швов должны быть идеальными;
    • после того, как первый кирпичный ряд готов, установите дверцу поддувала и оставьте отверстие для дымохода или дымовой трубы. Для установки можно применять проволоку;
    • после третьего ряда кирпичей отверстие для решетки колосника обкладывается уголком из металла, а затем на них приваривают саму решетку;
    • установите дверцу топливника, возвысив конструкцию на 45 см над решеткой колосника, чтобы дрова горели лучше;
    • берете металлический лист и казан, в листе сделайте отверстие так, чтобы казан мог поместиться туда на две трети;
    • поверхность вокруг казана, как и стенки конструкции, облицовываются выбранным материалом.

    Итак, мы рассказали, что нужно для того, чтобы соорудить печь для готовки блюд в казане. Конечно же, такая работа требует массы усилий, а также больших затрат, если речь идет об изготовлении кирпичной печи.

    Конечно же, плов можно готовить и на обычной плите, и в обычной кастрюле. Однако почувствовать настоящий вкус идентичного плова, приготовив его таким способом, вам вряд ли удастся.

    Источник: http://pechi.guru/na-ulice/pechi-dlya-kazana/kak-sdelat-pech-dlya-kazana-iz-truby-i-kirpicha-svoimi-rukami.html

    Печь для казана своими руками. Кирпичная, из дисков и из трубы

    Печь для казана из кирпича своими руками

    Кирпичная печь под казан – не только место приготовления вкусной еды, но и неплохой декоративный элемент. Поэтому если вы планируете построить именно ее, то обязательно уделите внимание расположению и сопутствующим предметам: плите, топке, дверкам для поддувала, кочерге и лопатке.

    Для изготовления печи под казан из кирпича своими руками потребуется приготовить следующие вещи:

    • Шамотный кирпич.
    • Плиту перекрытия с толщиной порядка 2-х см.
    • Болгарку.
    • Уголки из стали.
    • Немного песка.
    • Колосники.
    • Огнеупорный порошок.
    • Две дверки.
    • Несколько любых ведер.
    • Лопату.

    Внешнее исполнение такой печки может быть каким угодно, все зависит только от вашей фантазии. А вот внутри она обязательно должна быть похожей на подставку для яиц. Также ее требуется поднять примерно на 80 см.

    Печь для казана чертеж. Фото

    Сооружаем основание

    В рассматриваемом нами случае необходимости строить полноценный фундамент нет. Это объясняется относительно небольшим весом кирпичной печки. Единственное, что потребуется сделать – залить бетонное основание и укрепить его посредством арматуры:

    Печь для казана своими руками. Пошаговая инструкция

    1. Выбираем подходящее место, очищаем его от мусора.
    2. Делаем опалубку. Для этого подойдут обычные доски.
    3. Перемешиваем шамотный порошок с песком (соотношение 1:3), заливаем им опалубку слоем в 70 – 100 мм и выравниваем при помощи монтажного уровня.
    4. Укладываем арматуру: между соседними элементами оставляем пропуски примерно 10 см.

    Процесс кладки

    Кладка выполняется с перевязкой швов: первый ряд – 1/2 кирпича, второй – целый, третий – вновь 1/2 и т.д. Также следует учитывать нижеперечисленные моменты:

    • установку железных элементов лучше производить во время кладки, а не после нее;
    • респиратор и очки помогут защититься от пыли – особенно актуально в том случае, если вы планируете резать кирпич болгаркой;
    • после выполнения работы печку необходимо тщательно просушить и развести огонь для проверки.

    Строительство печи под казан своими руками выполняется в несколько рядов:

    1. Днище конструкции. В этом ряду, а также в следующем необходимо оставить пространство для чистки зольника и непосредственно печки.
    2. Также является днищем конструкции. На этом этапе при помощи проволоки закрепляются дверки.
    3. Последующее формирование стенок и установка колосника.
    4. Здесь необходимо сделать отверстие для отвода дыма.

    Установка дверок.

    6 – 8. Продолжайте сооружать стенки, попутно перекрывая топочную камеру.

    9 – 11. Кладка кирпича.

    12. Установка плиты с отверстием.

    Порядовка печи для казана. Фото

    Все, на этом строительство печи для казана из кирпича можно считать законченным.

    Печь для казана из автомобильных дисков своими руками

    Изготовление печи для казана из автомобильных дисков своими руками занимает считанные минуты – это одна из самых незатейливых, но, тем не менее, оригинальных конструкций. Весь процесс можно условно разделить на несколько этапов:

    Подготовку ненужных дисков. Посредством болгарки отпиливаем на одном из них перегородку.

    Установку одного диска на другой. При этом оставшаяся перегородка предыдущего диска должна находиться внизу.

    Сварку обоих элементов.

    Вырезание отверстия для дверок, приваривание ручек и подставки.

    На этом работу можно считать полностью выполненной.

    Печь для казана из автомобильных дисков своими руками. Фото

    Печь для казана своими руками. Фото

    Изготовление печи для казана из листовой стали

    Не менее простым является изготовление печи для казана из листовой стали. Для сооружения такой конструкции потребуется запастись такими материалами, как:

    • Болгарка.
    • Молоток.
    • Электродрель.
    • Уголки.
    • Толстые листы стали.
    • Сварка с электродами.
    • Непосредственно казан – он необходим для определения габаритов топочной камеры.

    Печь для казана из металла своими руками. Фото

    После этого можно приступить к работе:

    Измерьте диаметр казана.

    Сделайте из стального листа прямоугольник. Его длина должна точно соответствовать сделанным ранее вычислениям. Также в нем необходимо прорезать небольшое отверстие.

    После этого можно приступить к прорезям для отвода дыма – их необходимо делать в самом верху печки.

    Схема печи для казана из металла. Фото

    Сверните лист в цилиндр. Для этого можно воспользоваться специальной формой и молотком или оборудованием.

    Изготовьте опору и ручки.

    Соедините все элементы при помощи сварки. Некоторые элементы можно прикрутить на обычные болты.

    Такую печку после строительства необходимо покрыть жаропрочной краской. А после ее высыхания можно разводить огонь и готовить любимые блюда.

    Для улучшения конструкции ее можно дополнить следующими элементами:

    • Еще одним отверстием для поддувала.
    • Колосником – он размещается между топочным и поддувальными отверстиями. Для его установки потребуется приварить внутри печки металлические уголки в качестве опоры.
    • Дымоходом выше человеческого роста: так дым не будет никому попадать в глаза.
    • Дверками. Их можно изготовить как самостоятельно, из того же листа стали, так и купить готовые, стоят они совсем недорого.
    • Искроулавливателем. Он представляет собой металлическую банку с большим количеством мелких отверстий.

    Все вышеперечисленные приспособления существенно облегчают процесс закладки дров и чистки печки. Однако такую конструкцию будет тяжелее перемещать с места на место, поэтому решать только вам, что лучше – маневренность или функциональность.

    Металлическая переносная печь для казана

    Если вы обитаете в загородном доме только время от времени, то металлическая переносная печь для казана – лучший вариант. Если у вас на участке стоит неиспользуемый в хозяйстве газовый баллон объемом примерно на 50л, то у вас есть практически все для строительства. Итак, для сооружения металлической переносной печи для казана потребуется выполнить ряд действий:

    Наметьте место для среза примерно на 25 см ниже верхнего края баллона.

    Срежьте отмеченную часть при помощи болгарки.

    Примерьте казан к полученной конструкции. Печь должна быть больше него примерно на 1/3.

    Немного выше дна баллона, ориентировочно на 15 см, сделайте отверстие для дров. Оно должно быть достаточно большим, чтобы в будущем не возникало проблем с закладкой.

    На противоположной стороне прорежьте дырочку для дыма. Для улучшения тяги к ней можно присоединить трубу, например, металлическую.

    Хорошенько прокалите печь. Это требуется для устранения всех посторонних запахов.

    После этого можно сразу приступать и к готовке. Недорогая, но практичная печь для казана готова.

    Печь для казана из металлической трубы

    Печь для казана из металлической трубы – тоже доступный каждому человеку вариант. Для ее изготовления не требуется покупка дорогостоящих расходных материалов и оборудования. А для работы хватит и пары часов. Перед тем как приступить к строительству подготовьте следующее:

    • Металлическую трубу. Хватит обрезка с немного меньшим диаметром, чем у казана. Оптимальная высота – около 50 см.
    • Вторую трубу диаметром примерно 10 см для дымохода.
    • Решетку – она будет днищем.
    • Уголки для ножек. Лучше всего из стали.
    • Болгарку.
    • Сварочный аппарат.

    Устанавливать такую печку можно абсолютно на любой высоте. Здесь все зависит только от роста тех, кто будет ей пользоваться и их предпочтений. После того, как вы определитесь с этим моментом, можно нарисовать рисунок будущей конструкции, хотя бы примерный – так вы существенно облегчите себе работу.

    Снизу трубы наметьте отверстие для закладки дров, а с противоположной от него стороны, чуть повыше – для отвода дыма. Осторожно вырежьте эти дырочки при помощи болгарки. Не избавляйтесь от частей трубы, оставшихся после этого, они еще пригодятся в дальнейшей работе.

    После того, как все отверстия будут готовы, можно приступить к привариванию ножек и решетки.

    Также режем заготовленную ранее трубу для дымохода на две части под углом 45 градусов, поворачиваем одну из них таким образом, чтобы получилась буква Г, и свариваем их между собой и с печкой.

    Дымоход можно и не делать. Но тогда потребуется соорудить пару небольших отверстий в самом верху конструкции – они обеспечат ничем не худший отвод дыма и и продуктов горения.

    Следующий этап – присоединение петлей для дверцы и ручек (с их помощью вы всегда сможете перенести печку на любое место без лишних хлопот).

    Иногда бывает так, что казан проваливается внутрь печки. Это происходит из-за неправильно выполненных замеров. Но подыскивать новую трубу и начинать работу заново нет необходимости. Просто приварите к верху кольцо, а остальные можно будет использовать в будущем для настройки желаемой температуры.

    Завершающий этап – украшение печи. Избавьтесь от заусенцев и наплывов сварки, обработайте поверхность жаропрочной сваркой. Так она прослужит вам гораздо дольше.

    Печь для казана пригодится на любом загородном участке. На ней можно не только готовить вкусные блюда, но и использовать ее для обогревания дома. Самостоятельно соорудить такую конструкцию может абсолютно каждый человек – достаточно приложить немного усилий и фантазии. При этом тратить большие деньги не потребуется: в большинстве случаев можно обойтись подручными материалами, даже теми, которые уже давно списаны со счетов.

    Источник: http://postroiv.ru/2016/04/pech-dlya-kazana-svoimi-rukami/

    Печь для казана своими руками

    Блюда кавказской и восточной кухни, самостоятельно приготовленные на открытом огне особенно вкусны, полезны и аппетитны. Аромат, исходящий от готовящихся в казане кушаний весьма хорош и приятен. Особые вкусовые качества блюда приобретают из-за равномерного прогрева дна и стенок казана открытым огнем. Немудрено, что владельцы собственных дач, загородных домов или просто едущие отдыхать на природу стремятся собственными руками собрать конструкцию, приспособленную для приготовления кулинарных изысков в особом котле полукруглой формы. Такие печи бывают стационарными или мобильными. Первые представляют собой капитальную конструкцию, которую легко использовать круглогодично, вторые же обычно складные, их берут с собой в путешествие или собирают для сезонного отдыха за пределами города. Печи под казан собирают из металла или кирпича.

    Мобильные печи под казан

    Изготавливаются исключительно из металла, лучше всего из нержавейки, в крайнем случае из обычной стали, покрашенной жаропрочной краской!

    Наиболее простой мобильный вариант печи для казана – цилиндрическая топка из листового металла с отверстием для закладки топлива и прорезями для выхода дыма. Казан ставится на печь сверху, при этом две третьих донышка находятся непосредственно над огнем.

    Но самая легкая конструкция – это тренога. Ее изготавливают из металлической трубки, согнутой в форме круга и присоединяют к нему ножки (сваркой или болтами). Такая «печь» очень удобна для пешего похода, но не позволяет равномерно прогреваться стенкам казана.

    Размер каждой печи индивидуален и зависит от казана, в котором повар будет готовить блюдо.

    Для того чтобы изготовить простейшую печь под казан своими руками понадобятся:

    • непосредственно казан (для замеров диаметра топки);
    • листовая сталь (чем толще металл, тем надежней и долговечней конструкция) или отрезок толстостенной трубы (использованный газовый баллон или даже корпус от старой цилиндрической стиральной машины);
    • металлические уголки или трубки (из них будем изготавливать ножки печи и ручки для ее транспортировки);
    • машинка для резки металла – болгарка (или ее замена – ножовка по металлу, напильник);
    • дрель;
    • молоток;
    • сварочный аппарат с набором электродов.

    Работы будем производить на открытом воздухе в непосредственной близости к электричеству и с обязательным соблюдением правил безопасности (защитный костюм, краги и маска для работы со сварочным аппаратом).

    1. Измеряем окружность казана, согласно этой величине будем производить строительство.
    2. Из листовой стали болгаркой (используем круг отрезной для резки металла) вырезаем прямоугольник. Длинная сторона прямоугольника должна равняться окружности казана. Далее вырезаем круг — донышко печи.
    3. С одной из сторон, которая будет верхушкой печи, делаем разметку и делаем несколько прорезей для свободного выхода дыма. В нижней части печи вырезаем прямоугольное окошко для загрузки топлива.
    4. Сворачиваем сталь в цилиндр. Используем либо подходящую форму, наматывая металл на нее и добиваясь точности ударами молотка, либо применяя специальную листогибочную машинку.
    5. Попутно из уголков (трубок и т.п.) вырезаем ручки и опоры для будущей печи.

    Посредством сварочного аппарата соединяем сталь в цилиндр, привариваем к готовой конструкции донышко, затем опоры и ручки. Впрочем, последние части конструкции можно прикрутить болтами, предварительно просверлив отверстия в металле.

    Простейшая печь под казан готова. Чтобы защитить ее от коррозии, наносим несколько слоев жаропрочной краски. Остается лишь поставить сверху казан, разжечь в топке огонь и подготовить продукты, все просто, как раз, два, три!

    Усовершенствованный вариант печи для казана

    Дополняем конструкцию трубой для отвода дыма, дверцами, поддувалом, колосниковой решеткой.

    Процесс изготовления аналогичен первому варианту, однако добавится несколько пунктов.

    • Вырезать придется не одно лишь топочное отверстие, а еще располагающееся под ним отверстие поддувала и отверстие для монтажа дымовой трубы.
    • На верхней части печи вместо прорезей дымоотводов целесообразно прикрепить металлический пруток для укрепления конструкции.
    • Между топочным отверстием и поддувалом необходимо закрепить колосниковую решетку. Для этого внутрь печи привариваем небольшие отрезки металлических уголков – опоры. Простейший колосник выполняем из толстой металлической проволоки (раскладывая ее отрезки в виде сетки и соединяя их сваркой). Решетку к опорам прикреплять нет необходимости.
    • Привариваем трубу дымоотвод с задней части печи. Высота трубы должна быть выше человеческого роста (чтобы предотвратить попадание дыма в глаза).
    • Дымовую трубу снабжаем искроулавливателем – жестяной банкой с множеством просверленных в ней отверстий.
    • Дверцы выполняем из тех металлических отрезков, которые остались после вырезания отверстий для поддувала и топки или вырезаем новые из стали.

    Подойдут и готовые дверцы для печи. Крепим их на навесы сваркой или болтами, снабжаем металлическими щеколдами.

    Таким образом, получается модель печи для казана, в которую удобно закладывать топливо и вычищать продукты сгорания, дым отводится в трубу, а дверцей поддувала легко регулировать тягу. Но для перевозки эта печь менее комфортна, так как занимает больше места.

    Кирпичная печь для казана своими руками: пошаговая инструкция

    Стационарные печи под казан – это не только место, где готовят пищу, но и элемент украшения интерьера дома. Поэтому следует заранее подготовить место для печи и тщательно обдумать ее форму и варианты отделки, приобрести красивые принадлежности для чистки печи (совок, кочерга), дверцы (топки, поддувала) и декоративную плиту с различными по размеру кольцами, на которую можно будет установить различные по объему казаны.

    Для строительства необходимо подготовить:

    1. кирпич огнеупорный;
    2. машинка углошлифовальная (болгарка);
    3. песок, порошок шамотный;
    4. емкости под раствор (например, ведра);
    5. лопата;
    6. колосники и дверцы;
    7. стальные уголки;
    8. стальная плита для перекрытия верха (толщина около двух сантиметров).

    Конфигурация печи с внешней стороны может быть любой, а изнутри печь должна напоминать подставку для яиц. Для удобства использования, высоту делают на уровне 80 сантиметров.

    В фундаменте для печи нет необходимости ввиду невысокой массы конструкции. Но для предотвращения перекоса кладки придется залить в опалубку бетон и укрепить его арматурой. Для этого нужно:

    1. Выбираем пространство для печи, очищаем его и обильно смачиваем водой. Разравниваем и утрамбовываем почву.
    2. Из досок сооружаем опалубку.
    3. Смешиваем песок и шамотный порошок в соотношении одна часть порошка на три части песка. Раствор вымешиваем до пластичного состояния.
    4. Заливаем раствор в опалубку. Слой 5-10 см. Обязательно выравниваем раствор и проверяем уровнем.
    5. Поверх раствора укладываем продольные и поперечные металлические прутья с шагом около десяти сантиметров.
    6. Не дожидаясь высыхания раствора, приступаем к кладке.

    Рекомендации

    Каждый первый ряд начинаем с половины кирпича, каждый второй – с целого. Этот прием называется перевязка швов.

    Все металлические элементы (дверцы и т.д.) устанавливаем по ходу кладки.

    В случае, если металлическая плита под казан не заводская, вырезаем в ней круг, диаметром немного меньше, чем казан и напильником тщательно зачищаем круг от неровностей и заусенцев, чтобы предупредить просачивание дыма и попадания пепла в пищу.

    При монтаже труб для обеспечения хорошей тяги делают стыковку под углом больше 90 градусов.

    После завершения кладки, печь можно облицевать плиткой или сделать расшивку швов. После чего печь под казан сушат, разведя в топке небольшой огонь.

    При резке кирпичей болгаркой образуется большое количество пыли. Целесообразно использовать средства защиты органов зрения и дыхания при работе.

    Пошаговая кладка печи под казан своими руками

    Первые два ряда – это дно будущей печи. При кладке оставляют пространство для прочистки печи и зольника, который будет закрываться дверцей. Дверцу крепим при помощи проволоки, зажимая ее соседними кирпичами и фиксируя раствором.

    Третий ряд – производим перекрытие дверцы зольника, продолжаем выкладывать стенки печи. Укладываем колосниковую решетку.

    В четвертом ряду необходимо предусмотреть отверстие, через которое будут выходить дымовые газы.

    В пятом ряду, продолжая выкладывать стенки печи, устанавливаем дверцу для топки. Ее размер предусматриваем в зависимости от предполагаемого топлива. Для дров оптимальная ширина дверцы – около сорока сантиметров, для угля – меньше.

    В шестом-восьмом рядах перекрываем топку, продолжая возведение стенок.

    В девятом и одиннадцатом рядах оставляем отверстие для циркуляции дымовых газов.

    В двенадцатом – перекрываем верх наружных стенок топливника при помощи металлических уголков и стальной (чугунной) плиты с отверстием под установку казана. Отверстие в плите должно находиться точно над топливником, выложенным в форме цилиндра.

    Монтируем дымоход печи для казана

    Дымоход – важная часть конструкции. Для его монтажа понадобятся: болгарка (УШМ) и диски отрезные, сварочный аппарат и электроды, молотки, труба стальная диаметром от 10 до 12 см, колена или фитинги с необходимым углом поворота.

    Фитинги и трубу соединяем сваркой, выложив их предварительно на ровную поверхность. Обязательно пользуемся средствами защиты – маской, спецодеждой и рукавицами.

    Окалину и прочие неровности удаляем углошлифовальной машинкой (болгаркой) или напильником.

    Устанавливаем сборный металлический дымоход в нужное место (в специально оставленное для этого отверстие в кладке печи), обмазываем щели печной глиной или огнеупорным раствором.

    Проверяем дымоход на наличие щелей. Для этого в топке печи разводим небольшой огонь и следим за движением дыма.

    Правильно выстроенная печь обеспечивает равномерный прогрев казана. Проверить это можно налив в него воду. Если казан прогревается равномерно, пузырьки закипающей воды полностью покроют изнутри посуду.

    Отделку печи можно произвести расшивкой швов, штукатуркой или окрасив кирпичи специальными жаропрочными красками.

    Печь под казан многофункциональна. На ней легко согреть чайник с водой или даже пожарить шашлык. Для этого шампуры навешивают на металлический прут, уложенный поперек плиты, и горячие угли равномерно пропекают сочные ароматные кусочки маринованного мяса.

    Видео — простая самодельная печь для казана

    Источник: http://kamin-expert.ru/barbekyu/pech-dlya-kazana-svoimi-rukami.html

    Печь для казана из трубы своими руками: простые и очень доступные способы изготовления

    Чрезвычайно модные азиатские блюда требуют не только соблюдения рецепта, но и использования правильной посуды. Прежде всего – это вок и казан.

    Особенно удобно применять их на даче, где приготовление пищи на свежем воздухе превращается в приятный ритуал. Посуда удобная для готовки, но вот печь для нее потребуется специальная.

    Казан требует особой конструкции печи.

    Причем, сделать аксессуар можно самостоятельно, из подручных материалов печка из трубы для казана своими руками – вот, чему стоит посвятить один из выходных дней.

    Особенности казана

    Казаном люди пользуются не одно столетие. Задолго до того, как появились газовые и электрические плиты (читайте также статью «Как обустроить печь для бани из трубы без посторонней помощи»).

    Поэтому, посуда требует живого огня и максимально простого, но функционального очага.

    1. Казан имеет толстые стенки и шаровидное днище. Естественно, устойчивости на ровной поверхности от него не ждите.
    2. Круглая форма подразумевает подставку в форме кольца. Не пытайтесь установить его на обычную решетку для гриля, или на уличную шашлычницу-мангал.
    3. Если котел с плоским дном нагревается снизу быстрее, чем по стенкам, то по казану жар распространяется равномерно везде. Тем более что в качестве материала на его изготовление идет толстая сталь или чугун.

    Обратите внимание! Вы не получите правильный плов в кастрюле или котле с ровным, и тем более тонким днищем. Только казан, способен порадовать вас экзотическим и изумительно вкусным восточным блюдом.

    Простая печь для азиатского котла на даче

    На фото представлена печь-подставка.

    1. Под казан можно сделать стационарную конструкцию из кирпича, обмазанного глиной. Такие очаги нередко встречаются в Средней Азии.
    2. Второй, не менее распространенный вариант – мобильная металлическая подставка для готовки. Обычно ее делают из железной бочки или отрезка подходящего по диаметру трубы.
    3. Переносной тип можно при желании транспортировать по всему участку, или отвезти в багажнике на пикник.

    Изготовление приспособления

    Далее процесс изготовления печки подробно.

    Инструменты и материалы

    1. Электродрель.
    2. Болгарка.
    3. Сварочный аппарат.
    4. Молоток.
    5. Уровень и отвес.
    6. Кусок трубы большого диаметра.
    7. Отрезок трубы диаметром 10–15 см (для дымохода).
    8. Железные уголки для ножек.
    9. Металлическая решетка или кусок металла (для днища).

    Обратите внимание! Понятно, что цена на материалы почти нулевая, все можно найти даже бесплатно. А вот инструменты есть не у всех, но позаимствовать напрокат, при желании, вполне реально.

    Выполнение замеров

    Определение размеров приспособления.

    1. Первоначально вам придется решить задачу – что к чему подбирать, трубу под казан или казан под трубу. Чтобы посуда не проваливалась, или не выпирала больше нормы, придется потрудиться.
    2. Казан должен опускаться в окружность печи или полностью (за исключением верхней каймы и «ушек») или – на 3/4 своей высоты. Очень «мелкая посадка» не даст прогреться посуде. В результате уйдет очень много дров, и времени на приготовление пищи.
    3. Учитывайте, что печь под казан из трубы своими руками делается удобным для хозяина. Исходя из этого, подбирайте высоту стойки. Если не планируются ножки, отрезок можно сделать длиннее.
    4. Очень высокая основа нерациональна, жар будет плохо доходить до дна посуды. Оптимальное расстояние от огня до котла 20–30 см.
    5. Конструкция без ножек будет ставиться непосредственно на землю. Огонь в этом случае разводится прямо на грунте. Если вы собираетесь монтировать ножки, значит, к нижней части трубы придется приварить дно из решетки или листа металла. В этом случае костер будет приподнят над землей.

    Рабочий процесс

    Окончательный чертеж печки.

    После подготовительных работ можно приступать к самому важному – резке и сварке.

    1. Болгаркой отрезается кусок по размеченным линиям.

    Обратите внимание! Проверьте готовый отрезок на наличие перекосов. По горизонтали основа контролируется уровнем, по вертикали – отвесом.

    1. В нижней части трубы вырезается прямоугольное или полукруглое (на ваше усмотрение) отверстие под топку. Не выкидывайте полученный кусок, его можно использовать в качестве топочной дверцы или заслонки.

    Вырезанное отверстие под топку.

    1. С противоположной от топки стороны, примерно в 10 см от верха, проделайте отверстие под дымоходную трубу. Оно должно совпадать с диаметром отвода.
    2. Для доступа кислорода желательно выполнить 3-5 небольших (1–3 см) отверстий в задней части и по бокам.
    3. Некоторые умельцы предпочитают делать прорези для дымоотвода по всей верхней окружности. Вариант неудобен тем, что едкий дым будет валить в разные стороны, в том числе на вас. К тому же, можно обжечься жаром, подойдя слишком близко.
    4. Сварите дымоход из двух кусков трубы под углом в 90⁰.
    5. Приварите эту трубу к заранее подготовленному отверстию.
    6. Ножки привариваются по четырем сторонам, на равном расстоянии.

    1. Дно оформляется решеткой или круглым металлическим листом.
    2. По бокам основы желательно прикрепить ручки, за них печь удобно держать при перемещении.
    3. Дверца для топки крепится на самодельные петли-кольца из стальной проволоки. Не забудьте о ручке для нее.
    4. Готовый мангал зачищается от заусенцев и окончательно корректируется по плоскостям.
    5. Придать привлекательную внешность и защитить от коррозии поможет покраска печным лаком или жаропрочной краской.

    Конструкция с полезными дополнениями

    Печь с поддувалом.

    Усовершенствовать печь при желании можно в процессе изготовления. Если вы уверены в своих силах, можете сделать «тюнингованную» установку. Основной принцип аналогичен выше описанному.

    И вот то, что придаст печи больше удобств.

    1. На верхний обод трубы наваривают металлическое кольцо. Его внешний диаметр должен совпадать с диаметром трубы, а внутренний быть на 5–15 см меньше. Далее вы сможете установить на окружность серию колец для стандартной дровяной печи–плиты. Теперь можно подогнать по размерам любой казан, убирая или прибавляя кольца.
    2. Вполне реально сделать печку с колосниковой решеткой и поддувалом. Решетка монтируется внутри, между верхней и нижней топками. Теперь осыпавшаяся зола убирается снизу, а на решетке разводят огонь. Ножки в данном случае не нужны, получится сплошной цилиндр, но с двумя дверцами.

    Печь из старого газового баллона

    Очаг можно сделать и газового баллона.

    У многих дачников в запасниках можно найти использованный баллон из-под газа. По сути, это та же труба, только с верхом и низом.

    Вот низ как раз пригодится, а верх придется аккуратно обрезать.

    Обратите внимание! Инструкция предупреждает об осторожном обращении с такими предметами. Обязательно убедитесь в том, что в баллоне нет газа, отвернув кран и выдержав емкость на воздухе минимум несколько дней.

    1. Разметьте линию среза и болгаркой отпилите верхушку.
    2. Вырежьте топку.
    3. По бокам верха можно сделать несколько пропилов. Подогнать казан по размеру в этом случае будет легче. Просто отгибайте «лепестки», пока казан плотно не сядет на нужную глубину.
    4. При желании не помешает снабдить печь ручками, ножками и дополнениями на свой вкус.
    5. Конструкцию можно даже не красить, но обжечь желательно, заложив дрова и прокалив внутреннюю поверхность. Тогда уйдут все запахи, и выгорит старый окрасочный слой.

    Советы и рекомендации

    Подставка под казан.

    1. Не лишним будет по ходу работы сделать еще и подставку под казан. Тогда вы сможете переставлять его с огня на любую плоскую поверхность. Выпилите невысокий цилиндр из железной трубы. Промерьте заранее, высота кольца должна быть таковой, чтобы вставленный казан не доставал дном до стола пару сантиметров.
    2. Полезную подставку оценят домочадцы, ведь без нее посуда просто перевернется. Все вкусное содержимое окажется на полу, да и вы рискуете получить ожоги.
    3. Рекомендуется мыть казан внутри мелким песком или абразивной мочалкой. От окалины снаружи можно избавиться, слегка постукивая ее стамеской. Прогоревшие черные пластинки жира отвалятся, их остатки можно удалить наждачной шкуркой.

    Достаточно всего нескольких часов для того, чтобы в умелых руках ненужная труба превратилась в практичную вещь. Теперь вы сможете похвастать перед гостями еще и умением мастерски приготовить экзотические блюда (см.также статью «Трубогиб – особенности инструмента и его собственноручное изготовление»).

    После просмотра видео в этой статье, у вас останется меньше вопросов и сомнений.

    Источник: http://gidroguru.com/poleznoe/370-pech-dlya-kazana-iz-truby-svoimi-rukami

    Наличие в доме печи для казана позволяет готовить неимоверно вкусные блюда на огне. Кроме того, дополнительно печь выполняет функцию отопительного прибора. Выделяют несколько конструктивных разновидностей печей для казана. Об их особенностях и технологии сооружения узнаем далее.

    Оглавление:

    Печь под казан своими руками — особенности и характеристика

    Печь под казан должна стать не только местом для приготовления пищи, но и настоящим украшением помещения, если она монтируется в доме. Поэтому, к выбору формы и отделочных элементов для печи следует подходить с особой внимательностью. Изначально необходимо приобрести плиту, на которой имеются различные кольца, для использования различных казанов. Кроме того, потребуется наличие топочной части, двери, приборов для удаления жара и пепла.

    Предлагаем неординарный метод создания печи под казан из кирпича своими руками. По ходу действий потребуется наличие:

    • кирпича огнестойкого типа, в количестве определенном в чертеже;
    • плиты, толщиной минимум 20 мм;
    • болгарки;
    • металлических уголков;
    • песчаного раствора;
    • колосниковых элементов;
    • порошка с огнеупорными характеристиками;
    • элементов для создания дверцы;
    • лопаты с емкостью для замешивания раствора.

    Внешний вид печи может быть самым различным. Однако, внутреннее наполнение печи должно быть схоже с лотком, в котором хранятся яйца. Для повышения удобства использования такой печи, часть, оптимальная ее высота составляет до 100 см.

    Так как печь под казан не имеет внушительного веса, полноценный фундамент под нее не сооружается. Достаточно залить бетонный раствор на основание и дополнительно армировать кирпичи в процессе выполнения их кладки.

    Для того, чтобы качественно изготовить кирпичную печь, выполните такие действия:

    1. Изначально определитесь с местом монтажа печи. Удалите с поверхности все лишнее, намочите водой почву и выровняйте поверхность.

    2. Используя обычные доски, необходимо сделать опалубку.

    3. Соедините обычный песок с составом с огнеупорными характеристиками в виде шамотного порошка. Соотношение один к трем. Замесите раствор, она должен обладать высокой пластичностью.

    4. В 5-10 см опалубки необходимо залить данный вид раствора, добейтесь идеально ровной поверхности. Для этих целей используйте монтажный уровень.

    5. Выполняйте кладку сразу же после заливки опалубки. Не забудьте о дополнительном армировании.

    Для того, чтобы печь под казан отличалась привлекательным внешним видом, соблюдайте одинаковые швы между кирпичами в процессе кладки. При этом, между кирпичами укладываются деревянные колышки одинакового размера. После схватывания кладки рейки можно удалить. Кроме того, с помощью такого приема, в любой момент с легкостью расшиваются швы, например при необходимости в ремонте или демонтаже данного отопительного приспособления.

    В процессе кладки не следует забывать о перевязке швов. Первый ряд кладется с половины кирпича, а следующий с целого и так поочередно меняется их расположение.

    Все стальные элементы печи такие как дверцы, топка, устанавливаются непосредственно при кладке печи. Для разрезания кирпича воспользуйтесь болгаркой, однако учтите, что эта работа очень пыльная, поэтому ее нужно выполнять на улице и в специальной маске.

    Если приобрести специальную плиту под казан не удалось, то достаточно вырезать в обычной плите круг, диаметр которого соответствует казану. При этом, для зачистки краев используйте напильник. Казан должен очень хорошо соединяться с плитой, между ними не должно быть щелей. В противном случае, в еде может оказаться пепел, а в помещении — дым.

    Для улучшения тяги от плиты, трубы должны стыковаться строго под прямым углом. В процессе завершения кладки швы расшиваются и печь становится более привлекательной. Возможен также вариант отделки печи специальной огнеупорной плиткой. Далее производится сушка печи под казан, только после этого начинается ее эксплуатация.

    Печь под казан своими руками чертежи и кладка

    Процесс выполнения кладки следует начинать предварительно ознакомившись с чертежами печи. Первый ряд укладывается в качестве днища. Между отдельными элементами необходимо соблюдать определенный интервал, через который будет выполняться очистка основания от пепла. Для фиксации дверцы зольника воспользуйтесь проволокой. Она должна зажиматься с помощью соседних кирпичей и фиксироваться раствором.

    После перекрытия дверок зольника производится формирования стенок. На этом же этапе выполняется монтаж колосника. Это уже третий ряд кладки. После его выполнения переходите к образованию отверстия для вывода дымовых отходов.

    На пятом ряду кладки кирпича для печи под казан выполняется создание стенок, установка дверей на топке. Размер дверей определяется в индивидуальном отношении и зависит от типа используемого топлива. При использовании дров, минимальный размер двери составляет 400 мм, а при использовании угля — меньше.

    На шестом, седьмом и восьмом рядах производится возведение стенок печи и перекрытие топочной камеры. Далее производится укладка кирпича с возведением небольшого отверстия под удаление дыма. На верхнем двенадцатом ряду кладки производится перекрытие внешних стенок камеры таким образом, чтобы плита с отверстием была уложена на уголки. Отверстие должно быть расположено непосредственно над топкой. По завершению монтажа печи производится установка топочной части и монтаж дымохода.

    Дымоход — один из важных составляющих печи. Для его создания потребуется наличие:

    • болгарки, у которой имеются отрезные диски;
    • фитингов и коленных элементов для формирования системы;
    • сварочного инструмента;
    • дымоходных труб, размером 10-14 см;
    • молотка.

    Изначально выкладываются крепежи и труба на полу, в такой же последовательности, которая указана в чертежах. Для их соединения между собой используется сварка. Выполняя сварочные работы, не забывайте о выполнении правил безопасности. Работать нужно строго в маске, перчатках и специальной одежде.

    Для удаления появившихся выпуклостей воспользуйтесь болгаркой. Установите дымоходную трубу в определенном месте, в ранее обустроенное отверстия кладки. Для обмазывания дымохода используется специальная глина.

    Разведите пламя в печи и проследите за герметичностью всех соединений, в помещении не должно быть дыма. При правильном построении конструктивных особенностей печи, казан прогревается одинаково со всех сторон. Для проверки работоспособности печи, налейте немного воды в казан, и смотрите за пузырьками воздуха в казане, они должны быть равномерными по всей площади.

    Дальнейшая отделка печи своими руками может быть выполнена такими способами:

    • расшивка швов и использование кирпича в качестве отделочного материала;
    • оштукатуривание поверхности;
    • использование специальной плитки для отделки печи;
    • оштукатуривание поверхности;
    • использование жаропрочной краски для улучшения привлекательности кирпича.

    Обратите внимание, что полученная печь отличается универсальным применением. Она может быть использована не только в кулинарных целях, но и для разогрева воды или в качестве мангала.

    Как сделать печь для казана своими руками, используя старый баллон

    Предлагаем один из самых элементарных способов создания печи под казан. Данная печь является транпонтабельной и отлично подходит для отдыха на природе. При наличии старого газового баллона, емкостью в 50 л, вы сможете соорудить данный вариант печи. Кроме того, при выполнении работы потребуется наличие болгарки.

    Изначально следует для печи казана руками чертежи подготовить. Далее следуйте нижеприведенной инструкции:

    1. Опустошается баллон из-под газа. Для этого, достаточно открыть кран на нем и оставить его в таком положении минимум на 5 дней.

    2. Далее производится разметка по линии, на которой будет выполнен срез. Для изготовления печи потребуется тот участок баллона, на котором расположено дно.

    3. Отрежьте необходимую часть печи. Установите в нее казан, он должен располагаться в печи герметично. При наличии слишком большого казана, на поверхности печи нужно сделать разрезы с интервалом в 12-15 см.

    4. Отступите от дна печи приблизительно 20 см. Вырежьте дверцу, через которую будет выполняться подача топлива в печь. Ширины дверцы должна быть достаточной для загрузки того или иного варианта топлива.

    5. Еще раз установите казан, убедитесь в герметичности его соединения с плитой.

    6. Далее разогрейте печь для казана, снимите казан, растопите печь и дождитесь раскалывания дров.

    7. Установите казан и проверьте равномерность его прогревания.

    Еще один вариант мангала печи под казан руками подразумевает использование машинных дисков для ее создания. Данный способ не только простой, но и достаточно оригинальный. Полученная конструкция отличается необычным внешним видом и высокой функциональностью.

    Используя болгарку, отпилите из дисков для автомобиля перегородку. Она не будет нужна в процессе работы. Установите четыре диска поочередно. Перегородка, расположенная на втором диске должна быть в нижней его части. Она будет днищем. Для соединения дисков между собой, воспользуйтесь сварочным аппаратом. Далее, используя болгарку вырежьте дверцы печи, установите ручку. Проверьте работоспособность печи. Главное условие — использование большого, подходящего по диаметру к дискам казана.

    Печь для казана своими руками также можно изготовить используя листовую сталь. Данный материал позволяет соорудить такую печь, которая в точности будет повторять форму казана. Изначально измерьте диаметр казана и в зависимости от полученных значений соорудите топку. Кроме того, выполняя работу потребуется наличие:

    • сварочного инструмента с электродами;
    • молота;
    • стального металла с максимальной толщиной;
    • уголков, с помощью которых будут сооружены опорные элементы;
    • электрической дрели и болгарки.

    В процессе создания печи под казан своими руками соблюдайте элементарные рекомендации по работе. Выполняйте все работы на воздушном пространстве, в маске и защитных приспособлениях.

    Измерьте диаметр казана, в соотношении с полученным значением создайте проект будущей печи. С помощью специального инструмента вырежьте прямоугольный отрезок из стали. Сделайте из него цилиндр, дно которого будет равняться диаметру казана.

    Для создания цилиндра потребуется молоток и специальная форма. Сделайте дно для печи. В качестве опорных ножек будут выступать стальные угольники. Кроме того, необходимо соорудить дверцу для топлива и чистки печи. Все детали соединяются между собой сварочным аппаратом. Данная конструкция будет выполнять функцию печи барбекю казаном руками. Для того, чтобы продлить срок службы печи и защитить ее от ржавчины, покрасьте прибор красящим составом с жаропрочными характеристиками.

    Загрузите топливо, разожгите огонь и становите казан для проверки равномерности его подогрева.

    Для того, чтобы печь работала с максимальной эффективностью, рекомендуем усовершенствовать уже имеющуюся конструкцию. Для этого, к печи добавляем дымоход, колосник, отверстие для регулировки тяги и дверь. Для изготовления этих элементов используется сталь, стальная труба и уголки. Под топочным отверстием вырезается еще одно, оно будет служить поддувалом. Верхний участок печи оборудуется дымоходом. Между топкой и поддувалом устанавливается элемент в виде колосника.

    Для его создания, во внутрь трубы завариваются ранее обрезанные по размеру уголки. Простой вариант колосника подразумевает использование толстой проволоки вместо уголков. Дымоход приваривается на ранее оборудованное под него отверстие. Рекомендуем дополнительно установить на трубу искроулавливатель, во избежание возгорания вблизи находящихся предметов. Для этого, возьмите пустую консервную банку, сделайте в ней много отверстий и установите ее на дымоход.

    Учтите, что высота дымохода должна быть минимум 150 см. Во избежание попадания дыма в лицо. Для изготовления дверей печи используйте ту же листовую сталь и сварочный аппарат. В итоге удается получить идеальное приспособление которое отличается легкостью его очистки и эксплуатации.

    Данное устройство отличается высокой функциональностью, универсальным и простым применением. Для регулировки тяги в данной печи используется поддувало. Данная конструкция практически не поддается транспортировке, из-за своей массивности и большого веса. Поэтому, рекомендуем установить ее в удобном для этого месте.

    Печь мангал казан из кирпича своими руками отличается от обычной печи наличием специального отверстия, во внутрь которого помещается казан. Размер того участка печи, на который устанавливается посуда должен быть таким, чтобы хотя бы 75% казана помещались в данное отверстие. Большее отверстие приведет к неудобствам по извлечению казана, а меньшее — к неравномерному его прогреву. Некоторые печи отличаются наличием нескольких колец, которые позволяют устанавливать в них различную по диаметру посуду.

    Печи казана своими руками видео:

    Источник: http://strport.ru/uchastok/kak-sdelat-pech-dlya-kazana-iz-metalla-ili-kirpicha-svoimi-rukami-chertezhi-i-poryadovka

    Печи под казан: принципы устройства и приготовления блюд, покупка, строительство самостоятельно

    Почему нужна отдельная печь для казана? Почему нельзя просто поставить котелок (он же – казан, тюркск.) на конфорку плиты? Или сунуть его в духовку, или подвесить на треноге над огнем, как в походе? Дело в том, что с точки зрения кулинарии казан и котелок не одно и то же. Котелок только часть кулинарного технологического оборудования – казана. Предназначен казан для:

    • Варки супов, тушения, кипячения воды.
    • Приготовления традиционных блюд «с дымком»: тройная уха, гренадерский кулеш, туристский кондёр и т.п.
    • Приготовления традиционных блюд восточной кухни.

    Технология кулинарного производства во всех трех случаях существенно различна. Соответственно, и конструкция казана меняется. Единственное, что остается неизменным – чугунный котелок или большой котел, его, так сказать, перезаряжают из обоймы в обойму. Вот давайте и попробуем разобраться, для чего какая обойма нужна и как ее сделать своими руками.

    Варим-парим-тушим

    Археологов издавна удивляли несообразно малые размеры топок древнеримских кулинарных печей сравнительно с размерами встроенной в них варочной посуды. Ясно было, что конструкция порождена экономией, топливом Италия никогда не была богата. Но как на небольшой вязанке дров в тепловыделением едва в 3000 ккал/кг римляне кипятили воду в котле, в котором человек небольшого роста искупаться может? Что кипятили, сомнений нет: во множестве источников указано, что в большом котле непрерывно кипела вода.

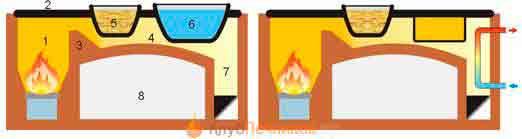

    Древнеримская кулинарная печь с котлами

    Со временем секреты римской печи под казан были раскрыты. Во-первых, дымовой зуб 3 (слева на рис.) в сочетании с подъемом полуциркульного свода дровника 8 за ним образовывали т. наз. сквозник (ударение на первом слоге) 4 – газовый канал переменного сечения без запорной арматуры. Котел для варки-тушения 5 в нем – просто варочная посудина, встроенная в чугунную или каменную плиту 2; над топкой в ней размещалась конфорка. А вот роль водогрейного котла 6 двоякая.

    Во-первых, он представляет собой аэродинамическое препятствие току газов, а их завихрения за ним создают перед опуском в дымоход 7 невидимый газовый дымовой зуб, еще более задерживающий газы в сквознике. Затем, вспомним: вода в римских котлах все время кипела. Кипятком римляне пользовались экономно и, зачерпнув его, тут же доливали свежей воды.

    Кипение требует большого расхода т. наз. скрытой теплоты испарения, поэтому газы возле котла 6, задерживаясь, дополнительно остывают и скорость их потока еще более падает. Образуются две четко отграниченные области: в сквознике термодинамический процесс ближе к изотермическому, а в топке к адиабатическому. Вследствие этого зона резкого, по длине сквозника, остывания дымовых газов держится над зубом. В ровном сквознике у нее была бы возможность скачком «прострелить» вперед, но в данной схеме ее исключает подъем свода дровника за зубом, сразу за зубом – зримо различимая потенциальная яма.

    Примечание: есть веские свидетельства в пользу того, что дымовой зуб в английском камине древние бритты переняли от римлян, владевших тогда Британией.

    В конечном результате, топка римских кухонных плит по газодинамике оказалась точь-в-точь колпаковой печью, с высоким КПД и саморегулирующейся: дымовые газы прокручивались в топке, пока не догорали полностью. Над зубом в сквозник проходила только часть их, несущая тепла ровно столько, сколько нужно для поддержания кулинарного процесса.

    Примечание: дровник – непременный элемент римского казана. Нормально он работает только на сухом как порох топливе. Испарение и частичный пиролиз влаги из обводненного топлива в топке сразу сбивает всю газодинамику.

    В наше время горячую воду в кувшинах по комнатам не разносят, но римский казан вполне может быть модифицирован под требования современности, справа на рис. Аэродинамическую преграду создаст духовка на месте водогрейного котла, а отбор тепла можно возложить на теплообменник ГВС с накопительным баком в опуске дымохода. Кстати, лучшая его конструкция в таком случае – 2-3 секции старой чугунной батареи отопления.

    Просто печь под казан

    Печники к археологии испытывают интерес весьма косвенный, как и археологи к печному делу, поэтому римские секреты не в ходу на практике. Обычная конструкция печи под казан – просто кирпичная тумба с гнездом под котелок и диафрагмой (сужением газохода) на уровне его днища. Для обычных кулинарных процедур она вполне пригодна, но топлива на единицу объема готовки требует куда больше. И сделать печь под казан под силу только достаточно опытному печнику, несмотря на ее кажущуюся простоту. Почему? См. иллюстрации к порядовке на рис.

    О газовых казанах

    Для обычной кулинарии в котелке пламя – просто источник тепла. Поэтому, выбирая для себя, нужно, не затевая сложных изысков, сразу же рассмотреть вариант покупки казана на газе. В продаже имеется множество моделей, от самых утилитарных до довольно сложных технически комплексов с набором отдельных газификаторов для разных видов жидкого топлива, в т.ч. и отработки, см. рис справа. Стоит самая простая газовая печь под котелок на 3-5 л 1800-2500 руб., а всеядные на 6-15 л котлы – от 6000-7000 руб. Это дешевле любого строительства и может быть оправдано не только для выездов на пикник.

    Блюда с дымком

    Для приготовления блюд с дымком необходимо, чтобы он был легким и завивался над поверхностью варева; придымленные блюда с копченостями почти ничего общего не имеют. Отсюда следует, во-первых – никаких топочно-газоходных премудростей! Если топливо сгорит полностью, откуда дыму взяться? Во-вторых, котелок должен быть глубоким с округлым днищем. С точки зрения аэродинамики он – тело оживальной формы.

    Пилав, бешбармак, манты и т.п.

    Блюда тюркско-иранской кухни с дымком не готовятся. Но это не значит, что для них подойдет обычная печь с казаном, уже простой плов получится не тот. Дело в том, что восточная кухня предполагает прогрев варочной посуды преимущественно с боков и равномерное распределение тепла в готовящейся массе, для чего в плове и делаются знаменитые «четыре дырки».

    Как этого добиться, показывает схема уличной печи для плова на рис. Весь фокус в том, что аэродинамический фокус газовых потоков, во-первых, совмещен с тепловым фокусом печи (отмечено красным кружком). Во-вторых, он смещен вниз и вперед от продольной оси котла, чтобы скомпенсировать аэродинамическую несимметрию сборного газового канала. Она возникает вследствие того, что выход в дымоход один. Разумеется, для этой печи необходима и труба диаметром 160-200 мм и высотой 2,5-4 м, иначе тяги не будет.

    Схема строения печи для плова

    В печи для плова можно готовить не только плов. Котел – съемный, вместо него можно вставить, напр. манты-каскан. Порядовка печи для плова приведена на след. рис. В отличие от упомянутой выше «простой» печи, здесь фасонные кирпичи, сложный подтёс и выкладка диафрагмы не нужны.

    Порядовка печи для плова (автор: В.В.Селиван)

    Строить, делать или покупать?

    Суммируя вышесказанное, определим, для чего лучше печь покупать, а для чего изготавливать самостоятельно. Для простого тушения-варки печь с казаном, безусловно, лучше купить металлическую, цены сейчас почти что смешные. Исключение – если вы опытный одаренный мастер и вознамерились поэкспериментировать с римской плитой. Если да, то примите во внимание, что газы в дымоход в ней уходят с температурой 160-250 градусов и их еще вполне возможно запустить в отопительный щиток.

    Для готовки с дымком лучше подходят самодельные конструкции, тем более что они совсем не сложны. В сущности, любая из них – модификация треноги над костром. Не склонным к техническому творчеству приобрести готовую тоже не составить труда: чугунные печи для казана есть в продаже в широком ассортименте, см. рис. Учтите только, что «под дымок» нужны круглые печки с заглушаемой трубой и отверстиями-прогарами вверху обечайки, слева на рис. Популярные «Гефесты», «Пикнички» и т.п. приспособить под дымок не получится, это чисто варочные печи.

    Чугунные печи под казан

    Наконец, если вы желаете насладиться среднеазиатскими блюдами во всей их вкуснотище, то нужно рассмотреть вариант постройки печи для казана из кирпича, причем топочная часть должна быть непременно шамотной, быстро впитывающей тепло и медленно его отдающей. Сейчас есть в продаже и готовые модели, покупка которых обойдется намного дешевле. Одной их них в конце будет посвящен особый раздел. Не для рекламы, просто для примера.

    Барбекю и казан?

    В сети имеется немало источников на тему «Казан и барбекю». Но уже тот факт, что в них во всех приводятся 2-3 одни и те же порядовки, говорит о том, что печь для барбекю с казаном совсем не так проста, как кажется.

    Действительно, казан к барбекю приспособить просто лишь для готовки с дымком. В этом случае котелок просто подвешивают над жаровней. Но создать цельный комплекс «барбекю с казаном» сложно до того, что, наверное, и вовсе невозможно.

    Печи для барбекю с казаном

    Дело в том, что характер тепловых деформаций (поле тепловых напряжений) в кирпичной печи под казан и простом очаге, которым, в сущности, и является барбекю, совершенной иной. В казане они преимущественно радиальные, т.е. его как бы более-менее равномерно распирает во все стороны; пучности (скопища) напряжений – в углах. А печь-барбекю распирает более поперек, и главная пучность напряжений приходится на центр свода жаровни; в уголки ниши отжимаются мелкие пучности.

    В попытках увязать нагрузки по строительной механике рождаются конструкции, по сложности строения не уступающие русской печи, слева на рис. В этой громадине к тому же есть вмурованные несущие элементы из стали. Под жаровни и свод варочной ниши целиком лежат на железе. Долго такая печь не протянет из-за разных ТКР металла и керамики, металл от переменных тепловых деформаций со временем прогнется и кладка рассядется.

    Единственный вариант барбекю с казаном – любая печь-барбекю, напр. садовая, с пристроенным к ней сбоку казаном, справа на рис. Фундамент может быть общим, но прочная механическая связь между модулями недопустима. Т.е., хотя шов между модулями для вида можно заделать раствором, кладка барбекю и казана должна быть раздельной. Это, между прочим, существенно упрощает выбор проекта и работу. Кроме того, модули можно строить по отдельности и по отдельности выбирать проекты для них.

    Примечание: если к вам на плов не придет бай-гурман в зеленом пиджаке с золотыми пуговицами, а в барбекю уже предусмотрена плита, то проблема решается просто. Нужно только купить плиту под казан с котелком (рис. справа). Хорошая обойдется где-то в 1500 руб., размер стандартный. Снимаем варочную поверхность с конфоркой, ставим казан, и более-менее приличный плов, шурпа или бешбармак – дело только вашего умения.

    Мангал и казан

    Мангал с казаном

    Кирпичную печь с мангалом и казаном разработать и построить так же сложно, как и барбекю-казан. Но, если мангал металлический (настоящий барбекю принципиально кирпичный или каменный), дело значительно упрощается. К мангалу приспосабливаем, или просто ставим в/на него какую-то из описанных ниже печек под котелок, и готово, см. рис. Отдельного топлива не нужно, можно под казан подгребать лишние угли. Плов выходит средненький даже на вкус не азиата, но блюда с дымком – в самый раз.

    Видео: сложная кирпичная уличная печь с казаном

    Прежде чем переходить к описанию печей, коснемся котелка. Для казана он должен быть с 4 ручками-«ушами». «Двуухий», даже если ручки широкие, имеет досадное свойство проливать варево в огонь, казалось бы, безо всякой видимой прицины. Далее, глубина котелка:

    • Для плова в кирпичной печи – глубокий, глубина не меньше внутреннего диаметра по ободку. Профиль внутренней поверхности – примерно параболический. Толщина стенок – от 4 мм для 6-л котелка до 20 мм для 120-л котла.
    • Для плова и других восточных блюд под современную печь (см. в конце) – относительно мелкий, глубина примерно в 1/3 диаметра. Лучше всего использовать штатный котелок.
    • Для блюд с дымком – охотничье-туристско-рыбацкий, глубокий, с почти отвесными (5-10 градусов от вертикали) стенками. Днище может быть как округлым, так и уплощенным. Материал – лучше чугун, но можно и алюминий.
    • Для тушения, варки, кипячения – уплощенный (глубина ок. 1/3-1/4 диаметра) и с уплощенным днищем.

    Видео: о выборе казана

    Разные самоделки

    Развертка обечайки печки под казанок

    Самая популярная и очень даже неплохая самодельная печь для казана – свернутый в широкую трубу лист любой стали (обечайка) на несгораемой подставке или просто на грунте; развертку см. на рис. Пропорции заготовки примерно 3:4 (высота/длина). Пропорции топочного проема такие же, а его площадь – 1/8-1/10 площади заготовки. Топочная дверца не нужна. Готовить в такой печи можно и с дымком, и «азию» хорошего качества, и просто варить-тушить.

    Рассчитать длину заготовки на первый взгляд несложно: берем диаметр котелка по внешнему краю ободка, отнимаем от него 2,5-4 мм, для 3-12 л котелка соответственно и умножаем на π = 3,14. Даем еще припуск на сварочный шов (ок. 3 мм) и вырезаем заготовку. Ставим котелок, а он… или проваливается, или сразу застревает. Хотя, чтобы его от расширения при нагреве не заклинило, холодный котелок в холодной печке должен «ерзать» на 1,5-2 мм во все стороны.

    Дело в том, что тонкий металл сильно ведет при сварке. В производстве точные размеры заготовки и режим сварки подбирают по опытным образцам, причем подбор приходится делать каждый раз при смене сорта или даже партии листа. А затем точно выдерживать режим сварки, что при ручном ее способе невозможно.

    На самом деле длину заготовки для печки из металла нужно считать, исходя из ВНУТРЕННЕГО наибольшего диаметра котелка. А затем в углах лепестков, образующих венчик печи, делаем небольшие, 1,5-2 см, продольные прорези, и лепестки немного отгибаем наружу, а их края – вверх, пока котелок не сядет свободно на ободок. Делать обечайку шире и загибать лепестки вовнутрь нельзя, от теплового расширения они намертво вопьются в котелок и его не выдерешь.

    Примечание: металлические казаны такого типа во множестве есть в продаже, см. рис. ниже. Цена без котла – от 300 руб. Интернет-жулики часто выдают их за фирменные азиатские, о чем см. в конце. Тогда цену взвинчивают до «самаркандской».

    Для готовки с дымком и по-азиатски в такую печь нужны разные котелки. Под «азию» – поменьше уплощенный, садящийся в печь как описано выше, и обязательно с плотной крышкой. Под дымок – побольше, садящийся в венчик печи не более чем на 1/4 своей высоты, иначе заклинит.

    Примечание: в век повальной охоты за металлоломом почти забыт популярный когда-то казан из дырявой выварки на кирпичах, см. рис. А блюда с дымком, да и «азия» на такой вот несуразной уродине получались – пальчики оближешь.

    Видео: походная печь для казана

    Из трубы и баллона

    Простейшая печь для казана из трубы – просто ее отрезок на кирпичах, слева на рис. Не нужно только брать асбоцементную, прогревшись, осколками стреляется. Готовить на такой печи можно только с дымком, необходимого для «азии» и тушения томления добиться невозможно.

    Печи под казан из трубы и газового баллона

    Котелок подвешивают на треноге, высоту подвеса регулируют по погоде. Если дежурный по палатке опытный ходок, дымок завивается над кондёром ровным валиком и при довольно сильном ветре, а группа лопает – за ушами трещит. Впрочем, уже на второй день похода-«двойки» с нагруженным по норме «абалаком» за плечами за ушами трещит у всех. Даже «кришнаеды» (они одно время что-то здорово подались в пеший туризм) вовсю наворачивают бутерброды с салом и тушенку ложкой из банки.

    Для дачи или поездки на пикник более подойдет труба, немного доработанная, вторая слева поз. на рис. Ее болгаркой вверху и внизу пропиливают накрест и разводят лепестки в стороны. В нижних лепестках желательно просверлить отверстия и укомплектовать печку Г-образными штырями с заостренными нижними концами. Пришпилив ими печку к земле, резко уменьшаем вероятность кулинарной катастрофы. Готовить на модифицированной трубе можно, опять же, только с дымком.

    Примечание: длина отрезка трубы – 1,25-2 внешнего диаметра котелка.

    Печь под казан из баллона от бытового газа (справа на рис.) позволяет готовить уже и восточные блюда. По конструкции она вполне аналогична описанной выше обечайке из листа, но намного прочнее и долговечнее. Только вместо венчика из лепестков прорезают отдельно проем под малый котелок (для этого просто срезают верхушку баллона), а вокруг него на верхнем сгибе корпуса – дымогарные отверстия, так вся конструкция будет намного прочнее.

    Проем под котелок для плова вначале делают заведомо меньшим, а затем дрелью со шлифголовкой доводят до нужного диаметра. Помните, холодный котелок в холодной печи должен иметь возможность смещаться в стороны по горизонтали не менее чем на 1,5 мм!

    Блюда с дымком готовят в котле побольше, как описано выше. Но, если его днище округлое, ставить его в проем нельзя! Проем в баллоне не обладает упругостью венчика из тонкого стального листа, и котелок может заклинить и при мелкой его посадке, особенно если он уже порядком подкопчен. На такой случай печь-казан из баллона комплектуется вогнутой крестовиной из металлического прутка, крайняя справа поз. на рис.

    Видео: печь под казан из автомобильных дисков

    Пусть всегда будет Солнце!

    Что такое солнечная постоянная? Это количество энергии нашего светила, приходящееся на 1 кв. м. подставленной перпендикулярно его лучам поверхности. Энергия учитывается по всему спектру электромагнитного излучения, от сверхдлинных радиоволн до сверхжестких гамма-квантов.

    В космосе на орбите Земли солнечная постоянная (на всякий случай, по англ. su, только не Soviet Union, он SU, а solar unit) равна примерно 1366 Вт/кв. м. На географической широте 45 градусов без атмосферы – около 966 Вт/кв. м. Летом в средних широтах с учетом влияния атмосферы – немного менее 800 Вт/кв. м.

    Примечание: летом, при высоком стоянии Солнца, поглощение его излучения в воздухе с лихвой компенсируется тем, что атмосфера перерабатывает несущие большую энергию жесткие кванты (от дальнего УФ до сверхжесткого гамма) в тепловое излучение и видимый свет. Это, кстати, одна из причин, по которой столь популярные в фантастике прошлого орбитальные гелиоэнергостанции в обозримом будущем как проекты не рассматриваются. Уловить «пробойные» кванты очень трудно, а солнечные батареи и коллекторы они портят будь здоров. Пока наземные солнечные электростанции оказываются эффективнее и долговечнее.

    Но какое все это может иметь отношение к ухе и плову? Самое прямое: для их приготовления требуется тепловая мощность в 230-240 Вт/л. Если взять варочную посудину, хорошо поглощающую излучение, но плохо проводящую тепло, чтобы уменьшить обратную теплоотдачу в воздух, то должным образом спроектированного отражателя площадью в 0,7 кв. м хватит на приготовление 1,5-2 л еды.

    Самодельная солнечная печь

    Неизвестно, кто и когда первым проделал подобные расчеты, или самодельная солнечная варочная печь родилась на наитию, но уже на широте Ростова-на-Дону или даже Липецка она исправно варит-парит, см. рис. Причем точный, дающий идеальную фокусировку отражатель не требуется. Достаточно картонки, оклеенной алюминиевой фольгой, напр. рукавом для запекания. Металлизированный пластик не годится, он слишком много сквозь себя пропускает.

    Однако, может возразить сведущий кулинар, 2 л для казана мало. Определенный вековым опытом в Средней Азии минимальный объем варочной посуды для плова равен пол-чарыка. Это мера объема традиционная (корзина по-русски), не стандартизованная. Размер чарыка довольно сильно меняется от места к месту, но в любом случае котелок для казана должен быть вместимостью не менее 4,5 л.

    И вот тут обнаруживается удивительное обстоятельство: прекрасный плов в солнечной печи получается даже в ковшике на 1 л. Почему – пока неясно. Скоре всего потому, что при нагреве излучением величина температурного градиента между содержимым посуды и объемом топки не имеет значения. Соответственно, и закон квадрата-куба тут не действует. Поэтому и толстостенный котел не нужен, готовить на солнечном казане можно в любой кастрюле.

    Остается разобраться с отражателем. Он не обязан сводить лучи «в точку», но должен хорошо улавливать и направлять на посуду рассеянное излучение небосвода, иначе солнечной постоянной не хватит и в Бухаре на супчик из потрошков.

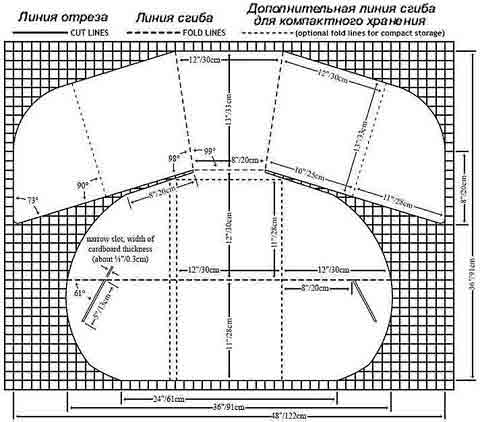

    В настоящее время задача построения такого отражателя решена на компьютерах. Чертёж – на рис., о материалах уже сказано. Для более высоких широт шаг координатной сетки и размеры всего рефлектора можно увеличивать, но севернее параллели Рязани делать его уже нет смысла: величина su до кулинарии не дотягивает.

    Чертеж отражателя самодельной солнечной печи

    Примечание:собирается печь просто: концы рефлектора в 73 градуса, по чертежу, вставляются в узкие косые прорези контррефлектора (narrow slot на чертеже).

    О солнечной посуде

    Варочная посуда для солнечной печи не обязательно должна быть черной и закопченной. Ее поверхность может быть и светлой металлической. Но обязательно – шероховатой или зернистой, чтобы давала диффузное отражение. Тогда рефлектор отраженное от посуды излучение переотразит обратно на нее же. А направленный поляризованный блик от полированной поверхности уйдет без толку в пространство.

    Примечание: кстати говоря, и сами жители Средней Азии в век высоких и энергосберегающих технологий быстро научились собирать и использовать свое природное богатство – жаркое Солнце. Бытовые солнечные печи «Узбекистан» на мировом рынке успешно конкурируют с итальянскими «Галилео» и французскими «Оделио». Разработан прототип «Узбекистана» был еще в СССР в инициативном порядке, но при тогдашнем отношении к «ширпотребу» и дешевом органическом топливе ждал своего часа до наших дней.

    Казан и тандыр

    Вспомним, а ведь вторая непременная принадлежность кавказско-азиатской кухни – тандыр. Можно и его как-то совместить с казаном? Можно, и очень даже просто.

    Тандыр с казаном

    Большинство из имеющихся в продаже готовых тандыров опционально, по желанию покупателя, комплектуются котлом и подставками под него. Есть подставки на тандыр под котлы в продаже и отдельно. Тандырные котлы для плова имеют особенность: приливы трехгранной формы под ручками, они образуют щель, обеспечивающую выход дымовых газов. Такие котлы ставят прямо в горло тандыра.

    Если подбирать котел к самодельному тандыру отдельно, то можно брать любой подходящий по диаметру. Вогнутую крестовину под котел для плова, наподобие описанной для печи из газового баллона, несложно сделать самому.

    Для приготовления блюд с дымком или требующих томления при пониженной температуре, на горло тандыра ставят подставку повыше, см. рис. А на армянский тонир просто укладывают перекладину и подвешивают к ней котел на нужной высоте.

    О печах «Самарканд»

    Печь-казан «Самарканд» (см. рис. справа) вполне заменяет кирпичную печь для «азии», а обходится не в пример дешевле: кулинарный «Самарканд» с казаном на 6 л и весом в 40 кг можно купить за 15 000 руб., причем от плова из него не откажется и упомянутый выше бай в зеленом пиджаке с золотыми пуговицами. Но популярность «Самаркандов» вызвала изрядную путаницу.

    Во-первых, критики возмущаются: где шамотная футеровка? Где прогары со сборниками? Именно от этих дорогостоящих и лишающих печь мобильности частей и позволил отказаться корпус «Самарканда» из современной жаропрочной стали. Просчитав его как следует в увязке со штатным котлом, конструкторы добились режима томления, как в большой кирпичной печи. И минимальный объем котла при этом удалось уменьшить с 40-50 л до 5-6. Тепловая мощность для разных блюд регулируется уже подачей воздуха в топку, а не выбором дров, карагач-чинар-саксаул-тополь и пр.

    Но главная путаница вокруг «Самарканда» в том, что в интернете предлагают массу подделок, причем нередко напрямую от производителя. Фирма тут не виновата, она выпускает и отопительные печи с варочной поверхностью, и другие разные. А торговцы-невидимки не упускают возможности взять обычную печь и продать по цене специальной.

    Первоначальный отсев сомнительных предложений можно сделать по релизам и анонсам продавцов-перекупщиков. Они, конечно, слыхали о Фау-1, 2, знакомы с легендами о Фау-3, но, будучи, мягко говоря, не очень-то грамотными, не знают, что «фау» – это буква немецкого алфавита V, а само название «чудо-оружия» происходит от Vergeltung (фергельтунг, возмездие). Поэтому название фирмы пишут Feringer, тогда как она называется Veringer. Прямые контрагенты производителя таких ошибок, конечно, не делают.

    Следующий, и заключительный, этап проверки предложения уже обычный: требуем сертификат на печь. В нем должно быть точно указано ее назначение. В любом случае, даже оригинальный «Самарканд» ценой менее 15 тыс. руб. – обычная отопительно-варочная печь. «Байского» плова в ней не получится.

    Опасный конкурент

    В принципе, такой же, как в казане, характер прогрева пищевой массы, может обеспечить индукционная плита с самой обычной кастрюлей. Но пока – только в принципе. Практически на индукционных плитах получается еда на каждый день. Однако микропроцессорное управление технологическим процессом таит в себе большие возможности, не требуя радикального изменения в конструкции. Так что кто знает…

    В заключение

    Читатель может спросить: а стоит ли овчинка выделки? Плов как плов и уха как уха получаются просто в кастрюле в духовке. Что ж, попробуйте в выходные на даче сварить уху хотя бы «над трубой». Поставить ее на 4 обломка кирпича дело нехитрое. А результат покажет, стоит ли стараться дальше.

    День добрый! Имею стальную плиту с вырезами для двух казанов. Была в своё время печь, но очень неважно функционировала, поэтому мы её разобрали. Теперь хотелось бы построить что-то типа древнеримской, которая описана в начале статьи. Можно ли где-то найти порядовку такой печи? Или получить хотя бы консультацию на эту тему? Заранее благодарю.

    Здравствуйте! Порядовок римских плит нет, т.к. тогда не было общих стандартов на кирпич и тесаный камень, да и теплотехники тоже не было. Мастера строили каждый по-своему. С другой стороны, у вас ведь казаны не такие, в которых варится целая свинья или баран?

    Если хотите получить какие-то целевые рекомендации, снимите размеры своей стальной плиты, в т.ч. и конфорок. Точность – до 1 мм. Сделайте чертеж, не обязательно по всем правилам, лишь бы понятно было, и присылайте. Тогда, наверное, что-то подскажем. Возможно, и готовая порядовка под вашу плиту отыщется.

    День добрый! Спасибо за ответ.
    Была печь. Просто печь…

    Смотрите также:
    31.10.2018

    Советы по изготовлению дымохода для буржуйки Буржуйка – печь длительного горения, которая появилась в период гражданской войны. В те печальные для народа годы она сыграла большую и незаменимую роль, спасая людей от холода. Сегодня буржуйки используются в качестве...

    31.10.2018

    Как самостоятельно сделать буржуйку из газового баллона, работающую на дровах? Если требуется обеспечить доступный по материальным тратам и простой по выполнению качественный обогрев гаража или небольшого дачного домика, стоит выбрать отопление на обычных дровах. Для...

    31.10.2018

    Ракетная печь длительного горения своими руками Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
