Печь на отработанном масле с водяным контуром

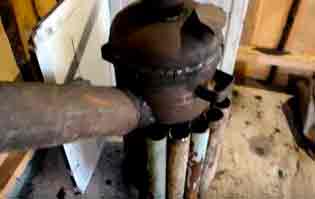

Чем отличается печь на отработке с водяным контуром от других устройств

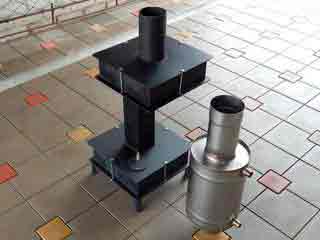

Печь универсальная «Тагаз»

Потребность обогреть подсобные помещения, гаражи и теплицы подвигла многих домашних умельцев на создание таких отопительных приборов, которые отличаются малым потреблением недорого топлива, а в некоторых случаях и вовсе бесплатного. Примером таких устройств может служить разнообразие печей на отработке с водяным контуром или без такового.

Отработка представляет собой техническое масло, которое уже не может использоваться по первоначальному назначению и по всем правилам подлежит утилизации. Однако наши доморощенные умельцы решили вместо утилизации использовать отработку в своих целях и изобрели самодельные отопительные устройства, в которых вместо традиционного топлива используется техническое отработанное масло.

Естественно, что для отопления жилого дома такие устройства не применяются, но для создания комфортной температуры в гараже, строительной бытовке, теплице или в бане они вполне подходят.

Принцип работы и конструкция печки на отработке

Принцип действия подобной печи заключается в том, что топливо, а именно отработанное масло, сгорает в двух камерах. В первой горит непосредственно сама отработка, во второй догорают, образовавшиеся в процессе первоначального горения топочные пары и газы. Именно во второй камере происходит выделение тепла, температура которого существенно превышает температуру горения самой отработки.

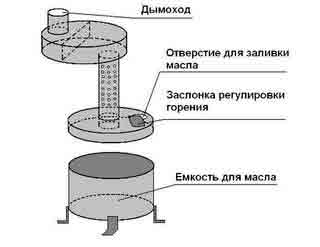

Конструкция печи представляет собой два резервуара, соединяемых трубой, через которую подается необходимый для процесса горения воздух.

Отработка заливается в нижний резервуар, который оснащается заслонкой, позволяющей регулировать подачу воздуха. Соединительная труба для лучшего поступления воздуха в верхний резервуар делается с многочисленными отверстиями диаметром около 8–10 мм.

При поджоге масла, находящегося в нижнем резервуаре, начинают выделяться пары, которые поступают в соединительную трубу.

Там смешиваясь с кислородом, которого много в воздухе, пары продолжают свое горение с большей интенсивностью, поскольку поступление кислорода не ограничивается заслонкой, как в нижнем резервуаре. Остатки продуктов сгорания выводятся при помощи дымоходной трубы, которая должна располагаться наверху второго резервуара.

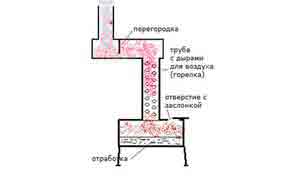

Это всего лишь общая схема, как работает печка на отработке даже с водяным контуром. Сама же конструкция в каждом отдельном случае может видоизменяться в зависимости от выбранного материала для изготовления частей печки, ее функциональности и прочих условий.

Разновидности печей на отработке

Соорудить подобные отопительные устройства можно, используя:

  • листовую сталь;
  • бывшие в употреблении баллоны из-под газа;
  • металлические бочки и прочие емкости из металла, при условии, что толщина их стенок не будет меньше 5 мм.

Если используется листовая сталь, то соединение отдельных частей устройства необходимо производить при помощи электродуговой сварки. Печь должна разбираться на составные части для того, чтобы очищать ее от скопления золы, шлаков и прочих продуктов сгорания масла.

Печь сделанная из газового баллона по своей конструкции, практически, ничем не отличается от той, которая производится из листовой стали. Здесь лишь отсутствуют сварочные работы по сооружению корпуса самой печи, поскольку баллон является герметичным резервуаром.

Однако если печь сделанная из стали может служить в качестве варочной плиты, так как верхняя плоскость горизонтальная, то устройство, произведенное из баллона такую возможность исключает.

Более эффективной будет печь на отработке, в конструкцию которой входит такая функция как наддув. Для этого может использоваться бытовой вентилятор или автомобильный. Водяной контур в этом случае необходимо укомплектовать циркуляционным насосом, который будет в принудительном режиме прогонять теплоноситель по трубопроводу и далее через радиаторы отопления.

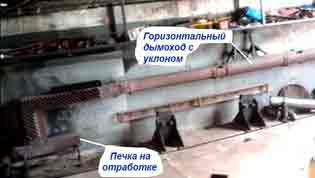

При таком решении угол наклона труб не будет играть такой существенной роли, как при естественной циркуляции теплоносителя. Такой котел в состоянии обогревать довольно значительные площади. Экономичность подобного устройства выражается в потреблении всего одного литра отработанного масла за час непрерывной работы печки. При таком расходе в помещении стабильно поддерживается температура равная 14–15 градусам выше нуля.

Если требуется повысить температуру в помещении, стоит лишь увеличить зазор для поступления большего количества воздуха в первую камеру сгорания или увеличить мощность наддувного устройства.

Преимущества и недостатки печек на отработке

Самым главным достоинством подобных устройств является их низкая себестоимость и экономичность, вследствие использования бросового топлива. Кроме этого такие отопительные приборы обладают следующими преимуществами:

  • Простота конструкции, которая исключает какие-либо поломки. Здесь практически нечему выходить из строя.
  • Печь можно эксплуатировать при любых минусовых температурах.
  • Помещение площадью до 20 квадратных метров нагревается буквально через полчаса после начала горения отработанного масла.
  • Существует реальная возможность обогревать большие помещения путем устройства водяного контура. Для этого в верхней части отопительного прибора монтируется теплообменник, который подсоединяется к системе отопления помещения либо здания в целом.
  • Печи на отработке не зависят от наличия электроэнергии, газа. Для них не требуется составления проекта подключения и регистрации в соответствующих службах.
  • Печь может использоваться не только для обогрева, но и в качестве варочной плиты.
  • Для их изготовления можно воспользоваться материалами, которые не требуется покупать.
  • Небольшие габариты и компактность всех узлов дает возможность транспортировать печку даже в легковой машине.
  • В достаточной мере пожаробезопасное сооружение, благодаря отсутствию открытого огня.

Но, несмотря на все достоинства, подобные обогреватели не лишены и своих недостатков.

Простая конструкция такого обогревателя не освобождает от устройства дымохода в любом помещении – гараже, теплице. При этом дымоход необходимо сделать таким, чтобы ни одна его часть не была горизонтальной, а общая длина составляла не менее 4 метров, в противном случае естественная тяга будет недостаточной для полноценного функционирования обогревателя на отработанном масле.

Котел на отработке требует частого очищения. В очистке нуждается резервуар, куда наливается отработка, а также должен очищаться дымоход.

Какие требования предъявляются к печам на отработке

Отопительное устройство должно располагаться на абсолютно ровной горизонтальной поверхности, чтобы уровень масла в нижнем резервуаре относительно верха его бортиков находился на равном расстоянии.

Комплектующие подобного обогревателя должны выполняться из термостойких и качественных материалов. Уклон дымохода в самом начале необходимо сделать под углом в 30 градусов, после этого придать ему строго вертикальное положение и вывести его за пределы отапливаемого помещения. Для изготовления дымохода требуется сталь толщиной не менее 3 мм, и только наружная его часть может быть сделана из оцинкованной жести или асбестоцементной трубы. Диаметр дымоотводящей конструкции либо его внутреннее сечение не должно быть менее 10 см в поперечнике.

Конструкция нижнего резервуара должна оборудоваться заслонкой, которая легко поворачивается. Это позволит регулировать мощность печки и контролировать расход масла. Толщина стенок резервуара, куда наливается отработка, не должна быть меньше 3 мм.

Отверстия в соединительной трубе, как и она сама, могут иметь разный размер, но они должны быть пропорциональными. Диаметр отверстий должен иметь размер соответствующий 1/10 диаметра самой трубы.

Заключение

Печи на отработке в большинстве простые и экономичные конструкции. Однако при их изготовлении и эксплуатации не следует забывать о мерах противопожарной безопасности, даже в гараже. Прежде, чем приступить к изготовлению печки, необходимо иметь перед собой четкий и ясный чертеж и материал для изготовления обогревателя.

Источник: http://gidotopleniya.ru/pechi-kaminy/pech-na-otrabotke-s-vodjanym-konturom-otlichija-8552

Печь с водяным контуром на отработке своими руками

Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограммов сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.

В то время, как обычные печи довольно дороги в эксплуатации, а также менее эффективные для небольших помещений, печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов». Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив всего несколько часов (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть видео и чертежи из этой статьи.

Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже очень старые печи на отработанном масле через знакомых или используя специальные доски объявлений. Но, если вы хотите сэкономить, советуем прочесть нашу статью до конца. Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).

Как работает агрегат на отработанном масле


Перед тем, как приступить к изготовлению оборудования своими руками, советуем ознакомиться с принципом работы этой печи. Конечно, можно посмотреть видео, но там вы не найдете ответа на многие вопросы, которые у вас возникнут в процессе.

Прелесть этой конструкции в простоте, на первый взгляд мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум,

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединяются трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлическая бочка. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, да и стоит она дешевле, однако прослужит бочка значительно меньше, ведь состоит, ка правило, из довольно тонких листов железа.

Зачем нужен водяной контур

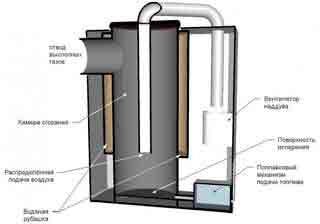

Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – воспользоваться вентилятором. Если в доме несколько комнат, то сделать это не удастся. Тут на помощь приходит водяной контур. Говоря простым языком, такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.

Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится выход в отопительный контур, куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода.

Сам агрегат при постоянной эксплуатации подвергается высоким нагрузкам, поэтому советуем использовать для изготовления толстое железо.

Источник: http://poluchi-teplo.ru/pch/maslyanaya/pech-s-vodyanyim-konturom-na-otrabotke.html

Изготовление котла на отработанном масле

Кроме твердотопливных, дизельных, газовых или электрических котлов в доме можно использовать устройства на отработанном масле. Перспектива применения таких агрегатов является большой, ведь количество механизмов, которые нуждаются в масле для своей работы, постоянно растет. Поэтому стоит купить или же самостоятельно сделать котел на отработке.

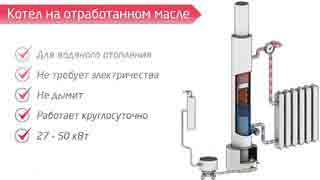

Принцип работы котлов на отработке

Все котлы, которые используют отработанное масло, работают по одному принципу, который заключается в испарении масла и сжигании его пара. Однако здесь не все так просто.

Дело в том, что отработанное масло является веществом, которое содержит много присадок, тяжелых металлов и различных элементов. И чтобы при сгорании топлива они не вылетали в дымовую трубу, нужно сделать так, чтобы внутри котла для обогрева дома температура достигала 600 °С. Именно в таких условиях происходит полное окисление этих элементов.

Испарение масла может происходить двумя способами:

  1. Литье его на раскаленную емкость, которую называют чашей сгорания.
  2. Поджигание жидкого вещества. При этом выделенный пар догорает в специальных камерах.

Поскольку этих способов только два, каждый хозяин может сделать котел отопления своими руками в двух модификациях. Их можно увидеть в разных видео или на многих фото.

Материалы для котла с чашей сгорания

Чтобы сделать этот самодельный котел для обогрева частного дома, нужно запастись такими материалами:

  1. 2 трубы с диаметром 60 и 66 см. Длина отрезков – 70-90 см. Толщина стенок – 4-5 мм.
  2. Труба с диаметром 14 см.
  3. Труба с диаметром 8 см.
  4. Трубка с диаметром 2 см.
  5. Трубка с диаметром 1 см.
  6. Лист жаростойкой стали. Толщина 4-5 мм.
  7. Чаша, сделанная из стали.
  8. Двойная дверка с прокладкой и шнуром из асбеста.
  9. Вентилятор.
  10. Насос подачи отработанного масла.
  11. Масляный фильтр.
  12. Емкость для масла.
  13. Зажим от капельницы.

Изготовление основной части котла

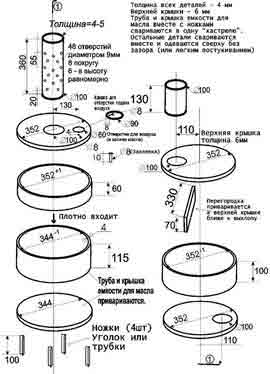

Она представляет собой корпус с водяной рубашкой, каналом подачи воздуха и трубкой, через которую поступает отработка. У днища конструкции с водяным контуром находится дверца для извлечения чаши, а также для поджигания пара масла.

Изготовление основы котла для обогрева дома включает такие этапы:

  1. Вырезание в трубе с диаметром 60 см двух отверстий. Первое, квадратное, делают внизу, второе, круглое – неподалеку от верха. Что касается размеров, то нижнее отверстие может иметь любые (главное, чтобы могла поместиться рука и была возможность вытащить чашу). Диаметр верхнего может быть равным 14 см.
  2. Приварка к вырезанным отверстиям горловин. Их толщина должна достигать 5 см.
  3. Приварка к низу трубы кольца с шириной 3 см. Кольцо (обечайку) надевают на конец конструкции так, чтобы плоскости двух частей пересекались под прямым углом.
  4. Подготовка внешней трубы. Ее длина должна быть на 0,5 см меньше высоты внутренней части. Образованный зазор будет закрыт сварочным швом. В этой трубе вырезают отверстия для дымохода, дверцы, патрубков подачи и возврата теплоносителя. Последние два делают вверху и внизу.
  5. Надевание внешней трубы на сделанную конструкцию и сварка двух частей.
  6. Приварка еще одного кольца. Его устанавливают вверху, закрывая пространство между трубами.
  7. Приварка патрубков для подачи и возврата воды.
  8. Заглушка одного из патрубков и проверка герметичности водяного контура.
  9. Вырезание 2 кругов из листового металла. Диаметр обоих – 66 см. В одном круге надо сделать отверстие для трубы подачи воздуха. Диаметр отверстия – 13 см.
  10. Сварка кругов и сделанной конструкции.
  11. Изготовление канала для подачи воздуха. Этот канал должен представлять собой трубку с диаметром 6-8 см. Длина трубки может быть больше высоты сделанной конструкции на 10-15 см. В ней нужно сделать одно отверстие. Оно должно находиться на расстоянии 50-60 см от одного конца.
  12. Изготовление канала для подачи масла. Он будет размещаться внутри трубы для подачи воздуха. Для его изготовления берут два отрезка трубки с диаметром 1 см (длина одного – 45-50 см, второго – 6-8 см) и сваривают их так, чтобы образованный между ними угол достигал 130-150 °.
  13. Установка трубки для подачи масла в канал для подачи воздуха. Принцип работы заключается в том, чтобы короткий конец трубки вошел в отверстие внешней трубы. Внутреннюю конструкцию центрируют во внешней и приваривают к ней. Желательно, чтобы нижние концы обоих элементов были на одном уровне.
  14. Размещение воздуховода в котел своими руками и приварка к верху конструкции. Размещать нужно так, чтобы между нижним концом канала подачи воздуха и дном котла для обогрева дома было 25-30 см.
  15. Размещение чаши в котел из трубы.
  16. Фиксация дверцы.

Организация капельной подачи масла

Для этого выполняют такие действия:

  1. Отрезают от трубы с диаметром 8 см кусок длиной 30-40 см.
  2. Делают в трубе два отверстия: одно 2 см от низа, другое 4 см от верха. Диаметр отверстий – 1 см.
  3. К отверстиям приваривают штуцеры.
  4. К нижнему концу трубы приваривают круг с дыркой по центру. Диаметр отверстия – 1 см.
  5. К этому отверстию приваривают штуцер.
  6. Аналогичные действия делают на другом конце. Однако отверстие должно иметь диаметр 3-4 см, и вместо штуцера приваривают гайку с соответствующими размерами. В эту гайку нужно закрутить длинный болт, который будет выполнять функцию стержня регулировки. В заглушке нужно сделать несколько малых отверстий для движения воздуха.
  7. На штуцерах закрепляют гибкие шланги. Две боковые гибкие трубки опускают в емкость с маслом. Перед этим на конце шланга, закрепленного на нижнем боковом штуцере, ставят насос, присоединяют еще отрезок трубки с масляным фильтром на конце.
  8. На короткий шланг, присоединенный к штуцеру на нижнем конце трубы, ставят зажим от капельницы или какой-то его аналог. Этот элемент позволит управлять подачей отработанного масла.
  9. Конструкцию со шлангами подвешивают в вертикальном положении.
  10. Под концом шланга с зажимом размещают воронку, от которой отходит гибкая трубка. Ее соединяют с трубой, которая находится внутри воздуховода.

После этого самодельный котел для обогрева дома является готовым. Стоит сказать, что его использование является непростым, ведь после каждой смены масла нужно настраивать подачу топлива, а точнее частоту капель.

Изготовление пиролизного котла

Такой отопительный котел для дома представлен небольшим количеством модификаций. В открытых источниках и на разных фото встречается один его чертеж. Он разработан так, что КПД отопительного агрегата с водяным контуром является максимальным. Поэтому перед тем, как сделать котел на отработанном масле, нужно подготовить материалы в соответствии с размерами чертежа. Возможен и другой принцип: заготовка материалов согласно размерам, измененным с соблюдением строй пропорции.

Согласно разным видео о том, как построить или сделать отопительные устройства, пиролизные самодельные котлы отопления изготавливают так:

  1. Делают емкость для заливки масла. Для этого осуществляют сварку металлического круга с диаметром 516 мм и трубы, которая имеет такой же диаметр. Ее высота – 172,5 мм, толщина стенки – 6 мм.
  2. До дно емкости приваривают ножки с высотой 150 мм. Ножки делают из такого материала, как профильная труба.
  3. В емкости делают дырку (диаметр 20 мм). К ней приваривают трубку подачи масла.
  4. Делают крышку емкости. Ее сваривают из трубы (диаметр 528 мм, высота 90 мм, толщина стенки 6 мм) с кругом, который имеет 3 отверстия. Диаметр круга 528 мм. Диаметры дырок: 150, 90 и 8 мм. Расстояние между центрами 2 больших отверстий – 195 мм. Расстояние между меньшими дырками 4 мм. Самое малое отверстие должно закрываться крышкой (диаметр 135 мм). Крышка должна закрепляться на заклепке (диаметр 12 мм, высота 15 мм). Диаметр дырок для заклепки – 8 мм.
  5. Делают камеры пиролиза и сгорания. Они представляют собой одну трубу с высотой и диаметром 540 и 150 мм соответственно. Толщина стенки 6 мм. В этой трубе должно быть 48 размещенных в 6 рядов отверстий. Диаметр каждой дырки – 13,5 мм. Расстояние между нижним рядом и концом трубы – 30 мм, между верхним рядом и другим концом – 82,5 мм. Эту трубу приваривают к сделанной крышке.
  6. Изготавливают камеру догорания. Ее делают из двух кругов (диаметр 528 мм, толщина 9 мм), трубы с таким же диаметром (высота 150 мм) и перегородки с размерами 495х105 мм. В кругах должно быть по отверстию. Диаметр – 150 мм. Расстояние между центром круга и дыркой – 165 мм. Круги нужно размещать так, чтобы дырки были на противоположных концах диаметра камеры. К верхней крышке поближе к отверстию приваривают перегородку. Сваренную камеру приваривают к основной конструкции.

К верху котла для обогрева частного дома приваривают теплообменник. Он должен напоминать собой плоский ящик с водяной рубашкой и большим количеством водных трубок в середине. В ящике должно быть два отверстия (диаметр 150 мм). Одну дырку делают в днище возле одного угла. Вторую – вверху возле противоположного по диагонали угла. К этому отверстию приваривают дымоход. Водяной контур размещают так, чтобы нижнее его отверстие совпадало с верхним отверстием камеры догорания.

Источник: http://poluchi-teplo.ru/kotlyi/dr/izgotovlenie-kotla-na-otrabotanno-masle.html

Печь на отработанном масле с водяным контуром: чертежи, фото

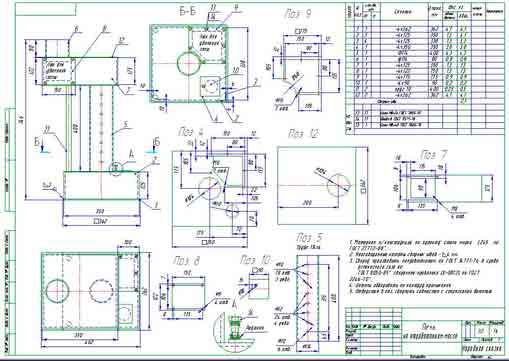

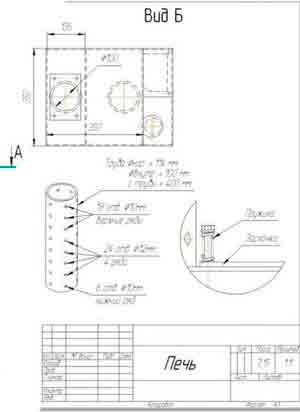

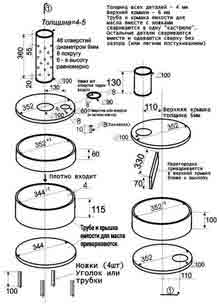

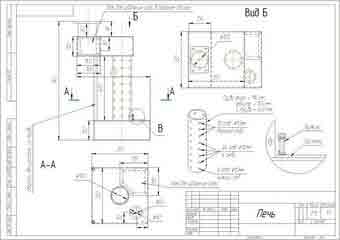

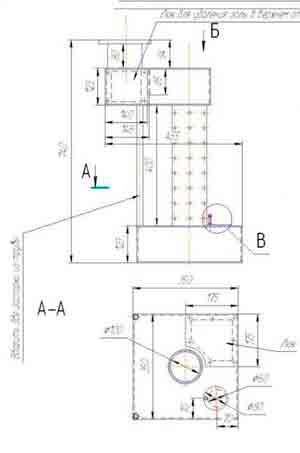

Подробные чертежи печи на отработанном масле с водяным контуром для отопления гаража: фото печи сделанной своими руками с описанием.

Конструкция обычной печки на отработке состоит из двух камер, нижняя — это ёмкость для топлива, верхняя это теплообменник, между камерами приварена труба с боковыми отверстиями — это камера для сгорания паров кипящего масла.

Масло само по себе не горит, горят его пары, чтобы масло начало испаряться нужно в нижний бак налить масло и треть стакана бензина. Затем фитилём на палке через отверстие поджигаем бензин в бачке. Бензин сгорая выделяет тепло, масло закипает и начинает испаряться, пары воспламеняются и горят в трубе.

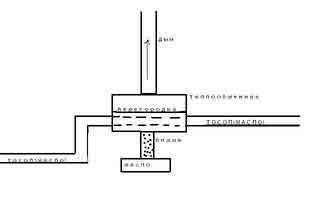

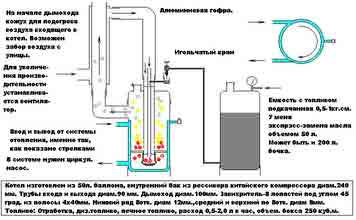

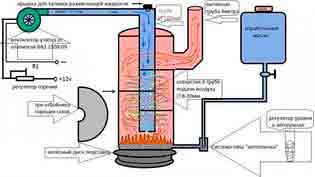

На рисунке показана схема печки.

Автор изготовил самодельную печку на отработке но уже с теплообменником для воды, под отопление гаражного бокса площадью 50 м².

Ёмкость котла 24 л, подключен циркуляционный насос, общая емкость всей отопительной системы 80 литров, система заполнена антифризом.

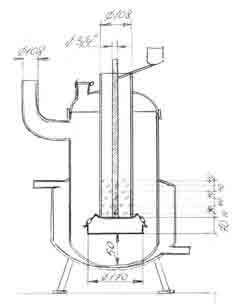

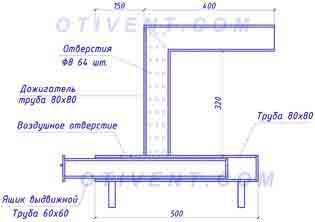

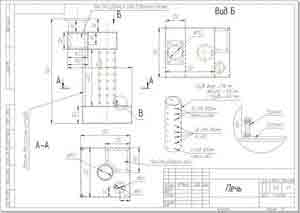

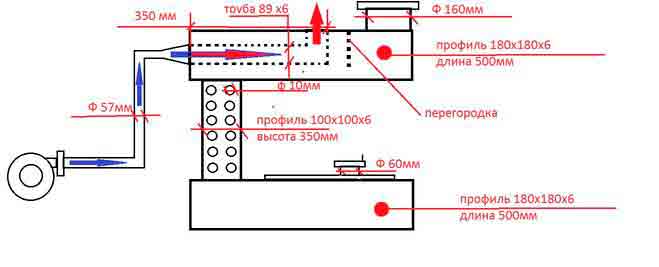

Этот самый чертеж печи более крупным планом.

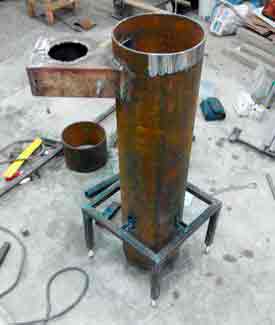

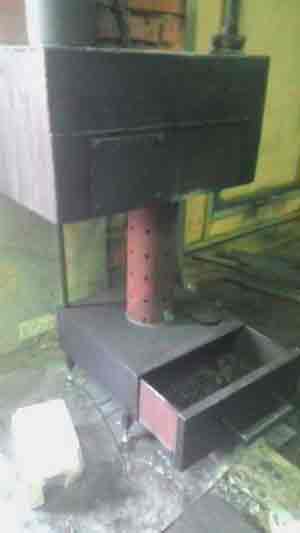

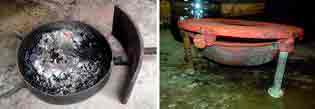

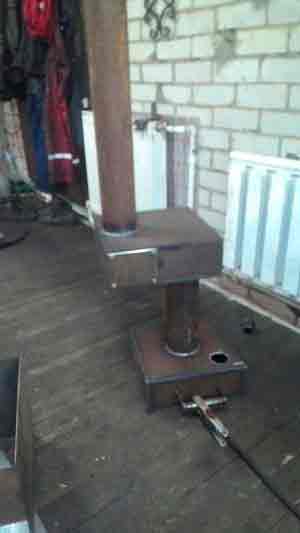

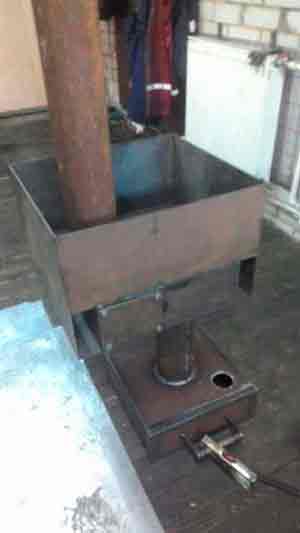

Процесс изготовления показан на фото.

В верхней камере предусмотрена съёмная боковая крышка для чистки сажи, на нижней камере есть отверстие с заслонкой для регулировки подачи воздуха.

Над верхней камерой приварен бак для нагрева воды.

В нижней камере сделан выдвигающийся ящик для доливки отработанного масла.

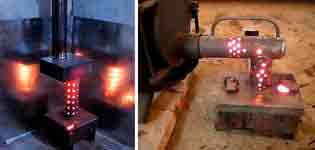

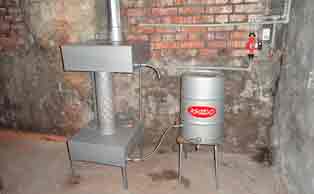

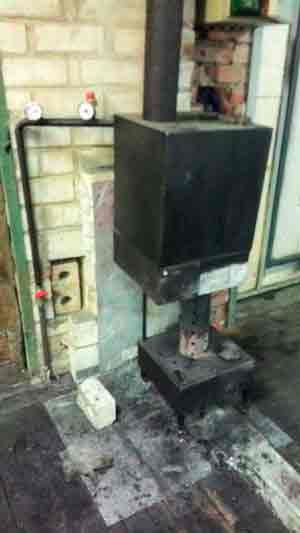

Общий вид самодельной печи с водяным контуром, расход отработки — примерно 1 литр на час горения.

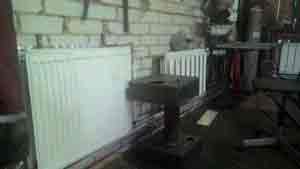

Эта самая печь с увеличенным баком.

На этом видео автор показал свою самодельную печь на отработанном масле в работе.

Источник: http://sam-stroitel.com/pech-na-otrabotannom-masle-s-vodyanym-konturom.html

Печь на отработанном масле

Печь для отопления гаража и подсобных помещений не обязательно должна работать на дровах или на газу. Да и электрическое отопление выйдет дорого. А вот использование различных горючих отходов сделает вашу отопительную систему предельно дешевой. Если же при этом вы сделаете ее своими руками из подручных материалов – это будет самая экономичная обогревательная система.
В качестве топлива часто используется отработанное масло. Найти его можно в автомастерских и даже в Макдональдсе. Да, можно использовать и растительное масло. Лишь бы горело.

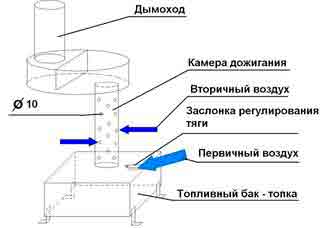

Принцип работы печи на отработанном масле

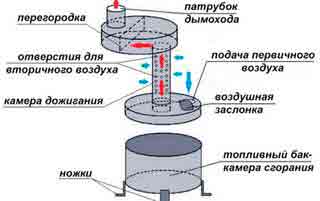

Вся конструкция состоит из двух емкостей, соединенных перфорированной трубой. Масло наливается в нижнюю емкость. Сверху наливается горючая жидкость, которую поджигают. Масло нагревается и его пары начинают подниматься вверх. В трубе они смешиваются с кислородом и загораются. Верхняя емкость пропускает через себя горячий дым и нагревается. А далее через дымоход продукты горения выводятся наружу.

Ни в коем случае нельзя заливать горючую жидкость, если печь работает. Она может попросту взорваться!

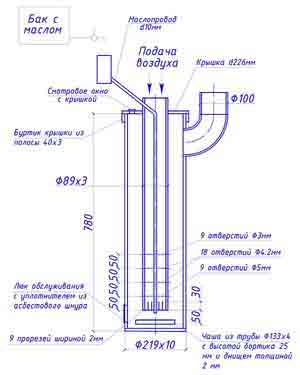

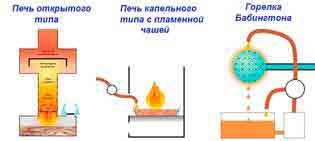

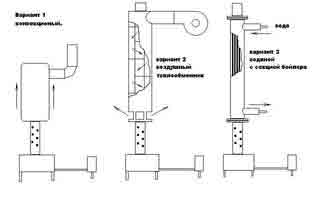

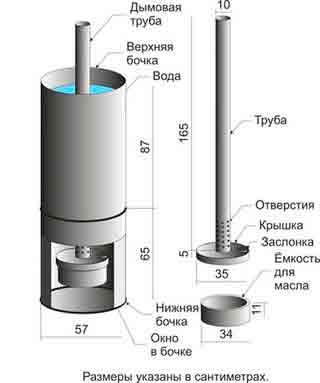

Посмотрите на разные чертежи печей на отработанном масле. Первый – описанный выше. Второй – капельная печь.

Капельная печь куда более безопасна. Масло подается постепенно, попадает на горячую чашу и испаряется. Но в изготовлении она сложнее.

Капельная печь на отработанном масле своими руками

Сделать такую конструкцию можно из баллона или трубы. Если есть ненужные листы металла и навыки сварки – тоже неплохо. Только времени уйдет больше. Для создания первого варианта вам понадобится труба с толщиной стенки не менее 1 см. Диаметр лучше взять около 21 см. Высота 78 см. И найдите кусок листовой стали, а также трубу для дымохода диаметром 10 см для патрубка и 11,5 для самого дымоотвода.

  1. Из листовой стали вырежьте и приварите дно. Толщину возьмите не менее 5 мм.
  2. Из болтов сделайте ножки и приварите их ко дну.
  3. На высоте 7 см от дна вырежьте смотровое отверстие. Через него вы будете контролировать процесс и разжигать печь. Вырезанный кусок используйте в качестве дверки. Для герметизации используйте асбестовый шнур.
  4. С обратной стороны на расстоянии 10 см от верха приварите патрубок для дымоотводной трубы. Толщина стенки не менее 4 см, а диаметр 10 см.
  5. Далее привариваем крышку из металла толщиной не менее 3 мм. Вырежьте два отверстия – в центре диаметром 9 см, а сбоку – 1,8 см. Для маленького изготовьте крышку, которая также станет и предохранительным клапаном.
  6. Следующим шагом изготавливаем трубу для подачи кислорода и топливных газов. Длина ее должна быть 76 см, толщина стенки 3 мм, а диаметр 9 см.
  7. Просверлите в трубе дырки с частотой 9 штук на окружность. Диаметр – 5мм, расстояние от края 5 см. Следующие два ряда на расстоянии 5 см – 8 штук. Затем снова ряд на 9 отверстий.
  8. С той же стороны трубы сделайте прорези толщиной 1,6 мм и высотой 3см. Всего по окружности их нужно 9шт.
  9. На другом конце трубы вырежьте отверстие диаметром 1см, отступив на 5-7 мм от края. В него вставляется трубка подачи топлива. Ее диаметр тоже 1см, а толщина стенки 1мм. Заканчиваться трубка должна на одном уровне с трубой подачи воздуха. Длин зависит от расстояния до бака с топливом.

10. В отверстие на крышке просуньте трубу. Расстояние до дна должно остаться 12 см.

11.Теперь необходимо создать чашу для топлива. Для этого следует от трубы диаметром 13 см с толщиной стенки 4 мм отрезать кусок 3см.

12. Из стали толщиной 2 мм вырежем круг диаметром 22 см и приварим к трубе чаши. В нее будет подаваться топливо.

13. Осталось собрать всю конструкцию. Для этого внутри корпуса на высоте 7 см от дна установим чашу. Она должна быть доступна из смотрового окна.

14. Устанавливаем крышку.

15. На патрубок для дымохода одеваем дымоотводную трубу: диаметр 11,5 см, стенка не менее 4 мм.

Уличную часть дымохода надо утеплить. Высота дымохода не менее 5 м, направление – вертикально вверх.
Собственно и все, печь собрана. Можно заняться ее испытанием.

Уложите в чашу бумагу и полейте ее горючей жидкостью. Подожгите и подождите, пока все почти прогорит. Только в этот момент, когда огня почти нет, начинайте подачу масла.

Такая печь имеет расход до полутора литров в час, а отапливает помещение до 150 кв. м. Вам необходимо следить за ней, так как все же это не самая безопасная конструкция. Лучше всего предусмотреть кожух для перфорированной трубы или поставить ее в металлический ящик, бочку. Можно соорудить вокруг экраны из металлических листов.

Как сварить печь на отработанном масле из листового железа вы можете посмотреть на видео:

Также приведем схему печи из газового баллона:

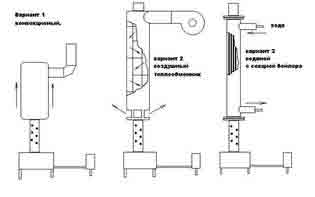

Печь на отработанном масле с водяным контуром

При желании вы можете оснастить свое отопительное устройство водяным контуром. Это даст вам возможность провести систему отопления в нежилом помещении.

В жилом такую печь все же лучше не использовать:

  • пожароопасно
  • шумно
  • неприятные ароматы
  • емкость для топлива
  • перфорированная труба
  • верхняя емкость

Только наверх заливается вода, которая закипает от жара и благодаря разнице температур в системе создается давление. Следовательно, начинается циркуляция воздуха. Кроме системы отопления вы получите еще и бак с горячей водой, который следует установить недалеко от печи.

В верхнем баке установите штуцера для входной и выходной трубы. Через нижний будет осуществляться подача холодной воды, а к верхнему прикрепите трубу для выхода горячей воды. Трубы можно провести по одному помещению, а можно вывести через стену в соседние комнаты. В баке с холодной водой установите кран для слива.

Второй вариант – из трубы, бочки или газового баллона:


Как видно из схемы, труба проходит сквозь бак с водой. Для сбора такой конструкции вам понадобятся две бочки – верхняя для воды, нижняя для топлива. В нижней устанавливается емкость для топлива, куда заливают отработку. А за счет жара верхняя часть с водой прогревается.

Плюс этой печи в том, что она не раскаляется до опасных температур.

Поэтому ее устанавливают в помещениях, где есть вероятность прикасания – в теплицах, скотных дворах. По принципу работы она напоминает самовар.

Случайно задев такую печь вы не получите ожог.
На видео можно узнать подробнее о принципах сборки этой печи:

Заключение
Печь на отработке проста в изготовлении и дешево обходится в эксплуатации. Но все же не забывайте об основных правилах ее эксплуатации:

Источник: http://pechnoeremeslo.ru/pech-na-otrabotannom-masle.html

Печь на отработке с водяным контуром

Каждый год растет стоимость электроэнергии, угля, газа, и приходится задумываться о том, чтобы использовать более доступный вид топлива. Сразу вспоминаешь об отходах, например, масло, особенно если рядом есть постоянный источник пополнения. Отработанное масло есть в автомастерских, потому что его сливают владельцы машин, заменяя новым каждые 2 года. Такое масло можно приобрести совершенно бесплатно на некоторых объектах. Но, в основном, все же его придется покупать, потому что дальнейшее его использование в системах отопления требует определенной очистки.

Число котлов и печей на отработанном масле постоянно растет, умельцы изготавливают печи по своим проектам из различного материала. Стремление снизить расходы на обогрев заставляет умельцев совершенствовать свои конструкции, заводы тоже не остались в стороне, и выпускают печи для отработки.

Принцип работы и конструкция печи на отработке

Печь работает по принципу паяльной лампы. Устройство печи — это два резервуара, соединенных между собой трубой подачи воздуха. Отработанное масло заливают в нижнюю емкость, в которой верхний слой нагревается и образует масляный пар. Затем пар поднимается в трубу, смешиваясь с воздухом, горение становится активнее, а достигнув верхнего резервуара, сгорает. Продукты горения выводятся через дымовую трубу.

Конструкция печи может быть разной, и изменена в зависимости от применяемого материала или для исполнения дополнительных задач. Соединять детали печи лучше дуговой сваркой. Использование стали большой толщины будет наиболее разумным для того, чтобы увеличить срок службы. Можно использовать не только стальные листы, но и газовые баллоны, а также другие готовые стальные изделия типа бочек. Универсальные печи могут работать не только на отработке, но и на других твердых отходах. Печка на отработке не зависит от условий погоды и электричества, ее можно установить в любом населенном пункте, на даче, в теплице, гараже, автомастерской.

Особенности печей на отработке с водяным контуром

  • Самое главное достоинство печи является её экономичность эксплуатациии простота конструкции.
  • В ней нет сложных деталей, печь может работать при минусовых температурах, в ней практически нечему ломаться.
  • Чтобы обогреть большое помещение к ней можно подключить отопительный водяной контур. На печку устанавливают емкость, в его верхней части создают выход в отопительный контур, а затем охлажденная вода возвращается в неё снова. Это очень простая схема, применяемая давно с другими видами топлива. Она дает возможность регулировать отопительный процесс, при этом газ и электроэнергия не принимают в этом процессе никакого участия, платить за них не нужно.
  • Обязательно нужно установить дымоход, длина которого должна быть не менее 4 м.
  • Дымовая труба не должна иметь горизонтальных участков, для облегчения этой задачи можно сделать съемный дымоход.
  • Необходимо еженедельно производить чистку отходов дымохода и емкостных баков.
  • Конструкция печки дает возможность вести контроль объема потраченного масла, следить за уровнем нагрева воздуха, менять топливо.
  • Верхняя часть печки может быть использована для приготовления пищи.

Розжиг печи произвести довольно несложно. Через входное отверстие для заливки отработки поднести зажженный факел из бумаги. Через 5 мин печь разгорится.

Печка на отработке с водяным контуром сегодня не редкость, она делается не только народными мастерами, но и в заводских условиях.

Примечательно то, что котел может быть установлен в любом помещении, где необходима горячая вода и отопление. Его могут установить вместе с уже работающим котельным оборудованием как резервный вариант для работы в сильный мороз. Их также успешно эксплуатируют в коттеджах и домах в качестве автономного обогрева.

Однотрубная схема подключения водяного контура чаще всего используется в частных небольших домах, которая проектируется сразу, она может быть как в один этаж, так и в нескольких зданиях или этажах.

Недостатками такой системы будет вынужденный отказ от установки полотенцесушителей и теплого пола, по причине неэффективности их работы.Достоинствами однотрубной системы являются простота монтажа и малые затраты на материалы, эстетичный вид. Также можно установить вентили для регулировки температуры в начале схемы, хотя сама регулировка не будет эффективной. Такая схема используется в основном в промышленных зданиях или теплицах.

Для индивидуального дома более целесообразно установить двухконтурное оборудование, чтобы обеспечить дом не только обогревом, но и водой для санитарно-бытовых нужд. Дом, оборудованный котлом, не нуждается в дополнительном бойлере. Теплообменник, встроенный в котел, нагревается за счет котловой воды.

Требования к самодельным печам

Сначала вы должны определиться с размерами, материалами для изготовления и другими техническими параметрами, конструктивным решением.

Нужно четко выполнить следующие требования по изготовлению печки, чтобы её работа была эффективной и безопасной.

  • Конструкция печи должна быть устойчивой.
  • Необходимо соблюсти точные размеры по чертежу.
  • Печь должна быть герметичной, чтобы не нарушалась целостность оборудования, и агрегат работал по нормам техники безопасности.

Это главные моменты, которые нужно проконтролировать, чтобы в дальнейшем работа печи не принесла вам неприятностей.

Водогрейные котлы Energy Logic на отработанных маслах

Американская компания Energy Logic LLC более 20 лет производит выпуск оборудования для работы на различных промышленных отходах, в том числе и отработанных маслах. За такой период инженеры компании провели основательную и серьёзную работу по изучению свойств горения и созданию эффективных систем по их сжиганию. Все их разработки являются инновационными и запатентованными.

Сегодня компания Energy Logic занимает лидирующее место по продаже подобных агрегатов. Котлы, использующие в качестве топливного сырья отработку, являются не просто универсальными, а уникальными по конструкции.

Универсальные горелки, работающие на жидком топливе, не имеют себе подобных на сегодняшнем рынке. Они могут монтироваться с любым водонагревательным агрегатом, имеют низкие затраты на обслуживание.

Водогрейные котлы Energy Logic — это полная автономия в обогреве помещения. Их устанавливают там, где необходимо не только тепло, но и горячая вода. Их используют для автосервисов, многоэтажных домов, отдельно стоящих зданий или сооружений. Они успешно эксплуатируются в коттеджах и частных домах в качестве основного обогрева и горячего водоснабжения.

  • Котлы Energy Logic на отработке всех видов жидкого топлива могут работать на трансмиссионных, компрессорных, моторных маслах, также на рабочих жидкостях для гидравлических систем, газотурбинных, приборных, турбинных, дизельных, маслах животного происхождения.
  • Корпус сделан из углеродистой стали, имеет высокую устойчивость к коррозийным процессам, прочную конструкцию по сравнению с другими аналогами, высокий КПД.
  • Благодаря тому, что теплообменник полностью погружен в воду, и ею же охлаждается, происходит предотвращение ухудшения состояния металла.
  • Есть ответвление для бытовой горячей воды.
  • Имеет небольшую занимаемую площадь, что упрощает монтаж.
  • Использование отработки в качестве топлива водонагревательными котлами способствует решению серьезной проблеме по утилизации отработанного материала.
  • задняя и передняя панели котла являются съемными, что делает удобным очистку и профилактику теплообменника.

Подогреватель топлива Energy Logic сделан по запатентованным технологиям. Он выдает идеальную температуру для воспламенения в 71˚С. Перед попаданием в форсунку, масло нагревается, чтобы более полно использовать его эксплуатационные свойства.

Выгодность использования котлов Energy Logic

Использование водонагревательных котлов в системе отопления и горячего водоснабжения не только экономит газ и электроэнергию, но делает такую систему обогрева независимой от этих видов топлива и растущих цен.

В комплектацию водонагревательного котла Energy Logic входит топливный фильтр, насос, подогреватель топлива, воздушный компрессор, горелка с форсункой, котел, аквастат, счетчик моточасов, тягомер, регулятор тяги.

Выпускается 6 моделей котлов, отличающихся техническими параметрами, такими, как:

  • Тепловая мощность от 41 до 218 кВт;
  • Потребляемая мощность от 0,88 до 2,2 кВт;
  • Диаметр трубы дымохода от 152 до 305 мм;
  • Расход топлива от 3,75 до 20 л/час;
  • Объем воды котла от 64 до 238 л;
  • Масса от 260 до 670 кг;
  • Отапливаемая площадь от 2100 до 5830 кв. м;
  • Габариты от 1120*1020*610 до 1930*1240*920 мм.

Также есть общие моменты, такие как тип топки, горелки, модель форсунки, температура сгорания, показатель тяги и прочие. Цены на такие котлы колеблются от 318 000 до 645 000р.

Конечно, цены на такие котлы внушительны по сравнению с самодельными конструкциями. Но, во-первых, самодельные конструкции не обеспечат вас обогревом больших площадей, а, во-вторых, на них нет гарантии, да и дизайн не идеален.

Источник: http://teplo.guru/pechi/zhidkostnye/pech-na-otrabotke-s-vodyanym-konturom.html

Как изготовить по чертежам печь на отработке своими руками, конструкция из газового баллона

Различные печи для отопления, сделанные самостоятельно, достаточно популярны сегодня. Так как на них не нужно тратить много денежных средств, и при этом они очень эффективны. Печи на отработанном масле – это именно такие агрегаты, которые устанавливаются для отопления дома, гаража, бани, мастерской, теплицы или других хозпостроек. Чертежи печи на отработке своими руками достаточно понятные и никаких сложных конструкций там нет, так что любой желающий сделать такой агрегат вполне с этим справится.

Часто изготавливают печи на отработанном масле для бани. Это отличный вариант, так как агрегат не только быстро нагреет воздух в бане, но и воду. Печное оборудование для бани обычно достаточно дорогое, а такая конструкция, сделанная своими руками вполне эффективна и дешевая.

Рис. 1 Самая простая круглая
конструкция агрегата на отработке

Принцип работы

Конструкция печи на отработанном масле заключается в наличии двух резервуаров соединенных трубой-горелкой (рис. 1). Один резервуар находится внизу другой сверху. Нижняя емкость – это первичная камера сгорания, в которую собственно и помещается масло, там оно закипает, и выделяются газы, которые продолжают сгорать в соединительной трубе.

Соединительная труба должна быть оснащена отверстиями (рис. 2). Диаметр этих отверстий становит около 1 см. Через эти отверстия в трубу-горелку попадает воздух, с которым смешиваются пары и воспламеняются с новой силой. В верхнем резервуаре происходит догорание испарений масла и вывод продуктов горения через дымоход.

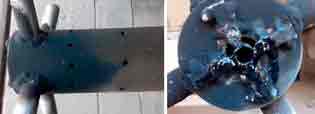

Рис. 2 Изготовленная труба-горелка с
отверстиями к агрегату на отработке

В нижней емкости обязательно должно быть отверстие, через которое поступает воздух в камеру горения, а также через которое заливается масло. На этом отверстии должна быть заслонка, она регулирует интенсивность горения. Можно изготавливать разные модели печи. Достаточно часто используют чертежи квадратной печи на отработке (рис. 3).

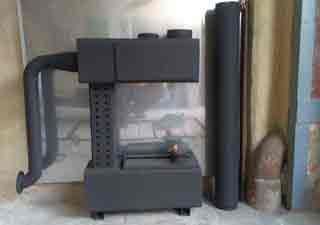

Рис. 3 Квадратная печь с емкостью подающей топливо в
нижний резервуар

Также часто автоматизируют печи на отработке своими руками, например, добавляя в конструкцию воздушный компрессор для наддува и насос для подачи топлива.

Рис. 4 Квадратная печь с емкостью подающей топливо в нижний резервуар

Следует отметить, что схема печи на отработке может быть разной, например, сделанной из газового баллона, с водяным контуром, резервуары могут быть круглыми или квадратными.

Эта конструкция имеет много преимуществ. Можно отметить основные:

  • Универсальность. Конструкция этой печи так устроена, что можно не только отапливать помещение, но и готовить еду (рис. 5).
  • Дешевизна в изготовлении печи и дешевизна топлива. Хотя и масло отработанного типа не везде можно приобрести в таких объемах.
  • Надежность конструкции.
  • Эффективность отопительного процесса.

Рис. 5 Применение печи на отработке для приготовления еды

Изготовление печи на отработке из газового баллона

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане. Для этого нужны такие материалы:

  • Газовый баллон стандартного типа: на 50 литров, его стенки должны быть около 1,5 см толщиной, так как если стенка будет толще, то нагреваться прибор будет дольше.
  • Листы стали. Это нужно для изготовления емкости, из которой будет поступать масло.
  • Оцинкованная труба для дымохода.
  • Трубы для горелки.
  • Уголки из стали для ножек.

Для изготовления печи на отработанном масле нужны дрель, угловая шлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка, уровень.

Чертеж печи на отработке из газового баллона очень важен при конструировании. Для начала газовый баллон должен быть пустым, его нужно вскрыть, так как остатки газа все ровно остаются. Также нужно слить весь конденсат. Очистить баллон водой несколько раз. Очистка должна осуществляться только на улице, и ни в коем случае ни в помещении.

Рис. 6 Вариант агрегата на отработке изготовленного
из баллона

Далее нужно срезать верхушку. Для того чтобы поставить ровно отметки для среза можно набрать в баллон воды и закопать его в землю до половины. Срез делается угловой шлифовальной машиной, то есть болгаркой, вместе с водой внутри. Далее начнет течь вода через разрез, стоит подождать, когда вытечет лишняя вода, после этого полностью срезается верхушка.

Согласно чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Оно делается на корпусе баллона на расстоянии 10 см от верха. Диаметр этого отверстия должен быть одинаковым с трубой дымоходом. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к баллону, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3,5 м.

Рис. 7 Дымоходная труба агрегата на отработке.
Отделка потолка над печью в бане

В корпусе над дном нужно вырезать отверстие для поддува. Оно имеет прямоугольную форму. И потом на него крепится дверца для регулировки интенсивности горения. На дно баллона устанавливается емкость для отработки. Ее можно изготовить из трубы диаметром 17 см, высоту можно взять около 10 см. К этой трубе нужно приварить дно герметичным швом. Из листка стали нужно вырезать крышку для емкости с маслом. На ней должно быть 2 отверстия: одно для трубы-горелки – 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции также как и в других чертежах и сборках печей на отработанном масле нужна заслонка на отверстие для подачи топлива.

Труба-горелка должна быть высотой как газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглую деталь, вырезанную из листа стали. Диаметр этой детали равен диаметру баллона.

Также на трубе следует дрелью просверлить отверстия диаметром 1 см их должно быть около 40 шт., они располагаются рядами. Далее вся получившаяся конструкция помещается в баллон. Отверстие для дымохода должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка баллона, которую ранее отрезали.

К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

Часто при изготовлении печей на отработанном масле используют другой способ подачи масла. Например, пускается патрубок, через трубу-горелку, диаметром около 2 см, в которую врезают еще один под углом. Ко второму патрубку можно подсоединить емкость с маслом. Такая конструкция делается своими руками.

Рис. 8 Схема печи из баллона с подачей топлива через патрубок

Печь с водяным контуром

Схема печи на отработанном масле с водяным контуром довольно простая. В конструкции есть насос подающий топливо в камеру сгорания. Масло (отработка) находится в отдельной емкости. Когда масло подается в камеру, оно начинает испаряться, и пары поднимаются в трубу-горелку, где происходит интенсивное сгорание и вследствие этого нагревается вода в водяной рубашке. В таком работающем приборе устанавливается капельная схема подачи топлива.

В верхней части установлена емкость с водой, которая нагревается. Уже с этой емкости делается выход в отопительный контур (вверху), а через второе отверстие (внизу) уже охлажденная вода возвращается в такой котел сделанный своими руками. Трубы, которые входят в резервуар с водой, должны быть 4 см диаметром. Для такой системы предварительно нужно сделать сборку трубопровода и радиаторов.

Требования к установке и техника безопасности

Знать, как сделать печь на отработке это еще не все. Очень важно знать все правила безопасности и требования по установке, так как эта печь является пожароопасной. Главным правилом при изготовлении – это придерживаться схем и чертежей печи на отработанном масле, сделанных ранее. Также следует изготавливать агрегат только из качественных, и, конечно же, термостойких материалов, нужной толщины.

Дымоход должен быть только в вертикальном положении, при сборке разрешается придерживаться уклона на 300-400. Толщина дымоходной трубы должна быть не менее 3 мм. Дымоходная труба должна закрываться козырьком, который защитит ее от попадания осадков. Установка такой печи своими руками подразумевает абсолютно ровную поверхность, это важно, так как уровень масла в нижнем резервуаре должен быть ровным и не доходить до верха.

Перед установкой уже готовой конструкции нужно позаботиться о месте, где она будет стоять. Обязательно нужно сделать термостойкую защиту, то есть установить асбестовые или стальные листы на стены. Поставить агрегат можно на кирпичную кладку, залитую цементным раствором. Вокруг печки должно быть свободное пространство, около 50 см.

Обслуживание печи на отработке заключается в чистке дымохода от сажи и копоти и емкости для масла.

Следует отметить несколько моментов, которых категорически нельзя делать:

  • Нельзя использовать при функционировании легковоспламеняющиеся вещества, тем более в качестве топлива. Это может привести к возгоранию агрегату, а далее к взрыву. Катализаторами горения могут выступать только маслянистые вещества (мазут, керосин и т.д.).
  • Нельзя оставлять печь на отработке в процессе горения без присмотра надолго.
  • Нельзя пользоваться печью с не правильно изготовленным дымоходом, а тем более и вовсе без него.
  • Нельзя тушить или охлаждать агрегат водой. При крайней необходимости затушить печь можно только огнетушителем. При установке такого агрегата обязательно нужно обзавестись огнетушителями.
  • Нельзя использовать печь с неполадками, например, если она коптит, дымит и т.д. это небезопасно для здоровья человека.
  • Нельзя закрывать воздухозаборник, нужно следить, чтобы этого не произошло случайно.
  • Нельзя использовать слишком загрязненное отработанное масло, или если в него попала вода. Загрязненное топливо следует профильтровать или отстоять и только потом использовать.
  • Нельзя устанавливать агрегат на сквозняке, под полками, на которых стоят какие либо вещи, возле занавесок. От всего этого может возникнуть пожар.

В качестве топлива для работающей печи на отработке подойдет трансформаторное, трансмиссионное, моторное, амортизационное масла. Если заправка агрегата порционная, то доливать масло в процессе горения запрещается. Заправка отработки происходит только после полного выгорания предыдущей порции и остывания агрегата.

Источник: http://kotlomaniya.ru/pechi/pech-na-otrabotannom-masle-svoimi-rukami.html

Как сделать печку на отработке с водяным контуром, используя чертежи?

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

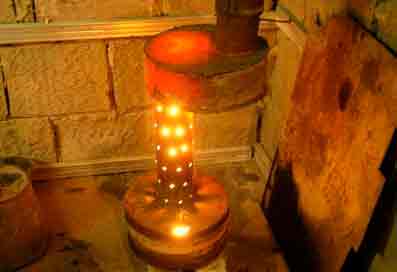

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

Достоинства печи:

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.

Недостатки:

  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Источник: http://gidpopechkam.ru/pechki/na-otrabotke-s-vodyanym-konturom.html

Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками

Одним из самых экономичных видов топлива является отработанное масло — продукт, который образуется при эксплуатации двигателей машин. Его применяют при обогреве, как жилых помещений, так и производственных. В ход идут отработанные масла любой категории, которые в других условиях просто утилизируют. Если иметь чертежи котла на отработке с водяным контуром, его не сложно смастерить самостоятельно. При этом можно избавиться от отработанного масла и сэкономить значительные средства на топливе.

Особенности печи на отработке

Печи котлы на отработке чаще всего устанавливают в тех местах, где есть в избытке отработанное машинное масло: в гаражах, автосервисах, на фермах со своим автопарком. Процесс утилизации отработанного масла не простой, так как сливать в грунт или канализацию его нельзя. Используя его в виде топлива, можно решить задачу.

Если для этой цели поставить обычную буржуйку, она довольно быстро прогреет воздух, но как только горение топлива прекратится, сразу станет холодно. Поэтому стабильно обогреть гараж или мастерскую таким способом не получиться. Если сделать печь на отработке с водяной рубашкой, то энергоэффективность отопительного агрегата значительно повысится.

Как устроена и работает печь

Конструкция печи на отработке с водяным контуром не сложная: две камеры, которые соединены перфорированной металлической трубой. Нижняя камера оснащена специальной ёмкостью, где находится топливо (отработка). Оно может поступать туда автоматизированным способом или вручную. Разжигают печь при помощи небольшого количества бензина, которое наливают на масло сверху. Бензин начинает гореть, масло под ним разогревается, начинает закипать. Пары масла, обогащённые кислородом в перфорированной трубе, начинают активно гореть в трубе и верхней камере. При этом в нижней камере температура составляет 350 градусов, а вверху доходит до 900.

Если у печи ручная подача топлива, в нижней камере залив отработки и розжига происходит через специальное отверстие внизу камеры. При автоматизированной системе топлива в камеру ведёт патрубок, который соединён с ёмкостью, наполненной отработанным маслом.

Нижняя камера должна быть дополнительно оборудована специальным отверстием с заслонкой, чтобы можно было контролировать тягу и температуру горения. Для организации водяного контура над верхней камерой или вокруг дымоходного канала устанавливают бак с приваренными к нему штуцерами для подачи и выхода теплоносителя.

Важно. Для контроля температуры и давления теплоносителя на отопительный агрегат нужно установить манометр и термометр.

Достоинства такой печи, и какие недостатки нужно учесть

Печи на отработанном масле с водяным контуром выручают во многих случаях и имеют свои преимущества:

  • это универсальный отопительный агрегат, который идеально подходит для помещений хозяйственного назначения, теплиц, домашних мастерских, гаражей;
  • сооружение печи обходится недорого (её можно собрать из металлолома);
  • очень быстро прогревает помещение при любых морозах;
  • компактная конструкция;
  • можно приспособить для подогрева и приготовления пищи;
  • позволяет утилизировать отработку.

Но есть и недостатки, которые нужно иметь в виду при эксплуатации печи:

  • требовательна к регулярной очистке дымохода и камер сгорания, так как во время работы интенсивно покрывается сажей;
  • работает «громко», при активном горении топлива издаёт гул;
  • нужна тара и место для хранения отработанного масла (на улице при минусовых температурах оно промёрзнет);
  • печь пожароопасная, так как корпус раскаляется до очень высоких температур и нужно строго соблюдать требования по установке и эксплуатации.

Но все эти недостатки не являются существенными по сравнению с экономией топлива, особенно если машинное отработанное масло достаётся бесплатно. При соблюдении всех требований печь будет служить долго и безопасно.

Печи на масле с водяным контуром могут иметь любую конфигурацию и размер, это зависит от того, какими материалами располагает домашний мастер, и от того, какую мощность агрегата планируется получить.

Какие требования к топливу

В качестве топлива подойдёт любое масло, отработавшее свой ресурс: индустриальное, трансмиссионное и моторное.

Есть определённые требования-предостережения, о которых нужно знать, прежде чем начать эксплуатацию агрегата:

  • отработка не должна содержать примесей, даже незначительных, так как это может спровоцировать взрыв отопительного агрегата;
  • к пожару может привести попадание в масло обычной воды, которое закипает значительно быстрее масла, брызги могут воспламениться.

Важно. Перед тем, как в ёмкость для топлива заливать отработку, его нужно отфильтровать. Другие горючие жидкости использовать в качестве топлива запрещено. Бензин для розжига берут в очень малом количестве.

Какие печи можно соорудить самостоятельно по чертежам

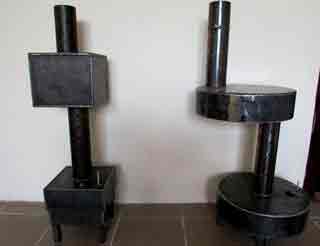

Печка на отработанном масле с водяным контуром может иметь различную конструкцию:

  1. Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло.
  2. Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар. Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных. В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.
  3. Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
  4. Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

Размеры могут быть разными. Но местоположение главных узлов неизменно.

Как смастерить печь на отработанном масле: пошаговая инструкция

Самую распространённую модель печи на отработке делают из отрезков трубы диаметром 352 мм, стальных листов толщиной 4 мм и 6 мм. Нужно подготовить небольшой кусок толстостенной трубы диаметром в 100 мм и металлический стальной уголок для подпорок. Такая модель справится с обогревом площади в 80 кв. метров.

Инструменты, которые понадобятся для работы:

  • сварочное оборудование;
  • болгарка с кругом для резки металлов и шлифовальный диск;
  • дрель;
  • рулетка.

Так же нужно приобрести термостойкую краску и растворитель.

Этапы изготовления печки на отработке с водяным контуром по чертежам:

  1. Вырезают необходимые детали, в местах срезов убирают заусеницы;
  2. Сваривают нижний бак из трубы высотой 115 мм, диаметром 344 мм. Дно делают из стального листа. Ножки можно сварить из металлического уголка или из обрезков трубы.
  3. Отрезок трубы диаметром 100 мм и в высоту 360 мм перфорируют.
  4. Собирают вместе, с помощью сварки, крышку нижнего бака: трубу диаметром 352 мм, в высоту 60 мм, крышку с двумя отверстиями и трубу с перфорацией. Заслонку на отверстие подачи воздуха крепят заклёпками.
  5. Сваривают части верхнего отсека из трубы диаметром 352 мм, высотой 100 мм. Дно приваривают из стального листа, в котором предусмотрено отверстие для трубы с перфорацией.
  6. Приваривают дымоходную трубу диаметром 100 мм и в высоту 130 мм. С внутренней стороны крышки, поближе к дымоходу, крепят перегородку из стального листа.
  7. Верхнюю камеру приваривают к крышке, на которой установлен дымоход. Верхнюю камеру соединяют с перфорированной трубой. Можно усилить конструкцию, стянув её железным прутом.
  8. Верхний отсек котла плотно надевают на нижний.
  9. Для того, чтобы увеличить срок службы агрегата, его красят жаростойкой кремнийорганической краской. Перед нанесением краски металл очищают от ржавчины, швы после сварки — от окалины.
  10. Устанавливают печь, подсоединяют его к дымоходному каналу.

Важно. Дымоходная труба сварной печки на отработке с водяным контуром должна быть прямой, длиною не менее четырёх метров и без изгибов.

По такому же принципу можно изготовить печь прямоугольной формы.

Подключение к печи водяного контура

Водяной контур подсоединяют к верхней камере. Можно приварить ёмкость для воды сразу к поверхности печи, но лучше изготовить отдельную конструкцию, чтобы при прогорании дна вода не попала в камеру сгорания. Это приведёт к всплеску масла и его воспламенению.

Бак можно изготовить любого размера. Для максимального прогрева он должен плотно прилегать к верхней камере и дымоотводу. К баку приваривают штуцеры на подачу теплоносителя и на обратку.

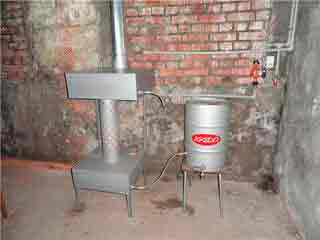

Обязательно крепят термометр и манометр. Насос и расширительный бак устанавливают на обратке, ближе к котлу.

Требования к пожарной безопасности

Печь на отработке раскаляется и становится пожароопасной, поэтому нужно соблюдать требования к её установке и эксплуатации:

  1. Поверхность пола должна быть несгораемой. Допускаются бетонные, из керамической плитки, металлические поверхности. Деревянный пол возле печи закрывают металлом.
  2. Если стенка, возле которой стоит печь, из дерева или другого не огнестойкого материала, то её надо закрыть асбестовым листом.
  3. Нельзя допускать сквозняков в помещении, где установлена печь. Пламя из перфорированной трубы может перекинуться на окружающие предметы.
  4. Запрещено складирование вблизи печи любых легковоспламеняемых материалов.
  5. Запасы отработки хранят в другом помещении.
  6. В процессе работы печи туда нельзя доливать топливо.
  7. В помещении нужно держать в удобном месте порошковый либо солевой огнетушители.

Важно. Горящее отработанное масло запрещено тушить водой. Пожар только усилится.

Печь на отработке — это экономичный и удобный обогревательный агрегат, который при правильной эксплуатации и монтаже водяного контура значительно улучшит микроклимат в помещении и будет незаменимым источником тепла в гараже или мастерской.

Источник: http://teplospec.com/pechi-kaminy/kak-rabotaet-pech-na-otrabotke-s-vodyanym-konturom-ustroystvo-kak-sdelat-svoimi-rukami.html

Как самому сделать печь на отработанном масле

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.25 у. е.) за 1 литр, вы ежемесячно затратите на обогрев 100 м² около 7 тыс. рублей (125 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные обогреватели востребованы по сей день. Отсюда и цель статьи: доступным языком пояснить, как лучше сделать печь на отработке своими руками из металлопроката либо газового баллона. Здесь же вы найдете чертежи для изготовления разных конструкций.

Разновидности самодельных печек

Машинное масло, вдобавок загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Для справки. Верхняя камера – не обязательный атрибут отопителя. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник – экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне отопители отличаются, но действуют по одному принципу

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус агрегата в одном месте

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

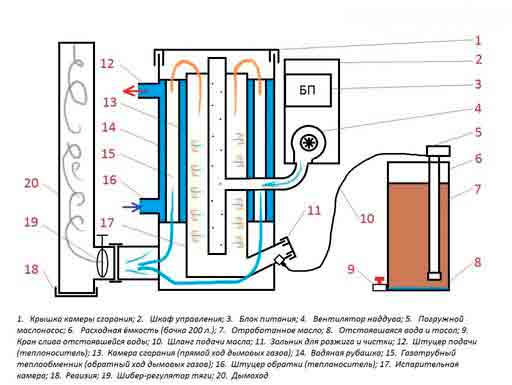

Котел, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

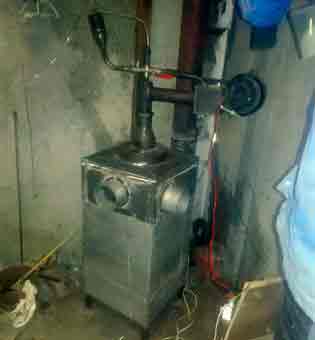

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата — произвольные и могут меняться при необходимости

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

  1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
  2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
  3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

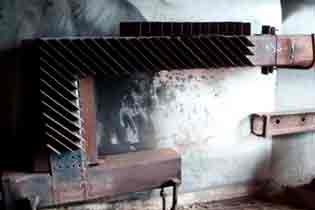

Здесь мастер для лучшей теплоотдачи поставил ребра из полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Технология изготовления такая:

  1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
  2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
  3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
  4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
  5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

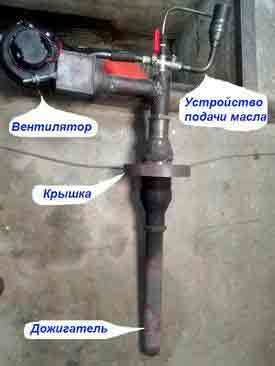

Дожигатель крупным планом — вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Рекомендация. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

Разные конструкции чаш для капельницы

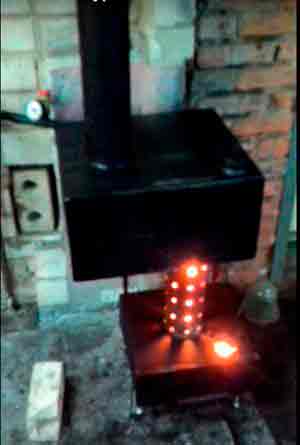

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Примечание. Автоматическое пополнение топливной емкости можно организовать и для печки открытого типа. Резервуар с отработанным маслом подключается к камере сгорания трубкой, чтобы они действовали по принципу сообщающихся сосудов.

Схемы дымоходных теплообменникоа

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее теплоту, дабы она не улетала без пользы в дымоход. Практикуются следующие способы:

  1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
  2. Устроить обдув корпуса бытовым вентилятором.
  3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
  4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника — наварить ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема обвязки экономайзера с водяным отоплением

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

Источник: http://otivent.com/pech-na-otrabotke-svoimi-rukami

Смотрите также:
31.10.2018

Автомобильные диски для изготовления печи Большинство людей, умеющих делать многие вещи своими руками, часто используют толстые трубы при сооружении дровяной печи для дома или котла для бани. Такое строительство стоит очень дорого и не каждому будет по карману. А вот...

31.10.2018

Самодельный электрокотел для отопления Как сделать самодельный электрокотел для отопления? Для частного дома очень важно оборудовать эффективную систему теплоснабжения. А для этого необходим современный нагревательный котел. Агрегат может работать на газе, твердом...

31.10.2018

Отопление в гараже: буржуйка и батареи Спрос на буржуйки был велик всегда. Они активно применяются для обогрева домов, бань, теплиц, дач. Отопление гаража буржуйкой также достаточно популярный метод обогрева. Тем более что подобная печь может изготавливаться в заводских...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
