Печь из газовых баллонов своими руками

Содержание

Как из газового баллона сделать печку для отопления или под казан

Самостоятельное изготовление печки на дровах – процесс трудоемкий и достаточно длительный. Чтобы грамотно выложить топочную печную камеру или камин из кирпичей, необходимо обладать познаниями в речном деле. Гораздо проще сделать печь из газового баллона, которую можно выполнить в виде обычной буржуйки или топки для казана. Найдется решение как для обогрева, так и для приготовления пищи.

Варианты печных конструкций из газовых баллонов

Сферическая форма баллона для природного газа позволяет создать просто идеальную топку, в которой топливо прогорает полностью, а большая часть тепла через стенки распределяется по отапливаемому помещению равномерно и одновременно во все стороны.

Главное в печке из баллона для газа – простота самостоятельного изготовления и дешевизна конструкции

Из газового баллона своими руками можно сделать:

  • горизонтально и вертикально стоящую буржуйку;
  • отопительно-варочную печку для небольшого коттеджа;
  • обогреватель для нежилых и жилых помещений;
  • пиролизную печь длительного горения;
  • летнюю варочную плиту для дачи;
  • нагреватель для казана.

В качестве топлива для этих печек можно использовать отработку, опилки, торф и, конечно, обычные дрова.

Технология изготовления топки из баллона для газа предельно проста. Понадобятся небольшой набор инструментов и навыки обращения со сварочным аппаратом. Проблемы могут возникнуть только с узакониванием таких самоделок. Требования у МЧС строгие, полностью их удовлетворить при сборке подобной конструкции попросту невозможно.

Совет! Прежде чем начинать сборку баллонной печки, необходимо определиться с ее предназначением. Буржуйку или топку для казана сделать проще всего, но для обогрева больших помещений понадобится иная конструкция.

Баллон можно установить как вертикально, так и горизонтально. Здесь больше вопрос наличия места в помещении и целевого назначения печи. Обогреть получится дачу, баню, гараж, небольшой дом, теплицу или скотный двор. Можно использовать печку и в качестве плиты для приготовления пищи.

Какой баллон можно использоваться для создания печи

Газовые баллоны бывают разного объема. Самый маленький из них, пятилитровый, для изготовления топок непригоден. Он сам по себе крошечный для сколько-нибудь значимой массы топлива, плюс тепло из него будет уходить слишком быстро, из-за чего дрова не успеют прогореть полностью.

Оптимальный размер баллона для полноценной печи на дровах – 50-ти литровый

Из двенадцати литровой емкости получится создать разве что варочную плитку. А вот “бутыль” на 27 литров сгодится, чтобы изготовить печь под небольшой казан. Тепловая мощность у первого варианта около 2-х кВт, а у второго – порядка 5–6 кВт. Из них можно сделать неплохую походную печурку, но вес у нее получится немалый. Проще в этом случае приобрести горелку на газу или жидком топливе.

Изготавливать дровяную печь для отопления или казана своими руками лучше всего из баллона под пропан на 50 л. У него достаточный объем и толстые стенки, которые позволяют сжигать в топке практически любое топливо.

Из емкости среднего размера получается неплохая печка для дачи

Можно воспользоваться длинной модификацией промышленного назначения. У этого варианта объем 40 литров и более толстый металл на стенках. Из-за этой толщины работать с ним достаточно сложно, но и тепло он при этом держать будет дольше.

Важно! Баллонная емкость должна быть цельнометаллической, использование любых композитных изделий недопустимо.

Конструирование дровяных печек из газовых баллонов своими руками

Устройство печи на дровах простое до безобразия: дымоход, топочная камера с решеткой (колосником) и поддувало. Из газового баллона получается компактная и достаточно безопасная конструкция. Она быстро нагревается сама, при этом тепло через стенки сразу начинает поступать в отапливаемую комнату, и так же быстро нагревает варочную поверхность для приготовления или разогрева еды.

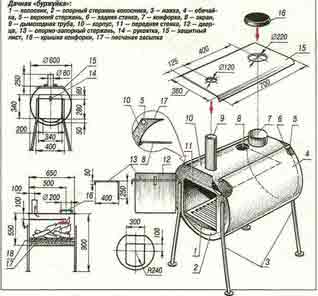

Схема буржуйки из небольшого газового баллона

У любой печки из металла есть существенный недостаток – прогорание боков топки. Независимо от толщины стали стенки рано или поздно окажутся в дырках. За этим надо строго следить, иначе дело недолго довести до пожара.

Подготовка к работам: инструменты, материалы и очистка баллона

Для устройства своими руками дровяной печи из газового баллона понадобится:

  1. Болгарка с кругами для резки и шлифовки металла.
  2. Сварочный аппарат и электроды к нему.
  3. Дрель со сверлами.
  4. Жесткая щетка с металлической щетиной.
  5. Зубило, плоскогубцы, рулетка, маркер и молоток.
  6. Одна или две баллонных емкости.
  7. Трубы для дымохода.
  8. Лист стали для зольника и дверок.
  9. Колосник и металлический уголок для ножек.

Крайне важно! Перед началом работ необходимо освободить емкость от остатков газа. Даже минимальный его объем вкупе с огнем или образуемой при резке металла окалиной может привести к взрыву.

Вертикальную буржуйку можно сделать со съемной плитой и извлекаемыми колосниками

Вначале необходимо приготовить инструменты и все необходимые комплектующие. Но главное на этом этапе – это подготовка баллона. В нем мог остаться газ, от которого обязательно нужно избавиться, прежде чем приступать к кройке металла болгаркой и сварочным работам.

Из баллонной емкости следует удалить даже намек на пропан. Для этого придется открутить вентиль и заполнить все внутри до краев водой. А потом просушить ее, оставив на пару дней на улице. Если с отвинчиванием крана возникли трудности, то можно для его выбивания воспользоваться молотком

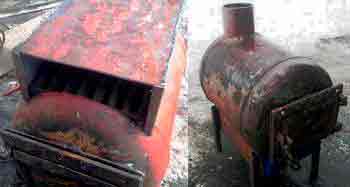

Буржуйка – быстро, просто и тепло

Эту модель печи из газового баллона своими руками можно собрать как в горизонтальном, так и вертикальном исполнении. В первом случае дверки топки и поддувала будут располагаться на месте крана, а во втором – в самом низу корпуса. Соответственно, с другого конца придется вваривать патрубок для дымохода.

Раскрой 50-ти литрового баллона для изготовления печки своими руками

Дверцы можно сделать округлыми из выпиленных в баллоне кусков металла либо прямыми из листа стали. Первый вариант предусматривает наварку петель прямо к корпусу и дверному полотну, а второй – предварительное изготовление рамы из стальных уголков.

В горизонтальной конструкции на месте днища печки придется вырезать болгаркой отверстие и приварить колосники либо попросту в баллонной стенке насверлить дырок. Затем нужно будет сделать зольник в виде прямоугольного ящика и приварить в положенном месте. Если выбрана вертикальная модель, то колосники придется вваривать внутри баллона, а для поддувала вырезать еще одну дверку ниже топочной.

Вместо колосников достаточно дрелью насверлить отверстий в корпусе

В конце остается только смонтировать ножки из уголков и дымоход, предварительно вырезав для него отверстие соответствующего диаметра. Для повышения тяги и теплоотдачи дымоходную трубу следует сделать коленной с горизонтальным участком в пару метров.

Печь для округлого казана – равномерный прогрев поверхности и вкусная пища

Помимо печки для обогрева из газового баллона получается неплохая варочная плита для приготовления еды. Для этого на вертикальной буржуйке достаточно сверху приварить ровный стальной лист либо изготовить отдельный подогреватель для казана. Причем второй вариант сделать даже проще, нежели первый.

Важно! Казан имеет дно круглой формы, чтобы тепло распределялось равномерно. Огонь от сгорания дров должен охватывать все днище, а для этого печь лучше делать сверху открытой, без дымохода.

Казан должен быть погружен в баллон по максимуму

Фактически, придется изготовить вертикальную буржуйку без верха. Срез лучше делать на расстоянии 20–25 см от вентиля. Казан внутрь баллонного корпуса должен помещаться на две трети. Если он в диаметре больше сечения баллона, нужно будет болгаркой сделать в стенках вертикальные резы и отогнуть получившиеся лепестки наружу. Все предельно просто.

Видео: дровяная печка из газовых баллонов с теплообменником

Рассмотренные конструкции не являются единственно возможным решением. Из газовых баллонов делают дровяные печи длительного горения и на отработке, но эти варианты сложнее в изготовлении. С буржуйкой и печкой для казана справится даже начинающий мастер, главное — уметь обращаться со сварочным аппаратом. А вот с остальными вариантами лучше для начала проконсультироваться с профессиональным печником.

Источник: http://sdelaikamin.ru/topim-pech/pech-iz-gazovogo-ballona

Печь длительного горения своими руками из газового баллона

Печное отопление чаще всего создается в таких сооружениях, в которые нельзя подвести другую систему отопления. При желании и наличии времени можно осуществить все работы по формированию конструкции своими руками. Она может работать на дровах или от другого вида топлива. Печь из газового баллона считается самым легким для создания вариантом. Сама форма баллона обеспечивает формирование печки с топкой сферической формы. В результате получается конструкция длительного горения. Подходит она как для частного дома, так и для бани.

Виды печей из газового баллона

С помощью газового баллона можно организовать сразу несколько видов печей, отличающихся принципом действия и особенностями. В них могут использоваться разные виды топлива, причем каждую разновидность можно сделать своими руками.

Можно выделить несколько видов печей:

  • отопительно-варочная конструкция, используемая в жилых строениях;
  • отопительная печь из газового баллона, которая служит для обогрева помещения или нескольких комнат;
  • варочная самодельная конструкция, которая обычно используется только в летнее время;
  • аварийная печка, которая является универсальной, компактной и переносной, поэтому используется тогда, когда ломается основное отопление или происходят какие-либо сбои в нем.

Положительные и отрицательные параметры

Использование газового баллона для формирования данной конструкции обладает определенными преимуществами:

  1. Можно получить печь длительного горения с минимальными затратами, поскольку понадобятся стандартные и недорогие элементы и материалы.
  2. Сделать все процессы можно своими руками.
  3. Использовать полученное оборудование можно для дома, бани или других сооружений.
  4. В интернете можно найти видео-инструкцию по созданию конструкции.
  5. Пользоваться такими печками легко и удобно, не возникает никакой опасности.
  6. Из газового баллона можно сделать разные виды печей.

Какой баллон выбрать для работы

Чтобы создать печь длительного горения, необходимо выбирать только подходящие и высококачественные материалы. Поэтому нужно выбрать цельнометаллический баллон. Не подходят взрывобезопасные элементы, которые не отличаются стойкостью перед высокими температурами. Не пригоден и бытовой баллон, поскольку обычно такие элементы обладают слишком маленькими размерами.

Лучшим решением считаются баллоны объемом в 12 или 27 литров. Однако для полноценной конструкции долгого горения лучшим вариантом считается 50-литровый баллон, диаметр которого равен 300 мм. В нем можно сжигать любой вид топлива, и цена доступна.

Технологии формирования разных видов печей

Перед созданием своими руками печи длительного горения с применением газового баллона важно выбрать, для чего она будет служить, какое топливо для ее разогрева будет использоваться, и какие другие параметры она будет иметь.

Самый простой вариант – стандартная печь буржуйка из баллона, которая может использоваться дома или в бане. В качестве топлива для нее используются дрова. Подойдет для этих целей баллон объемом в 12 или 27 литров, но можно выбрать и 50-литровый.

Принцип работы полученного оборудования простой. Важно использовать во время работы правильные чертежи. Надо приобрести топочную дверцу, которая устанавливается в баллон, а вот разные перегородки или колосниковая решетка не нужны для этой конструкции. Дополнительно придется сформировать колено дымохода, для чего подходит металлическая труба подходящего диаметра. Своими руками совершить все этапы достаточно легко.

Если нужно сделать варочную печь, то баллоны являются подходящими материалами для этих целей. Из них можно получит гриль или мангал или даже коптильню.

Другим вариантом считается масляная печь, которая чаще всего монтируется в гаражах. Своими руками сформировать такую конструкцию намного сложнее, чем элемент на дровах. Принцип работы данного оборудования:

  1. В специальном топливном отделе происходит горение масла. Сюда подается кислород небольшими порциями особым воздушным дросселем.
  2. В результате горения возникают пары, которые поднимаются в уникальный реактор с переформированными стенами.
  3. Через имеющиеся отверстия проникает воздух снаружи, который усиливает уже имеющееся горение паров масла. Это приводит к повышению температуры, в результате чего начинается пиролиз, поэтому температура растет еще быстрее. Это ведет к возникновению окислы азота, которое не позволяет перегреваться печи.
  4. Газы из реактора поступают в камеру догорания, которая имеет два отдела, отделенных друг от друга перегородкой. Перед перегородкой догорают пиролизные газы, что приводит к поддержанию высокой температуры. После перегородки израсходуется весь кислород, но температура еще очень высокая.
  5. К камере догорания присоединяется дымоход, через который выводятся продукты горения.

Такие печи создаются из больших баллонов, которые распиливаются на три части, каждая из которых имеет свою функцию. Данная конструкция обладает высоким КПД и долговечностью.

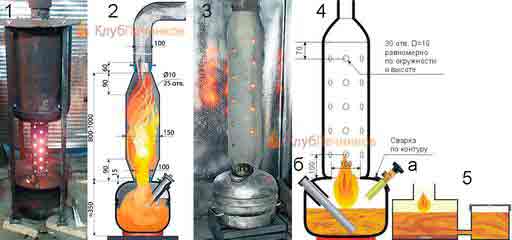

Другим уникальным вариантом считаются печи длительного действия, которые формируются из 50-литровых баллонов. Для их работы используется древесное топливо. Во время длительного горения древесина начинает процесс пиролиза, который воздействует на топливо, что приводит к увеличению КПД, а также повышается теплоотдача всей конструкции.

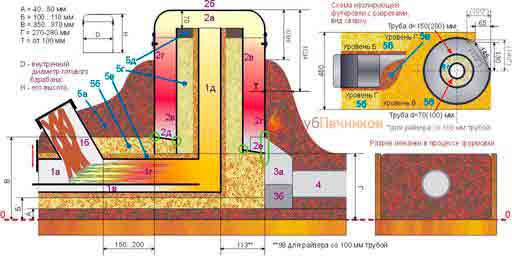

Необычной считается печка бубафоня, чертежи которой отличаются специфическими нюансами. Она является конструкцией длительного действия, причем отличительной особенностью является раздельное сгорание. В ней имеется специальный гнет, под которым топливо трамбуется, и выполняется процесс пиролиза. В процессе сгорания используемого топлива происходит опускание данного гнета, оснащенного воздуховодом. Данная конструкция отличается высоким КПД, длительной теплоотдачей, небоьшой ценой создания и долговечностью.

Газовый баллон может применяться для формирования разных видов печей, отличающихся назначением, внешним видом и принципом работы. Применение данного элемента имеет много положительных параметров, а справиться со всеми этапами и технологиями можно своими силами. Применять получаемые конструкции можно для любых сооружений.

Источник: http://poluchi-teplo.ru/pch/spec/pech-dlitelnogo-goreniya-svoimi-rukami-iz-gazovogo-ballona.html

Печь из газового баллона

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Печь из газового баллона

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок.
Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку.
Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража.

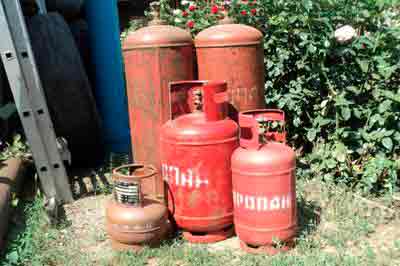

Варианты газовых баллонов

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

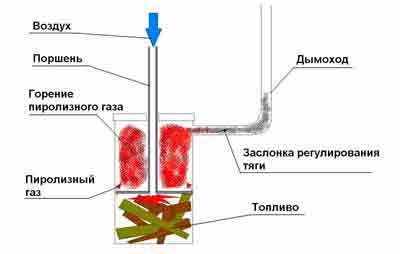

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

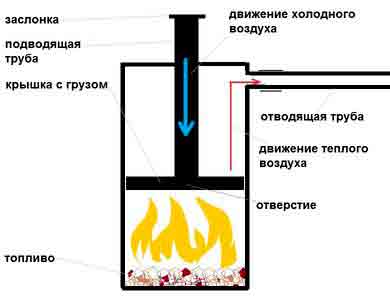

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

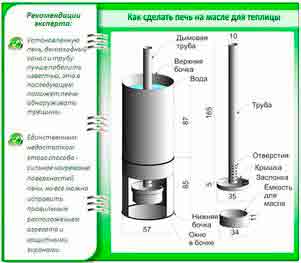

Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Источник: http://stankiexpert.ru/tehnologii/pech-iz-gazovogo-ballona.html

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Как это работает

Буржуйка — примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки — простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров. Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно. Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее. Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник. Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Дымоход обычно выводят вверх, чтобы обеспечить необходимую тягу.

Рекомендации по изготовлению

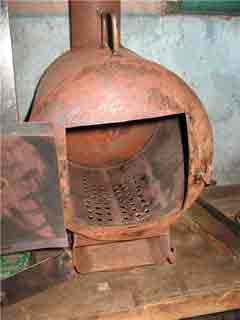

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать. Понадобится листовой металл из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Как выбрать и подготовить баллон

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров. Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки — емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован.

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри. Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально. Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса. Переднюю стенку изготавливают из металлического листа следующим образом:

  1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
  2. По разметке следует вырезать круглую деталь.
  3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
  4. Вырезать отверстия по разметке.
  5. Изготовить дверцы.
  6. Приварить к передней стенке петли, запоры и навесить дверцы.
  7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы — для загрузки и поддувала — делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность. Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник — выполнимая задача.

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала. Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении. Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Дверцы, колосники, зольник

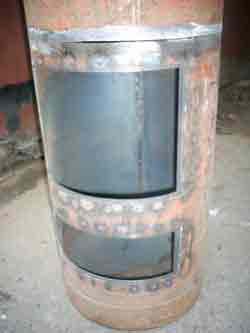

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант — это покупка готовых конструкций из литого металла.

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую — для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию. Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично. В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик — зольник. В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Как повысить КПД

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Некоторые специалисты рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника. Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки — кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Альтернативная версия подобной модернизации — металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка — это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Источник: http://sovet-ingenera.com/otoplenie/pechi/burzhujka-iz-gazovogo-ballona-svoimi-rukami.html

Как сделать печь из газового баллона для дома своими руками

Многие мастера знают, что печь из газового баллона экономичнее других, да и в изготовлении своими руками более проста. Во многом помогает даже сама баллонная форма, а качество печки определяется при помощи топки, идеальная ее форма – в виде сферы. Обращайте внимание, чтобы топка имела хотя бы два отверстия, одно входное, а второе выходное, чтобы из нее выходили газовые отходы. Именно поэтому топка должна представлять собой не слишком длинный узкий цилиндр, обрамленный округлыми торцами, а газовый баллон целиком соответствует таким требованиям.

Варианты печей из баллона

Печи на основе газового баллона, которые можно сделать своими руками, могут быть разными. Начиная от элементарных конструкций из дерева с пламенным горением и заканчивая сложными моделями со всевозможными функциями. Наиболее распространенные печки на баллонной основе – это следующие:

  • отопительно-варочная модель для квартир и домов;
  • модели для отопления нежилых помещений;
  • варочная дачная модель;
  • переносная универсальная аварийная печь, имеющая малые габариты.

Также благодаря выбору в пользу создания печки на основе газового баллона своими руками, вы сможете минимизировать свои траты на материалы, а также сэкономить время на всевозможных сложных манипуляциях, которые возникают при сооружении печи из другого материала.

Важно, чтобы готовая печь была удобна в использовании и безопасна. Однако узаконить такие конструкции у пожарной службы нелегко ввиду строгих требований к их сооружению и содержанию. Поэтому, если вы беретесь за эту работу, то помните, что за все вероятные последствия, вы будете отвечать самостоятельно.

Какой понадобится баллон для печи

Для изготовления печки своими руками нам потребуется баллон из цельного куска металла. А вот композитные модели не подойдут, поскольку они не имеют достаточного уровня жаростойкости и огнеопасны. Также не подойдет и бытовая модель емкостью в 5 л, поскольку его габаритов будет недостаточно. По отношению к объему печи он не сможет сжигать получаемое топливо.

Также не нужно дополнительно создавать теплоизоляцию, поскольку это займет много времени и будет слишком затратно. Единственный вариант использования баллона на 5 литров – это резервуар для горючего на жидком топливе.

Баллоны емкостью по 12 и 27 литров подойдут, но только для малогабаритной переносной печи и только для использования в небольших помещениях. Мощность печи на основе 12-литрового баллона составит до 3 кВт, а 27-литровго – до 7 соответственно, что не слишком много.

Наиболее подходящий баллон для печи – это пропановый баллон емкостью в 50 литров, имеющий высоту 850 мм, а диаметр – 300 соответственно. Баллон такого размера – наиболее приемлемый вариант для сжигания топлива целиком. Купить такие баллоны можно относительно недорого.

К слову, лучше всего для печки использовать баллон, оснащенный не клапаном, а вентилем, поскольку он будет лучше служить в качестве регулятора мощности при помощи подачи воздуха.

А вот конструкции для промышленного газа емкостью по 40 литров для печей своими руками подойдут плохо, хотя их стены на основе прочного металла способны обеспечить длительную работу печки. Однако, несмотря на это преимущество, такой баллон очень узкий и тяжелый.

Печи могут быть сконструированы и из небольших промышленных баллонов до 10 литров, но это могут быть небольшие походные варианты. Но есть в этом и свои недостатки – металл в таких баллонах толстый и обрабатывать его крайне тяжело. Печь в итоге будет хоть и маленькой, но очень тяжелой.

Как сделать буржуйку своими руками

Наиболее популярная модель для создания своими руками – это так называемая буржуйка, то есть аварийно-резервная печь на основе газового баллона. Ее можно соорудить из баллона емкостью 12 или 27 литров. Можно ее сделать и из 50-литровой емкости, но тогда она может быть применена только в загородных домах, а не в квартирах.

Есть у буржуйки и главный недостаток – постоянно греть она не сможет, поскольку рано или поздно тонкий металл, которым оснащен баллонный корпус, все равно выгорит. Однако она может хорошо спасти при периодических выключениях света, или же выручить при необходимости дополнительного отопления подсобных помещений.

Делается буржуйка довольно просто. Покупаете узлы, берете дверцу для топки или же моноблок из помещения для поддувала. Для создания такой конструкции вам не пригодятся колосниковые решетки, зольники или внутренние перегородки. Но без чего печка не сможет работать, так это без дымохода горизонтальной формы на основе металлической трубы.

Обратите внимание, что диаметр дымохода на печке из 12-литрового баллона должен быть равен 60 мм, на 27-литровом – 80, а на 50-литровом – 120 соответственно.

Печи для приготовления блюд из баллонов

Также на баллонной основе своими руками можно сделать отличные печи для готовки блюд на природе:

Многим известно, сколько стоят подобные приспособления для готовки еды на природе в магазинах. А вот благодаря газовым баллонам, их можно сделать самостоятельно, сэкономив при этом большие деньги.

Но называть такие сооружения печами в классическом понимании будет неправильно, поскольку несколько отличается технология сооружения, хотя они тоже работают на том же топливе, что и печи-буржуйки.

Что такое пиролиз

Во многих печах на баллонной основе используют пиролиз. Так называют разложение, происходящее под высоким температурным давлением, органических соединений, вследствие чего они делятся на летучие, легкие и горючие. Благодаря пиролизу можно в качестве топлива использовать все, начиная от углекислого газа и заканчивая водяными парами.

Степень сложности процесса пиролиза непременно учитывают при постройке печи. Так, необходимо принимать во внимание, сколько термохимических реакций происходит при расщеплении сложных молекул на сгораемые частицы.

Горючие жидкости поддаются пиролизу в три этапа максимум, а древесина – гораздо дольше. Пиролиз завершается не в топке, а недалеко от нее, поскольку газы под тягой уходят от очага горения в сторону дымохода.

Чтобы процесс пиролиза происходил качественно, длина тракта для горения газа должна составлять порядка метра и состоять из топки для горения топлива и первоначального выделения газов и дожигателя, где они сгорают целиком.

Пиролиз применяется для построения сложных печей, известных нам под следующими названиями:

  • печь на отработке (масляная гаражная);
  • печь длительного горения;
  • «Бубафоня»;
  • «Слобожанка»;
  • «Незнакомка»;
  • «Ракета».

Также сейчас активно развивается направление построения моделей на основе сразу двух баллонов. С теплотехнической точки зрения такой агрегат будет иметь хорошие перспективы и пользоваться спросом. Так ли это будет на самом деле – посмотрим спустя время.

Источник: http://bane.guru/pechi/kak-sdelat-pech-iz-gazovogo-ballona-dlya-doma-svoimi-rukami.html

Делаем буржуйку своими руками из газового баллона + фото

Буржуйка хоть и имеет уже более чем вековую историю, но и сегодня не перестала быть весьма востребованным отапливающим прибором для небольших помещений.

Такую печь изготавливают не только из цельных листов металла, но и различных металлических предметов, которые способны выдержать жар от интенсивного пламени — это может быть бочка, фляга, труба или старый газовый баллон.

Особенно она популярна среди заядлых автомобилистов, которые даже в зимний период не могут отказаться от усовершенствований в своем автомобиле, проводя в гаражах все свое свободное время. Газовый баллон имеет идеальную форму, это практически уже буржуйка, просто необходимо его слегка усовершенствовать: срезать лишнее, насверлить необходимых отверстий и доварить несколько труб! Давайте подробнее разберемся, как же сделать печь буржуйку из баллона?

Буржуйка из газового баллона

Буржуйка из газового баллона может иметь вертикальное или горизонтальное расположение. Некоторые умельцы делают такие печи даже из двух баллонов, установив в вертикальном положении один из них на другой, который ориентирован горизонтально.

Видео: самодельная буржуйка на дровах из двух баллонов

Впрочем, моделей немало, и, рассмотрев разные, можно выбрать ту, которая покажется удобнее в эксплуатации и приемлемой в простоте исполнения.

Естественно, для изготовления печи-буржуйки из баллона потребуются некоторые инструменты и материалы, а также определенные навыки работы с ними.

Что нужно подготовить?

Из инструментов необходимо собрать:

  1. сварочный аппарат (200 А );
  2. шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
  3. электроды;
  4. круги для шлифовки и отрезания металла;
  5. молоток, очищающий шлак от сварки;
  6. щетку с металлической щетиной;
  7. ме тр ск ладной, рулетку, мел или маркер для разметки;
  8. дрель и сверла нужных диаметров;
  9. зубило, молоток обычный и плоскогубцы.

Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:

  1. лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
  2. готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
  3. дымоотводную трубу;
  4. уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.

Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.

Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.

Подготовка баллона

Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости , в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться.

  • Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
  • Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.

Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.

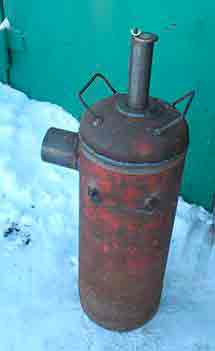

Вертикальная буржуйка из газового баллона

Берется обычный ненужный газовый баллон

  • При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

Возможный вариант разметки для вертикальной буржуйки

  • Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

Прорезание проемов для дверец

  • Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

Колосник можно выполнить из арматуры

  • Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
  • На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
  • В верхней части баллона, при желании , можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

На такую поверхность просто просится водогрейный бак

  • На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее .
  • Все швы, которыми привариваются любые детали печи, должны быть герметичны.
  • Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.

Буржуйка горизонтального типа

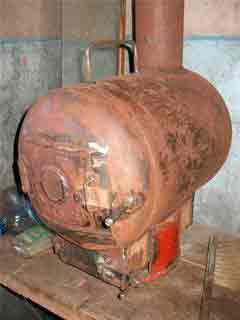

Горизонтальная буржуйка из баллона

  • Другой вариант печки из баллона, который располагают горизонтально, тоже имеет свое преимущество — на ней можно устроить большую варочную панель, которая будет способна не только согреть чай, но и приготовить обед.
  • Для того чтобы конструкция буржуйки стояла устойчиво, для нее варят из уголка надежную подставку, и после завершения работы закрепляют на ней готовую печку с помощью точечной сварки.
  • Работу над баллоном начинают также с разметки, после чего вырезается квадратное отверстие для установки дверцы и круглое — для устройства дымоотводной трубы. С круглым отверстием, возможно, придется получаться, если нет резака. «Болгарка» здесь не помощница, поэтому вначале — высверливание дырок по окружности, потом – работа зубилом и молотком, и затем – окончательная доводка напильником.
  • В дне будущей печи высверливаются отверстия, которые будут играть роль колосника, а под ним из листа металла приваривается короб, в который будет ссыпаться зола.

В роли колосника — ряды просверленных отверстий

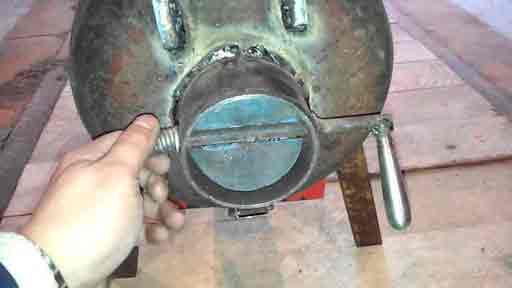

  • Эта же камера будет поддувалом, поэтому на нее устанавливают регулируемую дверцу, чтобы можно было уменьшить или увеличить приток воздуха, для установления нужной тяги.

Дверцу можно изготовить самостоятельно …

  • Дверцу для этой печи можно изготовить самостоятельно, обварив вырезанную из баллона часть, а можно установить готовую чугунную деталь, которая уже имеет раму. Второй вариант установить будет проще, и она уже снабжена щеколдой для надежного закрытия топки.

… или приобрести в магазине готовую

  • После установки дверцы, буржуйка закрепляется на подставке или к ней привариваются ножки нужной высоты.
  • Затем приваривается патрубок, на который будет установлена дымоотводная труба. Она может выводиться также через стену или кровлю.

Подойдет ли маленький баллон?

С маленьким баллоном тоже можно работать. Ее изготавливают по тому же плану, что и печку горизонтального типа.

  • Но в данном варианте вместо просверленных отверстий в дне буржуйки, устанавливают чугунный колосник. для него вырезано окно нужных размеров.

Установка чугунного колосника

  • Поддувало в комплексе с колосником приваривается следующим образом.

Зольник-поддувало из куска швеллера

  • Далее на коробку зольника привариваются ножки, конструкция переворачивается и сверху устанавливается, и крепится сваркой патрубок для дымохода
  • После завершения работы над буржуйкой ее устанавливают на постоянное место и выводят дымоход на улицу.

Видео: Как сделать супер печь на дровах из отработанного баллона

Предложенные варианты — это лишь малая часть того, что придумано народными мастерами. Посмотрите, как умелец совместил в одной буржуйке кирпичную кладку и газовый баллон:

Если есть понятие о работе с вышеописанными инструментами и все необходимые материалы, можно попробовать изготовить эту удобную, а иногда и незаменимую печь самостоятельно. Сделав ее своими руками, можно сэкономить достаточно крупную сумму, а также заставить функционировать уже ненужный газовый баллон. Самое главное — ответственно подойти к этой работе и делать ее не торопясь, выверяя каждое действие.

Павел Воробьёв главный редактор

Автор публикации 11.07.2018

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://kamin-expert.ru/dlya-garazha/burzhuyka-iz-gazovogo-ballona.html

Виды буржуек из газового баллона

Автономная система отопления чаще всего используется для обогрева основного дома. Но на загородном участке есть и служебные постройки, которые отапливать необходимо эпизодически. То есть, только в том случае, если в них будет находиться человек. К примеру, гараж, который вы посещает лишь по необходимости, для того, чтобы повозиться с автомобилем. В холодное время года заниматься этими делами в помещении, где минусовая температура, никто не будет, но и обогревать гараж постоянно тоже нет смысла. Поэтому можно воспользоваться двумя вариантами: установить электрообогреватель или соорудить печку, которая будет работать на твердых видах топлива. Второй вариант экономичнее, особенно, если изготовить этот прибор своими руками. Самая простая конструкция в этом случае — буржуйка из газового баллона.

Почему из газового? Все дело в том, что такие баллоны изготавливают из очень толстого металла, так что печка ваша прослужит очень долго и не прогорит. Но самое важное, что данная конструкция настолько проста, что ее изготовление может осилить любой мужчина, который имеет навыки работы со сварочным аппаратом (электрическим). Без этого, к сожалению, соорудить печку просто не получится. Почему? Потому что основное требование к конструкции данных печей – полная герметичность. А она обеспечивается хорошо проваренным швом.

Внутреннее устройство

Принцип работы и устройство

По сути, вы должны соорудить обычную буржуйку, конструкция которой достаточно проста. В ней должно быть две дверцы: одна для топки, вторая для зольника (она будет выполнять функции задвижки поддувала). Дымоход, который может врезаться в корпус баллона или сзади или сверху.

А принцип работы такой буржуйки достаточно прост. Необходимо заложить внутрь топки на колосниковую решетку дрова, зажечь их и наблюдать, как нагревается металлический баллон. Достоинство такой печки из газового баллона – это быстрый разогрев. Металл быстро нагревается, передавая тепло в помещение. Но, к сожалению, он и быстро остывает, поэтому придется следить за наличием топлива в топке и периодически проводить его закладку. При этом КПД нагревательного прибора достаточно низкое, что увеличивает расход топлива и снижает эффективность работы.

Внимание! Чтобы увеличить эффективность обогрева помещения, специалисты рекомендуют облицевать металлический корпус печки кирпичом (не обязательно огнеупорным). Важно между металлическим корпусом и кирпичной кладкой оставить небольшой зазор – 5-10 см.

И еще один момент, который касается увеличения тепловой отдачи буржуйки. Для этого лучше всего дымоход не устанавливать вертикально, сокращая его размеры. Оптимальный вариант – сделать трубу ломанной, чтобы она как можно больше заняла пространства. Для этого ее проводят под потолком или вдоль стен.

Хотелось бы добавить, что данная конструкция, если так можно выразиться, «всеядная». В ней можно сжигать не только дрова, уголь и торфяные брикеты, здесь прекрасно будет гореть бумага, тряпье, столярные отходы, бытовой мусор и прочее. Это универсальный вариант буржуйки из пропанового 50л баллона.

Полуфабрикат из баллона

Этапы изготовления

  • Начнем с того, что пропановый баллон необходимо в первую очередь освободить от остатков газа. Это не сложно, здесь важно аккуратно открутить вентиль и направить струю в сторону от вас и построек.
  • Когда поток газа на ваших глазах закончится, надо обязательно перевернуть емкость и вылить остатки конденсата. Обратите внимание, что конденсат очень неприятно пахнет. Если он попадет на пол или любой предмет интерьера, то от этого запаха вы не скоро избавитесь. Поэтому рекомендуем слить конденсат в какую-нибудь посудину или тару с последующей утилизацией.
  • Теперь ставим баллон опять вертикально и заполняем его водой до горловины. Цель этой процедуры – окончательно вытеснить с помощью воды остатки газа.
  • Теперь укладываем баллон на бок и сливаем из него воду.

Все, теперь можете не опасаться и делать с ним все, что вам необходимо. То есть, можете его резать болгаркой или газосваркой, варить электросваркой и так далее.

Обратим ваше внимание вот на какой факт – буржуйки могут быть разными по конструкции и форме, ведь их всего лишь объединяет принцип работы. Так вот сделать из газового баллона можно буржуйку двух типов: горизонтальную и вертикальную.

Горизонтальная конструкция

Горизонтальная

Это традиционный тип буржуек, конструкция которого один из самых простых. Вот технологическая схема ее изготовления.

  • Срезается болгаркой крышка баллона.
  • Сзади делается отверстие под дымоход, куда приваривается патрубок необходимого диаметра. Обычно его размер от 80 до 120 мм.
  • Из металлического листа толщиною 4 мм вырезается блин диаметром, равным внешнему диаметру баллона. В нем делаются прямоугольные отверстия при помощи все той же болгарки или зубилом. Отверстий будет два: под топочную камеру и под поддувало. Вырезанные куски применяют для дверец, приварив к ним петли. К дверце для топки с внутренней стороны приспосабливается асбестовый шнур, который укладывается по периметру. Это своеобразная герметизация топочного окна.
  • Теперь внутрь баллона приваривается колосниковая решетка. Это может металлическая арматура, согнутая в виде змейки. Прикрепить решетку можно разными способами. Самый простой – приварить ее к внутренним поверхностям баллона. А можно сначала приварить по бокам два уголка, а затем просто решетку уложить на них.
  • Далее, из трубы диаметром 32 мм отрезаются четыре куска. Это будут ножки для самодельной буржуйки из газового баллона. Их приваривают с внешней стороны.
  • А вот теперь можно приваривать и подготовленный металлический блин.

Такую печь устанавливают в подготовленное для нее место, подсоединяют дымоход, закладывают дрова, поджигают их и проверяют всю конструкцию на корректность работы. Обычно проблем с этим возникнуть не должно.

Вертикальная конструкция

Вертикальная

По сути, вертикальная конструкция отличается лишь тем, что устанавливается баллон вертикально. Все наполнение остается тем же. Правда, можно обойтись без ножек. Но и тут есть два варианта исполнения, о которых можно сказать так:

  • Первый сложный в плане резки и сварки, но удобен в сборке.
  • Второй, наоборот, практически полное отсутствие процессов резки, но достаточно сложный в проведении сборочных работ.

Первый делается точно так же, как горизонтальный вариант. То есть, срезается крышка, внутрь баллона устанавливается колосниковая решетка, можно крышку установить на место, чаще устанавливают вырезанный из металлического листа блин. Конечно, сбоку буржуйки придется вырезать два отверстия: под поддувало и под топочную камеру.

Второй вариант – нет необходимости срезать крышку, можно колосниковую решетку установить через вырезанное отверстие для загрузки топлива. Вся сложность заключается в том, что установка и крепление решетки – процесс очень неудобный. Поэтому вы сами должны решить, каким из двух вариантов воспользоваться.

Резка газового баллона

Ракетная печь

Существует разновидность вертикальной конструкции, так называемая ракетная печь из газового баллона. Чем она отличается от традиционной буржуйки?

  • Во-первых, повышенным КПД. За счет чего это происходит? За счет того, что внутри баллона горячий воздух и угарные газы движутся по сложной и длиной траектории. Тем самым увеличивая площадь обогрева.
  • Во-вторых, в самой конструкции внесены изменения, а, точнее сказать, дополнения. Внутрь баллона по центру вставлена квадратная труба, которая выводится снизу отводом из металлической емкости. Края трубы не заварены, они открытые. Внешняя является топкой, внутренняя открытым дымоходом, через которое теплый воздух попадает в камеру баллона.
  • В-третьих, дымоход подключается не к верхней части установки, а к нижней. Потому что потоки угарных газов, дыма и теплого воздуха будут наполнять сам баллон сверху, устремляясь вниз.

Чтобы вы поняли окончательно, как все это работает, и как все это вам придется собрать, посмотрите фото реактивной печи из газового баллона.

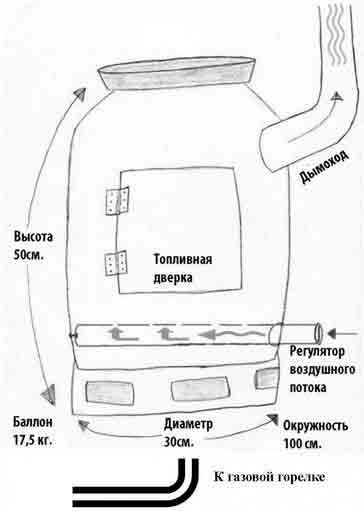

Принципиальная схема работы реактивной печки

По сути, это обычная схема собранной своими руками реактивной печи. Схема на вид простая, но в реальности это достаточно сложная конструкция. Посмотрите, сколько необходимо дополнительных узлов и деталей. Здесь не только выведенный снизу дымоход и установленная внутрь труба. Здесь придется позаботиться о топливнике, о дверцах и поддувале. Обратите внимание, что воздух поступать должен с двух позиций.

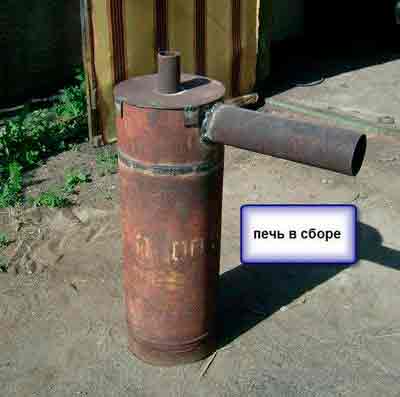

И еще одно фото – печь ракета из газового баллона в натуральном виде (не схематично).

Ракетная печка

Почему эта конструкция получила такое название? Существует огромное количество домыслов, легенд и выдумок. К примеру, считалось, что конструкция печки очень похожа на принцип работы двигателя от самолета МИГ-25. Конечно, это полный абсурд. Все дело в том, что в неправильном режиме работы, этот агрегат начинает шуметь, как ракета. Такой, знаете, свистящий звук. Правильно настроенный прибор как бы шелестит, у него такой шепчущий звук. Вот отсюда и название.

Почему из газового баллона сделать ракету проще всего?

  • Во-первых, это уже готовая емкость, изготовленная в заводских условиях.
  • Во-вторых, у него толстые стенки.
  • В-третьих, придется проводить резку всего лишь в трех местах: под топку, под дымоход, и срезается дно баллона, которое затем устанавливается на место.

Все остальные элементы изготавливаются просто из металлических изделий. Это хорошо видно на фото. Самое важное – точно скомпоновать все узлы в один прибор, выдержав необходимые размеры.

Печь для бани из баллона

Как правильно топить ракетную печь

Это прибор топиться, как и печи длительного горения. То есть, на теплую трубу. Поэтому сначала в топку надо положить быстрогорящие топливные материалы. К примеру, бумагу, картон, солому, камыш и прочее. Как только дымоход станет немного теплым, можно закладывать дрова или уголь.

К сожалению, ракету нельзя назвать саморегулирующим отопительным агрегатом. Под каждое топливо ее придется подстраивать. Это делается вот так:

  • Дверца поддувала открывается полностью.
  • Топочный режим доводится до штатного.
  • Как только печка загудит, начинаем прикрывать поддувало до тех пор, пока гул не перейдет в шепот.

Вот такие печи буржуйки из газового баллона (чертежи можно найти в Интернете) сегодня можно сделать своими руками.

Источник: http://otepleivode.ru/otoplenie/pechi-i-kaminyi/burzhuyka-iz-gazovogo-ballona.html

Печь для бани своими руками из газового баллона – пошаговая инструкция для домашнего мастера

Сделать печь для бани из баллона по силам домашнему умельцу, который может производить несложные сварочные и слесарные работы. Главное выбрать надежную конструкцию, подготовить необходимые материалы и не торопясь сделать отличную каменку для вашей парной.

Перед началом работ необходимо подготовится, выполнить чертежи вашей печки, найти необходимый материал и приготовить оборудование и инструмент к работе.

Подготовительные работы

Выбор газового баллона

Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.

Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи. Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.

Материалы и их количество

Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:

  • газовый баллон;
  • лист металла, толщиной 2-3 мм;
  • если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок;
  • для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону;
  • труба, сечением 120 мм, длиной 400 мм для вывода дымохода;
  • пруток или арматура, для изготовления сетки в которую укладываем камни;
  • кирпичи для фундамента печи бани.

Инструменты

  • сварочный аппарат со средствами защиты рук и глаз;
  • верстак с тисками;
  • одежда с длинными рукавами из плотного материала;
  • электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм;
  • болгарка;
  • отрезные и зачистной диски;
  • слесарный инструмент;
  • наждачная бумага, щетка по металлу.

к содержанию ↑

Пошаговая инструкция по изготовлению

Наша печка будет сделана из газового баллона, сверху которого расположим резервуар для нагрева воды и отделение для камней.

Для лучшего понимания приведем схему печки в разрезе:

Схема печи для бани из газового баллона

  • Внизу, сделав паз, оборудуем полость для сбора золы и поддувало, которая надежно закрывается дверцей. Сверху выполним 2 отсека. В задней части баллона сделаем решетчатую конструкцию для камней и выход патрубка дымохода.
  • В передней расположим емкость для воды с водоразборным краном и отверстием для залива воды.
  • Печь будет оборудована 4 ножками, на которые ее установим на фундамент из кирпича. На выходе трубы дымохода устанавливается шиберная задвижка для регулировки тяги. Низ каменки закрывается колосниковой решеткой, которая предохраняет дно от воздействия высоких температур и сквозь нее в зольник просыпается зола.
  • Для дверцы топки срезаем переднюю, полость баллона и устанавливаем отрезанную деталь на петельки.
  • При производстве работ, чтобы не простаивать, необходимо соблюдать очередность проведения работ.

к содержанию ↑

Обустройство фундамента

Вообще под небольшие металлические печки фундамент делать нет смысла. Но в нашем случае, каменка будет устанавливаться на деревянные полы. Поэтому для защиты от пожаров лучше сделать основание из 2 рядов кирпича, чем уложив на пол стальной лист, наступать на него в парной:

  1. Определившись с местом установки печи, по размерам будущего фундамента снимаем доски.
  2. Первый ряд кирпичей выкладываем на ребро. Раствор лучше сделать из цемента и глины, в соотношении 1 к 4. Старайтесь, чтобы кирпич располагался отверстиями внутрь.
  3. Второй ряд выкладываем плашмя.

Теперь оставляем фундамент застывать и переходим к выполнению следующей операции по изготовлению печи для бани из баллона.

Защита стен и потолка

Печь, при работе выделяет большое количество тепла, которое вызовет деформацию деревянных деталей стен и потолка. Поэтому из принято закрывать защитными экранами, закрытыми с лицевой стороны фольгой, для отражения тепла в помещение.

Не обложенную кирпичом печь запрещено устанавливать к стене, на расстоянии 700-1000 мм и до потолка 1000 мм. Поэтому для экранов можно использовать плиты ЦСП и из другого негорючего материала.

Изготовление конструкции

Изготавливая печь для бани своими руками из газового баллона, домашний мастер должен выполнять работу в определенной последовательности:

  1. Газовый баллон с краном потребуется вынести на улицу, и выпустить остатки жидкости и газа. Лучше это делать в безлюдном месте, запах газа быстро распространиться по воздуху на большое расстояние, поэтому, чтобы не пугать соседей и не объясняться с газовиками, пожарными и спасателями, лучше отойти подальше или предупредить соседей.
  2. После выхода газа, зажимаем баллон в тисках и откручиваем кран газовым ключом. В баллоне может остаться газ или конденсат, поэтому чтобы обезопасить себя от взрыва и пожара, обязательно полностью залейте емкость водой и только потом можно приступать к следующим операциям.

Отверстие для топки

Длина ножек определяется по вашему усмотрению

Установка дверц для поддувала и топки

Еще один вариант обустройства колосников (просверлить дырки)

Пример бака для воды

Монтаж сетки для камней

Обустройство дымохода

Дымоход лучше делать из сэндвич – труб, диаметром 120 мм. Для плотного соединения отрезков дымохода используются специальные хомуты. Труба поднимается под потолок и выводится через перекрытие на чердак. К стенам дымоход закрепляется на специальные зажимы.

Достоинство гофрированных труб – при их использовании не требуется делать дополнительный слой теплоизоляции и исключается возможность ожога при касании. Внутри металлических стенок, находится слой теплоизоляции, не позволяющий нагреваться наружной поверхности.

Место прохода вентиляции через конструкцию крыши должно надежно укрываться слоями тепло и гидроизоляции. Такая защита не позволит пройти влаге на чердак и воспрепятствует образованию мостиков холода.

Финальные работы

Банная печь из газового баллона своими руками готова. Осталось выполнить заключительные испытание каменки.

  • устанавливаем печку на фундамент и соединяем с трубой дымохода;
  • для безопасного использования, бока печи лучше закрыть экранами. Их можно сделать из сэндвич – панелей. В этом случае они не только защитят от ожогов, но и позволят теплу быстрее и равномерно распределиться по помещению;
  • заполняем сетку камнями, заливаем полный бак воды;
  • открываем шиберную задвижку и дверцу зольника. Эта операция обеспечит хорошую тягу при разжигании пламени;
  • заполняем топку дровами по всей длине. Можно использовать отрезки, длиной до 700 мм. Ближе к краю укладывается щепа и опилки для розжига.
  • открываем двери и окна в бане. При первом обжиге, будет выгорать краска и остатки масла, поэтому, чтобы обезопасить себя от угарного газа нужно обеспечить дополнительную вентиляцию;
  • зажигаем дрова и проверяем герметичность конструкции, если проявился свищ, это место перевариваем сразу.

Краска выгорает, печка дымит не только внутри помещения. Не бойтесь если из трубы печи, сначала будет валить столб черного дыма. После выгорания остатков краски, масла дым обязательно посветлеет. Может потребоваться подбросить еще немного дров. Важно довести воду в емкости до кипения и раскалить камни, чтобы выгорела вся грязь.

Особенности эксплуатации и правила ППБ

Эксплуатировать такую печку для бани очень легко:

  • набрали толстых и длинных дров;
  • заполнили ими весь объем топки;
  • открыли шибер и зольник, убедились в хорошей тяге и запалили дрова.

Все, по мере прогорания дров, камни накаляются, вода нагревается. Можно звать друзей, брать веники и запас отвара трав или просто кваса и выплеснув несколько шаек на камни, наслаждаться ароматным и горячим паром и беседой с близкими.

При эксплуатации важно соблюдать правила безопасного использования печи. Их немного и они очень просты:

  • обязательно следите за состоянием дымохода. При первых признаках его неисправности или уменьшении тяги сразу потребуется исправить все неполадки. Рекомендуется чистить дымоход не реже 1 раза в месяц;
  • после начала горения дров дверца зольника должна закрываться;
  • дверь топки открывается только для закладки дров и контроля за их горением. Все остальное время при горящем топливе, дверка должна быть надежно закрыта на замок;
  • не стоит пробовать нагрев печи, касаясь боков голыми руками – это приведет к ожогам рук. Уровень нагрева можно почувствовать по количеству пара от камней, когда на них плеснуть воды из ковша.

к содержанию ↑

В бане лучше парится с веничком, гордиться своим трудом, а не смотреть на волдыри на руках. Поэтому соблюдайте правила безопасности при пользовании металлическими печами — каменками. И тогда, самодельная печка – каменка для бани сделает банные процедуры приятным времяпрепровождением, но не стоит забывать и о здоровье и соревноваться на время в раскаленной бане.

Источник: http://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-iz-metalla/pech-dlya-bani-iz-gazovogo-ballona.html

Печи из баллона: преимущества решения, выбор заготовки, самодельные конструкции, схемы

Печь из газового баллона окажется экономичнее и эффективнее равной ей по сложности изготовления из других подручных материалов. Поможет сама форма газового баллона. Качество печи во многом определяется ее топкой. Идеальная во всех отношениях топка – сферическая. Учитывая, что топка должна иметь как минимум 2 отверстия – входное, для загрузки топлива и подачи воздуха, и выходное, для выхода отходящих газов в дымоход, оптимальной формой топки оказывается не очень длинный и узкий цилиндр с округлыми торцами, а баллон такой и есть. Его форма выбирается исходя из потребности держать давление побольше при минимальном расходе металла, но результат получается такой же.

Какую печь можно сделать из баллона?

Раз форма топки оптимизирована на самых общих основаниях, то и печи из баллонов могут быть самыми разными – от простейших дровяных пламенного горения до изощренных конструкций, от которых и у опытного теплотехника, что называется, глаза обратно поворачиваются. В данной статье рассматривается несколько печей, выстроенных по нарастающей относительно сложности изготовления; принято во внимание также их назначение:

  • Отопительно-варочная для жилых помещений.
  • Отопительные для нежилых помещений.
  • Летняя варочная для дачи.
  • Универсальная малогабаритная переносная аварийная; печка на всякий случай.

Учтены также необходимость минимизировать затраты на дополнительные материалы и возможность сделать печь своими руками без сложных инструментов и/или технологических операций. Разумеется, обязательное условие – достаточное удобство и безопасность пользования. К сожалению, рекомендаций по узакониванию самодельных печей дать нельзя: пожарные правила к ним очень строги. Тут нужно каждому решать вопрос на месте, как кто умеет. Или вовсе не решать: строить печи самому нигде и никак не запрещено, но уж возможные последствия в полной мере лягут на автора/владельца.

Примечание: требование максимальной простоты и дешевизны не распространяется на ракетную печь, описанную в конце. Однако эта печка не только обогревает большую комнату на щепочках-прутиках, но и позволяет получить дома самую настоящую теплую лежанку, не строя кирпичную печь. А расходов материалов и труда на нее требуется в несколько раз меньше.

Какой искать баллон?

Прежде всего: для печи нужен баллон цельнометаллический. Композитные взрывобезопасные непригодны, они не жаростойки. 5-литровый бытовой баллон (поз. 1 на рис) на основную часть печи однозначно не годится: слишком мал. Отношение его поверхности к объему даст такие собственные теплопотери, что сжечь полностью любое топливо не получится. Делать дополнительную теплоизоляцию – овчинка выделки не стоит. Сложность работы, затраты на материалы, габариты и масса печи возрастут настолько, что вся работа теряет смысл.

Виды газовых баллонов

Примечание: единственно возможное применение 5-литрового баллона – резервуар для горючего печи на жидком топливе. Две из таких будут рассмотрены далее.

12-ти и 27-литровые баллоны (поз. 2 и 3) позволяют сделать печку на всякий случай, которая может храниться и в кладовке городской квартиры. С 12-литрового в качестве печи можно снять тепловую мощность 2-3 кВт, а с 27-литрового – 5-7 кВт.

Лучшая заготовка для печи – самый расхожий 50-литровый пропановый баллон диаметром 300 мм и высотой 850 мм (поз.4). Его объем уже достаточен для эффективного сжигания любого топлива любым известным способом, а массогабариты еще не затрудняют работу. Кроме того, таких баллонов много в обиходе еще вполне исправных, но выработавших ресурс по ТУ; их можно купить недорого. Большинство из описанных ниже печей сделаны именно из таких баллонов.

Примечание: если есть возможность выбора, следует использовать баллон с вентилем, а не с клапаном. Из вентиля получается отличный регулятор мощности печи путем подачи воздуха (воздушный дроссель).

Что касается расхожих 40-литровых баллонов для промышленных газов (поз. 5) калибром 240 мм, то они для печи подходят плохо: хотя стенки из толстого прочного металла и обеспечат долговечность печи, но сами баллоны слишком узки, тяжелы и громоздки. Хорошую мощную, до 100 кВт и более, печь, можно было бы сделать из 12- или 18-дюймового профбаллона, но они редки, дороги, и такой порожний не каждый здоровый мужик сможет не плечо взвалить.

Из мелких 2-10 литровых промбаллонов, в принципе, можно бы делать походные печки, но опять же – металл толстый, прочный, работать с ним сложно, а сама печка выйдет слишком тяжелой. Есть, впрочем, в популяции мелких спецбаллонов некие экзотичные особи, из которых получаются отличные гаражные печки; далее мы о них расскажем.

От простого к сложному: баллонная буржуйка

Печь-буржуйка из баллона

Вы, вероятно, еще раньше догадались, что простейшая самодельная печь из газового баллона – аварийно-резервная буржуйка, 12-ти или 27-литровая. Можно пустить на нее и 50-литровик, но в городской кладовке такая печка уже не поместится. Регулярно греть несколько поколений баллонная буржуйка не сможет: относительно тонкий металл корпуса бытового баллона прогорит. Но протопить ею время от времени сараюшку или продержаться на ней до тепла вполне возможно.

Конструкция предельно проста, см. рис. Из покупных узлов нужна только топочная дверца или моноблок из топочной/поддувальной. Здесь максимально работает теоретически оптимальная форма толстенького кургузого баллона: баллонной буржуйке не нужны колосниковая решетка с зольником, внутренние перегородки всякие. Одно, что необходимо, как и любой буржуйке для хорошей теплоотдачи – горизонтальное колено дымохода из металлической трубы длиной от 2-2,5 м.

Примечание: диаметр дымохода 12-литровой буржуйки 60 мм, 27-литовой 80 мм, 50-литровой 100-120 мм.

Баллонная кулинария

Из газовых баллонов получаются неплохие грили, мангалы, барбекю, коптильни. В них тоже горит топливо, но это уже не печи, а кулинарное технологическое оборудование, и написано о нем довольно много. Поэтому о газобаллонной кулинарии распространяться более не будем. Впрочем, интересующиеся, как говорится, не отходя от кассы, узнать, как из баллона самому сделать мангал-барбекю, могут посмотреть видео:

О пиролизе

Во всех следующих конструкциях печей из баллонов в той или иной степени используется пиролиз – разложение под воздействием высокой температуры тяжелых органических соединений на легкие, летучие и горючие. Пиролиз позволяет сжечь все, что в принципе может гореть, полностью – до углекислого газа и паров воды. Построить печь с КПД более 70% без пиролиза вряд ли возможно.

Один из основных параметров пиролизного процесса, который необходимо учитывать при разработке печи – степень его сложности. Попросту говоря, это количество термохимических реакций, необходимое для разрыва исходных сложных и тяжелых молекул на способные сгореть до конца.

Пиролиз тяжелых горючих жидкостей (напр. отработанного моторного масла) происходит, как правило, в 2-3 ступени. Древесное топливо распадается на легко сгорающие газы уже многоступенчато, и для его полного пиролиза требуется времени в 5-6 раз больше, чем в печи на жидком топливе.

Поскольку отходящие газы под действием тяги движутся от очага горения в дымоход, пиролиз заканчивается на некотором расстоянии от топки. Для масляных печей оно незначительно, около 10-15 см, и в них пиролиз может быть совмещен в пространстве с дожиганием пиролизных газов. Это условие справедливо и для угольных печей; летучие компоненты каменного угля выделяются и распадаются легко.

Для полноценного пиролиза древесного топлива необходима уже длина газопламенного тракта около 1 м, причем в его пространстве нужно выделить, физически или неявно, 3 зоны (камеры): собственно топку (газификатор), где горит топливо и выделяются первичные пиролизные газы, вторичный газификатор (реактор) с подачей вторичного воздуха (вторички), где пиролиз полностью завершается, и дожигатель, тоже с подачей вторички, где легкие газы полностью сгорают. Эти условия обязательно нужно учитывать при разработке дровяной печи.

Масляная гаражная

Следующая по сложности, затратности и трудоемкости – печь на отработке из баллона. Изделие это весьма востребовано: обогревать такой печкой гараж можно даром, а крупносерийного производства нет, пожарники запрещают. Напомним вкратце принцип ее работы.

В топливном резервуаре тихо горит масло, воздух сюда подается дозировано с помощью воздушного дросселя. Здесь теплота его сгорания идет в основном на испарение. Пары поднимаются в вертикальную газификационную колонну, или реактор. Стенки реактора перфорированы, сквозь отверстия свободно поступает наружный воздух т.к. давление во всем тракте печи вследствие тяги дымохода ниже атмосферного.

Приток воздуха резко усиливает горение паров масла, температура поднимается и начинается пиролиз. Также гореть начинают и продукты пиролиза, из-за чего температура еще более повышается; в средней части реактора она может достигать 1300 градусов. При такой температуре в заметном количестве образуются окислы азота. Окисление азота – реакция эндотермическая, на нее расходуется значительная часть энергии топлива. Тем не менее, окисление азота в данном случае полезно: оно предохраняет печь от перегрева и взрыва; скорость образования окислов азота с повышением температуры нарастает резко, по степенному закону.

В верхней части реактора пиролизные газы уже почти догорели и есть большой избыток воздуха. Для полного дожигания в колонне ее требовалось бы сделать высотой в несколько метров и глухой, без перфорации, но тогда окислы азота проскочили бы пик своей температурной нестабильности и унесли заметную долю энергии топлива в трубу. Чтобы избежать этого, газы из реактора выпускают в камеру догорания или дожигатель.

Дожигатель разделен примерно напополам неполной перегородкой. Непосредственно перед ней догорают пиролизные газы, поддерживая температуру, исключающую стабилизацию окислов азота. За перегородкой весь кислород воздуха оказывается уже израсходован, но температура здесь еще выше 700 градусов. Теперь окислы азота распадаются с выделением энергии обратно на азот и кислород, который идет на дожигание остатков пиролизных газов; энерговыделение этих 2-х процессов поддерживает в дожигателе примерно постоянную температуру.

Выход в дымоход из дожигателя располагают подальше от перегородки, но достаточно отнести его от нее на 15-20 см: термохимические реакции в масляных газах протекают быстро. В дымоход уходят уже полностью прогоревшие газы с температурой около 400 градусов, что обеспечивает КПД печи до 80% и выше.

Обычно для печей на отработке из баллонов используют пропановый 50-литровик, распилив его в отношении 2:1, треть идет на резервуар, а 2/3 на дожигатель, поз. 1 на рис. С такой печи можно снять до 30 кВт тепла, но и ЧП с тяжелым исходом от них предостаточно.

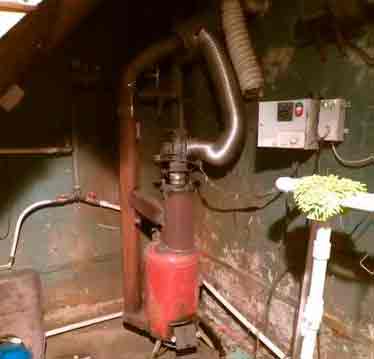

Печи на отработке из баллонов

Однако в журнале «За рулем» уже довольно давно опубликована конструкция гаражной печи на отработке мощностью 5-7 кВт с резервуаром из 5-литрового баллона. При такой небольшой мощности удалось совместить реактор с дожигателем в единую полнофункциональную колонну:

  1. В нижнем конусе колонны газы расширяются и температура падает до значения, достаточного для пиролиза, но почти исключающего окисление азота.
  2. Перфорация колонны редкая и приток воздуха через нее с небольшим избытком.
  3. В верхнем конусе газы снова задерживаются на время, достаточное для полного догорания при мощности примерно до 8 кВт.

Окислы азота в этой печи все же образуются, но в ничтожном количестве, обеспечивающем только авторегулировку режима печи. Оперативная регулировка мощности обеспечивается поворотной заслонкой на заправочной горловине, являющейся одновременно и воздушным дросселем.

Эту печь можно существенно улучшить, если найдется промбаллон на 10 или 12 литров калибром 150 мм и высотой 800/900 мм. В таких чаще всего продают гелий для надувания воздушных шариков. Рентабельность шарового бизнеса доходит до 400%, но проходит он чаще всего на временных акциях, а срок хранения заправленного гелием баллона ограничен и невелик: гелий второй после водрода рекордсмен по скорости диффузии. Поэтому вполне исправные гелиевые баллоны нередко распродаются по дешевке.

Примечание: пытаться бизнесовать по гелию в одиночку не рекомендуем. На него во всем мире крепко наложила лапу цветочно-празничная мафия, которую, говорят, и «Коза ностра» стороной обходит.

Конструкция «гелий-пропановой» 2-баллонной печи на отработке показана на поз. 4. Толстые стенки баллона равномернее распределяют тепло по его высоте, а купол вверху и неширокий, 60-80 мм, выход в дымоход задерживают газы эффективнее конуса. Поэтому перфорацию колонны и, соответственно, приток воздуха можно увеличить, получив мощность 10-12 кВт. Максимальной заправки в 3,5 л хватает на 3-4 час работы на полной мощности.

Заодно можно усовершенствовать топливно-воздушную систему. На дроссель отлично подойдет штатный вентиль баллона, его нужно только нарастить изнутри тонкостенной стальной трубкой, поз. 4а. Ее можно просто навернуть, сколько силы хватит, на выступающую внутрь часть штуцера: посадочная резьба на нем конусная, так что прихватит намертво.

Заправочный штуцер лучше сделать выдвижным скользящим в горловине, поз. 4б. Через выдвинутый штуцер печь разжигается и контролируется уровень горючего. А в задвинутый можно относительно безопасно доливать масла на ходу печи.

Если печь топится постоянно, то желательно все-таки помнить о саперах, для которых самой опасной оказывается не первая, а некая N-ая мина. Полностью гарантироваться от ЧП с печкой можно, устроив подачу топлива от отдельного питательного бака или просто питателя, поз. 5. Высота питателя не должна превышать предельно допустимого уровня топлива в резервуаре (для 5-литровика это примерно 2/3 его высоты), и отнести питатель нужно не менее чем на 0,5 м от печи. Так можно контролировать уровень топлива и дозаправлять печку как угодно. Кроме того, объем питателя может быть любым, ограничена только его высота, так что под него вполне возможно приспособить бак с заправкой на сутки и более.

«Длинные» печки

В данном случае эта метафора обозначает не печи из лежачих промбаллонов, а печи длительного горения из обычных 50-литровиков на древесном топливе. В режиме длительного горения древесина подвергается пиролизу, что намного увеличивает КПД и длительность теплоотдачи печей. Топливо в них (от сухих опилок и бурьяна до обломков антикварной мебели) горит тонким слоем с поверхности, поэтому «длинные» печки иногда называют печами поверхностного горения.

Пиролиз может происходить либо в физически ограниченном отдельном объеме с последующим догоранием пиролизных газов в дожигателе (это печи с раздельным сгоранием), либо пирогазы сразу улетучиваются в большую, хорошо прогретую буферную камеру, где пиролиз завершается и пирогазы сгорают, это печи совмещенного сгорания. Для обеспечения высокого КПД и тех, и других крайне желательно подогревать поступающий в зону пиролиза воздух.

Схема устройства печи бубафоня

Примером печи длительного горения с раздельным сгоранием может служить широко известная печь-бубафоня. В ней пиролиз сосредоточен под гнётом-«блином». Схема устройства бубафони приведена на рис. справа; по мере сгорания топлива воздуховод с блином опускается вниз. О принципах работы и особенностях изготовления бубафонь написано уже много и подробно, поэтому отметим лишь следующее:

  • КПД самодельной бубафони может превышать 85%, а длительность теплоотдачи с одной загрузки топлива достигать суток.
  • Топливо для бубафони нужно комнатно-сухое с влажностью до 12%
  • Догружать в бубафоню топливо на ходу допустимо, но останавливать ее нельзя, для работ по уходу/ремонту нужно дождаться полного сгорания загрузки.
  • Диаметр 50-литровика в 300 мм – минимально допустимый для бубафони, поэтому делать из него эту печь нужно тщательно и с полным пониманием дела.

Бубафоня – печь очень экономичная и хорошо подходит для обогрева гаражей и хоз. помещений. Конструкция ее проста и доступна для изготовления в домашних условиях. На след. рис. показаны основные стадии рабочего процесса и размеры именно для баллонной бубафони мощностью до 5-6 кВт. Надо только добавить, что зазоры для подачи воздуха между коренными (ближними к воздуховоду) концами лопастей нужно выдержать одинаковыми. При сварке для этого вместо кондуктора удобно пользоваться подходящими обрезками металла – кусками прутка и т.п. Лопасти вначале прихватывают снаружи, а затем, удалив «кондукторы», доваривают до конца.

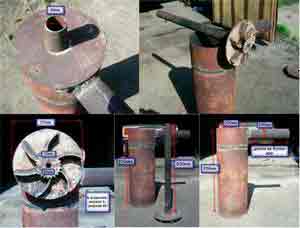

Изготовление печи бубафоня

Примечание: мощность бубафони можно регулировать в широких пределах, до 10 раз, но только вручную, т.к. воздушный дроссель можно установить лишь на верхнем конце воздуховода, который подвижен.

Слобожанка

Еще проще по устройству и не уступает бубафоне по параметрам печь совмещенного сгорания «Слобожанка», схема на рис. справа. Но делать слобожанку из баллона вряд ли стоит уже потому, что ее минимально допустимый диаметр около 500 мм и хорошего КПД баллонная слобожанка не покажет. Кроме, того, у всех печей-слобожанок есть очень серьезные недостатки:

Устройство печи «Слобожанка»

  1. Под сводом печи скапливаются чрезвычайно токсичные газы, открыв крышку печи на ходу, можно отравиться насмерть.
  2. Слобожанку никак невозможно остановить: если перекрыть дроссель, печь, прежде чем захлебнуться, потянет воздух обратно через дымоход. Давление в печи превысит атмосферное и ядовитая смесь пойдет наружу.
  3. На поде или колоснике печи оседает твердый плотный нагар, как и во всех «длинных» печах. Примерно через год (это на хорошем топливе) он нарастает до устья воздуховода, а сбить его трудно и в местах легко доступных.

Прекрасная незнакомка

Большинство прочих самодельных «длинных» печей не лучше, но сложнее бубафони. Но есть одна, почти чисто пиролизная печь (что редкость на дровах), заслуживающая внимания, ее чертеж приведен на рис. Кроме того, эта печь еще и бункерная, что для дровяных печей тоже редкость.

Дровяная пиролизная печь из баллона

По принципу действия «незнакомка» – упрощенная и усеченная печь-ракета, о которой см. след. разд. Задержка пирогазов в дожигателе под варочной плитой достигается диафрагмой в дымоходе, совершенно аналогично тому, как шайбами теплоноситель из теплотрассы распределяют по потребителям. В печном деле такой конструктивный прием редкость, т.к. любое ослабление тяги ухудшает качество печи, но в данном случае создатели обратили зло во благо.

Каким образом? Ограничением мощности: это печь исключительно летне-дачная варочная. Ее хватит только на стряпню, хотя из 50-литрового баллона можно выжать в несколько раз больше. Зато работает «незнакомка» на любом горючем мусоре, который можно протолкнуть в бункер; лучше всего – на достаточно длинных щепках, ветках и сухих стеблях, и она много экономичнее, дешевле, проще и легче самой простой кирпичной плиты. Фундамент тут, понятное дело, не нужен, а дымохода достаточно высотой 1,5-2 м. Розжиг печи – верхний, через горловину газификатора или загрузочный люк, посредством ЛВЖ.

Авторам «незнакомки» в знании теплотехники никак не откажешь, но с металлом они малость перемудрили: отдельные, да еще и съемные под печи и свод газификатора (дно-колосник и перегородка в оригинале) здесь просто не нужны. Подом может быть днище самого 50-литрового баллона с тем же самым 20-мм отверстием в центре, а зольник можно устроить в его юбке. Выходной патрубок газификатора наваривается на купол баллона, а дожигатель можно сделать из обрезка 300-мм трубы или листового металла. Чистить печку при этом вполне возможно через топливный бункер и выход газификатора.

Венец творения, или…

Емеле и не снилось

Венец баллонно-печного творчества, без сомнения, печь-ракета, см. рис. Но не только и не столько потому, что сделать ее по всем правилам требует немалого (хоть и несложного) труда, внимания, сообразительности и аккуратности. Главное – ракетная печь как нарочно создана под 50-литровик, хотя чаще всего ее делают из бочки. Не только форма, но и размеры 50-литрового пропанового баллона оптимальны для этой печи: если ракета из бочки прогревает горизонтальный участок дымохода в лежанке (боров) длиной до 6 м, то баллонная, при вчетверо меньшей емкости барабана (о ней см. далее) – до 4 м. Лежанка такой длины вряд кому понадобится, но боров ракеты можно выполнять из тонкостенного металлогофра, уложив его в массиве лежанки волнообразно. Это, понятное дело, намного повысит как эффективность обогрева комнаты, так и длительность теплоотдачи после протопки, которая может достигать 12 час.

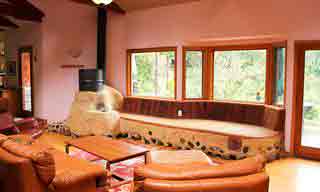

Печь-ракета с лежанкой

Достоинства ракетной печи этим не исчерпываются:

  • Это печь не только длительного, но и непрерывного горения. Догрузка топлива возможна на ходу печи без ограничений.
  • Печь-ракету также без ограничений можно останавливать и вновь разжигать, причем сам розжиг элементарно прост: бумагой, соломой или стружками, как костер.
  • Ракетная печь дышит, как и кирпичные.
  • В отличие от кирпичных печь-ракета почти нечувствительна к длительным перерывам в топке в холодное время года.
  • Разгон ракетной печи вновь построенной или стоялой также прост: протопка бумагой, стружкой или соломой до потепления лежанки на ощупь.
  • Фундамент ракетной печи не нужен: хотя ее вес и под тонну, площадь опоры велика и нагрузка от печи на пол не превышает допустимых по СНиП 250 кг на кв. м.

Недостатков у печи-ракеты всего 2, и, как говорится, не смертельных. Во-первых, после растопки и, возможно, в процессе топки необходима установка режима печи путем регулировки подачи воздуха. Если печь сильно гудит, это не значит, что она лучше греет. Наоборот, в таком режиме газовоздушный тракт быстро зарастает нагаром; правильно топящаяся печка тихо шепчет.

Во-вторых, мощность печи регулируется лишь величиной загрузки топлива. Оперативная регулировка мощности вообще невозможна; подачей воздуха выставляется только режим печи. На ходу топливо можно не только догружать для увеличения мощности, но и вытаскивать щипцами отдельные тлеющие щепки и тут же гасить, однако это пожароопасно.

Примечание: если «на шепоте» печи кажется, что она слабо греет – не беда, подождите, тепло пока уходит в аккумулятор. Печь его отдаст потом, остывая после протопки. Если же нужно быстро согреться, не думая пока о расходе топлива, открываем воздух, пока не загудит. До громкого рева доводить нежелательно, нагар внутри сильно оседать будет.

Как работает ракета?

Устройство и принцип действия ракетной печи подробно описаны в другой статье. Здесь мы напомним самое существенное.

Идея ракетной печи «на пальцах» такова: представим себе 2 физически связанных процесса с КПД меньше 100%; допустим, по 90% каждый. Для протекания 2-го нужны продукты 1-го. Если их запустить сразу вместе, то из-за взаимных помех, обусловленных энтропией, итоговый КПД не превысит 65%. А если «прокрутить» сначала 1-й, сохранить где-то его результаты и потом на них запустить 2-й, то предельный общий КПД будет немного более 80%.

В самом общем смысле это закон универсальный. Именно благодаря ему рыночная экономика со всеми ее громоздкими и прожорливыми финансовыми, административными и силовыми надстройками оказывается эффективнее натурального хозяйства. В печи-ракете этот закон технически реализован последовательным включением 2-х печей, генерирующей тепло и аккумулирующе-отопительной.

Схема ракетной печи из баллона

Печка-генератор состоит из (см. рис.) поддувала 1а с регулятором подачи воздуха (им вводят печь в режим), топливного бункера 1б с глухой крышкой, канала для подачи обеспечивающего полное сгорание топлива вторичного воздуха 1в, жаровой трубы (огнепровода) 1г и внутреннего или первичного дымохода – райзера – 1д. Огнепровод делать слишком коротким или длинным нельзя: он должен, с одной стороны, хорошо нагреть вторичный воздух, без чего не добиться полного сгорания древесных пирогазов. С другой, в слишком длинном огнепроводе остынут сами газы и пиролиз не дойдет до конца. Вся генерирующая печка надежно укутана высококачественной теплоизоляцией с возможно меньшей собственной теплоемкостью. Все, что требуется от первичной печи – полностью сжечь топливо и выдать из райзера поток догоревших горячих газов.

Примечание: с точки зрения КПД оптимальный внутренний диаметр райзера 70 мм. Но если добиваться максимальной мощности печи, то труба райзера нужна уже диаметром 100 мм; тогда и обечайка его нужна не 150, а 200 мм. КПД при этом снижается незначительно. Далее при описании технологии постройки печи размеры даны для обоих случаев.

Основа обогревающе-аккумулирующей части печи – высокоемкий накопитель тепла, но сразу выпустить в него газы из райзера нельзя, их температура около 1000 градусов. Хорошие жаростойкие теплоаккумулирующие материалы есть, но они очень дороги, поэтому авторы ракетной печи как накопитель использовали саман. Его теплоемкость огромна, но он не жаростоек, поэтому вторичная печь должна начинаться с преобразователя высокопотенциального тепла в среднепотенциальное, с температурой до 300 градусов. Кроме того, часть первичного тепла нужно отдать в помещение немедленно для компенсации текущих теплопотерь.

Все эти функции выполняет барабан печи, на него-то и пойдет 50-литровый баллон. Газы из райзера попадают под крышку барабана 2а с варочной поверхностью 2б. Барабан металлический тонкостенный, он хорошо отдает тепло в помещение. Перевалившись под крышкой, газы попадают в кольцевой опуск барабана между его тубусом 2г и металлической обечайкой изоляции райзера 2в. Под барабана 2д также металлический; металл не пускает в изоляцию первичной печи дымовые газы.

Дело в том, что недорогие и высококачественные изолирующие материалы пористы. Пустить к ним дымовые газы – поры их втянут, быстро забьются гарью, и вся изоляция, а вместе с ней и КПД печи, пойдут насмарку. Саман также порист и также очень охотно портится нагаром. Поэтому первейшая задача при постройке печи-ракеты – обеспечить полную герметичность газодымового тракта.

В барабане, примерно на 1/3 его высоты от верха, газы уже остывают достаточно, чтобы отдать свое тепло в накопитель. С этой высоты и до низу начинается футеровка (обмазка) всей печи саманом. В барабане дымовые газы отдают, наружу и в накопитель, примерно половину выработанного генератором тепла, но перепускать их в теплообменник еще рано: из барабана через его выход 2е газы поступают во вторичный зольник 3а с герметичной прочистной дверцей 3б, а затем в длинный горизонтальный участок дымохода (боров) 4. Из борова почти полностью отдавшие в саманную лежанку тепло газы выпускаются в обычный наружный дымоход.

Зачем нужен вторичный зольник? Газы из барабана выходят не очень горячие и химически уже нейтральные, т.к. прогорели до конца. Но в них еще содержится небольшое количество твердой взвеси; в основном – микрочастицы минеральных компонент древесины. А боров, как сказано выше, из тонкого металлогофра да еще и уложен с извивами, и вся эта труба намертво замурована, так что чистить боров невозможно. Пустить в него грязные газы – просвет скоро зарастет сажей и лежанку придется ломать. А во вторичном зольнике взвесь оседает. Раз-два в год ее придется выгребать, но печка теперь прослужит долгие годы.

Итак, теперь мы знаем достаточно, чтобы начать постройку ракетной печи. Чем и займемся.

Строим ракету

Для начала нам нужно запастись 5-ю видами футеровочных составов. Впрочем, их компоненты либо недороги, либо вовсе под ногами валяются, а подготовить смеси самому несложно:

  1. 5а – самый обычный саман: глина, тщательно перемешанная с мелко нарубленной соломой и затворенная водой до густоты теста. Т.к. лежанка не дувал и не сакля, кроме своего веса ничем не нагружена и находится в помещении, качество глины большого значения не имеет, можно взять самокопаную овражную.
  2. 5б – основной теплоизолятор. Среднежирная печная глина напополам со щебнем из легкого шамотного кирпича ШЛ. Воды – до густоты теста.
  3. 5в – жаростойкая газоплотная механически прочная обмазка. Обычный шамотный песок с печной глиной 1:1 по объему. Воды – до консистенции пластилина.
  4. 5г – самокопаный песок, речной или овражный, или очень тощая супесь. Промывка или прокаливание не нужны, достаточно просеять сквозь сито с ячеей в 3 мм.
  5. 5д – среднежирная печная глина.

Некоторые пояснения. Солому в саман лучше вводить травяную (луговое злачное сено), с ним прочность, которая нам не очень нужна, будет ниже, но и теплоемкость больше. Что касается рецептов изготовления самана – выбирайте любой подходящий, для ракетной печи это несущественно. Можно сделать так, как в видеоролике ниже, только нам полностью дом строить не нужно.

Видео: изготовление самана

В смесь 5б нужен именно щебень (не песок!) и только ШЛ. Другие шамоты (ШМ, ШВ и т.п.) сами хорошие теплоаккумуляторы, недаром из них делают печные топки. Но в данном случае большая теплоемкость только во вред пойдет. Щебня ШЛ желательно задавать побольше, лишь бы глина его склеивала.

Назначение смеси 5в – продлить срок жизни печи. Все металлоконструкции в ней стальные с толщиной стенок до 3 мм, так нужно, чтобы ракета «летала» как следует. Но в жаровом тракте тонкий металл быстро сгорит. Однако к тому времени обмазка 5в пройдет обжиг, и с течением времени участки стальных труб самопроизвольно заменятся керамическими. Правда, тогда печку придется чистить осторожно (райзер хоть медленно, но все же обрастает нагаром), хрупкое ведь.

В составе 5г есть довольно большая примесь глинозёма. В строительном песке он нежелателен, поэтому от него избавляются. Но на футеровку райзера глинозём в самый раз: теплоемкость смеси минимальная, а, спекаясь, она обретет еще и некоторую прочность. И сырье задаром достается.

Примечание: футеровать райзер можно и составом 5б, но он, во-первых, денег стоит. Во-вторых, работа займет очень много времени – футеровать придется послойно, с полным высыханием предыдущего слоя, иначе в обечайке обмазка будет сохнуть непомерно долго и внутри обязательно при этом потрескается.

Сначала нужно сделать постель для печи, см. рис. – прочный деревянный топчан требуемой конфигурации. Его рама – из перекрещивающихся врезных на четверть лагов (брус 100х100 мм) с ячеей не менее 600х900 мм под печью и не менее 600х1200 мм под собственно лежанкой. Продолговатые ячейки рамы ориентируются вдоль лежанки. Криволинейные края рамы доводятся до контура обрезками бруса и досок.

Конструкция постели для печи-ракеты

Примечание: поднимать постель выше не нужно, с учетом мощности футеровки лежанки и так удобно будет.

Рама накрывается настилом из шпунтованных досок 40 мм. Стыки досок настила должны быть ориентированы перпендикулярно длинным сторонам ячеек рамы. Выступающие за желаемый контур лежанки концы бруса и досок опиливаются по форме сразу, но ее наружный обвод пока остается свободным, он будет обшит гипсокартоном и т.п. по окончании строительства печи.

Детали перед сборкой пропитываются сначала биоцидом, а вся конструкция – дважды водно-полимерной эмульсией. Детали рамы скрепляются по перекрестьям диагональными парами конфирматов 6Х90 мм, а доски настила прикрепляются к раме продольными парами конфирматов 6х60 мм, по паре в доске на каждую продольную лагу.

Затем на месте постоянной установки печи на пол настилают минеральный картон 4 мм с некоторым запасом на обрезку по контуру, а место, над которым будет собственно печь, дополнительно укрывают листом кровельного железа; его нужно обрезать по форме заранее с учетом того, что вынос перед топкой печи должен быть не менее 100 мм, для ракеты этого достаточно.

Теперь постель переносят на место. Тут же устраивают выход в наружный дымоход, где-то у заднего края лежанки. Его нижний край должен приходиться на 70-90 мм выше уровня А футеровки печи (см. рис. с основной схемой), т.е. в 120-140 мм от уровня настила постели.

На постели по всему контуру делают прочную опалубку высотой А, по основной схеме печи (40-50 мм), с ровным верхним краем. Если постель примыкает вплотную к стене, опалубку доводят до стен, а уровень ее верха отбивают по ним шнуром. Затем опалубку заливают саманом и разглаживают его поверхность лощилом – ровной гладкой доской с закругленным углом. Если опалубка неполная и вести дальний конец лощила по отметке неудобно, к стенам пока можно прислонить маяки из полосок фанеры; их удаляют, когда саман подсохнет, и щели домуровывают.

Пока уровень А сохнет, займемся изготовлением барабана из баллона, см. рис. Сначала срезают его верхушку так, чтобы получилось отверстие диаметром 200-220 мм (не забудьте стравить остатки газа!), его закрывают стальным кругляшом толщиной 3-4 мм, это будет варочная поверхность. Затем делают рез ниже верхнего сварочного шва баллона на 40-50 мм, это уже почти крышка.

Барабан печи-ракеты с крышкой из 50-л баллона

К крышке приваривают юбку из тонкого листового металла. Ее боковой шов тоже нужен сварной, от соединения в фальц юбку сильно уведет. Варят на постоянном токе в 60 А электродом 2-мм. Надо сказать, что держать дугу в таком режиме сложновато, нужно быть довольно опытным сварщиком. После монтажа юбки в ней сверлят отверстия под болты М4-М5, 3-6 отв. равномерно по окружности, в 20-25 мм от нижнего края.

Третий рез баллона – пониже нижнего шва, там, где тубус начинает переходить в округлое днище. Остатки юбки баллона удалять не нужно, так он только крепче держаться в печке будет. Теперь внизу тубуса делаем вырез его выхода в виде горизонтально вытянутого прямоугольника. Его высота 70 мм, а ширина зависит от выбранной трубы райзера, см. врезку справа вверху на основной схеме.

Следующая операция – укладка герметизирующей прокладки. Для нее нужен плетеный асбестовый шнур, рассученный лохматый шпагат не годится. Шнур приклеивают суперклеем или, лучше, «Моментом». Потом клей, конечно, выгорит, но прокладка будет держаться и на остатках, тем более что крышку придется снимать раз в год не каждый год.

Уложив прокладку, тут же, едва клей схватился, надеваем крышку и укладываем на нее груз в 2-3 кг. Под нагрузкой размечаем по месту отверстия в тубусе. Сняв крышку, сверлим и нарезаем резьбу. Теперь в перевернутую крышку вставляем тубус и вымеряем глубину барабана, это нужно, чтобы уточнить высоту трубы райзера. Разнимаем крышку с тубусом, чтобы прокладка не пропиталась клеем насквозь и шнур не потерял упругость, этап 2 закончен.

Уровень А будет сохнуть неделю-две, и в это время мы займемся топочной частью печи. Детали 1а, 1б и 1г из профтрубы 150х150 мм; труба райзера 1д круглая. При разметке заготовок нужно соблюдать указанное на основной схеме расстояние от заднего, если смотреть со стороны поддувала, края бункера до переднего края барабана. В указанных пределах оно произвольное, исходя из местоположения печи и ее дизайна. Вынос поддувала вперед также произволен, но, разумеется, в разумных пределах. Заталкивать поддувало под бункер тоже не нужно, задвижка горячая будет. Лучший вариант – обрез поддувала вровень с передним краем бункера, как на схеме.

После вырезания отверстий под бункер и трубу райзера первым делом вваривают перегородку вторичного воздушного канала 1в, на высоте 30 мм от днища топки. Цельного шва не нужно, достаточно 2-х прихватов через еще не заваренный задний торец топки, 2-4-х через отверстие для бункера и 2-х через поддувало. Материал – листовая сталь 1,5-2,5 мм.

Примечание: угол наклона бункера может быть в пределах 45-90 градусов от горизонтали. Но при наклоне в 45 градусов шершавые щепки могут застревать, а если бункер вертикальный, то при догрузке топлива рука оказывается в опасной близости к горячему барабану. Поэтому выбран наклон в 60 градусов.

Задний край воздушной перегородки должен приходиться вровень с передним краем отверстия под трубу райзера. Передний ее край должен выступать наружу на 20-25 мм. Эта полочка нужна, чтобы не мусорить при чистке печи: данная конструкция не позволяет использовать колосник с выдвижным зольником, и золу придется выгребать скребком в лоток; его край подсовывают под полочку. Впрочем, золы ракетная печь дает всего ничего.

Задвижку поддувала лучше делать с вертикальным ходом в пазах с плоскими пружинами, поворотная дверца не обеспечит должной плавности регулировки режима печи, а дроссель с поворотной заслонкой сделать сложнее. Крышка бункера сгибается из оцинковки. Полной герметичности здесь не нужно, лишь бы плотно ложилась.

Когда топочная металлоконструкция готова (не забудьте приварить трубу райзера и заварить тыл жаровой трубы!), ее футеруют составом 5в слоем в 10-12 мм, как показано на схеме. Сплошную обмазку дают только по низу. Верх и бока поддувала от его переднего обреза до бункера оставляют свободными. Офутеровав, ставят на сушку.

Сушат, надев на шест поддувальной частью. Первое время регулярно осматривают: если обмазка оползает, ее снимают и делают новую порцию из глины пожирнее и с меньшим количеством воды. Не полагайтесь на авось, это ответственная операция!

Топочная часть просохнет скоро (2-3 дня), и за это время вполне можно успеть сделать опалубку для изоляции и положить ее нижний слой, т.к. уровень А самана уже подсох достаточно, чтобы держать небольшой вес. Конструкция опалубки ясна из рис. Смысл отмеченного красным станет ясен далее. Делают опалубку из досок или фанеры толщиной 20-25 мм. Прочно скреплять детали не нужно, т.к. опалубку потом придется разбирать. Достаточно скобок из тонкой проволоки снаружи по углам; можно и просто обтянуть скотчем.

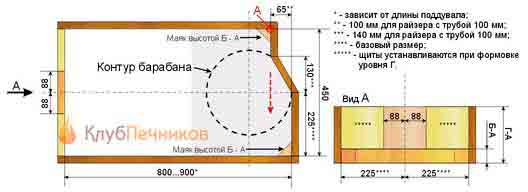

Опалубка для заливки изоляции печи-ракеты

Опалубку ставят на место внешним краем передней планки вровень с краем постели и точно по оси будущей печи. Ставить нужно аккуратно, с промерами, иначе детали печи потом не сойдутся. От случайного смещения можно зафиксировать тонкими заостренными шпеньками, воткнув их снаружи в саман. Маяки, по которым будет выравниваться нижний слой изоляции – из любого материала, но их высота должна быть точно равна таковой передней планки опалубки.

Опалубку заполняют смесью 5б до уровня Б. Поверхность заливки ровняют лощилом по маякам и передней планке.

Пока изолирующая подушка подсыхает, а топочная часть досыхает, делаем обечайку райзера и под барабана. С обечайкой все просто: либо отрезок трубы, либо сгибаем из тонкого (1-2 мм) листа. То и другое, разумеется, стальное. Если обечайка из листа, шов может быть фальцевым, идеальный круг тут не обязателен.

Примечание: не надо делать обечайку ниже трубы райзера и потом глиной (см. далее) округлять верх райзера. Печка работает лучше, если газы переваливаются в опуск с изломом.

Под барабана, как видно на схеме, наклонный. Так нужно для лучшего завихрения потока во вторичном зольнике, см. далее. Но если вы подумали: «Ну вот, теперь еще эллипс в эллипсе вырезать!», то зря. При наклоне в 10 градусов большая ось эллипса получается аж 304,5 мм, а нам нужен меньший, 5-7 градусов.

Т.е., внешний диаметр заготовки пода (стальной лист 2-3 мм) делаем на 4 мм меньше внутреннего диаметра барабана, а диаметр выреза под обечайку – на 3 мм больше ее наружного диаметра, и ляжет как родной. Щели по внешнему и внутреннему контурам (отмечены зелеными кружками на схеме) промажем после установки пода глиной 5д, выведя колбаски в галтели просто пальцем.

Проверяем, просох ли полностью уровень 5Б. Это можно сделать, временно сняв переднюю планку опалубки. Если нет – перекуриваем (пардон, боремся ведь с никотином. Сок пьем.) денек-другой.

Если высох, ставим в опалубку топочную часть, ее-то обмазка наверняка уже сухая. Ставить нужно также точно по оси печи, вертикали и горизонту, с промерами: барабан и обечайка в конечном итоге должны быть концентричны плюс-минус 2 мм, а верх вторичного зольника (см. ниже) плотно входить под верхний обрез выхода барабана. Передний обрез поддувала выставляем вровень с внешним краем опалубки и, соответственно, постели. Он при этом выступит из изоляции на толщину доски опалубки, этого как раз хватит, чтобы подмазать потом саманом снаружи: применяемая изоляция эффективна, но и чувствительна к влажности воздуха.

Выставленную топочную часть фиксируем шпеньками, как и опалубку. Пусть так и останутся в массе изоляции, ничего страшного. Теперь ставим дополнительные передние щиты и заполняем опалубку до верха смесью 5б, это мы вышли на уровень Г футеровки. Разравнивать полностью уже не нужно, чтобы не зацепить случайно выступающий из раствора бункер. Достаточно прогладить лощилом, опираясь на края опалубки, в районе расположения барабана, отмечено бледно-серым на схеме опалубки. Но здесь выравнивать нужно до гладкости.

Сушим уровень Г. Это также ответственная операция, полагаться на микроклимат помещения и обычную сушку естественным испарением наружу нельзя, печь выйдет плохой и недолговечной. Нужно создать более-менее стабильные условия внутри сохнущей массы.

Делается это обычной лампочкой накаливания на 40-60 Вт. Ее (включенную, разумеется) засовывают в топку так, чтобы колба была под трубой райзера. Нужно только предусмотреть какой-нибудь мини-козелок под патрон лампы, чтобы колба не касалась металла, иначе стекло может лопнуть. Верх уровня Г просохнет достаточно, чтобы выдержать дальнейшие операции, пока мы будем делать вторичный зольник, см. след.

Примечание: лампочке придется гореть непрерывно в общей сложности примерно 30 суток, с учетом дальнейших стадий сушки. За это время 60-ваттная съест 24х30х0,06 = 43,2 кВт/час электричества, а 40-ваттная 28,8 кВт/час, что обойдется соответственно в 129 руб. 60 коп. и 86 руб. 40 коп. Является ли такой расход непомерным – решать вам. Однако с любой стороны лучше брать 40-ваттную. Сушка продлится больше, но выйдет качественнее и менее чувствительнее к качеству сырья.

Делаем вторичный зольник, или для краткости просто зольник, т.к. в этой печи первичного нет. Здесь он по виду похож на тот же узел в американских прототипах ракетных печей, но отличается от них принципиально.

У американцев в зольник через широкий выход барабана входит почти ламинарный поток газов, а здесь он для более глубокой очистки закручивается, см. в след. этапе схему монтажа зольника. Причина завихрений – вращение Земли; точнее, вызванная ею сила Кориолиса, та самая, что закручивает стекающую из ванны воду.

Примечание: военно-исторические курьезы. В конце Второй Мировой нацисты для обстрела Лондона разработали Фау-3, сверхдальнобойную многокаморную пушку с постепенным разгоном снаряда. Пробили в скале штольни, собрали всю систему. И тут выяснилось, что славящиеся своей обстоятельностью немцы… забыли учесть вращение Земли! Все снаряды прошли бы мимо. Так Фау-3 ни разу и не выстрелила, породив только панику в западных спецслужбах и докатившуюся до наших дней волну мифов. Позже с такой же идеей носился Саддам Хуссейн. Он собирался пулять из своей пустыни по Берлину, Парижу и тому же Лондону. Его спецы уже все просчитали точно и провели успешные опыты на малых моделях. Но, опять же, после всего оказалось, что всем современным технологиям не под силу создать орудийные стволы прецизионной точности длиной по 200-300 м. В общем, дурака работа любит. Даже если дурак умный и много знает.

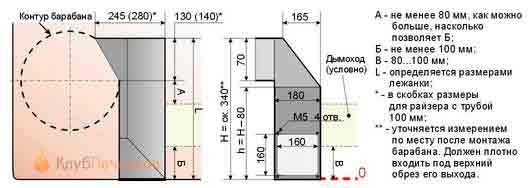

Чертежи зольника приведены на рис. Размер L вымеряют от точки А (отмечена красным на схеме опалубки) по перпендикуляру (красная стрелка там же) до края постели. Размер H – сумма промеренных по месту высот опалубки и уже вырезанного в барабане выходного окна (70 мм, если резали точно). Скос навершия зольника назад – произвольный в разумных пределах, лишь бы потом не выпер из-под обмазки барабана саманом.

Чертежи вторичного зольника печи-ракеты

Замурованный короб зольника – из тонкого стального листа или оцинковки 0,6-1,2 мм. Передняя панель (лицо) – из стального листа 4-6 мм, т.к. на нее возможно воздействие снаружи и в ней есть резьбовые отверстия М5 для крепления крышки. Вырез под боров дымохода – по наружному диаметру наличного металлогофра; для данной печи подходит 150-180 мм. Расположение его произвольное, нужно только соблюсти размеры А, Б и В на чертеже зольника. Все детали кроме борова соединяются сваркой сплошным швом в таком же режиме, как и для юбки крышки барабана. О присоединении борова см. далее.

Крышка прочистного отверстия размером 180х180 мм тоже из стали толщиной 4-6 мм. Герметизирующая прокладка под ней из минерального картона. Крепежные болты – от М5х8 до М5х15 с шестигранными головками. Болты с любыми шлицами использовать не следует: зольник изнутри обрастает тонким слоем плотной копоти. Толщина его слоя скоро стабилизируется, но болты для снятия крышки приходится отворачивать накидным торцевым ключом с воротком.

Примечание: использовать распашную дверцу с защелкой нежелательно – герметичность на веки вечные она не обеспечит. Сразу этого не заметишь, но аппетита у печки прибавится и внутри она начнет обрастать гарью. А открывать зольник для чистки приходится от силы раз в год, если печь топить комнатно-сухой древесиной.

Надо полагать что, пока мы возились с зольником, уровень Г уже подсох. Проверить можно, сняв на время стенку опалубки, как и уровень Б. Если готово – монтируем барабан и зольник.

Ставим на место тубус барабана без крышки. Следим за концентричностью его и трубы райзера, а также, чтобы выходное окно пришлось куда надо, см. врезку справа вверху на общей схеме печи и схему на рис..

монтаж барабана и вторичного зольника ракетной печи

Внутрь барабана накладываем немного смеси 5б и шпателем формируем из нее клин с наклоном 5-7 градусов, сходящийся к выходному окну. Теперь укладываем на место под, палочкой придавливаем его к раствору. Из выреза под обечайку раствор выбираем, иначе обечайку не поставишь, раствор-то на щебне. Далее устанавливаем, слегка проворачивая, обечайку. Зазоры по внешнему и внутреннему контурам промазываем глиной 5д, как описано ранее.

Высыхания изоляции под подом ждать не нужно, сразу же футеруем райзер. Обечайку послойно, всего в 5-7 слоев, заполняем составом 5г (самокопаный песок или тощая супесь). Каждый слой утрамбовываем скалкой с ровным торцом и обрызгиваем из пульверизатора до образования корки. Не доходя 5-6 см до верха, формируем пробку из глины 5д. При высыхании между ней, трубой и обечайкой образуются тонкие щели, но ничего страшного: они при топке печи скоро зарастут нагаром плотности и крепости бетона.

Сразу после монтажа барабана устанавливаем зольник; прочистное отверстие закроем крышкой позже. Установка его несложна: на нижнюю и большую боковую поверхности наносим слой глины 5д толщиной 2-3 мм. Зольник вставляем на место, прижимаем и придавливаем. Затем контур выходного окна барабана (оно же входное зольника) промазываем снаружи той же глиной 5д. Выдавившиеся внутрь колбаски размазываем пальцем в галтельки. Не упустите из виду: край пода выступает в зольник узкой сегментной полочкой, под ней тоже нужно сформировать галтель. В общем, переход из барабана в зольник должен быть герметизирован и внутри, и снаружи (зеленый овал на общей схеме печи).

Если уровень Г изоляции не высох еще вполне, дожидаемся высыхания. Для его ускорения опалубку уже можно снять. Если да, тоже снимаем опалубку (сушка продолжается, лампочка в топке все светит!) и накладываем изоляцию раствором 5Б до уровня В. Накладываем без опалубки, руками. Вручную же, без особой точности, формируем на уровне В полуциркульный свод.

Не дожидаясь высыхания уровня В, делаем по контуру постели опалубку, как при формировании уровня А, но уже на уровень Г. Теперь его величину уточняем по данным измерений: над верхним краем отверстия под боров в зольнике должно быть не менее 80 мм. Больше 120 мм делать также нежелательно, теплоотдача печи после протопки будет вялой. Новый уровень Г для краткости назовем Г1.

Заполняем новую опалубку саманом до нижнего края отверстия под боров в зольнике, с одной стороны. С другой – до нижнего края выхода в наружный дымоход. Грубо, руками, разравниваем, но нужно следить, чтобы не было провалов, и, соответственно, U-образных участков борова. Если вы внимательно читали сначала, то поймете, что у нас получится подъем борова от зольника к дымоходу на 10-30 мм. Он необходим для равномерного прогрева лежанки, но наклонные вниз участки борова в любом случае нежелательны.

Растягиваем заготовленный гофр во всю длину. Один его конец вводим в зольник на 15-20 мм и развальцовываем изнутри плоской отверткой через прочистную дверцу. Внешний контур ввода борова в зольник промазываем глиной 5д, как уже описано.

Далее начало борова, считая от зольника, облепляем на 15-25 см саманом, он удержит гофр от вытаскивания при следующих операциях. Теперь укладываем боров в лежанке с изгибами, но не подходя ближе 100 мм к любому краю. По мере укладки несильно придавливаем, слегка вжимая в саман. Уложив, вводим дальний конец гофра в отверстие выхода в дымоход и по контуру, опять же, промазываем глиной 5д.

Вручную облепляем боров саманом так, чтобы не было провалов и ниш под низом гофра. Затем заливаем саманом опалубку, разглаживаем его поверхность лощилом. Если саман густой тяжелый из жирной глины, можно тут же сформировать закругления верхних углов, см. врезку справа внизу на основной схеме. Это удобно делать полоской оцинковки, согнутой корытцем на четверть окружности. Если саман легкий, придется при окончательной отделке пылить фрезой или кругом по камню.

Ставим на место, уже постоянно, крышки зольника и барабана. Лампочка в топке все горит, сушит! Крышку барабана прикрепляем винтами с конусными головками: затянутые натуго, они плотно сожмут прокладку между крышкой и тубусом.

Формируем саманную обмазку барабана, как уже сказано: 1/3 его верха остается свободной, а считая вниз от половины его высоты слой самана должен быть не тоньше 100 мм. В остальном – как бог на душу положит, тут печь-ракета стерпит любой дизайн.

По окончании сушки (это примерно 2 недели) удаляем опалубку и округляем, если нужно, оставшиеся углы. Последние операции перед растопкой – барабан красим жаростойкой эмалью на 450 градусов (750-градусная гораздо дороже), а лежанку покрываем акриловым лаком в 2 слоя; 2-й после полного высыхания 1-го.

Дышать печи лакировка не помешает, дыхание пойдет сквозь настил постели. Но, во-первых, лак не даст саману пылить. Во-вторых, защитит его от случайного попадания влаги. В-третьих, придаст печи благородный вид глазурованной глины.

Этап заключительный: запуск ракеты

В сухой печи ставим в пазы, не задвигая, задвижку поддувала (лампочки там, естественно, уже нет), крышку бункера закрываем и топим бумагой, соломой, стружкой и т.п., все время подавая топливо через поддувало. Когда лежанка на ощупь потеплеет хоть немного, добавляем еще легкого горючего, а в бункер загружаем штатное. Дождавшись довольно сильного гудения печи, прикрываем поддувало «до шепота». Все, печь-ракета с лежанкой готова! Теперь – на старт! То бишь, в лёжку.

В заключение

Есть в баллонно-печном творчестве направление, которое до сих пор разрабатывают разве что коптильщики, и то кое-как: строительство печей из 2-х и более баллонов. А с точки зрения теплотехники перспективы у него достаточно серьезные.

Старое неавтономное водолазное снаряжение по количеству точек крепления шлема делилось на 2 класса: трехболтовое с мягким скафандром для работы на глубине до 60 м и тяжелое жесткое 12-болтовое глубоководное. У профессии водолаза-мелководника совершенно официальное название было – водолаз-трехболтовик. В связи с этим интересно, какой скрытый смысл углядели бы тролли и гоблины рунета в названии, ну, скажем: «Общество печников-многобаллонников»?

Источник: http://clubpechnikov.ru/pechi-iz-ballona/

Печь из газового баллона своими руками: пошаговая инструкция

Требования

Если печь использовать для варки еды, то возникает одна важная проблема. Должна быть предусмотрена поверхность, где будет помещаться еда. При этом поток тепла в этом месте должен быть достаточным для качественного приготовления пищи.

Если важны, в первую очередь, задачи отопления помещения, то на первый план выходят другие особенности. Здесь особое значение приобретают:

  1. длительное горение;
  2. экономность расхода топлива;
  3. высокие требования к противопожарной безопасности.

Последнее требование играет важнейшую роль в вопросах эксплуатации печей разного рода. Однако, при отоплении, печь, фактически, длительное время может быть без непосредственного присмотра. А это сильно увеличивает риск возникновения случайного возгорания. Другим важным вопросом является возможность узаконивания самостоятельно изготовленной печи. Этот процесс не является простым и лёгким.

Выбор баллона

Первое и основное требование состоит в том, что баллон нужен цельнометаллический. Если взять композитный, то он может не выдержать постоянной высокой температуры. Бытовой пятилитровый баллон слишком мал. Он быстро нагревается, но столь же быстро остывает.

Самым лучшим вариантом будет использование обычного пятидесятилитрового пропанового баллона. Его габариты позволяют эффективно производить тепло. У него есть две основных разновидности:

Более практичным является первый вариант. Его использование позволяет регулировать поступление воздуха, регулируя тем самым интенсивность процесса горения.

Существуют ещё 40-литровые промышленные газовые баллоны. Они прочны, сделаны из крепкого металла, но являются тяжёлыми и громоздкими и при этом слишком узкие.

Говоря о печах, нельзя не вспомнить о пиролизе. При горении топливо распадается на более лёгкие и простые химические составляющие, которые, в свою очередь, горят лучше и сгорают практически полностью. Без использования пиролиза практически невозможно построить эффективную конструкцию. Он позволяет сжечь всё, что может гореть, полностью. Другой важной особенностью является то, что этот процесс не происходит сразу, а является многоступенчатым.

Какое значение это может иметь для конструкции? Для этого процесса нужно определённое протяжение. Для пиролиза при сгорании машинного масла требуется 10 — 15 сантиметров. При сгорании дров расстояние будет больше — около одного метра. Это накладывает требования для протяжённости баллона. Газопламенный тракт должен иметь достаточную длину, чтобы продукты пиролиза могли сгореть.

Обычно выделяют три основных зоны пиролиза:

  1. зона основного горения;
  2. зона первичного пиролиза;
  3. зона окончательного сгорания продуктов пиролиза.

Это необходимо учитывать при проектировании.

Печь для бани из газового баллона — схема

Варианты баллонных печей

Есть несколько основных вариантов таких конструкций:

Простейший из них — это обычная буржуйка. Для неё принято использовать 12-литровый или 27-литровый баллон. Для эффективности прогрева желательно использовать горизонтальное колено для дымохода. Самой сложной частью является присоединение дверцы для отверстия, через которое загружается топливо. Удобна для хранения в городской квартире. Недолговечна в связи с постепенным выгоранием стенок баллона.

Особые длинные печки. Работают в качестве печей длительного горения. Основной принцип работы состоит в том, что топливо постоянно горит при незначительном наполнении топливом. Затем образуются продукты пиролиза, которые сгорают в отдельной камере сгорания. Для обеспечения эффективности горения имеет смысл подогревать воздух, который поступает в печь. Масляная гаражная печка предусматривает вертикальную установку. В качестве топлива используется отработанное машинное масло. Регулировка температуры горения Выглядит конструкция примерно следующим образом.

«Ракета». Её название происходит от того, что иногда она издаёт шум, похожий на рёв ракетных двигателей. Правда, это может происходить, если печь не отрегулирована. Правильно работающая конструкция издаёт разве что тихий шелест. Конструкция её не является особенно сложной и для её изготовления очень удобен 50 литровый газовый баллон. Этот вид обладает многими важными достоинствами. Они хорошо обогревают помещение, экономичны в использовании, относительно просты при изготовлении. Их можно приспособить для обогрева лежанки. Но, с другой стороны, делать их надо точно и аккуратно. Если печь плохо отрегулирована, она будет малоэффективна. Топливом служат дрова (обычно это тонко наколотые щепки или ветки). Оно поступает через трубу сверху. Воздух поступает через отверстие слева внизу. Горение происходит в нижней трубе. Поддув здесь очень сильный. Продукты сгорания поднимаются вверх и выходят через трубу справа, обогревая при этом помещение.Расскажем, что из себя представляет печь под названием «бубафоня». В ней применён особый принцип работы с продуктами пиролиза. Камера сгорания располагается вертикально. Продукты пиролиза сдерживаются специальным металлическим «блином», который ограничивает пространство горения сверху. КПД этой конструкции может достигать восьмидесяти пяти процентов. Эта печь не предназначена для использования влажного топлива. Влажность не должна превышать 12 процентов. Печь очень экономичная по расходу топлива. Удобно использовать для обогрева гаражей или других хозяйственных помещений.

Ракетную печь можно делать не только с помощью газовых баллонов, но и с использованием бочек, консервных банок и других средств.

Самостоятельное изготовление баллонной печи

Баллон берём среднего или большого размера, но он должен быть не слишком маленький. Кроме этого, нам понадобятся:

  • небольшая изогнутая труба (диаметр примерно 15 см);
  • длинная труба такого же диаметра для изготовления дымохода;
  • материал для изготовления ручки дверцы;
  • шарниры для дверцы;
  • коробка, нужная для изготовления вентиляционного отверстия;
  • длинный стержень для регулировки поступления воздуха.

Инструменты:

  • шлифовальный угловой станок;
  • аппарат для сварки.

Процесс изготовления печи начинается с освобождения баллона от газа:

  1. Для этого в хорошо вентилируемом месте открываем вентиль баллона и даём газу выйти. Но это ещё не всё. Затем нужно отвинтить клапан, выпустить газ. Затем нужно заполнить баллон водой, которая окончательно вытеснит газ из баллона.
  2. Далее срезаем верхушку баллона. Получившиеся края нужно отшлифовать. Намечаем отверстие в боковой части для дверцы и с противоположной стороны для дымохода. Далее нужно вырезать дверцу и прикрепить её на своём месте на петли. Закрываться она будет с помощью специальной защёлки. Пропил делается с помощью угловой шлифовальной машины.
  3. Далее аналогичным образом делается отверстие для дымохода и приваривается труба, которая была приготовлена заранее. Дымоходная труба делается путём сваривания двух кусков трубы: изогнутого и длинного.
  4. Далее делается третье отверстие — воздуховод. Он делается ниже дверцы. Это прямоугольное отверстия 5 на 5 сантиметров. Там приваривается прямоугольная коробка без крышки. Там на центральную ось приваривается кусок металла. Вращая его посредством небольшого рычажка, можно регулировать поддув для печи.
  5. Для того, чтобы избавиться от зазоров на двери, туда можно по периметру приварить небольшие стальные полоски. На этом процесс изготовления печи завершён.

Источник: http://househill.ru/kommunikacii/otoplenie/pechi/burzhujki/iz-gazovogo-ballona.html

Смотрите также:
31.10.2018

Как установить воздушный или водяной теплообменник на трубу дымохода своими руками Эффективность банной или отопительной печи можно повысить, оснастив ее водяным или воздушным теплообменником. Установка теплообменника на дымоходе позволит решить сразу две задачи:...

31.10.2018

Булерьян своими руками Автор: Игорь Верников, опубликовано 03/07/2012 Еще статьи из раздела Все о печах Если вы читаете эту статью, то наверняка выяснили, как много в сети материалов по дыморям (печам длительного горения). Широко описаны все положительные свойства...

31.10.2018

Поместится даже в карман! Как изготовить печь-щепочницу своими руками Печь-щепочница – небольшое по размерам устройство, на котором можно вскипятить воду или приготовить еду. Она используется в походах, на рыбалке, на даче. В зависимости от размеров годится для одного...

Комментарии

Комментирование отключено.
