Как установить воздушный или водяной теплообменник на трубу дымохода своими руками

Эффективность банной или отопительной печи можно повысить, оснастив ее водяным или воздушным теплообменником. Установка теплообменника на дымоходе позволит решить сразу две задачи: нагреть воду для отопительной системы или контура ГВС и выполнить теплоизоляцию дымохода.

Принцип работы

Дымовая труба металлической печки, установленной в бане, доме или гараже, при топке сильно нагревается. В зависимости от конструкции печи ее температура может быть от 200 до 500 градусов, что делает ее опасной в противопожарном плане, а случайное прикосновение к ней может вызвать сильный ожог.

Тепло от дымовой трубы можно использовать во благо, разместив на ней теплообменник: бак или змеевик. Теплоносителем в этом случае обычно выступает вода, а в некоторых случаях — воздух. При контакте теплоносителя с нагретыми стенками дымовой трубы их температура выравнивается: дымоход охлаждается, а вода или воздух в теплообменнике, напротив, нагреваются.

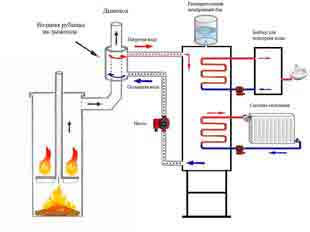

При нагреве теплая вода поднимается в верхнюю часть теплообменника, а оттуда по выходному штуцеру и трубе в систему или накопительный водяной бак. На место нагретой воды через входной штуцер поступает холодная. По мере нагрева циркуляция продолжается, в результате чего вода в накопителе способна нагреться до высокой температуры.

Воздушные теплообменники действуют по схожему принципу: снизу происходит забор холодного воздуха, после нагревания он поступает по трубопроводу в обогреваемые помещения. Так можно обогреть мансарду в дачном доме или комнату отдыха в бане, которые топятся периодически. Устройство водяного отопления в них невозможно, так как придется регулярно сливать и заливать в систему теплоноситель.

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

  • отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
  • 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
  • бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
  • медные или стальные трубы или гибкая подводка для ГВС;
  • шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

    1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

  1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
  2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
  3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.

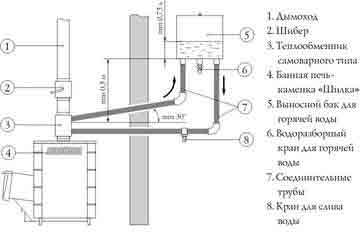

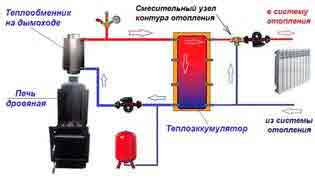

  4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
  5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
  6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
  7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Простая конструкция: змеевик

Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция — змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки — эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии.

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

  • труба из меди, алюминия или стали — около 3 метров;
  • гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
  • накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
  • шаровый вентиль для слива системы.

Последовательность выполнения работ:

  1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
  2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
  3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
  4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
  5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход. Он представляет собой цилиндрический корпус, по которому проходят несколько полых труб. Подсос воздуха происходит снизу, нагреваясь в трубе, он выходит из теплообменника, увеличивая КПД печи на 15-20%. Воздуховоды можно вывести в соседнее помещение, обогрев таким образом от одной печи несколько комнат или секций гаража.

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

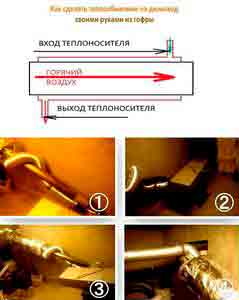

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

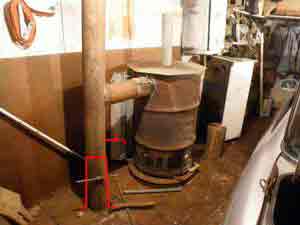

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Недостатки

Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки. Один из них, наиболее важный — резкое снижение температуры дыма в месте установки теплообменника. Это может грозить ухудшением тяги и образованием конденсата, повышенным отложением сажи внутри трубы.

Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб. Сварные швы должны быть полностью герметичными.

Любая конструкция теплообменника существенно увеличивает КПД печи. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов, а при необходимости — своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.

Источник: http://gidpopechkam.ru/dymoxody/teploobmennik-na-trubu-dymohoda.html

Изготовление теплообменника для буржуйки

Давайте сначала рассмотрим весь процесс отопления. Сначала нужно создать выброс тепловой энергии. То есть, нужно начать сжигать топливо для получения тепла из термохимической реакции. Этот процесс мы можем рассчитать и проконтролировать исходя из размеров топки, производительности и мощности реактора.

Следующим пунктом в процессе идет теплообмен. Тепло должно передаваться к охлажденному теплоносителю от нагретого. Чем эффективнее это будет происходить, тем меньше тепла потеряется в процессе теплообмена. Правильно подобранный теплообменник позволит сохранить максимальное количество тепла.

Перенос тепловой энергии может осуществляться как воздухом, так и жидкостью. Энергия переносится от реактора к радиатору, который может находиться на некотором отдалении, а затем возвращаться, чтобы повторить цикл.

Последним этапом в процессе отопления является теплоотдача. Температура выравнивается в процессе отдаче тепловой энергии окружающей среде.

Наша задача – определиться с выбором теплообменника, ключевой задачей которого служит охлаждение первичного носителя тепла. Говоря простым языком, нам предстоит выбрать систему охлаждения реактора. Главное, на что нудно обращать внимание при выборе и покупке, — теплопроводность среды и теплоемкость. Свойства воды и воздуха взаимоисключающие, хоть и выполняют одну и ту же работу. Превосходящие физические свойства жидкости неоспоримы, но вместе с тем существует реальная проблема устройства системы – она должна быть замкнутой. А вот воздух, являясь менее плотной средой, может обойтись и без замкнутости.

Жидкий теплообменник

Вне зависимости от качества жидкости, она всегда будет превосходить воздух по теплоемкости. Жидкость всегда будет переносить тепло на большие расстояния, нежели воздух. Но это требует герметичности системы. Жидкость также имеет большую массу, что говорит о том, что естественная конвекция возможна при диаметре больше 75мм, в ином случае требуется нагнетатель воды – инжектор.

Жидкие теплообменники могут быть либо емкостными, либо магистральными.

  • Теплообменные баки или емкостные теплообменники являют собой емкость, интегрированную в реактор. Весь теплообмен происходит в баке, который имеет каналы подачи и обратки. Нагнетатель на обратке необходим в случае, если диаметр трубы меньше 75мм. Если же диаметр больше, то температурное расширение самостоятельно проталкивает по каналу жидкость.
  • Магистральный теплообменник на основе воды является цилиндрическим баком, имеющим внутри сквозной канал. Канал может работать дымоходом, если его устанавливать прямо на печь – буржуйку. В такой конструкции вода переносит тепло, снятое с отработанных газов. Устройство такого теплообменника больше похоже на трубный котел.

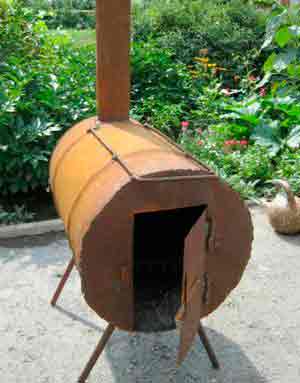

Самый простой способ собрать котел – это взять две бочки, различные по высоте и диаметру, намотать медную трубку диаметром 16мм на меньшую бочку, вывести концы трубки на сторону дна с торца. Прорезать в большой бочке отверстие, чтобы можно было поставить в нее малую бочку, укрепить, залить отверстие, а внутри малой бочки устроить камин. Не сказать, что вариант самый подходящий, но трудоемкость работы компенсируется сохраненным теплом. На основе такого котла возможно паровое отопление.

Воздушный теплообменник

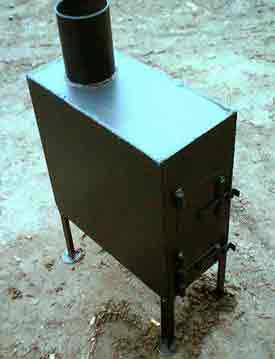

Очень часто встречается топка стальной буржуйки, служащая первичным теплообменником. Для того, чтобы сохранить и передать тепло, необходимо повысить эффективность «сухой» теплопередачи.

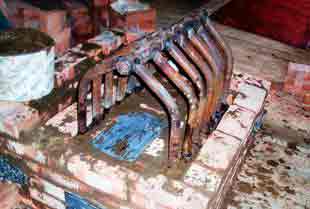

Если сварить стенки теплообменника из труб, можно получить теплообменник со сквозными трубами. Трубы могут быть закругленными или изогнутыми. В идеале труба должна обвивать топку всего лишь 1-2 раза. Выведенный при этом на улицу канал, увеличит эффект передачи. В емкости также можно устроить лабиринты с переборками. На концах лабиринта располагаются входные отверстия, а сверху лабиринт закрыт крышкой. Каналы могут быть и сквозными. Диаметр их должен быть больше 50мм.

Каким бы ни был воздушный теплообменник , в нем должно быть место и конвекции, но чаще всего воздух нагнетается обычными вентиляторами. Инжектирование (нагнетание воздуха) может производиться любым известным способом. Но у воздушных теплообменников есть свои недостатки и достоинства.

К недостаткам можно отнести низкую теплоемкость воздуха, малую дальность переноса тепла и большой (больше 100мм) диаметр труб переноса. К достоинствам же можно отнести возможность отсутствия инжекторов и герметизации, а так же доступная простота монтажа.

Буржуйка из баллонов с теплообменником – видео

Источник: http://www.stroy.ru/cottage/com-heating/publications_2445.html

Как делается буржуйка из газового баллона — конструкции длительного горения

Если вы обратите внимание, сколько стоит чугунная или стальная печка на дровах в торговой сети, то быстро поймете, что покупать ее для отопления гаража и дачи с теплицей не всегда оправданно. Более доступный вариант – буржуйка из газового баллона длительного горения, изготовленная своими руками или сваренная мастером под заказ по вашим чертежам. В любом случае конструкцию самодельной печи выбирать вам. Наша цель – помочь в этом выборе, рассказать о технологии самостоятельной сборки отопителя и правильной установке, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печки

Устаревшая и неэффективная отопительная техника постепенно уходит в прошлое, что сказывается и на самодельных обогревателях. Нынче никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошей теплоотдачи. Современная буржуйка должна быть комфортной в эксплуатации и экономичной. Поэтому продвинутые мастера – умельцы постоянно работают над ее усовершенствованием.

Чтобы добиться максимально эффективной работы дровяного отопителя, необходимо решить 2 вопроса: как увеличить КПД печки-буржуйки и длительность горения от одной загрузки, не повышая количество и цену применяемых материалов. Представляем 3 варианта самоделок, где эти задачи были успешно решены и реализованы:

  • трехходовая печь из двух пропановых баллонов;
  • пиролизная буржуйка с воздушно-жаротрубным теплообменником и вторичной камерой;
  • очень популярная конструкция — «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 агрегата разработаны, сделаны и испытаны нашим экспертом Виталием Дашко, любезно предоставившим свои фото – и видеоматериалы.

Если вы дружите со сварочным аппаратом и располагаете необходимым инструментом, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и поясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но сначала определитесь с выбором, прочитав обзор этих печей.

Трехходовая буржуйка – принцип работы и плюсы с минусами

Этой самодельной печи мастер присвоил шутливое название «Коллайдер» из-за непривычного внешнего облика и неплохой теплоотдачи. Эта буржуйка на дровах делается из двух стандартных пропановых баллонов емкостью 50 л, приваренных друг к другу под углом 90°, как это показано на чертеже. Принцип действия такой:

  1. Первый резервуар, уложенный горизонтально, играет роль топливника, соответственно, оборудован дверцами и колосниками. В него помещается внушительная порция дров и поджигается.
  2. Второй сосуд – это воздушный теплообменник с внутренними перегородками, замедляющими течение дымовых газов и заставляющими их трижды менять направление движения и отдавать больше теплоты. В конце продукты горения покидают отопитель через дымоходный патрубок.

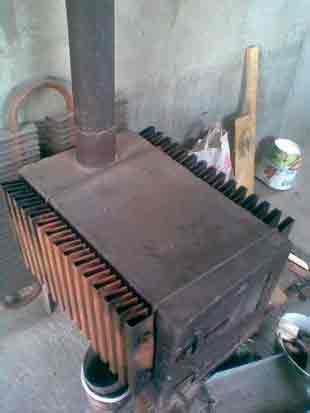

  3. Для увеличения греющей поверхности обе части корпуса снабжены дополнительными ребрами.
  4. Внизу к топливнику приварен зольник из листового металла, чья дверца регулирует подачу воздуха на горение.

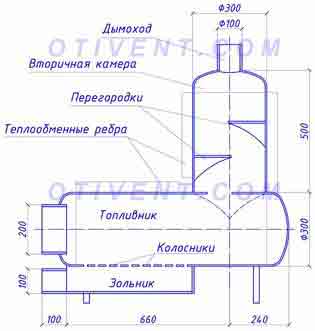

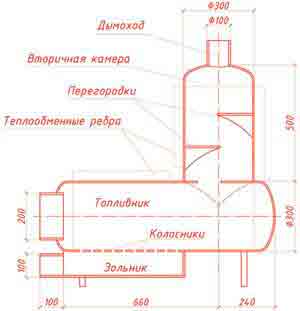

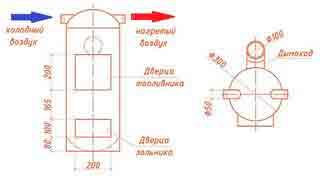

Чертеж самодельного трехходового отопителя на дровах в разрезе

Примечание. С таким же успехом вместо баллонов можно применить стальную трубу для буржуйки с диаметром 300 мм и тонкими стенками (4—5 мм).

Ориентировочная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет обогреть помещение площадью до 100 м² – дачу, теплицу либо большой гараж (бокс). Практические испытания показали, что в режиме поддержания тепла в прогретом помещении 1 загрузки дров хватает на 1.5—2 часа. Если использовать отопительный агрегат в доме меньшей площади (25—50 м²), то длительность горения возрастет до 3—4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это неплохая экономичность.

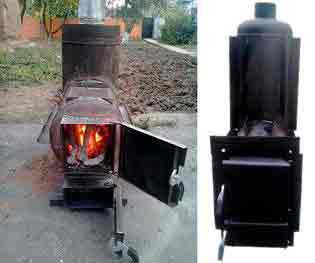

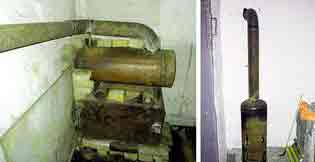

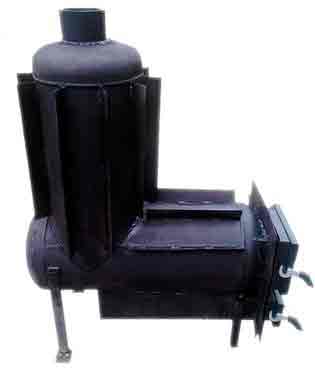

Печка Коллайдер — общий вид

Минус у этой печки долгого горения один – странноватый внешний вид. Но он компенсируется многочисленными плюсами:

  • простота в изготовлении;
  • быстрый прогрев и достойная длительность работы с 1 закладки твердого топлива;
  • дешевизна конструкции, купить вам придется только удобные ручки да еще трубу для буржуйки, если нет баллонов из-под пропана;
  • благодаря размерам топливника в печку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;

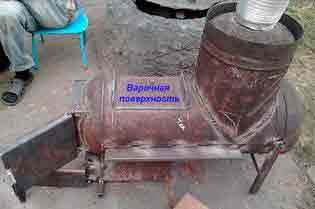

  • агрегат можно сделать с варочной поверхностью, как это показано на фото.

«Коллайдер», как и любая буржуйка из газового баллона, сваренная своими руками, может дополняться установкой водяного контура, регулирующей воздушной заслонки в дверцу зольника и вентилятора внешнего обдува. Размеры печки изменяются в любую сторону путем подбора резервуаров меньшей емкости либо труб другого диаметра.

О работе буржуйки, используемой для отопления помещения кафе 100 м², рассказано на видео:

Обзор пиролизной печи на 2 камеры

Эта маленькая печка на дровах, изготовленная из 24-литрового газового баллона, получила название «Пятерочка» по числу труб воздушного теплообменника. Действует она по такому принципу:

  1. Как и в предыдущем случае, уложенный набок баллон служит камерой сгорания, а снизу к нему приделан зольник. Роль колосника играют щели, прорезанные в стенке сосуда.
  2. Сверху резервуара выполнен проем, куда примыкают 5 вертикальных труб теплообменника. По ним движутся горячие дымовые газы и таким образом отдают часть теплоты в помещение.
  3. Из теплообменника продукты горения попадают во вторичную камеру, куда по отдельной трубке отдельно подается подогретый воздух. Благодаря этому образовавшиеся в топке горючие газы дожигаются и выделяют дополнительное тепло, после чего направляются в дымоход.

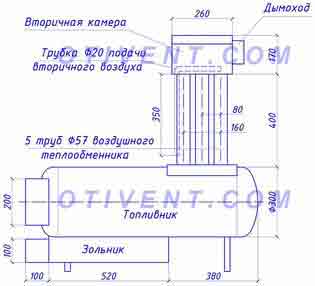

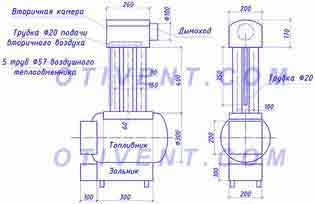

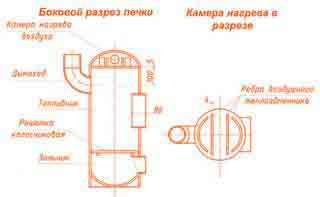

Чертеж пиролизной буржуйки длительного горения из малого баллона

Результаты практических испытаний отопителя такие: комната площадью 30 м² в течение 1 часа прогревается на 20 °С, после чего одной закладки дерева хватает на 1.5—2 ч в зависимости от режима работы. Ориентировочная мощность – 5 кВт. Как видите, в данной конструкции длительность горения снижена за счет уменьшения топливника, зато печка очень компактна и поместится в любом помещении. Да и греет она вполне прилично.

Совет. Хотите нарастить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, где изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 л. Устройство отопительных агрегатов идентично, отличие лишь в объеме резервуаров, применяющихся в качестве топливника.

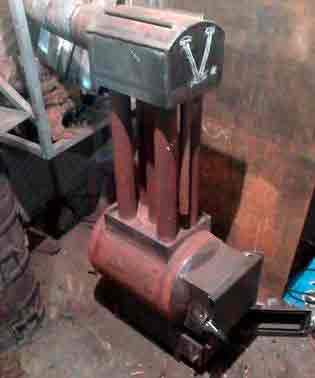

Так выглядит двухкамерная самодельная печка

Благодаря эффективному сжиганию дров печь «Пятерочка» экономичнее «Коллайдера», хотя и сложнее в сборке. По стоимости материалов разница меж ними небольшая – в первой 2 баллона, во второй – 5 труб диаметром 57 мм длиной 40 см. Отдельное преимущество печки – способность после разогрева сжигать влажную древесину и всякий мусор, не теряя интенсивности отопления. Остальные плюсы такие же – дешевизна, удобство в эксплуатации и возможность модернизации.

Еще дельный совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы пожелаете нарастить мощность отопителя и добавить еще 2—3 трубы в теплообменник. Помните, что соответственно должно увеличиться проходное сечение и тяга дымохода. Иначе вы напрасно потратите материалы и время, поскольку из-за недостаточной тяги крайние секции останутся холодными и мощность печи не возрастет.

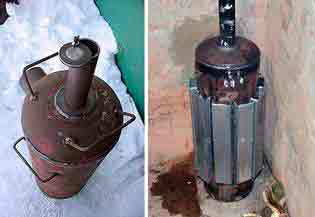

Увеличенная версия Пятерочки из большого баллона

Печка верхнего горения «Бубафоня»

По большому счету, «Бубафоню» нельзя отнести к категории буржуек, поскольку она кардинально отличается принципом работы. Но и обойти вниманием эту печь невозможно в силу широкой популярности, обусловленной длительностью горения с 1 загрузки дровами от 6 до 10 часов. Вместе с тем отопитель славится многочисленными недостатками, о чем мы скажем далее.

Алгоритм работы печки длительного горения «Бубафоня», показанной на чертеже, следующий:

  1. Топливник – это стоящий вертикально пропановый баллон на 50 л. Через отверстие в верхней крышке внутрь заходит труба для подачи воздуха, заканчивающаяся диском из толстого металла. Снизу к нему приделаны стальные полосы, распределяющие воздух по всем направлениям.
  2. Когда топка заполнена дровами доверху, тяжелый диск придавливает их и заставляет проседать по мере сжигания. Розжиг также производится сверху, а только потом труба с грузом опускается.
  3. Подача воздуха на горение регулируется заслонкой, установленной на верхнем торце трубы. Дымоходный патрубок врезан в боковую стенку баллона под самой крышкой.

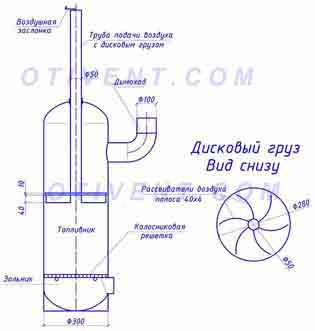

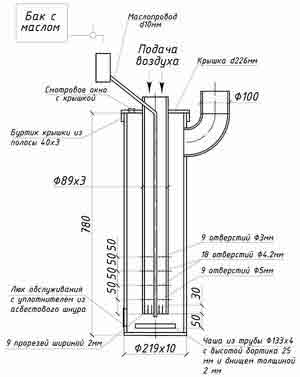

Чертеж печи верхнего горения и схема расположения распределителей воздуха

Примечание. Место прохода трубы сквозь крышку не герметизируется и туда всасывается вторичный воздух, помогающий дожечь горючие газы над диском, когда печь как следует разогрелась.

Сильные стороны «Бубафони» — приличная продолжительность работы, простота и возможность переделки в котел верхнего горения (делается печь с водяной рубашкой, о чем рассказано в отдельном материале). А вот слабые стороны заставили многих владельцев гаражей отказаться от подобных буржуек:

  • печку невозможно догрузить, пока не сгорит все топливо;
  • от перекрывания заслонки топка не погаснет и станет долго тлеть, потому что в нее попадает вторичный воздух;
  • без хорошей тяги отопитель дымит в помещение;
  • в режиме медленного горения печь греет слабо, а дымоходная труба интенсивно забивается сажей;
  • для выхода в нормальный режим агрегат должен хорошо прогреться, на что расходуется ¼ топлива.

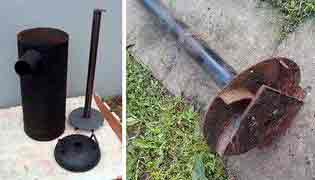

Слева на фото — воздушная заслонка крупным планом, справа — самодельные теплообменные ребра из профилей для монтажа ГКЛ

Для справки. Чтобы выжечь сажу в дымоходе, нужно при каждой растопке прогонять «Бубафоню» в максимальном режиме.

Напоследок немного подсластим пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, вдобавок она успешно функционирует на опилках и различном горючем мусоре.

Инструкции по изготовлению буржуйки своими руками

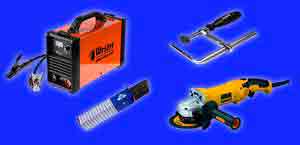

Перед тем как сварить дровяную печку продолжительного горения, следует подготовить все необходимые электроинструменты:

  • сварочный инвертор;
  • болгарка, она же – угловая шлифмашина;
  • дрель с набором сверл.

Примечание. Мы не станем перечислять здесь молотки с пассатижами, поскольку в доме у хорошего хозяина всегда найдется полный набор инструмента.

Конечно же, понадобится старый пропановый баллон, с которого нужно скрутить вентиль и перед резкой обязательно заполнить водой. Дело в том, что пропан тяжелее воздуха и его остатки самостоятельно не покинут резервуар. Чтобы их вытолкнуть оттуда, как раз и применяется вода. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем трехходовую печь

Помимо баллонов, для изготовления этой буржуйки надо подготовить такие материалы:

  • листовой металл толщиной 2 мм пойдет на зольную камеру и ребра, 3 мм — на дверцы;
  • обрезок круглой трубы диаметром 100 мм – на дымоходный патрубок;
  • уголки либо профильные трубы для ножек;
  • асбестовый, а лучше – графитно-асбестовый шнур на уплотнение дверок;
  • стальной профиль 20 х 20 мм или арматура такого же сечения – на усиление колосниковой решетки.

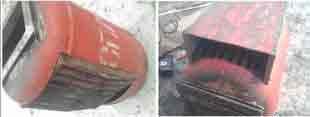

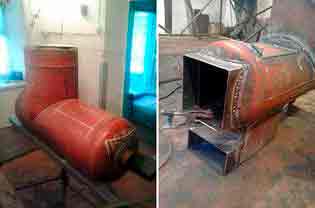

Стыковка двух баллонов (слева) и приварка обрамления дверок (справа)

Совет. Ручки — запоры с красивыми эбонитовыми накладками проще купить, чем тратить время на самодельные. Чтобы придать печке современный облик, приобретите термостойкую краску (продается в аэрозольных баллончиках).

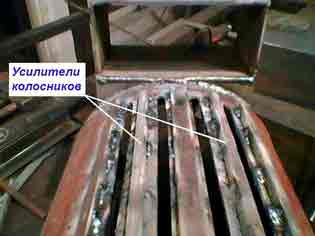

Чтобы прутья не прогибались от высокой температуры, их нужно усилить приваренными профилями

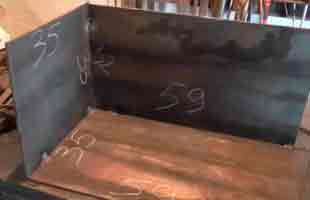

Первым делом порежьте металл на заготовки по размерам, указанным на чертеже буржуйки длительного горения, представленном в предыдущем разделе. Технология изготовления печи такая:

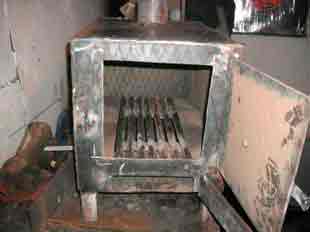

  1. В торце первого баллона вырежьте проем под дверцу и отверстие в стенке для выхода газов. У второго сосуда отпилите дно, а на торце выполните отверстие под патрубок 100 мм. Сделайте на стенках полукруглые вырезы, чтобы один баллон плотно сел на другой.
  2. Прорежьте щели колосниковой решетки. С наружной стороны приварите к ней усилители из профиля 20 мм.
  3. Изготовьте зольник и обрамления дверок, приварите их к корпусу. Заодно установите ножки.
  4. Сварите дверцы и уплотните места примыкания к рамке. Установите створки и ручки.

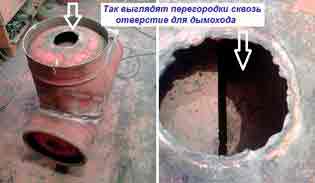

  5. Вырезанные стенки баллона используйте в качестве перегородок, приварив их внутрь вертикального резервуара.
  6. Соедините два сосуда между собой на сварке. Установите дымоходный патрубок и обварите его.
  7. Приделайте к обоим корпусам теплообменные ребра. На этом печь готова.

Несколько слов о том, как сделать для буржуйки длительного горения плотные дверки. Технология простая: из узких стальных полос, приваренных к внутренней поверхности створки, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, — четко определить расположение канавки. По окончании весь металл нужно обезжирить и окрасить в 3 слоя с перерывами на сушку.

Совет. Перед окрашиванием сваренную печь желательно протопить, дабы выжечь всю старую краску.

Изготовление пиролизной двухкамерной печки

Схема сборки этой буржуйки с высоким КПД во многом схожа с «Коллайдером», только применяется 1 газовый баллон, а из материалов добавляются трубы диаметром 57 и 20 мм (на теплообменник и подачу вторичного воздуха соответственно). Порядок работ следующий:

  1. В резервуаре прорежьте отверстия для загрузочной дверцы и под установку теплообменника. Размеры площадки для него – 260 х 200 мм.
  2. Смастерите зольник и поставьте дверцы, как это описано выше. Приварите опоры.
  3. Изготовьте теплообменник, врезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на чертеже.
  4. Согните трубу 20 мм под углом 90° и приварите ее к теплообменнику. Последний приделайте к проему, вырезанному в баллоне.
  5. Сварите вторичную камеру с дымоходным патрубком. В качестве крышки используйте полукруглую заготовку, что раньше была стенкой баллона. Отопитель готов.

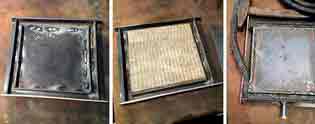

Этапы сборки дверцы топливника

Примечание. Если вы используете стандартный баллон, то алгоритм ведения работ не меняется, только зольник надо сделать больше (размер показан на чертеже).

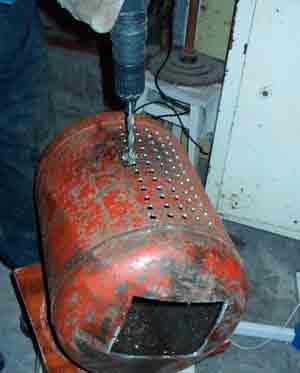

Немного о том, как правильно сделать подачу воздуха во вторичную камеру буржуйки длительного горения. Перед монтажом конец трубки нужно заглушить, а по бокам выполнить 5—6 разрезов в виде латинской V. Потом труба вставляется в отверстие верхней площадки теплообменника и обваривается. Если вы изготавливаете буржуйку своими руками из трубы, взятой вместо баллона, то понадобится приварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

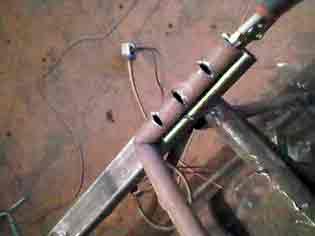

Такие прорези нужно сделать по бокам трубки

Фото процесса сборки буржуйки

Изготовление буржуйки на видео

Сборка отопителя «Бубафоня»

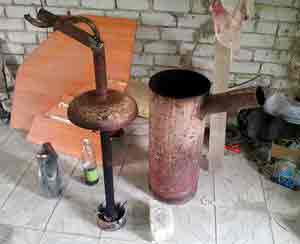

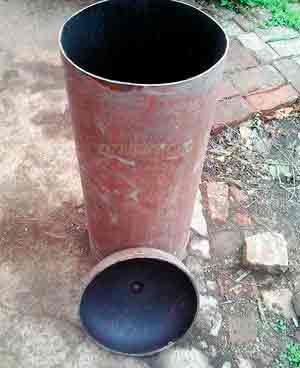

Технология изготовления этой печки – одна из простейших. Берете газовый баллон на 50 л, отрезаете верхнюю часть по заводскому шву, после чего выполняете такие действия:

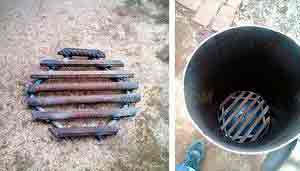

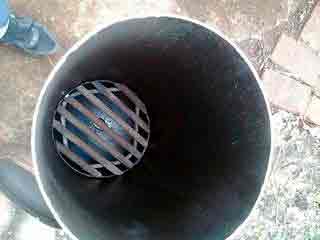

  1. Сварите из арматуры периодического профиля диаметром 20—24 мм колосниковую решетку и установите ее согласно чертежу. Ниже вырежьте проем и поставьте дверку зольной камеры.
  2. В отрезанной крышке проделайте отверстие для воздушной трубы, а к торцу баллона приварите снаружи стальную полосу для уплотнения.

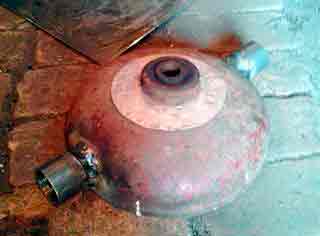

  3. К одному концу трубы 57 мм сваркой прикрепите дисковый груз с наваренными рассеивателями воздуха, а на второй поставьте воздушную заслонку.
  4. Установите дымоходный патрубок.
  5. Воздушную трубу вставьте в топливник и наденьте крышку.

По сути, 3 детали — это вся печь Бубафоня

Для справки. Многие домашние мастера не ставят колосники и дверцу зольника в печку типа «Бубафоня». Это упрощает работу, но усложняет эксплуатацию: после прогорания дров корпус приходится переворачивать, чтобы вытряхнуть золу.

Установка колосниковой решетки

Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:

  1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
  2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
  3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

  • обычная стальная труба с тонкими стенками;
  • газоход из кровельной или нержавеющей стали;
  • утепленный сэндвич-дымоход.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Совет. Предпочтительнее взять последний вариант дымоотвода – двустенную трубу с утеплителем из базальтового волокна посередине.

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

  1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как это показано на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
  2. На вертикальном участке дымохода ставится теплообменник, связанный с водяным отоплением дома или дачи.

Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход, не стоит напрямую подсоединять к системе водяного отопления, поскольку есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

Источник: http://otivent.com/burzhujka-iz-gazovogo-ballona-dlitelnogo-gorenija

Как встроить водяной котел в буржуйку самостоятельно

Для многих городов отопление является важнейшей частью жизнеобеспечения, и в частных домах оно формируется чаще всего с использованием печей. Одним из самых популярных видов является буржуйка с водяным контуром, включающая в своей конструкции радиаторные батареи, позволяющие обогревать весь дом. Приобретение такой конструкции многим может оказаться не по карману, однако сформировать водяное отопление от буржуйки можно и своими руками.

Содержание

Достоинства использования буржуйки с водяной рубашкой

Печь с полостью для подогрева теплоносителя устроена так, что горячие испарения омывают емкость со всех сторон, что позволяет долго поддерживать высокую температуру. Помимо прочего, подобная буржуйка отличается следующим:

  • Печь буржуйка с водяным контуром обеспечивает высокую производительность. Стоимость создания и эксплуатации будет значительно меньше по сравнению с другими печами.

Буржуйка с водяным контуром может создаваться из бросового материала, что также обеспечивает экономию средств.

  • Для розжига печи можно использовать доступное топливо: уголь, дрова и различные растительные отходы.
  • Буржуйка с водяной рубашкой не требует подвода электричества. Она работает по принципу естественной циркуляции.

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Рекомендуем также изучить статью: Водяное отопление от печи на нашем сайте!

Формирование печи-буржуйки

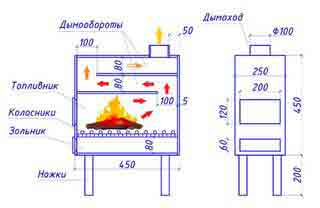

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата.

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

  • Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Важно: Низ печи лучше устанавливать на уровне 25-30 см от пола. Таким образом, с помощью сконструированных металлических ножек можно снизить влияние нагрева на покрытие пола.

  • В пространство между топкой и поддувалом приваривается перегородка. В ней необходимо просверлить несколько продольных отверстий, через которые будет удаляться зола.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

  • На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
  • По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

  • К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

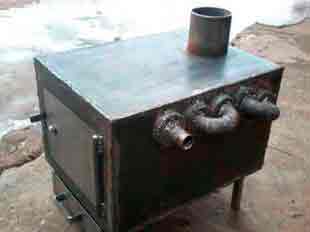

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

  • Корпус готовой печи.
  • Радиаторы.
  • Трубы.
  • Металлические листы.

Советуем прочитать про водяное отопление от печи на нашем сайте.

Монтаж системы производится так:

  • В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

  • Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
  • Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Важно: Двухтрубная конструкция является более предпочтительной, поскольку позволяет изменять температуру с помощью установленных кранов и обеспечивает равномерный прогрев в отличие от однотрубной. Коллекторная же является достаточно сложной для самостоятельного возведения.

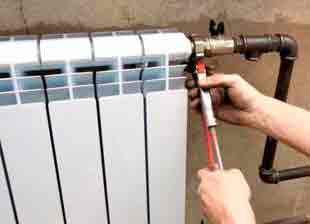

  • Следующим этапом производится последовательное соединение патрубков с радиаторами по всему дому.

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

  • К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

Пример буржуйки с расширительным баком

  • При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с водяным контуром

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

Источник: http://kamin-maker.ru/pechi/dlya-doma/kak-vstroit-vodyanoy-kotel-v-burzhuyku-samostoyate/

Выбор теплообменника для печи в гараж: виды, способы установки

Если в гараже нет центрального отопления, то печь для гаража – необходимая вещь, без нее и машину зимой завести сложно, и провести мелкий ремонт автомобиля невозможно из-за холода в помещении.

Но не все виды печей способны прогреть гараж до комфортной температуры за короткий промежуток времени. Для увеличения теплоотдачи устройства применяют теплообменники.

Что это такое

Теплообменник – прибор, осуществляющий передачу тепла от одной среды к другой. Это единственный и главный фактор, ради которого и было придумано подобное устройство. Сам по себе теплообменник не является самостоятельным прибором, он начинает работать только при установке в какой-либо аппарат.

Иными словами, любое устройство, в котором циркулирует воздух или жидкость с температурой, отличающейся от внешней среды, является теплообменником.

Например, труба горячего водяного отопления отдает тепло окружающему воздуху в помещении, она уже сама – теплообменник, но для увеличения теплоотдачи в систему врезают радиаторы отопления, где циркулирующий теплоноситель, двигаясь по спиралям батареи, максимально эффективно нагревает их. Площадь радиатора в этом случае больше площади самой трубы, значит и объем нагретого воздуха возрастает.

Чтобы эффективность теплоотдачи была максимальной, для каждого прибора подбирается определенный вид теплообменника с оптимальным набором характеристик.

КПД зависит от конструкции самого устройства и от материала, из которого он изготовлен. Для теплообменников применяют материалы, устойчивые к коррозии и имеющие высокую теплопроводность, к ним относятся:

  • Алюминий.
  • Нержавеющая сталь.
  • Медь и ее сплавы.
  • Латунь.
  • Мельхиор.
  • Титан.

Сегодня мы расскажем о теплообменниках, применяющихся в печах для обогрева гаража, поэтому три последних материала нам не подходят ввиду высокой стоимости. А вот алюминий, медь и нержавейка вполне доступны, их можно найти в гараже любого владельца или приобрести в магазине по невысокой цене.

Виды теплообменников

Все приборы разделяются на два типа :

  1. Регенеративные. В них теплоноситель периодически меняет свое направление.
  2. Рекуперативные. Здесь жидкость всегда движется в одном направлении.

В быту обычно используется второй тип.

Рекуператоры разделяются не несколько видов, расскажем о самых популярных, которые можно купить или сделать своими руками.

Пластинчатые

Этот вид представляет собой большое количество пластин, собранных в кассеты. Между ними циркулирует горячая жидкость, нагревающая конструкцию, которая в свою очередь отдает тепло окружающему воздуху.

Благодаря большой совокупной площади пластин, теплообменник долго удерживает высокую температуру, в связи с чем отдача тепла происходит более эффективно.

Используются пластинчатые теплообменники в основном в твердотопливных или газовых котлах. Установка такого оборудования в гараже будет очень эффективна, сейчас выпускаются котлы компактных размеров с экономным потреблением топлива и большой теплоотдачей.

Но сам монтаж котла в гараже потребует разрешения специальных организаций, да и стоимость прибора довольно высока, не каждому по карману. Если вас не пугают эти особенности, то котел будет лучшим вариантом отопления гаража.

Самый простой вид, представляющий собой трубу, свернутую кольцами, имеющую 2 отвода. Такой теплообменник может быть внутренним и наружным.

  1. Внутренний змеевик устанавливается в печи таким образом, чтобы его поверхность не имела контакта с открытым огнем. Вода, циркулирующая по теплообменнику, нагревается от жара топящейся печки и, благодаря защите внешнего кожуха, долго не остывает.

Монтируется змеевик в печь из кирпича или металлическую, но большого размера и с дополнительной камерой для теплообменника.

  1. Внешний змеевик накручивается на трубу дымохода, и теплоноситель внутри прибора нагревается от горячих продуктов горения, проходящих по отводной трубе. Использовать такой вид можно для печи любого типа.

Змеевик применяется при наличии водяного отопления в гараже и подсоединяется к установленному баку для воды, имеющему специальные отводы: верхний принимает нагретую воду из прибора, а нижний отправляет холодную к теплообменнику. В результате постоянной циркуляции в результате теплоноситель нагревается во всей системе.

Недостаток водяного обогрева заключается в том, что в сильные морозы такую печь приходится топить постоянно, при длительном отсутствии хозяина вода может замерзнуть и разморозить всю систему. Хотя, если заменить воду на антифриз, то эта опасность исчезает.

Теплообменники самоварного типа

Труба дымохода выполняется обычно из тонкой оцинкованной стали, из-за этого она быстро нагревается и также быстро остывает. Площадь обогрева небольшая, через трубу львиная доля тепла вылетает на улицу. Чтобы избежать этого, на дымоход устанавливают простой теплообменник самоварного типа.

Называется он так потому, что вокруг отводной трубы монтируют бак, который наполняют теплоносителем. Такой способ использовали в самоварах – труба с горящими щепками находилась внутри емкости с водой и нагревала ее до кипения.

Если сам дымоход пропустить вдоль стены гаража под углом 30 градусов и выше поднять верхнюю часть, а водяной теплообменник подключить к батарее, тогда теплоотдача, площадь обогрева и время остывания помещения намного увеличатся.

Теплообменник самоварного типа можно устанавливать на дымоход печи любого типа, как заводскую, так и выполненную своими руками.

Выбор теплообменника для печи в гараж

Если вы решили поставить в гараже печь, работающую на дровах, то здесь идеальным вариантом станет небольшая «буржуйка» из металла, которую можно купить или сварить самому из подходящих материалов (листовой стали, обрезка трубы, старого пропанового баллона и прочее), то здесь уместен будет наружный змеевик или теплообменник самоварного типа.

Если в гараже есть место для небольшой кирпичной печки, которая будет работать на дровах или угле, то лучше всего в ней установить внутренний змеевик – КПД у такого теплообменника значительно выше и тепло сохранится дольше. Даже на другой день в помещении будет плюсовая температура.

Чугунная печь в гараж

Отопительный прибор из чугуна не требует установки теплообменника. Кроме того, что чугун сам довольно долго держит тепло, так еще можно выбрать двухкамерную печь длительного горения. В ней сжигаются не только уголь или дрова, но и продукт горения – пиролизный газ. Одной закладки хватает на 3–4 часа.

Печь имеет воздушные каналы с несколькими коленами, за счет чего увеличивается теплоотдача, а, соответственно, время остывания.

Такая печка занимает мало места, легко переносится, не требует специально подготовленного основания. Единственным недостатком является увеличенная высота дымохода, ну и стоимость прибора немного выше, чем у аналогичных устройств из других материалов.

В гараже проще поставить эффективную и экономичную печь из чугуна, чем выкладывать из кирпича или сооружать из металла, для периодического пользования этот долговечный вариант может оказаться самым выгодным. Чугунная печь в Москве, вообще, может быть порой самым оптимальным вариантом.

Печь на отработанном масле

Еще один прибор отопления, который не требует установки теплообменника – это печь, работающая на отходах. Наверное, этот вид печи самый экономичный и эффективный для отопления гаража.

Принцип работы основывается на методе пиролиза – в одной камере пары горящего масла вырабатывают горючий газ, поступающий во вторую камеру, где он выгорает полностью при высокой температуре. Из дымохода выходит дым, не содержащий вредных и токсичных примесей. Высокая теплоотдача такой печки позволяет обогревать довольно большую площадь.

На крышке верхней камеры можно греть воду, а при необходимости и готовить пищу.

К недостаткам прибора можно отнести нагар, образующийся при сгорании масла, придется часто чистить дымоход, иначе продукты горения могут попадать в помещение. Также эта печь особо пожароопасна из-за отверстий для доступа кислорода и сильного нагревания верхней камеры. При установке обогревателя этого вида нужно провести ряд мероприятий для защиты содержимого гаража от попадания искр и случайного возгорания.

Если выполнить все необходимые действия, то печь на отработанном масле будет работать долго и эффективно.

Источник: http://1pogarazham.ru/otopitelnaya-sistema/oborudovanie-dlya-otopleniya/teploobmennika-dlya-pechi

Изготовление металлической печи самостоятельно

Применение печей-буржуек обычно было связано с производством. Это сушка одежды и обогрев персонала в вагончиках, производственных помещений или теплиц. Толчком к дальнейшему развитию конструкций стало их совершенствование в части эффективности теплоотдачи. Применение новых технологий позволяет производить металлические печи в дизайнерском исполнении.

Как изготовить печь-буржуйку своими руками

Прежде всего, нужно сформулировать понятие «буржуйка». Как повелось изначально — это тепловой агрегат, изготовленный из металла для использования твёрдого топлива. Как правило, используются дрова. Для отвода печных газов устанавливается металлическая труба, выводимая наружу через стену или форточку.

Преимуществом такой конструкции является быстрый нагрев стенок с последующей теплоотдачей в окружающее пространство. Недостаток состоит в том, что при прекращении подачи дров в топку, печь быстро остывает, и приходится дополнительно их подкладывать, чтобы сохранить температуру в помещении. За ночь таких операций приходится выполнять несколько.

Оснащение печи-буржуйки водяным контуром

Чтобы устранить этот существенный конструктивный недостаток, такие тепловые агрегаты оснащают дополнительной отопительной системой.

Цель такой доработки состоит в увеличении общей теплоёмкости, что позволит дольше сохранять благоприятную температуру в помещении и, следовательно, реже топить печь.

Нагрев теплоносителя производится непосредственно от топки печи. Для этого есть несколько способов:

  1. Обустройство «карманов» на боковых стенках, в которые наливается теплоноситель.
  2. Установка бака для воды с отводами к системе водяного отопления.
  3. Монтаж коллектора вокруг дымоотвода в непосредственной близости от печи, проходя через который воздух нагревается непосредственно от дымохода.
  4. Установка водонагревателя в топке печи.

Приступая к изготовлению буржуйки с водонагревателем, домашний мастер ориентируется, прежде всего, на имеющиеся в наличии материалы и сам определяет способ нагрева.

К достоинствам такого устройства отопления относится её быстродействие. Помещение можно прогреть до приемлемой температуры очень быстро, причём поддерживать нужный уровень в течение длительного времени.

К недостаткам можно отнести следующие моменты:

  1. Такая печь требует постоянного внимания и своевременного подогрева в течение суток.
  2. В загородном доме, где вы появляетесь периодически в качестве теплоносителя приходится использовать незамерзающий антифриз или минеральные масла, лучше трансформаторное, но можно и простую отработку. В противном случае вода зимой замёрзнет и разорвёт элементы системы отопления. Ремонт в холодное время суток невозможен.

Конструкция печи, её особенности

Основными элементами буржуйки являются:

  1. Топочное отделение. Устраивается приблизительно в средней трети печи. Предназначено для сжигания топлива — дров или угля. Оснащается дверкой на боковой стенке печи для загрузки.
  2. Зольник нужен для сбора твёрдых остатков после сгорания дров или угля. От топочной части сверху отделяется колосниками, представляющими собой литые чугунные стержни специальной формы. Зола просыпается в промежуток между ними и попадает в лоток для сбора отходов. В нижней части зольника приваривается днище из листового металла толщиной 1,2–1,5 мм.
  3. Ёмкость с теплоносителем представляет собой бак из листового металла, наполняемого водой или другим теплоагентом. Для этого устройства необходима полная герметичность. В верхней части бака устраивается выходное отверстие для воды, в нижней — обратная труба, по которой остуженный в отопительной системе теплоноситель возвращается.
  4. Дымоотвод устраивается в верхней части корпуса печи, может быть вертикальным, горизонтальным или наклонным. Выводится наружу через стену. Для печей-буржуек обычно применяется труба диаметром 150 мм.
  5. Опорная часть — ножки из профильного металла, обеспечивающие зазор между корпусом и полом не менее 20–25 см. Под них нужно установить защитный металлический лист с подложкой из асбеста. Это особенно важно, если отопительный агрегат устанавливается на полу из сгораемых материалов.

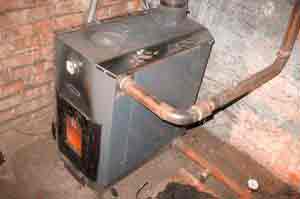

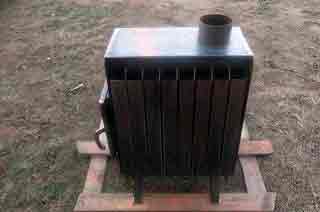

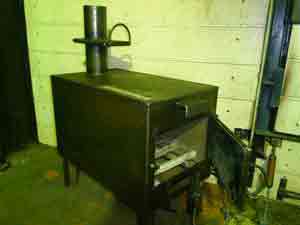

Фотогалерея: конструкции металлических печей

Теплообменники

Устройство этого узла зависит от конструкции печи. Есть разные типы:

  1. Прямоугольные. Такие тепловые агрегаты изготавливаются из листового металла толщиной до трёх миллиметров. Соответственно, теплообменник наиболее технологично сделать в виде рубашки, окружающей топочное отделение. Расстояние между стенками рубашки и корпуса печи зависит от объёма теплообменника. Чем он больше, тем медленнее происходит нагрев теплоносителя в нём. Часто ёмкости устанавливают поверх топочного отделения, но в этом случае становится недоступной варочная поверхность печи. Прямоугольная форма печи наиболее оптимальна для буржуйки

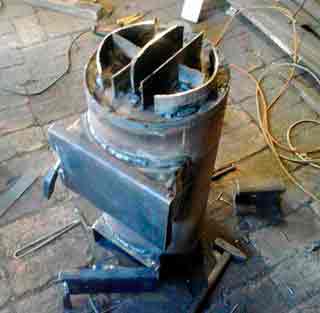

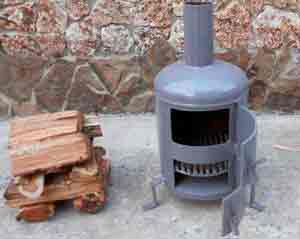

  2. Цилиндрические вертикальные. Материалом для таких буржуек часто являются металлические бочки. В этом случае трудозатраты минимальны. Если использовать две ёмкости, расположив их одна в другой, из зазора между бочками получается рубашка — ёмкость для теплоносителя. Цилиндрическая вертикальная буржуйка очень дешёвая
  3. Цилиндрические горизонтальные. Такие буржуйки также могут быть сделаны из бочек, но более популярными являются трубы большого диаметра. Хорошим сочетанием может быть внутренняя труба 530 мм внутренняя с обечайкой из трубы 820 мм.
    Изначально для таких изделий используется металл, который обладает высокими прочностными характеристиками. Они предназначены для трубопроводов высокого давления. Буржуйка может быть изготовлена из металлической трубы, предназначенной для трубопровода высокого давления

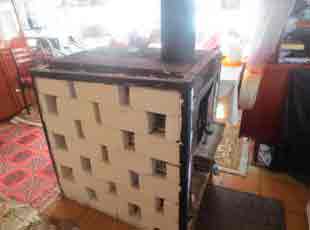

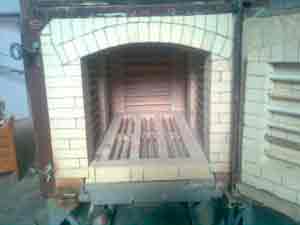

  4. Футерованные буржуйки. Футеровка металла выполняется изнутри или снаружи с применением огнеупорного кирпича. Кладочный раствор также изготавливается на основе шамотной глины. Слой футеровки медленнее нагревается, но дольше держит тепло, продолжая подогревать теплоноситель. При этом время до очередной загрузки печи топливом увеличивается. Футеровку можно сравнить с утеплением
  5. Отдельно выделяются печи длительного горения на опилках. Их изготавливают из бочек или труб, имеют вертикальную направленность. Их особенностью является съёмная верхняя крышка. При открытой печи в середину топочного отделения устанавливается конус с уклоном приблизительно 1:10. Вокруг него плотно набиваются опилки, после чего конус извлекается и укладывается верхняя крышка. Розжиг печи производится через зольник. В лотке размещается щепа и мелкие дровишки. Лоток устанавливается на своём месте, растопка поджигается и задвигается с небольшим зазором для создания тяги. Постепенно опилки разгораются и тлеют в течение длительного времени. Одной закладки достаточно для 8–12 часов горения в зависимости от ёмкости топки. Вечерней закладки достаточно для работы печи с вечера до утра. Такой способ отопления жилища наиболее экономичен, поскольку используется практически бросовый материал. Печи медленного горения часто используются для отопления технических помещений — теплиц, зимних садов, гаражей и подобных сооружений. Отапливать помещение можно и опилками

Фотогалерея: теплообменники для дровяных печей

Расчёты параметров буржуйки

Теплотехнические расчёты печей довольно сложны. В строительстве и производстве такие операции выполняются специальными лабораториями. Для бытового потребления их значительно упрощают, оставляя для самостоятельного определения только основные параметры тепловых агрегатов:

  1. Расчёт теплостойкости помещения, то есть определение его способности удерживать тепло. Этот параметр зависит от материала и толщины стен и пола, его теплопроводности, конструктивных особенностей оконных и дверных конструкций. Но в любом случае теплостойкость зависит ещё и от качества исполнения всех составляющих элементов.
  2. Расчёт сечения дымоотводных каналов, поскольку качество и скорость сгорания топлива в печи зависит именно от этого параметра. Если диаметр больше оптимального, то значительная часть тепла будет уходить без отдачи, снижая коэффициент полезного действия устройства. Напротив, недостаточное сечение может привести к неполному сгоранию топлива и загазованности помещения. Для определения размера трубы дымохода применяется коэффициент 2,7 по отношению к объёму камеры сгорания печи. Если этот показатель составляет 40 литров, то оптимальный размер дымохода составит 40 / 2,7 = 14, 8 см.

Стандартный размер металлической трубы для дымохода составляет 150 мм. Обычно к расчётной величине прибавляют 15–20%. Окончательная регулировка тяги в печи производится шибером, позволяющим эффективно регулировать сечение дымохода. Следует отметить, что величина тяги зависит не только от диаметра, но и от погодных условий, поэтому использование шибера считается обязательным.

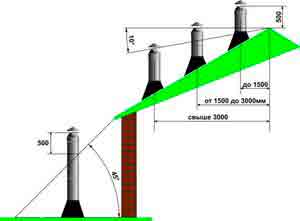

Важное значение имеет высота дымохода. Есть ограничивающий параметр — суммарная высота его не должна быть более 5 метров считая от места выхода из топки. Уровень возвышения над кровлей зависит от места расположения по отношению к коньку.

Очень важно определить размеры дымохода правильно

Материалы и инструменты для изготовления буржуйки

Набор инструментов, приспособлений и материалов невелик.

Для изготовления печи понадобится:

  1. Ручная шлифовальная машинка для разделки стальных листов и профилей.
  2. Диски для резки металла.
  3. Струбцины, которые нужны для фиксации деталей при разделке и сборке.
  4. Аппарат сварочный бытовой.
  5. Электроды диаметром 3 и 4 мм, соответствующие применяемому материалу.
  6. Молоток.
  7. Инструмент для выполнения кладки при создании футеровки.
  1. Лист стальной толщиной 4–5 мм для внешних стенок корпуса.
  2. Лист стальной толщиной 1,5–3 мм для внутренних перегородок и рубашки под теплоноситель.
  3. Колосники стержневые (для прямоугольных печей) или литая решётка круглой формы.
  4. Трубы стальные большого диаметра для изготовления корпуса и рубашки цилиндрических печей.
  5. Трубы дымохода, в том числе «сэндвич».
  6. Уголок стальной 32 х 32 мм для кронштейнов трубы и подставки наружной под неё.
  7. Проволока нержавеющая для растяжек дымохода (при необходимости, в зависимости от места установки).
  8. Кирпич для футеровки и шамотная глина.

В зависимости от конструкции могут понадобиться и другие инструменты общего назначения.

Для изготовления системы отопления необходимо разработать эскизный проект, на основании которого производится расчёт потребности в материалах, запорной, контрольной и регулирующей арматуре. Предпочтительно использование металлопластиковых труб. Установку таких трубопроводов нельзя производить на расстоянии ближе 1,5 м от печи. Нужно учитывать, что с печью-буржуйкой можно использовать только самотёчную систему отопления с расширительным баком.

Подготовительные работы

На этом этапе необходимо:

  1. Выполнить эскизный проект печи с деталировкой.
  2. Составить материальную ведомость для закупки.
  3. Приобрести материалы и недостающие инструменты.
  4. Изготовить все детали для печи.

Последний пункт — самый трудоёмкий и ответственный.

Монтаж печи

Данный процесс выполняется в следующей последовательности:

  1. Сначала нужно собрать корпус. Делать это нужно на прихватках. После сверки с чертежом изделия выполнять окончательную сварку деталей, после чего переходить к следующей. Оставлять элементы на прихватках нежелательно, поскольку впоследствии они могут быть недоступны. Зазоры между деталями, непровары швов должны быть исключены. Зазоров между деталями в корпусе буржуйки не должно быть
  2. Установить внутренние перегородки и вспомогательные детали.
  3. При монтаже водяной рубашки каждый шов проверить керосином. Для этого наружную сторону побелить мелом, на внутреннюю кистью нанести керосин. В месте некачественной сварки на меловом слое появятся жирные пятна. Эти участки пометить и проварить повторно. Кожух должен быть герметичным. Проверить герметичность сварки можно мелом и керасином
  4. Вварить на места по проекту выходной и входной патрубок (для обратки) системы отопления.
  5. Установить печь на предназначенное ей место. Расстояние до стен должно составлять не менее 1,2 м. Если это невозможно, то рекомендуется обшить стены металлическим листом с асбестовой подложкой.
  6. Смонтировать открытую систему отопления с расширительным бачком, подключить её к печи.
  7. Заполнить систему теплоносителем, проверить на наличие протечек, при необходимости устранить их.
  8. Установить дымоход.

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

  1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
  2. Современные металлические печи способны качественно обогреть одно помещение до 30 м 2 . При этом оно должно быть качественно утеплено.
  3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
  4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
  5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

Видео: как сделать буржуйку своими руками

Уход и обслуживание буржуйки

Печь прослужит вам долго, если вы будете соблюдать правила ухода за ней:

  1. Сборник конденсата, устанавливаемый на дымоходе, нужно открывать еженедельно для слива воды.
  2. Перед началом отопительного сезона дымоход нужно прочистить от сажи специальным инструментом.
  3. В процессе эксплуатации корпус печи и трубу необходимо регулярно осматривать на предмет проникновения дыма в помещение.
  4. Контролировать состояние приточной и вытяжной вентиляции.

Самостоятельно изготовленные металлические дровяные печки могут быть не только эффективными, но и стать истинным украшением интерьера помещения. Но помните о необходимости соблюдения правил монтажа и эксплуатации.

Источник: http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html

Печь-буржуйка: обогреет, умоет, накормит

Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

  1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
  2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

  • высокая скорость нагрева помещения;
  • возможность приготовления горячей воды в теплообменнике;
  • утилизация топливных отходов. В этой печке можно сжигать всё;
  • простота изготовления и ремонта.
  • высокая температура вокруг печки, вызывающая возгорание материалов на полу и стенах. Буржуйке нужна защита экранами;
  • высокая температура внутри котла, которая приводит к выгоранию металла внутри конструкции (на верхней поверхности, в колосниках, задней поверхности печи и дымоходе);
  • увеличенная скорость горения внутри котла, из-за которой топливо сгорает не полностью;
  • большой расход топлива;
  • высокая степень пересушивания воздуха;
  • образование минеральных отложений на стенках рекуператора с проточной водой;
  • необходимость следить за температурой в помещении. Замёрзнув, вода в аппарате разрушит трубы.

Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.

Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

  1. В топку загружают дрова.
  2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
  3. В систему отопления или водоснабжения поступает горячая вода.
  4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
  5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

    Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).

Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

  • встроенный в печку бак с водой — ёмкостной бойлер;
  • трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
  • магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

При изготовлении буржуйки используют толстостенный легированный металл

Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

  1. Повесить на печь защитные экраны.
  2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.

Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

  1. Болгарка.
  2. Электро- или газосварка.
  3. Электрическая дрель и свёрла.
  4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
  5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
  6. Уплотнитель или силикон для фитингов.
  7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

  1. Металлические бочки объёмом от 20 до 200 л.
  2. Автомобильные диски от 2 шт.
  3. Баллоны из-под пропана или углекислоты.
  4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
  5. Металлические фляги для воды на 20, 30 или 40л.

Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой в 500 мм понадобится:

  1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
  2. Газовый баллон или баллон из-под сжатого газа.
  3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

    Обрезаем газовый баллон. Подвариваем ножки.

Сначала у газового баллона необходимо срезать верхнюю часть

В нижней части баллона делаются отверстия для удаления золы и образования тяги

К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

Видео: буржуйка с водяным контуром

Устройство ёмкостного теплообменника на дымоходе буржуйки

Собираем ёмкостной рекуператор, пользуясь схемой.

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

  1. Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
  2. Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).

Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи

Особенности эксплуатации печки с водяной рубашкой

  1. Желательно установить в гидросистему датчик температуры и давления.
  2. Необходимо регулировать тягу в колосниках и в дымоходе.
  3. Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.

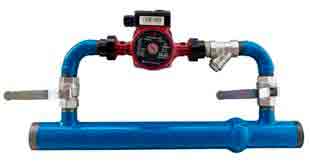

  4. Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
  5. Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
  6. Необходимо предусмотреть место слива воды.
  7. Нельзя топить печь без воды — теплообменник может прогореть.
  8. После эксплуатации необходимо сливать воду.

Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.

Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.

Чистка и ремонт печи

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу.
Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

  • раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
  • после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;

Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи

Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода

Основными мероприятиями по ремонту печи являются:

  1. Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
  2. Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
  3. Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.

Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.

Видео: печка-буржуйка для гаража и чистка дымохода

Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.

Источник: http://aqua-rmnt.com/otoplenie/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html

Буржуйка с водяным контуром своими руками

Чем ближе холода, тем больше собственники загородных домиков думают о качественном утеплении своих жилищ. Сегодня способов и материалов для этого предостаточно. Если у домика нет газового снабжения, можно задействовать иные источники отопления, например, буржуйку. А для удобства её можно оснастить водяным контуром. Такую печь вполне возможно создать самостоятельно.

Устройство буржуйки с водяным контуром

Что такое буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

  1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
  2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
  3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

  1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
  2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Печь может обогреть только те помещения, которые примыкают к ней непосредственно. Поэтому в удалённых от неё частях здания часто приходилось устраивать дополнительную печку.

http://remoo.ru/otoplenie/pech-s-vodyanym-konturom-dlya-otopleniya-doma/

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

Печь с водяным контуром может быть создана на основе уже действующего теплового агрегата. Иными словами, водяной контур внедряется в уже действующую печь. Главная проблема такого решения связана с ограниченным объёмом топочного отдела. Кроме того, существует угроза перегрева контура, поэтому при выполнении монтажных работ важно соблюдать определённые требования ко всем компонентам системы:

  1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
  2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

Фотогалерея: варианты самостоятельно изготовленных буржуек

Изготовление буржуйки с водяным контуром своими руками

Для самостоятельного изготовления печи-буржуйки потребуются навыки работы с металлическими изделиями и умение обращаться со сварочным аппаратом.

Определение параметров печи

  1. Когда предполагается применять большие дрова, загрузочное отверстие в топочной зоне делают размером 40х40 см. Если топливными элементами станут маленькие древесные куски или уголь, то приемлемые параметры отверстия — 20х20 см.

Небольшую печку можно топить крупными дровами, если сделать топочную камеру и загрузочное отверстие соответствующих размеров

При наваривании на стенки буржуйки металлических пластин увеличивается площадь отдающей тепло поверхности

Если печку обложить кирпичом, она будет дольше сохранять и лучше отдавать тепло

Видео: проект печки-буржуйки с водяным контуром

Необходимые материалы и инструменты

Форма печи может быть:

В первом случае применяется труба или металлическая бочка. Её минимальный диаметр — 30 см, а толщина стенок — 5 мм. Для прямоугольных и квадратных печей используют листовой металл. Для дымоотвода задействуется труба с минимальным диаметром в 10 см и толщиной 1 мм. Меньшая толщина здесь нужна потому, что температура выводимых из топки газов значительно ниже, чем в топочном отсеке.

Для изготовления круглой печи-буржуйки можно использовать старый газовый баллон

Для работы потребуется такой набор инструментов:

  1. Сварочный аппарат. Минимальная сила тока — 200 А.
  2. Молоток.
  3. Жёсткая металлическая щётка.
  4. Болгарка с диаметром круга 12,5 см.
  5. Плоскогубцы.

Изготовление печи-буржуйки

Перед разметкой, сваркой и монтажом необходимо переодеться в рабочую форму, чтобы не получить ожоги или ссадины. Далее приступаем к работе:

    Перед раскроем важно определиться с толщиной стенок задуманной буржуйки. Если вы намерены применить листовой металл, то сначала днище планируемой печи скрепляется со всеми её стенками, кроме передней. Низ устанавливается на минимальной высоте 25–30 см. Так снижается шанс нагрева пола.

К днищу последовательно приваривают все стенки кроме передней

Вместо прорезей в дне топочной камеры можно вырезать прямоугольное отверстие и уложить в него готовую колосниковую решётку

Монтаж водяного контура

Как правило, состав водяного контура следующий:

  1. Бак для расширения.
  2. Трубы.
  3. Теплообменник.
  4. Радиаторы.

Вода, увеличив свою температуру в теплообменнике, следует по трубам в радиаторы. Там она остывает, а потов снова направляется в теплообменник.

Последовательность монтажа водяного контура:

  1. Установка радиаторов.
  2. Подсоединение труб, ведущих от печи к радиаторам. На участках выхода и входа ставится арматура для регулировки.

Самым простым вариантом запорной арматуры на входе и выходе радиатора является шаровый кран

Фотогалерея: варианты изготовления теплообменников

Видео: буржуйка на дровах с водяным охлаждением

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

  1. Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
  2. Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную.

Байпас позволяет переключить поток теплоносителя на прямую подачу к радиаторам при его нагреве до нужной температуры

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

  1. Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
  2. Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
  3. Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
  4. Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко. Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки. Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Источник: http://ultra-term.ru/otoplenie/pribory/pechi/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html

Буржуйка с водяным контуром

Для утепления коттеджа или загородного дома подойдет буржуйка с водяным контуром, при необходимости изготовить устройство можно своими руками. Не нужно обладать специальными навыками и большим опытом. В сети Интернет можно найти большое количество видео по изготовлению такого отопительного прибора, но можно воспользоваться и нижеприведенной инструкцией.

Печь обладает большим количеством преимуществ. Вот некоторые из них:

  • Производительность.
  • Небольшая стоимость.
  • Использование различного вида топлива: торф, дрова, угли и другие.
  • Отопительный прибор работает без электричества.
  • Экономия средств на отоплении.
  • Пожаробезопасность.
  • Экологичность.

Буржуйка с водяным контуром продается в различных вариантах, однако такое оборудование является дорогостоящим. Чтобы сэкономить семейный бюджет, печку можно изготовить своими руками.

Подготовка составляющих

Материал для изготовления отопительного прибора зависит от его будущей формы. Если чертежи предусматривают устройство округлой формы, то можно использовать бочку из металла или трубу большого радиуса. А если предполагается изготовить прямоугольную печь, то необходимо подготовить металлические листы, толщина которых составляет не меньше 5 мм. Также нужно понимать, что оборудование состоит из двух зон: топки и вывода продуктов горения.

Боковые ребра отапливаемого устройства повышают теплоемкость печи. Чтобы этого добиться, необходимо подготовить пластины из металла толщиной не меньше 5 мм. Их нужно приварить по бокам оборудования перпендикулярно плоскостям бочки. В результате чего греющая поверхность увеличится, что приведет к повышению теплоотдачи. Некоторые специалисты обкладывают печь красным кирпичом, чтобы на длительное время сохранить тепло и обеспечить дополнительную пожаробезопасность.

Подготовка материалов


Буржуйка с водяным контуром изготавливается из металлических листов или старой бочки, толщина стенок которых составляет минимум 5 мм. Чтобы сделать дымоход своими руками нужно подготовить трубу с минимальным диаметром 12 см., и с толщиной не менее 3 мм. Таких показателей трубы будет достаточно, чтобы выдержать температуру газов.

Прежде, чем начать собирать печь, также нужно подготовить необходимые инструменты:

  • болгарку;
  • сварочный аппарат;
  • металлическую щетку;
  • плоскогубцы;
  • обычный молоток.

Сборка устройства отопления

Прежде всего, необходимо подготовить чертежи, после чего можно приступать к раскройке материала. На примере можно рассмотреть, как изготовить буржуйку из листов металла своими руками.

Ко дну устройства привариваются три стенки (кроме передней). Следует учесть, что низ прибора должен быть, как минимум, на высоте 30 см. от поверхности пола. Для этого ко дну привариваются ножки. В противном случае пол будет нагреваться и увеличится риск пожарной ситуации. Важным условием является то, что все элементы соединяются только под углом 90 градусов. Для соединения используется сварочный аппарат.

По окончанию сварочных работ необходимо тщательно осмотреть все швы на предмет выявления дефектов. Если все в порядке, то приваривается верхняя часть отопительного прибора и присоединяется дымоотвод.

Водяной контур

Главным элементом обогревательного устройства является теплообменник. Он устанавливается в топке, после чего подключается к системе отопления. Его можно изготовить из стальных листов или труб толщиной около 5 мм.

Состав водяного контура:

  • трубы;
  • расширительный бак;
  • радиаторы;
  • теплообменник.

Этапы монтажа водяного контура своими руками:

  1. Для начала необходимо выполнить монтаж радиаторов.
  2. После чего установить трубы, соединяющие радиаторы и печь. На концах труб рекомендуется присоединить регулирующую арматуру.
  3. На следующем этапе устанавливается расширительный бак. Его функцией является предотвращение прорыва труб во время нагревания воды, которая в последствие расширяется. В бачке вода немного остывает, после чего поступает в трубопровод.

Обогревательный аппарат с водяным контуром позволяет сэкономить на отоплении жилого помещения или гаража. В случае необходимости, на просторах сети Интернет можно найти видео с более подробной инструкцией по сборке такого оборудования своими руками. Если позволяют денежные средства, можно приобрести уже готовые варианты, которые отвечают всем необходимым требованиям современного отопительного прибора для жилого помещения.

Источник: http://poluchi-teplo.ru/pch/burzhuyka/burzhuyka-s-vodyanyim-konturom.html

Как сделать печь буржуйку в гараж на дровах и отработке

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

  1. Двухходовая печь на дровах и угле, сваренная из листового металла.
  2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
  3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
  4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

  1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
  2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
  3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
  4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

  1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
  2. Сварите из уголков или арматуры колосниковую решетку.
  3. Из вырезанных частей изготовьте дверцы с запорами.
  4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

  1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
  2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
  3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
  4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
  5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Источник: http://qustu.com/kak-sdelat-pech-burzhujku-v-garazh-na-drovah-i-otrabotke/

Смотрите также:
31.10.2018

Печь для гаража. Выбираем и создаем своими руками Оглавление: Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы...

31.10.2018

Печь на отработке с наддувом: конструкция, принцип работы. Масляная печь Для обогрева технических помещений (гаража, мастерских и др. ) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для...

31.10.2018

Понятные чертежи для создания самой эффективной буржуйки своими руками В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и...

Комментарии

Комментирование отключено.
