Как сделать буржуйку из газового баллона

Как самостоятельно сделать буржуйку из газового баллона, работающую на дровах?

Если требуется обеспечить доступный по материальным тратам и простой по выполнению качественный обогрев гаража или небольшого дачного домика, стоит выбрать отопление на обычных дровах. Для этой цели обычно применяется буржуйка длительного горения, которая, по сути, представляет собой простую, но, в процессе выполнения своими руками, немного доработанную по конструкции печь из металла.

Именно, благодаря некоторым усовершенствованиям, буржуйка позволяет максимально эффективно сжигать распространенное твердое топливо. В данной статье можно узнать, как изготовить печь своими руками, используя чертежи, как правильно произвести ее установку и осуществить подключение дымохода. Предлагаем фото и видео инструкции.

Посредством печи из металла или буржуйки вполне можно произвести обогрев любого складского и производственного помещения. Данная печка может быть вполне собрана своими руками. В процессе изготовления обычно используются разные емкости из металла, среди которых газовый баллон является самым популярным.

Выполненная из баллона буржуйка длительного горения в состоянии прослужить огромное количество времени, при этом общий процесс ее выполнения не занимает много времени. Если следовать представленной вниманию инструкции, можно будет быстро и относительно легко решить проблемы, связанные с отоплением загородного дома, гаража, небольшого склада и сарая, а также иного помещения категории производственного и хозяйственного.

Основной принцип производимой работы

Буржуйка длительного горения, выполненная своими руками, как и все работающие на дровах устройства, состоит из таких элементов, как

1.Поддувало – это специальный канал, который обычно размещен в самой нижней части печного корпуса. Именно по этому каналу обычно подается воздух, являющийся основным катализатором для горения топлива. Данный элемент обычно оснащается дверкой, которая используется для эффективной регулировки интенсивности процесса горения. Она просто время от времени перекрывает или полностью открывает канал. Одновременно с этим, внутреннее пространство такого поддувала может быть использовано в качестве особой емкости, предназначенной для сбора пепла.

2.Топка, то есть камера сгорания используемого топлива, расположенная строго над поддувалом. Данный элемент является частью канала, через который подается воздух. Он отделяется специальными прутьями, которые известны, как колосники. Топка обязательно должна иметь свою отдельную дверцу, которая требуется для проведения загрузки топлива.

Процесс розжига, как правило, осуществляется строго при открытой дверце топочной части и при полностью закрытой дверце присутствующего поддувала. Все несгоревшие части топлива обычно проваливаются сквозь колосники в монтированное поддувало. Также они могут вылетать через вытяжной специальный канал.

3. Дымоход – это вытяжной канал, используемый для вывода из печи продуктов горения. В теле дымохода монтируется вьюшка, то есть специальный клиновидный затвор. Он предназначен изначально для полного закрытия всего канала вытяжки. Посредством неё можно серьезно замедлить общий процесс эффективного сгорания топлива, одновременно с этим увеличивая параметры КПД.

Выполненные своими руками печи, изготовленные из газового баллона, обычно предполагают размещение в корпусе емкости из металла таких двух конструкционных элементов, как топка и качественное поддувало.
Дымоход у данной печи может быть монтирован отдельно.

    Подобная буржуйка работает, опираясь на следующие принципы:

  • Поддувало поставляет воздух в топочную часть;
  • В топке обычно осуществляется горение угля или дров;
  • Такая часть печи, как дымоход, отводит газ и все не сгоревшие элементы, то есть сажу;

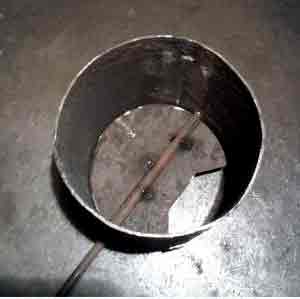

  • Процесс регулирования горения производится посредством дроссельной заслонки. Она, в свою очередь, вставляется в короткий по размерам штуцер и специальную клиновидную вьюшку, предварительно вмонтированных в тело дымохода;
  • Загрузка топлива производится в специальную дверцу, врезанную в тело баллона.
  • По сути, все относительно просто и ясно. Останется просто разобраться, как грамотно поместить в баллоне топочную часть и поддувало. Важно понять, как подсоединить к нему специальный канал дымохода. Все это можно узнать, изучив представленную ниже информацию.

    Технология выполнения печи из газового обычного баллона

    В первую очередь необходимо уточнить, что своими руками выполненная буржуйка длительного горения, конструируется из специальной 50-литровой емкости. Она изначально рассчитана на то, чтобы хранить смеси на пропане. Данные емкости обычно применяются в быту, чтобы питать автономные газовые плитки, а также в сфере промышленности, в частности, для эффективного хранения горючего, используемого для обычного газового резака.

    Процесс тщательной подготовки емкости

      Процесс сборки печи начинается с подготовки основы. Он осуществляется так:

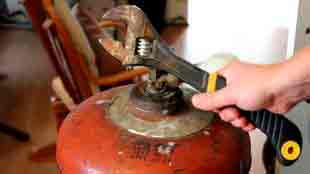

  • Из баллона полностью удаляется газ, для чего потребуется просто открыть вентиль и дождаться такого звука, как идеально различимое шипение. Данный процесс осуществляется строго на улице;
  • После этого рекомендуется полностью избавиться от запаха одоранта или меркаптановой отдушки. Именно она обычно добавляется в емкость, чтобы понять, если ли протечка газа. Чтобы полностью избавиться от него, достаточно просто промыть баллон специальным раствором отбеливателя, который содержит кислоту. Присутствующие осадки можно эффективно смыть 10%-ой смесью кальцинированной соды. По окончании промывания можно использовать емкость для выполнения печи длительного горения.
  • Осуществляется выбор конструкции печи

    Стоит знать, что буржуйка может быть вертикальной и горизонтальной. Говоря иными словами, баллон может стоять в своем обычном положении, то есть вверх вентилем и при этом опираясь на специальную подставку в виде кольца. Также основа может просто лежать вентилем в сторону, при этом она опирается на приваренные к основе ножки.

    Горизонтальная буржуйка обычно конструируется намного быстрее, но недостаток заключается в том, что устройство занимает достаточно много свободной территории. Вертикальная же печь без проблем может быть размещена в каком угодно углу и тяга станет намного лучше.

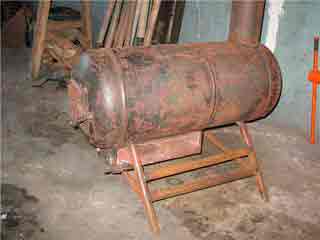

    Особенности выполнения буржуйки горизонтальной

      Расположенная горизонтально печь-буржуйка, выполняется своими руками посредством следующих действий:
  • С корпуса газового баллона, примерно на уровне плечиков, необходимо срезать верх одновременно с отверстием, которое предназначено под вентиль.
  • К баллону привариваются четыре опоры, то есть ножки, которые переводят заготовку именно в горизонтальное состояние.
  • В самой верхней части такой емкости, рядом с закрытым торцом, вырезается круглое отверстие. Это будет основа для дымохода. Потом над самым отверстием наваривается специальный кольцевой воротник из 5-сантиметровой полосы из стали, предварительно согнутый.
  • Во внутреннюю часть газового баллона, как показывают чертежи, монтируются специальные поперечно расположенные колосники. Чтобы их было удобно монтировать, в баллоне стоит прожечь специальные небольшие отверстия.
  • Можно пойти по выполнению альтернативного варианта. В данной ситуации печь, выполненная своими руками, комплектуется изнутри двумя специальными полками, направленными из уголков. Именно на них потом будет уложена колосниковая решетка. С точки зрения полной замены всех прогоревших колосников, именно этот вариант смотрится намного более предпочтительно описанной выше врезки.
  • После этого в передней части баллона следует приварить стальные элементы, где присутствует вырезанное отверстие. Оно предназначено для дверцы, туда вварен специальный штуцер со специальными шаровыми вентилями. Именно он используется в качестве поддувала. На установленные петли крепится дверца и обязательно закрывается на защелку. При выполнении альтернативного варианта печи, на корпус приваривается пояс в форме кольца. В качестве эффективного поддувала многие применяют отверстие под вентиль.
  • Установка данной печи из газового баллона может быть осуществлена только на специальный стальной лист, габариты которого составляют 100 на 150 см. Перед входом в топку остается небольшой участок, длина которой составляет 50 см примерно.

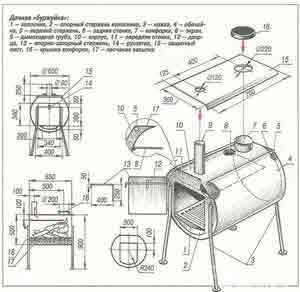

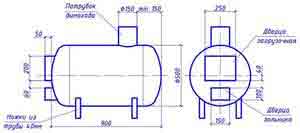

    На фото подробный чертёж, как сделать буржуйку для дачи:

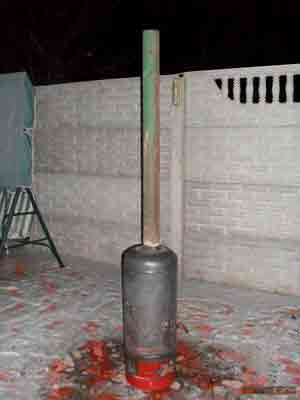

    Процесс сборки вертикальной печи

      Вертикально расположенная буржуйка может быть выполнена своими руками по следующей инструкции:

  • Присутствующее отверстие под вентиль, расположенный в торцевой части, следует немного увеличить, примерно до 10 см. Одновременно с этим по кольцу стоит наварить выполненную из металла пластину, то есть воротник, показатели толщины которого составляют 5 см. Подобный элемент будет играть роль патрубка, предназначенного для дымохода;
  • Примерно в отступе 5-10 см от самого дна вырезается небольшое отверстие, оно будет играть роль дверцы для установленного поддувала.
  • Чуть выше выполняется отверстие под небольшую дверцу топки. Параметры данных отверстий могут быть совершенно произвольными, но показатели дверцы, играющей роль поддувала никак не меньше общей площади системы дымохода;
  • Между такими элементами, как топка и поддувало, осуществляется приваривание полок для того, чтобы потом разместить колосники прутков и решетки;
  • Дверцы можно закрепить на специальных петлях, также они могут быть оборудованы специальными защелками.
  • Данный вариант печи устанавливается на листе стали, габариты которого составляют 60-70 на 100 см. Монтаж производится строго с учетом необходимости установки особого «ломаного» дымохода. Данная конструкция значительно затрудняет сброс большого объема тепла по специальному отводному воздуховоду.

    Как грамотно изготовить дымоход?

    Чтобы обеспечить максимальную устойчивость в работе печной конструкции из баллона, в обязательном порядке необходимо устроить качественную тягу.

    Для достижения данной цели, срез трубы дымохода печи должен быть установлен на определенной высоте. Это немного выше над краем монтированной решетки колосника. В процессе бокового подключения газового дымохода необходимо следить за тем, чтобы параметры длины установленного строго горизонтально участка равнялись примерно 400 мм. В самом низу вертикально расположенной части стоит организовать качественный отвод накопившейся влаги, что показывают чертежи.

        Одновременно с этим рекомендуется использовать определенные меры относительно отвода поступающего тепла от дымоходной части. Можно отметить два метода осуществления данного процесса:

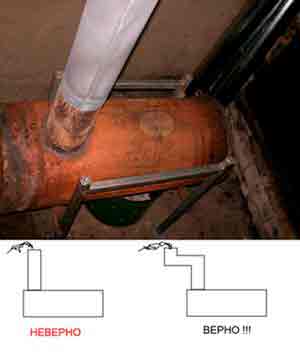

    1. Проводится монтаж расположенного горизонтально участка под небольшим наклоном в 35 градусов. Сразу после этого канал поворачивается вверх и выводится наружу. На элемент дымохода производится установка выполненной или приобретенный теплообменник особой самоварной категории;
      Труба, которая выходит из печи под специальным наклоном и потом проходит сквозь помещения, сумеет перенести теплый воздух. Благодаря этому, общие показатели КПД становятся выше, одновременно с этим расход топлива серьезно уменьшается.

    • Система отопления, выполненная на основе водяного топлива, предоставит возможность установить на даче или в гараже примерно 2 или 3 радиатора и при этом обеспечить их теплом. Подобное устройство отличается простотой в процессе изготовления, то есть на участке дымохода выполняется специальная водяная рубашка, имеющая два качественных патрубка.

    Процесс циркуляции, присутствующий в водяном контуре, который смонтирован на корпусе дымохода печи из баллона, придется наладить в принудительном плане. Для этой цели идеально подойдет циркуляционный бытовой насос.

    Подводя итоги

    Для эффективного отопления таких строений, как гаражи, загородные дачи и теплицы, сложно подобрать более лучший вариант, чем самодельные печи, работающие на дровах. При сравнении с электричеством, процесс полного сжигания дров является самым дешевым, причем даже с одновременным учетом невысоких параметров КПД отопительных систем. При этом общие показатели эффективности печи можно серьезно увеличить при грамотной организации отвода продуктов сгорания и качественном отборе тепла.

    В данном видео рассмотрена технология изготовления мобильной буржуйки

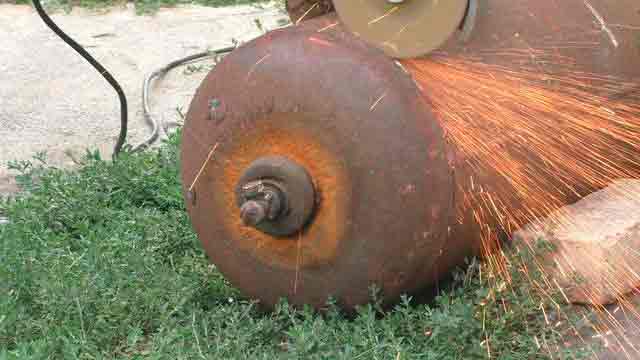

    Последовательность действий при разборе газового баллона показана в следующем видео

    Различные варианты печек-буржуек представлены в этом коротком видео:

    Источник: http://gidpopechkam.ru/pechki/burzhujka-iz-gazovogo-ballona.html

    Как сделать буржуйку из газового баллона

    Модификация газового баллона – один из самых простых способов изготовления печи-буржуйки своими руками. К тому же, пустой сосуд из-под пропана найдется во многих частных домах или дачах. При наличии сварочного аппарата ему легко можно подарить вторую жизнь.

    Горизонтальная буржуйка: инструкция

    Буржуйку легко сделать самостоятельно. Она занимает мало места, неприхотлива к топливу, на ней можно готовить. Но важно помнить, что такая печь часто становится причиной пожаров. Поэтому ее нужно устанавливать в безопасном месте и окружать негорючими материалами.

    Инструменты

    Прежде чем приступать к работе, необходимо запастись необходимыми инструментами и материалами:

    • Пустой газовый баллон.
    • Труба для дымохода.
    • Металлические листы (от 3 мм).
    • Железные прутья (арматура).
    • Металлические углы или обрезки водопроводной трубы.
    • Патрубок.
    • Петли, дверные ручки.
    • Молоток.
    • Зубило.
    • Плоскогубцы.
    • Сварка.
    • Аппарат для шлифовки.
    • Дрель с набором сверл.
    • Маркер.

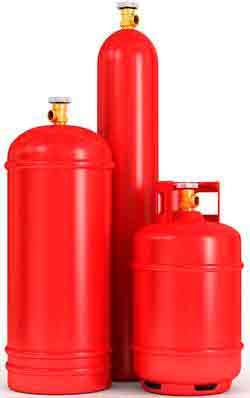

    Выбираем баллон

    Для эффективного обогрева нужно правильно подобрать размер.

    Баллона емкостью 5 литров не хватит даже для самой маленькой комнаты. 12-ти и 27-литровые сосуды можно использовать для обогрева, но зимой теплоемкости такой печи будет недостаточно даже для гаража. Самым оптимальным считается емкость объемом 50 литров. Чаще всего в таких перевозят пропан. У него стандартные размеры: 30 см в диаметре, 85 см в высоту.

    Если за основу печи берется 40-лировый сосуд, важно помнить, что он имеет более толстые стенки и меньший диаметр. Это важно, поскольку данные показатели влияют на скорость нагрева и удержание тепла.

    Подготовительные работы

    Есть ряд подготовительных мероприятий, необходимых, чтобы остатки газа не взорвались во время обработки. Схема процедуры по ликвидации газа такова:

    1. Открыть клапан, оставить сосуд на ночь на улице для выхода газа.
    2. Перевернуть открытый баллон над специальной емкостью, чтобы туда стек конденсат. Он имеет резкий неприятный запах, поэтому емкость с жидкостью следует герметично упаковать и выбросить.
    3. Наполнить сосуд водой до верха, а затем дать ей стечь.
    4. Теперь баллон безопасен для использования.

    Изготовление буржуйки

    При горизонтальной ориентации печи дно баллона служит задней стенкой, а из крышки мастерят топочную дверцу. Ниже представлена пошаговая инструкция:

    • С помощью шлифовального аппарата на боковой поверхности прорезать много небольших отверстий (или можно просто вырезать полосу железа). Это нужно, чтобы непрогоревшие остатки топлива ссыпались в зольную камеру.
    • По чертежам изготовить из железного листа ящик для сбора золы. Длина его должна составлять не менее 80 см. К передней части приварить небольшую дверцу. Ее можно купить в магазине или смастерить своими руками.
    • Приварить зольник к корпусу печи.
    • В торцевой части баллона прорезать отверстие для топки. Из вырезанного куска изготовить дверцу (или купить готовую), закрепить ее с помощью петель.
    • Прорезать отверстие для дымохода (диаметр должен быть от 100 до 150 мм). Саму трубу скрутить из металлического листа. Присоединить ее к телу печи с помощью специального патрубка. Этот элемент поможет изменить направление дымоотвода, тем самым уменьшить теплопотери.
    • Из арматуры изготовить колосники. Чтобы не пришлось сваривать решетку, железные прутья можно изогнуть на манер змейки – тогда куски топлива не будут проскакивать через щели. Кроме того, при изготовлении колосников важно учитывать тип будущего топлива. Топка углем или щепой требует более узких промежутков, чем обогрев дровами.
    • Прикрепить колосники внутри баллона.
    • Из металлических уголков или обрезков водопроводной трубы изготовить ножки, после чего приварить их к основной части. Главное правило – устойчивость. Шатающаяся печка может перевернуться и спровоцировать возгорание.

    Делаем дверцы

    Несколько дополнительных слов об изготовлении дверец.

    1. Удобнее всего мастерить дверцу из вырезанного куска металла. Так он будет плотно прилегать к корпусу, что позволит избежать утечки дыма.
    2. Дверцу нужно вешать на небольшие петли. Их тоже можно сделать своими руками из нескольких звеньев толстой металлической цепи.
    3. С противоположного конца прикрепить поворачивающуюся ручку или задвижку.
    4. По краю двери рекомендуется приделать асбоцементный шнур для уплотнения.

    Необязательные детали

    Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.

    Источник: http://poluchi-teplo.ru/pch/burzhuyka/izgotovlenie-burzhuyki-iz-gazovogo-ballona.html

    Печка — буржуйка с газового баллона на дровах своими руками — чертежи и устройство

    Отопительные системы, работающие на твёрдом топливе, считаются недостаточно практичными, но, с другой стороны, именно они могут стать отличным решением, если необходимо сэкономить деньги. Буржуйка из газового баллона на дровах подходит для тех помещений, которые не нуждаются в постоянном обогреве. Порой возникает необходимость обустроить отопительную систему в загородном или дачном доме.

    Основной недостаток данного прибора заключается в его быстром остывании, однако буржуйка из баллона может обкладываться кирпичом для того, чтобы она остывала медленнее. Дабы решить проблему медленного разогрева, можно между кирпичами и металлом оставить небольшой зазор.

    Задаваясь вопросом, как сделать буржуйку с газового баллона, нужно понять, устроит ли Вас такой отопительный прибор, или потребуется искать другое решение. Буржуйка из газового баллона своими руками – – далеко не самый сложно конструируемый агрегат для опытного мастера. Если хозяин дома решил обустроить подобную отопительную систему, но обладает лишь небольшими знаниями и опытом в теме, то потребуется воспользоваться соответствующей инструкцией.

    Буржуйка из газового баллона

    В загородных домах и на дачах самодельные буржуйки из газового баллона – не редкость. Несмотря на то, что такая печь пользовалась популярностью ещё в первой половине минувшего века, люди до сих пор предпочитают устанавливать их у себя в гаражах или различных помещениях подсобного типа.

    Буржуйка из газового баллона на дровах наиболее проста в изготовлении. Если дома имеется ненужный газовый баллон, то можно считать, что корпус печки уже готов – для завершения работ и идеализации в плане завершения процессов потребуется лишь проделать отверстия для зольника, а также отверстие для подкладки дров. Буржуйка с газового балона может быть смонтирована несколькими способами — баллон можно разместить и в вертикальном, и в горизонтальном положении (чаще всего люди предпочитают использовать горизонтальную схему).

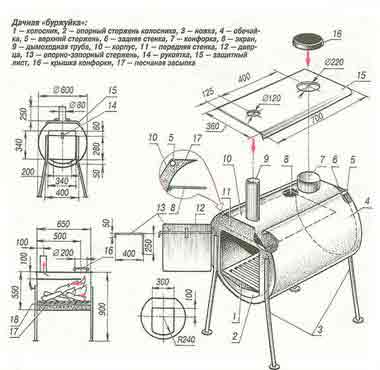

    Печка — буржуйка из газового баллона, чертежи для изготовления которой важны, должна производиться последовательно. Первым делом, необходимо отрезать верхнюю часть баллона. Внутрь потребуется установить колосниковую решётку (арматурный прут сгибается «змейкой»). Колосники устанавливаются в ёмкость, после чего привариваются. Для изготовления передней части берётся лист стали, на поверхность которого наносят контур, по диаметру равный наружному контуру баллона.

    После того, как деталь будет вырезана внутри круга, нужно будет отметить два прямоугольных отверстия (первое будет использоваться для подачи твёрдого топлива, а второе необходимо будет разместить под поддувалом). Отверстия вырезаются с помощью болгарки, а завесы, на которые крепятся дверки, привариваются к крышке.

    Когда конструкция будет готова, её нужно приварить к баллону. В задней части устройства обустраивается дымоход (форма и размер подбираются по ориентации на предпочтения хозяина), который выполняется из металлической трубы.

    Делаем буржуйку своими руками

    Буржуйка из газового баллона на дровах изготавливаться может самостоятельно. Во время её изготовления надо придерживаться некоторых правил. Поскольку баллон является закрытым пространством, необходимо создать условия для нормального горения дров. Потребуется обеспечить оптимальный воздушный приток, а также отток дыма (к слову, за приток воздуха будет отвечать поддувало печки).

    В крышке отсека для сбора отходов горения можно сделать специальные отверстия (если этого не сделать, то крышку придётся открывать периодически). Буржуйка с газового балона должна быть оснащена дымоходом, который потребуется сделать максимально качественно.

    Усваивая тематическую информацию, можно отметить, что печка — буржуйка из газового баллона (чертежи показывают, что дымоход, в подавляющем большинстве случаев, не должен иметь прямоугольную форму) может быть не идеальна в плане соблюдения требований. Указанное в скобках в предложении выше условие объясняется тем, что в случае установки прямого дымохода всё тепло будет оказывается снаружи.

    Если производится буржуйка из газового баллона своими руками, то необходимо предусмотреть возможность доступа к отдельным компонентам дымохода. Отдельные люди считают, что доступ не всегда необходим, однако альтернативная точка зрения верна – доступ нужен для того, чтобы периодически можно было производить процедуры очищения, так как забитый дымоход будет способствовать уменьшению тяги (это значит, что печка будет греть хуже).

    Буржуйки с пропановых баллонов

    «Как сделать буржуйку с газового баллона?» – вопрос, который не утратил своей актуальности. У каждого человека в гараже наверняка есть множество ненужных вещей, которые могут пригодиться — нужно всего лишь внимательно присмотреться (среди этих вещей может оказаться и газовый баллон).

    Как из пропанового баллона сделать буржуйку – такой вопрос частенько задают в поисковых системах владельцы гаражей или подсобных помещений. Пропановые баллоны лучше всего подходят для этой цели благодаря своим габаритам. 50-литровые баллоны обладают достаточной толщиной для горения дров. Кроме того, баллон весит немного, по причине чего буржуйка из баллона может быть сооружена даже одним человеком.

    Перед началом обустройства печки нужно помнить о том, что в баллоне может содержаться газ — постарайтесь выполнить все процедуры по его удалению, чтобы Ваша буржуйка из баллона своими руками была по определению пожаробезопасной.

    Источник: http://dompraktika.ru/pechka-burzhuyka-s-gazovogo-ballona-na-d/

    Делаем буржуйку своими руками из газового баллона + фото

    Буржуйка хоть и имеет уже более чем вековую историю, но и сегодня не перестала быть весьма востребованным отапливающим прибором для небольших помещений.

    Такую печь изготавливают не только из цельных листов металла, но и различных металлических предметов, которые способны выдержать жар от интенсивного пламени — это может быть бочка, фляга, труба или старый газовый баллон.

    Особенно она популярна среди заядлых автомобилистов, которые даже в зимний период не могут отказаться от усовершенствований в своем автомобиле, проводя в гаражах все свое свободное время. Газовый баллон имеет идеальную форму, это практически уже буржуйка, просто необходимо его слегка усовершенствовать: срезать лишнее, насверлить необходимых отверстий и доварить несколько труб! Давайте подробнее разберемся, как же сделать печь буржуйку из баллона?

    Буржуйка из газового баллона

    Буржуйка из газового баллона может иметь вертикальное или горизонтальное расположение. Некоторые умельцы делают такие печи даже из двух баллонов, установив в вертикальном положении один из них на другой, который ориентирован горизонтально.

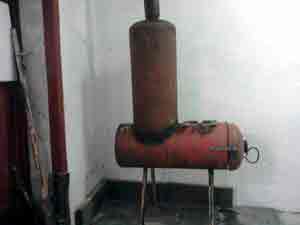

    Видео: самодельная буржуйка на дровах из двух баллонов

    Впрочем, моделей немало, и, рассмотрев разные, можно выбрать ту, которая покажется удобнее в эксплуатации и приемлемой в простоте исполнения.

    Естественно, для изготовления печи-буржуйки из баллона потребуются некоторые инструменты и материалы, а также определенные навыки работы с ними.

    Что нужно подготовить?

    Из инструментов необходимо собрать:

    1. сварочный аппарат (200 А );
    2. шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
    3. электроды;
    4. круги для шлифовки и отрезания металла;
    5. молоток, очищающий шлак от сварки;
    6. щетку с металлической щетиной;
    7. ме тр ск ладной, рулетку, мел или маркер для разметки;
    8. дрель и сверла нужных диаметров;
    9. зубило, молоток обычный и плоскогубцы.

    Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:

    1. лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
    2. готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
    3. дымоотводную трубу;
    4. уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.

    Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.

    Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.

    Подготовка баллона

    Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости , в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться.

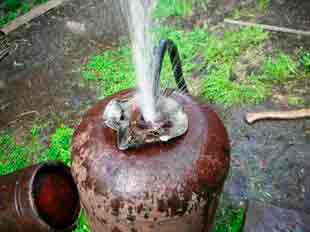

    • Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
    • Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.

    Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.

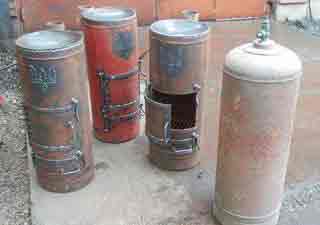

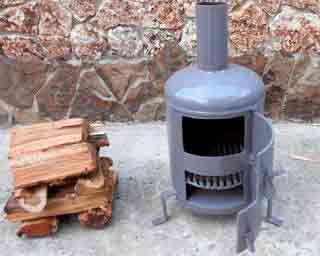

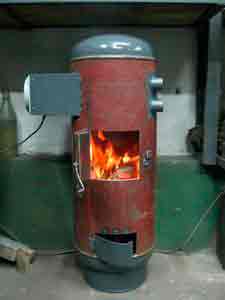

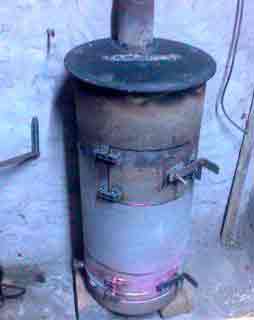

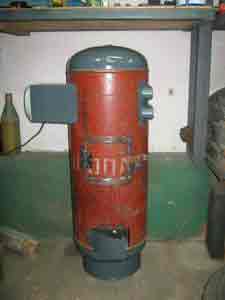

    Вертикальная буржуйка из газового баллона

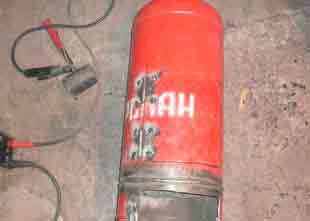

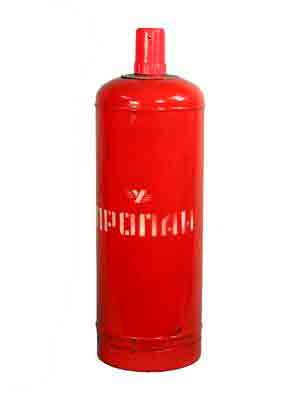

    Берется обычный ненужный газовый баллон

    • При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

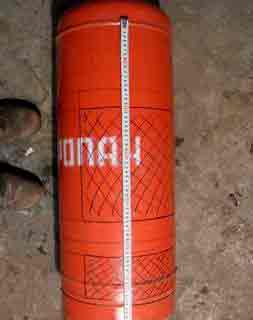

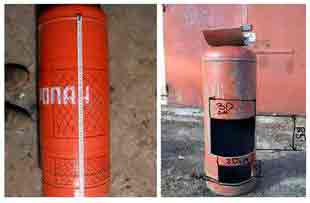

    Возможный вариант разметки для вертикальной буржуйки

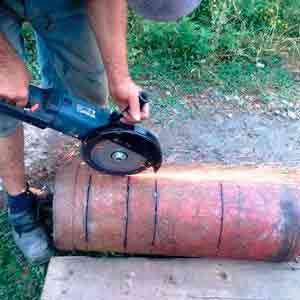

    • Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

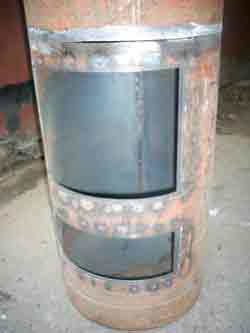

    Прорезание проемов для дверец

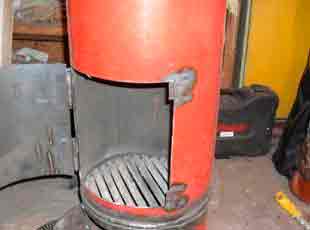

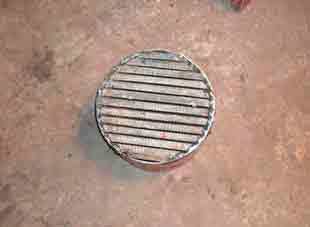

    • Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

    Колосник можно выполнить из арматуры

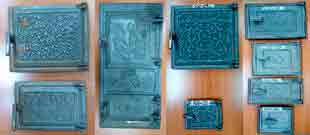

    • Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
    • На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
    • В верхней части баллона, при желании , можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

    На такую поверхность просто просится водогрейный бак

    • На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее .
    • Все швы, которыми привариваются любые детали печи, должны быть герметичны.

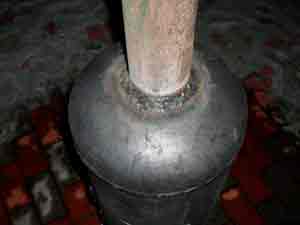

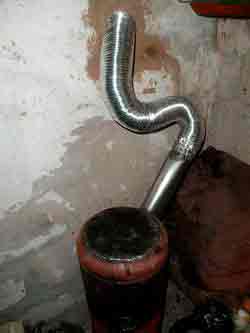

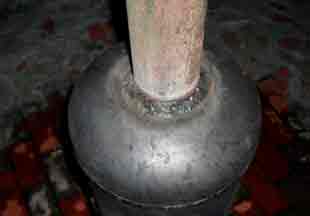

    • Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

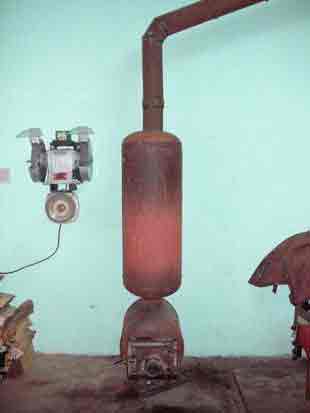

    Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.

    Буржуйка горизонтального типа

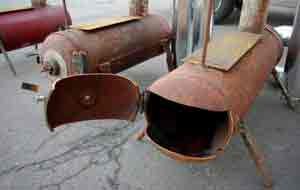

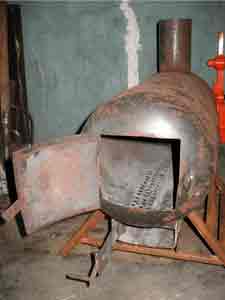

    Горизонтальная буржуйка из баллона

    • Другой вариант печки из баллона, который располагают горизонтально, тоже имеет свое преимущество — на ней можно устроить большую варочную панель, которая будет способна не только согреть чай, но и приготовить обед.
    • Для того чтобы конструкция буржуйки стояла устойчиво, для нее варят из уголка надежную подставку, и после завершения работы закрепляют на ней готовую печку с помощью точечной сварки.
    • Работу над баллоном начинают также с разметки, после чего вырезается квадратное отверстие для установки дверцы и круглое — для устройства дымоотводной трубы. С круглым отверстием, возможно, придется получаться, если нет резака. «Болгарка» здесь не помощница, поэтому вначале — высверливание дырок по окружности, потом – работа зубилом и молотком, и затем – окончательная доводка напильником.
    • В дне будущей печи высверливаются отверстия, которые будут играть роль колосника, а под ним из листа металла приваривается короб, в который будет ссыпаться зола.

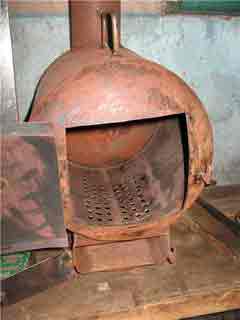

    В роли колосника — ряды просверленных отверстий

    • Эта же камера будет поддувалом, поэтому на нее устанавливают регулируемую дверцу, чтобы можно было уменьшить или увеличить приток воздуха, для установления нужной тяги.

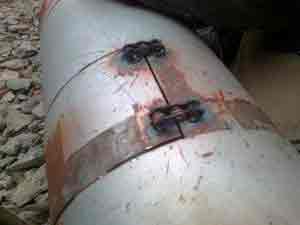

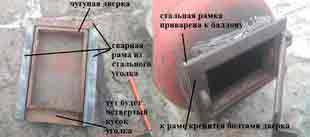

    Дверцу можно изготовить самостоятельно …

    • Дверцу для этой печи можно изготовить самостоятельно, обварив вырезанную из баллона часть, а можно установить готовую чугунную деталь, которая уже имеет раму. Второй вариант установить будет проще, и она уже снабжена щеколдой для надежного закрытия топки.

    … или приобрести в магазине готовую

    • После установки дверцы, буржуйка закрепляется на подставке или к ней привариваются ножки нужной высоты.
    • Затем приваривается патрубок, на который будет установлена дымоотводная труба. Она может выводиться также через стену или кровлю.

    Подойдет ли маленький баллон?

    С маленьким баллоном тоже можно работать. Ее изготавливают по тому же плану, что и печку горизонтального типа.

    • Но в данном варианте вместо просверленных отверстий в дне буржуйки, устанавливают чугунный колосник. для него вырезано окно нужных размеров.

    Установка чугунного колосника

    • Поддувало в комплексе с колосником приваривается следующим образом.

    Зольник-поддувало из куска швеллера

    • Далее на коробку зольника привариваются ножки, конструкция переворачивается и сверху устанавливается, и крепится сваркой патрубок для дымохода
    • После завершения работы над буржуйкой ее устанавливают на постоянное место и выводят дымоход на улицу.

    Видео: Как сделать супер печь на дровах из отработанного баллона

    Предложенные варианты — это лишь малая часть того, что придумано народными мастерами. Посмотрите, как умелец совместил в одной буржуйке кирпичную кладку и газовый баллон:

    Если есть понятие о работе с вышеописанными инструментами и все необходимые материалы, можно попробовать изготовить эту удобную, а иногда и незаменимую печь самостоятельно. Сделав ее своими руками, можно сэкономить достаточно крупную сумму, а также заставить функционировать уже ненужный газовый баллон. Самое главное — ответственно подойти к этой работе и делать ее не торопясь, выверяя каждое действие.

    Павел Воробьёв главный редактор

    Автор публикации 11.07.2018

    Понравилась статья?
    Сохраните, чтобы не потерять!

    Источник: http://kamin-expert.ru/dlya-garazha/burzhuyka-iz-gazovogo-ballona.html

    БУРЖУЙКА ИЗ ГАЗОВОГО БАЛЛОНА. КАК СДЕЛАТЬ БУРЖУЙКУ ИЗ ГАЗОВОГО БАЛЛОНА. ♦СВОИМИ РУКАМИ Handmade DIY♦

    Опубликовано 2 лет назад

    БУРЖУЙКА ИЗ ГАЗОВОГО БАЛЛОНА. КАК СДЕЛАТЬ БУРЖУЙКУ ИЗ ГАЗОВОГО БАЛЛОНА. ♦СВОИМИ РУКАМИ Handmade DIY♦

    #БУРЖУЙКА_ИЗ_ГАЗОВОГО_БАЛЛОНА. #КАК_СДЕЛАТЬ_БУРЖУЙКУ_ИЗ_ГАЗОВОГО_БАЛЛОНА. #СВОИМИ_РУКАМИ_Handmade_DIY
    Наступление холодов делает очень актуальным вопрос отопления. Особенно важен он для тех помещений, в которых люди находятся эпизодически: подсобок, гаражей и т.п. Обустраивать здесь стационарную систему очень непрактично, а зачастую и невозможно, но и обойтись без отопления нельзя. Выходом могут стать два варианта: системы, работающие на электричестве или же на твердом топливе. К числу вторых относится экономичная буржуйка из газового баллона — своими руками собрать ее сможет даже малоопытный домашний мастер. Давайте разберемся.

    Принцип работы такой печки.
    Печь такого типа – практичное решение для всевозможных неотапливаемых помещений, которые изредка нужно обогреть. В силу своих конструктивных особенностей буржуйка очень быстро разогревается, что позволяет с минимальными затратами времени добиться комфортной температуры. Однако остывает она так же быстро и в этом ее большой недостаток. Справиться с ним можно обложив печь кирпичом, но при этом обязательно оставить небольшой зазор между кладкой и металлом. Только в этом случае прибор сохранит высокую скорость разогрева, а вот остывать будет дольше.
    Основной элемент конструкции – корпус, на котором расположены дверки, через которые в систему закладывается топливо. Так же в состав системы входит дымоход и поддувало. Так называется специальное отверстие для воздуха, обеспечивающего процесс горения. Довольно часто его совмещают с отделением, где собирается зола. Лучше всего обустроить здесь еще одну дверь, так будет легче очищать печь. Принцип работы системы прост. В топку закладывается топливо. При его сгорании выделяется тепло, которое разогревает металл корпуса. Тот, в свою очередь, отдает тепло воздуху и очень быстро разогревает помещение. Труба-дымоход отводит из помещения вредные для человека продукты сгорания. Небольшой нюанс. Если сделать дымоотвод будет проложен по кратчайшему пути, то большая часть тепла будет выходить наружу вместе с дымом. Это очень нерационально, поэтому следует обустроить трубу ломаной формы. Это позволит существенно повысить эффективность работы печи. В качестве топлива для системы можно использовать практически все, что может гореть. Это могут быть дрова, уголь, отходы столярных работ, старая одежда, бытовой мусор и т.д. Привлекательность буржуйки заключается в простоте ее конструкции и универсальности, так как устройство может использоваться не только для отопления, но и для приготовления пищи.
    Для опытного домашнего мастера не составит особого труда сделать печку-буржуйку. Начать следует с подготовки газового баллона к работе. Это обязательная процедура, иначе газ, который чаще всего остается в емкости может взорваться от соприкосновения с искрой при резке. Сначала откручиваем вентиль баллона и даем выйти остаткам газа. Затем переворачиваем емкость и сливаем конденсат. Нужно отметить, что он очень неприятно пахнет. Поэтому стоит аккуратно собрать его в какую-то посудину. Запах от конденсата, случайно попавшего на пол или другую поверхность, выветривается очень долго.
    Устанавливаем баллон вертикально и наполняем его доверху водой. Это необходимо, чтобы остатки газа, которые остались внутри, были полностью вытеснены жидкостью. Переворачиваем емкость на бок и полностью сливаем воду.

    #СВОИМИ_РУКАМИ_Handmade_DIY
    Данный канал создан для тех кто любит жизнь, кто любит творить #своими_руками для независимых, целеустремлённых и творческих людей. Контент канала будет состоять из видео, на которых будет рассказано как делать различные вещи #своими_руками. Причём видео будут касаться абсолютно разных сфер деятельности, главный критерий — «#сделай_сам».

    Источник: http://imperiya.by/video/te55r3W4aG8/burjuyka-iz-gazovogo-ballona-kak-sdelat-burjuyku-iz-gazovogo-ballona-svoimi-rukami-Handmade-DIY.html

    Виды буржуек из газового баллона

    Автономная система отопления чаще всего используется для обогрева основного дома. Но на загородном участке есть и служебные постройки, которые отапливать необходимо эпизодически. То есть, только в том случае, если в них будет находиться человек. К примеру, гараж, который вы посещает лишь по необходимости, для того, чтобы повозиться с автомобилем. В холодное время года заниматься этими делами в помещении, где минусовая температура, никто не будет, но и обогревать гараж постоянно тоже нет смысла. Поэтому можно воспользоваться двумя вариантами: установить электрообогреватель или соорудить печку, которая будет работать на твердых видах топлива. Второй вариант экономичнее, особенно, если изготовить этот прибор своими руками. Самая простая конструкция в этом случае — буржуйка из газового баллона.

    Почему из газового? Все дело в том, что такие баллоны изготавливают из очень толстого металла, так что печка ваша прослужит очень долго и не прогорит. Но самое важное, что данная конструкция настолько проста, что ее изготовление может осилить любой мужчина, который имеет навыки работы со сварочным аппаратом (электрическим). Без этого, к сожалению, соорудить печку просто не получится. Почему? Потому что основное требование к конструкции данных печей – полная герметичность. А она обеспечивается хорошо проваренным швом.

    Внутреннее устройство

    Принцип работы и устройство

    По сути, вы должны соорудить обычную буржуйку, конструкция которой достаточно проста. В ней должно быть две дверцы: одна для топки, вторая для зольника (она будет выполнять функции задвижки поддувала). Дымоход, который может врезаться в корпус баллона или сзади или сверху.

    А принцип работы такой буржуйки достаточно прост. Необходимо заложить внутрь топки на колосниковую решетку дрова, зажечь их и наблюдать, как нагревается металлический баллон. Достоинство такой печки из газового баллона – это быстрый разогрев. Металл быстро нагревается, передавая тепло в помещение. Но, к сожалению, он и быстро остывает, поэтому придется следить за наличием топлива в топке и периодически проводить его закладку. При этом КПД нагревательного прибора достаточно низкое, что увеличивает расход топлива и снижает эффективность работы.

    Внимание! Чтобы увеличить эффективность обогрева помещения, специалисты рекомендуют облицевать металлический корпус печки кирпичом (не обязательно огнеупорным). Важно между металлическим корпусом и кирпичной кладкой оставить небольшой зазор – 5-10 см.

    И еще один момент, который касается увеличения тепловой отдачи буржуйки. Для этого лучше всего дымоход не устанавливать вертикально, сокращая его размеры. Оптимальный вариант – сделать трубу ломанной, чтобы она как можно больше заняла пространства. Для этого ее проводят под потолком или вдоль стен.

    Хотелось бы добавить, что данная конструкция, если так можно выразиться, «всеядная». В ней можно сжигать не только дрова, уголь и торфяные брикеты, здесь прекрасно будет гореть бумага, тряпье, столярные отходы, бытовой мусор и прочее. Это универсальный вариант буржуйки из пропанового 50л баллона.

    Полуфабрикат из баллона

    Этапы изготовления

    • Начнем с того, что пропановый баллон необходимо в первую очередь освободить от остатков газа. Это не сложно, здесь важно аккуратно открутить вентиль и направить струю в сторону от вас и построек.
    • Когда поток газа на ваших глазах закончится, надо обязательно перевернуть емкость и вылить остатки конденсата. Обратите внимание, что конденсат очень неприятно пахнет. Если он попадет на пол или любой предмет интерьера, то от этого запаха вы не скоро избавитесь. Поэтому рекомендуем слить конденсат в какую-нибудь посудину или тару с последующей утилизацией.
    • Теперь ставим баллон опять вертикально и заполняем его водой до горловины. Цель этой процедуры – окончательно вытеснить с помощью воды остатки газа.
    • Теперь укладываем баллон на бок и сливаем из него воду.

    Все, теперь можете не опасаться и делать с ним все, что вам необходимо. То есть, можете его резать болгаркой или газосваркой, варить электросваркой и так далее.

    Обратим ваше внимание вот на какой факт – буржуйки могут быть разными по конструкции и форме, ведь их всего лишь объединяет принцип работы. Так вот сделать из газового баллона можно буржуйку двух типов: горизонтальную и вертикальную.

    Горизонтальная конструкция

    Горизонтальная

    Это традиционный тип буржуек, конструкция которого один из самых простых. Вот технологическая схема ее изготовления.

    • Срезается болгаркой крышка баллона.
    • Сзади делается отверстие под дымоход, куда приваривается патрубок необходимого диаметра. Обычно его размер от 80 до 120 мм.
    • Из металлического листа толщиною 4 мм вырезается блин диаметром, равным внешнему диаметру баллона. В нем делаются прямоугольные отверстия при помощи все той же болгарки или зубилом. Отверстий будет два: под топочную камеру и под поддувало. Вырезанные куски применяют для дверец, приварив к ним петли. К дверце для топки с внутренней стороны приспосабливается асбестовый шнур, который укладывается по периметру. Это своеобразная герметизация топочного окна.
    • Теперь внутрь баллона приваривается колосниковая решетка. Это может металлическая арматура, согнутая в виде змейки. Прикрепить решетку можно разными способами. Самый простой – приварить ее к внутренним поверхностям баллона. А можно сначала приварить по бокам два уголка, а затем просто решетку уложить на них.
    • Далее, из трубы диаметром 32 мм отрезаются четыре куска. Это будут ножки для самодельной буржуйки из газового баллона. Их приваривают с внешней стороны.
    • А вот теперь можно приваривать и подготовленный металлический блин.

    Такую печь устанавливают в подготовленное для нее место, подсоединяют дымоход, закладывают дрова, поджигают их и проверяют всю конструкцию на корректность работы. Обычно проблем с этим возникнуть не должно.

    Вертикальная конструкция

    Вертикальная

    По сути, вертикальная конструкция отличается лишь тем, что устанавливается баллон вертикально. Все наполнение остается тем же. Правда, можно обойтись без ножек. Но и тут есть два варианта исполнения, о которых можно сказать так:

    • Первый сложный в плане резки и сварки, но удобен в сборке.
    • Второй, наоборот, практически полное отсутствие процессов резки, но достаточно сложный в проведении сборочных работ.

    Первый делается точно так же, как горизонтальный вариант. То есть, срезается крышка, внутрь баллона устанавливается колосниковая решетка, можно крышку установить на место, чаще устанавливают вырезанный из металлического листа блин. Конечно, сбоку буржуйки придется вырезать два отверстия: под поддувало и под топочную камеру.

    Второй вариант – нет необходимости срезать крышку, можно колосниковую решетку установить через вырезанное отверстие для загрузки топлива. Вся сложность заключается в том, что установка и крепление решетки – процесс очень неудобный. Поэтому вы сами должны решить, каким из двух вариантов воспользоваться.

    Резка газового баллона

    Ракетная печь

    Существует разновидность вертикальной конструкции, так называемая ракетная печь из газового баллона. Чем она отличается от традиционной буржуйки?

    • Во-первых, повышенным КПД. За счет чего это происходит? За счет того, что внутри баллона горячий воздух и угарные газы движутся по сложной и длиной траектории. Тем самым увеличивая площадь обогрева.
    • Во-вторых, в самой конструкции внесены изменения, а, точнее сказать, дополнения. Внутрь баллона по центру вставлена квадратная труба, которая выводится снизу отводом из металлической емкости. Края трубы не заварены, они открытые. Внешняя является топкой, внутренняя открытым дымоходом, через которое теплый воздух попадает в камеру баллона.
    • В-третьих, дымоход подключается не к верхней части установки, а к нижней. Потому что потоки угарных газов, дыма и теплого воздуха будут наполнять сам баллон сверху, устремляясь вниз.

    Чтобы вы поняли окончательно, как все это работает, и как все это вам придется собрать, посмотрите фото реактивной печи из газового баллона.

    Принципиальная схема работы реактивной печки

    По сути, это обычная схема собранной своими руками реактивной печи. Схема на вид простая, но в реальности это достаточно сложная конструкция. Посмотрите, сколько необходимо дополнительных узлов и деталей. Здесь не только выведенный снизу дымоход и установленная внутрь труба. Здесь придется позаботиться о топливнике, о дверцах и поддувале. Обратите внимание, что воздух поступать должен с двух позиций.

    И еще одно фото – печь ракета из газового баллона в натуральном виде (не схематично).

    Ракетная печка

    Почему эта конструкция получила такое название? Существует огромное количество домыслов, легенд и выдумок. К примеру, считалось, что конструкция печки очень похожа на принцип работы двигателя от самолета МИГ-25. Конечно, это полный абсурд. Все дело в том, что в неправильном режиме работы, этот агрегат начинает шуметь, как ракета. Такой, знаете, свистящий звук. Правильно настроенный прибор как бы шелестит, у него такой шепчущий звук. Вот отсюда и название.

    Почему из газового баллона сделать ракету проще всего?

    • Во-первых, это уже готовая емкость, изготовленная в заводских условиях.
    • Во-вторых, у него толстые стенки.
    • В-третьих, придется проводить резку всего лишь в трех местах: под топку, под дымоход, и срезается дно баллона, которое затем устанавливается на место.

    Все остальные элементы изготавливаются просто из металлических изделий. Это хорошо видно на фото. Самое важное – точно скомпоновать все узлы в один прибор, выдержав необходимые размеры.

    Печь для бани из баллона

    Как правильно топить ракетную печь

    Это прибор топиться, как и печи длительного горения. То есть, на теплую трубу. Поэтому сначала в топку надо положить быстрогорящие топливные материалы. К примеру, бумагу, картон, солому, камыш и прочее. Как только дымоход станет немного теплым, можно закладывать дрова или уголь.

    К сожалению, ракету нельзя назвать саморегулирующим отопительным агрегатом. Под каждое топливо ее придется подстраивать. Это делается вот так:

    • Дверца поддувала открывается полностью.
    • Топочный режим доводится до штатного.
    • Как только печка загудит, начинаем прикрывать поддувало до тех пор, пока гул не перейдет в шепот.

    Вот такие печи буржуйки из газового баллона (чертежи можно найти в Интернете) сегодня можно сделать своими руками.

    Источник: http://otepleivode.ru/otoplenie/pechi-i-kaminyi/burzhuyka-iz-gazovogo-ballona.html

    Изготовление печи буржуйки из газового баллона своими руками

    Для небольших по площади помещений хозяйственного или производственного назначения целесообразнее использовать буржуйку в качестве обогрева, чем оборудовать такие помещения стационарной системой отопления с дорогостоящими коммуникациями и котлом. Буржуйка из газового баллона, изготовленная своими руками, удерживает пальму первенства по популярности среди подобных агрегатов, особенно в гаражах автолюбителей.

    Буржуйка из газового баллона: достоинства и недостатки

    Изготовленная из газового (основным образом из пропанового) баллона буржуйка имеет два принципиально разных типа: вертикальный и горизонтальный. Хотя процесс изготовления не ограничивает фантазию конструктора. Не исключены варианты комбинированного типа.

    Примеры самоделок на фото

    В такой буржуйке используют твёрдые виды топлива: дрова, уголь, топливные брикеты.

    К достоинствам такой печки можно отнести следующее:

    • хорошая теплопроводность из-за толщины металла стенки баллона (4 мм);
    • оптимальное соотношение размер/эффективность;
    • при вертикальном исполнении занимает очень мало места в помещении;
    • простота изготовления и доступность необходимых материалов;
    • возможность оборудования такой печки листом металла для разогрева и приготовления пищи.

    Недостатки такой буржуйки:

    • использование только твёрдого топлива;
    • при вертикальном исполнении необходимо подгонять дрова под оптимальный размер;

    Как видим, достоинств у такой печки однозначно больше.

    Конструкция печки и её принцип действия

    Как и у любой твердотопливной печи, у буржуйки из газового баллона два основных конструктивных отсека: топка и зольник (поддувало).

    В топке проходит рабочий процесс — горение топлива. Зольник находится под топкой, непосредственно связан с ней через колосник и служит для удаления нелетучих продуктов горения из топки.

    В процессе горения образуются продукты горения. Летучие устраняются через дымоход под действием естественной тяги, а сыпучие через отверстия в колосниковой решётке в зольник. Последующее удаление сыпучих продуктов горения из зольника выполняется вручную с помощью кочерги или лопатки.

    А также зольник служит для подачи воздуха в камеру сгорания (топку). Поэтому его следует своевременно очищать. Без нормальной подачи воздуха существенно снижается эффективность горения топлива.

    В помещение тепло от буржуйки поступает непосредственно от горячих стенок топки.

    Расчёт основных параметров: чертёж и рекомендации

    Для изготовления оптимально эффективной буржуйки подойдёт цельнометаллический баллон объёмом 50 литров.

    50-литровый газовый баллон имеет стандартные размеры: диаметр 300 мм и высоту 850 мм. Толщина стенки металла составляет 4 мм, что оптимально для процессов горения твёрдого топлива.

    Найти такой баллон, обычно, не составляет труда. Они часто используются в хозяйстве и промышленности.

    Для оборудования такой печи дымоходом используют трубу диаметром 100–125 мм и толщиной не менее 3 мм для изготовления патрубка дымохода. Сам дымоход следует располагать вертикально, но допускается и отклонение от оси (уклон не более 30 градусов). Уклон делают для большей эффективности теплоотдачи от трубы дымохода. Хотя расположение трубы напрямую зависит от местных условий установки буржуйки.

    Для удобства эксплуатации отсеки топки и зольника оборудуются дверцами с запирающим механизмом. При закрытых дверцах улучшается процесс горения и снижается риск выпадения пожароопасных частиц в помещение. А также регулируя зазор дверцей зольника, можно регулировать интенсивность подачи воздуха в топку.

    Дверцы делаются произвольной формы. Главное, учитывать стандартный размер дров и удобство их загрузки.

    Немаловажной деталью буржуйки является колосниковая решётка. Колосник служит для поддержки топлива (дров) и одновременно помогает отделить сыпучие продукты горения. На колоснике проходит процесс горения. Поэтому металл, из которого изготовлен колосник, должен быть достаточно прочным и устойчивым к высоким температурам. Изготавливать колосник лучше из прутов арматуры диаметром не менее 12 мм. Такие пруты нарезаются по размерам внутренней части баллона (ширина) и собираются в решётку с шириной зазора 10–15 мм. Соединяются пруты путём сварки.

    Ориентировочная сборочная схема твердотопливной буржуйки горизонтального исполнения применима к газовому баллону.

    Необходимые материалы и инструменты

    Естественно, что для изготовления такой буржуйки понадобится газовый (пропановый) баллон. А также понадобится металлическая труба для изготовления дымоходного патрубка, прут арматуры для колосника, уголок или швеллер для изготовления ножек, металлические петли для дверец топки и зольника, а также листовой металл толщиной не менее 3 мм для изготовления зольника, вынесенного за корпус баллона (вынос необязателен, но предпочтителен).

    И также понадобятся расходные материалы: отрезные и заточные (достаточно одного заточного) круги для болгарки, электроды 3 мм (одна упаковка). Если предусмотрена покраска изделия жаростойкой краской, то понадобится щётка по металлу для подготовки поверхностей печи.

    Необходимый инструмент:

    • слесарный инструмент (рожковый ключ для отвинчивания вентеля баллона, молоток, зубило, напильник, струбцина и другое);
    • болгарка для разрезания отверстий в баллоне и других работ;
    • сварочный аппарат;
    • мерительный инструмент (линейка, рулетка, угольник, уровень);

    Использовать болгарку следует очень осторожно. Обязательно пользуйтесь защитными очками. Ни в коем случае не снимайте с болгарки защитный кожух. Соблюдайте требования безопасной работы, указанные в руководстве по эксплуатации.

    Подготовительные работы перед сборкой печи

    Подготовительные работы включают в себя очень важный этап — удаление остатков газа из баллона. Этот этап следует рассмотреть подробно, так как без его правильного выполнения дальнейшая работа крайне опасна.

    Прежде всего необходимо открутить вентиль баллона для удаления газа, находящегося под остаточным давлением в баллоне. Вентиль полностью демонтируется из корпуса. После удаления газа баллон переворачивают для удаления конденсата.

    В газе, содержащемся в баллоне, присутствует определённый процент содержания влаги. Влага скапливается в нутри него в виде конденсата (жидкости).

    Перевернув баллон, устраняем влагу естественным способом. Лучше собирать конденсат в разовую ненужную ёмкость. Конденсат зачастую имеет специфический неприятный запах. Поэтому лучше сразу выбросить ёмкость с собранным конденсатом.

    Далее баллон снова переворачивают — устанавливают в вертикальное положение. Для полной очистки от остатков газа в него нужно набрать воды. Вода, набранная до краёв баллона, полностью вытеснит из него остатки газа. После этого баллон опорожняют от воды и он считается пригодным к резанию.

    Для большей наглядности приведено видео подготовки баллона к резке.

    Видеоролик взят с интернет-ресурса Youtube. Используется исключительно в ознакомительных целях и не является рекламой.

    Подготовка газового баллона к безопасной обработке электроинструментом: видео

    Подготовка инструмента (электроинструмента) включает в себя его осмотр на наличие повреждений, установления степени его пригодности к безопасной работе.

    Изготовление печи буржуйки из газового (пропанового) баллона своими руками

    После подготовки инструмента и материалов можно приступать к изготовлению печи.

    Изготовление буржуйки вертикального типа включает следующие этапы:

      На подготовленном баллоне выполняется разметка будущих отверстий камер топки и зольника. Расстояние между этими вырезами должно составлять 80–100 мм; Размечаем баллон

    С помощью болгарки прорезаются отверстия по разметке. Вырезанные сегменты не нужно выбрасывать, из них будут сделаны дверцы.

    Сделайте распилы, но не выбрасывайте оставшиеся после работы детали

    Вырезанные сегменты крепятся к баллону на петли с помощью сварки. Внутрь баллона вваривается колосниковая решётка из прута арматуры.

    Вариант крепления дверцы буржуйки

    Завершающий этап. В верхнюю часть баллона вваривают дымоходный патрубок. К этому патрубку присоединяют трубу дымохода в месте установки печи.

    Сварочные работы проводите тщательно или доверьте их профессионалу

  • Буржуйка из газового баллона в сборе. Готовое изделие необходимо проверить на корректное функционирование!
  • Особенности эксплуатации, чистка и ремонт

    Для увеличения эффективности работы буржуйки существует несколько рекомендаций:

    • Буржуйку следует устанавливать на высоте не менее 20 см от пола. Так лучше распределяется тепло, исходящее от буржуйки.
    • Скорость прогорания топлива можно регулировать путём установки заслонки в трубе дымохода. Заслонкой регулируется воздушный поток, создающий естественную тягу в топке.
    • Для улучшения теплоотдачи по корпусу буржуйки можно наварить пластины из листового металла. Так создаётся подобие радиатора. Пластины навариваются на расстоянии 4–7 мм друг от друга.
    • Для придания буржуйке эстетического вида, её можно покрасить жаростойкой краской.
    • Устанавливать буржуйку необходимо на негорючее основание (лист металла, бетонный блок). Это необходимо для снижения риска пожара от просыпавшихся тлеющих частиц.

    Существует совет по улучшению процесса обогрева помещения путём направления на буржуйку вентилятора. Таким образом увеличивается циркуляция воздуха, а значит и скорость обогрева помещения.

    Отсек зольника следует своевременно очищать от золы и твёрдых частиц. Удаляются отходы вручную, поэтому следует быть осторожным.

    А также необходимо чистить дымоход от продуктов горения. Это можно делать один раз в год, перед началом отопительного сезона. Для более качественной работы дымохода его можно утеплить.

    Основным ремонтным процессом для буржуйки является сварка металла. Прогоревшие места топки завариваются с помощью подготовленных металлических накладок.

    Необходимо следить за герметичностью сварочных швов дымоходного патрубка и самого дымохода. Неплотности могут привести к снижению тяги, а также к попаданию в помещение вредных продуктов горения.

    Изготовление буржуйки из газового баллона — работа, которая под силу каждому. Простота конструкции и эксплуатации делают такую буржуйку незаменимым помощником в холодное время года.

    Источник: http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/burzhuyka-s-gazovogo-ballona-svoimi-rukami.html

    Буржуйка из газового баллона своими руками: вертикальная и горизонтальная

    Печи-буржуйки, выполненные из подручных средств, не теряют своей популярности особенно в зимний период времени. Из газового баллона буржуйку можно сделать двумя способами. Вертикальная печь чаще всего устанавливается в небольших подсобных помещениях и дачных домиках. Горизонтальную буржуйку обычно сооружают для отопления и приготовления пищи.

    Содержание

    Печь-буржуйка очень часто используется для отопления таких помещений как гараж, подсобка, подвал, дачный дом и т.д. Для эпизодического обогрева нецелесообразно покупать котел и проводить систему отопления. Для этих целей многие приобретают печи-буржуйки. Однако есть и другой, более бюджетный вариант — сделать буржуйку своими руками из газового баллона.

    Пример печи-буржуйки, сделанной своими руками. Такой отопительный прибор часто устанавливают на дачах, гаражах и подсобных помещениях.

    Выбор баллона

    Старый и ненужный газовый баллон — подходящий корпус для будущей печи. Но для того, чтобы буржуйка эффективно обогревала помещение, нужно правильно подобрать размер емкости. Пятилитровые баллоны очень малы, их объема не хватит для создания тепла даже в маленькой комнате. Баллоны 12 и 27 литров можно использовать для отопления небольших помещений, однако такие печи будут маломощны. Наиболее подходящий вариант — 50-ти литровый газовый (пропановый) баллон.

    Важно! Размеры баллона с объемом 50 литров имеют стандартные размеры: диаметр — 30 см, высота — 85 см.

    Если под рукой оказался сорокалитровый промышленный газовый резервуар, то его также можно использовать в качестве корпуса для буржуйки. Однако следует иметь в виду, что стенки такого баллона — толще, а диаметр — меньше.

    Важно! Фреоновые баллоны для изготовления буржуйки не подходят, так как они имеют большую массу и размер.

    От размера и толщины стенок баллона напрямую зависит мощность и скорость нагрева печи. Оптимальный объем резервуара для буржуйки — 50 литров.

    Перед использованием газового баллона его подготавливают к работе, для этого нужно:

    • открутить вентиль резервуара;
    • оставить баллон на ночь и дать выйти остаткам газа;
    • перевернуть баллон вверх ногами;
    • слить конденсат и собрать его в ненужную посуду;
    • наполнить емкость водой до самого верха;
    • перевернуть и слить воду.

    Важно! Если не избавиться от остатков газа в баллоне, возрастает риск взрыва при сварке или резке резервуара. Будьте аккуратны.

    Перед началом работ по созданию буржуйки, газовый баллон очищают от остатков газа. В противном случае может произойти взрыв и неприятные последствия.

    Подручные средства, материалы и инструменты

    Для того чтобы сделать буржуйку из газового баллона, понадобятся следующие материалы:

    • труба для создания дымоотвода;
    • металл (листы толщиной не менее 3 мм);
    • арматура;
    • металлические уголки.

    Принцип работы буржуйки из баллона очень схож с примером обычной буржуйки на чертеже

    Из инструментов и оборудования нужно подготовить:

    • молоток, зубило, плоскогубцы;
    • сварочный аппарат;
    • маркер;
    • шлифовальный аппарат;
    • дрель и сверла нужных размеров.

    Рекомендуем изучить материал о том, как повысить КПД буржуйки и найти ответы на интересующие вопросы.

    Совет! В печи-буржуйке обязательно должны быть дверцы и колосник. Завесы можно сделать своими руками из листового металла. В качестве колосника можно использовать дно баллона с просверленными отверстиями или арматуру. Если нет возможности сделать самому, можно купить готовые детали в магазине.

    Для сооружения буржуйки из газового баллона понадобятся металлические листы, уголки, арматурная сетка и труба. У многих такие материалы валяются в гараже или подсобке без дела.

    Варианты создания

    Сделать самодельную печь-буржуйку можно двумя способами: вертикальным и горизонтальным. Первый вариант является наиболее распространенным. Вертикальная буржуйка из газового баллона не занимает много места и выглядит более аккуратно. Горизонтальную печь чаще всего делают из-за большой площади варочной поверхности. Советуем прочитать статью о изготовлении буржуйки из автомобильных дисков в дополнение к данной статье.

    Создание вертикальной печи

    • Баллон ставят вертикально и срезают горловину.
    • При помощи маркера на поверхности делают разметку. Отмечают места размещения топки, дымохода, поддувала и др.

    Совет! Размеры и месторасположение отверстий могут быть произвольными. Оптимальный размер проема для топки — 30*20 см, поддувала — 20*10 см.

    Разметка на газовом баллоне для создания вертикальной печи.

    • При помощи резака или шлифовального аппарата вырезают намеченные отверстия.
    • Далее приступают к установке колосниковой решетки. Ее делают из нарезанной арматуры. Детали приваривают внутри корпуса к намеченному месту змейкой или в ряд.
    • К корпусу баллона приваривают дверные петли и устанавливают чугунные (металлические) дверцы. К ним крепят щеколды или сооружают задвижной механизм.
    • Если печь-буржуйка будет использоваться для приготовления пищи, то сверху к резервуару приваривают металлический лист, вырезанный по размеру. Эта планка будет варочной поверхностью.
    • Швы и стыки зачищают, проверяют их на прочность и герметичность.
    • Проем для установки дымоходной трубы делают сбоку или в верхней части баллона. Размер проема должен быть равен диаметру трубы. Часто дымоотвод делают сверху через центральное отверстие в баллоне. При боковом монтаже к вырезанному проему сначала приваривают колено, а затем — сам трубопровод. Он выводит продукты горения через крышу или стену помещения.

    Прочитайте так же о сборке буржуйки на отработке своими руками в дополнение к данной статье.

    Пример готовой буржуйки с двумя баллонами для увеличения теплоотдачи. Такая конструкция обеспечивает тягу, в помещении не будет пахнуть дымом.

    Устройство горизонтальной буржуйки

    • Создание прочной подставки под будущую печь. Делают ее из металлического уголка, к которому впоследствии приваривают баллон (корпус печи) и ножки.
    • Разметка. На подготовленном резервуаре отмечают места топочного отверстия и дымохода.
    • Нарезка металла. При помощи резака, зубила или шлифмашинки в емкости вырезают необходимые проемы для установки дверей и трубы-дымоотвода.

    Советуем прочитать статью об устройстве буржуйки с высоким КПД в дополнение к данному материалу.

    Пример горизонтальной буржуйки. Проемы делают по разметке. Дверцы можно изготовить из вырезанного участка баллона.

    • Создание колосника и зольного ящика. В нижней части баллона при помощи дрели просверливают отверстия. К поверхности приваривают металлический короб (зольник), в который будет попадать зола. К нему же приваривают заслонку. Она выполняет роль поддувала.
    • Создание дверец. Для этой цели обычно используют вырезанный участок баллона. Его обваривают и крепят на петли к будущей печи. Можно установить готовую чугунную дверцу со щеколдой.

    Совет! Вокруг выреза под завесы наваривают сантиметровый металлический бортик. Благодаря этой хитрости не будет дуть из щелей.

    • Устройство дымохода. Трубу приваривают к подготовленному отверстию в верхней части баллона.

    Прочитайте статью об уходе за дымоходом для буржуйки в дополнение к данному материалу.

    Горизонтальная буржуйка занимает много места. Поэтому в небольших помещениях целесообразно устанавливать вертикальную конструкцию.

    Советы и рекомендации

    Опытные мастера советуют изготавливать буржуйку из газового баллона с учетом следующих нюансов:

    • Дымоход не должен проходить по кратчайшему пути. В этом случае тепло будет уходить вместе с продуктами горения. Оптимальный вид дымоотвода — ломаная труба.

    Дымоход делают ломаной формы, чтобы вместе с дымом из печи не уходило тепло. Изогнутая труба препятствует уходу тепловой энергии. Только важно, чтобы труба была не из алюминия!

    • В качестве топлива можно использовать любой вид топлива — уголь, дрова. При необходимости в буржуйке можно жечь бытовой мусор и отходы столярных работ.
    • Увеличить теплоотдачу и сделать буржуйку с высоким КПД можно, увеличив длину дымохода. Нужно избегать частей с прямыми участками или с уклоном вниз.
    • Если к основному корпусному баллону прикрепить дополнительный (в виде вертикального патрубка), то использовать тепло можно будет вдвойне. Такая буржуйка из двух баллонов создает хорошую тягу, продукты горения и дым не будет попадать в комнату/гараж/подсобку. Кроме того, увеличится теплоотдача отопительного прибора.

    Видео: демонстрация буржуйки из газового баллона

    • Чтобы буржуйка из газового баллона быстро не остывала, к трубе-дымоходу приваривают сетку и помещают туда круглые речные камни. Установка будет работать по принципу банной печи. Камни равномерно распределяют тепло и долго не остывают. Однако с такой буржуйкой, быстро обогреть помещение не получится.
    • Буржуйка с водяной рубашкой — еще один способ увеличить КПД печи. Вокруг баллона приваривают расширительный бак и подключают его к радиаторам. Объем бака должен составлять 10% от объема общего литража.

    Буржуйку из газового баллона можно использовать как внутри помещения, так и снаружи. На горизонтальной установке с варочной поверхностью можно приготовить еду и разогреть чайник.

    Буржуйка из газового баллона — бюджетный вариант эффективного отопительного прибора, сделать который под силу любому. Для этого необходимо иметь под рукой материалы и инструменты, а также обладать простейшими навыками в работе со сваркой и шлифмашинкой.

    Источник: http://kamin-maker.ru/m/pechi/dlya-doma/burzhuyka-iz-gazovogo-ballona-svoimi-rukami-vertik/

    Буржуйка из газового баллона своими руками: печка за несколько часов

    Простая, неприхотливая конструкция печки-буржуйки сделала её хитом среди отопительных приборов, которые можно построить в домашних условиях. Такая популярность обусловлена несколькими факторами, одним из которых является нетребовательность к материалам. Хорошую, производительную печку можно сделать из металла, который всегда можно отыскать у рачительного хозяина — кусков арматуры, полос листовой стали, остатков металлических труб и уголков и даже из деталей от различных машин и механизмов. Нередко в качестве корпуса используется готовая ёмкость — отрезок трубы большого диаметра, бочка из-под ГСМ или ёмкость для бытового пропан-бутана. О достоинствах последнего варианта и способах изготовления буржуйки из газового баллона своими руками расскажем подробнее.

    Секреты популярности буржуйки из баллона

    Вот такую стильную буржуйку можно построить из обычного газового баллона

    Буржуйками называют простые, малогабаритные печи, предназначенных для обогрева небольших помещений, которые по каким-либо причинам не могут отапливаться полноценной инженерной системой. Чаще всего агрегаты этого типа изготавливаются из металла и используются в гаражах, сараях, дачных домиках, теплицах и бытовках. Иногда буржуйки устанавливают и для временного обогрева жилых помещений, а при небольшой доработке их оставляют в качестве основного источника тепла.

    Изготовление печки из газового баллона имеет массу положительных моментов:

    • толщина стенок ёмкости составляет более 3 мм, чего вполне достаточно, чтобы обеспечить жёсткость и прочность конструкции;
    • сосуды для хранения газов делают из высоколегированных сталей, которые успешно противостоят коррозии. Кроме того, достаточно толстый и качественный металл выступает гарантией того, что стенки буржуйки не прогорят в течение длительного времени;
    • потребуется минимум переделок. Поскольку нет необходимости изготавливать корпус печи, сокращается время на постройку отопительного прибора;
    • даже если ёмкость для бытового газа покупать, то его стоимость на вторичном рынке составляет всего несколько сотен рублей. Чаще всего баллон можно достать совершенно бесплатно, поспрашивав среди знакомых и друзей;
    • с точки зрения теплотехники, цилиндрическая форма топки является оптимальной, поэтому буржуйка, изготовленная из сосуда для бытового газа, отличается экономичностью и высокой продуктивностью;
    • существование несколько конструкций, среди которых — горизонтальные и вертикальные агрегаты прямого или пиролизного горения;
    • очень быстрый нагрев помещения как за счёт излучения, так и конвекцией.

    Недостатки теплогенератора, построенного с использованием газового баллона, присущи всем буржуйкам. Во-первых, стенки отопительного прибора разогреваются докрасна, что никак не может способствовать безопасности агрегата. Во-вторых, невозможно угадать точное количество дров, чтобы хоть как-то регулировать температуру нагрева. В-третьих, чрезвычайно низкая теплоёмкость такого сооружения. Буржуйка будет давать тепло ровно до той поры, пока не прогорят дрова. После этого она моментально остынет.

    Чаще всего для изготовления буржуйки используют 50-литровые пропановые баллоны

    Чтобы повысить теплоаккумулирующую способность корпуса печи, агрегат нередко облачают в кирпичную либо каменную кладку, используют водяную рубашку и другие способы накопления энергии.

    Ещё хотелось бы отметить не минус, а скорее особенность, связанную с тем, что газовые баллоны окрашиваются обычной эмалью. При высокой температуре краска будет выгорать, наполняя помещение ядовитым дымом. Чтобы исключить вероятность отравления придётся удалить верхнее покрытие механическим способом или первые две-три топки провести на открытом пространстве.

    Особенности конструкции и принцип действия

    Как и любая другая твердотопливная печь прямого горения, агрегат, изготовленный из газового баллона, состоит из нескольких частей:

    • топки, совмещённой с корпусом;
    • колосниковой решётки;
    • поддувальной камеры;
    • дымохода.

    Поддувало располагается в нижней части буржуйки и представляет собой небольшую камеру (по сути, канал), необходимую для подачи кислорода в зону горения. Чтобы регулировать количество воздуха, наблюдать за процессом и выгребать пепел, поддувало оснащают дверцей.

    Простая конструкция — одна из составляющих успеха цилиндрических буржуек

    В средней части печи расположена топочная камера, которая отделяется от поддувала колосниковой решёткой. Являясь основным модулем отопительного прибора, топка одновременно играет роль загрузочного отсека и теплообменника. Как и поддувало, топливник снабжается дверцей, через которую в буржуйку закладывают дрова и удаляют золу.

    Дымоход представляет собой канал, необходимый для удаления продуктов сгорания из рабочей зоны. В печной трубе обязательно обустраивают заслонку, которую закрывают после прогорания дров. Это предотвращает утечку тепла из помещения в то время, когда буржуйка не используется.

    Работа теплогенератора из газового баллона не отличается сложностью. После того как дрова укладывают на колосники, их поджигают и закрывают дверцу топочной камеры. Поддувало в это время должно быть открыто — через него воздух проходит к топливу. Интенсивность горения контролируют, прикрывая или открывая нижнюю дверцу. Разогретые газы удаляются через дымоход.

    Чтобы увеличить эффективность теплообмена, буржуйку оснащают дополнительными элементами, которые позволяют отбирать остаточное тепло уходящих газов. Для этого на печную трубу устанавливают воздушный теплообменник или водяную рубашку. Нередко доработка заключается в удлинении той части дымохода, которая находится в помещении.

    Подготовительные мероприятия

    Если всё продумать и подготовить заранее, то в процессе работы удастся избежать ошибок и сократить временные затраты. Прежде всего, понадобится удалить из баллона остатки газа, собрать необходимые инструменты и закупить недостающие материалы. Поможет в работе и подробный чертёж или эскиз отопительного прибора.

    Какой нужен баллон и как подготовить его к работе

    Прежде всего отметим, что для изготовления буржуйки подходят только цельнометаллические баллоны для бытового пропан-бутана, включая те, которые используются для оснащения ГБО грузовых или легковых автомобилей. Лучшей заготовкой можно считать 50-литровый сосуд, который можно найти в большинстве частных хозяйств. Его высоты 850 мм и диаметра 300 мм вполне достаточно для сжигания всех видов топлива, от дров или опилок до отработанного моторного масла.

    Неплохую буржуйку можно построить из 27-литрового пропанового баллона, если использовать горизонтальную схему агрегата с дооснащением поддувальной камерой. Небольшие размеры позволят использовать такой агрегат в качестве мобильной конструкции.

    Поскольку даже в пустом баллоне могут находиться остатки газа, конденсат или его пары, то без тщательной подготовки ёмкости проводить с ней какие-либо работы может быть опасно — любая искра может привести к взрыву.

    Вода вытеснит из баллона остатки газа, после чего можно не опасаясь приступать к слесарным работам

    Чтобы полностью удалить пропан или его производные, воспользуйтесь проверенной методикой:

    1. Отверните вентиль и выпустите из баллона остатки газа.
    2. Переверните ёмкость вверх дном и вылейте из него конденсат.
    3. Воспользовавшись газовым или разводным ключом, демонтируйте вентиль.
    4. Поставьте сосуд вертикально и при помощи шланга полностью наполните его водой. Жидкость полностью вытеснит остатки газа и сделает заготовку для буржуйки безопасной.
    5. После того как вода будет слита, с баллоном можно проводить любые слесарные работы — резать, сверлить, варить и т. д.

    Поскольку и газ, и конденсат являются взрывоопасными веществами, а кроме того, обладают сильно выраженным, неприятным запахом, то работы необходимо проводить на открытом воздухе, вдали от источников открытого огня.

    Вентиль с баллона можно открутить при помощи разводного ключа

    Что понадобится, чтобы не отвлекаться по мелочам

    Приступая к работе, необходимо подготовить такие инструменты:

    • сварочный инвертор или трансформатор, рассчитанный на токи до 200 А;
    • ручную шлифовальную машину, или, как её называют у нас в стране, болгарку, рассчитанную на применение дисков диаметром до 180 мм;
    • зачистной и отрезные диски для работы по металлу;
    • насадку шлифмашины для очистки металла от ржавчины;
    • электроды диаметром 3–4 мм;
    • молоток сварщика;
    • дрель с набором свёрл для стали;
    • зубило;
    • молоток;
    • плоскогубцы;
    • рулетку, металлическую линейку и угольник;
    • маркер и кёрн.

    Кроме одного или двух газовых баллонов, для сооружения буржуйки понадобятся:

    Буржуйку из баллона можно оснастить заводскими чугунными дверцами

    • листовая сталь толщиной более 3 мм;
    • труба для дымохода диаметром от 100 мм;
    • колено дымоходное 90° или 2х45°;
    • дверцы чугунные;
    • колосники или стальная арматура диаметром от 20 мм для их замены;
    • петли для навешивания дверцы;
    • уголки металлические с полкой размером не менее 30 мм.

    Если вы приверженец эстетичности в любых её проявлениях, то, кроме всего остального, подготовьте ещё и растворитель, грунтовку и краску. Окрашенная буржуйка будет выглядеть гораздо лучше, к тому же финальная отделка придаст агрегату завершённость. Разумеется, эти материалы должны быть предназначены для эксплуатации в условиях высоких температур.

    Какую конструкцию выбрать для своего проекта

    Несмотря на всё разнообразие печей, которые можно построить из обычного газового баллона, существующие конструкции можно привести к трём основным видам:

    • горизонтальные;
    • вертикальные;
    • комбинированные.

    Горизонтальная буржуйка проще в изготовлении и по утверждениям владельцев обладает большей теплоотдачей (что, в принципе, недалеко от истины, учитывая несколько увеличенную топливную камеру). Вместе с тем она занимает большую площадь, что в некоторых случаях недопустимо. Горизонтальные агрегаты хороши там, где есть развернуться — в просторных мастерских, складах, теплицах и т. д.

    Горизонтальное расположение баллона более выгодно с точки зрения теплофизики

    Вертикальный отопительный прибор занимает намного меньше места и имеет идеальную конфигурацию для монтажа в углу. Для установки в гаражах и небольших помещениях домашние мастера выбирают именно эту конструкцию, хоть она и сложнее в изготовлении. Трудности связаны с тем, что для установки колосниковой решётки приходится работать сваркой в ограниченном пространстве, а это не совсем удобно. Вместе с тем существует способ, когда для монтажа колосников баллон разрезают на две части, после чего сваривают вновь.

    Вертикальная буржуйка — один из самых компактных отопительных приборов

    Комбинированные буржуйки изготавливают из двух и более баллонов, один из которых играет роль топки, а другой теплообменника. По сути, такой отопительный прибор представляет собой все ту же горизонтальную конструкцию, но поскольку его камеры выполняются из отдельных сосудов, всё же отнесём такие сооружения к отдельному подвиду. Печи комбинированного типа являются наиболее экономичными и теплоэффективными отопительными приборами, однако идеальными их назвать нельзя, учитывая большие габариты и увеличение трудозатрат.

    Комбинированный обогревающий прибор имеет увеличенный КПД

    Ниже мы представили чертежи и схемы, которые смогут помочь в работе или при проектировании собственной конструкции.

    Чертежи и схемы буржуек, которые можно соорудить из ёмкостей для газа

    Изготовление буржуйки из пропанового баллона своими руками

    Популярность горизонтальной и вертикальной конструкции настолько велика, что трудно выбрать ту или иную в качестве идеального варианта. Поэтому расскажем об особенностях постройки и того, и другого отопительного прибора.

    Как сделать вертикальный агрегат: поэтапное описание процессов

    1. Пропановый баллон укладывают на пол, после чего размечают места вырезов под дверцы печи. Особая точность здесь не нужна — размеры определяют исходя из удобства использования и личных предпочтений. Чертить линии лучше всего маркером, огибая ёмкость рулеткой. Чаще всего поддувало делают высотой 10–15 см, отступая от дна баллона не менее 5 см. Дверца топки должна быть больше — не менее 25 см в высоту. Ширину обоих проёмов выполняют одинаковой, от 25 до 35 см. Что же касается расстояния между дверцами, то его делают не менее 10 см — в таком случае будет обеспечен необходимый зазор для монтажа колосниковой решётки.

    Правильная разметка — залог успешной работы печки

    Для облегчения монтажа колосников баллон лучше перерезать пополам

    Монтаж колосниковой решётки

    Петли лучше установить до того, как дверца будет отделена от корпуса

    Вместо заводских петель для самодельной конструкции можно использовать по паре звеньев мощной приводной цепи от сельскохозяйственной техники.

    Роль петель с успехом сыграют звенья крупной цепи

    Упоры для фиксации дверцы в нужном положении

    Вертикальный дымоход намного проще монтировать, однако выход печной трубы сбоку увеличит тепловую эффективность буржуйки

    Поскольку в печах этого типа нередко используется не самое качественное топливо, профессиональные печники рекомендуют печную трубу делать составной. Разъёмная конструкция позволит легко разобрать дымоход его для очистки от сажи и других отложений.

  • В зависимости от конструкции дымохода, его делают прямым или изогнутым. В последнем случае используют колено с необходимым градусом изгиба. Чтобы обеспечить достаточную тягу, длина дымохода должна быть не менее 4 м, а его верхний срез должен располагаться выше кровли.
  • На расстоянии 5–10 см от места сопряжения с патрубком на дымовую трубу устанавливают задвижку (шибер). Для этого из листового металла вырезают круг, диаметр которого соответствует внутреннему сечению дымохода, а перпендикулярно печной трубе выполняют сквозное сверление Ø8 мм. После этого в отверстие устанавливают Г-образный стальной пруток соответствующей толщины, к которому приваривают заслонку. Чтобы предотвратить её самопроизвольный поворот, устанавливают фиксатор любого типа.

    Вырез в заслонке повышает безопасность агрегата, поскольку исключает возможность задымления вследствие самопроизвольного закрывания

    При необходимости готовое изделие красят, после чего устанавливают на место, присоединяют печную трубу и проводят пробную топку.

    Инструкция по изготовлению горизонтальной печки-буржуйки с фото по шагам

    1. Из баллона выкручивают вентиль, после чего отверстие заваривают.
    2. С нижней части баллона удаляют опорный башмак, а затем в сферическом торце прорезают квадратное загрузочное окно. Делать это лучше всего так же, как и при изготовлении вертикальной буржуйки, то есть, предварительно установив петли. В этом случае вырезанную дверцу не придётся выставлять перед монтажом.

    Способ монтажа чугунной дверцы

    Колосники могут быть заводскими или изготовленными из отрезков арматуры

    Подачу воздуха можно обеспечить множеством отверстий в днище печи

    Конструкцию можно упростить, исключив из неё колосниковую решётку. В этом случае в днище печки выполняют множество сверлений Ø10 мм, через которые к дровам будет поступать кислород.

    Со стороны колосников на баллон монтируют зольник высотой до 10 см. Для этого можно использовать отрезок швеллера подходящего размера.

    Прорезать круглое отверстие лучше всего при помощи алмазной «коронки» или газового (плазменного) резака. Если же такой возможности нет, то по контуру будущего дымохода выполняют множество сверлений Ø6–8 мм, после чего окно вырубают зубилом.

    На буржуйку устанавливают печную трубу, оборудованную шибером. Всё — обогревающий агрегат готов к работе!

    Вот такой агрегат должен получиться в итоге

    Рекомендации по выбору места и эксплуатации отопительного прибора

    Буржуйка является настолько компактным отопительным прибором, что её можно поставить практически в любое помещение, главное, чтобы можно было вывести наружу дымоход. Надо помнить, что от правильного выбора места установки печи зависит эффективность прибора и безопасность его эксплуатации. Поэтому рекомендуем воспользоваться советами профессиональных печников.

    1. Для максимальной теплоотдачи буржуйку лучше всего установить в самом отдалённом от двери углу помещения.
    2. Место установки печи укрывают металлическим листом, который на 20 см превышает габаритную ширину отопительного прибора и не менее 60 см — его длину.
    3. Буржуйку запрещается устанавливать под полками и рядом с местами хранения горючих и взрывоопасных материалов.
    4. Помещение оборудуют эффективной приточно-вытяжной вентиляцией.
    5. При монтаже буржуйки обязательно выдерживают зазоры между стенками отопительного прибора и сгораемыми конструкциями помещения. В целях пожарной безопасности последние защищают специальными экранами с вентилируемыми зазорами.

    После того как будет обеспечена безопасность отопительного прибора, можно приступать к топке. Для того, кто впервые сталкивается с буржуйкой, рассмотрим процесс запуска печи в работу подробнее.

    Место установки печи должно соответствовать нормам безопасности

    Первым в топку загружают легковоспламеняющиеся виды топлива — бумагу, картон, солому или смоченную в керосине ветошь. Сверху укладывают немного щепок и мелко нарубленных дров, поверх которых помещают крупные поленья. Дрова можно размещать любым способом — горизонтальными рядами, клеткой, конусом и т. д. После этого нижний слой топлива поджигают и закрывают, оставляя полностью открытой поддувальную дверцу. Прикрывают поддувало только тогда, когда печь выйдет на рабочий режим, о чём свидетельствует характерное гудение. О правильной регулировке подачи воздуха свидетельствует небольшой шум, «шёпот» печи — при такой нагрузке агрегат обеспечивает оптимальное соотношение экономичности и производительности.

    Ворошить дрова можно только тогда, когда они разгорятся не менее чем наполовину. В противном случае может быть нарушено нормальное горение и агрегат перейдёт в режим дымогенератора. Уголь в печь засыпают, когда дрова прогорят на 70–75%, предварительно прошуровав жар кочергой.

    Видео: Буржуйка из газовых баллонов

    Как видите, буржуйка из газового баллона является неплохим вариантом для повторения в домашних условиях. Её изготовление потребует минимум усилий и времени. Наличие нескольких модификаций позволяет выбрать для себя наиболее приемлемую конструкцию, а неприхотливость к материалам даст возможность получить печку практически бесплатно. Напоследок хотелось бы напомнить о необходимости осторожного обращения с газовым баллоном и проведении сварочных работ — от этого зависит ваше здоровье и безопасность.

    Источник: http://ultra-term.ru/otoplenie/pribory/pechi/burzhujka-iz-gazovogo-ballona-svoimi-rukami-pechka-za-neskolko-chasov.html

    Самодельная буржуйка из газового баллона

    С помощью металлической печки-буржуйки можно обогреть любое производственное или складское помещение. Причем, в большинстве случаев, печку-буржуйку удается собрать своими руками, используя в процессе изготовления практически любые металлические емкости. И в данной статье мы расскажем о том, как сделать буржуйку из газового баллона – самой легкодоступной и распространенной емкости, изготовленной из высококачественного металла.

    Такая печь прослужит вам долгие годы, а процесс ее изготовления не отнимет много времени. То есть, с помощью данной информации вы сможете легко и быстро решить проблему отопления гаража, сарая, склада или любого другого производственно-хозяйственного помещения.

    Самодельная буржуйка из газового баллона

    Буржуйка из газового баллона: принцип работы печи

    Любая твердотопливная печь состоит из следующих конструкционных элементов:

    Устройство самодельной буржуйки

    • Поддувала – особого канала, размещенного в нижней части корпуса печи. По этому каналу подают воздух – катализатор процесса горения топлива. Причем поддувало оборудовано особой дверцей, которую используют для регулировки интенсивности горения, то открывая, то перекрывая канал. Кроме того, внутреннее пространство поддувала используют в качестве емкости для сбора золы и пепла (мельчайших частичек несгоревшего топлива).

    Изготовленные из баллона самодельные печи буржуйки предполагают размещение в корпусе металлической емкости двух конструкционных элементов – поддувала и топки. Дымоход монтируется к такой печи отдельно.

    И вся конструкция работает по следующему принципу:

    • Поддувало подает воздух в топку.
    • В топке горят дрова (торф или уголь).
    • Дымоход отводит угарный газ и несгоревшие частицы топлива (сажу).
    • Регулировка процесса горения осуществляется с помощью дроссельной заслонки, которая вставлена в короткий штуцер (так оформляют вход в поддувало) и клиновидной вьюшки, вмонтированной в теле дымохода.
    • Подача топлива осуществляется в особую дверцу, врезанную в тело баллона.

    Как видите: все просто и понятно. Остается только разобраться: как поместить в баллоне поддувало и топку. И как подсоединить к нему дымоходный канал. Этим мы и займемся ниже по тексту.

    Как сделать печку буржуйку своими руками: обзор технологии

    Уточним сразу же – наша самодельная печка собирается из 50 литрового, «красного» баллона, рассчитанного на хранение пропана или пропанобутановой смеси. Такие баллоны используют и в быту (для питания автономных газовых плиток), и в промышленности (для хранения горючего, предназначенного для газового резака). То есть такой баллон можно найти где угодно.

    Подготовка баллона

    Сам процесс сборки печи начинается с подготовки «полуфабриката», которую реализуют следующим образом:

    Из баллона стравливают газ

    • Из баллона стравливают газ. Для этого нужно попросту открыть вентиль и дождаться завершения хорошо слышимого «шипения». Причем стравливать газ нужно на воздухе, а не в помещении.
    • Далее следует избавиться от специфического «газового» аромата – запаха одоранта — меркаптановой отдушки, добавляемой в баллон для обнаружения протечек газа. Для этого нужно промыть баллон (заполнив по «плечики») раствором кислородосодержащего отбеливателя (например, персолью), смыв осадок 10-процентным раствором обычной кальцинированной соды.

    После промывания баллон можно использовать в качестве полуфабриката корпуса.

    Выбор конструкции печи

    Самодельная буржуйка может быть горизонтальной или вертикальной. То есть баллон либо «стоит» в естественном положении – вентилем вверх, опираясь на кольцевую подставку, либо лежит – вентилем в бок, опираясь на приваренные к корпусу «ножки».

    Причем, горизонтальная буржуйка «строится» быстрее, но занимает больше места, а вертикальную печь можно разместить в любом углу, а и тяга в ней будет лучше.

    Поэтому конкретный вариант печи из газового баллона вы должны выбрать сами, ну а мы расскажем, как строятся обе разновидности баллонных буржуек – и вертикальная и горизонтальная.

    Строительство «горизонтальной» буржуйки

    Горизонтальная самодельная печь из газового баллона сооружается следующим образом:

    Горизонтальная самодельная печь

    • С емкости (баллона), на уровне «плечиков» (торцевой полусферы), срезается верхняя часть с отверстием под вентиль.
    • К цилиндру приваривают четыре ножки, переводящие полуфабрикат в горизонтальное положение.
    • В верхней части баллона, у дальнего, закрытого торца, вырезают круглое отверстие – основу будущего дымохода. После этого над отверстием наваривают кольцевой «воротник», согнутый из 5-сантиметровой стальной полосы.
    • Во внутреннюю часть баллона монтируют поперечные колосники, отстоящие от нижней точки окружности на расстоянии, равном ¼ диаметра. Причем для удобства монтажа в стене баллона можно заранее высверлить или прожечь резаком отверстия, в которые будет вставлен прут колосника (для последующего монтажа кольцевым швом, вокруг прута, снаружи корпуса). Впрочем, возможен и альтернативный вариант, когда самодельная печь из газового баллона комплектуется (изнутри) двумя полками из уголков, на которые укладывают колосниковую решетку. Причем с точки зрения замены прогоревших колосников этот вариант выглядит даже предпочтительнее вышеописанной врезки.
    • Далее, к лицевой части баллона приваривают стальной лист, в котором вырезано отверстие под дверцу и вварен штуцер с шаровым вентилем – его используют в качестве поддувала. Дверца крепится на петли и закрывается на защелку. Альтернативный вариант предполагает монтаж вокруг торца, на сварку, широкого 10-сантиметрового, кольцеобразного пояса. Причем пояс-кольцо монтируется и по внешней и по внутренней части корпуса, образуя зазор, в который вставляют срезанную с верхней части баллона полусферу – она и будет «дверцей» в топку. А в качестве «поддувала» можно использовать отверстие под вентиль, укомплектованное шаровым затвором или дроссельной заслонкой (диск на штыре).

    Установка такой печи в помещении возможна только на стальной лист, шириной не менее 100 сантиметров и длиной не менее 150 см. Причем перед «дверцей» в топку должна оставаться площадка, длиной от 50 сантиметров.

    Сборка вертикальной буржуйки

    Вертикальная печка из газового баллона строится следующим образом:

    Вертикальная печка из газового баллона

    • Отверстие под вентиль, в торцевой части, расширяют до 10 сантиметров, наваривая, по кольцу, металлическую пластину (воротник), толщиной от 5 сантиметров. Эта деталь послужит патрубком для дымохода.
    • На определенном расстоянии 5-10 сантиметров от днища вырезают отверстие под дверцу для поддувала, а немного выше него – отверстие под дверцу для топки. Габариты отверстий – произвольные, но площадь дверцы под поддувало не может быть меньше площади дымоходного патрубка в верхней части баллона.
    • Между «поддувалом» и «топкой» вваривают полки для размещения колосниковой решетки или прутков.
    • Дверцы крепят на петлях и оборудуют защелками (на эксцентриках).

    Установка такой печки осуществляется на стальной лист с габаритами 60-70 на 100 сантиметров.

    Монтаж трубы осуществляется с учетом необходимости обустройства «ломаного» дымохода, затрудняющего сброс большей части тепла по отводному воздуховоду.

    Источник: http://canalizator-pro.ru/samodelnaya-burzhujka-iz-gazovogo-ballona.html

    Смотрите также:
    31.10.2018

    Самодельный котел из чугунных батарей. В качестве водонагревателя использовал обыкновенный чугунный радиатор типа М-140, который нашел около сносимых старых пятиэтажек (можно использовать радиаторы и других подобных типов). Чугунные радиаторы идеально подходят для...

    31.10.2018

    Делаем печь для казана своими руками В собственном доме шашлык на мангале или плов из казана – это не роскошь, а вполне нормальное явление. Каждому хочется вкусной и свежей еды, приготовленной на открытом огне. Пищу «с дымком» любят все, а вот изготовить печь для казана...

    31.10.2018

    LiveInternetLiveInternet -Рубрики (0) (0) анимационные картинки (10) Аудиокниги (26) Афоризмы (1) бисероплетение (1) Винтаж (8) все для днева (19) все для женщин (1) все для лиру (33) вышивка (28) Вязание (684) вязание аксессуаров (43) вязание...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
